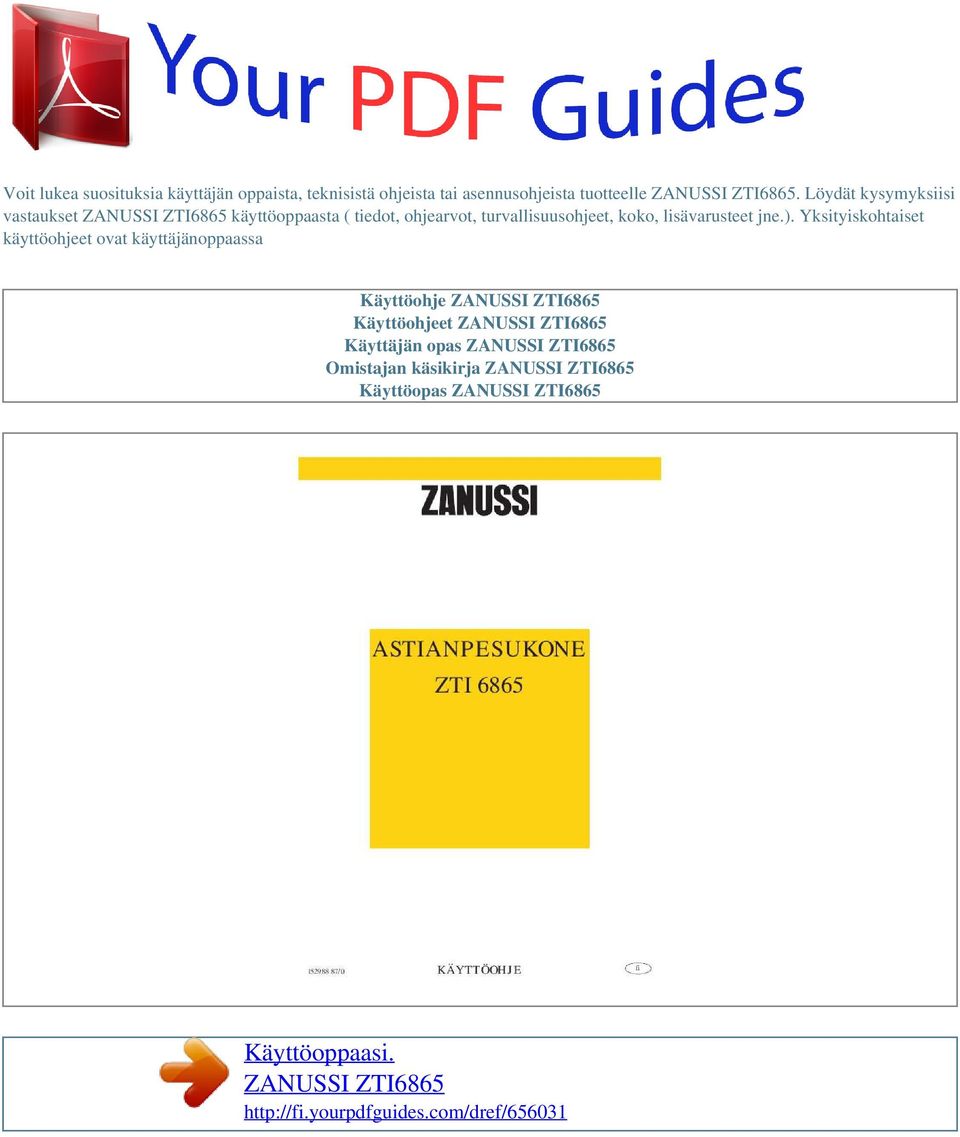

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

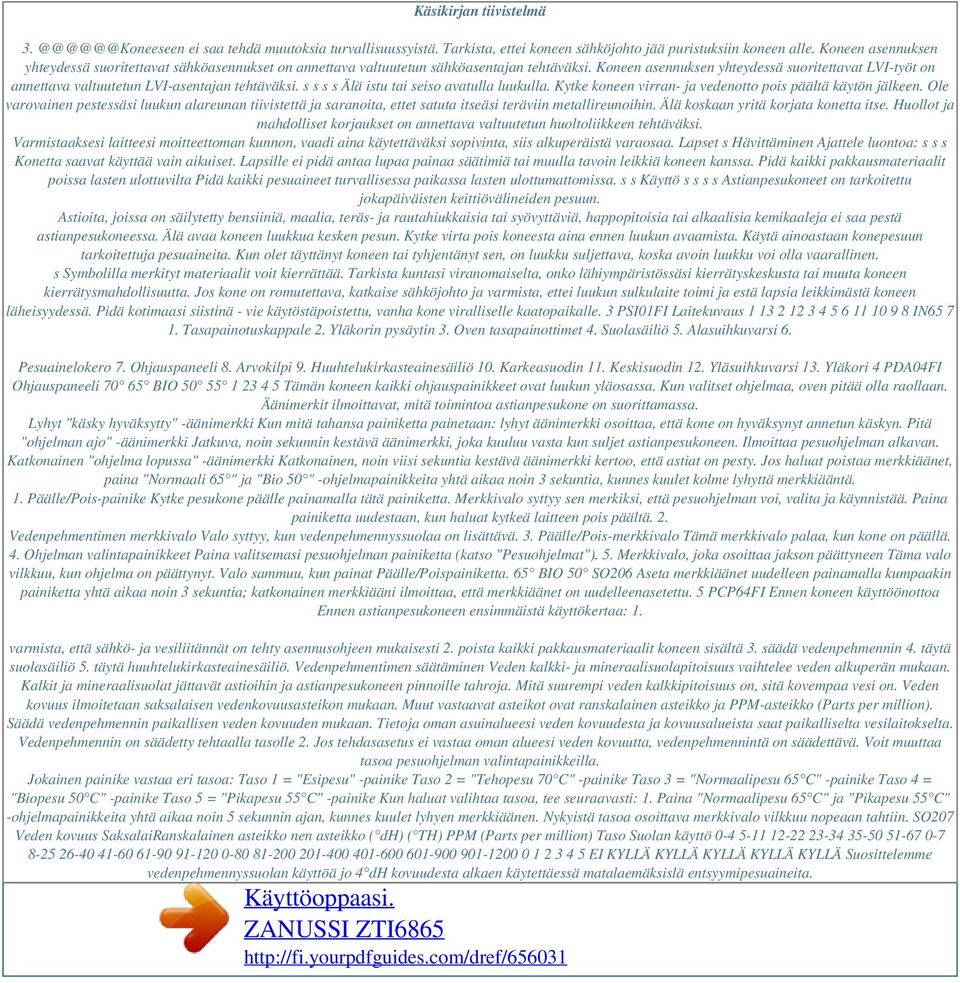

2 Käsikirjan tiivistelmä 3. ei saa tehdä muutoksia turvallisuussyistä. Tarkista, ettei koneen sähköjohto jää puristuksiin koneen alle. Koneen asennuksen yhteydessä suoritettavat sähköasennukset on annettava valtuutetun sähköasentajan tehtäväksi. Koneen asennuksen yhteydessä suoritettavat LVI-työt on annettava valtuutetun LVI-asentajan tehtäväksi. s s s s Älä istu tai seiso avatulla luukulla. Kytke koneen virran- ja vedenotto pois päältä käytön jälkeen. Ole varovainen pestessäsi luukun alareunan tiivistettä ja saranoita, ettet satuta itseäsi teräviin metallireunoihin. Älä koskaan yritä korjata konetta itse. Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Varmistaaksesi laitteesi moitteettoman kunnon, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Lapset s Hävittäminen Ajattele luontoa: s s s Konetta saavat käyttää vain aikuiset. Lapsille ei pidä antaa lupaa painaa säätimiä tai muulla tavoin leikkiä koneen kanssa. Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta Pidä kaikki pesuaineet turvallisessa paikassa lasten ulottumattomissa. s s Käyttö s s s s Astianpesukoneet on tarkoitettu jokapäiväisten keittiövälineiden pesuun. Astioita, joissa on säilytetty bensiiniä, maalia, teräs- ja rautahiukkaisia tai syövyttäviä, happopitoisia tai alkaalisia kemikaaleja ei saa pestä astianpesukoneessa. Älä avaa koneen luukkua kesken pesun. Kytke virta pois koneesta aina ennen luukun avaamista. Käytä ainoastaan konepesuun tarkoitettuja pesuaineita. Kun olet täyttänyt koneen tai tyhjentänyt sen, on luukku suljettava, koska avoin luukku voi olla vaarallinen. s Symbolilla merkityt materiaalit voit kierrättää. Tarkista kuntasi viranomaiselta, onko lähiympäristössäsi kierrätyskeskusta tai muuta koneen kierrätysmahdollisuutta. Jos kone on romutettava, katkaise sähköjohto ja varmista, ettei luukun sulkulaite toimi ja estä lapsia leikkimästä koneen läheisyydessä. Pidä kotimaasi siistinä - vie käytöstäpoistettu, vanha kone viralliselle kaatopaikalle. 3 PSI01FI Laitekuvaus IN Tasapainotuskappale 2. Yläkorin pysäytin 3. Oven tasapainottimet 4. Suolasäiliö 5. Alasuihkuvarsi 6. Pesuainelokero 7. Ohjauspaneeli 8. Arvokilpi 9. Huuhtelukirkasteainesäiliö 10. Karkeasuodin 11. Keskisuodin 12. Yläsuihkuvarsi 13. Yläkori 4 PDA04FI Ohjauspaneeli BIO Tämän koneen kaikki ohjauspainikkeet ovat luukun yläosassa. Kun valitset ohjelmaa, oven pitää olla raollaan. Äänimerkit ilmoittavat, mitä toimintoa astianpesukone on suorittamassa. Lyhyt "käsky hyväksytty" -äänimerkki Kun mitä tahansa painiketta painetaan: lyhyt äänimerkki osoittaa, että kone on hyväksynyt annetun käskyn. Pitä "ohjelman ajo" -äänimerkki Jatkuva, noin sekunnin kestävä äänimerkki, joka kuuluu vasta kun suljet astianpesukoneen. Ilmoittaa pesuohjelman alkavan. Katkonainen "ohjelma lopussa" -äänimerkki Katkonainen, noin viisi sekuntia kestävä äänimerkki kertoo, että astiat on pesty. Jos haluat poistaa merkkiäänet, paina "Normaali 65 " ja "Bio 50 " -ohjelmapainikkeita yhtä aikaa noin 3 sekuntia, kunnes kuulet kolme lyhyttä merkkiääntä. 1. Päälle/Pois-painike Kytke pesukone päälle painamalla tätä painiketta. Merkkivalo syttyy sen merkiksi, että pesuohjelman voi, valita ja käynnistää. Paina painiketta uudestaan, kun haluat kytkeä laitteen pois päältä. 2. Vedenpehmentimen merkkivalo Valo syttyy, kun vedenpehmennyssuolaa on lisättävä. 3. Päälle/Pois-merkkivalo Tämä merkkivalo palaa, kun kone on päällä. 4. Ohjelman valintapainikkeet Paina valitsemasi pesuohjelman painiketta (katso "Pesuohjelmat"). 5. Merkkivalo, joka osoittaa jakson päättyneen Täma valo vilkkuu, kun ohjelma on päättynyt. Valo sammuu, kun painat Päälle/Poispainiketta. 65 BIO 50 SO206 Aseta merkkiäänet uudelleen painamalla kumpaakin painiketta yhtä aikaa noin 3 sekuntia; katkonainen merkkiääni ilmoittaa, että merkkiäänet on uudelleenasetettu. 5 PCP64FI Ennen koneen käyttöönottoa Ennen astianpesukoneen ensimmäistä käyttökertaa: 1. varmista, että sähkö- ja vesiliitännät on tehty asennusohjeen mukaisesti 2. poista kaikki pakkausmateriaalit koneen sisältä 3. säädä vedenpehmennin 4. täytä suolasäiliö 5. täytä huuhtelukirkasteainesäiliö. Vedenpehmentimen säätäminen Veden kalkki- ja mineraalisuolapitoisuus vaihtelee veden alkuperän mukaan. Kalkit ja mineraalisuolat jättavät astioihin ja astianpesukoneen pinnoille tahroja. Mitä suurempi veden kalkkipitoisuus on, sitä kovempaa vesi on. Veden kovuus ilmoitetaan saksalaisen vedenkovuusasteikon mukaan. Muut vastaavat asteikot ovat ranskalainen asteikko ja PPM-asteikko (Parts per million). Säädä vedenpehmennin paikallisen veden kovuuden mukaan. Tietoja oman asuinalueesi veden kovuudesta ja kovuusalueista saat paikalliselta vesilaitokselta. Vedenpehmennin on säädetty tehtaalla tasolle 2. Jos tehdasasetus ei vastaa oman alueesi veden kovuutta, vedenpehmennintä on säädettävä. Voit muuttaa tasoa pesuohjelman valintapainikkeilla. Jokainen painike vastaa eri tasoa: Taso 1 = "Esipesu" -painike Taso 2 = "Tehopesu 70 C" -painike Taso 3 = "Normaalipesu 65 C" -painike Taso 4 = "Biopesu 50 C" -painike Taso 5 = "Pikapesu 55 C" -painike Kun haluat valihtaa tasoa, tee seuraavasti: 1. Paina "Normaalipesu 65 C" ja "Pikapesu 55 C" -ohjelmapainikkeita yhtä aikaa noin 5 sekunnin ajan, kunnes kuulet lyhyen merkkiäänen. Nykyistä tasoa osoittava merkkivalo vilkkuu nopeaan tahtiin. SO207 Veden kovuus SaksalaiRanskalainen asteikko nen asteikko ( dh) ( TH) PPM (Parts per million) Taso Suolan käyttö EI KYLLÄ KYLLÄ KYLLÄ KYLLÄ KYLLÄ Suosittelemme vedenpehmennyssuolan käyttöä jo 4 dh kovuudesta alkaen käytettäessä matalaemäksislä entsyymipesuaineita.

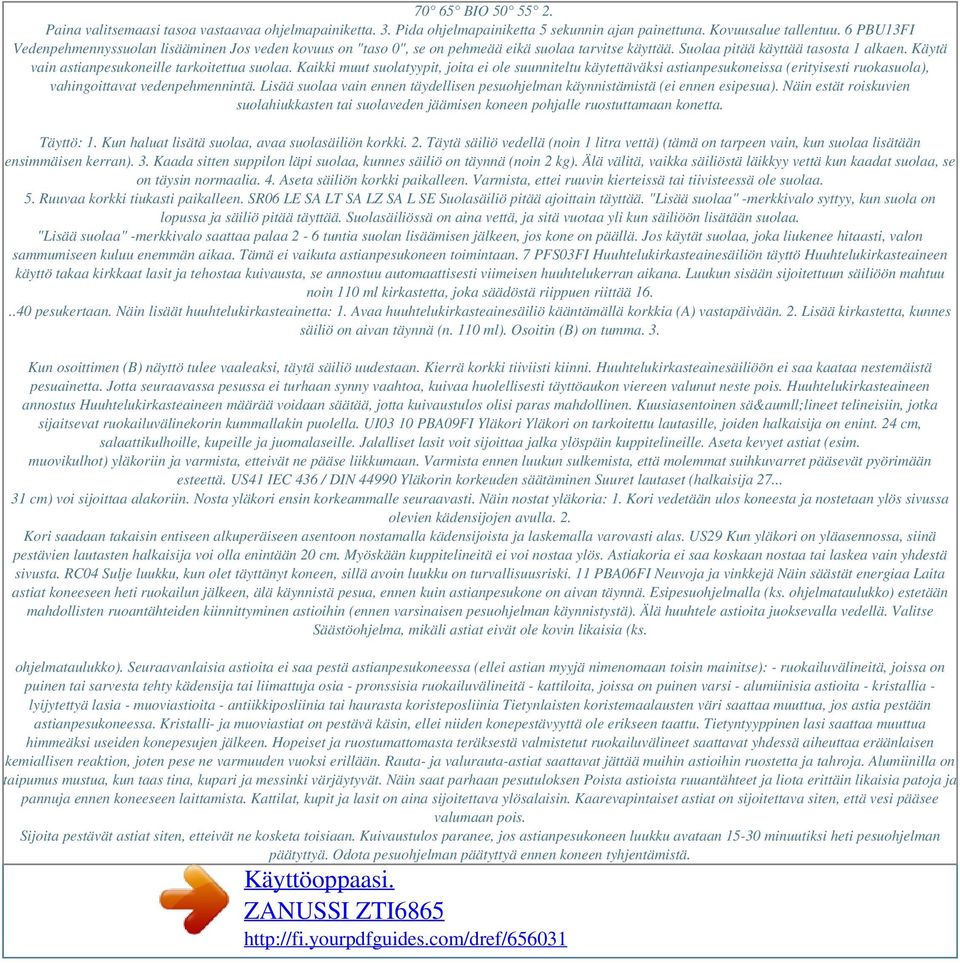

3 70 65 BIO Paina valitsemaasi tasoa vastaavaa ohjelmapainiketta. 3. Pida ohjelmapainiketta 5 sekunnin ajan painettuna. Kovuusalue tallentuu. 6 PBU13FI Vedenpehmennyssuolan lisääminen Jos veden kovuus on "taso 0", se on pehmeää eikä suolaa tarvitse käyttää. Suolaa pitää käyttää tasosta 1 alkaen. Käytä vain astianpesukoneille tarkoitettua suolaa. Kaikki muut suolatyypit, joita ei ole suunniteltu käytettäväksi astianpesukoneissa (erityisesti ruokasuola), vahingoittavat vedenpehmennintä. Lisää suolaa vain ennen täydellisen pesuohjelman käynnistämistä (ei ennen esipesua). Näin estät roiskuvien suolahiukkasten tai suolaveden jäämisen koneen pohjalle ruostuttamaan konetta. Täyttö: 1. Kun haluat lisätä suolaa, avaa suolasäiliön korkki. 2. Täytä säiliö vedellä (noin 1 litra vettä) (tämä on tarpeen vain, kun suolaa lisätään ensimmäisen kerran). 3. Kaada sitten suppilon läpi suolaa, kunnes säiliö on täynnä (noin 2 kg). Älä välitä, vaikka säiliöstä läikkyy vettä kun kaadat suolaa, se on täysin normaalia. 4. Aseta säiliön korkki paikalleen. Varmista, ettei ruuvin kierteissä tai tiivisteessä ole suolaa. 5. Ruuvaa korkki tiukasti paikalleen. SR06 LE SA LT SA LZ SA L SE Suolasäiliö pitää ajoittain täyttää. "Lisää suolaa" -merkkivalo syttyy, kun suola on lopussa ja säiliö pitää täyttää. Suolasäiliössä on aina vettä, ja sitä vuotaa yli kun säiliöön lisätään suolaa. "Lisää suolaa" -merkkivalo saattaa palaa 2-6 tuntia suolan lisäämisen jälkeen, jos kone on päällä. Jos käytät suolaa, joka liukenee hitaasti, valon sammumiseen kuluu enemmän aikaa. Tämä ei vaikuta astianpesukoneen toimintaan. 7 PFS03FI Huuhtelukirkasteainesäiliön täyttö Huuhtelukirkasteaineen käyttö takaa kirkkaat lasit ja tehostaa kuivausta, se annostuu automaattisesti viimeisen huuhtelukerran aikana. Luukun sisään sijoitettuun säiliöön mahtuu noin 110 ml kirkastetta, joka säädöstä riippuen riittää pesukertaan. Näin lisäät huuhtelukirkasteainetta: 1. Avaa huuhtelukirkasteainesäiliö kääntämällä korkkia (A) vastapäivään. 2. Lisää kirkastetta, kunnes säiliö on aivan täynnä (n. 110 ml). Osoitin (B) on tumma. 3. Kun osoittimen (B) näyttö tulee vaaleaksi, täytä säiliö uudestaan. Kierrä korkki tiiviisti kiinni. Huuhtelukirkasteainesäiliöön ei saa kaataa nestemäistä pesuainetta. Jotta seuraavassa pesussa ei turhaan synny vaahtoa, kuivaa huolellisesti täyttöaukon viereen valunut neste pois. Huuhtelukirkasteaineen annostus Huuhtelukirkasteaineen määrää voidaan säätää, jotta kuivaustulos olisi paras mahdollinen. Kuusiasentoinen sä&aumll;lineet telineisiin, jotka sijaitsevat ruokailuvälinekorin kummallakin puolella. UI03 10 PBA09FI Yläkori Yläkori on tarkoitettu lautasille, joiden halkaisija on enint. 24 cm, salaattikulhoille, kupeille ja juomalaseille. Jalalliset lasit voit sijoittaa jalka ylöspäin kuppitelineille. Aseta kevyet astiat (esim. muovikulhot) yläkoriin ja varmista, etteivät ne pääse liikkumaan. Varmista ennen luukun sulkemista, että molemmat suihkuvarret pääsevät pyörimään esteettä. US41 IEC 436 / DIN Yläkorin korkeuden säätäminen Suuret lautaset (halkaisija cm) voi sijoittaa alakoriin. Nosta yläkori ensin korkeammalle seuraavasti. Näin nostat yläkoria: 1. Kori vedetään ulos koneesta ja nostetaan ylös sivussa olevien kädensijojen avulla. 2. Kori saadaan takaisin entiseen alkuperäiseen asentoon nostamalla kädensijoista ja laskemalla varovasti alas. US29 Kun yläkori on yläasennossa, siinä pestävien lautasten halkaisija voi olla enintään 20 cm. Myöskään kuppitelineitä ei voi nostaa ylös. Astiakoria ei saa koskaan nostaa tai laskea vain yhdestä sivusta. RC04 Sulje luukku, kun olet täyttänyt koneen, sillä avoin luukku on turvallisuusriski. 11 PBA06FI Neuvoja ja vinkkejä Näin säästät energiaa Laita astiat koneeseen heti ruokailun jälkeen, älä käynnistä pesua, ennen kuin astianpesukone on aivan täynnä. Esipesuohjelmalla (ks. ohjelmataulukko) estetään mahdollisten ruoantähteiden kiinnittyminen astioihin (ennen varsinaisen pesuohjelman käynnistystä). Älä huuhtele astioita juoksevalla vedellä. Valitse Säästöohjelma, mikäli astiat eivät ole kovin likaisia (ks. ohjelmataulukko). Seuraavanlaisia astioita ei saa pestä astianpesukoneessa (ellei astian myyjä nimenomaan toisin mainitse): - ruokailuvälineitä, joissa on puinen tai sarvesta tehty kädensija tai liimattuja osia - pronssisia ruokailuvälineitä - kattiloita, joissa on puinen varsi - alumiinisia astioita - kristallia - lyijytettyä lasia - muoviastioita - antiikkiposliinia tai haurasta koristeposliinia Tietynlaisten koristemaalausten väri saattaa muuttua, jos astia pestään astianpesukoneessa. Kristalli- ja muoviastiat on pestävä käsin, ellei niiden konepestävyyttä ole erikseen taattu. Tietyntyyppinen lasi saattaa muuttua himmeäksi useiden konepesujen jälkeen. Hopeiset ja ruostumattomasta teräksestä valmistetut ruokailuvälineet saattavat yhdessä aiheuttaa eräänlaisen kemiallisen reaktion, joten pese ne varmuuden vuoksi erillään. Rauta- ja valurauta-astiat saattavat jättää muihin astioihin ruostetta ja tahroja. Alumiinilla on taipumus mustua, kun taas tina, kupari ja messinki värjäytyvät. Näin saat parhaan pesutuloksen Poista astioista ruuantähteet ja liota erittäin likaisia patoja ja pannuja ennen koneeseen laittamista. Kattilat, kupit ja lasit on aina sijoitettava ylösalaisin. Kaarevapintaiset astiat on sijoitettava siten, että vesi pääsee valumaan pois. Sijoita pestävät astiat siten, etteivät ne kosketa toisiaan. Kuivaustulos paranee, jos astianpesukoneen luukku avataan minuutiksi heti pesuohjelman päätyttyä. Odota pesuohjelman päätyttyä ennen koneen tyhjentämistä.

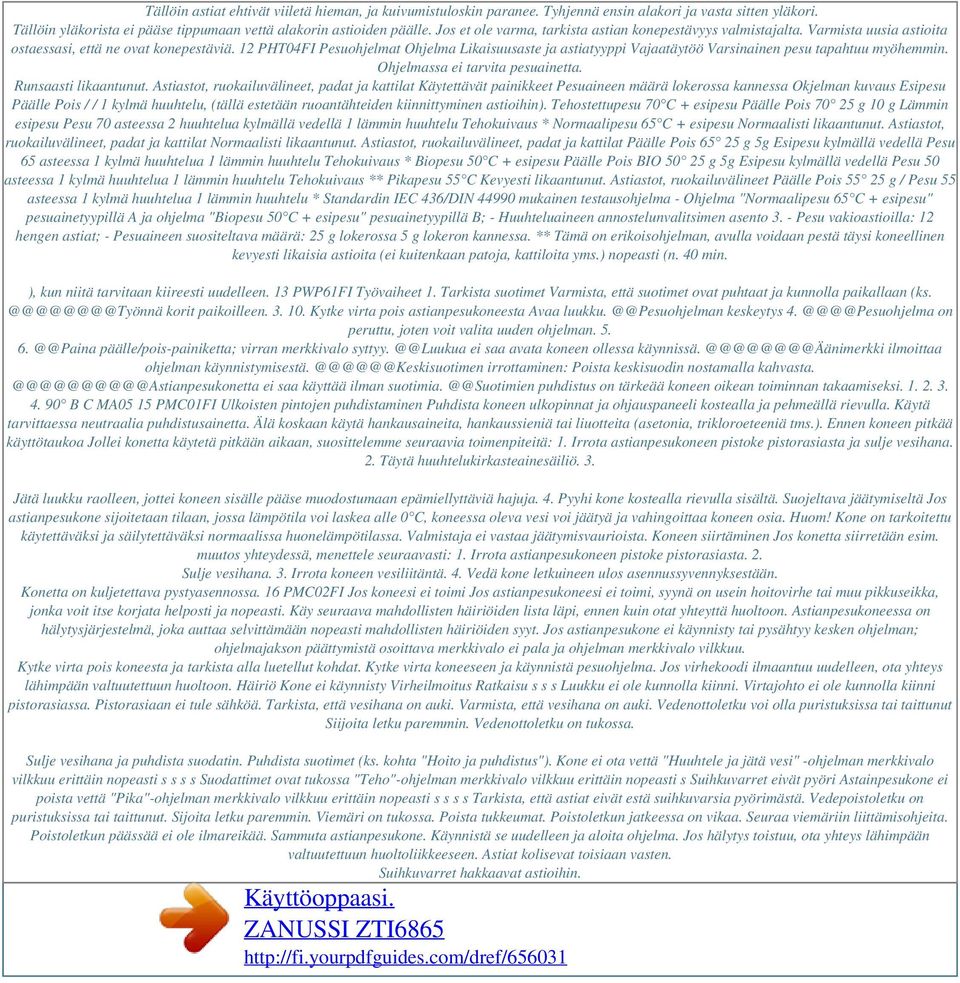

4 Tällöin astiat ehtivät viiletä hieman, ja kuivumistuloskin paranee. Tyhjennä ensin alakori ja vasta sitten yläkori. Tällöin yläkorista ei pääse tippumaan vettä alakorin astioiden päälle. Jos et ole varma, tarkista astian konepestävyys valmistajalta. Varmista uusia astioita ostaessasi, että ne ovat konepestäviä. 12 PHT04FI Pesuohjelmat Ohjelma Likaisuusaste ja astiatyyppi Vajaatäytöö Varsinainen pesu tapahtuu myöhemmin. Ohjelmassa ei tarvita pesuainetta. Runsaasti likaantunut. Astiastot, ruokailuvälineet, padat ja kattilat Käytettävät painikkeet Pesuaineen määrä lokerossa kannessa Okjelman kuvaus Esipesu Päälle Pois / / 1 kylmä huuhtelu, (tällä estetään ruoantähteiden kiinnittyminen astioihin). Tehostettupesu 70 C + esipesu Päälle Pois g 10 g Lämmin esipesu Pesu 70 asteessa 2 huuhtelua kylmällä vedellä 1 lämmin huuhtelu Tehokuivaus * Normaalipesu 65 C + esipesu Normaalisti likaantunut. Astiastot, ruokailuvälineet, padat ja kattilat Normaalisti likaantunut. Astiastot, ruokailuvälineet, padat ja kattilat Päälle Pois g 5g Esipesu kylmällä vedellä Pesu 65 asteessa 1 kylmä huuhtelua 1 lämmin huuhtelu Tehokuivaus * Biopesu 50 C + esipesu Päälle Pois BIO g 5g Esipesu kylmällä vedellä Pesu 50 asteessa 1 kylmä huuhtelua 1 lämmin huuhtelu Tehokuivaus ** Pikapesu 55 C Kevyesti likaantunut. Astiastot, ruokailuvälineet Päälle Pois g / Pesu 55 asteessa 1 kylmä huuhtelua 1 lämmin huuhtelu * Standardin IEC 436/DIN mukainen testausohjelma - Ohjelma "Normaalipesu 65 C + esipesu" pesuainetyypillä A ja ohjelma "Biopesu 50 C + esipesu" pesuainetyypillä B; - Huuhteluaineen annostelunvalitsimen asento 3. - Pesu vakioastioilla: 12 hengen astiat; - Pesuaineen suositeltava määrä: 25 g lokerossa 5 g lokeron kannessa. ** Tämä on erikoisohjelman, avulla voidaan pestä täysi koneellinen kevyesti likaisia astioita (ei kuitenkaan patoja, kattiloita yms.) nopeasti (n. 40 min. ), kun niitä tarvitaan kiireesti uudelleen. 13 PWP61FI Työvaiheet 1. Tarkista suotimet Varmista, että suotimet ovat puhtaat ja kunnolla paikallaan korit paikoilleen Kytke virta pois astianpesukoneesta Avaa keskeytys on peruttu, joten voit valita uuden ohjelman. 5. päälle/pois-painiketta; virran merkkivalo ei saa avata koneen ollessa ilmoittaa ohjelman irrottaminen: Poista keskisuodin nostamalla ei saa käyttää ilman puhdistus on tärkeää koneen oikean toiminnan takaamiseksi B C MA05 15 PMC01FI Ulkoisten pintojen puhdistaminen Puhdista koneen ulkopinnat ja ohjauspaneeli kostealla ja pehmeällä rievulla. Käytä tarvittaessa neutraalia puhdistusainetta. Älä koskaan käytä hankausaineita, hankaussieniä tai liuotteita (asetonia, trikloroeteeniä tms.). Ennen koneen pitkää käyttötaukoa Jollei konetta käytetä pitkään aikaan, suosittelemme seuraavia toimenpiteitä: 1. Irrota astianpesukoneen pistoke pistorasiasta ja sulje vesihana. 2. Täytä huuhtelukirkasteainesäiliö. 3. Jätä luukku raolleen, jottei koneen sisälle pääse muodostumaan epämiellyttäviä hajuja. 4. Pyyhi kone kostealla rievulla sisältä. Suojeltava jäätymiseltä Jos astianpesukone sijoitetaan tilaan, jossa lämpötila voi laskea alle 0 C, koneessa oleva vesi voi jäätyä ja vahingoittaa koneen osia. Huom! Kone on tarkoitettu käytettäväksi ja säilytettäväksi normaalissa huonelämpötilassa. Valmistaja ei vastaa jäätymisvaurioista. Koneen siirtäminen Jos konetta siirretään esim. muutos yhteydessä, menettele seuraavasti: 1. Irrota astianpesukoneen pistoke pistorasiasta. 2. Sulje vesihana. 3. Irrota koneen vesiliitäntä. 4. Vedä kone letkuineen ulos asennussyvennyksestään. Konetta on kuljetettava pystyasennossa. 16 PMC02FI Jos koneesi ei toimi Jos astianpesukoneesi ei toimi, syynä on usein hoitovirhe tai muu pikkuseikka, jonka voit itse korjata helposti ja nopeasti. Käy seuraava mahdollisten häiriöiden lista läpi, ennen kuin otat yhteyttä huoltoon. Astianpesukoneessa on hälytysjärjestelmä, joka auttaa selvittämään nopeasti mahdollisten häiriöiden syyt. Jos astianpesukone ei käynnisty tai pysähtyy kesken ohjelman; ohjelmajakson päättymistä osoittava merkkivalo ei pala ja ohjelman merkkivalo vilkkuu. Kytke virta pois koneesta ja tarkista alla luetellut kohdat. Kytke virta koneeseen ja käynnistä pesuohjelma. Jos virhekoodi ilmaantuu uudelleen, ota yhteys lähimpään valtuutettuun huoltoon. Häiriö Kone ei käynnisty Virheilmoitus Ratkaisu s s s Luukku ei ole kunnolla kiinni. Virtajohto ei ole kunnolla kiinni pistorasiassa. Pistorasiaan ei tule sähköä. Tarkista, että vesihana on auki. Varmista, että vesihana on auki. Vedenottoletku voi olla puristuksissa tai taittunut Siijoita letku paremmin. Vedenottoletku on tukossa. Sulje vesihana ja puhdista suodatin. Puhdista suotimet (ks. kohta "Hoito ja puhdistus"). Kone ei ota vettä "Huuhtele ja jätä vesi" -ohjelman merkkivalo vilkkuu erittäin nopeasti s s s s Suodattimet ovat tukossa "Teho"-ohjelman merkkivalo vilkkuu erittäin nopeasti s Suihkuvarret eivät pyöri Astainpesukone ei poista vettä "Pika"-ohjelman merkkivalo vilkkuu erittäin nopeasti s s s s Tarkista, että astiat eivät estä suihkuvarsia pyörimästä. Vedepoistoletku on puristuksissa tai taittunut. Sijoita letku paremmin. Viemäri on tukossa. Poista tukkeumat. Poistoletkun jatkeessa on vikaa. Seuraa viemäriin liittämisohjeita. Poistoletkun päässää ei ole ilmareikää. Sammuta astianpesukone. Käynnistä se uudelleen ja aloita ohjelma. Jos hälytys toistuu, ota yhteys lähimpään valtuutettuun huoltoliikkeeseen. Astiat kolisevat toisiaan vasten. Suihkuvarret hakkaavat astioihin.

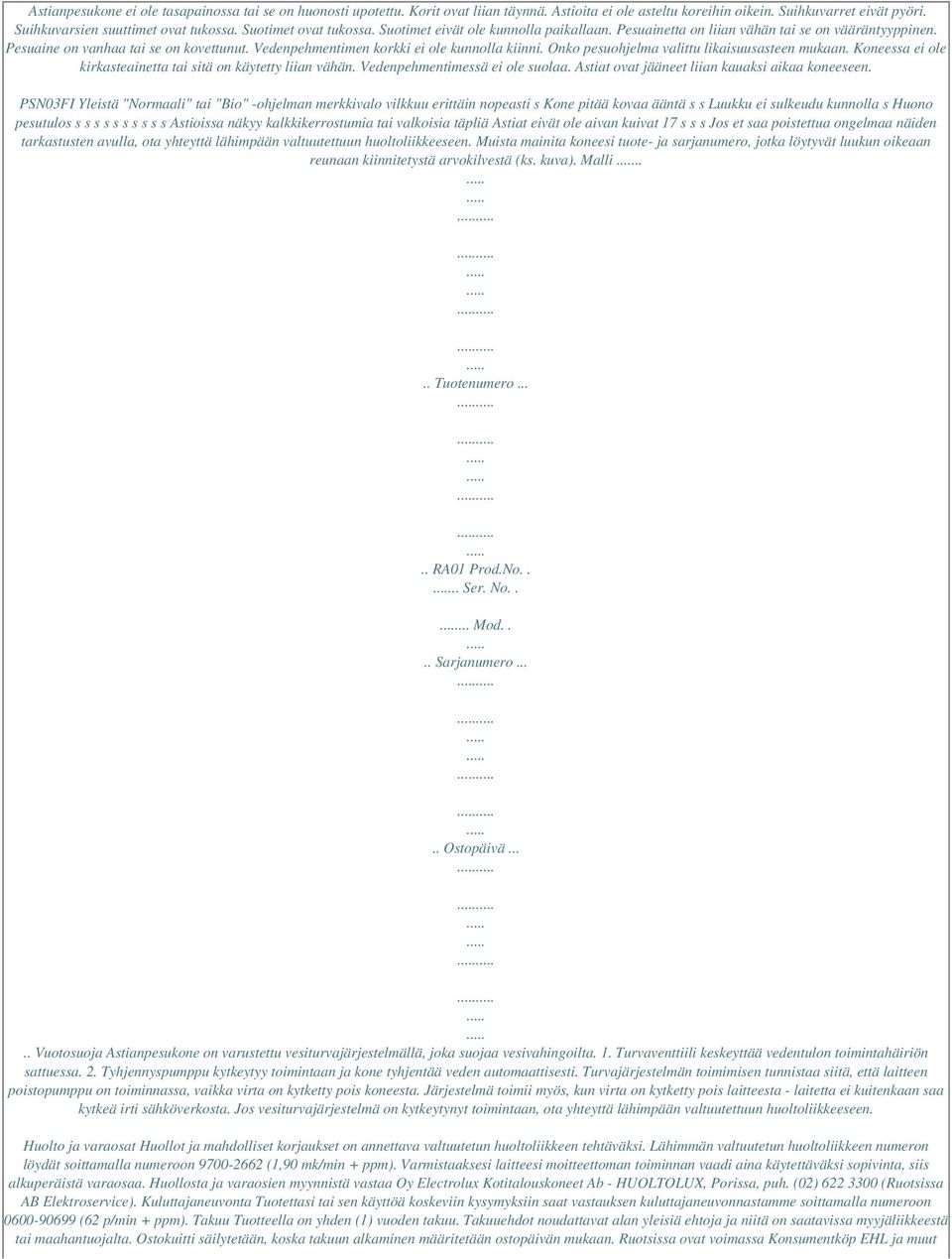

5 Astianpesukone ei ole tasapainossa tai se on huonosti upotettu. Korit ovat liian täynnä. Astioita ei ole asteltu koreihin oikein. Suihkuvarret eivät pyöri. Suihkuvarsien suuttimet ovat tukossa. Suotimet ovat tukossa. Suotimet eivät ole kunnolla paikallaan. Pesuainetta on liian vähän tai se on vääräntyyppinen. Pesuaine on vanhaa tai se on kovettunut. Vedenpehmentimen korkki ei ole kunnolla kiinni. Onko pesuohjelma valittu likaisuusasteen mukaan. Koneessa ei ole kirkasteainetta tai sitä on käytetty liian vähän. Vedenpehmentimessä ei ole suolaa. Astiat ovat jääneet liian kauaksi aikaa koneeseen. PSN03FI Yleistä "Normaali" tai "Bio" -ohjelman merkkivalo vilkkuu erittäin nopeasti s Kone pitää kovaa ääntä s s Luukku ei sulkeudu kunnolla s Huono pesutulos s s s s s s s s s s Astioissa näkyy kalkkikerrostumia tai valkoisia täpliä Astiat eivät ole aivan kuivat 17 s s s Jos et saa poistettua ongelmaa näiden tarkastusten avulla, ota yhteyttä lähimpään valtuutettuun huoltoliikkeeseen. Muista mainita koneesi tuote- ja sarjanumero, jotka löytyvät luukun oikeaan reunaan kiinnitetystä arvokilvestä (ks. kuva). Malli.... Tuotenumero..... RA01 Prod.No.... Ser. No..... Mod.... Sarjanumero..... Ostopäivä..... Vuotosuoja Astianpesukone on varustettu vesiturvajärjestelmällä, joka suojaa vesivahingoilta. 1. Turvaventtiili keskeyttää vedentulon toimintahäiriön sattuessa. 2. Tyhjennyspumppu kytkeytyy toimintaan ja kone tyhjentää veden automaattisesti. Turvajärjestelmän toimimisen tunnistaa siitä, että laitteen poistopumppu on toiminnassa, vaikka virta on kytketty pois koneesta. Järjestelmä toimii myös, kun virta on kytketty pois laitteesta - laitetta ei kuitenkaan saa kytkeä irti sähköverkosta. Jos vesiturvajärjestelmä on kytkeytynyt toimintaan, ota yhteyttä lähimpään valtuutettuun huoltoliikkeeseen. Huolto ja varaosat Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon (1,90 mk/min + ppm). Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Huollosta ja varaosien myynnistä vastaa Oy Electrolux Kotitalouskoneet Ab - HUOLTOLUX, Porissa, puh. (02) (Ruotsissa AB Elektroservice). Kuluttajaneuvonta Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon (62 p/min + ppm). Takuu Tuotteella on yhden (1) vuoden takuu. Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on saatavissa myyjäliikkeestä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Ruotsissa ovat voimassa Konsumentköp EHL ja muut

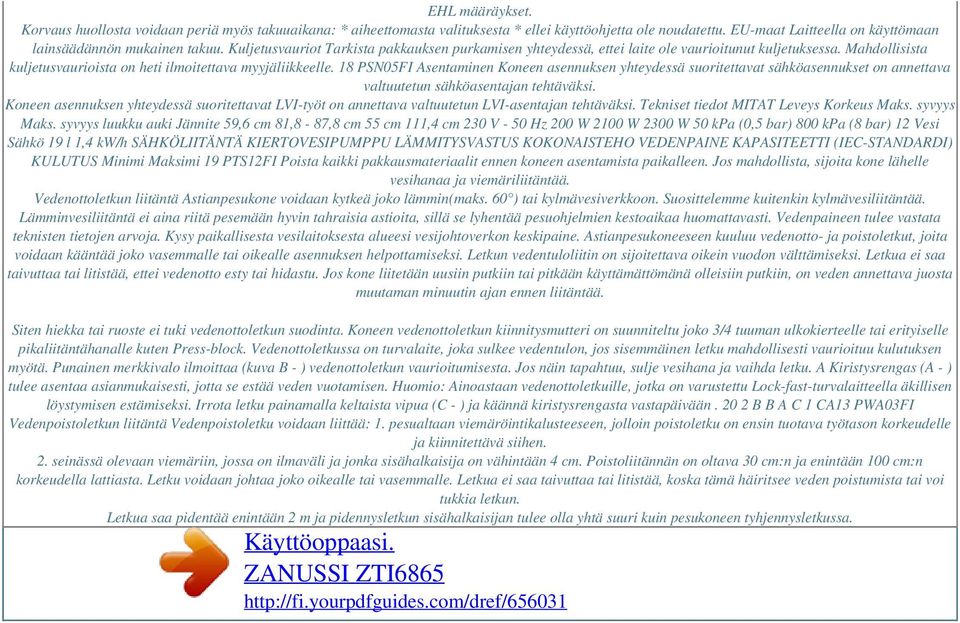

6 EHL määräykset. Korvaus huollosta voidaan periä myös takuuaikana: * aiheettomasta valituksesta * ellei käyttöohjetta ole noudatettu. EU-maat Laitteella on käyttömaan lainsäädännön mukainen takuu. Kuljetusvauriot Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle. 18 PSN05FI Asentaminen Koneen asennuksen yhteydessä suoritettavat sähköasennukset on annettava valtuutetun sähköasentajan tehtäväksi. Koneen asennuksen yhteydessä suoritettavat LVI-työt on annettava valtuutetun LVI-asentajan tehtäväksi. Tekniset tiedot MITAT Leveys Korkeus Maks. syvyys Maks. syvyys luukku auki Jännite 59,6 cm 81,8-87,8 cm 55 cm 111,4 cm 230 V - 50 Hz 200 W 2100 W 2300 W 50 kpa (0,5 bar) 800 kpa (8 bar) 12 Vesi Sähkö 19 l 1,4 kw/h SÄHKÖLIITÄNTÄ KIERTOVESIPUMPPU LÄMMITYSVASTUS KOKONAISTEHO VEDENPAINE KAPASITEETTI (IEC-STANDARDI) KULUTUS Minimi Maksimi 19 PTS12FI Poista kaikki pakkausmateriaalit ennen koneen asentamista paikalleen. Jos mahdollista, sijoita kone lähelle vesihanaa ja viemäriliitäntää. Vedenottoletkun liitäntä Astianpesukone voidaan kytkeä joko lämmin(maks. 60 ) tai kylmävesiverkkoon. Suosittelemme kuitenkin kylmävesiliitäntää. Lämminvesiliitäntä ei aina riitä pesemään hyvin tahraisia astioita, sillä se lyhentää pesuohjelmien kestoaikaa huomattavasti. Vedenpaineen tulee vastata teknisten tietojen arvoja. Kysy paikallisesta vesilaitoksesta alueesi vesijohtoverkon keskipaine. Astianpesukoneeseen kuuluu vedenotto- ja poistoletkut, joita voidaan kääntää joko vasemmalle tai oikealle asennuksen helpottamiseksi. Letkun vedentuloliitin on sijoitettava oikein vuodon välttämiseksi. Letkua ei saa taivuttaa tai litistää, ettei vedenotto esty tai hidastu. Jos kone liitetään uusiin putkiin tai pitkään käyttämättömänä olleisiin putkiin, on veden annettava juosta muutaman minuutin ajan ennen liitäntää. Siten hiekka tai ruoste ei tuki vedenottoletkun suodinta. Koneen vedenottoletkun kiinnitysmutteri on suunniteltu joko 3/4 tuuman ulkokierteelle tai erityiselle pikaliitäntähanalle kuten Press-block. Vedenottoletkussa on turvalaite, joka sulkee vedentulon, jos sisemmäinen letku mahdollisesti vaurioituu kulutuksen myötä. Punainen merkkivalo ilmoittaa (kuva B - ) vedenottoletkun vaurioitumisesta. Jos näin tapahtuu, sulje vesihana ja vaihda letku. A Kiristysrengas (A - ) tulee asentaa asianmukaisesti, jotta se estää veden vuotamisen. Huomio: Ainoastaan vedenottoletkuille, jotka on varustettu Lock-fast-turvalaitteella äkillisen löystymisen estämiseksi. Irrota letku painamalla keltaista vipua (C - ) ja käännä kiristysrengasta vastapäivään B B A C 1 CA13 PWA03FI Vedenpoistoletkun liitäntä Vedenpoistoletku voidaan liittää: 1. pesualtaan viemäröintikalusteeseen, jolloin poistoletku on ensin tuotava työtason korkeudelle ja kiinnitettävä siihen. 2. seinässä olevaan viemäriin, jossa on ilmaväli ja jonka sisähalkaisija on vähintään 4 cm. Poistoliitännän on oltava 30 cm:n ja enintään 100 cm:n korkeudella lattiasta. Letku voidaan johtaa joko oikealle tai vasemmalle. Letkua ei saa taivuttaa tai litistää, koska tämä häiritsee veden poistumista tai voi tukkia letkun. Letkua saa pidentää enintään 2 m ja pidennysletkun sisähalkaisijan tulee olla yhtä suuri kuin pesukoneen tyhjennysletkussa.

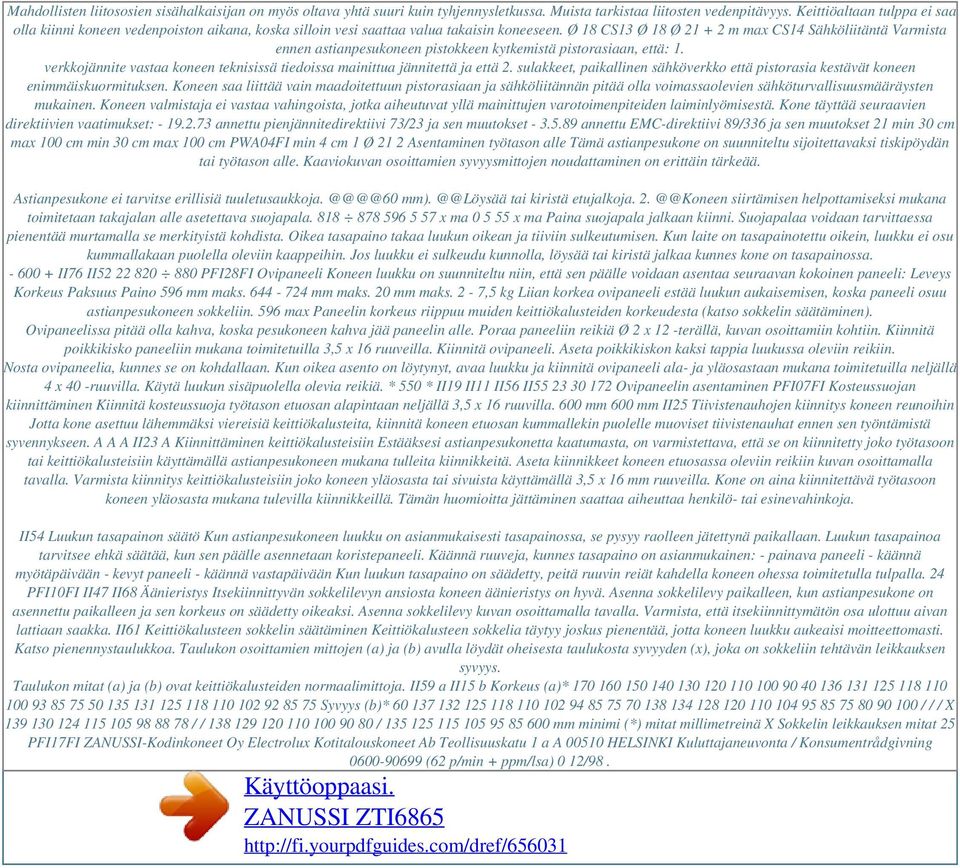

7 Powered by TCPDF ( Mahdollisten liitososien sisähalkaisijan on myös oltava yhtä suuri kuin tyhjennysletkussa. Muista tarkistaa liitosten vedenpitävyys. Keittiöaltaan tulppa ei saa olla kiinni koneen vedenpoiston aikana, koska silloin vesi saattaa valua takaisin koneeseen. Ø 18 CS13 Ø 18 Ø m max CS14 Sähköliitäntä Varmista ennen astianpesukoneen pistokkeen kytkemistä pistorasiaan, että: 1. verkkojännite vastaa koneen teknisissä tiedoissa mainittua jännitettä ja että 2. sulakkeet, paikallinen sähköverkko että pistorasia kestävät koneen enimmäiskuormituksen. Koneen saa liittää vain maadoitettuun pistorasiaan ja sähköliitännän pitää olla voimassaolevien sähköturvallisuusmääräysten mukainen. Koneen valmistaja ei vastaa vahingoista, jotka aiheutuvat yllä mainittujen varotoimenpiteiden laiminlyömisestä. Kone täyttää seuraavien direktiivien vaatimukset: annettu pienjännitedirektiivi 73/23 ja sen muutokset annettu EMC-direktiivi 89/336 ja sen muutokset 21 min 30 cm max 100 cm min 30 cm max 100 cm PWA04FI min 4 cm 1 Ø 21 2 Asentaminen työtason alle Tämä astianpesukone on suunniteltu sijoitettavaksi tiskipöydän tai työtason alle. Kaaviokuvan osoittamien syvyysmittojen noudattaminen on erittäin tärkeää. Astianpesukone ei tarvitse erillisiä tai kiristä etujalkoja. siirtämisen helpottamiseksi mukana toimitetaan takajalan alle asetettava suojapala x ma x ma Paina suojapala jalkaan kiinni. Suojapalaa voidaan tarvittaessa pienentää murtamalla se merkityistä kohdista. Oikea tasapaino takaa luukun oikean ja tiiviin sulkeutumisen. Kun laite on tasapainotettu oikein, luukku ei osu kummallakaan puolella oleviin kaappeihin. Jos luukku ei sulkeudu kunnolla, löysää tai kiristä jalkaa kunnes kone on tasapainossa II76 II PFI28FI Ovipaneeli Koneen luukku on suunniteltu niin, että sen päälle voidaan asentaa seuraavan kokoinen paneeli: Leveys Korkeus Paksuus Paino 596 mm maks mm maks. 20 mm maks. 2-7,5 kg Liian korkea ovipaneeli estää luukun aukaisemisen, koska paneeli osuu astianpesukoneen sokkeliin. 596 max Paneelin korkeus riippuu muiden keittiökalusteiden korkeudesta (katso sokkelin säätäminen). Ovipaneelissa pitää olla kahva, koska pesukoneen kahva jää paneelin alle. Poraa paneeliin reikiä Ø 2 x 12 -terällä, kuvan osoittamiin kohtiin. Kiinnitä poikkikisko paneeliin mukana toimitetuilla 3,5 x 16 ruuveilla. Kiinnitä ovipaneeli. Aseta poikkikiskon kaksi tappia luukussa oleviin reikiin. Nosta ovipaneelia, kunnes se on kohdallaan. Kun oikea asento on löytynyt, avaa luukku ja kiinnitä ovipaneeli ala- ja yläosastaan mukana toimitetuilla neljällä 4 x 40 -ruuvilla. Käytä luukun sisäpuolella olevia reikiä. * 550 * II19 II11 II56 II Ovipaneelin asentaminen PFI07FI Kosteussuojan kiinnittäminen Kiinnitä kosteussuoja työtason etuosan alapintaan neljällä 3,5 x 16 ruuvilla. 600 mm 600 mm II25 Tiivistenauhojen kiinnitys koneen reunoihin Jotta kone asettuu lähemmäksi viereisiä keittiökalusteita, kiinnitä koneen etuosan kummallekin puolelle muoviset tiivistenauhat ennen sen työntämistä syvennykseen. A A A II23 A Kiinnittäminen keittiökalusteisiin Estääksesi astianpesukonetta kaatumasta, on varmistettava, että se on kiinnitetty joko työtasoon tai keittiökalusteisiin käyttämällä astianpesukoneen mukana tulleita kiinnikkeitä. Aseta kiinnikkeet koneen etuosassa oleviin reikiin kuvan osoittamalla tavalla. Varmista kiinnitys keittiökalusteisiin joko koneen yläosasta tai sivuista käyttämällä 3,5 x 16 mm ruuveilla. Kone on aina kiinnitettävä työtasoon koneen yläosasta mukana tulevilla kiinnikkeillä. Tämän huomioitta jättäminen saattaa aiheuttaa henkilö- tai esinevahinkoja. II54 Luukun tasapainon säätö Kun astianpesukoneen luukku on asianmukaisesti tasapainossa, se pysyy raolleen jätettynä paikallaan. Luukun tasapainoa tarvitsee ehkä säätää, kun sen päälle asennetaan koristepaneeli. Käännä ruuveja, kunnes tasapaino on asianmukainen: - painava paneeli - käännä myötäpäivään - kevyt paneeli - käännä vastapäivään Kun luukun tasapaino on säädetty, peitä ruuvin reiät kahdella koneen ohessa toimitetulla tulpalla. 24 PFI10FI II47 II68 Äänieristys Itsekiinnittyvän sokkelilevyn ansiosta koneen äänieristys on hyvä. Asenna sokkelilevy paikalleen, kun astianpesukone on asennettu paikalleen ja sen korkeus on säädetty oikeaksi. Asenna sokkelilevy kuvan osoittamalla tavalla. Varmista, että itsekiinnittymätön osa ulottuu aivan lattiaan saakka. II61 Keittiökalusteen sokkelin säätäminen Keittiökalusteen sokkelia täytyy joskus pienentää, jotta koneen luukku aukeaisi moitteettomasti. Katso pienennystaulukkoa. Taulukon osoittamien mittojen (a) ja (b) avulla löydät oheisesta taulukosta syvyyden (x), joka on sokkeliin tehtävän leikkauksen syvyys. Taulukon mitat (a) ja (b) ovat keittiökalusteiden normaalimittoja. II59 a II15 b Korkeus (a)* Syvyys (b)* / / / X / / / mm minimi (*) mitat millimetreinä X Sokkelin leikkauksen mitat 25 PFI17FI ZANUSSI-Kodinkoneet Oy Electrolux Kotitalouskoneet Ab Teollisuuskatu 1 a A HELSINKI Kuluttajaneuvonta / Konsumentrådgivning (62 p/min + ppm/lsa) 0 12/98.
