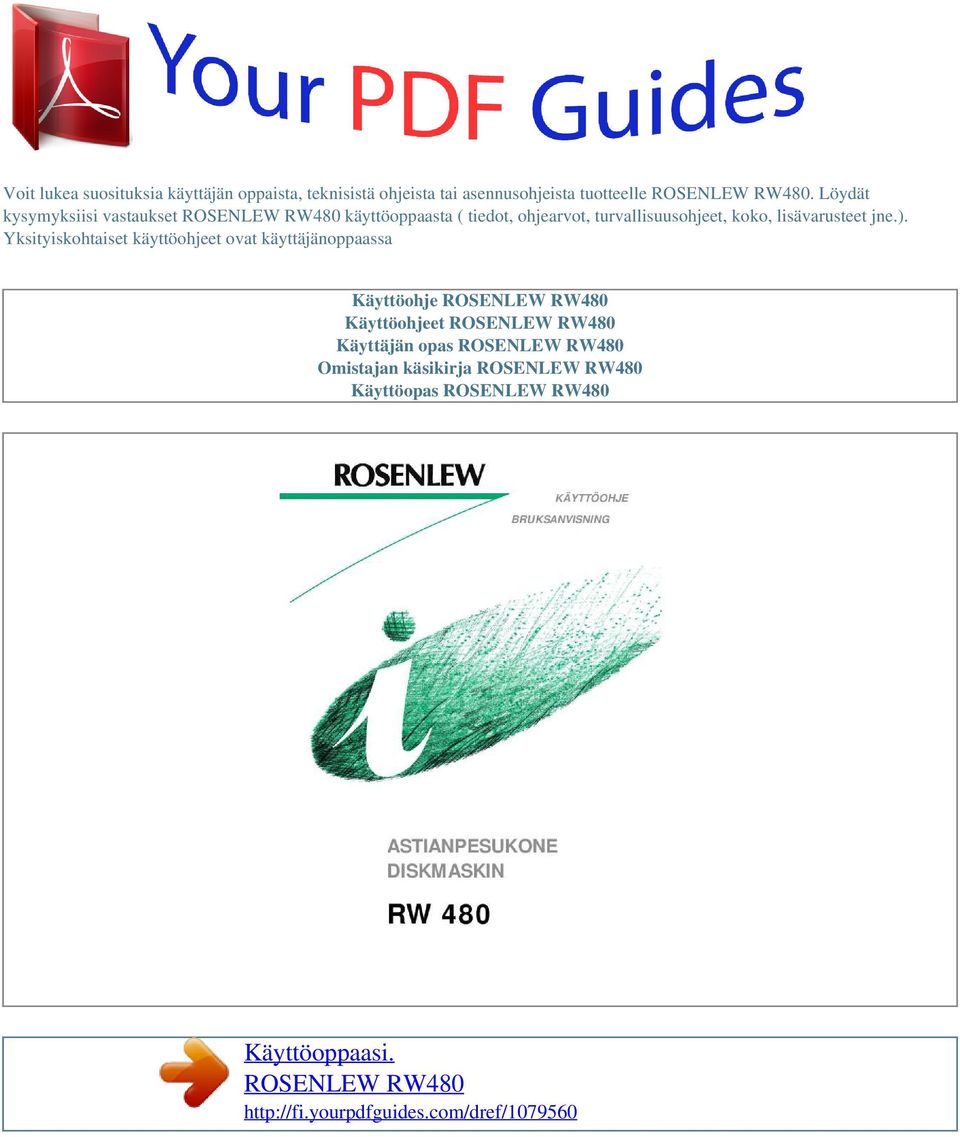

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

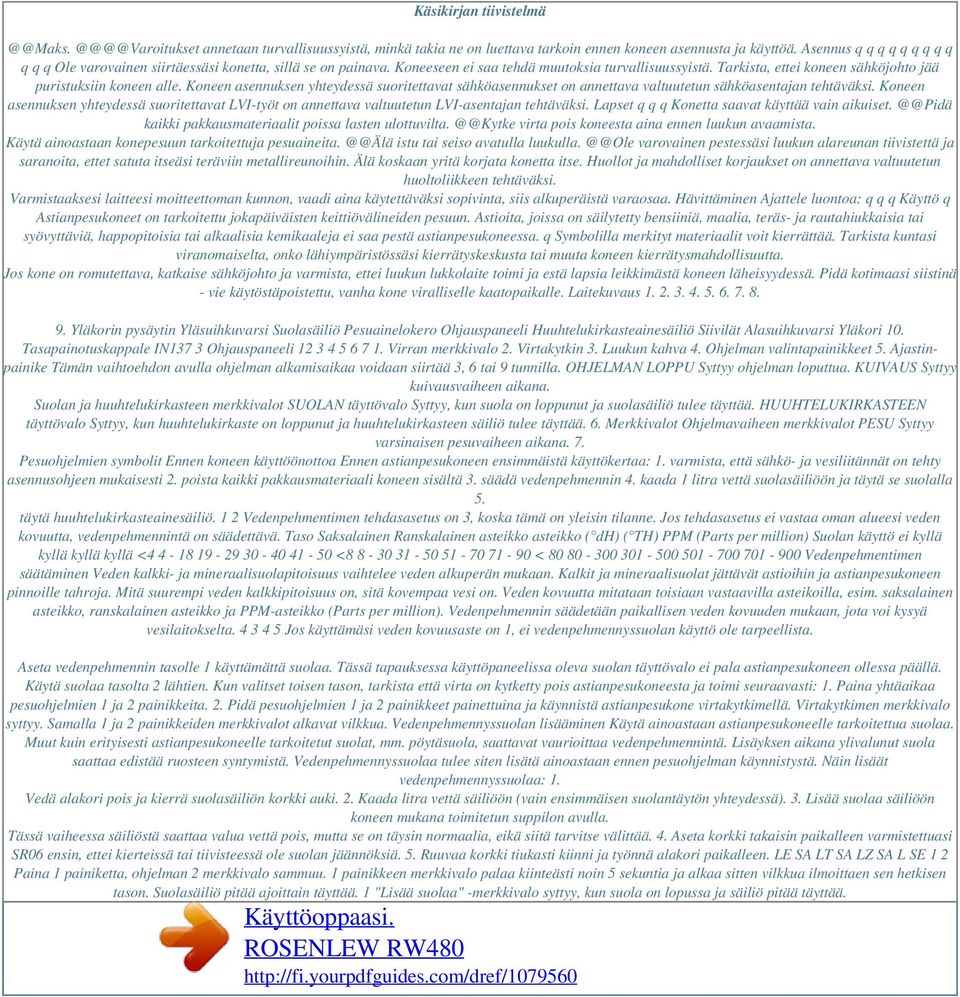

2 Käsikirjan tiivistelmä annetaan turvallisuussyistä, minkä takia ne on luettava tarkoin ennen koneen asennusta ja käyttöä. Asennus q q q q q q q q q q q q Ole varovainen siirtäessäsi konetta, sillä se on painava. Koneeseen ei saa tehdä muutoksia turvallisuussyistä. Tarkista, ettei koneen sähköjohto jää puristuksiin koneen alle. Koneen asennuksen yhteydessä suoritettavat sähköasennukset on annettava valtuutetun sähköasentajan tehtäväksi. Koneen asennuksen yhteydessä suoritettavat LVI-työt on annettava valtuutetun LVI-asentajan tehtäväksi. Lapset q q q Konetta saavat käyttää vain kaikki pakkausmateriaalit poissa lasten virta pois koneesta aina ennen luukun avaamista. Käytä ainoastaan konepesuun tarkoitettuja istu tai seiso avatulla varovainen pestessäsi luukun alareunan tiivistettä ja saranoita, ettet satuta itseäsi teräviin metallireunoihin. Älä koskaan yritä korjata konetta itse. Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Varmistaaksesi laitteesi moitteettoman kunnon, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Hävittäminen Ajattele luontoa: q q q Käyttö q Astianpesukoneet on tarkoitettu jokapäiväisten keittiövälineiden pesuun. Astioita, joissa on säilytetty bensiiniä, maalia, teräs- ja rautahiukkaisia tai syövyttäviä, happopitoisia tai alkaalisia kemikaaleja ei saa pestä astianpesukoneessa. q Symbolilla merkityt materiaalit voit kierrättää. Tarkista kuntasi viranomaiselta, onko lähiympäristössäsi kierrätyskeskusta tai muuta koneen kierrätysmahdollisuutta. Jos kone on romutettava, katkaise sähköjohto ja varmista, ettei luukun lukkolaite toimi ja estä lapsia leikkimästä koneen läheisyydessä. Pidä kotimaasi siistinä - vie käytöstäpoistettu, vanha kone viralliselle kaatopaikalle. Laitekuvaus Yläkorin pysäytin Yläsuihkuvarsi Suolasäiliö Pesuainelokero Ohjauspaneeli Huuhtelukirkasteainesäiliö Siivilät Alasuihkuvarsi Yläkori 10. Tasapainotuskappale IN137 3 Ohjauspaneeli Virran merkkivalo 2. Virtakytkin 3. Luukun kahva 4. Ohjelman valintapainikkeet 5. Ajastinpainike Tämän vaihtoehdon avulla ohjelman alkamisaikaa voidaan siirtää 3, 6 tai 9 tunnilla. OHJELMAN LOPPU Syttyy ohjelman loputtua. KUIVAUS Syttyy kuivausvaiheen aikana. Suolan ja huuhtelukirkasteen merkkivalot SUOLAN täyttövalo Syttyy, kun suola on loppunut ja suolasäiliö tulee täyttää. HUUHTELUKIRKASTEEN täyttövalo Syttyy, kun huuhtelukirkaste on loppunut ja huuhtelukirkasteen säiliö tulee täyttää. 6. Merkkivalot Ohjelmavaiheen merkkivalot PESU Syttyy varsinaisen pesuvaiheen aikana. 7. Pesuohjelmien symbolit Ennen koneen käyttöönottoa Ennen astianpesukoneen ensimmäistä käyttökertaa: 1. varmista, että sähkö- ja vesiliitännät on tehty asennusohjeen mukaisesti 2. poista kaikki pakkausmateriaali koneen sisältä 3. säädä vedenpehmennin 4. kaada 1 litra vettä suolasäiliöön ja täytä se suolalla 5. täytä huuhtelukirkasteainesäiliö. 1 2 Vedenpehmentimen tehdasasetus on 3, koska tämä on yleisin tilanne. Jos tehdasasetus ei vastaa oman alueesi veden kovuutta, vedenpehmennintä on säädettävä. Taso Saksalainen Ranskalainen asteikko asteikko ( dh) ( TH) PPM (Parts per million) Suolan käyttö ei kyllä kyllä kyllä kyllä < < < Vedenpehmentimen säätäminen Veden kalkki- ja mineraalisuolapitoisuus vaihtelee veden alkuperän mukaan. Kalkit ja mineraalisuolat jättävät astioihin ja astianpesukoneen pinnoille tahroja. Mitä suurempi veden kalkkipitoisuus on, sitä kovempaa vesi on. Veden kovuutta mitataan toisiaan vastaavilla asteikoilla, esim. saksalainen asteikko, ranskalainen asteikko ja PPM-asteikko (Parts per million). Vedenpehmennin säädetään paikallisen veden kovuuden mukaan, jota voi kysyä vesilaitokselta Jos käyttämäsi veden kovuusaste on 1, ei vedenpehmennyssuolan käyttö ole tarpeellista. Aseta vedenpehmennin tasolle 1 käyttämättä suolaa. Tässä tapauksessa käyttöpaneelissa oleva suolan täyttövalo ei pala astianpesukoneen ollessa päällä. Käytä suolaa tasolta 2 lähtien. Kun valitset toisen tason, tarkista että virta on kytketty pois astianpesukoneesta ja toimi seuraavasti: 1. Paina yhtäaikaa pesuohjelmien 1 ja 2 painikkeita. 2. Pidä pesuohjelmien 1 ja 2 painikkeet painettuina ja käynnistä astianpesukone virtakytkimellä. Virtakytkimen merkkivalo syttyy. Samalla 1 ja 2 painikkeiden merkkivalot alkavat vilkkua. Vedenpehmennyssuolan lisääminen Käytä ainoastaan astianpesukoneelle tarkoitettua suolaa. Muut kuin erityisesti astianpesukoneelle tarkoitetut suolat, mm. pöytäsuola, saattavat vaurioittaa vedenpehmennintä. Lisäyksen aikana ylivalunut suola saattaa edistää ruosteen syntymistä. Vedenpehmennyssuolaa tulee siten lisätä ainoastaan ennen pesuohjelman käynnistystä. Näin lisäät vedenpehmennyssuolaa: 1. Vedä alakori pois ja kierrä suolasäiliön korkki auki. 2. Kaada litra vettä säiliöön (vain ensimmäisen suolantäytön yhteydessä). 3. Lisää suolaa säiliöön koneen mukana toimitetun suppilon avulla. Tässä vaiheessa säiliöstä saattaa valua vettä pois, mutta se on täysin normaalia, eikä siitä tarvitse välittää. 4. Aseta korkki takaisin paikalleen varmistettuasi SR06 ensin, ettei kierteissä tai tiivisteessä ole suolan jäännöksiä. 5. Ruuvaa korkki tiukasti kiinni ja työnnä alakori paikalleen. LE SA LT SA LZ SA L SE 1 2 Paina 1 painiketta, ohjelman 2 merkkivalo sammuu. 1 painikkeen merkkivalo palaa kiinteästi noin 5 sekuntia ja alkaa sitten vilkkua ilmoittaen sen hetkisen tason. Suolasäiliö pitää ajoittain täyttää. 1 "Lisää suolaa" -merkkivalo syttyy, kun suola on lopussa ja säiliö pitää täyttää.

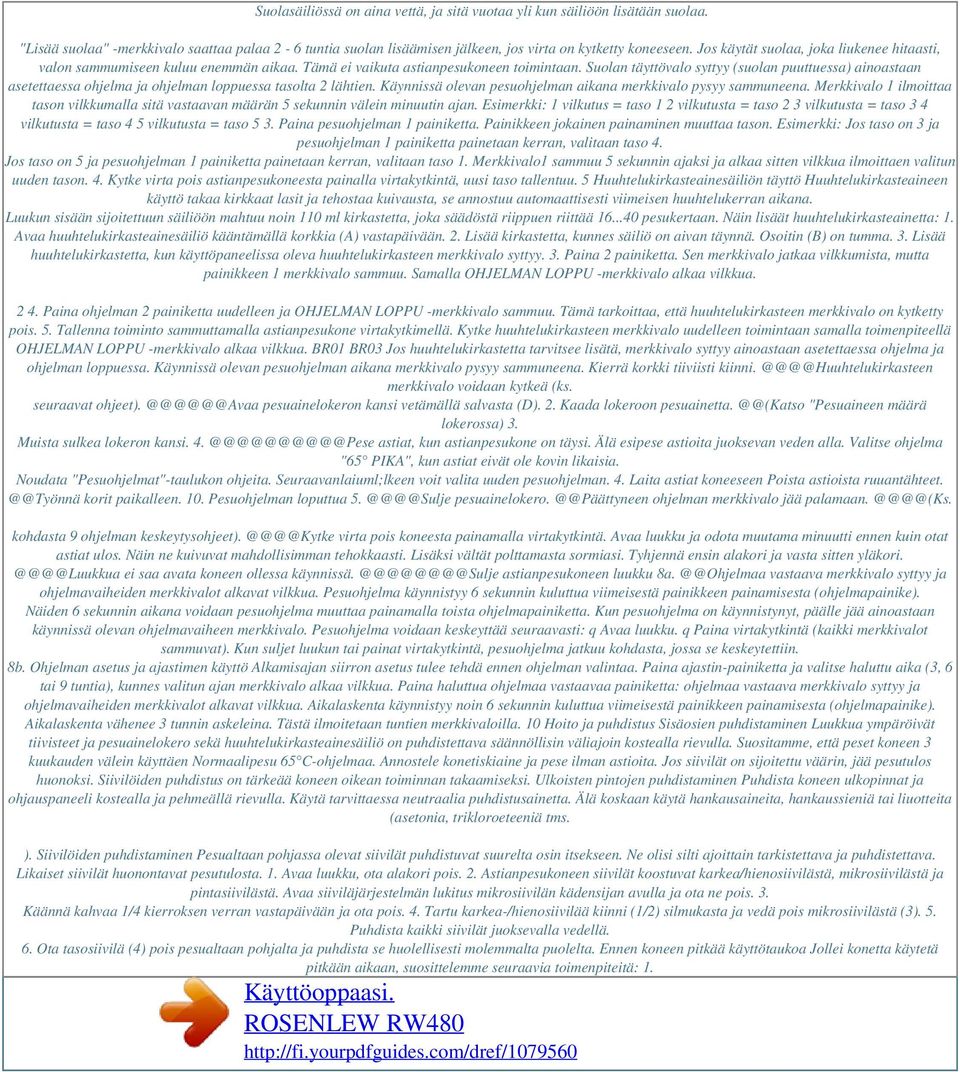

3 Suolasäiliössä on aina vettä, ja sitä vuotaa yli kun säiliöön lisätään suolaa. "Lisää suolaa" -merkkivalo saattaa palaa 2-6 tuntia suolan lisäämisen jälkeen, jos virta on kytketty koneeseen. Jos käytät suolaa, joka liukenee hitaasti, valon sammumiseen kuluu enemmän aikaa. Tämä ei vaikuta astianpesukoneen toimintaan. Suolan täyttövalo syttyy (suolan puuttuessa) ainoastaan asetettaessa ohjelma ja ohjelman loppuessa tasolta 2 lähtien. Käynnissä olevan pesuohjelman aikana merkkivalo pysyy sammuneena. Merkkivalo 1 ilmoittaa tason vilkkumalla sitä vastaavan määrän 5 sekunnin välein minuutin ajan. Esimerkki: 1 vilkutus = taso 1 2 vilkutusta = taso 2 3 vilkutusta = taso 3 4 vilkutusta = taso 4 5 vilkutusta = taso 5 3. Paina pesuohjelman 1 painiketta. Painikkeen jokainen painaminen muuttaa tason. Esimerkki: Jos taso on 3 ja pesuohjelman 1 painiketta painetaan kerran, valitaan taso 4. Jos taso on 5 ja pesuohjelman 1 painiketta painetaan kerran, valitaan taso 1. Merkkivalo1 sammuu 5 sekunnin ajaksi ja alkaa sitten vilkkua ilmoittaen valitun uuden tason. 4. Kytke virta pois astianpesukoneesta painalla virtakytkintä, uusi taso tallentuu. 5 Huuhtelukirkasteainesäiliön täyttö Huuhtelukirkasteaineen käyttö takaa kirkkaat lasit ja tehostaa kuivausta, se annostuu automaattisesti viimeisen huuhtelukerran aikana. Luukun sisään sijoitettuun säiliöön mahtuu noin 110 ml kirkastetta, joka säädöstä riippuen riittää pesukertaan. Näin lisäät huuhtelukirkasteainetta: 1. Avaa huuhtelukirkasteainesäiliö kääntämällä korkkia (A) vastapäivään. 2. Lisää kirkastetta, kunnes säiliö on aivan täynnä. Osoitin (B) on tumma. 3. Lisää huuhtelukirkastetta, kun käyttöpaneelissa oleva huuhtelukirkasteen merkkivalo syttyy. 3. Paina 2 painiketta. Sen merkkivalo jatkaa vilkkumista, mutta painikkeen 1 merkkivalo sammuu. Samalla OHJELMAN LOPPU -merkkivalo alkaa vilkkua Paina ohjelman 2 painiketta uudelleen ja OHJELMAN LOPPU -merkkivalo sammuu. Tämä tarkoittaa, että huuhtelukirkasteen merkkivalo on kytketty pois. 5. Tallenna toiminto sammuttamalla astianpesukone virtakytkimellä. Kytke huuhtelukirkasteen merkkivalo uudelleen toimintaan samalla toimenpiteellä OHJELMAN LOPPU -merkkivalo alkaa vilkkua. BR01 BR03 Jos huuhtelukirkastetta tarvitsee lisätä, merkkivalo syttyy ainoastaan asetettaessa ohjelma ja ohjelman loppuessa. Käynnissä olevan pesuohjelman aikana merkkivalo pysyy sammuneena. Kierrä korkki tiiviisti merkkivalo voidaan kytkeä (ks. seuraavat pesuainelokeron kansi vetämällä salvasta (D). 2. Kaada lokeroon "Pesuaineen määrä lokerossa) 3. Muista sulkea lokeron kansi. astiat, kun astianpesukone on täysi. Älä esipese astioita juoksevan veden alla. Valitse ohjelma "65 PIKA", kun astiat eivät ole kovin likaisia. Noudata "Pesuohjelmat"-taulukon ohjeita. Seuraavanlaiuml;lkeen voit valita uuden pesuohjelman. 4. Laita astiat koneeseen Poista astioista korit paikalleen. 10. Pesuohjelman loputtua ohjelman merkkivalo jää kohdasta 9 ohjelman virta pois koneesta painamalla virtakytkintä. Avaa luukku ja odota muutama minuutti ennen kuin otat astiat ulos. Näin ne kuivuvat mahdollisimman tehokkaasti. Lisäksi vältät polttamasta sormiasi. Tyhjennä ensin alakori ja vasta sitten ei saa avata koneen ollessa astianpesukoneen luukku vastaava merkkivalo syttyy ja ohjelmavaiheiden merkkivalot alkavat vilkkua. Pesuohjelma käynnistyy 6 sekunnin kuluttua viimeisestä painikkeen painamisesta (ohjelmapainike). Näiden 6 sekunnin aikana voidaan pesuohjelma muuttaa painamalla toista ohjelmapainiketta. Kun pesuohjelma on käynnistynyt, päälle jää ainoastaan käynnissä olevan ohjelmavaiheen merkkivalo. Pesuohjelma voidaan keskeyttää seuraavasti: q Avaa luukku. q Paina virtakytkintä (kaikki merkkivalot sammuvat). Kun suljet luukun tai painat virtakytkintä, pesuohjelma jatkuu kohdasta, jossa se keskeytettiin. 8b. Ohjelman asetus ja ajastimen käyttö Alkamisajan siirron asetus tulee tehdä ennen ohjelman valintaa. Paina ajastin-painiketta ja valitse haluttu aika (3, 6 tai 9 tuntia), kunnes valitun ajan merkkivalo alkaa vilkkua. Paina haluttua ohjelmaa vastaavaa painiketta: ohjelmaa vastaava merkkivalo syttyy ja ohjelmavaiheiden merkkivalot alkavat vilkkua. Aikalaskenta käynnistyy noin 6 sekunnin kuluttua viimeisestä painikkeen painamisesta (ohjelmapainike). Aikalaskenta vähenee 3 tunnin askeleina. Tästä ilmoitetaan tuntien merkkivaloilla. 10 Hoito ja puhdistus Sisäosien puhdistaminen Luukkua ympäröivät tiivisteet ja pesuainelokero sekä huuhtelukirkasteainesäiliö on puhdistettava säännöllisin väliajoin kostealla rievulla. Suositamme, että peset koneen 3 kuukauden välein käyttäen Normaalipesu 65 C-ohjelmaa. Annostele konetiskiaine ja pese ilman astioita. Jos siivilät on sijoitettu väärin, jää pesutulos huonoksi. Siivilöiden puhdistus on tärkeää koneen oikean toiminnan takaamiseksi. Ulkoisten pintojen puhdistaminen Puhdista koneen ulkopinnat ja ohjauspaneeli kostealla ja pehmeällä rievulla. Käytä tarvittaessa neutraalia puhdistusainetta. Älä koskaan käytä hankausaineita, hankaussieniä tai liuotteita (asetonia, trikloroeteeniä tms. ). Siivilöiden puhdistaminen Pesualtaan pohjassa olevat siivilät puhdistuvat suurelta osin itsekseen. Ne olisi silti ajoittain tarkistettava ja puhdistettava. Likaiset siivilät huonontavat pesutulosta. 1. Avaa luukku, ota alakori pois. 2. Astianpesukoneen siivilät koostuvat karkea/hienosiivilästä, mikrosiivilästä ja pintasiivilästä. Avaa siiviläjärjestelmän lukitus mikrosiivilän kädensijan avulla ja ota ne pois. 3. Käännä kahvaa 1/4 kierroksen verran vastapäivään ja ota pois. 4. Tartu karkea-/hienosiivilää kiinni (1/2) silmukasta ja vedä pois mikrosiivilästä (3). 5. Puhdista kaikki siivilät juoksevalla vedellä. 6. Ota tasosiivilä (4) pois pesualtaan pohjalta ja puhdista se huolellisesti molemmalta puolelta. Ennen koneen pitkää käyttötaukoa Jollei konetta käytetä pitkään aikaan, suosittelemme seuraavia toimenpiteitä: 1.

4 Irrota astianpesukoneen pistoke pistorasiasta ja sulje vesihana. 2. Täytä huuhtelukirkasteainesäiliö. 3. Jätä luukku raolleen, jottei koneen sisälle pääse muodostumaan epämiellyttäviä hajuja. 4. Pyyhi kone kostealla rievulla sisältä. Suojeltava jäätymiseltä Jos astianpesukone sijoitetaan tilaan, jossa lämpötila voi laskea alle 0 C, koneessa oleva vesi voi jäätyä ja vahingoittaa koneen osia. yhteydessä, menettele seuraavasti: 1. Irrota astianpesukoneen pistoke pistorasiasta. MA15 2. Sulje vesihana. 3. Irrota koneen vesiliitäntä. 4. Vedä kone letkuineen ulos asennussyvennyksestään. Konetta on kuljetettava pystyasennossa. MA Laita tasosiivilä takaisin paikalleen pesualtaan tarkoin allaolevaan ennen kuin kutsut huollon ei käynnisty tai pysähtyy kesken ei ole kunnolla pistorasiassa. Pistorasiassa ei ole virtaa (tarkista sulakkeet). Tarkista, että vesihana on auki. Varmista, ettei vedenjakelua ole keskeytetty. Vedenottoletku voi olla puristuksissa tai taittunut. Sijoita letku paremmin. Vedenottoletku on tukossa. Sulje vesihana ja puhdista suodatin. Vedenpoistoletku on puristuksissa tai taittunut. Sijoita letku paremmin. Viemäri on tukossa. Poista tukkeumat. Poistoletkun jatko-osa on liitetty väärin. (ks. Vedenpoistoletkun liitäntä). Seinäviemärissä ei ole ilmaväliä. Sulje vesihana ja ota yhteys huoltoliikkeeseen. Kytke virta pois ja uudelleen takaisin. Käynnistä pesuohjelma. Jos hälytys toistuu, ota yhteys huoltoliikkeeseen. Astiat kolisevat toisiaan vasten. Suihkuvarret osuvat astioihin. Tarkista, että kone on sijoitettu suoraan. Korit ovat liian täynnä. Astioita ei ole aseteltu koreihin oikein. Suihkuvarret eivät pyöri. Suihkuvarsien suuttimet ovat tukossa. Siivilät ovat tukossa. Siivilät eivät ole kunnolla paikallaan. Pesuainetta on liian vähän tai se on vääräntyyppinen. Pesuaine on vanhaa tai se on kovettunut. Vedenpehmentimen korkki ei ole kunnolla kiinni. Onko pesuohjelma valittu likaisuusasteen mukaan. Koneessa ei ole huuhtelukirkastetta tai sitä on käytetty liian vähän. Vedenpehmentimessä ei ole suolaa. Astiat ovat jääneet liian kauaksi aikaa koneeseen. Kone ei ota vettä PESU merkkivalot vilkkuvat q q q q Astianpesukone ei poista vettä KUIVAUS merkkivalot vilkkuvat q q q q Vuotosuoja on lauennut Yleistä PESU ja KUIVAUS merkkivalot vilkkuvat Yksi tai useampi ohjelmavaiheen merkkivaloista vilkkuu q q Kone pitää kovaa ääntä q q Luukku ei sulkeudu kunnolla Huono pesutulos q q q q q q q q q q q Astioissa näkyy kalkkikerrostumia tai valkoisia täpliä Astiat eivät ole aivan kuivat q q q 12 Vuotosuoja Tulvajärjestelmä katkaisee vedenoton vuodon sattuessa. Järjestelmä on pesukoneen pohjaosassa ja toimii ainoastaan koneen ollessa käynnissä. Ota yhteyttä lähimpään valtuutettuun huoltoliikkeeseen konetta uudelleen käyttöön otettaessa. EU-maat Laitteella on käyttömaan lainsäädännön mukainen takuu. Kuljetusvauriot Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle. Vesiturvajärjestelmä Astianpesukone on varustettu vesiturvajärjestelmällä, joka suojaa vesivahingoilta. PESU- ja KUIVAUS-merkkivalot alkavat vilkkua toimintahäiriön aikana. Sulje tässä tapauksessa vesihana ja ota yhteys huoltoliikkeeseen Jos et saa poistettua ongelmaa näiden tarkistusten avulla, ota yhteyttä lähimpään valtuutettuun huoltoliikkeeseen. Muista mainita koneesi tuoteja sarjanumero, jotka löytyvät luukun oikeaan reunaan kiinnitetystä arvokilvestä (ks. kuva). Malli..... Tuotenumero..... Sarjanumero. Mod.... Prod. No Ser. No.... Ostopäivä RA01 Huolto ja varaosat Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon (0,1597/min + pvm). Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Kuluttajaneuvonta Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon (0,1597/min + pvm). Takuu Tuotteella on kahden (2) vuoden takuu. Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on saatavissa myyjäliikkeestä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana: * aiheettomasta valituksesta * ellei käyttöohjetta ole noudatettu. 13 Tietoja testi-instituuteille Ennen testauksia vedenpehmentimen suolasäiliö ja huuhtelukirkasteen säiliö tulee täyttää kokonaan. Testimääräys: Vertailuohjelma: Astioiden täyttötilavuus: Huuhtelukirkasteen säätö: Pesuaineen annostelu: EN BIO+ ESIPESU 9 hengen astiat asento 4 20 g lokerossa 5 g kannessa Yläkorin täyttö Alakorin täyttö Ruokailuvälinekorin täyttö 14 Asentaminen Koneen asennuksen yhteydessä suoritettavat sähköasennukset on annettava valtuutetun sähköasentajan tehtäväksi. Koneen asennuksen yhteydessä suoritettavat LVI-työt on annettava valtuutetun LVI-asentajan tehtäväksi. Pakkausmateriaali on poistettava ennen koneen

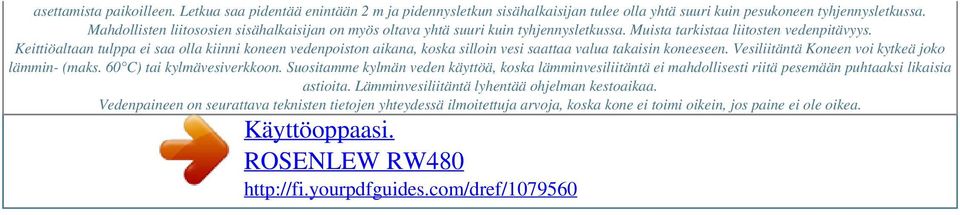

5 asettamista paikoilleen. Letkua saa pidentää enintään 2 m ja pidennysletkun sisähalkaisijan tulee olla yhtä suuri kuin pesukoneen tyhjennysletkussa. Mahdollisten liitososien sisähalkaisijan on myös oltava yhtä suuri kuin tyhjennysletkussa. Muista tarkistaa liitosten vedenpitävyys. Keittiöaltaan tulppa ei saa olla kiinni koneen vedenpoiston aikana, koska silloin vesi saattaa valua takaisin koneeseen. Vesiliitäntä Koneen voi kytkeä joko lämmin- (maks. 60 C) tai kylmävesiverkkoon. Suositamme kylmän veden käyttöä, koska lämminvesiliitäntä ei mahdollisesti riitä pesemään puhtaaksi likaisia astioita. Lämminvesiliitäntä lyhentää ohjelman kestoaikaa. Vedenpaineen on seurattava teknisten tietojen yhteydessä ilmoitettuja arvoja, koska kone ei toimi oikein, jos paine ei ole oikea.

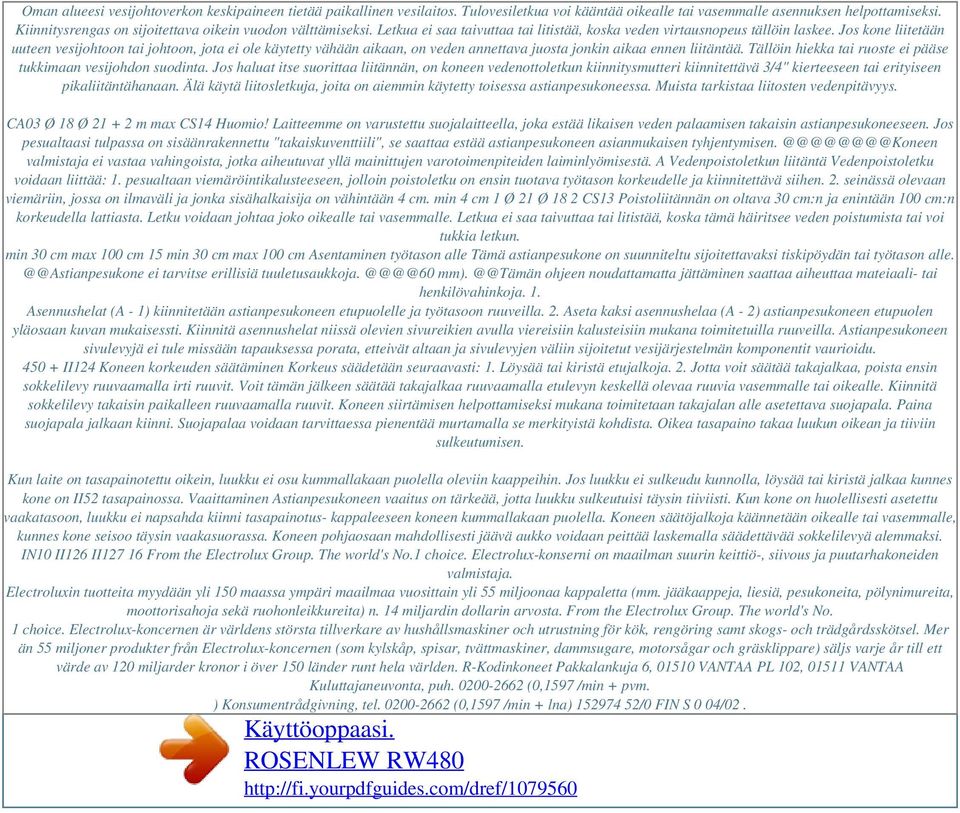

6 Powered by TCPDF ( Oman alueesi vesijohtoverkon keskipaineen tietää paikallinen vesilaitos. Tulovesiletkua voi kääntää oikealle tai vasemmalle asennuksen helpottamiseksi. Kiinnitysrengas on sijoitettava oikein vuodon välttämiseksi. Letkua ei saa taivuttaa tai litistää, koska veden virtausnopeus tällöin laskee. Jos kone liitetään uuteen vesijohtoon tai johtoon, jota ei ole käytetty vähään aikaan, on veden annettava juosta jonkin aikaa ennen liitäntää. Tällöin hiekka tai ruoste ei pääse tukkimaan vesijohdon suodinta. Jos haluat itse suorittaa liitännän, on koneen vedenottoletkun kiinnitysmutteri kiinnitettävä 3/4" kierteeseen tai erityiseen pikaliitäntähanaan. Älä käytä liitosletkuja, joita on aiemmin käytetty toisessa astianpesukoneessa. Muista tarkistaa liitosten vedenpitävyys. CA03 Ø 18 Ø m max CS14 Huomio! Laitteemme on varustettu suojalaitteella, joka estää likaisen veden palaamisen takaisin astianpesukoneeseen. Jos pesualtaasi tulpassa on sisäänrakennettu "takaiskuventtiili", se saattaa estää astianpesukoneen asianmukaisen valmistaja ei vastaa vahingoista, jotka aiheutuvat yllä mainittujen varotoimenpiteiden laiminlyömisestä. A Vedenpoistoletkun liitäntä Vedenpoistoletku voidaan liittää: 1. pesualtaan viemäröintikalusteeseen, jolloin poistoletku on ensin tuotava työtason korkeudelle ja kiinnitettävä siihen. 2. seinässä olevaan viemäriin, jossa on ilmaväli ja jonka sisähalkaisija on vähintään 4 cm. min 4 cm 1 Ø 21 Ø 18 2 CS13 Poistoliitännän on oltava 30 cm:n ja enintään 100 cm:n korkeudella lattiasta. Letku voidaan johtaa joko oikealle tai vasemmalle. Letkua ei saa taivuttaa tai litistää, koska tämä häiritsee veden poistumista tai voi tukkia letkun. min 30 cm max 100 cm 15 min 30 cm max 100 cm Asentaminen työtason alle Tämä astianpesukone on suunniteltu sijoitettavaksi tiskipöydän tai työtason ei tarvitse erillisiä ohjeen noudattamatta jättäminen saattaa aiheuttaa mateiaali- tai henkilövahinkoja. 1. Asennushelat (A - 1) kiinnitetään astianpesukoneen etupuolelle ja työtasoon ruuveilla. 2. Aseta kaksi asennushelaa (A - 2) astianpesukoneen etupuolen yläosaan kuvan mukaisessti. Kiinnitä asennushelat niissä olevien sivureikien avulla viereisiin kalusteisiin mukana toimitetuilla ruuveilla. Astianpesukoneen sivulevyjä ei tule missään tapauksessa porata, etteivät altaan ja sivulevyjen väliin sijoitetut vesijärjestelmän komponentit vaurioidu II124 Koneen korkeuden säätäminen Korkeus säädetään seuraavasti: 1. Löysää tai kiristä etujalkoja. 2. Jotta voit säätää takajalkaa, poista ensin sokkelilevy ruuvaamalla irti ruuvit. Voit tämän jälkeen säätää takajalkaa ruuvaamalla etulevyn keskellä olevaa ruuvia vasemmalle tai oikealle. Kiinnitä sokkelilevy takaisin paikalleen ruuvaamalla ruuvit. Koneen siirtämisen helpottamiseksi mukana toimitetaan takajalan alle asetettava suojapala. Paina suojapala jalkaan kiinni. Suojapalaa voidaan tarvittaessa pienentää murtamalla se merkityistä kohdista. Oikea tasapaino takaa luukun oikean ja tiiviin sulkeutumisen. Kun laite on tasapainotettu oikein, luukku ei osu kummallakaan puolella oleviin kaappeihin. Jos luukku ei sulkeudu kunnolla, löysää tai kiristä jalkaa kunnes kone on II52 tasapainossa. Vaaittaminen Astianpesukoneen vaaitus on tärkeää, jotta luukku sulkeutuisi täysin tiiviisti. Kun kone on huolellisesti asetettu vaakatasoon, luukku ei napsahda kiinni tasapainotus- kappaleeseen koneen kummallakaan puolella. Koneen säätöjalkoja käännetään oikealle tai vasemmalle, kunnes kone seisoo täysin vaakasuorassa. Koneen pohjaosaan mahdollisesti jäävä aukko voidaan peittää laskemalla säädettävää sokkelilevyä alemmaksi. IN10 II126 II From the Electrolux Group. The world's No.1 choice. Electrolux-konserni on maailman suurin keittiö-, siivous ja puutarhakoneiden valmistaja. Electroluxin tuotteita myydään yli 150 maassa ympäri maailmaa vuosittain yli 55 miljoonaa kappaletta (mm. jääkaappeja, liesiä, pesukoneita, pölynimureita, moottorisahoja sekä ruohonleikkureita) n. 14 miljardin dollarin arvosta. From the Electrolux Group. The world's No. 1 choice. Electrolux-koncernen är världens största tillverkare av hushållsmaskiner och utrustning för kök, rengöring samt skogs- och trädgårdsskötsel. Mer än 55 miljoner produkter från Electrolux-koncernen (som kylskåp, spisar, tvättmaskiner, dammsugare, motorsågar och gräsklippare) säljs varje år till ett värde av 120 miljarder kronor i över 150 länder runt hela världen. R-Kodinkoneet Pakkalankuja 6, VANTAA PL 102, VANTAA Kuluttajaneuvonta, puh (0,1597 /min + pvm. ) Konsumentrådgivning, tel (0,1597 /min + lna) /0 FIN S 0 04/02.
