Dynaaminen Sarja 4350]4360] ]5370] Kestävyyttä ja nostokorkeutta

Transkriptio

1 Dynaaminen Sarja 4350]4360] ]5370] Kestävyyttä ja nostokorkeutta

2 Pien-, pyörä- ja teleskooppikuormaajat kilowatista (20 hv) 130 kilowattiin (177 hv). Olemme suunnitelleet ja rakentaneet kuormaajia eri käyttötarkoituksiin jo lähes 50 vuoden ajan.tyytyväiset asiakkaat ovat tehneet meistä erittäin kilpailukykyisen ja menestyksekkään pienkuormaajien, pyöräkuormaajien ja teleskooppikuormaajien valmistajan. Kehittelemme päivittäin uusia asiakaslähtöisiä ratkaisuja. Jokainen SCHÄFFER kuormaaja on monen vuoden kokemuksen ja innovatiivisen tuotekehittelyn tulos. Kaikki valmistamamme koneet edustavat alan parasta luotettavuutta ja kestävyyttä.tämä pienentää ylläpitokustannuksia koneen koko käyttöiän ajan ja koneiden tehokkuus, turvallisuus ja luotettavuus on taattu vuosiksi eteenpäin. 2

3 Schäffer Dynaamiset Kuormaajat: Kestävyyttä ja Nostokorkeutta Dynaamiset Schäffer kuormaajat: Kompaktirakenteisia ja tehokkaita kuormaimia vaativiin tehtäviin. Z-malliset aisat suurilla murtovoimilla täyttävät maansiirrossa ja maataloudessa esiintyvät vaatimukset. Näiden koneiden nostokorkeus on vailla vertaa Z mallin nostokorkeus on kokonaista 3,80m, joka on luokassaan huippusaavutus. Lisähydrauliikka mahdollistaa työvälineiden tarkan ja tehokkaan hallinnan. Schäffer kuormaajia arvostetaan myös niiden kompaktin rakenteen ja ketteryyden vuoksi. Näillä koneilla saavutat enemmän tuottavuutta, kun samalla säästät aikaa ja kustannuksia. Kuormaaja jossa on tehokkuutta, tietysti Schäffer. Dynaaminen Luokka 4350 Z 36 kw (50 hv) 4360 Z 44 kw (60 hv) 5050 Z 36 kw (50 hv) 5050 ZS 44 kw (60 hv) 5058 Z 44 kw (60 hv) 5370 Z 51 kw (70 hv) 5390 Z 63 kw (86 hv) 9300 Z 75 kw (102 hv) 3

4 Schäffer 5300 Z Kuormaajat Tehokasta Työskentelyä! Schäffer 5300Z kuormaajat ovat edellä kävijöitä. Ne ovat ulkomitoiltaan pieniä ja samalla erittäin kestäviä ja ergonomisia. Uudet 5370 Z ja 5390 Z mallit ovat 5000-sarjan suurimmat kuormaajat ja ne edustavat suurta tehokkuutta ja ketteryyttä. Puomiston optimoitu geometria on jälleen mahdollistanut suuremman nostokyvyn. Z-malliset aisat mahdollistavat suuren irrotusvoiman ja suuntaistoiminta on erittäin tarkka. Uusi SCV-ohjaamo on kehityksen viimeinen sana ja kuljettaja voi nauttia pitkistäkin työpäivistä. Kubota Moottorit 5050 Z mallissa on tehokas 36 kw (50 hv) moottori ja suuremmissa malleissa on vielä tehokkaammat voimanlähteet mallissa on 3,6 l Kubota turbomoottori jonka teho on 63 kw (86 hv). Tämä riittää enemmän kuin hyvin kaikkiin töihin. 4

5 Tietokoneella Suunniteltu Z-Mallinen Aisasto on Erittäin Vahva Schäffer edustaa suuria irrotus- ja nostovoimia. Kolmiulotteinen CAD-suunnittelu tekee uusien komponenttien suunnittelun tehokkaaksi ja luotettavaksi ja 50 vuoden kokemus parantaa lopputulosta. Puomin kiilamainen rakenne takaa, että kuljettajalla on esteetön näkyvyys työvälineelle. Erittäin Kestävä Kääntönivel 5370 Z ja 5390 Z mallien kääntönivel on vahvempi kuin kilpailijoilla. Kääntönivel on paitsi täysin huoltovapaa, lähes rikkoontumaton. Kallistuva Akseli Parantaa Vakavuutta sarjan koneissa on vakiona kallistuva taka-akseli. Tämä parantaa selvästi koneen vakavuutta ja kestävyyttä. 5

6 6

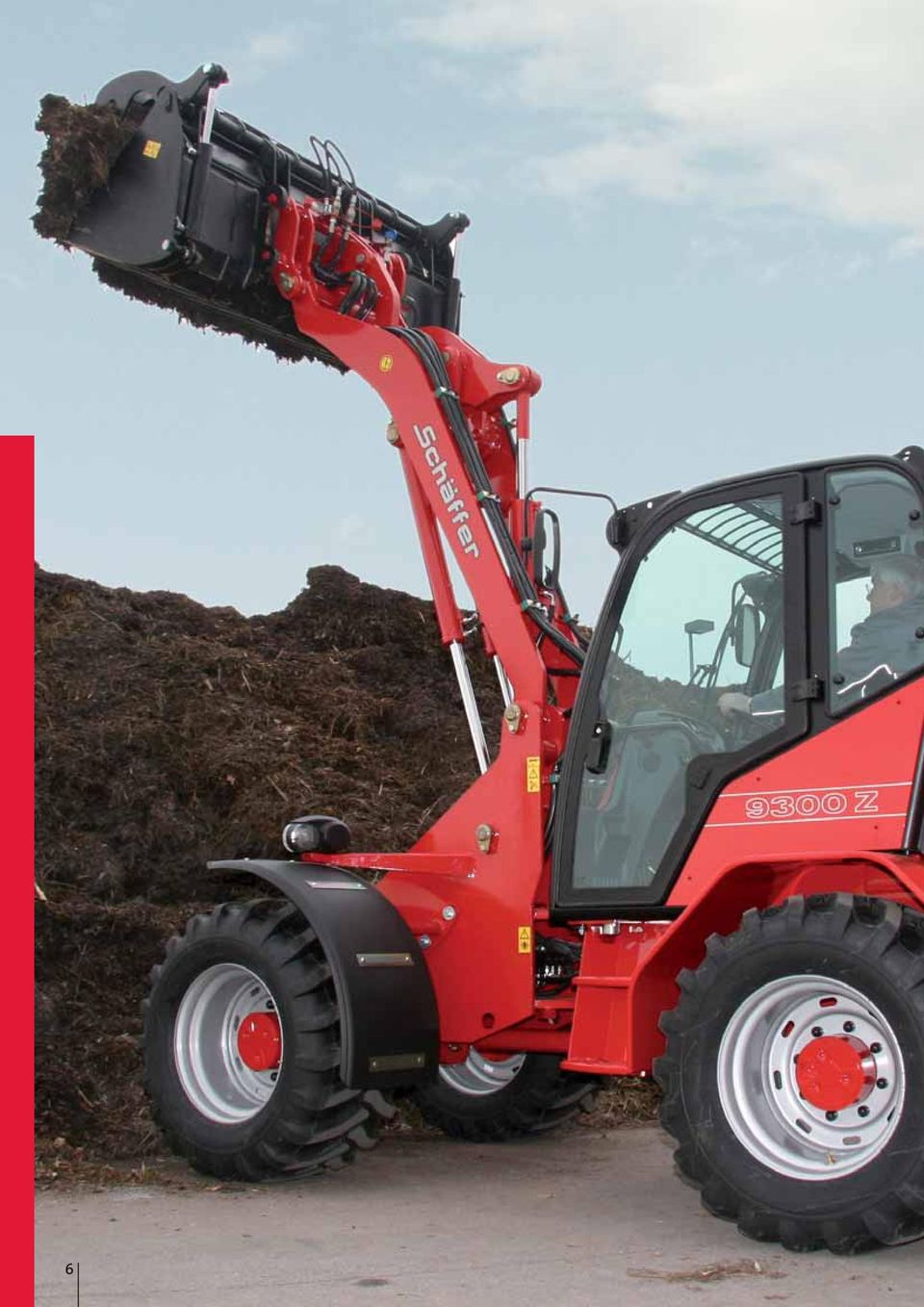

7 Schäffer 9300 Z: Nostokorkeudella 3,80 m Luokkansa Huipulla Nostokorkeutta ei korvaa mikään. Schäffer 9300 Z mallin 3,80 m nostokorkeus on ehdotonta huippua. Se mahdollistaa jopa 8 paalin pinoamisen päällekkäin. Myös korkeat rehunsekoituskauhat soveltuvat hyvin tähän koneeseen.tonneittain helppoa lastaamista ja vuosia kattava luotettavuutta. Tähän pystyy vain Schäffer. Nestejäähdytteiset Deutz moottorit ovat erittäin kestäviä, taloudellisia ja vahvoja. Yhdessä Schäffer 9300 Z kanssa ne muodostavat voittamattoman yhdistelmän. Hydraulisesti esiohjatut venttiilit tekevät työskentelyn 9300 Z kanssa miellyttävän. Liikkeiden nopeutta voidaan Joystick-vivun avulla hallita tarkasti,helposti ja turvallisesti. Tilava SCV ohjaamo huolehtii kuljettajan mukavuudesta. 7

8 Schäffer Uudella SCV Ohjaamolla Uusi Schäffer SCV ohjaamo, joka on 5300 ja 9300 sarjojen kuormaajien varustus, antaa mukavammat työskentelyolot pitkinä työpäivinä. Jo ulkopuolelta katsottuna ohjaamo henkii dynaamisuutta ja tehokkuutta. Pääsy ohjaamoon ja sieltä poistuminen on helppoa turvallisten astinlautojen ja isojen ovien ansiosta. Sisustan värimaailma on rauhoittava ja lisää edelleen Schäffer: ille tyypillistä laadukkuutta. Vakioistuin tarjoaa mukavuutta ja säätöjen monipuolisuutta. Lisävarusteena voidaan ohjaamo varustaa ilmajousitetulla istuimella. Ohjauspyörä on säädettävissä sekä korkeus- että pituussuunnassa ja kaikki hallintalaitteet ja mittarit löytyvät juuri oikeista paikoista. Lisälaitehydrauliikka on helposti ohjattavissa Joystick-vivun ja esiohjattujen venttiilien avulla. Kyynärnojaan kiinnitetty käyttövipu siirtyy istuimen mukana, erinomaista ergonomiaa tämäkin. Kuljettajat arvostavat varmasti avattavaa takalasia, jonka avulla ohjaamon ilmanvaihtoa voidaan tehostaa. 8

9 Uusi Schäffer-SCV ohjaamo tarjoaa parasta ergonomiaa. Kyynärnoja ja käyttövipu muodostavat istuimen kanssa kiinteän yhdistelmän, joka seuraa istuimen säätöjä. 9

10 Tekniset Tiedot 4350 Z/4360 Z 5050 Z/ZS 5058 Z 5370 Z/5390 Z 9300 Z Moottori 4-syl. Kubota 4-syl. Kubota Turbo 36 kw (50 hv) 44 kw (60 hv) 4-syl. Kubota 4-syl. Kubota Turbo 36 kw (50 hv) 44 kw (60 hv) 4-syl. Kubota Turbo 44 kw (60 hv) 4-syl. Kubota 4-syl. Kubota Turbo 51 kw (70 hv) 63 kw (86 hv) 4-syl. Deutz Turbo 75 kw (102 hv) Ajohydrauliikka Hydrostaattinen autom. ajojärjestelmä Hydrostaattinen autom. ajojärjestelmä Hydrostaattinen autom. ajojärjestelmä Hydrostaattinen autom. ajojärjestelmä Hydrostaattinen autom. ajojärjestelmä Renkaat 11.5/ AS Lisäv I 15.0/55-17 AS Lisäv II 425/55 R / AS Lisäv I 15.0/55-17 AS Lisävn II 425/55 R /55-17 AS Lisäv I 425/55 R17 Lisäv II 500/ /55-17 AS Lisäv I 500/45-20 AS Lisäv II 425/55 R17 405/70-20 Lisäv I 365/70-R18 Lisäv II 550/ Ajojarrut Hydrostaatin ja monilevyjarrujen yhdistelmä Hydrostaatin ja monilevyjarrujen yhdistelmä Hydrostaatin ja monilevyjarrujen yhdistelmä Hydrostaatin ja monilevyjarrujen yhdistelmä Hydrostaatti ja mekaaniset jarrut Seisontajarru Märkä levyjarru Märkä levyjarru Märkä levyjarru Märkä levyjarru Mekaaninset Työhydrauliikka Ohjaushydrauliikka Tuotto: 70 l/min Työpaine: 200 bar Tuotto: 60 l/min Työpaine: 200 bar Tuotto: 70 l/min Työpaine: 200 bar Tuotto: 70 l/min Työpaine: 200 bar Tuotto: 80 l/min Työpaine: 200 bar Ohjaus Hydraulinen runko-ohjaus Hydraulinen runko-ohjaus Hydraulinen runko-ohjaus Hydraulinen runko-ohjaus Hydraulinen runko-ohjaus Nostovoima kg kg kg kg kg Kaatokuorma (suorassa) kg kg kg kg kg Kaatokuorma (käännettynä) kg kg kg kg kg Akselit Schäffer, 6 pulttia Planeettavälitys, autom. Lim-Slip tasausp. Schäffer 6 pulttia Planeettavälitys, autom. Lim-Slip tasausp. kallistuva taka-akseli Schäffer 6 pulttia Planeettavälitys, autom. Lim-Slip tasausp. kallistuva taka-akseli Schäffer 6 pulttia Planeettavälitys, autom. Lim-Slip tasausp. kallistuva taka-akseli Schäffer 6 pulttia Planeettavälitys, autom. Lim-Slip tasausp. kallistuva taka-akseli Työpaino kehys: kg ohjaamo: kg katos: kg ohjaamo: kg katos: kg ohjaamo: kg katos: 4.150/4.520 kg ohjaamo: 4.300/4.670 kg katos: kg/5.850 kg* ohjaamo: kg/5.950 kg* Ajonopeus 0-20 km/h 2-vaihteinen aluevaihde Lisäv.: 0-30 km/t 0-20 km/h 2-vaihteinen aluevaihde 0-20 km/h 2-vaihteinen aluevaihde 0-20 km/h 2-vaihteinen aluevaihde Lisäv.: 0-30 km/t 0-20 km/h 2-vaihteinen aluevaihde Lisäv.: 0-35 km/t Sähkölaitteet Käyttöjännite 12 V Käyttöjännite 12 V Käyttöjännite 12 V Käyttöjännite 12 V Käyttöjännite 12 V Tilavuudet Polttoaine: 90 l Hydrauliikka: 60 l Polttoaine: 60 l Hydrauliikka: 60 l Polttoaine: 65 l Hydrauliikka: 60 l Polttoaine: 50 l Hydrauliikka: 50 l Polttoaine: 95 l Hydrauliikka: 105 l * suuri nostokorkeus * Suuri nostokorkeus. Paalia käsiteltäessä täytyy koneessa olla turvakatos tai ohjaamo. 10

11 Mitat 4350 Z/4360 Z 5050 Z/ZS 5058 Z 5370 Z/5390 Z 9300 Z A Akseliväli [mm] B Koneen pituus [mm] C Pituus vakiokauhalla [mm] D Kaivusyvyys [mm] E Suurin korkeus [mm] /4.435* F Kauhan kääntöp. korkeus [mm] /3.800* G Nostokorkeus trukkihaarukoilla [mm] /3.575* H Suurin tyhjennyskorkeus [mm] /3.100* I Maston korkeus [mm] /1.825* J Suurin kaatoetäisyys [mm] K Istuimen korkeus [mm] L ROPS kaaren korkeus / käännetty [mm] Ohjaamon korkeus [mm] 2.360/ / / / N Kokonaisleveys [mm] O Kääntösäde, sisä [mm] P Kääntösäde, ulko [mm] Q Kääntösäde vakiokauhalla [mm] * suuri nostokorkeus 11

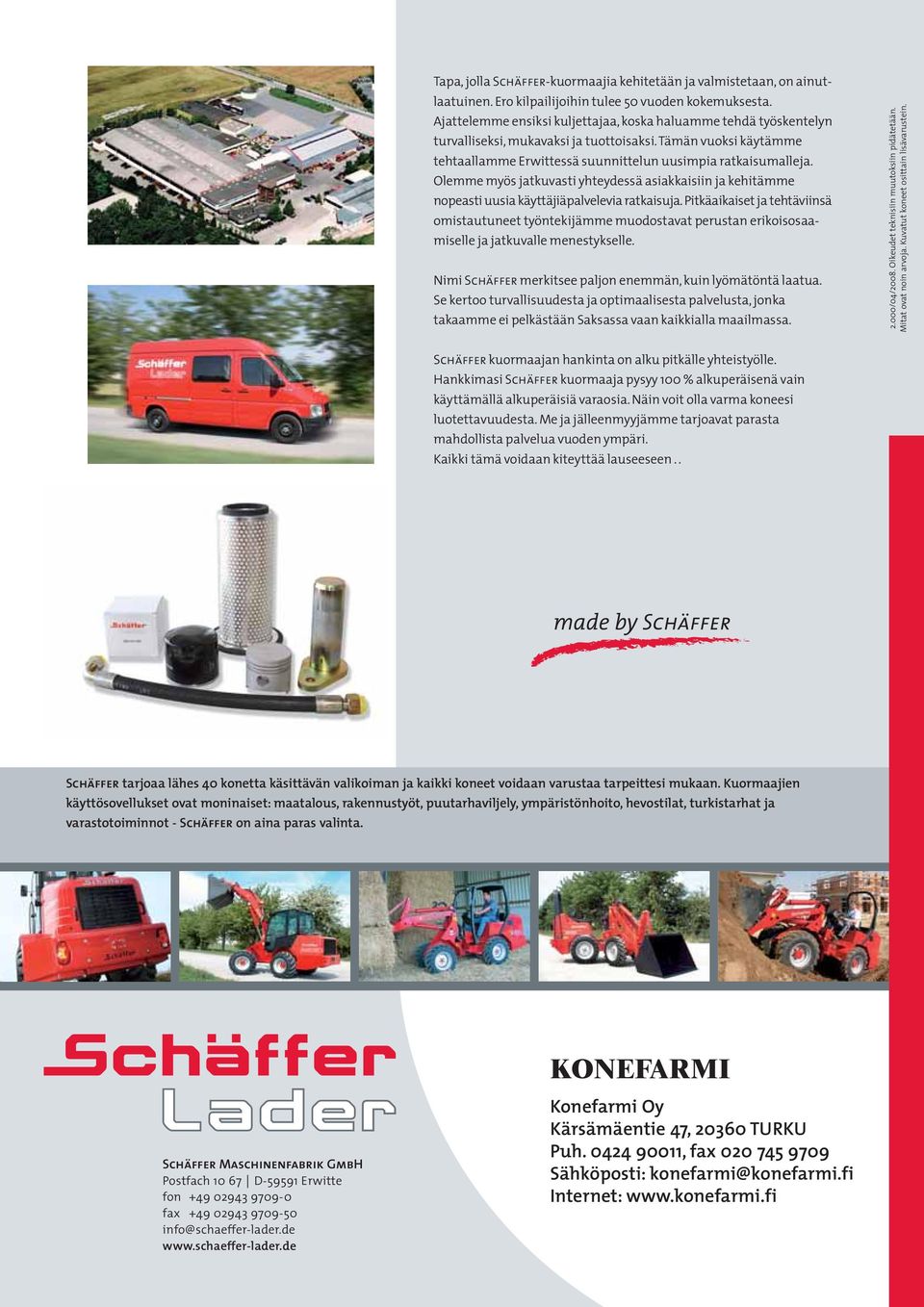

12 Tapa, jolla Schäffer-kuormaajia kehitetään ja valmistetaan, on ainutlaatuinen. Ero kilpailijoihin tulee 50 vuoden kokemuksesta. Ajattelemme ensiksi kuljettajaa, koska haluamme tehdä työskentelyn turvalliseksi, mukavaksi ja tuottoisaksi.tämän vuoksi käytämme tehtaallamme Erwittessä suunnittelun uusimpia ratkaisumalleja. Olemme myös jatkuvasti yhteydessä asiakkaisiin ja kehitämme nopeasti uusia käyttäjiäpalvelevia ratkaisuja.pitkäaikaiset ja tehtäviinsä omistautuneet työntekijämme muodostavat perustan erikoisosaamiselle ja jatkuvalle menestykselle. Nimi Schäffer merkitsee paljon enemmän, kuin lyömätöntä laatua. Se kertoo turvallisuudesta ja optimaalisesta palvelusta, jonka takaamme ei pelkästään Saksassa vaan kaikkialla maailmassa /04/2008. Oikeudet teknisiin muutoksiin pidätetään. Mitat ovat noin arvoja. Kuvatut koneet osittain lisävarustein. Schäffer kuormaajan hankinta on alku pitkälle yhteistyölle. Hankkimasi Schäffer kuormaaja pysyy 100 % alkuperäisenä vain käyttämällä alkuperäisiä varaosia. Näin voit olla varma koneesi luotettavuudesta. Me ja jälleenmyyjämme tarjoavat parasta mahdollista palvelua vuoden ympäri. Kaikki tämä voidaan kiteyttää lauseeseen.. Schäffer tarjoaa lähes 40 konetta käsittävän valikoiman ja kaikki koneet voidaan varustaa tarpeittesi mukaan. Kuormaajien käyttösovellukset ovat moninaiset: maatalous, rakennustyöt, puutarhaviljely, ympäristönhoito, hevostilat, turkistarhat ja varastotoiminnot - Schäffer on aina paras valinta. KONEFARMI Schäffer Maschinenfabrik GmbH Postfach 10 67]D Erwitte fon fax info@schaeffer-lader.de Konefarmi Oy Kärsämäentie 47, TURKU Puh , fax Sähköposti: konefarmi@konefarmi.fi Internet:
