1 de en fr sv no da Käyttöohje ENA Micro 1 fi ru

2 Sisällysluettelo ENA micro 1 Ohjauslaitteet 70 Tärkeitä ohjeita 72 Määräysten mukainen käyttö...72 Turvallisuutesi takia Valmistelut ja käyttöönotto 73 Laitteen sijoittaminen...73 Papusäiliön täyttäminen...73 Ensimmäinen käyttöönotto...73 Ensimmäinen käyttöönotto ja suodatinpatruunan aktivointi...73 Ensimmäinen käyttöönotto ilman suodatinpatruunan aktivointia...74 Papumyllyn säätäminen...74 Vesisäiliön täyttäminen...75 Veden kovuuden määrittäminen Valmistus 76 Ristretto, espresso ja kahvi...76 Veden määrän sovittaminen pysyvästi kupin kokoon...76 Jauhettu kahvi Päivittäinen käyttö 77 Laitteen käynnistys...77 Päivittäinen huolto...77 Laitteen poiskytkentä Pysyvät asetukset ohjelmointitilassa 78 Suodattimen asennus ja aktivointi...78 Veden kovuuden asettaminen Huolto 79 Laitteen puhdistaminen...79 Laitteen kalkinpoisto Suodattimen vaihtaminen Vesisäiliön kalkinpoisto Papusäiliön puhdistaminen Ilmoitukset symbolinäytössä 82 7 Häiriöiden korjaaminen 83 8 Kuljetus ja ympäristöä koskevien säännösten mukainen hävittäminen 84 Kuljetus / Järjestelmän tyhjentäminen Hävittäminen Tekniset tiedot Hakemisto JURA-yhteystiedot / Oikeudelliset huomautukset 87 68

3 de Sisällysluettelo en fr sv no da Symbolien kuvaukset Varoitusohjeet J VAROITUS J HUOMIO HUOMIO Ota aina huomioon tiedot, jotka on merkitty sanoilla HUOMIO tai VAROITUS ja varoituskuvilla. Huomautussana VAROITUS viittaa mahdollisiin vakaviin loukkaantumisiin ja huomautussana HUOMIO mahdollisiin vähäisiin loukkaantumisiin. HUOMIO osoittaa tilanteet, jotka voivat johtaa vaurioihin laitteessa. fi Käytetyt symbolit T Toimintavaatimus. Tässä sinulta vaaditaan toimintaa. E Ohjeet ja vinkit, joiden ansiosta voit käyttää ENA-laitetta entistäkin helpommin. ru 69

4 Ohjauslaitteet Ohjauslaitteet Vesisäiliö 2 Verkkojohto (laitteen takaosa) 3 Kahvinporosäiliö 4 Ylimääräisen veden astia 5 Papusäiliö, jossa arominsuojakansi 6 Ilmanvaihtoaukot 7 Päälle/Pois-näppäin 8 Korkeussäädettävä kahvisuutin 9 Kuppitaso 70

5 de Ohjauslaitteet en fr 1 Jauhetulle kahville tarkoitetun jauhesäiliön kansi 2 Jauhetulle kahville tarkoitettu jauhesäiliö 3 Jauhatusasteen säädön kääntökytkimen kansi 4 Jauhatusasteen säädön kääntökytkin sv 1 no 1 Symbolinäyttö & Symboli kalkinpoisto! Symboli suodatin L Symboli puhdistus M Symboli vesisäiliö v Symboli jauhettu kahvi? Symboli kahvinporosäiliö ; Symboli kahvin vahvuus»normaali«_ Symboli kahvin vahvuus»vahva«y Symboli ristretto < Symboli espresso > Symboli kahvi da fi ru 71

6 Tärkeitä ohjeita Tärkeitä ohjeita Määräysten mukainen käyttö Laite on suunniteltu ja rakennettu kotitalouskäyttöön. Se on tarkoitettu vain kahvin valmistamiseen. Kaikki muunlainen käyttö on määräysten vastaista. JURA Elektroapparate AG ei vastaa seurauksista, jotka johtuvat määräysten vastaisesta käytöstä. Lue ja noudata tätä käyttöohjetta täysin ennen laitteen käyttöä. Takuu ei koske vaurioita tai puutteita, jotka ovat aiheutuneet käyttöohjeen noudattamatta jättämisestä. Säilytä tätä käyttöohjetta laitteen lähellä ja anna se seuraavalle käyttäjälle. Turvallisuutesi takia Lue huolellisesti seuraavat tärkeät turvallisuusohjeet ja noudata niitä. Näin vältät sähköiskusta aiheutuvan hengenvaaran: Älä käytä koskaan laitetta, jossa on vaurioita tai jonka verkkojohto on vaurioitunut. Jos havaitset merkkejä vaurioista, esimerkiksi savun hajua, irrota laite heti verkosta ja ota yhteyttä JURAn huoltopalveluun. Jos laitteen verkkojohto vaurioituu, se on korjattava joko JURAssa tai valtuutetussa JURAn huoltopalvelupisteessä. Huolehdi, että ENA ja verkkojohto eivät ole kuumien pintojen lähellä. Huolehdi, että verkkojohto ei puristu tai hierry teräviin reunoihin. Älä koskaan avaa ja korjaa laitetta. Älä tee laitteeseen mitään muutoksia, joita ei ole kuvattu käyttöohjeessa. Laitteessa on sähköä johtavia osia. Avaaminen aiheuttaa hengenvaaran. Korjauksia saavat tehdä vain valtuutetut JURAn huoltopalvelupisteet alkuperäisillä vara- ja lisäosilla. Vaurioitunut laite ei ole turvallinen ja voi aiheuttaa loukkaantumisia ja tulipalon. Vältä vauriot ja niiden myötä mahdolliset loukkaantumis- ja paloriskit seuraavilla tavoilla: Älä koskaan jätä verkkojohtoa roikkumaan vapaana. Verkkojohto voi aiheuttaa kompastumisen tai vaurioitua. Suojaa ENA sään vaikutuksilta, esim. sateelta, pakkaselta ja suoralta auringonpaisteelta. Älä upota ENA-laitetta, verkkojohtoa tai liitäntöjä veteen. Älä pane ENA-laitetta tai sen erillisiä osia astianpesukoneeseen. Kytke ENA pois päältä Päälle/Pois-näppäimellä ennen puhdistustöitä. Pyyhi ENA aina kostealla muttei koskaan märällä liinalla ja suojaa se jatkuvilta vesiroiskeilta. Liitä laite vain tyyppikilven mukaiseen verkkojännitteeseen. Tyyppikilpi on kiinnitetty ENA-laitteen alapuolelle. Muut tekniset tiedot esitetään tässä käyttöohjeessa (katso luku 9»Tekniset tiedot«). Käytä ainoastaan alkuperäisiä JURAn huoltotuotteita. Muut kuin JURAn nimenomaisesti suosittelemat tuotteet voivat vaurioittaa ENA-laitetta. Älä käytä lisätyillä aineilla käsiteltyjä tai karamellisoituja kahvipapuja. Täytä vesisäiliö vain raikkaalla, kylmällä vedellä. Älä lisää vettä papusäiliöön. Kytke laite pois päältä Päälle/Pois-näppäimellä, jos laitetta ei käytetä pitkään aikaan, ja irrota sähköpistoke pistorasiasta. Henkilöt, myös lapset, jotka fyysisten, sensoristen tai henkisten ominaisuuksiensa tai kokemattomuutensa tai tietämättömyytensä takia eivät kykene käyttämään laitetta turvallisesti, saavat käyttää laitetta vain vastuussa olevan henkilön valvonnassa tai ohjauksessa. Turvallisuus CLARIS Blue -suodatinpatruunaa käsiteltäessä: Säilytä suodatinpatruunat lasten ulottumattomissa. 72

7 de Säilytä suodatinpatruunat kuivassa paikassa ja suljetussa pakkauksessa. Suojaa suodatinpatruunat kuumuudelta ja suoralta auringonpaisteelta. Älä käytä vaurioituneita suodatinpatruunoita. Älä avaa suodatinpatruunoita. 1 Valmistelut ja käyttöönotto Tässä luvussa saat tärkeitä tietoja ENA-laitteen sujuvasta käytöstä. Tee valmistelut ENA-laitteeseen vaihe vaiheelta ensimmäisen kahvinautinnon takaamiseksi. Vieraile internetsivullamme. JURAn kotisivulta ( saat kiinnostavia ja ajantasaisia tietoja ENA-laitteestasi ja yleisesti kahvista. Laitteen sijoittaminen Ota seuraavat seikat huomioon sijoittaessasi ENA-laitetta: Aseta laite vaakatasossa olevalle tasolle, joka ei ole arka vedelle. Valitse ENA-laitteen sijoituspaikka niin, että laite on suojassa ylikuumenemiselta. Huolehdi, että ilmanvaihtoaukot eivät peity. Papusäiliön täyttäminen HUOMIO Kahvipavut, jotka on käsitelty lisätyillä aineilla (esim. sokerilla), jauhettu kahvi ja kylmäkuivattu kahvi vaurioittavat jauhinta. T Täytä papusäiliö vain käsittelemättömillä kahvipavuilla. T Ota papusäiliön arominsuojakansi pois. T Poista liat tai vieraat esineet, joita saattaa olla papusäiliössä. T Lisää kahvipavut papusäiliöön. T Sulje papusäiliö. Ensimmäinen käyttöönotto 1 Valmistelut ja käyttöönotto Ensimmäisen käyttöönoton aikana voit valita, haluatko käyttää ENA-laitetta CLARIS Blue -suodatinpatruunojen kanssa vai ilman niitä. Suosittelemme, että suodatinpatruunaa käytetään, kun veden kovuus on vähintään 10 dh. Jos et tiedä käytetyn veden kovuutta, voit selvittää sen seuraavaksi (katso luku 1»Valmistelut ja käyttöönotto Veden kovuuden määrittäminen«). Päälle/Pois-näppäin toimii myös virtakytkimenä. Jos ENA on pois päältä, laite ei kuluta energiaa valmiustilassa. J VAROITUS Sähköiskusta aiheutuva hengenvaara vaurioitunutta verkkojohtoa käytettäessä. T Älä käytä koskaan laitetta, jossa on vaurioita tai jonka verkkojohto on vaurioitunut. Edellytys: Papusäiliö on täytetty. T Kiinnitä sähköpistoke pistorasiaan. Q T Paina Päälle/Pois-näppäintä laitteen käynnistämiseksi. Symbolit kalkinpoisto & ja suodatin! palavat. Päätä nyt, haluatko käyttää ENA-laitetta CLARIS Blue -suodatinpatruunoiden kanssa vai ilman niitä. Ensimmäinen käyttöönotto ja suodatinpatruunan aktivointi! T Kosketa symbolia suodatin. Symboli vesisäiliö M palaa. T Poista vesisäiliö. T Avaa suodatinpidike. T Aseta suodatinpatruuna vesisäiliöön kevyesti painamalla. en fr sv no da fi ru 73

8 1 Valmistelut ja käyttöönotto T Sulje suodatinpidike. Se loksahtaa kuuluvasti paikalleen. Suodattimen vaikutus loppuu kahdessa kuukaudessa. Aseta kestoaika vesisäiliön suodatinpidikkeeseen päivämääräkiekon avulla. T Täytä vesisäiliö raikkaalla, kylmällä vedellä ja aseta se takaisin paikalleen. Symboli suodatin! palaa.! T Kosketa symbolia suodatin. Symbolit Y, <, > ja! vilkkuvat. Suodatin huuhdellaan, vesi valuu suoraan ylimääräisen veden astiaan. Suodattimen huuhtelu pysähtyy automaattisesti. Laite lämpenee. Symbolit Y, < ja > vilkkuvat. Laite huuhdellaan, kahvisuuttimesta valuu vettä. Huuhtelu pysähtyy automaattisesti. Symboli kahvinporosäiliö? palaa. T Tyhjennä kahvinporosäiliö ja ylimääräisen veden astia ja huuhtele ne lämpimällä vedellä. T Aseta kahvinporosäiliö ja ylimääräisen veden astia takaisin paikoilleen. Symbolit ristretto Y, espresso <, kahvi > sekä kahvin vahvuus»vahva«_ palavat. ENA on nyt käyttövalmis. Ensimmäinen käyttöönotto ilman suodatinpatruunan aktivointia Jos et halua käyttää CLARIS Blue -suodatinpatruunaa, sinun on asetettava veden kovuus. Voit asettaa seuraavat veden kovuustasot: Veden kovuus Näkymä symbolinäytössä Taso 1: 1 15 dh Taso 2: dh Taso 3: dh & yksi symboli palaa Y kaksi symbolia palaa Y < kolme symbolia palaa Y < > T Kosketa symbolia kalkinpoisto. Symbolit Y, < ja & palavat. & T Kosketa yhtä symboleista Y, < tai > veden kovuuden asettamiseksi, esim. symbolia Y halutessasi»tason 1«. Symbolit Y ja & palavat. T Kosketa symbolia kalkinpoisto. Symboli vesisäiliö M palaa. T Aseta astia kahvisuuttimen alle. T Poista vesisäiliö. T Täytä vesisäiliö raikkaalla, kylmällä vedellä ja aseta se takaisin paikalleen. Symbolit Y, < ja > vilkkuvat. Järjestelmä täyttyy vedellä, vesi valuu suoraan ylimääräisen veden astiaan. Vaihe pysähtyy automaattisesti. Laite lämpenee. Symbolit Y, < ja > vilkkuvat. Laite huuhdellaan, kahvisuuttimesta valuu vettä. Huuhtelu pysähtyy automaattisesti. Symbolit ristretto Y, espresso <, kahvi > sekä kahvin vahvuus»vahva«_ palavat. ENA on nyt käyttövalmis. Papumyllyn säätäminen Voit säätää jauhinta portaattomasti kahvin paahtoasteen mukaan. HUOMIO Jos asetat jauhatusasteen, kun papumylly ei ole käynnissä, jauhatusasteen säädön kääntökytkin saattaa vaurioitua. T Muuta jauhatusastetta vain papumyllyn ollessa käynnissä. Jauhatusasteen voi säätää karkeammaksi kääntämällä kääntökytkintä vasemmalle ja hienommaksi kääntämällä sitä oikealle. 74

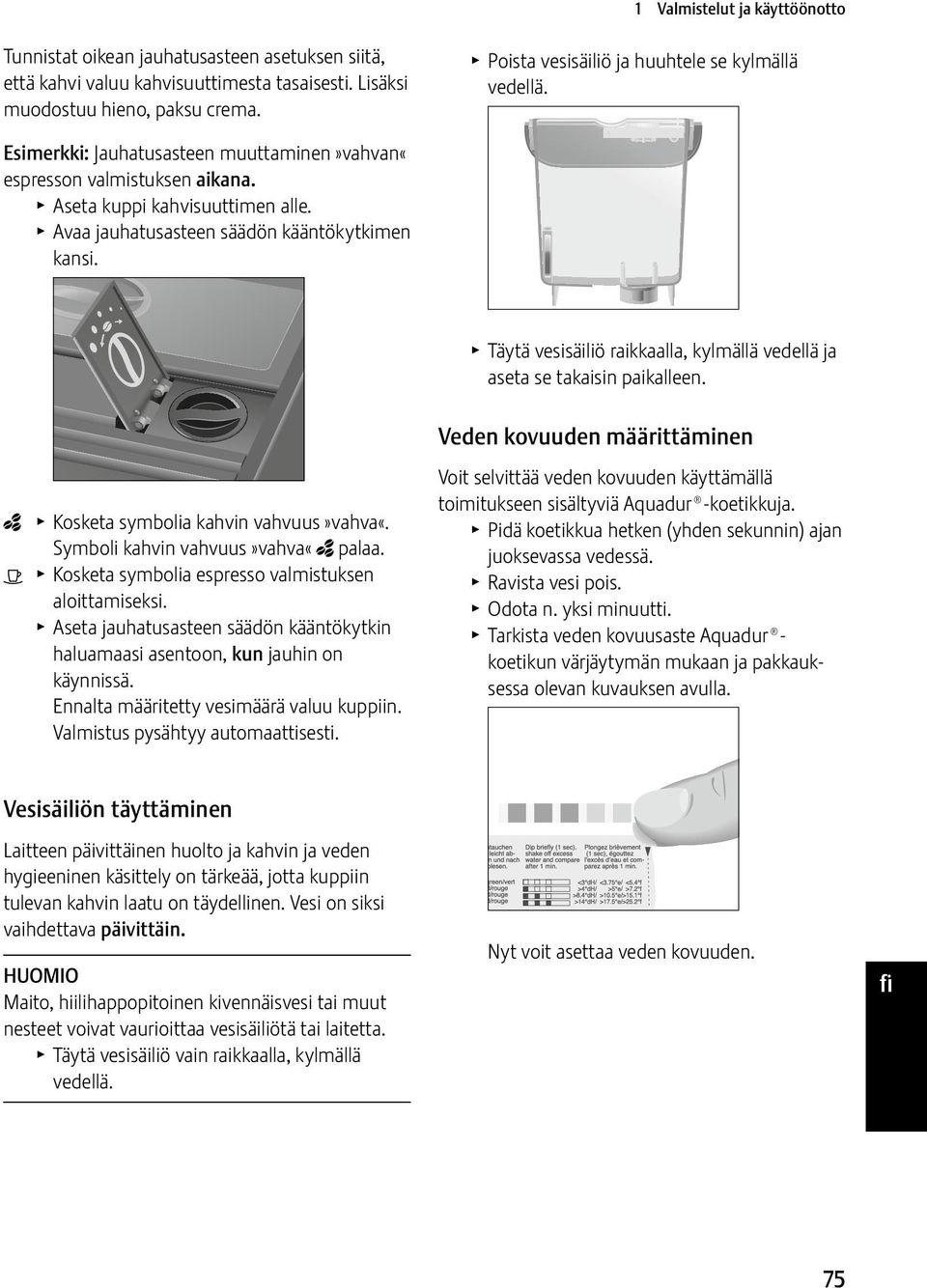

9 de 1 Valmistelut ja käyttöönotto Tunnistat oikean jauhatusasteen asetuksen siitä, että kahvi valuu kahvisuuttimesta tasaisesti. Lisäksi muodostuu hieno, paksu crema. Esimerkki: Jauhatusasteen muuttaminen»vahvan«espresson valmistuksen aikana. T Aseta kuppi kahvisuuttimen alle. T Avaa jauhatusasteen säädön kääntökytkimen kansi. T Poista vesisäiliö ja huuhtele se kylmällä vedellä. T Täytä vesisäiliö raikkaalla, kylmällä vedellä ja aseta se takaisin paikalleen. en fr _ T Kosketa symbolia kahvin vahvuus»vahva«. Symboli kahvin vahvuus»vahva«_ palaa. < T Kosketa symbolia espresso valmistuksen aloittamiseksi. T Aseta jauhatusasteen säädön kääntökytkin haluamaasi asentoon, kun jauhin on käynnissä. Ennalta määritetty vesimäärä valuu kuppiin. Valmistus pysähtyy automaattisesti. Veden kovuuden määrittäminen Voit selvittää veden kovuuden käyttämällä toimitukseen sisältyviä Aquadur -koetikkuja. T Pidä koetikkua hetken (yhden sekunnin) ajan juoksevassa vedessä. T Ravista vesi pois. T Odota n. yksi minuutti. T Tarkista veden kovuusaste Aquadur koetikun värjäytymän mukaan ja pakkauksessa olevan kuvauksen avulla. sv no Vesisäiliön täyttäminen Laitteen päivittäinen huolto ja kahvin ja veden hygieeninen käsittely on tärkeää, jotta kuppiin tulevan kahvin laatu on täydellinen. Vesi on siksi vaihdettava päivittäin. HUOMIO Maito, hiilihappopitoinen kivennäisvesi tai muut nesteet voivat vaurioittaa vesisäiliötä tai laitetta. T Täytä vesisäiliö vain raikkaalla, kylmällä vedellä. Nyt voit asettaa veden kovuuden. da fi ru 75

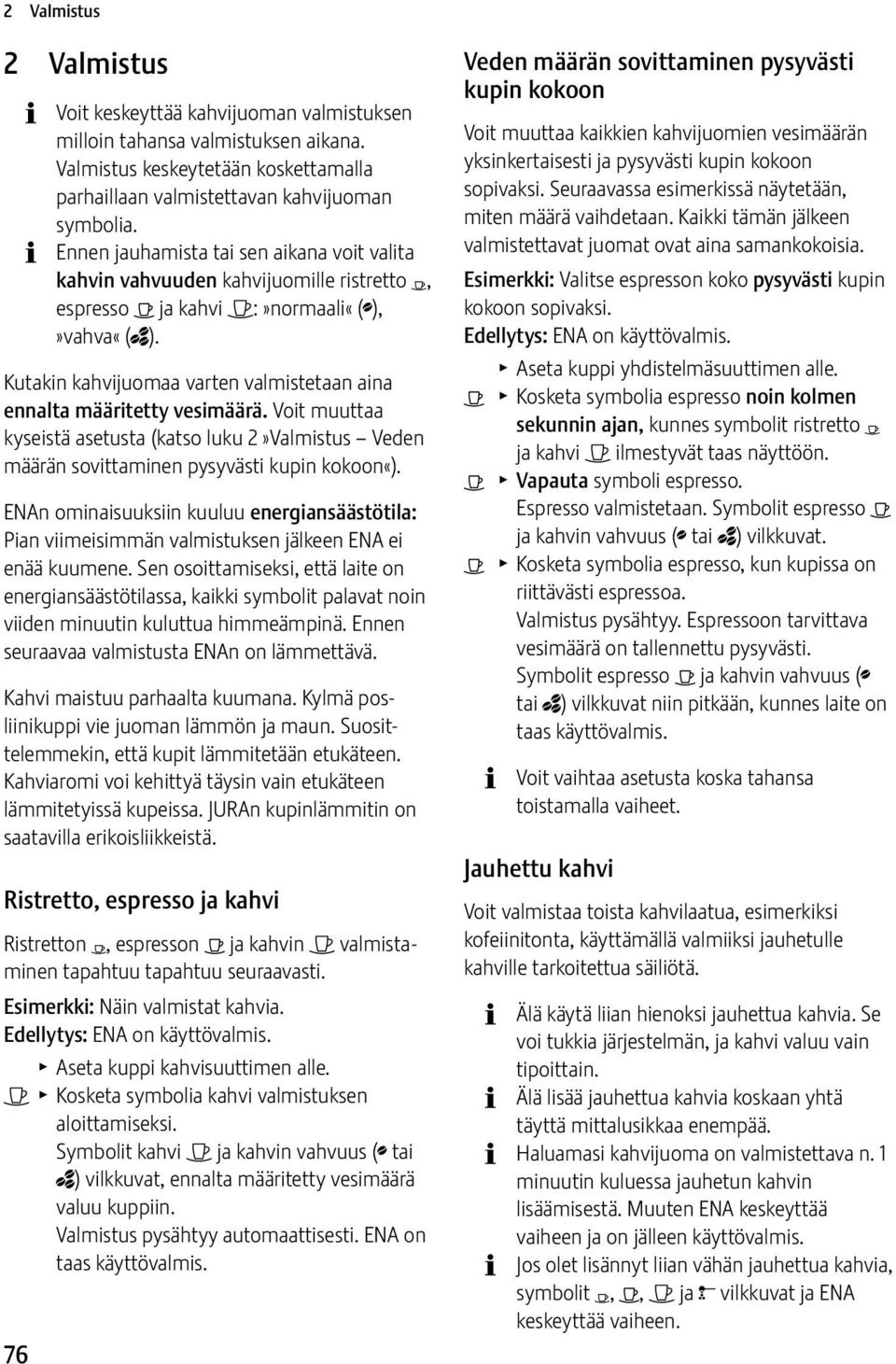

10 2 Valmistus 2 Valmistus 76 Voit keskeyttää kahvijuoman valmistuksen milloin tahansa valmistuksen aikana. Valmistus keskeytetään koskettamalla parhaillaan valmistettavan kahvijuoman symbolia. Ennen jauhamista tai sen aikana voit valita kahvin vahvuuden kahvijuomille ristretto Y, espresso < ja kahvi >:»normaali«(;),»vahva«(_). Kutakin kahvijuomaa varten valmistetaan aina ennalta määritetty vesimäärä. Voit muuttaa kyseistä asetusta (katso luku 2»Valmistus Veden määrän sovittaminen pysyvästi kupin kokoon«). ENAn ominaisuuksiin kuuluu energiansäästötila: Pian viimeisimmän valmistuksen jälkeen ENA ei enää kuumene. Sen osoittamiseksi, että laite on energiansäästötilassa, kaikki symbolit palavat noin viiden minuutin kuluttua himmeämpinä. Ennen seuraavaa valmistusta ENAn on lämmettävä. Kahvi maistuu parhaalta kuumana. Kylmä posliinikuppi vie juoman lämmön ja maun. Suosittelemmekin, että kupit lämmitetään etukäteen. Kahviaromi voi kehittyä täysin vain etukäteen lämmitetyissä kupeissa. JURAn kupinlämmitin on saatavilla erikoisliikkeistä. Ristretto, espresso ja kahvi Ristretton Y, espresson < ja kahvin > valmistaminen tapahtuu tapahtuu seuraavasti. Esimerkki: Näin valmistat kahvia. Edellytys: ENA on käyttövalmis. T Aseta kuppi kahvisuuttimen alle. > T Kosketa symbolia kahvi valmistuksen aloittamiseksi. Symbolit kahvi > ja kahvin vahvuus (; tai _) vilkkuvat, ennalta määritetty vesimäärä valuu kuppiin. Valmistus pysähtyy automaattisesti. ENA on taas käyttövalmis. Veden määrän sovittaminen pysyvästi kupin kokoon Voit muuttaa kaikkien kahvijuomien vesimäärän yksinkertaisesti ja pysyvästi kupin kokoon sopivaksi. Seuraavassa esimerkissä näytetään, miten määrä vaihdetaan. Kaikki tämän jälkeen valmistettavat juomat ovat aina samankokoisia. Esimerkki: Valitse espresson koko pysyvästi kupin kokoon sopivaksi. Edellytys: ENA on käyttövalmis. T Aseta kuppi yhdistelmäsuuttimen alle. < T Kosketa symbolia espresso noin kolmen sekunnin ajan, kunnes symbolit ristretto Y ja kahvi > ilmestyvät taas näyttöön. < T Vapauta symboli espresso. Espresso valmistetaan. Symbolit espresso < ja kahvin vahvuus (; tai _) vilkkuvat. < T Kosketa symbolia espresso, kun kupissa on riittävästi espressoa. Valmistus pysähtyy. Espressoon tarvittava vesimäärä on tallennettu pysyvästi. Symbolit espresso < ja kahvin vahvuus (; tai _) vilkkuvat niin pitkään, kunnes laite on taas käyttövalmis. Voit vaihtaa asetusta koska tahansa toistamalla vaiheet. Jauhettu kahvi Voit valmistaa toista kahvilaatua, esimerkiksi kofeiinitonta, käyttämällä valmiiksi jauhetulle kahville tarkoitettua säiliötä. Älä käytä liian hienoksi jauhettua kahvia. Se voi tukkia järjestelmän, ja kahvi valuu vain tipoittain. Älä lisää jauhettua kahvia koskaan yhtä täyttä mittalusikkaa enempää. Haluamasi kahvijuoma on valmistettava n. 1 minuutin kuluessa jauhetun kahvin lisäämisestä. Muuten ENA keskeyttää vaiheen ja on jälleen käyttövalmis. Jos olet lisännyt liian vähän jauhettua kahvia, symbolit Y, <, > ja v vilkkuvat ja ENA keskeyttää vaiheen.

11 de 3 Päivittäinen käyttö Kaikkien kahvijuomien valmistaminen jauhetusta kahvista tapahtuu seuraavasti. Esimerkki: Valmista kupillinen kahvia jauhetusta kahvista. Edellytys: ENA on käyttövalmis. T Aseta kuppi kahvisuuttimen alle. T Avaa jauhetulle kahville tarkoitettu jauhesäiliö. Symboli jauhettu kahvi v palaa. T Aseta jauhetun kahvin täyttösuppilo jauhesäiliöön. T Lisää täyttösuppiloon täysi mittalusikallinen jauhettua kahvia. T Sulje jauhetulle kahville tarkoitettu jauhesäiliö. Symbolit Y, <, > ja v vilkkuvat. Symbolit Y, < ja > palavat. > T Kosketa symbolia kahvi valmistuksen aloittamiseksi. Symboli kahvi > vilkkuu, ennalta määritetty vesimäärä valuu kuppiin. Valmistus pysähtyy automaattisesti. ENA on taas käyttövalmis. 3 Päivittäinen käyttö Laitteen käynnistys Laitteen päivittäinen huolto ja kahvin ja veden hygieeninen käsittely on tärkeää, jotta kuppiin tulevan kahvin laatu on täydellinen. Vesi on siksi vaihdettava päivittäin. Käynnistämisen jälkeen suoritetaan automaattisesti huuhtelu. T Aseta astia kahvisuuttimen alle. Q T Paina Päälle/Pois-näppäintä laitteen käynnistämiseksi. Symbolit Y, < ja > vilkkuvat, laite lämpenee. Laite huuhdellaan, kahvisuuttimesta valuu vettä. Huuhtelu pysähtyy automaattisesti. ENA on nyt käyttövalmis. Päivittäinen huolto Jotta ENA toimii pitkään ja jotta kahvin laatu pysyy aina parhaana mahdollisena, laitetta on huollettava päivittäin. T Vedä ylimääräisen veden astia auki. T Tyhjennä kahvinporosäiliö ja ylimääräisen veden astia ja huuhtele ne lämpimällä vedellä. T Aseta kahvinporosäiliö ja ylimääräisen veden astia takaisin paikoilleen. T Huuhtele vesisäiliö puhtaalla vedellä. T Pyyhi laitteen pinnat puhtaalla, pehmeällä, kostealla liinalla (esim. mikrokuituliinalla). Laitteen poiskytkentä Kun ENA kytketään pois päältä, järjestelmä huuhdellaan automaattisesti, jos laitteella on valmistettu kahvijuoma. T Aseta astia kahvisuuttimen alle. Q T Paina Päälle/Pois-näppäintä. Symbolit Y, < ja > vilkkuvat. Laite huuhdellaan, kahvisuuttimesta valuu vettä. Huuhtelu pysähtyy automaattisesti. ENA on pois päältä. Jos ENA kytketään pois päältä Päälle/ Pois-näppäimellä, laite ei kuluta energiaa valmiustilassa. Jos laitetta ei käytetä kahteen tuntiin, ENA kytkeytyy automaattisesti pois päältä energian säästämiseksi. 77 en fr sv no da fi ru

12 4 Pysyvät asetukset ohjelmointitilassa 4 Pysyvät asetukset ohjelmointitilassa Suodattimen asennus ja aktivointi ENA-laitteelle ei tarvitse tehdä kalkinpoistoa, jos käytät CLARIS Blue -suodatinpatruunaa. Jos et ole aktivoinut suodatinpatruunaa ensimmäisen käyttöönoton yhteydessä, voit tehdä tehdä sen nyt seuraavasti. Suorita vaihe»aseta suodatin«keskeytyksettä. Näin varmistat, että ENA toimii mahdollisimman hyvin. Edellytys: ENA on käyttövalmis. T Kosketa symboleita ; ja _ yhtä aikaa noin kahden sekunnin ajan. Symbolit ;, _, & ja L palavat kirkkaasti.! T Kosketa symbolia suodatin noin kahden sekunnin ajan. Symboli vesisäiliö M palaa. T Poista vesisäiliö. T Avaa suodatinpidike. T Aseta suodatinpatruuna vesisäiliöön kevyesti painamalla. T Sulje suodatinpidike. Se loksahtaa kuuluvasti paikalleen. Suodattimen vaikutus loppuu kahdessa kuukaudessa. Aseta kestoaika vesisäiliön suodatinpidikkeeseen päivämääräkiekon avulla. T Täytä vesisäiliö raikkaalla, kylmällä vedellä ja aseta se takaisin paikalleen. Symboli kahvinporosäiliö? palaa. T Tyhjennä ylimääräisen veden astia ja kahvinporosäiliö ja aseta ne takaisin paikoilleen. Symboli suodatin! palaa.! T Kosketa symbolia suodatin suodattimen huuhtelun aloittamiseksi Symbolit Y, <, > ja! vilkkuvat. Suodatin huuhdellaan. Suodattimen huuhtelu pysähtyy automaattisesti. Symboli kahvinporosäiliö? palaa. T Tyhjennä ylimääräisen veden astia ja kahvinporosäiliö ja aseta ne takaisin paikoilleen. Symbolit Y, < ja > vilkkuvat, laite lämpenee. ENA on taas käyttövalmis. Veden kovuuden asettaminen Veden kovuutta ei tarvitse asettaa, jos käytät CLARIS Blue -suodatinpatruunaa ja olet aktivoinut sen. Mitä kovempaa vesi on, sitä useammin ENA-laitteelle on tehtävä kalkinpoisto. Tämän takia on tärkeää määrittää oikea veden kovuus. Voit asettaa seuraavat veden kovuustasot: Veden kovuus Näkymä symbolinäytössä Taso 1: 1 15 dh Taso 2: dh Taso 3: dh yksi symboli palaa Y kaksi symbolia palaa Y < kolme symbolia palaa Y < > Esimerkki: Muuta veden kovuuden asetus»tasolta 2«(Y <)»tasolle 3«(Y < >). Edellytys: ENA on käyttövalmis. T Kosketa symboleita ; ja _ yhtä aikaa noin kahden sekunnin ajan. Symbolit ;, _, & ja L palavat kirkkaasti. & T Kosketa lyhyesti symbolia kalkinpoisto. Symbolit &, Y ja < palavat. > T Kosketa symbolia kahvi. Symbolit &, Y, < ja > palavat. 78

13 de 5 Huolto & T Kosketa symbolia kalkinpoisto vahvistaaksesi veden kovuuden asettamisen»tasolle 3«. ENA on taas käyttövalmis. T Avaa jauhetulle kahville tarkoitettu jauhesäiliö ja pane sinne JURA-puhdistustabletti. en 5 Huolto ENA-laitteessa on seuraavat huolto-ohjelmat valmiina: Puhdista laite Tee laitteelle kalkinpoisto Vaihda suodatin Laitteen puhdistaminen Kun juomia on valmistettu 180 tai käynnistyshuuhteluja on tehty 80, ENA ilmoittaa puhdistuksen tarpeesta. HUOMIO Väärän puhdistusaineen käyttö voi aiheuttaa vaurioita laitteeseen ja jäämiä veteen. T Käytä ainoastaan alkuperäisiä JURA-huoltotuotteita. Puhdistusohjelma kestää n. 15 minuuttia. Älä keskeytä puhdistusohjelmaa. Keskeyttäminen heikentää puhdistuksen laatua. JURA-puhdistustabletteja on saatavilla erikoisliikkeistä. Edellytys: ENA on käyttövalmis. Symboli puhdistus L palaa. L T Kosketa symbolia puhdistus noin kahden sekunnin ajan. Symboli kahvinporosäiliö? palaa. T Tyhjennä ylimääräisen veden astia ja kahvinporosäiliö ja aseta ne takaisin paikoilleen. Symboli puhdistus L palaa. T Aseta astia kahvisuuttimen alle. L T Kosketa symbolia puhdistus. Symbolit Y, <, > ja L vilkkuvat, kahvisuuttimesta valuu vettä. Vaihe keskeytyy, symboli jauhettu kahvi v palaa. T Sulje jauhetulle kahville tarkoitettu jauhesäiliö. Symboli puhdistus L palaa. L T Kosketa symbolia puhdistus. Symbolit Y, <, > ja L vilkkuvat, kahvisuuttimesta valuu useita kertoja vettä. Vaihe keskeytyy, symboli kahvinporosäiliö? palaa. T Tyhjennä ylimääräisen veden astia ja kahvinporosäiliö ja aseta ne takaisin paikoilleen. Symbolit Y, < ja > vilkkuvat. Laite lämpenee. ENA on taas käyttövalmis. Laitteen puhdistaminen ilman vaatimusta: Voit koska tahansa käynnistää manuaalisesti vaiheen laitteen puhdistaminen laitteen ollessa käyttövalmis. Kosketa symboleita ; ja _ yhtä aikaa noin kahden sekunnin ajan. Symbolit ;, _, L sekä & tai! palavat kirkkaasti. Jatka ensimmäisestä toimintavaatimuksesta (merkitty symbolilla T) tässä luvussa kuvatulla tavalla. 79 fr sv no da fi ru

14 5 Huolto Laitteen kalkinpoisto ENA kalkkeutuu käytön mukaan ja ilmoittaa automaattisesti kalkinpoiston tarpeesta. Kalkkeutuminen riippuu käytetyn veden kovuudesta. T Liuota läpipainopakkauksen sisältö (3 JURA-kalkinpoistotablettia) 500 ml:lla vettä täytettyyn astiaan. Tämä voi kestää joitakin minuutteja. J HUOMIO Kalkinpoistoaineen joutuminen iholle tai silmiin voi aiheuttaa ärsytystä. T Vältä kosketusta ihon ja silmien kanssa. T Huuhtele kalkinpoistoaine pois puhtaalla vedellä. Käänny lääkärin puoleen, jos ainetta joutuu silmiin. HUOMIO Väärän kalkinpoistoaineen käyttö voi aiheuttaa vaurioita laitteeseen ja jäämiä veteen. T Käytä ainoastaan alkuperäisiä JURA-huoltotuotteita. HUOMIO Jos kalkinpoisto keskeytetään, laite saattaa vaurioitua. T Suorita kalkinpoisto kokonaan loppuun. HUOMIO Jos kalkinpoistoainetta joutuu herkille pinnoille (esim. marmorille), voi aiheutua vaurioita. T Poista roiskeet heti. Kalkinpoisto-ohjelma kestää n. 40 minuuttia. JURA-kalkinpoistotabletteja on saatavilla erikoisliikkeistä. Jos käytät CLARIS Blue -suodatinpatruunaa ja olet aktivoinut sen, näyttöön ei ilmesty vaatimusta kalkinpoistosta. Edellytys: ENA on käyttövalmis. Symboli kalkinpoisto & palaa. & T Kosketa symbolia kalkinpoisto noin kahden sekunnin ajan. Symboli kahvinporosäiliö? palaa. T Tyhjennä ylimääräisen veden astia ja kahvinporosäiliö ja aseta ne takaisin paikoilleen. Symboli vesisäiliö M vilkkuu. T Poista ja tyhjennä vesisäiliö. & & T Lisää liuos tyhjään vesisäiliöön ja aseta vesisäiliö paikalleen. Symboli kalkinpoisto & palaa. T Kosketa symbolia kalkinpoisto. Symbolit Y, <, > ja & vilkkuvat, vesi valuu suoraan ylimääräisen veden astiaan. Vaihe keskeytyy, symboli kahvinporosäiliö? vilkkuu. T Tyhjennä ylimääräisen veden astia ja kahvinporosäiliö ja aseta ne takaisin paikoilleen. Symboli vesisäiliö M palaa. T Irrota vesisäiliö ja huuhtele se huolellisesti. T Täytä vesisäiliö raikkaalla, kylmällä vedellä ja aseta se takaisin paikalleen. Symboli kalkinpoisto & palaa. T Kosketa symbolia kalkinpoisto. Symbolit Y, <, > ja & vilkkuvat, vesi valuu suoraan ylimääräisen veden astiaan. Symbolit Y, < ja > vilkkuvat, kahvisuuttimesta valuu vettä. Vaihe keskeytyy, symboli kahvinporosäiliö? palaa. T Tyhjennä ylimääräisen veden astia ja kahvinporosäiliö ja aseta ne takaisin paikoilleen. ENA on taas käyttövalmis. Jos kalkinpoisto keskeytyy odottamattomasti, huuhtele vesisäiliö huolellisesti. Laitteen kalkinpoisto ilman vaatimusta: Voit koska tahansa käynnistää manuaalisesti vaiheen 80

15 de 5 Huolto laitteen kalkinpoisto laitteen ollessa käyttövalmis. Kosketa symboleita ; ja _ yhtä aikaa noin kahden sekunnin ajan. Symbolit ;, _, L ja & palavat kirkkaasti. Jatka ensimmäisestä toimintavaatimuksesta (merkitty symbolilla T) tässä luvussa kuvatulla tavalla. Suodattimen vaihtaminen Kun suodattimen läpi on virrannut 50 litraa vettä, suodattimen vaikutus loppuu. ENA-laitteeseen on vaihdettava suodatin. Suodattimen vaikutus loppuu kahdessa kuukaudessa. Aseta kestoaika vesisäiliön suodatinpidikkeeseen päivämääräkiekon avulla. Jos CLARIS Blue -suodatinpatruunaa ei ole aktivoitu ohjelmointitilassa, näyttöön ei ilmesty vaatimusta suodattimen vaihtamisesta. Edellytys: ENA on käyttövalmis. Symboli suodatin! palaa.! T Kosketa symbolia suodatin noin kahden sekunnin ajan. Symboli vesisäiliö M palaa. T Poista vesisäiliö. T Avaa suodatinpidike ja ota vanha suodatinpatruuna pois. T Aseta suodatinpatruuna vesisäiliöön kevyesti painamalla. T Sulje suodatinpidike. Se loksahtaa kuuluvasti paikalleen. Suodattimen vaikutus loppuu kahdessa kuukaudessa. Aseta kestoaika vesisäiliön suodatinpidikkeeseen päivämääräkiekon avulla. T Täytä vesisäiliö raikkaalla, kylmällä vedellä ja aseta se takaisin paikalleen. Symboli kahvinporosäiliö? palaa. T Tyhjennä ylimääräisen veden astia ja kahvinporosäiliö ja aseta ne takaisin paikoilleen. Symboli suodatin! palaa.! T Kosketa symbolia suodatin suodattimen huuhtelun aloittamiseksi. Symbolit Y, <, > ja! vilkkuvat. Suodatin huuhdellaan. Vesi valuu suoraan ylimääräisen veden astiaan. Suodattimen huuhtelu pysähtyy automaattisesti. Symboli kahvinporosäiliö? palaa. T Tyhjennä ylimääräisen veden astia ja kahvinporosäiliö ja aseta ne takaisin paikoilleen. Laite lämpenee. ENA on taas käyttövalmis. Suodattimen vaihtaminen ilman vaatimusta: Jos suodatin on aktivoitu, voit koska tahansa käynnistää manuaalisesti vaiheen suodattimen vaihtaminen laitteen ollessa käyttövalmis. Kosketa symboleita ; ja _ yhtä aikaa noin kahden sekunnin ajan. Symbolit ;, _, L ja! palavat kirkkaasti. Jatka ensimmäisestä toimintavaatimuksesta (merkitty symbolilla T) tässä luvussa kuvatulla tavalla. Vesisäiliön kalkinpoisto Vesisäiliö voi kalkkeutua. Tee vesisäiliölle kalkinpoisto ajoittain häiriöttömän toiminnan varmistamiseksi. T Poista vesisäiliö. T Jos käytössä on CLARIS Blue -suodatinpatruuna, poista se. T Käytä säiliön kalkinpoistoon yleisesti myytävää, mietoa kalkinpoistoainetta valmistajan ohjeen mukaan. T Huuhtele vesisäiliö huolellisesti. T Jos käytössä on CLARIS Blue -suodatinpatruuna, aseta se takaisin paikalleen. T Täytä vesisäiliö raikkaalla, kylmällä vedellä ja aseta se takaisin paikalleen. 81 en fr sv no da fi ru

16 6 Ilmoitukset symbolinäytössä Papusäiliön puhdistaminen Kahvipavuissa saattaa olla ohut rasvakerros, joka tarttuu papusäiliön seinämiin. Tällaiset jäämät voivat vaikuttaa negatiivisesti kahvin laatuun. Puhdista tämän takia papusäiliö ajoittain. Q T Paina Päälle/Pois-näppäintä laitteen kytkemiseksi pois päältä. T Irrota sähköpistoke. T Ota papusäiliön kansi pois. T Poista kahvipavut pölynimurilla. T Puhdista papusäiliö kuivalla, pehmeällä liinalla. T Täytä papusäiliö tuoreilla kahvipavuilla ja sulje papusäiliön kansi. 6 Ilmoitukset symbolinäytössä Ilmoitus (näkymä symbolinäytössä) Symboli vesisäiliö M palaa. Symboli kahvinporosäiliö? palaa. Symboli kahvinporosäiliö? vilkkuu. Symbolit Y, <, >, ; ja _ vilkkuvat. Symbolit ;, _, L sekä & tai! palavat kirkkaasti. ENA on käyttövalmis, symboli puhdistus L palaa. ENA on käyttövalmis, symboli kalkinpoisto & palaa. Syy/seuraus Vesisäiliö on tyhjä tai sitä ei ole asetettu oikein paikalleen. Valmistus ei ole mahdollista. Kahvinporosäiliö on täynnä. Kahvijuomia ei voi valmistaa. Ylimääräisen veden astia ei ole oikein tai ollenkaan paikallaan. Valmistus ei ole mahdollista. Papusäiliön arominsuojakansi ei ole paikallaan tai ei ole oikein paikallaan. Olet ohjelmointitilassa. Toimenpide T Täytä vesisäiliö (katso luku 1»Valmistelut ja käyttöönotto Vesisäiliön täyttäminen«). T Aseta vesisäiliö paikalleen. T Tyhjennä kahvinporosäiliö ja ylimääräisen veden astia (katso luku 3»Päivittäinen käyttö Päivittäinen huolto«). T Aseta ylimääräisen veden astia paikalleen. T Aseta arominsuojakansi oikein paikalleen. T Kosketa symbolia ; tai symbolia _ poistuaksesi ohjelmointitilasta. ENA on taas käyttövalmis. ENA vaatii puhdistusta. T Suorita puhdistus (katso luku 5»Huolto Laitteen puhdistaminen«). ENA vaatii kalkinpoistoa. T Tee kalkinpoisto (katso luku 5»Huolto Laitteen kalkinpoisto«). 82

17 de 7 Häiriöiden korjaaminen Ilmoitus (näkymä symbolinäytössä) Syy/seuraus Toimenpide ENA on käyttövalmis, symboli suodatin! palaa. Kun suodattimen läpi on virrannut 50 litraa vettä, CLARIS Blue -suodatinpatruunan vaikutus loppuu. T Vaihda CLARIS Blue -suodatinpatruuna (katso luku 5»Huolto Suodattimen vaihtaminen«). en Jauhetun kahvin valmistaminen: jauhetun kahvin lisäämisen jälkeen symbolit Y, <, > ja v vilkkuvat lyhyesti. Liian vähän jauhettua kahvia lisättiin, ENA keskeyttää vaiheen. T Lisää seuraavan valmistuksen yhteydessä enemmän jauhettua kahvia (katso luku 2»Valmistus Jauhettu kahvi«). fr 7 Häiriöiden korjaaminen Ongelma Syy/seuraus Toimenpide Kahvia valmistettaessa kahvia valuu vain tipoittain. Symboli vesisäiliö M palaa, vaikka vesisäiliö on täynnä. Symbolit ; ja _ vilkkuvat vuorotellen. Papumylly pitää erittäin kovaa ääntä. ENAn käynnistämisen jälkeen symboli puhdistus L vilkkuu viiden sekunnin ajan. Sen jälkeen laite kytkeytyy pois päältä. Kahvi tai jauhettu kahvi on jauhettu liian hienoksi ja tukkii järjestelmän. Vesisäiliön koho on jumittunut. Järjestelmä on täytettävä vedellä. Papumyllyssä on vieraita esineitä. Jos laite on ollut pitkään kylmässä, lämmitys on estetty turvallisuussyistä. T Aseta papumylly karkeammalle tai käytä karkeammaksi jauhettua kahvia (katso luku 1»Valmistelut ja käyttöönotto Papumyllyn säätäminen«). T Tee vesisäiliölle kalkinpoisto (katso luku 5»Huolto Vesisäiliön kalkinpoisto«). T Täytä vesisäiliö (katso luku 1»Valmistelut ja käyttöönotto Vesisäiliön täyttäminen«). T Kosketa yhtä symboleista ; tai _. Järjestelmä täyttyy vedellä. T Ota yhteyttä maasi asiakaspalveluun (katso luku 11»JURA-yhteystiedot / Oikeudelliset huomautukset«). T Lämmitä laite huoneenlämmössä. sv no da fi Jos häiriöitä ei voi korjata, ota yhteyttä oman maasi asiakaspalveluun (katso luku 11»JURA-yhteystiedot / Oikeudelliset huomautukset«). ru 83

18 8 Kuljetus ja ympäristöä koskevien säännösten mukainen hävittäminen 8 Kuljetus ja ympäristöä koskevien säännösten mukainen hävittäminen Kuljetus / Järjestelmän tyhjentäminen Säilytä ENA-laitteen pakkaus. Sitä voidaan käyttää kuljetussuojana. ENA on suojattava pakkaselta kuljetuksen aikana, ja tämän takia laite on tyhjennettävä. Edellytys: ENA on käyttövalmis. T Aseta astia kahvisuuttimen alle. T Kosketa symboleita ; ja _ yhtä aikaa noin kahden sekunnin ajan. Symbolit ;, _, L sekä & tai! palavat kirkkaasti. T Poista ja tyhjennä vesisäiliö. Symbolit <, > ja M palavat. < T Kosketa symbolia espresso Kuumaa vettä valuu niin kauan, kunnes järjestelmä on tyhjä. Symboli vesisäiliö M palaa. Q T Paina Päälle/Pois-näppäintä laitteen kytkemiseksi pois päältä. 9 Tekniset tiedot Jännite V ~, 50 Hz Teho 1450 W Vaatimustenmukaisuusmerkki A S Energiankulutus Energiansäästötila n. 4,0 Wh»päällä«(symbolit palavat himmeämpinä) Pumpun paine staattinen maks. 15 bar Vesisäiliön tilavuus (ilman 1,1 l suodatinta) Papusäiliön tilavuus 125 g Kahvinporosäiliön tilavuus n. 9 annosta Johdon pituus n. 1,1 m Paino n. 8,9 kg Mitat (L K S) 23 32,3 44,5 cm Huomautus tarkastajalle (standardin DIN VDE mukainen määräaikaistarkastus): keskusmaadoituspiste sijaitsee laitteen alapuolella aivan verkkojohtoliitännän vieressä. Hävittäminen Hävitä vanhat laitteet ympäristöä koskevien säännösten mukaan. H Vanhoissa laitteissa on arvokkaita, kierrätykseen sopivia materiaaleja, jotka on hyödynnettävä. Hävitä vanhat laitteet tämän takia sopivaa keräysjärjestelmää käyttäen. 84

19 de 10 Hakemisto 10 Hakemisto A Arominsuojakansi Papusäiliö, jossa arominsuojakansi 70 Asetukset Pysyvät asetukset ohjelmointitilassa 78 Asiakaspalvelu 87 C CLARIS Blue -suodatinpatruuna Asennus ja aktivointi 78 Vaihtaminen 81 E Energiansäästötila 76 Ensimmäinen käyttöönotto 73 Ilman suodatinpatruunan aktivointia 74 Suodatinpatruunan aktivointi 73 Espresso 76 H Häiriöiden korjaaminen 83 Hävittäminen 84 Huolto 79 Päivittäinen huolto 77 I Ilmanvaihtoaukot 70 Ilmoitukset näytössä 82 Internet 73 J Järjestelmän tyhjentäminen 84 Jauhatusaste Jauhatusasteen säädön kääntökytkin 71 Papumyllyn säätäminen 74 Jauhatusasteen säädön kääntökytkin 71 Jauhekahvi Jauhettu kahvi 76 Jauhesäiliö Jauhetulle kahville tarkoitettu jauhesäiliö 71 Jauhettu kahvi 76 Jauhetulle kahville tarkoitettu jauhesäiliö 71 JURA Internet 73 Kotisivu 73 Yhteystiedot 87 K Kahvi 76 Kahvinporosäiliö 70 Kahvisuutin Korkeussäädettävä kahvisuutin 70 Kalkinpoisto Laite 80 Vesisäiliö 81 Käynnistys 77 Käyttöönotto, ensimmäinen 73 Ilman suodatinpatruunan aktivointia 74 Suodatinpatruunan aktivointi 73 Keskusmaadoituspiste 84 Korkeussäädettävä kahvisuutin 70 Kotisivu 73 Kuljetus 84 Kuppitaso 70 L Laite Kalkinpoisto 80 Käynnistys 77 Poiskytkentä 77 Puhdistaminen 79 Sijoittaminen 73 M Maadoituspiste 84 Määräysten mukainen käyttö 72 N Näppäin Päälle/Pois-näppäin 70 Näyttö Symbolinäyttö 71 Näyttö, ilmoitukset 82 O Ohjelmointitila 78 Veden kovuuden asettaminen 78 Ongelmat Häiriöiden korjaaminen 83 Osoitteet 87 en fr sv no da fi ru 85

20 10 Hakemisto P Papusäiliö Papusäiliö, jossa arominsuojakansi 70 Puhdistaminen 82 Täyttäminen 73 Poiskytkentä 77 Puhdistaminen Laite 79 Papusäiliö 82 Puhelinnumero 87 Pysyvät asetukset ohjelmointitilassa 78 R Ristretto 76 S Sähköliitäntä Tekniset tiedot 84 Sijoittaminen Laitteen sijoittaminen 73 Suodatin Asennus ja aktivointi 78 Vaihtaminen 81 Symboli Espresso 71 Jauhettu kahvi 71 Kahvi 71 Kahvinporosäiliö 71 Kahvin vahvuus 71 Kalkinpoisto 71 Puhdistus 71 Ristretto 71 Suodatin 71 Vesisäiliö 71 Symbolien kuvaukset 69 Symbolinäyttö 71 Ilmoitukset 82 T Täyttäminen Papusäiliö 73 Vesisäiliö 75 Tekniset tiedot 84 Tukinumero 87 Turvallisuus 72 Turvallisuusohjeita 72 V Valmistus 76 Espresso 76 Jauhettu kahvi 76 Kahvi 76 Ristretto 76 Veden kovuus Veden kovuuden asettaminen 78 Veden kovuuden määrittäminen 75 Veden määrän sovittaminen pysyvästi kupin kokoon 76 Verkkojohto 70 Vesisäiliö 70 Kalkinpoisto 81 Täyttäminen 75 Viat Häiriöiden korjaaminen 83 Y Yhteystiedot 87 Ylimääräisen veden astia 70 86
