1 Avain palveluiden toimintavarmuuteen - loogisten verkkotietojen hallinta Kirmo Uusitalo Teknologiajohtaja, Keypro Oy Kirmo.uusitalo@keypro.fi 1

2 Verkkotiedot? Tiedot Verkon Teletiloista Laitteista Kaapeleista Rakenteesta Kytkennöistä Sijainnista Asennussyvyydestä Arvosta Loogiset verkkotiedot? Johdettua tietoa kaikesta yllä olevasta Kaikkein tärkeimpänä tiedot loogisista kytkennöistä ja miten verkon yhteydet näitä käyttävät 2

3 Miksi verkkotietojärjestelmä? Toiminnan tehostuminen, alihankkijoiden tehokas käyttö Kun tiedät, et turaa Verkon turvallisuuden ja toimintavarmuuden varmistaminen ja Lainsäädännön velvoitteet, mm. Tietoyhteiskuntakaari / Telekaapeleiden sijaintia koskevien tietojen saatavuus ja tietoturva Teleyrityksen on saatettava telekaapeleiden sijaintia koskevat tiedot (kaapelitiedot) digitaaliseen muotoon. Teleyrityksen on huolehdittava siitä, että kaapelitiedot on teknisesti mahdollista tarjota keskitetysti yhdestä paikasta. Kaapelitietoja on käsiteltävä siten, että tiedot on asianmukaisesti suojattu tietoturvaloukkauksilta ja niiden uhkilta. 3

4 Fyysiset verkkotiedot Tiedot, jotka liittyvät suoraan johonkin kohteeseen verkossa Teletilat Laitteet Kaapelit Kuitukytkennät Putket Vapaat, varatut putket Ideaalisesti hallittavissa yhtenäisen käyttöliittymän kautta 4

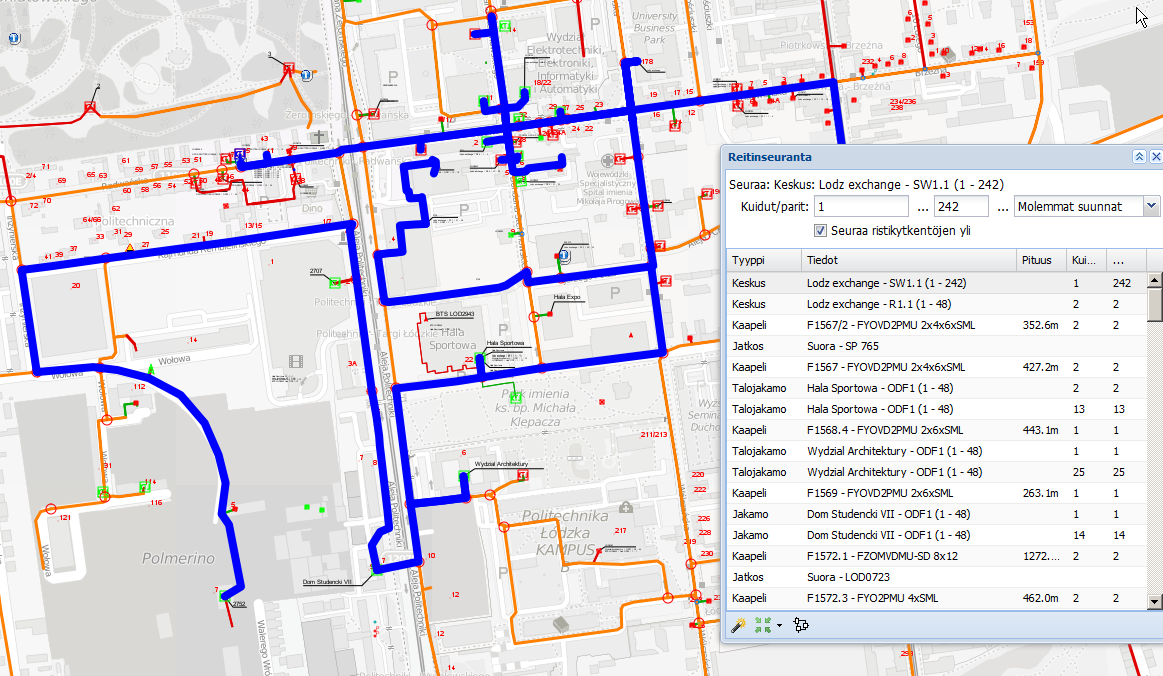

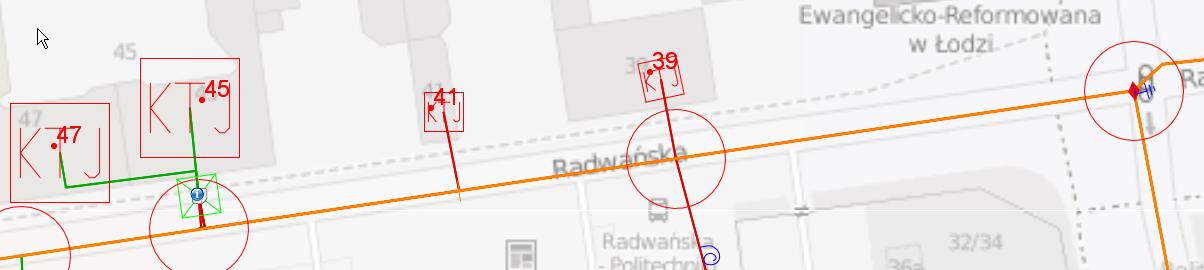

5 Verkon kytkennät Fyysiset kaapelikytkennät jatkoksissa tai laiteisiin muodostavat pohjan loogiselle verkkotiedolle Kytkentöjen havainnollistaminen ja seuraaminen ovat verkkotietojärjestelmän perustoimintoja 5

6 Teletilat ja laitteet Verkon laitteet (passiiviset ja aktiiviset) sekä näiden kytkentäpisteet muodostavat pohjan loogisille verkkotiedoille Aktiivilaitteet ovat yhteistä tietoa myös verkonhallintajärjestelmän kanssa Laitteiden (esim. jaottimien) sisäiset kytkennät ovat tärkeitä mm. vaimenemalaskennan kannalta 6

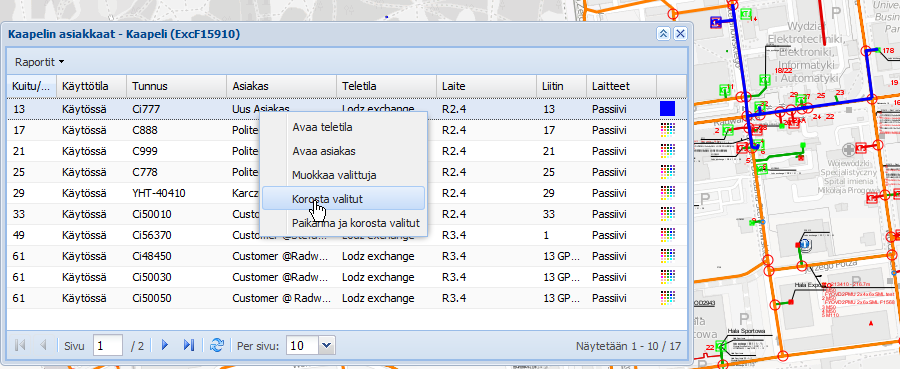

7 Vaikutusalueanalyysi 7

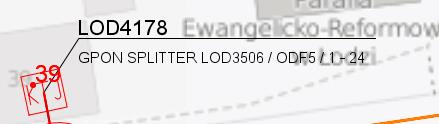

8 Loogiset verkkotiedot Tiedot verkon johdetuista kytkennöistä ja mihin niitä käytetään Ideaalisesti pääsy näihin mistä tahansa verkon fyysisestä kohteesta Vapaa kapasiteetti yhtälailla tärkeää 8

9 Verkkosi käyttö koostuu yhteyksistä Kuka käyttää (Asiakas) Mihin käyttöön (Käyttötarkoitus) Minne johtaa (Asennusosoite) Mistä laitteista käyttää kapasiteettia (Varatut kytkentäpisteet) Mistä (runko)yhteyksistä käyttää kapasiteettia 9

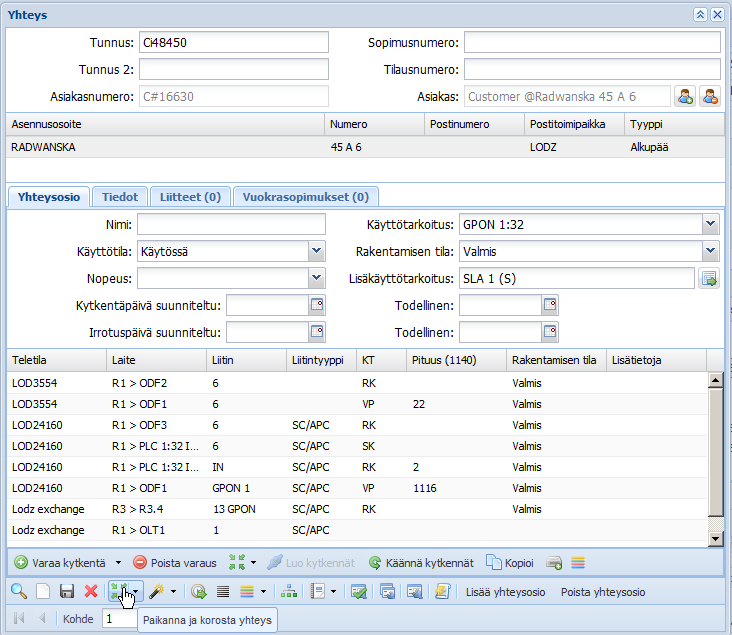

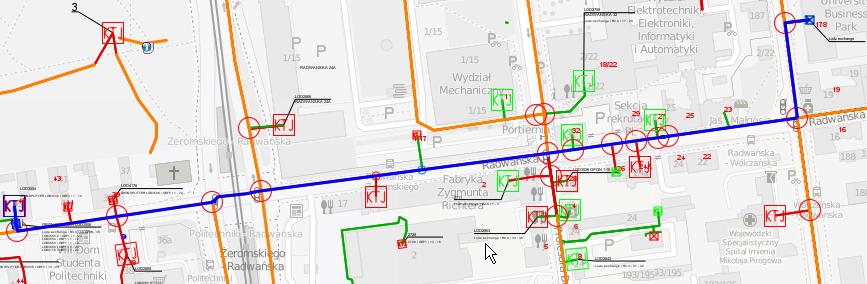

10 Yhteyden työmääräin Sisältää kaikki yhteyden fyysiset ja loogiset kytkennät tiloineen Yhteyden reitti karttapohjalla 10

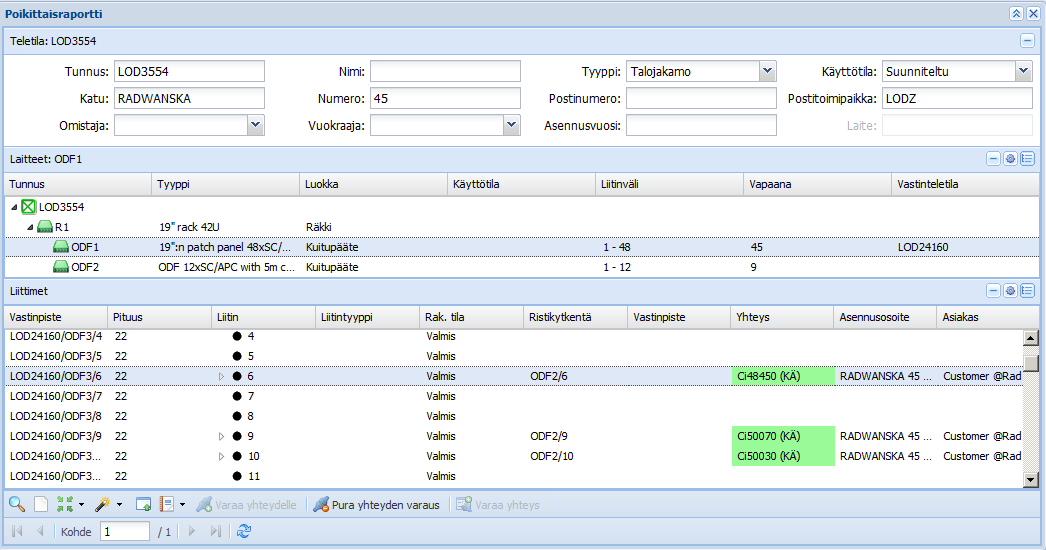

11 Poikittaisraportti Raportti mistä tahansa verkon laitteesta tai teletilasta Näyttää mihin muihin laitteisiin / teletiloihin kytkentöjä Mihin käyttöön kytkentäpisteet on varattu 11

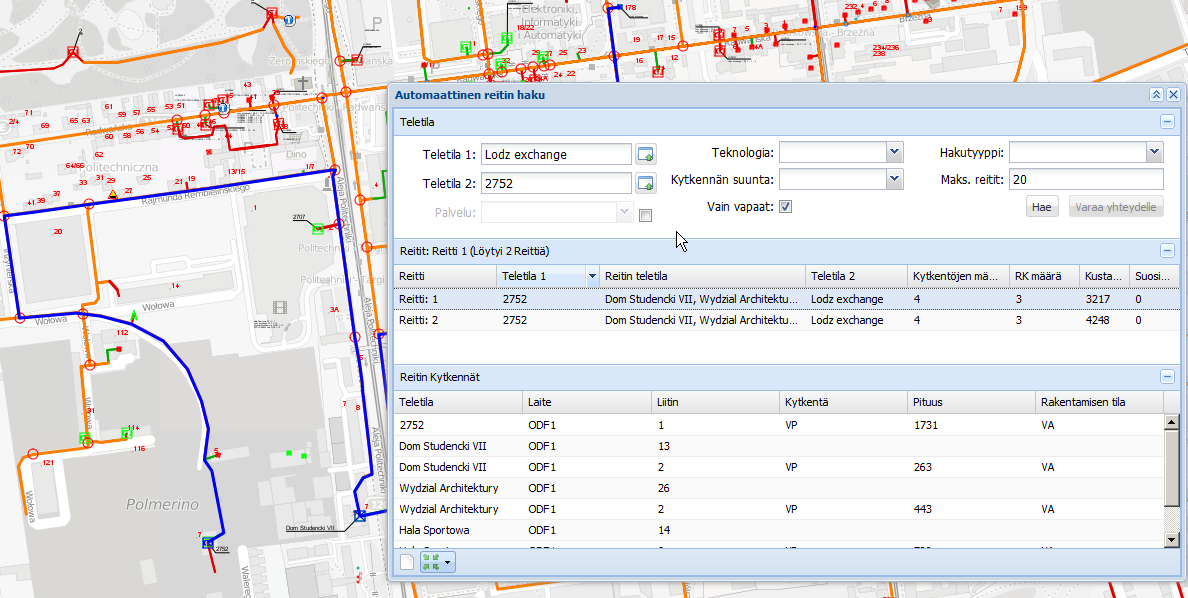

12 Automaattinen reitinhaku 12

13 Verkon toimintavarmuuden varmistaminen Pyri minimoimaan yksittäisen komponentin vikaantumisen vaikutus Kahdenna kriittiset verkkoelementit Tiedä, miten verkkosi on rakennettu ja miten sitä käytetään. Vaadi kunnolliset tiedot toteutuksesta verkkotietojärjestelmääsi. Tiedä ja ylläpidä verkkoosi tehtävät muutokset Suojele verkkoasi maankaivutöiltä Valvo kriittisiä yhteyksiä esim. OTDR-mittalaitteilla ja tunnista osa vioista ennen kuin ne aiheuttavat ongelmia 13

14 Kuitujen valvonta OTDR mittalaitteella KeyCom voidaan liittää OTDR-mittalaitteistoon. Optisen etäisyyden perusteella KeyCom pystyy visualisoimaan vian sijainnin. Visualize_alarm( optical_distance": "345.6", "primary_element": "circuit", "primary_element_id": , "report_id": 49576, "severity": "Minor", "status": "Reported )

15 Koneohjausintegraatio Kaivulupa.fi johtotiedot kauhan ympäristössä 15

16 Johtoselvitys kaivurista Suunniteltu johto Johtokysely Johtotiedot Kaivaminen, johdon asennus mittaustiedot Johdonomistajan verkkotietojärjestelmä Uuden johdon mittaus KAIVULUPA.FI 2012

17 Avaimesi verkkotietoon Lisätietoja: Kirmo Uusitalo Puh
