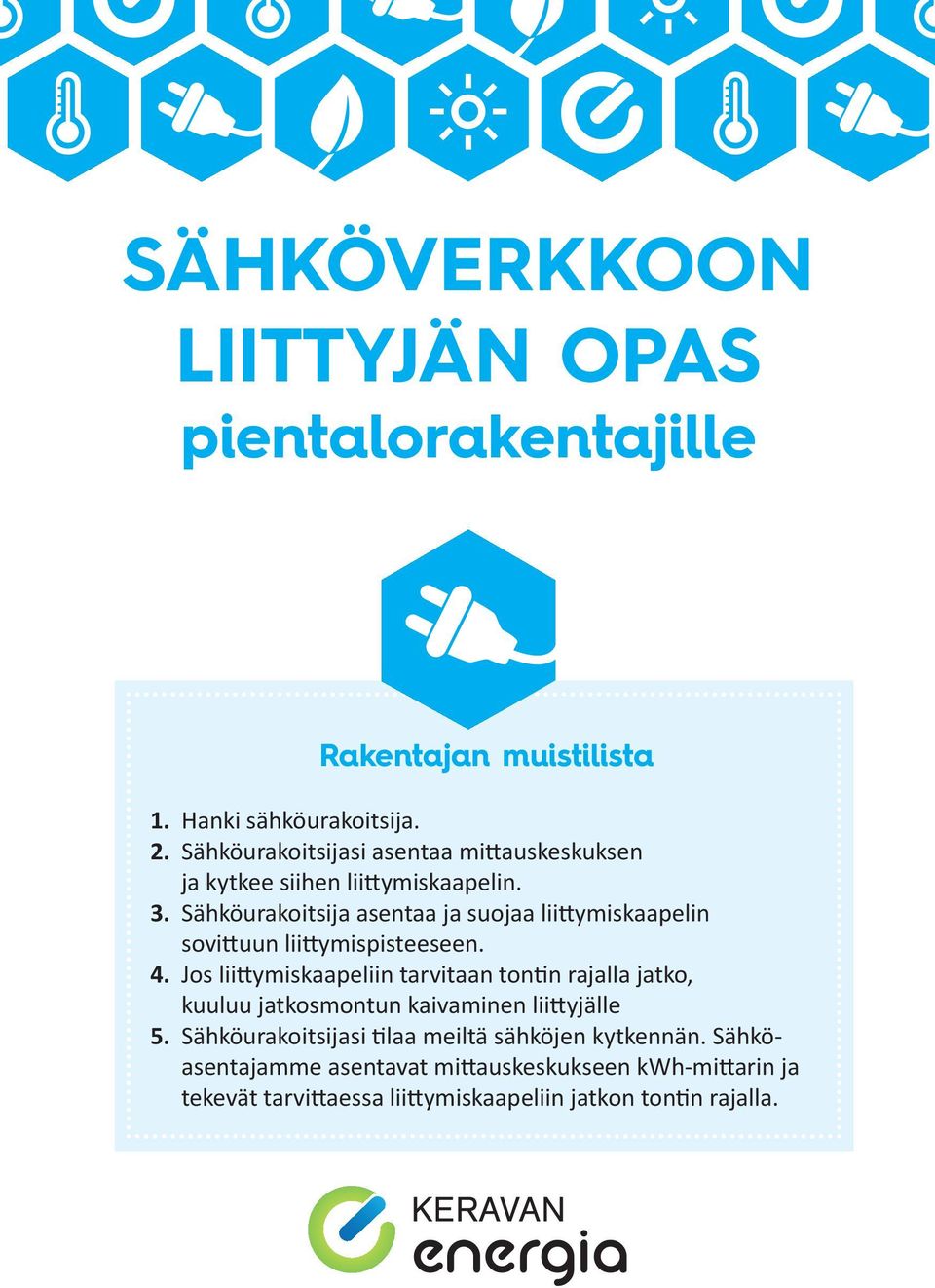

1 SÄHKÖVERKKOON LIITTYJÄN OPAS pientalorakentajille Rakentajan muistilista 1. Hanki sähköurakoitsija. 2. Sähköurakoitsijasi asentaa mittauskeskuksen ja kytkee siihen liittymiskaapelin. 3. Sähköurakoitsija asentaa ja suojaa liittymiskaapelin sovittuun liittymispisteeseen. 4. Jos liittymiskaapeliin tarvitaan tontin rajalla jatko, kuuluu jatkosmontun kaivaminen liittyjälle 5. Sähköurakoitsijasi tilaa meiltä sähköjen kytkennän. Sähköasentajamme asentavat mittauskeskukseen kwh-mittarin ja tekevät tarvittaessa liittymiskaapeliin jatkon tontin rajalla.

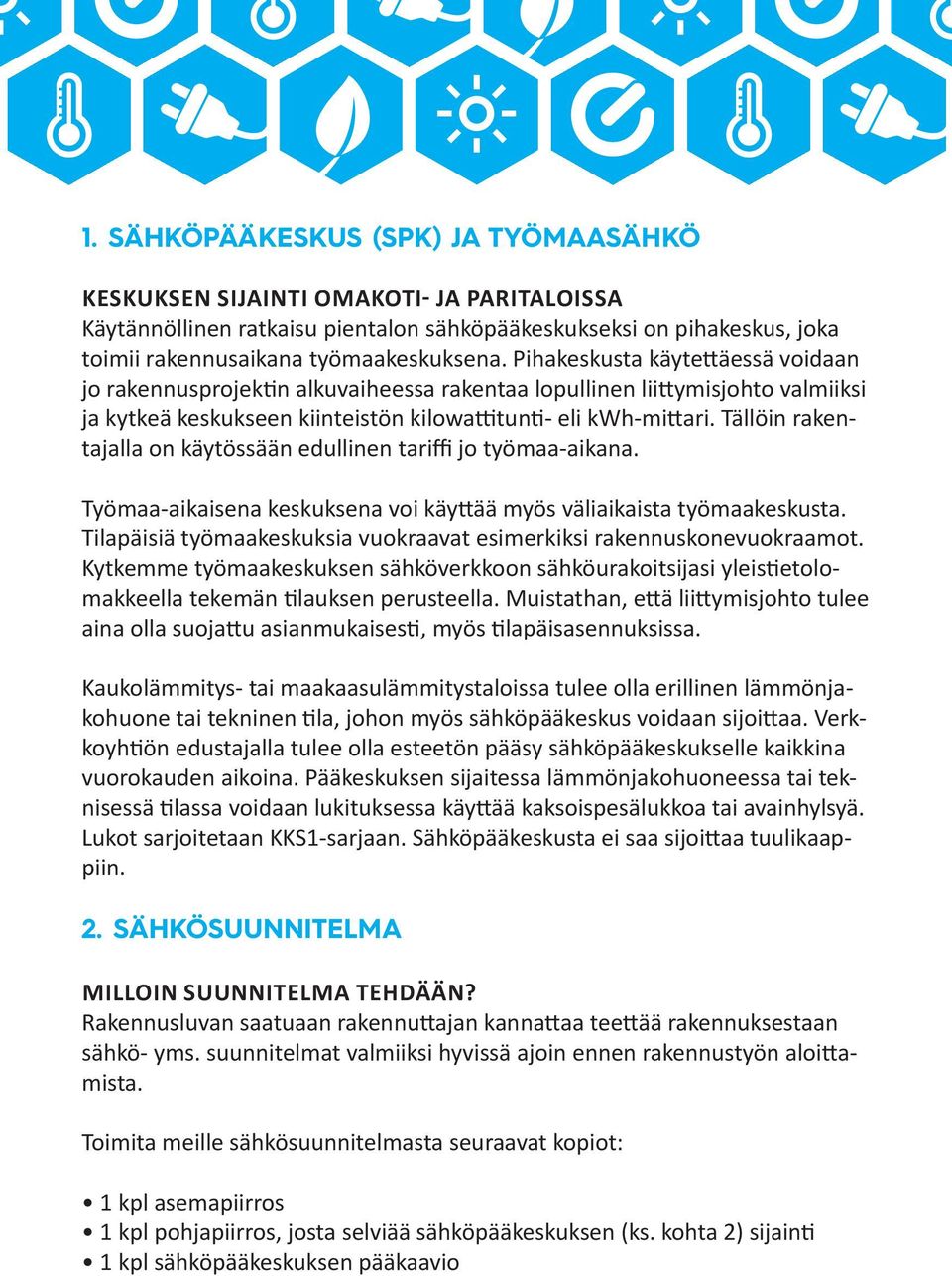

2 1. SÄHKÖPÄÄKESKUS (SPK) JA TYÖMAASÄHKÖ KESKUKSEN SIJAINTI OMAKOTI- JA PARITALOISSA Käytännöllinen ratkaisu pientalon sähköpääkeskukseksi on pihakeskus, joka toimii rakennusaikana työmaakeskuksena. Pihakeskusta käytettäessä voidaan jo rakennusprojektin alkuvaiheessa rakentaa lopullinen liittymisjohto valmiiksi ja kytkeä keskukseen kiinteistön kilowattitunti- eli kwh-mittari. Tällöin rakentajalla on käytössään edullinen tariffi jo työmaa-aikana. Työmaa-aikaisena keskuksena voi käyttää myös väliaikaista työmaakeskusta. Tilapäisiä työmaakeskuksia vuokraavat esimerkiksi rakennuskonevuokraamot. Kytkemme työmaakeskuksen sähköverkkoon sähköurakoitsijasi yleistietolomakkeella tekemän tilauksen perusteella. Muistathan, että liittymisjohto tulee aina olla suojattu asianmukaisesti, myös tilapäisasennuksissa. Kaukolämmitys- tai maakaasulämmitystaloissa tulee olla erillinen lämmönjakohuone tai tekninen tila, johon myös sähköpääkeskus voidaan sijoittaa. Verkkoyhtiön edustajalla tulee olla esteetön pääsy sähköpääkeskukselle kaikkina vuorokauden aikoina. Pääkeskuksen sijaitessa lämmönjakohuoneessa tai teknisessä tilassa voidaan lukituksessa käyttää kaksoispesälukkoa tai avainhylsyä. Lukot sarjoitetaan KKS1-sarjaan. Sähköpääkeskusta ei saa sijoittaa tuulikaappiin. 2. SÄHKÖSUUNNITELMA MILLOIN SUUNNITELMA TEHDÄÄN? Rakennusluvan saatuaan rakennuttajan kannattaa teettää rakennuksestaan sähkö- yms. suunnitelmat valmiiksi hyvissä ajoin ennen rakennustyön aloittamista. Toimita meille sähkösuunnitelmasta seuraavat kopiot: 1 kpl asemapiirros 1 kpl pohjapiirros, josta selviää sähköpääkeskuksen (ks. kohta 2) sijainti 1 kpl sähköpääkeskuksen pääkaavio

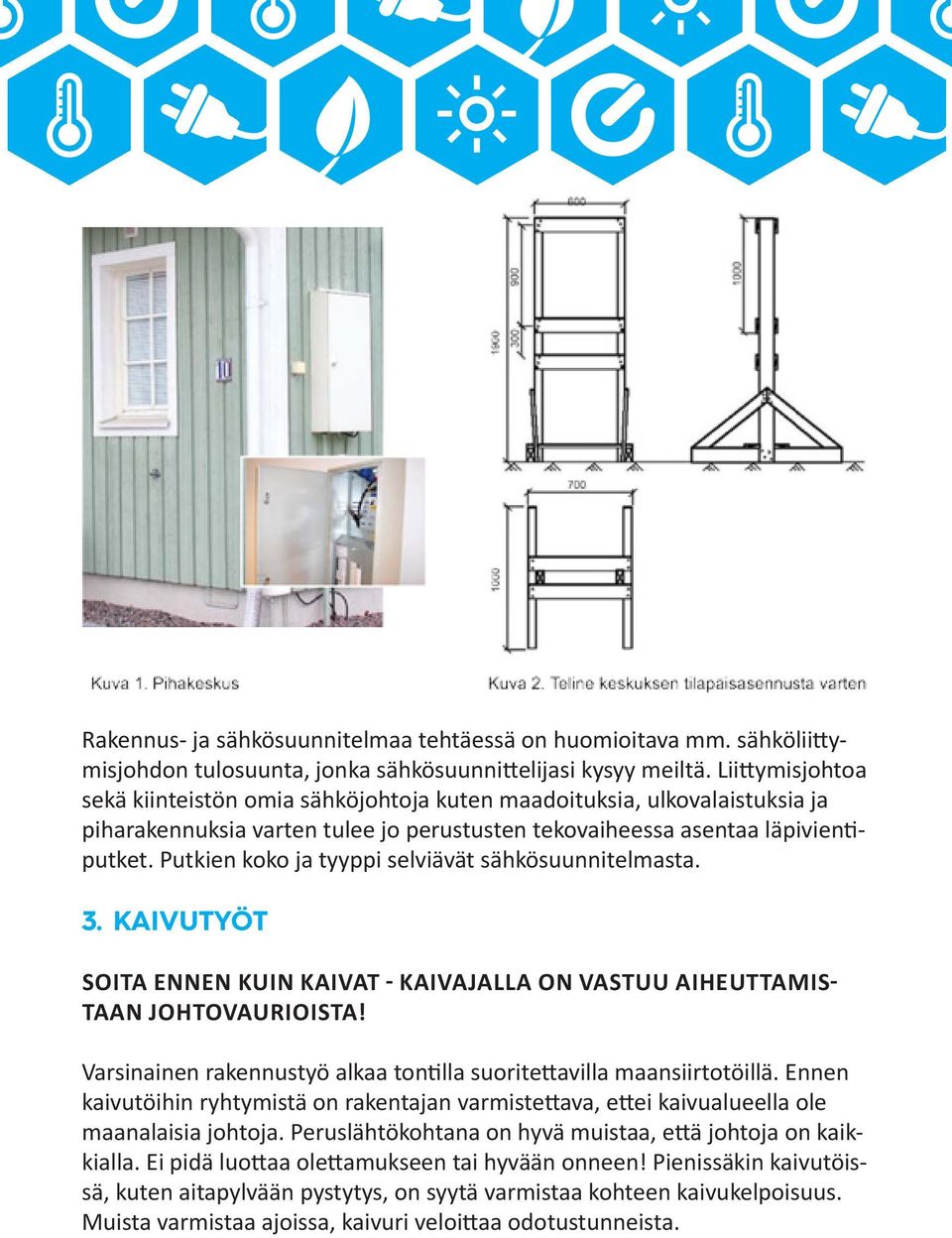

3 Rakennus- ja sähkösuunnitelmaa tehtäessä on huomioitava mm. sähköliittymisjohdon tulosuunta, jonka sähkösuunnittelijasi kysyy meiltä. Liittymisjohtoa sekä kiinteistön omia sähköjohtoja kuten maadoituksia, ulkovalaistuksia ja piharakennuksia varten tulee jo perustusten tekovaiheessa asentaa läpivientiputket. Putkien koko ja tyyppi selviävät sähkösuunnitelmasta. 3. KAIVUTYÖT SOITA ENNEN KUIN KAIVAT - KAIVAJALLA ON VASTUU AIHEUTTAMIS- TAAN JOHTOVAURIOISTA! Varsinainen rakennustyö alkaa tontilla suoritettavilla maansiirtotöillä. Ennen kaivutöihin ryhtymistä on rakentajan varmistettava, ettei kaivualueella ole maanalaisia johtoja. Peruslähtökohtana on hyvä muistaa, että johtoja on kaikkialla. Ei pidä luottaa olettamukseen tai hyvään onneen! Pienissäkin kaivutöissä, kuten aitapylvään pystytys, on syytä varmistaa kohteen kaivukelpoisuus. Muista varmistaa ajoissa, kaivuri veloittaa odotustunneista.

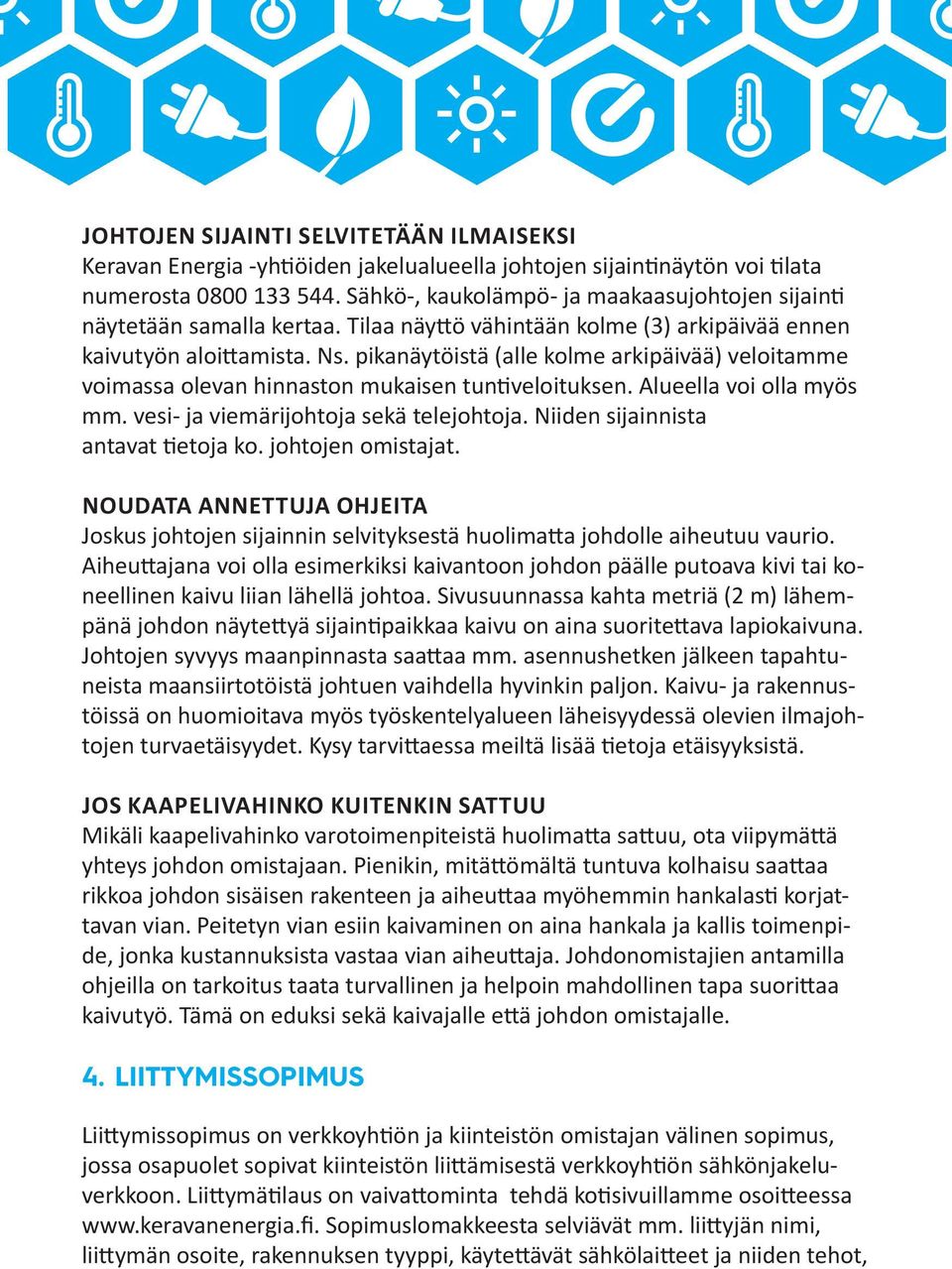

4 JOHTOJEN SIJAINTI SELVITETÄÄN ILMAISEKSI Keravan Energia -yhtiöiden jakelualueella johtojen sijaintinäytön voi tilata numerosta Sähkö-, kaukolämpö- ja maakaasujohtojen sijainti näytetään samalla kertaa. Tilaa näyttö vähintään kolme (3) arkipäivää ennen kaivutyön aloittamista. Ns. pikanäytöistä (alle kolme arkipäivää) veloitamme voimassa olevan hinnaston mukaisen tuntiveloituksen. Alueella voi olla myös mm. vesi- ja viemärijohtoja sekä telejohtoja. Niiden sijainnista antavat tietoja ko. johtojen omistajat. NOUDATA ANNETTUJA OHJEITA Joskus johtojen sijainnin selvityksestä huolimatta johdolle aiheutuu vaurio. Aiheuttajana voi olla esimerkiksi kaivantoon johdon päälle putoava kivi tai koneellinen kaivu liian lähellä johtoa. Sivusuunnassa kahta metriä (2 m) lähempänä johdon näytettyä sijaintipaikkaa kaivu on aina suoritettava lapiokaivuna. Johtojen syvyys maanpinnasta saattaa mm. asennushetken jälkeen tapahtuneista maansiirtotöistä johtuen vaihdella hyvinkin paljon. Kaivu- ja rakennustöissä on huomioitava myös työskentelyalueen läheisyydessä olevien ilmajohtojen turvaetäisyydet. Kysy tarvittaessa meiltä lisää tietoja etäisyyksistä. JOS KAAPELIVAHINKO KUITENKIN SATTUU Mikäli kaapelivahinko varotoimenpiteistä huolimatta sattuu, ota viipymättä yhteys johdon omistajaan. Pienikin, mitättömältä tuntuva kolhaisu saattaa rikkoa johdon sisäisen rakenteen ja aiheuttaa myöhemmin hankalasti korjattavan vian. Peitetyn vian esiin kaivaminen on aina hankala ja kallis toimenpide, jonka kustannuksista vastaa vian aiheuttaja. Johdonomistajien antamilla ohjeilla on tarkoitus taata turvallinen ja helpoin mahdollinen tapa suorittaa kaivutyö. Tämä on eduksi sekä kaivajalle että johdon omistajalle. 4. LIITTYMISSOPIMUS Liittymissopimus on verkkoyhtiön ja kiinteistön omistajan välinen sopimus, jossa osapuolet sopivat kiinteistön liittämisestä verkkoyhtiön sähkönjakeluverkkoon. Liittymätilaus on vaivattominta tehdä kotisivuillamme osoitteessa Sopimuslomakkeesta selviävät mm. liittyjän nimi, liittymän osoite, rakennuksen tyyppi, käytettävät sähkölaitteet ja niiden tehot,

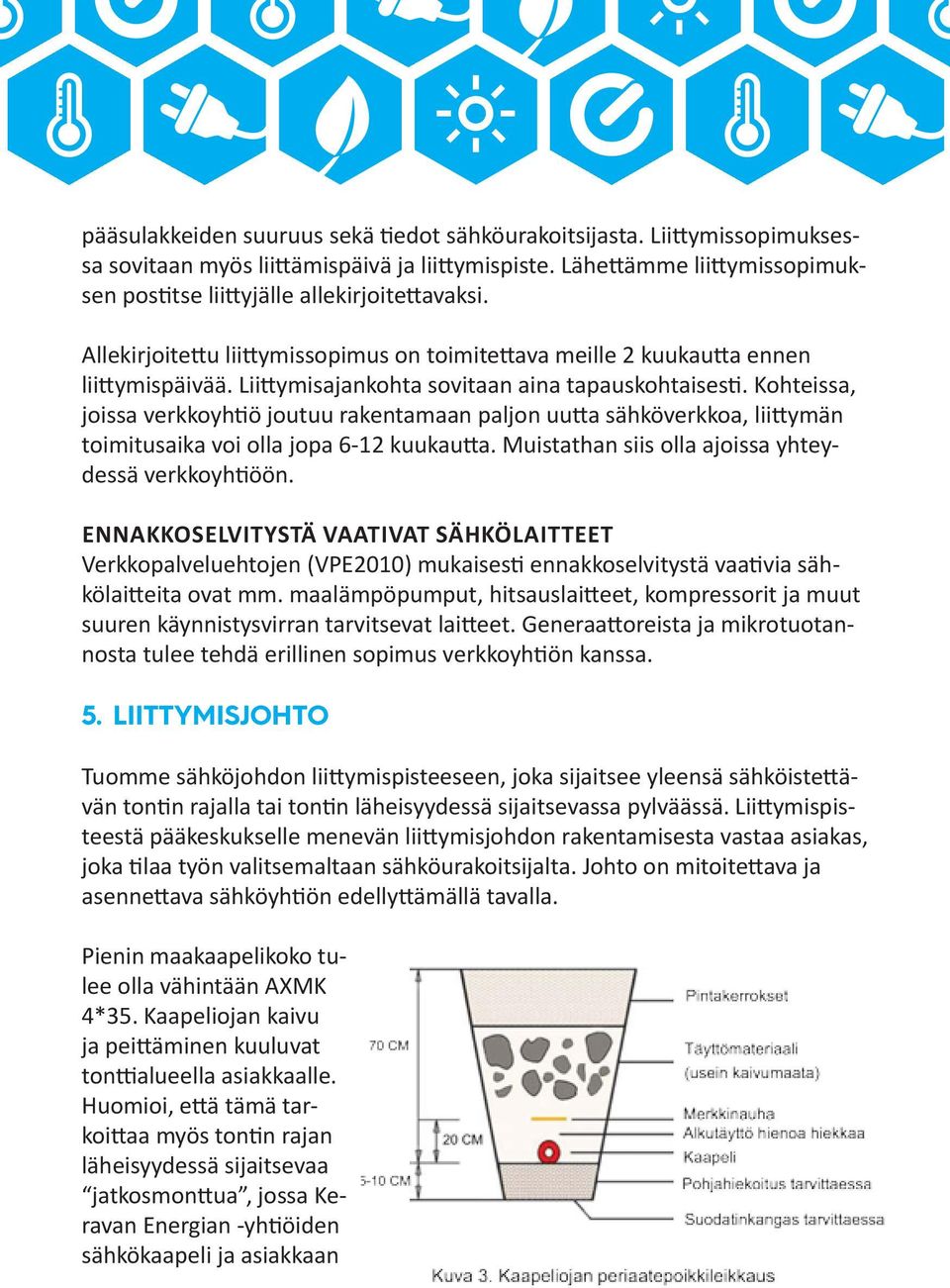

5 pääsulakkeiden suuruus sekä tiedot sähköurakoitsijasta. Liittymissopimuksessa sovitaan myös liittämispäivä ja liittymispiste. Lähettämme liittymissopimuksen postitse liittyjälle allekirjoitettavaksi. Allekirjoitettu liittymissopimus on toimitettava meille 2 kuukautta ennen liittymispäivää. Liittymisajankohta sovitaan aina tapauskohtaisesti. Kohteissa, joissa verkkoyhtiö joutuu rakentamaan paljon uutta sähköverkkoa, liittymän toimitusaika voi olla jopa 6-12 kuukautta. Muistathan siis olla ajoissa yhteydessä verkkoyhtiöön. ENNAKKOSELVITYSTÄ VAATIVAT SÄHKÖLAITTEET Verkkopalveluehtojen (VPE2010) mukaisesti ennakkoselvitystä vaativia sähkölaitteita ovat mm. maalämpöpumput, hitsauslaitteet, kompressorit ja muut suuren käynnistysvirran tarvitsevat laitteet. Generaattoreista ja mikrotuotannosta tulee tehdä erillinen sopimus verkkoyhtiön kanssa. 5. LIITTYMISJOHTO Tuomme sähköjohdon liittymispisteeseen, joka sijaitsee yleensä sähköistettävän tontin rajalla tai tontin läheisyydessä sijaitsevassa pylväässä. Liittymispisteestä pääkeskukselle menevän liittymisjohdon rakentamisesta vastaa asiakas, joka tilaa työn valitsemaltaan sähköurakoitsijalta. Johto on mitoitettava ja asennettava sähköyhtiön edellyttämällä tavalla. Pienin maakaapelikoko tulee olla vähintään AXMK 4*35. Kaapeliojan kaivu ja peittäminen kuuluvat tonttialueella asiakkaalle. Huomioi, että tämä tarkoittaa myös tontin rajan läheisyydessä sijaitsevaa jatkosmonttua, jossa Keravan Energian -yhtiöiden sähkökaapeli ja asiakkaan

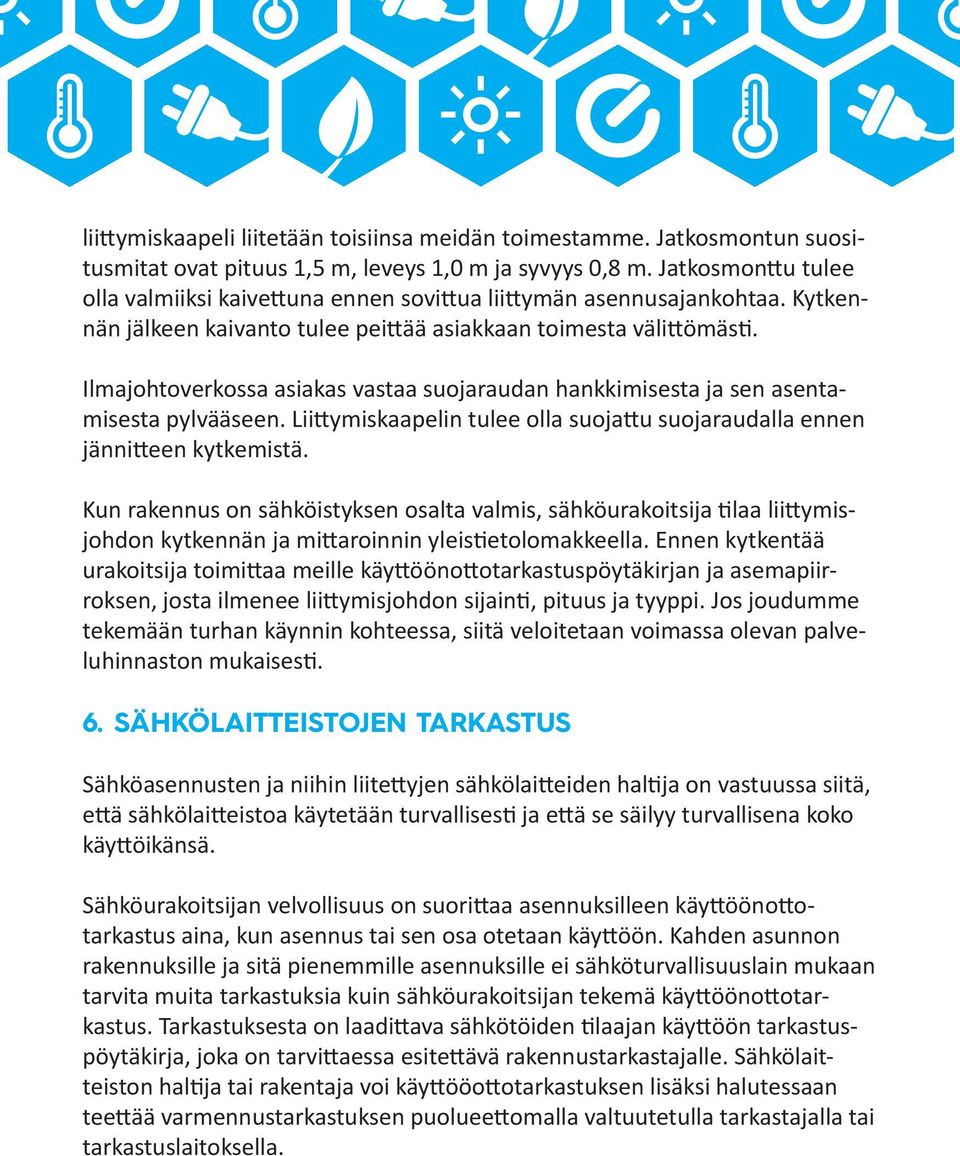

6 liittymiskaapeli liitetään toisiinsa meidän toimestamme. Jatkosmontun suositusmitat ovat pituus 1,5 m, leveys 1,0 m ja syvyys 0,8 m. Jatkosmonttu tulee olla valmiiksi kaivettuna ennen sovittua liittymän asennusajankohtaa. Kytkennän jälkeen kaivanto tulee peittää asiakkaan toimesta välittömästi. Ilmajohtoverkossa asiakas vastaa suojaraudan hankkimisesta ja sen asentamisesta pylvääseen. Liittymiskaapelin tulee olla suojattu suojaraudalla ennen jännitteen kytkemistä. Kun rakennus on sähköistyksen osalta valmis, sähköurakoitsija tilaa liittymisjohdon kytkennän ja mittaroinnin yleistietolomakkeella. Ennen kytkentää urakoitsija toimittaa meille käyttöönottotarkastuspöytäkirjan ja asemapiirroksen, josta ilmenee liittymisjohdon sijainti, pituus ja tyyppi. Jos joudumme tekemään turhan käynnin kohteessa, siitä veloitetaan voimassa olevan palveluhinnaston mukaisesti. 6. SÄHKÖLAITTEISTOJEN TARKASTUS Sähköasennusten ja niihin liitettyjen sähkölaitteiden haltija on vastuussa siitä, että sähkölaitteistoa käytetään turvallisesti ja että se säilyy turvallisena koko käyttöikänsä. Sähköurakoitsijan velvollisuus on suorittaa asennuksilleen käyttöönottotarkastus aina, kun asennus tai sen osa otetaan käyttöön. Kahden asunnon rakennuksille ja sitä pienemmille asennuksille ei sähköturvallisuuslain mukaan tarvita muita tarkastuksia kuin sähköurakoitsijan tekemä käyttöönottotarkastus. Tarkastuksesta on laadittava sähkötöiden tilaajan käyttöön tarkastuspöytäkirja, joka on tarvittaessa esitettävä rakennustarkastajalle. Sähkölaitteiston haltija tai rakentaja voi käyttööottotarkastuksen lisäksi halutessaan teettää varmennustarkastuksen puolueettomalla valtuutetulla tarkastajalla tai tarkastuslaitoksella.

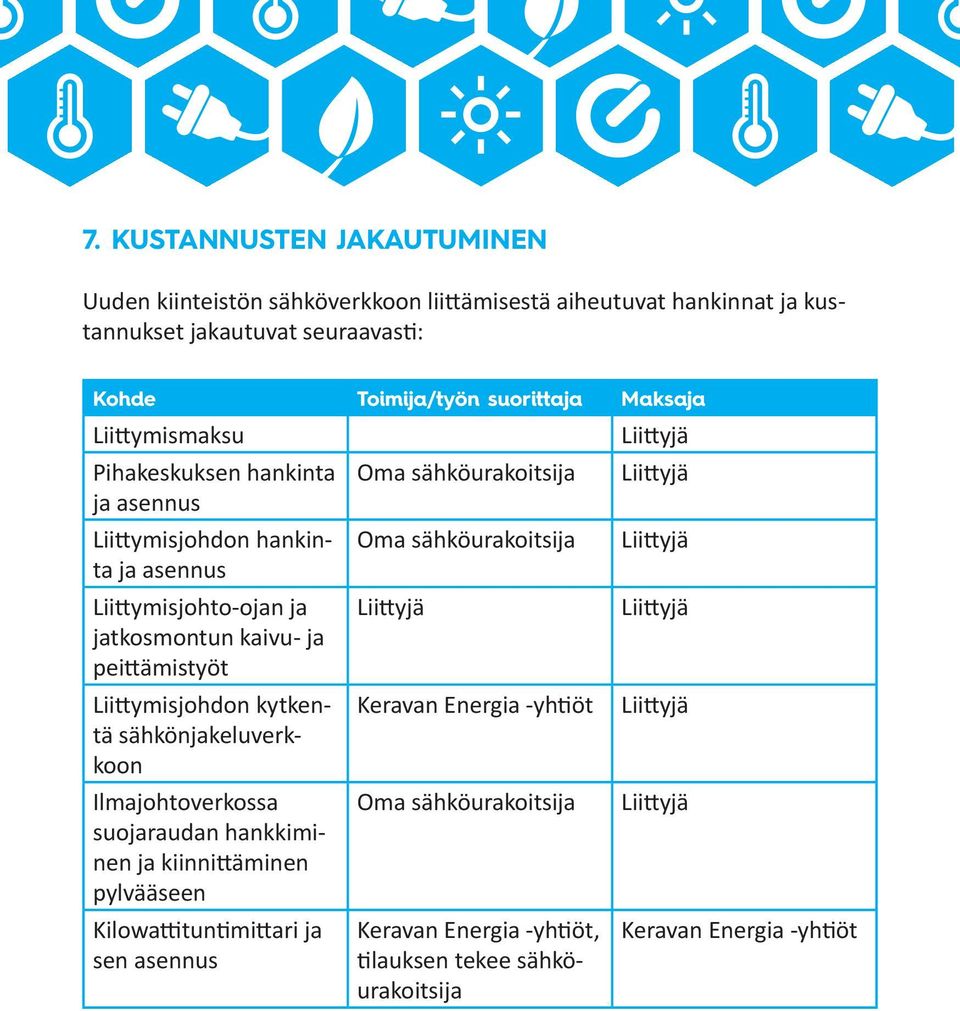

7 7. KUSTANNUSTEN JAKAUTUMINEN Uuden kiinteistön sähköverkkoon liittämisestä aiheutuvat hankinnat ja kustannukset jakautuvat seuraavasti: Kohde Toimija/työn suorittaja Maksaja Liittymismaksu Pihakeskuksen hankinta ja asennus Liittymisjohdon hankinta ja asennus Liittymisjohto-ojan ja jatkosmontun kaivu- ja peittämistyöt Liittymisjohdon kytkentä sähkönjakeluverkkoon Ilmajohtoverkossa suojaraudan hankkiminen ja kiinnittäminen pylvääseen Kilowattituntimittari ja sen asennus Oma sähköurakoitsija Oma sähköurakoitsija Keravan Energia -yhtiöt Oma sähköurakoitsija Keravan Energia -yhtiöt, tilauksen tekee sähköurakoitsija Keravan Energia -yhtiöt

8 YHTEYSTIEDOT KERAVAN ENERGIA -YHTIÖT vaihde tekninen asiakaspalvelu käyntiosoite postiosoite p. (09) , p Tervahaudankatu 6, Kerava PL 37, Kerava JOHTOJEN SIJAINTINEUVONTA Sähkö-, kaukolämpö- ja maakaasujohdot Keravalla ja Sipoossa; kaukolämpöjohdot Karkkilassa; katu- ja liikennevalojohdot Keravalla, Sipoossa, Tuusulassa ja Järvenpäässä p VIKAILMOITUKSET sähkönjakeluhäiriöt Keravalla ja Sipoossa kaukolämpö- ja maakaasuverkon viat p p. (09)
