1 ENSTON KOLMEN KOON YLEISVALAISIMET AVR 254, ja uusi AVR 320

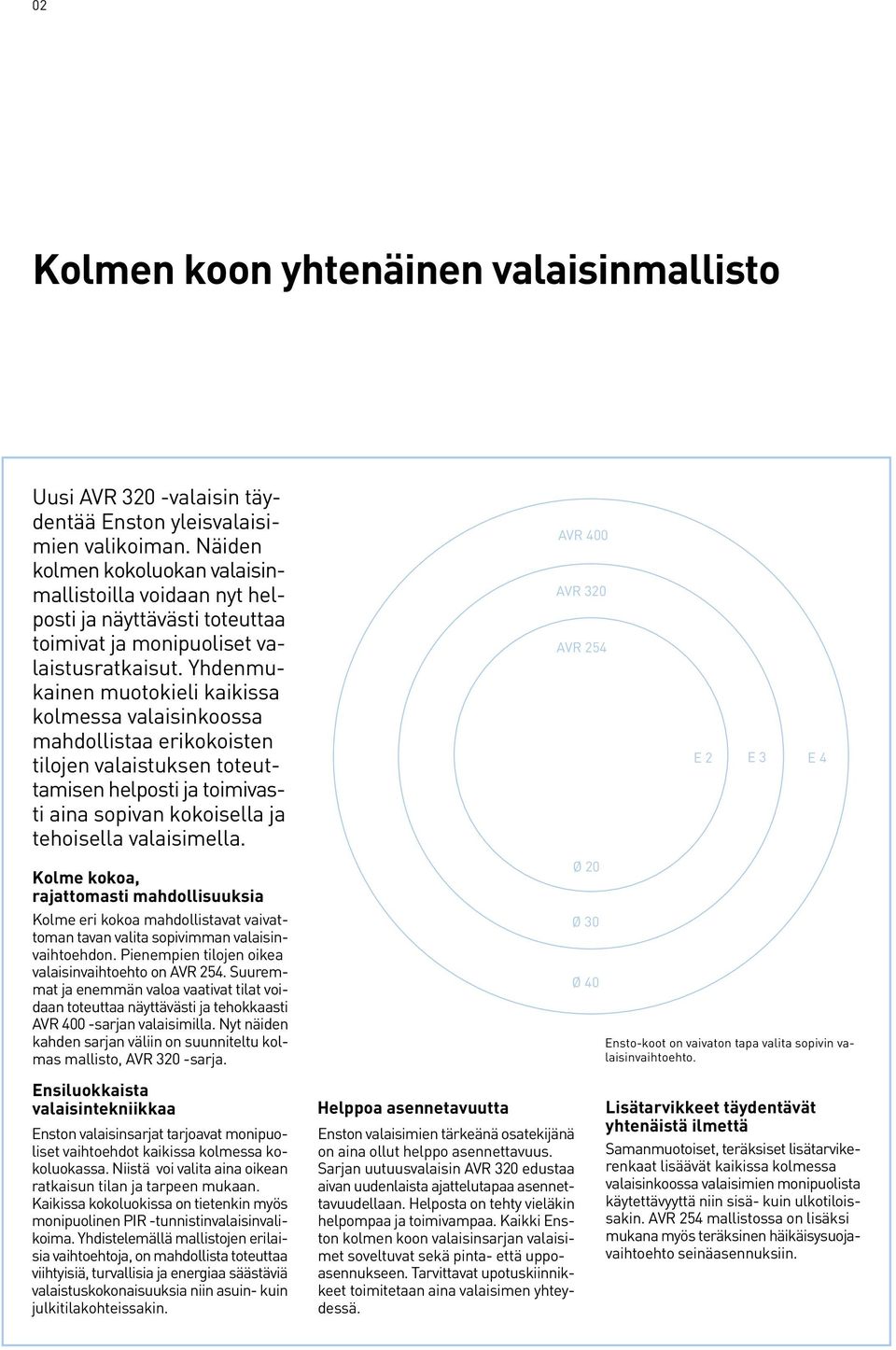

2 02 Kolmen koon yhtenäinen valaisinmallisto Uusi AVR 320 -valaisin täydentää Enston yleisvalaisimien valikoiman. Näiden kolmen kokoluokan valaisinmallistoilla voidaan nyt helposti ja näyttävästi toteuttaa toimivat ja monipuoliset valaistusratkaisut. Yhdenmukainen muotokieli kaikissa kolmessa valaisinkoossa mahdollistaa erikokoisten tilojen valaistuksen toteuttamisen helposti ja toimivasti aina sopivan kokoisella ja tehoisella valaisimella. Kolme kokoa, rajattomasti mahdollisuuksia Kolme eri kokoa mahdollistavat vaivattoman tavan valita sopivimman valaisinvaihtoehdon. Pienempien tilojen oikea valaisinvaihtoehto on AVR 254. Suuremmat ja enemmän valoa vaativat tilat voidaan toteuttaa näyttävästi ja tehokkaasti -sarjan valaisimilla. Nyt näiden kahden sarjan väliin on suunniteltu kolmas mallisto, AVR 320 -sarja. Ensiluokkaista valaisintekniikkaa Enston valaisinsarjat tarjoavat monipuoliset vaihtoehdot kaikissa kolmessa kokoluokassa. Niistä voi valita aina oikean ratkaisun tilan ja tarpeen mukaan. Kaikissa kokoluokissa on tietenkin myös monipuolinen PIR -tunnistinvalaisinvalikoima. Yhdistelemällä mallistojen erilaisia vaihtoehtoja, on mahdollista toteuttaa viihtyisiä, turvallisia ja energiaa säästäviä valaistuskokonaisuuksia niin asuin- kuin julkitilakohteissakin. Helppoa asennetavuutta Enston valaisimien tärkeänä osatekijänä on aina ollut helppo asennettavuus. Sarjan uutuusvalaisin AVR 320 edustaa aivan uudenlaista ajattelutapaa asennettavuudellaan. Helposta on tehty vieläkin helpompaa ja toimivampaa. Kaikki Enston kolmen koon valaisinsarjan valaisimet soveltuvat sekä pinta- että uppoasennukseen. Tarvittavat upotuskiinnikkeet toimitetaan aina valaisimen yhteydessä. AVR 320 AVR 254 Ø 20 Ø 30 Ø 40 E 2 E 3 E 4 Ensto-koot on vaivaton tapa valita sopivin valaisinvaihtoehto. Lisätarvikkeet täydentävät yhtenäistä ilmettä Samanmuotoiset, teräksiset lisätarvikerenkaat lisäävät kaikissa kolmessa valaisinkoossa valaisimien monipuolista käytettävyyttä niin sisä- kuin ulkotiloissakin. AVR 254 mallistossa on lisäksi mukana myös teräksinen häikäisysuojavaihtoehto seinäasennuksiin.

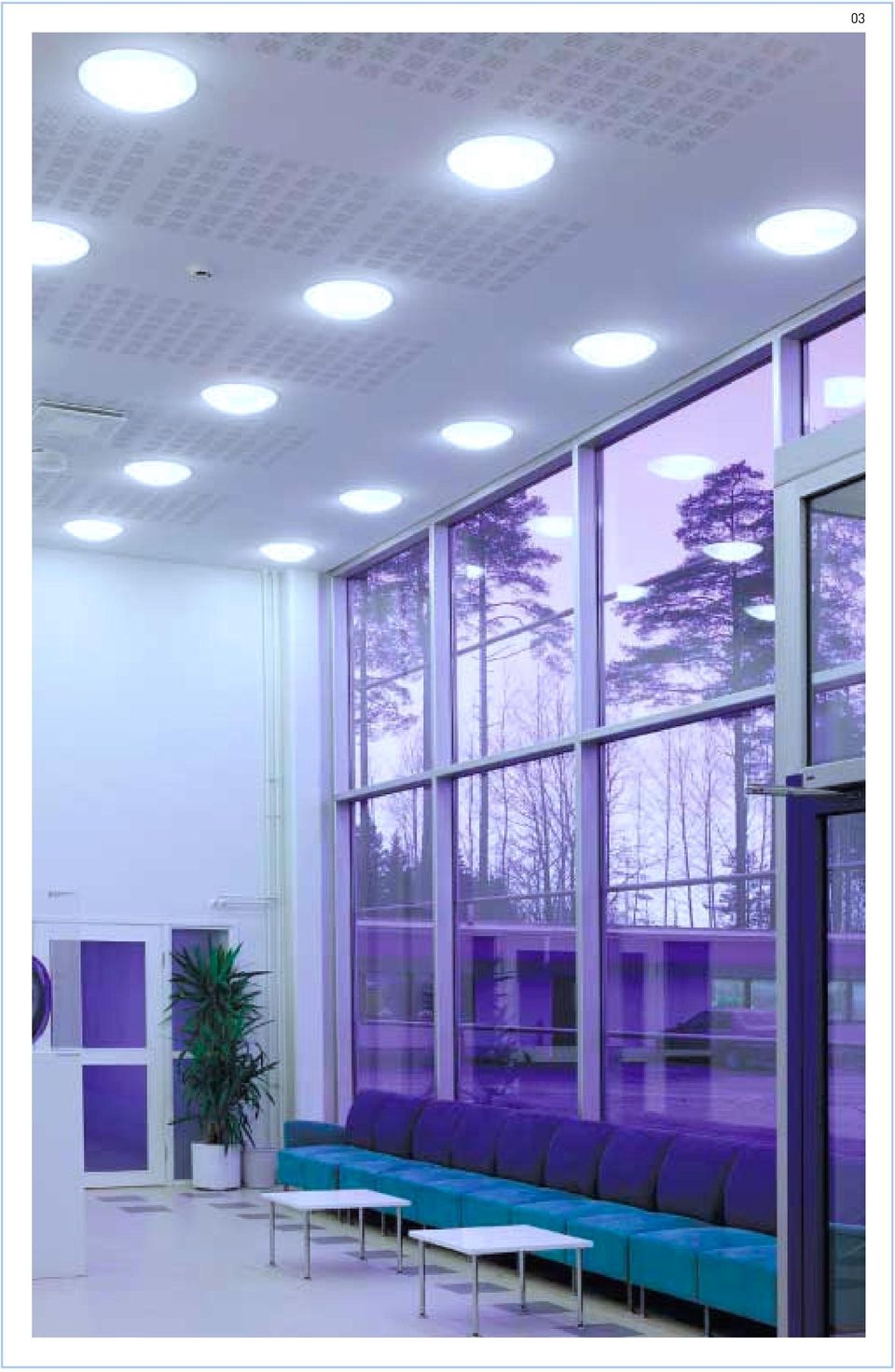

3 03

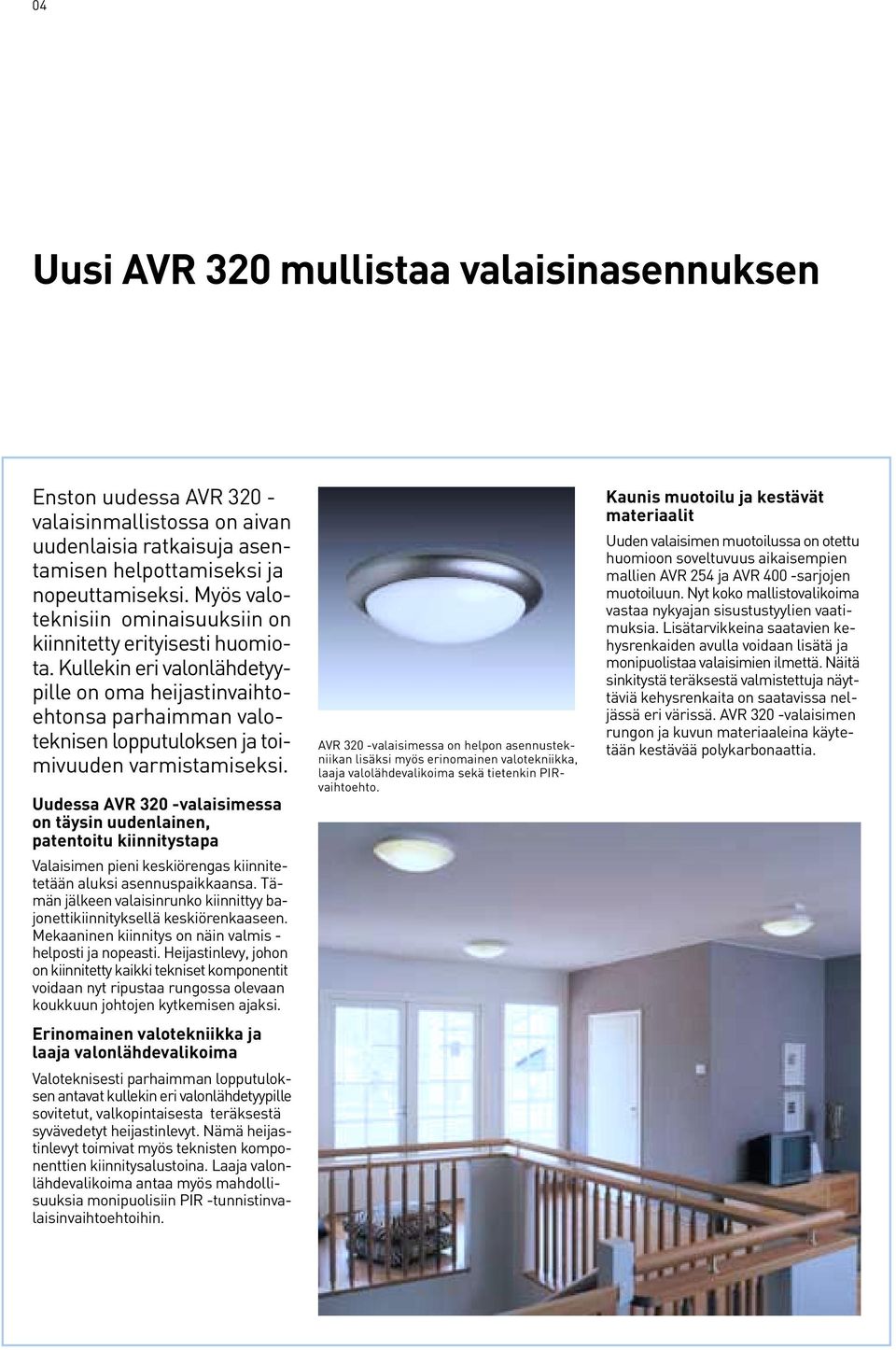

4 04 Uusi AVR 320 mullistaa valaisinasennuksen Enston uudessa AVR valaisinmallistossa on aivan uudenlaisia ratkaisuja asentamisen helpottamiseksi ja nopeuttamiseksi. Myös valoteknisiin ominaisuuksiin on kiinnitetty erityisesti huomiota. Kullekin eri valonlähdetyypille on oma heijastinvaihtoehtonsa parhaimman valoteknisen lopputuloksen ja toimivuuden varmistamiseksi. Uudessa AVR 320 -valaisimessa on täysin uudenlainen, patentoitu kiinnitystapa Valaisimen pieni keskiörengas kiinnitetetään aluksi asennuspaikkaansa. Tämän jälkeen valaisinrunko kiinnittyy bajonettikiinnityksellä keskiörenkaaseen. Mekaaninen kiinnitys on näin valmis - helposti ja nopeasti. Heijastinlevy, johon on kiinnitetty kaikki tekniset komponentit voidaan nyt ripustaa rungossa olevaan koukkuun johtojen kytkemisen ajaksi. Erinomainen valotekniikka ja laaja valonlähdevalikoima Valoteknisesti parhaimman lopputuloksen antavat kullekin eri valonlähdetyypille sovitetut, valkopintaisesta teräksestä syvävedetyt heijastinlevyt. Nämä heijastinlevyt toimivat myös teknisten komponenttien kiinnitysalustoina. Laaja valonlähdevalikoima antaa myös mahdollisuuksia monipuolisiin PIR -tunnistinvalaisinvaihtoehtoihin. AVR 320 -valaisimessa on helpon asennustekniikan lisäksi myös erinomainen valotekniikka, laaja valolähdevalikoima sekä tietenkin PIRvaihtoehto. Kaunis muotoilu ja kestävät materiaalit Uuden valaisimen muotoilussa on otettu huomioon soveltuvuus aikaisempien mallien AVR 254 ja -sarjojen muotoiluun. Nyt koko mallistovalikoima vastaa nykyajan sisustustyylien vaatimuksia. Lisätarvikkeina saatavien kehysrenkaiden avulla voidaan lisätä ja monipuolistaa valaisimien ilmettä. Näitä sinkitystä teräksestä valmistettuja näyttäviä kehysrenkaita on saatavissa neljässä eri värissä. AVR 320 -valaisimen rungon ja kuvun materiaaleina käytetään kestävää polykarbonaattia.

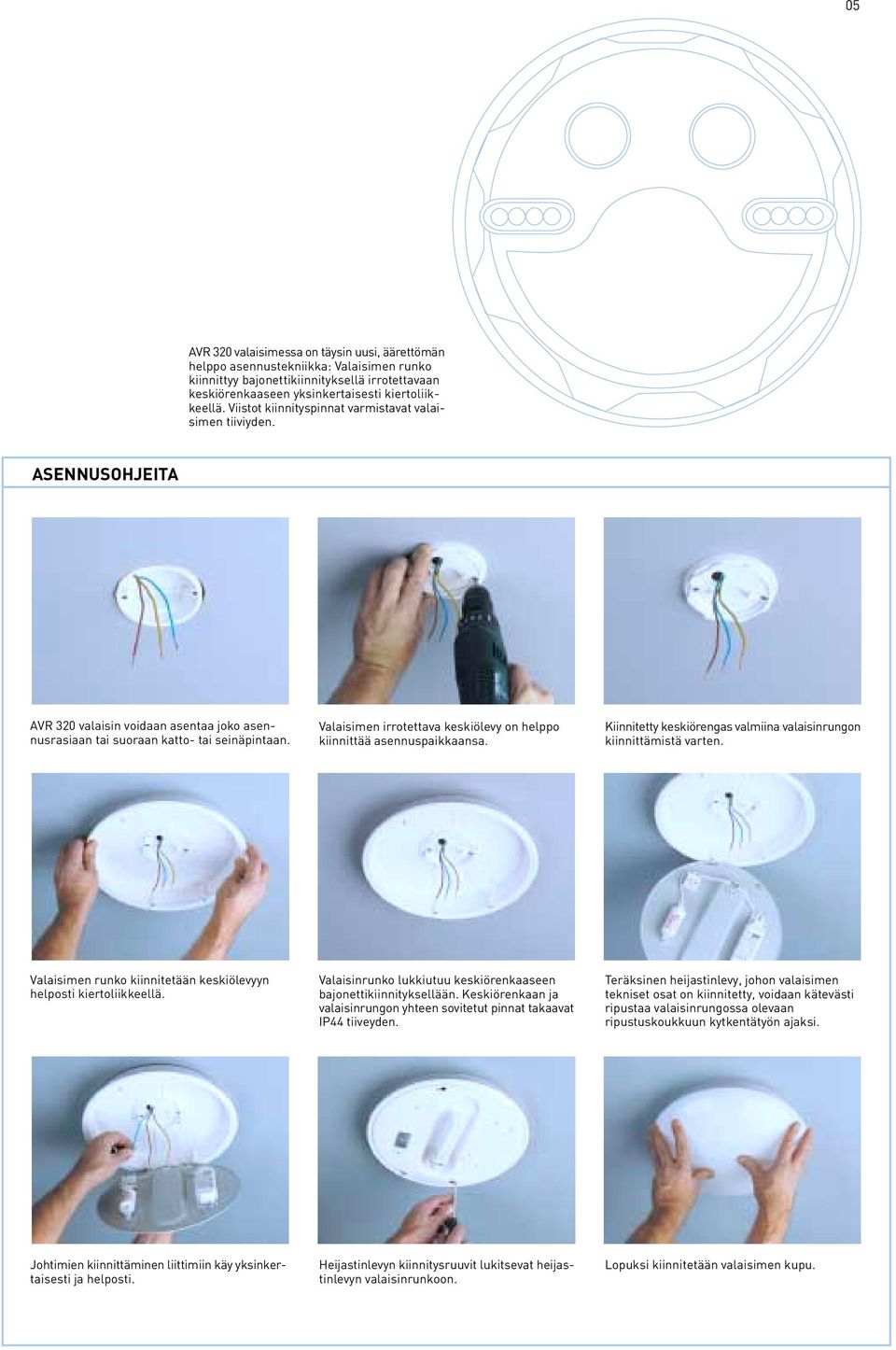

5 05 AVR 320 valaisimessa on täysin uusi, äärettömän helppo asennustekniikka: Valaisimen runko kiinnittyy bajonettikiinnityksellä irrotettavaan keskiörenkaaseen yksinkertaisesti kiertoliikkeellä. Viistot kiinnityspinnat varmistavat valaisimen tiiviyden. ASENNUSOHJEITA AVR 320 valaisin voidaan asentaa joko asennusrasiaan tai suoraan katto- tai seinäpintaan. Valaisimen irrotettava keskiölevy on helppo kiinnittää asennuspaikkaansa. Kiinnitetty keskiörengas valmiina valaisinrungon kiinnittämistä varten. Valaisimen runko kiinnitetään keskiölevyyn helposti kiertoliikkeellä. Valaisinrunko lukkiutuu keskiörenkaaseen bajonettikiinnityksellään. Keskiörenkaan ja valaisinrungon yhteen sovitetut pinnat takaavat IP44 tiiveyden. Teräksinen heijastinlevy, johon valaisimen tekniset osat on kiinnitetty, voidaan kätevästi ripustaa valaisinrungossa olevaan ripustuskoukkuun kytkentätyön ajaksi. Johtimien kiinnittäminen liittimiin käy yksinkertaisesti ja helposti. Heijastinlevyn kiinnitysruuvit lukitsevat heijastinlevyn valaisinrunkoon. Lopuksi kiinnitetään valaisimen kupu.

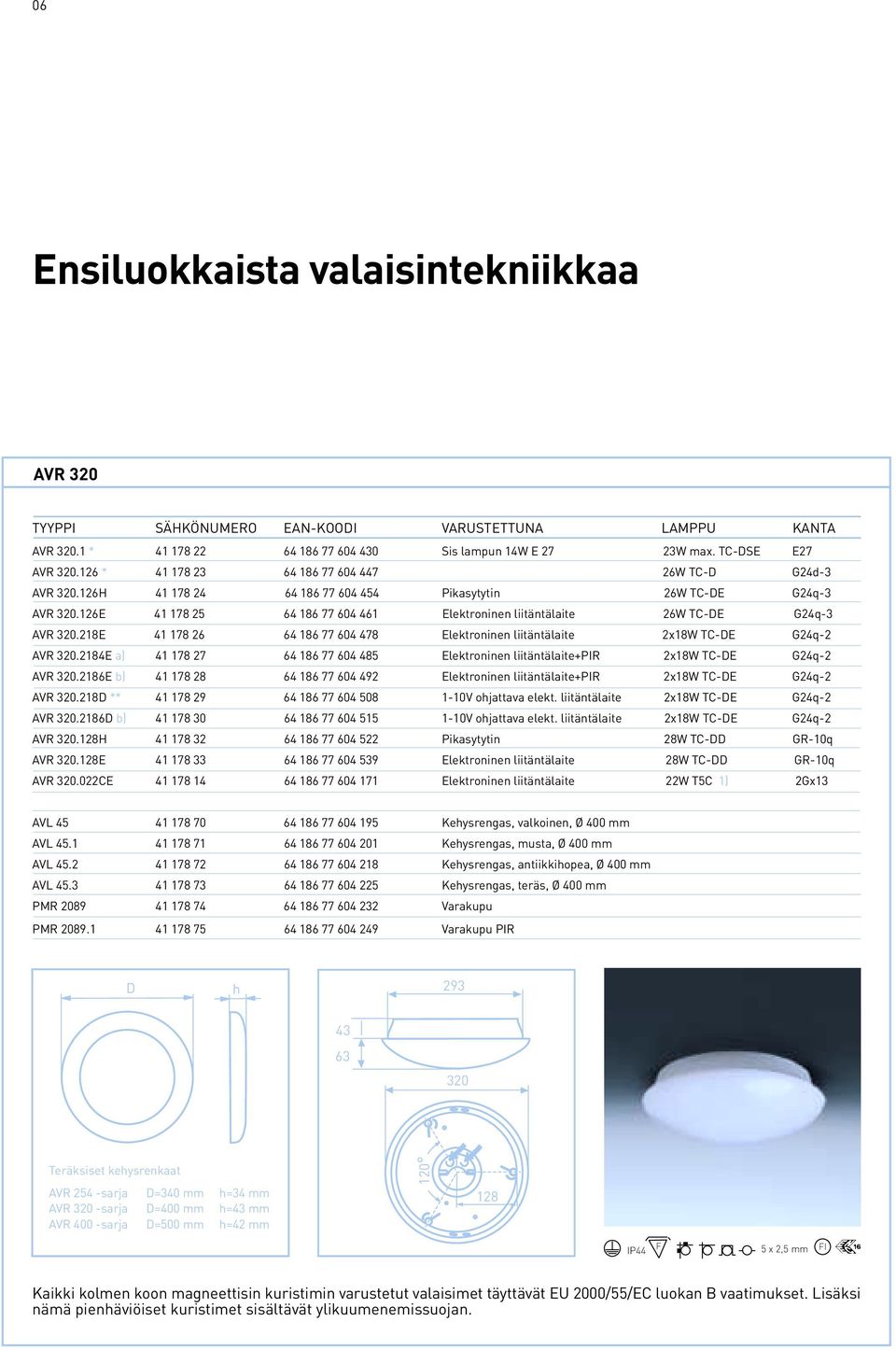

6 Ensiluokkaista valaisintekniikkaa AVR 320 TYYPPI SÄHKÖNUMERO EAN-KOODI VARUSTETTUNA LAMPPU KANTA AVR * Sis lampun 14W E 27 23W max. TC-DSE E27 AVR * W TC-D G24d-3 AVR H Pikasytytin 26W TC-DE G24q-3 AVR E Elektroninen liitäntälaite 26W TC-DE G24q-3 AVR E Elektroninen liitäntälaite 2x18W TC-DE G24q-2 AVR E a) Elektroninen liitäntälaite+pir 2x18W TC-DE G24q-2 AVR E b) Elektroninen liitäntälaite+pir 2x18W TC-DE G24q-2 AVR D ** V ohjattava elekt. liitäntälaite 2x18W TC-DE G24q-2 AVR D b) V ohjattava elekt. liitäntälaite 2x18W TC-DE G24q-2 AVR H Pikasytytin 28W TC-DD GR-10q AVR E Elektroninen liitäntälaite 28W TC-DD GR-10q AVR CE Elektroninen liitäntälaite 22W T5C 1) 2Gx13 AVL Kehysrengas, valkoinen, Ø 400 mm AVL Kehysrengas, musta, Ø 400 mm AVL Kehysrengas, antiikkihopea, Ø 400 mm AVL Kehysrengas, teräs, Ø 400 mm PMR Varakupu PMR Varakupu PIR D h Teräksiset kehysrenkaat AVR 254 -sarja D=340 mm h=34 mm AVR 320 -sarja D=400 mm h=43 mm -sarja D=500 mm h=42 mm 128 F IP44 5 x 2,5 mm FI Kaikki kolmen koon magneettisin kuristimin varustetut valaisimet täyttävät EU 2000/55/EC luokan B vaatimukset. Lisäksi nämä pienhäviöiset kuristimet sisältävät ylikuumenemissuojan.

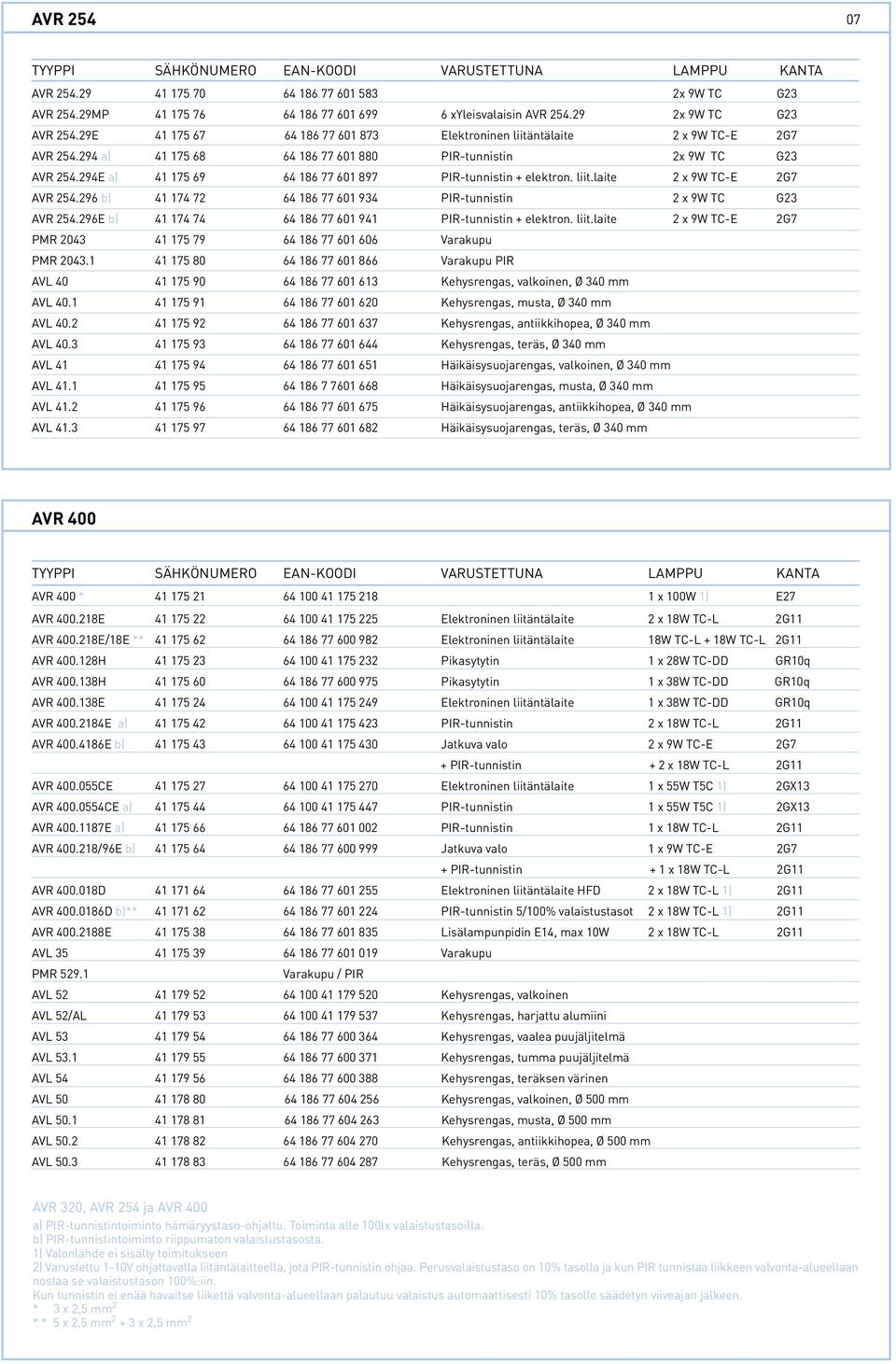

7 AVR TYYPPI SÄHKÖNUMERO EAN-KOODI VARUSTETTUNA LAMPPU KANTA AVR x 9W TC G23 AVR MP xyleisvalaisin AVR x 9W TC G23 AVR E Elektroninen liitäntälaite 2 x 9W TC-E 2G7 AVR a) PIR-tunnistin 2x 9W TC G23 AVR E a) PIR-tunnistin + elektron. liit.laite 2 x 9W TC-E 2G7 AVR b) PIR-tunnistin 2 x 9W TC G23 AVR E b) PIR-tunnistin + elektron. liit.laite 2 x 9W TC-E 2G7 PMR Varakupu PMR Varakupu PIR AVL Kehysrengas, valkoinen, Ø 340 mm AVL Kehysrengas, musta, Ø 340 mm AVL Kehysrengas, antiikkihopea, Ø 340 mm AVL Kehysrengas, teräs, Ø 340 mm AVL Häikäisysuojarengas, valkoinen, Ø 340 mm AVL Häikäisysuojarengas, musta, Ø 340 mm AVL Häikäisysuojarengas, antiikkihopea, Ø 340 mm AVL Häikäisysuojarengas, teräs, Ø 340 mm TYYPPI SÄHKÖNUMERO EAN-KOODI VARUSTETTUNA LAMPPU KANTA * x 100W 1) E27.218E Elektroninen liitäntälaite 2 x 18W TC-L 2G11.218E/18E ** Elektroninen liitäntälaite 18W TC-L + 18W TC-L 2G11.128H Pikasytytin 1 x 28W TC-DD GR10q.138H Pikasytytin 1 x 38W TC-DD GR10q.138E Elektroninen liitäntälaite 1 x 38W TC-DD GR10q.2184E a) PIR-tunnistin 2 x 18W TC-L 2G E b) Jatkuva valo 2 x 9W TC-E 2G7 + PIR-tunnistin + 2 x 18W TC-L 2G11.055CE Elektroninen liitäntälaite 1 x 55W T5C 1) 2GX CE a) PIR-tunnistin 1 x 55W T5C 1) 2GX E a) PIR-tunnistin 1 x 18W TC-L 2G11.218/96E b) Jatkuva valo 1 x 9W TC-E 2G7 + PIR-tunnistin + 1 x 18W TC-L 2G11.018D Elektroninen liitäntälaite HFD 2 x 18W TC-L 1) 2G D b)** PIR-tunnistin 5/100% valaistustasot 2 x 18W TC-L 1) 2G E Lisälampunpidin E14, max 10W 2 x 18W TC-L 2G11 AVL Varakupu PMR Varakupu / PIR AVL Kehysrengas, valkoinen AVL 52/AL Kehysrengas, harjattu alumiini AVL Kehysrengas, vaalea puujäljitelmä AVL Kehysrengas, tumma puujäljitelmä AVL Kehysrengas, teräksen värinen AVL Kehysrengas, valkoinen, Ø 500 mm AVL Kehysrengas, musta, Ø 500 mm AVL Kehysrengas, antiikkihopea, Ø 500 mm AVL Kehysrengas, teräs, Ø 500 mm AVR 320, AVR 254 ja a) PIR-tunnistintoiminto hämäryystaso-ohjattu. Toiminta alle 100lx valaistustasoilla. b) PIR-tunnistintoiminto riippumaton valaistustasosta. 1) Valonlähde ei sisälly toimitukseen 2) Varustettu 1-10V ohjattavalla liitäntälaitteella, jota PIR-tunnistin ohjaa. Perusvalaistustaso on 10% tasolla ja kun PIR tunnistaa liikkeen valvonta-alueellaan nostaa se valaistustason 100%:iin. Kun tunnistin ei enää havaitse liikettä valvonta-alueellaan palautuu valaistus automaattisesti 10% tasolle säädetyn viiveajan jälkeen. * 3 x 2,5 mm 2 * * 5 x 2,5 mm x 2,5 mm 2

8 SUUNNITTELUTIETOA 08 KÄYTÄVÄVALAISTUS KATTOON ASENNETUILLA VALAISIMILLA Käytävän leveys 2 m ja korkeus 2,5 m, valaisimet keskilinjalla x18 W Valaistusvoimakkuus AVR x 26 W AVR x 9 W 0,6 1,2 1,8 2,4 3,0 3,6 Valaisinväli m KÄYTÄVÄVALAISTUS SEINÄÄN ASENNETUILLA VALAISIMILLA Käytävän leveys 2 m ja korkeus 2,5 m, asennuskorkeus 1,9 m x18 W Valaistusvoimakkuus AVR x 26 W AVR x 9 W 0,6 1,2 1,8 2,4 3,0 3,6 Valaisinväli m TILAVALAISTUS KATTOON ASENNETUILLA VALAISIMILLA Tilan korkeus 2,5 m x18 W 400 Valaistusvoimakkuus AVR x 9 W AVR x 26 W 100 1,2 x 1,2 1,2 x 1,8 1,8 x 1,8 1,8 x 2,4 2,4 x 2,4 2,4 x 3,0 3,0 x 3,0 Valaisinväli m Kaikissa laskelmissa oletustietoina: Heijastumat: lattia 30%, seinät 50% ja katto 70%, Alenemiskerroin: 0,8, Valaistusvoimakkuus: lx työtasolla (0,85 m)

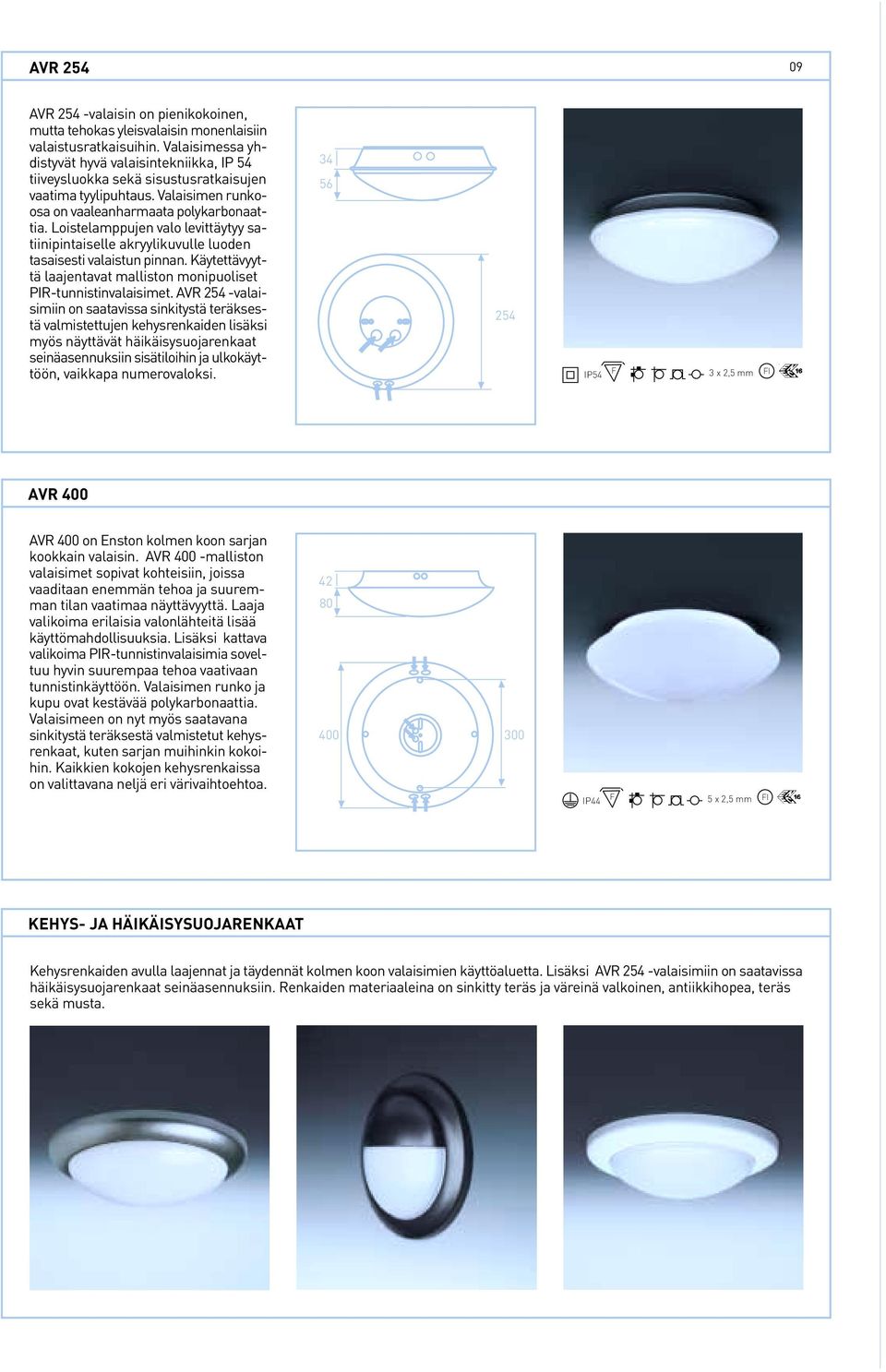

9 AVR AVR 254 -valaisin on pienikokoinen, mutta tehokas yleisvalaisin monenlaisiin valaistusratkaisuihin. Valaisimessa yhdistyvät hyvä valaisintekniikka, IP 54 tiiveysluokka sekä sisustusratkaisujen vaatima tyylipuhtaus. Valaisimen runkoosa on vaaleanharmaata polykarbonaattia. Loistelamppujen valo levittäytyy satiinipintaiselle akryylikuvulle luoden tasaisesti valaistun pinnan. Käytettävyyttä laajentavat malliston monipuoliset PIR-tunnistinvalaisimet. AVR 254 -valaisimiin on saatavissa sinkitystä teräksestä valmistettujen kehysrenkaiden lisäksi myös näyttävät häikäisysuojarenkaat seinäasennuksiin sisätiloihin ja ulkokäyttöön, vaikkapa numerovaloksi F IP54 3 x 2,5 mm FI on Enston kolmen koon sarjan kookkain valaisin. -malliston valaisimet sopivat kohteisiin, joissa vaaditaan enemmän tehoa ja suuremman tilan vaatimaa näyttävyyttä. Laaja valikoima erilaisia valonlähteitä lisää käyttömahdollisuuksia. Lisäksi kattava valikoima PIR-tunnistinvalaisimia soveltuu hyvin suurempaa tehoa vaativaan tunnistinkäyttöön. Valaisimen runko ja kupu ovat kestävää polykarbonaattia. Valaisimeen on nyt myös saatavana sinkitystä teräksestä valmistetut kehysrenkaat, kuten sarjan muihinkin kokoihin. Kaikkien kokojen kehysrenkaissa on valittavana neljä eri värivaihtoehtoa F IP44 5 x 2,5 mm FI KEHYS- JA HÄIKÄISYSUOJARENKAAT Kehysrenkaiden avulla laajennat ja täydennät kolmen koon valaisimien käyttöaluetta. Lisäksi AVR 254 -valaisimiin on saatavissa häikäisysuojarenkaat seinäasennuksiin. Renkaiden materiaaleina on sinkitty teräs ja väreinä valkoinen, antiikkihopea, teräs sekä musta.
