1 AVR320 radio-ohjattu langaton valaisinjärjestelmä

2 Valaisimien toiminta AVR320 radio-ohjattu langaton valaisinjärjestelmä sytyttää valot automaattisesti ryhmittäin havaitessaan liikettä Valaisinryhmä Master Orja Orja Orja Master 2

3 Langaton valaisinjärjestelmä voidaan asentaa sekä uuteen että saneerattavaan kohteeseen Liiketunnistimen ohjaustieto välittyy radiotaajudella langattomasti toisille valaisimille Valaisimet voidaan ryhmitellä halutulla tavalla eri ryhmiin, jolloin niitä voidaan ohjata liiketunnistimilla ryhmäkohtaisesti Järjestelmässä on käytettävissä 32 ryhmää ja periaatteena on, että radiolähetin aktivoi numerojärjestyksessä myös edellisen ja seuraavan ryhmän Mastervalaisimen radion kantama on noin 30 metriä 4 Kerros, Ryhmä 6. 3 Krs, Ryhmä 5. 2 Krs, Ryhmä 4. 1 Krs, Ryhmä 3. Sisäänkäynti Mastervalo Orjavalo Kellari, Ryhmä 2. Varasto, Ryhmä 1. 3

4 Järjestelmän toiminta Esimerkkejä valaisinjärjestelmän toiminnasta erilaisissa käyttötilanteissa A - Perusvalo päällä sisääntulokerroksessa Esimerkkirakennuksessa on sisääntulokerroksessa (Ryhmä 3.) Master-perusvalovalaisin aina päällä 5 % valoteholla, sama toistuu varastossa. (Ryhmä 1.) Varastossa on perusvalo, jotta kukaan ei jäisi täysin pimeään, mikäli on kellarin perällä pitkän aikaa. Valojen päälläoloaikaa 100 % teholla saa myös säädettyä. A 3 Krs, Ryhmä 5. 2 Krs, Ryhmä 4. Kuvissa käytetyt graafiset merkinnät 1 Krs, Ryhmä 3. 5% Perusvalo Valo päällä (100%) Master (Perusvalo) Orjavalaisin Kellari, Ryhmä 2. Varasto, Ryhmä 1. B - Valojen toiminta kun henkilö tulee sisälle rakennukseen Henkilön tullessa rakennukseen sisään ulkoovea lähinnä oleva master-valaisin tunnistaa liikkeen ja sytyttää oman ryhmänsä valaisimet (Ryhmä 3.) ja kahden viereisen ryhmän valaisimet. (Rymä 2. ja Ryhmä 4.) Kohteen suunnittelussa huomioitava mitkä ryhmät halutaan olevan suoraan toisiinsa yhteydessä. B 3 Krs, Ryhmä 5. 2 Krs, Ryhmä 4. 1 Krs, Ryhmä 3. Kellari, Ryhmä 2. Varasto, Ryhmä 1. 4

5 C 4 Krs, Ryhmä 6. 3 Krs, Ryhmä 5. 2 Krs, Ryhmä 4. 1 Krs, Ryhmä 3. Sisäänkäynti D C - Valojen toiminta henkilöiden kulkiessa rakennuksessa Henkilön kulkiessa ylös porraskäytävää kerroksessa 3. olevat Master-valaisimet tunnistavat liikkeen ja jättävät oman ryhmänsä (Ryhmä 5.) ja jo päällä olevan viereisen ryhmän (Ryhmä 4.) valot päälle ja kytkevät seuraavan ryhmän (Ryhmä 6.) valot päälle ennakoivasti. Tilanteessa ryhmän 3. valaisimet palautuvat perusvalotilaan valaisimissa asetetun viiveen jälkeen. Kellari, Ryhmä 2. D - Valojen toiminta henkilöiden kulkiessa rakennuksessa Henkilön ollessa varastossa valaistusjärjestelmä pitää valoja päällä sekä varastossa, (Ryhmä 1.) että kellarissa (Ryhmä 2.), jotta henkilön lähtiessä pois varastosta hän voi kulkea jo valmiiksi valaistuun tilaan. Varasto, Ryhmä 1. 5

6 Sovellus kerrostaloon Esimerkki monikäytäväisen kerrostalon valaistusjärjestelmän kokoonpanosta Alla on esimerkki valaisinten ryhmittelystä ja valaisintyyppien käytöstä valaisinjärjestelmää suunnitellessa esitetyn kaltaiseen kerrostaloon. A Varastokäytäviin on asennettu esimerkissä yksi master-valaisin perusvalo-ominaisuudella sisääntulo-oven läheisyyteen ja tarvittava määrä master-valaisimia on/off-toiminnolla ja orjavalaisimia kattamaan käytävän koko pituus. B Kierreportaissa valaisimet on asennettu seinään kuvassa B. Ryhmissä on kaikissa yksi master-valaisin, joka on aina kerrostasanteella ja kaksi orjavalaisinta. Yksi orjavalaisimista on ylöspäin menevissä kierreportaissa ja toinen alaspäin menevissä. Huomattavaa ryhmittelyssä Ryhmät on jaettu parittomasti porraskäytävää lukuunottamatta. Tällä tavoin saavutetaan tilanne, jossa yhden käytävän master-valaisimen huomatessa liikettä valo ei syty muihin käytäviin, taikka porraskäytävään, ennen kuin henkilö kävelee niihin. Ryhmän sisällä ryhmän sytyttävä master-valaisin aktivoi samalla myös ryhmitysjärjestyksessä edellisen ja seuraavan valaisinrymän (n+1, n-1), poislukien ryhmät 0 ja Krs. Ryhmä 9. Ryhmä Krs. Ryhmä Krs. Ryhmä 7. Ryhmä Krs. Ryhmä 19. A Ryhmä 3. Ryhmä 5. Varasto 2. Kellari 6

7 Alla olevassa rakennuksessa käytetyt valaisintyypit ryhmittäin. Valo R 1. R 3. R 5. R 6. R 7. R 8. R 9. R 11. R 13. R 15. R 17. R 19. R 21. R 23. R 25. Master (Perusvalo) Ryhmä 17. Ryhmä 8. Ryhmä 15. Master (Perusvalo) Ryhmä 13. Ryhmä 6. B Ryhmä 11. Ryhmä 1. Varasto 1. 7

8 Teknistä tietoa Valaisintyypit Master-valaisimet Master-valaisin toimii ryhmässä ohjaavana valaisimena. Se sytyttää oman ryhmänsä lisäksi järjestyksessä viereiset ryhmät. Master-valaisimia saa sekä on/off että perusvaloversiona, joissa valo palaa aina 5 % teholla ja liikkeesta nousee 100 % tehoon. Master-valaisimia perusvalolla on tarkoitus käyttää sisääntulokerroksissa ja lähtökohtaisesti pimeissä tiloissa, kuten kellareissa ja varastoissa, jotta tilaan kulkeva henkilö ei koskaan tule täysin pimeään. Radiolähettimen kantavuus on ulkona noin 100 m, sisällä noin 30 m. Orjavalaisimet Orjavalaisimia on myös saatavana sekä on/off että perusvaloversioina. Yleistä Kaikista valaisintyypeistä on 3000K ja 4000K versiot. Katso tarkemmat tuotetiedot AVR320- sarjan tuotekortilta. Radiomoduulin omainaisuuksia Lähetystaajuus 868 Mhz. Toimintasäde sisällä 30 m / ulkona 100 m. Tarvittaessa signaalin kantaman jatko mahdollinen ryhmän sisällä maksimissaan kahdessa valaisimessa per ryhmä. Valaisimien maksimimäärä on 48 kpl / ryhmä. Ryhmien maksimimäärä 32 kpl. AVR320 AVR320 ja AVL58 koristekehys Järjestelmän edut Sytyttää valot edelläsi Langaton ohjaus valaisimien välillä ilman vaativaa ohjelmointia Sopii uudis- ja saneerausasennuksiin Helppo ryhmitellä erilaisia valaistustilanteita Järjestelmän toiminnan hienosäätö mahdollista asennuskohteessa 32 käytettävissä olevan ryhmän ansiosta AVR320-sarjan tuotekortti 8

9 Valaisinjärjestelmää suunnitellessa ota yhteys Enstoon. Autamme mielellämme! puh

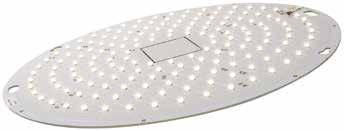

10 AVR320 LED TC IP44 / 5x2,5mm² 3x2,5mm² AVR320 on aivan uudenlaisilla teknisillä ominaisuuksilla varustettu valaisinmallisto. Asentamisen helppouteen on kiinnitetty erityistä huomiota. Paljon erilaisia liiketunnistinversioita, joista osassa tunnistimen ohjausviesti siirrettävissä langattomasti valaisimien välillä. AVR320 + AVL45 AVR320 + AVL46 Rakenne Kupu opaalipolykarbonaattia Runko polykarbonaattia Rengasloistelamput eivät kuulu valaisintoimituksiin. Muissa mukana valonlähteet, värisävy 830. AVR320.1 valaisimessa mukana 15W-E27/827. LED-mallit 10W, valaisimen valovirta 1047 lm (3000K), 1082 lm (4000K), 14W, valaisimen valovirta 1466 lm (3000K), 1514 lm (4000K), 3000/4000K, Ra >80, tehokerroin 0,97 Käyttöympäristön lämpötila - 20 C C LED-valaisimen elinikä h (L70), T a = 25 C Ohjaustavat AVR320 tyyppiset valaisimet ovat varustettu infrapunaliiketunnistimella () jossa säädöt päälläoloajalle (1-30 min.), herkkyydelle sekä hämäräkytkintoiminnolle. -tunnistinvalaisimista saatavana myös versioita, joissa tunnistimen ohjausviesti voidaan siirtää langattomasti valaisimien välillä. AVR320 RADAR-tyyppiset valaisimet ovat varustettu korkeataajuustekniikkaan perustuvalla liiketunnistimella (tutka) jossa säädöt, päälläoloajalle (1-30 min), herkkyydelle sekä hämäräkytkintoiminnolle. 1-10V DALI Painonappi-ohjaus Asennus Katto- ja seinäpintaan tai osittain uppoon Upostussyvyys 43 mm, upostusaukko ø 306 mm, kuvun halkaisija ø 320 mm Jousiliitinkytkentärima 3x2,5 mm 2 läpimenevään asennukseen, -/RAD-mallit 4/5x2,5 mm 2 Liiketunnistinmallit ks. tarkemmat tiedot web-tuoteluettelostamme -mallit: Kattoasennus max. 4 m korkeuteen Seinäasennus 1,7-2,7 m korkeuteen RADAR-mallit: Kattoasennus max. 3,5 m korkeuteen Seinäasennus 1,7-2,7 m korkeuteen Soveltuvat yksittäis- ja master-orja asennuksiin Orjakuorma max 400VA, kuitenkin enintään 5 valaisinta samassa ohjausryhmässä Orjavalaisimiksi soveltuvat kaikki Enston perusvalaisimet 10 Katso tarkemmat tuotetiedot netistä:

11 Ø Ø Ø Ø AVR320 AVR320 -tunnistinvalaisin AVR320 AVR254 Ø Ø Asennuskuva Snro Tyyppi Tuotenimi Kanta Kg Valovirta Lisätiedot AVR320 LED tunnistinvalaisin RF-lähettimellä AVR L/RF AVR320 IP44 LED14W/840 RF LED 1, lm Master, on/off AVR L/3K/RF AVR320 IP44 LED14W/830 RF LED 1, lm Master, on/off AVR320 LED RF-vastaanottimella (orjamalli) AVR L/RF AVR320 IP44 LED14W/840 RF LED 1, lm Orja AVR L/3K/RF AVR320 IP44 LED14W/830 RF LED 1, lm Orja AVR320 LED tunnistinvalaisin ohjattavalla 1-10V liitäntälaitteella ja RF-lähettimellä. Jatkuvasti palava perusvalaistustaso 5% ja ohjattu valaistustaso 100% AVR DL/RF AVR320 IP44 14W/840 D6 RF LED 1, lm Master, perusvalo AVR DL/3K/RF AVR320 IP44 14W/830 D6 RF LED 1, lm Master, perusvalo AVR320 LED ohjattavalla 1-10V liitäntälaitteella, RF-vastaanottimella ja releellä 5%/100% valaistustasojen ohjaamiseksi (orjamalli) AVR DLR/RF AVR320 IP44 14W/840 DRELAY RF LED 1, lm Orja, perusvalo AVR DLR/3K/RF AVR320 IP44 14W/830 DRELAY RF LED 1, lm Orja, perusvalo Pidätämme oikeudet muutoksiin. 11
