1 MAKE A MOVE Enston energiatehokkaat valaistusratkaisut 1

2 Make a move

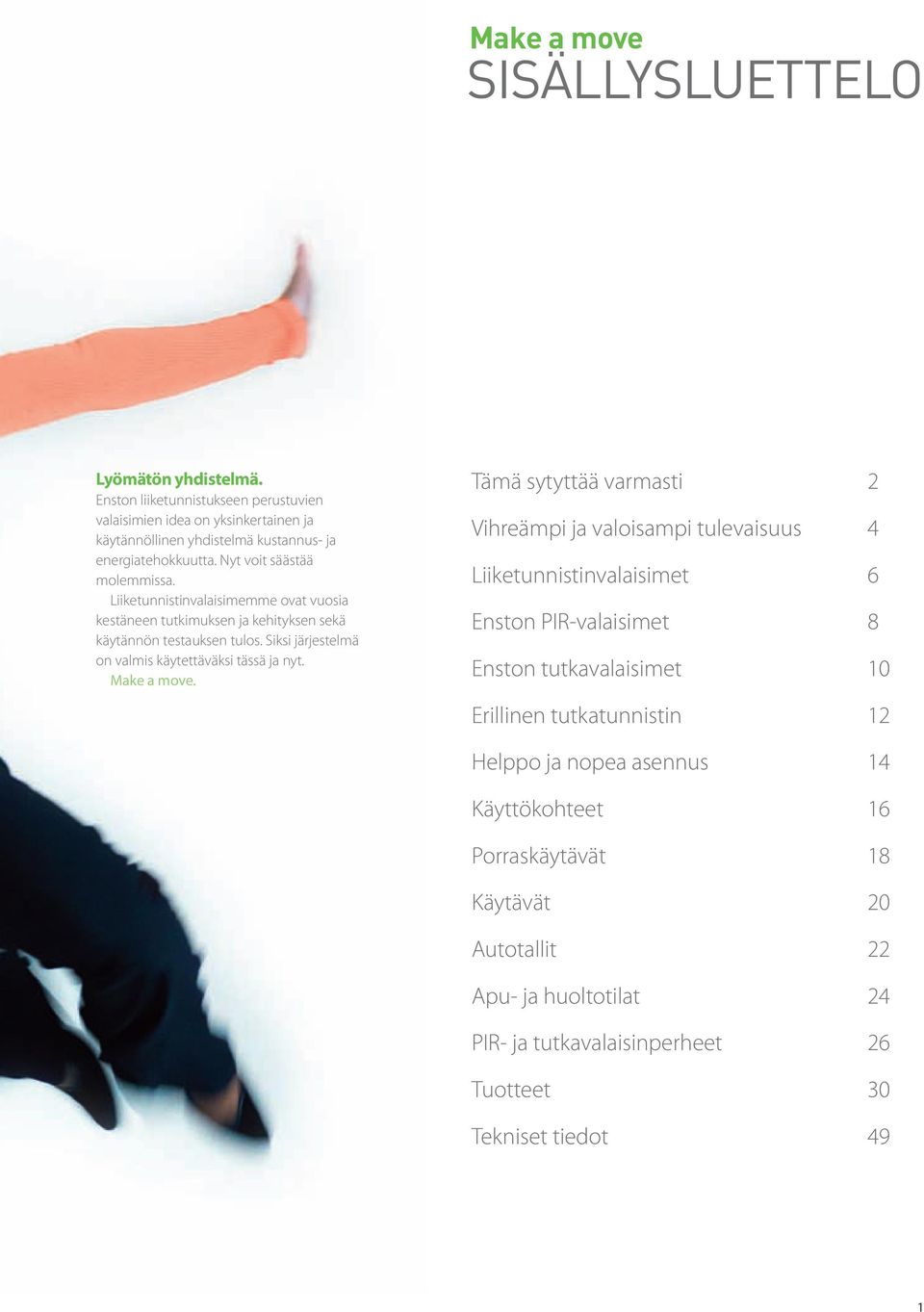

3 Make a move SISÄLLYSLUETTELO Lyömätön yhdistelmä. Enston liiketunnistukseen perustuvien valaisimien idea on yksinkertainen ja käytännöllinen yhdistelmä kustannus- ja energiatehokkuutta. Nyt voit säästää molemmissa. Liiketunnistinvalaisimemme ovat vuosia kestäneen tutkimuksen ja kehityksen sekä käytännön testauksen tulos. Siksi järjestelmä on valmis käytettäväksi tässä ja nyt. Make a move. Tämä sytyttää varmasti Vihreämpi ja valoisampi tulevaisuus Liiketunnistinvalaisimet Enston PIR-valaisimet Enston tutkavalaisimet Erillinen tutkatunnistin Helppo ja nopea asennus Käyttökohteet Porraskäytävät Käytävät Autotallit Apu- ja huoltotilat PIR- ja tutkavalaisinperheet Tuotteet Tekniset tiedot

4 2 Make a move

5 TÄMÄ SYTYTTÄÄ VARMASTI Jopa 60 prosentin säästö valaistuskustannuksissa Enston liiketunnistimella ohjatut valaisimet parantavat turvallisuutta ja säästävät energiaa. Niiden avulla voit säästää jopa 60 % valaistuskustannuksista. Valoa siellä missä haluat, milloin haluat Enston valaistusratkaisut kattavat sekä kodin että liikerakennusten tarpeet. Ratkaisuvalikoimasta löytyvät sekä yksittäiset tuotteet että kattavat järjestelmät valaistukseen. Juuri siksi Ensto on Suomen johtava liiketunnistinratkaisujen toimittaja. Enston valaistusratkaisut muodostavat toimivan kokonaisuuden, jonka avulla on helppo lisätä kiinteistösi energiatehokkuutta. Käytännössä se tarkoittaa jopa 60 % pienempää sähkölaskua valaistuksen osalta. Enston valaisimilla saat turvallisen, toiminnallisen ja energiatehokkaan kokonaisuuden. Näin se toimii Enston liiketunnistinvalaisimet perustuvat kahteen teknologiaan: Ensto PIR (passiivinen infrapunatunnistin): PIR-valaisinten valo syttyy, kun toiminta-alueella on ihmisiä. PIR-valaisin reagoi lämpötilaeroon ja liikkeeseen yhdessä. Valot syttyvät automaattisesti silloin, kun valoa tarvitaan ja vain silloin. PIR-valaisinten avulla on helppo säästää energiaa. Enston tutkavalaisin reagoi kaikkeen liikkeeseen. Parhaimpia käyttökohteita ovat tilat joissa liike tapahtuu suoraan tunnistinta kohti. Tutkavalaisimien avulla saat lisää vaihtoehtoja valaistusratkaisuusi. Enston tuotteilla voit muodostaa toimivan kokonaisuuden kiinteistösi valaistukseen ja valaistuksen ohjaukseen. Laatua ja lajitelmaa Enston valaistusratkaisut kattavat kaikki kiinteistön yleiset tilat, esimerkiksi porraskäytävät, käytävät, pyykkituvat, kylpyhuoneet ja autotallit. Valaistusjärjestelmämme kestävät kovaakin käyttöä. Käytämme tuotteissamme vain korkealaatuisia materiaaleja. Tuotteemme on testattu SGS Fimkon toimesta voimassa olevien EU-turvallisuusstandardien mukaisesti. Kaikki valaisintemme materiaalit ja pakkaukset ovat 95-prosenttisesti kierrätettäviä. Oma tuotantomme takaa korkean laadun ja nopean toimituksen. Tuotteet valmistetaan ISO ympäristösertifioiduissa tehtaissa. Oman tuotekehityksen ja tuotannon avulla voimme myös panostaa niihin asioihin, joita sinä asiakkaana arvostat: energiaa säästäviin, luotettaviin valaistusjärjestelmiin, jotka on helppo asentaa. Enston korkealaatuiset valaisimet merkitsevät myös vähäisempää huoltotarvetta ja pidempää käyttöikää. Valaistusratkaisumme tarjoavat sinulle toimivan kokonaisuuden, laajan tuotevalikoiman ja yhtenäisen designin. Enston tuotteista lyhyesti: Laaja valikoima liiketunnistimella ohjattavia valaisimia sisä- ja ulkokäyttöön. Oma tuotanto takaa korkean laadun ja lyhyen toimitusajan. ISO ja CE vaatimusten mukaiset laatu- ja ympäristösertifikaatit. Tuotekehityksessä kiinnitetään erityistä huomiota valaisinjärjestelmien energiatehokkuuteen. Valaistusratkaisut ja valaisinmallisto sopivat moneen tarpeeseen. 3

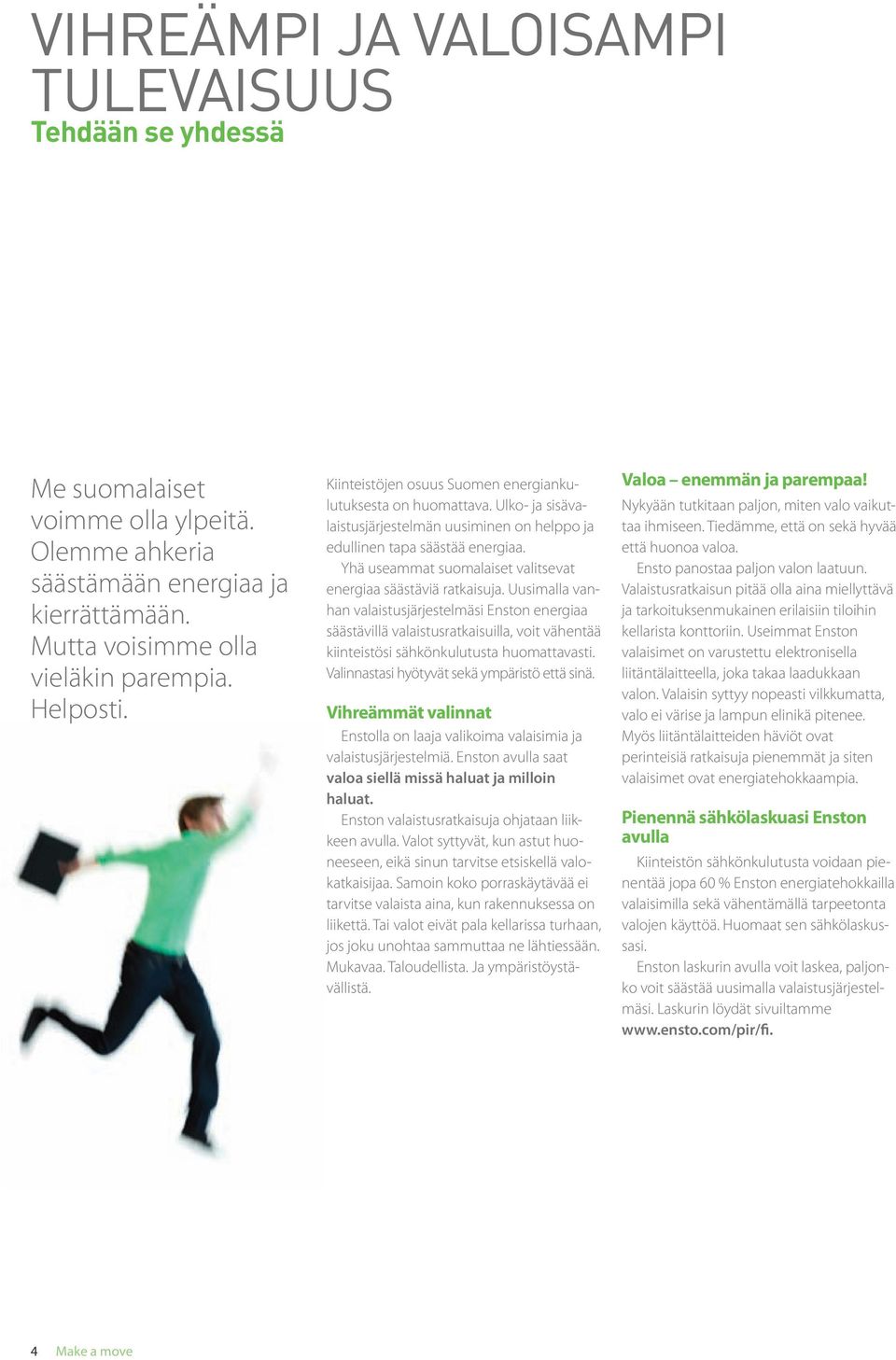

6 VIHREÄMPI JA VALOISAMPI TULEVAISUUS Tehdään se yhdessä Me suomalaiset voimme olla ylpeitä. Olemme ahkeria säästämään energiaa ja kierrättämään. Mutta voisimme olla vieläkin parempia. Helposti. Kiinteistöjen osuus Suomen energiankulutuksesta on huomattava. Ulko- ja sisävalaistusjärjestelmän uusiminen on helppo ja edullinen tapa säästää energiaa. Yhä useammat suomalaiset valitsevat energiaa säästäviä ratkaisuja. Uusimalla vanhan valaistusjärjestelmäsi Enston energiaa säästävillä valaistusratkaisuilla, voit vähentää kiinteistösi sähkönkulutusta huomattavasti. Valinnastasi hyötyvät sekä ympäristö että sinä. Vihreämmät valinnat Enstolla on laaja valikoima valaisimia ja valaistusjärjestelmiä. Enston avulla saat valoa siellä missä haluat ja milloin haluat. Enston valaistusratkaisuja ohjataan liikkeen avulla. Valot syttyvät, kun astut huoneeseen, eikä sinun tarvitse etsiskellä valokatkaisijaa. Samoin koko porraskäytävää ei tarvitse valaista aina, kun rakennuksessa on liikettä. Tai valot eivät pala kellarissa turhaan, jos joku unohtaa sammuttaa ne lähtiessään. Mukavaa. Taloudellista. Ja ympäristöystävällistä. Valoa enemmän ja parempaa! Nykyään tutkitaan paljon, miten valo vaikuttaa ihmiseen. Tiedämme, että on sekä hyvää että huonoa valoa. Ensto panostaa paljon valon laatuun. Valaistusratkaisun pitää olla aina miellyttävä ja tarkoituksenmukainen erilaisiin tiloihin kellarista konttoriin. Useimmat Enston valaisimet on varustettu elektronisella liitäntälaitteella, joka takaa laadukkaan valon. Valaisin syttyy nopeasti vilkkumatta, valo ei värise ja lampun elinikä pitenee. Myös liitäntälaitteiden häviöt ovat perinteisiä ratkaisuja pienemmät ja siten valaisimet ovat energiatehokkaampia. Pienennä sähkölaskuasi Enston avulla Kiinteistön sähkönkulutusta voidaan pienentää jopa 60 % Enston energiatehokkailla valaisimilla sekä vähentämällä tarpeetonta valojen käyttöä. Huomaat sen sähkölaskussasi. Enston laskurin avulla voit laskea, paljonko voit säästää uusimalla valaistusjärjestelmäsi. Laskurin löydät sivuiltamme 4 Make a move

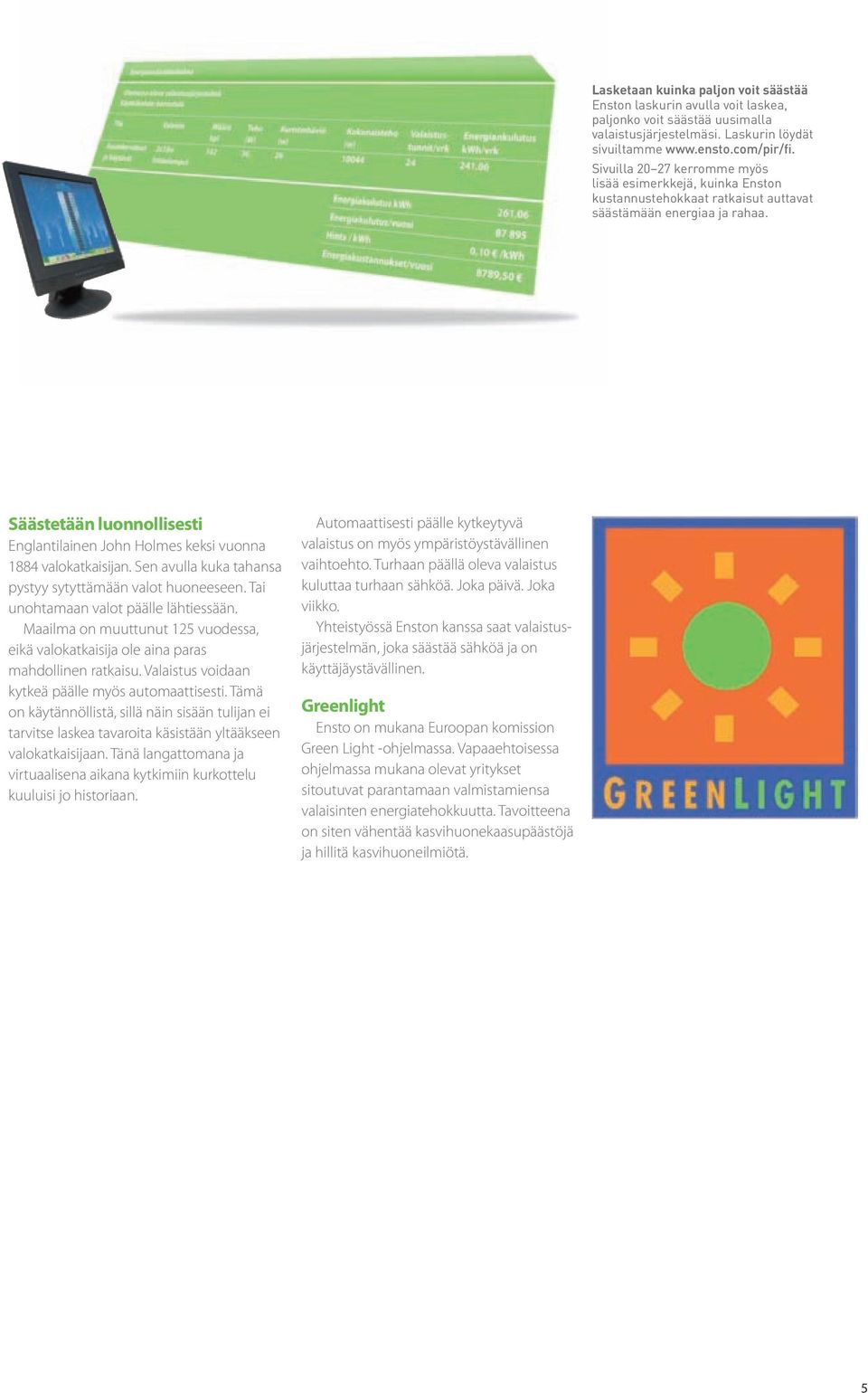

7 Lasketaan kuinka paljon voit säästää Enston laskurin avulla voit laskea, paljonko voit säästää uusimalla valaistusjärjestelmäsi. Laskurin löydät sivuiltamme Sivuilla kerromme myös lisää esimerkkejä, kuinka Enston kustannustehokkaat ratkaisut auttavat säästämään energiaa ja rahaa. Säästetään luonnollisesti Englantilainen John Holmes keksi vuonna 1884 valokatkaisijan. Sen avulla kuka tahansa pystyy sytyttämään valot huoneeseen. Tai unohtamaan valot päälle lähtiessään. Maailma on muuttunut 125 vuodessa, eikä valokatkaisija ole aina paras mahdollinen ratkaisu. Valaistus voidaan kytkeä päälle myös automaattisesti. Tämä on käytännöllistä, sillä näin sisään tulijan ei tarvitse laskea tavaroita käsistään yltääkseen valokatkaisijaan. Tänä langattomana ja virtuaalisena aikana kytkimiin kurkottelu kuuluisi jo historiaan. Automaattisesti päälle kytkeytyvä valaistus on myös ympäristöystävällinen vaihtoehto. Turhaan päällä oleva valaistus kuluttaa turhaan sähköä. Joka päivä. Joka viikko. Yhteistyössä Enston kanssa saat valaistusjärjestelmän, joka säästää sähköä ja on käyttäjäystävällinen. Greenlight Ensto on mukana Euroopan komission Green Light -ohjelmassa. Vapaaehtoisessa ohjelmassa mukana olevat yritykset sitoutuvat parantamaan valmistamiensa valaisinten energiatehokkuutta. Tavoitteena on siten vähentää kasvihuonekaasupäästöjä ja hillitä kasvihuoneilmiötä. 5

8 6 Make a move

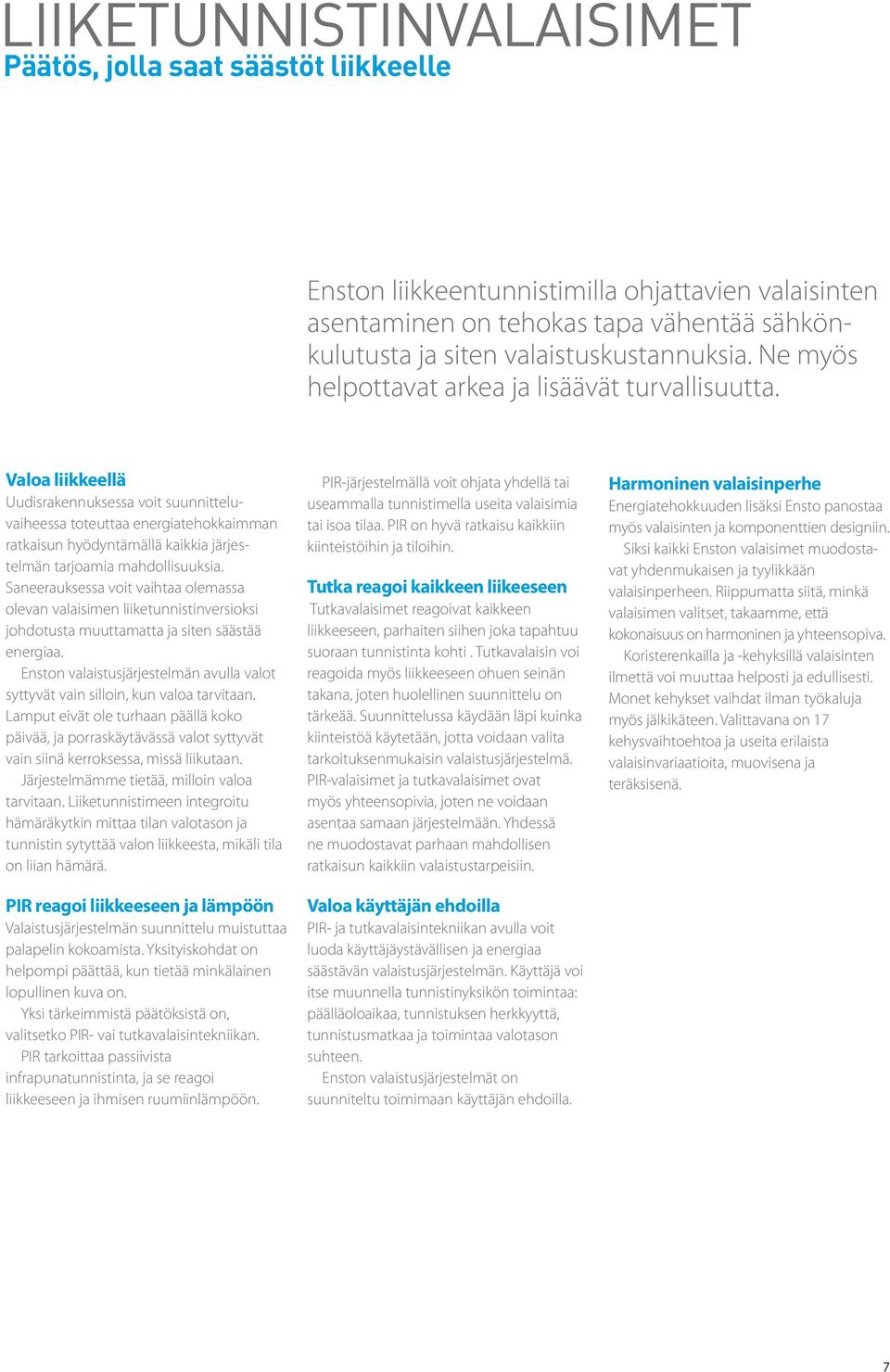

9 LIIKETUNNISTINVALAISIMET Päätös, jolla saat säästöt liikkeelle Enston liikkeentunnistimilla ohjattavien valaisinten asentaminen on tehokas tapa vähentää sähkönkulutusta ja siten valaistuskustannuksia. Ne myös helpottavat arkea ja lisäävät turvallisuutta. Valoa liikkeellä Uudisrakennuksessa voit suunnitteluvaiheessa toteuttaa energiatehokkaimman ratkaisun hyödyntämällä kaikkia järjestelmän tarjoamia mahdollisuuksia. Saneerauksessa voit vaihtaa olemassa olevan valaisimen liiketunnistinversioksi johdotusta muuttamatta ja siten säästää energiaa. Enston valaistusjärjestelmän avulla valot syttyvät vain silloin, kun valoa tarvitaan. Lamput eivät ole turhaan päällä koko päivää, ja porraskäytävässä valot syttyvät vain siinä kerroksessa, missä liikutaan. Järjestelmämme tietää, milloin valoa tarvitaan. Liiketunnistimeen integroitu hämäräkytkin mittaa tilan valotason ja tunnistin sytyttää valon liikkeesta, mikäli tila on liian hämärä. PIR reagoi liikkeeseen ja lämpöön Valaistusjärjestelmän suunnittelu muistuttaa palapelin kokoamista. Yksityiskohdat on helpompi päättää, kun tietää minkälainen lopullinen kuva on. Yksi tärkeimmistä päätöksistä on, valitsetko PIR- vai tutkavalaisintekniikan. PIR tarkoittaa passiivista infrapunatunnistinta, ja se reagoi liikkeeseen ja ihmisen ruumiinlämpöön. PIR-järjestelmällä voit ohjata yhdellä tai useammalla tunnistimella useita valaisimia tai isoa tilaa. PIR on hyvä ratkaisu kaikkiin kiinteistöihin ja tiloihin. Tutka reagoi kaikkeen liikeeseen Tutkavalaisimet reagoivat kaikkeen liikkeeseen, parhaiten siihen joka tapahtuu suoraan tunnistinta kohti. Tutkavalaisin voi reagoida myös liikkeeseen ohuen seinän takana, joten huolellinen suunnittelu on tärkeää. Suunnittelussa käydään läpi kuinka kiinteistöä käytetään, jotta voidaan valita tarkoituksenmukaisin valaistusjärjestelmä. PIR-valaisimet ja tutkavalaisimet ovat myös yhteensopivia, joten ne voidaan asentaa samaan järjestelmään. Yhdessä ne muodostavat parhaan mahdollisen ratkaisun kaikkiin valaistustarpeisiin. Valoa käyttäjän ehdoilla PIR- ja tutkavalaisintekniikan avulla voit luoda käyttäjäystävällisen ja energiaa säästävän valaistusjärjestelmän. Käyttäjä voi itse muunnella tunnistinyksikön toimintaa: päälläoloaikaa, tunnistuksen herkkyyttä, tunnistusmatkaa ja toimintaa valotason suhteen. Enston valaistusjärjestelmät on suunniteltu toimimaan käyttäjän ehdoilla. Harmoninen valaisinperhe Energiatehokkuuden lisäksi Ensto panostaa myös valaisinten ja komponenttien designiin. Siksi kaikki Enston valaisimet muodostavat yhdenmukaisen ja tyylikkään valaisinperheen. Riippumatta siitä, minkä valaisimen valitset, takaamme, että kokonaisuus on harmoninen ja yhteensopiva. Koristerenkailla ja -kehyksillä valaisinten ilmettä voi muuttaa helposti ja edullisesti. Monet kehykset vaihdat ilman työkaluja myös jälkikäteen. Valittavana on 17 kehysvaihtoehtoa ja useita erilaista valaisinvariaatioita, muovisena ja teräksisenä. 7

10 ENSTON PIR-VALAISIMET Reagoivat liikkeeseen ja lämpöön Enston PIR-valaisinten asentaminen on todennäköisesti tehokkain tapa vähentää valaistuskustannuksia. PIR-valaisinten liiketunnistin reagoi liikkeeseen ja lämpöön yhdessä. Herkimmillään se on, kun liike on sivusuuntaista. PIR-valaisinta voi käyttää joko yksin tai ryhmässä. Ryhmässä voi olla useita ohjaavia ns. mastervalaisimia sekä useita orjavalaisimia. PIR-ratkaisun avulla valaistusta voidaan ohjata suurissakin tiloissa, kuten autotalleissa ja porraskäytävissä. Valaisimet syttyvät, kun liiketunnistimen alueella liikutaan ja sammuvat säädetyn viiveen kuluttua automaattisesti. Muunneltava perusvalaistus-pir Monissa kiinteistöissä on tiloja, joissa tarvitaan jatkuvaa perusvaloa. Uusilla PXA53-tunnistimella varustetuilla valaisimilla voit määritellä valaistustason 5 tai 20 % maksimitasosta. Voit myös määritellä, kuinka korkea valaistutason pitää olla, kun tilassa on ihmisiä (80 % tai 100 % maksimitasosta). Ratkaisussa voidaan myös määritellä, että perusvalo sammuu, kun tilassa ei ole ollut liikettä viimeisen tunnin aikana. Suosituimmat käyttökohteet Enston PIR-valaisimet sopivat moniin tiloihin ja rakennuksiin: Porraskäytävät: Valaistus vain niissä kerroksissa, joissa ihmisiä liikkuu. Eteiset, WC-tilat, pyykkituvat, varastot, kellarit: Valot sammuvat automaattisesti, kun tilassa ei ole ihmisiä. Sairaalat, palvelutalot, vanhainkodit: Liikkuminen on turvallisempaa, kun valokatkaisijaa ei tarvitse etsiä pimeässä. Käytävät, pukuhuoneet ja autotallit: Yhden tai useamman PIR-mastervalaisimen avulla voidaan ohjata useita ns. orjavalaisimia. Valo syttyy aina siellä, missä ihminen liikkuu. Toimistot: PIR-valaisinjärjestelmä soveltuu hyvin liikerakennuksiin. Porraskäytävien ja autotallien lisäksi liikerakennuksissa on yleensä yhteisiä WC-tiloja, käytäviä ja teknisiä tiloja. Näiden tilojen käyttömäärä vaihtelee, joten PIR-järjestelmän käyttö mahdollistaa huomattavat säästöt. Perustietoa Enston PIRvalaisimista Säästää energiaa jopa 60 %. Asennus ei vaadi johdotusta valokatkaisijasta. Saneerausasennuksissa ei tarvita yleensä uutta kaapelointia. Turvallisuus: tila on aina valaistu, kun siellä on ihmisiä. Mukavuus: valaistus kytkeytyy automaattisesti päälle ja pois. Huomaamaton: liiketunnistin on asennettu valaisimen sisään. Vain tunnistimen linssi näkyy ulkopuolelle. PIR-liiketunnistimet sopivat myös ulkokäyttöön. Enston PIR-valaisimilla on aina rinnakkaisperhe, johon kuuluvia valaisimia ei ole varustetettu PIRominaisuudella (ns. orjavalaisimet). PIR-valaisimia on saatavana sekä seinä- että kattoasennukseen. Käyttäjä voi itse määritellä toimintaparametrit. Vakio-PIR 0 % Valmiustilassa valaisin on pois päältä. Liiketunnistin tarkkailee jatkuvasti liikettä. 100 % Kun liiketunnistin havaitsee liikettä ja lämpöä, valot syttyvät ja valaistustaso on 100 prosenttia. 100 % Kun liikkeentunnistin lakkaa rekisteröimästä liikettä, valaistus pysyy päällä esisäädetyn viiveen ajan (3- min.). 0 % Jos liiketunnistin ei rekisteröi liikettä viiveen aikana, valaistus kytkeytyy pois päältä. 8 Make a move

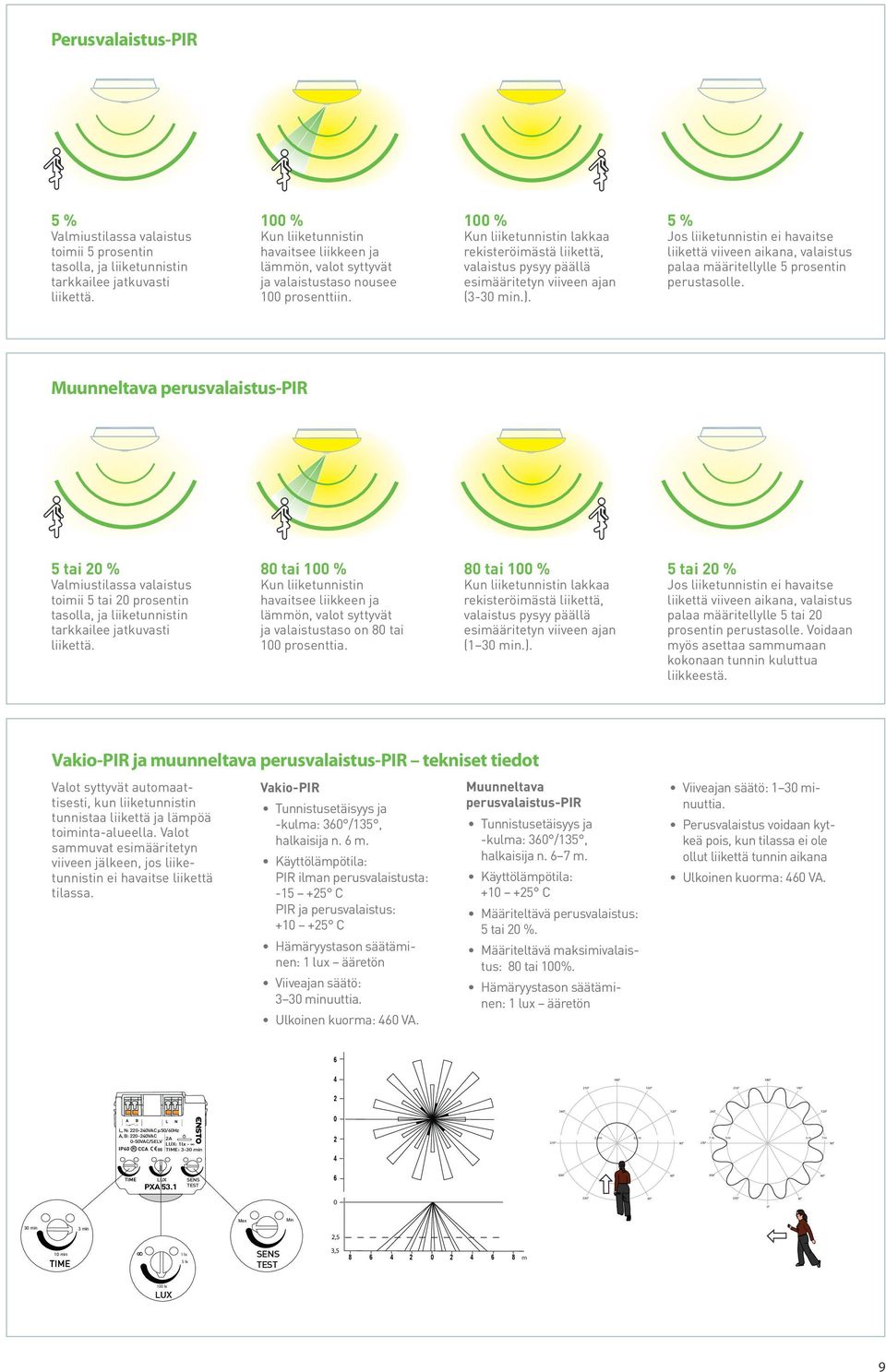

11 ,5 m 2,5 m m 5 m 5 m 7 m Perusvalaistus-PIR 5 % Valmiustilassa valaistus toimii 5 prosentin tasolla, ja liiketunnistin tarkkailee jatkuvasti liikettä. 100 % Kun liiketunnistin havaitsee liikkeen ja lämmön, valot syttyvät ja valaistustaso nousee 100 prosenttiin. 100 % Kun liiketunnistin lakkaa rekisteröimästä liikettä, valaistus pysyy päällä esimääritetyn viiveen ajan (3- min.). 5 % Jos liiketunnistin ei havaitse liikettä viiveen aikana, valaistus palaa määritellylle 5 prosentin perustasolle. Muunneltava perusvalaistus-pir 5 tai 20 % Valmiustilassa valaistus toimii 5 tai 20 prosentin tasolla, ja liiketunnistin tarkkailee jatkuvasti liikettä. 80 tai 100 % Kun liiketunnistin havaitsee liikkeen ja lämmön, valot syttyvät ja valaistustaso on 80 tai 100 prosenttia. 80 tai 100 % Kun liiketunnistin lakkaa rekisteröimästä liikettä, valaistus pysyy päällä esimääritetyn viiveen ajan (1 min.). 5 tai 20 % Jos liiketunnistin ei havaitse liikettä viiveen aikana, valaistus palaa määritellylle 5 tai 20 prosentin perustasolle. Voidaan myös asettaa sammumaan kokonaan tunnin kuluttua liikkeestä. Vakio-PIR ja muunneltava perusvalaistus-pir tekniset tiedot Valot syttyvät automaattisesti, kun liiketunnistin tunnistaa liikettä ja lämpöä toiminta-alueella. Valot sammuvat esimääritetyn viiveen jälkeen, jos liiketunnistin ei havaitse liikettä tilassa. Vakio-PIR Tunnistusetäisyys ja -kulma: 360 /135, halkaisija n. 6 m. Käyttölämpötila: PIR ilman perusvalaistusta: C PIR ja perusvalaistus: C Hämäryystason säätäminen: 1 lux ääretön Viiveajan säätö: 3 minuuttia. Ulkoinen kuorma: 460 VA. Muunneltava perusvalaistus-pir Tunnistusetäisyys ja -kulma: 360 /135, halkaisija n. 6 7 m. Käyttölämpötila: C Määriteltävä perusvalaistus: 5 tai 20 %. Määriteltävä maksimivalaistus: 80 tai 100%. Hämäryystason säätäminen: 1 lux ääretön Viiveajan säätö: 1 minuuttia. Perusvalaistus voidaan kytkeä pois, kun tilassa ei ole ollut liikettä tunnin aikana Ulkoinen kuorma: 460 VA. m L, N: VAC 50/60Hz A, B: VAC 2A 0-50VAC/SELV LUX: 1lx - TIME: 3- min ,5 m 2,5 m 2,5 m 2,5 m m 5 m 5 m 7 m 7 m 5 m 5 m 7 m LUX PXA 53.1 SENS TEST Max Min min 3 min 2,5 10 min 1 lx 5 lx SENS TEST 3, m 100 lx LUX m 6 4 m

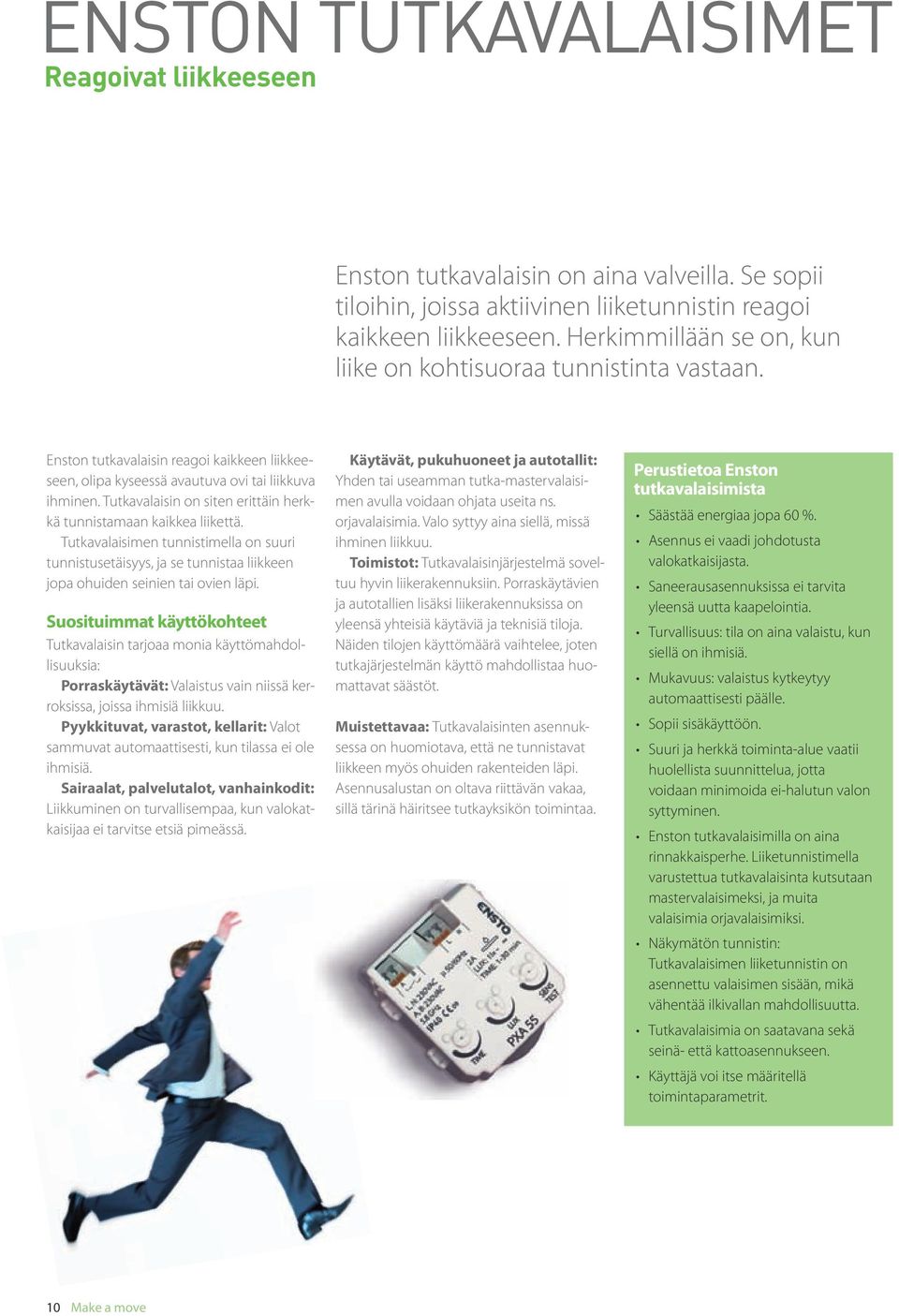

12 ENSTON TUTKAVALAISIMET Reagoivat liikkeeseen Enston tutkavalaisin on aina valveilla. Se sopii tiloihin, joissa aktiivinen liiketunnistin reagoi kaikkeen liikkeeseen. Herkimmillään se on, kun liike on kohtisuoraa tunnistinta vastaan. Enston tutkavalaisin reagoi kaikkeen liikkeeseen, olipa kyseessä avautuva ovi tai liikkuva ihminen. Tutkavalaisin on siten erittäin herkkä tunnistamaan kaikkea liikettä. Tutkavalaisimen tunnistimella on suuri tunnistusetäisyys, ja se tunnistaa liikkeen jopa ohuiden seinien tai ovien läpi. Suosituimmat käyttökohteet Tutkavalaisin tarjoaa monia käyttömahdollisuuksia: Porraskäytävät: Valaistus vain niissä kerroksissa, joissa ihmisiä liikkuu. Pyykkituvat, varastot, kellarit: Valot sammuvat automaattisesti, kun tilassa ei ole ihmisiä. Sairaalat, palvelutalot, vanhainkodit: Liikkuminen on turvallisempaa, kun valokatkaisijaa ei tarvitse etsiä pimeässä. Käytävät, pukuhuoneet ja autotallit: Yhden tai useamman tutka-mastervalaisimen avulla voidaan ohjata useita ns. orjavalaisimia. Valo syttyy aina siellä, missä ihminen liikkuu. Toimistot: Tutkavalaisinjärjestelmä soveltuu hyvin liikerakennuksiin. Porraskäytävien ja autotallien lisäksi liikerakennuksissa on yleensä yhteisiä käytäviä ja teknisiä tiloja. Näiden tilojen käyttömäärä vaihtelee, joten tutkajärjestelmän käyttö mahdollistaa huomattavat säästöt. Muistettavaa: Tutkavalaisinten asennuksessa on huomiotava, että ne tunnistavat liikkeen myös ohuiden rakenteiden läpi. Asennusalustan on oltava riittävän vakaa, sillä tärinä häiritsee tutkayksikön toimintaa. Perustietoa Enston tutkavalaisimista Säästää energiaa jopa 60 %. Asennus ei vaadi johdotusta valokatkaisijasta. Saneerausasennuksissa ei tarvita yleensä uutta kaapelointia. Turvallisuus: tila on aina valaistu, kun siellä on ihmisiä. Mukavuus: valaistus kytkeytyy automaattisesti päälle. Sopii sisäkäyttöön. Suuri ja herkkä toiminta-alue vaatii huolellista suunnittelua, jotta voidaan minimoida ei-halutun valon syttyminen. Enston tutkavalaisimilla on aina rinnakkaisperhe. Liiketunnistimella varustettua tutkavalaisinta kutsutaan mastervalaisimeksi, ja muita valaisimia orjavalaisimiksi. Näkymätön tunnistin: Tutkavalaisimen liiketunnistin on asennettu valaisimen sisään, mikä vähentää ilkivallan mahdollisuutta. Tutkavalaisimia on saatavana sekä seinä- että kattoasennukseen. Käyttäjä voi itse määritellä toimintaparametrit. 10 Make a move

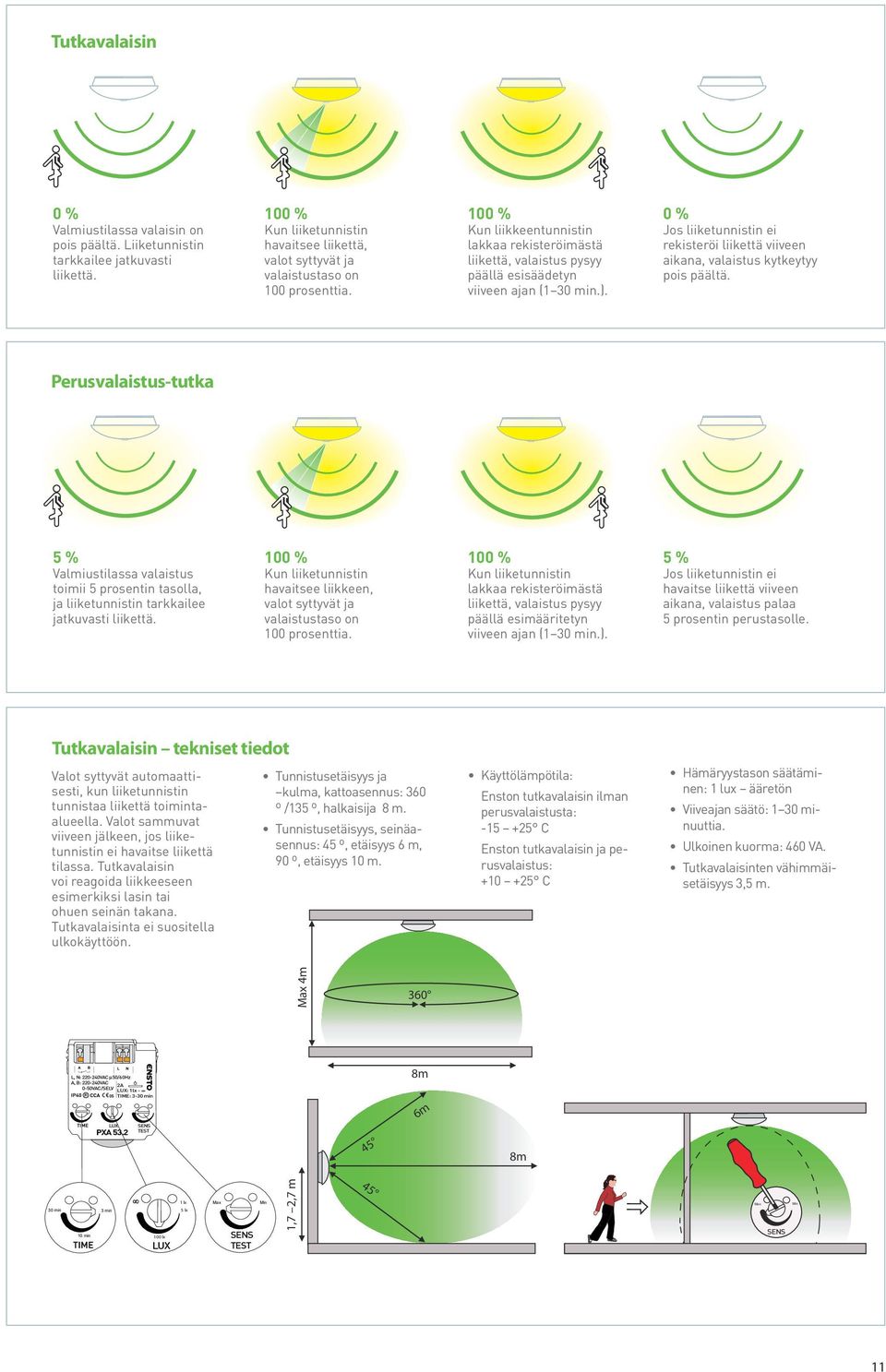

13 Tutkavalaisin 0 % Valmiustilassa valaisin on pois päältä. Liiketunnistin tarkkailee jatkuvasti liikettä. 100 % Kun liiketunnistin havaitsee liikettä, valot syttyvät ja valaistustaso on 100 prosenttia. 100 % Kun liikkeentunnistin lakkaa rekisteröimästä liikettä, valaistus pysyy päällä esisäädetyn viiveen ajan (1 min.). 0 % Jos liiketunnistin ei rekisteröi liikettä viiveen aikana, valaistus kytkeytyy pois päältä. Perusvalaistus-tutka 5 % Valmiustilassa valaistus toimii 5 prosentin tasolla, ja liiketunnistin tarkkailee jatkuvasti liikettä. 100 % Kun liiketunnistin havaitsee liikkeen, valot syttyvät ja valaistustaso on 100 prosenttia. 100 % Kun liiketunnistin lakkaa rekisteröimästä liikettä, valaistus pysyy päällä esimääritetyn viiveen ajan (1 min.). 5 % Jos liiketunnistin ei havaitse liikettä viiveen aikana, valaistus palaa 5 prosentin perustasolle. Tutkavalaisin tekniset tiedot Valot syttyvät automaattisesti, kun liiketunnistin tunnistaa liikettä toimintaalueella. Valot sammuvat viiveen jälkeen, jos liiketunnistin ei havaitse liikettä tilassa. Tutkavalaisin voi reagoida liikkeeseen esimerkiksi lasin tai ohuen seinän takana. Tutkavalaisinta ei suositella ulkokäyttöön. Tunnistusetäisyys ja kulma, kattoasennus: 360 º /135 º, halkaisija 8 m. Tunnistusetäisyys, seinäasennus: 45 º, etäisyys 6 m, 90 º, etäisyys 10 m. Käyttölämpötila: Enston tutkavalaisin ilman perusvalaistusta: C Enston tutkavalaisin ja perusvalaistus: C Hämäryystason säätäminen: 1 lux ääretön Viiveajan säätö: 1 minuuttia. Ulkoinen kuorma: 460 VA. Tutkavalaisinten vähimmäisetäisyys 3,5 m. Max 4m 360 L, N: VAC 50/60Hz A, B: VAC 2A 0-50VAC/SELV LUX: 1lx - TIME: 3- min LUX SENS TEST PXA m 45 6m 8m min 10 min 3 min 100 lx LUX 1 lx 5 lx Max SENS TEST Min 1,7 2,7 m 45 Max SENS Min 11

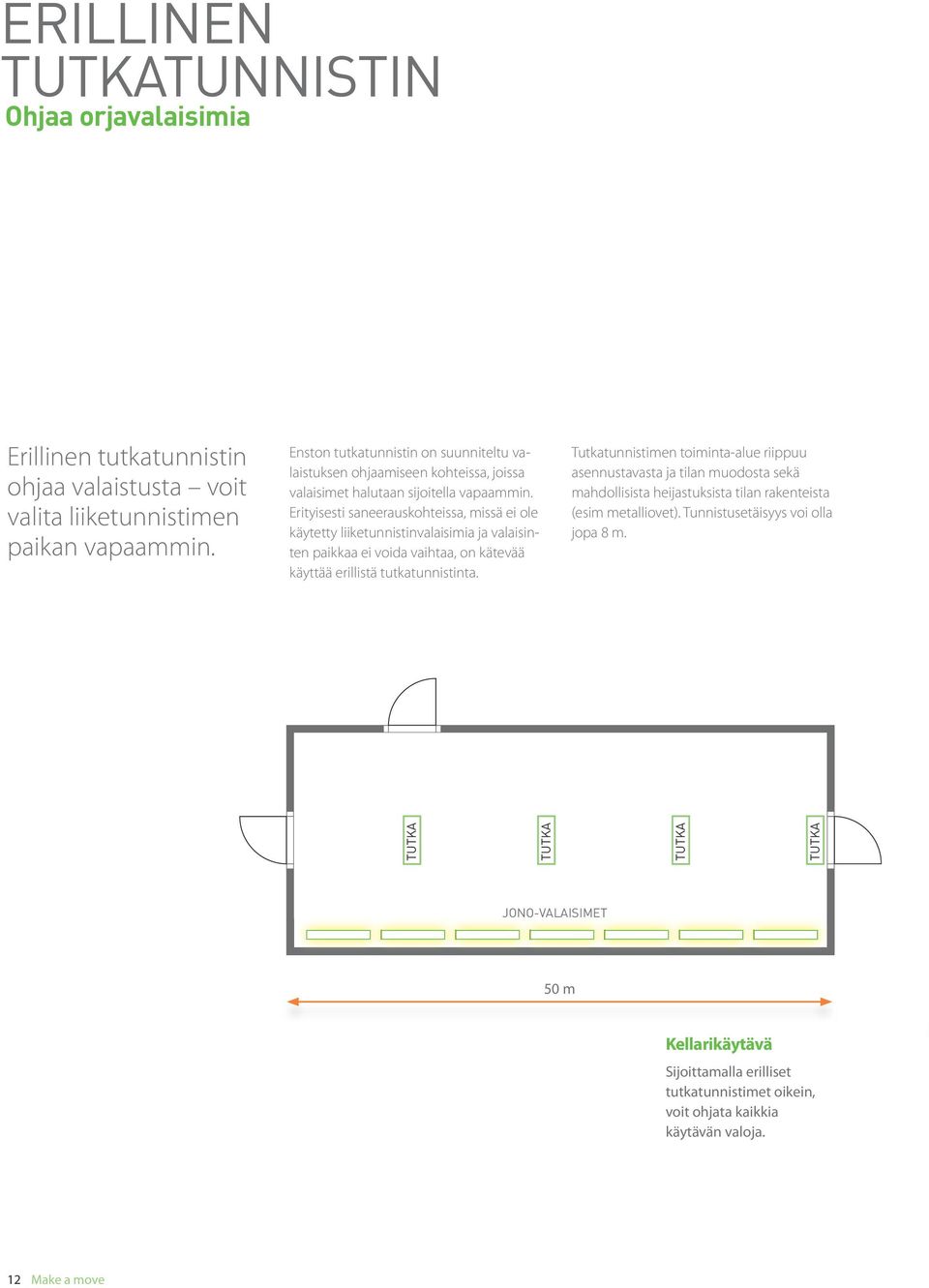

14 ERILLINEN TUTKATUNNISTIN Ohjaa orjavalaisimia Erillinen tutkatunnistin ohjaa valaistusta voit valita liiketunnistimen paikan vapaammin. Enston tutkatunnistin on suunniteltu valaistuksen ohjaamiseen kohteissa, joissa valaisimet halutaan sijoitella vapaammin. Erityisesti saneerauskohteissa, missä ei ole käytetty liiketunnistinvalaisimia ja valaisinten paikkaa ei voida vaihtaa, on kätevää käyttää erillistä tutkatunnistinta. Tutkatunnistimen toiminta-alue riippuu asennustavasta ja tilan muodosta sekä mahdollisista heijastuksista tilan rakenteista (esim metalliovet). Tunnistusetäisyys voi olla jopa 8 m. TUTKA TUTKA TUTKA TUTKA JONO-VALAISIMET 50 m Kellarikäytävä Sijoittamalla erilliset tutkatunnistimet oikein, voit ohjata kaikkia käytävän valoja. 12 Make a move

15 13

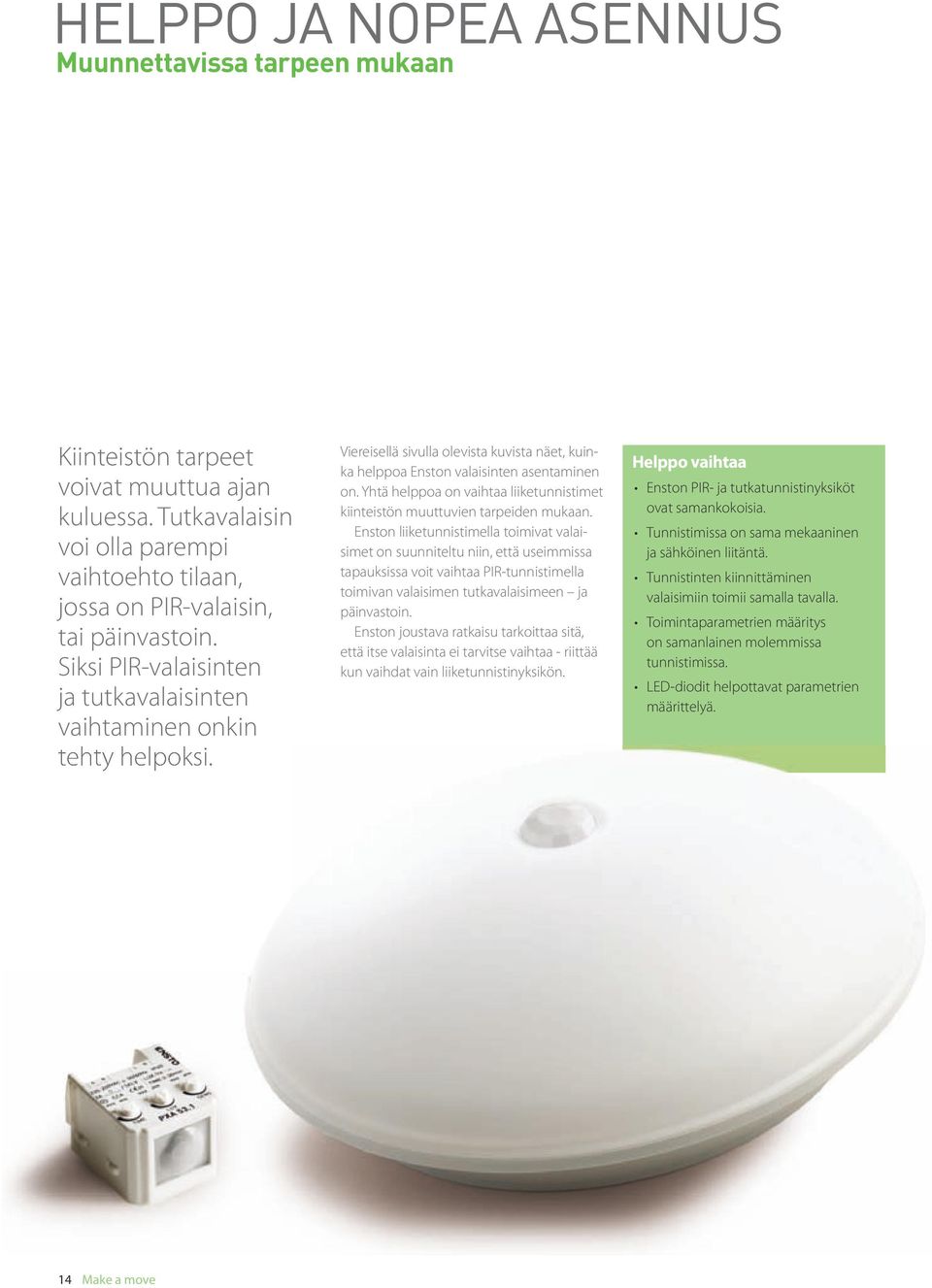

16 HELPPO JA NOPEA ASENNUS Muunnettavissa tarpeen mukaan Kiinteistön tarpeet voivat muuttua ajan kuluessa. Tutkavalaisin voi olla parempi vaihtoehto tilaan, jossa on PIR-valaisin, tai päinvastoin. Siksi PIR-valaisinten ja tutkavalaisinten vaihtaminen onkin tehty helpoksi. Viereisellä sivulla olevista kuvista näet, kuinka helppoa Enston valaisinten asentaminen on. Yhtä helppoa on vaihtaa liiketunnistimet kiinteistön muuttuvien tarpeiden mukaan. Enston liiketunnistimella toimivat valaisimet on suunniteltu niin, että useimmissa tapauksissa voit vaihtaa PIR-tunnistimella toimivan valaisimen tutkavalaisimeen ja päinvastoin. Enston joustava ratkaisu tarkoittaa sitä, että itse valaisinta ei tarvitse vaihtaa - riittää kun vaihdat vain liiketunnistinyksikön. Helppo vaihtaa Enston PIR- ja tutkatunnistinyksiköt ovat samankokoisia. Tunnistimissa on sama mekaaninen ja sähköinen liitäntä. Tunnistinten kiinnittäminen valaisimiin toimii samalla tavalla. Toimintaparametrien määritys on samanlainen molemmissa tunnistimissa. LED-diodit helpottavat parametrien määrittelyä. 14 Make a move

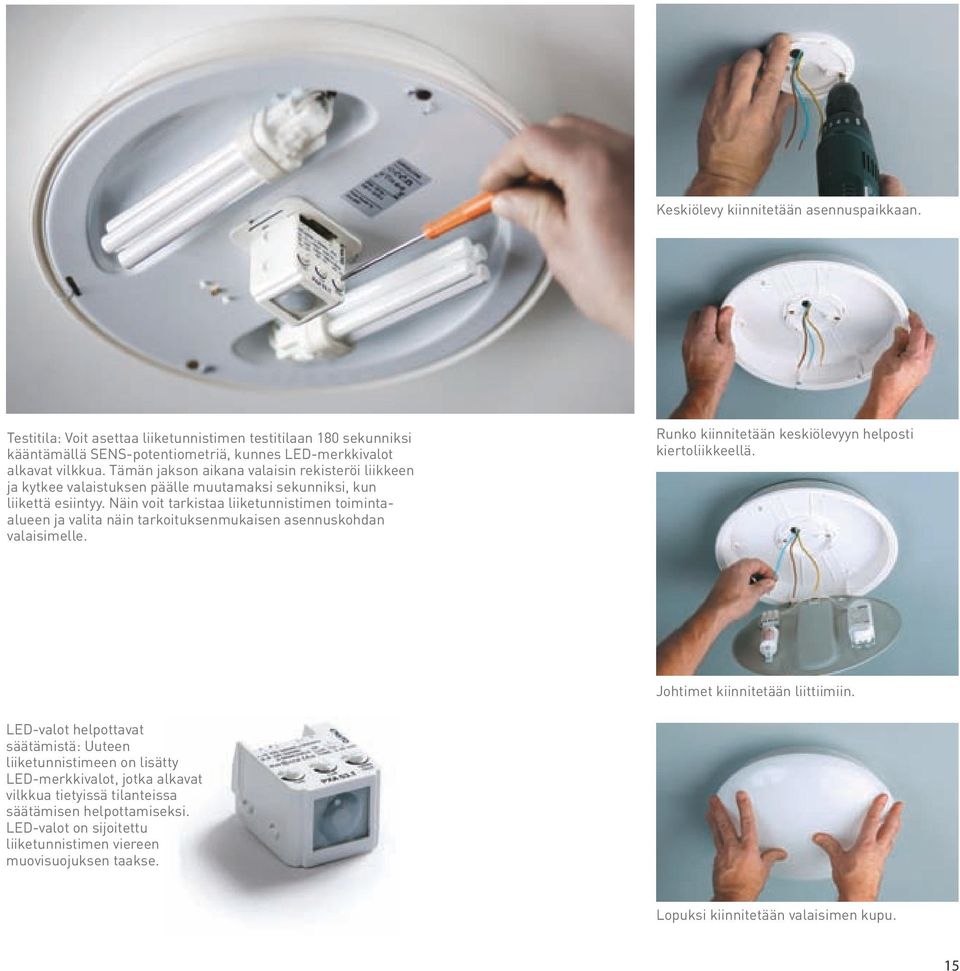

17 Keskiölevy kiinnitetään asennuspaikkaan. Testitila: Voit asettaa liiketunnistimen testitilaan 180 sekunniksi kääntämällä SENS-potentiometriä, kunnes LED-merkkivalot alkavat vilkkua. Tämän jakson aikana valaisin rekisteröi liikkeen ja kytkee valaistuksen päälle muutamaksi sekunniksi, kun liikettä esiintyy. Näin voit tarkistaa liiketunnistimen toimintaalueen ja valita näin tarkoituksenmukaisen asennuskohdan valaisimelle. Runko kiinnitetään keskiölevyyn helposti kiertoliikkeellä. Johtimet kiinnitetään liittiimiin. LED-valot helpottavat säätämistä: Uuteen liiketunnistimeen on lisätty LED-merkkivalot, jotka alkavat vilkkua tietyissä tilanteissa säätämisen helpottamiseksi. LED-valot on sijoitettu liiketunnistimen viereen muovisuojuksen taakse. Lopuksi kiinnitetään valaisimen kupu. 15

18 16

19 KÄYTTÖKOHTEET Käytännön esimerkkejä 17

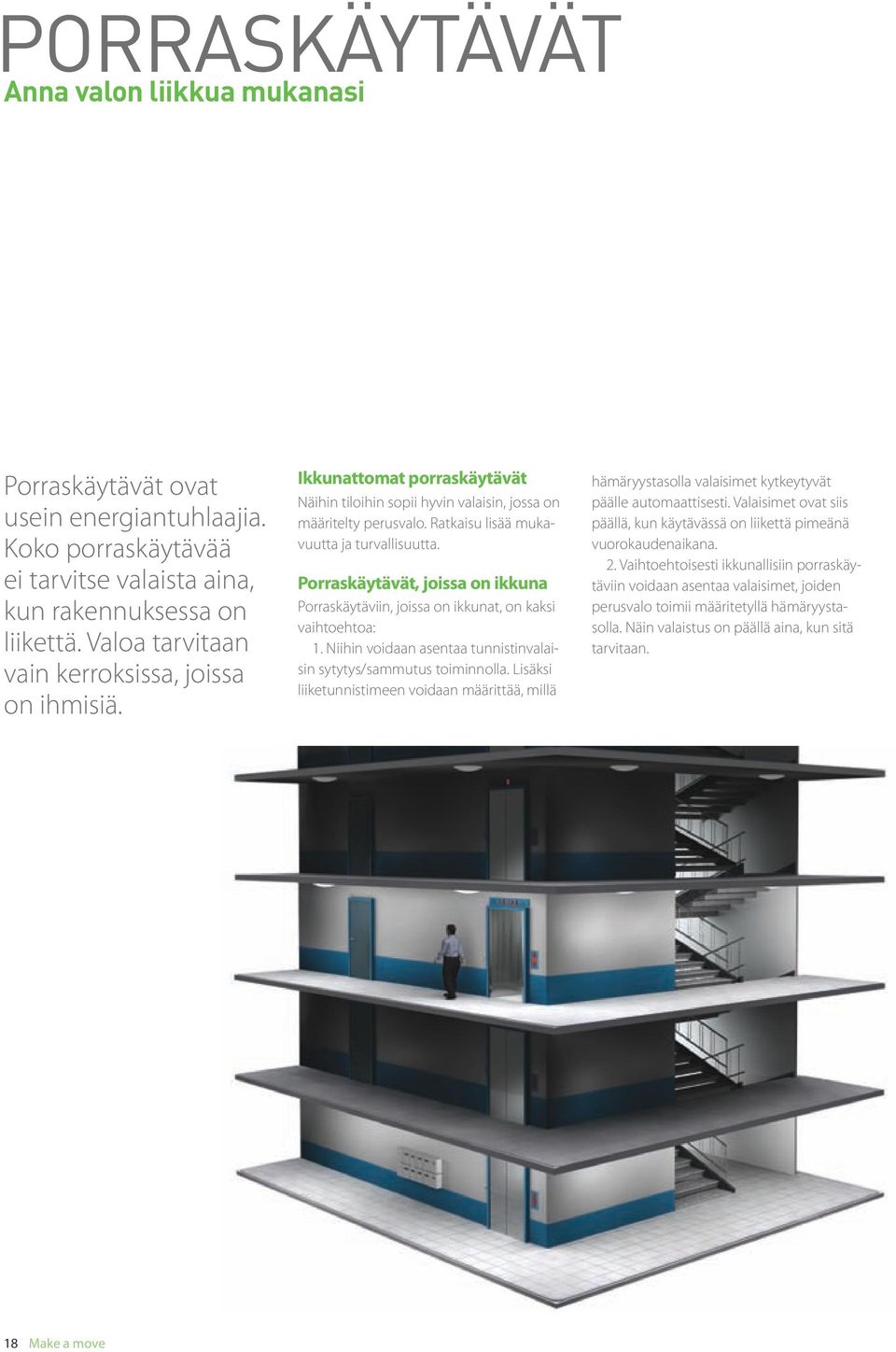

20 PORRASKÄYTÄVÄT Anna valon liikkua mukanasi Porraskäytävät ovat usein energiantuhlaajia. Koko porraskäytävää ei tarvitse valaista aina, kun rakennuksessa on liikettä. Valoa tarvitaan vain kerroksissa, joissa on ihmisiä. Ikkunattomat porraskäytävät Näihin tiloihin sopii hyvin valaisin, jossa on määritelty perusvalo. Ratkaisu lisää mukavuutta ja turvallisuutta. Porraskäytävät, joissa on ikkuna Porraskäytäviin, joissa on ikkunat, on kaksi vaihtoehtoa: 1. Niihin voidaan asentaa tunnistinvalaisin sytytys/sammutus toiminnolla. Lisäksi liiketunnistimeen voidaan määrittää, millä hämäryystasolla valaisimet kytkeytyvät päälle automaattisesti. Valaisimet ovat siis päällä, kun käytävässä on liikettä pimeänä vuorokaudenaikana. 2. Vaihtoehtoisesti ikkunallisiin porraskäytäviin voidaan asentaa valaisimet, joiden perusvalo toimii määritetyllä hämäryystasolla. Näin valaistus on päällä aina, kun sitä tarvitaan. 18 Make a move

21 Käyttökohde 1 Kiinteistössä kuusi kerrosta ja kolme porrasta, kohteessa yhteensä 66 asuntoa. Kohteessa hehkulappuvalaistus ohjattuna porrasvaloautomaatilla ja jatkuvasti päällä oleva valaistus kahdessa kerroksessa 18 W loistelampuin Ennen: Olemassa oleva valaistusjärjestelmä Hehkulamppuvalaisin 60 W, porrasvaloautomaatti, 2 kpl jatkuvasti päällä olevaa 18 W loistelamppuvalaisinta/portaikko Määrä (kpl) 24 Teho (W) 60 Määrä (kpl) 6 Teho (W) 18 Mitattu energiankulutus/viikko (kwh): 13,4 kwh x 3 Energiakustannukset/vuosi (0,1 /kwh): 209,00 Jälkeen: Ohjattu valaistusjärjestelmä Määrä (kpl) Teho (W) AVR E liiketunnistinvalaisin 38 Mitattu energiankulutus/viikko (kwh): 3,3 kwh x3 Energiakustannukset/vuosi (0,1 /kwh): 51,50 PIR PIR PIR-tunnistin asennetaan siten, että se reagoi kaikkien ovien ja porraskäytävän liikkeeseen. Vuosisäästö: 75 % energiankulutuksesta ja 157,50 *Lähde tutkintotyö Liiketunnistimen vaikutus energiankulutukseen, Tomi Vienonen Tampereen Ammattikorkeakoulu 2004 Investoinnin takaisinmaksuaika on alle 12 kk. 19

22 KÄYTÄVÄT Helppoa valaistusta Liiketunnistimilla ohjattu valaistusratkaisu sopii hyvin käytävätiloihin, kellareihin, ullakoille ja pukuhuoneisiin. Se on myös hyvä vaihtoehto esimerkiksi palvelutaloissa, joissa turvallisuussyistä on hyvä olla perusvalaistus tietyissä tiloissa ja liikkeestä päälle ohjautuva kayttövalaistus. Vakio PIR- ja tutkavalaisinratkaisut sytytys/ sammutus toiminnolla sopivat hyvin käytäviin ja vastaaviin tiloihin. Lisäksi valaistusratkaisussa voidaan määritellä perusvalo sekä alueet, joilla valaisimet on kytketty toimimaan. Valaistus kytkeytyy päälle automaattisesti, eikä manuaalista kytkintä tarvitse etsiskellä pimeässä. PIR-liiketunnistinvalaisimet sopivat erityisesti käytäviin, porraskäytäviin ja pukuhuoneisiin. Ne ovat myös hyvä vaihtoehto palvelutaloihin ja tiloihin, joissa turvallisuus on tärkeää. Tutkavalaisimet sopivat erityisesti kellarikäytäviin ja niihin kiinteistön tiloihin, joissa on paksut seinät. Paksummat seinät estävät ei-haluttua syttymistä. 20 Make a move

23 Käyttökohde 2 Kiinteistön kellarikäytävissä oli ajastettu valaistus, joka toimi myös manuaalisilla kytkimillä. Tilalle asennettiin 4 tutkavalaisinta ja 8 orjavalaisinta. Ennen: Olemassa oleva valaistusjärjestelmä Määrä (kpl) Teho (W) Kuristimen häviöteho (W) Kokonaisteho (W) Valaistustunnit/vuorokausi (tuntia) 2 x 18 W loistelamput Energiankulutus/vuorokausi (kwh) 5,90 kwh Energiakustannukset/vuosi (0,10 /kwh) 215,50 Jälkeen: Ohjattu valaistusjärjestelmä AVR E tutkavalaisin AVR E orjavalaisin Tutkavalaisin Orjavalaisin Määrä (kpl) Teho (W) Kuristimen häviöteho (W) Kokonaisteho (W) Valaistustunnit/vuorokausi (tuntia) Tutkavalaisin asennettiin jokaisen oven läheisyyteen, jotta reaktioaika olisi mahdollisimman lyhyt. Peltiovet estävät ei-haluttua syttymistä. Energiankulutus/vuorokausi (kwh): 1,82 kwh Energiakustannukset/vuosi (0,10 /kwh): 66,60 Vuosisäästö: 69 % energiankulutuksesta ja 148,90 Investointilaskelma Energiakustannukset/vuosi Nykyinen valaistusratkaisu: 215,50 Ohjattu valaistusratkaisu: 66, Energiakustannukset/3 kuukautta Nykyinen valaistusratkaisu: 53,88 Ohjattu valaistusratkaisu: 16,58 Tutkavalaisimen lisäkustannus/kpl 60 Valaisinten lukumäärä 4 Tutkavalaisimen iisäkustannus yhteensä Tutkavalaisimen lisäkustannus Q1 Q2 Q3 Q4 Q5 Q6 Q7 Q8 Investoinnin takaisinmaksuaika noin 2 vuotta. Ohjatun valaistusratkaisun kumulatiivinen lisäkustannus/vuosineljännes Nykyisen valaistusratkaisun kumulatiivinen lisäkustannus/vuosineljännes Energiansäästö 21

24 AUTOTALLIT Aja valossa Myös autotallissa hyvin suunniteltu valaistus on päällä vain silloin, kun tilassa on ihmisiä. Lämpimiin ja pimeisiin autotalleihin sopivat parhaiten PIR- ja tutkavalaisimet, joissa on perusvalotoiminta. Valaistavat alueet ja master/orjavalaisimien paikat kannattaa määritellä käytön mukaan. Näin valo syttyy siellä, missä liikutaan tai ajetaan. Parkkiruutujen alueelle voi lisäksi asentaa PIR- ja tutkavalaisimet, jotka toimivat sytytys/sammutus -toiminnolla. Kylmiin autotalleihin sopivat parhaiten vakio PIR- ja tutkavalaisimet täydennettynä tarpeellisilla orjavalaisimilla. Turvallisuutta perusvalolla Perusvalon avulla on helppo lisätä autotallin turvallisuutta. Perusvaloa kannattaa käyttää ainakin määritetyllä hämäryystasolla, ja asentaa valaisimet ajoradan mukaisesti. 22 Make a move

25 Käyttökohde 3 Kiinteistön autotallissa oli ajastettu valaistus. Tilalle asennettiin Enston PIR-tunnistimella ja perusvalaistuksella oleva ratkaisu. Ratkaisulla saavutettiin huomattava energiansäästö, vaikka perusvalo oli päällä kahdessa valaisimessa koko vuorokauden ajan. Ennen: Olemassa oleva valaistusjärjestelmä Määrä (kpl) Teho (W) Kuristimen häviöteho (W) Kokonaisteho (W) Valaistustunnit/vuorokausi (tuntia) 2 x 18 W loistelamppuvalaisin Energiankulutus/vuorokausi (kwh) 6,27 kwh Energiakustannukset/vuosi (0,10 /kwh) 228,90 Jälkeen: Ohjattu valaistusjärjestelmä Jono-valaisin AVR D, jossa noin 10 % perusvalaistus Jono-valaisin AVR D, jossa noin 100 % perusvalaistus Jono-valaisin AVR E, jossa PIR-valaisin sytytys/sammutus -toiminnolla Jono-valaisin AVR66.036E ja orjavalaisin Orja PIR PIR Orja Määrä (kpl) Teho (W) Kuristimen häviöteho (W) Kokonaisteho (W) Valaistustunnit/ vuorokausi (tuntia) Energiankulutus/vuorokausi (kwh): 1,47 kwh Energiakustannukset/vuosi (0,10 /kwh): 53, Vuosisäästö: 76,6 % energiankulutuksesta ja 175, Orja PIR PIR Orja Autotallin valaistus on jaettu kahteen ryhmään, jotta valaistus on päällä vain siellä, missä sitä tarvitaan. Investointilaskelma Energiakustannukset/vuosi Nykyinen valaistusratkaisu: 228,90 Ohjattu valaistusratkaisu: 53, Energiakustannukset/3 kuukautta Nykyinen valaistusratkaisu: 57,50 Ohjattu valaistusratkaisu: 13,42 PIR-valaisimen lisäkustannus/kpl 60 Valaisinten lukumäärä 2 PIR-valaisinten lisäkustannus yhteensä 120 PIR-valaisinten lisäkustannus Q1 Q2 Q3 Q4 Q5 Q6 Q7 Q8 Investoinnin takaisinmaksuaika noin 6 kuukautta. Ohjatun valaistusratkaisun kumulatiivinen lisäkustannus/vuosineljännes Nykyisen valaistusratkaisun kumulatiivinen lisäkustannus/vuosineljännes Energiansäästö 23

26 APU- JA HUOLTOTILAT Pienet huoneet voivat olla energiasyöppöjä Apu- ja huoltotiloissa valot palavat usein turhaan. PIR- ja tutkavalaisimet sytytys/sammutus -toiminnolla ovat hyvä vaihtoehto WCtiloihin, eteiseen, siivouskomeroon, varastoon, tekniseen tilaan ja pyykkitupaan. Suurempiin tiloihin voidaan asentaa lisäksi orjavalaisimia. PIR-ratkaisu sopii kaikkiin edellä mainittuihin tiloihin. PIR-valaisimet kannattaa asentaa siten, että tunnistusalue kattaa kaikki tilan ovet. Tutkavalaisin sopii tiloihin, joiden seinät ovat paksut. Näin voidaan välttää ei haluttua syttymistä. Tutkavalaisin kannattaa asentaa niin, ettei se reagoi tilan ulkopuoliseen liikkeeseen, esimerkiksi ikkunoiden tai ovien läpi. 24 Make a move

27 Käyttökohde 4 Kiinteistön pyykkituvassa oli ajastettu valaistus. Tilalle asennettiin Enston PIR-tunnistinvalaisin. Ratkaisulla saavutettiin huomattava energiansäästö: ensimmäisen vuoden aikana säästö kattaa jo yli 80 % investoinnista, joka käytettiin valaistusjärjestelmän uusimiseen. Ennen: Olemassa oleva valaistusjärjestelmä Määrä (kpl) Teho (W) Kuristimen häviöteho (W) Kokonaisteho (W) Valaistustunnit/vuorokausi (tuntia) 2 x 36 W loistelamput Energiankulutus/vuorokausi (kwh) 7,06 kwh Energiakustannukset/vuosi (0,10 /kwh) 257,70 Jälkeen: Ohjattu valaistusjärjestelmä Määrä (kpl) Teho (W) Kuristimen häviöteho (W) Kokonaisteho (W) Valaistustunnit/vuorokausi (tuntia) Jono-valaisin AVR E, PIR-tunnistimella Energiankulutus/vuorokausi (kwh): 1, kwh Energiakustannukset/vuosi (0,10 /kwh): 47,45 Jono-valaisin AVR66.058E ja orjavalaisin PIR Orja PIR-tunnistinvalaisin Orjavalaisin Orja Orja Orja PIR PIR-tunnistinvalaisimet on asennettu huoneen nurkkiin, jotta ne kattavat koko huoneen. Vuosisäästö: 81,6 % energiankulutuksesta ja 210,25 Investointilaskelma Energiakustannukset/vuosi Nykyinen valaistusratkaisu: 257,70 Ohjattu valaistusratkaisu: 47, Energiakustannukset/3 kuukautta Nykyinen valaistusratkaisu: 64,40 Ohjattu valaistusratkaisu: 11,86 PIR-valaisimen lisäkustannus/kpl 60 Valaisinten lukumäärä 2 PIR-valaisinten lisäkustannus yhteensä Q1 Q2 Q3 Q4 Q5 Q6 Q7 Q8 Investoinnin takaisinmaksuaika on noin 1 vuosi. PIR-valaisinten lisäkustannus Ohjatun valaistusratkaisun kumulatiivinen lisäkustannus/vuosineljännes Nykyisen valaistusratkaisun kumulatiivinen lisäkustannus/vuosineljännes Energiansäästö 25

28 PIR- JA TUTKAVALAISINPERHEET Yhtenäinen kokonaisuus Enston PIR- ja tutkavalaisinmallistossa on yhtenäiset, muotoilultaan samantyyliset valaisimet kaikkiin kiinteistön tiloihin. PIR- ja tutkavalaisinten avulla voit ohjata kiinteistön valaistusta sekä yksittäin että ryhmissä. Useimmat valaisinperheet sisältävät: Valaisimet, joissa on liiketunnistin sytytys/ sammutus -toiminnolla Valaisimet, joissa on liiketunnistin ja jatkuva perusvalo Orjavalaisimet, joko perusvalolla tai ilman PIR 1-10 V ohjaustoiminnolla PIR-valaisimet, joissa asetettava perus- ja maksimivalotaso. PXA53-tunnistimella varustetuissa PIR-valaisimissa on mahdollista asettaa minimi valotaso 5 tai 20 % ja maksimi valotaso 80 tai 100 %. Lisäksi voidaan määritellä, että perusvalo sammuu tunnin kuluttua siitä, kun toimintaalueella ei ole ollut liikettä. PIR 1-10V PIR-valaisintyypit, joissa asetettava valotaso AVR D AVR D AVR D AVR D Orjavalaisimina voidaan käyttää kaikkia 1-10 V liitäntälaitteella varustettuja valaisimia. PIR-tuoteperheet AVR254 2x9W AVR E - Valaisin syttyy lämpöliikkeestä jos tilan valotaso on alempi kuin LUX-potentiometrin asetusarvo. Valo sammuu TIME-potentiometrin asetusarvon mukaisesti. AVR254.29E - Vakiovalaisin, sopii orjavalaisimeksi -4E PIR-valaisimelle. AVR320 2x13W AVR E - Valaisin syttyy lämpöliikkeestä jos tilan valotaso on alempi kuin LUX-potentiometrin asetusarvo. Valo sammuu TIME-potentiometrin asetusarvon mukaisesti. AVR D - Valaisimessa perusvalo (n. 5 %) aina päällä, lämpöliikkeestä valaisin syttyy 100 % tehoon. Maksimitehosta valaisin palaa perusvalotehoon TIME-potentiometrin asetusarvon mukaisesti. AVR D - Valaisimessa aseteltava perusvalo 5 % tai 20% (valittavissa), lämpöliikkeestä valaisin syttyy joko 80% tai 100% tehoon (valittavissa). Maksimitehosta valaisin palaa perusvalotehoon TIME-potentiometrin asetusarvon mukaisesti. Perusvalo aina päällä tai kytkeytyy kokonaan pois tunnin kuluttua jos tunnistin ei havaitse liikettä tilassa (toiminta valittavissa). AVR E - Vakiovalaisin, sopii orjavalaisimeksi -4E PIR-valaisimelle. AVR D- 1-10V ohjattava valaisin, sopii orjavalaisimeksi -5D ja -6D PIR-valaisimille 26 Make a move

29 AVR320 2x18W AVR E - Valaisin syttyy lämpöliikkeestä jos tilan valotaso on alempi kuin LUX-potentiometrin asetusarvo. Valo sammuu TIME-potentiometrin asetusarvon mukaisesti. AVR D - Valaisimessa perusvalo (n. 5 %) aina päällä, lämpöliikkeestä valaisin syttyy 100 % tehoon. Maksimitehosta valaisin palaa perusvalotehoon TIME-potentiometrin asetusarvon mukaisesti. AVR D - Valaisimessa aseteltava perusvalo 5 % tai 20% (valittavissa), lämpöliikkeestä valaisin syttyy joko 80% tai 100% tehoon (valittavissa). Maksimitehosta valaisin palaa perusvalotehoon TIME-potentiometrin asetusarvon mukaisesti. Perusvalo aina päällä tai kytkeytyy kokonaan pois tunnin kuluttua jos tunnistin ei havaitse liikettä tilassa (toiminta valittavissa). AVR E - Vakiovalaisin, sopii orjavalaisimeksi -4E PIR-valaisimelle. AVR D- 1-10V ohjattava valaisin, sopii orjavalaisimeksi -5D ja -6D PIR-valaisimille. AVR DR 1-10V ohjattava orjavalaisin -6D PIR-valaisimille asennuksiin joissa mahdollista käyttää vain neljää johdinta valaisimien välillä. AVR400 2x18W AVR E - Valaisin syttyy lämpöliikkeestä jos tilan valotaso on alempi kuin LUX-potentiometrin asetusarvo. Valo sammuu TIME-potentiometrin asetusarvon mukaisesti. AVR D - Valaisimessa perusvalo (n. 5 %) aina päällä, lämpöliikkeestä valaisin syttyy 100% tehoon. Maksimitehosta valaisin palaa perusvalotehoon TIME-potentiometrin asetusarvon mukaisesti. AVR D - Valaisimessa aseteltava perusvalo 5 % tai 20% (valittavissa), lämpöliikkeestä valaisin syttyy joko 80% tai 100% tehoon (valittavissa). Maksimitehosta valaisin palaa perusvalotehoon TIME-potentiometrin asetusarvon mukaisesti. Perusvalo aina päällä tai kytkeytyy kokonaan pois tunnin kuluttua jos tunnistin ei havaitse liikettä tilassa (toiminta valittavissa). AVR E - Vakiovalaisin, sopii orjavalaisimeksi -4E PIR-valaisimelle. AVR D- 1-10V ohjattava valaisin, sopii orjavalaisimeksi -5D ja -6D PIR-valaisimille. AVR DR 1-10V ohjattava orjavalaisin -6D PIR-valaisimille asennuksiin joissa mahdollista käyttää vain neljää johdinta valaisimien välillä. AVR400 2x26W AVR E - Valaisin syttyy lämpöliikkeestä jos tilan valotaso on alempi kuin LUX-potentiometrin asetusarvo. Valo sammuu TIME-potentiometrin asetusarvon mukaisesti. AVR D - Valaisimessa perusvalo (n. 5 %) aina päällä, lämpöliikkeestä valaisin syttyy 100 % tehoon. Maksimitehosta valaisin palaa perusvalotehoon TIME-potentiometrin asetusarvon mukaisesti. AVR D - Valaisimessa aseteltava perusvalo 5 % tai 20% (valittavissa), lämpöliikkeestä valaisin syttyy joko 80% tai 100% tehoon (valittavissa). Maksimitehosta valaisin palaa perusvalotehoon TIME- potentiometrin asetusarvon mukaisesti. Perusvalo aina päällä tai kytkeytyy kokonaan pois tunnin kuluttua jos tunnistin ei havaitse liikettä tilassa (toiminta valittavissa). AVR E -Vakiovalaisin, sopii orjavalaisimeksi -4E PIR-valaisimelle. AVR D- 1-10V ohjattava valaisin, sopii orjavalaisimeksi -5D ja -6D PIR-valaisimille. AVR1 2x9W AVR1.294E - Valaisin syttyy lämpöliikkeestä jos tilan valotaso on alempi kuin LUX-potentiometrin asetusarvo. Valo sammuu TIME-potentiometrin asetusarvon mukaisesti. AVR1.29/94E - Perusvalo 9W (aina päällä) + 9W PIR ohjattu. AVR1.29E - Vakiovalaisin, sopii orjavalaisimeksi -4E PIR-valaisimelle. AVR72 1x18W AVR E - Valaisin syttyy lämpöliikkeestä jos valotaso on alempi kuin LUX-potentiometrin asetusarvo. Valo sammuu TIME-potentiometrin asetusarvon mukaisesti. AVR72.118E - Vakiovalaisin, sopii orjavalaisimeksi -4E PIR valaisimelle. AVR66, Jono AVR66.0xx4E - Valaisin syttyy lämpöliikkeestä jos tilan valotaso on alempi kuin LUX-potentiometrin asetusarvo. Valo sammuu TIME-potentiometrin asetusarvon mukaisesti. AVR66.0xx6D - Valaisimessa perusvalo (n. 5 %) aina päällä, lämpöliikkeestä valaisin syttyy 100 % tehoon. Maksimitehosta valaisin palaa perusvalotehoon TIME-potentiometrin asetusarvon mukaisesti. AVR66.0xxE - Vakiovalaisin, sopii orjavalaisimeksi -4E PIR valaisimelle. xx= teho, 11W TC, 18-58W T8, 14-35W T5 Tutkavalaisin tuoteperheet AVR254 2x9W AVR E - Valaisin syttyy liikkeestä jos tilan valotaso on alempi kuin LUX-potentiometrin asetusarvo. Valo sammuu TIME-potentiometrin asetusarvon mukaisesti. AVR254.29E - Vakiovalaisin, sopii orjavalaisimeksi -9E tutkavalaisimelle. AVR320 2x13W AVR E - Valaisin syttyy liikkeestä jos tilan valotaso on alempi kuin LUX-potentiometrin asetusarvo. Valo sammuu TIME-potentiometrin asetusarvon mukaisesti. AVR D - Valaisimessa perusvalo (n. 5 %) aina päällä, liikkeestä valaisin syttyy 100 % tehoon. Maksimitehosta valaisin palaa perusvalotehoon TIME-potentiometrin asetusarvon mukaisesti. AVR E - Vakiovalaisin, sopii orjavalaisimeksi -9E tutkavalaisimelle. AVR D- 1-10V ohjattava valaisin, sopii orjavalaisimeksi -9D tutkavalaisimelle. AVR320 2x18W AVR E - Valaisin syttyy liikkeestä jos tilan valotaso on alempi kuin LUX-potentiometrin asetusarvo. Valo sammuu TIME-potentiometrin asetusarvon mukaisesti. AVR D - Valaisimessa perusvalo (n. 5 %) aina päällä, liikkeestä valaisin syttyy 100 % tehoon. Maksimitehosta valaisin palaa perusvalotehoon TIME-potentiometrin asetusarvon mukaisesti. AVR E - Vakiovalaisin, sopii orjavalaisimeksi -9E tutkavalaisimelle. AVR D- 1-10V ohjattava valaisin, sopii orjavalaisimeksi -9D tutkavalaisimelle. AVR DR 1-10V ohjattava orjavalaisin -9D tutkavalaisimille asennuksiin joissa mahdollista käyttää vain neljää johdinta valaisimien välillä. AVR400 2x18W AVR E - Valaisin syttyy liikkeestä jos tilan valotaso on alempi kuin LUX-potentiometrin asetusarvo. Valo sammuu TIME- potentiometrin asetusarvon mukaisesti. AVR D - Valaisimessa perusvalo (n. 5 %) aina päällä, liikkeestä valaisin syttyy 100 % tehoon. Maksimitehosta valaisin palaa perusvalotehoon TIME-potentiometrin asetusarvon mukaisesti. AVR E - Vakiovalaisin, sopii orjavalaisimeksi -9E tutkavalaisimelle. AVR D- 1-10V ohjattava valaisin, sopii orjavalaisimeksi -9D tutkavalaisimelle. AVR DR 1-10V ohjattava orjavalaisin -9D tutkavalaisimille asennuksiin joissa mahdollista käyttää vain neljää johdinta valaisimien välillä. AVR400 2x26W AVR E - Valaisin syttyy liikkeestä jos tilan valotaso on alempi kuin LUX-potentiometrin asetusarvo. Valo sammuu TIME- potentiometrin asetusarvon mukaisesti. AVR D - Valaisimessa perusvalo (n. 5 %) aina päällä, liikkeestä valaisin syttyy 100 % tehoon. Maksimitehosta valaisin palaa perusvalotehoon TIME-potentiometrin asetusarvon mukaisesti. AVR E - Vakiovalaisin, sopii orjavalaisimeksi -9E tutkavalaisimelle. AVR D- 1-10V ohjattava valaisin, sopii orjavalaisimeksi -9D tutkavalaisimelle. AVR1 2x9W AVR1.299E - Valaisin syttyy liikkeestä jos tilan valotaso on alempi kuin LUX-potentiometrin asetusarvo. Valo sammuu TIME-potentiometrin asetusarvon mukaisesti. AVR1.29E - Vakiovalaisin, sopii orjavalaisimeksi -9E tutkavalaisimelle. AVR4 2x9W AVR4.299E - Valaisin syttyy liikkeestä jos tilan valotaso on alempi kuin LUX-potentiometrin asetusarvo. Valo sammuu TIME-potentiometrin asetusarvon mukaisesti. AVR4.29E - Vakiovalaisin, sopii orjavalaisimeksi -9E tutkavalaisimelle. AVR14 2x9W AVR14.299E - Valaisin syttyy liikkeestä jos tilan valotaso on alempi kuin LUX-potentiometrin asetusarvo. Valo sammuu TIME-potentiometrin asetusarvon mukaisesti. AVR14.29E - Vakiovalaisin, sopii orjavalaisimeksi -9E tutkavalaisimelle. AVR67, Jono kulmikkaalla kuvulla AVR67.0xx9E - Valaisin syttyy liikkeestä jos tilan valotaso on alempi kuin LUX-potentiometrin asetusarvo. Valo sammuu TIME- potentiometrin asetusarvon mukaisesti. AVR67.0xxE - Vakiovalaisin, sopii orjavalaisimeksi -9E tutkavalaisimelle. xx= teho, 11W TC, 18-58W T8, 14-35W T5 27

30 28

31 TUOTTEET Yleisvalaisimet Työpistevalaisimet Saunavalaisimet Jono-valaisimet Ulkovalaisimet ROV-valoketjuvalaistus Tekniset tiedot

32 120 Yleisvalaisimet AVR254 BQKRy{ ihnm IP54 3x2,5mm² AVR254-valaisimet on suunniteltu yleisvalaisimiksi sekä kosteisiin että kuiviin tiloihin, sisälle ja ulos. Valaisimet soveltuvat erinomaisesti kylpyhuone- ja WC-tiloihin, vaatehuoneisiin, ulkokatoksiin, terasseille ja eteisvalaisimiksi. Runko on polykarbonaattia ja kupu opaalia akryyliä. AVR254-valaisimet muodostavat yhdessä AVR320- ja AVR400-sarjojen kanssa yhdenmukaisen valaisinperheen. AVR254- valaisimet on saatavissa myös käytännöllisissä monipakkauksissa. Valonlähteet 9W/8 sisältyvät. AVR254-VALAISIMET MAgNEETTISELLA kuristimella AVR x9W TC/G23 2V 50Hz AVR254.29MP xAVR254 2x9W TC/G23 2V 50Hz AVR254-VALAISIMET ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR254.29E x9W TC-E/2G7 2/240V 0-50/60Hz AVR254 PIR tunnistinvalaisimet MAgNEETTISELLA kuristimella. HuOM! suojausluokka I AVR x9W TC/G23 2V 50Hz AVR254 PIR tunnistinvalaisimet ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR E x9W TC-E/2G7 2/240V 50/60Hz AVR254 tutkatunnistinvalaisin ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR E AVR254 IP44 2xTC-E 9W E AC O RADAR AVR254 KORISTERENKAAT POLYKARbONAATTIA AVL Valkoinen AVL57/AL Alumiini AVR254 KORISTERENKAAT pulverimaalattua ALuMIINIA AVL Valkoinen AVL Antiikkihopea AVL Teräs AVR254 HÄIKÄISYSuojARENKAAT SINKITTYÄ, pulverimaalattua TERÄSTÄ AVL Valkoinen AVL Antiikkihopea AVL Teräs AVR254 NELIÖKEHYKSET SINKITTYÄ, pulverimaalattua TERÄSTÄ AVL Valkoinen AVL Teräs AVR254 NELIÖ HÄIKÄISYSuojAT SINKITTYÄ, pulverimaalattua TERÄSTÄ AVL Valkoinen AVL Teräs AVR254 PEITERENgAS POLYKARbONAATTIA AVL Valkoinen AVL42/AL Alumiini AVR254 VARAOSAT ja TARVIKKEET AVL Uppokiinnikesanka AVR254 valaisimille AVV Varakupu AVR254 valaisimille, opaali akryyli AVV Varakupu AVR254-PIR valaisimille, opaali akryyli AVR Ø Ø254 AVL40 AVL40.3 Ø AVL41 AVL41.3 Ø AVL42 Ø AVR320 ja AVC320 AQKRy{ ihnm IP44 5x2,5mm² AVR320 on aivan uudenlaisilla teknisillä ominaisuuksilla varustettu valaisinmallisto. Asentamisen helppouteen on kiinnitetty erityistä huomiota. Uusi, patentoidulla keskiörenkaalla varustettu bajonettikiinnitys helpottaa valaisimen asentamista niin katto- kuin seinäasennuksissakin. Kullekin eri valonlähdetyypille sovitetut, valkopintaisesta teräksestä syvävedetyt heijastinlevyt takaavat aina parhaimman valoteknisen lopputuloksen. Kehysrenkaat ja malliston monet PIR/tutka-tunnistinvalaisimet laajentavat entisestäänkin valaisinsarjan käyttöalueita. AVR320 valaisimien rungon ja kuvun materiaalina on kestävä polykarbonaatti. AVR320 muodostaa yhdessä AVR254 ja AVR400 sarjojen kanssa Enston kolmen koon valaisinmalliston. AVR320-sarjan EnstoNet liitimillä varustetut mallit helppoon ja nopeaan asennukseen löydät AVC320-mallistosta. Rengasloistelamput eivät kuulu valaisintoimituksiin. Muissa mukana valonlähteet, värisävy 8. AVR320.1 valaisimessa mukana 15W-E27/827. AVR320 Ø Ø AVR320 VALAISIMET E27-KANTAISILLE KOMPAKTILOISTELAMPuILLE. AVR320.1 TOIMITETAAN 15W/E27 LAMPuLLA VARuSTETTuNA AVR x23W max / TC-DSE/E27 2V 50Hz, 3x2,5mm² AVR320 VALAISIMET MAgNEETTISELLA kuristimella AVR x26W TC-D/G24d-3 2V 50Hz, 3x2,5mm²

33 120 Yleisvalaisimet AVR320 VALAISIMET ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR E x26W TC-DE/G24q-3 2/240V 0-50/60Hz AVR E x28W TC-DD/GR10q 2/240V 0-50/60Hz AVR E AVR320 IP44 2xTC-DE 13W E PC AVR E x18W TC-DE/G24q-2 2/240V 0-50/60Hz AVR /9E AVR320 IP44 TC-DE 18W+TC-E 9W E PC AVR /18E W TC-DE/G24q-2 2/240V 0-50/60Hz AVR CE x22W T5C/2GX13 2/240V 0-50/60Hz AVR320 turvavalaisin ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR E/3SM AVR320/3SM IP44 2xTC-DE 18W E PC O- AVC320 VALAISIMET 3-NAPAISELLA ENSTONET LIITTIMELLÄ NAC31.W VALAISINRungON SIVuLLA. HuOM! KOTELOIN- TILuOKKA IP20 AVC E x26W TC-DE/G24q-3 2/240V 0-50/60Hz AVC E x18W TC-DE/G24q-2 2/240V 0-50/60Hz AVR320 OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR D x13W TC-DE/G24q-1 2/240V 0-50/60Hz AVR D x18W TC-DE/G24q V 0-50/60Hz AVR320 OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEELLA ja RELEELLÄ 5%/100% VALAISTuSTASOjEN OHjAAMISEKSI ulkoisen 2V SYÖTÖN KAuTTA AVR DR x18W TC-DE/G24q-2 2V 50Hz AVR320 PIR tunnistinvalaisimet ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR E AVR320 IP44 2xTC-DE 13W E PIR AVR /94E W TC-E/2G7+18W TC-DE/G24q-2 2/240V 50/60Hz AVR E x18W TC-DE/G24q-2 2/240V 50/60Hz AVR CE x22W T5C/2GX13 2/240V 50/60Hz AVR320 tutkatunnistinvalaisimet ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR E AVR320 IP44 2xTC-DE13W E PC O RADAR AVR E AVR320 IP44 2xTC-DE18W E PC O RADAR AVC320 PIR tunnistinvalaisin ELEKTRONISELLA LIITÄNTÄLAITTEELLA. VARuSTETTu 3-NAPAISELLA ENSTONET LIITTIMELLÄ NAC31.W VALAISINRungON SIVuLLA. HuOM! KOTELOINTILuOKKA IP20 AVC E x18W TC-DE/G24q-2 2/240V 50/60Hz AVR320PIR ELEKTRONISELLA LIITÄNTÄLAITTEELLA ja RELEELLÄ PÄÄLLE/POIS VALAISTuSTASOjEN OHjAAMISEKSI MYÖS ulkoisen 2V SYÖTÖN KAuTTA AVR ER x18W TC-DE/G24q-2 2V 50Hz AVR320 PIR tunnistinvalaisimet OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEELLA. jatkuvasti PALAVA PERuSVALAISTuSTASO 5% ja PIR OHjATTu VALAISTuSTASO 100% AVR D x13W TC-DE/G24q-1 2/240V 50Hz AVR D x18W TC-DE/G24q-2 2/240V 50Hz AVR320 PIR tunnistinvalaisimet OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEELLA. jatkuvasti PALAVA PERuSVALAISTuSTASO 5% TAI 20% ja PIR OHjATTu VALAISTuSTASO 80% TAI 100% AVR D x13W TC-DE/G24q-1 2/240V 50Hz AVR D AVR D IP44 2xTC-DE18W D PC O AVR320 tutkatunnistinvalaisimet OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEELLA. jatkuvasti PALAVA PERuSVALAISTuSTASO 5% ja tutka OHjATTu VALAISTuSTASO 100% AVR D AVR320 IP44 2xTC-DE13W D PC O RADAR AVR D AVR320 IP44 2xTC-DE18W D PC O RADAR AVR320 KORISTERENKAAT POLYKARbONAATTIA AVL Valkoinen AVL58/AL Alumiini AVR320 KORISTERENKAAT pulverimaalattua ALuMIINIA AVL Valkoinen AVL Antiikkihopea AVL Teräs AVR320 HÄIKÄISYSuojARENKAAT SINKITTYÄ, pulverimaalattua TERÄSTÄ AVL Valkoinen AVL Antiikkihopea AVL Teräs AVR320 NELIÖKEHYKSET SINKITTYÄ, pulverimaalattua TERÄSTÄ AVL Valkoinen AVL Teräs AVR320 NELIÖ HÄIKÄISYSuojAT SINKITTYÄ, pulverimaalattua TERÄSTÄ AVL Valkoinen AVL Teräs AVR320 TARVIKKEET ja VARAOSAT AVV Varakupu AVR320 valaisimille, opaali polykarbonaatti AVV Varakupu AVR320-PIR valaisimille, opaali polykarbonaatti Ø AVL45 AVL45.3 Ø AVR320 PIR Ø AVL58...AVL58/AL AVL46...AVL AVL47...AVL AVL49...AVL
