1 Energiatehokkaat ratkaisut kerrostalon saneeraukseen

2 Energiatehokkuus syntyy sarjasta oivalluksia Enston energiatehokkaat saneerausratkaisut lisäävät kerrostaloissa asumismukavuutta ja turvallisuutta. Energiatehokkuus vaatii ratkaisuja, joissa käytämme parhaalla mahdollisella tavalla ja hyödyllisesti energiaa. Siihen liittyy olennaisesti myös energiatarpeen vähentäminen tai säästö.

3 Kun säästämme energiaa, säästämme luontoa ja rahaa. Kun teemme oikeita asioita oikeaan aikaan, säästämme rahaa, aikaa ja vaivaa. Sähkösaneeraus kannattaakin usein tehdä samanaikaisesti taloyhtiön muun perusparannuksen tai kunnossapidon yhteydessä. Jokainen ihminen ja jokainen taloyhtiö voi omilla valinnoillaan vaikuttaa ympäristöystävällisempään kulutukseen. Tarjoamme yhteensopivia kokonaisratkaisuja, jotka tekevät valinnan, suunnittelun, asennuksen ja käytön helpoksi. Pitkäikäiset ja laadukkaat tuotteemme ovat varmoja ja turvallisia valintoja. Kotimaisuus takaa lisäksi tuotteiden hyvän saatavuuden ja ominaisuudet, jotka sopivat vaativiin suomalaisiin olosuhteisiin niin laatuvaatimusten, lainsäädännön kuin ilmastonkin suhteen. Ajankohtaista: Sähkösaneeraus kerrostalossa on usein järkevää toteuttaa muun remontin, kuten putki- tai julkisivuremontin yhteydessä. Uusi asunto-osakeyhtiölaki velvoittaa taloyhtiön hallituksen esittämään vuosittain yhtiökokouksessa korjaustarveselvityksen. Laki astuu voimaan 1. heinäkuuta Rakennusten energiatehokkuuteen ja sähköturvallisuuteen liittyy paljon uusia määräyksiä ja lakeja. Erilaiset korjaus- ja energia-avustukset tukevat ja vauhdittavat saneerauspäätöksiä. Investointi energiatehokkaisiin ratkaisuihin on investointi parempaan ja huolettomampaan elämään ja tulevaisuuteen. Sisältö: liiketunnistinvalaistus ilmanvaihto lattialämmitys kosteisiin tiloihin rännien ja räystäiden sulanapito sähkökeskukset sähköautojen latauspisteet...14 tuotteet Ensto on ammattimainen ja luotettava kansainvälisesti toimiva kotimainen kumppani, joka tunnetaan alan innovatiivisena kehittäjänä jo yli 50 vuoden ajalta. Enston kehittämät ratkaisut ovat avainasemassa sähköenergian energiatehokkaassa käytössä.

4 Nykyaikaisella liiketunnistinvalaistuksella taloyhtiö voi säästää jopa 60 % yleisten tilojen valaistuksen energiakustannuksissa Valaistuksen uusiminen energiatehokkaaksi on pitkäkestoinen ja riskitön investointi, joka maksaa itsensä takaisin moninkertaisesti. Enston liiketunnistukseen perustuvat valaistusratkaisut lisäävät huomattavasti myös turvallisuutta ja viihtyvyyttä talon eri tiloissa ja pihalla. 4

5 Unohtuivatko valot päälle? Missä on kytkin? Pelottaako mennä viemään roskat? Kompastuitko kynnykseen? Kuka sytyttäisi valot, kun kädet ovat täynnä pyykkiä? Rappukäytävät, pesutuvat, pyörävarastot, kellarit, ullakot, autohallit ja jätehuoneet ovat tyypillisiä paikkoja, joissa viivytään vain hetki. Vierailijan liikkeestä automaattisesti syttyvä ja sammuva valaistus helpottaa kulkua eikä sähköä tuhlaannu. Lisäksi valaisimissamme on pienloistelamput, jotka ovat tehokkaampia kuin hehkulamput, mutta kuluttavat huomattavasti vähemmän energiaa. Hyvät työvälineet suunnittelijalle Annamme sähkösuunnittelijoille parhaat lähtökohdat suunnitella toimivia kokonaisratkaisuja tilojen ja tarpeiden ehdoilla. Normaali- ja liiketunnistinvalaisimien yhdistelmät kuten myös eri liiketunnistintekniikoita (PIR/infrapuna- ja tutkatekniikka) vaativat ratkaisut onnistuvat tuotteillamme. Valikoimassamme on useita malleja, jotka on helppo asentaa vaikkapa vanhojen valaisimien tilalle. Ajankohtaista: Hehkulamput vaihdetaan energiatehokkaampiin lamppuihin. Ihmiset ovat huolissaan ilmastonmuutoksesta ja haluavat osallistua energiansäästötalkoisiin. Asukkaat haluavat lisätä asumisviihtyvyyttä ja kiinteistön arvoa hyvällä valaistuksella. Turvallisuutta lisäävän valaistuksen tarve korostuu. Kulkemisen helppoutta arvostetaan, sillä ikääntyvä väestö asuu yhä pidempään juuri kerrostaloissa. Kiinteistön kerrostasanteilla ja rappukäytävässä oli hämäräkytkimellä ohjattu valaistus, joka vaihdettiin Enston PIR-ohjattuun pohjavalolla varustettuun valaistukseen. ENNEN: JÄLKEEN: Valaistusratkaisu: 2x18 w loistelamput + magneettinen kuristin AVR D valaisee n. 10 % pohjavalolla AVR D valaisee n. 100% Lukumäärä: Teho: Liitäntälaitteen häviöteho: Kokonaisteho: Valaistusaika /vuorokausi: 162 kpl 36 wattia C-luokka 20 wattia 9072 wattia 12 h 162 kpl 5 wattia 1,4 wattia 1037 wattia 10 h 162 kpl 36 wattia 1,4 wattia 6059 wattia 2 h Energiankulutus/vrk: Kustannukset/vuosi: 109 KWh (0,1 EUR /KWh): 3973 EUR 23 KWh (0,1 EUR /KWh): 820 EUR SÄÄSTÖ ASIAKKAALLE VUODESSA: Energiasäästö 79 %, rahallinen säästö 3152 EUR 5

6 Huoleton ilmanvaihtojärjestelmä, joka parantaa sisäilman laatua ja tuo reiluja säästöjä lämmityskustannuksiin 6 Terve talo hengittää sisään ja ulos ja ihmiset voivat paremmin. On järkevää yhdistää ilmanvaihtosaneeraus muuhun saneeraukseen, kuten esimerkiksi julkisivuremonttiin, jolloin kanavointi voidaan toteuttaa erittäin helposti ja edullisesti.

7 Enervent-ilmanvaihtojärjestelmän toimintaperiaate: Käytetty sisäilma poistetaan ja vaihdetaan raikkaaseen, suodatettuun ja esilämmitettyyn ulkoilmaan. Poistoilmasta saadaan talteen yli 70 % lämmöstä. Ainutlaatuinen talviaikainen kosteudensiirto-ominaisuus pitää sisäilman kosteuden terveellisellä tasolla. Enerventin energiatehokas ilmanvaihtojärjestelmä säästää taloyhtiölle oman investointinsa lisäksi vuosien ajan energiaa ja lyhentää näin muun remontin takaisinmaksuaikaa. Korkeasta laadustaan ja innovatiivisuudestaan tunnettu ilmanvaihtolaitteita valmistava porvoolainen Enervent Oy on nyt osa Enstoa. Enervent greenair -tuoteperhe tarjoaa ratkaisuja joko asuntokohtaiseen tai kerrostalo-/porraskohtaiseen ilmanvaihtoon tehokkaalla energiantalteenotolla. Laitteet ovat tehtaalta lähtiessään asennusvalmiita. Lisätietoa: Ajankohtaista: Ympäristöministeriön määräys alkaen v. 2010: Ilmanvaihdon poistoilmasta on otettava lämpöä talteen lämpömäärä, joka vastaa vähintään 45 % ilmanvaihdon lämmityksen tarvitsemasta lämpömäärästä. Enerventin vuotuinen lämmön talteenottokyky on yli 70 % eli VTT:n luokituksen mukaan A-luokkaa. 7

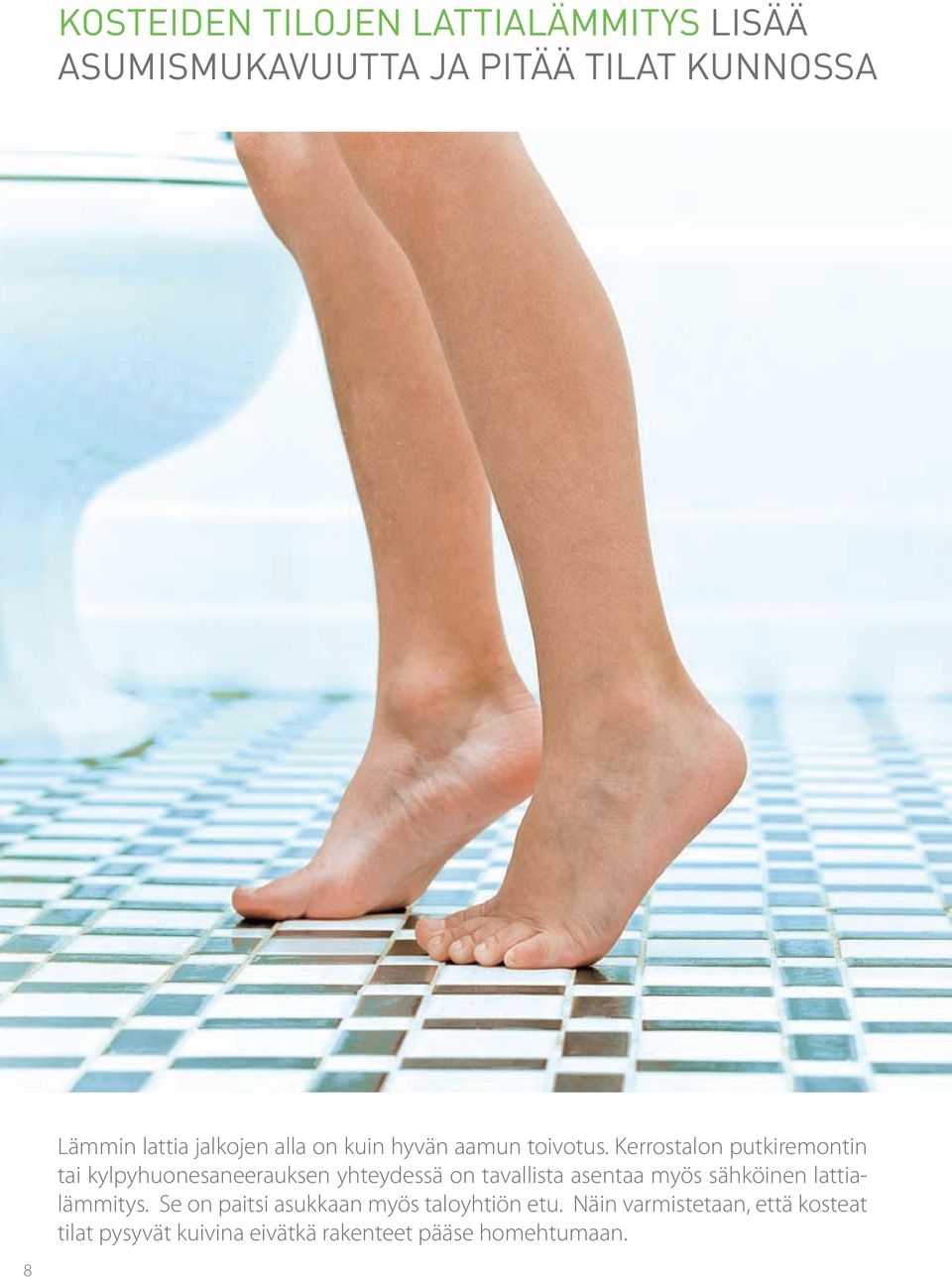

8 Kosteiden tilojen lattialämmitys lisää asumismukavuutta ja pitää tilat kunnossa Lämmin lattia jalkojen alla on kuin hyvän aamun toivotus. Kerrostalon putkiremontin tai kylpyhuonesaneerauksen yhteydessä on tavallista asentaa myös sähköinen lattialämmitys. Se on paitsi asukkaan myös taloyhtiön etu. Näin varmistetaan, että kosteat tilat pysyvät kuivina eivätkä rakenteet pääse homehtumaan. 8

9 Saneerattaviin kerrostaloihin sähköinen lattialämmitys on helppo ja edullinen ratkaisu. Asukas voi vaikuttaa energiankulutukseensa lattialämmityksen termostaattia säätämällä. Enston ohut lattialämmitysmatto tai -kaapeli on erittäin helppo asentaa ja edullinen toteuttaa. Ohuet lattialämmitystuotteet minimoivat lattian korotustarpeen. Ajankohtaista: Määräys vikavirtasuojauksesta. Lattialämmitys on suojattava vikavirtasuojalla. Sähköinen lattialämmitys on kestävä ja huoleton ratkaisu, joka lisää asunnon arvoa. Enston kotimaisuus takaa saatavuuden ja kestävän laadun. Enston tarkat termostaatit pitävät pesuhuoneen lattian lämpötilan tasaisena. Nopeasti reagoiva lämmityksen ohjaus lisää asumismukavuutta ja säästää energiaa. 9

10 Turvallisen kerrostalon ränneistä ei putoa jääpuikkoja niskaan Enston sadevesijärjestelmän turvallisuutta lisäävät sulanapitoratkaisut on suunniteltu Suomen vaativiin olosuhteisiin. Lämpökaapelit pitävät rännit ja räystäät sulina niin, ettei vesi pääse jäätymään ja aiheuttamaan vahinkoja ja vaaratilanteita. 10

11 Jäiden voimasta huomaamatta rikkoutuneet rännit aiheuttavat usein kalliiksi tulevia kosteusvaurioita talon rakenteissa. Räystäistä roikkuvat ja putoilevat jääpuikot puolestaan uhkaavat jalankulkijoita. Sulanapito on ennalta ehkäisevää kiinteistön kunnossapitoa. Ränneihin ja räystäisiin asennettavien itserajoittuvien lämmityskaapeleiden teho muuttuu ulkolämpötilan mukaan: kylmemmällä ilmalla kaapelin teho on suurempi kuin lämpimämmällä. Kehittyneiden, energiaa säästävien ohjauslaitteidemme avulla kaapelit lämpiävät tarpeen mukaan. Ajankohtaista: Hyvin hoidetussa taloyhtiössä on turvallista ja huoletonta liikkua niin sisällä kuin ulkonakin. Jalankulkijoiden turvallisuus on pitkälti taloyhtiön vastuulla. 11

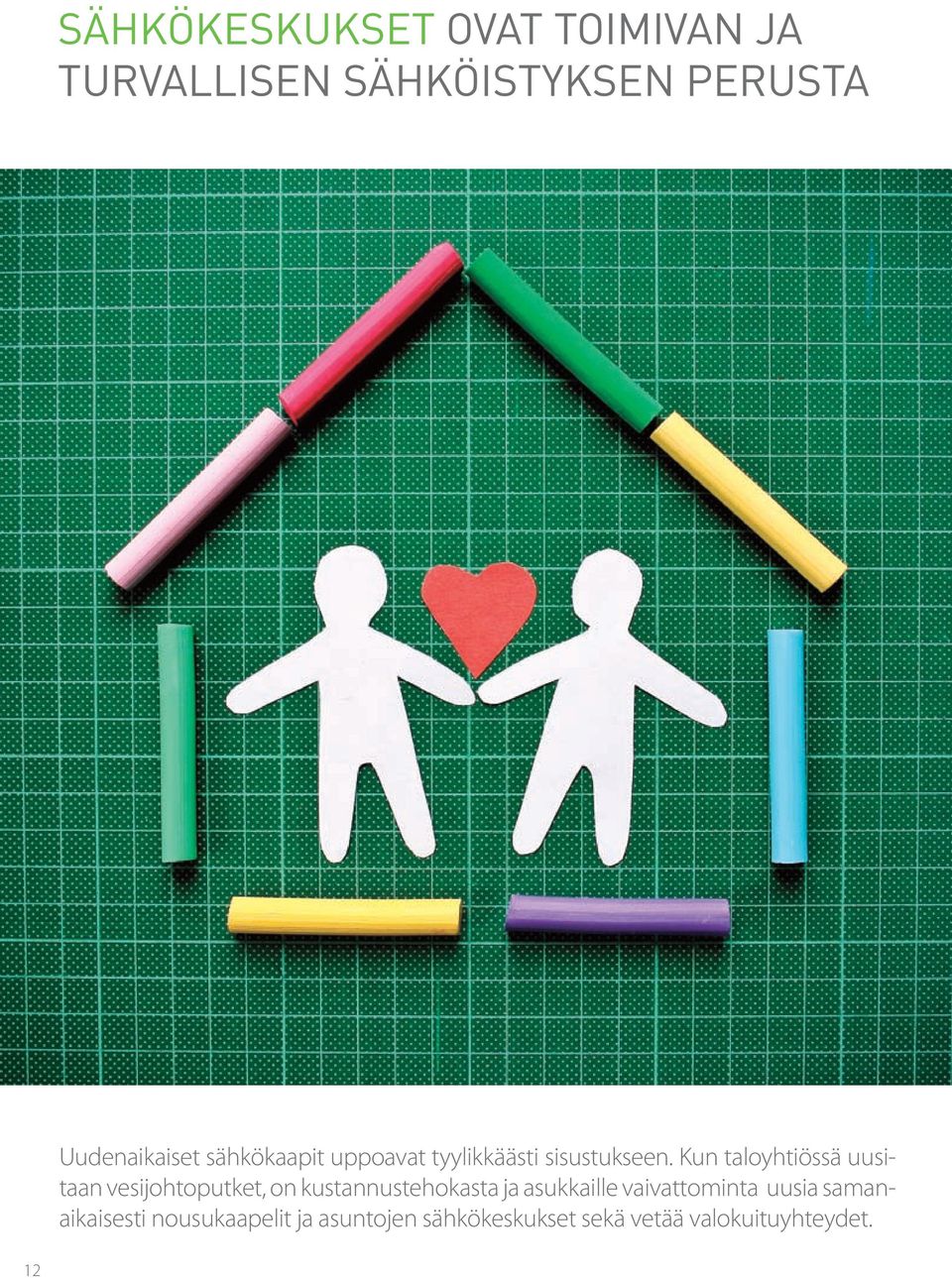

12 Sähkökeskukset ovat toimivan ja turvallisen sähköistyksen perusta Uudenaikaiset sähkökaapit uppoavat tyylikkäästi sisustukseen. Kun taloyhtiössä uusitaan vesijohtoputket, on kustannustehokasta ja asukkaille vaivattominta uusia samanaikaisesti nousukaapelit ja asuntojen sähkökeskukset sekä vetää valokuituyhteydet. 12

13 Ajankohtaista: Määräys vikavirtasuojauksesta. Uudisrakennuksissa on pääsääntöisesti kaikki pistorasiat suojattava vikavirtasuojakytkimellä. Sama määräys koskee vanhoihin rakennuksiin lisättäviä pistorasioita. Koska vanhoihin sähkökeskuksiin vikavirtasuojakytkimen lisääminen on vaikeaa tai jopa mahdotonta, on järkevää asentaa uusi keskus putkisaneerauksen yhteydessä. Enston sähkökeskukset ja -telekotelot ovat erinomainen valinta kerrostalojen peruskorjauksissa ja linjasaneerauksissa, joissa uusitaan myös teleasennuksia ja ryhmäkeskuksia uusien yleiskaapelointi- ja vikavirtamääräysten mukaisiksi. Toimitamme saneerauskeskuksia myös asiakkaiden tarpeiden mukaan räätälöityinä. Viestintäviraston määräys kiinteistön sisäjohtoverkoista. Uudisrakennuksiin on rakennettava nopea laajakaistainen yleiskaapelointijärjestelmä, ja varauduttava siihen, että asunnot voi liittää valokuidulla yleiseen televerkkoon sitä mukaa kuin valokaapeliverkko laajenee. Sama kannattaa ottaa huomioon myös saneerauksen yhteydessä, vaikka laki ei sitä vielä määrää. Järkevät kokonaisratkaisumme mahdollistavat riittävän sähkönjakelun kodin kaikkiin pisteisiin sekä keskitetyt reititykset teleliikenteeseen. Turvallisuus ja selkeys sekä nopea asennus ja kytkentä ovat perusominaisuuksia, joita sekä asukkaat että asentajat arvostavat. Tekniikka sijoitetaan siististi joko yhteen tai kahteen koteloon. 13

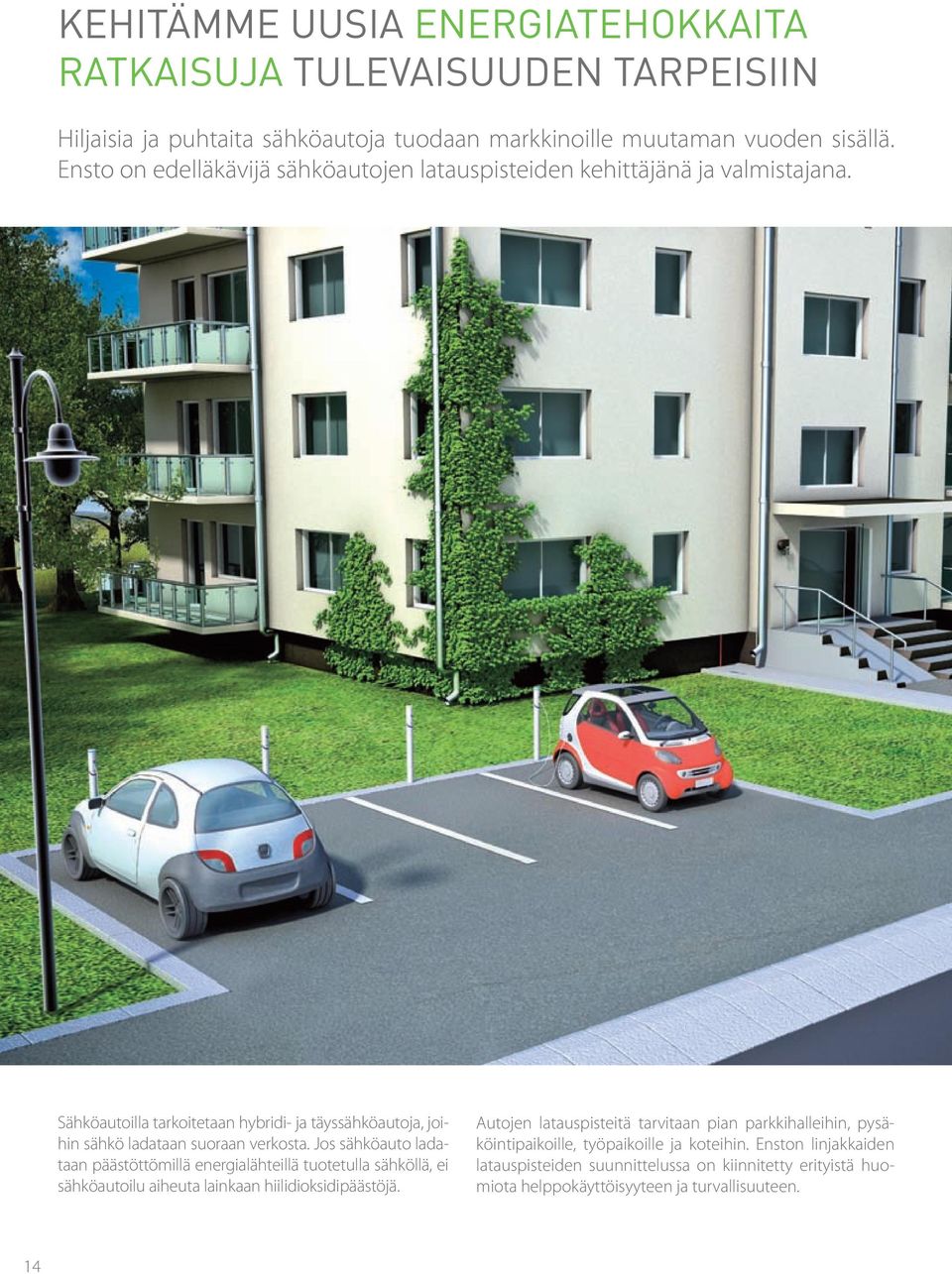

14 Kehitämme uusia energiatehokkaita ratkaisuja tulevaisuuden tarpeisiin Hiljaisia ja puhtaita sähköautoja tuodaan markkinoille muutaman vuoden sisällä. Ensto on edelläkävijä sähköautojen latauspisteiden kehittäjänä ja valmistajana. Sähköautoilla tarkoitetaan hybridi- ja täyssähköautoja, joihin sähkö ladataan suoraan verkosta. Jos sähköauto ladataan päästöttömillä energialähteillä tuotetulla sähköllä, ei sähköautoilu aiheuta lainkaan hiilidioksidipäästöjä. Autojen latauspisteitä tarvitaan pian parkkihalleihin, pysäköintipaikoille, työpaikoille ja koteihin. Enston linjakkaiden latauspisteiden suunnittelussa on kiinnitetty erityistä huomiota helppokäyttöisyyteen ja turvallisuuteen. 14

15 Yleisvalaisimet AVR254 BQKRy{ ihnm IP54 3x2,5mm² AVR254-valaisimet on suunniteltu yleisvalaisimiksi sekä kosteisiin että kuiviin tiloihin, sisälle ja ulos. Valaisimet soveltuvat erinomaisesti kylpyhuone- ja WC-tiloihin, vaatehuoneisiin, ulkokatoksiin, terasseille ja eteisvalaisimiksi. Runko on polykarbonaattia ja kupu opaalia akryyliä. AVR254-valaisimet muodostavat yhdessä AVR320- ja AVR400-sarjojen kanssa yhdenmukaisen valaisinperheen. Valonlähteet 9W/830 mukana. AVR Ø Ø254 AVL40 AVL40.3 AVR254-VALAISIMET ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR254.29E x9W TC-E/2G7 230/240V 0-50/60Hz AVR254 PIR tunnistinvalaisimet ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR E x9W TC-E/2G7 230/240V 50/60Hz AVR254 tutkatunnistinvalaisin ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR E AVR254 IP44 2xTC-E 9W E AC O RADAR AVR254 KORISTERENKAAT POLYKARbONAATTIA AVL Valkoinen AVL57/AL Alumiini AVR254 KORISTERENKAAT pulverimaalattua ALuMIINIA AVL Valkoinen AVL Antiikkihopea AVL Teräs AVR254 HÄIKÄISYSuojARENKAAT SINKITTYÄ, pulverimaalattua TERÄSTÄ AVL Valkoinen AVL Antiikkihopea AVL Teräs AVR254 NELIÖKEHYKSET SINKITTYÄ, pulverimaalattua TERÄSTÄ AVL Valkoinen AVL Teräs AVR254 NELIÖ HÄIKÄISYSuojAT SINKITTYÄ, pulverimaalattua TERÄSTÄ AVL Valkoinen AVL Teräs AVR254 PEITERENgAS POLYKARbONAATTIA AVL Valkoinen AVL42/AL Alumiini Ø AVL41 AVL41.3 Ø AVL42 Ø

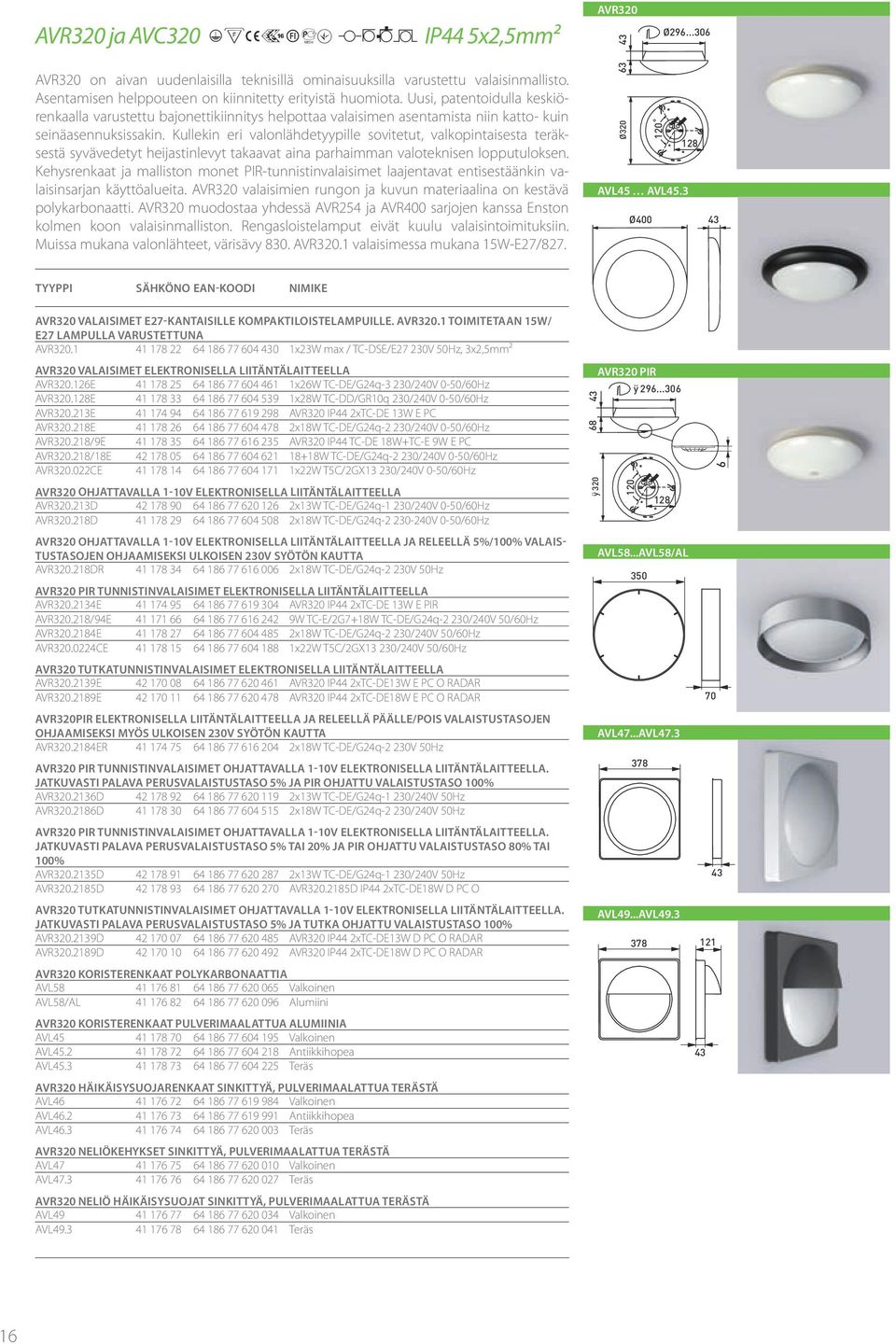

16 AVR320 ja AVC320 AQKRy{ ihnm IP44 5x2,5mm² AVR Ø AVR320 on aivan uudenlaisilla teknisillä ominaisuuksilla varustettu valaisinmallisto. Asentamisen helppouteen on kiinnitetty erityistä huomiota. Uusi, patentoidulla keskiörenkaalla varustettu bajonettikiinnitys helpottaa valaisimen asentamista niin katto- kuin seinäasennuksissakin. Kullekin eri valonlähdetyypille sovitetut, valkopintaisesta teräksestä syvävedetyt heijastinlevyt takaavat aina parhaimman valoteknisen lopputuloksen. Kehysrenkaat ja malliston monet PIR-tunnistinvalaisimet laajentavat entisestäänkin valaisinsarjan käyttöalueita. AVR320 valaisimien rungon ja kuvun materiaalina on kestävä polykarbonaatti. AVR320 muodostaa yhdessä AVR254 ja AVR400 sarjojen kanssa Enston kolmen koon valaisinmalliston. Rengasloistelamput eivät kuulu valaisintoimituksiin. Muissa mukana valonlähteet, värisävy 830. AVR320.1 valaisimessa mukana 15W-E27/827. Ø AVL45 AVL45.3 Ø AVR320 VALAISIMET E27-KANTAISILLE KOMPAKTILOISTELAMPuILLE. AVR320.1 TOIMITETAAN 15W/ E27 LAMPuLLA VARuSTETTuNA AVR x23W max / TC-DSE/E27 230V 50Hz, 3x2,5mm² AVR320 VALAISIMET ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR E x26W TC-DE/G24q-3 230/240V 0-50/60Hz AVR E x28W TC-DD/GR10q 230/240V 0-50/60Hz AVR E AVR320 IP44 2xTC-DE 13W E PC AVR E x18W TC-DE/G24q-2 230/240V 0-50/60Hz AVR /9E AVR320 IP44 TC-DE 18W+TC-E 9W E PC AVR /18E W TC-DE/G24q-2 230/240V 0-50/60Hz AVR CE x22W T5C/2GX13 230/240V 0-50/60Hz AVR320 OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR D x13W TC-DE/G24q-1 230/240V 0-50/60Hz AVR D x18W TC-DE/G24q V 0-50/60Hz AVR320 OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEELLA ja RELEELLÄ 5%/100% VALAIStuSTASOjEN OHjAAMISEKSI ulkoisen 230V SYÖTÖN KAuTTA AVR DR x18W TC-DE/G24q-2 230V 50Hz AVR320 PIR tunnistinvalaisimet ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR E AVR320 IP44 2xTC-DE 13W E PIR AVR /94E W TC-E/2G7+18W TC-DE/G24q-2 230/240V 50/60Hz AVR E x18W TC-DE/G24q-2 230/240V 50/60Hz AVR CE x22W T5C/2GX13 230/240V 50/60Hz AVR320 tutkatunnistinvalaisimet ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR E AVR320 IP44 2xTC-DE13W E PC O RADAR AVR E AVR320 IP44 2xTC-DE18W E PC O RADAR AVR320PIR ELEKTRONISELLA LIITÄNTÄLAITTEELLA ja RELEELLÄ PÄÄLLE/POIS VALAISTuSTASOjEN OHjAAMISEKSI MYÖS ulkoisen 230V SYÖTÖN KAuTTA AVR ER x18W TC-DE/G24q-2 230V 50Hz AVR320 PIR tunnistinvalaisimet OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEELLA. jatkuvasti PALAVA PERuSVALAISTuSTASO 5% ja PIR OHjATTu VALAISTuSTASO 100% AVR D x13W TC-DE/G24q-1 230/240V 50Hz AVR D x18W TC-DE/G24q-2 230/240V 50Hz AVR320 PIR tunnistinvalaisimet OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEELLA. jatkuvasti PALAVA PERuSVALAISTuSTASO 5% TAI 20% ja PIR OHjATTu VALAISTuSTASO 80% TAI 100% AVR D x13W TC-DE/G24q-1 230/240V 50Hz AVR D AVR D IP44 2xTC-DE18W D PC O AVR320 tutkatunnistinvalaisimet OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEELLA. jatkuvasti PALAVA PERuSVALAISTuSTASO 5% ja tutka OHjATTu VALAISTuSTASO 100% AVR D AVR320 IP44 2xTC-DE13W D PC O RADAR AVR D AVR320 IP44 2xTC-DE18W D PC O RADAR AVR320 KORISTERENKAAT POLYKARbONAATTIA AVL Valkoinen AVL58/AL Alumiini AVR320 KORISTERENKAAT pulverimaalattua ALuMIINIA AVL Valkoinen AVL Antiikkihopea AVL Teräs AVR320 HÄIKÄISYSuojARENKAAT SINKITTYÄ, pulverimaalattua TERÄSTÄ AVL Valkoinen AVL Antiikkihopea AVL Teräs AVR320 NELIÖKEHYKSET SINKITTYÄ, pulverimaalattua TERÄSTÄ AVL Valkoinen AVL Teräs AVR320 NELIÖ HÄIKÄISYSuojAT SINKITTYÄ, pulverimaalattua TERÄSTÄ AVL Valkoinen AVL Teräs ÿ AVR320 PIR ÿ AVL58...AVL58/AL AVL47...AVL AVL49...AVL

17 AVR400 AQKRy{ ihnm IP44 5x2,5mm² AVR Ø Tyylikkäät ja tehokkaat valaisimet auloihin, käytäviin, konttoreihin, hotellihuoneisiin sekä kotien moniin valaistustarpeisiin. Soveltuu sekä kosteisiin että kuiviin tiloihin. Materiaali on polykarbonaattia. Valaisinten sisustuksellista ilmettä on helppo muunnella erilaisin koristerenkain. AVR400 sarja on suurin Enston kolmen koon valaisimista. Rengasloistelamput eivät kuulu valaisintoimituksiin. Muissa mukana valonlähteet värisävy Ø400 AVL52 AVL Ø AVR400 VALAISIMET ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR E x18W TC-L/2G11 230/240V 0-50/60Hz AVR /9E x18W TC-L/2G11+2x9W TC-E/2G V 0-50/60Hz AVR /18E W+18W TC-L/2G11 230/240V 0-50/60Hz AVR E x18W TC-L/2G11 230/240V 0-50/60Hz+E14 max 10W AVR E AVR400 IP44 2xTC-DE 26W E PC AVR E x38W TC-DD/GR10q 230/240V 0-50/60Hz AVR CE x55W T5C/2GX13 230/240V 0-50/60Hz AVR400 OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR D x18W TC-L/2G11 230/240V 0-50/60Hz AVR D x26W TC-DE/G24q-3 230/240V 0-50/60Hz AVR400 OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEELLA ja RELEELLÄ 5%/100% VA- LAISTuSTASOjEN OHjAAMISEKSI ulkoisen 230V SYÖTÖN KAuTTA AVR DR x18W TC-L/2G11 230V 50Hz AVR400 PIR tunnistinvalaisimet ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR E x18W TC-L/2G11 230/240V 50/60Hz AVR E x18W TC-L/2G11 230/240V 50/60Hz AVR /94E W TC-E/2G7+18W TC-L/2G11 230/240V 50/60Hz AVR E AVR400 IP44 2xTC-DE 26W E PIR AVR /94E x18W TC-L/2G11+2x9W TC-E/2G7 230/240V 50/60Hz AVR CE x55W T5C/2GX13 230/240V 50/60Hz AVR400 tutkatunnistinvalaisimet ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR E AVR400 IP44 2xTC-L18W E PC O RADAR AVR E AVR400 IP44 2xTC-DE26W E PC O RADAR AVR400PIR ELEKTRONISELLA LIITÄNTÄLAITTEELLA ja RELEELLÄ PÄÄLLE/POIS VALAISTuSTASOjEN OHjAAMISEKSI MYÖS ulkoisen 230V SYÖTÖN KAuTTA AVR ER x18W TC-L/2G11 230V 50Hz AVR400 PIR tunnistinvalaisimet OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEELLA. jatkuvasti PALAVA PERuSVALAISTuSTASO 5% ja PIR OHjATTu VALAISTuSTASO 100% AVR D x18W TC-L/2G11 230/240V 50Hz AVR /186D W+18W TC-L/2G11 230/240V 50/60Hz AVR D x26W TC-DE/G24q-3 230/240V 50Hz AVR400 PIR tunnistinvalaisimet OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEELLA. jatkuvasti palava perusvalaistustaso 5% TAI 20% ja PIR ohjattu VALAISTuSTASO 80% TAI 100% AVR D x18W TC-L/2G11 230/240V 50Hz AVR D AVR400 IP44 2xTC-DE 26W D PIR AVR400 tutkatunnistinvalaisimet OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEEL- LA. jatkuvasti PALAVA PERuSVALAISTuSTASO 5% ja tutka OHjATTu VALAISTuSTASO 100% AVR D AVR400 IP44 2xTC-L18W D PC O RADAR AVR D AVR400 IP44 2xTC-DE26W D PC O RADAR AVR400 KORISTERENKAAT POLYKARbONAATTIA AVL Valkoinen AVL52/AL Harjattu alumiini AVL Vaalea puukuviointi AVL Tumma puukuviointi AVL Teräs AVR400 KORISTERENKAAT POLYKARbONAATTIA AVL Valkoinen AVL59/AL Alumiini AVR400 KORISTERENKAAT pulverimaalattua ALuMIINIA AVL Valkoinen AVL Antiikkihopea AVL Teräs AVL50 AVL50.3 Ø AVR400 PIR ÿ ÿ AVL59...AVL59/AL

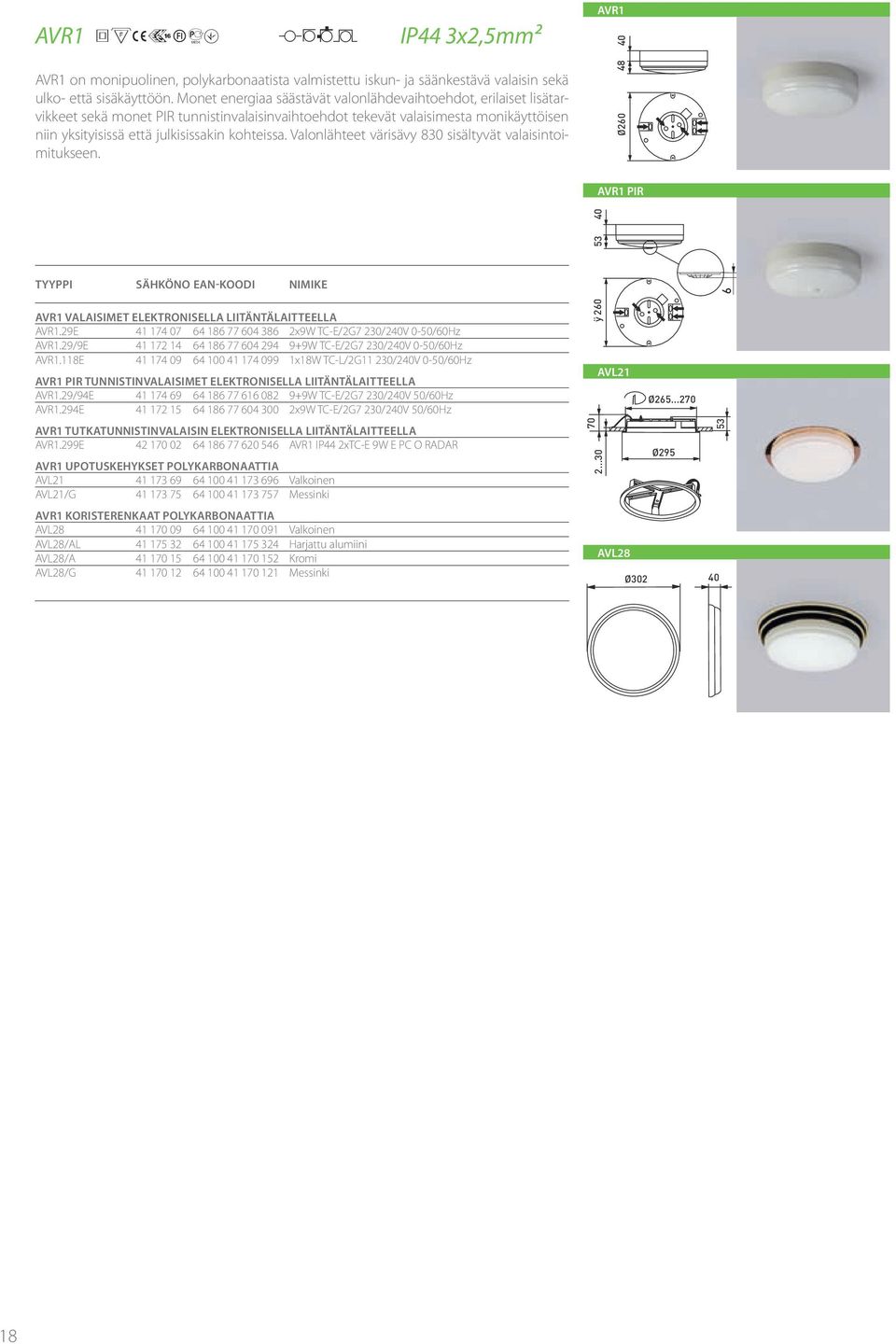

18 53 48 AVR1 BQKRy{ ihnm IP44 3x2,5mm² AVR1 on monipuolinen, polykarbonaatista valmistettu iskun- ja säänkestävä valaisin sekä ulko- että sisäkäyttöön. Monet energiaa säästävät valonlähdevaihtoehdot, erilaiset lisätarvikkeet sekä monet PIR tunnistinvalaisinvaihtoehdot tekevät valaisimesta monikäyttöisen niin yksityisissä että julkisissakin kohteissa. Valonlähteet värisävy 830 sisältyvät valaisintoimitukseen. AVR1 Ø AVR1 PIR AVR1 VALAISIMET ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR1.29E x9W TC-E/2G7 230/240V 0-50/60Hz AVR1.29/9E W TC-E/2G7 230/240V 0-50/60Hz AVR1.118E x18W TC-L/2G11 230/240V 0-50/60Hz AVR1 PIR tunnistinvalaisimet ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR1.29/94E W TC-E/2G7 230/240V 50/60Hz AVR1.294E x9W TC-E/2G7 230/240V 50/60Hz AVR1 tutkatunnistinvalaisin ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR1.299E AVR1 IP44 2xTC-E 9W E PC O RADAR AVR1 upotuskehykset POLYKARbONAATTIA AVL Valkoinen AVL21/G Messinki AVR1 KORISTERENKAAT POLYKARbONAATTIA AVL Valkoinen AVL28/AL Harjattu alumiini AVL28/A Kromi AVL28/G Messinki ÿ AVL21 Ø AVL28 Ø302 Ø

19 AVR4 BQKRy{ ihnm IP44 3x2,5mm² AVR4:ssä on valonlähteenä energiaa säästävä pienloistelamppu. Roiskevesitiiviinä valaisin sopii sekä ulos että sisälle niin kuiviin kuin kosteisiinkin tiloihin, kuten eteisiin, porraskäytäviin, kylpyhuoneisiin ja uima-allastiloihin. Iskunkestävien materiaaliensa ansiosta käyttökohteita ovat myös erilaiset julkiset rakennukset, hotellit ja kerrostalojen porraskäytävät. Valaisin on muunneltavissa helposti erilaisilla lisätarvikkeilla. Toimitukseen sisältyvät kompaktiloistelamput värisävy 830. AVR4 Ø AVL21 Ø Ø295 AVR4 VALAISIMET ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR4.29E x9W TC-E/2G7 230/240V 0-50/60Hz AVR4.29/9E W TC-E/2G7 230/240V 0-50/60Hz AVR4.118E x18W TC-L/2G11 230/240V 0-50/60Hz AVR4 tutkatunnistinvalaisin ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR4.299E AVR4 IP44 2xTC-E 9W E PC O RADAR AVR4.29/99E AVR4 IP44 TC-E 9W+9W E PC O RADAR AVR4 upotuskehykset POLYKARbONAATTIA AVL Valkoinen AVL21/G Messinki AVR4 KORISTERENKAAT POLYKARbONAATTIA AVL Valkoinen AVL28/AL Harjattu alumiini AVL28/A Kromi AVL28/G Messinki AVL28 Ø AVR14 BQKRy{ ihnm IP44 3x2,5mm² AVR14 on hillitysti muotoiltu yleisvalaisin sekä koteihin että julkisiin tiloihin. Satinoidun kuvun ansiosta myös suuritehoistenkin lamppujen valo siivilöityy tasaisesti ja miellyttävästi opaalikuvun läpi. Pinta-asennuksessa osa valosta heijastuu epäsuorasti seinä- tai kattopinnan kautta huonetilaan. AVR14 valaisin on erittäin helppo asentaa uppoon käyttäen AVL21 -upotuskehystä. Valaisin sopii erinomaisesti myös mataliin tiloihin. Pinta-asennuksissa etenkin seinäpinnolla voidaan koristerenkailla helposti muuttaa runko-osan ulkonäköä ja väriä sisustukseen sopivaksi. Toimitukseen sisältyvät kompaktiloistelamput värisävy Ø400 AVR14 AVL21 40 Ø260 Ø AVR14 VALAISIMET ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR14.29E x9W TC-E/2G7 230/240V 0-50/60Hz AVR14.29/9E W TC-E/2G7 230/240V 0-50/60Hz AVR14.118E x18W TC-L/2G11 230/240V 0-50/60Hz Ø AVR14 tutkatunnistinvalaisin ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR14.299E AVR14 IP44 2xTC-E 9W E PC O RADAR AVR14 upotuskehys POLYKARbONAATTIA AVL Valkoinen AVL21/G Messinki AVL28 Ø AVR14 KORISTERENKAAT POLYKARbONAATTIA AVL Valkoinen AVL28/A Kromi AVL28/AL Harjattu alumiini AVL28/G Messinki 19

20 JONOvalaisimet PerusJono-valaisimet APKRy{ ih IP44 5x2,5mm² Jonovalaisimet TC 11W ja T8 ( 26mm ) loistelampuille sisä- ja ulkokäyttöihin. Valaisimia voidaan käyttää sekä yksittäisinä valaisimina että yhteenkytkettyinä jonoina. Valaisinrunko alumiinia, värisävy RAL9010, kupu polykarbonaattia. PERUSJONO L jono T8 ( Ø 26MM ) ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR66.015E x15W T8/G13 230/240V 0-50/60Hz, 479 mm AVR66.018E x18W T8/G13 230/240V 0-50/60Hz, 631mm AVR66.030E x30W T8/G13 230/240V 0-50/60Hz, 936mm AVR66.036E x36W T8/G13 230/240V 0-50/60Hz, 1241mm AVR66.058E x58W T8/G13 230/240V 0-50/60Hz, 1541mm jono T8 ( Ø 26MM ) OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR66.018D x18W T8/G13 230/240V 0-50/60Hz, 631mm AVR66.036D x36W T8/G13 230/240V 0-50/60Hz, 1241mm AVR66.058D x58W T8/G13 230/240V 0-50/60Hz, 1541mm T5 PerusJono-valaisimet APKRy{ ih IP44 5x2,5mm² Jonovalaisimet T5 ( 16mm ) loistelampuille. Valaisimia voidaan käyttää sekä yksittäisinä valaisimina että yhteenkytkettyinä jonoina. Valaisinrunko alumiinia, värisävy RAL9010, kupu polykarbonaattia. T5 PERUSJONO L jono T5 ( Ø 16MM ) ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR66.014E x14W T5/G5 230/240V 0-50/60Hz, 600mm AVR66.021E x21W T5/G5 230/240V 0-50/60Hz, 900mm AVR66.028E x28W T5/G5 230/240V 0-50/60Hz, 1200mm AVR66.035E x35W T5/G5 230/240V 0-50/60Hz, 1500mm jono T5 ( Ø 16MM ) High OuTPut LAMPuILLE ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR66.024E x24W T5/G5 230/240V 0-50/60Hz, 600mm AVR66.039E x39W T5/G5 230/240V 0-50/60Hz, 900mm AVR66.049E x49W T5/G5 230/240V 0-50/60Hz, 1500mm AVR66.054E x54W T5/G5 230/240V 0-50/60Hz, 1200mm jono T5 ( Ø 16MM ) OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR66.014D x14W T5/G5 230/240V 0-50/60Hz, 600mm AVR66.021D x21W T5/G5 230/240V 0-50/60Hz, 900mm AVR66.028D x28W T5/G5 230/240V 0-50/60Hz, 1200mm AVR66.035D x35W T5/G5 230/240V 0-50/60Hz, 1500mm jono T5 ( Ø 16MM ) DSI/DALI OHjATTAVALLA ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR66.014DB x14W T5/G5 230/240V 0-50/60Hz, 600mm AVR66.021DB x21W T5/G5 230/240V 0-50/60Hz, 900mm AVR66.028DB x28W T5/G5 230/240V 0-50/60Hz, 1200mm AVR66.035DB x35W T5/G5 230/240V 0-50/60Hz, 1500mm 20

21 PIR tunnistin-jono APKRy{ ih IP44 5x2,5mm² Passiivisella Infrapunatunnistimella varustetut Jono-tunnistinvalaisimet. Monipuolisesta valikoimasta löytyvät tunnistinvalaisimet myös pistorasialla varustettuina. Ohjattavilla, 1-10 V liitäntälaitteilla varustetut mallit soveltuvat käyttökohteisiin, joissa tarvitaan jatkuvasti palava, energiaa säästävä alhainen perusvalaistustaso ja tunnistimen ohjaamana täysi valaistustaso. Symmetrisen muotonsa ansiosta valaisimien kätisyys on helposti vaihdettavissa vain kääntämällä valaisinta, jolloin PIR-tunnistimelle voidaan helposti löytää toiminnan kannalta parhain asennuskohta. JONO PIR L JONO PIR PISTORASIALLA L PIR tunnistinjono T8 ( Ø 26MM ) ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR E x18W T8/G13 230/240V 50/60Hz, 688mm AVR E x36W T8/G13 230/240V 50/60Hz, 1298mm AVR E x58W T8/G13 230/240V 50/60Hz, 1598mm 55 PIR tunnistinjono TC 11W ja T8 ( Ø 26MM ) PISTORASIALLA ja ELEKTRONISELLA PIKASYTYTTIMELLÄ AVR HP x11W TC-E/2G7 230V 50Hz, 500mm AVR HP x15W T8/G13 230V 50Hz, 613mm AVR HP x18W T8/G13 230V 50Hz, 764mm 87 PIR tunnistinjono OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEELLA. jatkuvasti PALA- VA PERuSVALAISTuSTASO 5% ja PIR OHjATTu VALAISTuSTASO 100% AVR D x18W T8/G13 230/240V 50Hz, 688mm AVR D x36W T8/G13 230/240V 50Hz, 1298mm AVR D x58W T8/G13 230/240V 50Hz, 1598mm PIR tunnistinjono T5 ( Ø 16MM ) ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR E x14W T5/G5 230/240V 50/60Hz, 657mm AVR E x21W T5/G5 230/240V 50/60Hz, 957mm AVR E x28W T5/G5 230/240V 50/60Hz, 1257mm AVR E x35W T5/G5 230/240V 50/60Hz, 1557mm PIR tunnistinjono T5 ( Ø 16MM ) PISTORASIALLA ja ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR EP x14W T5/G5 230/240V 50/60Hz, 734mm 21

22 PerusJono-valaisin kulmikkaalla kuvulla APKRy{ ih IP44 5x2,5mm² Energiatehokkaalla elektronisella liitäntälaitteella varustettu PerusJono valaisin tyylikkäällä kulmikkaalla kuvulla. Valonlähteenä T8 tai T5 loistelamppu (ei sisälly toimitukseen). Soveltuu sisä- ja ulkokäyttöön, kotelointiluokka IP44. Runko alumiiniprofiilia, kupu kirkasta polykarbonaattia, pitkittäiset prismat kuvussa ohjaavat valon tasaisesti laajalle alueelle. T5 PerusJono saatavilla myös opaali kuvulla. Lisätarvikkeena kirkas- sekä opaalikupu. Värivaihtoehtoina valkoinen RAL9010 tai alumiini RAL9006. PerusJono-valaisin kulmikkaalla kuvulla jono T8 ( Ø 26 MM ) ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR67.018E AVR67.018E IP44 T8 18W E PC C, 631mm AVR67.036E AVR67.036E IP44 T8 36W E PC C, 1241mm AVR67.058E AVR67.058E IP44 T8 58W E PC C, 1541mm jono T5 ( Ø 16 MM ) ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR67.014E AVR67.014E IP44 T5 14W E PC C, 600mm AVR67.021E AVR67.021E IP44 T5 21W E PC C, 900mm AVR67.024E AVR67.024E IP44 T5 24W E PC C, 600mm AVR67.028E AVR67.028E IP44 T5 28W E PC C, 1200mm AVR67.035E AVR67.035E IP44 T5 35W E PC C, 1500mm AVR67.039E AVR67.039E IP44 T5 39W E PC C, 900mm AVR67.049E AVR67.049E IP44 T5 49W E PC C, 1500mm AVR67.054E AVR67.054E IP44 T5 54W E PC C, 1200mm jono T5 ( Ø 16 MM ) ELEKTRONISELLA LIITÄNTÄLAITTEELLA ja OPAALI kuvulla AVR67.014EO AVR67.014EO IP44 T5 14W E PC O, 600mm AVR67.021EO AVR67.021EO IP44 T5 21W E PC O, 900mm AVR67.028EO AVR67.028EO IP44 T5 28W E PC O, 1200mm AVR67.035EO AVR67.035EO IP44 T5 35W E PC O, 1500mm jono T5 ( Ø 16 MM ) OHjATTAVALLA 1-10V ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR67.014D AVR67.014D IP44 T5 14W D PC C, 600mm AVR67.021D AVR67.021D IP44 T5 21W D PC C, 900mm AVR67.028D AVR67.028D IP44 T5 28W D PC C, 1200mm AVR67.035D AVR67.035D IP44 T5 35W D PC C, 1500mm jono T5 ( Ø 16 MM ) DSI/DALI OHjATTAVALLA ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR67.014DB AVR67.014DB IP44 T5 14W DB PC C, 600mm AVR67.021DB AVR67.021DB IP44 T5 21W DB PC C, 900mm AVR67.028DB AVR67.028DB IP44 T5 28W DB PC C, 1200mm AVR67.035DB AVR67.035DB IP44 T5 35W DB PC C, 1500mm AluMIININ VÄRINEN jono T5 ( Ø 16 MM ) ja T8 ( Ø 26 MM ) ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR67.014EAL AVR67.014EAL IP44 T5 14W E PC C AL, 600mm AVR67.021EAL AVR67.021EAL IP44 T5 21W E PC C AL, 900mm AVR67.028EAL AVR67.028EAL IP44 T5 28W E PC C AL, 1200mm AVR67.035EAL AVR67.035EAL IP44 T5 35W E PC C AL, 1500mm AVR67.018EAL AVR67.018EAL IP44 T8 18W E PC C AL, 631mm AVR67.036EAL AVR67.036EAL IP44 T8 36W E PC C AL, 1241mm AVR67.058EAL AVR67.058EAL IP44 T8 58W E PC C AL, 1541mm JONO Radar Jono-tutkavalaisin kulmikkaalla kuvulla APKRy{ IP44 5x2,5mm² Energiatehokkaat Jono-tutkavalaisimet on uusi vaihtoehto toteuttaa liiketunnistimilla ohjattu valaistus. Kirkas nelikulmainen pitkittäisprismoitettu kupu ohjaa valon laajalle alueelle entistä paremmalla hyötysuhteella ja tutkatekniikkaan perustuva liiketunnistin sytyttää valon silloin kun sitä tarvitaan sinne missä sitä tarvitaan. Tutkavalaisimen runko valkoista, RAL9010, tai alumiininväristä, RAL9006, alumiiniprofiilia. Kirkas kupu polykarbonaattia samoin kuin muut muoviosat. Tutkatunnistin suojassa kuvun alla. Elektroninen liitäntälaite T5 valonlähteelle. TuTKATuNNISTINjONO T8 ( Ø 26MM ) ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR E AVR67 IP44 T8 18W E PC C RADAR, 688mm AVR E AVR67 IP44 T8 36W E PC C RADAR, 1298mm AVR E AVR67 IP44 T8 58W E PC C RADAR, 1598mm TuTKATuNNISTINjONO T5 ( Ø 16MM ) ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR E AVR67 IP44 T5 14W E PC C RADAR, 657mm AVR E AVR67 IP44 T5 21W E PC C RADAR, 957mm AVR E AVR67 IP44 T5 28W E PC C RADAR, 1257mm AVR E AVR67 IP44 T5 35W E PC C RADAR, 1557mm AluMIININ VÄRINEN tutkatunnistinjono T5 ( Ø 16MM ) ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR EAL AVR67 IP44 T5 14W E PC C AL RADAR, 657mm AVR EAL AVR67 IP44 T5 21W E PC C AL RADAR, 957mm AVR EAL AVR67 IP44 T5 28W E PC C AL RADAR, 1257mm AVR EAL AVR67 IP44 T5 35W E PC C AL RADAR, 1557mm 22

23 ULKOvalaisimet AVR51 ja AVR52 APKR gl IP65 3x2,5mm² Energiatehokkaat LED-opastevalaisimet sopivat tiiviin ja kestävän rakenteensa ansiosta sisä- ja ulkokäyttöön, kun halutaan opastetta joka on tarve valaista. Pitkäikäinen 1,2 W teholed on erinomainen valonlähde joka valaisee tasaisesti kyltin johon haluttu informaatio on mahdollista liimata tarrana tai kaivertaa itse valaistuun levyyn. Lujan alumiinivalurungon ja kestävän konstruktion ansiosta valaisin sopii erittäin hyvin kiinteistöjen numerovalaisimeksi, hotellihuoneiden numerovalaisimeksi ja opastevalaisimeksi esim. kauppakeskuksiin AVR Ø AVR51.11L LED valaisin 1W neliö musta AVR51.11LV LED valaisin 1W neliö valk. AVR52.11L LED valaisin 1W suorakaide musta AVR52.11LV LED valaisin 1W suorakaide valk. LED AVR70 BPKRy ihn IP44 4x2,5mm² Pelkistetty yleisvalaisin sisä- ja ulkokäyttöihin. Soveltuu katto- ja seinäasennuksiin. Materiaalina iskunkestävä polykarbonaatti. Usein käytetty myös numerovalaisimena. Seinäasennuksissa voidaan varustaa myös lumisuojalla. Läpinäkyvä, kääntyvä asennuspohja helpottaa valaisimen asentamista AVR AVR70 PIR tunnistinvalaisin AVR x75W A60/E27 230V 50Hz AVR71 BPKRy ihn IP44 4x2,5mm² Polykarbonaattinen yleisvalaisin, jonka pääkäyttöalueena ovat erilaiset informaatiokäytöt. Erinomainen opastevalaisin julkisiin rakennuksiin, lentokentille, rautatie- ja linja-autoasemille, hotelleihin, myymälöihin jne. Kolmiomainen kupu on riittävän iso erilaisille symboleille ja niiden näkyminen eri suuntiin on varmistettu. Sopii erinomaisesti numerovalaisimeksi. Ulkokäytöissä voidaan valaisinta suojata erillisellä lumisuojalipalla. Pohjan läpinäkyvä asennusrengas helpottaa asennusta. AVR AVR71 PIR tunnistinvalaisin AVR x60W A60/E27 230V 50Hz AVR72 BPKRy ihn IP44 4x2,5mm² Matala yleisvalaisin, jonka valonlähteinä ovat energiaa säästävät kompaktilamput. AVR72 on roiskevedenpitävä, polykarbonaatista valmistettu yleisvalaisin. Valaisimessa on asennusta helpottava läpinäkyvä, kääntyvä asennuspohja. Valonlähde värisävy 830 sisältyy toimitukseen. 43 AVR AVR72 VALAISIMET ELEKTRONISELLA LIITÄNTÄLAITTEELLA AVR72.118E x18W TC-L/2G11 230/240V 0-50/60Hz AVR72 PIR tunnistinvalaisin AVR E x18W TC-L/2G11 230/240V 50/60Hz Valaistuksen käyttö ja ohjainlaitteet Tutkatekniikkaan perustuva erillinen liiketunnistinyksikkö AVL66 on hyvä ratkaisu kun halutaan ohjata olemassa olevaa valaistusta liikkeen perusteella, esimerkiksi kellarikäytävissä ja portaikoissa sisätiloissa. Tunnistaa liikkeen jopa 10 metrin päästä. AVL66 AVL Tutkaohjausyksikkö 23

24 ILMANVAIHTO Ilmanvaihtolaite Enervent Piccolo eco ECE +74/-74 l/s Enervent Piccolo eco ECE ilmanvaihtolaite on suunniteltu asennettavaksi pieneen tilaan, esimerkiksi keittiöön lieden yläpuolelle. Piccolo on keittiökaluston standardimitoitukseen sopiva asennusvalmis paketti. Laitteen käyntiääni on erittäin hiljainen. Vakiotoimitukseen sisältyy kiinnityslistat keittiökaapiston integrointilevylle, joka nopeuttaa ja helpottaa asennusta. Laitteeseen yhdistetään aina liesikupu, mutta sen ei välttämättä tarvitse olla asennettuna laitteeseen, vaan Piccolo ja liesituuletin voidaan myös yhdistää toisiinsa kanavalla. Laitetta ohjataan liesituulettimelta. TYYPPI LVINO EAN-KOODI NIMIKE P Huoneistokohtainen ilmanvaihtolaite lämmön talteenotolla Kerrostalon ilmanvaihto voidaan toteuttaa huoneistokohtaisten laitteiden lisäksi talo- tai porraskohtaisilla laitteilla. Tähänkin löytyy ratkaisu Enerventin tuotevalikoimasta. Enervent Pro sarjan ilmanvaihtolaitteet ovat suodattimet, puhaltimet ja lämmönsiirtimen sisältäviä tiiviitä paketteja ilmamäärille l/s. Laitteita on tarjolla kolmella eri lämmönsiirtimellä; pyörivällä lämmönsiirtimellä, ristivirtauslevylämmönsiirtimellä ja glykolilämmönsiirtimellä. Tuloilmalaitteet voidaan toimittaa joko sähköisellä tai vesikiertoisella jälkilämmityspatterilla ja/tai vesikiertoisella tai höyrystin jäähdytyksellä. Poistoilmalaitteet voidaan toimittaa glykolipatterilla lämmön talteenottoa varten. Kaikkiin laitteisiin on tarjolla useampia ohjausvaihtoehtoja. Laitteet voidaan myös toimittaa ilman automatiikkaa. lattialämmitysratkaisut ThinKit -lämpökaapelit ThinKit on suunniteltu pienten ja sokkeloisten tilojen lattialämmitykseen. Itse kaapeli on pyöreä, halkaisijaltaan 4,2 mm. Tämä mahdollistaa matalan korotuksen saneerauksen tai uudiskohteen yhteydessä. Tuotetta voidaan käyttää kaikkien lattiapintamateraalien kanssa, mutta itse kaapeli tulee asentaa palamattoman pinnan päälle. Koot kattavat 1-20,6 neliömetrin alueen. Pakkauksessa on lattialämmityskaapelia, taipuisaa asennusputkea sekä asennusteippiä. Kylmäkaapelin pituus on 3 metriä. EFHTK ,5 m, 0,9-1,6 m², 130 W EFHTK ,5 m, 1,0-1,9 m², 150 W EFHTK ,5 m, 1,5-2,8 m², 220 W EFHTK ,5 m, 1,9-3,5 m², 280 W EFHTK m, 2,7-5,0 m², 400 W EFHTK m, 3,0-5,6 m², 450 W EFHTK m, 4,6-8,6 m², 690 W EFHTK ,5 m, 5,2-9,8 m², 780 W EFHTK m, 6,5-12,3 m², 980 W EFHTK m, 7,3-13,8 m², 1100 W EFHTK m, 11,0-20,6 m², 1650 W ThinMat -lämpökaapelimatot 100 W/m² Pienempi neliöteho, 100 W/m², riittää mukavuuslattialämmitykseen sekä kuiviin että kosteisiin tiloihin. Pintamateriaalina voi käyttää puuta, parkettia, laminaattia, betonia, kiveä tai klinkkeriä. Soveltuu asennettavaksi lastulevyn päälle käytettäessä lattialämmitystasoitetta. Pakkauksessa on lattialämmitysmatto, alumiiniteippiä ja taipuisa asennusputki anturia varten. Nimellisjännite on 230 V. Kylmäkaapelin pituus on 4 m. Alin asennuslämpötila on + 5 C. ThinMatin leveys on 48 cm. EFHTM m, 1 m², 100 W EFHTM m, 1,5 m², 150 W EFHTM m, 2 m², 200 W EFHTM m, 3 m², 300 W EFHTM m, 4 m², 400 W EFHTM m, 5 m², 500 W EFHTM m, 6 m², 600 W EFHTM m, 8 m², 800 W EFHTM m, 10 m², 1000 W EFHTM m, 12 m², 1200 W 24

25 Lattialämmitystermostaatit Lattialämmitystermostaatti huonekohtaiseen lämpötilansäätöön. Nimellisvirta 10 A res. Max kuorma 2300 W. Ohjaus 230 V. Jännite 230 V + 10 %, -15 %, 50 Hz. Säätöalue +10ºC...+60ºC. Lämpötilan kiinteä pudotus 4ºC. NTC-anturi 47 kohm / 25ºC, 4 m, max Ø 7,5 mm, jatkettavissa 10 m MMJ 2x1,5 mm². Käyttölämpötila-alue -20ºC...+30ºC. Kaksinapainen kytkin. Termostaatit ovat yhteensopivia JUSSI-, Elko- ja Eljo-asennuskalusteiden kanssa. Kotelointiluokka IP31. ECO10FJ Lattianlämmitystermostaatti 10 A, anturilla, Jussi kaluste ECOAC Uppoasennuskotelo IP44 ECO10F-termostaatille sulanapitoratkaisut Optiheat 15/30 Sadevesijärjestelmien, kattojen ja portaiden sulanapitoon. Voidaan käyttää myös pienten alueiden lattialämmitykseen. Ulkovaippa hyvin UV-säteilyä kestävää polyolefiiniä. Kaapeleissa vesitiiviyden ja mekaanisen kestävyyden varmistava lisäsuojavaippa (Bonded jacket). Kaapelin mitat 10,5 x 6,0 mm. Min. taivutussäde 25 mm. EFPO Optiheat 15/30, teho 15 W/m, musta ECO900-termostaatti Täysautomaattinen lumen- ja jäänsulatuksen ohjauslaite. Lämpötila- ja kosteustiedot. LCD-näyttö, missä jatkuva kosteus- ja lämpötilanäyttö. Kielinä suomi, ruotsi, saksa englanti, ranska ja tsekki. Viantunnistusautomatiikka ja potentiaalivapaa kärkitieto vikatapauksessa. Jälkilämmitys ja käyttötuntilaskuri. Mahdollisuus käsiohjaukseen. DINkisko-asenteinen. 230V. ECO Sulanapitosäädin ulkoalueiden ja sadevesijärjestelmien sulanapitoon ECOA Lämmitettävä lumi- ja jäätunnistin räystääseen ECOA Lämpötila-anturi räystääseen ECO910-termostaatti DIN-kiskoon asennettava sulanapitotermostaatti kahdella anturilla. Soveltuu hyvin ulkoalueiden, ajoluiskien, kattojen ja sadevesijärjestelmien sulanapitolämmityksen ohjaukseen. Ulkoalueiden sulanapidossa käytetään molempia antureita ja sadevesijärjestelmien sulanapidossa vain toista. Termostaatin säätöalue C, IP20. Käyttöjännite 230 V. Maksimikuorma 16 A. Anturi 47 kohm / 25 C. Anturikaapelin pituus 4 m (jatkettavissa 25 m:een asti). ECO Sulanapitotermostaatti, 16A, kaksi anturia 25

26 ryhmäkeskukset pinta- ja uppoasennukseen, ip20 Pikku-Waltteri-ryhmäkeskukset Saneerausryhmäkeskukset ja teleasennuskotelot pinta-asennukseen, IP20 Ryhmäkeskukset johdonsuojakatkaisijoilla ja yhdellä 4-napaisella 30 ma vikavirtasuojakytkimellä. Teleasennuskoteloissa on europistorasia kolmelle pistotulpalle, maadoituskisko sekä paikat RJ45-liittimille. Koteloihin voidaan asentaa RJ45-liittimet, jotka kiinnittyvät aukkoihin, joiden koko on 18,3 x 17,5 mm, 15 x 20 mm tai 15 x 19,3 mm. Koteloissa on myös tila valokuitukaapelin pääterasialle EHL120.04, jossa on 4 kpl SC-liitinaukkoja. Kotelot voidaan asentaa myös EHSV145.09PS- tai EHSV145.12PS-keskuksien alle, joissa on kanava myös keskuksen läpi meneville telekaapeleille. TYYPPI SSTL EAN NIM. VIRTA VIKAVIRTA- SUOJAKYTK. 4-NAP. 30 ma B6A B10A C10A B16A C16A VARA- TILA MITAT (lxkxs) PAINO (kg) EHSV145.09PS A x275x90 7,4 kg EHSV145.12PS A x275x90 7,5 kg TELEASENNuSKOTELOT EHT400-IT EHT550-IT LISÄTARVIKKEET EHL Teleasennuskotelo, 7 kpl RJ45-liitinpaikkoja 275x400x90 3,9 Teleasennuskotelo, 12 kpl RJ45-liitinpaikkoja 275x550x90 +sokkeli ,4 kg Valokuiturasia neljällä SC-liitinpaikalla 100x122x32 0,2 kg Toimitamme keskuksia myös asiakkaiden tarpeiden mukaan räätälöityinä. it-ryhmäkeskukset, ip20, waltteri ja pikku-waltteri IT-ryhmäkeskukset, pinta- ja uppoasennukseen, IP20 IT-ryhmäkeskukset, IP20, Pikku-Waltteri 3-vaiheiset, ovelliset ryhmäkeskukset, joissa teletila samassa rungossa keskuksen kanssa. Kaikissa keskuksissa on vakiona 4-napainen 30 ma vikavirtasuojakytkin. Keskuksien teletilassa on pistorasia ja hylly aktiivilaitteelle (esim. laajakaistamodeemi) sekä tilat puhelinrimalle ja antenniverkon laitteille ja paikat 12:lle RJ45-liittimelle. Keskuksiin voidaan asentaa RJ45-liittimet, jotka kiinnittyvät aukkoihin, joiden koko on 22 x 36 mm, 18,3 x 17,5 mm, 15 x 20 mm tai 15 x 19,3 mm. 25 A, 400 V, IP 20C TYYPPI SSTL NIM. VIKAVIRTAsuojAKYTKIN B6A B10A C10A B16A C16A VARA- MITAT (lxkxs) PAINO EAN VIRTA TILA (kg) 4-NAP. 30 ma EHSV345.15P/IT A x550x130 13,8 kg EHSV545.21P/IT A x880x130 20,8 kg EHSV445.15P/IT A x1100x kg Toimitamme keskuksia myös asiakkaiden tarpeiden mukaan räätälöityinä. 26

27 IT-ryhmäkeskukset uppoasennukseen, IP20 IT-ryhmäkeskukset, IP20, Pikku-Waltteri 3-vaiheiset, ovelliset upotettavat ryhmäkeskukset, joissa teletila samassa rungossa keskuksen kanssa. Kaikissa keskuksissa on vakiona 4-napainen 30 ma vikavirtasuojakytkin. Lisäksi keskuksissa on pistorasia ja hylly aktiivilaitteelle (esim. laajakaistamodeemi) sekä tilat puhelinrimalle ja antenniverkon laitteille ja 12:lle RJ45-liittimelle. Keskuksiin voidaan asentaa RJ45-liittimet, jotka kiinnittyvät aukkoihin, joiden koko on 22 x 36 mm, 18,3 x 17,5 mm, 15 x 20 mm tai 15 x 19,3 mm. Upotuskotelo on hankittava erikseen. Asennusputket voidaan liittää upotuskoteloon liitäntämuhvien ja putkijatkojen avulla. 25 A, 400 V, IP 20C TYYPPI SSTL EAN NIM. VIRTA VIKAVIRTA- SUOJAKYTK. 4-NAP. 30 ma B6A B10A C10A B16A C16A VARA- TILA MITAT (lxkxs) PAINO (kg) EHSV345.15U/IT A x550x120 9, EHSV545.21U/IT A x880x kg EHSV445.15U/IT A x1100x120 13,2 kg upotuskotelot EDELLISIIN (MITAT = upotusmitat) EHL3.18L Levyseinään, keskukselle EHSV345.15U/IT EHL Levyseinään, keskukselle EHSV545.21U/IT EHL Levyseinään, keskukselle EHSV445.15U/IT Upotusmitat 3,0 kg 505x510x95 mm Upotusmitat 4,4 kg 505x835x95 mm Upotusmitat 4,2 kg 350x1055x95 mm Toimitamme keskuksia myös asiakkaiden tarpeiden mukaan räätälöityinä. Keskusten pääkaaviot: 27

28 CMP GPKD/11/2009/5000/Adsek B9/Hämeen Kirjapaino Oy Ensto Electric Oy PL 110, Veckjärventie Porvoo puh electric@ensto.com asiakaspalvelu tekninen tuki
