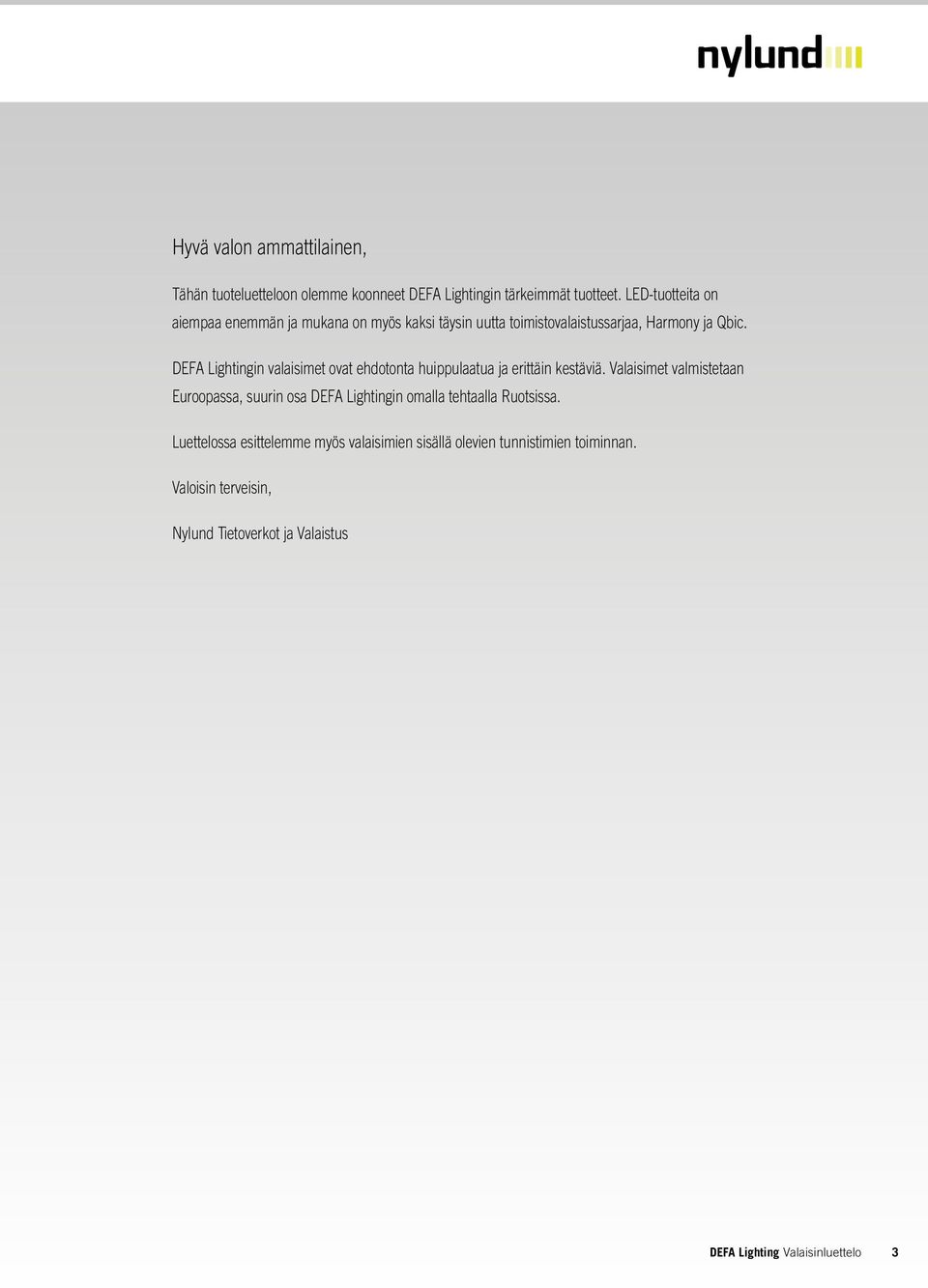

3 Hyvä valon ammattilainen, Tähän tuoteluetteloon olemme koonneet DEFA Lightingin tärkeimmät tuotteet. LED-tuotteita on aiempaa enemmän ja mukana on myös kaksi täysin uutta toimistovalaistussarjaa, Harmony ja Qbic. DEFA Lightingin valaisimet ovat ehdotonta huippulaatua ja erittäin kestäviä. Valaisimet valmistetaan Euroopassa, suurin osa DEFA Lightingin omalla tehtaalla Ruotsissa. Luettelossa esittelemme myös valaisimien sisällä olevien tunnistimien toiminnan. Valoisin terveisin, Nylund Tietoverkot ja Valaistus DEFA Lighting Valaisinluettelo 3

4 Oy Nylund-Group Ab, Tietoverkot ja Valaistus Masalantie MASALA Vaihde (myynti) puh Asiakaspalvelu puh Faksi Painettu Suomessa 2013 Painopaikka: Savion Kirjapaino Oy Pidätämme oikeudet tuotemuutoksiin ja teknisiin muutoksiin ilman ennakkoilmoitusta Painotuote Nylund Group on suomalainen perheyritys. Tavoitteenamme on olla kannattava, hallitusti omilla vahvuusalueillaan kasvava myyntiyritys. Strategiamme kulmakivet ovat energia, ekologisuus ja elinkaari. Kaksi liiketoimintaryhmäämme ovat Elektroniikka sekä Tietoverkot ja Valaistus. Tarjoamme asiakkaillemme tietoverkko- ja valaistusratkaisuja sekä elektroniikan komponentteja, nesteiden annostelulaitteita, teknisiä hartseja ja liimoja. Palvelemme kotimaisia ja kansainvälisiä asiakkaitamme ympäri maailmaa. 4 DEFA Lighting Valaisinluettelo

5 Sisältö 1 Toimistovalaisimet 6 2 Sisustusvalaisimet 24 3 Teollisuusvalaisimet 34 4 Urheilutilavalaisimet 44 5 Ulkovalaisimet 46 6 Tunnistimet 62 7 Symbolien kuvaus 64 8 Valaistussuunnittelu 66 9 Protect ja Neptune valaisimien lisätarvikkeet Valonlähteet Valonlähteet, valonlähteiden tehot ja virrat Hakemisto: Sähkönumero - sivunumero Hakemisto: Tuotenimi - sivunumero 77 DEFA Lighting Valaisinluettelo 5

6 Toimistovalaisimet 1 Toimistovalaisimet Toimistovalaistus on osa työergonomiaa Hyvä toimistovalaistus huomioi työntekijän yksilölliset vaatimukset ja on muunneltavissa tarpeiden muuttuessa. Laadukas valaistus koostuu hyvästä yleis-, kohde- ja erikoisvalaistuksesta, joilla varmistetaan näkymisen ja näkemisen tarve ja tarjotaan myös visuaalista nautintoa. Modernit valaistusratkaisut lisäävät parhaimmillaan työntekijöiden työmotivaatiota kohti parempia työsuorituksia ja helpottavat keskittymistä. Energiatehokas toimistovalaistus toteutetaan käyttämällä nykyaikaisia valaisimia ja ohjaamalla valaistusta läsnäolon ja ikkunoista tulevan luonnonvalon mukaan. DEFA Lightingin Harmony- ja Qbic-uutuuksissa on pyritty mahdollisimman eleganttiin muotoiluun teknisestä suorituskyvystä tinkimättä. Muotokieli sopii moderniin toimistoympäristöön täydellisesti. Molemmissa tuoteperheissä on sekä sekä pinta-, että ripustettavat versiot. Myös ylä- ja alavalon määrään on vaihtoehtoja. PR eli Premium-malleissa on erittäin korkea hyötysuhteen optiikka, jonka vaikutus näkyy lopulta käyttäjän sähkölaskun pienenemisenä verrattuna vähemmän laadukkaisiin valaisimiin. Qbic- ja Harmony-valaisimissa on kiinnitetty myös erityistä huomiota materiaalien ja pakkausten kierrätykseen. Nämä valaisimet ovat ekologinen ja kestävä valinta mihin tahansa toimistoon, johon halutaan korkealuokkaista yleisvalaistusta. 6 DEFA Lighting Valaisinluettelo

7 Sisältö Harmony ja Qbic 8 Harmony ES pinta-asennettava 10 Harmony PR pinta-asennettava 11 Harmony ES ID37 ripustettava 12 Harmony PR ID10 ripustettava 13 Harmony PR ID37 ripustettava 14 Qbic ES pinta-asennettava 15 Qbic PR pinta-asennettava 16 1 Qbic ES ID37 ripustettava 17 Qbic PR ID10 ripustettava 18 Qbic PR ID37 ripustettava 19 Zeta T5 20 Toimistovalaisimet Zeta T5 IP44 21 Plano T5 mikroprisma 22 Plano LED mikroprisma 23 DEFA Lighting Valaisinluettelo 7

8 Harmony ja Qbic 1 Harmony ja Qbic on uusi energiatehokas, tyylikäs ja käyttäjäystävällinen toimistovalaisinsarja Toimistovalaisimet Energia Harmony ja Qbic täyttävät vaativat energiamääräykset Eco-loisteputkilla ja valaistuksen ohjauksella. Laatu DEFA-laatu on tuttua myös autojen lämmitys- ja turvallisuustuotteista. Muotoilu Harmony- ja Qbic-valaisimissa on samantyyppinen ajanmukainen muotoilu ja energiatehokas valaistustekniikka. Harmony ja Qbic soveltuvat käytettäviksi toimistoissa ja julkisissa rakennuksissa. Valmistus Ruotsissa Harmony- ja Qbic-valaisimet valmistetaan DEFA Lightingin tehtaalla Ruotsissa. Läheisyys markkinoihin tuo joustavuutta, mahdollisuuden muokata tuotteita asiakkaiden tarpeiden mukaisesti ja varmistua hyvästä laadusta ja toimitusvarmuudesta. Teknologia kohtaa muotoilun Harmony- ja Qbic-valaisimissa kohtaavat parhaat osa-alueet valaistusteknologiassa. Optimaalinen valaistusoptiikka, erityyppiset valaistuksen ohjausmahdollisuudet, helppokäyttöisyys ja ajanmukainen muotoilu tekevät Harmonystä ja Qbicista optimaalisia valaisimia ilman kompromisseja. Premium-malleissa on korkean hyötysuhteen optiikka, joka antaa parhaan mahdollisen valotehon, multiliitäntälaite, joka mahdollistaa eri tehoisten loisteputkien, myös ECO-putkien, käytön valaisimessa. Premium-mallin valaisimet ovat saatavina kattavasti erilaisilla tehoilla, valaistuksen ohjauksilla ja tunnistimilla. Laajennettavuus Valaisimen päädyssä oleviin laajennuskappaleisiin on mahdollista asentaa lisävarusteita, kuten vetonarukytkin (SW), vetonaruhimmennys (SWD), läsnäolotunnistin on/off (PIR OnOff) tai MinMaxOff (PIR MinMaxOff) -toiminnolla. Lisäksi valaisin on mahdollista varustaa tunnistimella ja vakiovalosäädöllä (PIR DLS SWD) Ympäristö Harmony- ja Qbic-valaisimet antavat paljon valoa pienellä teholla. Yhdistettynä valaistuksen ohjaukseen ne kuluttavat aina vain optimaalisen määrän energiaa. Tuotteiden pakkaukset on myös suunniteltu valaisimen nopeaa asennusta ja pakkauksen helppoa kierrätystä ajatellen. Kaksi sarjaa Essential (ES) ja Premium (PR). Essential-valaisimet on tarkoitettu täyttämään asiakkaan kaikki normaalit tarpeet. Valaisin on optimoitu helppoa hankintaa, asennusta ja käyttöä varten. Valaisimessa on hyvä optiikka ja se toimitetaan aina valonlähteillä. 8 DEFA Lighting Valaisinluettelo

9 Harmony ja Qbic Harmony Harmony ES pinta-asennettava 10 Harmony PR pinta-asennettava 11 Harmony ES ID37 ripustettava 12 Harmony PR ID10 ripustettava 13 Harmony PR ID37 ripustettava 14 1 Qbic Toimistovalaisimet Qbic ES pinta-asennettava 15 Qbic PR pinta-asennettava 16 Qbic ES ID37 ripustettava 17 Qbic PR ID10 ripustettava 18 Qbic PR ID37 ripustettava 19 DEFA Lighting Valaisinluettelo 9

10 Harmony ES pinta-asennettava F 14/24W cc 450 mm 28/54W cc 1000 mm 35/49/80W cc 1000 mm 14/24W 757 mm 28/54W 1357 mm 35/49/80W 1657 mm 156 mm 50 mm 1 Toimistovalaisimet Pinta-asennettava 1- tai 2-lamppuinen valaisin. Runko terästä ja päädyt ABS-muovia. Kaksoisparabolinen alumiininen optiikka. Pulverimaalattu valkoiseksi (RAL 9016), tilauksesta saatavana alumiininharmaana (RAL 9006). Oppilaitokset, toimistot, kokoushuoneet, myymälät jne. Kattopintaan tai ripustuskiskoon. Kytkentä Valaisimessa on 5-napainen liitin keskellä valaisinta. Johtoaukot keskellä sekä päädyissä. 5 x 2,5 mm 2 -o-. Kaksi läpivientiä pohjassa, päätyjen läpiviennit avattavissa. Liitäntälaite Elektroninen HF-liitäntälaite. Valonlähde T5, sävy 840 sisältyy toimitukseen. Ohjaus Valaisin on tilattavissa myös DALI-liitäntälaitteella. Muuta Harmony on saatavana myös ripustettavana versiona: Harmony ES ripustettava. Valaisin on saatavana myös erinomaisella hyötysuhteella varustetulla optiikalla: Harmony PR ID37 ripustettava η = 55% cd/klm 55% Harmony ES 2x28W Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Harmony ES T5 2x28W/840 Valkoinen T5 2x28W/840 G5 3, Harmony ES T5 2x35W/840 Valkoinen T5 2x35W/840 G5 4, Harmony ES T5 2x49W/840 Valkoinen T5 2x49W/840 G5 4, Heijastin jää roikkumaan lamppuja vaihdettaessa. 10 DEFA Lighting Valaisinluettelo

11 Harmony PR pinta-asennettava DALI 3 F 14/24W cc 450 mm 28/54W cc 1000 mm 35/49/80W cc 1000 mm 14/24W 757 mm 28/54W 1357 mm 35/49/80W 1657 mm 156 mm 50 mm Pinta-asennettava 1- tai 2-lamppuinen valaisin erinomaisella optiikalla. Runko terästä ja päädyt ABS-muovia. Kaksoisparabolinen korkean hyötysuhteen alumiininen optiikka. Pulverimaalattu valkoiseksi (RAL 9016), tilauksesta saatavana alumiininharmaana (RAL 9006). Oppilaitokset, toimistot, kokoushuoneet, myymälät jne. Kattopintaan tai ripustuskiskoon. Kytkentä Valaisimessa on 5-napainen liitin keskellä valaisinta. Johtoaukot keskellä sekä päädyissä. 5 x 2,5 mm 2 -o-. Kaksi läpivientiä pohjassa, päätyjen läpiviennit avattavissa. Liitäntälaite Elektroninen HF-liitäntälaite. Valonlähde T5. Valaisin toimitetaan ilman valonlähdettä. Ohjaus Harmony PR voidaan toimittaa laajalla valikoimalla ohjauksia. Tilauksesta saatavana tunnistimella. Muuta Harmony on saatavana myös ripustettavana versiona Harmony PR ID37 ja Harmony PR ID η = 83% cd/klm 83% Harmony PR 1x28W 1 Toimistovalaisimet Ohjaustapa DALI Selite Digitaalinen osoitteellinen valonsäätö, myös painonappihimmennys (Switch-Dim) Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Harmony PR T5 1x28/54W v Valkoinen 1x28/54W T5 G5 3, Harmony PR T5 2x28/54W v Valkoinen 2x28/54W T5 G5 3, Harmony PR T5 1x35/49/80W v Valkoinen 1x35/49/80W T5 G5 4, Harmony PR T5 2x35/49W v Valkoinen 2x35/49W T5 G5 4, Harmony PR T5 1x28/54W DALI v Valkoinen 1x28/54W T5 G5 3, Harmony PR T5 2x28/54W DALI v Valkoinen 2x28/54W T5 G5 3, Harmony PR T5 1x35/49/80W DALI v Valkoinen 1x35/49/80W T5 G5 4, Harmony PR T5 2x35/49W DALI v Valkoinen 2x35/49W T5 G5 4, Heijastin jää roikkumaan lamppuja vaihdettaessa. DEFA Lighting Valaisinluettelo 11

12 Harmony ES ID37 ripustettava 28/54W cc 1200 mm 35/49/80W cc 1500 mm 28/54W 1357 mm 35/49/80W 1657 mm 156 mm 50 mm 1 Toimistovalaisimet Ripustettava 1- tai 2-lamppuinen valaisin, 30 % ylävalo, 70 % alavalo (ID37). Runko terästä ja päädyt ABS-muovia. Kaksoisparabolinen alumiininen optiikka. Pulverimaalattu valkoiseksi (RAL 9016), tilauksesta saatavana alumiininharmaana (RAL 9006). Oppilaitokset, toimistot, kokoushuoneet, myymälät jne. Ripustusasennus. Toimitus sisältää ripustussarjan (ripustimet, kattokuppi, valaisimeen kytketty kaapeli). Kytkentä Valaisin toimitetaan 2,5 m läpinäkyvällä kaapelilla ja maadoitetulla pistotulpalla. Liitäntälaite Elektroninen HF-liitäntälaite. Valonlähde T5, sävy 840 sisältyy toimitukseen. Ohjaus SW: Vetonarukytkin, ohjaus päälle/pois. SWD: Vetonaruhimmennys, ohjaus: päälle, himmennä, kirkasta, pois. Muuta Harmony on saatavana myös pinta-asennettavana versiona: Harmony ES pinta-asennettava. Valaisin on saatavana myös erinomaisella hyötysuhteella varustetulla optiikalla: Harmony PR ID37 ripustettava cd/klm η = cd/klm 72% 72% Harmony ES ID37 2x28W Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Harmony ES ID37 T5 2x28W/840 SW v Valkoinen 30/70 % 2x28W/840 G5 3, Harmony ES ID37 T5 2x28W/840 SWD v Valkoinen 30/70 % 2x28W/840 G5 3, Harmony ES ID37 T5 2x35W/840 SW v Valkoinen 30/70 % 2x35W/840 G5 4, Harmony ES ID37 T5 2x35W/840 SWD v Valkoinen 30/70 % 2x35W/840 G5 4, Harmony ES ID37 T5 2x49W/840 SW v Valkoinen 30/70 % 2x49W/840 G5 4, Harmony ES ID37 T5 2x49W/840 SWD v Valkoinen 30/70 % 2x49W/840 G5 4, Heijastin jää roikkumaan lamppuja vaihdettaessa. 12 DEFA Lighting Valaisinluettelo

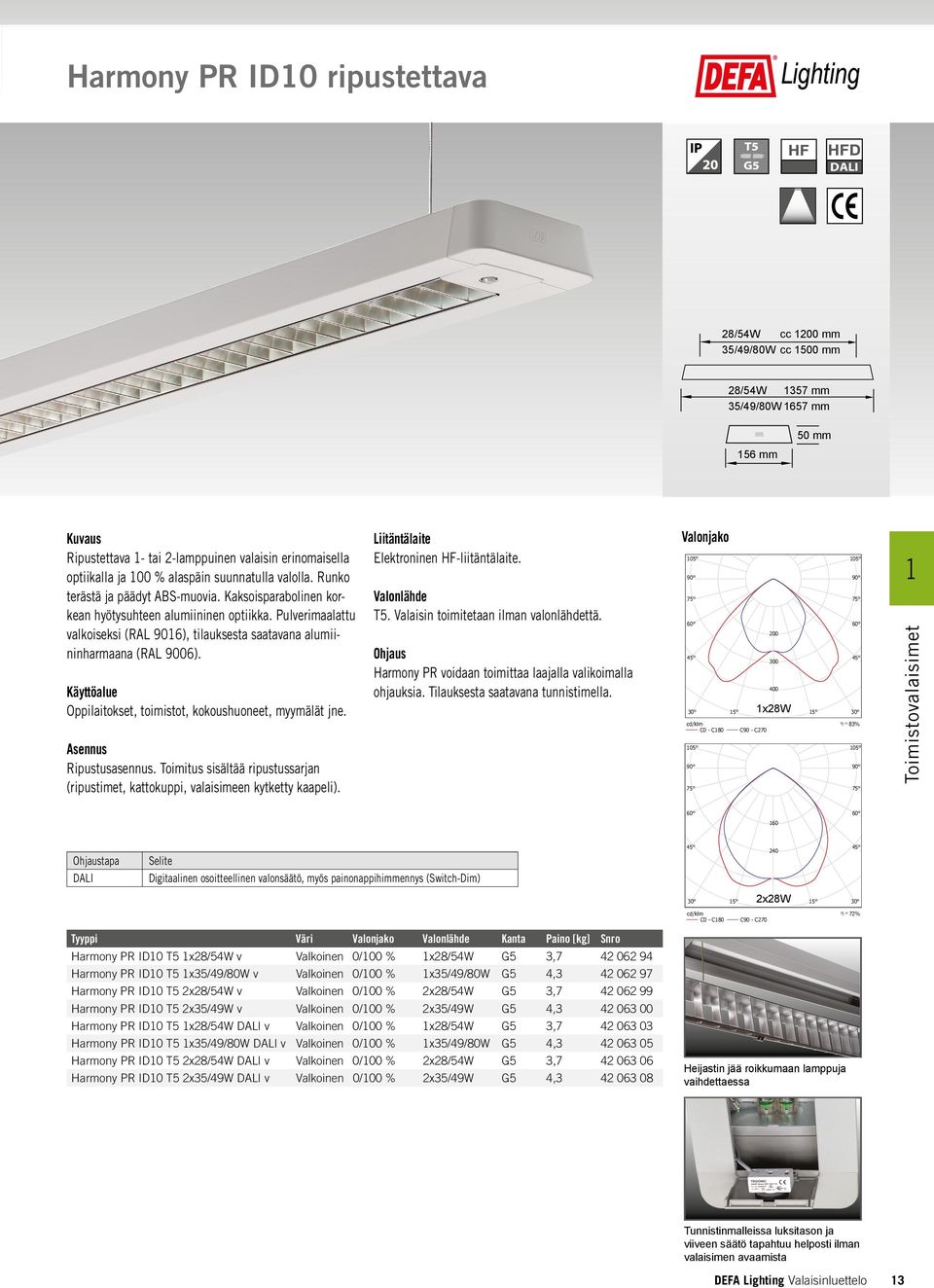

13 Harmony PR ID10 ripustettava DALI 28/54W cc 1200 mm 35/49/80W cc 1500 mm 28/54W 1357 mm 35/49/80W 1657 mm 156 mm 50 mm Ripustettava 1- tai 2-lamppuinen valaisin erinomaisella optiikalla ja 100 % alaspäin suunnatulla valolla. Runko terästä ja päädyt ABS-muovia. Kaksoisparabolinen korkean hyötysuhteen alumiininen optiikka. Pulverimaalattu valkoiseksi (RAL 9016), tilauksesta saatavana alumiininharmaana (RAL 9006). Oppilaitokset, toimistot, kokoushuoneet, myymälät jne. Ripustusasennus. Toimitus sisältää ripustussarjan (ripustimet, kattokuppi, valaisimeen kytketty kaapeli). Liitäntälaite Elektroninen HF-liitäntälaite. Valonlähde T5. Valaisin toimitetaan ilman valonlähdettä. Ohjaus Harmony PR voidaan toimittaa laajalla valikoimalla ohjauksia. Tilauksesta saatavana tunnistimella x28W cd/klm η = 83% 83% 1 Toimistovalaisimet 160 Ohjaustapa DALI Selite Digitaalinen osoitteellinen valonsäätö, myös painonappihimmennys (Switch-Dim) x28W cd/klm η = 72% 72% Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Harmony PR ID10 T5 1x28/54W v Valkoinen 0/100 % 1x28/54W G5 3, Harmony PR ID10 T5 1x35/49/80W v Valkoinen 0/100 % 1x35/49/80W G5 4, Harmony PR ID10 T5 2x28/54W v Valkoinen 0/100 % 2x28/54W G5 3, Harmony PR ID10 T5 2x35/49W v Valkoinen 0/100 % 2x35/49W G5 4, Harmony PR ID10 T5 1x28/54W DALI v Valkoinen 0/100 % 1x28/54W G5 3, Harmony PR ID10 T5 1x35/49/80W DALI v Valkoinen 0/100 % 1x35/49/80W G5 4, Harmony PR ID10 T5 2x28/54W DALI v Valkoinen 0/100 % 2x28/54W G5 3, Harmony PR ID10 T5 2x35/49W DALI v Valkoinen 0/100 % 2x35/49W G5 4, Heijastin jää roikkumaan lamppuja vaihdettaessa Tunnistinmalleissa luksitason ja viiveen säätö tapahtuu helposti ilman valaisimen avaamista DEFA Lighting Valaisinluettelo 13

14 Harmony PR ID37 ripustettava DALI 3 28/54W cc 1200 mm 35/49/80W cc 1500 mm 28/54W 1357 mm 35/49/80W 1657 mm 156 mm 50 mm 1 Toimistovalaisimet Ripustettava 1- tai 2-lamppuinen valaisin, 30 % ylävalo, 70 % alavalo (ID37). Runko terästä ja päädyt ABS-muovia. Kaksoisparabolinen korkean hyötysuhteen alumiininen optiikka. Tilauksesta saatavana myös 50 % ylävalo ja 50 % alavalo optiikalla. Pulverimaalattu valkoiseksi (RAL 9016), tilauksesta saatavana alumiininharmaana (RAL 9006) Oppilaitokset, toimistot, kokoushuoneet, myymälät jne. Ripustusasennus. Toimitus sisältää ripustussarjan (ripustimet, kattokuppi, valaisimeen kytketty kaapeli). Liitäntälaite Elektroninen HF-liitäntälaite. Valonlähde T5. Valaisin toimitetaan ilman valonlähdettä. Ohjaus Harmony PR toimitetaan laajalla valikoimalla ohjauksia x28W cd/klm η = 88% 88% Ohjaustapa DALI SWD PIR DLS SWD Selite Digitaalinen osoitteellinen valonsäätö, myös painonappihimmennys (Switch-Dim). Vetonaruhimmennys On/Säädä/Off Läsnäolotunnistus vakiovalosäädöllä ja vetonaruhimmennyksellä. 2x28W cd/klm cd/klm η = 82% 82% Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Harmony PR ID37 T5 1x28/54W v Valkoinen 30/70 % 1x28/54W G5 3, Harmony PR ID37 T5 1x35/49/80W v Valkoinen 30/70 % 1x35/49/80W G5 4, Harmony PR ID37 T5 2x28/54W v Valkoinen 30/70 % 2x28/54W G5 3, Harmony PR ID37 T5 2x35/49W v Valkoinen 30/70 % 2x35/49W G5 4, Harmony PR ID37 T5 1x28/54W DALI v Valkoinen 30/70 % 1x28/54W G5 3, Harmony PR ID37 T5 1x35/49/80W DALI v Valkoinen 30/70 % 1x35/49/80W G5 4, Harmony PR ID37 T5 2x28/54W DALI v Valkoinen 30/70 % 2x28/54W G5 3, Harmony PR ID37 T5 2x35/49W DALI v Valkoinen 30/70 % 2x35/49W G5 4, Harmony PR ID37 T5 2x28/54W SWD v Valkoinen 30/70 % 2x28/54W G5 3, Harmony PR ID37 T5 2x35/49W SWD v Valkoinen 30/70 % 2x35/49W G5 4, Harmony PR ID37 T5 2x28/54W PIR DLS SWD v Valkoinen 30/70 % 2x28/54W G5 3, Harmony PR ID37 T5 2x35/49W PIR DLS SWD v Valkoinen 30/70 % 2x35/49W G5 4, Heijastin jää roikkumaan lamppuja vaihdettaessa. 14 DEFA Lighting Valaisinluettelo Tunnistinmalleissa luksitason ja viiveen säätö tapahtuu helposti ilman valaisimen avaamista

15 Qbic ES pinta-asennettava F 14/24W cc 450 mm 28/54W cc 1000 mm 35/49W cc 1000 mm 14/24W 676 mm 28/54W 1276 mm 35/49/80W 1576 mm 150 mm 50 mm Pinta-asennettava 1- tai 2-lamppuinen valaisin. Runko terästä ja päädyt ABS-muovia. Kaksoisparabolinen alumiininen optiikka. Pulverimaalattu valkoiseksi (RAL 9016), tilauksesta saatavana alumiininharmaana (RAL 9006). Oppilaitokset, toimistot, kokoushuoneet, myymälät jne. Kattopintaan tai ripustuskiskoon. Kytkentä Valaisimessa on 5-napainen liitin keskellä valaisinta. Johtoaukot keskellä sekä päädyissä. 5 x 2,5 mm 2 -o-. Kaksi läpivientiä pohjassa, päätyjen läpiviennit avattavissa. Liitäntälaite Elektroninen HF-liitäntälaite. Valonlähde T5, sävy 840 sisältyy toimitukseen. Ohjaus Valaisin on tilattavissa myös DALI-liitäntälaitteella. Muuta Qbic on saatavana myös ripustettavana versiona: Qbic ES ripustettava η = 55% cd/klm 55% Qbic ES 2x28W 1 Toimistovalaisimet Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Qbic ES T5 2x28W/840 v Valkoinen T5 2x28W/840 G5 3, Qbic ES T5 2x35W/840 v Valkoinen T5 2x35W/840 G5 4, Qbic ES T5 2x49W/840 v Valkoinen T5 2x49W/840 G5 4, Heijastin jää roikkumaan lamppuja vaihdettaessa. DEFA Lighting Valaisinluettelo 15

16 Qbic PR pinta-asennettava DALI 3 F 14/24W cc 450 mm 28/54W cc 1000 mm 35/49W cc 1000 mm 14/24W 676 mm 28/54W 1276 mm 35/49/80W 1576 mm 150 mm 50 mm 1 Toimistovalaisimet Pinta-asennettava 1- tai 2-lamppuinen valaisin erinomaisella optiikalla. Runko terästä ja päädyt ABS-muovia. Kaksoisparabolinen korkean hyötysuhteen alumiininen optiikka. Pulverimaalattu valkoiseksi (RAL 9016), tilauksesta saatavana alumiininharmaana (RAL 9006). Oppilaitokset, toimistot, kokoushuoneet, myymälät jne. Kattopintaan tai ripustuskiskoon. Kytkentä Valaisimessa on 5-napainen liitin keskellä valaisinta. Johtoaukot keskellä sekä päädyissä. 5 x 2,5 mm 2 -o-. Kaksi läpivientiä pohjassa, päätyjen läpiviennit avattavissa. Liitäntälaite Elektroninen HF-liitäntälaite. Valonlähde T5. Valaisin toimitetaan ilman valonlähdettä. Ohjaus Qbic PR voidaan toimittaa laajalla valikoimalla ohjauksia. Tilauksesta saatavana tunnistimella η = 83% cd/klm 83% Qbic Premium 1x28W Ohjaustapa DALI Selite Digitaalinen osoitteellinen valonsäätö, myös painonappihimmennys (Switch-Dim). Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Qbic PR T5 1x28/54W v Valkoinen 1x28/54W T5 G5 3, Qbic PR T5 1x35/49/80W v Valkoinen 1x35/49/80W T5 G5 4, Qbic PR T5 2x28/54W v Valkoinen 2x28/54W T5 G5 3, Qbic PR T5 2x35/49W v Valkoinen 2x35/49W T5 G5 4, Qbic PR T5 1x28/54W DALI v Valkoinen 1x28/54W T5 G5 3, Qbic PR T5 1x35/49/80W DALI v Valkoinen 1x35/49/80W T5 G5 4, Qbic PR T5 2x28/54W DALI v Valkoinen 2x28/54W T5 G5 3, Qbic PR T5 2x35/49W DALI v Valkoinen 2x35/49W T5 G5 4, Heijastin jää roikkumaan lamppuja vaihdettaessa. 16 DEFA Lighting Valaisinluettelo

17 Qbic ES ID37 ripustettava 28/54W cc 1200 mm 35/49/80W cc 1500 mm 28/54W 1276 mm 35/49/80W 1576 mm 150 mm 50 mm Ripustettava 1- tai 2-lamppuinen valaisin, 30 % ylävalo, 70 % alavalo (ID37). Runko terästä ja päädyt ABS-muovia. Kaksoisparabolinen alumiininen optiikka. Pulverimaalattu valkoiseksi (RAL 9016), tilauksesta saatavana alumiininharmaana (RAL 9006). Oppilaitokset, toimistot, kokoushuoneet, myymälät jne. Ripustusasennus. Toimitus sisältää ripustussarjan (ripustimet, kattokuppi, valaisimeen kytketty kaapeli). Kytkentä Valaisin toimitetaan 2,5 m läpinäkyvällä kaapelilla ja maadoitetulla pistotulpalla. Liitäntälaite Elektroninen HF-liitäntälaite. Valonlähde T5, sävy 840 sisältyy toimitukseen. Ohjaus SW: Vetonarukytkin, ohjaus päälle/pois. SWD: Vetonaruhimmennys, ohjaus: päälle, himmennä, kirkasta, pois. Muuta Qbic on saatavana myös pinta-asennettavana versiona: Qbic ES pinta-asennettava. Valaisin on saatavana myös erinomaisella hyötysuhteella varustetulla optiikalla: Qbic PR ID37 ripustettava cd/klm η = cd/klm 72% 72% Qbic ES ID37 2x28W 1 Toimistovalaisimet Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Qbic ES ID37 T5 2x28W/840 SW v Valkoinen 30/70 % 2x28W/840 G5 3, Qbic ES ID37 T5 2x35W/840 SW v Valkoinen 30/70 % 2x35W/840 G5 4, Qbic ES ID37 T5 2x49W/840 SW v Valkoinen 30/70 % 2x49W/840 G5 4, Qbic ES ID37 T5 2x28W/840 SWD v Valkoinen 30/70 % 2x28W/840 G5 3, Qbic ES ID37 T5 2x35W/840 SWD v Valkoinen 30/70 % 2x35W/840 G5 4, Qbic ES ID37 T5 2x49W/840 SWD v Valkoinen 30/70 % 2x49W/840 G5 4, Heijastin jää roikkumaan lamppuja vaihdettaessa. DEFA Lighting Valaisinluettelo 17

18 Qbic PR ID10 ripustettava DALI 28/54W cc 1200 mm 35/49/80W cc 1500 mm 28/54W 1276 mm 35/49/80W 1576 mm 150 mm 50 mm 1 Toimistovalaisimet Ripustettava 1- tai 2-lamppuinen valaisin erinomaisella optiikalla 100 % alaspäin suunnatulla valolla. Runko terästä ja päädyt ABS-muovia. Kaksoisparabolinen korkean hyötysuhteen alumiininen optiikka. Pulverimaalattu valkoiseksi (RAL 9016), tilauksesta saatavana alumiininharmaana (RAL 9006). Oppilaitokset, toimistot, kokoushuoneet, myymälät jne. Ripustusasennus. Toimitus sisältää ripustussarjan (ripustimet, kattokuppi, valaisimeen kytketty kaapeli). Liitäntälaite Elektroninen HF-liitäntälaite. Valonlähde T5. Valaisin toimitetaan ilman valonlähdettä. Ohjaus Qbic PR voidaan toimittaa laajalla valikoimalla ohjauksia x28W cd/klm η = 83% 83% 160 Ohjaustapa DALI Selite Digitaalinen osoitteellinen valonsäätö, myös painonappihimmennys (Switch-Dim) Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Qbic PR ID10 T5 1x28/54W v Valkoinen 0/100 % 1x28/54W G5 3, Qbic PR ID10 T5 1x35/49/80W v Valkoinen 0/100 % 1x35/49/80W G5 4, Qbic PR ID10 T5 2x28/54W v Valkoinen 0/100 % 2x28/54W G5 3, Qbic PR ID10 T5 2x35/49W v Valkoinen 0/100 % 2x35/49W G5 4, Qbic PR ID10 T5 1x28/54W DALI v Valkoinen 0/100 % 1x28/54W G5 3, Qbic PR ID10 T5 1x35/49/80W DALI v Valkoinen 0/100 % 1x35/49/80W G5 4, Qbic PR ID10 T5 2x28/54W DALI v Valkoinen 0/100 % 2x28/54W G5 3, Qbic PR ID10 T5 2x35/49W DALI v Valkoinen 0/100 % 2x35/49W G5 4, x28W cd/klm η = 72% 72% Heijastin jää roikkumaan lamppuja vaihdettaessa. 18 DEFA Lighting Valaisinluettelo Tunnistinmalleissa luksitason ja viiveen säätö tapahtuu helposti ilman valaisimen avaamista.

19 Qbic PR ID37 ripustettava DALI F 28/54W cc 1200 mm 35/49/80W cc 1500 mm 28/54W 1276 mm 35/49/80W 1576 mm 150 mm 50 mm Ripustettava 1- tai 2-lamppuinen valaisin, 30 % ylävalo, 70 % alavalo (ID37). Runko terästä ja päädyt ABS-muovia. Kaksoisparabolinen korkean hyötysuhteen alumiininen optiikka. Tilauksesta on saatavana myös 50 % ylävalo ja 50 % alavalo optiikalla. Pulverimaalattu valkoiseksi (RAL 9016), tilauksesta saatavana alumiininharmaana (RAL 9006). Oppilaitokset, toimistot, kokoushuoneet, myymälät jne. Ripustusasennus. Toimitus sisältää ripustussarjan (ripustimet, kattokuppi, valaisimeen kytketty kaapeli). Liitäntälaite Elektroninen HF-liitäntälaite. Valonlähde T5. Valaisin toimitetaan ilman valonlähdettä. Ohjaus Qbic PR toimitetaan laajalla valikoimalla ohjauksia x28W cd/klm η = 88% 88% Toimistovalaisimet Ohjaustapa DALI SWD PIR DLS SWD Selite Digitaalinen osoitteellinen valonsäätö, myös painonappihimmennys (Switch-Dim). Vetonaruhimmennys On/Säädä/Off Läsnäolotunnistus vakiovalosäädöllä ja vetonaruhimmennyksellä. 2x28W cd/klm cd/klm η = 82% 82% Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Qbic PR ID37 T5 1x28/54W v Valkoinen 30/70 % 1x28/54W G5 3, Qbic PR ID37 T5 1x35/49/80W v Valkoinen 30/70 % 1x35/49/80W G5 4, Qbic PR ID37 T5 2x28/54W v Valkoinen 30/70 % 2x28/54W G5 3, Qbic PR ID37 T5 2x35/49W v Valkoinen 30/70 % 2x35/49W G5 4, Qbic PR ID37 T5 1x28/54W DALI v Valkoinen 30/70 % 1x28/54W G5 3, Qbic PR ID37 T5 1x35/49/80W DALI v Valkoinen 30/70 % 1x35/49/80W G5 4, Qbic PR ID37 T5 2x28/54W DALI v Valkoinen 30/70 % 2x28/54W G5 3, Qbic PR ID37 T5 2x35/49W DALI v Valkoinen 30/70 % 2x35/49W G5 4, Qbic PR ID37 T5 2x28/54W SWD v Valkoinen 30/70 % 2x28/54W G5 3, Qbic PR ID37 T5 2x35/49W SWD v Valkoinen 30/70 % 2x35/49W G5 4, Qbic PR ID37 T5 2x28/54W PIR DLS SWD v Valkoinen 30/70 % 2x28/54W G5 3, Qbic PR ID37 T5 2x35/49W PIR DLS SWD v Valkoinen 30/70 % 2x35/49W G5 4, Heijastin jää roikkumaan lamppuja vaihdettaessa. Tunnistinmalleissa luksitason ja viiveen säätö tapahtuu helposti ilman valaisimen avaamista. DEFA Lighting Valaisinluettelo 19

20 Zeta T5 DALI HFR 2x mm 2x mm 4x mm 2x mm 2x mm 4x mm 2x mm 2x mm 4x mm 2x mm 2x mm 4x mm 50 mm Projekti Toimistovalaisimet Zeta T5 on uppoasennettava 2- tai 4-lamppuinen T5- moduulivalaisin. Zeta T5 on yleisvalaisin T-lista -asennukseen tai levykattoihin. Zeta T5 on yksinkertainen ja käytännöllinen valaisin moniin käyttötarkoituksiin. Se täyttää useimmat valaistustarpeet kokoustiloissa, toimistoissa, kouluissa, myymälöissä ja muissa vastaavissa tiloissa. Rakenne Valaisimen runko on valkoiseksi (RAL9010) maalattua teräslevyä. Mattaeloksoitu kaksoisparabolinen optiikka kromisella koristelistalla. Häikäisysuojien välissä on perforoitu valkoinen teräslevy, jonka päällä on läpikuultava opaaliakryylilevy. Tilauksesta myös MIRO 5 -heijastimella. Hyötysuhde 80 %. Liitäntälaite HF-liitäntälaite. HFD DALI-digitaalinen himmennys, jossa myös Push Dim -toiminto. Asennetaan suoraan T-listakattoon tai kiinnitetään levyaukkoon erillisellä asennussarjalla. Kaksi 2x28W -valaisinta voidaan asentaa rinnan, jolloin saadaan valaisin, joka sopii 600 x mm moduuliin. Kytkentä Valaisin toimitetaan 2,8 metrin pistotulpallisella liitosjohdolla, HFD/DALI mallit toimitetaan ilman liitosjohtoa. Valonlähteet 2x28W, 4x14W sisältyvät toimitukseen, sävy 830. Valaisin: DEFA Zeta T5 414 Lamput: 4 x 45 4x14W. Tekijä Niclas Nylund Puhelin Faksi Sähköpostiosoite [email protected] DEFA Zeta T5 414 / Valonjakautumiskäyrä (polaarinen) % cd/klm Sivu 1 Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Zeta T5 214/830 Valkoinen T5 2x14W G5 2, Zeta T5 228/830 Valkoinen T5 2x28W G5 4, Zeta T5 414/830 Valkoinen T5 4x14W G5 4, Zeta T5 228/830 HFD DALI Valkoinen T5 2x28W G5 4, Zeta T5 414/830 HFD DALI Valkoinen T5 4x14W G5 4, Kiinnikkeet levykattoasennukseen DEFA Lighting Valaisinluettelo

21 Zeta T5 IP44 2x mm 4x mm 2x mm 4x mm 2x mm 4x mm 75 mm 2x mm 4x mm Zeta T5 IP44 on upotettava, 2- tai 4-lamppuinen T5- moduulivalaisin T-lista-asennukseen tai levykattoihin. Liitäntälaite HF-liitäntälaite. 1 Zeta T5 IP44 on yleisvalaisin, joka soveltuu erinomaisesti suurkeittiöihin, myymälöihin, päiväkoteihin ja tiloihin, joissa vaaditaan IP44-kotelointiluokkaa. Rakenne Valaisimen runko on valkoiseksi (RAL9010) maalattua teräslevyä. Mattaeloksoitu kaksoisparabolinen optiikka kromisella koristelistalla. Häikäisysuojien välissä on perforoitu valkoinen teräslevy, jonka päällä läpikuultava opaaliakryylilevy. IP44-mallissa on lisäksi kirkas sulkulevy polykarbonaatista. Tilauksesta myös MIRO 5 -heijastimella. Hyötysuhde 80 %. Asennetaan suoraan T-listakattoon tai kiinnitys levyaukkoon erillisellä asennussarjalla. Kytkentä Toimitetaan 2,8 metrin pistotulpallisella liitosjohdolla. Valonlähteet 2x28W, 4x14W, sisältyvät toimitukseen, sävy x14W. Toimistovalaisimet Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Zeta T5 228/830 - IP44 Valkoinen T5 2x28W G5 4, Zeta T5 414/830 - IP44 Valkoinen T5 4x14W G5 4, Kiinnikkeet levykattoasennukseen DEFA Lighting Valaisinluettelo 21

22 Plano T5 mikroprisma DALI F 600x x582 mm 1200x x280 mm 1200x x582 mm 90 mm 600x x596 mm 1200x x296 mm 1200x x596 mm 1 Toimistovalaisimet Laadukkaalla mikroprismaoptiikalla varustettu moduulivalaisin T5-valonlähteellä. Valonlähteet sijaitsevat valaisinrungon pohjassa, mikä tasaa luminanssia. Kokoustilat, toimistot, koulut, myymälät, käytävät ja muut vastaavat tilat. Rakenne Valaisimen runko on valkoiseksi (RAL 9010) pulverimaalattua terästä. Korkealuokkainen mikroprismaoptiikka. Moduulikoko 600 x 600 mm, x 300 ja x 600 mm. IP20. Liitäntälaite DALI-malleissa digitaalinen himmennys, jossa myös Switch-Dim -toiminto. Asennetaan suoraan T-listakattoon tai kiinnitetään levyaukkoon erillisellä asennussarjalla. Kytkentä Valaisin toimitetaan 2,5 m pistotulpallisella liitosjohdolla. HFD/DALI mallit toimitetaan ilman liitosjohtoa. Muuta Valaisin on saatavana myös LED-valonlähteellä, katso Plano LED mikroprisma cd/klm η = 55% cd/klm η = 55% Plano T5 4x14W Micro Tyyppi Kupu Valonlähde Kanta Paino [kg] Snro Plano 6x6 Micro T5 4x14/24W v Mikroprisma T5 4x14/24W G Plano 12x3 Micro T5 2x28/54W v Mikroprisma T5 2x28/54W G Plano 12x6 Micro T5 4x28/54W v Mikroprisma T5 4x28/54W G Plano 6x6 Micro T5 4x14/24W DALI v Mikroprisma T5 4x14/24W G Plano 12x3 Micro T5 2x28/54W DALI v Mikroprisma T5 2x28/54W G Plano 12x6 Micro T5 4x28/54W DALI v Mikroprisma T5 4x28/54W G DEFA Lighting Valaisinluettelo

23 Plano LED mikroprisma DALI F 600x x582 mm 1200x x280 mm 1200x x582 mm 90 mm 600x x596 mm 1200x x296 mm 1200x x596 mm Laadukkaalla mikroprismaoptiikalla varustettu moduulivalaisin LED-valonlähteellä. LEDit sijaitsevat valaisinrungon pohjassa, mikä tasaa luminanssia ja antaa erittäin tasaisen valon. Kokoustilat, toimistot, koulut, myymälät, käytävät ja muut vastaavat tilat. Rakenne Valaisimen runko on valkoiseksi (RAL 9010) pulverimaalattua terästä. Korkealuokkainen mikroprismaoptiikka. Moduulikoko 600 x 600 mm, x 300 ja x 600 mm. IP20. Liitäntälaite HFD/DALI himmennettävä liitäntälaite. Asennetaan suoraan T-listakattoon tai kiinnitetään levyaukkoon erillisellä asennussarjalla. Kytkentä Valaisin toimitetaan 2,5 m pistotulpallisella liitosjohdolla. HFD/DALI mallit toimitetaan 5-johdin kaapelilla ilman pistotulppaa. Muuta Valaisin on saatavana myös T5-valonlähteellä, katso Plano T5 mikroprisma cd/klm η = 73% cd/klm 73% C0 C180 C90 - C270 Plano 600x600 43W LED Micro 1 Toimistovalaisimet LED-valonlähde Teho 42-86W, valaisimen valontuotto lm, Ra >80, Elinikä h/l70. Ympäristölämpötila 25 C. Sävyn toleranssi MacAdam 4. Valaisin saatavana myös himmennettävällä liitäntälaitteella HFD/DALI, jossa Switch-Dim -toiminto. Teho Moduulikoko Värilämpötila Valaisimen valontuotto Lm/W 42W 600x600, 1200x300 mm 4000 K 3684 lm 88 lm/w 43W 600x600, 1200x300 mm 3000 K 3480 lm 81 lm/w 84W 1200x600 mm 4000 K 7368 lm 88 lm/w 86W 1200x600 mm 3000 K 6959 lm 81 lm/w Tyyppi Kupu Valonlähde Paino [kg] Snro Plano 6x6 Micro LED W DALI v Mikroprisma LED 43W/ lm Plano 6x6 Micro LED W DALI v Mikroprisma LED 42W/ lm Plano 12x3 Micro LED W DALI v Mikroprisma LED 43W/ lm Plano 12x3 Micro LED W DALI v Mikroprisma LED 42W/ lm Plano 12x6 Micro LED W DALI v Mikroprisma LED 86W/ lm Plano 12x6 Micro LED W DALI v Mikroprisma LED 84W/ lm DEFA Lighting Valaisinluettelo 23

24 Sisustusvalaisimet Sisustusvalaisimet 2 Kestävät ja helposti asennettavat sisustusvalaisimet, myös LEDversioina DEFA Lightingin sisustusvalaisimet Astro ja Cosmo tunnetaan helposta asennettavuudestaan ja kestävyydestään. Valaisimien painevaletusta alumiinista tehty runko on laadultaan aivan toista luokkaa, kuin taipuisista materiaaleista valmistetut valaisimet. Alumiininen runko on erinomainen erityisesti LED-versioissa, koska runko toimii lämmönjohteena. Myös loistelampun ja liitäntälaitteiden lämpö johtuu paremmin pois alumiinisen, kuin muovisen rungon kautta. Hyvästä lämmönjohtamisesta seuraa huomattavasti pidempi elinikä, joka taas laskee huoltokustannuksia entisestään. Valaisimet ovat kattoasennettuna suoraan myös IP44-luokiteltuja, joten samoja valaisimia voidaan käyttää myös kosteissa tiloissa. Näistä klassikoista on nyt saatavana myös huippulaadukkaat LED-versiot. LED Detect -versioissa on myös integroitu mikroaaltotunnistin, joka tekee niistä kokonaiskustannuksiltaan edullisia, koska kytkimien asentamista ei työvaiheena tarvita. Luonnollisesti liikkestä syttyvä ja sammuva valaistus lisää käyttömukavuutta huomattavasti. Myös orjavalaisimien ketjutus on helppoa Master-tunnistinvalaisimelta. Sisustusvalaistuksessa on hyvä huomioida kohteen käyttötarkoitus. Esimerkiksi asuintiloissa kannattaa tilaan luoda erilaisia tunnelmia vaihtelemalla valaistuksen värilämpötilaa. Myös erilaiset yksityiskohdat sisustuksessa, kuten taulut tai taide-esineet, on hyvä huomioida kohdevalaistuksella. Julkisissa tiloissa voidaan käyttää valaisimia, joiden varsinainen tarkoitus ei ole luoda tehokasta yleisvalaistusta, vaan valaisimet on valittu niiden mielenkiintoisen ulkonäön takia katseenvangitsijoiksi, esimerkiksi aulatiloihin. 24 DEFA Lighting Valaisinluettelo

25 Sisältö Astro Cosmo Astro ja Cosmo Detect 28 Astro ja Cosmo High LED ja LED Detect 29 Olympia 30 Olympia Detect 31 2 Olympia PIR 32 Olympia LED 33 Sisustusvalaisimet DEFA Lighting Valaisinluettelo 25

26 Astro 260 HFR F Astro & Cosmo Astro & Cosmo 300 Astro 260 1x26W Sisustusvalaisimet Yleisvalaistukseen asunnoissa, käytävissä, portaikoissa, myymälöissä ja odotustiloissa. Kotelointiluokka mahdollistaa asennuksen myös kosteisiin tiloihin. Rakenne Runko painevalettua alumiinia. Kupu UV-suojattua, iskunkestävää opaalipolykarbonaattia. Liitäntälaite Vähähäviöinen kuristin. TC-DE mallit on varustettu HFliitäntälaitteella. HFR-mallit on varustettu 1-10V säädettävällä HF-liitäntälaitteella. Valaisin voidaan asentaa katto- tai seinäpinnalle. IP43 kattoon, IP44 seinään. Kytkentä Jousipainikeliittimet 3 x 2,5 mm² -o-. Tilattavissa erikseen Muut RAL-värit. Astro 260-TCDE 113 HF turvavalaistukseen soveltuvana mallina, myös yksikkövalaisimena akustolla varustettuna. Kuvun ruuvilukitus. Oy Nylund Group Ab Masalantie Masala, Finland Tekijä Oy Nylund-Group Ab Puhelin Faksi Sähköpostiosoite [email protected] DEFA Astro 260 TC-DEL 1x26W / Valonjakautumiskäyrä (polaarinen) Valaisin: DEFA Astro 260 TC-DEL 1x26W Lamput: 1 x TC-DE 26W/ Astro & Cosmo hÿ=ÿ41% cd/klm TC-DE 1x26W Combining electricity and knowledge Sivu 1 CC 50,8-78 mm x3 Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Astro 260 GLS 60W v Valkoinen GLS 60W E Astro 260 TC-S 2x9W/830 v Valkoinen TC-S 2x9W/830* G23 1, Astro 260 TC-D 1x26W v Valkoinen TC-D 1x26W G24d-3 1, Astro 260 TC-DE 1x18W HF v Valkoinen TC-DE 1x18W G24d-2 1, Astro 260 TC-DE 1x26W HF v Valkoinen TC-DE 1x26W G24q-3 1, Astro 260 TC-DE 1x26W HFR 1-10V v Valkoinen TC-DE 1x26W G24q-3 1, x2 Astro 260 GLS 60W ha Harjattu alumiini GLS 60W E Astro 260 TC-S 2x9W/830 ha Harjattu alumiini TC-S 2x9W/830* G23 1, Astro 260 TC-D 1x26W ha Harjattu alumiini TC-D 1x26W G24d-2 1, Astro 260 TC-DE 1x18W HF ha Harjattu alumiini TC-DE 1x18W G24d-2 1, Astro 260 TC-DE 1x26W HF ha Harjattu alumiini TC-DE 1x26W G24q-3 1, *) sisältää valonlähteen 26 DEFA Lighting Valaisinluettelo

27 Cosmo 340 Astro & Cosmo HFR F 95 Astro & Cosmo Astro & Cosmo Cosmo 260 TC-DE 26W HF Yleisvalaistukseen asunnoissa, käytävissä, portaikoissa, myymälöissä ja odotustiloissa. Kotelointiluokka mahdollistaa asennuksen myös kosteisiin tiloihin. Rakenne Runko ja koristerengas ovat painevalettua alumiinia, valkoinen RAL9010 tai harjattu alumiini. Koristerengas valkoinen, kromi tai messinki. Kupu UV-suojattua, iskunkestävää opaalipolykarbonaattia. Liitäntälaite Vähähäviöinen kuristin. TC-DE valaisimissa on HF-liitäntälaite. HFR-valaisimissa on 1-10V säädettävä HFliitäntälaite. Valaisin voidaan asentaa katto- tai seinäpinnalle. IP43 kattoon, IP44 seinään. Kytkentä Jousipainikeliittimet 3 x 2,5 mm² -o-. Tilattavissa erikseen Muut RAL-värit. Cosmo C340-TCDE 113 HF turvavalaistukseen soveltuvana mallina, myös yksikkövalaisimena akustolla varustettuna. Kuvun ruuvilukitus. Oy Nylund Group Ab Masalantie Masala, Finland TC-DE 1x26W HF. Tekijä Oy Nylund-Group Ab Puhelin Faksi Sähköpostiosoite [email protected] DEFA Cosmo 260 1xTC-DEL 26W HF / Valonjakautumiskäyrä (polaarinen) Valaisin: DEFA Cosmo 260 1xTC-DEL 26W HF Lamput: 1 x TC-DE 26W/ cd/klm hÿ=ÿ41% Combining electricity and knowledge Sivu 1 2 Sisustusvalaisimet Tyyppi Väri Koristerengas Valonlähde Kanta Paino Snro Cosmo W v/v Valkoinen Valkoinen GLS 60W E27 1, Cosmo 340 TC 2x9W v/v Valkoinen Valkoinen TC-S 2x9W G23 1, Cosmo 340 TC-D 1x26W v/v Valkoinen Valkoinen TC-D 1x26W G24d-3 1, Cosmo 340 TC-DE 1x18W HF v/v Valkoinen Valkoinen TC-DE 1x18W G24q-2 1, Cosmo 340 TC-DE 1x26W HF v/v Valkoinen Valkoinen TC-DE 1x26W G24q-3 1, Cosmo 340 TC-DE 1x26W HFR 1-10V v/v Valkoinen Valkoinen TC-DE 1x26W G24q-3 1, Cosmo W v/m Valkoinen Messinki GLS 60W E27 1, Cosmo 340 TC 2x9W v/m Valkoinen Messinki TC-S 2x9W G23 1, Cosmo 340 TC-D 1x26W v/m Valkoinen Messinki TC-D 1x26W G24d-3 1, Cosmo 340 TC-DE 1x18W HF v/m Valkoinen Messinki TC-DE 1x18W G24q-2 1, Cosmo 340 TC-DE 1x26W HF v/m Valkoinen Messinki TC-DE 1x26W G24q-3 1, Cosmo 340 TC-DE 1x26W HFR 1-10V v/m Valkoinen Messinki TC-DE 1x26W G24q-3 1, Cosmo W ha/k Harjattu alumiini Kromi GLS 60W E27 1, Cosmo 340 TC 2x9W ha/k Harjattu alumiini Kromi TC-S 2x9W G23 1, Cosmo 340 TC-D 1x26W ha/k Harjattu alumiini Kromi TC-D 1x26W G24d-3 1, Cosmo 340 TC-DE 1x18W ha/k Harjattu alumiini Kromi TC-DE 1x18W G24q-2 1, Cosmo 340 TC-DE 1x26W HF ha/k Harjattu alumiini Kromi TC-DE 1x26W G24q-3 1, Cosmo 340 TC-DE 1x26W HFR 1-10V ha/k Harjattu alumiini Kromi TC-DE 1x26W G24q-3 1, CC 50,8-78 mm x2 x3 Turvavalaisinmallit Cosmo 340 TC-DE 1x13W HF v/v turvavalo 1h akulla Muut värit tilauksesta Valkoinen Valkoinen TC-DE 1x13W G24q-1 1, DEFA Lighting Valaisinluettelo 27

28 Astro ja Cosmo Detect 3 F Astro & Cosmo Astro & Cosmo Astro & Cosmo 340 Projekti Sisustusvalaisimet Vankkarakenteiset ja koristeelliset Astro- ja Cosmo-valaisimet kotien ja julkisten tilojen yleisvalaistukseen. Detect-versiossa on sisäänrakennettu mikroaaltotunnnistin päälle/pois -toiminnolla, joka reagoi liikkeeseen. Yhdistettynä elektroniseen liitäntälaitteeseen valaisin säästää huomattavasti energiaa, koska se palaa vain silloin, kun valaistukselle on tarvetta. Liitäntälaitteen lämminkäynnistysominaisuus antaa valonlähteelle pitkän käyttöiän myös silloin, kun valaisin syttyy ja sammuu usein. Yleisvalaistukseen asunnoissa, käytävissä, portaikoissa, myymälöissä ja odotustiloissa. Kotelointiluokkansa ansiosta valaisin soveltuu myös kylpyhuoneisiin ja muihin kosteisiin tiloihin. Liitäntälaite HF-liitäntälaite. Tunnistin Detect-valaisimessa on liiketunnistin, joka toimii mikroaaltotekniikalla. Tunnistin on valaisimen sisällä. Tunnistin sytyttää ja sammuttaa valaisimen. Tunnistimen valvonta-alue on Ø 1-8 m. Viiveaika on säädettävissä 10 sek. 25 min. Säädettävä hämäräkytkin. Yhden Detect-valaisimen perään voidaan liittää yhteensä 400W kuormaa, esimerkiksi 11 kpl Astro tai Cosmo 1x26W HF valaisimia. Helppo ja nopea asennus kattoon tai seinään. Pikakiinnitykseen kaksi avainreikää, c-c 70 mm. Astro ja Cosmo Detect. Tekijä Puhelin Faksi Sähköpostiosoite DEFA Astro 260 TC-DEL 1x26W / Valonjakautumiskäyrä (polaarinen) Valaisin: DEFA Astro 260 TC-DEL 1x26W Lamput: 1 x TC-DEL cd/klm 41% Sivu 1 95 Rakenne Alumiinirunko johtaa tehokkaasti lämpöä pois valaisimesta, mikä takaa valaisimelle sekä valonlähteelle paremmat ominaisuudet ja pitkän elinkaaren. Runko painevalettua alumiinia. Kupu UV-suojattua, iskunkestävää polykarbonaattia. IP43 kattoon, IP44 seinään. Kytkentä 3 x 2,5 mm² jousipainikeliitin -o-. Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Astro 260 Detect/830 v Valkoinen TC-DE 1x26 W G24q-3 1, Cosmo 340 Detect ha/k Harjattu alumiini/kromi TC-DE 1x26 W G24q-3 2, DEFA Lighting Valaisinluettelo

29 Astro & Cosmo High LED ja LED Detect 3 F Astro High 260 LED Astro & Cosmo High 260 Halorenkaalla Ilman halorengasta Cosmo High 340 LED Astro & Cosmo High 340 Halorenkaalla Ilman halorengasta Vankat ja koristeelliset Astro ja Cosmo sopivat yleisvalaistukseen niin julkisissa, kuin yksityisissä tiloissa. Detect-malleissa on sisäänrakennettu päälle-pois -mikroaaltotutka, joka huomaa liikkeen ja sytyttää valon. Yleisvalaistus porrashuoneissa, sisäänkäynneissä, odotustiloissa, käytävissä, wc- ja kylpyhuonetiloissa. Rakenne Runko painevalettua alumiinia. Kupu UV-suojattua iskunkestävää polykarbonaattia. Luokka I. Halorengas sisältyy toimitukseen (ei asennettu). Se muodostuu pohjalevyn ja rungon välissä olevasta polykarbonaattirenkaasta, joka antaa taustavaloa valaisimen ympärillä. Valaisin voidaan asentaa katto- tai seinäpinnalle. IP44 seinään, IP43 kattoon. Kytkentä Jousipainikeliittimet 3 x 2,5 mm 2 o- Kaksi läpivientiä kaapelille. Valonlähde Vaihdettava LED-yksikkö (sisältäen liitäntälaitteen). Elinikä h/L lm K 15W (ei himmennettävä). Vastaa valontuotoltaan 26W loisteputkea. Zhaga-standardin mukainen kanta LED-moduulille. Min- Max-malleissa lisäksi 1W LED, joka palaa, kun tunnistin ajaa valaisimen alatasolle. Tunnistin Tunnistinherkkyys asetetaan mikroaaltotutkaan samalla tavalla, kuin viiveaika viimeisen havaitun liikkeen jälkeen (5 s. 25 min.). Yksikköön voidaan asentaa myös päivänvalotunnistin (2 30 lux). Astro/Cosmo Detect valaisimia voidaan käyttää masterina muille valaisimille. Kun kaikki valaisimet ovat LEDejä, voidaan käyttää Master-Master tai Master-Slaver-Master kytkentää. Valaisimessa on vaihdettava LED-yksikkö. Elinikä h/l70, 1100 lm, 3000 K 2 Sisustusvalaisimet Halorenkaalla luminanssia tasapainottavaa taustavaloa valaisimen taakse. Tyyppi Väri Koriste Valonlähde Kanta Paino [kg] Snro Astro 260 High LED 15W LED Valkoinen LED 15W 830 Twist PHJ65 1, Astro 340 High LED 15W LED Valkoinen LED 15W 830 Twist PHJ65 1, Cosmo 340 High LED 15W LED Harjattu alumiini Kromi LED 15W 830 Twist PHJ65 1, Astro 260 High LED 15W LED Detect Valkoinen LED 15W 830 Twist PHJ65 1, Astro 340 High LED 15W LED Detect Valkoinen LED 15W 830 Twist PHJ65 1, Cosmo 340 High LED 15W LED Detect Harjattu alumiini Kromi LED 15W 830 Twist PHJ65 1, Astro 340 High LED 15W LED Detect MinMax Valkoinen LED 15W 830 Twist + 1W LED perusvalolle PHJ Astro 340 High LED 15W LED Detect MinMax Slave Valkoinen LED 15W 830 Twist + 1W LED perusvalolle PHJ DEFA Lighting Valaisinluettelo 29

30 Olympia HFR DALI DSI F Ø 380 mm 115 mm 21mm Ø 405 mm 2 Sisustusvalaisimet Olympia on yleiskäyttöinen katto- ja seinäasennettava valaisin. Se soveltuu erityisesti kohteisiin, joissa energiansäästö ja vihreät arvot ovat tärkeitä. Porrashuoneet, käytävät, aulat, sairaalat, säilytystilat ja tilat, joissa tarvitaan tehokasta yleisvalaisinta. Rakenne Runko valkoista lasikuituvahvistettua muovia. Kupu opaaliakryylimuovia. Sähköiset komponentit on asennettu pulverimaalatulle teräslevylle. IP20. Tilattavissa erikseen Tilattavissa liitäntälaitteella valonsäätöön (DSI, DALI). Valaisin voidaan asentaa katto- tai seinäpinnalle. Kytkentä Jousipainikeliittimet 5 x 2,5 mm². Johtoaukko Ø 21 mm valaisimen pohjassa cd/klm η = 63% Olympia Liitäntälaite Pienoisloistelamppuversiot joko vähähäviöisellä kuristimella tai HF-liitäntälaitteella. Rengasloistelamppuversiot HF- tai ohjattavalla HFR 1-10V-liitäntälaitteella. Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Olympia T5-C 1x40W HF Valkoinen T5-C 1x40W 2GX13 1, Olympia T5-C 1x40W HFR 1-10V Valkoinen T5-C 1x40W 2GX13 1, Olympia T5-C 1x40W HFD/DSI Valkoinen T5-C 1x40W 2GX13 1, DEFA Lighting Valaisinluettelo

31 Olympia Detect 3 F Ø 380 mm 115 mm 21mm Ø 405 mm Olympia Detect -valaisimessa on sisäänrakennettu mikroaaltoläsnäolotunnistin. MinMax-versiossa valaisin säätyy täyden tehon (100 %) ja minimitehon välillä (valittavissa joko 10 %, 25 % tai 50 %). MinMaxOff toimii muuten kuten MinMax-malli, mutta sammuttaa valot kokonaan, jos tilassa ei ole ollut ketään tietyyn aikaan. Sammutusviive on säädettävissä 5, 10, 20, 40 ja 60 minuuttiin. Olympia MinMax ja MinMaxOff soveltuvat hyvin Master/ Slave-kytkentään. Useita Master-valaisimia voidaan liittää yhteen. Slave-valaisimena käytetään erillistä Olympia Detect Slave-valaisinta, katso taulukko. Yksinkertaisin versio on OnOff, joka vain sytyttää ja sammuttaa valot. OnOff-valaisimella voidaan ohjata myös muita valaisimia, esimerkiksi tavallisia Olympia-valaisimia. Vain yksi Master-valaisin per ryhmä. Yhden Master-valaisimen taakse voi kytkeä enintään 400W kuormaa. Porrashuoneet, käytävät, aulat, säilytystilat ja muut tilat, joissa tarvitaan tehokasta yleisvalaisinta. Rakenne Runko valkoista lasikuituvahvistettua muovia. Kupu opaaliakryylimuovia. Liitäntälaite HF-liitäntälaite. Valaisin voidaan asentaa katto- tai seinäpinnalle. Kytkentä Jousipainikeliittimet 5 x 2,5 mm², Olympia MinMax ja MinMaxOff 6 x 2,5 mm² -o-. Johtoaukko Ø 21 mm valaisimen pohjassa cd/klm η = 63% Olympia Detect. 2 Sisustusvalaisimet Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Olympia Detect 1x40W OnOff Valkoinen T5-C 1x40 W 2GX13 1, Olympia Detect 1x40W MinMax Valkoinen T5-C 1x40W 2GX13 1, Olympia Detect 1x40W MinMaxOff Valkoinen T5-C 1x40W 2GX13 1, Olympia Detect 1x40W Slave Valkoinen T5-C 1x40W 2GX13 1, DEFA Lighting Valaisinluettelo 31

32 Olympia PIR 3 F Ø 380 mm 115 mm 21mm Ø 405 mm 2 Sisustusvalaisimet Olympia PIR -valaisimessa on sisäänrakennettu PIRtunnistin, joka ohjaa valaistusta päälle ja pois. OnOffvalaisimella voidaan ohjata myös muita valaisimia, esimerkiksi tavallisia Olympia-valaisimia. Vain yksi Master-valaisin per ryhmä. Yhden Master-valaisimen taakse voi kytkeä enintään 200W kuormaa. Porrashuoneet, käytävät, aulat, säilytystilat ja muut tilat, joissa tarvitaan tehokasta yleisvalaisinta. Rakenne Runko valkoista lasikuituvahvistettua muovia. Kupu opaaliakryylimuovia. Sähköiset komponentit on asennettu pulverimaalatulle teräslevylle. IP20. Liitäntälaite HF-liitäntälaite. Valaisin voidaan asentaa katto- tai seinäpinnalle. Kytkentä Jousipainikeliittimet 5 x 2,5 mm². Johtoaukko Ø 21 mm valaisimen pohjassa cd/klm η = 78% Olympia PIR Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Olympia PIR 1x40W OnOff Valkoinen T5-C 1x40W 2GX13 1, DEFA Lighting Valaisinluettelo

33 Olympia LED LED 3 F Ø 380 mm 115 mm 21mm Ø 405 mm Olympia LED - LED Detect Olympia LED PIR Valotehokas LED-valaisin yleisvalaistukseen. Valaisin saatavana myös mikroaalto- ja PIR-tunnistimella. Rakenne Runko valkoista lasikuituvahvistettua muovia. Kupu opaaliakryylimuovia. Sähköiset komponentit on asennettu pulverimaalatulle teräslevylle. IP20. LED-valonlähde 35W LED, 3000 K, värintoistoindeksi Ra 85, Valaisimen valovirta lm, 59 lm/w. Elinikä h/l70, ympäristölämpötila 25 C. Olympia Detect OnOff/PIR OnOff Tunnistin, joka sytyttää ja sammuttaa valon läsnäolon mukaan. Sammutusviive on säädettävissä. Master Slave Tunnistinvalaisimet voivat ohjata myös Slave valaisimia. Slave-valaisimena käytetään Olympia LED 35W HFR/1-10V valaisinta. Porrashuoneet, käytävät, aulat, säilytystilat ja muut tilat, joissa tarvitaan tehokasta yleisvalaisinta. Valaisin voidaan asentaa katto- tai seinäpinnalle. Kytkentä Jousipainikeliittimet 2,5 mm². Johtoaukko Ø 21 mm valaisimen pohjassa cd/klm η = 78% Olympia LED 2 Sisustusvalaisimet Olympia Detect MinMaxOff Mikroaaltotunnistin, joka ohjaa valaistusta 100 % ja 10 % välillä läsnäolon mukaan. Jos tilassa ei ole ollut ketään pitkään aikaan, valot sammuvat kokonaan. Tyyppi Väri Valonlähde Paino [kg] Snro Olympia LED W HFR/1-10V Valkoinen LED 35W 830 1, Olympia Detect LED W OnOff Valkoinen LED 35W 830 1, Olympia Detect LED W MinMaxOff Valkoinen LED 35W 830 1, Olympia LED PIR 1x35W OnOff Valkoinen LED 35W 830 1, DEFA Lighting Valaisinluettelo 33

34 Teollisuusvalaisimet 3 Teollisuusvalaisimet Vankat teollisuusvalaisimet vaativiin ympäristöihin DEFA Lightingin valaisimet tunnetaan kestävyydestään. Nyt myös teollisuusvalaistukseen on LED-versiot sekä Proof-, että Ferro-valaisimista. Optimaalinen lämmönhallinta suunnittelussa ja mekaaninen vankkuus takaavat sen, että DEFAn teollisuusvalaisimet kestävät vaativissakin teollisuusympäristöissä. DEFA on huomioinut tuotekehityksessään erityisesti nopean asennettavuuden ja huollettavuuden. Peanut on polykarbonaattirunkoinen IP65-teollisuusvalaisin, jonka muotoilussa on omaperäisyyttä ja aivan toisenlaista näyttävyyttä, kuin teollisuusvalaisimissa on totuttu näkemään. Teollisuusvalaisimenkaan ei tarvitse välttämättä olla tylsä. Teollisuusvalaisimemme ja laaja tunnistinosaamiseemme takaavat nykyaikaisen ja energiatehokkaan valaistuksen isoihinkin kohteisiin. 34 DEFA Lighting Valaisinluettelo

35 Sisältö Ferro Low T5 IP44 36 Ferro LED 37 Proof LED 38 Peanut 39 Reflecta II T5 41 Reflecta Easy High T5 ES 42 3 Teollisuusvalaisimet DEFA Lighting Valaisinluettelo 35

36 Ferro Low T5 IP44 F c-c 1000 mm 1260 mm 154 mm 55 mm 3 Teollisuusvalaisimet Ohutrakenteinen, T5-valonlähteillä varustettu IP44-valaisin moniin käyttötarkoituksiin. Runko ja päädyt valkoista (RAL 9010) pulverimaalattua teräslevyä. Päädyt on kiinnitetty tukevasti runkoon. Kupu kirkas, prismaattinen akryyli. Ferro Low T5 IP44 soveltuu käytettäväksi kosteissa tiloissa, teollisuustiloissa, autotalleissa, varastoissa ja muissa yleistiloissa. Rakenne Valaisin on valmistettu ruostesuojatusta pulverimaalatusta AluZink-levystä. Kupu kirkas, prismaattinen akryyli. Liitäntälaite Elektroninen liitäntälaite (HF). Tilauksesta saatavana analogisella himmennyksellä HFR/1-10V tai digitaalisella himmennyksellä HFD/DALI. Kattoon tai seinään. Kytkentä Valaisimessa on 5-napainen liitin. Johtoaukot keskellä sekä päädyissä. 5 x 2,5 mm 2 -o-. Kaksi läpivientiä pohjassa, päätyjen läpiviennit avattavissa. Tilattavissa myös valmiiksi läpijohdotettuna. Tunnistin Ferro Low T5 IP44 OnOff -valaisimessa on mikroaaltotunnistin. Valaisin tunnistaa liikkeen valaisimen läheisyydessä ja sytyttää valot. Valaisimessa on myös kaksi säätöä. Toisesta säädetään aikaviive, jonka ajan valot pysyvät päällä sen jälkeen, kun liikettä ei enää ole (8 s. 12 min.). Toisesta säädetään luksitaso, jonka yläpuolella valaisin sytyttää lamput ( luksia). Katso tunnistimen säädöt sivulla cd/klm η = 76% 76 Tyyppi Kupu Valonlähde Kanta Paino [kg] Snro Ferro Low T5 214 kirkas Kirkas akryyli T5 2x14W G5 1, Ferro Low T5 228 kirkas Kirkas akryyli T5 2x28W G5 3, Ferro Low T5 235 kirkas Kirkas akryyli T5 2x35W G5 3, Ferro Low T5 249 kirkas Kirkas akryyli T5 2x49W G5 3, Fe. Low T5 Detect 214-N on/off Kirkas akryyli T5 2x14W G5 1, Fe. Low T5 Detect 228-N on/off Kirkas akryyli T5 2x28W G5 3, Fe. Low T5 Detect 235-N on/off Kirkas akryyli T5 2x35W G5 3, Fe. Low T5 Detect 249-N on/off Kirkas akryyli T5 2x49W G5 3, DEFA Lighting Valaisinluettelo

37 Ferro LED F c-c 1000 mm 1260 mm 154 mm 55 mm IP44 LED-valaisin moniin käyttökohteisiin. Runko ja päädyt valkoista (RAL 9010) pulverimaalattua teräslevyä. Päädyt on kiinnitetty tukevasti runkoon. Kupu kirkas, prismaattinen akryyli. Ferro LED soveltuu käytettäväksi kosteissa tiloissa, teollisuustiloissa, autotalleissa, varastoissa ja muissa yleistiloissa. LED-valonlähde 2x22W LED. Elinikä h/l70, 4.000K/4.500K, värintoistoindeksi Ra 85. Valaisimen valontuotto lumen. Korvaa hyvin esimerkiksi 2x28W T5-teollisuusvalaisimen. Suojapelti estää, ettei LED-valonlähteitä varasteta. LED-valonlähteet vaihdettavissa. Kattoon tai seinään. Kytkentä Valaisimessa on 3-napainen liitin. Johtoaukot keskellä sekä päädyissä. 3 x 2,5 mm 2 -o-. Kaksi läpivientiä pohjassa, päätyjen läpiviennit avattavissa. Tilattavissa myös valmiiksi läpijohdotettuna cd/klm η = 76% 76 3 Teollisuusvalaisimet Tyyppi Väri Kupu Valonlähde Kanta Paino [kg] Snro Ferro LED 2x22W 4000K Valkoinen Kirkas 2x22W LED 840 G13 3, Suojapelti estää, ettei LED-valonlähteitä varasteta. DEFA Lighting Valaisinluettelo 37

38 Proof LED F 36W c-c 800 mm 45W c-c 1100 mm 36W 45W 1312 mm 1612 mm 105 mm 172 mm 3 Pinta-asennettava IP65-teollisuusvalaisin leveällä valonjaolla ja LED-valonlähteellä. Maataloustilat, elintarviketeollisuus, ulkotilat, pesuhuoneet, autotallit, varastot ja muut vastaavat tilat Teollisuusvalaisimet Rakenne Valaisimen vaaleanharmaa runko on lasikuituvahvistettua polyesteriä. Kupu opaalia polykarbonaattia, joka antaa tasaisen ja pehmeän valon. Salvat ruostumatonta terästä. IP65. LED-valonlähde 36W malli. LED 36W, 840, 3650 lm, 102 lm/w, polttoikä h/L70, ympäristölämpötila 25 C. 45W malli. LED 45W, 840, 4600 lm, 102 lm/w, elinikä h/L70, ympäristölämpötila 25 C. Suoraan kattoon tai seinään. Voidaan toimittaa vaijerikiinnityksellä ja seinäkiinnikkeillä. Kytkentä Johtoaukot valaisimen päädyissä ja pohjassa. Pohjan läpiviennit avattavissa. 5 x 2,5 mm² -o cd/klm 84% cd/klm η = 84% Tyyppi Väri Valonlähde Pituus Paino [kg] Snro Proof LED Opal 36W 840 Opaali PC LED, 3600 lm, mm 3, Proof LED Opal 36W 840 DALI Opaali PC LED, 3600 lm, mm 3, Proof LED Opal 45W 840 Opaali PC LED, 4600 lm, mm 4, Proof LED Opal 45W 840 DALI Opaali PC LED, 4600 lm, mm 4, Erinomainen lämmönhallinta LEDeille, Ra 80. Salvat ovat ruostumatonta terästä turvallisuusruuvilukituksella. Pikakiinnike ruostumatonta terästä (tilattava erikseen) 38 DEFA Lighting Valaisinluettelo

39 Peanut HFR DALI DSI 28W c-c 725 mm 35/49W c-c 890 mm 28W 1260 mm 35/49W 1560 mm 100 mm 75 mm 160 mm Projekti Peanut on ainutlaatuisesti muotoiltu, tiivis IP65-teollisuusvalaisin T5-loistelampuille. Valaisin on saatavana sekä läpikuultavalla, että valkoisella rungolla. D-merkitty. Kosteiden tilojen design-valaisin soveltuu käytettäväksi kaikissa tiloissa, joissa kaivataan hyvälaatuista valaistusta. Runkoon integroitujen salpojen ansiosta pinta on tasainen ja valaisin on helppo pitää puhtaana. Rakenne Valaisimen runko ja kupu ovat polykarbonaattia. Varustettu integroiduilla salvoilla. Tiiviin rakenteen ansiosta tiivistettä rungon ja kuvun välillä ei tarvita. Kirkas kupu. Runko läpikuultava tai valkoinen. Läpikuultava runko antaa myös ylävaloa. Valaisin voidaan varustaa MIROheijastimella, jolloin asennuskorkeus noin 8 m. IP65. D-merkitty. Liitäntälaite Elektroninen liitäntälaite (HF). Analoginen himmennys HFR/1-10V ja digitaalinen himmennys HFD/DALI, HFD/ DSI tilauksesta. Suoraan kattoon tai seinään mukana toimitettavilla ruostumattomasta teräksestä valmistetuilla kiinnitystuilla (2 kpl). Kiinnitystukien asennusväli säädettävissä mm. Voidaan toimittaa vaijerikiinnityksellä ja seinäkiinnikkeillä. Kytkentä Johtoaukot valaisimen pohjassa sijaitsevassa taskussa. 4 kpl läpimenoja. 5-napainen 2,5 mm² kytkentäliitin. Valaisimen yläpuolella on urat, joissa kaapeli voi kulkea. Kaksi läpivientitiivistettä Ø 6-13 mm kaapelille sisältyy toimitukseen. Peanut läpikuultava runko. Tekijä Niclas Nylund Puhelin Faksi Sähköpostiosoite [email protected] DEFA Peanut T5 läpikuultava 149 / Valonjakautumiskäyrä (polaarinen) Valaisin: DEFA Peanut T5 läpikuultava 149 Lamput: 1 x Projekti Tekijä Niclas Nylund cd/klm Puhelin % Faksi Sähköpostiosoite [email protected] DEFA Peanut T5 valkoinen 228 heijastin / Valonjakautumiskäyrä (polaarinen) Valaisin: DEFA Peanut T5 valkoinen 228 heijastin Lamput: 2 x Sivu Teollisuusvalaisimet cd/klm C0 - C180 C90 - C270 93% Sivu 1 DEFA Lighting Valaisinluettelo 39

40 Peanut Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Peanut T5 Läpikuultava/Kirkas 128 Kirkas muovi T5 1x28 W G5 2, Peanut T5 Läpikuultava/Kirkas 154 Kirkas muovi T5 1x54 W G5 2, Peanut T5 Läpikuultava/Kirkas 135 Kirkas muovi T5 1x35 W G5 3, Peanut T5 Läpikuultava/Kirkas 149 Kirkas muovi T5 1x49 W G5 3, Peanut T5 Läpikuultava/Kirkas 228 Kirkas muovi T5 2x28 W G5 2, Peanut T5 Läpikuultava/Kirkas 235 Kirkas muovi T5 2x35 W G5 3, Peanut T5 Läpikuultava/Kirkas 249 Kirkas muovi T5 2x49 W G5 3, Lisätarvikkeet Peanut heijastin 28/54W Peanut heijastin 35/49W sarja, väestönsuoja Vaijerikiinnike <6 mm, pari Seinäkiinnike 45, pari Seinäkiinnike, pari Kiinnitystuki, Peanut opaali Kupu, Peanut kirkas 28/54W Kupu, Peanut kirkas 35/49W Kupu avataan avaamalla salvat pareittain. Kupu suljetaan painamalla kupua salpojen kohdalta. 3 Teollisuusvalaisimet Valaisimen sisäosa kiinnittyy asennusruuveilla. Ruostumaton kiinnitystuki. väli on säädettävissä siirtämällä kiinnitystukea. 40 DEFA Lighting Valaisinluettelo

41 Reflecta II T5 HFR DALI DSI F 28/54W c-c 1210 mm 49/80W c-c 1510 mm 28/54W 1290 mm 49/80W 1590 mm mm 173 mm Moderni ja erittäin asennusystävällinen teollisuusvalaisin. Kestävä, pinta-asennettava avoin teollisuusvalaisin heijastimella, IP23. Heijastin korkeakiiltoista alumiinia. Heijastin on varustettu suojamuovilla, joka on helppo poistaa, ennen kun valaisin otetaan käyttöön. Valaisinta voi helposti avata loisteputket asennettuna asennusta ja huoltotyötä varten. Tarkoitettu asennuskorkeuksille 3,5-8 m. Versiot 2x49W sekä 2x80W toimitetaan putkilla 840. Reflecta II T5 soveltuu käytettäväksi teollisuustiloissa, varastoissa, korkeavarastoissa, tavarataloissa ja näyttelytiloissa. Heijastin Korkeakiiltoista alumiinia tai Miro4-alumiinia. Häikäisysuojat tilattavissa erikseen. Liitäntälaite HF-liitäntälaite. Valaisin saatavana myös teollisuusliitäntälaitteella (jopa h toiminta-aika). Emergencymalli toimitetaan 1 h akulla. Tilauksesta liitäntälaitteet valonsäätöön HFR/1-10V, HFD/DALI ja HFD/DSI. kattopintaan, valaisinripustuskiskoon tai vaijeriin. Valaisin on avattavissa ilman työkalua, mikä antaa helpon pääsyn valaisimen keskellä sijaitsevalle 5x2,5 mm 2 jousipainikeliittimeen. Johtoaukot valaisimen päädyssä. kattopintaan tai valaisinripustuskiskoon. Reflecta II 2x49W Miro4 3 Teollisuusvalaisimet Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Reflecta II T5 2x49/840 Miro4 Teräs 2x49 T5/840 G5 4, Reflecta II T5 2x80/840 Miro 4 Teräs 2x80W T5/840 G5 3, Reflecta II T5 2x49 Industry Teräs 2x49W T5 G5 3, Reflecta II T5 2x80 Industry Teräs 2x80W T5 G5 3, Reflecta II T5 2x49W Emergency Teräs 2x49W T5 G5 4, Valaisin on helppo avata loisteputket asennettuna ilman työkalua, mikä nopeuttaa huoltoa ja asennusta. DEFA Lighting Valaisinluettelo 41

42 Reflecta Easy High T5 ES HFR DALI DSI F C-C 475 mm 54W 1180 mm 49W 1480 mm 323 mm 323 mm Projekti Reflecta Easy High T5 on teollisuusvalaisin, jossa on erittäin kapea valonjako ja käytännöllinen asennustyötä nopeuttava asennusosa. Liitäntälaite HF-liitäntälaite. Tilauksesta liitäntälaitteet valonsäätöön HFR/1-10V, HFD/DALI ja HFD/DSI. Turvavalo akulla saatavana tilauksesta. Nylund Group Masalantie MASALA Tekijä Niclas Nylund Puhelin Faksi Sähköpostiosoite [email protected] DEFA Reflecta High T5 254 ES / Valonjakautumiskäyrä (polaarinen) Valaisin: DEFA Reflecta High T5 254 ES Lamput: 2 x T5 Teollisuusvalaisimet Reflecta Easy High T5 soveltuu käytettäväksi erityisesti korkeiden varastojen varastokäytävissä. Rakenne Kestävä, pintaan tai ripustuskiskoon asennettava avoin teollisuusvalaisin heijastimella, IP23. Heijastin korkeakiiltoista MIRO4-alumiinia. Erittäin kapea valonjako (-ES). Runko ja päädyt kuumasinkittyä terästä. Sähkökomponentit on asennettu asennuslevyyn. kattopintaan, valaisinripustuskiskoon tai vaijeriin. osa nopeuttaa asennus- ja huoltotyötä. osa voidaan asentaa ensin. Valaisin ja heijastin kiinnitetään asennusosaan jälkeenpäin. Valaisin liitetään asennusosaan pistokeliittimellä. Reflecta Easy T5 voidaan tilauksesta toimittaa myös johdolla, jonka päässä on EnstoNet- tai Wieland-liitin. Kytkentä Varustettu erillisellä asennusosalla, jossa 5 x 2,5 mm² -o- kytkentäliitin. Pikaliitäntä asennusosasta valaisimen runkoon % cd/klm Erittäin kapea valonjako. Sivu 1 Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Reflecta Easy High ES 2x49 T5 Teräs 2x49 T5 G5 3, Reflecta Easy High ES 2x49 T5 HFR/1-10V Teräs 2x49 T5 G5 3, osa nopeuttaa asennus- ja huoltotöitä. Valaisin liitetään asennusosaan pikaliittimellä. Vaijerikiinnike alle 6 mm vaijereille. Vaijerikiinnike yli 6 mm vaijereille. 42 DEFA Lighting Valaisinluettelo

43 3 Teollisuusvalaisimet DEFA Lighting Valaisinluettelo 43

44 Urheilutilavalaisimet 4 Urheilutilavalaisimet Täydellinen vaihtoehto urheilutilojen valaistukseen Urheilutiloissa on valaisimet lähes poikkeuksetta asennettu korkealle, jolloin myös huoltokustannukset saattavat nousta korkeiksi. Atlas T5 -valaisimessa tämä on huomioitu esimerkiksi siten, että liitäntälaitteet ovat lamppujen lämmöltä suojassa omassa erillisessä kotelossaan. Nykyaikainen ja energiatehokas urheilutilan valaistus edellyttää aina himmennettävyyttä. Tähän tarkoitukseen on Atlas T5 täydellinen vaihtoehto. Atlas on myös kallistettavissa, mikä helpottaa yhtenäisen valotason saavuttamista, sekä asennettavuutta erityisesti viistoissa kattopinnoissa. Korkeissa asennuskorkeuksissa on valaisimen hyötysuhde tärkeä tekijä, koska kokonaistehot ovat yleensä suuria. Atlas T DEFA Lighting Valaisinluettelo

45 Atlas T5 HFR DALI 1563mm 1540mm 1495mm 59mm 109mm 392mm Atlas T5 on energiatehokas 4-putkinen urheiluhallivalaisin hyvällä hyötysuhteella T5-loistelampuille. Liitäntälaite HF-liitäntälaite (2 kpl), HFD-digitaalinen himmennys, HFR 1-10V tai DALI. 4 Atlas T5 sopii kaikentyyppisten sisäurheilutilojen valaistukseen, esimerkiksi liikunta- ja jäähalleihin tai voimistelusaleihin. Rakenne Valaisimen rungon ja päätyjen materiaalina on maalaamaton sinkitty teräslevy. Suojaverkko on valkoiseksi pulverimaalattua 4 mm teräsverkkoa. Neljä erillistä heijastinta ovat korkeakiiltoista Miro-alumiinia. Liitäntälaitteet on sijoitettu termisesti eristettyyn tilaan loisteputkista, jolloin saavutetaan ihanteellinen toimintalämpötila. Kallistettava kattokiinnike on sinkittyä terästä, kallistus 0-30º, 7,5º välein. kattopintaan, valaisinripustuskiskoon, vaijeriripustukseen erikseen tilattavalla vaijeriripustuksella tai kiinnitysputkeen erikseen tilattavalla putkikiinnikkeellä. Kytkentä Läpijohdotettava 5 x 2,5 mm². Kytkentäliitin erillisessä tilassa valaisimen molemmissa päissä. Kaksi kalvotiivistettä molemmissa päädyissä cd/klm η 82% Atlas T5 4x80 W. Urheilutilavalaisimet Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Atlas T5 4x49W Sinkitty T5 4x49W G5 13, Atlas T5 4x49W HFR 1-10V Sinkitty T5 4x49W G5 13, Atlas T5 4x49W HFD DALI Sinkitty T5 4x49W G5 13, Atlas T5 4x49W HFD DSI Sinkitty T5 4x49W G5 13, Atlas T5 4x80W Sinkitty T5 4x80W G5 13, Atlas T5 4x80W HFR 1-10V Sinkitty T5 4x80W G5 13, Atlas T5 4x80W HFD DALI Sinkitty T5 4x80W G5 13, Atlas T5 4x80W HFD DSI Sinkitty T5 4x80W G5 13, Säädettävä katto- ja vaijerikiinnike. Kytkentä tapahtuu kytkentärasiassa. DEFA Lighting Valaisinluettelo 45

46 Ulkovalaisimet 5 Ulkovalaisimet Ulkovalaisimien ehdotonta aatelia Ulkovalaisimissa DEFA Lighting on suorastaan käsite. Painevaletusta alumiinista ja polykarbonaatista valmistetut Protect- ja Neptune-ulkovalaisimet ovat ehkä tunnetuin ulkovalaisinmallisto Suomessa. Eikä ihme, sillä rakenteellisesti valaisimet ovat lähes ikuisia. Ne kestävät sään, kuin sään ja ne on erinomaisesti suojattu ilkivaltaa vastaan. Nykyinen LED-teknologia mahdollistaa sen, että oikein ohjattuna myös valonlähde on lähes yhtä ikuinen, kuin runko valonlähteen ympärillä. 46 DEFA Lighting Valaisinluettelo

47 Sisältö Protect LED Detect 48 Protect Neptune 001 ristikolla 50 Neptune 001 puolivarjostimella 51 Protect Neptune 002 ristikolla 53 Neptune 002 puolivarjostimella 54 Protect Neptune 003 ristikolla 56 Neptune 003 puolivarjostimella 57 Tuna 58 Ulkovalaisimet Athene Park 59 Helena Park 60 Day-M ja Day-M LED 61 DEFA Lighting Valaisinluettelo 47

48 Protect LED Detect 3 F Hög kupa Låg kupa Ulkovalaisimet Protect LED Detect on puhdaslinjainen, tyylikäs, luja ja ilkivallankestävä tunnistinvalaisin. Se on valmistettu painevaletusta alumiinista, kupu iskunkestävää polykarbonaattia. Valaisimen sisäänrakennettu mikroaaltotunnistin ohjaa valaistusta OnOff. Protect LED Detect on kestävän rakenteensa ansiosta ihanteellinen niin julkisiin, kuin yksityisiinkin tiloihin sekä ulko- että sisävalaistukseen. Se sopii esimerkiksi sisääntuloihin, porrashuoneisiin, käytäviin, tunneleihin ja pysäköintitaloihin. Rakenne Valaisimen runko ja rengas ovat painevalettua alumiinia. Kupu opaalia UV-suojattua ja iskunkestävää polykarbonaattia. Vakiovärit: valkoinen RAL9010, musta RAL9011, IP65, luokka I. Liitäntälaite LED-mallissa 14W vaihdettava LED-moduuli integroidulla liitäntälaitteella. Valontuotto lm, 4.000K. Elinikä h/l70. Tunnistin Mikroaaltotunnistin. Herkkyys ja sammutusviive (5 s min.) säädettävissä tunnistimessa. Tunnistimessa myös sisäänrakennettu valoisuusanturi, joka estää valaisimen syttymisen, jos tilassa on jo tarpeeksi valoa, säädettävissä 2-30 lux. Protect LED Detect -valaisin voi toimia myös muiden valaisinten Master-valaisimena. Jos kaikki valaisimet ovat LED-mallisia, voidaan käyttää Master-Slave-Master -kytkentää. Suoraan kattoon tai seinään. Eturengas kiinnitetään Deltaseal-käsitellyillä torx-ruuveilla (4 kpl). Pylväsratkaisut saatavana tilauksesta. Kytkentä Jousipainikeliittimet 3 x 2,5 mm² -o-. Kaksi läpivientiä kaapelille valaisimen takaosassa. LED-mallissa vaihdettava 14W LEDmoduuli. Valontuotto vastaava, kuin 26W pienoisloisteputkella, 4000 K. Elinikä h/l70. Mikroaaltotunnistin tunnistaa kaiken liikkeen, ei pelkästään ihmisen tai eläinten liikkeen. Tunnistin voi havaita esimerkiksi oksien tai lehtien liikkeen. Tämä on otettava huomioon valaisinta asennettaessa. Tyyppi Kupu Väri Valonlähde Kanta Paino [kg] Snro Protect 001 LED Detect 14W P/K/V Korkea kupu Valkoinen LED 14W 840 Twist PHJ65 1, Protect 001 LED Detect 14W P/K/M Korkea kupu Musta LED 14W 840 Twist PHJ65 1, Protect 002 LED Detect 14W P/K/V Korkea kupu Valkoinen LED 14W 840 Twist PHJ65 1, Protect 002 LED Detect 14W P/K/M Korkea kupu Musta LED 14W 840 Twist PHJ65 1, DEFA Lighting Valaisinluettelo

49 Protect 001 F Mitat, korkealla kuvulla Hög kupa Hög kupa Låg kupa Mitat, matalalla kuvulla Låg kupa Protect 001 TC-D 18W Protect on puhdaslinjainen, tyylikäs, luja ja ilkivallankestävä valaisin. Se on valmistettu painevaletusta alumiinista, kupu iskunkestävää polykarbonaattia. Protect on kestävän rakenteensa ansiosta ihanteellinen niin julkisiin, kuin yksityisiinkin tiloihin sekä ulko- että sisävalaistukseen. Se sopii esimerkiksi julkisivuihin, sisääntuloihin, porrashuoneisiin, käytäviin, tunneleihin ja pysäköintitaloihin. Rakenne Pyöreä (001) valaisin, jonka runko ja rengas ovat painevalettua alumiinia. Kupu opaalia UV-suojattua ja iskunkestävää polykarbonaattia. Vakiovärit: valkoinen RAL9010, musta RAL9011, harmaa RAL9006. IP65, luokka I. Tilauksesta myös suojausluokan II valaisimet. Liitäntälaite TC-F -malleissa konventionaalinen liitäntälaite. LEDmallissa 14W vaihdettava LED-moduuli integroidulla liitäntälaitteella. Valontuotto lm, 4.000K. Polttoikä h/l70. HCI-E/P 35W -mallissa elektroninen liitäntälaite. Suoraan kattoon tai seinään. Eturengas kiinnitetään Deltaseal-käsitellyillä torx-ruuveilla (4 kpl). Pylväsratkaisut saatavana tilauksesta. Kytkentä Jousipainikeliittimet 3 x 2,5 mm² -o-. Kaksi läpivientiä kaapelille valaisimen takaosassa. Tilattavissa erikseen Vaihtoehtoiset valonlähde- ja liitäntälaitevaihtoehdot. Toimitettavissa kaikissa RAL-väreissä. Erillinen valaisimen alapuolelle asennettava numerointilevy. Turvavalaistukseen soveltuva malli TC-DEL 1x18W lampulla ja 1 h akulla. Suojausluokan II valaisimet. Oy Nylund Group Ab Masalantie Masala, Finland Protect 001. Tekijä Oy Nylund-Group Ab Puhelin Faksi Sähköpostiosoite [email protected] DEFA Ptotect 001 TC-D 18W / Valonjakautumiskäyrä (polaarinen) Valaisin: DEFA Ptotect 001 TC-D 18W Lamput: 1 x TC-D cd/klm hÿ=ÿ29% Combining electricity and knowledge Sivu 1 5 Ulkovalaisimet Tyyppi Kupu Väri Valonlähde Kanta Paino [kg] Snro Protect W P/K/V Korkea kupu Valkoinen GLS 60W E27 1, Protect W P/K/M Korkea kupu Musta GLS 60W E27 1, Protect W P/K/H Korkea kupu Harmaa GLS 60W E27 1, Protect 001-TCF124 P/K/V Korkea kupu Valkoinen TC- F 24W 2G10 1, Protect 001-TCF124 P/K/M Korkea kupu Musta TC- F 24W 2G10 1, Protect 001-TCF124 P/K/H Korkea kupu Harmaa TC- F 24W 2G10 1, Protect 001-TCF124 P/M/V Matala kupu Valkoinen TC- F 24W 2G10 1, Protect 001-TCF124 P/M/M Matala kupu Musta TC- F 24W 2G10 1, Protect 001-TCF124 P/M/H Matala kupu Harmaa TC- F 24W 2G10 1, Protect 001-HCI-E/P (HIE) 35W P/K/V Korkea kupu Valkoinen HCI-E/P (HIE) 35W E27 1, Protect 001-HCI-E/P (HIE) 35W P/K/M Korkea kupu Musta HCI-E/P (HIE) 35W E27 1, Protect 001-HCI-E/P (HIE) 35W P/K/H Korkea kupu Harmaa HCI-E/P (HIE) 35W E27 1, Protect 001 LED 14W P/K/V Korkea kupu Valkoinen 14 W LED Twist 1, Protect 001 LED 14W P/K/M Korkea kupu Musta 14 W LED Twist 1, Protect 001 LED 14W P/K/H Korkea kupu Harmaa 14 W LED Twist 1, LED-mallissa vaihdettava 14W LEDmoduuli. Valontuotto vastaava, kuin 26W pienoisloisteputkella, 4000 K. Elinikä h/l70. DEFA Lighting Valaisinluettelo 49

50 Neptune 001 ristikolla F Neptune 001R 60W Ulkovalaisimet Neptune on selkeälinjaista, merellistä muotoilua edustava valaisin, jossa yhdistyvät tyylikkyys, lujuus ja ilkivallankestävyys. Neptune on koristeellinen valaisinratkaisu, joka soveltuu useimpiin käyttökohteisiin. Neptune on kestävän rakenteensa ansiosta ihanteellinen niin julkisiin, kuin yksityisiinkin tiloihin sekä ulko- että sisävalaistukseen. Se sopii esimerkiksi julkisivuihin, sisääntuloihin, porrashuoneisiin, käytäviin, tunneleihin ja pysäköintitaloihin. Rakenne Pyöreä (001) valaisin, jonka runko ja koristeristikko ovat painevalettua alumiinia. Väri- ja valonlähdevaihtoehdot on esitetty taulukossa. Tilauksesta toimitettavissa kaikissa RAL-väreissä. Kupu opaalia UV-suojattua ja iskunkestävää polykarbonaattia. Vakiovärit: valkoinen RAL9010, musta RAL9011, harmaa RAL9006. IP65, luokka I. Tilauksesta myös suojausluokan II valaisimet. Liitäntälaite TC-F -malleissa konventionaalinen liitäntälaite. LEDmallissa 14W vaihdettava LED-moduuli integroidulla liitäntälaitteella. Valontuotto lm, 4.000K. Polttoikä h/l70. HCI-E/P 35W -mallissa elektroninen liitäntälaite. Suoraan kattoon tai seinään. Eturengas kiinnitetään Deltaseal-käsitellyillä torx-ruuveilla (4 kpl). Pylväsratkaisut saatavana tilauksesta. Kytkentä Jousipainikeliittimet 3 x 2,5 mm² -o-. Kaksi läpivientiä kaapelille valaisimen takaosassa. Tilattavissa erikseen Vaihtoehtoiset valonlähde- ja liitäntälaitevaihtoehdot. Toimitettavissa kaikissa RAL-väreissä. Erillinen valaisimen alapuolelle asennettava numerointilevy. Turvavalaistukseen soveltuva malli TC-DEL 1x18W lampulla ja 1 h akulla. Suojausluokan II valaisimet. Oy Nylund Group Ab Masalantie Masala, Finland Neptune 001 ristikolla. Tekijä Oy Nylund-Group Ab Puhelin Faksi Sähköpostiosoite [email protected] DEFA Neptune W ristikko / Valonjakautumiskäyrä (polaarinen) Valaisin: DEFA Neptune W ristikko Lamput: 1 x GLS cd/klm hÿ=ÿ44% Combining electricity and knowledge Sivu Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Neptune 001R-60W P/K/V Valkoinen GLS 60W E27 1, Neptune 001R-60W P/K/M Musta GLS 60W E27 1, Neptune 001R-60W P/K/H Harmaa GLS 60W E27 1, Neptune 001R-TCF124 P/K/V Valkoinen TC- F 24W 2G Neptune 001R-TCF124 P/K/M Musta TC- F 24W 2G Neptune 001R-TCF124 P/K/H Harmaa TC- F 24W 2G Neptune 001R-HCI-E/P (HIE) 35W P/K/V Valkoinen HCI-E/P (HIE) 35W E Neptune 001R-HCI-E/P (HIE) 35W P/K/M Musta HCI-E/P (HIE) 35W E Neptune 001R-HCI-E/P (HIE) 35W P/K/H Harmaa HCI-E/P (HIE) 35W E Neptune 001R LED 14W P/K/V Valkoinen 14 W LED Twist 1, Neptune 001R LED 14W P/K/M Musta 14 W LED Twist 1, Neptune 001R LED 14W P/K/H Harmaa 14 W LED Twist 1, LED-mallissa vaihdettava 14W LEDmoduuli. Valontuotto vastaava, kuin 26W pienoisloisteputkella, 4000 K. Elinikä h/l DEFA Lighting Valaisinluettelo

51 Neptune 001 puolivarjostimella F Projekti Neptune on selkeälinjaista, merellistä muotoilua edustava valaisin, jossa yhdistyvät tyylikkyys, lujuus ja ilkivallankestävyys. Neptune on koristeellinen valaisinratkaisu, joka soveltuu useimpiin käyttökohteisiin. Neptune on kestävän rakenteensa ansiosta ihanteellinen niin julkisiin, kuin yksityisiinkin tiloihin sekä ulko- että sisävalaistukseen. Se sopii esimerkiksi julkisivuihin, sisääntuloihin, porrashuoneisiin, käytäviin, tunneleihin ja pysäköintitaloihin. Rakenne Pyöreä (001) valaisin, jonka runko ja puolivarjostin ovat painevalettua alumiinia. Väri- ja valonlähdevaihtoehdot on esitetty taulukossa. Tilauksesta toimitettavissa kaikissa RAL-väreissä. Kupu opaalia UV-suojattua ja iskunkestävää polykarbonaattia. Vakiovärit: valkoinen RAL9010, musta RAL9011, harmaa RAL9006. IP65, luokka I. Tilauksesta myös suojausluokan II valaisimet. Liitäntälaite TC-F -malleissa konventionaalinen liitäntälaite. LEDmallissa 14W vaihdettava LED-moduuli integroidulla liitäntälaitteella. Valontuotto lm, 4.000K. Polttoikä h/l70. HCI-E/P 35W -mallissa elektroninen liitäntälaite. Suoraan kattoon tai seinään. Eturengas kiinnitetään Deltaseal-käsitellyillä torx-ruuveilla (4 kpl). Pylväsratkaisut saatavana tilauksesta. Kytkentä Jousipainikeliittimet 3 x 2,5 mm² -o-. Kaksi läpivientiä kaapelille valaisimen takaosassa. Tilattavissa erikseen Vaihtoehtoiset valonlähde- ja liitäntälaitevaihtoehdot. Toimitettavissa kaikissa RAL-väreissä. Erillinen valaisimen alapuolelle asennettava numerointilevy. Turvavalaistukseen soveltuva malli TC-DEL 1x18W lampulla ja 1 h akulla. Suojausluokan II valaisimet. Nylund Group Tekijä Niclas Nylund Puhelin Masalantie 375 Faksi MASALA Sähköpostiosoite [email protected] DEFA Neptune 001 TC-D 26W puolivarjostin / Valonjakautumiskäyrä (polaarinen) Valaisin: DEFA Neptune 001 TC-D 26W puolivarjostin Lamput: 1 x TC-D cd/klm 22% Neptune 001 puolivarjostimella. Sivu 1 5 Ulkovalaisimet Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Neptune 001VR-60W P/K/V Valkoinen GLS 60W E27 1, Neptune 001VR-60W P/K/M Musta GLS 60W E27 1, Neptune 001VR-60W P/K/H Harmaa GLS 60W E27 1, Neptune 001VR-TCF124 P/K/V Valkoinen TC- F 24W 2G10 2, Neptune 001VR-TCF124 P/K/M Musta TC- F 24W 2G10 2, Neptune 001VR-TCF124 P/K/H Harmaa TC- F 24W 2G10 2, Neptune 001VR-HCI-E/P (HIE) 35W P/K/V Valkoinen HCI-E/P (HIE) 35W E Neptune 001VR-HCI-E/P (HIE) 35W P/K/M Musta HCI-E/P (HIE) 35W E Neptune 001VR-HCI-E/P (HIE) 35W P/K/H Harmaa HCI-E/P (HIE) 35W E Neptune 001VR LED 14W P/K/V Valkoinen 14 W LED Twist 1, Neptune 001VR LED 14W P/K/M Musta 14 W LED Twist 1, Neptune 001VR LED 14W P/K/H Harmaa 14 W LED Twist 1, LED-mallissa vaihdettava 14W LEDmoduuli. Valontuotto vastaava, kuin 26W pienoisloisteputkella, 4000 K. Elinikä h/l70. DEFA Lighting Valaisinluettelo 51

52 Protect 002 F Mitat, korkealla kuvulla Hög kupa Hög kupa Låg kupa Mitat, matalalla kuvulla Låg kupa Protect 002 TC-D 18W Ulkovalaisimet Protect on puhdaslinjaista, ajatonta muotoilua edustava valaisin, jossa yhdistyvät tyylikkyys, lujuus ja ilkivallankestävyys. Valaisin on valmistettu painevaletusta alumiinista, kupu iskunkestävää polykarbonaattia. Protect on kestävän rakenteensa ansiosta ihanteellinen niin julkisiin, kuin yksityisiinkin tiloihin sekä ulko- että sisävalaistukseen. Se sopii esimerkiksi julkisivuihin, sisääntuloihin, porrashuoneisiin, käytäviin, tunneleihin ja pysäköintitaloihin. Rakenne Ovaali (002) valaisin, jonka runko ja rengas ovat painevalettua alumiinia. Väri- ja valonlähdevaihtoehdot on esitetty taulukossa. Tilauksesta toimitettavissa kaikissa RAL-väreissä. Kupu opaalia UV-suojattua ja iskunkestävää polykarbonaattia. Vakiovärit: valkoinen RAL9010, musta RAL9011, harmaa RAL9006. IP65, luokka I. Tilauksesta myös suojausluokan II valaisimet. Liitäntälaite TC-F -malleissa konventionaalinen liitäntälaite. LEDmallissa 14W vaihdettava LED-moduuli integroidulla liitäntälaitteella. Valontuotto lm, 4.000K. Polttoikä h/l70. HCI-E/P 35W -mallissa elektroninen liitäntälaite. Suoraan kattoon tai seinään. Eturengas kiinnitetään Deltaseal-käsitellyillä torx-ruuveilla (4 kpl). Pylväsratkaisut saatavana tilauksesta. Kytkentä Jousipainikeliittimet 3 x 2,5 mm² -o-. Kaksi läpivientiä kaapelille valaisimen takaosassa. Tilattavissa erikseen Vaihtoehtoiset valonlähde- ja liitäntälaitevaihtoehdot. Toimitettavissa kaikissa RAL-väreissä. Erillinen valaisimen alapuolelle asennettava numerointilevy. Turvavalaistukseen soveltuva malli TC-DEL 1x18W lampulla ja 1 h akulla. Suojausluokan II valaisimet. Oy Nylund Group Ab Masalantie Masala, Finland Protect 002. Tekijä Oy Nylund-Group Ab Puhelin Faksi Sähköpostiosoite [email protected] DEFA Protect 002 TC-D 18W / Valonjakautumiskäyrä (polaarinen) Valaisin: DEFA Protect 002 TC-D 18W Lamput: 1 x TC-D cd/klm hÿ=ÿ30% Combining electricity and knowledge Sivu 1 Tyyppi Kupu Väri Valonlähde Kanta Paino [kg] Snro Protect W P/K/V Korkea kupu Valkoinen GLS 60W E27 1, Protect W P/K/M Korkea kupu Musta GLS 60W E27 1, Protect W P/K/H Korkea kupu Harmaa GLS 60W E27 1, Protect 002-TCF136 P/K/V Korkea kupu Valkoinen TC- F 36W 2G10 1, Protect 002-TCF136 P/K/M Korkea kupu Musta TC- F 36W 2G10 1, Protect 002-TCF136 P/K/H Korkea kupu Harmaa TC- F 36W 2G10 1, Protect 002-TCF136 P/M/V Matala kupu Valkoinen TC- F 36W 2G10 1, Protect 002-TCF136 P/M/M Matala kupu Musta TC- F 36W 2G10 1, Protect 002-TCF136 P/M/H Matala kupu Harmaa TC- F 36W 2G10 1, Protect 002-HCI-E/P (HIE) 35W P/K/V Korkea kupu Valkoinen HCI-E/P (HIE) 35W E27 1, Protect 002-HCI-E/P (HIE) 35W P/K/M Korkea kupu Musta HCI-E/P (HIE) 35W E27 1, Protect 002-HCI-E/P (HIE) 35W P/K/H Korkea kupu Harmaa HCI-E/P (HIE) 35W E27 1, Protect 002 LED 14W P/K/V Korkea kupu Valkoinen LED 14W 840 Twist PHJ65 1, Protect 002 LED 14W P/K/M Korkea kupu Musta LED 14W 840 Twist PHJ65 1, LED-mallissa vaihdettava 14W LEDmoduuli. Valontuotto vastaava, kuin 26W pienoisloisteputkella, 4000 K. Elinikä h/l DEFA Lighting Valaisinluettelo

53 Neptune 002 ristikolla F Neptune 001R 60W Neptune on selkeälinjaista, merellistä muotoilua edustava valaisin, jossa yhdistyvät tyylikkyys, lujuus ja ilkivallankestävyys. Neptune on koristeellinen valaisinratkaisu, joka soveltuu useimpiin käyttökohteisiin. Neptune on kestävän rakenteensa ansiosta ihanteellinen niin julkisiin, kuin yksityisiinkin tiloihin sekä ulko- että sisävalaistukseen. Se sopii esimerkiksi julkisivuihin, sisääntuloihin, porrashuoneisiin, käytäviin, tunneleihin ja pysäköintitaloihin. Rakenne Ovaali (002) valaisin, jonka runko ja koristeristikko ovat painevalettua alumiinia. Väri ja valonlähdevaihtoehdot on esitetty taulukossa. Tilauksesta toimitettavissa kaikissa RAL-väreissä. Kupu opaalia UV-suojattua ja iskunkestävää polykarbonaattia. Vakiovärit: valkoinen RAL9010, musta RAL9011, harmaa RAL9006. IP65, luokka I. Tilauksesta myös suojausluokan II valaisimet. Liitäntälaite TC-F -malleissa konventionaalinen liitäntälaite. LEDmallissa 14W vaihdettava LED-moduuli integroidulla liitäntälaitteella. Valontuotto lm, 4.000K. Polttoikä h/l70. HCI-E/P 35W -mallissa elektroninen liitäntälaite. Suoraan kattoon tai seinään. Eturengas kiinnitetään Deltaseal-käsitellyillä torx-ruuveilla (4 kpl). Pylväsratkaisut saatavana tilauksesta. Kytkentä Jousipainikeliittimet 3 x 2,5 mm² -o-. Kaksi läpivientiä kaapelille valaisimen takaosassa. Tilattavissa erikseen Vaihtoehtoiset valonlähde- ja liitäntälaitevaihtoehdot. Toimitettavissa kaikissa RAL-väreissä. Erillinen valaisimen alapuolelle asennettava numerointilevy. Turvavalaistukseen soveltuva malli TC-DEL 1x18W lampulla ja 1 h akulla. Suojausluokan II valaisimet. Oy Nylund Group Ab Tekijä Oy Nylund-Group Ab Puhelin Faksi Sähköpostiosoite [email protected] 314 DEFA Neptune W ristikko / Valonjakautumiskäyrä (polaarinen) Masalantie Masala, Finland Valaisin: DEFA Neptune W ristikko Lamput: 1 x GLS Neptune 002 ristikolla hÿ=ÿ44% cd/klm Combining electricity and knowledge Sivu 1 5 Ulkovalaisimet Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Neptune 002R-60W P/K/V Valkoinen GLS 60W E27 1, Neptune 002R-60W P/K/M Musta GLS 60W E27 1, Neptune 002R-60W P/K/H Harmaa GLS 60W E27 1, Neptune 002R-TCF136 P/K/V Valkoinen TC- F 36W 2G10 2, Neptune 002R-TCF136 P/K/M Musta TC- F 36W 2G10 2, Neptune 002R-TCF136 P/K/H Harmaa TC- F 36W 2G10 2, Neptune 002R-HCI-E/P (HIE) 35W P/K/V Valkoinen HCI-E/P (HIE) 35W E27 2, Neptune 002R-HCI-E/P (HIE) 35W P/K/M Musta HCI-E/P (HIE) 35W E27 2, Neptune 002R LED 14W P/K/V Valkoinen LED 14W 840 Twist PHJ65 1, Neptune 002R LED 14W P/K/M Musta LED 14W 840 Twist PHJ65 1, LED-mallissa vaihdettava 14W LEDmoduuli. Valontuotto vastaava, kuin 26W pienoisloisteputkella, 4000 K. Elinikä h/l70. DEFA Lighting Valaisinluettelo 53

54 Neptune 002 puolivarjostimella F Projekti Ulkovalaisimet Neptune on selkeälinjaista, merellistä muotoilua edustava valaisin, jossa yhdistyvät tyylikkyys, lujuus ja ilkivallankestävyys. Neptune on koristeellinen valaisinratkaisu, joka soveltuu useimpiin käyttökohteisiin. Neptune on kestävän rakenteensa ansiosta ihanteellinen niin julkisiin, kuin yksityisiinkin tiloihin sekä ulko- että sisävalaistukseen. Se sopii esimerkiksi julkisivuihin, sisääntuloihin, porrashuoneisiin, käytäviin, tunneleihin ja pysäköintitaloihin. Rakenne Ovaali (002) valaisin, jonka runko ja puolivarjostin ovat painevalettua alumiinia. Väri- ja valonlähdevaihtoehdot on esitetty taulukossa. Tilauksesta toimitettavissa kaikissa RAL-väreissä. Kupu opaalia UV-suojattua ja iskunkestävää polykarbonaattia. Vakiovärit: valkoinen RAL9010, musta RAL9011, harmaa RAL9006. IP65, luokka I. Tilauksesta myös suojausluokan II valaisimet. Liitäntälaite TC-F -malleissa konventionaalinen liitäntälaite. LEDmallissa 14W vaihdettava LED-moduuli integroidulla liitäntälaitteella. Valontuotto lm, 4.000K. Polttoikä h/L70. HCI-E/P 35W -mallissa elektroninen liitäntälaite. Suoraan kattoon tai seinään. Eturengas kiinnitetään Deltaseal-käsitellyillä torx-ruuveilla (4 kpl). Pylväsratkaisut saatavana tilauksesta. Kytkentä Jousipainikeliittimet 3 x 2,5 mm² -o-. Kaksi läpivientiä kaapelille valaisimen takaosassa. Tilattavissa erikseen Vaihtoehtoiset valonlähde- ja liitäntälaitevaihtoehdot. Toimitettavissa kaikissa RAL-väreissä. Erillinen valaisimen alapuolelle asennettava numerointilevy. Turvavalaistukseen soveltuva malli TC-DEL 1x18W lampulla ja 1 h akulla. Suojausluokan II valaisimet. Nylund Group Tekijä Niclas Nylund Puhelin Masalantie 375 Faksi MASALA Sähköpostiosoite [email protected] DEFA Neptune 002 TC-D 18W puolivarjostin / Valonjakautumiskäyrä (polaarinen) Valaisin: DEFA Neptune 002 TC-D 18W puolivarjostin Lamput: 1 x TC-D cd/klm 27% Neptune 002 puolivarjostimella. Sivu 1 Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Neptune 002VR-60W P/K/V Valkoinen GLS 60W E27 1, Neptune 002VR-60W P/K/M Musta GLS 60W E27 1, Neptune 002VR-60W P/K/H Harmaa GLS 60W E27 1, Neptune 002VR-TCF136 P/K/V Valkoinen TC-F 36W 2G10 2, Neptune 002VR-TCF136 P/K/M Musta TC-F 36W 2G10 2, Neptune 002VR-TCF136 P/K/H Harmaa TC-F 36W 2G10 2, Neptune 002VR-HCI-E/P (HIE) 35W P/K/V Valkoinen HCI-E/P (HIE) 35W E27 2, Neptune 002VR-HCI-E/P (HIE) 35W P/K/M Musta HCI-E/P (HIE) 35W E27 2, Neptune 002VR LED 14W P/K/V Valkoinen LED 14W 840 Twist PHJ65 1, Neptune 002VR LED 14W P/K/M Musta LED 14W 840 Twist PHJ65 1, LED-mallissa vaihdettava 14W LEDmoduuli. Valontuotto vastaava, kuin 26W pienoisloisteputkella, 4000 K. Elinikä h/l DEFA Lighting Valaisinluettelo

55 Protect 003 F Mitat, korkealla kuvulla Hög kupa Hög kupa Mitat, matalalla kuvulla Låg kupa Låg kupa Protect 003 TC-D 26W Protect on puhdaslinjaista, ajatonta muotoilua edustava valaisin, jossa yhdistyvät tyylikkyys, lujuus ja ilkivallankestävyys. Valaisin on valmistettu painevaletusta alumiinista, kupu iskunkestävää polykarbonaattia. Protect on kestävän rakenteensa ansiosta ihanteellinen niin julkisiin, kuin yksityisiinkin tiloihin sekä ulko- että sisävalaistukseen. Se sopii esimerkiksi julkisivuihin, sisääntuloihin, porrashuoneisiin, käytäviin, tunneleihin ja pysäköintitaloihin. Rakenne Neliönmuotoinen (003) valaisin, jonka runko ja rengas ovat painevalettua alumiinia. Väri- ja valonlähdevaihtoehdot on esitetty taulukossa. Tilauksesta toimitettavissa kaikissa RAL-väreissä. Kupu opaalia UV-suojattua ja iskunkestävää polykarbonaattia. Vakiovärit: valkoinen RAL9010, musta RAL9011, harmaa RAL9006. IP65, luokka I. Tilauksesta myös suojausluokan II valaisimet. Liitäntälaite TC-F -malleissa konventionaalinen liitäntälaite. LEDmallissa 14W vaihdettava LED-moduuli integroidulla liitäntälaitteella. Valontuotto lm, 4.000K. Polttoikä h/l70. HCI-E/P 35W -mallissa elektroninen liitäntälaite. Suoraan kattoon tai seinään. Eturengas kiinnitetään Deltaseal-käsitellyillä torx-ruuveilla (4 kpl). Pylväsratkaisut saatavana tilauksesta. Kytkentä Jousipainikeliittimet 3 x 2,5 mm² -o-. Kaksi läpivientiä kaapelille valaisimen takaosassa. Tilattavissa erikseen Vaihtoehtoiset valonlähde- ja liitäntälaitevaihtoehdot. Toimitettavissa kaikissa RAL-väreissä. Erillinen valaisimen alapuolelle asennettava numerointilevy. Turvavalaistukseen soveltuva malli TC-DEL 1x18W lampulla ja 1 h akulla. Suojausluokan II valaisimet. Oy Nylund Group Ab Masalantie Masala, Finland Protect 003. Tekijä Oy Nylund-Group Ab Puhelin Faksi Sähköpostiosoite [email protected] DEFA Protect 003 TC-D 26W / Valonjakautumiskäyrä (polaarinen) Valaisin: DEFA Protect 003 TC-D 26W Lamput: 1 x TC-D cd/klm hÿ=ÿ24% Combining electricity and knowledge Sivu 1 5 Ulkovalaisimet Tyyppi Kupu Väri Valonlähde Kanta Paino [kg] Snro Protect W P/K/V Korkea kupu Valkoinen GLS 60W E27 1, Protect W P/K/M Korkea kupu Musta GLS 60W E27 1, Protect W P/K/H Korkea kupu Harmaa GLS 60W E27 1, Protect 003-TCF124 P/K/V Korkea kupu Valkoinen TC-F 24W 2G10 2, Protect 003-TCF124 P/K/M Korkea kupu Musta TC-F 24W 2G10 2, Protect 003-TCF124 P/K/H Korkea kupu Harmaa TC-F 24W 2G10 2, Protect 003-TCF124 P/M/V Matala kupu Valkoinen TC-F 24W 2G Protect 003-TCF124 P/M/M Matala kupu Musta TC-F 24W 2G Protect 003-TCF124 P/M/H Matala kupu Harmaa TC-F 24W 2G Protect 003 LED 840 1x14W P/K/V Korkea kupu Valkoinen LED 14W 840 Twist PHJ65 1, Protect 003 LED 840 1x14W P/K/M Korkea kupu Musta LED 14W 840 Twist PHJ65 1, Protect 003 HCI-E/P 35W P/K/V Korkea kupu Valkoinen HCI-E/P (HIE) 35W E Protect 003 HCI-E/P 35W P/K/H Korkea kupu Harmaa HCI-E/P (HIE) 35W E Protect 003 HCI-E/P 35W P/K/M Korkea kupu Musta HCI-E/P (HIE) 35W E LED-mallissa vaihdettava 14W LEDmoduuli. Valontuotto vastaava, kuin 26W pienoisloisteputkella, 4000 K. Elinikä h/l70. DEFA Lighting Valaisinluettelo 55

56 Neptune 003 ristikolla F Projekti Ulkovalaisimet Neptune on selkeälinjaista, merellistä muotoilua edustava valaisin, jossa yhdistyvät tyylikkyys, lujuus ja ilkivallankestävyys. Neptune on koristeellinen valaisinratkaisu, joka soveltuu useimpiin käyttökohteisiin. Neptune on kestävän rakenteensa ansiosta ihanteellinen niin julkisiin, kuin yksityisiinkin tiloihin, sekä ulko- että sisävalaistukseen. Se sopii esimerkiksi julkisivuihin, sisääntuloihin, porrashuoneisiin, käytäviin, tunneleihin ja pysäköintitaloihin. Rakenne Neliönmuotoinen (003) valaisin, jonka runko ja koristeristikko ovat painevalettua alumiinia. Väri-ja valonlähdevaihtoehdot on esitetty taulukossa. Tilauksesta toimitettavissa kaikissa RAL-väreissä. Kupu opaalia UV-suojattua ja iskunkestävää polykarbonaattia. Vakiovärit: valkoinen RAL9010, musta RAL9011, harmaa RAL9006. IP65, luokka I. Tilauksesta myös suojausluokan II valaisimet. Liitäntälaite TC-F -malleissa konventionaalinen liitäntälaite. LEDmallissa 14W vaihdettava LED-moduuli integroidulla liitäntälaitteella. Valontuotto lm, 4.000K. Polttoikä h/l70. HCI-E/P 35W -mallissa elektroninen liitäntälaite. Suoraan kattoon tai seinään. Eturengas kiinnitetään Deltaseal-käsitellyillä torx-ruuveilla (4 kpl). Pylväsratkaisut saatavana tilauksesta. Kytkentä Jousipainikeliittimet 3 x 2,5 mm² -o-. Kaksi läpivientiä kaapelille valaisimen takaosassa. Tilattavissa erikseen Vaihtoehtoiset valonlähde- ja liitäntälaitevaihtoehdot. Toimitettavissa kaikissa RAL-väreissä. Erillinen valaisimen alapuolelle asennettava numerointilevy. Turvavalaistukseen soveltuva malli TC-DEL 1x18W lampulla ja 1 h akulla. Suojausluokan II valaisimet. Nylund Group Tekijä Niclas Nylund Puhelin Masalantie 375 Faksi MASALA Sähköpostiosoite [email protected] DEFA Neptune 003 TC-D 26W ristikko / Valonjakautumiskäyrä (polaarinen) Valaisin: DEFA Neptune 003 TC-D 26W ristikko Lamput: 1 x TC-D cd/klm 32% Neptune 003 ristikolla. Sivu 1 Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Neptune 003R-60W P/K/V Valkoinen GLS 60W E27 1, Neptune 003R-60W P/K/M Musta GLS 60W E27 1, Neptune 003R-60W P/K/H Harmaa GLS 60W E27 1, Neptune 003R-TCF124 P/K/V Valkoinen TC-F 24W 2G10 2, Neptune 003R-TCF124 P/K/M Musta TC-F 24W 2G10 2, Neptune 003R-TCF124 P/K/H Harmaa TC-F 24W 2G10 2, Neptune 003R HCI-E/P 35W P/K/V Valkoinen HCI-E/P (HIE) 35W E27 2, Neptune 003R HCI-E/P 35W P/K/H Harmaa HCI-E/P (HIE) 35W E27 2, Neptune 003R HCI-E/P 35W P/K/M Musta HCI-E/P (HIE) 35W E27 2, Neptune 003R LED 1x14W P/K/V Valkoinen LED 14W 840 Twist PHJ65 2, Neptune 003R LED 1x14W P/K/M Musta LED 14W 840 Twist PHJ65 2, LED-mallissa vaihdettava 14W LEDmoduuli. Valontuotto vastaava, kuin 26W pienoisloisteputkella, 4000 K. Elinikä h/l DEFA Lighting Valaisinluettelo

57 Neptune 003 puolivarjostimella F Projekti Neptune on selkeälinjaista, merellistä muotoilua edustava valaisin, jossa yhdistyvät tyylikkyys, lujuus ja ilkivallankestävyys. Se on koristeellinen valaisinratkaisu, joka soveltuu useimpiin käyttökohteisiin. Neptune on kestävän rakenteensa ansiosta ihanteellinen niin julkisiin, kuin yksityisiinkin tiloihin, sekä ulko- että sisävalaistukseen. Se sopii esimerkiksi julkisivuihin, sisääntuloihin, porrashuoneisiin, käytäviin, tunneleihin ja pysäköintitaloihin. Rakenne Neliönmuotoinen (003) valaisin, jonka runko ja puolivarjostin ovat painevalettua alumiinia. Väri- ja valonlähdevaihtoehdot on esitetty taulukossa. Tilauksesta toimitettavissa kaikissa RAL-väreissä. Kupu opaalia UV-suojattua ja iskunkestävää polykarbonaattia. Vakiovärit: valkoinen RAL9010, musta RAL9011, harmaa RAL9006. IP65, luokka I. Tilauksesta myös suojausluokan II valaisimet. Liitäntälaite TC-F -malleissa konventionaalinen liitäntälaite. LEDmallissa 14W vaihdettava LED-moduuli integroidulla liitäntälaitteella. Valontuotto lm, 4.000K. Polttoikä h/l70. HCI-E/P 35W -mallissa elektroninen liitäntälaite. Suoraan kattoon tai seinään. Eturengas kiinnitetään Deltaseal-käsitellyillä torx-ruuveilla (4 kpl). Pylväsratkaisut saatavana tilauksesta. Kytkentä Jousipainikeliittimet 3 x 2,5 mm² -o-. Kaksi läpivientiä kaapelille valaisimen takaosassa. Tilattavissa erikseen Vaihtoehtoiset valonlähde- ja liitäntälaitevaihtoehdot. Toimitettavissa kaikissa RAL-väreissä. Erillinen valaisimen alapuolelle asennettava numerointilevy. Turvavalaistukseen soveltuva malli TC-DEL 1x18W lampulla ja 1 h akulla. Suojausluokan II valaisimet. Nylund Group Tekijä Niclas Nylund Puhelin Masalantie 375 Faksi MASALA Sähköpostiosoite [email protected] DEFA Neptune 003 TC-D 26W puolivarjostin / Valonjakautumiskäyrä (polaarinen) Valaisin: DEFA Neptune 003 TC-D 26W puolivarjostin Lamput: 1 x TC-D cd/klm 22% Neptune 003 puolivarjostimella. Sivu 1 5 Ulkovalaisimet Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Neptune 003VR-60W P/K/V Valkoinen GLS 60W E27 2, Neptune 003VR-60W P/K/M Musta GLS 60W E27 2, Neptune 003VR-60W P/K/H Harmaa GLS 60W E27 2, Neptune 003VR-TCF124 P/K/V Valkoinen TC-F 24W 2G10 2, Neptune 003VR-TCF124 P/K/M Musta TC-F 24W 2G10 2, Neptune 003VR-TCF124 P/K/H Harmaa TC-F 24W 2G10 2, Neptune 003VR HCI-E/P 35W P/K/V Valkoinen HCI-E/P (HIE) 35W E27 2, Neptune 003VR HCI-E/P 35W P/K/H Harmaa HCI-E/P (HIE) 35W E27 2, Neptune 003 VR HCI-E/P 35W P/K/M Musta HCI-E/P (HIE) 35W E27 2, Neptune 003VR LED 14W P/K/V Valkoinen LED 14W 840 Twist PHJ65 2, Neptune 003VR LED 14W P/K/M Musta LED 14W 840 Twist PHJ65 2, LED-mallissa vaihdettava 14W LEDmoduuli. Valontuotto vastaava, kuin 26W pienoisloisteputkella, 4000 K. Elinikä h/l70. DEFA Lighting Valaisinluettelo 57

58 Tuna F 274 mm 274 mm 225 mm 190 mm Projekti Ulkovalaisimet Tuna on vankka ulkovalaisin. Lukittuva kupu on UV-kestävää polykarbonaattia. Teollisuusrakennukset, ostoskeskukset ja julkiset rakennukset. Rakenne UV-suojattua ja iskunkestävää polykarbonaattia. Heijastin on kirkasalumiinia. Pinta-asennus seinälle. Kulmaraudan avulla kulmaan. Kytkentä Läpivienti valaisimen takana keskellä, sekä sivuissa yläkulmissa. Liittimet 3 x 2,5 mm². Tekijä Niclas Nylund Puhelin Faksi Sähköpostiosoite [email protected] DEFA Lighting BT / Valonjakautumiskäyrä (polaarinen) Valaisin: DEFA Lighting BT Lamput: 0 x CDO-ET 70W cd/klm 78% Tuna Sivu 1 Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Tuna Musta HSE/HIE 70W E27 2, Valaisin toimitetaan kiiltäväksi eloksoidulla heijastimella, joka antaa hyvän valonjaon. 58 DEFA Lighting Valaisinluettelo

59 Athene Park Ø 592mm Ø 517mm 592 mm Nykyaikainen Athene Park -puistovalaisin sopii moniin ympäristöihin. Puistot, kävelytiet, ostoskeskukset, pysäköintialueet, kävelykadut, asuinkiinteistöt, laiturialueet ja muut vastaavat ympäristöt. Rakenne Athene Park -valaisimen runko ja pylväskiinnikkeet ovat valettua alumiinia, katos kuumasinkittyä teräslevyä, tukivarret alumiinia. Kupu kirkasta tai opaalia iskunkestävää PMMA-akryyliä. Valaisimen vakioväri on antrasiitinharmaa RAL7043. Häikäisysuoja on kuumasinkittyä teräslevyä, maalattu vaaleanharmaaksi RAL7035. Athene Park -valaisin asennetaan pylvääseen Ø 60 mm tai seinävarteen. Athene Park tulee täydentää pylväällä ja perustuksella. Kytkentä Kytkentäliittimet 3 x 6 mm². Vedonpoistolla. Valonlähde Valonlähde 70/50W HSE/HIE. Yhdistetty liitäntälaite sekä HIE-monimetalli- että HSE-suurpainenatriumlampulle. Valinnaisille tehoille soveltuvat liitäntälaitteet toimitetaan korkeammalle teholle kytkettynä. HSE/HIEmalleissa vakiona cut-off -rajoitin. Valaisimessa suositellaan käytettäväksi ellipsinmuotoisia purkauslamppuja. Tilattavissa erikseen Tilauksesta valaisin kaikissa RAL-väreissä cd/klm η = 39% Athene Park kirkkaalla kuvulla ja häikäisysuojalla Ulkovalaisimet Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Athene Park HSE/HIE 70W A/K Antrasiitti/kirkas HSE/HIE 70W E27 7, Athene Park HSE/HIE 70W A/O Antrasiitti/opaali HSE/HIE 70W E27 7, Seinävarsi Kuumasinkitty cd/klm η = 64% Athene Park opaalikuvulla. DEFA Lighting Valaisinluettelo 59

60 Helena Park Ø600 mm 520 mm Ø60 mm 5 Ulkovalaisimet Helena Park on puistopylvääseen asennettava pylväsvalaisin. Puistot, kävelytiet, ostoskeskukset, pysäköintialueet, kävelykadut, asuinkiinteistöt, laiturialueet ja muut vastaavat ympäristöt. Rakenne Helena Park valaisimen runko ja pylväskiinnikkeet ovat valettua alumiinia, katos kuumasinkittyä teräslevyä, tukivarret alumiinia. Kupu kirkasta iskunkestävää PM- MA-akryyliä. Valaisimen vakioväri on antrasiitinharmaa RAL7035. Häikäisysuoja on beigenväriseksi maalattua kuumasinkittyä teräslevyä. Helena Park -valaisin asennetaan pylvääseen Ø 60 mm tai seinävarteen. Helena Park tulee täydentää pylväällä ja perustuksella. Kytkentä Kytkentäliittimet 3 x 6 mm². Vedonpoistolla. Valonlähde Valonlähde 70/50W HSE/HIE. Yhdistetty liitäntälaite sekä HIE-monimetalli- että HSE-suurpainenatriumlampulle. Valinnaisille tehoille soveltuvat liitäntälaitteet toimitetaan korkeammalle teholle kytkettynä. HSE/HIEmalleissa vakiona cut-off -rajoitin. Valaisimessa suositellaan käytettäväksi ellipsinmuotoisia purkauslamppuja. Tilattavissa erikseen Tilauksesta valaisin kaikissa RAL-väreissä Helena Park kirkkaalla kuvulla ja häikäisysuojalla cd/klm η = 39% Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Helena Park HSE/HIE 70W H Harmaa HSE/HIE 70/50W E27 8, Seinävarsi Kuumasinkitty DEFA Lighting Valaisinluettelo

61 Day-M ja Day-M LED -o- HIT-DE Rx7s G12 F 120 mm 200 mm 160 mm 600mm 970mm Day-M HIT-DE 70W Day-M on nykyaikainen, opasteiden ja kylttien valaistukseen suunniteltu valonheitin epäsymmetrisellä optiikalla. Valonlähteenä on 70W monimetallilamppu tai 45W LED. Kylttien, opasteiden, näyttelyiden ja julkisivujen valaistukseen ulko- ja sisätiloissa. Rakenne Valaisimen runko ja kytkentäkotelo on valettua alumiinia, varsi 600 mm, monimetallivalonlähdemallit toimitetaan epäsymmetrisellä heijastimella, joka on kiillotettua ja anodisoitua puhdasalumiinia. Karkaistu suojalasi. Vakioväreinä hopeanharmaa RAL9006, musta tai valkoinen. Kytkentäkotelo IP65, valaisinosa IP33, luokka I. LED valonlähde (Day-M LED) 3000 lm, 4300K, h/l70, LED-moduulin IP-luokka IP65. Liitäntä/valonlähde (Day-M monimetallivalonlähdemallit) 70W HIT-DE Rx7s-kannalla. Kompensoitu konventionaalinen liitäntälaite. Ei voi himmentää. Valaisin sisältää valonlähteen. Seinä- tai kattoasennus. Neljä kiinnitysreikää c/c: B=150 mm, H=105 mm. M20 x 1,5 holkkitiivisteet Ø 5-10 mm kaapelille. Voidaan ketjuttaa, ylimääräinen holkkitiiviste toimitetaan valaisimen mukana. Ulkotiloissa valonheitin pitää suunnata alaspäin. Kytkentä Kytkentäliitin 3 x 2,5 mm². Oy Nylund Group Ab Masalantie Masala, Finland Day-M HIT-DE 70W. Tekijä Oy Nylund-Group Ab Puhelin Faksi Sähköpostiosoite [email protected] DEFA Day-M HIT-DE 70w / Valonjakautumiskäyrä (polaarinen) Valaisin: DEFA Day-M HIT-DE 70w Lamput: 1 x Projekti 2 cd/klm hÿ=ÿ62% Nylund Group Tekijä Niclas Nylund Puhelin Masalantie 375 Faksi MASALA Sähköpostiosoite [email protected] LEG C32 SERVER + DAY LED 45W / Valonjakautumiskäyrä (polaarinen) Valaisin: LEG C32 SERVER + DAY LED 45W Lamput: 1 x SERVER DAY LED 45W Combining electricity and knowledge Sivu 1 5 Ulkovalaisimet Tyyppi Väri Valonlähde Kanta Paino [kg] Snro Day-M 70W H Harmaa HIT-DE 1x70W Rx7s 4, Day-M 70W M Musta HIT-DE 1x70W Rx7s 4, Day-M LED 45W mu Musta LED 45W, 3000 lm, 4300K 4, Day-M LED 45W ha Harmaa LED 45W, 3000 lm, 4300K 4, Day-M LED 45W va Valkoinen LED 45W, 3000 lm, 4300K 4, Day-M LED 45W. Sivu 1 DEFA Lighting Valaisinluettelo 61

62 Tunnistimet kaikissa Detect-mallin valaisimissa OnOff ja MinMax Detect -tunnistin Standby (punainen merkkivalo loistaa, kun tunnistin on kytketty verkkoon) Liike havaittu (vihreä merkkivalo palaa) Säädettävä valvonta-alue Sammutusviive Hämäräkytkinsäätöarvo Säädöt Antenniyksikkö Valvonta-alue voidaan pienentää säätämällä tunnistimen herkkyys DIP-kytkimistä Jännitteen syöttö tunnistimelle Tunnistimesta lähtevä ohjaus liitäntälaitteelle V Hämäräkytkinsäätöarvo 6 Tunnistimet OnOff ja MinMax Detect -tunnistin I - 100% II - 75% III - 50% IV - 30% V - 10% I - 100% II - 50% III - 10% Sammutusviive sammutusviive on aika, jolloin valot palavat 100 % teholla sen jälkeen, kun tunnistin ei enää havaitse liikettä. OnOff ja MinMax Detect -tunnistin I - Testiasetus 5 sek II - 0 sek III - 3 min IV - 5 min V - 15 min VI - 25 min Tunnistin MinMaxOff Tunnistin MinMaxOff I - Testiasetus 10 sek II - 60 sek III - 5 min IV - 10 min V - 15 min VI - 30 min Hämäräkytkin tunnistimessa on sisäänrakennettu hämäräkytkin, jonka avulla valot syttyvät, kun on tarpeeksi pimeää. Hämäräkytkin toimii vain ei-säädettävillä liitäntälaitteilla. OnOff ja MinMax Detect -tunnistin I - 2 lux II - 5 lux III - 20 lux IV - 30 lux V - avstängd Standby aika Off. MinMaxOff tunnistimen yhteydessä säädetään, milloin valaistus sammutetaan kokonaan lepoajan (noin 10 % valaistusarvolla) jälkeen. Tunnistin MinMaxOff I - avstängd II - 60 min III - 30 min IV - 10 min V - 5 min VI - 1 min DEFA Lighting Valaisinluettelo

63 Tunnistimet kaikissa Detect-mallin valaisimissa Sensor MinMaxOff Tunnistimesta lähtevä ohjaus liitäntälaitteelle V ohjausjännite Tunnistimen jännitesyöttö 1-10V himmennyssignaali Hämäräkytkin Antennimoduuli Säädettävä valvontaalue Himmennysviive (MinMax) Hämäräkytkinsäätötasot Lepotilan himmennystaso (1-10V) Sammutusviive (Off) 6 Tekniset tiedot OnOff - MinMax MinMaxOff Tunnistimet Käyttöjännite 220/240V 50/60Hz 220/240V 50/60Hz Suurin kuorma 800W (resistiivinen kuorma), 400W (induktiivinen kuorma) Standby tehonkulutus <1W <1W 800W (resistiivinen kuorma), 400W (induktiivinen kuorma) Säädettävä herkkyys 10 / 30 / 50 / 75 / 100 % 10 / 50 / 100 % Sammutus/himmennysviive 5s/30s/3min/5min/15min/25min 10s/60s/5min/10min/15min/30min Päivänvalo lux Tunnistintyyppi Mikroaaltotunnistin Mikroaaltotunnistin Mikroaaltotaajuus 5,8 GHz +/- 75 MHz 5,8 GHz +/- 75 MHz Lähetysteho <1mW <1mW Suurin valvonta-alue Maks. Ø8 m - korkeus 5 m Maks. Ø8 m - korkeus 10 m Tunnistimen avautumiskulma Liikehavaintokyky 1-20 km/t 1-20 km/t korkeus 0,5-5 m 0,5-10 m Käyttölämpötila -10 C +C -35 C ~ +70 C IP-luokitus IP20 IP20 DEFA Lighting Valaisinluettelo 63

64 Symbolien kuvaus Kertoo IP- eli kotelointiluokan. Jos samassa valaisimessa on useita kotelointiluokkia, on valaisimesta useampia versioita tai valaisin voidaan lisävarusteella muuttaa korkeampaan luokkaan. IP-luokkien kuvaukset alla. Suojausluokka I. Laitteessa on peruseristys ja lisäsuojauksena on suojamaadoitus. Suojausluokka II. Laitteessa on joko kaksois- tai vahvistettu eristys. Suojausluokka III. Laite on tarkoitettu liitettäväksi pienoisjännitteeseen (alle 50 V). Tämän luokan valaisimet tarvitsevat erillisen muuntajan. 3 F Tunnistin Valaisimet voidaan asentaa normaalisti syttyvälle alustalle. Valaisimen pintalämpötila on rajoitettu. Suurin pintalämpötila valaisimen yläpinnoilla on normaalikäytössä C. 7 HFR HF Elektroninen liitäntälaite. HFR/1-10V Elektroninen säädettävä liitäntälaite. 1-10V DC analoginen ohjaussignaali. Symbolien kuvaus DALI DSI SW HFD/DALI Elektroninen säädettävä liitäntälaite. Digitaalinen osoitteellinen ohjaussignaali. HFD/DSI Elektroninen säädettävä liitäntälaite. Digitaalinen osoitteeton ohjaussignaali. PUSH/DIM Suora painikeohjaus. Painonappi päälle/pois ja himmennys. Lyhyt painallus sytyttää/sammuttaa valot, pitkä painallus himmentää valoja. Emme suosittele samaan ryhmään eri valmistajien valaisimia. SW Vetonarukytkin päälle/pois. SW SW/DIM Vetonarukytkin päälle/pois ja himmennys. Nopea nykäisy päälle/pois, pitkä nykäisy himmentää valoja. S Semko hyväksytty N Nemko hyväksytty 64 DEFA Lighting Valaisinluettelo

65 Symbolien kuvaus IP-kotelointiluokat Ensimmäinen tunnusnumero (vierasesinesuojaus) Suojaamaton Tippuvedenpitävä Suojaamaton IP 00 IP 01 Toinen tunnusnumero (vesisuojaus) Sateen-pitävä Kosketussuojattu (> 50 mm esineellä) IP 10 IP 11 IP 13 Kosketussuojattu (> 12,5 mm esineellä) IP 20 IP 21 IP 23 Lankasuojattu IP 40 IP 41 IP 43 IP 44 IP 45 Pölysuojattu IP 54 IP 55 Vedenpitävä Pölytiivis IP 65 IP 67 IP 68 Roiskevedenpitävä Suihkuvedenpitävä Painevedenpitävä 7 Symbolien kuvaus DEFA Lighting Valaisinluettelo 65

66 Valaistussuunnittelu Otteita EN standardista. Aluekohtaiset suositukset Olemme koonneet tähän taulukkoon otteen EN standardin mukaisista valaistussuosituksista. Taulukko on jäsennelty alueittain ja antaa valaistussuunnittelulle suosituksen keskimääräisestä luksimäärästä (E m ), häikäisyindeksistä (U GRL ) ja värintoistoindeksistä (R a ). 8 Valaistussuunnittelu 66 E m U GRL R a Huomautuslyhenne Liikennealueet (sisätila) Liikennealueet ja käytävät LS Portaikot, liukuportaat, kuljettimet Ajoliuskat, lastausalueet Lepohuoneet, saniteettitilat ja ensiapuhuoneet Kahvihuoneet Lepohuoneet Kuntoilutilat Vaatehuoneet, pesutilat, kylpyhuoneet, WC:t Sairashuone Lääkintähuone T4 Valvomot Talotekniset huoneet, kytkentälaitetilat Postihuoneet, puhelinkeskus Varastot, kylmät varastot Varastotilat Varastotilat, jossa työskennellään jatkuvasti Lähettämö- ja käsittelyalueet Varastointi- ja hyllytysalueet Käytävät, ei henkilöliikennettä L Käytävät jossa henkilöliikennettä L Käyttö- ja ohjauspaikat Teollisuus ja käsityö Maatalous Tavaroiden lastaus ja käsittely, laitteiden ja koneiden käsittely Karjarakennukset Sairaseläinkarsinat; vasikointi Rehunkäsittely; maitohuoneet; laitteiden puhdistus Leipomot Valmistelu ja leivonta Viimeistely, kuorrutus ja koristelu Sementti, sementtituotteet, betoni ja tiili Kuivaus T Aineiden esikäsittely; työskentely uuneilla ja sekoittimilla Yleinen konetyö Karkeamuotit Keramiikka, kaakelit, lasitavara Kuivaus T Valmistelu, yleinen konetyö Emalointi, valssaus, puristus, yksinkertaisten osien muotoilu, lasitus, lasinpuhallus Hiominen, kaiverrus, lasin kiillotus, pienten osien muotoilu, lasiesineiden valmistus Optisen lasin hionta, kristalli, käsin hionta ja kaiverrus Tarkkuustyö kuten koristehionta, käsin maalaus T4 Synteettisten jalokivien valmistus T4 Kemian teollisuus, muovi- ja kumiteollisuus Kauko-ohjatut prosessit T Prosessit, joissa käsin ohjaus on satunnaista Prosessiteollisuuden jatkuvasti miehitetyt työpaikat Tarkkuusmittaustilat, laboratoriot Farmaseuttinen tuotanto Värin tarkastus T4 Leikkaus, viimeistely, tarkastus Sähköteollisuus Kaapelien ja johtimien valmistus Käämintä suuret kelat Käämintä keskikokoiset kelat Käämintä pienet kelat Kelojen kyllästäminen Galvanointi Kokoonpanotyö: karkea, esim suuret muuntajat tavanomainen, esim jakokeskukset hieno, esim. puhelimet tarkka, esim. mittauslaitteet Elektroniikkapajat, testaus, säätö DEFA Lighting Valaisinluettelo E m U GRL R a Huomautuslyhenne Elintarvike- ja nautintoaineteollisuus Työpaikat- ja alueet seuraavissa panimot, mallastamot - pesu, astioiden täyttö, puhdistus, seulonta, kuorinta - keittäminen umpiossa ja suklaatehtaat - sokeritehtaat - raakatupakan kuivaus, käyminen, käymiskellari Tuotteiden lajittelu ja pesu, jauhaminen, sekoitus ja pakkaaminen Kriittiset työpaikat ja -alueet teurastamoissa, meijerissä, sokeritehtaiden suodatustiloissa Hedelmien ja vihannesten lajittelu ja viipalointi Herkkujen valmistus, keittiöt, sikarien ja savukkeiden valmistus Lasien ja pullojen tarkastus, tuotevalvonta, viimeistely, lajittelu, koristelu Laboratoriot Värintarkastus T4 Sulatot ja metallivalimot Ryömintätunnelit, kellarit jne Laiturit Hiekan käsittely Rikastus Työpaikat kupu-uunilla ja sekoittimella Valimo Tyhjennysalue Koneellinen muottivalu Käsin valu Painevalu Mallien valmistus Parturit ja kampaamot Hiusmuotoilu Jalokiviteollisuus Jalokivien työstäminen Korujen valmistus T4 Kellojen valmistus (käsin) Kellojen valmistus (automaattinen) Pesulat ja kemialliset pesulat Tavaran vastaanotto, merkintä ja lajittelu Pesu ja kuivapesu Silitys Tarkastus ja korjaus Nahka ja nahkatuotteet Työskentely ammeilla, sammioilla ja kuopilla Nahkojen kaavinta, halkominen, hierominen ja hionta Satuloiden ja kenkien valmistus: tikkaus, ompelu, kiillotus, muotoilu, leikkaus, lävistys Lajittelu T4 Nahan värjäys (koneellinen) Laaduntarkastus Väritarkastus T4 Kenkien valmistus Käsineiden valmistus Metalliteollisuus ja metallin käsittely Muottitakominen Ruiskupuristus Hitsaus Karkea ja tavanomainen konetyö, toleranssit 0,1 mm Tarkkuuskonetyö; hiominen: toleranssit < 0,1 mm Leimaus; tarkastus Langan ja putkien vetäminen; kylmämuokkaus Levyntyöstö: paksuus 5 mm Ohutlevytyö: paksuus < 5 mm Työkaluvalmistus; leikkuuvälineiden valmistus Kokoonpano: - karkea tavallinen hieno tarkkuustyö Galvanointi

67 Valaistussuunnittelu E m U GRL R a Huomautuslyhenne Pintakäsittely ja maalaus Työkalujen, kaavaimien ja mallineiden valmistus, hienomekaniikka Paperi ja paperituotteet Kuulamyllyt, sellutehtaat Paperin valmistus ja tuotanto, paperi- ja aallotuskoneet, pahvin valmistus Tavanomainen kirjansidontatyö kuten taitto, lajittelu, liimaus, leikkaus, kohopainanta, nidonta Voimalaitokset Polttoainekenttä T Kattilarakennus Konehallit Aputilat, esim. pumppuhuoneet, lauhdutinhuoneet jne; jakokeskukset (sisätiloissa) Valvomot O,H Kytkinlaitteet ulkona T Kirjapainot Leikkaus, kultaus, kohopainanta, kuvalaattojen valmistus, työskentely kivillä ja painolaatoilla, painokoneet, matriisivalmistus Paperin lajittelua ja käsin painaminen Ladonta, retusointi, litografia Moniväripainatuksen väritarkistus T4 Teräksen ja kuparin kaiverrus Valssaamot, rauta- ja terästehtaat Automatisoidut tuotantolaitokset T Tuotantolinjat, joita satunnaisesti ajetaan käsikäyttöisesti Jatkuvasti miehitetyt tuotantolinjat Levyvarasto T Sulatusuunit T Valssilaitos; koileri; leikkuu Ohjauspaikat; ohjaustaulut Testaus, mittaus ja tarkastus Ryömintätunnelit; kuljetinhihnat; kellarit jne T Tekstiiliteollisuus ja tekstiilityö Työpaikat ja -alueet huuhtelussa, paalien avaamisessa Karstaus, pesu, silitys, konetyö, vetäminen, kampaaminen, lihtaus, esikehräys, juutin ja hampun kehräys Kehräys, vyyhteäminen, keriminen F Luominen, kutominen, punominen, neulominen F Ompelu, hieno neulominen, saumojen avaaminen Suunnittelu käsin, kaavojen teko T4 Viimeistely, värjäys Kuivaushuone Automaattinen kankaanpainanta Nukan poisto, puhdistus Värintarkastus; kudoksen tarkastus T4 Näkymätön paikkaaminen ja parsinta T4 Hattujen valmistus Ajoneuvojen valmistus Korin valmistus ja kokoonpano Maalaus, maalauskammio, kiillotus Maalaus: korjaus, tarkastus T4 Verhoilun valmistus (miehitetty) Lopputarkastus Puutyö ja puunkäsittely Automatisoidut prosessit, esim. kuivaus, vanerin valmistus Höyryttämöt Saha F Höyläpenkki, liimaus, kokoonpano Kiillotus, maalaus, erikoispuunsepäntyö Työskentely puuntyöstökoneella, esim. sorvaus, uurto, höyläys, kyntteen teko, uritus, leikkaus, sahaus, F jyrsintä Puuviilujen valikointi T4 Upotustyö, upotuskoristelu T4 Laaduntarkkailu, tarkastus T4 Toimistot Arkistointi, kopiointi, jne Kirjoittaminen, konekirjoitus, lukeminen, tietojenkäsittely Tekninen piirtäminen CAD-työasemat Neuvottelu- ja kokoushuoneet C Vastaanottotiski Arkistot Liiketilat Myyntialue U Kassa-alue Pakkauspöytä Julkiset kokoontumistilat E m U GRL R a Huomautuslyhenne Yleiset alueet Eteiset U1 Vaatesäilöt Odotusaulat Lipputoimistot Ravintolat ja hotellit Vastaanottotiski/kassa Keittiö K Ravintola, ruokasali, monitoimitila I Itsepalveluravintola Tarjoilupöytä Kokoushuoneet C Käytävät M Teatterit, konserttisalit, elokuvateatterit Harjoitussalit, pukuhuoneet P Messut, näyttelyhallit Yleisvalaistus Museot Näyttely, valoa sietävät esineet V Valolle herkät esineet V, V1 Kirjastot Kirjahyllyt Lukualue Palvelutiskit Pysäköintihallit Sisäänajorampit (päivällä) L,T Sisäänajorampit (yöllä) L,T Ajoradat L,T Pysäköintialueet L,T,R Lipunmyynti D,E Opetustilat Lastentarhat, esikoulut Leikkihuone Lastenhuone Askarteluhuone Oppilaitokset Luokkahuoneet, opetustilat C Luokkahuoneet iltakäytössä ja aikuisopiskelijoille C Luentosali C Liitutaulu D1 Havaintopöytä Lx Piirustussalit Piirustussalit taidekouluissa T5 Teknisen piirustuksen saliet Harjoitussalit ja laboratoriot Käsityöluokat Teknisen työn opetustilat Musiikkiluokat ATK-luokat (valikko-ohjaus) Kielilaboratoriot Valmisteluhuoneet ja työpajat Sisäänkäyntihallit Kulkuväylät, käytävät Portaat Oppilaiden yhteistilat ja kokoontumistilat Opettajainhuoneet Kirjasto: kirjahyllyt Kirjasto: lukualueet Opetusvälinevarasto Urheiluhallit, voimistelusalit, uima-altaat (yleinen käyttö) EN Kouluruokalat Keittiö Terveydenhoitotilat Yleiskäyttöhuoneet Odotushuoneet L Käytävät:päivällä L Käytävät:yöllä L Päivähuoneet L Henkilökunnan huoneet Toimistot Henkilökuntatilat Vuodeosastot, synnytysosastot Yleisvalaistus L, Lu Lukuvalaistus L, Lu Yksinkertaiset tarkastukset L, Lu Tutkimus ja hoitotoimenpiteet L, Lu 8 Valaistussuunnittelu DEFA Lighting Valaisinluettelo 67

68 Valaistussuunnittelu 8 Valaistussuunnittelu E m U GRL R a Huomautuslyhenne Yövalaistus, huomiovalaistus 5-80 L, Lu Potilaiden kylpyhuoneet ja WC:t L, Lu Tutkimushuoneet (yleis-) Yleisvalaistus Tutkimus ja hoitotoimenpiteet Silmätutkimus Yleisvalaistus Silmän ulkopuolinen tutkimus Näkö- ja värinäkötarkastus testitauluilla Korvatutkimus Yleisvalaistus Korvatutkimus huoneet Yleisvalaistus Kuvanvahvistuksen ja näyttöpäätejärjestelmään perustuvat kuvaukset Synnytyshuoneet Yleisvalaistus Tutkimus ja hoitotoimenpiteet Toimenpidehuoneet (yleis-) Dialyysi C Dermatologia Endoskopia Kipsaushuoneet Lääkekylvyt Hieronta ja radioterapia Leikkaussalit Valmisteluhuoneet ja heräämöt Leikkaussali Toimenpidealue Lx1 Teho-osasto Yleisvalaistus L Yksinkertaiset tarkastukset B Tutkimus- ja hoitotoimenpiteet B Yövalvonta Hammaslääkärit Yleisvalaistus G Potilas Toimenpidealue Lx2 Hampaan valkoisuuden arviointi T6 Laboratoriot ja apteekit Yleisvalaistus Värintarkastus T6 Sterilointitilat Sterilointihuoneet Desinfektiohuoneet Ruuminavaus- ja ruumishuoneet Yleisvalaistus Ruuminavaus- ja anatomiapöytä Lx2 Huomautusselite L S T4 T5 T6 T O H F C U U1 K I M P V V1 R D E D1 Lx EN Lu Lx1 B G Lx2 E1 Huomautus Valaistustaso lattiatasolla Ulos- ja sisäänkäynnin valaistuksen TCP 4000 K TCP 5000 K TCP 6000 K Turvavärien tulee näkyä oikein Ohjaustaulut usein pystysuorassa Himmennys saattaa olla tarpeen Stroboskooppi-ilmiö estettävä Valaistuksen tulisi olla säädettävä Sekä valaistusvoimakkuus- että UGR-vaatimus riippuvat myymälän tyypistä UGR vain soveltuvissa tapauksissa Keittiön ja ravintolan välillä tulisi olla siirtymävyöhyke Valaistus tulisi suunnitella niin, että se luo sopivan ilmapiirin Yöaikana valaistusvoimakkuus voi olla alhaisempi Peilivalaistus ei saa aiheuttaa häikäisyä Valaistus määritellään näyttelyvaatimusten mukaisesti Suojaus vahingolliselta säteilyltä on välttämätöntä Hyvä pystypinnan valaistusvoimakkuus tärkeää Ikkunoista tulevia heijastuksia on vältettävä Ulkoa tuleva häikäisy on estettävä Suuntaheijastumisia vältettävä Luentosaleissa 750 Lx Tarkemmin määritellyissä toiminnoissa tulee noudattaa standardin EN 12193:n vaatimuksia Liian suuret luminanssit potilaan näkökentässä tulee estää Em Lx Vuodetasolla Valaistus ei saisi häikäistä potilasta Arvoja, jotka ylittävät 5000 Lx, saatetaan edellyttää Päivänvalon aiheuttama häikäisy on estettävä Kuljetus- ja liikennealueet Lentoasemat Tulo- ja lähtöhallit, matkatavarahallit Yhdyskäytävät, liukuportaat, kuljettimet Neuvontatiskit, lähtöselvitystiskit Tulli ja passintarkistus R Odotustilat Matkatavaratilat Turvatarkastusalueet Lennonjohtotorni C,E1,D Huolto- ja korjaushallit Moottorien testausalueet Mittausalueet lentokonehalleissa Rautatiet Katetut laiturit ja matkustajatunnelit Asemahalli Lippu- ja matkatavaratoimistot sekä palvelutiskit Odotushuoneet DEFA Lighting Valaisinluettelo

69 Protect ja Neptune -valaisimien varaosat ja varakuvut Tyyppi Selite Väri Snro Numerointilevy Numerointilevy 001 v Numerointilevy Protect, Neptune, Villa ja Reflex 001 valaisimiin Valkoinen Numerointilevy 001 m Numerointilevy Protect, Neptune, Villa ja Reflex 001 valaisimiin Musta Numerointilevy 001 h Numerointilevy Protect, Neptune, Villa ja Reflex 001 valaisimiin Harmaa varakuvut Varakupu 001 opaali PC, korkea Protect ja Neptune 001 korkea kupu, valonlähde GLS/E27, HCI-E/P ja pienloisteputki Varakupu 001 opaali PC, matala Protect 001 matala kupu, pienloisteputki -malleihin Varakupu 001 opaaliakryyli HQL 50W varustettuihin Protect ja Neptune 001 valaisimiin Varakupu 001 kirkas Villa ja Reflex 001 valaisimiin varakuvut Varakupu 002 opaali PC, korkea Protect ja Neptune 002 korkea kupu, valonlähde GLS/E27, HCI-E/P ja pienloisteputki Varakupu 002 opaali PC, matala Protect 002 matala kupu, pienloisteputki -malleihin Varakupu 002 opaaliakryyli HQL 50W varustettuihin Protect ja Neptune 002 valaisimiin Varakupu 002 kirkas Villa ja Reflex 002 valaisimiin varakuvut Varakupu 003 opaali PC, korkea Protect ja Neptune 003 korkea kupu, valonlähde GLS/E27 ja pienloisteputki Varakupu 003 opaali PC, matala Protect 003 matala kupu, pienloisteputki -malleihin Varakupu 003 opaaliakryyli HQL 50W varustettuihin Protect ja Neptune 003 valaisimiin Varakupu 003 kirkas Villa ja Reflex 003 valaisimiin Liitäntälaitteet ja tarvikkeet Kuristin 9 ja 11W Kuristin 24-26W Elektroninen liitäntälaite HCI-E/P 35W Protect- ja Neptune-monimetallivalaisimiin Protect ja Neptune valaisimien varaosat ja varakuvut DEFA Lighting Valaisinluettelo 69

70 Valonlähteet Teho Tyyppi ZVEI-koodi ILCOS-koodi Kanta Tyyppi (Osram) Värisävy Tyyppi (Philips) Tyyppi (GE) Värintoistoluokka Lumen Monimetallipurkauslamppu 10 Valonlähteet 70 HIT-DE 70W HIT-DE 70W HIT-DE MD RX7s HQI-TS 70W WDL 3000K MH(N)-TD Arcstream 2A W HIT-DE 150W HIT-DE MD RX7s-24 HQI-TS 150W WDL 3000K MH(N)-TD Arcstream 2A W HIT-DE 150W HIT-DE MD RX7s-24 HQI-TS 150W NDL 4200K MH(N)-TD Arcstream 1B W HIT-DE 250W HIT-DE MD Fc2 HQI-TS 250W/D 5400K MHN-TD Arcstream 1A W HIT-DE 250W HIT-DE MD Fc2 HQI-TS 250W/NDL 5100K MHN-TD Arcstream 1B W HIT-DE 400W HIT-DE MD Fc2 HQI-TS 400W/D 5400K MHN-TD Arcstream 1A W HIT-DE 2000W HIT-DE MD Kabel HQI-TS 2000/N/L - 2B HIT-DE-CE 70W HIT-DE-CE 70W HIT-DE-CE MD RX7s HCI-TS 70W/830 WDL PB 3000K Mastercolour CDM-TD CMH 1B W HIT-DE-CE 70W HIT-DE-CE MD RX7s HCI-TS 70W/942 NDL PB 4200K Mastercolour CDM-TD CMH 1A W HIT-DE-CE 150W HIT-DE-CE MD RX7s-24 HCI-TS 150W/830 WDL PB 3000K Mastercolour CDM-TD CMH 1B W HIT-DE-CE 150W HIT-DE-CE MD RX7s-24 HCI-TS 150W/942 NDL PB 4200K Mastercolour CDM-TD CMH 1A HIT-TC-CE 20W HIT-TC-CE 20W HIT-TC-CE MT G8.5 HCI-TC 20W/830 WDL 3000K Mastercolour CDM-TC CMH-TC 1B W HIT-TC-CE 35W HIT-TC-CE MT G8.5 HCI-TC 35W/830 WDL 3000K Mastercolour CDM-TC CMH-TC 1B W HIT-TC-CE 70W HIT-TC-CE MT G8.5 HCI-TC 70W/830 WDL 3000K Mastercolour CDM-TC CMH-TC 1B W HIT-TC-CE 70W HIT-TC-CE MT G8.5 HCI-TC 70W/930 WDL shopl 3000K Mastercolour CDM-TC CMH-TC 1A 6300 HIT 70W HIT 70W HIT MT G12 HQI-T 70W WDL 3000K - Arcstream 1B 150W HIT 150W HIT MT G12 HQI-T 150W/WDL 3000K - Arcstream 1B HIT-CE 35W HIT-CE 35W HIT-CE MT G12 HCI-T 35W/830 WDL PB 3000K Mastercolour CDM-T CMH 1B W HIT-CE 70W HIT-CE MT G12 HCI-T 70W/830 WDL PB 3000K Mastercolour CDM-T CMH 1B W HIT-CE 70W HIT-CE MT G12 HCI-T 70W/930 WDL shopl 3000K 1A W HIT-CE 70W HIT-CE MT G12 HCI-T 70W/942 NDL PB 4200K Mastercolour CDM-T CMH 1A W HIT-CE 150W HIT-CE MT G12 HCI-T 150W/830 WDL PB 3000K Mastercolour CDM-T CMH 1B W HIT-CE 150W HIT-CE MT G12 HCI-T 150W/942 NDL PB 4200K - 1A HIT (ilmoitetut lumenarvot NAV-liitännällä) 250W HIT 250W HIT MT E40 HQI-T 250W/D Arcstream 1A W HIT 400W HIT MT E40 HQI-T 400W/D Arcstream 1A W HIT 400W HIT MT E40 HQI-T 400W/N Arcstream 2B W HIT 1000W HIT MT E40 HQI-T 1000W/D - 1A HIE 250W HIE 250W HIE ME E40 HQI-E 250W/D - 1A W HIE 400W HIE ME E40 HQI-E 400W/D Kolorarc 1A HIT-CE 70W HIT-CE 70W HIT-CE MT E27 HCI-TT 70W/830 WDL PB 3000K CDM-TT - 1B W HIT-CE 100W HIT-CE MT E40 HCI-TT 100W/830 WDL PB 3000K CDM-TT - 1B 150W HIT-CE 150W HIT-CE MT E40 HCI-TT 150W/830 WDL PB 3000K CDM-TT - 1B HSE 50W HSE 50W HSE SE E27 NAV-E 50W E 4Y SON E Lucalox E W HSE/I* 50W HSE/I* SE E27 NAV-E 50W I 4Y SON-E/I Lucalox I W HSE 70W HSE SE E27 NAV-E 70W E 4Y SON-E Lucalox E W HSE/I* opal 70W HSE/I* opal SE E27 NAV-E 70W I 4Y SON-E/I Lucalox I W HSE 150W HSE SE E40 NAV-E 150W 4Y SON-E Lucalox E W HSE 250W HSE SE E40 NAV-E 250W 4Y SON-E Lucalox E W HSE 400W HSE SE E40 NAV-E 400W 4Y SON-E Lucalox E HSE Super 100W HSE(DL) 100W HSE SE E40 NAV-E 100W SUPER 4Y SON-E PLUS Lucalox E W HSE(DL) 150W HSE SE E40 NAV-E 150W SUPER 4Y SON-E PLUS Lucalox E W HSE(DL) 250W HSE SE E40 NAV-E 250W SUPER 4Y SON-E PLUS Lucalox E W HSE(DL) 400W HSE SE E40 NAV-E 400W SUPER 4Y SON-E PLUS Lucalox E HST 70W HST 70W HST ST E27 NAV-T 70W 4Y SON-T Lucalox T W HST 100W HST ST E40 NAV-T 100W 4Y SON-T Lucalox T W HST 150W HST ST E40 NAV-T 150W 4Y SON-T Lucalox T W HST 250W HST ST E40 NAV-T 250W 4Y SON-T Lucalox T W HST 400W HST ST E40 NAV-T 400W 4Y SON-T Lucalox T W HST 1000W HST ST E40 NAV-T 1000W 4Y SON-T Lucalox T HST Super 50W HST(HO) 50W HST ST E27 NAV-T 50W SUPER 4Y SON-T PLUS Lucalox HO W HST(HO) 70W HST ST E27 NAV-T 70W SUPER 4Y SON-T PLUS Lucalox HO W HST(HO) 100W HST ST E40 NAV-T 100W SUPER 4Y SON-T PLUS Lucalox HO W HST(HO) 150W HST ST E40 NAV-T 150W SUPER 4Y SON-T PLUS Lucalox HO W HST(HO) 250W HST ST E40 NAV-T 250W SUPER 4Y SON-T PLUS Lucalox HO W HST(HO) 400W HST ST E40 NAV-T 400W SUPER 4Y SON-T PLUS Lucalox HO W HST(HO) 600W HST ST E40 NAV-T 600W SUPER 4Y SON-T PLUS Lucalox HO WHITE SON 35W HST(White) 35W HST(White) STH PG12-I SDW-T - 1B W HST(White) 50W HST(White) STH PG12-I SDW-T - 1B W HST(White) 100W HST(White) STH PG12-I SDW-T - 1B 5000 HST-DE 70W HST-DE(HO) 70W HST-DE(HO) SD RX7s NAV-TS 70W SUPER 4Y W HST-DE(HO) 150W HST-DE(HO) SD RX7s-24 NAV-TS 150W SUPER 4Y W HST-DE 250W HST-DE SD Fc2 NAV-TS 250W W HST-DE 400W HST-DE SD Fc2 NAV-TS 400W MBF DeLuxe 50W MBFD 50W MBFD QE E27 HQL 50W De Luxe HPL Comfort Kolorlux DeLuxe W MBFD 80W MBFD QE E27 HQL 80W De Luxe HPL Comfort Kolorlux DeLuxe W MBFD 125W MBFD QE E27 HQL 125W De luxe HPL Comfort Kolorlux DeLuxe W MBFD 250W MBFD QE E40 HQL 250W De luxe HPL Comfort Kolorlux DeLuxe W MBFD 400W MBFD QE E40 HQL 400W De luxe HPL Comfort Kolorlux DeLuxe MBF Super De Luxe 50W MBFD 50W MBFD QE/R E27 HQL 50W Super De Luxe 2B W MBFD 80W MBFD QE/R E27 HQL 80W SuperDeLuxe 2B W MBFD 125W MBFD QE/R E27 HQL 125W Super De luxe 2B 5700 DEFA Lighting Valaisinluettelo

71 Valonlähteet Teho Tyyppi ZVEI-koodi ILCOS-koodi Kanta Tyyppi (Osram) Avauskulma Elinikä (h) Halogen QR-CBC Kylmäsäde - Decostar 51 Titan - 12V 20W QR-CBC51 20W QR-CBC51 HRGI G5,3 Decostar 51 Titan 20W/ W QR-CBC51 20W QR-CBC51 HRGI G5,3 Decostar 51 Titan 20W/ W QR-CBC51 20W QR-CBC51 HRGI G5,3 Decostar 51 Titan 20W/ W QR-CBC51 35W QR-CBC51 HRGI G5,3 Decostar 51 Titan 35W/ W QR-CBC51 35W QR-CBC51 HRGI G5,3 Decostar 51 Titan 35W/ W QR-CBC51 35W QR-CBC51 HRGI G5,3 Decostar 51 Titan 35W/ W QR-CBC51 35W QR-CBC51 HRGI G5,3 Decostar 51 Titan 35W/ W QR-CBC51 50W QR-CBC51 HRGI G5,3 Decostar 51 Titan 50W/ W QR-CBC51 50W QR-CBC51 HRGI G5,3 Decostar 51 Titan 50W/ W QR-CBC51 50W QR-CBC51 HRGI G5,3 Decostar 51 Titan 50W/ W QR-CBC51 50W QR-CBC51 HRGI G5,3 Decostar 51 Titan 50W/ 4000 QR-CBC Kylmäsäde - Decostar 51 IRC - 12V 20W QR-CBC51 20W QR-CBC51 HRGI G5,3 Decostar 51 IRC 20W/ W QR-CBC51 20W QR-CBC51 HRGI G5,3 Decostar 51 IRC 20W/ W QR-CBC51 20W QR-CBC51 HRGI G5,3 Decostar 51 IRC 20W/ W QR-CBC51 20W QR-CBC51 HRGI G5,3 Decostar 51 IRC 20W/ W QR-CBC51 35W QR-CBC51 HRGI G5,3 Decostar 51 IRC 35W/ W QR-CBC51 35W QR-CBC51 HRGI G5,3 Decostar 51 IRC 35W/ W QR-CBC51 35W QR-CBC51 HRGI G5,3 Decostar 51 IRC 35W/ W QR-CBC51 35W QR-CBC51 HRGI G5,3 Decostar 51 IRC 35W/ W QR-CBC51 50W QR-CBC51 HRGI G5,3 Decostar 51 IRC 50W/ W QR-CBC51 50W QR-CBC51 HRGI G5,3 Decostar 51 IRC 50W/ W QR-CBC51 50W QR-CBC51 HRGI G5,3 Decostar 51 IRC 50W/ W QR-CBC51 50W QR-CBC51 HRGI G5,3 Decostar 51 IRC 50W/ 4000 QR-CB alumiiniheijastimella (ilman etulasia) - 12V 20W QR-CB 51 20W QR-CB51 HRGI G5,3 Decostar 51 Alu 20W/ W QR-CB 51 20W QR-CB51 HRGI G5,3 Decostar 51 Alu 35W/ W QR-CB 51 20W QR-CB51 HRGI G5,3 Decostar 51 Alu 50W/ QR-CB alumiiniheijastimella (ilman etulasia) - 12V 20W QR-CB 51 35W QR-CB51 HRGI G5,3 GE Alutech 20W/ W QR-CB 51 35W QR-CB51 HRGI G5,3 GE Alutech 35W/ W QR-CB 51 50W QR-CB51 HRGI G5,3 GE Alutech 50W/ W QR-CB 51 50W QR-CB51 HRGI G5,3 GE Alutech 50W/ 3500 QR-111-LP IRC - 12V 35W QR-111-LP 35W QR-111-LP HMG G53 Halospot 111 IRC 35W/ W QR-111-LP 35W QR-111-LP HMG G53 Halospot 111 IRC 35W/ W QR-111-LP 50W QR-111-LP HMG G53 Halospot 111 IRC 50W/ W QR-111-LP 50W QR-111-LP HMG G53 Halospot 111 IRC 50W/ W QR-111-LP 65W QR-111-LP HMG G53 Halospot 111 IRC 65W/ QR-111-LP - 12V 50W QR-111-LP 50W QR-111-LP HMG G53 Halospot W/ W QR-111-LP 50W QR-111-LP HMG G53 Halospot W/ W QR-111-LP 50W QR-111-LP HMG G53 Halospot W/ W QR-111-LP 75W QR-111-LP HMG G53 Halospot W/ W QR-111-LP 75W QR-111-LP HMG G53 Halospot W/ W QR-111-LP 75W QR-111-LP HMG G53 Halospot W/ W QR-111-LP 100W QR-111-LP HMG G53 Halospot W/ QT 9 / QT12-12V 10W QT9 10W QT-LP9-ax HSG G4 Halostar Starlite 10W W QT9 20W QT-LP9-ax HSG G4 Halostar Starlite 20W W QT12 20W QT-LP12-ax HSG GY6.35 Halostar Starlite 20W W QT12 35W QT-LP12-ax HSG GY6.35 Halostar Starlite 35W W QT12 50W QT-LP12-ax HSG GY6.35 Halostar Starlite 50W 4000 QPAR 51 (alumiiniheijastimella) - 230V 35W QPAR 51 35W QPAR51 HARI GU10 Halopar 16 35W/ W QPAR 51 50W QPAR51 HARI GU10 Halopar 16 50W/ QT14-230V 25W QT14 25W QT14/c G9 Halopin Klar 25W W QT14 40W QT14/c G9 Halopin Klar 40W W QT14 60W QT14/c G9 Halopin Klar 60W W QT14 25W QT14/m G9 Halopin Matt 25W W QT14 40W QT14/m G9 Halopin Matt 40W W QT14 60W QT14/m G9 Halopin Matt 60W Valonlähteet Värintoistoluokka Värintoistoindeksi (Ra) 1A B A B DEFA Lighting Valaisinluettelo 71

72 Valonlähteet Teho Tyyppi ZVEI-koodi ILCOS-koodi Kanta Tyyppi (Osram) Värisävy Tyyppi (Philips) Tyyppi (GE) Värintoistoluokka Elinikä (h) Lumen Pienoisloistelamput 10 Valonlähteet TC-S 7W TC-S 7W TC-S FSD G23 Dulux S 7W/ K PL-S/2p Biax S 1B W TC-S 7W TC-S FSD G23 Dulux S 7W/ K PL-S/2p Biax S 1B W TC-S 9W TC-S FSD G23 Dulux S 9W/ K PL-S/2p Biax S 1B W TC-S 9W TC-S FSD G23 Dulux S 9W/ K PL-S/2p Biax S 1B W TC-S 11W TC-S FSD G23 Dulux S 11W/ K PL-S/2p Biax S 1B W TC-S 11W TC-S FSD G23 Dulux S 11W/ K PL-S/2p Biax S 1B TC-L 18W TC-L 18W TC-L FSD 2G11 Dulux L 18W/ K PL-L Biax L 1B W TC-L 18W TC-L FSD 2G11 Dulux L 18W/ K PL-L Biax L 1B W TC-L 24W TC-L FSD 2G11 Dulux L 24W/ K PL-L Biax L 1B W TC-L 24W TC-L FSD 2G11 Dulux L 24W/ K PL-L Biax L 1B W TC-L 36W TC-L FSD 2G11 Dulux L 36W/ K PL-L Biax L 1B W TC-L 36W TC-L FSD 2G11 Dulux L 36W/ K PL-L Biax L 1B W TC-L 40W TC-L FSDH 2G11 Dulux L 40W/ K PL-L Biax L 1B W TC-L 55W TC-L FSDH 2G11 Dulux L 55W/ K PL-L Biax L 1B TC-D/TC-DEL 10W TC-D 10W TC-D FSQ G24d-1 Dulux D 10W/ K PL-C/2p Biax D 1B W TC-D 10W TC-D FSQ G24d-1 Dulux D 10W/ K PL-C/2p Biax D 1B W TC-DEL 10W TC-DEL FSQ G24q-1 Dulux D/E 10W/ K PL-C/4p Biax D/E 1B W TC-DEL 10W TC-DEL FSQ G24q-1 PL-C/4p Biax D/E 1B W TC-D 13W TC-D FSQ G24d-1 Dulux D 13W/ K PL-C/2p Biax D 1B W TC-D 13W TC-D FSQ G24d-1 Dulux D 13W/ K PL-C/2p Biax D 1B W TC-DEL 13W TC-DEL FSQ G24q-1 Dulux D/E 13W/ K PL-C/4p Biax D/E 1B W TC-DEL 13W TC-DEL FSQ G24q-1 PL-C/4p Biax D/E 1B W TC-D 18W TC-D FSQ G24d-2 Dulux D 18W/ K PL-C/2p Biax D 1B W TC-D 18W TC-D FSQ G24d-2 Dulux D 18W/ K PL-C/2p Biax D 1B W TC-DEL 18W TC-DEL FSQ G24q-2 Dulux D/E 18W/ K PL-C/4p Biax D/E 1B W TC-DEL 18W TC-DEL FSQ G24q-2 Dulux D/E 18W/ K PL-C/4p Biax D/E 1B W TC-D 26W TC-D FSQ G24d-3 Dulux D 26W/ K PL-C/2p Biax D 1B W TC-D 26W TC-D FSQ G24d-3 Dulux D 26W/ K PL-C/2p Biax D 1B W TC-DEL 26W TC-DEL FSQ G24q-3 Dulux D/E 26W/ K PL-C/4p Biax D/E 1B W TC-DEL 26W TC-DEL FSQ G24q-3 Dulux D/E 26W/ K PL-C/4p Biax D/E 1B TC-T/TC-TEL 18W TC-T 18W TC-T FSM GX24d-2 Dulux T 18W/ K PL-T/2p Biax T 1B W TC-T 18W TC-T FSM GX24d-2 Dulux T 18W/ K PL-T/2p Biax T 1B W TC-TEL 18W TC-TEL FSM GX24q-2 Dulux T/E 18W/ K PL-T/4p Biax T/E 1B W TC-TEL 18W TC-TEL FSM GX24q-2 Dulux T/E 18W/ K PL-T/4p Biax T/E 1B W TC-T 26W TC-T FSM GX24d-3 Dulux T 26W/ K PL-T/2p Biax T 1B W TC-T 26W TC-T FSM GX24d-3 Dulux T 26W/ K PL-T/2p Biax T 1B W TC-TEL 26W TC-TEL FSM GX24q-3 Dulux T/E 26W/ K PL-T/4p Biax T/E 1B W TC-TEL 26W TC-TEL FSM GX24q-3 Dulux T/E 26W/ K PL-T/4p Biax T/E 1B W TC-TEL 32W TC-TEL FSM GX24q-3 Dulux T/E 32W/ K PL-T/4p Biax T/E 1B W TC-TEL 32W TC-TEL FSM GX24q-3 Dulux T/E 32W/ K PL-T/4p Biax T/E 1B W TC-TEL 42W TC-TEL FSM GX24q-4 Dulux T/E 42W/ K PL-T/4p Biax T/E 1B TC-F 24W TC-F 24W TC-F FSS 2G10 Dulux F 24W/ K 1B W TC-F 36W TC-F FSS 2G10 Dulux F 36W/ K 1B TC-DD 16W 2D-2pin 16W 2-pin TC-DD FSS GR8 CFL Square 16W/827 2-pin 2700K Biax 2D 1B W 2D-4pin 28W 4-pin TC-DD FSS GR10 CFL Square 28W/827 4-pin 2700K Biax 2D/E 1B W 2D-4pin 38W 4-pin TC-DD FSS GR10 CFL Square 38W/827 4-pin 2700K Biax 2D/E 1B Värintoistoluokka Värintoistoindeksi (Ra) 1A B A B DEFA Lighting Valaisinluettelo

73 Valonlähteet Teho Tyyppi ZVEI-koodi ILCOS-koodi Kanta Tyyppi (Osram) Värisävy Tyyppi (Philips) Tyyppi (GE) Värintoistoluokka Elinikä (h) Lumen Loisteputket Loisteputki T5/T16 14W T16 14W 550mm FDH G5 FH 14W/ K TL5 HE Starcoat 1B (1200v/25 C) 14W T16 14W 550mm FDH G5 FH 14W/ K TL5 HE Starcoat 1B (1200v/25 C) 14W T16 14W 550mm FDH G5 FH 14W/ K TL5 HE Starcoat 1B (1200v/25 C) 21W T16 21W 850mm FDH G5 FH 21W/ K TL5 HE Starcoat 1B (1900v/25 C) 21W T16 21W 850mm FDH G5 FH 21W/ K TL5 HE Starcoat 1B (1900v/25 C) 21W T16 21W 850mm FDH G5 FH 21W/ K TL5 HE Starcoat 1B (1900v/25 C) 28W T16 28W 1150mm FDH G5 FH 28W/ K TL5 HE Starcoat 1B (2600v/25 C) 28W T16 28W 1150mm FDH G5 FH 28W/ K TL5 HE Starcoat 1B (2600v/25 C) 28W T16 28W 1150mm FDH G5 FH 28W/ K TL5 HE Starcoat 1B (2600v/25 C) 35W T16 35W 1450mm FDH G5 FH 35W/ K TL5 HE Starcoat 1B (3300v/25 C) 35W T16 35W 1450mm FDH G5 FH 35W/ K TL5 HE Starcoat 1B (3300v/25 C) 35W T16 35W 1450mm FDH G5 FH 35W/ K TL5 HE Starcoat 1B (3300v/25 C) 24W T16 24W 550mm FDH G5 FQ 24W/ K TL5 HO Starcoat 1B (1750v/25 C) 24W T16 24W 550mm FDH G5 FQ 24W/ K TL5 HO Starcoat 1B (1750v/25 C) 24W T16 24W 550mm FDH G5 FQ 24W/ K TL5 HO Starcoat 1B (1750v/25 C) 39W T16 39W 850mm FDH G5 FQ 39W/ K TL5 HO Starcoat 1B (3100v/25 C) 39W T16 39W 850mm FDH G5 FQ 39W/ K TL5 HO Starcoat 1B (3100v/25 C) 39W T16 39W 850mm FDH G5 FQ 39W/ K TL5 HO Starcoat 1B (3100v/25 C) 49W T16 49W 1450mm FDH G5 FQ 49W/ K TL5 HO Starcoat 1B (4300v/25 C) 49W T16 49W 1450mm FDH G5 FQ 49W/ K TL5 HO Starcoat 1B (4300v/25 C) 49W T16 49W 1450mm FDH G5 FQ 49W/ K TL5 HO Starcoat 1B (4300v/25 C) 54W T16 54W 1150mm FDH G5 FQ 54W/ K TL5 HO Starcoat 1B (4450v/25 C) 54W T16 54W 1150mm FDH G5 FQ 54W/ K TL5 HO Starcoat 1B (4450v/25 C) 54W T16 54W 1150mm FDH G5 FQ 54W/ K TL5 HO Starcoat 1B (4450v/25 C) 80W T16 80W 1449mm FDH G5 FQ 80W/ K TL5 HO Starcoat 1B (6150v/25 C) 80W T16 80W 1449mm FDH G5 FQ 80W/ K TL5 HO Starcoat 1B (6150v/25 C) 80W T16 80W 1449mm FDH G5 FQ 80W/ K TL5 HO Starcoat 1B (6150v/25 C) T5-C loisteputki 22W T16-C 22W 225mm FC FC 22W/ K 1B W T16-C 22W 225mm FC FC 22W/ K 1B W T16-C 40W 300mm FC FC 40W/ K 1B W T16-C 40W 300mm FC FC 40W/ K 1B W T16-C 55W 300mm FC FC 55W/ K 1B W T16-C 55W 300mm FC FC 55W/ K 1B T8 loisteputki 15W T26 15W 450mm FD G13 L15W/ K TLD Super 80 Polylux XL 1B W T26 15W 450mm FD G13 L15W/ K TLD Super 80 Polylux XL 1B W T26 15W 450mm FD G13 L15W/ K TLD Super 80 Polylux XL 1B W T26 18W 900mm FD G13 L18W/ K TLD Super 80 Polylux XL 1B W T26 18W 900mm FD G13 L18W/ K TLD Super 80 Polylux XL 1B W T26 18W 900mm FD G13 L18W/ K TLD Super 80 Polylux XL 1B W T26 30W 600mm FD G13 L30W/ K TLD Super 80 Polylux XL 1B W T26 30W 600mm FD G13 L30W/ K TLD Super 80 Polylux XL 1B W T26 30W 600mm FD G13 L30W/ K TLD Super 80 Polylux XL 1B W T26 36W 1200mm FD G13 L36W/ K TLD Super 80 Polylux XL 1B W T26 36W 1200mm FD G13 L36W/ K TLD Super 80 Polylux XL 1B W T26 36W 1200mm FD G13 L36W/ K TLD Super 80 Polylux XL 1B W T26 58W 1500mm FD G13 L58W/ K TLD Super 80 Polylux XL 1B W T26 58W 1500mm FD G13 L58W/ K TLD Super 80 Polylux XL 1B W T26 58W 1500mm FD G13 L58W/ K TLD Super 80 Polylux XL 1B T5 loisteputki 8W T16 8W 300mm FD G5 L8W/ K Valonlähteet Värintoistoluokka Värintoistoindeksi (Ra) 1A B A B DEFA Lighting Valaisinluettelo 73

74 Valonlähteet, valonlähteiden tehot ja virrat 11 Palamisvirta Käynnistysvirta Kondensaattori Kokonaisteho Valonlähde (A) (A) (µf) (W) GE OSRAM PHILIPS GE OSRAM PHILIPS Elohopealamppu (HME) HME 50W 0,3 0,32 0,3 0,32 0,45 0, HME 80W 0,45 0,45 0,45 0,7 0,86 0, HME 125W 0,7 0,7 0,7 1 1,15 1, HME 250W 1,33 1,3 1,35 2 1,9 2, HME 400W 2,2 2,1 2,15 3 3,5 3, Suurpainenatriumlamppu (HSE/HST) HSE/HST 50W 0,3 0,3 0,3 0,35 0,45 0, HSE/HST 70W 0,4 0,4 0,45 0,55 0,55 0, HSE/HST 100W - 0,6 0,65-0, HSE/HST 150W 0,7 0,85 0,85 0,8 1 1, HSE/HST 250W 1,3 1,45 1,4 1,5 2,4 2,3 2x HSE/HST 400W 2,15 2,2 2,2 3 3,5 3,6 2x HSE/HST 1000W 5,4 5,5 5, ,3 4x Monimetallilamppu (HIT/HIE) HIT-DE 70W - 0, , HIT-DE 150W - 1, , HIE/HIT 250W 1,3 1,4 1,35 1,5 1,9 2,2 2x HIE/HIT 400W 2 1,95 2,15 3,5 2,6 3, Valonlähteet, valonlähteiden tehot ja virrat HIT 1000W 5,4 5,25 5,3 9 9,4 8 2x25+2x HIT-DE 2000W (400V) -- 6, , , DEFA Lighting Valaisinluettelo

75 Valonlähteet, valonlähteiden tehot ja virrat Valonlähde Elektroninen liitäntälaite Konventionaalinen liitäntälaite Teho Palamisvirta Kokonaisteho Palamisvirta Kondensaattori Kokonaisteho (W) (A) (W) (A) (µf) (W) Loisteputki T8 T8 1x18W 1x18 0, , T8 2x18W 2x18 0, , T8 3x18W 3x18 0, , T8 4x18W 4x18 0, , T8 1x30W 1x , T8 1x36W 1x36 0, , T8 2x36W 2x36 0, , T8 3x36W 3x36 0, , T8 4x36W 4x36 0, , T8 1x58W 1x58 0, , T8 2x58W 2x58 0, , T8 3x58W 3x58 0, , Loisteputki T5 T5 1x14W 1x14 0, T5 1x21W 1x21 0, T5 1x28W 1x28 0, T5 1x35W 1x35 0, T5 1x24W 1x24 0, T5 1x39W 1x39 0, T5 1x49W 1x49 0, T5 1x54W 1x54 0, T5 2x14W 2x14 0, T5 2x21W 2x21 0, T5 2x28W 2x28 0, T5 2x35W 2x35 0, T5 2x24W 2x24 0, T5 2x39W 2x39 0, T5 2x49W 2x49 0, T5 2x54W 2x54 0, T5 3x14W 3x14 0, T5 4x14W 4x14 0, Pienloistelamppu TC-S 1x7W 1x , TC-S 2x7W 2x , TC-S 1x9W 1x , TC-S 2x9W 2x , TC-L 1x11W 1x , TC-L 1x18W 1x18 0, , TC-L 2x18W 2x18 0, , TC-L 1x24W 1x24 0, , TC-L 2x24W 2x24 0, , TC-L 1x36W 1x36 0, , TC-L 2x36W 2x36 0, , TC-D(EL) 1x10W 1x , TC-D(EL) 1x13W 1x , TC-D(EL) 1x18W 1x18 0, , TC-D(EL) 1x26W 1x26 0, , Valonlähteet, valonlähteiden tehot ja virrat TC-T(EL) 1x13W 1x13 0, ,07 4,5 17 TC-T(EL) 1x18W 1x18 0,1 20,5 0,13 4,5 28 TC-T(EL) 1x26W 1x26 0,14 28,5 0, TC-T(EL) 1x32W 1x32 0, , ,5 TC-TEL 1x42W 1x42 0, D16W 2D , D28W 2D28 0, , D38W 2D38 0, , Keraaminen monimetallilamppu HIT-CE 35W 35 0, , HIT-CE 70W 70 0, , HIT-CE 150W 150 0, , DEFA Lighting Valaisinluettelo 75

76 Hakemisto: Sähkönumero - sivunumero Snro Sivu Snro Sivu Snro Sivu Snro Sivu Snro Sivu Snro Sivu 12 Hakemisto: Sähkönumero - sivunumero , DEFA Lighting Valaisinluettelo

77 Hakemisto: Tuotenimi - sivunumero Tuotenimi Sivu Astro & Cosmo High LED ja LED Detect 29 Astro Astro ja Cosmo Detect 28 Athene Park 59 Atlas T5 45 Cosmo Day-M ja Day-M LED 61 Ferro LED 37 Ferro Low T5 IP44 36 Harmony ES ID37 ripustettava 12 Harmony ES pinta-asennettava 10 Harmony ja Qbic 8 Harmony ja Qbic 9 Harmony PR ID10 ripustettava 13 Harmony PR ID37 ripustettava 14 Harmony PR pinta-asennettava 11 Helena Park 60 Neptune 001 puolivarjostimella 51 Neptune 001 ristikolla 50 Neptune 002 puolivarjostimella 54 Neptune 002 ristikolla 53 Neptune 003 puolivarjostimella 57 Neptune 003 ristikolla 56 Olympia 30 Olympia Detect 31 Olympia LED 33 Olympia PIR 32 Peanut 39 Plano LED mikroprisma 23 Plano T5 mikroprisma 22 Proof LED 38 Protect Protect Protect Protect LED Detect 48 Qbic ES ID37 ripustettava 17 Qbic ES pinta-asennettava 15 Qbic PR ID10 ripustettava 18 Qbic PR ID37 ripustettava 19 Qbic PR pinta-asennettava 16 Reflecta Easy High T5 ES 42 Reflecta II T5 41 Tuna 58 Zeta T5 20 Zeta T5 IP Hakemisto: Tuotenimi - sivunumero DEFA Lighting Valaisinluettelo 77

78 Muistiinpanoja 78 DEFA Lighting Valaisinluettelo
