Ring-Data Oy Aethra NT-IP käyttöohje Aethra NT-IP. Käyttöohje. Ring-Data Oy. Sivu 1/35

Transkriptio

1 Aethra NT-I Käyttöohje ing-data Oy Sivu 1/35

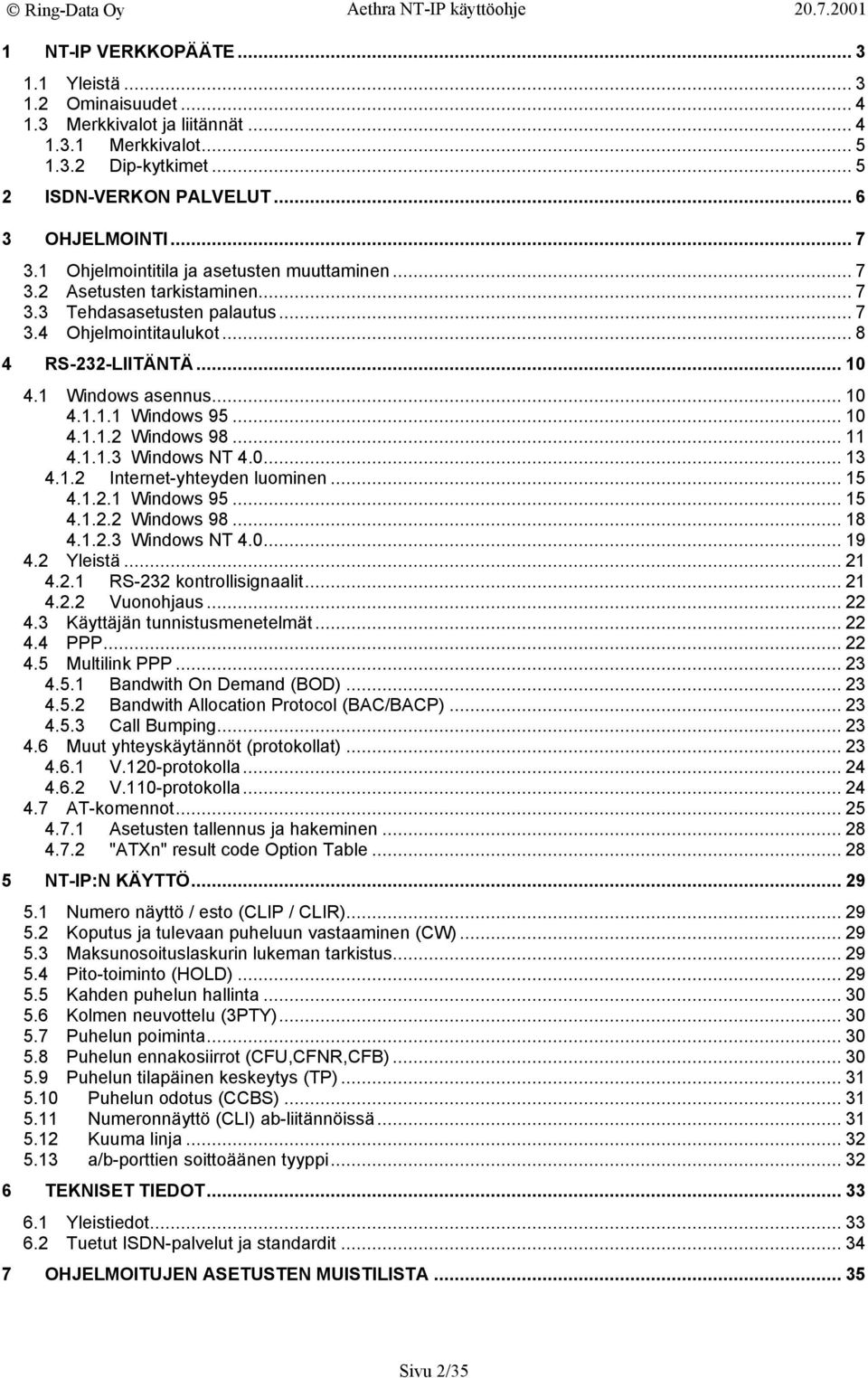

2 1 NT-I EKKOÄÄTE Yleistä Ominaisuudet Merkkivalot ja liitännät Merkkivalot Dip-kytkimet ISDN-EKON ALELUT OHJELMOINTI Ohjelmointitila ja asetusten muuttaminen Asetusten tarkistaminen Tehdasasetusten palautus Ohjelmointitaulukot S-232-LIITÄNTÄ Windows asennus Windows Windows Windows NT Internet-yhteyden luominen Windows Windows Windows NT Yleistä S-232 kontrollisignaalit uonohjaus Käyttäjän tunnistusmenetelmät Multilink Bandwith On Demand (BOD) Bandwith Allocation rotocol (BAC/BAC) Call Bumping Muut yhteyskäytännöt (protokollat) protokolla protokolla AT-komennot Asetusten tallennus ja hakeminen "ATXn" result code Option Table NT-I:N KÄYTTÖ Numero näyttö / esto (CLI / CLI) Koputus ja tulevaan puheluun vastaaminen (CW) Maksunosoituslaskurin lukeman tarkistus ito-toiminto (HOLD) Kahden puhelun hallinta Kolmen neuvottelu (3TY) uhelun poiminta uhelun ennakosiirrot (CU,CN,CB) uhelun tilapäinen keskeytys (T) uhelun odotus (CCBS) Numeronnäyttö (CLI) ab-liitännöissä Kuuma linja a/b-porttien soittoäänen tyyppi TEKNISET TIEDOT Yleistiedot Tuetut ISDN-palvelut ja standardit OHJELMOITUJEN ASETUSTEN MUISTILISTA Sivu 2/35

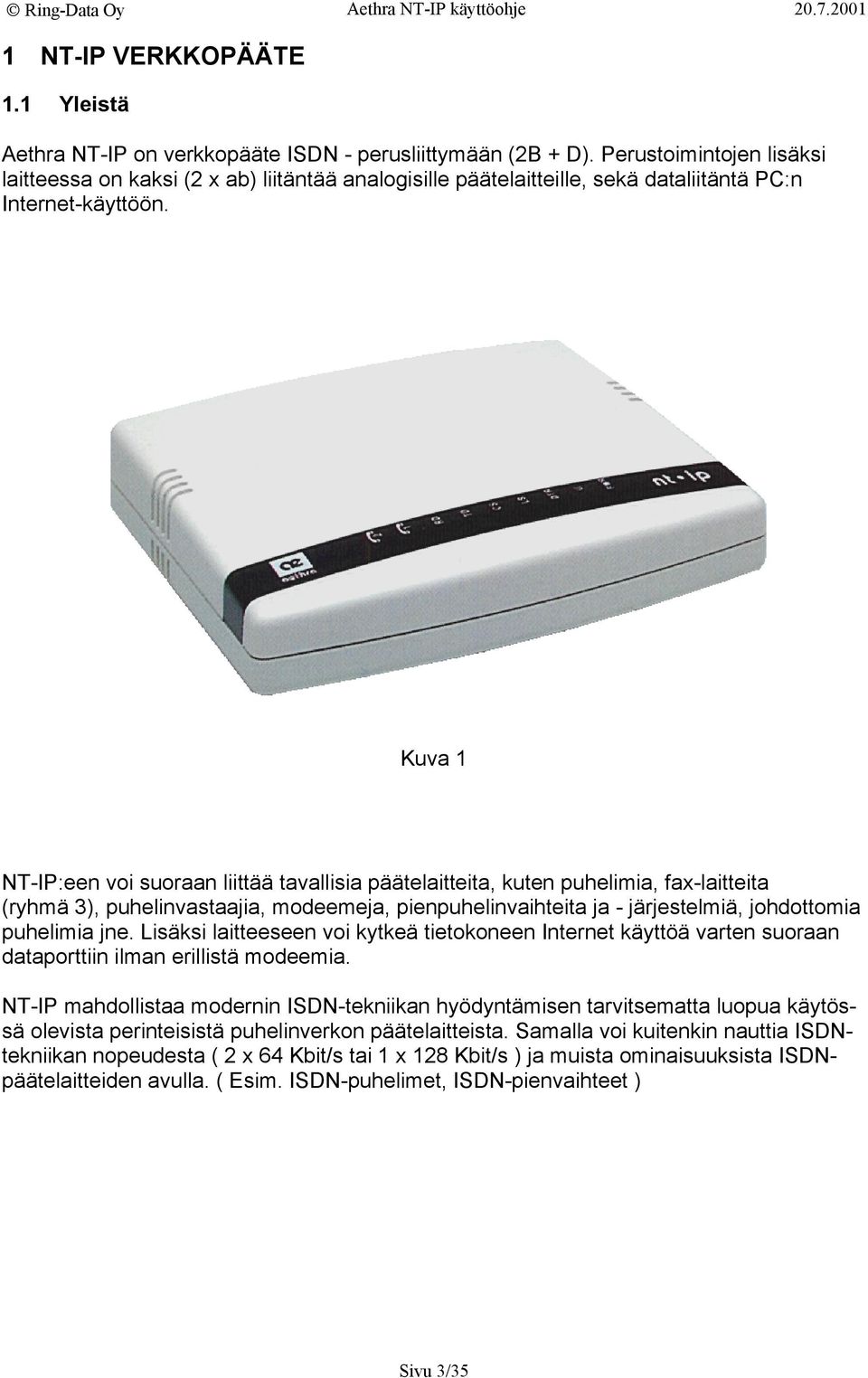

3 1 NT-I EKKOÄÄTE 1.1 Yleistä Aethra NT-I on verkkopääte ISDN - perusliittymään (2B + D). erustoimintojen lisäksi laitteessa on kaksi (2 x ab) liitäntää analogisille päätelaitteille, sekä dataliitäntä C:n Internet-käyttöön. Kuva 1 NT-I:een voi suoraan liittää tavallisia päätelaitteita, kuten puhelimia, fax-laitteita (ryhmä 3), puhelinvastaajia, modeemeja, pienpuhelinvaihteita ja - järjestelmiä, johdottomia puhelimia jne. Lisäksi laitteeseen voi kytkeä tietokoneen Internet käyttöä varten suoraan dataporttiin ilman erillistä modeemia. NT-I mahdollistaa modernin ISDN-tekniikan hyödyntämisen tarvitsematta luopua käytössä olevista perinteisistä puhelinverkon päätelaitteista. Samalla voi kuitenkin nauttia ISDNtekniikan nopeudesta ( 2 x 64 Kbit/s tai 1 x 128 Kbit/s ) ja muista ominaisuuksista ISDNpäätelaitteiden avulla. ( Esim. ISDN-puhelimet, ISDN-pienvaihteet ) Sivu 3/35

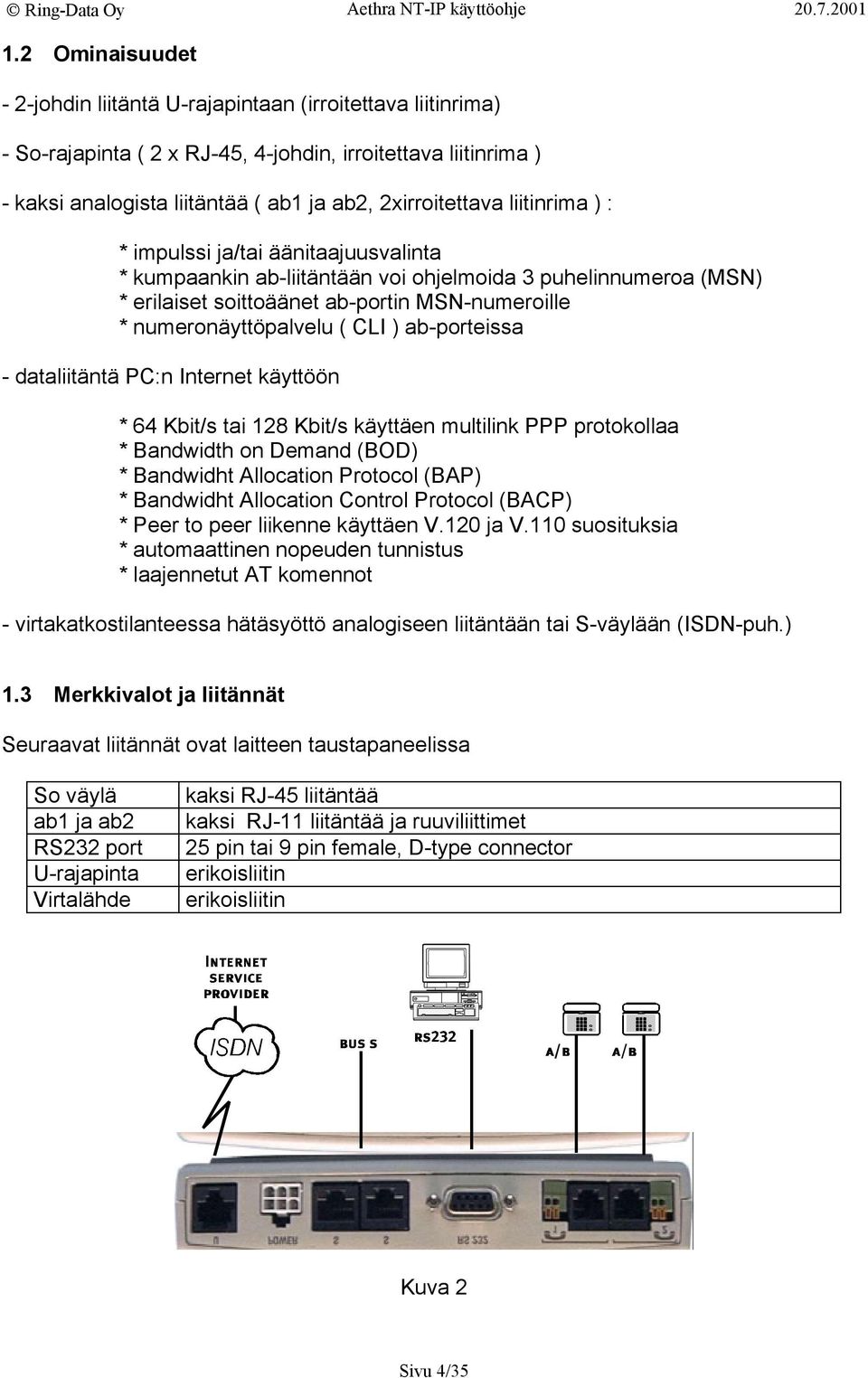

4 1.2 Ominaisuudet - 2-johdin liitäntä U-rajapintaan (irroitettava liitinrima) - So-rajapinta ( 2 x J-45, 4-johdin, irroitettava liitinrima ) - kaksi analogista liitäntää ( ab1 ja ab2, 2xirroitettava liitinrima ) : * impulssi ja/tai äänitaajuusvalinta * kumpaankin ab-liitäntään voi ohjelmoida 3 puhelinnumeroa (MSN) * erilaiset soittoäänet ab-portin MSN-numeroille * numeronäyttöpalvelu ( CLI ) ab-porteissa - dataliitäntä C:n Internet käyttöön * 64 Kbit/s tai 128 Kbit/s käyttäen multilink protokollaa * Bandwidth on Demand (BOD) * Bandwidht Allocation rotocol (BA) * Bandwidht Allocation Control rotocol (BAC) * eer to peer liikenne käyttäen.120 ja.110 suosituksia * automaattinen nopeuden tunnistus * laajennetut AT komennot - virtakatkostilanteessa hätäsyöttö analogiseen liitäntään tai S-väylään (ISDN-puh.) 1.3 Merkkivalot ja liitännät Seuraavat liitännät ovat laitteen taustapaneelissa So väylä ab1 ja ab2 S232 port U-rajapinta irtalähde kaksi J-45 liitäntää kaksi J-11 liitäntää ja ruuviliittimet 25 pin tai 9 pin female, D-type connector erikoisliitin erikoisliitin Kuva 2 Sivu 4/35

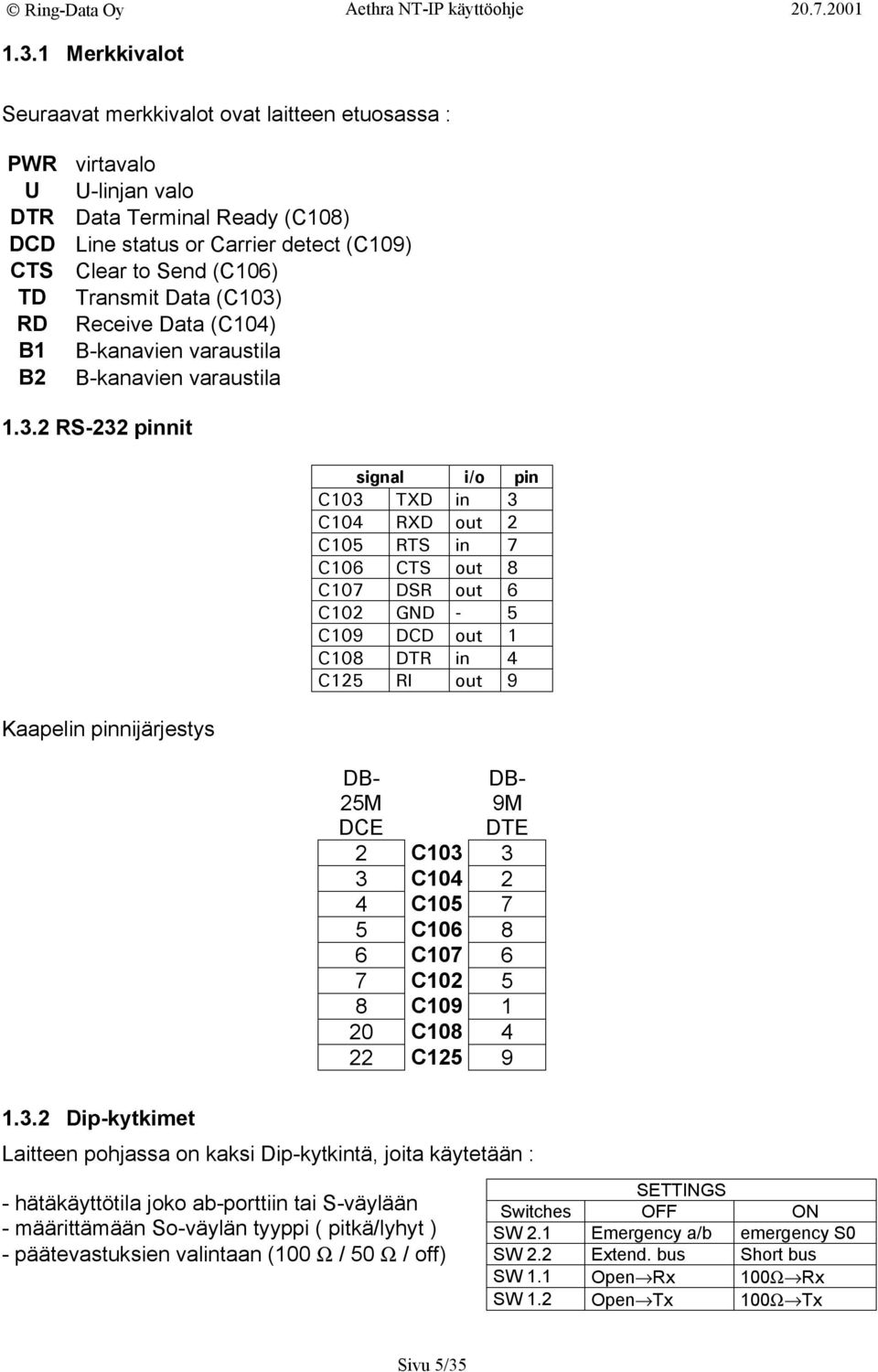

5 1.3.1 Merkkivalot Seuraavat merkkivalot ovat laitteen etuosassa : W U DT DCD CTS TD D B1 B2 virtavalo U-linjan valo Data Terminal eady (C108) Line status or Carrier detect (C109) Clear to Send (C106) Transmit Data (C103) eceive Data (C104) B-kanavien varaustila B-kanavien varaustila S-232 pinnit signal i/o pin C103 TXD in 3 C104 XD out 2 C105 TS in 7 C106 CTS out 8 C107 DS out 6 C102 GND - 5 C109 DCD out 1 C108 DT in 4 C125 I out 9 Kaapelin pinnijärjestys DB- 25M DCE DB- 9M DTE 2 C C C C C C C C C Dip-kytkimet Laitteen pohjassa on kaksi Dip-kytkintä, joita käytetään : - hätäkäyttötila joko ab-porttiin tai S-väylään - määrittämään So-väylän tyyppi ( pitkä/lyhyt ) - päätevastuksien valintaan (100 Ω / 50 Ω / off) SETTINGS Switches O ON SW 2.1 Emergency a/b emergency S0 SW 2.2 Extend. bus Short bus SW 1.1 Open x 100Ω x SW 1.2 Open Tx 100Ω Tx Sivu 5/35

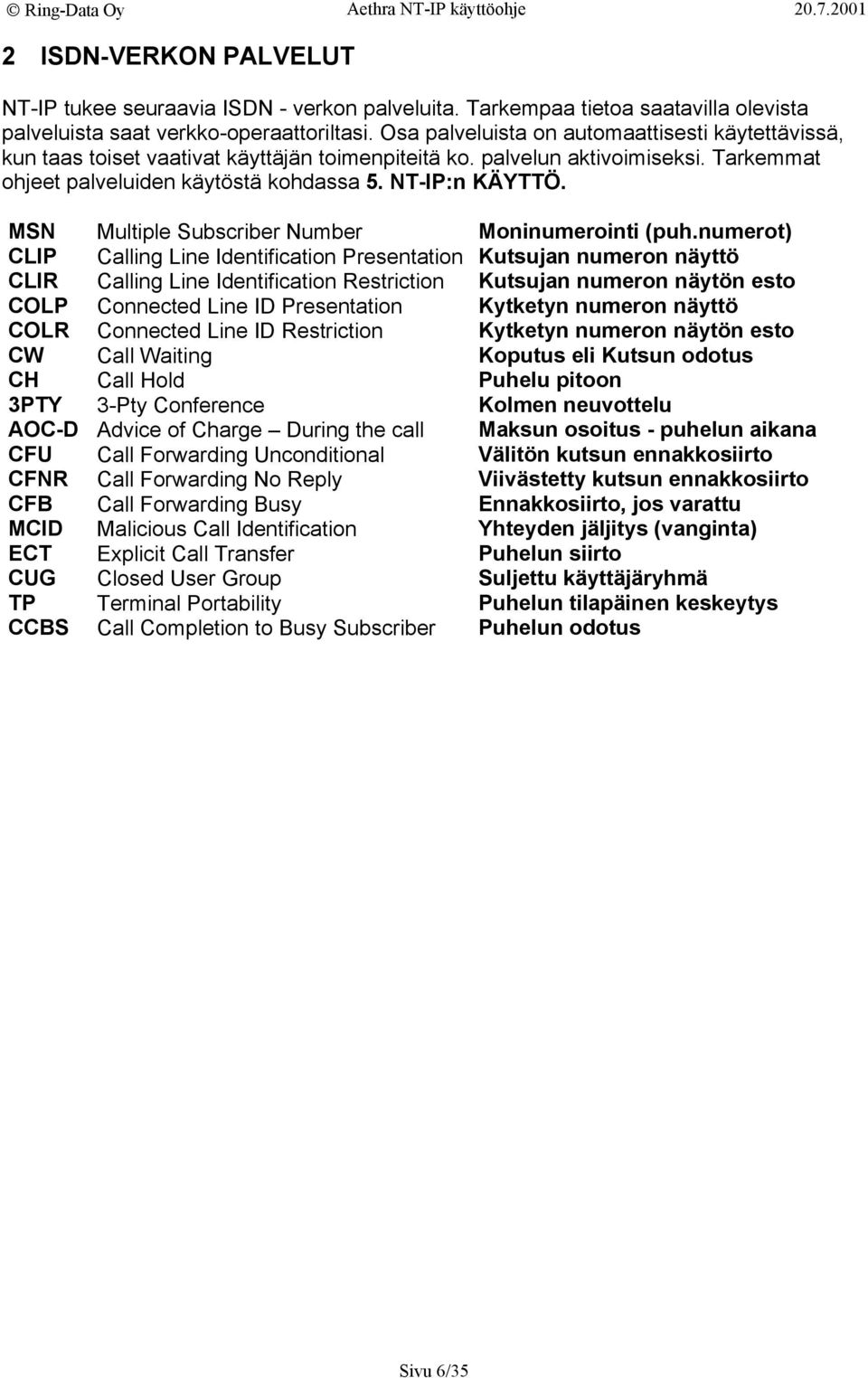

6 2 ISDN-EKON ALELUT NT-I tukee seuraavia ISDN - verkon palveluita. Tarkempaa tietoa saatavilla olevista palveluista saat verkko-operaattoriltasi. Osa palveluista on automaattisesti käytettävissä, kun taas toiset vaativat käyttäjän toimenpiteitä ko. palvelun aktivoimiseksi. Tarkemmat ohjeet palveluiden käytöstä kohdassa 5. NT-I:n KÄYTTÖ. MSN CLI CLI COL COL CW CH 3TY AOC-D CU CN CB MCID ECT CUG T CCBS Multiple Subscriber Number Calling Line Identification resentation Calling Line Identification estriction Connected Line ID resentation Connected Line ID estriction Call Waiting Call Hold 3-ty Conference Advice of Charge During the call Call orwarding Unconditional Call orwarding No eply Call orwarding Busy Malicious Call Identification Explicit Call Transfer Closed User Group Terminal ortability Call Completion to Busy Subscriber Moninumerointi (puh.numerot) Kutsujan numeron näyttö Kutsujan numeron näytön esto Kytketyn numeron näyttö Kytketyn numeron näytön esto Koputus eli Kutsun odotus uhelu pitoon Kolmen neuvottelu Maksun osoitus - puhelun aikana älitön kutsun ennakkosiirto iivästetty kutsun ennakkosiirto Ennakkosiirto, jos varattu Yhteyden jäljitys (vanginta) uhelun siirto Suljettu käyttäjäryhmä uhelun tilapäinen keskeytys uhelun odotus Sivu 6/35

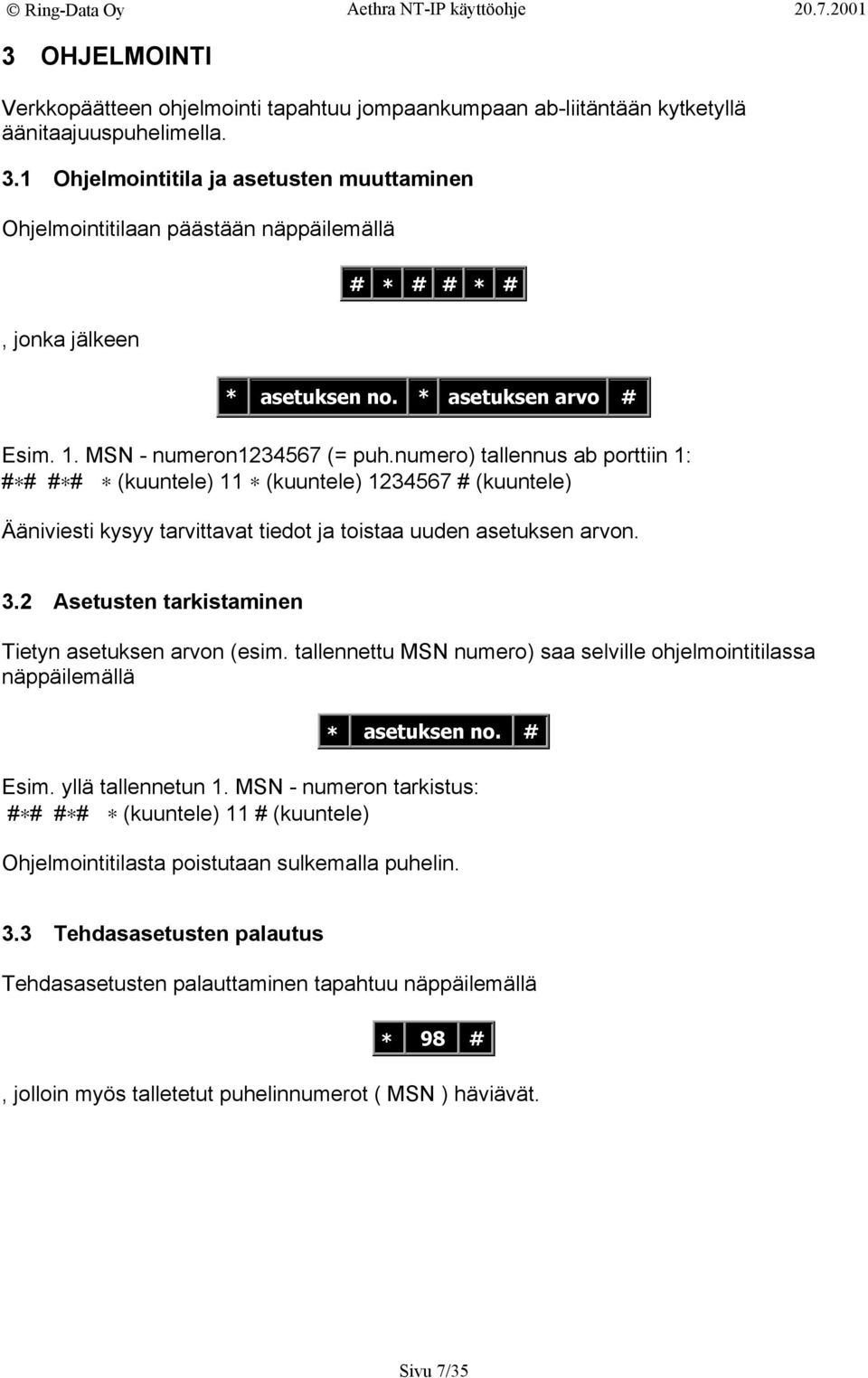

7 3 OHJELMOINTI erkkopäätteen ohjelmointi tapahtuu jompaankumpaan ab-liitäntään kytketyllä äänitaajuuspuhelimella. 3.1 Ohjelmointitila ja asetusten muuttaminen Ohjelmointitilaan päästään näppäilemällä, jonka jälkeen # * # # * # * asetuksen no. * asetuksen arvo # Esim. 1. MSN - numeron (= puh.numero) tallennus ab porttiin 1: # # # # (kuuntele) 11 (kuuntele) # (kuuntele) Ääniviesti kysyy tarvittavat tiedot ja toistaa uuden asetuksen arvon. 3.2 Asetusten tarkistaminen Tietyn asetuksen arvon (esim. tallennettu MSN numero) saa selville ohjelmointitilassa näppäilemällä * asetuksen no. # Esim. yllä tallennetun 1. MSN - numeron tarkistus: # # # # (kuuntele) 11 # (kuuntele) Ohjelmointitilasta poistutaan sulkemalla puhelin. 3.3 Tehdasasetusten palautus Tehdasasetusten palauttaminen tapahtuu näppäilemällä * 98 #, jolloin myös talletetut puhelinnumerot ( MSN ) häviävät. Sivu 7/35

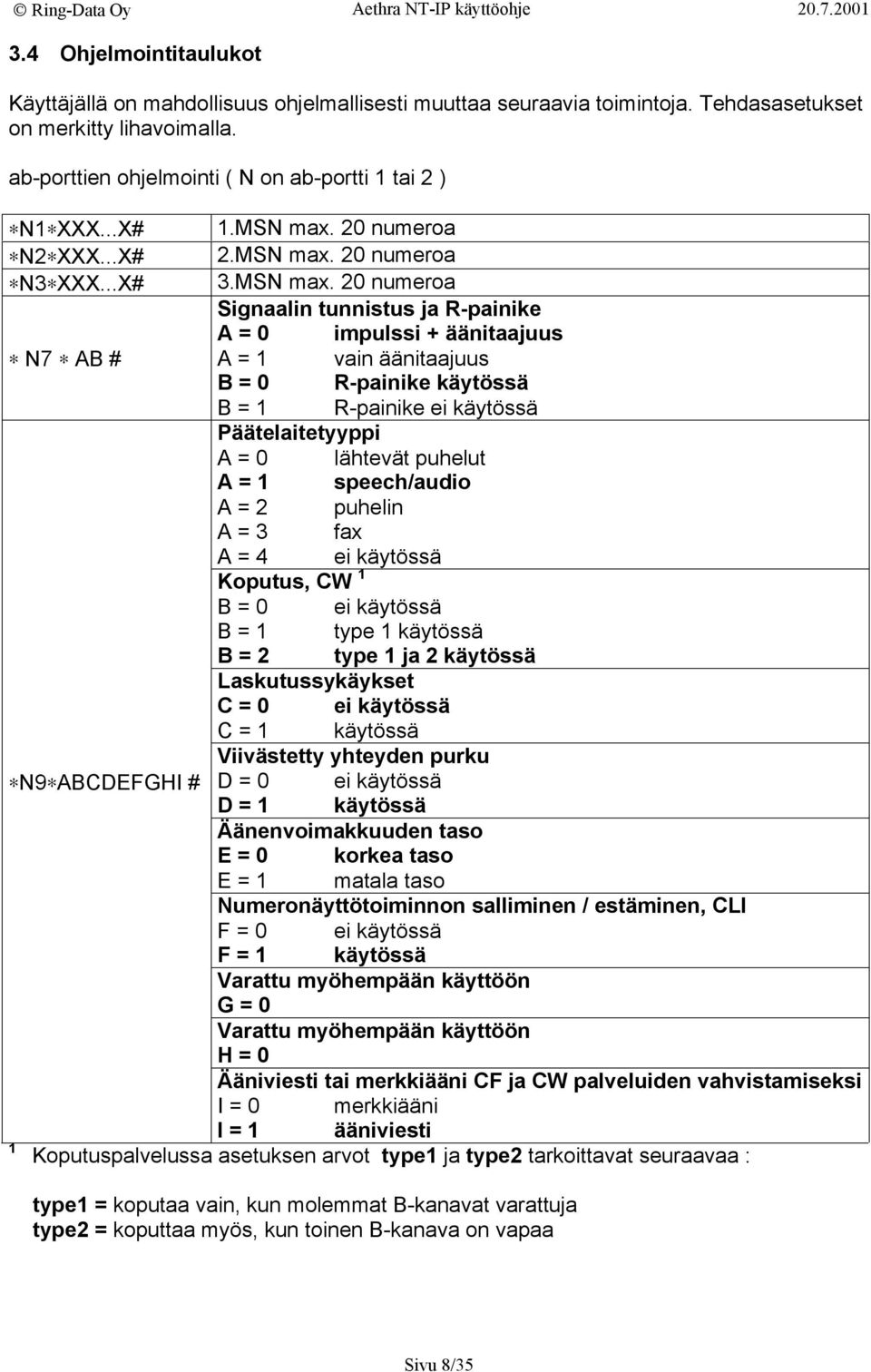

8 3.4 Ohjelmointitaulukot Käyttäjällä on mahdollisuus ohjelmallisesti muuttaa seuraavia toimintoja. Tehdasasetukset on merkitty lihavoimalla. ab-porttien ohjelmointi ( N on ab-portti 1 tai 2 ) N1 XXX...X# 1.MSN max. 20 numeroa N2 XXX...X# 2.MSN max. 20 numeroa N3 XXX...X# 3.MSN max. 20 numeroa Signaalin tunnistus ja -painike A = 0 impulssi + äänitaajuus N7 AB # A = 1 vain äänitaajuus B = 0 -painike käytössä B = 1 -painike ei käytössä äätelaitetyyppi A = 0 lähtevät puhelut A = 1 speech/audio A = 2 puhelin A = 3 fax A = 4 ei käytössä Koputus, CW 1 B = 0 ei käytössä B = 1 type 1 käytössä B = 2 type 1 ja 2 käytössä Laskutussykäykset C = 0 ei käytössä C = 1 käytössä iivästetty yhteyden purku N9 ABCDEGHI # D = 0 ei käytössä D = 1 käytössä Äänenvoimakkuuden taso E = 0 korkea taso E = 1 matala taso Numeronäyttötoiminnon salliminen / estäminen, CLI = 0 ei käytössä = 1 käytössä arattu myöhempään käyttöön G = 0 arattu myöhempään käyttöön H = 0 Ääniviesti tai merkkiääni C ja CW palveluiden vahvistamiseksi I = 0 merkkiääni I = 1 ääniviesti 1 Koputuspalvelussa asetuksen arvot type1 ja type2 tarkoittavat seuraavaa : type1 = koputaa vain, kun molemmat B-kanavat varattuja type2 = koputtaa myös, kun toinen B-kanava on vapaa Sivu 8/35

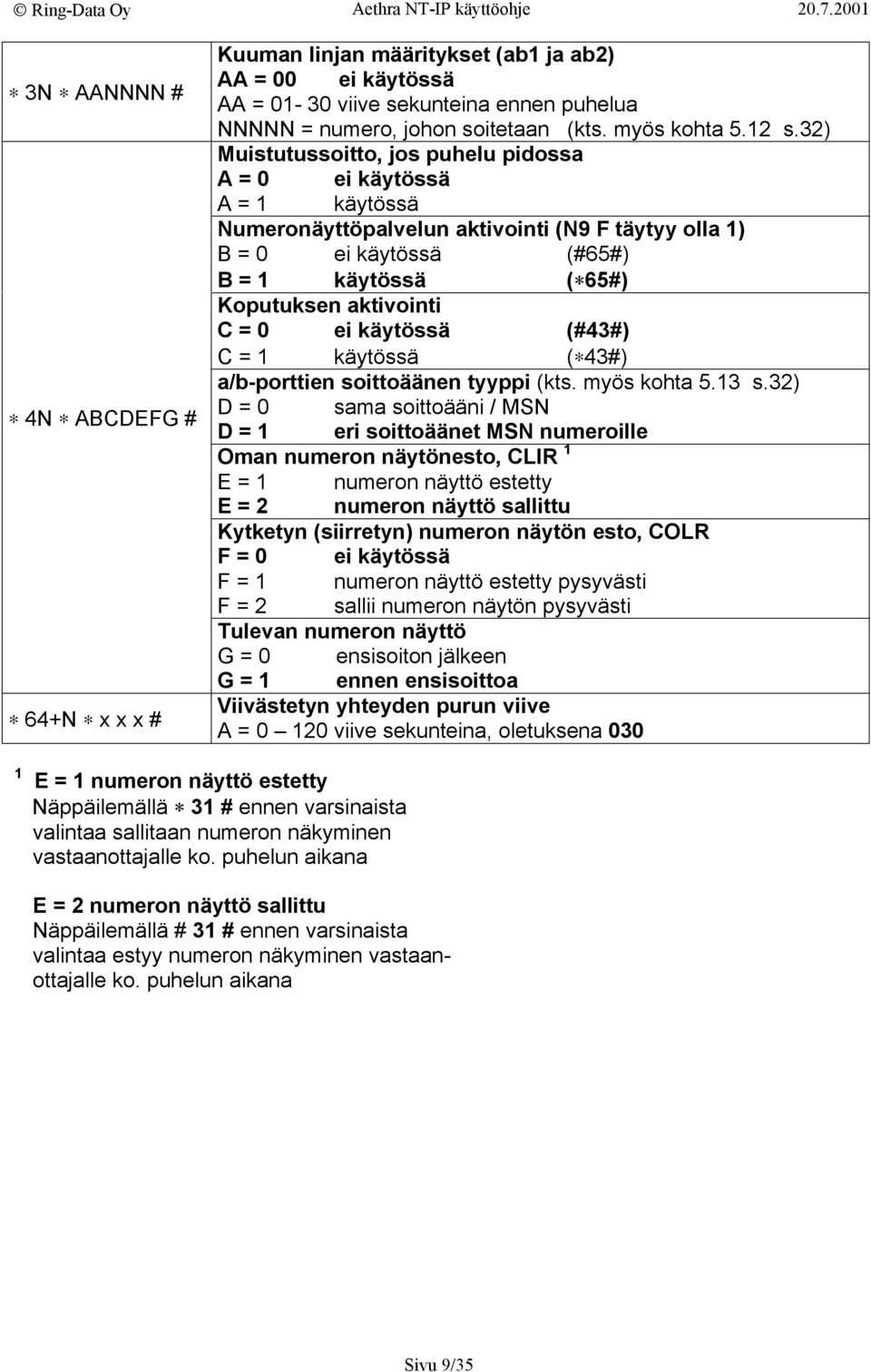

9 3N AANNNN # 4N ABCDEG # 64+N x x x # Kuuman linjan määritykset (ab1 ja ab2) AA = 00 ei käytössä AA = viive sekunteina ennen puhelua NNNNN = numero, johon soitetaan (kts. myös kohta 5.12 s.32) Muistutussoitto, jos puhelu pidossa A = 0 ei käytössä A = 1 käytössä Numeronäyttöpalvelun aktivointi (N9 täytyy olla 1) B = 0 ei käytössä (#65#) B = 1 käytössä ( 65#) Koputuksen aktivointi C = 0 ei käytössä (#43#) C = 1 käytössä ( 43#) a/b-porttien soittoäänen tyyppi (kts. myös kohta 5.13 s.32) D = 0 sama soittoääni / MSN D = 1 eri soittoäänet MSN numeroille Oman numeron näytönesto, CLI 1 E = 1 numeron näyttö estetty E = 2 numeron näyttö sallittu Kytketyn (siirretyn) numeron näytön esto, COL = 0 ei käytössä = 1 numeron näyttö estetty pysyvästi = 2 sallii numeron näytön pysyvästi Tulevan numeron näyttö G = 0 ensisoiton jälkeen G = 1 ennen ensisoittoa iivästetyn yhteyden purun viive A = viive sekunteina, oletuksena E = 1 numeron näyttö estetty Näppäilemällä 31 # ennen varsinaista valintaa sallitaan numeron näkyminen vastaanottajalle ko. puhelun aikana E = 2 numeron näyttö sallittu Näppäilemällä # 31 # ennen varsinaista valintaa estyy numeron näkyminen vastaanottajalle ko. puhelun aikana Sivu 9/35

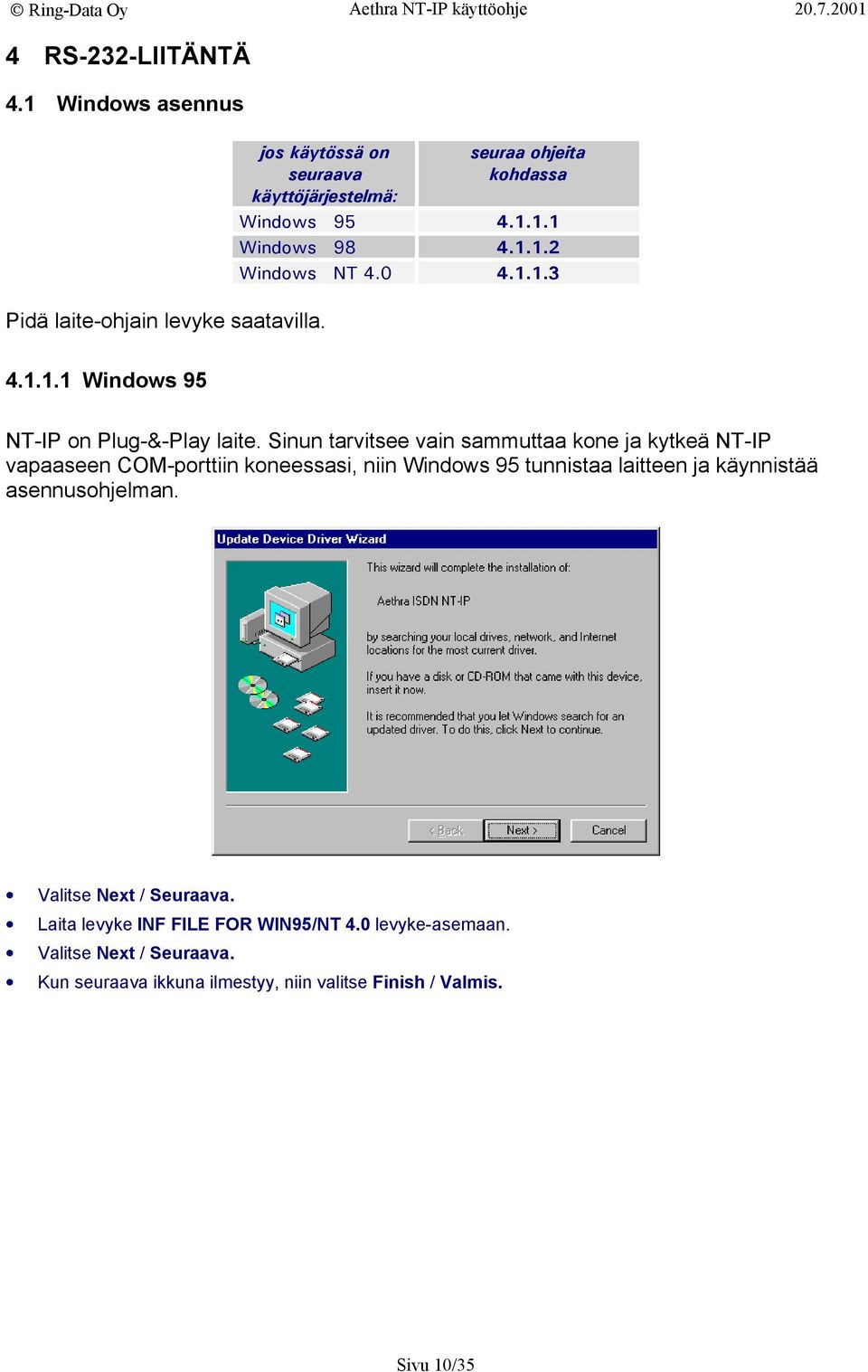

10 4 S-232-LIITÄNTÄ 4.1 Windows asennus jos käytössä on seuraava käyttöjärjestelmä: idä laite-ohjain levyke saatavilla. seuraa ohjeita kohdassa Windows Windows Windows NT Windows 95 NT-I on lug-&-lay laite. Sinun tarvitsee vain sammuttaa kone ja kytkeä NT-I vapaaseen COM-porttiin koneessasi, niin Windows 95 tunnistaa laitteen ja käynnistää asennusohjelman. alitse Next / Seuraava. Laita levyke IN ILE O WIN95/NT 4.0 levyke-asemaan. alitse Next / Seuraava. Kun seuraava ikkuna ilmestyy, niin valitse inish / almis. Sivu 10/35

11 Windows 98 NT-I on lug-&-lay laite. Sinun tarvitsee vain sammuttaa kone ja kytkeä NT-I vapaaseen COM-porttiin koneessasi, niin Windows 98 tunnistaa laitteen ja käynnistää asennusohjelman. alitse Next / Seuraava. alitse Next / Seuraava. alitse loppy disk drives / levykeasemat. alitse Next / Seuraava. Sivu 11/35

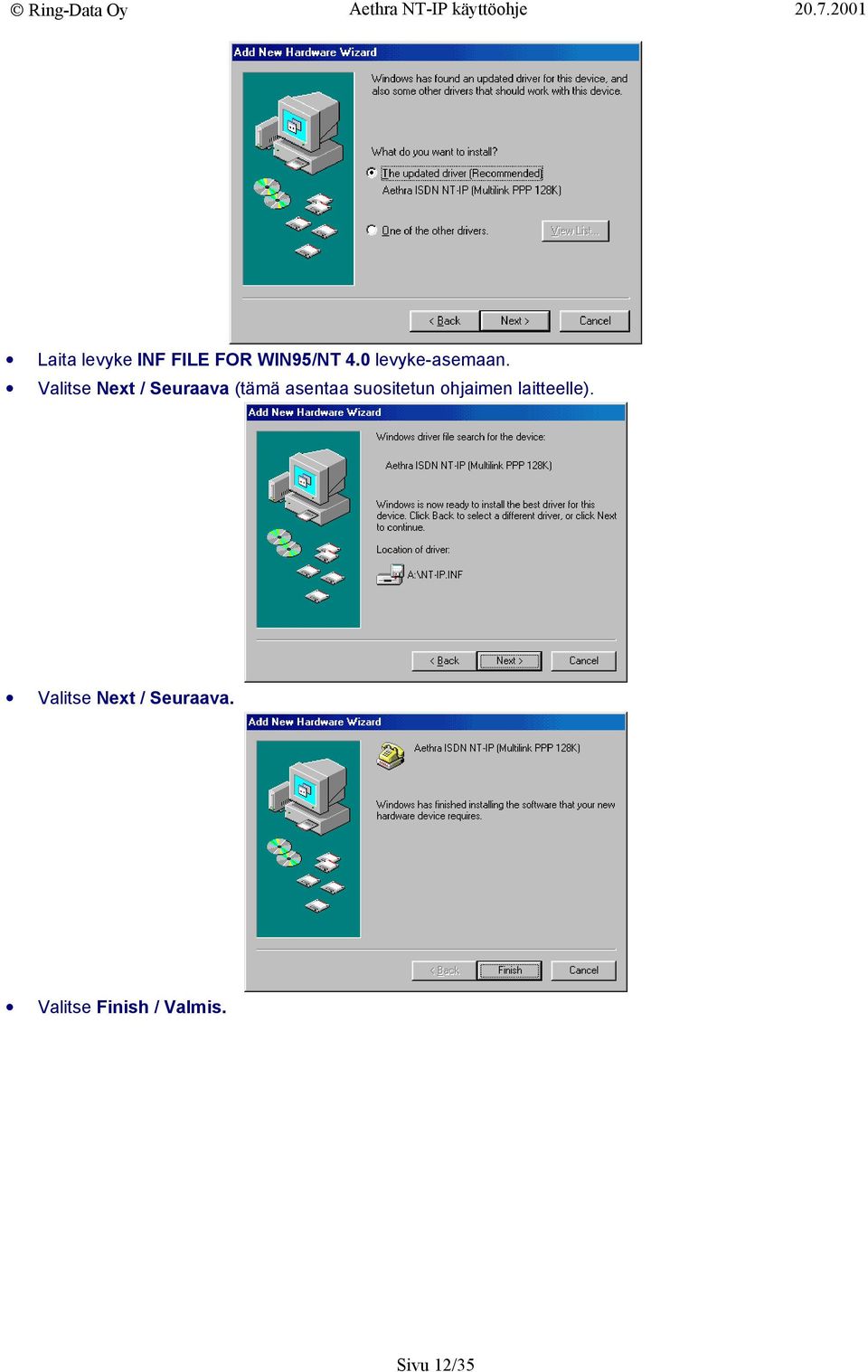

12 Laita levyke IN ILE O WIN95/NT 4.0 levyke-asemaan. alitse Next / Seuraava (tämä asentaa suositetun ohjaimen laitteelle). alitse Next / Seuraava. alitse inish / almis. Sivu 12/35

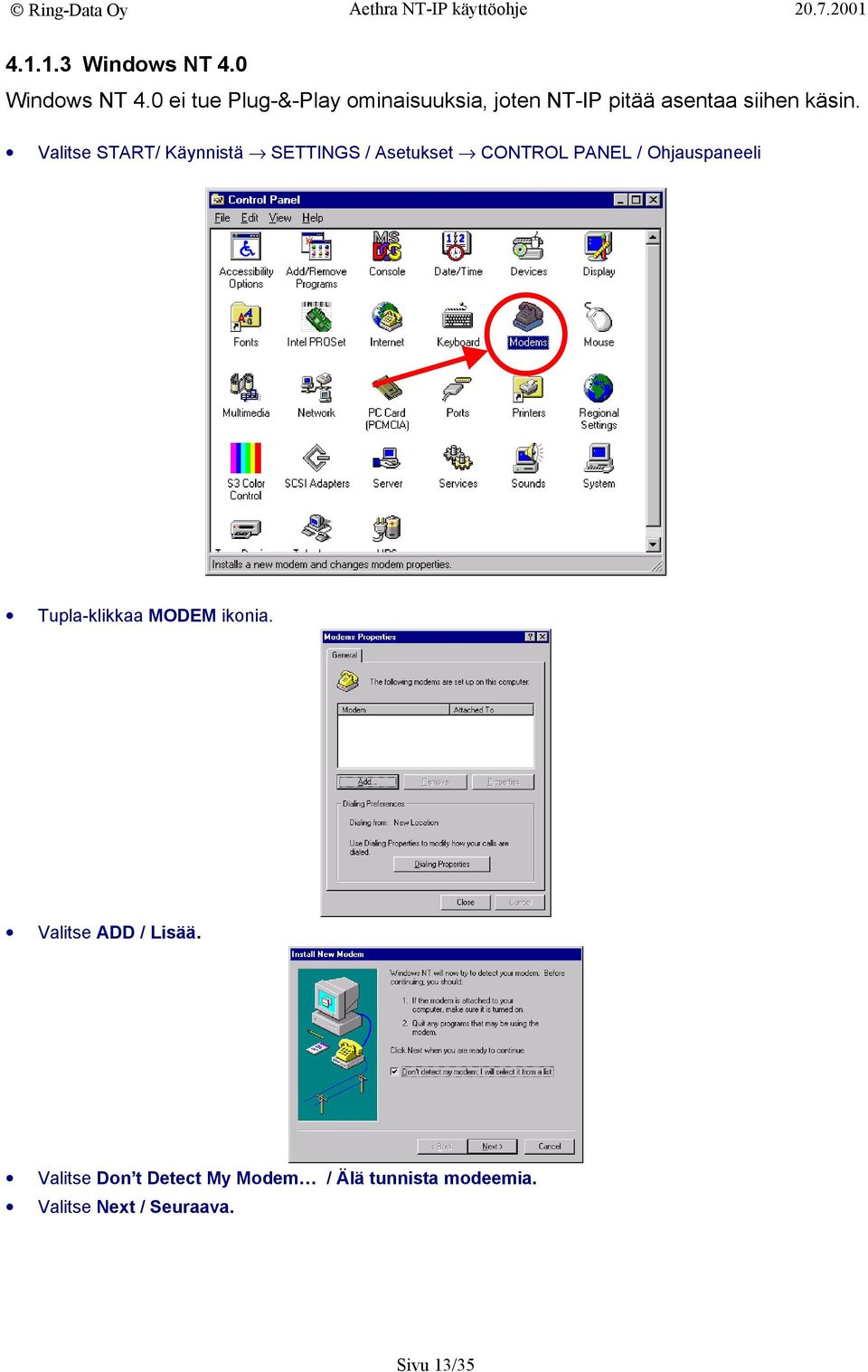

13 Windows NT 4.0 Windows NT 4.0 ei tue lug-&-lay ominaisuuksia, joten NT-I pitää asentaa siihen käsin. alitse STAT/ Käynnistä SETTINGS / Asetukset CONTOL ANEL / Ohjauspaneeli Tupla-klikkaa MODEM ikonia. alitse ADD / Lisää. alitse Don t Detect My Modem / Älä tunnista modeemia. alitse Next / Seuraava. Sivu 13/35

14 alitse Have Disk / LEY. Laita levyke IN ILE O WIN95/NT 4.0 levyke-asemaan. alitse OK. alitse yksi ehdotetuista laite-ohjaimista. alitse Next / Seuraava. alitse COM-portti ja valitse Next / Seuraava. alitse inish / almis päättääksesi asennuksen. Sivu 14/35

15 4.1.2 Internet-yhteyden luominen jos käytössä on seuraava käyttöjärjestelmä: seuraa ohjeita kohdissa Windows Windows Windows NT Kun NT-I on asennettu koneellesi, pitää sinun konfiguroida "dial-up connection / puhelinverkkoyhteys". Sinulla pitää olla seuraavat tiedot Internet-palveluntarjoajaltasi: Käyttäjänimi ja salasana puhelinnumero(t) yksi tai useampi nimipalvelimien osoitteita, vaihtoehtoisesti palveluntarjoajasi voi automaattisesti tehdä tämän: silloin et tarvitse tätä tietoa Huomaa: tämä ohje olettaa, että Internet-palveluntarjoasi käyttää dynaamista I-osoittetta (yleisin vaihtoehto). Jos Internet-palveluntarjoasi käyttää kiinteää I-osoitetta pitää se määritellä se kun se pyydetään Windows 95 alitse My Computer / Oma tietokone Dial-up-Networking / uhelinverkkoyhteys. Tupla-klikkaa Make New Connection / Tee uusi yhteys. Anna nimi uudelle yhteydelle esimerkiksi Internet-palveluntarjoan nimi). alitse Aethra ISDN NT-I ( 64K) tai Aethra ISDN NT-I (Multilink 128K) modeemi alasvetovalikosta. alitse Next / Seuraava. Sivu 15/35

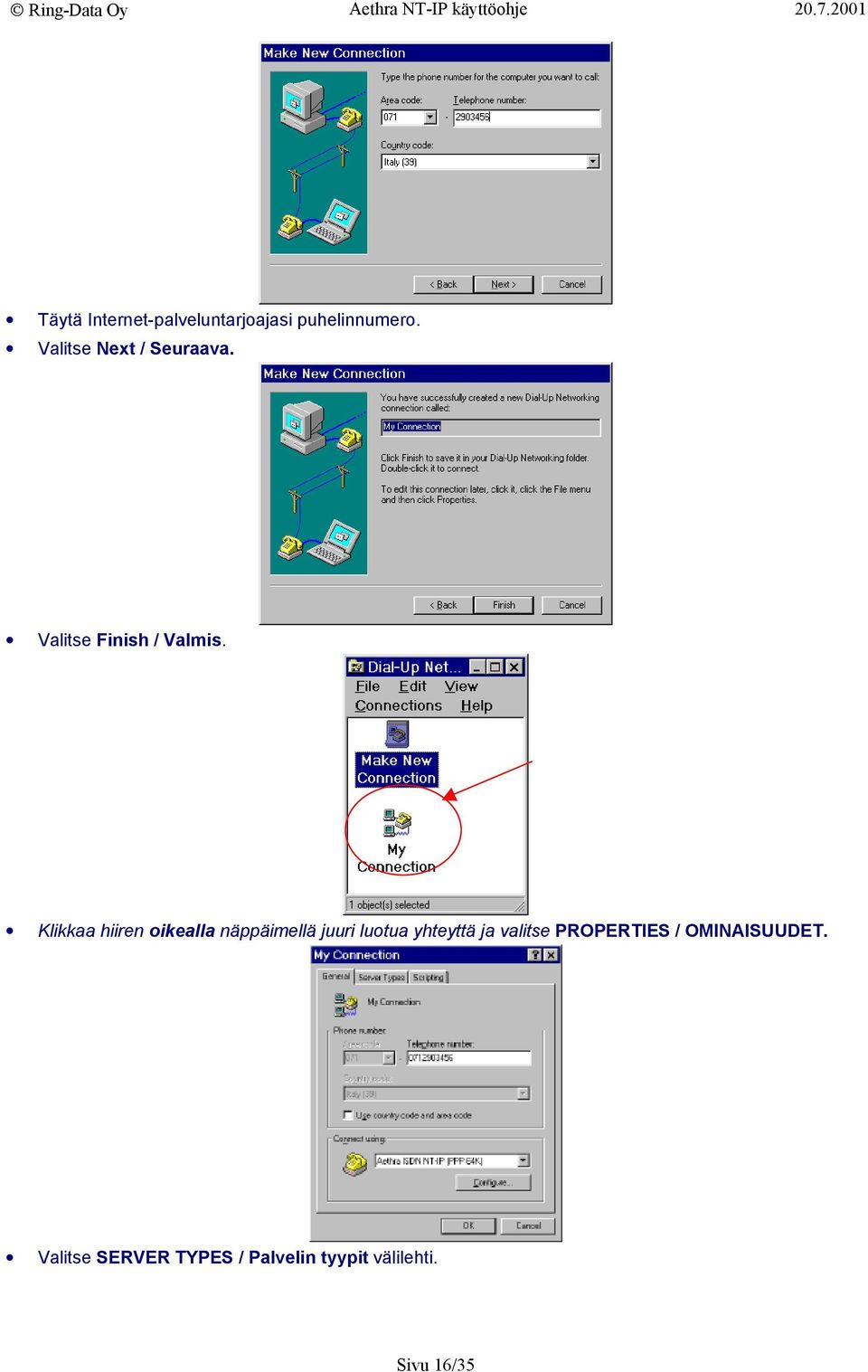

16 Täytä Internet-palveluntarjoajasi puhelinnumero. alitse Next / Seuraava. alitse inish / almis. Klikkaa hiiren oikealla näppäimellä juuri luotua yhteyttä ja valitse OETIES / OMINAISUUDET. alitse SEE TYES / alvelin tyypit välilehti. Sivu 16/35

17 armista, että TC/I on ruksattu. alitse TC/I Settings uksaa Server assigned I address, jos Internet-palveluntarjoa käyttää kiinteää I-osoitetta niin tulee sinun täyttää se ruutuun. Täytä ainakin yhden nimipalvelijan osoite, tai ruksaa kohta Server assigned name server address. alitse OK. Nyt tietokoneesi on valmis internet-yhteyden luomiseen. Tupla-klikkaa luotua yhteys-ikonia. Täytä User Name / Käyttäjänimi ja assword / Salasana. alitse Connect / Yhdistä päästäksesi yhteyteen Internettiin. Sivu 17/35

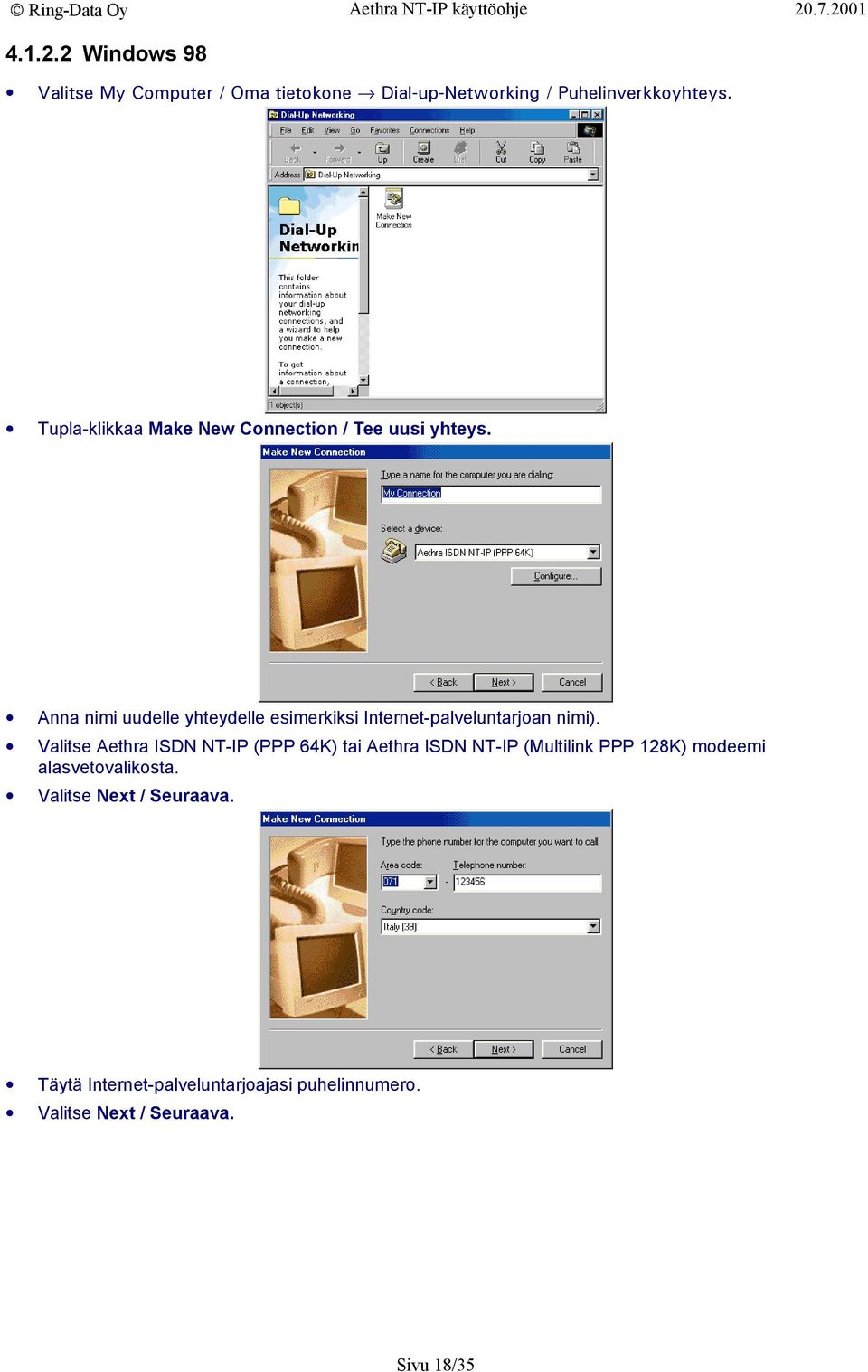

18 Windows 98 alitse My Computer / Oma tietokone Dial-up-Networking / uhelinverkkoyhteys. Tupla-klikkaa Make New Connection / Tee uusi yhteys. Anna nimi uudelle yhteydelle esimerkiksi Internet-palveluntarjoan nimi). alitse Aethra ISDN NT-I ( 64K) tai Aethra ISDN NT-I (Multilink 128K) modeemi alasvetovalikosta. alitse Next / Seuraava. Täytä Internet-palveluntarjoajasi puhelinnumero. alitse Next / Seuraava. Sivu 18/35

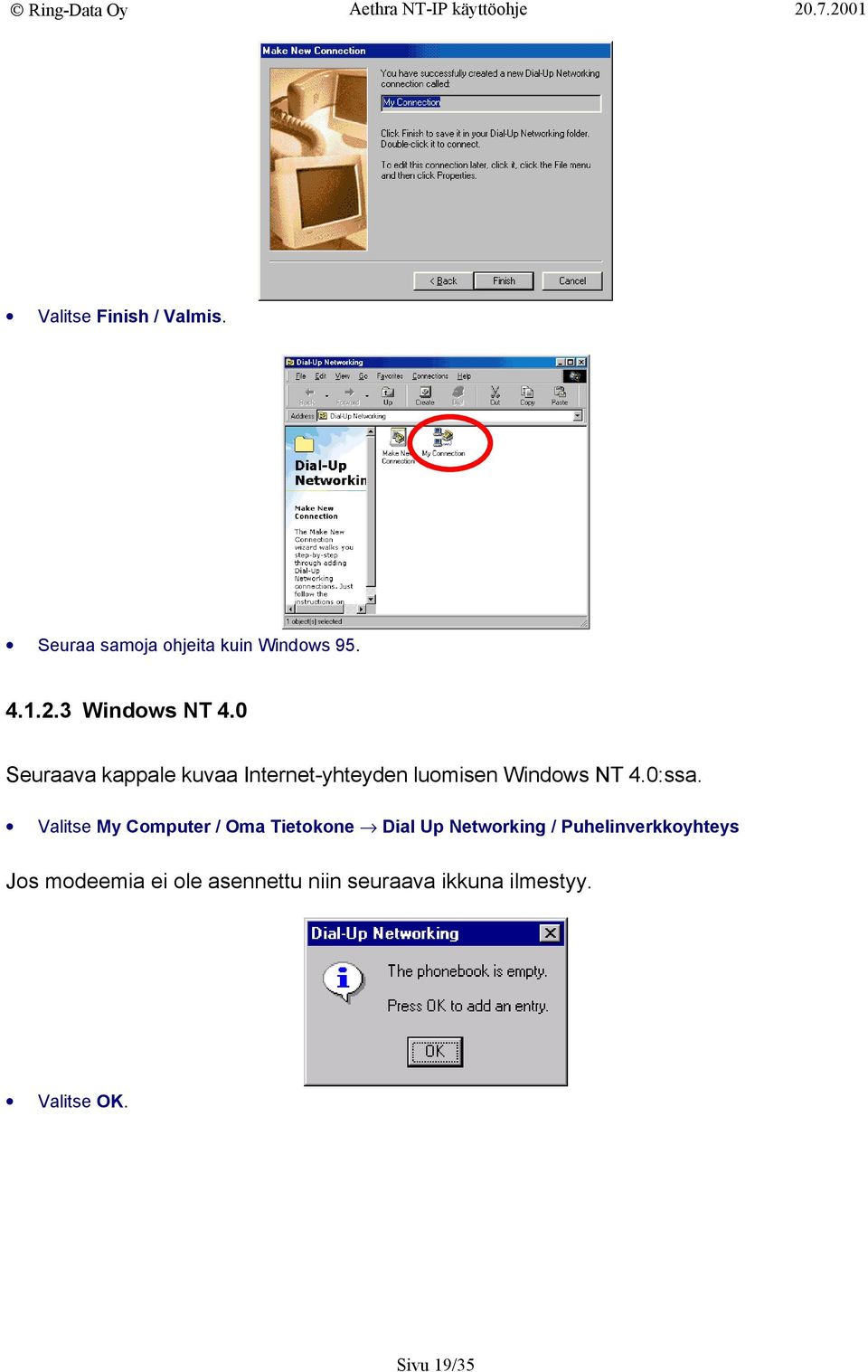

19 alitse inish / almis. Seuraa samoja ohjeita kuin Windows Windows NT 4.0 Seuraava kappale kuvaa Internet-yhteyden luomisen Windows NT 4.0:ssa. alitse My Computer / Oma Tietokone Dial Up Networking / uhelinverkkoyhteys Jos modeemia ei ole asennettu niin seuraava ikkuna ilmestyy. alitse OK. Sivu 19/35

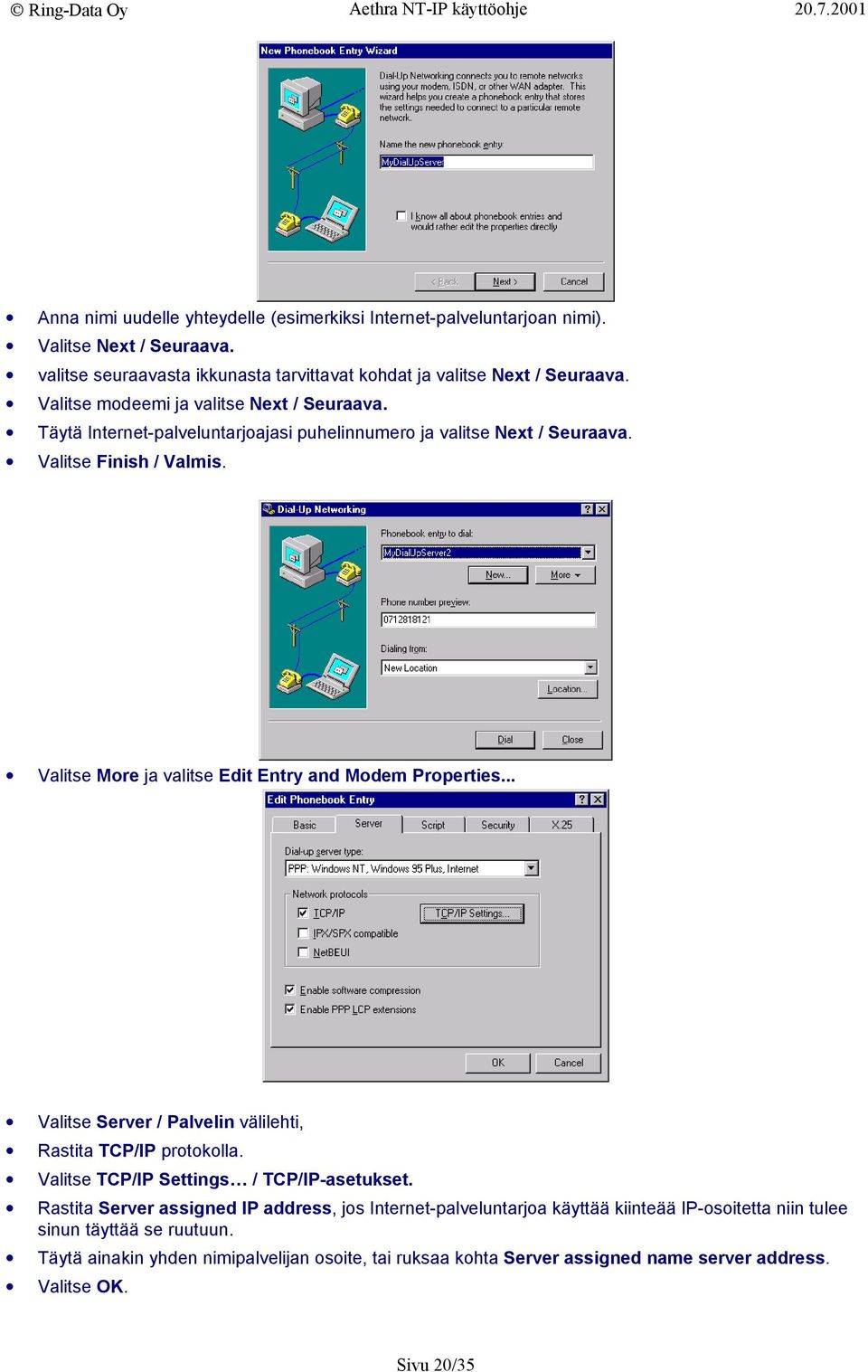

20 Anna nimi uudelle yhteydelle (esimerkiksi Internet-palveluntarjoan nimi). alitse Next / Seuraava. valitse seuraavasta ikkunasta tarvittavat kohdat ja valitse Next / Seuraava. alitse modeemi ja valitse Next / Seuraava. Täytä Internet-palveluntarjoajasi puhelinnumero ja valitse Next / Seuraava. alitse inish / almis. alitse More ja valitse Edit Entry and Modem roperties... alitse Server / alvelin välilehti, astita TC/I protokolla. alitse TC/I Settings / TC/I-asetukset. astita Server assigned I address, jos Internet-palveluntarjoa käyttää kiinteää I-osoitetta niin tulee sinun täyttää se ruutuun. Täytä ainakin yhden nimipalvelijan osoite, tai ruksaa kohta Server assigned name server address. alitse OK. Sivu 20/35

21 Käynnistääksesi Internet-yhteyden tupla-klikkaa juuri tehtyä yhteyttä. Täytä User Name / Käyttäjänimi ja assword / Salasana. alitse OK päästäksesi yhteyteen Internettiin. 4.2 Yleistä Data-liitännälle voidaan määrittää yksi MSN-numero, johon laite voidaan asettaa vastaamaan. Jos numeroa ei määritetä, NT-I vastaa kaikkiin tuleviin data-puheluihin. Soittaminen tapahtuu joko AT-komennoilla tai Windows:n puhelinverkkoyhteksien kautta. (AT-komennot luvussa 4.6) NT-I:n DATA-liitäntä tukee seuraavia yhteysprokollia: : 64 kb Internet yhteyksiä varten ML-: 128 kb Internet yhteyksiä varten S-232 kontrollisignaalit DCD/C109 voidaan ohjelmoida seuraamaan yhteyden tilaa (AT&C1) tai asettaa se kiinteästi päälle (ON) (AT&C0). Kun DT on ohjelmoitu "DT drop dial" tilaan (AT&D1), NT-I yrittää muodostaa yhteyden, kun DT-signaali nousee (ON), käyttäen yhtä muistiin talletetuista numeroista (AT&Zm=ssss/nnnn). DT-signaalin putoaminen O-tilaan katkaisee käynnissä olevan yhteyden, jos AT&D1 tai AT&D2 komento on aktivoitu. Jos hardware-vuonohjaus on aktivoitu (AT&H3), CTS/C106-signaalia käytetään päätelaitteen ohjaamiseen (DTE). DS/C107 voidaan myös asettaa päälle kiinteästi (ON) (AT&S0) tai seuraamaan DT/C108-signaalia (AT&S1). Sivu 21/35

22 4.2.2 uonohjaus Liitännän vuonohjaus päätelaitteen suuntaan (DTE) voidaan asettaa AT&Hx - komennolla x = 0, 3 tai 4 AT&H0 uonohjaus poissa päältä AT&H3 Hardware (CTS/TS) vuonohjaus (oletus) AT&H4 Software (XON/XO) vuonohjaus Kun hardware-vuonohjaus on valittu (AT&H3, oletus), NT-I lopettaa lähettämästä linjalta tulevaa dataa eteenpäin, jos päätelaite (DTE) pudottaa TS-signaalin (O). NT-I käyttää myös CTS-signaalia estämään päätelaitetta (DTE) lähettämästä lisää dataa ja täyttämästä omaa puskurimuistiaan (esim. kun päätelaite lähettää linjanopeutta suuremmalla nopeudella tai kun etäpään vastaanottonopeus on hidastunut). Ohjelmallisessa vuonohjauksessa (software-) (AT&H4) käytetään kahta ohjausmerkkä liikennöinnin pysäyttämiseksi ja uudelleen aloittamiseksi. Ko. ohjausmerkit ovat rekistereissä S31(oletus 0x11, XON) ja S32 (oletus 0x13, XO). 4.3 Käyttäjän tunnistusmenetelmät Kun yhteys on muodostettu, aloitetaan tunnistusmenettely käyttäen protokollaa, joka on tunnistettu yhteyden muodostamisen aikana. NT-I tukee kahta eri tunnistusmenettelyä. mode mode 1 S87.2=1 default mode 2 S87.2=0 protocol required by the access server CHA A or Shiva-A A or Shiva-A CHA operation A is locally negotiated between the NT-I to the local DTE. The username/password included in the A authenticate request from the local DTE are cached by the NT-I and then used to handshake CHA/MD5. The A (or S-A) authenticate request on the initial link is passed to the access server. The A (or S-A) authenticate request on the initial link is passed to the access server. Authenticate-request, response and success/failure packets are transparently passed between the local DTE and the access server. Käytettäessä muita tunnistusmenettelyjä, ne on hoidettava transparent tilassa. Tämä ei välttämättä takaa oikeaa tunnistusta kaikilla konfiguraatioilla protokolla käytetään useinmiten tiedon siirtoon kahden paikan välillä esimerkiksi Internet-käytössä. Nopeus -käytössä on aina 64kb. Multi-Link on tarkoitettu nopeiden yhteyksien luomiseen, yhdistämällä kaksi 64kb kanavaa saadaan siirtokaistaksi 128kb. Käytettäessä ML-:tä puhelumaksut ovat myös kaksinkertaiset johtuen kahden kanavan samanaikaisesta käytöstä ISDN:ssä. ATB40 alitsee protokollan Sivu 22/35

23 4.5 Multilink Kun halutaan käyttää ML-:tä, täytyy myös vastapään tukea sitä. Jos vastapää ei tue sitä, saadaan yhden kanavan yhteys (64kb). ML--yhteys saadaan, joko valitsemalla sopiva ajuri puhelinverkkoyhteyksien kautta tai AT-komennoilla. Kahden kanavan aukaiseva AT-komento on ATD<numero>+<numero>. ATB40 AT&J0 AT&J3 alitsee protokollan oistaa ML- tuen ML- tuki käyttöön Bandwith On Demand (BOD) Laitteesta löytyvä Bandwith On Demand toiminto on kätevä, kun halutaan automaattisesti lisätä siirtokaistaa 64kb:sta 128kb:hen liikenteen kasvaessa. Toiminnon määritykset löytyvät seuraavasta taulukosta. ATJAn Liikenteen kasvaessa yli n kbps, (oletus, n = 48). S126 ATJSn Liikenteen vähentyessä alle n kbps, (oletus, n = 32). S127 ATKAMn tai ATKASn iive siirto nopeuden nostamiseen min/sec, n = 0-63 S85 Bit 1 7 ATKSMn tai ATKSSn iive siirto nopeuden laskemiseen min/sec, n = 0-63 S125 bit 1 7 Siirtonopeuden nostamisviiveen ollessa 0, on BOD poissa käytöstä Bandwith Allocation rotocol (BAC/BAC) Tätä protokollaa käytetään yhdessä Bandwith On Demand prokollan kanssa. BA/BAC osaa neuvotella -palvelimen kanssa, kuinka menetellä, kun NT-I pyytää toista kanavaa käyttöön yhteyden aikana. ATB0 ATB1 BAC/BA toiminto ei käytössä BAC/BA toiminto käytössä (oletus) Call Bumping Jos data-yhteys on aktiivisena 128kb nopeudella, voidaan Call Bumping toiminnon avulla pudottaa toinen 64kb-kanava automaattisesti, puhelun tullessa sisään tai kun halutaan soittaa ulos. Kun puhelu päättyy, NT-I nostaa automaattisesti 10 sekunnin kuluessa datanopeuden 128kb:hen. BOD:n ollessa käytössä toisen kanavan lisääminen / pudottaminen tapahtuu BOD:n asetusten mukaan. ATCE0 ATCE1 Call bumping ei käytössä Call bumping käytössä (oletus) 4.6 Muut yhteyskäytännöt (protokollat) NT-I:ssä on mahdollista käyttää Internet-yhteys protokolllien lisäksi.120 ja.110 protokollaa, joita voidaan käyttää kahden tietokoneen yhdistämiseen ISDN:n avulla. Näiden protokollien käytöstä lisää kohdissa ja Sivu 23/35

24 protokolla.120 on känsainvälinen standardi, joka määrittää protokollan peer-to-peer yhteyksille ISDN:n yli..120 protokolla sallii virhe suojatun, vuoohjatun liikennöinnin kahden päätelaitteen välillä. Alla olevalla AT-komennolla valitaan käytettäväksi protokollaksi.120 ATB20 alitsee.120 protokollan Tarkemmat tekniset ohjeet.120 protokollan käytöstä löytyvät englannin kielisestä manuaalista, joka on saatavana WWW-sivuiltamme ( ) protokolla NT-I tukee.110 protokollaa asynkronisissa yhteyksissä eri nopeuksilla. Tuettuja nopeuksia ovat : 2400, 4800, 9600, ja b/s. Nämä nopeudet määrittelevät b-kanavan nopeuden. uon ohjaus pitää olla päälle kytkettynä AT-komentojen AT&H3 tai AT&H4 kautta, jotta voidaan välttää nopeuserot paikallisen- / etä-päätelaitenopeuden ja protokollan nopeuden välillä. NT-I tukee 8 bit/char, no parity, one stop bit format ( 8N1 ). Seuraavilla AT-komennoilla määritellään.110 nopeudet. adaption rate (b/s) ATB10 follows DTE ATB ATB ATB ATB ATB Kun ATB10 komento on annettu, niin NT-I käyttää nopeutena jotain yllä olevasta listasta tai päätelaitenoputta lähinnä olevaa arvoa. ( jos päätelaitenopeus 28.8 kb/s, niin protokollan nopeus on 19.2 kb/s ) Tämä käytäntö on käytössä ulos lähtevissä puheluissa. Sisään tulevissa puheluissa protokollan nopeus määräytyy setup-viestissä. Tarkemmat tekniset ohjeet.110 protokollan käytöstä löytyvät englannin kielisestä manuaalista, joka on saatavana meidän WWW-sivuiltamme ( ). Sivu 24/35

25 4.7 AT-komennot NT-I hyväksyy AT-komennot 8bit, no parity, 1 stop tilassa. () Toiminto () Asetuksen arvo () Tila, jossa komento toimii () Komennon vastaus erus AT-komennot A D [ T] [nnnnn] [/ssss] Ex H Ix O Qx Sn? Sn=v x Xn Z Immediately answer the incoming call None When an incoming call exists Start a new call to the indicated number/subaddress o T ignored, nnnn/ssss called number/subaddress (max.20/19 digits) Also supports the ATDnnnn 1[/ssss 1]+nnnn 2[/ssss 2] format for dual numbers. Command new state of connection (CONNECT, NO CAIE,..), EO (incompatible) Controls echo of received commands to the C x = 0/1 local echo disabled /enabled Command and online command mode OK o EO if 'x' is out of range elease current call None Online OK Query device status x = 0,2,4,5,7 roduct code "AETHA NT-I" x = 1 OM checksum "XXXX" 4 hex digits x = 3 firmware version "x.y" x = 6 report link status on the last call Command or online command See parameters Switch back to online mode None online command CONNECT o EO if send in an incompatible state Display response codes X = 0/1 display of response codes enabled /disabled Command and online command modes None if x = 1, if x = 0, either OK, EO if 'x' is out-of-range ead Sn register n = 0, 2, 3, 4, 5, 7, 18, 21, 23, 25, 27, 29, 31, 32, 82, 83, 85, 87, 117, 125, 126, 127 Command mode Current value of register Sn, EO if n invalid. Assign the value v to register Sn n = 0, 2, 3, 4, 5, 7, 18, 21, 23, 25, 27, 29, 31, 32, 82, 83, 85, 87, 117, 125, 126, 127 Command mode OK, EO if n invalid Set verbose mode x = 0/1 response in abbreviated/extended format Command and online command modes OK ifx = 1, 0 if x = 0, EO otherwise Defines the format of the CONNECT message n (0~7) Command and online command modes OK, EO if n out of range eset all parameters to the values in the non-volatile memory None Command mode OK, EO if status invalid Sivu 25/35

26 Laajennetut "AT&" komennot &Cx &Dx & &Hx &Sx &W &Zm= <nnnn>/ <ssss> &Z? &ZO= <nnnn>/ <ssss> &ZO? *Dm C109 management x = 0/1 C109 always ON/connection status Command mode OK, EO if status incompatible C108 Management x = 0 simulated C108 (always ON), C108/1, C108/2) x = 1 use as C108.2: clear call when C108.2 goes off x = 2 use as C108.1: start a call using stored number when C108.1 goes ON Command mode OK, EO if status incompatible. esets all parameters to default values None or 0 Command mode OK, EO if status incompatible. flow control management x = 0 flow control disabled x = 3 hardware flow control (TS/CTS), default x = 4 software (XON-XO) flow control Command mode OK, EO if status incompatible C107 management x = 0/1 C107 always ON/ follows C108 Command mode OK, EO if status incompatible Save current settings in non-volatile memory None Command and online command mode OK Assign the phone/subaddress nnnn/ssss to position m in Non olatile memory <nnnn>/<ssss> = assigned MSN / subaddress (max. 28/19 digits); 0 m 7 Command and online command mode list of phone number in Non olatile memory Display all phone numbers stored in Non olatile memory None Command and online command mode list of phone number in N memory Assign MSN and subaddress <nnnn>/<ssss> = MSN / subaddress assigned to the data port (max. 28/19 digits) Command mode OK, EO if status incompatible eadback the MSN/subaddress assigned to the data port none Command and online command mode nnnn/ssss Select one of the phone numbers programmed in Non olatile memory as the default number 0 m 7 Command and online command mode list of phone number in N memory Sivu 26/35

27 Erikois AT-komennot Bnn Bn CEn JAn JSn KAMn KASn KSMn KSSn &Jn EDxx ED? Set the protocol in use for B-channel communication 10 through 18 = = = async to sync command OK or EO if n is out of range or if current status is not compatible Enable/Disable BAC/BA 0 = disable, 1 = enable (default) command OK or EO if n is out of range or if current status is not compatible Enable/Disable Call Bumping 0 = disable, 1 = enable (default) command OK or EO if n is out of range or if current status is not compatible add traffic threshold (S126) n kb/s, default 48 command OK or EO if n is out of range or if current status is not compatible subtract traffic threshold (S127) n kb/s, default 32 command OK or EO if n is out of range or if current status is not compatible add persist time in minutes (S85, bit 1 6) 0 to 63 (default 0) command OK or EO if n is out of range or if current status is not compatible add persist time in seconds (S85, bit 1 6) 0 to 63 (default 0) command OK or EO if n is out of range or if current status is not compatible subtract persist time in minutes (S125, bit 1 6) 0 to 63 (default 0) command OK or EO if n is out of range or if current status is not compatible subtract persist time in seconds (S125, bit 1 6) 0 to 63 (default 0) command OK or EO if n is out of range or if current status is not compatible enable/disable Multilink 0 = M disabled (default) 3 = M enabled (both originate and answer) command OK or EO if n is out of range or if current status is not compatible define endpoint discriminator to be used in M configuration O (no ED in use, default) c = < Octet_1 Octet_2 Octet_3.. Octet_n > c = ascii_string command OK or EO if n is out of range or if current status is not compatible return endpoint discriminator none command returns current ED c = [0 5] Sivu 27/35

28 4.7.1 Asetusten tallennus ja hakeminen Nykyset asetukset voidaan tallentaa muistiin AT&W komennolla. ATZ komento taasen hakee talletetut asetukset käyttöön. AT& komennolla saadaan tehdasasetukset käyttöön: parameter value parameter value TEI AUTOMATIC erbose (S23 bit 6) ON (1) MSN EMTY esult code (S23 bit 7) ON (1) Subaddress EMTY XON char (S31) (17) Auto Answer (S0) O (0) XO char (S32) (19) Escape char (S2) '+' (43) Max. frame size 2048 C char (S3) (13) Multilink rotocol disabled L char (S4) (10) Endpoint Discriminator none BS char (S5) (8) call bumping enabled DTE speed (S18) (9) BA/BAC enabled C107 (S21 bit 3) ollows C108 (1) Add persist time 0 C109 (S21 bit 4) Line status (1) Add threshold 48 kb/s C108 (S21 bit 5) rom DTE (1) Sub threshold 32 kb/s Echo (S23 bit 0) ON (1) "ATXn" astekooditaulukko Yhteyden muodostuksen aikana NT-I:n lähettämä CONNECT -sanoma voi esiintyä eri muodoissa, kuten seuraava taulukko osoittaa. Esimerkiksi, jos ATX5 on aktivoitu ja 120-yhteys on muodostettu B-kanavaa käyttäen, NT-I lähettää CONNECT / /LA -sanoman päätelaitteelle. Symbol reference AT0 AT1 X0 X1 X2 X3 X4 X5 X6 X7 0 OK 2 ING 3 NO CAIE 4 EO 6 NO DIAL TONE 7 BUSY 8 NO ANSWE 1 CONNECT 10 CONNECT 2400 % % % 11 CONNECT 4800 % % % 12 CONNECT 9600 % % % 17 CONNECT % % % 14 CONNECT % % % 39 CONNECT % % % 19 CONNECT % % % 20 CONNECT % % % 21 CONNECT $ # 22 CONNECT % % % 23 CONNECT % % % 47 CONNECT $ # symbol operation example SUOTED -- % reports DTE speed CONNECT reports DTE speed/protocol DCE speed/error control CONNECT / /LA $ reports the DCE speed/error code CONNECT 64000/NONE # reports the DCE speed/error code/error control CONNECT 64000/NONE/LA where rotocol 120, 110, DCE speed (in mode, if M is disabled or in.120) (in mode, if M is enabled) 2400, 4800, 9600, 19200, (in.110 mode, depending on the user rate) DTE speed 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, , Error code AQ (used for.120 connections), NONE Error control LA (used for.120 connections) Sivu 28/35

29 5 NT-I:n KÄYTTÖ 5.1 Numero näyttö / esto (CLI / CLI) Numeron näytöneston päälle kytkeminen (Huom! Toiminne pitää olla aktivoituna ohjelmataulukko 4N / E=2 ) CLI Näppäile seur.koodi, jonka jälkeen puhelinnumero (numerosi näkyy, lähetetään) * 3 1 # CLI Näppäile seur.koodi, jonka jälkeen puhelinnumero (numerosi ei näy, ei lähetetä) # 3 1 # 5.2 Koputus ja tulevaan puheluun vastaaminen (CW) Koputuksen päälle kytkeminen: (Huom! Toiminne pitää olla aktivoituna ohjelmataulukko N9 / B=2 (oletus) ) * 4 3 # Koputuksen pois kytkeminen: # 4 3 # oit vastata koputtavaan puheluun tai hylätä sen seuraavasti: Hylkää tulevan puhelun 0 astaa tulevaan puheluun ja katkaisee käynnissä olevan puhelun 1 Laittaa käynnissä olevan puhelun pitoon ja vastaa koputtavaan puheluun Maksunosoituslaskurin lukeman tarkistus oit kuunnella maksunosoituslaskurin lukeman komennolla: * 4 1 # 5.4 ito-toiminto (HOLD) oit asettaa käynnissä olevan puhelusi pitoon ja soittaa toisen puhelun seuraavasti: aina -näppäintä alise numero Sivu 29/35

30 5.5 Kahden puhelun hallinta Kun kaksi puhelua on käynnissä, ovat seuraavat toimenpiteet mahdollisia: urkaa pidossa olevan puhelun 0 urkaa käynnissä olevan puhelun ja jatkaa pidossa ollutta puhelua 1 uheluiden välillä siirtyminen (uorottelu) 2 Käynnistää 3 neuvottelun (3TY) 3 uhelun siirto (ainakin yksi puheluista pitää tulla ulkoa) (ECT) (ei 3TY tilassa) Kolmen neuvottelu (3TY) Jos käynnissä on yksi aktiivinen puhelu (A-B) ja toinen puhelu on pidossa (B-C) voit käynnistää kolmen neuvottelun komennolla: 3 Kolmen neuvottelussa ovat seuraavat toimenpiteet mahdollisia (olet itse B): urkaa A-B puhelun ja jatkaa puhelua B-C 1 istää A-B puhelun pitoon ja jatkaa puhelua B-C 2 uhelun siirto A-C-välille (B poistuu) (=ECT) 4 ( 4 ei toimi 3TY tilassa. Toinen puhelu pitää ensin laittaa pitoon 2 ) 5.7 uhelun poiminta uhelun voi poimia toisesta ab-liitännästä komennolla: * 8 2 # 5.8 uhelun ennakosiirrot (CU,CN,CB) short format älitön-siirto arattu-siirto iive-siirto Kytkentä * 21 * dtn # * 67 * dtn # * 61 * dtn # oisto # 21 # # 67 # # 61 # long format älitön-siirto arattu-siirto iive-siirto Kytkentä * 21 * dtn * sun # * 67 * dtn * sun # * 61 * dtn * sun # oisto * 21 * dtn # * 67 * dtn # * 61 * dtn # dtn = mihin numeroon siirretään, sun = mikä numero siirretään Sivu 30/35

31 5.9 uhelun tilapäinen keskeytys (T) - ab - liitännässä on luurin laskemisen jälkeen 30s:n aikana mahdollisuus poimia puhelu samassa ab - liitännässä olevalla puhelimella tai siirtää puhelin toiseen pistorasiaan puhelun katkeamatta (katso myös s.9 kohta 64+N) - puhelu voidaan myös siirtää ab - liitäntöjen välillä (ab1 - ab2) tai S-väylän ja ab - liitäntöjen välillä seuraavasti: 1. käynnissä oleva puhelu pitoon : (valinta ääni kuuluu) 2. näppäillään: 00 koodi # ( palvelu on kytketty ) 4. nostetaan toisen puhelimen luuri 5. näppäillään: 00 koodi # (sama koodi kuin y lä) Koodi voi olla pituudeltaan 1 4 numeroa (yksi numero riittää) uhelun odotus (CCBS) ääniviestin jälkeen. alvelu poistetaan näppäilemällä # 7 # palvelupyyntöä ei peruta ( # 37 # ) tai odotusaika umpeutuu. uhelun odotuksen tila voidaan tarkistaa näppäilemällä # 3 # 5.11 Numeronnäyttö (CLI) ab-liitännöissä Toiminne mahdollistaa tulevan numeron näyttämisen ab-liitäntään kytketyllä numeronlähetetä lainkaan. Käyttäjä voi aktivoida ja poistaa sen käytöstä * 6 # 6 5 Sivu 31/35

32 5.12 Kuuma linja Luurin nosto mahdollistaa automaattisen soittamisen viiveen jälkeen (01-30s) tallennettuun numeroon. iiveen pituus määritelään taulukossa 3N AA = (sivu 9). Numeroa voidaan muuttaa Toiminteen tilan tarkistus * 5 3 * numero # Toiminteen poistaminen käytöstä * # 5 3 # # 5 3 # 5.13 a/b-porttien soittoäänen tyyppi Ohjelmointitilaan päästään näppäilemällä, jonka jälkeen # * # # * # * 9 5 * A B C # A, B ja C kohdissa valitaan soitto-jaksotus MSN-numero kohtaisesti seuraavan taulukon mukaisesti. ( A = MSN-1, B = MSN-2 ja C = MSN-3 ) id pattern ON -4.0 O ON O 0.3 ON O ON O 0.3 ON 0.3 O 0.3 ON 3.5 O ON O 0.6 ON O ON O 0.2 ON -4.0 O ON O 0.7 ON -4.0 O Sivu 32/35

33 ing-data Oy Aethra NT-I TEKNISET TIEDOT 6.1 Yleistiedot yysiset mitat... aino ( ilman verkkolaitetta ) 180 x 140 x 45 mm gr. Käyttöjännite ac +10%-15%, 50 Hz... ma U-Linja... 2B1Q Standardi... irran kulutus.... max 1.7 W Käyttöalue... < 1 kω dc S232-liitäntä... päätelaitenopeus... kbit/s saakka. ML-,.120,.110 async to converter valintatyyppi...hayes AT-komennot a/b-liitännät valinta... äänitaajuus, impulssi impedanssi... complex 270Ω+(150n//750Ω) siirtoyhteyden laatu... Q.552 Soittogeneraattori taajuus...25 Hz, symmetrinen jännite... > 37 rms (Zload=2kΩ, φ 60 ) Maksimi särö... alle 10% Ympäristölaatustandardit Turvallisuus...EN60950 (oct. 96) EMC ja suojaukset...ets , ETS Kuljetus...ETS class 1.2 arastointi...ets class 2.2 Käyttö...ETS class 3.2 Sivu /35

34 6.2 Tuetut ISDN-palvelut ja standardit hysical layer U reference point TS S bus ETS a/b interfaces (speech) ITU-T Q.552 Signalling Link Layer ETS Basic call Control ETS Generic keypad protocol EN Generic functional protocol EN Multiple Subscriber Number (MSN) EN Terminal ortability (T) EN Call Waiting (CW) EN Calling Line Identification estriction (CLI) EN Connected Line Identification resentation (COL) EN Connected Line Identification estriction (COL) EN Malicious Call Identification (MCID) EN Closed User Group (CUG) EN Call Hold (HOLD) EN Advice of Charge (AOC) EN Three-arty (3TY) EN Diversion supplementary services (CU, CN, CB) EN Completion of Calls to Busy Subscriber (CCBS) EN Explicit Call Transfer (ECT) EN CLI Services (on-hook) ETS CLI Services (off-hook) ETS equest or Comments oint to point rotocol () C 1661 in HDLC framing C 1662 Multilink C 1990 Challenge Handshake Authentication rotocol C 1994 Bandwidth Allocation rotocol C 2125 Sivu 34/35

35 ing-data Oy Aethra NT-I OHJELMOITUJEN ASETUSTEN MUISTILISTA ab1- liit änt ä ab2- liit änt ä 1. MSN-numero 2. MSN-numero 3. MSN-numero Signaalin tunnistus ja -painike * impulssi- ja äänitaajuusvalinta oletusarvo * vain äänitaajuusvalinta * -painike käytössä oletusarvo * -painike ei käytössä äätelaite tyyppi * lähtevät puhelut * speech / audio oletusarvo * puhelin * fax * ei käytössä Koputus (CW) * ei käytössä (käyttäjä voi aktivoida * 43 #:lla) oletusarvo Laskutussyk äykset (AOC) * ei käytössä oletusarvo * käytössä iiv ästetty yhteyden purku (30s) * ei käytössä * käytössä oletusarvo * viive 030 oletuksena a/b liit änn än audiotaso * korkea oletusarvo * matala Numeronn äytt ötoiminne (CLI) * ei käytössä * käytössä oletusarvo * numero lähetetään ensisoiton jälkeen * numero lähetetään ennen ensisoittoa oletusarvo Ääniviesti tai merkki ääni C ja CW palveluiden vahvistamiseksi * merkkiääni * ääniviesti oletusarvo Kuumalinja (Hot Call) * ei käytössä (viive=00s ja numero tallettamatta) oletusarvo * käytössä Muistutussoitto, jos puh. unohtuu pitoon * ei käytössä oletusarvo * käytössä Soitto äänen tyyppi * sama soittoääni kaikilla MSN-numeroilla * eri soittoäänet (erilaiset jaksotukset) oletusarvo Numeron näyt ön esto (CLI) * näyttö estetty * näyttö sallittu oletusarvo Kytketyn numeron näytt ö (COL) * ei käytössä (ei näytetä) oletusarvo * estetty * sallittu uhelun poiminnan aktivointi * ei käytössä * käytössä oletusarvo irtakatkostila (DI-kytkin) * S väylä * ab liitäntä oletusarvo S väyl ä (2 x J-45) S - väyl ä S - väyl ä * 100 ohm päätevastus kytketty oletusarvo * S väylän tyyppi: lyhyt oletusarvo Sivu /35
