VOLVO 4x2, FL612 - FL614, FLC

Transkriptio

1 VOLVO 4x2, FL62 - FL64, FLC Bladfjädring Bladfjæring Lehtijousitus f Svenska Monteringsanvisning/Reservdelslista Allmänt Monteringen skall utföras av utbildad och kompetent personal och ske på auktoriserad verkstad där erforderliga verktyg och utrustning finns och där åtkomlighet och säkerhet kan tillgodses. Identifiera alla delar före montering. Följ anvisningarna. Följ även lastvagnstillverkarens anvisningar Ändra ej rekommenderade inställningar. Norsk Monteringsanvisning/Reservedelsliste Generelt Monteringen skal utføres av utdannet og kompetent montør og bare på autoriserte verksteder hvor det finnes påkrevet verktøy og utstyr, og hvor det er sørget for tilgjengelighet og sikkerhet. Identifiser alle deler før monteringen. Følg anvisningene. Følg også lastebilprodusentens anvisninger. Det må ikke endres på anbefalte innstillinger. Suomeksi Asennusohje/Varaosaluettelo Yleistä Asennuksen saa suorittaa vain koulutettu ja pätevä henkilökunta ja asennuksen on tapahduttava valtuutetussa korjaamossa, jossa on tarvittavat työkalut ja varusteet ja jossa asennus voidaan suorittaa turvallisesti. Tarkasta kaikki osat ennen asennusta. Noudata ohjeita. Noudata myös kuorma-auton valmistajan antamia ohjeita. Älä muuta suositeltuja säätöjä.

2 C B 22,5 Svenska. Montering fästplattor Alt. A - Fordon med 22,5 tums däck samt utan stötdämpare: A: Montera specialmuttrarna under originalmuttrarna. A:2 Montera fästplattorna tillsammans med distanser på främre och bakre krampor (T=0 mm + T=5 mm). A:3 Dra skruvarna, B, med 200 Nm. Alt. A. Färdriktning Kjøreretning Ajosuunta 2. Cylinderfäste Sylinderfeste Sylinterinkiinnike 2 C Alt. B. Färdriktning Kjøreretning Ajosuunta B 22,5" 2. Cylinderfäste Sylinderfeste Sylinterinkiinnike Alt. B - Fordon med 22,5 tums däck samt med stötdämpare: B: Montera specialmuttrar under originalmuttrarna på de främre kramporna. B:2 Demontera originalmuttrarna (ej brickan) på de bakre kramporna och montera specialmuttrarna. B:3 Dra de bakre muttrarna enligt Volvos anvisningar. B:4 Montera fästplattorna med distanser (2 st), T=0 mm + T=5 mm fram och ( st) T=0 mm bak. B:5 Dra skruvarna, B, med 200 Nm. 2 Alt. C C. Färdriktning Kjøreretning Ajosuunta B 9,5" 2. Cylinderfäste Sylinderfeste Sylinterinkiinnike Alt. C - Fordon med 9,5 tums däck samt utan stötdämpare: C: Demontera befintliga fjäderkrampsmuttrar och ersätt dessa med specialmuttrarna i satsen. C:2 Dra muttrarna enligt Volvos anvisningar. C:3 Montera fästplattorna utan distanser. C:4 Dra skruvarna, B, med 200 Nm.

3 Norsk. Montering av festeplater Alt. A - Kjøretøy med 22,5 tommers dekk samt uten støtdempere: A: Monter spesialmutrene under originalmutrene. A:2 Monter festeplatene sammen med avstandsstykker på fremre og bakre U-bolter (T = 0 mm + T = 5 mm). A:3 Trekk til skruene, B, med 200 Nm. Suomeksi. Kiinnityslevyjen asennus Vaihtoehto A - Autot, joissa on 22,5 tuuman renkaat, mutta ei iskunvaimentimia: A: Asenna erikoismutterit alkuperäisten mutterien alle. A:2 Asenna kiinnityslevyt sekä välikappaleet etumaisiin ja taempiin u-pultteihin (T=0 mm + T=5 mm). A:3 Kiristä ruuvit B 200 Nm momenttiin. Alt B - Kjøretøy med 22,5 tommers dekk samt med støtdempere: B: Monter spesialmutrene under originalmutrene på de fremre U-boltene. B:2 Demonter originalmutrene (ikke skiven) på de bakre U-boltene og monter spesialmutrene. B:3 Trekk til de bakre mutrene i henhold til Volvos anvisninger. B:4 Monter festeplatene med avstandsstykker (2 stk.), T = 0 mm + T = 5 mm foran og ( stk.) T = 0 mm bak. B:5 Trekk til skruene, B, med 200 Nm. Vaihtoehto B - Autot, joissa on 22,5 tuuman renkaat ja iskunvaimentimet: B: Asenna erikoismutterit etumaisten u-pulttien alkuperäisten mutterien alle. B:2 Irrota alkuperäiset mutterit (ei aluslevyä) taemmista u-pulteista ja asenna erikoismutterit. B:3 Kiristä taemmat mutterit Volvon ohjeiden mukaan. B:4 Asenna kiinnityslevyt sekä välikappaleet (2 kpl) - T=0 mm + T=5 mm - eteen ja ( kpl) - T=0 mmtaakse. B:5 Kiristä ruuvit B 200 Nm momenttiin. Alt C - Kjøretøy med 9,5 tommers dekk samt uten støtdempere: C: Demonter aktuelle U-boltmutrer og erstatt dem med spesialmutrene i settet. C:2 Trekk til mutrene i henhold til Volvos anvisninger. C:3 Monter festeplatene uten avstandsstykker. C:4 Trekk til skruene, B, med 200 Nm. Vaihtoehto C - Autot, joissa on 9,5 tuuman renkaat, mutta ei iskunvaimentimia: C: Irrota u-pulttien mutterit ja korvaa ne sarjaan kuuluvilla erikoismuttereilla. C:2 Kiristä mutterit Volvon ohjeiden mukaan. C:3 Asenna kiinnityslevyt ilman välikappaleita. C:4 Kiristä ruuvit B 200 Nm momenttiin

4 2 C Alt. D. Färdriktning Kjøreretning Ajosuunta B 5 9,5" 2. Cylinderfäste Sylinderfeste Sylinterinkiinnike Svenska Alt. D - Fordon med 9,5 tums däck samt med stötdämpare: D: Demontera främre fjäderkrampsmuttrar. D:2 Håll upp fästplattan mot de främre bultarna, fastställ hur lång plattan skall vara för att tangera stötdämparfästet (kontrollera båda sidor). Montera specialmuttrar. Dra enligt Volvos anvisningar. D:3 Kapa plattorna till rätt längd, cirka 5 mm från de främre hålen. D:4 Montera fästplattorna på de främre kramporna. Kontrollera monteringshöjden. Dra skruvarna löst. D:5 Svetsa fast bakre delen av plattan mot stötdämparfästet. (Rengör ytorna som skall svetsas så att riktigt resultat uppnås). D:6 Dra skruvarna, B, med 200 Nm. D:7 Ytbehandla svetsstället med rostskyddsprimer samt täcklack för fullgott korrisionsskydd. C 2 20 Alt. E. Färdriktning Kjøreretning Ajosuunta B 5 7,5" 2. Cylinderfäste Sylinderfeste Sylinterinkiinnike Alt. E - Fordon med 7,5 tums däck samt med stötdämpare (Modell FLC): E: Demontera främre fjäderkrampsmuttrar. E:2 Håll upp fästplattan mot de främre bultarna, fastställ hur lång plattan skall vara för att tangera stötdämpar- fästet (kontrollera båda sidor). Fästplattan skall monteras så långt bakåt som möjligt i ovalhålen. Montera specialmuttrar. Dra enligt Volvos anvisningar. E:3 Kapa plattorna till rätt längd, cirka 5 mm från de främre hålen. E:4 Montera fästplattorna på de främre kramporna. Kontrollera monteringshöjden. Dra skruvarna löst. E:5 Svetsa fast bakre delen av plattan mot stötdämparfästet. (Rengör ytorna som skall svetsas så att korrekt resultat uppnås). E:6 Dra skruvarna, B, med 200 Nm. E:7 Ytbehandla svetsstället med rostskyddsprimer samt täcklack för fullgott korrosionsskydd.. Färdriktning Kjøreretning Ajosuunta 2. Montering ONSPOT aggregat 2: Montera ONSPOT aggregatet enligt figur på sid. 2 och 4. OBS! Vid återmontering skall alltid nya låsmuttrar användas. Figur/ Figur/ Kuva 2

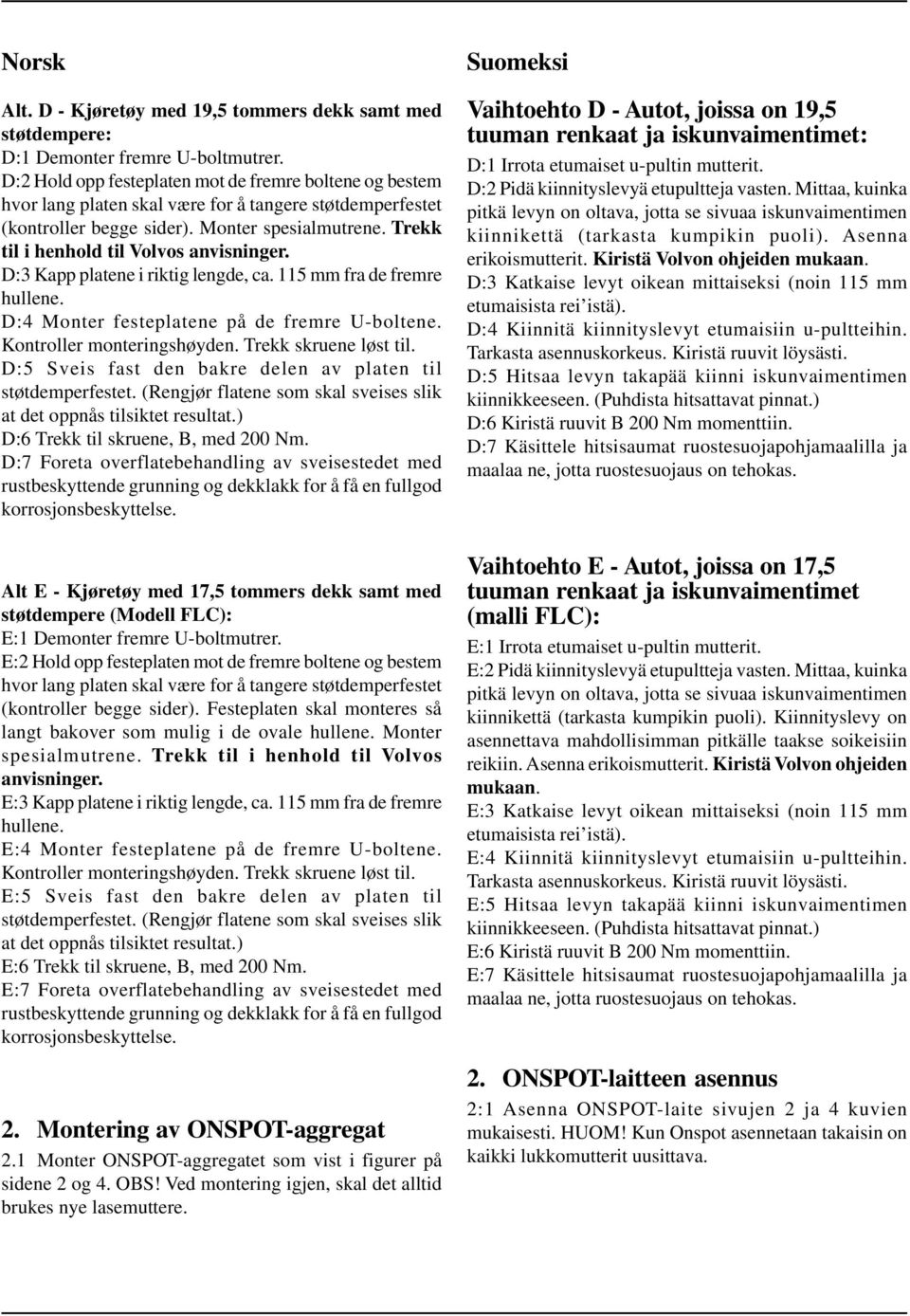

5 Norsk Alt. D - Kjøretøy med 9,5 tommers dekk samt med støtdempere: D: Demonter fremre U-boltmutrer. D:2 Hold opp festeplaten mot de fremre boltene og bestem hvor lang platen skal være for å tangere støtdemperfestet (kontroller begge sider). Monter spesialmutrene. Trekk til i henhold til Volvos anvisninger. D:3 Kapp platene i riktig lengde, ca. 5 mm fra de fremre hullene. D:4 Monter festeplatene på de fremre U-boltene. Kontroller monteringshøyden. Trekk skruene løst til. D:5 Sveis fast den bakre delen av platen til støtdemperfestet. (Rengjør flatene som skal sveises slik at det oppnås tilsiktet resultat.) D:6 Trekk til skruene, B, med 200 Nm. D:7 Foreta overflatebehandling av sveisestedet med rustbeskyttende grunning og dekklakk for å få en fullgod korrosjonsbeskyttelse. Alt E - Kjøretøy med 7,5 tommers dekk samt med støtdempere (Modell FLC): E: Demonter fremre U-boltmutrer. E:2 Hold opp festeplaten mot de fremre boltene og bestem hvor lang platen skal være for å tangere støtdemperfestet (kontroller begge sider). Festeplaten skal monteres så langt bakover som mulig i de ovale hullene. Monter spesialmutrene. Trekk til i henhold til Volvos anvisninger. E:3 Kapp platene i riktig lengde, ca. 5 mm fra de fremre hullene. E:4 Monter festeplatene på de fremre U-boltene. Kontroller monteringshøyden. Trekk skruene løst til. E:5 Sveis fast den bakre delen av platen til støtdemperfestet. (Rengjør flatene som skal sveises slik at det oppnås tilsiktet resultat.) E:6 Trekk til skruene, B, med 200 Nm. E:7 Foreta overflatebehandling av sveisestedet med rustbeskyttende grunning og dekklakk for å få en fullgod korrosjonsbeskyttelse. 2. Montering av ONSPOT-aggregat 2. Monter ONSPOT-aggregatet som vist i figurer på sidene 2 og 4. OBS! Ved montering igjen, skal det alltid brukes nye lasemuttere. Suomeksi Vaihtoehto D - Autot, joissa on 9,5 tuuman renkaat ja iskunvaimentimet: D: Irrota etumaiset u-pultin mutterit. D:2 Pidä kiinnityslevyä etupultteja vasten. Mittaa, kuinka pitkä levyn on oltava, jotta se sivuaa iskunvaimentimen kiinnikettä (tarkasta kumpikin puoli). Asenna erikoismutterit. Kiristä Volvon ohjeiden mukaan. D:3 Katkaise levyt oikean mittaiseksi (noin 5 mm etumaisista rei istä). D:4 Kiinnitä kiinnityslevyt etumaisiin u-pultteihin. Tarkasta asennuskorkeus. Kiristä ruuvit löysästi. D:5 Hitsaa levyn takapää kiinni iskunvaimentimen kiinnikkeeseen. (Puhdista hitsattavat pinnat.) D:6 Kiristä ruuvit B 200 Nm momenttiin. D:7 Käsittele hitsisaumat ruostesuojapohjamaalilla ja maalaa ne, jotta ruostesuojaus on tehokas. Vaihtoehto E - Autot, joissa on 7,5 tuuman renkaat ja iskunvaimentimet (malli FLC): E: Irrota etumaiset u-pultin mutterit. E:2 Pidä kiinnityslevyä etupultteja vasten. Mittaa, kuinka pitkä levyn on oltava, jotta se sivuaa iskunvaimentimen kiinnikettä (tarkasta kumpikin puoli). Kiinnityslevy on asennettava mahdollisimman pitkälle taakse soikeisiin reikiin. Asenna erikoismutterit. Kiristä Volvon ohjeiden mukaan. E:3 Katkaise levyt oikean mittaiseksi (noin 5 mm etumaisista rei istä). E:4 Kiinnitä kiinnityslevyt etumaisiin u-pultteihin. Tarkasta asennuskorkeus. Kiristä ruuvit löysästi. E:5 Hitsaa levyn takapää kiinni iskunvaimentimen kiinnikkeeseen. (Puhdista hitsattavat pinnat.) E:6 Kiristä ruuvit B 200 Nm momenttiin. E:7 Käsittele hitsisaumat ruostesuojapohjamaalilla ja maalaa ne, jotta ruostesuojaus on tehokas. 2. ONSPOT-laitteen asennus 2: Asenna ONSPOT-laite sivujen 2 ja 4 kuvien mukaisesti. HUOM! Kun Onspot asennetaan takaisin on kaikki lukkomutterit uusittava.

6 Svenska 3. Montering hjul Enligt separat monteringsanvisning Montering el och luft 4: Montera el- och luftsats enligt separat monteringsanvisning OBS! På denna bil skall en strypventil monteras på höger cylinder (finns i fästeskartongen) Injustering Onspot 5: Provkör ONSPOT ett par gånger upp och ner. Kontrollera att arm och kedjehjul går fritt. Eventuell justering kan ske genom att vrida hela aggregatet i sidled. Dra skruvarna (C) med 200 Nm (20 kpm). Tillse att ONSPOT-utrustningen ej kommer närmare fordonets rörliga delar än cirka 5 mm. Använd alltid bilens luftsystem vid kontroll av att kedjehjul och arm går fritt då manuell förflyttning kan skada cylindern. Tillse att ingen personal befinner sig i luftcylinderns riskområde när den aktiveras från förarhytten.. Cylinder Sylinder Sylinteri 3. Stoppskruv arm Stoppskrue arm Varren pidätinruuvi 5:2 Kedjehjulets anliggningstryck mot däcket skall vara ca N (20-35 kp). Justera eventuellt med tryckstångens vantskruv, se figur 5:2. 5:3 Avståndet mellan kedjor och mark skall i viloläget vara minst 20 mm. Länk får vid behov kapas. 5:4 Provkör ONSPOT i ca 20 km/h och kontrollera avtrycken från kedjorna. De skall bilda ett regelbundet mönster. 2. Vantskruv Vantskrue Vanttiruuvi 4. Arm Arm Varsi Figur/ Figur/ Kuva 5:2 a 6. Kontroll 6: En första kontroll och översyn skall ske efter 3-4 veckors körning. Bultförband skall kontrolleras och efterdras. Lämna alla anvisningar och instruktioner till kunden att förvaras i fordonet för framtida service och underhåll.

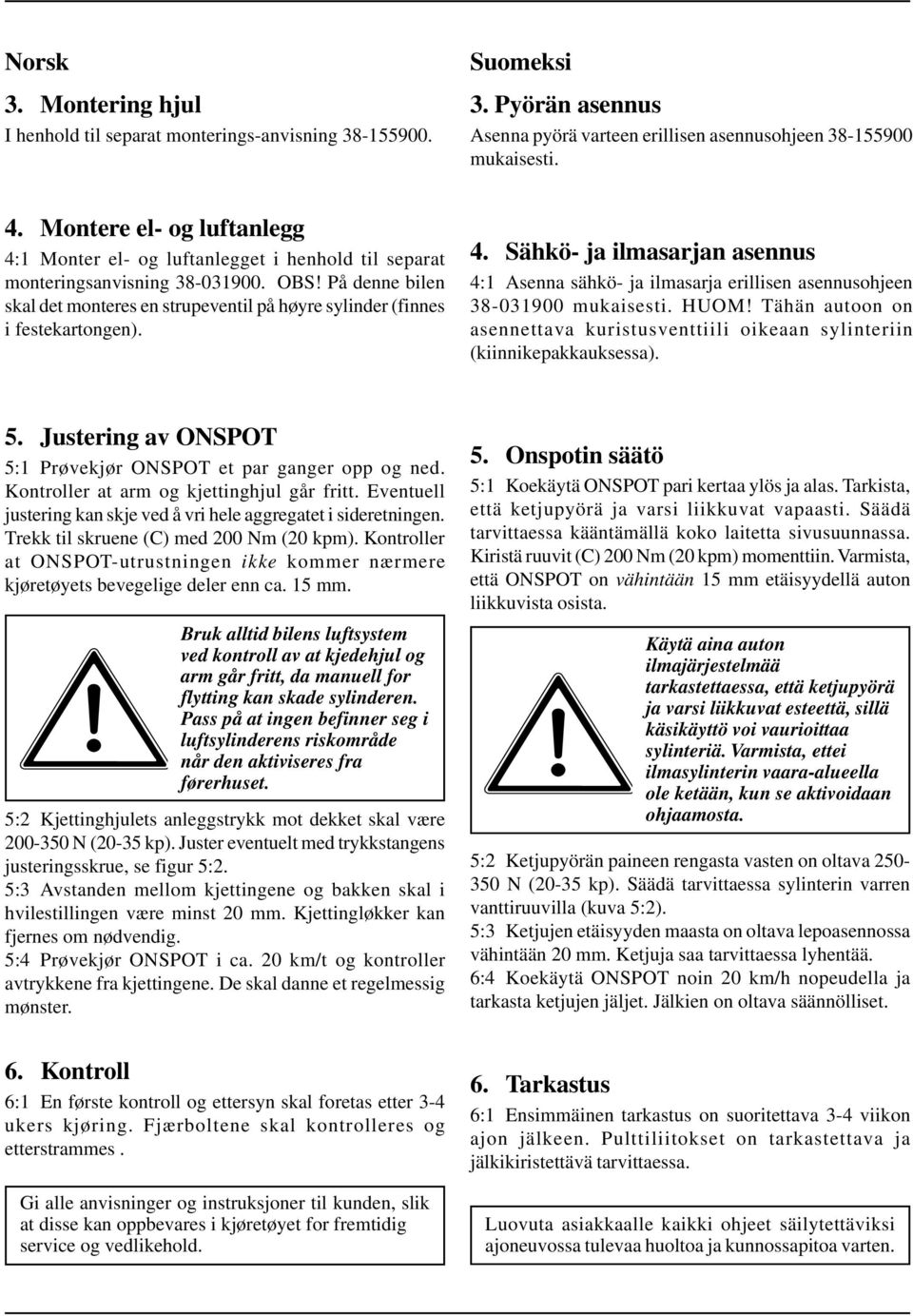

7 Norsk 3. Montering hjul I henhold til separat monterings-anvisning Suomeksi 3. Pyörän asennus Asenna pyörä varteen erillisen asennusohjeen mukaisesti. 4. Montere el- og luftanlegg 4: Monter el- og luftanlegget i henhold til separat monteringsanvisning OBS! På denne bilen skal det monteres en strupeventil på høyre sylinder (finnes i festekartongen). 4. Sähkö- ja ilmasarjan asennus 4: Asenna sähkö- ja ilmasarja erillisen asennusohjeen mukaisesti. HUOM! Tähän autoon on asennettava kuristusventtiili oikeaan sylinteriin (kiinnikepakkauksessa). 5. Justering av ONSPOT 5: Prøvekjør ONSPOT et par ganger opp og ned. Kontroller at arm og kjettinghjul går fritt. Eventuell justering kan skje ved å vri hele aggregatet i sideretningen. Trekk til skruene (C) med 200 Nm (20 kpm). Kontroller at ONSPOT-utrustningen ikke kommer nærmere kjøretøyets bevegelige deler enn ca. 5 mm. Bruk alltid bilens luftsystem ved kontroll av at kjedehjul og arm går fritt, da manuell for flytting kan skade sylinderen. Pass på at ingen befinner seg i luftsylinderens riskområde når den aktiviseres fra førerhuset. 5:2 Kjettinghjulets anleggstrykk mot dekket skal være N (20-35 kp). Juster eventuelt med trykkstangens justeringsskrue, se figur 5:2. 5:3 Avstanden mellom kjettingene og bakken skal i hvilestillingen være minst 20 mm. Kjettingløkker kan fjernes om nødvendig. 5:4 Prøvekjør ONSPOT i ca. 20 km/t og kontroller avtrykkene fra kjettingene. De skal danne et regelmessig mønster. 6. Kontroll 6: En første kontroll og ettersyn skal foretas etter 3-4 ukers kjøring. Fjærboltene skal kontrolleres og etterstrammes. Gi alle anvisninger og instruksjoner til kunden, slik at disse kan oppbevares i kjøretøyet for fremtidig service og vedlikehold. 5. Onspotin säätö 5: Koekäytä ONSPOT pari kertaa ylös ja alas. Tarkista, että ketjupyörä ja varsi liikkuvat vapaasti. Säädä tarvittaessa kääntämällä koko laitetta sivusuunnassa. Kiristä ruuvit (C) 200 Nm (20 kpm) momenttiin. Varmista, että ONSPOT on vähintään 5 mm etäisyydellä auton liikkuvista osista. Käytä aina auton ilmajärjestelmää tarkastettaessa, että ketjupyörä ja varsi liikkuvat esteettä, sillä käsikäyttö voi vaurioittaa sylinteriä. Varmista, ettei ilmasylinterin vaara-alueella ole ketään, kun se aktivoidaan ohjaamosta. 5:2 Ketjupyörän paineen rengasta vasten on oltava N (20-35 kp). Säädä tarvittaessa sylinterin varren vanttiruuvilla (kuva 5:2). 5:3 Ketjujen etäisyyden maasta on oltava lepoasennossa vähintään 20 mm. Ketjuja saa tarvittaessa lyhentää. 6:4 Koekäytä ONSPOT noin 20 km/h nopeudella ja tarkasta ketjujen jäljet. Jälkien on oltava säännölliset. 6. Tarkastus 6: Ensimmäinen tarkastus on suoritettava 3-4 viikon ajon jälkeen. Pulttiliitokset on tarkastettava ja jälkikiristettävä tarvittaessa. Luovuta asiakkaalle kaikki ohjeet säilytettäviksi ajoneuvossa tulevaa huoltoa ja kunnossapitoa varten.

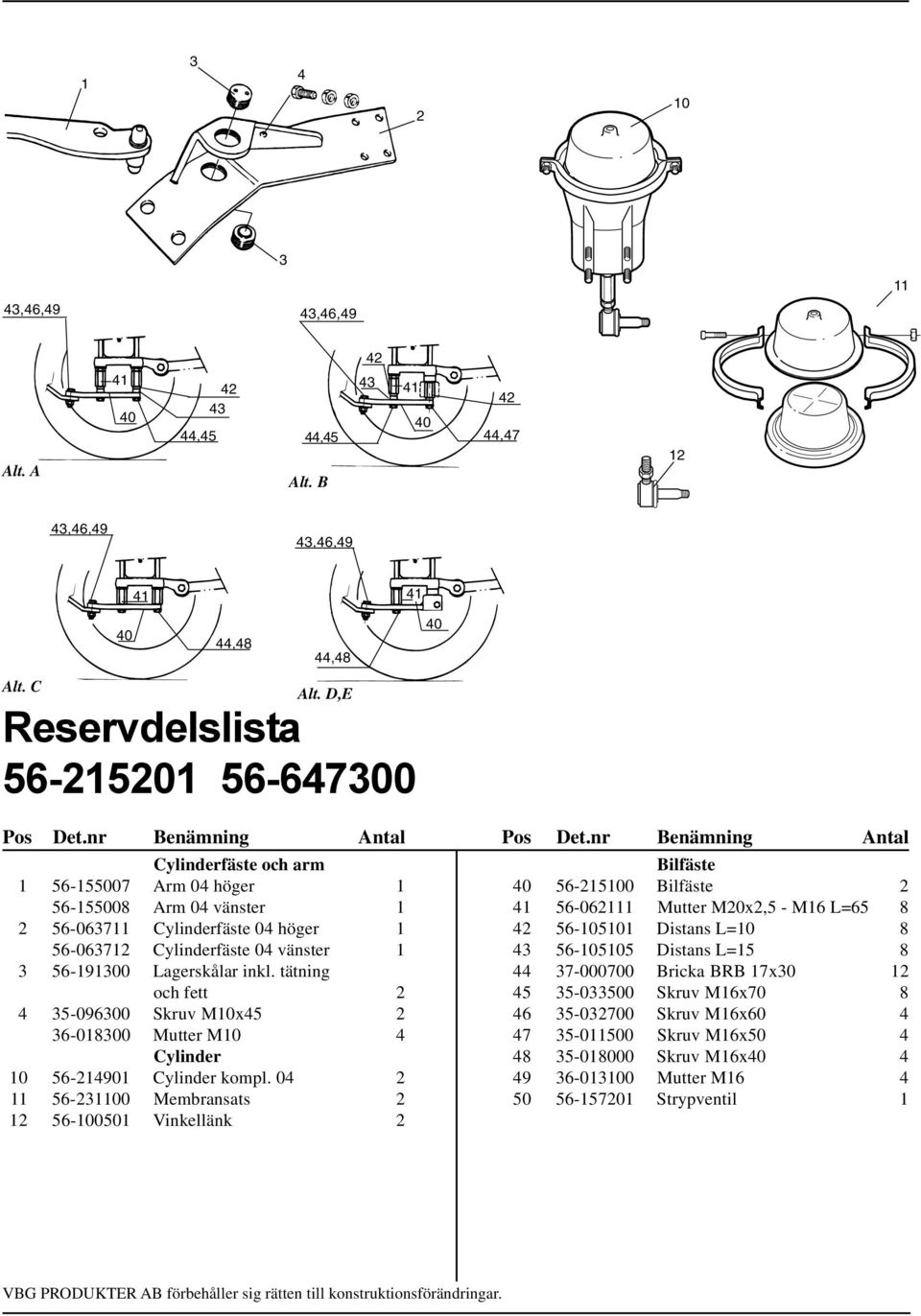

8 ,46,49 43,46,49 42 Alt. A , ,45 Alt. B , ,46,49 43,46, ,48 44,48 40 Alt. C Alt. D,E Reservdelslista Pos Det.nr Benämning Antal Pos Det.nr Benämning Antal Cylinderfäste och arm Arm 04 höger Arm 04 vänster Cylinderfäste 04 höger Cylinderfäste 04 vänster Lagerskålar inkl. tätning och fett Skruv M0x Mutter M0 4 Cylinder Cylinder kompl Membransats Vinkellänk 2 Bilfäste Bilfäste Mutter M20x2,5 - M6 L= Distans L= Distans L= Bricka BRB 7x Skruv M6x Skruv M6x Skruv M6x Skruv M6x Mutter M Strypventil VBG PRODUKTER AB förbehåller sig rätten till konstruktionsförändringar.

9 Reservedelsliste Pos Art.nr Navn Antall Pos Art.nr Navn Antall Cylinderfäste och arm Arm 04 høyre Arm 04 venstre Sylinderfeste 04 høyre Sylinderfeste 04 venstre Lagerskåler inkl. tetting og fett Skrue M0x Mutter M0 4 Sylinder Sylinder kompl Membransats Vinkelledd 2 Bilfeste Bilfeste Mutter M20x2,5 - M6 L= Avstandsstykke L= Avstandsstykke L= Skive BRB 7x Skrue M6x Skrue M6x Skrue M6x Skrue M6x Mutter M Strupeventil VBG PRODUKTER AB forbeholder seg retten til konstruksjonsendringer Varaosaluettelo Pos Tuote no Nimitys Kpl Pos Tuote no Nimitys Kpl Sylinterinkiinnike ja varsi Varsi 04 oikea Varsi 04 vasen Sylinterinkiinnike 04 oikea Sylinterinkiinnike 04 vasen Kuppilaakerisarja, sis. tiivisteen ja rasvan Ruuvi M0x Mutteri M0 4 Sylinteri Sylinteriasennelma Kalvosarja Kulmavarsi 2 Autokiinnike Autokiinnike, oikea Mutteri M20x2,5 - M6 L= Välikappale L= Välikappale L= Aluslevy BRB 7x Ruuvi M6x Ruuvi M6x Ruuvi M6x Ruuvi M6x Mutteri M Kuristusventtiili VBG PRODUKTER AB pidättää oikeuden muuttaa rakennetta
