1 FIN.fm Page 1 Monday, September 11, :20 PM SISÄLLYSLUETTELO PESUKONEEN KÄYTTÖÖNOTTO VAROTOIMIA JA YLEISIÄ SUOSITUKSIA PESUKONEEN KUVAUS LUUKKU LASTEN TURVALLISUUS ENNEN ENSIMMÄISTÄ PESUKERTAA PYYKIN VALMISTELU PESU- JA LISÄAINEET SIHDIN IRROTTAMINEN/VEDEN TYHJENNYS HUOLTO JA PUHDISTUS VIANMÄÄRITYS HUOLTOPALVELU LISÄVARUSTEET KULJETUS/KÄSITTELY

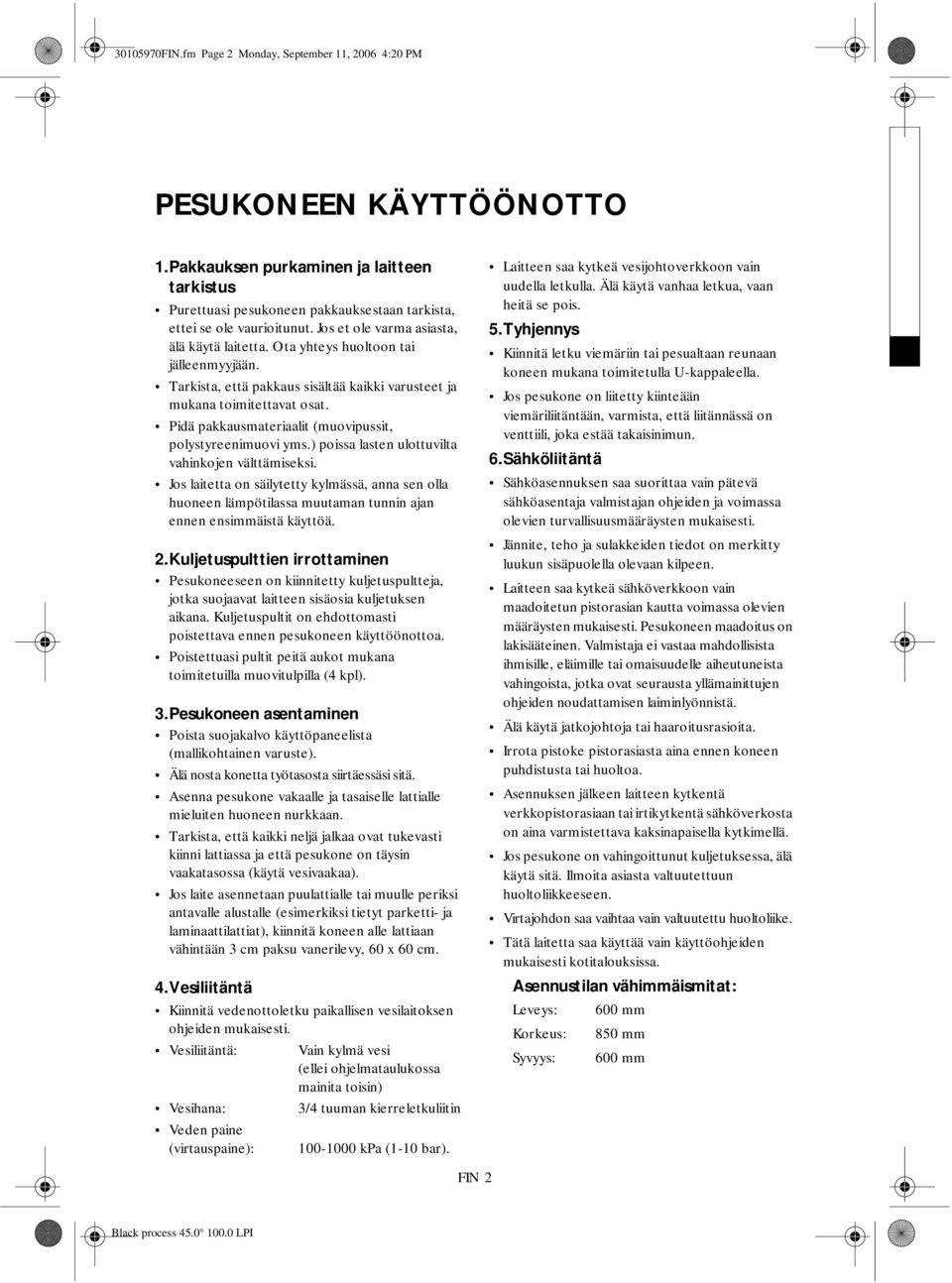

2 FIN.fm Page 2 Monday, September 11, :20 PM PESUKONEEN KÄYTTÖÖNOTTO 1.Pakkauksen purkaminen ja laitteen tarkistus Purettuasi pesukoneen pakkauksestaan tarkista, ettei se ole vaurioitunut. Jos et ole varma asiasta, älä käytä laitetta. Ota yhteys huoltoon tai jälleenmyyjään. Tarkista, että pakkaus sisältää kaikki varusteet ja mukana toimitettavat osat. Pidä pakkausmateriaalit (muovipussit, polystyreenimuovi yms.) poissa lasten ulottuvilta vahinkojen välttämiseksi. Jos laitetta on säilytetty kylmässä, anna sen olla huoneen lämpötilassa muutaman tunnin ajan ennen ensimmäistä käyttöä. 2.Kuljetuspulttien irrottaminen Pesukoneeseen on kiinnitetty kuljetuspultteja, jotka suojaavat laitteen sisäosia kuljetuksen aikana. Kuljetuspultit on ehdottomasti poistettava ennen pesukoneen käyttöönottoa. Poistettuasi pultit peitä aukot mukana toimitetuilla muovitulpilla (4 kpl). 3.Pesukoneen asentaminen Poista suojakalvo käyttöpaneelista (mallikohtainen varuste). Älä nosta konetta työtasosta siirtäessäsi sitä. Asenna pesukone vakaalle ja tasaiselle lattialle mieluiten huoneen nurkkaan. Tarkista, että kaikki neljä jalkaa ovat tukevasti kiinni lattiassa ja että pesukone on täysin vaakatasossa (käytä vesivaakaa). Jos laite asennetaan puulattialle tai muulle periksi antavalle alustalle (esimerkiksi tietyt parketti- ja laminaattilattiat), kiinnitä koneen alle lattiaan vähintään 3 cm paksu vanerilevy, 60 x 60 cm. 4.Vesiliitäntä Kiinnitä vedenottoletku paikallisen vesilaitoksen ohjeiden mukaisesti. Vesiliitäntä: Vain kylmä vesi (ellei ohjelmataulukossa mainita toisin) Vesihana: 3/4 tuuman kierreletkuliitin Veden paine (virtauspaine): kpa (1-10 bar). Laitteen saa kytkeä vesijohtoverkkoon vain uudella letkulla. Älä käytä vanhaa letkua, vaan heitä se pois. 5.Tyhjennys Kiinnitä letku viemäriin tai pesualtaan reunaan koneen mukana toimitetulla U-kappaleella. Jos pesukone on liitetty kiinteään viemäriliitäntään, varmista, että liitännässä on venttiili, joka estää takaisinimun. 6.Sähköliitäntä Sähköasennuksen saa suorittaa vain pätevä sähköasentaja valmistajan ohjeiden ja voimassa olevien turvallisuusmääräysten mukaisesti. Jännite, teho ja sulakkeiden tiedot on merkitty luukun sisäpuolella olevaan kilpeen. Laitteen saa kytkeä sähköverkkoon vain maadoitetun pistorasian kautta voimassa olevien määräysten mukaisesti. Pesukoneen maadoitus on lakisääteinen. Valmistaja ei vastaa mahdollisista ihmisille, eläimille tai omaisuudelle aiheutuneista vahingoista, jotka ovat seurausta yllämainittujen ohjeiden noudattamisen laiminlyönnistä. Älä käytä jatkojohtoja tai haaroitusrasioita. Irrota pistoke pistorasiasta aina ennen koneen puhdistusta tai huoltoa. Asennuksen jälkeen laitteen kytkentä verkkopistorasiaan tai irtikytkentä sähköverkosta on aina varmistettava kaksinapaisella kytkimellä. Jos pesukone on vahingoittunut kuljetuksessa, älä käytä sitä. Ilmoita asiasta valtuutettuun huoltoliikkeeseen. Virtajohdon saa vaihtaa vain valtuutettu huoltoliike. Tätä laitetta saa käyttää vain käyttöohjeiden mukaisesti kotitalouksissa. Asennustilan vähimmäismitat: Leveys: 600 mm Korkeus: 850 mm Syvyys: 600 mm FIN 2

3 FIN.fm Page 3 Monday, September 11, :20 PM VAROTOIMIA JA YLEISIÄ SUOSITUKSIA 1.Pakkaus Kaikki pakkausmateriaalit ovat kierrätyskelpoisia, josta on merkkinä kierrätystä tarkoittava symboli. Hävitä pakkausmateriaalit paikallisten määräysten mukaisesti. 2.Pakkauksen ja käytöstä poistetun pesukoneen hävittäminen Pesukone on valmistettu kierrätyskelpoisista materiaaleista. Hävitä pesukone paikallisten jätehuoltomääräysten mukaisesti. Ennen kuin poistat laitteen käytöstä, tyhjennä mahdolliset pesuaineen jäämät ja leikkaa virtajohto irti, jotta laite ei enää ole käyttökelpoinen. Tämä laite on merkitty sähkö- ja elektroniikkalaitteiden kierrätystä säätelevän WEEE-direktiivin (Waste Electrical and Electronic Equipment) 2002/96/EU mukaisesti. Varmistamalla, että tuote poistetaan käytöstä asianmukaisesti, voidaan auttaa estämään sellaiset ympäristö- ja terveyshaitat, jotka saattaisivat aiheutua jätteiden asiattomasta käsittelystä. Symboli tuotteessa tai sen asiakirjoissa tarkoittaa, ettei laitetta saa hävittää kotitalousjätteiden mukana. Sen sijaan tuote on toimitettava sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen. Laitteen käytöstäpoiston suhteen on noudatettava paikallisia jätehuoltomääräyksiä. Lisätietoja tuotteen käsittelystä, talteenotosta ja kierrätyksestä saa kaupungin- tai kunnanvirastosta, paikallisesta jätehuoltoliikkeestä tai liikkeestä, josta tuote on ostettu. 3.Turvallisuusohjeet Pesukone on tarkoitettu vain sisäkäyttöön. Älä säilytä tulenarkoja aineita laitteen läheisyydessä. Jos haluat asentaa kuivausrummun pesukoneen päälle, ota ensin yhteyttä huoltopalveluumme tai jälleenmyyjään ja varmista, että se on mahdollista. Kuivausrummun voi sijoittaa pesukoneen päälle vain erityisen torniasennussarjan avulla, joita on saatavilla valtuutetusta huoltoliikkeestä tai kodinkoneliikkeestä. Älä jätä laitteeseen koskaan virtaa päälle silloin kun sitä ei käytetä. Sulje hana, kun pesukone ei ole käytössä. Katkaise virta pesukoneesta tai irrota laite sähköverkosta ennen puhdistusta tai huoltoa. Älä koskaan avaa luukkua väkisin tai käytä sitä tukena. Älä anna lasten leikkiä pesukoneella tai mennä rummun sisälle (katso myös seuraavan sivun Kappale Lasten turvallisuus ). Virtajohdon voi tarvittaessa vaihtaa uuteen samanlaiseen. Virtajohtoja on saatavilla valtuutetusta huoltoliikkeestä. Virtajohdon saa vaihtaa vain asiantunteva sähköasentaja. 4.Energiansäästövinkkejä Pese täysiä koneellisia, jotta sähkön, veden, pesuaineen ja ajan käyttö on mahdollisimman tehokasta. Älä ylitä pesuainepakkauksen annosteluohjeita. Ekopallo on vedenpoistojärjestelmän erikoisominaisuus, jonka avulla voidaan estää pesuaineen pääsy pois rummusta ja sen haitallinen ympäristöön joutuminen. Käytä esipesua vain hyvin likaiselle pyykille. Voit säästää pesuainetta, aikaa, vettä ja energiaa, kun et esipese vähän likaista tai normaalilikaista pyykkiä. Esikäsittele tahrat tahranpoistoaineella tai liota kuivuneita tahroja vedessä ennen pesua, jolloin et tarvitse kuumaa vettä käyttävää pesuohjelmaa. Voit säästää energiaa valitsemalla 60 C:n pesuohjelman 95 -asteisen sijasta tai vastaavasti 40 C:n ohjelman 60 -asteisen tilalla. Voit säästää aikaa ja energiaa myös valitsemalla suuremman linkousnopeuden, jolloin rumpukuivauksen alussa pyykki on jo valmiiksi kuivempaa (jos koneessasi on säädettävä linkousnopeus). 5.EU-vaatimustenmukaisuusvakuutus Laite vastaa seuraavia eurooppalaisia standardeja: 73/23/ETY Pienjännitedirektiivi 89/336/ETY EMC-direktiivi (sähkömagneettinen yhteensopivuus) 93/68/EU CE-merkintädirektiivi. FIN 3

4 FIN.fm Page 4 Monday, September 11, :20 PM PESUKONEEN KUVAUS Työtaso 2. Käyttöpaneeli 3. Pesuainelokerikko 4. Huoltokilpi (luukun sisäpuolella) 5. Luukku 6. Lapsilukko (mallikohtainen varuste, luukun sisäpuolella) 7. Pumppu, sokkelin tai luukun takana (mallista riippuen) 8. Säädettävät jalat LUUKKU Luukku avataan pitämällä kiinni luukun kahvasta ja painamalla sisäkahvaa (mikäli laitemallissa on sellainen), jonka jälkeen luukku vedetään auki. Luukku suljetaan painamalla se kiinni niin, että lukko naksahtaa. LASTEN TURVALLISUUS Pesukoneen käynnistäminen vahingossa voidaan estää kääntämällä luukun sisäpuolella olevaa muoviruuvia kolikon avulla. Kun ura on pystyasennossa, luukku ei lukitu. Kun ura on vaaka-asennossa (normaali asento), luukun voi lukita. ENNEN ENSIMMÄISTÄ PESUKERTAA Valmistajan testin aikana koneeseen mahdollisesti jäänyt vesi on suositeltavaa poistaa pesemällä ensimmäinen koneellinen lyhyellä ohjelmalla ilman pyykkiä. 1. Avaa vesihana. 2. Sulje luukku. 3. Annostele pesuainelokeroon vähän pesuainetta (noin 30 ml). 4. Valitse ja käynnistä lyhyt pesuohjelma (katso Ohjelmaopas). FIN 4

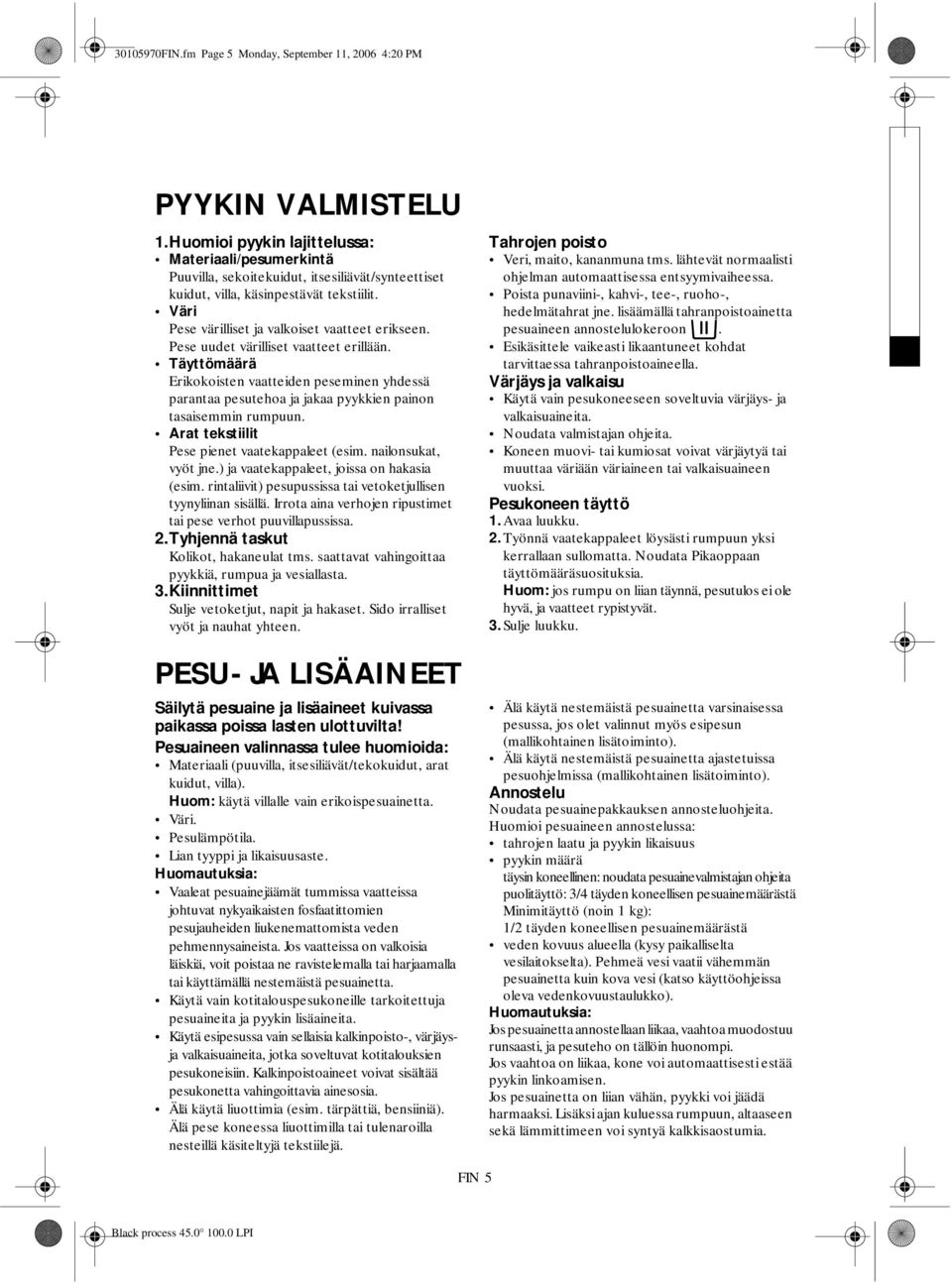

5 FIN.fm Page 5 Monday, September 11, :20 PM PYYKIN VALMISTELU 1.Huomioi pyykin lajittelussa: Materiaali/pesumerkintä Puuvilla, sekoitekuidut, itsesiliävät/synteettiset kuidut, villa, käsinpestävät tekstiilit. Väri Pese värilliset ja valkoiset vaatteet erikseen. Pese uudet värilliset vaatteet erillään. Täyttömäärä Erikokoisten vaatteiden peseminen yhdessä parantaa pesutehoa ja jakaa pyykkien painon tasaisemmin rumpuun. Arat tekstiilit Pese pienet vaatekappaleet (esim. nailonsukat, vyöt jne.) ja vaatekappaleet, joissa on hakasia (esim. rintaliivit) pesupussissa tai vetoketjullisen tyynyliinan sisällä. Irrota aina verhojen ripustimet tai pese verhot puuvillapussissa. 2.Tyhjennä taskut Kolikot, hakaneulat tms. saattavat vahingoittaa pyykkiä, rumpua ja vesiallasta. 3.Kiinnittimet Sulje vetoketjut, napit ja hakaset. Sido irralliset vyöt ja nauhat yhteen. PESU- JA LISÄAINEET Säilytä pesuaine ja lisäaineet kuivassa paikassa poissa lasten ulottuvilta! Pesuaineen valinnassa tulee huomioida: Materiaali (puuvilla, itsesiliävät/tekokuidut, arat kuidut, villa). Huom: käytä villalle vain erikoispesuainetta. Väri. Pesulämpötila. Lian tyyppi ja likaisuusaste. Huomautuksia: Vaaleat pesuainejäämät tummissa vaatteissa johtuvat nykyaikaisten fosfaatittomien pesujauheiden liukenemattomista veden pehmennysaineista. Jos vaatteissa on valkoisia läiskiä, voit poistaa ne ravistelemalla tai harjaamalla tai käyttämällä nestemäistä pesuainetta. Käytä vain kotitalouspesukoneille tarkoitettuja pesuaineita ja pyykin lisäaineita. Käytä esipesussa vain sellaisia kalkinpoisto-, värjäysja valkaisuaineita, jotka soveltuvat kotitalouksien pesukoneisiin. Kalkinpoistoaineet voivat sisältää pesukonetta vahingoittavia ainesosia. Älä käytä liuottimia (esim. tärpättiä, bensiiniä). Älä pese koneessa liuottimilla tai tulenaroilla nesteillä käsiteltyjä tekstiilejä. Tahrojen poisto Veri, maito, kananmuna tms. lähtevät normaalisti ohjelman automaattisessa entsyymivaiheessa. Poista punaviini-, kahvi-, tee-, ruoho-, hedelmätahrat jne. lisäämällä tahranpoistoainetta pesuaineen annostelulokeroon. Esikäsittele vaikeasti likaantuneet kohdat tarvittaessa tahranpoistoaineella. Värjäys ja valkaisu Käytä vain pesukoneeseen soveltuvia värjäys- ja valkaisuaineita. Noudata valmistajan ohjeita. Koneen muovi- tai kumiosat voivat värjäytyä tai muuttaa väriään väriaineen tai valkaisuaineen vuoksi. Pesukoneen täyttö 1. Avaa luukku. 2. Työnnä vaatekappaleet löysästi rumpuun yksi kerrallaan sullomatta. Noudata Pikaoppaan täyttömääräsuosituksia. Huom: jos rumpu on liian täynnä, pesutulos ei ole hyvä, ja vaatteet rypistyvät. 3. Sulje luukku. Älä käytä nestemäistä pesuainetta varsinaisessa pesussa, jos olet valinnut myös esipesun (mallikohtainen lisätoiminto). Älä käytä nestemäistä pesuainetta ajastetuissa pesuohjelmissa (mallikohtainen lisätoiminto). Annostelu Noudata pesuainepakkauksen annosteluohjeita. Huomioi pesuaineen annostelussa: tahrojen laatu ja pyykin likaisuus pyykin määrä täysin koneellinen: noudata pesuainevalmistajan ohjeita puolitäyttö: 3/4 täyden koneellisen pesuainemäärästä Minimitäyttö (noin 1 kg): 1/2 täyden koneellisen pesuainemäärästä veden kovuus alueella (kysy paikalliselta vesilaitokselta). Pehmeä vesi vaatii vähemmän pesuainetta kuin kova vesi (katso käyttöohjeissa oleva vedenkovuustaulukko). Huomautuksia: Jos pesuainetta annostellaan liikaa, vaahtoa muodostuu runsaasti, ja pesuteho on tällöin huonompi. Jos vaahtoa on liikaa, kone voi automaattisesti estää pyykin linkoamisen. Jos pesuainetta on liian vähän, pyykki voi jäädä harmaaksi. Lisäksi ajan kuluessa rumpuun, altaaseen sekä lämmittimeen voi syntyä kalkkisaostumia. FIN 5

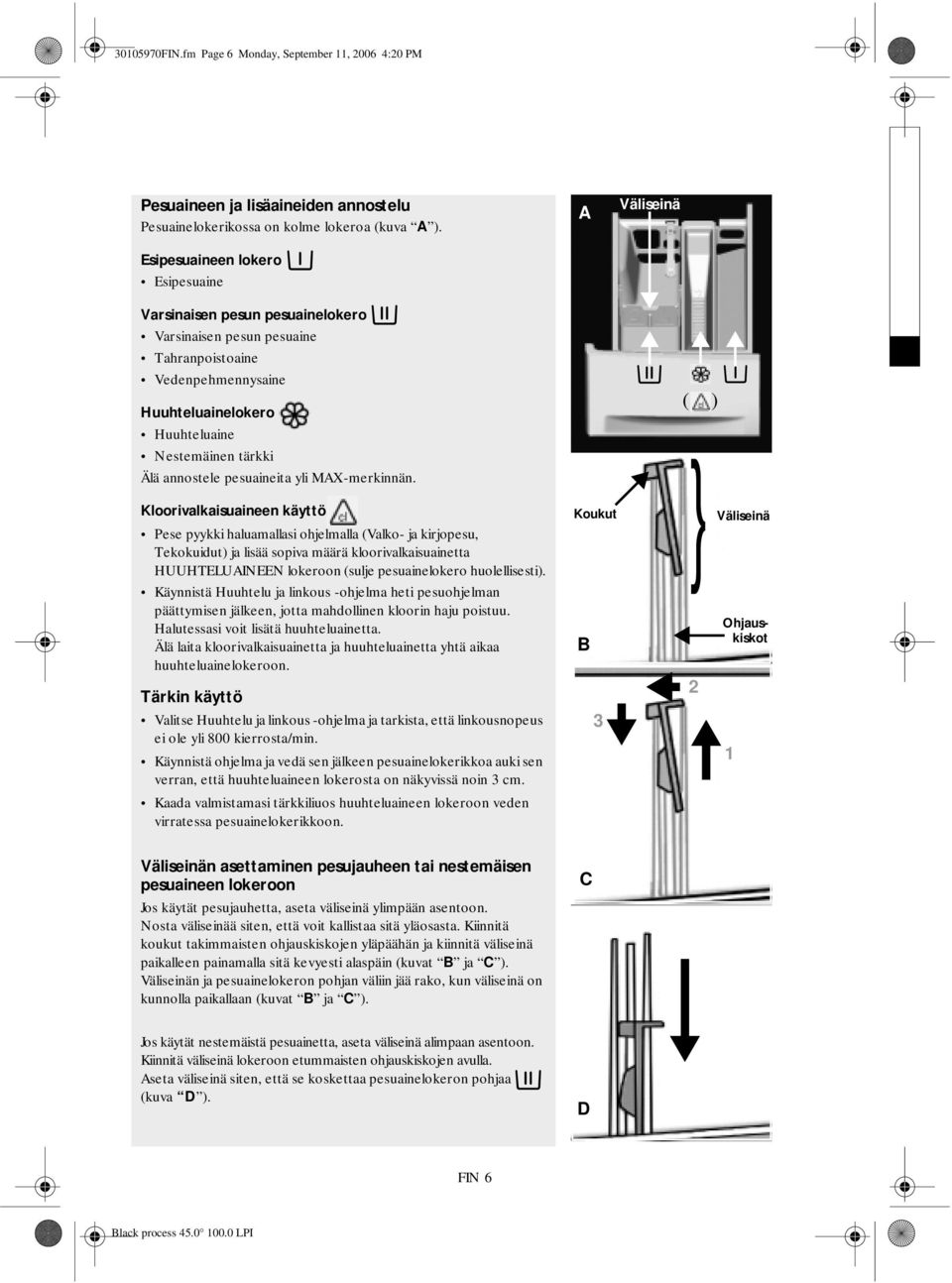

6 FIN.fm Page 6 Monday, September 11, :20 PM Pesuaineen ja lisäaineiden annostelu Pesuainelokerikossa on kolme lokeroa (kuva A ). Esipesuaineen lokero Esipesuaine A Väliseinä Varsinaisen pesun pesuainelokero Varsinaisen pesun pesuaine Tahranpoistoaine Vedenpehmennysaine Huuhteluainelokero Huuhteluaine Nestemäinen tärkki Älä annostele pesuaineita yli MAX-merkinnän. Kloorivalkaisuaineen käyttö Pese pyykki haluamallasi ohjelmalla (Valko- ja kirjopesu, Tekokuidut) ja lisää sopiva määrä kloorivalkaisuainetta HUUHTELUAINEEN lokeroon (sulje pesuainelokero huolellisesti). Käynnistä Huuhtelu ja linkous -ohjelma heti pesuohjelman päättymisen jälkeen, jotta mahdollinen kloorin haju poistuu. Halutessasi voit lisätä huuhteluainetta. Älä laita kloorivalkaisuainetta ja huuhteluainetta yhtä aikaa huuhteluainelokeroon. Tärkin käyttö Valitse Huuhtelu ja linkous -ohjelma ja tarkista, että linkousnopeus ei ole yli 800 kierrosta/min. Käynnistä ohjelma ja vedä sen jälkeen pesuainelokerikkoa auki sen verran, että huuhteluaineen lokerosta on näkyvissä noin 3 cm. Kaada valmistamasi tärkkiliuos huuhteluaineen lokeroon veden virratessa pesuainelokerikkoon. Koukut B 3 ( ) } 2 Väliseinä A Ohjauskiskot 1 Väliseinän asettaminen pesujauheen tai nestemäisen pesuaineen lokeroon Jos käytät pesujauhetta, aseta väliseinä ylimpään asentoon. Nosta väliseinää siten, että voit kallistaa sitä yläosasta. Kiinnitä koukut takimmaisten ohjauskiskojen yläpäähän ja kiinnitä väliseinä paikalleen painamalla sitä kevyesti alaspäin (kuvat B ja C ). Väliseinän ja pesuainelokeron pohjan väliin jää rako, kun väliseinä on kunnolla paikallaan (kuvat B ja C ). C Jos käytät nestemäistä pesuainetta, aseta väliseinä alimpaan asentoon. Kiinnitä väliseinä lokeroon etummaisten ohjauskiskojen avulla. Aseta väliseinä siten, että se koskettaa pesuainelokeron pohjaa (kuva D ). D FIN 6

7 FIN.fm Page 7 Monday, September 11, :20 PM SIHDIN IRROTTAMINEN/VEDEN TYHJENNYS Nukkasihti on suositeltavaa tarkistaa ja puhdistaa säännöllisesti, vähintään kaksi tai kolme kertaa vuodessa. Erityisesti: Jos kone ei tyhjennä vettä kunnolla tai ei linkoa. Jos Puhdista sihti -merkkivalo syttyy: TÄRKEÄÄ: varmista, että vesi on jäähtynyt ennen tyhjennystä. Katkaise virta laitteesta ja irrota virtajohto pistorasiasta. 1. Irrota jalusta tai avaa luukku (mallista riippuen) pesuainelokerikon väliseinän avulla (kuva A / B ). 2. Aseta astia nukkasihdin alapuolelle. Jos pesukoneen nukkasihti on sijoitettu jalustan taakse (katso kuvat A ja C), käytä valutusastiana leveää ja hyvin matalaa astiaa (korkeus enintään 2 cm). 3. Avaa nukkasihti, mutta älä vedä sitä kokonaan ulos. Käännä nukkasihtiä varovasti vastapäivään (kuva C ), kunnes vettä alkaa tulla ulos. 4. Odota, kunnes vesi on valunut pois. 5. Ruuvaa nyt nukkasihti kokonaan auki ja irrota se. 6. Kallista konetta varovasti eteenpäin, jotta vesi poistuu koneesta. 7. Puhdista nukkasihti ja sen kotelo. 8. Tarkista, että pumpun siipi pääsee pyörimään vapaasti. 9. Työnnä nukkasihti takaisin paikalleen ja kierrä sitä myötäpäivään vasteeseen saakka. 10. Kaada pesuainelokeroon noin litra vettä, jotta Ekojärjestelmä käynnistyy uudelleen. Tarkista, että nukkasihti on kunnolla paikallaan ja tiukasti kiinni. 11. Kiinnitä jalusta tai luukku (mallista riippuen) takaisin paikalleen. 12. Kytke virtajohto pistorasiaan. 13. Valitse ja käynnistä ohjelma. A B C FIN 7

8 FIN.fm Page 8 Monday, September 11, :20 PM HUOLTO JA PUHDISTUS Laitteen ulkopinta ja ohjauspaneeli Pyyhi pehmeällä, kostealla liinalla. Voit käyttää tarvittaessa neutraalia puhdistusainetta (ei hankaavaa). Kuivaa pehmeällä liinalla. Laitteen sisäosa Jätä luukku vähäksi aikaa auki aina pyykinpesun jälkeen, jotta rumpu kuivuu. Jos et käytä 95 C:n pesuohjelmaa juuri koskaan tai hyvin harvoin, suositeltavaa on suorittaa 95 C:n ohjelma silloin tällöin ilman pyykkiä ja annostella ohjelmaan vähän pesuainetta. Näin laitteen sisäosat pysyvät puhtaina. Luukun tiiviste Puhdista tarvittaessa kostealla liinalla. Tarkista luukun tiivisteen kunto säännöllisin väliajoin. Nukkasihti Tarkista nukkasihti kaksi tai kolme kertaa vuodessa (katso Sihdin irrottaminen/veden tyhjennys). Vedenottoletku(t) Tarkista säännöllisesti, että vedenottoletkussa ei ole murtumia tai muita vaurioita. Tarkista ja puhdista vedenottoletkun sihti säännöllisesti (katso Vedenottoletkun/letkujen verkkosihdin puhdistaminen ). Älä käytä laitteen puhdistuksessa tulenarkoja aineita. Pesuainelokerikko 1. Paina pesuainelokerossa olevaa vapautusvipua alaspäin ja vedä lokerikko ulos (vaalea nuoli). 2. Irrota huuhteluainelokeron siiviläosa. Irrota pesuainelokeron väliseinä vetämällä sitä ylöspäin (tummat nuolet). 3. Huuhtele kaikki osat juoksevalla vedellä. 4. Kiinnitä väliseinä ja siiviläosa takaisin paikalleen lokerikkoon ja työnnä lokerikko takaisin aukkoonsa. FIN 8

9 FIN.fm Page 9 Monday, September 11, :20 PM Vedenottoletku(t) Jos vedenottoletku on vahingoittunut, vaihda tilalle uusi samanlainen letku, joita on saatavilla valtuutetusta huoltoliikkeestä tai kodinkoneliikkeestä. Jos vedenottoletkussa on läpinäkyvä letkupinnoite (Kuva C), tarkista pinnoitteen väri säännöllisin väliajoin. Pinnoitteen muuttuminen punaiseksi on merkki siitä, että letkussa saattaa olla vuoto. Letku on silloin vaihdettava uuteen. Varaletkuja on saatavilla valtuutetusta huoltoliikkeestä tai kodinkoneliikkeestä. Vedenottoletkun/letkujen verkkosihdin puhdistaminen 1. Sulje hana ja ruuvaa vedenottoletku irti hanasta. 2. Puhdista letkun sisällä oleva sihti ja ruuvaa vedenottoletku takaisin kiinni hanaan. 3. Kierrä nyt auki pesukoneen takana oleva vedenottoletku. 4. Vedä ulos pesukoneliitännässä oleva sihti yleispihtien avulla ja puhdista se. 5. Asenna sihti takaisin paikalleen ja ruuvaa vedenottoletku kiinni. 6. Avaa vesihana ja tarkista, että liitokset eivät vuoda. A B Turvaventtiilin tarkistusikkuna C FIN 9

10 FIN.fm Page 10 Monday, September 11, :20 PM VIANMÄÄRITYS Pesukoneessa on mallista riippuen erilaisia automaattisia turvatoimintoja. Automaattinen turvajärjestelmä havaitsee viat hyvissä ajoin ja reagoi niihin asianmukaisesti. Virhetilanteet ovat useinkin niin pieniä, että niiden selvittäminen sujuu muutamassa minuutissa. Pesukone ei käynnisty, mikään merkkivalo ei syty. Onko pistoke kiinni pistorasiassa? Toimiiko pistorasia? (Kokeile pöytälampun tai muun sähkölaitteen avulla.) Pesukone ei käynnisty... ja Käynnistys/ Tauko -merkkivalo vilkkuu. Onko luukku kunnolla kiinni (lapsilukko)? Onko Käynnistys/Tauko -painiketta painettu? Vesihana kiinni -merkkivalo syttyy. Avaa vesihana ja paina Käynnistys/Tauko -painiketta. Laite pysähtyy kesken ohjelman (mallista riippuen). Rypistymisen eston merkkivalo syttyy. Peruuta lisävalinta painamalla Käynnistys/Tauko - painiketta tai valitsemalla ja käynnistämällä Tyhjennys-ohjelma. Joku toinen ohjelma on valittu ja Käynnistys/ Tauko -merkkivalo vilkkuu. Valitse ohjelma uudelleen ja paina Käynnistys/Tauko -painiketta. Luukku on avattu ja Käynnistys/Tauko - merkkivalo vilkkuu. Sulje luukku ja paina uudelleen Käynnistys/Tauko -painiketta. Pesukoneen turvajärjestelmä on aktivoitunut (katso Vianmääritystaulukko). Pesuainetta ja lisäaineita on jäänyt pesuainelokeroon pesun päätyttyä. Onko huuhteluainelokeron siivilä ja pesuainelokeron väliseinä kiinnitetty kunnolla paikalleen ja ovatko kaikki osat puhtaita? (Katso Huolto ja puhdistus ). Ottaako kone riittävästi vettä? Vedenottoletkun ja hanan sihdit saattavat olla tukossa (katso Huolto ja puhdistus ). Pesuainelokeron väliseinän asento riippuu siitä, käytätkö pesujauhetta vai nestemäistä pesuainetta (katso Pesu- ja lisäaineet ). Kone tärisee linkouksen aikana. Varmista, että kone on vaakatasossa ja seisoo tukevasti kaikkien neljän jalan päällä. Onko kuljetuspultit poistettu? Kuljetuspultit on ehdottomasti poistettava ennen pesukoneen käyttöönottoa. Loppulinkous jättää pyykin märäksi. Pesukoneessa on tunnistin, joka havaitsee ja korjaa mahdollisen epätasapainon. Jos koneeseen laitetaan yksittäisiä painavia vaatekappaleita (esim. paksu pyyheliina tai kylpytakki), linkousnopeus alenee automaattisesti tai linkous voi jopa keskeytyä, jos epätasapainoa on liikaa vielä usean käynnistysyrityksen jälkeen. Näin vältetään koneen vaurioituminen. Jos pyykki on ohjelman päätyttyä kovin märkää, lisää rumpuun pieniä vaatekappaleita ja linkoa pyykki uudestaan. Jos vaahtoa on liikaa, linkous ei käynnisty. Annostele oikea määrä pesuainetta. Tarkista, että linkousnopeuden valitsin ei ole asennossa 0. Jos pesukoneessa on aikanäyttö: alussa näkyvä ohjelman kesto pitenee/lyhenee ohjelman aikana: Tämä on normaali pesukoneen ominaisuus. Pesukone sovittaa ohjelman keston siihen vaikuttavien tekijöiden mukaisesti, joita ovat esimerkiksi: liiallinen vaahdon muodostuminen, epätasapaino yksittäisen, painavan vaatekappaleen vuoksi, pitempi veden kuumennusaika, koska hanasta tuleva vesi on kylmää. Tällaisten tekijöiden vuoksi ohjelman jäljellä oleva aika lasketaan uudelleen ja näytössä näkyvä aika päivittyy sen mukaisesti. Pesukone myös määrittää täytön yhteydessä täyttömäärän ja säätää ohjelman kestoajan tarvittaessa sen mukaisesti. Päivityksen aikana aikanäytön arvot vaihtelevat. FIN 10

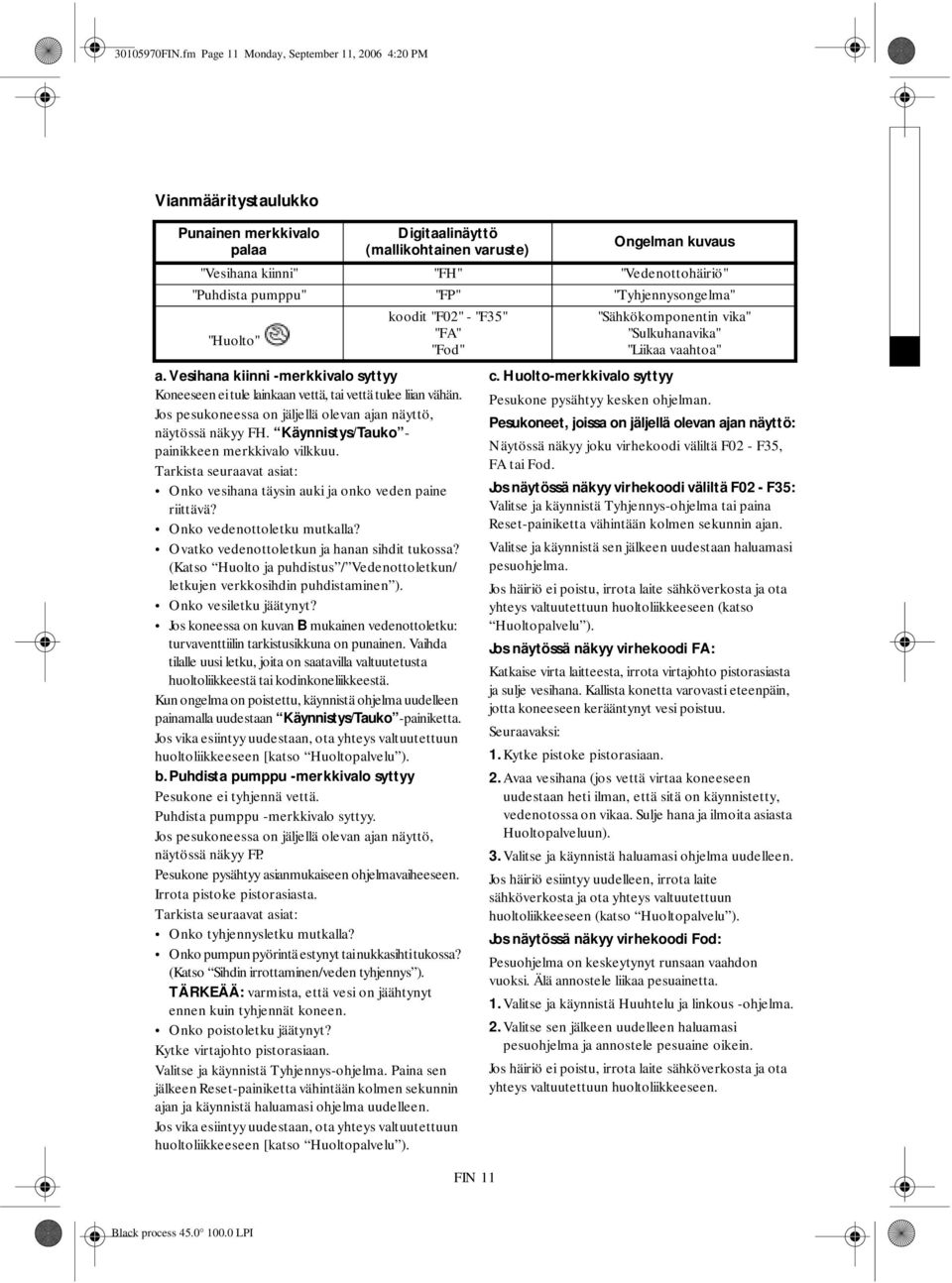

11 FIN.fm Page 11 Monday, September 11, :20 PM Vianmääritystaulukko Punainen merkkivalo palaa Digitaalinäyttö (mallikohtainen varuste) Ongelman kuvaus "Vesihana kiinni" "FH" "Vedenottohäiriö" "Puhdista pumppu" "FP" "Tyhjennysongelma" "Huolto" koodit "F02" - "F35" "FA" "Fod" "Sähkökomponentin vika" "Sulkuhanavika" "Liikaa vaahtoa" a. Vesihana kiinni -merkkivalo syttyy Koneeseen ei tule lainkaan vettä, tai vettä tulee liian vähän. Jos pesukoneessa on jäljellä olevan ajan näyttö, näytössä näkyy FH. Käynnistys/Tauko - painikkeen merkkivalo vilkkuu. Onko vesihana täysin auki ja onko veden paine riittävä? Onko vedenottoletku mutkalla? Ovatko vedenottoletkun ja hanan sihdit tukossa? (Katso Huolto ja puhdistus / Vedenottoletkun/ letkujen verkkosihdin puhdistaminen ). Onko vesiletku jäätynyt? Jos koneessa on kuvan B mukainen vedenottoletku: turvaventtiilin tarkistusikkuna on punainen. Vaihda tilalle uusi letku, joita on saatavilla valtuutetusta huoltoliikkeestä tai kodinkoneliikkeestä. Kun ongelma on poistettu, käynnistä ohjelma uudelleen painamalla uudestaan Käynnistys/Tauko -painiketta. Jos vika esiintyy uudestaan, ota yhteys valtuutettuun huoltoliikkeeseen [katso Huoltopalvelu ). b.puhdista pumppu -merkkivalo syttyy Pesukone ei tyhjennä vettä. Puhdista pumppu -merkkivalo syttyy. Jos pesukoneessa on jäljellä olevan ajan näyttö, näytössä näkyy FP. Pesukone pysähtyy asianmukaiseen ohjelmavaiheeseen. Irrota pistoke pistorasiasta. Onko tyhjennysletku mutkalla? Onko pumpun pyörintä estynyt tai nukkasihti tukossa? (Katso Sihdin irrottaminen/veden tyhjennys ). TÄRKEÄÄ: varmista, että vesi on jäähtynyt ennen kuin tyhjennät koneen. Onko poistoletku jäätynyt? Kytke virtajohto pistorasiaan. Valitse ja käynnistä Tyhjennys-ohjelma. Paina sen jälkeen Reset-painiketta vähintään kolmen sekunnin ajan ja käynnistä haluamasi ohjelma uudelleen. Jos vika esiintyy uudestaan, ota yhteys valtuutettuun huoltoliikkeeseen [katso Huoltopalvelu ). c. Huolto-merkkivalo syttyy Pesukone pysähtyy kesken ohjelman. Pesukoneet, joissa on jäljellä olevan ajan näyttö: Näytössä näkyy joku virhekoodi väliltä F02 - F35, FA tai Fod. Jos näytössä näkyy virhekoodi väliltä F02 - F35: Valitse ja käynnistä Tyhjennys-ohjelma tai paina Reset-painiketta vähintään kolmen sekunnin ajan. Valitse ja käynnistä sen jälkeen uudestaan haluamasi pesuohjelma. Jos häiriö ei poistu, irrota laite sähköverkosta ja ota yhteys valtuutettuun huoltoliikkeeseen (katso Huoltopalvelu ). Jos näytössä näkyy virhekoodi FA: Katkaise virta laitteesta, irrota virtajohto pistorasiasta ja sulje vesihana. Kallista konetta varovasti eteenpäin, jotta koneeseen kerääntynyt vesi poistuu. Seuraavaksi: 1. Kytke pistoke pistorasiaan. 2. Avaa vesihana (jos vettä virtaa koneeseen uudestaan heti ilman, että sitä on käynnistetty, vedenotossa on vikaa. Sulje hana ja ilmoita asiasta Huoltopalveluun). 3. Valitse ja käynnistä haluamasi ohjelma uudelleen. Jos häiriö esiintyy uudelleen, irrota laite sähköverkosta ja ota yhteys valtuutettuun huoltoliikkeeseen (katso Huoltopalvelu ). Jos näytössä näkyy virhekoodi Fod: Pesuohjelma on keskeytynyt runsaan vaahdon vuoksi. Älä annostele liikaa pesuainetta. 1. Valitse ja käynnistä Huuhtelu ja linkous -ohjelma. 2. Valitse sen jälkeen uudelleen haluamasi pesuohjelma ja annostele pesuaine oikein. Jos häiriö ei poistu, irrota laite sähköverkosta ja ota yhteys valtuutettuun huoltoliikkeeseen. FIN 11

12 FIN.fm Page 12 Monday, September 11, :20 PM HUOLTOPALVELU Ennen kuin otat yhteyden huoltoon: 1. Yritä korjata vika omatoimisesti (katso Vianmääritys ). 2. Käynnistä ohjelma uudelleen nähdäksesi, toistuuko häiriö. 3. Jos kone ei edelleenkään toimi asianmukaisesti, ota yhteys Huoltopalveluun. Ilmoita seuraavat asiat: Ongelman laatu. Pesukoneen malli. Huoltokoodi (SERVICE-sanan jäljessä oleva numerosarja). Huoltopalvelun tarra on luukun sisäpuolella. Täydellinen osoitteesi. Täydellinen puhelinnumerosi. Valtuutettujen huoltoliikkeiden puhelinnumerot ja osoitteet on merkitty takuukorttiin. Voit myös ottaa yhteyttä laitteen jälleenmyyjään. LISÄVARUSTEET Valtuutetusta huoltoliikkeestä tai erikoisliikkeestä on saatavilla seuraavat lisävarusteet: Jalustan vetolaatikko, joka voidaan asentaa pesukoneen alapuolelle. Jalustan ansiosta pesukone on korkeammalla, jolloin se on helpompi täyttää ja tyhjentää. Vetolaatikko on erinomainen säilytyspaikka. Kiinnityssarja, jonka avulla voit kiinnittää kuivausrummun pesukoneen päälle ja säästää tällä tavoin tilaa. Jotkut pesukonemalleistamme voidaan asentaa keittiön työtason alle. Ota yhteys valtuutettuun huoltoliikkeeseen (katso edellä). Huomaa seuraavat vaatimukset: Laite on EHDOTTOMASTI asennettava yhtenäisen työtason alle. Lakisääteisten turvallisuusmääräysten mukaisesti laitteen asennuksen saa suorittaa AINOASTAAN valtuutettu asentaja tai Whirlpoolin valtuutettu huoltoteknikko. Laitteen asennuksessa on EHDOTTOMASTI käytettävä välipaneelia (UBS Base Set), joka on saatavilla erikoisliikkeistä tai Whirlpoolin huoltoliikkeestä. KULJETUS/KÄSITTELY Älä koskaan nosta laitetta työtasosta kuljetuksen aikana. 1. Irrota pistoke pistorasiasta. 2. Sulje vesihana. 3. Tarkista, että luukku ja pesuainelokerikko ovat kunnolla kiinni. 4. Irrota vedenottoletku ja tyjennysletku. 5. Valuta vesi letkuista ja laitteen sisältä (katso Sihdin irrottaminen/veden tyhjennys ). 6. Kiinnitä kuljetuspultit paikalleen (välttämätön toimenpide). FIN 12
