1 Käyttöohje Vianilmaisinjärjestelmä ABB Industry Oy

2 Käyttöohje ABB Industry Oy

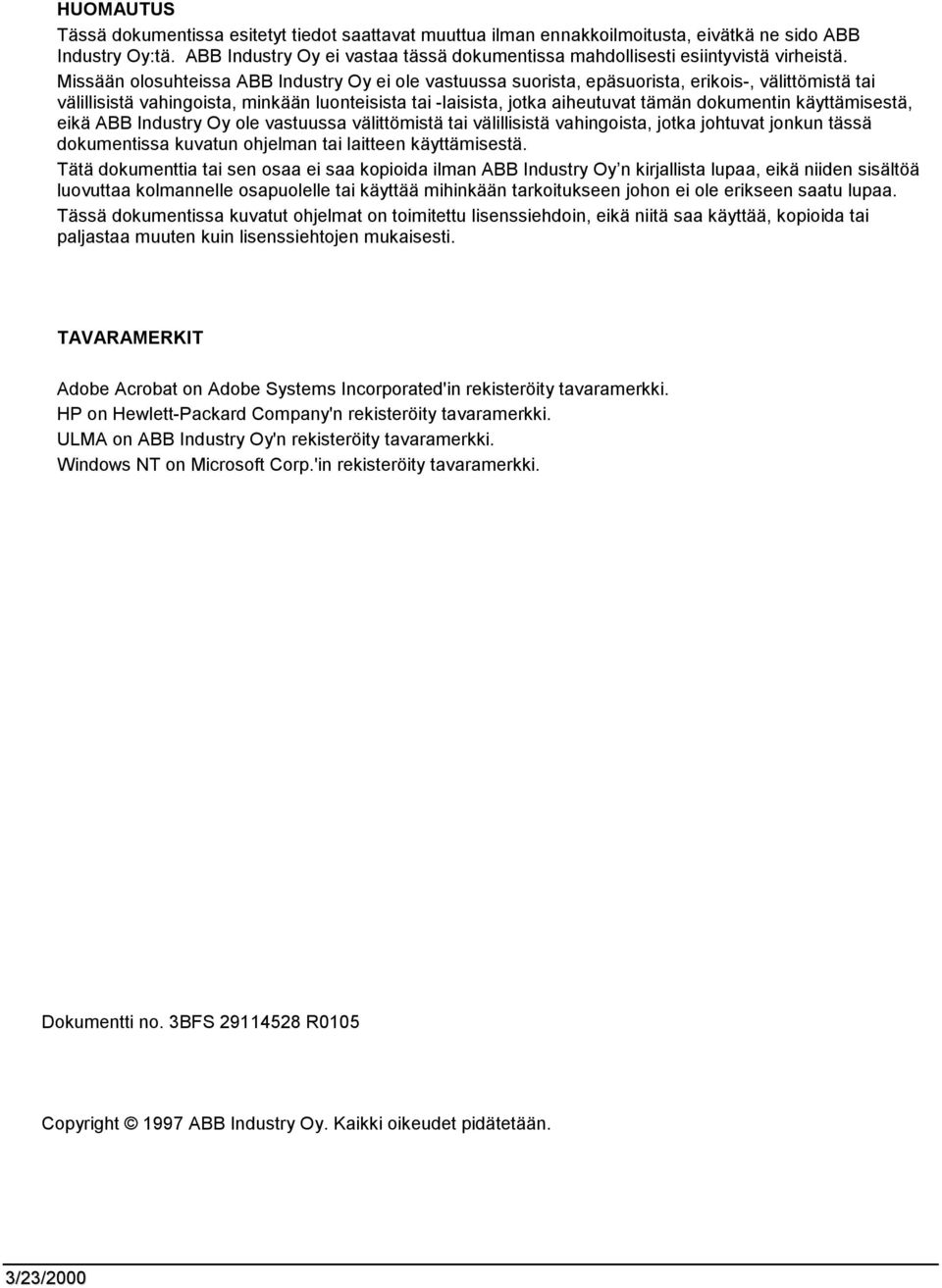

3 HUOMAUTUS Tässä dokumentissa esitetyt tiedot saattavat muuttua ilman ennakkoilmoitusta, eivätkä ne sido ABB Industry Oy:tä. ABB Industry Oy ei vastaa tässä dokumentissa mahdollisesti esiintyvistä virheistä. Missään olosuhteissa ABB Industry Oy ei ole vastuussa suorista, epäsuorista, erikois-, välittömistä tai välillisistä vahingoista, minkään luonteisista tai -laisista, jotka aiheutuvat tämän dokumentin käyttämisestä, eikä ABB Industry Oy ole vastuussa välittömistä tai välillisistä vahingoista, jotka johtuvat jonkun tässä dokumentissa kuvatun ohjelman tai laitteen käyttämisestä. Tätä dokumenttia tai sen osaa ei saa kopioida ilman ABB Industry Oy n kirjallista lupaa, eikä niiden sisältöä luovuttaa kolmannelle osapuolelle tai käyttää mihinkään tarkoitukseen johon ei ole erikseen saatu lupaa. Tässä dokumentissa kuvatut ohjelmat on toimitettu lisenssiehdoin, eikä niitä saa käyttää, kopioida tai paljastaa muuten kuin lisenssiehtojen mukaisesti. TAVARAMERKIT Adobe Acrobat on Adobe Systems Incorporated'in rekisteröity tavaramerkki. HP on Hewlett-Packard Company'n rekisteröity tavaramerkki. ULMA on ABB Industry Oy'n rekisteröity tavaramerkki. Windows NT on Microsoft Corp.'in rekisteröity tavaramerkki. Dokumentti no. Copyright 1997 ABB Industry Oy. Kaikki oikeudet pidätetään.

4

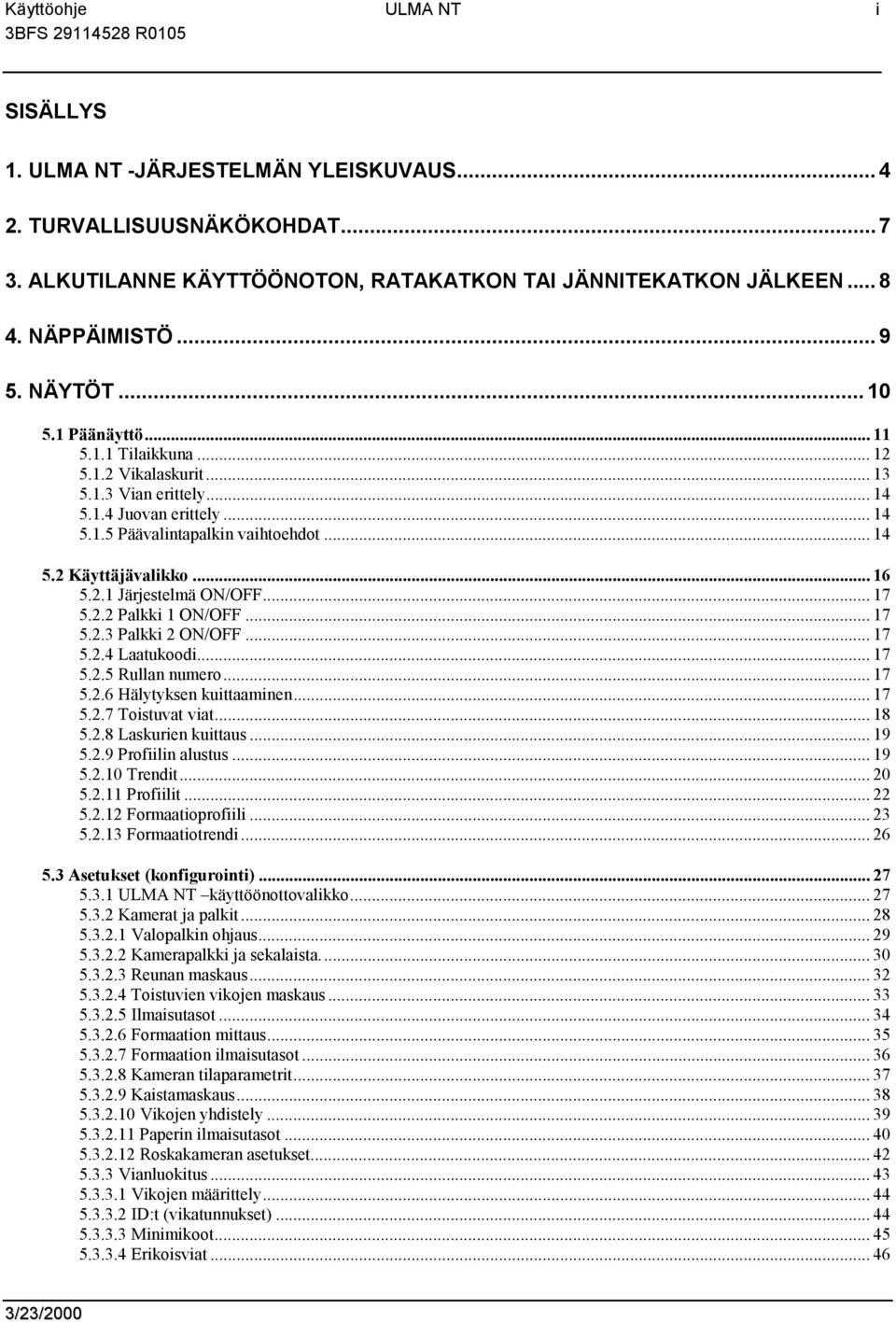

5 Käyttöohje i SISÄLLYS 1. -JÄRJESTELMÄN YLEISKUVAUS TURVALLISUUSNÄKÖKOHDAT ALKUTILANNE KÄYTTÖÖNOTON, RATAKATKON TAI JÄNNITEKATKON JÄLKEEN NÄPPÄIMISTÖ NÄYTÖT Päänäyttö Tilaikkuna Vikalaskurit Vian erittely Juovan erittely Päävalintapalkin vaihtoehdot Käyttäjävalikko Järjestelmä ON/OFF Palkki 1 ON/OFF Palkki 2 ON/OFF Laatukoodi Rullan numero Hälytyksen kuittaaminen Toistuvat viat Laskurien kuittaus Profiilin alustus Trendit Profiilit Formaatioprofiili Formaatiotrendi Asetukset (konfigurointi) käyttöönottovalikko Kamerat ja palkit Valopalkin ohjaus Kamerapalkki ja sekalaista Reunan maskaus Toistuvien vikojen maskaus Ilmaisutasot Formaation mittaus Formaation ilmaisutasot Kameran tilaparametrit Kaistamaskaus Vikojen yhdistely Paperin ilmaisutasot Roskakameran asetukset Vianluokitus Vikojen määrittely ID:t (vikatunnukset) Minimikoot Erikoisviat... 46

6 ii Käyttöohje Vikojen prioriteetit Vikojen muodot on/off Ulostulojen ohjaukset Värimerkitsimen ohjaus Vikojen ilmaisulaitteiden valinta Ryöppyjen ilmaisu Reunaviat Vika- ja juovakartta Asetukset Viat näytölle Digitaalitulot Rullaraportti Asetukset Raportoitavat viat Tietoliikenneliitännät Sekalaista Tuotantoryhmä ja laatukoodit Rullan numero ja laatutiedostot Polku, johon rullatiedostot tallennetaan Sekalaiset parametrit Päällystys Pituuden laskenta ja viiveet Huuliruuvit Varmistukset Kovalevy Näppäimistön vapautus Järjestelmän aikaviive Käyttökieli Salasana Tulostus Vuororaportti Tuontantoraportti Historia Rullan historiavalikko Rullan laadun muuttaminen Asetukset Näyttöasetukset Näytölle valittavat viat Raportoitavat viat Laaturajat Vika- ja juovakartat ABS-asetukset Näppäimistön vapautus Rulla Näytettävän tampuurin valinta Rullan kääntäminen Rullien laatujen valinta Rullalaatujen katselu Trimmitiedot Muutonvaihdot Rullien leveydet Trimmitystietojen hakemisto Apua trimmitietojen asetuksiin Tulostus ABS-valikko Aukirullattavat viat Tietojen lähetys ABS:lle Paperin leikkaus...97

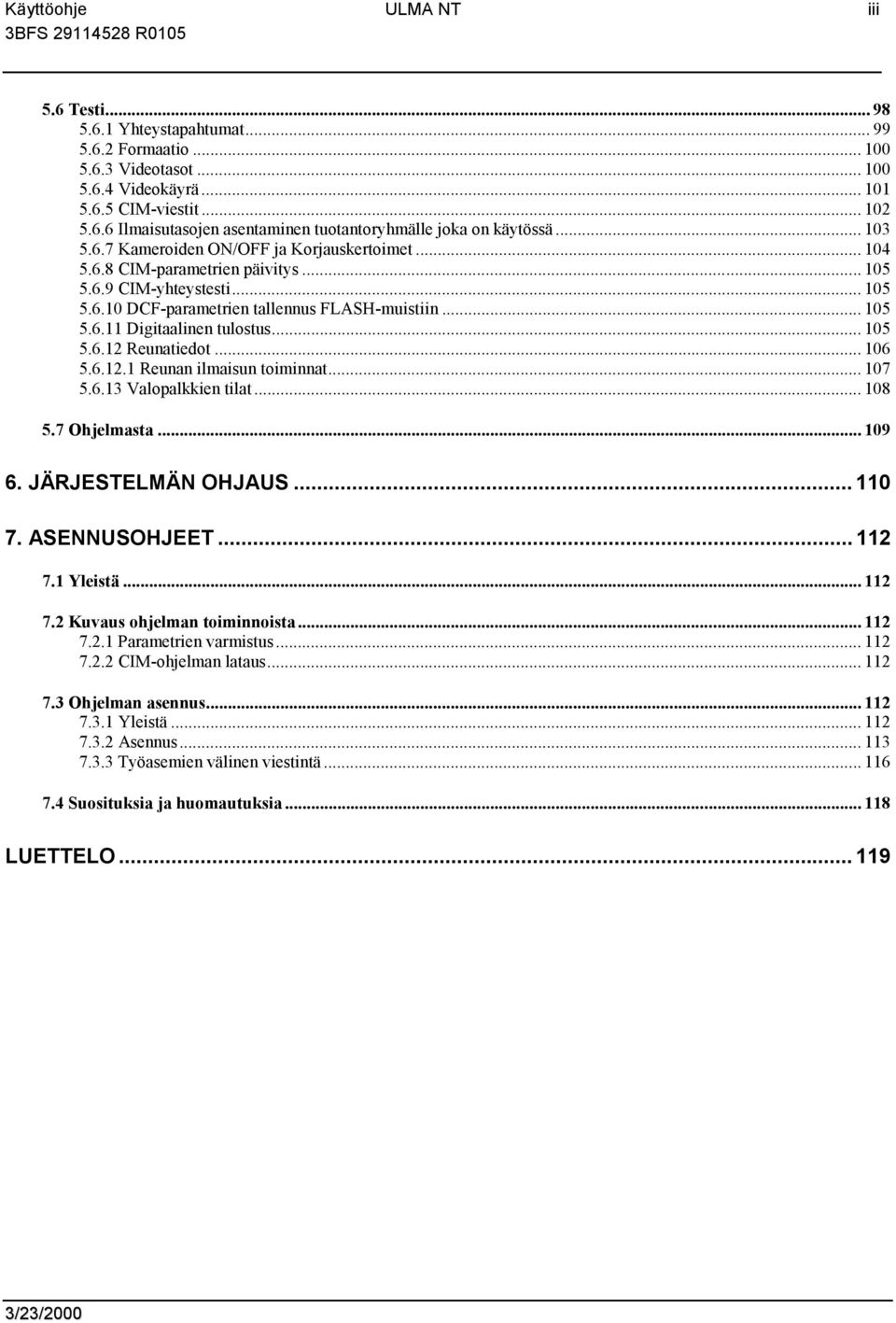

7 Käyttöohje iii 5.6 Testi Yhteystapahtumat Formaatio Videotasot Videokäyrä CIM-viestit Ilmaisutasojen asentaminen tuotantoryhmälle joka on käytössä Kameroiden ON/OFF ja Korjauskertoimet CIM-parametrien päivitys CIM-yhteystesti DCF-parametrien tallennus FLASH-muistiin Digitaalinen tulostus Reunatiedot Reunan ilmaisun toiminnat Valopalkkien tilat Ohjelmasta JÄRJESTELMÄN OHJAUS ASENNUSOHJEET Yleistä Kuvaus ohjelman toiminnoista Parametrien varmistus CIM-ohjelman lataus Ohjelman asennus Yleistä Asennus Työasemien välinen viestintä Suosituksia ja huomautuksia LUETTELO

8 iv Käyttöohje KUVAT KUVA 1. ULMA-JÄRJESTELMÄ...5 KUVA 2. KÄYTTÄJÄN TYÖASEMA, JOSSA SISÄÄNRAKENNETTU NÄYTTÖ JA NÄPPÄIMISTÖ...6 KUVA 3. ERILLINEN MONITORI, NÄPPÄIMISTÖ JA KIRJOITIN...7 KUVA 4. VARMISTUSIKKUNAT: JÄRJESTELMÄN SULKEMINEN JA SALASANA...10 KUVA 5. PÄÄNÄYTTÖIKKUNA...11 KUVA 6. TILAIKKUNA...12 KUVA 7. VIKALASKURIT...13 KUVA 8. VIAN ERITTELY...14 KUVA 9. JUOVAN ERITTELY...14 KUVA 10. PÄÄVALINTAPALKKI...15 KUVA 11. KÄYTTÄJÄVALIKON VALINTAVAIHTOEHDOT...16 KUVA 12. JÄRJESTELMÄ ON/OFF...17 KUVA 13. KOODIEN VALINTA...17 KUVA 14. RULLAN NUMERO...17 KUVA 15. HÄLYTYKSEN KUITTAAMINEN...18 KUVA 16. TOISTUVIEN VIKOJEN IKKUNA...19 KUVA 17. PROFIILIEN ALUSTUS...20 KUVA 18. TRENDIT...21 KUVA 19. PROFIILIT...23 KUVA 20. FORMAATIO...24 KUVA 21. FORMAATIOPROFIILI-IKKUNA...25 KUVA 22. FORMAATIOTRENDI-IKKUNA...26 KUVA 23. KÄYTTÖÖNOTTOVALIKKO...27 KUVA 24. SALASANA...28 KUVA 25. KAMERA- JA PALKKIVALIKKO...28 KUVA 26. VALOPALKIN OHJAUS...29 KUVA 27. KAMERAPALKKI 1 JA KAMERAT...31 KUVA 28. REUNAN MASKAUS, PALKKI KUVA 29. TOISTUVIEN VIKOJEN MASKAUS, PALKKI 1 & APUA...33 KUVA 30. ILMAISUTASOT, PALKKI KUVA 31. ILMAISUTASOT JA KAMERAN VIDEOSIGNAALI...35 KUVA 32. FORMAATION MITTAUS...35 KUVA 33. FORMAATION ILMAISUTASOT...36 KUVA 34. KAMEROIDEN TILAT JA KORJAUSKERTOIMET, PALKKI (1/2)...37 KUVA 35. KAISTAMASKAUS, PALKKI (1/2)...38 KUVA 36. VIKOJEN YHDISTELY...39 KUVA 37. PAPERIN ILMAISUTASOT, PALKKI (1/2)...41 KUVA 38. ROSKAKAMERAN KUVAUS...42 KUVA 39. ROSKAKAMERAN ASETUKSET...43 KUVA 40. VIANLUOKITTELUVALIKKO...43 KUVA 41. VIANLUOKITTELUPARAMETRIT, PALKKI (1//2)...44 KUVA 42. ID:T (VIKATUNNUKSET)...45 KUVA 43. MINIMIKOOT, PALKKI (1/2) & APUA"...46 KUVA 44. ERIKOISVIKOJEN ILMAISU, PALKKI (1/2)...47 KUVA 45. VIKOJEN PRIORITEETIT, PALKKI (1//2)...48 KUVA 46. VIKOJEN MUOTOTIEDOT ON...49 KUVA 47. ULOSTULOJEN OHJAUSVALIKKO...49 KUVA 48. VÄRIMERKITSIMEN OHJAUS...50 KUVA 49. VIKOJEN ILMAISULAITTEIDEN VALINTA, PALKKI (1/2)...52 KUVA 50. RYÖPPYJEN ILMAISULAITTEIDEN VALINTA, PALKKI (1/2)...54 KUVA 51. REUNAVIKOJEN ILMAISULAITTEIDEN VALINTA, PALKKI (1/2)...55 KUVA 52. VIKA- JA JUOVAKARTAN ASETUKSET...56 KUVA 53. VIKA- JA JUOVAKARTTA...56 KUVA 54. VIAT JA JUOVAT NÄYTÖLLE, PALKKI KUVA 55.DIGITAALITULOJEN TOIMINNAN MÄÄRITTELY...58 KUVA 56. RULLARAPORTIN ASETUKSET...59 KUVA 57. RULLA- JA AUKIRULLAUSRAPORTTI...59

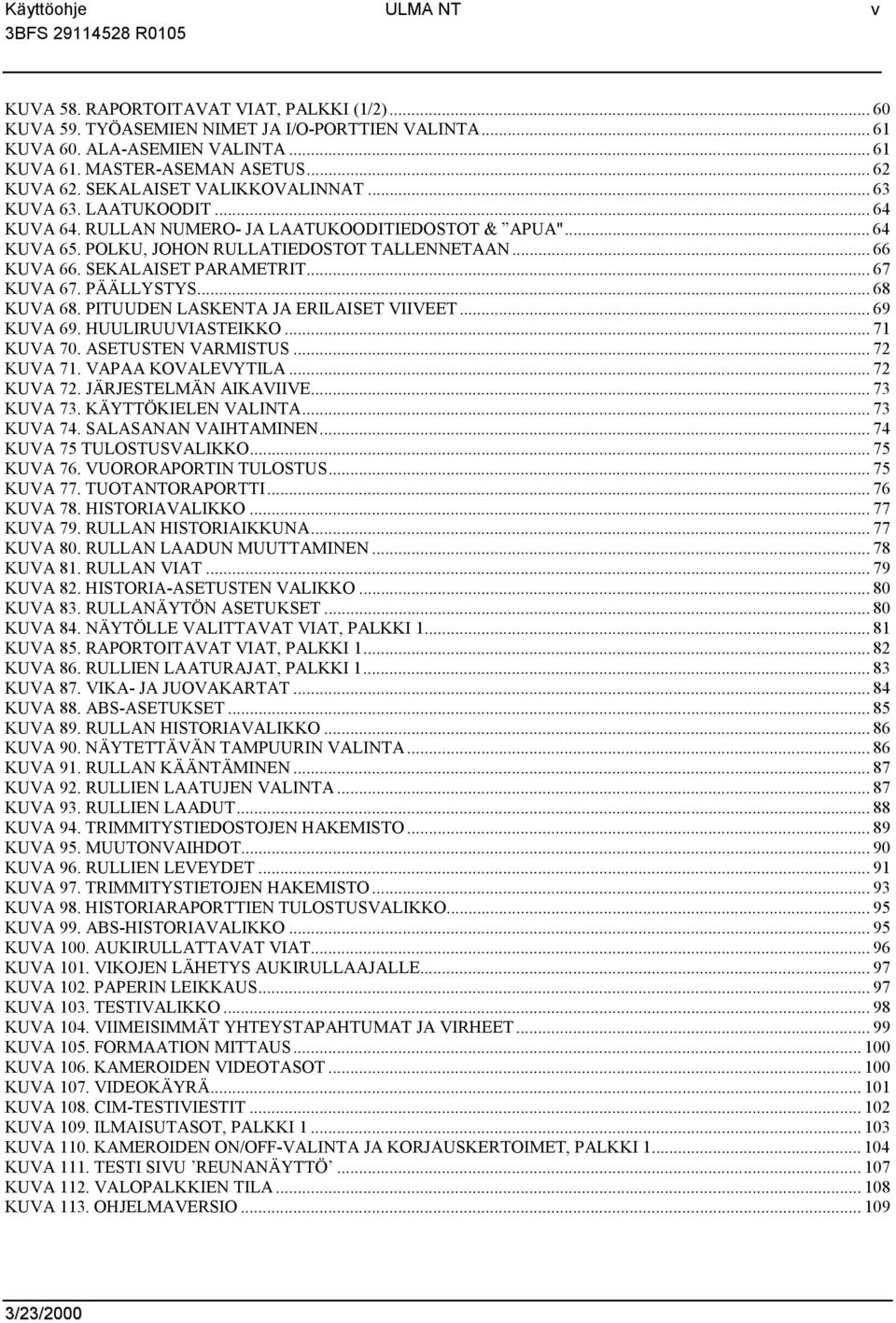

9 Käyttöohje v KUVA 58. RAPORTOITAVAT VIAT, PALKKI (1/2) KUVA 59. TYÖASEMIEN NIMET JA I/O-PORTTIEN VALINTA KUVA 60. ALA-ASEMIEN VALINTA KUVA 61. MASTER-ASEMAN ASETUS KUVA 62. SEKALAISET VALIKKOVALINNAT KUVA 63. LAATUKOODIT KUVA 64. RULLAN NUMERO- JA LAATUKOODITIEDOSTOT & APUA" KUVA 65. POLKU, JOHON RULLATIEDOSTOT TALLENNETAAN KUVA 66. SEKALAISET PARAMETRIT KUVA 67. PÄÄLLYSTYS KUVA 68. PITUUDEN LASKENTA JA ERILAISET VIIVEET KUVA 69. HUULIRUUVIASTEIKKO KUVA 70. ASETUSTEN VARMISTUS KUVA 71. VAPAA KOVALEVYTILA KUVA 72. JÄRJESTELMÄN AIKAVIIVE KUVA 73. KÄYTTÖKIELEN VALINTA KUVA 74. SALASANAN VAIHTAMINEN KUVA 75 TULOSTUSVALIKKO KUVA 76. VUORORAPORTIN TULOSTUS KUVA 77. TUOTANTORAPORTTI KUVA 78. HISTORIAVALIKKO KUVA 79. RULLAN HISTORIAIKKUNA KUVA 80. RULLAN LAADUN MUUTTAMINEN KUVA 81. RULLAN VIAT KUVA 82. HISTORIA-ASETUSTEN VALIKKO KUVA 83. RULLANÄYTÖN ASETUKSET KUVA 84. NÄYTÖLLE VALITTAVAT VIAT, PALKKI KUVA 85. RAPORTOITAVAT VIAT, PALKKI KUVA 86. RULLIEN LAATURAJAT, PALKKI KUVA 87. VIKA- JA JUOVAKARTAT KUVA 88. ABS-ASETUKSET KUVA 89. RULLAN HISTORIAVALIKKO KUVA 90. NÄYTETTÄVÄN TAMPUURIN VALINTA KUVA 91. RULLAN KÄÄNTÄMINEN KUVA 92. RULLIEN LAATUJEN VALINTA KUVA 93. RULLIEN LAADUT KUVA 94. TRIMMITYSTIEDOSTOJEN HAKEMISTO KUVA 95. MUUTONVAIHDOT KUVA 96. RULLIEN LEVEYDET KUVA 97. TRIMMITYSTIETOJEN HAKEMISTO KUVA 98. HISTORIARAPORTTIEN TULOSTUSVALIKKO KUVA 99. ABS-HISTORIAVALIKKO KUVA 100. AUKIRULLATTAVAT VIAT KUVA 101. VIKOJEN LÄHETYS AUKIRULLAAJALLE KUVA 102. PAPERIN LEIKKAUS KUVA 103. TESTIVALIKKO KUVA 104. VIIMEISIMMÄT YHTEYSTAPAHTUMAT JA VIRHEET KUVA 105. FORMAATION MITTAUS KUVA 106. KAMEROIDEN VIDEOTASOT KUVA 107. VIDEOKÄYRÄ KUVA 108. CIM-TESTIVIESTIT KUVA 109. ILMAISUTASOT, PALKKI KUVA 110. KAMEROIDEN ON/OFF-VALINTA JA KORJAUSKERTOIMET, PALKKI KUVA 111. TESTI SIVU REUNANÄYTTÖ KUVA 112. VALOPALKKIEN TILA KUVA 113. OHJELMAVERSIO

10

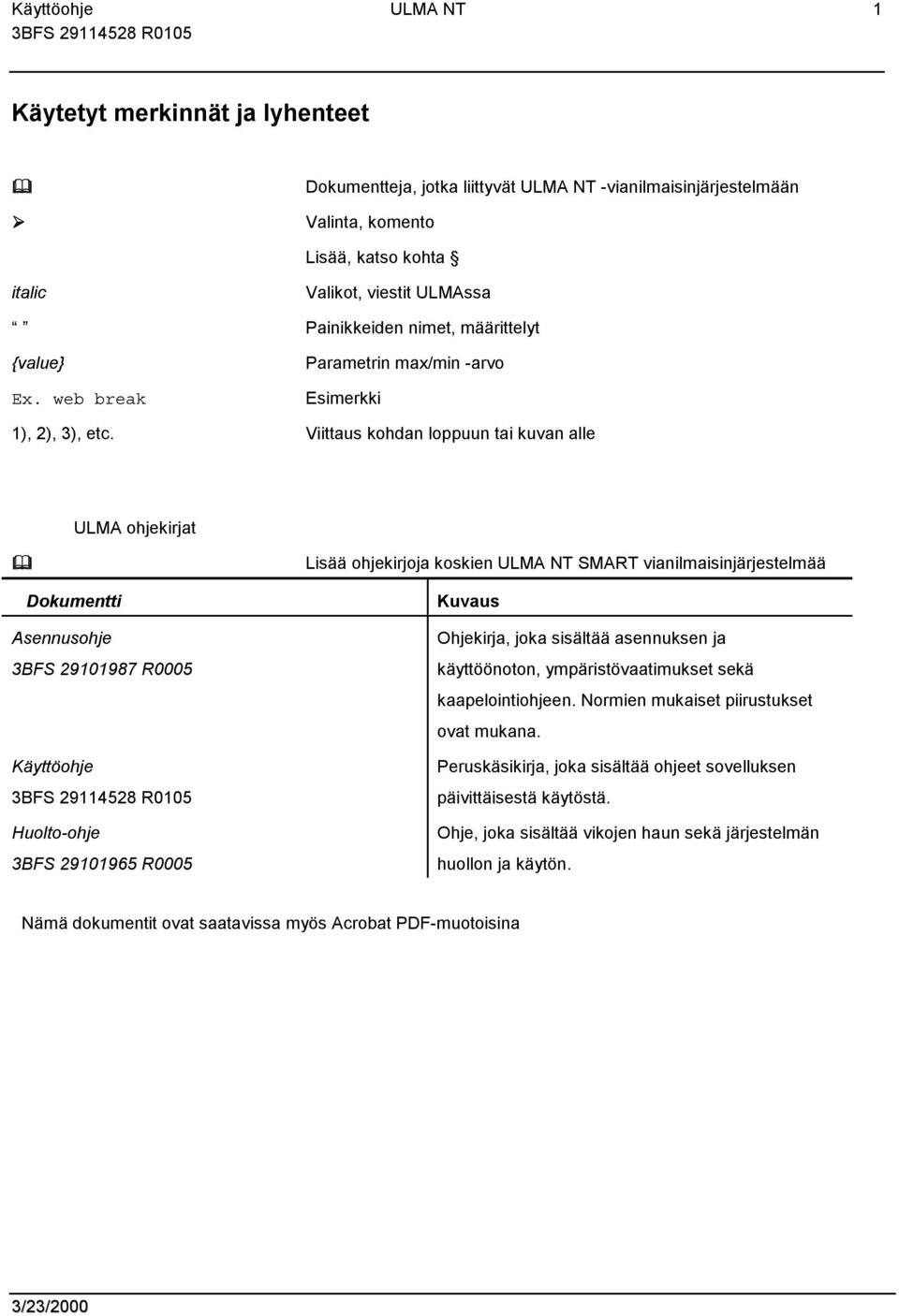

11 Käyttöohje 1 Käytetyt merkinnät ja lyhenteet Dokumentteja, jotka liittyvät -vianilmaisinjärjestelmään Valinta, komento Lisää, katso kohta italic Valikot, viestit ULMAssa Painikkeiden nimet, määrittelyt {value} Ex. web break Parametrin max/min -arvo Esimerkki 1), 2), 3), etc. Viittaus kohdan loppuun tai kuvan alle ULMA ohjekirjat Dokumentti Asennusohje 3BFS R0005 Käyttöohje Huolto-ohje 3BFS R0005 Lisää ohjekirjoja koskien SMART vianilmaisinjärjestelmää Kuvaus Ohjekirja, joka sisältää asennuksen ja käyttöönoton, ympäristövaatimukset sekä kaapelointiohjeen. Normien mukaiset piirustukset ovat mukana. Peruskäsikirja, joka sisältää ohjeet sovelluksen päivittäisestä käytöstä. Ohje, joka sisältää vikojen haun sekä järjestelmän huollon ja käytön. Nämä dokumentit ovat saatavissa myös Acrobat PDF-muotoisina

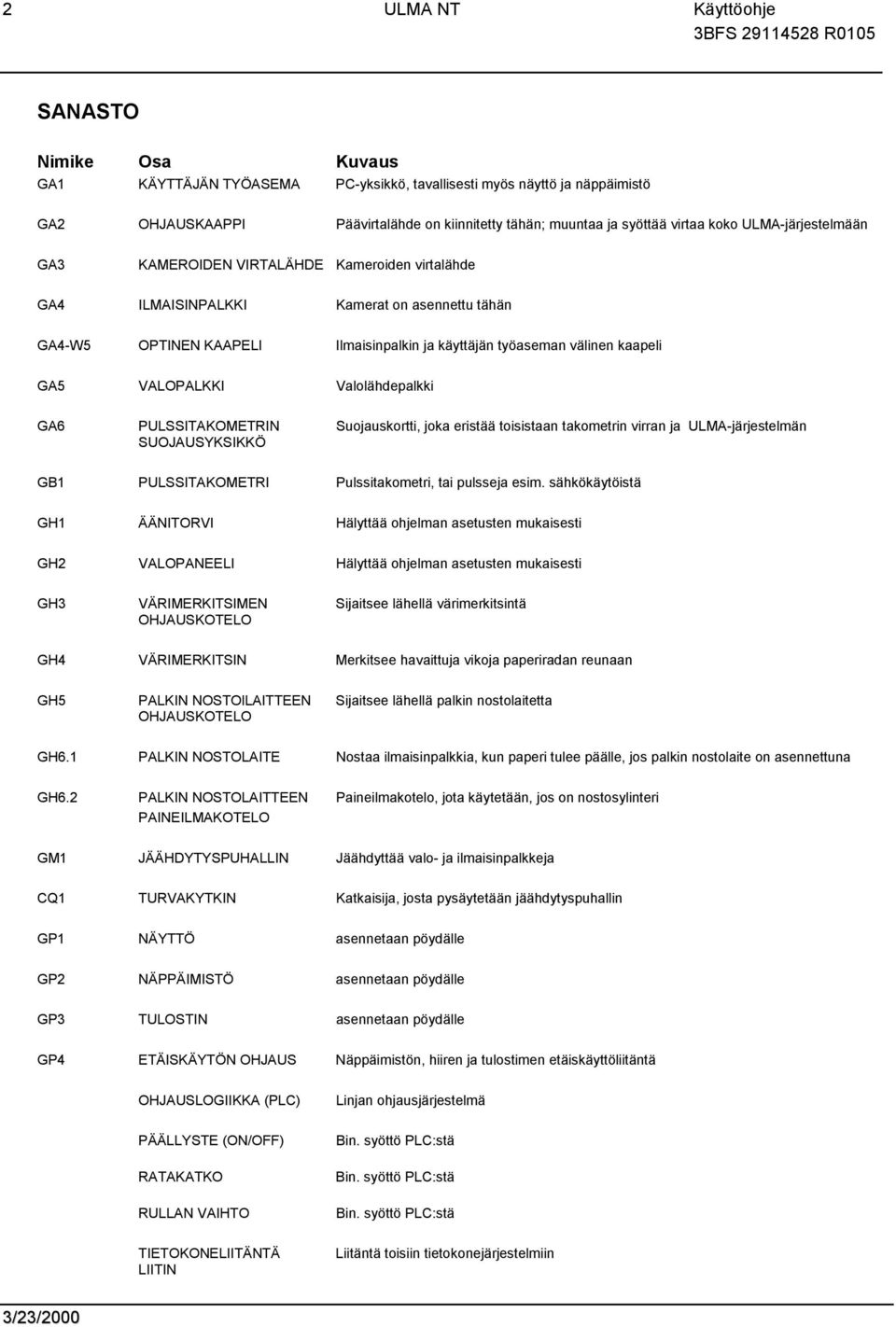

12 2 Käyttöohje SANASTO Nimike Osa Kuvaus GA1 KÄYTTÄJÄN TYÖASEMA PC-yksikkö, tavallisesti myös näyttö ja näppäimistö GA2 OHJAUSKAAPPI Päävirtalähde on kiinnitetty tähän; muuntaa ja syöttää virtaa koko ULMA-järjestelmään GA3 KAMEROIDEN VIRTALÄHDE Kameroiden virtalähde GA4 ILMAISINPALKKI Kamerat on asennettu tähän GA4-W5 OPTINEN KAAPELI Ilmaisinpalkin ja käyttäjän työaseman välinen kaapeli GA5 VALOPALKKI Valolähdepalkki GA6 PULSSITAKOMETRIN Suojauskortti, joka eristää toisistaan takometrin virran ja ULMA-järjestelmän SUOJAUSYKSIKKÖ GB1 PULSSITAKOMETRI Pulssitakometri, tai pulsseja esim. sähkökäytöistä GH1 ÄÄNITORVI Hälyttää ohjelman asetusten mukaisesti GH2 VALOPANEELI Hälyttää ohjelman asetusten mukaisesti GH3 VÄRIMERKITSIMEN Sijaitsee lähellä värimerkitsintä OHJAUSKOTELO GH4 VÄRIMERKITSIN Merkitsee havaittuja vikoja paperiradan reunaan GH5 PALKIN NOSTOlLAITTEEN Sijaitsee lähellä palkin nostolaitetta OHJAUSKOTELO GH6.1 PALKIN NOSTOLAITE Nostaa ilmaisinpalkkia, kun paperi tulee päälle, jos palkin nostolaite on asennettuna GH6.2 PALKIN NOSTOLAITTEEN Paineilmakotelo, jota käytetään, jos on nostosylinteri PAINEILMAKOTELO GM1 JÄÄHDYTYSPUHALLIN Jäähdyttää valo- ja ilmaisinpalkkeja CQ1 TURVAKYTKIN Katkaisija, josta pysäytetään jäähdytyspuhallin GP1 NÄYTTÖ asennetaan pöydälle GP2 NÄPPÄIMISTÖ asennetaan pöydälle GP3 TULOSTIN asennetaan pöydälle GP4 ETÄISKÄYTÖN OHJAUS Näppäimistön, hiiren ja tulostimen etäiskäyttöliitäntä OHJAUSLOGIIKKA (PLC) PÄÄLLYSTE (ON/OFF) RATAKATKO RULLAN VAIHTO TIETOKONELIITÄNTÄ LIITIN Linjan ohjausjärjestelmä Bin. syöttö PLC:stä Bin. syöttö PLC:stä Bin. syöttö PLC:stä Liitäntä toisiin tietokonejärjestelmiin

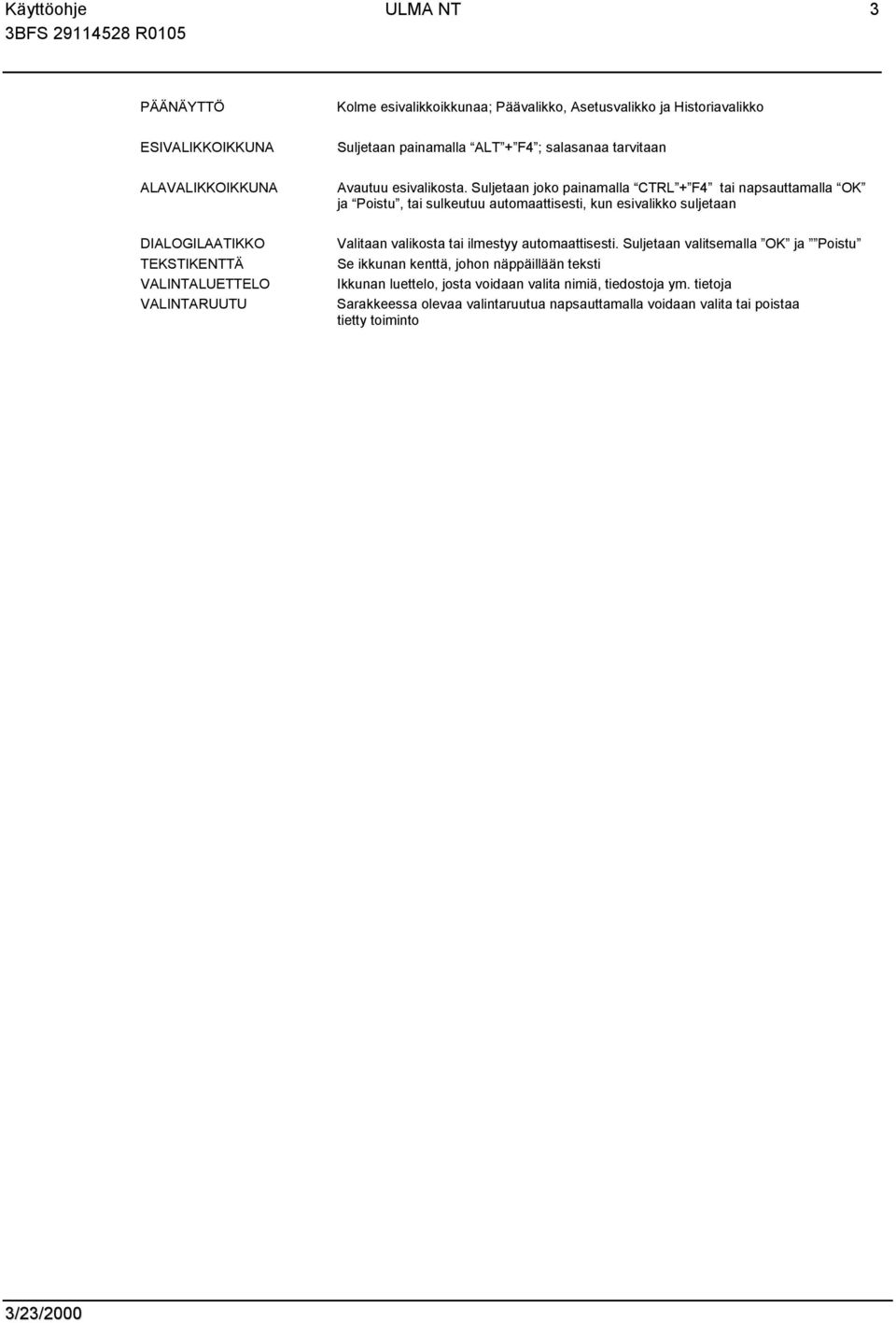

13 Käyttöohje 3 PÄÄNÄYTTÖ Kolme esivalikkoikkunaa; Päävalikko, Asetusvalikko ja Historiavalikko ESIVALIKKOIKKUNA Suljetaan painamalla ALT + F4 ; salasanaa tarvitaan ALAVALIKKOIKKUNA Avautuu esivalikosta. Suljetaan joko painamalla CTRL + F4 tai napsauttamalla OK ja Poistu, tai sulkeutuu automaattisesti, kun esivalikko suljetaan DIALOGILAATIKKO TEKSTIKENTTÄ VALINTALUETTELO VALINTARUUTU Valitaan valikosta tai ilmestyy automaattisesti. Suljetaan valitsemalla OK ja Poistu Se ikkunan kenttä, johon näppäillään teksti Ikkunan luettelo, josta voidaan valita nimiä, tiedostoja ym. tietoja Sarakkeessa olevaa valintaruutua napsauttamalla voidaan valita tai poistaa tietty toiminto

14 4 Käyttöohje 1. -JÄRJESTELMÄN YLEISKUVAUS on laadunvalvontalaitteisto, joka havaitsee liikkuvan paperiradan erityyppiset viat, reiät, täplät ja päällystysjuovat. Viat näkyvät välittömästi värinäytöllä ja ne raportoidaan kirjoittimelle rullakohtaisesti. -järjestelmä soveltuu paperikoneen kunnonvalvontaan sekä valmiin tuotteen laadun analysointiin ja raportointiin. Järjestelmä mahdollistaa myös paperin vikojen nopean poiston, jolloin jatkojalostus sujuu häiriöttä eikä asiakkaalle pääse virheellistä tuotetta. on CCD-kamerapohjainen optinen mittauslaitteisto, jonka suunnittelun lähtökohtina ovat olleet hyvä ilmaisukyky sekä luotettava ja pitkäikäinen toiminta. Peruslaitteistossa ei ole mekaanisesti liikkuvia osia. Järjestelmä ei vaadi säännöllistä säätämistä eikä virittämistä automaattisten kompensointien ansiosta. Pölyyntymisestä tai paperin laadun muuttumisesta aiheutuvat valon intensiteetin muutokset korjataan automaattisen valonlähteen säädön avulla. Radan formaation muutokset korjataan automaattisen kohinakorjauksen avulla. Näiden ominaisuuksien ansiosta laitteiston mittaustarkkuus ja -herkkyys pysyvät samanlaisina valaistuksen ja radan ominaisuuksien muutoksista huolimatta. -järjestelmään kuuluu käyttäjän työasema, mittauspalkisto, ohjausyksikkö ja oheislaitteita (kuva 1). Käyttäjän työasemaan kuuluu näppäimistö ja monitori, jotka voidaan sijoittaa joko ohjauskaappiin (kuva 2) tai erillisinä valvomon pöydälle (kuva 3). Mittauspalkiston pääosat ovat valopalkki ja kamerapalkki, jotka sijaitsevat yleensä radan vastakkaisilla puolilla. Paksuilla paperi- tai kartonkilaaduilla voidaan käyttää heijastusmittausta, jolloin valo- ja kamerapalkit ovat samalla puolella rataa. Kamerapalkki / -palkit voivat sisältää 1 99 kamerayksikköä (määrä vaihtelee radan leveyden ja tarvittavan kameratiheyden mukaan). Elektroniikkaohjausyksikkö sisältää mikrotietokonejärjestelmän sekä useita ulkoisten signaalien tulo- ja lähtöyksiköitä. Vahvavirtakaappi huolehtii koko laitteiston tehonsyötöstä. Erikseen saatavana olevia oheislaitteita voivat olla esim. värimerkitsimet, kirjoitin, valotaulu ja äänitorvi. Mittaustiedot voidaan lähettää ylemmän tason tietokoneille valinnaisen verkkoliitännän tai sarjaportin kautta. Windows -ohjelma vaatii vähintään Microsoft NT 4.0 tai käyttöjärjestelmän sekä vapaata kovalevytilaa 10 MB ohjelmatiedostoille ja 500 MB rullien historiatiedostoille. RAM-muistin vähimmäiskoko on 16 MB. Ohjelman piirtotarkkuus on SVGA (1024 x 768), mutta sitä voidaan käyttää myös VGA (640 x 480) - näyttögrafiikalla. ULMA Demo for Windows -ohjelma toimii myös Windows 3.1 ja Windows 95 - käyttöjärjestelmissä. Demo-ohjelmaa varten tarvitaan vapaata kovalevytilaa 10 MB ohjelmatiedostoille ja 10 MB rullan historiatiedostoille, ja RAM-muistin vähimmäiskoko on 8 MB.

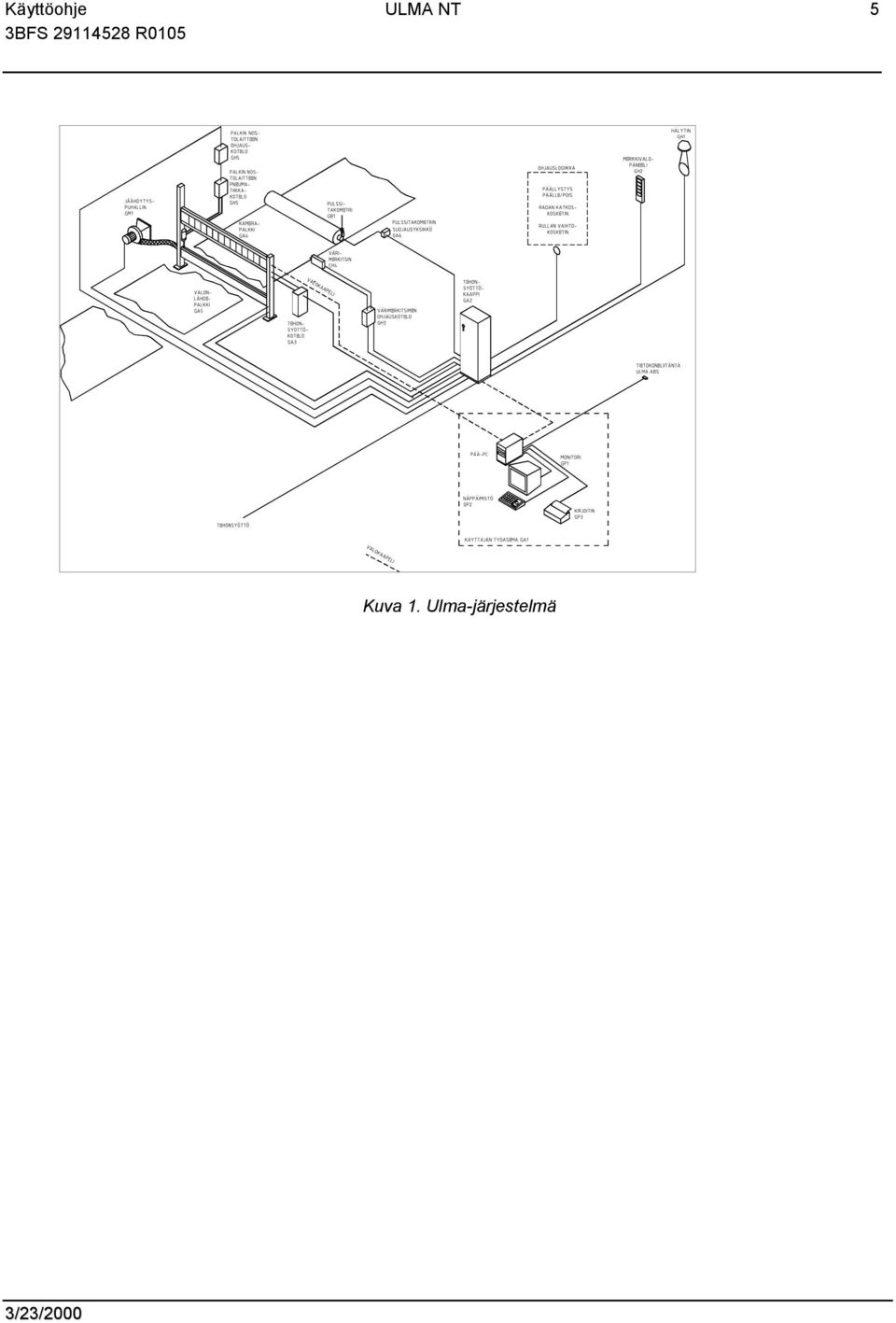

15 Käyttöohje 5 Kuva 1. Ulma-järjestelmä

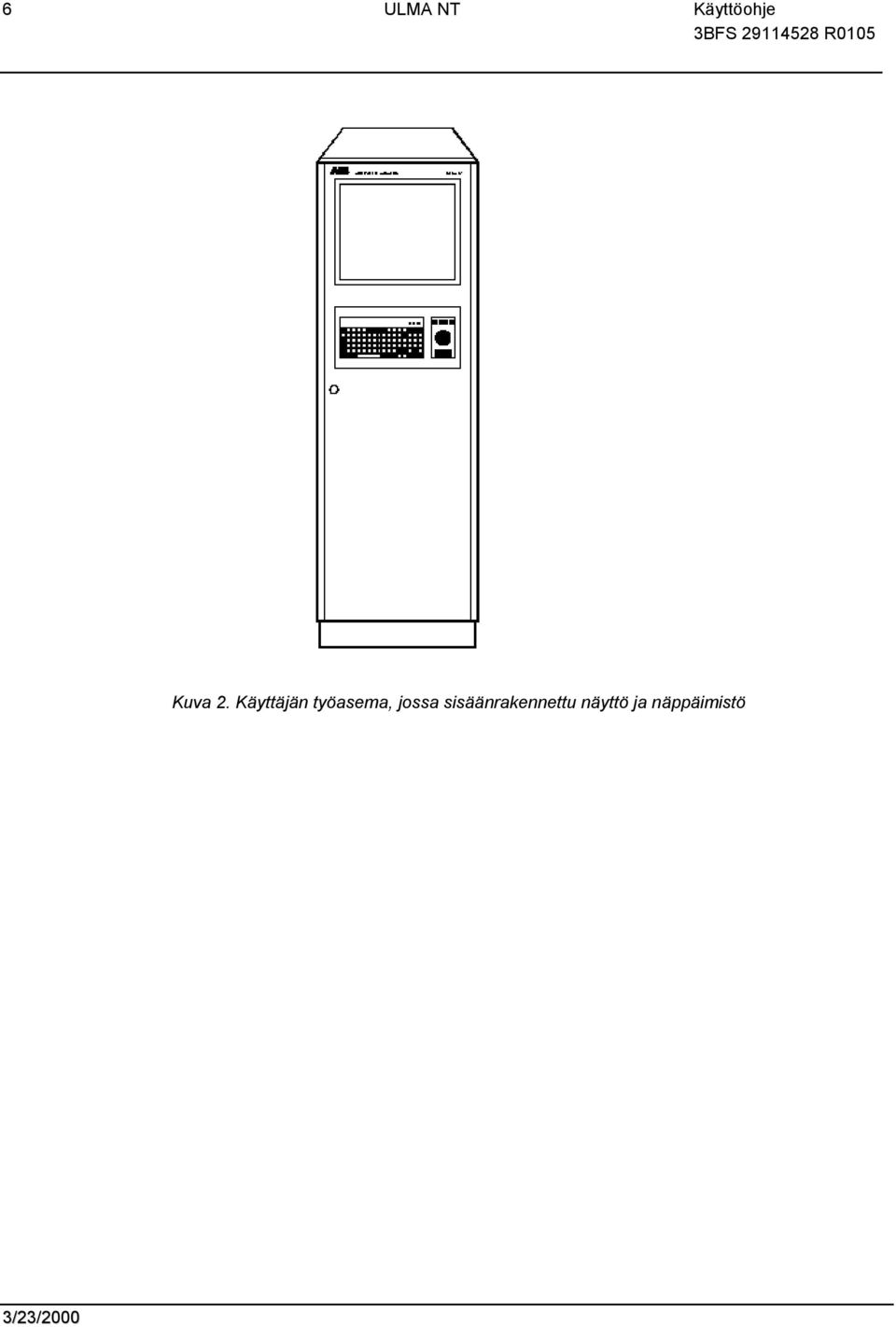

16 6 Käyttöohje Kuva 2. Käyttäjän työasema, jossa sisäänrakennettu näyttö ja näppäimistö

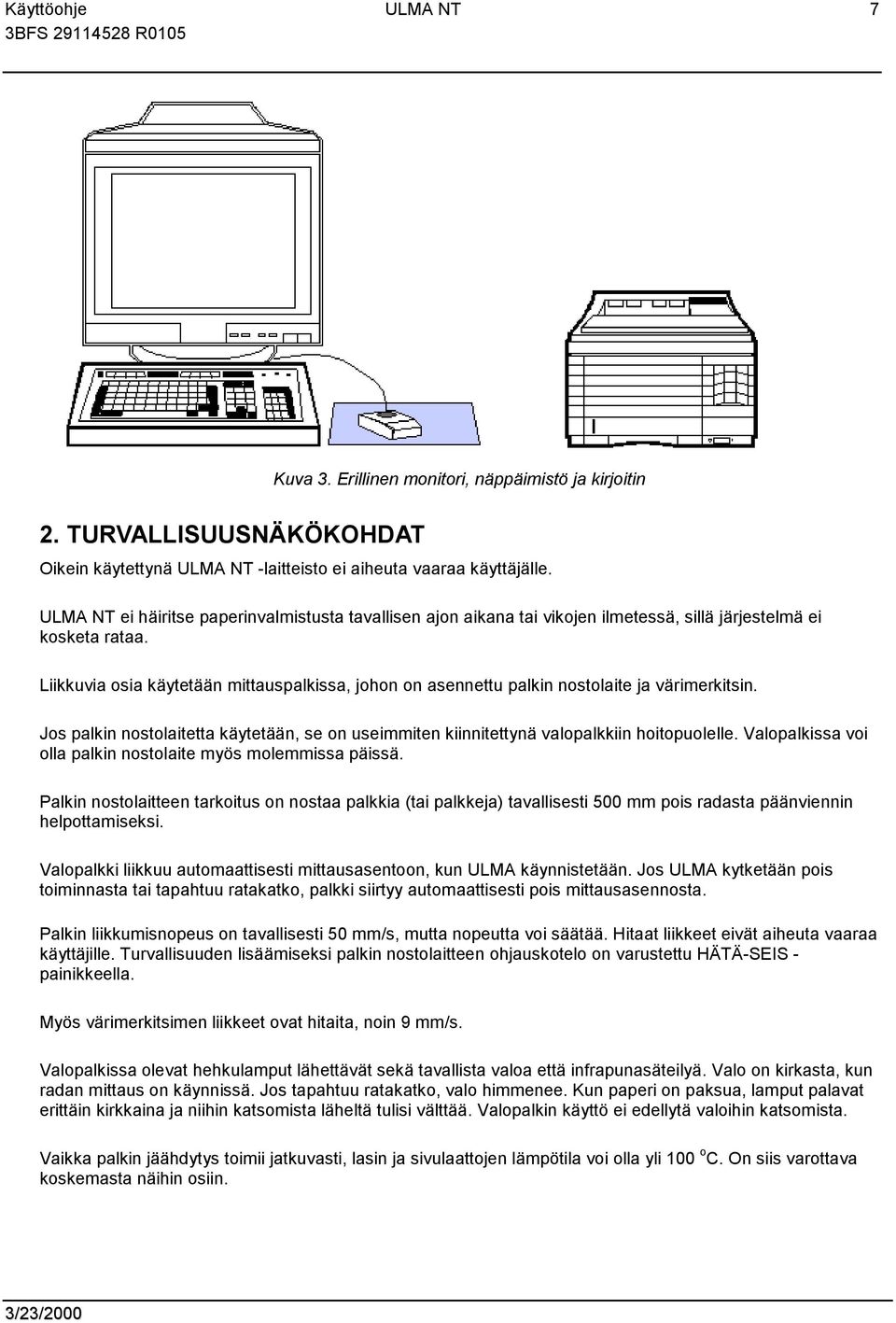

17 Käyttöohje 7 Kuva 3. Erillinen monitori, näppäimistö ja kirjoitin 2. TURVALLISUUSNÄKÖKOHDAT Oikein käytettynä -laitteisto ei aiheuta vaaraa käyttäjälle. ei häiritse paperinvalmistusta tavallisen ajon aikana tai vikojen ilmetessä, sillä järjestelmä ei kosketa rataa. Liikkuvia osia käytetään mittauspalkissa, johon on asennettu palkin nostolaite ja värimerkitsin. Jos palkin nostolaitetta käytetään, se on useimmiten kiinnitettynä valopalkkiin hoitopuolelle. Valopalkissa voi olla palkin nostolaite myös molemmissa päissä. Palkin nostolaitteen tarkoitus on nostaa palkkia (tai palkkeja) tavallisesti 500 mm pois radasta päänviennin helpottamiseksi. Valopalkki liikkuu automaattisesti mittausasentoon, kun ULMA käynnistetään. Jos ULMA kytketään pois toiminnasta tai tapahtuu ratakatko, palkki siirtyy automaattisesti pois mittausasennosta. Palkin liikkumisnopeus on tavallisesti 50 mm/s, mutta nopeutta voi säätää. Hitaat liikkeet eivät aiheuta vaaraa käyttäjille. Turvallisuuden lisäämiseksi palkin nostolaitteen ohjauskotelo on varustettu HÄTÄ-SEIS - painikkeella. Myös värimerkitsimen liikkeet ovat hitaita, noin 9 mm/s. Valopalkissa olevat hehkulamput lähettävät sekä tavallista valoa että infrapunasäteilyä. Valo on kirkasta, kun radan mittaus on käynnissä. Jos tapahtuu ratakatko, valo himmenee. Kun paperi on paksua, lamput palavat erittäin kirkkaina ja niihin katsomista läheltä tulisi välttää. Valopalkin käyttö ei edellytä valoihin katsomista. Vaikka palkin jäähdytys toimii jatkuvasti, lasin ja sivulaattojen lämpötila voi olla yli 100 o C. On siis varottava koskemasta näihin osiin.

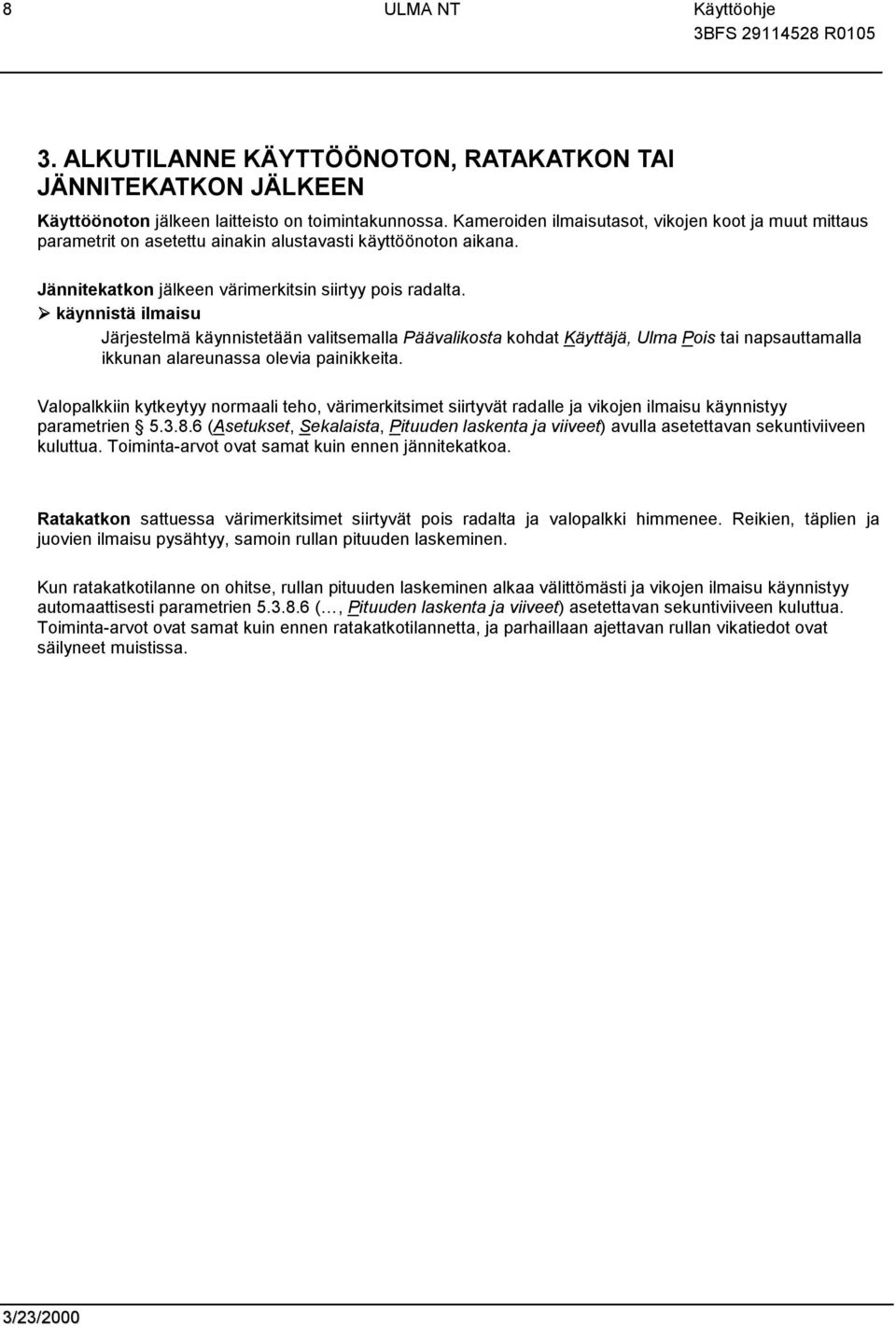

18 8 Käyttöohje 3. ALKUTILANNE KÄYTTÖÖNOTON, RATAKATKON TAI JÄNNITEKATKON JÄLKEEN Käyttöönoton jälkeen laitteisto on toimintakunnossa. Kameroiden ilmaisutasot, vikojen koot ja muut mittaus parametrit on asetettu ainakin alustavasti käyttöönoton aikana. Jännitekatkon jälkeen värimerkitsin siirtyy pois radalta. käynnistä ilmaisu Järjestelmä käynnistetään valitsemalla Päävalikosta kohdat Käyttäjä, Ulma Pois tai napsauttamalla ikkunan alareunassa olevia painikkeita. Valopalkkiin kytkeytyy normaali teho, värimerkitsimet siirtyvät radalle ja vikojen ilmaisu käynnistyy parametrien (Asetukset, Sekalaista, Pituuden laskenta ja viiveet) avulla asetettavan sekuntiviiveen kuluttua. Toiminta-arvot ovat samat kuin ennen jännitekatkoa. Ratakatkon sattuessa värimerkitsimet siirtyvät pois radalta ja valopalkki himmenee. Reikien, täplien ja juovien ilmaisu pysähtyy, samoin rullan pituuden laskeminen. Kun ratakatkotilanne on ohitse, rullan pituuden laskeminen alkaa välittömästi ja vikojen ilmaisu käynnistyy automaattisesti parametrien (, Pituuden laskenta ja viiveet) asetettavan sekuntiviiveen kuluttua. Toiminta-arvot ovat samat kuin ennen ratakatkotilannetta, ja parhaillaan ajettavan rullan vikatiedot ovat säilyneet muistissa.

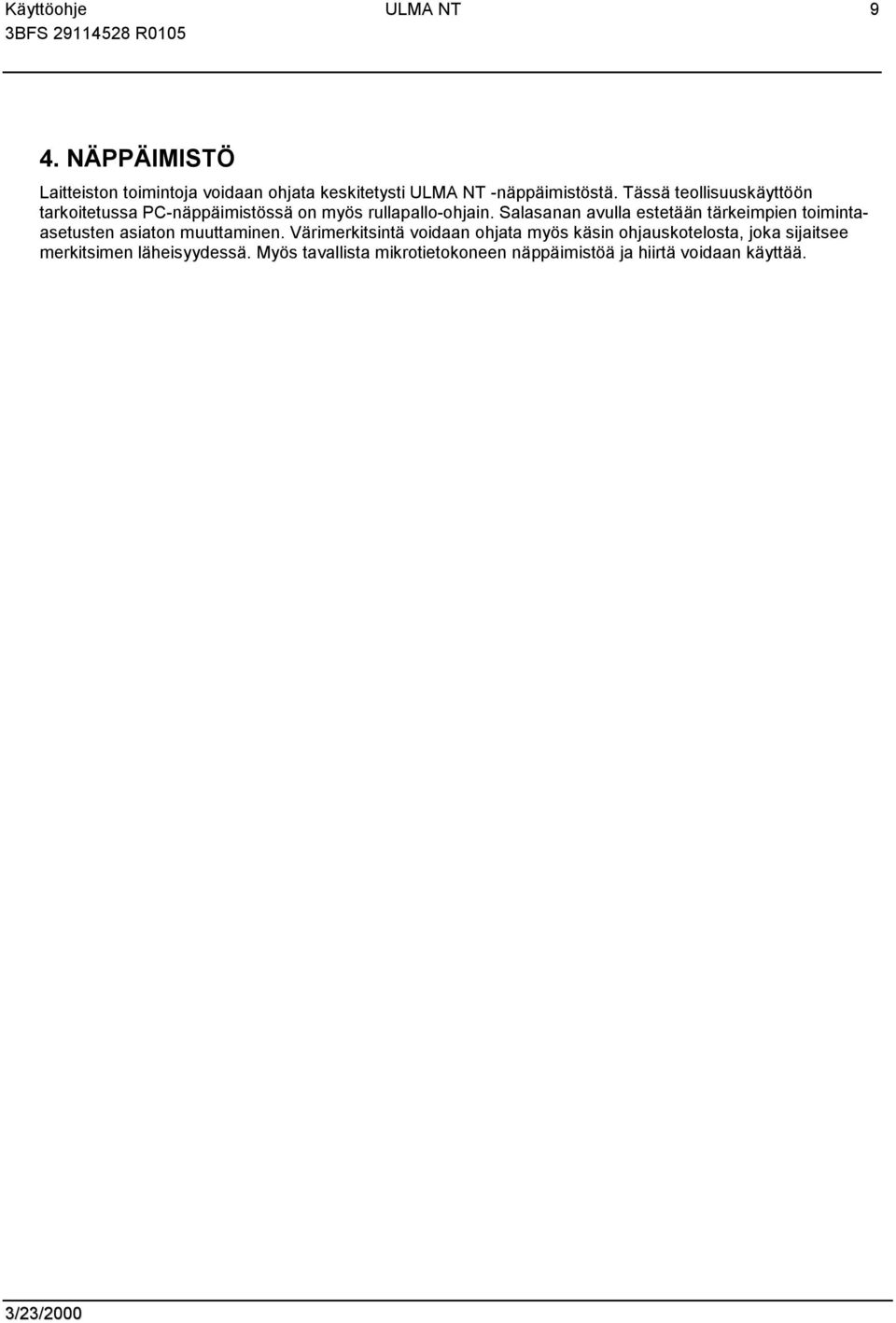

19 Käyttöohje 9 4. NÄPPÄIMISTÖ Laitteiston toimintoja voidaan ohjata keskitetysti -näppäimistöstä. Tässä teollisuuskäyttöön tarkoitetussa PC-näppäimistössä on myös rullapallo-ohjain. Salasanan avulla estetään tärkeimpien toimintaasetusten asiaton muuttaminen. Värimerkitsintä voidaan ohjata myös käsin ohjauskotelosta, joka sijaitsee merkitsimen läheisyydessä. Myös tavallista mikrotietokoneen näppäimistöä ja hiirtä voidaan käyttää.

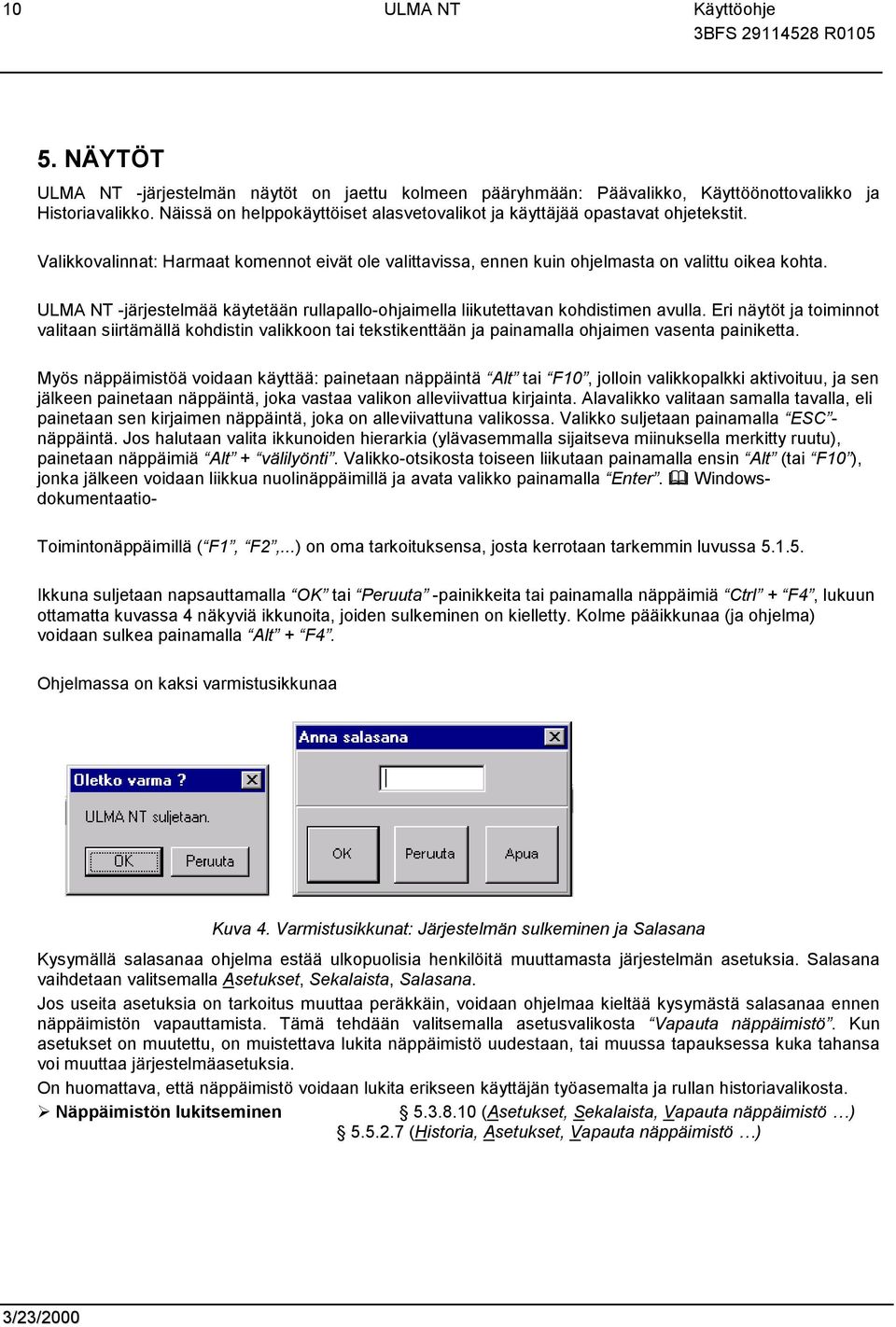

20 10 Käyttöohje 5. NÄYTÖT -järjestelmän näytöt on jaettu kolmeen pääryhmään: Päävalikko, Käyttöönottovalikko ja Historiavalikko. Näissä on helppokäyttöiset alasvetovalikot ja käyttäjää opastavat ohjetekstit. Valikkovalinnat: Harmaat komennot eivät ole valittavissa, ennen kuin ohjelmasta on valittu oikea kohta. -järjestelmää käytetään rullapallo-ohjaimella liikutettavan kohdistimen avulla. Eri näytöt ja toiminnot valitaan siirtämällä kohdistin valikkoon tai tekstikenttään ja painamalla ohjaimen vasenta painiketta. Myös näppäimistöä voidaan käyttää: painetaan näppäintä Alt tai F10, jolloin valikkopalkki aktivoituu, ja sen jälkeen painetaan näppäintä, joka vastaa valikon alleviivattua kirjainta. Alavalikko valitaan samalla tavalla, eli painetaan sen kirjaimen näppäintä, joka on alleviivattuna valikossa. Valikko suljetaan painamalla ESC - näppäintä. Jos halutaan valita ikkunoiden hierarkia (ylävasemmalla sijaitseva miinuksella merkitty ruutu), painetaan näppäimiä Alt + välilyönti. Valikko-otsikosta toiseen liikutaan painamalla ensin Alt (tai F10 ), jonka jälkeen voidaan liikkua nuolinäppäimillä ja avata valikko painamalla Enter. Windows- dokumentaatio- Toimintonäppäimillä ( F1, F2,...) on oma tarkoituksensa, josta kerrotaan tarkemmin luvussa Ikkuna suljetaan napsauttamalla OK tai Peruuta -painikkeita tai painamalla näppäimiä Ctrl + F4, lukuun ottamatta kuvassa 4 näkyviä ikkunoita, joiden sulkeminen on kielletty. Kolme pääikkunaa (ja ohjelma) voidaan sulkea painamalla Alt + F4. Ohjelmassa on kaksi varmistusikkunaa Kuva 4. Varmistusikkunat: Järjestelmän sulkeminen ja Salasana Kysymällä salasanaa ohjelma estää ulkopuolisia henkilöitä muuttamasta järjestelmän asetuksia. Salasana vaihdetaan valitsemalla Asetukset, Sekalaista, Salasana. Jos useita asetuksia on tarkoitus muuttaa peräkkäin, voidaan ohjelmaa kieltää kysymästä salasanaa ennen näppäimistön vapauttamista. Tämä tehdään valitsemalla asetusvalikosta Vapauta näppäimistö. Kun asetukset on muutettu, on muistettava lukita näppäimistö uudestaan, tai muussa tapauksessa kuka tahansa voi muuttaa järjestelmäasetuksia. On huomattava, että näppäimistö voidaan lukita erikseen käyttäjän työasemalta ja rullan historiavalikosta. Näppäimistön lukitseminen (Asetukset, Sekalaista, Vapauta näppäimistö ) (Historia, Asetukset, Vapauta näppäimistö )

21 Käyttöohje Päänäyttö Päänäyttöikkunassa näkyy yleiskuvaus valmistetun paperin laadusta (kuva 5). Yksittäiset ja jatkuvat viat näkyvät kah dessa erillisessä vikakartassa. Vikakartasta nähdään parhaillaan ajettavan rullan vikojen sijainti pitkittäis- ja poikittaissuunnassa sekä ratakatkot ja rullanvaihdot. Poikittaissuuntaisen sijainnin asteikko näkyy huuliruuvien tai kameran numeroiden mukaisena tai desimetreinä ruudun alareunassa. Pitkittäissuuntainen sijainti (desimetreinä rullan alusta) näkyy vikakartan oikeassa reunassa. Järjestelmä tarkkailee jatkuvasti radan leveyttä, joka näkyy vikakartan yläreunassa (millimetreinä). Karttaa voidaan vierittää alas- tai ylöspäin näytön oikeassa reunassa olevan pystysuoran vierityspalkin avulla. Juovat näkyvät pystysuorina viivoina. Ohjelma ilmoittaa viivojen alkamis- ja päättymiskohdat. Reiästä alkava juova näkyy viivana, jonka alussa on ympyrä. Kuva 5. Päänäyttöikkuna Näytön vasemmassa reunassa ovat Vikakartta- ja Juovakartta -ikkunat. Niiden alla näkyy kameroiden tilanne. Napsauttamalla pituuspalkkia hiiren vasemmanpuoleisella näppäimellä voidaan avata Vian erittely -ikkuna tai Juovan erittely -ikkuna Hälytyslippu voi ilmestyä yläkulmaan tiedottamaan toistuvista vioista 5.2.7

22 12 Käyttöohje Näytön oikeassa yläkulmassa on Tilanne -ikkuna, jossa on pääasialliset tilatiedot Näytön oikeassa alakulmassa on Vikalaskurit -ikkuna, josta näkyvät vikatyypit sekä niitä vastaavat laskurin lukemat Kaikkia ikkunoita voidaan siirtää, muuttaa, pienentää minimikokoon ja suurentaa maksimikokoon tavallisen Windows-ympäristön mukaisesti. Tarpeettomat ikkunat voidaan myös pienentää ikoneiksi Tilaikkuna Tilaikkunassa Tilanne näkyy järjestelmän tila. Kuva 6. Tilaikkuna - Kalenteri Päivämäärä ja kellonaika. Aika/Päivä-asetukset (Asetukset/Ohjelman hallinta, Ohjauspaneeli, Aika/Päivä) Time/Date Format (Settings/Program Manager, Control Panel, International) - Järjestelmä ON/OFF (käynnissä/katkaistuna) -kenttiä on joko yksi tai kaksi sen mukaan, kuinka ON/OFF - monta palkkia järjestelmässä on. Kun järjestelmän toiminta on katkaistuna (OFF), on kenttä musta kenttä ja teksti OFF näkyy siinä punaisena. Kun järjestelmä on käynnistysviivetilassa, kenttä on vaaleansininen ja teksti ON näkyy mustana. Viiveen loputtua kenttä on vihreä ja teksti ON näkyy mustana. Jos tapahtuu ratakatko, kenttä muuttuu keltaiseksi ja teksti ON näkyy mustana. - Rullan Rullan numerossa on enintään kuusi merkkiä. Numero kasvaa automaattisesti numero rullanvaihdon yhteydessä, joten numeroiden lisäksi ei voida käyttää kirjaimia. - Tuote- ja Ryhmänumero yhdistää laatukoodit tiettyihin tuoteryhmäkohtaisiin parametreihin laatukoodi (ilmaisutasot, tulostuslaitteet jne.). Tuoteryhmiä voi olla enintään kymmenen, ja muistiin voidaan tallentaa 200 erilaista koodia. Laatukoodeissa voi olla enintään kaksikymmentä merkkiä tai numeroa missä järjestyksessä tahansa.

23 Käyttöohje 13 - Rullan pituus Pituus metreinä - Nopeus Radan nopeus metriä/minuutti - Tumma ja Hetkellisen tumman ja vaalean formaation arvot. Mustat numerot tarkoittavat tummaa ja vaalea siniset numerot vaaleaa formaatiota formaatio - Asema- Näyttää klientti - eli isäntäasemat, jotka ovat liitettyinä järjestelmään (tieto näkyy yhteydet Palkin lämpötila -laatikon alapuolella). Punainen väri tarkoittaa katkennutta yhteyttä. - Päällystyksen Näyttää tiedon Päällystys OFF. Jos päällystys on katkaistuna (OFF), tila vianilmaisu on keskeytynyt, mutta pituuden mittaus jatkuu. - Hälytys Hälytyslippu näkyy formaatiolaatikon alapuolella. Teksti HÄLYTYS ilmoittaa hälytyksestä. Hälytys kuitataan avaamalla ikkuna Hälytyksen kuittaus F6, jolloin hälytyslipun väri muuttuu punaisesta siniseksi. Lippu häviää, kun vika on poistettu Vikalaskurit Vikalaskurit näyttävät parhaillaan ajettavan rullan kaikki lasketut viat kutakin vikatyyppiä kohti. Juovien osalta laskuri laskee sekä juovien määrän että pituuden juovatyyppiä kohti (kuva 7). Kahden palkin järjestelmässä on painike, josta valitaan palkki 1 tai 2. Kuva 7. Vikalaskurit Näytössä näkyvät eri vikatyypeistä käytetyt värit. Muita merkkejä ovat < = Reunavika * = Ryöppy

24 14 Käyttöohje Asetukset Vikatyypit ja niiden määrän muuttaminen Vikojen värien muuttaminen Vian erittely Kaikki yksityiskohdat, esimerkiksi vian tarkka muoto ja koko, sijainti, vian ilmaissut kamera ja juovan pituus saadaan näkyviin lisäikkunaan napsauttamalla Vikakartan asianomaista solua (kuva 8). Kuva 8. Vian erittely Juovan erittely Kaikki juovan yksityiskohdat, kuten pituus ja leveys, paikka sekä juovan havainnut kamera, saadaan näkyviin lisäikkunaan napsauttamalla Juovakartan asianomaista solua (kuva 9). Kuva 9. Juovan erittely Päävalintapalkin vaihtoehdot Kaikki päävalintapalkin valinnat voidaan tehdä joko hiirellä/rullapallolla, näppäimistöltä painamalla Alt - painiketta ja alleviivattua kirjainta vastaavaa näppäintä, tai joissakin tapauksissa toimintonäppäimillä.

25 Käyttöohje 15 Kuva 10. Päävalintapalkki (Kunkin valintavaihtoehdon vasemmalla puolella on viittaus asianomaiseen alakohtaan. Esim => Päävalikko, Käyttäjä, Ulma ON/OFF) Toimintonäppäimiä F1 - F11 voidaan käyttää kuumanäppäiminä valittaessa näytön eri sivuja ja avattaessa joitakin ohjausikkunoita. F1 Ulma ON/OFF Käynnistää/katkaisee järjestelmän toiminnan. F2 Palkki 1 ON/OFF Käynnistää/katkaisee palkin 1 toiminnan. F3 Palkki 2 ON/OFF Käynnistää/katkaisee palkin 2 toiminnan. F4 Laatukoodi Paperilaatua vastaavien uusien parametrien sekä uusien laaturyhmien/tuotantokoodien valinta. F5 Rullan numero Rullanumeron päivittäminen manuaalisesti, milloin tarpeellista. F6 Hälytyksen kuittaus Avaa hälytyksen kuittausikkunan Hälytyksen asetus F7 Toistuva vika F8 Laskurin kuittaus F10 Aktivoi Aktivoi valikon. Ctrl+F4 Sulje ikkuna Sulkee aktiivisen ikkunan. Ctrl+F6 Seuraava Hyppää seuraavaan ikkunaan.

26 16 Käyttöohje Alt+F4 Sulje näyttö Sulkee kolme päävalikkoikkunaa yhden toisensa jälkeen. Jotta kukaan ulkopuolinen ei voisi sulkea ikkunoita, ohjelma kysyy salasanaa (määritellään asennuksen aikana). 5.2 Käyttäjävalikko Kuva 11. Käyttäjävalikon valintavaihtoehdot Käyttäjävalikosta voidaan valita samoja toimintoja kuin toimintonäppäimillä F1-F11. Seuraavassa on tarkempi selostus kustakin valintavaihtoehdosta.

27 Käyttöohje Järjestelmä ON/OFF Toiminnon avulla joko käynnistetään palkkijärjestelmä tai katkaistaan sen toiminta. Jos järjestelmässä on vain yksi palkki, tätä toimintoa voidaan silti käyttää. Toimintonäppäin F1. Kuva 12. Järjestelmä ON/OFF Palkki 1 ON/OFF Toiminnon avulla käynnistetään tai katkaistaan palkin 1 toiminta. Toimintonäppäin F Palkki 2 ON/OFF Toiminnon avulla käynnistetään tai katkaistaan palkin 2 toiminta. Toimintonäppäin F Laatukoodi Toiminnon avulla valitaan parametreja paperilaadun mukaisesti. Toimintonäppäin F4. uusien tuotantoryhmien/laatukoodien syöttö ( Asetukset, Sekalaista, Laatukoodit) Rullan numero Toiminnon avulla voidaan päivittää rullan numero manuaalisesti, milloin tarpeellista. Toimintonäppäin F5. Kuva 13. Koodien valinta Kuva 14. Rullan numero Hälytyksen kuittaaminen Toimintonäppäin F6. Tämä ikkuna (kuva 15) näyttää ne hälytykset, jotka on tehnyt. On olemassa kaksi eri hälytystyyppiä: tuotantoprosessista tulevat hälytykset, esim. Ratakatko, ja itse järjestelmästä tulevat hälytykset, esim. Kamera 1 ei vastaa tai Kameran 1 videotaso. Kunkin hälytyksen päivämäärä sekä alkamis- ja päättymisaika tallentuvat.

28 18 Käyttöohje Hälytyksen alkaminen on merkitty punaisella tekstillä ja hälytyksen päättyminen mustalla. Kuva 15. Hälytyksen kuittaaminen Hälytyksen asettaminen Äänitorven asetukset (Asetukset, Syöttö, Viat ja juovat) (Asetukset, Sekalaista, Pituus ja viiveet ) Toistuvat viat Toistuva vika -ikkuna (kuva 16) on käyttökelpoinen silloin, kun halutaan löytää toistuvan vian syy. Kun ohjelma havaitsee vian, se etsii aiemmin esiintyneitä vikoja. Jos samassa poikkisuuntaisessa asemassa esiintyy useita vikoja, ohjelma laskee näiden välisen etäisyyden. Jos etäisyys on vakio ja käyttäjän asettama hälytysraja ylittyy, ohjelma antaa Toistuva vika -hälytyksen, joka ilmestyy vikakartan yläkulmaan. Vikojen erittely on jatkuvaa. Toistuvan vian ilmetessä Toistuva vika -ikkuna näyttää tiedot vian tyypistä ja toistumisvälistä, vian sijainnin radan poikkisuunnassa sekä ilmoittaa paperikoneen osan, joka on lähimpänä vikaa. Ohjelma erittelee vikojen etäisyydet yhden cm:n tarkkuudella. Koneenosien nimet ja pituudet sekä hälytysraja voidaan asettaa asetusvalikosta. Käyttäjä voi asettaa 200 koneenosan nimeä ja pituutta erikseen kumpaakin palkkia kohti. Se, kuinka monta vikaa peräjälkeen saa

29 Käyttöohje 19 esiintyä, ennen kuin ohjelma hälyttää viasta, valitaan asettamalla hälytysraja. Jos raja on asetettu pienemmäksi kuin kaksi, ohjelma ei etsi toistuvaa vikaa lainkaan. Asetukset Hälytysraja: Hälytysrajan asettaminen (Asetukset, Hälytysraja ) Koneenosat, {palkki}: Käyttäjä voi lisätä ja poistaa koneenosien nimiä erikseen kummankin palkin osalta. (Asetukset, Koneenosat ) Kuva 16. Toistuvien vikojen ikkuna Laskurien kuittaus Profiilin alustus Profiilin alustustoimintoa käytetään silloin, kun historiatiedostot on poistettu manuaalisesti, tai kun on syytä epäillä, ettei historiaprofiili ole päivittynyt oikein. Historiatiedostot ovat ULMA-alihakemistoissa prof ja fprof. Alustuksen voi tehdä ainoastaan isäntätyöasemasta.

30 20 Käyttöohje Dialogilaatikko, OK ja Peruuta -painikkeet Kuva 17. Profiilien alustus Trendit Trendi-ikkuna (kuva 18) näyttää vikajakauman valittuna ajanjaksona. Napsauttamalla alavalikon asianomaista vaihtoehtoa voidaan laskentajaksoksi asettaa joko 8 tuntia, 24 tuntia, 7 päivää tai 30 päivää. Avoinna voi olla useita trendi-ikkunoita, joissa on eri asetukset. Lyhin laskentajakso yhtä käyrää kohti on 10 minuuttia. Trendin asetus Trendin vikaluokka: Käyttäjä voi valita nähtäväkseen minkä vikatyypin tahansa. (Trendin asetus, Vikaluokat ) Trendin vikamäärä: Käyttäjä voi antaa vikatyypin asteikolle maksimiarvon. Kaikki jaksot voidaan määritellä yksitellen.. (Trendin asetus, Asteikot ) Palkin valinta 1/2 (Näyttö, Palkki 1/2)

31 Käyttöohje 21 Kuva 18. Trendit On huomattava, että valikko on muuttunut. Kuvassa 18 on nykyinen trendien asetusikkuna. Kuvassa on: - jakso, 8 tunnin historia - kaikki vikaluokat on valittu; kaksi ensimmäistä näkyy ikkunassa, muut saadaan näkyviin vierittämällä palkkia. - kaikkien Y-asteikkojen maksimiarvoksi on asetettu 200. (yksikkö = vikoja / 10 minuuttia)

32 22 Käyttöohje Profiilit Profiili-ikkuna näyttää koneen poikkisuunnassa ilmenevien vikojen jakauman valittuna ajanjaksona erikseen kunkin vikaluokan osalta (kuva 19). Napsauttamalla alavalikon asianomaista vaihtoehtoa voidaan laskentajaksoksi asettaa 8 tuntia, 24 tuntia, 7 päivää tai 30 päivää. Avoinna voi olla useita profiili-ikkunoita, joissa on eri asetukset. asetukset Profiilin vikaluokat: Käyttäjä voi valita nähtäväkseen minkä vikatyypin tahansa. Samalla näytöllä voidaan nähdä 12 eri profiilia. Profiilit valitaan napsauttamalla Vikaluokat -valikon asianomaista vaihtoehtoa (kuten Trendit ks. kuva 16). (Profiilin asetukset, Vikaluokat ) Profiilin vikojen lukumäärä: Käyttäjä voi antaa asteikolle maksimiarvon. Kaikki laskentajaksot voidaan määritellä erikseen (kuten trendit ks. kuva 16). (Profiilin asetukset, Asteikot..., Vikojen lukumäärä) Profiilin X-asteikko: Käyttäjä voi valita vikatyyppien X-asteikon. Kaikki laskentajaksot voidaan määritellä erikseen. (Profiilin asetukset, Asteikot...,Profiilin asteikko ) Palkin valinta 1/2 (Näyttö, Palkki 1/2)

33 Käyttöohje 23 Kuva 19. Profiilit Formaatioprofiili Formaatio mitataan radan poikkisuunnassa. Formaatioikkunat näyttävät tummien ja vaaleiden formaatioiden X-asteikon (kuva 19) (kamera)keskiarvot valittuna ajanjaksona. Vaaleat formaatiot lasketaan siitä pikselimäärästä, jotka ylittää tietyn rajan; tummat formaatiot lasketaan siitä pikselimäärästä, joka jää tietyn rajan alle. Jos formaatiorajan ylittävät tai alittavat pikselimäärät ovat aiheutuneet viasta, niitä ei lasketa mukaan keskiarvoon. Pyyhkäisymittausesimerkissä (kuva 20) vaaleisiin kohtiin sisältyy 4 pikseliä ja tummiin kohtiin kolme pikseliä. Formaation taso määräytyy prosentteina enintään 10:lle Formaation ilmaisutasot ikkunan tuoteryhmälle : formaatiotasot annetaan erikseen tummalle ja vaalealle formaatiolle. Testi-ikkuna näyttää kameroiden formaatiolaskurit (Testaa, Formaatio...). Laskuri laskee kaikkiaan 32 pyyhkäisymittaustulosta. Tulokset näkyvät myös prosentteina. Formaatio näkyy Tilaikkunassa prosentteina.

34 24 Käyttöohje Kuva 20. Formaatio Formaatioprofiili-ikkuna (kuva 21) näyttää formaatioprofiilin valittuna ajanjaksona. Napsauttamalla alavalikon asianomaista kohtaa voidaan laskentajaksoksi valita 1 tunti, 8 tuntia, 24 tuntia tai 7 päivää. asetukset Profiilin X-asteikko: Käyttäjä voi valita X-asteikon rajamerkin. (Asetukset, X-asteikko ) Profiilin Y-asteikko: Käyttäjä voi valita Y-asteikon koordinaatit prosentteina. (Asetukset, Y-asteikko )

35 Käyttöohje 25 Kuva 21. Formaatioprofiili-ikkuna Formaatioarvoja, jotka voidaan nähdä Tilaikkunassa ( 5.1.1), ovat niiden pikseleiden määrät (prosentteina kaikista pikseleistä), jotka ovat ylittäneet tumman ja vaalean formaation raja-arvon.

36 26 Käyttöohje Formaatiotrendi Formaatiotrendi-ikkunassa (kuva 22) näkyvät tummien ja vaaleiden formaatioiden formaatiotrendit valittuna ajanjaksona. Vaaleat formaatiot lasketaan siitä pikselimäärästä, jotka ylittää tietyn rajan; tummat formaatiot lasketaan siitä pikselimäärästä, joka ei ylitä tiettyä rajaa. Jos formaatiorajan ylittävät tai alittavat pikselimäärät ovat aiheutuneet viasta, niitä ei lasketa mukaan keskiarvoon. Napsauttamalla alavalikon asianomaista vaihtoehtoa voidaan laskentajaksoksi asettaa 8 tuntia, 24 tuntia 7 päivää tai 30 päivää. asetukset Formaation trendi: Käyttäjä voi valita Y-asteikon koordinaatit prosentteina. (Asetukset, Asteikot ) Kuva 22. Formaatiotrendi-ikkuna

37 Käyttöohje Asetukset (konfigurointi) käyttöönottovalikko Käyttöönottovalikossa on 7 esivalikkoa ja 34 alavalikkoa. Näitä käytetään lähinnä otettaessa järjestelmää käyttöön. Kuva 23. Käyttöönottovalikko (Tässä kuvassa kaikki alakohtien numerot on merkitty kunkin vaihtoehdon vasemmalle puolelle Esim => Asetusvalikko, Sekalaista, Varmistus )

38 28 Käyttöohje Asetusvaiheet 1. Siirretään kohdistin asianomaiseen kohtaan sarkainnäppäimen tai ohjauspallon avulla. 2. Näppäillään haluttu arvo numeronäppäimillä. 3. Napsautetaan OK ohjauspallosta. Annetut arvot tallentuvat tietokoneen muistiin, kun painetaan OK -painiketta. 4. Jos salasanaa käytetään, järjestelmä kysyy käyttäjältä salasanaa ennen arvojen tallentamista. Jos salasana näppäillään väärin, vanha arvo säilyy muistissa. Huom! Kaikki asetusten muutokset tehdään Asetusvalikossa. Kun arvot tallennetaan painamalla OK -painiketta, järjestelmä kysyy salasanaa. Kuva 24. Salasana Kamerat ja palkit Kuva 25. Kamera- ja palkkivalikko

39 Käyttöohje Valopalkin ohjaus Dialogilaatikko, Palkki 1/2. Muut ohjaukset: Kuva 26. Valopalkin ohjaus Valopalkin ohjaus: Valitaan, ohjataanko valovoimaa automaattisesti vai käsin. Valopalkin numero: Numero on 2 tai 3, jos valopalkkeja on enemmän kuin yksi. Tyristoriyksikön ohjaus Ohjearvo (%) käynnistysviiveen aikana/käsiohjauksessa

40 30 Käyttöohje Valovoiman ohjaus käynnistysviiveen aikana sekä ohjausarvo, jos järjestelmää käytetään käsin. Enimmäisarvo on 99 %. Ohjearvo (%) valmiustilassa (keltainen ON) Tyristoriyksikön valovoiman ohjaus (%), kun yksikkö on valmiustilassa (keltainen ON). Enimmäisarvo on 55 %. Ohjearvon enimmäisarvo (%) Enimmäisprosenttiarvo suurimmalle mahdolliselle jännitteelle, jota käytetään valopalkin valovoiman ohjaukseen. Enimmäisarvo on 100 %. Ohjearvo (%) 10 tuotantoryhmälle (automaattiohjaus) Valovoiman automaattiohjauksen ohjearvo. Voidaan asettaa erikseen 10:lle eri tuotantoryhmälle. Automaattiohjauksen tavallisin ohjearvo on 40 %. Tämä arvo kalibroidaan käyttöönoton aikana eikä sitä saisi muuttaa. Valopalkin lämpötilan hälytysrajat (oc) Matala hälytysraja Matalan lämpötilan hälytysrajan vähimmäisarvo on 10oC ja enimmäisarvo 80oC. Korkea hälytysraja Korkean lämpötilan hälytysraja (oc). Enimmäisarvo on 120oC ja vähimmäisarvo 20oC. Katkaisun hälytysraja Korkean lämpötilan katkaisuraja (oc). Kun korkean lämpötilan katkaisuraja ylittyy, valopalkin jännite katkeaa. Enimmäisarvo on 150oC ja vähimmäisarvo 60oC Kamerapalkki ja sekalaista. Dialogilaatikko, Palkki 1/2. Muut ohjaukset:

41 Käyttöohje 31 Kuva 27. Kamerapalkki 1 ja kamerat Ensimmäinen kamera hoito-/käyttöpuolella Määrittelee kameran numeroinnin, jotta kuvaus alkaisi oikealta puolelta vikakarttaa. Kameroiden määrä Kameroiden määrä järjestelmässä. Maksimiarvo on 99. Käyttäjä voi valita 1 - palkkijärjestelmänantamalla palkin numero 2 ikkunan Kameroiden määrä arvoksi 0. Palkin mittausleveys metreinä Kameroiden mittausalue metreinä. Kameran mittausleveys Yhden kameran katselualue radalla, metreinä. Skannausaika mikrosekunteina Kameran pyyhkäisyaika mikrosekunteina Vaalean reunan taso (0-255) Vaalean reunan ilmaisutasoa käytetään asetettaessa järjestelmää valvomaan rataa oikein. Tumman reunan taso (0-255) Tumman reunan ilmaisutasoa käytetään asetettaessa järjestelmää valvomaan rataa oikein. Videotason hälytysraja (Heksa) Jos kameroiden tavallinen videotaso ylittää tämän rajan (= paperiradalla ei ole riittävästi valoa), järjestelmä hälyttää ja menee keltaiseen ON tilaan. Arvot 0-FFF Videotason hälytysrajaksi suositellaan E00. Pikseleiden lukumäärä Pikseleiden lukumäärä kameran CCD-elementissä. Keskimääräinen aikavakio poikkisuunnassa (CD) Juovanilmaisualgoritmissa käytettävä suodatinvakio poikkisuunnassa. Määritellään käyttöönottovaiheessa. Arvot Keskimääräinen aikavakio koneen suunnassa (MD) Juovanilmaisualgoritmissa käytettävä suodatinvakio koneen suunnassa. Määritellään käyttöönottovaiheessa. Arvot Videokorjauksen muutosnopeus sekunteina: 1, 2, 4 tai 8 Kameran videokäyrän korjausnopeus. Oletusarvo on 1. Tämä parametri kalibroidaan käyttöönottovaiheessa.

42 32 Käyttöohje Reunan maskaus Dialogilaatikko, palkki 1/2. Muut ohjaimet: Kuva 28. Reunan maskaus, palkki 1 Maskaukset voidaan suhteuttaa joko paperin reunaan tai kiinteään pisteeseen. Kaikki arvot metreinä, 3 desimaalia. Ensimmäinen kamera, reunan maskaus juovilta Radan reunan alue, jonka ensimmäinen kamera havaitsee, voidaan maskata siten, että juovia ei tältä alueelta raportoidu. Ensimmäinen kamera, reunan maskaus rei iltä Radan reunan alue, jonka ensimmäinen kamera havaitsee, voidaan maskata siten, että reikiä ei tältä alueelta raportoidu. Ensimmäinen kamera, reunan maskaus vaaleilta täpliltä Radan reunan alue, jonka ensimmäinen kamera havaitsee, voidaan maskata siten, että vaaleita täpliä ei tältä alueelta raportoidu. Ensimmäinen kamera, reunan maskaus harmailta ja tummilta täpliltä Radan reunan alue, jonka ensimmäinen kamera havaitsee, voidaan maskata siten, että harmaita ja tummia täpliä ei tältä alueelta raportoidu. Viimeinen kamera, reunan maskaus juovilta Radan reunan alue, jonka viimeinen kamera havaitsee, voidaan maskata siten, että juovia ei tältä alueelta raportoidu.

43 Käyttöohje 33 Viimeinen kamera, reunan maskaus rei iltä Radan reunan alue, jonka viimeinen kamera havaitsee, voidaan maskata siten, että reikiä ei tältä alueelta raportoidu. Viimeinen kamera, reunan maskaus vaaleilta täpliltä Radan reunan alue, jonka viimeinen kamera havaitsee, voidaan maskata siten, että vaaleita täpliä ei tältä alueelta raportoidu. Viimeinen kamera, reunan maskaus harmailta ja tummilta täpliltä Radan reunan alue, jonka viimeinen kamera havaitsee, voidaan maskata siten, että harmaita ja tummia täpliä ei tältä alueelta raportoidu Toistuvien vikojen maskaus Valitsemalla Kamerat ja palkit\toistuvan vian maskaus Konfigurointi valikosta voit kertoa järjestelmälle että se maskaa toistuvia vikoja. Jotta maskattaavia vikoja voidaan löytää, kameralle pitää kertoa koko, pituus ja pituus hysteeria vialle joka maskataan. Dialogilaatikko, palkki 1/2, Apuikkuna, muut ohjaimet: Kuva 29. Toistuvien vikojen maskaus, palkki 1 & Apua Katso apuikkuna aiheesta Toistuvien vikojen maskaus CD (Cross Direction) MD (Machine Direction) = Paikka poikkisuunnassa = Paikka koneen suunnassa Vikojen koot on annettu sekä poikkisuunnassa että koneen suunnassa.

44 34 Käyttöohje Ilmaisutasot Valitsemalla Kamerat ja palkit\ilmaisutasot Konfigurointi valikosta voit laittaa ennakko arvoja yli 10 tuotantoryhmälle. Kun valitset uuden tuotantoryhmän nämä ilmaisu arvot ovat automaattisesti valittuja. Parametreja voidaan syöttää ja tallentaa muistiin erikseen jokaiselle tuotantoryhmälle. Tuotantoryhmät on numeroitu Yhdellä näytöllä on yhden tuotantoryhmän arvot. Haluttu ryhmä saadaan esiin napsauttamalla painiketta Seuraava. Ensimmäiseksi avautuu ryhmä, joka on sillä hetkellä käytössä. Käyttämällä nappia Kopioi voit kopioida edellisen tuotantoryhmän tasot. Dialogilaatikko, palkki 1/2, Apua -painike, Seuraava -painike. Muut ohjaimet: Kuva 30. Ilmaisutasot, palkki 1 Katso apuikkuna aiheesta Ilmaisutasot Kun tallennetaan arvoja OK -painikkeella, järjestelmä kysyy salasanaa. Herkkyysasetukset (vian kontrasti) voidaan tehdä Ilmaisutasot -ikkunassa. Tämä nopeuttaa merkittävästi laadunmuutosten tekemistä, kun kaikilla tuotantoryhmillä on esivalitut tasot. Ilmaisutasolla tarkoitetaan kameralle asetettua arvoa (0-100 %). Jos kameran videosignaali ylittää tämän arvon, ohjelma tulkitsee sen viaksi (kuva 31). Voimakas (=korkea) signaali tarkoittaa kontrastiltaan selkeästi erottuvaa vikaa ja heikko (=matala) signaali formaatiotaustasta heikommin erottuvaa vikaa. Mikäli ilmaisutasoksi on annettu arvo 0 %, ilmaisuherkkyys on pienimmillään, eli vain hyvin voimakkaasti kontrastoituvat viat ilmaistaan. Jos taas ilmaisutasoksi on annettu 100 %, on ilmaisuherkkyys on suurimmillaan, eli kontrastiltaan heikotkin viat ilmaistaan. Näitä arvoja voi käyttäjä halutessaan muuttaa. Valittuja arvoja ei paperin ominaisuuksien kuten värisävyn, neliömassan, opasiteetin tai formaation muuttuessa yleensä tarvitse asettaa uudelleen. Tämä johtuu siitä, että automaattinen säätöjärjestelmä optimoi valon määrän ja kompensoi paperin formaation vaihtelut kamerassa korjaamalla vikojen ilmaisutasoja. Ilmaisutasot voidaan asettaa paperilaadun mukaan.

45 Käyttöohje 35 Kuva 31. Ilmaisutasot ja kameran videosignaali Formaation mittaus Valitsemalla Kamerat ja palkit\formaatio mittaus Konfigurointi valikosta, voit valita jos järjestelmä kerää formaatio tietoja vai ei. Jos käytössä on kaksi kamerapalkkia, voit myös valita palkin joka kerää tiedot laskemiseen. Dialogiaatikko. Muut ohjaimet: Kuva 32. Formaation mittaus

46 36 Käyttöohje Formaation ilmaisutasot Valitsemalla Kamerat ja Palkit\Formaatiotasot Konfigurointi valikosta voit laittaa formaation ilmaisutason %:in 10:lle tuotantoryhmälle. Kun valitset uuden tuotantoryhmän, ennalta määritettyjä ilmaisutasoja käytetään. Dialogilaatikko. Muut ohjaimet: Kuva 33. Formaation ilmaisutasot Katso apuikkuna aiheesta Formaation ilmaisutasot

47 Käyttöohje Kameran tilaparametrit Dialogilaatikko. Palkki 1/2. Apua -painike, Seuraava -painike, muut ohjaimet: Kuva 34. Kameroiden tilat ja korjauskertoimet, palkki (1/2) Katso apuikkuna aiheesta Kameroiden tilaparametrit Tästä ikkunasta voidaan kytkeä kamerat käyttöön tai pois käytöstä erikseen jokaisen tuotantoryhmän osalta. Kamerat kytketään käyttöön tai pois käytöstä siirtämällä kohdistin asianomaiseen ruutuun ja napsauttamalla ruutua. Kameran pyyhkäisysuuntaa (suhteessa muihin kameroihin) voidaan muuttaa napsauttamalla painikerivissä A olevaa ruutua kameran kohdalla. Kameroiden ilmaisutason korjausnopeudet voidaan asettaa ruutuihin B, C ja D. B tarkoittaa reikiä ja vaaleita täpliä, C tummia täpliä ja D juovia. Korjausnopeusarvojen ala- ja ylärajat ovat % rei ille ja täplille sekä % juoville. Alin arvo tarkoittaa pienintä herkkyyttä ja ylin suurinta herkkyyttä. Jos annettu arvo ei ole em. rajojen sisällä, ohjelma antaa virheilmoituksen. Seuraava -painiketta napsauttamalla saadaan näkyviin seuraavat 10 kameraa, ja viimeisen kameran jälkeen näyttö palaa ensimmäisiin kameroihin.

48 38 Käyttöohje Kaistamaskaus Dialogilaatikko, palkki 1/2, Apua -painike, Seuraava -painike. Muut ohjaimet: Kuva 35. Kaistamaskaus, palkki (1/2) Katso apuikkuna aiheesta Kaistamaskaus Kunkin kameran mittausalueella voi olla neljä kaistaa, joilla esiintyviä vikoja ohjelma ei ilmaise: yksi kaista täplille, toinen kaista tummille ja harmaille täplille, kolmas kaista vaaleille täplille, ja neljäs kaista juoville. Valitsemalla Kamerat ja palkit\kaistamaskaus Konfigurointi valikosta voit antaa näiden alueiden matkat (metreinä) mittausalueen reunasta (ensimmäinen pikseli ensimmäisestä kamerasta). Tästä ikkunasta voidaan määritellä ne radan kaistat, joilla olevia vikoja ei havaita. Kaistat merkitään pituutena (mm tai tuhannesosina) mittausalueen reunasta (1-kameran ensimmäisestä pikselistä). Koska jokaisella kameralla voi olla vain yksi maskattu kaista jokaista vikatyyppiä kohti, maskattavien kaistojen enimmäismäärä vikatyyppiä kohti yhdellä alueella on sama kuin kameroiden lukumäärä. Jos yhden kameran mittausalueelle merkitään enemmän kuin yksi maskattava kaista vikatyyppiä kohti, järjestelmä antaa siitä varoituksen.

49 Käyttöohje 39 Esimerkki maskauksesta (pituudet millimetreinä): Tummat ja Kamera Reiät harmaat täplät Vaaleat täplät Juovat Mittausalue 1 {0.10} {0.4} {0.10} {0.4} {0.10} {0.4} {0.10} {0.4} {0.41} {0.8} {0.41} {0.8} {0.41} {0.8} {0.41} {0.8} Ensimmäinen sivu sisältää maskauslohkot 1-10 ja seuraava sivu maskauslohkot Ensimmäiset kaksi saraketta ovat rei ille (etu- ja takareuna piilotetaan), seuraavat kaksi ovat tummille ja harmaille täplille, sitä seuraavat kaksi vaaleille täplille, ja kaksi viimeistä juoville. Vain yksi alue voidaan antaa jokaiselle vikatyypille per kamera. Huomaa että kahdella vierekkäisellä kameralla voi olla yhteinen alue. Jos haluat maskata vikoja siinä alueella, sinun pitää antaa saman vian maskaus molemmille kameroille Vikojen yhdistely Dialogilaatikko. Muut ohjaimet: Kuva 36. Vikojen yhdistely Vikojen yhdistelyparametrit Rei ille, [pikseliä] Jos reikien välissä olevien pikselien lukumäärä on pienempi tai yhtä suuri kuin parametrin arvo, reiät kootaan yhdeksi reiäksi. Maksimiarvo on Tummille täplille, [pikseliä] Jos tummien täplien välissä olevien pikselien lukumäärä on pienempi tai yhtä suuri kuin parametrin arvo, tummat täplät kootaan yhdeksi täpläksi. Maksimiarvo on Vaaleille täplille, [pikseliä] Jos vaaleiden täplien välissä olevien pikselien lukumäärä on pienempi tai yhtä suuri kuin parametrin arvo, vaaleat täplät kootaan yhdeksi täpläksi. Maksimiarvo on Harmaille täplille, [pikseliä]

50 40 Käyttöohje Jos harmaiden täplien välissä olevien pikselien lukumäärä on pienempi tai yhtä suuri kuin parametrin arvo, harmaat täplät kootaat yhdeksi täpläksi. Maksimiarvo on Parametrien seuranta Vikoja, [pikseliä] Eri pyyhkäisyjen vikojen yhdistelyparametri, pikseliä Vikoja, [pyyhkäisyinä] Jos puhtaiden pyyhkäisyjen lukumäärä vian jälkeen (ts. pituus koneen suunnassa) on pienempi kuin parametrin arvo, viatkootaan yhdeksi viaksi Paperin ilmaisutasot Paperin ilmaisutason parametrit ovat uusia ja löytyvät Kamerat ja palkit\paperin ilmaisutasot Konfigurointi valikosta (katso kuva). Siinä on molemmat alemmat ja ylemmät rajat videotasoja varten määrittelemään näytetäänkö kameralla paperia tai paperin ulkopuolista aluetta. Nämä arvot tulisi asettaa niin että paperin ulkopuolisella alueella ei ole videoarvoja ylemmän ja alemman raja-arvon välillä. Järjestelmä ilmaisee paperin reunan kohdassa, jossa videokäyrä hyppää reunaa ilmaisevaan arvoon näiden kahden raja-arvojen välillä. Raja-arvot voidaan syöttää kaikille 10:lle parametriryhmälle. Esimerkiksi korkeat läpinäkyvyys paperilajit voivat saada erillaisia arvoja kuin alhaiset läpinäkyvyys paperilajit. Jos kamera saa ensimmäiseltä pikseliltä paperilla video arvon, järjestelmä olettaa kaikkien kameroitten olevan paperilla. Käyttämällä näitä tasoja, järjestelmä voi määritellä automaattisesti paperin yhdenmukaisen reunan sijainnin jos paperiradan leveys muuttuu niin että yksi tai useampi kameroista on paperialueen ulkopuolella. Vieläpä jos vain yhden kameran kohdalla nähdään paperia, järjestelmä voi ohjata valon voimakkuutta ja mitata paperiradan leveyttä.
