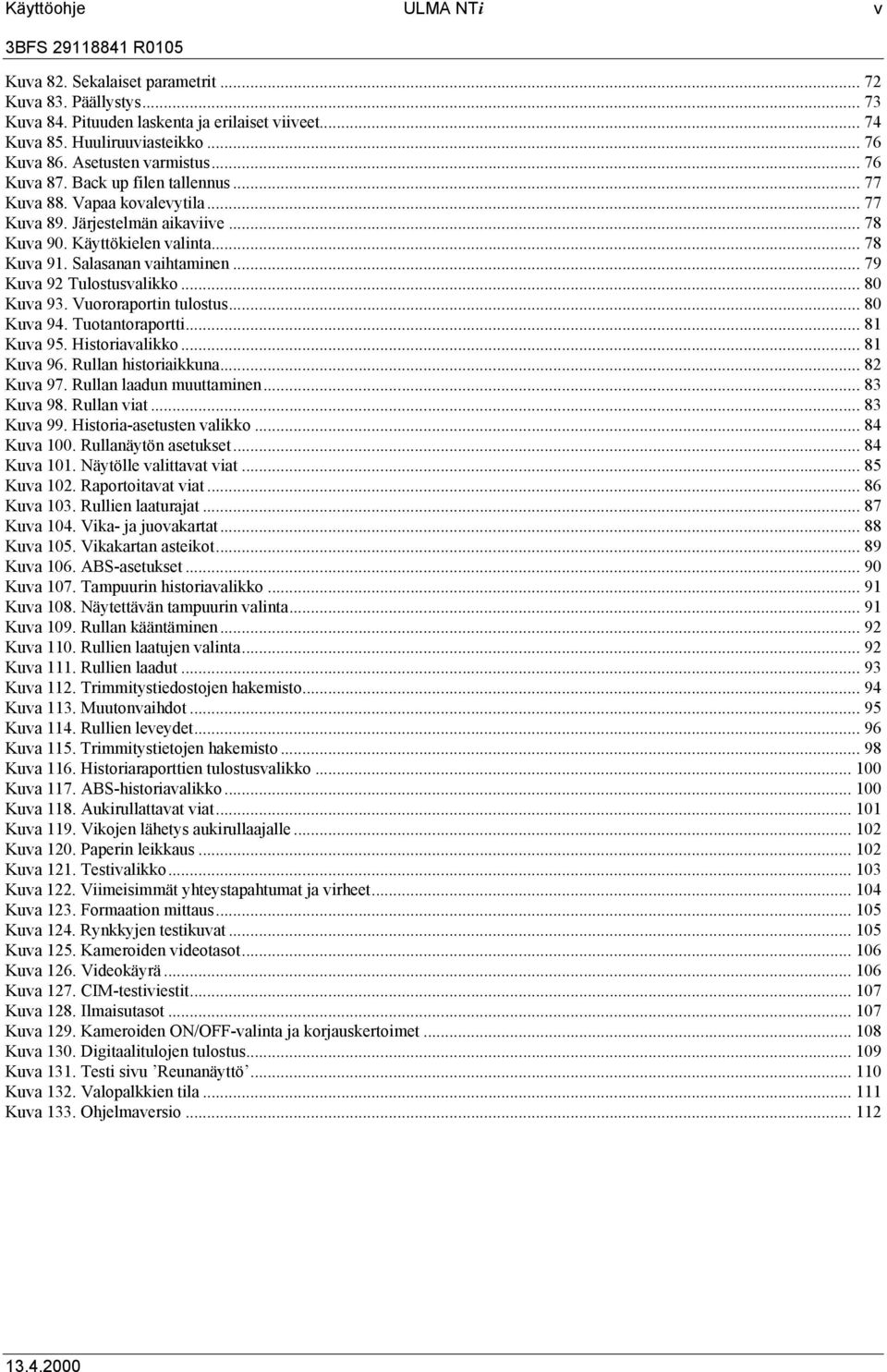

9 Käyttöohje ULMA NTi v Kuva 82. Sekalaiset parametrit Kuva 83. Päällystys Kuva 84. Pituuden laskenta ja erilaiset viiveet Kuva 85. Huuliruuviasteikko Kuva 86. Asetusten varmistus Kuva 87. Back up filen tallennus Kuva 88. Vapaa kovalevytila Kuva 89. Järjestelmän aikaviive Kuva 90. Käyttökielen valinta Kuva 91. Salasanan vaihtaminen Kuva 92 Tulostusvalikko Kuva 93. Vuororaportin tulostus Kuva 94. Tuotantoraportti Kuva 95. Historiavalikko Kuva 96. Rullan historiaikkuna Kuva 97. Rullan laadun muuttaminen Kuva 98. Rullan viat Kuva 99. Historia-asetusten valikko Kuva 100. Rullanäytön asetukset Kuva 101. Näytölle valittavat viat Kuva 102. Raportoitavat viat Kuva 103. Rullien laaturajat Kuva 104. Vika- ja juovakartat Kuva 105. Vikakartan asteikot Kuva 106. ABS-asetukset Kuva 107. Tampuurin historiavalikko Kuva 108. Näytettävän tampuurin valinta Kuva 109. Rullan kääntäminen Kuva 110. Rullien laatujen valinta Kuva 111. Rullien laadut Kuva 112. Trimmitystiedostojen hakemisto Kuva 113. Muutonvaihdot Kuva 114. Rullien leveydet Kuva 115. Trimmitystietojen hakemisto Kuva 116. Historiaraporttien tulostusvalikko Kuva 117. ABS-historiavalikko Kuva 118. Aukirullattavat viat Kuva 119. Vikojen lähetys aukirullaajalle Kuva 120. Paperin leikkaus Kuva 121. Testivalikko Kuva 122. Viimeisimmät yhteystapahtumat ja virheet Kuva 123. Formaation mittaus Kuva 124. Rynkkyjen testikuvat Kuva 125. Kameroiden videotasot Kuva 126. Videokäyrä Kuva 127. CIM-testiviestit Kuva 128. Ilmaisutasot Kuva 129. Kameroiden ON/OFF-valinta ja korjauskertoimet Kuva 130. Digitaalitulojen tulostus Kuva 131. Testi sivu Reunanäyttö Kuva 132. Valopalkkien tila Kuva 133. Ohjelmaversio

10

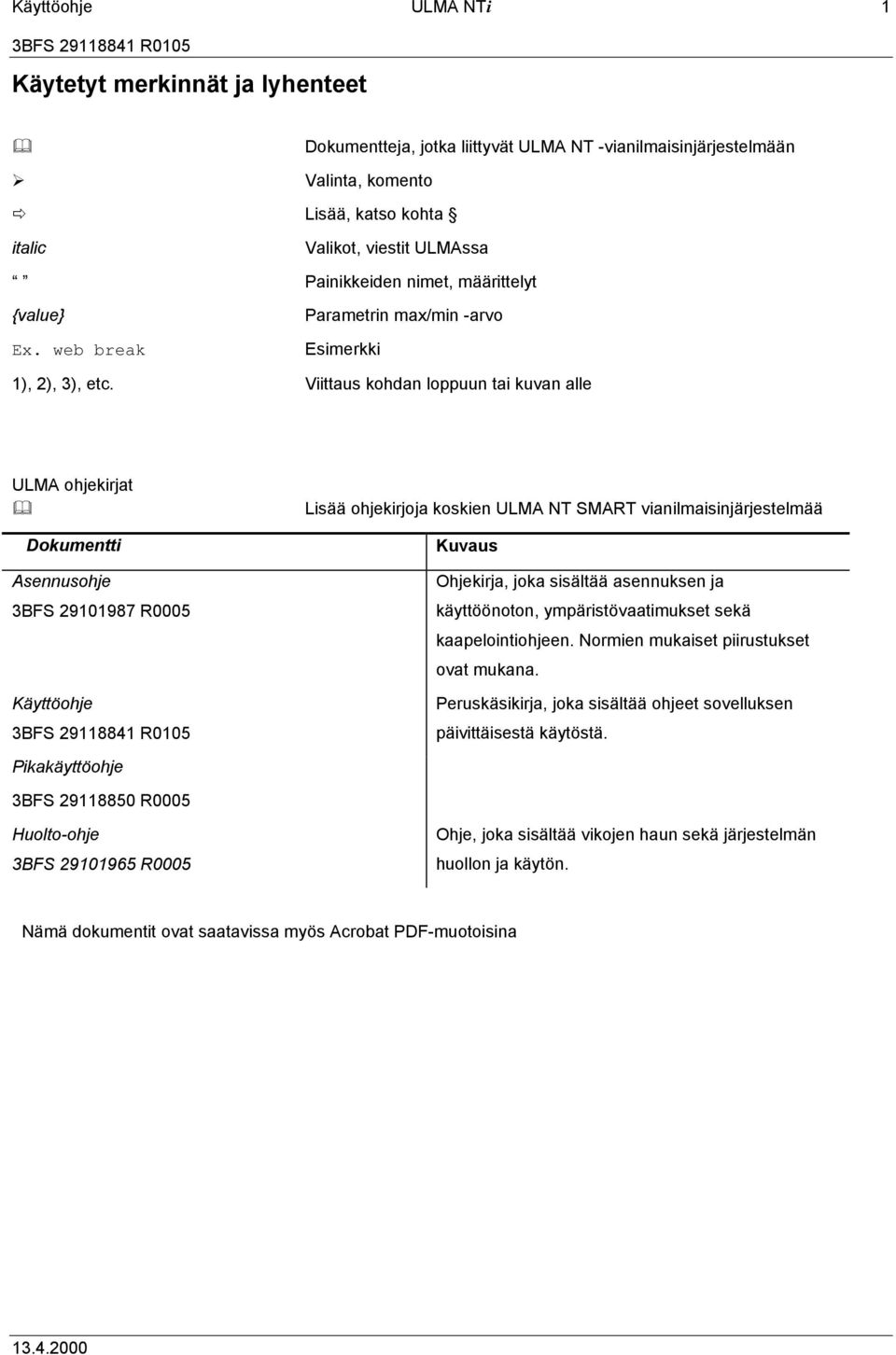

11 Käyttöohje ULMA NTi 1 Käytetyt merkinnät ja lyhenteet Dokumentteja, jotka liittyvät ULMA NT -vianilmaisinjärjestelmään Valinta, komento Lisää, katso kohta italic Valikot, viestit ULMAssa Painikkeiden nimet, määrittelyt {value} Ex. web break Parametrin max/min -arvo Esimerkki 1), 2), 3), etc. Viittaus kohdan loppuun tai kuvan alle ULMA ohjekirjat Dokumentti Asennusohje 3BFS R0005 Käyttöohje Lisää ohjekirjoja koskien ULMA NT SMART vianilmaisinjärjestelmää Kuvaus Ohjekirja, joka sisältää asennuksen ja käyttöönoton, ympäristövaatimukset sekä kaapelointiohjeen. Normien mukaiset piirustukset ovat mukana. Peruskäsikirja, joka sisältää ohjeet sovelluksen päivittäisestä käytöstä. Pikakäyttöohje 3BFS R0005 Huolto-ohje 3BFS R0005 Ohje, joka sisältää vikojen haun sekä järjestelmän huollon ja käytön. Nämä dokumentit ovat saatavissa myös Acrobat PDF-muotoisina

12 2 ULMA NTi Käyttöohje SANASTO Nimike Osa Kuvaus GA1 KÄYTTÄJÄN TYÖASEMA PC-yksikkö, tavallisesti myös näyttö ja näppäimistö GA2 OHJAUSKAAPPI Päävirtalähde on kiinnitetty tähän; muuntaa ja syöttää virtaa koko ULMA-järjestelmään GA3 KAMEROIDEN VIRTALÄHDE Kameroiden virtalähde GA4 ILMAISINPALKKI Kamerat on asennettu tähän GA4-W5 OPTINEN KAAPELI Ilmaisinpalkin ja käyttäjän työaseman välinen kaapeli GA5 VALOPALKKI Valolähdepalkki GA6 PULSSITAKOMETRIN Suojauskortti, joka eristää toisistaan takometrin virran ja ULMA-järjestelmän SUOJAUSYKSIKKÖ GB1 PULSSITAKOMETRI Pulssitakometri, tai pulsseja esim. sähkökäytöistä GH1 ÄÄNITORVI Hälyttää ohjelman asetusten mukaisesti GH2 VALOPANEELI Hälyttää ohjelman asetusten mukaisesti GH3 VÄRIMERKITSIMEN Sijaitsee lähellä värimerkitsintä OHJAUSKOTELO GH4 VÄRIMERKITSIN Merkitsee havaittuja vikoja paperiradan reunaan GH5 PALKIN NOSTOlLAITTEEN Sijaitsee lähellä palkin nostolaitetta OHJAUSKOTELO GH6.1 PALKIN NOSTOLAITE Nostaa ilmaisinpalkkia, kun paperi tulee päälle, jos palkin nostolaite on asennettuna GH6.2 PALKIN NOSTOLAITTEEN Paineilmakotelo, jota käytetään, jos on nostosylinteri PAINEILMAKOTELO GM1 JÄÄHDYTYSPUHALLIN Jäähdyttää valo- ja ilmaisinpalkkeja CQ1 TURVAKYTKIN Katkaisija, josta pysäytetään jäähdytyspuhallin GP1 NÄYTTÖ asennetaan pöydälle GP2 NÄPPÄIMISTÖ asennetaan pöydälle GP3 TULOSTIN asennetaan pöydälle GP4 ETÄISKÄYTÖN OHJAUS Näppäimistön, hiiren ja tulostimen etäiskäyttöliitäntä OHJAUSLOGIIKKA (PLC) PÄÄLLYSTE (ON/OFF) RATAKATKO RULLAN VAIHTO TIETOKONELIITÄNTÄ LIITIN PÄÄNÄYTTÖ ESIVALIKKOIKKUNA ALAVALIKKOIKKUNA DIALOGILAATIKKO TEKSTIKENTTÄ VALINTALUETTELO VALINTARUUTU Linjan ohjausjärjestelmä Bin. syöttö PLC:stä Bin. syöttö PLC:stä Bin. syöttö PLC:stä Liitäntä toisiin tietokonejärjestelmiin Kolme esivalikkoikkunaa; Päävalikko, Asetusvalikko ja Historiavalikko Suljetaan painamalla ALT + F4 ; salasanaa tarvitaan Avautuu esivalikosta. Suljetaan joko painamalla CTRL + F4 tai napsauttamalla OK ja Poistu, tai sulkeutuu automaattisesti, kun esivalikko suljetaan Valitaan valikosta tai ilmestyy automaattisesti. Suljetaan valitsemalla OK ja Poistu Se ikkunan kenttä, johon näppäillään teksti Ikkunan luettelo, josta voidaan valita nimiä, tiedostoja ym. tietoja Sarakkeessa olevaa valintaruutua napsauttamalla voidaan valita tai poistaa tietty toiminto

13 Käyttöohje ULMA NTi 3 1. ULMA NT JÄRJESTELMÄN YLEISKUVAUS ULMA NT on laadunvalvontalaitteisto, joka havaitsee liikkuvan paperiradan erityyppiset viat, reiät, täplät ja päällystysjuovat. Viat näkyvät välittömästi värinäytöllä harmaatasokuvana ja ne raportoidaan kirjoittimelle rullakohtaisesti. ULMA NT -järjestelmä soveltuu paperikoneen kunnonvalvontaan sekä valmiin tuotteen laadun analysointiin ja raportointiin. Järjestelmä mahdollistaa myös paperin vikojen nopean poiston, jolloin jatkojalostus sujuu häiriöttä eikä asiakkaalle pääse virheellistä tuotetta. ULMA NT on CCD-kamerapohjainen optinen mittauslaitteisto, jonka suunnittelun lähtökohtina ovat olleet hyvä ilmaisukyky sekä luotettava ja pitkäikäinen toiminta. Peruslaitteistossa ei ole mekaanisesti liikkuvia osia. Järjestelmä ei vaadi säännöllistä säätämistä eikä virittämistä automaattisten kompensointien ansiosta. Pölyyntymisestä tai paperin laadun muuttumisesta aiheutuvat valon intensiteetin muutokset korjataan automaattisen valonlähteen säädön avulla. Radan formaation muutokset korjataan automaattisen kohinakorjauksen avulla. Näiden ominaisuuksien ansiosta laitteiston mittaustarkkuus ja -herkkyys pysyvät samanlaisina valaistuksen ja radan ominaisuuksien muutoksista huolimatta. ULMA NT-järjestelmään kuuluu käyttäjän työasema, mittauspalkisto, ohjausyksikkö ja oheislaitteita (kuva 1). Käyttäjän työasemaan kuuluu näppäimistö ja monitori, jotka voidaan sijoittaa joko ohjauskaappiin (kuva 2) tai erillisinä valvomon pöydälle (kuva 3). Mittauspalkiston pääosat ovat valopalkki ja kamerapalkki, jotka sijaitsevat yleensä radan vastakkaisilla puolilla. Paksuilla paperi- tai kartonkilaaduilla voidaan käyttää heijastusmittausta, jolloin valo- ja kamerapalkit ovat samalla puolella rataa. Kamerapalkki / -palkit voivat sisältää 1 99 kamerayksikköä (määrä vaihtelee radan leveyden ja tarvittavan kameratiheyden mukaan). Elektroniikkaohjausyksikkö sisältää mikrotietokonejärjestelmän sekä useita ulkoisten signaalien tulo- ja lähtöyksiköitä. Vahvavirtakaappi huolehtii koko laitteiston tehonsyötöstä. Erikseen saatavana olevia oheislaitteita voivat olla esim. värimerkitsimet, kirjoitin, valotaulu ja äänitorvi. Mittaustiedot voidaan lähettää ylemmän tason tietokoneille valinnaisen verkkoliitännän tai sarjaportin kautta. ULMA NT Windows -ohjelma vaatii vähintään Microsoft NT 4.0 tai käyttöjärjestelmän sekä vapaata kovalevytilaa 15 MB ohjelmatiedostoille ja 500 MB rullien historiatiedostoille. RAM-muistin vähimmäiskoko on 32 MB. Ohjelman piirtotarkkuus on SVGA (1280 x 1024), mutta sitä voidaan käyttää myös SVGA (1024 x 768) -näyttögrafiikalla. ULMA Demo for Windows -ohjelma toimii myös Windows 3.1 ja Windows 95/98 - käyttöjärjestelmissä. Demo-ohjelmaa varten tarvitaan vapaata kovalevytilaa 10 MB ohjelmatiedostoille ja 10 MB rullan historiatiedostoille, ja RAM-muistin vähimmäiskoko on 16 MB.

14 4 ULMA NTi Käyttöohje Kuva 1. Ulma-järjestelmä

15 Käyttöohje ULMA NTi 5 Kuva 2. Käyttäjän työasema, jossa sisäänrakennettu näyttö ja näppäimistö Kuva 3. Erillinen monitori, näppäimistö ja kirjoitin

16 6 ULMA NTi Käyttöohje 2. TURVALLISUUSNÄKÖKOHDAT Oikein käytettynä ULMA NT -laitteisto ei aiheuta vaaraa käyttäjälle. ULMA NT ei häiritse paperinvalmistusta tavallisen ajon aikana tai vikojen ilmetessä, sillä järjestelmä ei kosketa rataa. Liikkuvia osia käytetään mittauspalkissa, johon on asennettu palkin nostolaite ja värimerkitsin. Jos palkin nostolaitetta käytetään, se on useimmiten kiinnitettynä valopalkkiin hoitopuolelle. Valopalkissa voi olla palkin nostolaite myös molemmissa päissä. Palkin nostolaitteen tarkoitus on nostaa palkkia (tai palkkeja) tavallisesti 500 mm pois radasta päänviennin helpottamiseksi. Valopalkki liikkuu automaattisesti mittausasentoon, kun ULMA käynnistetään. Jos ULMA kytketään pois toiminnasta tai tapahtuu ratakatko, palkki siirtyy automaattisesti pois mittausasennosta. Palkin liikkumisnopeus on tavallisesti 50 mm/s, mutta nopeutta voi säätää. Hitaat liikkeet eivät aiheuta vaaraa käyttäjille. Turvallisuuden lisäämiseksi palkin nostolaitteen ohjauskotelo on varustettu HÄTÄ-SEIS - painikkeella. Myös värimerkitsimen liikkeet ovat hitaita, noin 9 mm/s. Valopalkissa olevat hehkulamput lähettävät sekä tavallista valoa että infrapunasäteilyä. Valo on kirkasta, kun radan mittaus on käynnissä. Jos tapahtuu ratakatko, valo himmenee. Kun paperi on paksua, lamput palavat erittäin kirkkaina ja niihin katsomista läheltä tulisi välttää. Valopalkin käyttö ei edellytä valoihin katsomista. Vaikka palkin jäähdytys toimii jatkuvasti, lasin ja sivulaattojen lämpötila voi olla yli 100 o C. On siis varottava koskemasta näihin osiin.

17 Käyttöohje ULMA NTi 7 3. ALKUTILANNE KÄYTTÖÖNOTON, RATAKATKON TAI JÄNNITEKATKON JÄLKEEN Käyttöönoton jälkeen laitteisto on toimintakunnossa. Kameroiden ilmaisutasot, vikojen koot ja muut mittausparametrit on asetettu ainakin alustavasti käyttöönoton aikana. Jännitekatkon jälkeen värimerkitsin siirtyy pois radalta. käynnistä ilmaisu Järjestelmä käynnistetään valitsemalla Päävalikosta kohdat Käyttäjä, Ulma Pois tai napsauttamalla ikkunan alareunassa olevia painikkeita. Valopalkkiin kytkeytyy normaali teho, värimerkitsimet siirtyvät radalle ja vikojen ilmaisu käynnistyy parametrien (Asetukset, Sekalaista, Pituuden laskenta ja viiveet) avulla asetettavan sekuntiviiveen kuluttua. Toiminta-arvot ovat samat kuin ennen jännitekatkoa. Ratakatkon sattuessa värimerkitsimet siirtyvät pois radalta ja valopalkki himmenee. Reikien, täplien ja juovien ilmaisu pysähtyy, samoin rullan pituuden laskeminen. Kun ratakatkotilanne on ohitse, rullan pituuden laskeminen alkaa välittömästi ja vikojen ilmaisu käynnistyy automaattisesti parametrien (, Pituuden laskenta ja viiveet) asetettavan sekuntiviiveen kuluttua. Toiminta-arvot ovat samat kuin ennen ratakatkotilannetta, ja parhaillaan ajettavan rullan vikatiedot ovat säilyneet muistissa.

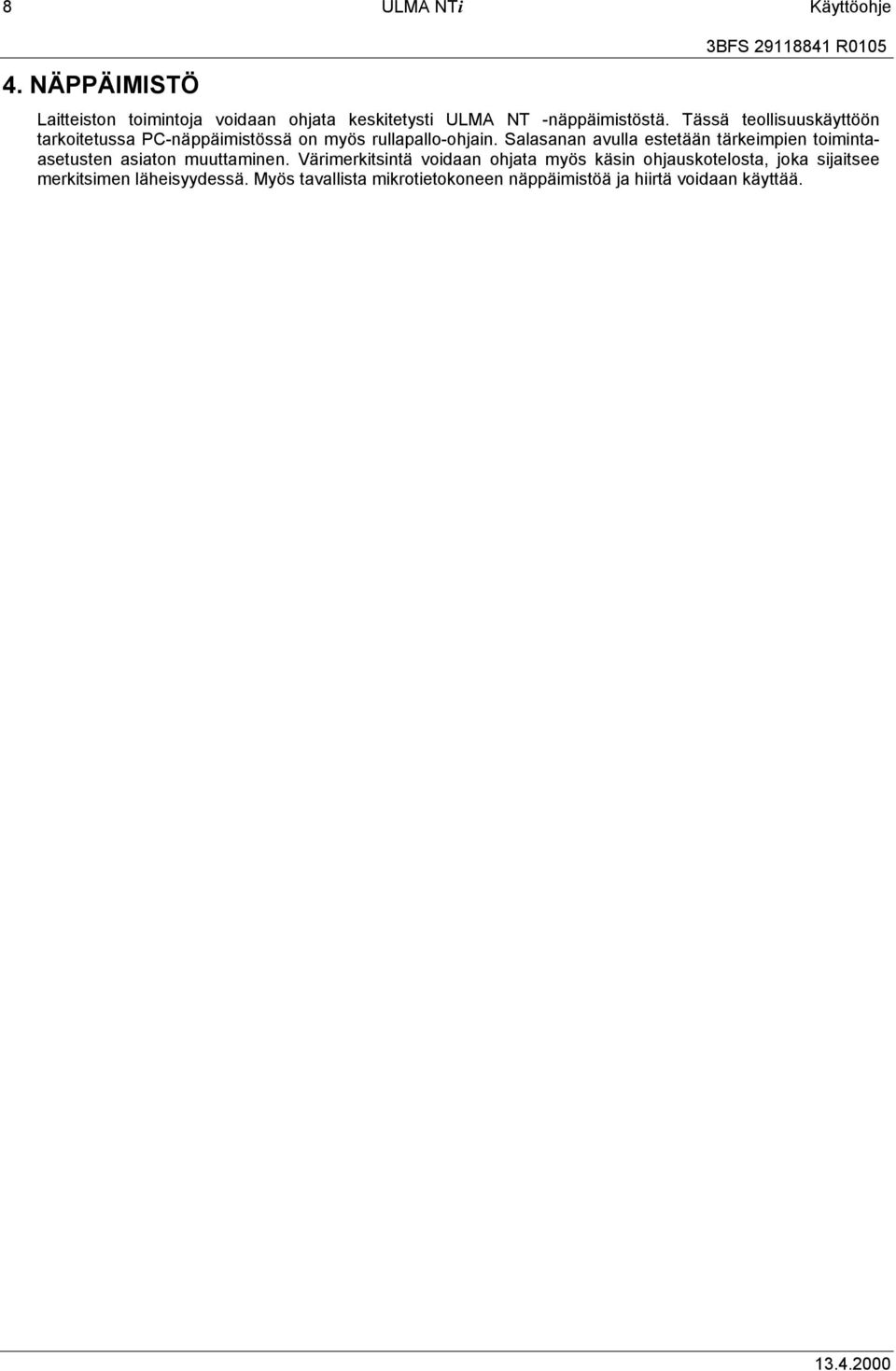

18 8 ULMA NTi Käyttöohje 4. NÄPPÄIMISTÖ Laitteiston toimintoja voidaan ohjata keskitetysti ULMA NT -näppäimistöstä. Tässä teollisuuskäyttöön tarkoitetussa PC-näppäimistössä on myös rullapallo-ohjain. Salasanan avulla estetään tärkeimpien toimintaasetusten asiaton muuttaminen. Värimerkitsintä voidaan ohjata myös käsin ohjauskotelosta, joka sijaitsee merkitsimen läheisyydessä. Myös tavallista mikrotietokoneen näppäimistöä ja hiirtä voidaan käyttää.

19 Käyttöohje ULMA NTi 9 5. NÄYTÖT ULMA NT -järjestelmän näytöt on jaettu kolmeen pääryhmään: Päävalikko, Käyttöönottovalikko ja Historiavalikko. Näissä on helppokäyttöiset alasvetovalikot ja käyttäjää opastavat ohjetekstit. Valikkovalinnat: Harmaat komennot eivät ole valittavissa, ennen kuin ohjelmasta on valittu oikea kohta. ULMA NT -järjestelmää käytetään rullapallo-ohjaimella liikutettavan kohdistimen avulla. Eri näytöt ja toiminnot valitaan siirtämällä kohdistin valikkoon tai tekstikenttään ja painamalla ohjaimen vasenta painiketta. Myös näppäimistöä voidaan käyttää: painetaan näppäintä Alt jolloin valikkopalkki aktivoituu, ja sen jälkeen painetaan näppäintä, joka vastaa valikon alleviivattua kirjainta. Alavalikko valitaan samalla tavalla, eli painetaan sen kirjaimen näppäintä, joka on alleviivattuna valikossa. Valikko suljetaan painamalla ESC - näppäintä. Jos halutaan valita ikkunoiden hierarkia (ylävasemmalla sijaitseva miinuksella merkitty ruutu), painetaan näppäimiä Alt + välilyönti. Valikko-otsikosta toiseen liikutaan painamalla ensin Alt jonka jälkeen voidaan liikkua nuolinäppäimillä ja avata valikko painamalla Enter. Windows-dokumentaatio- Toimintonäppäimillä ( F1, F2,...) on oma tarkoituksensa, josta kerrotaan tarkemmin luvussa Ikkuna suljetaan napsauttamalla OK tai Peruuta -painikkeita tai painamalla näppäimiä Ctrl + F4, lukuun ottamatta kuvassa 4 näkyviä ikkunoita, joiden sulkeminen on kielletty. Kolme pääikkunaa (ja ohjelma) voidaan sulkea painamalla Alt + F4. Ohjelmassa on kaksi varmistusikkunaa Kuva 4. Varmistusikkunat: Järjestelmän sulkeminen ja Salasana Kysymällä salasanaa ohjelma estää ulkopuolisia henkilöitä muuttamasta järjestelmän asetuksia. Salasana vaihdetaan valitsemalla Asetukset, Sekalaista, Salasana. Jos useita asetuksia on tarkoitus muuttaa peräkkäin, voidaan ohjelmaa kieltää kysymästä salasanaa ennen näppäimistön vapauttamista. Tämä tehdään valitsemalla asetusvalikosta Vapauta näppäimistö. Kun asetukset on muutettu, on muistettava lukita näppäimistö uudestaan, tai muussa tapauksessa kuka tahansa voi muuttaa järjestelmäasetuksia. On huomattava, että näppäimistö voidaan lukita erikseen käyttäjän työasemalta ja rullan historiavalikosta. Näppäimistön lukitseminen (Asetukset, Sekalaista, Vapauta näppäimistö ) (Historia, Asetukset, Vapauta näppäimistö )

20 10 ULMA NTi Käyttöohje 5.1 Päänäyttö Päänäyttöikkunassa ULMA NT näkyy yleiskuvaus valmistetun paperin laadusta (kuva 5). Yksittäiset ja jatkuvat viat näkyvät kahdessa erillisessä vikakartassa. Vikakartasta nähdään parhaillaan ajettavan rullan vikojen sijainti pitkittäis- ja poikittaissuunnassa sekä ratakatkot ja rullanvaihdot. Poikittaissuuntaisen sijainnin asteikko näkyy huuliruuvien tai kameran numeroiden mukaisena tai desimetreinä ruudun alareunassa. Pitkittäissuuntainen sijainti (desimetreinä rullan alusta) näkyy vikakartan oikeassa reunassa. Järjestelmä tarkkailee jatkuvasti radan leveyttä, joka näkyy vikakartan yläreunassa (millimetreinä). Karttaa voidaan vierittää alas- tai ylöspäin näytön oikeassa reunassa olevan pystysuoran vierityspalkin avulla. Juovat näkyvät pystysuorina viivoina. Ohjelma ilmoittaa viivojen alkamis- ja päättymiskohdat. Reiästä alkava juova näkyy viivana, jonka alussa on ympyrä. Kuva 5. Päänäyttöikkuna Näytön vasemmassa reunassa ovat Vikakartta- ja Juovakartta -ikkunat. Niiden alla näkyy kameroiden tilanne. Napsauttamalla pituuspalkkia hiiren vasemmanpuoleisella näppäimellä voidaan avata Vian erittely -ikkuna tai Juovan erittely -ikkuna Hälytyslippu voi ilmestyä yläkulmaan tiedottamaan toistuvista vioista Näytön oikeassa yläkulmassa on Tilanne -ikkuna, jossa on pääasialliset tilatiedot Näytön oikeassa alakulmassa on Vikalaskurit -ikkuna, josta näkyvät vikatyypit sekä niitä vastaavat laskurin lukemat

21 Käyttöohje ULMA NTi Tilaikkuna Tilaikkunassa Tilanne näkyy järjestelmän tila. Kuva 6. Tilaikkuna - Kalenteri Päivämäärä ja kellonaika. Aika/Päivä-asetukset (Asetukset/Ohjelman hallinta, Ohjauspaneeli, Aika/Päivä) Time/Date Format (Settings/Program Manager, Control Panel, International) - Järjestelmä ON/OFF (käynnissä/katkaistuna) -kenttiä on joko yksi tai kaksi sen mukaan, kuinka ON/OFF - monta palkkia järjestelmässä on. Kun järjestelmän toiminta on katkaistuna (OFF), on kenttä musta kenttä ja teksti OFF näkyy siinä punaisena. Kun järjestelmä on käynnistysviivetilassa, kenttä on vaaleansininen ja teksti ON näkyy mustana. Viiveen loputtua kenttä on vihreä ja teksti ON näkyy mustana. Jos tapahtuu ratakatko, kenttä muuttuu keltaiseksi ja teksti ON näkyy mustana. - Rullan Rullan numerossa on enintään kuusi merkkiä. Numero kasvaa automaattisesti numero rullanvaihdon yhteydessä, joten numeroiden lisäksi ei voida käyttää kirjaimia. - Tuote- ja Ryhmänumero yhdistää laatukoodit tiettyihin tuoteryhmäkohtaisiin parametreihin laatukoodi (ilmaisutasot, tulostuslaitteet jne.). Tuoteryhmiä voi olla enintään kymmenen, ja muistiin voidaan tallentaa 200 erilaista koodia. Laatukoodeissa voi olla enintään kaksikymmentä merkkiä tai numeroa missä järjestyksessä tahansa. - Rullan pituus Pituus metreinä - Nopeus Radan nopeus metriä/minuutti - Tampuurin Valinta painike on status-ikkunassa ja avautuvaan ikkunaan voi kirjoittaa kommentteja kommentit rullan ajoon liittyvistä asioista. Teksti taltioituu myös historiarullaan (kuva 7). - Tumma ja Hetkellisen tumman ja vaalean formaation arvot. Mustat numerot tarkoittavat tummaa ja vaalea siniset numerot vaaleaa formaatiota formaatio - Asema- Näyttää klientti - eli isäntäasemat, jotka ovat liitettyinä järjestelmään (tieto näkyy yhteydet Palkin lämpötila -laatikon alapuolella). Punainen väri tarkoittaa katkennutta yhteyttä. - Päällystyksen Näyttää tiedon Päällystys OFF. Jos päällystys on katkaistuna (OFF), tila vianilmaisu on keskeytynyt, mutta pituuden mittaus jatkuu. - Hälytys Hälytyslippu näkyy formaatiolaatikon alapuolella. Teksti HÄLYTYS ilmoittaa hälytyksestä. Hälytys kuitataan avaamalla ikkuna Hälytyksen kuittaus F6, jolloin hälytyslipun väri muuttuu punaisesta siniseksi. Lippu häviää, kun vika on poistettu.

22 12 ULMA NTi Käyttöohje Kuva 7. Tampuurin kommentit ikkuna Vikalaskurit Vikalaskurit näyttävät parhaillaan ajettavan rullan kaikki lasketut viat kutakin vikatyyppiä kohti. Juovien osalta laskuri laskee sekä juovien määrän että pituuden juovatyyppiä kohti (kuva 8). Kahden palkin järjestelmässä on painike, josta valitaan palkki 1 tai 2. Kuva 8. Vikalaskurit Näytössä näkyvät eri vikatyypeistä käytetyt värit. Muita merkkejä ovat < = Reunavika * = Ryöppy

23 Käyttöohje ULMA NTi 13 Kuva 9. Vikaluokan lisätiedot Asetukset Vikatyypit ja niiden määrän muuttaminen Vikojen värien muuttaminen Harmaatasokuvat Kuvanäyttö saadaan hiirellä klikkaamalla MD metriarvoa vikakarttaikkunan oikeassa puolella. Vian kuvaa voi zoomata ja skrollata sivu- ja pystysuunnassa (kuva 10). Vian detaljitiedot näkyvät ao. kuvassa. Erikseen voidaan asetella mistä vikaluokista harmaatasokuva otetaan. Valinta tehdään vikojen luokittelu - valinnan kohdasta muototiedot ON/OFF (kuva 54). Jos kuvaa ei ole valittu, näytetään detalji-ikkunassa muoto. Valinnasta kamerat ja palkit, harmaatasokuvat voi valita mitkä kamerat ottavat harmaatasokuvia. Samasta valinnasta voidaan myös valita, näytetäänkö kaikki kuvapikselit vai lasketaanko vierekkäiset yhteen (kuva 42). Kuva 10. Harmaatasokuva

24 14 ULMA NTi Käyttöohje Vian erittely Kaikki yksityiskohdat, esimerkiksi vian tarkka muoto ja koko, sijainti, vian ilmaissut kamera ja juovan pituus saadaan näkyviin lisäikkunaan napsauttamalla Vikakartan asianomaista solua Juovan erittely Kuva 11. Vian erittely Kaikki juovan yksityiskohdat, kuten pituus ja leveys, paikka sekä juovan havainnut kamera, saadaan näkyviin lisäikkunaan napsauttamalla Juovakartan asianomaista solua. Kuva 12. Juovan erittely

25 Käyttöohje ULMA NTi Päävalintapalkin vaihtoehdot Kaikki päävalintapalkin valinnat voidaan tehdä joko hiirellä/rullapallolla, näppäimistöltä painamalla Alt - painiketta ja alleviivattua kirjainta vastaavaa näppäintä, tai joissakin tapauksissa toimintonäppäimillä. Kuva 13. Päävalintapalkki Toimintonäppäimiä F1 - F10 voidaan käyttää kuumanäppäiminä valittaessa näytön eri sivuja ja avattaessa joitakin ohjausikkunoita. F1 Ulma ON/OFF Käynnistää/katkaisee järjestelmän toiminnan. F2 Palkki 1 ON/OFF Käynnistää/katkaisee palkin 1 toiminnan. F3 Palkki 2 ON/OFF Käynnistää/katkaisee palkin 2 toiminnan. F4 Palkki 3 ON/OFF Käynnistää/katkaisee palkin 3 toiminnan. F5 Palkki 4 ON/OFF Käynnistää/katkaisee palkin 4 toiminnan. F6 Laatukoodi Paperilaatua vastaavien uusien parametrien sekä uusien laaturyhmien/tuotantokoodien valinta. F7 Rullan numero Rullanumeron päivittäminen manuaalisesti, milloin tarpeellista. F8 Hälytyksen kuittaus Avaa hälytyksen kuittausikkunan Hälytyksen asetus F9 Toistuva vika F10 Laskurin kuittaus Ctrl+F4 Sulje ikkuna Sulkee aktiivisen ikkunan. Ctrl+F6 Seuraava Hyppää seuraavaan ikkunaan. Alt+F4 Sulje näyttö Sulkee kolme päävalikkoikkunaa yhden toisensa jälkeen. Jotta kukaan ulkopuolinen ei voisi sulkea ikkunoita, ohjelma kysyy salasanaa (määritellään asennuksen aikana).

26 16 ULMA NTi Käyttöohje 5.2 Käyttäjävalikko Kuva 14. Käyttäjävalikon valintavaihtoehdot Käyttäjävalikosta voidaan valita samoja toimintoja kuin toimintonäppäimillä F1-F10. Seuraavassa on tarkempi selostus kustakin valintavaihtoehdosta.

27 Käyttöohje ULMA NTi Järjestelmä ON/OFF Toiminnon avulla joko käynnistetään palkkijärjestelmä tai katkaistaan sen toiminta. Jos järjestelmässä on vain yksi palkki, tätä toimintoa voidaan silti käyttää. Toimintonäppäin F Palkki 1 ON/OFF Toiminnon avulla käynnistetään tai katkaistaan palkin 1 toiminta. Toimintonäppäin F Palkki 2 ON/OFF Toiminnon avulla käynnistetään tai katkaistaan palkin 2 toiminta. Toimintonäppäin F Palkki 3 ON/OFF Toiminnon avulla käynnistetään tai katkaistaan palkin 3 toiminta. Toimintonäppäin F Palkki 4 ON/OFF Toiminnon avulla käynnistetään tai katkaistaan palkin 4 toiminta. Toimintonäppäin F Laatukoodi Toiminnon avulla valitaan parametreja paperilaadun mukaisesti. Toimintonäppäin F6. Kuva 15. Järjestelmä ON/OFF uusien tuotantoryhmien/laatukoodien syöttö ( Asetukset, Sekalaista, Laatukoodit) Kuva 16. Koodien valinta Rullan numero Toiminnon avulla voidaan päivittää rullan numero manuaalisesti, milloin tarpeellista. Toimintonäppäin F7. Kuva 17. Rullan numero

28 18 ULMA NTi Käyttöohje Hälytyksen kuittaaminen Toimintonäppäin F8. Tämä ikkuna näyttää ne hälytykset, jotka ULMA NT on tehnyt. On olemassa kaksi eri hälytystyyppiä: tuotantoprosessista tulevat hälytykset, esim. Ratakatko, ja itse järjestelmästä tulevat hälytykset, esim. Kamera 1 ei vastaa tai Kameran 1 videotaso. Kunkin hälytyksen päivämäärä sekä alkamis- ja päättymisaika tallentuvat. Hälytyksen alkaminen on merkitty punaisella tekstillä ja hälytyksen päättyminen mustalla. Kuva 18. Hälytyksen kuittaaminen Hälytyksen asettaminen (Asetukset, Syöttö, Viat ja juovat) Äänitorven asetukset (Asetukset, Sekalaista, Pituus ja viiveet )

29 Käyttöohje ULMA NTi Toistuvat viat Toistuva vika -ikkuna on käyttökelpoinen silloin, kun halutaan löytää toistuvan vian syy. Kun ohjelma havaitsee vian, se etsii aiemmin esiintyneitä vikoja. Jos samassa poikkisuuntaisessa asemassa esiintyy useita vikoja, ohjelma laskee näiden välisen etäisyyden. Jos etäisyys on vakio ja käyttäjän asettama hälytysraja ylittyy, ohjelma antaa Toistuva vika -hälytyksen, joka ilmestyy vikakartan yläkulmaan. Vikojen erittely on jatkuvaa. Toistuvan vian ilmetessä Toistuva vika -ikkuna näyttää tiedot vian tyypistä ja toistumisvälistä, vian sijainnin radan poikkisuunnassa sekä ilmoittaa paperikoneen osan, joka on lähimpänä vikaa. Ohjelma erittelee vikojen etäisyydet yhden cm:n tarkkuudella. Koneenosien nimet ja pituudet sekä hälytysraja voidaan asettaa asetusvalikosta. Käyttäjä voi asettaa 200 koneenosan nimeä ja pituutta erikseen kumpaakin palkkia kohti. Se, kuinka monta vikaa peräjälkeen saa esiintyä, ennen kuin ohjelma hälyttää viasta, valitaan asettamalla hälytysraja. Jos raja on asetettu pienemmäksi kuin kaksi, ohjelma ei etsi toistuvaa vikaa lainkaan. Asetukset Hälytysraja: Hälytysrajan asettaminen (Asetukset, Hälytysraja ) Koneenosat, {palkki}: Käyttäjä voi lisätä ja poistaa koneenosien nimiä erikseen kummankin palkin osalta. (Asetukset, Koneenosat ) Kuva 19. Toistuvien vikojen ikkuna

30 20 ULMA NTi Käyttöohje Laskurien kuittaus Profiilin alustus Profiilin alustustoimintoa käytetään silloin, kun historiatiedostot on poistettu manuaalisesti, tai kun on syytä epäillä, ettei historiaprofiili ole päivittynyt oikein. Historiatiedostot ovat ULMA-alihakemistoissa prof ja fprof. Alustuksen voi tehdä ainoastaan isäntätyöasemasta. Kuva 20. Profiilien alustus Trendit Trendi-ikkuna näyttää vikajakauman valittuna ajanjaksona. Napsauttamalla alavalikon asianomaista vaihtoehtoa voidaan laskentajaksoksi asettaa joko 8 tuntia, 24 tuntia, 7 päivää tai 30 päivää. Avoinna voi olla useita trendi-ikkunoita, joissa on eri asetukset. Lyhin laskentajakso yhtä käyrää kohti on 10 minuuttia. Trendin asetus Trendin vikaluokka: Käyttäjä voi valita nähtäväkseen minkä vikatyypin tahansa. (Trendin asetus, Vikaluokat ) Trendin vikamäärä: Käyttäjä voi antaa vikatyypin asteikolle maksimiarvon. Kaikki jaksot voidaan määritellä yksitellen.. (Trendin asetus, Asteikot ) Palkin valinta 1/4 (Näyttö, Palkki 1/4)

31 Käyttöohje ULMA NTi 21 Kuva 21. Trendit On huomattava, että valikko on muuttunut. Kuvassa 21 on nykyinen trendien asetusikkuna. Kuvassa on: - jakso, 8 tunnin historia - kaikki vikaluokat on valittu; kaksi ensimmäistä näkyy ikkunassa, muut saadaan näkyviin vierittämällä palkkia. - kaikkien Y-asteikkojen maksimiarvoksi on asetettu 200. (yksikkö = vikoja / 10 minuuttia)

32 22 ULMA NTi Käyttöohje Profiilit Profiili-ikkuna näyttää koneen poikkisuunnassa ilmenevien vikojen jakauman valittuna ajanjaksona erikseen kunkin vikaluokan osalta (kuva 22). Napsauttamalla alavalikon asianomaista vaihtoehtoa voidaan laskentajaksoksi asettaa 8 tuntia, 24 tuntia, 7 päivää tai 30 päivää. Avoinna voi olla useita profiili-ikkunoita, joissa on eri asetukset. asetukset Profiilin vikaluokat: Käyttäjä voi valita nähtäväkseen minkä vikatyypin tahansa. Samalla näytöllä voidaan nähdä 12 eri profiilia. Profiilit valitaan napsauttamalla Vikaluokat -valikon asianomaista vaihtoehtoa (kuten Trendit ks. kuva). (Profiilin asetukset, Vikaluokat ) Profiilin vikojen lukumäärä: Käyttäjä voi antaa asteikolle maksimiarvon. Kaikki laskentajaksot voidaan määritellä erikseen (kuten trendit ks. kuva). (Profiilin asetukset, Asteikot..., Vikojen lukumäärä) Profiilin X-asteikko: Käyttäjä voi valita vikatyyppien X-asteikon. Kaikki laskentajaksot voidaan määritellä erikseen. (Profiilin asetukset, Asteikot...,Profiilin asteikko ) Palkin valinta 1/4 (Näyttö, Palkki 1/4) Kuva 22. Profiilit

33 Käyttöohje ULMA NTi Formaatioprofiili Formaatio mitataan radan poikkisuunnassa. Formaatioikkunat näyttävät tummien ja vaaleiden formaatioiden X-asteikon (kamera) keskiarvot valittuna ajanjaksona. Vaaleat formaatiot lasketaan siitä pikselimäärästä, jotka ylittää tietyn rajan; tummat formaatiot lasketaan siitä pikselimäärästä, joka jää tietyn rajan alle. Jos formaatiorajan ylittävät tai alittavat pikselimäärät ovat aiheutuneet viasta, niitä ei lasketa mukaan keskiarvoon. Pyyhkäisymittausesimerkissä vaaleisiin kohtiin sisältyy 4 pikseliä ja tummiin kohtiin kolme pikseliä. Formaation taso määräytyy prosentteina enintään 10:lle Formaation ilmaisutasot ikkunan tuoteryhmälle : formaatiotasot annetaan erikseen tummalle ja vaalealle formaatiolle. Testi-ikkuna näyttää kameroiden formaatiolaskurit (Testaa, Formaatio...). Laskuri laskee kaikkiaan 32 pyyhkäisymittaustulosta. Tulokset näkyvät myös prosentteina. Formaatio näkyy Tilaikkunassa prosentteina. Kuva 23. Formaatio

34 24 ULMA NTi Käyttöohje Formaatioprofiili-ikkuna näyttää formaatioprofiilin valittuna ajanjaksona. Napsauttamalla alavalikon asianomaista kohtaa voidaan laskentajaksoksi valita 1 tunti, 8 tuntia, 24 tuntia tai 7 päivää. asetukset Profiilin X-asteikko: Käyttäjä voi valita X-asteikon rajamerkin. (Asetukset, X-asteikko ) Profiilin Y-asteikko: Käyttäjä voi valita Y-asteikon koordinaatit prosentteina. (Asetukset, Y-asteikko ) Kuva 24. Formaatioprofiili-ikkuna Formaatioarvoja, jotka voidaan nähdä Tilaikkunassa ( 5.1.1), ovat niiden pikseleiden määrät (prosentteina kaikista pikseleistä), jotka ovat ylittäneet tumman ja vaalean formaation raja-arvon.

35 Käyttöohje ULMA NTi Formaatiotrendi Formaatiotrendi-ikkunassa näkyvät tummien ja vaaleiden formaatioiden formaatiotrendit valittuna ajanjaksona. Vaaleat formaatiot lasketaan siitä pikselimäärästä, jotka ylittää tietyn rajan; tummat formaatiot lasketaan siitä pikselimäärästä, joka ei ylitä tiettyä rajaa. Jos formaatiorajan ylittävät tai alittavat pikselimäärät ovat aiheutuneet viasta, niitä ei lasketa mukaan keskiarvoon. Napsauttamalla alavalikon asianomaista vaihtoehtoa voidaan laskentajaksoksi asettaa 8 tuntia, 24 tuntia 7 päivää tai 30 päivää. asetukset Formaation trendi: Käyttäjä voi valita Y-asteikon koordinaatit prosentteina. (Asetukset, Asteikot ) Kuva 25. Formaatiotrendi-ikkuna Formaatiokuvat Kaikki kamerat ottavat paperin pohjasta kuvan ennalta asetetun metrimäärän kohdalla. Asetusikkuna avataan kamerat ja palkit ja kohdasta formaatiokuvat (kuva 39). Samassa ikkunassa voidaan valita myös ne kamerat, joilla formaatiokuva otetaan. Kuvien koko on 100 mm x 120 mm. Kuvista lasketaan myös formaatioindeksi, joka esitetty kuvan alalaidassa (kuva 26). Käyttäjä voi katsoa myös formaatioprofiilia, joka muodostetaan kamerakohtaisista formaatioindekseistä (kuva 27). Formaationäytöt voi avata helposti vikakarttasivun alalaidassa olevista painikkeista. Formaatiokuvat talletetaan rullan historiatietoihin ja niitä voi katsella myöhemmin myös rullahistoriasta. Historianäytöllä formaatiokuva avataan vikakarttasivun status-ikkunassa olevasta painikkeesta.

36 26 ULMA NTi Käyttöohje Kuva 26. Formaatiokuvanäyttö Kuva 27. Formaatioindeksin profiili

37 Käyttöohje ULMA NTi Reunakuvat Reunakuvat otetaan ennaltamäärätystä MD-positio kohdasta, joka määritellään erikseen jokaiselle tampuurille. Kuvan koko on 100 x 120 mm. Järjestelmä ottaa kuvan paperiradan kummastakin reunasta ja tallettaa tiedon tampuurin historia tietoihin (Kuva 29.). Tällä toiminnolla kuvat voidaan näyttää historia tiedoista jälkikäteen. Kuva 28. MD-position määritys reunakuville MD-position määritys valitaan konfiguraatio valikosta, valitsemalla kamerat ja palkit optiolla reunakuvat. Kuva 29. Reunakuvat hoito- ja käyttöpuolelta

38 28 ULMA NTi Käyttöohje Snap shot kuvat Snap shot kuvat käynnistetään manuaalisesti snap shot kuvat valikosta, valitsemalla optio kuvaa. Kuva 30. Snap shot kuvien valintaikkuna Snap shot kuvien kuvausalue valitaan ylläolevasta ikkunasta. Valittu kuvausalue sijaitsee aina yhden kameran näköalueen sisällä. Kuvia pystytään ottamaan kaksi kerrallaan. Kun kuvaalueet on määritelty, alkaa kuvaus painamaalla OK-painiketta. Kuva 31. Snap shot kuvat ja referenssikuva Snap shot kuvat pystytään näyttämäänvalitsemalla snap shot kuvat ja optio näytä.

39 Käyttöohje ULMA NTi Asetukset (konfigurointi) ULMA NT käyttöönottovalikko Käyttöönottovalikossa on 7 esivalikkoa ja 37 alavalikkoa. Näitä käytetään lähinnä otettaessa järjestelmää käyttöön. Kuva 32. Käyttöönottovalikko Asetusvaiheet 1. Siirretään kohdistin asianomaiseen kohtaan sarkainnäppäimen tai ohjauspallon avulla. 2. Näppäillään haluttu arvo numeronäppäimillä. 3. Napsautetaan OK ohjauspallosta. Annetut arvot tallentuvat tietokoneen muistiin, kun painetaan OK -painiketta. 4. Jos salasanaa käytetään, järjestelmä kysyy käyttäjältä salasanaa ennen arvojen tallentamista. Jos salasana näppäillään väärin, vanha arvo säilyy muistissa. Huom! Kaikki asetusten muutokset tehdään Asetusvalikossa. Kun arvot tallennetaan painamalla OK -painiketta, järjestelmä kysyy salasanaa. Kuva 33. Salasana

40 30 ULMA NTi Käyttöohje Kamerat ja palkit Kuva 34. Kamera- ja palkkivalikko

41 Käyttöohje ULMA NTi Valopalkin ohjaus Kuva 35. Valopalkin ohjaus Valopalkin ohjaus: Valitaan, ohjataanko valovoimaa automaattisesti vai käsin. Valopalkin numero: Numero on 2, 3 tai 4, jos valopalkkeja on enemmän kuin yksi. Tyristoriyksikön ohjaus Ohjearvo (%) käynnistysviiveen aikana/käsiohjauksessa Valovoiman ohjaus käynnistysviiveen aikana sekä ohjausarvo, jos järjestelmää käytetään käsin. Enimmäisarvo on 99 %. Ohjearvo (%) valmiustilassa (keltainen ON) Tyristoriyksikön valovoiman ohjaus (%), kun yksikkö on valmiustilassa (keltainen ON). Enimmäisarvo on 55 %. Ohjearvon enimmäisarvo (V) Enimmäisvolttiarvo suurimmalle mahdolliselle jännitteelle, jota käytetään valopalkin valovoiman ohjaukseen. Ohjearvo (%) 10 tuotantoryhmälle (automaattiohjaus) Valovoiman automaattiohjauksen ohjearvo. Voidaan asettaa erikseen 10:lle eri tuotantoryhmälle. Automaattiohjauksen tavallisin ohjearvo on 40 %. Tämä arvo kalibroidaan käyttöönoton aikana eikä sitä saisi muuttaa.

42 32 ULMA NTi Käyttöohje Valopalkin lämpötilan hälytysrajat ( o C) Matala hälytysraja Matalan lämpötilan hälytysrajan vähimmäisarvo on 10 o C ja enimmäisarvo 80 o C. Korkea hälytysraja Korkean lämpötilan hälytysraja ( o C). Enimmäisarvo on 120 o C ja vähimmäisarvo 20 o C. Katkaisun hälytysraja Korkean lämpötilan katkaisuraja ( o C). Kun korkean lämpötilan katkaisuraja ylittyy, valopalkin jännite katkeaa. Enimmäisarvo on 150 o C ja vähimmäisarvo 60 o C. Kuva 36. Fluoresenssipalkkien ohjaus

43 Käyttöohje ULMA NTi Kamerapalkki ja sekalaista. Kuva 37. Kamerapalkki ja kamerat Ensimmäinen kamera hoito-/käyttöpuolella Määrittelee kameran numeroinnin, jotta kuvaus alkaisi oikealta puolelta vikakarttaa. Kameroiden määrä Kameroiden määrä järjestelmässä. Maksimiarvo on 99. Käyttäjä voi valita 1 - palkkijärjestelmänantamalla palkin numero N ikkunan Kameroiden määrä arvoksi 0. Palkin mittausleveys metreinä Kameroiden mittausalue metreinä. Kameran mittausleveys Yhden kameran katselualue radalla, metreinä. Skannausaika mikrosekunteina 2048 pixels kamera 128, 192, 256, pixels kamera 64, 128, 192, 256 Vaalean reunan taso (0-255) Vaalean reunan ilmaisutasoa käytetään asetettaessa järjestelmää valvomaan rataa oikein. Tumman reunan taso (0-255) Tumman reunan ilmaisutasoa käytetään asetettaessa järjestelmää valvomaan rataa oikein. Videotason hälytysraja (Heksa) Jos kameroiden tavallinen videotaso ylittää tämän rajan (= paperiradalla ei ole riittävästi valoa), järjestelmä hälyttää ja menee keltaiseen ON tilaan. Arvot 0-FFF Videotason hälytysrajaksi suositellaan E00.

44 34 ULMA NTi Käyttöohje Pikseleiden lukumäärä Pikseleiden lukumäärä kameran CCD-elementissä. Keskimääräinen aikavakio poikkisuunnassa (CD) Juovanilmaisualgoritmissa käytettävä suodatinvakio poikkisuunnassa. Määritellään käyttöönottovaiheessa. Arvot CD-aikavakio Pikselien määrä (#) Keskimääräinen aikavakio koneen suunnassa (MD) Juovanilmaisualgoritmissa käytettävä suodatinvakio koneen suunnassa. Määritellään käyttöönottovaiheessa. Arvot MD-aikavakio Aika (ms) 255 5, , , , , , , , , ,0 Videokorjauksen muutosnopeus sekunteina: 1, 2, 4 tai 8 Kameran videokäyrän korjausnopeus. Oletusarvo on 1. Tämä parametri kalibroidaan käyttöönottovaiheessa.

45 Käyttöohje ULMA NTi Rynkkyjen ilmaisu Rynkkyjen ilmaisu aktivoidaan konfigurointi valikosta, valitsemalla kamerat ja palkit optio rynkkykamerat. Tällöin avautuu valikko, josta aktivoidaan rynkkyjen ilmaisuun valittavat kamerat. Kuva 38. Rynkky kamerat Rynkkyjen ilmaisuparametrit valitaan rynkkyjen ilmaisu optiosta, joka sijaitsee konfigurointi valikossa. Kuva 39. Rynkkyjen ilmaisuparametrit

46 36 ULMA NTi Käyttöohje Suositusarvot rynkkyjen ilmaisemiseen MD aikavakio 1/16 CD aikavakio..17 Kulma Ylipäästösuodatin CD&MD CD-raja.10 MD-raja..3 Kynnysarvon skaalaus.ei käytössä Kyllästymistaso 1/2 Huom! Arvot ovat vain suositusarvoja ja ne voidaan myös konfiguroida toisin.

47 Käyttöohje ULMA NTi Reunan maskaus Kuva 40. Reunan maskaus Maskaukset voidaan suhteuttaa joko paperin reunaan tai kiinteään pisteeseen. Kaikki arvot metreinä, 3 desimaalia. Ensimmäinen kamera, reunan maskaus juovilta Radan reunan alue, jonka ensimmäinen kamera havaitsee, voidaan maskata siten, että juovia ei tältä alueelta raportoidu. Ensimmäinen kamera, reunan maskaus rei iltä Radan reunan alue, jonka ensimmäinen kamera havaitsee, voidaan maskata siten, että reikiä ei tältä alueelta raportoidu. Ensimmäinen kamera, reunan maskaus vaaleilta täpliltä Radan reunan alue, jonka ensimmäinen kamera havaitsee, voidaan maskata siten, että vaaleita täpliä ei tältä alueelta raportoidu. Ensimmäinen kamera, reunan maskaus harmailta ja tummilta täpliltä Radan reunan alue, jonka ensimmäinen kamera havaitsee, voidaan maskata siten, että harmaita ja tummia täpliä ei tältä alueelta raportoidu. Viimeinen kamera, reunan maskaus juovilta Radan reunan alue, jonka viimeinen kamera havaitsee, voidaan maskata siten, että juovia ei tältä alueelta raportoidu. Viimeinen kamera, reunan maskaus rei iltä Radan reunan alue, jonka viimeinen kamera havaitsee, voidaan maskata siten, että reikiä ei tältä alueelta raportoidu. Viimeinen kamera, reunan maskaus vaaleilta täpliltä Radan reunan alue, jonka viimeinen kamera havaitsee, voidaan maskata siten, että vaaleita täpliä ei tältä alueelta raportoidu. Viimeinen kamera, reunan maskaus harmailta ja tummilta täpliltä Radan reunan alue, jonka viimeinen kamera havaitsee, voidaan maskata siten, että harmaita ja tummia täpliä ei tältä alueelta raportoidu.

48 38 ULMA NTi Käyttöohje Toistuvien vikojen maskaus Valitsemalla Kamerat ja palkit\toistuvan vian maskaus Konfigurointi valikosta voit kertoa järjestelmälle että se maskaa toistuvia vikoja. Jotta maskattaavia vikoja voidaan löytää, kameralle pitää kertoa koko, pituus ja pituus hysteeria vialle joka maskataan. Kuva 41. Toistuvien vikojen maskaus CD (Cross Direction) MD (Machine Direction) = Paikka poikkisuunnassa = Paikka koneen suunnassa Vikojen koot on annettu sekä poikkisuunnassa että koneen suunnassa.

49 Käyttöohje ULMA NTi Ilmaisutasot Valitsemalla Kamerat ja palkit\ilmaisutasot Konfigurointi valikosta voit laittaa ennakko arvoja yli 10 tuotantoryhmälle. Kun valitset uuden tuotantoryhmän nämä ilmaisu arvot ovat automaattisesti valittuja. Parametreja voidaan syöttää ja tallentaa muistiin erikseen jokaiselle tuotantoryhmälle. Tuotantoryhmät on numeroitu Yhdellä näytöllä on yhden tuotantoryhmän arvot. Haluttu ryhmä saadaan esiin napsauttamalla painiketta Seuraava. Ensimmäiseksi avautuu ryhmä, joka on sillä hetkellä käytössä. Käyttämällä nappia Kopioi voit kopioida edellisen tuotantoryhmän tasot. Kuva 42. Ilmaisutaso Kun tallennetaan arvoja OK -painikkeella, järjestelmä kysyy salasanaa. Herkkyysasetukset (vian kontrasti) voidaan tehdä Ilmaisutasot -ikkunassa. Tämä nopeuttaa merkittävästi laadunmuutosten tekemistä, kun kaikilla tuotantoryhmillä on esivalitut tasot. Ilmaisutasolla tarkoitetaan kameralle asetettua arvoa (0-100 %). Jos kameran videosignaali ylittää tämän arvon, ohjelma tulkitsee sen viaksi. Voimakas (=korkea) signaali tarkoittaa kontrastiltaan selkeästi erottuvaa vikaa ja heikko (=matala) signaali formaatiotaustasta heikommin erottuvaa vikaa. Mikäli ilmaisutasoksi on annettu arvo 0 %, ilmaisuherkkyys on pienimmillään, eli vain hyvin voimakkaasti kontrastoituvat viat ilmaistaan. Jos taas ilmaisutasoksi on annettu 100 %, on ilmaisuherkkyys on suurimmillaan, eli kontrastiltaan heikotkin viat ilmaistaan. Näitä arvoja voi käyttäjä halutessaan muuttaa. Valittuja arvoja ei paperin ominaisuuksien kuten värisävyn, neliömassan, opasiteetin tai formaation muuttuessa yleensä tarvitse asettaa uudelleen. Tämä johtuu siitä, että automaattinen säätöjärjestelmä optimoi valon määrän ja kompensoi paperin formaation vaihtelut kamerassa korjaamalla vikojen ilmaisutasoja. Ilmaisutasot voidaan asettaa paperilaadun mukaan.

50 40 ULMA NTi Käyttöohje Kuva 43. Ilmaisutasot ja kameran videosignaali Formaation mittaus Valitsemalla Kamerat ja palkit\formaatio mittaus Konfigurointi valikosta, voit valita jos järjestelmä kerää formaatio tietoja vai ei. Jos käytössä on kaksi kamerapalkkia, voit myös valita palkin joka kerää tiedot laskemiseen. Kuva 44. Formaation mittaus
