1 KORJAUS- JA HUOLTO-OHJE BeQuem 20 ja 30 ARITERM OY Korjaus- ja huolto-ohje /28

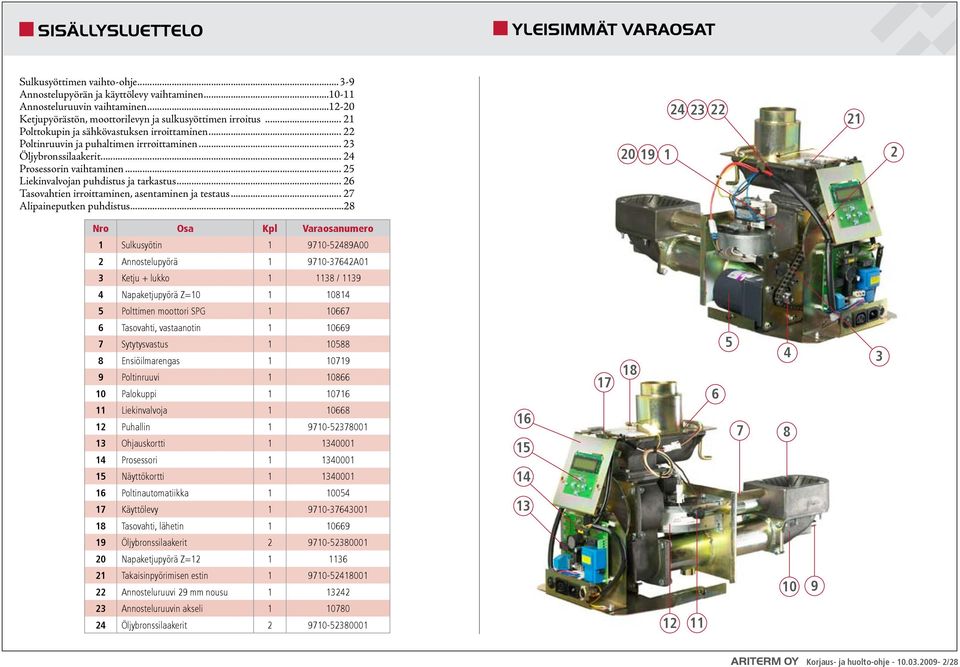

2 SISÄLLYSLUETTELO YLEISIMMÄT VARAOSAT Sulkusyöttimen vaihto-ohje Annostelupyörän ja käyttölevy vaihtaminen Annosteluruuvin vaihtaminen Ketjupyörästön, moottorilevyn ja sulkusyöttimen irroitus Polttokupin ja sähkövastuksen irroittaminen Poltinruuvin ja puhaltimen irrroittaminen Öljybronssilaakerit Prosessorin vaihtaminen Liekinvalvojan puhdistus ja tarkastus Tasovahtien irroittaminen, asentaminen ja testaus Alipaineputken puhdistus Nro Osa Kpl Varaosanumero 1 Sulkusyötin A00 2 Annostelupyörä A01 3 Ketju + lukko / Napaketjupyörä Z= Polttimen moottori SPG Tasovahti, vastaanotin Sytytysvastus Ensiöilmarengas Poltinruuvi Palokuppi Liekinvalvoja Puhallin Ohjauskortti Prosessori Näyttökortti Poltinautomatiikka Käyttölevy Tasovahti, lähetin Öljybronssilaakerit Napaketjupyörä Z= Takaisinpyörimisen estin Annosteluruuvi 29 mm nousu Annosteluruuvin akseli Öljybronssilaakerit ARITERM OY Korjaus- ja huolto-ohje /28

3 SULKUSYÖTTIMEN VAIHTO-OHJE 1. Irrota ohjauspaneelin kiinnityspultit kiintoavaimella 2. Irrota sytytysvastuksen virtajohto (ruskea) liittimestä ruuvimeisselillä. Katkaise johtojen ympärillä olevat nippusiteet sivuleikkureilla. Irrota sähköjohdot myös syöttömoottorista ja puhaltimesta, jonka jälkeen voit nostaa koko ohjauspaneelin sivuun. ARITERM OY Korjaus- ja huolto-ohje /28

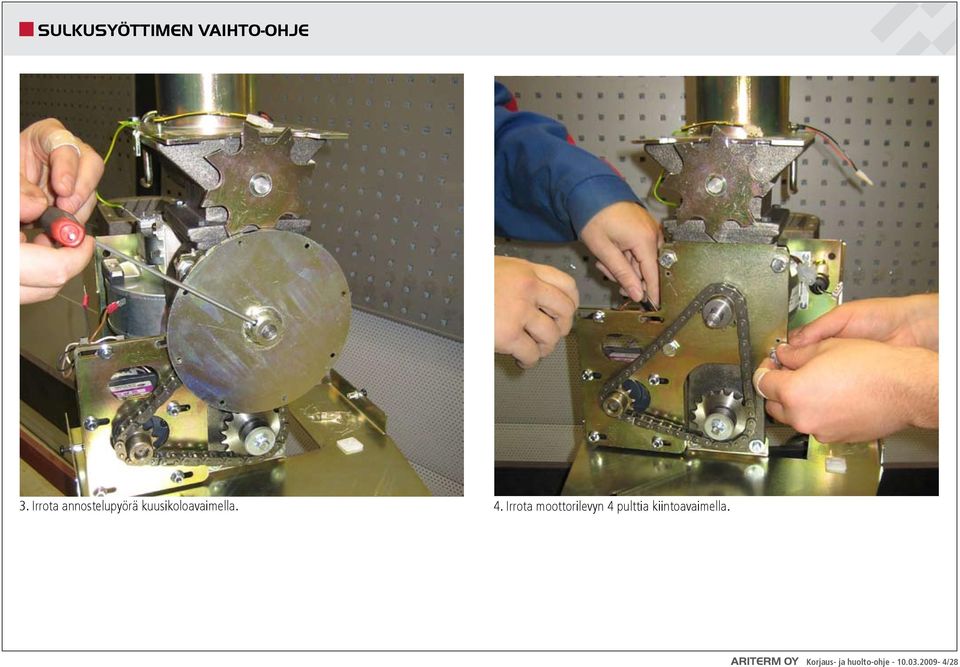

4 SULKUSYÖTTIMEN VAIHTO-OHJE 3. Irrota annostelupyörä kuusikoloavaimella. 4. Irrota moottorilevyn 4 pulttia kiintoavaimella. ARITERM OY Korjaus- ja huolto-ohje /28

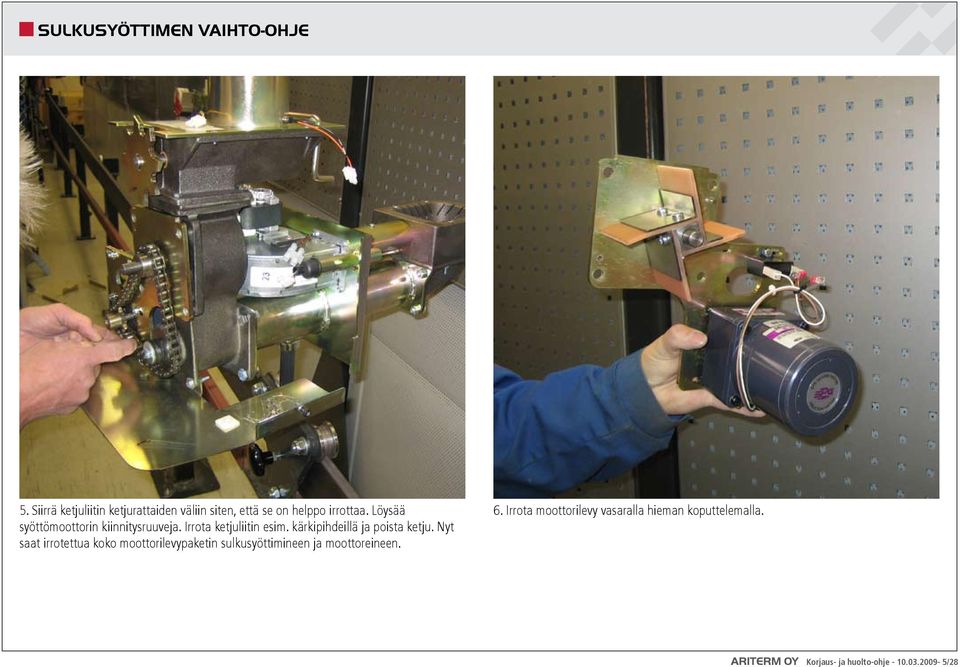

5 SULKUSYÖTTIMEN VAIHTO-OHJE 5. Siirrä ketjuliitin ketjurattaiden väliin siten, että se on helppo irrottaa. Löysää syöttömoottorin kiinnitysruuveja. Irrota ketjuliitin esim. kärkipihdeillä ja poista ketju. Nyt saat irrotettua koko moottorilevypaketin sulkusyöttimineen ja moottoreineen. 6. Irrota moottorilevy vasaralla hieman koputtelemalla. ARITERM OY Korjaus- ja huolto-ohje /28

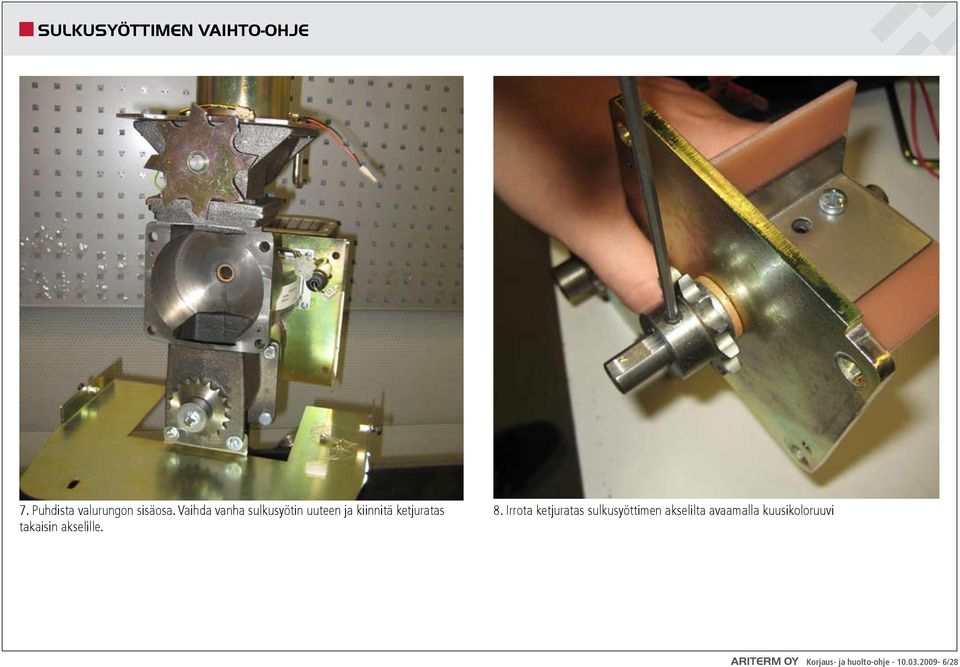

6 SULKUSYÖTTIMEN VAIHTO-OHJE 7. Puhdista valurungon sisäosa. Vaihda vanha sulkusyötin uuteen ja kiinnitä ketjuratas takaisin akselille. 8. Irrota ketjuratas sulkusyöttimen akselilta avaamalla kuusikoloruuvi ARITERM OY Korjaus- ja huolto-ohje /28

7 SULKUSYÖTTIMEN VAIHTO-OHJE 9. Kiinnitä moottorilevy uuden sulkusyöttimen kanssa takaisin polttimen runkoosaan käyttämällä apuna vasaraa. Sulkusyöttimen siipiä pitää hieman puristaa asennusvaiheessa. 10. Kiinnitä moottorilevyn neljä pulttia takasin paikalleen kiintoavaimella. ARITERM OY Korjaus- ja huolto-ohje /28

8 SULKUSYÖTTIMEN VAIHTO-OHJE 11. Asenna ketju takaisin rattaille ja kiristä se asentamalla syöttömoottori sopivaan kohtaan. 12. Kiinnitä annostelupyörä takaisin sulkusyötinakselille kuusiokoloruuvilla. Kuusikoloruuvi kannattaa vaihtaa uuteen. (Tarkista etteivät annostelupyörän sokkatapit kosketa ketjua polttimen pyöriessä. Välys min 1,0 mm) ARITERM OY Korjaus- ja huolto-ohje /28

9 SULKUSYÖTTIMEN VAIHTO-OHJE 14. Säädä takaisinpyörimisen estin -levy siten, että annosteluruuvin käyttölevyssä olevan hampaan ja takaisinpyörimisen estin levyn välinen välys on noin 1,5 2 mm polttimen käydessä. Tarkasta, että välys on riittävä jokaisen hampaan pyörähdyksen jälkeen. Liian pieni välys saattaa johtaa toimintahäiriöön. 13. Kiinnitä ohjauspaneeli takaisin polttimeen. Kytke sähköjohdot takaisin paikoilleen (syöttömoottori, puhallin, sytytysvastus, maadoitusjohto). Kiinnitä sähköjohdot nippusiteillä siten, että ne eivät voi jäädä liikkuvien osien väliin. ARITERM OY Korjaus- ja huolto-ohje /28

10 ANNOSTELUPYÖRÄN JA KÄYTTÖLEVYN VAIHTAMINEN 2. Jos takaisinpyörimisen estin jää hampaan päälle käyttölevyn kulumisen tai takaisinpyörimisen estimen väärän säädön vuoksi poltin jumiutuu. 3. Käyttölevyn hampaan kärki ja annostelupyörän putkisokka törmäävät toisiinsa josta jumiutuminen johtuu. Sokkatapit katkeilevat tai vääntyvät ja polttimen toiminta pysähtyy. 4. Korjaustoimenpide aloitetaan annostelupyörän irroittamisesta. Aukaise kiinnitysruuvi ja poista annostelupyörä akselilta. Jos pyörä on jumittunut akseliinsa käytä ulosvetäjää. 1. Polttimen toimintaperiaate on se että takaisinpyörimisen estin tahdistaa käyttölevyn ja annostelupyörän keskenään. Takaisinpyörimisen estimen on palauduttava vaaka-asentoon joka kerta kun se on ohittanut käyttölevyn hampaan. 5. Aukaise seuraavaksi käyttölevyn kiinnitysruuvi ja poista tämä akseliltaan. Jos levy on jumittunut akseliinsa käytä ulosvetäjää. ARITERM OY Korjaus- ja huolto-ohje /28

11 ANNOSTELUPYÖRÄN JA KÄYTTÖLEVYN VAIHTAMINEN 6. Aloita takaisin asennus käyttölevystä. Älä kiristä käyttölevyn ruuvia ennenkö annostelupyörä on paikoillaan. 7. Asenna annostelupyörä paikoilleen ja kiristä kiinnitysruuvi akselissa olevaa tasaista pintaa vasten. 9. Säädä takaisinpyörimisen estin sen kiinnitysruuvia löysäämällä ja siirtämällä estintä vasemalle tai oikealle niin että estimen ja käyttölevyn välykseksi tulee 1,5-2,0 mm. Säätö suoritetaan polttimen käydessä. 8. Kiristä käytölevyn kiinnitysruuvi siten että käyttölevyn ja annostelupyörän väli jää 1,0-2,0 mm. Ruuvin on oltava akselin tasaista pintaa vasten. ARITERM OY Korjaus- ja huolto-ohje /28

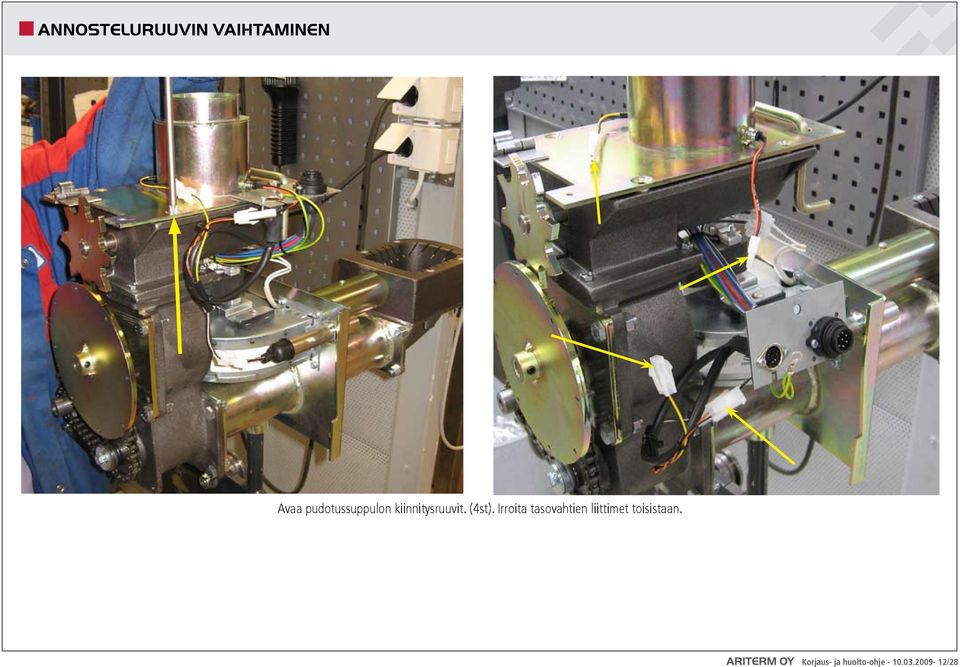

12 ANNOSTELURUUVIN VAIHTAMINEN Avaa pudotussuppulon kiinnitysruuvit. (4st). Irroita tasovahtien liittimet toisistaan. ARITERM OY Korjaus- ja huolto-ohje /28

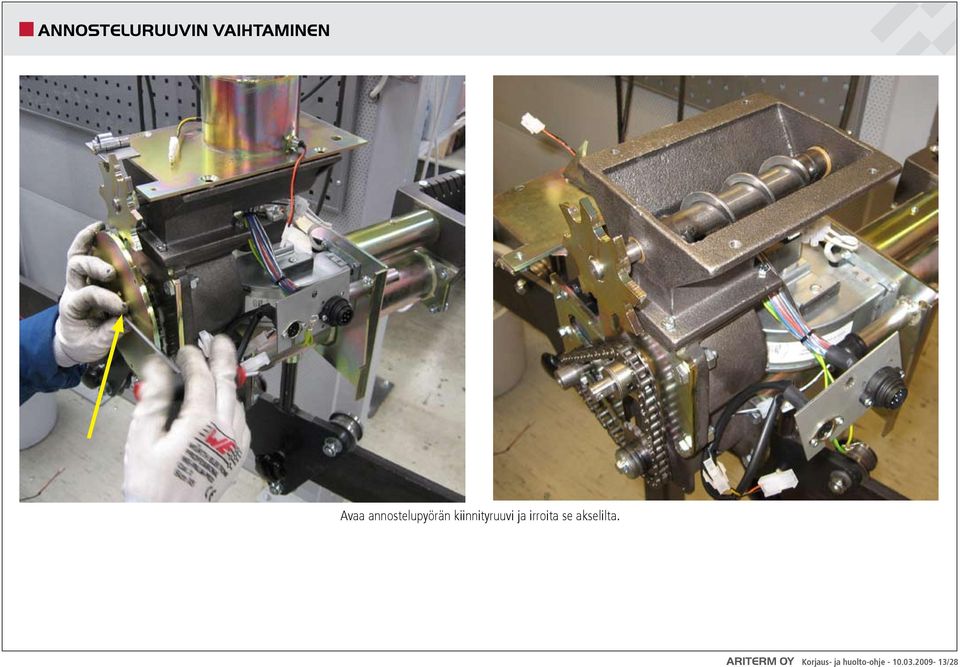

13 ANNOSTELURUUVIN VAIHTAMINEN Avaa annostelupyörän kiinnityruuvi ja irroita se akselilta. ARITERM OY Korjaus- ja huolto-ohje /28

14 ANNOSTELURUUVIN VAIHTAMINEN ANNOSTELURUUVIN VAIHTAMINEN Avaa annosteluruuvin kiinnitysruuvit ja vedä akseli pois annostelulaatikosta. ARITERM OY Korjaus- ja huolto-ohje /28

15 ANNOSTELURUUVIN VAIHTAMINEN Poista annosteluruuvi laatikosta. ARITERM OY Korjaus- ja huolto-ohje /28

16 ANNOSTELURUUVIN VAIHTAMINEN Asenna uusi annosteluruuvi ja akseli paikoilleen. Säädä annosteluruuvin välykseksi korkeintaan 0,5 mukana tulevilla säätölevyillä. ARITERM OY Korjaus- ja huolto-ohje /28

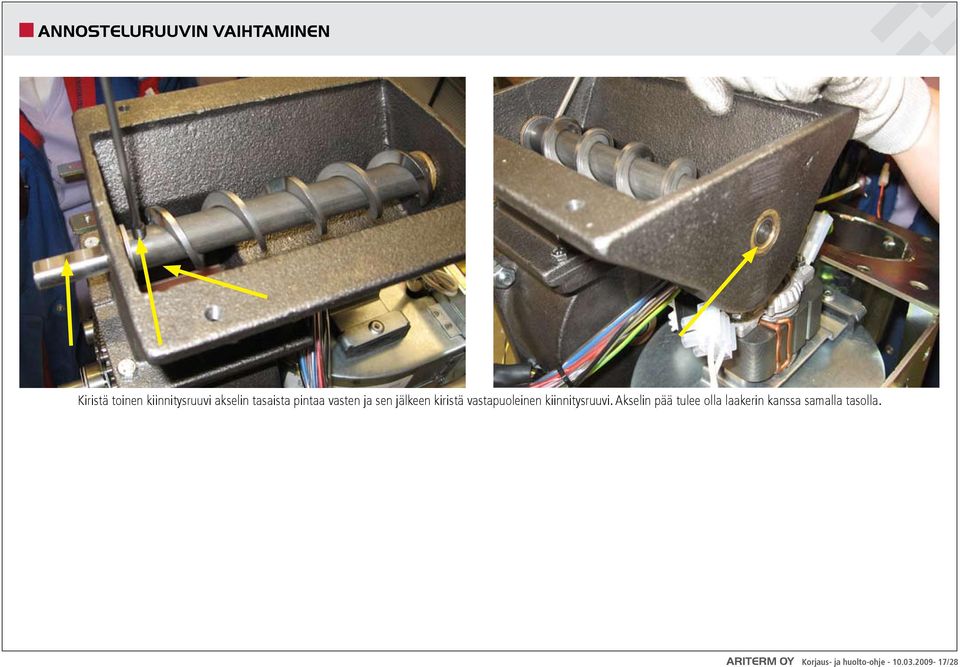

17 ANNOSTELURUUVIN VAIHTAMINEN Kiristä toinen kiinnitysruuvi akselin tasaista pintaa vasten ja sen jälkeen kiristä vastapuoleinen kiinnitysruuvi. Akselin pää tulee olla laakerin kanssa samalla tasolla. ARITERM OY Korjaus- ja huolto-ohje /28

18 ANNOSTELURUUVIN VAIHTAMINEN Asenna käyttölevy ja annostelupyörä paikoilleen. Kiristä kiinnitysruuvit ja samalla säädä käyttölevyllä annosteluoyörän ja käyttölevyn keskeinen välys (vähimmillään 1,0 mm). ARITERM OY Korjaus- ja huolto-ohje /28

19 ANNOSTELURUUVIN VAIHTAMINEN Asenna liitinpaneli paikoilleen. Asenna pudotussuppilo ja liitinpaneli paikoilleen. Säädä takaisinpyörimisen estin sen kiinnitysruuvia löysäämällä ja siirtämällä estintä vasemalle tai oikealle niin että estimen ja käyttölevyn välykseksi tulee 1,5-2,0 mm. Säätö suoritetaan polttimen käydessä. ARITERM OY Korjaus- ja huolto-ohje /28

20 KETJUPYÖRÄSTÖN, MOOTTORILEVYN JA SULKUSYÖTTIMEN IRROITUS Irrota pudotussuppilo (kiinni neljällä ruuvilla). Poista annostelulaatikko avaamalla neljä kiinnitysruuvia. Löysää moottorin ketjupyörän lukitus ja irrota ratas ja kiila. Irrota ketjulukitus ruuvimeisseliä apuna käyttäen ja poista ketju. Toista sama työvaihe sulkusyöttimen ketjupyörälle. Irrota moottori ja kondensaattori. VARO PUDOTTAMASTA MOOTTORIA! Poista moottorilevyn neljä kiinnitysruuvia ja irrota moottorilevy. Vedä vanha sulkusyötin pois. Puhdista pesäosa ja työnnä uusi sulkusyötin paikalleen. Lamellipinnat eivät saa jäädä valuosan ulkopuolelle. Irrota poltinruuvin levyketjupyörän kiinnitys ja sovitelevyt. ARITERM OY Korjaus- ja huolto-ohje /28

21 POLTTOKUPIN JA SÄHKÖVASTUKSEN IRROITTAMINEN 1. Irroita palokupin kiinnitysruuvit 2. Irroita palokuppi ja ensiöilmaputki toisistaan. 3. Irroita sytytysvastuksen kiinnitysruuvi. Ensiöilmaputkea ei tarvitse irroittaa kokonaan jos ainoastaan palokuppi ja ensiöilmarengas on tarkoitus käsitellä. 4. Vedä sytytysvastusta kiinni pitävää sokkatappia ulospäin. 5. Sytytysvastus voidaan vetää pois putkesta. 6. Irroita polttokupin kiinnitysruuvit. Puhdista palokuppi ja poltinruuvin ulostuloreikä huolellisesti. ARITERM OY Korjaus- ja huolto-ohje /28

22 PALOKUPIN TAKAISIN ASENTAMINEN Ensiöilmarengas on asennetava palokuppiin nähden niin että pelletin kulkusuunnassa ei ensiöilmarenkaan reuna saa muodostaa hidastetta. Tarkasta myös että sytytysvastuksen pää näkyy palokupissa. Takaisin asennuksessa aseta ensiöilmarengas ja ensiöilmaputki huolellisesti paikoilleen. Kiristä sytytysvastuksen ruuvi. Varo vaurioittamasta kierteitä. ARITERM OY Korjaus- ja huolto-ohje /28

23 POLTINRUUVIN JA PUHALTIMEN IRROITTAMINEN Jos ei poltinruuvin kiinnitystä ole irroitettu niin irroita kiinnitysruuvi jonka jälkeen avaa ketjunlukko ja poista ketju. Levyketjupyörä ja lattakiilavälilevyt voidaan myös poistaa. Irroita poltinruuvin kiila. Vedä poltinruuvi pois välirungosta. Puhallinta vaihdettaessa irroita sen kiinnitysruuvit. Jotta välirunko ja valuosa voidaan irroittaa toisistaan avaa 4 kpl kiinnitysruuvia. Puhallinta vaihdettaessa irroita sen kiinnitysruuvit. ARITERM OY Korjaus- ja huolto-ohje /28

24 ÖLJYBRONSSILAAKERIEDEN IRROITTAMINEN JA KIINNITTÄMINEN Poltinruuvin öljybronssilaakerit irroitetaan lyömällä laakerin sisäreunaan molemmilta puolin. Uudet laakerit on lukittava laakerilukitteella. Sulkusyöttimen öljybronssilaakeri irroitetaan lyömällä sisältä päin. Uusi laakeri on lukittava laakerilukitteella. ARITERM OY Korjaus- ja huolto-ohje /28

25 PROSESSORIN VAIHTAMINEN 1. Jos olet muuttanut tehdasarvoja, niin kirjoita ne ylös, koska uuden prosessorin mukana palautuvat tehdasarvot. 2. Katkaise jännitesyöttö sähkökeskukselta (poltinsyöttö ja sähkövastussyöttö). 3. Avaa paneeli ja tarkasta yleismittarilla, että jännitesyöttö on katkaistu. 5. Asenna uusi prosessori tilalle oikeinpäin. Prosessorissa ja sen kannassa on lovi toisessa päässä ja näiden tulee olla päällekkäin. (Jos näyttöön ei tule tekstiä, kun kytket virrat, niin luultavasti prosessori on asennettu väärinpäin). 4. Irroita prosessori käyttämällä esim. pientä tasapäistä ruuvimeisseliä. Työnnä se prosessorin ja sen kannan väliin, ja nosta varovasti. 6. Paina prosessori paikoilleen kantaansa ja tarkasta että prosessorin kaikki jalat ovat kannan sisällä. 7. Kytke virrat päälle ja tarkasta TEHONSÄÄTÖ valikosta, että POLTINTYYPPIasetus on oikea. Esim. jos käytössä on Biomatic +30, niin valitse kohtaan 30 kw, jolloin Biomatic +30 tehdasarvot tulevat käyttöön. Muista tarkastaa sähkövastuksien asetukset (onko asetus PELLETTI + SÄHKÖ). ARITERM OY Korjaus- ja huolto-ohje /28

26 LIEKINVALVOJAN PUHDISTUS JA TARKASTUS 1. Irroita liekinvalvoja paikoltaan vetämällä kumisuojuksesta ulospäin. 2. Irroita leikinvalvojan liittimet toisistaan painamalla lukitusta ja vetämällä irti toisistaan. 3. Puhdista liekinvalvojan lasiputki epäpuhtauksista. Erityisesti liekinvalvojan kärki on oltava puhdas. 4. Ennen paikalleen asennusta on tarkistettava että suojakumi ei ole liukunut johdossa väärään paikkaan. Liekinvalvojan toiminnan tarkastaminen 1. Mene HUOLTO-valikkoon ja LIEKINVALVONTA-kohtaan, jossa suluissa olevan arvon tulisi olla 50 %. 2. Ota leikinvalvoja pois putkestaan. 3. Jos peität liekinvalvojan vaikka kämmenen sisään, arvon pitäisi laskea lähelle nollaa. 4. Jos leikinvalvojaan heijastaa valoa, arvon pitäisi nousta lähelle 99 %:a. 5. HUOM. Voit tarkkailla arvoa myös polttimen ollessa päällä, jolloin näet reagoiko se liekinmäärään. Polttimen mennessä ylläpidolle arvo tippuu, kun liekki pienenee. 5. Suojakumi on oltava vedettynä kiinni lasiputkeen. 7. Tarkasta että suojakumi on pohjaan asti työnnetty. 6. Aseta leikinvalvoja paikoilleen metalliputkeen. 8. Tarkasta myös että liekinvalvojan putken toinen pää on puhdas. ARITERM OY Korjaus- ja huolto-ohje /28

27 TASOVAHTIEN IRROITTAMINEN, ASENTAMINEN JA TESTAAMINEN 1. Irroita tasovahti esimerkiksi sivuleikkureilla varovasti ulospäin vetäen. 2. Aseta uusi tasovahti pidikkeeseen. 5. Jos tasovahdin pidike vaurioituu, ja varaosa toimituksessa on uusi pidike mukana, vaihdetaan se työntämällä pidike pudotusputken sisäpuolelta. Kiristä mutteri varovasti. 3. Työnnä tasovahti vähän matkaa pidikkeeseen. 4. Työnnä meiselillä tai vastaavalla tasovahti niin että kiinnitysholkin kanta on pidikettä vasten. TESTAAMINEN 1. Sammuta poltin valikosta ja mene HUOLTO-valikkoon (paina nuolinäppäimiä 5 sekuntia yhtä aikaa). 2. Mene TASOVAHTI-kohtaan, jossa suluissa olevan arvon tulisi olla 50 %. Jos suluissa olevan arvon edessä oleva arvo on alle tämän, niin tasovahtien välissä ei ole pellettiä ja päinvastoin. 3. Testaa tasovahtien toiminta esim. laittamalla jokin este tasovahtien väliin (irroita pudotusputki). Arvon pitää nousta yli 90 %. Ja nostamalla este pois, arvon tulisi laskea lähelle nollaa. 4. Lisäksi testaa laittamalla käsi pudotusputken päälle (poista ensiksi tasovahtien välissä oleva pelletti), pimentäen tilan, jossa tasovahdit ovat. Jos tasovahdin arvo näyttää yli 90 % (tarkoittaa, että jotain on tasovahtien välissä), on tasovahdin lähetin (musta ja keltainen) rikki, koska se ei lähetä valoa, ja näin vastaanotin (musta ja oranssi) ei näe mitään. ARITERM OY Korjaus- ja huolto-ohje /28

28 BeQuem 20 polttimen alipaineputken puhdistus Tämän korjausohjeen tarkoitus on varmistaa ettei ilmalaatikosta poltinruuville menevä alipaineputki ole tukossa tai joku muu ulkoinen tekijä estä ilman kulketumista puhaltimesta palokuppiin. Löysää hieman sytytysvastuksen kiinnitysruuvia. Puhdista ilmalaatikossa oleva alipaineputki. Takaisin asennuksessa aseta ensiöilmarengas ja ensiöilmaputki huolellisesti paikoilleen. Kiristä sytytysvastuksen ruuvi. Varo vaurioittamasta kierteitä. Irroita ensiöilmarenkaan kiinnitysruuvit 4kpl. Irroita ensiöilmarengas ja ensiöilmaputki toisistaan. Sytytysvastusta ja ensiöilmaputkea ei tarvitse vetää pois ilmalaatikosta kokonaan. Tarkasta ja puhdista ensöilmaputki ettei epäpuhtaudet estä ilman läpivirtausta putkessa. Puhdista ensiöilmarenkaan sisäpuoli ja ilma aukot tarvittaessa. Ensiöilmarengas on asennetava palokuppiin nähden niin että pelletin kulkusuunnassa ei ensiöilmarenkaan reuna saa muodostaa hidastetta. Tarkasta myös että sytytysvastuksen pää näkyy palokupissa. ARITERM OY Korjaus- ja huolto-ohje /28

29 ARITERM OY Korjaus- ja huolto-ohje /28

32 ARITERM OY PL 59 (Uuraistentie) Saarijärvi Puhelin (014) Telefax (014)
