1 METALLINILMAISIN MALLINUMERO: GC-1055

2 Tämä metallinilmaisin on ammattimainen metallinilmaisin. Kehittyneenä elektroniikkalaitteena, vaikeimmat toiminnot metallin tunnistamisessa on automatisoitu. Jos käytät metallinilmaisinta ensimmäisen kerran, suosittelemme, että: 1. asetat herkkyyden matalalle tasolle virhesignaalien varalta aloitat aina alennetulta herkkyystasolta Kun olet tottunut ilmaisimen käyttöön, voit kokeilla sitä täydellä herkkyydellä. 2. Ilmaisin on tarkoitettu vain ulkokäyttöön. Älä käytä sitä sisätiloissa. Useat kodinkoneet lähettävät sähkömagneettisia aaltoja, jotka häiritsevät ilmaisinta. Testaamisessa sisätiloissa, laske herkkyyttä ja pidä hakukäämi etäällä mikroaaltouuneista, tietokoneista ja televisioista. Jos ilmaisin ääntää epäsäännöllisesti, sammuta elektroniikkalaitteet ja valot, etenkin himmentimellä varustetut. 3. Lue tämä käyttöohje. Katso etenkin PERUSTOIMINNOT. 2

3 1.SANASTO Käyttöohjeessa on käytetty seuraavia sanoja ja nämä ovat vakiosanastoa ilmaisimien kohdalla. KARSINTA - viittaa metallin "karsintaan", jolloin ilmaisin ei lähetä merkkiääntä, tai merkkivalo ei syty, kun tietty kohde ohitetaan käämin tunnistuskentällä. EROTTELU - Kun ilmaisin lähettää eri merkkiäänen eri metallityypeille ja kun ilmaisin "karsii" tietyt metallit, viitataan tässä "erotteluun" metallityyppien välillä. Erottelu on tärkeä toiminto ammattimaisissa metallinilmaisimissa. Erottelun avulla käyttäjä voi hylätä roskat ja muut ei-toivotut kohteet. VALIKOINTI - Valikointi tarkoittaa tiettyjen esineiden, tai niiden luokan, karsintaa metallien joukosta. Karsimme kohteen, tai kohteet selektiivisesti. AUTOMAATTIVALIKOINTI - karsii roskametallit automaattisesti ja säilyttää yleisimpien kolikoiden tunnistuksen. AUTOMAATTIVALIKOINTI-alue on esiasetettu eikä sitä voida säätää. RELIIKKI - Reliikki on iän tai yhteydestä menneisyyteen kiinnostava esine. Useimmat reliikit on valmistettu raudasta, mutta myös pronssista tai arvometalleista. RAUTA - Rauta on yleinen, matalalaatuinen metalli, joka on ei-toivottu kohde tietyissä metallinilmaisinsovelluksissa. Esimerkkejä ei-toivotuista esineistä ovat vanhat purkit, putket, pultit ja naulat Joskus haluttu kohde on valmistettu raudasta. Esimerkiksi kiinteistömerkit sisältävät rautaa. Arvokkaat reliikit voivat myös koostua raudasta; kanuunankuulat, vanhat varusteet ja vanhojen rakenteiden ja ajoneuvojen osat voivat myös koostua raudasta. RAUTAPITOISET - Metallit, jotka on valmistettu tai sisältävät rautaa. MAAJÄLJITYS - Maajäljitys on tarkan piilotetun kohteen sijainnin paikantaminen. Kauan upotettuna olleet metallit voivat olla ympäröivän maan muotoisia ja niiden eristäminen maasta täten vaikeaa. TÖLKINKIELEKKEET - Tölkkien kielekkeet ovat yleisin päänvaiva aarteenmetsästäjille. Niitä on useita eri muotoja ja kokoja. Kielekkeiden tunnistus voidaan karsia, mutta muissa arvokkaissa kohteissa voi olla kielekkeitä vastaavia magneettisia jälkiä, ja jotka myös karsitaan pois kielekkeiden karsinnan yhteydessä. MAATASAPAINOTUS - Maatasapainotus on ilmaisimen kyky hylätä tai "nähdä läpi," maassa luonnollisesti olevien mineraalien, karsia virhesignaalit pois vaikeissa maasto-olosuhteissa ja lähettää äänen vain, kun metallikohde tunnistetaan. PINNAN KARSINTA - Pinnan karsinta parantaa tunnistustarkkuutta maassa, jossa on runsaasti roskametallia. Se vaimentaa signaalin roskametallista maan pintakerroksessa ja tasapainottaa signaalin suuresta kohteesta. 3

4 2.KOKOONPANO 2.1 KOKOONPANO Kokoonpano on helppoa eikä vaadi työkaluja: Hakukela Nuppi Kaapeli Varsi Varren tuki Liitin Lukkomutteri Ohjauskotelo 1. Avaa pakkaus ja poista kaikki osat ulos. 2. Liitä hakukela ja alempi varsi (lasikuidusta, musta), kiristä nuppi. 3. Paina hopeapainiketta alemman varren yläpäässä ja työnnä alempi varsi ylempään varteen. Aseta varren pituus sopivaksi niin, että kun seisot pystyssä ilmaisimen ollessa kädessäsi, hakukela on maanpinnan tasalla käsivartesi ollessa rennosti sivulla. Kiristä sitten lukkomutteria vastapäivään. 4. Kääri hakukelan kaapeli varren ympärille. Asenna hakukelan pistoke sen liittimeen ilmaisimen ohjauskotelossa. Varoitus: Älä ylikiristä hakukelaa tai käytä työkaluja, kuten pihtejä, sen kiristämiseen. Hakukelan pistoke sopii liittimeen vain yhdessä suunnassa. Älä pakota pistoketta tai vedä kaapelista tai se voi vaurioitua. 4

5 5. Varren tuen asennus: Asenna varren tuen alumiini varsi varteen pääkotelon päässä ja kiristä kiinnitysruuvit tiukkaan. 2.2 PARISTOT Varoitus: Tämä metallinilmaisin toimii 9-Voltin alkali-paristoilla (ei sisälly toimitukseen). Vain uusia ja oikeatyyppisiä alkali-paristoja tulee käyttää. Älä sekoita keskenään vanhoja ja uusia tai erityyppisiä paristoja. Asennus 1. Varmista, että virtakytkin on off-asennossa. 2. Työnnä paristopesän kansi pois nuolen suuntaan. 3. Ota kaksi paristoliitintä ulos pesästä 4. Liitä pariston navat liittimiin. 5. Asenna paristopesän kansi paikalleen. Varoitus: Hävitä vanhat paristot oikealla tavalla, älä hautaa niitä maahan tai polta niitä. Huomautus: Jos laitetta ei aiota käyttää yli viikkoon, poista paristot. Paristoista voi vuotaa kemikaaleja, jotka voivat vaurioittaa elektroniikkaosia. Pariston käyttöiän pidentämiseksi, vaihda vasemman ja oikean pariston paikkaa 3-4 tunnin käytön jälkeen. LOW BATT - kuvake näytetään LCD-näytön oikeassa alakulmassa, kun paristot on vaihdettava. 5

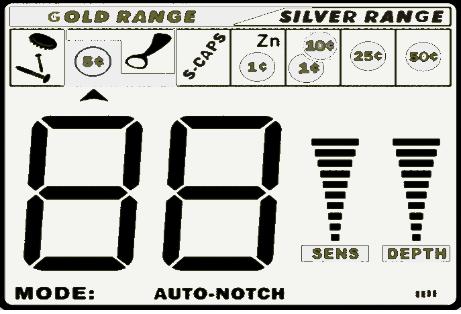

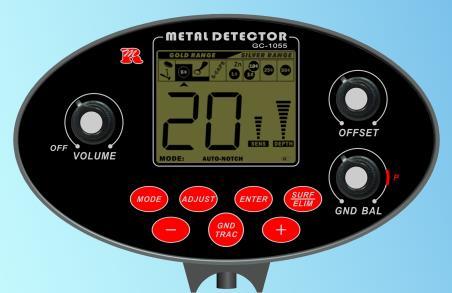

6 3. Ohjauspaneeli 3.1 LCD-merkkivalot: DISC/NOTCH -alue Kohdeilmaisin Numeroilmaisin Tilailmaisin SENS-ilmaisin Syvyysilmaisin Käyttötilan ilmaisin: näyttää nykyisen käyttötilan, ilmaisimen neljästä käytettävissä olevasta: DISC, ALL METAL, NOTCH, AUTO - NOTCH. Tilailmaisin: näyttää nykyisen tila(sens-säätö, DISC- tai NOTCH-alueen säätö), SURF-ELIM valittu tai ei,ja alhainen paristotaso. Herkkyysilmaisin (SENS): näyttää koneen nykyisen herkkyysasteen. Syvyysilmaisin näyttää kohteen syvyyden DISC/NOTCH -alueen ilmaisin:näyttää LEVYN/VALIKOINTI -alueen asetuksen. Kohdeilmaisin: näyttää kohdeluokan 3.2 Ohjaimien pikaopas (Yksityiskohdat, katso PERUSTOIMINNOT) 6

7 1. MODE käyttötilan vaihtaminen. 2. ADJUST,+,, ENTER säätää herkkyyttä, DISC tai NOTCH -alueen. 3. ENTER käytetään kohteen hyväksyntään tai hylkäämiseen NOTCH-tilassa (toimii muodossa + tai -). 4. SURF ELIM asettaa ilmaisimen pinnankarsinnan tilan. 5. GND TRAC, GND BAL asettaa maan tasapainon ALL METAL -tilassa ja kohteen paikantamisessa. 6. OFFSET-ohjain virittää käyttötaajuuden. 7. VOL-ohjain säätää äänentason. 8. VIRTA kytkee laitteen päälle tai pois. 4.PERUSKÄYTTÖ 4.1 Liike ja ei-liike tilat 1. ALL METAL -tila on ei-liike -tila : tässä tilassa kohde tunnistetaan kela liikkumattomana sen päällä ja ilmaisin lähettää jatkuvan äänen (kelaa ei tarvitse liikuttaa sivulta sivulle). ALL METAL -tilassa, säädä GND BAL -ohjainta ja paina GND TRAC useaan kertaan tavallisten mineraalien ja malmien ohittamiseksi. Ilmaisin lähettää keskitason äänen kaikille tunnistetuille kohteille. 2. DISC, NOTCH ja AUTO-NOTCH -tilat ovat liiketiloja:3 eri ääntä ilmaisee eri metallit näissä tiloissa. Ilmaisin voi toimia automaattisessa maatasapainotuksessa. Herkkyys on säädettävissä, mutta GND BAL ei ole käytössä näissä tiloissa. Roskametallien hylkäämiseksi, on DISC tai NOTCH -aluetta ehkä säädettävä. Liiketila tarkoittaa, että kelaa on liikutettava jatkuvasti, muutoin kohdetta ei tunnisteta. 4.2 Virran kytkentä Kierrä VOL-nuppia myötäpäivään ilmaisimen virran kytkemiseksi päälle. Laite suorittaa itsetestin(kaikki näyttösegmentit syttyvät,ja ilmaisin lähettää korkean, keskitason ja matalan merkkiäänen.), ja pysyy sitten DISC-tilassa 2~3 sekuntia. 4.3 Neljä käyttötilaa Vaihda 4 käyttötilan välillä: DISC, ALL METAL, AUTO-NOTCH, NOTCH. Paina MODE -kosketusnäppäintä käyttötilan vaihtamiseksi seuraavassa järjestyksessä: DISC ALL METAL AUTO-NOTCH NOTCH DISC Käyttötila näytetään LCDnäytön vasemmassa alakulmassa. 7

8 1. DISC-tila Kytke ilmaisin päälle, se siirtyy DISC-tilaan automaattisesti. Tässä tilassa ilmaisin voi hylätä ei-toivotut kohteet DIS/NOTCH -alueella vasemmalta oikealle. DISC/NOTCH -ilmaisin näyttää ilmaisimen nykyisen karsinta-alueen ja kohteen mahdollinen tunnistus ilmaistaan nuolilla näytön yläosassa. SENS näyttää nykyisen herkkyystason. Kun DEPTH lukee arvioidun kohteen syvyyden. DEPTH-ilmaisin syttyy joka kerta, kun kohde tunnistetaan. DEPTH-ilmaisin näyttää kohteen suhteellisen syvyyden, mitä suurempi lukema, sen kauempana kohde on kelasta. DISC-alueen säätö: Paina ADJ, DISC/NOTCH-alueen palkki vilkkuu. Voit nyt säätää DISC/NOTCH -aluetta. Paina + karsinta-alueen lisäämiseksi tai - sen vähentämiseksi. 2. ALL METAL -tila Paina MODE siirtyäksesi ALL METAL -tilaan, ilmaisin on nyt ei-liike tilassa. Tässä tilassa ilmaisin lähettää vain monotonisen äänen, kun se löytää kohteen ja DEPTH ilmaisee suhteellisen kohteen signaalin vahvuuden. Mitä vahvempi signaali, sen korkeampi ääni. GND TRAC käytetään kolikon kokoisten kohteiden paikantamiseen tarkasti. Liikuttamalla kelaa kohteen päällä tai lähellä, kohde löytyy nopeammin. Varmista, että ilmaisin on hyvin maatasapainotettu ennen ALL METAL -tilan käyttöä. (Katso Maatasapainotus ja PAIKANNUS Ei-liike -tilassa.) Kohteen tunnistus on hyödytön ALL METAL -tilassa. Kohteen tunnistuksen ja syvyyden näyttämiseksi, vaihda ilmaisin vastaavaan liiketilaan. 3. NOTCH-tila Metallien erottamiseksi toisistaan eri luokissa, voit käyttää NOTCHtilaa. DISC/NOTCH -ilmaisin näyttää ilmaisimen nykyisen karsinta-alueen ja kohteen mahdollinen tunnistus ilmaistaan nuolilla näytön yläosassa. SENS näyttää nykyisen herkkyystason. Kun DEPTH lukee arvioidun kohteen syvyyden. NOTCH-kohdealueen säätö: Paina NOTCH-tilassa ADJ siirtyäksesi DISC/NOTCH - alueen asetustilaan. LCD-näytön palkki vilkkuu. Paina + tai - kosketusnäppäintä, yksi nuoli kohdeilmaisimessa vilkkuu, paina ENT vastaavan metallikohteen hyväksymiseksi tai hylkäämiseksi. Paina + tai - uudestaan, sen oikea tai vasen nuoli vilkkuu, paina sitten ENT toisen nuolen osoittaman metallikohteen hyväksymiseksi tai hylkäämiseksi. Sama kuin muut. 4. AUTO-NOTCH -tila Kun ilmaisin on AUTO-NOTCH -tilassa(lcd-näytöllä näkyy AUTO-NOTCH alaosassa),se karsii roskametallit automaattisesti ja säilyttää kolikoiden tunnistuksen. Karsittuihin roskametalleihin sisältyy: Pullonkorkit, S-KANNET, RAUTA/FOLIO, kielekkeet. DISC/NOTCH -alue ( ei voida säätää ) näyttää nykyisen 8

9 kohteen tunnistusalueen. Kohteen todennäköinen tunnistus ilmaistaan nuolilla näytön yläosassa. SENS näyttää nykyisen herkkyystason. Samalla DEPTH ilmaisee kohteen luultavan syvyyden. 4.4 Herkkyyden säätö Herkkyyden säätö DISC, NOTCH ja AUTO-NOTCH TILASSA: Paina ADJ siirtyäksesi herkkyyden asetustilaan. SENS vilkkuu näytöllä. Paina + herkkyystason lisäämiseksi. Paina sen vähentämiseksi. Huomautus:Herkkyyttä ei voida säätää ALL METAL -tilassa SÄHKÖMAGNEETTISET HÄIRIÖT Herkkyyden säädön periaate on sähkömagneettisten häiriöiden ehkäiseminen. Tämä metallinilmaisin on erittäin herkkä laite. Hakukela luo oman magneettikentän ja toimii kuten antenni. Jos ilmaisin lähettää äänimerkkejä epäsäännöllisesti, on se luultavasti havainnut toisen sähkömagneettisen kentän. Tavallisia sähkömagneettisia häiriöitä luovat kohteet ovat sähkölinjat, yläpuoliset ja maahan kaivetut, moottorit, kodinkoneet, kuten tietokoneet ja mikroaaltouunit. Jotkin sisäsähkölaitteet, kuten himmenninkytkimet tuottavat huomattavia sähkömagneettisia häiriöitä ja aiheuttavat ilmaisimen lähettämään epäsäännöllisiä äänimerkkejä. Muut metallinilmaisimet tuottavat oman sähkömagneettisen kentän. Joten jos käytät laitteita ystävän kanssa, pysyttele vähintään 6 metrin etäisyydellä hänestä. VAIKEAT MAAOLOSUHTEET Toinen syy herkkyyden säätämiseen on vaikeiden maaolosuhteiden aiheuttamien virheellisten tunnistussignaalien välttäminen. Vaikkakin tässä metallinilmaisimessa on erikoispiiri maan mineralisaation rajoittamiseksi, ei maaolosuhteita käytön aikana voida ennakoida. Erittäin magneettinen maa vuoristoilla voi johtaa ilmaisimen lähettämään äänimerkkejä, vaikka metalliesineitä ei ole olemassa. Korkea suolapitoisuus maassa voi myös antaa virheilmaisuja. Jos ilmaisin lähettää vääriä, toistamattomia signaaleja, ALENNA HERKKYYTTÄ. USEA KOHDE Jos epäilet pinnan lähellä olevan kohteen alla syvemmällä olevan kohteen, alenna herkkyyttä syvemmällä olevan kohteen tunnistuksen karsimiseksi, pinnan lähellä olevan kohteen tunnistamiseksi. 9

10 4.5 POIKKEAMA (Taajuuden viritys) Ilmaisin ei ehkä toimi oikein, jos sen lähellä käytetään toista ilmaisinta. Tämä johtuu siitä, että ilmaisimilla on sama käyttötaajuus, joka vaikuttaa normaaliin käyttöön. Voit tässä tapauksessa käyttää OFFSET-toimintoa taajuuden säätöön häiriöiden rajoittamiseksi. 4.6 Pinnan eliminointi Paina SURF ELIM siirtyäksesi pinnan eliminointitilaan. SURF ELIM toimii vain DISC/NOTCH -tilassa. Se voi parantaa tunnistustarkkuutta maassa, jossa on runsaasti roskametallia. Se vaimentaa signaalin roskametallista maan pintakerroksessa ja tasapainottaa signaalin suuresta kohteesta. Mutta ilmaisimen herkkyys on heikompi tässä tilassa. 4.7 Kuulokeliitäntä Kuulokkeiden käyttö helpottaa pientenkin muutosten tunnistamista kuullussa äänessä, jolloin tulokset paranevat. Me vähentävät myös paristojen kulumista. Metallinilmaisimessa on stereokuulokeliitäntä ohjauspaneelissa. Suosittelemme kuulokkeiden käyttöä meluisessa ympäristössä. Varoitus: ⑴ ⑵ Kuulosi suojaamiseksi, aseta äänentaso mahdollisimman matalaksi ennen käyttöä. Erittäin kova kuunteluvoimakkuus voi aiheuttaa pysyviä kuulovaurioita. 4.8 ATI (Kohteen äänitunnistus) Vaikka LCD-näyttö esittää kohteen, ei näyttöä voida aina pitää näkyvissä käytön aikana. Siksi laite on varustettu äänimerkeillä, jotka ilmoittavat käyttäjälle piilotetuista kohteista. Tämä äänijärjestelmä ilmoittaa käyttäjälle kohteen esiintymisestä ja luokituksesta, jonka luonne ja sijainti voidaan vahvistaa LCD-näytöltä. 3-ääninen kohteen tunnistustoiminto toimii vain DISC, NOTCH tai AUTO-NOTCH - tiloissa. ALL METAL -tilassa, ilmaisin lähettää vain yhden äänen. Ilmaisin voi lähettää kolme eri ääntä, tunnistetusta kohteesta riippuen. 10

11 MATALA ÄÄNI Pullonkorkit, nikkelikolikot(5 )pienet kultaesineet lähettävät matalan äänen. KESKITASON ÄÄNI Vetokielekkeet, S-KORKIT, sinkkikolikot, uudemmat kolikot (1982 jälkeen), kultaesineet lähettävät keskitason äänen. KORKEA ÄÄNI 1 (1950), 10, 25 ja 50 kolikot lähettävät korkean äänen. 5. KÄYTTÖTEKNIIKKA 5.1 NÄYTÖN LUKEMINEN 1. Kohdeilmaisin LCD-näyttö näyttää luultavan kohdetyypin ja sen todennäköisen syvyyden. Ilmaisin rekisteröi toistuvan, muuttumattoman kohteen tunnistuksen, kun piilotettu kohde on paikannettu ja tunnistettu. Jos hakukela liikkuu toistuvasti saman kohdan yli, kohteen lukema on epäsäännöllinen, joten kohde on todennäköisesti roskametalli tai ruostunut metalli. Harjoittelemalla opit kaivamaan vain kohdissa, joista saadaan toistuva signaali. Mitä pidempi etäisyys kohteen ja kelan välillä, sen heikompi kohteen tunnistus. Nuolinäytön lisäksi, voit tunnistaa metallityypin numeronäytöllä. KULTA - Kultakohteet rekisteröityy vasemmalla puolella LCD-näytöllä sen koon mukaan. Mitä pienempi kultaesine, sen enemmän vasemmalle se rekisteröityy. Kultafolio rekisteröityy täysin vasemmalle (samoin kuin rauta). Suuret kultaesineet rekisteröityvät S-korkki tai Sinkki alueelle. Numeronäytöllä kulta rekisteröityy 0-50 alueelle. RAUTA - Rautaesineet rekisteröityvät kohdeasteikon vasemmalle puolelle. Kohteet tässä luokassa voivat olla roskia tai arvokkaampia rautareliikkejä. Se rekisteröidään myös 0-10 alueelle. 11

12 5 - Nikkeli ja uudet vetokielekkeet rekisteröityvät tähän. Ne rekisteröidään myös alueelle. Vetokielekkeet - Vanhojen juomatölkkien vetokielekkeet rekisteröityvät tähän. Muutamat uudemmat vetokielekkeet rekisteröityvät myös tähän. Monet kultasormukset rekisteröityvät myös tähän. Numeronäytöllä ne rekisteröityvät alueelle. S-KORKIT - Pullonkorkit renkaalla ja osa pienistä kultaesineistä rekisteröityvät tähän. Ne rekisteröidään myös alueelle. 1-1 (1982 jälkeen) tai kuparikolikot rekisteröityvät tähän. Numeroalue on HOPEA 10 /1-1 (ennen 1982, 10 tai alumiinikolikot rekisteröityvät tähän. Numeroalue on ilmaisee, että kohde voi olla 25, jokin pieni hopeakolikko, tai suuri alumiinikolikko. Numeroalue on kohde voi olla 50, tai suuri hopeakolikko. Numeroalue on Huomautus: Kohdeilmaisut ovat viitteellisiä. Usea muu metallityyppi voi kuulua näihin luokkiin. Ilmaisin voi esittää useimman tavallisen metallikohteen. Kaikkien haudattujen kohteiden tunnistaminen tarkasti on mahdotonta. 2. Syvyysilmaisin Syvyysilmaisin on tarkka kolikon kokoisille esineille. Se ilmaisee kohteen suhteellisen syvyyden. Suurien tai epäsäännöllisen muotoisten kohteiden syvyyslukema on epäluotettavampi. Kun laitetta liikutetaan kohteen päällä, syvyysilmaisin syttyy ja palaa, kunnes toinen kohde tunnistetaan. Toistuva ilmaisu samalla syvyydellä ilmaisee tarkasta kohteen tunnistuksesta. Jos syvyys vaihtelee jokaisella liikkeellä, kokeile liikuttamista eri kulmissa; useampi kuin yksi kohde voi olla olemassa. Harjoittelemalla opit erottamaan tarkat lukemat, useat kohteet ja erittäin epäsäännölliset lukemat, jotka viittaavat roskiin tai epäsäännöllisen muotoisiin kohteisiin. HUOMAUTUS: Saman kohteen syvyysarvon ilmaisi ilmassa eroaa maan sisällä olevasta. 12

13 5.2 TESTAUS SISÄLLÄ Tarvittavat varusteet Naula Kolikko A 1 (1982 jälkeen) 1. Kytke ilmaisin päälle. 2. Aseta ilmaisin puu- tai muovipöydälle, poista kello, sormukset tai muut metalliesineet kädessäsi. 3. Säädä hakukelan kulmaa niin, että litteä osa on ylöspäin. 4. DISC, NOTCH tai AUTO-NOTCH -tilassa, ohita naula cm sen yläpuolelta hakukelan litteällä pinnalla. Ilmaisin lähettää matalan äänimerkin, kun se tunnistaa näytteen, ja naulaan osoittava nuoli kohdeilmaisimessa syttyy. DEPTH-ilmaisin näyttää myös vastaavan arvon. Toista testi 1 kolikolla (1982 jälkeen). Ilmaisin lähettää keskitason äänimerkin ja kohdeilmaisimen nuoli osoittaa kohtaan kolikon testissä, ilmaisin lähettää korkean äänimerkin ja nuoli osoittaa kohtaan. HUOMAUTUS:Kun näyte on kolikko, pidä kolikon litteä puoli hakukelan litteän osan tasalla, ja liikuta tasaisesti niin, että ilmaisin tunnistaa kohteen helpommin. Liikuttaminen kolikon laita hakukelan tasalla johtaa testivirheeseen, ja kohdenuoli voi vilkkua ja hyppiä. 5. ALL METAL -tilassa, liikuta testinäytettä hakukelan litteän osa yllä korkeammalta (yli n. 30 cm) hitaasti. Ilmaisin lähettää äänimerkin, kun se havaitsee kohteen ja DEPTHilmaisin näyttää vastaavan arvon. Kaikki äänimerkit tässä tilassa kuuluvat yhdellä äänellä. 5.3 TESTAAMINEN ULKONA JA KÄYTTÖ PAIKANNUS(ei-liike tila) Tarkka paikannus vaatii harjoittelua ja onnistuu parhaiten liikuttamalla laitetta ristiin kohdealueella. 1. Kun piilotettu kohde ilmaistaan selvällä äänimerkillä, jatka kelan liikuttamista kohteen päällä pienentämällä sivuttaisliikkeitä. 2. Paikanna kohta silmin maassa, jossa äänimerkki kuuluu. 3. Pysäytä kelan liike aivan tämän kohdan yläpuolella. 4. Siirrä sitten kelaa suoraan eteenpäin itsestäsi poispäin ja suoraan takaisin itseesi päin muutaman kerran. 13

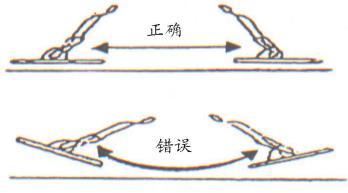

14 5. Paikanna uudestaan silmin kohta maassa, jossa äänimerkki kuuluu. 6. Liikuta tarvittaessa kelaa X -kuviossa eri kulmissa tarkan kohdan paikantamiseksi maassa, jossa äänimerkki kuuluu. KELAN LIIKUTTAMINEN Kun kelaa liikutetaan, pidä se maan suunnassa, n. 1-1,5 cm pinnan yläpuolella. Älä koskaan heiluta kelaa edestakaisilla liikkeillä. Jos nostat kelaa etsinnän aikana tai etsinnän lopulla, saat virheellisiä lukemia. Haun aikana on parempi liikuttaa hakukelaa sivulta sivulle kaaressa, n. 7-8 cm liikkeillä. Heiluta hakukelaa hitaasti, limittämällä jokaisen pyyhkäisyn liikkuessasi eteenpäin. On tärkeää liikuttaa kelaa tasaisella nopeudella maan yläpuolella etsinnän yhteydessä. Kun kohde on tunnistettu, liikutustekniikkasi voi auttaa kohteen sijainnin ja luonteen tunnistamisessa. Jos signaali Correct Oikein Wrong Väärin on heikko, liikuta kelaa lyhyillä, nopeilla liikkeillä kohdealueen yli. Nämä lyhyet liikkeet voivat tarjota yhtenäisemmän kohteen tunnistuksen. Arvokkaimmat kohteet vastaavat toistuvalla äänellä. Jos signaali ei toistu, kun kelaa liikutetaan kohdealueen päällä muutaman kerran, kyseessä on todennäköisesti roskametalli. Kohdealueen ylittäminen usealla ristikkäisellä liikkeellä useassa kulmassa on toinen tapa vahvistaa signaalin toistettavuus, ja mahdollinen piilotettu kohde. Tämän menetelmän käyttämiseksi, kävele kohdealueen ympäri, liikuta kelaa kohteen poikki toistuvasti, 30 ja 40 asteen välein ympyrässä, 10 eri kulmassa liikkuessasi kokonaan kohteen ympäri. Jos korkea äänimerkki katoaa kokonaan tietyssä kulmassa, on kyseessä luultavasti ruostunut rautametalli, hopea- tai kuparikohteen sijaan. Jos äänimerkki muuttuu eri kulmissa, on kyseessä ehkä usea kohde. Jos olet uusi käyttäjä, voit haluta kaivaa esiin kaikki kohteet alussa. Harjoittelemalla käyttöä, opit erottelemaan kohteiden luonteen paremmin ilmaisimen vasteen mukaan. Voit kohdata virhesignaaleja käytön aikana. Virhesignaaleja esiintyy, kun ilmaisin lähettää äänimerkin, vaikka kohdetta ei ole olemassa. Virhesignaalit voivat johtua 14

15 sähkömagneettisista häiriöistä, oksidaatiosta tai erittäin mineraalipitoisista maa-aineista. Jos ilmain lähettää yhden äänimerkin, mutta ei toista signaalia usean liikkeen aikana saman kohdan yllä, ei kohdetta luultavasti ole olemassa. Haettaessa erittäin roskaisella alueella, on parasta etsiä pieniä alueita hitailla, lyhyillä liikkeillä. Tulet hämmästymään kuinka paljon roskametallia ja foliota voit löytää joiltakin alueilta. Roskaisimmilla alueilla on liikkunut eniten ihmisiä, ja niistä löytyy todennäköisesti eniten kadotettuja arvoesineitä. 5.4 MAATASAPAINOTUS Ennen ALL METAL -tilan käyttämistä on ilmaisin Maatasapainotettava, tämä maatasapainotuksen säätö ohittaa maan mineraalien ja suolan vaikutukset. Ilmaisimen MAATASAPAINOTUS: 1. Käytä ALL METAL -tilaa löytääksesi maa-alueen, jossa ei ole metalliesineitä. Käytä tätä maa-aluetta ilmaisimen testaamiseen. Jos metalliesineitä on tällä maa-alueella, häiritsee se tätä toimintoa. 2. Nosta hakukela lantion korkeudelle. 3. Aloita maatasapainotus asettamalla (GND BAL) nupin P-asentoon. Kierrä GND BAL -nuppia hieman P-asennosta vastapäivään. 4. Paina GND TRAC. 5. Laske hakukela maahan, pidä sitä n. 1-1,5 cm maanpinnan yläpuolella (varmista, että maassa ei ole metalliesineitä). Jos ilmaisin lähettää äänimerkin hakukelan ollessa 1-1,5 cm maanpinnan yläpuolella, toista vaiheet 3 ja 4. Jos ilmaisin on hiljaa hakukelan ollessa 1-1,5 cm maanpinnan yläpuolella, ei lisäsäätöjä tarvita; ilmaisin on MAATASAPAINOTETTU. Muutoin herkkyyttä on säädettävä. On tärkeää kiertää GND BAL -nuppia pienillä liikkeillä ensimmäisen asetuksen löytämiseksi (myötäpäivään), jossa ilmaisin pysyy hiljaa. Optimaalisen säädön saamiseksi, kierrä nuppia hieman myötäpäivään hiljaisesta asennosta tarkastaaksesi mahdollisimman hiljaisen asennon myötäpäiväisessä suunnassa. Jos nuppia liikutetaan 15

16 liikaa myötäpäivään, voi ilmaisin menettää herkkyyttä. Kun etsit eri alueilla, on maatasapainon asetus tarkastettava ajoittain yllä kuvatulla tavalla. Maaolosuhteet voivat muuttua myös samalla maantieteellisellä alueella. Vaihteleva korkeus, läheisyys veteen ja kivimuodostelmat, hiekka tai savi voivat vaikuttaa maaolosuhteisiin ja vaativat kalibroinnin maatasapainotusnupilla. 5.5 PAIKANNUS (ei-liike tila) Kelan liikutustapa ei ole tärkeää tässä tilassa. Tärkeää on sen sijaan oikea viritys Ilmaisin ei säädy automaattisesti maa- ja ympäristöolosuhteiden muuttuessa. Käyttäjän on suoritettava tarvittavat säädöt itse. VIRITYS Pidä kelaa paikallaan, juuri maanpinnan yläpuolella. Varmista, että maa-alueella ei ole metalliesineitä, liikuta kelaa uudestaan sen yli varmistaaksesi, että äänimerkkiä ei kuulu ja LCD-näytöllä ei näy signaalia. Tunnistuskenttä Tunnistuskenttä riippuu kohteen koosta. Suuret kohteet Kun kohde on tunnistettu, LCD-näytöllä näkyy herkkyystaso ja keskitason äänimerkki kuuluu. Jos nostat kelan n. 2 cm korkeudelle maasta, LCD-näytöllä on lähes sama ja äänimerkki ei heikkene, olet ehkä kohdannut suuren tai epäsäännöllisen muotoisen kohteen. Jos kelaa nostetaan lisää, kasvu LCD-näytöllä heikkenee ja äänimerkin taso laskee nopeasti. Määritä kohteen koko liikuttamalla kelaa hitaasti samalla korkeudella. Pienet kohteet Kun kohde havaitaan, LCD-näytöllä näkyy matala herkkyystaso ja hiljainen äänimerkki kuuluu. Kun kela pidetään tällä korkeudella maanpinnan yläpuolella, liikuta kelaa sivulta sivulle. Huomioi kohta, jossa äänimerkki on korkein ja herkkyystaso suurin (yleensä LCD-näytön ilmaisut muuttuvat herkemmin kuin äänimerkin taso). Liikuta sitten kelaa maata kohti, paikantaaksesi kohteen sijainnin tarkemmin. Kolikon kokoinen kohde havaitaan, kun kohde on sisäkelan alueella. 16

17 6. HOITO ja KUNNOSSAPITO Seuraavat ohjeet auttavat hoitamaan laitetta niin, että se toimii moitteetta vuosia. Vianetsintä: 1. Ilmaisin lähettää virhesignaaleja käytön aikana. Herkkyys asetettu liian korkeaksi. Laske herkkyyttä, kunnes virhesignaali katoaa. Liikuta hakukelaa hitaasti. Ruostunut metalli voi antaa virhesignaaleja. Jos signaali ei toistu, kun kelaa liikutetaan kohteen päällä, on kyseessä todennäköisesti roskametalli. 2. LCD-näyttö esittää useaa kohdeluokkaa tai lähettää useita äänimerkkejä samanaikaisesti. Metallityyppejä voi olla useita tai ilmaisin ei tunnista kohdetta. Joskus ruostunut metalli voi johtaa kohdenuolen liikkumiseen ja äänimerkkiin. Liian korkea herkkyys on toinen mahdollinen syy. 3. Ilmaisin toimii epätasaisesti tai antaa virheellisiä lukemia. Toinen metallinilmaisin on käytössä tai sähkölinjoja on lähistössä. Käsittele ilmaisinta varovasti ja huolellisesti. Laitteen pudottaminen voi rikkoa virtapiirit ja kotelon ja aiheuttaa toimintahäiriöitä. Käytä metallinpaljastinta vain normaalissa käyttölämpötilassa. Äärilämpötilat voivat lyhentää elektronisten laitteiden käyttöikää ja rikkoa laitekotelon. Pidä laite poissa pölystä ja liasta, sillä ne saattavat kuluttaa osia ennenaikaisesti. Pyyhi laite kostealla liinalla silloin tällöin, niin se näyttää kuin uudelta. Älä käytä voimakkaita kemikaaleja, puhdistusaineita tai liuoksia laitteen pesuun. MUISTA Hakukela on vesitiivis ja sitä voidaan käyttää raitis- ja meriveden alla. Estä veden pääsy laitteen rungon sisään. Merivesi voi syövyttää hakukelaa. Puhdista se aina raittiilla vedellä, kun sitä on käytetty etsimiseen merivedessä. Sisäosien mukautukset tai vauriot johtavat ilmaisimen vikoihin, ja nämä viat eivät sisälly takuun piiriin. 17
