1 ILMALÄMPÖPUMPPU Yleisasennus- ja käyttöohje Vers. 5.1

2 JOHDANTO Arvoisa Ultimate Ilmalämpöpumppuasiakkaamme LUE asennusohjeet huolellisesti AINA ENNEN ASENNUSTA ja pyydä myös asentajaasi tutustumaan asennusohjeisiin. Kädessäsi on Ultimate ilmalämpöpumppujen yleisasennusohje. Sen tarkoituksena on esitellä asennuksen yleisperiaatteet ja antaa kattava kuva asennuksen kulusta, jotta asennustyö voisi sujua mahdollisimman vaivattomasti ja oikein. Ilmalämpöpumpun asennus on varsin yksinkertaista, mutta muutama perusperiaate on erittäin tärkeää ottaa huomioon jotta asennuksen aikana ei aiheuta laitteen käyttöä haittaavaa asennusvirhettä. Asennuksen jokainen vaihe käsitellään tässä ohjeessa havainnollisesti ja oikeassa järjestyksessä. Suosittelemme lämpimästi, että luet tämän ohjeen tarkasti läpi ja noudatat sen neuvoja. Tämän yleisasennusohjeen lopussa esitelty muutamia erikoisominaisuuksia ja huomioon otettavia asioita, jotka ovat tyypillisiä pumppumalleittain. Tarkasta tästä osiosta omaa pumppuasi ja sen asennusta mahdollisesti koskevat erityispiirteet ja noudata muilta osin tätä yleisasennusohjetta. Kaikki Ultimate-merkkiset ilmalämpöpumput valmistetaan Kiinassa maailman johtavilla ilmalämpöpumpputehtailla, Chofu valmistetaan Japanissa. Tämän takia jokaisen tuotteen pakkauksessa on mukana myös englanninkielinen ohje. Se sisältää osittain ristiriitaista tietoa Suomen oloihin sovitettuun ohjeeseen verraten. Suosittelemme seuraamaan tämän suomenkielisen ohjeen antamia neuvoja, koska Suomen vaativissa olosuhteissa pumput ovat hieman erilaisia ja niiden asennuksessa kannattaa tukeutua suomalaisten ammattiasentajien kokemuksiin ja neuvoihin, joiden pohjalta tämä yleisasennusohje on rakennettu. Ilmalämpöpumpun asennuksen tärkein osuus on laitteen tyhjiöinti. Ohjeessa on erikseen ohje valmiiksi tyhjiöityjen mallien liitäntöjen tekoa varten, mutta jokainen tyhjiöimätön ilmalämpöpumppu tulee tyhjiöidä asentajan tai Ultimaten tyhjiöpumpulla. Yleisasennusohjeessa käsitellään tyhjiöinti pääperiaatteiltaan. Varsinainen tyhjiöinti tapahtuu aina tyhjiöpumpun mukana olevan ohjeen mukaisesti. Muista, että asianmukainen asennus takaa ja mahdollistaa täyden hyödyn hankitusta ilmalämpöpumpusta. Lisäksi se on edellytys takuun voimassaololle. Tee asennus ohjeiden mukaisesti ja tutustu myös asiantuntijoidemme hyviin vinkkeihin. Onnistunutta asennusta ja energiansäästöä! Ultimaten Väki! P.S. Uusimmat päivitykset ja tiedot myös Ultimaten tuotetuesta osoitteessa P.P.S. Otathan huomioon, että takuu ei korvaa asentajakäyntejä, jotka johtuvat tämän ohjeen lukematta jättämisestä. 2

3 LAITTEEN OSAT OSIEN NIMET : Sisäyksikkö Ilma sisään Ilma sisään Yleiskuva, mallikohtaisia eroja, kuva tarkoitettu vaan selityksiä varten. Sisäyksikön merkkivalot (mallikohtaisia): Ilma ulos , 9 4 : Laitteen toiminta : Viilennys : Lämmitys : Automaatti 1 Etukansi 2 Ilmansuodatin 3 Ulkokuori 4 Sähkökytkennän kansi 5 Säleikkö 6 Sähköpistoke 7 Poistoletku 8 Kaukosäädin 9 Liitosputki 10 Ilmanohjain OSIEN NIMET : Ulkoyksikkö Ilma sisään 11 Ilman ulostuloaukon kansi 11 Ilma ulos Kuva 1 Huom! Tarkasta, että sisä-ja ulkoyksikkö on samaa tyyppiä. Tyyppimerkinnät löydät pahvipakkauksista (esim. Ultimate 13 Pro Inverter R). Liitäntäsarja, lisätilauksena Putket neljä tai viisi metriä, ks. mallikohtaiset erot Konsoli, lisätilauksena Talvivarustus, lisätilauksena Ulkoyksikön pohjassa näkyy sulanapitokaapeli, mikäli tilattu tehdasasennettuna. 3

4 Talvivarustus pitää ulkoyksikön sulana. Sulatuksen aikana, riippuen mallista, sisäyksikössä vilkkuu valo (punainen tai keltainen mallikohtaisesti) TAI näytössä lukee df TAI sisäyksikkö vain sulkee itsensä. Laitteistosta kuuluu silloin myös erilaista ääntä kuin normaalisti (nesteen valumisääntä, huokailua, puhahtelua yms). Sulatuksen hyvän toiminnan varmistamiseksi lämpöä on oltava tarpeeksi. Jos sulatus ei mielestäsi toimi riittävän hyvin (ulkoyksikkö jäätyy), nosta kaukosäätimestä lämpötilaa. Laitteen toimiessa kovin matalalla lämmöllä sulatukseen ei riitä tarvittavaa määrää lämpöä ja jäätä voi kertyä ulkoyksikön pohjaan. Sulatusta voit tehostaa käyttämällä välillä pelkkää kuivaustoimintoa. Tällöin sisällä on oltava lämmintä. Pohjasta riippuvat jääpuikot on yksi merkki sulatuksen toiminnasta. Lämpötilan laskiessa/noustessa nopeasti, laitteeseen voi kertyä runsaastikin jäätä, jopa niin paljon että ei ole havaittavissa minkäänlaista puhallusta. Anna kuitenkin automatiikan huolehtia sulatuksesta. Mikäli jää haittaa laitteen toimintaa (lämpöä ei tule, siivekkeet menee jäähän yms.), ota yhteyttä huoltoon. Kaukosäädin Patterit mallikohtaisesti Läpivientiputki Mallikohtainen Tarkista läpivientiputken pituus. Jos seinä on paksumpi kuin putken pituus, käytä jotain muuta putkea läpiviennin suojaamiseksi Läpivientikaulus Mallikohtainen Käytetään sisäseinällä, ei pakollinen Vinyyliteippi Mallikohtainen HUOM! Paketissa voi olla muitakin osia, mutta emme suosittele niitä käytettäväksi Suomen oloissa. Katso tarkemmat kuvaukset yleisimmistä kysymyksistä. ENNEN ASENNUSTA Tarvittavat työkalut Vesivaaka Porakone (läpivienti ja ulkoyksikön telineen asennus) Kiintoavainsarja Akkuporakone tai ruuvimeisseli sisäyksikön asennukseen Momenttiavain jos mahdollista (Nm 18, 41, 54) Reikäpora / kuppiterä (70-85 mm, mallista riippuen) Tarvikkeita Tarvittaessa jatkopala kondenssivesiputkelle esimerkiksi puutarhaletku (ei tarvitse eristystä) Uretaania, villaa tai vastaavaa läpiviennin tiivistämistä varten Putkien eristeet, kotelointitarvikkeet Tarkista, että sisäyksikön lähellä on 10A / 16A hidas maadoitettu pistorasia, katso tekniset tiedot. Laitteelle suositellaan omaa sulakepaikkaa. 4

5 min. 15 cm ASENNUSPAIKAN VALINTA Asennus tulee suorittaa tämän ohjeen mukaan. Sisäyksikkö: etäisyys katosta vähintään 15 cm etäisyys lattiasta 230 cm (suositus korkeissa tiloissa) tilaa oikealla ja vasemmalla puolella vähintään 15 cm tilaa ilman ulostulon kohdalla vähintään 30 cm min. 15 cm min. 15 cm min. 30 cm min. 200 cm Mallikohtainen Mallikohtainen Ulkoyksikkö: tilaa yläpuolella vähintään 50 cm etäisyys seinistä vähintään 30 cm tai valmiin konsolin maksimietäisyys tilaa edessä vähintään 200 cm Kuva 2 5

6 Yksiköiden asennuspaikkojen valitsemisessa pitää ottaa huomioon etäisyydet putkivetoja varten. Mikäli liitäntäsarja ei riitä, kannattaa putket ottaa asentajalta. Kylmäainetta on lisättävä jos pituus on yli kahdeksan metriä. Suunnittele ensin yksiköille paikat ja tämän jälkeen mittaa väli. Pyri aina siihen, että vakioliitäntäsarja riittää välille. Huomioitavaa sisäyksikön asennuksessa Suunnittele sisäyksikölle sopiva kohta huomioiden esteetön ilmankierto. Katon ja sisäyksikön väliin olisi hyvä jäädä vähintään n. 15 cm. Laitteen edessä olisi hyvä olla mahdollisimman paljon avaraa tilaa. Huomioi myös, että laite puhaltaa ilmaa ja siitä kuuluu ääntä. Asenna laite paikkaan, jossa nämä asiat eivät häiritse. Älä asenna sisäyksikköä toisen lämmönlähteen (patteri, tulisija) välittömään läheisyyteen, sillä kaikissa malleissamme lämpötila-anturi on sisäyksikössä (poikkeuksena Pro Design-mallisto, jossa lämpotila-anturi on myös kaukosäätimessä). Jos anturi on lähellä lämmönlähdettä, ei ilmalämpöpumpun lämpötilaanturi toimi välttämättä oikein. Samantapaista lämpötila-anturin epätarkkuutta voi aiheuttaa esimerkiksi sisäyksikön asentaminen vetoisan ikkunan viereen tai läpivientireiän puutteellinen eristys. Voit käyttää sisäilman kierrätystä, kun sisäyksikkö on asennettu takan lähelle. Tällöin ilmalämpöpumppu ei lämmitä, vaan levittää takan lämmön ympäri taloa. On tärkeää, että sisäyksikkö on asennettu vaakasuoraan. Huomioitavaa ulkoyksikön asennuksessa Ulkoyksikkö pitää asentaa ulos, ei vintille, ei välikatolle, ei kellariin tms. paikkaan. Suunnittele ulkoyksikölle sopiva paikka huomioiden esteettömän ilmankierron ja jätä tilaa ympärille myös mahdollisia huoltoja varten. Älä peitä ulkoyksikköä. Halutessasi voit rakentaa ulkoyksikölle katoksen tai suojuksen, mutta huolehdi riittävästä ilmankierrosta. Ulkoyksikkö kannattaa sijoittaa paikkaan, jossa sen tuottama ääni ei haittaa. Asenna ulkoyksikkö mahdollisen lumirajan yläpuolelle. Huomioi, että lämmityskäytössä ja sulatuksen yhteydessä ulkoyksiköstä valuu kondenssivettä. Lämmityskäytössä ulkoyksikkö puhaltaa ajoittain todella viileääkin ilmaa. Anna veden tippua poistoaukoista vapaasti käyttämättä mitään putkia tai ämpäreitä. Vettä tulee ajoittain runsaasti. Ilmansuunnilla ei ole suurta merkitystä koskien ulkoyksikön sijoitusta, mutta viilennyskäyttöön hankittua laitetta ei kannata asentaa suoraan auringonpaisteeseen. Tärkeintä on, että asentaa sen paikkaan jossa edellä mainitut asiat ovat kunnossa. ASENNUS Sisäyksikön ja ulkoyksikön asennus Irrota sisäyksikön takaa metallinen asennuslevy ja ruuvaa se kiinni seinään. Kuva 3. Huomioi etäisyydet, jätä metallisen asennuslevyn yläpuolella tilaa vähintään 15 cm, sivuille n. 15 cm. Suoraan laitteen edessä olisi hyvä olla mahdollisimman paljon tilaa, jotta lämpö pääsee leviämään mahdollisimman laajalle. Mikäli sisäyksikköä vastapäätä on seinä tai vastaava este, palaa pumpun 6

7 Kuva 3 tuottama lämpö takaisin sisäyksikölle (anturi) eikä laite lämmitä tarpeeksi muita tiloja. Tyhjiöimättömien mallien läpiviennin halkaisijan olisi hyvä olla 70mm. R-mallien halkaisijan olisi hyvä olla 85mm. Näin saat vietyä vaivattomasti putket, liitäntäsarjan ja kondenssivesiletkun ulos läpiviennistä ja sen lisäksi tiivistettyä läpiviennin helposti. MALLI PUTKIKOKO Chofu Sereno 1/4 ja 3/8 Panasonic 9 1/4 ja 3/8 Ultimate 6, 7, Basic 1/4 ja 3/8 Ultimate 8, 10 Basic ja Pro Basic 1/4 ja 3/8 Ultimate 13 Basic ja Pro Basic 1/4 ja 1/2 Ultimate 9, 10, 13 Basic Ultra Thin 1/4 ja 1/2 Ultimate 10, 13, 18 Super Inverter 1/4 ja 1/2 Ultimate 10, 13 Inverter Ultra Thin 1/4 ja 1/2 Ultimate 26 Super Inverter 3/8 ja 5/8 Ultimate Twin Design Inverter 1/4 ja 3/8 Ultimate 10 (osassa malleja 1/4 ja 3/8 ), 1/4 ja 1/2 13, 18, 20 Pro i Kuva 4 Poraa läpivientireikä alaviistoon (kuva 4). Kun läpivientireikä on tehty alaviistoon, valuu viilennyksen aikana muodostuva kondenssivesi paremmin ulos. Ripusta sisäyksikkö kiinni asennuslevyyn. HUOM! Putket ovat väännettävä muotoonsa varovasti, jotta ne eivät litisty. Vie putket suoraan yksikön takaa ulos, mikäli tämä on mahdollista. Paksumman putken suojana on jouset, joten putki ei litisty niin helposti. Tuo putket varovasti reiän läpi. Voit yhdistää putket vinyyliteipillä jo ennen ulostuontia, jolloin nipun läpivienti helpottuu. Teippi myös ehkäisee mahdollisia kondensaation aiheuttamia vaurioita. Asenna kondenssivesiputki nipun alimmaiseksi. Kuva 5. Kuva 5 Kylmäaineputket Sähkökaapeli Vinyyliteippi Kondenssivesi 7

8 Varmista, että sisäyksiköstä tulevien putkien pituus riittää seinän läpi. Mikäli liitoskohta jää seinän sisälle, pitää liitos tehdä ennen sisäyksikön kiinnittämistä seinään. Liitokset ja putket on eristettävä huolellisesti ja suojattava vinyyliteipillä. Liitoksen jättäminen seinään sisään ei ole suositeltavaa, joten tässä tilanteessa putket kannattaa kuljettaa jonkin matkaa sisällä ennen läpivientiä. Putkien asentamista rakenteiden sisään ei suositella. Vedä putket pintavetona joko ulkona tai sisällä. Varmista ulkoyksikön ympärillä etäisyydet. Katso kuva 2. Kiinnitä konsoli (tai omatekoinen konsoli) tukevasti paikoilleen seinään tai maahan vaakasuoraan konsolin ohjepiirustusten mukaan. Aseta ulkoyksikkö kiinni konsoliin. Säädä ulkoyksikkö vaakasuoraan vesivaa an avulla. Liitännät Kaikkien Ultimate ilmalämpöpumppujen liitäntäsarjojen päät ovat valmiiksi katkaistu / liittimillä varustettu. Liitäntöjen kiristyksessä tarvitaan momenttiavainta (ei pakollinen). Liitäntäsarjan voi tilata joko meiltä tai ostaa muualta. Vakiopituutemme on mallista riippuen neljä metriä, paitsi 6, 7, 9, 12 basic mallissa viisi metriä (ei R-mallit). Tyhjiöimättömissä malleissa voi tarvittaessa käyttää lyhyempiä tai pidempiä putkia. Näin tehdessä pitää myös tarkastaa, että kylmäainetta ei ole putkien pituuteen nähden liikaa tai liian vähän. Suosittelemme käyttämään aina kokonaisia putkia eli uusimaan koko putken. Voit ostaa sopivan mittaisen putken asentajalta. Erikoismittaisissa putkissa on pään levitys tehtävä huolellisesti ja hyvillä välineillä, sillä väärin tehtynä levitys voi aiheuttaa putkessa hiusmurtumia. Käytetyn putken on oltava ilmalämpöpumpuille tarkoitettua. Mikäli laitteiden korkeusero on yli viisi metriä, on tehtävä öljymutka. Kuva 6 a. R-mallin tehdastyhjiöityjä putkia ei voi pidentää tai lyhentää. Liitäntöjen tekeminen Avatessasi sisäyksikön putkien suojana olevat laippamutterit, ylipaine purkautuu. Kylmäaine on ulkoyksikössä, joten tämä ylipaineesta johtuva suhahdus on aivan normaali. Kohdista putket (kuva 6 b) ja kierrä kiinni käsin. Kiristä putket, jos mahdollista, momenttiavaimella (ei pakollinen). Vie putket ulkoyksikölle ja kiinnitä ne ulkoyksikköön. Kupariputkea voi taivuttaa varovasti Ulkohalkaisija Kiristysmomentti mm tuumaa Nm 6,35 1/4 18 9,52 3/ ,7 1/ ,88 5/ Kuva 6 a Kuva 6 b

9 käsin. Mikäli joudutaan tekemään 90 asteen mutkia, suosittelemme käyttämään siihen tarkoitettua työkalua (putkentaivutin). Raota eristettä taivutettavasta kohdasta, taivuta putki ja teippaa sen jälkeen eriste jälleen takaisin. Testaa kondenssiputken toiminta kaatamalla lasillinen vettä sisäyksikön lämmönvaihtimeen. Mikäli kondenssiputken kaato ja liitännät on kunnossa (kuva 7), vettä tulee ulos ainoastaan kondessivesiletkun päästä. Jos kondenssivesiletku kulkee huoneen sisällä tai rakenteissa, eristä letku lämpöeristeellä (esim. PE-vaahtomuovilla), jotta tiivistyvä vesi ei tippuisi irtaimistolle ja lattialle. Väärin Oikein Kuva 7 Tyhjiöinti (ei koske r-malleja) Ilmalämpöpumpun putkisto tyhjiöidään ennen ulkoyksikössä olevien kylmäainehanojen avaamista. Valmiiksityhjiöityjä laitteita ei tarvitse tyhjiöidä. Tyhjiöinti tehdään niihin malleihin, joissa ei ole valmiiksi tyhjiöityä putkistoa ja pikaliitintä. Tyhjiöinnin suorittaminen ilmalämpöpumppuihin on välttämätöntä. Tyhjiöinti poistaa laitteistosta ilmaa ja kosteutta, jotka voivat vahingoittaa ilmalämpöpumpun kompressoria. Tyhjiöinnin suorittaminen on edellytys ilmalämpöpumpun maahantuojan antamalle vuoden täystakuulle ja kolmen vuoden kompressoritakuulle. Tyhjiöinnin periaate Tilatun tyhjiöpumpun mukana toimitetaan ohjeet tyhjiöinnin suorittamista varten. Vuokrattu tyhjiöpumppu toimitetaan aina eri toimituksessa kuin ilmalämpöpumppu. Omaksi tilatut laitteet toimitetaan samassa toimituksessa. Tässä yleisasennusohjeessa käydään läpi tyhjiöinnin suorittaminen yleisesti. Noudata tyhjiöinnissä käyttämäsi tyhjiöpumpun ohjetta. Aseta tyhjiöpumppu vaakasuoralle alustalle. Varmista, että tyhjiöpumpussa on tarpeeksi öljyä. Anna tyhjiöpumpun olla paikallaan 15 minuuttia ennen käyttöä. Tämän jälkeen käytä tyhjiöpumppua 10 minuuttia ennen ilmalämpöpumpun ulkoyksikön huoltoventtiiliin kytkemistä. Tämän jälkeen tyhjiöpumppu ja manometri kytketään kiinni, suoritetaan tyhjiöinti, suljetaan manometrin sulkuventtiili ja avataan kylmäainehanat ulkoyksiköstä. Periaatekuva, noudata tyhjiöinnissä erillistä kirjallista ohjetta Kuva 8 9

10 liitäntäohje valmiiksityhjiöityihin ilmalämpöpumppuihin (r-mallit) 1 Suosittelemme ulkoyksikön kiinnittämistä konsoliin vasta liitoksen teon jälkeen. Näin saat enemmän työskentelytilaa eikä putkia tarvitse liikaa taivuttaa. 1. Ulkoyksikön liitos. Poista suojakuori irrottamalla keskellä oleva ruuvi ja nostamalla suoja pois. 2. Poista liitoksen päässä oleva muovinen suoja (Huom. mallikohtaisia eroja). Käännä kappaleessa C oleva sanka (lukitsin) KOKONAAN TAAKSE, jotta liittimen C voi työntää vastakappaleen B sisään. 3. Ulkoyksikön liitoskappale lähikuvassa. Irrota kuljetussuoja vetämällä kappaletta B voimakkaasti nuolen osoittamaan suuntaan. Kuljetussuoja (kehystetty alue) irtoaa paineella, joten huolehdi ettei sen edessä ole mitään särkyvää. Et tarvitse kuljetussuojaa jatkossa, se suojaa liitosta kuljetuksen ajan. 4. Kuvassa näkyy irrotettu kuljetussuoja. 5. Valmis liitos. Varmista että liitoskohta on puhdas ennen liitosta.vedä jälleen kappaletta B itseesi päin ja työnnä kappale C SUORAAN kiinni. (Mikäli liitosta ei tehdä suoraan, O-renkaat voivat hajota. Käytettyjen O-renkaiden koko on 2x10.) Vedä samalla kappaleessa C oleva liitin kiinni. Tässä vaiheessa alipaine purkautuu sihahtaen. 6. Kytke sähköt ja muista maadoitus. HUOM! Valmiiksi tyhjiöidyissä basic-malleissa on kaksi sähköjohtoa sisä- ja ulkoyksikön välillä. Johtojen liittimet ovat sisäyksikössä takana ja ulkoyksikössä kyljessä ylempänä olevan luukun alla. Ohuemman ja harmaan ns. signaalijohdon liitin ei välttämättä heti näy luukun alla, mutta löytyy johtojen alta. 2 4 C B 10

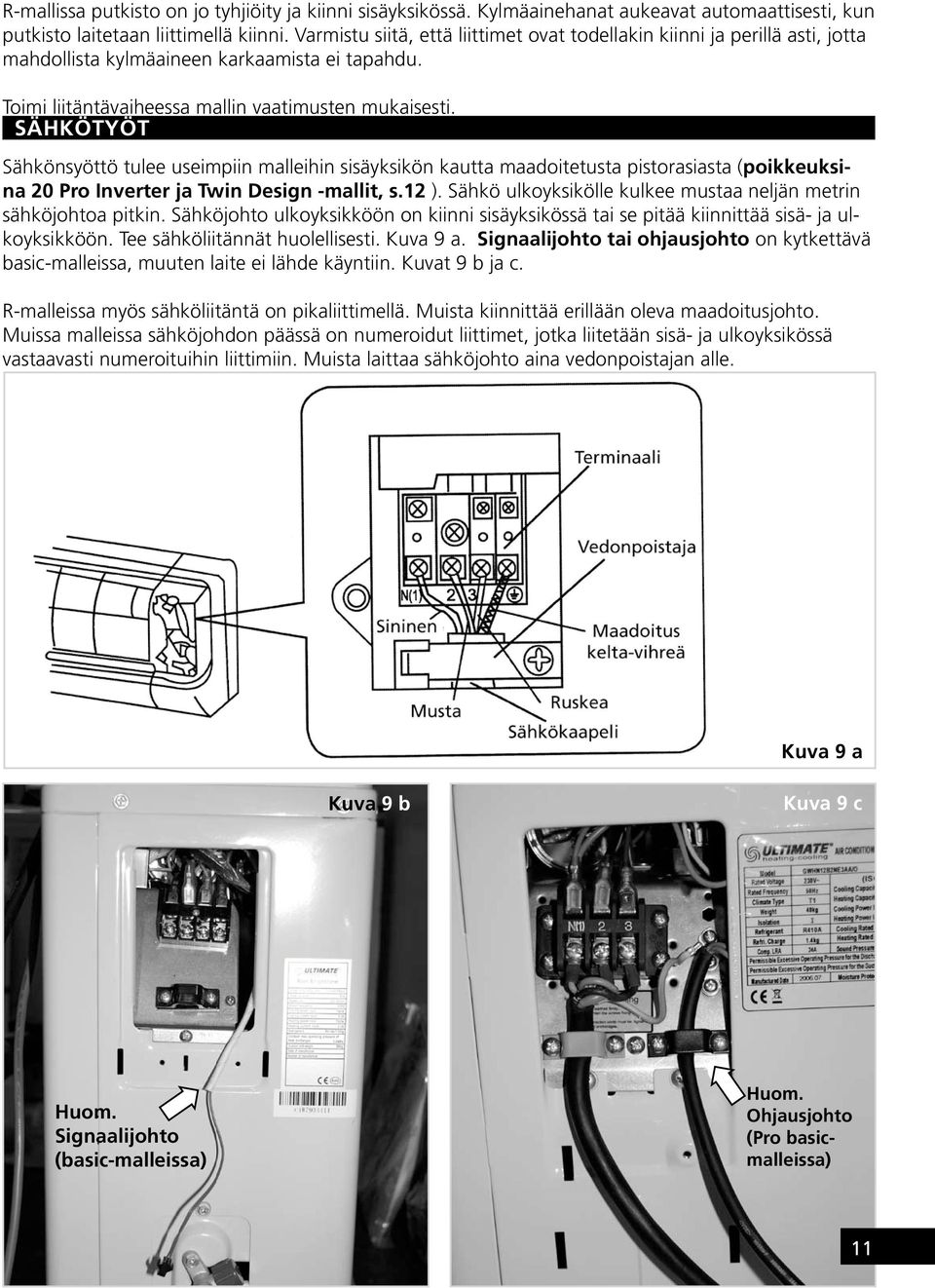

11 R-mallissa putkisto on jo tyhjiöity ja kiinni sisäyksikössä. Kylmäainehanat aukeavat automaattisesti, kun putkisto laitetaan liittimellä kiinni. Varmistu siitä, että liittimet ovat todellakin kiinni ja perillä asti, jotta mahdollista kylmäaineen karkaamista ei tapahdu. Toimi liitäntävaiheessa mallin vaatimusten mukaisesti. Sähkötyöt Sähkönsyöttö tulee useimpiin malleihin sisäyksikön kautta maadoitetusta pistorasiasta (poikkeuksina 20 Pro Inverter ja Twin Design -mallit, s.12 ). Sähkö ulkoyksikölle kulkee mustaa neljän metrin sähköjohtoa pitkin. Sähköjohto ulkoyksikköön on kiinni sisäyksikössä tai se pitää kiinnittää sisä- ja ulkoyksikköön. Tee sähköliitännät huolellisesti. Kuva 9 a. Signaalijohto tai ohjausjohto on kytkettävä basic-malleissa, muuten laite ei lähde käyntiin. Kuvat 9 b ja c. R-malleissa myös sähköliitäntä on pikaliittimellä. Muista kiinnittää erillään oleva maadoitusjohto. Muissa malleissa sähköjohdon päässä on numeroidut liittimet, jotka liitetään sisä- ja ulkoyksikössä vastaavasti numeroituihin liittimiin. Muista laittaa sähköjohto aina vedonpoistajan alle. Kuva 9 a Kuva 9 b Kuva 9 c Huom. Signaalijohto (basic-malleissa) Huom. Ohjausjohto (Pro basicmalleissa) 11

12 Pro inverter 20 -mallissa sähkösyöttökaapeli on kytketty valmiiksi sisäyksikköön tai ulkoyksikköön. Liitoskaapeli voi olla myös irrallaan, jolloin sähkösyötön voi kytkeä sisä- tai ulkoyksikön kautta tapahtuvaksi. Kytkentä suoritetaan ulkoyksikön muovisen suojakannen sisäpuolella olevan lohkokaavion mukaan. Liitosjohdossa ei ole pistotulppaa. Sähkösyöttö pitää varustaa laitteen viereen asennetulla turvakytkimellä. Kytkin ei kuulu toimitukseen. Asennuksen suorittaa sähköasentaja sähköturvallisuusmääräysten mukaan. Twin Design -malleissa sähkösyöttö tapahtuu ulkoyksikköön kiinteästi erillisellä kaapelilla, jossa ei ole pistotulppaa. Sähkösyöttö pitää varustaa laitteen viereen asennetulla turvakytkimellä. Kytkin ei kuulu toimitukseen. Asennuksen suorittaa sähköasentaja sähköturvallisuusmääräysten mukaan. Koekäyttö Jokaisella pumpulla on oma testikäyttönsä. Toimi pumpun ohjeen mukaan. Viimeistelytyöt Tiivistä läpivienti esimerkiksi uretaanimassalla. Voit myös koteloida putket. Suosittelemme koteloimaan putket siistin asennuksen sekä mahdollisimman pienen resonoinnin varmistamiseksi. Yhdistä kylmäaineputket tiiviiksi paketiksi koko matkalta käyttäen esim. nippusiteitä. Voit lisätä eristeitä halutessasi. Vinkkejä Jokainen kohde on erilainen, parhaimmat puhallustehot yms. oppii kokeilemalla. Säädä pääasiallinen lämmönlähteesi pienemmälle maksimihyödyn saamiseksi. Ilmalämpöpumppu ei kuitenkaan saa olla pääasiallinen lämmönlähde. Sulatustoimintoa voi tarvittaessa tehostaa laittamalla kuivatustoiminnon päälle, tällöin kompressori sulattaa ulkoyksikköä (manuaalinen sulatus). Putkien lämpöeristämiseen voi ostaa erikseen esim. alumiiniteippiä. Mikäli ulkoyksikkö kerää paljon esimerkiksi pölyä, voi sitä puhdistaa mm. paineilmalla. Suodattimia voi puhdistaa imuroimalla tai pesemällä. Vaihtoväli n. 3 vuotta. Asenna laite paikkaan, jossa puhallus ei häiritse. Mikäli tämä ei ole mahdollista, muista, että kaukosäätimellä voit säätää puhallusvoimakkuutta ja suuntaa. Tarvittaessa laitteen voit jopa sulkea. Mahdollisia ongelmia Mikäli laitteessa ilmenee jotain normaalista poikkeavaa toimintaa, lue tämä ohje uudestaan läpi. Useat ongelmilta tuntuvat asiat ovatkin ihan normaalia ilmalämpöpumpun toimintaa. Mikäli asia ei selviä tästä ohjeesta, ota yhteyttä sähköpostilla puhelimitse tai faksilla Voit myös täyttää vikailmoituksen internetsivuillamme -> Tuotetuki -> Tee vikailmoitus. ÄLÄ TILAA TAKUUKORJAUSTA ITSE KESKUSTELEMATTA ASIASTA KANS- SAMME. Takuu ei korvaa käyttö- tai asennusvirheitä. Laite on toiminut hyvin, mutta lakkaa yhtäkkiä toimimasta. Irrota töpseli seinästä ja anna laitteen olla muutama tunti ilman sähköä. Tänä aikana laite resetoi (nollaa) itsensä tehdasasetuksiin. 12

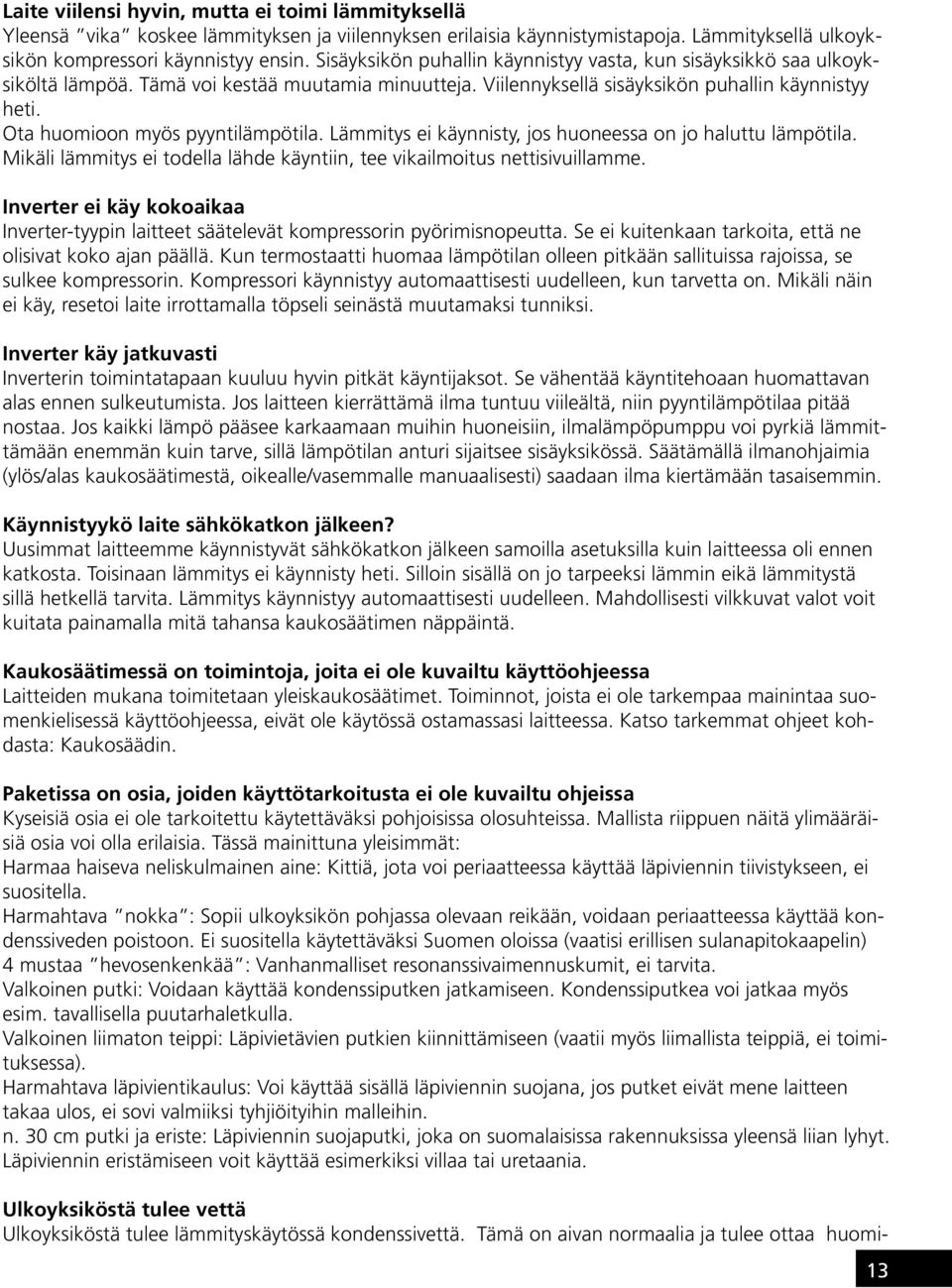

13 Laite viilensi hyvin, mutta ei toimi lämmityksellä Yleensä vika koskee lämmityksen ja viilennyksen erilaisia käynnistymistapoja. Lämmityksellä ulkoyksikön kompressori käynnistyy ensin. Sisäyksikön puhallin käynnistyy vasta, kun sisäyksikkö saa ulkoyksiköltä lämpöä. Tämä voi kestää muutamia minuutteja. Viilennyksellä sisäyksikön puhallin käynnistyy heti. Ota huomioon myös pyyntilämpötila. Lämmitys ei käynnisty, jos huoneessa on jo haluttu lämpötila. Mikäli lämmitys ei todella lähde käyntiin, tee vikailmoitus nettisivuillamme. Inverter ei käy kokoaikaa Inverter-tyypin laitteet säätelevät kompressorin pyörimisnopeutta. Se ei kuitenkaan tarkoita, että ne olisivat koko ajan päällä. Kun termostaatti huomaa lämpötilan olleen pitkään sallituissa rajoissa, se sulkee kompressorin. Kompressori käynnistyy automaattisesti uudelleen, kun tarvetta on. Mikäli näin ei käy, resetoi laite irrottamalla töpseli seinästä muutamaksi tunniksi. Inverter käy jatkuvasti Inverterin toimintatapaan kuuluu hyvin pitkät käyntijaksot. Se vähentää käyntitehoaan huomattavan alas ennen sulkeutumista. Jos laitteen kierrättämä ilma tuntuu viileältä, niin pyyntilämpötilaa pitää nostaa. Jos kaikki lämpö pääsee karkaamaan muihin huoneisiin, ilmalämpöpumppu voi pyrkiä lämmittämään enemmän kuin tarve, sillä lämpötilan anturi sijaitsee sisäyksikössä. Säätämällä ilmanohjaimia (ylös/alas kaukosäätimestä, oikealle/vasemmalle manuaalisesti) saadaan ilma kiertämään tasaisemmin. Käynnistyykö laite sähkökatkon jälkeen? Uusimmat laitteemme käynnistyvät sähkökatkon jälkeen samoilla asetuksilla kuin laitteessa oli ennen katkosta. Toisinaan lämmitys ei käynnisty heti. Silloin sisällä on jo tarpeeksi lämmin eikä lämmitystä sillä hetkellä tarvita. Lämmitys käynnistyy automaattisesti uudelleen. Mahdollisesti vilkkuvat valot voit kuitata painamalla mitä tahansa kaukosäätimen näppäintä. Kaukosäätimessä on toimintoja, joita ei ole kuvailtu käyttöohjeessa Laitteiden mukana toimitetaan yleiskaukosäätimet. Toiminnot, joista ei ole tarkempaa mainintaa suomenkielisessä käyttöohjeessa, eivät ole käytössä ostamassasi laitteessa. Katso tarkemmat ohjeet kohdasta: Kaukosäädin. Paketissa on osia, joiden käyttötarkoitusta ei ole kuvailtu ohjeissa Kyseisiä osia ei ole tarkoitettu käytettäväksi pohjoisissa olosuhteissa. Mallista riippuen näitä ylimääräisiä osia voi olla erilaisia. Tässä mainittuna yleisimmät: Harmaa haiseva neliskulmainen aine: Kittiä, jota voi periaatteessa käyttää läpiviennin tiivistykseen, ei suositella. Harmahtava nokka : Sopii ulkoyksikön pohjassa olevaan reikään, voidaan periaatteessa käyttää kondenssiveden poistoon. Ei suositella käytettäväksi Suomen oloissa (vaatisi erillisen sulanapitokaapelin) 4 mustaa hevosenkenkää : Vanhanmalliset resonanssivaimennuskumit, ei tarvita. Valkoinen putki: Voidaan käyttää kondenssiputken jatkamiseen. Kondenssiputkea voi jatkaa myös esim. tavallisella puutarhaletkulla. Valkoinen liimaton teippi: Läpivietävien putkien kiinnittämiseen (vaatii myös liimallista teippiä, ei toimituksessa). Harmahtava läpivientikaulus: Voi käyttää sisällä läpiviennin suojana, jos putket eivät mene laitteen takaa ulos, ei sovi valmiiksi tyhjiöityihin malleihin. n. 30 cm putki ja eriste: Läpiviennin suojaputki, joka on suomalaisissa rakennuksissa yleensä liian lyhyt. Läpiviennin eristämiseen voit käyttää esimerkiksi villaa tai uretaania. Ulkoyksiköstä tulee vettä Ulkoyksiköstä tulee lämmityskäytössä kondenssivettä. Tämä on aivan normaalia ja tulee ottaa huomi- 13

14 oon asennuspaikkaa mietittäessä. Laite toimi hyvin, mutta kesän käyttämättömyyden jälkeen on käyntihäiriöitä ja ääntä Suodattimet on tukossa. Avaa sisäyksikön kansi, puhdista suodattimet ja laite toimii taas. Puhdista myös sisäyksikössä olevat ilmanottoaukot. Laite ei lämmitä pitkän tauon jälkeen, reagoi kaukosäätimeen piippauksella, mutta ei toimi Tämä on harvinaista, mutta täysin mahdollista. Toisinaan lämmityskauden alussa pumppua pitää herätellä. Muutaman kerran virrat pois ja uudestaan päälle. Säädä myös laitetta kaukosäätimestä viilennykselle ja lämmitykselle vuorotellen. Voit myös joutua hieman tönäisemään ulkoyksikköä. Siellä ulkoyksiköllä saattaa mennä nelitieventtiili hieman jumiin, jos pumppu on kauan pois päältä. Ilpoa kannattaa välillä mahdollisuuksien mukaan käyttää kesälläkin, vaikka tarvetta ei olisi. Laite lämmittää liikaa Ilmalämpöpumpuissa on sisäilman lämpötilan sensori sisäyksikössä. Laite lämmittää niin kauan, kunnes tämä sisäyksikössä oleva sensori huomaa, että lämpötila on pyydetyssä arvossa. Mikäli lämpötila tuntuu nousevan liian korkeaksi, säädä ilmanohjaimia, jotta lämmintä ilmaa palaa myös takaisin sisäyksikölle. Ylös/alas ilmanohjainta säädetään kaukosäätimellä (Pro Inverter -malleissa nopea swing-näppäimen kaksoisnapsautus sammuttaa sisäyksikön valot. Saat ne takaisin samalla tavalla kuin poiskin). Sivusuunnassa ilmaohjaimet liikkuvat manuaalisesti (sisäyksikön ollessa sammutettuna sormet sisään samasta aukosta mistä ilmaa tulee ulos). Liian kova lämmittäminen voi johtua myös täyden puhallusnopeuden käytöstä. Mikäli laite on jatkuvasti täydellä puhallusnopeudella, kuuma ilma puhalletaan kauas sisäyksiköstä eikä yksikkö taaskaan havaitse, että lämmityksen voi lopettaa. Automaattipuhalluksella (FAN: AUTO) puhallusnopeutta lasketaan kun lämpötila on sopiva. Suosittelemme sen käyttöä. Toki halutessasi hiljaisempaa toimintaa, voit myös laskea puhallusnopeuden pienimmälle. Liian voimakkaaseen lämmitykseen voi vaikuttaa myös se, että sisäyksikön sensorin lähelle tulee kylmää ilmaa jostain. Kylmän ilman lähteitä voivat olla esim. huonosti eristetty läpivientireikä tai ikkuna. Tilasin laitteeseen talvitoimintajärjestelmän, mutta en löydä sitä paketista Mikäli olet tilannut laitteen talvitoimintajärjestelmällä, on se asennettuna valmiiksi. Talvitoimintajärjestelmään kuuluu itsesäätyvä sulanapitokaapeli (näkyy ulkoyksikön pohjassa) sekä sulanapitoautomatiikka. Mallikohtainen osio Seuraavilla sivuilla on esitelty kaukosäätimet kuvineen. Kaukosäätimen ohjeen kohdalla on myös mainittu, mikäli mallissa on jotain poikkeavaa tähän perusohjeeseen verrattuna. Kaukosäätimet on esitelty koodeineen, erotat kuvasta mikä malli sinulla on. Kaukosäätimen mallinumero löytyy kaukosäätimen takapuolelta. Ultimatemarket.com varaa oikeuden teknisiin muutoksiin ja lisäyksiin. Uusin ohje löytyy internetsivuiltamme 14

15 Kaukosäätimen ohje, Y512 SWING-näppäin: Sisäyksikön puhallussuunnan sääntö (ylös ja alas). SWING-näppäintä painamalla sisäyksikössä oleva ilmanohjain alkaa liikkumaan. Kun se on halutussa kohdassa, paina SWING-näppäintä uudestaan jolloin liike pysähtyy. Toki voit pitää ilmanohjaimen myös jatkuvassa liikkeessä. Sivusuunnassa ilmanohjaimia voit liikuttaa manuaalisesti laitteen ollessa suljettuna. Laita rohkeasti sormet sisään ilman ulostuloaukosta ja liikuta siellä olevia ilmanohjaimia haluttuun asentoon. FAN: Tuulettimen nopeuden säätö. Auto-toiminnolla laite säätää itse puhallusnopeuttaan. Voit myös säätää puhallusnopeutta manuaalisesti painamalla tätä näppäintä. Mahdollisimman hiljaista käyntiääntä haluttaessa on käytettävä pienintä puhallusta, nopeassa viilennyksessä / lämmityksessä puolestaan voimakkainta puhallusta. Virtakytkin, painamalla tätä saat kytkettyä laitteen päälle tai pois. Moodin valinta. Valittavana on lämmitys, viilennys, sisäilman kuivatus, sisäilman kierrätys tai AUTO. AUTO-toimintoa emme suosittele käyttämään, koska siinä olevia tehdasasetuksia ei voi muuttaa. Lämmityksellä laite lämmittää haluttuun lämpötilaan asti, viilennyksellä puolestaan viilentää. Lämpötilaa säädetään + ja - näppäimillä. Sisäilman kuivaus poistaa kosteutta viilentämättä. Sisäilman kierrätyksellä saadaan esimerkiksi takan lämpöä kierrätettyä ilman että kompressori käy. AUTO -> Viilennys (16-30) -> Sisäilman kuivatus -> Sisäilman kierrätys -> Lämmitys (16-30) SLEEP-näppäin: laite vähentää lämpötilaa tunnin kuluttua valinnasta 1 asteella, tästä tunnin kuluttua toisella asteella ja pitää lämpötilan tässä kunnes SLEEPnäppäintä painetaan jälleen. TIMER ON: Käynnistysajastimen säätö. Voit ajastaa laitteen käynnistymään halutun ajan kuluttua (0,5-24h). Paina Timer On-näppäintä, näyttöön tulee tuntimäärä ja TIMER ON-teksti. Säädä haluttu aika painamalla TIMER ONnäppäintä. Juuri säädetty tuntimäärä jää näyttöön ja laite käynnistyy halutun tuntimäärän kuluttua. Laitteen on oltava suljettuna kun TIMER ON säädetään. TIMER OFF: Sammutusajastimen säätö. Voit ajastaa laitteen sammumaan halutun ajan kuluttua (0,5-24h). Paina Timer Off-näppäintä, näyttöön tulee tuntimäärä ja TIMER OFF-teksti. Säädä haluttu aika painamalla TIMER OFF-näppäintä. Juuri säädetty tuntimäärä jää näyttöön ja laite sammuu halutun tuntimäärän kuluttua. Laitteen on oltava käynnistettynä kun TIMER OFF säädetään. LIGHT, AIR, HUMID, ANION ja SAVE -näppäimillä ei ole toimintoa VALINTOJEN RESETOIMINEN: Avaa kaukosäätimen takana oleva patterikotelo. Paina esim. kynän kärjellä ACL-painiketta kunnes näyttö sammuu ja käynnistyy uudelleen. Sulje lopuksi kansi. Mallissa sisäyksikköön asennettavat vihreät hiukkassuodattimet. Asennetaan sisäyksikön harsosuodattimien alle. 15

16 Kaukosäätimen ohje, Y512F Moodin valinta. Valittavana on lämmitys, viilennys, sisäilman kuivatus, sisäilman kierrätys tai AUTO. AUTO-toimintoa emme suosittele käyttämään, koska siinä olevia tehdasasetuksia ei voi muuttaa. Lämmityksellä laite lämmittää haluttuun lämpötilaan asti, viilennyksellä puolestaan viilentää. Lämpötilaa säädetään +C ja -C näppäimillä. Sisäilman kuivaus poistaa kosteutta viilentämättä. Sisäilman kierrätyksellä saadaan esimerkiksi takan lämpöä kierrätettyä ilman että kompressori käy. AUTO -> Viilennys (16-30) -> Sisäilman kuivatus -> Sisäilman kierrätys -> Lämmitys (16-30) SWING-näppäin: Sisäyksikön puhallussuunnan sääntö (ylös ja alas). SWINGnäppäintä painamalla sisäyksikössä oleva ilmanohjain alkaa liikkumaan. Kun se on halutussa kohdassa, paina SWINGnäppäintä uudestaan jolloin liike pysähtyy. Toki voit pitää ilmanohjaimen myös jatkuvassa liikkeessä. FAN: Tuulettimen nopeuden säätö. Auto-toiminnolla laite säätää itse puhallusnopeuttaan. Voit myös säätää puhallusnopeutta manuaalisesti painamalla tätä näppäintä. Mahdollisimman hiljaista käyntiääntä haluttaessa on käytettävä pienintä puhallusta, nopeassa viilennyksessä / lämmityksessä puolestaan voimakkainta puhallusta. SLEEP-näppäin: laite vähentää lämpötilaa tunnin kuluttua valinnasta 1 asteella, tästä tunnin kuluttua toisella asteella ja pitää lämpötilan tässä kunnes SLEEP-näppäintä painetaan jälleen. Sivusuunnassa ilmanohjaimia voit liikuttaa manuaalisesti laitteen ollessa suljettuna. Laita rohkeasti sormet sisään ilman ulostuloaukosta ja liikuta siellä olevia ilmanohjaimia haluttuun asentoon. Virtakytkin, painamalla tätä saat kytkettyä laitteen päälle tai pois. LIGHT, AIR -näppäimillä ei ole toimintoa T-OFF: Sammutusajastimen säätö. Voit ajastaa laitteen sammumaan halutun ajan kuluttua (0,5-24h). Paina T-OFF -näppäintä, näyttöön tulee tuntimäärä. Säädä haluttu aika painamalla T-OFF -näppäintä. Juuri säädetty tuntimäärä jää näyttöön ja laite sammuu halutun tuntimäärän kuluttua. Laitteen on oltava käynnistettynä kun T-OFF säädetään. T-ON: Käynnistysajastimen säätö. Voit ajastaa laitteen käynnistymään halutun ajan kuluttua (0,5-24h). Paina T-ON -näppäintä, näyttöön tulee tuntimäärä. Säädä haluttu aika painamalla T-ON -näppäintä. Juuri säädetty tuntimäärä jää näyttöön ja laite käynnistyy halutun tuntimäärän kuluttua. Laitteen on oltava suljettuna kun T-ON säädetään. Sisäyksikössä oleva kytkin on oltava RUN-asennossa (AUTO-asennossa laite käynnistyy sähkökatkon jälkeen aina viilennyksellä, STOP-asennossa laite pysähtyy, TEST-asento ei käytössä) Näissä malleissa on ohjausjohto (musta kaksinapainen kumikaapeli), joka tulee laittaa ulko- ja sisäyksikön väliin. Johdon toinen pää löytyy helposti sisäyksikön takaa putkien vierestä. Ulkoyksikössä liitin löytyy sähköliitännän suojakannen alta. Jos piuhaa ei asenneta, laite ei toimi. Kuva 9 c (s.11). 16

17 Kaukosäätimen ohje, YB1B4 Virtakytkin, painamalla tätä saat kytkettyä laitteen päälle tai pois. FAN: Tuulettimen nopeuden säätö. Auto-toiminnolla laite säätää itse puhallusnopeuttaan. Voit myös säätää puhallusnopeutta manuaalisesti painamalla tätä näppäintä. Mahdollisimman hiljaista käyntiääntä haluttaessa on käytettävä pienintä puhallusta, nopeassa viilennyksessä / lämmityksessä puolestaan voimakkainta puhallusta. Moodin valinta. Valittavana on lämmitys, viilennys, sisäilman kuivatus, sisäilman kierrätys tai AUTO. AUTOtoimintoa emme suosittele käyttämään, koska siinä olevia tehdasasetuksia ei voi muuttaa. Lämmityksellä laite lämmittää haluttuun lämpötilaan asti, viilennyksellä puolestaan viilentää. Lämpötilaa säädetään + ja - näppäimillä. Sisäilman kuivaus poistaa kosteutta viilentämättä. Sisäilman kierrätyksellä saadaan esimerkiksi takan lämpöä kierrätettyä ilman että kompressori käy. AUTO -> Viilennys (16-30) -> Sisäilman kuivatus -> Sisäilman kierrätys -> Lämmitys (16-30) T ON: Käynnistysajastimen säätö. Voit ajastaa laitteen käynnistymään haluttuun kellonaikaan (kellonaika tulee olla säädettynä). Paina T On-näppäintä, näyttöön tulee kellonaika ja ON-teksti vilkkuu. Säädä haluttu kellonaika painamalla TIME - ja TIME + -näppäimiä. Kun haluttu kellonaika näkyy näytöllä, paina uudelleen T ON-näppäintä. Laitteen on oltava suljettuna kun TIMER ON säädetään. T OFF toimii vastaavasti, sammuttaa laitteen haluttuun kellonaikaan. Ajastukset poistetaan CANCEL-näppäimellä. SLEEP-näppäin: laite vähentää lämpötilaa tunnin kuluttua valinnasta 1 asteella, tästä tunnin kuluttua toisella asteella ja pitää lämpötilan tässä kunnes SLEEP-näppäintä painetaan jälleen. CLOCK: Kellonajan säätäminen. Paina Clock- näppäintä, jolloin näytöllä vilkkuu joko AM (aamupäivä) tai PM (iltapäivä). Valitse kellonaika käyttämällä TIME- ja TIME+ -näppäimiä. Kun haluttu kellonaika näkyy näytöllä, paina uudestaan CLOCK-näppäintä ja kellonaika jää muistiin Sisäyksikön merkkivalot Keltainen (oranssi) = auto asennon merkkivalo, Punainen = lämmityksen merkkivalo Keskimmäinen silmä = kaukosäätimen vastaanotin, ei valoa Vihreä = viilennyksen merkkivalo Keltainen (oranssi), punainen, vihreä = virta / power valo joka muuttuu käynnistys hetken jälkeen Punaiseksi valmiusvaloksi ja kun laite käynnistetään se muuttuu vihreäksi. SWING-näppäin: Sisäyksikön puhallussuunnan säätö (ylös ja alas). SWING-näppäintä painamalla sisäyksikössä oleva ilmanohjain alkaa liikkumaan. Kun se on halutussa kohdassa, paina SWINGnäppäintä uudestaan jolloin liike pysähtyy. Toki voit pitää ilmanohjaimen myös jatkuvassa liikkeessä. HUOM: Sisäyksikön valot sammuvat kun painat SWING-näppäintä kaksi kertaa nopeasti. Valot saat takaisin painamalla SWING-näppäintä kaksi kertaa. Sivusuunnassa ilmanohjaimia voit liikuttaa manuaalisesti laitteen ollessa suljettuna. Laita rohkeasti sormet sisään ilman ulostuloaukosta ja liikuta siellä olevia ilmanohjaimia haluttuun asentoon. 17

18 Kaukosäätimen ohje, YT1F Virtakytkin, painamalla tätä saat kytkettyä laitteen päälle tai pois. FAN: Tuulettimen nopeuden säätö. Auto-toiminnolla laite säätää itse puhallusnopeuttaan. Voit myös säätää puhallusnopeutta manuaalisesti painamalla tätä näppäintä. Mahdollisimman hiljaista käyntiääntä haluttaessa on käytettävä pienintä puhallusta, nopeassa viilennyksessä / lämmityksessä puolestaan voimakkainta puhallusta. CLOCK: Kaukosäätimessä näkyvän ajan säätö. Paina clock-näppäintä, kellon kuva kaukosäätimessä alkaa vilkkumaan. Säädä kellonaika oikeaksi painamalla + ja - näppäimiä. Kun kellonaika on oikea, paina Clock-näppäintä uudelleen ja kellonaika säilyy näytöllä. TIMER ON: Käynnistysajastimen säätö. Voit ajastaa laitteen käynnistymään haluttuun kellonaikaan. Paina Timer on-näppäintä, näyttöön tulee kellonaika ja on -sana vilkkuu. Säädä haluttu kellonaika ja paina uudestaan Timer on-näppäintä. Juuri säädetty kellonaika häviää näytöltä, kaukosäätimen kellon vieressä näkyy sana on. Laitteen on oltava suljettuna kun Timer On säädetään. 18 TIMER OFF: Sammutusajastimen säätö. Voit ajastaa laitteen sammumaan haluttuun kellonaikaan. Paina Timer off-näppäintä, näyttöön tulee kellonaika ja off -sana vilkkuu. Säädä haluttu kellonaika ja paina uudestaan Timer off-näppäintä. Juuri säädetty kellonaika häviää näytöltä, kaukosäätimen kellon vieressä näkyy sana off. Laitteen on oltava käynnissä kun Timer Off säädetään. MODE: Moodin valinta. Valittavana on lämmitys, viilennys, sisäilman kuivatus, sisäilman kierrätys tai AUTO. AUTO-toimintoa emme suosittele käyttämään, koska siinä olevia tehdasasetuksia ei voi muuttaa. Lämmityksellä laite lämmittää haluttuun lämpötilaan asti, viilennyksellä puolestaan viilentää. Lämpötilaa säädetään + ja - näppäimillä. Sisäilman kierrätystä käytetään levittämään esim. takan tuottamaa lämpöä. Sisäilman kuivaus poistaa kosteutta viilentämättä. AUTO Viilennys Sisäilman kuivatus Sisäilman kierrätys Lämmitys

19 HEALTH, AIR, ja BLOW -näppäimillä ei toimintoa. I FEEL -näppäin lämmittää tai viilentää asetettuun astelukuun 10 minuutin välein kaukosäätimestä saatavan lämpöanturitiedon mukaan. Lapsilukko: Paina + ja - näppäimiä yhtäaikaa TEMP: Mittaa lämpötiloja eri paikoista, mikäli ulkolämpötilaa ei ole saatavana, näytössä näkyy pyyntilämpötila. TURBO -näppäin nopea viilennys tai lämmitys SWING-näppäin: Sisäyksikön puhallussuunnan sääntö (ylös ja alas). Swingnäppäintä painamalla sisäyksikössä oleva ilmanohjain alkaa liikkumaan. Kun se on halutussa kohdassa, paina Swing-näppäintä uudestaan jolloin liike pysähtyy. Toki voit pitää ilmanohjaimen myös jatkuvassa liikkeessä. Sivusuunnassa ilmanohjaimia voit liikuttaa manuaalisesti laitteen ollessa suljettuna. Laita rohkeasti sormet sisään ilman ulostuloaukosta ja liikuta siellä olevia ilmanohjaimia haluttuun asentoon. LIGHT-näppäin: Sammuttaa tai käynnistää sisäyksikössä näkyvät valot (virran merkkivalo ja lämpötila) SLEEP-näppäin: optimoitu unitila (käytössä ainoastaan lämmitys- ja viilennysmoodissa). Valittu lämpötila on tavoitearvo. Jos laitat kaukosäätimeen lämpötilaksi 20 astetta, laite lämmittää noin 20 asteeseen asti. Mikäli kaikki lämmin ilma ohjataan pois laitteen luota, laite jatkaa lämmittämistä paljon halutun lämpötilan saavuttamisen jälkeen. Lämpötilan sensori on sisäyksikössä. Mikäli sinusta tuntuu että laite lämmittää liikaa / liian vähän, mittaa lämpötila sisäyksikön vierestä. Jos se lämpötila on lähellä pyyntilämpötilaa, säädä ilmanohjaimien avulla ilmavirtaa, jotta enemmän / vähemmän lämmintä ilmaa palaa takaisin sisäyksikölle. Voit myös nostaa / laskea pyyntilämpötilaa jotta sopiva lämpötila löytyy. Kahden sisäyksikön laitteessa molempien yksiköiden on oltava samassa moodissa (viilennys, lämmitys, sisäilman kierrätys/kuivatus). Mikäli yksiköt on eri moodissa, laitteeseen tulee vikakoodi E7 ja laite ei toimi. Vaihda molemmat yksiköt samaan moodiin ja vika poistuu. H1: Automaattinen sulatus Huomaa, että sisäyksiköstä kuuluu merkkiääni kun kaukosäätimen käsky on mennyt perille. 19

20 Kaukosäätimen ohje, Chofu Sereno Moodin valinta. Valittavana on lämmitys, viilennys, sisäilman kuivatus tai AUTO. AUTO-toimintoa emme suosittele käyttämään, koska siinä olevia tehdasasetuksia ei voi muuttaa. Lämmityksellä laite lämmittää haluttuun lämpötilaan asti, viilennyksellä puolestaan viilentää. Lämpötilaa säädetään + ja - näppäimillä. Sisäilman kuivaus poistaa kosteutta viilentämättä. AUTO -> Viilennys (16-30) -> Sisäilman kuivatus -> Lämmitys (16-30). TIME ADJ: Kellonajan säätäminen. Paina TIME ADJ-näppäintä, aseta aika näppäimen alapuolella olevilla + ja - -näppäimillä. Vahvista kellonaika painamalla TIME ADJ-näppäintä kolme kertaa tai odottamalla 10 s. Kellonajan säätämisen jälkeen voit käyttää ajastinta. ON TIMER: käynnistää laitteen haluttuun kellonaikaan. Paina TIME ADJ-näppäintä kaksi kertaa, jolloin näytössä vilkkuu kellonaika, ja ON. Säädä haluttu käynnistysaika käyttäen + ja - näppäimiä. Paina TIME ADJ-näppäintä 2 kertaa tai odota 10 s. Voit peruuttaa ON TIMER-toiminnon painamalla painiketta ON. Timer-lamppu sisäyksikössä sammuu. TIMER OFF toimii vastaavasti, sillä säädetään laitteen sammumisaika. Virtakytkin, painamalla tätä saat kytkettyä laitteen päälle tai pois. Lämpötilan säätö + ja -: Lämpötilaa voi säätää astetta. HUOM. säädetty lämpötila on tavoitelämpötila. Lämpötilan sensori on sisäyksikössä. Mikäli laite lämmittää liikaa tai liian vähän, muuta lämpötilaa kunnes haluttu lämpötila on löydetty. LOUVER-näppäin: Sisäyksikön puhallussuunnan säätö (ylös ja alas). LOUVER-näppäintä painamalla sisäyksikössä oleva ilmanohjain alkaa liikkumaan. Kun se on halutussa kohdassa, paina LOUVER-näppäintä uudestaan jolloin liike pysähtyy. Toki voit pitää ilmanohjaimen myös jatkuvassa liikkeessä. Sivusuunnassa ilmanohjaimia voit liikuttaa manuaalisesti laitteen ollessa suljettuna. Laita rohkeasti sormet sisään ilman ulostuloaukosta ja liikuta siellä olevia ilmanohjaimia haluttuun asentoon. FAN: Tuulettimen nopeuden säätö. Auto-toiminnolla laite säätää itse puhallusnopeuttaan. Voit myös säätää puhallusnopeutta manuaalisesti painamalla tätä näppäintä. Mahdollisimman hiljaista käyntiääntä haluttaessa on käytettävä pienintä puhallusta (L), nopeassa viilennyksessä / lämmityksessä puolestaan voimakkainta puhallusta (H). AUTO-> L -> M -> H SLEEP-näppäin: laite pysähtyy halutun tuntimäärän kuluttua. Paina näppäintä kunnes näytössä näkyy haluttu tuntimäärä. Mallin saatavana lisävarusteena sisäyksikköön asennettavat Fotokatalyyttiset (CAC-5) ja Staattiset Catechin (CAC-6) suodattimet. Asennetaan sisäyksikön harsosuodattimien alle. Kysy lisää myyntipalvelustamme. 20
