Asennus- ja huolto-ohje Tarkastuslasi SG / Pallotakaiskuventtiili KR. 1 Yleistä tietoa asennus- ja huoltoohjeista
|
|
- Anne Niemelä
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

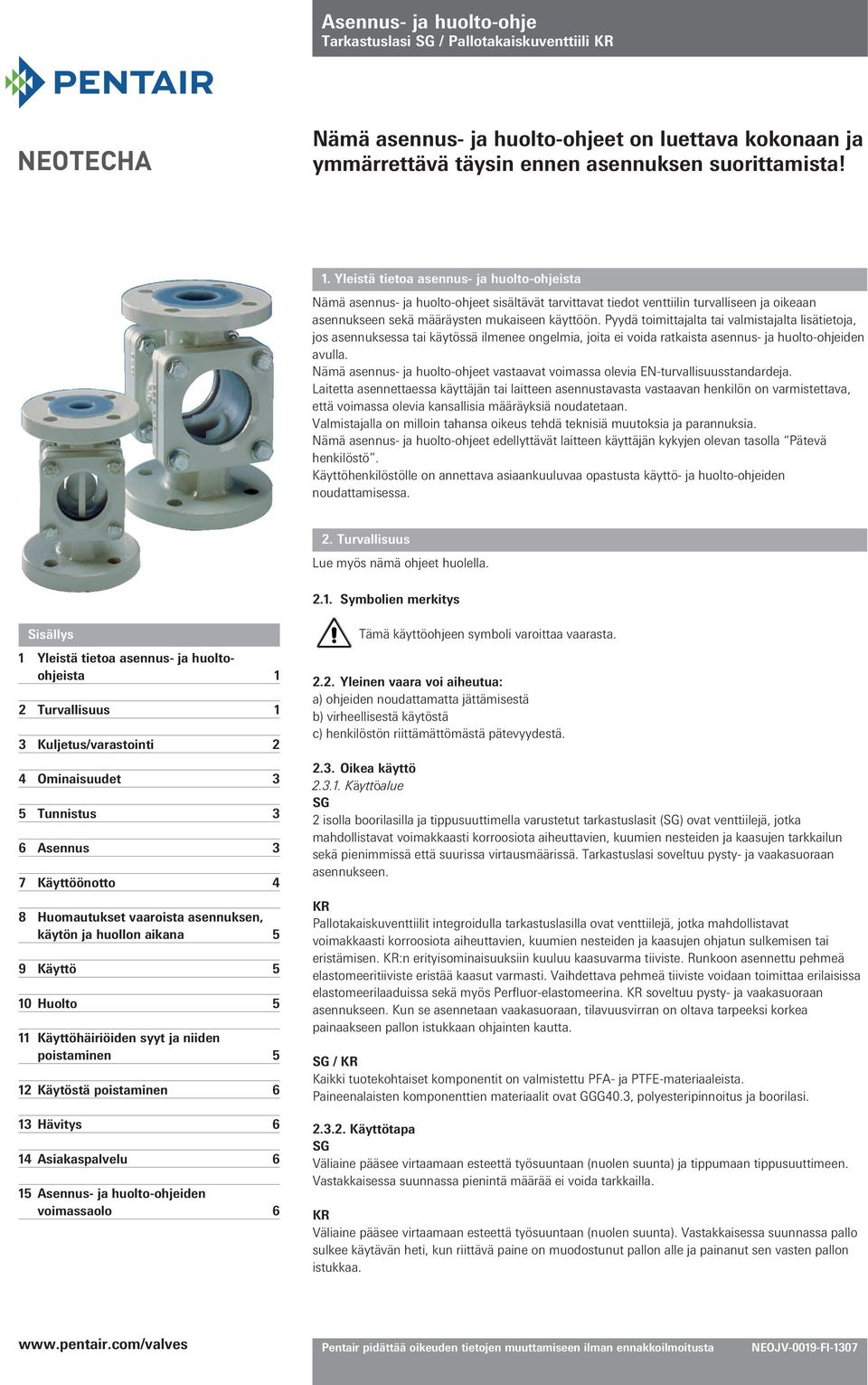

1 Asennus- ja huolto-ohje NEOTECHA Nämä asennus- ja huolto-ohjeet on luettava kokonaan ja ymmärrettävä täysin ennen asennuksen suorittamista! 1. Yleistä tietoa asennus- ja huolto-ohjeista Nämä asennus- ja huolto-ohjeet sisältävät tarvittavat tiedot venttiilin turvalliseen ja oikeaan asennukseen sekä määräysten mukaiseen käyttöön. Pyydä toimittajalta tai valmistajalta lisätietoja, jos asennuksessa tai käytössä ilmenee ongelmia, joita ei voida ratkaista asennus- ja huolto-ohjeiden avulla. Nämä asennus- ja huolto-ohjeet vastaavat voimassa olevia EN-turvallisuusstandardeja. Laitetta asennettaessa käyttäjän tai laitteen asennustavasta vastaavan henkilön on varmistettava, että voimassa olevia kansallisia määräyksiä noudatetaan. Valmistajalla on milloin tahansa oikeus tehdä teknisiä muutoksia ja parannuksia. Nämä asennus- ja huolto-ohjeet edellyttävät laitteen käyttäjän kykyjen olevan tasolla Pätevä henkilöstö. Käyttöhenkilöstölle on annettava asiaankuuluvaa opastusta käyttö- ja huolto-ohjeiden noudattamisessa. 2. Turvallisuus Lue myös nämä ohjeet huolella Symbolien merkitys Sisällys 1 Yleistä tietoa asennus- ja huoltoohjeista 1 2 Turvallisuus 1 3 Kuljetus/varastointi 2 4 Ominaisuudet 3 5 Tunnistus 3 6 Asennus 3 7 Käyttöönotto 4 8 Huomautukset vaaroista asennuksen, käytön ja huollon aikana 5 9 Käyttö 5 10 Huolto 5 11 Käyttöhäiriöiden syyt ja niiden poistaminen 5 12 Käytöstä poistaminen 6 13 Hävitys 6 14 Asiakaspalvelu 6 15 Asennus- ja huolto-ohjeiden voimassaolo 6 Tämä käyttöohjeen symboli varoittaa vaarasta Yleinen vaara voi aiheutua: a) ohjeiden noudattamatta jättämisestä b) virheellisestä käytöstä c) henkilöstön riittämättömästä pätevyydestä Oikea käyttö Käyttöalue SG 2 isolla boorilasilla ja tippusuuttimella varustetut tarkastuslasit (SG) ovat venttiilejä, jotka mahdollistavat voimakkaasti korroosiota aiheuttavien, kuumien nesteiden ja kaasujen tarkkailun sekä pienimmissä että suurissa virtausmäärissä. Tarkastuslasi soveltuu pysty- ja vaakasuoraan asennukseen. Pallotakaiskuventtiilit integroidulla tarkastuslasilla ovat venttiilejä, jotka mahdollistavat voimakkaasti korroosiota aiheuttavien, kuumien nesteiden ja kaasujen ohjatun sulkemisen tai eristämisen. :n erityisominaisuuksiin kuuluu kaasuvarma tiiviste. Runkoon asennettu pehmeä elastomeeritiiviste eristää kaasut varmasti. Vaihdettava pehmeä tiiviste voidaan toimittaa erilaisissa elastomeerilaaduissa sekä myös Perfluor-elastomeerina. soveltuu pysty- ja vaakasuoraan asennukseen. Kun se asennetaan vaakasuoraan, tilavuusvirran on oltava tarpeeksi korkea painaakseen pallon istukkaan ohjainten kautta. SG / Kaikki tuotekohtaiset komponentit on valmistettu PFA- ja PTFE-materiaaleista. Paineenalaisten komponenttien materiaalit ovat GGG40.3, polyesteripinnoitus ja boorilasi Käyttötapa SG Väliaine pääsee virtaamaan esteettä työsuuntaan (nuolen suunta) ja tippumaan tippusuuttimeen. Vastakkaisessa suunnassa pienintä määrää ei voida tarkkailla. Väliaine pääsee virtaamaan esteettä työsuuntaan (nuolen suunta). Vastakkaisessa suunnassa pallo sulkee käytävän heti, kun riittävä paine on muodostunut pallon alle ja painanut sen vasten pallon istukkaa. Pentair pidättää oikeuden tietojen muuttamiseen ilman ennakkoilmoitusta NEOJV-0019-FI-1307

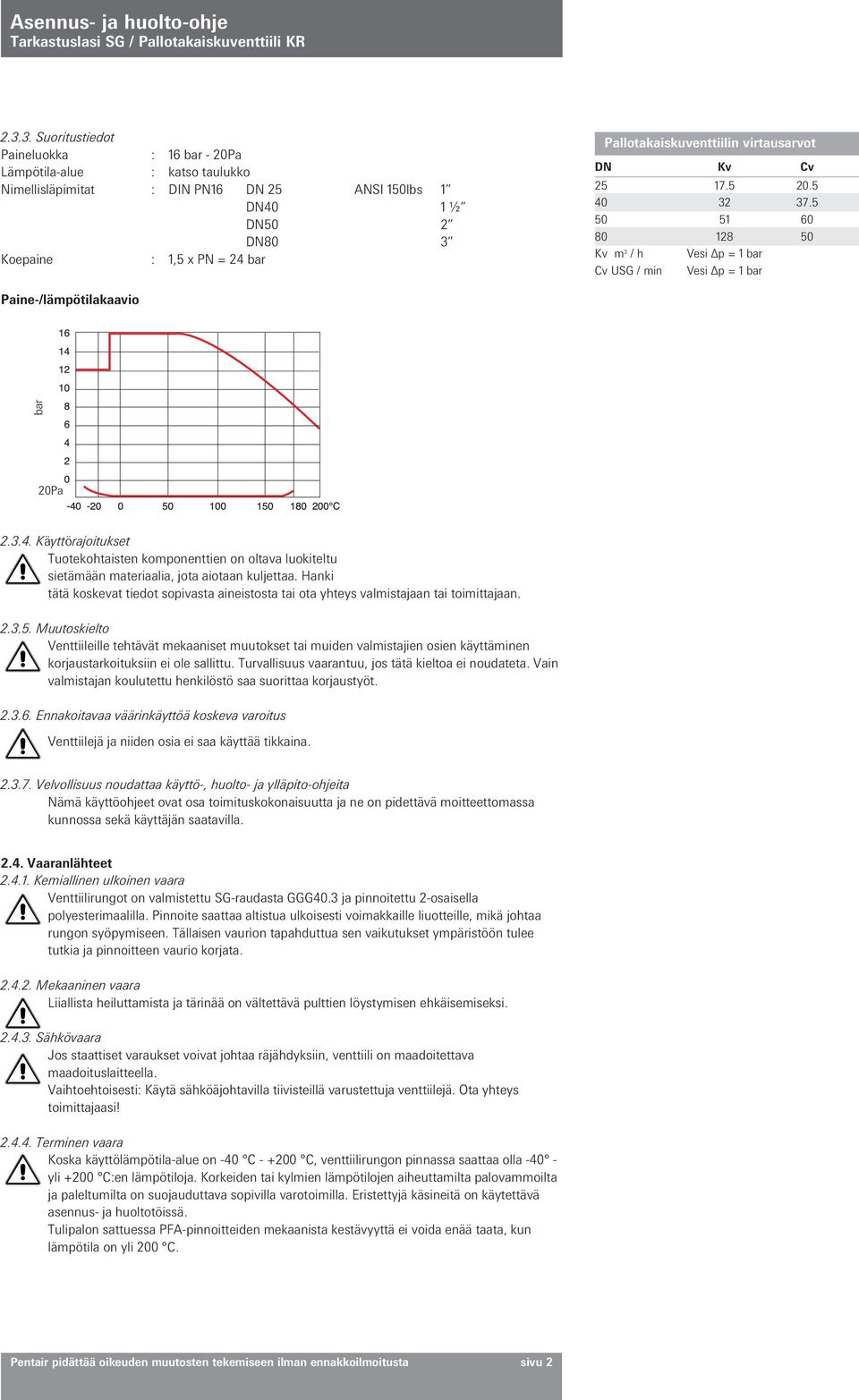

2 Asennus- ja huolto-ohje Suoritustiedot Paineluokka : 16 bar - 20Pa Lämpötila-alue : katso taulukko Nimellisläpimitat : DIN PN16 DN 25 ANSI 150lbs 1 DN40 1 ½ DN50 2 DN80 3 Koepaine : 1,5 x PN = 24 bar Pallotakaiskuventtiilin virtausarvot DN Kv Cv Kv m 3 / h Vesi Δp = 1 bar Cv USG / min Vesi Δp = 1 bar Paine-/lämpötilakaavio bar 20Pa Käyttörajoitukset Tuotekohtaisten komponenttien on oltava luokiteltu sietämään materiaalia, jota aiotaan kuljettaa. Hanki tätä koskevat tiedot sopivasta aineistosta tai ota yhteys valmistajaan tai toimittajaan Muutoskielto Venttiileille tehtävät mekaaniset muutokset tai muiden valmistajien osien käyttäminen korjaustarkoituksiin ei ole sallittu. Turvallisuus vaarantuu, jos tätä kieltoa ei noudateta. Vain valmistajan koulutettu henkilöstö saa suorittaa korjaustyöt Ennakoitavaa väärinkäyttöä koskeva varoitus Venttiilejä ja niiden osia ei saa käyttää tikkaina Velvollisuus noudattaa käyttö-, huolto- ja ylläpito-ohjeita Nämä käyttöohjeet ovat osa toimituskokonaisuutta ja ne on pidettävä moitteettomassa kunnossa sekä käyttäjän saatavilla Vaaranlähteet Kemiallinen ulkoinen vaara Venttiilirungot on valmistettu SG-raudasta GGG40.3 ja pinnoitettu 2-osaisella polyesterimaalilla. Pinnoite saattaa altistua ulkoisesti voimakkaille liuotteille, mikä johtaa rungon syöpymiseen. Tällaisen vaurion tapahduttua sen vaikutukset ympäristöön tulee tutkia ja pinnoitteen vaurio korjata Mekaaninen vaara Liiallista heiluttamista ja tärinää on vältettävä pulttien löystymisen ehkäisemiseksi Sähkövaara Jos staattiset varaukset voivat johtaa räjähdyksiin, venttiili on maadoitettava maadoituslaitteella. Vaihtoehtoisesti: Käytä sähköäjohtavilla tiivisteillä varustettuja venttiilejä. Ota yhteys toimittajaasi! Terminen vaara Koska käyttölämpötila-alue on -40 C C, venttiilirungon pinnassa saattaa olla yli +200 C:en lämpötiloja. Korkeiden tai kylmien lämpötilojen aiheuttamilta palovammoilta ja paleltumilta on suojauduttava sopivilla varotoimilla. Eristettyjä käsineitä on käytettävä asennus- ja huoltotöissä. Tulipalon sattuessa PFA-pinnoitteiden mekaanista kestävyyttä ei voida enää taata, kun lämpötila on yli 200 C. Pentair pidättää oikeuden muutosten tekemiseen ilman ennakkoilmoitusta sivu 2

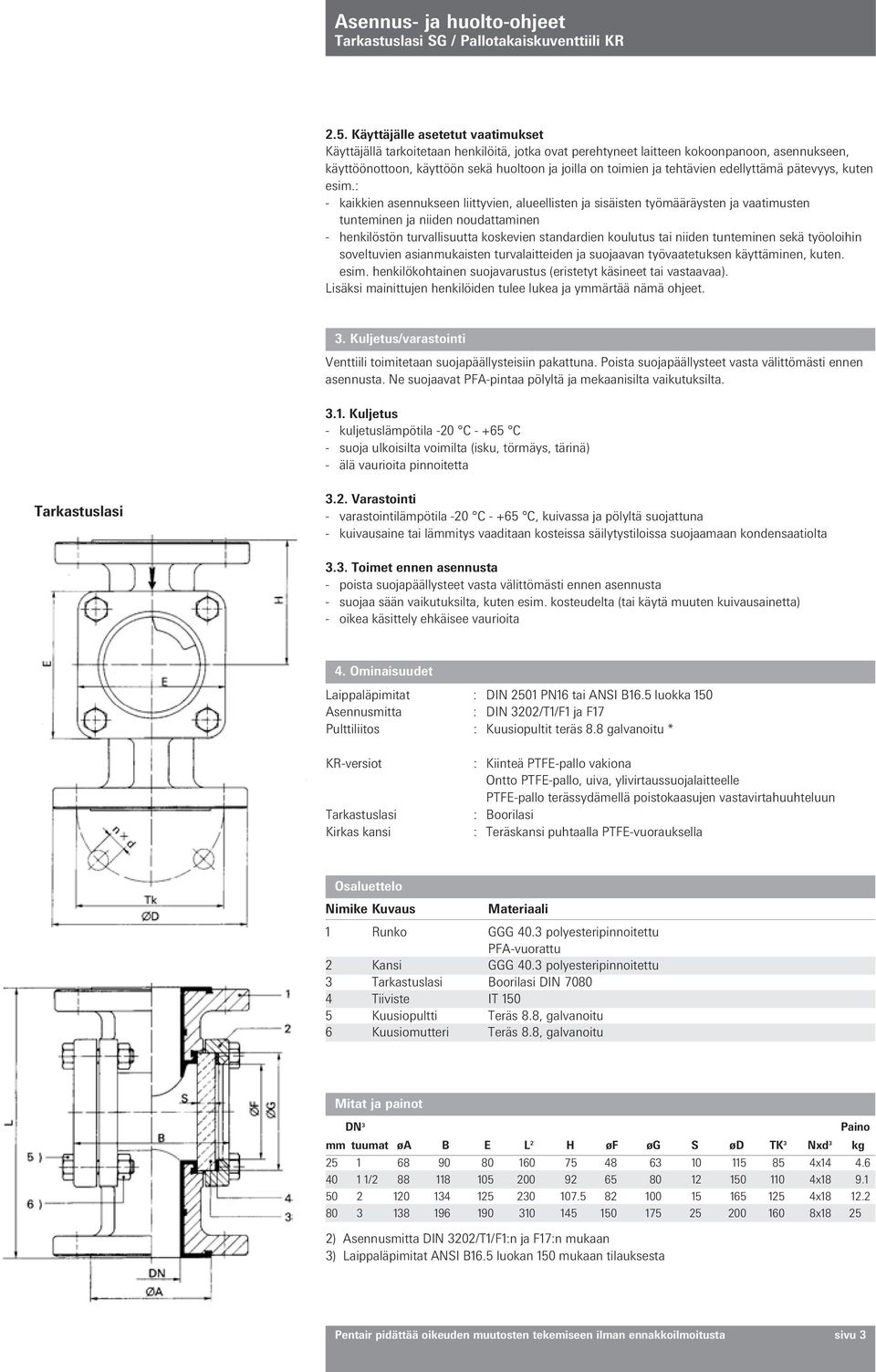

3 Asennus- ja huolto-ohjeet 2.5. Käyttäjälle asetetut vaatimukset Käyttäjällä tarkoitetaan henkilöitä, jotka ovat perehtyneet laitteen kokoonpanoon, asennukseen, käyttöönottoon, käyttöön sekä huoltoon ja joilla on toimien ja tehtävien edellyttämä pätevyys, kuten esim.: - kaikkien asennukseen liittyvien, alueellisten ja sisäisten työmääräysten ja vaatimusten tunteminen ja niiden noudattaminen - henkilöstön turvallisuutta koskevien standardien koulutus tai niiden tunteminen sekä työoloihin soveltuvien asianmukaisten turvalaitteiden ja suojaavan työvaatetuksen käyttäminen, kuten. esim. henkilökohtainen suojavarustus (eristetyt käsineet tai vastaavaa). Lisäksi mainittujen henkilöiden tulee lukea ja ymmärtää nämä ohjeet. 3. Kuljetus/varastointi Venttiili toimitetaan suojapäällysteisiin pakattuna. Poista suojapäällysteet vasta välittömästi ennen asennusta. Ne suojaavat PFA-pintaa pölyltä ja mekaanisilta vaikutuksilta Kuljetus - kuljetuslämpötila -20 C C - suoja ulkoisilta voimilta (isku, törmäys, tärinä) - älä vaurioita pinnoitetta Tarkastuslasi 3.2. Varastointi - varastointilämpötila -20 C C, kuivassa ja pölyltä suojattuna - kuivausaine tai lämmitys vaaditaan kosteissa säilytystiloissa suojaamaan kondensaatiolta 3.3. Toimet ennen asennusta - poista suojapäällysteet vasta välittömästi ennen asennusta - suojaa sään vaikutuksilta, kuten esim. kosteudelta (tai käytä muuten kuivausainetta) - oikea käsittely ehkäisee vaurioita 4. Ominaisuudet Laippaläpimitat : DIN 2501 PN16 tai ANSI B16.5 luokka 150 Asennusmitta : DIN 3202/T1/F1 ja F17 Pulttiliitos : Kuusiopultit teräs 8.8 galvanoitu * -versiot Tarkastuslasi Kirkas kansi : Kiinteä PTFE-pallo vakiona Ontto PTFE-pallo, uiva, ylivirtaussuojalaitteelle PTFE-pallo terässydämellä poistokaasujen vastavirtahuuhteluun : Boorilasi : Teräskansi puhtaalla PTFE-vuorauksella Osaluettelo Nimike Kuvaus Materiaali 1 Runko GGG 40.3 polyesteripinnoitettu PFA-vuorattu 2 Kansi GGG 40.3 polyesteripinnoitettu 3 Tarkastuslasi Boorilasi DIN Tiiviste IT Kuusiopultti Teräs 8.8, galvanoitu 6 Kuusiomutteri Teräs 8.8, galvanoitu Mitat ja painot DN 3 Paino mm tuumat øa B E L 2 H øf øg S ød TK 3 Nxd 3 kg x / x x x ) Asennusmitta DIN 3202/T1/F1:n ja F17:n mukaan 3) Laippaläpimitat ANSI B16.5 luokan 150 mukaan tilauksesta Pentair pidättää oikeuden muutosten tekemiseen ilman ennakkoilmoitusta sivu 3

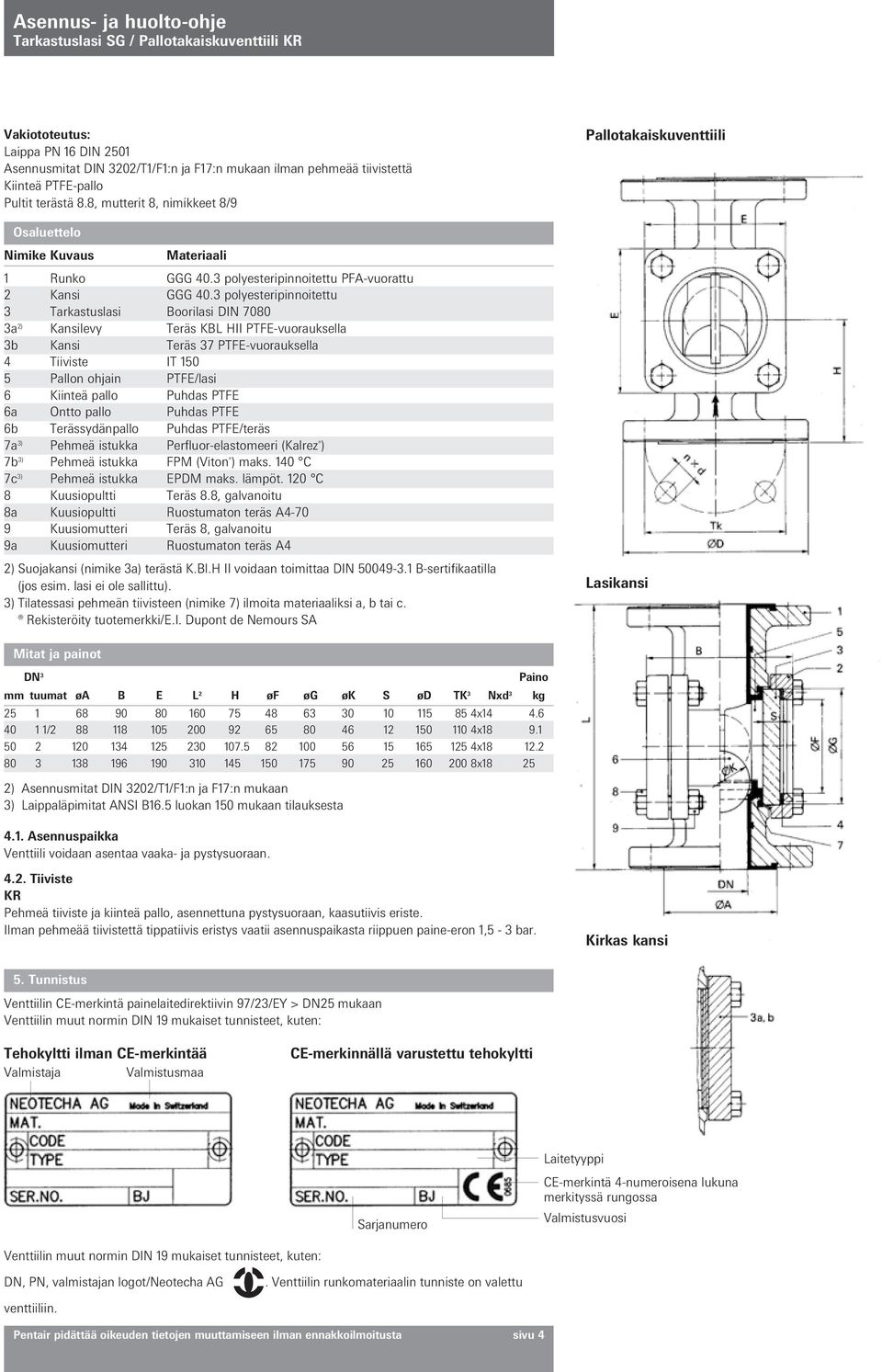

4 Asennus- ja huolto-ohje Vakiototeutus: Laippa PN 16 DIN 2501 Asennusmitat DIN 3202/T1/F1:n ja F17:n mukaan ilman pehmeää tiivistettä Kiinteä PTFE-pallo Pultit terästä 8.8, mutterit 8, nimikkeet 8/9 Osaluettelo Nimike Kuvaus Materiaali 1 Runko GGG 40.3 polyesteripinnoitettu PFA-vuorattu 2 Kansi GGG 40.3 polyesteripinnoitettu 3 Tarkastuslasi Boorilasi DIN a 2) Kansilevy Teräs KBL HII PTFE-vuorauksella 3b Kansi Teräs 37 PTFE-vuorauksella 4 Tiiviste IT Pallon ohjain PTFE/lasi 6 Kiinteä pallo Puhdas PTFE 6a Ontto pallo Puhdas PTFE 6b Terässydänpallo Puhdas PTFE/teräs 7a 3) Pehmeä istukka Perfluor-elastomeeri (Kalrez ) 7b 3) Pehmeä istukka FPM (Viton ) maks. 140 C 7c 3) Pehmeä istukka EPDM maks. lämpöt. 120 C 8 Kuusiopultti Teräs 8.8, galvanoitu 8a Kuusiopultti Ruostumaton teräs A Kuusiomutteri Teräs 8, galvanoitu 9a Kuusiomutteri Ruostumaton teräs A4 2) Suojakansi (nimike 3a) terästä K.Bl.H II voidaan toimittaa DIN B-sertifikaatilla (jos esim. lasi ei ole sallittu). 3) Tilatessasi pehmeän tiivisteen (nimike 7) ilmoita materiaaliksi a, b tai c. Rekisteröity tuotemerkki/e.i. Dupont de Nemours SA Pallotakaiskuventtiili Lasikansi Mitat ja painot DN 3 Paino mm tuumat øa B E L 2 H øf øg øk S ød TK 3 Nxd 3 kg x / x x x ) Asennusmitat DIN 3202/T1/F1:n ja F17:n mukaan 3) Laippaläpimitat ANSI B16.5 luokan 150 mukaan tilauksesta 4.1. Asennuspaikka Venttiili voidaan asentaa vaaka- ja pystysuoraan Tiiviste Pehmeä tiiviste ja kiinteä pallo, asennettuna pystysuoraan, kaasutiivis eriste. Ilman pehmeää tiivistettä tippatiivis eristys vaatii asennuspaikasta riippuen paine-eron 1,5-3 bar. Kirkas kansi 5. Tunnistus Venttiilin CE-merkintä painelaitedirektiivin 97/23/EY > DN25 mukaan Venttiilin muut normin DIN 19 mukaiset tunnisteet, kuten: Tehokyltti ilman CE-merkintää Valmistaja Valmistusmaa CE-merkinnällä varustettu tehokyltti Sarjanumero Laitetyyppi CE-merkintä 4-numeroisena lukuna merkityssä rungossa Valmistusvuosi Venttiilin muut normin DIN 19 mukaiset tunnisteet, kuten: DN, PN, valmistajan logot/neotecha AG. Venttiilin runkomateriaalin tunniste on valettu venttiiliin. Pentair pidättää oikeuden tietojen muuttamiseen ilman ennakkoilmoitusta sivu 4

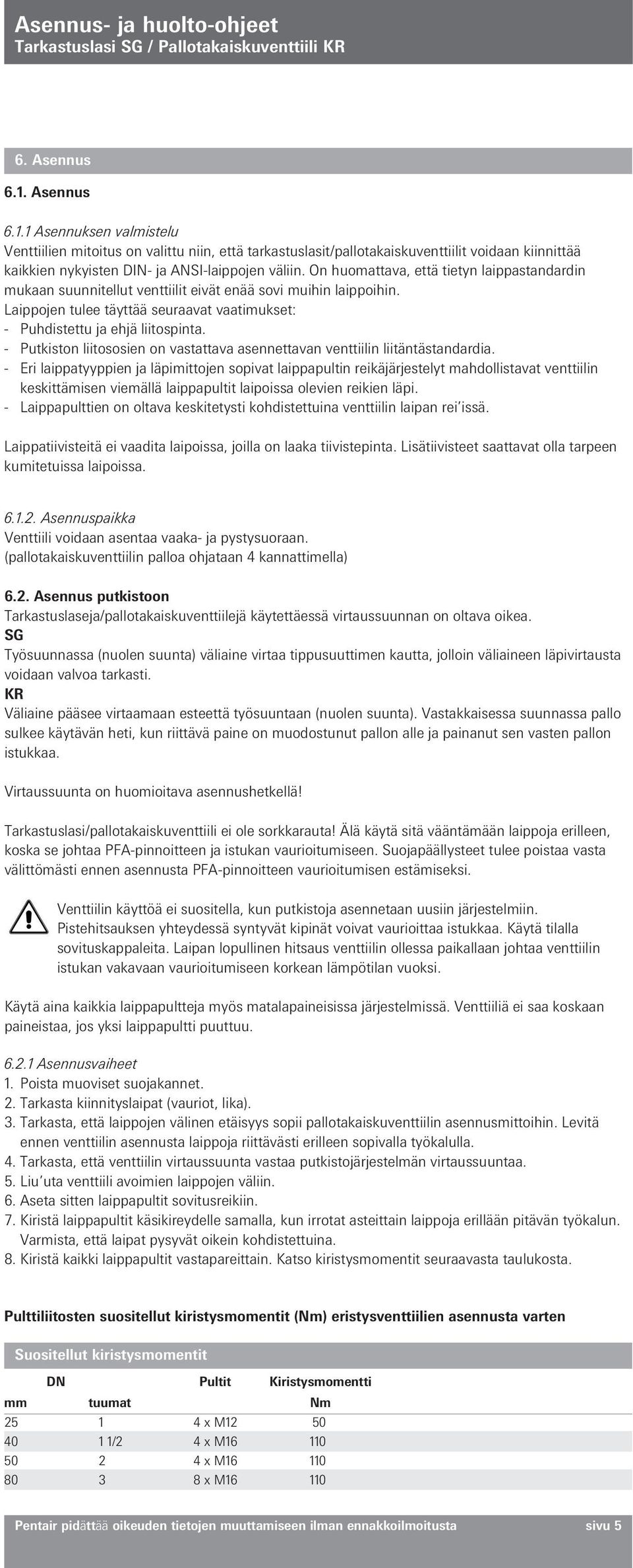

5 Asennus- ja huolto-ohjeet 6. Asennus 6.1. Asennus Asennuksen valmistelu Venttiilien mitoitus on valittu niin, että tarkastuslasit/pallotakaiskuventtiilit voidaan kiinnittää kaikkien nykyisten DIN- ja ANSI-laippojen väliin. On huomattava, että tietyn laippastandardin mukaan suunnitellut venttiilit eivät enää sovi muihin laippoihin. Laippojen tulee täyttää seuraavat vaatimukset: - Puhdistettu ja ehjä liitospinta. - Putkiston liitososien on vastattava asennettavan venttiilin liitäntästandardia. - Eri laippatyyppien ja läpimittojen sopivat laippapultin reikäjärjestelyt mahdollistavat venttiilin keskittämisen viemällä laippapultit laipoissa olevien reikien läpi. - Laippapulttien on oltava keskitetysti kohdistettuina venttiilin laipan rei issä. Laippatiivisteitä ei vaadita laipoissa, joilla on laaka tiivistepinta. Lisätiivisteet saattavat olla tarpeen kumitetuissa laipoissa Asennuspaikka Venttiili voidaan asentaa vaaka- ja pystysuoraan. (pallotakaiskuventtiilin palloa ohjataan 4 kannattimella) 6.2. Asennus putkistoon Tarkastuslaseja/pallotakaiskuventtiilejä käytettäessä virtaussuunnan on oltava oikea. SG Työsuunnassa (nuolen suunta) väliaine virtaa tippusuuttimen kautta, jolloin väliaineen läpivirtausta voidaan valvoa tarkasti. Väliaine pääsee virtaamaan esteettä työsuuntaan (nuolen suunta). Vastakkaisessa suunnassa pallo sulkee käytävän heti, kun riittävä paine on muodostunut pallon alle ja painanut sen vasten pallon istukkaa. Virtaussuunta on huomioitava asennushetkellä! Tarkastuslasi/pallotakaiskuventtiili ei ole sorkkarauta! Älä käytä sitä vääntämään laippoja erilleen, koska se johtaa PFA-pinnoitteen ja istukan vaurioitumiseen. Suojapäällysteet tulee poistaa vasta välittömästi ennen asennusta PFA-pinnoitteen vaurioitumisen estämiseksi. Venttiilin käyttöä ei suositella, kun putkistoja asennetaan uusiin järjestelmiin. Pistehitsauksen yhteydessä syntyvät kipinät voivat vaurioittaa istukkaa. Käytä tilalla sovituskappaleita. Laipan lopullinen hitsaus venttiilin ollessa paikallaan johtaa venttiilin istukan vakavaan vaurioitumiseen korkean lämpötilan vuoksi. Käytä aina kaikkia laippapultteja myös matalapaineisissa järjestelmissä. Venttiiliä ei saa koskaan paineistaa, jos yksi laippapultti puuttuu Asennusvaiheet 1. Poista muoviset suojakannet. 2. Tarkasta kiinnityslaipat (vauriot, lika). 3. Tarkasta, että laippojen välinen etäisyys sopii pallotakaiskuventtiilin asennusmittoihin. Levitä ennen venttiilin asennusta laippoja riittävästi erilleen sopivalla työkalulla. 4. Tarkasta, että venttiilin virtaussuunta vastaa putkistojärjestelmän virtaussuuntaa. 5. Liu uta venttiili avoimien laippojen väliin. 6. Aseta sitten laippapultit sovitusreikiin. 7. Kiristä laippapultit käsikireydelle samalla, kun irrotat asteittain laippoja erillään pitävän työkalun. Varmista, että laipat pysyvät oikein kohdistettuina. 8. Kiristä kaikki laippapultit vastapareittain. Katso kiristysmomentit seuraavasta taulukosta. Pulttiliitosten suositellut kiristysmomentit (Nm) eristysventtiilien asennusta varten Suositellut kiristysmomentit DN Pultit Kiristysmomentti mm tuumat Nm x M /2 4 x M x M x M Pentair pidättää oikeuden tietojen muuttamiseen ilman ennakkoilmoitusta sivu 5

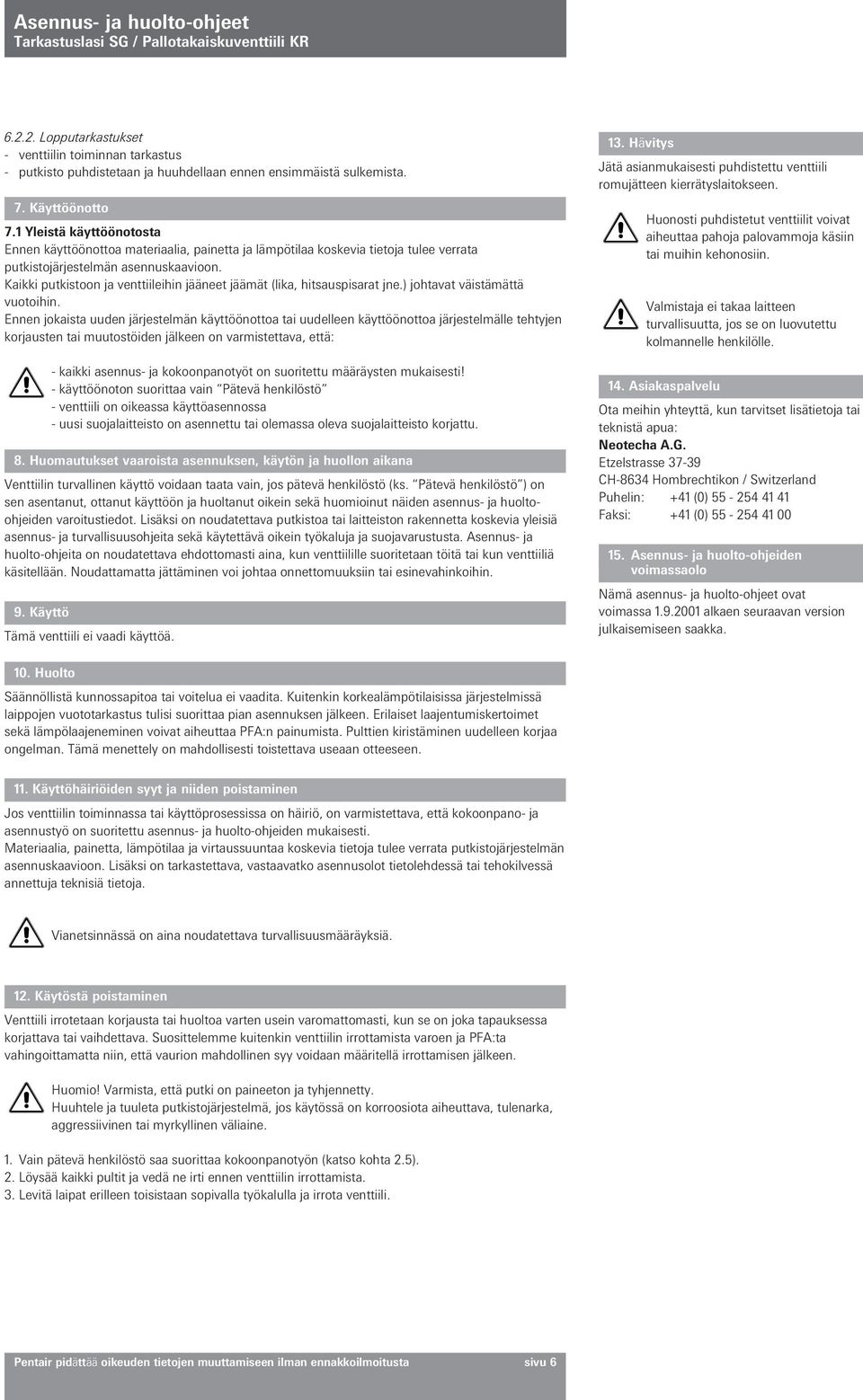

6 Asennus- ja huolto-ohjeet Lopputarkastukset - venttiilin toiminnan tarkastus - putkisto puhdistetaan ja huuhdellaan ennen ensimmäistä sulkemista. 7. Käyttöönotto 7.1 Yleistä käyttöönotosta Ennen käyttöönottoa materiaalia, painetta ja lämpötilaa koskevia tietoja tulee verrata putkistojärjestelmän asennuskaavioon. Kaikki putkistoon ja venttiileihin jääneet jäämät (lika, hitsauspisarat jne.) johtavat väistämättä vuotoihin. Ennen jokaista uuden järjestelmän käyttöönottoa tai uudelleen käyttöönottoa järjestelmälle tehtyjen korjausten tai muutostöiden jälkeen on varmistettava, että: 9. Käyttö - kaikki asennus- ja kokoonpanotyöt on suoritettu määräysten mukaisesti! - käyttöönoton suorittaa vain Pätevä henkilöstö - venttiili on oikeassa käyttöasennossa - uusi suojalaitteisto on asennettu tai olemassa oleva suojalaitteisto korjattu. 8. Huomautukset vaaroista asennuksen, käytön ja huollon aikana Venttiilin turvallinen käyttö voidaan taata vain, jos pätevä henkilöstö (ks. Pätevä henkilöstö ) on sen asentanut, ottanut käyttöön ja huoltanut oikein sekä huomioinut näiden asennus- ja huoltoohjeiden varoitustiedot. Lisäksi on noudatettava putkistoa tai laitteiston rakennetta koskevia yleisiä asennus- ja turvallisuusohjeita sekä käytettävä oikein työkaluja ja suojavarustusta. Asennus- ja huolto-ohjeita on noudatettava ehdottomasti aina, kun venttiilille suoritetaan töitä tai kun venttiiliä käsitellään. Noudattamatta jättäminen voi johtaa onnettomuuksiin tai esinevahinkoihin. Tämä venttiili ei vaadi käyttöä. 13. Hävitys Jätä asianmukaisesti puhdistettu venttiili romujätteen kierrätyslaitokseen. Huonosti puhdistetut venttiilit voivat aiheuttaa pahoja palovammoja käsiin tai muihin kehonosiin. Valmistaja ei takaa laitteen turvallisuutta, jos se on luovutettu kolmannelle henkilölle. 14. Asiakaspalvelu Ota meihin yhteyttä, kun tarvitset lisätietoja tai teknistä apua: Neotecha A.G. Etzelstrasse CH-8634 Hombrechtikon / Switzerland Puhelin: +41 (0) Faksi: +41 (0) Asennus- ja huolto-ohjeiden voimassaolo Nämä asennus- ja huolto-ohjeet ovat voimassa alkaen seuraavan version julkaisemiseen saakka. 10. Huolto Säännöllistä kunnossapitoa tai voitelua ei vaadita. Kuitenkin korkealämpötilaisissa järjestelmissä laippojen vuototarkastus tulisi suorittaa pian asennuksen jälkeen. Erilaiset laajentumiskertoimet sekä lämpölaajeneminen voivat aiheuttaa PFA:n painumista. Pulttien kiristäminen uudelleen korjaa ongelman. Tämä menettely on mahdollisesti toistettava useaan otteeseen. 11. Käyttöhäiriöiden syyt ja niiden poistaminen Jos venttiilin toiminnassa tai käyttöprosessissa on häiriö, on varmistettava, että kokoonpano- ja asennustyö on suoritettu asennus- ja huolto-ohjeiden mukaisesti. Materiaalia, painetta, lämpötilaa ja virtaussuuntaa koskevia tietoja tulee verrata putkistojärjestelmän asennuskaavioon. Lisäksi on tarkastettava, vastaavatko asennusolot tietolehdessä tai tehokilvessä annettuja teknisiä tietoja. Vianetsinnässä on aina noudatettava turvallisuusmääräyksiä. 12. Käytöstä poistaminen Venttiili irrotetaan korjausta tai huoltoa varten usein varomattomasti, kun se on joka tapauksessa korjattava tai vaihdettava. Suosittelemme kuitenkin venttiilin irrottamista varoen ja PFA:ta vahingoittamatta niin, että vaurion mahdollinen syy voidaan määritellä irrottamisen jälkeen. Huomio! Varmista, että putki on paineeton ja tyhjennetty. Huuhtele ja tuuleta putkistojärjestelmä, jos käytössä on korroosiota aiheuttava, tulenarka, aggressiivinen tai myrkyllinen väliaine. 1. Vain pätevä henkilöstö saa suorittaa kokoonpanotyön (katso kohta 2.5). 2. Löysää kaikki pultit ja vedä ne irti ennen venttiilin irrottamista. 3. Levitä laipat erilleen toisistaan sopivalla työkalulla ja irrota venttiili. Pentair pidättää oikeuden tietojen muuttamiseen ilman ennakkoilmoitusta sivu 6
Asennus- ja huolto-ohjeet
Nämä asennus- ja huolto-ohjeet on luettava kokonaan ja ymmärrettävä täysin ennen asennuksen suorittamista 2 Turvallisuus Lue myös nämä ohjeet huolella. 2.1 Yleinen vaara voi aiheutua: a. Ohjeiden noudattamatta
