1 Cybercom Design Studio virkailija.opintopolku.fi Koodistojen ylläpito versio

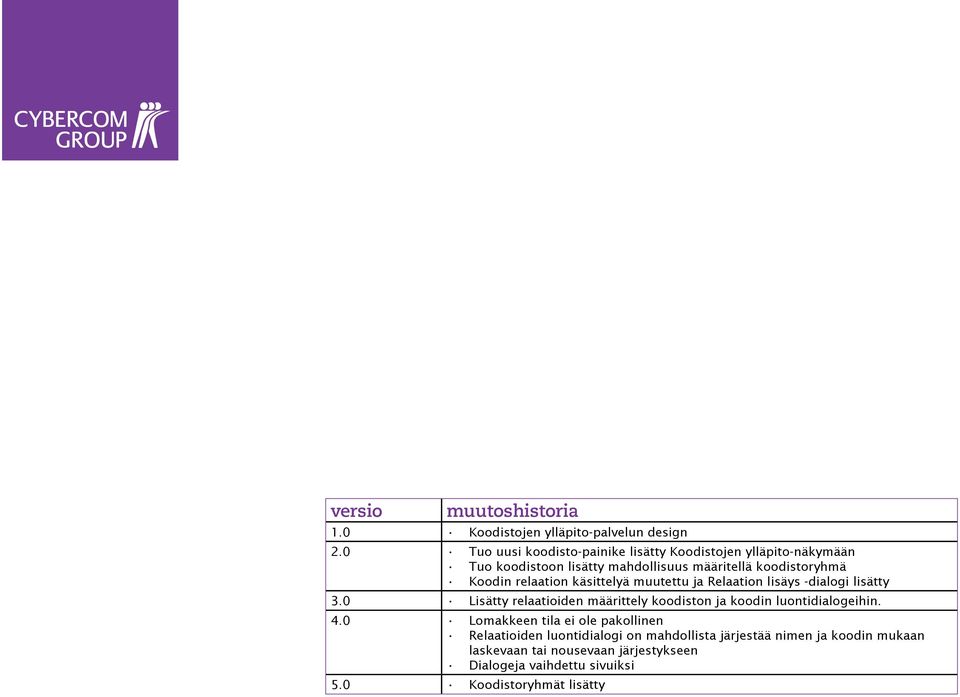

2 versio muutoshistoria.0 Koodistojen ylläpito-palvelun design.0 Tuo uusi koodisto-painike lisätty Koodistojen ylläpito-näkymään Tuo koodistoon lisätty mahdollisuus määritellä koodistoryhmä Koodin relaation käsittelyä muutettu ja Relaation lisäys -dialogi lisätty.0 Lisätty relaatioiden määrittely koodiston ja koodin luontidialogeihin. 4.0 Lomakkeen tila ei ole pakollinen Relaatioiden luontidialogi on mahdollista järjestää nimen ja koodin mukaan laskevaan tai nousevaan järjestykseen Dialogeja vaihdettu sivuiksi 5.0 Koodistoryhmät lisätty

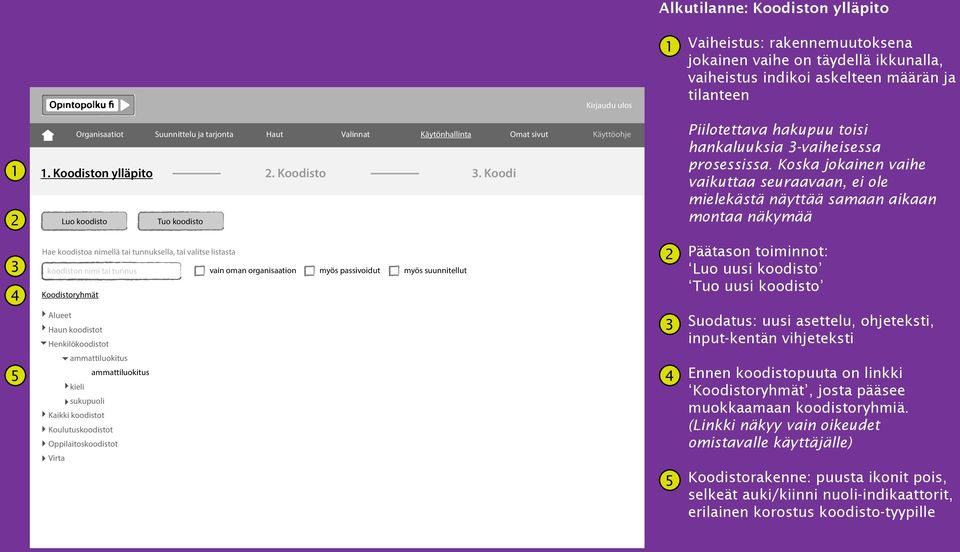

3 Alkutilanne: Koodiston ylläpito Vaiheistus: rakennemuutoksena jokainen vaihe on täydellä ikkunalla, vaiheistus indikoi askelteen määrän ja tilanteen. Koodiston ylläpito. Koodisto. Koodi Luo koodisto Tuo koodisto Piilotettava hakupuu toisi hankaluuksia -vaiheisessa prosessissa. Koska jokainen vaihe vaikuttaa seuraavaan, ei ole mielekästä näyttää samaan aikaan montaa näkymää 4 Hae koodistoa nimellä tai tunnuksella, tai valitse listasta koodiston nimi tai tunnus vain oman organisaation Koodistoryhmät myös passivoidut myös suunnitellut Päätason toiminnot: Luo uusi koodisto Tuo uusi koodisto Alueet Haun koodistot Henkilökoodistot Suodatus: uusi asettelu, ohjeteksti, input-kentän vihjeteksti 5 ammattiluokitus ammattiluokitus kieli sukupuoli Kaikki koodistot Koulutuskoodistot Oppilaitoskoodistot Virta 4 5 Ennen koodistopuuta on linkki Koodistoryhmät, josta pääsee muokkaamaan koodistoryhmiä. (Linkki näkyy vain oikeudet omistavalle käyttäjälle) Koodistorakenne: puusta ikonit pois, selkeät auki/kiinni nuoli-indikaattorit, erilainen korostus koodisto-tyypille

4 Vaihe : Koodisto Päätaso: koodiston nimi, koodistokohtaiset toiminnot Sisältö: koodiston tiedot lukutilassa. Koodiston ylläpito. Koodisto. Koodi ammattiluokitus Muokkaa koodistoa Vie koodisto Tuo koodisto Rakenteen tasoittamisen ja selkeyden vuoksi lehdykät on poistettu ja tiedot ovat tasaisesti näkymässä. Muokkaus tapahtuu toiminnon kautta ikkunassa. Siten tiedon lukeminen saadaan siistiksi editoinnin monimutkaisuudesta välittämättä. Tila Nimi URI-tunnus Versio Voimassa Luonnos ammattiluokitus - Sisältö: Koodiston koodit ovat tietojen jälkeen. Suodatuslogiikka on samanlainen kuin alkuvaiheessa. Kuvaus Omistaja Organisaatio Päivitetty Koodit ammattiluokitus Opetushallitus Opetushallitus :00 Hae koodia nimellä tai tunnuksella, tai valitse listasta koodin nimi tai tunnus näytä koodin versiot Luo koodi 4 4 Sisältö: luo uusi koodi, jos toiminto liittyy alisteisiin sisältöön on toiminto yhteydessä sisältöön 0 Tieteellinen, tekn., taiteell. ja humanistinen työ 00 Tekniikan ala 000 Arkkitehdit Terveydenhuolto ja sosiaaliala 00 Rakennusinsinöörit ja -teknikot 0 Kemian ja fysiikan ala Hallinto-, toimisto-, matkailu- ja IT-alan työ 00 Sähkötekniikan insinöörit ja teknikot 0 Biologian ala

5 Vaihe : Koodi Päätaso: koodi nimi, koodikohtaiset toiminnot. Koodiston ylläpito. Koodisto. Koodi Sisältö: koodin tiedot lukutilassa Sisältö: sisältyy/sisältää/jne koodeihin ovat oletuksena auki, ja käyttäjä voi pienentää ne, sekä poistaa ja lisätä relaatioita. Arkkitehdit (000) Muokkaa koodia Tila Nimi URI-tunnus Versio Koodiarvo Voimassa Lyhyt nimi tai lyhenne Kuvaus Koodistoryhmä Päivitetty Luonnos Arkkitehdit Arkkitekter Arkkitehdit Arkkitekter Arkkitehdit Arkkitekter Alueet :5 Sisältyy koodeihin Koodisto Koodi Kuvaus kunta Imatra Imatra Poista kunta Lahti Lahti Poista lisää Sisältää koodit ei koodeja lisää

6 Luo uusi koodisto Dialogin nimi Kentän otsikko. Pakollinen kenttä indikoidaan *-merkillä. Otsikot ovat kaikki samassa linjassa. Luo uusi koodisto Nimi * sama kaikilla kielillä suomeksi ruotsiksi 4 Syötekentät ovat samassa linjassa ja vakiokokoisia, kielivariantit indikoidaan vihjetekstillä. Kalenterin käynnistys napit upotetaan syötekenttien oikeaan laitaan. Voimassa * englanniksi - 4 Parantaa yleistä sommittelua vähentämällä pystylinjojen määrää. Kuvaus suomeksi sama kaikilla kielillä Pienikokoista nappia käytetään erillisen dialogin laukaisemiseen. Nappi jää tiedon alle (kts. koodi relaatiot) ruotsiksi Näytä lisätiedot (meta-termi poistettu) Omistaja englanniksi 5 Lomakkeissa kontrollit ovat kelluvassa elementissä jossa on aina suorita-nappi (ensisijainen korostus) ja (toissijainen korostus). Tallenna 5 Tämä mahdollistaa selkeän suorita/ palaa -kontrollin, eikä dialogeihin enää tarvita rastia oikeaan ylänurkkaan.

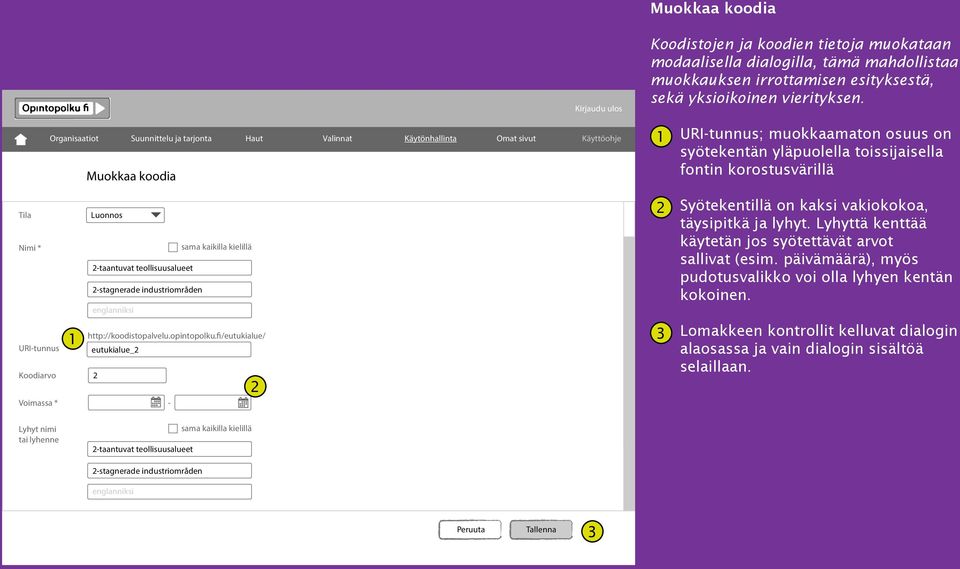

7 Muokkaa koodia Koodistojen ja koodien tietoja muokataan modaalisella dialogilla, tämä mahdollistaa muokkauksen irrottamisen esityksestä, sekä yksioikoinen vierityksen. URI-tunnus Muokkaa koodia Tila Luonnos Nimi * sama kaikilla kielillä -taantuvat teollisuusalueet -stagnerade industriområden englanniksi eutukialue_ Koodiarvo Voimassa * - URI-tunnus; muokkaamaton osuus on syötekentän yläpuolella toissijaisella fontin korostusvärillä Syötekentillä on kaksi vakiokokoa, täysipitkä ja lyhyt. Lyhyttä kenttää käytetän jos syötettävät arvot sallivat (esim. päivämäärä), myös pudotusvalikko voi olla lyhyen kentän kokoinen. Lomakkeen kontrollit kelluvat dialogin alaosassa ja vain dialogin sisältöä selaillaan. Lyhyt nimi tai lyhenne sama kaikilla kielillä -taantuvat teollisuusalueetkuvaus -stagnerade industriområden englanniksi Tallenna

8 Lisää relaatiota-dialogi Selitysteksti mitä relaatiota ja mille koodille lisätään. Käsiteltävän koodin nimi on korostettu. Lisää relaatioita Otsikkorivillä on kaikkien valinta/pois valinta, sekä koodin ja nimen mukaan järjestys laskevaan tai nousevaan järjestykseen. Lisää koodeja joihin koodi Arkkitehdit (000) sisältyy. Koodiston ammattiluokitus koodit Koodi Nimi 560 Puhelinvaihteenhoitaja Rivien vaihtosävytys korvataan selkeällä typografialla, valitut koodit korostetaan selkeästi Muut lentokuljetustyön tekijät 5640 Radiosähköttäjä 59 Laivaliikenteen ohjaus 960 Pyykkäri 490 Kuormalaskija 690 Muut sosiaalivakuutusvirkailijat 750 Poraseppä 040 Traffic-sihteeri 755 Kärkisorvaaja 7505 Koneistaja 8490 Lasinkiillottaja 570 Konseptisuunnittelija 80 Vapaa-ajanohjaaja 950 Kosmetologi 590 Laivanpäällystöharjoittelija Tallenna

9 Organisaatio-valitsin Modaalinen dialogi. Suodatuksessa ohjeteksti. Valitse organisaatio Hae koodistoa nimellä tai tunnuksella, tai valitse listasta koodiston nimi tai tunnus Opetushallitus ABB Oy AJK-Jatkokoulutus Aalto-korkeakoulusäätlö Minimissään valintapuu avataan Opetushallituksen kohdalta, jotta muitakin vaihtoehtoja on alussa nähtävillä. Valinta tapahtuu valitsemalla valintapuusta mikä tahansa elementti (korostettu) ja painamalla Valitse - nappia. Tällä kaksivaiheisella valintaprosessilla varmistetaan selkeä valintalogiikka. Käyttäjän ei tarvitse tietää kahdesta kosketuskohteesta päästäkseen käsiin alemman tason vaihtoehtoihin ja virhevalinnat vältetään. Valitse

10 Vie koodisto ja Tuo koodisto -dialogit Tuodessa koodistoa on mahdollista määritellä koodistoryhmä mihin koodisto sisällytetään. Vie koodisto Tuo koodisto Formaatti valitse Formaatti valitse Vie Merkistö Tiedosto valitse ei valittu valitse Koodistoryhmä valitse Tuo Nimi *

11 Virheiden käsittely Lomakkeiden mahdolliset virheet tulisi osoittaa selkeästi käyttäjälle. Ohjeistus virheiden korjaamiseen. Voi sisältää tietoa virheiden määrästä jos kaikkiin virheisiin ei voida kohdistaa samaan aikaan. Tila * Muokkaa koodia Korjaa lomakkeen virheet ennen tallentamista. Luonnos Virheellinen syötekenttä indikoidaan selkeän virheilmoitusen kanssa Nimi * sama kaikilla kielillä Nimi täytyy antaa ainakin yhdellä kielellä. suomeksi Jos kentässä on useampia virheitä ne kerrotaan samalla. ruotsiksi englanniksi URI-tunnus eutukialue_ Koodiarvo Voimassa * Aloituspäivämäärä on pakollinen tieto. Loppumispäivämäärä on virheellinen Lyhyt nimi tai lyhenne -taantuvat teollisuusalueet -stagnerade industriområden sama kaikilla kielillä Tallenna

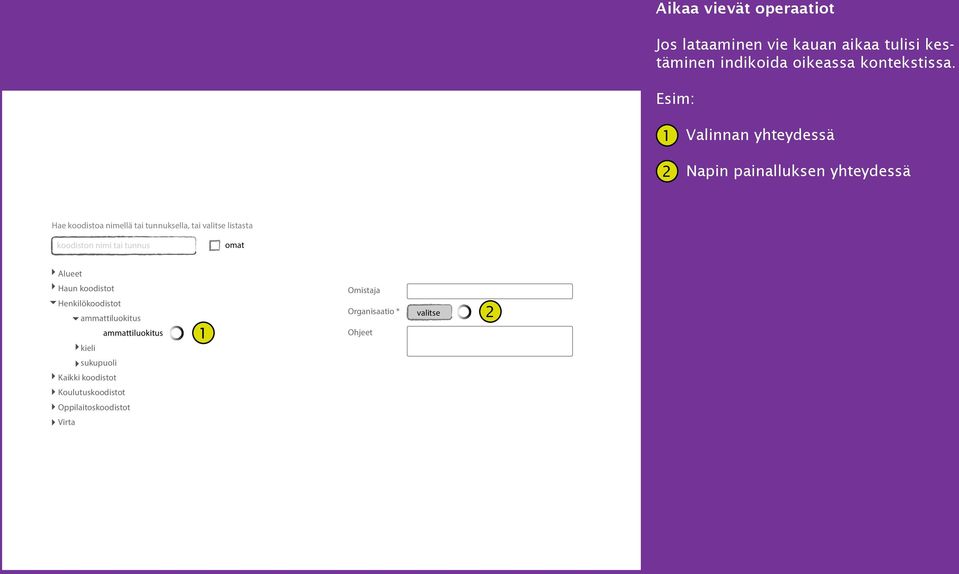

12 Aikaa vievät operaatiot Jos lataaminen vie kauan aikaa tulisi kestäminen indikoida oikeassa kontekstissa. Esim: Valinnan yhteydessä Napin painalluksen yhteydessä Hae koodistoa nimellä tai tunnuksella, tai valitse listasta koodiston nimi tai tunnus omat Alueet Haun koodistot Henkilökoodistot ammattiluokitus ammattiluokitus kieli Omistaja Organisaatio * Ohjeet valitse sukupuoli Kaikki koodistot Koulutuskoodistot Oppilaitoskoodistot Virta

13 Koodistojen relaatiot Kun koodistoa luodaan voidaan määritellä koodiston relaatiot. Luo uusi koodisto Omistaja Organisaatio * valitse Ohjeet Sisältyy koodistoihin Sisältää koodistot Rinnastuu koodistoihin Näytä lisätiedot Tallenna

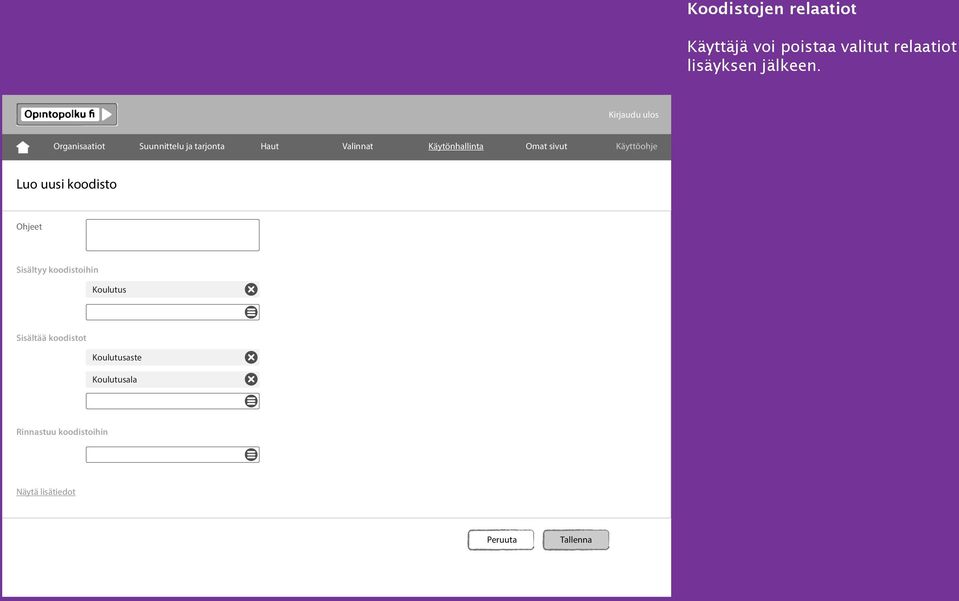

14 Koodistojen relaatiot Käyttäjä voi poistaa valitut relaatiot lisäyksen jälkeen. Luo uusi koodisto Ohjeet Sisältyy koodistoihin Koulutus Sisältää koodistot Koulutusaste Koulutusala Rinnastuu koodistoihin Näytä lisätiedot Tallenna

15 Koodien relaatiot Kun käyttäjä luo koodistoon uutta koodia hän voi luodessa valita koodiarvot määritellyille relaatioille. Käyttöliittymäkomponentit toimivat samoin kuin koodiston relaatioissa. Luo uusi koodi Kuvaus sama kaikilla kielillä Sisältyy koodeihin Koulutus Sisältää koodit Koulutusaste Koulutusala Opintoala Tutkintonimike Tutkinnon vaativuustaso Tutkinto Tallenna

16 Relaation valinta Jos on mahdollista käyttää ennustavaa hakua relaation valinnassa, voidaan käyttää hakukomponenttia josta voidaan halutessa laukaista valintadialogi. Sisältyy koodistoihin Koulutus Koulu Koulutus Koulutusala Koulutusaste Koulutustoimija Koulutustyyppi Vaihtoehtoinen ratkaisu on käyttää nappia valintadialogin laukaisemiseen ja käyttää kielivalinnan komponenttia relaatioiden näyttämiseen ja poistamiseen. Sisältyy koodistoihin Koulutus lisää

17 Koodistoryhmät Käyttäjä voi dialogissa lisätä uusia ryhmiä, muokata vanhojen nimiä. Kun uusi ryhmä kirjoitetaan riville ja painetaan enter se siirtyy aakkosjärjestykseen oikealle paikalle. Koodistoryhmät Voit lisätä uuden koodistoryhmän, muokata koodistoryhmien nimiä tai poistaa tyhjiä koodistoryhmiä Käyttäjä voi poistaa tyhjiä ryhmiä. Ominaisuus tulee näkyville vain tyhjille ryhmille. Uusi koodistoryhmä Alueet Haun koodistot Henkilökoodistot Kaikki koodistot Koulutuskoodistot Oppilaitoskoodistot Virta poista Sulje
