1 B 40 C Ep /15

2 2

3 Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säilytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten. Sisällysluettelo Turvaohjeet FI 1 Toiminta FI 1 Käyttötarkoitus FI 1 Ympäristönsuojelu FI 1 Takuu FI 1 Ohjaus- ja käyttölaitteet FI 2 Ennen käyttöönottoa FI 3 Käyttö FI 3 Pysähdys ja pysäköinti FI 4 Kuljetus FI 4 Säilytys FI 4 Hoito ja huolto FI 4 Suojaaminen pakkaselta..... FI 5 Häiriöt FI 6 Varusteet B FI 7 Tekniset tiedot FI 8 EU-standardinmukaisuustodistus FI 8 Varaosat FI 8 Turvaohjeet Lue ja huomioi ennen laitteen ensimmäistä käyttöä tämä käyttöohje ja mukana oleva esite Turvaohjeet harjapuhdistus- ja suihkutusliuotinlaitteita nro varten. Laitetta saa käyttää ainoastaan kuomun ja kaikkien kansien ollessa suljettuna. Päästä vaaratilanteessa turvakytkin vapaaksi. VAROITUS Älä käytä laitetta kaltevilla pinnoilla. Turvalaitteet Turvalaitteet on tarkoitettu käyttäjän suojaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa. Turvakytkin Kun turvakytkin vapautetaan, harjakäyttö kytkeytyy pois päältä. Vaarallisuusasteet VAARA Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan. VAROITUS Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan. VARO Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja. HUOMIO Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja. Toiminta Tätä yhdistelmäkonetta käytetään tasaisten lattioiden märkäpuhdistukseen tai kiillottamiseen. Pyörivät harjatelat tai -kiekot puhdistavat lattian samalla kun lattialle levitetään puhdistusainenestettä. Likaantunut puhdistusaineneste imuroidaan likavesisäiliöön. Laitteen voi helposti sovittaa kulloiseenkin puhdistustehtävään vesimäärää säätämällä. Valitusta puhdistuspäästä riippuen, B 40:n työleveys on välillä 430 mm mm. Sähköverkkokäyttö mahdollistaa suuren suorituskyvyn ilman työskentelyajan rajoitusta. Huomautus: Laite voidaan varustaa erilaisilla lisävarusteilla kulloinkin kyseessä olevan puhdistustehtävän mukaan. Pyydä luettelomme tai katso nettiosoitteestamme Käyttötarkoitus Käytä laitetta ainoastaan tämän käyttöohjeen tietojen mukaisesti. Laitteen käyttö on sallittu vain sileiden lattioiden puhdistamiseen, jotka ovat kosteudenkestäviä ja kiillotettavia. Laite ei sovellu jäähtyneiden lattioiden puhdistamiseen (esim. jäähdyttämössä). Laitteen varustaminen on sallittu vain alkuperäisillä lisävarusteilla ja varaosilla. Laite ei sovellu käyttöön räjähdysalttiissa ympäristössä. Laitteella ei saa kerätä mitään palavia kaasuja, laimentamattomia happoja tai liuottimia. Niihin kuuluvat bensiini, väriohennusaineet tai polttoöljy ja ne voivat muodostaa räjähdysherkkiä seoksia imuilman pyörrevirtauksen kanssa. Lisäksi ei saa kerätä asetonia, laimentamattomia happoja eikä liuottimia, koska ne syövyttävät laitteessa käytettyjä materiaaleja. Laite on hyväksytty käytettäväksi kaltevilla pinnoilla, joiden maksimi nousu on annettu luvussa "Tekniset tiedot". Ympäristönsuojelu Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen. Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin. Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoitteesta: Takuu Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Korjaamme takuuaikana maksutta lisävarusteissa mahdollisesti ilmenneet häiriöt, mikäli ne ovat aiheutuneet materiaali- ja valmistusvirheistä. Takuutapauksessa pyydämme ottamaan yhteyden ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. FI - 1 3

4 Ohjaus- ja käyttölaitteet Kuva Yhdistelmäkone Imupalkin laskemisvipu Likavesisäiliön kansi Homebasen kannatinkisko Nukkasihti Likavesisäiliön huuhtelujärjestelmä (lisävaruste) Huuhtelujärjestelmän joustava sulkututulppa (lisävaruste) Likavesisäiliön lukitus Uimuri Työntökahva Karkealikasiivilä Likavesisäiliö Raikasvesisäiliön täyttöaukko Puhdistusainepullon pidike Tuorevesisäiliön suodattimella varustettu sulkutulppa Raikasvesisäiliö Säiliön lukitus varmistettu lisäksi pellillä ja ruuvilla Puhdistuspää * Harjatela (R-puhdistuspää) Harjakiekko (D-puhdistuspää) Karkealikasäiliö (vain BR) Raikasveden täyttötasonäyttö Puhdistuspään nosto-/laskupoljin Kiertokahva imupalkin kallistamista varten Siipimutterit imupalkin kiinnittämistä varten Imuletku 25 Imupalkki * 26 Verkkojohto, jossa on pistoke 27 Tuorevesisäiliön täyttöautomatiikka (lisävaruste) 28 Vedonkevennyshaka 29 Vesimäärän säätönappi 30 Turvakytkin 31 Ohjelmavalintakytkin 32 Varoke harjakäyttö 33 Pysäköintipinta puhdistusettiä Homebase Box varten 34 Kaapelikoukku 35 Likaveden laskuletku 36 Likaveden annostelulaite * ei kuulu toimitukseen Väritunnukset Puhdistusprosessin käyttöelimet ovat keltaisia. Huollon ja servicen käyttöelimet ovat vaaleanharmaat. Ohjelmanvalintakytkin FI -2 OFF Laite on kytketty pois päältä. Normaali-moodi Lattian märkä puhdistus ja likaveden imeminen. Intensiivi-moodi Lattian märkä puhdistus ja puhdistusaineen vaikuttaminen. Imurointi-moodi Likapesuhuuhteen imeminen. Kiillotus-moodi Lattian kiillotus ilman nesteen levittämistä.

5 Ennen käyttöönottoa Harjojen asennus BD-malli Levyharja on asennettava paikalleen ennen käyttöönottoa (katso "Huoltotyöt"). BR-malli Harjat on asennettu valmiiksi. Imupalkin asennus Aseta imupalkki imupalkkiripustukseen siten, että muotolevy on ripustuksen yläpuolella. Kiristä siipimutterit. Liitä imuletku. Purkaminen lavalta VAARA Loukkaantumisvaara! Kaikkien toimintojen kytkemiseksi heti pois päältä, käännä ohjelmanvalintakytkin asentoon OFF. Aseta pakkauksen pitkät sivulaudat ramppina lavaa vasten. Kiinnitä ramppi lavaan nauloilla. Aseta lyhyet laudat tukena rampin alle. Poista pyörien edessä sijaitsevat puulistat. Kohota puhdistuspäätä, tee se painamalla poljin alas. Työnnä laite alas lavalta käyttäen ramppia. Käyttö VAARA Loukkaantumisvaara. Paina puhdistuspään nosto-/laskupoljinta aina vain yhdellä jalalla. Toisen jalan on oltava tukevasti ja varmasti lattialla. Päästä vaaratilanteessa turvakytkin vapaaksi. Sähköliitäntä Ripusta jatkokaapelin pää silmukkana vedonkevennyshakaan. Liitä virtapistoke. Käyttöaineiden täyttäminen Raikasvesi Avaa raikasvesisäiliön sulkutulppa. Täytä raikasta vettä (enintään 60 C) säiliöön säiliön täyttöistukan alareunan tasolle. Sulje raikasvesisäiliön sulkutulppa. Tuorevesisäiliö täyttöautomatiikalla (lisävaruste) Yhdistä letku täyttöautomatiikkaan ja avaa vedensyöttö (maks. 60 C, maks. 5 bar). Vahdi laitetta, täyttöautomatiikka keskeyttää vedentulon kun säiliö on täynnä. Sulje vesihana ja irrota letku laitteesta. Puhdistusaine VAROITUS Vaurioitumisvaara. Käytä vain suositeltuja puhdistusaineita. Käytettäessä muita puhdistusaineita käyttäjä on vastuussa käyttöturvallisuudesta ja tapaturmavaarasta. Käytä vain puhdistusaineita, joissa ei ole liuottimia, suola- eikä fluorivetyhappoja. Noudata puhdistusaineiden turvallisuusohjeita. Huomautus: Älä käytä voimakkaasti vaahtoavia puhdistusaineita. Suositeltavat puhdistusaineet: Käyttö Kaikkien vedenkestävien lattioiden ylläpitopuhdistus Puhdistusaine RM 746 RM 780 Kiiltävien pintojen (esim. RM 755 es graniitti) ylläpitopuhdistus Teollisuuslattioiden ylläpitopuhdistus ja peruspuhdistus RM 69 ASF Hienokivilaattojen ylläpitopuhdistus ja peruspuhdistus RM 753 Saniteettitilojen laattojen ylläpitopuhdistus RM 751 Saniteettitilojen puhdistus ja RM 732 desinfiointi Alkalipitoisten lattioiden RM 752 (esim. PVC) kerrostumien poisto Linoleumilattioiden kerrostumisten poisto RM 754 Kaada puhdistusaine tuorevesisäiliöön. Vesimäärän säätö Säädä vesimäärä säätönupista lattiapäällysteen likaantumisasteen mukaan. Huomautus: Suorita ensimmäinen puhdistuskokeilut vähällä vedellä. Lisää veden määrää vaihe vaiheelta, kunnes toivottu puhdistustulos on saavutettu. Imupalkin säätö Vinoasento Imutulosten parantamiseksi laattapinnoitteissa voidaan imupalkki kääntää enintään 5 vinoasentoon. Irrota siipiruuvit. Käännä imupalkki. Kiristä siipimutterit. Kallistus Jos imutulos on riittämätön voidaan muuttaa suoran imupalkin kallistusta. Säädä imupalkin kallistusta kiertokahvaa kiertämällä. Kulkunopeuden säätö (vain BDpuhdistuspää) Nopeuden vähentäminen: Kierrä nuppia miinuksen suuntaan ( ). Nopeuden lisääminen: Kierrä nuppia plussan suuntaan (+). Puhdistus HUOMIO Lattiapäällysteen vaurioitumisvaara. Älä anna laitteen käydä yhdessä kohtaa paikallaan. Huomautus: Laite on rakennettu siten, että puhdistus ulottuu ulos oikealla puolella. Tämä mahdollistaa selväpiirteisen työskentelyn reunojen läheisyydessä. Kierrä ohjelmanvalintakytkin halutun puhdistusohjelman kohdalle. Puhdistuspään alas laskeminen Paina puhdistuspään laskupoljinta hieman alas ja siirrä sitten poljinta vasemmalle. Tällöin poljin vapautuu lukituksesta. Päästä poljin hitaasti ylös. Puhdistuspää laskeutuu alas. Huomautus: Konestop- tai ylikuormitustilanteessa harjamoottori pysähtyy. FI - 3 5

6 Imupalkin laskeminen alas Vedä vipu ulos ja paina alas; imupalkki laskeutuu alas. Huomautus: Kun puhdistat laattalattioita, säädä suora imupalkki siten, että rakoja ei puhdisteta oikeassa kulmassa. Imutulosten parantamiseksi laattapinnoitteissa voidaan imupalkki kääntää vinoutta ja kallistusta säätää (katso "Imupalkin säätäminen"). Kun likavesisäiliö on täynnä, uimuri sulkee imuaukon ja imuturbiini käy kohonneella kierrosluvulla. Kytke tällaisessa tapauksessa imurointi pois päältä ja aja tyhjentämään likavesisäiliö. Pysähdys ja pysäköinti Sulje vesimäärän säätönuppi. Päästä turvakytkin irti. Käännä ohjelmanvalintakytkin asentoon imurointi. Nosta puhdistuspää. Aja hiukan eteenpäin ja ime jäljellä oleva loppuvesi pois. Nosta imupalkki. Vedä virtapistoke irti pistorasiasta. Likaveden laskeminen pois VAROITUS Noudata jäteveden käsittelyä koskevia paikallisia määräyksiä. Ota laskuletku kiinnittimestä ja laske letku sopivan kokoomasäiliön päälle. Paina annostuslaite kokoon tai taita se. Avaa annostuslaitteen kansi. Päästä likavesi valumaan pois - säädä vesimäärää paineella tai letkua taittamalla. Huuhtele likavesisäiliö puhtaalla vedellä tai puhdista likavesisäiliön huuhtelujärjestelmää (lisävaruste) käyttäen. Raikasveden laskeminen pois Kuljetus VAARA Loukkaantumisvaara! Laitteella saa lastaus- ja purkaustapauksissa ajaa alle maksimiarvon olevilla ramppikaltevuuksilla (katso "Tekniset tiedot"). Aja hitaasti. VARO Loukkaantumis- ja vaurioitumisvaara! Huomioi kuljetettaessa laitteen paino. Nosta puhdistuspää, jotta harjat eivät vaurioidu. Poista harja, jotta harja ei vaurioidu. Kun kuljetat laitetta ajoneuvoissa, varmista laite liukumisen ja kaatumisen varalta kulloinkin voimassa olevien ohjesääntöjen mukaisesti. Säilytys VARO Loukkaantumis- ja vaurioitumisvaara! Huomioi säilytettäessä laitteen paino. Tätä laitetta saa säilyttää vain sisätiloissa. Hoito ja huolto VAARA Loukkaantumisvaara! Irrota aina ensin virtapistoke ennen laitteeseen kohdistuvia toimenpiteitä. Laske likavesi ja jäljelle oleva raikasvesi ulos ja hävitä se. Huoltokaavio Jokaisen käyttökerran jälkeen HUOMIO Vaurioitumisvaara. Älä ruiskuta laitetta puhtaaksi vedellä äläkä käytä aggressiivisia puhdistusaineita. Laske likavesi ulos. Huuhtele likavesisäiliö puhtaalla vedellä tai puhdista likavesisäiliön huuhtelujärjestelmää (lisävaruste) käyttäen. Poista ja puhdista likavesisäiliön karkealikasiivilä. Puhdista laite ulkoa kostealla, miedolla pesulipeällä kostutetulla liinalla. Tarkasta nukkasihti, puhdista tarvittaessa. Vain BR-malli: poista ja tyhjennä karkealikasäiliö. Vain BR-malli: Puhdista vedenjakokouru (katso lukua "Huoltotyöt"). Puhdista imuhuulet ja pyyhkäisyhuulet, tarkasta niiden kuuluneisuus ja vaihda ne tarvittaessa uusiin. Tarkasta harjojen kuluneisuus, vaihda ne tarvittaessa uusiin. Paina likavesisäiliön sulkutulppa sisään ja sulje likavesisäiliön kansi siten, että kuivumista varten avoimeksi jää vielä rako. Kuukausittain Puhdista likavesisäiliön ja kannen väliset tiivisteet ja tarkasta niiden tiiviys, tarvittaessa vaihda tiivisteet uusiin. Puhdista harjatunneli (vain BR-malli). Vuosittain Anna asiakaspalvelun suorittaa määrätyt tarkastukset. Huoltotoimenpiteet Likavesisäiliön huuhtelujärjestelmä (lisävaruste) Ota likaveden laskuletku kiinnittimestä ja laske letku sopivan viemärin päälle. Avaa annostuslaitteen kansi. Avaa likavesisäiliön kansi. Vedä joustava sulkutulppa irti huuhtelujärjestelmästä. Yhdistä vesiletku huuhtelujärjestelmään. Sulje likavesisäiliön kansi kunnes se on vasten joustavaa sulkutulppaa. Avaa vesihana ja huuhtele likavesisäiliötä n. 30 sekunnin ajan. Toista tarvittaessa huuhtelu 2-3 kertaa. Sulje vesihana ja irrota letku laitteesta. Vedenjakokourun puhdistus Vedä kumilista irti ja puhdista kouru liinalla. Paina puhdistuksen jälkeen kumilista tasaisesti takaisin paikalleen. Löysää raikasveden tyhjennyskansi - älä irrota sitä kuitenkaan kokonaan. Poista vesi. Tuorevesisäiliön huuhtelemiseksi, poista kansi kokonaan ja poista tuorevesisuodatin. 6 FI - 4

7 Imuhuulien vaihto tai kääntäminen 1 Kulumismerkki 2 Imuhuuli Imuhuulet pitää vaihtaa, kun ne ovat kuluneet kulumismerkkiin asti. Poista imupalkki. Kierrä tähtikahvat irti. Vedä muoviosat irti. Vedä imuhuulet irti. Työnnä sisään uudet tai käännetyt imuhuulet. Työnnä muoviosat takaisin paikalleen. Kierrä tähtikahvat paikalleen ja kiristä ne. Harjatelojen vaihto Nosta puhdistuspää. Kiekkoharjan vaihto Nosta puhdistuspää. Paina harjanvaihto-poljin alas vastustuskohdan ohitse. Vedä levyharja puhdistuspään sivulta ulos. Pidä uutta levyharjaaharjaa puhdistuspään alla, paina ylös ja lukitse paikalleen. Puhdistuspään asennus Työnnä laitetta n. 2 m eteenpäin, jotta ohjauspyörät osoittavat suoraan taaksepäin. Paina puhdistuspään laskupoljinta hieman alas ja siirrä sitten poljinta vasemmalle. Tällöin poljin vapautuu lukituksesta. Päästä poljin hitaasti ylös. Puhdistuspään nostovarsi laskeutuu alas. Vesisäiliön lukituksen avaaminen: Irrota ensin sivulukituksen ruuvi ja peltiosa. Avaa sitten vesisäiliön lukitus ja käännä säiliö ylös. Työnnä jousielementit alas ja lukitse paikalleen. Kohdista puhdistuspään nostovarsi puhdistuspään yläpinnassa olevaan pidikkeeseen. Pistä varmistussokka sisään ja napsauta lukitukseen. Käännä vesisäiliö kokonaan alas, tarkasta lukitus. Varmista lukitus lisäksi ruuvilla ja peltiosalla. Puhdistuspään poisto Irrotus tehdään vastakkaisessa järjestyksessä asennukseen nähden. Huoltosopimus Laitteen luotettavaa käyttöä varten voidaan solmia huoltosopimuksia asianmukaisen Kärcher- myyntitoimiston kanssa. Suojaaminen pakkaselta Jäätymisvaarassa: Tyhjennä raikas- ja likavesisäiliö. Säilytä laite pakkaselta suojatussa tilassa. 1 1 Laakerikannen lukituksenvapautuspainike 2 Harja 3 Painonappi Paina laakerikannen vapautuspainiketta. Käännä laakerikansi sivuun. Vedä harjatelat ulos. Aseta uudet harjatelat paikalleen. Käännä laakerikansi takaisin paikalleen ja paina kiinni painonapista painamalla Jousielementti 2 Lukitusnasta 3 Liitäntäkotelon peite 4 Varmistussokan salpa Aseta puhdistuspää keskelle laitteen eteen. Poista liitäntäkotelon peite. Yhdistä puhdistuspään virransyöttökaapeli laitteeseen. Aseta liitäntäkotelon peite paikalleen. Yhdistä puhdistuspään letkuliitin letkulla laitteeseen. 1 Jousielementti 2 Työntökahva Työnnä työntöaisa puhdistuspäässä oleviin kiinnittimiin. FI - 5 7

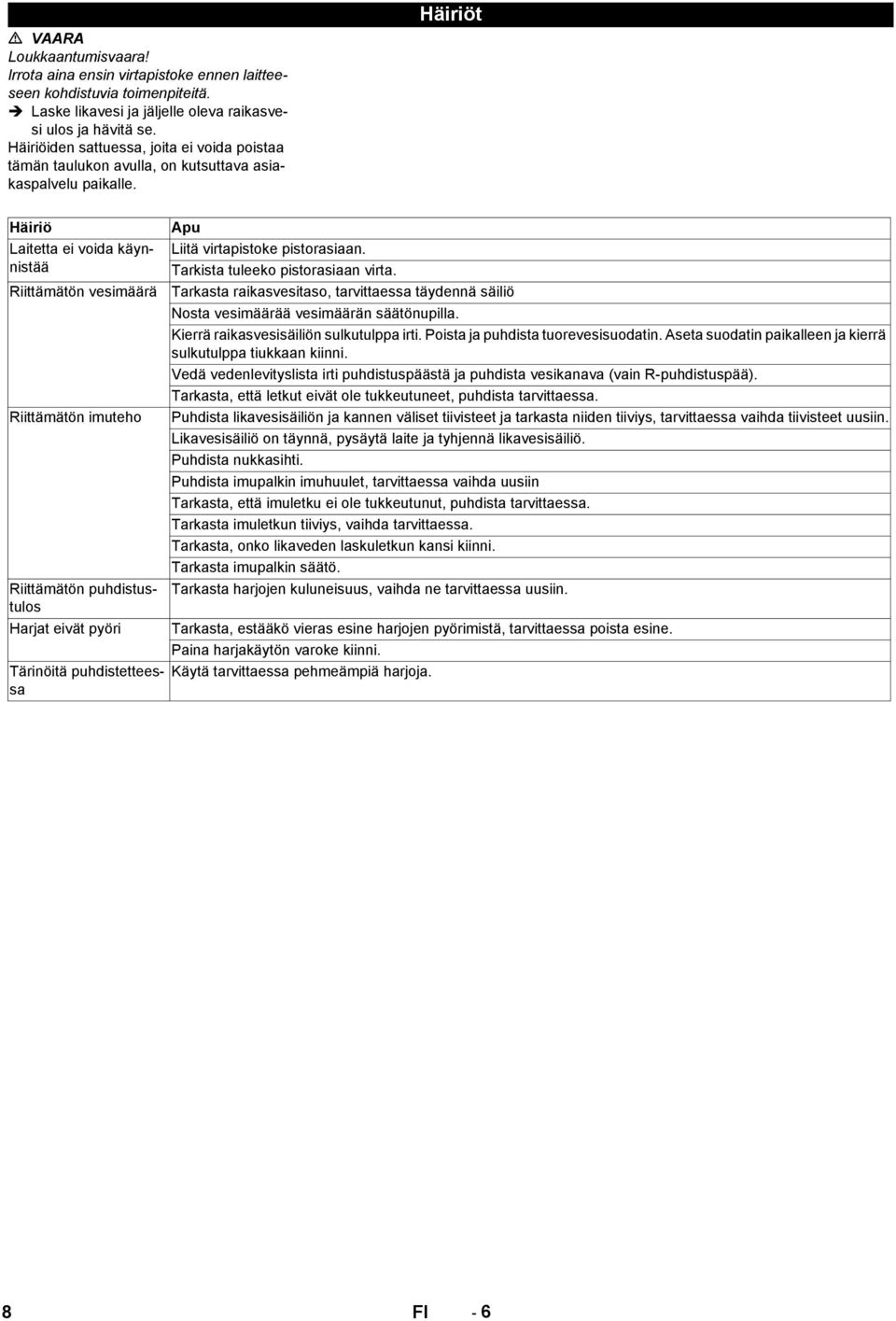

8 VAARA Loukkaantumisvaara! Irrota aina ensin virtapistoke ennen laitteeseen kohdistuvia toimenpiteitä. Laske likavesi ja jäljelle oleva raikasvesi ulos ja hävitä se. Häiriöiden sattuessa, joita ei voida poistaa tämän taulukon avulla, on kutsuttava asiakaspalvelu paikalle. Häiriöt Häiriö Laitetta ei voida käynnistää Riittämätön vesimäärä Riittämätön imuteho Riittämätön puhdistustulos Harjat eivät pyöri Tärinöitä puhdistetteessa Apu Liitä virtapistoke pistorasiaan. Tarkista tuleeko pistorasiaan virta. Tarkasta raikasvesitaso, tarvittaessa täydennä säiliö Nosta vesimäärää vesimäärän säätönupilla. Kierrä raikasvesisäiliön sulkutulppa irti. Poista ja puhdista tuorevesisuodatin. Aseta suodatin paikalleen ja kierrä sulkutulppa tiukkaan kiinni. Vedä vedenlevityslista irti puhdistuspäästä ja puhdista vesikanava (vain R-puhdistuspää). Tarkasta, että letkut eivät ole tukkeutuneet, puhdista tarvittaessa. Puhdista likavesisäiliön ja kannen väliset tiivisteet ja tarkasta niiden tiiviys, tarvittaessa vaihda tiivisteet uusiin. Likavesisäiliö on täynnä, pysäytä laite ja tyhjennä likavesisäiliö. Puhdista nukkasihti. Puhdista imupalkin imuhuulet, tarvittaessa vaihda uusiin Tarkasta, että imuletku ei ole tukkeutunut, puhdista tarvittaessa. Tarkasta imuletkun tiiviys, vaihda tarvittaessa. Tarkasta, onko likaveden laskuletkun kansi kiinni. Tarkasta imupalkin säätö. Tarkasta harjojen kuluneisuus, vaihda ne tarvittaessa uusiin. Tarkasta, estääkö vieras esine harjojen pyörimistä, tarvittaessa poista esine. Paina harjakäytön varoke kiinni. Käytä tarvittaessa pehmeämpiä harjoja. 8 FI - 6

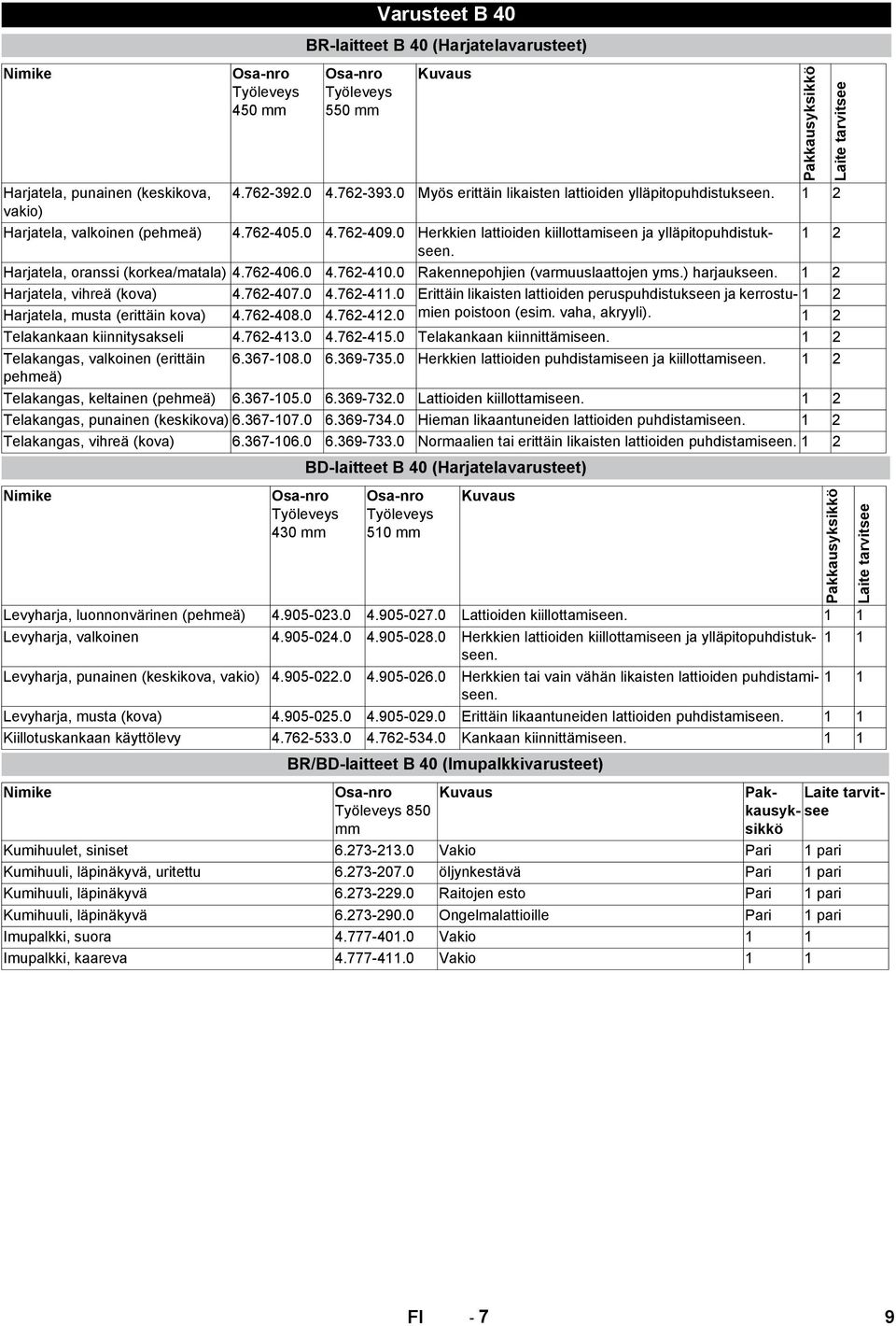

9 Nimike Osa-nro 450 mm Varusteet B 40 BR-laitteet B 40 (Harjatelavarusteet) Osa-nro 550 mm Kuvaus Harjatela, punainen (keskikova, Myös erittäin likaisten lattioiden ylläpitopuhdistukseen. 1 2 vakio) Harjatela, valkoinen (pehmeä) Herkkien lattioiden kiillottamiseen ja ylläpitopuhdistukseen. 1 2 Harjatela, oranssi (korkea/matala) Rakennepohjien (varmuuslaattojen yms.) harjaukseen. 1 2 Harjatela, vihreä (kova) Erittäin likaisten lattioiden peruspuhdistukseen ja kerrostumien 1 2 Harjatela, musta (erittäin kova) poistoon (esim. vaha, akryyli). 1 2 Telakankaan kiinnitysakseli Telakankaan kiinnittämiseen. 1 2 Telakangas, valkoinen (erittäin Herkkien lattioiden puhdistamiseen ja kiillottamiseen. 1 2 pehmeä) Telakangas, keltainen (pehmeä) Lattioiden kiillottamiseen. 1 2 Telakangas, punainen (keskikova) Hieman likaantuneiden lattioiden puhdistamiseen. 1 2 Telakangas, vihreä (kova) Normaalien tai erittäin likaisten lattioiden puhdistamiseen. 1 2 BD-laitteet B 40 (Harjatelavarusteet) Nimike Osa-nro 430 mm Osa-nro 510 mm Kuvaus Levyharja, luonnonvärinen (pehmeä) Lattioiden kiillottamiseen. 1 1 Levyharja, valkoinen Herkkien lattioiden kiillottamiseen ja ylläpitopuhdistukseen. 1 1 Levyharja, punainen (keskikova, vakio) Herkkien tai vain vähän likaisten lattioiden puhdistamiseen. 1 1 Levyharja, musta (kova) Erittäin likaantuneiden lattioiden puhdistamiseen. 1 1 Kiillotuskankaan käyttölevy Kankaan kiinnittämiseen. 1 1 BR/BD-laitteet B 40 (Imupalkkivarusteet) Nimike Osa-nro 850 mm Kuvaus Pakkausyksikkö Laite tarvitsee Pakkausyksikkö Laite tarvitsee Pak- Laite tarvitsekausyksikkö Kumihuulet, siniset Vakio Pari 1 pari Kumihuuli, läpinäkyvä, uritettu öljynkestävä Pari 1 pari Kumihuuli, läpinäkyvä Raitojen esto Pari 1 pari Kumihuuli, läpinäkyvä Ongelmalattioille Pari 1 pari Imupalkki, suora Vakio 1 1 Imupalkki, kaareva Vakio 1 1 FI - 7 9

10 Allekirjoittaneet toimivat yrityksen johton puolesta ja sen valtuuttamina. Tekniset tiedot Dokumentointivaltuutettu: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str Winnenden (Germany) Puh.: Faksi: Winnenden, 2015/01/01 R mm BR-laite B 40 BD-laite B 40 R mm D mm D mm Teho Nimellisjännite V ~50 Hz Keskimääräinen tehonotto W 1400 Imumoottorin teho W 500 Harjamoottorin teho W 800 Imurointi Imuteho, ilmamäärä (maks.) l/s Imuteho, alipaine (maks.) mbar / kpa 120/12,0 115/11,5 Puhdistusharjat Harjan kierrosluku 1/min Mitat ja painot Teoreettinen pintateho m²/h Maaston nousu maks. % 2 Raikas-/likavesisäiliön tilavuus l 40/40 Maks. veden lämpötila C 60 Maks. vedenpaine MPa (baaria) 0,5 (5) Tyhjäpaino (kuljetuspaino) kg 94 Kokonaispaino (käyttövalmiina) kg 134 Mitatut arvot EN mukaisesti Tärinän kokonaisarvo m/s 2 0,3 Epävarmuus K m/s 2 0,1 Äänenpainetaso L pa db(a) 69 Epävarmuus K pa db(a) 2 Äänitehotaso L WA + epävarmuus K WA db(a) 86 Oikeus teknisiin muutoksiin pidätetään! EUstandardinmukaisuustodistus Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa. Tuote: Lattiapuhdistin Tyyppi: B 40 Ep Yksiselitteiset EU-direktiivit 2006/42/EY (+2009/127/EY) 2004/108/EY Sovelletut harmonisoidut standardit EN : 2006+A1: 2009+A2: 2011 EN : 1997+A1: 2001+A2: 2008 EN EN EN : 2006+A1: 2009+A2: 2009 EN : 2013 EN 62233: 2008 Sovelletut kansalliset standardit - Varaosat Vain sellaisten lisävarusteiden ja varaosien käyttö on sallittua, jotka valmistaja on hyväksynyt. Alkuperäiset lisävarusteet ja varaosat takaavat, että laitetta voidaan käyttää turvallisesti ja häiriöttömästi. Tärkeimpien osien varaosaluettelo löytyy tämän käyttöohjeen lopusta. Saat lisätietoja varaosista osoitteesta osiosta Huolto. CEO Head of Approbation 10 FI - 8
