Poistoilman lämmöntalteenottoyksikkö STEL

Transkriptio

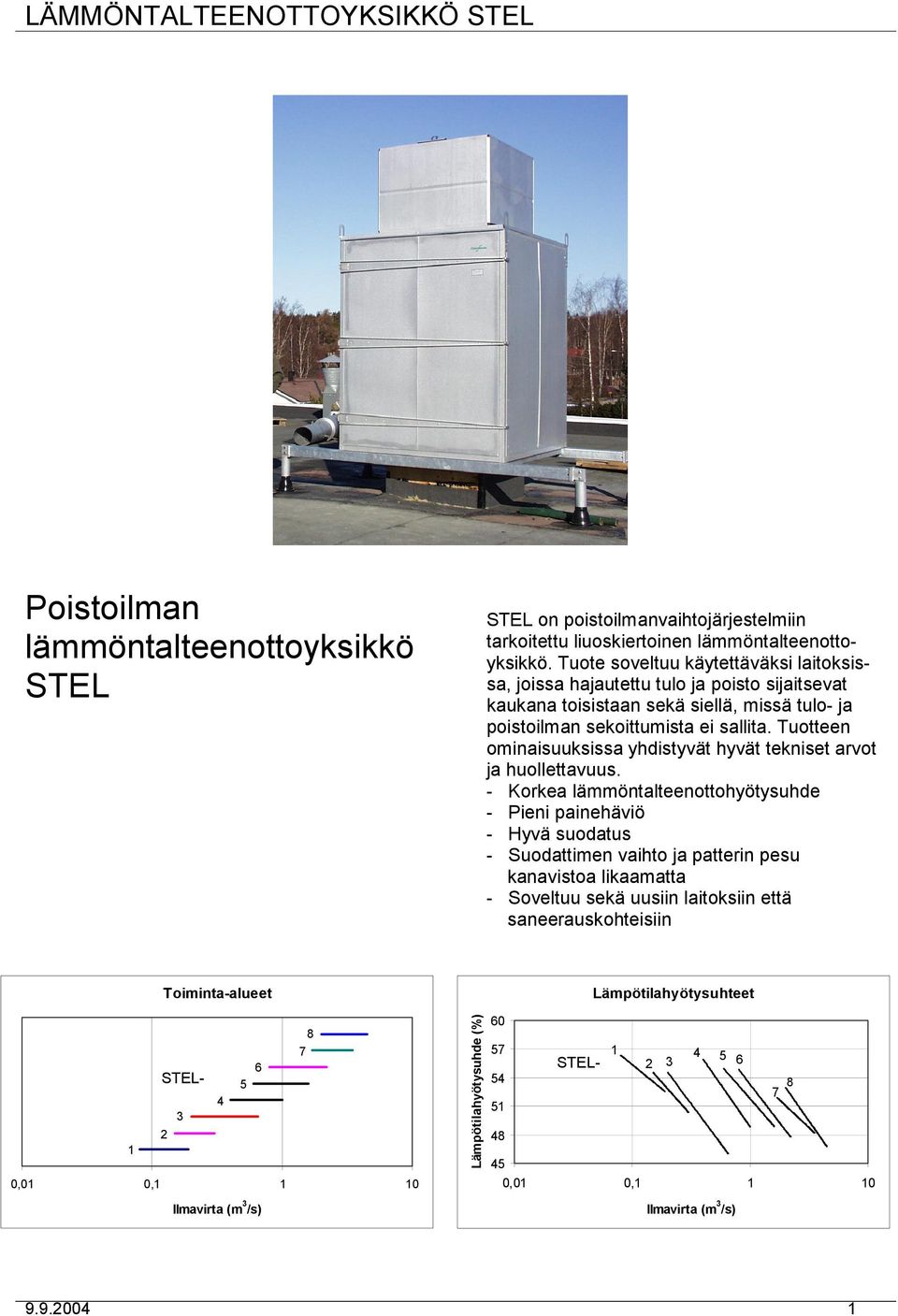

1 Poistoilman lämmöntalteenottoyksikkö STEL STEL on poistoilmanvaihtojärjestelmiin tarkoitettu liuoskiertoinen lämmöntalteenottoyksikkö. Tuote soveltuu käytettäväksi laitoksissa, joissa hajautettu tulo ja poisto sijaitsevat kaukana toisistaan sekä siellä, missä tulo- ja poistoilman sekoittumista ei sallita. Tuotteen ominaisuuksissa yhdistyvät hyvät tekniset arvot ja huollettavuus. - Korkea lämmöntalteenottohyötysuhde - Pieni painehäviö - Hyvä suodatus - Suodattimen vaihto ja patterin pesu kanavistoa likaamatta - Soveltuu sekä uusiin laitoksiin että saneerauskohteisiin Toiminta-alueet STEL- 2 3,, Ilmavirta (m 3 /s) 8 7 Lämpötilahyötysuhde (%) Lämpötilahyötysuhteet 57 STEL ,, Ilmavirta (m 3 /s)

2 Lämmöntalteenottoyksikkö STEL STEL on poistoilmanvaihtojärjestelmiin tarkoitettu lämmöntalteenottoyksikkö. Tuote on ensisijaisesti tarkoitettu asennettavaksi ulos, mutta yksikkö voidaan periaatteessa sijoittaa myös rakennuksen sisätiloihin. STEL soveltuu käytettäväksi laitoksissa, joissa hajautettu tulo ja poisto sijaitsevat kaukana toisistaan sekä siellä, missä tulo- ja poistoilman sekoittumista ei sallita. Tuotesarja sisältää kahdeksan laitekokoa aina tilavuusvirtaan 4,5 m 3 /s saakka. STEL soveltuu sekä uusiin laitoksiin että saneerauskohteisiin. Toimintaperiaate Lämmöntalteenottoyksikkö STEL ja STEFhuippuimuri muodostavat yhdessä toiminnallisen kokonaisuuden. STEL sijoitetaan puhaltimen imupuolelle, joten ilman ulospuhallussuunta on ylöspäin. Poistoilmasta lamellipatterilla talteenotettu lämpöenergia siirretään joko tuloilmaan, käyttöveteen tai muuhun soveltuvaan kohteeseen kojeessa kiertävän vesi/glykoliseoksen välityksellä. STEL on varustettu lamellipatterin alapuolelle sijoitetulla suodattimella, jonka tarkoitus on suojata patteria likaantumiselta. Jos talteenotetun lämpöenergian käyttökohteena on tuloilma, yksikön liuospiiri kytketään tuloilmakoneen LTO-patteriin ja laitos mitoitetaan ECOTERM-järjestelmänä (kuva ). ECOTERM-järjestelmän edullisuus perustuu tuloilman lämmittämisen suureen energiantarpeeseen kylmänä vuodenaikana. Käyttövesijärjestelmän edullisuus taas perustuu tasaiseen kuormitukseen vuoden ympäri. Tämän esitteen loppuosassa ovat kytkentäesimerkit edellä mainituille käyttötavoille. Laitoksen säätö Jos laitos on suunniteltu vakio ilmavirralle, perussäätö tehdään poistoventtiileillä tai säätöpellillä kanavistossa. IMS-laitoksessa LTOyksikön ilmavirtaa säädetään muuttamalla huippuimurin kierroslukua. Kaikki STEFhuippuimurin säätötavat ovat käytettävissä. Liuoskierto on periaatteessa vakio, mutta jos jäätymissuojaus (ECOTERM) toteutetaan 2- tieventtiilillä, tulopuolen patterin kautta kiertävä liuosmäärä luonnollisesti pienenee alimmilla ulkolämpötiloilla. Toimituskokonaisuus Lämmöntalteenottoyksikkö toimitetaan asennuspaikalle asennusvalmiina. Jokaiselle STELkoolle on oma puhallinkokonsa, ks. sivu 2. Toimituskokonaisuus sisältää aina sekä huippuimurin että LTO-yksikön, mutta huippuimuri on tilattava erikseen. STEL kuljetetaan kuormalavalle kiinnitettynä. Kuljetuksen ja varastoinnin ajaksi tuote on suojattu muovilla. STEL samoinkuin STEF on kuljetettava ja varastoitava kuivassa sateelta suojatussa paikassa. Sekä huippuimurin että LTO-yksikön vaippa ovat AluZink-pinnoitettua terästä. Pintakäsittely vastaa ympäristörasitusluokkaa M3. STEL-toimitus ei sisällä liuospumppua, säätöventtiileitä ja automatiikkaa, putkistoa eikä tulopuolen komponentteja. Kuva. ECOTERM-kytkentä. Jos lämpöenergian käyttökohteena on käyttövesi, tarvitaan järjestelmässä lämpöpumppu lämpötilatason nostamiseksi. Asennus LTO-yksikkö on itsekantavaa mallia ja asennetaan pystyyn rakennusosan päälle kuvan 2 mukaisesti. Jokaiseen STEL-kokoon on saatavissa yksi vakiokokoinen alapohjan liitäntäaukko ja erikoistilauksesta muita aukkokokoja. Liitäntämitan sovittamiseksi voidaan käyttää tarvittaessa myös välilevyä tai -kehystä. Huip

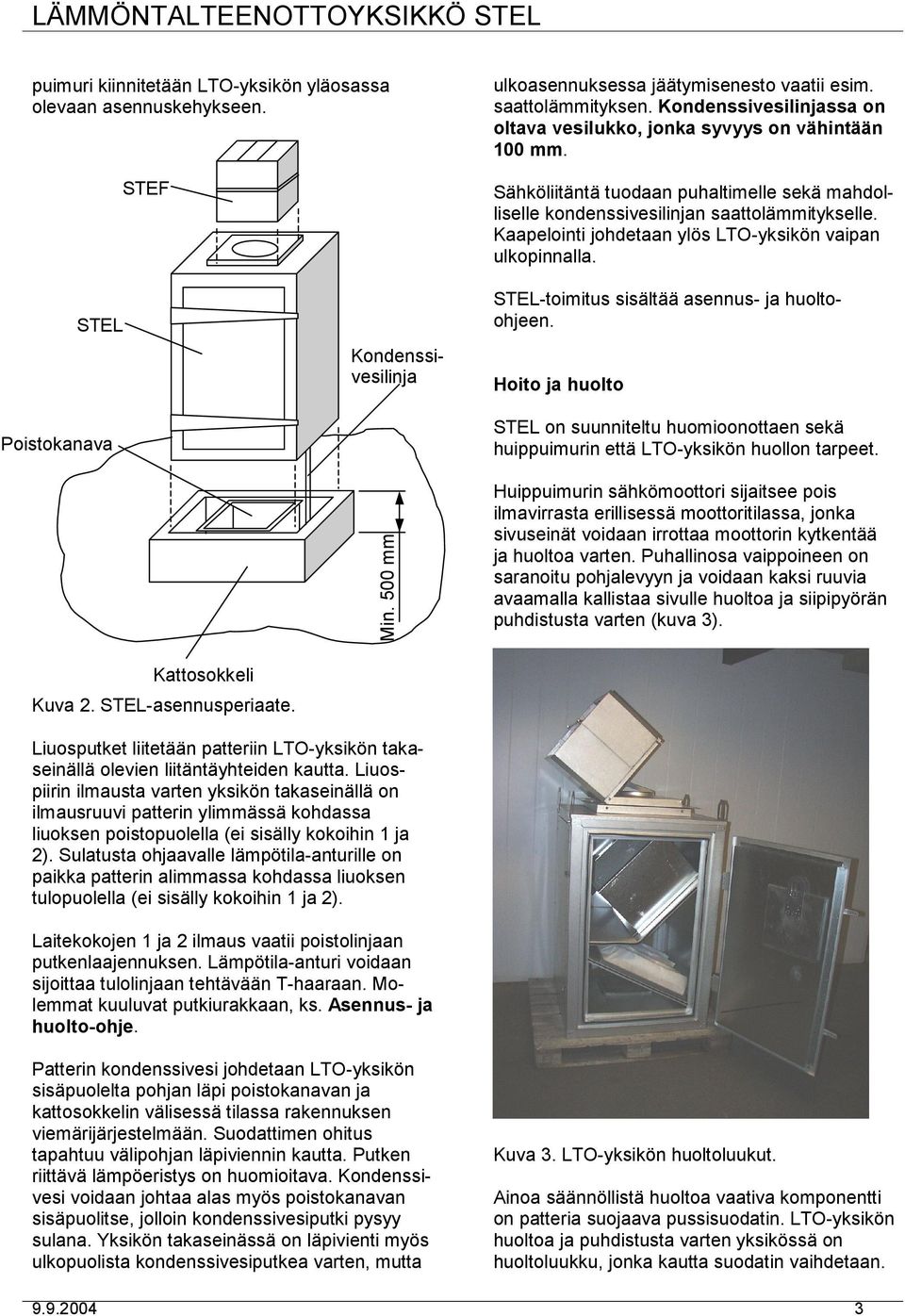

3 puimuri kiinnitetään LTO-yksikön yläosassa olevaan asennuskehykseen. STEF ulkoasennuksessa jäätymisenesto vaatii esim. saattolämmityksen. Kondenssivesilinjassa on oltava vesilukko, jonka syvyys on vähintään mm. Sähköliitäntä tuodaan puhaltimelle sekä mahdolliselle kondenssivesilinjan saattolämmitykselle. Kaapelointi johdetaan ylös LTO-yksikön vaipan ulkopinnalla. STEL Poistokanava Kattosokkeli Kuva 2. STEL-asennusperiaate. STEL-toimitus sisältää asennus- ja huoltoohjeen. Kondenssivesilinja Min. 5 mm Hoito ja huolto STEL on suunniteltu huomioonottaen sekä huippuimurin että LTO-yksikön huollon tarpeet. Huippuimurin sähkömoottori sijaitsee pois ilmavirrasta erillisessä moottoritilassa, jonka sivuseinät voidaan irrottaa moottorin kytkentää ja huoltoa varten. Puhallinosa vaippoineen on saranoitu pohjalevyyn ja voidaan kaksi ruuvia avaamalla kallistaa sivulle huoltoa ja siipipyörän puhdistusta varten (kuva 3). Liuosputket liitetään patteriin LTO-yksikön takaseinällä olevien liitäntäyhteiden kautta. Liuospiirin ilmausta varten yksikön takaseinällä on ilmausruuvi patterin ylimmässä kohdassa liuoksen poistopuolella (ei sisälly kokoihin ja 2). Sulatusta ohjaavalle lämpötila-anturille on paikka patterin alimmassa kohdassa liuoksen tulopuolella (ei sisälly kokoihin ja 2). Laitekokojen ja 2 ilmaus vaatii poistolinjaan putkenlaajennuksen. Lämpötila-anturi voidaan sijoittaa tulolinjaan tehtävään T-haaraan. Molemmat kuuluvat putkiurakkaan, ks. Asennus- ja huolto-ohje. Patterin kondenssivesi johdetaan LTO-yksikön sisäpuolelta pohjan läpi poistokanavan ja kattosokkelin välisessä tilassa rakennuksen viemärijärjestelmään. Suodattimen ohitus tapahtuu välipohjan läpiviennin kautta. Putken riittävä lämpöeristys on huomioitava. Kondenssivesi voidaan johtaa alas myös poistokanavan sisäpuolitse, jolloin kondenssivesiputki pysyy sulana. Yksikön takaseinässä on läpivienti myös ulkopuolista kondenssivesiputkea varten, mutta Kuva 3. LTO-yksikön huoltoluukut. Ainoa säännöllistä huoltoa vaativa komponentti on patteria suojaava pussisuodatin. LTO-yksikön huoltoa ja puhdistusta varten yksikössä on huoltoluukku, jonka kautta suodatin vaihdetaan

4 Osassa yksiköitä suodatin koostuu yhdestä moduulista, osassa taas suodatinmoduuleita on useita, ks. Mitta- ja painotiedot sekä kuva 4. Suodattimen likaantumisasteen valvomista varten LTO-yksikön takaseinällä on painemittausyhteet. Suodatin suositellaan vaihdettavaksi vähintään kerran vuodessa mikrobikasvuston välttämiseksi. Suodattimen vaihdon ja patterin puhdistuksen ajaksi on LTO-yksikön alaosassa oleva tuloilmaaukko peitettävä tätä varten tehdyllä suojakannella (kuva 5), jotta estetään kanaviston likaantuminen irtoavan pölyn tai pesuveden vaikutuksesta. Normaalikäytössä suojakansi on kiinnitettynä yksikön sisäpintaan patterin vierelle kosketussuojan taakse. Kuva 5. Tuloilma-aukko peitetään suojakannella huoltotoimenpiteiden ajaksi. Suodattimen tarkoitus on suojata lamellipatteria likaantumiselta, joten patterin pääasiallinen puhdistustapa on pölyn imurointi. Pahoin likaantunut patteri pestään. Suodatin on luonnollisesti poistettava aina ennen patterin puhdistusta. Lamellipatterin pesu tapahtuu LTO-yksikön yläosan kautta joko siten, että huippuimuri kallistetaan sivulle ja pesuliuos johdetaan huippuimurin imuaukon kautta patterille tai johtamalla pesuliuos huoltoluukun kautta patterin päälle. Käytetty pesuliuos valutetaan LTO-yksikön pohjalle, josta se poistetaan esim. vesi-imurilla. Yksikön sisäpinnat kuivataan lopuksi pyyhkimällä. Kuva 4. Suodattimen asennustapa

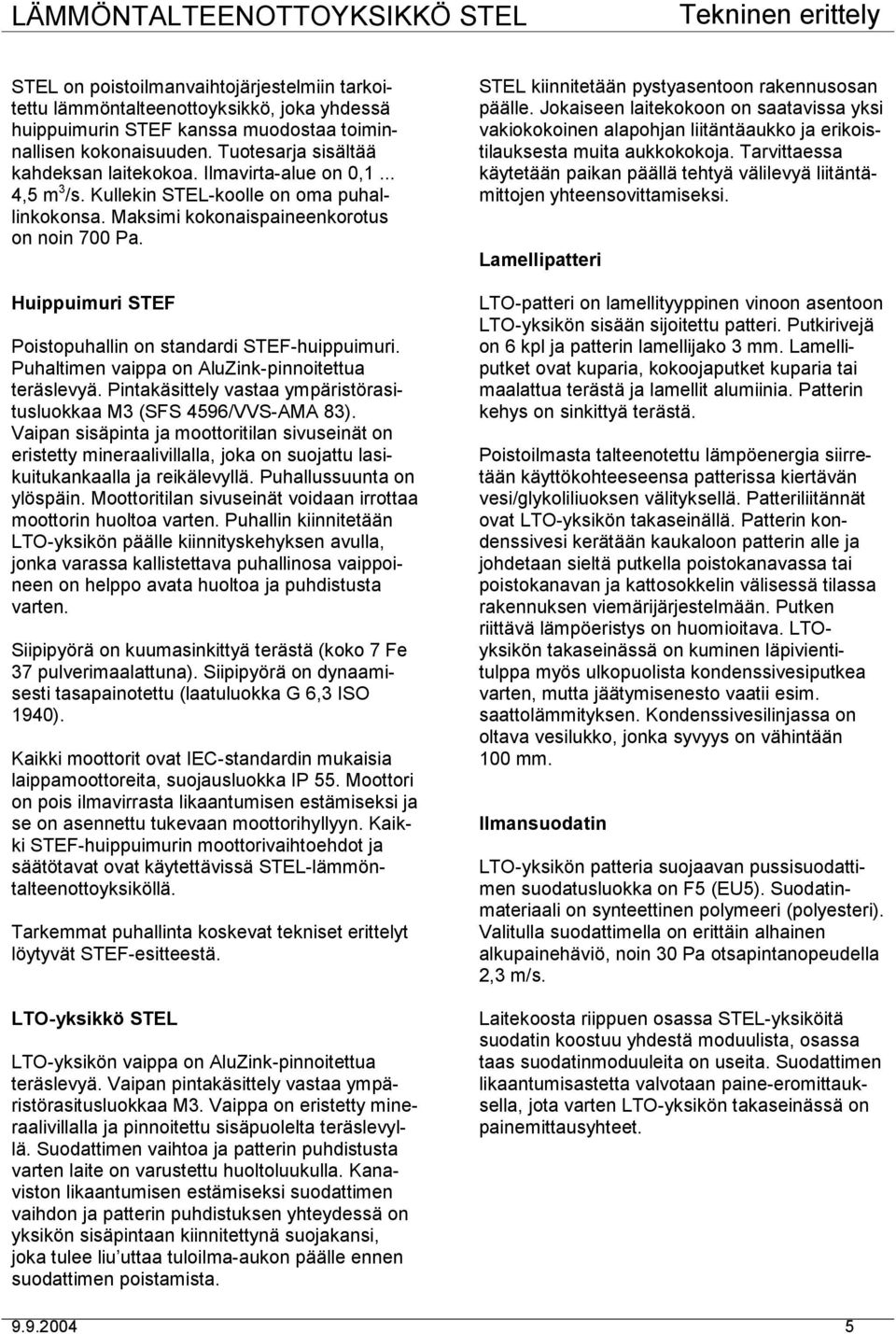

5 Tekninen erittely STEL on poistoilmanvaihtojärjestelmiin tarkoitettu lämmöntalteenottoyksikkö, joka yhdessä huippuimurin STEF kanssa muodostaa toiminnallisen kokonaisuuden. Tuotesarja sisältää kahdeksan laitekokoa. Ilmavirta-alue on,... 4,5 m 3 /s. Kullekin STEL-koolle on oma puhallinkokonsa. Maksimi kokonaispaineenkorotus on noin 7 Pa. Huippuimuri STEF Poistopuhallin on standardi STEF-huippuimuri. Puhaltimen vaippa on AluZink-pinnoitettua teräslevyä. Pintakäsittely vastaa ympäristörasitusluokkaa M3 (SFS 4596/VVS-AMA 83). Vaipan sisäpinta ja moottoritilan sivuseinät on eristetty mineraalivillalla, joka on suojattu lasikuitukankaalla ja reikälevyllä. Puhallussuunta on ylöspäin. Moottoritilan sivuseinät voidaan irrottaa moottorin huoltoa varten. Puhallin kiinnitetään LTO-yksikön päälle kiinnityskehyksen avulla, jonka varassa kallistettava puhallinosa vaippoineen on helppo avata huoltoa ja puhdistusta varten. Siipipyörä on kuumasinkittyä terästä (koko 7 Fe 37 pulverimaalattuna). Siipipyörä on dynaamisesti tasapainotettu (laatuluokka G 6,3 ISO 94). Kaikki moottorit ovat IEC-standardin mukaisia laippamoottoreita, suojausluokka IP. Moottori on pois ilmavirrasta likaantumisen estämiseksi ja se on asennettu tukevaan moottorihyllyyn. Kaikki STEF-huippuimurin moottorivaihtoehdot ja säätötavat ovat käytettävissä STEL-lämmöntalteenottoyksiköllä. Tarkemmat puhallinta koskevat tekniset erittelyt löytyvät STEF-esitteestä. LTO-yksikkö STEL LTO-yksikön vaippa on AluZink-pinnoitettua teräslevyä. Vaipan pintakäsittely vastaa ympäristörasitusluokkaa M3. Vaippa on eristetty mineraalivillalla ja pinnoitettu sisäpuolelta teräslevyllä. Suodattimen vaihtoa ja patterin puhdistusta varten laite on varustettu huoltoluukulla. Kanaviston likaantumisen estämiseksi suodattimen vaihdon ja patterin puhdistuksen yhteydessä on yksikön sisäpintaan kiinnitettynä suojakansi, joka tulee liu uttaa tuloilma-aukon päälle ennen suodattimen poistamista. STEL kiinnitetään pystyasentoon rakennusosan päälle. Jokaiseen laitekokoon on saatavissa yksi vakiokokoinen alapohjan liitäntäaukko ja erikoistilauksesta muita aukkokokoja. Tarvittaessa käytetään paikan päällä tehtyä välilevyä liitäntämittojen yhteensovittamiseksi. Lamellipatteri LTO-patteri on lamellityyppinen vinoon asentoon LTO-yksikön sisään sijoitettu patteri. Putkirivejä on 6 kpl ja patterin lamellijako 3 mm. Lamelliputket ovat kuparia, kokoojaputket kuparia tai maalattua terästä ja lamellit alumiinia. Patterin kehys on sinkittyä terästä. Poistoilmasta talteenotettu lämpöenergia siirretään käyttökohteeseensa patterissa kiertävän vesi/glykoliliuoksen välityksellä. Patteriliitännät ovat LTO-yksikön takaseinällä. Patterin kondenssivesi kerätään kaukaloon patterin alle ja johdetaan sieltä putkella poistokanavassa tai poistokanavan ja kattosokkelin välisessä tilassa rakennuksen viemärijärjestelmään. Putken riittävä lämpöeristys on huomioitava. LTOyksikön takaseinässä on kuminen läpivientitulppa myös ulkopuolista kondenssivesiputkea varten, mutta jäätymisenesto vaatii esim. saattolämmityksen. Kondenssivesilinjassa on oltava vesilukko, jonka syvyys on vähintään mm. Ilmansuodatin LTO-yksikön patteria suojaavan pussisuodattimen suodatusluokka on F5 (EU5). Suodatinmateriaali on synteettinen polymeeri (polyesteri). Valitulla suodattimella on erittäin alhainen alkupainehäviö, noin 3 Pa otsapintanopeudella 2,3 m/s. Laitekoosta riippuen osassa STEL-yksiköitä suodatin koostuu yhdestä moduulista, osassa taas suodatinmoduuleita on useita. Suodattimen likaantumisastetta valvotaan paine-eromittauksella, jota varten LTO-yksikön takaseinässä on painemittausyhteet

6 Tekninen erittely Poistoilman lämpötila ja kosteudenmuutos Huippuimurille tulevan poistoilman maksimi lämpötila on 4 C. Patterin maksimi kuivatuskapasiteetti on noin 2 g vettä/kg kuivaa ilmaa. Jos patterin pintaan tiivistyy vettä, ei otsapintanopeus saa ylittää 3 m/s. STEL-yksiköissä patterien maksimi otsapintanopeudet on mitoitettu noin 2, m/s:iin. Tekniset tiedot Kapasiteettimittaukset on suoritettu standardin ISO 58 mukaisesti. Lämpötehot on mitattu standardin EN 26:998 mukaan. Äänen tehotasomittaukset ympäristöön päin (huippuimuri) on tehty standardin ISO 374 mukaan ja äänen tehotasomittaukset kanavistoon päin standardin AMCA 3-85 mukaan. Puhaltimen paineenkorotus pätee ilman tiheydellä,2 kg/m 3. STEL-lisävarusteet LTO-yksikön ainoa lisävaruste on varasuodatin. STEF-huippuimurin lisävarusteet ilmenevät STEF-esitteestä. Laatu Fläkt Woods Oy:llä on ISO 9 laatusertifikaatti ja ISO 4 ympäristösertifikaatti. Käytetyt merkinnät q i Ilmavirta m 3 /s q v Liuosvirta l/s η t Lämpötilahyötysuhde % η LTO-hyötysuhde % P j Patterin jäähdytysteho kw P jrel Suhteellinen jäähdytysteho - p LTO LTO-yksikön painehäviö Pa p t Kokonaispaineenkorotus ko. laitekoon puhaltimella Pa p v Liuospuolen painehäviö Pa L LTO-yksikön äänenvaimennus db

7 Mitta- ja painotiedot STEL - Mitat ja painot Edestä Takaa Näkymä X - X STEL Mitat (mm) Painot (kg) A B C D E F G H STEL STEF*) *) Huippuimuri tilattava erikseen Lamellipatterit Putkiliitännät*) STEL Patteri Tulo Poisto QLTF A DN5 DN5 2 QLTF A DN5 DN5 3 QLTF A DN25 DN25 4 QLTF A DN25 DN25 5 QLTF A DN25 DN25 6 QLTF A DN25 DN25 7 QLTF A DN32 DN32 8 QLTF A DN5 DN5 *) Ulkokierre

8 Mitta- ja painotiedot STEL suodattimet Pussisuodattimien syvyys on 3 mm. Suodatinmoduulien otsapintakoot, lukumäärä ja sijoittelu ilmenevät oheisesta taulukosta ja kaaviokuvista. STEL Suodatinmoduulin otsapinta-ala (leveys x korkeus) mm x mm Moduulien lukumäärä 592 x x x x x x x x x x x x x STEL-... 3: Asennussuunta STEL : STEL : Suodatinpussien suunta STEL-8:

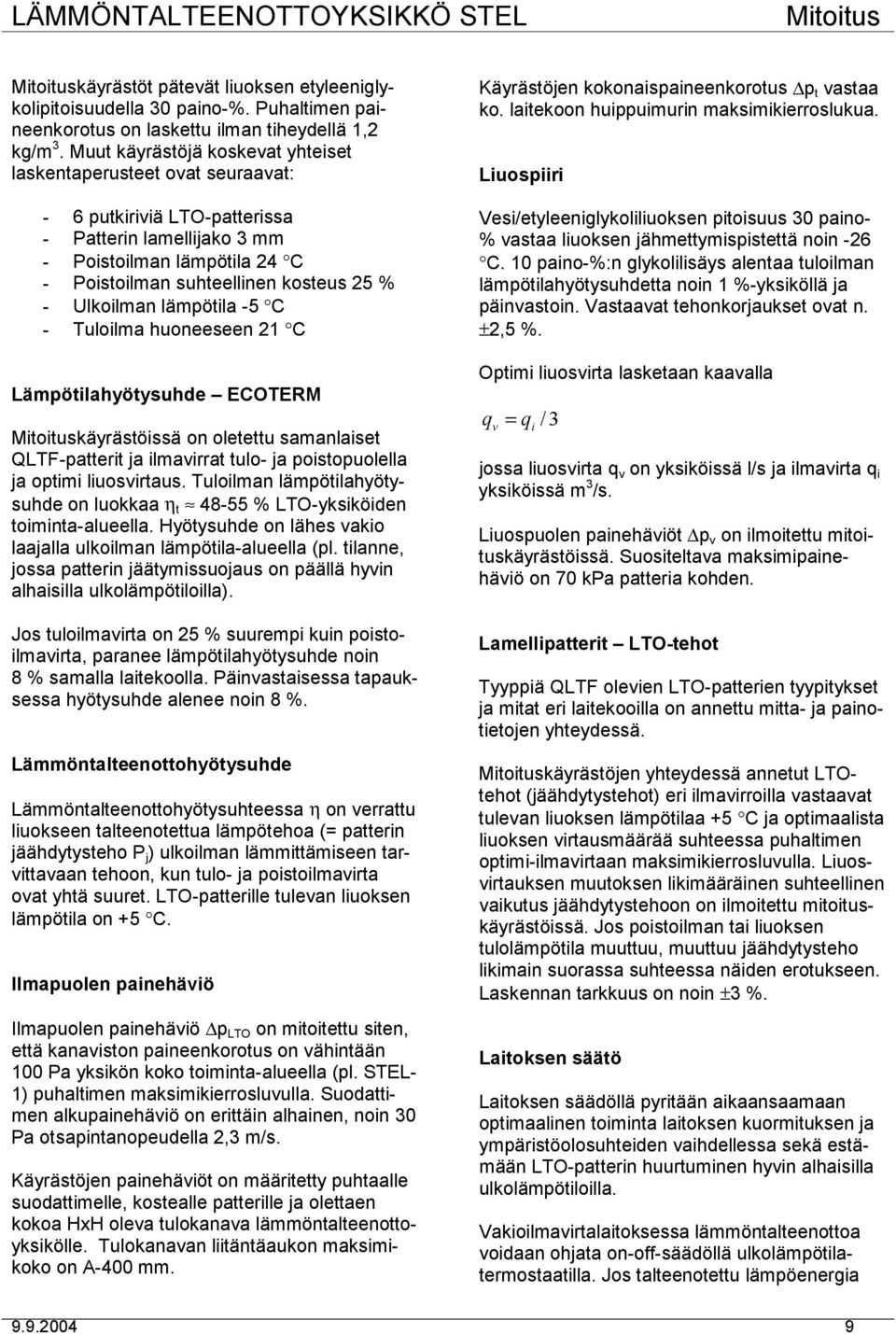

9 Mitoitus Mitoituskäyrästöt pätevät liuoksen etyleeniglykolipitoisuudella 3 paino-%. Puhaltimen paineenkorotus on laskettu ilman tiheydellä,2 kg/m 3. Muut käyrästöjä koskevat yhteiset laskentaperusteet ovat seuraavat: - 6 putkiriviä LTO-patterissa - Patterin lamellijako 3 mm - Poistoilman lämpötila 24 C - Poistoilman suhteellinen kosteus 25 % - Ulkoilman lämpötila -5 C - Tuloilma huoneeseen 2 C Lämpötilahyötysuhde ECOTERM Mitoituskäyrästöissä on oletettu samanlaiset QLTF-patterit ja ilmavirrat tulo- ja poistopuolella ja optimi liuosvirtaus. Tuloilman lämpötilahyötysuhde on luokkaa η t 48- % LTO-yksiköiden toiminta-alueella. Hyötysuhde on lähes vakio laajalla ulkoilman lämpötila-alueella (pl. tilanne, jossa patterin jäätymissuojaus on päällä hyvin alhaisilla ulkolämpötiloilla). Jos tuloilmavirta on 25 % suurempi kuin poistoilmavirta, paranee lämpötilahyötysuhde noin 8 % samalla laitekoolla. Päinvastaisessa tapauksessa hyötysuhde alenee noin 8 %. Lämmöntalteenottohyötysuhde Lämmöntalteenottohyötysuhteessa η on verrattu liuokseen talteenotettua lämpötehoa (= patterin jäähdytysteho P j ) ulkoilman lämmittämiseen tarvittavaan tehoon, kun tulo- ja poistoilmavirta ovat yhtä suuret. LTO-patterille tulevan liuoksen lämpötila on +5 C. Ilmapuolen painehäviö Ilmapuolen painehäviö p LTO on mitoitettu siten, että kanaviston paineenkorotus on vähintään Pa yksikön koko toiminta-alueella (pl. STEL- ) puhaltimen maksimikierrosluvulla. Suodattimen alkupainehäviö on erittäin alhainen, noin 3 Pa otsapintanopeudella 2,3 m/s. Käyrästöjen painehäviöt on määritetty puhtaalle suodattimelle, kostealle patterille ja olettaen kokoa HxH oleva tulokanava lämmöntalteenottoyksikölle. Tulokanavan liitäntäaukon maksimikoko on A-4 mm. Käyrästöjen kokonaispaineenkorotus p t vastaa ko. laitekoon huippuimurin maksimikierroslukua. Liuospiiri Vesi/etyleeniglykoliliuoksen pitoisuus 3 paino- % vastaa liuoksen jähmettymispistettä noin -26 C. paino-%:n glykolilisäys alentaa tuloilman lämpötilahyötysuhdetta noin %-yksiköllä ja päinvastoin. Vastaavat tehonkorjaukset ovat n. ±2,5 %. Optimi liuosvirta lasketaan kaavalla q v = q i / 3 jossa liuosvirta q v on yksiköissä l/s ja ilmavirta q i yksiköissä m 3 /s. Liuospuolen painehäviöt p v on ilmoitettu mitoituskäyrästöissä. Suositeltava maksimipainehäviö on 7 kpa patteria kohden. Lamellipatterit LTO-tehot Tyyppiä QLTF olevien LTO-patterien tyypitykset ja mitat eri laitekooilla on annettu mitta- ja painotietojen yhteydessä. Mitoituskäyrästöjen yhteydessä annetut LTOtehot (jäähdytystehot) eri ilmavirroilla vastaavat tulevan liuoksen lämpötilaa +5 C ja optimaalista liuoksen virtausmäärää suhteessa puhaltimen optimi-ilmavirtaan maksimikierrosluvulla. Liuosvirtauksen muutoksen likimääräinen suhteellinen vaikutus jäähdytystehoon on ilmoitettu mitoituskäyrästöissä. Jos poistoilman tai liuoksen tulolämpötila muuttuu, muuttuu jäähdytysteho likimain suorassa suhteessa näiden erotukseen. Laskennan tarkkuus on noin ±3 %. Laitoksen säätö Laitoksen säädöllä pyritään aikaansaamaan optimaalinen toiminta laitoksen kuormituksen ja ympäristöolosuhteiden vaihdellessa sekä estämään LTO-patterin huurtuminen hyvin alhaisilla ulkolämpötiloilla. Vakioilmavirtalaitoksessa lämmöntalteenottoa voidaan ohjata on-off-säädöllä ulkolämpötilatermostaatilla. Jos talteenotettu lämpöenergia

10 Mitoitus ajetaan vesivaraajaan, voidaan ohjaus ottaa paluuveden lämpötilasta. Jos puhaltimessa on kierroslukusäätö ja halutaan säilyttää optimi liuosvirta ilmavirran vaihdellessa, voidaan pumpun kierroslukua säätää tai kytkeä 2- tai 3-tieventtiili rinnan tuloilmapatterin kanssa. Huurtumisenesto voidaan toteuttaa samalla 2- tai 3-tieventtilillä kuin tehonsäätö, periaatekuva 3-tieventtiilin käytöstä ohessa. Poistoilma q i3 =,2 m 3 /s t 3 = +24 C Liuoksen glykolipitoisuus 2 p-%. Mitoituskäyrästöistä nähdään, että sopiva laitekoko on STEL-6 (s. 6), jolloin η T = 52 %, jos etyleeniglykolia on 3 p-%. 2 %:n glykoliseos parantaa hyötysuhdetta %-yksiköllä eli η T = 53 %. Toisaalta (ks. kuva ) t2 t ηt = =,53 t t t 2 3 = η ( t t ) + t =,53 (24 + ) = 8, C T 3 LTO-yksikön painehäviöksi tulee p LTO = 46 Pa, joten kokonaispaineenkorotus on p t = 37 Pa 6-napaisella STEF-6 -puhaltimella (s. 6). Optimi liuosvirta (s. 9) on q v = q i /3 =,4 l/s, joten liuospuolen painehäviö on noin p v 2 kpa. Sijoittamalla venttiiliä ohjaava lämpötila-anturi mittaamaan poistoilmapatterille tulevan liuoksen lämpötilaa voidaan venttiili säätää avautumaan, kun liuoksen lämpötila alittaa noin -2 C. Näin tuloilmapatterin kautta kiertävä liuosvirta pienenee ja poistoilmapatterin kautta kiertävä liuosvirta pysyy vakiona samalla lämmeten. Tarkempi mitoitus Tämä tuote-esite on tarkoitettu STEL-lämmöntalteenottoyksikön yleismitoitukseen ja valintaan. Tarkempien laskelmien tekemiseen ja järjestelmäkokonaisuuden laskemiseen on käytettävissä Coils for Windows -ohjelma. ECOTERM-järjestelmään ohjelmalla voidaan laskea useita yksiköitä sekä poisto- että tulopuolelle samassa järjestelmässä, laskea putkistokomponentit ja piirtää koko järjestelmän periaatekaavio. Laskentaesimerkkejä Esimerkki : ECOTERM-järjestelmä Esimerkki 2: Edellisessä esimerkissä talteenotettu teho, jos STEL-6:lle tulevan liuoksen lämpötila on - C. Jäähdytystehoksi tulee s. 6 mukaan P j = 2,7 kw, joka vastaa tulevan ilman ja liuoksen lämpötilaeroa t = 24-5 = 9 C. Tässä tapauksessa t = 24+ = 25 C. Glykolipitoisuus 2 p-% aiheuttaa +2,5 %:n korjauksen tehoon (s. 9). Liuosvirrasta johtuva korjaus tehoon on P jrel =,92. Ilmavirralla,2 m 3 /s on yksikön LTO-hyötysuhde 53,5 % ja jäähdytysteho 2,7 kw (s. 6). Korjattu teho on P j = 25 / 9 x,25 x,92 x 2,7 = 25,7 kw. Korjattu hyötysuhde on Pj η = q ρ c ( t i i pi t 25,7 = = 57,6%,2,2 (2+ ) is iu ) Tuloilma q i =,2 m 3 /s t = - C

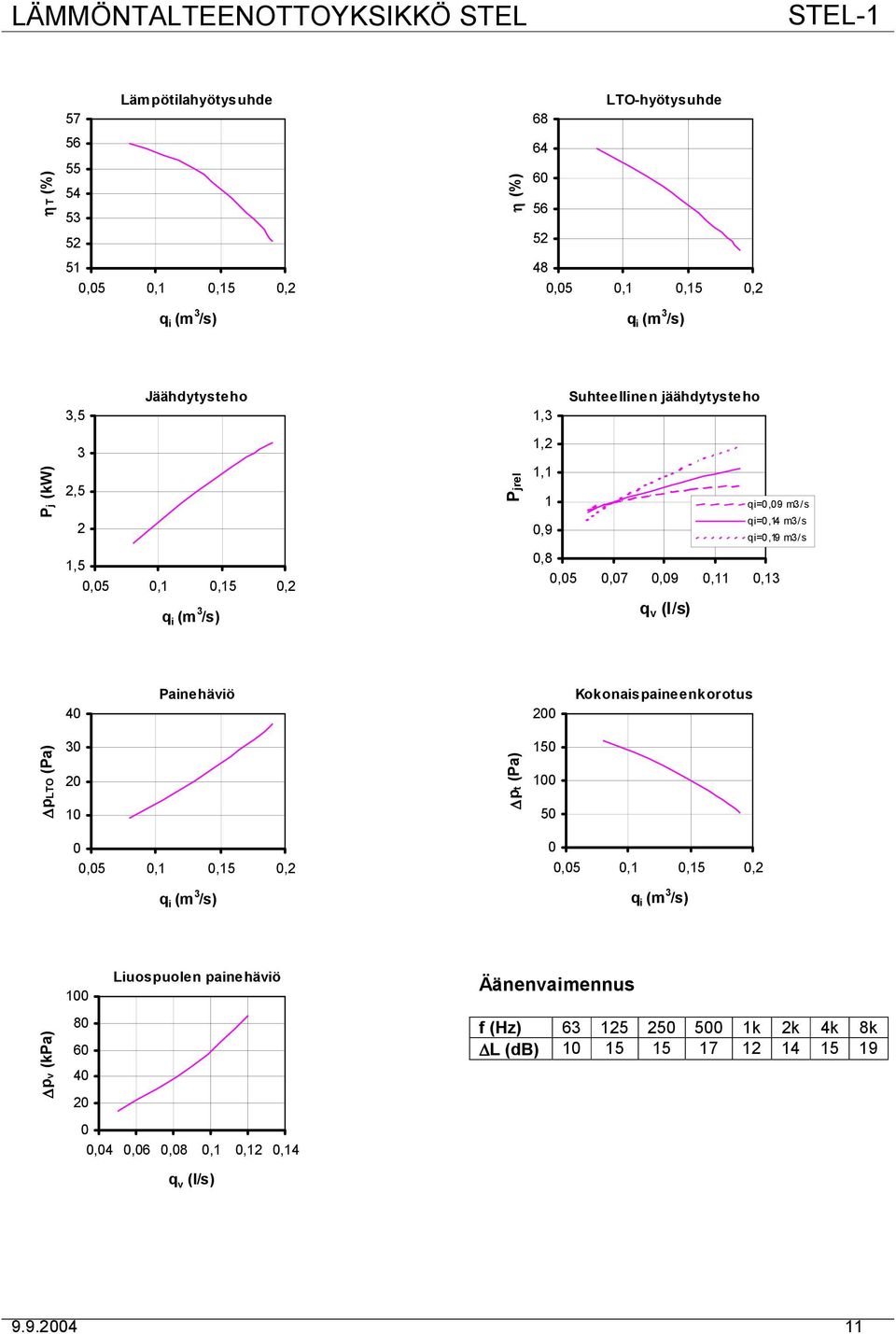

11 STEL- 57 Lämpötilahyötysuhde 68 LTO-hyötysuhde ηt (%) η (%) ,5,,5,2,5,,5,2 3,5 Jäähdytysteho,3 Suhteellinen jäähdytysteho Pj (kw) 3 2,5 2 Pjrel,2,,9 qi=,9 m3/s qi=,4 m3/s qi=,9 m3/s,5,5,,5,2,8,5,7,9,,3 4 Painehäviö 2 Kokonaispaineenkorotus plto (Pa) 3 2 pt (Pa) 5 5,5,,5,2,5,,5,2 Liuospuolen painehäviö Äänenvaimennus pv (kpa) 8 4 2,4,6,8,,2,4 f (Hz) k 2k 4k 8k L (db)

12 STEL-2 Lämpötilahyötysuhde 65 LTO-hyötysuhde 54 ηt (%) η (%) ,,5,2,25,3,35,,5,2,25,3,35 5 Jäähdytysteho,2 Suhteellinen jäähdytysteho Pj (kw) 4,5 4 3,5 3 Pjrel,,9,8,7 qi=,5 m3/s qi=,23 m3/s qi=,3 m3/s 2,5,,5,2,25,3,35,6,4,6,8,,2,4 Painehäviö 25 Kokonaispaineenkorotus plto (Pa) pt (Pa) 2 5 5,,5,2,25,3,35,,5,2,25,3,35 Liuospuolen painehäviö Äänenvaimennus pv (kpa) 8 4 2,4,6,8,,2,4 f (Hz) k 2k 4k 8k L (db)

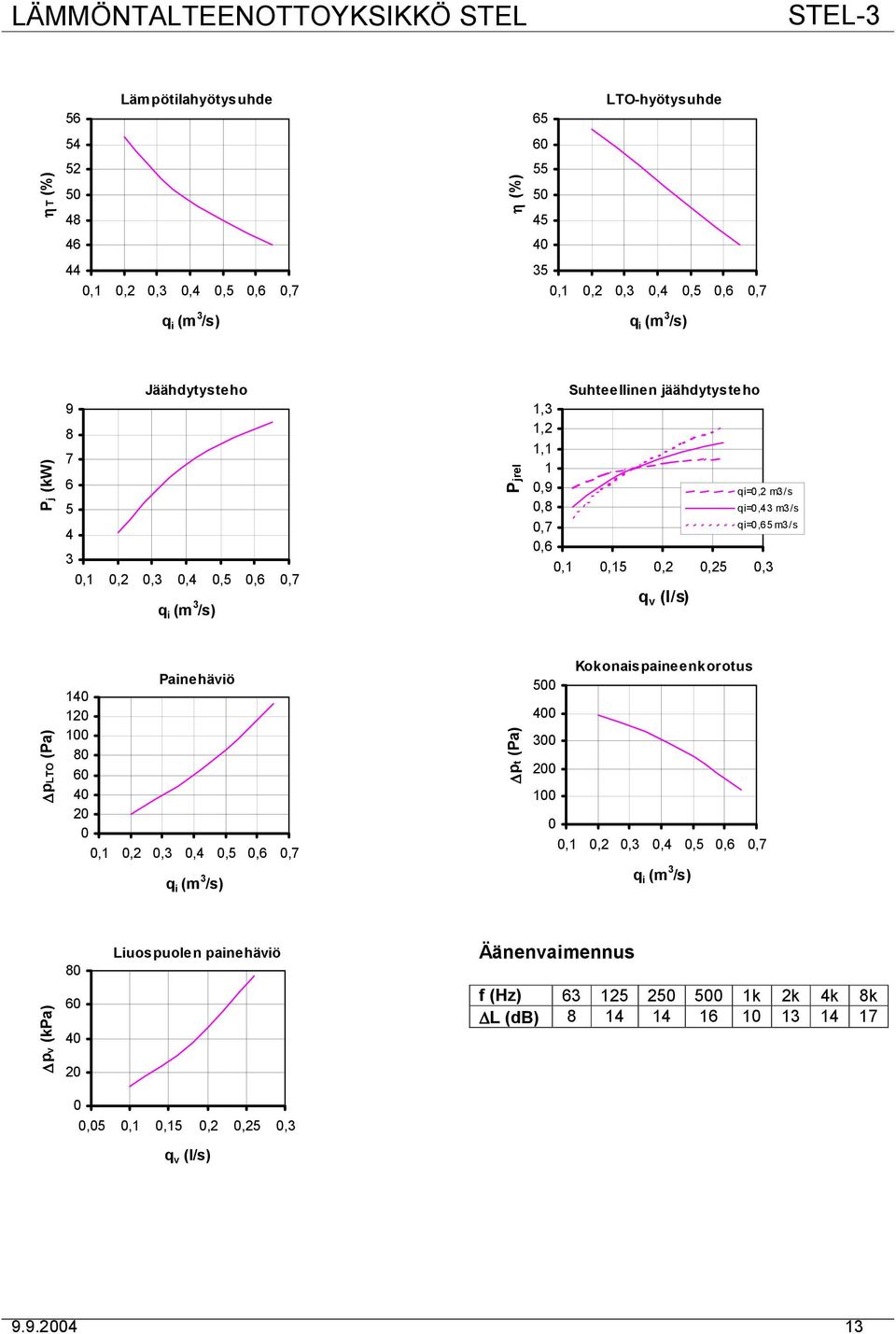

13 STEL-3 ηt (%) Lämpötilahyötysuhde ,,2,3,4,5,6,7 η (%) LTO-hyötysuhde ,,2,3,4,5,6,7 Pj (kw) Jäähdytysteho ,,2,3,4,5,6,7 Pjrel Suhteellinen jäähdytysteho,3,2,,9,8,7,6,,5,2,25,3 qi=,2 m3/s qi=,43 m3/s qi=,65 m3/s plto (Pa) Painehäviö ,,2,3,4,5,6,7 pt (Pa) Kokonaispaineenkorotus ,,2,3,4,5,6,7 pv (kpa) Liuospuolen painehäviö Äänenvaimennus f (Hz) k 2k 4k 8k L (db) ,5,,5,2,25,

14 STEL-4 Lämpötilahyötysuhde LTO-hyötysuhde ηt (%) η (%) ,3,5,7,9,,3,5,7,9, 4 Jäähdytysteho,3 Suhteellinen jäähdytysteho Pj (kw) 2 8 6,3,5,7,9, Pjrel,2,,9,8 qi= m3/s,7,5,2,25,3,35,4 qi=,4 m3/s qi=,7 m3/s 2 Painehäviö 5 4 Kokonaispaineenkorotus plto (Pa) 8 4 2,3,5,7,9, pt (Pa) 3 2,3,5,7,9, 8 Liuospuolen painehävö Äänenvaimennus pv (kpa) 4 2 f (Hz) k 2k 4k 8k L (db) ,,2,3,

15 STEL-5 56 Lämpötilahyötysuhde 65 LTO-hyötysuhde ηt (%) η (%) ,5,7,9,,3,5,7 35,5,7,9,,3,5,7 22 Jäähdytysteho,2 Suhteellinen jäähdytysteho 2, Pj (kw) ,5,7,9,,3,5,7 Pjrel,9,8,7,6,,2,3,4,5,6 qi=,6 m3/s qi=, m3/s qi=,6 m3/s p LTO (Pa) Painehäviö ,5,7,9,,3,5,7 q i (m 3 /s) pt (Pa) Kokonaispaineenkorotus ,5,7,9,,3,5,7 pv (kpa) Liuospuolen painehäviö 8 4 2,2,3,4,5,6 Äänenvaimennus f (Hz) k 2k 4k 8k L (db)

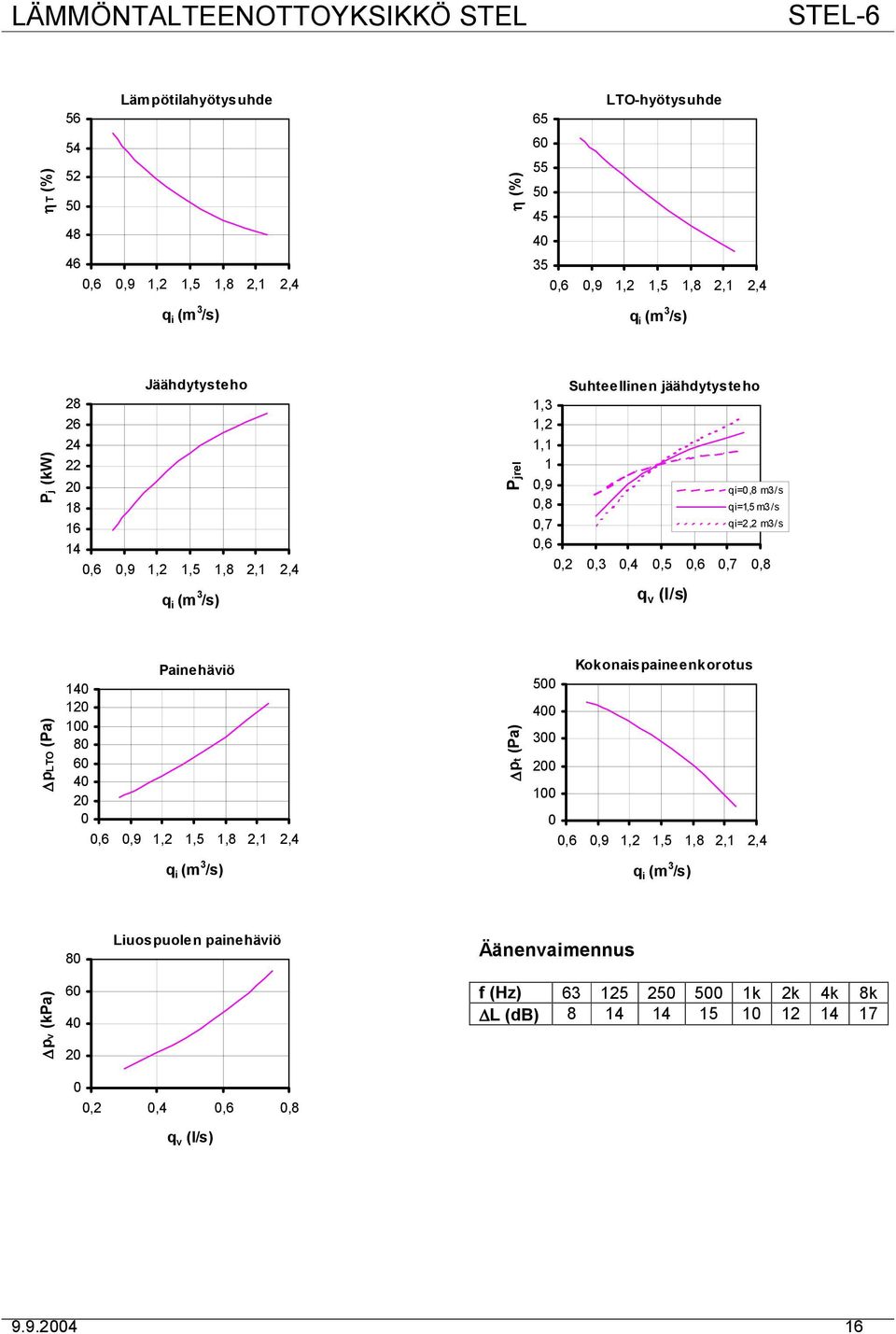

16 STEL-6 ηt (%) Lämpötilahyötysuhde ,6,9,2,5,8 2, 2,4 η (%) LTO-hyötysuhde ,6,9,2,5,8 2, 2,4 Pj (kw) Jäähdytysteho ,6,9,2,5,8 2, 2,4 Pjrel Suhteellinen jäähdytysteho,3,2,,9,8,7,6,2,3,4,5,6,7,8 qi=,8 m3/s qi=,5 m3/s qi=2,2 m3/s plto (Pa) Painehäviö ,6,9,2,5,8 2, 2,4 pt (Pa) Kokonaispaineenkorotus ,6,9,2,5,8 2, 2,4 8 Liuospuolen painehäviö Äänenvaimennus pv (kpa) 4 2,2,4,6,8 f (Hz) k 2k 4k 8k L (db)

17 STEL-7 ηt (%) Lämpötilahyötysuhde,5 2 2,5 3 3,5 4 η (%) LTO-hyötysuhde,5 2 2,5 3 3,5 4 Pj (kw) Jäähdytysteho,5 2 2,5 3 3,5 4 Pjrel,2,,9,8,7,6 Suhteellinen jäähdytysteho qi=,7 m3/s qi=2,6 m3/s qi=3,5 m3/s,4,6,8,2,4 plto (Pa) Painehäviö,5 2 2,5 3 3,5 4 pt (Pa) Kokonaispaineenkorotus ,5 2 2,5 3 3,5 4 q i (m 3 /s) 6-napainen 8-napainen pv (kpa) Liuospuolen painehäviö,4,6,8,2,4 Äänenvaimennus f (Hz) k 2k 4k 8k L (db)

18 STEL-8 54 Lämpötilahyötysuhde LTO-hyötysuhde ηt (%) 52 5 η (%) Jäähdytysteho,5 Suhteellinen jäähdytysteho P j (kw) q i (m 3 /s) Pjrel,3,,9,7 2 m3/s 3,3 m3/s 4,5 m3/s,5,5 2 2,5 plto (Pa) Painehäviö pt (Pa) Kokonaispaineenkorotus pv (kpa) Liuospuolen painehäviö,5,5 2 2,5 Äänenvaimennus f (Hz) k 2k 4k 8k L (db)

19 Sovellusesimerkkejä Sovellusesimerkkien periaatekaavioita. Lämmöntalteenottoyksikkö STEL tuloilmakoje 2. Lämmöntalteenottoyksikkö STEL lämpöpumppu talteenotetun lämmön viemiseksi vesivaraajaan

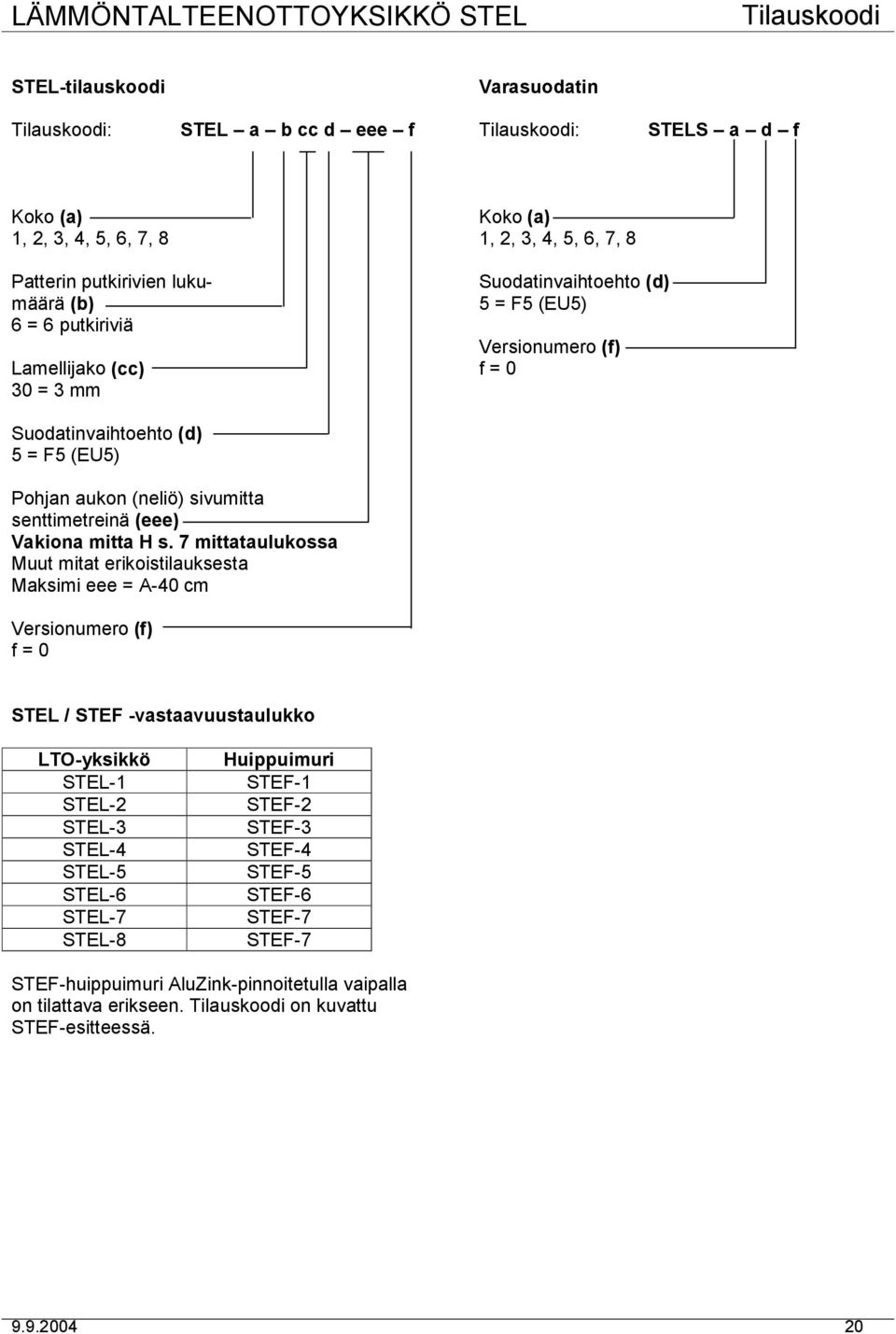

20 Tilauskoodi STEL-tilauskoodi Varasuodatin Tilauskoodi: STEL a b cc d eee f Tilauskoodi: STELS a d f Koko (a), 2, 3, 4, 5, 6, 7, 8 Koko (a), 2, 3, 4, 5, 6, 7, 8 Patterin putkirivien lukumäärä (b) 6 = 6 putkiriviä Lamellijako (cc) 3 = 3 mm Suodatinvaihtoehto (d) 5 = F5 (EU5) Versionumero (f) f = Suodatinvaihtoehto (d) 5 = F5 (EU5) Pohjan aukon (neliö) sivumitta senttimetreinä (eee) Vakiona mitta H s. 7 mittataulukossa Muut mitat erikoistilauksesta Maksimi eee = A-4 cm Versionumero (f) f = STEL / STEF -vastaavuustaulukko LTO-yksikkö STEL- STEL-2 STEL-3 STEL-4 STEL-5 STEL-6 STEL-7 STEL-8 Huippuimuri STEF- STEF-2 STEF-3 STEF-4 STEF-5 STEF-6 STEF-7 STEF-7 STEF-huippuimuri AluZink-pinnoitetulla vaipalla on tilattava erikseen. Tilauskoodi on kuvattu STEF-esitteessä
