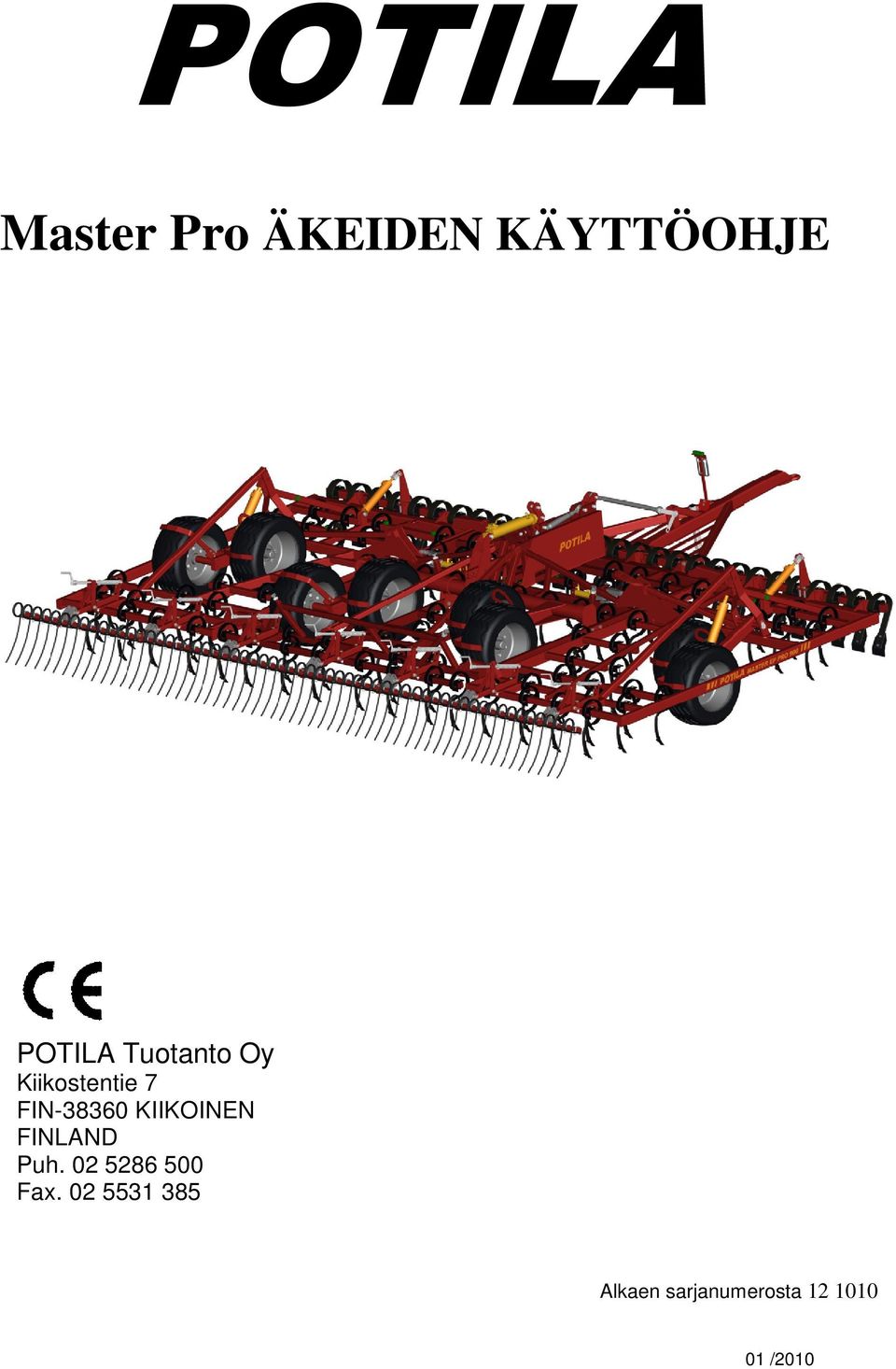

1 POTILA Master Pro ÄKEIDEN KÄYTTÖOHJE POTILA Tuotanto Oy Kiikostentie 7 FIN KIIKOINEN FINLAND Puh Fax Alkaen sarjanumerosta /2010

2 POTILA MASTER PRO ÄKEIDEN KÄYTTÖOHJE Mallit: Master Pro 7000, 8000, 9000 ja LUE TÄMÄ OHJE HUOLELLISESTI LÄPI ENNEN KONEEN KÄYTTÖÖNOTTOA SISÄLTÖ: - EY - Vaatimustenmukaisuusvakuutus - Tekniset tiedot - Turvallisuusohjeet - Toimenpiteet koneen käyttökuntoon saattamiseksi - Käyttö työskenneltäessä - Kuljetusohjeet - Huolto ja säilytys - Takuuehdot KONEESSA ON ALLA OLEVAN MUKAINEN TYYPPIKILPI, MERKITSE SIIHEN KONEESSA OLEVAT TIEDOT MUISTIIN. Valmistaja Tillverkare POTILA Tuotanto Oy Kiikostentie 7 FIN KIIKOINEN FINLAND Malli / Typ Sarja / Serie Nr. Valmistusvuosi / Tillverkningsår

3 EY - VAATIMUSTENMUKAISUUSVAKUUTUS Konedirektiivin 2006 / 42 / EY mukaisesti voimassa 29. joulukuuta 2009 lähtien POTILA Tuotanto OY Kiikostentie 7 FIN KIIKOINEN SUOMI FINLAND vakuuttaa täten, että alla mainitut koneet täyttävät neuvoston direktiivin 2006/42/EY vaatimukset. Edellä oleva vakuutus koskee seuraavia koneita POTILA MASTER PRO 7000, 8000, 9000 ja joiden valmistusnumero on Antti Kiilo Allekirjoittanut on myös pätevä laatimaan teknisen dokumentaation edellä mainituille koneille.

4 POTILA MASTER PRO ÄKEIDEN TEKNISET TIEDOT Tyyppi Master Master Master Master Pro Pro Pro Pro Lohkojen määrä kpl Työleveys m 7,0 8,0 9,0 10,0 Piikkimäärä kpl jako 8cm Piikkiakselien määrä kpl Vetotehontarve kw hv Hydrauliikkaliitäntöjen tarve kpl 1-toimisia / kpl 2-toimisia -/2 -/2 -/2 -/2 Kuljetusleveys m 3,4 3,4 3,4 4,4 Työsyvyyden säätö M=mek. H=hydr. H H H H Pyörien määrä kpl Paino jälkiharalla kg KAIKILLE TYYPEILLE YHTEISIÄ OMINAISUUKSIA: - Etuladat 10x80 jousilla 150 leveillä kärkilapuilla - Piikit Master 1045, materiaalin poikkileikkaus 10x45 mm - Piikkijako 8 cm - 350/50-16 pyörät halkaisija 780 mm, leveys 350 mm - Valosarja LISÄVARUSTEET: - Takalata 11x45 jousilla yhteiskäytöllä etuladan kanssa tai erillisellä hydrauliikalla suoraan traktorista. - Jälkiharat φ12 mm:n piikein, jousitetut, varustettu korkeuden kampisäädöllä. - Varpajyrät φ27 cm, jousitetut, varustettu korkeuden kampisäädöllä. - Jälkivarusteita korkeintaan 2 kpl /äes - Master Strong 10x45 lisäjouset kahteen ensimmäiseen piikkiriviin - Master Solid 70 mm:n kärkiterät täysin aukottomaan muokkaukseen - Varapyörä - POTILA Ultra elektroninen työsyvyysmittari Oikeus teknisiin muutoksiin pidätetään.

5 TURVALLISUUSOHJEET Koneen käyttötarkoitus: POTILA MASTER PRO äkeet ovat tarkoitettu pellon pinnan muokkaamiseen, joka voi olla kynnetty, kultivoitu tai siinä voi olla kasvillisuutta tai kasvien osia. Konetta ei saa käyttää muuhun tarkoitukseen. - Henkilöiden oleskelu koneen päällä, työssä tai kuljetettaessa on kielletty. - Oleskelu koneen sivulohkojen lähellä on kielletty, koneen sivulohkoissa on seuraava varoitusmerkintä joka tarkoittaa: Vaaran määrittely PURISTUMISVAARA Toimenpide vaaran välttämiseksi PIDÄ TURVAETÄISYYS KONEESEEN -Koneen sivulohkojen noston ja laskun saa tehdä vain koneen ollessa paikoillaan. -Varmista, että sivulohkot ovat täysin yläasennossaan ennen liikkeelle lähtöä. -Sulje keskilohkon pyöräsylinterin sulkuventtiili ennen yleiselle tielle ajoa. -Maantiekuljetukset on tehtävä varovasti ja liikennesääntöjä noudattaen. -Konetta huollettaessa on sivulohkojen oltava alas laskettuina ja koneen tasaisella alustalla. -Koneen huoltoon on käytettävä aina alkuperäisiä varaosia. -Kone on säädettävä tämän ohjeen mukaisesti ja noudatettava sekä käytössä että huollossa tätä ohjetta.

6 TOIMENPITEET ENNEN KONEEN KÄYTTÖÖNOTTOA 1. Kiinnitä kone traktorin vetokoukkuun. Yhdistä pyörien käyttöhydrauliikan, halkaisija 19 mm (isommat) ja sivulohkojen / hydraulisten etulatojen halkaisija 14 mm (pienemmät) letkut 2-toimisiin ulosottoihin. Avaa kuljetusventtiili 4.(kuva 1.) SIIRRÄ TRAKTORI JA ÄES TASAISELLE ALUSTALLE. Laske sivulohkot, äes pitää tällöin olla kuljetusasennossa, lohkojen automaattinen lukitus aukeaa ennen kuin sivulohkot alkavat liikkua. Kuva 1. 2.LOHKOJEN KESKINÄISEN ASENNON SÄÄTÄMINEN Koneen keskilohkon korkeus sivulohkoihin nähden säädetään tangosta 2. (kuva 1.) Keskilohko säädetään samaan tasoon sivulohkojen kanssa. Tarkista säätö pellolla äestystä aloitettaessa Kuva 2. Sivulohkojen keskinäistä korkeutta voidaan säätää kiertämällä sylinterin männänvartta, kohta 5. ( kuva 2.). päätykappale on lukittava kontramutterilla. Kierrettä ei saa tulla näkyviin 10 mm enempää. Tarkista tämäkin säätö vielä pellolla.

7 Kuva 3. Koneen vaakasuoruus säädetään tangolla 1. (kuva 3.) kun tankoa pidennetään rungon etupää nousee, vastaavasti tankoa lyhennettäessä etupää laskee, kiristä lukitusmutteri lopuksi. Tarkista vaakasuoruus myös pellolla työ-olosuhteissa. ASENNON SÄÄTÖ ON TRAKTORIKOHTAINEN, SE ON TEHTÄVÄ UUDELLEEN JOS KONE KYTKETÄÄN TOISEEN TRAKTORIIN. 3. SIVULOHKOJEN ja ETULATOJEN HYDRAULIIKAN TOIMINTAPERIAATE: Etulatojen ja pyörien käytön hydraulisylinterit ovat sarjaan kytketyt, joka takaa sen, että kaikki niiden käyttämät toiminnot tapahtuvat tarkasti samaan "tahtiin". Kaikissa malleissa on automaattisesti toimivat venttiilistöt jotka ohjaavat etulata / sivulohkohydrauliikkaa. Niiden tehtävänä on jakaa saman hydrauliliitännän paine etuladoille tai sivulohkojen nostosylinterille sen mukaan onko äes työ- vai kuljetusasennossa 4.HYDRAULIIKKAPIIRIEN TASAAMINEN ja ILMANPOISTO Kun kone otetaan käyttöön ensimmäistä kertaa pidemmän tauon jälkeen, on sarjaankytkettyjen sylinterien männänvarret "ajettava" hydrauliikalla täysin ulos ja pidettävä traktorin hydrauliikkavivusta painetta "päällä" minuutin ajan. Järjestelmät ovat tasaantuneet ja ilmaantuneet silloin kun sivulohkojen pyöräsylinterien männänvarret ovat ulkona 300 mm mitattaessa kiiltävää kromattua osaa. Keskilohkossa mitta on 400 mm ja etulatojen sylintereissä 250 mm. HUOM! Jos sylintereitä liikutellaan edestakaisin, sillä ei ole edellä neuvottua vaikutusta.

8 SIVULOHKOJEN LASKU ja NOSTO Sivulohkot liikkuvat vain silloin kun äes on kuljetusasennossa. Sivulohkojen käyttösylinterien hydrauliikkapiirissä on venttiili, joka säätää virtauksen siten että kumpikin sivulohko liikkuu samaan tahtiin. Sivulohkot lukitaan mekaanisilla lukitsimilla jotka toimivat samalla hydrauliikalla kuin lohkojen käyttösylinterit. SYVYYSOSOITTIMEN SÄÄTÖ Syvyyden osoitin on keskilohkossa. HUOM! Osoitin näyttää piikkien kärjen ja pyörien asennon, todellinen työsyvyys riippuu maalajista. ÄESTÄMINEN Laske sivulohkot alas. HUOMIOI TURVALLISUUS (ks. sivu 5.) Varmista, että sivulohkojen ulottuma-alue on vapaa. Muista turvaetäisyys! Tee sivulohkojen alas lasku seuraavasti: Äes on oltava mahdollisimman tasaisella alustalla kuljetusasennossa, sivulohkojen lukitukset aukeavat automaattisesti ennen lohkojen laskeutumista. Huom! Aseta sylinterien sivulohkojen puoleiset tapit soikeiden reikien keskelle hydrauliikalla. Tällöin lohkot pääsevät mukautumaan pellon pinnan mukaan

9 HYDRAULIIKKAPIIRIEN TASAUS Ennen äestyksen aloittamista on syytä ottaa tavaksi suorittaa ilmaus ja tasaus, kuten edellä on neuvottu, tällöin mahdolliset ilmakuplat poistuvat ja äes työskentelee täsmällisesti. Ilmaus ja tasaus on tehtävä sekä pyörä- että etulatapiireille. Kun se tehdään usein, riittää n sekunnin kierrätys. kuva 1. TYÖSYVYYDEN SÄÄTÖ Äkeen työsyvyys säädetään säätöklipseillä 3 (kuva 1.) Työsyvyys säädetään asettamalla sopiva määrä säätöklipsejä sylinterin rungon ja päätykappaleen väliin seuraavasti: PALAT SYVYYS 1½+1¼+ 7/8 0 cm 1½+1¼ 1 cm 1½+1 2 cm 1¼+1 3 cm 1+7/8 4 cm 1½ 5 cm 1¼ 6 cm 1 7 cm 7/8 8 cm 3/4 9 cm Kaikki pois 10 cm Todellinen syvyys on aina tarkistettava äestetystä maasta mittaamalla äkeen takaa. Tee mittaus jokaisen lohkon kohdalta. Säätö on tehtävä lohkon kovimman maalajin mukaan. Äestettäessä pehmeämpää kohtaa voidaan työsyvyyttä pienentää ajon aikana hydrauliikalla.

10 ETULATOJEN KÄYTTÖ Etuladan muokkauskulmaa on säädettävä maalajin mukaan, siten että haluttu teho saavutetaan. Sopiva käytännön ohje on kärkilappujen korkuinen multavalli ladan edessä, silloin maapartikkelit hierovat toisiinsa ja isot kokkareet murentuvat. Jos asento on liian pysty maa kerääntyy ladan eteen lisäten vetovoiman tarvetta nopeasti. Kuva 5. TAKALATOJEN KÄYTTÖ Takaladoissa voi olla joko kuvan 5. mukainen säätö joka on kytketty etulatojen käyttöön tai erillinen hydraulinen säätö, jolloin takalataa voidaan hallita täysin riippumatta muista ladoista. JÄLKIVARUSTEIDEN SÄÄTÖ Jälkiharojen asentoa voidaan säätää kohdista 5 ja 6 kuva 6. Jälkihara lajittelee hienomman maa-aineksen kylvösyvyyteen parhaiten, jos piikit ovat kohtisuoraan maahan nähden ja ajonopeus n km/h. Kohdasta 6 säädetään piikkien kulmaa. Kammella 5 voidaan säätää harojen korkeutta ja painetta maahan nähden. Harat voidaan tarvittaessa kiertää kokonaan ylös tällä kammella. Kuva 6

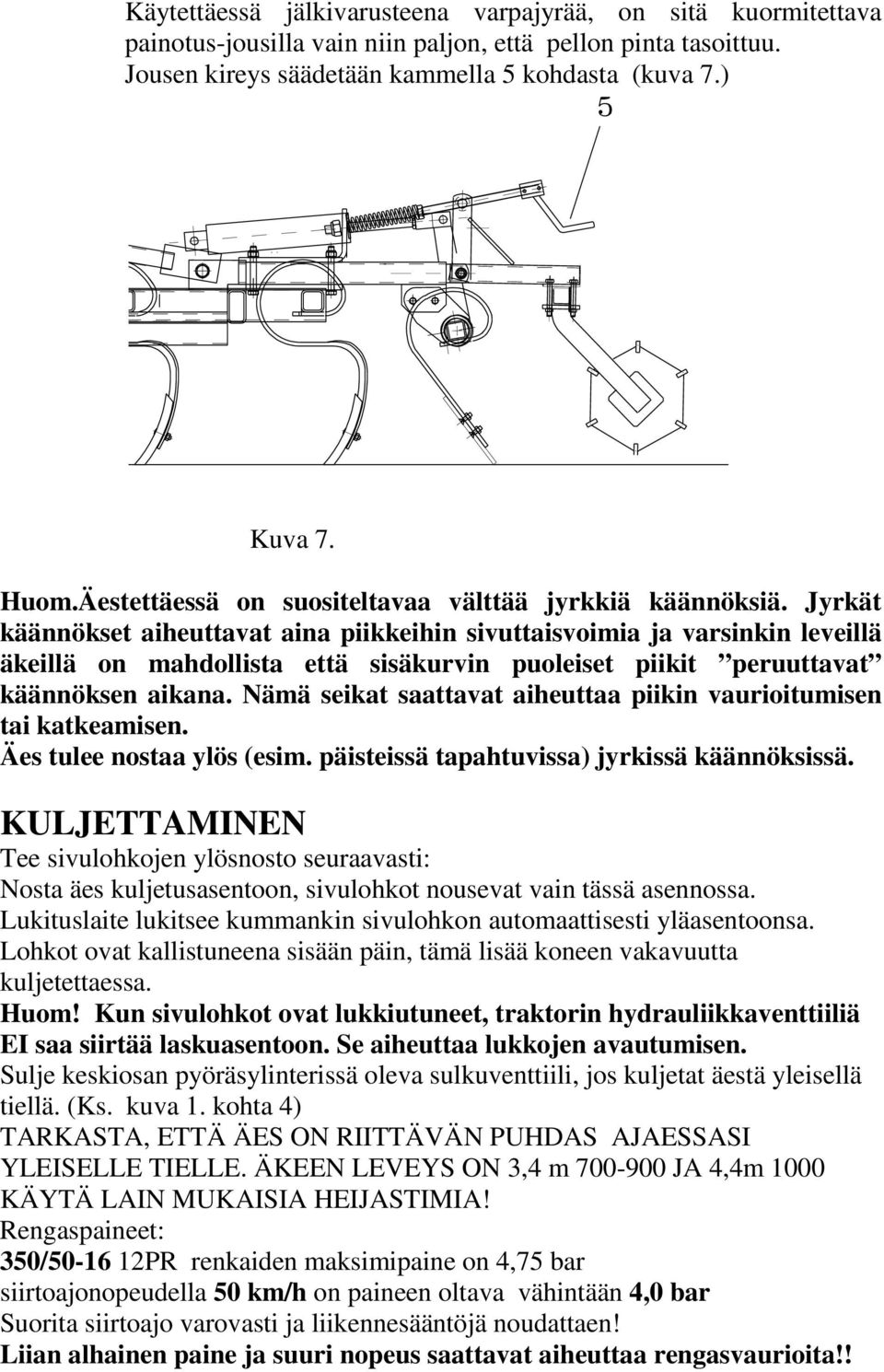

11 Käytettäessä jälkivarusteena varpajyrää, on sitä kuormitettava painotus-jousilla vain niin paljon, että pellon pinta tasoittuu. Jousen kireys säädetään kammella 5 kohdasta (kuva 7.) Kuva 7. Huom.Äestettäessä on suositeltavaa välttää jyrkkiä käännöksiä. Jyrkät käännökset aiheuttavat aina piikkeihin sivuttaisvoimia ja varsinkin leveillä äkeillä on mahdollista että sisäkurvin puoleiset piikit peruuttavat käännöksen aikana. Nämä seikat saattavat aiheuttaa piikin vaurioitumisen tai katkeamisen. Äes tulee nostaa ylös (esim. päisteissä tapahtuvissa) jyrkissä käännöksissä. KULJETTAMINEN Tee sivulohkojen ylösnosto seuraavasti: Nosta äes kuljetusasentoon, sivulohkot nousevat vain tässä asennossa. Lukituslaite lukitsee kummankin sivulohkon automaattisesti yläasentoonsa. Lohkot ovat kallistuneena sisään päin, tämä lisää koneen vakavuutta kuljetettaessa. Huom! Kun sivulohkot ovat lukkiutuneet, traktorin hydrauliikkaventtiiliä EI saa siirtää laskuasentoon. Se aiheuttaa lukkojen avautumisen. Sulje keskiosan pyöräsylinterissä oleva sulkuventtiili, jos kuljetat äestä yleisellä tiellä. (Ks. kuva 1. kohta 4) TARKASTA, ETTÄ ÄES ON RIITTÄVÄN PUHDAS AJAESSASI YLEISELLE TIELLE. ÄKEEN LEVEYS ON 3,4 m JA 4,4m 1000 KÄYTÄ LAIN MUKAISIA HEIJASTIMIA! Rengaspaineet: 350/ PR renkaiden maksimipaine on 4,75 bar siirtoajonopeudella 50 km/h on paineen oltava vähintään 4,0 bar Suorita siirtoajo varovasti ja liikennesääntöjä noudattaen! Liian alhainen paine ja suuri nopeus saattavat aiheuttaa rengasvaurioita!!

12 HUOLTO ja SÄILYTYS KIRISTÄ KAIKKI RUUVIT 2:n TUNNIN KÄYTÖN JÄLKEEN. Voitele koneen rasvanipat kerran käyttökaudessa. Varpajyrien rasvanipat päivittäin. Tarkasta renkaiden ilmanpaineet aina ennen muokkauskauden alkua. Ks. painetiedot edellisessä kappaleessa. Pitempiaikaista säilytystä varten kone on puhdistettava huolellisesti ja voideltava. Hydraulisylinterit tulee olla siten että kromattua männänvartta näkyy mahdollisimman vähän, näkyviin jäävät osat on suojattava vaseliinilla, tai muulla suoja-aineella. Piikeille on eduksi, jos koneen paino ei ole niiden kannatettavana. Varaosa- ja tarvikekysymyksissä on paras kääntyä koneen myyjän puoleen. Käytä vain alkuperäisiä osia. TAKUU Annamme POTILA maatalouskoneille yhden käyttökauden takuun. Takuuehdot: 1.Valmistaja korvaa takuuajan kuluessa maksutta sellaiset osat, jotka ovat tulleet käyttökelvottomaksi valmistusviasta tai vajaalaatuisesta raaka-aineesta johtuen. Takuun ulkopuolelle jäävät kuitenkin kaikki kulutusosat. 2. Takuuajan aikana koneen omistaja on velvollinen maksamaan takuukorjauksen työ- ja rahtikustannukset sekä matkoista, matka-ajasta ja asentajan päivärahoista aiheutuneet kustannukset. 3. Takuu ei korvaa vaurioita, jotka ovat aiheutuneet: virheellisestä käytöstä, puutteellisesta huollosta, ilman valmistajan lupaa tehdyistä muutoksista, liikenneonnettomuudesta tai muista tarkastusmahdollisuuksien ulkopuolella olevista syistä. Takuu ei korvaa vaurioita, jotka ovat tapahtuneet käytettäessä konetta selvästi ylisuurella traktorilla. 4. Mikäli takuuaikana ilmennyt vika on korjautettu ulkopuolisella, valmistaja korvaa aiheutuneet kustannukset vain siinä tapauksessa, että tällaisesta menettelystä on sovittu etukäteen valmistajan edustajan kanssa. 5. Valmistaja ei vastaa vaurioitumisen aikaisten seisontapäivien aiheuttamista ansionmenetyksistä eikä muista välittömistä tai välillisistä tappioista, joita koneen vioittuminen on mahdollisesti aiheuttanut.
