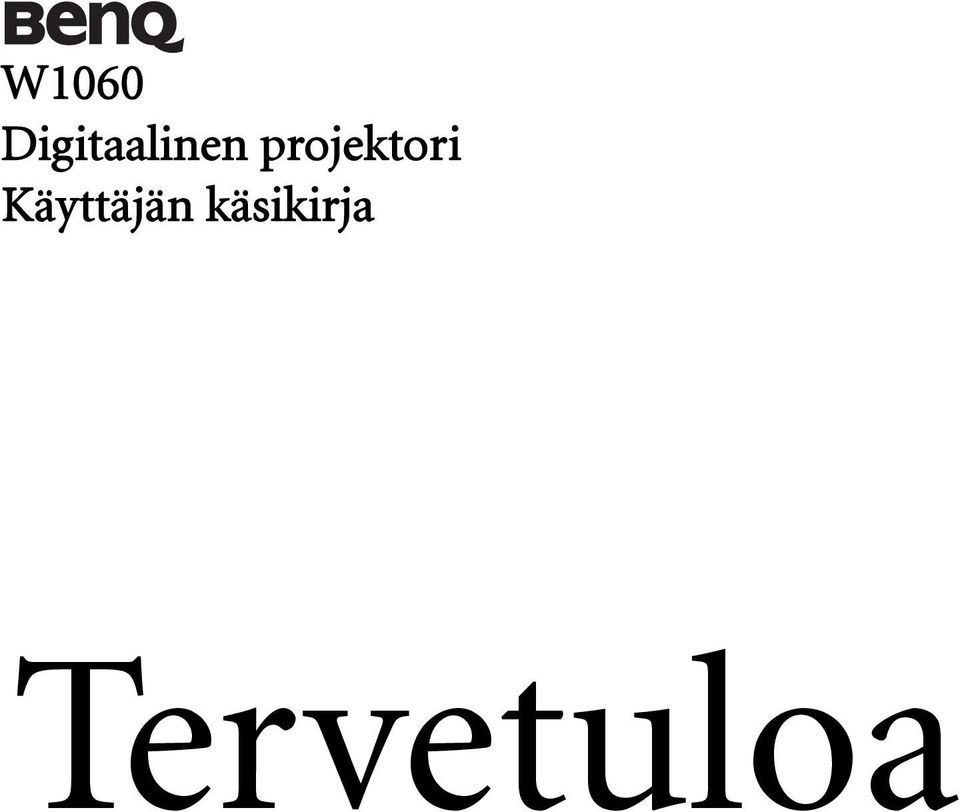

1 W1060 Digitaalinen projektori Käyttäjän käsikirja Tervetuloa

2 Sisällysluettelo Tärkeät turvallisuusohjeet...3 Johdanto...7 Projektorin ominaisuudet... 7 Lähetyssisältö... 8 Projektorin ulkoinen näkymä... 9 Ohjaimet ja toiminnot Projektorisi paikoittaminen...15 Sijainnin valitseminen Halutun heijastetun kuvakoon saaminen Liitännät...19 Tietokoneen liittäminen näyttöön Video-lähdelaitteiden liittäminen HDMI -lähdelaitteiden liittäminen Käyttö...25 Projektorin käynnistäminen Valikkojen käyttäminen Projektorin kiinnittäminen Salasana-toiminnon käyttäminen Tulosignaalin kytkeminen Heijastetun kuvan säätäminen Yksityiskohtien suurentaminen ja etsiminen Kuvasuhteen valitseminen Kuvan optimoiminen Kuvan piitottaminen Uniajastimen asettaminen Kaukosaatimen vastaanotin Kuvan jäädyttäminen Käyttö suuren korkeuden ympäristössä...41 Äänen asettaminen...42 Projektori-valikon näytön henkilökohtaistaminen...43 Projektorin sulkeminen...43 Valikon käyttö...44 Kunnossapito...52 Care of the Projektorin hoito...52 Lampun tiedot...53 Vianetsintä...59 Määritykset...60 Projektorin määritykset...60 Mitat...61 Ajoituskaavio...62 Takuu- ja Copyright-tietoja Sisällysluettelo

3 Tärkeät turvallisuusohjeet Projektori on suunniteltu ja testattu vastaamaan informaatioteknisten laitteiden viimeisimpiä standardeja. Tämän tuotteen turvallisen käytön varmistamiseksi on kuitenkin tärkeää, että noudatat tämän käyttöohjeen ohjeita sekä tuotteeseen kiinnitettyjä merkintöjä. Turvallisuusohjeet 1. Lue tämä käsikirja ennen kuin käytät projektoriasi. Säilytä se tulevana referenssinä. 2. Älä katso suoraan projektorin linssiin käytön aikana. Voimakas valonsäde voi vaurioittaa silmiäsi. 4. Joissakin maissa verkkojännite EI ole vakaa. Tämä projektori on suunniteltu toimimaan turvallisesti verkkojännitteelä välillä VAC, mutta se voi pettää, jos virtaleikkauksia tai ±10 V:n aaltoilua tapahtuu. Alueilla, missä verkkojännite voi aaltoilla tai katketa, on suositeltavaa, että liität projektorisi jännitestabilisaattorin, syöksyaaltosuojan tai katkeamattoman virtalähteen (UPS) kautta. 3. Anna huolto aina asiantuntijoiden tehtäväksi. 5. Älä peitä projektorin linssiä millään esineellä projektorin ollessa käynnissä, koska tämä voisi aiheuttaa kohteen lämpenemistä ja muodon muuttumista tai jopa aiheuttaa tulipalon. Lampun hetkellistä sammuttamista varten paina BLANK projektorilla tai kaukosäätimellä. Tärkeät turvallisuusohjeet 3

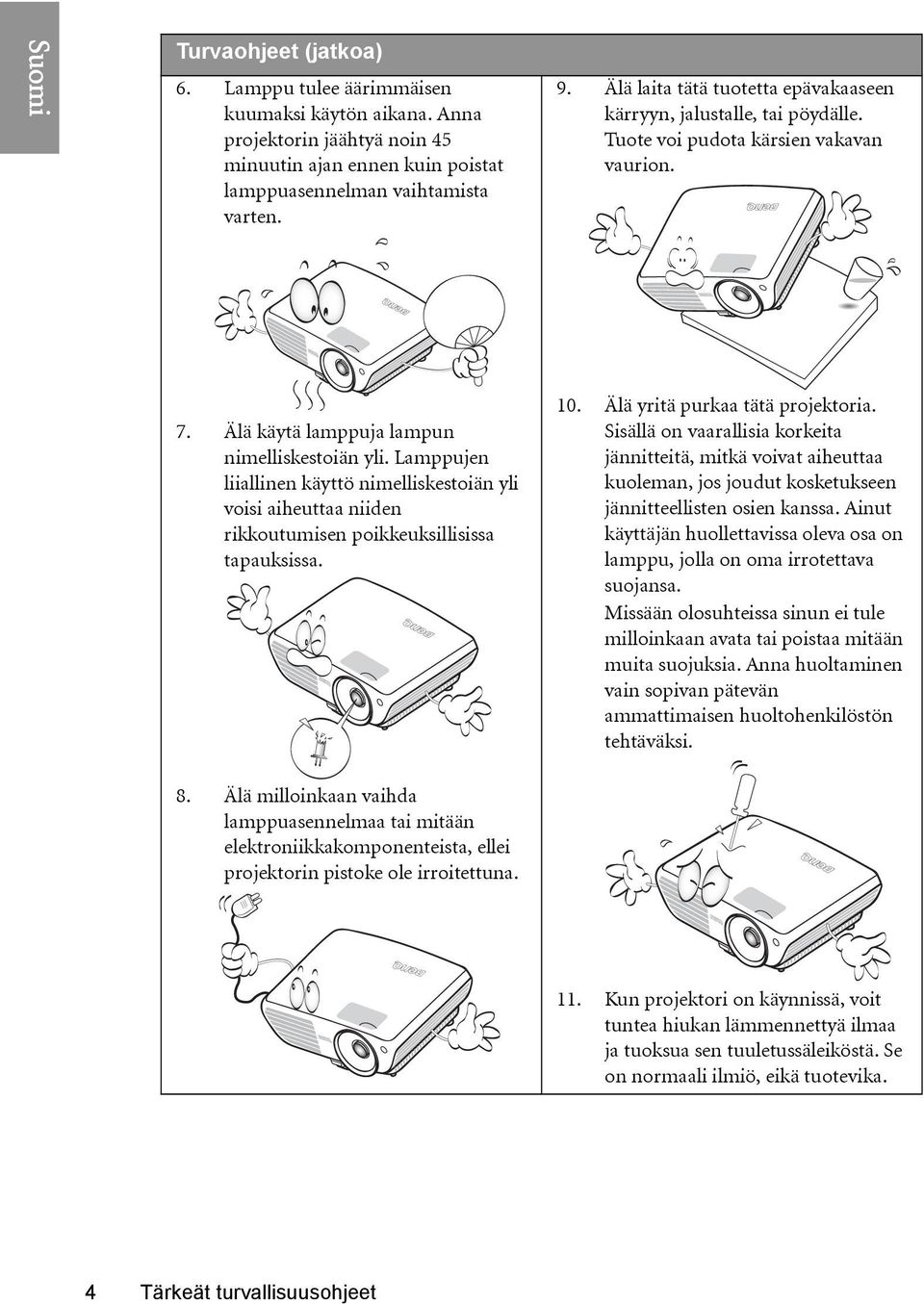

4 Turvaohjeet (jatkoa) 6. Lamppu tulee äärimmäisen kuumaksi käytön aikana. Anna projektorin jäähtyä noin 45 minuutin ajan ennen kuin poistat lamppuasennelman vaihtamista varten. 9. Älä laita tätä tuotetta epävakaaseen kärryyn, jalustalle, tai pöydälle. Tuote voi pudota kärsien vakavan vaurion. 7. Älä käytä lamppuja lampun nimelliskestoiän yli. Lamppujen liiallinen käyttö nimelliskestoiän yli voisi aiheuttaa niiden rikkoutumisen poikkeuksillisissa tapauksissa. 8. Älä milloinkaan vaihda lamppuasennelmaa tai mitään elektroniikkakomponenteista, ellei projektorin pistoke ole irroitettuna. 10. Älä yritä purkaa tätä projektoria. Sisällä on vaarallisia korkeita jännitteitä, mitkä voivat aiheuttaa kuoleman, jos joudut kosketukseen jännitteellisten osien kanssa. Ainut käyttäjän huollettavissa oleva osa on lamppu, jolla on oma irrotettava suojansa. Missään olosuhteissa sinun ei tule milloinkaan avata tai poistaa mitään muita suojuksia. Anna huoltaminen vain sopivan pätevän ammattimaisen huoltohenkilöstön tehtäväksi. 11. Kun projektori on käynnissä, voit tuntea hiukan lämmennettyä ilmaa ja tuoksua sen tuuletussäleiköstä. Se on normaali ilmiö, eikä tuotevika. 4 Tärkeät turvallisuusohjeet

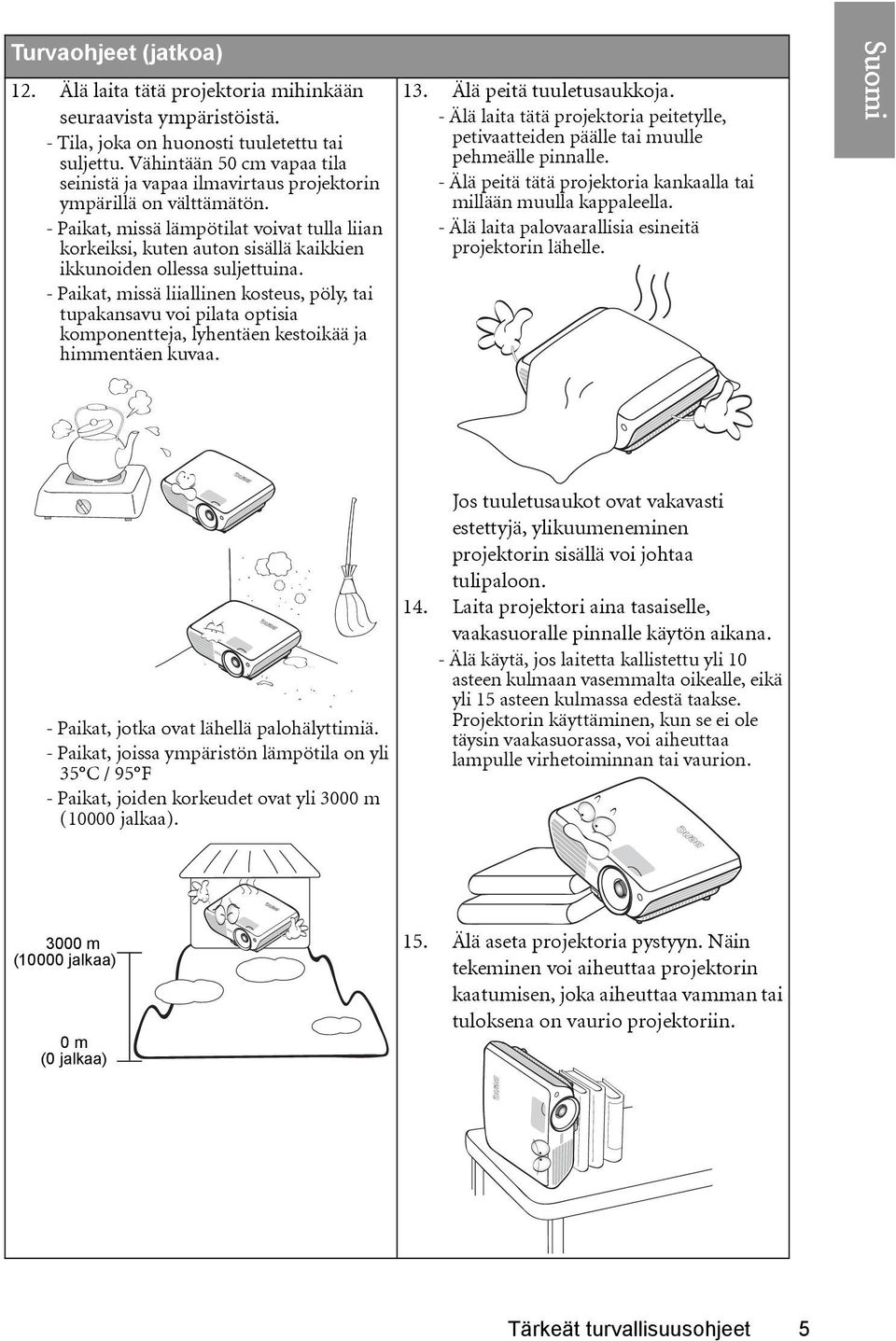

5 Turvaohjeet (jatkoa) 12. Älä laita tätä projektoria mihinkään seuraavista ympäristöistä. - Tila, joka on huonosti tuuletettu tai suljettu. Vähintään 50 cm vapaa tila seinistä ja vapaa ilmavirtaus projektorin ympärillä on välttämätön. - Paikat, missä lämpötilat voivat tulla liian korkeiksi, kuten auton sisällä kaikkien ikkunoiden ollessa suljettuina. - Paikat, missä liiallinen kosteus, pöly, tai tupakansavu voi pilata optisia komponentteja, lyhentäen kestoikää ja himmentäen kuvaa. 13. Älä peitä tuuletusaukkoja. - Älä laita tätä projektoria peitetylle, petivaatteiden päälle tai muulle pehmeälle pinnalle. - Älä peitä tätä projektoria kankaalla tai millään muulla kappaleella. - Älä laita palovaarallisia esineitä projektorin lähelle. - Paikat, jotka ovat lähellä palohälyttimiä. - Paikat, joissa ympäristön lämpötila on yli 35 C / 95 F - Paikat, joiden korkeudet ovat yli 3000 m (10000 jalkaa). Jos tuuletusaukot ovat vakavasti estettyjä, ylikuumeneminen projektorin sisällä voi johtaa tulipaloon. 14. Laita projektori aina tasaiselle, vaakasuoralle pinnalle käytön aikana. - Älä käytä, jos laitetta kallistettu yli 10 asteen kulmaan vasemmalta oikealle, eikä yli 15 asteen kulmassa edestä taakse. Projektorin käyttäminen, kun se ei ole täysin vaakasuorassa, voi aiheuttaa lampulle virhetoiminnan tai vaurion m (10000 jalkaa) 0 m (0 jalkaa) 15. Älä aseta projektoria pystyyn. Näin tekeminen voi aiheuttaa projektorin kaatumisen, joka aiheuttaa vamman tai tuloksena on vaurio projektoriin. Tärkeät turvallisuusohjeet 5

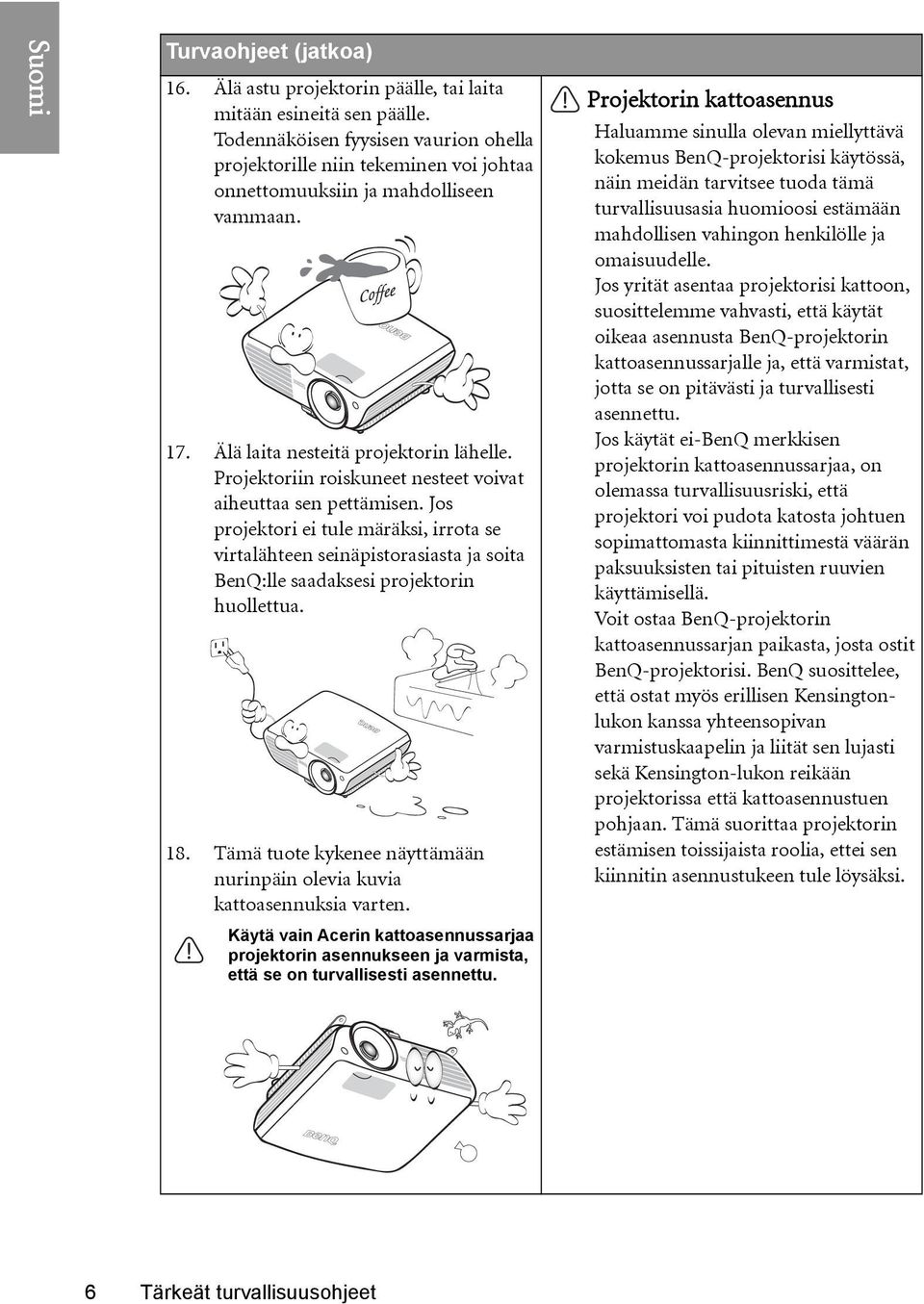

6 Turvaohjeet (jatkoa) 16. Älä astu projektorin päälle, tai laita mitään esineitä sen päälle. Todennäköisen fyysisen vaurion ohella projektorille niin tekeminen voi johtaa onnettomuuksiin ja mahdolliseen vammaan. 17. Älä laita nesteitä projektorin lähelle. Projektoriin roiskuneet nesteet voivat aiheuttaa sen pettämisen. Jos projektori ei tule märäksi, irrota se virtalähteen seinäpistorasiasta ja soita BenQ:lle saadaksesi projektorin huollettua. 18. Tämä tuote kykenee näyttämään nurinpäin olevia kuvia kattoasennuksia varten. Käytä vain Acerin kattoasennussarjaa projektorin asennukseen ja varmista, että se on turvallisesti asennettu. Projektorin kattoasennus Haluamme sinulla olevan miellyttävä kokemus BenQ-projektorisi käytössä, näin meidän tarvitsee tuoda tämä turvallisuusasia huomioosi estämään mahdollisen vahingon henkilölle ja omaisuudelle. Jos yrität asentaa projektorisi kattoon, suosittelemme vahvasti, että käytät oikeaa asennusta BenQ-projektorin kattoasennussarjalle ja, että varmistat, jotta se on pitävästi ja turvallisesti asennettu. Jos käytät ei-benq merkkisen projektorin kattoasennussarjaa, on olemassa turvallisuusriski, että projektori voi pudota katosta johtuen sopimattomasta kiinnittimestä väärän paksuuksisten tai pituisten ruuvien käyttämisellä. Voit ostaa BenQ-projektorin kattoasennussarjan paikasta, josta ostit BenQ-projektorisi. BenQ suosittelee, että ostat myös erillisen Kensingtonlukon kanssa yhteensopivan varmistuskaapelin ja liität sen lujasti sekä Kensington-lukon reikään projektorissa että kattoasennustuen pohjaan. Tämä suorittaa projektorin estämisen toissijaista roolia, ettei sen kiinnitin asennustukeen tule löysäksi. 6 Tärkeät turvallisuusohjeet

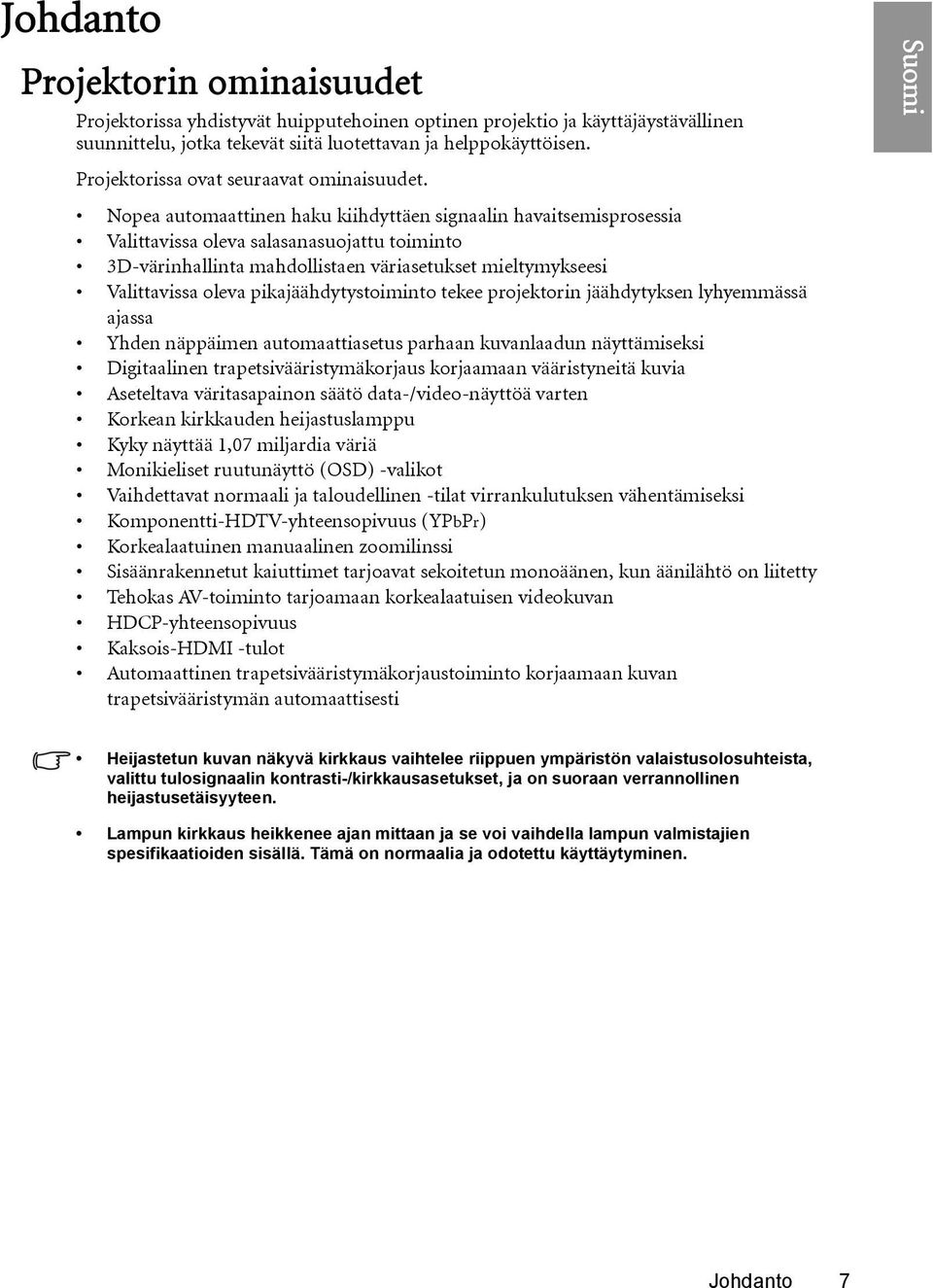

7 Johdanto Projektorin ominaisuudet Projektorissa yhdistyvät huipputehoinen optinen projektio ja käyttäjäystävällinen suunnittelu, jotka tekevät siitä luotettavan ja helppokäyttöisen. Projektorissa ovat seuraavat ominaisuudet. Nopea automaattinen haku kiihdyttäen signaalin havaitsemisprosessia Valittavissa oleva salasanasuojattu toiminto 3D-värinhallinta mahdollistaen väriasetukset mieltymykseesi Valittavissa oleva pikajäähdytystoiminto tekee projektorin jäähdytyksen lyhyemmässä ajassa Yhden näppäimen automaattiasetus parhaan kuvanlaadun näyttämiseksi Digitaalinen trapetsivääristymäkorjaus korjaamaan vääristyneitä kuvia Aseteltava väritasapainon säätö data-/video-näyttöä varten Korkean kirkkauden heijastuslamppu Kyky näyttää 1,07 miljardia väriä Monikieliset ruutunäyttö (OSD) -valikot Vaihdettavat normaali ja taloudellinen -tilat virrankulutuksen vähentämiseksi Komponentti-HDTV-yhteensopivuus (YPbPr) Korkealaatuinen manuaalinen zoomilinssi Sisäänrakennetut kaiuttimet tarjoavat sekoitetun monoäänen, kun äänilähtö on liitetty Tehokas AV-toiminto tarjoamaan korkealaatuisen videokuvan HDCP-yhteensopivuus Kaksois-HDMI -tulot Automaattinen trapetsivääristymäkorjaustoiminto korjaamaan kuvan trapetsivääristymän automaattisesti Heijastetun kuvan näkyvä kirkkaus vaihtelee riippuen ympäristön valaistusolosuhteista, valittu tulosignaalin kontrasti-/kirkkausasetukset, ja on suoraan verrannollinen heijastusetäisyyteen. Lampun kirkkaus heikkenee ajan mittaan ja se voi vaihdella lampun valmistajien spesifikaatioiden sisällä. Tämä on normaalia ja odotettu käyttäytyminen. Johdanto 7

8 2011 P/N: 4J.J Dansk Norsk 2011 P/N:5B.J Lähetyssisältö Pura laite pakkauksesta huolellisesti ja varmista, että sinulla on kaikki alla näytetyt nimikkeet. Jos joku näistä nimikkeistä puuttuu, ota yhteys ostopaikkaasi. Vakiovarusteet Toimitetut varusteet ovat sopivia alueellesi, ja ne voivat poiketa kuvissa esitetyistä. Projektori Kaukosäädin pariston kanssa (UK) (US) (KOREA) (CHINA) (AU) (JAPAN) (EU) Virtajohto VGA-kaapeli W1060 Video Projector Quick Start Guide Pikakäynnistysopas Käyttäjän käsikirja -CD Takuukortti* Valinnaiset varusteet 1. Varalamppusarja 2. Kattoasennussarja 3. Pehmeä kantolaukku 4. RS-232-kaapeli *Takuukortti toimitetaan vain tietyillä alueilla. Kysy lisätietoja jälleenmyyjältäsi. 8 Johdanto

9 Projektorin ulkoinen näkymä Etusivu / Yläpuoli Tuuletusaukko (lämmitetty ilmanpoisto) 2. Lampun suoja 3. Pikavapautuspainike 4. Heijastuslinssi 5. Ulkoinen ohjauspaneeli (katso "Projektori" sivulla 10 lisätietoja.) 6. Päällä oleva IR-kaukosäätimen anturi 7. Tarkennusrengas ja zoomirengas 8. Tuuletusaukko (viileä ilmanotto) 9. Edessä oleva IR-kaukosäätimen anturi 4 9 Takasivu / Alapuoli COMPUTER COMPONENT S-VIDEO VIDEO PC HDMI-1 HDMI-2 RS-232 USB L AUDIO R AUDIO OUT IN KOMPONENTTI-tulojakit 11. S-VIDEO-tulojakki 12. USB-tulojakki 13. VIDEO-tulojakki 14. PC-tulojakki 15. HDMI 1 -tulojakki 16. HDMI 2 -tulojakki 17. Takasäätöjalka 18. Kensington-varkaudenestolukon reikä 19. ÄÄNI-tulojakki (oikea) 20. ÄÄNI-tulojakki (vasen) 21. ÄÄNI-tulojakki 22. ÄÄNI-lähtöjakki 23. Pikavapautusjalka 24. RS-232-ohjausportti 25. AC-virtajohdon sisäänmeno Johdanto 9

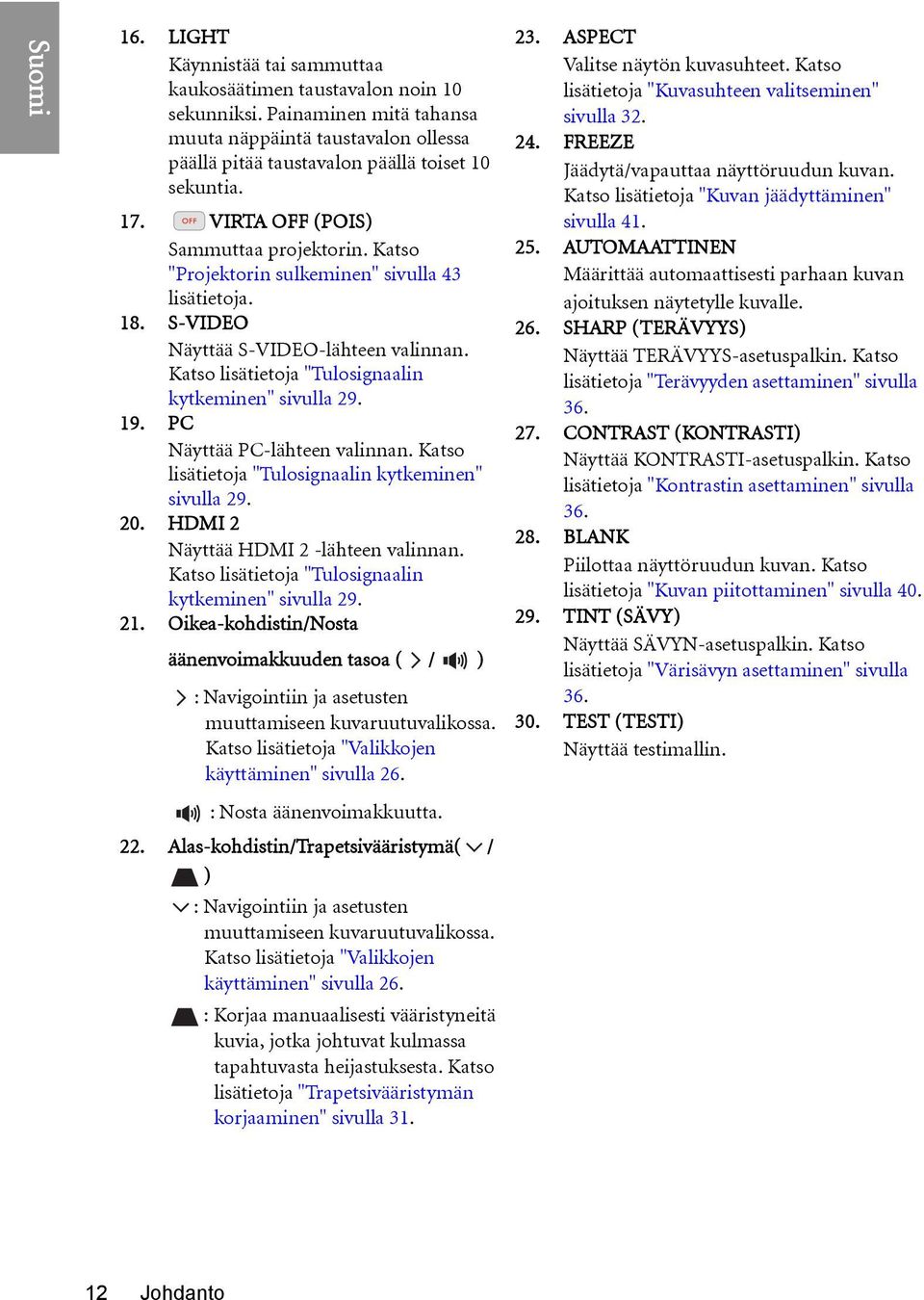

10 Ohjaimet ja toiminnot Projektori 1. TARKENNUS/ZOOMI -rengas Käytetty asettamaan heijastetun kuvan ulkoasun. Katso lisätietoja "Kuvan koon ja selvyyden hienosäätäminen" sivulla VIRRAN merkkivalon valo Palaa tai vilkkuu, kun projektori on käytössä. Katso lisätietoja "Merkkivalot" sivulla MENU/EXIT Käynnistää ruutunäyttö (OSD) -valikon. Menee takaisin edelliseen OSD-valikkoon, lopettaa ja tallentaa valikko-asetukset. Katso lisätietoja "Valikkojen käyttäminen" sivulla Vasen/Laske äänenvoimakkuuden tasoa Laskee äänenvoimakkuutta. Katso lisätietoja "Äänen tason asettaminen" sivulla VIRTA Vaihtokytkee projektorin valmius-tilan ja päällä-tilan välillä. Katso lisätietoja "Projektorin käynnistäminen" sivulla 25 ja "Projektorin sulkeminen" sivulla BLANK Näyttöruutukuvan piilottamiseen. Katso lisätietoja "Kuvan piitottaminen" sivulla LÄMPÖTILAN merkkivalon valo Palaa punaisena, jos projektorin lämpötila tulee liian korkeaksi. Katso lisätietoja "Merkkivalot" sivulla Trapetsivääristymäkorjaus/ Nuolinäppäimet ( / Ylös, / Alas) Korjaa manuaalisesti vääristyneitä kuvia, jotka johtuvat kulmikkaasta heijastuksesta. Katso lisätietoja "Trapetsivääristymän korjaaminen" sivulla LAMPUN merkkivalon valo Osoittaa lampun tilan. Palaa tai vilkkuu, kun lamppu on kehittänyt ongelman. Katso lisätietoja "Merkkivalot" sivulla AUTOMAATTINEN Määrittää automaattisesti parhaan kuvan ajoituksen näytetylle kuvalle. Katso "Kuvan automaattisäätäminen" sivulla 30 lisätietoja. 11. Oikea/Lisää äänvoimakkuuden tasoa Lisää äänenvoimakkuutta. Katso lisätietoja "Äänen tason asettaminen" sivulla 42. Kun kuvaruutu (OSD) -valikko on aktivoitu, #4, #8, ja #11 -näppäimiä käytetään suuntanuolina haluttujen valikkokohtien valitsemiseen ja asetusten tekemiseen. Katso lisätietoja "Valikkojen käyttäminen" sivulla MODE/ENTER Valitse saatavissa oleva kuvan asetustila. Katso lisätietoja "Kuva-tilan valitseminen" sivulla 35. Säätää valitun kuvaruutu (OSD) - valikkokohdan. Katso lisätietoja "Valikkojen käyttäminen" sivulla SOURCE Näyttää lähteen valintapalkin. Katso lisätietoja "Tulosignaalin kytkeminen" sivulla Johdanto

11 Kaukosäädin Ylös-kohdistin/Trapetsivääristymä( / ) : Navigointiin ja asetusten muuttamiseen kuvaruutuvalikossa. Katso lisätietoja "Valikkojen käyttäminen" sivulla 26. : Korjaa manuaalisesti vääristyneitä kuvia, jotka johtuvat kulmassa tapahtuvasta heijastuksesta. Katso lisätietoja "Trapetsivääristymän korjaaminen" sivulla Vasen-kohdistin/Laske äänenvoimakkuuden tasoa ( / ) IR transmitter (IR-lähetin) Lähettää signaalin projektorille. 2. LED indicator (LED-merkkivalo) Palaa vain kun näppäintä on painettu 3. VIRTA Päälle Vaihtokytkee projektorin valmius-tilan ja päällä-tilan välillä. Katso "Projektorin käynnistäminen" sivulla 25 lisätietoja. 4. VIDEO (VIDEO) Näyttää VIDEO-lähteen valinnan. Katso lisätietoja "Tulosignaalin kytkeminen" sivulla COMP Näyttää KOMPONENTTI-lähteen valinnan. Katso lisätietoja "Tulosignaalin kytkeminen" sivulla HDMI 1 Näyttää HDMI 1 -lähteen valinnan. Katso lisätietoja "Tulosignaalin kytkeminen" sivulla 29. : Navigointiin ja asetusten muuttamiseen kuvaruutuvalikossa. Katso lisätietoja "Valikkojen käyttäminen" sivulla 26. : Laskee äänenvoimakkuutta. Katso lisätietoja "Äänen tason asettaminen" sivulla TILA/ENTER TILA: Valitse sopiva esiasetustila käyttöympäristöä varten. ENTER: Enter-näppäin OSD-valikkoa varten. 10. MENU/ EXIT VALIKKO: Käynnistää ruutunäyttö (OSD) -valikon. LOPETA: Menee takaisin edelliseen OSDvalikkoon, lopettaa ja tallentaa valikko-asetukset. Katso lisätietoja "Valikkojen käyttäminen" sivulla MUTE Mykistää sisäänrakennetun kaiuttimen. 12. USER 1/ User 2/ User 3 Valitse Käyttäjä-muistiasetukset. 13. BRIGHT Näyttää KIRKKAUS-asetuspalkin. Katso lisätietoja "Kirkkauden asettaminen" sivulla COLOR (VÄRI) Näyttää VÄRI-asetuspalkin. Katso lisätietoja "Värilämpötilan valitseminen" sivulla INFO Käynnistää TIETOJA-toiminnon. Johdanto 11

12 16. LIGHT Käynnistää tai sammuttaa kaukosäätimen taustavalon noin 10 sekunniksi. Painaminen mitä tahansa muuta näppäintä taustavalon ollessa päällä pitää taustavalon päällä toiset 10 sekuntia. 17. VIRTA OFF (POIS) Sammuttaa projektorin. Katso "Projektorin sulkeminen" sivulla 43 lisätietoja. 18. S-VIDEO Näyttää S-VIDEO-lähteen valinnan. Katso lisätietoja "Tulosignaalin kytkeminen" sivulla PC Näyttää PC-lähteen valinnan. Katso lisätietoja "Tulosignaalin kytkeminen" sivulla HDMI 2 Näyttää HDMI 2 -lähteen valinnan. Katso lisätietoja "Tulosignaalin kytkeminen" sivulla Oikea-kohdistin/Nosta äänenvoimakkuuden tasoa ( / ) : Navigointiin ja asetusten muuttamiseen kuvaruutuvalikossa. Katso lisätietoja "Valikkojen käyttäminen" sivulla 26. : Nosta äänenvoimakkuutta. 22. Alas-kohdistin/Trapetsivääristymä( / ) : Navigointiin ja asetusten muuttamiseen kuvaruutuvalikossa. Katso lisätietoja "Valikkojen käyttäminen" sivulla 26. : Korjaa manuaalisesti vääristyneitä kuvia, jotka johtuvat kulmassa tapahtuvasta heijastuksesta. Katso lisätietoja "Trapetsivääristymän korjaaminen" sivulla ASPECT Valitse näytön kuvasuhteet. Katso lisätietoja "Kuvasuhteen valitseminen" sivulla FREEZE Jäädytä/vapauttaa näyttöruudun kuvan. Katso lisätietoja "Kuvan jäädyttäminen" sivulla AUTOMAATTINEN Määrittää automaattisesti parhaan kuvan ajoituksen näytetylle kuvalle. 26. SHARP (TERÄVYYS) Näyttää TERÄVYYS-asetuspalkin. Katso lisätietoja "Terävyyden asettaminen" sivulla CONTRAST (KONTRASTI) Näyttää KONTRASTI-asetuspalkin. Katso lisätietoja "Kontrastin asettaminen" sivulla BLANK Piilottaa näyttöruudun kuvan. Katso lisätietoja "Kuvan piitottaminen" sivulla TINT (SÄVY) Näyttää SÄVYN-asetuspalkin. Katso lisätietoja "Värisävyn asettaminen" sivulla TEST (TESTI) Näyttää testimallin. 12 Johdanto

13 Noin ±15 Kaukosäätimen tehokas alue Infrapuna (IR) kaukosäätimen anturi sijaitsee projektorin etuosassa ja yläosassa. Kaukosäädintä täytyy pitää 30 asteen kulmassa pystysuorassa projektorin IR-kaukosäätimen anturiin nähden toimiakseen oikein. Etäisyyden kaukosäätimen ja anturin välillä ei tulisi ylittää 7 metriä (~ 23 jalkaa). Varmista, että kaukosäätimen ja projektorin IR-anturin välissä ei ole esteitä, jotka voisivat estää infrapunasäteen. Noin ±15 Johdanto 13

14 Kaukosäätimen pariston vaihtaminen 1. Poista paristolokeron kansi liu uttamalla kantta nuolen suunnassa. 2. Laita sisään toimitetut paristot huomioiden napaisuuden (+/-) tässä esitetyn mukaisesti. 3. Laita kansi takaisin. Vältä liiallista kuumuutta ja kosteutta. Jös paristo on väärin laitettu paikalle, paristo voi vaurioitua. Vaihda ainoastaan samantyyppiseen tai vastaavaan paristoon kuin on pariston valmistajan suosittelema. Hävitä käytetty paristo pariston valmistajan ohjeiden mukaisesti. Älä milloinkaan heitä paristoa tuleen. Saattaa olla räjähdysvaara. Jos paristo on tyhjä, tai jos et käytä kaukosäädintä pitkään aikaan, poista paristo estääksesi kaukosäätimen mahdollisesta pariston vuotamisen johtuvan vaurion. 14 Johdanto

15 Projektorisi paikoittaminen Sijainnin valitseminen Huoneesi layout tai henkilökohtainen mieltymyksesi määräävät minkä asennuspaikan valitset. Ota huomioon näyttöruutusi koko ja asento, sopivan virtapistorasian sijainti, sekä paikka ja etäisyys projektorin ja laitteistosi kannattimen välillä. Projektorisi on suunniteltu asennettavaksi yhteen neljästä asennuspaikasta: 1. Eteen pöytä Valitse tämä paikka missä projektori on asetettuna pöydälle näyttöruudun eteen. Tämä on yleisin tapa sijoittaa projektori nopeaa asetusta ja kannettavuutta varten. 2. Eteen katto Valitse tämä paikka missä projektori on ripustettuna ylösalaisin katosta näyttöruudun eteen. Osta BenQ-projektorin kattoasennussarja myyjältäsi asentaaksesi projektorisi kattoon. Aseta Eteen katto JÄRJESTELMÄN ASETUS: Perus > Projektorin asento valikossa käynnistettyäsi projektorin. 3. Taakse pöytä Valitse tämä paikka missä projektori on asetettuna pöydälle näyttöruudun taakse. Huomaa, että tarvitaan erityinen takaheijastusnäyttöruutu. Aseta Taakse pöytä JÄRJESTELMÄN ASETUS: Perus > Projektorin asento valikossa käynnistettyäsi projektorin. 4. Taakse katto Valitse tämä paikka missä projektori on ripustettuna ylösalaisin katosta näyttöruudun taakse. Huomaa, että tarvitaan erityinen takaheijastusnäyttöruutu ja BenQ-projektorin kattoasennussarja tätä asennuspaikkaa varten. Aseta Taakse katto JÄRJESTELMÄN ASETUS: Perus > Projektorin asento valikossa käynnistettyäsi projektorin. *Projektorin asennon asettaminen: 1. Paina MENU/EXIT projektorilla tai kaukosäätimellä ja sen jälkeen paina / kunnes JÄRJESTELMÄN ASETUS: Perus -valikko on korostettu. 2. Paina / korostaaksesi Projektorin asento ja paina / kunnes oikea asento on valittu. Projektorisi paikoittaminen 15

16 Halutun heijastetun kuvakoon saaminen Etäisyys projektorin linssistä näyttöruudulle, zoomiasetus (jos käytettävissä), ja videoformaatti ottaa lukuun kunkin heijastetun kuvakoon. 16:9 on alkuperäinen kuvasuhde. W1060 voi heijastaa täydellisen16:9 (laajakuva) -kuvan. 4:3 kuvasuhteen kuva 16:9- kuvasuhteen näyttöalueella 16:9 kuvasuhteen kuva skaalattu 4:3 -kuvasuhteen näyttöalueelle Projektori tulisi aina laittaa vaakasuoraan tasoon (kuten tasaisesti pöydälle), ja paikoittaa suoraan pystysuoraan (90 oikea kulma suorakulmainen) vaakasuoraan näyttöruudun keskelle. Tämä estää kuvan vääristymisen, jonka aiheuttaa kulmikkaat heijastukset (tai heijastaminen kulmikkaille pinnoille). Moderni digitaalinen projektori ei heijasta suoraan eteenpäin (kuten vanhemman tyyliset avokela-filmiprojektorit tekivät). Sen sijaan digitaaliset projektorit on suunniteltu heijastamaan hiukan ylöspäin olevaan kulmaan projektorin vaakasuoran tason yläpuolelle. Tämä on näin, että ne voidaan helposti laittaa pöydälle ja heijastavat eteenpäin sekä ylöspäin näyttöruudulle, joka on sijoitettu niin, että näyttöruudun pohjan reuna on pöydän tason yläpuolella (ja jokainen huoneessa oleva voi nähdä kuvaruudun). Jos projektori on asennettu kattoon, sen täytyy olla asennettu ylösalaisin niin, että se heijastaa hiukan alaspäin olevaan kulmaan. Voit nähdä kaaviosta sivulla 18, että tämän tyypin heijastus aiheuttaa heijastetun kuvan pohjan reunan olevan pystysuoraan siirretty projektorin vaakasuorasta tasosta. Kattoon asennettuna tämä viittaa heijastetun kuvan yläreunaan. Jos projektori on paikoitettu kauemmaksi pois näyttöruudusta, heijastetun kuvan koko kasvaa, ja pystysuora siirto myös lisääntyy suhteellisesti. Määritettäessä näyttöruudun ja projektorin paikoitusta sinun tarvitsee ottaa huomioon sekä heijastetun kuvan koko että pystysuoran siirron mitta, jotka ovat suoraan verrannollisia heijastusetäisyyteen. BenQ on toimittanut kuvaruutukokojen taulukon auttamaan sinua ihanteellisen paikan määrityksessä projektorillesi. Katso "W1060 heijastusmitat" sivulla 18 riippuen käyttämästäsi projektorista. Kaksi mittaa on huomioitava, kohtisuora vaakasuora etäisyys näyttöruudun keskeltä (heijastusetäisyys), ja projektorin pystysiirron korkeus näyttöruudun pystysuorasta reunasta (siirto). 16 Projektorisi paikoittaminen

17 Kuinka määrittää projektorin paikka annetulle näyttöruudun koolle 1. Valitse näyttöruutusi koko. 2. Katso taulukkoa ja etsi lähin sopivuus näyttöruutusi koolle vasemmanpuoleisista sarakkeista merkattuna "16:9-näyttöruutu". Tätä arvoa käyttäen katso tämän rivin poikki oikealle löytääksesi vastaavan keskiarvoetäisyyden näyttöruudun arvosta sarakkeesta, joka on merkattu "Keskiarvo". Tämä on heijastusetäisyys. 3. Katso samalla rivillä oikean sarakkeen poikki ja huomaa "Pystysuora siirto mm" arvo. Tämä määrittää projektorin lopullisen sijoittamisen pystysuoran siirron suhteessa näyttöruudun reunaan. 4. Suositeltava paikka projektorille on kohdistettu kohtisuorassa näyttöruudun vaakatason keskustaan, etäisyydellä näyttöruudusta, joka on määritetty portaassa 2 yläpuolelle, ja siirto arvolla, joka on määritetty portaassa 3 yläpuolelle. Esimerkiki, jos käytät 120 tuuman näyttöruutua, keskimääräinen heijastusetäisyys on 4636 mm ja pystysuoralla 224 mm siirrolla. Jos laitat projektorin eri paikkaan (suositeltuun), sinun on kallistettava sitä alas tai ylös kuvan keskittämiseksi näyttöruudulle. Näissä tilanteissa tapahtuu jonkin verran kuvan vääristymistä. Korjaa vääristymä trapetsikorjaustoiminnon avulla. Katso lisätietoja "Trapetsivääristymän korjaaminen" sivulla 31. Kuinka määrittää suositeltu näyttöruudun koko annetulle etäisyydelle Tätä menetelmää voidaan käyttää tilanteissa, missä olet ostanut tämän projektorin ja haluaisit tietää mikä näyttöruudun koko sopii huoneeseesi. Suurin näyttöruudun koko on rajoitettu huoneessasi käytettävissä olevalla fyysisellä tilalla. 1. Mittaa etäisyys projektorin ja sen paikan välillä mihin haluat paikoittaa näyttöruudun. Tämä on heijastusetäisyys. 2. Katso taulukkoa ja etsi lähin sopivuus mittauksellesi keskimääräisenä etäisyytenä näyttöruutusarakkeesta merkattuna "Keskiarvo". Jos min- ja max-arvot ovat saatavissa taulukossa, tarkasta että mittaamasi etäisyys on min- ja max-etäisyyksien välissä lueteltuna keskimääräisen etäisyysarvon molemmilla puolilla. 3. Tätä arvoa käyttäen katso kyseisen rivin poikki vasemmalle löytääksesi vataavan näyttöruudun lävistäjän kyseisellä rivillä lueteltuna. Tuo on projektorin heijastaman kuvan koko kyseisellä heijastusetäisyydellä. 4. Katso samalla rivillä oikean sarakkeen poikki ja huomaa "Pystysuora siirto mm" arvo. Tämä määrittää näyttöruudun lopullisen sijoittamisen suhteessa projektorin vaakasuoraan tasoon. Esimerkiksi, jos mittaamasi heijastusetäisyys oli 4,0 m (4000mm), lähin sopivuus "Keskiarvo" -sarakkeessa on 3863 mm. Katsottaessa tämän rivin poikki näyttää, että tarvitaan 100 tuuman näyttöruutu. Projektorisi paikoittaminen 17

18 W1060 heijastusmitat Katso "Mitat" sivulla 61 tämän projektorin linssin mittojen keskustaa varten ennen sopivan paikan laskemista. Maksimizoomi Minimizoomi Valkokangas Linssin keskusta Pystysuora siirto Heijastusetäisyys Suositeltu heijastusetäisyys 16:9-näyttöruutu näyttöruudusta mm lävistäjä Leveys Korkeus Min Min pituus Keskiarvo pituus Tuumaa mm mm mm (max. (min. zoomilla) zoomilla) Pystysuora siirto mm 27, , Näiden numeroiden joukossa on 5% toleranssi johtuen optisen komponentin vaihteluista. BenQ suosittelee, ett jos yrität pysyvästi asentaa projektorin, sinun tulisi fyysisesti testata heijastuksen koko ja etäisyys käyttäen todellista projektoria, kun asennat sen pysyvästi, näin tehdäksesi korvauksen tämän projektorin optisille ominaisuuksille. Tämä auttaa sinua määrittämään tarkan asennusasennon niin, että se parhaiten sopii asennuspaikkaasi. 18 Projektorisi paikoittaminen

19 CO M PO NENT CO M PUTER S-VIDEO VIDEO PC HDM I-1 H D M I-2 USB OUT RS-232 AUDIO IN L AUDIO R Liitännät Kun olet liittämässä signaalilähteen projektoriin, varmista: 1. Sammuta kaikki laitteet ennen kuin teet mitään liitäntöjä. 2. Käytä oikeita signaalikaapeleita kullekin lähteelle. 3. Varmista, että kaapelit on laitettu lujasti sisään. Alla esitetyissä liitännöissä joitakin kaapeleita ei voida sisällyttää projektoriin (katso "Lähetyssisältö" sivulla 8). Ne ovat kaupallisesti saatavissa elektroniikkaliikkeistä. Tietokoneen liittäminen näyttöön Tietokoneen liittäminen Projektori tarjoaa VGA-tuloliittimen, joka mahdollistaa liittää se sekä IBM yhteensopiviin että Macintosh -tietokoneisiin. Mac-adapteri (valinnainen varuste) tarvitaan, jos olet liittämässä perintöversion Macintosh-tietokoneita. Projektorin liittäminen kannettavaan tai pöytätietokoneeseen: VGA-kaapelilla: HDMI -kaapelilla: 1. Ota VGA-kaapeli ja liitä toinen pää tietokoneen D-Sub-lähtöjakkiin. Liitä VGA-kaapelin toinen pää PCsignaalin tulojakkiin projektorilla. Tietokoneesi voidaan varustaa HDMI-lähtöliittimellä. 1. Ota HDMI -kaapeli ja liitä toinen pää tietokoneen HDMI-jakkiin. Liitä kaapelin toinen pää HDMIsignaalin tulojakkiin projektorilla. 2. Jos haluat käyttää projektorin (sekoitettu mono) kaiuttimia esityksessäsi, ota sopiva äänikaapeli ja liitä kaapelin toinen pää tietokoneen äänen lähtöjakkiin, ja toinen pää projektorin ÄÄNI-jakkiin. Liittämisen jälkeen ääntä voidaan ohjata projektorin näyttöruudun (OSD) -valikoilla. Katso lisätietoja "Äänen asetukset" sivulla 50. Lopullisen liitäntäpolun tulisi olla kuten seuraavassa kaaviossa esitetään: Kannettava tai työpöytätietokone HDMI-kaapeli 2. VGA-kaapeli 3. Äänikaapeli Monet kannettavat tietokoneet eivät käynnistä ulkoisia videoporttejaan kun ne liitetään projektoriin. Useimmiten näppäinyhdistelmä, kuten FN + F3 tai CRT/ LCD käynnistää ja sammuttaa ulkoisen näytön. Etsi kannettavasta tietokoneestasi toimintonäppäin, jossa on CRT/LCDmerkintä tai toimintonäppäin, jossa näytön symboli. Paina FN-näppäintä ja merkittyä toimintonäppäintä yhtä aikaa. Katso kannettavan tietokoneesi asiakirjoista kannettavasi näppäinyhdistelmä. Liitännät 19

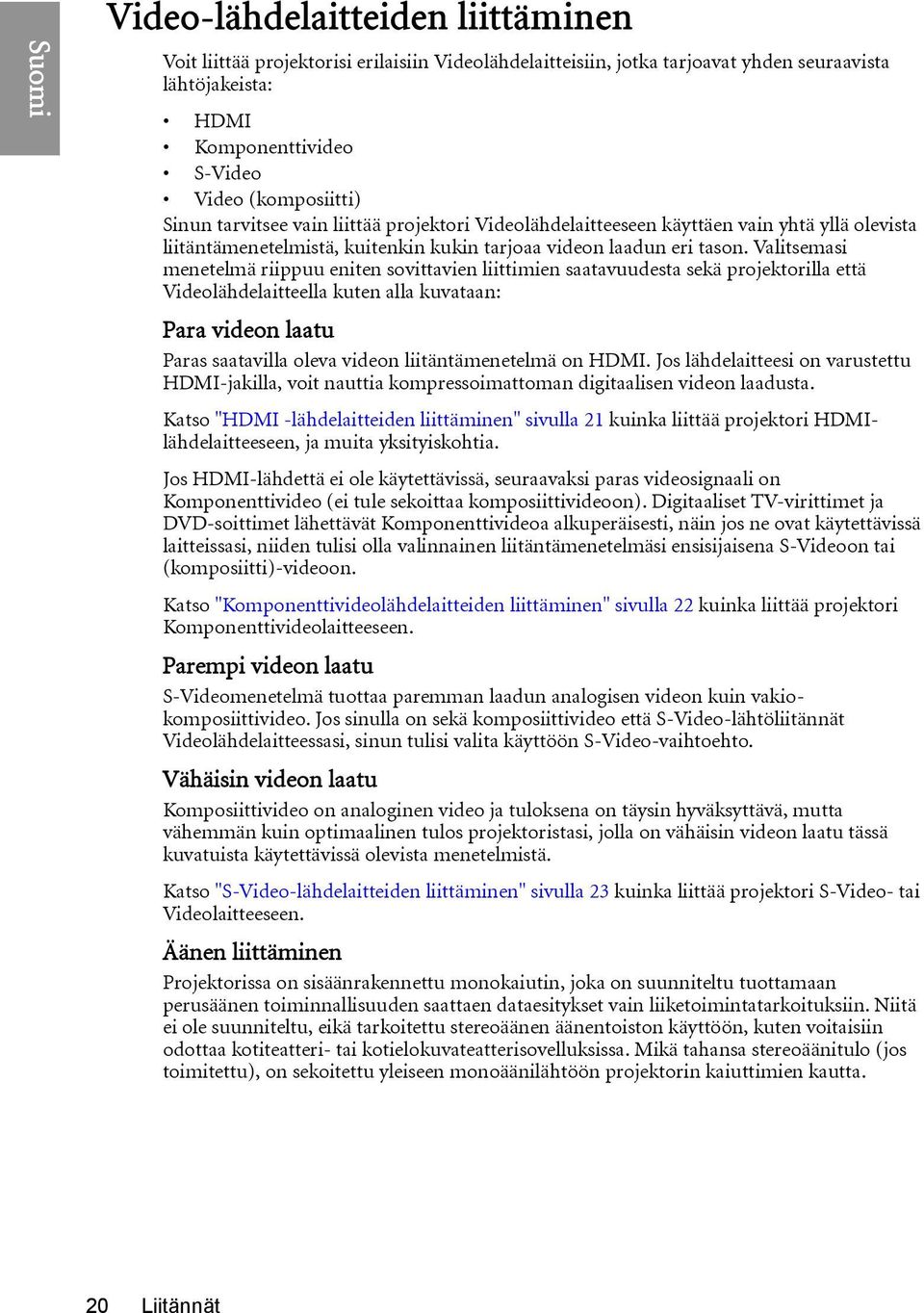

20 Video-lähdelaitteiden liittäminen Voit liittää projektorisi erilaisiin Videolähdelaitteisiin, jotka tarjoavat yhden seuraavista lähtöjakeista: HDMI Komponenttivideo S-Video Video (komposiitti) Sinun tarvitsee vain liittää projektori Videolähdelaitteeseen käyttäen vain yhtä yllä olevista liitäntämenetelmistä, kuitenkin kukin tarjoaa videon laadun eri tason. Valitsemasi menetelmä riippuu eniten sovittavien liittimien saatavuudesta sekä projektorilla että Videolähdelaitteella kuten alla kuvataan: Para videon laatu Paras saatavilla oleva videon liitäntämenetelmä on HDMI. Jos lähdelaitteesi on varustettu HDMI-jakilla, voit nauttia kompressoimattoman digitaalisen videon laadusta. Katso "HDMI -lähdelaitteiden liittäminen" sivulla 21 kuinka liittää projektori HDMIlähdelaitteeseen, ja muita yksityiskohtia. Jos HDMI-lähdettä ei ole käytettävissä, seuraavaksi paras videosignaali on Komponenttivideo (ei tule sekoittaa komposiittivideoon). Digitaaliset TV-virittimet ja DVD-soittimet lähettävät Komponenttivideoa alkuperäisesti, näin jos ne ovat käytettävissä laitteissasi, niiden tulisi olla valinnainen liitäntämenetelmäsi ensisijaisena S-Videoon tai (komposiitti)-videoon. Katso "Komponenttivideolähdelaitteiden liittäminen" sivulla 22 kuinka liittää projektori Komponenttivideolaitteeseen. Parempi videon laatu S-Videomenetelmä tuottaa paremman laadun analogisen videon kuin vakiokomposiittivideo. Jos sinulla on sekä komposiittivideo että S-Video-lähtöliitännät Videolähdelaitteessasi, sinun tulisi valita käyttöön S-Video-vaihtoehto. Vähäisin videon laatu Komposiittivideo on analoginen video ja tuloksena on täysin hyväksyttävä, mutta vähemmän kuin optimaalinen tulos projektoristasi, jolla on vähäisin videon laatu tässä kuvatuista käytettävissä olevista menetelmistä. Katso "S-Video-lähdelaitteiden liittäminen" sivulla 23 kuinka liittää projektori S-Video- tai Videolaitteeseen. Äänen liittäminen Projektorissa on sisäänrakennettu monokaiutin, joka on suunniteltu tuottamaan perusäänen toiminnallisuuden saattaen dataesitykset vain liiketoimintatarkoituksiin. Niitä ei ole suunniteltu, eikä tarkoitettu stereoäänen äänentoiston käyttöön, kuten voitaisiin odottaa kotiteatteri- tai kotielokuvateatterisovelluksissa. Mikä tahansa stereoäänitulo (jos toimitettu), on sekoitettu yleiseen monoäänilähtöön projektorin kaiuttimien kautta. 20 Liitännät

21 HDMI -lähdelaitteiden liittäminen Projektori tarjoaa HDMI-tulojakin, joka mahdollistaa sen liittämisen HDMIlähdelaitteeseen, kuten DVD-soitin, DTV-viritin tai näyttö. HDMI (High-Definition Multimedia Interface) tukee kompressoimatonta videodatan lähetystä yhteensopivien laitteiden välillä, kuten DTV-virittimet, DVD-soittimet ja näytöt yksittäisesen kaapelin kautta. Se tarjoaa puhtaan digitaalisen katselu- ja kuuntelukokemuksen. Tutki Videolähdelaitteesi määrittääksesi onko siinä käytettävissä joukko käyttämättömiä HDMI-lähtöjakkeja: Jos näin on, voit jatkaa tällä menettelyllä. Jos ei, sinun tarvitsee arvioida uudelleen mitä menetelmää voit käyttää laitteen liittämiseen. Projektorin liittäminen HDMI-lähdelaitteeseen. 1. Ota HDMI -kaapeli ja liitä toinen pää HDMI-lähdelaitteen HDMI-lähtöjakkiin. Liitä kaapelin toinen pää HDMI-signaalin tulojakkiin projektorilla. Liittämisen jälkeen ääntä voidaan ohjata projektorin näyttöruudun (OSD) -valikoilla. Katso lisätietoja "Äänen asetukset" sivulla 50. Lopullisen liitäntäpolun tulisi olla kuten seuraavassa kaaviossa esitetään: AV-laite CO M PO NENT CO M PUTER S-VIDEO VIDEO PC HDM I-1 H D M I-2 USB RS-232 AUDIO L AUDIO R OUT IN HDMI HDMI-kaapeli HDMI Epätodennäköisessä tapauksessa, että liität projektorin DVD-soittimeen ja heijastettu kuva näyttää vääriä värejä, muuta väriavaruus sopivaan valintaan (RGB/YUV). Katso lisätietoja "Väriavaruuden muuttaminen" sivulla 29. Liitännät 21

22 Komponenttivideolähdelaitteiden liittäminen Tutki Videolähdelaitteesi määrittääksesi onko siinä käytettävissä joukko käyttämättömiä Komponenttivideolähtöjakkeja: Jos näin on, voit jatkaa tällä menettelyllä. Jos ei, sinun tarvitsee arvioida uudelleen mitä menetelmää voit käyttää laitteen liittämiseen. Projektorin liittäminen Komponenttivideolähdelaitteeseen. 1. Ota Komponenttivideokaapeli ja liitä pää 3 RCA tyypin liittimillä Videolähdelaitteen Komponenttivideolähtöjakkeihin. Sovita liittimien väri jakkien väreihin; vihreä vihreään, sininen siniseen, ja punainen punaiseen. 2. Liitä Komponenttivideokaapelin toinen pää KOMPONENTTI -jakkiin projektorilla. Sovita liittimien väri jakkien väreihin vihreä vihreään, sininen siniseen, ja punainen punaiseen. Projektorin liittäminen Äänilähdelaitteeseen. 1. Ota sopiva äänikaapeli ja liitä toinen pää AV-laitteen ääni-l/r-tuloon. Liitä kaapelin toinen pää ääni-l/r input-tuloon projektorilla. Liittämisen jälkeen ääntä voidaan ohjata projektorin näyttöruudun (OSD) -valikoilla. Katso lisätietoja "Äänen asettaminen" sivulla 42. Lopullisen liitäntäpolun tulisi olla kuten seuraavassa kaaviossa esitetään: AV-laite Komponenttivideokaapeli Äänikaapeli COMPONENT COMPUTER S-VIDEO VIDEO PC HDMI-1 HDMI-2 USB RS-232 AUDIO L AUDIO R OUT IN Jos valittua videokuvaa ei näytetä projektorin käynnistämisen jälkeen ja oikea videolähde on valittu, tarkasta, että Videolähdelaite on käynnissä ja toimii oikein. Tarkasta myös signaalikaapelien oikea asennus. Jos olet jo tehnyt HDMI-Videoliitännän projektorin ja tämän Komponenttivideolähdelaitteen välillä käyttäen HDMI-Videoliitäntöjä, sinun ei tarvitse liittää tähän laitteeseen käyttäen Komponenttivideoliitäntää, koska tämä tekee tarpeettoman toisen huonomman kuvan laadun liitännän. Katso lisätietoja "Videolähdelaitteiden liittäminen" sivulla Liitännät

23 S-Video-lähdelaitteiden liittäminen Tutki Videolähdelaitteesi määrittääksesi onko siinä käytettävissä käyttämätön S-Videolähtöliitin: Jos näin on, voit jatkaa tällä menettelyllä. Jos ei, sinun tarvitsee arvioida uudelleen mitä menetelmää voit käyttää laitteen liittämiseen. Projektorin liittäminen S-Video-lähdelaitteeseen: 1. Ota S-Video-kaapeli ja liitä toinen pää S-Video-lähdelaitteen S-Video-lähtöliittimeen. 2. Liitä S-Videokaapelin toinen pää S-VIDEO-liittimeen projektorilla. Projektorin liittäminen Äänilähdelaitteeseen. 1. Ota sopiva äänikaapeli ja liitä toinen pää AV-laitteen AUDIO OUT -jakkiin. Liitä kaapelin toinen pää AUDIO IN -jakkiin projektorilla. Liittämisen jälkeen ääntä voidaan ohjata projektorin näyttöruudun (OSD) -valikoilla. Katso lisätietoja "Äänen asettaminen" sivulla 42. Lopullisen liitäntäpolun tulisi olla kuten seuraavassa kaaviossa esitetään: AV-laite S-videokaapeli COMPONENT COMPUTER S-VIDEO VIDEO PC HDMI-1 HDMI-2 USB RS-232 AUDIO L AUDIO R OUT IN Äänikaapeli Jos valittua videokuvaa ei näytetä projektorin käynnistämisen jälkeen ja oikea videolähde on valittu, tarkasta, että Videolähdelaite on käynnissä ja toimii oikein. Tarkasta myös signaalikaapelien oikea asennus. Jos olet jo tehnyt Komponenttivideoliitännän projektorin ja tämän S-Video-lähdelaitteen välillä käyttäen Komponenttivideoliitäntöjä, sinun ei tarvitse liittää tähän laitteeseen käyttäen S-Video-liitäntää, koska tämä tekee tarpeettoman toisen huonomman kuvan laadun liitännän. Katso lisätietoja "Video-lähdelaitteiden liittäminen" sivulla 20. Liitännät 23

24 Komposiittivideolähdelaitteiden liittäminen Tutki Videolähdelaitteesi määrittääksesi onko siinä käytettävissä joukko käyttämättömiä Videolähtöliittimiä: Jos näin on, voit jatkaa tällä menettelyllä. Jos ei, sinun tarvitsee arvioida uudelleen mitä menetelmää voit käyttää laitteen liittämiseen. Projektorin liittäminen Kompsiittivideolähdelaitteeseen. 1. Ota Video-kaapeli ja liitä toinen pää Videolähdelaitteen komposiittivideolähtöliittimeen. 2. Liitä Videokaapelin toinen pää VIDEO-liittimeen projektorilla. Projektorin liittäminen Äänilähdelaitteeseen. 1. Ota sopiva äänikaapeli ja liitä toinen pää AV-laitteen AUDIO OUT -jakkiin. Liitä kaapelin toinen pää AUDIO IN -jakkiin projektorilla. Liittämisen jälkeen ääntä voidaan ohjata projektorin näyttöruudun (OSD) -valikoilla. Katso lisätietoja "Äänen asettaminen" sivulla 42. Lopullisen liitäntäpolun tulisi olla kuten seuraavassa kaaviossa esitetään: AV-laite Videokaapeli COMPONENT COMPUTER S-VIDEO VIDEO PC HDMI-1 HDMI-2 USB RS-232 AUDIO L AUDIO R OUT IN Äänikaapeli Jos valittua videokuvaa ei näytetä projektorin käynnistämisen jälkeen ja oikea videolähde on valittu, tarkasta, että Videolähdelaite on käynnissä ja toimii oikein. Tarkasta myös signaalikaapelien oikea asennus. Sinun tarvitsee vain liittää tähän laitteeseen käyttäen komposiittivideoliitäntää, jos HDMIja Komponenttivideo- sekä S-Video-tulot eivät ole saatavissa käyttöön. Katso lisätietoja "Video-lähdelaitteiden liittäminen" sivulla Liitännät

25 Käyttö Projektorin käynnistäminen 1. Liitä virtajohto projektoriin ja seinäpistorasiaan. Käännä seinäpistorasian kytkin päälle (missä asennettu). Tarkasta, että VIRTA-merkkivalo palaa projektorilla oranssina sen jälkeen kun virta on kytketty päälle. Käytä vain alkuperäistarvikkeita (esim. virtakaapeli) laitteen kanssa välttääksesi mahdolliset vaarat kuten sähköiskun ja tulipalon. 2. Paina VIRTA projektorilla tai kaukosäätimellä projektorin käynnistämiseksi ja käynnistä äänen soinnit. VIRRAN merkkivalo vilkkuu vihreänä ja pysyy vihreänä, kun projektori on päällä. Käynnistystapahtuma vie noin 30 sekuntia. Käynnistyksen myöhemmässä vaiheessa heijastetaan käynnistyslogo. (Tarvittaessa) Pyöritä tarkennusrengasta kuvan puhtauden säätämiseksi. Soittoäänen sammuttamiseksi katso "Virta päälle/pois Soittoäänen sammuttaminen" sivulla 42 lisätietoja. Jos projektori on yhä kuuma edellisestä aktiivisuudesta, se käyttää jäähdytystuuletinta noin 90 sekuntia ennen lampun herätystä. 3. Kuvaruutunäyttö (OSD) -valikkojen käyttämiseksi aseta ne ensin tutulle kielellesi. Katso lisätietoja "Projektorivalikon näytön henkilökohtaistaminen" sivulla Jos sinua kehoitetaan antamaan salasana, paina nuolinäppäimiä antaaksesi viiden numeron salasanan. Katso lisätietoja "Salasana-toiminnon käyttäminen" sivulla Kytke kaikki liitetyt laitteet päälle. 6. Projektori käynnistää tulosignaalien etsimisen. Nykyinen skannattavana oleva tulosignaali näytetään näyttöruudun vasemmassa yläkulmassa. Jos projektori ei havaitse kelvollista signaalia, viesti 'Ei signaalia' jatkaa näkymistä, kunnes tulosignaali on löytynyt. Voit myös painaa SOURCE projektorilla tai kaukosäätimessä valitaksesi haluamasi tulosignaalin. Katso lisätietoja "Tulosignaalin kytkeminen" sivulla 29. Jos tulosignaalin taajuus/resoluition ylittää projektorin toiminta-alueen, näet viestin 'Alueen ulkopuolella' näytettävä tyhjällä näyttöruudulla. Muuta tulosignaaliin, joka on yhteensopiva projektorin resoluution kanssa tai asettaa tulosignaalin alempaan asetukseen. Katso lisätietoja "Ajoituskaavio" sivulla 62. Ylläpitääksesi lampun kestoikää, kun käynnistät projektorin, odota vähintään 5 minuuttia ennen sen sammuttamista. Käyttö 25

26 Valikkojen käyttäminen Projektori on varustettu näyttöruutu (OSD)-valikoilla tehdäksesi erilaisia säätöjä ja asetuksia. Alla on OSD-valikon yleiskatsaus. Päävalikon kuvake Päävalikko Korosta Tila Alivalikko Paina MENU/ EXIT edelliselle sivulla toi poistuaksesi. Nykyinen tulosignaali Kuvaruutunäyttö (OSD) -valikkojen käyttämiseksi aseta ne ensin tutulle kielellesi. 1. Paina MODE/ENTER projektorilla tai 3. Paina korostaaksesi Kieli ja kaukosäätimellä palataksesi OSD-valikkoon. paina MODE/ENTER valitaksesi haluamasi kielen. 2. Käytä / korostaaksesi JÄRJESTELMÄN ASETUS: Perus-valikko. 4. Paina MENU/EXIT kahdesti* projektorilla tai kaukosäätimellä poistuaksesi ja tallentaaksesi asetukset. *Ensimmäinen painallus johtaa sinut takaisin päävalikkoon ja toinen painallus sulkee OSD-valikon. Projektorin kiinnittäminen Kiinnityskaapelin lukon käyttäminen Projektori on asennettava turvalliseen paikkaan varkauden estämiseksi. Muutoin osta lukko, sellainen kuin Kensington-lukko, projektorin kiinnittämiseksi. Voit paikallistaa Kensingtonlukon reiän projektorin vasemmalla puolella. Katso lisätietoja "Takasäätöjalka" sivulla 9. Kensington-kiinnityskaapelin lukko on tavallisesti avaimen/avainten ja lukon yhdistelmä. Katso lukon dokumentaatiota selvittääksesi kuinka sitä käytetään. 26 Käyttö

27 Salasana-toiminnon käyttäminen Turvallisuustarkoituksia varten ja valtuuttomattoman käytön estämiseksi projektori sisältää valinnan salasanan turvallisuuden asettamiseen. Salasana voidaan asettaa ruutunäyttö (OSD)-valikon kautta. Katso lisätietoja OSD-valikon toiminnasta "Valikkojen käyttäminen" sivulla 26. Sinua vaivataan, jos aktivoit käynnistyslukon toiminnallisuuden ja myöhemmin unohdat salasanan. Tulosta tämä käsikirja (tarvittaessa) ja kirjoita käyttämäsi salasana tähän käsikirjaan, ja säilytä käsikirja turvallisessa paikassa myöhempää muistelua varten. Salasanan asettaminen Kun salasana on asetettu, projektoria ei voida käyttää ellei oikeaa salasanaa anneta joka kerta, kun projektori käynnistetään. 1. Avaa OSD-valikko ja mene kohtaan JÄRJESTELMÄN ASETUS: Kehittynyt > Turvaasetukset-valikko. Paina MODE/ENTER. Turva-asetukset-sivu näyttää. 2. Korosta Käynnistä lukitus ja valitse Päälle painamalla /. 3. Kuvattuna oikealle neljä nuolinäppäintä (,,, ) tässä järjestyksessä edustavat 4 numeroa (1, 2, 3, 4). Salasanan mukaan, jonka haluat asettaa, paina nuolinäppäimiä antaaksesi viisi numeroa salasanaa varten. 4. Vahvista uusi salasana antamalla uuden salasanan uudelleen. Kun uusi salasana on asetettu, OSD-valikko palaa Turva-asetukset-sivulle. 5. Aktovoidaksesi Käynnistä lukitus-toiminnon paina / korostaaksesi Käynnistä lukitu ja paina / valitaksesi Päälle. Syötettävät numerot näkyvät tähtenä kuvaruudussa. Kirjoita valitsemasi salasana tässä ylös tähän käsikirjaan etukäteen, tai heti kun salasana on annettu niin, että se on käytettävissä, jolloin sinun ei milloinkaan tulisi unohtaa sitä. Salasana: Säilytä tämä käsikirja turvallisessa paikassa. 6. Poistuaksesi OSD-valikosta paina MENU/EXIT. Jos unohdat salasanan Jos salasana-toiminto on aktivoitu, sinua pyydetään antamaan viisi-numeroisen salasanan joka kerta kun käynnistät projektorin. Jos annat väärän salasanan, näytetään salasanavirheviesti, kuten on kuvattu oikealle, kestäen kolmen sekunnin ajan, ja viesti 'ANNA SALASANA' seuraa. Voit yrittää uudelleen antamalla toisen viisinumeroisen salasanan, tai jos et tallentanut salasanaa tähän käsikirjaan, etkä todella muista sitä, voit käyttää salasanan peruutusmenettelyä. Katso lisätietoja "Salasanan peruutusmenettelyn antaminen" sivulla 28. Jos annat virheellisen salasanan 5 kertaa peräkkäin, projektori pysähtyy automaattisesti lyhyessä ajassa. Käyttö 27

28 Salasanan peruutusmenettelyn antaminen 1. Paina ja pidä AUTO projektorilla tai kaukosäätimellä 3 sekuntia. Projektori näyttää koodatun numeron näyttöruudulla. 2. Kirjoita numero ylös ja sammuta projektorisi. 3. Hae apua paikallisesta BenQ-huoltokeskuksesta nemeron avaamiseksi. Sinulta voidaan pyytää toimittamaan ostoasiakirjan todistuksen varmistaaksesi, että olet projektorin valtuutettu käyttäjä. Salasanan muuttaminen 1. Avaa OSD-valikko ja mene kohtaan JÄRJESTELMÄN ASETUS: Kehittynyt > Turvaasetukset > Muuta salasana -valikko. 2. Paina MODE/ENTER. Viesti 'ANNA NYKYINEN SALASANA' näytetään. 3. Anna vanha salasana. Jos salasan on oikea, toinen viesti 'ANNA UUSI SALASANA' näytetään. Jos salasana on virheellinen, salasanavirheviesti näytetään kestäen kolme sekuntia, ja viesti 'ANNA NYKYINEN SALASANA' näytetään uutta yritystäsi varten. Voit painaa MENU/EXIT peruuttaaksesi muutoksen tai yritä toista salasanaa. 4. Anna uusi salasana. Syötettävät numerot näkyvät tähtenä kuvaruudussa. Kirjoita valitsemasi salasana tässä ylös tähän käsikirjaan etukäteen, tai heti kun salasana on annettu niin, että se on käytettävissä, jolloin sinun ei milloinkaan tulisi unohtaa sitä. Salasana: Säilytä tämä käsikirja turvallisessa paikassa. 5. Vahvista uusi salasana antamalla uuden salasanan uudelleen. 6. Olet onnistuneesti kiinnittänyt projektoriin uuden salasanan. Muista antaa uusi salasana, kun projektori seuraavan kerran käynnistetään. 7. Poistuaksesi OSD-valikosta paina MENU/EXIT. Salasana-toiminnon poistaminen käytöstä Voit ottaa salasanasuojauksen pois käytöstä siitymällä takaisin kohtaan JÄRJESTELMÄN ASETUS: Kehittynyt > Turva-asetukset > Muuta turvallisuusasetuksia > Käynnistä lukitus - valikkoon avattuasi kuvaruutuvalikkojärjestelmän. Valitse Pois painamalla /. Viesti "ANNA SALASANA" näytetään. Anna nykyinen salasana. i. Jos salasana on oikea, OSD-valikko palaa Turva-asetukset-sivulle Pois näytettynä rivillä Käynnistyslukko. Sinun ei tarvitse antaa salasanaa, kun seuraavan kerran käynnistät projektorin. ii. Jos salasana on virheellinen, salasanavirheviesti näytetään kestäen kolme sekuntia, ja viesti 'ANNA SALASANA' näytetään uutta yritystäsi varten. Voit painaa MENU/EXIT peruuttaaksesi muutoksen tai yritä toista salasanaa. Vaikka salasana-toiminto on poistettu käytöstä, sinun täytyy pitää vanha salasana käsillä, jos sinun joskus tarvitsisi aktivoida salasana-toiminto uudelleen vanhan salasanan antamalla. 28 Käyttö

29 Tulosignaalin kytkeminen Projektori voidaan liittää moniin laitteisiin samanaikaisesti. Kuitenkin se voi näyttää vain yhden täyden näytön kerrallaan. Voit myös manuaalisesti kiertää saatavissa olevien tulosignalien läpi. 1. Paina SOURCE projektorista tai kaukosäätimestä. Lähteen valintapalkki näytetään. 2. Paina /, kunnes haluamasi signaali on valittu ja paina MODE/ENTER. Kun on havaittu, valittua lähdetietoa näytetään näyttöruudulla sekuntien ajan. Jos projektoriin on liitetty monia laitteita, toista vaiheet 1-2 etsiäksesi toisen signaalin. Heijastetun kuvan kirkkaustaso muuttuu sen mukaisesti, kun vaihdat eri tulosignaalien välillä. Data (grafiikka) "PC"-esitykset, jotka käyttävät enimmäkseen staattisia kuvia, ovat yleensä kirkkaampia kuin "Video", joka käyttää enimmäkseen liikkuvia kuvia (elokuvia). Tämän projektorin alkuperäinen näytön resoluutio on 16:9-kuvasuhteessa. Parasta näytön kuvan tuloksia varten sinun tulisi valita ja käyttää tulosignaalia, joka lähettää tällä resoluutiolla. Kaikki muut resoluutiot skaalataan projektorilla riippuen 'kuvasuhde'-asetuksesta, joka voi aiheuttaa hiukan kuvan vääristymää tai kuvan selkeyden menetystä. Katso lisätietoja "Kuvasuhteen valitseminen" sivulla 32. Väriavaruuden muuttaminen Siinä epätodennäköisessä tapauksessa, että liität projektorin DVD-soittimeen projektorin HDMI-tulon kautta, ja heijastettu kuva näyttää vääriä värejä, muuta väriavaruutta. Tehdäksesi tämän: 1. Paina VALIKKO/LOPETA ja sen jälkeen / kunnes NÄYTÄ-valikko korostetaan. 2. Paina korostaaksesi Väriavaruuden muunnos ja paina / valitaksesi asetuksen. Tämö toiminto on käytettävissä vain, kun HDMI-tulojakki on käytössä. Käyttö 29

30 PUSH Heijastetun kuvan säätäminen Heijastuskulman säätäminen Irrota takajalan pidin takasäätöjalalla ennen heijastuskulman säätämistä. Projektori on varustettu 1:llä pikavapautussäätöjalalla ja 1:llä takasäätöjalla. Nämä säätäjät muuttavat kuvan korkeutta ja heijastuskulmaa. Projektorin asetus: 1. Paina pikavapautuspainiketta ja nosta projektorin etuosaa. Kun kuva on paikoitettu 1 haluamaasi paikkaan, vapauta pikavapauruspainike lukitsemaan jalan paikalleen. 2. Pyöritä takasäätöjalkaa hienosäätämään vaakakulman. Jalan vetämiseksi sisään pidä projektoria koholla 2 painaessasi pikavapautuspainiketta, sen jälkeen laske projektoria hitaasti. Ruuvaa takasäätöruuvia vastakkaiseen suuntaan. Jos projektori ei ole laitettu tasaiselle pinnalle tai näyttöruutu ja projektori eivät ole kohtisuorassa toisiinsa nähden, heijastunut kuva tulee puolisuunnikasmaiseksi. Tämän tilanteen korjaamiseksi katso lisätietoja "Trapetsivääristymän korjaaminen" sivulla 31. Älä milloinkaan katso linssiin lampun palaessa. Voimakas valo lampusta voi vaurioittaa silmiäsi. Ole varovainen kun painat säätöpainiketta, koska se on lähellä poistoilman tuuletusaukkoa, mistä tulee kuumaa ilmaa. Kuvan automaattisäätäminen Joissakin tapauksissa saatat tarvita kuvan laadun optimoimisen Tee se painamalla projektorin tai kaukosäätimen AUTO-painiketta. 3 sekunnin sisällä sisäänrakennettu Älykäs automaattisäätötoiminta asettaa taajuuden ja kellon arvot uudelleen tarjoamaan parhaan kuvan laadun. Nykyinen lähdetieto näytetään näyttöruudun vasemmassa yläkulmassa 3 sekunnin ajan. Näyttöruutu on tyhjä kun AUTO on toimimassa. Tämä toiminto on käytettävissä vain kun PC-signaali (analoginen RGB) on valittu. 30 Käyttö
