1 W600 Digitaaliprojektori Käyttöopas Tervetuloa

2 Suomi Sisällysluettelo Tärkeitä turvaohjeita 3 Johdanto 7 Projektorin ominaisuudet 7 Toimituspakkaus 8 Projektorin ulkonäkö 9 Säätimet ja toiminnot 10 Projektorin sijoittaminen 14 Paikan valinta 14 Suositeltavan projisointikoon saavuttaminen 15 Liitännät 18 Tietokoneen yhdistäminen 18 Videolaitteiden yhdistäminen 19 HDMI-lähdelaitteiden yhdistäminen 20 Käyttö 24 Projektorin käynnistäminen 24 Valikoiden käyttö 25 Projektorin turvaaminen 25 Salasanatoiminnon käyttäminen 26 Tulosignaalin kytkeminen 29 Projisoidun kuvan säätäminen 30 Yksityiskohtien suurentaminen ja etsiminen 32 Kuvasuhteen valinta 32 Kuvan optimointi 34 Uniajastimen asettaminen 38 Kuvan kätkeminen 39 Ohjauspainikkeiden lukitseminen 39 Kuvan pysäyttäminen 40 FAQ-toiminnon käyttö 40 Käyttö korkeissa paikoissa 40 Äänen säätäminen 41 Projektorin valikkonäytön yksilöllistäminen 42 Projektorin pysäytys 42 Valikon käyttö 43 Ylläpito 51 Projektorin hoito 51 Lampun tiedot 52 Vianetsintä 58 Spesifikaatiot 59 Projektorin spesifikaatiot 59 Mitat 60 Määrityskaavio 61 Takuu ja tekijänoikeudet 66 Hyväksyntä 67 2 Sisällysluettelo

3 Tärkeitä turvaohjeita Tämä projektori on suunniteltu ja testattu tietotekniikkalaitteiden uusimpien turvastandardien mukaan. Tuotteen turvallinen käyttö edellyttää kuitenkin tämän käyttöoppaan ja tuotteeseen merkittyjen varoitustoimintojen noudattamista. Turvaohjeet 1. Lue tämä käyttöopas ennen projektorin käyttöönottoa. Säilytä opas myös tulevaisuutta varten. 4. Avaa aina linssin suljin tai poista linssin suojus, kun lamppu on kytketty päälle. 2. Älä projektorin toimiessa koskaan katso suoraan sen linssiin. Voimakas valo voi vahingoittaa silmiäsi. 5. Joissakin maissa sähköjännite EI OLE vakaata. Tämä projektori toimii turvallisesti vaihtovirtaverkkojännitteellä V, mutta saattaa rikkoutua, jos virrankatkoksia tai +10 V ylijännitettä ilmenee. Alueilla, jossa esiintyy jännitteen aaltoilua tai virrankatkoksia, on suositeltavaa projektorin kytkeminen virtalähteeseen jännitevakaimen, ylijännitesuojan tai UPSlaitteen kautta. 3. Ota yhteyttä vain ammattitaitoiseen valtuutettuun huoltoon. 6. Älä aseta mitään linsseille projektorin toimiessa, koska se saattaa aiheuttaa esineiden ylikuumenemista ja muodonmuutoksen tai johtaa jopa tulipaloon. Sammuttaaksesi lampun väliaikaisesti, paina projektorin kaukosäätimessä BLANK-painiketta. Tärkeitä turvaohjeita 3

4 Turvaohjeet (Jatkuu) 7. Lamppu tulee toiminnan aikana erittäin kuumaksi. Anna projektorin jäähtyä noin 45 minuuttia, ennen kuin avaat lamppukotelon vaihtaaksesi lampun. 10. Älä sijoita projektoria epävakaille rattaille, alustalle tai pöydälle. Se saattaa pudota ja rikkoutua perusteellisesti. 8. Älä käytä lamppua yli sen määrätyn käyttöajan. Lampun käyttö sen käyttöajan päättymisen jälkeen voi aiheuttaa sen hajoamisen. 11. Älä yritä purkaa projektoria. Siinä on vaarallinen korkeajännite, joka voi koskettaessa tappaa. Ainut huollettava osa on lamppu, jolla on oma avattava kotelo. Älä missään tapauksessa koskaan irrota muita koteloita. Ota yhteyttä vain ammattitaitoiseen valtuutettuun huoltoon. 9. Älä koskaan avaa lamppukoteloa tai mitään muuta sähköosaa ennen virtajohdon irrottamista pistorasiasta. 12. Projektorin toimiessa voit sen tuuletusaukoista tuntea kuuman ilman hajua. Se on normaalia eikä johdu laitteen viallisuudesta. 4 Tärkeitä turvaohjeita

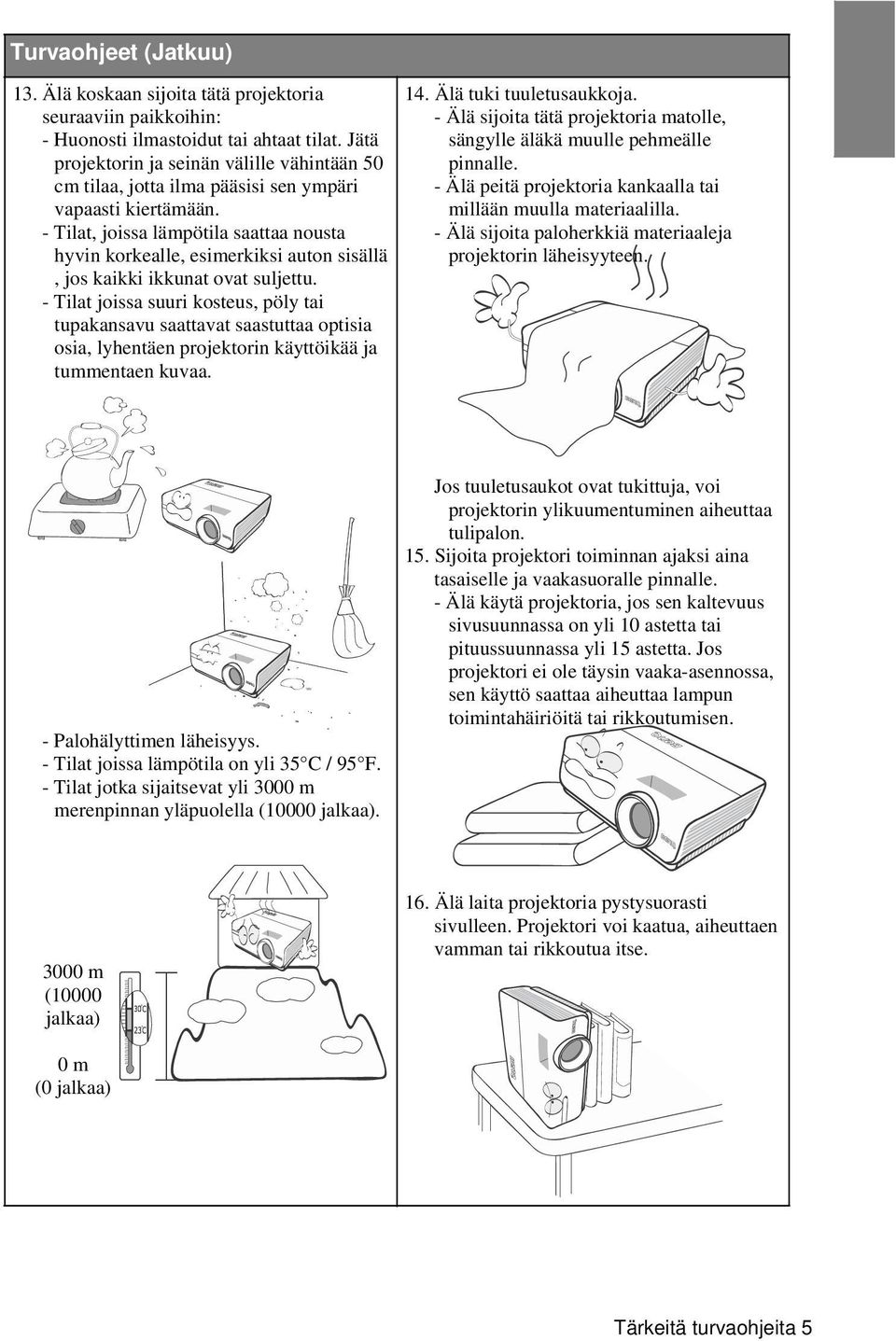

5 Turvaohjeet (Jatkuu) 13. Älä koskaan sijoita tätä projektoria seuraaviin paikkoihin: - Huonosti ilmastoidut tai ahtaat tilat. Jätä projektorin ja seinän välille vähintään 50 cm tilaa, jotta ilma pääsisi sen ympäri vapaasti kiertämään. - Tilat, joissa lämpötila saattaa nousta hyvin korkealle, esimerkiksi auton sisällä, jos kaikki ikkunat ovat suljettu. - Tilat joissa suuri kosteus, pöly tai tupakansavu saattavat saastuttaa optisia osia, lyhentäen projektorin käyttöikää ja tummentaen kuvaa. 14. Älä tuki tuuletusaukkoja. - Älä sijoita tätä projektoria matolle, sängylle äläkä muulle pehmeälle pinnalle. - Älä peitä projektoria kankaalla tai millään muulla materiaalilla. - Älä sijoita paloherkkiä materiaaleja projektorin läheisyyteen. - Palohälyttimen läheisyys. - Tilat joissa lämpötila on yli 35 C / 95 F. - Tilat jotka sijaitsevat yli 3000 m merenpinnan yläpuolella (10000 jalkaa). Jos tuuletusaukot ovat tukittuja, voi projektorin ylikuumentuminen aiheuttaa tulipalon. 15. Sijoita projektori toiminnan ajaksi aina tasaiselle ja vaakasuoralle pinnalle. - Älä käytä projektoria, jos sen kaltevuus sivusuunnassa on yli 10 astetta tai pituussuunnassa yli 15 astetta. Jos projektori ei ole täysin vaaka-asennossa, sen käyttö saattaa aiheuttaa lampun toimintahäiriöitä tai rikkoutumisen m (10000 jalkaa) 16. Älä laita projektoria pystysuorasti sivulleen. Projektori voi kaatua, aiheuttaen vamman tai rikkoutua itse. 0 m (0 jalkaa) Tärkeitä turvaohjeita 5

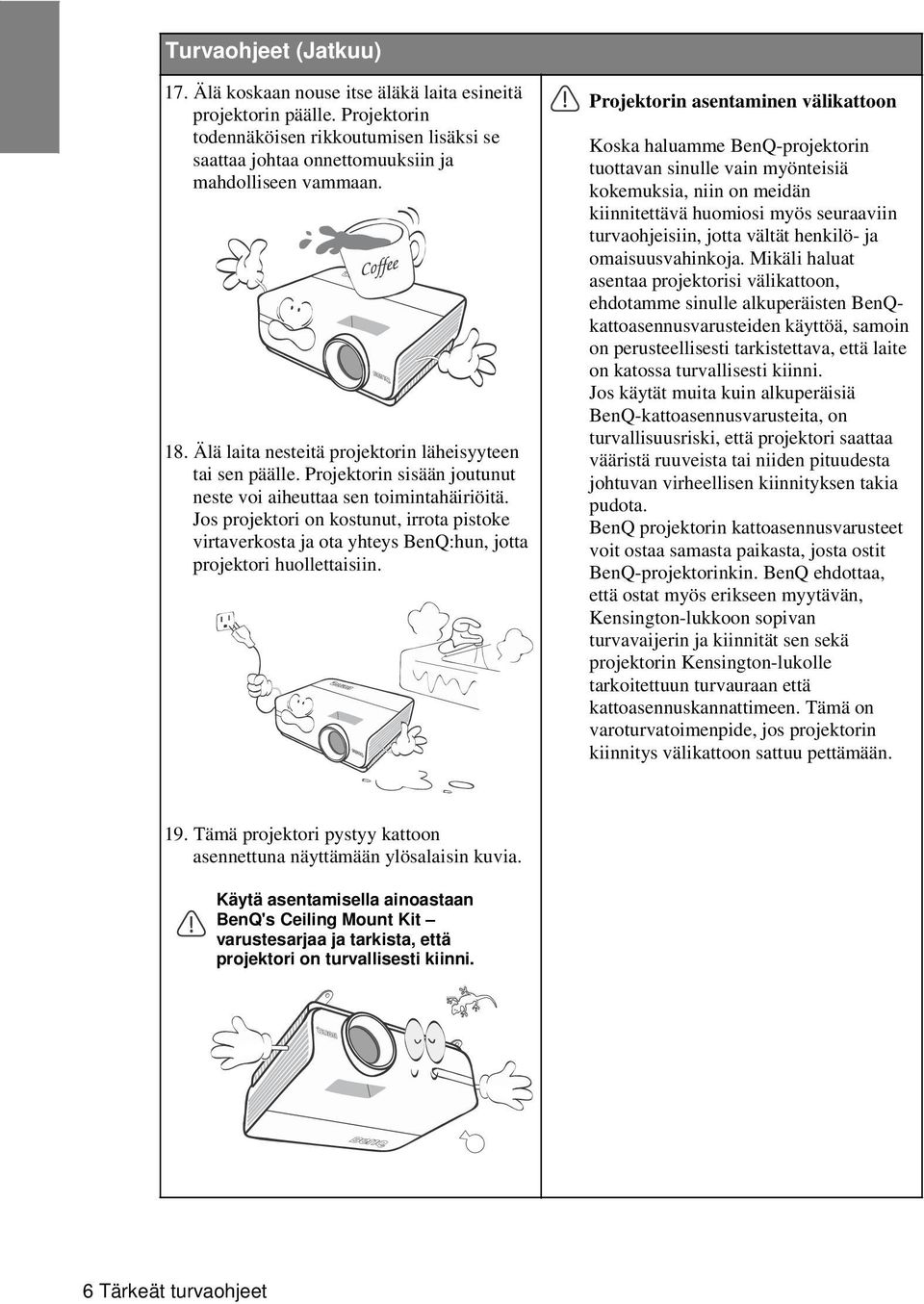

6 Turvaohjeet (Jatkuu) 17. Älä koskaan nouse itse äläkä laita esineitä projektorin päälle. Projektorin todennäköisen rikkoutumisen lisäksi se saattaa johtaa onnettomuuksiin ja mahdolliseen vammaan. 18. Älä laita nesteitä projektorin läheisyyteen tai sen päälle. Projektorin sisään joutunut neste voi aiheuttaa sen toimintahäiriöitä. Jos projektori on kostunut, irrota pistoke virtaverkosta ja ota yhteys BenQ:hun, jotta projektori huollettaisiin. Projektorin asentaminen välikattoon Koska haluamme BenQ-projektorin tuottavan sinulle vain myönteisiä kokemuksia, niin on meidän kiinnitettävä huomiosi myös seuraaviin turvaohjeisiin, jotta vältät henkilö- ja omaisuusvahinkoja. Mikäli haluat asentaa projektorisi välikattoon, ehdotamme sinulle alkuperäisten BenQkattoasennusvarusteiden käyttöä, samoin on perusteellisesti tarkistettava, että laite on katossa turvallisesti kiinni. Jos käytät muita kuin alkuperäisiä BenQ-kattoasennusvarusteita, on turvallisuusriski, että projektori saattaa vääristä ruuveista tai niiden pituudesta johtuvan virheellisen kiinnityksen takia pudota. BenQ projektorin kattoasennusvarusteet voit ostaa samasta paikasta, josta ostit BenQ-projektorinkin. BenQ ehdottaa, että ostat myös erikseen myytävän, Kensington-lukkoon sopivan turvavaijerin ja kiinnität sen sekä projektorin Kensington-lukolle tarkoitettuun turvauraan että kattoasennuskannattimeen. Tämä on varoturvatoimenpide, jos projektorin kiinnitys välikattoon sattuu pettämään. 19. Tämä projektori pystyy kattoon asennettuna näyttämään ylösalaisin kuvia. Käytä asentamisella ainoastaan BenQ's Ceiling Mount Kit varustesarjaa ja tarkista, että projektori on turvallisesti kiinni. 6 Tärkeät turvaohjeet

7 Johdanto Projektorin ominaisuudet Tämä projektori yhdistää huipputehokkaan optisen projektion ja käyttäjäystävällisen muodon, tämä on luotettava ja helppokäyttöinen. Projektorin ominaisuudet ovat seuraavia. Kaksi HDMI-liitäntää (v1.3) suodatinvapaa suunnittelu edulliseen ylläpitoon ja käyttöön Automaattinen keystone-toiminto kuvan automaattiseen korjaamiseen UNISHAPE/kirkkaat värit totuudenmukaisempia ja täydellisempiä värejä varten kuvatekstien näyttö TV-ohjelmien ja videoiden vuoropuhelujen, tarinoiden ja äänitehosteiden kuvaamiseen säädettävä ääni säädettävä väritasapainohallinta projisointipinnan värin mukaan Automaattinen pikahakutoiminto signaalin havaitsemisprosessin nopeuttamiseksi Turvatoiminto valittavalla salasanalla 3D-värienhallinta, joka mahdollistaa värisävyn säädön haluamasi mukaiseksi Valittava pikajäähdytystoiminto mahdollistaa projektorin jäähtymisen lyhyemmässä ajassa FAQ toiminto vianetsintään yhdellä painalluksella Korkealaatuiset manuaaliset zoomauslinssit Yksinäppäiminen automaattisäätö parhaan kuvanlaadun takaamiseen Säädettävä väritasapainohallinta data- /videonäyttöä varten 16.7 miljoonan värin näyttökyky Monikieliset OSD-valikot Vaihdettavat normaalit ja säästötilat virrankulutuksen supistamiseksi Sisäänrakennetut kaiuttimet tarjoavat monoääntä kun audio-syöttö on kytketty Komponentti-HDTV-yhteensopivuus (YPbPr) HDCP-yhteensopivuus Projisoidun kuvan kirkkaus vaihtelee ympäristön valo-olosuhteista, valitun sisääntulosignaalin kontrasti-/kirkkaussäädöistä ja on suorassa suhteessa näyttöetäisyyteen. Lampun kirkkaus heikkenee ajan myötä ja saattaa vaihdella lampun valmistajan antamien spesifikaatioiden rajoissa. Tämä on normaalia ja luonnollista. Johdanto 7

8 2009 P/N: 4J J1U01 00 W600 Video Projector Quick Start Guide Toimituspakkaus Pura pakkaus varovasti ja tarkista, että siinä ovat kaikki alempana mainitut osat. Jos jokin osa puuttuu, ota yhteyttä projektorin myyjään. Vakiovarusteet Toimitetut varusteet ovat alueellesi sopivia ja saattavat poiketa kuvatuista. Projektori Kaukosäädin ja paristo (UK) (US) (KOREA) (CHINA) (AU) (JAPAN) (EU) Virtajohto VGA-kaapeli Pikaopas Käyttöopas CD Takuukortti Lisävarusteet 1. Vaihtolamppusarja 2. Kattoasennussarja 3. Esittely Plus 4. Pehmeä kantolaukku 5. RS-232 kaapeli * Takuukortti kuuluu toimitukseen vain tietyillä alueilla. Kysy lisää valtuutetulta myyjältä. 8 Johdanto

9 Projektorin ulkonäkö Etusivu/yläpuoli Edessä oleva IR (infrapuna)- kaukosäätimen anturi 2. Pikavapautuspainike 3. Projisointilinssi 4. Ulkopuolinen ohjauspaneeli (Katso lisää kohdasta "Projektori sivulta 10) 5. Ilmastointiaukko (kylmän ilman syöttö) 6. Kaiutin 7. Tarkennusrengas ja zoomausrengas Taka-/alaosa S-videon tuloliitin 9. Videon tuloliitin 10. Äänisignaalin tuloliitin (vasen) 11. Komponenttiliittimet 12. Äänisignaalin tuloliitin (oikea) 13. Tietokoneliitin 14. HDMI 1 tuloliitin 15. HDMI 2 tuloliitin 16. IR- vastaanotin 17. Takimmainen säätöjalka 18. Kensingtonvarkaudenestolukituksen reikä 19. Äänisignaalin lähtöliitin 20. Pikalukitusjalka 21. Äänisignaalin tuloliitin 22. RS-232-ohjausportti 23. USB-liitin 24. AC-virtajohdon tuloliitin Johdanto 9

10 Säätimet ja toiminnot Projektori POWER TEMP LAMP BLANK Piilottaa näyttöruudun kuvan. Katso lisää kohdasta "Kuvan kätkeminen sivulta Keystone-/Nuolinäppäimet ( / Alas) Korjaa manuaalisesti projektorin kallistumisesta johtuvat kuvan vääristymiset. Katso lisää kohdasta "Trapetsivääristymäkorjaus sivulta POWER (Merkkivalo) Loistaa, kun projektori on käytössä. Katso lisää kohdasta "Merkkivalot sivulta MENU/EXIT Kytkee päälle On-Screen Display (OSD)-valikon. Palaa edelliseen OSD-valikkoon, poistuu ja tallentaa valikkoasetukset. Katso lisää kohdasta "Valikkojen käyttö sivulta Vasen/ Käynnistää FAQ-toiminnon (Toistuvat kysymykset-toiminto). Katso " FAQ-toiminnon käyttö " sivulta POWER Kytkee projektoria valmiustilan ja päällä olon välillä. Katso lisää kohdasta "Projektorin käynnistäminen sivulta 24 sekä "Projektorin kytkeminen pois päältä sivulta MODE/ENTER Valitsee käytettävissä olevan kuvan asetustilan. Katso lisää kohdasta "Kuvatilan valinta sivulta 34. Hyväksyy valitun On-Screen Display (OSD)- valikon kohdan. Katso lisää kohdasta " Valikkojen käyttö sivulta FOCUS/ZOOM (Tarkennus- ja zoomaus) Säätää kuvan tarkkuutta ja kokoa. Katso lisää kohdasta "Kuvan koon ja selvyyden hienosäätö sivulta TEMP (Lämpötila-ilmaisimen valo) Näyttää punaista, kun projektorin lämpötila kohoaa liikaa. Katso lisää kohdasta "Merkkivalot sivulta Keystone-/Nuolinäppäimet ( / Ylös) Korjaa manuaalisesti projektorin kallistumisesta johtuvat kuvan vääristymiset. Katso lisää kohdasta "Trapetsivääristymäkorjaus sivulta LAMP (Lamppu-ilmaisimen valo) Näyttää lampun tilan. Palaa tai vilkkuu, kun lampussa on ongelma. Katso lisää kohdasta "Merkkivalot sivulta AUTO Määrittää automaattisesti näytetylle kuvalle parhaat kuva-ajoitukset. Katso lisää kohdasta "Kuvan automaattisäätö sivulta Oikea Aktivoi paneelin näppäinlukon. Katso lisää kohdasta "Ohjauspainikkeiden lukitseminen sivulta 39. Kun On- Screen-Display (OSD)- valikko on aktivoitu, käytetään #3,#7, #10 ja #13 näppäimiä suuntanuolina halutun valikon valitsemiseen ja säätöjen tekemiseen. Katso lisää kohdasta "Valikkojen käyttö sivulta SOURCE (Lähde) Näyttää lähteen valintapalkin. Katso lisää kohdasta "Tulosignaalin kytkeminen sivulta Johdanto

11 Kaukosäädin IR (infrapuna)-lähetin Lähettää signaalin projektorille. 2. LED-ilmaisin Palaa vain silloin, kun painiketta painetaan. 3. POWER ON Vaihtokytkee projektoria valmiustilan ja päällä olon välillä. Katso lisää kohdasta "Projektorin käynnistäminen sivulta VIDEO Näyttää VIDEO-lähdevalikon. Katso lisää kohdasta "Tulosignaalin kytkeminen sivulta COMP Näyttää KOMPONENTTI-valikon. Katso lisää kohdasta "Tulosignaalin kytkeminen sivulta HDMI 1 Näyttää HDMI 1 lähdevalikon. Katso lisää kohdasta "Tulosignaalin kytkeminen" sivulta Up cursor/keystone ( / ) Valitsee halutut OSD- valikkokohdat. Katso lisää kohdasta "Valikkojen käyttö sivulta 25. : Korjaa manuaalisesti projektorin kallistumisesta johtuvan kuvan vääristymisen. :Katso lisää kohdasta "Trapetsivääristymäkorjaus sivulta Vasen kohdistinpainike/information ( / ) : Valitsee halutut OSD-valikkokohdat. Katso lisää kohdasta "Valikkojen käyttö sivulta 25. : Käynnistää INFORMATION-toiminnon. 9. MODE/ ENTER MODE: Valitsee käytettävissä olevan kuvan asetustilan. ENTER: Hyväksyy valitun OSD-valikon kohdan. 10. MENU/ EXIT MENU: Kytkee päälle On-Screen Display OSDvalikon. EXIT: Palaa edelliseen OSD-valikkoon, poistuu ja tallentaa valikkoasetukset. Katso lisää kohdasta "Valikkojen käyttö sivulta USER 1/ User 2/ User 3 Valitsee käyttäjän muistiasetukset. Huomio!: Tässä mallissa ei ole User 3- toimintoa. 12. BRIGHT Näyttää kirkkauden säätöpalkin. Katso lisää kohdasta "Kirkkauden säätö sivulta MUTE Mykistää sisäänrakennetun kaiuttimen. 14. VOLUME +/- Lisää tai vähentää äänenvoimakkuutta. Katso lisää kohdasta "Äänen säätäminen sivulta LIGHT Kytkee päälle tai pois kaukosäätimen taustavalon noin 10 sekunniksi. Minkä tahansa muun näppäimen painaminen pidentää taustavaloa vielä 10 sekunniksi. Johdanto 11

12 16. POWER OFF Kytkee projektorin pois päältä. Katso lisää kohdasta "Projektorin sammuttaminen sivulta S-VIDEO Näyttää S-VIDEO-lähdevalikon. Katso lisää kohdasta "Tulosignaalin kytkeminen sivulta PC Näyttää tietokonelähdevalikon. Katso lisää kohdasta "Tulosignaalin kytkeminen sivulta HDMI 2 Näyttää HDMI 2 -lähdevalikon. Katso lisää kohdasta "Tulosignaalin kytkeminen sivulta Oikea kohdistinpainike/näppäinlukko ( / ) : Valitsee halutut OSD-valikkokohdat. Katso lisää kohdasta "Valikkojen käyttö sivulta 25. : Aktivoi paneelin näppäinlukon. Katso lisää kohdasta "Ohjauspainikkeiden lukitseminen sivulta Alas kohdistinpainike/keystone ( / ) : Valitsee halutut OSD-valikkokohdat. Katso lisää kohdasta "Valikkojen käyttö sivulta 25. : Korjaa manuaalisesti projektorin kallistumisesta johtuvan kuvan vääristymän. Katso lisää kohdasta "Trapetsivääristymän korjaus sivulta ASPECT Valitsee halutun kuvasuhteen. Katso lisää kohdasta "Kuvasuhteen valitseminen sivulta CONTRAST Näyttää kontrastisäätöpalkin. Katso lisää kohdasta "Kontrastin säätäminen sivulta SHARP Näyttää terävyyssäätöpalkin. Katso lisää kohdasta "Terävyyden säätäminen sivulta TINT Näyttää värisävyn säätöpalkin. Katso lisää kohdasta "Värisävyn säätäminen sivulta COLOR Näyttää värin voimakkuuden säätöpalkin. Katso lisää kohdasta "Värin voimakkuuden säätäminen sivulta BLANK Piilottaa näyttöruudun kuvan. Katso lisää kohdasta "Kuvan kätkeminen sivulta FREEZE Pysäyttää/vapauttaa projisoidun kuvan. Katso lisää kohdasta "Kuvan pysäyttäminen sivulta TEST Näyttää testikuvion. Kaukosäätimen toimintaetäisyys IR kaukosäätimen anturi sijaitsee projektorin etusekä takaosassa. Kaukosäädintä on pidettävä 30 asteen kulman puitteissa kohtisuoraan projektorin anturia päin oikean toiminnan aikaansaamiseksi. Kaukosäätimen ja anturin välinen etäisyys ei saa olla yli 7 metriä (n 23 jalkaa). Varmista, ettei kaukosäätimen ja projektorin IRanturin välissä ole esteitä, jotka voisivat estää infrapunasäteen Noin. ±15 Noin. ±15 12 Johdanto

13 Kaukosäätimen pariston vaihtaminen 1. Poista paristonpidikkeen kansi vetämällä sitä nuolen osoittamaan suuntaan. 2. Laita toimitetut paristot pidikkeeseen varmistaen, että niiden plussa ja miinus-navat (+/-) ovat oikeassa järjestyksessä, kuten ohessa osoitettu. 3. Laita kansi takaisin paikoilleen. Vältä liiallista kuumuutta ja kosteutta. Paristo voi vahingoittua, jos se laitetaan pidikkeeseen väärin. Vaihda paristo vain valmistajan suosittelemaan tai samantyyppiseen paristoon. Noudata pariston hävittämisessä ja kierrätyksessä valmistajan ohjeita. Älä koskaan heitä paristoa tuleen. Se saattaa räjähtää. Jos paristossa ei ole virtaa tai et käydä kaukosäädintä pitkään aikaan, poista paristo, jottei pariston mahdollinen vuoto vahingoita kaukosäädintä. Johdanto 13

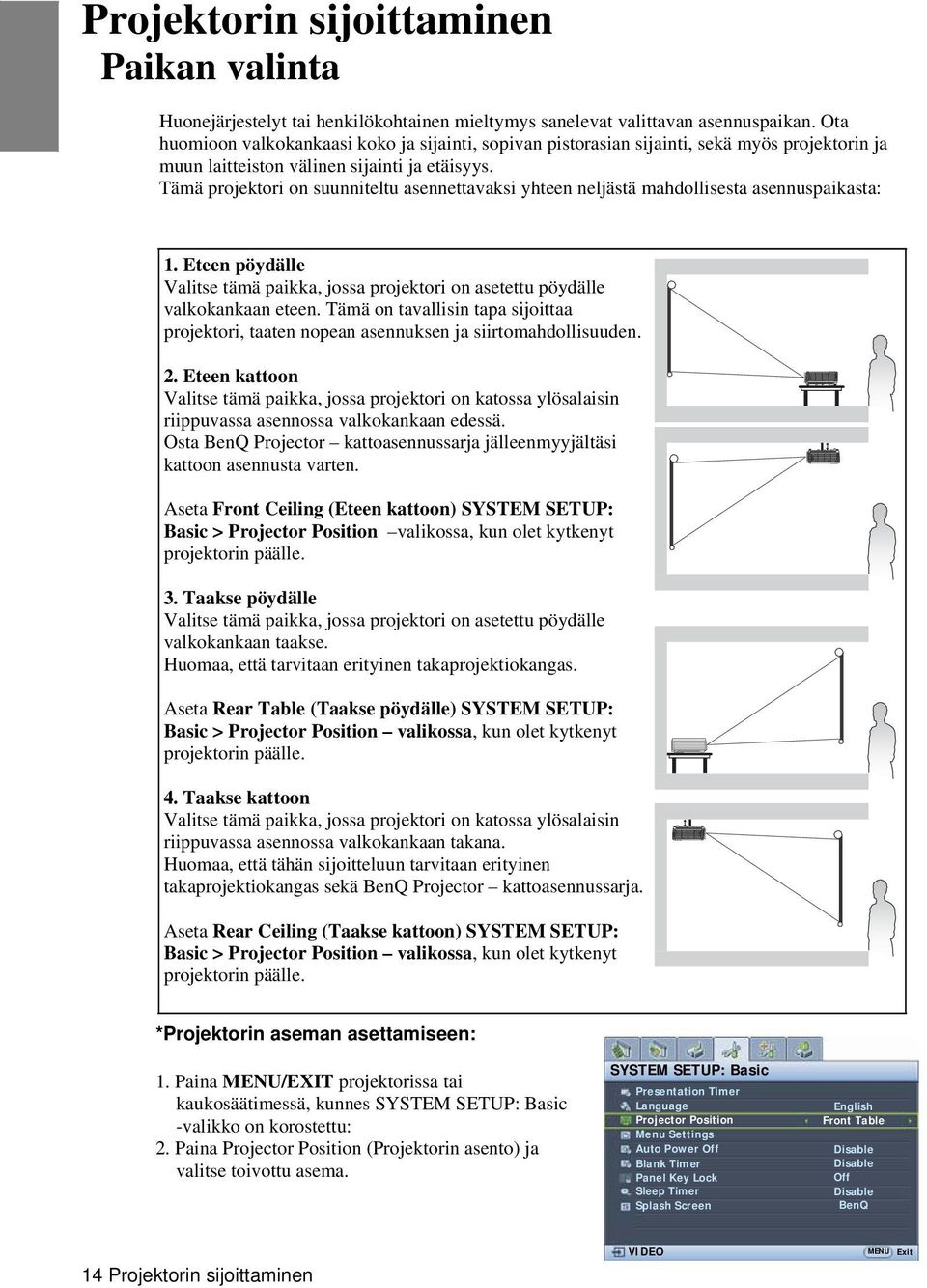

14 Projektorin sijoittaminen Paikan valinta Huonejärjestelyt tai henkilökohtainen mieltymys sanelevat valittavan asennuspaikan. Ota huomioon valkokankaasi koko ja sijainti, sopivan pistorasian sijainti, sekä myös projektorin ja muun laitteiston välinen sijainti ja etäisyys. Tämä projektori on suunniteltu asennettavaksi yhteen neljästä mahdollisesta asennuspaikasta: 1. Eteen pöydälle Valitse tämä paikka, jossa projektori on asetettu pöydälle valkokankaan eteen. Tämä on tavallisin tapa sijoittaa projektori, taaten nopean asennuksen ja siirtomahdollisuuden. 2. Eteen kattoon Valitse tämä paikka, jossa projektori on katossa ylösalaisin riippuvassa asennossa valkokankaan edessä. Osta BenQ Projector kattoasennussarja jälleenmyyjältäsi kattoon asennusta varten. Aseta Front Ceiling (Eteen kattoon) SYSTEM SETUP: Basic > Projector Position valikossa, kun olet kytkenyt projektorin päälle. 3. Taakse pöydälle Valitse tämä paikka, jossa projektori on asetettu pöydälle valkokankaan taakse. Huomaa, että tarvitaan erityinen takaprojektiokangas. Aseta Rear Table (Taakse pöydälle) SYSTEM SETUP: Basic > Projector Position valikossa, kun olet kytkenyt projektorin päälle. 4. Taakse kattoon Valitse tämä paikka, jossa projektori on katossa ylösalaisin riippuvassa asennossa valkokankaan takana. Huomaa, että tähän sijoitteluun tarvitaan erityinen takaprojektiokangas sekä BenQ Projector kattoasennussarja. Aseta Rear Ceiling (Taakse kattoon) SYSTEM SETUP: Basic > Projector Position valikossa, kun olet kytkenyt projektorin päälle. *Projektorin aseman asettamiseen: 1. Paina MENU/EXIT projektorissa tai kaukosäätimessä, kunnes SYSTEM SETUP: Basic -valikko on korostettu: 2. Paina Projector Position (Projektorin asento) ja valitse toivottu asema. SYSTEM SETUP: Basic Presentation Timer Language Projector Position Menu Settings Auto Power Off Blank Timer Panel Key Lock Sleep Timer Splash Screen English Front Table Disable Disable Off Disable BenQ 14 Projektorin sijoittaminen VIDEO MENU Exit

15 Suositeltavan projisointikoon saavuttaminen Projektorin linssien etäisyys valkokankaasta, zoomausasetus (jos käytettävissä) sekä videoformaatti ne kaikki vaikuttavat kuvan projisointikokoon. 16:9 on suositeltu kuvasuhde. W600 pystyy projisoimaan täyden 16:9 widescreen-kuvan. Projektoria on aina käytettävä vaakasuorassa asennossa (kuten esim. vakaalla pöydällä) ja kohtisuorana (90 kulmassa) valkokankaan keskipisteeseen. Tämä estää kulmikkaasta projisoinnista (tai kallistuneesta näyttöpinnasta) johtuvan kuvan vääristymisen. Nykyaikainen digitaalinen projektori ei projisoi suoraan eteen (kuten vanhemmat elokuvaprojektorit tekivät). Digitaaliset projektorit on suunniteltu projisoimaan vaakasuorapinnasta pienessä kulmassa ylöspäin. Tämän ansiosta ne voidaan vapaasti sijoittaa pöydälle ja ne projisoivat ylöspäin valkokankaalle, jonka alareuna on pöydän pintaa korkeammalla (ja kaikki läsnäolijat näkevät valkokankaan). Jos projektori asennetaan kattoon, se on asennettava ylösalaisin, jotta projisointi tapahtuisi pienessä kulmassa alaspäin. Kaaviosta sivulla 17 näet, että tällaisen projisoinnin tuloksena kuvan alareuna on siirtynyt projektorin vaakasuorapintaa korkeammalle (korkeussiirtymä). Projektorin asennettua kattoon tämä korkeussiirtymä tapahtuu projisoidun kuvan yläreunan osalta. Jos projektori sijoitetaan etäämmälle valkokankaasta, kuvan projisointikoko kasvaa ja myös korkeussiirtymä kasvaa samassa suhteessa. Valkokankaan ja projektorin sijainnista päätettäessä tulee molempien osalta ottaa huomioon kuvan projisointikoko ja korkeussiirtymä, jotka ovat suorassa suhteessa projisointietäisyyteen. BenQ on laatinut taulukon, joka valkokankaan koon mukaan auttaa sinua määrittämään ihannepaikan projektorillesi. Katso "W600 projisointimitat sivulta 17, riippuen käyttämästäsi projektorista. On otettava huomioon kaksi mittaa kohtisuora etäisyys valkokankaan keskipisteestä (projisointietäisyys) sekä projektorin korkeussiirtymä valkokankaan vaakasuorasta reunasta (offset). Projektorin sijoittaminen 15

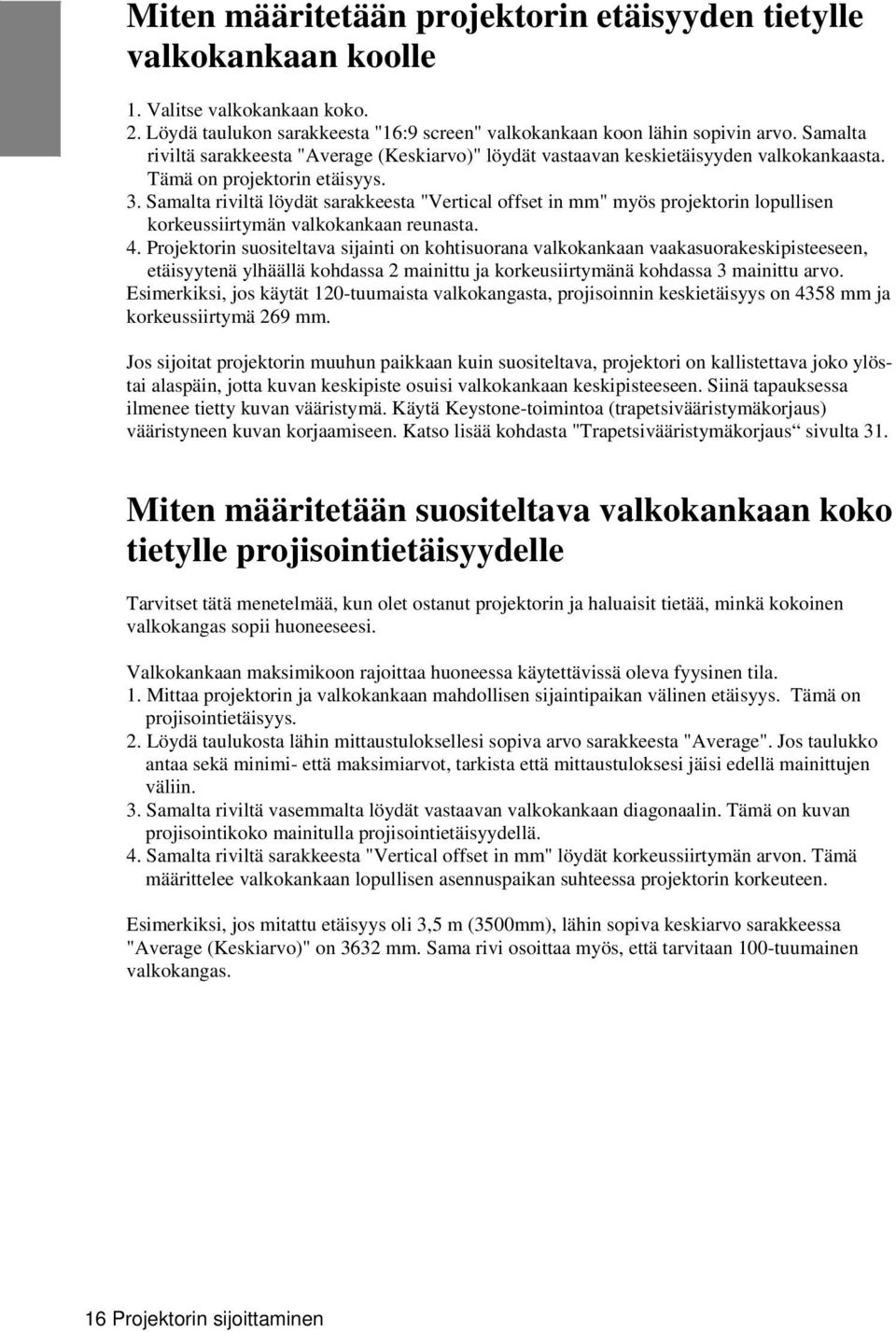

16 Miten määritetään projektorin etäisyyden tietylle valkokankaan koolle 1. Valitse valkokankaan koko. 2. Löydä taulukon sarakkeesta "16:9 screen" valkokankaan koon lähin sopivin arvo. Samalta riviltä sarakkeesta "Average (Keskiarvo)" löydät vastaavan keskietäisyyden valkokankaasta. Tämä on projektorin etäisyys. 3. Samalta riviltä löydät sarakkeesta "Vertical offset in mm" myös projektorin lopullisen korkeussiirtymän valkokankaan reunasta. 4. Projektorin suositeltava sijainti on kohtisuorana valkokankaan vaakasuorakeskipisteeseen, etäisyytenä ylhäällä kohdassa 2 mainittu ja korkeusiirtymänä kohdassa 3 mainittu arvo. Esimerkiksi, jos käytät 120-tuumaista valkokangasta, projisoinnin keskietäisyys on 4358 mm ja korkeussiirtymä 269 mm. Jos sijoitat projektorin muuhun paikkaan kuin suositeltava, projektori on kallistettava joko ylöstai alaspäin, jotta kuvan keskipiste osuisi valkokankaan keskipisteeseen. Siinä tapauksessa ilmenee tietty kuvan vääristymä. Käytä Keystone-toimintoa (trapetsivääristymäkorjaus) vääristyneen kuvan korjaamiseen. Katso lisää kohdasta "Trapetsivääristymäkorjaus sivulta 31. Miten määritetään suositeltava valkokankaan koko tietylle projisointietäisyydelle Tarvitset tätä menetelmää, kun olet ostanut projektorin ja haluaisit tietää, minkä kokoinen valkokangas sopii huoneeseesi. Valkokankaan maksimikoon rajoittaa huoneessa käytettävissä oleva fyysinen tila. 1. Mittaa projektorin ja valkokankaan mahdollisen sijaintipaikan välinen etäisyys. Tämä on projisointietäisyys. 2. Löydä taulukosta lähin mittaustuloksellesi sopiva arvo sarakkeesta "Average". Jos taulukko antaa sekä minimi- että maksimiarvot, tarkista että mittaustuloksesi jäisi edellä mainittujen väliin. 3. Samalta riviltä vasemmalta löydät vastaavan valkokankaan diagonaalin. Tämä on kuvan projisointikoko mainitulla projisointietäisyydellä. 4. Samalta riviltä sarakkeesta "Vertical offset in mm" löydät korkeussiirtymän arvon. Tämä määrittelee valkokankaan lopullisen asennuspaikan suhteessa projektorin korkeuteen. Esimerkiksi, jos mitattu etäisyys oli 3,5 m (3500mm), lähin sopiva keskiarvo sarakkeessa "Average (Keskiarvo)" on 3632 mm. Sama rivi osoittaa myös, että tarvitaan 100-tuumainen valkokangas. 16 Projektorin sijoittaminen

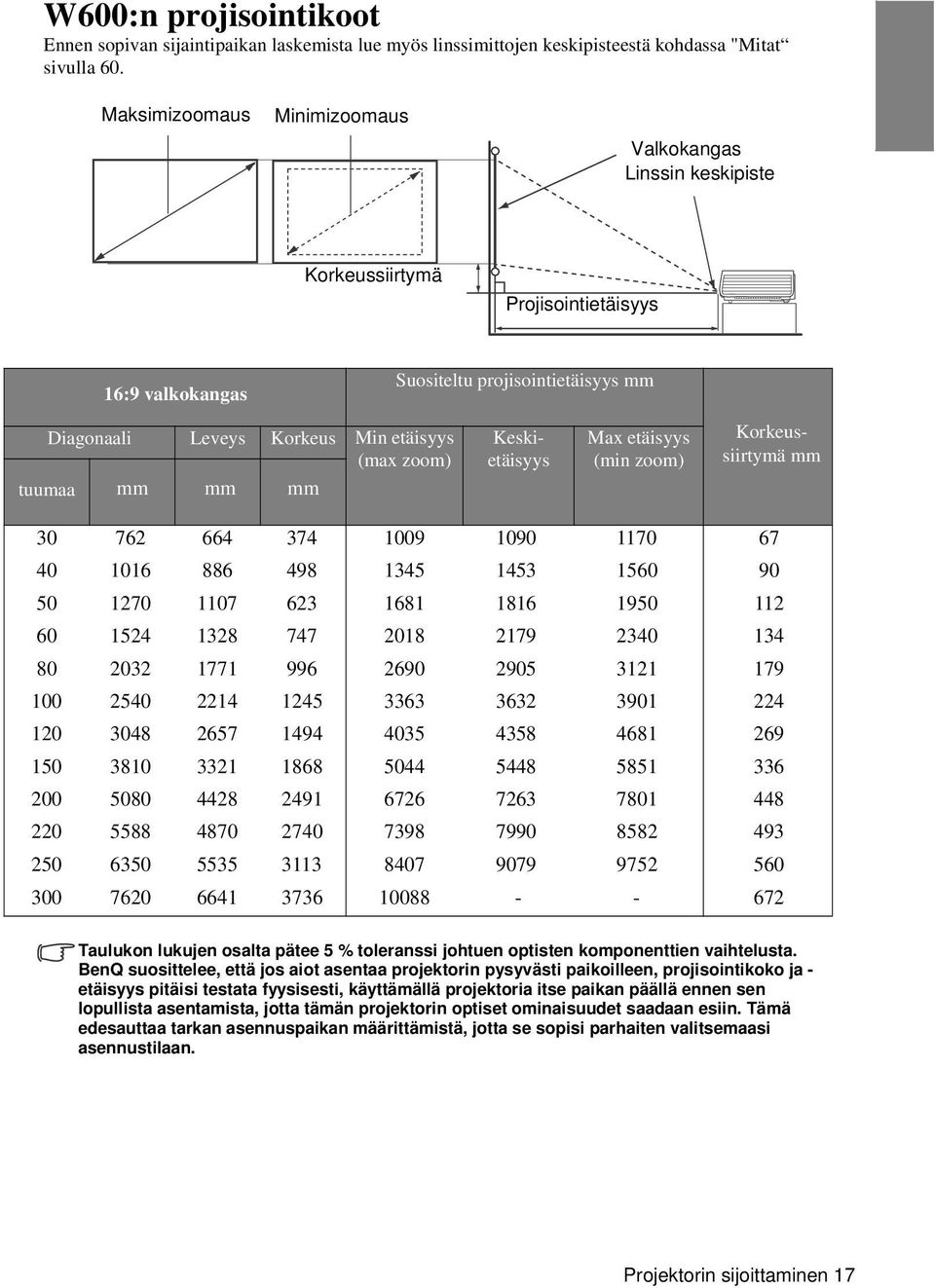

17 W600:n projisointikoot Ennen sopivan sijaintipaikan laskemista lue myös linssimittojen keskipisteestä kohdassa "Mitat sivulla 60. Maksimizoomaus Minimizoomaus Valkokangas Linssin keskipiste Korkeussiirtymä Projisointietäisyys 16:9 valkokangas Suositeltu projisointietäisyys mm Diagonaali Leveys Korkeus Min etäisyys (max zoom) tuumaa mm mm mm Keskietäisyys Max etäisyys (min zoom) Korkeussiirtymä mm Taulukon lukujen osalta pätee 5 % toleranssi johtuen optisten komponenttien vaihtelusta. BenQ suosittelee, että jos aiot asentaa projektorin pysyvästi paikoilleen, projisointikoko ja - etäisyys pitäisi testata fyysisesti, käyttämällä projektoria itse paikan päällä ennen sen lopullista asentamista, jotta tämän projektorin optiset ominaisuudet saadaan esiin. Tämä edesauttaa tarkan asennuspaikan määrittämistä, jotta se sopisi parhaiten valitsemaasi asennustilaan. Projektorin sijoittaminen 17

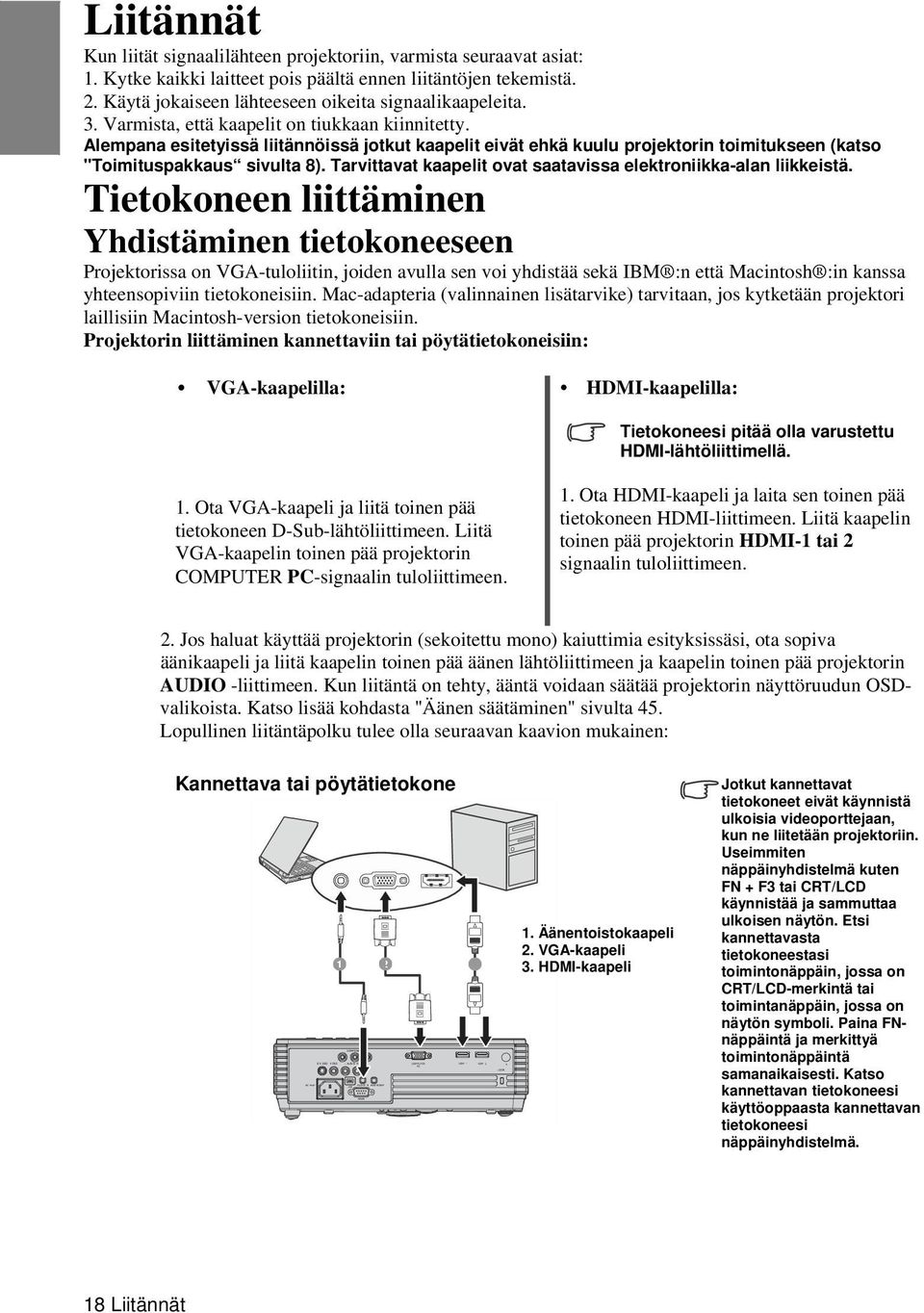

18 Liitännät Kun liität signaalilähteen projektoriin, varmista seuraavat asiat: 1. Kytke kaikki laitteet pois päältä ennen liitäntöjen tekemistä. 2. Käytä jokaiseen lähteeseen oikeita signaalikaapeleita. 3. Varmista, että kaapelit on tiukkaan kiinnitetty. Alempana esitetyissä liitännöissä jotkut kaapelit eivät ehkä kuulu projektorin toimitukseen (katso "Toimituspakkaus sivulta 8). Tarvittavat kaapelit ovat saatavissa elektroniikka-alan liikkeistä. Tietokoneen liittäminen Yhdistäminen tietokoneeseen Projektorissa on VGA-tuloliitin, joiden avulla sen voi yhdistää sekä IBM :n että Macintosh :in kanssa yhteensopiviin tietokoneisiin. Mac-adapteria (valinnainen lisätarvike) tarvitaan, jos kytketään projektori laillisiin Macintosh-version tietokoneisiin. Projektorin liittäminen kannettaviin tai pöytätietokoneisiin: VGA-kaapelilla: HDMI-kaapelilla: Tietokoneesi pitää olla varustettu HDMI-lähtöliittimellä. 1. Ota VGA-kaapeli ja liitä toinen pää tietokoneen D-Sub-lähtöliittimeen. Liitä VGA-kaapelin toinen pää projektorin COMPUTER PC-signaalin tuloliittimeen. 1. Ota HDMI-kaapeli ja laita sen toinen pää tietokoneen HDMI-liittimeen. Liitä kaapelin toinen pää projektorin HDMI-1 tai 2 signaalin tuloliittimeen. 2. Jos haluat käyttää projektorin (sekoitettu mono) kaiuttimia esityksissäsi, ota sopiva äänikaapeli ja liitä kaapelin toinen pää äänen lähtöliittimeen ja kaapelin toinen pää projektorin AUDIO -liittimeen. Kun liitäntä on tehty, ääntä voidaan säätää projektorin näyttöruudun OSDvalikoista. Katso lisää kohdasta "Äänen säätäminen" sivulta 45. Lopullinen liitäntäpolku tulee olla seuraavan kaavion mukainen: Kannettava tai pöytätietokone Äänentoistokaapeli 2. VGA-kaapeli 3. HDMI-kaapeli Jotkut kannettavat tietokoneet eivät käynnistä ulkoisia videoporttejaan, kun ne liitetään projektoriin. Useimmiten näppäinyhdistelmä kuten FN + F3 tai CRT/LCD käynnistää ja sammuttaa ulkoisen näytön. Etsi kannettavasta tietokoneestasi toimintonäppäin, jossa on CRT/LCD-merkintä tai toimintanäppäin, jossa on näytön symboli. Paina FNnäppäintä ja merkittyä toimintonäppäintä samanaikaisesti. Katso kannettavan tietokoneesi käyttöoppaasta kannettavan tietokoneesi näppäinyhdistelmä. 18 Liitännät

19 Videolähdelaitteiden liittäminen Voit liittää projektorisi eri videolähdelaitteisiin, joissa on jokin seuraavista lähtöliittimistä: HDMI Komponenttivideo S-Video Video (komposiitti) Sinun täytyy vain kytkeä projektori videolähdelaitteeseen, käyttämällä vain yhtä yllä olevista liitäntämenetelmistä, mutta kukin niistä tarjoaa eri laatutason videon ominaisuuksia. Valitsemasi menetelmä riippuu todennäköisimmin sekä projektoriin että videolaitteeseen sopivista liittimistä, kuten alempana kuvataan: Paras videolaatu Paras saatavissa oleva videoliitäntämenetelmä on HDMI. Jos videolähdelaitteesi on varustettu HDMI-liittimellä, voit nauttia ns. pakkaamattomien digitaalivideoiden laadusta. Katso kohdasta " HDMI-videolähdelaitteen liittäminen" sivulta 20, miten projektori yhdistetään HDMI-lähdelaitteeseen ym. yksityiskohtia. Jos HDMI-lähdettä ei ole saatavissa, seuraavaksi paras signaali saadaan komponenttivideolla (älä sekoita komposiittivideoon). Digitaalinen TV-viritin ja DVD-soittimet toistavat komponenttivideota alkuperäisesti, joten jos se on käytettävissä laitteillasi, tämä tulisi valita preferenssimenetelmäksi ennen S-videota tai komposiittivideota. Katso kohdasta "Videolähdelaitteiden liittäminen" sivulta 21, miten liittää projektori komponenttivideolaitteisiin. Parempi videolaatu S-videomenetelmä tarjoaa paremmanlaatuisen analogisen videon kuin vakio komposiittivideo. Jos sinulla on sekä komposiittivideo- että S-videolähtöliittimet videolähdelaitteessasi, valitse S- videon vaihtoehto. Huonoin videolaatu Komposiittivideo on analoginen video ja se tuottaa täysin hyväksyttävän, mutta optimaalista heikomman tuloksen, ja on näin huonoin tässä kuvattavien menetelmien videolaatu. Katso kohdasta " S-video-lähdelaitteiden liittäminen" sivulta 22, miten liittää projektori S-Videotai videolaitteeseen. Äänen liittäminen Projektorissa on sisäänrakennettu monokaiutin, joka on suunniteltu tarjoamaan perusäänitoiminnot täydentämään dataesityksiä vain liike-elämän tarkoituksiin. Niitä ei ole suunniteltu eikä tarkoitettu stereoäänen äänentoistokäyttöön kuten saatetaan odottaa kotiteatteritai kotielokuvateatterisovelluksissa. Jokainen stereoäänitulo (jos saatavissa) sekoitetaan yhteiseen monoäänilähtöön projektorin kaiuttimen kautta. Liitännät 19

20 HDMI-lähdelaitteiden liittäminen Projektori tarjoaa HDMI-tuloliittimen, joka mahdollistaa sen liittämisen HDMIlähdelaitteeseen kuten DVD-soitin, DTV-viritin tai näyttö. HDMI (High-Definition Multimedia Interface) tukee pakkaamattoman videosignaalin siirtoa yhteensopivien laitteiden kuten DVD- soitinten, DVD- virittimien ja näyttöjen välillä yhden ainoan kaapelin kautta. Se tarjoaa puhtaan digitaalisen katselu- ja kuunteluelämyksen. Tutki videolähdelaitteesi määrittääksesi, onko siinä käyttämättömiä HDMI-lähtöliittimiä: Jos näin on, voit jatkaa tätä toimintoa. Jos ei, sinun täytyy arvioida uudelleen, mitä menetelmää voit käyttää laitteen yhdistämiseen. Liittääksesi projektorin HDMI-lähdelaitteeseen: 1. Ota HDMI-kaapeli ja yhdistä sen toinen pää HDMI-lähtöliittimeen. Yhdistä sitten kaapelin toinen pää projektorin HDMI-tuloliittimeen 1 tai 2. Kun liitäntä on tehty, ääntä voidaan säätää projektorin On-Screen Display (OSD) -valikoista. Katso lisää kohdasta "Äänen säätäminen" sivulta 45. Lopullisen liitäntäpolun on oltava seuraavan kaavion mukainen: AV-laite HDMI HDMI-kaapeli HDMI Epätodennäköisessä tapauksessa, kun projektori on kytketty DVD-soittimeen ja projisoitu kuva näyttää vääriä värejä, vaihda väriavaruus sopivaan. Katso lisää kohdasta "Väriavaruuden vaihtaminen" sivulta 29. Jos liitännän jälkeen signaalia ei löydy, kytke pois päältä SOURCE-valikon Quick Auto Search toiminto. Katso lisää kohdasta "Tulosignaalin kytkeminen" sivulta Liitännät

21 Komponenttivideolähdelaitteen liittäminen Tutki videolähdelaitettasi määrittääksesi, onko siinä käyttämättömiä komponenttivideolähtöliittimiä: Jos näin on, voit jatkaa tällä toiminnolla. Jos ei, sinun on arvioitava uudelleen, mitä menetelmää voit käyttää laitteen liittämiseen. Liittääksesi projektorin komponenttivideolähdelaitteeseen: 1. Ota komponenttivideokaapeli ja liitä sen toinen pää kolmella RCA-tyyppisellä liittimellä videolähdelaitteen komponenttivideolähtöliittimiin. Sovita liittimien värit keskenään, vihreä vihreään, sininen siniseen ja punainen punaiseen. 2. Laita sitten komponenttivideokaapelin toinen pää projektorin COMPONENT tuloliittimeen. Sovita liittimien värit keskenään, vihreä vihreään, sininen siniseen ja punainen punaiseen. Projektorin liittäminen äänentoistolaitteeseen: 1. Ota sopiva äänentoistokaapeli ja liitä sen toinen pää äänentoistolaitteen AUDIO OUT tuloliittimeen. Liitä äänentoistokaapelin toinen pää projektorin AUDIO IN tuloliittimeen. Kun liitäntä on tehty, ääntä voidaan säätää projektorin On-Screen Display (OSD) -valikoista. Katso lisää kohdasta "Äänen säätäminen" sivulta 45. Lopullinen liitäntäpolku tulee olla seuraavan kaavion mukainen: AV laite komponenttivideokaapeli äänentoistokaapeli Jos valittua videokuvaa ei näytetä projektorin käynnistämisen jälkeen ja oikea videolähde on valittu, tarkista, että videolähdelaite on käynnissä ja toimii oikein. Tarkista myös signaalikaapelien oikea asennus. Jos olet jo tehnyt HDMI-videoliitännän projektorin ja tämän komponenttivideolähdelaitteen välillä käyttämällä HDMI-videoliitäntöjä, sinun ei tarvitse liittää projektoria tähän laitteeseen, koska tämä tekee tarpeettomaksi toisen huonomman kuvalaadun antavan liitännän. Katso lisää kohdasta "Videolähdelaitteiden liittäminen sivulta 19 Liitännät 21

22 S-videolähdelaitteen liittäminen Tutki videolähdelaitteesi määrittääksesi, onko siinä käyttämätön S-videolähtöliitin: Jos näin on, voit jatkaa. Jos ei, sinun täytyy arvioida uudelleen, mitä menetelmää voit käyttää laitteen liittämiseen. Liittääksesi projektorin S-videolähdelaitteeseen: 1. Ota S-videokaapeli ja yhdistä sen toinen pää videolähdelaitteen S-videolähtöliittimeen.. 2. Liitä S-videokaapelin toinen pää projektorin S-VIDEO -liittimeen. Projektorin yhdistäminen äänentoistolaitteeseen: 1. Ota sopiva äänentoistokaapeli ja liitä sen toinen pää äänentoistolaitteen AUDIO OUT -liittimeen. Liitä äänentoistokaapelin toinen pää projektorin AUDIO IN -liittimeen. Kun liitäntä on tehty, ääntä voidaan säätää projektorin On-Screen Display (OSD)-valikoista. Katso lisää kohdasta "Äänen säätäminen" sivulta 45. Lopullinen liitäntäpolku tulee olla seuraavan kaavion mukainen: AV laite S-Video-laite Äänentoistolaite Jos valittua videokuvaa ei näytetä projektorin käynnistämisen jälkeen ja oikea videolähde on valittu, tarkista, että videolähdelaite on käynnissä ja toimii oikein. Tarkista myös signaalikaapelien oikea asennus. Jos olet jo tehnyt komponenttivideoliitännän projektorin ja tämän S-videolähdelaitteen välillä käyttämällä komponenttivideoliitäntöjä, sinun ei tarvitse liittää projektoria tähän laitteeseen, koska tämä tekee tarpeettomaksi toisen huonomman kuvalaadun antavan liitännän. Katso lisää kohdasta "Videolähdelaitteiden liittäminen sivulta Liitännät

23 Komposiittivideolähdelaitteen yhdistäminen Tutki videolähdelaitteesi määrittääksesi, onko siinä käyttämättömiä komposiittivideolähtöliittimiä: Jos näin on, voit tätä toimintoa jatkaa. Jos ei, sinun täytyy arvioida uudelleen, mitä menetelmää voit käyttää laitteen liittämiseen. Liittääksesi projektorin komposiittivideolähdelaitteeseen: 1. Ota videokaapeli ja liitä sen toinen pää videolähdelaitteen komposiittivideolähtölaitteeseen. 2. Laita videokaapelin toinen pää projektorin VIDEO liittimeen. Projektorin liittäminen äänentoistolaitteeseen: 1. Ota sopiva äänentoistokaapeli ja laita sen toinen pää äänentoistolaitteen AUDIO OUT -liittimeen. Liitä äänentoistokaapelin toinen pää projektorin AUDIO IN -liittimeen. Kun liitäntä on tehty, ääntä voidaan säätää projektorin On-Screen Display (OSD) -valikoista. Katso lisää kohdasta "Äänen säätäminen" sivulta 45. Lopullinen liitäntäpolku tulee olla seuraavan kaavion mukainen: Äänentoistolaite Videokaapeli Äänentoistokaapeli Jos valittua videokuvaa ei näytetä projektorin käynnistämisen jälkeen ja oikea videolähde on valittu, tarkista, että videolähdelaite on käynnissä ja toimii oikein. Tarkista myös signaalikaapelien oikea asennus. Sinun on liitettävä projektori tähän laitteeseen komposiittivideoliitännällä ainoastaan silloin, kun HDMI- ja komponenttivideoliitännät eivät ole käytettävissä. Katso lisää kohdasta "Videolähdelaitteiden liittäminen sivulta 19. Liitännät 23

24 Projektorin käyttö Projektorin käynnistäminen 1. Liitä virtajohto projektoriin ja pistorasiaan. Kytke pistorasian kytkin päälle (jos sellainen on). Tarkista, että POWER -valo projektorissa palaa oranssina, kun virta on kytketty päälle. Käytä projektorin kanssa ainoastaan alkuperäisiä varusteita (esimerkiksi virtajohtoa) välttääksesi mahdollisia vaaroja, kuten sähköisku ja tulipalo. 2. Paina projektorin tai kaukosäätimen POWER -painiketta projektorin käynnistämiseksi ja käynnistyksen äänimerkki kuuluu. POWER -valo vilkkuu vihreänä ja palaa vihreänä, kun projektori on päällä. Käynnistysprosessi kestää noin 30 sekuntia. Käynnistyksen myöhemmässä vaiheessa ilmestyy käynnistyslogo. Käännä kuvan selkeyden säätämiseksi tarvittaessa tarkennusrengasta. Käynnistysäänen kytkemisestä pois päältä katso lisää kohdasta "Virtakytkennän äänen kytkeminen päälle / pois päältä" sivulta 41. Jos projektori on yhä kuuma aiemmasta toiminnasta, sen jäähdytystuuletin käy noin 90 sekunnin ajan ennen lampun syttymistä. 3. Ennen kuin käytät OSD-valikkoja, valitse sopiva kieli. Katso lisää kohdasta "Projektorin valikkonäytön yksilöllistäminen" sivulta Jos sinulta vaaditaan salasana, paina nuolinäppäimiä asettaaksesi 5-lukuinen salasana. Katso lisää kohdasta "Salasanatoiminnon käyttäminen" sivulta Kytke kaikki liitetyt laitteet päälle. 6. Projektori alkaa etsiä tulosignaaleja. Skannattava tulosignaali näkyy näytön vasemmassa yläkulmassa. Jos projektori ei havaitse sopivaa signaalia, ilmestyy näytölle 'No Signal' (Ei signaalia), kunnes tulosignaali löytyy. Voit myös valita haluamasi tulosignaalin painamalla projektorin tai kaukosäätimen SOURCE painiketta. Katso lisää kohdasta "Tulosignaalin kytkeminen" sivulta 29. Please select language Press Enter to confirm, Exit to leave Jos tulosignaalin taajuus/resoluutio ylittää projektorin toiminta-alueen, tyhjälle näytölle tulee ilmoitus 'Out of Range' (Alueen ulkopuolella). Vaihda tulosignaaliin, joka on yhteensopiva projektorin taajuuden kanssa, tai aseta tulosignaali alemmalle tasolle. Katso lisää kohdasta "Määrityskaavio" sivulta 61. Säilyttääksesi lampun kestoiän, odota vähintään 5 minuuttia projektorin päälle kytkemisen jälkeen, ennen kuin kytket sen taas pois päältä. 24 käyttö

25 Valikkojen käyttö Projektori on varustettu On-Screen Display (OSD) valikoilla erilaisten säätöjen ja asetusten tekemiseksi. Alempana on yleiskuva OSD- valikoista. Päävalikon kuvake Päävalikko Korostettu (valittu) Alavalikko DISPLAY Wall Color Aspect Ratio Auto Keystone Keystone Position Phase H. Size Digital Zoom 15 Off Auto On ENTER Tila 0 Paina MENU/ EXIT päästäksesi edelliselle sivulle tai pois Nykyinen tulosignaali COMPUTER 1/Y Pb Pr 1 MENU Exit Ennen kuin käytät OSD-valikkoja, aseta ne haluamallesi kielelle. 1. Paina MODE/ENTER projektorissa tai 3. Paina valitaksesi Language ja kaukosäätimessä OSD-valikon kytkemiseksi päälle. valitse haluamasi kieli. DISPLAY Wall Color Aspect Ratio Auto Keystone Keystone Position Phase H. Size Digital Zoom 15 0 Off Auto On SYSTEM SETUP: Basic Presentation Timer Language Projector Position Menu Settings Auto Power Off Blank Timer Panel Key Lock Sleep Timer Splash Screen English Front Table Disable Disable Disable Off Disable BenQ VIDEO MENU Exit 2. Käytä / valitessasi SYSTEM SETUP: Basic Menu -valikon SYSTEM SETUP: Basic Presentation Timer Language Projector Position Menu Settings Auto Power Off Blank Timer Panel Key Lock Sleep Timer Splash Screen English Front Table Disable Disable Off Disable BenQ VIDEO MENU Exit 4. Paina MENU/ENTER kahdesti* projektorissa tai kaukosäätimessä poistumiseksi ja asetusten tallentamiseksi. *Ensimmäinen painaminen vie takaisin päävalikkoon ja toinen painaminen sulkee OSD-valikon. VIDEO MENU Exit Projektorin turvaaminen Vaijeriturvalukon käyttäminen Projektori on varkauden estämiseksi asennettava turvalliseen paikkaan. Projektorin voi myös turvata ostamalla lukon, kuten esimerkiksi Kensington-lukon. Kensington-lukon reiän havaitset projektorin vasemmassa sivussa. Katso lisää kohdasta "Kensington- varkaudenestolukon reikä" sivulta 9. Kensington-vaijerilukko on tavallisesti lukon ja avaimen/avainten yhdistelmä. Katso valmistajan ohjeita sen käyttämiseksi. käyttö 25

26 Salasanatoiminnon käyttäminen Turvallisuustarkoituksessa ja luvattoman käytön estämiseksi projektorissa on mahdollisuus asettaa salasanavarmistus. Salasana voidaan asettaa On-Screen Display (OSD) valikosta. Katso OSD-valikon toiminnasta lisää "Valikkojen käyttö" sivulta 25. Lukituksen aktivointi ja salasanan myöhempi unohtaminen aiheuttaa ongelmia. Tulosta tarvittaessa tämä käyttöopas, kirjoita käyttämäsi salasana siihen ja säilytä se turvallisessa paikassa myöhempää varten. Salasanan asettaminen Salasanan asettamisen jälkeen projektoria ei voida käyttää, jollei oikeaa salasanaa syötetä joka kerta projektorin käynnistämisen yhteydessä. 1. Avaa OSD-valikko ja mene SYSTEM SETUP: Advanced > Security Settings -valikkoon. Paina MODE/ENTER. Sivu Security Settings ilmestyy. 2. Valitse Power on Lock ja valitse On painamalla /. 3. Kuten oikealla kuvataan, neljä nuolinäppäintä (,,, ) esittävät vastaavasti neljää numeroa (1, 2, 3, INPUT NEW PASSWORD 4). Syötä haluamasi viiden luvun salasana nuolinäppäimiä painamalla. 4. Vahvista salasana syöttämällä se uudelleen. Salasanan asettamisen jälkeen OSD-valikko palaa Security Settings - sivulle. 5. Power on Lock (Lukitus) / toiminnon valitsemiseksi paina / valitaksesi Power on Lock ja valitse On. MENU Back Syötettävät numerot näkyvät ruudulla tähtinä. Kirjoita valittu salasana tähän käyttöoppaaseen etukäteen tai heti salasanan syöttämisen jälkeen, jotta se olisi löydettävissä, jos saatat unohtaa sen. Salasana: Säilytä tämä käyttöopas turvallisessa paikassa. 6. Poistu OSD-valikosta painamalla MENU/EXIT. 26 käyttö

27 Mikäli unohdat salasanan Salasanatoiminnon ollessa aktivoituna sinua pyydetään syöttämään viiden luvun salasana joka kerta projektorin käynnistämisen yhteydessä. Syöttäessäsi väärän salasanan näet oikealla näkyvän salasanavirheilmoituksen kolmen sekunnin ajan, jonka jälkeen ilmestyy viesti 'INPUT PASSWORD' (Anna salasana). Voit yrittää uudestaan syöttämällä toisen viiden luvun salasanan tai käyttää salasanan peruutustoimintoa, jos et kirjoittanut salasanaa tähän käyttöoppaaseen etkä aivan varmasti muista sitä. Katso lisää kohdasta "Pääsy salasanan peruutustoimintoon" sivulta 27. Jos syötät väärän salasanan viisi kertaa peräkkäin, projektori sammuu automaattisesti lyhyeksi ajaksi. Password Error Please Try again. Pääsy salasanan peruutustoimintoon 1. Paina ja pidä projektorin tai kaukosäätimen painiketta AUTO painettuna kolmen sekunnin ajan. Projektori näyttää ruudulla koodatun numeron. 2. Kirjoita numero ylös ja sammuta projektori. 3. Poista numeron salaus paikallisen BenQhuoltokeskuksen avulla. Voit joutua esittämään laskun tai kuitin, jolla varmistetaan sinun olevan projektorin oikeutettu käyttäjä. RECALL PASSWORD Please write down the recall code, and contact BenQ Customer Center. Recall code: MENU Back Salasanan vaihtaminen 1. Ava OSD-valikko ja siirry SYSTEM SETUP: Advanced > Security Settings > Change password -valikkoon. 2. Paina MODE/ENTER. Viesti 'INPUT CURRENT PASSWORD' (Anna nykyinen salasana) ilmestyy. 3. Syötä aikaisempi salasana. Jos salasana on oikea, toinen viesti 'INPUT NEW PASSWORD' (Anna uusi salasana) ilmestyy. Jos salasana on väärä, näet salasanavirheilmoituksen kolmen sekunnin ajan, jonka jälkeen ilmestyy viesti 'INPUT CURRENT PASSWORD' (Anna nykyinen salasana), jotta voit yrittää uudestaan. Voit painaa MENU/EXIT peruuttaaksesi muuttamisen tai yrittää toista salasanaa. 4. Syötä uusi salasana. Syötettävät numerot näkyvät ruudulla tähtinä. Kirjoita valittu salasana tähän käyttöoppaaseen etukäteen tai heti salasanan syöttämisen jälkeen, jotta se olisi saatavilla, jos saatat unohtaa sen. Salasana: Säilytä tämä käyttöopas turvallisessa paikassa. 5. Vahvista uusi salasana syöttämällä se uudestaan. 6. Olet määrittänyt projektoriin uuden salasanan onnistuneesti. Muista syöttää uusi salasana, kun käynnistät projektoria seuraavan kerran. 7. Poistu OSD-valikosta painamalla MENU/EXIT. Password Changed käyttö 27

28 Salasanatoiminnon poistaminen käytöstä Salasanasuojauksen poistamiseksi mene takaisin SYSTEM SETUP: Advanced > Security Settings > Power on Lock valikkoon OSD-valikkojärjestelmän avaamisen jälkeen. Valitse Off painamalla /. Ilmestyy viesti 'INPUT PASSWORD'. Syötä nykyinen salasana. i. Jos salasana on oikea, OSD-valikko palaa Security Settings -sivulle näyttämällä Off (Pois) rivillä Power on Lock. Sinun ei tarvitse syöttää salasanaa, kun käynnistät projektorin seuraavan kerran. ii. Jos salasana on väärä, näet salasanavirheilmoituksen kolmen sekunnin ajan, jonka jälkeen ilmestyy viesti 'INPUT PASSWORD', jotta voit yrittää uudestaan. Voit painaa MENU/EXIT peruuttaaksesi muuttamisen tai yrittää toista salasanaa. Vaikka salasanatoiminto on poissa käytöstä, sinun täytyy säilyttää vanha salasana, sitä varten, että sinun joskus täytyy ottaa salasanatoiminto uudelleen käyttöön. 28 käyttö

29 Tulosignaalin kytkeminen Projektori voidaan liittää useaan laitteeseen samanaikaisesti. Voidaan kuitenkin näyttää vain yksi kokoruutunäyttö kerrallaan. Varmista, että Quick Auto Search -toiminto SOURCE valikossa on On (Päällä) (tässä projektorissa oletusasetuksena), jos haluat, että projektori etsii signaalit automaattisesti. Voit myös manuaalisesti selata käytössä olevia signaaleja. 1. Paina SOURCE projektorissa tai kaukosäätimessä. Näytetään lähteen valintapalkki. 2. Paina /, kunnes haluamasi signaali on valittu ja paina sitten MODE/ENTER. Kun se havaitaan, valitun lähteen tiedot näytetään näytössä muutaman sekunnin ajan. Jos projektoriin on liitetty useita laitteita, toista vaiheet 1-2 toisen signaalin etsimiseksi. Kun SOURCE (Lähde) on aktivoitu, the Quick Auto Search kytketään automaattisesti pois päältä kunnes projektori on uudelleen käynnistetty. Projisoidun kuvan kirkkaustaso muuttuu sen mukaan, kuinka vaihdat eri tulosignaalien välillä. Graafiset PC-esitykset, joissa käytetään useimmiten pysyviä kuvia, ovat yleensä kirkkaampia kuin Video-toimintoa käytettäessä, joka käyttää useimmiten liikkuvia kuvia (elokuvia). Tämän projektorin alkuperäisenä kuvasuhteena on 16:9. Parhaan näyttökuvan aikaansaamiseksi tulee valita ja käyttää tulosignaalia, jolla on tämä resoluutio. Kaikki muut tulosignaalit projektori skaalaa kuvasuhdeasetuksesta riippuen, mikä saattaa aiheuttaa kuvan vääristymiä tai kuvan selkeyden heikkenemisen. Katso lisää kohdasta "Kuvasuhteen valinta" sivulta 32. Väriavaruuden vaihtaminen PC HDMI 1 HDMI 2 COMPONENT VIDEO S-VIDEO Epätodennäköisessä tapauksessa, kun projektori on kytketty DVD- soittimeen HDMItuloliittimen avulla ja projisoitu kuva näyttää vääriä värejä, vaihda väriavaruutta. Toimi näin: 1. Paina MENU/EXIT ja sitten paina /, kunnes SOURCE valikko on valittu. 2. Valitse Color Space Conversion ja paina / asetuksen valitsemiseksi. Tämä toiminto on käytettävissä ainoastaan silloin, kun HDMI-tuloliitin on käytössä. käyttö 29

30 Projisoidun kuvan säätäminen Projisointikulman säätäminen Projektori on varustettu 1 pikavapautusjalalla ja 1 takasäätöjalalla. Nämä säätimet muuttavat kuvan korkeutta ja projisointikulmaa. Projektorin säätämiseksi: 1. Paina pikavapautuspainiketta ja nosta projektorin etuosaa. Kun kuva on paikallaan, vapauta pikavapautuspainike jalan lukitsemiseksi paikalleen. 2. Kierrä takasäätöjalkaa vaakatason hienosäätämiseksi. Jalka vedetään takaisin pitämällä projektori ylhäällä ja painamalla pikavapautuspainiketta, ja laskemalla projektori sitten alas. Ruuvaa takasäätöjalkaa vastakkaiseen suuntaan. Jos projektoria ei ole asetettu tasaiselle pinnalle tai valkokangas ja projektori eivät ole kohtisuorassa toisiinsa nähden, projisoidusta kuvasta tulee puolisuunnikkaan näköinen. Tilanteen korjaamiseksi katso lisää kohdasta "Trapetsivääristymäkorjaus" sivulta 31. Älä koskaan katso linssiin lampun palaessa. Lampun voimakas valo saattaa vahingoittaa silmiäsi. Ole varovainen painaessasi säätöpainiketta, koska se on lähellä ilmanvaihtoaukkoa, josta tulee kuumaa ilmaa. 2 1 Kuvan automaattisäätö Joissakin tapauksissa kuvan laatua joudutaan parantamaan. Paina tätä varten projektorin AUTO-näppäintä. Sisäänrakennettu älykäs automaattisäätö säätää 3 sekunnin sisällä taajuus- ja kelloarvot parhaan kuvalaadun aikaansaamiseksi. Nykyiset lähteen tiedot näytetään näytön vasemmassa yläkulmassa 3 sekunnin ajan. Näyttö on tyhjä, kun AUTO on toiminnassa. Tämä toiminto on käytettävissä ainoastaan silloin, kun PC-signaali (analoginen RGB) on valittu. 30 käyttö

31 Kuvan koon ja selvyyden hienosäätö 1. Säädä projisoitua kuvaa haluamaasi kokoon käyttämällä zoomausrengasta (ZOOM). FOCUS 2. Tarkenna sitten kuvaa kääntämällä tarkennusrengasta (FOCUS). FOCUS Automaattinen trapetsivääristymäkorjaus Hoitaa trapetsivääristymäkorjauksen automaattisesti. Kaukosäädintä käyttäen. 1. Paina MENU/EXIT ja sitten /, kunnes DISPLAY valikko on valittu. 2. Valitse Auto Keystone (Automaattinen trapetsivääristymäkorjaus) ja paina / valitaksesi Off kytkeäksesi Auto Keystone valikon pois päältä. 3. Paina / projektorissa tai kaukosäätimessä saadaksesi trapetsivääristymäkorjaussivun näkyville. Paina trapetsivääristymäkorjaukseen kuvan yläosassa. Paina vääristymän korjaamiseksi kuvan alaosassa. OSD-valikkoa käyttäen. 1. Paina MENU/EXIT ja sitten /, kunnes DISPLAY valikko on valittu. 2. Valitse Auto Keystone ja paina / valitaksesi Off kytkeäksesi Auto Keystone valikon pois päältä. 3. Paina MENU/EXIT ja sitten /, kunnes DISPLAY (Näyttö) valikko on valittu. 4. Paina näppäintä, jotta kuvataan Keystone ja paina MODE/ENTER. Trapetsivääristymäkorjauksen sivu Keystone kuvataan. Paina /. Paina /. käyttö 31

32 5. Paina trapetsivääristymäkorjauksen suorittamiseksi kuvan ylä- ja alareunassa. KEYSTONE 6 MENU Back Yksityiskohtien suurentaminen ja etsiminen Jos haluat löytää projisoidun kuvan yksityiskohtia, suurenna kuvaa. Käytä navigoinnilla suuntanäppäimiä. 1. Paina MENU/EXIT ja sitten /, kunnes DISPLAY (Näyttö) valikko on valittu. 2. Paina valitaksesi Digital Zoom ja paina MODE/ENTER. Zoomauspalkki tulee näkyviin. 3. Paina näppäintä toistuvasti kunnes kuvan koko on halutunlainen. 4. Paina MODE/ENTER panorointitilaan siirtymiseksi ja paina suuntanuolia (,,, ) kuvassa navigoimiseksi. 5. Kuvan kokoa pienennetään painamalla MODE/ENTER, jolloin siirrytään takaisin zoomauksen lisäys/vähennys toimintoon, ja kuva palautetaan sen alkuperäiseen kokoonsa painamalla AUTO. Voit myös painaa toistuvasti, kunnes se on palautettu alkuperäiseen kokoonsa. Kuvassa voidaan navigoida vasta sen jälkeen, kun kuva on suurennettu. Voit edelleen suurentaa kuvaa yksityiskohtia etsiessäsi. Kuvasuhteen valinta 'Kuvasuhde' on kuvan leveyden suhde kuvan korkeuteen. W600:ssa kuvasuhde on oletusasetuksena 16:9. Useimpien analogisten TV-vastaanottimien ja tietokoneiden kuvasuhteena on 4:3, mutta digitaalisten TV-vastaanottimien DVD-laitteiden kuvasuhteena on tavallisesti 16:9. Digitaalisen signaalin tullessa digitaaliset näyttölaitteet, kuten tämä projektori, voivat muuttaa ja skaalata dynaamisesti kuvan lähdön eri kuvakokoon kuin mitä kuvan tulosignaali on. Projisoidun kuvakoon muuttaminen (riippumatta siitä, mikä lähteen kuvakoko on): 1. Paina MENU/EXIT ja sitten /, kunnes DISPLAY valikko on valittu. 2. Paina valitaksesi Aspect Ratio. 3. Paina / valitaksesi kuvakoon, joka sopii videosignaalille ja on näytön vaatimusten mukainen. 32 käyttö
