1 W1070/W1080ST Digitaalinen Projektori Kotiteatterisarja Käyttöohje

2 Sisällysluettelo Sisällys Tärkeitä turvallisuusohjeita... 3 Yleiskatsaus... 6 Pakkauksen sisältö... 6 Kaukosäätimen paristojen vaihto... 7 Kaukosäätimen kantavuus... 7 Projektori ulkoapäin nähtynä Projektorin sijoittaminen Paikan valinta Halutun kuvakoon saaminen Projisointilinssin siirtäminen pystysuunnassa Liittäminen videolaitteisiin Projektorin käyttö Projektorin kytkeminen päälle Tulolähteen valinta Projektorin suojaaminen Käyttämällä turvakaapelilukkoa Salasanatoiminnon käyttäminen Projisoidun kuvan säätäminen Projisointikulman säätäminen Kuvan vääristymien korjaaminen Esiasetustilojen ja käyttäjätilojen käyttäminen Kuvanlaadun hienosäätö Kuvan tarkemmat säädöt Äänen säätäminen Kuvasuhteen valitseminen Suurennuslasi ja yksityiskohtien etsiminen Käyttö korkeassa ympäristössä D-sisällön katsominen Projektorin valikkonäytön personoiminen Käyttöpaneelin lukitseminen Projektorin sammuttaminen On Screen Display (OSD) -valikko Lisätietoa Projektorin huolto Tietoja lampusta Lampun käyttöikään tutustuminen Lampun käyttöiän pidentäminen Lampun vaihdon ajastus Merkkivalot Vian määrittäminen Tekniset tiedot Takuu- ja tekijänoikeustietoja Sisällysluettelo

3 Kiitos, että ostit tämän laadukkaan BenQ videotykin! Se on suunniteltu tarjoamaan sinulle nautittavia katselukokemuksia kotiteatterissasi. Saadaksesi parhaan mahdollisen katselukokemuksen, lue tämä käyttöohje läpi huolellisesti, sillä se on oppaasi ohjausvalikkoihin ja toimintaan. Tärkeitä turvallisuusohjeita Projektori on suunniteltu ja testattu vastaamaan viimeisimpiä tietotekniikan laitteiden turvallisuusstandardeja. Jotta voimme taata tämän tuotteen turvallisuuden, on tärkeää, että noudatat tässä oppaassa mainituja ohjeita ja tuotteen merkintöjä. 1. Lue tämä käyttöopas ennen kuin käytät projektoria. Säilytä tämä käsikirja tulevaa tarvetta varten. 2. Aseta projektori aina tasaiselle, vaakasuoralle pinnalle käytön aikana. - Älä sijoita projektoria epävakaalle jalustalle tai pöydälle, koska se voi pudota ja vahingoittua; - Älä laita mitään herkästi syttyvää projektorin lähelle; - Älä käytä projektoria kallistettuna yli 10astetta vasemmalta oikealle, eikä yli 15 astetta eteen- tai taaksepäin. 4. Älä sijoita projektoria mihinkään seuraavista ympäristöistä: - huonosti ilmastoituun tai suljettuun tilaan. Jätä vähintään 50 cm tilaa seinän ja projektorin väliin ja varmista vapaa ilmavirtaus projektorin ympärille; - tilaan, jossa lämpötilat voivat nousta äärimmäisen korkeiksi, kuten auton sisällä kaikkien ikkunoiden ollessa kiinni; - tilaan, missä liiallinen kosteus, pöly, tai tupakansavu voi pilata optisia komponentteja, lyhentää projektorin elinikää ja tummentaa näytön; 3. Älä säilytä projektoria pystysuorassa. Projektori saattaa kaatua ja se saattaa aiheuttaa vammoja tai rikkoutua. - lähelle palohälyttimiä; - tiloihin, joissa lämpötila on yli 35 C / 95 F; - paikkoihin, joiden korkeus meren pinnasta on suurempi kuin 1500 metriä / 4920 jalkaa m Tärkeitä turvallisuusohjeita 3

4 5. Älä peitä tuuletusaukkojen reikiä, kun projektorissa on virta kytkettynä (edes valmiustilassa): - Älä peitä projektoria millään esineellä; - Älä sijoita projektoria huovalle, sängylle tai muulle pehmeälle alustalle. 9. Älä katso suoraan projektorin linssiin käytön aikana. Se voi vahingoittaa silmiä. 6. Alueilla, joilla verkkovirran jännite voi vaihdella ± 10 volttia, on suositeltavaa, että kytket projektorin virranstabilointiyksikköön, ylijännitesuojan tai katkeamattoman virtalähteen (UPS) kautta. 10. Älä käytä projektorin lamppua yli sen käyttöiän. Lamppujen käyttö yli mitoitetun eliniän saattaa joissakin tapauksissa aiheuttaa lampun rikkoutumisen. 7. Älä astu projektorin päälle tai laita mitään esineitä sen päälle. 11. Lamppu tulee erittäin kuumaksi käytön aikana. Anna projektorin jäähtyä noin 45 minuuttia ennen kuin poistat lampun vaihtoa varten. 8. Älä sijoita nesteitä projektorin lähelle tai sen päälle. Nesteiden pääseminen projektoriin mitätöi takuun. Jos projektori kostuu, irrota se pistorasiasta ja soita BenQ:lle saadaksesi projektorin korjattuksi. 12. Tämä projektori pystyy kääntämään kuvan ylösalaisin kattokiinnitystä varten. Käytä vain BenQ kattoasennussarjaa asennusta varten. 4 Tärkeitä turvallisuusohjeita

5 13. Älä koskaan yritä vaihtaa lamppua ennen kuin projektori on jäähtynyt ja se on irrotettu virtalähteestä. 14. Kun tarvitset huoltoa tai korjausta, anna projektori vain pätevälle korjaajalle. 15. Älä yritä purkaa tätä projektoria. Projektorissa on vaarallinen jännite, joka voi aiheuttaa kuoleman, jos joudut kosketuksiin sen kanssa. Ainoa käyttäjän vaihdettavissa oleva osa on lamppu, jolla on oma irrotettava kansi. Katso sivu 49. Älä missään tapauksessa koskaan irroita tai poista muita suojia. Anna huoltaminen vain pätevän ammattimaisen huoltohenkilöstön tehtäväksi. Kosteuden tiivistyminen Älä koskaan käytä projektoria välittömästi kun olet siirtänyt sen kylmästä kuumaan paikkaan. Kun projektori on altistunut tällaiselle lämpötilan muutokselle, kosteus voi tiivistyä tiettyihin sisäosiin. Projektorin mahdollisten vahinkojen ehkäisemiseksi, älä käytä projektoria vähintään kahteen tuntiin äkillisen lämpötilanmuutoksen jälkeen. Vältä haihtuvia ja/tai räjähdysherkkiä nesteitä Älä käytä räjähdysherkkiä ja/tai helposti haihtuvia nesteitä, kuten hyönteismyrkkyä tai tietyntyyppisiä puhdistusaineita, projektorin lähellä. Älä pidä kumisia tai muovisia tuotteita koskettamassa projektoria pitkään. Ne jättävät pinnalle jälkiä. Jos puhdistat kemiallisesti käsitellyllä kankaalla, muista noudattaa puhdistustuotteen turvallisuusohjeita. Hävittäminen Tämä tuote sisältää seuraavia aineita, jotka ovat haitallisia ihmisille ja ympäristölle. Lyijyä, jota on juotteessa. Elohopeaa, jota käytetäään lampussa. Hävittäessäsi tuotteen tai käytetyn lampun, noudata paikallisten ympäristöviranomaisten määräyksiä. Huomaa Säilytä alkuperäinen pakkaus mahdollista tulevaa lähetystä varten. Jos sinun tarvitsee pakata projektori käytön jälkeen, säädä linssi sopivaan asentoon, laita linssin pehmuste objektiivin ympärille ja sovita linssin pehmuste ja projektorin pehmuste yhteen vahingoittumisen estämiseksi kuljetuksen aikana. Tärkeitä turvallisuusohjeita 5

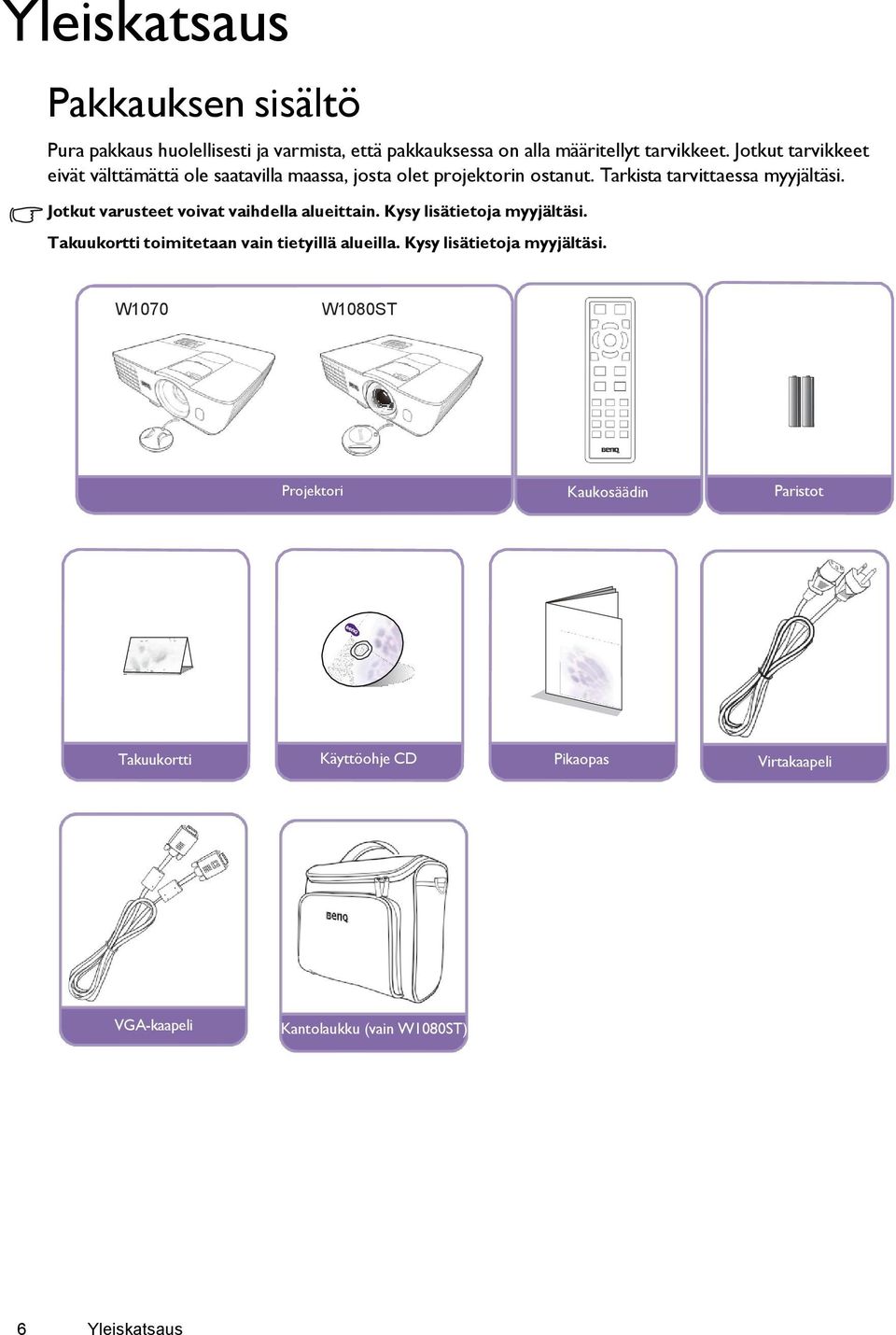

6 Yleiskatsaus Pakkauksen sisältö Pura pakkaus huolellisesti ja varmista, että pakkauksessa on alla määritellyt tarvikkeet. Jotkut tarvikkeet eivät välttämättä ole saatavilla maassa, josta olet projektorin ostanut. Tarkista tarvittaessa myyjältäsi. Jotkut varusteet voivat vaihdella alueittain. Kysy lisätietoja myyjältäsi. Takuukortti toimitetaan vain tietyillä alueilla. Kysy lisätietoja myyjältäsi. W1070 W1080ST Projektori Kaukosäädin Paristot Takuukortti Käyttöohje CD Pikaopas Virtakaapeli VGA-kaapeli Kantolaukku (vain W1080ST) 6 Yleiskatsaus

7 Kaukosäätimen paristojen vaihto 1. Paristokannen avaamiseksi, käännä kaukosäädin ylösalaisin nähdäksesi sen taakse. Työnnä sormella kantta ja liu'uta sitä ylös nuolen osoittamalla tavalla. Kansi liukuu pois. 2. Poista kaikki entiset paristot (tarvittaessa) ja asenna kaksi AAA-paristoa huomioiden paristojen polariteetit (merkitty paristokotelon pohjaan). Positiivinen (+) menee positiiviseen ja negatiivinen (-) menee negatiiviseen. 3. Asenna kansi paikoilleen kohdistamalla sitä ja liu'uttamalla se takaisin alas paikalleen. Se pysähtyy ja napsahtaa paikalleen. Vältä jättämästä kaukosäädintä ja paristoja liian kuumaan tai kosteaan ympäristöön, kuten keittiöön, kylpyhuoneeseen, saunaan, aurinkoiseen tilaan tai suljettuun autoon. Vaihda vain samanlaiseen tai vastaavaan valmistajan suosittelemaan paristoon. Hävitä käytetyt paristot valmistajan ohjeiden ja paikallisten ympäristömääräysten mukaan. Älä koskaan heitä paristoja tuleen. Ne saattavat räjähtää. Jos paristot ovat tyhjentyneet tai jos et aio käyttää kaukosäädintä pitkään aikaan, poista paristot välttääksesi mahdollisten vuotojen aiheuttamat vahingot. Kaukosäätimen kantavuus Kaukosäädin on pidettävä enintään 30 asteen kulmassa kohtisuoraan projektorin IR-kaukosäädinanturiin toimiakseen kunnolla. Kaukosäätimen ja anturin välimatka ei saisi ylittää 8 metriä (~ 26 jalkaa). Varmista, ettei kaukosäätimen ja projektorin IR-anturin välissä ole esteitä, jotka voisivat estää infrapunasädettä. Projektorin käyttäminen edestä Projektorin käyttäminen ylhäältä Projektorin kattoasennus Me haluamme että BenQ projektorin käyttö on miellyttävä kokemus, joten muistutamme että turvallisuuden kannalta ja henkilöille ja omaisuudelle tapahtuvan vahingon estämiseksi on tärkeää asentaa projektori seuraavien ohjeiden mukaisesti. Jos aiot asentaa projektorin kattoon, suosittelemme, että käytät asianmukaista tähän projektoriin tarkoitettua BenQ kattoasennussarjaa ja että varmistat, että se on tukevasti ja turvallisesti asennettu. Jos käytät muuta kuin BenQ:n kattoasennussarjaa, projektori saattaa pudota katosta sopimattomasta kiinnityksestä tai vääränlaisten tai väärän mittaisten ruuvien käytöstä johtuen. Yleiskatsaus 7

8 Voit ostaa BenQ kattoasennussarjan jälleenmyyjältä, jolta ostit BenQ projektorin. BenQ suosittelee, että ostat erillisen Kensington turvakaapelin ja kiinnität sen lujasti, sekä Kensington-lukkopaikkaan projektorin päällä että pohjan kattokiinnityksen kiinnikkeeseen. Tämä varmistaa ettei projektori putoa, jos sen kiinnitys asennuskiinnittimestä irtoaa. 8 Yleiskatsaus

9 Projektorin ominaisuudet Full HD -yhteensopiva Projektori on yhteensopiva Standard Definition TV (SDTV) 480i, 576i, Enhanced Definition television (EDTV) 480p, 576p ja High Definition TV (HDTV) 720p, 1080i/p 60Hz formaattien kanssa, jossa 1080p -formaatti tarjoaa todellisen 1:1 kuvantoiston. Hyvä kuvanlaatu Projektori tarjoaa erinomaisen kuvanlaadun johtuen suuresta resoluutiosta, erinomaisesta kotiteatterikirkkaudesta, suuresta kontrastisuhteesta, kirkkaista väreistä ja runsaasta harmaasävyasteikon toistosta. Korkea kirkkaus Projektorissa on todella korkea kirkkaus, joka auttaa saavuttamaan loistavan kuvanlaadun tiloissa, joissa on vallitsevaa valoa, suoriutuen paremmin kuin tavalliset projektorit. Kirkas värien toisto Projektorissa on 6-osainen väripyörä, joka tuottaa realistisia värin syvyyksiä ja skaalaa, jota ei voida saavuttaa vähemmillä väripyörän osioilla. Runsas harmaaväriaisteikko Katsottaessa pimennetyssä ympäristössä, automaattinen gamma-ohjaus tuottaa erinomaisia harmaasävykuvia, jotka paljastavat yksityiskohtia tummilla alueilla sekä yöllä tai pimeässä kuvatuissa kohtauksissa. Laaja valikoima tuloliitäntöjä ja videoformaatteja Projektori tukee monenlaisia tuloliitäntöjä videon ja PC-laitteiden yhdistämiseen, kuten komponenttivideo, S-video ja komposiittivideo, sekä kaksi HDMI- ja PC-ulostulotyyppiä liitettäväksi automatisoituun valkokankaan ja valaistuksen säätöön. ISF-sertifioitu kalibraationhallinta Korkeamman suoritusstandardin saavuttamiseksi projektori sisältää ISF YÖ ja ISF PÄIVÄ asetukset OSD-valikoissa, jotka tarvitsevat ammattimaisen kalibraatiopalvelun auktorisoidulta ISFasentajalta. 3D-toiminto Parantaa läsnäolon tunnetta 3D-elokuvia, videoita ja urheilutapahtumia katsottaessa esittämällä kuvien syvyyden HDMI-liitännän kautta. Sisäänrakennetut kaiuttimet Sisäänrakennetut kaiuttimet toistavat sekoitetun mono-äänen äänitulon ollessa liitettynä. Intuitiivinen linssinsiirto (W1070) Intuitiivinen linssinhallinta tarjoaa joustavuutta projektorin asennuksessa. Lyhyt heittosuhde (W1080ST) Lyhyt heittosuhde tarjoaa 1080p kuvanlaadun lyhyemmällä projisointietäisyydellä. SmartEco SmartEco -teknologia säästää lampun virrankulutusta jopa 70% riippuen sisällön kirkkaudesta (kun SmartEco-tila on valittu). Yleiskatsaus 9

10 Projektori ulkoapäin nähtynä Etu- ja yläpuolinäkymä W W1080ST Taka- ja alapuolinäkymä Katso Liittäminen videolaitteisiin sivulla 21 liitännän yksityiskohdista Ohjauspaneeli (Katso lisätietoja Ohjauspaneeli sivulla 11) 2. Lampun kansi 3. Tuuletusaukko (kuuman ilman ulostulo) 4. Pikavapautuspainike 5. Linssinsuojus 6. Linssinsiirron vipu 7. Tarkennuksen ja zoomauksen säätörenkaat 8. Tuuletusaukko (kylmän ilman sisääntulo) 9. Kaiuttimen säleikkö 10. Edessä oleva IR-anturi 11. Linssi 12. HDMI-portit VDC ulostuloliitin Käytetään ulkoisten laitteiden (kuten sähköisen valkokankaan tai valonhallinnan) hallintaan. Kysy myyjältäsi laitteiden liittämisestä. 14. Komponenttivideotulo (RCA) tukee Y/ PB/PR tai Y/CB/CR videosignaalia 15. Mini USB-portti (Huoltokäyttöön) 16. RGB (PC) / komponenttivideo (YPbPr/YCbCr) signaalin tuloliitin 17. RS-232 ohjausportti (käytetään liitettäessä tietokoneen tai kotiteatterin ohjaus/ automaatiojärjestelmään). 18. S-Video tuloliitin (mini 4-pin DIN), komposiittivideosisääntulo (RCA) 19. Ääni (L/R) tuloliitännät 20. Ääni tulo- ja lähtöliitäntä 21. Virtajohdon liitin 22. Takasäätöjalka 23. Kattokiinnitysreiät 24. Kensington-lukon kiinnityspiste 10 Yleiskatsaus

11 Säätimet ja toiminnot Ohjauspaneeli Tarkennusrengas Säätää projisoidun kuvan tarkkuutta. 2. Zoomauksen säätörengas Säätää kuvan kokoa. 3. POWER merkkivalo Syttyy tai vilkkuu, kun projektori on käytössä. 4. MENU/EXIT Kytkee päälle On-Screen Display (OSD) valikon. Menee takaisin edelliseen OSDvalikkoon, poistuu ja tallentaa valikkoasetukset. 5. Ylhäällä oleva IR-anturi 6. POWER 7. Vasen/ Vähentää projektorin äänenvoimakkuutta. 8. ECO BLANK Käytetään pimentämään näytön kuva. 9. TEMP varoitusvalo Syttyy punaisena, jos projektorin lämpötila nousee liian korkeaksi. 10. LAMP merkkivalo Osoittaa lampun tilan. Syttyy tai vilkkuu, kun lampussa on ongelma. 11. AUTO Määrittää automaattisesti parhaan kuvan ajoituksen näytettäville kuville. 12. Keystone/Nuolinäppäimet ( / Ylös, / Alas) Korjaa manuaalisesti projektorin kallistuskulman aiheuttamaa kuvan vääristymistä. 13. Oikea/ Lisää projektorin äänenvoimakkuutta. Kun On-Screen Display (OSD)-valikko on aktivoitu, #7, #12 ja #13 -näppäimiä käytetään suuntanuolina määrittämään halutut valikon kohdat ja tekemään säätöjä. 14. MODE/ENTER Valitsee käytettävissä olevan kuvan asetustilan. Aktivoi valitun On-Screen Display (OSD) valikon kohdan. 15. SOURCE Näyttää kuvalähteen valikon. Yleiskatsaus 11

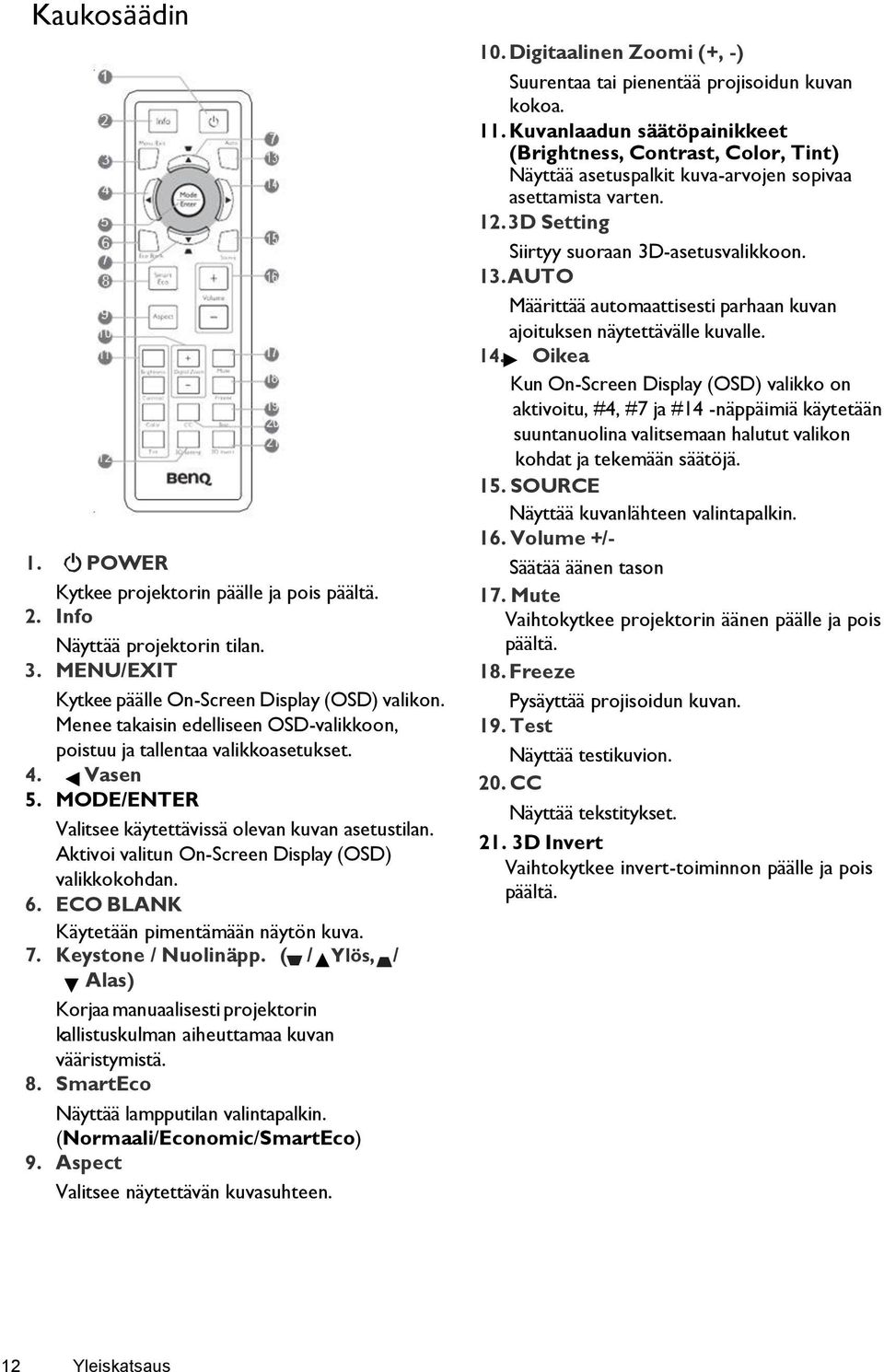

12 Kaukosäädin POWER Kytkee projektorin päälle ja pois päältä. 2. Info Näyttää projektorin tilan. 3. MENU/EXIT Kytkee päälle On-Screen Display (OSD) valikon. Menee takaisin edelliseen OSD-valikkoon, poistuu ja tallentaa valikkoasetukset. 4. Vasen 5. MODE/ENTER Valitsee käytettävissä olevan kuvan asetustilan. Aktivoi valitun On-Screen Display (OSD) valikkokohdan. 6. ECO BLANK Käytetään pimentämään näytön kuva. 7. Keystone / Nuolinäpp. ( / Ylös, / Alas) Korjaa manuaalisesti projektorin kallistuskulman aiheuttamaa kuvan vääristymistä. 8. SmartEco Näyttää lampputilan valintapalkin. (Normaali/Economic/SmartEco) 9. Aspect Valitsee näytettävän kuvasuhteen Digitaalinen Zoomi (+, -) Suurentaa tai pienentää projisoidun kuvan kokoa. 11. Kuvanlaadun säätöpainikkeet (Brightness, Contrast, Color, Tint) Näyttää asetuspalkit kuva-arvojen sopivaa asettamista varten D Setting Siirtyy suoraan 3D-asetusvalikkoon. 13. AUTO Määrittää automaattisesti parhaan kuvan ajoituksen näytettävälle kuvalle. 14. Oikea Kun On-Screen Display (OSD) valikko on aktivoitu, #4, #7 ja #14 -näppäimiä käytetään suuntanuolina valitsemaan halutut valikon kohdat ja tekemään säätöjä. 15. SOURCE Näyttää kuvanlähteen valintapalkin. 16. Volume +/- Säätää äänen tason 17. Mute Vaihtokytkee projektorin äänen päälle ja pois päältä. 18. Freeze Pysäyttää projisoidun kuvan. 19. Test Näyttää testikuvion. 20. CC Näyttää tekstitykset D Invert Vaihtokytkee invert-toiminnon päälle ja pois päältä. 12 Yleiskatsaus

13 Projektorin sijoittaminen Paikan valinta Projektori on suunniteltu asennettavaksi yhteen neljästä mahdollisesta asennuspaikasta. Huoneesi ja henkilökohtaiset mieltymyksesi sanelevat valittavan asennuspaikan. Ota huomioon valkokankaan koko ja sijainti, sopivan pistorasian sijainti sekä projektorin ja muun laitteiston sijainti ja etäisyys. 1. Etuosa: Valitse, kun projektori on lähellä lattiaa valkokankaan edessä. Tämä on yleisin tapa sijoittaa projektori. Nopea asennus ja helppo siirrettävyys. 3. Takaosa: Valitse, kun projektori on lähellä lattiaa valkokankaan takana. Huomaa, että tarvitset erityisen taustaprojisointikankaan. * Aseta "Takaosa" kun olet kytkenyt projektorin päälle. 2. Eteen katto: Valitse, kun projektori kiinnitetään kattoon valkokankaan edessä. Hanki BenQ:n kattoasennussarja jälleenmyyjältäsi asentaaksesi projektorisi kattoon. * Aseta "Eteen katto" kun olet kytkenyt projektorin päälle. 4. Taakse katto: Valitse, kun projektori kiinnitetään kattoon valkokankaan taakse. Huomaa, että tarvitset erityisen taustaprojisointikankaan ja BenQ:n kattoasennussarjan. * Aseta "Taakse katto" kun olet kytkenyt projektorin päälle. *Säätääksesi projektorin sijainnin: 1. Paina MENU / EXIT projektorista tai kaukosäätimellä ja sen jälkeen paina / kunnes Järjestelmäasetukset: Perus - valikko korostuu. 2. Paina / korostaaksesi projektorin asento ja paina / kunnes oikea asento on valittu. Yleiskatsaus 13

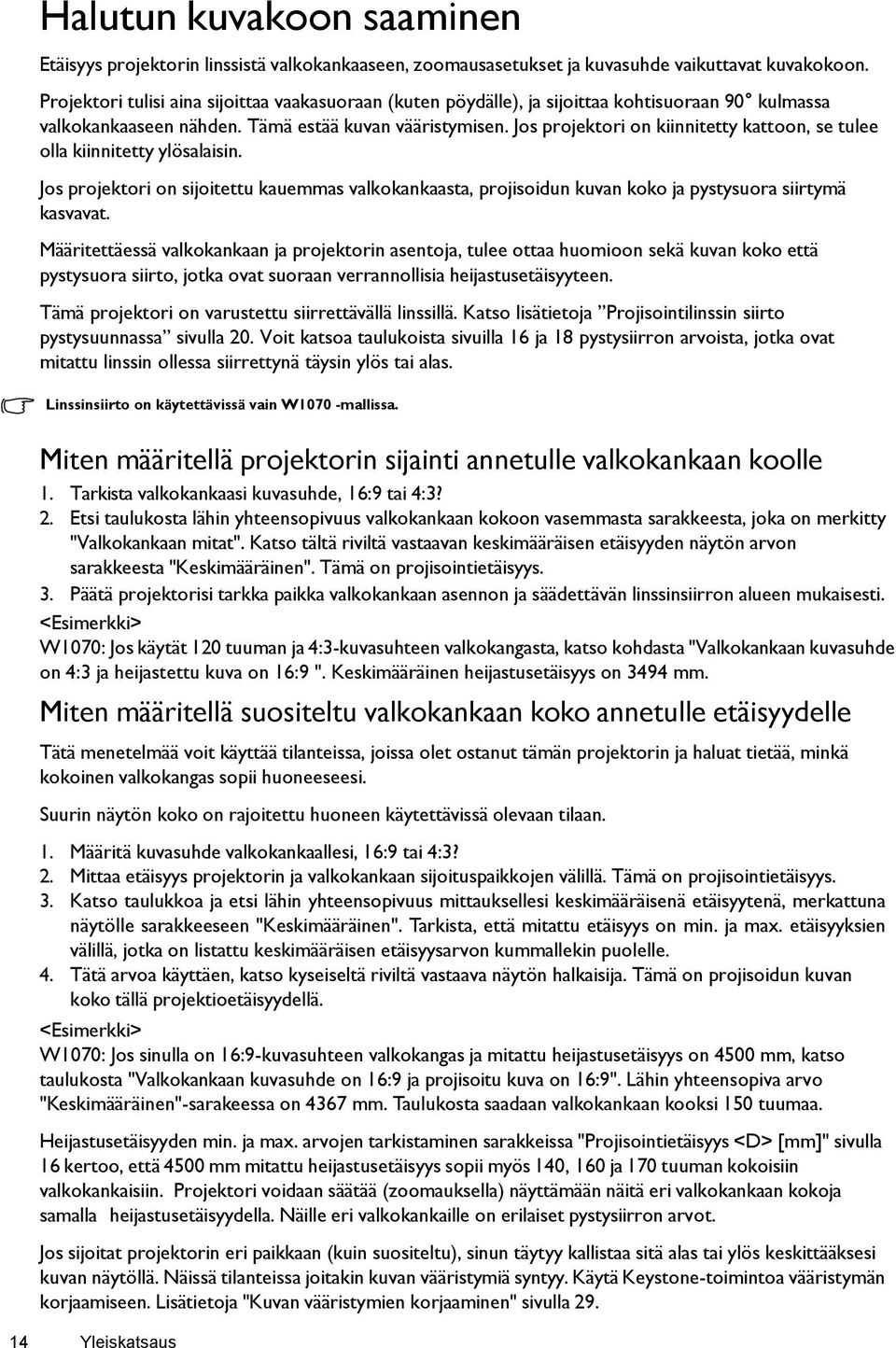

14 Halutun kuvakoon saaminen Etäisyys projektorin linssistä valkokankaaseen, zoomausasetukset ja kuvasuhde vaikuttavat kuvakokoon. Projektori tulisi aina sijoittaa vaakasuoraan (kuten pöydälle), ja sijoittaa kohtisuoraan 90 kulmassa valkokankaaseen nähden. Tämä estää kuvan vääristymisen. Jos projektori on kiinnitetty kattoon, se tulee olla kiinnitetty ylösalaisin. Jos projektori on sijoitettu kauemmas valkokankaasta, projisoidun kuvan koko ja pystysuora siirtymä kasvavat. Määritettäessä valkokankaan ja projektorin asentoja, tulee ottaa huomioon sekä kuvan koko että pystysuora siirto, jotka ovat suoraan verrannollisia heijastusetäisyyteen. Tämä projektori on varustettu siirrettävällä linssillä. Katso lisätietoja Projisointilinssin siirto pystysuunnassa sivulla 20. Voit katsoa taulukoista sivuilla 16 ja 18 pystysiirron arvoista, jotka ovat mitattu linssin ollessa siirrettynä täysin ylös tai alas. Linssinsiirto on käytettävissä vain W1070 -mallissa. Miten määritellä projektorin sijainti annetulle valkokankaan koolle 1. Tarkista valkokankaasi kuvasuhde, 16:9 tai 4:3? 2. Etsi taulukosta lähin yhteensopivuus valkokankaan kokoon vasemmasta sarakkeesta, joka on merkitty "Valkokankaan mitat". Katso tältä riviltä vastaavan keskimääräisen etäisyyden näytön arvon sarakkeesta "Keskimääräinen". Tämä on projisointietäisyys. 3. Päätä projektorisi tarkka paikka valkokankaan asennon ja säädettävän linssinsiirron alueen mukaisesti. <Esimerkki> W1070: Jos käytät 120 tuuman ja 4:3-kuvasuhteen valkokangasta, katso kohdasta "Valkokankaan kuvasuhde on 4:3 ja heijastettu kuva on 16:9 ". Keskimääräinen heijastusetäisyys on 3494 mm. Miten määritellä suositeltu valkokankaan koko annetulle etäisyydelle Tätä menetelmää voit käyttää tilanteissa, joissa olet ostanut tämän projektorin ja haluat tietää, minkä kokoinen valkokangas sopii huoneeseesi. Suurin näytön koko on rajoitettu huoneen käytettävissä olevaan tilaan. 1. Määritä kuvasuhde valkokankaallesi, 16:9 tai 4:3? 2. Mittaa etäisyys projektorin ja valkokankaan sijoituspaikkojen välillä. Tämä on projisointietäisyys. 3. Katso taulukkoa ja etsi lähin yhteensopivuus mittauksellesi keskimääräisenä etäisyytenä, merkattuna näytölle sarakkeeseen "Keskimääräinen". Tarkista, että mitattu etäisyys on min. ja max. etäisyyksien välillä, jotka on listattu keskimääräisen etäisyysarvon kummallekin puolelle. 4. Tätä arvoa käyttäen, katso kyseiseltä riviltä vastaava näytön halkaisija. Tämä on projisoidun kuvan koko tällä projektioetäisyydellä. <Esimerkki> W1070: Jos sinulla on 16:9-kuvasuhteen valkokangas ja mitattu heijastusetäisyys on 4500 mm, katso taulukosta "Valkokankaan kuvasuhde on 16:9 ja projisoitu kuva on 16:9". Lähin yhteensopiva arvo "Keskimääräinen"-sarakeessa on 4367 mm. Taulukosta saadaan valkokankaan kooksi 150 tuumaa. Heijastusetäisyyden min. ja max. arvojen tarkistaminen sarakkeissa "Projisointietäisyys <D> [mm]" sivulla 16 kertoo, että 4500 mm mitattu heijastusetäisyys sopii myös 140, 160 ja 170 tuuman kokoisiin valkokankaisiin. Projektori voidaan säätää (zoomauksella) näyttämään näitä eri valkokankaan kokoja samalla heijastusetäisyydella. Näille eri valkokankaille on erilaiset pystysiirron arvot. Jos sijoitat projektorin eri paikkaan (kuin suositeltu), sinun täytyy kallistaa sitä alas tai ylös keskittääksesi kuvan näytöllä. Näissä tilanteissa joitakin kuvan vääristymiä syntyy. Käytä Keystone-toimintoa vääristymän korjaamiseen. Lisätietoja "Kuvan vääristymien korjaaminen" sivulla Yleiskatsaus

15 Yleiskatsaus 15

16 Projisointikoot Asennus 16:9 kuvasuhteen valkokankaaseen Lattia-asennus Kattoasennus <A> <B> <F> <G> <A> <E> <B> <D> <E> <G> <C> <D> <F> <C> <F>: Valkokangas <G>: Linssin keskusta <F>: Valkokangas <G>: Linssin keskusta W1070 Valkokankaan kuvasuhde on 16:9 ja heijastettu kuva on 16:9 Valkokankaan mitat Halkaisija<A> [tuumaa (mm)] Korkeus <B> [mm] Leveys <C> [mm] Projisointietäisyys <D> [mm] Mininimietäisyys (maks.zoom.) Keskimääräinen Maksimietäisyys (min.zoom.) Pystysiirto <E> [mm] 40 (1016) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (5969) Ylläolevat luvut ovat viitteellisiä ja voivat poiketa hieman todellisista mittauksista.vain suositellut valkokankaan koot ovat listattu. Jos valkokankaan kokosi ei ole yllä olevassa taulukossa, ota yhteyttä jälleenmyyjään. 16 Yleiskatsaus

17 W1080ST Valkokankaan kuvasuhde on 16:9 ja heijastettu kuva on 16:9 Halkaisija <A> [tuumaa (mm)] Valkokankaan mitat Korkeus <B> [mm] Leveys <C> [mm] Projisointietäisyys <D> [mm] Mininimietäisyys (maksimizoomilla) Keskimääräinen Maksimietäisyys (minimizoomilla) Pystysiirto <E> [mm] 30 (762) (1016) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (6350) (7620) Ylläolevat luvut ovat viitteellisiä ja voivat poiketa hieman todellisista mittauksista.vain suositellut valkokankaan koot ovat listattu. Jos valkokankaan kokosi ei ole yllä olevassa taulukossa, ota yhteyttä jälleenmyyjään. Yleiskatsaus 17

18 Asennus 4:3 kuvasuhteen valkokankaaseen Lattia-asennus Kattoasennus <A> <H> <B> <F> <A> <H> <E> <D> <G> <G> <F> <C> <E> <D> <C> <B> <F>: Valkokangas <G>: Linssin keskusta W1070 Valkokankaan kuvasuhde on 4:3 ja heijastettu kuva on 16:9 Valkokankaan mitat Projisointietäisyys <D> [mm] Alin / Korkein Halkaisija Mininimi- Maksimi- Korkeus Leveys Keski- linssin <A> etäisyys etäisyys <B> <C> määräi- sijainti [tuumaa (maksimi- (minimi- [mm] [mm] nen <E> (mm)] zoomilla) zoomilla) [mm] Kuvan korkeus <H> [mm] 40 (1016) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) Yllä olevat luvut ovat viitteellisiä ja voivat poiketa hieman todellisista mittauksista. Vain suositellut valkokankaan koot on listattu. Jos valkokankaan kokosi ei ole yllä olevassa taulukossa, ota yhteyttä jälleenmyyjään. 18 Yleiskatsaus

19 W1080ST Valkokankaan kuvasuhde on 4:3 ja heijastettu kuva on 16:9 Valkokankaan mitat Projisointietäisyys <D> [mm] Alin / Halkaisija Korkein Mininimi- Maksimi- <A> Korkeus Leveys Keski- linssin etäisyys etäisyys [tuumaa <B> <C> määräi- sijainti (maksimi- (minimi- (mm)] [mm] [mm] nen <E> zoomilla) zoomilla) [mm] Kuvan korkeus <H> [mm] 30 (762) (1016) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (6350) (7620) Yllä olevat luvut ovat viitteellisiä ja voivat poiketa hieman todellisista mittauksista. Vain suositellut valkokankaan koot on listattu. Jos valkokankaan kokosi ei ole yllä olevassa taulukossa, ota yhteyttä jälleenmyyjään. Yleiskatsaus 19

20 Projisointilinssin siirtäminen pystysuunnassa Vertikaalinen linssinsiirto tarjoaa joustavuutta projektorin asennukseen. Sen ansiosta projektori voidaan sijoittaa vähän projisoidun kuvan ylä- tai alapuolelle. Linssinsiirto mitataan prosentteina projisoidun kuvan korkeudesta. Se mitataan siirtymänä projisoidun kuvan keskustasta. Voit käyttää vipua siirtääksesi kuvan ylös tai alas sallitun alueen sisällä.. Käyttääksesi linssinsiirron vipua: 1. Irrota vipu kääntämällä sitä vastapäivään. 2. Siirrä vipua säätääksesi kuvan sijaintia. 3. Lukitse vipu kääntämällä sitä myötäpäivään. Valkokankaan sijainti on kiinteä Valkok. 100% 30% 10% Projektori Projektorin sijainti on kiinteä 130% 120% 110% Älä ylikiristä vipua. Linssinsiirto ei vaikuta kuvanlaatuun. Jos vääristymää syntyy, katso Projisoidun kuvan säätäminen sivulla Yleiskatsaus

21 Liittäminen videolaitteisiin Voit liittää projektorin kaikenlaisiin videolaitteisiin, kuten videonauhuriin, DVD-soittimeen, Blu-raysoitimeen, digitaaliseen virittimeen, kaapeli- tai satelliittidekooderiin, pelikonsoliin tai digitaalikameraan. Voit liittää sen myös pöytäkoneeseen, kannettavaan tietokoneeseen tai Apple Macintosh-järjestelmään. Liitä projektori lähdelaitteeseen käyttäen vain yhtä liitäntämenetelmistä. Kussakin liitännässä on eri videon laatu. Valitsemasi menetelmä todennäköisimmin riippuu sopivista liittimistä sekä projektorissa että videolähdelaitteessa, alla kuvatulla tavalla: Liittimen nimi Liittimen ulkoasu Viite Kuvanlaatu HDMI "Liittäminen HDMI-laitteisiin" sivulla 21 Paras Komponenttivideo S-Video Video "Liittäminen komponenttivideolaitteisiin" sivulla 22 "Liittäminen s-video tai videolaitteisiin" sivulla 22 "Liittäminen s-video tai videolaitteisiin" sivulla 22 Erinomainen Hyvä Normaali PC (D-SUB) "Liittäminen tietokoneeseen" sivulla 23 Erinomainen Valmistelut Kun liität signaalilähteen projektoriin, varmista että: 1. Sammutat kaikki laitteet ennen liitäntöjen tekemistä. 2. Käytät vain oikean tyyppisiä kaapeleita kunkin lähteen oikean tyyppisiin liittimiin. 3. Varmista, että kaikki kaapelien liittimet on tukevasti asennettu laitteiden liittimiin Huomaa, että kaikkia kaapeleita, jotka on esitetty seuraavissa kytkentäkaavioissa, ei välttämättä toimiteta projektorin kanssa (katso "Toimitussisältö" sivulla 6). Useimmat kaapelit ovat ostettavissa elektroniikkaliikkeistä. Liittäminen HDMI-laitteisiin HDMI (High-Definition Multimedia Interface) tukee pakkaamatonta videotiedonsiirtoa yhteensopivien laitteiden, kuten DTV- viritimien, DVD-soitinten, Blu-ray-soitinten ja näyttöjen välillä yhdellä kaapelilla. Se tarjoaa puhtaan digitaalisen katselu- ja kuuntelukokemuksen. Kannattaa käyttää HDMI-kaapelia kun yhdistät projektorin HDMI-laitteeseen. HDMI-laite: DVD-soitin, digitaalinen viritin, jne. Varmistaaksesi, että olet valinnut oikean tulolähteen tyypin HDMI-signaalille, katso lisätietoja "HDMI-asetukset" sivulla 45. HDMI cable Yleiskatsaus 21

22 Liittäminen komponenttivideolaitteisiin Muista liittää vastaavat värit toisiinsa kaapelien ja terminaalien välillä. RCA-tyypiset komponenttivideoliitännät ovat tarjolla videolaitteiden liittämiseen. Liitä myös erillinen äänikaapeli sopivaan äänen vahvistimeen. AV-laitteet: DVD-soitin, digitaalinen viritin, jne. Audiolähtöliittimistä Audiosisääntuloliittimiin Komponenttivideokaapeli Liittäminen s-video tai videolaitteisiin Kytke vain S-Video- tai komposiittivideokaapeli samasta laitteesta, ei koskaan molempia samanaikaisesti. Liitä erillinen äänikaapeli sopivaan äänen vahvistimeen. AV -laite Audiolähtöliittimistä Audiotuloliittimiin S-Video kaap. tai Videokaapeli Jos olet jo tehnyt komponenttivideoyhteyden projektorin ja videolähdelaiteen välillä, sinun ei tarvitse liittää laitetta käyttäen S-Video- tai komposiittivideoliitäntää, koska silloin muodostuu tarpeeton toinen liitäntä, jossa on heikompi kuvanlaatu. Liitä käyttäen komposiittivideoliitäntää, jos laitteessa ei ole komponenttivideo- ja S-Video liitäntää käytettävissä (esimerkiksi joissakin analogisissa videokameroissa). Jos valitsemasi videokuva ei näy sen jälkeen kun projektori on laitettu päälle ja oikea videolähde on valittu, tarkista, että videolähde on laitettu päälle ja toimii oikein. Tarkista myös, että signaalikaapelit on kytketty oikein. 22 Yleiskatsaus

23 Liittäminen tietokoneeseen Liitä projektori tietokoneeseen VGA -kaapelilla. Kannettava tai pöytätietokone Audiolähtöliittimistä Audiosisääntuloliittimiin VGA-kaapeli Monet kannettavat tietokoneet eivät automaattisesti käynnistä ulkoisia videoportteja, kun ne liitetään projektoriin. Yleensä näppäinyhdistelmä, kuten Fn + F3 tai CRT / LCD-näppäin laittaa ulkoisen näytön päälle / pois päältä. Etsi kannettavasta toiminto CRT / LCD tai toimintonäppäin, jossa on näytön symboli. Paina Fn ja merkittyä toimintonäppäintä samanaikaisesti. Katso kannettavan tietokoneen ohjeista löytääksesi kannettavan tietokoneesi näppäinyhdistelmä. Yleiskatsaus 23

24 Projektorin käyttö Valmistelut 1. Kytke ja käännä kaikki liitetyt laitteet päälle. 2. Kytke mukana tullut virtajohto AC-tuloon projektorin taakse mikäli se ei ole jo kytketty. 3. Kytke virtajohto pistorasiaan. Käytä alkuperäisiä varusteita (esimerkiksi virtajohtoa) välttääksesi sähköiskun ja tulipalon vaaran. Projektorin kytkeminen päälle Seuraa alla olevia ohjeita. 1. Varmista, että virran merkkivalo on oranssi, kun virta on kytketty päälle. 2. Paina ja pidä projektorin tai kaukosäätimen POWER ( ) -painiketta. Heti kun valo syttyy, kuulet "Power On -äänimerkin". POWER -merkkivalo vilkkuu käynnistettäessä vihreänä ja pysyy vihreänä, kun projektori on päällä. Sammuttaaksesi soittoäänen, katso lisätietoja "Soittoäänen säätö pois/päälle " sivulla Tuulettimet käynnistyvät ja start-up kuva näkyy ruudulla muutaman sekunnin ajan, kun projektori lämpenee. Projektori ei reagoi lämpenemisvaiheen aikana komentoihin. 4. Jos sinulta kysytään salasanaa, paina nuolinäppäimiä antaaksesi kuusinumeroisen salasanan. Katso lisätietoja "Salasanatoiminnon käyttäminen" sivulla "Lähteiden hakeminen..." näkyy ruudulla kunnes projektori tunnistaa tulolähteen. Tämä viesti pysyy näytössä, kunnes lähetyssignaali on havaittu. Lisätietoja "Tulolähteen valinta" sivulla Jos tulolähteen vaakasuora taajuus ylittää projektorin alueen, näkyy viesti "ei signaalia" ruudulla. Tämä viesti pysyy näytöllä, kunnes vaihdat tulolähteen yhteensopivaan. 24 Projektorin käyttö

25 Tulolähteen valinta Projektoriin voidaan liittää useita laitteita samanaikaisesti. Kun projektori käynnistetään, se yrittää ottaa uudelleen yhteyttä tulolähteeseen, joka oli käytössä, kun projektori viimeksi suljettiin. Valitaksesi videon lähde: Käyttämällä kaukosäädintä tai projektoria 1. Paina SOURCE -painiketta projektorissa tai kaukosäätimellä. Lähteen valintapalkki tulee esiin. 2. Paina / kunnes haluamasi signaali on valittu ja paina MODE/ ENTER. HUOMAA: Automaattisesti etsittäessä voimassa olevaa tulolähdettä, projektori käy läpi käytettävissä olevat signaalit ylhäältä alas lähteen valintapalkin mukaisessa järjestyksessä. Käyttämällä OSD-valikkoa 1. Paina MENU/EXIT ja paina sitten / niin kauan että Järjestelmäasetukset: Perus -valikko korostuu 2. Paina korostaaksesi tulonlähdevalikko ja paina MODE/ENTER. Lähteen valintapalkki tulee esiin. 3. Paina / kunnes haluamasi signaali on valittu ja paina MODE/ENTER. Kun lähteen signaali havaitaan, valitun lähteen tiedot näkyvät ruudulla hetken. Jos useita laitteita on kytkettynä projektoriin, voit mennä takaisin lähteen valinta-palkkiin etsimään muita signaaleja. Voit myös nimetä lähteen uudelleen: 1. Paina MENU/EXIT ja paina sitten / kunnes Järjestelmäasetukset: Perus -valikko on korostunut. 2. Paina korostaaksesi Nimeä lähde uudelleen ja paina MODE/ENTER. Lähteen uudelleennimeämissivu tulee esiin. 3. Paina / / / kunnes haluamasi merkki on valittu ja paina MODE/ENTER. Jos haluat projektorin hakevan signaaleja automaattisesti, valitse Päälle Järjestelmäasetukset: Perus > Automaattinen lähteiden haku -valikossa. Kuvan koon ja selkeyden hienosäätö 1. Säädä projisoidun kuvan kokoa zoomrenkaalla. 2. Terävöitä kuvaa kääntämällä tarkennusrengasta. Projektorin käyttö 23

26 Valikkojen käyttö Projektorissa on monikielinen On-Screen Display (OSD) -valikko erilaisten säätöjen ja asetusten tekoon. Alla on OSD-valikon yleiskatsaus. Päävalikon kuvake Korostus Päävalikko Picture Preset Mode User Mode Management Standard Alavalikko Brightness Contrast Color Tila Tint 0 Sharpness 3 Color Temperature Normal Nykyinen tulolähde Lamp Power SmartEco Advanced... Reset Picture Settings S-Video Exit Käyttääksesi OSD-valikkoja, aseta OSD-valikko ensin haluamallesi kielelle. Paina MENU/EXIT siirtyäksesi edelliselle sivulle tai poistuaksesi. 1. Paina MENU/EXIT projektorista tai kaukosäätimestä käynnistääksesi OSD-valikon. Picture Preset Mode User Mode Management Brightness Contrast Color Tint Sharpness Color Temperature Lamp Power Advanced... Reset Picture Settings S-Video 2. Käytä / korostaaksesi Järjestelmäasetukset: Perus -valikko. System Setup : Basic Language Background Color Splash Screen Projector Position Auto Off Sleep Timer Menu Settings Input Source Source Rename Auto Source Search Standard Normal SmartEco Black BenQ Front Disable Disable Off Exit 3. Paina korostaaksesi Kieli ja paina MODE/ENTER. 4. Paina / / / valitaksesi haluamasi kielen. System Setup : Basic Language Background Color Splash Screen Projector Position Auto Off Sleep Timer Menu Settings Input Source Source Rename Auto Source Search S-Video ENTER Black BenQ Front Disable Disable 5. Paina MENU/EXIT kahdesti* projektorista tai kaukosäätimestä poistuaksesi ja tallentaaksesi asetukset. *Ensimmäinen painallus vie takaisin päävalikkoon ja toinen painallus sulkee OSDvalikon. Off Exit S-Video Exit Projektorin suojaaminen Käyttämällä turvakaapelilukkoa Projektori on asennettava turvalliseen paikkaan varkauden estämiseksi. Mikäli se ei ole mahdollista, osta lukko (kuten Kensington-lukko) turvaamaan projektoria. Projektorissa on Kensington-lukolle paikka. Katso lisätietoja sivulta 10 kohdasta 24. Kengsinton-turvakaapelilukko on yleensä yhdistelmä avaimesta ja lukosta. Katso lukon ohjeista selvittääksesi, miten sitä käytetään. 24 Projektorin käyttö

27 Salasanatoiminnon käyttäminen Turvallisuussyistä ja luvattoman käytön estämiseksi projektori sisältää mahdollisuuden salasanasuojaukseen. Salasana voidaan asettaa On-Screen Display (OSD) -valikon kautta. Kun salasana on asetettu, ja tämä toiminto on valittu, projektori on suojattu salasanalla. Käyttäjät, jotka eivät tiedä oikeaa salasanaa eivät voi käyttää projektoria. Sinulle aiheutuu hankaluuksia jos aktivoit salasanatoiminnon ja myöhemmin unohdat salasanan. Tulosta tämä käsikirja (tarvittaessa) ja kirjoita käyttämäsi salasana tähän käsikirjaan ja säilytä käsikirja turvallisessa paikassa myöhempää käyttöä varten. Salasanan määrittäminen Kun salasana on asetettu ja otettu käyttöön, projektorin käyttämiseksi oikea salasana tulee syöttää jokaisen käynnistyksen yhteydessä. 1. Paina MENU/EXIT projektorista tai kaukosäätimellä ja sen jälkeen Input New Password paina / kunnes Järjestelmäasetukset: Edistyneet -valikko korostuu. 2. Paina korostaaksesi Salasana ja paina MODE/ENTER. Salasana-sivu tulee esiin. 3. Korosta Vaihda salasana ja paina MODE/ENTER. Syötä salasana -sivu tulee esiin. 4. Neljä nuolinäppäintä (,,, ) vastaavat neljää numeroa (1, 2, 3, 4) kuvan mukaisesti. Sen mukaan millaisen salasanan haluat asettaa, paina nuolinäppäimillä kaukosäätimestä tai projektorista antaaksesi kuusi numeroa sisältävän salasanan. Vahvista uusi salasanasi kirjoittamalla se uudelleen. Kun salasana on asetettu, OSD-valikko palaa takaisin Salasana-sivulle. TÄRKEÄÄ: Syötettävät numerot näkyvät tähtinä näytöllä. Kirjoita valitsemasi salasana ylös tähän käsikirjaan etukäteen tai heti kun salasana on annettu niin, että se on käytettävissä, jos joskus unohdat sen. Salasana: 5. Korosta Virtalukko ja paina sitten / valitaksesi Päälle. 6. Vahvista nykyinen salasana. 7. Poistuaksesi OSD-valikosta, paina MENU/EXIT. Jos unohdat salasanan Jos salasana-toiminto on aktivoitu, sinua pyydetään syöttämään kuusinumeroinen salasana joka kerta, kun käynnistät projektorin. Jos annat väärän salasanan, näkyy "Virheellinen salasana" -viesti (kts. kuva oikealla) kolmen sekunnin ajan, jonka jälkeen Syötä salasana -sivu palautuu näyttöön. Voit yrittää uudestaan syöttämällä toisen kuusinumeroisen salasanan, tai jos et tallentanut salasanaa tähän käsikirjaan, etkä muista sitä, voit käyttää salasanan peruutusmenettelyä. Lisätietoja sivulla 28 "Pääsy salasanan peruutusmenettelyyn". Jos annat väärän salasanan 5 kertaa peräkkäin, projektori sammuu automaattisesti lyhyessä ajassa. Password Error Please try again. Back Projektorin käyttö 25

28 Pääsy salasanan peruutusmenettelyyn 1. Varmista, että Syötä salasana -sivu näkyy ruudulla. Paina ja pidä AUTO -painiketta projektorista tai kaukosäätimellä 3 sekuntia. Projektori näyttää koodatun numeron ruudulla. 2. Kirjoita numero ylös ja sammuta projektori. 3. Hae apua paikallisesta BenQ huoltokeskuksesta purkaaksesi numeron. Saatat joutua antamaan ostotodistuksen todistaaksesi, että olet projektorin oikeutettu käyttäjä. RECALL PASSWORD Please write down the recall code, and contact BenQ Customer Center. Recall code: XXX XXX XXX XXX Exit Salasanan vaihtaminen 1. Paina MENU/EXIT projektorista tai kaukosäätimestä ja paina / kunnes Järjestelmäasetukset: Edistyneet -valikko on korostunut. 2. Paina / korostaaksesi Salasana ja paina MODE/ENTER. Salasana-sivu tulee esiin. 3. Korosta Vaihda salasana ja paina MODE/ENTER. Syötä nykyinen salasana tulee esiin. 4. Syötä vanha salasanasi. Jos salasana on oikea, viesti "Syötä uusi salasana" tulee esiin. Jos salasana on väärä, salasanavirheilmoitus näkyy kolmen sekunnin ajan, jonka jälkeen viesti "Syötä nykyinen salasana" näytetään uutta yritystäsi varten. Voit joko peruuttaa muutoksen painamalla MENU/EXIT tai yrittää toista salasanaa. 5. Syötä uusi salasana. TÄRKEÄÄ: Syötettävät numerot näkyvät tähtinä näytöllä. Kirjoita valitsemasi salasana ylös tähän käsikirjaan etukäteen tai heti kun salasana on annettu niin, että se on käytettävissä, jos joskus unohdat sen. Salasana: Säilytä tama käyttöohje turvallisessa paikassa. 6. Vahvista uusi salasanasi kirjoittamalla se uudelleen. 7. Olet onnistuneesti antanut uuden salasanan projektoriin. Muista syöttää uusi salasana, kun projektori seuraavan kerran käynnistetään. 8. Poistuaksesi OSD-valikosta, paina MENU/EXIT. Salasanatoiminnon poistaminen käytöstä Poistaaksesi salasanatoiminnon käytöstä, mene takaisin Järjestelmäasetukset: Edistyneet -> Salasana -valikkoon. Korosta Virtalukitus ja paina / valitaksesi Pois. Viesti "Syötä nykyinen salasana" tulee esiin. Syötä nykyinen salasana. Jos salasanasi on oikea, OSD-valikko palaa Salasana -sivulle ja näyttää "Pois" Virtalukko - rivillä. Sinun ei tarvitse syöttää salasanaa seuraavan kerran kun käynnistät projektorin. Jos salasana on väärä, näkyy Väärä salasana -virheilmoitus kolmen sekunnin ajan, jonka jälkeen viesti "Syötä nykyinen salasana" näytetään uutta yritystä varten. Voit joko peruuttaa muutoksen painamalla MENU/EXIT tai yrittää toista salasanaa. Huomaa, että vaikka salasana on poissa käytöstä, sinun täytyy säilyttää vanha salasana, jos sinun joskus täytyy aktivoida uudelleen salasanatoiminto syöttämällä vanha salasana. 26 Projektorin käyttö

29 Projisoidun kuvan säätäminen Projisointikulman säätäminen Projektori on varustettu yhdellä pikavapautussäätöjalalla ja yhdellä takasäätöjalalla. Nämä säätöjalat muuttavat kuvan korkeutta ja projisointikulmaa. Säätääksesi projektoria: 1. Paina pikavapautuspainiketta ja nosta projektorin etuosaa. Kun kuva on haluamassasi kohdassa, päästä pikavapautuspainike lukitaksesi säätöjalan siihen asentoon. 2. Ruuvaa takasäätöjalkaa hienosäätääksesi vaakakulmaa. Vetääksesi jalan sisään, pidä projektoria ylhäällä samalla kun painat pikavapautuspainiketta ja laske se hiljaa alas. Ruuvaa takasäätöjalkaa vastakkaiseen suuntaan. Jos näyttö ja projektori eivät ole kohtisuorassa toisiinsa nähden, on heijastettu kuva pystysuora puolisuunnikas. Korjataksesi tämän ongelman, katso lisätietoja "Kuvan vääristymien korjaaminen" sivulla 29. Kuvan vääristymien korjaaminen Trapetsivääristymä ilmenee, kun projektori ei ole kohtisuorassa valkokankaaseen. Silloin projisoitu kuva näyttää puolisuunnikkaan muotoiselta, joko: Kaksi yhdensuuntaista sivua (vasemmalla ja oikealla, tai ylhäällä ja alhaalla), mutta leveämpi toiselta puolelta. Ei yhdensuuntaista sivua. Kuvan muodon korjaamiseksi voit suorittaa seuraavat vaiheet. 1. Säädä projisointikulmaa siirtämällä projektori valkokankaan eteen keskelle, niin että linssin keskusta on valkokankaan tasolla. 2. Jos kuva on silti vääristynyt, tai jos projektoria ei pysty sijoittamaan edellä kuvatulla tavalla, täytyy kuvaa korjata manuaalisesti. Käyttämällä kaukosäädintä tai projektoria i. Paina yhtä Nuoli / Keystone-näppäimistä kaukosäätimestä tai projektorista (Ylös /, Alas / ) näyttääksesi Keystone -sivun. ii. Katso vaihe iii alta. Käyttämällä OSD-valikkoa i. Paina MENU/EXIT ja paina / kunnes Perus -valikko on korostunut. ii. Paina korostaaksesi Keystone ja paina MODE/ENTER. Keystone -korjaussivu tulee esiin. iii. Paina näppäintä, jonka Keystone -kuvake on projisoidun kuvan vastakkainen muoto. Jatka painamalla samaa näppäintä tai paina muita näppäimiä, kunnes olet tyytyväinen muotoon. Sivun alemman osan arvot muuttuvat samalla kun painat. Kun arvot saavuttavat niiden maksimin tai minimin toistuvilla näppäinpainalluksilla, kuvan muoto lopettaa muutumisen. Et voi muuttaa kuvaa lisää siihen suuntaan. Paina /. Paina /. Projektorin käyttö 27

30 Esiasetustilojen ja käyttäjätilojen käyttäminen Esiasetustilan valitseminen Projektoriin on esiasetettu useita ennalta määriteltyjä kuvatiloja, joista voit valita sopivimman käyttöympäristön ja tulolähteen kuvatyypin mukaan. Tarpeisiisi sopivan esiasetustilan valitseminen: 1. Paina MENU/EXIT ja paina /, kunnes Kuva -valikko korostuu. 2. Paina korostaaksesi Esiasetustila. 3. Paina / kunnes haluamasi tila on valittuna. Nämä tilat muodostuvat esiasetetuista arvoista, jotka soveltuvat eri projisointitilanteisiin: Elokuvateatteri: Tasapainoisen värikylläisyyden, kontrastin ja alhaisen kirkkauden ansiosta tämä valinta sopii parhaiten elokuvan nauttimiseen täysin pimeässä ympäristössä (kaupallisten elokuvateattereiden tapaan). Dynaaminen: Maksimoi projisoidun kuvan kirkkautta. Tämä tila sopii ympäristöihin, joissa tulee olla erittäin suuri kirkkaus, kuten käytettäessä projektoria hyvin valaistuissa tiloissa. Vakio: Se on hieman kirkkaampi kuin Elokuvateatteri-tila, ja sopii käytettäväksi tiloissa, joissa on hieman vallitsevaa valoa. 3D: Optimoitu korostamaan 3D-tehosteita 3D-sisältöä katsottaessa. Tämä tila on käytettävissä vain kun 3D-tila on käytössä. Käyttäjä 1/Käyttäjä 2/Käyttäjä 3: Valitsee käyttäjän omat tallennetut asetukset. Katso lisätietoja "Käyttäjä 1/Käyttäjä 2/Käyttäjä 3 -tilan asettaminen" sivulla 30. Käyttäjä 3 on käytettävissä vain kun 3D-tila on käytössä. Valitun esiasetustilan hienosäätö Ennalta määritellyn kuvatilan asetuksia voidaan joiltakin osilta muuttaa Kuva -valikoissa. Hienosäätääksesi kuvatilaa: 1. Paina MENU/EXIT ja paina sitten / kunnes Kuva -valikko on korostettu. 2. Paina korostaaksesi kohteen, jonka haluat muuttaa ja paina / asettaaksesi haluamasi arvon. Valintasi tallennetaan automaattisesti projektoriin käytetyn tulolähteen mukaisesti. Katso lisätietoja "Kuvanlaadun hienosäätö" sivulta 30 ja "Kuvan tarkemmat säädöt" sivulta 32. Joka kerta kun vaihdat kuvatilaa, projektori muuttaa myös asetuksen siihen, joka on viimeksi asetettu kyseiselle kuvatilalle käytetyn tulolähteen mukaisesti. Jos vaihdat tulolähdettä, viimeksi käytetty kuvatila ja asetukset tälle tulolähteelle ja resoluutiolle palautetaan. Käyttäjä 1/Käyttäjä 2/Käyttäjä 3 -tilan asettaminen Projektorissa on kolme käyttäjän määritettävissä olevaa tilaa, jos nykyiset kuvatilat eivät sovellu tarpeisiisi. Voit käyttää yhtä kuvatiloista (paitsi valittua käyttäjätilaa) lähtökohtana ja mukauttaa asetuksia. 1. Kuva -valikossa, korosta Esivalintatila ja paina / valitaksesi Käyttäjä 1, Käyttäjä 2 tai Käyttäjä 3 -tila. 2. Paina korostaaksesi Käyttäjätilan hallinta. Tämä toiminto on käytettävissä vain silloin, kun Käyttäjä 1, Käyttäjä 2 tai Käyttäjä 3 -tila on valittu Esivalintatilan alavalikkokohdassa. 3. Paina MODE/ENTER näyttääksesi Käyttäjätilan hallinta -sivun. 4. Paina korostaaksesi Reference -tila ja paina MODE/ENTER. 28 Projektorin käyttö

31 5. Paina korostaaksesi kuvatila, joka on lähimpänä tarpeitasi ja paina MODE/ENTER ja MENU/ EXIT palataksesi Käyttäjätilan hallinta -sivulle. 6. Täällä voit nimetä Käyttäjä 1, Käyttäjä 2 tai Käyttäjä 3 -tilan uudelleen painamalla korostaaksesi Nimeä käyttäjätila uudelleen ja paina MODE/ENTER. Nimeä käyttäjätila uudelleen -sivu tulee esiin. 7. Paina / / / kunnes haluamasi merkki on valittu ja paina MODE/ENTER. 8. Paina MENU/EXIT palataksesi päävalikkoon, kun olet valmis. 9. Paina valitaksesi muutettava alavalikon kohta ja / säätääksesi arvoa. Katso lisätietoja "Kuvanlaadun hienosäätö " sivulta 31 ja "Kuvan tarkemmat säädöt" sivulta Kun kaikki asetukset on tehty, paina MENU/EXIT tallentaaksesi ja poistuaksesi asetuksista. Kuvatilan palauttaminen Kaikki säädöt, jotka olet tehnyt Kuva -valikossa voidaan palauttaa tehdasasetuksiin painamalla kohtaa Nollaa. Nollataksesi kuvatilan tehtaalla esiasetettuihin arvoihin: 1. Kuva -valikossa, korosta Esiasetettu tila ja paina / valitaksesi kuvatila (sisältäen Käyttäjä 1, Käyttäjä 2 tai Käyttäjä 3), jonka haluat nollata. 2. Paina korostaaksesi Nollaa kuva-asetukset ja paina MODE/ENTER. Varmistusviesti tulee esiin. 3. Paina / korostaaksesi Nollaa ja paina MODE/ENTER. Kuvatila palautuu tehdasasetuksiin. 4. Toista vaiheet 1-3 jos haluat nollata muita kuvatiloja. Älä sekoita Nollaa kuva-asetus -toimintoa Nollaa kaikki asetukset -kohtaan, joka on Järjestelmäasetukset: Edistyneet -valikossa. Nollaa kaikki asetukset- funktio palauttaa useimmat asetukset tehdasasetuksiin koko järjestelmästä. Katso lisätietoja "Nolla kaikki asetukset" sivulta 46. Kuvanlaadun hienosäätö Minkä tahansa kuvatilan olet valinnut, voit hienosäätää asetuksia sopimaan jokaisen esityksen tarkoitukseen. Säädöt tallennetaan käytössä olevaan esiasetustilaan kun poistut OSD-valikosta. Kirkkauden säätö Korosta Kirkkaus Kuva -valikossa ja säädä arvot painamalla / projektorista tai kaukosäätimestä. Mitä korkeampi arvo, sitä kirkkaampi kuva. Ja mitä pienempi arvo, sitä tummempi kuva. Säädä siten, että mustat alueet kuvassa näkyvät mustina ja yksityiskohdat kuitenkin näkyvät tummilla alueilla. Kontrastin säätö Korosta Kontrasti Kuva -valikossa ja säädä arvot painamalla / projektorista tai kaukosäätimestä. Mitä korkeampi arvo, sitä suurempi kontrasti. Käytä tätä asettaaksesi valkoisen huipputason, kun olet aikaisemmin säätänyt Kirkkaus -asetuksen sopivaksi valitsemaasi tuloon ja katseluympäristöön Projektorin käyttö 29

32 Värin säätö Korosta Väri Kuva -valikossa ja säädä arvot painamalla / projektorista tai kaukosäätimestä. Alhaisempi asetus tuottaa vähemmän täyteläisiä värejä; minimiarvon asetus tekee kuvasta mustavalkoisen. Jos asetus on liian korkea, kuvan värit näyttävät epärealistisen voimakkailta. Värisävyn säätö Korosta Värisävy Kuva -valikossa ja säädä arvot painamalla / projektorista tai kaukosäätimestä. Mitä korkeampi arvo, sitä punaisemmaksi kuva tulee. Mitä alhaisempi arvo, sitä vihreämmäksi kuva tulee. Terävyyden säätö Korosta Terävyys Kuva -valikossa ja säädä arvot painamalla / projektorista tai kaukosäätimestä. Mitä korkeampi arvo, sitä terävämmäksi kuva tulee. Mitä pienempi arvo, sita pehmeämpi kuvasta tulee. Kirkkaus-, Väri-, Kontrasti- ja Värisävy-toimintoihin pääsee myös painamalla BRIGHTNESS, COLOR, CONTRAST tai TINT kaukosäätimestä. Värilämpötilan valinta* Korosta Värilämpötila Kuva -valikosta valitaksesi haluamasi asetus painamalla / projektorista tai kaukosäätimestä. Projektorissa on useita Värilämpötila-asetuksia: 1. Lampun natiivi: Lampun alkuperäinen värilämpötila ja suurempi kirkkaus. Tämä asetus sopii ympäristöihin, joissa on erittäin valoisaa, esimerkiksi heijastettaessa kuvaa hyvin valaistuissa huoneissa. 2. Lämmin: Saa kuvat näyttämään punertavan valkoiselta. 3. Normaali: Ylläpitää normaalin valkoisen. 4. Viileä: Tekee kuvista sinertävän valkoisia. *Värilämpötiloista: On olemassa monia erilaisia sävyjä, joiden katsotaan olevan "valkoisia" eri tarkoituksiin. Yksi tavallisimmista menetelmista esittää valkoista väriä tunnetaan nimellä "värilämpötila". Valkoinen näyttää alhaisella värilämpötilalla punavalkoiselta. Valkoinen väri näyttää korkealla värilämpötilalla olevan enemmän sininen. 30 Projektorin käyttö

33

34 Kuvan tarkemmat säädöt Löydät tarkempia kuvansäätötoimintoja Kuva > Lisäasetukset... ja Perus -valikoista, jotka voidaan säätää mieleiseksesi. Tallentaaksesi asetukset, paina MENU/EXIT poistuaksesi OSD-valikosta. Mustan tason asetus Korosta Musta taso Kuva > Lisäasetukset... -valikossa ja paina / projektorista tai kaukosäätimestä valitaksesi 0 IRE tai 7.5 IRE. Harmaasävyvideosignaalia mitataan IRE yksiköissä. Joillakin alueilla, jotka käyttävät NTSC-tv-standardia, harmaasävy on mitattu välillä 7.5 IRE (musta) IRE (valkoinen); kuitenkin muilla alueilla, joilla PALlaitteita tai Japanin NTSC-standardeja käytetään, harmaasävy mitataan välillä 0 IRE (musta) IRE (valkoinen). Suosittelemme, että tarkistat tulolähteen nähdäksesi, onko se 0 IRE tai 7.5 IRE, valitse sitten projektorin asetus sen mukaisesti. Kuvan selkeyden hallinta Projisoitavat kuvat voivat olla joko staattisia tai kohisevia. Saavuttaaksesi paremman kuvan selkeyden: 1. Korosta Selkeyden ohjaus Kuva > Lisäasetukset... -valikossa ja paina MODE/ENTER projektorista tai kaukosäätimestä saadaksesi Selkeyden ohjaus -sivun esiin. 2. Paina / valitaksesi Kohinan vähennys ja paina / asettaaksesi halutun arvon. Kohinan vähennys: Vähentää eri mediasoittimien aiheuttamaa sähköistä kuvakohinaa. Mitä korkeampi asetus, sitä vähemmän kohinaa. Halutun värilämpötilan asettaminen Asettaaksesi halutun värilämpötilan: 1. Korosta Värilämpötilan hienosäätö Kuva > Lisäasetukset... -valikossa ja paina MODE/ ENTER. Värilämpötilan hienosäätö -sivu tulee esiin. 2. Paina / korostaaksesi kohteen, jonka haluat muuttaa ja säädä arvot painamalla /. Punainen Vahvistus / Vihreä Vahvistus / Sininen Vahvistus: Säädä kontrastitasot Punainen, Vihreä ja Sininen. Punainen siirtymä / Vihreä siirtymä / Sininen siirtymä: Säädä kirkkauden tasoa Punainen, Vihreä ja Sininen. 3. Tallentaaksesi ja lähteäksesi asetuksista, paina MENU/EXIT. Gamma-asetuksen valitseminen Korosta Gamma-valinta Kuva > Lisäasetukset... valikossa ja valitse haluamasi asetus painamalla / projektorista tai kaukosäätimestä. Gamma viittaa suhteeseen, joka on tulolähteen ja kuvan kirkkauden välillä. Gamma 1.6/1.8/2.0/BenQ Valitse näistä arvoista toiveidesi mukaan. Gamma 2.2 Nostaa keskimääräistä kuvan kirkkautta. Sopii parhaiten valaistuun ympäristöön, kokoushuoneeseen tai olohuoneeseen. Gamma 2.4/2.5 Sopii parhaiten elokuvien katseluun pimennetyssä tilassa. Gamma 2.6/ Projektorin käyttö

35 Sopii parhaiten elokuvien, jotka koostuvat enimmäkseen pimeistä kohtauksista, katseluun. Korkea kirkkaus Matala kontrasti Matala kirkkaus Korkea kontrasti Loistavan värin säätö Korosta Loistava väri Kuva > Lisäasetukset... valikossa ja valitse asetus Päälle painamalla / projektorista tai kaukosäätimestä. Tämä toiminto käyttää uutta väriprosessointialgoritmia ja järjestelmän tason parannustoimenpiteitä lisäämään kirkkautta tuottaen aidompia, voimakkaamman värisiä kuvia. Kun asetat "Pois päältä", Loistava väri on poistettu käytöstä. Värinhallinta Useimmissa asennustilanteissa, kuten luokkahuoneessa, kokoustilassa tai olohuoneissa, tiloissa, joissa valot ovat päällä tai jos rakennuksen ulkoisista ikkunoista tulee päivänvaloa huoneeseen, värinhallinta ei ole tarpeen. Vain pysyvissä asennuksissa hallituissa valaistustasoissa, kuten kokoushuoneissa, luentosaleissa tai kotiteattereissa, värinhallinan käyttöä kannattaa harkita. Värinhallinta tarjoaa tarvittaessa tarkan värinsäätöasetuksen mahdollistaen tarkemman värintoiston. Oikea värinhallinta voidaan saavuttaa vain kontrolloiduissa ja toistettavissa katseluolosuhteissa. Värinhallinnassa tulee käyttää kolorimetriä (värimittaria) ja käyttää joukkoa sopivia lähdekuvia värintoistoa mitattaessa. Näitä työkaluja ei toimiteta projektorin kanssa. Projektorin toimittajan pitäisi pystyä tarjoamaan sinulle sopivia ohjeita sekä kokeneen ammattilaisasentajan yhteystiedot. Värinhallinta tarjoaa kuusi sarjaa (RGBCMY) värejä haluttujen värien säätämiseen. Kun valitset kunkin värin, voit säätää itsenäisesti sen voimakkuutta ja kylläisyyttä. Asetusten säätö ja tallennus: 1. Kuva > Lisäasetukset... -valikossa, korosta Värinhallinta ja paina MODE/ENTER. Värinhallinta -sivu tulee esiin. 2. Korosta Ensisijainen väri ja paina / valitaksesi värien joukosta Kelt. Pun. punainen, vihreä, sininen, syaani, magenta tai keltainen. Vihreä 3. Paina korostaaksesi Sävy ja paina / sen sävyalueen valitsemiseksi. Sävyalueen kasvattaminen lisää rinnakkaisvärejä. Katso kuvitusta oikealla, kuinka värit liittyvät toisiinsa. Magenta Syaani Esimerkiksi, jos valitset Punaisen ja asetat sille arvoksi 0, vain puhdas Sininen punainen on valittuna. Sävyalueen laajuuden lisääminen sisällyttää sekä punaista väriä lähellä keltaista että punaista väriä lähellä magentaa. 4. Paina korostaaksesi Vahvistus ja aseta sen alueet mieleiseksesi painamalla /. Kontrastin taso päävärissä, jonka valitset, muuttuu. Jokainen tehty asetus näkyy kuvassa välittömästi. 5. Paina korostaaksesi Värikylläisyys ja aseta sen alueet mieleiseksesi painamalla /. Jokainen tehty asetus näkyy kuvassa välittömästi. Jos esimerkiksi valitset Punaisen, ja asetat sen arvoksi 0, värikylläisyys vaikuttaa vain puhtaan punaiseen. Värikylläisyyden määrä on tietyn värin määrä videokuvassa. Alemmat asetukset tuottavat vähemmän kyllästettyjä värejä; Asetus "0" poistaa tuon värin kokonaan kuvasta. Jos värikylläisyys on liian korkea, väri tulee olemaan liian voimakas ja epärealistinen. 6. Tallentaaksesi ja lähteäksesi asetuksista, paina MENU/EXIT. Projektorin käyttö 33

36 Elokuvatilan asetus Korosta Elokuvatila Perus -valikossa ja valitse Päälle painamalla / projektorista tai kaukosäätimestä. Tämä ominaisuus auttaa parantamaan kuvanlaatua heijastettaessa komposiitti- tai S-videota DVD- tai Bluray-levyltä. 3D kampasuodattimen asettaminen Korosta 3D kampasuodatin Perus -valikossa ja valitse Päälle painamalla / projektorista tai kaukosäätimestä. Tämä ominaisuus erottaa komposiittisignaalin Y (kirkkaus) -signaaliin ja C (väri) -signaaliin, ja voi auttaa tuottamaan selkeämpiä ja terävämpiä sekä oikean värisiä kuvia. Tämä ominaisuus on saatavilla vain kun komposiitti- tai S-video -signaali on valittu. Äänen säätäminen Äänen säädöillä, jotka on tehty kuten alla, on vaikutus projektorin kaiuttimeen/kaiuttimiin. Varmista, että olet tehnyt oikean liitännän projektorin äänen tuloon. Katso lisätietoja siitä, kuinka äänitulo liitetään "Liittäminen videolaitteisiin" sivulta 21. Äänen mykistäminen Sammuttaaksesi äänen tilapäisesti, paina MUTE kaukosäätimestä, tai 1. Paina MENU/EXIT ja paina sitten / kunnes Ääniasetukset -valikko on korostunut. 2. Paina korostaaksesi Vaimenna ja paina / valitaksesi Päälle. Voit myös painaa MUTE kaukosäätimestä (mikäli käytettävissä) vaihtaaksesi projektorin äänen päälle tai pois päältä. Äänen voimakkuuden säätäminen Säätääksesi ääntä, paina / tai Volume +/- projektorista tai kaukosäätimestä, tai: 1. Toista vaihe 1 yllä. 2. Paina korostaaksesi Ääni ja paina / valitaksesi haluamasi äänitaso. Virta päälle/pois -soittoäänen poistaminen Soittoäänen kytkeminen pois: 1. Toista vaihe 1 yllä. 2. Paina korostaaksesi Virta päälle/pois -ääni ja paina / valitaksesi Pois. Ainoa tapa vaihtaa Virta päälle / pois -soittoääni, on asettaa Päälle tai Pois täältä. Äänen mykistys tai äänitason muuttaminen ei vaikuta soittoääneen. 34 Projektorin käyttö

37 Kuvasuhteen valitseminen "Kuvasuhde" on kuvan leveyden suhde kuvan korkeuteen. Ditaalisen tv:n kuvasuhde on normaalisti 16:9, joka on oletusasetuksena projektorissa. Suurimmassa osassa analogisia tv:itä ja DVD:itä kuvasuhde on 4:3. Digitaalisen signaalinkäsittelyä käyttävät digitaaliset näyttölaitteet, kuten tämä projektori, voivat muuttaa ja skaalata dynaamisesti kuvan ulostulon eri kuvakokoon kuin kuvan tulolähde. Kuvia voidaan venyttää lineaarisesti niin, että koko kuva on venytetty tai ei-lineaarisesti, joka vääristää kuvaa. Vaihtaaksesi projisoidun kuvan kuvasuhdetta (riippumatta siitä, mikä kuvalähteen suhde on): Käyttämällä kaukosäädintä 1. Paina ASPECT nähdäksesi nykyiset asetukset. 2. Paina ASPECT toistuvasti valitaksesi kuvasuhde, joka sopii videosignaalin formaattiin ja valkokankaaseen. Käyttämällä OSD-valikkoa 1. Paina MENU/EXIT ja paina sitten / kunnes Perus -valikko on korostunut. 2. Paina korostaaksesi Kuvasuhde. 3. Paina / valitaksesi kuvasuhde, joka sopii videosignaalin formaattiin ja valkokankaaseen. Kuvasuhteesta 1. Auto: Skaalaa kuvan sopimaan suhteellisesti projektorin alkuperäiseen resoluutioon sen vaakasuoran tai pystysuoran pituuden mukaisesti. Tämä on sopiva asetus, kun lähdekuva ei ole 4:3 eikä 16:9 ja haluat hyödyntää koko valkokankaan koon muuttamatta kuitenkaan kuvasuhdetta. 2. Todellinen: Tämä asetus näyttää kuvan yksi-yhteen kuvasuhdetta ja kokoa muuttamatta keskellä kuva-alaa. Tämä sopii parhaiten käytettäväksi PC-tulon kanssa. 3. 4:3: Skaalaa kuvan niin, että se näkyy valkokankaan keskellä kuvasuhteessa 4:3. Tämä sopii parhaiten 4:3 kuville, kuten tietokonenäytöille, vakiopiirtotelevisioille ja 4:3 kuvasuhteen DVDelokuville, koska se näyttää ne kuvakokoa muuttamatta. 4. Laaja: Venyttää kuvaa vaakatasossa epälineaarisesti, jolloin kuvan reunat venyvät enemmän kuin kuvan keskusta. Näin estetään kuvan keskiosan vääristymistä. Tämä sopii tilanteisiin, joissa haluat venyttää 4:3 kuvan leveyttä 16:9 kuvasuhteen valkokankaalle. Asetus ei muuta kuvan korkeutta. Joidenkin laajakuvaelokuvien valmistamisessa on niiden leveys litistynyt alas 4:3-kuvasuhteen leveyteen ja näkyvät parhaiten, kun ne venytetään takaisin alkuperäiseen leveyteen käyttämällä tätä asetusta. 5. Anamorfinen: Skaalaa kuvan siten, että se näkyy ruudun keskellä 16: 9 kuvasuhteessa. Tämä asetus venyttää ja muuttaa kuvasuhdetta lineaarisesti, kuitenkin niin että se käsittelee pysty-ja vaakamitat toisistaan riippumatta. Se venyttää lähdekuvan korkeutta, kunnes se saavuttaa täyden korkeuden ja venyttää lähdekuvan leveyttä, kunnes se saavuttaa täyden leveyden. Tämä voi muuttaa kuvasuhdetta, riippuen alkuperäisen lähteen kuvasuhteesta. Anamorfinen on kaikkein sopivin kuville, jotka ovat jo 16:9 kuvasuhteessa, kuten teräväpiirtotelevisio, jolloin asetus täyttää valkokankaan ilman kuvasuhteen muutosta. 15:9 kuva 4:3 kuva 4:3 kuva 4:3 kuva 16:9 kuva Projektorin käyttö 35

38 6. Kirjelaatikko: Skaalaa kuvan sopivaksi projektorin alkuperäiseen resoluutioon, sen vaakasuorassa leveydessä ja muuttaa kuvan korkeutta 3/4 osaan projektion leveydestä. Tämä voi tehdä kuvasta korkeamman kuin voidaan näyttää, jolloin osa kuvan ylä- ja alareunasta ei näy. Tämä soveltuu elokuvien näyttämiseen, jotka ovat "kirjelaatikkomuodossa" (mustat palkit ylä- ja alareunassa). 16:9 kuva Mustat osat ovat inaktiivisia alueita ja valkoiset osat aktiivisia alueita. OSD-valikot voidaan näyttää noilla käyttämättömillä mustilla alueilla. 36 Projektorin käyttö Kirjelaatikkoformaatin kuva Suurennuslasi ja yksityiskohtien etsiminen Jos haluat tarkastella kuvan yksityiskohtia, voit suurentaa kuvaa suurennuslasilla. Nuolinäppäimillä pystyt siirtämään suurennettua aluetta. Käyttämällä kaukosäädintä 1. Paina Digital Zoom +/- näyttääksesi zoom-palkin. Paina Digital Zoom+ suurentaaksesi kuvan keskustaa. Paina toistuvasti, kunnes kuvan koko on sopivan kokoinen. 2. Käytä neljää nuolinäppäintä (,,, ) projektorista tai kaukosäätimestä navigoidaksesi kuvassa. 3. Palauttaaksesi kuvan alkuperäiseen kokoonsa, paina AUTO. Voit myös painaa Digital Zoom-. Kun näppäintä painetaan toistuvasti, kuva pienenee kunnes se on palautunut alkuperäiseen kokoonsa. Käyttämällä OSD-valikkoa 1. Paina MENU/EXIT ja paina sitten / kunnes Perus -valikko on korostunut. 2. Paina korostaaksesi Digitaalinen zoomi ja paina MODE/ENTER. Suurennuspalkki tulee esiin. 3. Paina toistuvasti kuvan suurentamiseksi haluttuun kokoon. 4. Navigoidaksesi kuvassa, paina MODE/ENTER siirtyäksesi vieritystilaan ja paina suuntanuolia (,,, ) projektorista tai kaukosäätimestä. 5. Pienentääksesi kuvan kokoa, paina MODE/ENTER siirtyäksesi takaisin zoom in/out-toimintoon, ja paina AUTO palauttaaksesi kuvan alkuperäiseen kokoonsa. Voit myös painaa toistuvasti niin kauan, että kuva on palannut alkuperäiseen kokoonsa. Kuvassa voidaan navigoida vasta sen jälkeen, kun sitä on suurennettu. Voit suurentaa kuvaa edelleen yksityiskohtia etsiessäsi. Käyttö korkeassa ympäristössä Suosittelemme, että aktivoit Korkean paikan tilan, kun käytät projektoria korkeammalla kuin 1500 metriä (noin 4920 jalkaa) merenpinnan yläpuolella, tai milloin tahansa kun projektoria käytetään pitkiä ajanjaksoja (>10 tuntia) ilman sammuttamista. Korkean paikan tilan aktivointi: 1. Paina MENU/EXIT ja paina sitten / kunnes Järjestelmäasetukset: Edistyneet -valikko on korostunut. 2. Paina korostaaksesi "Korkean paikan tila". 3. Paina / valitaksesi Päällä. Näet vahvistusviestin. 4. Korosta Kyllä ja paina MODE/ENTER. Käyttö Korkean paikan tilassa voi aiheuttaa normaalia voimakkaampaa käyttöääntä, koska tuuletin pyörii tavallaista nopeammin varmistaakseen laitteen riittävän jäähdytyksen ja suorituskyvyn. Mikäli projektoria käytetään muunlaisissa tavallisesta poikkeavissa olosuhteissa, laite saattaa sammuttaa itsensä ylikuumenemisen estämiseksi. Mikäli näin käy, kannattaa aktivoida Korkean paikan tila. Tämä ei kuitenkaan tarkoita sitä, että projektoria voidaan käyttää missä tahansa olosuhteissa.

39 3D-sisällön katsominen BenQ projektorisi tukee kolmiulotteisen (3D) sisällön näyttämistä D-Sub-, Komponentti-, HDMI-, Videoja S-Video -tulojen kautta. Katsomiseen tarvitaan kuitenkin yhteensopivia lisälaitteita ja ohjelmistoja. 3D-videolaitteiden liittäminen PlayStation-pelit i. Varmista että olet päivittänyt PlayStation 3 -pelikonsolin ohjelmiston uusimpaan versioon. ii. Syötä 3D-pelin levy konsoliin. Voit ladata 3D-pelejä myös PlayStation-verkkopalvelusta. iii. Aloita peli ja valitse Play in 3D pelin valikosta. Blu-ray 3D-soitin i. Varmista että soitin tukee 3D Blu-ray levyjä ja että 3D-näyttö on valittuna. ii. Aloita 3D Blu-ray levyn soittaminen. 3D TV (esim. SKY 3D, DirecTV) i. Ota yhteys TV-palvelun toimittajaan ja pyydä heitä aktivoimaan 3D-kanavat käyttöösi. ii. Valitse 3D-kanava valikosta. 3D-laitteet (esim. 3D DV/DC) Käynnistä 3D-laite ja näytä sisältö projektorilla. Jotta 3D-video näkyy asianmukaisesti, varmista että "Auto" on valittuna Perus > 3D > 3D-Tila -valikossa. Jos 3D-sisältö ei siitä huolimatta näy kunnolla, valitse tuettu formaatti Perus > 3D > 3D-Tila -valikosta. Kun olet liittänyt 3D-videolaitteen projektoriin, varmista että olet kytkenyt virran päälle BenQ 3Dlaseihin. Aseta 3D-lasit päähäsi ja nauti 3D-elämyksistä! 3D-valikkojen käyttö 1. Paina MENU/EXIT ja siirry Perus > 3D -valikkoon, paina MODE/ENTER. Vaihtoehtoisesti paina 3D-painiketta kaukosäätimestä. 3D -valikko tulee esiin. 2. Korosta 3D-tila ja paina MODE/ENTER. 3D-tila- sivu tulee esiin. 3. Paina / korostaaksesi sopiva 3D -formaatti ja paina MODE/ENTER. Projektori tunnistaa automaattisesti formaatin jos Auto on valittuna. Voit valita myös manuaalisesti laitteesi perusteella sopivan formaatin 3D -valikosta. 4. Paina MENU/EXIT palataksesi takaisin 3D -valikkoon. 5. Paina / korostaaksesi 3D Synkronointi ja paina / valitaksesi Käännä. Asetus vaihtaa vasemman ja oikean silmän kuvien välillä luonnollisemman vaikutelman muodostamiseksi. Voit vaihtaa asetusten Käännä ja Poista käytöstä välillä myös painamalla 3D Invert kaukosäätimestä. Käytä silmälaseja mikäli sinulla on likitaittoisuus, kaukotaittoisuus, hajataitto tai muutoin erilainen näkökyky vasemman ja oikean silmän välillä yhdessä 3D-lasien kanssa 3D-sisältöä katsoessasi. Kun aloitat 3D-sisällön katsomisen, kuva saattaa vaikuttaa olevan poissa paikaltaan. Tämä ei kuitenkaan ole laitevika. Pidä riittävästi taukoja katsoessasi 3D-sisältöä. Lopeta 3D-sisällön katsominen mikäli tunnet uupumusta tai muutoin epämiellyttävää oloa. Huolehdi siitä, että katseluetäisyys on noin kolme kertaa suurempi kuin projisoidun kuvan korkeus 3Dsisältöä katsottaessa. Lasten ja henkilöiden, joilla on ollut valoherkkyyttä, sydänongelmia tai muita sairauksia tulisi pidättyä 3D-sisällön katselemisesta. Projektorin käyttö 37

40 Projektorin valikkonäytön personoiminen OSD -valikkoja voidaan muokata käyttäjän tarpeiden mukaisiksi. Seuraavat asetukset eivät vaikuta kuvaasetuksiin, käyttöön tai suorituskykyyn. Valikon näyttöaika valikossa Järjestelmäasetukset: Perus > Valikkoasetukset asettaa ajan kuinka kauan OSD -valikko on näytössä viimeisen näppäimen painalluksen jälkeen. Paina / valitaksesi sopivan ajan pituuden. Valikon sijainti valikossa Järjestelmäasetukset: Perus > Valikkoasetukset asettaa OSD - valikon sijainnin viidestä eri vaihtoehdosta. Paina / valitaksesi sopiva sijainti. Kieli valikossa Järjestelmäasetukset: Perus asettaa OSD-valikossa käytettävän kielen. Katso lisätietoja kohdasta "Valikoiden käyttö" sivulla 26. Splash-kuva valikossa Järjestelmäasetukset: Perus asettaa halutun logonäytön, joka näkyy näytössä projektorin käynnistyessä. Käyttöpaneelin lukitseminen Lukitsemalla käyttöpaneelin projektorista ja kaukosäätimestä voidaan estää asetusten muuttamisen vahingossa (esimerkiksi lasten toimesta). Kun Key Lock on aktivoitu, projektorin ja kaukosäätimen näppäimet eivät toimi, lukuun ottamatta POWER ja. Lukitaksesi näppäimet: 1. Paina MENU/EXIT ja paina / kunnes Järjestelmäasetukset: Edistyneet -valikko on korostettuna. 2. Paina korostaaksesi Key Lock ja paina / valitaksesi On. Varoitusviesti tulle näytölle. Valitse Yes ja paina MODE/ENTER. Näppäimet lukkiutuvat. Lukitut näppäimet avataan painamalla Projektorin sammuttaminen Sammuta projektori painamalla POWER ( ) -näppäintä projektorista tai kaukosäätimestä. Varoitusteksti tulee esiin. Paina näppäintä uudelleen. näppäintä joko projektorista tai kaukosäätimestä 3 sekunnin ajan. Virran osoitinvalo vilkkuu oranssina ja tuuletin pyörii noin kaksi minuutia jäähdyttäen lamppua. Projektori ei reagoi näppäimistöön eikä kaukosäätimeen jäähdytyksen aikana. Kun jäähdytys on valmis, kuulet Virta pois -merkkiäänen. Merkkiäänen poistaminen, katso "Virta päälle/pois merkkiäänen poistaminen" sivulla 35. Virran osoitinvalo palaa jatkuvasti oranssina kun jäähdytys on valmis ja tuuletin on sammunut. Mikäli projektoria ei tulla käyttämään lähiaikoina, irroita virtakaapeli liittimestä. Lamppua suojellakseen, projektori ei reagoi mihinkään näppäimistön tai kaukosäätimen painalluksiin jäähdytysprosessin aikana. Lampun todellinen käyttöikä saattaa vaihdella ympäristön ja käytön mukaan. 38 Projektorin käyttö

41 On Screen Display (OSD) -valikko OSD -valikon rakenne Huomaa, että OSD -valikoiden sisältö vaihtelee valitun tulosignaalin mukaan. Päävalikko Alavalikko Vaihtoehdot Kuva Ääniasetukset Perus Esiasetustila Elokuvateatteri/Dynaaminen/Vakio/Käyttäjä 1/Käyttäjä 2/Käyttäjä 3/3D Käyttäjätilan hallinta Kirkkaus Kontrasti Väri Sävy Terävyys 0-15 Värilämpötila Lampputeho Jatko Nollaa nykyinen kuvatila Mykistä Mustan taso Selkeyden hallinta Värilämpötilan hienosäätö Gamman valinta Brilliant Color Värinhallinta Normaali/Viileä/Lampun natiivi/lämmin Normaali/Taloudellinen/SmartEco 0 IRE/7.5 IRE Kohinan vaimennus Punainen vahvistus/vihreä vahvistus/ Punainen vahvistus/punainen Siirtymä/ Vihreä Siirtymä/Sininen Siirtymä 1.6/1.8/2.0/2.2/2.4/2.5/2.6/2.8/BenQ Päälle/Pois Ensisijainen väri/värisävy/vahvistus/ Värikylläisyys On/Off Äänen voimakkuus 0 10 Käynnistä/Sammuta -soittoääni Kuvasuhde Keystone Asento Päälle/Pois Yliskan. säätö 0/1/2/3 PC & Component YPbPr Tuning Digitaalinen Zoomi Elokuvatila 3D suodatin 3D H.Size Phase Auto 3D-tila 3D-Synkronointi Automaattinen/Todellinen/4:3/Laaja/ Anamorfinen/Kirjelaatikko On/Off On/Off Auto/Pois/Frame Sequential/Frame Packing/Top-Bottom/Side-by-Side Käännä/Poista käytöstä Projektorin käyttö 41

42 Kieli Järjestelmäasetukset: Perus Järjestelmäasetukset: Edistyneet Taustaväri Splash-kuva Projektorin sijainti Automaattinen sammutus Uniajastin Valikon näyttöaika Musta/Sininen/Violetti BenQ/Musta/Sininen Etuosa/Eteen katto/takaosa/taakse katto Poista käytöstä/5 min/10 min/15 min/20 min/ 25 min/30 min Poista käytöstä/30 min/60 min/90 min/120 min/150 min/180 min 5 sec/10 sec/15 sec/20 sec/25 sec/30 sec/aina päällä Valikkoasetukset Valikon sijainti Keskikohta/Ylhäällä vasen/ylhäällä oikea/ Ahaalla oikea/alhaalla vasen Tulolähde Lähteen uudelleennimeäminen Autom. lähteen haku Lamppuasetukset HDMI-asetukset Tyhjä muistutusviesti Resetoi lampun ajastin Vastaava lampun tuntimäärä HDMI-formaatti CEC Päälle/Pois HDMI 1/HDMI 2/Video/S-Video/Component/ PC Päälle/Pois Autom./PC-signaali/Videosignaali Päälle/Pois Tiedonsiirtonopeus 2400/4800/9600/19200/38400/57600/ Testimalli Suljettu kaappaus Pikajäähdytys Korkean paikan tila Salasana Key Lock Resetoi kaikki asetukset Suljetun kaappauksen ottaminen käyttöön Kaappaus-versio Muuta salasana Virtalukitus Päälle/Pois Päällä/Pois CC1/CC2/CC3/CC4 Päälle/Pois Päälle/Pois Päälle/Pois (inputs current password) On/Off Järjestelmän tila 40 Projektorin käyttö ISF Lähde Esiasetustila Resoluutio Värijärjestelmä Vastaava lampun tuntimäärä 3D-formaatti Firmware Version OSD -valikon sisältö on käytettävissä mikäli projektori on havainnut vähintään yhden käyttökelpoisen kuvasignaalin. Mikäli projektoriin ei ole kytketty kuvalähdettä, valikko on käytössä vain rajoitetusti.

43

44 Kuva -valikko Alavalikko Esiasetustila Käyttäjätilan hallinta Kuvaus Esiasetustiloista voidaan valita kuvalähteen ja käyttötilan mukaisesti sopivin. Katso lisätietoja "Esiasetustilan valinta" sivulla 30. Esiasetustiloja voidaan hienosäätää alla olevien valintojen mukaisesti ja tallentaa käyttäjätiloiksi. Katso "Käyttäjä 1/Käyttäjä 2/Käyttäjä 3 -tilan asettaminen" sivulla 30. Kirkkaus Säätää kuvan kirkkautta. Katso lisätietoja "Kirkkauden säätö" sivulla 31. Kontrasti Väri Värisävy Terävyys Värilämpötila Lampputeho Jatko Nollaa nykyinen kuvatila Säätää kuvan tummien ja vaaleiden alueiden eroa. Katso "Kontrastin säätäminen" sivulla 31. Säätää värikylläisyyttä eli kunkin värin voimakkuutta kuvassa. Katso "Värin säätäminen" sivulla 31. Säätää punaisia ja vihreitä sävyjä kuvassa. Katso "Värisävyn säätäminen" sivulla 32. Säätää kuvaa tarkemmaksi tai pehmeämmäksi. Katso "Terävyyden säätäminen" sivulla 32. Värilämpötilan säätämiseksi on käytettävissä useita eri säätöjä.katso "Värilämpötilan valinta" sivulla 32. Lampputehon asettaminen Normaali, Taloudellinen tai SmartEco -tilaan. Mustan taso Asettaa harman sävyasteikon joko 0 IRE tai 7.5 IRE. Katso "Mustan tason asettaminen" sivulla 33. Selkeyden hallinta Säätää kuvan selkeyttä. Katso "Kuvan selkeyden säätäminen" sivulla 33. Värilämpötilan hienosäätö Katso "Värilämpötilan hienosäätö" sivulla 33. Gamman valinta Katso "Gamman valinta" sivulla 33. Loistava väri Katso "Loistavan värin säätö" sivulta 34. Värinhallinta Katso "Värin hallinta" sivulta 34. Palauttaa kaikki asetukset Kuva -valikossa tehdasasetuksiin. Katso "Nykyisen kuvatilan nollaaminen" sivulla Projektorin käyttö

45 Ääniasetukset -valikko Alavalikko Mykistä Katso "Äänen mykistäminen" sivulla 35. Kuvaus Äänen voimakkuus Katso "Äänen voimakkuuden säätäminen" sivulla 35. Virta päälle/pois -soittoääni Perus -valikko Kuvasuhde Alavalikko Katso "Virta päälle/pois -soittoääni" sivulla 35. Kuvaus Kuvasuhde voidaan valita kuvalähteen mukaisesti. Katso "Kuvasuhteen valitseminen" sivulla 36. Keystone Korjaa kuvan vääristymät. Katso "Kuvan vääristymien korjaaminen" sivulla 29. Asento Näyttää asennon säätö -asetukset. Siirrä kuvaa nuolinäppäimillä. Säätöasetukset näkyvät kuvan alareunassa, ja muuttuvat jokaisella näppäimen painalluksella, kunnes ne saavuttavat maksimin tai minimin. Tämä asetus on valittavissa vain PC -tulon yhteydessä. Yliskannauksen säätö Häivyttää kuvan reunojen virheet. Kuvan suurennuksen määrää voidaan säätää manuaalisesti painamalla /. Asetuksella 0 on 100% kuvasta näkyvissä. Mitä suurempi asetus, sitä enemmän kuvaa suurennetaan (kuva-ala täyttyy ja kuvan geometria säilyy kuitenkin oikeana). H.Size Säätää kuvan leveyttä. Tämä toiminto on valittavissa vain komponentti- ja PC-tulon yhteydessä. PC & Component YPbPr Tuning Phase Säätää kellotaajuutta kuvan virheiden poistamiseksi. Tämä toiminto on valittavissa vain komponentti- ja PC- tulon yhteydessä. Auto Säätää kellotaajuuden ja lähteen taajuuden automaattisesti. Tämä toiminto on valittavissa vain PC-tulon yhteydessä. Digitaalinen zoomi Katso "Suurennuslasi ja yksityiskohtien etsiminen" sivulla 37. Elokuvatila Katso "Elokuvatilan asettaminen" sivulla 35. 3D Suodatin Katso "3D Suodattimen asettaminen" sivulla 35. Projektorin käyttö 43

46 3D-tila Tässä projektorissa on 3D-toiminto, joka tuottaa aiempaa realistisemman vaikutelman 3D-elokuvia, -videoita ja -urheilulähetyksiä katsottaessa. 3Dtoiminto edellyttää 3D-lasien käyttämistä. Kun 3D-tila on käytössä: Projisoinnin kirkkaus laskee. 3D Esiasetustilaa ei voi muokata. Keystone -korjaus toimii vain osittain. Järjestelmäasetukset: Perus -valikko 3D-Synkronointi Mikäli 3D-kuva on epäselvä, voidaan tällä asetuksella vaihtaa vasemman ja oikean silmän kuvat, jolloin katselukokemus on jossain tapauksissa miellyttävämpi. Katso "3D-sisällön katsominen" sivulla 38. Kieli Alavalikko Splash-kuva Projektorin asento Automaattinen sammutus Uniajastin Valikkoasetukset Kuvaus Asettaa OSD-valikossa käytettävän kielen. Katso "Valikoiden käyttäminen" sivulla 26. Projektorin käynnistyessä näytettävän kuvan valinta. Voit valita BenQ-logon, sinisen tai mustan kuvan välillä. Projektori voidaan asentaa kattoon, taustaprojisoinnin tai peilien avulla käytettäväksi. Katso "Projektorin sijoittaminen" sivulla 13. Estää turhaa projisointia jos signaalia ei ole havaittu pitkään aikaan. Katso "Automaattisen sammutuksen asettaminen" sivulla 48. Voit asettaa automaattisen sammutuksen ajoituksen 30 min. ja 3 tunnin välille. Valikon näyttöaika Säätää miten pitkään OSD-valikko on esillä edellisen näppäimen painalluksen jälkeen. Valikon sijainti Asettaa OSD-valikon sijainnin. Tyhjä muistutusviesti Valitsee näytetäänkö tyhjä muistutusviesti kun kuva piilotetaan. Tulolähde Valitsee näytettävän tulolähteen. Katso "Tulolähteen valinta" sivulla 25. Lähteen uudelleennimeäminen Automaattinen lähteen valinta Voit valita lähteelle haluamasi nimen. Katso "Tulolähteen valinta" sivulla 25. Asettaa automaattisen lähteen valinnan päälle tai pois. Kun asetus on Päällä, projektori etsii tulolähdettä kunnen löytää sen. Kun asetus on Pois, projektori valitsee viimeksi käytetyn tulolähteen. 44 Projektorin käyttö

47 Järjestelmäasetukset: Edistyneet -valikko Alavalikko Lamppuasetukset HDMI-asetukset Tiedonsiirtonopeus Testimalli Suljettu kaappaus Pikajäähdytys Auto Blank (W1080ST) Korkean paikan tila Salasana Kuvaus Resetoi lampun ajastin Vaihdettuasi lampun, resetoi ajastin arvoon "0". Katso "Resetoi lampun ajastin" sivulla 51. Vastaava lampun tuntimäärä Näyttää lampun käyttöajan. Katso "Lampun käyttöajan selvittäminen" sivulla 48. HDMI-Formaatti Valitsee tulolähteen tyypin HDMI-signaalille. Voit myös valita lähteen tyypin manuaalisesti. Eri lähdetyypeillä on eri kirkkaustason standardeja. CEC HDMI-Formaatti on saatavilla vain kun HDMI-signaali on valittu. Kun liität HDMI CEC -yhteensopivan laitteen projektoriisi HDMI-kaapelilla, HDMI CEC -yhteensopivan laitteen kytkeminen päälle kytkee projektorin päälle automaattisesti, samalla kun projektorin sammuttaminen sammuttaa automaattisesti HDMI CEC -yhteensopivan laitteen. Valitsee tiedonsiirtonopeuden, joka sopii tietokoneeseesi niin, että voit liittää projektorin sopivalla RS-232 -kaapelilla ja päivittää tai ladata projektorin laiteohjelmiston. Tämä toiminto on tarkoitettu pätevälle huoltohenkilölle. Paina ENTER nähdäksesi ruudukkotestimallin, joka auttaa säätäämään kuvan kokoa ja tarkentamaan sitä niin, ettei projisoitu kuva vääristy. Suljetun kaappauksen ottaminen käyttöön Aktivoi toiminnon valitsemalla Päälle kun valittu tulosignaali sisältää tekstityksiä*. *Tekstitykset: Ruudulla näkyvä keskustelu, kuvailu ja TV-ohjelmien ääniefektit, ja videot, joissa on tekstitykset (yleensä merkitty "CC" ohjelmalistauksissa). Kaappaus-versio Valitsee halutun tekstitystilan. Näet tekstit valitsemalla CC1,CC2,CC3 tai CC4 (CC1 näyttää tekstitykset omalla kielelläsi). Tästä voi valita pikajäähdytysvalinnan. Päälle-valinta lyhentää projektorin jäähdytysaikaa normaalista 90 sekunnista noin 30 sekuntiin. Valitsee automaattisen pimennyksen. Päälle-valinta pimentää projektorin jos joku henkilö tai jokin esine on 10 cm etäisyydellä linssistä. Toimintatila korkeilla tai kuumilla alueilla. Katso "Käyttö korkeassa paikassa" sivulla 37. Muuta salasana Sinua pyydetään antamaan nykyinen salasana ennen kuin vaihdat uuteen. Katso "Salasanatoiminnon käyttöönotto" sivulla 27. Käynnistyksen lukitseminen Rajoittaa projektorin käytön vain salasanan tietäville. Katso "Salasanatoiminnon käyttöönotto" sivulla 27. Key Lock Katso "Käyttöpaneelin lukitseminen" sivulla 39. Resetoi kaikki asetukset ISF Palauttaa kaikki asetukset tehdasasetuksiin. Seuraavat asetukset jäävät voimaan: Keystone, Kieli, Projektorin asento, Korkean paikan tila, Salasana, Key Lock ja ISF. Salasanasuojattu valikko on vain ISF-kalibroijien käytössä. Suosittelemme, että ISF-sertifioitu asentaja kalibroi projektorin. Lisätietoja: tai kysy jälleenmyyjältäsi. Projektorin käyttö 45

48 Järjestelmän tila -valikko Tämä valikko näyttää sinulle projektorin nykyisen tilan. Jotkut kuva-asetukset ovat saatavilla vain kun tietyt tulolähteet ovat käytössä. Säädöt, jotka eivät ole käytettävissä, eivät näy valikossa. Lähde Alavalikko Esiasetustila Resoluutio Värijärjestelmä Vastaava lampun tuntimäärä 3D-formaatti Firmware version Kuvaus Näyttää nykyisen signaalin lähteen. Näyttää käytössä olevan esiasetustilan. Näyttää tulolähteen natiivin resoluution. Näyttää tulojärjestelmän formaatin: NTSC, PAL, SECAM, YUV tai RGB. Näyttää miten kauan lamppua on käytetty. Näyttää nykyisen 3D-tilan. Saatavilla vain kun 3D-tila on käytössä. Näyttää projektorisi laiteohjelmiston version. 46 Projektorin käyttö

49 Lisätietoa Projektorin huolto Projektorisi tarvitsee harvoin huoltoa. Ainoa säännöllinen toimenpide, joka täytyy tehdä, on pitää linssi puhtaana. Älä koskaan poista projektorista osia lukuun ottamatta lamppua. Ota yhteyttä myyjään tai asiakaspalveluun, jos projektori ei toimi normaalisti. Linssin puhdistus Puhdista linssi aina, kun huomaat pinnalla likaa tai pölyä. Ennen kuin puhdistat mitään projektorin osaa, sammuta projektori, irrota virtakaapeli, ja anna sen jäähtyä kokonaan. 1. Käytä paineilmaa pölyn poistamiseen. (Saatavilla rautakaupasta tai valokuvausliikkeestä.) 2. Jos linssissä on sitkeää likaa, käytä linssinpuhdistusharjaa tai kostuta puhdas kangas linssinpuhdistusaineella ja pyyhi linssin pinta varovasti. 3. Älä koskaan käytä hankaavia aineita, emäksisiä/happoja sisältäviä aineita, hankauspulveria tai syttyvää nestettä, kuten alkoholia, bentseeniä, tinneriä tai hyönteismyrkkyä. Sellaisten materiaalien käyttö tai pidennetyn kontaktin jatkaminen kumi - tai vinyylimateriaalien kanssa voi vaurioittaa projektorin pintaa ja kotelon materiaalia. Älä koskaan kosketa linssiä sormella tai hankaa linssiä hankaavilla aineilla. Jopa paperipyyhkeet voivat vaurioittaa linssin pintaa. Käytä vain oikeanlaista valokuvauskäyttöön tarkoitettua harjaa, kangasta tai puhdistusnesteitä. Älä puhdista linssiä projektorin ollessa käynnissä tai jos se on edelleen kuuma edellisen käytön jäljiltä. Projektorin kotelon puhdistus Ennen kuin puhdistat mitään projektorin osaa, sammuta projektori, irrota virtakaapeli, ja anna sen jäähtyä kokonaan. 1. Poista pöly tai lika pyyhkimällä kotelo pehmeällä, kuivalla nukkaamattomalla kankaalla. 2. Poista sitkeä lika tai tahrat vedellä tai neutraalilla puhdistusaineella kostutetulla pehmeällä kankaalla. Pyyhi sitten kotelo. Älä koskaan käytä vahaa, alkoholia, bentseeniä, tinneriä tai muita kemiallisia puhdistusaineita. Ne voivat vahingoittaa koteloa. Projektorin säilytys Projektorin pidempiaikainen säilytys: 1. Varmista, että säilytysalueen lämpötila ja kosteus ovat suositellun alueen sisällä. Ks. Tekniset tiedot tai kysy myyjältäsi. 2. Säädä säätöjalat kokoon 3. Poista kaukosäätimen paristot. 4. Pakkaa projektori alkuperäispakkaukseensa tai vastaavaan. Projektorin kuljetus On suositeltavaa, että lähetät projektorin alkuperäispakkauksessaan tai vastaavassa. Projektorin käyttö 47

50 Tietoja lampusta Lampun käyttöikään tutustuminen Kun projektori on käytössä, lampun käyttöaika (tunteina) lasketaan automaattisesti sisäänrakennetulla ajastimella. Katso Lampputehon asettaminen Taloudellinen tai SmartEco-tilaan alla saadaksesi lisätietoja Economictilasta. Lampun käyttöajan tarkistaminen: 1. Paina MENU/EXIT ja käytä sitten nuolipainikkeita / korostaaksesi Järjestelmäasetukset: Edistyneet -valikko. 2. Paina korostaaksesi Lamppuasetukset ja paina MODE/ENTER. Lamppuasetukset -sivu näytetään. 3. Lampun käyttöiän tiedot näytetään Vastaava lampun tuntimäärä -rivillä. 4. Poistu painamalla MENU/EXIT. Lampun käyttöiän pidentäminen Projisointilamppu on kulutustavaraa. Voit pidentää lampun käyttöikää tekemällä seuraavat asetukset OSDvalikon kautta. Lampputehon asettaminen Taloudellinen tai SmartEco -tilaan Taloudellinen -tilan käyttö vähentää järjestelmän kohinaa ja virrankulutusta 30%. SmartEco -tilan käyttäminen vähentää järjestelmän kohinaa ja lampun virrankulutusta jopa 70%. Jos Taloudellinen tai SmartEco -tila on valittu, valoteho vähenee ja projisoidut kuvat ovat tummempia. Lampputehon asettaminen Taloudellinen tai SmartEco -tilaan pidentää lampun käyttöikää. Asettaaksesi Taloudellinen tai SmartEco -tilan, mene OSD-valikossa Kuva > Lampputeho - valikkoon ja paina MODE/ENTER. Lampputeho -sivu tulee näkyviin. Paina / valitaksesi toivottu tila ja paina MODE/ENTER. Lampputila Normaali Taloudellinen SmartEco Kuvaus 100% lampun kirkkaus Säästää 30% lampun virrankulutuksesta Säästää jopa 70% lampun virrankulutuksesta riippuen sisällön kirkkauden tasosta. Automaattisen sammutuksen asettaminen Tämä toiminto sammuttaa projektorin automaattisesti, jos tulolähdettä ei havaita asetetun ajan jälkeen. Mene OSD-valikossa kohtaan Järjestelmäasetukset: Perus > Automaattinen sammutus ja paina / valitaksesi ajanjakson. Ajanjakson voi valita 5-30 minuuttiin, 5 min vaihteluvälillä. Jos ajat eivät sovi esitykseesi niin valitse Poista käytöstä, jolloin projektori ei sammu automaattisesti. 48 Projektorin käyttö

51 Lampun vaihdon ajastus Kun lampun merkkivalo syttyy punaisena tai viesti ehdottaa, että on aika vaihtaa lamppu, asenna uusi lamppu tai kysy neuvoa myyjältä. Vanha lamppu voi aiheuttaa vikatoiminnon projektorissa ja joissakin tilanteissa lamppu voi räjähtää. Mene sivustolle selvittääksesi vaihtolampun mallin. Lampun merkkivalo ja lämpötilan varoitusvalo syttyvät, jos lamppu kuumenee liikaa. Sammuta virta ja anna projektorin jäähtyä 45 minuuttia. Jos Lamp (lampun) tai Temp (lämpötilan) merkkivalo edelleen syttyy sen jälkeen, kun olet kytkenyt virran takaisin päälle, ota yhteyttä myyjään. Katso lisätietoja Merkkivalot sivulla 52. Vaihda lamppu seuraavien varoitusviestien tullessa näkyviin. Tila Asenna uusi lamppu optimaaliseen suorituskyvyn varmistamiseksi. Jos projektori toimii normaalisti Taloudellinen -tilassa (ks. Lampun käyttöikään tutustuminen sivulla 48), voit jatkaa projektorin käyttöä, kunnes seuraava lampun käyttöajan varoitus tulee näkyviin. Paina MODE/ENTER kuitataksesi viestin. WARNING Viesti NOTICE: Order replacement lamp Lamp > XXXX hrs Order a new lamp at lamp.benq.com OK Suosittelemme vaihtamaan lampun tässä vaiheessa. Lamppu on kuluva osa. Lampun kirkkaus vähenee käytön myötä. Tämä on lampun normaalia toimintaa. Voit vaihtaa lampun aina kun huomaat, että kirkkauden taso on heikentynyt huomattavasti. Paina MODE/ENTER kuitataksesi viestin. WARNING NOTICE: Replace lamp soon Lamp > XXXX hrs Order a new lamp at lamp.benq.com OK Lamppu TÄYTYY vaihtaa ennen kuin projektori toimii normaalisti. Paina MODE/ENTER kuitataksesi viestin. WARNING NOTICE: Replace lamp now Lamp > XXXX hrs Lamp-usage time exceeded Replace lamp (refer to User s Manual) then reset lamp timer. Order a new lamp at lamp.benq.com OK "XXXX" ylläolevissa viesteissä ovat numeroita, jotka voivat vaihdella mallista riippuen. Projektorin käyttö 49

52 Replacing the lamp To reduce the risk of electrical shock, always turn the projector off and disconnect the power cable before changing the lamp. To reduce the risk of severe burns, allow the projector to cool for at least 45 minutes before replacing the lamp. To reduce the risk of injuries to fingers and damage to internal components, use caution when removing lamp glass that has shattered into sharp pieces. To reduce the risk of injuries to fingers and/or compromising image quality by touching the lens, do not touch the empty lamp compartment when the lamp is removed. This lamp contains mercury. Consult your local hazardous waste regulations to dispose of this lamp in a proper manner. 1. Sammuta virta ja irrota projektori virtalähteestä. Jos lamppu on kuuma, vältä palovammat odottamalla n. 45 minuuttia, kunnes lamppu on jäähtynyt. 2. Irrota ruuvit, jotka kiinnittävät lampun suojan projektorin sivuilla, kunnes lampun kansi aukeaa. 3. Poista lampun suojus projektorista. Älä kytke virtaa päälle, kun lampun suojus on poistettu. Älä laita sormiasi lampun ja projektorin väliin, koska terävät kulmat projektorin sisällä voivat aiheuttaa vammoja Irrota lamppua pitävä ruuvi. Nosta kahvaa niin, että se nousee pystyyn Käytä kahvaa vetääksesi lampun hitaasti ulos projektorista. Jos vedät sen ulos liian nopeasti, se voi rikkoutua ja lasin siruja joutuu projektoriin. Älä aseta lamppua paikkoihin, joissa sen päälle voi roiskua vettä, lapset voivat ylettyä siihen tai lähelle syttyviä materiaaleja. Älä laita käsiäsi projektorin sisään sen jälkeen kun lamppu on poistettu. Jos kosketat optisia komponentteja projektorin sisällä, se voi aiheuttaa värin epätasaisuutta ja projisoitujen kuvien vääristymää. 50 Projektorin käyttö

53 7. Laske uusi lamppu kuvan mukaisesti. 8. Kiristä lampun kiinnitysruuvi. 9. Varmista, että kahva on alhaalla ja lukittu paikoilleen Irrallinen ruuvi voi aiheuttaa väärän liitännän, joka voi johtaa vikaantumiseen Älä kiristä ruuvia liikaa Aseta projektorin lampun suojus takaisin paikalleen. 11. Kiristä lampun suojusta pitävät ruuvit molemmin puolin projektoria. Irrallinen ruuvi voi aiheuttaa väärän liitännän, joka voi johtaa vikaantumiseen. Älä kiristä ruuvia liikaa. 12. Liitä virta ja käynnistä projektori. Lampun ajastimen nollaaminen Älä tee nollausta, jos lamppu ei ole uusi tai vaihdettu, koska se voi aiheuttaa vahinkoa. 13. Käynnistyslogon jälkeen, paina MENU/EXIT ja paina / kunnes Järjestelmäasetukset: Edistyneet -valikko on korostettu. 14. Paina korostaaksesi Lamppuasetukset ja paina MODE/ENTER. Lamppuasetukset -sivu tule näkyviin. 15. Korosta Resetoi lampun ajastin ja paina MODE/ENTER. Varoitusviesti, jossa kysytään haluatko resetoida lampun ajastimen, näkyy. Korosta Reset ja paina MODE/ENTER. Lampun ajastin resetoidaan arvoon "0". Projektorin käyttö 51
