1 Asuinrakennuksista ja asuntojen mitoituksesta. Hannu Hirsi Asuinrakennukset : Asuintalot 2 1

2 Kerrostalotyypit : Pienkerrostalot I Pienkerrostalot II Sivukäytävätalot Lamellitalot 3 Kerrostalotyypit jatkuu... Keskikäytävätalot Pistetalot I Pistetalot II Pistetalot III 4 2

3 Kertausta viranomaisten vaatimuksista, asuntosuunnittelun säännöstö : u SRMK G1 : Määräykset ja ohjeet 2005 u Vähimmäiskoko : u huoneistoala20 m2 ja huoneala 7 m2. u Vähimmäiskorkeus : u kerrostalon kerroskorkeus väh. 3 m ja asuinhuoneen 2.5 m, pientaloissa väh. 2.4 m. u Ikkunat : u asuinhuoneessa on oltava avattava ikkuna, 1/10 huonealasta. u Suhde ympäristöön : u 8 m rakentamatonta tilaa pääikkunan edessä. u Asuintila rakennetteva maanpinnan yläpuolelle. u Kulkuyhteydet, liikkumisrajoitteiset huomioitava : u pyörätuolit. 5 Asukkaan vaatimukset, asumistoiminnot : u Asumistoiminnot ovat hyvin moninaiset ja vaikeasti yhdisteltävissä: u läheisiä ( ) ja etäisiä ( ---) tiloja. u kaikille toiminnoille ei voida rakentaa omaa tilaa. Nukkuminen, lepäily Hygienia ja terveys Ihmishoito Kotitaloustyöt Asumistoimintoja Ateriointi Opiskelu, ansiotyö Vapaaajan vietto Käyttäjän vaatimuksista toiminnalliset vaatimukset asunnoille. 6 3

4 Suunnittelun pohjana huonetilaohjelma : u Tarveselvityksen tulos. u Tilaohjelma on luettelo talon kaikista huoneista ja huoneiden pinta-aloista : u huonealoina eli mitattuna huoneen sisäpinnoista. Ensimmäiset kustannusarviot voidaan laatia tässä vaiheessa. Hankesuunnittelun tulos. Vasta tämän jälkeen alkaa luonnossuunnittelu. Luetteloita, selityksiä, piirustuksia. 7 Rakennuksen osittamisesta, miten pitkällä olemme

5 Rakennusryhmästä rakennuksia : u Talonrakennushanke voi sisältää rakennusryhmän.... u Asemapiirrokseen merkittävä : u Säilytettävät ja korjattavat rakennukset u Purettavat rakennukset u Uudisrakennukset Rak 3 Tr Rak 2 Tr 9 Rakennuksesta lohkoja : 1. Maarakenteet ja pohjarakenteet. 2. Kellarit. 3. Kerrokset. 4. Ullakot. Jos lohkojen välillä on yhteys Jos lohkojen välillä ei ole yhteyttä 10 5

6 Rakennuslohkosta tiloja : u Kerrostalojen lohkot jaetaan edelleen kerroksiin ja huoneistoihin. 11 Esimerkki : Pientalo 12 6

7 Auringon ja valon saatavuus : u Auringon suunta ja korkeuskulma sekä tilan aukotus ja varjostus ratkaisevat valonsaannin : Auringon suunta eri vuorokauden aikoina Auringon korkeuskulmia Helsingissä ja Oulussa eri vuodenaikoina Helsingissä Oulussa Varmistettava jo kaavoitusvaiheessa. Liikenteen aiheuttama melu. 13 Rinneratkaisut : u Kellari vaikutus julkisivuihin erityisesti tarkistettava ja lisäksi tutkittava : Runkoleveys : Pengerrykset : Eritasoratkaisu : Rinnetontilla kellarin käyttö on kannattava ja luonteva ratkaisu. Muistettava liikuntarajoitteiset käyttäjät. 14 7

8 Katot ja räystäät : u Valonsaanti erityisesti tarkistettava ja lisäksi tutkittava : Räystästyypit : Nykyisin käytössä olevat kattotyypit : Leveä räystäs varjostaa ja suojaa seinää. Harjakatto, aumakatto, tasakatto ja lapekatto. Katon muoto ja harjan suunta on yleensä määrätty jo asemakaavassa. 15 Tilojen liittyminen : Tutkittavia asioita: Rajapintojen käyttö. Välittävien tilojen käyttö. Liittyminen eri tasoissa. Liittyminen ympäristöön. Liitevyöhyke. Kaksoisjulkisivut. Säleiköt 16 8

9 Aukotus ja rakenteet : u Seinämän läpäisevyyden kasvaessa sen toimintatapa muuttuu levyrakenteista pilareihin. u Seinämät = Levyjä > pilareita u Tasot = Laattoja > palkkeja u Jatkuvuus määräytyy tuotantotekniikan perusteella. u Ensin on tila ja sitten tulevat rakenteet. 17 Esimerkki 1 : Keittiön suunnittelu. u Suunnittelusäännöt : u Vesipiste ja keittopiste sijoitetaan samalle seinustalle. u Vesipisteen ja keittopisteen välissä ja molemmin puolin tulee olla työtasoa u Kylmäkalusteita ei saa sijoittaa lieden eikä patterin viereen Valitaan keittiön pystymitoitus : 18 9

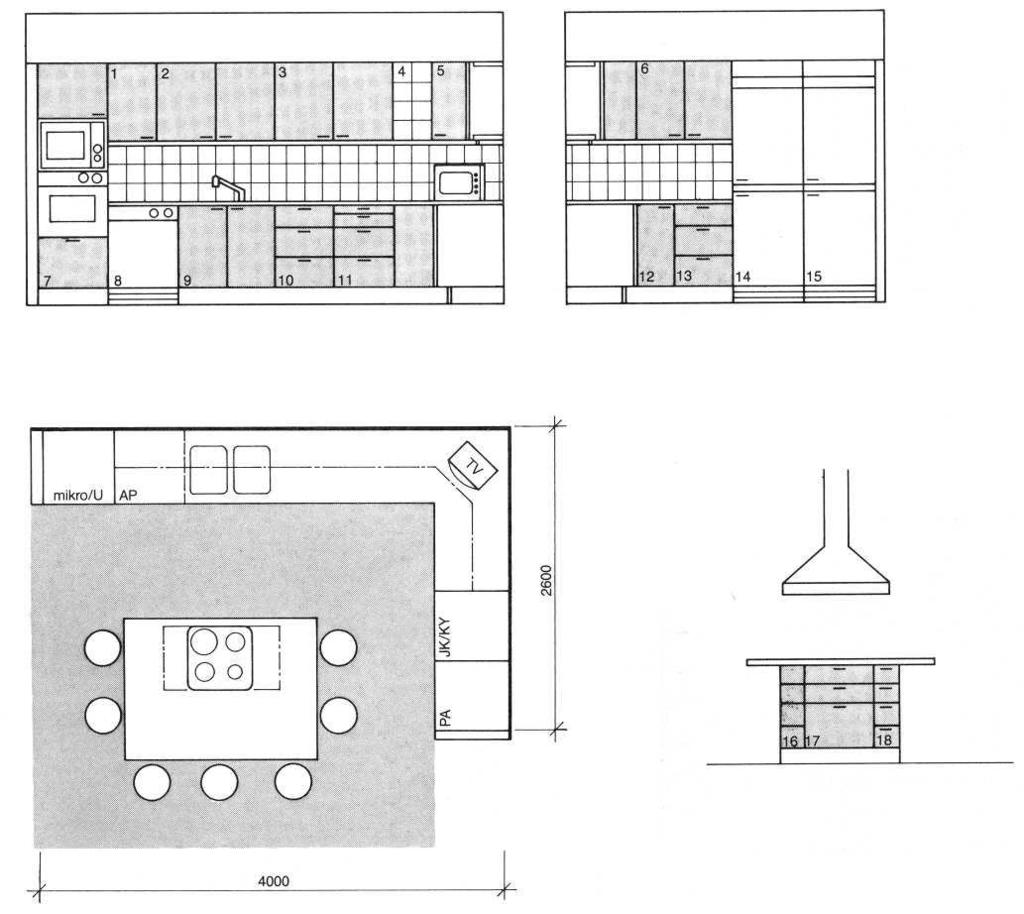

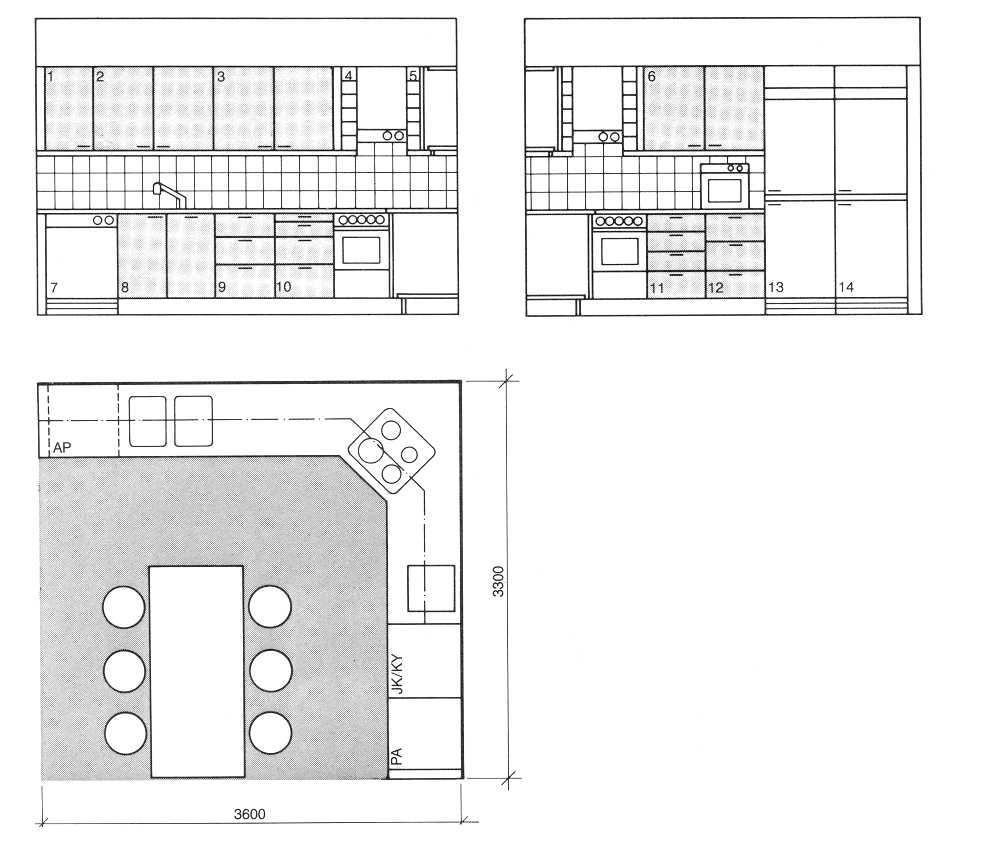

10 Esimerkki 1 jatkuu Valitaan keittiön perustyyppi : I-tyyppi II-tyyppi L-tyyppi Saareke-tyyppi U-tyyppi 3. Sovitetaan kyseiseen hankkeeseen. 19 Esimerkki 2 : Käytävien ja portaiden suunnittelu. u Suunnittelusäännöt : u Paloturvallisuus. u Liikkumisesteetön rakentaminen. u Rakennusten käyttöturvallisuus. u Asuntosuunittelu 2 x nousu + etenemä = mm 20 10

11 Esimerkki 2 jatkuu... u Valitse tyyppi tilavarauksen perusteella. 21 Rakennushanke Alue Rakennus Lohko Kerros Huoneisto Seuraavaksi keskitymme mittajärjestelmiin... Tila Rakennustuotteet 22 11
