1 Poimulevyjen asennusohje W-, W-, W-0 ja W-4

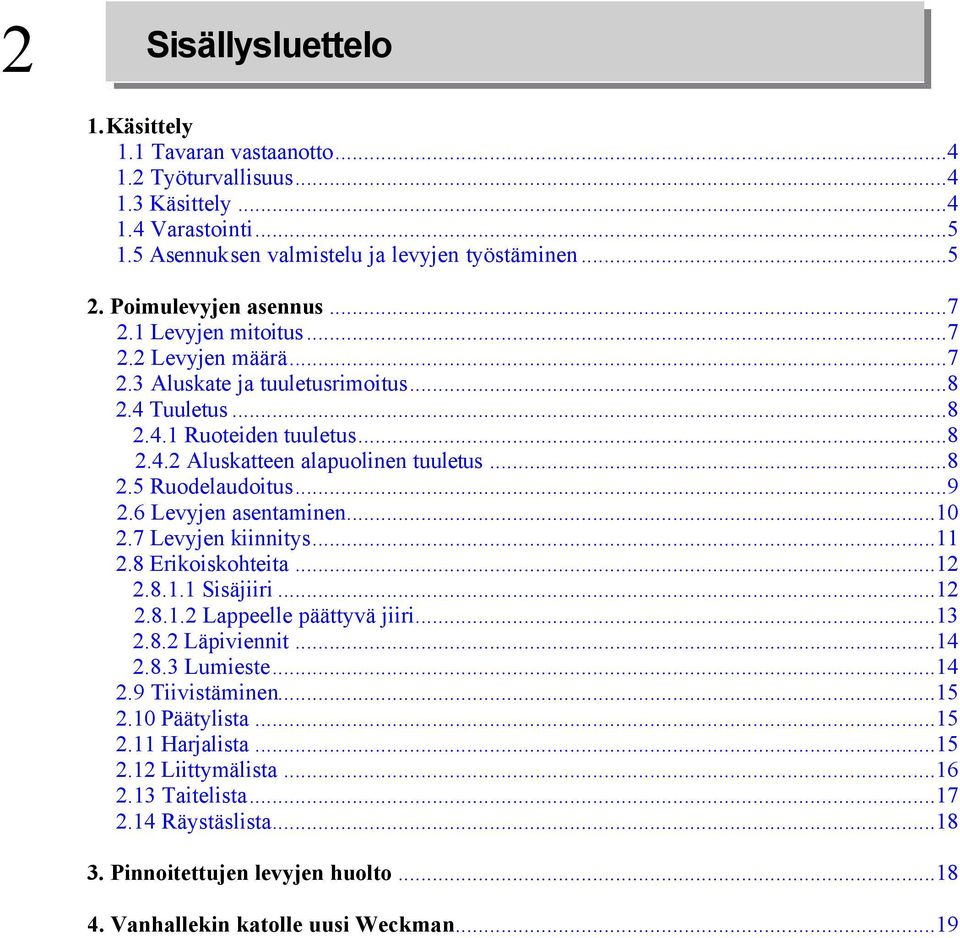

2 Sisällysluettelo.Käsittely. Tavaran vastaanotto...4. Työturvallisuus...4. Käsittely Varastointi.... Asennuk sen valmistelu ja levyjen työstäminen.... Poimulevyjen asennus...7. Levyjen mitoitus...7. Levyjen määrä...7. Aluskate ja tuuletusrimoitus Tuuletus Ruoteiden tuuletus Aluskatteen alapuolinen tuuletus...8. Ruodelaudoitus Levyjen asentaminen Levyjen kiinnitys....8 Erikoiskohteita Sisäjiiri Lappeelle päättyvä jiiri Läpiviennit Lumieste Tiivistäminen....0 Päätylista.... Harjalista.... Liittymälista...6. Taitelista Räystäslista...8. Pinnoitettujen levyjen huolto Vanhallekin katolle uusi Weckman...9

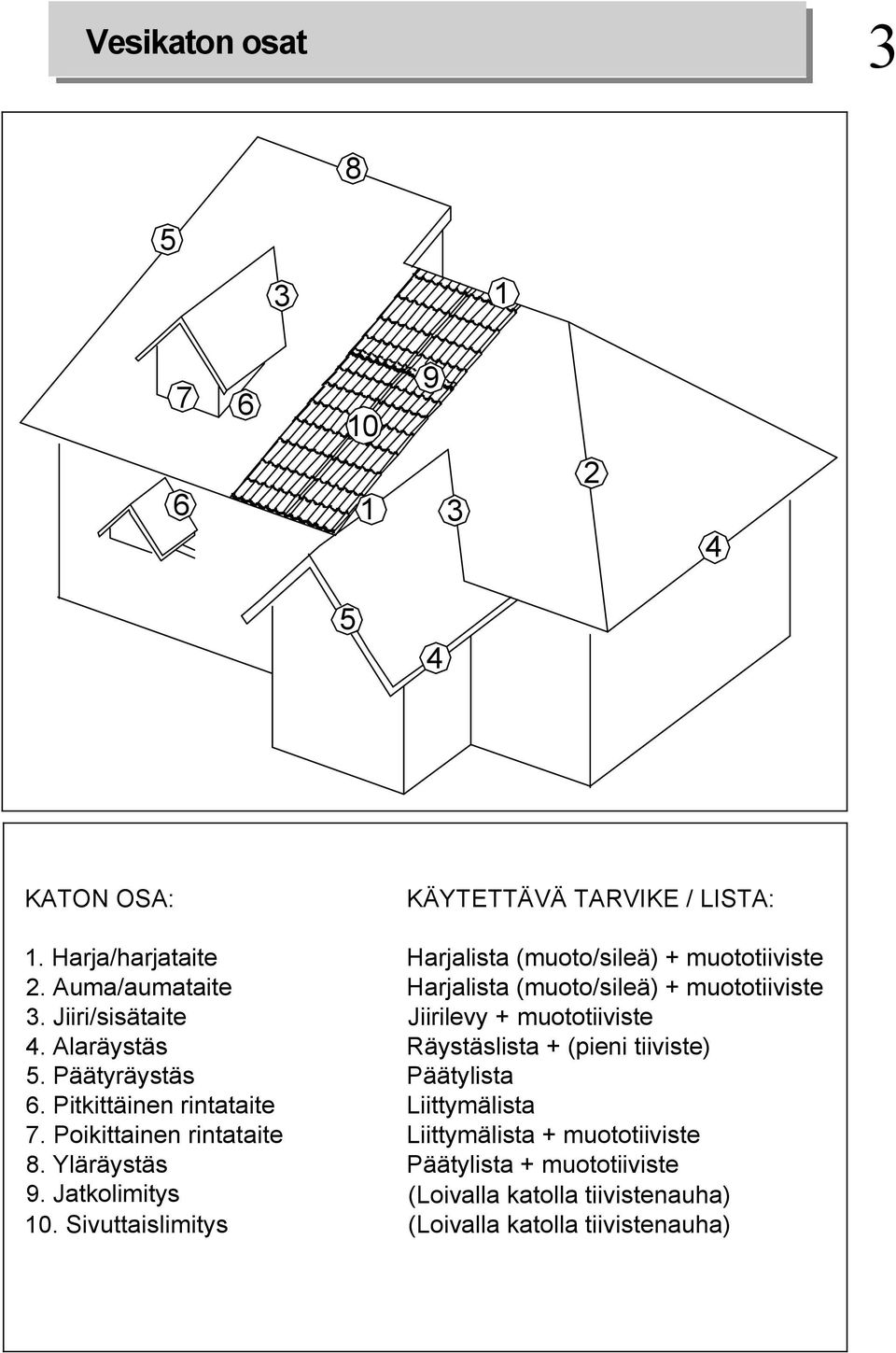

3 Vesikaton osat KATON OSA:. Harja/harjataite. Auma/aumataite. Jiiri/sisätaite 4. Alaräystäs. Päätyräystäs 6. Pitkittäinen rintataite 7. Poikittainen rintataite 8. Yläräystäs 9. Jatkolimitys 0. Sivuttaislimitys KÄYTETTÄVÄ TARVIKE / LISTA: Harjalista (muoto/sileä) + muototiiviste Harjalista (muoto/sileä) + muototiiviste Jiirilevy + muototiiviste Räystäslista + (pieni tiiviste) Päätylista Liittymälista Liittymälista + muototiiviste Päätylista + muototiiviste (Loivalla katolla tiivistenauha) (Loivalla katolla tiivistenauha)

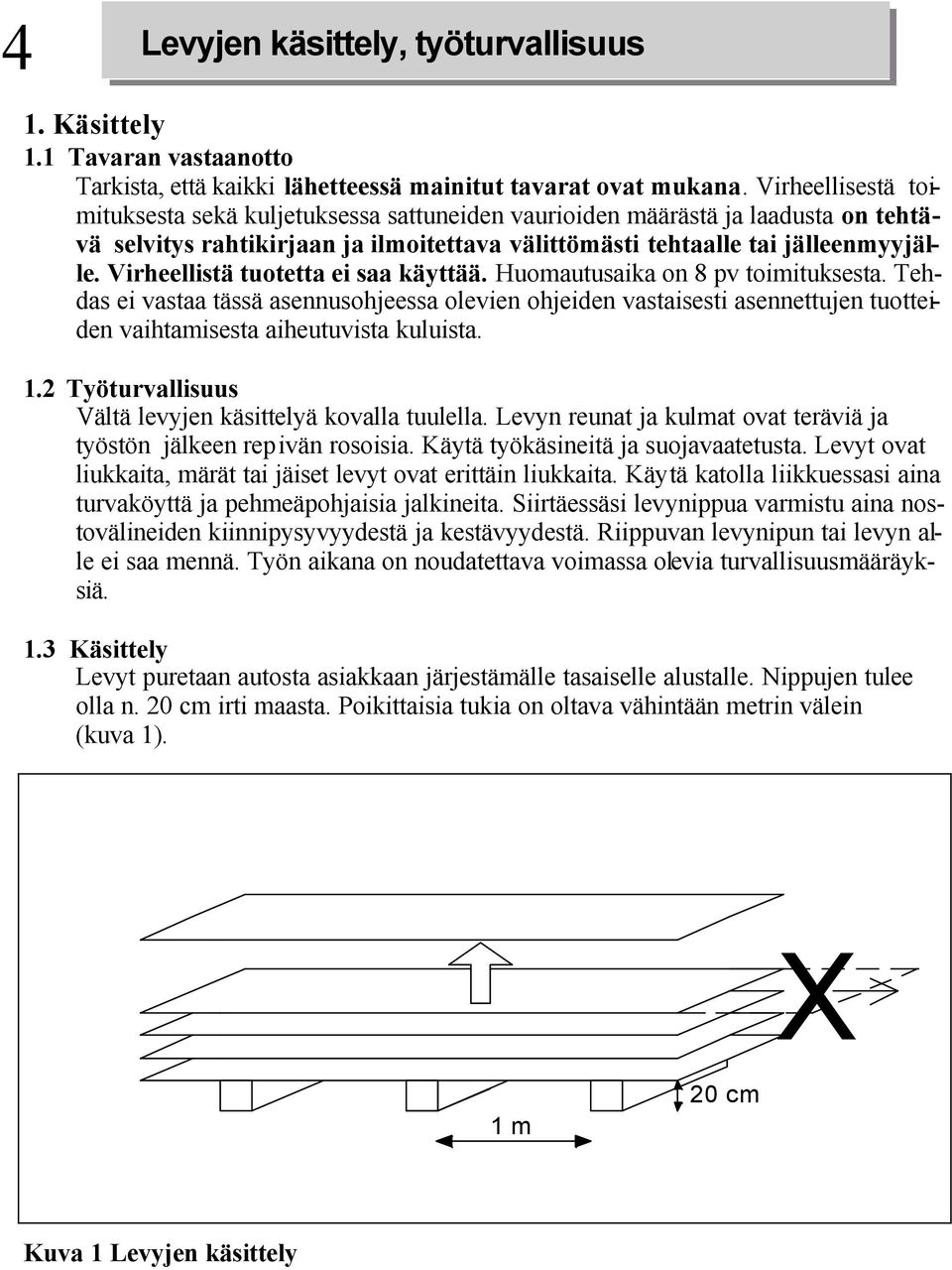

4 4 Levyjen käsittely, työturvallisuus. Käsittely. Tavaran vastaanotto Tarkista, että kaikki lähetteessä mainitut tavarat ovat mukana. Virheellisestä toimituksesta sekä kuljetuksessa sattuneiden vaurioiden määrästä ja laadusta on tehtävä selvitys rahtikirjaan ja ilmoitettava välittömästi tehtaalle tai jälleenmyyjälle. Virheellistä tuotetta ei saa käyttää. Huomautusaika on 8 pv toimituksesta. Tehdas ei vastaa tässä asennusohjeessa olevien ohjeiden vastaisesti asennettujen tuotteiden vaihtamisesta aiheutuvista kuluista.. Työturvallisuus Vältä levyjen käsittelyä kovalla tuulella. Levyn reunat ja kulmat ovat teräviä ja työstön jälkeen repivän rosoisia. Käytä työkäsineitä ja suojavaatetusta. Levyt ovat liukkaita, märät tai jäiset levyt ovat erittäin liukkaita. Käytä katolla liikkuessasi aina turvaköyttä ja pehmeäpohjaisia jalkineita. Siirtäessäsi levynippua varmistu aina nostovälineiden kiinnipysyvyydestä ja kestävyydestä. Riippuvan levynipun tai levyn alle ei saa mennä. Työn aikana on noudatettava voimassa olevia turvallisuusmääräyksiä.. Käsittely Levyt puretaan autosta asiakkaan järjestämälle tasaiselle alustalle. Nippujen tulee olla n. 0 cm irti maasta. Poikittaisia tukia on oltava vähintään metrin välein (kuva ). X m 0 cm Kuva Levyjen käsittely

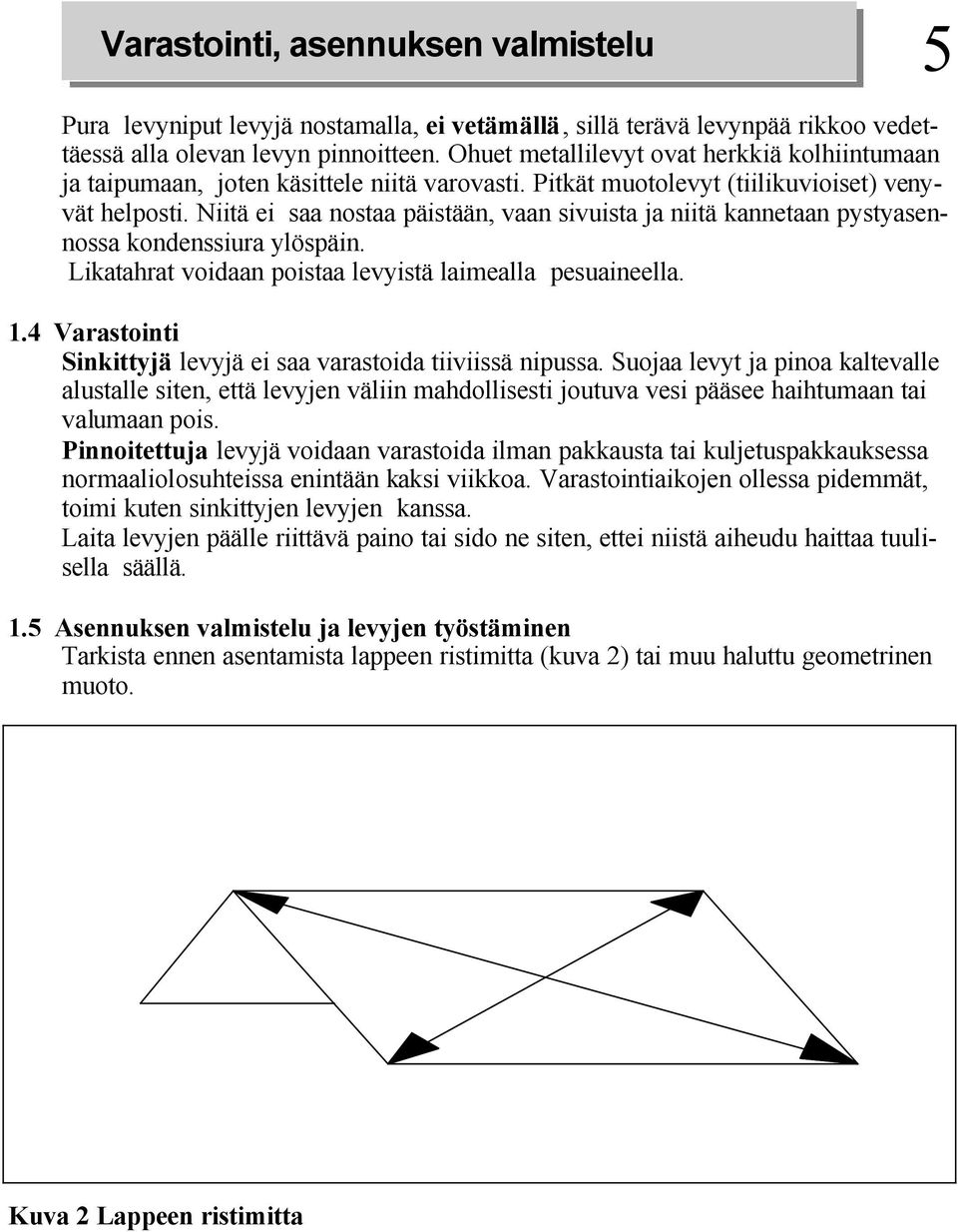

5 Varastointi, asennuksen valmistelu Pura levyniput levyjä nostamalla, ei vetämällä, sillä terävä levynpää rikkoo vedettäessä alla olevan levyn pinnoitteen. Ohuet metallilevyt ovat herkkiä kolhiintumaan ja taipumaan, joten käsittele niitä varovasti. Pitkät muotolevyt (tiilikuvioiset) venyvät helposti. Niitä ei saa nostaa päistään, vaan sivuista ja niitä kannetaan pystyasennossa kondenssiura ylöspäin. Likatahrat voidaan poistaa levyistä laimealla pesuaineella..4 Varastointi Sinkittyjä levyjä ei saa varastoida tiiviissä nipussa. Suojaa levyt ja pinoa kaltevalle alustalle siten, että levyjen väliin mahdollisesti joutuva vesi pääsee haihtumaan tai valumaan pois. Pinnoitettuja levyjä voidaan varastoida ilman pakkausta tai kuljetuspakkauksessa normaaliolosuhteissa enintään kaksi viikkoa. Varastointiaikojen ollessa pidemmät, toimi kuten sinkittyjen levyjen kanssa. Laita levyjen päälle riittävä paino tai sido ne siten, ettei niistä aiheudu haittaa tuulisella säällä.. Asennuksen valmistelu ja levyjen työstäminen Tarkista ennen asentamista lappeen ristimitta (kuva ) tai muu haluttu geometrinen muoto. Kuva Lappeen ristimitta

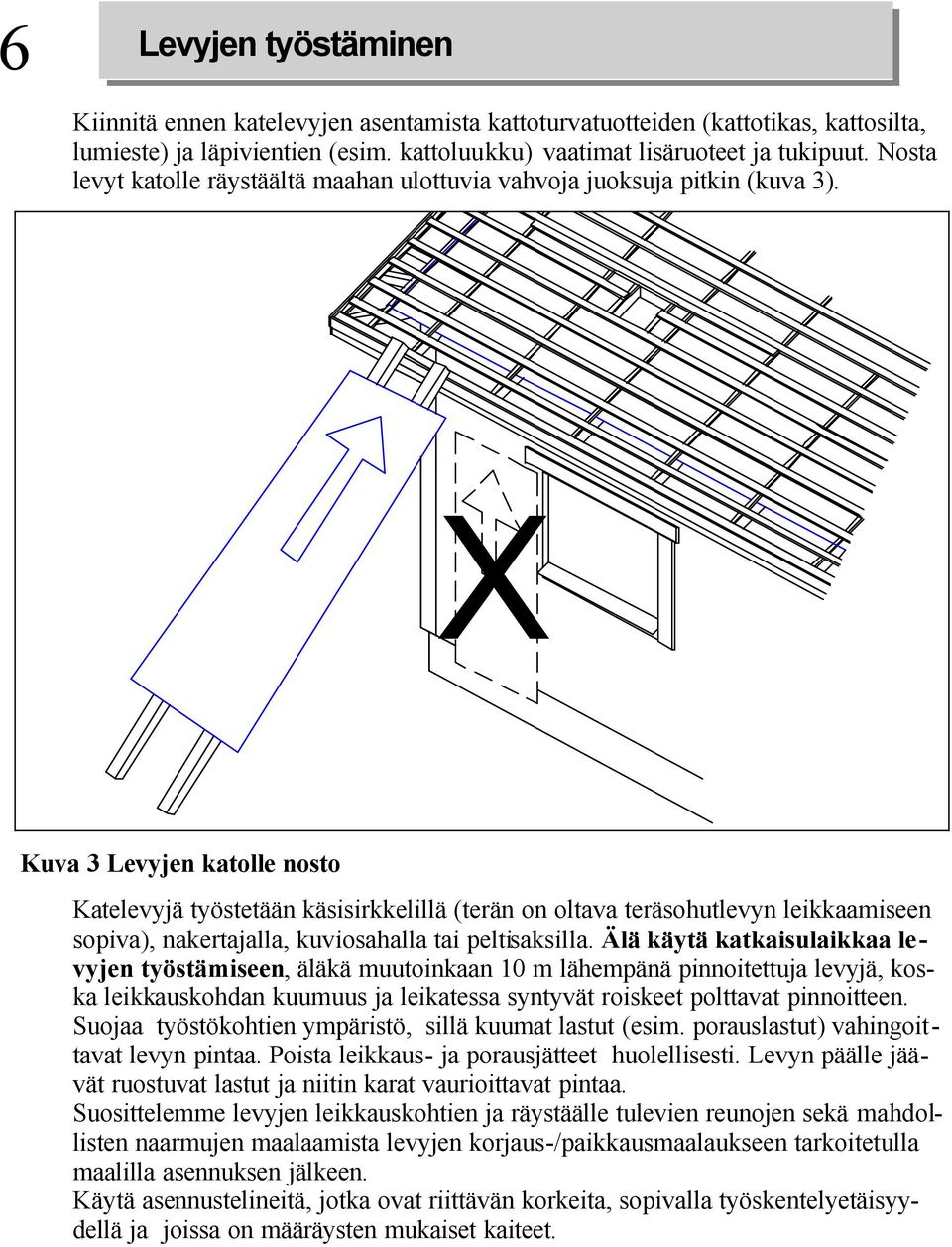

6 6 Levyjen työstäminen Kiinnitä ennen katelevyjen asentamista kattoturvatuotteiden (kattotikas, kattosilta, lumieste) ja läpivientien (esim. kattoluukku) vaatimat lisäruoteet ja tukipuut. Nosta levyt katolle räystäältä maahan ulottuvia vahvoja juoksuja pitkin (kuva ). X Kuva Levyjen katolle nosto Katelevyjä työstetään käsisirkkelillä (terän on oltava teräsohutlevyn leikkaamiseen sopiva), nakertajalla, kuviosahalla tai peltisaksilla. Älä käytä katkaisulaikkaa levyjen työstämiseen, äläkä muutoinkaan 0 m lähempänä pinnoitettuja levyjä, koska leikkauskohdan kuumuus ja leikatessa syntyvät roiskeet polttavat pinnoitteen. Suojaa työstökohtien ympäristö, sillä kuumat lastut (esim. porauslastut) vahingoittavat levyn pintaa. Poista leikkaus- ja porausjätteet huolellisesti. Levyn päälle jäävät ruostuvat lastut ja niitin karat vaurioittavat pintaa. Suosittelemme levyjen leikkauskohtien ja räystäälle tulevien reunojen sekä mahdollisten naarmujen maalaamista levyjen korjaus-/paikkausmaalaukseen tarkoitetulla maalilla asennuksen jälkeen. Käytä asennustelineitä, jotka ovat riittävän korkeita, sopivalla työskentelyetäisyydellä ja joissa on määräysten mukaiset kaiteet.

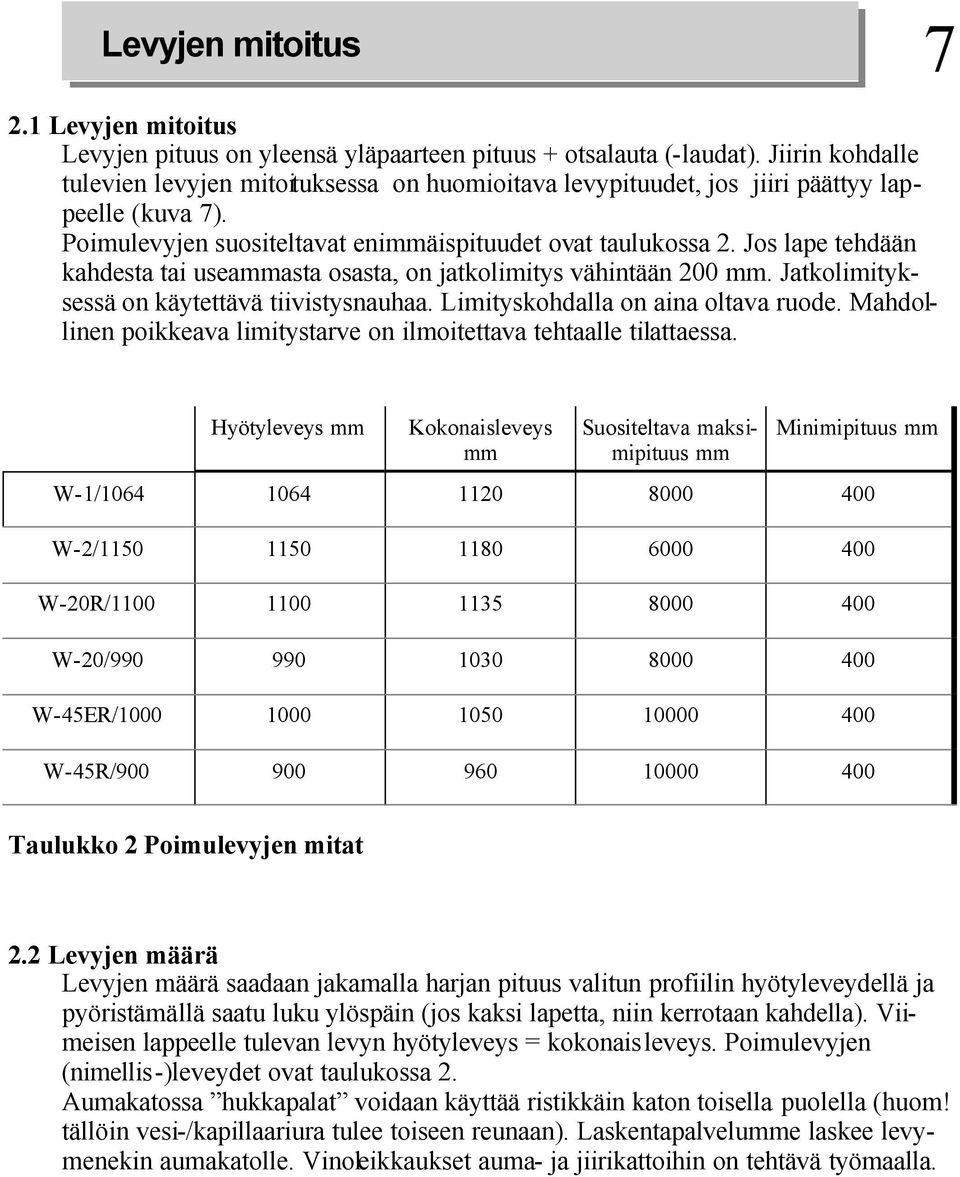

7 Levyjen mitoitus 7. Levyjen mitoitus Levyjen pituus on yleensä yläpaarteen pituus + otsalauta (-laudat). Jiirin kohdalle tulevien levyjen mitoituksessa on huomioitava levypituudet, jos jiiri päättyy lappeelle (kuva 7). Poimulevyjen suositeltavat enimmäispituudet ovat taulukossa. Jos lape tehdään kahdesta tai useammasta osasta, on jatkolimitys vähintään 00 mm. Jatkolimityksessä on käytettävä tiivistysnauhaa. Limityskohdalla on aina oltava ruode. Mahdollinen poikkeava limitystarve on ilmoitettava tehtaalle tilattaessa. Hyötyleveys mm Kokonaisleveys mm Suositeltava maksimipituus mm Minimipituus mm W-/ W-/ W-0R/ W-0/ W-4ER/ W-4R/ Taulukko Poimulevyjen mitat. Levyjen määrä Levyjen määrä saadaan jakamalla harjan pituus valitun profiilin hyötyleveydellä ja pyöristämällä saatu luku ylöspäin (jos kaksi lapetta, niin kerrotaan kahdella). Viimeisen lappeelle tulevan levyn hyötyleveys = kokonaisleveys. Poimulevyjen (nimellis-)leveydet ovat taulukossa. Aumakatossa hukkapalat voidaan käyttää ristikkäin katon toisella puolella (huom! tällöin vesi-/kapillaariura tulee toiseen reunaan). Laskentapalvelumme laskee levymenekin aumakatolle. Vinoleikkaukset auma- ja jiirikattoihin on tehtävä työmaalla.

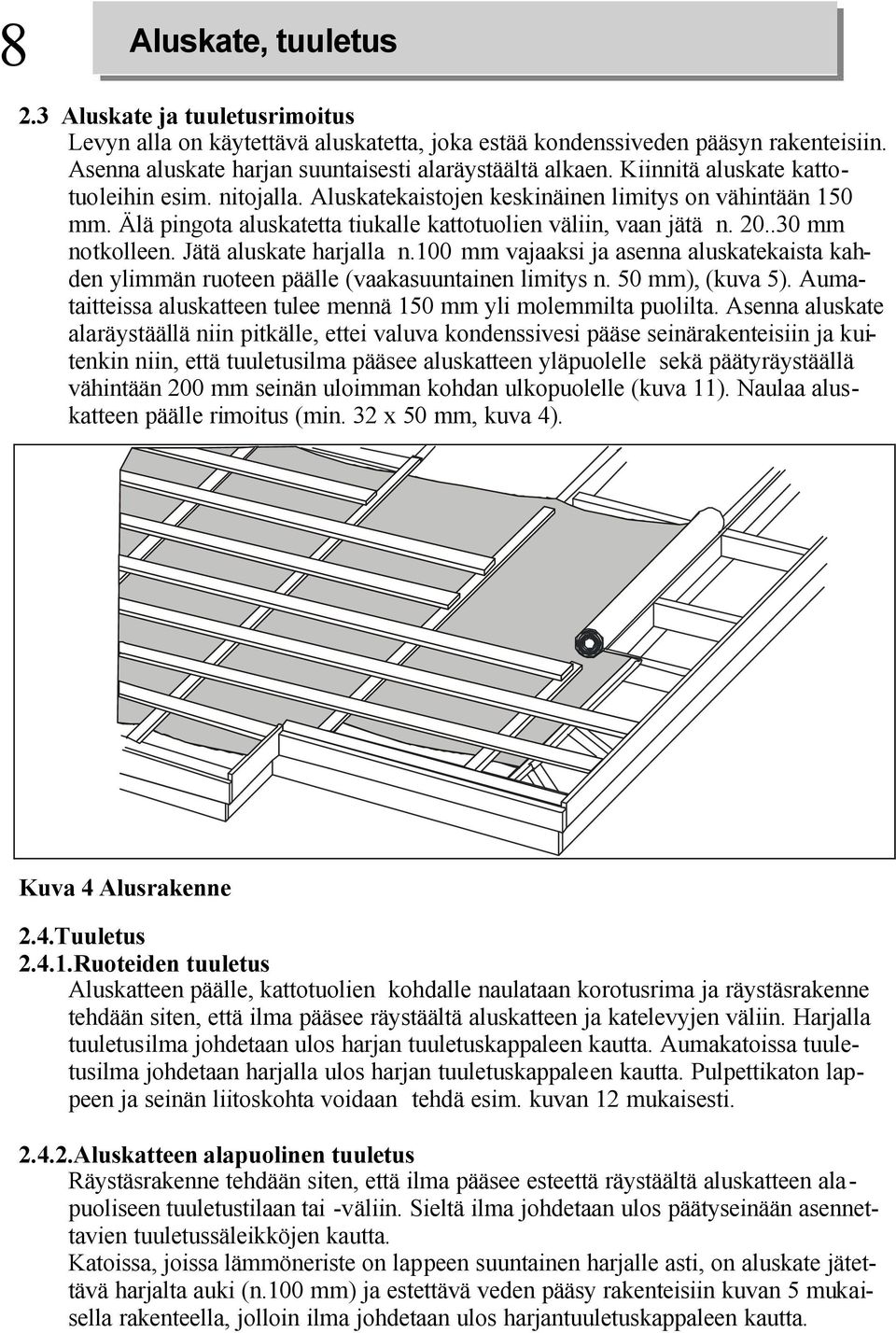

8 8 Aluskate, tuuletus. Aluskate ja tuuletusrimoitus Levyn alla on käytettävä aluskatetta, joka estää kondenssiveden pääsyn rakenteisiin. Asenna aluskate harjan suuntaisesti alaräystäältä alkaen. Kiinnitä aluskate kattotuoleihin esim. nitojalla. Aluskatekaistojen keskinäinen limitys on vähintään 0 mm. Älä pingota aluskatetta tiukalle kattotuolien väliin, vaan jätä n mm notkolleen. Jätä aluskate harjalla n.00 mm vajaaksi ja asenna aluskatekaista kahden ylimmän ruoteen päälle (vaakasuuntainen limitys n. 0 mm), (kuva ). Aumataitteissa aluskatteen tulee mennä 0 mm yli molemmilta puolilta. Asenna aluskate alaräystäällä niin pitkälle, ettei valuva kondenssivesi pääse seinärakenteisiin ja kuitenkin niin, että tuuletusilma pääsee aluskatteen yläpuolelle sekä päätyräystäällä vähintään 00 mm seinän uloimman kohdan ulkopuolelle (kuva ). Naulaa aluskatteen päälle rimoitus (min. x 0 mm, kuva 4). Kuva 4 Alusrakenne.4.Tuuletus.4..Ruoteiden tuuletus Aluskatteen päälle, kattotuolien kohdalle naulataan korotusrima ja räystäsrakenne tehdään siten, että ilma pääsee räystäältä aluskatteen ja katelevyjen väliin. Harjalla tuuletusilma johdetaan ulos harjan tuuletuskappaleen kautta. Aumakatoissa tuuletusilma johdetaan harjalla ulos harjan tuuletuskappaleen kautta. Pulpettikaton lappeen ja seinän liitoskohta voidaan tehdä esim. kuvan mukaisesti..4..aluskatteen alapuolinen tuuletus Räystäsrakenne tehdään siten, että ilma pääsee esteettä räystäältä aluskatteen alapuoliseen tuuletustilaan tai -väliin. Sieltä ilma johdetaan ulos päätyseinään asennettavien tuuletussäleikköjen kautta. Katoissa, joissa lämmöneriste on lappeen suuntainen harjalle asti, on aluskate jätettävä harjalta auki (n.00 mm) ja estettävä veden pääsy rakenteisiin kuvan mukaisella rakenteella, jolloin ilma johdetaan ulos harjantuuletuskappaleen kautta.

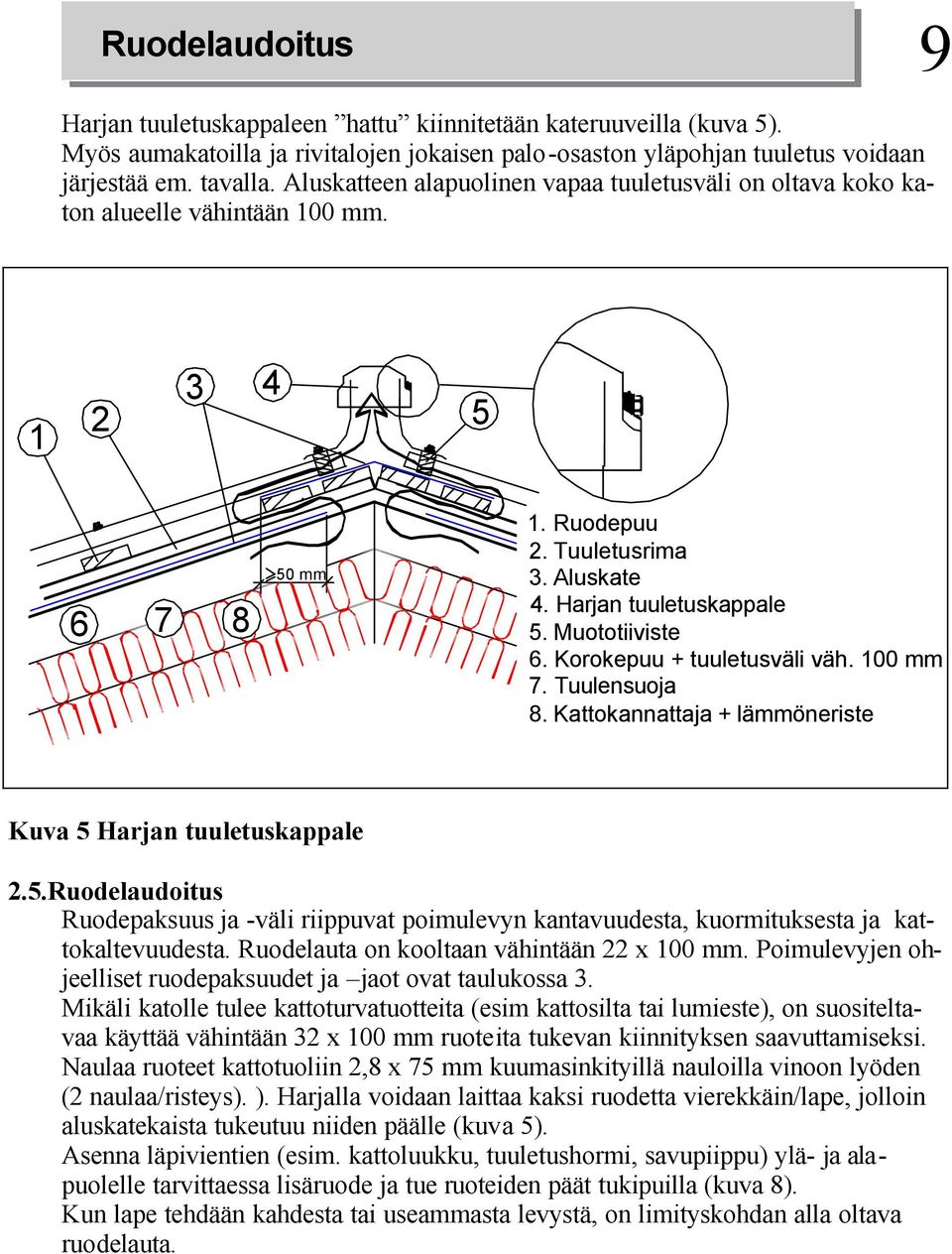

9 Ruodelaudoitus Harjan tuuletuskappaleen hattu kiinnitetään kateruuveilla (kuva ). Myös aumakatoilla ja rivitalojen jokaisen palo-osaston yläpohjan tuuletus voidaan järjestää em. tavalla. Aluskatteen alapuolinen vapaa tuuletusväli on oltava koko katon alueelle vähintään 00 mm mm. Ruodepuu. Tuuletusrima. Aluskate 4. Harjan tuuletuskappale. Muototiiviste 6. Korokepuu + tuuletusväli väh. 00 mm 7. Tuulensuoja 8. Kattokannattaja + lämmöneriste Kuva Harjan tuuletuskappale..ruodelaudoitus Ruodepaksuus ja -väli riippuvat poimulevyn kantavuudesta, kuormituksesta ja kattokaltevuudesta. Ruodelauta on kooltaan vähintään x 00 mm. Poimulevyjen ohjeelliset ruodepaksuudet ja jaot ovat taulukossa. Mikäli katolle tulee kattoturvatuotteita (esim kattosilta tai lumieste), on suositeltavaa käyttää vähintään x 00 mm ruoteita tukevan kiinnityksen saavuttamiseksi. Naulaa ruoteet kattotuoliin,8 x 7 mm kuumasinkityillä nauloilla vinoon lyöden ( naulaa/risteys). ). Harjalla voidaan laittaa kaksi ruodetta vierekkäin/lape, jolloin aluskatekaista tukeutuu niiden päälle (kuva ). Asenna läpivientien (esim. kattoluukku, tuuletushormi, savupiippu) ylä- ja alapuolelle tarvittaessa lisäruode ja tue ruoteiden päät tukipuilla (kuva 8). Kun lape tehdään kahdesta tai useammasta levystä, on limityskohdan alla oltava ruodelauta.

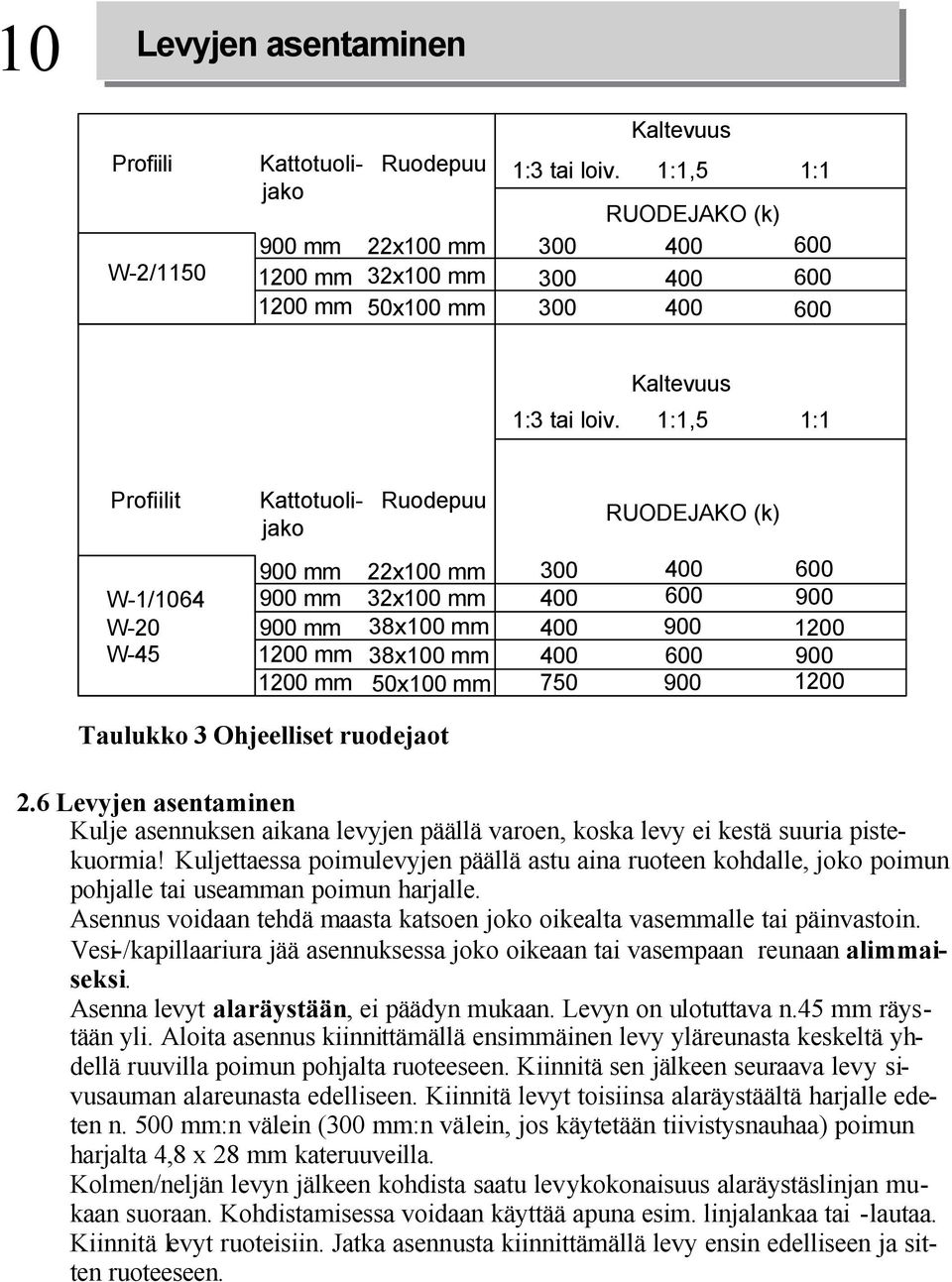

10 0 Levyjen asentaminen Profiili W-/0 Kattotuolijako Kattotuolijako Ruodepuu 900 mm x00 mm 00 mm x00 mm 00 mm 0x00 mm Kaltevuus : tai loiv. :, : RUODEJAKO (k) Kaltevuus : tai loiv. :, : Profiilit W-/064 W-0 W-4 Ruodepuu 900 mm x00 mm 900 mm x00 mm 900 mm 8x00 mm 00 mm 8x00 mm 00 mm 0x00 mm RUODEJAKO (k) Taulukko Ohjeelliset ruodejaot.6 Levyjen asentaminen Kulje asennuksen aikana levyjen päällä varoen, koska levy ei kestä suuria pistekuormia! Kuljettaessa poimulevyjen päällä astu aina ruoteen kohdalle, joko poimun pohjalle tai useamman poimun harjalle. Asennus voidaan tehdä maasta katsoen joko oikealta vasemmalle tai päinvastoin. Vesi-/kapillaariura jää asennuksessa joko oikeaan tai vasempaan reunaan alimmaiseksi. Asenna levyt alaräystään, ei päädyn mukaan. Levyn on ulotuttava n.4 mm räystään yli. Aloita asennus kiinnittämällä ensimmäinen levy yläreunasta keskeltä yhdellä ruuvilla poimun pohjalta ruoteeseen. Kiinnitä sen jälkeen seuraava levy sivusauman alareunasta edelliseen. Kiinnitä levyt toisiinsa alaräystäältä harjalle edeten n. 00 mm:n välein (00 mm:n välein, jos käytetään tiivistysnauhaa) poimun harjalta 4,8 x 8 mm kateruuveilla. Kolmen/neljän levyn jälkeen kohdista saatu levykokonaisuus alaräystäslinjan mukaan suoraan. Kohdistamisessa voidaan käyttää apuna esim. linjalankaa tai -lautaa. Kiinnitä levyt ruoteisiin. Jatka asennusta kiinnittämällä levy ensin edelliseen ja sitten ruoteeseen.

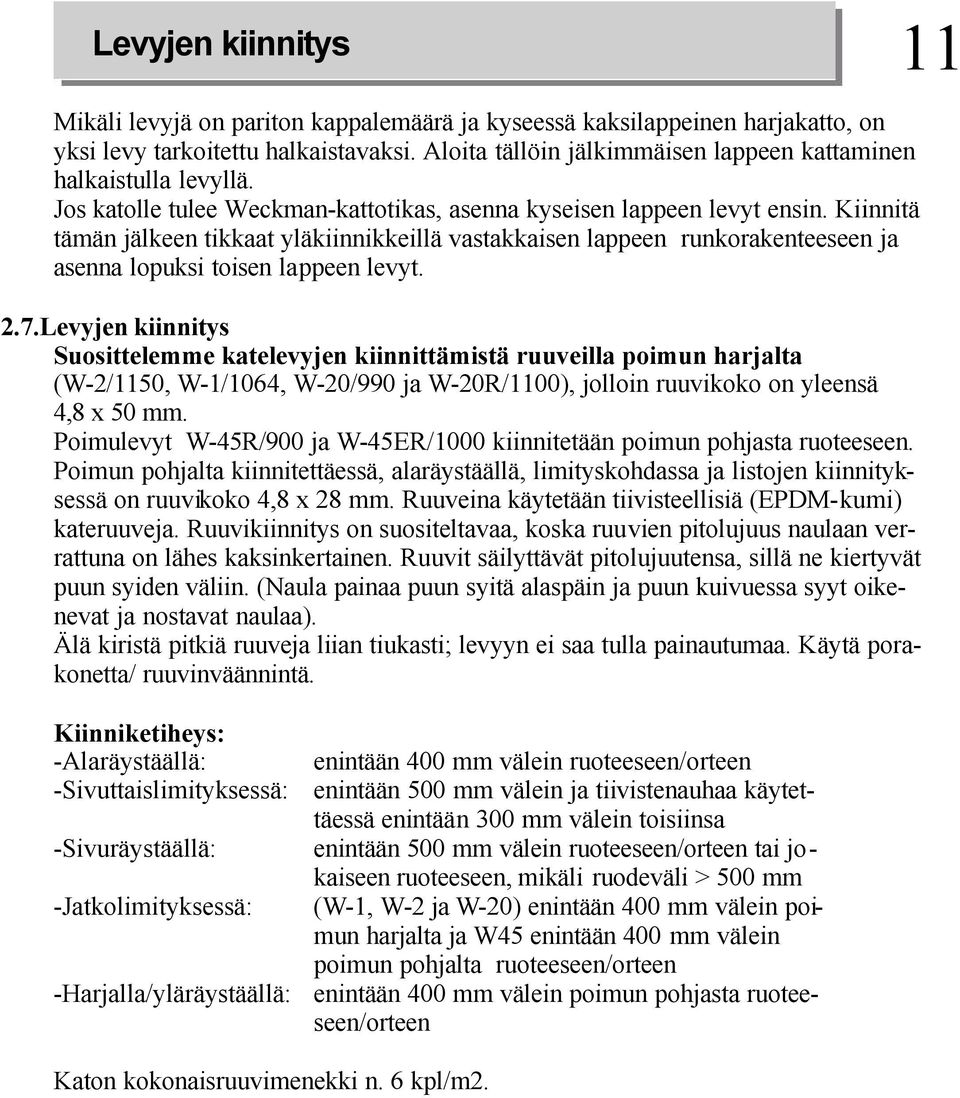

11 Levyjen kiinnitys Mikäli levyjä on pariton kappalemäärä ja kyseessä kaksilappeinen harjakatto, on yksi levy tarkoitettu halkaistavaksi. Aloita tällöin jälkimmäisen lappeen kattaminen halkaistulla levyllä. Jos katolle tulee Weckman-kattotikas, asenna kyseisen lappeen levyt ensin. Kiinnitä tämän jälkeen tikkaat yläkiinnikkeillä vastakkaisen lappeen runkorakenteeseen ja asenna lopuksi toisen lappeen levyt..7.levyjen kiinnitys Suosittelemme katelevyjen kiinnittämistä ruuveilla poimun harjalta (W-/0, W-/064, W-0/990 ja W-0R/00), jolloin ruuvikoko on yleensä 4,8 x 0 mm. Poimulevyt W-4R/900 ja W-4ER/000 kiinnitetään poimun pohjasta ruoteeseen. Poimun pohjalta kiinnitettäessä, alaräystäällä, limityskohdassa ja listojen kiinnityksessä on ruuvikoko 4,8 x 8 mm. Ruuveina käytetään tiivisteellisiä (EPDM-kumi) kateruuveja. Ruuvikiinnitys on suositeltavaa, koska ruu vien pitolujuus naulaan verrattuna on lähes kaksinkertainen. Ruuvit säilyttävät pitolujuutensa, sillä ne kiertyvät puun syiden väliin. (Naula painaa puun syitä alaspäin ja puun kuivuessa syyt oikenevat ja nostavat naulaa). Älä kiristä pitkiä ruuveja liian tiukasti; levyyn ei saa tulla painautumaa. Käytä porakonetta/ ruuvinväännintä. Kiinniketiheys: -Alaräystäällä: enintään 400 mm välein ruoteeseen/orteen -Sivuttaislimityksessä: enintään 00 mm välein ja tiivistenauhaa käytettäessä enintään 00 mm välein toisiinsa -Sivuräystäällä: enintään 00 mm välein ruoteeseen/orteen tai jokaiseen ruoteeseen, mikäli ruodeväli > 00 mm -Jatkolimityksessä: (W-, W- ja W-0) enintään 400 mm välein poimun harjalta ja W4 enintään 400 mm välein poimun pohjalta ruoteeseen/orteen -Harjalla/yläräystäällä: enintään 400 mm välein poimun pohjasta ruoteeseen/orteen Katon kokonaisruuvimenekki n. 6 kpl/m.

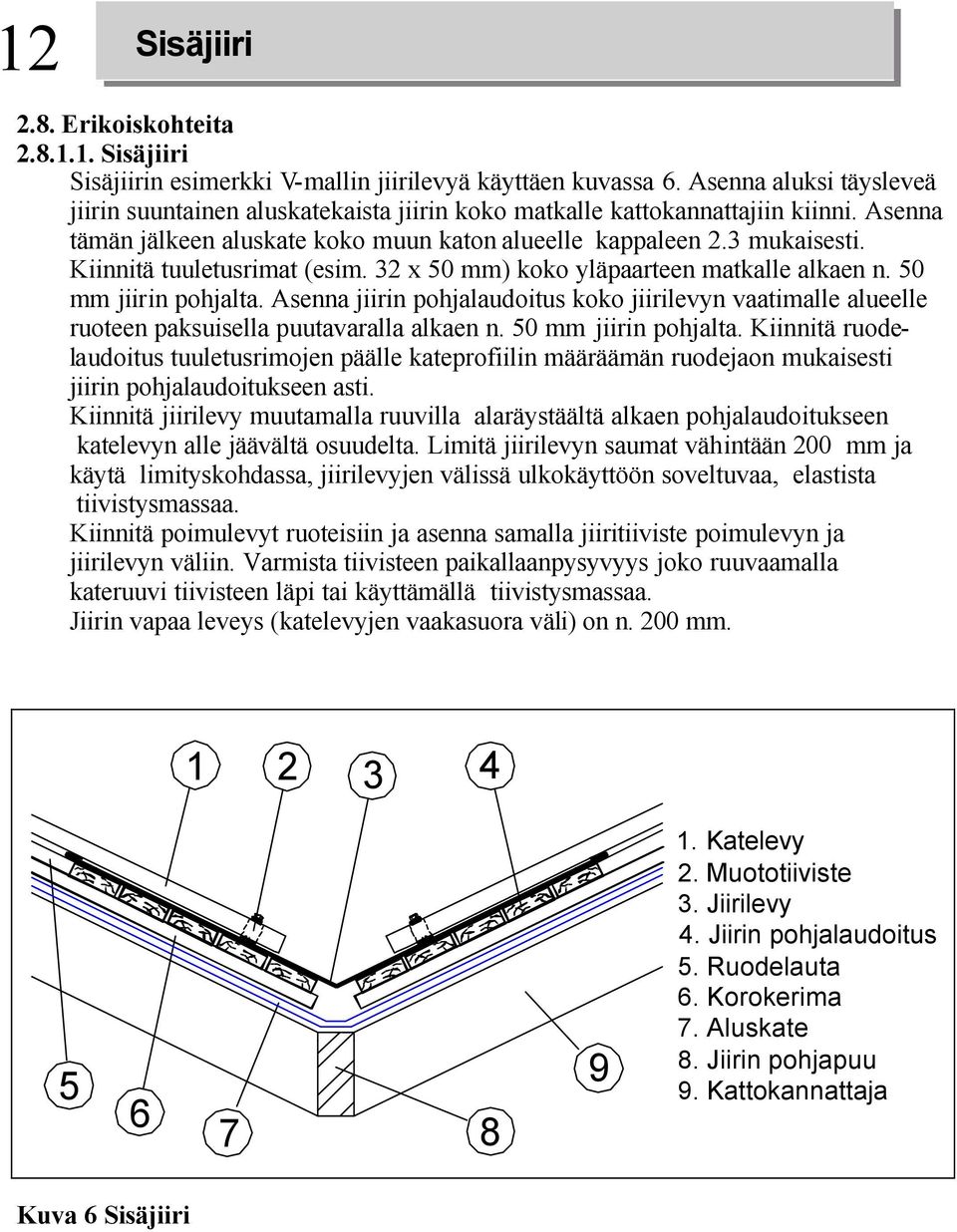

12 Sisäjiiri.8. Erikoiskohteita.8... Sisäjiiri Sisäjiirin esimerkki V-mallin jiirilevyä käyttäen kuvassa 6. Asenna aluksi täysleveä jiirin suuntainen aluskatekaista jiirin koko matkalle kattokannattajiin kiinni. Asenna tämän jälkeen aluskate koko muun katon alueelle kappaleen. mukaisesti. Kiinnitä tuuletusrimat (esim. x 0 mm) koko yläpaarteen matkalle alkaen n. 0 mm jiirin pohjalta. Asenna jiirin pohjalaudoitus koko jiirilevyn vaatimalle alueelle ruoteen paksuisella puutavaralla alkaen n. 0 mm jiirin pohjalta. Kiinnitä ruodelaudoitus tuuletusrimojen päälle kateprofiilin määräämän ruodejaon mukaisesti jiirin pohjalaudoitukseen asti. Kiinnitä jiirilevy muutamalla ruuvilla alaräystäältä alkaen pohjalaudoitukseen katelevyn alle jäävältä osuudelta. Limitä jiirilevyn saumat vähintään 00 mm ja käytä limityskohdassa, jiirilevyjen välissä ulkokäyttöön soveltuvaa, elastista tiivistysmassaa. Kiinnitä poimulevyt ruoteisiin ja asenna samalla jiiritiiviste poimulevyn ja jiirilevyn väliin. Varmista tiivisteen paikallaanpysyvyys joko ruuvaamalla kateruuvi tiivisteen läpi tai käyttämällä tiivistysmassaa. Jiirin vapaa leveys (katelevyjen vaakasuora väli) on n. 00 mm Katelevy. Muototiiviste. Jiirilevy 4. Jiirin pohjalaudoitus. Ruodelauta 6. Korokerima 7. Aluskate 8. Jiirin pohjapuu 9. Kattokannattaja Kuva 6 Sisäjiiri

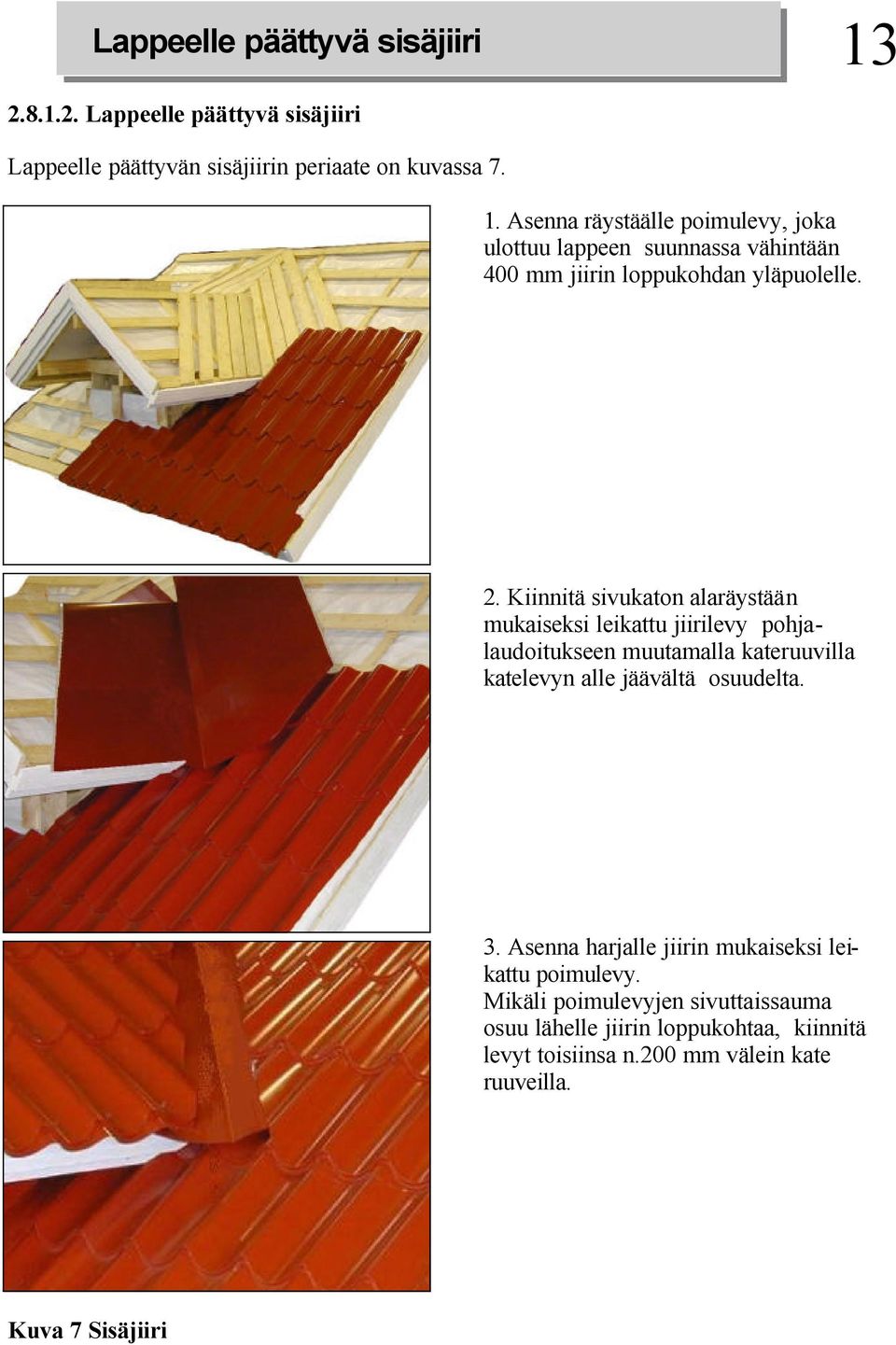

13 Lappeelle päättyvä sisäjiiri.8... Lappeelle päättyvä sisäjiiri Lappeelle päättyvän sisäjiirin periaate on kuvassa 7.. Asenna räystäälle poimulevy, joka ulottuu lappeen suunnassa vähintään 400 mm jiirin loppukohdan yläpuolelle.. Kiinnitä sivukaton alaräystään mukaiseksi leikattu jiirilevy pohjalaudoitukseen muutamalla kateruuvilla katelevyn alle jäävältä osuudelta.. Asenna harjalle jiirin mukaiseksi leikattu poimulevy. Mikäli poimulevyjen sivuttaissauma osuu lähelle jiirin loppukohtaa, kiinnitä levyt toisiinsa n.00 mm välein kate ruuveilla. Kuva 7 Sisäjiiri

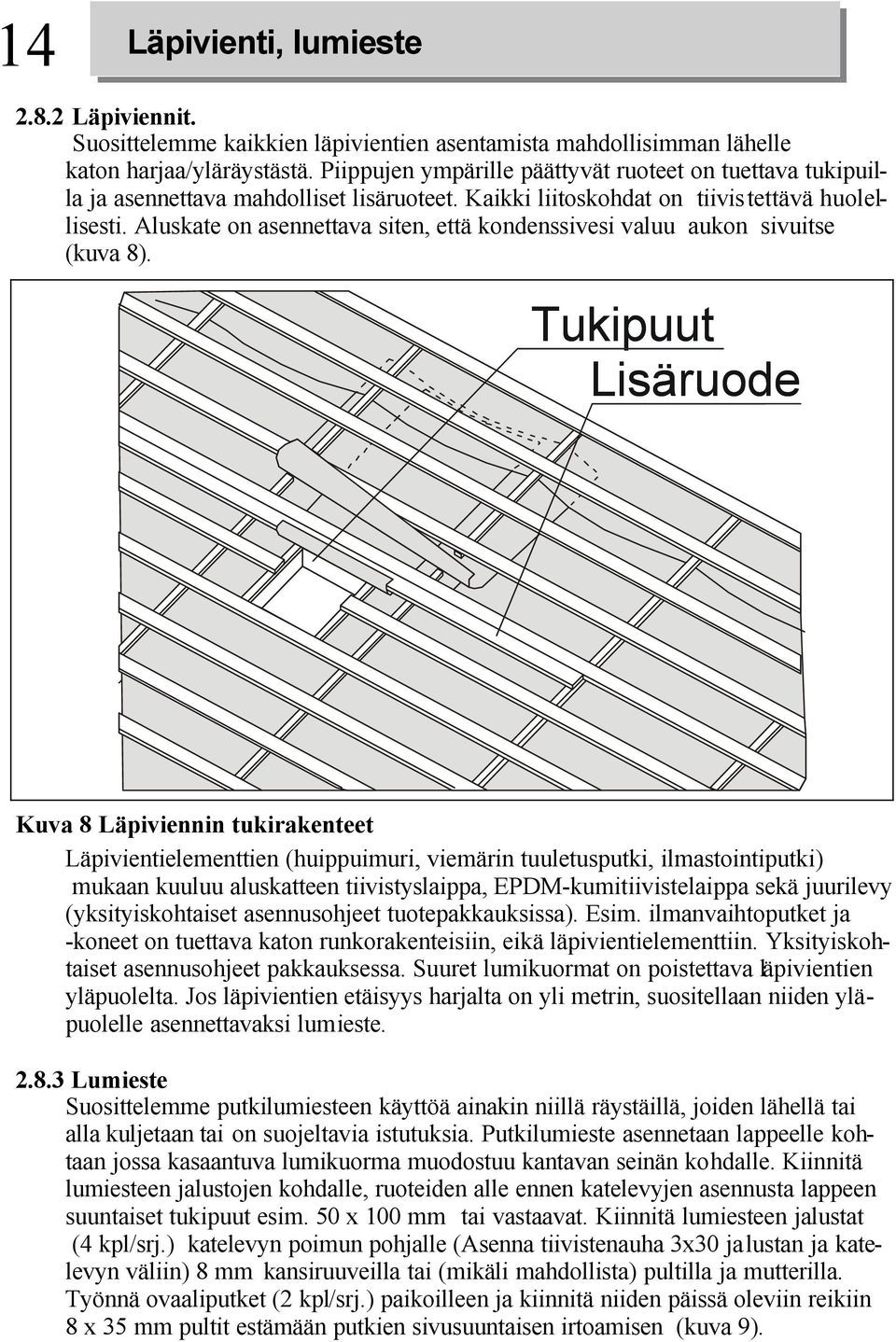

14 4 Läpivienti, lumieste.8. Läpiviennit. Suosittelemme kaikkien läpivientien asentamista mahdollisimman lähelle katon harjaa/yläräystästä. Piippujen ympärille päättyvät ruoteet on tuettava tukipuilla ja asennettava mahdolliset lisäruoteet. Kaikki liitoskohdat on tiivistettävä huolellisesti. Aluskate on asennettava siten, että kondenssivesi valuu aukon sivuitse (kuva 8). Tukipuut Lisäruode Kuva 8 Läpiviennin tukirakenteet Läpivientielementtien (huippuimuri, viemärin tuuletusputki, ilmastointiputki) mukaan kuuluu aluskatteen tiivistyslaippa, EPDM-kumitiivistelaippa sekä juurilevy (yksityiskohtaiset asennusohjeet tuotepakkauksissa). Esim. ilmanvaihtoputket ja -koneet on tuettava katon runkorakenteisiin, eikä läpivientielementtiin. Yksityiskohtaiset asennusohjeet pakkauksessa. Suuret lumikuormat on poistettava läpivientien yläpuolelta. Jos läpivientien etäisyys harjalta on yli metrin, suositellaan niiden yläpuolelle asennettavaksi lumieste..8. Lumieste Suosittelemme putkilumiesteen käyttöä ainakin niillä räystäillä, joiden lähellä tai alla kuljetaan tai on suojeltavia istutuksia. Putkilumieste asennetaan lappeelle kohtaan jossa kasaantuva lumikuorma muodostuu kantavan seinän kohdalle. Kiinnitä lumiesteen jalustojen kohdalle, ruoteiden alle ennen katelevyjen asennusta lappeen suuntaiset tukipuut esim. 0 x 00 mm tai vastaavat. Kiinnitä lumiesteen jalustat (4 kpl/srj.) katelevyn poimun pohjalle (Asenna tiivistenauha x0 jalustan ja katelevyn väliin) 8 mm kansiruuveilla tai (mikäli mahdollista) pultilla ja mutterilla. Työnnä ovaaliputket ( kpl/srj.) paikoilleen ja kiinnitä niiden päissä oleviin reikiin 8 x mm pultit estämään putkien sivusuuntaisen irtoamisen (kuva 9).
15 Tiivistäminen, listojen kiinnitys Kansiruuvi 8 mm Ovaaliputki L=000 Max. 0 cm jalustan yli 8 x mm Ruodepuu Jalusta Tiivistenauha Tukipuu 0 x 00 mm Kuva 9 Lumieste.9.Tiivistäminen Poimulevyjen vähimmäiskaltevuus on :7 (kuva 0). Tehdas ei vastaa loivempien poimulevykattojen toimivuudesta. Mikäli kuitenkin halutaan asentaa Weckman-poimulevyt katolle, jonka kaltevuus on <:7 suositellaan sivuttaislimityksen tiivistämistä esim. tiivistysnauhalla. Minimikaltevuudet: Muotolevy väh. :4 Poimulevy väh. :7 Konesaumakate väh. : : : :, :4 :7 : Kuva 0 Vähimmäiskaltevuudet.0. Päätylista Kiinnitä päätylista sivusta päätylautaan ja katelevyyn poimun harjalta kateruuveilla (kuva ). Kiinnikeväli enintään 800 mm. Listojen limitys on n. 00 mm...harjalista Kiinnitä... harjalistaa 4,8 x 8 mm kateruuveilla alareunastaan toisiinsa ja kohdista kokonaisuus harjan suuntaiseksi. Sileillä harjalistoilla limitys on vähintään 00 mm. Asenna harjatiiviste harjalistan ja katteen väliin ja
16 6 Listojen kiinnitys Kuva Päätylista kiinnitä harjalistat kateruuveilla tiivisteen läpi katelevyn poimun harjalta n. 400 mm:n välein. Mikäli sivukaton harja törmää lappeeseen, leikataan harjalistan pääty lappeen mukaiseksi ja asennetaan se mahdollisimman pitkälle päälappeen katelevyjen alle...liittymälista Taivuta katon poikittaisessa rintataitteessa käytettävä liittymälista katon kaltevuuteen sopivaksi ja kiinnitä se kateruuveilla enintään 400 mm:n välein poimun harjalta katelevyyn. Asenna kiinnityksen yhteydessä muototiiviste liittymälistan ja katelevyn väliin. Jätä yläreuna seinäpinnoitteen alle (kiviseinissä kiinnitä yläreuna seinään leikattuun uraan ja tiivistä ura tiivistemassalla). Varmista katto- ja seinärakenteiden tuulettuvuus (kuva ). Kiinnitä katon pitkittäisissä rintataitteissa liittymälista enintään 400 mm:n välein katelevyyn. Limitä liittymälistoja vähintään 00 mm ja käytä tiivistykseen tiivistemassaa Aluskate. Tuuletusrima. Ruodepuu 4. Muototiiviste. Liittymälista 6. Seinäkoolaus 7. Ulkoverhous 8. Pystykoolaus + tuuletusväli 9. Tuulensuoja 0. Korokepuu + tuuletusväli väh. 00 mm. Kattokannattaja + lämmöneriste Kuva Liittymälista

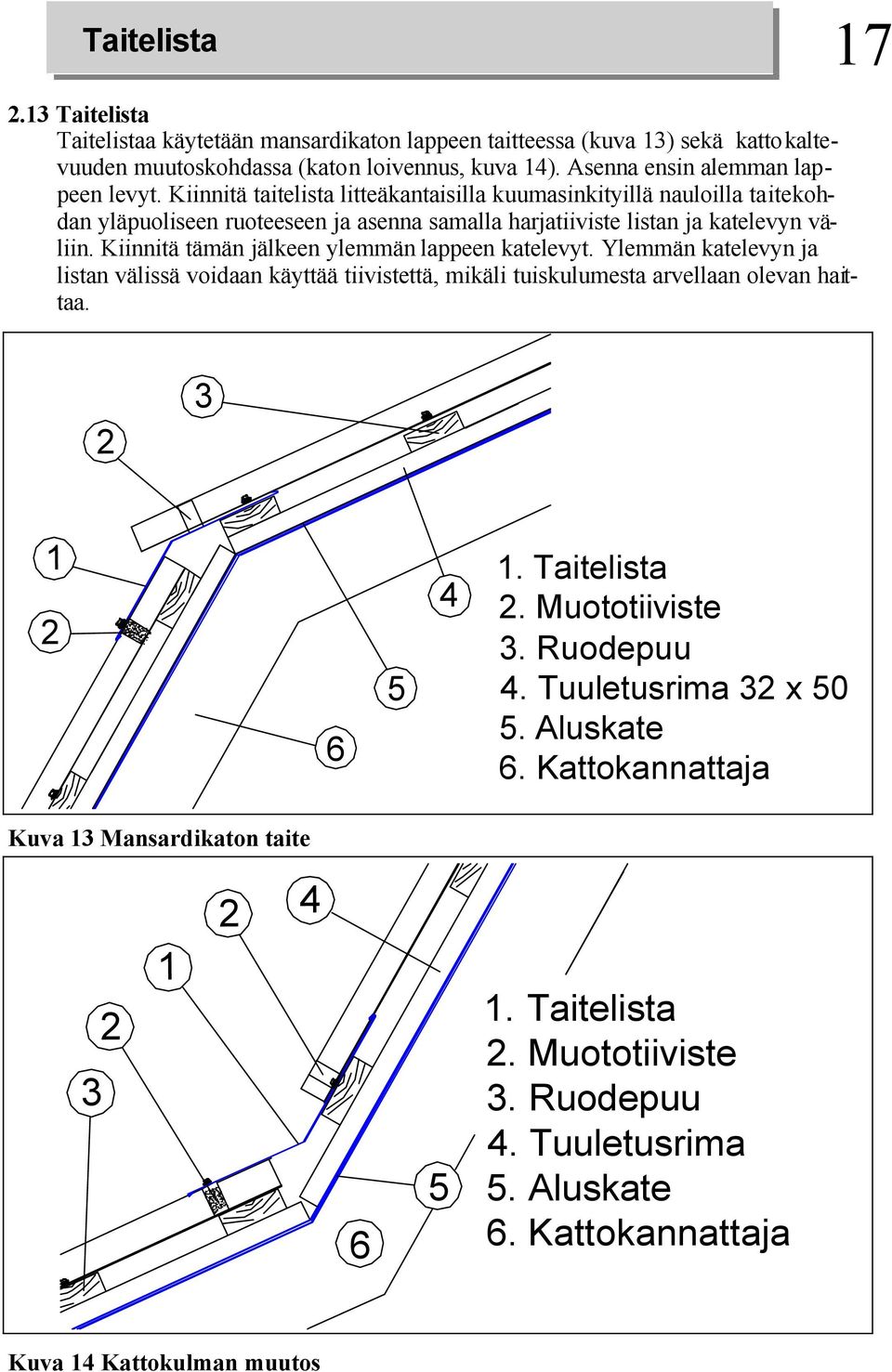

17 Taitelista 7. Taitelista Taitelistaa käytetään mansardikaton lappeen taitteessa (kuva ) sekä katto kaltevuuden muutoskohdassa (katon loivennus, kuva 4). Asenna ensin alemman lappeen levyt. Kiinnitä taitelista litteäkantaisilla kuumasinkityillä nauloilla taitekohdan yläpuoliseen ruoteeseen ja asenna samalla harjatiiviste listan ja katelevyn väliin. Kiinnitä tämän jälkeen ylemmän lappeen katelevyt. Ylemmän katelevyn ja listan välissä voidaan käyttää tiivistettä, mikäli tuiskulumesta arvellaan olevan haittaa. Kuva 9 Mansardikaton taite 6 4. Taitelista. Muototiiviste. Ruodepuu 4. Tuuletusrima x 0. Aluskate 6. Kattokannattaja Kuva Mansardikaton taite 4 Kuva 0 Kattokulman muutos 6. Taitelista. Muototiiviste. Ruodepuu 4. Tuuletusrima. Aluskate 6. Kattokannattaja Kuva 4 Kattokulman muutos

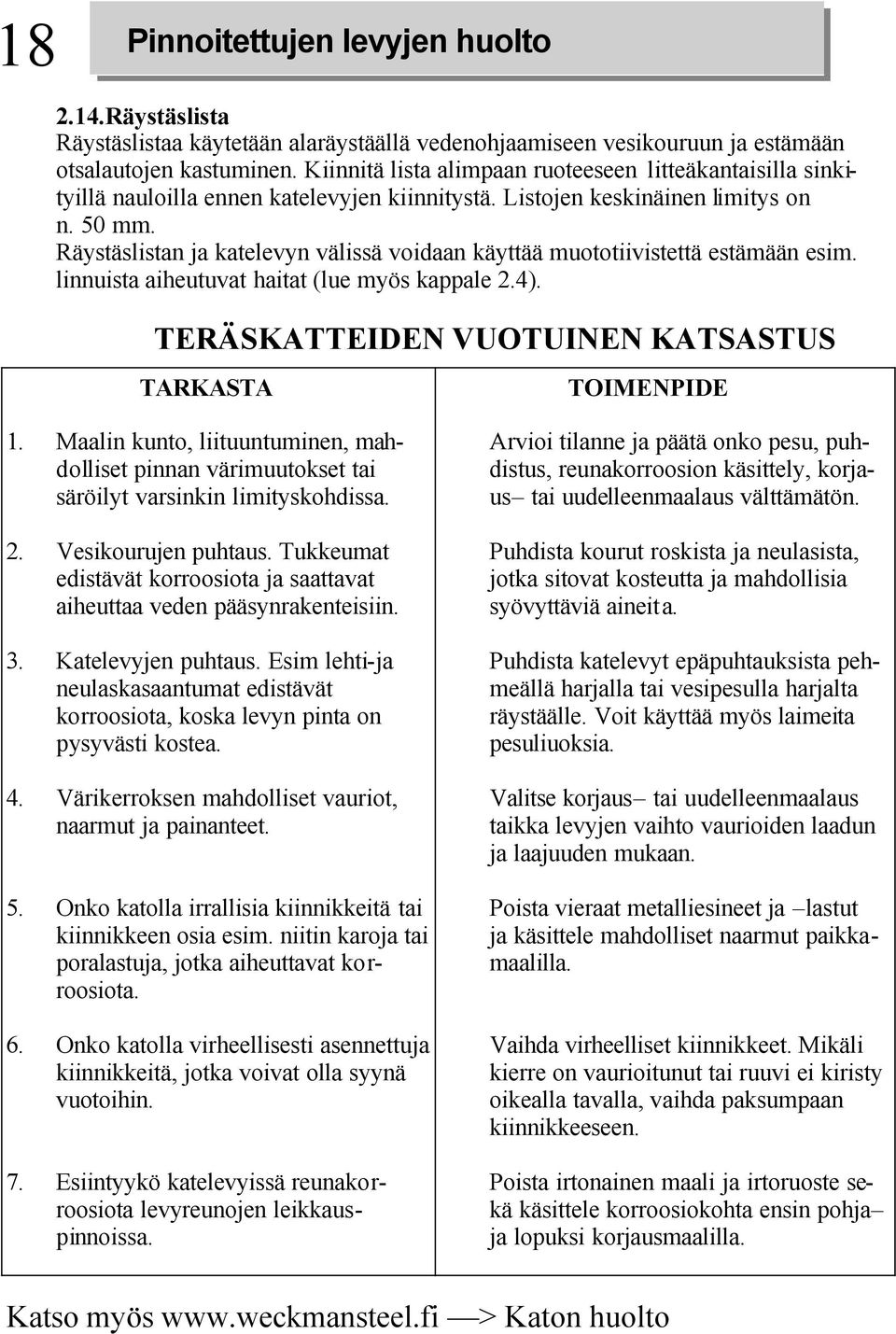

18 8 Pinnoitettujen levyjen huolto.4.räystäslista Räystäslistaa käytetään alaräystäällä vedenohjaamiseen vesikouruun ja estämään otsalautojen kastuminen. Kiinnitä lista alimpaan ruoteeseen litteäkantaisilla sinkityillä nauloilla ennen katelevyjen kiinnitystä. Listojen keskinäinen limitys on n. 0 mm. Räystäslistan ja katelevyn välissä voidaan käyttää muototiivistettä estämään esim. linnuista aiheutuvat haitat (lue myös kappale.4). TERÄSKATTEIDEN VUOTUINEN KATSASTUS TARKASTA TOIMENPIDE. Maalin kunto, liituuntuminen, mahdolliset pinnan värimuutokset tai säröilyt varsinkin limityskohdissa.. Vesikourujen puhtaus. Tukkeumat edistävät korroosiota ja saattavat aiheuttaa veden pääsynrakenteisiin.. Katelevyjen puhtaus. Esim lehti-ja neulaskasaantumat edistävät korroosiota, koska levyn pinta on pysyvästi kostea. 4. Värikerroksen mahdolliset vauriot, naarmut ja painanteet.. Onko katolla irrallisia kiinnikkeitä tai kiinnikkeen osia esim. niitin karoja tai poralastuja, jotka aiheuttavat korroosiota. 6. Onko katolla virheellisesti asennettuja kiinnikkeitä, jotka voivat olla syynä vuotoihin. 7. Esiintyykö katelevyissä reunakorroosiota levyreunojen leikkauspinnoissa. Arvioi tilanne ja päätä onko pesu, puhdistus, reunakorroosion käsittely, korjaus tai uudelleenmaalaus välttämätön. Puhdista kourut roskista ja neulasista, jotka sitovat kosteutta ja mahdollisia syövyttäviä aineita. Puhdista katelevyt epäpuhtauksista pehmeällä harjalla tai vesipesulla harjalta räystäälle. Voit käyttää myös laimeita pesuliuoksia. Valitse korjaus tai uudelleenmaalaus taikka levyjen vaihto vaurioiden laadun ja laajuuden mukaan. Poista vieraat metalliesineet ja lastut ja käsittele mahdolliset naarmut paikkamaalilla. Vaihda virheelliset kiinnikkeet. Mikäli kierre on vaurioitunut tai ruuvi ei kiristy oikealla tavalla, vaihda paksumpaan kiinnikkeeseen. Poista irtonainen maali ja irtoruoste sekä käsittele korroosiokohta ensin pohja ja lopuksi korjausmaalilla. Katso myös > Katon huolto

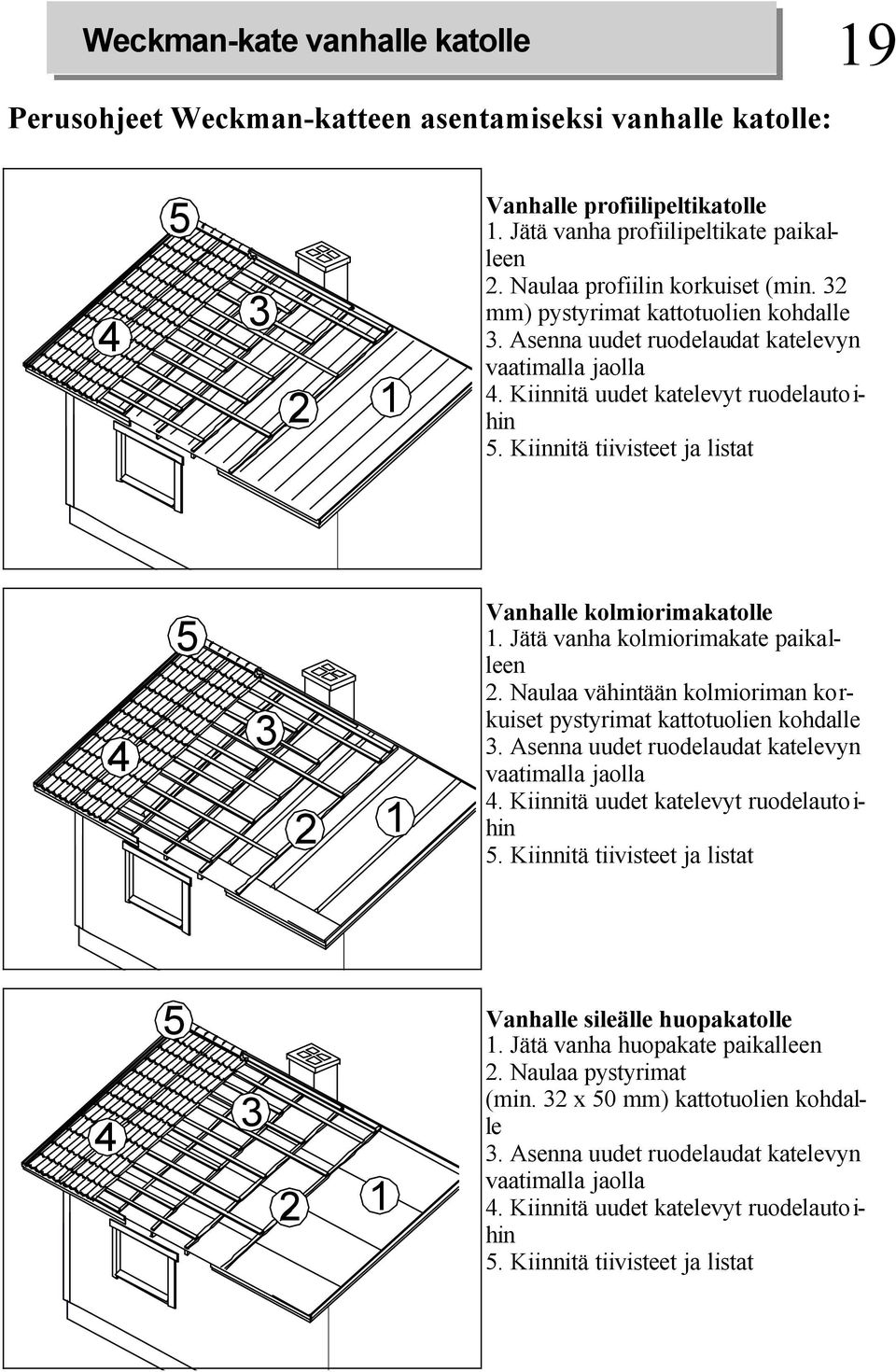

19 Weckman-kate vanhalle katolle Perusohjeet Weckman-katteen asentamiseksi vanhalle katolle: 9 4 Vanhalle profiilipeltikatolle. Jätä vanha profiilipeltikate paikalleen. Naulaa profiilin korkuiset (min. mm) pystyrimat kattotuolien kohdalle. Asenna uudet ruodelaudat katelevyn vaatimalla jaolla 4. Kiinnitä uudet katelevyt ruodelautoihin. Kiinnitä tiivisteet ja listat 4 Vanhalle kolmiorimakatolle. Jätä vanha kolmiorimakate paikalleen. Naulaa vähintään kolmioriman korkuiset pystyrimat kattotuolien kohdalle. Asenna uudet ruodelaudat katelevyn vaatimalla jaolla 4. Kiinnitä uudet katelevyt ruodelautoihin. Kiinnitä tiivisteet ja listat 4 Vanhalle sileälle huopakatolle. Jätä vanha huopakate paikalleen. Naulaa pystyrimat (min. x 0 mm) kattotuolien kohdalle. Asenna uudet ruodelaudat katelevyn vaatimalla jaolla 4. Kiinnitä uudet katelevyt ruodelautoihin. Kiinnitä tiivisteet ja listat

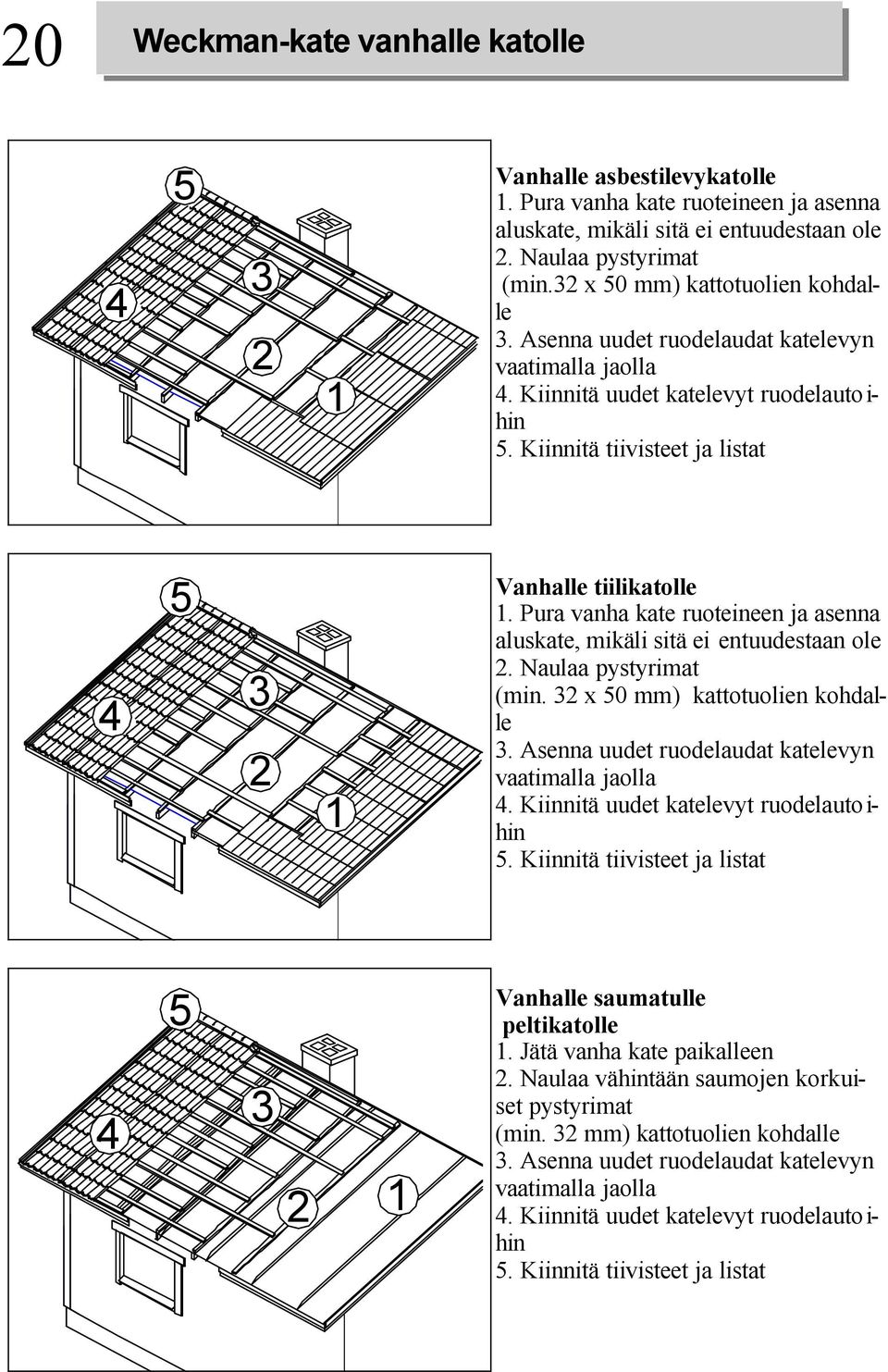

20 0 Weckman-kate vanhalle katolle 4 Vanhalle asbestilevykatolle. Pura vanha kate ruoteineen ja asenna aluskate, mikäli sitä ei entuudestaan ole. Naulaa pystyrimat (min. x 0 mm) kattotuolien kohdalle. Asenna uudet ruodelaudat katelevyn vaatimalla jaolla 4. Kiinnitä uudet katelevyt ruodelautoihin. Kiinnitä tiivisteet ja listat 4 Vanhalle tiilikatolle. Pura vanha kate ruoteineen ja asenna aluskate, mikäli sitä ei entuudestaan ole. Naulaa pystyrimat (min. x 0 mm) kattotuolien kohdalle. Asenna uudet ruodelaudat katelevyn vaatimalla jaolla 4. Kiinnitä uudet katelevyt ruodelautoihin. Kiinnitä tiivisteet ja listat 4 Vanhalle saumatulle peltikatolle. Jätä vanha kate paikalleen. Naulaa vähintään saumojen korkuiset pystyrimat (min. mm) kattotuolien kohdalle. Asenna uudet ruodelaudat katelevyn vaatimalla jaolla 4. Kiinnitä uudet katelevyt ruodelautoihin. Kiinnitä tiivisteet ja listat
