1 Vartti Ranch Tekniset tiedot ja asennusohjeet

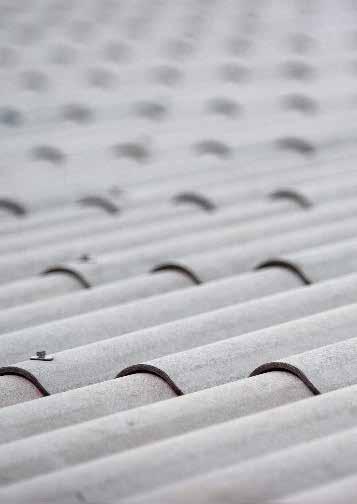

Vartti Ranch -kattolevyt on valmistettu kuitusementistä käyttäen hyväksi uusinta teknologiaa. Vartti Ranch on kestävä, kevyt ja nopeasti asennettava kattomateriaali ja siksi myös kokonaisedullinen.

2 Vartti Ranch -kattolevyt on valmistettu kuitusementistä käyttäen hyväksi uusinta teknologiaa. Vartti Ranch on kestävä, kevyt ja nopeasti asennettava kattomateriaali ja siksi myös kokonaisedullinen. Tuotetiedot Paloluokka A1 Puutavara T 24, kosteusluokka 2 Kiinnikeväli Max mm Ruodekoot/ 50 x 50/k600 Kattotuolien väli mm 50 x 75/k900 Levyn pituus Hyötypituus 1180, 2440, 3050 mm Riippuu limityksestä 50 x 100/k1200 Lumikuorma max 1,8 kn/m 2 Levyn leveys 1167 mm Kiinnike Vartti-ruuvi 110 x 6,2mm Hyötyleveys 1053 mm Saatavana Kuumasinkittynä tai Hyöty m 2 /levy Riippuu limityksestä A4 haponkestävänä Paksuus 6,5 mm Harjalevyn koko 480 x 190 x 6 mm Paino 16,4 kg/m 2 Harjan hyötypituus 400 mm Väri Harmaa/pinnoittamaton Harjalevyn paino 1,2 kg/kpl Harjan kiinnike Harjaruuvi 50 x 4,8 mm 2 Katon kaltevuus min 1:5 (aluskatteella) 12

3 Ruodejaot levyn kiinnittämiseen Levyetenemät Hyötypituudet ja hyötyleveys Levyetenemät ovat 1070, 2330 tai 2940 mm 110 mm minimi limityksellä < < < n Hyötyleveys on n mm. Hyötyleveyttä voidaan muuttaa ±5 mm (LEVYLEVEYS) Vartti Ranch -tuplakate (LEVYLEVEYS) Aallon muoto Huom! Kiinnikkeet eivät saa lävistää alinta katetta. 3

4 TUULETUS Kattorakenteen moitteettoman toiminnan kannalta on tärkeää, että lämmöneristetyn yläpohjarakenteen höyrynsulku on asennettu tiiviisti. Katteen alapuolelle katon välitilaan mah-dollisesti pääsevä vesihöyrypitoinen lämmin ilma on tuuletettava pois. Tämän lisäksi on katon välitilaan johdettava riittävästi korvausilmaa räystäiltä kuvan periatteen mukaisesti. HARJAKATTO Rakennuksissa, joissa on kylmä ullakkotila, yläpohjan tuuletus hoidetaan rakennuksen päädyissä olevilla ilmanpoistoaukoilla. Rakennuksissa, joissa lämmöneriste noudattaa vesikaton kaltevuutta, suositellaan tehtäväksi kylmä harjakolmio, jonka päädyistä poistuuletus tapahtuu ilmanpoistoaukoilla. Jos harjakolmion tuulettaminen päädyistä ei ole mahdollista, katon välitilan tuuletus hoidetaan tuuletushormeilla. AUMAKATTO Aumakatoissa katon välitilan tuuletus hoidetaan erillisillä tuuletushormeilla. ALUSKATE Aluskatetta käytetään aina kattokaltevuuden ol-lessa 1:5 tai jyrkempi. ALUSKATTEEN ASENNUS Aluskatteen asennus valmistajan ohjeen mukaan. Ilmanpoistoaukkojen suuruus 0,001 m 2 yläpohjan pinta-alaa kohden. Lämpöeristetyn katon tuuletus. Katteen ja eristeiden välissä tulee olla > 100 mm tuuletusrako. 4

5 ALARÄYSTÄS Alimman ruoteen alle asennetaan 10 mm koroke-rimat. Tuuletusilman pääsystä räystäiltä vesikaton alle on ehdottomasti huolehdittava. Yhteen-laskettu tuuletusrako 50 mm/ räystäsmetri. Alaräystäs PÄÄTYRÄYSTÄS Räystään aluslaudoitukseen jätetään tuuletusraot. HARJA Varttiharjan mitat ovat 480 x 190 x 6 mm. Harjalevyyn porataan 10 mm reiät kiinnitystä varten. Harjapuu (25 mm), jonka korkeus määräytyy kattokaltevuuden mukaan, asennetaan Varttilevyjen väliin. Jos halutaan viimeistelty lopputulos, Vartti-harjan alle asennetaan esim. tuulettuva harja- ja ulkotaitetiiviste (tiilikatteet/ rautakaupat). Varttiharja limitetään n. 80 mm ja kiinnitetään molemmista päistään harjapuuhun. aluskate Harjalevyn paino on 1,2 kg/kpl ja menekki 2,5 kpl/juoksumetri. AUMAKATON ULKOTAITE Varttilevyt leikataan taitteen suuntaisiksi. Ulkotaitteen rakenteet tehdään kuten harjalla. Taittei-den ja harjan liittymäkohdassa Varttiharjat sovite-taan keskenään. Liitoskohta tiivistetään elasti-sella massalla. Päätyräystäällä harjan pää peitetään päätekappaleella. SISÄTAITE Sisätaite laudoitetaan noin > 500 mm taitteen molemmin puolin. Aluskate asennetaan laudoituksen päälle. Asennetaan taitteen suuntaiset puut, joihin kiinnitetään sisätaitepelti. Huomioi pellin leveys ja korkeus. Kattolevyt kiinnitetään ruoteisiin pellin ulkopuolelta. Sisätaitteellisissa katoissa suositellaan pystyrimoja ruodepuiden alla kattoristikoiden kohdalla. Mikäli korotusrimoja ei käytetä, pitää sisätaitteen pohjalaudat upottaa ristikoiden väliin ristikoiden yläpinnan tasalle. Huom! Kantavia kattoristikoita ei saa loveta. Läpivientien vedenojaus 5

6 KULMALEIKKAUS Levyt ovat aina kulmaleikkaamattomia. Samassa tasossa olevien levyjen vastakkain tule-vat kulmat leikataan päällekkäin meneviltä osilta. Leikkaus voidaan suorittaa esim. sahaamalla. Jiirin pituuden määrää limitys. Kulmat voidaan leikata myös sähkökäyttöisellä leikkurilla. Lappeen loppupäässä ruoteiden katkaisu ja pääty-laudan kiinnitys on suoritettava vasta ennen viimeisen levyjonon asentamista. Viimeisen levy-jonon levyt päätetään täyteen aaltoon. Näin tehtynä päätyräystäspeltejä ei tarvita. Aumakatoissa ja sisätaitteellisissa lappeissa suositellaan pystyrimojen käyttöä ruodepuiden alla kattoristikoiden kohdalla. ASENNUSJÄRJESTYS Asennus aloitetaan aina alhaalta katsottuna vasemmalta. Levyt asennetaan pystyjonoittain räystäältä harjalle piirroksen numeroinnin osoit-tamassa järjestyksessä. Asennusta helpottaa sivuetenemäviivoitus HARJA ILMAN ALUSKATETTA Ruuvaa ylin kattolevy yläreunastaan orsiin. Harjapuu asennetaan levyn yläpinnan tasoon. Harja voidaan tiivistää itseliimautuvalla tiivistenauhalla (esim. tiilikaton tuulettuva harjatiiviste / rautakau-pat). Nauhan reunat limitetään harjapuun päällä. Nauha muotoillaan käsin levyaallotuksen ja harja-puun mukaiseksi ja painetaan tiukasti kiinni alustaansa. Harjapuun päälle lyödään koroke-rima, jonka paksuus määräytyy kattokaltevuuden mukaan. Harjakappaleet limitetään n. 80 mm ja ruuvataan molemmista päistään alusrakenteeseen. Poraa ruuveille Ø 10 mm reiät. Kulmaharjalla voidaan käyttää tiivistykseen myös Vartti-harjatiivistettä Mikäli katteen kiinnitysruuvit ylettyvät aluskatteeseen saakka, on aluskatteen päälle kattotuolin kohdalle laitettava korokerima. Vartti Ranch Max -levyihin on porattava kiinnitystä varten Ø 10 mm reiät 2. ja 6. aallon harjalle 2440 mm ja 3050 mm levyissä myös väliruoteisiin. Levyt kiinnitetään 110 x 6,2 ruuveilla (ruuveissa tiiviste). Kiinnikkeet eivät saa lävistää aluskatetta! Varttiharja Itseliimautuva tiivistenauha tiilikatoille Liiku katolla aina ruoteiden kohdalla tai kulkusiltoja pitkin! 6

7 KIINNITYS ALUSRAKENTEESEEN KONDENSSIVAPAA KATTO Kiinnitys puualustaan tapahtuu Vartti-ruuveilla. Kiinnitys teräsorteen puuta apuna käyttäen. Teräkseen ammutaan kiinni vähintään 50 x 100 mm lauta, johon levy kiinnitetään. Kondenssivapaassa katossa on kaksinkertainen levy. Katto voidaan rakentaa hyvin loivana (min. 1:8). Ilman aluskatetta tehtäessä on limityksen oltava vähintään 200 mm ja levyjen poikki-ja pysty-saumat on tiivistettävä saumatiivistenauhalla. Kiinnitys suoraan teräkseen esim. itseporautuvilla ruostumattomilla ruuveilla, joille on porattu väljät reiät levyyn. TYÖSTÖ Vartti-levyt eivät sisällä mitään terveydelle haitalli-sia aineita, mutta sahauksessa syntyvästä pölystä johtuen suosittelemme työtavoista riippuen hengityssuojan käyttöä. Levyjä voidaan työstää normaaleja sähkö- ja käsityökaluja käyttäen huo-mioiden kiviaineelle tarkoitetut terät. Tarvittaviin porauksiin käytetään 10 mm kovapalaterää (TCT) ilman iskuporausta. Reikiä ei saa tehdä 40 mm lähemmäksi levyn reunaa. Älä työstä levyä valmiin katteen päällä. TYÖVÄLINEET Levyjä työstettäessä ja kiinnitettäessä käytetään tavanomaisia työvälineitä kuten yleissahaa, kova-metalliteräistä pyörösahaa tai kuviosahaa, levy-urastinta ja porakonetta. VARMISTA Varmista aina ennen työn aloittamista, että asennusohjeet ovat oikeat. Erikoisratkaisuissa on hyvä kysyä neuvoa Cembrit Oy:stä. VARASTOINTI Vartti-levyt varastoidaan työmaalla tasaiselle alus-talle. Aaltolevyjä saa pinota korkeintaan 100 levyä päällekkäin. Levyt on nostettava pinkasta välttäen vetämistä. Pinkat on suojattava sateelta pressun tai katoksen alle. 7

8 Elokuu 2017 Cembrit P.O. Box 46 Mineraalintie Lohja Tel info@cembrit.fi Cembrit Oy kuuluu Cembrit Holding -konserniin, joka on Euroopan johtavia rakennustuotteiden valmistajia. Konsernin päätuotteita ovat kuitusementtipohjaiset julkisivu- ja kattomateriaalit. Jotta Cembritin tuotteiden käytettävyys olisi aina erinomaisella tasolla, on niiden tueksi kehitetty täydelliset kiinnikesarjat ja työkalut. Käytettävyys joka tilanteessa mahdollistaa arkkitehtonisten ratkaisujen löytämisen mihin tahansa julkisivu- tai kattorakentamisen kohteeseen olipa rakennus tarkoitettu julkiseen, yksityiseen, teolliseen tai maataloudelliseen käyttöön. Cembritin tuotteiden valmistus on sekä teknisesti edistynyttä että ammattitaitoisesti johdettua. Tuotteiden jakelu on järjestetty alueellisten tytäryhtiöiden ja laatukriteerit täyttävien jälleenmyyjäverkostojen kautta. Asiantuntemus ja omistautuminen ovat aina osa Cembritin ratkaisuja, niin tuotteissa, tuotetuessa kuin kumppanuuksissa.
