Finnera Plus -asennusohje FINNERA plus Finnera plus

Koko: px
Aloita esitys sivulta:

Download "www.ruukkikatot.fi Finnera Plus -asennusohje FINNERA plus Finnera plus"

Transkriptio

1 Finnera Plus -asennusohje FINNERA plus -Asennusohje Finnera plus

2 Suunniteltu helpottamaan elämääsi Onnittelut! Olet juuri ostanut Ruukin teräskaton, joka onkin paras ratkaisu huolettomaan rakentamiseen. Ruukin kattotuotteiden asentaminen on helppoa, kunnossapito huoletonta ja katot miellyttävät silmää. Keveytensä vuoksi ne sopivat ihanteellisesti myös remonttikohteisiin. Ruukin laadukkaissa kattotuotteissa hyödynnetään uusinta materiaaliosaamista ja uusimpia valmistustekniikoita. Nämä seikat sekä ajattomista malleista koostuva kattava valikoima tekevät Ruukin teräskatosta rakentajan parhaan ratkaisun. Nämä asennusohjeet on tarkoitettu Finnera Plus -katon asennukseen. Jos olet asentamassa Finneraa (palakatto), asennusohjeet ovat saatavilla paikalliselta jälleenmyyjältä tai osoitteesta Sisältö Finnera Plus ja tarvikkeet... Tavaran vastaanotto... Kuorman purkaminen ja käsittely... Työstäminen... Työturvallisuus... Katon mittojen tarkistaminen... Levyjen nostaminen ja käsittely...5 Katon tilaaminen...5 Alusrakenteen valmisteleminen...5 Ruode...6 Päätyräystäslautojen asennus...6 Räystäslistojen asennus... 6 Asennusmenetelmä ja -suunta... 7 Pituusjatkoksen asentaminen... 7 Katelevyjen kiinnitys... 8 Katelevyjen asennus...8 Sisäjiirin rakentaminen... 0 Vakiolistat...2 Katon kunnossapito... Yksityiskohtaisia kuvia... Asennusohjeissa esitetyt asennusmenetelmät ovat ohjeellisia. Tarvittavat asennusmenetelmät voivat poiketa ohjeissa esitetyistä menetelmistä katon rakenteen, kattotyypin tai asennusmaan mukaan. Finnera plus ja tarvikkeet a. b tuote Koodi Kokonaiskorkeus Kuviojako Hyötyleveys Kokonaisleveys Minimipituus Maksimipituus Materiaali Toleranssit Kuumasinkitty teräslevy en 06 Tuote en 508- Sinkin osuus vähintään 275g/m² Materiaali en 0 Pinnoitettu ohutlevyteräs en 069- en FINNERA PLUS TS mm 0 mm 0 mm 90 mm 800 mm 8000 mm Minimikaltevuus : ( ) Ainevahvuus 0.50 mm Paino 5.2 kg/hm² Myyntiyksikkö m² Pinnoite Purex 9a 9b a. Harjalista, pyöreä b. Harjalista, sileä 2. Räystäslista, taittuva. Sisäjiirilista. Päätyräystäslista 5. Liitoslista 6. Pulpettikaton yläräystäslista 7. Yleistiiviste 8. Tuulettuva ulkotaitetiiviste 9. a. Kateruuvi,8 x 28 mm b. Limiruuvi,8 x 20 mm 0. Kattosilta. Lumieste 2. Lapetikas. Seinätikas. Sadevesijärjestelmä 5. Tuuletusputki 6. Sileälevy ja erikoislistat Noudata työssä rakennesuunnittelijan asennusohjeita. Teknisen tuen osastomme neuvoo tarvittaessa. Tapauksissa, joissa Ruukin asennusohjeet ja Ruukin alihankintana toimittamien tuotteiden alkuperäiset asennusohjeet eroavat toisistaan, on noudatettava tuotteen alkuperäisiä asennusohjeita Lisäohjeita, päivityksiä ja asennusvinkkejä on saatavilla sivustollamme osoitteessa Voit ottaa yhteyttä myös tekniseen tukeemme, joka auttaa sinua mielellään, kts. takakannen yhteystiedot

3 Tavaran vastaanotto Tarkista, että toimitettu tavaraerä on tilauksen mukainen ja kaikki lähetteessä mainitut tavarat ovat mukana. Virheellisestä tai väärästä toimituksesta sekä mahdollisista kuljetusvaurioista tulee tehdä selvitys rahtikirjaan ja ilmoittaa välittömästi Ruukille tai jälleenmyyjälle. Huomautusaika on 8 vrk toimituksesta. Yritys ei ole vastuussa asennusohjeiden vastaisesti asennettujen tuotteiden vaihtamisesta aiheutuvista kustannuksista. Kuorman purkaminen ja käsittely Katelevyt puretaan autosta tasaiselle alustalle. Aseta levynipun alle n. 200 mm korkeat tuet noin metrin välein. Levynippuja voidaan normaaliolosuhteissa varastoida pakattuna tai pakkaamattomana noin kuukauden ajan. Pitempiaikaisessa varastoinnissa levyniput tulee suojata ja siirtää kaltevalle alustalle siten, että levyjen väliin mahdollisesti joutunut vesi pääsee haihtumaan tai valumaan pois. Yksittäisiä levyjä käsiteltäessä on huomioitava, ettei pitkiä levyjä saa nostaa päistä eikä vetää toisiaan vasten. Yksittäisten levyjen nostamisessa katolle voidaan tarvittaessa käyttää apuna nostolaitetta. (). Katkaisulaikalla varustetun kulmahiomakoneen (rälläkkä) käyttö on kielletty. Sen käyttö johtaa pinnoitetakuun välittömään raukeamiseen. Oikeanlaisella terällä varustetun käsisirkkelin ja peltisaksien tai nakertajan lisäksi tarvitset ruuvinvääntimen tai akkuporakoneen sekä mitan. Suojaa katelevy työstämisen aikana, sillä terävät lastut saattavat vaurioittaa pinnoitetta. Asennuksen aikana levyn pintaan kerääntyneet poraus- ja leikkausjätteet on harjattava huolellisesti pois. Mahdolliset pinnoitteeseen syntyneet naarmut sekä katelevyjen näkyvät leikkausreunat suositellaan maalattavaksi tarkoitukseen soveltuvalla paikkamaalilla. Työturvallisuus Käytä aina työkäsineitä ja suojavaatetusta levyjä käsitellessäsi. Varo levyjen teräviä reunoja ja kulmia. Älä mene levyjä siirrettäessä kuorman alle. Varmista liinojen kestävyys sekä kiinnipysyvyys. Vältä levyjen käsittelyä kovalla tuulella. Kun liikut katolla, noudata suurta varovaisuutta sekä käytä turvaköyttä ja pehmeäpohjaisia jalkineita. Noudata työn aikana voimassa olevia turvallisuusmääräyksiä. Levyjen nostaminen ja käsittely (2). Yksittäisiä levyjä käsiteltäessä on huomioitava, ettei pitkiä levyjä saa nostaa päistä eikä vetää toisiaan vasten. Paras tapa kuljettaa niitä on reunasta kiinni pitäen. Yksittäiset levyt nostetaan katolle räystäälle asennettuja juoksuja pitkin. Huom. kiinnitä erityistä huomiota yli 7m pitkien Finnera Plus levyjen käsittelyyn. Katelevyt siirretään juoksuja pitkin katolle siten, että siirtoa avustetaan maasta levyjen sivulta työntäen. Levyjen alapuolelle ei saa mennä noston aikana. Katon tilaaminen (). Ruukki toimittaa vesikatelevyt annettujen mittojen mukaisesti. Mitat saat rakennepiirustuksista. Voit myös itse piirtää yksinkertaisen mallin, johon sisällytät tärkeimmät mitat. Nyrkkisääntönä on, että katelevyn pituus (L) mitataan ulommaisen otsalaudan ulkopinnasta harjalinjan keskelle. Jotta katelevyt olisivat oikean mittaisia, kannattaa mittaustulos tarkistaa rakennuksen kaikilta lappeilta useasta eri kohtaa. (). Mitoita ulokkeiden pituudet muotokatteen kuviojaon mukaisesti. Mikäli jako ei mene tasan katteen kuviojaolla, levy voidaan tehdä esim. kahdesta eri palasta. Huomioi mansardikatoissa levyn korkeuden ja taitteen vaikutus levyn mittaan. 2 nostotuet L ulokkeen mitta: n x 0mm Työstäminen Katelevyt toimitetaan määrämittaisina. Esimerkiksi jiireissä, aumoissa ja läpivienneissä joudutaan levyjä kuitenkin työstämään myös rakennuspaikalla. Katelevyjä voidaan työstää ohutlevyn työstämiseen sopivalla käsisirkkelillä, peltisaksilla, nakertajalla, kuviosahalla tai muilla kylmästi leikkaavilla laitteilla. Katon mittojen tarkistaminen Katelevyt asennetaan suoraan kulmaan alaräystääseen nähden. Ennen asennuksen aloittamista tarkista katon tasaisuus, ristimitta sekä harjan ja räystäiden suoruus. Ongelmatilanteissa ota yhteyttä tekniseen neuvontaamme, kts. takakannen yhteystiedot. Lisätietoja saat teknisestä neuvonnasta, kts. takakannen yhteystiedot. Alusrakenteen valmisteleminen (5). Aloita aluskatteen asennus alaräystäältä vaakasuoraan kattotuolien päälle. Aluskatteen tulee ulottua ala- ja päätyräystäältä vähintään 200 mm seinälinjan yli. Kiinnitä aluskate alustavasti hakasilla kattotuoleihin. Lopullinen kiinnitys tapahtuu naulaamalla tuuletusrimat aluskatteen päälle kattotuolien suuntaisesti. Jätä aluskate löysäksi kattotuolien väliin. Aluskate asennetaan harjalle tämän asennusohjeen yksityiskohtaisiakuvia -kohdan mukaisella tavalla. Ongelmatilanteissa tarkista kohdekohtainen harjaratkaisu rakennesuunnittelijalta. Limitä aluskate vaakasaumassa n. 50 mm. Jos aluskatteeseen on tehtävä pituussuuntaisia jatkoksia, toteutetaan ne kattotuolien kohdalla vähintään 00 mm limityksellä. 5 limitys ~50mm puurima esim. 2 x 50mm 5

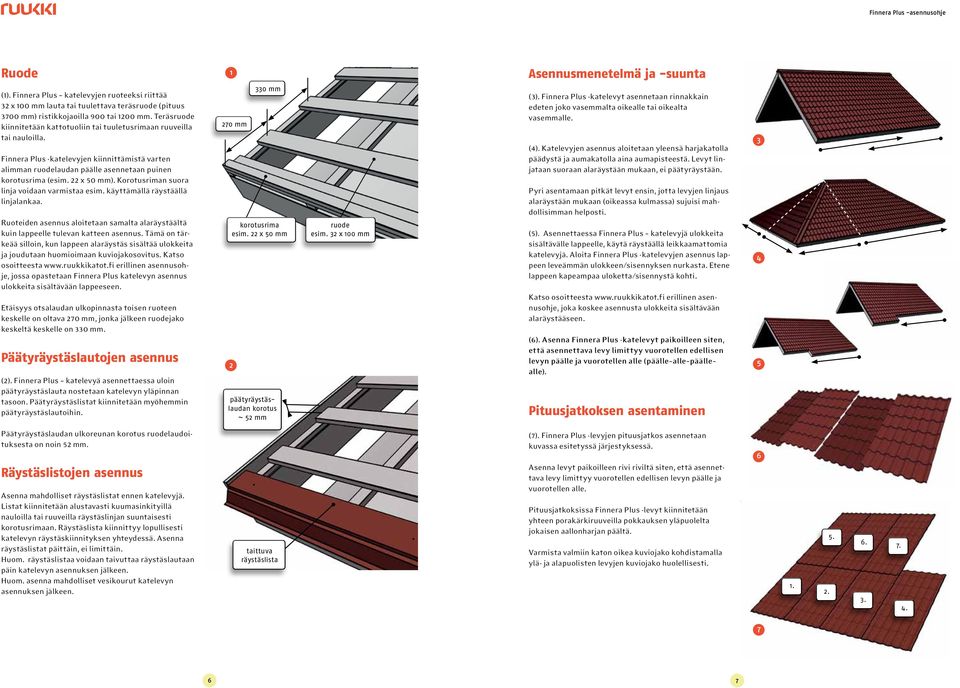

4 Ruode Asennusmenetelmä ja -suunta (). Finnera Plus katelevyjen ruoteeksi riittää 2 x 00 mm lauta tai tuulettava teräsruode (pituus 700 mm) ristikkojaoilla 900 tai 200 mm. Teräsruode kiinnitetään kattotuoliin tai tuuletusrimaan ruuveilla tai nauloilla. Finnera Plus -katelevyjen kiinnittämistä varten alimman ruodelaudan päälle asennetaan puinen korotusrima (esim. 22 x 50 mm). Korotusriman suora linja voidaan varmistaa esim. käyttämällä räystäällä linjalankaa. Ruoteiden asennus aloitetaan samalta alaräystäältä kuin lappeelle tulevan katteen asennus. Tämä on tärkeää silloin, kun lappeen alaräystäs sisältää ulokkeita ja joudutaan huomioimaan kuviojakosovitus. Katso osoitteesta erillinen asennusohje, jossa opastetaan Finnera Plus katelevyn asennus ulokkeita sisältävään lappeeseen. Etäisyys otsalaudan ulkopinnasta toisen ruoteen keskelle on oltava 270 mm, jonka jälkeen ruodejako keskeltä keskelle on 0 mm. Päätyräystäslautojen asennus (2). Finnera Plus katelevyä asennettaessa uloin päätyräystäslauta nostetaan katelevyn yläpinnan tasoon. Päätyräystäslistat kiinnitetään myöhemmin päätyräystäslautoihin. 270 mm 2 0 mm korotusrima esim. 22 x 50 mm päätyräystäslaudan korotus ~ 52 mm ruode esim. 2 x 00 mm (). Finnera Plus -katelevyt asennetaan rinnakkain edeten joko vasemmalta oikealle tai oikealta vasemmalle. (). Katelevyjen asennus aloitetaan yleensä harjakatolla päädystä ja aumakatolla aina aumapisteestä. Levyt linjataan suoraan alaräystään mukaan, ei päätyräystään. Pyri asentamaan pitkät levyt ensin, jotta levyjen linjaus alaräystään mukaan (oikeassa kulmassa) sujuisi mahdollisimman helposti. (5). Asennettaessa Finnera Plus katelevyjä ulokkeita sisältävälle lappeelle, käytä räystäällä leikkaamattomia katelevyjä. Aloita Finnera Plus -katelevyjen asennus lappeen leveämmän ulokkeen/sisennyksen nurkasta. Etene lappeen kapeampaa uloketta/sisennystä kohti. Katso osoitteesta erillinen asennusohje, joka koskee asennusta ulokkeita sisältävään alaräystääseen. (6). Asenna Finnera Plus -katelevyt paikoilleen siten, että asennettava levy limittyy vuorotellen edellisen levyn päälle ja vuorotellen alle (päälle alle päälle alle). Pituusjatkoksen asentaminen 5 Päätyräystäslaudan ulkoreunan korotus ruodelaudoituksesta on noin 52 mm. Räystäslistojen asennus Asenna mahdolliset räystäslistat ennen katelevyjä. Listat kiinnitetään alustavasti kuumasinkityillä nauloilla tai ruuveilla räystäslinjan suuntaisesti korotusrimaan. Räystäslista kiinnittyy lopullisesti katelevyn räystäskiinnityksen yhteydessä. Asenna räystäslistat päittäin, ei limittäin. Huom. räystäslistaa voidaan taivuttaa räystäslautaan päin katelevyn asennuksen jälkeen. Huom. asenna mahdolliset vesikourut katelevyn asennuksen jälkeen. taittuva räystäslista (7). Finnera Plus -levyjen pituusjatkos asennetaan kuvassa esitetyssä järjestyksessä. Asenna levyt paikoilleen rivi riviltä siten, että asennettava levy limittyy vuorotellen edellisen levyn päälle ja vuorotellen alle. Pituusjatkoksissa Finnera Plus -levyt kiinnitetään yhteen porakärkiruuveilla pokkauksen yläpuolelta jokaisen aallonharjan päältä. Varmista valmiin katon oikea kuviojako kohdistamalla ylä- ja alapuolisten levyjen kuviojako huolellisesti

5 Katelevyjen kiinnitys (). Kiinnitä Finnera Plus -katelevyt ruodelautoihin ruuveilla aaltokuvion pohjasta, pystypokkauksen alapuolelta. Käytä puuruoteiden kanssa,8 x 28 mm:n porakärkiruuveja. Limityssaumoissa levyt kiinnitetään yhteen porakärkiruuveilla aallonharjan päältä, jokaisen pystypokkauksen alapuolelta. Kiinnitä levyt räystäällä korotusrimaan joka toisen aallon pohjalta. Lappeen ruuvien kiinnittäminen aloitetaan lappeen päädystä siten, että jätetään yksi kuviorivi alaräystäältä väliin. Ensimmäisen ruuvin asennuksen jälkeen seuraava asennetaan kaksi pystypokkausta ylös ja yksi aalto sivulle. Näin jatketaan harjalle asti. Sivusuunnassa edetään aloitusruuvista kolme aaltoa sivulle, jonka jälkeen tästä kiinnityksestä edetään ylöspäin harjalle samoin kuin aloituksessa. Levyjen kiinnitysohjeissa on huomioitu reuna-alueelle tuleva tuulen noste, keskialueelle kohdistuva lämpöliikkeen vaikutus sekä levyjen saumoissa tiiveys ja sauman ulkonäkö. Katelevyjen asennus 2 Kiinnitysruuvit (kaksi pokkausta ylös - yksi aalto sivulle) Limitysruuvit (aallon harjalle - pokkauksen alapuolelle) Räystäsruuvit (listan läpi korotusrimaan - joka toinen aalto) Päätyräystäsruuvit (aallon pohjalle - pokkauksen alapuolelle) * (). Asenna seuraava levy paikoilleen. Kiinnitä levyt pituussaumasta yhteen kateruuveilla aallonharjan päältä, jokaisen pystypokkauksen alapuolelta. Kiinnitä levy myös väliaikaisesti yhdellä ruuvilla harjalta. Asenna kolme neljä levyä tällä tavoin levykentäksi. (). Irrota levykentän ruuvit harjalta ja kohdista katelevy alaräystään mukaan. Säädä räystäsylitys yhtä suureksi - noin 5 5 mm. (5). Kiinnitä levyt linjauksen jälkeen ruuvaamalla levykenttä kiinni ensin alaräystäällä ja sitten harjalta joka toisen aallon pohjasta. Tämän jälkeen tehdään uusi levykenttä edellisen jatkeeksi kiinnittämällä levyt vain pituussaumoista toisiinsa. Levykenttä linjataan ja kiinnitetään alaräystään mukaan (räystäsylitys noin 5 5 mm). Tarvittaessa irrotetaan osa edellisten levykenttien kateruuveista alaräystäältä ja harjalta linjauksen ajaksi. Näin jatketaan lape loppuun asti. Kiinnitä erityistä huomiota katelevyjen etenemään. Katelevyjen yläpään ja alapään etenemä tulisi olla yhtä suuri. Kiinnitä lopuksi levykentät ruoteisiin ruuvausohjeiden mukaisesti. Lopullinen kiinnitys tapahtuu näillä ruuveilla. Tuulisella säällä kannattaa kiinnittää huomiota väliaikaiseen kiinnitykseen alaräystäällä ja harjalla ruuvausjako huomioiden. Poista pehmeällä harjalla kaikki katolle kertyneet leikkaus- ja porausjätteet. Käytä mahdollisiin naarmuihin paikkamaalia. 5 * * * (2). Kiinnitä ensimmäinen katelevy paikoilleen siten, että räystäsylitys aloitusreunassa on noin 5 5 mm. Kiinnitä levy kulmasta yhdellä kateruuvilla korotusrimaan ja väliaikaisesti *harjalta. 8 9

6 Sisäjiirin rakentaminen (). Sisäjiirilistan alusta laudoitetaan sisäjiirilistan leveyden alueelta. Laudoitus tehdään samaan tasoon ruoteiden kanssa. Jätä jiirilautojen väliin noin 20 mm:n levyiset tuuletusaukot. Leikkaa räystäslista oikeanmuotoiseksi ja asenna se sisäjiirin kulmaan. (2). Sovita sisäjiirilista paikoilleen ja kiinnitä se kuumasinkityillä nauloilla. Pituusjatkoksissa jiirilevyn limityksen on oltava vähintään 200 mm. Limityskohtien tiivistämiseen suositellaan tiivistysmassaa. Leikkaa ja muotoile jiirilevyn alareuna samansuuntaiseksi räystäiden kanssa. Merkitse sisäjiirilistaan suuntaa-antavat viivat kuvaamaan katelevyjen sijoittumista sisäjiirin kohdalle. Katelevyjen sijaintia merkitsevien viivojen välisen etäisyyden on oltava vähintään 200 mm. Sisäjiirilistan täytyy ulottua katelevyjen alle vähintään 250 mm (katso yksityiskohtakuvat sivulta 5). (). Poista yleistiivisteen suojateippi ja laita tiiviste paikoilleen noin 0 mm:n päähän suuntaviivoista sisäjiirilistan reunan suuntaan. (). Aseta täysikokoiset katelevyt paikoilleen. Jätä leikkaamista vaativat levyt tässä vaiheessa asentamatta. 2 >200 mm (5). Mittaa etäisyys viimeisen ehjän Finnera levyn reunasta jiirin pohjaan kahdesta eri kohdasta: räystäältä (X) ja harjalta (Y). (6). Kiinnitä jiirissä tarvittavat levyt maassa toisiinsa tilapäisesti ruuveilla. Luo leikkauslinja siirtämällä mitat katelevyyn. Huom. muista vähentää mitoista sisäjiiriin jäävän vapaan tilan verran (-00mm) sekä lisätä Finnera levyn limityksen verran (+50mm). Eli vähennä yhteensä -50mm. Irroita levyt toisistaan ja leikkaa levyt. Katso osoitteesta vaihtoehtoisia tapoja mitoittaa sisäjiirin Finnera Plus levyt. Lisätietoja saat myös teknisestä neuvonnasta, kts. takakannen yhteystiedot. 7). Asenna leikatut katelevyt. Tarkista asennuksen edetessä että sisäjiiriin tulevat katelevyt noudattavat piirrettyä suuntaviivaa sisäjiirilistassa. Kiinnitä sisäjiirin kohdalle asennetut katelevyt paikoilleen porakärkiruuveilla. (8). Jatka asennusta edellä kuvatulla tavalla. Poista pehmeällä harjalla kaikki katolle kertyneet leikkaus- ja porausjätteet. Käytä tarvittaessa naarmuihin paikkamaalia. 5 6 X Y X - 50 mm Y - 50 mm ~260 mm 7 8 0

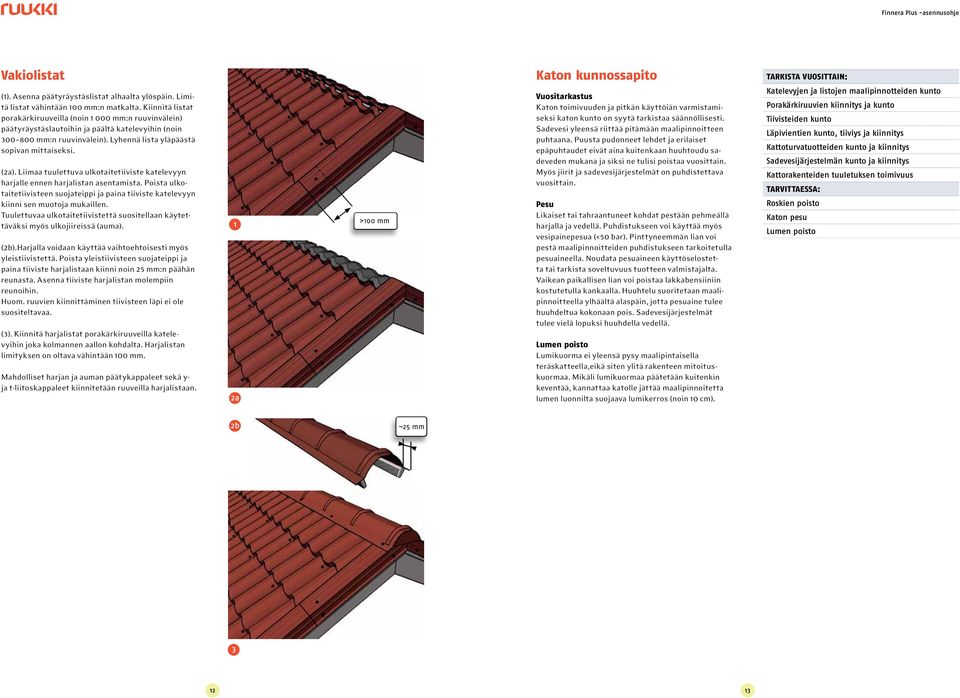

7 Vakiolistat (). Asenna päätyräystäslistat alhaalta ylöspäin. Limitä listat vähintään 00 mm:n matkalta. Kiinnitä listat porakärkiruuveilla (noin 000 mm:n ruuvinvälein) päätyräystäslautoihin ja päältä katelevyihin (noin mm:n ruuvinvälein). Lyhennä lista yläpäästä sopivan mittaiseksi. (2a). Liimaa tuulettuva ulkotaitetiiviste katelevyyn harjalle ennen harjalistan asentamista. Poista ulkotaitetiivisteen suojateippi ja paina tiiviste katelevyyn kiinni sen muotoja mukaillen. Tuulettuvaa ulkotaitetiivistettä suositellaan käytettäväksi myös ulkojiireissä (auma). (2b).Harjalla voidaan käyttää vaihtoehtoisesti myös yleistiivistettä. Poista yleistiivisteen suojateippi ja paina tiiviste harjalistaan kiinni noin 25 mm:n päähän reunasta. Asenna tiiviste harjalistan molempiin reunoihin. Huom. ruuvien kiinnittäminen tiivisteen läpi ei ole suositeltavaa. (). Kiinnitä harjalistat porakärkiruuveilla katelevyihin joka kolmannen aallon kohdalta. Harjalistan limityksen on oltava vähintään 00 mm. Mahdolliset harjan ja auman päätykappaleet sekä y- ja t-liitoskappaleet kiinnitetään ruuveilla harjalistaan. 2a >00 mm Katon kunnossapito Vuositarkastus Katon toimivuuden ja pitkän käyttöiän varmistamiseksi katon kunto on syytä tarkistaa säännöllisesti. Sadevesi yleensä riittää pitämään maalipinnoitteen puhtaana. Puusta pudonneet lehdet ja erilaiset epäpuhtaudet eivät aina kuitenkaan huuhtoudu sadeveden mukana ja siksi ne tulisi poistaa vuosittain. Myös jiirit ja sadevesijärjestelmät on puhdistettava vuosittain. Pesu Likaiset tai tahraantuneet kohdat pestään pehmeällä harjalla ja vedellä. Puhdistukseen voi käyttää myös vesipainepesua (<50 bar). Pinttyneemmän lian voi pestä maalipinnoitteiden puhdistukseen tarkoitetulla pesuaineella. Noudata pesuaineen käyttöselostetta tai tarkista soveltuvuus tuotteen valmistajalta. Vaikean paikallisen lian voi poistaa lakkabensiiniin kostutetulla kankaalla. Huuhtelu suoritetaan maalipinnoitteella ylhäältä alaspäin, jotta pesuaine tulee huuhdeltua kokonaan pois. Sadevesijärjestelmät tulee vielä lopuksi huuhdella vedellä. Lumen poisto Lumikuorma ei yleensä pysy maalipintaisella teräskatteella,eikä siten ylitä rakenteen mitoituskuormaa. Mikäli lumikuormaa päätetään kuitenkin keventää, kannattaa katolle jättää maalipinnoitetta lumen luonnilta suojaava lumikerros (noin 0 cm). Tarkista vuosittain: Katelevyjen ja listojen maalipinnotteiden kunto Porakärkiruuvien kiinnitys ja kunto Tiivisteiden kunto Läpivientien kunto, tiiviys ja kiinnitys Kattoturvatuotteiden kunto ja kiinnitys Sadevesijärjestelmän kunto ja kiinnitys Kattorakenteiden tuuletuksen toimivuus Tarvittaessa: Roskien poisto Katon pesu Lumen poisto 2b ~25 mm 2

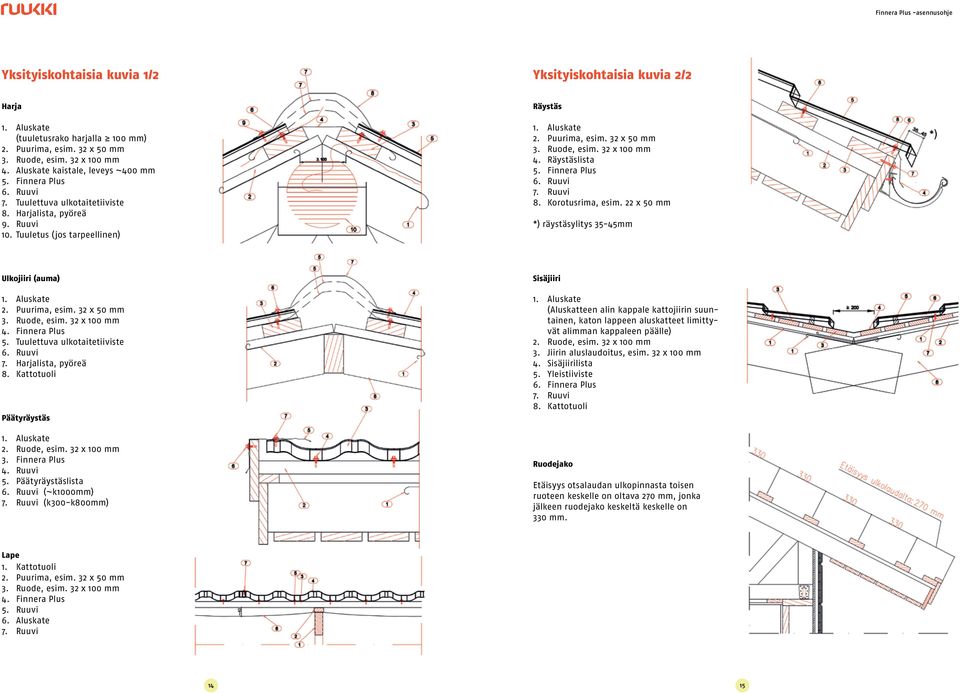

8 Yksityiskohtaisia kuvia /2 Yksityiskohtaisia kuvia 2/2 Harja. Aluskate (tuuletusrako harjalla 00 mm) 2. Puurima, esim. 2 x 50 mm. Ruode, esim. 2 x 00 mm. Aluskate kaistale, leveys ~00 mm 5. Finnera Plus 6. Ruuvi 7. Tuulettuva ulkotaitetiiviste 8. Harjalista, pyöreä 9. Ruuvi 0. Tuuletus (jos tarpeellinen) Räystäs. Aluskate 2. Puurima, esim. 2 x 50 mm. Ruode, esim. 2 x 00 mm. Räystäslista 5. Finnera Plus 6. Ruuvi 7. Ruuvi 8. Korotusrima, esim. 22 x 50 mm *) räystäsylitys 5-5mm *) Ulkojiiri (auma). Aluskate 2. Puurima, esim. 2 x 50 mm. Ruode, esim. 2 x 00 mm. Finnera Plus 5. Tuulettuva ulkotaitetiiviste 6. Ruuvi 7. Harjalista, pyöreä 8. Kattotuoli Päätyräystäs. Aluskate 2. Ruode, esim. 2 x 00 mm. Finnera Plus. Ruuvi 5. Päätyräystäslista 6. Ruuvi (~k000mm) 7. Ruuvi (k00-k800mm) Sisäjiiri. Aluskate (Aluskatteen alin kappale kattojiirin suuntainen, katon lappeen aluskatteet limittyvät alimman kappaleen päälle) 2. Ruode, esim. 2 x 00 mm. Jiirin aluslaudoitus, esim. 2 x 00 mm. Sisäjiirilista 5. Yleistiiviste 6. Finnera Plus 7. Ruuvi 8. Kattotuoli Ruodejako Etäisyys otsalaudan ulkopinnasta toisen ruoteen keskelle on oltava 270 mm, jonka jälkeen ruodejako keskeltä keskelle on 0 mm. Lape. Kattotuoli 2. Puurima, esim. 2 x 50 mm. Ruode, esim. 2 x 00 mm. Finnera Plus 5. Ruuvi 6. Aluskate 7. Ruuvi 5

9 Ruukki toimittaa asiakkailleen energiatehokkaita teräsratkaisuja: paremmin rakennettuja ympäristöjä asumiseen, työhön ja liikkumiseen. CFI 0.5FI/05.202/TBWA/HK Asiakaspalvelu Myynti Tekninen neuvonta Faksi Tämä ohjelehti on tarkistettu mahdollisimman huolellisesti. Emme kuitenkaan vastaa mahdollisista virheistä tai tietojen väärästä soveltamisesta aiheutuneista välittömistä tai välillisistä vahingoista. Oikeudet muutoksiin pidätetään. Copyright 202 Rautaruukki Oyj. Kaikki oikeudet pidätetään. Ruukki, Rautaruukki, Living. Working. Moving. ja Ruukin tuotenimet ovat Rautaruukki Oyj:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä.
