2 2 Kiitos Sinulle, että valitsit GIN aqua Oy:n jäteveden puhdistustuotteen! Tuotteemme soveltuvat vesien kokonaisvaltaiseen käsittelyyn. Valikoimistamme löytyvät haja-asutusalueiden jätevesien puhdistamiseen liittyvät tuotteet omakotitalon ja rantasaunan vedenpuhdistuksesta, maatilojen ja kyläyhteisöjen tarpeisiin Valitsemasi BIOSTONE + CHEMSTONE -jätevedenpuhdistamo on suunniteltu ja valmistettu Suomessa, josta osoituksena käytämme tuotteissamme avainlippu-merkintää. Valmistaja GIN aqua Oy on ISO 9001 ja ISO sertifioitu yritys. Lisäinformaatiota partnereiltamme ja valmistajalta HUOMIOITAVAA Valmistaja pidättää oikeuden muutoksiin tuotteen tekniikkaa, komponentteja ja käytettäviä materiaaleja koskien. Käänny tarvittaessa GIN aquan edustajan puoleen, mikäli haluat varmistaa komponenttien / varaosien yhteensopivuuden. Tässä ohjeessa olevat mitat ja painot ovat nimellisiä, joten niistä on voitu poiketa hankkimasi tuotteen osalta.

3 3 Sisällysluettelo 1 BIOSTONE + CHEMSTONE JÄTEVEDEN KÄSITTELYJÄRJESTELMÄ BIOSTONE + CHEMSTONE tuotepaketit ASENNUS Huomioitavaa ennen asennusta Kaivanto Eristys Ankkurointi Putkiyhteet Pinta-anturi Sähkökeskus Asennus Tietoa sähkökeskuksesta Käyttöturvallisuus Sähkökeskuksen käyttöönotto Ohjauskeskus Huomioitavia seikkoja sähkökeskuksen asentamisesta ja käytöstä Muita asennuksessa huomioitavia seikkoja KÄYTTÖÖNOTTO JA TOIMINTA Hälytyksen tapahtuessa (Pump error) KEMIKAALI CleanWater saostuskemikaali HUOLTO Pumput Kemiallinen osa Biologinen osa TEKNISET TIEDOT Varaosat Kierrätys LIITTEET... 16

4 4 1 BIOSTONE + CHEMSTONE JÄTEVEDEN KÄSITTELYJÄRJESTELMÄ BIOSTONE + CHEMSTONE -jätevedenpuhdistamot ovat täydellisiä biologis-kemiallisia jäteveden käsittelyjärjestelmiä. Tuotteesta riippuen puhdistamot soveltuvat maksimissaan 200 henkilön kiinteistölle. Puhdistamo tarvitsee esiselkeytykseen sakokaivoston, jonka kokonaistilavuuden tulee olla vähintään kaksi kertaa puhdistamon läpi vuorokaudessa virtaavan vesimäärän suuruinen. Biologisessa osassa mikrobimassa kasvaa muovitäyteaineen pintoihin, samalla kun vettä kierrätetään ja hapetetaan kasvualustassa. Mikrobit käyttävät vedessä olevaa orgaanista ainetta ravintonaan ja poistavat sitä sekä typpeä vedestä. Mikrobitoiminto poistaa jätevedestä myös typpeä. Kemiallisessa osassa tulevaan veteen sekoitetaan saostuskemikaalia, joka veteen sekoittuessaan saostaa liukoista fosforia. Muodostuneet flokit (fosforin sakkautuminen) laskeutetaan ja suodatetaan ennen luontoon laskemista. Jälkisuodattimena toimiva kivikuitusuodatin poistaa vedestä partikkelit jopa bakteerikokoon asti (1,6 μm). BIOSTONE + CHEMSTONE jäteveden käsittelyjärjestelmät täyttävät nykylainsäädännön vaatimukset tiukennetulla vaatimustasolla (BOD 90 %, P 85 % ja N 40 %). 1.1 BIOSTONE + CHEMSTONE tuotepaketit Puhdistamo BIOSTONE + CHEMSTONE 50 BIOSTONE + CHEMSTONE 100 BIOSTONE + CHEMSTONE 200 BIOSTONE + CHEMSTONE 300 Kiinteistön henkilömäärä 50 hlö 100 hlö 200 hlö 300 hlö Käsittelykapasiteetti vuorokaudessa 5 m³ 10 m³ 20 m³ 30 m³ Toimitussisältö: Biologinen ja kemiallinen puhdistusyksikkö Ohjauskeskus CleanWater saostuskemikaali (30 l)

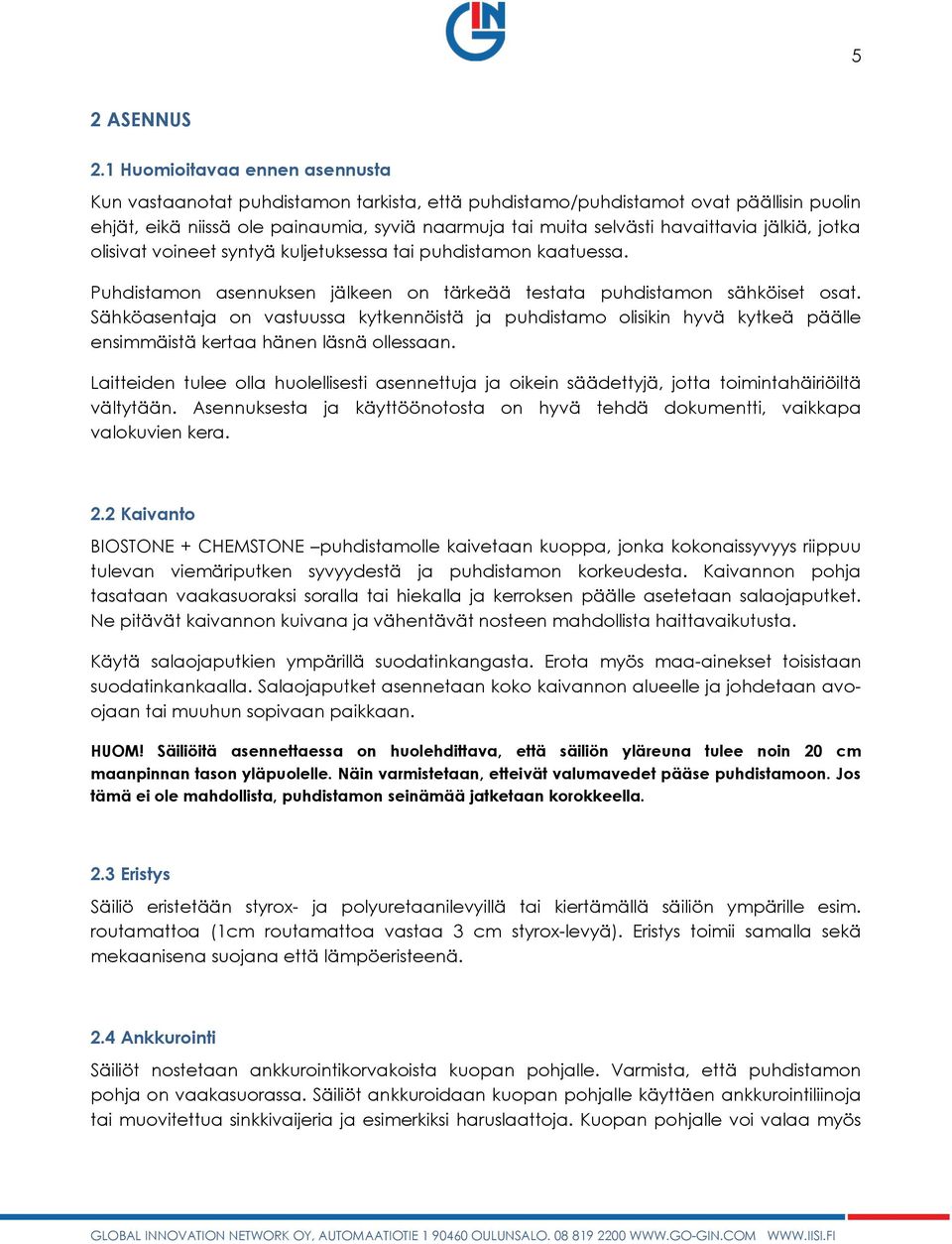

5 5 2 ASENNUS 2.1 Huomioitavaa ennen asennusta Kun vastaanotat puhdistamon tarkista, että puhdistamo/puhdistamot ovat päällisin puolin ehjät, eikä niissä ole painaumia, syviä naarmuja tai muita selvästi havaittavia jälkiä, jotka olisivat voineet syntyä kuljetuksessa tai puhdistamon kaatuessa. Puhdistamon asennuksen jälkeen on tärkeää testata puhdistamon sähköiset osat. Sähköasentaja on vastuussa kytkennöistä ja puhdistamo olisikin hyvä kytkeä päälle ensimmäistä kertaa hänen läsnä ollessaan. Laitteiden tulee olla huolellisesti asennettuja ja oikein säädettyjä, jotta toimintahäiriöiltä vältytään. Asennuksesta ja käyttöönotosta on hyvä tehdä dokumentti, vaikkapa valokuvien kera. 2.2 Kaivanto BIOSTONE + CHEMSTONE puhdistamolle kaivetaan kuoppa, jonka kokonaissyvyys riippuu tulevan viemäriputken syvyydestä ja puhdistamon korkeudesta. Kaivannon pohja tasataan vaakasuoraksi soralla tai hiekalla ja kerroksen päälle asetetaan salaojaputket. Ne pitävät kaivannon kuivana ja vähentävät nosteen mahdollista haittavaikutusta. Käytä salaojaputkien ympärillä suodatinkangasta. Erota myös maa-ainekset toisistaan suodatinkankaalla. Salaojaputket asennetaan koko kaivannon alueelle ja johdetaan avoojaan tai muuhun sopivaan paikkaan. HUOM! Säiliöitä asennettaessa on huolehdittava, että säiliön yläreuna tulee noin 20 cm maanpinnan tason yläpuolelle. Näin varmistetaan, etteivät valumavedet pääse puhdistamoon. Jos tämä ei ole mahdollista, puhdistamon seinämää jatketaan korokkeella. 2.3 Eristys Säiliö eristetään styrox- ja polyuretaanilevyillä tai kiertämällä säiliön ympärille esim. routamattoa (1cm routamattoa vastaa 3 cm styrox-levyä). Eristys toimii samalla sekä mekaanisena suojana että lämpöeristeenä. 2.4 Ankkurointi Säiliöt nostetaan ankkurointikorvakoista kuopan pohjalle. Varmista, että puhdistamon pohja on vaakasuorassa. Säiliöt ankkuroidaan kuopan pohjalle käyttäen ankkurointiliinoja tai muovitettua sinkkivaijeria ja esimerkiksi haruslaattoja. Kuopan pohjalle voi valaa myös

6 6 betonilaatan, johon säiliöt kiinnitetään. Ankkuroinnin tulee olla riittävä tyhjään säiliöön kohdistuvalle nosteelle, joka voi syntyä esimerkiksi huollon aikana. HUOM! Paikoilleen nostossa huomioitava puhdistamon yläosan painopiste, ettei puhdistamo keikahda noston aikana. 2.5 Putkiyhteet Biologisessa yksikössä on kuusi yhdettä: tulo, korvausilma, ylivuoto, poisto sekä sähköjohtojen läpivienti sähkökaappiin ja kemialliseen yksikköön. Tuloyhteeseen yhdistetään sakokaivosta tuleva putki. Poistoputki yhdistetään kemialliseen yksikköön. Ylivuotoputki biologisesta yksiköstä johdetaan kemiallisen yksikön poistoputkeen. Vaihtoehtoisesti sen voi johtaa omana putkenaan sopivaksi katsottuun paikkaan. Kemiallisessa yksikössä on neljä yhdettä: tuloputki biologisesta yksiköstä, lietteen palautusputki sakokaivoon, sähköjohteen biologiseen osaan ja poistoputki ulos. Lietteen palautusputki johdetaan sakokaivon ensimmäiseen osastoon. Kun kaikki putket on kiinnitetty, aloitetaan kaivannon täyttö. Kaivannon täyttövaiheessa putket on tuettava hyvin, jotta ne eivät painu tai rikkoonnu. Täyttöön käytetään kivetöntä hiekkaa. Jos puhdistamo asennetaan savimaahan, hiekkatäyttö on laitettava riittävän laajalle alueelle puhdistamon ja sakokaivon ympärille (vähintään yksi metri). Sakokaivon ja puhdistamoiden täyttäminen vedellä kannattaa aloittaa viimeistään tässä vaiheessa. Tällöin säiliöön kohdistuva rasitus on mahdollisimman vähäinen. Ennen kuin kaivannon täyttö on tuloputken tasalla, varmistetaan että lietteen palautusputki (-putket) saadaan paikoilleen kemiallisesta osasta sakokaivon ensimmäiseen osaan. Täyttöä jatketaan tuloputken tasalle, minkä jälkeen putken päälle ja puhdistamon ympärille (vähintään metrin etäisyydelle puhdistamon reunoista) asetetaan eristelevyt (Styrox) vaakatasoon. Sen jälkeen puhdistamon alue viimeistellään pintamaalla. Pintamaata levitettäessä on huomioitava maan kallistukset siten, ettei puhdistamo jää painanteeseen. Näin varmistetaan, etteivät mahdolliset valumavedet päädy puhdistamoon. 2.6 Pinta-anturi Säädä biologisen osan pinta-anturi roikkumaan noin 10 cm korvausilmaputken alapuolelle. Kytke sen jälkeen pinta-anturin johtimet sähkökaapin riviliittimelle (numeroitu 1 ja 2). Huom! Uusimmissa malleissa pinta-anturi on asennettu kiinteästi, eikä vaadi säätämistä.

7 7 2.7 Sähkökeskus Puhdistamo liitetään sähköverkkoon maakaapelilla Cu 2,5 mmp2p. Liittämisen saa tehdä vain sähköalan riittävän koulutuksen/kokemuksen saanut henkilö. Syöttö on max. 16 A. Ohjauskeskuksen saa avata vain ennalta mainittu riittävän pätevä henkilö. Sähkökeskus asennetaan biologisen ja kemiallisen säiliön väliin, jotta molemmista säiliöistä saadaan johdettua sähköjohdot keskukseen Asennus Sähkökeskus asennetaan puhdistamoiden viereen. Pumppujen sähköjohdot, pinta-anturin johto sekä kemikaalin syöttöletku johdetaan puhdistamon ja sähkökaapin välillä 110 mm putkea pitkin. Keskus voi olla biologisen ja kemiallisen puhdistamon välissä tai biologisen puhdistamon vieressä. Sähkökeskus asennetaan 16 A sulakkeen taakse. Asentaessasi sähköjohdoille tarkoitettua putkea huomioi, että sähkökaapin puolen yhde ole ylempänä kuin puhdistamossa. Tällöin vesi ei pääse valumaan sähkökaappiin Tietoa sähkökeskuksesta Keskus on rakennettu Moellerin ohjelmoitavasta releestä, jolla ohjataan puhdistamossa olevia pumppuja ja laitteita. Logiikalla saadaan aikaan täsmällisesti toimiva kokonaisuus, joka voidaan helposti räätälöidä kullekin kohteelle sopivaksi. Rele ohjaa pumppujen käymisjaksojen pituuksia sekä puhaltimien (oheislaitteiden) toimintaa. Sillä saadaan myös valvottua pinnankorkeuksia ja pumppujen tomintaa. Näin voidaan asettaa erilaisia hälytyskriteerejä, esimerkiksi veden pinnankorkeuden liialliselle nousulle tai pumppujen mahdollisille toimintahäiriöille. HUOM! Sähkökytkennän saa tehdä vain sähköalan riittävän koulutuksen/ kokemuksen omaava henkilö Käyttöturvallisuus Asenna keskus siten, etteivät lapset pääse käsiksi jännitteellisiin osiin. Älä poraa reikiä keskuksen kuoreen (läpiviennit lattialevyn kautta). Älä kosketa sähkölaitetta ollessasi märkä. Tarkista, että jännite ja taajuus ovat oikeat (230V/50Hz). Älä irrota verkkopistokkeita pistorasiasta vetämällä johdosta. Suojaa syöttökaapeli teräviltä kulmilta, kuumuudelta, jäältä ja kemikaaleilta. Älä taivuta johtoja liian tiukalle mutkalle.

8 8 Älä käytä keskusta, jos siinä on viallisia johtimia tai häiriöitä. Toimita laite valtuutettuun huoltoon tarkistettavaksi ja huollettavaksi tai ota yhteys valmistajaan. Pidä keskus aina lukittuna mahdollisen ilkivallan välttämiseksi. Kytke sähkökaappiin virta vasta kun biologisessa osassa on vettä Sähkökeskuksen käyttöönotto Keskuksen käyttöönotossa on huomioitava seuraavat seikat: Kytkentä on suoritettu ohjeiden mukaisesti. Pistotulpat on asetettu niille tarkoitetuille paikoille (katso merkinnät luvun Ohjauskeskuksen pistokekaavio-kuvasta ). Pinta-anturin johdot on kytketty (riviliittimen paikat 1 ja 2). Huom! 230V. Mahdollinen hälytyslamppu on kytketty (lisävaruste, ei kuulu toimitukseen). Älä kytke kierrätyspumpun (CIRC) johtoa ennen kuin biologisessa osassa on vettä.

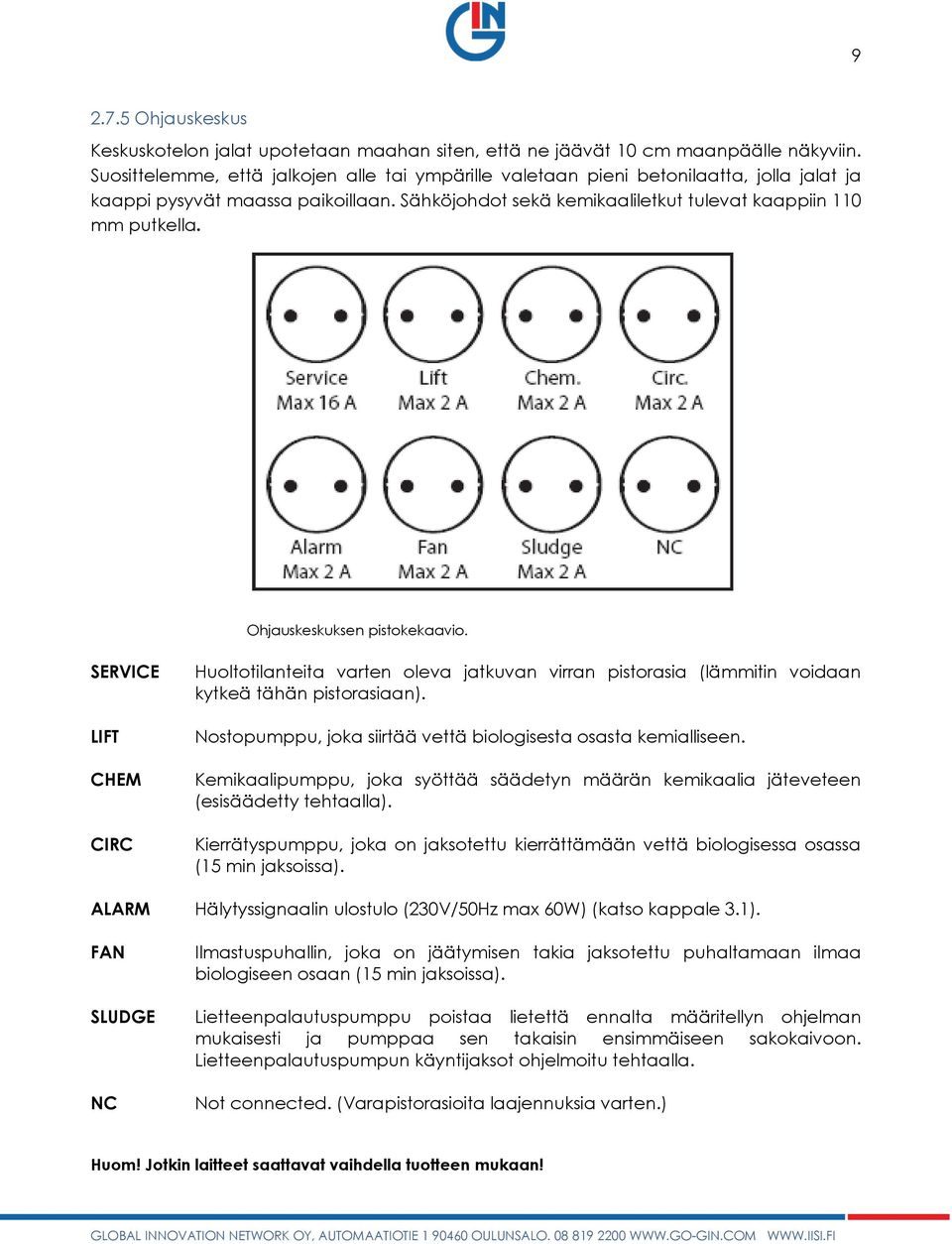

9 Ohjauskeskus Keskuskotelon jalat upotetaan maahan siten, että ne jäävät 10 cm maanpäälle näkyviin. Suosittelemme, että jalkojen alle tai ympärille valetaan pieni betonilaatta, jolla jalat ja kaappi pysyvät maassa paikoillaan. Sähköjohdot sekä kemikaaliletkut tulevat kaappiin 110 mm putkella. Ohjauskeskuksen pistokekaavio. SERVICE LIFT CHEM CIRC Huoltotilanteita varten oleva jatkuvan virran pistorasia (lämmitin voidaan kytkeä tähän pistorasiaan). Nostopumppu, joka siirtää vettä biologisesta osasta kemialliseen. Kemikaalipumppu, joka syöttää säädetyn määrän kemikaalia jäteveteen (esisäädetty tehtaalla). Kierrätyspumppu, joka on jaksotettu kierrättämään vettä biologisessa osassa (15 min jaksoissa). ALARM Hälytyssignaalin ulostulo (230V/50Hz max 60W) (katso kappale 3.1). FAN SLUDGE NC Ilmastuspuhallin, joka on jäätymisen takia jaksotettu puhaltamaan ilmaa biologiseen osaan (15 min jaksoissa). Lietteenpalautuspumppu poistaa lietettä ennalta määritellyn ohjelman mukaisesti ja pumppaa sen takaisin ensimmäiseen sakokaivoon. Lietteenpalautuspumpun käyntijaksot ohjelmoitu tehtaalla. Not connected. (Varapistorasioita laajennuksia varten.) Huom! Jotkin laitteet saattavat vaihdella tuotteen mukaan!

10 Huomioitavia seikkoja sähkökeskuksen asentamisesta ja käytöstä Vikavirtasuoja on testattava kerran kuukaudessa painamalla keltaista painiketta, jolloin vikavirtasuojan on lauettava. Vikavirtasuoja palautetaan toimintaan kääntämällä harmaata vipua I-asentoon (ohje keskuksen kannessa). Kansien avaaminen muilta kuin sähköalan ammattilaisilta on kielletty. Pistorasioiden käyttö muuhun tarkoitukseen on kielletty. Liittäminen ja max-virtaarvot näkyvät kilvissä. Verkkoliitännän saa suorittaa vain sähköalan ammattihenkilö. Kotelon kansiruuvit on kiristettävä. Yläkotelon läpinäkyvä kansi on suljettava huolella. Yläkotelon sisällä on EASY-logiikan käyttöohje. Alakotelon sisällä olevasta muovipussista löytyy johtimien läpivientien tiivisteet ja kiinnitysruuvien muovisuojat. Tiivisteiden halkaisija: M25 johdin halkaisija 7-16 mm, M32 johdin halkaisija mm, M40 johdin halkaisija mm. Lämmitin voidaan kytkeä huoltopistorasiaan (Service) (max. 2 A). Huoltopistorasia (Service) on tarkoitettu maksimisi 10 A kuormituksellle. RCD/MCB = Vikavirtasuoja, Main Switch = Pääkytkin, Reset = Kuittauspainike, EASY 619 = Keskuksen älyosa (ohjelmointi valmiina) Pistorasioihin asennetaan kilvessä mainitun laitteen kojepistotulppa. Sähkökeskuksen on oltava jännitteetön, mikäli koteloiden kannet avataan huoltotöiden yhteydessä. Syöttöjohtimia asennettaessa on huomioitava seuraavaa: L-vaihe asennetaan L-liittimeen ja N-johdin N-liittimeen, PE-johdin PE liittimeen. Anturin johtimet asennetaan riviliittimiin 1 ja 2. Liitinruuvien kireys on tarkastettava. Varmista, että keskuskotelon alaosassa sijaitseva kondenssiveden poistoreikä on auki. 2.8 Muita asennuksessa huomioitavia seikkoja Kiinteistön viemärin tuuletusputki pitää johtaa talon katolle, mielellään harjan yläpuolelle. Varmista, että ilma pääsee virtaamaan sakokaivoston läpi. Hapetusosan korvausilmaputken yläpää ei saa jäädä talvella lumen alle. Korvausilmaputken päähän asennetaan tapauskohtaisesti joko puhallin, sadehattu tai kaksi 90 käyrää. Puhdistamolle tulevaan viemäriputkeen ei saa jäädä vesitaskuja. Nämä voivat estää putkessa kulkevan ilman vapaan kulun.

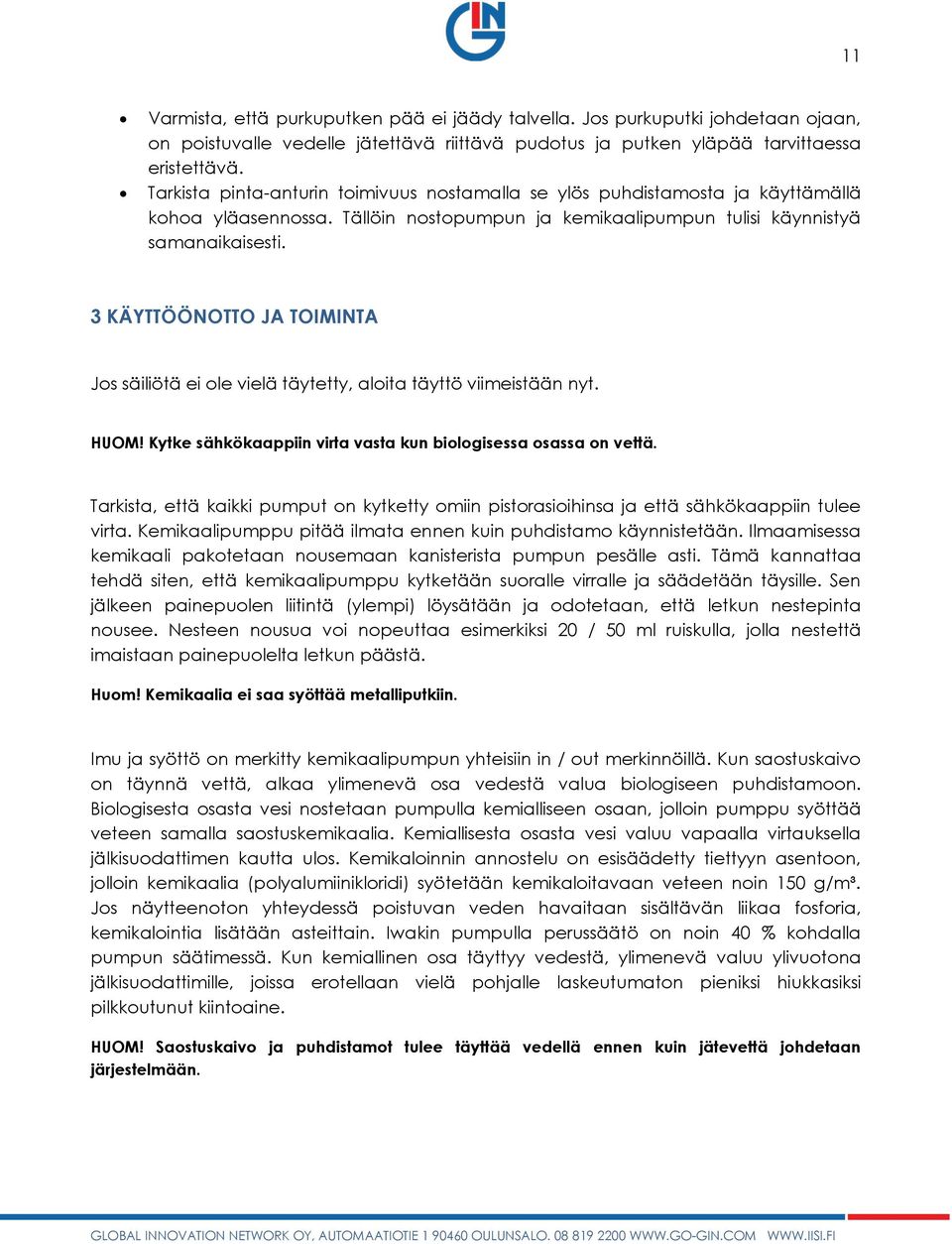

11 11 Varmista, että purkuputken pää ei jäädy talvella. Jos purkuputki johdetaan ojaan, on poistuvalle vedelle jätettävä riittävä pudotus ja putken yläpää tarvittaessa eristettävä. Tarkista pinta-anturin toimivuus nostamalla se ylös puhdistamosta ja käyttämällä kohoa yläasennossa. Tällöin nostopumpun ja kemikaalipumpun tulisi käynnistyä samanaikaisesti. 3 KÄYTTÖÖNOTTO JA TOIMINTA Jos säiliötä ei ole vielä täytetty, aloita täyttö viimeistään nyt. HUOM! Kytke sähkökaappiin virta vasta kun biologisessa osassa on vettä. Tarkista, että kaikki pumput on kytketty omiin pistorasioihinsa ja että sähkökaappiin tulee virta. Kemikaalipumppu pitää ilmata ennen kuin puhdistamo käynnistetään. Ilmaamisessa kemikaali pakotetaan nousemaan kanisterista pumpun pesälle asti. Tämä kannattaa tehdä siten, että kemikaalipumppu kytketään suoralle virralle ja säädetään täysille. Sen jälkeen painepuolen liitintä (ylempi) löysätään ja odotetaan, että letkun nestepinta nousee. Nesteen nousua voi nopeuttaa esimerkiksi 20 / 50 ml ruiskulla, jolla nestettä imaistaan painepuolelta letkun päästä. Huom! Kemikaalia ei saa syöttää metalliputkiin. Imu ja syöttö on merkitty kemikaalipumpun yhteisiin in / out merkinnöillä. Kun saostuskaivo on täynnä vettä, alkaa ylimenevä osa vedestä valua biologiseen puhdistamoon. Biologisesta osasta vesi nostetaan pumpulla kemialliseen osaan, jolloin pumppu syöttää veteen samalla saostuskemikaalia. Kemiallisesta osasta vesi valuu vapaalla virtauksella jälkisuodattimen kautta ulos. Kemikaloinnin annostelu on esisäädetty tiettyyn asentoon, jolloin kemikaalia (polyalumiinikloridi) syötetään kemikaloitavaan veteen noin 150 g/m³. Jos näytteenoton yhteydessä poistuvan veden havaitaan sisältävän liikaa fosforia, kemikalointia lisätään asteittain. Iwakin pumpulla perussäätö on noin 40 % kohdalla pumpun säätimessä. Kun kemiallinen osa täyttyy vedestä, ylimenevä valuu ylivuotona jälkisuodattimille, joissa erotellaan vielä pohjalle laskeutumaton pieniksi hiukkasiksi pilkkoutunut kiintoaine. HUOM! Saostuskaivo ja puhdistamot tulee täyttää vedellä ennen kuin jätevettä johdetaan järjestelmään.

12 12 Puhdistamon biologinen osa tarvitsee jonkin verran aikaa ennen kuin poistuvan veden laatu on orgaanisen aineen osalta parhaimmillaan. Muovitäyteaineen pinnalle muodostuvan mikrobimassan kasvunopeus riippuu pitkälti myös lämpötilasta. 3.1 Hälytyksen tapahtuessa (Pump error) Hälytys puhdistamossa johtuu yleensä pumppurikosta. Hälytys laukeaa, jos vesi ei siirry biologisesta osasta eteenpäin. Hälytys tapahtuu merkkilampun avulla (ei kuulu toimitussisältöön). Merkkilamppu kytketään pistoketta käyttäen keskuksessa olevaan alarm-pistorasiaan ja sijoitetaan siten, että se näkyy esteettä taloon/ rakennukseen, johon puhdistamo on liitetty. Merkkilampun syttyessä on välittömästi suoritettava seuraavat tarkistukset ja toimenpiteet: Paina reset-kytkintä (vihreä näppäin). Jos hälytys hetken kuluttua uusiutuu: Katkaise virta pääkytkimestä. Tarkasta nostopumpun kunto sekä sen letkuliitokset ja mahdolliset tukokset. Nosta pinta-anturi pois putkesta, puhdista ja tarkasta johdon kunto sekä liitokset. Jos vikaa ei näy, aseta pumppu ja anturi takaisin paikoilleen. Kytke virta keskukseen. Mikäli hälytyksen valo ei sammu reset-kytkimestä, pinta-anturi on jatkuvasti ylhäällä. Näin ollen nostopumppu ei saa viestiä siirtää vettä eteenpäin. Jos vettä siirtyy biologisesta osasta kemialliseen: odota että vesi on siirtynyt eteenpäin, pumppaus on loppunut ja kuittaa hälytys sen jälkeen. Jos vettä ei siirry biologisesta osasta kemialliseen, tarkista nostopumpun kunto ja puhdista tai vaihda pumppu tarvittaessa 4 KEMIKAALI 4.1 CleanWater saostuskemikaali CleanWater kemikaalipumpun kanssa käytettävä kemikaali. Keskimääräinen kulutusmäärä yksi (1) astia / henkilö / vuosi. Aine: Polyalumiinikloridi (PAC) Huolehdi, ettei saostuskemikaali pääse loppumaan. CleanWater saostuskemikaalia (10 L ja 30 L) voit tilata lähimmältä jälleenmyyjältäsi tai tehtaalta , Huom! Kemikaalia ei saa syöttää metalliputkiin.

13 13 5 HUOLTO 5.1 Pumput BIOSTONE + CHEMSTONE -puhdistamossa on neljä pumppua: Nostopumppu, joka sijaitsee biologisen osan keskiputkessa. Pumppua käytetään tulevan veden pumppaamiseen bioreaktorista kemialliseen puhdistusosioon (Huom! Ohjaa kemikaalipumppua). Kemikaalipumppu on sähkökaapissa. Lietteen palautuspumppu on kemiallisessa osassa. Kierrätyspumppu on biologisen osan keskiputkessa ja sitä käytetään veden kierrättämiseen ja hapettamiseen. Kierrätyspumppu toimii jaksottaisesti. Nostopumppu sekä kemikaalipumppu toimivat pinta-anturin ohjaamina. Lietepumppuja ohjataan ajastimella. HUOM! Pumput tarkistetaan ja puhdistetaan vähintään kaksi kertaa vuodessa samalla kun sakokaivo tyhjennetään. 5.2 Kemiallinen osa Kemikaaliastia vaihdetaan tarpeen mukaan. Mikäli puhdistamoa käytetään 10 m³/vrk kapasiteetilla, niin kemikaalia kuluu noin 39 kg kuukaudessa. Vähäisen vedenkulutuksen myötä myös kemikaalinkulutus vähenee. Kemiallisesta osasta poistetaan saostunutta fosforia lietteenpalautuspumpun avulla, joka siirtää lietettä kemiallisesta osasta takaisin sakokaivoston ensimmäiseen osaan. Lietteenpalautuspumppu poistaa muutamia satoja litroja lietettä ja pumppaa sen takaisin ensimmäiseen sakokaivoon. Kemiallisen osan lietteen tyhjennys kannattaa suorittaa sakokaivojen tyhjennyksen yhteydessä myös imuautolla laskemalla imuauton letku keskiputkesta kemiallisen osan pohjalle. Kemiallisen osan lietteenpalautuspumppu (keskiputkessa) tarkistetaan ja puhdistetaan. Samalla tarkistetaan kemikaalipumppu ja letkut. Kemiallisen osan jälkisuodattimet vaihdetaan kerran tai kahdesti vuodessa. Vanha suodatinmateriaali poistetaan ja viedään esimerkiksi kompostiin. Kivikuitumateriaali on täysin kompostoituvaa materiaalia. Uuden suodatinmateriaalin säkit asetetaan jälkisuodatinlohkoon ja tiivistetään kevyesti.

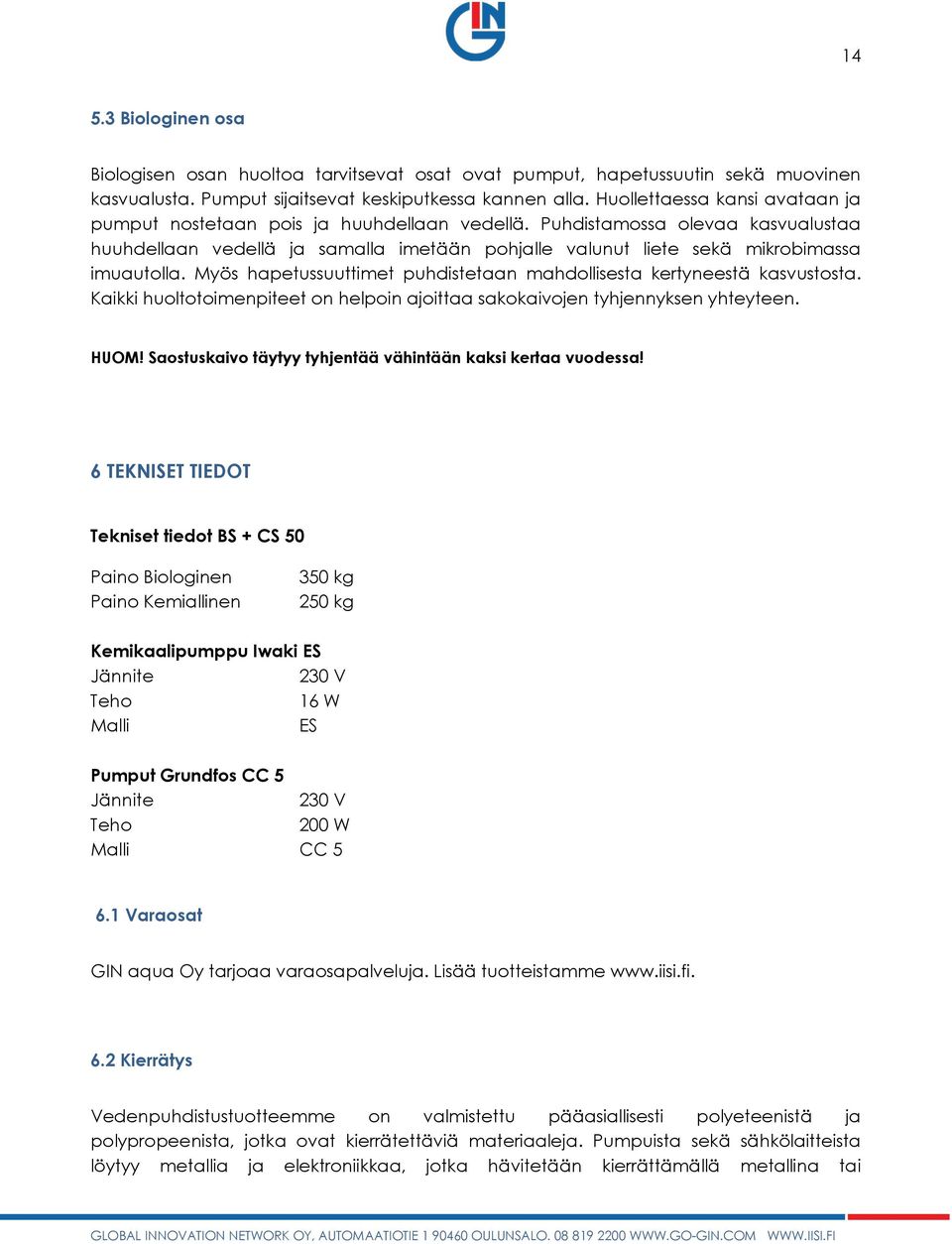

14 Biologinen osa Biologisen osan huoltoa tarvitsevat osat ovat pumput, hapetussuutin sekä muovinen kasvualusta. Pumput sijaitsevat keskiputkessa kannen alla. Huollettaessa kansi avataan ja pumput nostetaan pois ja huuhdellaan vedellä. Puhdistamossa olevaa kasvualustaa huuhdellaan vedellä ja samalla imetään pohjalle valunut liete sekä mikrobimassa imuautolla. Myös hapetussuuttimet puhdistetaan mahdollisesta kertyneestä kasvustosta. Kaikki huoltotoimenpiteet on helpoin ajoittaa sakokaivojen tyhjennyksen yhteyteen. HUOM! Saostuskaivo täytyy tyhjentää vähintään kaksi kertaa vuodessa! 6 TEKNISET TIEDOT Tekniset tiedot BS + CS 50 Paino Biologinen Paino Kemiallinen 350 kg 250 kg Kemikaalipumppu Iwaki ES Jännite 230 V Teho 16 W Malli ES Pumput Grundfos CC 5 Jännite 230 V Teho 200 W Malli CC Varaosat GIN aqua Oy tarjoaa varaosapalveluja. Lisää tuotteistamme Kierrätys Vedenpuhdistustuotteemme on valmistettu pääasiallisesti polyeteenistä ja polypropeenista, jotka ovat kierrätettäviä materiaaleja. Pumpuista sekä sähkölaitteista löytyy metallia ja elektroniikkaa, jotka hävitetään kierrättämällä metallina tai

15 15 elektroniikkajätteenä. Lisäksi tuotteesta löytyy vähäisiä määriä kumia ( tiivisteet sekä läpiviennit ) ja muutama PVC komponentti ( kiristysmutteri ja letkukara ). Lisäinformaatiota jälleenmyyjiltä tai valmistajalta.

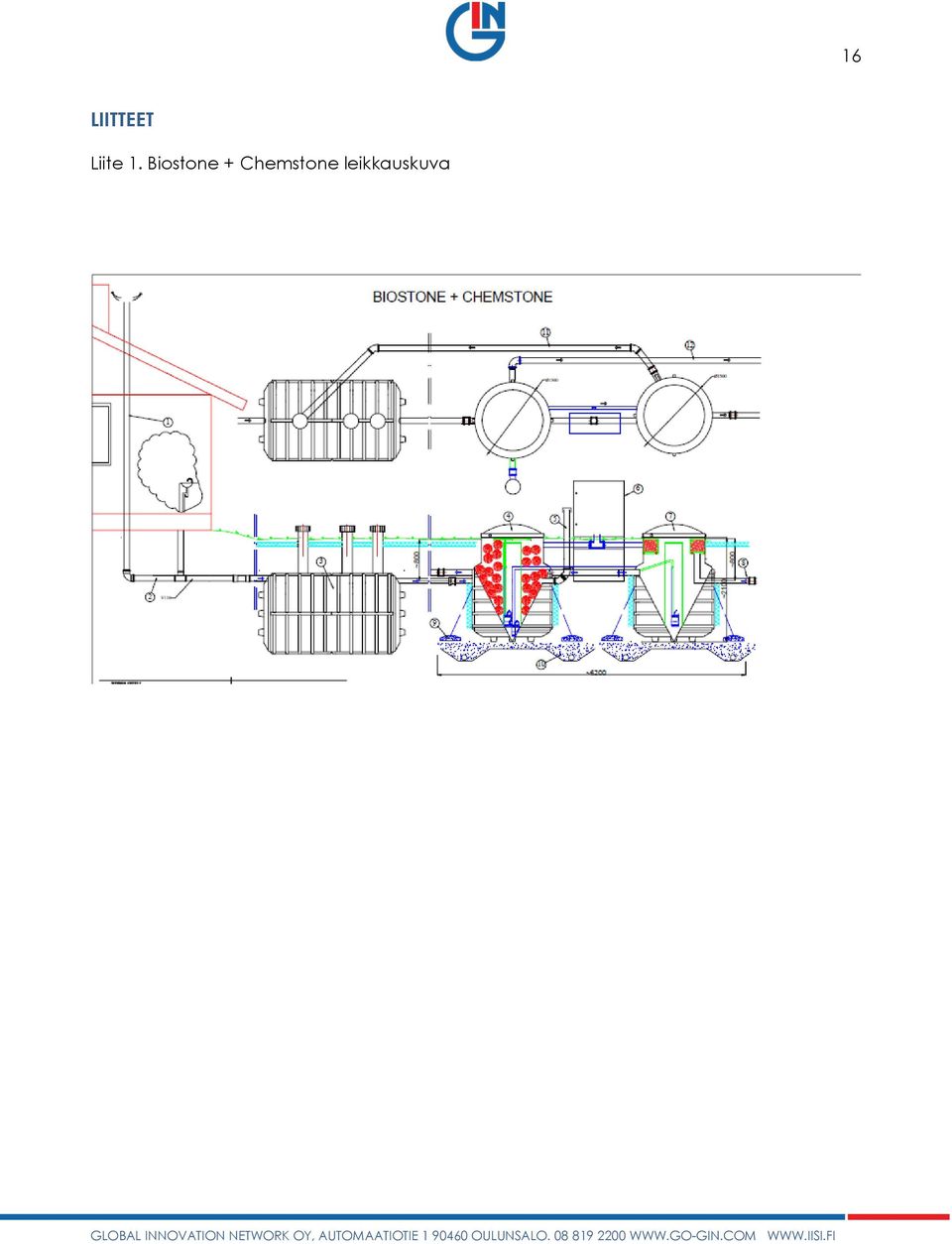

16 16 LIITTEET Liite 1. Biostone + Chemstone leikkauskuva

17 17 Liite 2. Biologinen osa 1. Pinta-anturi 2. Kierrätyspumppu 3. Nostopumppu 4. Kasvualusta

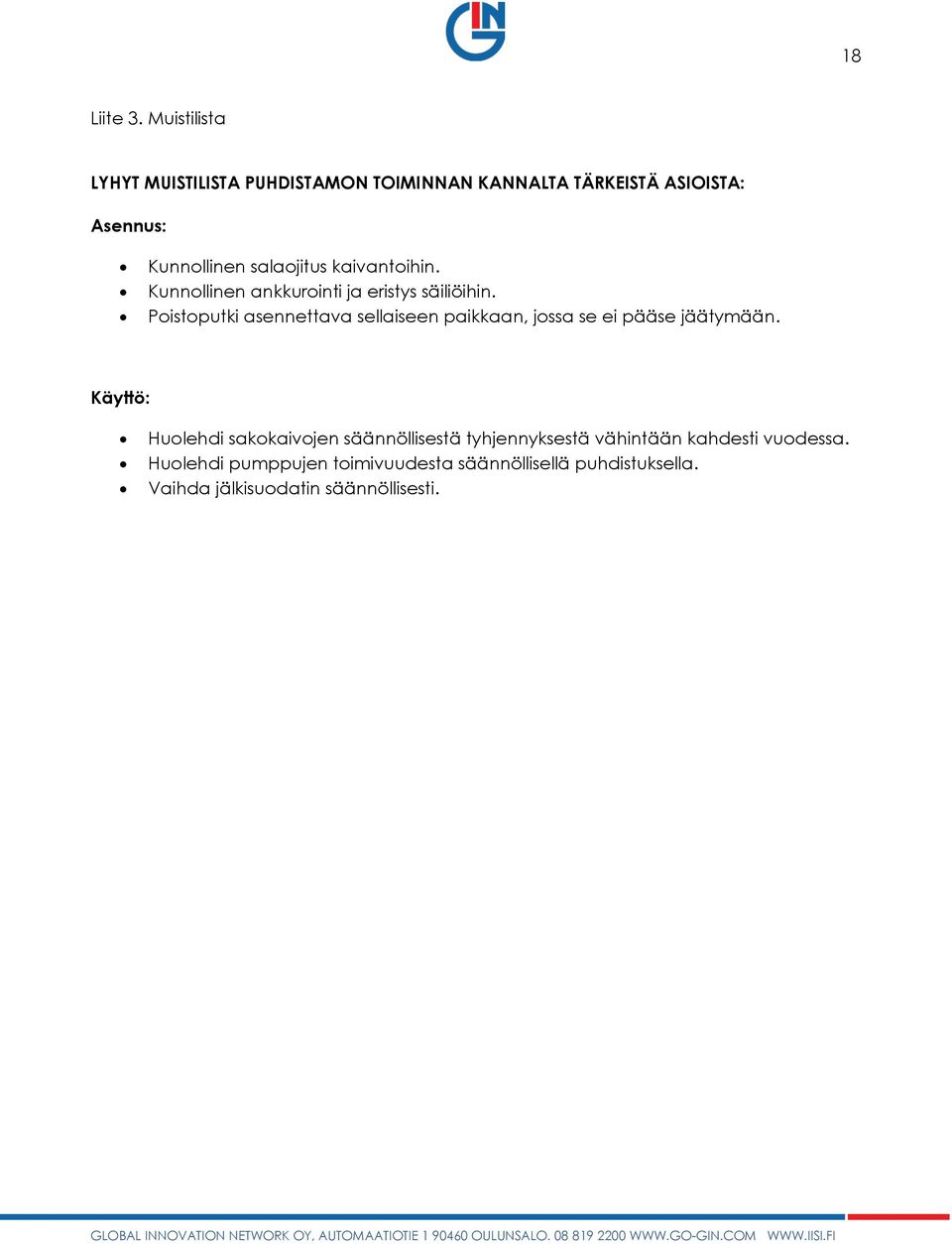

18 18 Liite 3. Muistilista LYHYT MUISTILISTA PUHDISTAMON TOIMINNAN KANNALTA TÄRKEISTÄ ASIOISTA: Asennus: Kunnollinen salaojitus kaivantoihin. Kunnollinen ankkurointi ja eristys säiliöihin. Poistoputki asennettava sellaiseen paikkaan, jossa se ei pääse jäätymään. Käyttö: Huolehdi sakokaivojen säännöllisestä tyhjennyksestä vähintään kahdesti vuodessa. Huolehdi pumppujen toimivuudesta säännöllisellä puhdistuksella. Vaihda jälkisuodatin säännöllisesti.

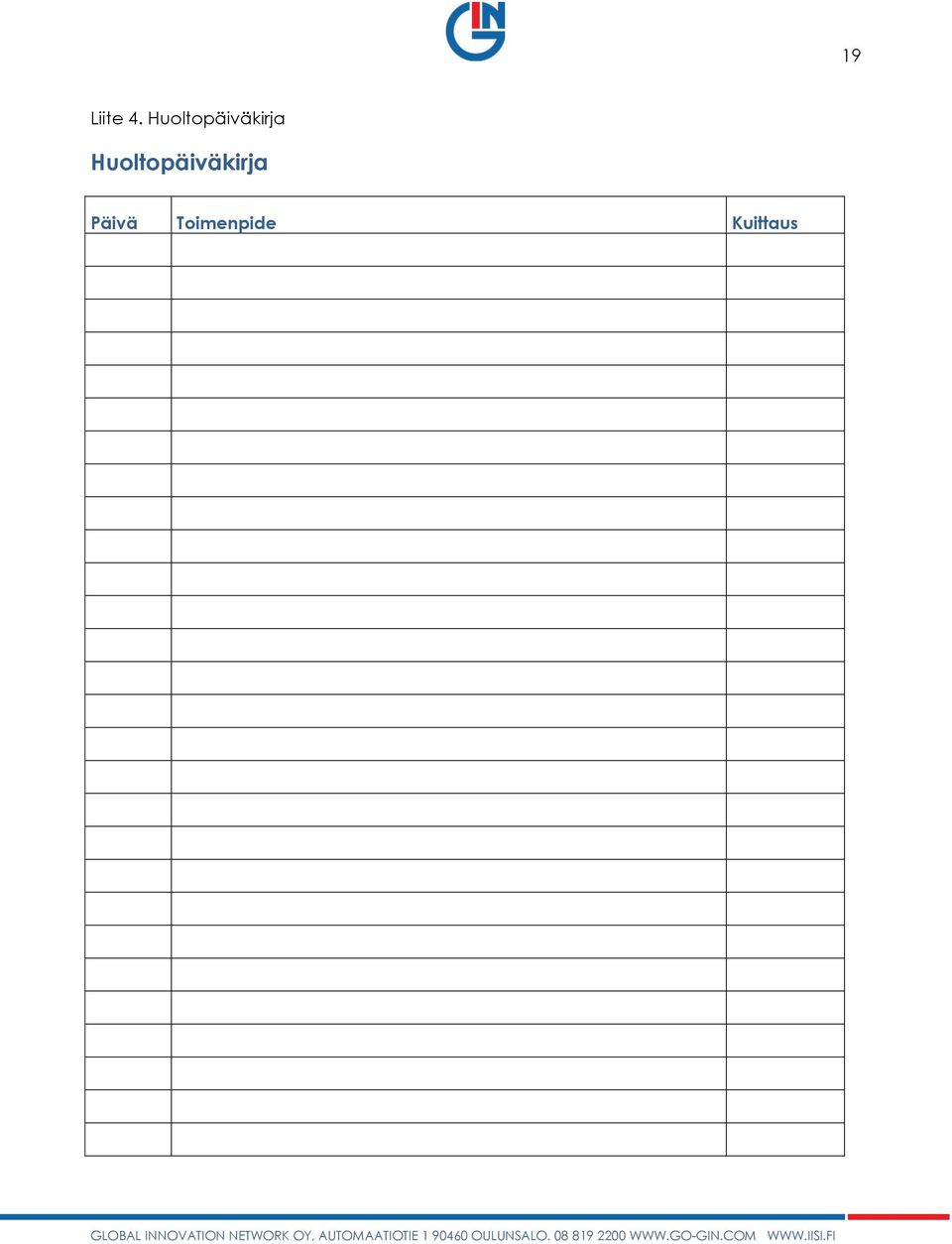

19 19 Liite 4. Huoltopäiväkirja Huoltopäiväkirja Päivä Toimenpide Kuittaus
