1 Asentajan käsikirja Maalämpöpumppu LEK IHB FI

2 Pikaopas Navigointi OKpainike (vahvista/valitse) Takaisinpainike (takaisin/peruuta/lopeta) Säätöpyörä (siirrä/lisää/vähennä) Yksityiskohtainen selostus painikkeiden toiminnoista löytyy sivulla 38. Valikoiden selaaminen ja asetusten tekeminen selostettu sivulla 41. Aseta sisäilmasto 2X Pääset sisälämpötilan asetustilaan painamalla päävalikossa kaksi kertaa OKpainiketta. Lisää käyttövesimäärää 1X 2X Voit lisätä tilapäisesti käyttövesimäärää (jos F1145lämpöpumppuun liitetty lämminvesivaraaja) kiertämällä valitsinta niin, että valikko 2 (vesipisara) valittu ja painamalla sitten kaksi kertaa OKpainiketta.

3 Sisällys 1 Tärkeää 4 9 Huolto 56 Turvallisuustiedot 4 Huoltotoimenpiteet 56 2 Toimitus ja käsittely 6 10 Häiriöt 62 Kuljetus 6 Infovalikko 62 Asennus 6 Hälytysten käsittely 62 Mukana toimitetut kompentit 7 Vianetsintä 62 Luukkujen irrotus 3 Lämpöpumpun rakenne Yleistä Lisätarvikkeet 12 Tekniset tiedot Kytkentärasiat Jäähdytysosa Mitat ja varattavien mittojen koordinaatit Tekniset tiedot Putkiliitännät Yleistä Energiamerkintä Asiahakemisto Mitat ja putkiliitännät Lämmönkeruupuoli Yhteystiedot 99 Lämpöjohtopuoli 16 Lämminvesivaraaja 16 Liitäntävaihtoehdot 17 5 Sähköliitännät 19 Yleistä 19 Liitännät 21 Asetukset 23 Liitäntämahdollisuudet 25 Lisävarusteiden liitäntä 29 6 Käynnistys ja säädöt 31 Valmistelut 31 Täyttö ja ilmaus 31 Aloitusopas 32 Jälkisäätö ja ilmaus 33 Jäähdytys/lämpökäyrän asetukset 35 7 Ohjaus Johdanto 38 Näyttö 38 Valikkojärjestelmä 39 8 Ohjaus valikot 43 Valikko 1 SISÄILMASTO 43 Valikko 2 KÄYTTÖVESI 43 Valikko 3 INFO 43 Valikko 4 LÄMPÖPUMPPU 44 Valikko 5 HUOLTO 45 Sisällys 3

4 1 Tärkeää Turvallisuustiedot Tässä käsikirjassa selostetaan asennus ja huoltotoimenpiteitä, jotka tulisi teettää ammattilaisella. Tätä laitetta saavat käyttää yli 8vuotiaat lapset ja henkilöt, joiden fyysiset, aistivaraiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heille opastettu tai kerrottu laitteen turvallinen käyttö ja he ymmärtävät laitteen käyttöön liittyvät vaaratekijät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta valvomatta. Pidätämme oikeudet rakennemuutoksiin. NIBE Symbolit Kierrätys Anna tuotteen asentaneen asentajan tai jäteaseman huolehtia pakkauksen hävittämisestä. Kun tuote poistetaan käytöstä, sitä ei saa hävittää tavallisen talousjätteen mukana. Se tulee toimittaa jäteasemalle tai jälleenmyyjälle, joka tarjoaa tämäntyyppisen palvelun. Tuotteen asianmukaisen hävittämisen laiminlyönti aiheuttaa käyttäjälle voimassa olevan lainsäädännön mukaiset hallinnolliset seuraamukset. Ympäristötiedot Tämä yksikkö sisältää fluoroitua kasvihuekaasua, joka sisältyy Kiot sopimukseen. Fkaasuasetus (EU) nro 517/2014 Laite sisältää R407C, fluorinoitua kasvihuekaasua, jka GWParvo (Global warming potential) Älä päästä R407C ilmaan. Maakohtaiset tiedot Asennuskäsikirja Tämä asennuskäsikirja tulee jättää asiakkaalle. Tämä symboli merkitsee ketta tai ihmistä uhkaavaa vaaraa. MUISTA! Tämä symboli osoittaa tärkeän tied, joka pitää ottaa huomio laitteistoa hoidettaessa. VIHJE! Tämä symboli osoittaa vinkin, joka helpottaa tuotteen käsittelyä. Merkintä CEmerkintä tarkoittaa, että NIBE vakuuttaa, että tuote täyttää kaikki asianmukaisten EUdirektiivien vaatimukset. CEmerkintä pakollinen useimmille EU:n alueella myytäville tuotteille valmistuspaikasta riippumatta. Sarjanumero Valmistenumero löytyy etuluukun oikeasta alakulmasta, infovalikosta (valikko 3.1) ja tyyppikilvestä (PF1). Sarjanumero MUISTA! Tarvitset tuotteen valmistenumer ((14 numeroinen) huolto ja tukiyhteydenotoissa. 4 Luku 1 Tärkeää

5 Asennusten tarkastus Lämmitysjärjestelmä tarkastettava ennen käyttöönottoa voimassa olevien määräysten mukaan. Tarkastuksen saa tehdä vain tehtävään pätevä henkilö. Täytä myös käyttöohjekirjan sivu, jossa ovat laitteist tiedot. Kuvaus Huomautus Allekirjoitus Päiväys Lämmönkeruu (sivulla 15) Järjestelmä huuhdeltu Järjestelmä ilmattu Pakkasneste Tasoastia/Paisuntasäiliö Mudanerotin Varoventtiili Sulkuventtiilit Kiertovesipumppu asetettu Lämmitysvesi (sivu 16) Järjestelmä huuhdeltu Järjestelmä ilmattu Kalvopaisuntasäiliö Mudanerotin Varoventtiili Sulkuventtiilit Kiertovesipumppu asetettu Sähkö (sivulla 19) Liitännät Pääjännite Vaihejännite Lämpöpumpun varokkeet Kiinteistön varokkeet Ulkolämpötilan anturi Hueanturi Virrantunnistin Turvakytkin Vikavirtasuoja Varatilatermostaatin asetus Luku 1 Tärkeää 5

6 0 R 0 R 2 Toimitus ja käsittely Kuljetus F1145 kuljetettava ja sitä säilytettävä pystyasennossa ja kuivassa. Sisään tutia varten F1145:a voidaan kuitenkin varoen kallistaa taaksepäin 45. MUISTA! Tuote voi olla takapainoinen. Jos jäähdytysmoduuli vedetään ulos ja kuljetetaan pystyasennossa, F1145 voidaan siirtää vaakaasennossa selkäpuoli alaspäin. Ulkopellit kannattaa irrottaa sisääntunin ajaksi, jos tilaa vähän. Asennustila Jätä laitteen eteen 800 mm vapaata tilaa. Sivupeltien avaamista varten tarvitaan n. 50 mm vapaata tilaa kummallakin puolella (katso kuva). Peltejä ei kuitenkaan tarvitse irrottaa huoll yhteydessä, vaan kaikki F1145:n huoltotoimenpiteet voidaan suorittaa edestäpäin. Jätä vapaata tilaa lämpöpumpun ja seinän väliin (sekä mahdollisten syöttökaapelien ja putkien) mahdollisten värinöiden siirtymisen välttämiseksi. * (50) (50) * Jäähdytysmoduulin ulosvetäminen Kuljetuksen ja huoll helpottamiseksi lämpöpumppu voidaan jakaa osiin vetämällä jäähdytysmoduuli ulos kaapista. Katso sivulla 58 jakamisohjeet. Asennus Aseta F1145 tukevalle alustalle, joka kestää lämpöpumpun pain. Säädä laite vaakasuoraan ja vakaaseen asento säätöjaloilla. 800 Normaaliasennuksessa vaaditaan mm (valittavalla puolella) liitäntävarusteille, esim. tasoastia, venttiilit ja sähkölaitteet mm Koska F1145:sta valuu vettä, lämpöpumpun sijoitustilassa pitää olla lattiakaivo. Aseta selkäpuoli ulkoseinää vasten melulle herkissä hueissa meluhaittojen poistamiseksi. Ellei tämä ole mahdollista, tulee välttää makuuhueiden ja muiden melulle herkkien hueiden vastaisia seiniä. Sijainnista riippumatta äänille herkän tilan seinä äänieristettävä. Putket vedettävä ilman sinkilöitä makuu/olohueen puoleista sisäseinää vasten. 6 Luku 2 Toimitus ja käsittely

7 LEK LEK LEK WILO LEK 2,5(22) Mukana toimitetut kompentit 2,5(22) WILO WILO Luukkujen irrotus Etuluukku LEK WILO LEK WILO 2 Ulkolämpötilan anturi 1 kpl TUVSV97525 H 50 2,5 TUVSV97525 H 50 2,5 Virrantunnistin 3 kpl (ei 1x230V) Hueanturi 1 kpl 1 LEK LEK LEK LEK Tasopaisuntaastia 1 kpl LEK Varoventtiili 0,3 MPa (3 bar) 1 kpl Orenkaat 8 kpl 1. Irrota ruuvit etuluukun alareunasta. 2. Nosta luukkua ulospäin alareunasta ja ylöspäin. Sivuluukut Mudanerotin Puserrusliittimet 610 F kpl G1, 1 kpl G3/4 2 kpl (ø28 x G25) 3 kpl (ø22 x G20) 1217 F kpl G1, 1 kpl G1 1/4 5 kpl (ø28 x G25) F kpl (ø28 x G25) 2 kpl (ø35 x G32) LEK LEK Sivuluukut voidaan irrottaa asennuksen helpottamiseksi. 1. Irrota ruuvit ylä ja alareunasta. 2. Käännä luukkua hieman ulospäin. 3. Siirrä luukkua ulos ja taaksepäin. 4. Asenna päinvastaisessa järjestyksessä. LEK LEK Lämpötilaanturi 3 kpl Anturiputket 3 kpl Eristysteippi 1 kpl LEK Alumiiniteippi 1 kpl Sijoitus Varusteerä paketissa lämpöpumpun päällä. Luku 2 Toimitus ja käsittely 7

8 3 Lämpöpumpun rakenne Yleistä Näkymä takaa XL1 XL6 XL9 XL7 XL2 BF1 PF1 UB3 AA4 W130 QN10 BT2 EB1 F1145 SF1 AA4XJ4 AA4XJ3 UB1 QM34 QM31 UB2 QM32 QM33 PF2 8 Luku 3 Lämpöpumpun rakenne

9 Putkiliitännät XL1 Liitäntä, lämpöjohto meno XL2 Liitäntä, lämpöjohto paluu XL6 Liitäntä, lämmönkeruu tulo XL7 Liitäntä, lämmönkeruu meno XL9 Liitäntä, lämminvesivaraaja LVIkompentit QM31 Sulkuventtiili, lämmitysvesi meno QM32 Sulkuventtiili, lämpöjohto paluu QM33 Sulkuventtiili, lämmönkeruuliuos meno QM34 Sulkuventtiili, lämmönkeruuliuos paluu QN10 Vaihtoventtiili, lämmitysjärjestelmä/lämminvesivaraaja Anturi jne. BF1 Virtausmittari* BT1 Ulkolämpötilaanturi* BT2 Lämpötilaanturi, lämpöjohto meno ** Vain lämpöpumput energiamittarilla. * Ei näy kuvassa Sähkökompentit AA4 Näyttö EB1 SF1 W130 AA4XJ3 USBliitäntä AA4XJ4 Huoltoliitäntä (ei toimintoa) Sähkövastus Katkaisin Verkkokaapeli NIBE Uplink Muut PF1 PF2 UB1 UB2 UB3 Tyyppikilpi Tyyppikilpi, kylmäosa Kaapeliläpivienti, syöttökaapelil Kaapeliläpivienti Kaapeliläpivienti, takapuoli, anturit Kompenttikaavi merkinnät standardin IEC ja mukaan. Luku 3 Lämpöpumpun rakenne 9

10 F1145 Kytkentärasiat FA1 FD1 AA2 AA1 AA3 FB1 Sähkökompentit AA1 Sähkövastuskortti AA2 Peruskortti AA3 Tulokortti FA1 Automaattivaroke FB1 Moottorisuojakatkaisin * FD1 Lämpötilanrajoitin/varatilatermostaatti * 1x230 V, 3x230 V 610, 3x400V 5 apukosketin moottorinsuojakatkaisimelle. Kompenttikaavi merkinnät standardin IEC ja mukaan. 10 Luku 3 Lämpöpumpun rakenne

11 1x230V x400V 5 X301 3x230V 10 AA10 FB1 QA30 X302 CA1 3x400V 6 12 FB1 X302 3x230 V QA10 FB1 AA10 3x400V 15 & 17 FB1 BE4 X302 RF1 QA10 FB1 3x230V 6 & 8 AA10 QA11 AA10 Sähkökompentit AA10 Pehmokäynnistyskortti BE4 Vaihejärjestysvahti (3vaihe) CA1 Kdensaattori FB1 Moottorisuojakatkaisin * QA10 Ktaktori, kompressori QA11 Ktaktori, kompressori QA30 Pehmokäynnistys RF1 Häiriönpoistokdensaattori X301 Liitinrima X302 Liitinrima * 1x230 V, 3x230 V 610, 3x400V 5 apukosketin moottorinsuojakatkaisimelle. Kompenttikaavi merkinnät standardin IEC ja mukaan. FB1 X302 Luku 3 Lämpöpumpun rakenne 11

12 Jäähdytysosa 5 8 1x230V 5 3x400V BT12 BT10 EP2 BT14 BT17 EP1 GQ10 GP2 GP1 BT3 QM1 AA100 BT11 BP2 BT15 BP1 EB10 HS1 XL21 QN1 XL QM2 3x230V x400V 6 10 BT12 GP2 GP1 BT3 BT10 AA100 EP2 BT17 BT14 BP2 BT15 EP1 GQ10 HS1 XL21 QM1 BT11 QM2 BP1 XL20 Kyldel 6,8,10 QN1 EB10 Växlare är tunnare i Light versier 12 Luku 3 Lämpöpumpun rakenne

13 1x230V x400V 12 EP2 BT14 BT17 BP2 BT15 BP1 EB10 3x230V x400V 15 & 17 EP2 BT14 BT17 BP2 BT15 BP1 EB10 Kyldel 15, 17 Växlare är tunnare i Light versier EP1 GQ10 HS1 XL21 QN1 XL20 EP1 GQ10 HS1 XL21 QN1 XL20 Putkiliitännät XL20 Huoltoliitäntä, ylipaine XL21 Huoltoliitäntä, alipaine LVIkompentit GP1 Lämpöjohtopumppu GP2 Lämmönkeruupumppu QM1 Tyhjennys, lämmitysjärjestelmä QM2 Tyhjennys, lämmönkeruupuoli Anturi jne. BP1 Ylipaineensäädin BP2 Alipaineensäädin BT3 Lämpötilaanturi, lämpöjohto paluu BT10 Lämpötilan anturi, lämmönkeruu paluu BT11 Lämpötilan anturi, lämmönkeruu meno BT12 Lämpötilaanturi, lauhduttimen menojohto BT14 Lämpötilaanturi, kuumakaasu BT15 Lämpötilaanturi, käyttövesi BT17 Lämpötilaanturi, imukaasu Sähkökompentit AA100 Liitoskortti EB 10 Kompressorilämmitin Jäähdytyskompentit EP1 Höyrystin EP2 Lauhdutin GQ10 Kompressori HS1 Kuivaussuodatin QN1 Paisuntaventtiili Kompenttikaavi merkinnät standardin IEC ja mukaan. Luku 3 Lämpöpumpun rakenne 13

14 4 Putkiliitännät Yleistä Putkiasennukset tehtävä voimassa olevien asetusten ja määräysten mukaisesti. F1145 voi toimia maks. n. 58 paluulämpötilalla ja 70 menolämpötilalla (65 pelkällä kompressorilla). F1145:a ei ole varustettu ulkoisilla sulkuventtiileillä, vaan ne asennettava huoll helpottamiseksi. MUISTA! Varmista, että tuleva vesi puhdasta. Omaa kaivoa käytettäessä järjestelmään ehkä asennettava vedensuodatin. MUISTA! Lämmitysjärjestelmän korkeimpiin kohtiin asennettava ilmausventtiilit. Järjestelmäperiaate F1145 koostuu lämpöpumpusta, sähkövastuksesta, kiertovesipumpuista sekä ohjausyksiköstä. F1145 liitetään lämmönkeruu ja lämpöjohtopiiriin. Lämpöpumpun höyrystimessä lämmönkeruuneste (pakkasenkestävä neste, esim. veden ja etanolin seos) luovuttaa energiansa kylmäaineeseen, joka höyrystyy ja puristetaan sitten kompressorissa. Lämmennyt kylmäaine johdetaan lauhduttimeen, jossa sen energia siirtyy lämmityspiiriin ja tarvittaessa lämminvesivaraajaan. Jos tarvitaan enemmän lämmitys/käyttövettä kuin kompressori pystyy tuottamaan, laitteistossa sisäänrakennettu sähkövastus. XL1 XL6 XL9 XL7 XL2 Putkistot huuhdeltava ennen lämpöpumpun liittämistä epäpuhtauksien aiheuttamien vahinkojen välttämiseksi. Symboliavain Symboli Merkitys Ilmausventtiili Sulkuventtiili Takaiskuventtiili Tasopaisuntaastia Säätöventtiili Shuntti/vaihtoventtiili Varoventtiili Lämpötilaanturi Kalvopaisuntasäiliö XL 1 XL 2 XL 6 XL 7 XL 9 Liitäntä, lämpöjohto meno Liitäntä, lämpöjohto paluu Liitäntä, lämmönkeruu tulo Liitäntä, lämmönkeruu meno Liitäntä, lämminvesivaraaja P Painemittari Kiertovesipumppu Mudanerotin Apurele Virtausmittari (vain lämpöpumput energiamittarilla). Kompressori Lämmönvaihdin 14 Luku 4 Putkiliitännät

15 Mitat ja putkiliitännät Lämmönkeruupuoli Keruuputkisto 70 Tyyppi Maalämpö, suositeltu keruuputkist pituus (m) Maalämpö, suositeltu aktiivinen poraussyvyys (m) 725* * x x300 2x2502x350 2x3002x400 2x3503x x1002x140 2x1102x Käytettäessä PEMletkuja 40x2,4 PN 6,3. Nämä ovat karkeita esimerkkiarvoja. Asennukset yhteydessä pitää tehdä tarkat laskelmat paikallisten olosuhteiden mukaan MUISTA! Keruuputkist pituus vaihtelee kalli/maaperän olosuhteiden, ilmastoalueen ja lämmitysjärjestelmän (patteri tai lattialämmitys) mukaan. XL1 XL6 XL9 XL7 Putkien mitat Liitäntä (XL6)/(XL7) Lämmönkeruu sisään/ulos Ø (XL1)/(XL2) Lämmitysvesi meno/paluu ulk. Ø (XL9) Käyttövesiliitäntä ulk. Ø () (mm) (mm) (mm) XL Keruuputkist yhden silmukan pituus saa olla korkeintaan 400 m. Jos keruuputkisto jaetaan useampaan piiriin ne kytkettävä rinnan siten, että piirien virtaus voidaan säätää. Pintamaaputkist asennussyvyys määritetään paikallisten olosuhteiden mukaan ja putkien välin oltava vähintään 1,5 metriä. Jos lämpökaivoja useita, aukkojen väli määritetään paikallisten olosuhteiden mukaan. Varmista, että keruuputkisto nousee jatkuvasti lämpöpumppua kohti ilmataskujen välttämiseksi. Jos tämä ei ole mahdollista, korkeisiin kohtiin järjestettävä ilmausmahdollisuus. 70 Koska lämmönkeruujärjestelmän lämpötila voi laskea alle 0, se pitää suojata jäätymiseltä 15 saakka. Tilavuuslaskennan ohjearva käytetään 1 litra valmista lämmönkeruuseosta putkimetriä kohti (koskee PEMputkea 40x2,4 PN 6,3). Sivuliitäntä Lämmönkeruuliitäntöjä voidaan kääntää, kun halutaan liitäntä sivulle yläliitännän sijaan. Liitännän kääntäminen: 1. Irrota putki yläliitännästä. 2. Käännä putki haluttuun suuntaan. 3. Katkaise putki tarvittaessa halutun pituiseksi. Lämmönkeruupuolen kytkentä Eristä hueist kaikki lämmönkeruuputket veden tiivistymisen välttämiseksi. * Voidaan kallistaa sivuliitäntää varten. Luku 4 Putkiliitännät 15 *

16 Sijoita tasoastia lämmönkeruujärjestelmän korkeimpaan kohtaan, sisääntulevaan putkeen ennen lämmönkeruupumppua (vaihtoehto 1). Ellei tasoastiaa voi sijoittaa korkeimpaan kohtaan, pitää käyttää paisuntasäiliötä (vaihtoehto 2). T Tasoastiasta saattaa tippua tiivistynyttä vettä. Sijoita se siksi niin, ettei muu laitteisto vahingoitu. Tasoastiaan merkittävä käytetyn jäätymisenestoaineen nimi. Asenna mukana toimitettu varoventtiili tasoastian alle kuvan mukaan. Varoventtiilin ylivuotoputki tulee vetää laskevana koko pituudeltaan vesitaskujen välttämiseksi, eikä se saa päästä jäätymään. Asenna sulkuventtiilit mahdollisimman lähelle lämpöpumppua. Asenna mukana oleva, epäpuhtauksilta suojaava erotin tuloputkeen. Avoimeen pohjavesijärjestelmään liitettäessä höyrystimen likaantumis ja jäätymisvaaran vuoksi väliin asennettava pakkassuojattu piiri. Tämä vaatii ylimääräisen lämmönvaihtimen. Ve 1 Ve 2 Lämminvesivaraaja Lämminvesivaraajan kytkentä Jos F1145:aa ei ole liitetty lämminvesivaraajaan tai jos se käyttää kiinteää lauhdutusta, lämminvesivaraajan liitäntä (XL9) tulpataan. Keruuputkisto P XL6 XL7 Mahdollinen lämminvesivaraaja varustettava tarvittavilla venttiileillä. Järjestelmässä pitää olla sekoitusventtiili, jos asetuksia muutetaan niin, että lämpötila voi ylittää 60. Käyttövesiasetukset tehdään valikossa Varoventtiilin avautumispaineen oltava maks. 1,0 MPa (10,0 bar) ja se asennetaan tulevaan kylmävesiputkeen kuvan mukaisesti. Varoventtiilin ylivuotoputki tulee vetää laskevana koko pituudeltaan vesitaskujen välttämiseksi, eikä se saa päästä jäätymään. 16 Lämpöjohtopuoli Lämmitysjärjestelmän kytkeminen Lämmitysjärjestelmä, joka säätelee sisälämpötilaa F1145:n ohjausjärjestelmän ja esim. pattereiden, lattialämmityksen/jäähdytyksen, puhallinkvektoreiden jne. avulla. Asenna vaadittavat suojalaitteet, sulkuventtiilit (asennetaan mahdollisimman lähelle lämpöpumppua) sekä suodatin. Varoventtiilin avautumispaineen oltava maks. 0,25 MPa (2,5 bar) ja se asennetaan lämmitysjärjestelmän paluuputkeen kuvan mukaisesti. Varoventtiilin poistovesiputki tulee vetää laskevana koko pituudeltaan vesitaskujen välttämiseksi, eikä se saa päästä jäätymään. Liitäntä termostaateilla varustettuun järjestelmään edellyttää, että kaikkiin pattereihin (silmukoihin) asennetaan ohitusventtiili tai että poistetaan muutama termostaatti tarpeeksi tehokkaan virtauksen takaamiseksi. Luku 4 Putkiliitännät MUISTA! Käyttövesituotanto aktivoidaan aloitusoppaassa tai valikossa 5.2.

17 Kiinteä lauhdutus Jos F1145 lämmittää lämminvesivaraajaa kiinteällä lauhdutuksella, ulkoinen menolämpötilan anturi (BT25) pitää kytkeä, katso sivu22. Lisäksi tulee tehdä seuraavat valikkoasetukset. Valikko pienin menolämpötila suurin menojohd lämpötila käyttötila lämpöjohtopumppu 4.2 käyttötila Liitäntävaihtoehdot Valikkoasetukset (paikalliset vaihtelut saattavat olla tarpeen) Haluttu lämpötila säiliössä. Haluttu lämpötila säiliössä. ajoittainen käsinohjaus F1145 voidaan asentaa mella eri tavalla, joista alla annetaan muutama esimerkki. Lisätietoja vaihtoehdosta osoitteessa sekä käytettävän lisävarusteen asennusohjeessa. Katso sivulta 64 luettelo lisävarusteista, joita voi käyttää F1145:n yhteydessä. Puskurivaraaja Jos lämmitysjärjestelmän nestetilavuus liian pieni lämpöpumpun teho nähden, patterijärjestelmää voidaan täydentää puskurivaraajalla, esim. NIBE UKV. UKV Pohjavesijärjestelmä Välilämmönvaihdinta käytetään lämpöpumpun lämmönvaihtimen suojaamiseksi lialta. Vesi päästetään suotokaivo tai porakaivo. Katso sivulla 28 lisätietoa pohjavesipumpun liittämisestä. Tätä liitäntävaihtoehtoa käytettäessä "pienin keruu ulos" valikossa "keruuhälytysasetukset" täytyy muuttaa sopivaan arvo lämmönsiirtimen jäätymisen estämiseksi. Ilmanvaihd lämmöntalteenotto Laitteistoa voidaan täydentää poistoilmamoduulilla FLM, jka avulla voidaan ottaa talteen poistoilman lämpöenergiaa. Tiivistymisen välttämiseksi putket ja muut kylmät pinnat eristettävä diffuusiotiiviillä materiaalilla. Lämmönkeruujärjestelmä varustettava paisuntasäiliöllä (CM3). Se asennetaan mahdollisen tasoastian (CM2) tilalle. Jäteilma Avluft Ø 160 Poistoilma Frånluft Ø 160 FLM T P Luku 4 Putkiliitännät 17

18 T T T Ilmaiskylmä Laitteistoa voidaan täydentää esimerkiksi puhallinkvektorilla, jka avulla voidaan käyttää hyväksi ilmaiskylmää (PCS 44). Tiivistymisen välttämiseksi putket ja muut kylmät pinnat eristettävä diffuusiotiiviillä materiaalilla. Kun jäähdytystä tarvitaan palj, puhallinkvektorissa tulee olla tippakouru ja vedenpoistoliitäntä. Lämmönkeruujärjestelmä varustettava paisuntasäiliöllä (CM3). Se asennetaan mahdollisen tasoastian (CM2) tilalle. Kaksi tai useampia lämmitysjärjestelmiä Kun rakennuksessa eri lämpötiloja käyttäviä lämmitysjärjestelmiä, voidaan käyttää seuraavia kytkentöjä. Shunttiventtiili säätää esim. lattialämmitysjärjestelmään menevän veden lämpötilaa. Tähän vaihtoehto tarvitaan lisävaruste ECS 40/ECS 41. Puhallinkvektori Fläktkvektor P Lattialämmitysjärjestelmä Ulkoinen kiertovesipumppu mitoitetaan lattialämmitysjärjestelmän tarpeita vastaavaksi. Jos lämmitysjärjestelmän nestetilavuus liian pieni lämpöpumpun teho nähden, lattialämmitysjärjestelmää voidaan täydentää puskurivaraajalla, esim. NIBE UKV. Allas Altaan lämmitystä ohjaa allasanturi. Kun altaan lämpötila alhainen, vaihtoventtiili vaihtaa suuntaa ja ohjaa lämmitysveden altaan lämmönvaihtimeen. Tähän kytkentään tarvitaan lisävaruste POOL 40. UKV Pool 18 Luku 4 Putkiliitännät

19 F Sähköliitännät Yleistä Kaikki sähkölaitteet paitsi ulkoanturi, hueanturi ja virtamuuntajat valmiiksi kytketty tehtaalla. Lämpöpumppu kytkettävä irti ennen kiinteistön eristystestiä. F1145:n kytkentää ei voi vaihtaa 1vaiheisen ja 3vaiheisen välillä eikä sen käyttöjännitettä voi vaihtaa 3x230V:n ja 3x400V:n välillä. Jos kiinteistö varustettu vikavirtasuojilla, F1145 pitää kytkeä erilliseen vikavirtasuojaan. Jos käytetään automaattivaroketta, sen tulee olla C tyyppinen. Katso varokekoko sivulla 67. Lämpöpumpun sähkökytkentäkaavio asentajan käsikirjassa. Tiedsiirto ja anturikaapeleita ulkoisiin liitäntöihin ei saa asentaa vahvavirtajohtojen läheisyyteen. Ulkoisen liitännän tiedsiirto ja anturikaapelin johdinalan tulee olla vähintään 0,5 mm², kun käytetään alle 50 m pituisia kaapeleita, esim. tyyppiä EKKX tai LiYY. F1145 kaapelit pitää asentaa läpivienteihin (esim. UB1UB3, merkitty kuvaan). UB1UB3:ssa kaapelit vedetään lämpöpumpun läpi takapuolelta etupuolelle. Katkaisinta (SF1) ei saa asettaa asento "" tai " " ennen kattilaveden täyttöä. Sisäiset kompentit saattavat vaurioitua. Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvnassa. Katkaise virta turvakytkimellä ennen mahdollista huoltoa. Sähköasennukset ja johtimien veto tehtävä voimassa olevien määräysten mukaisesti. Lämpöpumpun elektriikan vahingoittumisen välttämiseksi tarkasta liitännät, pääjännite ja vaihejännite ennen keen käynnistystä. FA1 FD1 FB1 FD1SF2 Automaattivaroke UB1 UB2 UB3 Lämpöpumpun ohjauspiiri ja osa sen sisäisistä kompenteista suojattu sisäisesti automaattivarokkeella (FA1). Lämpötilarajoitin Lämpötilanrajoitin (FD1) katkaisee sähkövastuksen virransyötön, jos lämpötila nousee yli 89, ja palautetaan manuaalisesti. Palautus Lämpötilanrajoitin (FD1) etuluukun takana. Palauta lämpötilarajoitin painamalla sen painiketta (FD1SF2) pienellä ruuvitaltalla. Moottorisuojakatkaisin Moottorinsuojakatkaisin (FB1) katkaisee sähkösyötön kompressorille, jos virta nousee liian korkeaksi. Palautus Moottorisuojakatkaisin (FB1) etuluukun takana. Katkaisin palautetaan kiertämällä nuppi vaakasuoraan asento. MUISTA! Tarkasta automaattivaroke, lämpötilarajoitin ja moottorinsuojakatkaisin. Ne ovat voineet laueta kuljetuksen aikana. Luoksepääsy, sähkökytkentä Sähkökaappien muovikansi avataan ruuvitaltalla. Tulokortin kansi avataan Torx 20 avaimella. Luku 5 Sähköliitännät 19

20 LEK Luukun irrotus, tulokortti 2. Irrota ruuvit ja käännä kansi ulos. 1. Irrota ruuvit ja käännä kansi ulos. LEK LEK LEK LEK 3. Ota kansi pois. 2. Ota kansi pois. LEK LEK LEK LEK LEK LEK Luukun irrotus, kytkentärasia 1. Kytke irti koskettimet. Kaapelipidike Käytä sopivaa työkalua kaapeleiden irrottamiseen/kiinnittämiseen lämpöpumpun liittimiin LEK LEK 3 LEK 20 Luku 5 Sähköliitännät

21 Liitännät Häiriöiden välttämiseksi ulkoisten liitäntöjen tiedsiirto ja/tai anturikaapeleita ei saa asentaa alle 20 cm etäisyydelle vahvavirtakaapeleista. Sähköliitäntä F1145:n syöttökaapeli kytketään turvakytkimeen. Johdinalan tulee vastata käytettävää varoketta. Syöttökaapeli sisältyy toimitukseen ja tehtaalla kytketty sähkövastuskortin AA1 liittimeen X1. Asennukset tehtävä voimassa olevien määräysten ja asetusten mukaisesti. AA1X1 F , 17:ssa scrollkompressori, jka vuoksi tärkeää, että vaihejärjestys oikea. Jos vaihejärjestys ei ole oikea, kompressori ei käynnisty ja näytössä näkyy hälytys. Jos halutaan erillinen syöttö kompressorille ja sähkövastukselle, katso luku "Kosketin lisälämmön ja/tai kompressorin ulkoista estoa varten" kohdassa sivulla 27. Tariffiohjaus Jos sähkövastuksen ja/tai kompressorin jännitteensyöttö katkeaa tietyksi ajaksi, täytyy samanaikaisesti tapahtua esto AUXtul kautta, katso "Liitäntämahdollisuudet Mahdolliset valinnat AUXtuloille". 27 Ohjausjärjestelmän ulkoisen ohjausjännitteen kytkentä Koskee vain 3x400V kytkentää. Merkitse sähkökaappiin varoitus ulkoisesta jännitteestä. F1145:n kytkentää ei voi vaihtaa 1vaiheisen ja 3vaiheisen välillä eikä sen käyttöjännitettä voi vaihtaa 3x230V:n ja 3x400V:n välillä. Jos F1145:n ohjausjärjestelmän ulkoinen ohjausjännite kytketään sähkövastuskorttiin (AA1), liittimen AA1:X2 pistoke pitää siirtää liittimeen AA1:X9 (kuvan mukaan). Ohjausjännite (1x230V ~ 50Hz) kytketään liittimeen AA1:X11 (kuvan mukaan). 3x400V kytkentä 3x230V kytkentä AA1X1 AA1X1 N 0 PE L1 1 L2 L3 PE L1 1 L2 2 L3 ON PE1 1x230V kytkentä PE1 AA1X8 AA1X2 AA1X1 N 0 PE L1 1 L2 L3 N PE 0 L1 1 AA1X9 AA1 AA1X11 PE1 L PE N 1x230V+N+PE ohjausjännite Luku 5 Sähköliitännät 21

22 Anturien kytkeminen Kytke anturit tulokortin (AA3) liittimeen X6 alla olevien ohjeiden mukaan. Ulkolämpötilan anturi Ulkolämpötilaanturi (BT1) sijoitettava varjoisaan paikkaan tal pohjois tai luoteispuolelle, jottei esim. aamuaurinko vaikuta siihen. AA3X6 Anturi kytketään liittimiin X6:1 ja X6:2 tulokortissa (AA3). Käytä parikaapelia, jka poikkipintaala vähintään 0,5 mm². Mahdollinen kaapeliputki tiivistettävä, jotta kosteutta ei tiivisty ulkoanturin kotelo. F1145 Ulkoinen AA3X Lämpötilaanturi, ulkoinen menojohto Jos ulkoisen menojohd lämpötilaanturia (BT25) pitää käyttää, se kytketään liittimiin X6:5 ja X6:6 tulokortissa (AA3). Käytä 2napaista kaapelia, jka poikkipintaala vähintään 0,5 mm². F1145 F1145 AA3X6 BT Lämpötilaanturi, ulkoinen paluujohto Jos ulkoista paluulämpötilan anturia (BT71) täytyy käyttää, se kytketään AUXliittimiin tulokortissa (AA3). Käytä 2napaista kaapelia, jka poikkipintaala vähintään 0,5 mm². F1145 F1145 AA3X BT1 Lämpötilaanturi, käyttöveden tuotanto Käyttöveden lämpötilaanturi (BT6) asennetaan lämminvesivaraajan anturiputkeen. Anturi kytketään liittimiin X6:7 ja X6:8 tulokortissa (AA3). Käytä 2napaista kaapelia, jka poikkipintaala vähintään 0,5 mm². Käyttövesituotanto aktivoidaan valikossa 5.2 tai aloitusoppaassa. F1145 F1145 AA3X6 BT Hueanturi BT71 F1145:n mukana toimitetaan hueanturi (BT50). Hueanturilla kolme toimintoa: 1. Näytä todellinen huelämpötila F1145:n näytössä. 2. Tarjoaa mahdollisuuden muuttaa hueenlämpötilaa,. 3. Mahdollistaa huelämpötilan parantamisen/vakauttamisen. Asenna anturi neutraaliin paikkaan, jka lämpötila halutaan tietää. Sopiva paikka esim. vapaa käytävän seinä n. 1,5 m korkeudella lattiasta. On tärkeää, että anturi voi mitata huelämpötilan oikein, eikä sitä sijoiteta esim. syvennykseen, hyllyjen väliin, verh taakse, lämmönlähteen yläpuolelle tai läheisyyteen, ulkoovesta tulevaan veto tai suoraan auringpaisteeseen. Myös suljetut patteritermostaatit voivat aiheuttaa gelmia. Lämpötilaanturi, käyttövesi huippu Yläosan lämpötilan anturi (BT7) voidaan kytkeä F1145:n tuloihin säiliön yläosan veden lämpötilan näyttöä varten. Katso anturin kytkentäohjeet sivulta Luku 5 Sähköliitännät

23 Lämpöpumppu toimii ilman antureita, mutta jos halutaan lukea tal sisälämpötila F1145:n näytössä, anturi pitää asentaa. Hueanturi kytketään liittimiin X6:3 ja X6:4 tulokortissa (AA3). Jos anturia käytetään huelämpötilan muuttamiseen () ja/tai huelämpötilan parantamiseen/vakauttamiseen, anturi pitää aktivoida valikossa Jos hueanturia käytetään hueessa, jossa lattialämmitys, siinä tulee olla vain näyttötoiminto, ei huelämpötilan ohjausta. Asetukset AA3X FD1BT30 AA1X7 AA1X3 AA1SF2 MUISTA! F1145 RG05 Ulkoinen BT50 Tal lämpötilan muuttuminen kestää aikansa. Esimerkiksi lattialämmityksen yhteydessä lyhyt aikajakso ei aiheuta merkittävää huelämpötilan muutosta. Ulkoisen energiamittarin kytkeminen Ulkoisen energiamittarin kytkeminen vaatii tulokortin (AA3) versi 35 tai uudemman ja "display versi" 7113 tai uudemman. Kytke energiamittari tulokortin (AA3) liittimeen X22:1 3 ja/tai X23:13 kuvan mukaan. AA3X22/ Sähkövastus enimmäisteho Sähkövastuksen portaiden lukumäärä, suuri lämmitysteho ja toimituskytkentä vaihtelevat mallista riippuen. Katso taulukot. Sähkölisälämpö voi olla rajoitettu maavalinnasta riippuen. Maksimiteh asettaminen Sähkövastuksen maksimiteho asetetaan valikossa Taulukoissa näkyy sähkövastuksen kokaisvaihevirta käynnistyksen yhteydessä. Jos sähkövastus jo päällä mutta ei koko tehollaan, tauluk arvot voivat muuttua, koska ohjaus käyttää etupäässä tätä vastusta. Enimmäisteh vaihtaminen Jos tarvitaan enemmän tehoa kuin toimitettaessa kytketty sähkövastuksen maksimiteho (7 ), lämpöpumppu voidaan kytkeä enintään 9 teholle. Siirrä valkoinen kaapeli liittimestä X7:23 liittimeen X3:13 (liittimen sinetti pitää murtaa) sähkövastuskortissa (AA1). 3x400V (suurin sähköteho, kytketty toimitettaessa 7 ) Suurin sähkövastusteho () Suurin vaihevirta L1 (A) Suurin vaihevirta L2 (A) Suurin vaihevirta L3 (A) F1145 ProduktNamn Ulkoinen Externt ,7 4,3 AA3X22/23 +5V 05V 3 4 8,7 8,7 4,3 8,7 GND 5 6 8,7 8,7 8,7 8,7 13,0 8,7 Aktivoi energiamittari valikossa ja aseta sitten haluttu arvo (energia pulssia kohti) valikossa ,7 8,7 13,0 Luku 5 Sähköliitännät 23

24 3x400V (suurin sähköteho, vaihtokytketty 9 ) Suurin sähkövastusteho () x230V Suurin sähkövastusteho () x230V Suurin vaihevirta L1 (A) 8,7 8,7 Suurin vaihevirta L1 (A) 9,4 9,5 15,6 15,6 Suurin sähkövastusteho () Suurin vaihevirta L2 (A) 8,7 8,7 8,7 15,6 Suurin vaihevirta L2 (A) 9,4 15,6 15,6 27,4 Suurin vaihevirta L3 (A) 8,7 8,7 15,6 Suurin vaihevirta L3 (A) 8,7 15,6 25,6 Suurin vaihevirta L1 (A) 4,3 8,7 13,0 17,4 21,7 26,1 30,4 Jos virtamuuntajia kytketty, lämpöpumppu valvoo vaihevirtoja ja kytkee sähköportaan automaattisesti vähiten kuormitettuun vaiheeseen. Varatila Kun lämpöpumppu asetetaan varatilaan (SF1 asetetaan asento ), vain tärkeimmät toiminnot ovat toiminnassa. Kompressori pysäytetty ja sähkövastus lämmittää lämmitysveden. Käyttövettä ei tuoteta. Valvtakytkintä ei ole kytketty. Teho varatilassa Sähkövastuksen teho varatilassa asetetaan sähkövastuskortissa (AA1) olevalla dipkytkimellä (S2) alla olevan tauluk mukaan. Tehdasasetus 6. 3x400V (suurin sähköteho, toimituskytketty 7 ) x400V (suurin sähköteho, vaihtokytketty 9 ) x230V x230V Katkaisinta (SF1) ei saa asettaa asento "" tai ennen kuin F1145 täytetty vedellä. Sisäiset kompentit saattavat vaurioitua. 24 Luku 5 Sähköliitännät

25 3x400V/1x230V 3 x 230 V EB100 Isäntä ON ON A B GND AA3X AA3X4 AA1SF2 AA1SF2 Kuvassa dipkytkin (AA1SF2) tehdasasetuksessa, eli 6. EB101 Orja 1 Varatilatermostaatti Varatilan menolämpötila asetetaan termostaatilla (FD1 BT30). Sen arvoksi voi asettaa joko 35 (esiasetus, esim. lattialämmitys) tai 45 (esim.patterit). A B GND AA3X AA3X4 LEK A B GND EB102 Orja 2 Liitäntämahdollisuudet AA3X4 Isäntä/Orja Useita lämpöpumppuja (F1145, F1245 ja F1345) voidaan liittää yhteen asettamalla yksi lämpöpumppu isännäksi ja muut orjiksi. Lämpöpumppu toimitetaan aina isäntänä ja siihen voi kytkeä 8 orjayksikköä. Useiden lämpöpumppujen järjestelmässä jokaisella lämpöpumpulla oltava yksilöllinen nimi, ts. vain yksi lämpöpumppu voi olla "Isäntä" ja vain yksi voi olla esim. "Orja 5". Isäntä/orja asetukset tehdään valikossa A B GND A B GND AA3X Ulkoiset lämpötilaanturit ja ohjaussignaalit kytketään vain isäntään lukuun ottamatta kompressorimoduulin ulkoista ohjausta. Jos useita lämpöpumppuja liitetty yhteen (isäntä/orja), täytyy käyttää ulkoista paluulämpötilan anturia BT71. Jos anturia BT71 ei ole kytketty, tuote antaa anturihälytyksen. Kytke lämpöpumppujen väliset tiedsiirtokaapelit kuvan mukaisesti sarjaan liitinrimaan X4:15 (A), X4:14 (B) ja X4:13 (GND) tulokortissa (AA3). Käytä kaapelia LiYY, EKKX tai vastaava. Esimerkissä näkyy useampien F1145:n yhteenkytkeminen. Luku 5 Sähköliitännät 25

26 Valvtakytkin Valvtakytkintä ei käytetä 1vaihekytkennässä. Kun kiinteistössä lisäsähköä käytettäessä mta sähkönkuluttajaa kytkeytyneenä, olemassa vaara, että kiinteistön päävarokkeet laukeavat. Lämpöpumppu varustettu sisäänrakennetulla valvtakytkimellä, joka ohjaa sähkövastuksen tehoportaita jakamalla kulutuksen eri vaiheille tai kytkemällä ne pois, jos jokin vaihe ylikuormittuu. Vastukset kytketään päälle, kun muu virrankulutus laskee. Virtamuuntajan kytkentä Virran mittausta varten asennettava virtatunnistin kuhunkin kiinteistön sähkökeskukseen tulevaan vaihejohto. Tämä suositeltavaa tehdä sähkökeskuksessa. Kytke virrantunnistin minapaiseen kaapeliin sähkökeskuksen vieressä olevassa kotelossa. Kotel ja lämpöpumpun välisen minapaisen kaapelin johdinalan täytyy olla vähintään 0,5 mm². Kytke kaapeli tulokortin (AA3) liittimeen X4:14, jossa X4:1 yhteinen liitin kolmelle virtamuuntajalle. Kiinteistön päävarokkeen koko asetetaan valikossa Inkommande Sähkönsyöttö el PEN L1 L 2 L 3 Ulkoiset liitäntämahdollisuudet Tulokortissa (AA3) F1145 ohjelmallisesti ohjatut tulot ja lähdöt ulkoisen kosketintoiminn tai anturien kytkentään. Tämä tarkoittaa, että kun ulkoinen kosketintoiminto tai anturi kytketään johkin kuudesta erikoisliittimestä, oikea toiminto pitää valita F1145:n ohjelmistossa. MUISTA! Jos ulkoinen kosketintoiminto tai anturi kytketään F1145lämpöpumppuun, käytetyn tul tai lähdön toiminto pitää valita valikossa 5.4, katso sivulla 54. Tulokortin valittavat tulot näille toiminnoille ovat: AUX1 AUX2 AUX3 AUX4 AUX5 Valittava lähtö AA3:X7. X6:910 X6:1112 X6:1314 X6:1516 X6:1718 pehmeät lähdöt/tulot5.4 estä lämpö aktivoi tilap. luksus ei käytössä ei käytössä Sähkökeskus Elcentral Lämpöpumppu Värmepump ei käytössä hälytyslähtö AA3X4 T3 T2 T F1145 F1145 Ulkoinen Externt AA3X NIBE Uplink Kytke verkkokaapeli (suora, Cat.5e UTP) RJ45liittimellä lämpöpumpun takapuolella olevaan RJ45liittimeen. AA3X6 Yllä olevassa esimerkissä käytetään tuloja AUX1 (X6:910) ja AUX2 (X6:1112) tulokortissa (AA3). MUISTA! Osa seuraavista toiminnoista voidaan aktivoida ja ohjelmoida valikkoasetuksilla. 26 Luku 5 Sähköliitännät

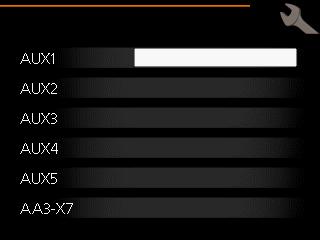

27 AUXtulojen vaihtoehdot Lämpötilaanturi, käyttövesi huippu Käyttöveden lämpötilaanturi voidaan kytkeä F1145 lämpöpumppuun lämminvesivaraajan yläosan lämpötilan näyttöä varten. Lämpötilaanturi, käyttövesi yläosa (BT7) kytketään valittuun tulo (valikko 5.4, katso sivulla 54) liittimeen X6 tulokortissa (AA3), joka etuluukun takana ja asennetaan lämminvesivaraajan anturiputkeen. Käytä 2napaista kaapelia, jka poikkipintaala vähintään 0,5 mm². Lämpötilaanturi, jäähdytys/lämmitys Ulkoinen lämpötilaanturi (BT74) voidaan kytkeä F1145:een jäähdytys ja lämmityskäytön vaihtoajankohdan määrittämistä varten. Lämpötilaanturi kytketään valittuun tulo (valikko 5.4, vaihtoehto näkyy vain jos jäähdytyslisävaruste asennettu, katso sivulla 54) liittimessä X6 tulokortissa (AA3), joka asennettu etuluukun taakse ja asennetaan sopivaan paikkaan lämmitysjärjestelmässä. Käytä 2napaista kaapelia, jka poikkipintaala vähintään 0,5 mm². Kosketin lisälämmön ja/tai kompressorin ulkoista estoa varten Lisälämmön ja kompressorin esto tehdään kahdella eri AUXtulolla. Kun lisäyksen ja/tai kompressorin ulkoista estoa halutaan käyttää, se voidaan kytkeä etuluukun takana olevan tulokortin (AA3) liittimeen (X6). Lisäys ja/tai kompressori kytketään pois kytkemällä potentiaalivapaa kosketintoiminto tulo, joka valitaan valikossa 5.4, katso sivulla 54. Lisälämmön ja kompressorin esto voidaan yhdistää. Teho kytketty pois, kun kosketin suljettu. Kosketin ulkoiselle tariffiestolle Kun ulkoista tariffiestoa käytetään, se voidaan kytkeä etuluukun takana olevan tulokortin (AA3) liittimeen (X6). Tariffiesto tarkoittaa, että lisälämpö, kompressori, lämmitys ja käyttövesi kytketään pois kytkemällä potentiaalivapaa kosketintoiminto tulo, joka valitaan valikossa 5.4, katso sivu 54. Tariffiesto aktivoitu, kun kosketin kiinni. Kun tariffiesto aktiivinen, min. menolämpötilaa ei käytetä. Liitin "SG ready":lle Tätä toimintoa voi käyttää vain sähköverkossa, joka tukee "SG Ready"standardia. "SG Ready" vaatii kaksi AUXtuloa. Haluttaessa toiminto kytketään tulokortin (AA3) liittimeen X6. "SG Ready" nerokas ohjaustapa, jossa sähköntoimittajasi voi vaikuttaa sisäilman, käyttöveden ja/tai allasveden lämpötilaan (jos sellainen ) tai estää lisälämmön ja/tai lämpöpumpun kompressorin tiettyinä vuorokaudenaikoina (voidaan valita valikossa 4.1.5, kun toiminto aktivoitu). Aktivoi toiminto kytkemällä potentiaalivapaa kosketintoiminto kahteen tulo, jotka valitaan valikossa 5.4 (SG Ready A ja SG Ready B), katso sivulla 54. Suljettu tai avoin kosketin aiheuttaa jkin seuraavista: Esto (A: Kiinni, B: Auki) "SG Ready" aktiivinen. Lämpöpumpun kompressori ja lisälämpö estetään päivän tariffiesta. Normaalitila (A: Avoin, B: Avoin) "SG Ready" ei ole aktiivinen. Ei vaikuta järjestelmään. Matalahintatila (A: Avoin, B: Suljettu) "SG Ready" aktiivinen. Järjestelmä keskittyy kustannussäästöihin ja voi esim. hyödyntää edullista energian hintaa sähköntoimittajalta tai mahdollista ylikapasiteettia omasta virtalähteestä (vaikutus järjestelmään voidaan asettaa valikossa 4.1.5). Ylikapasiteettitila (A: Suljettu, B: Suljettu) "SG Ready" aktiivinen. Järjestelmän annetaan käydä täydellä kapasiteetilla kun sähköntoimittajalla ylikapasiteettia (todella alhainen hinta) (vaikutus järjestelmään voidaan asettaa valikossa 4.1.5). (A = SG Ready A ja B = SG Ready B ) Liitin +Adjust:lle +Adjust:n avulla laitteisto kommunikoi lattialämmityksen ohjauskeskuksen* kanssa ja mukauttaa lämmityskäyrän ja lasketun menolämpötilan lattialämmitysjärjestelmän tarpeiden mukaan. Aktivoi lämmitysjärjestelmä, joh +Adjust vaikuttaa merkitsemällä toiminto ja painamalla OK. *Vaatii +Adjusttuen +Adjust täytyy ensin valita valikossa 5.4 pehmeät tulot/lähdöt. Piirikortin AA3 input versi pitää olla vähintään 34 ja ohjelmistoversi pitää olla display versi 5539 tai uudempi, jotta +Adjust toimisi. Versi voi tarkastaa valikossa 3.1 kohdista input versi ja display versi. Uuden ohjelmist voi ladata ilmaiseksi osoitteesta Jos järjestelmässä sekä lattialämmitys että pattereita, pitää käyttää NIBE ECS 40/41 optimaalisen toiminnan varmistamiseksi. Luku 5 Sähköliitännät 27

28 Kosketin lämmön ulkoiselle estolle Kun ulkoista lämmityksen estoa käytetään, se voidaan kytkeä etuluukun takana olevan tulokortin (AA3) liittimeen (X6). Lämmitys kytketään pois kytkemällä potentiaalivapaa kosketintoiminto tulo, joka valitaan valikossa 5.4, katso sivulla 54. Koskettimen sulkeminen estää lämmityskäytön. Kun lämmön esto aktiivinen, min. menolämpötilaa ei käytetä. Kosketin lämmönkeruupumpun ulkoiselle pakkoohjaukselle Kun lämmönkeruupumpun ulkoista pakkoohjausta käytetään, se voidaan kytkeä liittimeen X6 etuluukun takana olevassa tulokortissa (AA3). Lämmönkeruupumppua voidaan pakkoohjata kytkemällä potentiaalivapaa kosketintoiminto tulo, joka valitaan valikossa 5.4, katso sivulla 54. Koskettimen sulkeminen aktivoi lämmönkeruupumpun. Kosketin aktivoinnille "tilapäinen luksus" Ulkoinen kosketintoiminto voidaan kytkeä F1145lämpöpumppuun käyttövesitoiminn "tilapäinen luksus" aktivointia varten. Koskettimen tulee olla potentiaalivapaa ja se kytketään valittuun tulo (valikko 5.4, katso sivulla 54) liittimeen X6 tulokortissa (AA3). "tilapäinen luksus" aktivoidaan, kun kosketin suljettuna. Kosketin aktivoinnille "ulkoinen säätö" Ulkoinen kosketintoiminto voidaan kytkeä F1145lämpöpumppuun menolämpötilan ja siten huelämpötilan muuttamiseksi. Kun kosketin kiinni,, asetetaan haluttu lämpötila C asteina (jos hueanturi kytketty ja aktivoitu). Ellei hueanturia ole kytketty tai aktivoitu, asetetaan lämpötila:n muutos (lämpökäyrän muutos) valittavien portaiden määrällä. Arvo säädettävissä välillä 10 ja +10. lämmitysjärjestelmä 1 Koskettimen tulee olla potentiaalivapaa ja se kytketään valittuun tulo (valikko 5.4, katso sivulla 54) liittimeen X6 tulokortissa (AA3). Muutoksen arvo asetetaan valikossa 1.9.2, "ulkoinen säätö". lämmitysjärjestelmä 2 8:lle 8:n ilmastointijärjestelmän 2 ulkoinen säätö vaatii lisävarusteen (ECS 40 tai ECS 41). Katso asennusohjeet lisätarvikkeen asentajan käsikirjasta. Kosketin puhallinnopeuden aktivoinnille MUISTA! Ulkoinen kosketintoiminto toimii vain, jos lisävaruste FLM asennettu ja aktivoitu. F1145 lämpöpumppuun voidaan kytkeä ulkoinen kosketintoiminto yhden puhallinnopeuden aktivointia varten. Koskettimen pitää olla potentiaalivapaa ja se kytketään valittuun tulo (valikko 5.4, katso sivulla 54) liittimeen X6 tulokortissa (AA3). Koskettimen sulkeminen aktivoi valitun puhallinnopeuden. Nopeus palaa normaaliksi, kun kosketin avataan. NV10, paine/taso/virtausvahti lämmönkeruuliuos Jos lämmönkeruujärjestelmässä tarvitaan tasovahtia (lisävaruste NV10), se voidaan kytkeä valittuun tulo (valikko 5.4) katso sivulla 54) liittimeen X6 tulokortissa (AA3). Tulo voi myös kytkeä paine tai virtausvahdin. Tul oltava suljettu normaalikäytössä. AUXlähdön vaihtoehdot (potentiaalivapaa vaihtava rele) Ulkoiset liitännät voidaan tehdä potentiaalivapaalla vaihtavalla releellä (maks. 2 A) tulokortin (AA3) liittimessä X7. Valittavat toiminnot ulkoiselle liitännälle: Summahälytyksen ilmaisu. Pohjavesipumpun ohjaus. Jäähdytystilan ilmaisu (vain jos jäähdytyslisävaruste asennettu). Käyttövesikierr kiertovesipumpun ohjaus. Ulkoinen kiertovesipumppu (lämmitysvesi). Ulkoinen vaihtoventtiili lämmitysvedelle. Lomaohjelma aktiivinen. Jos jokin edellä mainituista kytketään liittimeen X7, se pitää valita valikossa 5.4, katso sivulla 54. Summahälytys aktivoitu tehtaalla. Lisätarvikekortti vaaditaan, jos useita toimintoja kytketään liittimeen X7 ja summahälytyksen ilmaisu aktivoitu (katso sivulla 64) C NO NC AA3X7 AA3X7 Kuvassa rele hälytystilassa. 28 Luku 5 Sähköliitännät

29 N L PE PE N L PE PE Jos katkaisin (SF1) asennossa " " tai " ", rele hälytystilassa. Ulkoinen kiertovesipumppu, pohjavesipumppu tai käyttöveden kierrätyspumppu kytketään summahälytysreleeseen alla olevan kuvan mukaan. Merkitse sähkökaappiin varoitus ulkoisesta jännitteestä. F1145 F1X45 Ulkoinen Externt AA3X C NO NC Lisävarusteiden liitäntä Lisävarusteiden kytkentäohjeet ovat oheisessa Asennusohjeessa. Kohdassa luettelo lisävarusteista, joita voi käyttää F1145:n yhteydessä. Lisävaruste, jossa piirikortti AA5 Lisävarusteet, joissa piirikortti AA5, kytketään lämpöpumpun liitinrimaan AA3X4: Käytä kaapelia LiYY, EKKX tai vastaavaa. Jos kytket useita lisävarusteita, kytke ensimmäinen lisävarustekortti suoraan lämpöpumpun liittimeen. Muut lisävarustekortit kytketään sarjaan ensimmäisen kanssa. Koska piirikortilla AA5 varustetut lisävarusteet voidaan kytkeä eri tavoin, lue aina asennettavan lisävarusteen asennusohje. EB100 L N AA3X4 PE AA3X7 L N PE Kiertovesipumppu A B GND AA3X F1145 MUISTA! Relelähdön maksimikuormitus 2 A (230V AC). Lisävarustekortti 1 A B GND A B GND AA5X AA5X4 X8 ON X4 X2 X10 X1 X9 7 8 Lisävarustekortti 2 A B GND A B GND AA5X AA5X4 X8 ON X4 X2 X10 X1 X9 7 8 Luku 5 Sähköliitännät 29

30 Lisävaruste, jossa piirikortti AA9 Piirikortin AA9 sisältävät lisävarusteet kytketään ohjausyksikön tulokortin AA3 liitinrimaan X4:912. Käytä kaapelia LiYY, EKKX tai vastaavaa. Koska piirikortilla AA9 varustetut lisävarusteet voidaan kytkeä eri tavoin, lue aina asennettavan lisävarusteen asennusohje. AA3X4 AA3X4 F1145 Lisätarvikkeet AA9X1 8 12V 9 A 10 B GND 30 Luku 5 Sähköliitännät

31 6 Käynnistys ja säädöt Valmistelut 1. Varmista, että F1145 ei ole vahingoittunut kuljetuksen aikana. 2. Varmista, että katkaisin (SF1) asennossa ( ). 3. Tarkasta, että mahdollisessa lämminvesivaraajassa ja lämmitysjärjestelmässä vettä. MUISTA! Tarkasta moottorinsuojakatkaisimet ja automaattivaroke. Ne ovat voineet laueta kuljetuksen aikana. 2. Kytke täyttöpumppu ja paluujohto lämmönkeruujärjestelmän täyttöliitäntään kuvan mukaisesti. 3. Jos käytetään vaihtoehtoa 1 (tasoastia), sulje tasoastian (CM2) alla oleva venttiili. 4. Sulje täyttöliitännän kolmitieventtiili (lisävaruste). 5. Avaa täyttöliitännän venttiilit. 6. Käynnistä täyttöpumppu. 7. Täytä, kunnes nestettä tulee paluuputkesta. 8. Sulje täyttöliitännän venttiilit. 9. Avaa täyttöliitännän kolmitieventtiili. 10. Jos käytetään vaihtoehtoa 1 (tasoastia), avaa tasoastian (CM2) alla oleva venttiili. KBin XL6 KBut XL7 Älä käynnistä lämpöpumppua, jos järjestelmässä oleva vesi voinut jäätyä. Ve 2 Ve 1 VBf VV VBr Täyttö ja ilmaus P MUISTA! Riittämätön ilmaus voi vahingoittaa F1145:n kompentteja. Lämmitysjärjestelmän täyttö ja ilmaus Täyttö 1. Avaa täyttöventtiili (ulkoinen, ei sisälly toimitukseen). Ilmastointijärjestelmä täyttyy vedellä. 2. Avaa ilmausventtiili. 3. Sulje venttiili, kun ilmanpoistoventtiilistä virtaavassa vedessä ei ole ilmaa. Paineen tulisi jkun ajan kuluttua alkaa nousta. 4. Sulje täyttöventtiili, kun paine oikealla tasolla. Stängs Suljetaan Keruuputkisto BK / JK XL1 XL6 XL9 XL7 XL2 Ilmaus Riittämätön ilmaus voi vahingoittaa sisäisiä kompentteja. 1. Ilmaa lämpöpumppu ilmausventtiilin kautta ja muu lämmitysjärjestelmä sen omien ilmausventtiileiden avulla. 2. Toista täyttö ja ilmaus, kunnes kaikki ilma poistunut ja paine oikea. Lämmönkeruujärjestelmän täyttö ja ilmaus XL 1 XL 2 XL 6 XL 7 XL 9 Liitäntä, lämpöjohto meno Liitäntä, lämpöjohto paluu Liitäntä, lämmönkeruu tulo Liitäntä, lämmönkeruu meno Liitäntä, lämminvesivaraaja Riittämätön ilmaus voi vahingoittaa lämmönkeruupumppua. Sekoita veteen jäätymisenestoainetta avoastiassa lämmönkeruujärjestelmää täytettäessä. Seoksen tulee kestää vähintään 15 lämpötila. Käytä lämmönkeruunesteen täyttöön kytkettyä täyttöpumppua. 1. Tarkasta lämmönkeruujärjestelmän tiiviys. Luku 6 Käynnistys ja säädöt 31

32 Symboliavain Aloitusoppaassa liikkuminen Symboli Merkitys Sulkuventtiili A. Sivu B. Nimi ja valikkumero kieli 4.6 Varoventtiili Tasopaisuntaastia Kalvopaisuntasäiliö P Painemittari Mudanerotin Aloitusopas Lämmitysjärjestelmä täytettävä vedellä ja ilmattava ennen kuin katkaisin käännetään asento "". Jos useita lämpöpumppuja liitetty yhteen, aloitusopas pitää suorittaa ensin orjayksiköissä. Jos lämpöpumppu asetetaan orjaksi, voit tehdä vain orjayksikön kiertovesipumppujen asetukset. Muut asetukset tehdään isäntäyksikössä. 1. Aseta lämpöpumpun katkaisin (SF1) asento. 2. Noudata aloitusoppaan ohjeita lämpöpumpun näytössä. Ellei aloitusopas käynnisty, kun käynnistät lämpöpumpun, voit käynnistää sen käsin valikossa 5.7. VIHJE! Käynistys Katso sivulla 38 lämpöpumpun ohjausjärjestelmän esittely (ohjaus, valikot jne.). Aloitusopas käynnistyy, kun lämpöpumppu käynnistetään ensimmäistä kertaa. Aloitusoppaassa neuvotaan mitä tulee tehdä ensimmäisen käynnistyksen yhteydessä sekä käydään läpi lämpöpumpun perusasetukset. Aloitusopas varmistaa, että käynnistys suoritetaan oikein eikä sitä saa sen vuoksi ohittaa. Aloitusopas voidaan käynnistää jälkikäteen valikossa 5.7. Jos aloitusopas jätetään tälle sivulle, se sulkeutuu automaattisesti 60 min C. Vaihtoehto / asetus A. Sivu Tästä näet miten pitkällä olet aloitusoppaassa. Voit selata aloitusoppaan sivuja seuraavasti: 1. Kierrä valitsinta, kunnes nuoli vasemmassa yläkulmassa (sivunumer vieressä) merkitty. 2. Siirry seuraavalle sivulle aloitusoppaassa painamalla OKpainiketta. B. Nimi ja valikkumero Tästä näet mihin ohjausjärjestelmän valikko tämä aloitusoppaan sivu perustuu. Suluissa olevat numerot ovat valik numero ohjausjärjestelmässä. Lisätietoa kyseisestä valikosta löydät sen ohjevalikosta tai käyttöohjeesta C. Vaihtoehto / asetus Näin teet järjestelmän asetukset. D. Ohjevalikko Missa valikoissa symboli, joka osoittaa että käytettävissä lisäohjeita. Ohjeteksteihin käsiksi pääsy: 1. Merkitse ohjekuvake kiertämällä valitsinta. 2. Paina OKpainiketta. Ohjetekstit koostuvat usein useammasta sivusta, joita voit selata valitsimella. MUISTA! Kun aloitusopas käynnissä, yksikään laitteist toiminnoista ei käynnisty automaattisesti. Opas ilmestyy jokaisen käynnistyksen yhteydessä, kunnes se estetään viimeisellä sivulla. 32 Luku 6 Käynnistys ja säädöt

33 Jälkisäätö ja ilmaus Pumpun säätö, automaattikäyttö Lämmönkeruupuoli Jotta lämmönkeruujärjestelmän virtaus olisi oikea, lämmönkeruupumpun nopeus pitää asettaa oikein. F1145:ssa lämmönkeruupumppu, jota tavallisesti säädetään automaattisesti. Tietyt toiminnot ja lisävarusteet saattavat vaatia, että sitä käytetään manuaalisesti. Nopeus pitää silloin asettaa oikein, katso Pumpun säätö, manuaalinen käyttö. Jos useita F1145:a asennetaan isäntä/orjakokopano, kaikkien F1145:n pitää olla saman kokoisia (esim. 10 ), jotta automaattinen säätö toimisi. Jos asennuksessa esim. yksi 8 ja yksi 10 laite, säätö pitää tehdä käsinkäytön mukaan, katso sivu 33. Automaattinen säätö tapahtuu, kun kompressori käynnissä ja asettaa automaattisesti lämmönkeruupumpun nopeuden, jotta meno ja paluulämpötilojen välinen lämpötilaero optimaalinen. Esim. passiivisessa jäähdytyskäytössä lämmönkeruupumpun täytyy käydä vakiopeudella, joka asetetaan valikossa Lämpöjohtopuoli Jotta lämmitysjärjestelmän virtaus olisi oikea, kiertovesipumpun nopeus pitää asettaa oikein. F1145:ssa kiertovesipumppu, jota tavallisesti säädetään automaattisesti. Tietyt toiminnot ja lisävarusteet saattavat vaatia, että sitä käytetään manuaalisesti. Nopeus pitää silloin asettaa oikein, katso Pumpun säätö, manuaalinen käyttö. Automaattinen säätö tapahtuu, kun kompressori käynnissä ja asettaa automaattisesti kiertovesipumpun käyttötilan mukaisen nopeuden, jotta meno ja paluulämpötilojen välinen lämpötilaero optimaalinen. Lämmityskäytössä käytetään mitoittavaa ulkolämpötilaa ja lämpötilaeroa valikossa Tarvittaessa kiertovesipumpun maksiminopeus voidaan rajoittaa valikossa Pumpun säätö, manuaalinen käyttö Lämmönkeruupuoli Jotta lämmönkeruujärjestelmän virtaus olisi oikea, lämmönkeruupumpun nopeus pitää asettaa oikein. F1145lämpöpumpussa lämmönkeruupumppu, jota voidaan säätää automaattisesti. Jos manuaalista nopeutta halutaan käyttää, se tulee asettaa seuraavien tietojen ja käyrien perusteella. Manuaalista käyttöä varten "auto" pitää deaktivoida valikossa Virtaus pitää asettaa niin, että lämmönkeruuliuoksen menolämpötilan (BT11) ja paluulämpötilan (BT10) erotus 2 5, kun järjestelmä tasapainossa (noin 5 minuutin kuluttua kompressorin käynnistymisestä). Tarkasta lämpötilat valikossa 3.1 "huoltotiedot" ja säädä lämmönkeruupumpun (GP2) nopeutta, kunnes lämpötilaero oikea. Suuri ero viittaa pieneen virtaukseen ja pieni ero suureen virtaukseen. Lämmönkeruupumpun nopeus asetetaan valikossa katso sivu 47. Lue lämmönkeruupumpun nopeus manuaalikäytössä alla olevasta käyrästöstä. P F Käytettävissä Tillgängligt tryck oleva paine, kpa Sähköteho, Eleffekt W Käytettävissä oleva paine, kpa Sähköteho, W P100% P100% P80% 60 P80% % 40 P60% 80% 100% 30 P60% 60% 80% 20 P40% P40% 60% 40% 10 40% 0 0,0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 Virtaus l/s F Käytettävissä oleva paine, kpa Sähköteho, W P40% 40% P60% 60% P80% 80% P100% 100% 0 0,0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 Virtaus l/s F Käytettävissä oleva paine, kpa Sähköteho, W P40% 40% P60% 60% P80% 80% P100% 100% 0 0,0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 Virtaus l/s Luku 6 Käynnistys ja säädöt 33

34 F Käytettävissä oleva paine, kpa Sähköteho, W P40% 40% P60% 60% P80% 80% P100% 100% 0 0,0 0,10 0,20 0,30 0,40 0,50 0,60 0,70 Virtaus l/s F Käytettävissä oleva paine, kpa Sähköteho, W P80% P100% % P60% 80% 20 P40% 40% 60% 0 0,0 0,10 0,20 0,30 0,40 0,50 0,60 0,70 Virtaus l/s F ja 17 Käytettävissä oleva paine, kpa Sähköteho, W P60% P100% P80% P40% 60% 100% 0 40% 80% 0,0 0,10 0,20 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,0 Virtaus l/s Virtauksen lämpötilaer pitää vastata käyttötapaa (lämmityskäyttö: 5 10, käyttövesituotanto: 5 10, allaslämmitys: n. 15 ) menolämpötilan ja paluulämpötilan välillä. Tarkasta nämä lämpötilat valikossa 3.1 "huoltotiedot" ja säädä kiertovesipumpun (GP1) nopeutta, kunnes lämpötilaero sopiva. Suuri ero viittaa pieneen virtaukseen ja pieni ero suureen virtaukseen. Kiertovesipumpun nopeus asetetaan valikossa , katso sivu. 48. Katso kiertovesipumpun oikea nopeus manuaalikäytössä alla olevasta käyrästöstä. P F Käytettävissä oleva paine, kpa Sähköteho, W Käytettävissä Tillgängligt tryck oleva paine, kpa Sähköteho, Eleffekt W P40% 40% P60% 60% P80% 80% P100% 100% 0 0,0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 Virtaus l/s F Käytettävissä oleva paine, kpa Sähköteho, W P40% 40% P60% 60% P80% 80% P100% 100% 0 0,0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 Virtaus l/s 34 Lämpöjohtopuoli Jotta lämmitysjärjestelmän virtaus olisi oikea, kiertovesipumpun nopeus eri käyttötiloja varten pitää asettaa oikein. F1145:ssa kiertovesipumppu, jota voidaan säätää automaattisesti. Jos manuaalista nopeutta halutaan käyttää, se tulee asettaa seuraavien tietojen ja käyrien perusteella. Manuaalista käyttöä varten "auto" pitää deaktivoida valikossa Luku 6 Käynnistys ja säädöt

35 LEK F ja 12 Käytettävissä oleva paine, kpa Sähköteho, W P40% 40% P60% 60% P80% 80% P100% 100% 0 0,0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 Virtaus l/s F Käytettävissä oleva paine, kpa Sähköteho, W P40% 40% P60% 60% P80% 80% P100% 100% 0 0,0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 Virtaus l/s F ja 17 Käytettävissä oleva paine, kpa Sähköteho, W % P40% P60% 60% P80% 80% P100% 100% 0 0,0 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 Virtaus l/s Jälkisäätö, ilmaus, lämpöjohtopuoli Alkuaikoina lämmitysvedestä vapautuu ilmaa ja ilmaukset ovat ehkä tarpeen. Jos lämpöpumpusta tai lämmitysjärjestelmästä kuuluu poreilua, koko järjestelmä ilmattava. Jälkisäätö, ilmaus, lämmönkeruupuoli Tasopaisuntaastia Tarkasta tasoastian (CM2) nestetaso. Jos taso laskenut, täytä järjestelmä. 1. Sulje astian alla oleva venttiili. 2. Irrota liitännät tasoastian päällä. 3. Täytä lämmönkeruuliuoksella, kunnes astia noin 2/3 täynnä. 4. Asenna liitäntä astian päällä. 5. Avaa astian alla oleva venttiili. Painetta korotetaan sulkemalla sisääntulevan pääjohd venttiili lämmönkeruupumpun (GP2) ollessa käynnissä ja tasoastia (CM2) avoinna niin, että nestettä imeytyy astiasta. Paisuntasäiliö Jos käytetään paisuntasäiliötä (CM3) tasoastian sijaan, tarkasta sen paine. Jos paine laskee, järjestelmään pitää täyttää lisää vettä. Huelämpötilan jälkisäätö Jos huelämpötilaa ei saada halutuksi, jälkisäätö ehkä tarpeen. Kylmä sää Jos huelämpötila liian matala, suurenna arvoa lämpökäyrä valikossa yhden askelen verran. Jos huelämpötila liian korkea, laske arvoa lämpökäyrä valikossa yhden askelen verran. Lämmin sää Jos huelämpötila liian matala, suurenna lämpötila (lämpökäyrän siirto) valikossa yhden askeleen verran. Jos huelämpötila liian korkea, laske lämpötila (lämpökäyrän siirto) valikossa yhden askeleen verran. Jäähdytys/lämpökäyrän asetukset järjestelmä menojohd lämpötila lämpökäyrä ulkolämpötila LEK 2/3 Luku 6 Käynnistys ja säädöt 35

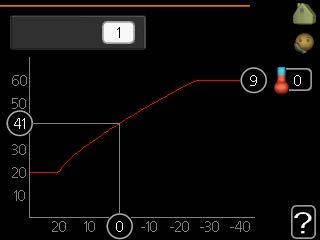

36 järjestelmä menojohd lämpötila jäähdytyskäyrä MUISTA! Sisälämpötilan hienosäädön yhteydessä käyrän paikkaa pitää siirtää ylös tai alaspäin, mikä tehdään valikossa 1.1 lämpötila. 36 lämpökäyrä Säätöalue: 0 15 Tehdasasetus: 9 ulkolämpötila jäähdytyskäyrä (vaatii lisävarusteen) Säätöalue: 0 9 Tehdasasetus: 0 Valikossa käyrä voit valita lämmityksen tai jäähdytyksen. Seuraavassa valikossa (lämpökäyrä/jäähdytyskäyrä) näkyy talosi lämmitys tai jäähdytyskäyrä. Käyrän tehtävä varmistaa tasainen sisälämpötila kaikissa ulkolämpötiloissa ja säästää siten energiaa. Näiden käyrien perusteella lämpöpumpun ohjausyksikkö määrittää järjestelmään menevän veden lämpötilan, menolämpötilan, ja siten sisälämpötilan. Valikossa voit valita käyrän ja myös lukea, miten menolämpötila muuttuu eri ulkolämpötiloissa. Otsik "järjestelmä" oikealla puolella oleva numero ilmaisee, minkä järjestelmän lämpö/jäähdytyskäyrä kyseessä. Lämpökäyrän jyrkkyys Lämmitys/jäähdytyskäyrän jyrkkyys ilmaisee, kuinka mta astetta menolämpötilaa nostetaan/lasketaan, kun ulkolämpötila laskee/nousee. Jyrkemmällä käyrällä lämmityksen menolämpötila korkeampi ja jäähdytyksen matalampi tietyssä ulkolämpötilassa. Menolämpötila Brantare Jyrkempi kurvlutning käyrä UTETEMPERATUR Ulkolämpötila Käyrän ihannejyrkkyys riippuu paikallisista ilmastoolosuhteista, tal lämmitysjärjestelmästä (patteri vai lattialämmitys) sekä siitä, kuinka hyvin talo eristetty. Käyrä asetetaan lämmitysjärjestelmän asennuksen yhteydessä, mutta sitä ehkä säädettävä jälkeenpäin. Sen jälkeen lämpökäyrää ei normaalisti tarvitse muuttaa. Luku 6 Käynnistys ja säädöt Käyrän muutos Lämpökäyrän muutos tarkoittaa, että menolämpötila muuttuu yhtä palj kaikissa ulkolämpötiloissa, esim. +2 muutos nostaa menolämpötilaa 5 kaikissa ulkolämpötiloissa. Menojohd lämpötila maksimi ja minimiarvot Koska menojohd pyyntilämpötila ei voi nousta korkeammaksi kuin asetettu maksimiarvo eikä laskea alemmaksi kuin asetettu minimiarvo, lämpökäyrä kääntyy vaakasuuntaan näissä lämpötiloissa. MUISTA! Lattialämmitysjärjestelmien yhteydessä suurin menojohd lämpötila asetetaan tavallisesti välille Lattiajäähdytyksen yhteydessä pienin menolämpötila täytyy rajoittaa kdensoitumisen välttämiseksi. Tarkasta lattian suurin sallittu lämpötila lattiatoimittajaltasi. Käyrän päässä oleva numero osoittaa käyrän jyrkkyyden. Lämpömittarin vieressä oleva numero osoittaa lämpökäyrän muutoksen. Aseta uusi arvo valitsimella. Vahvista uusi asetus painamalla OKpainiketta. Käyrä 0 oma lämpökäyrä, joka luotu valikossa Toisen käyrän valitsemiseksi (käyrän jyrkkyys): Jos lämmitysjärjestelmiä vain yksi, käyrän numero jo merkitty, kun valikkoikkuna avautuu. 1. Valitse järjestelmä (jos niitä useampia), jka lämpökäyrä muutetaan. 2. Kun järjestelmän valinta vahvistetaan, lämpökäyrän numero merkitään. 3. Palaa säätötilaan painamalla OKpainiketta. 4. Valitse uusi käyrä. Käyrät numeroitu 0 15, suurempi numero tarkoittaa suurempaa jyrkkyyttä ja korkeampaa menolämpötilaa. Käyrä 0 tarkoittaa, että oma käyrä (valikko 1.9.7) käytetään. 5. Lopeta asetusten määrittäminen painamalla OKpainiketta. Käyrän lukeminen: 1. Kierrä valitsinta, niin että ulkolämpötilan akselin rengas merkitään. 2. Paina OKpainiketta.

37 3. Seuraa harmaata viivaa käyrään saakka ja lue vasemmalta vaakaviivan päästä menolämpötila valitussa ulkolämpötilassa. 4. Nyt voit lukea eri lämpötilat kiertämällä valitsinta oikealla tai vasemmalle ja lukea vastaavan menojohd lämpötilan. 5. Poistu lukutilasta painamalla OK tai takaisinpainiketta. VIHJE! Odota vuorokausi ennen uutta asetusta, jotta huelämpötila ehtii asettua. Jos ulka kylmä ja huelämpötila liian alhainen, lisää lämpökäyrän jyrkkyyttä askelen verran. Jos ulka kylmä ja huelämpötila liian korkea, pienennä lämpökäyrän jyrkkyyttä askelen verran. Jos ulka lämmin ja huelämpötila liian alhainen, lisää lämpökäyrän muutosta askelen verran. Jos ulka lämmin ja huelämpötila liian korkea, pienennä lämpökäyrän muutosta askelen verran. Luku 6 Käynnistys ja säädöt 37

38 7 Ohjaus Johdanto Näyttö A Näyttö F Katkaisimet (SF1) Katkaisin kolme tilaa: Päällä () SISÄILMASTO KÄYTTÖVESI B Tilan merkkivalo Valmiustila ( ) Varatila ( ) A LÄMPÖPUMPPU F1145 Näyttö INFO C D E F OKpainike Takaisinpainike Valitsin Katkaisin G USBportti Näytössä näytetään ohjeita, asetukset ja käyttötietoja. Voit helposti liikkua valikoissa ja selata vaihtoehtoja asetusten muuttamiseksi tai saadaksesi haluamasi tiedot. G Varatilaa tulee käyttää vain silloin, kun lämpöpumpussa jokin vika. Tässä tilassa kompressori pysäytetään ja sähkövastus aktivoitu. Lämpöpumpun näyttö sammutettu ja merkkivalo palaa keltaisena. USBportti USBportti tuotenimen muovilevyn alla. USBporttia käytetään ohjelmist päivitykseen. Käy osoitteessa ja napsauta välilehteä "ohjelmisto" uusimman ohjelmist lataamiseksi. B Tilan merkkivalo Merkkivalo ilmaisee lämpöpumpun tilan: palaa vihreänä normaalitilassa. palaa keltaisena, kun varatila aktivoitu. palaa punaisena hälytyksen lauettua. C OKpainike OKpainiketta käytetään seuraaviin: vahvista alivalik/vaihtoehd/asetuksen/aloitusoppaan sivun valinta. D Takaisinpainike Takaisinpainiketta käytetään: palataksesi edelliseen valikko. vahvistamattoman asetuksen peruuttamiseen. E Valitsin Valitsinta voi kiertää oikealle tai vasemmalle. Voit: siirtyä valikoissa ja vaihtoehtojen välillä. suurentaa tai pienentää arvoa. vaihtaa sivua misivunäytössä (esim. ohjeteksti ja huoltotiedot). 38 Luku 7 Ohjaus Johdanto

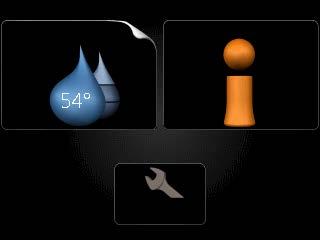

39 Valikkojärjestelmä Kun lämpöpumpun ovi avataan, näytössä näkyvät valikkojärjestelmän neljä päävalikkoa sekä tietyt perustiedot. Isäntä Ulkolämpötila SISÄILMASTO Sisälämpötila (jos huelämpötilaanturi asennettu) KÄYTTÖVESI Käyttöveden lämpötila Valikko 4 LÄMPÖPUMPPU Kellajan, päiväyksen, kielen, näytön, käyntitilan jne. asetus. Katso lisätietoa ohjevalikosta tai käyttöohjeesta. Valikko 5 HUOLTO Lisäasetukset. Nämä asetukset tarkoitettu vain asentajalle ja huoltoteknikolle. Valikko tulee näkyviin, kun takaisinpainike pidetään aloitusvalikossa painettuna 7 sekunnin ajan. Katso sivulta 45. Tämä valikko näkyy myös orjalämpöpumpun rajoitetussa päävalikossa. Tietoa käytöstä LÄMPÖPUMPPU HUOLTO INFO Tilapäinen luksus (jos aktivoitu) Toivottu käyttövesimäärä Orja KÄYTTÖVESI INFO HUOLTO Jos lämpöpumppu asetettu orjayksiköksi, näytössä näkyy rajoitettu päävalikko ja suurin osa järjestelmän asetuksista tehdään isäntälämpöpumpun kautta. Valikko 1 SISÄILMASTO Sisälämpötilan asetukset ja ohjelmointi. Katso lisätietoa ohjevalikosta tai käyttöohjeesta. Valikko 2 KÄYTTÖVESI Käyttövesituotann asetukset ja ohjelmointi. Katso lisätietoa ohjevalikosta tai käyttöohjeesta. Tämä valikko näkyy vain, jos lämminvesivaraaja liitetty lämpöpumppuun. Tämä valikko näkyy myös orjalämpöpumpun rajoitetussa päävalikossa. Valikko 3 INFO Lämpötilan ja muiden käyttötietojen näyttö sekä hälytyslokiin käsiksi pääsy. Katso lisätietoa ohjevalikosta tai käyttöohjeesta. Tämä valikko näkyy myös orjalämpöpumpun rajoitetussa päävalikossa. Luku 7 Ohjaus Johdanto 39

40 Näytön kuvakkeet Näytössä voivat näkyä seuraavat kuvakkeet käytön aikana. Symboli Kuvaus Tämä symboli näkyy infomerkin vieressä, jos valikossa 3.1 tietoa, joka sinun tulee huomioida. Nämä kaksi kuvaketta näkyvät, jos kompressori tai lisälämpö estetty F1145:ssä. Est syynä voi olla esim. valikossa 4.2 valittu käyttötila, se että esto ohjelmoitu valikossa tai ilmennyt hälytys, joka estää niiden toiminnan. Kompressorin esto. Lisäenergian esto. Tämä symboli näkyy, kun käyttöveden luksustila tai tilapäinen lämpötilan korotus aktivoitu. Tämä symboli näkyy, kun "lomaasetus" aktiivinen valikossa 4.7. Tämä symboli ilmaisee, että F1145:llä yhteys NIBE Uplink:iin. Tämä kuvake osoittaa puhaltimen nopeuden, jos sitä muutettu normaalinopeudesta. Edellyttää lisävarusteen NIBE FLM. Tämä symboli ilmaisee, että aurinkolämmitys aktiivinen. Vaatii lisävarusteen. Tämä symboli ilmaisee, että uimaallaslämmitys aktiivinen. Vaatii lisävarusteen. Tämä symboli ilmaisee, että jäähdytys aktiivinen. Vaatii lisävarusteen. 40 Luku 7 Ohjaus Johdanto

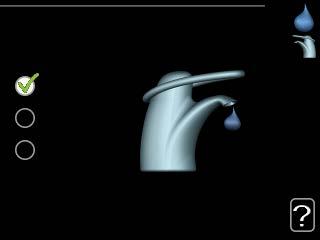

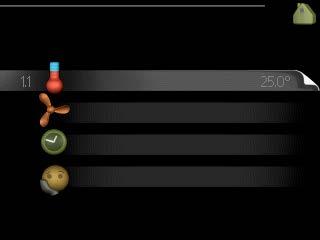

41 Valikkumero merkitty alivalikko Nimi ja valikkumero päävalikko SISÄILMASTO KÄYTTÖVESI SISÄILMASTO 1 Kuvake päävalikko lämpötila ilmanvaihto ohjelmointi normaali pois lisäasetukset LÄMPÖPUMPPU INFO Merkitty päävalikko Symbolit alivalikot Nimi alivalikot Tilatiedot alivalikot Käyttö Kohdistinta siirretään kiertämällä valitsinta oikealle tai vasemmalle. Merkityt kohdat ovat aina vaaleita ja/tai niissä ylöskäännetty taite. Valitse valikko Valikkojärjestelmässä liikutaan merkitsemällä päävalikko ja painamalla sitten OKpainiketta. Näyttöön tulee uusi ikkuna alivalikoineen. Valitse yksi alivalikoista merkitsemällä se ja painamalla OKpainiketta. Aseta arvo aika päiväys päivä kuukausi vuosi aika ja päiväys h 12 h Valitse vaihtoehto mukavuustila2.2 Muutettava arvo säästö normaali luksus Vaihtoehto Yhden arv asettamiseksi: 1. Merkitse valitsimella asetettava arvo. 2. Paina OKpainiketta. Arv tausta muuttuu vihreäksi, mikä tarkoittaa, että olet säätötilassa. 3. Suurenna arvoa kiertämällä valitsinta oikealle ja pienennä arvoa kiertämällä sitä vasemmalle. 4. Vahvista asetettu arvo painamalla OKpainiketta. Palaa alkuperäiseen arvo painamalla takaisinpainiketta. Useita vaihtoehtoja sisältävässä valikossa valittu vaihtoehto näytetään vihreällä ruksilla. Toisen vaihtoehd valitsemiseksi: 1. Merkitse haluttu vaihtoehto. Yksi vaihtoehdoista esivalittu (valkoinen). 2. Vahvista valinta painamalla OKpainiketta. Valitun vaihtoehd viereen tulee vihreä ruksi. Luku 7 Ohjaus Johdanto 41

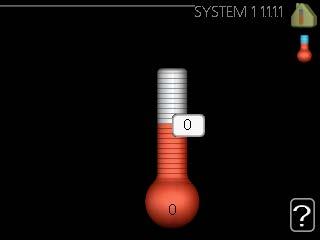

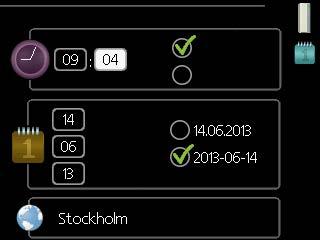

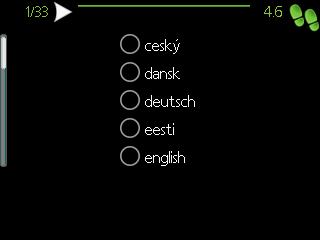

42 Käytä virtuaalinäppäimistöä Erilaisia näppäimistöjä Ohjevalikko Missa valikoissa symboli, joka osoittaa että käytettävissä lisäohjeita. Ohjeteksteihin käsiksi pääsy: 1. Merkitse ohjekuvake kiertämällä valitsinta. 2. Paina OKpainiketta. Ohjetekstit koostuvat usein useammasta sivusta, joita voit selata valitsimella. Tietyissä valikoissa teksti pitää syöttää virtuaalinäppäimistöllä. Valikosta riippuen käytettävissä erilaisia merkistöjä, jotka valitset valintanupilla. Jos haluat vaihtaa merkistöä, paina takaisinpainiketta. Jos valikossa vain yksi merkistö, näppäimistö näytetään suoraan. Kun olet kirjoittanut tekstin, merkitse "OK" ja paina OKpainiketta. Selaa ikkunoita Valikossa voi olla useita ikkunoita. Siirry ikkunoiden välillä kiertämällä valitsinta. Nykyinen valikkoikkuna Valik ikkunoiden lukumäärä Selaa aloitusoppaan ikkunoita kieli 4.6 Nuoli aloitusoppaan sivujen selaamiseen 1. Kierrä valitsinta, kunnes nuoli vasemmassa yläkulmassa (sivunumer vieressä) merkitty. 2. Siirry seuraavaan kohtaan aloitusoppaassa painamalla OKpainiketta. 42 Luku 7 Ohjaus Johdanto

43 8 Ohjaus valikot Valikko 1 SISÄILMASTO 1 SISÄILMASTO 1.1 lämpötila 1.2 ilmanvaihto * 1.3 ohjelmointi 1.9 lisäasetukset lämmitys jäähdytys * lämmitys jäähdytys * ilmanvaihto * käyrä ulkoinen säätö lämpökäyrä jäähdytyskäyrä * pienin menolämpötila lämmitys hueanturiasetukset jäähdytysasetukset * puhaltimen palautumisaika * jäähdytys * oma käyrä pisteensiirto yöjäähdytys Adjust FLM jäähdytys* lämmitys jäähdytys * Valikko 2 KÄYTTÖVESI 2 KÄYTTÖVESI, ** 2.1 tilapäinen luksus 2.2 mukavuustila 2.3 ohjelmointi 2.9 lisäasetukset jaks. korotus käyttövesikierto * Valikko 3 INFO 3 INFO ** 3.1 huoltotiedot ** 3.2 kompressoritiedot ** 3.3 lisäyksen tiedot ** 3.4 hälytysloki ** 3.5 sisälämpötilaloki * Vaatii lisävarusteen. ** Tämä valikko näkyy myös orjalämpöpumpun rajoitetussa päävalikossa. Luku 8 Ohjaus valikot 43

44 Valikko 4 LÄMPÖPUMPPU 4 LÄMPÖPUMPPU 4.1 plustoiminnot allas * allas 2 * internet NIBE Uplink tcp/ipasetukset proxyasetukset sms * SG Ready smart price adapti älykoti 4.2 käyttötila 4.3 omat kuvakkeet 4.4 aika ja päiväys 4.6 kieli 4.7 lomaasetus 4.9 lisäasetukset smart energy source asetukset käyttöpriorisointi autom.tilan asetukset asteminuuttiasetukset tehdasasetukset käyttäjä Est ohjelmointi hetkellinen hinta CO2 impact tariffijaksot, sähkön hinta tariffijakso, kiinteä sähkök tariffijakso, ulkoinen shuntti tariffijakso, ulkoinen porras tariffijaksot, OPT10 * Vaatii lisävarusteen. 44 Luku 8 Ohjaus valikot

45 Valikko 5 HUOLTO Yleiskuvaus 5 HUOLTO ** 5.1 käyttöasetukset ** käyttövesiasetukset * suurin menojohd lämpötila maks. poikkeama menolämp Hälytystoimenpiteet puhallinnop. poistoilma * keruuhälytysasetukset ** käyttötila lkpumppu ** lämmönkeruupumpun nopeus ** käyttötila lämpöjohtopumppu ** kiertovesipumpun nopeus ** sisäinen sähkölisäys Virtausaset. lämmitysjärj heat pump testing 5.2 järjestelmäasetukset isäntä/orjatila ** asennetut orjat kytkentä lisävarusteet 5.3 lisävarusteasetukset FLM * shunttiohjattu lisälämpö * 5.4 pehmeät lähdöt/tulot ** 5.5 tehdasasetus huolto ** 5.6 pakkoohjaus ** 5.7 aloitusopas ** 5.8 pikakäynnistys ** 5.9 lattiankuivaustoiminto 5.10 muutosloki ** 5.12 maa lisäilmastointijärjestelmä * aurinkolämpö * porrasohjattu lisälämpö käyttövesimukavuus * modbus * poisto/tuloilmamoduuli * GBM tiedsiirtomoduuli * kosteusmittari * pvpaneeliohjaus* X lämmitysjärjestelmä 2 8 * * Vaatii lisävarusteen. ** Tämä valikko näkyy myös orjalämpöpumpun rajoitetussa päävalikossa. Mene päävalikko ja siirry huoltovalikko painamalla Takaisinpainiketta 7 sekunnin ajan. Luku 8 Ohjaus valikot 45

46 Alivalikot Valikossa HUOLTO oranssi teksti, mikä tarkoittaa, että se tarkoitettu asentajan käyttöön. Tässä valikossa useita alivalikoita. Valikoiden oikealla puolella näkyvät kunkin valik tilatiedot. käyttöasetukset Lämpöpumpun käyttöasetukset. järjestelmäasetukset Lämpöpumpun järjestelmäasetukset, lisätarvikkeiden aktivointi jne. lisävarusteasetukset Lisätarvikkeiden käyttöasetukset. pehmeät lähdöt/tulot Tulokortin (AA3) ohjelmallisesti ohjattujen tulojen ja lähtöjen asetukset. tehdasasetus huolto Kaikkien käyttäjän käytettävissä olevien asetusten (mukaan lukien lisäasetusvalikko) palautus tehdasarvoihin. pakkoohjaus Lämpöpumpun kompenttien pakkoohjaus. aloitusopas Lämpöpumpun ensimmäisen käynnistyksen yhteydessä näytettävän aloitusoppaan käsinkäynnistys. pikakäynnistys Kompressorin pikakäynnistys. Virheelliset asetukset huoltovalikoissa voivat vahingoittaa lämpöpumppua. Valikko 5.1 käyttöasetukset Tämän alavalikoissa tehdään lämpöpumpun käyttöasetukset. Valikko käyttövesiasetukset säästö Säätöalue käynnistyslämpötila säästö: 5 55 Tehdasasetus käynnistyslämpötila säästö: 38 Säätöalue pysäytyslämpötila säästö: 5 60 Tehdasasetus pysäytyslämpötila säästö: 48 normaali Säätöalue käynnistyslämpöt. normaali: 5 60 Tehdasasetus käynnistyslämpöt. normaali: 41 Säätöalue pysäytyslämpöt. normaali: 5 65 Tehdasasetus pysäytyslämpöt. normaali: 50 luksus Säätöalue käynnistyslämpötila luksustila: 5 70 Tehdasasetus käynnistyslämpötila luksustila: 44 Säätöalue pysäytyslämpötila luksus: 5 70 Tehdasasetus pysäytyslämpötila luksus: 53 pysäytyslämpöt. per korotus Säätöalue: Tehdasasetus: 55 käynnistysero kompressorit Säätöalue: 0,5 4,0 Tehdasasetus: 1,0 latausmenettely Säätöalue: tav.lämp, lämpötilaero Tehdasasetus: lämpötilaero Tässä asetetaan käyttöveden käynnistys ja pysäytyslämpötilat eri mukavuusvaihtoehdoille valikossa 2.2 sekä jaksoittaisen korotuksen pysäytyslämpötila valikossa Jos käytettävissä useita kompressoreita, aseta niiden päälle ja/tai poiskytkentä käyttövesituotann ja kiinteän lauhdutuksen yhteydessä. Tässä valitaan käyttövesikäytön latausmenetelmä. "lämpötilaero" suositellaan varaajiin latauskierukalla, "tav.lämp" suositellaan kaksoisvaippaisiin varaajiin ja käyttövesikierukalla varustettuihin varaajiin. Valikko suurin menojohd lämpötila lämmitysjärjestelmä Säätöalue: 570 Tehdasasetus: 60 Tässä asetetaan lämmitysjärjestelmän korkein menolämpötila. Jos talossa enemmän kuin yksi lämmitysjärjestelmä, kullekin järjestelmälle voidaan asettaa erilliset menolämpötilat. Lämmitysjärjestelmien 2 8 menolämpötilat eivät voi olla korkeammat kuin lämmitysjärjestelmän 1 menolämpötila. MUISTA! Lattialämmitysjärjestelmän yhteydessä suurin menojohd lämpötila asetetaan tavallisesti välille 35 ja 45. Tarkasta lattian suurin sallittu lämpötila lattiatoimittajaltasi. Valikko maks. poikkeama menolämp. maks. ero kompr. Säätöalue: 1 25 Tehdasasetus: 10 maks. ero lisäläm. Säätöalue: 1 24 Tehdasasetus: 7 46 Luku 8 Ohjaus valikot

47 Tässä asetetaan suurin sallittu ero lasketun ja todellisen menolämpötilan välillä kompressori ja lisäyskäytössä. Maks. ero lisäys ei saa koskaan olla suurempi kuin maks. ero kompressori. maks. ero kompr. Jos todellinen menolämpötila poikkeaa asetusarvosta, lämpöpumppu pakotetaan pysähtymään riippumatta asteminuuttiluvusta. Jos todellinen menolämpötila ylittää lasketun menolämpötilan asetetulla arvolla, asetetaan asteminuuttilukemaksi 0. Jos tarvitaan vain lämmitystä, lämpöpumpun kompressori pysähtyy. maks. ero lisäläm. Jos "lisäys valittu ja aktivoitu valikossa 4.2 ja todellinen menolämpötila ylittää lasketun asetetulla arvolla, sähkövastus pysäytetään. Valikko Hälytystoimenpiteet Tässä voit valita miten lämpöpumppu ilmoittaa, että näytössä näkyy hälytys. Lämpöpumppu joko lopettaa käyttöveden tuottamisen (tehdasasetus) ja/tai laskee huelämpötilaa. MUISTA! Ellei hälytystoimenpidettä valita, energiankulutus saattaa kasvaa hälytyksen yhteydessä. Valikko puhallinnop. poistoilma (vaatii lisävarusteen) normaali sekänopeus 14 Säätöalue: % Tässä asetetaan puhaltimen viiden valittavan tilan nopeudet. MUISTA! Väärin säädetty ilmavirta voi vahingoittaa taloa ja suurentaa energiankulutusta. Valikko keruuhälytysasetukset pienin keruu ulos Säätöalue: Tehdasasetus: 8 maks. keruu sisään Säätöalue: Tehdasasetus: 20 pienin keruu ulos Tässä asetetaan, missä lämpötilassa lämpöpumppu hälyttää liian alhaisesta lämmönkeruun menolämpötilasta. Jos "automaattinen palautus" valittu, hälytys nollautuu, kun lämpötila noussut 1 asetusarv yläpuolelle. maks. keruu sisään Tässä asetetaan, missä lämpötilassa lämpöpumppu hälyttää liian korkeasta lämmönkeruun tulolämpötilasta. Valitse "hälytys aktivoitu" hälytyksen aktivoimiseksi. Valikko käyttötila lkpumppu käyttötila Säätöalue: ajoittainen, jatkuva, 10 päivää jatkuva Tehdasasetus: ajoittainen Tässä asetetaan lämmönkeruupumpun käyttötila. ajoittainen: Lämmönkeruupumppu käynnistyy n. 20 sekuntia ennen kompressoria ja pysähtyy n. 20 sekuntia kompressorin jälkeen. jatkuva: Jatkuva käyttö. 10 päivää jatkuva: Jatkuva käyttö 10 vuorokautta. Sen jälkeen pumppu siirtyy ajoittaiseen käyttöön. VIHJE! Voit käyttää "10 päivää jatkuva" käynnistyksen yhteydessä, jotta saat jatkuvan kierr käynnistysaikana ja järjestelmä helpompi ilmata. Valikko lämmönkeruupumpun nopeus käyttötila Säätöalue: auto / käsinohjaus / kiinteä delta Tehdasasetus: auto deltat Säätöalue: 2 10 Tehdasasetus: 4 nop odotustilassa Säätöalue: % Tehdasasetus: 70 % käsinohjaus Säätöalue: % Tehdasasetus: 100 % nop. akt. jäähd (vaatii lisävarusteen) Säätöalue: % Tehdasasetus: 70 % nop. pass. jäähd (vaatii lisävarusteen) Säätöalue: % Tehdasasetus: 100 % Luku 8 Ohjaus valikot 47

48 Tässä asetetaan lämmönkeruupumpun nopeus. Valitse "auto", jos lämmönkeruupumpun nopeus säädetään automaattisesti (tehdasasetus) optimaalista käyttöä varten. Lämmönkeruupumpun manuaalista käyttöä varten deaktivoi "auto" ja aseta arvo 1 ja 100 % välille. Lämmönkeruupumpun käyttöön "kiinteä delta":llä valitse "kiinteä delta" kohdassa "käyttötila" ja aseta arvo välille Jos jäähdytysmoduuli asennettu tai lämpöpumpussa sisäänrakennettu jäähdytystoiminto, voit myös asettaa lämmönkeruupumpun nopeuden passiivisessa jäähdytyskäytössä (lämmönkeruupuppu käy manuaalisessa tilassa). Valikko käyttötila lämpöjohtopumppu käyttötila Säätöalue: auto, ajoittainen Tehdasasetus: auto Tässä asetetaan lämpöjohtopumpun käyttötila. auto: Kiertovesipumppu käy F1145:n käyttötilassa. ajoittainen: Kiertovesipumppu käynnistyy n. 20 sekuntia ennen kompressoria ja pysähtyy samaan aikaan kompressorin kanssa. Valikko kiertovesipumpun nopeus Käyttötila Säätöalue: auto / käsinohjaus Tehdasasetus: auto Käyttöveden manuaalinen säätö Säätöalue: % Tehdasasetus: 70 % Lämmityksen manuaalinen säätö Säätöalue: % Tehdasasetus: 70 % Manuaalinen allaslämmityksen säätö Säätöalue: % Tehdasasetus: 70 % odotustila Säätöalue: % Tehdasasetus: 30 % korkein sallittu nopeus Säätöalue: % Tehdasasetus: 100 % nop. akt. jäähd (vaatii lisävarusteen) Säätöalue: % Tehdasasetus: 70 % nop. pass. jäähd (vaatii lisävarusteen) Säätöalue: % Tehdasasetus: 70 % Tässä asetetaan kiertovesipumpun nopeus eri käyttötiloissa. Valitse "auto", jos kiertovesipumpun nopeus säädetään automaattisesti (tehdasasetus) optimaalista käyttöä varten. Jos "auto" aktivoitu lämmityskäyttöä varten, voit myös tehdä asetuksen "korkein sallittu nopeus", joka rajoittaa kiertovesipumpun nopeuden eikä salli sen käydä asetettua arvoa suuremmalla nopeudella. Kiertovesipumpun manuaalista käyttöä varten deaktivoi "auto" kyseistä käyttötilaa varten ja aseta arvo 0 ja 100 % välille (aikaisemmin asetettu "korkein sallittu nopeus" arvo ei enää päde). "lämmitys" tarkoittaa kiertovesipumpun lämmityskäyttötilaa. "odotustila" tarkoittaa kiertovesipumpun lämmitys tai jäähdytyskäyttötilaa, mutta kun lämpöpumppu ei tarvitse kompressoria tai sähkövastusta ja sen nopeus laskee. "käyttövesi" tarkoittaa kiertovesipumpun käyttövesikäyttötilaa. "allas" (vaatii lisävarusteen) tarkoittaa kiertovesipumpun allaslämmitystilaa. 48 Luku 8 Ohjaus valikot

49 "jäähdytys" (vaatii lisävarusteen) tarkoittaa kiertovesipumpun jäähdytyskäyttötilaa. Jos jäähdytysmoduuli asennettu tai lämpöpumpussa sisäänrakennettu jäähdytystoiminto, voit myös asettaa kiertovesipumpun nopeuden aktiivisessa ja passiivisessa jäähdytyskäytössä (kiertovesipumppu käy manuaalisessa tilassa). Valikko sisäinen sähkölisäys maks.kytk.sähköteho Säätöalue: 7 / 9 Tehdasasetus: 7 maks.sääd.sähköteho Säätöalue: 0 9 Tehdasasetus: 6 varokekoko Säätöalue: A Tehdasasetus: 16 A virtamuuntajien muuntosuhde Säätöalue: Tehdasasetus: 300 Tässä asetetaan F1145:n sisäisen sähkövastuksen maksimiteho sekä laitteist varokekoko. Tässä voit tarkistaa, mikä virrantunnistin asennettu mihinkin vaiheeseen (edellyttää, että virrantunnistimet asennettu, katso sivu 26). Merkitse "tunnista vaihejärjestys" ja paina OKpainiketta. Tarkastuksen tulos tulee näkyviin heti valikko "tunnista vaihejärjestys". Valikko Virtausaset. lämmitysjärj. tehdasaset. Säätöalue: patteri, lattialämmitys, pat. + lattialäm., MUT Tehdasasetus: patteri Säätöalue MUT: 40,0 20,0 Tehdasasetus MUT: 18,0 oma aset. Säätöalue dt MUT:ssa: 0,0 25,0 Tehdasasetus dt MUT:ssa: 10,0 Säätöalue MUT: 40,0 20,0 Tehdasasetus MUT: 18,0 Tässä asetetaan, millaiseen lämmönjakojärjestelmään kiertovesipumppu (GP1) kytketty. dt MUT:ssa tulo ja menolämpötilojen välinen ero asteina mitoitetussa ulkolämpötilassa. Valikko heat pump testing Tämä valikko tarkoitettu F1145:n testaukseen eri standardien mukaisesti. Valik käyttö muuhun tarkoitukseen voi aiheuttaa sen, että laitteisto ei toimi oikein. Tässä valikossa useita alivalikoita, yksi kutakin standardia kohti. Valikko 5.2 järjestelmäasetukset Tässä voit tehdä lämpöpumpun järjestelmäasetukset, esim. isäntä/orjaasetukset, liitäntäasetukset ja mitä lisävarusteita asennettu. Valikko isäntä/orjatila Säätöalue: isäntä, orja 18 Tehdasasetus: isäntä Tässä asetetaan lämpöpumppu isäntä tai orjalaitteeksi. Yhden lämpöpumpun järjestelmässä sen tulee olla "isäntä". MUISTA! Usean lämpöpumpun järjestelmässä jokaiselle lämpöpumpulle tulee antaa oma tunnus ts. vain yksi voi olla "isäntä" ja vain yksi voi olla esim. "orja 5". Valikko asennetut orjat Tässä asetetaan isäntälämpöpumppuun liitetyt orjalaitteet. Liitetyt orjat voidaan aktivoida kahdella tavalla. Voit joko merkitä vaihtoehd luettelossa tai käyttää automaattitoimintoa "etsi asennetut orjat". etsi asennetut orjat Merkitse etsi asennetut orjat" ja paina OKpainiketta lämpöpumppuun liitettyjen lisätarvikkeiden automaattisen haun käynnistämiseksi. Ennen näiden asetusten tekoa kullekin orjalaitteelle pitää antaa oma tunnus (katso 5.2.1). Valikko kytkentä Tässä asetetaan ko järjestelmä liitetty allaslämmitykseen, lämminvesivaraajaan ja lämmitysjärjestelmään. Valikko näytetään vain, jos vähintään yksi orja kytketty isäntään. VIHJE! Esimerkkejä liitäntävaihtoehdoista löydät osoitteesta Luku 8 Ohjaus valikot 49

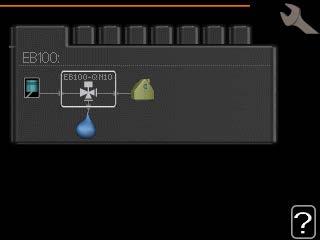

50 Tässä valikossa liitäntämuisti, mikä tarkoittaa, että ohjausjärjestelmä muistaa miten tietty vaihtoventtiili liitetty ja käyttää automaattisesti oikeaa liitäntää, kun käytät samaa vaihtoventtiiliä seuraavan kerran. Symboli Kuvaus Allas 2 Isäntä/orja Vapaa tila liittämistä varten kytkentä5.2.3 isäntä s1 s2 s3 s4 s5 s6 s7 s8 F1145 Lämmitys (kiinteistön lämmitys, sisältää mahd. lisälämmitysjärjestelmä) Jäähdytys Valikko lisävarusteet Tässä voit määrittää asennetut lisävarusteet. Jos lämminvesivaraaja liitetty F1145lämpöpumppuun, käyttöveden lämmitys aktivoitava tässä. Lisätarvikkeet voidaan aktivoida kahdella tavalla. Voit joko merkitä vaihtoehd luettelossa tai käyttää automaattitoimintoa "etsi asennettuja lisävarusteita". Kompressori Merkintäkehys Isäntä/orja: Tässä valitset mille lämpöpumpulle liitäntäasetukset tehdään (jos lämpöpumppuja vain yksi, näytetään vain isäntä). Kompressori: Tässä valitaan ko lämpöpumpun kompressori estetty, ulkoisesti ohjattu AUXtul kautta vai vakio (liitetty esim. allaslämmitykseen, lämminvesivaraajaan ja lämmitysjärjestelmään). Merkintäkehys: Siirrä merkintäkehystä säätöpyörällä. OKpainikkeella valitset muokattavan arv ja vahvistat valinnan näyttöön tulevassa ikkunassa. Työtila liittämistä varten: Tähän piirretään järjestelmän liitäntä. etsi asennettuja lisävarusteita Merkitse etsi asennettuja lisävarusteita" ja paina OKpainiketta F1145lämpöpumppuun liitettyjen lisätarvikkeiden automaattisen haun käynnistämiseksi. MUISTA! Tiettyjä lisävarusteita ei löydetä automaattisesti, vaan ne pitää valita valikossa 5.4. Merkitse vain pohjavesipumppu, jos lisävarustetta AXC 40 käytetään kiertovesipumpun ohjaamiseen. Symboli Kuvaus Kompressori (estetty) Kompressori (ulkoisesti ohjattu) Kompressori (vakio) Vaihtoventtiilit käyttövesi, jäähdytys tai allasohjausta varten. Vaihtoventtiilin yläpuolella olevat merkinnät osoittavat sähköisen kytkennän (EB100 = Isäntä, EB101 = Orja 1, CL11 = Allas 1 jne.). Yhteinen käyttövesisyöttö useilta kompressoreilta. Ohjataan isäntälämpöpumpusta. Oma käyttövesisyöttö, vain valitun lämpöpumpun kompressorilta. Ohjataan kyseisellä lämpöpumpulla. Allas 1 Valikko 5.3 lisävarusteasetukset Tämän alavalikoissa tehdään asennettujen ja aktivoitujen lisätarvikkeiden käyttöasetukset. Valikko FLM pumpun jatkuva käyttö Säätöalue: päälle/pois Tehdasasetus: pois sulatuksen aikaväli Säätöalue: 1 30 h Tehdasasetus: 10 h kk suod.hälytysten välillä Säätöalue: 1 12 Tehdasasetus: 3 aktivoi jäähdytys Säätöalue: päälle/pois Tehdasasetus: pois pumpun jatkuva käyttö: Valitse poistoilmamoduulin kiertovesipumpun jatkuvaa käyttöä varten. 50 Luku 8 Ohjaus valikot

51 sulatuksen aikaväli: Tässä voit asettaa poistoilmamoduulin lämmönvaihtimen sulatusten minimiaikavälin. Kun poistoilmamoduuli käynnissä, lämmönvaihdin jäähtyy ja siihen voi kertyä jäätä. Jos jäätä liikaa, lämmönsiirtokyky heikkenee ja lämmönvaihdin sulatettava. Sulatustoiminto lämmittää lämmönvaihdinta niin, että jää sulaa ja vesi valuu pois kdenssivesiletkua pitkin kk suod.hälytysten välillä: Tässä voit määrittää poistoilmamoduulin suodattimien puhdistusilmoituksen aikavälin kuukausina. Poistoilmamoduulin ilmansuodatin pitää puhdistaa säännöllisesti. Puhdistusväli riippuu poistoilman pölyisyydestä. aktivoi jäähdytys: Täällä voit aktivoida viilennyksen poistoilmamoduulilla. Kun toiminto aktiivinen, jäähdytysasetukset näkyvät valikkojärjestelmässä. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Valikko shunttiohjattu lisälämpö priorisoitu lisä Säätöalue: päälle/pois Tehdasasetus: pois käynnistysero lisälämpö Säätöalue: GM Tehdasasetus: 400 GM minimikäyntiaika Säätöalue: 0 48 h Tehdasasetus: 12 h alin lämpötila Säätöalue: 5 90 Tehdasasetus: 55 shunttivahvistus Säätöalue: 0,1 10,0 Tehdasasetus: 1,0 Valikko lisäilmastointijärjestelmä käytä lämmitystilassa Säätöalue: päälle/pois Tehdasasetus: päällä käytä jäähdytystilassa Säätöalue: päälle/pois Tehdasasetus: pois shunttivahvistus Säätöalue: 0,1 10,0 Tehdasasetus: 1,0 shuntin odotusaika Säätöalue: s Tehdasasetus: 30 s Valikossa valitset, minkä lämmitysjärjestelmän (2 8) haluat säätää. Seuraavassa valikossa teet asetukset valitsemaasi lämmitysjärjestelmään. Jos lämpöpumppu liitetty useampaan lämmitysjärjestelmään, niihin voi tiivistyä kosteutta, ellei niitä ole tarkoitettu jäähdytyskäyttöön. Kdenssiveden tiivistymisen estämiseksi varmista, että "käytä lämmitystilassa" valittu lämmitysjärjestelmissä, joita ei käytetä jäähdytykseen. Tämä tarkoittaa, että muiden lämmitysjärjestelmien alishuntit sulkeutuvat, kun jäähdytyskäyttö aktivoidaan. MUISTA! Tämä asetus näkyy vain, jos "pas./akt. jäähdytys, 2putki" tai "passiivinen jäähdytys, 2putki" aktivoitu valikossa Tässä asetetaan shunttivahvistus ja odotusaika asennetuille lämmitysjärjestelmille. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. shuntin odotusaika Säätöalue: s Tehdasasetus: 30 s Tässä asetetaan ulkoisen shuntatun lisälämmön käynnistysehdot, minimikäyntiaika ja minimilämpötila. Ulkoinen shuntattu lisälämmönlähde esim. puu/öljy/pellettikattila. Shuntille voidaan asettaa shunttivahvistus ja odotusaika. Jos valitset "priorisoitu lisä", käytetään ulkoisen lisälämmönlähteen lämpöä lämpöpumpun sijaan. Shuntti säätää niin kauan kuin lämpöä käytettävissä, muuten shuntti kiinni. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Luku 8 Ohjaus valikot 51

52 Valikko aurinkolämpö käyn. deltat Säätöalue: 1 40 Tehdasasetus: 8 pys. deltat Säätöalue: 0 40 Tehdasasetus: 4 varaajan maks. lämpötila Säätöalue: Tehdasasetus: 95 aur.kenn maks. lämp. Säätöalue: Tehdasasetus: 125 pakkasenkestävyys Säätöalue: Tehdasasetus: 2 käyn. aurinkokennojäähdytys Säätöalue: Tehdasasetus: 110 passiivinen uud.lataus aktivointilämpötila Säätöalue: Tehdasasetus: 110 passiivinen uud.lataus deaktivointilämpötila Säätöalue: Tehdasasetus: 50 aktiivinen uud.lataus aktivointi dt Säätöalue: 8 60 Tehdasasetus: 40 aktiivinen uud.lataus deaktivointi dt Säätöalue: 4 50 Tehdasasetus: 20 käyn. deltat, pys. deltat: Tässä voit asettaa millä aurinkolämpökerääjän ja aurinkolämpösäiliön lämpötilaerolla kiertovesipumppu käynnistyy ja pysähtyy. varaajan maks. lämpötila, aur.kenn maks. lämp.: Tässä asetetaan aurinkosäiliön ja aurinkokeräimen maksimilämpötila, jossa kiertovesipumppu pysähtyy. Tällä suojataan aurinkosäiliö ylikuumenemiselta. Jos laitteistossa toiminnot jäätymisenestolle, aurinkokeräimen jäähdytykselle ja/tai passiiviselle/aktiiviselle uudelleenlataukselle, voit aktivoida ne tässä. Kun toiminto aktiivinen, voit tehdä niihin liittyvät asetukset. Toimintoja "aurinkokeräimen jäähdytys", "passiivinen uud.lataus" ja "aktiivinen uud.lataus" ei voi yhdistellä, vain yksi toiminto voi olla aktiivinen kerrallaan. jäätymissuojaus pakkasenkestävyys: Tässä voit asettaa missä aurinkolämpökerääjän lämpötilassa kiertovesipumppu käynnistyy jäätymisen estämiseksi. aurinkokeräimen jäähdytys käyn. aurinkokennojäähdytys: Jos aurinkolämpökerääjän lämpötila ylittää tämän asetuksen samalla kun aurinkolämpösäiliön lämpötila ylittää asetetun maksimilämpötilan, aktivoidaan ulkoinen jäähdytystoiminto. passiivinen uud.lataus aktivointilämpötila: Toiminto aktivoituu, kun aurinkokeräimen lämpötila ylittää tämän asetuksen. Toiminto estetään tunniksi, jos keruunesteen lämpötila lämpöpumpussa (BT10) korkeampi kuin "maks. keruu sisään" arvo valikossa deaktivointilämpötila: Toiminto deaktivoituu, kun aurinkokeräimen lämpötila alittaa tämän asetuksen. aktiivinen uud.lataus aktivointi dt: Toiminto aktivoidaan, jos aurinkokeräimen (BT53) lämpötilan ja lämpöpumpun (BT10) tulevan keruunesteen lämpötilan välinen ero suurempi kuin asetusarvo. Toiminto estetään tunniksi, jos keruunesteen lämpötila lämpöpumpussa (BT10) korkeampi kuin "maks. keruu sisään" arvo valikossa deaktivointi dt: Toiminto deaktivoidaan, jos aurinkokeräimen (BT53) lämpötilan ja lämpöpumppuun (BT10) tulevan keruunesteen lämpötilan välinen ero pienempi kuin asetusarvo. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Valikko porrasohjattu lisälämpö käynnistysero lisälämpö Säätöalue: GM Tehdasasetus: 400 GM lisälämm. portaiden ero Säätöalue: GM Tehdasasetus: 100 GM maks. porras Säätöalue (binäärinen ohjaus deaktivoitu): 0 3 Säätöalue (binäärinen ohjaus aktivoitu): 0 7 Tehdasasetus: 3 binäärinen nousu Säätöalue: päälle/pois Tehdasasetus: pois Tässä määritetään askelohjatun lisälämmön asetukset. Askelohjattu lisälämpö esim. ulkoinen sähkökattila. 52 Luku 8 Ohjaus valikot

53 Voit esim. valita milloin lisälämpö käynnistyy, asettaa sallittujen lisälämpöportaiden enimmäismäärän ja sen, käytetäänkö binääristä porrastusta. Kun binaarinen porrastus deaktivoitu (pois), asetukset koskevat lineaarista porrastusta. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Valikko käyttövesimukavuus sähköv. aktivointi Säätöalue: päälle/pois Tehdasasetus: pois vastus aktivoitu lämmitykseen Säätöalue: päälle/pois Tehdasasetus: pois sekoitusventtiilin aktivointi Säätöalue: päälle/pois Tehdasasetus: pois lähtevä käyttövesi Säätöalue: Tehdasasetus: 55 shunttivahvistus Säätöalue: 0,1 10,0 Tehdasasetus: 1,0 shuntin odotusaika Säätöalue: s Tehdasasetus: 30 s Tässä teet käyttövesimukavuutta koskevat asetukset. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. sähköv. aktivointi: Tässä aktivoidaan sähkövastus, jos sellainen asennettu lämminvesivaraajaan. vastus aktivoitu lämmitykseen: Tässä voit asettaa saako säiliön sähkövastus (edellyttää, että yllä oleva vaihtoehto aktivoitu) lämmittää käyttövettä, jos lämpöpumpun kompressorit priorisoivat lämmityskäytön. sekoitusventtiilin aktivointi: Tässä asetat ko asennettu sekoitusventtiili lämminvesivaraajasta tulevan käyttöveden lämpötilan rajoittamiseen. Jos tämä vaihtoehto aktivoitu, voit asettaa käyttöveden menolämpötilan sekä sekoitusventtiilin vahvistuksen ja odotusajan. lähtevä käyttövesi: Tässä voit asettaa mihin lämpötilaan sekoitusventtiili rajoittaa lämminvesivaraajasta tulevan käyttöveden lämpötilan. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Valikko modbus osoite Tehdasasetus: osoite 1 Modbus 40 versiosta 10 lähtien osoitealue Vanhemmilla versioilla kiinteä osoite. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Valikko poisto/tuloilmamoduuli alin jäteilman lämpötila Säätöalue: 0 10 Tehdasasetus: 5 ohitus lämpötilassa Säätöalue: 2 10 Tehdasasetus: 4 kk suod.hälytysten välillä Säätöalue: 1 24 Tehdasasetus: 3 alin jäteilman lämpötila: Aseta alin poistoilman lämpötila lämmönsiirtimen jäätymisen välttämiseksi. ohitus lämpötilassa: Jos hueanturi asennettu, aseta missä ylilämpötilassa ohituspallin pitää avautua. kk suod.hälytysten välillä: Aseta, kuinka usein suodatinhälytys näytetään. Katso toiminnan kuvaus ERS:n asennusohjeesta. Valikko GBM tiedsiirtomoduuli käynnistysero lisälämpö Säätöalue: GM Tehdasasetus: 400 GM hystereesi Säätöalue: GM Tehdasasetus: 100 GM Tässä teet GBM 1015 kaasukattilan asetukset. Voit esim. valita milloin kaasukattila käynnistyy. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Valikko kosteusmittari estä kd., järj. Säätöalue: päälle/pois Tehdasasetus: pois RH raj. hu. järj. Säätöalue: päälle/pois Tehdasasetus: pois Tässä valitset rajoittaako järjestelmä suhteellista ilmankosteutta (RH) lämmitys tai jäähdytyskäytössä. Luku 8 Ohjaus valikot 53

54 Voit myös rajoittaa jäähdytyksen alinta menolämpötilaa, jotta kosteuden tiivistyminen jäähdytysjärjestelmän putkiin ja kompentteihin estetään. Katso toiminnan kuvaus HTS 40:n asennusohjeesta. Valikko pvpaneeliohjaus vaik. huelämpötila Säätöalue: päälle/pois Tehdasasetus: pois vaik käyttövesi Säätöalue: päälle/pois Tehdasasetus: pois Valikko 5.8 pikakäynnistys Tässä voit käynnistää kompressorin. MUISTA! Kompressorin käynnistys edellyttää lämmitystai käyttövesitarpeen olemassa oloa. MUISTA! Älä pikakäynnistä kompressoria liian mta kertaa peräkkäin lyhyen ajan sisällä, kompressori ja sen ympärillä olevat varusteet voivat vaurioitua. Valikko 5.9 lattiankuivaustoiminto Tässä asetat saako EME 10 vaikuttaa huelämpötilaan ja / tai käyttöveteen. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Valikko 5.4 pehmeät lähdöt/tulot Tässä valitaan ko ulkoinen kosketintoiminto kytketty liitinrimaan, joko yhteen viidestä AUXtulosta tai utgång AA3X7:een. Valikko 5.5 tehdasasetus huolto Tässä voit palauttaa kaikki asetukset (mukaan lukien käyttäjän asetukset) tehdasarvoihin. Palautuksen jälkeen aloitusopas näkyy näytössä seuraavan käynnistyksen yhteydessä. pituus jakso 1 7 Säätöalue: 0 30 päivää Tehdasasetus, jakso 1 3, 5 7: 2 päivää Tehdasasetus, jakso 4: 3 päivää lämpötila jakso 1 7 Säätöalue: Tehdasasetus: lämpötila jakso 1 lämpötila jakso 2 lämpötila jakso 3 lämpötila jakso 4 lämpötila jakso 5 lämpötila jakso 6 lämpötila jakso Valikko 5.6 pakkoohjaus Tässä voit pakkoohjata lämpöpumpun eri osia ja kytkettyjä lisävarusteita. Pakkoohjaus tarkoitettu vain vianetsintään. Toiminn virheellinen käyttö voi vahingoittaa lämmitysjärjestelmän kompentteja. Valikko 5.7 aloitusopas Aloitusopas käynnistyy automaattisesti, kun lämpöpumppu käynnistetään ensimmäistä kertaa. Tässä voit käynnistää sen käsin. Katso sivulla 32 lisätiedot aloitusoppaasta. Tässä asetetaan lattiankuivaustoiminto. Voit määrittää enintään 7 ajanjaksoa, joissa eri menolämpötilat. Jos ajanjaksoja vähemmän kuin 7, muiden jaksojen pituudeksi asetetaan 0 päivää. Lattiakuivaustoiminto aktivoidaan merkitsemällä ruutu "aktivoitu". Alareunassa laskuri, joka näyttää kuinka mta vuorokautta toiminto ollut aktiivinen. Toiminto laskee asteminuutit samalla tavalla kuin normaalissa lämmityskäytössä, mutta kyseiselle ajanjaksolle asetettujen menolämpötilojen suhteen. Kun lattiankuivaustoiminto aktiivinen, kiertovesipumppu käy 100% teholla valik asetuksista riippumatta. 54 Luku 8 Ohjaus valikot

55 VIHJE! Jos käyttötilaa "vain lisäys" käytetään, valitse valikossa 4.2. Menolämpötilan tasoittamiseksi lisälämpö voidaan käynnistää aikaisemmin asettamalla "lisälämmön käynnistys" valikossa arvo 80. Kun asetetut lattiankuivausjaksot ovat päättyneet, palauta valikot 4.2 ja aikaisempiin asetuksiin. Valikko 5.10 muutosloki Tästä voi lukea ohjausjärjestelmään tehdyt muutokset. Jokaisesta muutoksesta näytetään päiväys, aika, tunniste (asetuskohtainen) ja uusi arvo. Muutosloki tallennetaan käynnistyksen yhteydessä eikä sitä poisteta tehdasasetusten palautuksen yhteydessä maa Tässä valitset tuotteen asennusmaan. Tämä mahdollistaa maakohtaiset asetukset. Kielivalinta ei riipu maavalinnasta. Tämä valinta lukitaan 24 tunnin, näytön käynnistyksen tai ohjelmapäivityksen jälkeen. Luku 8 Ohjaus valikot 55

56 9 Huolto Huoltotoimenpiteet 10, 12, 15 ja 17 Huoll saa suorittaa vain tarvittavan pätevyyden omaava henkilö. F1145:n korjaamiseen saa käyttää vain NIBE:n toimittamia varaosia. GP2 GP1 Varatila QM1 Katkaisinta (SF1) ei saa asettaa asento " " tai ennen kuin F1145 täytetty vedellä. Sisäiset kompentit saattavat vaurioitua. Varatilaa käytetään käyttöhäiriöiden ja huoll yhteydessä. Käyttövettä ei lämmitetä tässä tilassa. Varatila aktivoidaan kääntämällä katkaisin (SF1) asento " ". Tämä tarkoittaa, että: Merkkivalo palaa keltaisena. XL1 XL6 XL9 XL7 XL2 QM2 Näyttö sammutettu ja ohjaustietoke kytketty pois. Lämpötilaa sähkövastuksen kohdalla ohjaa termostaatti (FD1BT30). Sen lämpötilaksi voi asettaa joko 35 tai 45. F1145 SF1 Kompressori ja lämmönkeruupumppu pysäytetty ja vain lämpöjohtopumppu ja sähkövastus ovat aktiivisia. Sähkövastusteho varatilassa asetetaan sähkövastuskortilla (AA1). Katso ohjeet sivulta 24. FD1BT30 5, 6 ja 8 QM34 QM31 QM32 QM33 GP2 GP1 QM1 QM2 Lämminvesivaraajan tyhjennys (jos liitetty) Lämminvesivaraaja tyhjennetään lappoperiaatteella. Tämän voi tehdä tyhjennysventtiilin kautta, joka asennetaan tulevaan kylmävesijohto, tai työntämällä letku kylmävesiliitäntään. Lämmitysjärjestelmän tyhjennys Lämmitysjärjestelmän kaivatessa huoltoa usein helpointa tyhjentää ensin järjestelmä. Sen voit tehdä usealla eri tavalla riippuen siitä, mitä tarvitsee tehdä: 56 Luku 9 Huolto

57 Lämmitysjärjestelmän tyhjennyksen yhteydessä siitä saattaa tulla kuumaa vettä. Palovammavaara. Jäähdytysmoduulin lämmitysvesipuolen tyhjennys Jos esim. kiertovesipumppu pitää vaihtaa tai jäähdytysmoduuli kaipaa muuta huoltoa, lämmitysvesipuoli tyhjennetään seuraavasti: 1. Sulje lämmitysjärjestelmän sulkuventtiilit (QM31) ja (QM32). 2. Liitä letku tyhjennysventtiiliin (QM1) ja avaa venttiili. Nestettä valuu hieman ulos. 3. Jotta loppu nesteestä valuisi ulos, järjestelmään pitää päästä ilmaa. Se tehdään löysäämällä hieman sulkuventtiilin (QM32) vieressä olevaa liitintä, joka yhdistää lämpöpumpun ja jäähdytysmoduulin. Kun lämpöjohtopuoli tyhjennetty, voidaan tehdä vaadittavat huoltotoimet ja/tai vaihtaa tarvittavat kompentit. Lämpöpumpun lämpöjohtojärjestelmän tyhjennys Jos lämpöpumppu kaipaa huoltoa, lämmitysvesipuoli tyhjennetään seuraavasti: 1. Sulje sulkuventtiilit lämpöpumpun ja lämmitysjärjestelmän välillä (meno ja paluujohto). 2. Liitä letku tyhjennysventtiiliin (QM1) ja avaa venttiili. Nestettä valuu hieman ulos. 3. Jotta loppu nesteestä valuisi ulos, järjestelmään pitää päästä ilmaa. Se tehdään löysäämällä hieman lämmitysjärjestelmän ja lämpöpumpun yhdistävän sulkuventtiilin vieressä olevaa liitintä (XL2). Kun lämpöjohtopuoli tyhjennetty, voidaan tehdä vaadittavat huoltotoimet. Lämmitysjärjestelmän tyhjennys Jos koko lämmitysjärjestelmä pitää tyhjentää, toimi seuraavasti: 1. Liitä letku tyhjennysventtiiliin (QM1) ja avaa venttiili. Nestettä valuu hieman ulos. 2. Jotta loppu nesteestä valuisi ulos, järjestelmään pitää päästä ilmaa. Se tehdään avaamalla ilmausruuvi tal ylimpänä sijaitsevassa patterissa. Kun lämmityspuoli tyhjennetty, voidaan tehdä vaadittavat huoltotoimet. Lämmönkeruujärjestelmän tyhjennys Lämmönkeruujärjestelmän kaivatessa huoltoa usein helpointa tyhjentää ensin järjestelmä. Sen voit tehdä usealla eri tavalla riippuen siitä, mitä tarvitsee tehdä: Jäähdytysmoduulin lämmönkeruujärjestelmän tyhjennys Jos esim. lämmönkeruupumppu pitää vaihtaa tai jäähdytysmoduuli kaipaa muuta huoltoa, lämmönkeruujärjestelmä tyhjennetään seuraavasti: 1. Sulje lämmönkeruujärjestelmän sulkuventtiilit (QM33) ja (QM34). 2. Kytke letku tyhjennysventtiiliin (QM2), aseta letkun toinen pää astiaan ja avaa venttiili. Astiaan valuu hieman lämmönkeruunestettä. 3. Jotta loppu lämmönkeruuliuos valuisi ulos, järjestelmään pitää päästä ilmaa. Se tehdään löysäämällä hieman sulkuventtiilin (QM33) vieressä olevaa liitintä, joka yhdistää lämpöpumpun ja jäähdytysmoduulin. Kun lämmönkeruupuoli tyhjennetty, voidaan tehdä vaadittavat huoltotoimet. Lämpöpumpun lämmönkeruujärjestelmän tyhjennys Jos lämpöpumppu kaipaa huoltoa, lämmönkeruujärjestelmä tyhjennetään seuraavasti: 1. Sulje sulkuventtiilit lämpöpumpun ja lämmönkeruujärjestelmän välillä. 2. Kytke letku tyhjennysventtiiliin (QM2), aseta letkun toinen pää astiaan ja avaa venttiili. Astiaan valuu hieman lämmönkeruunestettä. 3. Jotta loppu lämmönkeruuliuos valuisi ulos, järjestelmään pitää päästä ilmaa. Se tehdään löysäämällä hieman lämmönkeruupuolen ja lämpöpumpun yhdistävän sulkuventtiilin vieressä olevaa liitintä (XL7). Kun lämmönkeruupuoli tyhjennetty, voidaan tehdä vaadittavat huoltotoimet. Kiertovesipumpun (GP1) apukäynnistys Kiertovesipumpun (GP1) apukäynnistys koskee vain versioita F Muissa kooissa käytetään muita kiertopumppuja. 1. Pysäytä F1145 asettamalla katkaisin ((SF1)) asento " ". 2. Irrota etuluukku. 3. Irrota jäähdytysmoduulin luukku. 4. Irrota ilmausruuvi (QM5) ruuvitaltalla. Pidä pyyhettä taltan terän ympärillä, koska laitteesta saattaa valua vähän vettä. 5. Työnnä ruuvitaltta sisään ja pyöritä pumpun roottoria. 6. Ruuvaa ilmausruuvi (QM5) kiinni. 7. Käynnistä F1145 asettamalla katkaisin (SF1) asento "" ja tarkasta, että kiertovesipumppu toimii. Mesti helpompaa käynnistää kiertovesipumppu F1145:n ollessa käynnissä ja katkaisimen ((SF1)) asennossa. Jos F1145 käynnissä kiertopumpun apukäynnistyksen aikana, ota huomio se, että ruuvitaltta saattaa nytkähtää pumpun käynnistyessä. Luku 9 Huolto 57

58 F1145 Irrota vaihtoventtiilin moottori Ilmanpoistoruuvi Luftningsskruv (QM5) Vaihtoventtiilin moottorin voi irrottaa esim. huoltotöiden helpottamiseksi. Irrota kaapeli moottorista ja irrota moottori vaihtoventtiilistä kuvan mukaan. A LEK GP1 Kuvassa esimerkki kiertovesipumpusta. Lämpötilaanturin tiedot Lämpötila () Resistanssi (kohm) Jännite (VDC) B LEK ,0 3, ,6 3,240 LEK ,5 3, ,8 99,22 3,189 3,150 Jäähdytysmoduulin ulosvetäminen ,32 56,20 3,105 3,047 Jäähdytysmoduuli voidaan vetää ulos huoll ja kuljetuksen helpottamiseksi ,89 33,02 25,61 20,02 2,976 2,889 2,789 2,673 Kytke lämpöpumppu pois päältä ja katkaise virta turvakytkimellä ,77 12,51 10,00 8,045 2,541 2,399 2,245 2,083 MUISTA! Jäähdytysmoduuli kevyempi nostaa, jos se tyhjennetään ensin (katso sivulta 56) ,514 5,306 4,348 1,916 1,752 1,587 MUISTA! Irrota etuluukku, katso kuvaus sivulla ,583 2,968 2,467 2,068 1,426 1,278 1,136 1,007 1 Sulje sulkuventtiilit (QM31), (QM32), (QM33) ja (QM34). Tyhjennä jäähdytysmoduuli, katso ohjeet sivulla ,739 0,891 QM31 QM ,469 0, ,246 0, ,061 0, ,908 0, ,779 0, ,672 0,414 QM34 QM32 58 Luku 9 Huolto

59 LEK F Vedä lukituspelti pois. 9 Vedä jäähdytysmoduuli varovasti ulos. QM31 3 LEK Irrota putki liitännästä sulkuventtiilin QM31) alla. D 6 A 4 Irrota kaksi ruuvia. LEK 9 B 7 C 4 LEK 5 Irrota peruskortin pistokkeet (AA2) ruuvitaltalla. VIHJE! Jäähdytysmoduuli asennetaan päinvastaisessa järjestyksessä. 5 Asennuksen yhteydessä liitäntöjen Orenkaat pitää korvata mukana toimitetuilla (katso kuva). QM Irrota pistokkeet (A) ja (B) peruskortin alapuolelta. Irrota pistoke (C) sähkövastuskortista (AA1) ruuvitaltalla. QM34 QM32 8 Irrota kosketin (D) liitäntäkortista (AA100). Luku 9 Huolto 59

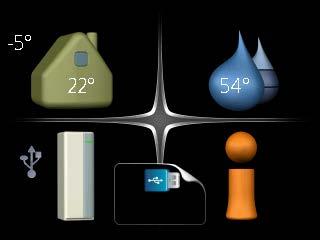

60 LEK USBhuoltoliitäntä Valikko 7.1 päivitä ohjelmisto päivitä ohjelmisto7.1 käynnistä päivitys valitse toinen tiedosto Tässä voit päivittää F1145:n ohjelmist. Näyttöyksikkö varustettu USBportilla, jota voidaan käyttää ohjelmist päivitykseen, rekisteröityjen tietojen tallentamiseen ja F1145. Jotta seuraavat toiminnot toimisivat, USBmuistilla pitää olla ohjelmatiedostot F1145:a varten NIBE:ltä. SISÄILMASTO KÄYTTÖVESI Näytön yläreunassa näkyvässä tietoruudussa näytetään tiedot (aina englanniksi) luultavimmasta päivityksestä, jka päivitysohjelma valinnut USBmuistilta. Tämä tieto kertoo mille tuotteelle ohjelmisto tarkoitettu, ohjelman versi sekä yleistä tietoa ohjelmasta. Jos haluat käyttää jotain muuta tiedostoa, voit valita sen "valitse toinen tiedosto". LÄMPÖPUMPPU USB INFO käynnistä päivitys Valitse "käynnistä päivitys" jos haluat käynnistää päivityksen. Näyttöön tulee kysely haluatko varmasti päivittää ohjelmist. Vastaa"kyllä" jatkaaksesi tai "ei" päivityksen peruuttamiseksi. USB 7 Jos vastasit "kyllä" aikaisempaan kysymykseen, päivitys käynnistyy ja sen edistyminen näytetään näytössä. Kun päivitys valmis, F1145 käynnistyy uudelleen. päivitä ohjelmisto kirjaus käsittele asetuksia Kun USBmuisti kytketään, näyttöön tulee uusi valikko (7). Ohjelmist päivitys ei nollaa F1145:n valikkoasetuksia. Jos päivitys keskeytetään ennen kuin se valmis (esim. sähkökatkoksen vuoksi), ohjelmisto voidaan palauttaa aikaisempaan versio pitämällä OKpainike painettuna käynnistyksen aikana, kunnes vihreä valo syttyy (noin 10 sekuntia). 60 Luku 9 Huolto

61 valitse toinen tiedosto päivitä ohjelmisto7.1 Valikko 7.3 käsittele asetuksia käsittele asetuksia 7.3 tallenna asetukset palauta asetukset Valitse "valitse toinen tiedosto" ellet halua käyttää ehdotettua ohjelmistoa. Kun selaat tiedostoja, merkityn ohjelmist tiedot näytetään tietoruudussa. Kun olet valinnut tiedost OKpainikkeella, palaat edelliselle sivulle (valikko 7.1), jossa voit käynnistää päivityksen. Valikko 7.2 kirjaus kirjaus 7.2 Tässä voit käsitellä (tallentaa tai noutaa) kaikkia valikkoasetuksia (käyttäjä ja huoltovalikot) F1145:ssa USBmuistilla. Painikkeella "tallenna asetukset" tallennat valikkoasetukset USBmuistille myöhempää palautusta varten tai jos haluat kopioida asetukset toiseen F1145 lämpöpumppuun. Kun tallennat valikkoasetukset USBmuistille, ne kirjoitetaan aikaisemmin tallennettujen asetusten päälle. aktivoitu väli 5 s Painikkeella "palauta asetukset" palautetaan kaikki valikkoasetukset USBmuistilta. Valikkoasetusten palautusta USBmuistilta ei voi peruuttaa. Säätöalue: 1 s 60 min Tehdasasetusväli: 5 s Tässä voit määrittää, tallennetaanko mittausarvot F1145:sta lokiin USBmuistilla. 1. Aseta rekisteröintien aikaväli. 2. Merkitse "aktivoitu". 3. Mittausarvot tallennetaan nyt F1145:sta tiedosto USBmuistilla asetetuin aikavälein, kunnes "aktivoitu" merkintä poistetaan. Poista merkintä "aktivoitu" ennen kuin otat ulos USBmuistin. Luku 9 Huolto 61

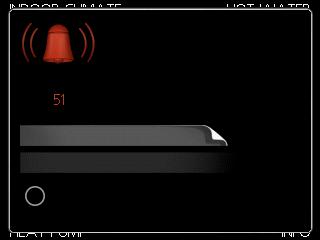

62 10 Häiriöt 62 Useimmissa tapauksissa lämpöpumppu havaitsee toimintahäiriön ja osoittaa sen näytössä näkyvällä hälytyksellä ja toimenpideohjeilla. Infovalikko Valikossa 3.1 lämpöpumpun valikkojärjestelmään kerätty kaikki lämpöpumpun mittausarvot. Tutustuminen tämän valik arvoihin auttaa usein löytämään vian aiheuttajan. Ohjevalikossa tai käyttöohjeessa lisätietoa valikosta 3.1. Hälytysten käsittely hälytys info/toimenpide palauta hälytys vikatilakäyttö Matalapainehälytys Hälytys tarkoittaa, että ilmennyt jkinlainen toimintahäiriö. Tämä osoitetaan sillä, että tilamerkkivalo ei enää pala vihreänä vaan punaisena ja näytössä näkyy hälytyskello. Hälytys Punainen hälytys tarkoittaa, että ilmennyt toimintahäiriö, jota lämpöpumppu ei pysty poistamaan itse. Voit nähdä hälytyksen tyypin ja kuitata hälytyksen kiertämällä valitsinta ja painamalla OKpainiketta. Voit myös asettaa lämpöpumpun tilaksi vikatilakäyttö. info/toimenpide Tässä voit lukea mistä hälytys johtuu ja vinkkejä hälytyssyyn poistamiseksi. palauta hälytys Usein hälytyssyyn poistamiseksi riittää kun valitset palauta hälytys. Jos merkkivalo muuttuu vihreäksi kun olet valinnut palauta hälytys, hälytys poistunut. Jos merkkivalo edelleen palaa punaisena ja hälytysvalikko näkyy näytössä, hälytyssyy edelleen aktiivinen. Jos hälytys häviää ja ilmenee sitten uudelleen, ota yhteys asentajaan, katso vianetsintäluku (sivulla 62). vikatilakäyttö vikatilakäyttö eräänlainen varatila. Tämä tarkoittaa, että lämpöpumppu tuottaa lämmitysja käyttövettä gelmasta huolimatta. Se voi tarkoittaa, että lämpöpumpun kompressori ei ole käytössä. Siinä tapauksessa lämmitys ja käyttövesi tuotetaan sähkövastuksella. Jotta vikatilakäyttö voidaan valita, jkun hälytystoimenpiteen täytyy valittu valikossa MUISTA! vikatilakäyttö valitseminen ei ole sama kuin hälytyksen aiheuttaneen gelman korjaaminen. Merkkivalo palaa siksi edelleen punaisena. Luku 10 Häiriöt Vianetsintä Jos käyttöhäiriö ei näy näytössä, noudata seuraavia ohjeita: Perustoimenpiteet Aloita tarkastamalla seuraavat mahdolliset vikalähteet: Katkaisimen (SF1) asento. Tal ryhmä tai päävarokkeet. Tal vikavirtakytkin. Lämpöpumpun automaattivaroke (FA1). Lämpöpumpun lämpötilanrajoitin (FD1). Oikein säädetty valvtakytkin (jos sellainen asennettu). Käyttövesi liian kylmää tai ei käyttövettä Nämä vianetsintäohjeet pätevät vain, kun lämpöpumppu liitetty lämminvesivaraajaan. Lämminvesivaraajan täyttöventtiili Avaa venttiili. Sekoitusventtiilin (jos asennettu) asetus liian alhainen. Säädä sekoitusventtiili. Lämpöpumppu väärässä käyttötilassa Jos tila "käsinohjaus" valittu, valitse lisäksi "lisäys". Suuri lämpimän käyttöveden kulutus. Odota kunnes käyttövesi lämmennyt. Tilapäisesti suurempi käyttövesikapasiteetti (tilapäinen luksus) voidaan aktivoida valikossa 2.1. Liian alhainen käyttövesiasetus. Mene valikko 2.2 ja valitse korkeampi mukavuustila. Liian alhainen tai ei käyttöveden käyttöpriorisointia. Mene valikko ja suurenna käyttöveden priorisointiaikaa. Matala huelämpötila Termostaatteja kiinni useissa hueissa. Avaa termostaatit niin messa hueessa kuin mahdollista. Säädä huelämpötila valikossa 1.1 sen sijaan, että suljet termostaatteja. Lämpöpumppu väärässä käyttötilassa Mene valikko 4.2. Jos tila "auto" valittu, valitse "lämmityksen pysäytys":lle suurempi arvo valikossa Jos tila "käsinohjaus" valittu, valitse lisäksi "lämmitys". Ellei tämä riitä, aktivoi myös "lisäys". Lämpöautomatiikan asetusarvo liian alhainen. Mene valikko 1.1 "lämpötila" ja siirrä lämpökäyrää ylöspäin. Jos huelämpötila alhainen vain kylmällä säällä, suurenna lämpökäyrän jyrkkyyttä valikossa "lämpökäyrä". Liian alhainen tai ei lämmityksen käyttöpriorisointia. Mene valikko ja suurenna lämmityksen priorisointiaikaa.

63 Lomatila aktivoitu valikossa 4.7. Mene valikko 4.7 ja valitse Pois. Ulkoinen kosketin huelämpötilan muutokselle aktivoitu. Tarkasta mahdolliset ulkoiset koskettimet. Kiertovesipumput (GP1 ja / tai GP2) ovat pysähtyneet. (GP10) pysähtynyt. Katso asennusohjeen kohta "Kiertovesipumpun apukäynnistys". Ilmaa lämmitysjärjestelmässä. Poista ilma lämmitysjärjestelmästä (katso sivu 31). Suljettuja venttiilejä (QM20), (QM32) ilmastointijärjestelmässä. (QM40), (QM41) ilmastointijärjestelmässä. Avaa venttiilit. Korkea huelämpötila Lämpöautomatiikan asetusarvo liian korkea. Mene valikko 1.1 (lämpötila) ja siirrä lämpökäyrää alaspäin. Jos huelämpötila korkea vain kylmällä säällä, pienennä lämpökäyrän jyrkkyyttä valikossa (lämpökäyrä). Ulkoinen kosketin huelämpötilan muutokselle aktivoitu. Tarkasta mahdolliset ulkoiset koskettimet. Epätasainen huelämpötila Väärin valittu lämpökäyrä. Hienosäädä lämpökäyrä valikossa Liian korkea "dt MUT:ssa"arvo. Mene valikko (Virtausaset. lämmitysjärj.) ja pienennä "dt MUT:ssa arvoa. Epätasainen virtaus pattereissa. Tasapainota lämmitysjärjestelmän vesivirrat. Alhainen järjestelmäpaine Liian vähän vettä lämmitysjärjestelmässä. Täytä vettä lämmitysjärjestelmään (katso sivu 31). Ilmanvaihto riittämätön tai puuttuu Tämä vianetsintäkappale pätee vain, jos lisävaruste NIBE FLM asennettu. Suodatin (HQ10) tukossa. (HQ11) tukossa. Puhdista tai vaihda suodatin. Ilmanvaihtoa ei ole säädetty. Tilaa/suorita ilmanvaihd säätö. Poistoilmaventtiili suljettu, liian pienelle asetettu tai tukkeutunut. Tarkasta ja puhdista poistoilmaventtiilit. Puhallinnopeus rajoitetussa tilassa. Mene valikko 1.2 ja valitse "normaali". Ulkoinen kosketin puhallinnopeuden muutokselle aktivoitu. Tarkasta mahdolliset ulkoiset koskettimet. Voimakas tai häiritsevä ilmanvaihto Tämä vianetsintäkappale pätee vain, jos lisävaruste NIBE FLM asennettu. Suodatin tukossa. (HQ11) tukossa. Puhdista tai vaihda suodatin. Ilmanvaihtoa ei ole säädetty. Tilaa/suorita ilmanvaihd säätö. Puhallinnopeus pakotetussa tilassa. Mene valikko 1.2 ja valitse "normaali". Ulkoinen kosketin puhallinnopeuden muutokselle aktivoitu. Tarkasta mahdolliset ulkoiset koskettimet. Kompressori ei käynnisty Ei lämmöntarvetta. Lämpöpumppu ei tuota lämpöä eikä käyttövettä. Lämpötilaehto lauennut. Odota kunnes lämpötilaehdot ovat palautuneet. Minimiaikaa kompressorikäynnistyksien välillä ei ole saavutettu. Odota 30 minuuttia ja tarkasta, että kompressori käynnistynyt. Hälytys lauennut. Noudata näytön ohjeita. Ujeltava ääni pattereista Termostaatteja kiinni hueissa ja väärin valittu lämpökäyrä. Avaa termostaatit niin messa hueessa kuin mahdollista. Säädä huelämpötila valikossa 1.1 sen sijaan, että suljet termostaatteja. Kiertovesipumpun nopeus liian korkea. Mene valikko (kiertovesipumpun nopeus) ja pienennä kiertovesipumpun nopeutta. Epätasainen virtaus pattereissa. Tasapainota lämmitysjärjestelmän vesivirrat. Naksahtelu Tämä vianetsintäkappale pätee vain, jos lisävaruste NIBE FLM asennettu. Liian vähän vettä vesilukossa. Täytä vettä vesilukko. Vesilukko tukossa. Tarkasta ja säädä kdenssivesiletku. Luku 10 Häiriöt 63

64 11 Lisätarvikkeet Kaikkia lisävarusteita ei ole saatavana kaikilla markkinaalueilla. Aktiieinen/Passiivinen jäähdytys (4putki) ACS 45 Tuotenro Aktiivinen/Passiivinen jäähdytys HPAC 40 Lisävarusteen HPAC 40 tarkoitus kuulua F1145:n sisältävään järjestelmään. Tuotenumero Allaslämmitys POOL 40 POOL 40 lisävaruste, joka mahdollistaa uimaaltaan lämmityksen F1145lämpöpumpulla. Tuotenro Apurele HR 10 Apurelettä HR 10 käytetään ulkoisten 13vaihekuormien, kuten öljypolttimien, sähkövastusten ja pumppujen ohjaukseen. Tuotenro Energiamittarisarja EMK 300 Tämä lisävaruste asennetaan lämpöpumpun ulkopuolelle ja sillä mitataan miten palj energiaa F1145lämpöpumppu tuottaa allasveden, käyttöveden ja tal lämmitysveden lämmitykseen/jäähdytykseen. Tätä lisävarustetta käytetään, jos halutaan mitata altaan tai 4putkijäähdytyksen energiankulutus. Tuotenumero Hueyksikkö RMU 40 RMU 40 mahdollistaa lämpöpumpun käynnin ohjauksen ja valvnan toisesta rakennuksesta kuin F1145:n sijoituspaikasta. Tuotenro Ilmaiskylmä PCS 44 Tätä lisävarustetta käytetään, kun F1145 asennetaan järjestelmään, joka käyttää vapaajäähdytystä. Tuotenro Korotusjalka EF 45 Tätä lisävarustetta voidaan käyttää, kun F1145 lämpöpumppuun menevät putket nousevat lattiasta. Tuotenro Kosteusmittari HTS 40 Tällä lisävarusteella näytetään ja säädetään ilmankosteutta ja lämpötiloja sekä lämmitys että jäähdytyskäytössä. Tuotenro Lisäshunttiryhmä ECS 40/ECS 41 Tätä lisävarustetta käytetään, kun F1145 asennetaan talo, jossa useita lämmitysjärjestelmiä, jotka edellyttävät eri menolämpötiloja. ECS 40 (Maks 80 m²) Tuotenro ECS 41 (n m²) Tuotenro Lisävaruste kaasun käyttämiseksi Tiedsiirtomoduuli OPT 10 OPT 10 lisävarustetta käytetään NIBE GBM 1015 kaasukattilan kytkentään ja ohjaukseen. Tuotenumero Lisävarustekortti AXC 40 Tämä lisävaruste mahdollistaa shunttiohjatun lisälämmön, porrasohjatun lisälämmön, ulkoisen kiertovesipumpun tai pohjavesipumpun kytkemisen. Tuotenro LTOlaite Tätä lisävarustetta käytetään tal lämmittämiseen poistoilmasta talteenotetulla lämpöenergialla. Yksikkö tuulettaa tal ja lämmittää tarvittaessa tuloilman. ERS Tuotenro ERS Tuotenumero Lämminvesivaraaja/varaajasäiliö AHPS Varaajasäiliö ilman sähkövastusta, sis. mm. aurinkokierukka (kuparia) ja yhdistetty esilämmitys ja jälkilämmityskierukka (ruostumat) käyttöveden tuotanto. Tuotenro AHP Lisäsäiliö, jota käytetään etupäässä tilavuuden suurentamiseen yhdessä AHPS:n kanssa. Tuotenro AHPH Varaajasäiliö ilman sähkövastusta sisäänrakennetulla käyttövesikierukalla (ruostumat). Tuotenro Luku 11 Lisätarvikkeet

65 VPB Lämminvesivaraaja latauskierukalla ilman sähkövastusta. VPB 200 Kupari Emali Ruostumat teräs Tuotenro Tuotenumero Tuotenumero VPB 300 Kupari Emali Ruostumat teräs Tuotenro Tuotenumero Tuotenumero VPAS Lämminvesivaraaja kaksoisvaippasäiliöllä ja aurinkokierukalla. VPAS 300/450 Kupari Tuotenro Emali Tuotenumero VPBS Lämminvesivaraaja ilman sähkövastusta lataus ja aurinkokierukalla. VPBS 300 Kupari Tuotenro Emali Tuotenumero Puskurisäiliö UKV UKV 100 Tuotenro UKV 200 Tuotenro Solar 40 Solar 40:n avulla F1145 (yhdessä VPAS:n kanssa) voidaan liittää aurinkolämmitysjärjestelmään. Tuotenro Solar 42 Solar 42:n avulla F1145 (yhdessä VPBS:n kanssa) voidaan liittää aurinkolämmitysjärjestelmään. Tuotenro Tasovahti NV 10 Tuotenumero Tiedsiirtomoduuli MODBUS 40 MODBUS 40 mahdollistaa F1145:n ohjauksen ja valvnan tietokeella. Tiedsiirto tapahtuu silloin MODBUS RTU:lla. Tuotenro Tiedsiirtomoduuli SMS 40 Jos internetyhteys puuttuu, F1145mallia voi ohjata tekstiviesteillä lisävarusteen SMS 40 avulla. Tuotenro Mittaussarja aurinkosähkölle EME 10 EME 10 käytetään aurinkosähkön käytön optimoimiseen. Tuotenumero Passiivinen jäähdytys PCM 40 Tuotenumero Poistoilmamoduuli FLM PCM 42 Tuotenumero FLM poistoilmamoduuli, joka kehitetty erityisesti mekaanisen poistoilman lämmöntalteenot ja maalämmön yhdistämiseen. FLM Ksolipaketti FLM Tuotenro Tuotenro Täyttöventtiilisarja KB 25/32 Venttiilisarja lämmönkeruunesteen täyttämiseksi keruuputkisto. Sisältää epäpuhtauksilta suojaavan suodattimen ja eristeen. KB 25 (maks 12 ) Tuotenro KB 32 (maks 30 ) Tuotenro Ulkoinen sähkövastus ELK Tämä lisävaruste vaatii lisävarustekortin AXC 40 (askelohjattu lisälämpö). ELK 15 15, 3 x 400 V Tuotenro ELK 42 42, 3 x 400 V Tuotenro ELK 26 26, 3 x 400 V Tuotenro ELK , 3 x 400 V Tuotenro Luku 11 Lisätarvikkeet 65

66 12 Tekniset tiedot Mitat ja varattavien mittojen koordinaatit * 725* * Tämä mitta pätee kun lämmönkeruuputkien kulma 90 (liitäntä sivulle). Mitta voi vaihdella n. ±100 mm korkeussuunnassa, koska lämmönkeruuputki koostuu osittain joustavista putkista. 66 Luku 12 Tekniset tiedot

67 Tekniset tiedot 1x230V 1x230 V IP 21 Tehotiedot EN mukaan 0/35 Antoteho (P H ) Sähköteho (P E ) COP EN /45 Antoteho (P H ) Sähköteho (P E ) COP EN ,40 3,67 3,76 Lisäenergiateho SCOP EN mukaan 1/2/3/4/5/6/7 Nimellinen lämmitysteho (Pdesignh) 6 / 5 10 / 9 12 / 10 SCOP EN14825 kylmä ilmasto, 35 / 55 4,6 / 5,0 / 5,0 / 3,5 3,9 4,0 SCOP EN14825 lauha ilmasto, 35 / 55 Energiamerkintä, lauha ilmasto Tehokkuusluokka huelämmitys 35 / 55 Järjestelmän tehokkuusluokka huelämmitys 35 / 55 1) Tehokkuusluokka käyttövesi / latausprofiili lämminvesivaraajalla Sähkötiedot Nimellisjännite Suurin käyttövirta kompressori (sis. ohjausjärjestelmä ja kiertovesipumput) Käynnistysvirta Suurin sallittu impedanssi liitäntäpisteessa 2) Suurin käyttövirta lämpöpumppu sis. 1 2 sähkövastus (suositeltu varokekoko) Suurin käyttövirta lämpöpumppu sis. 3 4 sähkövastus (suositeltu varokekoko) Suurin käyttövirta lämpöpumppu sis. 5 6 sähkövastus (suositeltu varokekoko) Suurin käyttövirta lämpöpumppu sis. 7 sähkövastus (suositeltu varokekoko) Teho, LKpumppu Teho, kiertovesipumppu IPluokka A rms A rms ohmia A rms A rms A rms A rms W W 5 4,65 1,08 4,30 3,98 1,17 4,5 / 3,4 / + / A / XXL (VPB 300) 9, (20) 27(32) 36(40) 40(40) ,15 1,78 4,58 7,75 2,11 4,8 / 3,7 / + / A / XXL (VPB 300) 10 9,69 2,07 4,68 8,67 2,30 4,9 / 3,9 / + / + A / XXL (VPB 300) 230V ~ 50Hz (25) 32(32) 41(50) 46(50) IP (32) 38(40) 47(50) 51(63) ,60 2,64 4,39 10,99 3,11 3,53 14 / 14 4,7 / 3,7 4,6 / 3,6 / + / A / XXL (VPB 300) 22, (32) 40(40) 49(50) 53(63) Luku 12 Tekniset tiedot 67

68 1x230 V Kylmäainepiiri Kylmäaineen tyyppi R407C GWP kylmäaine Täytösmäärä kg 1,2 1,7 2,1 2,0 CO 2 ekvivalentti tnia 2,13 3,02 3,73 3,55 Katkaisuarvo, paineensäädin HP/LP MPa 2,9 (29 bar) / 0,15 (1,5 bar) Ero, paineensäädin HP/LP Lämmönkeruupiiri MPa 0,7 (7 bar) / 0,15 (1,5 bar) Min/maks. järjestelmäpaine, lämmönkeruuliuos MPa 0,05 (0,5 bar) / 0,3 (3 bar) Minimivirtaus l/s 0,19 0,33 0,40 0,47 Nimellisvirtaus l/s 0,23 0,42 0,51 0,65 Suurin ulkoinen paine nimellisvirtauksella kpa Min/maks. lämmönkeruuliuoksen tulolämpötila diagrammi Min. lämmönkeruuliuoksen menolämpötila Lämminvesipiiri 12 Min/maks. järjestelmäpaine, lämmitysjärjestelmä MPa 0,05 (0,5 bar) / 0,4 (4 bar) Minimivirtaus l/s 0,08 0,13 0,16 0,19 Nimellisvirtaus l/s 0,10 0,18 0,22 0,27 Suurin ulkoinen paine nimellisvirtauksella kpa Min/maks. KVlämp diagrammi Äänen tehotaso (L WA ) EN mukaan kun 0/35 db(a) Äänenpainetaso (L PA ), lasketut arvot EN ISO mukaan, kun 0/35 ja 1m etäisyydellä Putkiliitännät db(a) Lämmönkeruuliuos, ulkohalk. CUputki mm 28 Lämmitysvesi, ulkohalk. CUputki mm Lämminvesivesivaraajan liitäntä ulkohalk. mm )Järjestelmän ilmoitettu teho ottaa huomio tuotteen lämpötilasäätimen. 2)Suurin sallittu impedanssi verkkoliitäntäpisteessä EN mukaan. Käynnistysvirrat voivat aiheuttaa lyhyitä jännitteenalennuksia, jotka voivat vaikuttaa muihin laitteisiin epäsuotuisissa olosuhteissa. Jos verkkoliitäntäpisteen impedanssi ilmoitettua korkeampi, häiriöitä luultavasti esiintyy. Jos verkkoliitäntäpisteen impedanssi ilmoitettua korkeampi, tarkasta verk omistajalta ennen laitteist hankintaa x230V 3x230 V Tehotiedot EN mukaan 0/35 Antoteho (P H ) Sähköteho (P E ) COP EN /45 Antoteho (P H ) Sähköteho (P E ) 6 6,05 1,35 4,48 5,14 1,46 8 7,86 1,69 4,65 6,99 1, ,46 2,1 4,50 8,47 2, ,74 2,68 4,38 11,27 COP EN ,52 3,74 3,71 3,50 Lisäenergiateho SCOP EN mukaan 2/4/6/9 Nimellinen lämmitysteho (Pdesignh) 7 / 6 9 / 8 12 / / 14 SCOP EN14825 kylmä ilmasto, 35 / 55 5,0 / 3,7 5,1 / 3,8 5,1 / 3,9 4,8 / 3,7 SCOP EN14825 lauha ilmasto, 35 / 55 4,8 / 3,6 4,9 / 3,7 5,0 / 3,8 3,22 4,7 / 3, ,33 3,47 4,42 14,92 4,11 3,63 18 / 18 4,7 / 3,7 4,6 / 3, ,78 3,9 4,30 16,17 4,52 3,58 20 / 20 4,5 / 3,7 4,4 / 3,6 68 Luku 12 Tekniset tiedot

69 3x230 V Energiamerkintä, lauha ilmasto Tehokkuusluokka huelämmitys 35 / 55 6 / + / 8 / + / 10 / + / 12 / + / 15 / + / 17 / / Sähkötiedot Nimellisjännite Suurin käyttövirta kompressori (sis. ohjausjärjestelmä ja kiertovesipumput) Käynnistysvirta (pehmokäynnistyksellä) Suurin sallittu impedanssi liitäntäpisteessa 2) Suurin käyttövirta lämpöpumppu sis. 2 sähkövastus (suositeltu varokekoko) Suurin käyttövirta lämpöpumppu sis. 4 sähkövastus (suositeltu varokekoko) Suurin käyttövirta lämpöpumppu sis. 6 sähkövastus (suositeltu varokekoko) Suurin käyttövirta lämpöpumppu sis. 9 sähkövastus (suositeltu varokekoko) Teho, LKpumppu Teho, kiertovesipumppu IPluokka Kylmäainepiiri Kylmäaineen tyyppi GWP kylmäaine Täytösmäärä CO 2 ekvivalentti A rms A rms A / XXL Järjestelmän tehokkuusluokka huelämmitys 35 Tehokkuusluokka käyttövesi / latausprofiili lämminvesivaraajalla A / XXL A / XXL A / XXL A / XXL A / XXL / 55 1) ohmia A rms A rms A rms A rms W W (VPB 300) 8,0 52(20,3) 17,5(20) 24(25) 24(25) 36(40) (VPB 300) 10,4 57(20,8) 20(20) 26(32) 26(32) 38(40) (VPB 300) (VPB 300) 230V 3 ~ 50Hz 13,0 14,4 65,5(23) 22(25) 28(32) 28(32) 40(40) 73,5 24(25) 30(32) 30(32) 42(50) (VPB 500) 18,8 82,5 28(32) 35(40) 35(40) 46(50) (VPB 500) 22,0 84,5 31(32) 38(40) 38(40) 49(50) IP21 R407C kg 1,5 1,8 2,1 2,0 2,0 2,0 tnia 2,66 3,19 3,73 3,55 3,55 3,55 Katkaisuarvo, paineensäädin HP/LP MPa 2,9 (29 bar) / 0,15 (1,5 bar) Ero, paineensäädin HP/LP MPa 0,7 (7 bar) / 0,15 (1,5 bar) Lämmönkeruupiiri Min/maks. järjestelmäpaine, lämmönkeruuliuos MPa 0,05 (0,5 bar) / 0,3 (3 bar) Minimivirtaus l/s 0,25 0,33 0,39 0,47 0,62 0,67 Nimellisvirtaus l/s 0,30 0,42 0,51 0,65 0,75 0,82 Suurin ulkoinen paine nimellisvirtauksella kpa Min/maks. lämmönkeruuliuoksen tulolämpötila diagrammi Min. lämmönkeruuliuoksen menolämpötila 12 Lämminvesipiiri Min/maks. järjestelmäpaine, lämmitysjärjestelmä MPa 0,05 (0,5 bar) / 0,4 (4 bar) Minimivirtaus l/s 0,10 0,13 0,16 0,19 0,25 0,27 Nimellisvirtaus l/s 0,13 0,18 0,22 0,27 0,36 0,40 Suurin ulkoinen paine nimellisvirtauksella kpa Min/maks. KVlämp diagrammi Äänitehotaso (L WA ), EN kun 0 db(a) Äänenpainetaso (L PA ), lasketut arvot EN ISO mu db(a) kaan, kun 0/35 ja 1m etäisyydellä Luku 12 Tekniset tiedot 69

70 3x230 V Putkiliitännät Lämmönkeruuliuos, ulkohalk. CUputki Lämmitysvesi, ulkohalk. CUputki Lämminvesivesivaraajan liitäntä ulkohalk. mm mm mm )Järjestelmän ilmoitettu teho ottaa huomio tuotteen lämpötilasäätimen. 2)Suurin sallittu impedanssi verkkoliitäntäpisteessä EN mukaan. Käynnistysvirrat voivat aiheuttaa lyhyitä jännitteenalennuksia, jotka voivat vaikuttaa muihin laitteisiin epäsuotuisissa olosuhteissa. Jos verkkoliitäntäpisteen impedanssi ilmoitettua korkeampi, häiriöitä luultavasti esiintyy. Jos verkkoliitäntäpisteen impedanssi ilmoitettua korkeampi, tarkasta verk omistajalta ennen laitteist hankintaa. 3x400 V 3x400 V Tehotiedot EN mukaan 0/35 Antoteho (P H ) Sähköteho (P E ) COP EN /45 Antoteho (P H ) Sähköteho (P E ) COP EN14511 Lisäenergiateho SCOP EN mukaan Nimellinen lämmitysteho (Pdesignh) SCOP EN14825 kylmä ilmasto, 35 / 55 SCOP EN14825 lauha ilmasto, 35 / 55 Energiamerkintä, lauha ilmasto Tehokkuusluokka huelämmitys 35 / 55 Järjestelmän tehokkuusluokka huelämmitys 35 / 55 1) Tehokkuusluokka käyttövesi / latausprofiili lämminvesivaraajalla Sähkötiedot Nimellisjännite Suurin käyttövirta kompressori, sis. ohjausjärjestelmä, kiertovesipumput ja 0 sähkövastus (suositeltu varoke) Käynnistysvirta A rms A rms 5 4,65 1,08 4,30 3,98 1,17 3,40 6 / 5 4,6 / 3,5 4,5 / 3,4 / + / A / XXL (VPB300) 9,5(1vaihe) (16) ,07 1,32 4,59 5,19 1,46 3,56 7 / 6 5,0 / 3,7 4,8 / 3,6 / + / A / XXL (VPB300) 4,6(16) ,67 1,64 4,68 6,70 1,83 3, ,66 2,01 4,81 8,55 2,27 3, ,48 2,51 4,57 10,99 3,02 3,64 17 (vaihdettavissa 29 :iin) 9 / 8 5,1 / 3,8 4,9 / 3,3 / + / A / XXL (VPB300) 12 / 10 5,2 / 4,0 5,1 / 3,9 / + / + A / XXL (VPB300) 14 / 14 4,9 / 3,8 4,8 / 3,7 / + / A / XXL (VPB300) 400V 3N ~ 50Hz 6,6(16) 6,9(16) 9(16) ,37 3,48 4,42 14,86 4,09 3,63 18 / 18 4,7 / 3,7 4,6 / 3,7 / + / A / XXL (VPB500) 11(16) ,89 3,93 4,30 16,10 4,49 3,59 20 / 20 4,5 / 3,7 4,4 / 3,6 / / A / XXL (VPB500) 13(16) Suurin sallittu impedanssi liitäntäpisteessä ohmia Suurin käyttövirta lämpöpumppu sis. 1 2 sähkövastus (suositeltu varokekoko) A rms 18(20) 13(16) 15(16) 15(16) 18(20) 20(20) 22(25) Suurin käyttövirta lämpöpumppu sis. 3 4 sähkövastus (suositeltu varokekoko) A rms 18(20) 13(16) 15(16) 15(16) 18(20) 20(20) 22(25) Suurin käyttövirta lämpöpumppu sis. 5 6 sähkövastus (suositeltu varokekoko) A rms 18(20) 13(16) 15(16) 15(16) 18(20) 20(20) 22(25) Suurin käyttövirta lämpöpumppu sis. 7 sähkövastus, toimituskytketty (suositeltu varokekoko) A rms 18(20) 19(20) 21(25) 21(25) 23(25) 24(25) 26(30) Luku 12 Tekniset tiedot

71 3x400 V Suurin käyttövirta lämpöpumppu sis. 9 sähkövastus, vaatii kytkennän (suositeltu varokekoko) Teho, LKpumppu Teho, kiertovesipumppu Kotelointiluokka Kylmäainepiiri Kylmäaineen tyyppi GWP kylmäaine Täytösmäärä CO 2 ekvivalentti A rms W W 5 24(25) (20) (25) (25) 12 24(25) 15 26(30) 17 28(30) IP21 R407C kg 1,2 1,5 1,8 2,1 2,0 2,0 2,0 tnia 2,13 2,66 3,19 3,73 3,55 3,55 3,55 Katkaisuarvo, paineensäädin HP/LP MPa 2,9 (29 bar) / 0,15 (1,5 bar) Ero, paineensäädin HP/LP MPa 0,7 (7 bar) / 0,15 (1,5 bar) Lämmönkeruupiiri Min/maks. järjestelmäpaine, lämmönkeruuliuos MPa 0,05 (0,5 bar) / 0,3 (3 bar) Minimivirtaus l/s 0,19 0,25 0,33 0,40 0,47 0,62 0,67 Nimellisvirtaus l/s 0,23 0,30 0,42 0,51 0,65 0,75 0,82 Suurin ulkoinen paine nimellisvirtauksella kpa Min/maks. lämmönkeruuliuoksen tulolämpötila diagrammi Min. lämmönkeruuliuoksen menolämpötila 12 Lämminvesipiiri Min/maks. järjestelmäpaine, lämmitysjärjestelmä MPa 0,05 (0,5 bar) / 0,4 (4 bar) Minimivirtaus l/s 0,08 0,10 0,13 0,16 0,19 0,25 0,27 Nimellisvirtaus l/s 0,10 0,13 0,18 0,22 0,27 0,36 0,40 Suurin ulkoinen paine nimellisvirtauksella kpa Min/maks. KVlämp diagrammi Äänitehotaso (L WA ), kun 0/35 db(a) Äänenpainetaso (L PA ), lasketut arvot EN ISO db(a) mukaan, kun 0/35 ja 1m etäisyydellä Putkiliitännät Lämmönkeruuliuos, ulkohalk. CUputki Lämmitysvesi, ulkohalk. CUputki Lämminvesivesivaraajan liitäntä ulkohalk. mm mm mm )Järjestelmän ilmoitettu teho ottaa huomio tuotteen lämpötilasäätimen. 2)Suurin sallittu impedanssi verkkoliitäntäpisteessä EN mukaan. Käynnistysvirrat voivat aiheuttaa lyhyitä jännitteenalennuksia, jotka voivat vaikuttaa muihin laitteisiin epäsuotuisissa olosuhteissa. Jos verkkoliitäntäpisteen impedanssi ilmoitettua korkeampi, häiriöitä luultavasti esiintyy. Jos verkkoliitäntäpisteen impedanssi ilmoitettua korkeampi, tarkasta verk omistajalta ennen laitteist hankintaa. Muut Muut Mitat ja painot Leveys Syvyys Korkeus Vaadittu vapaa korkeus 2) mm mm mm mm Luku 12 Tekniset tiedot 71

72 Muut Paino, lämpöpumppu Paino, jäähdytysmoduuli Tuotenumero 1x230V Tuotenumero 3x230V Tuotenro, 3x400V Tuotenro, 3x400V (energiamittarilla) kg kg )Jalat irrotettuna korkeus n mm. 3)Cu: kupari, Rf: ruostumat, E: emali. Työalue, lämpöpumppu, kompressikäyttö Kompressorilla menolämpötila nostetaan 65 asteeseen keruunesteen lämpötilassa 0, loput (enintään 70 ) lämmitetään sähkövastuksella. 12 3x400V, 812 1x230V Lämpötila, Keruunesteen tulolämpötila, Menojohto Paluujohto Muut Lämpötila, Keruunesteen tulolämpötila, Menojohto Paluujohto 72 Luku 12 Tekniset tiedot

73 Energiamerkintä Infosivu Valmistaja NIBE AB Malli F x230V F x230V F x230V F x230V Lämminvesivaraaja VPB300 VPB300 VPB300 VPB300 Lämpötilasovellus 35 / / / / 55 Ilmoitettu laskuprofiili käyttöveden lämmityksessä Hyötysuhdeluokka huelämmityksessä, keskimääräinen ilmasto Hyötysuhdeluokka käyttöveden lämmityksessä, keskimääräinen ilmasto Nimellislämmitysteho (Pdesignh), keskimääräinen ilmasto Vuotuinen energiankulutus huelämmityksessä, keskimääräinen ilmasto Vuotuinen energiankulutus käyttöveden lämmityksessä, keskimääräinen ilmasto Kauden keskihyötysuhde huelämmityksessä, keskimääräinen ilmasto Käyttövesilämmityksen energiatehokkuus, keskimääräinen ilmasto Äänitehotaso L WA sisällä Nimellislämmitysteho (Pdesignh), kylmä ilmasto Nimellislämmitysteho (Pdesignh), lämmin ilmasto Vuotuinen energiankulutus huelämmityksessä, kylmä ilmasto Vuotuinen energiankulutus käyttöveden lämmityksessä, kylmä ilmasto Vuotuinen energiankulutus huelämmityksessä, lämmin ilmasto Vuotuinen energiankulutus käyttöveden lämmityksessä, lämmin ilmasto Kauden keskihyötysuhde huelämmityksessä, kylmä ilmasto Käyttövesilämmityksen energiatehokkuus, kylmä ilmasto Kauden keskihyötysuhde huelämmityksessä, lämmin ilmasto Käyttövesilämmityksen energiatehokkuus, lämmin ilmasto Äänitehotaso L WA ulka h h % % db h h h h % % % % db XXL / A 6 / / / / 5 6 / / / / / XXL / A 10 / / / / 9 10 / / / / / XXL / A 12 / / / / / / / / / XXL / A / / / / / / Luku 12 Tekniset tiedot 73

74 Valmistaja NIBE AB Malli F x230V F x230V F x230V F x230V F x230V F x230V Lämminvesivaraaja VPB300 VPB300 VPB300 VPB300 VPB500 VPB500 Lämpötilasovellus 35 / / / / / / 55 Ilmoitettu laskuprofiili käyttöveden lämmityksessä Hyötysuhdeluokka huelämmityksessä, keskimääräinen ilmasto Hyötysuhdeluokka käyttöveden lämmityksessä, keskimääräinen ilmasto Nimellislämmitysteho (Pdesignh), keskimääräinen ilmasto Vuotuinen energiankulutus huelämmityksessä, keskimääräinen ilmasto Vuotuinen energiankulutus käyttöveden lämmityksessä, keskimääräinen ilmasto Kauden keskihyötysuhde huelämmityksessä, keskimääräinen ilmasto Käyttövesilämmityksen energiatehokkuus, keskimääräinen ilmasto Äänitehotaso L WA sisällä Nimellislämmitysteho (Pdesignh), kylmä ilmasto Nimellislämmitysteho (Pdesignh), lämmin ilmasto Vuotuinen energiankulutus huelämmityksessä, kylmä ilmasto Vuotuinen energiankulutus käyttöveden lämmityksessä, kylmä ilmasto Vuotuinen energiankulutus huelämmityksessä, lämmin ilmasto Vuotuinen energiankulutus käyttöveden lämmityksessä, lämmin ilmasto Kauden keskihyötysuhde huelämmityksessä, kylmä ilmasto Käyttövesilämmityksen energiatehokkuus, kylmä ilmasto Kauden keskihyötysuhde huelämmityksessä, lämmin ilmasto Käyttövesilämmityksen energiatehokkuus, lämmin ilmasto Äänitehotaso L WA ulka h h % % db h h h h % % % % db XXL / A 7 / / / / 6 7 / / / / / XXL / A 9 / / / / 8 9 / / / / / XXL / A 12 / / / / / / / / / XXL / A / / / / / / XXL / A / / / / / / XXL / A / / / / / / Luku 12 Tekniset tiedot

75 Valmistaja NIBE AB Malli F x400V F x400V F x400V F x400V F x400V F x400V F x400V Lämminvesivaraaja VPB300 VPB300 VPB300 VPB300 VPB300 VPB500 VPB500 Lämpötilasovellus 35 / / / / / / / 55 Ilmoitettu laskuprofiili käyttöveden lämmityksessä Hyötysuhdeluokka huelämmityksessä, keskimääräinen ilmasto Hyötysuhdeluokka käyttöveden lämmityksessä, keskimääräinen ilmasto Nimellislämmitysteho (Pdesignh), keskimääräinen ilmasto Vuotuinen energiankulutus huelämmityksessä, keskimääräinen ilmasto Vuotuinen energiankulutus käyttöveden lämmityksessä, keskimääräinen ilmasto Kauden keskihyötysuhde huelämmityksessä, keskimääräinen ilmasto Käyttövesilämmityksen energiatehokkuus, keskimääräinen ilmasto Äänitehotaso L WA sisällä Nimellislämmitysteho (Pdesignh), kylmä ilmasto Nimellislämmitysteho (Pdesignh), lämmin ilmasto Vuotuinen energiankulutus huelämmityksessä, kylmä ilmasto Vuotuinen energiankulutus käyttöveden lämmityksessä, kylmä ilmasto Vuotuinen energiankulutus huelämmityksessä, lämmin ilmasto Vuotuinen energiankulutus käyttöveden lämmityksessä, lämmin ilmasto Kauden keskihyötysuhde huelämmityksessä, kylmä ilmasto Käyttövesilämmityksen energiatehokkuus, kylmä ilmasto Kauden keskihyötysuhde huelämmityksessä, lämmin ilmasto Käyttövesilämmityksen energiatehokkuus, lämmin ilmasto Äänitehotaso L WA ulka h h % % db h h h h % % % % db XXL / A 6 / / / / 5 6 / / / / / XXL / A 7 / / / / 6 7 / / / / / XXL / A 9 / / / / 8 9 / / / / / XXL / A 12 / / / / / / / / / XXL / A / / / / / / XXL / A / / / / / / XXL / A / / / / / / Luku 12 Tekniset tiedot 75

76 Paketin energiatehokkuustiedot Malli F x230V F x230V F x230V F x230V Lämminvesivaraaja VPB300 VPB300 VPB300 VPB300 Lämpötilasovellus 35 / / / / 55 Lämpötilasäädin, luokka VII Lämpötilasäädin, vaikutus tehokkuuteen Paketin huelämmityksen kausikeskihyötysuhde, keskimääräinen ilmasto Paketin huelämmityksen tehokkuusluokka, keskimääräinen ilmasto Paketin huelämmityksen kausikeskihyötysuhde, kylmä ilmasto Paketin huelämmityksen kausikeskihyötysuhde, lämmin ilmasto % % % % 175 / / 180 / / / / 193 / / 144 3,5 191 / / / / / / 184 / / 137 Malli F x230V F x230V F x230V F x230V F x230V F x230V Lämminvesivaraaja VPB300 VPB300 VPB300 VPB300 VPB500 VPB500 Lämpötilasovellus 35 / / / / / / 55 Lämpötilasäädin, luokka VII Lämpötilasäädin, vaikutus tehokkuuteen Paketin huelämmityksen kausikeskihyötysuhde, keskimääräinen ilmasto Paketin huelämmityksen tehokkuusluokka, keskimääräinen ilmasto % % 188 / / 191 / / 194 / / 3,5 183 / / 178 / / 170 / 140 Paketin huelämmityksen kausikeskihyötysuhde, kylmä ilmasto % 193 / / / / / / 144 Paketin huelämmityksen kausikeskihyötysuhde, lämmin ilmasto % 186 / / / / / / 140 Malli F x400V F x400V F x400V F x400V F x400V F x400V F x400V Lämminvesivaraaja VPB300 VPB300 VPB300 VPB300 VPB300 VPB500 VPB500 Lämpötilasovellus 35 / / / / / / / 55 Lämpötilasäädin, luokka VII Lämpötilasäädin, vaikutus tehokkuuteen Paketin huelämmityksen kausikeskihyötysuhde, keskimääräinen ilmasto Paketin huelämmityksen tehokkuusluokka, keskimääräinen ilmasto % % 175 / / 188 / / 191 / / 3,5 198 / / / / 178 / / 170 / 140 Paketin huelämmityksen kausikeskihyötysuhde, kylmä ilmasto % 180 / / / / / / / 144 Paketin huelämmityksen kausikeskihyötysuhde, lämmin ilmasto % 175 / / / / / / / 140 Paketin ilmoitettu tehokkuus huomioi myös sen lämpötilasäätimen. Jos pakettiin liitetään ulkoinen kattila tai aurinkokeräin, paketin kokaistehokkuus laskettava uudelleen. 76 Luku 12 Tekniset tiedot

77 Tekninen dokumentaatio Malli F x230V Lämminvesivaraaja VPB300 Lämpöpumpun tyyppi Ilmavesi Poistoilmavesi Nestevesi Vesivesi Matalalämpötilalämpöpumppu Sisäänrakennettu lisäsähkövastus Lämpöpumppu lämmitys ja käyttöveden tuotanto Ilmasto Keskimääräinen Kylmä Lämmin Lämpötilasovellus Keski (55 ) Matala (35 ) Sovellettavat standardit EN14825 & EN16147 Nimellinen antolämmitysteho Prated 5,0 Huelämmityksen kausikeskihyötysuhde. ƞ s 128 % Huelämmityksen ilmoitettu kapasiteetti osakuormalla ja ulkolämpötilassa Tj Huelämmityksen ilmoitettu COP osakuormalla ja ulkolämpötilassa Tj Tj = 7 Pdh 3,5 Tj = 7 COPd 2,99 Tj = +2 Pdh 4,1 Tj = +2 COPd 3,57 Tj = +7 Pdh 4,3 Tj = +7 COPd 3,84 Tj = +12 Pdh 4,6 Tj = +12 COPd 4,04 Tj = biv Pdh 3,8 Tj = biv COPd 3,26 Tj = TOL Pdh 3,2 Tj = TOL COPd 2,74 Tj = 15 (jos TOL < 20 ) Pdh Tj = 15 (jos TOL < 20 ) COPd Bivalenssilämpötila Kapasiteetti jaksotuksessa Huemiskerroin T biv Pcych Cdh 3,9 0,99 Alin ulkolämpötila COP jaksotuksessa Suurin menoveden lämpötila TOL COPcyc WTOL Tehkulutus muissa kuin aktiivitilassa Poistila Termostaatin poisasento Valmiustila Kampikammiolämmitin P OFF P TO P SB P CK 0,002 0,008 0,007 0,012 Lisälämpö Nimellislämmitysteho Syötetyn energian tyyppi Psup 1,8 Sähkö Muut tiedot Kapasiteettisäätö Äänen tehotaso, sisällä/ulka Vuotuinen energiankulutus L WA Q HE Kiinteä 43 / db h Nimellisilmavirta (ilmavesi) Nimellinen lämmitysvesivirtaus Lämmönkeruuvirtaus nestevesi tai vesivesilämpöpumput 0,35 0,62 Lämpöpumpuille huelämmityksellä ja käyttövesilämmityksellä Ilmoitettu laskuprofiili käyttöveden lämmityksessä Päivittäinen energiankulutus Vuotuinen energiankulutus Q elec AEC XXL 9, h h Käyttövesilämmityksen energiatehokkuus Päivittäinen polttoaineenkulutus Vuotuinen polttoaineenkulutus ƞ wh Q fuel AFC 101 % h GJ Luku 12 Tekniset tiedot 77

78 Malli F x230V Lämminvesivaraaja VPB300 Lämpöpumpun tyyppi Ilmavesi Poistoilmavesi Nestevesi Vesivesi Matalalämpötilalämpöpumppu Sisäänrakennettu lisäsähkövastus Lämpöpumppu lämmitys ja käyttöveden tuotanto Ilmasto Keskimääräinen Kylmä Lämmin Lämpötilasovellus Keski (55 ) Matala (35 ) Sovellettavat standardit EN14825 & EN16147 Nimellinen antolämmitysteho Prated 9,0 Huelämmityksen kausikeskihyötysuhde. ƞ s 141 % Huelämmityksen ilmoitettu kapasiteetti osakuormalla ja ulkolämpötilassa Tj Huelämmityksen ilmoitettu COP osakuormalla ja ulkolämpötilassa Tj Tj = 7 Pdh 7,5 Tj = 7 COPd 3,27 Tj = +2 Pdh 7,8 Tj = +2 COPd 3,77 Tj = +7 Pdh 8,0 Tj = +7 COPd 4,09 Tj = +12 Pdh 8,1 Tj = +12 COPd 4,39 Tj = biv Pdh 7,6 Tj = biv COPd 3,33 Tj = TOL Pdh 7,4 Tj = TOL COPd 3,07 Tj = 15 (jos TOL < 20 ) Pdh Tj = 15 (jos TOL < 20 ) COPd Bivalenssilämpötila Kapasiteetti jaksotuksessa Huemiskerroin T biv Pcych Cdh 5,9 0,99 Alin ulkolämpötila COP jaksotuksessa Suurin menoveden lämpötila TOL COPcyc WTOL Tehkulutus muissa kuin aktiivitilassa Poistila Termostaatin poisasento Valmiustila Kampikammiolämmitin P OFF P TO P SB P CK 0,002 0,012 0,007 0,014 Lisälämpö Nimellislämmitysteho Syötetyn energian tyyppi Psup 1,6 Sähkö Muut tiedot Kapasiteettisäätö Äänen tehotaso, sisällä/ulka Vuotuinen energiankulutus L WA Q HE Kiinteä 45 / db h Nimellisilmavirta (ilmavesi) Nimellinen lämmitysvesivirtaus Lämmönkeruuvirtaus nestevesi tai vesivesilämpöpumput 0,80 1,50 Lämpöpumpuille huelämmityksellä ja käyttövesilämmityksellä Ilmoitettu laskuprofiili käyttöveden lämmityksessä Päivittäinen energiankulutus Vuotuinen energiankulutus Q elec AEC XXL 9, h h Käyttövesilämmityksen energiatehokkuus Päivittäinen polttoaineenkulutus Vuotuinen polttoaineenkulutus ƞ wh Q fuel AFC 108 % h GJ 78 Luku 12 Tekniset tiedot

79 Malli F x230V Lämminvesivaraaja VPB300 Lämpöpumpun tyyppi Ilmavesi Poistoilmavesi Nestevesi Vesivesi Matalalämpötilalämpöpumppu Sisäänrakennettu lisäsähkövastus Lämpöpumppu lämmitys ja käyttöveden tuotanto Ilmasto Keskimääräinen Kylmä Lämmin Lämpötilasovellus Keski (55 ) Matala (35 ) Sovellettavat standardit EN14825 & EN16147 Nimellinen antolämmitysteho Prated 10,2 Huelämmityksen kausikeskihyötysuhde. ƞ s 147 % Huelämmityksen ilmoitettu kapasiteetti osakuormalla ja ulkolämpötilassa Tj Huelämmityksen ilmoitettu COP osakuormalla ja ulkolämpötilassa Tj Tj = 7 Pdh 8,2 Tj = 7 COPd 3,40 Tj = +2 Pdh 8,8 Tj = +2 COPd 3,90 Tj = +7 Pdh 9,2 Tj = +7 COPd 4,22 Tj = +12 Pdh 9,6 Tj = +12 COPd 4,50 Tj = biv Pdh 8,3 Tj = biv COPd 3,52 Tj = TOL Pdh 7,9 Tj = TOL COPd 3,21 Tj = 15 (jos TOL < 20 ) Pdh Tj = 15 (jos TOL < 20 ) COPd Bivalenssilämpötila Kapasiteetti jaksotuksessa Huemiskerroin T biv Pcych Cdh 5,2 1,00 Alin ulkolämpötila COP jaksotuksessa Suurin menoveden lämpötila TOL COPcyc WTOL Tehkulutus muissa kuin aktiivitilassa Poistila Termostaatin poisasento Valmiustila Kampikammiolämmitin P OFF P TO P SB P CK 0,002 0,010 0,007 0,009 Lisälämpö Nimellislämmitysteho Syötetyn energian tyyppi Psup 2,3 Sähkö Muut tiedot Kapasiteettisäätö Äänen tehotaso, sisällä/ulka Vuotuinen energiankulutus L WA Q HE Kiinteä 45 / db h Nimellisilmavirta (ilmavesi) Nimellinen lämmitysvesivirtaus Lämmönkeruuvirtaus nestevesi tai vesivesilämpöpumput 0,85 1,64 Lämpöpumpuille huelämmityksellä ja käyttövesilämmityksellä Ilmoitettu laskuprofiili käyttöveden lämmityksessä Päivittäinen energiankulutus Vuotuinen energiankulutus Q elec AEC XXL 8, h h Käyttövesilämmityksen energiatehokkuus Päivittäinen polttoaineenkulutus Vuotuinen polttoaineenkulutus ƞ wh Q fuel AFC 111 % h GJ Luku 12 Tekniset tiedot 79

80 Malli F x230V Lämminvesivaraaja VPB300 Lämpöpumpun tyyppi Ilmavesi Poistoilmavesi Nestevesi Vesivesi Matalalämpötilalämpöpumppu Sisäänrakennettu lisäsähkövastus Lämpöpumppu lämmitys ja käyttöveden tuotanto Ilmasto Keskimääräinen Kylmä Lämmin Lämpötilasovellus Keski (55 ) Matala (35 ) Sovellettavat standardit EN14825 & EN16147 Nimellinen antolämmitysteho Prated 14 Huelämmityksen kausikeskihyötysuhde. ƞ s 136 % Huelämmityksen ilmoitettu kapasiteetti osakuormalla ja ulkolämpötilassa Tj Huelämmityksen ilmoitettu COP osakuormalla ja ulkolämpötilassa Tj Tj = 7 Pdh 10,8 Tj = 7 COPd 3,16 Tj = +2 Pdh 11,1 Tj = +2 COPd 3,68 Tj = +7 Pdh 11,4 Tj = +7 COPd 3,97 Tj = +12 Pdh 11,6 Tj = +12 COPd 4,24 Tj = biv Pdh 10,9 Tj = biv COPd 3,35 Tj = TOL Pdh 10,6 Tj = TOL COPd 2,98 Tj = 15 (jos TOL < 20 ) Pdh Tj = 15 (jos TOL < 20 ) COPd Bivalenssilämpötila Kapasiteetti jaksotuksessa Huemiskerroin T biv Pcych Cdh 4,3 0,99 Alin ulkolämpötila COP jaksotuksessa Suurin menoveden lämpötila TOL COPcyc WTOL Tehkulutus muissa kuin aktiivitilassa Poistila Termostaatin poisasento Valmiustila Kampikammiolämmitin P OFF P TO P SB P CK 0,002 0,018 0,007 0,030 Lisälämpö Nimellislämmitysteho Syötetyn energian tyyppi Psup 3,4 Sähkö Muut tiedot Kapasiteettisäätö Äänen tehotaso, sisällä/ulka Vuotuinen energiankulutus L WA Q HE Kiinteä 45 / db h Nimellisilmavirta (ilmavesi) Nimellinen lämmitysvesivirtaus Lämmönkeruuvirtaus nestevesi tai vesivesilämpöpumput 1,14 2,12 Lämpöpumpuille huelämmityksellä ja käyttövesilämmityksellä Ilmoitettu laskuprofiili käyttöveden lämmityksessä Päivittäinen energiankulutus Vuotuinen energiankulutus Q elec AEC XXL 9, h h Käyttövesilämmityksen energiatehokkuus Päivittäinen polttoaineenkulutus Vuotuinen polttoaineenkulutus ƞ wh Q fuel AFC 102 % h GJ 80 Luku 12 Tekniset tiedot

81 Malli F x230V Lämminvesivaraaja VPB300 Lämpöpumpun tyyppi Ilmavesi Poistoilmavesi Nestevesi Vesivesi Matalalämpötilalämpöpumppu Sisäänrakennettu lisäsähkövastus Lämpöpumppu lämmitys ja käyttöveden tuotanto Ilmasto Keskimääräinen Kylmä Lämmin Lämpötilasovellus Keski (55 ) Matala (35 ) Sovellettavat standardit EN14825 & EN16147 Nimellinen antolämmitysteho Prated 6,0 Huelämmityksen kausikeskihyötysuhde. ƞ s 137 % Huelämmityksen ilmoitettu kapasiteetti osakuormalla ja ulkolämpötilassa Tj Huelämmityksen ilmoitettu COP osakuormalla ja ulkolämpötilassa Tj Tj = 7 Pdh 4,8 Tj = 7 COPd 3,18 Tj = +2 Pdh 5,3 Tj = +2 COPd 3,69 Tj = +7 Pdh 5,6 Tj = +7 COPd 4,02 Tj = +12 Pdh 6,0 Tj = +12 COPd 4,29 Tj = biv Pdh 4,9 Tj = biv COPd 3,30 Tj = TOL Pdh 4,5 Tj = TOL COPd 2,96 Tj = 15 (jos TOL < 20 ) Pdh Tj = 15 (jos TOL < 20 ) COPd Bivalenssilämpötila Kapasiteetti jaksotuksessa Huemiskerroin T biv Pcych Cdh 5,3 0,99 Alin ulkolämpötila COP jaksotuksessa Suurin menoveden lämpötila TOL COPcyc WTOL Tehkulutus muissa kuin aktiivitilassa Poistila Termostaatin poisasento Valmiustila Kampikammiolämmitin P OFF P TO P SB P CK 0,002 0,010 0,007 0,014 Lisälämpö Nimellislämmitysteho Syötetyn energian tyyppi Psup 1,5 Sähkö Muut tiedot Kapasiteettisäätö Äänen tehotaso, sisällä/ulka Vuotuinen energiankulutus L WA Q HE Kiinteä 43 / db h Nimellisilmavirta (ilmavesi) Nimellinen lämmitysvesivirtaus Lämmönkeruuvirtaus nestevesi tai vesivesilämpöpumput 0,49 0,90 Lämpöpumpuille huelämmityksellä ja käyttövesilämmityksellä Ilmoitettu laskuprofiili käyttöveden lämmityksessä Päivittäinen energiankulutus Vuotuinen energiankulutus Q elec AEC XXL 9, h h Käyttövesilämmityksen energiatehokkuus Päivittäinen polttoaineenkulutus Vuotuinen polttoaineenkulutus ƞ wh Q fuel AFC 106 % h GJ Luku 12 Tekniset tiedot 81

82 Malli F x230V Lämminvesivaraaja VPB300 Lämpöpumpun tyyppi Ilmavesi Poistoilmavesi Nestevesi Vesivesi Matalalämpötilalämpöpumppu Sisäänrakennettu lisäsähkövastus Lämpöpumppu lämmitys ja käyttöveden tuotanto Ilmasto Keskimääräinen Kylmä Lämmin Lämpötilasovellus Keski (55 ) Matala (35 ) Sovellettavat standardit EN14825 & EN16147 Nimellinen antolämmitysteho Prated 8,0 Huelämmityksen kausikeskihyötysuhde. ƞ s 141 % Huelämmityksen ilmoitettu kapasiteetti osakuormalla ja ulkolämpötilassa Tj Huelämmityksen ilmoitettu COP osakuormalla ja ulkolämpötilassa Tj Tj = 7 Pdh 6,2 Tj = 7 COPd 3,28 Tj = +2 Pdh 6,9 Tj = +2 COPd 3,81 Tj = +7 Pdh 7,2 Tj = +7 COPd 4,13 Tj = +12 Pdh 7,6 Tj = +12 COPd 4,41 Tj = biv Pdh 6,4 Tj = biv COPd 3,44 Tj = TOL Pdh 5,9 Tj = TOL COPd 3,07 Tj = 15 (jos TOL < 20 ) Pdh Tj = 15 (jos TOL < 20 ) COPd Bivalenssilämpötila Kapasiteetti jaksotuksessa Huemiskerroin T biv Pcych Cdh 4,9 0,99 Alin ulkolämpötila COP jaksotuksessa Suurin menoveden lämpötila TOL COPcyc WTOL Tehkulutus muissa kuin aktiivitilassa Poistila Termostaatin poisasento Valmiustila Kampikammiolämmitin P OFF P TO P SB P CK 0,002 0,012 0,007 0,014 Lisälämpö Nimellislämmitysteho Syötetyn energian tyyppi Psup 2,1 Sähkö Muut tiedot Kapasiteettisäätö Äänen tehotaso, sisällä/ulka Vuotuinen energiankulutus L WA Q HE Kiinteä 45 / db h Nimellisilmavirta (ilmavesi) Nimellinen lämmitysvesivirtaus Lämmönkeruuvirtaus nestevesi tai vesivesilämpöpumput 0,64 1,20 Lämpöpumpuille huelämmityksellä ja käyttövesilämmityksellä Ilmoitettu laskuprofiili käyttöveden lämmityksessä Päivittäinen energiankulutus Vuotuinen energiankulutus Q elec AEC XXL 9, h h Käyttövesilämmityksen energiatehokkuus Päivittäinen polttoaineenkulutus Vuotuinen polttoaineenkulutus ƞ wh Q fuel AFC 108 % h GJ 82 Luku 12 Tekniset tiedot

83 Malli F x230V Lämminvesivaraaja VPB300 Lämpöpumpun tyyppi Ilmavesi Poistoilmavesi Nestevesi Vesivesi Matalalämpötilalämpöpumppu Sisäänrakennettu lisäsähkövastus Lämpöpumppu lämmitys ja käyttöveden tuotanto Ilmasto Keskimääräinen Kylmä Lämmin Lämpötilasovellus Keski (55 ) Matala (35 ) Sovellettavat standardit EN14825 & EN16147 Nimellinen antolämmitysteho Prated 10,0 Huelämmityksen kausikeskihyötysuhde. ƞ s 144 % Huelämmityksen ilmoitettu kapasiteetti osakuormalla ja ulkolämpötilassa Tj Huelämmityksen ilmoitettu COP osakuormalla ja ulkolämpötilassa Tj Tj = 7 Pdh 7,9 Tj = 7 COPd 3,34 Tj = +2 Pdh 8,7 Tj = +2 COPd 3,84 Tj = +7 Pdh 9,2 Tj = +7 COPd 4,18 Tj = +12 Pdh 9,6 Tj = +12 COPd 4,51 Tj = biv Pdh 8,2 Tj = biv COPd 3,46 Tj = TOL Pdh 7,6 Tj = TOL COPd 3,13 Tj = 15 (jos TOL < 20 ) Pdh Tj = 15 (jos TOL < 20 ) COPd Bivalenssilämpötila Kapasiteetti jaksotuksessa Huemiskerroin T biv Pcych Cdh 5,2 1,00 Alin ulkolämpötila COP jaksotuksessa Suurin menoveden lämpötila TOL COPcyc WTOL Tehkulutus muissa kuin aktiivitilassa Poistila Termostaatin poisasento Valmiustila Kampikammiolämmitin P OFF P TO P SB P CK 0,002 0,010 0,007 0,014 Lisälämpö Nimellislämmitysteho Syötetyn energian tyyppi Psup 2,4 Sähkö Muut tiedot Kapasiteettisäätö Äänen tehotaso, sisällä/ulka Vuotuinen energiankulutus L WA Q HE Kiinteä 45 / db h Nimellisilmavirta (ilmavesi) Nimellinen lämmitysvesivirtaus Lämmönkeruuvirtaus nestevesi tai vesivesilämpöpumput 0,82 1,55 Lämpöpumpuille huelämmityksellä ja käyttövesilämmityksellä Ilmoitettu laskuprofiili käyttöveden lämmityksessä Päivittäinen energiankulutus Vuotuinen energiankulutus Q elec AEC XXL 8, h h Käyttövesilämmityksen energiatehokkuus Päivittäinen polttoaineenkulutus Vuotuinen polttoaineenkulutus ƞ wh Q fuel AFC 111 % h GJ Luku 12 Tekniset tiedot 83

84 Malli F x230V Lämminvesivaraaja VPB300 Lämpöpumpun tyyppi Ilmavesi Poistoilmavesi Nestevesi Vesivesi Matalalämpötilalämpöpumppu Sisäänrakennettu lisäsähkövastus Lämpöpumppu lämmitys ja käyttöveden tuotanto Ilmasto Keskimääräinen Kylmä Lämmin Lämpötilasovellus Keski (55 ) Matala (35 ) Sovellettavat standardit EN14825 & EN16147 Nimellinen antolämmitysteho Prated 14,0 Huelämmityksen kausikeskihyötysuhde. ƞ s 137 % Huelämmityksen ilmoitettu kapasiteetti osakuormalla ja ulkolämpötilassa Tj Huelämmityksen ilmoitettu COP osakuormalla ja ulkolämpötilassa Tj Tj = 7 Pdh 10,8 Tj = 7 COPd 3,21 Tj = +2 Pdh 11,1 Tj = +2 COPd 3,70 Tj = +7 Pdh 11,3 Tj = +7 COPd 4,00 Tj = +12 Pdh 11,5 Tj = +12 COPd 4,30 Tj = biv Pdh 10,9 Tj = biv COPd 3,83 Tj = TOL Pdh 10,7 Tj = TOL COPd 3,05 Tj = 15 (jos TOL < 20 ) Pdh Tj = 15 (jos TOL < 20 ) COPd Bivalenssilämpötila Kapasiteetti jaksotuksessa Huemiskerroin T biv Pcych Cdh 4,2 0,99 Alin ulkolämpötila COP jaksotuksessa Suurin menoveden lämpötila TOL COPcyc WTOL Tehkulutus muissa kuin aktiivitilassa Poistila Termostaatin poisasento Valmiustila Kampikammiolämmitin P OFF P TO P SB P CK 0,002 0,018 0,007 0,030 Lisälämpö Nimellislämmitysteho Syötetyn energian tyyppi Psup 3,3 Sähkö Muut tiedot Kapasiteettisäätö Äänen tehotaso, sisällä/ulka Vuotuinen energiankulutus L WA Q HE Kiinteä 45 / db h Nimellisilmavirta (ilmavesi) Nimellinen lämmitysvesivirtaus Lämmönkeruuvirtaus nestevesi tai vesivesilämpöpumput 1,15 2,16 Lämpöpumpuille huelämmityksellä ja käyttövesilämmityksellä Ilmoitettu laskuprofiili käyttöveden lämmityksessä Päivittäinen energiankulutus Vuotuinen energiankulutus Q elec AEC XXL 9, h h Käyttövesilämmityksen energiatehokkuus Päivittäinen polttoaineenkulutus Vuotuinen polttoaineenkulutus ƞ wh Q fuel AFC 102 % h GJ 84 Luku 12 Tekniset tiedot

85 Malli F x230V Lämminvesivaraaja VPB500 Lämpöpumpun tyyppi Ilmavesi Poistoilmavesi Nestevesi Vesivesi Matalalämpötilalämpöpumppu Sisäänrakennettu lisäsähkövastus Lämpöpumppu lämmitys ja käyttöveden tuotanto Ilmasto Keskimääräinen Kylmä Lämmin Lämpötilasovellus Keski (55 ) Matala (35 ) Sovellettavat standardit EN14825 & EN16147 Nimellinen antolämmitysteho Prated 18,0 Huelämmityksen kausikeskihyötysuhde. ƞ s 138 % Huelämmityksen ilmoitettu kapasiteetti osakuormalla ja ulkolämpötilassa Tj Huelämmityksen ilmoitettu COP osakuormalla ja ulkolämpötilassa Tj Tj = 7 Pdh 14,6 Tj = 7 COPd 3,16 Tj = +2 Pdh 14,8 Tj = +2 COPd 3,72 Tj = +7 Pdh 15,1 Tj = +7 COPd 4,01 Tj = +12 Pdh 15,4 Tj = +12 COPd 4,27 Tj = biv Pdh 14,6 Tj = biv COPd 3,27 Tj = TOL Pdh 14,6 Tj = TOL COPd 2,96 Tj = 15 (jos TOL < 20 ) Pdh Tj = 15 (jos TOL < 20 ) COPd Bivalenssilämpötila Kapasiteetti jaksotuksessa Huemiskerroin T biv Pcych Cdh 5,1 0,99 Alin ulkolämpötila COP jaksotuksessa Suurin menoveden lämpötila TOL COPcyc WTOL Tehkulutus muissa kuin aktiivitilassa Poistila Termostaatin poisasento Valmiustila Kampikammiolämmitin P OFF P TO P SB P CK 0,002 0,022 0,007 0,035 Lisälämpö Nimellislämmitysteho Syötetyn energian tyyppi Psup 3,4 Sähkö Muut tiedot Kapasiteettisäätö Äänen tehotaso, sisällä/ulka Vuotuinen energiankulutus L WA Q HE Kiinteä 43 / db h Nimellisilmavirta (ilmavesi) Nimellinen lämmitysvesivirtaus Lämmönkeruuvirtaus nestevesi tai vesivesilämpöpumput 1,57 2,89 Lämpöpumpuille huelämmityksellä ja käyttövesilämmityksellä Ilmoitettu laskuprofiili käyttöveden lämmityksessä Päivittäinen energiankulutus Vuotuinen energiankulutus Q elec AEC XXL 10, h h Käyttövesilämmityksen energiatehokkuus Päivittäinen polttoaineenkulutus Vuotuinen polttoaineenkulutus ƞ wh Q fuel AFC 94 % h GJ Luku 12 Tekniset tiedot 85

86 Malli F x230V Lämminvesivaraaja VPB500 Lämpöpumpun tyyppi Ilmavesi Poistoilmavesi Nestevesi Vesivesi Matalalämpötilalämpöpumppu Sisäänrakennettu lisäsähkövastus Lämpöpumppu lämmitys ja käyttöveden tuotanto Ilmasto Keskimääräinen Kylmä Lämmin Lämpötilasovellus Keski (55 ) Matala (35 ) Sovellettavat standardit EN14825 & EN16147 Nimellinen antolämmitysteho Prated 20,0 Huelämmityksen kausikeskihyötysuhde. ƞ s 137 % Huelämmityksen ilmoitettu kapasiteetti osakuormalla ja ulkolämpötilassa Tj Huelämmityksen ilmoitettu COP osakuormalla ja ulkolämpötilassa Tj Tj = 7 Pdh 16,0 Tj = 7 COPd 3,25 Tj = +2 Pdh 16,2 Tj = +2 COPd 3,70 Tj = +7 Pdh 16,6 Tj = +7 COPd 3,95 Tj = +12 Pdh 16,9 Tj = +12 COPd 4,16 Tj = biv Pdh 16,1 Tj = biv COPd 3,35 Tj = TOL Pdh 16,0 Tj = TOL COPd 3,08 Tj = 15 (jos TOL < 20 ) Pdh Tj = 15 (jos TOL < 20 ) COPd Bivalenssilämpötila Kapasiteetti jaksotuksessa Huemiskerroin T biv Pcych Cdh 4,8 0,99 Alin ulkolämpötila COP jaksotuksessa Suurin menoveden lämpötila TOL COPcyc WTOL Tehkulutus muissa kuin aktiivitilassa Poistila Termostaatin poisasento Valmiustila Kampikammiolämmitin P OFF P TO P SB P CK 0,002 0,025 0,007 0,035 Lisälämpö Nimellislämmitysteho Syötetyn energian tyyppi Psup 4,0 Sähkö Muut tiedot Kapasiteettisäätö Äänen tehotaso, sisällä/ulka Vuotuinen energiankulutus L WA Q HE Kiinteä 43 / db h Nimellisilmavirta (ilmavesi) Nimellinen lämmitysvesivirtaus Lämmönkeruuvirtaus nestevesi tai vesivesilämpöpumput 1,72 3,23 Lämpöpumpuille huelämmityksellä ja käyttövesilämmityksellä Ilmoitettu laskuprofiili käyttöveden lämmityksessä Päivittäinen energiankulutus Vuotuinen energiankulutus Q elec AEC XXL 10, h h Käyttövesilämmityksen energiatehokkuus Päivittäinen polttoaineenkulutus Vuotuinen polttoaineenkulutus ƞ wh Q fuel AFC 96 % h GJ 86 Luku 12 Tekniset tiedot

87 Malli F x400V Lämminvesivaraaja VPB300 Lämpöpumpun tyyppi Ilmavesi Poistoilmavesi Nestevesi Vesivesi Matalalämpötilalämpöpumppu Sisäänrakennettu lisäsähkövastus Lämpöpumppu lämmitys ja käyttöveden tuotanto Ilmasto Keskimääräinen Kylmä Lämmin Lämpötilasovellus Keski (55 ) Matala (35 ) Sovellettavat standardit EN14825 & EN16147 Nimellinen antolämmitysteho Prated 5,0 Huelämmityksen kausikeskihyötysuhde. ƞ s 128 % Huelämmityksen ilmoitettu kapasiteetti osakuormalla ja ulkolämpötilassa Tj Huelämmityksen ilmoitettu COP osakuormalla ja ulkolämpötilassa Tj Tj = 7 Pdh 3,5 Tj = 7 COPd 2,99 Tj = +2 Pdh 4,1 Tj = +2 COPd 3,57 Tj = +7 Pdh 4,3 Tj = +7 COPd 3,84 Tj = +12 Pdh 4,6 Tj = +12 COPd 4,04 Tj = biv Pdh 3,8 Tj = biv COPd 3,26 Tj = TOL Pdh 3,2 Tj = TOL COPd 2,74 Tj = 15 (jos TOL < 20 ) Pdh Tj = 15 (jos TOL < 20 ) COPd Bivalenssilämpötila Kapasiteetti jaksotuksessa Huemiskerroin T biv Pcych Cdh 3,9 0,99 Alin ulkolämpötila COP jaksotuksessa Suurin menoveden lämpötila TOL COPcyc WTOL Tehkulutus muissa kuin aktiivitilassa Poistila Termostaatin poisasento Valmiustila Kampikammiolämmitin P OFF P TO P SB P CK 0,002 0,008 0,007 0,012 Lisälämpö Nimellislämmitysteho Syötetyn energian tyyppi Psup 1,8 Sähkö Muut tiedot Kapasiteettisäätö Äänen tehotaso, sisällä/ulka Vuotuinen energiankulutus L WA Q HE Kiinteä 43 / db h Nimellisilmavirta (ilmavesi) Nimellinen lämmitysvesivirtaus Lämmönkeruuvirtaus nestevesi tai vesivesilämpöpumput 0,35 0,62 Lämpöpumpuille huelämmityksellä ja käyttövesilämmityksellä Ilmoitettu laskuprofiili käyttöveden lämmityksessä Päivittäinen energiankulutus Vuotuinen energiankulutus Q elec AEC XXL 9, h h Käyttövesilämmityksen energiatehokkuus Päivittäinen polttoaineenkulutus Vuotuinen polttoaineenkulutus ƞ wh Q fuel AFC 101 % h GJ Luku 12 Tekniset tiedot 87

88 Malli F x400V Lämminvesivaraaja VPB300 Lämpöpumpun tyyppi Ilmavesi Poistoilmavesi Nestevesi Vesivesi Matalalämpötilalämpöpumppu Sisäänrakennettu lisäsähkövastus Lämpöpumppu lämmitys ja käyttöveden tuotanto Ilmasto Keskimääräinen Kylmä Lämmin Lämpötilasovellus Keski (55 ) Matala (35 ) Sovellettavat standardit EN14825 & EN16147 Nimellinen antolämmitysteho Prated 6,0 Huelämmityksen kausikeskihyötysuhde. ƞ s 137 % Huelämmityksen ilmoitettu kapasiteetti osakuormalla ja ulkolämpötilassa Tj Huelämmityksen ilmoitettu COP osakuormalla ja ulkolämpötilassa Tj Tj = 7 Pdh 4,8 Tj = 7 COPd 3,18 Tj = +2 Pdh 5,3 Tj = +2 COPd 3,69 Tj = +7 Pdh 5,6 Tj = +7 COPd 4,02 Tj = +12 Pdh 6,0 Tj = +12 COPd 4,29 Tj = biv Pdh 4,9 Tj = biv COPd 3,30 Tj = TOL Pdh 4,5 Tj = TOL COPd 2,96 Tj = 15 (jos TOL < 20 ) Pdh Tj = 15 (jos TOL < 20 ) COPd Bivalenssilämpötila Kapasiteetti jaksotuksessa Huemiskerroin T biv Pcych Cdh 5,3 0,99 Alin ulkolämpötila COP jaksotuksessa Suurin menoveden lämpötila TOL COPcyc WTOL Tehkulutus muissa kuin aktiivitilassa Poistila Termostaatin poisasento Valmiustila Kampikammiolämmitin P OFF P TO P SB P CK 0,002 0,010 0,007 0,014 Lisälämpö Nimellislämmitysteho Syötetyn energian tyyppi Psup 1,5 Sähkö Muut tiedot Kapasiteettisäätö Äänen tehotaso, sisällä/ulka Vuotuinen energiankulutus L WA Q HE Kiinteä 43 / db h Nimellisilmavirta (ilmavesi) Nimellinen lämmitysvesivirtaus Lämmönkeruuvirtaus nestevesi tai vesivesilämpöpumput 0,49 0,90 Lämpöpumpuille huelämmityksellä ja käyttövesilämmityksellä Ilmoitettu laskuprofiili käyttöveden lämmityksessä Päivittäinen energiankulutus Vuotuinen energiankulutus Q elec AEC XXL 9, h h Käyttövesilämmityksen energiatehokkuus Päivittäinen polttoaineenkulutus Vuotuinen polttoaineenkulutus ƞ wh Q fuel AFC 106 % h GJ 88 Luku 12 Tekniset tiedot

89 Malli F x400V Lämminvesivaraaja VPB300 Lämpöpumpun tyyppi Ilmavesi Poistoilmavesi Nestevesi Vesivesi Matalalämpötilalämpöpumppu Sisäänrakennettu lisäsähkövastus Lämpöpumppu lämmitys ja käyttöveden tuotanto Ilmasto Keskimääräinen Kylmä Lämmin Lämpötilasovellus Keski (55 ) Matala (35 ) Sovellettavat standardit EN14825 & EN16147 Nimellinen antolämmitysteho Prated 8,0 Huelämmityksen kausikeskihyötysuhde. ƞ s 141 % Huelämmityksen ilmoitettu kapasiteetti osakuormalla ja ulkolämpötilassa Tj Huelämmityksen ilmoitettu COP osakuormalla ja ulkolämpötilassa Tj Tj = 7 Pdh 6,2 Tj = 7 COPd 3,28 Tj = +2 Pdh 6,9 Tj = +2 COPd 3,81 Tj = +7 Pdh 7,2 Tj = +7 COPd 4,13 Tj = +12 Pdh 7,6 Tj = +12 COPd 4,41 Tj = biv Pdh 6,4 Tj = biv COPd 3,44 Tj = TOL Pdh 5,9 Tj = TOL COPd 3,07 Tj = 15 (jos TOL < 20 ) Pdh Tj = 15 (jos TOL < 20 ) COPd Bivalenssilämpötila Kapasiteetti jaksotuksessa Huemiskerroin T biv Pcych Cdh 4,9 0,99 Alin ulkolämpötila COP jaksotuksessa Suurin menoveden lämpötila TOL COPcyc WTOL Tehkulutus muissa kuin aktiivitilassa Poistila Termostaatin poisasento Valmiustila Kampikammiolämmitin P OFF P TO P SB P CK 0,002 0,012 0,007 0,014 Lisälämpö Nimellislämmitysteho Syötetyn energian tyyppi Psup 2,1 Sähkö Muut tiedot Kapasiteettisäätö Äänen tehotaso, sisällä/ulka Vuotuinen energiankulutus L WA Q HE Kiinteä 45 / db h Nimellisilmavirta (ilmavesi) Nimellinen lämmitysvesivirtaus Lämmönkeruuvirtaus nestevesi tai vesivesilämpöpumput 0,64 1,20 Lämpöpumpuille huelämmityksellä ja käyttövesilämmityksellä Ilmoitettu laskuprofiili käyttöveden lämmityksessä Päivittäinen energiankulutus Vuotuinen energiankulutus Q elec AEC XXL 9, h h Käyttövesilämmityksen energiatehokkuus Päivittäinen polttoaineenkulutus Vuotuinen polttoaineenkulutus ƞ wh Q fuel AFC 108 % h GJ Luku 12 Tekniset tiedot 89

90 Malli F x400V Lämminvesivaraaja VPB300 Lämpöpumpun tyyppi Ilmavesi Poistoilmavesi Nestevesi Vesivesi Matalalämpötilalämpöpumppu Sisäänrakennettu lisäsähkövastus Lämpöpumppu lämmitys ja käyttöveden tuotanto Ilmasto Keskimääräinen Kylmä Lämmin Lämpötilasovellus Keski (55 ) Matala (35 ) Sovellettavat standardit EN14825 & EN16147 Nimellinen antolämmitysteho Prated 10,0 Huelämmityksen kausikeskihyötysuhde. ƞ s 147 % Huelämmityksen ilmoitettu kapasiteetti osakuormalla ja ulkolämpötilassa Tj Huelämmityksen ilmoitettu COP osakuormalla ja ulkolämpötilassa Tj Tj = 7 Pdh 7,9 Tj = 7 COPd 3,40 Tj = +2 Pdh 8,7 Tj = +2 COPd 3,91 Tj = +7 Pdh 9,2 Tj = +7 COPd 4,25 Tj = +12 Pdh 9,6 Tj = +12 COPd 4,58 Tj = biv Pdh 8,2 Tj = biv COPd 3,52 Tj = TOL Pdh 7,6 Tj = TOL COPd 3,19 Tj = 15 (jos TOL < 20 ) Pdh Tj = 15 (jos TOL < 20 ) COPd Bivalenssilämpötila Kapasiteetti jaksotuksessa Huemiskerroin T biv Pcych Cdh 5,2 1,00 Alin ulkolämpötila COP jaksotuksessa Suurin menoveden lämpötila TOL COPcyc WTOL Tehkulutus muissa kuin aktiivitilassa Poistila Termostaatin poisasento Valmiustila Kampikammiolämmitin P OFF P TO P SB P CK 0,002 0,010 0,007 0,014 Lisälämpö Nimellislämmitysteho Syötetyn energian tyyppi Psup 2,4 Sähkö Muut tiedot Kapasiteettisäätö Äänen tehotaso, sisällä/ulka Vuotuinen energiankulutus L WA Q HE Kiinteä 45 / db h Nimellisilmavirta (ilmavesi) Nimellinen lämmitysvesivirtaus Lämmönkeruuvirtaus nestevesi tai vesivesilämpöpumput 0,82 1,56 Lämpöpumpuille huelämmityksellä ja käyttövesilämmityksellä Ilmoitettu laskuprofiili käyttöveden lämmityksessä Päivittäinen energiankulutus Vuotuinen energiankulutus Q elec AEC XXL 8, h h Käyttövesilämmityksen energiatehokkuus Päivittäinen polttoaineenkulutus Vuotuinen polttoaineenkulutus ƞ wh Q fuel AFC 111 % h GJ 90 Luku 12 Tekniset tiedot

91 Malli F x400V Lämminvesivaraaja VPB300 Lämpöpumpun tyyppi Ilmavesi Poistoilmavesi Nestevesi Vesivesi Matalalämpötilalämpöpumppu Sisäänrakennettu lisäsähkövastus Lämpöpumppu lämmitys ja käyttöveden tuotanto Ilmasto Keskimääräinen Kylmä Lämmin Lämpötilasovellus Keski (55 ) Matala (35 ) Sovellettavat standardit EN14825 & EN16147 Nimellinen antolämmitysteho Prated 14,0 Huelämmityksen kausikeskihyötysuhde. ƞ s 141 % Huelämmityksen ilmoitettu kapasiteetti osakuormalla ja ulkolämpötilassa Tj Huelämmityksen ilmoitettu COP osakuormalla ja ulkolämpötilassa Tj Tj = 7 Pdh 10,8 Tj = 7 COPd 3,30 Tj = +2 Pdh 11,1 Tj = +2 COPd 3,80 Tj = +7 Pdh 11,3 Tj = +7 COPd 4,10 Tj = +12 Pdh 11,5 Tj = +12 COPd 4,40 Tj = biv Pdh 10,9 Tj = biv COPd 3,46 Tj = TOL Pdh 10,7 Tj = TOL COPd 3,12 Tj = 15 (jos TOL < 20 ) Pdh Tj = 15 (jos TOL < 20 ) COPd Bivalenssilämpötila Kapasiteetti jaksotuksessa Huemiskerroin T biv Pcych Cdh 4,2 0,99 Alin ulkolämpötila COP jaksotuksessa Suurin menoveden lämpötila TOL COPcyc WTOL Tehkulutus muissa kuin aktiivitilassa Poistila Termostaatin poisasento Valmiustila Kampikammiolämmitin P OFF P TO P SB P CK 0,002 0,018 0,007 0,030 Lisälämpö Nimellislämmitysteho Syötetyn energian tyyppi Psup 3,3 Sähkö Muut tiedot Kapasiteettisäätö Äänen tehotaso, sisällä/ulka Vuotuinen energiankulutus L WA Q HE Kiinteä 45 / db h Nimellisilmavirta (ilmavesi) Nimellinen lämmitysvesivirtaus Lämmönkeruuvirtaus nestevesi tai vesivesilämpöpumput 1,15 2,18 Lämpöpumpuille huelämmityksellä ja käyttövesilämmityksellä Ilmoitettu laskuprofiili käyttöveden lämmityksessä Päivittäinen energiankulutus Vuotuinen energiankulutus Q elec AEC XXL 9, h h Käyttövesilämmityksen energiatehokkuus Päivittäinen polttoaineenkulutus Vuotuinen polttoaineenkulutus ƞ wh Q fuel AFC 102 % h GJ Luku 12 Tekniset tiedot 91

92 Malli F x400V Lämminvesivaraaja VPB500 Lämpöpumpun tyyppi Ilmavesi Poistoilmavesi Nestevesi Vesivesi Matalalämpötilalämpöpumppu Sisäänrakennettu lisäsähkövastus Lämpöpumppu lämmitys ja käyttöveden tuotanto Ilmasto Keskimääräinen Kylmä Lämmin Lämpötilasovellus Keski (55 ) Matala (35 ) Sovellettavat standardit EN14825 & EN16147 Nimellinen antolämmitysteho Prated 18,0 Huelämmityksen kausikeskihyötysuhde. ƞ s 138 % Huelämmityksen ilmoitettu kapasiteetti osakuormalla ja ulkolämpötilassa Tj Huelämmityksen ilmoitettu COP osakuormalla ja ulkolämpötilassa Tj Tj = 7 Pdh 14,6 Tj = 7 COPd 3,16 Tj = +2 Pdh 14,8 Tj = +2 COPd 3,72 Tj = +7 Pdh 15,1 Tj = +7 COPd 4,01 Tj = +12 Pdh 15,4 Tj = +12 COPd 4,27 Tj = biv Pdh 14,6 Tj = biv COPd 3,27 Tj = TOL Pdh 14,6 Tj = TOL COPd 2,96 Tj = 15 (jos TOL < 20 ) Pdh Tj = 15 (jos TOL < 20 ) COPd Bivalenssilämpötila Kapasiteetti jaksotuksessa Huemiskerroin T biv Pcych Cdh 5,1 0,99 Alin ulkolämpötila COP jaksotuksessa Suurin menoveden lämpötila TOL COPcyc WTOL Tehkulutus muissa kuin aktiivitilassa Poistila Termostaatin poisasento Valmiustila Kampikammiolämmitin P OFF P TO P SB P CK 0,002 0,022 0,007 0,035 Lisälämpö Nimellislämmitysteho Syötetyn energian tyyppi Psup 3,4 Sähkö Muut tiedot Kapasiteettisäätö Äänen tehotaso, sisällä/ulka Vuotuinen energiankulutus L WA Q HE Kiinteä 43 / db h Nimellisilmavirta (ilmavesi) Nimellinen lämmitysvesivirtaus Lämmönkeruuvirtaus nestevesi tai vesivesilämpöpumput 1,57 2,89 Lämpöpumpuille huelämmityksellä ja käyttövesilämmityksellä Ilmoitettu laskuprofiili käyttöveden lämmityksessä Päivittäinen energiankulutus Vuotuinen energiankulutus Q elec AEC XXL 10, h h Käyttövesilämmityksen energiatehokkuus Päivittäinen polttoaineenkulutus Vuotuinen polttoaineenkulutus ƞ wh Q fuel AFC 94 % h GJ 92 Luku 12 Tekniset tiedot

93 Malli F x400V Lämminvesivaraaja VPB500 Lämpöpumpun tyyppi Ilmavesi Poistoilmavesi Nestevesi Vesivesi Matalalämpötilalämpöpumppu Sisäänrakennettu lisäsähkövastus Lämpöpumppu lämmitys ja käyttöveden tuotanto Ilmasto Keskimääräinen Kylmä Lämmin Lämpötilasovellus Keski (55 ) Matala (35 ) Sovellettavat standardit EN14825 & EN16147 Nimellinen antolämmitysteho Prated 20,0 Huelämmityksen kausikeskihyötysuhde. ƞ s 137 % Huelämmityksen ilmoitettu kapasiteetti osakuormalla ja ulkolämpötilassa Tj Huelämmityksen ilmoitettu COP osakuormalla ja ulkolämpötilassa Tj Tj = 7 Pdh 16,0 Tj = 7 COPd 3,25 Tj = +2 Pdh 16,2 Tj = +2 COPd 3,70 Tj = +7 Pdh 16,6 Tj = +7 COPd 3,95 Tj = +12 Pdh 16,9 Tj = +12 COPd 4,16 Tj = biv Pdh 16,1 Tj = biv COPd 3,35 Tj = TOL Pdh 16,0 Tj = TOL COPd 3,08 Tj = 15 (jos TOL < 20 ) Pdh Tj = 15 (jos TOL < 20 ) COPd Bivalenssilämpötila Kapasiteetti jaksotuksessa Huemiskerroin T biv Pcych Cdh 4,8 0,99 Alin ulkolämpötila COP jaksotuksessa Suurin menoveden lämpötila TOL COPcyc WTOL Tehkulutus muissa kuin aktiivitilassa Poistila Termostaatin poisasento Valmiustila Kampikammiolämmitin P OFF P TO P SB P CK 0,002 0,025 0,007 0,035 Lisälämpö Nimellislämmitysteho Syötetyn energian tyyppi Psup 4,0 Sähkö Muut tiedot Kapasiteettisäätö Äänen tehotaso, sisällä/ulka Vuotuinen energiankulutus L WA Q HE Kiinteä 43 / db h Nimellisilmavirta (ilmavesi) Nimellinen lämmitysvesivirtaus Lämmönkeruuvirtaus nestevesi tai vesivesilämpöpumput 1,72 3,23 Lämpöpumpuille huelämmityksellä ja käyttövesilämmityksellä Ilmoitettu laskuprofiili käyttöveden lämmityksessä Päivittäinen energiankulutus Vuotuinen energiankulutus Q elec AEC XXL 10, h h Käyttövesilämmityksen energiatehokkuus Päivittäinen polttoaineenkulutus Vuotuinen polttoaineenkulutus ƞ wh Q fuel AFC 96 % h GJ Luku 12 Tekniset tiedot 93
