Asentajan käsikirja NIBE VVM 500

Koko: px
Aloita esitys sivulta:

Download "Asentajan käsikirja NIBE VVM 500"

Transkriptio

1 Asentajan käsikirja Sisäyksikkö APH IHB FI

2 Pikaopas Navigointi OK-painike (vahvista/valitse) Takaisin-painike (takaisin/peruuta/lopeta) Säätöpyörä (siirrä/lisää/vähennä) Yksityiskohtainen selostus painikkeiden toiminnoista löytyy sivulla 37. Valikoiden selaaminen ja asetusten tekeminen on selostettu sivulla 38. Aseta sisäilmasto SISÄLÄMPÖTILA KÄYTTÖVESI 2X MIN LAITTEISTO INFO Pääset sisälämpötilan asetustilaan painamalla päävalikossa kaksi kertaa OK-painiketta. Lisää käyttövesimäärää 1X SISÄLÄMPÖTILA KÄYTTÖVESI MIN LAITTEISTO INFO 2X Voit lisätä tilapäisesti käyttövesimäärää kiertämällä valitsinta niin, että valikko 2 (vesipisara) on valittu ja painamalla sitten kaksi kertaa OK-painiketta. Toimenpiteet toimintahäiriöiden yhteydessä Jos laitteistoosi tulee toimintahäiriö, voit yrittää poistaa häiriön syyn seuraavilla toimenpiteillä ennen kuin kutsut asentajan. Katso ohjeet sivulla 54.

3 Sisällys 1 Tärkeää 4 SG Ready 36 Turvallisuustiedot 4 7 Ohjaus - Johdanto 37 2 Toimitus ja käsittely Kuljetus 7 7 Näyttö Valikkojärjestelmä Asennus Mukana toimitetut komponentit Luukkujen irrotus 3 Sisäyksikön rakenne Ohjaus - valikot Valikko 1 - SISÄILMASTO Valikko 2 - KÄYTTÖVESI Valikko 3 - INFO Valikko 4 - MIN LAITTEISTO Putkiliitännät 11 Valikko 5 - HUOLTO 44 Yleiset putkiliitännät Mitat ja putkiliitännät Asennusvaihtoehto Huolto Huoltotoimenpiteet Sähköliitännät Yleistä Liitännät Asetukset Häiriöt Info-valikko sisäyksikkö Hälytysten käsittely Vianetsintä Liitäntämahdollisuudet Lisävarusteiden liitäntä Lisätarvikkeet 56 6 Käynnistys ja säädöt Valmistelut Täyttö ja ilmaus Käynnistys ja tarkastus Jäähdytys-/lämpökäyrän asetukset Tekniset tiedot Mitat ja varattavien mittojen koordinaatit Käyttövesikapasiteetti Tekniset tiedot Kytkentäkaavio, 3 x 400V Käyttövesikierron asetukset Allas Hakemisto 66 Sisällys 3

4 1 Tärkeää Turvallisuustiedot Tässä käsikirjassa selostetaan asennus- ja huoltotoimenpiteitä, jotka tulisi teettää ammattilaisella. Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistivaraiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heille on opastettu tai kerrottu laitteen turvallinen käyttö ja he ymmärtävät laitteen käyttöön liittyvät vaaratekijät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta valvomatta. Pidätämme oikeudet rakennemuutoksiin. NIBE Symbolit Tämä symboli merkitsee konetta tai ihmistä uhkaavaa vaaraa. MUISTA! Tämä symboli osoittaa tärkeän tiedon, joka pitää ottaa huomioon laitteistoa hoidettaessa. Sarjanumero Sarjanumero on vasemmalla puolella VVM 500:n yläpuolella. Kierrätys MUISTA! Sarjanumero Ilmoita aina tuotteen sarjanumero (14 numeroa) kun otat yhteyttä asentajaan. Anna tuotteen asentaneen asentajan tai jäteaseman huolehtia pakkauksen hävittämisestä. Kun tuote poistetaan käytöstä, sitä ei saa hävittää tavallisen talousjätteen mukana. Se tulee toimittaa jäteasemalle tai jälleenmyyjälle, joka tarjoaa tämäntyyppisen palvelun. Tuotteen asianmukaisen hävittämisen laiminlyönti aiheuttaa käyttäjälle voimassa olevan lainsäädännön mukaiset hallinnolliset seuraamukset. Maakohtaiset tiedot Asennuskäsikirja Tämä asennuskäsikirja tulee jättää asiakkaalle. VIHJE! Tämä symboli osoittaa vinkin, joka helpottaa tuotteen käsittelyä. Merkintä VVM 500 on CE-merkitty ja täyttää IP21. CE-merkintä tarkoittaa, että NIBE vakuuttaa, että tuote täyttää kaikki asianmukaisten EU-direktiivien vaatimukset. CE-merkintä on pakollinen useimmille EU:n alueella myytäville tuotteille valmistuspaikasta riippumatta. IP21 tarkoittaa, ettei tuotteeseen voi työntää esinettä, jonka läpimitta on 12,5 mm tai suurempi ja että se on suojattu pystysuoraan tippuvan veden tunkeutumista vastaan. 4 Luku 1 Tärkeää

5 Asennusten tarkastus Lämmitysjärjestelmä on tarkastettava ennen käyttöönottoa voimassa olevien määräysten mukaan. Tarkastuksen saa tehdä vain tehtävään pätevä henkilö. Täytä myös käyttöohjekirjan sivu, jossa ovat laitteiston tiedot. Kuvaus Huomautus Allekirjoitus Päiväys Lämmitysvesi (sivu 17) Järjestelmä huuhdeltu Järjestelmä ilmattu Kalvopaisuntasäiliö Mudanerotin Varoventtiili Sulkuventtiilit Kattilan paine Kytketty periaatekaavion mukaisesti Käyttövesi (sivu 17) Sulkuventtiilit Sekoitusventtiili Varoventtiili Sähkö (sivulla 23) Kytketty tiedonsiirto Ryhmävarokkeet Sisäyksikön varokkeet Kiinteistön varokkeet Ulkolämpötilan anturi Huoneanturi Virrantunnistin Turvakytkin Vikavirtasuoja Varatilatermostaatin asetus Muut Liitetty Luku 1 Tärkeää 5

6 Yhteystiedot AT CH CZ DE DK FI FR GB NL NO PL RU SE KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 Altishofen Tel: (52) Fax: (52) Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: nibe@nibe.cz NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ info@nibe.de Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk Tel: Fax: info@volundvt.dk NIBE Energy Systems OY, Juurakkotie 3, Vantaa Puh: Fax: info@nibe.fi NIBE Energy Systems France Sarl, Zone industrielle RD 28, Rue du Pou du Ciel, Reyrieux Tel : Fax : info@nibe.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: info@nibe.co.uk NIBE Energietechniek B.V., Postbus 634, NL 4900 AP Oosterhout Tel: Fax: info@nibenl.nl ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo Tel. sentralbord: post@abkklima.no NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: sekretariat@biawar.com.pl "EVAN" 17, per. Boynovskiy, Nizhny Novgorod Tel./fax info@evan.ru NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46-(0) Fax: +46-(0) info@nibe.se Ellei maatasi ole tässä luettelossa, ota yhteys NIBE AB Sweden:iin tai lue lisätietoja osoitteesta 6 Luku 1 Tärkeää

7 LEK LEK LEK 2 Toimitus ja käsittely Kuljetus VVM 500 on kuljetettava ja sitä on säilytettävä pystyasennossa ja kuivassa. Sisäänkuljetusta varten VVM 500 voidaan kuitenkin kallistaa varovasti selälleen. Asennus Aseta VVM 500 tukevalle alustalle, joka kestää vettä ja lämpöpumpun painon. Säädä laite vaakasuoraan ja vakaaseen asentoon säätöjaloilla. Mukana toimitetut komponentit Ulkolämpötilan anturi Huoneanturi mm Virrantunnistin O-renkaat Koska VVM 500:sta valuu vettä, lämpöpumpun sijoitustilassa pitää olla lattiakaivo. Sijoitus Varustesarja on tuotteen päällä. Asennustila Jätä laitteen eteen 800 mm vapaata tilaa. Kaikki VVM 500:n huoltotyöt voidaan suorittaa etupuolelta. 800 Jätä mm vapaata tilaa sisäyksikön ja takana olevan seinän väliin kaapeleiden ja putkien asennusta varten. Luku 2 Toimitus ja käsittely 7

8 Luukkujen irrotus Etuluukku 2 1 LEK LEK 1. Irrota ruuvit etuluukun alareunasta. 2. Nosta luukkua ulospäin alareunasta ja ylöspäin. LEK LEK LEK Sivuluukut voidaan irrottaa asennuksen helpottamiseksi. Sivupeltien irrotusta varten tarvitaan 50 mm vapaata tilaa. 1. Irrota ruuvit ylä- ja alareunasta. 2. Käännä luukkua hieman ulospäin. 3. Siirrä luukkua taaksepäin ja hieman sivulle. 4. Vedä luukku sivuun. 5. Vedä luukkua eteenpäin. 8 Luku 2 Toimitus ja käsittely

9 3 Sisäyksikön rakenne VVM 500 XL8 XL9 QM20 XL1 XL3 XL2 BT2 GP12 XL39 AA4 W130 SF1 QN10 BT63 VVM 500 AA4-XJ3 AA4-XJ4 XL18 EB1 BT3 UB1 UB2 AA3 QN11 GP1 FD1 BT6 AA1 AA2 XL19 FA1 XL13 BT54 AA7 QN35 XL14 APH PF1 PF3 QM1 XL4 BT7 XL8 XL9 XL30 PF1 PF3 XL2 XL3 XL14 XL39 QM20 XL1 XL18 XL19 XL13 Luku 3 Sisäyksikön rakenne 9

10 Putkiliitännät XL1 Liitäntä, lämmitysveden menojohto G25 sis. XL2 Liitäntä, lämmitysveden paluujohto G25 sis. XL3 Liitäntä, kylmävesi G25 sis. XL4 Liitäntä, käyttövesi G25 ulk XL8 Liitäntä, paluu lämpöpumpusta G25 sis. XL9 Liitäntä, meno lämpöpumppuun G25 sis. XL13 Liitäntä, aurinkokeräin menojohto Ø22 mm XL14 Liitäntä, aurinkokeräin paluujohto Ø22 mm XL18 Liitäntä, korkea lämpötila sisään G25 sis. XL19 Liitäntä, korkea lämpötila ulos G25 sis. XL30 Liitäntä, paisuntasäiliö G20 sis. XL39 Liitäntä, allas Ø28 mm Ei näy kuvassa Komponenttikaavion merkinnät standardin IEC ja mukaan. LVI-komponentit GP1 Kiertovesipumppu GP12 Latauspumppu QM1 Tyhjennysventtiili, lämmitysjärjestelmä QM20 Ilmanpoisto, lämmitysjärjestelmä QN10 Vaihtoventtiili, lämmitysjärjestelmä/lämminvesivaraaja, menojohto QN11 Shunttiventtiili QN35 Vaihtoventtiili, käyttövesi/lämmitysvesi Anturi jne. BT2 Lämpötila-anturi, lämpöjohto meno BT3 Lämpötila-anturi, lämmitysvesi paluu* BT6 Lämpötila-anturi, käyttövesi, ohjaava* BT7 Lämpötila-anturi, käyttövesi, näyttävä BT54 Lämpötila-anturi, aurinkokierukka* BT63 Lämpötila-anturi, lämmitysvesi meno sähkövastuksen jälkeen Sähkökomponentit AA1 Sähkövastuskortti AA2 Peruskortti AA3 Tulokortti AA4 Näyttö AA7 EB1 FA1 FD1 SF1 W130 AA4-XJ3 USB-liitäntä AA4-XJ4 Huoltoliitäntä Lisärelekortti Sähkövastus Automaattivaroke Lämpötilarajoitin Katkaisin Verkkokaapeli NIBE Uplink TM :lle Muut PF1 PF3 UB1 UB2 Tyyppikilpi Laitekilpi Kaapeliläpivienti Kaapeliläpivienti 10 Luku 3 Sisäyksikön rakenne

11 4 Putkiliitännät Yleiset putkiliitännät Putkiasennukset on tehtävä voimassa olevien määräysten mukaisesti. Järjestelmä edellyttää patteripiirin matalalämpötilamitoituksen. Alimmassa mitoittavassa ulkolämpötilassa korkein suositeltu lämpötila on 55 C menojohdossa ja 45 C paluujohdossa, mutta VVM 500 kestää jopa 65 C lämpötilan. Asenna varoventtiilit sekä kattilapuolelle että käyttäjäpuolelle. Varoventtiilin poistovesi pitää johtaa lattiakaivoon niin, että kuumavesiroiskeet eivät voi aiheuttaa henkilövahinkoja. Vedenpoistoputki tulee vetää laskevana koko pituudeltaan vesitaskujen välttämiseksi, eikä se saa päästä jäätymään. NIBE suosittelee, että VVM 500 asennetaan mahdollisimman lähelle lämpöpumppua. Lisätietoa komponenttien sijainnista on luvussa Asennusvaihtoehdot. Lämmitysjärjestelmän korkeimpiin kohtiin on asennettava ilmausventtiilit. Putkisto on huuhdeltava ennen sisäyksikön asennusta epäpuhtauksien aiheuttamien vahinkojen välttämiseksi. Katkaisinta (SF1) ei saa asettaa asentoon " " tai ennen kuin VVM 500 on täytetty vedellä. Lämpötilarajoitin, termostaatti ja sähkövastus voivat muuten vahingoittua. Paisuntasäiliötä ei toimiteta tuotteen mukana. Varusta tuote paisuntasäiliöllä! Paisuntasäiliön esipaine pitää mitoittaa säiliön ja ylimmäksi asennetun lämpöpatterin välisen suurimman korkeuseron (H) mukaan. 0,5 baarin (5 mvp) esipaineella suurin sallittu korkeusero on 5 m. Jos esipaine ei riitä, sitä voidaan nostaa lisäämällä paisuntasäiliöön ilmaa venttiilin kautta. Paisuntasäiliön esipaine on kirjattava tarkastuslistaan sivulla sivulla 5. Esipaineen muutos vaikuttaa säiliön kykyyn mukautua veden tilavuuden muutoksiin. Järjestelmäperiaate VVM 500 koostuu käyttövesikierukasta, sähkövastuksesta, kiertovesipumpuista, paisuntasäiliöstä ja ohjausyksiköstä. Ohjausjärjestelmä on valmis aurinkolämmitystä varten. VVM 500 liitetään lämmitysjärjestelmään. VVM 500 on sovitettu liitäntään ja tiedonsiirtoon F2020/F2025/F2026/F2030/F2040/F2120/F2300:n kanssa ja muodostavat yhdessä täydellisen lämmityslaitteiston. Kun ulkona on kylmä, F2020/F2025/F2026/F2030/F2040/F2120/F2300 työskentelee yhdessä VVM 500:n kanssa. Jos ulkolämpötila laskee alle lämpöpumpun pysäytyslämpötilan, kaikki lämmitys tapahtuu VVM 500:lla. -EB101 -EB15 -EB15-FL2 -EB15 -CM1 -FL1 -RM1 -QM40 Kattila- ja lämpöpatteritilavuus VVM 500:n sisätilavuus paisuntasäiliön laskentaa varten on 500 l. Paisuntasäiliön tilavuuden pitää olla vähintään 5 % kokonaistilavuudesta. Esimerkkitaulukko -EB101 -FL10 -QM40 -XL1 -HQ1-QM41 -XL2 -QM1 Tilavuus (l) paisuntasäiliö Kokonaistilavuus (l) (sisäyksikkö ja lämmitysjärjestelmä) H Luku 4 Putkiliitännät 11

12 Symboliavain Symboli Merkitys Ilmausventtiili Sulkuventtiili Tyhjennysventtiili Takaiskuventtiili Säätöventtiili Shuntti-/vaihtoventtiili Varoventtiili T Lämpömittari Lämpötila-anturi Kalvopaisuntasäiliö P Painemittari Kiertovesipumppu Mudanerotin Mudanerotin Puhallin Kompressori Lämmönvaihdin Patterijärjestelmä Käyttövesi Lattialämmitysjärjestelmä 12 Luku 4 Putkiliitännät

13 Mitat ja putkiliitännät Putkiliitännät XL8 Liitäntä, lämmitysvesi sisään XL9 Liitäntä, lämmitysvesi ulos G25 sis. G25 sis XL4 CM1 XL2 XL8 XL9 XL1 XL3 Putkiliitännät XL1 Liitäntä, lämmitysveden menojohto XL2 Liitäntä, lämmitysveden paluujohto XL3 Liitäntä, kylmävesi XL4 Liitäntä, käyttövesi G25 sis. G25 sis. G25 sis. G25 ulkop. Luku 4 Putkiliitännät 13

14 Selvitys AZ10 Poistoilmalämpöpumppu F135 HQ1 Mudanerotin QM42 Sulkuventtiili QM43 Sulkuventtiili QM44 Sulkuventtiili RM1 Takaiskuventtiili CL11 AA25 BT51 EP5 GP9 HQ4 QN19 EB15 CM1 FL2 XL1 XL2 XL3 XL4 XL8 XL9 XL13 XL14 XL39 Allassarja Kojerasia Lämpötila-anturi, allas Lämmönsiirrin, allas Pumppu, allas Mudanerotin Vaihtoventtiili, allas VVM 500 Suljettu paisuntasäiliö, lämpöjohtopuoli Varoventtiili, lämmitysjärjestelmä Liitäntä, lämmitysvesi meno 1 Liitäntä, lämmitysvesi paluu 1 Liitäntä, kylmävesi Liitäntä, käyttövesi Liitäntä, paluu lämpöpumpusta Liitäntä, meno lämpöpumppuun Liitäntä, aurinkokeräin, meno Liitäntä, aurinkokeräin, paluu Liitäntä, lisävaruste meno EP8 GP30 EQ1 AA25 BT64 CP10 GP12 GP13 QN12 Aurinkopaneeli PumppuasemaSPS 10, SPS 20 CM5 Paisuntasäiliö FL4 Varoventtiili, aurinko GP4 Pumppu, aurinko QM43 Sulkuventtiili QM44 Sulkuventtiili QM45 Sulkuventtiili RM3 Takaiskuventtiili RM4 Takaiskuventtiili Aktiivinen jäähdytysmoduuli ACS 310 Kytkentärasia lisävarustekortilla Lämpötila-anturi, jäähdytys, menojohto Yksivaippainen varaajasäiliö, jäähdytys Latauspumppu Kiertopumppu, jäähdytys Vaihtoventtiili, jäähdytys/lämmitys Käyttövesikierto FL1 Varoventtiili, käyttövesi GP11 Kiertovesipumppu, käyttövesi QM40 Sulkuventtiili RM1 Takaiskuventtiili Muut HQ1 Mudanerotin EB101 FL10 HQ1 QM1 QM40 QM41 Lämpöpumppu Varoventtiili Mudanerotin Tyhjennysventtiili Sulkuventtiili Sulkuventtiili EM1 AA25 BT52 GP15 RM1 Ulkoinen lämmönlähde (shuntattu öljy-, kaasu-, pelletti- tai puukattila) Kytkentärasia lisävarustekortilla Lämpötilan anturi, kattila Latauspumppu, ulkoinen lämmönlähde Takaiskuventtiili EP21 AA25 BT2 BT3 GP20 QN25 Lämmitysjärjestelmä 2 Kytkentärasia lisävarustekortilla Lämpötilan anturi, lämmitysvesi, meno Lämpötilan anturi, lämmitysvesi, paluu Kiertovesipumppu, lämmitysvesi, alishuntti Shunttiventtiili EP30 AA25 BT53 Aurinkosarja Kytkentärasia lisävarustekortilla Lämpötilan anturi, aurinkokeräin 14 Luku 4 Putkiliitännät

15 Periaatekaavio -CL11 -EP5 -AA25 -GP9 -BT51 -HQ4 -FL1 -RM1 -QM40 -GP9 -EP21 -AA25 -BT2 -GP20 -CL11-QN19 -EB15 -FL2 -EB15 -CM1 -QN25 -BT3 -EB101 -EB15 -EM1 -AA25 -RM1-GP15 -EM1 -BT52 -EP30 -AA25 -EP30-BT53 -GP30 -RM4 -EP30-EP8 T -RM3 -GP4 -QM45 -GP30 -CM5 T P -FL4 -QM44 -QM43 Luku 4 Putkiliitännät 15

16 Asennusvaihtoehto Yhteensopivat NIBE-ilmalämpöpumput Yhteensopivan NIBE-ilma/vesilämpöpumpun täytyy olla varustettu näytöllisellä ohjauskortilla, jonka ohjelmistoversio on vähintään seuraavan listan mukainen. Ohjauskortin versio näkyy lämpöpumpun näytössä käynnistyksen aikana. Lämminvesivaraaja sähkövastuksella Jos on mahdollista käyttää sähkövastuksella varustettua lämminvesivaraajaa, voidaan käyttää NIBE COMPACT tai EMINENT-varaajia. Jos venttiiliryhmä asennetaan ulkoiseksi, siirretään tai jaetaan, se pitää korvata jaettavalla ryhmällä Ø 22 mm. Tuote F2020 F2025 F2026 F2030 F2040 F2120 F2300 Ohjelmistoversio kaikki versiot kaikki versiot kaikki versiot 55 KV VVM 500:sta Lisätietoja vaihtoehdosta osoitteessa sekä käytettävän lisävarusteen asennusohjeessa. Katso sivulta 56 luettelo lisävarusteista, joita voi käyttää VVM 500:n yhteydessä. Lisälämminvesivaraaja Jos on tarkoitus asentaa poreamme tai muu suurempi käyttöveden kuluttaja, sisämoduuli on täydennettävä sähkölämmitteisellä lämminvesivaraajalla. Asenna sekoitusventtiili varaajasta lähtevään käyttövesiputkeen. Lämminvesivaraaja ilman sähkövastusta Jos tarvitaan lisälämminvesivaraajaa, käytetään lämminvesivaraajaa NIBE VPB 200 tai. VPBS 300 tai AHPS (valmius aurinkokeräimelle). Edellyttää lisävarusteena saatavan liitäntäsarjan. Kun lämpöpumppu liitetään AHPS:ssään, putket on vedettävä laitteiden taakse, mikä edellyttää mm vapaata tilaa seinän vieressä. kv vv vv 16 Luku 4 Putkiliitännät

17 Liitäntä lämpöpumppuun Eristä kaikki ulkona olevat putket vähintään 20 mm putkieristeellä. VVM 500:a ei ole varustettu sulkuventtiileillä, vaan ne on asennettava sisäyksikön ulkopuolelle huollon helpottamiseksi. -EB15 -XL8 -EB15 -CM1 -XL9 -FL2 Kylmäveden ja käyttöveden liittäminen Asenna sekoitusventtiili, jos tehdasasetuksia muutetaan niin, että lämpötila voi ylittää 60 C. Noudata paikallisia määräyksiä tehdasasetuksia muuttaessasi. Asetus tehdään valikossa (katso sivu 45). -EB15-FL2 -EB15 -CM1 -XL4 -XL3 -FL1 -RM1 -QM40 -EB15 -EB101 -EB101 -FL10 -QM40 -XL1 -HQ1-QM41 -XL2 -QM1 Liitäntä ilman lämpöpumppua Liitä yhteen lämpöpumpusta tulevat (XL8) ja lämpöpumppuun menevät putket (XL9). -XL8 -EB15 -EB15-FL2 -EB15 -CM1 -XL9 Lämmitysjärjestelmän kytkeminen Liitäntä termostaateilla varustettuun järjestelmään edellyttää, että kaikkiin pattereihin/silmukoihin asennetaan ohitusventtiili tai että poistetaan muutama termostaatti riittävän virtauksen takaamiseksi. -EB15-FL2 -EB15 -CM1 XL1 XL2 -EB15 Luku 4 Putkiliitännät 17

18 Kaksi tai useampia lämmitysjärjestelmiä Kun rakennuksessa on eri lämpötiloja käyttäviä lämmitysjärjestelmiä, voidaan käyttää seuraavia kytkentöjä. Tähän kytkentään tarvitaan lisävaruste ECS 40/ECS 41. -EB15-FL2 -EB15 -CM1 -EP21 -AA25 -XL1 -BT2 -GP20 -QN25 -BT3 Käyttövesikierron kytkentä Bakteerikasvun välttämiseksi käyttövesikierrossa kiertävän veden lämpötilan pitää olla vähintään 50 C. Järjestelmässä ei saa olla käyttövesiputkia, joissa vesi ei kierrä. Säädä käyttövesijärjestelmä niin, että lämpötila on joka paikassa vähintään 50 C. -XL4 -XL3 -FL1 -RM1 -QM40 -GP11 -XL2 -EB15 -EB15-FL2 -EB15 -CM1 -EB15 Ulkoisen lämmönlähteen kytkentä Kaasu-/öljy-/sähkökattilan kytkentään tarvitaan lisävaruste DEH 500, katso Lisävarusteet sivulla 56. -EB15-FL2 -EB15 -CM1 ACS 310:n kytkentä -EB15 -EM1 -AA25 -BT52 -EM1 Aktiivisen jäähdytyksen kytkentään, ACS 310, katso Lisävarusteet sivulla 56. -EQ1 -AA25 -GP13 -EB1 -EB15-FL2 -EB15 -CM1 -XL18 -XL19 -RM1 -GP15 -CP10 -GP12 -BT64 -QN12 -EB15 -EB101 -EB101 -FL10 -QM40 -XL1 -HQ1-QM41 -XL2 -QM1 18 Luku 4 Putkiliitännät

19 Liitäntä aurinkokeräimeen Aurinkokeräimen kytkentään tarvitaan lisävaruste SCA 30, katso Lisävarusteet sivulla 56. -EB15 -FL2 -CM1 -EB15 -EP30 -BT53 -EP8 -EB101 -EB101 -FL10 -QM40 -XL1 -HQ1-QM41 -XL2 -QM1 -XL13 -XL14 -AA25 -GP30 -RM4 -CM5 T -RM3 T P -FL4 -GP4 -QM45 -QM44 -QM43 Allaslämmittimen kytkentä Altaan lämmitystä ohjaa allasanturi. Kun altaan lämpötila on alhainen, vaihtoventtiili vaihtaa suuntaa ja ohjaa lämmitysveden altaan lämmönvaihtimeen. Tähän kytkentään tarvitaan lisävaruste POOL500. -CL11 -EP5 -AA25 -GP9 -BT51 -HQ4 POOL -CL11-QN19 -EB15 -EB15 -EB15 -FL2 -EB15 -CM1 -XL39 -EB101 -EB101 -FL10 -QM40 -XL1 -HQ1-QM41 -XL2 -QM1 Luku 4 Putkiliitännät 19

20 F135:n kytkentä Järjestelmän sisäyksikkö ohjaa F135:n tarvetta. Myös pumppua ja puhallinnopeutta ohjataan sisäyksikön valikosta. -AZ10 -AZ10 -HQ1 -QM42 -GP10 -QM43 -EB15 -FL2 -EB15 -CM1 -RM1 -EB15 -EB101 -EB101 -FL10 -XL1 -QM40 -HQ1-QM41 -XL2 -QM1 20 Luku 4 Putkiliitännät

21 F135:n, ACS 310:n ja altaan liitäntä F135 liitettynä ilma/vesijärjestelmään 4-putkijäähdytyksellä. 4-putkijäähdytys liitetään näissä tapauksissa ulkoilmalämpöpumpun ja F135:n välille. Jos järjestelmässä on myös allas, F135 liitetään 4-putkijäähdytyksen ja altaan välille. Sisäyksikkö ohjaa F135:n tarvetta. Myös pumppua ja puhallinnopeutta ohjataan sisäyksikön valikosta. -AZ10 -AZ10 -CL11 -EP5 -HQ1 -QM42 -GP10 -QM43 -AA25 -GP9 -BT51 -HQ4 POOL -EQ1 -AA25 -GP13 -QM44 -CL11 -QN19 -EB15 -FL2 -EB15 -CM1 -CP10 -GP12 -RM1 -BT64 -QN12 -EB15 -EB101 -EB101 -FL10 -RN10 -QM40 -XL1 -HQ1-QM41 -XL2 -QM1 Luku 4 Putkiliitännät 21

22 OPT 10:n ja GBM kaasukattilan kytkentä GBM kytketään menojohtoon sisäyksikön ja lämpöpumpun väliin. GBM 10-15:n liitäntään tarvitaan lisävaruste OPT 10, katso "Lisätarvikkeet" sivulla 56. Sisäyksikkö säätää OPT 10:n avulla kaasukattilan pyydettyä menolämpötilaa. Kaasukattila säätää sitten itse tehoaan pyydetyn lämpötilan saavuttamiseksi. Valikossa voit valita haluatko käyttää "smart energy source ". Tässä voit valita tuleeko järjestelmän käyttää hetkellisesti halvinta energialähdettä. Voit myös valita että järjestelmä käyttää hetkellisesti CO 2 neutraaleinta energialähdettä. -EM1 -EM1 -QM42 -EM1 -AA25 -EM1 -QM43 -EM1 -RM1 -EB15 -FL2 -EB15 -CM1 -FL1 -RM1 -QM40 -EB15 -EB101 -EB101 -FL10 XL1 -QM40 -HQ1-QM41 XL2 -QM1 22 Luku 4 Putkiliitännät

23 VVM 500 APH AB B VVM Sähköliitännät Yleistä Kaikki sähkölaitteet paitsi ulkoanturi, huoneanturi ja virtamuuntajat on valmiiksi kytketty tehtaalla. Sisäyksikkö on kytkettävä irti ennen kiinteistön mahdollista eristystestiä. Jos kiinteistö on varustettu vikavirtasuojilla, VVM 500 pitää kytkeä erilliseen vikavirtasuojaan. Sisäyksikön kytkentäkaavio, katso sivulla 61. Tiedonsiirto- ja anturikaapeleita ulkoisiin liitäntöihin ei saa asentaa vahvavirtajohtojen läheisyyteen. Ulkoisen liitännän tiedonsiirto- ja anturikaapelien minimipoikkileikkauksen pitää olla 0,5 mm² 50 m, esim. EKKX, LiYY tai vastaava. Kun kaapelit vedetään VVM 500-malliin, tulee käyttää läpivientejä UB1 ja UB2 (merkitty kuvassa). Malleissa UB1 ja UB2 kaapelit vedetään sisäyksikön läpi takaa eteen. FD1 FD1-SF2 FA1 UB1 UB2 LEK APH UB1 UB2 SF1 Automaattivaroke Sisäyksikkö ja suuri osa sen sisäisistä komponenteista on suojattu sisäisesti automaattivarokkeella (FA1). Lämpötilarajoitin Lämpötilarajoitin (FD1) katkaisee virransyötön sähkövastukselle, jos lämpötila nousee välille C ja se palautetaan käsin. Katkaisinta (SF1) ei saa kiertää asentoon "" tai " ", ennen kuin kattila on täytetty ja patteripiiri on ilmattu. Lämpötilarajoitin, termostaatti ja sähkövastus ym. voivat muuten vahingoittua. Palautus LEK Lämpötilanrajoitin (FD1) on etuluukun takana. Palauta lämpötilarajoitin painamalla sen painiketta (FD1-SF2) pienellä ruuvitaltalla. Paina painiketta kevyesti, enintään 15 N (n. 1,5&Nbsp;kg) voimalla. Jos syöttökaapeli vahingoittuu, sen saa vaihtaa vain NIBE, valmistajan huoltoedustaja tai vastaava pätevä ammattilainen vaaran välttämiseksi. FD1 Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa. Katkaise virta turvakytkimellä ennen mahdollista huoltoa. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. FD1-SF2 LEK Luoksepääsy, sähkökytkentä Sähkökaappien muovikansi avataan ruuvitaltalla. Tulokortin kansi avataan ilman työkaluja. Luku 5 Sähköliitännät 23

24 VVM 500 VVM 500 VVM 500 Luukun irrotus, tulokortti Luukun irrotus, peruskortti MUISTA! Peruskortin luukun irrotusta varten pitää tulokortin luukku ensin irrottaa. 1 1 A B APH APH 1. Paina salpa alas. 2. Kallista luukkua ja ota se pois. Luukun irrotus, sähkövastuskortti 1. Työnnä ruuvitaltta (A) sisään ja käännä salpaa varovasti alaspäin (B). 2. Kallista luukkua ja ota se pois. 1 A B Kaapelipidike Käytä sopivaa työkalua kaapeleiden irrottamiseen/kiinnittämiseen sisäyksikön liittimistä APH LEK 1. Työnnä ruuvitaltta (A) sisään ja käännä salpaa varovasti alaspäin (B). 2. Kallista luukkua ja ota se pois LEK 3 24 Luku 5 Sähköliitännät

25 VVM 500 APH VVM 500 APH Liitännät Häiriöiden välttämiseksi tiedonsiirto- ja/tai anturikaapeleita ei saa asentaa 20 cm lähemmäksi vahvavirtajohtoja. Sähköliitäntä VVM 500 pitää kytkeä kaikkinapaisella turvakytkimellä, jonka kosketinväli on vähintään 3 mm. Johdinalan tulee vastata käytettävää varoketta. Mukana toimitettu syöttökaapeli (pituus n. 2 m) on kytketty liittimeen X1 sähkövastuskortissa (AA1). Liitäntäkaapeli on VVM 500:n takapuolella. (Katso mittapiirros alla.) Ulkolämpötilan anturi Ulkolämpötila-anturi (BT1) on sijoitettava varjoisaan paikkaan talon pohjois- tai luoteispuolelle, jottei esim. aamuaurinko vaikuta siihen. Anturi kytketään liittimiin X6:1 ja X6:2 tulokortissa (AA3). Käytä parikaapelia, jonka poikkipinta-ala on vähintään 0,5 mm². Mahdollinen kaapeliputki on tiivistettävä, jotta kosteutta ei tiivisty ulkoanturin koteloon. AA3-X6 Ulkoinen VVM 500 BT AA3-X Liitäntä AA1-X1 N 0 PE L1 1 L2 L3 AA1-X1 PE1 Tariffiohjaus Jos sähkövastuksen jännitteensyöttö katkeaa tietyksi ajaksi, täytyy samanaikaisesti tapahtua esto AUX-tulon kautta, katso "Liitäntämahdollisuudet - Mahdolliset valinnat AUX-tuloille". Luku 5 Sähköliitännät 25

26 VVM 500 APH Huoneanturi VVM 500:n mukana toimitetaan huoneanturi (BT50). Huoneanturilla on kolme toimintoa: 1. Näytä todellinen huonelämpötila VVM 500:n näytössä. 2. Tarjoaa mahdollisuuden muuttaa huoneenlämpötilaa, C. 3. Mahdollistaa huonelämpötilan parantamisen/vakauttamisen. Asenna anturi neutraaliin paikkaan, jonka lämpötila halutaan tietää. Sopiva paikka on esim. vapaa käytävän seinä n. 1,5 m korkeudella lattiasta. On tärkeää, että anturi voi mitata huonelämpötilan oikein, eikä sitä sijoiteta esim. syvennykseen, hyllyjen väliin, verhon taakse, lämmönlähteen yläpuolelle tai läheisyyteen, ulko-ovesta tulevaan vetoon tai suoraan auringonpaisteeseen. Myös suljetut patteritermostaatit voivat aiheuttaa ongelmia. Sisäyksikkö toimii ilman anturia, mutta jos halutaan lukea talon sisälämpötila VVM 500:n näytössä, anturi pitää asentaa. Huoneanturi kytketään liittimiin X6:3 ja X6:4 tulokortissa (AA3). Jos anturia käytetään huonelämpötilan muuttamiseen ( C) ja/tai huonelämpötilan vakauttamiseen, anturi pitää aktivoida valikossa Jos huoneanturia käytetään huoneessa, jossa on lattialämmitys, siinä tulee olla vain näyttötoiminto, ei huonelämpötilan ohjausta. MUISTA! AA3-X6 Ulkoinen RG 05 BT50 VVM F AA3-X6 Talon lämpötilan muuttuminen kestää aikansa. Esimerkiksi lattialämmityksen yhteydessä lyhyt aikajakso ei aiheuta merkittävää huonelämpötilan muutosta. Tiedonsiirto Jos VVM 500 kytketään lämpöpumppuun, se kytketään liittimeen X4:13, X4:14 ja X4:15 tulokortissa (AA3). AA3-X4 F2030/F2040/F2300 F20XX A+ B- GND F2026 F2020/F2025 F20XX A+ B- GND F2120 VVM500 VVM AA3-X AA3-X4 VVM AA3-X4 VVM Inomhusmodul 500 X22 AA3-X4 4 AA3-X4 GND3 15 A B2 14 B A1 13 GND Luku 5 Sähköliitännät

27 VVM 500 APH Asetukset BT30 AA1-X3 AA1-SF1 AA1-X7 Varatila Kun sisäyksikkö asetetaan varatilaan (SF1 asennossa ), vain tärkeimmät toiminnot ovat toiminnassa. Käyttövesikapasiteetti on rajoitettu. Valvontakytkintä ei ole kytketty. Kiinteä menolämpötila, katso luku Varatilatermostaatti sivulla 27. Teho varatilassa Sähkövastuksen teho varatilassa asetetaan sähkövastuskortin (AA1) dip-kytkimellä (SF1) alla olevan taulukon mukaan. Tehdasasetus on 6 kw. Sähkövastus -enimmäisteho Sähkövastuksen maksimiteho on 9 kw. Tehdasasetus on 9 kw. Sähkövastuksen teho on jaettu 4 portaaseen taulukon mukaisesti. Sähkövastuksen maksimiteho asetetaan valikossa Sähkövastuksen tehoportaat Sähkövastus (kw) Maks. (A) L1 0,0 0,0 0,0 8,7 8,7 Maks. (A) L2 0,0 8,7 8,7 8,7 16,2 Maks. (A) L3 0,0 0,0 8,7 8,7 16,2 Taulukossa näkyy suurin vaihevirta eri sähköportailla. Jos virrantunnistimet on kytketty, sisäyksikkö valvoo vaihevirtoja. Jos jokin vaihe ylikuormittuu, teho jaetaan toiselle/muille vaiheille. Jos lämpöpumppu on taajuusohjattu ja asetettu varokekoko ylikuormitetaan, suoritetaan ensin sähkövastuksen sähköportaiden irtikytkentä ja sen jälkeen kompressori rajoitetaan. kw ON 1 pois pois päällä päällä pois pois pois pois 3 pois päällä päällä päällä 4 pois pois pois päällä 5 päällä päällä päällä päällä Kuvassa näkyy dip-kytkin (AA1-SF1) tehdasasetuksessa, ts. 6 kw. Varatilatermostaatti Varatilan menolämpötila asetetaan termostaatilla (FD1- BT30). Se voidaan asettaa För arvoon markvärme! 35 (esiasetus, esim. lattialämmitys) tai 45 C (esim. patterit). LEK 6 pois pois pois päällä Tehon lukitseminen VVM 500 noudattaa För frånluftsvärme! voimassa olevia Ruotsin rakentamismääräyksiä (BBR). Tämä tarkoittaa, että suurin tehonkulutus (suurin lämmitykseen käytettävä sähköteho) voidaan lukita valikossa Lukituksen jälkeen suurimman tehonkulutuksen muuttaminen edellyttää tiettyjen osien vaihtamista. LEK Luku 5 Sähköliitännät 27

28 VVM 500 VVM 500 APH Liitäntämahdollisuudet Valvontakytkin Kun kiinteistössä on lisäsähköä käytettäessä monta sähkönkuluttajaa kytkeytyneenä, on olemassa vaara, että kiinteistön päävarokkeet laukeavat. Sisäyksikkö on varustettu sisäänrakennetulla valvontakytkimellä, joka ohjaa sähkövastuksen tehoportaita jakamalla kulutuksen eri vaiheille tai kytkemällä ne pois, jos jokin vaihe ylikuormittuu. Vastukset kytketään päälle, kun muu virrankulutus laskee. Virtamuuntajan kytkentä Virran mittausta varten on asennettava virtatunnistin kuhunkin kiinteistön sähkökeskukseen tulevaan vaihejohtoon. Tämä on suositeltavaa tehdä sähkökeskuksessa. Kytke virrantunnistin moninapaiseen kaapeliin sähkökeskuksen vieressä olevassa kotelossa. Käytä kotelon ja sisäyksikön välillä moninapaista kaapelia, jonka ala on vähintään 0,5 mm². Kytke kaapeli tulokortin (AA3) liittimeen X4:1-4, jossa X4:1 on yhteinen liitin kolmelle virtamuuntajalle. Kiinteistön päävarokkeen koko asetetaan valikossa Sähkönsyöttö Inkommande el PEN L1 L 2 L 3 MUISTA! Jos ulkoinen kosketintoiminto tai anturi kytketään VVM 500:een, valitun tulon tai lähdön toiminto pitää valita valikossa 5.4, katso sivu 48. Näille toiminnoille valittavat tulot tulokortissa ovat AUX1 (X6:9-10), AUX2 (X6:11-12), AUX3 (X6:13-14), AUX4 (X6:15-16) ja AUX5 (X6:17-18). Valittava lähtö on AA3:X7. pehmeät lähdöt/tulot5.4 estä lämpö aktivoi tilap. luksus ei käytössä ei käytössä ei käytössä hälytyslähtö Ulkoinen Externt VVM F B A AA3-X6 AA3-X6 Sähkökeskus Elcentral VVM Värmepump 500 -T1 -T2 -T3 Yllä olevassa esimerkissä käytetään tuloja AUX1 (X6:9-10) ja AUX2 (X6:11-12) tulokortissa (AA3). MUISTA! Osa seuraavista toiminnoista voidaan aktivoida ja ohjelmoida valikkoasetuksilla. AUX-tulojen vaihtoehdot APH AA3-X AA3-X4 Jos lämpöpumppu on taajuusohjattu, se rajoitetaan, kun kaikki sähköportaat on irtikytketty. Ulkoiset liitäntämahdollisuudet VVM 500:n tulokortissa (AA3) on ohjelmallisesti ohjatut tulot ja lähdöt ulkoisen kosketintoiminnon tai anturin kytkentään. Tämä tarkoittaa, että kun ulkoinen kosketintoiminto tai anturi kytketään yhteen kuudesta erikoisliitännästä, VVM 500:n ohjelmistossa on valittava oikea toiminto oikealle liitännälle. Lämpötila-anturi, jäähdytys/lämmitys Ulkoinen lämpötila-anturi voidaan kytkeä VVM 500:een jäähdytys- ja lämmityskäytön vaihtoajankohdan määrittämistä varten. Lämpötila-anturi kytketään valittuun tuloon (valikko 5.4, vaihtoehto näkyy vain jos jäähdytyslisävaruste on asennettu, katso sivu 48) tulokortin (AA3) liittimessä X6, joka on sijoitettu etuluukun taakse. Lämpötila-anturi sijoitetaan sopivaan paikkaan ilmastointijärjestelmässä. Käytä 2-napaista kaapelia, jonka poikkipinta-ala on vähintään 0,5 mm². Kosketin lisälämmön ja/tai kompressorin ulkoista estoa varten Kun lisäsähkön ja/tai kompressorin ulkoista estoa halutaan käyttää, se kytketään etuluukun takana olevan tulokortin (AA3) liittimeen (X6). 28 Luku 5 Sähköliitännät

29 Lisäys ja/tai kompressori kytketään pois kytkemällä potentiaalivapaa kosketintoiminto tuloon, joka valitaan valikossa 5.4, katso sivulla 48. Lisälämmön ja kompressorin esto voidaan yhdistää. Teho on kytketty pois, kun kosketin on suljettu. Kosketin ulkoiselle tariffiestolle Kun ulkoista tariffiestoa käytetään, se voidaan kytkeä etuluukun takana olevan tulokortin (AA3) liittimeen (X6). Tariffiesto tarkoittaa, että lisälämpö, kompressori, lämmitys ja käyttövesi kytketään pois kytkemällä potentiaalivapaa kosketintoiminto tuloon, joka valitaan valikossa 5.4, katso sivu 48. Tariffiesto on aktivoitu, kun kosketin on kiinni. Kun tariffiesto on aktiivinen, min. menolämpötilaa ei käytetä. Kosketin lämmityksen ulkoiselle estolle Kun ulkoista lämmityksen estoa käytetään, se voidaan kytkeä etuluukun takana olevan tulokortin (AA3) liittimeen (X6). Lämmitys kytketään pois kytkemällä potentiaalivapaa kosketintoiminto tuloon, joka valitaan valikossa 5.4, katso sivulla Koskettimen sulkeminen estää lämmityskäytön. Kun lämmityksen esto on aktiivinen, menolämpötilaa ei käytetä. Kosketin ulkoiselle hälytykselle (NC) Jos kosketin ulkoiselle hälytykselle (NC) on valittu pehmeän tulon toiminnoksi, näytetään hälytys 995, jos valitun pehmeän tulon kytketty ulkoinen piiri avataan. Kosketin ulkoiselle hälytykselle (NO) Jos kosketin ulkoiselle hälytykselle (NO) on valittu pehmeän tulon toiminnoksi, näytetään hälytys 995, jos valitun pehmeän tulon kytketty ulkoinen piiri suljetaan. Kosketin aktivoinnille "tilapäinen luksus" Ulkoinen kosketintoiminto voidaan kytkeä VVM 500-lämpöpumppuun käyttövesitoiminnon "tilapäinen luksus" aktivointia varten. Koskettimen tulee olla potentiaalivapaa ja se kytketään valittuun tuloon (valikko 5.4, katso sivulla 48) liittimeen X6 tulokortissa (AA3). "tilapäinen luksus" aktivoidaan, kun kosketin on suljettuna. Kosketin aktivoinnille "ulkoinen säätö" Ulkoinen kosketintoiminto voidaan kytkeä VVM 500-lämpöpumppuun menolämpötilan ja siten huonelämpötilan muuttamiseksi. Kun kosketin on kiinni,, asetetaan haluttu lämpötila C-asteina (jos huoneanturi on kytketty ja aktivoitu). Ellei huoneanturia ole kytketty tai aktivoitu, asetetaan lämpötila:n muutos (lämpökäyrän muutos) valittavien portaiden määrällä. Arvo on säädettävissä välillä -10 ja +10. lämmitysjärjestelmä 1 Koskettimen tulee olla potentiaalivapaa ja se kytketään valittuun tuloon (valikko 5.4, katso sivulla 48) liittimeen X6 tulokortissa (AA3). Muutoksen arvo asetetaan valikossa 1.9.2, "ulkoinen säätö". lämmitysjärjestelmät 2-8 8:n ilmastointijärjestelmän 2 ulkoinen säätö vaatii lisävarusteen (ECS 40 tai ECS 41). Katso asennusohjeet lisätarvikkeen asentajan käsikirjasta. Liitin "SG ready":lle Tätä toimintoa voi käyttää vain sähköverkossa, joka tukee "SG Ready"-standardia (Saksa). "SG Ready" vaatii kaksi AUX-tuloa. Haluttaessa toiminto kytketään tulokortin (3) liittimeen 6 "SG Ready on nerokas tariffiohjaustapa, jossa sähköntoimittajasi voi vaikuttaa sisäilman, käyttöveden ja/tai allasveden lämpötilaan (jos sellainen on) tai estää lisälämmön ja/tai lämpöpumpun kompressorin tiettyinä vuorokaudenaikoina (voidaan valita valikossa 4.1.5, kun toiminto on aktivoitu). Aktivoi toiminto kytkemällä potentiaalivapaat kosketintoiminnot kahteen tulon, jotka valitaan valikossa 5.4 (SG Ready A ja SG Ready B), katso sivu 48. Suljettu tai avoin kosketin aiheuttaa jonkin seuraavista (A = SG Ready A ja B = SG Ready B ): Esto (A: Suljettu, B: Avoin) "SG Ready" on aktiivinen. Lämpöpumpun kompressori ja lisälämpö estetään päivän tariffiestona. Normaalitila (A: Avoin, B: Avoin) "SG Ready" ei ole aktiivinen. Ei vaikuta järjestelmään. Matalahintatila (A: Avoin, B: Suljettu) "SG Ready" on aktiivinen. Järjestelmä keskittyy kustannussäästöihin ja voi esim. hyödyntää edullista energian hintaa sähköntoimittajalta tai mahdollista ylikapasiteettia omasta virtalähteestä (vaikutus järjestelmään voidaan asettaa valikossa 4.1.5). Ylikapasiteettitila (A: Suljettu, B: Suljettu) "SG Ready" on aktiivinen. Järjestelmän annetaan käydä täydellä kapasiteetilla kun sähköntoimittajalla on ylikapasiteettia (vaikutus järjestelmään voidaan asettaa valikossa 4.1.5). Liitin +Adjust:lle +Adjust:n avulla laitteisto kommunikoi lattialämmityksen ohjauskeskuksen* kanssa ja mukauttaa lämmityskäyrän ja lasketun menolämpötilan lattialämmitysjärjestelmän tarpeiden mukaan. Luku 5 Sähköliitännät 29

30 VVM 500 APH VVM 500 APH Aktivoi lämmitysjärjestelmä, johon +Adjust vaikuttaa merkitsemällä toiminto ja painamalla OK. *Vaatii +Adjust-tuen +Adjust täytyy ensin valita valikossa 5.4 pehmeät tulot/lähdöt. Piirikortin AA3 input version pitää olla vähintään 34 ja ohjelmistoversion pitää olla display version 5539 tai uudempi, jotta +Adjust toimisi. Version voi tarkastaa valikossa 3.1 kohdista input version ja display version. Uuden ohjelmiston voi ladata ilmaiseksi osoitteesta Jos järjestelmässä on sekä lattialämmitys että pattereita, pitää käyttää NIBE ECS 40/41 optimaalisen toiminnan varmistamiseksi. AUX-lähdön vaihtoehdot (potentiaalivapaa vaihtava rele) Mahdollisuus ulkoiseen liitäntään reletoiminnolla potentiaalivapaalla vaihtoreleellä (maks. 2 A) tulokortissa (AA3), liitin X7. Valittavat toiminnot ulkoiselle liitännälle: Summahälytyksen ilmaisu. Jäähdytystilan ilmaisu (vain jos jäähdytysmoduuli on asennettu tai lämpöpumpussa on sisäänrakennettu jäähdytystoiminto). Käyttövesikierron kiertovesipumpun ohjaus. Ulkoinen kiertovesipumppu (lämmitysvesi). Ulkoinen vaihtoventtiili lämmitysvedelle. Ulkoinen kiertovesipumppu, esim. ulkoinen pumppuja shunttiryhmä. Jos katkaisin (SF1) on asennossa " " tai " ", rele on hälytystilassa. Ulkoinen kiertovesipumppu tai käyttöveden kierrätyspumppu kytketään summahälytysreleeseen alla olevan kuvan mukaan. Merkitse sähkökaappiin varoitus ulkoisesta jännitteestä. MUISTA! AA3-X7 VVM F1X Ulkoinen Externt L N PE AA3-X Kiertovesipumppu C NO NC L N PE Relelähdön maksimikuorma on 2 A (230V AC). Jos jokin yllä mainituista kytketään liitinrimaan X7, se pitää valita valikossa 5.4, katso sivu 48. Summahälytys on aktivoitu tehtaalla. Lisävarustekortti vaaditaan, jos useita toimintoja kytketään liittimeen X7 ja summahälytyksen ilmaisu on aktivoitu (katso sivulla 56) C NO NC AA3-X7 AA3-X7 30 Kuvassa rele hälytystilassa. Luku 5 Sähköliitännät

31 Wilo Wilo VVM 310 VVM325 VVM VVM320 VVM 500 APH N L PE PE 1 N L PE PE Lisävarusteiden liitäntä Ohjeet lisätarvikkeiden kytkentään ovat lisävarusteen asennusohjeessa. Sivulla 56 on luettelo lisävarusteista, joita voi käyttää VVM 500:n yhteydessä. Tässä näytetään tiedonsiirron kytkentä yleisimpiin lisävarusteisiin. Piirikortin sisältävät lisävarusteet AA5 Piirikortin sisältävät lisävarusteet AA5 kytketään sisäyksikön tulokortin AA3 liitinrimaan X4: Jos olet kytkemässä useita lisävarusteita tai niitä on jo asennettu, sinun täytyy noudattaa alla olevia ohjeita. Ensimmäinen lisävarustekortti kytketään suoraan sisäyksikön liitinrimaan AA3-X4. Seuraavat kortit asennetaan sarjaan edellisen kanssa. Käytä kaapelia LiYY, EKKX tai vastaava. Katso ohjeet lisävarusteen asennusohjeesta. EB15 Piirikortin sisältävät lisävarusteet AA9 Piirikortin sisältävät lisävarusteet AA9 kytketään sisäyksikön tulokortin AA3 liitinrimaan X4:9-12. Käytä kaapelia LiYY, EKKX tai vastaavaa. Katso ohjeet lisävarusteen asennusohjeesta. AA3-X4 Sisäyksikkö Lisätarvikkeet AA9-X1 12V A B GND AA3-X AA3-X4 VVM 310 VVM 320 A B GND AA3-X VVM 325 VVM 500 Lisävarustekortti 1 A B GND A B GND AA5-X AA5-X4 -X8 ON X4 -X2 -X10 -X1 -X9 8 Lisävarustekortti 2 A B GND A B GND AA5-X AA5-X4 -X8 ON X4 -X2 -X10 -X1 -X9 8 Luku 5 Sähköliitännät 31

32 VVM Käynnistys ja säädöt Valmistelut Ilmausventtiilit 1. Varmista, että katkaisin (SF1) on asennossa " ". 2. Varmista, että mahdollinen tyhjennysventtiili on kokonaan kiinni ja että lämpötilarajoitin (FD1) ei ole lauennut. 3. Yhteensopivan NIBE-ilma/vesilämpöpumpun täytyy olla varustettu näytöllisellä ohjauskortilla, jonka ohjelmistoversio on vähintään sivulla 16 olevan listan mukainen. Ohjauskortin versio näkyy lämpöpumpun näytössä käynnistyksen aikana. Täyttö ja ilmaus Käyttövesisilmukan täyttö 1. Avaa kuumavesihana. 2. Avaa ulkoinen sulkuventtiili. Tämän venttiilin on oltava käytön aikana kokonaan auki. 3. Kun lämminvesihanasta tulee vettä, käyttövesikierukka on täynnä ja hanan voi sulkea. Lämmitysjärjestelmän 1. Avaa ilmausventtiilit (QM20). 2. Avaa ulkoinen täyttöventtiili. Kattilaosa ja loput lämmitysjärjestelmästä täyttyy vedellä. 3. Sulje ilmausventtiilit, kun ilmausventtiileistä (QM20) virtaavassa vedessä ei ole ilmaa. Painemittarin näyttämän paineen tulisi jonkun ajan kuluttua alkaa nousta. Kun ulkoisen varoventtiilin avautumispaine saavutetaan, varoventtiilistä alkaa tulla vettä. Sulje silloin täyttöventtiili. 4. Avaa ulkoista varoventtiiliä, kunnes paine VVM 500:ssä laskee normaalille työalueelle (n. 1 bar) ja tarkasta, että järjestelmässä ei ole ilmaa avaamalla ilmausventtiilit (QM20). Lämmitysjärjestelmän ilmaus 1. Katkaise VVM 500:n jännitteensyöttö. 2. Ilmaa VVM 500 ilmausventtiilien (QM20) kautta ja muu lämmitysjärjestelmä sen omien ilmausventtiileiden avulla. 3. Toista täyttö ja ilmaus, kunnes kaikki ilma on poistunut ja paine on oikea. Tyhjennysventtiili APH 32 Luku 6 Käynnistys ja säädöt

33 Käynnistys ja tarkastus Aloitusopas Lämmitysjärjestelmä on täytettävä vedellä ja ilmattava ennen kuin katkaisin käännetään asentoon "". 1. Käännä sisäyksikön katkaisin (SF1) asentoon "". 2. Noudata aloitusoppaan ohjeita sisäyksikön näytössä. Ellei aloitusopas käynnisty, kun käynnistät sisäyksikön, voit käynnistää sen käsin valikossa 5.7. Käynistys VIHJE! Katso sivulla 37 laitteiston ohjausjärjestelmän esittely (ohjaus, valikot jne.). Aloitusopas käynnistyy, kun laitteisto käynnistetään ensimmäistä kertaa. Aloitusoppaassa neuvotaan mitä tulee tehdä ensimmäisen käynnistyksen yhteydessä sekä käydään läpi laitteiston perusasetukset. Aloitusopas varmistaa, että käynnistys suoritetaan oikein eikä sitä saa sen vuoksi ohittaa. Aloitusopas voidaan käynnistää jälkikäteen valikossa 5.7. Käynnistysoppaan aikana vaihtoventtiilejä ja shunttia käytetään edestakaisin VVM 500:n ilmauksen helpottamiseksi. MUISTA! Kun aloitusopas on käynnissä, yksikään VVM 500:n toiminnoista ei käynnisty automaattisesti. Opas ilmestyy VVM 500:n jokaisen käynnistyksen yhteydessä, kunnes se estetään viimeisellä sivulla. Aloitusoppaassa liikkuminen A. Sivu Jos aloitusopas jätetään tälle sivulle, se sulkeutuu automaattisesti 60 min C. Vaihtoehto / asetus A. Sivu B. Nimi ja valikkonumero kieli 4.6 Tästä näet miten pitkällä olet aloitusoppaassa. Voit selata aloitusoppaan sivuja seuraavasti: 1. Kierrä valitsinta, kunnes nuoli vasemmassa yläkulmassa (sivunumeron vieressä) on merkitty. 2. Siirry seuraavalle sivulle aloitusoppaassa painamalla OK-painiketta. B. Nimi ja valikkonumero Tästä näet mihin ohjausjärjestelmän valikkoon tämä aloitusoppaan sivu perustuu. Suluissa olevat numerot ovat valikon numero ohjausjärjestelmässä. Lisätietoa kyseisestä valikosta löydät sen ohjevalikosta tai käyttöohjeesta C. Vaihtoehto / asetus Näin teet järjestelmän asetukset. D. Ohjevalikko Monissa valikoissa on symboli, joka osoittaa että käytettävissä on lisäohjeita. Ohjeteksteihin käsiksi pääsy: 1. Merkitse ohjekuvake kiertämällä valitsinta. 2. Paina OK-painiketta. Ohjetekstit koostuvat usein useammasta sivusta, joita voit selata valitsimella. Luku 6 Käynnistys ja säädöt 33

34 Käynnistys ilman lämpöpumppua Sisäyksikköä voidaan käyttää ilman lämpöpumppua sähkökattilana niin, että sähkövastuksella tuotetaan käyttövesi ja lämmitysvesi esim. ennen kuin lämpöpumppu on asennettu. Liitä yhteen lämpöpumpusta tulevat (XL8) ja lämpöpumppuun menevät putket (XL9). Mene valikkoon Järjestelmäasetukset ja deaktivoi lämpöpumppu. Valitse käyttötila auto tai käsinohjaus, kun sisäyksikköä käytetään taas lämpöpumpun kanssa. Pumpun nopeus Molemmat VVM 500:n kiertovesipumput ovat taajuusohjattuja ja säätävät nopeuden ohjauksen avulla ja lämmöntarpeen perusteella. Jälkisäätö, ilmaus Alkuaikoina lämmitysvedestä vapautuu ilmaa ja ilmaukset ovat ehkä tarpeen. Jos lämpöpumpusta kuuluu lorinaa, koko järjestelmä on ilmattava uudelleen. Järjestelmä ilmataan ilmausventtiileillä (QM20). Ilmauksen yhteydessä VVM 500 pitää olla kiinni. Jäähdytys-/lämpökäyrän asetukset järjestelmä menojohdon lämpötila C lämpökäyrä ulkolämpötila C järjestelmä jäähdytyskäyrä menojohdon lämpötila C LEK ulkolämpötila C (kpa) (kpa) Käytettävissä oleva paine, kiertovesipumppu, GP1 Paine 0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 Vattenflöde Virtaus (l/s) (l/s) Paine (kpa) Käytettävissä oleva paine, latauspumppu, GP12 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 Virtaus (l/s) lämpökäyrä Säätöalue: 0 15 Tehdasasetus: 9 jäähdytyskäyrä (vaatii lisävarusteen) Säätöalue: 0 9 Tehdasasetus: 0 Valikossa käyrä voit nähdä talosi ns. lämpökäyrän. Lämpökäyrän tehtävä on varmistaa tasainen sisälämpötila kaikissa ulkolämpötiloissa ja säästää siten energiaa. Tämän lämpökäyrän perusteella sisäyksikön ohjausyksikkö määrittää lämmitysjärjestelmään menevän veden lämpötilan, menolämpötilan, ja siten sisälämpötilan. Tässä voit valita lämpökäyrän ja lukea, miten menolämpötila muuttuu eri ulkolämpötiloissa. Jos järjestelmässä on jäähdytys, samat asetukset voidaan tehdä jäähdytyskäyrälle. Lämpökäyrän jyrkkyys Lämmitys-/jäähdytyskäyrän jyrkkyys ilmaisee, kuinka monta astetta menolämpötilaa nostetaan/lasketaan, kun ulkolämpötila laskee/nousee. Jyrkemmällä käyrällä lämmityksen menolämpötila on korkeampi ja jäähdytyksen matalampi tietyssä ulkolämpötilassa. 34 Luku 6 Käynnistys ja säädöt

35 Menolämpötila C Brantare Jyrkempi kurvlutning käyrä Toisen käyrän valitsemiseksi (käyrän jyrkkyys): Jos lämmitysjärjestelmiä on vain yksi, käyrän numero on jo merkitty, kun valikkoikkuna avautuu C UTETEMPERATUR Ulkolämpötila Käyrän ihannejyrkkyys riippuu paikallisista ilmastoolosuhteista, talon lämmitysjärjestelmästä (patteri- vai lattialämmitys) sekä siitä, kuinka hyvin talo on eristetty. Käyrä asetetaan lämmitysjärjestelmän asennuksen yhteydessä, mutta sitä on ehkä säädettävä jälkeenpäin. Sen jälkeen lämpökäyrää ei normaalisti tarvitse muuttaa. MUISTA! Sisälämpötilan hienosäädön yhteydessä käyrän paikkaa pitää siirtää ylös- tai alaspäin, mikä tehdään valikossa 1.1 lämpötila. Käyrän muutos Käyrän muutos tarkoittaa, että menolämpötila muuttuu yhtä paljon kaikissa ulkolämpötiloissa, esim. +2 askeleen muutos nostaa menolämpötilaa 5 C kaikissa ulkolämpötiloissa. Menojohdon lämpötila maksimi- ja minimiarvot Koska menojohdon pyyntilämpötila ei voi nousta korkeammaksi kuin asetettu maksimiarvo eikä laskea alemmaksi kuin asetettu minimiarvo, lämpökäyrä kääntyy vaakasuuntaan näissä lämpötiloissa. MUISTA! Lattialämmitysjärjestelmien yhteydessä suurin menojohdon lämpötila asetetaan tavallisesti välille C. Lattiajäähdytyksen yhteydessä pienin menolämpötila täytyy rajoittaa kondensoitumisen välttämiseksi. Tarkasta lattian suurin sallittu lämpötila lattiatoimittajaltasi. Käyrän päässä oleva numero osoittaa käyrän jyrkkyyden. Lämpömittarin vieressä oleva numero osoittaa lämpökäyrän muutoksen. Aseta uusi arvo valitsimella. Vahvista uusi asetus painamalla OK-painiketta. Käyrä 0 on oma lämpökäyrä, joka on luotu valikossa Valitse järjestelmä (jos niitä on useampia), jonka lämpökäyrä muutetaan. 2. Kun järjestelmän valinta vahvistetaan, lämpökäyrän numero merkitään. 3. Palaa säätötilaan painamalla OK-painiketta. 4. Valitse uusi käyrä. Käyrät on numeroitu 0 15, mitä suurempi numero, sitä jyrkempi käyrä ja korkeampi menolämpötila. Käyrä 0 tarkoittaa, että oma käyrä (valikko 1.9.7) käytetään. 5. Lopeta asetusten määrittäminen painamalla OKpainiketta. Käyrän lukeminen: 1. Kierrä valitsinta, niin että ulkolämpötilan akselin rengas merkitään. 2. Paina OK-painiketta. 3. Seuraa harmaata viivaa käyrään saakka ja lue vasemmalta vaakaviivan päästä menolämpötila valitussa ulkolämpötilassa. 4. Nyt voit lukea eri lämpötilat kiertämällä valitsinta oikealla tai vasemmalle ja lukea vastaavan menojohdon lämpötilan. 5. Poistu lukutilasta painamalla OK- tai takaisin-painiketta. VIHJE! Odota vuorokausi ennen uutta asetusta, jotta huonelämpötila ehtii asettua. Jos ulkona on kylmä ja huonelämpötila on liian alhainen, lisää lämpökäyrän jyrkkyyttä askelen verran. Jos ulkona on kylmä ja huonelämpötila on liian korkea, pienennä lämpökäyrän jyrkkyyttä askelen verran. Jos ulkona on lämmin ja huonelämpötila on liian alhainen, lisää lämpökäyrän muutosta askelen verran. Jos ulkona on lämmin ja huonelämpötila on liian korkea, pienennä lämpökäyrän muutosta askelen verran. Luku 6 Käynnistys ja säädöt 35

36 Käyttövesikierron asetukset käyttövesikierto käyttöaika Säätöalue: 1 60 min Tehdasasetus: 60 min seisonta Säätöalue: 0 60 min Tehdasasetus: 0 min Tässä voit asettaa käyttövesikierron jopa kolmelle ajanjaksolle päivässä. Ajanjakson aikana käyttövesikierron kiertovesipumppu toimii asetusten mukaan "käyttöaika" määrittää kuinka kauan käyttövesikierron pumppu käy käyttökertaa kohti. "seisonta" määrittää kuinka kauan käyttövesikierron pumppu seisoo käyttökertojen välillä. Allas Lämminvesikierto aktivoidaan valikossa 5.4 "pehmotulot/lähdöt". allas (vaatii lisävarusteen) käynnistyslämpötila Säätöalue: 5,0 80,0 C Tehdasasetus: 22,0 C pysäytyslämpötila Säätöalue: 5,0 80,0 C Tehdasasetus: 24,0 C Tässä valitaan onko allasohjaus aktiivinen ja missä lämpötiloissa (käynnistys- ja pysäytyslämpötila) allaslämmitys tapahtuu. Kun altaan lämpötila on laskenut asetetun käynnistyslämpötilan alle eikä käyttövesi- tai lämmitystarvetta ole, VVM 500 alkaa lämmittää allasvettä. Poista merkintä "aktivoitu" allaslämmityksen kytkemiseksi pois päältä. MUISTA! Käynnistyslämpötila ei voi olla korkeampi kuin pysäytyslämpötila. Säästötila tarkoittaa, että sähkön hinta on alhainen ja järjestelmä käyttää sitä kustannusten laskemiseen. Ylikapasiteettitila tarkoittaa, että sähkön hinta on todella alhainen ja järjestelmä käyttää sitä kustannusten minimoimiseen. vaik. huonelämpötila Tässä valitaan voidaanko huonelämpötilaan vaikuttaa "SG Ready":n aktivoinnin yhteydessä. "SG Ready":n matalahintatilassa sisälämpötilan rinnakkaissiirtoa suurennetaan "+1". Jos huoneanturi on asennettu ja aktivoitu, huonelämpötilaa nostetaan 1 C. "SG Ready":n ylikapasiteettitilassa sisälämpötilan rinnakkaissiirtoa suurennetaan "+2". Jos huoneanturi on asennettu ja aktivoitu, huonelämpötilaa nostetaan 2 C. vaik käyttövesi Tässä valitaan voidaanko käyttöveden lämpötilaan vaikuttaa "SG Ready":n aktivoinnin yhteydessä. "SG Ready":n matalahintatilassa käyttöveden pysäytyslämpötila asetetaan mahdollisimman korkeaksi pelkässä kompressorikäytössä (sähkövastusta ei sallita). "SG Ready":n ylikapasiteettitilassa käyttöveden lämpötila asetetaan "luksus" (sähkövastus sallitaan). vaik jäähdytys (vaatii lisävarusteen) Tässä valitaan voidaanko jäähdytyskäytön huonelämpötilaan vaikuttaa "SG Ready":n aktivoinnin yhteydessä. "SG Ready":n matalahintatilassa ja jäähdytyskäytössä sisälämpötilaan ei vaikuteta. "SG Ready":n ylikapasiteettitilassa ja jäähdytyskäytössä sisälämpötilan rinnakkaissiirtoa pienennetään "-1". Jos huoneanturi on asennettu ja aktivoitu, huonelämpötilaa lasketaan 1 C. vaik allaslämpötila (vaatii lisävarusteen) Tässä valitaan voidaanko altaan lämpötilaan vaikuttaa "SG Ready":n aktivoinnin yhteydessä. "SG Ready" matalahintatilassa haluttua allaslämpötilaa nostetaan (käynnistys- ja pysäytyslämpötila) 1 C. "SG Ready" ylikapasiteettitilassa haluttua allaslämpötilaa nostetaan (käynnistys- ja pysäytyslämpötila) 2 C. Toiminnon on oltava kytketty kahteen AUXtuloon ja aktivoitu valikossa SG Ready SG Ready Tätä toimintoa voi käyttää vain sähköverkossa, joka tukee "SG Ready"-standardia. Tässä teet "SG Ready"-toiminnon asetukset. Luku 6 Käynnistys ja säädöt

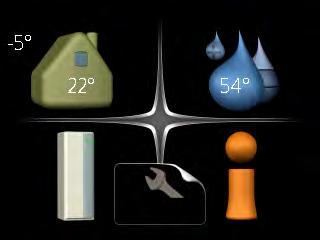

37 7 Ohjaus - Johdanto Näyttö SISÄILMASTO KÄYTTÖVESI MIN LAITTEISTO INFO A B C D E F Näyttö Tilan merkkivalo OK-painike Takaisin-painike Valitsin Katkaisin VVM 500 G USB-portti F G Katkaisimet (SF1) Katkaisin on kolme tilaa: Päällä () Valmiustila ( ) Varatila ( ) Varatilaa tulee käyttää vain silloin, kun sisäyksikössä on jokin vika. Tässä tilassa kompressori pysäytetään ja sähkövastus on aktivoitu. Sisäyksikön näyttö on sammutettu ja merkkivalo palaa keltaisena. USB-portti USB-portti on tuotenimen muovilevyn alla. USB-porttia käytetään ohjelmiston päivitykseen. Käy osoitteessa ja napsauta välilehteä "ohjelmisto" uusimman ohjelmiston lataamiseksi. A B C D E Näyttö Näytössä näytetään ohjeita, asetukset ja käyttötietoja. Voit helposti liikkua valikoissa ja selata vaihtoehtoja asetusten muuttamiseksi tai saadaksesi haluamasi tiedot. Tilan merkkivalo Merkkivalo ilmaisee sisäyksikön tilan. Se: palaa vihreänä normaalitilassa. palaa keltaisena, kun varatila on aktivoitu. palaa punaisena hälytyksen lauettua. OK-painike OK-painiketta käytetään seuraaviin: vahvista alivalikon/vaihtoehdon/asetuksen/aloitusoppaan sivun valinta. Takaisin-painike Takaisin-painiketta käytetään: palataksesi edelliseen valikkoon. peruuttaaksesi asetuksen, jota ei ole vahvistettu. Valitsin Valitsinta voi kiertää oikealle tai vasemmalle. Voit: siirtyä valikoissa ja vaihtoehtojen välillä. suurentaa tai pienentää arvoa. vaihtaa sivua monisivunäytössä (esim. ohjeteksti ja huoltotiedot). Luku 7 Ohjaus - Johdanto 37

38 Valikkojärjestelmä Kun sisäyksikön ovi avataan, näytössä näkyvät valikkojärjestelmän neljä päävalikkoa sekä tietyt perustiedot. Ulkolämpötila SISÄILMASTO Sisälämpötila - (jos huonelämpötila-anturi on asennettu) KÄYTTÖVESI Käyttöveden lämpötila Näytön kuvakkeet Näytössä voivat näkyä seuraavat kuvakkeet käytön aikana. Symboli Kuvaus Tämä symboli näkyy infomerkin vieressä, jos valikossa 3.1 on tietoa, joka sinun tulee huomioida. MIN LAITTEISTO Tilapäinen luksus (jos aktivoitu) HUOLTO Toivottu käyttövesimäärä INFO Tietoa käytöstä Nämä kaksi symbolia näkyvät, kun ulkoyksikön kompressori tai VVM 500:n sähkövastus on estetty. Eston syynä voi olla esim. valikossa 4.2 valittu käyttötila, se että esto on ohjelmoitu valikossa tai on ilmennyt hälytys, joka estää niiden toiminnan. Kompressorin esto. Valikko 1 - SISÄILMASTO Sisälämpötilan asetukset ja ohjelmointi. Katso lisätietoa ohjevalikosta tai käyttöohjeesta. Valikko 2 - KÄYTTÖVESI Käyttövesituotannon asetukset ja ohjelmointi. Katso lisätietoa ohjevalikosta tai käyttöohjeesta. Valikko 3 - INFO Lämpötilan ja muiden käyttötietojen näyttö sekä hälytyslokiin käsiksi pääsy. Katso lisätietoa ohjevalikosta tai käyttöohjeesta. Valikko 4 - MIN LAITTEISTO Kellonajan, päiväyksen, kielen, näytön, käyntitilan jne. asetus. Katso lisätietoa ohjevalikosta tai käyttöohjeesta. Valikko 5 - HUOLTO Lisäasetukset. Nämä asetukset eivät ole loppukäyttäjän käytettävissä. Valikko tulee näkyviin, kun takaisin-painike pidetään aloitusvalikossa painettuna 7 sekunnin ajan. Katso sivu 44. Lisäenergian esto. Tämä symboli näkyy, kun käyttöveden luksustila tai tilapäinen lämpötilan korotus on aktivoitu. Tämä symboli näkyy, kun "loma-asetus" on aktiivinen valikossa 4.7. Tämä kuvake osoittaa, että VVM 500 on muodostanut NIBE NIBE Uplink -yhteyden. Tämä kuvake osoittaa puhaltimen nopeuden, jos sitä on muutettu normaalinopeudesta. Lisävaruste NIBE F135 vaaditaan. Tämä symboli ilmaisee, että aurinkolämmitys on aktiivinen. Vaatii lisävarusteen. Tämä symboli ilmaisee, että uima-allaslämmitys on aktiivinen. Vaatii lisävarusteen. Tämä symboli ilmaisee, että jäähdytys on aktiivinen. Vaatii lisävarusteen. Käyttö Kohdistinta siirretään kiertämällä valitsinta oikealle tai vasemmalle. Merkityt kohdat ovat aina vaaleita ja/tai niissä on ylöskäännetty taite. 38 Luku 7 Ohjaus - Johdanto

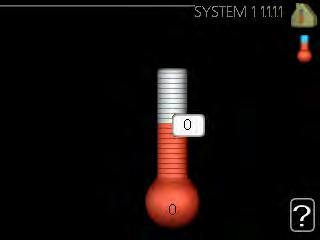

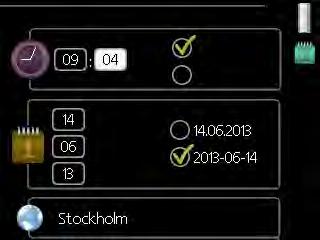

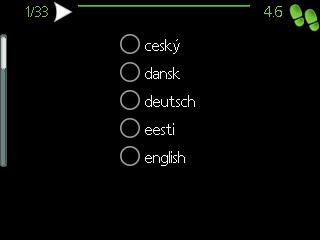

39 Valitse valikko Valikkojärjestelmässä liikutaan merkitsemällä päävalikko ja painamalla sitten OK-painiketta. Näyttöön tulee uusi ikkuna alivalikoineen. Valitse yksi alivalikoista merkitsemällä se ja painamalla OK-painiketta. Käytä virtuaalinäppäimistöä Valitse vaihtoehto mukavuustila2.2 Erilaisia näppäimistöjä säästö normaali luksus Tietyissä valikoissa teksti pitää syöttää virtuaalinäppäimistöllä. Vaihtoehto Useita vaihtoehtoja sisältävässä valikossa valittu vaihtoehto näytetään vihreällä ruksilla. Toisen vaihtoehdon valitsemiseksi: 1. Merkitse haluttu vaihtoehto. Yksi vaihtoehdoista on esivalittu (valkoinen). 2. Vahvista valinta painamalla OK-painiketta. Valitun vaihtoehdon viereen tulee vihreä ruksi. Aseta arvo aika päiväys päivä kuukausi vuosi aika ja päiväys h 12 h Valikosta riippuen käytettävissä on erilaisia merkistöjä, jotka valitset valintanupilla. Jos haluat vaihtaa merkistöä, paina takaisinpainiketta. Jos valikossa on vain yksi merkistö, näppäimistö näytetään suoraan. Kun olet kirjoittanut tekstin, merkitse "OK" ja paina OK-painiketta. Selaa ikkunoita Valikossa voi olla useita ikkunoita. Siirry ikkunoiden välillä kiertämällä valitsinta. Muutettava arvo Nykyinen valikkoikkuna Valikon ikkunoiden lukumäärä Selaa aloitusoppaan ikkunoita Yhden arvon asettamiseksi: 1. Merkitse valitsimella asetettava arvo. 2. Paina OK-painiketta. Arvon tausta muuttuu vihreäksi, mikä tarkoittaa, että olet säätötilassa. 3. Suurenna arvoa kiertämällä valitsinta oikealle ja pienennä arvoa kiertämällä sitä vasemmalle. 4. Vahvista asetettu arvo painamalla OK-painiketta. Palaa alkuperäiseen arvoon painamalla takaisin-painiketta. Nuoli aloitusoppaan sivujen selaamiseen kieli Kierrä valitsinta, kunnes nuoli vasemmassa yläkulmassa (sivunumeron vieressä) on merkitty. 2. Siirry seuraavaan kohtaan aloitusoppaassa painamalla OK-painiketta. Luku 7 Ohjaus - Johdanto 39

40 Ohjevalikko Monissa valikoissa on symboli, joka osoittaa että käytettävissä on lisäohjeita. Ohjeteksteihin käsiksi pääsy: 1. Merkitse ohjekuvake kiertämällä valitsinta. 2. Paina OK-painiketta. Ohjetekstit koostuvat usein useammasta sivusta, joita voit selata valitsimella. 40 Luku 7 Ohjaus - Johdanto

41 8 Ohjaus - valikot Valikko 1 - SISÄILMASTO 1 - SISÄILMASTO lämpötila ilmanvaihto * ohjelmointi lisäasetukset lämmitys jäähdytys * lämmitys jäähdytys * ilmanvaihto * käyrä ulkoinen säätö pienin menolämpötila huoneanturiasetukset jäähdytysasetukset * puhaltimen palautumisaika * lämpökäyrä jäähdytyskäyrä * oma käyrä pisteensiirto Adjust lämmitys jäähdytys * * Vaatii lisävarusteen. Luku 8 Ohjaus - valikot 41

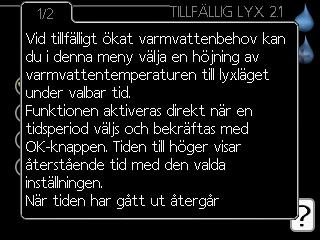

42 Valikko 2 - KÄYTTÖVESI 2 - KÄYTTÖVESI tilapäinen luksus mukavuustila ohjelmointi lisäasetukset käyttövesikierto Valikko 3 - INFO 3 - INFO huoltotiedot kompressoritiedot lisäyksen tiedot hälytysloki sisälämpötilaloki * Vaatii lisävarusteen. 42 Luku 8 Ohjaus - valikot

43 Valikko 4 - MIN LAITTEISTO 4 - MIN LAITTEISTO plustoiminnot käyttötila omat kuvakkeet aika ja päiväys kieli loma-asetus lisäasetukset allas * internet sms * SG Ready smart price adaption älykoti * NIBE Uplink tcp/ip-asetukset proxy-asetukset smart energy source asetukset käyttöpriorisointi autom.tilan asetukset asteminuuttiasetukset tehdasasetukset käyttäjä Eston ohjelmointi ohjelma hilj. tila hetkellinen hinta CO2 impact tariffijaksot, sähkön hinta tariffijakso, ulkoinen shuntti tariffijakso, ulkoinen porras tariffijaksot, OPT10 * Vaatii lisävarusteen. Valikko 1 4 on kuvattu käyttäjän käsikirjassa. Luku 8 Ohjaus - valikot 43

44 Valikko 5 - HUOLTO Yleiskuvaus 5 - HUOLTO käyttöasetukset käyttövesiasetukset suurin menojohdon lämpötila maks. poikkeama menolämp Hälytystoimenpiteet puhallinnop. poistoilma * käyttötila lämpöjohtopumppu kiertovesipumpun nopeus sisäinen sähkölisäys asetettu maks.teho (BBR) Virtausaset. lämmitysjärj virtausaset. latausp heat pump testing kompr.käyrä aika suodatinhälytys järjestelmäasetukset asennettu lämpöpumppu lisävarusteet lisävarusteasetukset pehmeät lähdöt/tulot tehdasasetus huolto pakko-ohjaus aloitusopas pikakäynnistys lattiankuivaustoiminto muutosloki maa lisäilmastointijärjestelmä * aurinkolämpö * ulkoinen lisälämpö * F135 * GBM tiedonsiirtomoduuli * allas* akt jää 4-putki* virtausanturi* lat.pumppu (GP12) 44 * Vaatii lisävarusteen. Mene päävalikkoon ja siirry huoltovalikkoon painamalla Takaisin-painiketta 7 sekunnin ajan. Alivalikot Valikossa HUOLTO on oranssi teksti, mikä tarkoittaa, että se on tarkoitettu asentajan käyttöön. Tässä valikossa on useita alivalikoita. Valikoiden oikealla puolella näkyvät kunkin valikon tilatiedot. käyttöasetukset Sisäyksikön käyttöasetukset. järjestelmäasetukset Sisäyksikön järjestelmäasetukset, lisätarvikkeiden aktivointi jne. Luku 8 Ohjaus - valikot lisävarusteasetukset Lisätarvikkeiden käyttöasetukset. pehmeät lähdöt/tulot Tulokortin (AA3) ohjelmallisesti ohjattujen tulojen ja lähtöjen asetukset. tehdasasetus huolto Kaikkien käyttäjän käytettävissä olevien asetusten (mukaan lukien lisäasetusvalikko) palautus tehdasarvoihin. pakko-ohjaus Sisäyksikön komponenttien pakko-ohjaus. aloitusopas Sisäyksikön ensimmäisen käynnistyksen yhteydessä näytettävän aloitusoppaan käsinkäynnistys. pikakäynnistys Kompressorin pikakäynnistys.

45 Virheelliset asetukset huoltovalikoissa voivat vahingoittaa laitteistoa. Valikko käyttöasetukset Tämän alavalikoissa tehdään sisäyksikön käyttöasetukset. Valikko käyttövesiasetukset säästö Säätöalue käynnistyslämpötila säästö: 5 55 C Tehdasasetus käynnistyslämpötila säästö: 44 C Säätöalue pysäytyslämpötila säästö: 5 60 C Tehdasasetus pysäytyslämpötila säästö: 47 C normaali Säätöalue käynnistyslämpöt. normaali: 5 55 C Tehdasasetus käynnistyslämpöt. normaali: 47 C Säätöalue pysäytyslämpöt. normaali: 5 60 C Tehdasasetus pysäytyslämpöt. normaali: 50 C luksus Säätöalue käynnistyslämpötila luksustila: 5 70 C Tehdasasetus käynnistyslämpötila luksustila: 52 C Säätöalue pysäytyslämpötila luksus: 5 70 C Tehdasasetus pysäytyslämpötila luksus: 55 C Tässä asetetaan käyttöveden käynnistys- ja pysäytyslämpötilat eri mukavuusvaihtoehdoille valikossa 2.2. Valikko suurin menojohdon lämpötila lämmitysjärjestelmä Säätöalue: 5-70 C Tehdasasetus: 60 C Tässä asetetaan lämmitysjärjestelmän korkein menolämpötila. Jos talossa on enemmän kuin yksi lämmitysjärjestelmä, kullekin järjestelmälle voidaan asettaa erilliset menolämpötilat. Lämmitysjärjestelmien 2-8 menolämpötilat eivät voi olla korkeammat kuin lämmitysjärjestelmän 1 menolämpötila. MUISTA! Lattialämmitysjärjestelmän yhteydessä suurin menojohdon lämpötila asetetaan tavallisesti välille 35 ja 45 C. Tarkasta lattian suurin sallittu lämpötila lattiatoimittajaltasi. Valikko maks. poikkeama menolämp. maks. ero kompr. Säätöalue: 1 25 C Tehdasasetus: 10 C maks. ero lisäläm. Säätöalue: 1 24 C Tehdasasetus: 7 C Tässä asetetaan suurin sallittu ero lasketun ja todellisen menolämpötilan välillä kompressori- ja lisäyskäytössä. Maks. ero lisäys ei saa koskaan olla suurempi kuin maks. ero kompressori. maks. ero kompr. Jos todellinen menolämpötila ylittää lasketun menolämpötilan asetetulla arvolla, asetetaan asteminuuttilukemaksi 0. Jos tarvitaan vain lämmitystä, lämpöpumpun kompressori pysähtyy. maks. ero lisäläm. Jos "lisäys on valittu ja aktivoitu valikossa 4.2 ja todellinen menolämpötila ylittää lasketun asetetulla arvolla, sähkövastus pysäytetään. Valikko Hälytystoimenpiteet Tässä voit valita miten sisäyksikkö ilmoittaa, että näytössä näkyy hälytys. MUISTA! Ellei hälytystoimenpidettä valita, energiankulutus saattaa kasvaa hälytyksen yhteydessä. Valikko puhallinnop. poistoilma (vaatii lisävarusteen) normaali sekänopeus 1-4 Säätöalue: % Tehdasasetus normaali: 65 % Tehdasasetus nopeus 1: 0 % Tehdasasetus nopeus 2: 30 % Tehdasasetus nopeus 3: 80 % Tehdasasetus nopeus 4: 100 % Tässä asetetaan puhaltimen neljän valittavan tilan nopeudet. MUISTA! Väärin säädetty ilmavirta voi vahingoittaa taloa ja suurentaa energiankulutusta. Luku 8 Ohjaus - valikot 45

46 Valikko käyttötila lämpöjohtopumppu käyttötila Säätöalue: auto,,jatkuva Tehdasasetus: auto Tässä asetetaan lämpöjohtopumpun käyttötila. auto: Kiertovesipumppu käy VVM 500:n käyttötilassa. jatkuva: Jatkuva käyttö. Valikko kiertovesipumpun nopeus käyttötila Säätöalue: auto / käsinohjaus Tehdasasetus: auto auto: Lämmönjakopumpun nopeus säädetään optimaalista käyttöä varten. käsinohjaus: Kiertovesipumpun nopeus on asetettavissa välillä %. Valikko sisäinen sähkölisäys maks.kytk.sähköteho Säätöalue: 0 9 Tehdasasetus: 9 kw varokekoko Säätöalue: A Tehdasasetus: 16 A Tässä asetetaan VVM 500:n sisäisen sähkövastuksen maksimiteho sekä laitteiston varokekoko. Tässä voit tarkistaa, mikä virrantunnistin on asennettu mihinkin vaiheeseen (edellyttää, että virrantunnistimet on asennettu, katso sivu 28). Merkitse "tunnista vaihejärjestys" ja paina OK-painiketta. Tarkastuksen tulos tulee näkyviin heti valikkoon "tunnista vaihejärjestys". Valikko asetettu maks.teho (BBR) asetettu maks.teho (vain tämä laite) Säätöalue: 0,000-30,000 kw Tehdasasetus: 15,000 kw Tätä asetusta ei tule käyttää, jos yllä olevia rakennusmääräysvaatimuksia ei ole. Tiettyjen määräysten täyttämiseksi laitteistossa on mahdollisuus rajoittaa sen suurin ottoteho. Tässä valikossa asetetaan arvo, joka vastaa lämpöpumpun suurinta kytkentätehoa lämmitys-, käyttövesi- ja jäähdytyskäytössä. Varmista, onko laitteistossa ulkoisia sähkökomponentteja, jotka täytyy ottaa huomioon. Kun arvo on lukittu, käynnistyy viikon peruutusaika. Tämän jälkeen tehon suurentamiseksi laitteiston osia on vaihdettava. Valikko Virtausaset. lämmitysjärj. tehdasaset. Säätöalue: patteri, lattialämmitys, pat. + lattialäm., MUT C Tehdasasetus: patteri Säätöalue MUT: -40,0 20,0 C Tehdasasetus MUT: -18,0 C oma aset. Säätöalue dt MUT:ssa: 2,0 20,0 Tehdasasetus dt MUT:ssa: 10,0 Säätöalue MUT: -40,0 20,0 C Tehdasasetus MUT: -18,0 C Tässä asetetaan, millaiseen lämmönjakojärjestelmään kiertovesipumppu (GP1) on kytketty. dt MUT:ssa on tulo- ja menolämpötilojen välinen ero asteina mitoitetussa ulkolämpötilassa. Valikko virtausaset. latausp. Tässä asetetaan latauspumpun virtaus. Aktivoi virtaustesti erotuksen mittaamiseksi (lämpöpumpun menoja paluulämpötilojen välinen ero). Testi on hyväksytty, jos erotus on näytössä näkyvien raja-arvojen välissä. Valikko heat pump testing Tämä valikko on tarkoitettu VVM 500:n testaukseen eri standardien mukaisesti. Valikon käyttö muuhun tarkoitukseen voi aiheuttaa sen, että laitteisto ei toimi oikein. Tässä valikossa on useita alivalikoita, yksi kutakin standardia kohti. Valikko kompr.käyrä Tämä valikko näytetään vain, jos VVM 500 on liitetty lämpöpumppuun, jossa on invertteriohjattu kompressori. Tässä asetetaan tuleeko lämpöpumpun kompressorin noudattaa tiettyä käyrää tietyn tietyn tarpeen yhteydessä vai tuleeko sen toimia esimääritettyjen käyrien mukaisesti. Aseta käyrä tarpeelle (lämmitys, käyttövesi jne.) poistamalla valinnan "auto", kiertämällä säätöpyörää, kunnes lämpötila on merkitty ja painamalla OK. Nyt voit asettaa missä lämpötiloissa maksimi- ja minimitaajuudet esiintyvät. 46 Luku 8 Ohjaus - valikot

47 Tässä valikossa on useita ikkunoita (yksi kutakin tarvetta varten). Voit vaihtaa ikkunaa vasemmassa yläkulmassa olevien nuolien avulla. Valikko aika suodatinhälytys kk suod.hälytysten välillä Säätöalue: 1 24 Tehdasasetus: 3 Tässä asetat F135 Valikko 5.2 -järjestelmäasetukset Tässä voit tehdä laitteiston järjestelmäasetukset, esim. aktivoida liitetyt lämpöpumput ja valita mitä lisävarusteita on asennettu. Valikko asennettu lämpöpumppu Jos lämpöpumppu on liitetty sisäyksikköön, se aktivoidaan tässä. Valikko lisävarusteet Tässä voit määrittää asennetut lisävarusteet. Lisätarvikkeet voidaan aktivoida kahdella tavalla. Voit joko merkitä vaihtoehdon luettelossa tai käyttää automaattitoimintoa "etsi asennettuja lisävarusteita". etsi asennettuja lisävarusteita Merkitse etsi asennettuja lisävarusteita" ja paina OKpainiketta VVM 500-lämpöpumppuun liitettyjen lisätarvikkeiden automaattisen haun käynnistämiseksi. Valikko lisävarusteasetukset Tämän alavalikoissa tehdään asennettujen ja aktivoitujen lisätarvikkeiden käyttöasetukset. Valikko lisäilmastointijärjestelmä käytä lämmitystilassa Säätöalue: päälle/pois Tehdasasetus: päällä käytä jäähdytystilassa Säätöalue: päälle/pois Tehdasasetus: pois shunttivahvistus Säätöalue: 0,1 10,0 Tehdasasetus: 1,0 shuntin odotusaika Säätöalue: s Tehdasasetus: 30 s Valikossa valitset, minkä lämmitysjärjestelmän (2-8) haluat säätää. Seuraavassa valikossa teet asetukset valitsemaasi lämmitysjärjestelmään. Jos lämpöpumppu on liitetty useampaan lämmitysjärjestelmään, niihin voi tiivistyä kosteutta, ellei niitä ole tarkoitettu jäähdytyskäyttöön. Kondenssiveden tiivistymisen estämiseksi varmista, että "käytä lämmitystilassa" on valittu lämmitysjärjestelmissä, joita ei käytetä jäähdytykseen. Tämä tarkoittaa, että muiden lämmitysjärjestelmien alishuntit sulkeutuvat, kun jäähdytyskäyttö aktivoidaan. Tässä asetetaan shunttivahvistus ja odotusaika asennetuille lämmitysjärjestelmille. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Valikko aurinkolämpö käyn. delta-t Säätöalue: 1-40 C Tehdasasetus: 8 C pys. delta-t Säätöalue: 0-40 C Tehdasasetus: 4 C varaajan maks. lämpötila Säätöalue: C Tehdasasetus: 85 C aur.kennon maks. lämp. Säätöalue: C Tehdasasetus: 125 C maks. solar-allaslämpötila Säätöalue: C Tehdasasetus: 30 C pakkasenkestävyys Säätöalue: C Tehdasasetus: 2 C käyn. aurinkokennojäähdytys Säätöalue: C Tehdasasetus: 110 C käyn. delta-t, pys. delta-t: Tässä voit asettaa millä aurinkolämpökerääjän ja aurinkolämpösäiliön lämpötilaerolla kiertovesipumppu käynnistyy ja pysähtyy. varaajan maks. lämpötila, aur.kennon maks. lämp.: Tässä asetetaan aurinkosäiliön ja aurinkokeräimen maksimilämpötila, jossa kiertovesipumppu pysähtyy. Tällä suojataan aurinkosäiliö ylikuumenemiselta. maks. solar-allaslämpötila: Tässä voit asettaa maksimilämpötilan, jossa aurinkokeräin lopettaa altaan lämmityksen (tarvittaessa). Altaan lämmitys on mahdollista vain, jos lämpöä on ylimääräistä käyttö- ja lämmitysvesitarpeen täytyttyä. Luku 8 Ohjaus - valikot 47

48 Jos laitteistossa on toiminnot jäätymisenestolle ja/tai aurinkokeräimen jäähdytykselle, voit aktivoida ne tässä. Kun toiminto on aktiivinen, voit tehdä niihin liittyvät asetukset. jäätymissuojaus pakkasenkestävyys: Tässä voit asettaa missä aurinkolämpökerääjän lämpötilassa kiertovesipumppu käynnistyy jäätymisen estämiseksi. aurinkokeräimen jäähdytys käyn. aurinkokennojäähdytys: Jos aurinkolämpökerääjän lämpötila ylittää tämän asetuksen samalla kun aurinkolämpösäiliön lämpötila ylittää asetetun maksimilämpötilan, aktivoidaan ulkoinen jäähdytystoiminto. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Valikko ulkoinen lisälämpö Tässä teet ulkoista lisälämpöä koskevat asetukset. Ulkoinen lisälämpö on esim. öljy-, kaasu- ja sähkökattila. Jos ulkoinen lisälämpö ei ole porrasohjattu, voit käynnistysehtojen lisäksi asettaa myös lyhimmän toimintaajan. Jos ulkoinen lisälämpö on porrasohjattu, voit valita milloin lisälämpö käynnistyy, asettaa sallittujen lisälämpöportaiden enimmäismäärän ja sen, käytetäänkö binaarista porrastusta. Jos valitset "priorisoitu lisä", käytetään ulkoista lisälämmönlähdettä lämpöpumpun sijasta. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Valikko GBM tiedonsiirtomoduuli käynnistysero lisälämpö Säätöalue: GM Tehdasasetus: 400 GM hystereesi Säätöalue: GM Tehdasasetus: 100 GM Tässä teet GBM kaasukattilan asetukset. Voit esim. valita milloin kaasukattila käynnistyy. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Valikko allas Tässä valitset järjestelmän pumpun. Valikko akt jää 4-putki Tässä valitset järjestelmän pumpun. Valikko virtausanturi virtausanturi virtausanturi EMK 500 Valikko F135 latauspumpun nopeus Säätöalue: % Tehdasasetus: 70 % kv jäähd. yht Säätöalue: päälle/pois Tehdasasetus: pois Tässä voit asettaa latauspumppunopeudet F135:lle. Voit myös valita ladataanko käyttövettä F135:lla samalla kun ulkoyksikkö jäähdyttää. Jäähdytyslisävaruste ACS 310 vaaditaan, jotta käyttövesi jäähdytyksen yhteydessä voidaan aktivoida. MUISTA! Jäähdytys pitää sallia valikossa lämpöpump, jotta käyttövesi jäähdytyksen yhteydessä voidaan aktivoida. virtausanturi Asetukset: EMK 500, EMK 310 / 300, EMK 150 Tehdasasetus: EMK 500 Tässä valitset energiamittaukseen käytettävän virtausanturin. Valikko 5.4 -pehmeät lähdöt/tulot Tässä voit valita mihin tulokortin (AA3) tuloon/lähtöön ulkoinen kosketintoiminto (sivu 28) kytketään. Valinnaiset tulot liitinrimassa AUX1-5 (AA3-X6:9-18) ja lähdön AA3-X7 (tulokortissa). Valikko tehdasasetus huolto Tässä voit palauttaa kaikki asetukset (mukaan lukien käyttäjän asetukset) tehdasarvoihin. Palautuksen jälkeen aloitusopas näkyy näytössä seuraavan käynnistyksen yhteydessä. 48 Luku 8 Ohjaus - valikot

49 Valikko pakko-ohjaus Tässä voit pakko-ohjata sisäyksikön eri osia ja kytkettyjä lisävarusteita. Pakko-ohjaus on tarkoitettu vain vianetsintään. Toiminnon virheellinen käyttö voi vahingoittaa lämmitysjärjestelmän komponentteja. Valikko aloitusopas Aloitusopas käynnistyy automaattisesti, kun lämpöpumppu käynnistetään ensimmäistä kertaa. Tässä voit käynnistää sen käsin. Katso sivulla 33 lisätiedot aloitusoppaasta. Valikko pikakäynnistys Tässä voit käynnistää kompressorin. MUISTA! Kompressorin käynnistys edellyttää lämmitystai käyttövesitarpeen olemassa oloa. MUISTA! Älä pikakäynnistä kompressoria liian monta kertaa peräkkäin lyhyen ajan sisällä, kompressori ja sen ympärillä olevat varusteet voivat vaurioitua. Valikko lattiankuivaustoiminto pituus jakso 1 7 Säätöalue: 0 30 päivää Tehdasasetus, jakso 1 3, 5 7: 2 päivää Tehdasasetus, jakso 4: 3 päivää Kun lattiankuivaustoiminto on aktiivinen, kiertovesipumppu käy 100% teholla valikon asetuksista riippumatta. VIHJE! Jos käyttötilaa "vain lisäys" käytetään, valitse valikossa 4.2. Valikko muutosloki Tästä voi lukea ohjausjärjestelmään tehdyt muutokset. Jokaisesta muutoksesta näytetään päiväys, aika, tunniste (asetuskohtainen) ja uusi arvo. Muutosloki tallennetaan käynnistyksen yhteydessä eikä sitä poisteta tehdasasetusten palautuksen yhteydessä. Valikko lämpöpumppuasetukset Tämän alavalikoissa tehdään asennetun lämpöpumpun asetukset. Valikko EB101 Tässä määrität asennettua lämpöpumppua ja latauspumppua koskevat asetukset. Valikko lämpöpump Tässä määrität asennettua lämpöpumppua koskevat asetukset. Katso asetukset lämpöpumpun asentajan käsikirjasta. lämpötila jakso 1 7 Säätöalue: C Tehdasasetus: lämpötila jakso 1 lämpötila jakso 2 lämpötila jakso 3 lämpötila jakso 4 lämpötila jakso 5 lämpötila jakso 6 lämpötila jakso 7 20 C 30 C 40 C 45 C 40 C 30 C 20 C Tässä asetetaan lattiankuivaustoiminto. Voit määrittää enintään 7 ajanjaksoa, joissa on eri menolämpötilat. Jos ajanjaksoja on vähemmän kuin 7, muiden jaksojen pituudeksi asetetaan 0 päivää. Lattiakuivaustoiminto aktivoidaan merkitsemällä ruutu "aktivoitu". Alareunassa on laskuri, joka näyttää kuinka monta vuorokautta toiminto on ollut aktiivinen. Luku 8 Ohjaus - valikot 49

50 Valikko lat.pumppu (GP12) käyttötila Säätöalue: auto / ajoittainen Tehdasasetus: auto Tässä asetetaan latauspumpun käyttötila. auto: Latauspumppu käy VVM 500:n käyttötilassa. ajoittainen: Latauspumppu käynnistyy 20 sekuntia ennen lämpöpumpun kompressoria ja pysähtyy 20 sekuntia kompressorin jälkeen. nop. käytössä lämmitys, käyttövesi, allas, jäähdytys Säätöalue: auto / käsinohjaus Tehdasasetus: auto Manuaaliset asetukset Säätöalue: % Tehdasasetus: 70 % nop odotustilassa Säätöalue: % Tehdasasetus: 30 % korkein sallittu nopeus Säätöalue: % Tehdasasetus: 100 % Tässä asetetaan latauspumpun nopeus eri käyttötiloissa. Valitse "auto", jos latauspumpun nopeus säädetään automaattisesti (tehdasasetus) optimaalista käyttöä varten. Jos "auto" on aktivoitu lämmityskäyttöä varten, voit myös tehdä asetuksen "korkein sallittu nopeus", joka rajoittaa latauspumpun nopeuden eikä salli sen käydä asetettua arvoa suuremmalla nopeudella. Latauspumpun manuaalista käyttöä varten deaktivoi "auto" kyseistä käyttötilaa varten ja aseta arvo 1 ja 100 % välille (aikaisemmin asetettu "korkein sallittu nopeus" arvo ei enää päde). Nopeus odotustilassa (käytetään vain jos "käyttötilaksi" on valittu "auto") tarkoittaa, että latauspumppu toimii asetetulla nopeudella, kun ei tarvita kompressoria eikä sähkövastusta maa Tässä valitset tuotteen asennusmaan. Tämä mahdollistaa maakohtaiset asetukset. Kielivalinta ei riipu maavalinnasta. Tämä valinta lukitaan 24 tunnin, näytön käynnistyksen tai ohjelmapäivityksen jälkeen. 50 Luku 8 Ohjaus - valikot

51 9 Huolto Huoltotoimenpiteet Varatila Huollon saa suorittaa vain tarvittavan pätevyyden omaava henkilö. VVM 500:n korjaamiseen saa käyttää vain NI- BE:n toimittamia varaosia. Varatilaa käytetään käyttöhäiriöiden ja huollon yhteydessä. Käyttövesikapasiteetti on tässä tilassa pienempi. Varatila aktivoidaan kääntämällä katkaisin (SF1) asentoon " ". Tämä tarkoittaa, että: Merkkivalo palaa keltaisena. Näyttö on sammutettu ja ohjaustietokone on kytketty pois. Sähkövastuksen lämpötilaa ohjataan termostaatilla (FD1-BT30). Se voidaan asettaa arvoon 35 tai 45 C. Vain kiertovesipumput ja sähkövastus ovat aktiivisia. Sähkövastusteho varatilassa asetetaan sähkövastuskortilla (AA1). Katso ohjeet sivulta 27. Käyttövesikierukan tyhjennys Käyttövesikierukka on helpoin tyhjentää irrottamalla kylmävesiputki kierukan tuloliitännästä. Lämmitysjärjestelmän tyhjennys Lämmitysjärjestelmän kaivatessa huoltoa on usein helpointa tyhjentää ensin järjestelmä tyhjennysventtiilin (QM1) kautta. Lämmitysjärjestelmän tyhjennyksen yhteydessä siitä saattaa tulla kuumaa vettä. Palovammavaara. Lämpötila-anturin tiedot Lämpötila ( C) Resistanssi (kohm) 351,0 251,6 182,5 133,8 99,22 74,32 56,20 42,89 33,02 25,61 20,02 15,77 12,51 10,00 8,045 6,514 5,306 4,348 3,583 2,968 2,467 2,068 1,739 1,469 1,246 1,061 0,908 0,779 0,672 Jännite (VDC) 3,256 3,240 3,218 3,189 3,150 3,105 3,047 2,976 2,889 2,789 2,673 2,541 2,399 2,245 2,083 1,916 1,752 1,587 1,426 1,278 1,136 1,007 0,891 0,785 0,691 0,607 0,533 0,469 0,414 Luku 9 Huolto 51

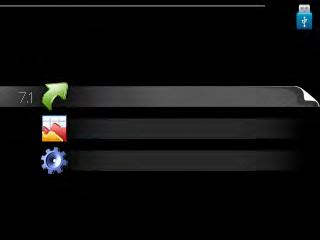

52 LEK USB-huoltoliitäntä Valikko päivitä ohjelmisto päivitä ohjelmisto7.1 käynnistä päivitys valitse toinen tiedosto Tässä voit päivittää VVM 500:n ohjelmiston. Näyttöyksikkö on varustettu USB-portilla, jota voidaan käyttää ohjelmiston päivitykseen, rekisteröityjen tietojen tallentamiseen ja VVM 500:n asetusten muuttamiseen. SISÄILMASTO KÄYTTÖVESI Jotta seuraavat toiminnot toimisivat, USBmuistilla on pitää olla ohjelmatiedostot VVM 500:a varten NIBE:ltä. Näytön yläreunassa näkyvässä tietoruudussa näytetään tiedot (aina englanniksi) luultavimmasta päivityksestä, jonka päivitysohjelma on valinnut USB-muistilta. Tämä tieto kertoo mille tuotteelle ohjelmisto on tarkoitettu, ohjelman version sekä yleistä tietoa ohjelmasta. Jos haluat käyttää jotain muuta tiedostoa, voit valita sen "valitse toinen tiedosto". MIN LAITTEISTO USB INFO käynnistä päivitys Valitse "käynnistä päivitys" jos haluat käynnistää päivityksen. Näyttöön tulee kysely haluatko varmasti päivittää ohjelmiston. Vastaa"kyllä" jatkaaksesi tai "ei" päivityksen peruuttamiseksi. USB 7 Jos vastasit "kyllä" aikaisempaan kysymykseen, päivitys käynnistyy ja sen edistyminen näytetään näytössä. Kun päivitys on valmis, VVM 500 käynnistyy uudelleen. päivitä ohjelmisto kirjaus käsittele asetuksia Kun USB-muisti kytketään, näyttöön tulee uusi valikko (7). Ohjelmiston päivitys ei nollaa VVM 500:n valikkoasetuksia. Jos päivitys keskeytetään ennen kuin se on valmis (esim. sähkökatkoksen vuoksi), ohjelmisto voidaan palauttaa aikaisempaan versioon pitämällä OK-painike painettuna käynnistyksen aikana, kunnes vihreä valo syttyy (noin 10 sekuntia). 52 Luku 9 Huolto

53 valitse toinen tiedosto päivitä ohjelmisto7.1 Valikko käsittele asetuksia käsittele asetuksia 7.3 tallenna asetukset palauta asetukset Valitse "valitse toinen tiedosto" ellet halua käyttää ehdotettua ohjelmistoa. Kun selaat tiedostoja, merkityn ohjelmiston tiedot näytetään tietoruudussa. Kun olet valinnut tiedoston OK-painikkeella, palaat edelliselle sivulle (valikko 7.1), jossa voit käynnistää päivityksen. Valikko kirjaus kirjaus 7.2 Tässä voit käsitellä (tallentaa tai noutaa) kaikkia valikkoasetuksia (käyttäjä- ja huoltovalikot) VVM 500:ssa USB-muistilla. Painikkeella "tallenna asetukset" tallennat valikkoasetukset USB-muistille myöhempää palautusta varten tai jos haluat kopioida asetukset toiseen VVM 500 -lämpöpumppuun. Kun tallennat valikkoasetukset USB-muistille, ne kirjoitetaan aikaisemmin tallennettujen asetusten päälle. aktivoitu väli 5 s Painikkeella "palauta asetukset" palautetaan kaikki valikkoasetukset USB-muistilta. Valikkoasetusten palautusta USB-muistilta ei voi peruuttaa. Säätöalue: 1 s 60 min Tehdasasetusväli: 5 s Tässä voit määrittää, tallennetaanko mittausarvot VVM 500:sta lokiin USB-muistilla. 1. Aseta rekisteröintien aikaväli. 2. Merkitse "aktivoitu". 3. Mittausarvot tallennetaan nyt VVM 500:sta tiedostoon USB-muistilla asetetuin aikavälein, kunnes "aktivoitu" merkintä poistetaan. Poista merkintä "aktivoitu" ennen kuin otat ulos USB-muistin. Luku 9 Huolto 53

54 10 Häiriöt Useimmissa tapauksissa sisäyksikkö havaitsee toimintahäiriön (toimintahäiriö voi heikentää viihtyvyyttä) ja osoittaa sen näytössä näkyvällä hälytyksellä ja toimenpideohjeilla. Info-valikko sisäyksikkö Sisäyksikön valikkojärjestelmän valikkoon 3.1 on kerätty kaikki sisäyksikön mittausarvot. Tutustuminen tämän valikon arvoihin auttaa usein löytämään vian aiheuttajan. Hälytysten käsittely hälytys info/toimenpide palauta hälytys vikatilakäyttö Matalapainehälytys Hälytys tarkoittaa, että on ilmennyt jonkinlainen toimintahäiriö. Tämä osoitetaan sillä, että tilamerkkivalo ei enää pala vihreänä vaan punaisena ja näytössä näkyy hälytyskello. Hälytys Punainen hälytys tarkoittaa, että on ilmennyt toimintahäiriö, jota sisäyksikkö ei pysty poistamaan itse. Voit nähdä hälytyksen tyypin ja kuitata hälytyksen kiertämällä valitsinta ja painamalla OK-painiketta. Voit myös asettaa sisäyksikön vikatilakäyttö. info/toimenpide Tässä voit lukea mistä hälytys johtuu ja vinkkejä hälytyssyyn poistamiseksi. palauta hälytys Usein hälytyssyyn poistamiseksi riittää kun valitset palauta hälytys. Jos merkkivalo muuttuu vihreäksi kun olet valinnut palauta hälytys, hälytys on poistunut. Jos merkkivalo edelleen palaa punaisena ja hälytysvalikko näkyy näytössä, hälytyssyy on edelleen aktiivinen. Jos hälytys häviää ja ilmenee sitten uudelleen, ota yhteys asentajaan, katso vianetsintäluku (sivulla 54). vikatilakäyttö vikatilakäyttö on eräänlainen varatila. Tämä tarkoittaa, että sisäyksikkö tuottaa lämmitys- ja käyttövettä ongelmasta huolimatta. Se voi tarkoittaa, että lämpöpumpun kompressori ei ole käytössä. Siinä tapauksessa lämmitys- ja käyttövesi tuotetaan sähkövastuksella. Jotta vikatilakäyttö voidaan valita, jonkun hälytystoimenpiteen täytyy valittu valikossa MUISTA! vikatilakäyttö valitseminen ei ole sama kuin hälytyksen aiheuttaneen ongelman korjaaminen. Merkkivalo palaa siksi edelleen punaisena. Vianetsintä Jos käyttöhäiriö ei näy näytössä, noudata seuraavia ohjeita: Perustoimenpiteet Aloita tarkastamalla seuraavat mahdolliset vikalähteet: Katkaisimen (SF1) asento. Talon ryhmä- tai päävarokkeet. Talon vikavirtakytkin. Sisäyksikön automaattivaroke (FA1). Sisäyksikön lämpötilanrajoitin (FD1). Oikein säädetty valvontakytkin (jos sellainen on asennettu). Käyttövesi liian kylmää tai ei käyttövettä (QM10) suljettu tai tukossa. (QM10) suljettu tai tukossa. Sisäyksikkö väärässä käyttötilassa Jos tila "käsinohjaus" on valittu, valitse lisäksi "lisäys". Suuri lämpimän käyttöveden kulutus. Odota kunnes käyttövesi on lämmennyt. Tilapäisesti suurempi käyttövesikapasiteetti (tilapäinen luksus) voidaan aktivoida valikossa 2.1. Liian suuri käyttövesivirtaus. Pienennä käyttövesivirtausta, katso se käyttövesikapasiteettikäyrä sivulla 59. Liian alhainen käyttövesiasetus. Mene valikkoon 2.2 ja valitse korkeampi mukavuustila. Matala huonelämpötila Termostaatteja kiinni useissa huoneissa. Sisäyksikkö väärässä käyttötilassa Mene valikkoon 4.2. Jos tila "auto" on valittu, valitse "lämmityksen pysäytys":lle suurempi arvo valikossa Jos tila "käsinohjaus" on valittu, valitse lisäksi "lämmitys". Ellei tämä riitä, aktivoi myös "lisäys". Lämpöautomatiikan asetusarvo liian alhainen. Mene valikkoon 1.1 "lämpötila" ja siirrä lämpökäyrää ylöspäin. Jos huonelämpötila on alhainen vain kylmällä säällä, suurenna lämpökäyrän jyrkkyyttä valikossa "lämpökäyrä". Lomatila aktivoitu valikossa 4.7. Mene valikkoon 4.7 ja valitse Pois. Ulkoinen kosketin huonelämpötilan muutokselle aktivoitu. Tarkasta mahdolliset ulkoiset koskettimet. Ilmaa lämmitysjärjestelmässä. Ilmaa ilmastointijärjestelmä (katso sivu 32) (QM20), (QM32) ilmastointijärjestelmässä. Suljettuja venttiilejä lämmitysjärjestelmässä. (QM40), (QM41) ilmastointijärjestelmässä. (QM31), (QM32) lämmitysjärjestelmässä. 54 Luku 10 Häiriöt

55 (QM31) lämmitysjärjestelmässä. Avaa venttiilit. Korkea huonelämpötila Lämpöautomatiikan asetusarvo liian korkea. Mene valikkoon 1.1 (lämpötila) ja siirrä lämpökäyrää alaspäin. Jos huonelämpötila on korkea vain kylmällä säällä, pienennä lämpökäyrän jyrkkyyttä valikossa (lämpökäyrä). Ulkoinen kosketin huonelämpötilan muutokselle aktivoitu. Tarkasta mahdolliset ulkoiset koskettimet. Alhainen järjestelmäpaine Liian vähän vettä lämmitysjärjestelmässä. Täytä vettä lämmitysjärjestelmään ja etsi mahdollisia vuotoja (katso sivu 32). Lämpöpumpun kompressori ei käynnisty Ei lämmöntarvetta. Sisäyksikkö ei tuota lämpöä eikä käyttövettä. Lämpötilaehto lauennut. Odota kunnes lämpötilaehdot ovat palautuneet. Minimiaikaa kompressorikäynnistyksien välillä ei ole saavutettu. Odota 30 minuuttia ja tarkasta, käynnistyykö kompressori. Hälytys lauennut. Noudata näytön ohjeita. Luku 10 Häiriöt 55

56 11 Lisätarvikkeet 56 Aktiivinen jäähdytys ACS 310 Tuotenumero Allaslämmitys POOL 500 POOL 500 on lisävaruste, joka mahdollistaa allasveden lämmityksen VVM 500:lla. Tuotenumero Apurele HR 10 Tuotenumero Aurinkokennopaketti PV kw Tuotenumero Energiamittarisarja EMK 500 Tuotenumero Huoneyksikkö RMU 40 RMU 40 mahdollistaa lämpöpumpun käynnin ohjauksen ja valvonnan toisesta rakennuksesta kuin VVM 500:n sijoituspaikasta. Tuotenumero Ilmalämpöpumppu F kw Tuotenro kw Tuotenro F2040 F Art nr F Art nr F Art nr F2120 F x230V Art nr F x400V Art nr F x230V Art nr F x400V Art nr F x400V Art nr F x400V Art nr F kw Tuotenro kw Tuotenro Luku 11 Lisätarvikkeet Lisäshunttiryhmä ECS 40/ECS 41 Tätä lisävarustetta käytetään, kun VVM 500 asennetaan taloon, jossa on useita lämmitysjärjestelmiä, jotka edellyttävät eri menolämpötiloja. ECS 40 (Maks 80 m²) Tuotenumero ECS 41 (Min 80 m²) Tuotenumero Lisävaruste kaasun käyttämiseksi Kaasukattila GBM Tämä lisävaruste vaatii tiedonsiirtomoduulin OPT 10. Tuotenumero Tiedonsiirtomoduuli OPT 10 OPT 10 lisävarustetta käytetään NIBE GBM kaasukattilan kytkentään ja ohjaukseen. Tuotenumero Poistoilmalämpöpumppu F135 F135 on poistoilmalämpöpumppu, joka on kehitetty erityisesti mekaanisen poistoilman lämmöntalteenoton ja ilma-vesi-sisäyksikön, esim. VVM:n, yhdistämiseen. Sisäyksikkö ohjaa F135-lämpöpumppua. Tuotenumero Putki ulkoiselle lämmönlähteelle DEH 500 (öljy/sähkö/kaasu) Tuotenumero SCA 30 SCA 30:n avulla VVM 500 voidaan liittää aurinkolämmitysjärjestelmään. Tuotenumero Tiedonsiirtomoduuli MODBUS 40 MODBUS 40 mahdollistaa VVM 500:n ohjauksen ja valvonnan tietokoneella. Tiedonsiirto tapahtuu silloin MODBUS-RTU:lla. Tuotenumero Tiedonsiirtomoduuli SMS 40 Jos internet-yhteys puuttuu, VVM 500-mallia voi ohjata tekstiviesteillä lisävarusteen SMS 40 avulla. Tuotenumero Ulkoinen sähkövastus ELK Nämä lisätarvikkeet saattavat vaatia lisätarvikkeen DEH 500 (porrasohjattu lisälämpö). ELK 15 Sähkövastus 15 kw, 3 x 400 V Tuotenumero

57 ELK 26 Sähkövastus 26 kw, 3 x 400 V Tuotenumero ELK 42 Sähkövastus 42 kw, 3 x 400 V Tuotenumero ELK 213 Sähkövastus 7-13 kw, 3 x 400 V Tuotenumero Yläkaappi Yläkaappi putkien piilottamiseen. 250 mm Tuotenumero mm Tuotenumero mm Tuotenumero Luku 11 Lisätarvikkeet 57

58 12 Tekniset tiedot Mitat ja varattavien mittojen koordinaatit Luku 12 Tekniset tiedot

59 Käyttövesikapasiteetti Hanavirtaus (l/min) 30 Tuotto, kiertovesipumppu Käyttövesikapasiteetti VVM Talous Normaali Luksus Virtaus (l) Luku 12 Tekniset tiedot 59

60 Tekniset tiedot 3x400V 3x400V IP 21 Suurin lämpöpumpputeho 1) kw 20 Lisäenergiateho Sähkötiedot kw 9 Nimellisjännite 400V 3N~50Hz Maks. käyttövirta A 16,2 Varoke A 16 Teho, kiertovesipumppu W 3 76 Teho, latauspumppu W 3 76 IP-luokka Lämminvesipiiri IP 21 Energialuokka, kiertovesipumppu matalaenergia Energialuokka, latauspumppu matalaenergia Suurin järjestelmäpaine, lämmitysvesi MPa 0,3 (3 bar) Minimivirtaus l/h 500 Maks. KV-lämp Putkiliitännät C 70 Lämmitysputki, CU-putki G25 sisäp. Käyttövesiliitäntä G25 sisäp. Kylmävesiliitäntä G25 sisäp. Lämpöpumppuliitännät G25 ulkop. Muut Sisäyksikkö Kierukan tilavuus Kokonaistilavuus, sisäyksikkö Tilavuus, puskurisäiliö Tilavuus, aurinkokierukka Varokepaine, kierukka Enimmäispaine, sisäyksikkö l l l l MPa MPa 22, ,0 (10 baaria) 0,3 (3 bar) 235 Vesimäärä 40 C Eko-tilassa l Kapasiteetti, käyttövesituotanto katso EN Vesimäärä 40 C Normaali-tilassa l 303 Vesimäärä 40 C Luksus-tilassa l 378 Tyhjäkäyntihäviö DIN mukaan. Mitat ja painot W 116 Leveys mm 760 Syvyys mm 900 Korkeus mm Vaadittu vapaa korkeus mm Paino (ilman pakkausta) kg 240 Osanumero )Koskee ulkoilmalämpöpumppua 7 /45 C lämpötilassa (ulkolämpötila/menolämpötila) 60 Luku 12 Tekniset tiedot

61 Kytkentäkaavio, 3 x 400V Luku 12 Tekniset tiedot 61

62 62 Luku 12 Tekniset tiedot

63 Luku 12 Tekniset tiedot 63

64 64 Luku 12 Tekniset tiedot

65 Luku 12 Tekniset tiedot 65

66 66 13 Asiahakemisto Asiahakemisto A ACS 310:n kytkentä, 18 Allas, 36 Allaslämmittimen kytkentä, Aloitusopas, 33 Asennus, 7 Asennusten tarkastus, 5 Asennustila, 7 Asennusvaihtoehdot Kaksi tai useampia lämmitysjärjestelmiä, 18 Käyttövesikierron kytkeminen, 18 Lisälämminvesivaraaja, 16 Lämminvesivaraaja ilman sähkövastusta, 16 Lämminvesivaraaja sähkövastuksella, 16 Asennusvaihtoehto, 16 ACS 310:n kytkentä, 18 Allaslämmittimen kytkentä, Kylmän ja lämpimän veden liitäntä, 17, 19 Liitäntä lämpöpumppuun, 17 Liitäntä sähkökattilana, 17 Lämmitysjärjestelmän kytkeminen, 17 Ulkoisen lämmönlähteen kytkentä, 18 Aseta arvo, 39 Asetukset, 27 Varatila, 27 Automaattivaroke, 23 AUX-tulojen mahdolliset valinnat, 28 AUX-tulojen mahdolliset valinnat (potentiaalivapaa vaihtava rele), 30 E Esipaine, 11 H Huolto, 51 Huoltotoimenpiteet, 51 Huoltotoimenpiteet, 51 Lämminvesivaraajan tyhjennys, 51 Lämmitysjärjestelmän tyhjennys, 51 Lämpötila-anturin tiedot, 51 USB-huoltoliitäntä, 52 Varatila, 51 Huonelämpötilan anturi, 26 Häiriöt, 54 Hälytys, 54 Hälytysten käsittely, 54 Vianetsintä, 54 Hälytys, 54 Hälytysten käsittely, 54 J Jälkisäätö, ilmaus, 34 Järjestelmän kuvaus Järjestelmäperiaate, 15 Järjestelmäperiaate, 11, 15 Jäähdytys-/lämpökäyrän asetukset, 34 K Kaapelipidike, 24 Kaksi tai useampia lämmitysjärjestelmiä, 18 Katkaisin, 37 Kosketin aktivoinnille "tilapäinen luksus", 29 Kosketin aktivoinnille "ulkoinen säätö", 29 Kosketin lämmityksen ulkoiselle estolle, 29 Kosketin ulkoiselle tariffiestolle, 29 Kuljetus, 7 Kylmäveden ja käyttöveden liittäminen, 17, 19 Kytkentäkaavio, 3 x 400 V, 61 Käynnistys ilman lämpöpumppua, 34 Luku 13 Asiahakemisto Käynnistys ja säädöt, 32 Aloitusopas, 33 Valmistelut, 32 Käynnistys ja tarkastukset, 33 Pumpun nopeus, 34 Käyttö, 38 Käyttövesikapasiteetti, 59 Käyttövesikierron asetukset, 36 Käyttövesikierron kytkentä, 18 Käyttövesisilmukan täyttö, 32 Käyttöönotto ja säätö Allas, 36 Jälkisäätö, ilmaus, 34 Jäähdytys-/lämpökäyrän asetukset, 34 Käynnistys ilman lämpöpumppua, 34 Käynnistys ja tarkastukset, 33 Käyttövesikierron asetukset, 36 SG Ready, 36 Täyttö ja ilmaus, 32 Käytä virtuaalinäppäimistöä, 39 L Liitännät, 25 Liitäntä lämpöpumppuun, 17 Liitäntä sähkökattilana, 17 Lisätarvikkeiden liitäntä, 31 Lisävarusteet, 56 Luoksepääsy, sähkökytkentä, 23 Luukkujen irrotus, 8 Luukun irrotus, peruskortti, 24 Luukun irrotus, sähkövastuskortti, 24 Luukun irrotus, tulokortti, 24 Lämminvesivaraajan tyhjennys, 51 Lämmitysjärjestelmän, 32 Lämmitysjärjestelmän ilmaus, 32 Lämmitysjärjestelmän kytkeminen, 17 Lämmitysjärjestelmän tyhjennys, 51 Lämpötila-anturi, jäähdytys/lämmitys, 28 Lämpötila-anturin tiedot, 51 Lämpötilarajoitin, 23 Palautus, 23 M Merkintä, 4 Mitat ja putkiliitännät, 13 Mitat ja tilavaraukset, 58 Mukana toimitetut komponentit, 7 N Näyttö, 37 Näyttöyksikkö, 37 Katkaisin, 37 Näyttö, 37 OK-painike, 37 Takaisin-painike, 37 Tilamerkkivalo, 37 Valitsin, 37 O Ohjaus, 37, 41 Ohjaus - Johdanto, 37 Ohjaus - valikot, 41 Ohjaus - Johdanto, 37 Näyttöyksikkö, 37 Valikkojärjestelmä, 38 Ohjaus - valikot, 41 Valikko 5 -HUOLTO, 44 Ohjevalikko, 33, 40 OK-painike, 37

67 P Pumpun nopeus, 34 Putkiliitännät, 11 Asennusvaihtoehto, 16 Järjestelmäperiaate, 11 Kattila- ja lämpöpatteritilavuus, 11 Mitat ja putkiliitännät, 13 Symbolien selitykset, 12 Yleistä putkiliitännöistä, 11 S Sarjanumero, 4 Selaa ikkunoita, 39 SG Ready, 36 Sisäyksikön rakenne, 9 Komponenttien sijainti, 9 Komponenttiluettelo, 10 Symbolit, 4 Sähkökytkennät Asetukset, 27 Automaattivaroke, 23 Huonelämpötilan anturi, 26 Kaapelipidike, 24 Liitännät, 25 Lisätarvikkeiden liitäntä, 31 Luoksepääsy, sähkökytkentä, 23 Luukun irrotus, peruskortti, 24 Luukun irrotus, sähkövastuskortti, 24 Luukun irrotus, tulokortti, 24 Lämpötilarajoitin, 23 Sähköliitäntä, 25 Sähkövastus - enimmäisteho, 27 Tiedonsiirto, 26 Ulkoiset liitäntämahdollisuudet, 28 Ulkolämpötila-anturi, 25 Valvontakytkin, 28 Yleistä, 23 Sähköliitännät, 23, 26 Sähköliitäntä, 25 Sähkövastus - enimmäisteho, 27 Sähkövastuksen tehoportaat, 27 T Takaisin-painike, 37 Tekniset tiedot, 58, 60 Kytkentäkaavio, 3 x 400V, 61 Käyttövesikapasiteetti, 59 Mitat ja tilavaraukset, 58 Tekniset tiedot, 60 Tilamerkkivalo, 37 Toimitus ja käsittely, 7 Asennus, 7 Asennustila, 7 Kuljetus, 7 Luukkujen irrotus, 8 Mukana toimitetut komponentit, 7 Turvallisuusohjeita, 4 Asennusten tarkastus, 5 Sarjanumero, 4 Symbolit, 4 Yhteystiedot, 6 Turvallisuustiedot Merkintä, 4 Tärkeitä tietoja Kierrätys, 4 Tärkeää, 4 Tärkeää tietoa Turvallisuusohjeita, 4 Täyttö ja ilmaus, 32 Käyttövesikierukan täyttö, 32 Lämmitysjärjestelmän, 32 Lämmitysjärjestelmän ilmaus, 32 U Ulkoisen lämmönlähteen kytkentä, 18 Ulkoiset liitäntämahdollisuudet, 28 AUX-tulojen mahdolliset valinnat, 28 AUX-tulojen mahdolliset valinnat (potentiaalivapaa vaihtava rele), 30 Kosketin aktivoinnille "tilapäinen luksus", 29 Kosketin aktivoinnille "ulkoinen säätö", 29 Kosketin lämmityksen ulkoiselle estolle, 29 Kosketin ulkoiselle tariffiestolle, 29 Lämpötila-anturi, jäähdytys/lämmitys, 28 Ulkolämpötila-anturi, 25 USB-huoltoliitäntä, 52 V Valikko 5 -HUOLTO, 44 Valikkojärjestelmä, 38 Aseta arvo, 39 Käyttö, 38 Käytä virtuaalinäppäimistöä, 39 Ohjevalikko, 33, 40 Selaa ikkunoita, 39 Valitse vaihtoehto, 39 Valitse valikko, 39 Valitse vaihtoehto, 39 Valitse valikko, 39 Valitsin, 37 Valmistelut, 32 Varatila, 27, 51 Teho varatilassa, 27 Vianetsintä, 54 Virtamuuntajan kytkentä, 28 Y Yhteystiedot, 6 Luku 13 Asiahakemisto 67
