Asentajan käsikirja NIBE F1155. Maalämpöpumppu IHB FI LEK

Koko: px
Aloita esitys sivulta:

Download "Asentajan käsikirja NIBE F1155. Maalämpöpumppu IHB FI LEK"

Transkriptio

1 Asentajan käsikirja Maalämpöpumppu LEK IHB FI

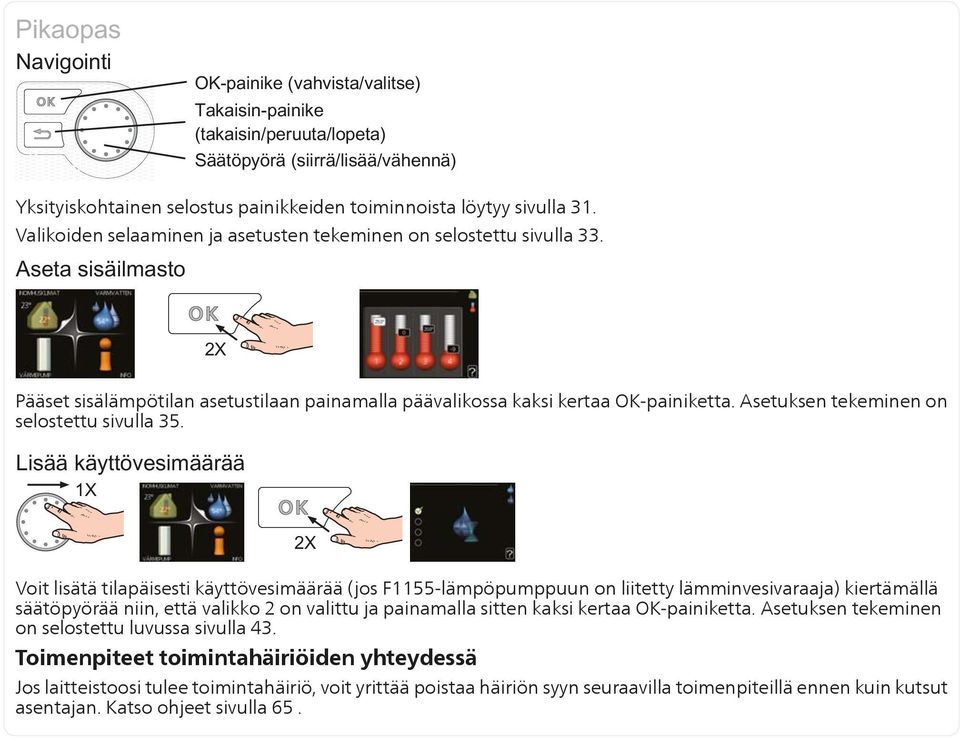

2 Yksityiskohtainen selostus painikkeiden toiminnoista löytyy sivulla 31. Valikoiden selaaminen ja asetusten tekeminen on selostettu sivulla 33. Pääset sisälämpötilan asetustilaan painamalla päävalikossa kaksi kertaa OK-painiketta. Asetuksen tekeminen on selostettu sivulla 35. Voit lisätä tilapäisesti käyttövesimäärää (jos F1155-lämpöpumppuun on liitetty lämminvesivaraaja) kiertämällä säätöpyörää niin, että valikko 2 on valittu ja painamalla sitten kaksi kertaa OK-painiketta. Asetuksen tekeminen on selostettu luvussa sivulla 43. Toimenpiteet toimintahäiriöiden yhteydessä Jos laitteistoosi tulee toimintahäiriö, voit yrittää taa häiriön syyn seuraavilla toimenpiteillä ennen kuin kutsut asentajan. Katso ohjeet sivulla 65.

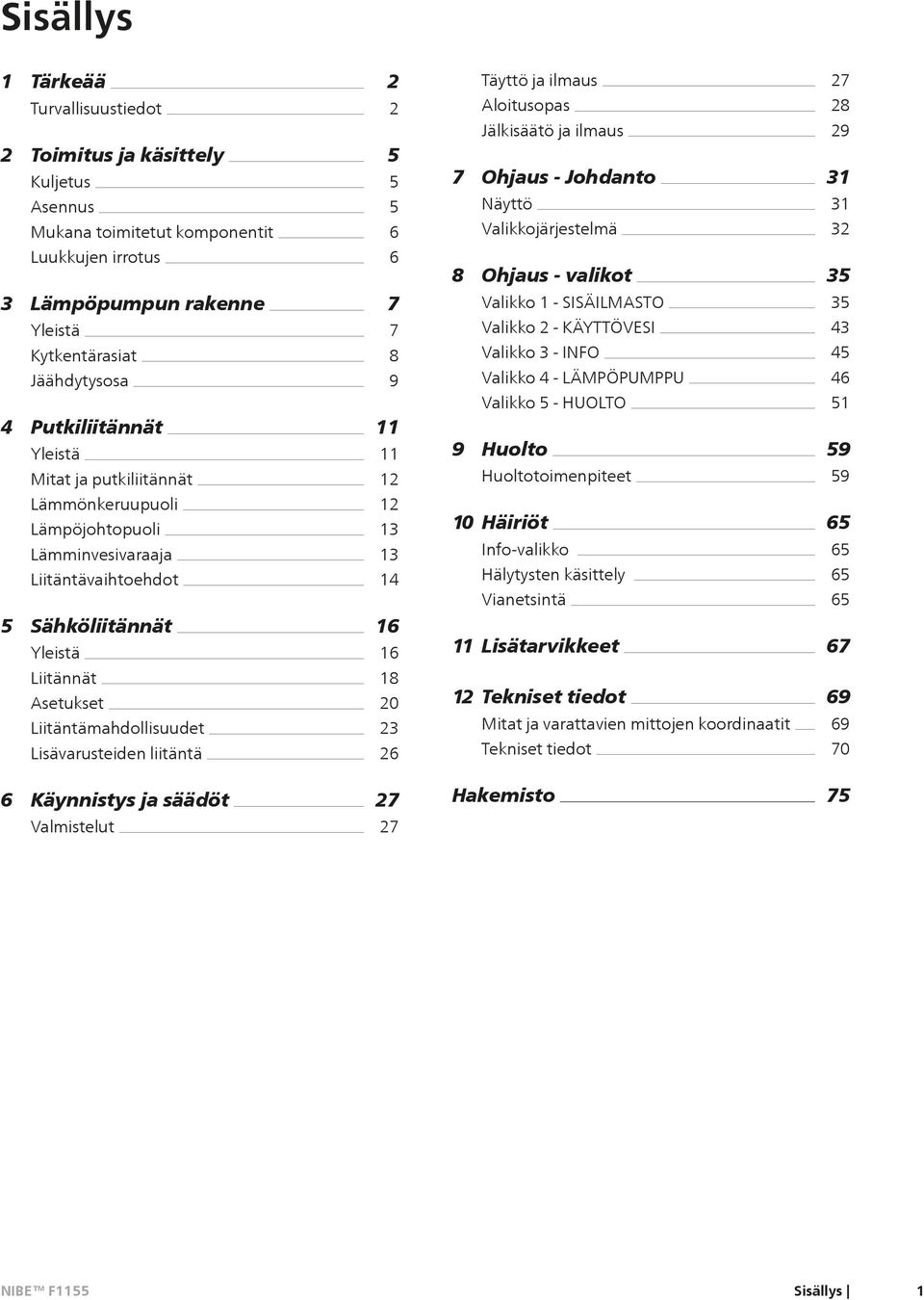

3 Sisällys 1 Tärkeää Turvallisuustiedot 2 Toimitus ja käsittely Kuljetus Asennus Mukana toimitetut komponentit Täyttö ja ilmaus Aloitusopas Jälkisäätö ja ilmaus 7 Ohjaus - Johdanto Näyttö Valikkojärjestelmä Luukkujen irrotus 6 8 Ohjaus - valikot 35 3 Lämpöpumpun rakenne Yleistä Kytkentärasiat Jäähdytysosa 4 Putkiliitännät Yleistä Mitat ja putkiliitännät Valikko 1 - SISÄILMASTO Valikko 2 - KÄYTTÖVESI Valikko 3 - INFO Valikko 4 - LÄMPÖPUMPPU Valikko 5 - HUOLTO 9 Huolto Huoltotoimenpiteet Lämmönkeruupuoli Lämpöjohtopuoli Lämminvesivaraaja Liitäntävaihtoehdot 5 Sähköliitännät Yleistä Häiriöt Info-valikko Hälytysten käsittely Vianetsintä 11 Lisätarvikkeet Liitännät Asetukset Liitäntämahdollisuudet Lisävarusteiden liitäntä Tekniset tiedot Mitat ja varattavien mittojen koordinaatit Tekniset tiedot Käynnistys ja säädöt 27 Hakemisto 75 Valmistelut 27 Sisällys 1

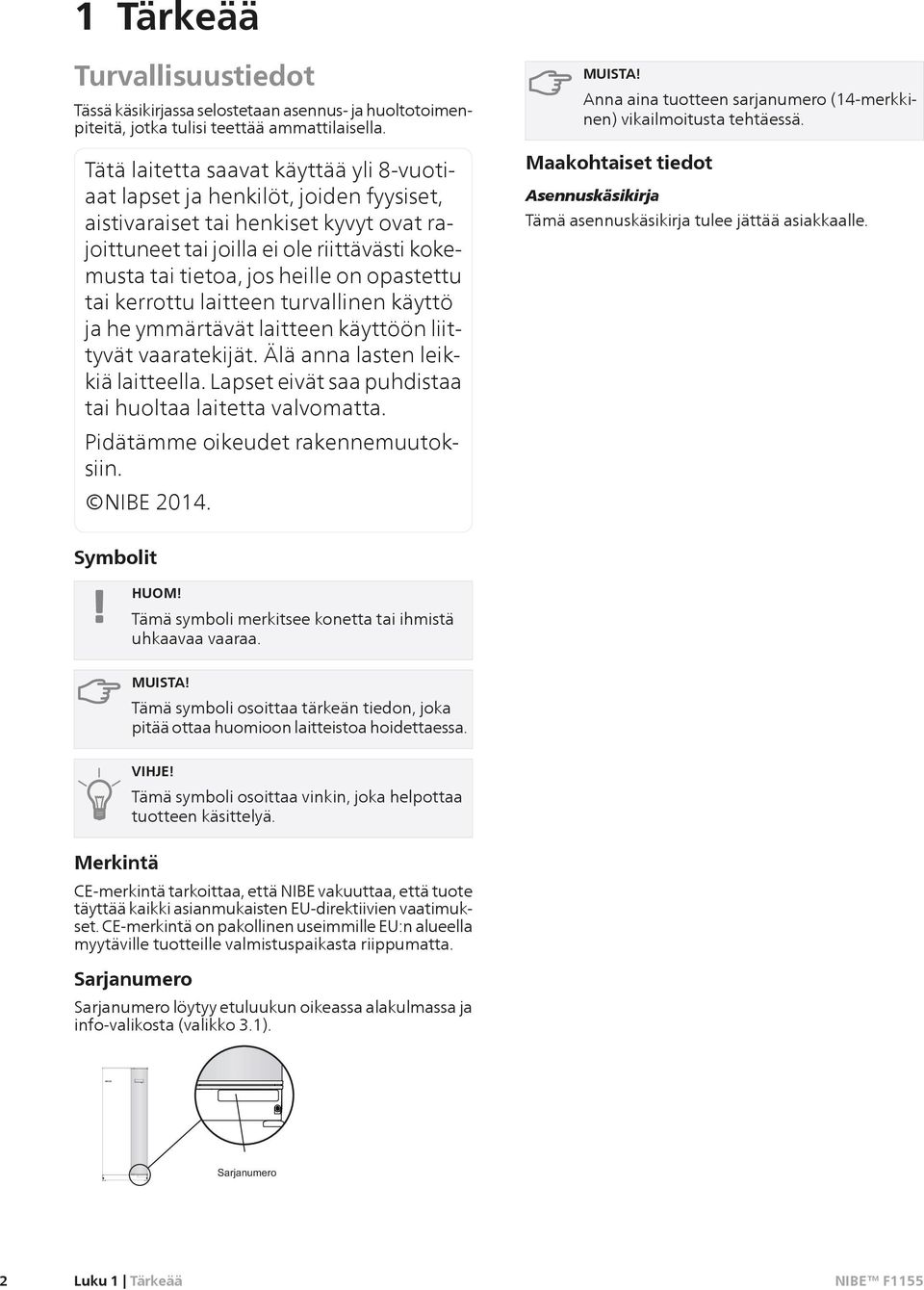

4 1 Tärkeää Turvallisuustiedot Tässä käsikirjassa selostetaan asennus- ja huoltotoimenpiteitä, jotka tulisi teettää ammattilaisella. Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistivaraiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heille on opastettu tai kerrottu laitteen turvallinen käyttö ja he ymmärtävät laitteen käyttöön liittyvät vaaratekijät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta valvomatta. Pidätämme oikeudet rakennemuutoksiin. NIBE Anna aina tuotteen sarjanumero (14-merkkinen) vikailmoitusta tehtäessä. Maakohtaiset tiedot Asennuskäsikirja Tämä asennuskäsikirja tulee jättää asiakkaalle. Symbolit Tämä symboli merkitsee konetta tai ihmistä uhkaavaa vaaraa. Tämä symboli osoittaa tärkeän tiedon, joka pitää ottaa huomioon laitteistoa hoidettaessa. VIHJE! Tämä symboli osoittaa vinkin, joka helpottaa tuotteen käsittelyä. Merkintä CE-merkintä tarkoittaa, että NIBE vakuuttaa, että tuote täyttää kaikki asianmukaisten EU-direktiivien vaatimukset. CE-merkintä on pakollinen useimmille EU:n alueella myytäville tuotteille valmistuspaikasta riippumatta. Sarjanumero Sarjanumero löytyy etuluukun oikeassa alakulmassa ja info-valikosta (valikko 3.1). 2 Luku 1 Tärkeää

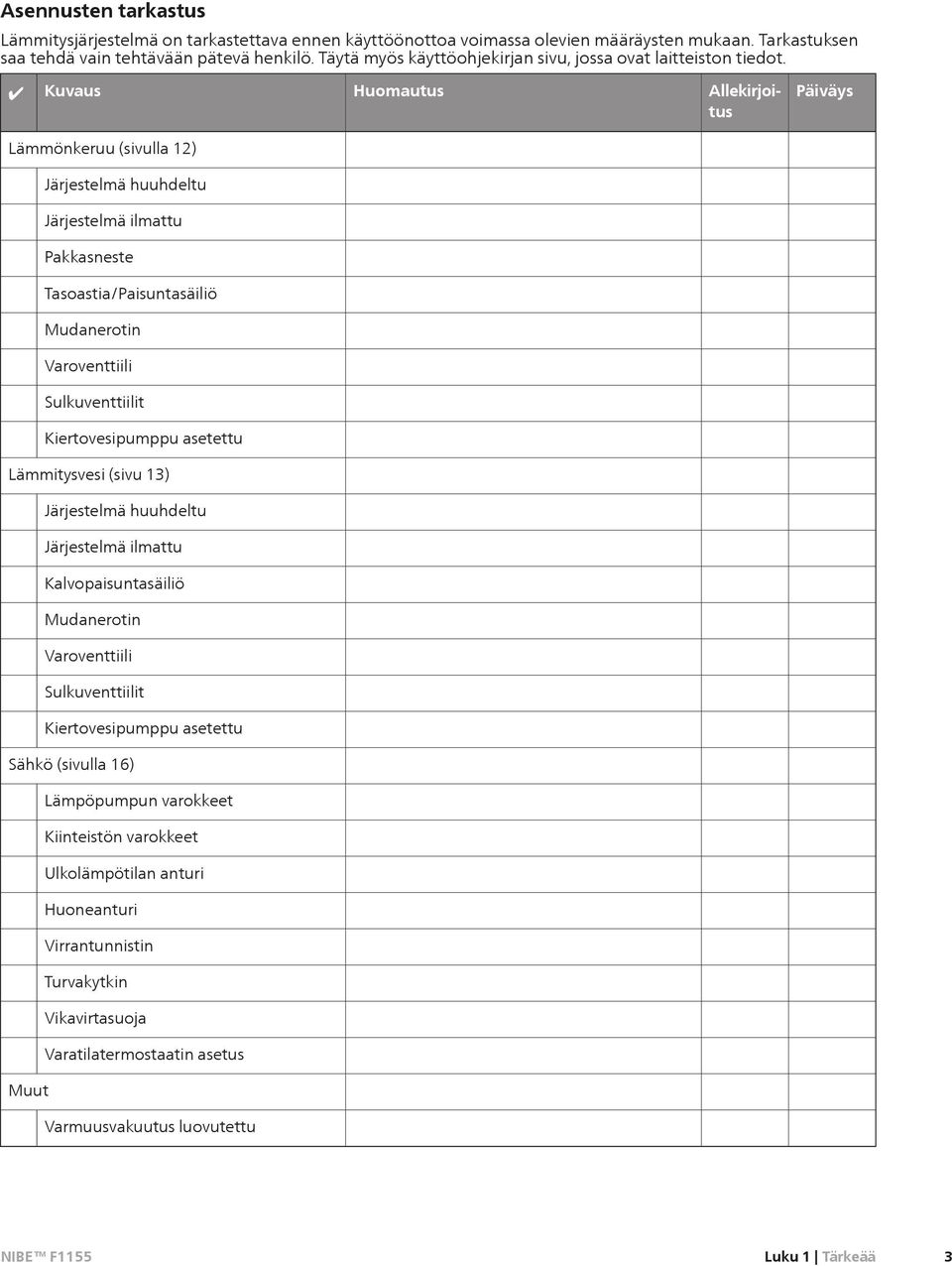

5 Asennusten tarkastus Lämmitysjärjestelmä on tarkastettava ennen käyttöönottoa voimassa olevien määräysten mukaan. Tarkastuksen saa tehdä vain tehtävään pätevä henkilö. Täytä myös käyttöohjekirjan sivu, jossa ovat laitteiston tiedot. Kuvaus Huomautus Allekirjoitus Päiväys Lämmönkeruu (sivulla 12) Järjestelmä huuhdeltu Järjestelmä ilmattu Pakkasneste Tasoastia/Paisuntasäiliö Mudanerotin Varoventtiili Sulkuventtiilit Kiertovesipumppu asetettu Lämmitysvesi (sivu 13) Järjestelmä huuhdeltu Järjestelmä ilmattu Kalvopaisuntasäiliö Mudanerotin Varoventtiili Sulkuventtiilit Kiertovesipumppu asetettu Sähkö (sivulla 16) Lämpöpumpun varokkeet Kiinteistön varokkeet Ulkolämpötilan anturi Huoneanturi Virrantunnistin Turvakytkin Vikavirtasuoja Varatilatermostaatin asetus Muut Varmuusvakuutus luovutettu Luku 1 Tärkeää 3

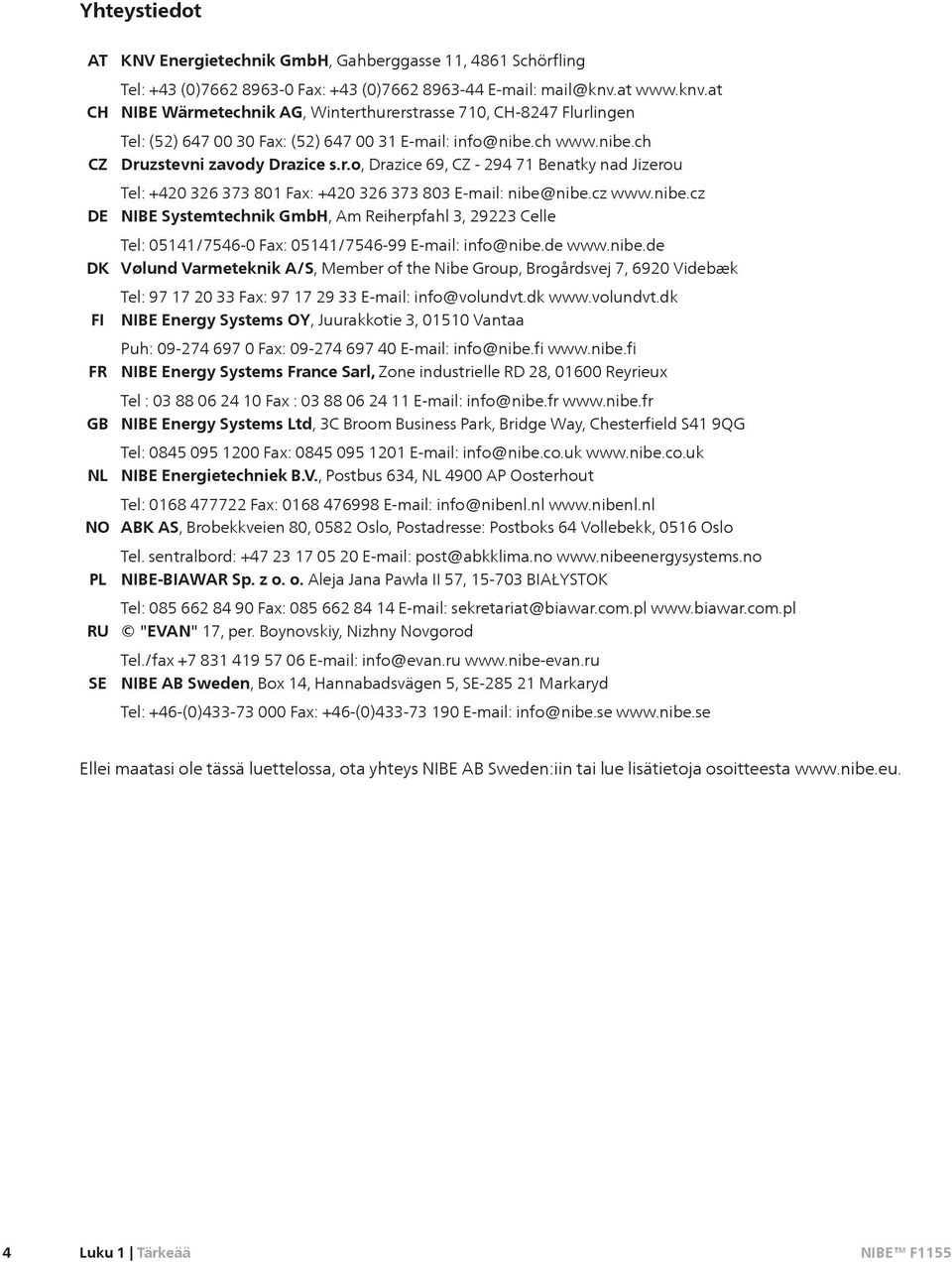

6 Yhteystiedot AT KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) CH NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) Fax: (52) CZ Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: nibe@nibe.cz DE NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ info@nibe.de DK Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk Tel: Fax: info@volundvt.dk FI NIBE Energy Systems OY, Juurakkotie 3, Vantaa Puh: Fax: info@nibe.fi FR NIBE Energy Systems France Sarl, Zone industrielle RD 28, Reyrieux Tel : Fax : info@nibe.fr GB NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: info@nibe.co.uk NL NIBE Energietechniek B.V., Postbus 634, NL 4900 AP Oosterhout Tel: Fax: info@nibenl.nl NO ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo Tel. sentralbord: post@abkklima.no PL NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: sekretariat@biawar.com.pl RU "EVAN" 17, per. Boynovskiy, Nizhny Novgorod Tel./fax info@evan.ru SE NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46-(0) Fax: +46-(0) info@nibe.se Ellei maatasi ole tässä luettelossa, ota yhteys NIBE AB Sweden:iin tai lue lisätietoja osoitteesta 4 Luku 1 Tärkeää

7 0 R 0 R 2 Toimitus ja käsittely Kuljetus F1155 on kuljetettava ja sitä on säilytettävä pystyasennossa ja kuivassa. Sisään tuontia varten F1155:a voidaan kuitenkin varoen kallistaa taaksepäin 45. Tuote voi olla takapainoinen! Jos jäähdytysmoduuli vedetään ulos ja kuljetetaan pystyasennossa, F1155 voidaan siirtää vaaka-asennossa selkäpuoli alaspäin. Ulkopellit kannattaa irrottaa sisääntuonnin ajaksi, jos tilaa on vähän. Putket on vedettävä ilman sinkilöitä makuu-/olohuoneen puoleista sisäseinää vasten. Asennustila Jätä laitteen eteen 800 mm vapaata tilaa. Sivuluukkujen avaamista varten tarvitaan n. 50 mm vapaata tilaa kummallakin puolella. Luukkuja ei kuitenkaan tarvitse avata huollon yhteydessä, vaan kaikki F1155:n huoltotoimenpiteet voidaan suorittaa edestäpäin. Jätä vapaata tilaa lämpöpumpun ja seinän väliin (sekä mahdollisten syöttökaapelien ja putkien) mahdollisten värinöiden siirtymisen välttämiseksi. (50) (50) * Normaaliasennuksessa vaaditaan mm (valittavalla puolella) liitäntävarusteille, esim. tasoastia, venttiilit ja sähkölaitteet. Jäähdytysmoduulin ulosvetäminen Kuljetuksen ja huollon helpottamiseksi lämpöpumppu voidaan jakaa osiin vetämällä jäähdytysmoduuli ulos kaapista. Katso sivulla 61 jakamisohjeet. Asennus Aseta F1155 vakaalle alustalle, joka kestää sen painon, mieluiten betonilattialle tai -jalustalle. Säädä laite vaakasuoraan ja vakaaseen asentoon säätöjaloilla mm F1155:n asennustilassa pitää olla lattiakaivo. Aseta selkäpuoli ulkoseinää vasten melulle herkissä huoneissa meluhaittojen tamiseksi. Ellei tämä ole mahdollista, tulee välttää makuuhuoneiden ja muiden melulle herkkien huoneiden vastaisia seiniä. Sijainnista riippumatta on äänille herkän tilan seinä äänieristettävä. Luku 2 Toimitus ja käsittely 5

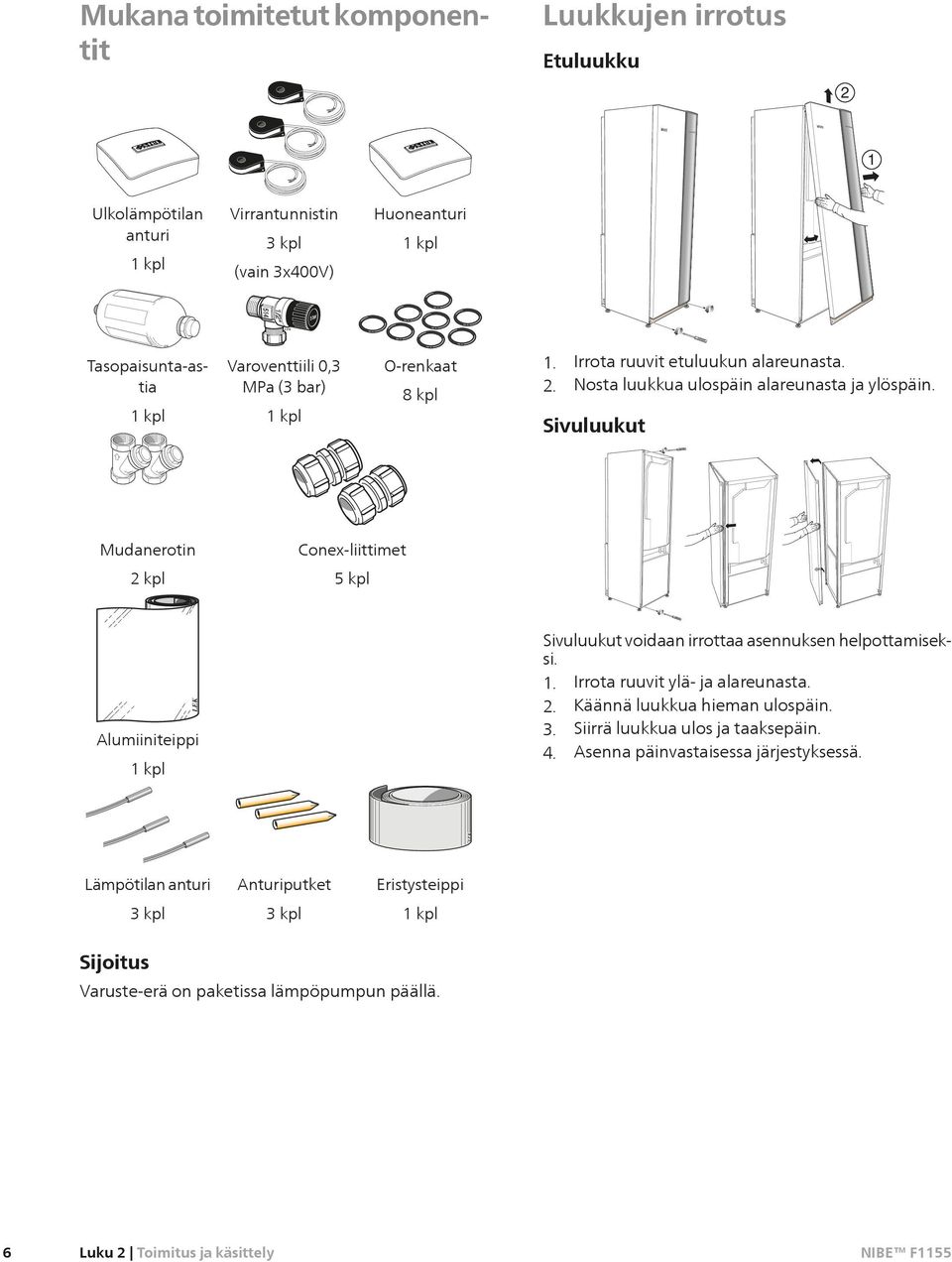

8 LEK LEK LEK Mukana toimitetut komponentit Luukkujen irrotus Etuluukku 2 1 Ulkolämpötilan anturi 1 kpl Virrantunnistin 3 kpl (vain 3x400V) Huoneanturi 1 kpl LEK LEK LEK Tasopaisunta-astia 1 kpl LEK Varoventtiili 0,3 MPa (3 bar) 1 kpl O-renkaat 8 kpl 1. Irrota ruuvit etuluukun alareunasta. 2. Nosta luukkua ulospäin alareunasta ja ylöspäin. Sivuluukut Mudanerotin Conex-liittimet 2 kpl 5 kpl LEK LEK LEK LEK Alumiiniteippi 1 kpl Sivuluukut voidaan irrottaa asennuksen helpottamiseksi. 1. Irrota ruuvit ylä- ja alareunasta. 2. Käännä luukkua hieman ulospäin. 3. Siirrä luukkua ulos ja taaksepäin. 4. Asenna päinvastaisessa järjestyksessä. LEK Lämpötilan anturi 3 kpl Anturiputket 3 kpl Eristysteippi 1 kpl Sijoitus Varuste-erä on paketissa lämpöpumpun. 6 Luku 2 Toimitus ja käsittely

9 3 Lämpöpumpun rakenne Yleistä PF1 XL1 XL6 XL9 XL7 XL2 UB3 Putkiliitännät XL 1 Liitäntä, lämpöjohto meno XL 2 Liitäntä, lämpöjohto paluu XL 6 Liitäntä, lämmönkeruu tulo XL 7 Liitäntä, lämmönkeruu meno XL 9 Liitäntä, lämminvesivaraaja PF3 QN10 BT2 EB1 F1155 AA4 W130 SF1 AA4-XJ4 AA4-XJ3 LVI-komponentit QM 31 Sulkuventtiili, lämmitysvesi meno QM 32 Sulkuventtiili, lämpöjohto paluu QM 33 Sulkuventtiili, lämmönkeruuliuos meno QM 34 Sulkuventtiili, lämmönkeruuliuos paluu QN 10 Vaihtoventtiili, lämmitysjärjestelmä/lämminvesivaraaja UB1 QM34 QM31 Näkymä takaa UB2 QM32 QM33 PF2 Anturi jne. BF 1 Virtausmittari* BT 1 Ulkolämpötila-anturi* BT 2 Lämpötila-anturi, lämpöjohto meno ** Vain lämpöpumput energiamittarilla. * Ei näy kuvassa Sähkökomponentit AA 4 Näyttö AA4-XJ3 USB-liitäntä AA4-XJ4 Huoltoliitäntä (ei toimintoa) EB 1 Sähkövastus SF 1 Katkaisin W130 Verkkokaapeli NIBE Uplink TM Muut PF 1 PF 2 PF 3 UB 1 UB 2 UB 3 Tyyppikilpi Tyyppikilpi, kylmäosa Laitekilpi Kaapeliläpivienti, syöttökaapelil Kaapeliläpivienti Kaapeliläpivienti, takapuoli, anturit Komponenttikaavion merkinnät standardin IEC ja mukaan. Luku 3 Lämpöpumpun rakenne 7

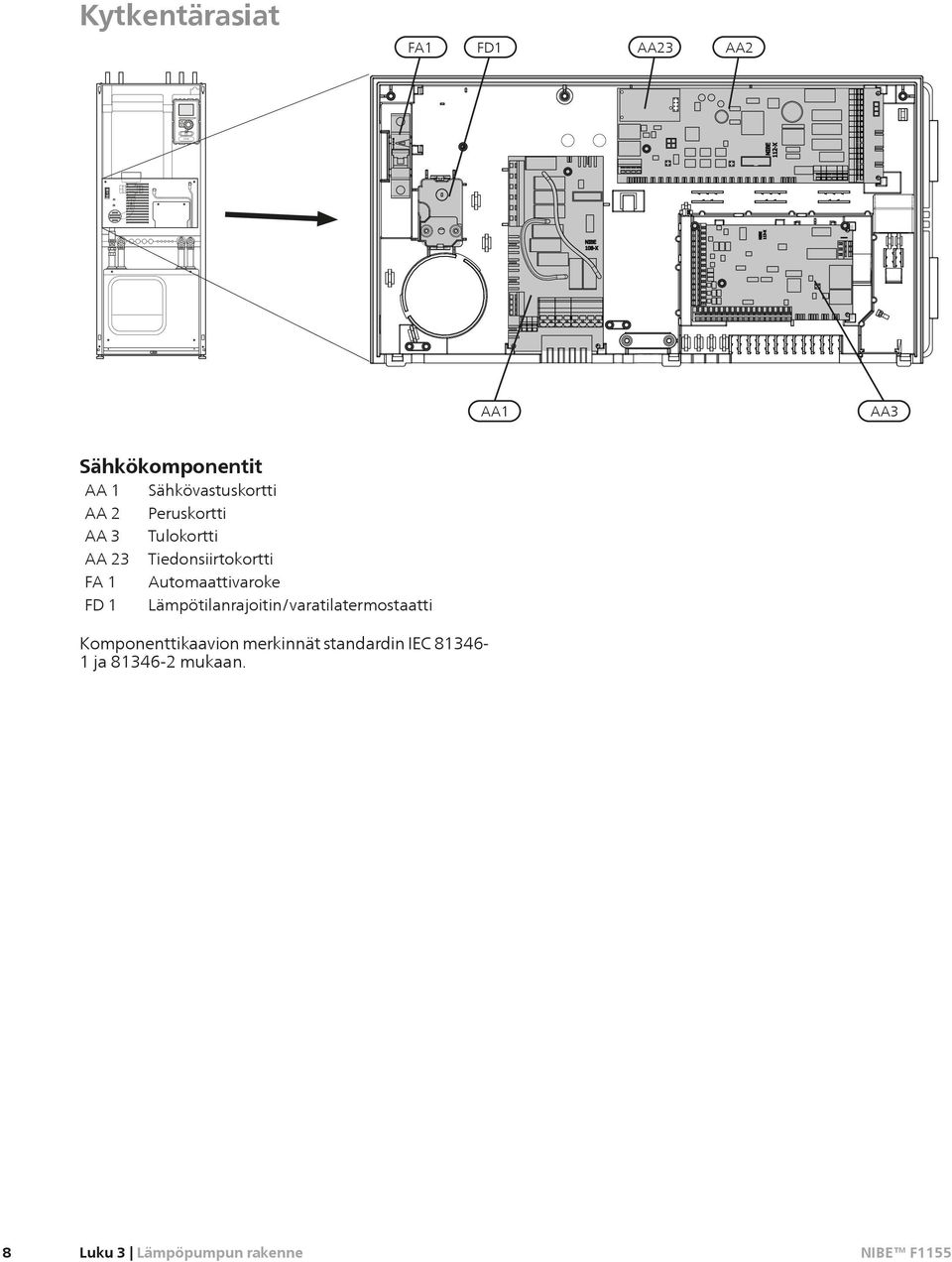

10 F1155 Kytkentärasiat FA1 FD1 AA23 AA2 AA1 AA3 Sähkökomponentit AA 1 Sähkövastuskortti AA 2 Peruskortti AA 3 Tulokortti AA 23 Tiedonsiirtokortti FA 1 Automaattivaroke FD 1 Lämpötilanrajoitin/varatilatermostaatti Komponenttikaavion merkinnät standardin IEC ja mukaan. 8 Luku 3 Lämpöpumpun rakenne

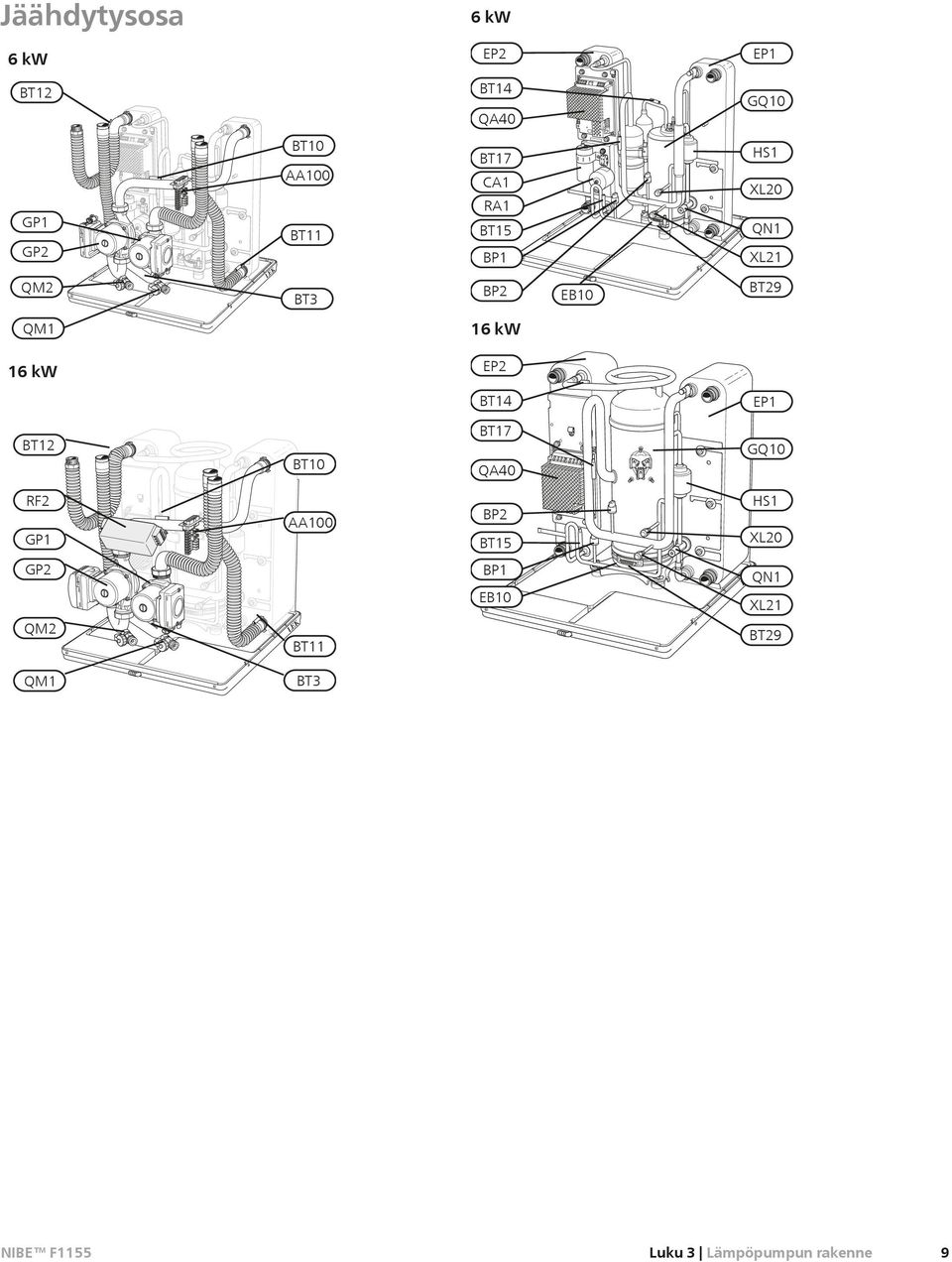

11 Jäähdytysosa 6kW 6kW EP2 EP1 BT12 BT14 QA40 GQ10 GP1 GP2 QM2 LEK BT10 AA100 BT11 BT3 BT17 CA1 RA1 BT15 BP1 BP2 EB10 HS1 XL20 LEK QN1 XL21 BT29 QM1 16 kw 16 kw EP2 BT14 EP1 BT12 BT10 BT17 QA40 GQ10 RF2 GP1 AA100 BP2 BT15 HS1 XL20 GP2 BP1 EB10 LEK QN1 XL21 QM2 LEK BT11 BT29 QM1 BT3 Luku 3 Lämpöpumpun rakenne 9

12 Putkiliitännät XL 20 Huoltoliitäntä, ylipaine XL 21 Huoltoliitäntä, alipaine LVI-komponentit GP 1 Lämpöjohtopumppu GP 2 Lämmönkeruupumppu QM 1 Tyhjennys, lämmitysjärjestelmä QM 2 Tyhjennys, lämmönkeruupuoli Anturi jne. BP 1 Ylipaineensäädin BP 2 Alipaineensäädin BT 3 Lämpötila-anturi, lämpöjohto paluu BT 10 Lämpötilan anturi, lämmönkeruu paluu BT 11 Lämpötilan anturi, lämmönkeruu meno BT 12 Lämpötila-anturi, lauhduttimen menojohto BT 14 Lämpötila-anturi, kuumakaasu BT 15 Lämpötila-anturi, käyttövesi BT 17 Lämpötila-anturi, imukaasu BT 29 Lämpötila-anturi, kompressori Sähkökomponentit AA 100 Liitoskortti CA 1 Kondensaattori EB 10 Kompressorilämmitin QA 40 Invertteri RA 1 Kuristin RF 2 EMC-suodatin Jäähdytyskomponentit EP 1 Höyrystin EP 2 Lauhdutin GQ 10 Kompressori HS 1 Kuivaussuodatin QN 1 Paisuntaventtiili Komponenttikaavion merkinnät standardin IEC ja mukaan. 10 Luku 3 Lämpöpumpun rakenne

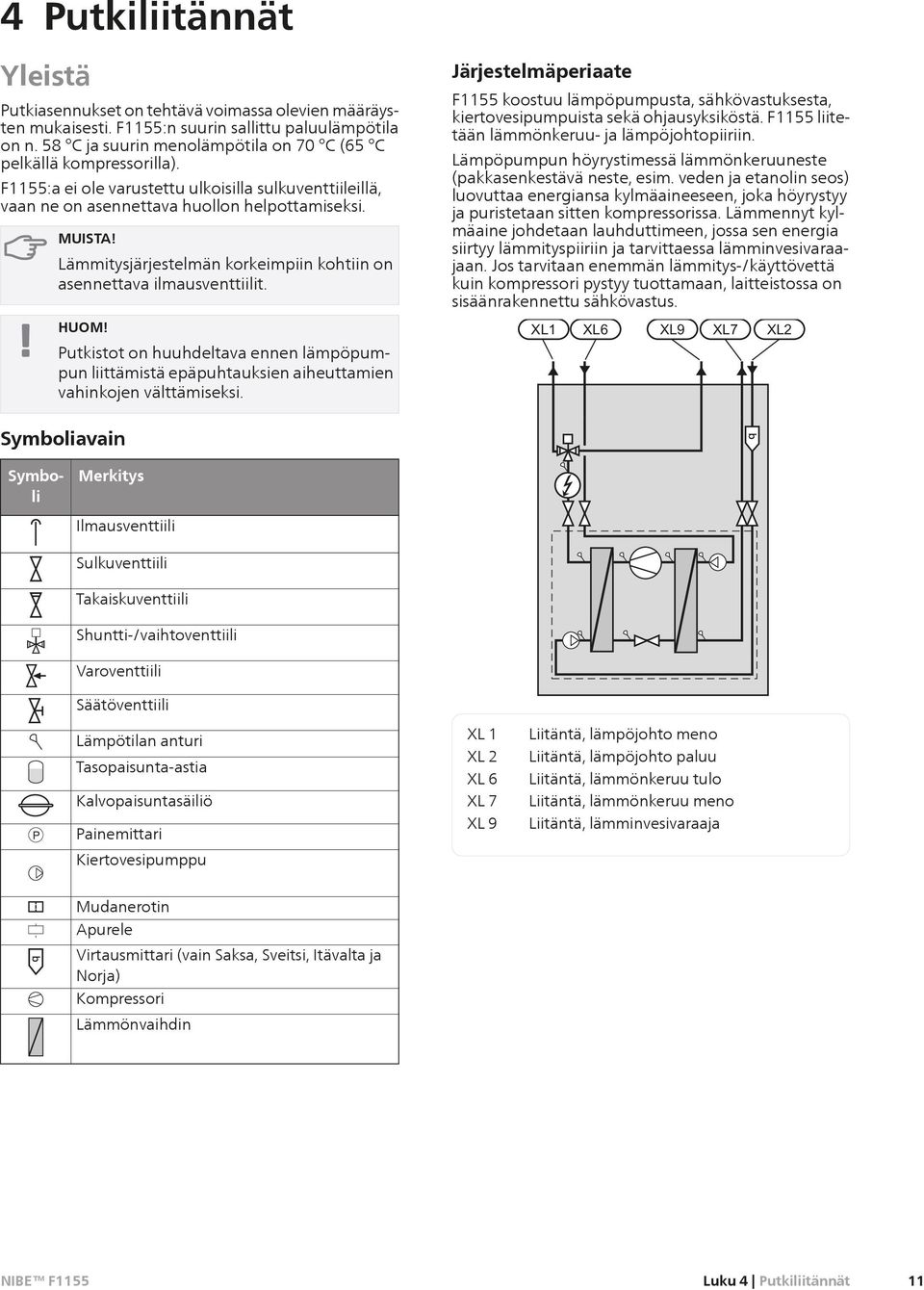

13 4 Putkiliitännät Yleistä Putkiasennukset on tehtävä voimassa olevien määräysten mukaisesti. F1155:n suurin sallittu paluulämpötila on n. 58 C ja suurin menolämpötila on 70 C (65 C pelkällä kompressorilla). F1155:a ei ole varustettu ulkoisilla sulkuventtiileillä, vaan ne on asennettava huollon helpottamiseksi. Lämmitysjärjestelmän korkeimpiin kohtiin on asennettava ilmausventtiilit. Putkistot on huuhdeltava ennen lämpöpumpun liittämistä epäpuhtauksien aiheuttamien vahinkojen välttämiseksi. Järjestelmäperiaate F1155 koostuu lämpöpumpusta, sähkövastuksesta, kiertovesipumpuista sekä ohjausyksiköstä. F1155 liitetään lämmönkeruu- ja lämpöjohtopiiriin. Lämpöpumpun höyrystimessä lämmönkeruuneste (pakkasenkestävä neste, esim. veden ja etanolin seos) luovuttaa energiansa kylmäaineeseen, joka höyrystyy ja puristetaan sitten kompressorissa. Lämmennyt kylmäaine johdetaan lauhduttimeen, jossa sen energia siirtyy lämmityspiiriin ja tarvittaessa lämminvesivaraajaan. Jos tarvitaan enemmän lämmitys-/käyttövettä kuin kompressori pystyy tuottamaan, laitteistossa on sisäänrakennettu sähkövastus. Symboliavain Symboli Merkitys Ilmausventtiili Sulkuventtiili Takaiskuventtiili Shuntti-/vaihtoventtiili Varoventtiili Säätöventtiili Lämpötilan anturi Tasopaisunta-astia XL 1 XL 2 XL 6 Liitäntä, lämpöjohto meno Liitäntä, lämpöjohto paluu Liitäntä, lämmönkeruu tulo Kalvopaisuntasäiliö XL 7 Liitäntä, lämmönkeruu meno P Painemittari XL 9 Liitäntä, lämminvesivaraaja Kiertovesipumppu Mudanerotin Apurele Virtausmittari (vain Saksa, Sveitsi, Itävalta ja Norja) Kompressori Lämmönvaihdin Luku 4 Putkiliitännät 11

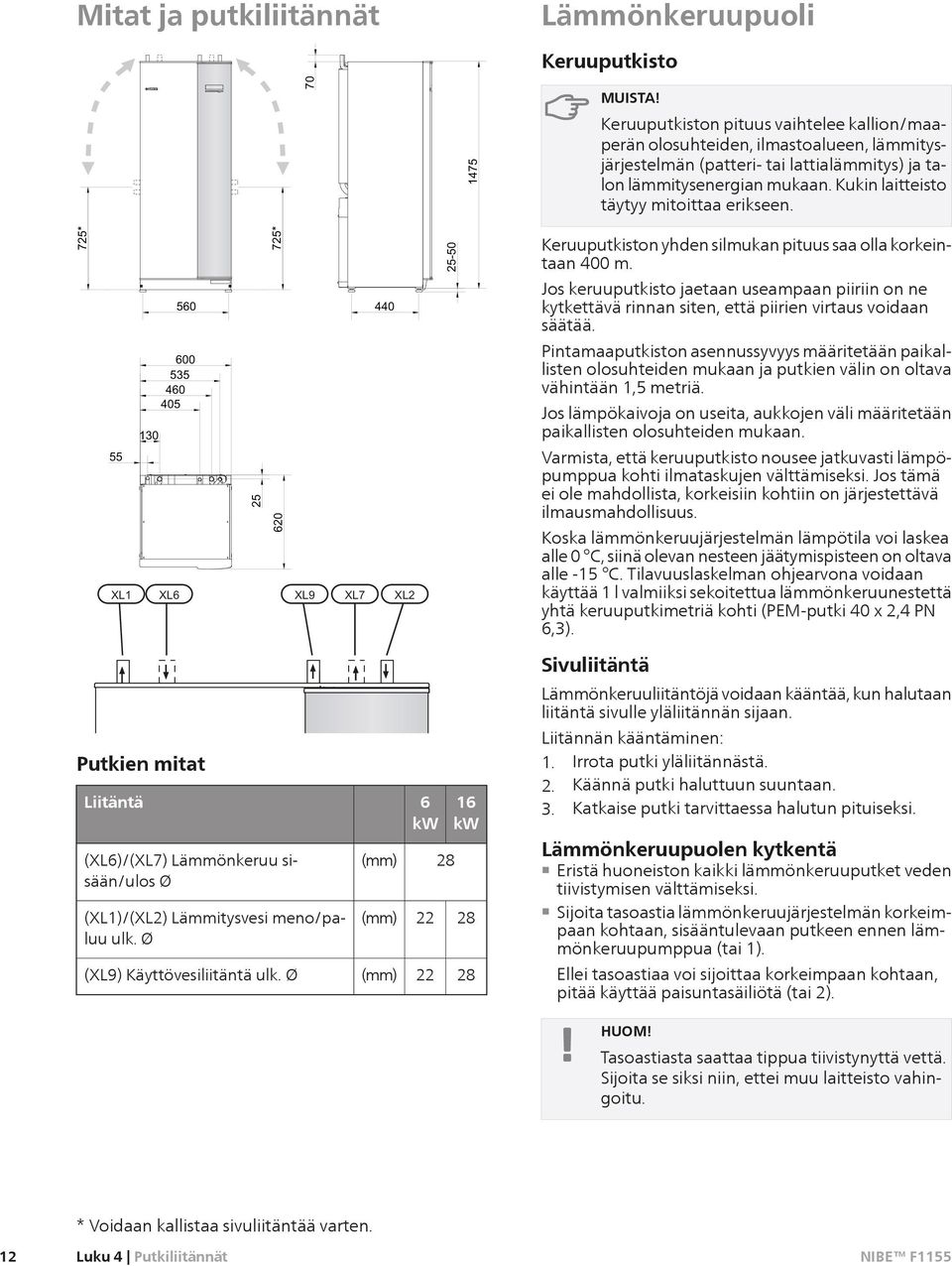

14 Mitat ja putkiliitännät Lämmönkeruupuoli Keruuputkisto Keruuputkiston pituus vaihtelee kallion/maaperän olosuhteiden, ilmastoalueen, lämmitysjärjestelmän (patteri- tai lattialämmitys) ja talon lämmitysenergian mukaan. Kukin laitteisto täytyy mitoittaa erikseen. 725* * 620 Putkien mitat Liitäntä (XL6)/(XL7) Lämmönkeruu sisään/ulos Ø (XL1)/(XL2) Lämmitysvesi meno/paluu ulk. Ø (XL9) Käyttövesiliitäntä ulk. Ø 440 (mm) (mm) (mm) 6 kw kw Keruuputkiston yhden silmukan pituus saa olla korkeintaan 400 m. Jos keruuputkisto jaetaan useampaan piiriin on ne kytkettävä rinnan siten, että piirien virtaus voidaan säätää. Pintamaaputkiston asennussyvyys määritetään paikallisten olosuhteiden mukaan ja putkien välin on oltava vähintään 1,5 metriä. Jos lämpökaivoja on useita, aukkojen väli määritetään paikallisten olosuhteiden mukaan. Varmista, että keruuputkisto nousee jatkuvasti lämpöpumppua kohti ilmataskujen välttämiseksi. Jos tämä ei ole mahdollista, korkeisiin kohtiin on järjestettävä ilmausmahdollisuus. Koska lämmönkeruujärjestelmän lämpötila voi laskea alle 0 C, siinä olevan nesteen jäätymispisteen on oltava alle -15 C. Tilavuuslaskelman ohjearvona voidaan käyttää 1 l valmiiksi sekoitettua lämmönkeruunestettä yhtä keruuputkimetriä kohti (PEM-putki 40 x 2,4 PN 6,3). Sivuliitäntä Lämmönkeruuliitäntöjä voidaan kääntää, kun halutaan liitäntä sivulle yläliitännän sijaan. Liitännän kääntäminen: 1. Irrota putki yläliitännästä. 2. Käännä putki haluttuun suuntaan. 3. Katkaise putki tarvittaessa halutun pituiseksi. Lämmönkeruupuolen kytkentä Eristä huoneiston kaikki lämmönkeruuputket veden tiivistymisen välttämiseksi. Sijoita tasoastia lämmönkeruujärjestelmän korkeimpaan kohtaan, sisääntulevaan putkeen ennen lämmönkeruupumppua (tai 1). Ellei tasoastiaa voi sijoittaa korkeimpaan kohtaan, pitää käyttää paisuntasäiliötä (tai 2). Tasoastiasta saattaa tippua tiivistynyttä vettä. Sijoita se siksi niin, ettei muu laitteisto vahingoitu. 12 * Voidaan kallistaa sivuliitäntää varten. Luku 4 Putkiliitännät

15 Tasoastiaan on merkittävä käytetyn jäätymisenestoaineen nimi. Asenna mukana toimitettu varoventtiili tasoastian alle kuvan mukaan. Varoventtiilin jätevesiputki tulee vetää laskevana koko pituudeltaan vesitaskujen välttämiseksi, eikä se saa päästä jäätymään. Asenna sulkuventtiilit mahdollisimman lähelle lämpöpumppua. Asenna mukana oleva, epäpuhtauksilta suojaava erotin tuloputkeen. Avoimeen pohjavesijärjestelmään liitettäessä höyrystimen likaantumis- ja jäätymisvaaran vuoksi väliin on asennettava pakkassuojattu piiri. Tämä vaatii ylimääräisen lämmönvaihtimen. T P Lämminvesivaraaja Lämpöjohtopuoli Lämmitysjärjestelmän kytkeminen Lämmitysjärjestelmä, joka säätelee sisälämpötilaa F1155:n ohjausjärjestelmän ja esim. pattereiden, lattialämmityksen/jäähdytyksen, puhallinkonvektoreiden jne. avulla. Asenna vaadittavat suojalaitteet, sulkuventtiilit (asennetaan mahdollisimman lähelle lämpöpumppua) sekä suodatin. Varoventtiilin avautumispaineen on oltava maks. 0,25 MPa (2,5 bar) ja se asennetaan lämmitysjärjestelmän paluuputkeen kuvan mukaisesti. Varoventtiilin tovesiputki tulee vetää laskevana koko pituudeltaan vesitaskujen välttämiseksi, eikä se saa päästä jäätymään. Liitäntä termostaateilla varustettuun järjestelmään edellyttää, että kaikkiin pattereihin (silmukoihin) asennetaan ohitusventtiili tai että tetaan muutama termostaatti tarpeeksi tehokkaan virtauksen takaamiseksi. Lämminvesivaraajan kytkentä Jos F1155:aa ei ole liitetty lämminvesivaraajaan tai jos se käyttää kiinteää lauhdutusta, lämminvesivaraajan liitäntä (XL9) tulpataan. Mahdollinen lämminvesivaraaja on varustettava tarvittavilla venttiileillä. Järjestelmässä pitää olla sekoitusventtiili, jos asetuksia muutetaan niin, että lämpötila voi ylittää 60 C. Käyttövesiasetukset tehdään valikossa Varoventtiilin avautumispaineen on oltava maks. 1,0 MPa (10,0 bar) ja se asennetaan tulevaan vesijohtoon kuvan mukaisesti. Varoventtiilin tovesiputken tulee laskea koko pituudeltaan vesitaskujen välttämiseksi, eikä sitä saa päästää jäätymään. Käyttövesituotanto aktivoidaan aloitusoppaassa tai valikossa 5.2. Luku 4 Putkiliitännät 13

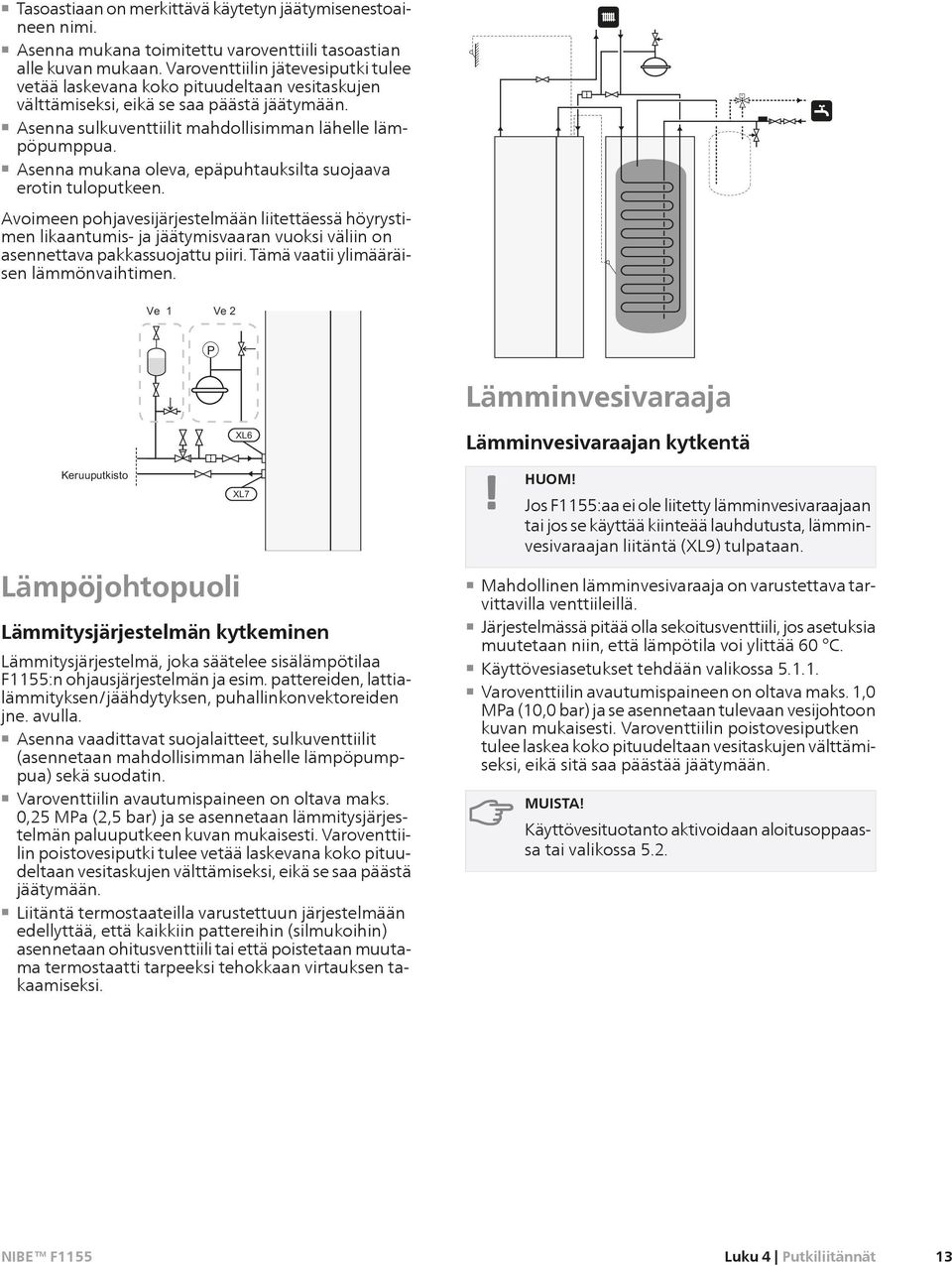

16 Kiinteä lauhdutus Jos F1155 lämmittää lämminvesivaraajaa kiinteällä lauhdutuksella, ulkoinen menolämpötilan anturi (BT25) pitää kytkeä, katso sivu20. Lisäksi tulee tehdä seuraavat valikkoasetukset. Valikko pienin menolämpötila suurin menojohdon lämpötila käyttötila lämpöjohtopumppu käyttötila Liitäntävaihtoehdot Valikkoasetukset (paikalliset vaihtelut saattavat olla tarpeen) Haluttu lämpötila säiliössä. Haluttu lämpötila säiliössä. ajoittainen käsinohjaus F1155 voidaan asentaa monella eri tavalla, joista alla annetaan muutama esimerkki. Lisätietoja vaihtoehdosta osoitteessa sekä käytettävän lisävarusteen asennusohjeessa. Katso sivulta 67 luettelo lisävarusteista, joita voi käyttää F1155:n yhteydessä. Varaajasäiliö Jos lämmitysjärjestelmän nestetilavuus on liian pieni lämpöpumpun tehoon nähden, patterijärjestelmää voidaan täydentää puskurivaraajalla, esim. NIBE UKV. UKV Pohjavesijärjestelmä Välilämmönvaihdinta käytetään lämpöpumpun lämmönvaihtimen suojaamiseksi lialta. Vesi päästetään suotokaivoon tai porakaivoon. Katso sivulla 26 lisätietoa pohjavesipumpun liittämisestä. Tätä liitäntävaihtoehtoa käytettäessä "pienin keruu ulos" valikossa "keruuhälytysasetukset" täytyy muuttaa sopivaan arvoon lämmönsiirtimen jäätymisen estämiseksi. Ilmanvaihdon lämmöntalteenotto Laitteistoa voidaan täydentää toilmamoduulilla FLM, jonka avulla voidaan ottaa talteen toilman lämpöenergiaa. Tiivistymisen välttämiseksi putket ja muut kylmät pinnat on eristettävä diffuusiotiiviillä materiaalilla. Lämmönkeruujärjestelmä on varustettava paisuntasäiliöllä (CM3). Se asennetaan mahdollisen tasoastian (CM2) tilalle. Avluft Ø 160 Frånluft Ø 160 T P 14 Luku 4 Putkiliitännät

17 T Ilmaiskylmä Laitteistoa voidaan täydentää esimerkiksi puhallinkonvektorilla, jonka avulla voidaan käyttää hyväksi ilmaiskylmää (PCS 44). Tiivistymisen välttämiseksi putket ja muut kylmät pinnat on eristettävä diffuusiotiiviillä materiaalilla. Kun jäähdytystä tarvitaan paljon, puhallinkonvektorissa tulee olla tippakouru ja vedentoliitäntä. Lämmönkeruujärjestelmä on varustettava paisuntasäiliöllä (CM3). Se asennetaan mahdollisen tasoastian (CM2) tilalle. Kaksi tai useampia lämmitysjärjestelmiä Kun rakennuksessa on eri lämpötiloja käyttäviä lämmitysjärjestelmiä, voidaan käyttää seuraavia kytkentöjä. Shunttiventtiili säätää esim. lattialämmitysjärjestelmään menevän veden lämpötilaa. Tähän vaihtoehtoon tarvitaan lisävaruste ECS 40/ECS 41. Fläktkonvektor P T Lattialämmitysjärjestelmä Ulkoinen kiertovesipumppu mitoitetaan lattialämmitysjärjestelmän tarpeita vastaavaksi. Lämmityksen varmistamiseksi käyttövesituotannon yhteydessä lämmitysjärjestelmä voidaan täydentää NIBE UKV-varaajalla, esim. kun käytetään vesipatteria FTX-ilmanvaihdossa. UKV Allas Altaan lämmitystä ohjaa allasanturi. Kun altaan lämpötila on alhainen, vaihtoventtiili vaihtaa suuntaa ja ohjaa lämmitysveden altaan lämmönvaihtimeen. Tähän kytkentään tarvitaan lisävaruste POOL 40. Pool T Luku 4 Putkiliitännät 15

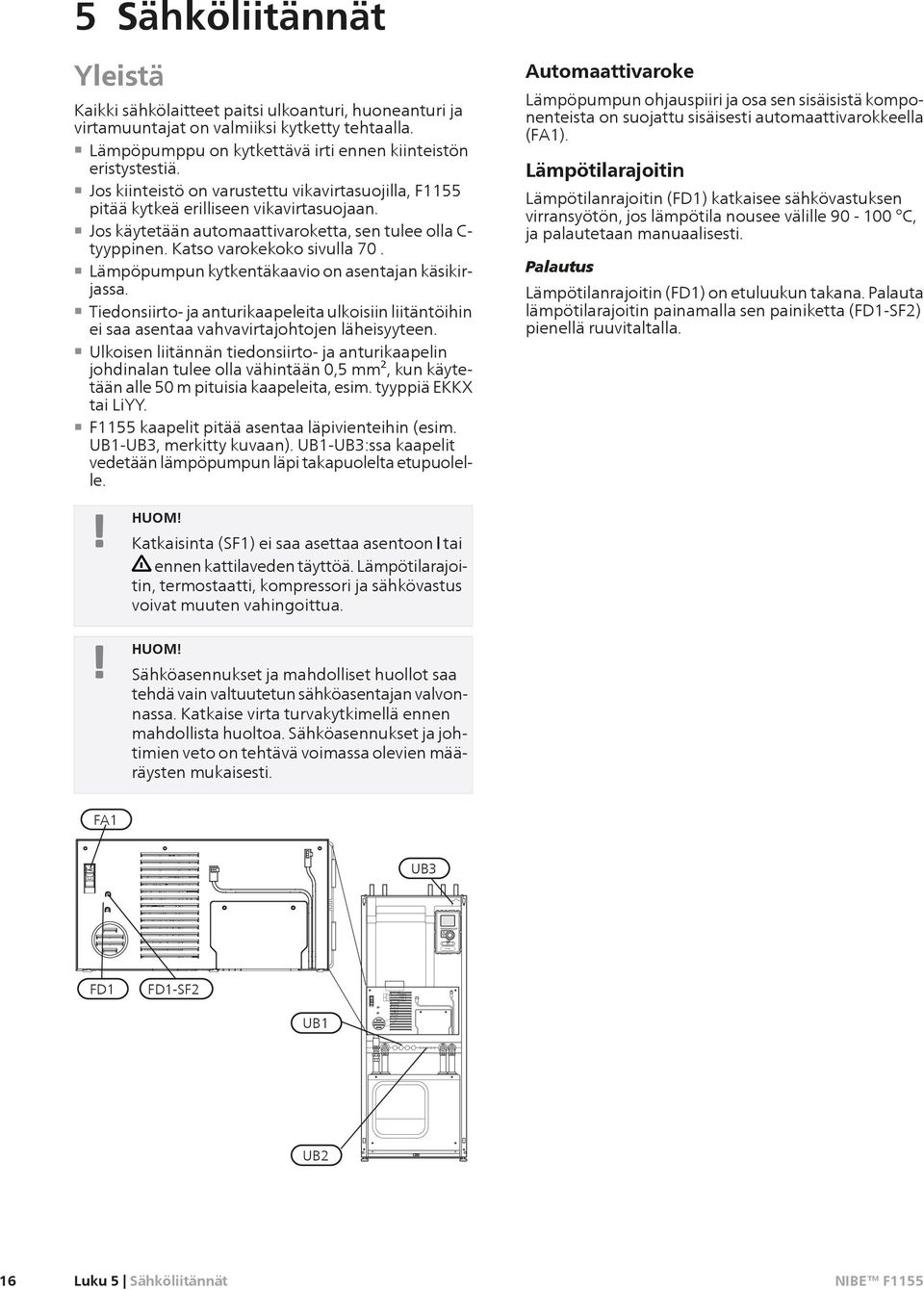

18 F Sähköliitännät Yleistä Kaikki sähkölaitteet paitsi ulkoanturi, huoneanturi ja virtamuuntajat on valmiiksi kytketty tehtaalla. Lämpöpumppu on kytkettävä irti ennen kiinteistön eristystestiä. Jos kiinteistö on varustettu vikavirtasuojilla, F1155 pitää kytkeä erilliseen vikavirtasuojaan. Jos käytetään automaattivaroketta, sen tulee olla C- tyyppinen. Katso varokekoko sivulla 70. Lämpöpumpun kytkentäkaavio on asentajan käsikirjassa. Tiedonsiirto- ja anturikaapeleita ulkoisiin liitäntöihin ei saa asentaa vahvavirtajohtojen läheisyyteen. Ulkoisen liitännän tiedonsiirto- ja anturikaapelin johdinalan tulee olla vähintään 0,5 mm², kun käytetään alle 50 m pituisia kaapeleita, esim. tyyppiä EKKX tai LiYY. F1155 kaapelit pitää asentaa läpivienteihin (esim. UB1-UB3, merkitty kuvaan). UB1-UB3:ssa kaapelit vedetään lämpöpumpun läpi takapuolelta etupuolelle. Automaattivaroke Lämpöpumpun ohjauspiiri ja osa sen sisäisistä komponenteista on suojattu sisäisesti automaattivarokkeella (FA1). Lämpötilarajoitin Lämpötilanrajoitin (FD1) katkaisee sähkövastuksen virransyötön, jos lämpötila nousee välille C, ja palautetaan manuaalisesti. Palautus Lämpötilanrajoitin (FD1) on etuluukun takana. Palauta lämpötilarajoitin painamalla sen painiketta (FD1-SF2) pienellä ruuvitaltalla. Katkaisinta (SF1) ei saa asettaa asentoon tai ennen kattilaveden täyttöä. Lämpötilarajoitin, termostaatti, kompressori ja sähkövastus voivat muuten vahingoittua. Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa. Katkaise virta turvakytkimellä ennen mahdollista huoltoa. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. FA1 UB3 FD1 FD1-SF2 UB1 UB2 16 Luku 5 Sähköliitännät

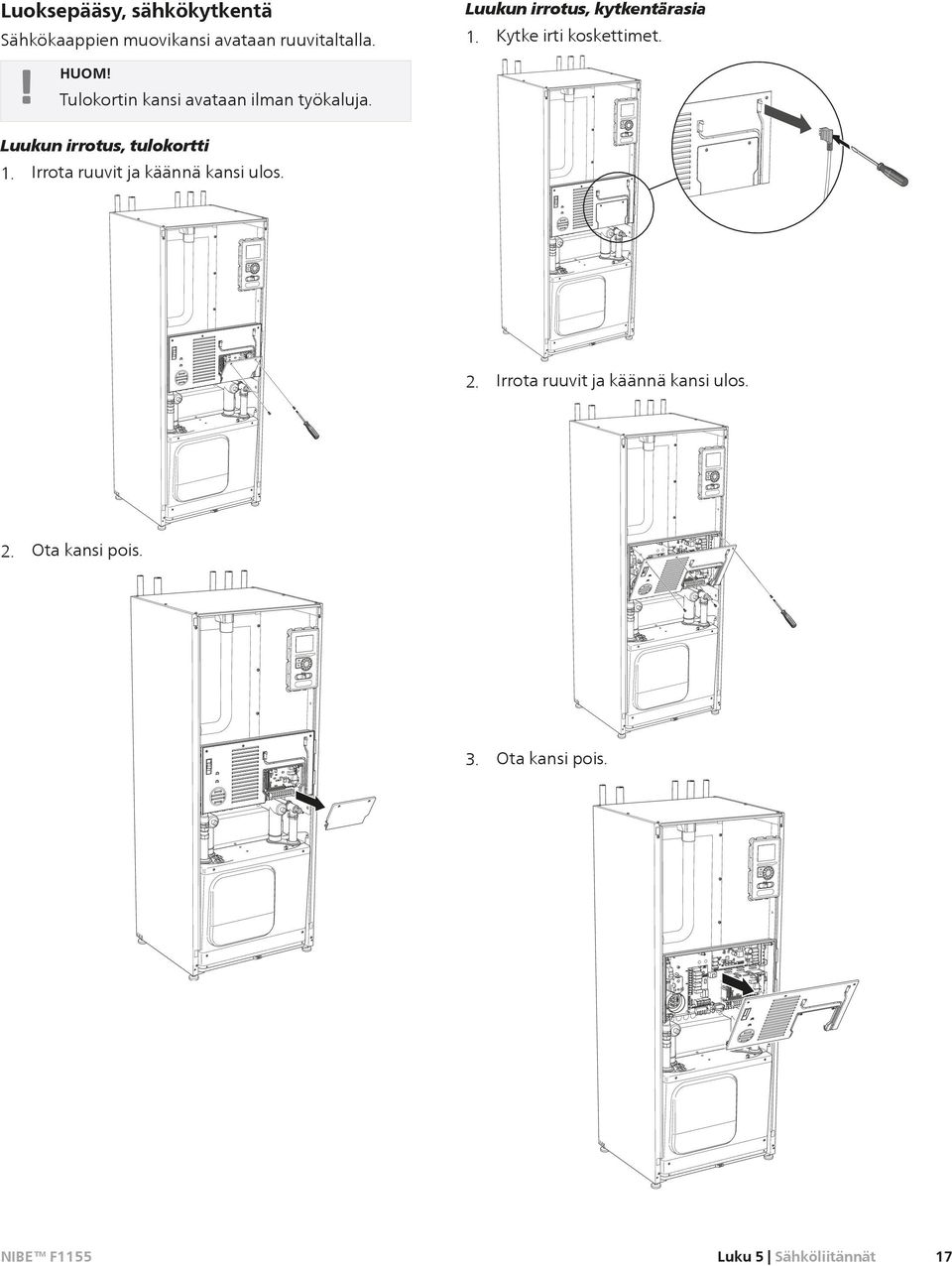

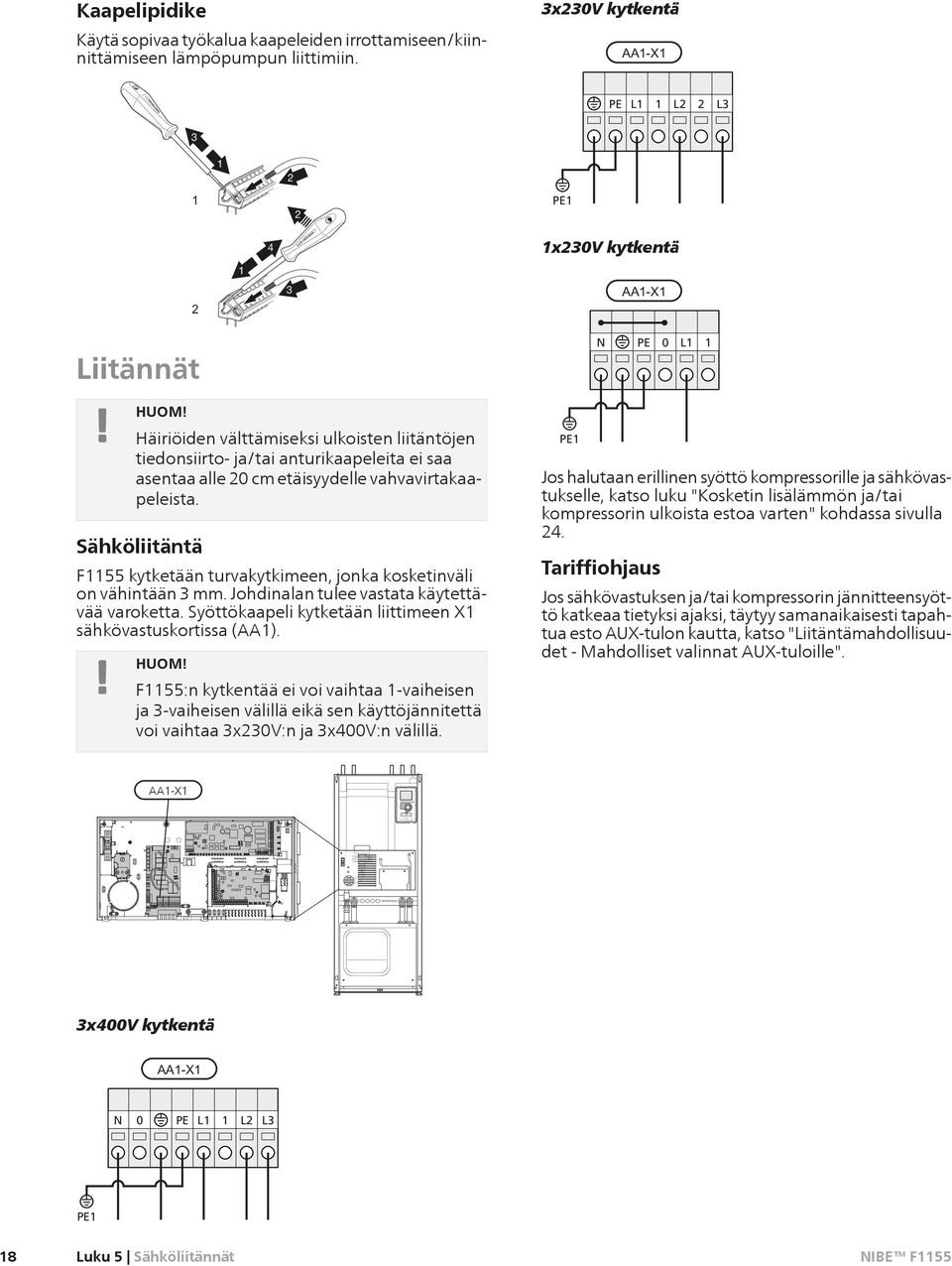

19 LEK LEK LEK Luoksepääsy, sähkökytkentä Sähkökaappien muovikansi avataan ruuvitaltalla. Luukun irrotus, kytkentärasia 1. Kytke irti koskettimet. Tulokortin kansi avataan ilman työkaluja. Luukun irrotus, tulokortti 1. Irrota ruuvit ja käännä kansi ulos. 2. Irrota ruuvit ja käännä kansi ulos. 2. Ota kansi. 3. Ota kansi. LEK LEK Luku 5 Sähköliitännät 17

20 F1155 Kaapelipidike Käytä sopivaa työkalua kaapeleiden irrottamiseen/kiinnittämiseen lämpöpumpun liittimiin. 3x230V kytkentä PE L1 1 L2 2 L PE1 4 LEK 1x230V kytkentä 1 3 Liitännät N PE 0 L1 1 Häiriöiden välttämiseksi ulkoisten liitäntöjen tiedonsiirto- ja/tai anturikaapeleita ei saa asentaa alle 20 cm etäisyydelle vahvavirtakaapeleista. Sähköliitäntä F1155 kytketään turvakytkimeen, jonka kosketinväli on vähintään 3 mm. Johdinalan tulee vastata käytettävää varoketta. Syöttökaapeli kytketään liittimeen X1 sähkövastuskortissa (AA1). F1155:n kytkentää ei voi vaihtaa 1-vaiheisen ja 3-vaiheisen välillä eikä sen käyttöjännitettä voi vaihtaa 3x230V:n ja 3x400V:n välillä. PE1 Jos halutaan erillinen syöttö kompressorille ja sähkövastukselle, katso luku "Kosketin lisälämmön ja/tai kompressorin ulkoista estoa varten" kohdassa sivulla 24. Tariffiohjaus Jos sähkövastuksen ja/tai kompressorin jännitteensyöttö katkeaa tietyksi ajaksi, täytyy samanaikaisesti tapahtua esto AUX-tulon kautta, katso "Liitäntämahdollisuudet - Mahdolliset valinnat AUX-tuloille". AA1-X1 3x400V kytkentä N 0 PE L1 1 L2 L3 PE1 18 Luku 5 Sähköliitännät

21 F1155 F1155 Ohjausjärjestelmän ulkoisen ohjausjännitteen kytkentä Koskee vain 3x400V kytkentää. Merkitse sähkökaappiin varoitus ulkoisesta jännitteestä. Jos F1155:n ohjausjärjestelmän ulkoinen ohjausjännite kytketään sähkövastuskorttiin (AA1), liittimen AA1:X2 pistoke pitää siirtää liittimeen AA1:X9 (kuvan mukaan). Jos ohjausjärjestelmän ulkoinen ohjausjännite kytketään vikavirtasuojakytkimen kautta, irrota sininen johdin liittimestä X7:24 sähkövastuskortissa (AA1) ja yhdistä se ohjausnollaan mukana toimitetulla johtoliittimellä. Kytke sininen johdin (johdinala väh. 0,75 mm 2 ) johtoliittimen ja sähkövastuskortin liittimen X11:N välille (kuvan mukaan). Ohjausjännite (1x230V ~ 50Hz) kytketään liittimeen AA1:X11 (kuvan mukaan). ON Ulkolämpötilan anturi Ulkolämpötila-anturi (BT1) on sijoitettava varjoisaan paikkaan talon pohjois- tai luoteispuolelle, jottei esim. aamuaurinko vaikuta siihen. Anturi kytketään liittimiin X6:1 ja X6:2 tulokortissa (AA3). Käytä 2-napaista kaapelia, jonka poikkipinta-ala on vähintään 0,5 mm². Mahdollinen kaapeliputki on tiivistettävä, jotta kosteutta ei tiivisty ulkoanturin koteloon. AA3-X6 F1245 Externt Lämpötilan anturi, käyttöveden tuotanto Käyttöveden lämpötila-anturi (BT6) asennetaan lämminvesivaraajan anturiputkeen. Anturi kytketään liittimiin X6:7 ja X6:8 tulokortissa (AA3). Käytä 2-napaista kaapelia, jonka poikkipinta-ala on vähintään 0,5 mm². Käyttövesituotanto aktivoidaan valikossa 5.2 tai aloitusoppaassa F1245 N 0 PE L1 1 L2 L3 AA3-X6 L PE N * Vain erillisellä vikavirtasuojakytkimellä. Lämpötilan anturi, käyttövesi huippu Yläosan lämpötilan anturi (BT7) voidaan kytkeä F1155:n tuloihin säiliön yläosan veden lämpötilan näyttöä varten. Katso anturin kytkentäohjeet sivulta 24. Luku 5 Sähköliitännät 19

22 F1155 F1155 F1155 Lämpötila-anturi, ulkoinen menojohto Jos ulkoisen menojohdon lämpötila-anturia (BT25) pitää käyttää, se kytketään liittimiin X6:5 ja X6:6 tulokortissa (AA3). Käytä 2-napaista kaapelia, jonka poikkipinta-ala on vähintään 0,5 mm². Talon lämpötilan muuttuminen kestää aikansa. Esimerkiksi lattialämmityksen yhteydessä lyhyt aikajakso ei aiheuta merkittävää huonelämpötilan muutosta Asetukset F1145 AA3-X6 Huoneanturi F1155:n mukana toimitetaan huoneanturi (BT50). Huoneanturilla on kolme toimintoa: 1. Näytä todellinen huonelämpötila F1155:n näytössä. 2. Tarjoaa mahdollisuuden muuttaa huoneenlämpötilaa, C. 3. Mahdollistaa huonelämpötilan parantamisen/vakauttamisen. Asenna anturi neutraaliin paikkaan, jonka lämpötila halutaan tietää. Sopiva paikka on esim. vapaa käytävän seinä n. 1,5 m korkeudella lattiasta. On tärkeää, että anturi voi mitata huonelämpötilan oikein, eikä sitä sijoiteta esim. syvennykseen, hyllyjen väliin, verhon taakse, lämmönlähteen yläpuolelle tai läheisyyteen, ulko-ovesta tulevaan vetoon tai suoraan auringonpaisteeseen. Myös suljetut patteritermostaatit voivat aiheuttaa ongelmia. Lämpöpumppu toimii ilman antureita, mutta jos halutaan lukea talon sisälämpötila F1155:n näytössä, anturi pitää asentaa. Huoneanturi kytketään liittimiin X6:3 ja X6:4 tulokortissa (AA3). Jos anturia käytetään huonelämpötilan muuttamiseen ( C) ja/tai huonelämpötilan parantamiseen/vakauttamiseen, anturi pitää aktivoida valikossa Jos huoneanturia käytetään huoneessa, jossa on lattialämmitys, siinä tulee olla vain näyttötoiminto, ei huonelämpötilan ohjausta. FD1-BT30 AA1-X7 AA1-X3 Sähkövastus -enimmäisteho F x230V 3x230V 3x400V F x400V Maks. 4,5 kw 4,5 kw 6,5 kw Vaihdettavissa Maks. (tehdasasetus ) 7kW AA1-SF2 Kytkentäportaiden lukumäärä kW Maksimitehon asettaminen Kytkentäportaiden lukumäärä 7 porrasta (4 jos sähkövastus on kytketty maks. 9 kw teholle) Sähkövastuksen enimmäisteho asetetaan valikossa Taulukossa näkyy sähkövastuksen kokonaisvaihevirta. Enimmäistehon vaihtaminen F1245 Tämä vaihtokytkentä koskee vain 3x400V F :lle AA3-X6 RG05 Jos tarvitaan enemmän tehoa kuin toimitettaessa kytketty sähkövastuksen maksimiteho (7 kw), lämpöpumppu voidaan kytkeä enintään 9 kw teholle. Siirrä valkoinen kaapeli liittimestä X7:23 liittimeen X3:13 (liittimen sinetti pitää murtaa) sähkövastuskortissa (AA1). 20 Luku 5 Sähköliitännät

23 3x400V (maksimiteho, toimitusasetus 7 kw F :lle) Suurin sähkövastusteho (kw) Suurin vaihevirta L1 (A) 8,7 8,7 8,7 Suurin vaihevirta L2 (A) 8,7 8,7 8,7 8,7 8,7 8,7 Suurin vaihevirta L3 (A) 4,3 4,3 8,7 4,3 8,7 13,0 3x400V (maksimiteho, kytketty 9 kw F :lle) Suurin sähkövastusteho (kw) x400V F Suurin sähkövastusteho (kw) 0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 Suurin vaihevirta L1 (A) 8,7 8,7 Suurin vaihevirta L1 (A) 2,2 2,2 2,2 2,2 7,5 9,7 7,5 9,7 7,5 9,7 Suurin vaihevirta L2 (A) 8,7 8,7 8,7 16,2 Suurin vaihevirta L2 (A) 4,3 4,3 4,3 4,3 4,3 4,3 4,3 4,3 Suurin vaihevirta L3 (A) 8,7 8,7 16,2 Suurin vaihevirta L3 (A) 8,7 8,7 8,7 8,7 7,5 7,5 16,2 16,2 16,2 16,2 3x230V F1155-6:lle Suurin sähkövastusteho (kw) 0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 Suurin vaihevirta L1 (A) 8,7 8,7 8,7 8,7 1x230V F1155-6:lle Suurin sähkövastusteho (kw) 0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 Suurin vaihevirta L2 (A) 2,2 4,3 6,5 8,6 10,8 4,3 6,5 8,6 10,8 Suurin vaihevirta L3 (A) 2,2 4,3 6,5 8,6 10,8 11,5 13,2 15,0 16,9 Suurin vaihevirta L1 (A) 2,2 4,3 6,5 8,6 10,8 13,0 15,2 17,3 19,5 Jos virtamuuntajia on kytketty, lämpöpumppu valvoo vaihevirtoja ja kytkee sähköportaan automaattisesti vähiten kuormitettuun vaiheeseen. Varatila Kun lämpöpumppu asetetaan varatilaan (SF1 asetetaan asentoon ), vain tärkeimmät toiminnot ovat toiminnassa. Kompressori on pysäytetty ja sähkövastus lämmittää lämmitysveden. Käyttövettä ei tuoteta. Valvontakytkintä ei ole kytketty. Katkaisinta (SF1) ei saa asettaa asentoon " " tai ennen kuin F1155 on täytetty vedellä. Lämpötilarajoitin, termostaatti, kompressori ja sähkövastus voivat muuten vahingoittua. Teho varatilassa Sähkövastuksen teho varatilassa asetetaan sähkövastuskortissa (AA1) olevalla dip-kytkimellä (S2) alla olevan taulukon mukaan. Tehdasasetus on 3,5 kw F1155-6:lle ja 6 kw F :lle. Luku 5 Sähköliitännät 21

24 3x400V (maksimiteho, toimitusasetus 7 kw F :lle) kw x400V (maksimiteho, kytketty 9 kw F :lle) kw x400V F1155-6:lle kw 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6, x230V F1155-6:lle kw 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4, x230V F1155-6:lle kw 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4, x230V ja 3x400V F1155-6:lle sekä 3x400V F :lle ON Kuvassa dip-kytkin (AA1-SF2) tehdasasetuksessa, eli 3,5 kw F1155-6:lle ja 6 kw F :lle. 3x230VF1155-6:lle ON Vain 3x230V, kuvassa on dip-kytkin (AA1-SF2) tehdasasetuksessa, eli 3,5 kw F1155-6:lle. 22 Luku 5 Sähköliitännät

25 F1155 Varatilatermostaatti Varatilan menojohdon lämpötila asetetaan termostaatilla (FD1-BT30). Sen arvoksi voi asettaa joko 35 (esiasetus, esim. lattialämmitys) tai 45 C (esim.patterit). LEK Liitäntämahdollisuudet Valvontakytkin Kun kiinteistössä on lisäsähköä käytettäessä monta sähkönkuluttajaa kytkeytyneenä, on olemassa vaara, että kiinteistön päävarokkeet laukeavat. Lämpöpumppu on varustettu sisäänrakennetulla valvontakytkimellä, joka ohjaa sähkövastuksen tehoportaita jakamalla kulutuksen eri vaiheille tai kytkemällä ne, jos jokin vaihe ylikuormittuu. Jos ylikuormitus ei tu, vaikka sähkövastus on kytketty päältä, kompressori pysäytetään. Vastukset kytketään päälle, kun muu virrankulutus laskee. Virtamuuntajan kytkentä Virran mittausta varten on asennettava virtatunnistin kuhunkin kiinteistön sähkökeskukseen tulevaan vaihejohtoon. Tämä on suositeltavaa tehdä sähkökeskuksessa. Kytke virrantunnistin moninapaiseen kaapeliin sähkökeskuksen vieressä olevassa kotelossa. Käytä kotelon ja lämpöpumpun välillä moninapaista kaapelia, jonka johdinala on vähintään 0,5 mm². Kytke kaapeli tulokortin (AA3) liittimeen X4:1-4, jossa X4:1 on yhteinen liitin kolmelle virtamuuntajalle. Kiinteistön päävarokkeen koko asetetaan valikossa Sähkönsyöttö Inkommande el PEN L1 L 2 L 3 Sähkökeskus Elcentral Lämpöpumppu Värmepump -T1 -T2 -T AA3-X4 AA3-X4 Luku 5 Sähköliitännät 23

26 F1145 F1155 NIBE Uplink Kytke verkkokaapeli (suora, Cat.5e UTP) RJ45-liittimellä lämpöpumpun takapuolella olevaan RJ45-liittimeen. Ulkoiset liitäntämahdollisuudet Tulokortissa (AA3) on F1155 ohjelmallisesti ohjatut tulot ja lähdöt ulkoisen kosketintoiminnon tai anturien kytkentään. Tämä tarkoittaa, että kun ulkoinen kosketintoiminto tai anturi kytketään johonkin kuudesta erikoisliittimestä, oikea toiminto pitää valita F1155:n ohjelmistossa. Jos ulkoinen kosketintoiminto tai anturi kytketään F1155-lämpöpumppuun, käytetyn tulon tai lähdön toiminto pitää valita valikossa 5.4, katso sivulla 57. Tulokortin valittavat tulot näille toiminnoille ovat AUX1 (X6:9-10), AUX2 (X6:11-12), AUX3 (X6:13-14), AUX4 (X6:15-16) ja AUX5 (X6:17-18). Lähtö on AA3:X7. AA3-X6 F1245 Externt B A AUX-tulojen vaihtoehdot Lämpötilan anturi, käyttövesi huippu Käyttöveden lämpötila-anturi voidaan kytkeä F1155 -lämpöpumppuun lämminvesivaraajan yläosan lämpötilan näyttöä varten. Lämpötila-anturi, käyttövesi yläosa (BT7) kytketään valittuun tuloon (valikko 5.4, katso sivulla 57) liittimeen X6 tulokortissa (AA3), joka on etuluukun takana ja asennetaan lämminvesivaraajan anturiputkeen. Käytä 2-napaista kaapelia, jonka poikkipinta-ala on vähintään 0,5 mm². Lämpötila-anturi, jäähdytys/lämmitys Ulkoinen lämpötila-anturi voidaan kytkeä liittimeen F1155 jäähdytys- ja lämmitystarpeen määrittämistä varten. Lämpötila-anturi kytketään valittuun tuloon (valikko 5.4, vaihtoehto näkyy vain jos jäähdytyslisävaruste on asennettu, katso sivulla 57) liittimessä X6 tulokortissa (AA3), joka on asennettu etuluukun taakse ja asennetaan sopivaan paikkaan lämmitysjärjestelmässä. Käytä 2-napaista kaapelia, jonka poikkipinta-ala on vähintään 0,5 mm². Kosketin lisälämmön ja/tai kompressorin ulkoista estoa varten Lisälämmön ja kompressorin esto tehdään kahdella eri AUX-tulolla. Kun lisäsähkön ja/tai kompressorin ulkoista estoa halutaan käyttää, se kytketään etuluukun takana olevan tulokortin (AA3) liittimeen (X6). Lisäys ja/tai kompressori kytketään kytkemällä potentiaalivapaa kosketintoiminto tuloon, joka valitaan valikossa 5.4, katso sivulla 57. Lisälämmön ja kompressorin esto voidaan yhdistää. Teho on kytketty, kun kosketin on suljettu. Kosketin ulkoiselle tariffiestolle Kun ulkoista tariffiestoa käytetään, se voidaan kytkeä etuluukun takana olevan tulokortin (AA3) liittimeen (X6). Tariffiesto tarkoittaa, että lisälämpö, kompressori ja lämmitys kytketään kytkemällä potentiaalivapaa kosketintoiminto tuloon, joka valitaan valikossa 5.4, katso sivulla 57. Teho on kytketty, kun kosketin on suljettu. Kun tariffiesto on aktiivinen, min. menolämpötilaa ei käytetä. Yllä olevassa esimerkissä käytetään tuloja AUX1 (X6:9-10) ja AUX2 (X6:11-12) tulokortissa (AA3). Osa seuraavista toiminnoista voidaan aktivoida ja ohjelmoida valikkoasetuksilla. 24 Luku 5 Sähköliitännät

27 Liitin "SG ready":lle Tätä toimintoa voi käyttää vain sähköverkossa, joka tukee "SG Ready"-standardia. "SG Ready" vaatii kaksi AUX-tuloa. Jos tätä toimintoa halutaan käyttää, se pitää kytkeä liittimeen X6 tulokortissa (AA3). "SG Ready" on nerokas tariffiohjaustapa, jossa sähköntoimittajasi voi vaikuttaa sisäilman, käyttöveden ja/tai allasveden lämpötilaan (jos sellainen on) tai estää lisälämmön ja/tai lämpöpumpun kompressorin tiettyinä vuorokaudenaikoina (voidaan valita valikossa 4.1.5, kun toiminto on aktivoitu). Aktivoi toiminto kytkemällä potentiaalivapaa kosketintoiminto kahteen tuloon, joka valitaan valikossa 5.4 (SG Ready A ja SG Ready B), katso sivulla 57. Suljettu tai avoin kosketin aiheuttaa jonkin seuraavista (A = SG Ready A jab=sgready B ): Esto (A: Suljettu, B: Avoin) "SG Ready" on aktiivinen. Lämpöpumpun kompressori ja lisälämpö estetään päivän tariffiestona. Normaalitila (A: Avoin, B: Avoin) "SG Ready" ei ole aktiivinen. Ei vaikuta järjestelmään. Matalahintatila (A: Avoin, B: Suljettu) "SG Ready" on aktiivinen. Järjestelmä keskittyy kustannussäästöihin ja voi esim. hyödyntää matalaa tariffia sähkötoimittajalta tai mahdollista ylikapasiteettia omasta virtalähteestä (vaikutus järjestelmään voidaan asettaa valikossa 4.1.5). Ylikapasiteettitila (A: Suljettu, B: Suljettu) "SG Ready" on aktiivinen. Järjestelmän annetaan käydä täydellä kapasiteetilla kun sähköntoimittajalla on ylikapasiteettia (vaikutus järjestelmään voidaan asettaa valikossa 4.1.5). Liitin +Adjust:lle +Adjust:n avulla laitteisto kommunikoi lattialämmityksen ohjauskeskuksen* kanssa ja mukauttaa lämmityskäyrän ja lasketun menolämpötilan lattialämmitysjärjestelmän tarpeiden mukaan. Aktivoi lämmitysjärjestelmä, johon +Adjust vaikuttaa merkitsemällä toiminto ja painamalla OK. *Vaatii +Adjust-tuen Laitteiston piirikortin AA3 version täytyy olla 34 ja ohjelmistoversion 5539 tai uudempi, jotta +Adjust toimisi. Version voi tarkastaa valikossa 3.1 kohdista input version ja display version. Uuden ohjelmiston voi ladata ilmaiseksi osoitteesta Järjestelmissä, joissa on sekä lattialämmitys että lämmityspatterit, tulee käyttää NIBE ECS 40/41 optimaalisen toiminnan varmistamiseksi. Kosketin lämmityksen ulkoiselle estolle Kun lämmityksen ulkoista estoa käytetään, se voidaan kytkeä liittimeen X6 etuluukun takana olevassa tulokortissa (AA3). Lämmityskäyttö kytketään kytkemällä potentiaalivapaa kosketintoiminto tuloon, joka valitaan valikossa 5.4, katso sivulla 57. Koskettimen sulkeminen estää lämmityskäytön. Kun lämmityksen esto on aktiivinen, menolämpötilaa ei käytetä. Kosketin lämmönkeruupumpun ulkoiselle pakkoohjaukselle Kun lämmönkeruupumpun ulkoista pakko-ohjausta käytetään, se voidaan kytkeä liittimeen X6 etuluukun takana olevassa tulokortissa (AA3). Lämmönkeruupumppua voidaan pakko-ohjata kytkemällä potentiaalivapaa kosketintoiminto tuloon, joka valitaan valikossa 5.4, katso sivulla 57. Koskettimen sulkeminen aktivoi lämmönkeruupumpun. Kosketin aktivoinnille "tilapäinen luksus" Ulkoinen kosketintoiminto voidaan kytkeä F1155-lämpöpumppuun käyttövesitoiminnon aktivointia varten "tilapäinen luksus". Koskettimen pitää olla potentiaalivapaa ja se kytketään valittuun tuloon (valikko 5.4, katso sivulla 57) liittimeen X6 tulokortissa (AA3). "tilapäinen luksus" aktivoidaan, kun kosketin on suljettuna. Kosketin aktivoinnille "ulkoinen säätö" Ulkoinen kosketintoiminto voidaan kytkeä F1155-lämpöpumppuun menolämpötilan ja siten huonelämpötilan muuttamiseksi. Kun kosketin on kiinni ja huoneanturi on kytketty ja aktivoitu, lämpötila muutetaan C-asteina. Ellei huoneanturia ole kytketty tai aktivoitu, asetetaan "lämpötila" haluttu muutos (lämpökäyrän siirto) valitulla askelmäärällä. Arvo on säädettävissä välillä -10 ja +10. lämmitysjärjestelmä 1 Koskettimen pitää olla potentiaalivapaa ja se kytketään valittuun tuloon (valikko 5.4, katso sivulla 57) liittimeen X6 tulokortissa (AA3). Muutoksen arvo asetetaan valikossa 1.9.2, "ulkoinen säätö". lämmitysjärjestelmät 2-4 Ulkoinen säätö lämmitysjärjestelmille 2-4 vaatii lisävarusteen (ECS 40). Katso asennusohjeet lisätarvikkeen asentajan käsikirjasta. Luku 5 Sähköliitännät 25

28 F1155 F1155 Kosketin puhallinnopeuden aktivoinnille Ulkoinen kosketintoiminto toimii vain, jos lisävaruste FLM on asennettu ja aktivoitu. F1155 -lämpöpumppuun voidaan kytkeä ulkoinen kosketintoiminto yhden puhallinnopeuden aktivointia varten. Koskettimen pitää olla potentiaalivapaa ja se kytketään valittuun tuloon (valikko 5.4, katso sivulla 57) liittimeen X6 tulokortissa (AA3). Koskettimen sulkeminen aktivoi valitun puhallinnopeuden. Nopeus palaa normaaliksi, kun kosketin avataan. NV10, paine-/taso-/virtausvahti lämmönkeruuliuos Jos lämmönkeruujärjestelmässä tarvitaan tasovahtia (lisävaruste NV10), se voidaan kytkeä valittuun tuloon (valikko 5.4) katso sivulla 57) liittimeen X6 tulokortissa (AA3). Tuloon voi myös kytkeä paine- tai virtausvahdin. Jotta toiminto toimisi, tulon on oltava suljettu normaalikäytössä. AUX-lähdön vaihtoehdot (potentiaalivapaa vaihtava rele) Ulkoiset liitännät voidaan tehdä potentiaalivapaalla vaihtavalla releellä (maks. 2 A) tulokortin (AA3) liittimessä X7. Valittavat toiminnot ulkoiselle liitännälle: Summahälytyksen ilmaisu. Pohjavesipumpun ohjaus. Jäähdytystilan ilmaisu (vain jos jäähdytyslisävaruste on asennettu). Käyttövesikierron kiertovesipumpun ohjaus. Ulkoinen kiertovesipumppu (lämmitysvesi). Ulkoinen vaihtoventtiili lämmitysvedelle. Ulkoinen kiertovesipumppu, pohjavesipumppu tai käyttöveden kierrätyspumppu kytketään summahälytysreleeseen alla olevan kuvan mukaan. Merkitse sähkökaappiin varoitus ulkoisesta jännitteestä. AA3-X7 F1X45 Externt L N PE Relelähdön maksimikuormitus on 2 A (230V AC). Lisävarusteiden liitäntä L N PE Lisävarusteiden kytkentäohjeet löytyvät kyseisen lisävarusteen asennusohjeesta. Katso sivulta67 luettelo lisävarusteista, joita voi käyttää F1155:n yhteydessä. Jos jokin edellä mainituista kytketään liittimeen X7, se pitää valita valikossa 5.4, katso sivulla 57. Summahälytys on aktivoitu tehtaalla. Lisätarvikekortti vaaditaan, jos useita toimintoja kytketään liittimeen X7 ja summahälytyksen ilmaisu on aktivoitu (katso sivulla 67). AA3-X7 Kuvassa rele hälytystilassa. Jos katkaisin (SF1) on asennossa " " tai " ", rele on hälytystilassa. 26 Luku 5 Sähköliitännät

29 6 Käynnistys ja säädöt Valmistelut 1. Varmista, että F1155 ei ole vahingoittunut kuljetuksen aikana. 2. Varmista, että katkaisin (SF1) on asennossa ( ). 3. Tarkasta, että mahdollisessa lämminvesivaraajassa ja lämmitysjärjestelmässä on vettä. Tarkasta moottorinsuojakatkaisimet ja automaattivaroke. Ne ovat voineet laueta kuljetuksen aikana. Täyttö ja ilmaus Riittämätön ilmaus voi vahingoittaa F1155:n komponentteja. 3. Jos käytetään vaihtoehtoa 1 (tasoastia), sulje tasoastian (CM2) alla oleva venttiili. 4. Sulje täyttöliitännän kolmitieventtiili (lisävaruste). 5. Avaa täyttöliitännän venttiilit. 6. Käynnistä täyttöpumppu. 7. Täytä, kunnes nestettä tulee paluuputkesta. 8. Sulje täyttöliitännän venttiilit. 9. Avaa täyttöliitännän kolmitieventtiili. 10. Jos käytetään vaihtoehtoa 1 (tasoastia), avaa tasoastian (CM2) alla oleva venttiili. VIHJE! Jos lämmönkeruupumppua (GP2) pitää käyttää ilmauksen aikana, sen voi käynnistää aloitusoppaan aikana. KBin VBf KBut VV VBr Lämmitysjärjestelmän täyttö ja ilmaus Täyttö 1. Avaa ilmausventtiili (QM22). 2. Sulje venttiili, kun ilmantoventtiilistä (QM22) virtaavassa vedessä ei ole ilmaa. Paineen tulisi jonkun ajan kuluttua alkaa nousta. 3. Sulje täyttöventtiili, kun paine on oikealla tasolla. Ilmaus P Stängs Riittämätön ilmaus voi vahingoittaa sisäisiä komponentteja. BK / JK 1. Ilmaa lämpöpumppu ilmausventtiilin (QM22) avulla ja muu ilmastointijärjestelmä sen omien ilmausventtiileiden avulla. 2. Toista täyttö ja ilmaus, kunnes kaikki ilma on tunut ja paine on oikea. VIHJE! Jos lämpöjohtopumppua (GP1) pitää käyttää ilmauksen aikana, sen voi käynnistää aloitusoppaan aikana. Lämmönkeruujärjestelmän täyttö ja ilmaus Riittämätön ilmaus voi vahingoittaa lämmönkeruupumppua. Sekoita veteen jäätymisenestoainetta avoastiassa lämmönkeruujärjestelmää täytettäessä. Seoksen tulee kestää vähintään -15 C lämpötila. Käytä lämmönkeruunesteen täyttöön kytkettyä täyttöpumppua. 1. Tarkasta lämmönkeruujärjestelmän tiiviys. 2. Kytke täyttöpumppu ja paluujohto lämmönkeruujärjestelmän täyttöliitäntään kuvan mukaisesti. XL 1 XL 2 XL 6 XL 7 XL 9 Liitäntä, lämpöjohto meno Liitäntä, lämpöjohto paluu Liitäntä, lämmönkeruu tulo Liitäntä, lämmönkeruu meno Liitäntä, lämminvesivaraaja Luku 6 Käynnistys ja säädöt 27

30 Symboliavain Aloitusoppaassa liikkuminen Symboli Merkitys Sulkuventtiili Varoventtiili Tasopaisunta-astia Kalvopaisuntasäiliö A. B. P Painemittari Mudanerotin Aloitusopas Lämmitysjärjestelmä on täytettävä vedellä ja ilmattava ennen kuin katkaisin käännetään asentoon "". 1. Aseta lämpöpumpun katkaisin (SF1) asentoon. 2. Noudata aloitusoppaan ohjeita lämpöpumpun näytössä. Ellei aloitusopas käynnisty, kun käynnistät lämpöpumpun, voit käynnistää sen käsin valikossa 5.7. VIHJE! Katso sivulla 31 lämpöpumpun ohjausjärjestelmän esittely (ohjaus, valikot jne.). Käynistys Aloitusopas käynnistyy, kun lämpöpumppu käynnistetään ensimmäistä kertaa. Aloitusoppaassa neuvotaan mitä tulee tehdä ensimmäisen käynnistyksen yhteydessä sekä käydään läpi lämpöpumpun perusasetukset. Aloitusopas varmistaa, että käynnistys suoritetaan oikein eikä sitä saa sen vuoksi ohittaa. Aloitusopas voidaan käynnistää myöhemmin valikossa 5.7. Kun aloitusopas on käynnissä, yksikään laitteiston toiminnoista ei käynnisty automaattisesti. Opas ilmestyy jokaisen käynnistyksen yhteydessä, kunnes se estetään viimeisellä sivulla. C. A. Sivu D. Tästä näet miten pitkällä olet aloitusoppaassa. Voit selata aloitusoppaan sivuja seuraavasti: 1. Kierrä valitsinta, kunnes nuoli vasemmassa yläkulmassa (sivunumeron vieressä) on merkitty. 2. Siirry seuraavalle sivulle aloitusoppaassa painamalla OK-painiketta. B. Nimi ja valikkonumero Tästä näet mihin ohjausjärjestelmän valikkoon tämä aloitusoppaan sivu perustuu. Suluissa olevat numerot ovat valikon numero ohjausjärjestelmässä. Lisätietoa kyseisestä valikosta löydät sen ohjevalikosta tai asentajan käsikirjasta sivulla 35. C. Vaihtoehto / asetus Näin teet järjestelmän asetukset. D. Ohjevalikko Monissa valikoissa on symboli, joka osoittaa että käytettävissä on lisäohjeita. Ohjeteksteihin käsiksi pääsy: 1. Merkitse ohjekuvake kiertämällä valitsinta. 2. Paina OK-painiketta. Ohjetekstit koostuvat usein useammasta sivusta, joita voit selata valitsimella. 28 Luku 6 Käynnistys ja säädöt

31 Jälkisäätö ja ilmaus Pumpun säätö, automaattikäyttö Lämmönkeruupuoli Jotta lämmönkeruujärjestelmän virtaus olisi oikea, lämmönkeruupumpun nopeus pitää asettaa oikein. F1155:ssa on lämmönkeruupumppu, jota voidaan säätää automaattisesti. Automaattinen säätö tapahtuu, kun kompressori on käynnissä ja asettaa automaattisesti lämmönkeruupumpun nopeuden, jotta meno- ja paluulämpötilojen välinen lämpötilaero on optimaalinen. Passiivisessa jäähdytyskäytössä lämmönkeruupumpun täytyy käydä vakionopeudella, joka asetetaan valikossa Lämpöjohtopuoli Jotta lämmitysjärjestelmän virtaus olisi oikea, kiertovesipumpun nopeus pitää asettaa oikeaksi. F1155:ssa on kiertovesipumppu, jota voidaan säätää automaattisesti. Automaattinen säätö tapahtuu, kun kompressori on käynnissä ja asettaa automaattisesti kiertovesipumpun käyttötilan mukaisen nopeuden, jotta meno- ja paluulämpötilojen välinen lämpötilaero on optimaalinen. Lämmityskäytössä käytetään asetettua MUT:ta (mitoittava ulkolämpötila) ja lämpötilaeroa valikossa Tarvittaessa kiertovesipumpun maksiminopeus voidaan rajoittaa valikossa Pumpun säätö, manuaalinen käyttö Lämmönkeruupuoli Jotta lämmönkeruujärjestelmän virtaus olisi oikea, lämmönkeruupumpun nopeus pitää asettaa oikein. F1155:ssa on lämmönkeruupumppu, jota voidaan säätää automaattisesti. Jos nopeutta halutaan säätää manuaalisesti, avaa valikko (katso sivu 53) ja deaktivoi "auto" ja aseta pumpun nopeus alla olevan käyrän mukaan. P F kw Tillgängligt tryck Eleffekt Käytettävissä oleva paine, kpa Sähköteho, W P100% P80% P60% P40% 100% 30 80% % % 0 0,00 0,10 0,20 0,30 0,40 0,50 0,60 l/s Flöde Virtaus l/s F kw Käytettävissä oleva paine, kpa Sähköteho, W P100% P80% 100% P60% 80% P40% 60% % 0 0,00 0,10 0,20 0,30 0,40 0,50 0,60 0,70 0,80 l/s Virtaus l/s Luku 6 Käynnistys ja säädöt 29

32 LEK Lämpöjohtopuoli Jotta lämmitysjärjestelmän virtaus olisi oikea, kiertovesipumpun nopeus eri käyttötiloja varten pitää asettaa oikein. F1155:ssa on lämmönkeruupumppu, jota voidaan säätää automaattisesti. Jos nopeutta halutaan säätää manuaalisesti, avaa valikko (katso sivu 54) ja deaktivoi "auto" ja aseta pumpun nopeus alla olevan käyrän mukaan. P F kw Käytettävissä oleva paine, kpa 90 Tillgängligt tryck Eleffekt Sähköteho, W 80 P100% P80% 100% P60% 80% P40% 60% % 0 0,00 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 F kw Käytettävissä oleva paine, kpa P40% 40% P60% 60% P80% 80% Virtaus l/s Sähköteho, W 100 P100% 100% 0 0 0,00 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 l/s Virtaus l/s Jälkisäätö, ilmaus, lämpöjohtopuoli Alkuaikoina lämmitysvedestä vapautuu ilmaa ja ilmaukset ovat ehkä tarpeen. Jos lämpöpumpusta tai lämmitysjärjestelmästä kuuluu poreilua, koko järjestelmä on ilmattava. Jälkisäätö, ilmaus, lämmönkeruupuoli Tasopaisunta-astia Tarkasta tasoastian (CM2) nestetaso. Jos taso on laskenut, täytä järjestelmä. 1. Sulje astian alla oleva venttiili. 2. Irrota liitännät tasoastian. 2/3 3. Täytä lämmönkeruuliuoksella, kunnes astia on noin 2/3 täynnä. 4. Asenna liitäntä astian. 5. Avaa astian alla oleva venttiili. Painetta korotetaan sulkemalla sisääntulevan pääjohdon venttiili lämmönkeruupumpun (GP2) ollessa käynnissä ja tasoastia (CM2) avoinna niin, että nestettä imeytyy astiasta. Paisuntasäiliö Jos käytetään paisuntasäiliötä (CM3) tasoastian sijaan, tarkasta sen paine. Jos paine laskee, järjestelmään pitää täyttää lisää vettä. Huonelämpötilan jälkisäätö Jos huonelämpötilaa ei saada halutuksi, jälkisäätö on ehkä tarpeen. Kylmä sää Jos huonelämpötila on liian alhainen, lisää "lämpökäyrä" valikossa yhden askeleen verran. Jos huonelämpötila on liian korkea, laske "lämpökäyrä" valikossa yhden askeleen verran. Lämmin sää Jos huonelämpötila on liian alhainen, lisää "lämpötila" (lämpökäyrän muutos) valikossa 1.1 yhden askeleen verran. Jos huonelämpötila on liian korkea, laske "lämpötila" (lämpökäyrän muutos) valikossa 1.1 yhden askeleen verran. LEK 30 Luku 6 Käynnistys ja säädöt

33 7 Ohjaus - Johdanto Näyttö F Katkaisin (SF1) Katkaisin on kolme tilaa: Päällä () Valmiustila ( ) Varatila ( ) Varatilaa tulee käyttää vain silloin, kun lämpöpumpussa on jokin vika. Tässä tilassa kompressori pysäytetään ja sähkövastus on aktivoitu. Lämpöpumpun näyttö on sammutettu ja merkkivalo palaa keltaisena. A B C D E Näyttö Näytössä näytetään ohjeita, asetukset ja käyttötietoja. Selkeän näytön ja helppokäyttöisen valikkojärjestelmän avulla voit helposti liikkua valikoissa ja selata vaihtoehtoja asetusten muuttamiseksi tai saadaksesi haluamasi tiedot. Tilan merkkivalo Merkkivalo ilmaisee lämpöpumpun tilan: palaa vihreänä normaalitilassa. palaa keltaisena, kun varatila on aktivoitu. palaa punaisena hälytyksen lauettua. OK-painike OK-painiketta käytetään seuraaviin: vahvista alivalikon/vaihtoehdon/asetuksen/aloitusoppaan sivun valinta. Takaisin-painike Takaisin-painiketta käytetään: palataksesi edelliseen valikkoon. peruuttaaksesi asetuksen, jota ei ole vahvistettu. Valitsin Valitsinta voi kiertää oikealle tai vasemmalle. Voit: siirtyä valikoissa ja vaihtoehtojen välillä. suurentaa tai pienentää arvoa. vaihtaa sivua monisivunäytössä (esim. ohjeteksti ja huoltotiedot). Luku 7 Ohjaus - Johdanto 31
