Asentajan käsikirja MCU 40. Lisätarvikkeet. Lisävarustekortti IHB FI

Koko: px
Aloita esitys sivulta:

Download "Asentajan käsikirja MCU 40. Lisätarvikkeet. Lisävarustekortti IHB FI 1348-1 331081"

Transkriptio

1 Asentajan käsikirja MCU 0 Lisävarustekortti Lisätarvikkeet IHB FI - 0

2

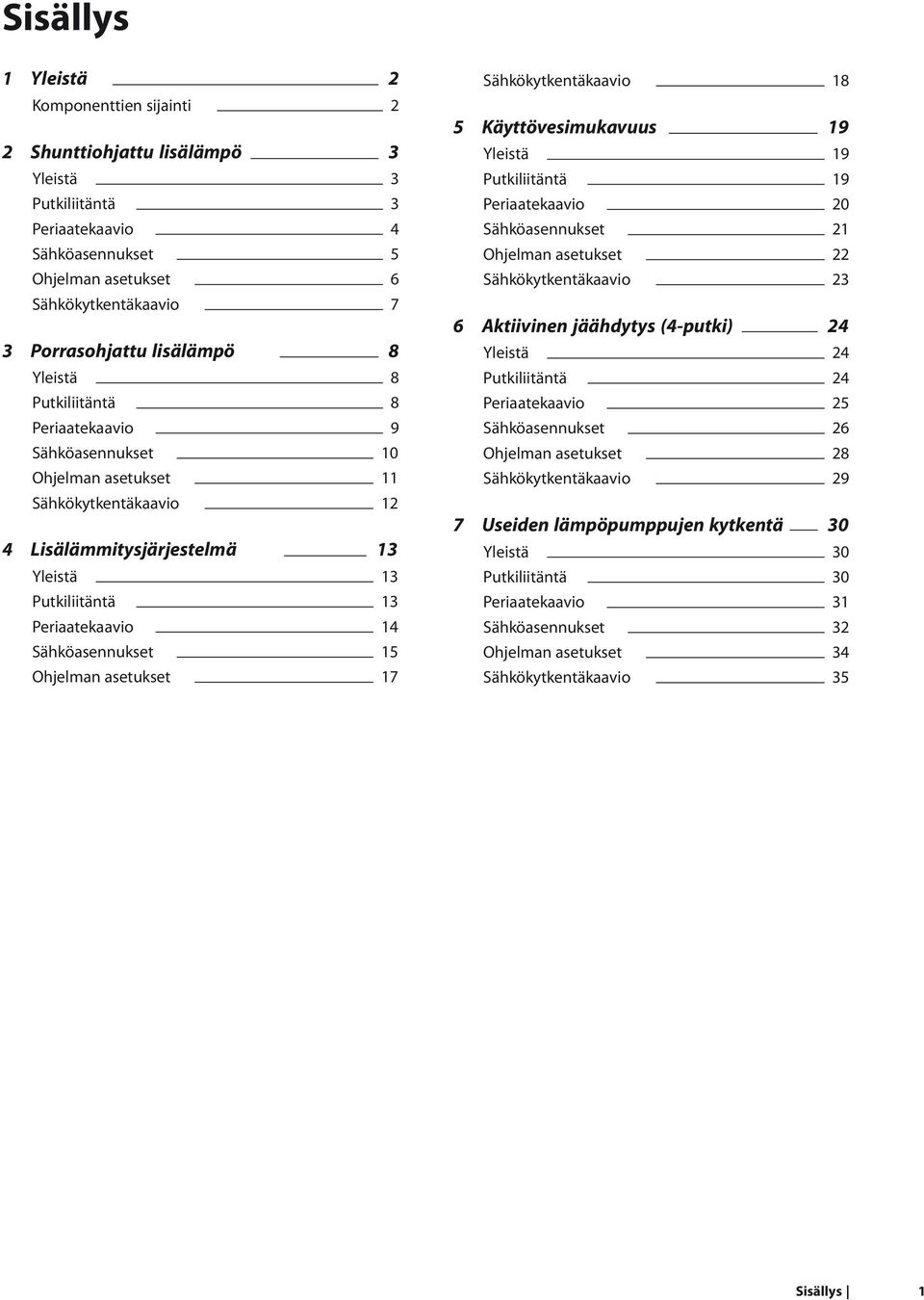

3 Sisällys Yleistä Komponenttien sijainti Shunttiohjattu lisälämpö Yleistä Putkiliitäntä Periaatekaavio Sähköasennukset Ohjelman asetukset Sähkökytkentäkaavio Porrasohjattu lisälämpö Yleistä Putkiliitäntä Periaatekaavio Sähköasennukset 0 Ohjelman asetukset Sähkökytkentäkaavio Lisälämmitysjärjestelmä Yleistä Putkiliitäntä Periaatekaavio Sähköasennukset Ohjelman asetukset Sähkökytkentäkaavio Käyttövesimukavuus Yleistä Putkiliitäntä Periaatekaavio 0 Sähköasennukset Ohjelman asetukset Sähkökytkentäkaavio Aktiivinen jäähdytys (-putki) Yleistä Putkiliitäntä Periaatekaavio Sähköasennukset Ohjelman asetukset Sähkökytkentäkaavio Useiden lämpöpumppujen kytkentä 0 Yleistä 0 Putkiliitäntä 0 Periaatekaavio Sähköasennukset Ohjelman asetukset Sähkökytkentäkaavio Sisällys

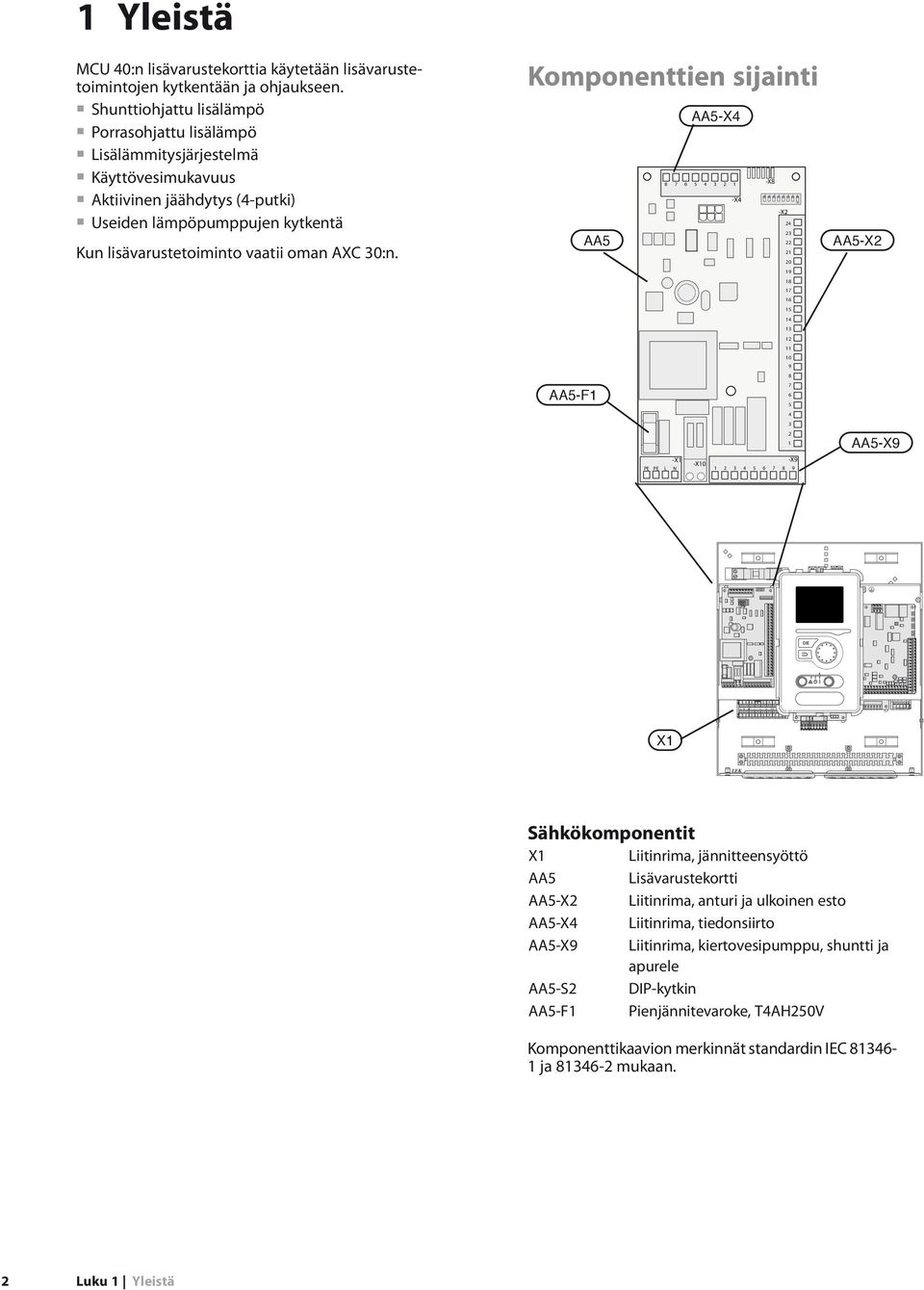

4 L N 0 PE ON Yleistä MCU 0:n lisävarustekorttia käytetään lisävarustetoimintojen kytkentään ja ohjaukseen. Shunttiohjattu lisälämpö Porrasohjattu lisälämpö Lisälämmitysjärjestelmä Käyttövesimukavuus Aktiivinen jäähdytys (-putki) Useiden lämpöpumppujen kytkentä Kun lisävarustetoiminto vaatii oman AXC 0:n. Komponenttien sijainti AA AA-X -X -X -X 0 0 AA-X AA-F AA-X -X PE PE L N -X0 -X X LEK Sähkökomponentit X Liitinrima, jännitteensyöttö AA Lisävarustekortti AA-X Liitinrima, anturi ja ulkoinen esto AA-X Liitinrima, tiedonsiirto AA-X Liitinrima, kiertovesipumppu, shuntti ja apurele AA-S DIP-kytkin AA-F Pienjännitevaroke, TAH0V Komponenttikaavion merkinnät standardin IEC - ja - mukaan. Luku Yleistä

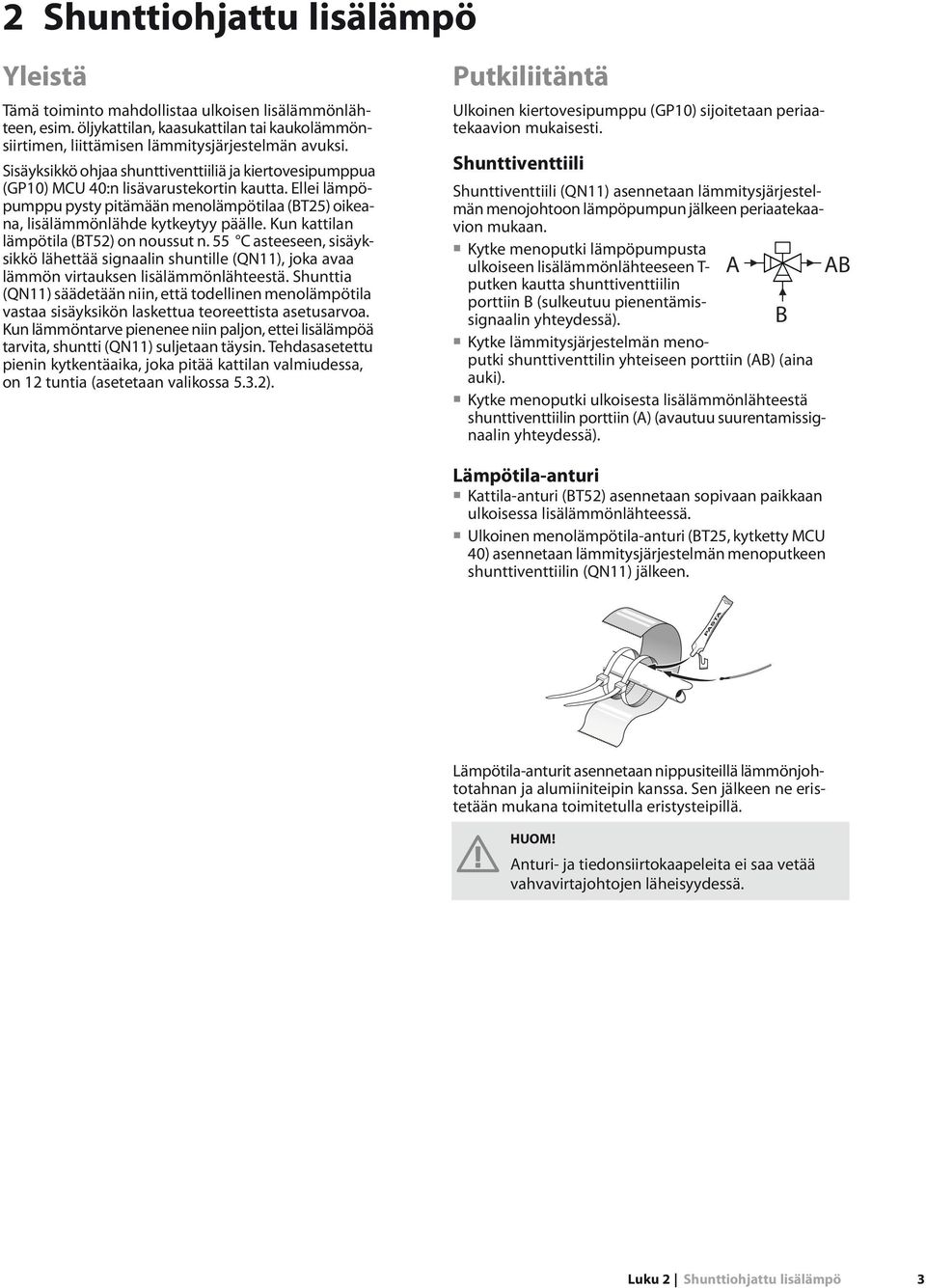

5 Shunttiohjattu lisälämpö Yleistä Tämä toiminto mahdollistaa ulkoisen lisälämmönlähteen, esim. öljykattilan, kaasukattilan tai kaukolämmönsiirtimen, liittämisen lämmitysjärjestelmän avuksi. Sisäyksikkö ohjaa shunttiventtiiliä ja kiertovesipumppua (GP0) MCU 0:n lisävarustekortin kautta. Ellei lämpöpumppu pysty pitämään menolämpötilaa (BT) oikeana, lisälämmönlähde kytkeytyy päälle. Kun kattilan lämpötila (BT) on noussut n. C asteeseen, sisäyksikkö lähettää signaalin shuntille (QN), joka avaa lämmön virtauksen lisälämmönlähteestä. Shunttia (QN) säädetään niin, että todellinen menolämpötila vastaa sisäyksikön laskettua teoreettista asetusarvoa. Kun lämmöntarve pienenee niin paljon, ettei lisälämpöä tarvita, shuntti (QN) suljetaan täysin. Tehdasasetettu pienin kytkentäaika, joka pitää kattilan valmiudessa, on tuntia (asetetaan valikossa..). Putkiliitäntä Ulkoinen kiertovesipumppu (GP0) sijoitetaan periaatekaavion mukaisesti. Shunttiventtiili Shunttiventtiili (QN) asennetaan lämmitysjärjestelmän menojohtoon lämpöpumpun jälkeen periaatekaavion mukaan. Kytke menoputki lämpöpumpusta ulkoiseen lisälämmönlähteeseen T- A putken kautta shunttiventtiilin porttiin B(sulkeutuu pienentämissignaalin yhteydessä). B Kytke lämmitysjärjestelmän menoputki shunttiventtilin yhteiseen porttiin (AB) (aina auki). Kytke menoputki ulkoisesta lisälämmönlähteestä shunttiventtiilin porttiin (A) (avautuu suurentamissignaalin yhteydessä). AB Lämpötila-anturi Kattila-anturi (BT) asennetaan sopivaan paikkaan ulkoisessa lisälämmönlähteessä. Ulkoinen menolämpötila-anturi (BT, kytketty MCU 0) asennetaan lämmitysjärjestelmän menoputkeen shunttiventtiilin (QN) jälkeen. K Lämpötila-anturit asennetaan nippusiteillä lämmönjohtotahnan ja alumiiniteipin kanssa. Sen jälkeen ne eristetään mukana toimitetulla eristysteipillä. HUOM! Anturi- ja tiedonsiirtokaapeleita ei saa vetää vahvavirtajohtojen läheisyydessä. Luku Shunttiohjattu lisälämpö

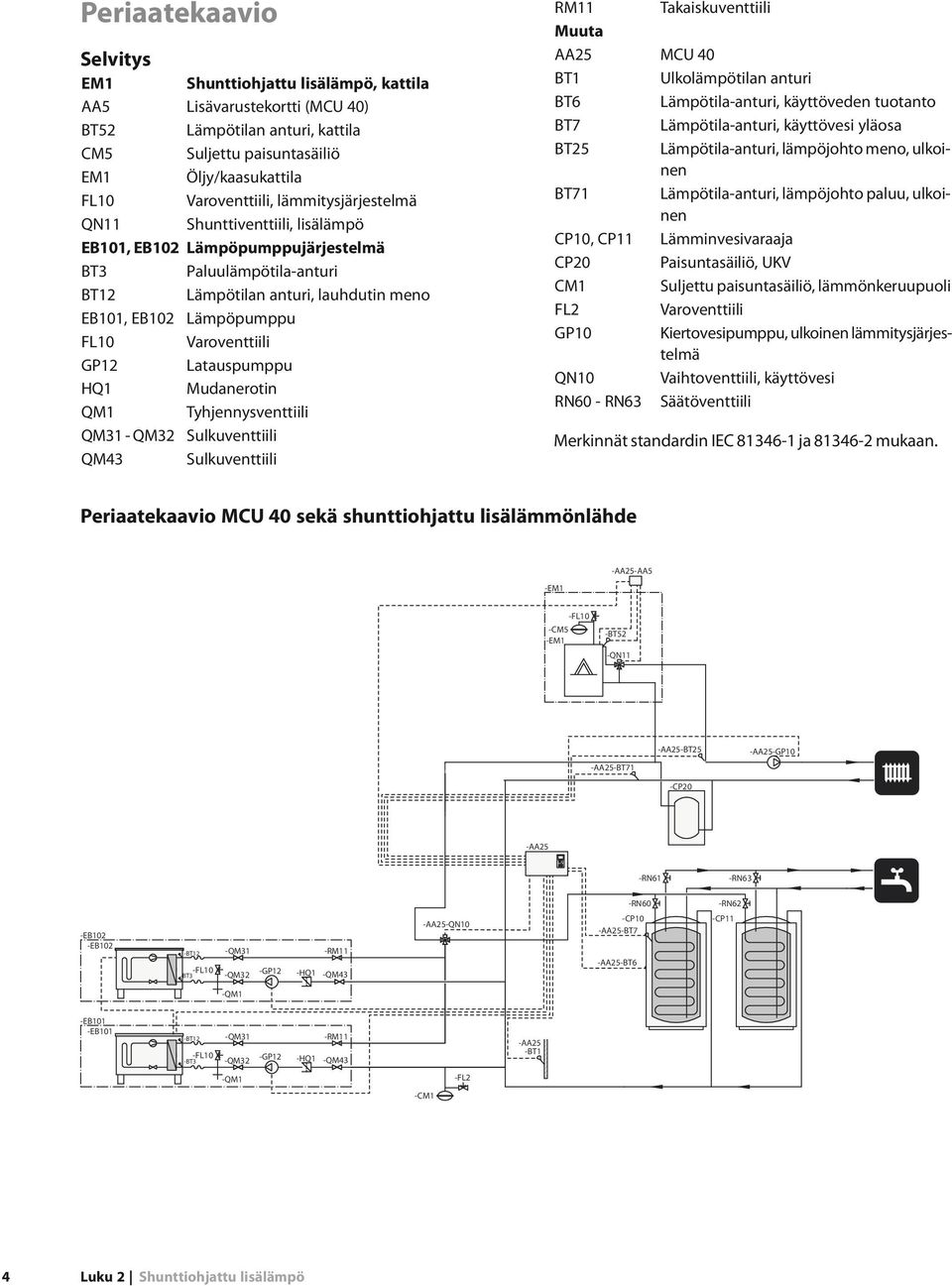

6 Periaatekaavio Selvitys EM Shunttiohjattu lisälämpö, kattila AA Lisävarustekortti (MCU 0) BT Lämpötilan anturi, kattila CM Suljettu paisuntasäiliö EM Öljy/kaasukattila FL0 Varoventtiili, lämmitysjärjestelmä QN Shunttiventtiili, lisälämpö EB0, EB0 Lämpöpumppujärjestelmä BT Paluulämpötila-anturi BT Lämpötilan anturi, lauhdutin meno EB0, EB0 Lämpöpumppu FL0 Varoventtiili GP Latauspumppu HQ Mudanerotin QM Tyhjennysventtiili QM-QM Sulkuventtiili QM Sulkuventtiili RM Muuta AA BT BT BT BT BT CP0, CP CP0 CM FL GP0 QN0 RN0 - RN Takaiskuventtiili MCU 0 Ulkolämpötilan anturi Lämpötila-anturi, käyttöveden tuotanto Lämpötila-anturi, käyttövesi yläosa Lämpötila-anturi, lämpöjohto meno, ulkoinen Lämpötila-anturi, lämpöjohto paluu, ulkoinen Lämminvesivaraaja Paisuntasäiliö, UKV Suljettu paisuntasäiliö, lämmönkeruupuoli Varoventtiili Kiertovesipumppu, ulkoinen lämmitysjärjestelmä Vaihtoventtiili, käyttövesi Säätöventtiili Merkinnät standardin IEC - ja - mukaan. Periaatekaavio MCU 0 sekä shunttiohjattu lisälämmönlähde -EM -AA-AA -FL0 -CM -EM -BT -QN -AA-BT -AA-BT -CP0 -AA-GP0 -AA -RN -RN -RN0 -RN -EB0 -EB0 -BT -FL0 -BT -QM -QM -GP -RM -HQ -QM -AA-QN0 -CP0 -AA-BT -AA-BT -CP -QM -EB0 -EB0 -BT -FL0 -BT -QM -QM -GP -HQ -RM -QM -AA -BT -QM -FL -CM Luku Shunttiohjattu lisälämpö

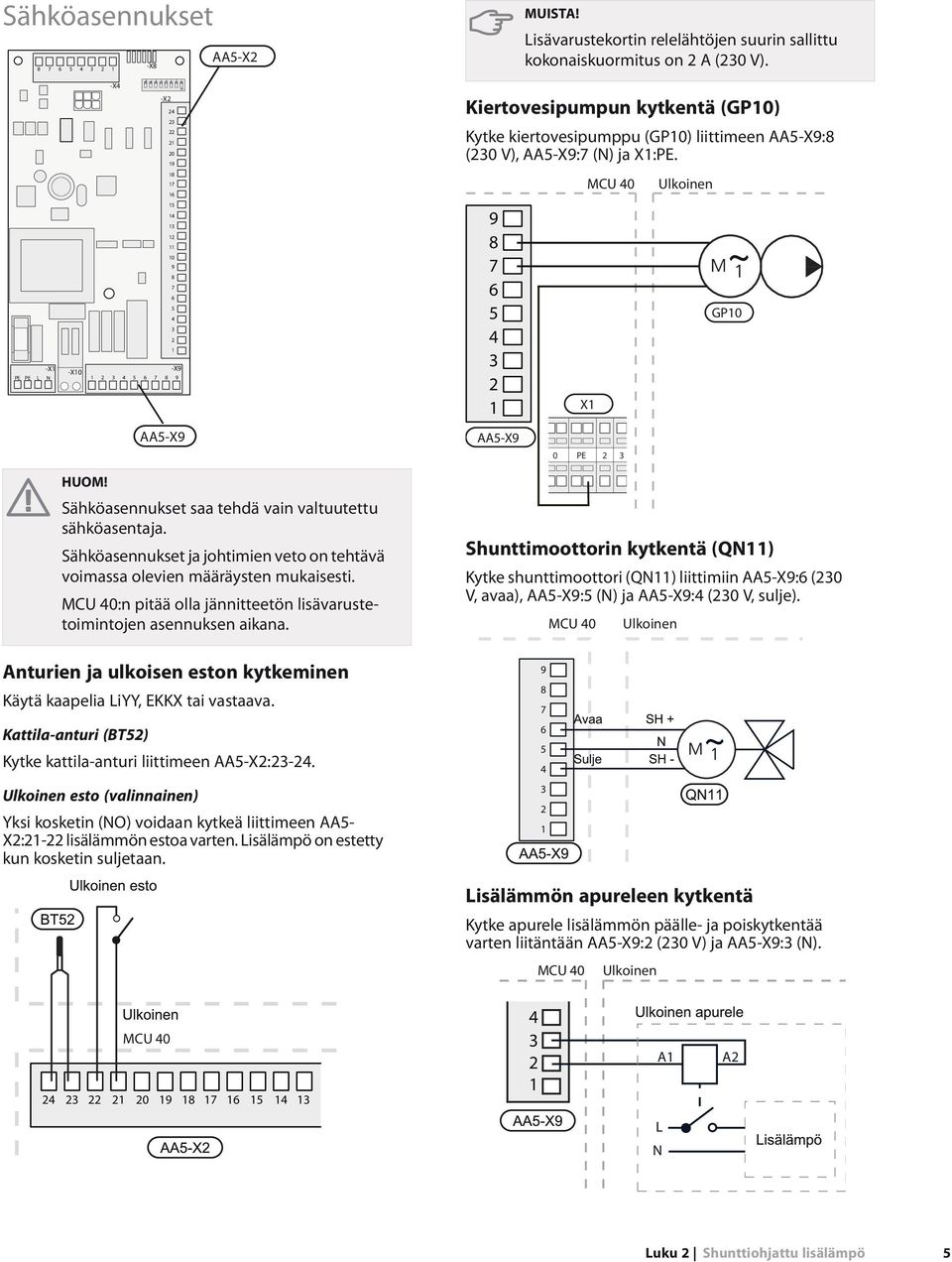

7 ON Sähköasennukset -X AA-X MUISTA! Lisävarustekortin relelähtöjen suurin sallittu kokonaiskuormitus on A (0 V). -X -X 0 Kiertovesipumpun kytkentä (GP0) Kytke kiertovesipumppu (GP0) liittimeen AA-X: (0 V), AA-X: (N) ja X:PE. MCU 0 Ulkoinen -X PE PE L N -X0 0 -X X GP0 AA-X AA-X 0 PE HUOM! Sähköasennukset saa tehdä vain valtuutettu sähköasentaja. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. MCU 0:n pitää olla jännitteetön lisävarustetoimintojen asennuksen aikana. Shunttimoottorin kytkentä (QN) Kytke shunttimoottori (QN) liittimiin AA-X: (0 V, avaa), AA-X: (N) ja AA-X: (0 V, sulje). MCU 0 Ulkoinen Anturien ja ulkoisen eston kytkeminen Käytä kaapelia LiYY, EKKX tai vastaava. Kattila-anturi (BT) Kytke kattila-anturi liittimeen AA-X:-. Ulkoinen esto (valinnainen) Yksi kosketin (NO) voidaan kytkeä liittimeen AA- X:- lisälämmön estoa varten. Lisälämpö on estetty kun kosketin suljetaan. Lisälämmön apureleen kytkentä Kytke apurele lisälämmön päälle- ja poiskytkentää varten liitäntään AA-X: (0 V) ja AA-X: (N). MCU 0 Ulkoinen MCU 0 0 External auxiliary relay A A L N Additional Heating Luku Shunttiohjattu lisälämpö

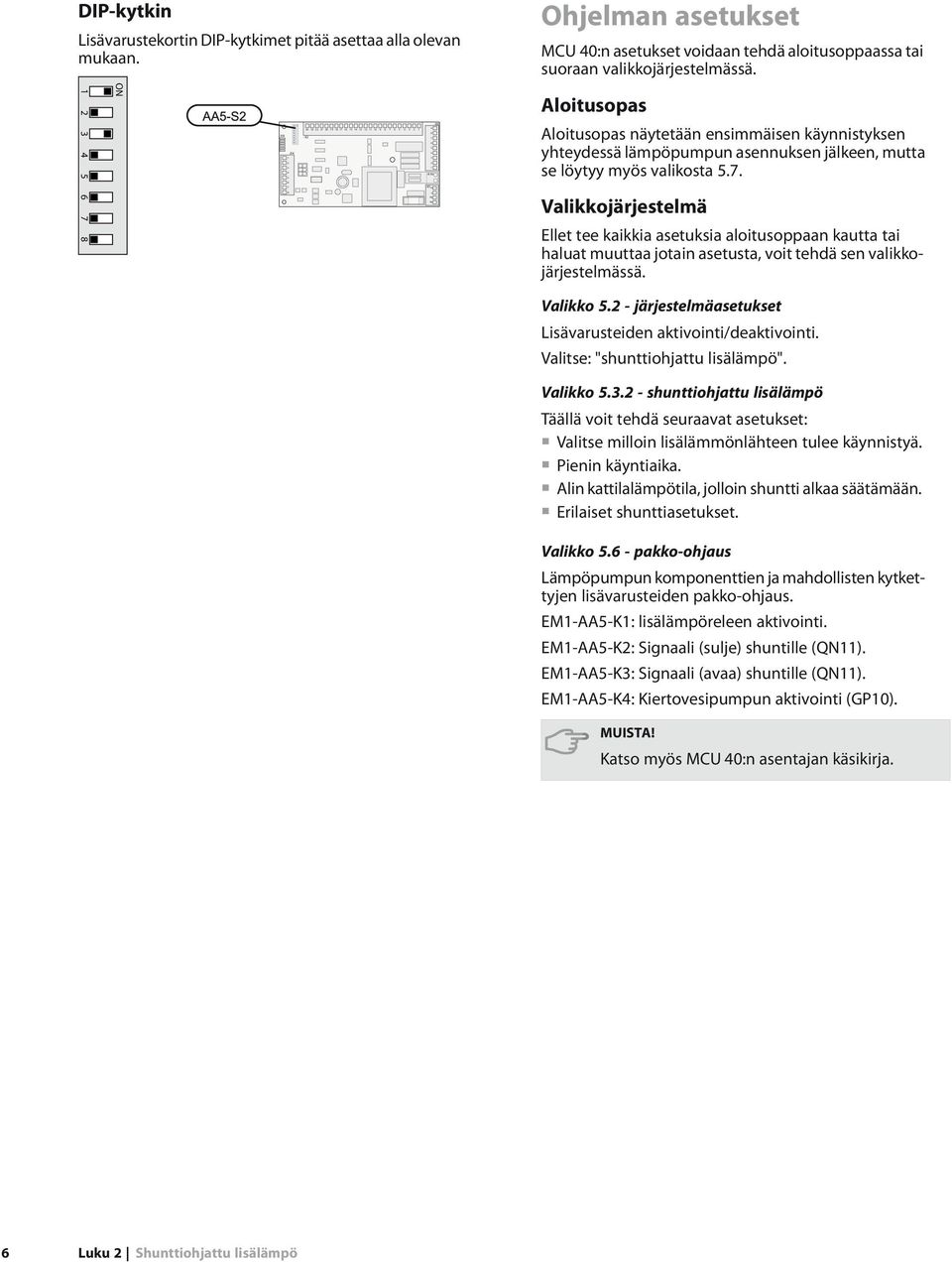

8 0 0 N L PE PE DIP-kytkin Lisävarustekortin DIP-kytkimet pitää asettaa alla olevan mukaan. Ohjelman asetukset MCU 0:n asetukset voidaan tehdä aloitusoppaassa tai suoraan valikkojärjestelmässä. ON -X ON -X -X -X0 -X -X Aloitusopas Aloitusopas näytetään ensimmäisen käynnistyksen yhteydessä lämpöpumpun asennuksen jälkeen, mutta se löytyy myös valikosta.. Valikkojärjestelmä Ellet tee kaikkia asetuksia aloitusoppaan kautta tai haluat muuttaa jotain asetusta, voit tehdä sen valikkojärjestelmässä. Valikko. - järjestelmäasetukset Lisävarusteiden aktivointi/deaktivointi. Valitse: "shunttiohjattu lisälämpö". Valikko.. - shunttiohjattu lisälämpö Täällä voit tehdä seuraavat asetukset: Valitse milloin lisälämmönlähteen tulee käynnistyä. Pienin käyntiaika. Alin kattilalämpötila, jolloin shuntti alkaa säätämään. Erilaiset shunttiasetukset. Valikko. - pakko-ohjaus Lämpöpumpun komponenttien ja mahdollisten kytkettyjen lisävarusteiden pakko-ohjaus. EM-AA-K: lisälämpöreleen aktivointi. EM-AA-K: Signaali (sulje) shuntille (QN). EM-AA-K: Signaali (avaa) shuntille (QN). EM-AA-K: Kiertovesipumpun aktivointi (GP0). MUISTA! Katso myös MCU 0:n asentajan käsikirja. Luku Shunttiohjattu lisälämpö

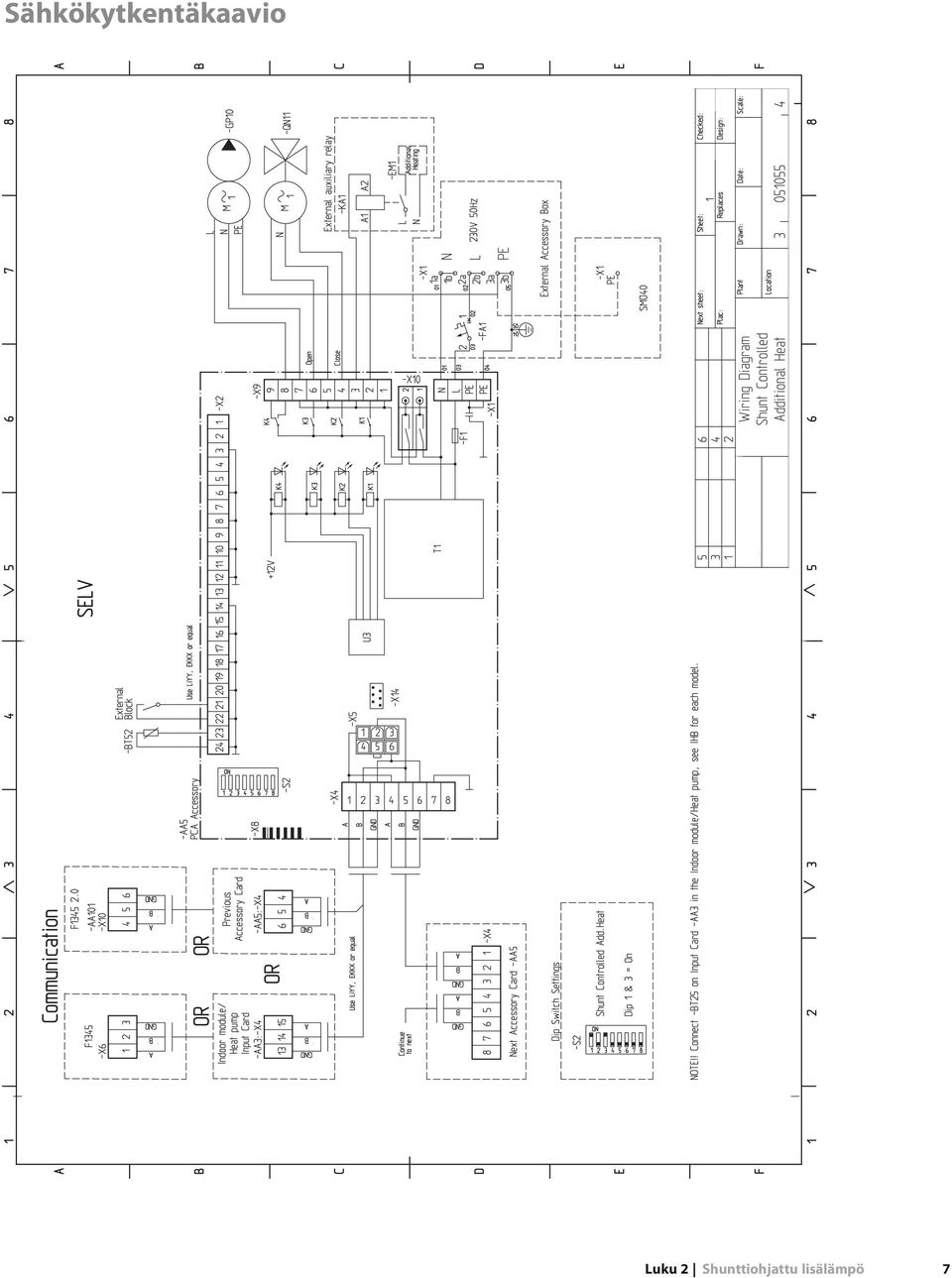

9 Sähkökytkentäkaavio Luku Shunttiohjattu lisälämpö

10 Porrasohjattu lisälämpö Yleistä Tämä toiminto mahdollistaa ulkoisen lisälämmönlähteen, esim. sähkökattilan, liittämisen lämmitysjärjestelmän avuksi. MCU 0:n lisävarustekortin avulla lisälämmönlähteen ohjaukseen voidaan käyttää kolmea potentiaalivapaata lisärelettä, joilla saadaan aikaan lineaarista tai binääristä porrasta. Virtaus lisälämmönlähteen läpi varmistetaan joko latauspumpulla (GP) tai ulkoisella kiertovesipumpulla (GP0). Putkiliitäntä Ulkoinen kiertovesipumppu (GP0) sijoitetaan periaatekaavion mukaisesti. Lämpötila-anturi K Lämpötila-anturit asennetaan nippusiteillä lämmönjohtotahnan ja alumiiniteipin kanssa. Sen jälkeen ne eristetään mukana toimitetulla eristysteipillä. HUOM! Anturi- ja tiedonsiirtokaapeleita ei saa vetää vahvavirtajohtojen läheisyydessä. Luku Porrasohjattu lisälämpö

11 Periaatekaavio Selvitys EB Porrasohjattu lisälämpö AA Lisävarustekortti (MCU 0) CM Suljettu paisuntasäiliö EB Ulkoinen lisälämpö FL0 Varoventtiili, lämmitysjärjestelmä QM-QM Sulkuventtiili, lämpöjohtopuoli RN Säätöventtiili EB0, EB0 Lämpöpumppujärjestelmä BT Paluulämpötila-anturi BT Lämpötilan anturi, lauhdutin meno EB0, EB0 Lämpöpumppu FL0 Varoventtiili, lämmitysjärjestelmä GP Latauspumppu HQ Mudanerotin QM Tyhjennysventtiili QM-QM Sulkuventtiili QM Sulkuventtiili RM Muuta AA BT BT BT BT BT CP0 -CP CP0 CM FL GP0 QN0 RN0 - RN Takaiskuventtiili MCU 0 Ulkolämpötilan anturi Lämpötila-anturi, käyttöveden tuotanto Lämpötila, käyttövesi yläosa Lämpötila-anturi, lämpöjohto meno, ulkoinen Lämpötila-anturi, lämpöjohto paluu, ulkoinen Lämminvesivaraaja Paisuntasäiliö, UKV Suljettu paisuntasäiliö Varoventtiili Kiertovesipumppu, ulkoinen lämmitysjärjestelmä Vaihtoventtiili, käyttövesi Säätöventtiili Merkinnät standardin IEC - ja - mukaan. Periaatekaavio MCU 0 sekä porrasohjattu lisälämpö -AA-AA -EB -CM -EB -FL0 -QM -QM -RN -AA-BT -AA-BT -CP0 -AA-GP0 -AA -RN -RN -RN0 -RN -EB0 -AA-QN0 -CP0 -AA-BT -CP -EB0 -BT -FL0 -BT -QM -QM -GP -RM -HQ -QM -AA-BT -QM -EB0 -EB0 -BT -FL0 -BT -QM -QM -GP -HQ -RM -QM -AA -BT -QM -FL -CM Luku Porrasohjattu lisälämpö

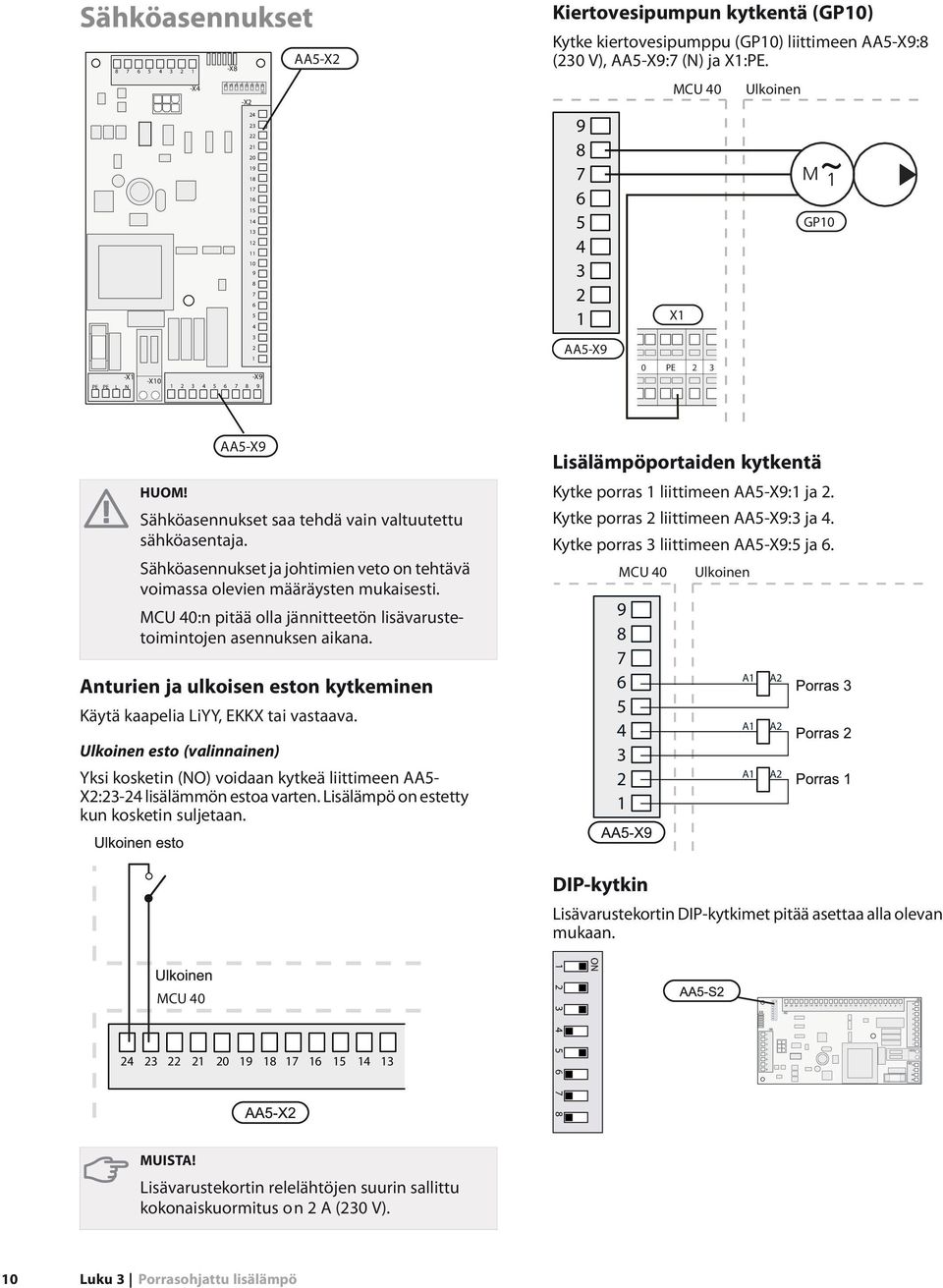

12 ON 0 0 N L PE PE Sähköasennukset -X -X -X 0 0 -X -X0 -X PE PE L N AA-X Kiertovesipumpun kytkentä (GP0) Kytke kiertovesipumppu (GP0) liittimeen AA-X: (0 V), AA-X: (N) ja X:PE. AA-X MCU 0 X 0 PE Ulkoinen GP0 HUOM! AA-X Sähköasennukset saa tehdä vain valtuutettu sähköasentaja. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. MCU 0:n pitää olla jännitteetön lisävarustetoimintojen asennuksen aikana. Anturien ja ulkoisen eston kytkeminen Käytä kaapelia LiYY, EKKX tai vastaava. Ulkoinen esto (valinnainen) Yksi kosketin (NO) voidaan kytkeä liittimeen AA- X:- lisälämmön estoa varten. Lisälämpö on estetty kun kosketin suljetaan. Lisälämpöportaiden kytkentä Kytke porras liittimeen AA-X: ja. Kytke porras liittimeen AA-X: ja. Kytke porras liittimeen AA-X: ja. MCU 0 Ulkoinen A A A A A A STEG STEG STEG DIP-kytkin Lisävarustekortin DIP-kytkimet pitää asettaa alla olevan mukaan. MCU 0 0 ON -X ON -X -X -X0 -X -X MUISTA! Lisävarustekortin relelähtöjen suurin sallittu kokonaiskuormitus on A (0 V). 0 Luku Porrasohjattu lisälämpö

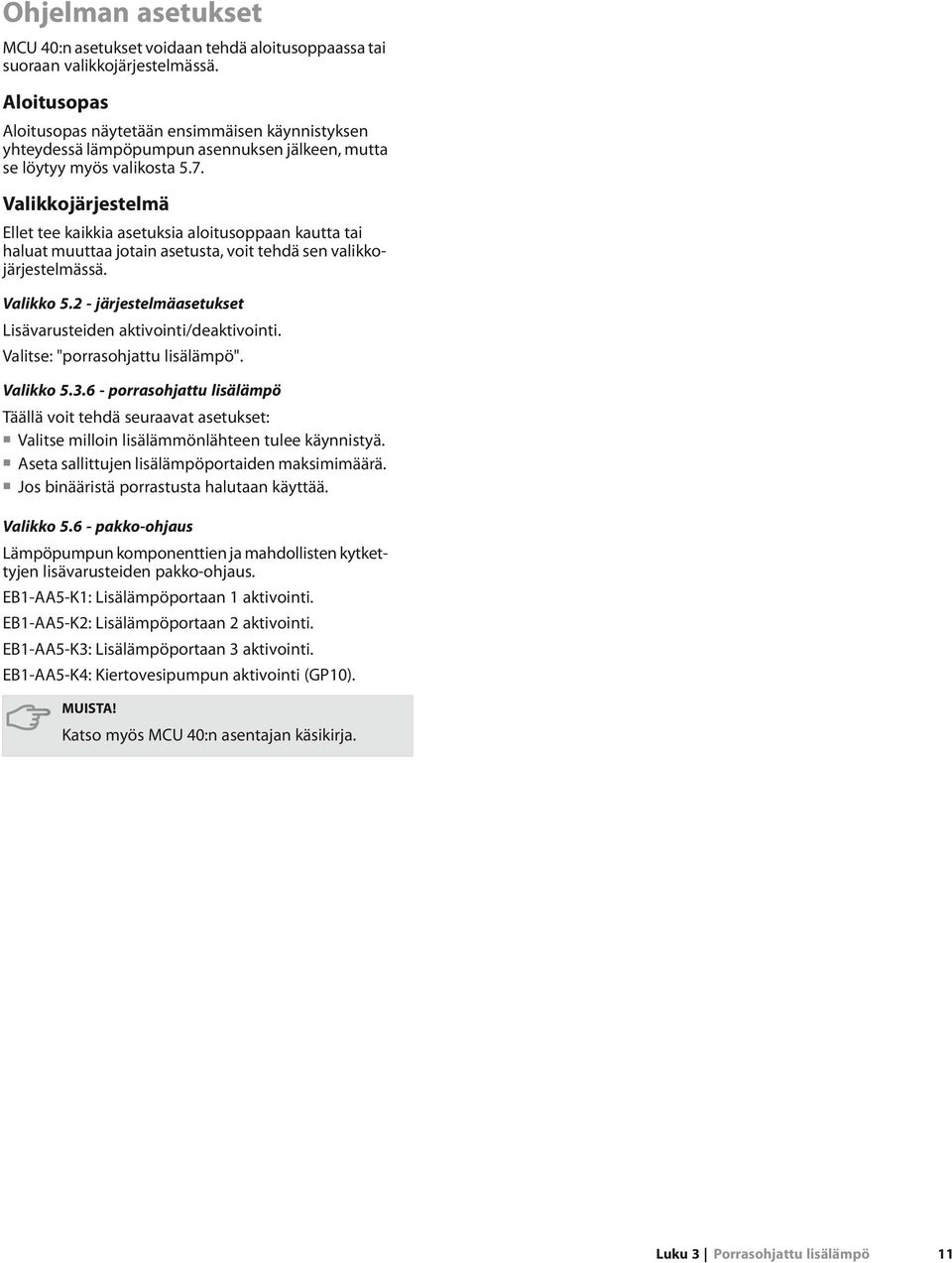

13 Ohjelman asetukset MCU 0:n asetukset voidaan tehdä aloitusoppaassa tai suoraan valikkojärjestelmässä. Aloitusopas Aloitusopas näytetään ensimmäisen käynnistyksen yhteydessä lämpöpumpun asennuksen jälkeen, mutta se löytyy myös valikosta.. Valikkojärjestelmä Ellet tee kaikkia asetuksia aloitusoppaan kautta tai haluat muuttaa jotain asetusta, voit tehdä sen valikkojärjestelmässä. Valikko. - järjestelmäasetukset Lisävarusteiden aktivointi/deaktivointi. Valitse: "porrasohjattu lisälämpö". Valikko.. - porrasohjattu lisälämpö Täällä voit tehdä seuraavat asetukset: Valitse milloin lisälämmönlähteen tulee käynnistyä. Aseta sallittujen lisälämpöportaiden maksimimäärä. Jos binääristä porrastusta halutaan käyttää. Valikko. -pakko-ohjaus Lämpöpumpun komponenttien ja mahdollisten kytkettyjen lisävarusteiden pakko-ohjaus. EB-AA-K: Lisälämpöportaan aktivointi. EB-AA-K: Lisälämpöportaan aktivointi. EB-AA-K: Lisälämpöportaan aktivointi. EB-AA-K: Kiertovesipumpun aktivointi (GP0). MUISTA! Katso myös MCU 0:n asentajan käsikirja. Luku Porrasohjattu lisälämpö

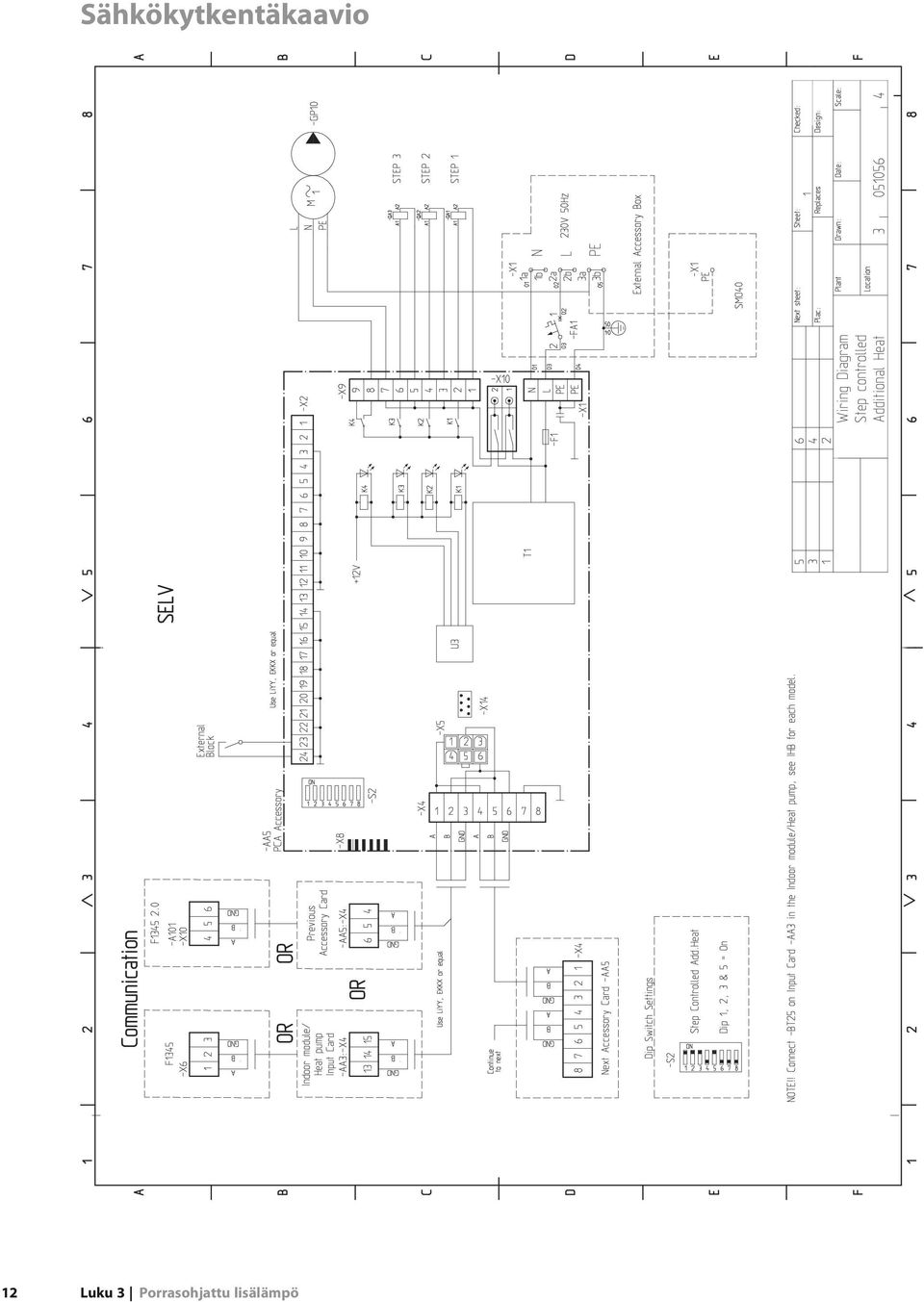

14 Sähkökytkentäkaavio Luku Porrasohjattu lisälämpö

15 Lisälämmitysjärjestelmä Yleistä Tätä lisävarustetoimintoa käytetään, kun MCU 0 asennetaan taloon, jossa on jopa neljä erilaista lämmitysjärjestelmää, jotka edellyttävät eri menolämpötiloja, esimerkiksi silloin, kun talossa on sekä lattialämmitysettä patterijärjestelmä. MUISTA! Lattialämmitysjärjestelmän yhteydessä suurin menojohdon lämpötila asetetaan tavallisesti välille ja C. Tarkasta lattian suurin sallittu lämpötila lattiatoimittajaltasi. MUISTA! Jos huoneanturia käytetään huoneessa, jossa on lattialämmitys, siinä tulee olla vain näyttötoiminto, ei huonelämpötilan ohjausta. Putkiliitäntä Yleistä Lisälämmitysjärjestelmä täytyy kytkeä niin, että sen työlämpötila on alhaisempi kuin. lämmitysjärjestelmän. Kiertovesipumppu Lisäkiertovesipumppu (GP0) asennetaan lisälämmitysjärjestelmään periaatekaavion mukaan. Shunttiventtiili Shunttiventtiili (QN) asennetaan menoputkeen lämpöpumpun/sisäyksikön jälkeen ennen lämmitysjärjestelmän ensimmäistä patteria. Paluuputki lisälämmitysjärjestelmästä kytketään shunttiventtiiliin ja paluuputkeen lämmitysjärjestelmästä, katso kuva ja periaatekaavio. Kytke menoputki lämmitysjärjestelmästä AB lämpöpumppuun shunttiventtiilin porttiin A (avautuu suurentamissignaalin yhteydessä). Kytke paluuputki lämmitysjärjestelmästä shunttiventtiilin porttiin BT-putken kautta (sulkeutuu pienentämissignaalin yhteydessä). A Kytke lämmitysjärjestelmän menoputki shunttiventtiilin yhteiseen porttiin AB (aina auki). Lämpötila-anturi Menolämpötilan anturi (BT) asennetaan putkeen kiertovesipumpun (GP0) ja shunttiventtiilin (QN) välillä. Paluulämpötilan anturi (BT) asennetaan paluuputkeen lisälämmitysjärjestelmästä. B K Lämpötila-anturit asennetaan nippusiteillä lämmönjohtotahnan ja alumiiniteipin kanssa. Sen jälkeen ne eristetään mukana toimitetulla eristysteipillä. HUOM! Anturi- ja tiedonsiirtokaapeleita ei saa vetää vahvavirtajohtojen läheisyydessä. Luku Lisälämmitysjärjestelmä

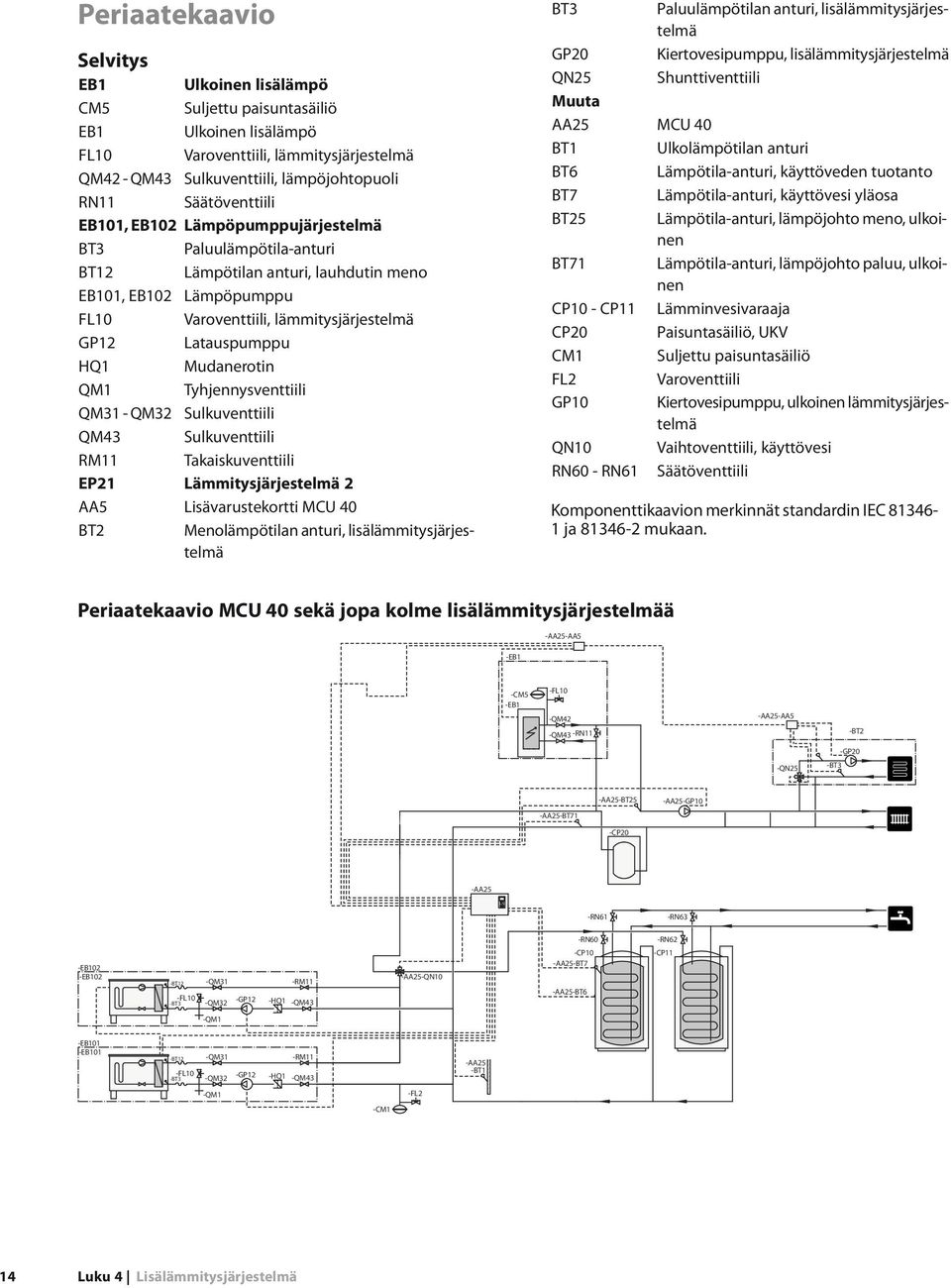

16 Periaatekaavio Selvitys EB Ulkoinen lisälämpö CM Suljettu paisuntasäiliö EB Ulkoinen lisälämpö FL0 Varoventtiili, lämmitysjärjestelmä QM-QM Sulkuventtiili, lämpöjohtopuoli RN Säätöventtiili EB0, EB0 Lämpöpumppujärjestelmä BT Paluulämpötila-anturi BT Lämpötilan anturi, lauhdutin meno EB0, EB0 Lämpöpumppu FL0 Varoventtiili, lämmitysjärjestelmä GP Latauspumppu HQ Mudanerotin QM Tyhjennysventtiili QM-QM Sulkuventtiili QM Sulkuventtiili RM Takaiskuventtiili EP Lämmitysjärjestelmä AA Lisävarustekortti MCU 0 BT Menolämpötilan anturi, lisälämmitysjärjestelmä BT GP0 QN Muuta AA BT BT BT BT BT CP0 -CP CP0 CM FL GP0 QN0 RN0 - RN Paluulämpötilan anturi, lisälämmitysjärjestelmä Kiertovesipumppu, lisälämmitysjärjestelmä Shunttiventtiili MCU 0 Ulkolämpötilan anturi Lämpötila-anturi, käyttöveden tuotanto Lämpötila-anturi, käyttövesi yläosa Lämpötila-anturi, lämpöjohto meno, ulkoinen Lämpötila-anturi, lämpöjohto paluu, ulkoinen Lämminvesivaraaja Paisuntasäiliö, UKV Suljettu paisuntasäiliö Varoventtiili Kiertovesipumppu, ulkoinen lämmitysjärjestelmä Vaihtoventtiili, käyttövesi Säätöventtiili Komponenttikaavion merkinnät standardin IEC - ja - mukaan. Periaatekaavio MCU 0 sekä jopa kolme lisälämmitysjärjestelmää -EB -AA-AA -CM -EB -FL0 -QM -QM -RN -AA-AA -BT -GP0 -QN -BT -AA-BT -AA-BT -CP0 -AA-GP0 -AA -RN -RN -RN0 -RN -EB0 -EB0 -BT -FL0 -BT -QM -QM -GP -RM -HQ -QM -AA-QN0 -CP0 -AA-BT -AA-BT -CP -QM -EB0 -EB0 -BT -FL0 -BT -QM -QM -GP -RM -HQ -QM -AA -BT -QM -FL -CM Luku Lisälämmitysjärjestelmä

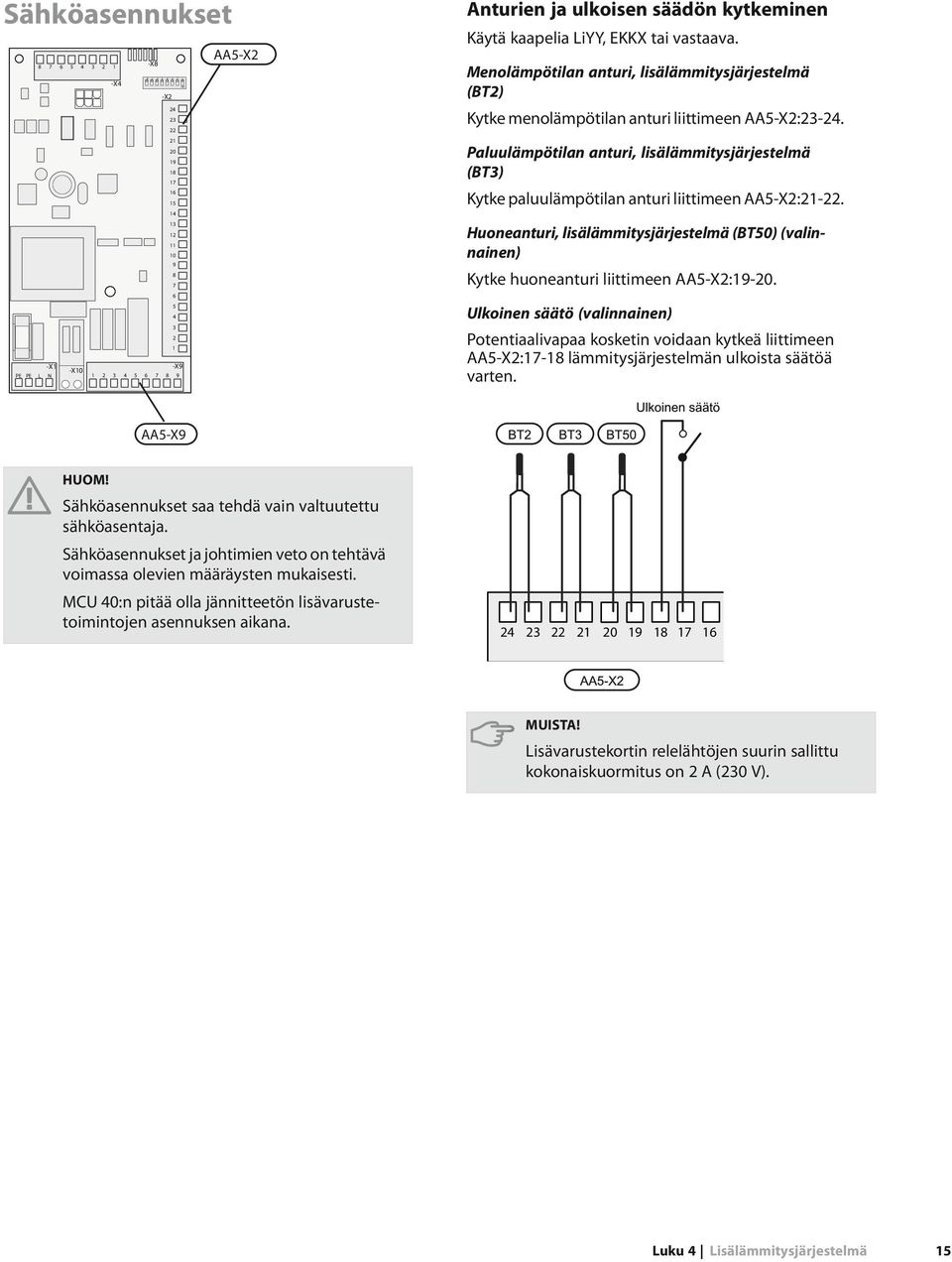

17 ON Sähköasennukset -X -X -X AA-X Anturien ja ulkoisen säädön kytkeminen Käytä kaapelia LiYY, EKKX tai vastaava. Menolämpötilan anturi, lisälämmitysjärjestelmä (BT) Kytke menolämpötilan anturi liittimeen AA-X:-. 0 Paluulämpötilan anturi, lisälämmitysjärjestelmä (BT) Kytke paluulämpötilan anturi liittimeen AA-X:-. 0 Huoneanturi, lisälämmitysjärjestelmä (BT0) (valinnainen) Kytke huoneanturi liittimeen AA-X:-0. Ulkoinen säätö (valinnainen) -X PE PE L N -X0 -X Potentiaalivapaa kosketin voidaan kytkeä liittimeen AA-X:- lämmitysjärjestelmän ulkoista säätöä varten. AA-X HUOM! Sähköasennukset saa tehdä vain valtuutettu sähköasentaja. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. MCU 0:n pitää olla jännitteetön lisävarustetoimintojen asennuksen aikana. 0 MUISTA! Lisävarustekortin relelähtöjen suurin sallittu kokonaiskuormitus on A (0 V). Luku Lisälämmitysjärjestelmä

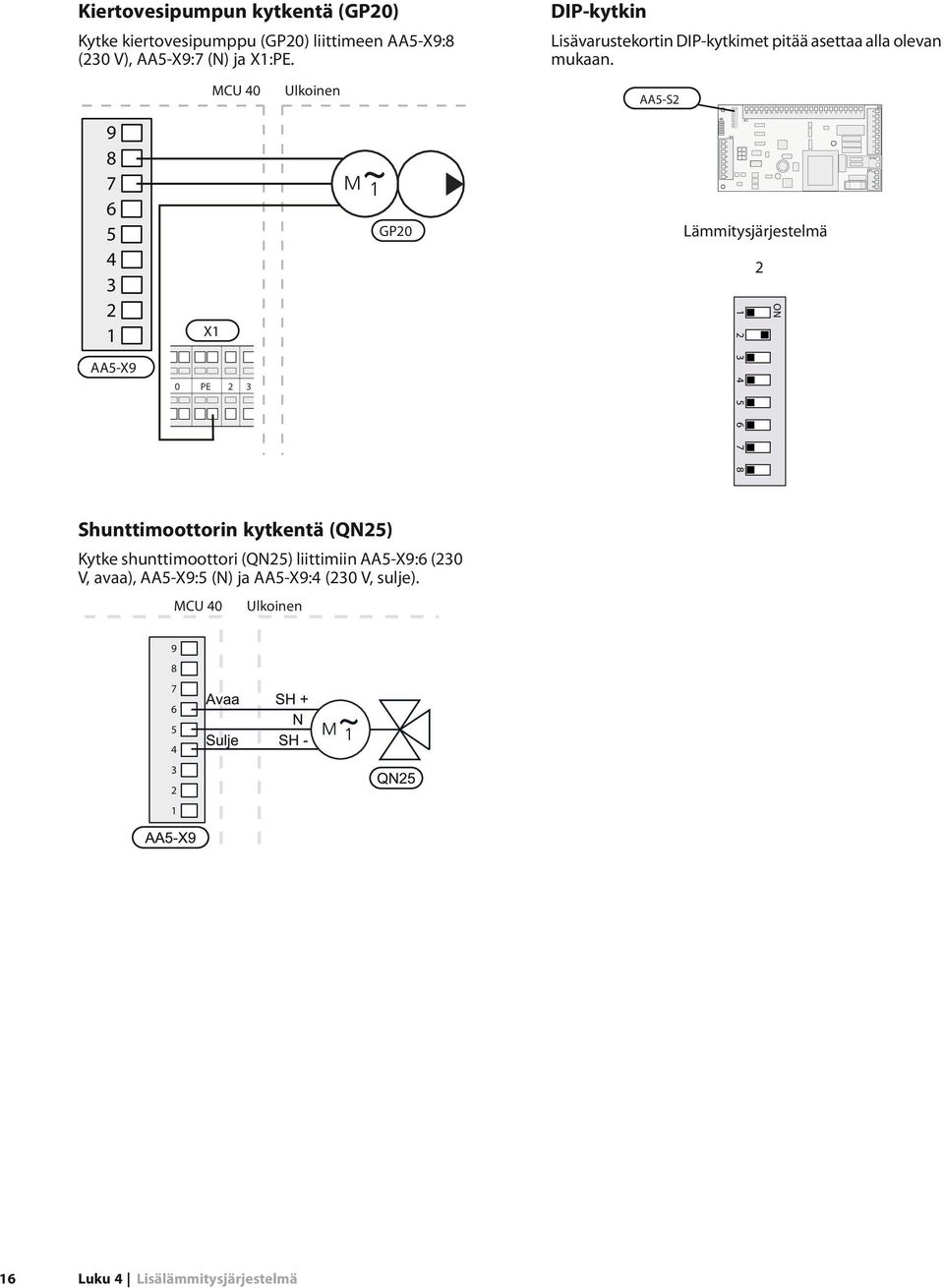

18 0 0 N L PE PE Kiertovesipumpun kytkentä (GP0) Kytke kiertovesipumppu (GP0) liittimeen AA-X: (0 V), AA-X: (N) ja X:PE. DIP-kytkin Lisävarustekortin DIP-kytkimet pitää asettaa alla olevan mukaan. AA-X X MCU 0 0 PE Ulkoinen GP0 AA-S -X ON -X -X Lämmitysjärjestelmä ON -X0 -X -X Shunttimoottorin kytkentä (QN) Kytke shunttimoottori (QN) liittimiin AA-X: (0 V, avaa), AA-X: (N) ja AA-X: (0 V, sulje). MCU 0 Ulkoinen Luku Lisälämmitysjärjestelmä

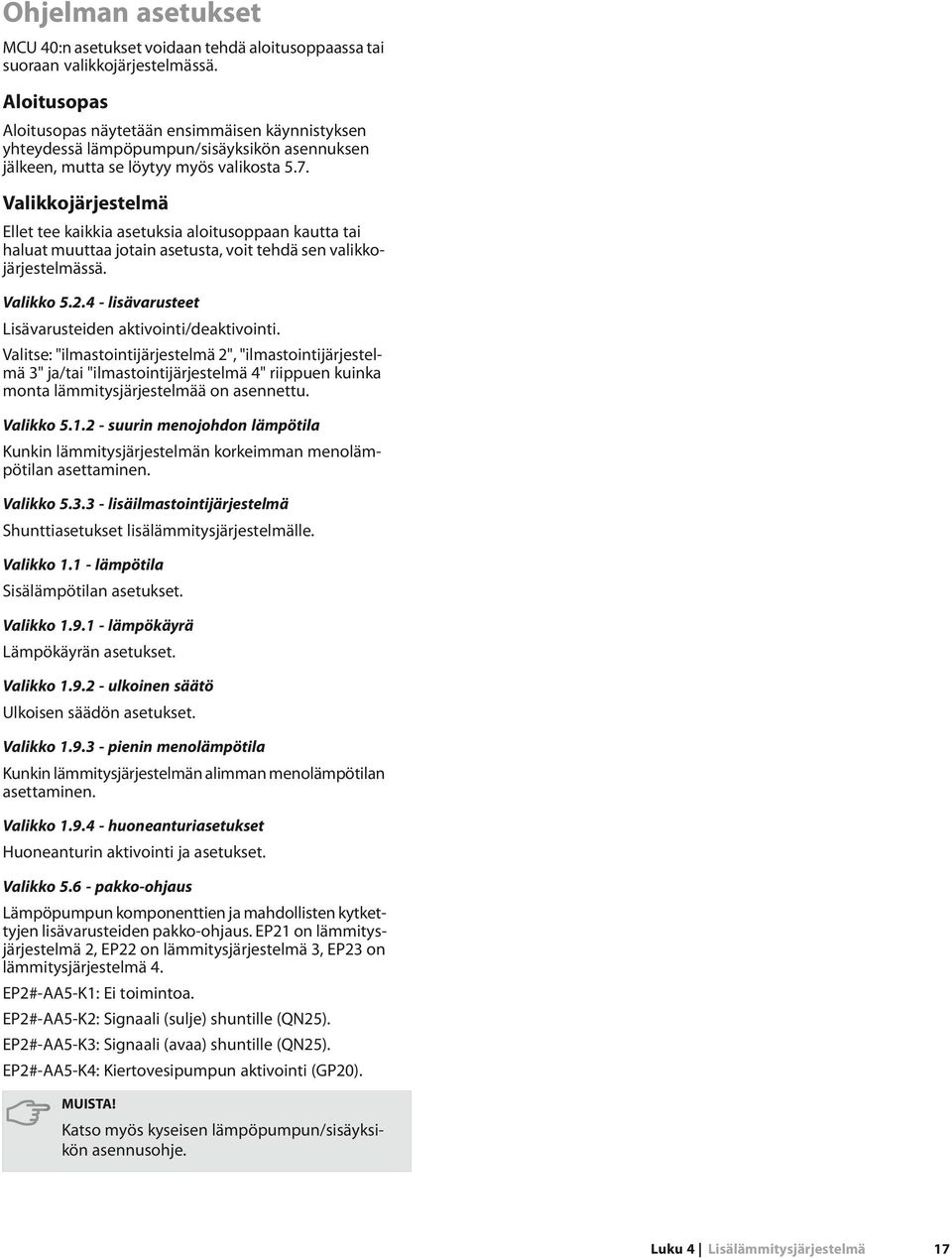

19 Ohjelman asetukset MCU 0:n asetukset voidaan tehdä aloitusoppaassa tai suoraan valikkojärjestelmässä. Aloitusopas Aloitusopas näytetään ensimmäisen käynnistyksen yhteydessä lämpöpumpun/sisäyksikön asennuksen jälkeen, mutta se löytyy myös valikosta.. Valikkojärjestelmä Ellet tee kaikkia asetuksia aloitusoppaan kautta tai haluat muuttaa jotain asetusta, voit tehdä sen valikkojärjestelmässä. Valikko.. - lisävarusteet Lisävarusteiden aktivointi/deaktivointi. Valitse: "ilmastointijärjestelmä ", "ilmastointijärjestelmä " ja/tai "ilmastointijärjestelmä " riippuen kuinka monta lämmitysjärjestelmää on asennettu. Valikko.. - suurin menojohdon lämpötila Kunkin lämmitysjärjestelmän korkeimman menolämpötilan asettaminen. Valikko.. - lisäilmastointijärjestelmä Shunttiasetukset lisälämmitysjärjestelmälle. Valikko. -lämpötila Sisälämpötilan asetukset. Valikko.. - lämpökäyrä Lämpökäyrän asetukset. Valikko.. -ulkoinen säätö Ulkoisen säädön asetukset. Valikko.. - pienin menolämpötila Kunkin lämmitysjärjestelmän alimman menolämpötilan asettaminen. Valikko.. - huoneanturiasetukset Huoneanturin aktivointi ja asetukset. Valikko. -pakko-ohjaus Lämpöpumpun komponenttien ja mahdollisten kytkettyjen lisävarusteiden pakko-ohjaus. EP on lämmitysjärjestelmä, EP on lämmitysjärjestelmä, EP on lämmitysjärjestelmä. EP#-AA-K: Ei toimintoa. EP#-AA-K: Signaali (sulje) shuntille (QN). EP#-AA-K: Signaali (avaa) shuntille (QN). EP#-AA-K: Kiertovesipumpun aktivointi (GP0). MUISTA! Katso myös kyseisen lämpöpumpun/sisäyksikön asennusohje. Luku Lisälämmitysjärjestelmä

20 Sähkökytkentäkaavio Luku Lisälämmitysjärjestelmä

21 Käyttövesimukavuus Yleistä Tämä toiminto tarjoaa mahdollisuuden käyttää tilapäistä lisäkäyttövettä, sekoitusventtiiliä ja käyttövesikiertoa. Tilapäinen lisäkäyttövesi Jos säiliöön asennettu sähkövastus, se voi tuottaa käyttövettä samalla kun lämpöpumppu priorisoi lämmityksen. Sekoitusventtiili Lämpötila-anturi mittaa käyttöveden menolämpötilan ja ohjaa lämminvesivaraajan sekoitusventtiiliä, kunnes asetettu lämpötila on saavutettu. Käyttövesikierto (VVC) Pumppu voidaan ohjata kierrättämään käyttövettä valittujen ajanjaksojen ajan. Putkiliitäntä Sekoitusventtiili Sekoitusventtiili (FQ) asennetaan lämpimän käyttöveden menojohtoon lämminvesivaraajan jälkeen periaatekaavion mukaan. Kytke tuleva kylmävesiputki T-putken kautta sekoitusventtiilin porttiin B B (sulkeutuu signaalin yhteydessä). Kytke sekoitusventtiilistä lähtevä sekoitettu vesi yhteiseen porttiin AB A (aina auki). Kytke lämminvesivaraajasta lähtevä käyttövesi sekoitusventtiilin porttiin (A) (avautuu signaalin yhteydessä). Lämpötila-anturi Lämpötila-anturi, lähtevä käyttövesi, (BT0) asennetaan sopivalle paikalle sekoitusventtiilin (FQ) jälkeen. AB K Lämpötila-anturit asennetaan nippusiteillä lämmönjohtotahnan ja alumiiniteipin kanssa. Sen jälkeen ne eristetään mukana toimitetulla eristysteipillä. HUOM! Anturi- ja tiedonsiirtokaapeleita ei saa vetää vahvavirtajohtojen läheisyydessä. Luku Käyttövesimukavuus

22 Periaatekaavio Selvitys EB Ulkoinen lisälämpö CM Suljettu paisuntasäiliö EB Ulkoinen lisälämpö FL0 Varoventtiili, lämmitysjärjestelmä QM-QM Sulkuventtiili, lämpöjohtopuoli RN Säätöventtiili EB0, EB0 Lämpöpumppujärjestelmä BT Paluulämpötila-anturi BT Lämpötilan anturi, lauhdutin meno EB0, EB0 Lämpöpumppu FL0 Varoventtiili, lämmitysjärjestelmä GP Latauspumppu HQ Mudanerotin QM Tyhjennysventtiili QM-QM Sulkuventtiili QM Sulkuventtiili RM Takaiskuventtiili QZ Käyttövesimukavuus AA Lisävarustekortti MCU 0 BT0 EB0 GP RM RN0 Muuta AA BT BT BT BT BT CP0 -CP CP0 CM FL GP0 QN0 RN0 - RN Lämpötila-anturi, lähtevä käyttövesi Lisälämminvesivaraaja Kiertopumppu, käyttövesikierto Takaiskuventtiili Säätöventtiili MCU 0 Ulkolämpötilan anturi Lämpötila-anturi, käyttöveden tuotanto Lämpötila-anturi, käyttövesi yläosa Lämpötila-anturi, lämpöjohto meno, ulkoinen Lämpötila-anturi, lämpöjohto paluu, ulkoinen Lämminvesivaraaja Paisuntasäiliö Suljettu paisuntasäiliö Varoventtiili Kiertovesipumppu, ulkoinen lämmitysjärjestelmä Vaihtoventtiili, käyttövesi Säätöventtiili Periaatekaavio MCU 0 sekä käyttövesimukavuus -EB -CM -EB -FL0 -QM -QM -RN -AA-BT -AA-BT -CP0 -AA-GP0 -AA -AA -QZ -GP -RN -RN0 -RN -RN -RN0 -RM -FQ -BT0 -AA-EB0 -EB0 -BT -FL0 -BT -QM -QM -GP -RM -HQ -QM -AA -QN0 -CP0 -AA-BT -AA-BT -CP -EB0 -QM -AA-EB0 -EB0 -BT -FL0 -BT -QM -QM -GP -HQ -RM -QM -AA -BT -QM -FL -CM 0 Luku Käyttövesimukavuus

23 ON Sähköasennukset -X AA-X Käyttövesikiertopumpun kytkentä (GP) Kytke kiertovesipumppu (GP) liittimeen AA-X: (0 V), AA-X: (N) ja X:PE. -X -X MCU 0 Ulkoinen 0 0 X GP -X PE PE L N -X0 -X AA-X 0 PE AA-X HUOM! Sähköasennukset saa tehdä vain valtuutettu sähköasentaja. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. MCU 0:n pitää olla jännitteetön lisävarustetoimintojen asennuksen aikana. Anturien kytkeminen Käytä kaapelia LiYY, EKKX tai vastaava. Käyttövesianturi, menoputki (BT0) Kytke käyttövesianturi liittimeen AA-X:-. Sekoitusventtiilin kytkentä (FQ) Kytke sekoitusventtiilimoottori (FQ) liittimeen AA- X: (0 V, avaa), AA-X: (N) ja AA-X: (0 V, sulje). MCU 0 Ulkoinen MCU 0 0 Lisäkäyttöveden apureleen kytkentä (lisäkäyttövesi) Kytke apurele lisälämmön päälle- ja poiskytkentää varten liitäntään AA-X: (N) ja AA-X: (0 V). MCU 0 Ulkoinen MUISTA! Lisävarustekortin relelähtöjen suurin sallittu kokonaiskuormitus on A (0 V). External auxiliary relay A A Additional Hot water L N Luku Käyttövesimukavuus

24 0 0 N L PE PE DIP-kytkin Lisävarustekortin DIP-kytkimet pitää asettaa alla olevan mukaan. Ohjelman asetukset MCU 0:n asetukset voidaan tehdä aloitusoppaassa tai suoraan valikkojärjestelmässä. ON -X ON -X -X -X0 -X -X Aloitusopas Aloitusopas näytetään ensimmäisen käynnistyksen yhteydessä lämpöpumpun asennuksen jälkeen, mutta se löytyy myös valikosta.. Valikkojärjestelmä Ellet tee kaikkia asetuksia aloitusoppaan kautta tai haluat muuttaa jotain asetusta, voit tehdä sen valikkojärjestelmässä. Valikko.. - lisävarusteet Lisävarusteiden aktivointi/deaktivointi. Valitse: "käyttövesimukavuus". Valikko.. - käyttövesikierto Tässä voit asettaa käyttövesikierron jopa kolmelle ajanjaksolle päivässä: Kuinka kauan käyttövesikierron pumppu käy käyttökertaa kohti Kuinka kauan käyttövesikierron pumppu seisoo käyttökertojen välillä. Valikko.. - käyttövesimukavuus Täällä voit tehdä seuraavat asetukset: Onko säiliöön asennettu sähkövastus ja sallitaanko sen tuottaa käyttövettä, jos lämpöpumpun kompressori priorisoi lämmityskäytön. Onko asennettu sekoitusventtiili lämminvesivaraajasta tulevan käyttöveden lämpötilan rajoittamiseen. Erilaiset shunttiasetukset ja säiliöstä sekoitusventtiiliin menevän käyttöveden lämpötila. Valikko. - pakko-ohjaus Lämpöpumpun komponenttien ja mahdollisten kytkettyjen lisävarusteiden pakko-ohjaus. QZ-AA-K: Lisäkäyttövesireleen aktivointi. QZ-AA-K: Signaali (sulje) sekoitusventtiilille (FQ). QZ-AA-K: Signaali (avaa) sekoitusventtiilille (FQ). QZ-AA-K: Kiertovesipumpun aktivointi (GP). MUISTA! Katso myös MCU 0:n asentajan käsikirja. Luku Käyttövesimukavuus

25 Sähkökytkentäkaavio Luku Käyttövesimukavuus

26 Aktiivinen jäähdytys (-putki) Yleistä Tämän lisävarusteen kytkentä mahdollistaa jäähdytystuotannon ohjauksen. Jäähdytysjärjestelmään syötetään kylmää lämpöpumpusta kiertovesipumpun (GP-) ja vaihtoventtiilin (QN) kautta. Jotta laitteisto toimisi, vaaditaan jatkuva vapaa virtaus jäähdytysjärjestelmän yli esim. kylmävaraajasäiliön avulla. Jäähdytyskäyttötila aktivoituu ulkolämpötila-anturin (BT) ja mahdollisen huoneanturin (BT0), huoneyksikön tai erillisen jäähdytyshuoneanturin (BT) lämpötilan perusteella (jos esimerkiksi kahta erilaista huonetta jäähdytetään tai lämmitetään samanaikaisesti). Jäähdytystarpeen yhteydessä aktivoidaan jäähdytyksen vaihtoventtiili (QN) ja kiertovesipumppu (GP). Kylmän tuotantoa säädetään jäähdytysanturin (BT) ja valitun jäähdytyskäyrän määrittämän jäähdytyksen asetusarvon perusteella. Jäähdytyksen asteminuutit lasketaan ulkoisen jäähdytyksen menoanturin (BT) arvon ja jäähdytyksen asetusarvon perusteella. Lisävarusteena vaaditaan jäähdytyksen vaihtoventtiili, esim. VCC/VCC. Putkiliitäntä Yleistä Tiivistymisen välttämiseksi putket ja muut kylmät pinnat on eristettävä diffuusiotiiviillä materiaalilla. Kun jäähdytystä tarvitaan paljon, puhallinkonvektorissa tulee olla tippakouru ja vedenpoistoliitäntä. Vaihtoventtiili, jäähdytys/lämmitys Vaihtoventtiili (QN) asennetaan menojohtoon lämpöpumpusta ennen muita vaihtoventtiilejä periaatekaavion mukaan. B AB A Lämpötila-anturi Lämpötila-anturi (BT) asennetaan jäähdytysjärjestelmän menojohtoon varaajasäiliön T-haaraan (CP). K Lämpötila-anturit asennetaan nippusiteillä lämmönjohtotahnan ja alumiiniteipin kanssa. Sen jälkeen ne eristetään mukana toimitetulla eristysteipillä. HUOM! Anturi- ja tiedonsiirtokaapeleita ei saa vetää vahvavirtajohtojen läheisyydessä. Luku Aktiivinen jäähdytys (-putki)

27 Periaatekaavio Selvitys EQ AA-AA BT CP GP EB0 BT BT Jäähdytysjärjestelmä Lisävarustekortti MCU 0:ssa Lämpötila-anturi, jäähdytys menojohto Varaajasäiliö, jäähdytys Jäähdytyksen kiertovesipumppu Lämpöpumppujärjestelmä Paluulämpötila-anturi Lämpötila-anturi, lauhdutin meno GP EB0 FL0 HQ QM QM- QM QM RM Latauspumppu Lämpöpumppu Varoventtiili, lämmitysjärjestelmä Mudanerotin Tyhjennysventtiili Sulkuventtiili Sulkuventtiili Säätöventtiili Komponenttikaavion merkinnät standardin IEC - ja - mukaan. Periaatekaavio MCU 0 sekä aktiivinen jäähdytys (-putki) -AA-AA -CP -EQ -AA -AA-QN0 -RN0 -GP -BT -BT -BT0 -EQ-QN -EB0 -EB0 -BT -FL -QM -BT -QM -GP -HQ -QM -QM Luku Aktiivinen jäähdytys (-putki)

28 ON 0 0 N L PE PE L N 0 PE Sähköasennukset -X -X -X AA-S Anturien ja ulkoisen eston kytkeminen Käytä kaapelia LiYY, EKKX tai vastaava. Lämpötila-anturi (BT) Kytke anturi liittimeen AA-X: AA-X Jäähdytystilan huoneanturi (BT) Lisälämpötila-anturi (jäähdytyksen huoneanturi) kytketään MCU 0:een jäähdytys- ja lämmitystarpeen määrittämistä varten. Lämpötila-anturi kytketään AUX-tuloihin, jotka ovat MCU 0:n etuluukun takana. AUX-tulo valitaan valikossa.. Käytä -napaista kaapelia, jonka poikkipinta-ala on vähintään 0, mm. AA -X ON -X -X -X PE PE L N -X0 -X -X -X0 -X AA-X0 AA-X LEK HUOM! Sähköasennukset saa tehdä vain valtuutettu sähköasentaja. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. MCU 0:n pitää olla jännitteetön lisävarustetoimintojen asennuksen aikana. Lämpötila-anturi asennetaan neutraaliin paikkaan huoneessa, jonka lämpötila halutaan tietää. On tärkeää, että anturi voi mitata huonelämpötilan oikein, eikä sitä sijoiteta esim. syvennykseen, hyllyjen väliin, verhon taakse, lämmönlähteen yläpuolelle tai läheisyyteen, ulko-ovesta tulevaan vetoon tai suoraan auringonpaisteeseen. Myös suljetut patteriventtiilit voivat aiheuttaa ongelmia. Huoneanturi (BT0) Huoneanturin (BT0) kytkentä, katso MCU 0:n asentajan käsikirja. Luku Aktiivinen jäähdytys (-putki)

29 Ulkoinen esto (valinnainen) Yksi kosketin voidaan kytkeä liittimeen AA-X:- jäähdytyskäytön estoa varten. Kun kosketin suljetaan, jäähdytyskäyttö estetään. Vaihtoventtiilimoottorin kytkentä (QN) Kytke moottori (QN) liittimiin AA-X: (signaali), AA-X: (N) ja AA-X0: (0 V). MCU 0 Ulkoinen Ulkoinen esto BT AA-X -X0 Svart Blå Brun QN 0 AA-X0 AA-X MUISTA! Lisävarustekortin relelähtöjen suurin sallittu kokonaiskuormitus on A (0 V). Kiertovesipumpun kytkentä (GP) Kytke kiertovesipumppu (GP) liittimeen AA-X: (0 V), AA-X: (N) ja X:PE. MCU 0 Ulkoinen GP DIP-kytkin Lisävarustekortin DIP-kytkimet pitää asettaa alla olevan mukaan. ON AA-S AA-X 0 PE X Latauspumpun kytkentä (GP) Latauspumppua GP ei kytketä lisävarustekorttiin. Katso latauspumpun GP kytkentä asentajan käsikirjasta. Luku Aktiivinen jäähdytys (-putki)

30 Ohjelman asetukset MCU 0:n asetukset voidaan tehdä aloitusoppaassa tai suoraan valikkojärjestelmässä. MUISTA! Katso myös MCU0:n käyttöohje. Aloitusopas Aloitusopas näytetään ensimmäisen käynnistyksen yhteydessä lämpöpumpun asennuksen jälkeen, mutta se löytyy myös valikosta.. Valikkojärjestelmä Ellet tee kaikkia asetuksia aloitusoppaan kautta tai haluat muuttaa jotain asetusta, voit tehdä sen valikkojärjestelmässä. Valikko.. -lisävarusteet Lisävarusteiden aktivointi/deaktivointi. Valitse: "akt jää -putki". Valikko. - lämpötila Sisälämpötilan asetus (vaatii huonelämpötilan). Valikko.. - jäähdytysasetukset Täällä voit tehdä seuraavat asetukset: Alin menolämpötila jäähdytyskäytössä. Haluttu menolämpötila ulkolämpötilassa +0 ja +0 C. Aika jäähdytyksen ja lämmityksen välillä. Valinta ohjaako huoneanturi jäähdytystä. Miten paljon huonelämpötila saa laskea tai nousta halutun lämpötilan alle tai ylle ennen kuin lämpöpumppu siirtyy lämmitys- tai jäähdytyskäyttöön (vaatii huoneanturin). Jäähdytyksen asteminuuttitasot. Erilaiset shunttiasetukset. Valikko.. -autom.tilan asetukset Kun lämpöpumpun käyttötilaksi on asetettu "auto" lämpöpumppu valitsee itse keskiulkolämpötilan perusteella milloin lisälämmön ja lämmön- tai jäähdytystuotannon käynnistys ja pysäytys sallitaan. Tässä valikossa valitaan nämä keskiulkolämpötilat. Voit myös määrittää, kuinka pitkältä ajalta (suodatusaika) keskilämpötila lasketaan. Jos valitset 0, käytetään nykyistä ulkolämpötilaa. Valikko. - pakko-ohjaus Lämpöpumpun komponenttien ja mahdollisten kytkettyjen lisävarusteiden pakko-ohjaus. EQ-AA-K: Signaali vaihtoventtiilille (QN). EQ-AA-K: Signaali (sulje) shuntille (QN). EQ-AA-K: Signaali (avaa) shuntille (QN) EQ-AA-K: Kiertovesipumpun aktivointi (GP0). EQ-AA-K: Signaali (sulje) shuntille (QN). EQ-AA-K: Signaali (avaa) shuntille (QN). Luku Aktiivinen jäähdytys (-putki)

31 Sähkökytkentäkaavio Luku Aktiivinen jäähdytys (-putki)

32 Useiden lämpöpumppujen kytkentä Yleistä Tämä toiminto mahdollistaa kahden lisälatauspumpun GP ohjauksen. Lisävaruste vaaditaan orjalatauspumpulle - EB0X, jonka osoite on tai suurempi. Järjestelmään voidaan kytkeä enintään orjaa. Ohjausyksikkö ohjaa latauspumppuja yhdessä orjalaitteiden kanssa :n kautta. CPD-tyyppistä latauspumppua suositellaan, jotta voidaan hyödyntää nopeussäätö, joka takaa oikean lämpötilaeron eri käyttötilanteissa vuoden aikana. Lisävaruste mahdollistaa orjalaitteiden ulkoisen eston. Putkiliitäntä Latauspumppu (GP) sijoitetaan latauspiiriin ennen yhdistystä muihin latauspiireihin tai haaroitusta eri osajärjestelmiin vaihtoventtiilin kautta. 0 Luku Useiden lämpöpumppujen kytkentä

33 Periaatekaavio Selvitys EB0- Lämpöpumppujärjestelmä EB0 BT Lämpötila-anturi BT Lämpötila-anturi EB00- Lämpöpumppu EB0 FL0 Varoventtiili GP Latauspumppu HQ Mudanerotin QM - QM QM QN0 RM AA BT CM FL Sulkuventtiili Sulkuventtiili Vaihtoventtiili, lämmitys/käyttövesi Takaiskuventtiili Muuta Lisävarustekortti (MCU 0) Lämpötila-anturi Suljettu paisuntasäiliö Varoventtiili Komponenttikaavion merkinnät standardin IEC - ja - mukaan. Periaatekaavio MCU 0 sekä useiden lämpöpumppujen kytkentä -EB0 -EB0 -BT -FL0 -BT -QM -QM -GP -HQ -RM -QM -QM -EB0 -EB0 -BT -QM -AA-AA -RM -AA -FL0 -BT -QM -GP -HQ -QM -QM -EB0 -EB0 -BT -QM -RM -FL0 -BT -QM -GP -HQ -QM -QM -EB0 -EB0 -BT -FL0 -BT -QM -QM -GP -HQ -RM -QM -AA -BT -QM -FL -CM Luku Useiden lämpöpumppujen kytkentä

34 ON Sähköasennukset -X -X -X 0 0 AA-S AA-X Anturin ja ulkoisen eston kytkentä Käytä kaapelia LiYY, EKKX tai vastaava. Ulkoinen esto (valinnainen) Yksi kosketin voidaan kytkeä liittimeen AA-X:- orjalaitteen EB0 estoa varten. Kun kosketin suljetaan, lisävarustetoiminto EB0 estetään,mutta jäätymissuojaus GP kautta on varmistettu Yksi kosketin voidaan kytkeä liittimeen AA-X:- orjalaitteen EB0 estoa varten. Kun kosketin suljetaan, lisävarustetoiminto EB0 estetään,mutta jäätymissuojaus GP kautta on varmistettu Yksi kosketin voidaan kytkeä liittimeen AA-X:- lisävarustetoiminnon estoa varten. Kun kosketin suljetaan, lisävarustetoiminto estetään. -X PE PE L N -X0 -X MUISTA! Kun lisävarustetoiminto on estetty, orjalaitteiden jäätymissuojaus puuttuu! AA-X0 AA-X Extern blockering EB0-GP EB0-GP HUOM! Sähköasennukset saa tehdä vain valtuutettu sähköasentaja. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. MCU 0:n pitää olla jännitteetön lisävarustetoimintojen asennuksen aikana. 0 AA-X MUISTA! Lisävarustekortin relelähtöjen suurin sallittu kokonaiskuormitus on A (0 V). Luku Useiden lämpöpumppujen kytkentä

35 Kiertovesipumpun kytkentä (GP) Kytke kiertovesipumppu (EB0-GP) liittimeen AA- X: (0 V), AA-X: (N) ja X:PE. Kytke kiertovesipumppu (EB0-GP) liittimeen AA- X: (0 V), AA-X: (N) ja X:PE. MCU 0 Ulkoinen PMW GND PMW GND AA-X AA-X 0 PE EB0-GP EB0-GP X DIP-kytkin Lisävarustekortin DIP-kytkimet pitää asettaa alla olevan mukaan. ON AA-S Luku Useiden lämpöpumppujen kytkentä

36 Ohjelman asetukset Useita lämpöpumppuja sisältävän järjestelmän asetukset voidaan tehdä aloitusoppaan kautta tai suoraan valikkojärjestelmässä. Aloitusopas Aloitusopas näytetään ensimmäisen käynnistyksen yhteydessä asennuksen jälkeen, mutta se löytyy myös valikosta.. Valikkojärjestelmä Ellet tee kaikkia asetuksia aloitusoppaan kautta tai haluat muuttaa jotain asetusta, voit tehdä sen valikkojärjestelmässä. Valikko.. -asennetut orjalaitteet Orjalaitteiden aktivointi/deaktivointi Valikko.. -kytkentä Tässä asetetaan onko järjestelmä liitetty allaslämmitykseen, lämminvesivaraajaan ja lämmitysjärjestelmään. VIHJE! Esimerkkejä liitäntävaihtoehdoista löydät osoitteesta Tässä valikossa on liitäntämuisti, mikä tarkoittaa, että ohjausjärjestelmä muistaa miten tietty vaihtoventtiili on liitetty ja käyttää automaattisesti oikeaa liitäntää, kun käytät samaa vaihtoventtiiliä seuraavan kerran. Isäntä/orja: Tässä valitset mille lämpöpumpulle liitäntäasetukset tehdään (jos lämpöpumppuja on vain yksi, näytetään vain isäntä). Kompressori: Tässä valitaan onko lämpöpumpun kompressori estetty (tehdasasetus), ulkoisesti ohjattu pehmotulon kautta vai vakio (liitetty esim. allaslämmitykseen, lämminvesivaraajaan ja lämmitysjärjestelmään). Merkintäkehys: Siirrä merkintäkehystä säätöpyörällä. OK-painikkeella valitset muokattavan arvon ja vahvistat valinnan näyttöön tulevassa ikkunassa. Työtila liittämistä varten: Tähän piirretään järjestelmän liitäntä. Symboli Kuvaus Kompressori (estetty) Symboli Kuvaus Allas Lämmitys (kiinteistön lämmitys, sisältää mahd. lisälämmitysjärjestelmä) Valikko.. -EB0 Tässä teet asennettuja orjalaitteita koskevat asetukset sekä latauspumpun asetukset. Valikko. -pakko-ohjaus Lämpöpumpun komponenttien ja mahdollisten kytkettyjen lisävarusteiden pakko-ohjaus. Kompressorinopeus EB0 - GP -AA-K Latauspumppunopeus Kompressorinopeus EB0 - GP - AA-K Latauspumppunopeus MUISTA! Katso myös MCU 0:n asentajan käsikirja. Kompressori (ulkoisesti ohjattu) Kompressori (vakio) Vaihtoventtiilit käyttövesiohjausta varten. Vaihtoventtiilin yläpuolella olevat merkinnät osoittavat sähköisen kytkennän (EB0 = Isäntä, CL =Allas jne.). Allas Luku Useiden lämpöpumppujen kytkentä

37 Sähkökytkentäkaavio Luku Useiden lämpöpumppujen kytkentä

38

39

40 Kaukora Oy PL, Tuotekatu 0 Raisio
