Asentajan käsikirja NIBE F1355. Maalämpöpumppu

Transkriptio

1 Asentajan käsikirja Maalämpöpumppu LEK IHB FI

2

3 Sisällys 1 Tärkeää 4 Sähkökytkentäkaavio, 3x400V 28 kw 42 Symbolit Merkintä 4 4 Asiahakemisto 51 Turvallisuusohjeita Sarjanumero 5 6 Yhteystiedot 55 Kierrätys 6 Ympäristötiedot 6 Maakohtaiset tiedot 6 Asennusten tarkastus 7 2 Toimitus ja käsittely 9 Kuljetus 9 Asennus 9 Mukana toimitetut komponentit 10 Luukkujen irrotus 10 3 Lämpöpumpun rakenne 11 Yleistä 11 Kytkentärasiat 12 Jäähdytysosa 13 4 Putkiliitännät 14 Yleistä 14 Mitat ja putkiliitännät 15 Lämmönkeruupuoli 16 Lämpöjohtopuoli 17 Lämminvesivaraaja 18 Liitäntävaihtoehdot 18 5 Sähköliitännät 20 Yleistä 20 Liitännät 21 Liitäntämahdollisuudet 23 Lisävarusteiden liitäntä 29 6 Käynnistys ja säädöt 30 Valmistelut 30 Täyttö ja ilmaus 30 Aloitusopas 31 Jälkisäätö ja ilmaus 32 7 Lisätarvikkeet 34 8 Tekniset tiedot 36 Mitat ja varattavien mittojen koordinaatit 36 Tekniset tiedot 37 Energiamerkintä 40 Sisällys 3

4 1 Tärkeää Tässä käsikirjassa selostetaan asennus- ja huoltotoimenpiteitä, jotka tulisi teettää ammattilaisella. Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistivaraiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heille on opastettu tai kerrottu laitteen turvallinen käyttö ja he ymmärtävät laitteen käyttöön liittyvät vaaratekijät. Tuote on tarkoitettu asiantuntijoiden tai koulutettujen käyttäjien käyttöön myymälöissä, hotelleissa, kevyessä teollisuudessa, maataloudessa ja vastaavissa ympäristöissä. Lapsia pitää valvoa sen varmistamiseksi, etteivät he leiki tuotteella. Älä anna lasten puhdistaa tai hoitaa laitetta ilman opastusta. Tämä on alkuperäinen käsikirja. Sitä ei saa kääntää ilman NIBE:n lupaa. Pidätämme oikeudet rakennemuutoksiin. NIBE Symbolit VAROITUS! Tämä symboli merkitsee ihmistä tai konetta uhkaavaa vaaraa. Tämä symboli merkitsee ihmistä tai konetta uhkaavaa vaaraa. MUISTA! Tämä symboli osoittaa tärkeän tiedon, joka pitää ottaa huomioon laitteistoa hoidettaessa. VIHJE! Tämä symboli osoittaa vinkin, joka helpottaa tuotteen käsittelyä. Merkintä CE IP21! CE-merkintä on pakollinen useimmille EU:n alueella myytäville tuotteille valmistuspaikasta riippumatta. Sähköteknisten laitteiden koteloinnin luokittelu. Ihmistä tai konetta uhkaava vaaraa. Lue käyttöohje. 4 Luku 1 Tärkeää

5 Turvallisuusohjeita Varoitus Asenna järjestelmä tämän asennuskäsikirjan ohjeiden mukaan. Virheellinen asennus voi aiheuttaa räjähdyksen, tapaturman, vesivuodon, kylmäainevuodon, sähköiskun tai tulipalon. Seuraa mittausarvoja huoltaessasi jäähdytysjärjestelmää ahtaissa tiloissa, jotta kylmäaineen pitoisuusrajat eivät ylity. Ota yhteys asiantuntijaan mittausarvojen tulkintaa varten. Jos kylmäainepitoisuus ylittää rajat, mahdollinen vuoto voi aiheuttaa hapenpuutteen, josta voi olla seurauksena vakava onnettomuus. Käytä asennukseen alkuperäisiä lisävarusteita ja lueteltuja komponentteja. Jos käytetään muita osia, voi ilmetä vesivuotoja ja sähköiskun, tulipalon tai henkilövahinkojen vaara, koska laitteisto ei ehkä toimi oikein. Tuuleta työympäristö hyvin kylmäainetta saattaa vuotaa huollon yhteydessä. Kylmäaine muodostaa avotulen kanssa myrkyllistä kaasua. Asenna kone kantavalle alustalle. Epäsopiva asennuspaikka voi aiheuttaa sen, että laite putoaa ja aiheuttaa omaisuusvahinkoja ja tapaturman. Virheellinen asennus voi myös aiheuttaa tärinä- ja meluongelmia. Asenna kone tukevasti niin, että se kestää maanjäristykset ja myrskytuulet. Sopimaton asennuspaikka voi aiheuttaa laitteen putoamisen, josta voi olla seurauksena materiaali- ja henkilövahinkoja. Sähköasennus on annettava valtuutetun sähköasentajan tehtäväksi ja järjestelmä on kytkettävä erillisenä piirinä. Alimitoitettu ja viallinen virransyöttö voi aiheuttaa sähköiskun ja tulipalon. Käytä lueteltuja kaapeleita sähkökytkentään, kiristä kaapelit kunnolla liittimiin ja kiinnitä kaapelit oikein liittimien kuormituksen välttämiseksi. Löysällä oleva liitin tai kaapelikiinnike voi aiheuttaa epätavallista kuumenemista tai tulipalon. Tarkasta asennuksen tai huollon jälkeen, ettei järjestelmästä vuoda kaasumuodossa olevaa kylmäainetta. Jos kylmäainekaasua vuotaa taloon ja pääsee kosketuksiin ilmanlämmittimen, uunin tai muun kuuman pinnan kanssa, muodostuu myrkyllistä kaasua. Käytä kylmäainekohtaisia putkia ja työkaluja. Muulle kylmäaineelle tarkoitettujen vanhojen osien käyttö voi aiheuttaa laitteiston vahingoittumisen ja vakavan onnettomuuden prosessipiirin räjähdysvaaran vuoksi. Pysäytä kompressori ennen kylmäainepiirin avaamista. Jos kylmäainepiiri avataan, kun on kompressori on käynnissä, prosessipiiriin voi päästä ilmaa. Tällöin prosessipiirin paine nousee epätavallisen korkeaksi, mikä voi aiheuttaa räjähdyksen ja henkilövahingon. Katkaise virransyöttö huollon tai tarkastuksen ajaksi. Ellei virransyöttöä katkaista, on olemassa sähköiskun ja pyörivien puhaltimien aiheuttama onnettomuusvaara. Älä käytä laitteistoa paneeli tai suojus irrotettuna. Pyöriviin osiin, kuumiin pintoihin tai jännitteellisiin osiin koskettaminen voi aiheuttaa henkilövahingon takertumisen, palovamman tai sähköiskun vuoksi. Katkaise virransyöttö ennen sähkötöiden aloittamista. Ellei virransyöttöä katkaista, voit saada sähköiskun tai laitteisto voi vahingoittua ja toimia virheellisesti. Varo Suorita sähköasennus huolellisesti. Sähköasennuksia saavat tehdä vain voimassa olevien lakien ja asetusten mukaisen pätevyyden omaavat asentajat. Älä kytke maadoitusjohtoa kaasuputkiin, vesiputkiin, ukkosenjohtimeen tai puhelimen maadoitusjohtoon. Virheellinen maadoitus voi aiheuttaa laitteen toimintahäiriön sekä oikosulun aiheuttaman sähköiskun. Käytä pääkatkaisinta, jolla on riittävän suuri katkaisukyky. Jos katkaisimen katkaisukyky on liian pieni, se voi aiheuttaa toimintahäiriöitä ja tulipalon. Käytä ainoastaan oikeanarvoisia (oikea laukeamisvirta) varokkeita niissä paikoissa, joissa pitää käyttää varoketta. Laitteen kytkeminen kuparilangalla tai muulla metallilangalla voi aiheuttaa laitevaurion ja tulipalon. Kaapelit pitää asentaa niin, että ne eivät hankaudu metallireunoihin eivätkä jää puristuksiin paneelien väliin. Virheellinen asennus voi aiheuttaa sähköiskun, laitteen vioittumisen, ylikuumenemisen tai tulipalon. Älä asenna laitetta paikkaan, jossa voi vuotaa syttyviä kaasuja. Jos vuotanutta kaasua kertyy laitteen ympärille, se voi aiheuttaa tulipalon. Älä asenna yksikköä paikkaan, jossa voi syntyä tai johon voi kertyä syövyttävää kaasua (esim. rikkihappopitoista kaasua) tai syttyvää kaasua tai höyryä (esim. tinneri- ja bensiinihöyryt) tai jossa käsitellään haihtuvia syttyviä aineita. Syövyttävä kaasu voi aiheuttaa lämmönvaihtimen korroosiota, muoviosien murtumista jne. ja syttyvät kaasu ja höyryt voivat aiheuttaa tulipalon. Älä käytä sisäyksikköä erikoistarkoituksiin, kuten elintarvikkeiden säilytykseen, tarkkuusinstrumenttien jäähdytykseen tai eläinten, kasvien tai taiteen jäädytyssäilöntään. Tällainen käyttö voi vahingoittaa kohteita. Älä asenna äläkä käytä järjestelmää sellaisten laitteiden lähellä, jotka synnyttävät sähkömagneettisen kentän tai korkeataajuuksisia yliääniä. Vaihtosuuntaajat, varasähkölaitokset, lääketieteelliset suurtaajuuslaitteet ja telekommunikaatiolaitteet voivat vaikuttaa laitteeseen ja aiheuttaa toimintahäiriöitä ja laitevaurion. Laite voi sitä paitsi häiritä lääketieteellisten laitteiden ja telekommunikaatiolaitteiden toimintaa niin, että ne toimivat virheellisesti tai eivät toimi lainkaan. Ole varovainen kantaessasi laitetta käsin. Jos laite painaa yli 20 kg, sen kantamiseen tarvitaan avustaja. Käytä suojakäsineitä viiltohaavojen välttämiseksi. Hävitä pakkausmateriaali asianmukaisesti. Pakkausmateriaali voi aiheuttaa henkilövahinkoja, koska pakkauksessa on käytetty nauloja ja puuta. Älä koske painikkeisiin märillä käsillä. Voit saada sähköiskun. Älä koske kylmäaineputkiin paljain käsin, kun järjestelmä on toiminnassa. Käytön aikana putket joko kuumenevat tai jäähtyvät hyvin kuumiksi/kylmiksi käyttötavasta riippuen. Koskettaminen voi aiheuttaa palovamman tai paleltumisvamman. Älä katkaise virransyöttöä heti lämpöpumpun pysäytyksen jälkeen. Odota vähintään 5 minuuttia. Muussa tapauksessa voi ilmetä vesivuoto tai laitevaurio. Älä kytke järjestelmää pois pääkytkimellä. Se voi aiheuttaa tulipalon tai vesivuodon. Lisäksi puhallin voi käynnistyä odottamatta ja aiheuttaa tapaturman. Erityistä koskien R407C-laitteita - Älä käytä muuta kylmäainetta. - Älä käytä täyttöpulloja. Pullot muuttavat kylmäaineen koostumusta, mikä heikentää järjestelmän suorituskykyä. - Kylmäainetta täytettäessä kylmäaineen on aina lähdettävä pullosta nestemuodossa. Luku 1 Tärkeää 5

6 Sarjanumero Sarjanumero löytyy etuluukun oikeasta alakulmasta, tyyppikilvestä PF1 (katso sijainti luvusta Lämpöpumpun rakenne) ja info-valikosta (valikko 3.1). Sarjanumero MUISTA! Anna aina tuotteen sarjanumero (14-merkkinen) vikailmoitusta tehtäessä. Kierrätys Anna tuotteen asentaneen asentajan tai jäteaseman huolehtia pakkauksen hävittämisestä. Kun tuote poistetaan käytöstä, sitä ei saa hävittää tavallisen talousjätteen mukana. Se tulee toimittaa jäteasemalle tai jälleenmyyjälle, joka tarjoaa tämäntyyppisen palvelun. Tuotteen asianmukaisen hävittämisen laiminlyönti aiheuttaa käyttäjälle voimassa olevan lainsäädännön mukaiset hallinnolliset seuraamukset. Ympäristötiedot Tämä yksikkö sisältää fluoroitua kasvihuonekaasua, joka sisältyy Kioton sopimukseen. F-kaasuasetus (EU) nro 517/2014 Laite sisältää R407C, fluorinoitua kasvihuonekaasua, jonka GWP-arvo (Global warming potential) on Älä päästä R407C ilmaan. Maakohtaiset tiedot Asennuskäsikirja Tämä asennuskäsikirja tulee jättää asiakkaalle. 6 Luku 1 Tärkeää

7 Asennusten tarkastus Lämmitysjärjestelmä on tarkastettava ennen käyttöönottoa voimassa olevien määräysten mukaan. Tarkastuksen saa tehdä vain tehtävään pätevä henkilö. Täytä myös käyttöohjekirjan sivu, jossa ovat laitteiston tiedot. Kuvaus Huomautus Allekirjoitus Päiväys Lämmönkeruu (sivulla 16) Takaiskuventtiilit Järjestelmä huuhdeltu Järjestelmä ilmattu Pakkasneste Tasoastia/Paisuntasäiliö Suodatinpalloventtiili (likasuodatin) Varoventtiili Sulkuventtiilit Kiertovesipumput asetettu Lämmitysvesi (sivu 17) Takaiskuventtiilit Järjestelmä huuhdeltu Järjestelmä ilmattu Kalvopaisuntasäiliö Suodatinpalloventtiili (likasuodatin) Varoventtiili Sulkuventtiilit Kiertovesipumput asetettu Sähkö (sivulla 20) Liitännät Pääjännite Vaihejännite Lämpöpumpun varokkeet Kiinteistön varokkeet Ulkolämpötilan anturi Huoneanturi Virrantunnistin Turvakytkin Vikavirtasuoja Luku 1 Tärkeää 7

8 Kuvaus Huomautus Allekirjoitus Päiväys Varatilan relelähtö 8 Luku 1 Tärkeää

9 0 R 0 R mm 2 Toimitus ja käsittely Kuljetus F1355 on kuljetettava ja sitä on säilytettävä pystyasennossa ja kuivassa. Sisään tuontia varten lämpöpumppua voidaan kuitenkin varoen kallistaa taaksepäin 45. Lämpöpumppu on takapainoinen. Jos jäähdytysmoduulit vedetään ulos ja kuljetetaan pystyasennossa, F1355 voidaan siirtää vaaka-asennossa selkäpuoli alaspäin. Varmista, että lämpöpumppu ei voi kaatua kuljetuksen aikana. VIHJE! Sisään tuonnin helpottamiseksi sivulevyt voidaan irrottaa. Nosto kadulta sijoituspaikalle Jos alusta sallii, F1355 kannattaa siirtää pumppukärryllä asennuspaikalle mm Painopiste on toisessa reunassa (katso merkinnät pakkauksessa). Asennus Aseta F1355 tukevalle alustalle, joka kestää lämpöpumpun painon. Säädä laite vaakasuoraan ja vakaaseen asentoon säätöjaloilla mm Koska F1355:sta valuu vettä, lämpöpumpun sijoitustilassa pitää olla lattiakaivo. Aseta selkäpuoli ulkoseinää vasten melulle herkissä huoneissa meluhaittojen poistamiseksi. Ellei tämä ole mahdollista, tulee välttää makuuhuoneiden ja muiden melulle herkkien huoneiden vastaisia seiniä. Sijainnista riippumatta on äänille herkän tilan seinä äänieristettävä. Putket on vedettävä ilman sinkilöitä makuu-/olohuoneen puoleista sisäseinää vasten. Asennustila Jätä laitteen eteen 800 mm vapaata tilaa. Sivupeltien avaamista varten tarvitaan n. 50 mm vapaata tilaa kummallakin puolella (katso kuva). Peltejä ei kuitenkaan tarvitse irrottaa huollon yhteydessä, vaan kaikki F1355:n huoltotoimenpiteet voidaan suorittaa edestäpäin. Jätä vapaata tilaa lämpöpumpun ja seinän väliin (sekä mahdollisten syöttökaapelien ja putkien) mahdollisten värinöiden siirtymisen välttämiseksi. F1355 nostetaan raskaammasta päästä ja voidaan siirtää nokkakärryillä. F1355:n nostamiseen tarvitaan avustaja. Nosto kuormalavalta asennuspaikalle. Ennen nostoa poista pakkaus, kuljetusvarmistukset sekä etu- ja sivupellit. Ennen nostoa lämpöpumppu tulee jakaa osiin vetämällä jäähdytysmoduulit ulos kaapista. Ohjeet löytyvät käyttöohjeen luvusta Huolto. Siirrä lämpöpumppu ylemmän jäähdytysmoduulin liukukiskoista, käytä suojakäsineitä. Lämpöpumppua ei saa siirtää, kun vain alempi jäähdytysmoduuli on ulosvedettynä. Jos lämpöpumppua ei ole kiinnitetty, ylempi jäähdytysmoduuli pitää aina irrottaa ennen alemman jäähdytysmoduulin irrotusta. * (50) (50) * 800 Normaaliasennuksessa vaaditaan mm (valittavalla puolella) liitäntävarusteille, esim. tasoastia, venttiilit ja sähkölaitteet. Romutus Romutuksen yhteydessä tuote kuljetetaan pois päinvastaisessa järjestyksessä. Luku 2 Toimitus ja käsittely 9

10 LEK LEK LEK Mukana toimitetut komponentit Luukkujen irrotus Etuluukku 2 LEK Ulkolämpötilaanturi 1 kpl Eristysteippi 1 kpl Lämpötila-anturi 5 kpl 1 LEK Varoventtiili 0,3 MPa (3 bar) 1 kpl O-renkaat 16 kpl Virrantunnistin LEK 1. Irrota ruuvit etuluukun alareunasta. 2. Nosta luukkua ulospäin alareunasta ja ylöspäin. LEK LEK Anturiputket 4 kpl LEK Sivupellit Putkieriste Nippuside 8kpl LEK LEK LEK Alumiiniteippi 1 kpl Takaiskuventtiilit 4 kpl G2, sisäkierre Suodatinpalloventtiili 4 kpl G1 1/4 (sisäkierre) Lämmönjohtotahna 3 kpl LEK Sijoitus Varuste-erä on paketissa lämpöpumpun päällä. Sivuluukut voidaan irrottaa asennuksen helpottamiseksi. 1. Irrota ruuvit ylä- ja alareunasta. 2. Käännä luukkua hieman ulospäin. 3. Siirrä luukkua ulos ja taaksepäin. 4. Asenna päinvastaisessa järjestyksessä. 10 Luku 2 Toimitus ja käsittely

11 0-10V 3 Lämpöpumpun rakenne Yleistä AA101-X4 FC1 AA101-X6 AA101-X8 AA101-X10 AA3-X6 AA3-X20 AA3-X22 -FC1 -AA101 -AA101 -AA101 -X7 -X8 -X AA101 -AA101 -AA101 -X3 -X4 -X5 N L1 L2 L AA101 -X AA101 -X AA3 -X AA3 -AA3 -X22 -X23 -AA3 2 -X20 -X L N L L L N N N L N PE L N PE QN10 GP16 C K1 K2 K3 C NO NC K4 C NO NC -AA3-X7 A B A B 12V A B GP16 -BE1 -BE2 -BE3 AUX 4 AUX 5 -BT1 -BT50 -BT25 -BT6 AUX 1 AUX 2 AUX 3 -BT7 -BT71 -EP14 -EP15 -BF1 AA101-XJ2 AA101-X3 AA101-X5 AA101-X7 AA101-X9 AA3-X21 AA3-X23 UB1 UB2 AA4 UB3 UB2 UB3 SF1 EP15-XL7 EP15-XL1 PF1 AA4-XJ4 EP15-XL6 EP15-XL2 PF3 AA4-XJ3 EP15 EP15-PF2 XJ4 XJ5 XJ1 XJ10 XJ3 EP14-PF2 EP14-XL7 EP14-XL6 EP14-XL1 EP14-XL2 EP14 UN XJ7 XJ11 RF3 RA2 XJ8 XJ6 AA101-X2 AA101-X1 FC1 UN AA26 XJ9 AA2 XJ10 AA27 AA3 AA101 Luku 3 Lämpöpumpun rakenne 11

12 Putkiliitännät XL1 Liitäntä, lämpöjohto meno XL2 Liitäntä, lämpöjohto paluu XL6 Liitäntä, lämmönkeruu tulo XL7 Liitäntä, lämmönkeruu meno LVI-komponentit EP14 Jäähdytysmoduuli EP15 Jäähdytysmoduuli Anturi jne. BT1 Ulkolämpötila-anturi* * Ei näy kuvassa Sähkökomponentit AA2 Peruskortti AA3 Tulokortti AA3-X6 Liitinrima, anturi AA3-X20 Liitinrima -EP14 -BP8 AA3-X21 Liitinrima -EP15 -BP8 AA3-X22 Liitinrima, virtausmittari -EP14 -BF1 AA3-X23 Liitinrima, virtausmittari -EP15 -BF1 AA4 Näyttö AA4-XJ3 USB-liitäntä (ei toimintoa) AA4-XJ4 Huoltoliitäntä (ei toimintoa) AA26 Peruskortti 2 AA27 Relekortti jalustalle AA101 Liitäntäkortti AA101-X1 Liitinrima, sähkönsyöttö AA101-X2 Liitinrima, syöttö -EP14 AA101-X3 Liitinrima, ohjausjännitelähtö ( -X4) AA101-X4 Liitinrima, ohjausjännitetulo (tariffiohjausmahdollisuus) AA101-X5 Liitinrima, syöttö, ulkoiset lisävarusteet. AA101-X6 Liitinrima, -QN10 ja -GP16 AA101-X8 Varatilarele AA101-X9 Hälytysrele, AUX-rele AA101-X10 Tiedonsiirto, PWM, virransyöttö FC1 Automaattivaroke RA2 Kuristin RF3 EMC-suodatin SF1 Näytön katkaisin -AA4 XJ1 Pistoke, kompressorin syöttö, jäähdytysmoduuli -EP14 AA101-XJ2 Pistoke, kompressorin syöttö, jäähdytysmoduuli -EP15 XJ3 Kompressorilämmitin -EP14 XJ4 Pistoke, lämmönkeruupumppu, jäähdytysmoduuli XJ5 Pistoke, kiertovesipumppu, jäähdytysmoduuli XJ6 Kompressorilämmitin -EP15 XJ7 XJ8 XJ9 XJ10 XJ11 XJ13 Muut PF1 PF2 UB1 UB2 UB3 Pistoke, lämmönkeruupumppu, jäähdytysmoduuli -EP15 Pistoke, kiertovesipumppu, jäähdytysmoduuli -EP15 Tiedonsiirto moottorimoduuli -EP15 Tiedonsiirto moottorimoduuli -EP14 Pumput, kompressorilämmitin -EP14 Tiedonsiirto moottorimoduuli Tyyppikilpi Tyyppikilpi, kylmäosa Kaapeliläpivienti, syöttökaapelil Kaapeliläpivienti, sähkönsyöttö Kaapeliläpivienti, signaali Komponenttikaavion merkinnät standardin IEC ja mukaan. Kytkentärasiat FC1 Sähkökomponentit AA10 Pehmokäynnistyskortti FC1 Automaattivaroke AA10 Komponenttikaavion merkinnät standardin IEC ja mukaan. LEK 12 Luku 3 Lämpöpumpun rakenne

13 Jäähdytysosa Jäähdytysmoduuli EP14 Putkiliitännät XL20 Huoltoliitäntä, ylipaine XL21 Huoltoliitäntä, alipaine BT12 RF2 BP8 GP1 BT3 QM1 EP2 BT14 QA40 BT17 BP2 UN AA100 BT10 GP2 BT11 QM2 EP1 GQ10 HS1 BP8 XL20 LVI-komponentit GP1 Lämpöjohtopumppu GP2 Lämmönkeruupumppu QM1 Tyhjennys, lämmitysjärjestelmä QM2 Tyhjennys, lämmönkeruupuoli Anturi jne. BP1 Ylipaineensäädin BP2 Alipaineensäädin BP8 Anturi, matalapaine BT3 Lämpötila-anturi, lämpöjohto paluu BT10 Lämpötilan anturi, lämmönkeruu paluu BT11 Lämpötilan anturi, lämmönkeruu meno BT12 Lämpötila-anturi, lauhduttimen menojohto BT14 Lämpötila-anturi, kuumakaasu BT15 Lämpötila-anturi, käyttövesi BT17 Lämpötila-anturi, imukaasu BT29 Lämpötila-anturi, kompressori BT15 BP1 XL21 Jäähdytysmoduuli EP15 BT12 GP1 BT3 QM1 QM2 UN LEK QN1 EB10 BT29 X401 AA100 BT10 GP2 BT11 Sähkökomponentit AA100 Liitoskortti EB10 Kompressorilämmitin QA40 Invertteri RF2 EMC-suodatin X401 Jatkoliitin, kompressori ja moottorimoduuli Jäähdytyskomponentit EP1 Höyrystin EP2 Lauhdutin GQ10 Kompressori HS1 Kuivaussuodatin QN1 Paisuntaventtiili Komponenttikaavion merkinnät standardin IEC ja mukaan. EP2 BT14 BP8 BP2 BT15 EP1 GQ10 BT17 HS1 XL21 BP1 LEK QN1 EB10 XL20 Luku 3 Lämpöpumpun rakenne 13

14 4 Putkiliitännät Yleistä Putkiasennukset on tehtävä voimassa olevien asetusten ja määräysten mukaisesti. F1355 -lämpöpumpun suurin sallittu paluulämpötila on n. 58 C ja suurin sallittu menolämpötila 65 C. F1355:a ei ole varustettu sulkuventtiileillä, vaan ne on asennettava huollon helpottamiseksi. Putkistot on huuhdeltava ennen F1355:n liittämistä epäpuhtauksien aiheuttamien vahinkojen välttämiseksi. Järjestelmäperiaate F1355 koostuu kahdesta lämpöpumppumoduulista, kiertovesipumpuista sekä ohjausyksiköstä sekä mahdollisesta lisälämmön lähteestä. F1355 liitetään lämmönkeruu- ja lämpöjohtopiiriin. Lämpöpumpun höyrystimessä lämmönkeruuneste (pakkasenkestävä neste, esim. veden ja etanolin seos) luovuttaa energiansa kylmäaineeseen, joka höyrystyy ja puristetaan sitten kompressorissa. Lämmennyt kylmäaine johdetaan lauhduttimeen, jossa sen energia siirtyy lämmityspiiriin ja tarvittaessa lämminvesivaraajaan. Jos tarvitaan enemmän lämpöä/käyttövettä kuin kompressorit pystyvät tuottamaan, lämpöpumppu voi kytkeä ulkoisen lisälämmön päälle. Putkia ei saa juottaa F1355n liittimiin, koska sisäiset anturit saattavat vaurioitua. Putket tulee liittää puserrusrengasliittimillä tai puristusliittimillä. EP15 EP15-XL6 EP15-XL1 Lämmitysjärjestelmän putket on maadoitettava, jotta niiden ja kiinteistön suojamaan välille ei synny potentiaalieroa. EP15-XL7 EP14 EP15-XL2 EP14-XL6 EP14-XL1 Symboliavain Symboli Merkitys EP14-XL7 EP14-XL2 Ilmausventtiili Sulkuventtiili EP14 EP15 XL1 Jäähdytysmoduuli Jäähdytysmoduuli Liitäntä, lämpöjohto meno Takaiskuventtiili XL2 XL6 Liitäntä, lämpöjohto paluu Liitäntä, lämmönkeruu tulo Varoventtiili XL7 Liitäntä, lämmönkeruu meno Lämpötila-anturi Kalvopaisuntasäiliö P Painemittari Kiertovesipumppu Suodatinpalloventtiili (palloventtiili integroiduilla suodattimella) Kompressori Lämmönvaihdin 14 Luku 4 Putkiliitännät

15 Mitat ja putkiliitännät 524 EP15-XL6 EP15-XL7 EP15-XL1 EP15-XL EP14-XL6 EP14-XL7 EP14-XL1 EP14-XL Putkien mitat Liitäntä (XL1) Lämmitysvesi, meno (XL2) Lämmitysvesi, paluu (XL6) Lämmönkeruu sisään (XL7) Lämmönkeruu ulos sisäkierre G1 1/2 ulkokierre G2 sisäkierre G1 1/2 ulkokierre G2 sisäkierre G1 1/2 ulkokierre G2 sisäkierre G1 1/2 ulkokierre G2 Luku 4 Putkiliitännät 15

16 Lämmönkeruupuoli Keruuputkisto Tyyppi 28 kw Maalämpö, suositeltu keruuputkiston pituus (m) 3x450-4x450 Käytettäessä PEM-letkuja 40x2,4 PN 6,3. Maalämpö, suositeltu aktiivinen poraussyvyys (m) 3x150-5x200 Nämä ovat karkeita esimerkkiarvoja. Asennukset yhteydessä pitää tehdä tarkat laskelmat paikallisten olosuhteiden mukaan. MUISTA! Keruuputkiston pituus vaihtelee kallion/maaperän olosuhteiden, ilmastoalueen ja lämmitysjärjestelmän (patteri- tai lattialämmitys) mukaan. Keräimen yhden silmukan pituus saa olla korkeintaan 500 m. Putkistot kytketään aina rinnakkain ja siten, että kunkin piirin virtausta on mahdollista säätää. Pintamaaputkiston asennussyvyys määritetään paikallisten olosuhteiden mukaan ja putkien välin on oltava vähintään 1,5 metriä. Jos lämpökaivoja on useita, aukkojen väli määritetään paikallisten olosuhteiden mukaan. Varmista, että keruuputkisto nousee jatkuvasti lämpöpumppua kohti ilmataskujen välttämiseksi. Jos tämä ei ole mahdollista, korkeisiin kohtiin on järjestettävä ilmausmahdollisuus. Koska lämmönkeruujärjestelmän lämpötila voi laskea alle 0 C, se pitää suojata jäätymiseltä -15 C saakka. Tilavuuslaskennan ohjearvona käytetään 1 litra valmista lämmönkeruuseosta putkimetriä kohti (koskee PEM-letkua 40x2,4 PN 6,3). Lämmönkeruupuolen kytkentä Putket liitetään lämpöpumpun taakse. Eristä huoneiston kaikki lämmönkeruuputket veden tiivistymisen välttämiseksi. Paisuntasäiliöstä saattaa tippua tiivistynyttä vettä. Sijoita se siksi niin, ettei muu laitteisto vahingoitu. MUISTA! Asenna tarvittaessa ilmausventtiilit lämmönkeruujärjestelmään. Merkitse lämmönkeruupiiriin käytetyn jäätymisenestoaineen nimi. Asenna mukana toimitettu varoventtiili paisuntasäiliön luo kuvan mukaan. Varoventtiilin ylivuotoputki tulee vetää laskevana koko pituudeltaan vesitaskujen estämiseksi, eikä se saa päästä jäätymään. Asenna sulkuventtiilit mahdollisimman lähelle lämpöpumppua, jotta virtaus yksittäisiin jäähdytysmoduuleihin voidaan katkaista. Lämpöpumpun ja suodatinpalloventtiilin väliin on asennettava lisää varoventtiilejä (periaatekaavion mukaan). Asenna mukana toimitetut suodatinpalloventtiilit tuloputkeen. Asenna mukana toimitetut takaiskuventtiilit menoputkeen. Avoimeen pohjavesijärjestelmään liitettäessä höyrystimen likaantumis- ja jäätymisvaaran vuoksi väliin on asennettava pakkassuojattu piiri. Tämä vaatii ylimääräisen lämmönvaihtimen. P MUISTA! Koska lämmönkeruupiirin lämpötila vaihtelee lämmönlähteestä riippuen, valikkoon "keruuhälytysasetukset pitää asettaa sopiva arvo. 16 Luku 4 Putkiliitännät

17 Paisuntasäiliö Lämmönkeruupiiri on varustettava paisuntasäiliöllä. Paineista lämmönkeruupiiri vähintään 0,05 MPa (0,5 bar) paineeseen. Paisuntasäiliö tulee mitoittaa kaavion mukaan käyntihäiriöiden välttämiseksi. Käyrästön lämpötila-alue on -10 C C esipaineella 0,05 MPa (0,5 bar) ja varoventtiilin avautumispaine on 0,3 MPa (3,0 bar). Etanoli, 28% (tilavuusprosenttia) Kun jäätymisenestoaineena käytetään etanolia (28 til- %), paisuntasäiliö tulee mitoittaa seuraavan käyrästön mukaan. Tilavuus paisuntasäiliö (l) Lämmönkeruuliuoksen kokonaismäärä järjestelmässä (l) Etyleeniglykoli, 40% (tilavuusprosenttia) Kun jäätymisenestoaineena käytetään etyleeniglykolia (40 til-%), paisuntasäiliö tulee mitoittaa seuraavan käyrästön mukaan. Tilavuus paisuntasäiliö (l) Lämmönkeruuliuoksen kokonaismäärä järjestelmässä (l) Lämpöjohtopuoli Lämmitysjärjestelmän kytkeminen Lämmitysjärjestelmä, joka säätelee sisälämpötilaa F1355:n ohjausjärjestelmän ja esim. pattereiden, lattialämmityksen/jäähdytyksen, puhallinkonvektoreiden jne. avulla. Putket liitetään lämpöpumpun taakse. Asenna turvalaitteet ja sulkuventtiilit (asenna mahdollisimman lähelle F1355, jotta virtaus yksittäisiin jäähdytysmoduuleihin voidaan katkaista). Asenna mukana toimitetut suodatinpalloventtiilit tuloputkeen. Varoventtiilin avautumispaineen on oltava maks. 0,6 MPa (6,0 bar) ja se asennetaan lämmitysjärjestelmän paluuputkeen. Varoventtiilin poistovesiputki tulee vetää laskevana koko pituudeltaan vesitaskujen välttämiseksi, eikä se saa päästä jäätymään. Liitäntä termostaateilla varustettuun järjestelmään edellyttää, että kaikkiin pattereihin (silmukoihin) asennetaan ohitusventtiili tai että poistetaan muutama termostaatti tarpeeksi tehokkaan virtauksen takaamiseksi. Asenna mukana toimitetut takaiskuventtiilit menoputkeen. MUISTA! Asenna tarvittaessa ilmausventtiilit lämmitysjärjestelmään. MUISTA! F1355 on rakennettu niin, että lämpöä voidaan tuottaa yhdellä tai kahdella jäähdytysmoduulilla. Tämä edellyttää kuitenkin erilaisia putki- ja sähköasennuksia. Luku 4 Putkiliitännät 17

18 Lämminvesivaraaja Lämminvesivaraajan kytkentä Mahdollinen lämminvesivaraaja on varustettava tarvittavilla venttiileillä. Järjestelmässä pitää olla sekoitusventtiili, jos asetuksia muutetaan niin, että lämpötila voi ylittää 60 C. Käyttövesiasetukset tehdään valikossa Varoventtiilin avautumispaineen on oltava maks. 1,0 MPa (10,0 bar) ja se asennetaan tulevaan kylmävesiputkeen kuvan mukaisesti. Varoventtiilin ylivuotoputki tulee vetää laskevana koko pituudeltaan vesitaskujen välttämiseksi, eikä se saa päästä jäätymään. MUISTA! Käyttövesituotanto aktivoidaan aloitusoppaassa tai valikossa 5.2. MUISTA! Lämpöpumppu on rakennettu niin, että käyttövettä voidaan lämmittää yhdellä tai useammalla jäähdytysmoduulilla. Tämä edellyttää kuitenkin erilaisia putki- ja sähköasennuksia. Tavallisesti käyttövesi tuotetaan jäähdytysmoduulilla EP14. Liitäntävaihtoehdot F1355 voidaan asentaa monella eri tavalla. Alla on esimerkkejä eri vaihtoehdoista. Lisätietoja vaihtoehdosta on osoitteessa sekä käytettävän lisävarusteen asennusohjeessa. Katso sivulta 34 lista lisävarusteista, joita voidaan käyttää F1355:n kanssa. Selvitys EB1 EB1 FL10 QM42 - QM43 RN11 EB100 BT1 BT6 BT25 BT71 EB100 EP14 EP15 FL10 - FL11 FL12 - FL13 QZ2 - QZ5 QM50, QM52 QM55, QM57 QN10 RM10 - RM13 Muut BP6 BT7 CP10 CM1 CM3 EB10 EP12 FL2 FL3 GP10 QM21 QM33 QM34 RM21 XL27 - XL28 Ulkoinen lisälämpö Ulkoinen lisälämpö Varoventtiili, lämmitysjärjestelmä Sulkuventtiili, lämpöjohtopuoli Säätöventtiili Lämpöpumppujärjestelmä Ulkolämpötilan anturi Lämpötila-anturi, käyttöveden tuotanto Lämpötila-anturi, lämpöjohto meno, ulkoinen Lämpötila-anturi, lämpöjohto paluu, ulkoinen Lämpöpumppu, F1355 Jäähdytysmoduuli A Jäähdytysmoduuli B Varoventtiili, lämmönkeruupuoli Varoventtiili, lämmitysjärjestelmä Suodatinpalloventtiili (likasuodatin) Sulkuventtiili, lämmönkeruupuoli Sulkuventtiili, lämpöjohtopuoli Vaihtoventtiili, lämmitys/käyttövesi Takaiskuventtiili Painemittari, lämmönkeruupuoli Lämpötila-anturi, käyttövesi meno Lämminvesivaraaja, jossa latauskierukka Suljettu paisuntasäiliö, lämpöjohtopuoli Suljettu paisuntasäiliö, lämmönkeruupuoli Lämminvesivaraaja Kollektori, lämmönkeruupuoli Varoventtiili, lämmitysjärjestelmä Varoventtiili, lämmönkeruuneste Kiertovesipumppu, ulkoinen lämmitysjärjestelmä Ilmausventtiili, lämmönkeruujärjestelmä Sulkuventtiili, lämmönkeruupiiri meno Sulkuventtiili, lämmönkeruuneste paluu Takaiskuventtiili Liitäntä, lämmönkeruunesteen täyttö Merkinnät standardin IEC ja mukaan. 18 Luku 4 Putkiliitännät

19 Esimerkki - F kw liitetty sähkövastukseen ja lämminvesivaraajaan (vaihteleva lauhdutus) -EB1 -EB1 -FL10 -QM42 -EB100-BT25 -EB100-GP10 -EB100-BT1 -QM43 -RN11 -RM21 -EB100-BT71 -BP6 -QM21 P -FL3 -CM3 -QM33 -XL27 -XL28 -QM34 -QZ3 -FL11 -QM52 -RM11 -EB100 -EP15 -FL13 -RM13 -QM57 -QZ5 -CP10 -EB100-BT7 -EB10 -QZ2 -EP14 -RM12 -QM55 -EB100-QN10 -EB100-BT6 -EP12 -QM50 -RM10 -FL10 -FL12 -QZ4 -FL2 -CM1 Lämpöpumppu (EB100) priorisoi käyttöveden lämmityksen puolella teholla (jäähdytysmoduuli EP14) vaihtoventtiilin (EB100-QN10) kautta. Kun lämminvesivaraaja/varaajasäiliö (CP10) on lämmitetty, vaihtoventtiili (EB100- QN10) ohjaa lämmitysvirran lämmityspiiriin. Sähkövastus (EB1) kytketään päälle automaattisesti, kun energiantarve ylittää lämpöpumpun kapasiteetin. MUISTA! Esimerkki on periaatekaavio, toimituksen sisältö on selostettu kohdassa "Mukana toimitetut komponentit" sivulla 10. Luku 4 Putkiliitännät 19

20 5 Sähköliitännät Yleistä Kaikki sähkölaitteet paitsi ulkoanturi, huoneanturi ja virtamuuntajat on valmiiksi kytketty tehtaalla. Lämpöpumppu on kytkettävä irti ennen kiinteistön eristystestiä. Jos kiinteistö on varustettu vikavirtasuojilla, jokainen F1355 pitää kytkeä erilliseen vikavirtasuojaan. Jos käytetään automaattivaroketta, sen tulee olla C- tyyppinen. Katso varokekoko sivulla 37. Lämpöpumpun kytkentäkaavio, katso sivu 42. Tiedonsiirto- ja anturikaapeleita ulkoisiin liitäntöihin ei saa asentaa vahvavirtajohtojen läheisyyteen. Ulkoisen liitännän tiedonsiirto- ja anturikaapelin johdinalan tulee olla vähintään 0,5 mm², kun käytetään alle 50 m pituisia kaapeleita, esim. tyyppiä EKKX tai LiYY. Kun kaapelit vedetään F1355:ssa, täytyy käyttää läpivientejä (UB2 sähkökaapeleille ja UB3 signaalikaapeleille, merkitty kuvaan). Kiinnitä kaapelit nippusiteillä uriin (katso kuva). LEK Katkaisinta (SF1) ei saa asettaa asentoon "" tai " " ennen kattilaveden täyttöä. Sisäiset komponentit saattavat vaurioitua. LEK EP15-FC1 Automaattivaroke FC1 UB2 UB3 EP15 EP14 Lämpöpumpun ohjauspiiri ja osa sen sisäisistä komponenteista on suojattu sisäisesti automaattivarokkeella (FC1). Varoke (EP15-FC1) katkaisee sähkösyötön kompressorille, jos virta nousee liian korkeaksi. Palautus Varoke (EP15-FC1) on etuluukun takana. Katkaisin palautetaan painamalla nuppi takaisin. MUISTA! Tarkasta automaattivarokkeet. Ne ovat voineet laueta kuljetuksen aikana. UN Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa. Katkaise virta turvakytkimellä ennen mahdollista huoltoa. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. Kaapelipidike Käytä sopivaa työkalua kaapeleiden irrottamiseen/kiinnittämiseen lämpöpumpun liittimiin. Lämpöpumpun elektroniikan vahingoittumisen välttämiseksi tarkasta liitännät, pääjännite ja vaihejännite ennen koneen käynnistystä. Katso lämpötila-anturin sijoitus järjestelmäsi periaatekaaviosta. 20 Luku 5 Sähköliitännät

21 Liitännät Häiriöiden välttämiseksi tiedonsiirto- ja/tai anturikaapeleita ei saa asentaa 20 cm lähemmäksi vahvavirtajohtoja. Sähköliitäntä F1355:n syöttökaapeli kytketään turvakytkimeen. Johdinalan tulee vastata käytettävää varoketta. Syöttökaapeli sisältyy toimitukseen ja on tehtaalla kytketty liittimeen X1. Asennukset on tehtävä voimassa olevien määräysten ja asetusten mukaisesti. AA101-X1 Ohjausjärjestelmän ulkoisen ohjausjännitteen kytkentä Merkitse sähkökaappiin varoitus ulkoisesta jännitteestä. Kun ulkoinen ohjausjännite kytketään vikavirtasuojakytkimen kautta, irrota johtimet liitinrimojen AA101-X3:N ja AA101-X4:2 sekä liitinrimojen AA101-X3:L1 ja AA101- X4:1 väliltä (katso kuva). Ohjausjännite (1x230V+N+PE) kytketään liittimiin AA101- X4:3 (PE), AA101-X4:2 (N) ja AA101-X4:1 (L) (kuvan mukaan). AA101-X3 AA101-X4 N L1 L2 L N PE L1 L2 L3 F1355 F1345 Ulkoinen Externt LEK AA101-X1 Poistetaan L N PE On tärkeää, että vaihejärjestys on oikea. Jos vaihejärjestys ei ole oikea, kompressori ei käynnisty ja näytössä näkyy hälytys. Tariffiohjaus Jos kompressorien jännitteensyöttö katkeaa tietyksi ajaksi, ne täytyy hälytyksen välttämiseksi samanaikaisesti estää AUX-tulon kautta, katso " sivulla 27. Samalla ohjausjärjestelmän ulkoisen ohjausjännitteen täytyy olla kytkettynä F1355-lämpöpumppuun, katso sivu 21. 1x230V+N+PE Ulkolämpötilan anturi Ulkolämpötila-anturi (BT1) on sijoitettava varjoisaan paikkaan talon pohjois- tai luoteispuolelle, jottei esim. aamuaurinko vaikuta siihen. Kytke anturi liittimiin AA3-X6:1 ja AA3-X6:2. Käytä 2- johtimista kaapelia, jonka johdinala on vähintään 0,5 mm2. Mahdollinen kaapeliputki on tiivistettävä, jotta kosteutta ei tiivisty ulkoanturin koteloon. AA3-X F1355 F1345 Ulkoinen Externt BT1 Luku 5 Sähköliitännät 21

22 Lämpötila-anturi, käyttöveden tuotanto Käyttöveden lämpötila-anturi (BT6) asennetaan lämminvesivaraajan anturiputkeen. Kytke anturi liittimiin AA3-X6:7 ja AA3-X6:8. Käytä 2- johtimista kaapelia, jonka johdinala on vähintään 0,5 mm2. Käyttövesituotanto aktivoidaan valikossa 5.2 tai aloitusoppaassa. Lämpötila-anturi, ulkoinen menojohto Kytke ulkoisen menojohdon lämpötila-anturi (BT25) liittimiin AA3-X6:5 ja AA3-X6:6. Käytä 2-johtimista kaapelia, jonka johdinala on vähintään 0,5 mm2. AA3-X AA3-X F1355 F1345 Ulkoinen Externt F1355 F1345 Ulkoinen Externt BT6 Lämpötila-anturi, käyttövesi huippu Säiliön yläosan käyttövesianturi (BT7) voidaan kytkeä F1355-lämpöpumppuun säiliön yläosan veden lämpötilan näyttöä varten. Kytke anturi liittimiin AA3-X6:15 ja AA3-X6:16. Käytä 2- johtimista kaapelia, jonka johdinala on vähintään 0,5 mm2. BT25 Lämpötila-anturi, ulkoinen paluujohto Kytke ulkoisen paluujohdon lämpötila-anturi (BT71) liittimiin AA3-X6:17 ja AA3-X6:18. Käytä 2-johtimista kaapelia, jonka johdinala on vähintään 0,5 mm2. F1355 F1345 Ulkoinen Externt AA3-X AA3-X BT71 F1355 F1345 Ulkoinen Externt Ulkoisen energiamittarin kytkeminen Yksi tai kaksi energiamittaria (BE6, BE7) kytketään liittimeen X22 ja/tai X23 tulokortissa (AA3). AA3-X22 AA3-X23 BT F1355 F1345 Ulkoinen Externt +5V +5V BE6 BE7 Aktivoi energiamittari valikossa ja aseta sitten haluttu arvo (energia pulssia kohti) valikossa Luku 5 Sähköliitännät

23 Liitäntämahdollisuudet Valvontakytkin Kun kiinteistössä on lisäsähköä käytettäessä monta sähkönkuluttajaa kytkeytyneenä, on olemassa vaara, että kiinteistön päävarokkeet laukeavat. F1355 on varustettu sisäänrakennetulla valvontakytkimellä, joka ohjaa sähkövastuksen tehoportaita jakamalla kulutuksen eri vaiheille tai kytkemällä ne pois, jos jokin vaihe ylikuormittuu. Jos ylikuormitus ei poistu, vaikka sähkövastus on kytketty pois päältä, kompressori pysäytetään. Vastukset kytketään päälle, kun muu virrankulutus laskee. Virtamuuntajan kytkentä Virran mittausta varten on asennettava virtatunnistin (BE1-BE3) kuhunkin sähkökeskukseen tulevaan vaihejohtoon. Tämä on suositeltavaa tehdä sähkökeskuksessa. Kytke virrantunnistin moninapaiseen kaapeliin sähkökeskuksen vieressä olevassa kotelossa. Käytä kotelon ja 0,5 sisäyksikön välillä moninapaista kaapelia, jonka ala on vähintään F1355 mm². Kytke kaapeli liittimeen AA101-X10:15, AA101-X10:16 ja AA101-X10:17, sekä kolmen virrantunnistimen yhteiseen liittimen AA101-X10:18. Varokkeen koko asetetaan valikossa vastaamaan kiinteistön päävarokkeen kokoa. Tässä voit myös säätää virrantunnistimen jännitesuhdetta. Mukana toimitettujen virrantunnistimien jännitesuhde on 300 ja niitä käytettäessä virta ei saa ylittää 50 A. Jännite virrantunnistimesta tulokorttiin ei saa ylittää 3,2 V. Sähkönsyöttö PEN L1 L 2 L 3 F1355 F1345 Ulkoinen Externt Huoneanturi BE3 AA101-X10 BE2 BE1 F1355 voidaan varustaa huoneanturilla (BT50). Huoneanturilla on kolme toimintoa: 1. Näytä nykyinen lämpötila lämpöpumpun näytössä. 2. Tarjoaa mahdollisuuden muuttaa huoneenlämpötilaa, C. 3. Mahdollistaa huonelämpötilan parantamisen/vakauttamisen. Asenna anturi neutraaliin paikkaan, jonka lämpötila halutaan tietää. Sopiva paikka on esim. vapaa käytävän seinä n. 1,5 m korkeudella lattiasta. On tärkeää, että anturi voi mitata huonelämpötilan oikein, eikä sitä sijoiteta esim. syvennykseen, hyllyjen väliin, verhon taakse, lämmönlähteen yläpuolelle tai läheisyyteen, ulko-ovesta tulevaan vetoon tai suoraan auringonpaisteeseen. Myös suljetut patteritermostaatit voivat aiheuttaa ongelmia. F1355 toimii ilman antureita, mutta jos halutaan lukea talon sisälämpötila näytössä, anturi pitää asentaa. Huoneanturi kytketään liittimiin AA3-X6:3 ja AA3-X6:4. Jos anturia käytetään huonelämpötilan muuttamiseen ( C) ja/tai huonelämpötilan parantamiseen/vakauttamiseen, anturi pitää aktivoida valikossa Jos huoneanturia käytetään huoneessa, jossa on lattialämmitys, siinä tulee olla vain näyttötoiminto, ei huonelämpötilan ohjausta. AA3-X Sähkökeskus F1355 F1355 F1345 Externt Ulkoinen BT50 MUISTA! Talon lämpötilan muuttuminen kestää aikansa. Esimerkiksi lattialämmityksen yhteydessä lyhyt aikajakso ei aiheuta merkittävää huonelämpötilan muutosta. Luku 5 Sähköliitännät 23

24 Porrasohjattu lisälämpö Merkitse sähkökaappiin varoitus ulkoisesta jännitteestä. Ulkoista porrasohjattua lisäsähköä voidaan ohjata F1355lämpöpumpun kolmella potentiaalivapaalla releellä (3 lineaarista porrasta tai 7 binääristä porrasta). Lisävarusteen AXC 50 avulla lisävastuksen ohjaukseen voidaan käyttää kolmea potentiaalivapaata lisärelettä, joilla saadaan aikaan maks. 3+3 lineaarista tai 7+7 binääristä porrasta. Porrastus ylöspäin tapahtuu vähintään 1 minuutin välein ja porrastus alaspäin tapahtuu vähintään 3 sekunnin välein. Kytke yhteinen vaihe liitinrimaan AA101-X7:1. Kytke porras 1 liitinrimaan AA101-X7:2. Kytke porras 2 liitinrimaan AA101-X7:3. Kytke porras 3 liitinrimaan AA101-X7:4. Porrasohjatun lisäsähkön asetukset tehdään valikossa ja Kaikki lisälämmönlähteet estetään kytkemällä potentiaalivapaa kosketintoiminto AUX-tuloon liitinrimassa AA3- X6 ja AA101-X10. Toiminto pitää aktivoida valikossa 5.4. AA101-X AA101-X Shunttiohjattu lisälämpö Merkitse sähkökaappiin varoitus ulkoisesta jännitteestä. Tämä kytkentä mahdollistaa ulkoisen lisälämmönlähteen, esim. öljykattilan, kaasukattilan tai kaukolämmönsiirtimen, liittämisen lämmitysjärjestelmän avuksi. Kattila-anturi (BT52) kytketään F1355:n AUX-tuloihin, katso luku "Ulkoiset liitäntämahdollisuudet (AUX)" sivulla 26. Anturi on valittavissa vain, kun shunttiohjattu lisälämpö on valittu valikossa F1355 ohjaa shunttiventtiiliä ja lisälämmönlähteen käynnistyssignaalia kolmen releen avulla. Ellei laitteisto pysty pitämään menolämpötilaa riittävän korkeana, lisälämpö kytkeytyy päälle. Kun kattila-anturi (BT52) ylittää asetetun arvon, F1355 lähettää signaalin shunttiventtiilille (QN11), joka avautuu lisälämmönlähteestä päin. Shunttia (QN11) säädetään niin, että todellinen menolämpötila vastaa ohjausjärjestelmän laskemaa asetusarvoa. Kun lämmöntarve pienenee niin paljon, ettei lisälämpöä tarvita, shuntti (QN11) suljetaan täysin. Tehtaassa asetettu kattilan minimikäyntiaika on 12 tuntia (asetetaan valikossa ). Shunttiohjatun lisälämmön asetukset tehdään valikossa ja Kytke shunttimoottori (QN11) liitinrimaan AA101-X7:4 (230 V, auki) ja 3 (230 V, kiinni). Lisälämmönlähteen päälle- ja poiskytkemiseksi se kytketään liitinrimaan AA101-X7:2. F1355 F1345 Ulkoinen Externt AA101-X MUISTA! N Jos lisälämmönlähteen ohjausjännite on 230 V~, se voidaan ottaa liittimestä AA101-X5:1-3. Kytke ulkoisen lisälämmön nolla liittimeen AA101-X5:4-6. F1355 F1345 Ulkoinen Externt L Päälle/Pois Till/Från M N Kaikki lisälämmönlähteet estetään kytkemällä potentiaalivapaa kosketintoiminto AUX-tuloon liitinrimassa AA3- X6 ja AA101-X10. Toiminto pitää aktivoida valikossa Luku 5 Sähköliitännät

25 Lisälämpö säiliössä Merkitse sähkökaappiin varoitus ulkoisesta jännitteestä. Tämä kytkentä mahdollistaa säiliön ulkoisen lisälämmönlähteen käytön käyttövesituotantoon, kun kompressoreita käytetään lämmön tuotantoon. Säiliön sähkövastus aktivoidaan valikossa Säiliön lisälämmönlähteen päälle- ja poiskytkemiseksi se kytketään liitinrimaan AA101-X7:4. Varatilan relelähtö Merkitse sähkökaappiin varoitus ulkoisesta jännitteestä. Kun katkaisin (SF1) käännetään asentoon (varatila), sisäiset kiertovesipumput (EP14-GP1 ja EP15-GP1) ja potentiaalivapaa vaihtava varatilarele (AA101-K4) aktivoidaan. Ulkoiset lisävarusteet eivät ole päällä. Varatilarelettä voidaan käyttää ulkoisen lisälämmön aktivoimiseen, ohjauspiiriin on asennettava ulkoinen termostaatti lämpötila säätämiseen. Varmista, että lämmitysvesi kiertää ulkoisessa lisälämmönlähteessä. AA101-X AA101-X8 A1 F1355 F1345 Ulkoinen Externt A2 L F1355 F1345 Ulkoinen Externt Kaikki lisälämmönlähteet estetään kytkemällä potentiaalivapaa kosketintoiminto AUX-tuloon liitinrimassa AA3- X6 ja AA101-X10. Toiminto pitää aktivoida valikossa 5.4. MUISTA! Käyttövettä ei tuoteta, kun varatila on aktivoitu. AA101-X8 AA101-X A1 A2 F1355 F1345 Ulkoinen Externt N L MUISTA! Jos lisälämmönlähteen ohjausjännite on 230 V~, se voidaan ottaa liittimestä AA101-X5:1-3. Kytke ulkoisen lisälämmön nolla liittimeen AA101-X5:4-6. Luku 5 Sähköliitännät 25

26 Vaihtoventtiilit F1355 voidaan varustaa ulkoisella vaihtoventtiilillä (QN10) käyttöveden ohjaukseen (katso sivulla 34 ). Kytke ulkoinen vaihtoventtiili (QN10) kuvan mukaan liitinrimaan AA101-X6:3 (N), AA101-X6:2 (ohjaus) ja AA101-X6:1 (L). AA101-X Ulkoiset liitäntämahdollisuudet (AUX) F1355:ssa on viisi ohjelmallisesti ohjattua tuloa (AUX) ulkoisen kosketintoiminnon kytkemiseen. Tämä tarkoittaa, että ulkoinen kosketintoiminto voidaan kytkeä yhteen viidestä AUX-tulosta, joiden toiminnot määritetään lämpöpumpun asetuksissa. MUISTA! Jos ulkoinen kosketintoiminto kytketään F1355-lämpöpumppuun, käytetyn tulon tai lähdön toiminto pitää valita valikossa 5.4. F1355 F1345 Ulkoinen Externt L N Liitinrivin AA3-X6 valittavat tulot näille toiminnoille ovat: AUX1 (AA3-X6:9-10) AUX2 (AA3-X6:11-12) AUX3 (AA3-X6:13-14) NIBE Uplink QN10 Kytke verkkokaapeli (suora, Cat.5e UTP) RJ45-pistokkeella (uros) AA4-X9:n näytön liittimeen (kuvan mukaan). Vedä kaapelit lämpöpumpun kaapeliläpiviennin (UB3) läpi. Liitinrivin AA101-X10 valittavat tulot näille toiminnoille ovat: AUX4 (AA101-X10:19-20) AUX5 (AA101-X10:21-22) pehmeät lähdöt/tulot5.4 aktivoi tilap. luksus estä lisäys LEK ulkoinen säätö estä kompressori AA4-X9 aktivoi puhallinnop. 1 käyttövesikierto AA101-X AA3-X F1355 F1345 Ulkoinen Externt Yllä olevassa esimerkissä käytetään tuloja AUX3 (AA3- X6:13-14) ja AUX5 (AA101-X10:21-22) liitinrimassa. MUISTA! Osa seuraavista toiminnoista voidaan aktivoida ja ohjelmoida valikkoasetuksilla. 26 Luku 5 Sähköliitännät

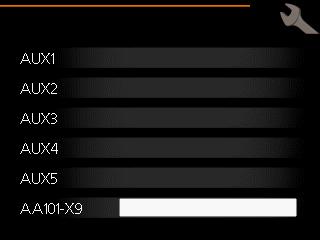

27 AUX-tulojen vaihtoehdot Seuraavat toiminnot voidaan kytkeä AUX-tuloihin. Lämpötila-anturi, jäähdytys/lämmitys Ulkoinen lämpötila-anturi voidaan kytkeä liittimeen F1355 jäähdytys- ja lämmityskäytön vaihtoajankohdan määrittämistä varten. Kun useita jäähdytys/lämmityshuoneantureita on asennettu, voit valita ohjaavan anturin valikossa Kun jäähdytys/lämmitysanturi BT74 on asennettu ja aktivoitu valikossa 5.4, muita antureita ei voi enää valita valikossa Käytä 2-napaista kaapelia, jonka poikkipinta-ala on vähintään 0,5 mm². Lämpötilan anturi, kattila Lämpötila-anturi, kattila (BT52) voidaan kytkeä F1355:een. Vaihtoehto näkyy vain, jos shunttiohjattu lisälämmönlähde on valittu valikossa Kontaktori lisälämmön ulkoiselle estolle Lisälämpö kytketään pois kytkemällä potentiaalivapaa kosketintoiminto tuloon, joka valitaan valikossa 5.4. Teho on kytketty pois, kun kosketin on suljettu. Kosketin ulkoiselle hälytykselle Ulkoisista yksiköistä tulevat hälytykset voidaan kytkeä ohjaukseen ja näyttää infohälytyksenä. Potentiaalivapaa signaali tyyppiä sulkeutuva (NO) tai avautuva (NC) voidaan kytkeä. Kosketin käyttöveden ulkoiselle estolle Lisälämpö kytketään pois kytkemällä potentiaalivapaa kosketintoiminto tuloon, joka valitaan valikossa 5.4. Teho on kytketty pois, kun kosketin on suljettu. Kontaktori kompressorin ulkoiselle estolle (EP14) ja/tai (EP15) Kun kompressorin (EP14) ja/tai (EP15) ulkoista estoa halutaan käyttää, se voidaan kytkeä etuluukun takana olevaan liitinrimaan AA3-X6. MUISTA! Jokainen kompressori vaatii AUX-tulon. Jos haluat estää molemmat (EP14) ja (EP15), tarvitset kaksi AUX-tuloa. Kompressori (EP14) ja/tai (EP15) kytketään pois kytkemällä potentiaalivapaa kosketintoiminto tuloon, joka valitaan valikossa 5.4. Kompressorien (EP14) ja (EP15) ulkoinen esto voidaan yhdistää. Teho on kytketty pois, kun kosketin on suljettu. Kosketin ulkoiselle tariffiestolle Jos ulkoista tariffiestoa halutaan käyttää, erillinen syöttö pitää kytkeä liitinrimaan AA101-X4. Poista siltaus väliltä AA101-X3 ja AA101-X4. Tariffiesto tarkoittaa, että lisälämpö, kompressori ja lämmitys kytketään pois kytkemällä potentiaalivapaa kosketintoiminto tuloon, joka valitaan valikossa 5.4 Teho on kytketty pois, kun kosketin on suljettu. Kun tariffiesto on aktiivinen, minimimenolämpötila ei ole voimassa, mikä voi aiheuttaa jäätymisriskin. Liitin "SG ready":lle Tätä toimintoa voi käyttää vain sähköverkossa, joka tukee "SG Ready"-standardia. "SG Ready" vaatii kaksi AUX-tuloa. SG Ready on nerokas ohjaustapa, jossa sähköntoimittajasi voi vaikuttaa sisäilman, käyttöveden ja/tai allasveden lämpötilaan (jos sellainen on) tai estää lisälämmön ja/tai F1355:n kompressorin tiettyinä vuorokaudenaikoina (voidaan valita valikossa 4.1.5, kun toiminto on aktivoitu). Aktivoi toiminto kytkemällä potentiaalivapaa kosketintoiminto kahteen tuloon, joka valitaan valikossa 5.4 (SG Ready A ja SG Ready B). Suljettu tai avoin kosketin aiheuttaa jonkin seuraavista: Esto (A: Kiinni, B: Auki) "SG Ready" on aktiivinen. Lämpöpumpun kompressori ja lisälämpö estetään päivän tariffiestona. Normaalitila (A: Avoin, B: Avoin) "SG Ready" ei ole aktiivinen. Ei vaikuta järjestelmään. Matalahintatila (A: Avoin, B: Suljettu) "SG Ready" on aktiivinen. Järjestelmä keskittyy kustannussäästöihin ja voi esim. hyödyntää edullista energian hintaa sähköntoimittajalta tai mahdollista ylikapasiteettia omasta virtalähteestä (vaikutus järjestelmään voidaan asettaa valikossa 4.1.5). Ylikapasiteettitila (A: Suljettu, B: Suljettu) "SG Ready" on aktiivinen. Järjestelmän annetaan käydä täydellä kapasiteetilla kun sähköntoimittajalla on ylikapasiteettia (todella alhainen hinta) (vaikutus järjestelmään voidaan asettaa valikossa 4.1.5). (A = SG Ready A ja B = SG Ready B ) Kosketin lämmityksen ulkoiselle estolle Lämmitys kytketään pois kytkemällä potentiaalivapaa kosketintoiminto tuloon, joka valitaan valikossa 5.4. Koskettimen sulkeminen estää lämmityskäytön. Kun lämmityksen esto on aktiivinen, minimimenolämpötila ei ole voimassa, mikä voi aiheuttaa jäätymisriskin. Luku 5 Sähköliitännät 27

28 Kosketin lämmönkeruupumpun ulkoiselle pakko-ohjaukselle Lämmönkeruupumppua voidaan pakko-ohjata kytkemällä potentiaalivapaa kosketintoiminto tuloon, joka valitaan valikossa 5.4. Koskettimen sulkeminen aktivoi lämmönkeruupumpun. Kosketin aktivoinnille "tilapäinen luksus" Ulkoinen kosketintoiminto voidaan kytkeä F1355-lämpöpumppuun käyttövesitoiminnon "tilapäinen luksus" aktivointia varten. Koskettimen tulee olla potentiaalivapaa ja se kytketään valittuun tuloon (valikko 5.4). "tilapäinen luksus" aktivoidaan, kun kosketin on suljettuna. Kosketin aktivoinnille "ulkoinen säätö" Ulkoinen kosketintoiminto voidaan kytkeä F1355-lämpöpumppuun menolämpötilan ja siten huonelämpötilan muuttamiseksi. Kun kosketin on kiinni ja huoneanturi on kytketty ja aktivoitu, lämpötila muutetaan C-asteina. Ellei huoneanturia ole kytketty tai aktivoitu, asetetaan "lämpötila" haluttu muutos (lämpökäyrän siirto) valitulla askelmäärällä. Arvo on säädettävissä välillä -10 ja +10. lämmitysjärjestelmä 1 Koskettimen pitää olla potentiaalivapaa ja se kytketään valittuun tuloon (valikko 5.4) liitinrimassa AA3- X6. Muutoksen arvo asetetaan valikossa 1.9.2, "ulkoinen säätö". lämmitysjärjestelmät 2-4 Ulkoinen säätö lämmitysjärjestelmille 2-4 vaatii lisävarusteen (ECS 40 tai ECS 41). Katso asennusohjeet lisätarvikkeen asentajan käsikirjasta. Kosketin puhallinnopeuden aktivoinnille MUISTA! Ulkoinen kosketintoiminto toimii vain, jos lisävaruste FLM on asennettu ja aktivoitu. F1355-lämpöpumppuun kytkettävällä ulkoisella koskettimella voidaan aktivoida yksi neljästä puhallinnopeudesta. Koskettimen tulee olla potentiaalivapaa ja se kytketään valittuun tuloon (valikko 5.4). 1-4 on normaalisti auki (NO) ja puhallinnopeus 1 on normaalisti kiinni (NC). Valittu puhallinnopeus aktivoidaan, kun kosketin suljetaan. Kun kosketin avataan, puhallin palaa normaalinopeuteen. AUX-lähdön vaihtoehdot (potentiaalivapaa vaihtava rele) Ulkoinen kytkentä reletoiminnon kautta on mahdollinen potentiaalivapaalla vaihtavalla releellä (maks. 2 A) liitinrimassa AA101-X9. Valittavat toiminnot ulkoiselle liitännälle: Hälytyksen näyttö. Summahälytyksen ilmaisu. Pohjavesipumpun ohjaus. Jäähdytystilan ilmaisu (vain jos jäähdytysmoduuli on asennettu tai F1355-lämpöpumpussa on sisäänrakennettu jäähdytystoiminto). Käyttövesikierron kiertovesipumpun ohjaus. Käyttöveden latauspumpun ohjaus Ulkoinen kiertovesipumppu (lämmitysvesi). Lomaohjelma aktiivinen. Jos jokin yllä mainituista kytketään, se pitää aktivoida valikossa 5.4. Hälytyslähtö on aktivoitu tehtaalla. F1355 F1345 Ulkoinen Externt Lisävarustekortti vaaditaan, jos useita toimintoja halutaan kytkeä liittimeen AA101-X9, kun summahälytyksen ilmaisu on aktivoitu (katso sivu 34). AA101-X Kuvassa rele hälytystilassa. Jos katkaisin (SF1) on asennossa " " tai " ", rele on hälytystilassa. Paine-/taso-/virtausvahti lämmönkeruuliuos Jos lämmönkeruujärjestelmässä tarvitaan paine-/taso- /virtausvahti, se pitää kytkeä valittuun tuloon (valikko 5.4). Jotta toiminto toimisi, tulon on oltava suljettu normaalikäytössä. 28 Luku 5 Sähköliitännät

29 Ulkoinen kiertovesipumppu, pohjavesipumppu tai käyttöveden kierrätyspumppu kytketään summahälytysreleeseen alla olevan kuvan mukaan. Merkitse sähkökaappiin varoitus ulkoisesta jännitteestä. Jos pumpun tulee toimia hälytyksen yhteydessä, johdin siirretään liittimestä 2 liittimeen 3. AA101-X F1355 F1345 Ulkoinen Externt L N PE L N PE Kiertovesipumppu MUISTA! Relelähdön maksimikuormitus on 2 A (230V AC). Lisävarusteiden liitäntä Lisävarusteiden kytkentäohjeet ovat oheisessa Asennusohjeessa. Kohdassa on luettelo lisävarusteista, joita voi käyttää F1355:n yhteydessä. Luku 5 Sähköliitännät 29

30 6 Käynnistys ja säädöt Valmistelut 1. Varmista, että F1355 ei ole vahingoittunut kuljetuksen aikana. 2. Varmista, että katkaisin (SF1) on asennossa ( ). 3. Tarkasta, että mahdollisessa lämminvesivaraajassa ja lämmitysjärjestelmässä on vettä. MUISTA! Tarkasta automaattivaroke. Se on voinut laueta kuljetuksen aikana. Varmista ennen käynnistystä, että lämmönkeruujärjestelmässä ei ole ilmaa. Riittämätön ilmaus voi vahingoittaa komponentteja. P Älä käynnistä F1355-lämpöpumppua, jos järjestelmässä oleva vesi on voinut jäätyä. Täyttö ja ilmaus Lämmitysjärjestelmän täyttö ja ilmaus Täyttö 1. Avaa täyttöventtiili (ulkoinen, ei sisälly toimitukseen). Ilmastointijärjestelmä täyttyy vedellä. 2. Avaa ilmausventtiili (ulkoinen, ei sisälly toimitukseen). 3. Sulje venttiili, kun ilmanpoistoventtiilistä virtaavassa vedessä ei ole ilmaa. Paineen tulisi jonkun ajan kuluttua alkaa nousta. 4. Sulje täyttöventtiili, kun paine on oikealla tasolla. Ilmaus 1. Ilmaa F1355-lämpöpumppu ilmausventtiilin avulla (ulkoinen, ei sisälly toimitukseen) ja muu lämmitysjärjestelmä sen omien ilmausventtiileiden avulla. 2. Toista täyttö ja ilmaus, kunnes kaikki ilma on poistunut ja paine on oikea. Varmista ennen käynnistystä, että lämmitysjärjestelmässä ei ole ilmaa. Riittämätön ilmaus voi vahingoittaa komponentteja. Keruuputkisto BK / JK Symboliavain Symboli P Suljetaan Stängs Merkitys Sulkuventtiili Varoventtiili Säätöventtiili Kalvopaisuntasäiliö Painemittari Suodatinpalloventtiili (likasuodatin) 30 Lämmönkeruujärjestelmän täyttö ja ilmaus Sekoita veteen jäätymisenestoainetta avoastiassa lämmönkeruujärjestelmää täytettäessä. Seoksen tulee kestää vähintään -15 C lämpötila. Käytä lämmönkeruunesteen täyttöön kytkettyä täyttöpumppua. 1. Tarkasta lämmönkeruujärjestelmän tiiviys. 2. Kytke täyttöpumppu ja paluujohto lämmönkeruujärjestelmän huoltoliitäntöihin kuvan mukaisesti. 3. Sulje huoltoliitäntöjen välinen sulkuventtiili. 4. Avaa huoltoliitännät. 5. Käynnistä täyttöpumppu. 6. Täytä ja ilmaa lämmönkeruujärjestelmää, kunnes paluuputkesta tulee kirkasta ja ilmatonta nestettä. 7. Sulje huoltoliitännät. 8. Avaa huoltoliitäntöjen välinen sulkuventtiili. Luku 6 Käynnistys ja säädöt

31 Aloitusopas Lämmitysjärjestelmä on täytettävä vedellä ja ilmattava ennen kuin katkaisin käännetään asentoon "". Aloitusoppaassa liikkuminen A. Sivu B. Nimi ja valikkonumero kieli Käännä F1355:n katkaisin (SF1) asentoon. 2. Noudata näytön aloitusoppaan ohjeita. Ellei aloitusopas käynnisty, kun käynnistät F1355:n, voit käynnistää sen käsin valikossa 5.7. VIHJE! Katso F1355-lämpöpumpun ohjausjärjestelmän esittely käyttöohjekirjasta (ohjaus, valikot jne.). Jos kiinteistö on kylmä kun F1355 käynnistetään, ei ole varmaa, että kompressori pystyy itsekseen täyttämään koko lämmitystarpeen, vaan lisälämpöä on ehkä käytettävä. Käyttöönotto Aloitusopas käynnistyy, kun lämpöpumppu käynnistetään ensimmäistä kertaa. Aloitusoppaassa neuvotaan mitä tulee tehdä ensimmäisen käynnistyksen yhteydessä sekä käydään läpi lämpöpumpun perusasetukset. Aloitusopas varmistaa, että käynnistys suoritetaan oikein eikä sitä saa sen vuoksi ohittaa. Aloitusopas voidaan käynnistää jälkikäteen valikossa 5.7. MUISTA! Kun aloitusopas on käynnissä, yksikään laitteiston toiminnoista ei käynnisty automaattisesti. Opas ilmestyy jokaisen käynnistyksen yhteydessä, kunnes se estetään viimeisellä sivulla. Jos aloitusopas jätetään tälle sivulle, se sulkeutuu automaattisesti 60 min C. Vaihtoehto / asetus A. Sivu Tästä näet miten pitkällä olet aloitusoppaassa. Voit selata aloitusoppaan sivuja seuraavasti: 1. Kierrä valitsinta, kunnes nuoli vasemmassa yläkulmassa (sivunumeron vieressä) on merkitty. 2. Siirry seuraavalle sivulle aloitusoppaassa painamalla OK-painiketta. B. Nimi ja valikkonumero Tästä näet mihin ohjausjärjestelmän valikkoon tämä aloitusoppaan sivu perustuu. Suluissa olevat numerot ovat valikon numero ohjausjärjestelmässä. Lisätietoa kyseisestä valikosta löydät sen ohjevalikosta tai asentajan käsikirjasta kohdasta "Ohjaus - Valikot". Lisätietoa kyseisestä valikosta löydät sen ohjevalikosta tai käyttöohjeesta C. Vaihtoehto / asetus Näin teet järjestelmän asetukset. D. Ohjevalikko Monissa valikoissa on symboli, joka osoittaa että käytettävissä on lisäohjeita. Ohjeteksteihin käsiksi pääsy: 1. Merkitse ohjekuvake kiertämällä valitsinta. 2. Paina OK-painiketta. Ohjetekstit koostuvat usein useammasta sivusta, joita voit selata valitsimella. Luku 6 Käynnistys ja säädöt 31

32 Jälkisäätö ja ilmaus Pumpun säätö, automaattikäyttö Lämmönkeruupuoli Jotta lämmönkeruujärjestelmän virtaus olisi oikea, lämmönkeruupumpun nopeus pitää asettaa oikein. F1355:ssa on lämmönkeruupumppu, jota tavallisesti säädetään automaattisesti. Tietyt toiminnot ja lisävarusteet saattavat vaatia, että sitä käytetään manuaalisesti. Nopeus pitää silloin asettaa oikein, katso Pumpun säätö, manuaalinen käyttö. Automaattinen säätö tapahtuu, kun kompressori on käynnissä ja asettaa automaattisesti lämmönkeruupumpun nopeuden, jotta meno- ja paluulämpötilojen välinen lämpötilaero on optimaalinen. Esim. passiivisessa jäähdytyskäytössä lämmönkeruupumpun täytyy käydä vakionopeudella, joka asetetaan valikossa Lämpöjohtopuoli Jotta lämmitysjärjestelmän virtaus olisi oikea, kiertovesipumpun nopeus pitää asettaa oikein. F1355:ssa on kiertovesipumppu, jota tavallisesti säädetään automaattisesti. Tietyt toiminnot ja lisävarusteet saattavat vaatia, että sitä käytetään manuaalisesti. Nopeus pitää silloin asettaa oikein, katso Pumpun säätö, manuaalinen käyttö. Automaattinen säätö tapahtuu, kun kompressori on käynnissä ja asettaa automaattisesti kiertovesipumpun käyttötilan mukaisen nopeuden, jotta meno- ja paluulämpötilojen välinen lämpötilaero on optimaalinen. Lämmityskäytössä käytetään mitoittavaa ulkolämpötilaa ja lämpötilaeroa valikossa Tarvittaessa kiertovesipumpun maksiminopeus voidaan rajoittaa valikossa F kw Käytettävissä oleva paine, kpa kiertovesipumppu 2 kiertovesipumppua 80% 100% 100% 40% 60% 40% 60% 80% 0,5 1,0 1,5 2,0 2,5 3,0 Sähköteho kiertopumppua kohden, W % 60% 100% 80% Virtaus, l/s 0 0,0 0,2 0,4 0,6 0,8 1,0 1,2 1,4 1,6 Virtaus, l/s Pumpun säätö, manuaalinen käyttö Lämmönkeruupuoli F1355 :ssa on lämmönkeruupumppu, jota säädetään automaattisesti. Manuaalinen käyttö; deaktivoi "auto" valikossa ja aseta sitten nopeus alla olevan kaavion mukaan. Virtaus pitää asettaa niin, että lämmönkeruuliuoksen menolämpötilan (BT11) ja paluulämpötilan (BT10) erotus on 2 5 C, kun järjestelmä on tasapainossa (noin 5 minuutin kuluttua kompressorin käynnistymisestä). Tarkista lämpötilat valikossa 3.1 "huoltotiedot" ja säädä lämmönkeruupumpun (GP2) nopeutta, kunnes lämpötilaero saavutetaan. Suuri ero viittaa pieneen virtaukseen ja pieni ero suureen virtaukseen. 32 Luku 6 Käynnistys ja säädöt

33 LEK Lämpöjohtopuoli F1355 :ssa on lämmönkeruupumppu, jota säädetään automaattisesti. Manuaalinen käyttö; deaktivoi "auto" valikossa ja aseta sitten nopeus alla olevan kaavion mukaan. Virtauksen lämpötila-eron pitää vastata käyttötapaa (lämmityskäyttö: 5-10 C, käyttövesituotanto: 5-10 C, allaslämmitys: n. 15 C) menolämpötilan ja paluulämpötilan välillä. Tarkasta nämä lämpötilat valikossa 3.1 "huoltotiedot" ja säädä kiertovesipumpun (GP1) nopeutta, kunnes lämpötilaero on sopiva. Suuri ero viittaa pieneen virtaukseen ja pieni ero suureen virtaukseen. Aseta kiertovesipumpun nopeus valikossa , katso käyttöohje. F kw Kylmä sää Jos huonelämpötila on liian matala, suurenna arvoa lämpökäyrä valikossa yhden askelen verran. Jos huonelämpötila on liian korkea, laske arvoa lämpökäyrä valikossa yhden askelen verran. Lämmin sää Jos huonelämpötila on liian matala, suurenna lämpötila (lämpökäyrän siirto) valikossa yhden askeleen verran. Jos huonelämpötila on liian korkea, laske lämpötila (lämpökäyrän siirto) valikossa yhden askeleen verran. Käytettävissä oleva paine, kpa % 100% 10 80% 80% 40% 60% 40% 60% 0 0,0 0,5 1,0 1,5 2,0 2,5 Virtaus, l/s Sähköteho kiertopumppua kohden, W % 60% 100% 80% 0 0,0 0,2 0,4 0,6 0,8 1,0 1,2 Jälkisäätö, ilmaus, lämpöjohtopuoli Virtaus, l/s Alkuaikoina lämmitysvedestä vapautuu ilmaa ja ilmaukset ovat ehkä tarpeen. Jos lämpöpumpusta tai lämmitysjärjestelmästä kuuluu poreilua, koko järjestelmä on ilmattava. Jälkisäätö, ilmaus, lämmönkeruupuoli Paisuntasäiliö Jos käytetään paisuntasäiliötä (CM3), tarkasta sen paine. Jos paine laskee, järjestelmään pitää täyttää lisää vettä. Huonelämpötilan jälkisäätö Jos huonelämpötilaa ei saada halutuksi, jälkisäätö on ehkä tarpeen. Luku 6 Käynnistys ja säädöt 33

34 7 Lisätarvikkeet Aktiieinen/Passiivinen jäähdytys (4-putki) ACS 45 Tuotenro Aktiivinen/Passiivinen jäähdytys (2-putki) HPAC 45 Yhdistä F1355 ja HPAC 45 passiivista tai aktiivista jäähdytystä varten. Tarkoitettu lämpöpumpulle, jonka teho on kw. Tuotenro Allaslämmitys POOL 40 POOL 40 on lisävaruste, joka mahdollistaa uima-altaan lämmityksen F1355-lämpöpumpulla. Maks. 17 kw. Tuotenro Apurele HR 10 Apurelettä HR 10 käytetään ulkoisten 1-3-vaihekuormien, kuten öljypolttimien, sähkövastusten ja pumppujen ohjaukseen. Tuotenro Energiamittarisarja EMK 500 (yksi jäähdytysmoduulia kohti) Tällä lisävarusteella mitataan miten paljon energiaa F1355-lämpöpumppu tuottaa käyttöveden ja talon lämmitysveden lämmitykseen. Tuotenro Huoneanturi RTS 40 Tätä lisävarustetta käytetään tasaisemman sisälämpötilan varmistamiseen. Tuotenro Huoneyksikkö RMU 40 RMU 40 mahdollistaa lämpöpumpun ohjauksen ja valvonnan muualta kuin F1355:n sijoituspaikasta. Tuotenro Kosteusmittari HTS 40 Tällä lisävarusteella näytetään ja säädetään ilmankosteutta ja lämpötiloja sekä lämmitys- että jäähdytyskäytössä. Tuotenro Kytkentärasia K11 Kytkentärasia, jossa termostaatti ja ylikuumenemissuoja. (Kytkettäessä sähkövastusta IU) Tuotenro Käyttövesiohjaus VST 11 Vaihtoventtiili, Cu-putki Ø28 VST 20 Vaihtoventtiili, Cu-putki Ø35 (Suurin suositeltu teho, 17 kw) (Suurin suositeltu teho, 40 kw) Tuotenro Liitäntäsarja Solar 42 Tuotenro Tuotenro Lisäshunttiryhmä ECS 40/ECS 41 Tätä lisävarustetta käytetään, kun F1355 asennetaan taloon, jossa on useita lämmitysjärjestelmiä, jotka edellyttävät eri menolämpötiloja. ECS 40 (Maks 80 m²) Tuotenro ECS 41 (n m²) Tuotenro Lisävaruste kaasun käyttämiseksi Tiedonsiirtomoduuli OPT 10 OPT 10 lisävarustetta käytetään NIBE GBM kaasukattilan kytkentään ja ohjaukseen. Tuotenumero Lisävarustekortti AXC 50 Lisätarvikekortti tarvitaan myös silloin, kun esim. pohjavesipumppu tai ulkoinen kiertovesipumppu liitetään F1355-lämpöpumppuun ja summahälytyksen ilmaisu on aktivoitu. Tuotenro Lämminvesivaraaja/varaajasäiliö VPA Lämminvesivaraaja kaksoisvaippasäiliöllä. VPA 300/200 Kupari Tuotenro Emali Tuotenumero VPA 450/300 Kupari Tuotenro Emali Tuotenumero Luku 7 Lisätarvikkeet

35 VPB Lämminvesivaraaja latauskierukalla ilman sähkövastusta. VPB 500 Kupari Tuotenro VPB 1000 Kupari Tuotenro VPB Kupari Tuotenro VPAS Lämminvesivaraaja kaksoisvaippasäiliöllä ja aurinkokierukalla. VPAS 300/450 Kupari Tuotenro Emali Tuotenumero Tiedonsiirtomoduuli MODBUS 40 MODBUS 40 mahdollistaa F1355:n ohjauksen ja valvonnan tietokoneella. Tiedonsiirto tapahtuu silloin MODBUS- RTU:lla. Tuotenro Tiedonsiirtomoduuli SMS 40 Jos internet-yhteys puuttuu, F1355-mallia voi ohjata tekstiviesteillä lisävarusteen SMS 40 avulla. Tuotenro Täyttöventtiilisarja KB 32 Venttiilisarja lämmönkeruunesteen täyttämiseksi keruuputkistoon. Sisältää epäpuhtauksilta suojaavan suodattimen ja eristeen. KB 32 (maks 30 kw) Tuotenro Poistoilmamoduuli FLM FLM on poistoilmamoduuli, joka on kehitetty erityisesti mekaanisen poistoilman lämmöntalteenoton ja maalämmön yhdistämiseen. FLM Tuotenro Konsolipaketti FLM Tuotenro Ulkoinen sähkövastus ELK Nämä lisätarvikkeet saattavat vaatia lisävarustekortin AXC 50 (porrasohjattu lisälämpö). ELK kw, 3 x 400 V Tuotenro ELK kw, 3 x 400 V Tuotenro Puskurisäiliö UKV UKV 200 UKV 300 ELK kw, 3 x 400 V Tuotenro ELK kw, 3 x 400 V Tuotenro Tuotenro Tuotenro UKV 500 Tuotenro Sähkövastus IU 3 kw 9 kw Tuotenro kw Tuotenro Tuotenro Tasovahti NV 10 Tasovahti lämmönkeruunestetason valvontaa varten. Tuotenumero Luku 7 Lisätarvikkeet 35

36 8 Tekniset tiedot Mitat ja varattavien mittojen koordinaatit Luku 8 Tekniset tiedot

37 Tekniset tiedot IP 21 3x400 V Malli Nimellistehotiedot EN mukaan (50 Hz) 0/35 Antoteho (P H ) Sähköteho (P E ) COP EN /45 Antoteho (P H ) Sähköteho (P E ) COP EN /35 Antoteho (P H ) Sähköteho (P E ) COP EN /45 Antoteho (P H ) Sähköteho (P E ) COP EN14511 Tehotiedot EN mukaan Nimellinen lämmitysteho (Pdesignh) SCOP EN14825 kylmä ilmasto, 35 C / 55 C SCOP EN14825 lauha ilmasto, 35 C / 55 C Sähkötiedot Nimellisjännite Maks. käyttövirta, lämpöpumppu Maks. käyttövirta, kompressori EP14/EP15 Suositeltava varoke Käynnistysvirta kw kw - kw kw - kw kw - kw kw - kw - - A rms A rms A A rms F ,77 4,56 4,55 19,87 5,54 3,59 26,68 4,76 5,60 25,71 5,84 4, ,4 / 4,2 5,0 / 4,0 400V 3N ~ 50Hz 22,1 9,5 / 8, ,7 Suurin sallittu impedanssi liitäntäpisteessa 2) ohmia - Kokonaisteho, LK-pumput W Kokonaisteho, LJ-pumput W Kotelointiluokka Kylmäainepiiri IP 21 Kylmäaineen tyyppi R407C Täytösmäärä EP14 / EP15 kg 2,2 / 2,0 GWP kylmäaine CO 2 -ekvivalentti EP14 / EP15 tonnia 3,90 / 3,55 Katkaisuarvo, ylipaineensäädin Ero, ylipaineensäädin Katkaisuarvo, matalapainepressostaatti EP14 / EP15 Ero, matalapainepressostaatti EP14 / EP15 Katkaisuarvo, paineanturi LP Ero, matalapainepressostaatti MPa MPa MPa MPa MPa MPa 3,2 (32 bar) -0,7 (-7 bar) 0,15 (1,5 bar) / 0,08 (0,8 bar) 0,15 (1,5 bar) / 0,07 (0,7 bar) 0,13 (1,3 bar) 0,01 (0,1 bar) Luku 8 Tekniset tiedot 37

38 Malli Lämmönkeruupiiri Suurin järjestelmäpaine, lämmönkeruuliuos Nimellisvirtaus Suurin ulkoinen paine nimellisvirtauksella Min/maks. lämmönkeruuliuoksen tulolämpötila Min. lämmönkeruuliuoksen menolämpötila Lämminvesipiiri Suurin järjestelmäpaine, lämmitysvesi Nimellisvirtaus Suurin ulkoinen paine nimellisvirtauksella Min/maks. KV-lämp Äänitehotaso (L W(A) ) EN mukaan 0/35 Äänenpainetaso (L PA ) lasketut arvot standardin EN ISO mukaan lämpötilassa 0/35 ja 1 m etäisyydellä Putkiliitännät Lämmönkeruuputken halk. CU-putki Lämmitysputken halk, CU-putki MPa l/s kpa C C MPa l/s kpa C db(a) db(a) F ,6 (6 bar) 1,19 95 diagrammi -12 0,6 (6 bar) 0,48 75 diagrammi G50 (2" ulko) / G40 (1 1/2" sisä) G50 (2" ulko) / G40 (1 1/2" sisä) 1)Suurin sallittu impedanssi verkkoliitäntäpisteessä EN mukaan. Käynnistysvirrat voivat aiheuttaa lyhyitä jännitteenalennuksia, jotka voivat vaikuttaa muihin laitteisiin epäsuotuisissa olosuhteissa. Jos verkkoliitäntäpisteen impendanssi on ilmoitettua korkeampi, häiriöitä luultavasti esiintyy. Jos verkkoliitäntäpisteen impendanssi on ilmoitettua korkeampi, tarkasta verkon omistajalta ennen laitteiston hankintaa. Muut Muut F Kompressoriöljy Öljytyyppi POE Tilavuus EP14 / EP15 Mitat ja painot l 1,45 / 1,9 Leveys mm 600 Syvyys mm 620 Korkeus mm Vaadittu vapaa korkeus 1) mm Paino, lämpöpumppu kg 375 Paino, jäähdytysmoduuli EP14 / EP15 kg 125 / 130 Tuotenro 3x400V )Jalat irrotettuna korkeus on n mm. 38 Luku 8 Tekniset tiedot

39 Työalue, lämpöpumppu, kompressikäyttö Suurin kompressorilla tuotettava menolämpötila 65 C. Jäädytysmoduuli EP14 Lämpötila, C Köldbärare in, temperatur Keruunesteen tulolämpötila, C Menojohto Paluujohto Jäädytysmoduuli EP15 Lämpötila, C Keruunesteen tulolämpötila, C Menojohto Paluujohto Luku 8 Tekniset tiedot 39

40 Energiamerkintä Infosivu Valmistaja Malli Lämminvesivaraaja Lämpötilasovellus Ilmoitettu laskuprofiili käyttöveden lämmityksessä Hyötysuhdeluokka huonelämmityksessä, keskimääräinen ilmasto Hyötysuhdeluokka käyttöveden lämmityksessä, keskimääräinen ilmasto Nimellislämmitysteho (Pdesignh), keskimääräinen ilmasto Vuotuinen energiankulutus huonelämmityksessä, keskimääräinen ilmasto Vuotuinen energiankulutus käyttöveden lämmityksessä, keskimääräinen ilmasto Kauden keskihyötysuhde huonelämmityksessä, keskimääräinen ilmasto Käyttövesilämmityksen energiatehokkuus, keskimääräinen ilmasto Äänitehotaso L WA sisällä Nimellislämmitysteho (Pdesignh), kylmä ilmasto Nimellislämmitysteho (Pdesignh), lämmin ilmasto Vuotuinen energiankulutus huonelämmityksessä, kylmä ilmasto Vuotuinen energiankulutus käyttöveden lämmityksessä, kylmä ilmasto Vuotuinen energiankulutus huonelämmityksessä, lämmin ilmasto Vuotuinen energiankulutus käyttöveden lämmityksessä, lämmin ilmasto Kauden keskihyötysuhde huonelämmityksessä, kylmä ilmasto Käyttövesilämmityksen energiatehokkuus, kylmä ilmasto Kauden keskihyötysuhde huonelämmityksessä, lämmin ilmasto Käyttövesilämmityksen energiatehokkuus, lämmin ilmasto Äänitehotaso L WA ulkona C kw kwh kwh % % db kw kw kwh kwh kwh kwh % % % % db NIBE F / 55 - A++ / A / / / / / / Paketin energiatehokkuustiedot Malli Lämminvesivaraaja Lämpötilasovellus Lämpötilasäädin, luokka Lämpötilasäädin, vaikutus tehokkuuteen Paketin huonelämmityksen kausikeskihyötysuhde, keskimääräinen ilmasto Paketin huonelämmityksen tehokkuusluokka, keskimääräinen ilmasto Paketin huonelämmityksen kausikeskihyötysuhde, kylmä ilmasto Paketin huonelämmityksen kausikeskihyötysuhde, lämmin ilmasto C % % % % F / 55 II / 157 A+++ / A / / 164 Paketin ilmoitettu tehokkuus huomioi myös sen lämpötilasäätimen. Jos pakettiin liitetään ulkoinen kattila tai aurinkokeräin, paketin kokonaistehokkuus on laskettava uudelleen. 40 Luku 8 Tekniset tiedot

41 Tekninen dokumentaatio Malli F Lämpöpumpun tyyppi Ilma-vesi Poistoilma-vesi Neste-vesi Vesi-vesi Matalalämpötilalämpöpumppu Kyllä Ei Sisäänrakennettu lisäsähkövastus Kyllä Ei Lämpöpumppu lämmitys- ja käyttöveden tuotantoon Kyllä Ei Ilmasto Keskimääräinen Kylmä Lämmin Lämpötilasovellus Keski (55 C) Matala (35 C) Sovellettavat standardit EN 14825, EN 14511, EN Nimellinen antolämmitysteho Prated 28,0 kw Huonelämmityksen kausikeskihyötysuhde. ƞ s 155 % Huonelämmityksen ilmoitettu kapasiteetti osakuormalla ja ulkolämpötilassa Tj Huonelämmityksen ilmoitettu COP osakuormalla ja ulkolämpötilassa Tj Tj = -7 C Pdh 25,0 kw Tj = -7 C COPd 3,1 - Tj = +2 C Pdh 15,3 kw Tj = +2 C COPd 3,9 - Tj = +7 C Pdh 9,7 kw Tj = +7 C COPd 4,6 - Tj = +12 C Pdh 4,3 kw Tj = +12 C COPd 5,3 - Tj = biv Pdh 28,0 kw Tj = biv COPd 2,8 - Tj = TOL Pdh 28,0 kw Tj = TOL COPd 2,8 - Tj = -15 C (jos TOL < -20 C) Pdh kw Tj = -15 C (jos TOL < -20 C) COPd - Bivalenssilämpötila Kapasiteetti jaksotuksessa Huononemiskerroin T biv Pcych Cdh -10 0,99 C kw - Alin ulkolämpötila COP jaksotuksessa Suurin menoveden lämpötila TOL COPcyc WTOL -10,0 65,0 C - C Tehonkulutus muissa kuin aktiivitilassa Poistila Termostaatin poisasento Valmiustila Kampikammiolämmitin P OFF P TO P SB P CK 0,007 0,035 0,019 0,025 kw kw kw kw Lisälämpö Nimellislämmitysteho Syötetyn energian tyyppi Psup 0,0 Sähkö kw Muut tiedot Kapasiteettisäätö Äänen tehotaso, sisällä/ulkona Vuotuinen energiankulutus L WA Q HE Muuttuva 47 / db kwh Nimellisilmavirta (ilma-vesi) Nimellinen lämmitysvesivirtaus Lämmönkeruuvirtaus neste-vesi tai vesi-vesilämpöpumput 3,40 m 3 /h m 3 /h m 3 /h Luku 8 Tekniset tiedot 41

42 Sähkökytkentäkaavio, 3x400V 28 kw Production MJN WIRING DIAGRAM F KW KRETSSCHEMA F KW Luku 8 Tekniset tiedot

43 0.000 Production MJN WIRING DIAGRAM F KW KRETSSCHEMA F KW Part Specification Sheet Page 3/10 Created: :06 Luku 8 Tekniset tiedot 43

44 0.000 Production MJN WIRING DIAGRAM F KW KRETSSCHEMA F KW Part Specification Sheet Page 4/10 Created: :06 44 Luku 8 Tekniset tiedot

51 9 Asiahakemisto Asiahakemisto A Aloitusopas, 31 Asennus, 9 Asennusten tarkastus, 7 Asennustila, 9 Automaattivaroke, 20 AUX-tulojen mahdolliset valinnat, 27 AUX-tulojen mahdolliset valinnat (potentiaalivapaa vaihtava rele), 28 E Energiamerkintä Infosivu, 40 Paketin energiatehokkuustiedot, 40 Tekninen dokumentaatio, 41 H Huonelämpötilan anturi, 23 Huonelämpötilan jälkisäätö, 33 J Jälkisäätö, ilmaus, lämmityspuoli, 33 Jälkisäätö, ilmaus, lämmönkeruupuoli, 33 Jälkisäätö ja ilmaus, 32 Huonelämpötilan jälkisäätö, 33 Jälkisäätö, ilmaus, lämmityspuoli, 33 Jälkisäätö, ilmaus, lämmönkeruupuoli, 33 Pumppukapasiteettikäyrä, lämmönkeruupuoli, manuaalinen käyttö, 32 Pumpun säätö, automaattikäyttö, 32 Pumpun säätö, manuaalinen käyttö, 32 Järjestelmäperiaate, 14 Jäähdytysosa, 13 Jäähdytystilan ilmaisu, 28 K Kaapelipidike, 20 Kontaktori kompressorin ulkoiselle estolle (EP14) ja/tai (EP15), 27 Kontaktori lisälämmön ulkoiselle estolle, 27 Kosketin aktivoinnille "tilapäinen luksus", 28 Kosketin aktivoinnille "ulkoinen säätö", 28 Kosketin lämmityksen ulkoiselle estolle, 27 Kosketin lämmönkeruupumpun ulkoiselle pakko-ohjaukselle, 28 Kosketin puhallinnopeuden aktivoinnille, 28 Kosketin ulkoiselle tariffiestolle, 27 Kosketin ulkoisen hälytyksen aktivointia varten, 27 Kuljetus, 9 Käynnistys ja säädöt, 30 Aloitusopas, 31 Jälkisäätö ja ilmaus, 32 Valmistelut, 30 Käyttöveden kierrätys, 28 Käyttöönotto ja säätö Täyttö ja ilmaus, 30 L Liitin "Smart Grid ready":lle, 27 Liitännät, 21 Liitäntämahdollisuudet, 23 Liitäntävaihtoehdot, 18 Lisäkiertovesipumppu, 28 Lisätarvikkeiden liitäntä, 29 Lisävarusteet, 34 Lämminvesivaraaja, 18 Lämminvesivaraajan kytkentä, 18 Lämminvesivaraajan kytkentä, 18 Lämmitysjärjestelmän kytkeminen, 17 Lämmitysjärjestelmän täyttö ja ilmaus, 30 Lämmitysvesipuoli, 17 Lämmitysjärjestelmän kytkeminen, 17 Lämmönkeruujärjestelmän täyttö ja ilmaus, 30 Lämmönkeruupuoli, 16 Lämpöpumpun rakenne, 11 Komponenttien sijainti, 11 Komponenttien sijainti, jäähdytysosa., 13 Komponenttilista, jäähdytysosa, 13 Komponenttiluettelo, 11 Lämpötila-anturi, jäähdytys/lämmitys, 27 Lämpötila-anturi, jäähdytys menojohto, 27 Lämpötila-anturi, käyttöveden tuotanto, 22 Lämpötila-anturi, käyttövesi huippu, 22 Lämpötila-anturi, ulkoinen menojohto, 22 M Merkintä, 4 Mitat ja putkiliitännät, 15 Mitat ja tilavaraukset, 36 Moottorisuojakatkaisin, 20 Palautus, 20 Mukana toimitetut komponentit, 10 N NIBE Uplink, 26 NV10, paine-/taso-/virtausvahti lämmönkeruuliuos, 28 O Ohjausjärjestelmän ulkoisen ohjausjännitteen kytkentä, 21 Ohjevalikko, 31 P Pohjavesipumpun ohjaus, 28 Porrasohjattu lisälämpö, 24 Pumppukapasiteettikäyrä, lämmönkeruupuoli, manuaalinen käyttö, 32 Pumpun säätö, automaattikäyttö, 32 Lämmönjakopuoli, 32 Lämmönkeruupuoli, 32 Pumpun säätö, manuaalinen käyttö, 32 Lämmönjakopuoli, 33 Putkien mitat, 15 Putkiliitännät, 14 Järjestelmäperiaate, 14 Liitäntävaihtoehdot, 18 Lämminvesivaraaja, 18 Lämmitysvesipuoli, 17 Lämmönkeruupuoli, 16 Mitat ja putkiliitännät, 15 Putkien mitat, 15 Symbolien selitykset, 14 Yleistä, 14 S Sarjanumero, 6 Shunttiohjattu lisälämpö, Symbolien selitykset, 14, 30 Symbolit, 4 Symbolit F1355, 4 Sähkökytkennät Automaattivaroke, 20 Huonelämpötilan anturi, 23 Kaapelipidike, 20 Liitännät, 21 Liitäntämahdollisuudet, 23 Lisätarvikkeiden liitäntä, 29 Lämpötila-anturi, käyttöveden tuotanto, 22 Lämpötila-anturi, ulkoinen menojohto, 22 Moottorisuojakatkaisin, 20 Ohjausjärjestelmän ulkoisen ohjausjännitteen kytkentä, 21 Luku 9 Asiahakemisto 51

52 Porrasohjattu lisälämpö, 24 Shunttiohjattu lisälämpö, Sähköliitäntä, 21 Ulkoiset liitäntämahdollisuudet (AUX), 26 Ulkolämpötila-anturi, 21 Vaihtoventtiilit, 26 Valvontakytkin, 23 Varatilan relelähtö, 25 Yleistä, 20 Sähköliitännät, 20 NIBE Uplink, 26 Sähköliitäntä, 21 Valikkojärjestelmä Ohjevalikko, 31 Valmistelut, 30 Valvontakytkin, 23 Varatilan relelähtö, 25 Virtamuuntajan kytkentä, 23 T Tekniset tiedot, Mitat ja tilavaraukset, 36 Sähkökytkentäkaavio, 3x400V 24 kw, 42 Tekniset tiedot, 37 Työalue, lämpöpumppu, 39 Toimitus ja käsittely, 9 Asennus, 9 Asennustila, 9 Kuljetus, 9 Mukana toimitetut komponentit, 10 Turvallisuusohjeita, 4 5 Asennusten tarkastus, 7 Sarjanumero, 6 Symbolit, 4 Turvallisuustiedot Merkintä, 4 Symbolit F1355, 4 Turvallisuusohjeita, 5 Työalue, lämpöpumppu, 39 Tärkeitä tietoja Kierrätys, 6 Tärkeää, 4 Tärkeää tietoa Turvallisuusohjeita, 4 Täyttö ja ilmaus, 30 Lämmitysjärjestelmän täyttö ja ilmaus, 30 Lämmönkeruujärjestelmän täyttö ja ilmaus, 30 Symbolien selitykset, 30 U Ulkoiset liitäntämahdollisuudet Kontaktori kompressorin ulkoiselle estolle (EP14) ja/tai (EP15), 27 Kontaktori lisälämmön ulkoiselle estolle, 27 Kosketin aktivoinnille "tilapäinen luksus", 28 Kosketin aktivoinnille "ulkoinen säätö", 28 Kosketin lämmityksen ulkoiselle estolle, 27 Kosketin lämmönkeruupumpun ulkoiselle pakko-ohjaukselle, 28 Kosketin puhallinnopeuden aktivoinnille, 28 Kosketin ulkoiselle tariffiestolle, 27 Kosketin ulkoisen hälytyksen aktivointia varten, 27 Liitin "Smart Grid ready":lle, 27 Lämpötila-anturi, jäähdytys/lämmitys, 27 Lämpötila-anturi, jäähdytys menojohto, 27 Lämpötila-anturi, käyttövesi huippu, 22 NV10, paine-/taso-/virtausvahti lämmönkeruuliuos, 28 Ulkoiset liitäntämahdollisuudet (AUX), 26 AUX-tulojen mahdolliset valinnat (potentiaalivapaa vaihtava rele), 28 AUX-tulojen vaihtoehdot, 27 Jäähdytystilan ilmaisu, 28 Käyttövesikierto, 28 Lisäkiertovesipumppu, 28 Pohjavesipumpun ohjaus, 28 Ulkolämpötila-anturi, 21 V Vaihtoventtiilit, Luku 9 Asiahakemisto

53

54

55 Yhteystiedot AT CH CZ DE DK FI FR GB NL NO PL RU SE KNV Energietechnik GmbH, Gahberggasse 11, AT-4861 Schörfling Tel: +43 (0) NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 Altishofen Tel: Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: nibe@nibe.cz NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: +49 (0) info@nibe.de Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk Tel: info@volundvt.dk NIBE Energy Systems OY, Juurakkotie 3, Vantaa Tel: +358 (0) info@nibe.fi NIBE Energy Systems France Sarl, Zone industrielle RD 28, Rue du Pou du Ciel, Reyrieux Tel : info@nibe.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, S419QG Chesterfield Tel: +44 (0) info@nibe.co.uk NIBE Energietechniek B.V., Postbus 634, NL 4900 AP Oosterhout Tel: info@nibenl.nl ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo Tel: post@abkklima.no NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIALYSTOK Tel: +48 (0) sekretariat@biawar.com.pl "EVAN" 17, per. Boynovskiy, RU Nizhny Novgorod Tel: kuzmin@evan.ru NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46 (0) info@nibe.se Ellei maatasi ole tässä luettelossa, ota yhteys NIBE AB Sweden:iin tai lue lisätietoja osoitteesta

56 WS name: Bergvärme - F WS version: a96 (working edition) Publish date: :56 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE Markaryd info@nibe.se
