1 RIL Rakennusten veden- ja kosteudeneristysohjeet Tavoitteena rakenteiden kosteustekninen vikasietoisuus Pekka Laamanen /Musiikkitalo, www. Flirckr.com/ Vahanen RIL 107 Rakennusten veden- ja kosteudeneristysohjeet Vahanen

2 Toimikunnan kokoonpano ja työskentely Väinö Ahopelto, Protan Oy Aimo Heimala, Finnmap Consulting Oy Ismo Heimonen, VTT Jari Iso-Anttila, Skanska Oy Jussi Jokinen, Saint-Gobain Rakennustuotteet Oy Pekka Järvinen, Katepal Oy/ Kattoliitto Tapio Kilpeläinen, ThermiSol Oy Pekka Laamanen, pj, Vahanen Oy Risto Levanto, Helsingin rakennusvalvontavirasto Katja Outinen, Ympäristöministeriö Pekka Rönkkö, Paroc Juha Vinha, TTY Gunnar Åström, sihteeri, RIL Ohjeen päivitys käynnistyi syksyllä 2009, minkä jälkeen pidettiin yhteensä 37 kokousta ja tehtiin runsaasti kotitöitä. Lausuntokierros järjestettiin kevättalvella Nyt tekstit ovat pääosin taittovalmiina. Kirja on kansissa lokakuussa Vahanen Uudistuvan RIL 107:n sisältö 1. Kosteusteknisen suunnittelun, toteutuksen ja ylläpidon yleisohjeet 2. Rakenteiden ilmatiiveys ja suojaus sisäilman kosteudelta 3. Maanvastaiset rakenteet 4. Ulkoseinät 5. Yläpohjat 6. Pihakannet, terassit ja parvekkeet 7. Rakennuksen sisäpuoliset vedeneristykset 8. Veden- ja kosteudeneristettyjen rakenteiden ja tilojen korjaaminen Sivumäärä tulee olemaan noin 170 sivua. Luettavuutta on parannettu mm. väliotsikointia lisäämällä Vahanen

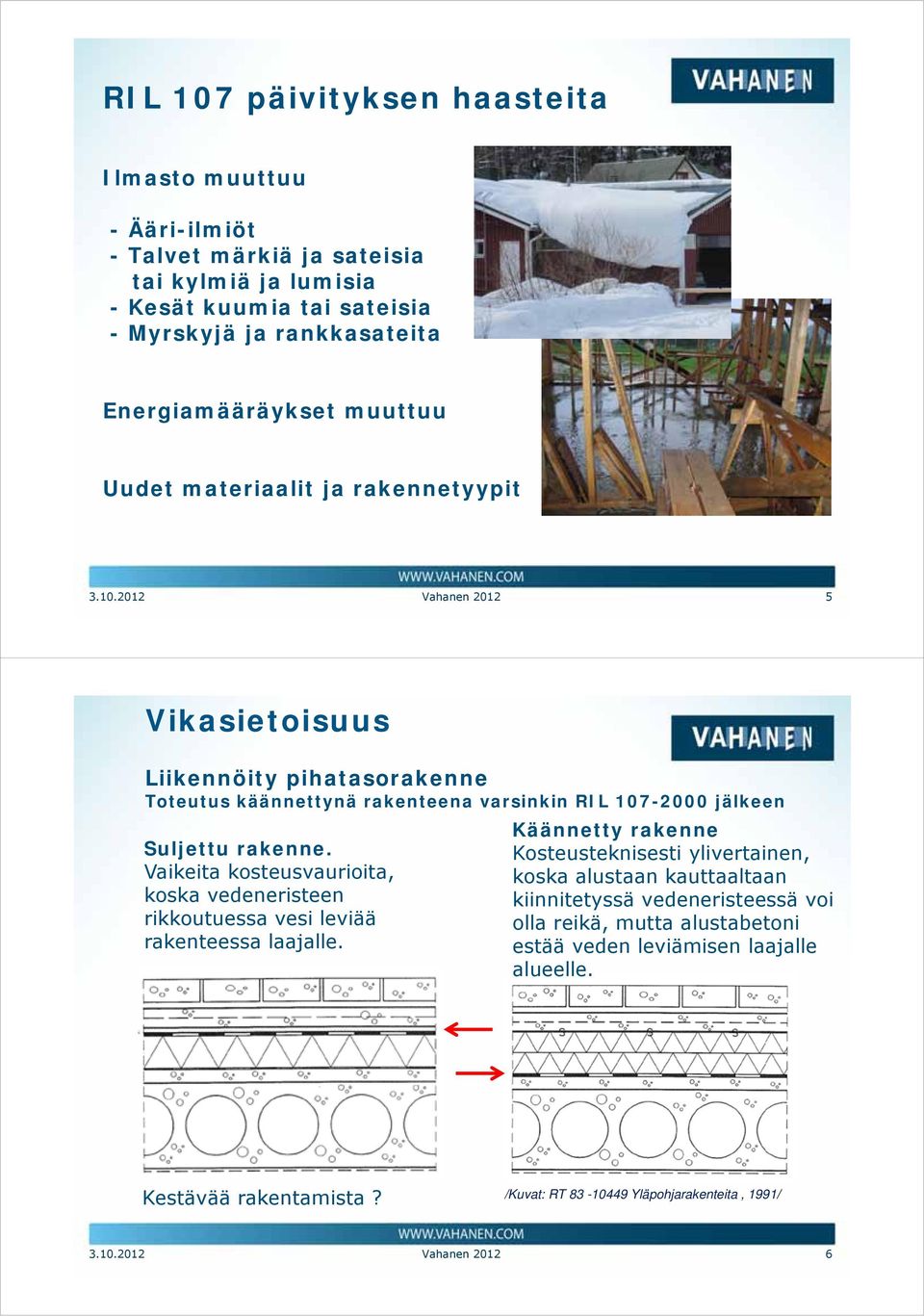

3 RIL 107 päivityksen haasteita Ilmasto muuttuu - Ääri-ilmiöt - Talvet märkiä ja sateisia tai kylmiä ja lumisia - Kesät kuumia tai sateisia - Myrskyjä ja rankkasateita Energiamääräykset muuttuu Uudet materiaalit ja rakennetyypit Vahanen Vikasietoisuus Liikennöity pihatasorakenne Toteutus käännettynä rakenteena varsinkin RIL jälkeen Suljettu rakenne. Vaikeita kosteusvaurioita, koska vedeneristeen rikkoutuessa vesi leviää rakenteessa laajalle. Käännetty rakenne Kosteusteknisesti ylivertainen, koska alustaan kauttaaltaan kiinnitetyssä vedeneristeessä voi olla reikä, mutta alustabetoni estää veden leviämisen laajalle alueelle. Kestävää rakentamista? /Kuvat: RT Yläpohjarakenteita, 1991/ Vahanen

4 Vikasietoisuus PVC-katot tullaan ohjaamaan umpikatoista uratuuletusratkaisuihin, jotka ovat olleet yleisesti kumibitumikermikattojen tuuletusratkaisuina RIL alkanen. Katon kuivumiskyky paranee merkittävästi. Kosteuslähde voi olla rakennustyönaikainen vesi- tai lumisade tai vähäinen katevuoto valmiissa rakenteessa. Klaus Viljanen Katon polyvinyylikloridikatteen kosteusteknisen toiminnan tarkastelu kenttäkokeella ja laskennallisesti, diplomityö Vahanen Katon tuuletus Märkänä talvena ulkoilma toimii kosteuslisänä, jolloin tuuletusvälin pinnat homehtuu pienennä tuuletusta Lumisena pakkastalvena lumi toimii lämmöneristeenä, josta johtuen lumi voi sulaa katteen pinnassa ja syntynyt vesi jäätyy räystäällä lisää tuuletusta Ongelmia varsinkin korjauskohteissa, joissa tulee ottaa huomioon: Yläpohjan lämpö- ja ilmavuodot kuriin Ullakoilla olevien ilmanvaihtokonehuoneiden ja kanavien lämmöneristystä on parannettava Luotettavat aluskateratkaisut epäjatkuville katteilla, mm. rivipelti- ja tiilikatteet Tuuletus Maankäyttö- ja rakennuslain mukaan rakennus on pidettävä turvallisessa, terveellisessä, käyttökelpoisessa ja ulkonäöltään siistissä kunnossa oli se sitten suojeltu tai ei. Viereinen esimerkki Turvallisuus: jäät putoavat katolta Terveellisyys: katevuoto aiheuttaa kosteusvaurion ja edelleen sisäilmaongelman /Fukthandbok, 1981/ Vahanen

5 Rakenteen sisään tai taakse jäävien rakennusmateriaalien käyttöikä Peittyvän materiaalin käyttöikätavoitteen tulee vastata pintarakenteen käyttöikätavoitetta, mm: Aluskatteet Höyrynsulut Laatan taakse tulevat märkätilavedeneristeet (25 v) Vahanen Vikasietoisuus Puurakenteiset rapatut seinät ohjataan rakentamaan tuulettuvina rakenteina. Taustalla Ruotsin laajat vauriotapaukset. Ehjä seinä toimii laskennallisesti ja käytännössä moitteettomasti. Ongelman muodostaa epäonnistuneiden liittymien kautta tapahtuvien vesivuotojen huono kuivumiskyky. Rappaus voidaan tehdä rakennuslevyyn, jonka takana on tuuletusväli. Tuulettumaton rakenne Vahanen

6 Vikasietoisuus Julkisivun sadevedenpitävyys Tuuletusväli = sadeveden poistoväli Sadetakki Espoon Meritorni Meritornin julkisivun toteutusperiaate Helsingin Musiikkitalon julkisivun toteutusperiaate Vahanen Vikasietoisuus Ryömintätilat suositellaan pitämään kuivana ja tuulettamaan ensisijaisesti luonnollisella tuuletuksella ilman sähköverkkoon kytkettyjä laitteita. Kuivatuslaitteita vain erikoistapauksiin. Luonnollisella tuuletuksella voidaan hallita myös ryömintätilan radon ja mikrobiepäpuhtaudet. Käytännössä luonnollinen tuuletus toimii paremmin kun on korkeat sokkelit, mikä johtaa siihen, että ryömintätilat ovat kesällä lämpimämpiä ja tuuletusaukot voidaan puhkaista myös suoraan sokkelin läpi Vahanen

7 Rakennuksen sisäpuoliset vedeneristykset Vahanen Taulukko 7.1 jatko Vahanen

8 Teollisesti valmistetut elementit Suunnittelussa ja toteutuksessa voidaan käyttää julkaisun ohjeista poikkeavia ratkaisuja, mikäli ratkaisu on tutkimuslaitoksissa ja käytännön dokumentoiduilla kokeilla todettu toimivaksi ja pystytään osoittamaan, että rakenne tai ratkaisu kokonaisuutena (liitoksineen ja materiaalien yhtymäkohdissa) toimii luotettavasti suunnitellun käyttöiän. /RIL , Luku 1/ Vahanen Vaikea geometria luo aina haasteita suunnitteluun ja työn toteutukseen Rakentaminen Kustannusarvio 7 milj, Australian dollaria Toteutuneet kustannukset 102 milj. Australian dollaria 1989 vesivuotoja katossa, seinissä ja ikkunoissa, korjauskustannusarvio 86 milj. Australian dollaria /Hawkes Nigel, Structures, 1990/ Vahanen
