TruVision Series 3 IP-kameran (FW 3.1) määritysohje

Transkriptio

1 TruVision Series 3 IP-kameran (FW 3.1) määritysohje P/N FI REV B ISS 21AUG17

2 Copyright Tavaramerkit ja patentit Valmistaja Yhteystiedot 2017 United Technologies Corporation. Interlogix on osa UTC Climate, Controls & Security -yhtiötä, joka on United Technologies Corporationin tytäryhtiö. Kaikki oikeudet pidätetään. Tässä ohjeessa käytetyt tuotteiden nimet voivat olla valmistajiensa tai omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Interlogix Red Hill Avenue, Costa Mesa, CA , USA Valtuutettu valmistajan edustaja EU:ssa: UTC Fire & Security B.V. Kelvinstraat 7, 6003 DH Weert, The Netherlands Yhteystiedot ovat verkkosivustossa tai

3 Sisältö Johdanto 3 Verkkoyhteys 5 Internetselaimen suojaustason tarkastaminen 5 Yhteyden muodostaminen kameraan internetin kautta 7 Kameran selainkäyttöliittymän yleiskuvaus 7 Kameramääritykset 10 Määritysvalikon yleiskuvaus 10 Paikalliset määritykset 11 Järjestelmän aika 13 Verkkoasetukset 14 Tallennusparametrit 25 Videokuva 28 OSD (kuvaruutunäyttö) 32 Tekstin näkymä 33 Yksityisyyden suojat 34 Liiketunnistushälytykset 34 Häirinnän valvonnan hälytykset 38 Poikkeushälytykset 39 Hälytystulot ja -lähdöt 41 Linjan ylityksen tunnistus 43 Tunkeutumisen tunnistus 45 Pikakuvaparametrit 46 NAS-asetukset 48 Tallennuslaitteet 49 Tallennusaikataulu 50 Kameran hallinta 54 Käyttäjähallinta 54 RTSP-todennus 56 IP-osoitesuodatin 57 Oletusasetusten palautus 58 Kokoonpanotiedoston tuominen ja vieminen 59 Laiteohjelmiston päivittäminen 59 Kameran uudelleenkäynnistys 60 Kameran käyttö 61 Sisään- ja uloskirjautuminen 61 Live-näkymätila 62 Tallennetun videokuvan toistaminen 62 Tapahtumalokien hakeminen 65 TruVision Series 3 IP-kameran (FW 3.1) määritysohje 1

4 PTZ-ohjauksen käyttö 67 Hakemisto 70 2 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

5 Johdanto Tämä on seuraavien TruVision Series 3 IP-kameramallien käyttöohje: Kiinteällä objektiivilla varustettu IP-putkikamera: TVB-5301 (2 Mpx:n putkikamera, 4 mm objektiivi) TVB-5302 (4 Mpx:n putkikamera, 4 mm objektiivi) VF-objektiivilla varustettu IP-putkikamera: TVB-5303 (2 Mpx:n putkikamera, 2,8 12 mm VF-objektiivi) TVB-5304 (4 Mpx:n putkikamera, 2,8 12 mm VF-objektiivi) Motorisoidulla objektiivilla varustettu IP-putkikamera: TVB-5305 (2 Mpx:n putkikamera, 2,8 12 mm motorisoitu VF-objektiivi) TVB-5306 (4 Mpx:n putkikamera, 2,8 12 mm motorisoitu VF-objektiivi) Kiinteällä objektiivilla varustettu IP-domekamera: TVD-5301 (2 Mpx:n muovidomekamera, 2,8 mm objektiivi) TVD-5302 (4 Mpx:n muovidomekamera, 2,8 mm objektiivi) VF-objektiivilla varustettu IP-domekamera: TVD-5303 (2 Mpx:n VF-domekamera) TVD-5304 (4 Mpx:n VF-domekamera) Motorisoidulla objektiivilla varustettu IP-domekamera: TVD-5305 (2 Mpx:n domekamera, 2,8 12 mm motorisoitu VF-objektiivi) TVD-5306 (4 Mpx:n domekamera, 2,8 12 mm motorisoitu VF-objektiivi) IP-wedge-kamera: TVW-5301 (2 Mpx:n wedge-kamera, 2,0 mm objektiivi, harmaa) TVW-5302 (2 Mpx:n wedge-kamera, 2,8 mm objektiivi, harmaa) TVW-5303 (2 Mpx:n wedge-kamera, 2,8 mm objektiivi, valkoinen) TVW-5304 (2 Mpx:n wedge-kamera, 2,8 mm objektiivi, musta) TVW-5305 (4 Mpx:n wedge-kamera, 2,8 mm objektiivi, harmaa) IP-IR-domekamera TVT-5301 (2 Mpx:n IR-domekamera, 2,8 mm objektiivi, harmaa) TVT-5302 (2 Mpx:n IR-domekamera, 2,8 mm objektiivi, valkoinen) TVT-5303 (2 Mpx:n IR-domekamera, 2,8 mm objektiivi, musta) TVT-5304 (4 Mpx:n IR-domekamera, 2,8 mm objektiivi, harmaa) TruVision Series 3 IP-kameran (FW 3.1) määritysohje 3

6 TVT-5305 (4 Mpx:n IR-domekamera, 2,8 mm objektiivi, valkoinen) TVT-5306 (4 Mpx:n IR-domekamera, 2,8 mm objektiivi, musta) TVT-5307 (4 Mpx:n IR-domekamera, 4,0 mm objektiivi, valkoinen) 4 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

7 Verkkoyhteys Tässä ohjeessa kerrotaan, miten kameran voi määrittää verkon kautta internetselainta käyttämällä. TruVision IP-kamerat voi määrittää ja niitä voi ohjata Microsoft Internet Explorer (IE) -selaimella ja muilla selaimilla. Ohjeissa käytetään Microsoft Internet Explorer (IE) -internetselainta. Internetselaimen suojaustason tarkastaminen Voit asentaa Internet Exploreriin ActiveX-komponentit, jotta voit muodostaa yhteyden ja katsella videokuvaa selainkäyttöliittymää käyttäessäsi. Tietoja, kuten videoita ja kuvia, ei kuitenkaan voi ladata parempien suojausominaisuuksien vuoksi. Tarkista tämän vuoksi tietokoneen suojaustaso, jotta voit käyttää kameroita verkon kautta, ja muuta tarvittaessa ActiveX-asetuksia. IE:n ActiveX-komponenttien määritys Tarkasta internetselaimesi ActiveX-asetukset. Internetselaimen suojaustason muuttaminen: 1. Valitse Internet Explorerin Työkalut-valikosta Internet-asetukset. 2. Valitse Suojaus-välilehdeltä Valitse WWW-sisältövyöhyke ja määritä sen suojausasetukset -kohdasta vyöhyke, johon haluat määrittää verkkosivuston. 3. Valitse Mukautettu taso. 4. Muuta ActiveX-komponentit ja laajennukset -kohdan asetusten, jotka on kirjattu tai merkitty turvallisiksi, arvoksi Ota käyttöön. Muuta ActiveXkomponentit ja laajennukset -kohdan kirjaamattomiksi asetuksiksi Kysy tai Poista käytöstä. Valitse OK. tai TruVision Series 3 IP-kameran (FW 3.1) määritysohje 5

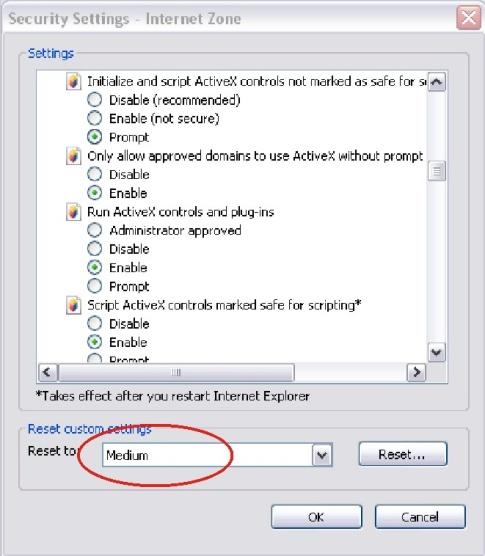

8 Valitse Palauta omat asetukset, valitse suojaustaso koko vyöhykkeelle Palauta-ruudussa ja valitse Normaali. Valitse Palauta. Valitse sitten OK, jolloin palaat Internet-asetusten Suojaus-välilehteen. 5. Valitse Käytä Internet-asetusten Suojaus-välilehdessä. Windows-käyttäjät Windows-käyttöjärjestelmien Internet Explorer -selaimessa on paremmat turvallisuusominaisuudet tietokoneen suojaamiseksi haitallisten ohjelmistojen asentamiselta. Jotta voisit käyttää selainkäyttöliittymän kaikkia toimintoja Windowsissa, toimi seuraavasti: Käytä selainkäyttöliittymää työasemasi järjestelmänvalvojana. Lisää kameran IP-osoite selaimesi luotettujen sivustojen luetteloon. Kameran IP-osoitteen lisääminen selaimen luotettujen sivustojen luetteloon: 1. Avaa Internet Explorer. 2. Klikkaa Työkalut ja sitten Internet-asetukset. 3. Avaa Suojaus-välilehti ja klikkaa sitten Luotetut sivustot -kuvaketta. 4. Klikkaa Sivustot-painiketta. 5. Poista valinta Edellytä palvelimen vahvistusta ( zonen kaikilta WWWsivustoilta -valintaruudusta. 6. Syötä IP-osoite Lisää tämä WWW-sivusto vyöhykkeeseen -kenttään. 7. Klikkaa Lisää ja sitten Sulje. 8. Klikkaa Internet-asetukset-valintaikkunassa OK. 9. Muodosta yhteys kameraan, niin saat kaikki toiminnot käyttöön selaimessa. 6 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

9 Yhteyden muodostaminen kameraan internetin kautta Käytä internetselainta kameran käyttämiseen ja määrittämiseen internetin kautta. On suositeltavaa vaihtaa järjestelmänvalvojan salasana heti asetusten määrityksen jälkeen. Vain valtuutetut käyttäjät saavat muokata kameran asetuksia. Lisätietoja on kohdassa Käyttäjähallinta sivulla 54. Kameran käyttö verkon kautta: 1. Kirjoita internetselaimeen kameran IP-osoite (oletusarvo on ). Etsi kameran IP-osoite TruVision Device Manager -työkalun avulla (mukana CD-levyllä). Kirjautumisikkuna tulee näkyviin. Huomautus: varmista, että ActiveX-komponentit ovat käytössä. 2. Kirjoita käyttäjänimesi ja salasanasi. Käyttäjänimi: admin Salasana: Valitse Kirjaudu sisään. Selainkäyttöliittymän ikkuna avautuu livenäkymätilassa. Kameran selainkäyttöliittymän yleiskuvaus Kameran selainkäyttöliittymä mahdollistaa videoiden katselun, tallentamisen ja toistamisen sekä kameran hallitsemisen miltä tahansa internetiin yhteydessä olevalta tietokoneelta. Selaimen helppokäyttöisillä ohjaimilla pääsee nopeasti käyttämään kaikkia kameran toimintoja. Katso Kuva 1 sivulla 8. Jos verkon kautta on yhdistetty useampi kuin yksi kamera, avaa kullekin kameralle oma ikkuna internetselaimessa. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 7

10 Kuva 1: Selainkäyttöliittymä Taulukko 1: Selainkäyttöliittymän yleiskuvaus Nimi Kuvaus 1. Live-näkymä Katsele live-videokuvaa klikkaamalla tätä. 2. Toisto Toista videokuvaa klikkaamalla tätä. 3. Loki Hae tapahtumalokeja klikkaamalla tätä. Niitä on kolmea päätyyppiä: hälytys, poikkeus ja toiminta. 4. Määritykset Avaa kameran asetusten määritysikkuna klikkaamalla tätä. 5. PTZ-ohjaimet Motorisoidulla objektiivilla varustetuissa kameroissa on käytettävissä eri vaihtoehtoja zoomaukseen ja tarkennukseen. 6. Nykyinen käyttäjä Näyttää sisäänkirjautuneen käyttäjän. 7. Kirjaudu ulos Kirjaudu ulos järjestelmästä klikkaamalla tätä. Voit kirjautua ulos milloin tahansa. 8. Kuvasuhde Valitse kuvasuhde. 9. Streamaus Vaihda main streamin ja substreamin välillä. 10. Katselu Katsele live-videokuvaa. Tässä näkyvät kellonaika, päivämäärä ja kameran nimi. 11. Live-näkymän käynnistys/pysäytys Käynnistä tai pysäytä live-näkymä klikkaamalla tätä. 12. Audio Säädä äänenvoimakkuutta. 13. Manuaalinen hälytys Laukaise hälytyslähtö klikkaamalla tätä. 8 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

11 Nimi Kuvaus 14. Kaksisuuntainen audio Laita mikrofoni päälle tai pois päältä. 15. Kuvakaappaus Ota videosta pikakuva klikkaamalla tätä. Pikakuva tallennetaan oletuskansioon JPEG-muodossa. 16. Tallennuksen aloitus ja lopetus Tallenna live-videokuvaa klikkaamalla tätä. 17. Digitaalinen zoom Valitse tämä, kun haluat ottaa käyttöön digitaalisen zoomauksen. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 9

12 Kameramääritykset Tässä kappaleessa kerrotaan, miten voit määrittää kamerat internetselaimen avulla. Kun kameralaite on asennettu, määritä kameran asetukset internetselaimen avulla. Kameroiden määrittäminen internetin kautta edellyttää järjestelmänvalvojan oikeuksia. Kameran selainkäyttöliittymässä voit määrittää kameran etänä tietokoneesi avulla. Selainkäyttöliittymän asetukset voivat vaihdella kameramallin mukaan. Määritysruudussa on kaksi pääkansiota: Paikalliset määritykset Määritykset Määritysvalikon yleiskuvaus Määritysruudun avulla voit määrittää palvelimen, verkon, kameran, hälytykset, käyttäjät, tapahtumat ja muut parametrit (kuten laiteohjelmiston päivityksen). Käytettävissä olevien määrityskansioiden kuvaukset ovat alla kohdissa Kuva 2 ja Taulukko 2. Kuva 2: Määritysruutu (laitetietojen välilehti valittuna) 10 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

13 Taulukko 2: Määritysruudun yleiskuvaus Määrityskansiot Kuvaus 1. Järjestelmä Määrittää kameran nimen ja numeron. Näyttää laitteen perustiedot, kuten sarjanumeron, laiteohjelmiston version, aika-asetukset, ylläpidon sekä sarjaportin parametrit. Lisätietoja on kohdassa Järjestelmän aika sivulla 13, kohdassa Oletusasetusten palautus sivulla 58 ja kohdassa Laiteohjelmiston päivittäminen sivulla Verkko Määrittää verkkoparametrit, jotka tarvitaan kameran käyttöön internetin kautta. Lisätietoja on kohdassa Verkkoasetukset sivulla Video/audio Määrittää tallennusparametrit. Lisätietoja on kohdassa Tallennusparametrit sivulla Kuva Määrittää kuvaparametrit, OSD-asetukset, tekstin näkymän ja yksityisyyden suojan. Lisätietoja on kohdassa Videokuva sivulla 28, kohdassa OSD (kuvaruutunäyttö) sivulla 32, kohdassa Tekstin näkymä sivulla 33 ja kohdassa Yksityisyyden suojat sivulla Suojaus Määrittää sallitut kameran käyttäjät, heidän salasanansa ja käyttöoikeutensa, RTSP-todentamisen, IP-osoitesuodattimen ja SSHkäytön. Lisätietoja on kohdassa Kameran hallinta sivulla Perustapahtumat Määrittää liiketunnistuksen, häirinnän valvonnan, hälytystulon/-lähdön ja poikkeuksen. Lisätietoja on kohdassa Liiketunnistushälytykset sivulla 34, kohdassa Häirinnän valvonnan hälytykset sivulla 38 ja kohdassa Poikkeushälytykset sivulla Älykäs tapahtuma Määrittää linjan ylityksen ja tunkeutumisen tunnistuksen. 8. Tallennuslaite Määrittää tallennusaikataulun, tallennuslaitteen hallinnan, NASkokoonpanon ja Pikakuvaparametrit. Lisätietoja on kohdassa NASasetukset sivulla 48, kohdassa Tallennuslaitteet sivulla 49, kohdassa Tallennusaikataulu sivulla 50 ja kohdassa Pikakuvaparametrit sivulla 46. Paikalliset määritykset Voit hallita protokollan tyyppiä, live-näkymän suorituskykyä ja paikallisen tallennustilan polkuja Paikalliset-valikosta. Avaa paikallisten määritysten ikkuna klikkaamalla määrityspaneelissa Paikalliset määritykset. Katso alta kohdista Kuva 3 ja Taulukko 3 eri valikkoparametrien kuvaukset. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 11

14 Kuva 3: Esimerkki määritysikkunasta (kuvassa paikalliset määritykset) Taulukko 3: Paikalliset määritykset -ikkunan yleiskuvaus Parametrit Kuvaus Live-näkymän parametrit 1. Protokolla Määrittää käytetyn verkkoprotokollan. Vaihtoehtoja ovat TCP, UDP, MULTICAST ja HTTP. 2. Live-näkymän suorituskyky Määrittää lähetysnopeuden. Vaihtoehtoja ovat Lyhin viive tai Automaattinen. 3. Säännöt Viittaa paikallisen selaimen sääntöihin. Määrittää, näkyykö liiketunnistuksen, kasvojen tunnistuksen tai tunkeutumisen tunnistuksen aktivoituessa värillisiä merkkejä. Esimerkiksi jos sääntövalinta on käytössä ja kasvot tunnistetaan, kasvot merkitään live-näkymässä vihreällä suorakaiteella. 4. Kuvamuoto Valitse pikakuvien kuvamuoto: JPEG tai BMP. Tallennustiedoston asetukset 5. Tallennustiedoston koko Määrittää enimmäistiedostokoon. Vaihtoehtoja ovat 256 Mt, 512 Mt ja 1 Gt. 6. Tallennettujen tiedostojen tallennuspaikka 7. Ladattujen tiedostojen tallennuspaikka Määrittää tallennettujen tiedostojen hakemiston. Määrittää ladattujen tiedostojen hakemiston. Pikakuva- ja leikeasetukset 8. Pikakuvien tallennuspaikka live-näkymässä 9. Pikakuvien tallennuspaikka toiston aikana Määrittää hakemiston, johon pikakuvat tallentuvat livenäkymätilassa. Määrittää hakemiston, johon pikakuvat tallentuvat toistotilassa. 10. Leikkeiden tallennuspaikka Määrittää hakemiston, johon videoleikkeet tallentuvat toistotilassa. 12 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

15 Järjestelmän aika Verkkolaitteiden (kuten IP-kameroiden ja tietokoneiden) kellot voi synkronoida NTP-protokollan avulla. Kun verkkolaitteet yhdistetään erityiseen NTPaikapalvelimeen, voidaan varmistaa, että ne on synkronoitu. Järjestelmän kellonajan ja päivämäärän määrittäminen: 1. Valitse Määritykset > Järjestelmä > Aika-asetukset. 2. Valitse Aikavyöhyke-alasvetovalikosta aikavyöhyke, joka parhaiten vastaa kameran sijaintia. 3. Valitse Ajan synkronointi -kohdasta jokin kellonajan ja päivämäärän asetusvalinnoista: Synkronointi NTP-palvelimen kanssa: Valitse NTP-valintaruutu ja anna palvelimen NTP-osoite. Aikaväli voi olla minuuttia. tai Aseta manuaalisesti: Ota Ajan manuaalinen synkronointi -toiminto käyttöön ja aseta järjestelmän aika ponnahduskalenterin avulla klikkaamalla. Huomautus: voit myös synkronoida kameran ajan tietokoneen ajan kanssa valitsemalla Synkronoi tietokoneen ajan kanssa -valintaruudun. 4. Ota DST-toiminto käyttöön ja aseta DST-ajanjakson päivämäärä laittamalla valinta Ota DST käyttöön -ruutuun. 5. Tallenna muutokset klikkaamalla Tallenna. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 13

16 Verkkoasetukset Kameran käyttäminen verkon kautta edellyttää tiettyjen verkkoasetusten määrittämistä. Määritä verkkoasetukset Verkko-kansion avulla. Lisätietoja on jäljempänä kohdissa Kuva 4 ja Taulukko 4. Kuva 4: Verkkoikkuna (TCP/IP-välilehti näkyvissä) Taulukko 4: Verkkoparametrit Parametrit Kuvaus 1. TCP/IP Verkkosovittimen tyyppi: Määrittää verkkosovittimen tyypin. Oletus on Automaattinen. Muita asetuksia ovat seuraavat: 10M Half-dup, 10M Full-dup, 100M Half-dup ja 100M Full-dup. DHCP: Hae IP-osoite ja muut verkkoasetukset palvelimelta automaattisesti ottamalla tämä asetus käyttöön. IPv4-osoite: Määrittää kameran IPv4-osoitteen. IPv4-aliverkon peite: Määrittää IPv4-aliverkon peitteen. IPv4-oletusyhdyskäytävä: Määrittää IPv4-yhdyskäytävän IP-osoitteen. IPv6-tila: Määrittää IPv6-tilan, joita ovat esimerkiksi Manuaalinen, DHCP ja Reititinilmoitus. IPv6-osoite: Määrittää kameran IPv6-osoitteen. IPv6-aliverkon etuliitteen pituus: Määrittää IPv6-etuliitteen pituuden. IPv6-oletusyhdyskäytävä: Määrittää IPv6-yhdyskäytävän IP-osoitteen. MAC-osoite: Määrittää kameran MAC-osoitteen. MTU: Määrittää MTU:n sallitun arvovälin. Oletusarvo on Multicast-osoite: Määrittää D-luokan IP-osoitteen väliltä Määritä tämä asetus vain jos käytät multicast-toimintoa. 14 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

17 Parametrit Kuvaus Jotkin reitittimet estävät multicast-toiminnon käytön lähetysmyrskyn aikana. Ota multicast-etsintä käyttöön: Mahdollistaa verkkokameran automaattisen havaitsemisen käyttämällä yksityistä multicast-protokollaa lähiverkossa. DNS-palvelin: Määrittää verkon ensisijaisen ja vaihtoehtoisen DNS-palvelimen. 2. Portti HTTP-portti: HTTP-porttia käytetään internetselaimen etäyhteydessä. Syötä Internet Explorer (IE) -selaimelle käytetty portti. Oletusarvo on 80. RTSP-portti: RTSP on verkkohallintaprotokolla, jota käytetään viihde- ja tietoliikennejärjestelmissä streaming media -palvelimien hallintaan. Anna RTSP-portin arvo. Oletusporttinumero on 554. HTTPS-portti: avulla videota voi katsella turvallisesti internetselaimella. Anna HTTPS-portin arvo. Oletusporttinumero on 443. Palvelimen portti: Etätyöasemaohjelmistot käyttävät tätä porttia. Syötä palvelimen portin arvo. Oletusporttinumero on Hälytyspalvelimen IP: Määrittää hälytysisännän IP-osoitteen. Hälytyspalvelimen portti: Määrittää hälytysisännän portin. 3. DDNS DDNS on palvelu, joka muuntaa internet-verkkotunnukset IP-osoitteiksi. Se on tarkoitettu tukemaan dynaamisia IP-osoitteita, joita esimerkiksi DHCP-palvelimet antavat. Määrittää DynDNS:n ja ezddns:n. DynDNS (dynaaminen DNS): Anna käyttäjänimi ja salasana, jotka on rekisteröity DynDNS-verkkosivustossa. Verkkotunnus on DynDNSverkkosivuston verkkotunnus. ezddns: Anna isäntäpalvelimen nimi. Se rekisteröidään automaattisesti verkossa. 4. PPPoE Hakee dynaamisen IP-osoitteen. 5. SNMP SNMP-protokolla on tarkoitettu verkkolaitteiden hallinnoimiseen. Ota SNMP käyttöön kameran tilan ja parametreihin liittyvien tietojen hakemista varten X Kun ominaisuus on käytössä, kameran tiedot on suojattu ja käyttäjän pitää todentautua, kun kamera yhdistetään verkkoon. Lisätietoja asetuksista on sivulla QoS QoS (palvelun laatu) voi auttaa verkkoviiveen ja -tukoksen ratkaisemisessa määrittämällä lähetettävien tietojen prioriteetin. Ota tämä asetus käyttöön, jotta voit ratkaista verkkoviiveen ja -tukoksen määrittämällä lähetettävien tietojen prioriteetin. 8. FTP Syötä FTP-palvelimen osoite ja kansio, johon pikakuvat lähetetään kamerasta. 9. UPnP UPnP-protokollan avulla laitteet voivat muodostaa yhteyden saumattomasti, ja se yksinkertaistaa verkkojen toteuttamista koti- ja yritysympäristöissä. Kun toiminto on käytössä, kullekin portille ei tarvitse tehdä porttimäärityksiä, ja kamera yhdistetään WAN-verkkoon reitittimen välityksellä. Ota käyttöön ja aseta havaittu kutsumanimi. 10. Sähköposti Määrittää sähköpostiosoitteen, johon viestit lähetetään hälytyksen tapahtuessa. 11. NAT UPnP-protokollan avulla laitteet voivat muodostaa yhteyden saumattomasti, ja se yksinkertaistaa verkkojen toteuttamista koti- ja yritysympäristöissä. Kun toiminto on käytössä, kullekin portille ei tarvitse tehdä porttimäärityksiä, ja kamera yhdistetään WAN-verkkoon reitittimen välityksellä. Ota käyttöön ja aseta havaittu kutsumanimi. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 15

18 Parametrit Kuvaus 12. HTTPS Määrittää verkkosivuston ja siihen liittyvän verkkopalvelimen todentamisen, mikä suojaa mies välissä -hyökkäyksiltä. TCP/IP-parametrien määrittäminen: 1. Valitse Määritykset > Verkko > TCP/IP. 2. Määritä verkkosovittimen asetukset, kuten verkkosovittimen tyyppi, IPv4-asetukset, IPv6-asetukset, MTU-asetukset ja multicast-osoite. 3. Jos DHCP-palvelin on käytettävissä, valitse DHCP. 4. Jos jokin sovellus (esimerkiksi sähköpostin lähetys) vaatii DNSpalvelinasetukset, määritä Ensisijainen DNS-palvelin tai Vaihtoehtoinen DNS-palvelin. 5. Tallenna muutokset klikkaamalla Tallenna. Porttiparametrien määrittäminen: 1. Valitse Määritykset > Verkko > Portti. 16 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

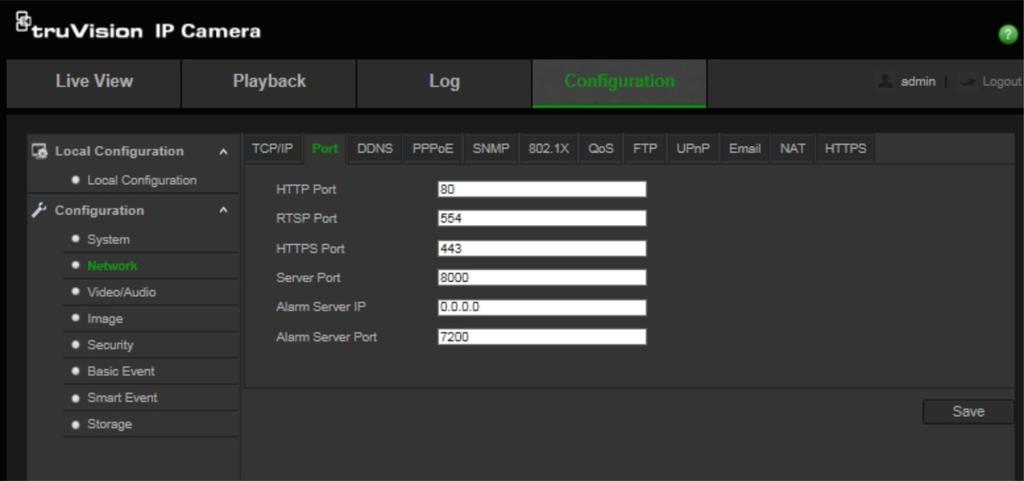

19 2. Määritä kameran HTTP-, RTSP-, HTTPS- ja palvelimen portit. HTTP-portti: Oletusporttinumero on 80. Sen voi vaihtaa miksi tahansa porttinumeroksi, joka ei ole käytössä. RTSP-portti: Oletusporttinumero on 554. Se voi olla mikä tahansa portti välillä HTTPS-portti: Oletusporttinumero on 443. Sen voi vaihtaa miksi tahansa porttinumeroksi, joka ei ole käytössä. Palvelimen portti: Palvelimen oletusporttinumero on Se voi olla mikä tahansa portti välillä Anna IP-osoite ja portti, jos haluat lähettää hälytystiedot etähälytysisännälle. Laita valinta myös Ilmoita hälytysisännälle -kohtaan kunkin tapahtumasivun normaalissa linkityksessä. 4. Tallenna muutokset klikkaamalla Tallenna. DDNS-parametrien määrittäminen: 1. Valitse Määritykset > Verkko > DDNS. 2. Ota DDNS-toiminto käyttöön valitsemalla Ota DDNS käyttöön. 3. Valitse DDNS-tyyppi. Valitse jokin seuraavista vaihtoehdoista: TruVision Series 3 IP-kameran (FW 3.1) määritysohje 17

20 DynDNS: Anna DDNS-palvelimen osoite members.ddns.org, jonka kautta DDNS:lle ilmoitetaan muuttuneesta IP-osoitteesta, kameran isäntänimi, portin numero [443 (HTTPS)] sekä käyttäjänimi ja salasana, joita käytetään DDNS-tiliin kirjautumiseen. Isäntänimi-kohdassa näkyy verkkotunnus, jonka olet luonut DynDNS-verkkosivustolla. ezddns: Kirjoita haluamasi isäntänimi Isäntänimi-kohtaan. Oletusisäntänimi on utc-sarjanumero. Uusi isäntänimi rekisteröidään, kun klikkaat Tallenna. Huomautus: palvelimen oletusosoite on eikä sitä voi muuttaa. 4. Tallenna muutokset klikkaamalla Tallenna. 5. Jos valitsit ezddns:n ja vaihdoit isäntänimen, vahvista Vaikuttava verkkotunnus -kohdan verkkotunnus klikkaamalla Hae URL -painiketta. PPPoE-parametrien määrittäminen: 1. Valitse Määritykset > Verkko > PPPoE. 2. Ota PPPoE-toiminto käyttöön valitsemalla Ota PPPoE käyttöön. 3. Anna käyttäjänimi, salasana ja salasanan vahvistus PPPoE-käyttöä varten. 4. Tallenna muutokset klikkaamalla Tallenna. 18 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

21 SNMP-parametrien määrittäminen: 1. Valitse Määritykset > Verkko > SNMP. 2. Valitse vastaava SNMP-versio: v1, v2c, v3 tai Muut asetukset. 3. Määritä SNMP-asetukset. SNMP-ohjelmiston määritysten tulisi olla samat kuin tässä määrittämiesi asetusten. 4. Tallenna muutokset klikkaamalla Tallenna. Huomautus: Lataa ennen SNMP:n asettamista SNMP-ohjelmisto ja varmista, että voit vastaanottaa kameratietoja SNMP-portin kautta. Kun trap-osoite on asetettu, kamera voi lähettää hälytystapahtuman ja poikkeusviestit valvontakeskukseen. Valitsemasi SNMP-version pitäisi olla sama kuin SNMPohjelmistolla. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 19

22 802.1X-parametrien määrittäminen: 1. Valitse Määritykset > Verkko > 802.1X. 2. Ota toiminto käyttöön valitsemalla Ota IEEE 802.1X käyttöön. 3. Määritä 802.1X-asetukset, mukaan lukien EAPOL-versio, käyttäjänimi ja salasana. EAPOL-version pitää olla sama kuin reitittimessä tai kytkimessä. 4. Tallenna muutokset klikkaamalla Tallenna. QoS-parametrien määrittäminen: 1. Valitse Määritykset > Verkko > QoS. 2. Määritä QoS-asetukset, kuten video/audio-dscp, tapahtuma/hälytys-dscp ja hallinta-dscp. DSCP:n sallittu arvoväli on Mitä suurempi DSCP-arvo on, sitä korkeampi prioriteetti on. 3. Tallenna muutokset klikkaamalla Tallenna. 20 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

23 FTP-parametrien määrittäminen: 1. Valitse Määritykset > Verkko > FTP. 2. Määritä FTP-asetukset, mukaan lukien palvelimen osoite, portti, käyttäjänimi, salasana, hakemisto ja lähetystyyppi. Anonyymi: Ota FTP-palvelimen anonyymi käyttö käyttöön laittamalla valinta tähän valintaruutuun. Hakemisto: Hakemistorakenne-kentässä voi valita juurihakemiston, päähakemiston ja alihakemiston. Kun päähakemisto on valittu, voit valita, käytetäänkö hakemiston nimenä laitteen nimeä, numeroa vai IP-osoitetta. Kun alihakemisto on valittu, voit käyttää hakemiston nimenä kameran nimeä tai numeroa. Lähetystyyppi: Ota pikakuvien lähettäminen FTP-palvelimelle käyttöön. 3. Tallenna muutokset klikkaamalla Tallenna. UPnP-parametrien määrittäminen: 1. Valitse Määritykset > Verkko > UPnP. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 21

24 2. Ota UPnP-toiminto käyttöön laittamalla valinta tähän valintaruutuun. Voit muokata laitteen nimeä, kun se havaitaan verkossa. 3. Tallenna muutokset klikkaamalla Tallenna. Sähköpostiparametrien määrittäminen: 1. Valitse Määritykset > Verkko > Sähköposti. 2. Määritä seuraavat asetukset: Lähettäjä: Sähköpostin lähettäjän nimi. Lähettäjän osoite: Lähettäjän sähköpostiosoite. SMTP-palvelin: SMTP-palvelimen IP-osoite tai isäntänimi. SMTP-portti: SMTP-portti. Oletusasetus on 25. Ota SSL käyttöön: Ota SSL käyttöön valitsemalla tämä valintaruutu, jos SMTP-palvelin edellyttää sitä. Liitetty pikakuva: Valitse Liitetty pikakuva -valintaruutu, jos haluat lähettää sähköpostiviestejä, joihin on liitetty hälytyskuvia. Väli: Tämä on kahden toiminnon välinen aika lähetettäessä liitettyjä pikakuvia. Todennus: Jos sähköpostipalvelin vaatii todentamista, valitse tämä valintaruutu, niin palvelimeen kirjautumisessa käytetään todentamista. Anna kirjautumisessa käytettävä käyttäjänimi ja salasana. 22 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

25 Käyttäjänimi: Sisäänkirjautumiseen käytettävä käyttäjänimi siinä palvelimessa, johon kuvat lähetetään. Salasana: Anna salasana. Vahvista: Vahvista salasana. Vastaanottaja1: Sen käyttäjän nimi, jolle ilmoitus lähetetään ensin. Vastaanottajan osoite1: Sen käyttäjän sähköpostiosoite, jolle ilmoitus lähetetään. Vastaanottaja2: Sen käyttäjän nimi, jolle ilmoitus lähetetään seuraavaksi. Vastaanottajan osoite2: Sen käyttäjän sähköpostiosoite, jolle ilmoitus lähetetään. Vastaanottaja3: Sen käyttäjän nimi, jolle ilmoitus lähetetään kolmantena. Vastaanottajan osoite3: Sen käyttäjän sähköpostiosoite, jolle ilmoitus lähetetään. 3. Voit testata sähköpostiparametrit klikkaamalla Testaa. 4. Tallenna muutokset klikkaamalla Tallenna. NAT-parametrien määrittäminen: 1. Valitse Määritykset > Verkko > NAT. 2. Ota NAT-toiminto käyttöön laittamalla valinta Ota porttimääritys käyttöön - valintaruutuun. 3. Valitse, onko Porttimääritystila Automaattinen vai Manuaalinen. Jos valitset manuaalisen tilan, aseta haluamasi ulkoinen portti. 4. Tallenna muutokset klikkaamalla Tallenna. HTTPS-parametrien määrittäminen: 1. Valitse Määritykset > Verkko > HTTPS. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 23

26 2. Itse allekirjoitetun varmenteen luominen: Klikkaa Luo itse allekirjoitettu varmenne -kohdan vieressä olevaa Luopainiketta. Anna maa, isäntänimi/ip, voimassaolo ja muut pyydetyt tiedot. Tallenna asetukset klikkaamalla OK. tai Varmennepyynnön luominen: Klikkaa Luo varmennepyyntö -kohdan vieressä olevaa Luo-painiketta. Anna maa, isäntänimi/ip ja muut pyydetyt tiedot. 24 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

27 3. Tallenna asetukset klikkaamalla OK. Lataa varmennepyyntö ja lähetä se luotetulle varmenteiden myöntäjälle (esimerkiksi Symantec tai RSA) allekirjoitettavaksi. Kun olet saanut allekirjoitetun voimassa olevan varmenteen, lähetä se laitteeseen. Tallennusparametrit Voit säätää video- ja audiotallennuksen parametreja, jotta kuvanlaatu ja tiedostokoko vastaavat tarpeitasi. Alla kohdissa Kuva 5 ja Taulukko 5 luetellaan video- ja audiotallennusasetukset, jotka voi määrittää kameralle. Kuva 5: Video- ja audioasetusten valikko (kuvassa videovälilehti) Taulukko 5: Video- ja audioasetusparametrit Välilehti Kuvaus 1. Video Streamin tyyppi: Määrittää käytetyn streamausmenetelmän. Vaihtoehtoja ovat main stream (normaali) ja substream. Videon tyyppi: Määrittää tallennettavan streamin tyypin. Valitse Video stream, kun haluat tallentaa pelkkää videostreamia. Jos haluat tallentaa sekä video- että audiostreameja, valitse Video ja audio. Huomautus: Video ja audio ovat käytettävissä vain audiota tukeville TruVision Series 3 IP-kameran (FW 3.1) määritysohje 25

28 Välilehti Kuvaus kameroille. Resoluutio: Määrittää tallennusresoluution. Jos kuvan resoluutio on korkeampi, myös kuvanlaatu on parempi, mutta se myös vaatii suuremman bittinopeuden. Luettelossa olevat resoluutiovaihtoehdot riippuvat kameran tyypistä ja siitä, käytetäänkö main- vai substreamia. Huomautus: resoluutiot voivat vaihdella kameramallin mukaan. Bittinopeuden tyyppi: Määrittää, käytetäänkö vaihtelevaa vai kiinteää bittinopeutta. Vaihteleva bittinopeus parantaa laatua ja soveltuu paremmin videoiden lataukseen ja streamaukseen. Oletus on Kiinteä. Kuvanlaatu: Määrittää kuvan laatutason. Se voidaan asettaa, kun vaihteleva bittinopeus on valittu. Vaihtoehtoja ovat Matalin, Matala, Normaali, Korkea ja Korkein. Kuvataajuus: Määrittää valitun resoluution kuvataajuuden. Kuvataajuudella tarkoitetaan sitä videokehysten määrää, joka näytetään tai lähetetään sekunnissa. Huomautus: Enimmäiskuvataajuus riippuu kameran mallista ja valitusta resoluutiosta. Lisätietoja on kameran teknisissä tiedoissa. Bittinopeus korkeintaan: Määrittää suurimman sallitun bittinopeuden. Suuri kuvan resoluutio edellyttää, että valitset korkean bittinopeuden. Videon pakkaus: Määrittää käytetyn videoenkooderin. Profiili: Eri profiileissa on eri työkalut ja tekniikat pakkausta varten. Vaihtoehtoja ovat pääprofiili. I-framen väli: Videoiden pakkausmenetelmä. Suosittelemme, että oletusarvoa 50 ei vaihdeta missään tilanteessa. SVC: Voit ottaa SVC-toiminnon pois käytöstä / käyttöön valitsemalla POIS/PÄÄLLÄ. Jos valitset Automaattinen, laite purkaa automaattisesti kuvat alkuperäisestä videosta, kun verkon kaista ei riitä. Tasoitus: Viittaa streamin tasaisuuteen. Mitä suurempi tasoituksen arvo on, sitä tasaisempi stream on, vaikka kuvan laatu ei välttämättä ole tyydyttävä. Mitä pienempi tasoituksen arvo on, sitä laadukkaampi stream on, vaikka se ei välttämättä vaikuta tasaiselta. 2. Audio Audion pakkaus: G.722.1, G.711ulaw, G.711alaw, MP2L2 ja G.726 ovat valinnaisia. Audiotulo: Valitse sisäiselle mikrofonille Mikrofonitulo. Syöttövoimakkuus: Määrittää voimakkuuden Ympäristön taustamelun suodatin: Aseta päälle tai pois. Kun tämä toiminto on käytössä, havaittu taustamelu voidaan suodattaa. 3. ROI Ottamalla tämän asetuksen käyttöön voit kohdistaa enemmän pakkausresursseja kiinnostavalle alueelle, mikä parantaa ROI:n laatua, kun taas taustatiedot ovat vähemmän tarkennettuja. 4. Näytä tiedot streamissa Kun dual-vca-tila on käytössä, kamera lähettää videoanalyysitulokset (metadatan) NVR-laitteeseen tai muuhun alustaan VCA-hälytyksen luomista varten. 26 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

29 ROI-parametrien määrittäminen: 1. Valitse Määritykset > Video/audio > ROI. 2. Piirrä kiinnostava alue kuvaan. Toiminto tukee vain yhtä aluetta. 3. Aseta ROI-pakkaus valitsemalla streamin tyyppi. 4. Määritä alue manuaalisesti ottamalla Kiinteä alue käyttöön. Voit valita ROI-pakkauksen kuvanlaadun parannustason ja antaa ROI-alueelle nimen. 5. Tallenna muutokset klikkaamalla Tallenna. Dual-VCA (videosisältöanalyysi) Kun dual-vca-tila on käytössä, kamera lähettää videoanalyysitulokset (metadatan) NVR-laitteeseen tai muuhun alustaan VCA-hälytyksen luomista varten. Esimerkiksi jos käytössä on Interlogixin NVR (tarkista Interlogixin verkkosivustolta uusimmat tätä toimintoa tukevat NVR-mallit), voit piirtää virtuaalisen linjan NVR:n toistoikkunaan ja hakea kyseisen linjan ylittäviä kohteita tai henkilöitä. Huomautus: vain linjan ylityksen ja tunkeutumisen tunnistus tukevat dual-vcatilaa. Dual-VCA-parametrien määrittäminen: 1. Avaa Video/audio-paneelissa Näytä tiedot streamissa -välilehti. 2. Ota dual-vca käyttöön laittamalla valinta ruutuun. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 27

30 3. Tallenna muutokset klikkaamalla Tallenna. Videokuva Kameran kuvaa voi joutua säätämään parhaan mahdollisen kuvanlaadun aikaansaamiseksi riippuen kameran mallista tai paikan taustasta. Voit säätää videokuvan kirkkautta, kontrastia, värikylläisyyttä, värisävyä ja terävyyttä. Tämän valikon avulla voit myös säätää kameran toimintaparametreja, kuten valotusaikaa, iiristilaa, videostandardia, päivä/yö-tilaa, kuvan kääntämistä, WDR:ää, digitaalista kohinanvaimennusta ja valkotasapainoa. Lisätietoja on alla kohdissa Kuva 6 ja Taulukko 6. Kuva 6: Kameran kuva-asetukset -valikko (Automaattinen vaihto valittuna Vaihda päivä ja yö -asetukset -kohdassa) Taulukko 6: Kuvaparametrit Parametri Kuvaus 1. Vaihda päivä ja yö -asetukset Automaattinen D/Nvaihto Ajastettu vaihto Kamera vaihtaa automaattisesti päivä- ja yötilojen välillä. Kuvaasetukset pysyvät samoina molemmissa tiloissa. Kamera vaihtaa päivä- ja yötilojen välillä määritetyn aikataulun mukaisesti (katso alla oleva kuva: Yhteinen-, Päivä- ja Yövälilehdet). Päivä- ja yöasetusten alkamisajat koskevat päivätilaa. Yötilalle on toinen ajanjakso. Päivä/yö-asetusten määrittämiseen on kolme välilehteä: Yhteinen: Seuraavat asetukset ovat samat päivä- ja yötilan osalta: Kuvan säätö (Värikylläisyys), Valotus (Iiristila), Päivä/yö-vaihto, Videosäätö ja Muu. Päivä: Määritä seuraavat asetukset vain päivätilan osalta: Kuvan 28 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

31 Parametri Kuvaus säätö (Kirkkaus, Kontrasti ja Terävyys), Valotus (Valotusaika ja Vahvistus), Vastavalo, Valkotasapaino ja Kuvanparannus. Yö: Määritä vain seuraavat asetukset: Kuvan säätö (Kirkkaus, Kontrasti ja Terävyys), Valotus (Valotusaika ja Vahvistus), Vastavalo, Valkotasapaino ja Kuvanparannus. Mukautetut 24 tunnin asetukset Tätä käytetään, kun kamera on ulkona ja päivän/yön vaihtumisen määrittää päivänvalon määrä tai aktivointi hälytystulon kautta. Tämän seurauksena D/N-vaihdolle ei tarvita aikataulua. Kameralla on eri kuva-asetukset päivä- ja yötilanteisiin. Päivä/yö-asetusten määrittämiseen on kolme välilehteä: Yhteinen: Seuraavat asetukset ovat samat päivä- ja yötilan osalta: Kuvan säätö (Värikylläisyys), Valotus (Iiristila), Päivä/yö-vaihto, Videosäätö ja Muu. Päivä: Määritä seuraavat asetukset vain päivätilan osalta: Kuvan säätö (Kirkkaus, Kontrasti ja Terävyys), Valotus (Valotusaika ja Vahvistus), Vastavalo, Valkotasapaino ja Kuvanparannus. Yö: Määritä vain seuraavat asetukset: Kuvan säätö (Kirkkaus, Kontrasti ja Terävyys), Valotus (Valotusaika ja Vahvistus), Vastavalo, Valkotasapaino ja Kuvanparannus. 2. Kuvan säätö Kirkkaus, kontrasti, värikylläisyys ja terävyys Muuttaa kuvanlaadun eri tekijöitä säätämällä kunkin parametrin arvoja. 3. Valotusasetukset Iiristila Vain Manuaalinen-asetus on käytettävissä. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 29

32 Parametri Valotusaika Vahvistus Kuvaus Valotusaika määrittää ajan, jolloin aukko on auki ja valoa pääsee kameraan objektiivin läpi. Valitse suurempi arvo, jos kuva on tumma, ja pienempi arvo, jos haluat nähdä nopeasti liikkuvat kohteet. Säädä kuvan kirkkautta valitsemalla arvo. Päivä/yö-vaihto Tämä asetus näkyy, kun Yhteinen-asetus on valittu. Päivä/yö-vaihto Herkkyys Viive Älykäs-IR Infrapunavalo Määrittää, onko kamera päivä- vai yötilassa. Värillistä päivävaihtoehtoa voi käyttää esimerkiksi jos kamera on sisätiloissa, joissa valon määrä on aina hyvä. Vaihtoehtoja on viisi: Automaattinen: Kamera tunnistaa käytettävän tilan automaattisesti. Päivä: Kamera on aina päivätilassa. Yö: Kamera on aina yötilassa. Aikataulu: Kamera vaihtaa tilaa määritetyn aikataulun mukaisesti. Hälytystulon aktivoima: Kamera vaihtaa tilaa, kun hälytystulo aktivoituu. Huomautus: Hälytystulon aktivoima -asetusta tuetaan, kun kamera tukee johtosarjan hälytystuloa/-lähtöä. Jos päivä/yö-vaihdon asetuksena on Automaattinen, voit valita herkkyyden arvoksi 0 7. Mitä suurempi arvo on, sitä helpommin tila muuttuu. Oletusarvo on 4. Tämä toiminto on käytettävissä vain kun päivä/yö-vaihtotilaksi on valittu Automaattinen. Suodatusajalla tarkoitetaan päivä/yö-vaihdon välistä aikaväliä. Se voi olla sekuntia. Tätä toimintoa käyttämällä voidaan välttää ylivalotusongelmat. Ota infrapuna käyttöön tai poista se käytöstä valitsemalla Päällä tai Pois. Ota käyttöön: Infrapunavalaisimet ovat päällä, kun kamera siirtyy yötilaan. Poista käytöstä: Infrapunavalaisimet ovat pois päältä, kun kamera siirtyy yötilaan. Huomautus: infrapunavalaisimet ovat aina pois päältä päivätilassa. 4. Vastavaloasetukset BLC-alue WDR Vastavalon kompensointi (BLC) voi parantaa kuvan laatua vastavalon tason ollessa korkea. Se estää kohdetta näyttämästä liian tummalta. Valitse Pois, Ylös, Alas, Vasen, Oikea tai Keskellä. Kun tämä ominaisuus (laaja dynaaminen alue) on käytössä, näet kohteiden yksityiskohdat varjoisilta tai kirkkailta alueilta kuvista, joissa on suuri kontrasti vaaleiden ja tummien alueiden välillä. Esimerkki tästä ovat ohiajavan auton ajovalot. Oletusarvo on Pois. 30 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

33 Parametri Kuvaus 5. Valkotasapaino Valkotasapaino Valkotasapaino (WB) kertoo kameralle, miltä valkoinen väri näyttää. Näiden tietojen perusteella kamera näyttää kaikki värit oikein myös silloin kun ympäristön värilämpötila vaihtuu esimerkiksi päivänvalosta loistevaloon. Valitse jokin seuraavista vaihtoehdoista: MWB: Säädä värilämpötila manuaalisesti omia tarpeitasi vastaavaksi. AWB1: Käytä pienellä alueella ( K) yksinkertaisissa ympäristöissä. Loistelamppu: Tarkoitettu käytettäväksi paikassa, jossa kameran lähelle on asennettu loistelamppuja. Lukittu-WB: Lukitsee valkotasapainon nykyisen ympäristön värilämpötilaan. Hehkulamppu: Tarkoitettu käytettäväksi hehkulamppuvalaistuksessa. Lämminvalolamppu: Tarkoitettu käytettäväksi ympäristössä, jossa sisävalaistus on lämminsävyinen. Luonnonvalo: Tarkoitettu käytettäväksi luonnonvalon kanssa. 6. Kuvanparannus Digitaalinen kohinanvaimennus Kohinanvaimennuks en taso Digitaalinen kohinanvaimennus (DNR) vähentää kohinaa erityisesti heikossa valaistuksessa ja parantaa siten kuvanlaatua. Vaihtoehdot ovat Päällä tai Pois. Aseta kohinanvaimennuksen taso. Mitä suurempi arvo on, sen vahvempi kohinanvaimennus. Oletusarvo on 50. Videosäätö Tämä asetus näkyy, kun Yhteinen-asetus on valittu. Peilikuva Käytävänäkymä Videostandardi Kuvakaappaustila Peilaa kuva, jotta voit nähdä sen käänteisenä. Vaihtoehdot ovat Vasen/oikea, Ylös/alas, Keskellä ja Pois. Oletusarvo on Pois. Jos näkymä on pystysuuntainen, kuten käytävä, kuva näkyy pystysuuntaisena (korkea) eikä vaakasuuntaisena (leveä). Videokuvan kuvasuhde on 9:16. Käännä kameraa asennushetkellä 90 asteen kulmaan tai kierrä 3- akselista objektiivia 90 asteen kulmaan ja laita kiertotila päälle. Näin voit tarkastella ympäristöä normaalissa näkymässä 9:16- kuvasuhteella ja jättää huomiotta tarpeettomat tiedot (kuten seinän). Oletusarvo on Pois. Voit valita 50 Hz tai 60 Hz. Valitse asetus videostandardin mukaan; yleensä 50 Hz PAL-järjestelmälle ja 60 Hz NTSC-järjestelmälle. Aseta kuvataajuus katselualueen ja resoluution vaatimusten mukaan. Vilkkaissa paikoissa (kuten rahanvaihtopisteissä) saatetaan tarvita korkeampaa kuvataajuutta. Muu Tämä asetus näkyy, kun Yhteinen-asetus on valittu. Paikallinen lähtö Ota BNC-lähtö käyttöön tai poista se käytöstä valitsemalla Päällä tai Pois. Oletusarvo on PÄÄLLÄ. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 31

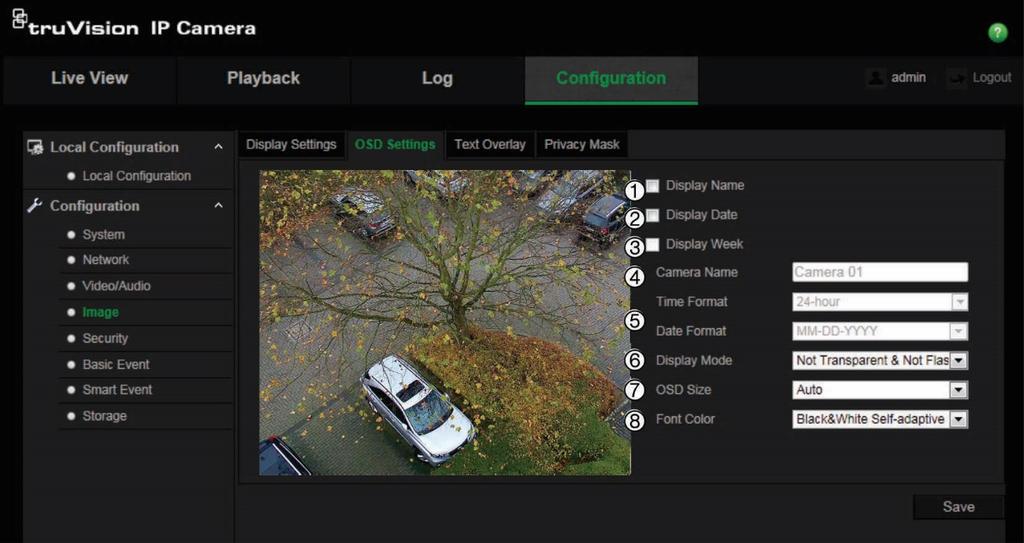

34 Huomautus: voit palauttaa kaikki kuva-asetukset oletuksiin klikkaamalla Oletuspainiketta. OSD (kuvaruutunäyttö) Kameran nimen lisäksi kamera näyttää näytössä myös järjestelmän päivämäärän ja kellonajan. Voit myös määrittää, miten teksti näkyy näytössä. Päivämäärän/kellonajan ja nimen sijoittaminen näyttöön: 1. Valitse Määritykset > Kuva > OSD-asetukset. 2. Valitse Näytä nimi -valintaruutu (1), kun haluat näyttää kameran nimen näytössä. Voit muokata oletusnimeä Kameran nimi -tekstiruudussa. 3. Valitse Näytä päivämäärä -valintaruutu (2), kun haluat näyttää päivämäärän ja kellonajan näytössä. 4. Valitse Näytä viikko -valintaruutu (3), kun haluat näyttää viikonpäivän kuvaruutunäytöllä. 5. Valitse Kameran nimi -valintaruutu (4) ja anna kameran nimi. 6. Valitse kellonajan ja päivämäärän näyttömuoto Ajan muoto- ja Päivämäärän muoto -luetteloruuduista (5). 7. Valitse kameran näyttötila Näyttötila-luetteloruudusta (6). Näyttötiloja ovat seuraavat: Ei läpinäkyvä ja ei vilkkuva. Kuva on tekstin takana. Tämä on oletusarvo. Ei läpinäkyvä, vilkkuva. Kuva on tekstin takana, ja teksti vilkkuu välillä näytössä. Läpinäkyvä ja ei vilkkuva. Kuva näkyy tekstin läpi. Läpinäkyvä ja vilkkuva. Kuva näkyy tekstin läpi. ja teksti vilkkuu välillä näytössä. 32 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

35 8. Valitse OSD:n koko (7). 9. Valitse fontin väri (8). 10. Tallenna muutokset klikkaamalla Tallenna. Huomautus: 1. Jos asetat näyttötilaksi läpinäkyvän, teksti vaihtelee taustan mukaan. Joillakin taustoilla tekstiä ei välttämättä näe lukea kunnolla. 2. Kun otat liiketunnistuksen käyttöön, vilkkuvan näyttöasetuksen valitsemista ei suositella, sillä peittoteksti voi laukaista liikehälytyksen. Tekstin näkymä Voit lisätä näyttöön enintään neljä tekstiriviä. Tätä asetusta voidaan käyttää esimerkiksi hätäyhteystietojen näyttämiseen. Rivit voi sijoittaa mihin tahansa kohtaan näytölle. Katso Kuva 7 alla. Kuva 7: Tekstin näkymän valikko Näyttötekstin lisääminen: 1. Valitse Määritykset > Kuva > Tekstin näkymä. 2. Valitse tekstiruutu tekstin kirjoittamista varten. 3. Kirjoita teksti tekstiruutuun. 4. Voit säätää tekstin näkymän paikkaa klikkaamalla hiiren painiketta ja vetämällä punaisen tekstin live-näkymän ikkunaan. 5. Tallenna muutokset klikkaamalla Tallenna. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 33

36 Yksityisyyden suojat Yksityisyyden suojan avulla voit piilottaa arkaluontoiset alueet (kuten läheiset ikkunat), jotta ne eivät näy näkymässä monitorin näytöllä ja tallennetussa videossa. Suojattu alue näkyy näytössä mustana. Voit luoda enintään neljä yksityisyyden suojaa kameraa kohden. Huomautus: yksityisyyden suojan alueen koossa saattaa olla pieni ero sen mukaan, käytetäänkö paikallista lähtöä vai internetselainta. Kuva 8: Yksityisyyden suojan valikko Yksityisyyden suoja -alueen lisääminen: 1. Valitse Määritykset > Kuva > Yksityisyyden suoja. 2. Valitse Ota yksityisyyden suoja käyttöön -valintaruutu. 3. Valitse Piirrä alue. 4. Piirrä suojattu alue klikkaamalla ja vetämällä hiirtä live-videon ikkunassa. Huomautus: voit piirtää enintään neljä aluetta yhteen kuvaan. 5. Lopeta piirtäminen valitsemalla Lopeta piirtäminen tai tyhjennä kaikki asetetut alueet tallentamatta niitä valitsemalla Tyhjennä kaikki. 6. Tallenna muutokset klikkaamalla Tallenna. Liiketunnistushälytykset Voit määrittää liiketunnistushälytyksiä. Liiketunnistushälytys tarkoittaa hälytystä, joka laukaistaan kameran havaitessa liikettä. Liikehälytys laukaistaan kuitenkin vain, jos se tapahtuu ohjelmoidun aikataulun aikana. Valitse liikeherkkyyden taso sekä kohdekoko niin, että vain kiinnostavan kokoiset kohteet laukaisevat liiketunnistustallentamisen. Esimerkiksi ihmisen liikkeet laukaisevat liiketunnistustallentamisen, mutta kissan liikkeet eivät. 34 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

37 Voit määrittää näytössä alueen, jossa liikettä havaitaan, liiketunnistuksen herkkyyden, kameran liiketunnistuksen aktiivisen ajan sekä sen, millä tavoilla saat ilmoituksen liiketunnistushälytyksestä. Voit myös ottaa käyttöön liikkeen dynaamisen analyysin. Kun liikettä havaitaan, kyseinen alue näkyy korostettuna vihreällä. Kuva 9: Liiketunnistuksen valikko Liiketunnistushälytyksen määrittäminen edellyttää seuraavien asetusten määrittämistä: 1. Alueasetukset: Määritä näytön alue, joka voi laukaista liiketunnistushälytyksen, sekä tunnistuksen herkkyystaso. 2. Aktivointiaikataulu: Määritä aikataulu, jonka mukaan järjestelmä tunnistaa liikettä. 3. Tallennusaikataulu: Määritä aikataulu liiketunnistuksen tallennusajalle. Lisätietoja on kohdassa Tallennusaikataulu sivulla Linkitys: Määritä tapa, jolla hälytykseen reagoidaan. Jotta liikkuvat kohteet voitaisiin havaita oikein ja väärien hälytysten määrää voitaisiin vähentää, valittavissa on normaalit ja laajennetut määritykset erilaisiin liiketunnistusympäristöihin. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 35

38 Liiketunnistuksen määrittäminen normaalissa tilassa: 1. Valitse Määritykset > Perustapahtuma > Liiketunnistus. 2. Valitse Ota liiketunnistus käyttöön -valintaruutu. Valitse Ota liikkeen dynaaminen analysointi käyttöön, jos haluat nähdä liikkeen reaaliaikaisesti. Huomautus: valitse Paikalliset määritykset -valikossa sääntöjen osalta Poista käytöstä, jos et halua, että tunnistettujen kohteiden yhteydessä näkyy suorakaiteita. 3. Valitse alasvetovalikosta Normaali-tila. 4. Valitse Piirrä alue. Piirrä liiketunnistukselle altis alue klikkaamalla ja vetämällä hiirtä live-videon kuvassa. 5. Valitse Lopeta piirtäminen, kun haluat lopettaa piirtämisen. Voit poistaa kaikki merkityt alueet ja aloittaa piirtämisen uudelleen valitsemalla Tyhjennä kaikki. 6. Voit säätää tunnistuksen herkkyyttä siirtämällä Herkkyys-liukusäädintä. Kaikilla alueilla on sama herkkyystaso. 7. Voit muokata aktivointiaikataulua valitsemalla Muokkaa. Katso alla olevasta kuvasta aktivointiaikataulun muokkausnäkymä. 8. Voit määrittää tarkan ajanjakson valitsemalla päivän ja sitten. Aikataulun voi kopioida muihin päiviin. 9. Tallenna muutokset klikkaamalla OK. 10. Määritä linkitystapa tapahtumasta ilmoittamista varten. Valitse vähintään yksi tapa, jolla järjestelmä reagoi liiketunnistushälytykseen. 36 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

39 Ilmoita hälytyksen vastaanottajalle Lähetä sähköposti Lähetä pikakuva Aktivoi kanava Aktivoi hälytyslähtö Lähetä poikkeus- tai hälytyssignaali etähallintaohjelmistolle tapahtuman sattuessa. Lähetä sähköposti määrättyyn osoitteeseen liiketunnistushälytyksen aktivoituessa. Huomautus: Sähköpostiasetukset pitää määrittää ennen tämän asetuksen käyttöönottoa. Katso Sähköpostiparametrien määrittäminen: sivulla 22. Jos haluat lähettää tapahtumapikakuvan sähköpostin mukana, valitse Liitetty pikakuva -valintaruutu. Ota kuva hälytyksen aktivoituessa ja lähetä se NASlaitteeseen tai FTP-palvelimelle. Huomautus: Jos haluat lähettää pikakuvan NAS-laitteeseen, NAS-asetukset täytyy määrittää. Jos haluat lähettää pikakuvan FTP-palvelimelle, FTP-asetukset täytyy määrittää. Varmista, että Lähetystyyppi-asetus on käytössä. Käynnistä tallennus kameralla. Käynnistä ulkoiset hälytyslähdöt tapahtuman sattuessa. Huomautus: tätä toimintoa tukevat vain hälytyslähtöä tukevat kamerat. 11. Tallenna muutokset klikkaamalla Tallenna. Kun valitset Laajennettu-tilan, voit asettaa eri herkkyyksiä ja suhteita eri alueille. Jos valitset automaattisen tai ajastetun vaihdon, voit myös asettaa eri asetukset päivälle ja yölle tai eri ajanjaksoille. Liiketunnistuksen määrittäminen laajennetussa tilassa: 1. Valitse Määritykset > Perustapahtuma > Liiketunnistus. 2. Valitse Ota liiketunnistus käyttöön -valintaruutu. Valitse Ota liikkeen dynaaminen analysointi käyttöön, jos haluat nähdä liikkeen reaaliaikaisesti. Huomautus: valitse Paikalliset määritykset -valikossa sääntöjen osalta Poista käytöstä, jos et halua, että tunnistettujen kohteiden yhteydessä näkyy suorakaiteita. 3. Valitse alasvetovalikosta Laajennettu-tila. 4. Valitse Pois, Automaattinen vaihto tai Ajastettu vaihto. 5. Valitse Alueen nro ja klikkaa Piirrä alue. Piirrä liiketunnistukselle altis alue klikkaamalla ja vetämällä hiirtä live-videon kuvassa. 6. Valitse Lopeta piirtäminen, kun haluat lopettaa piirtämisen. Voit poistaa kaikki merkityt alueet ja aloittaa piirtämisen uudelleen valitsemalla Tyhjennä kaikki. 7. Aseta tunnistuksen herkkyys ja suhde eri alueilla siirtämällä Herkkyys- ja Kohteen suhde alueella -liukusäätimiä. 8. Voit muokata aktivointiaikataulua valitsemalla Muokkaa. Katso alla olevasta kuvasta aktivointiaikataulun muokkausnäkymä. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 37

40 9. Voit määrittää tarkan ajanjakson valitsemalla päivän ja sitten. Aikataulun voi kopioida muihin päiviin. 10. Tallenna muutokset klikkaamalla OK. 11. Määritä linkitystapa tapahtumasta ilmoittamista varten. Valitse vähintään yksi tapa, jolla järjestelmä reagoi liiketunnistushälytykseen. Ilmoita hälytyksen vastaanottajalle Lähetä sähköposti Lähetä pikakuva Aktivoi kanava Aktivoi hälytyslähtö Lähetä poikkeus- tai hälytyssignaali etähallintaohjelmistolle tapahtuman sattuessa. Lähetä sähköposti määrättyyn osoitteeseen liiketunnistushälytyksen aktivoituessa. Ota kuva hälytyksen aktivoituessa ja lähetä se NASlaitteeseen tai FTP-palvelimelle. Käynnistä tallennus kameralla. Käynnistä ulkoiset hälytyslähdöt tapahtuman sattuessa. Huomautus: tätä toimintoa tukevat vain hälytyslähtöä tukevat kamerat. 12. Tallenna muutokset klikkaamalla Tallenna. Häirinnän valvonnan hälytykset Voit määrittää kameran aktivoimaan hälytyksen, kun objektiivi on peitetty, ja suorittamaan hälytykseen reagoimistoiminnon. Häirinnän valvonnan hälytysten määrittäminen: 1. Valitse Määritykset > Perustapahtuma > Häirinnän valvonta. 2. Valitse Ota häirinnän valvonta käyttöön -valintaruutu. 38 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

41 3. Voit säätää tunnistuksen herkkyyttä siirtämällä Herkkyys-liukusäädintä. Kaikilla alueilla on sama herkkyystaso. 4. Muokkaa häirinnän valvonnan hälytysten aktivointiaikataulua valitsemalla Muokkaa. Aktivointiaikataulun määritys on sama kuin liiketunnistuksen osalta. Lisätietoja on kohdassa Liiketunnistuksen määrittäminen. 5. Valitse häirinnän valvonnan linkitystapa valitsemalla valintaruutu. 6. Tallenna muutokset klikkaamalla Tallenna. Poikkeushälytykset Voit määrittää kameran ilmoittamaan poikkeavista tapahtumista sekä ilmoitustavan. Näitä poikkeushälytyksiä ovat seuraavat: Kiintolevy täynnä: NAS-laitteen koko tallennustila on täynnä. Kiintolevyvirhe: Tiedostoja tallennuslaitteeseen kirjoitettaessa tapahtui virheitä, tallennuslaitetta ei ole tai sitä ei saatu alustettua. Verkkoyhteys katkaistu: Irronnut verkkokaapeli. IP-osoiteristiriita: IP-osoiteasetukset ovat ristiriitaisia. Virheellinen sisäänkirjautuminen: Kameroihin on kirjauduttu väärällä käyttäjänimellä tai salasanalla. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 39

42 Kuva 10: Poikkeusvalikko Poikkeushälytysten määrittäminen: 1. Valitse Määritykset > Perustapahtuma > Poikkeus. 2. Valitse Ilmoitustyyppi-kohdan avattavasta luetteloruudusta poikkeushälytystyyppi. 3. Valitse linkitystapa laittamalla valintaruutuun valinta. 4. Tallenna muutokset klikkaamalla Tallenna. 40 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

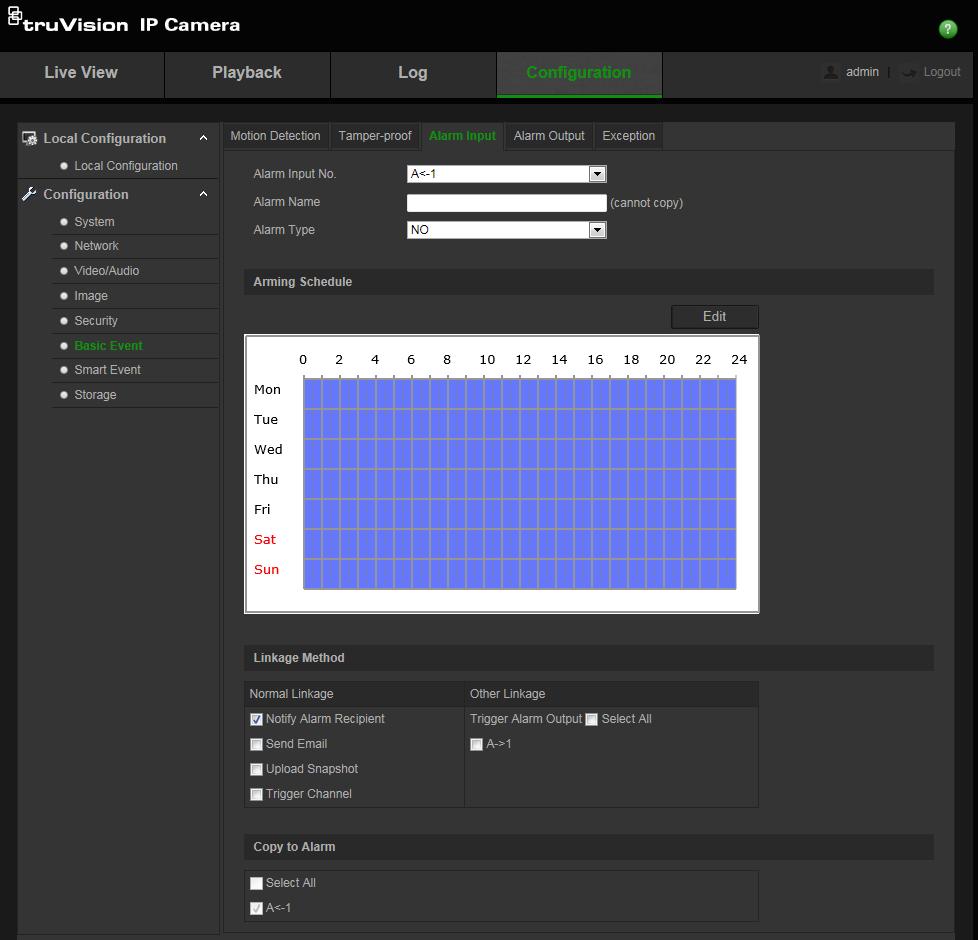

43 Hälytystulot ja -lähdöt Ulkoisen hälytystulon määrittäminen: 1. Valitse Määritykset > Perustapahtuma > Hälytystulo. 2. Valitse Hälytystulon nro ja Hälytystyyppi. Hälytystyyppi voi olla NO (normaalitila avoin) ja NC (normaalitila suljettu). Anna hälytystulolle nimi. 3. Aseta hälytystulon aktivointiaikataulu valitsemalla Muokkaa. Lisätietoja on kohdassa Liiketunnistushälytykset sivulla Valitse linkitystapa laittamalla valintaruutuun valinta. 5. Tallenna muutokset klikkaamalla Tallenna. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 41

44 Hälytyslähdön määrittäminen: 1. Valitse Määritykset > Perustapahtuma > Hälytyslähtö. 2. Valitse hälytyslähtökanava avattavasta Hälytyslähtö-luettelosta. Voit myös määrittää hälytyslähdölle nimen. 3. Viiveeksi voidaan asettaa 5 sek, 10 sek, 30 sek, 1 min, 2 min, 5 min tai 10 min. Viive tarkoittaa aikaa, joksi hälytyslähtö jää voimaan hälytyksen tapahduttua. 4. Aseta hälytystulon aktivointiaikataulu valitsemalla Muokkaa. Lisätietoja on kohdassa Liiketunnistushälytykset sivulla Tallenna muutokset klikkaamalla Tallenna. 42 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

45 Linjan ylityksen tunnistus Tätä toimintoa voidaan käyttää tunnistamaan ihmisiä, ajoneuvoja ja kohteita, jotka ylittävät ennalta määritetyn linjan tai alueen. Linjan ylityssuunta voidaan asettaa kaksisuuntaiseksi, esimerkiksi vasemmalta oikealle tai oikealta vasemmalle. Erilaisia linkitystapoja voidaan aktivoida, jos kohteen havaitaan ylittävän linjan. Kuva 11: Linjan ylityksen valikko Linjan ylityksen tunnistuksen määrittäminen: 1. Valitse Määritykset > Älykäs tapahtuma > Linjan ylitys. 2. Ota toiminto käyttöön valitsemalla Ota linjan ylityksen tunnistus käyttöön - valintaruutu. 3. Valitse Piirrä alue. Kuvassa näkyy ylitystaso. 4. Klikkaa linjaa. Linjan päissä näkyy kaksi punaista neliötä. Määritä aktivointialue vetämällä jompaa kumpaa punaista neliötä. Valitse alasvetovalikosta suunnaksi A<->B, A->B tai B->A. A<->B: Vain B-puolella oleva nuoli näkyy. Kun kohde ylittää tason molempiin suuntiin, se tunnistetaan ja hälytys aktivoituu. A->B: Vain kohde, joka ylittää määritetyn linjan A-puolelta B-puolelle, tunnistetaan. B->A: Vain kohde, joka ylittää määritetyn linjan B-puolelta A-puolelle, tunnistetaan. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 43

46 5. Aseta herkkyys [1 100]. 6. Aseta hälytystulon aktivointiaikataulu valitsemalla Muokkaa. Lisätietoja on kohdassa Liiketunnistushälytykset sivulla Määritä linkitystoiminto. 8. Tallenna muutokset klikkaamalla Tallenna. 44 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

47 Tunkeutumisen tunnistus Tunkeutumisen tunnistuksen avulla voit määrittää valvontaympäristöstä tietyn alueen. Jos joku tulee alueelle, erilaisia hälytystoimintoja voidaan aktivoida. Kuva 12: Tunkeutumisen tunnistus -valikko Tunkeutumisen tunnistuksen määrittäminen: 1. Valitse Määritykset > Älykäs tapahtuma > Tunkeutumisen tunnistus. 2. Ota toiminto käyttöön valitsemalla Ota tunkeutumisen tunnistus käyttöön - valintaruutu. 3. Klikkaa Piirrä alue ja piirrä sitten kuvaan suorakaide puolustusalueeksi. Kun piirrät suorakaiteen, kaikkien linjojen pitää yhdistyä päästä päähän toisiinsa. Enintään neljää aluetta tuetaan. Tyhjennä piirtämäsi alueet klikkaamalla Tyhjennä. Puolustusalueen parametrit voidaan asettaa erikseen. 4. Määritä raja-arvo- ja herkkyysasetukset. Raja-arvo: väli [0 10 sek]. Tämä on aika, jonka kohteen tulee viipyä alueella. Jos asetat arvoksi 0, hälytys aktivoituu heti kun kohde saapuu alueelle. Herkkyys: väli [1 100]. Herkkyysarvo määrittää, minkä kokoinen kohde voi aktivoida hälytyksen. Kun herkkyys on suuri, pieni kohde voi aktivoida hälytyksen. Prosenttiosuus: väli [1 100]. Tämä määrittää, kuinka suuri osuus kohteesta tulee olla alueen sisällä, jotta hälytys aktivoituu. Jos esimerkiksi asetat prosenttiluvuksi 50 %, hälytys aktivoituu, kun puolet kohteesta on alueella. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 45

48 5. Aseta hälytystulon aktivointiaikataulu valitsemalla Muokkaa. Lisätietoja on kohdassa Liiketunnistushälytykset sivulla Määritä linkitystoiminto. 7. Tallenna muutokset klikkaamalla Tallenna. Pikakuvaparametrit Voit määrittää aikataulutetut pikakuvat ja tapahtuman perusteella aktivoidut pikakuvat. Otetut pikakuvat voi tallentaa SD-kortille (jos tuettu) tai NASlaitteeseen. Voit myös lähettää pikakuvat FTP-palvelimelle. Voit määrittää pikakuvien muodon, resoluution ja laadun. Laatu voi olla matala, normaali tai korkea. Jos haluat lähettää pikakuvat FTP-palvelimelle, ota Ota ajastettu pikakuva käyttöön -asetus käyttöön. Jos olet määrittänyt FTP-asetukset ja lisännyt valinnan Lähetystyyppi-valintaruutuun Verkko > FTP -välilehdellä, pikakuvia ei lähetetä FTP-palvelimelle, jos Ota ajastettu pikakuva käyttöön -asetus on pois käytöstä. Jos haluat lähettää pikakuvat FTP-palvelimelle tai NAS-laitteeseen liiketunnistuksen tai hälytystulon aktivoituessa, ota Ota tapahtuman perusteella aktivoitu pikakuva käyttöön -asetus käyttöön. Jos olet määrittänyt FTPasetukset ja lisännyt valinnan Lähetystyyppi-valintaruutuun Verkko > FTP - välilehdellä liiketunnistusta tai hälytystuloa varten, pikakuvia ei lähetetä FTPpalvelimelle, jos tämä asetus on pois käytöstä. 46 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

49 Kuva 13: Pikakuvavalikko Aikataulutettujen pikakuvien määrittäminen: 1. Valitse Määritykset > Tallennuslaite > Pikakuva. 2. Ota jatkuvat pikakuvat käyttöön valitsemalla Ota ajastettu pikakuva käyttöön -valintaruutu. 3. Valitse pikakuvien muoto, kuten JPEG. 4. Valitse pikakuvien resoluutio. 5. Valitse pikakuvien laatu: Korkea, Normaali tai Matala. 6. Määritä kahden pikakuvan välinen aika. Valitse aikayksikkö avattavasta luetteloruudusta: millisekunnit, sekunnit, minuutit, tunnit tai päivä. 7. Aseta aikataulu, jonka mukaan pikakuvia otetaan. Klikkaa Muokkaa ja määritä aikataulu eri viikonpäiville. 8. Tallenna muutokset klikkaamalla Tallenna. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 47

50 Tapahtuman perusteella aktivoitujen pikakuvien määrittäminen: 1. Valitse Määritykset > Tallennuslaite > Pikakuva. 2. Ota jatkuvat pikakuvat käyttöön valitsemalla Ota ajastettu pikakuva käyttöön -valintaruutu. 3. Valitse pikakuvien resoluutio ja laatu. 4. Määritä kahden pikakuvan välinen aika. Valitse aikayksikkö avattavasta luetteloruudusta: millisekunnit, sekunnit, minuutit, tunnit tai päivä. 5. Syötä Kuvakaappausten määrä -kohtaan, kuinka monta pikakuvaa voidaan yhteensä ottaa. 6. Tallenna muutokset klikkaamalla Tallenna. NAS-asetukset Voit käyttää verkkotallennusjärjestelmää (NAS) tallenteiden etätallentamiseen. Kun haluat määrittää tallennusasetukset, varmista, että verkossa on verkkotallennuslaite. NAS-levyn pitää olla käytettävissä verkossa ja määritetty oikein, jotta siihen voi tallentaa esimerkiksi tallenteita ja lokitiedostoja. Huomautukset: 1. Kameraan voi kytkeä enintään kahdeksan NAS-levyä. 2. NAS-laitteen suositeltu kapasiteetti on 9 Gt 2 Tt, sillä muutoin alustuksessa voi tapahtua virhe. 48 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

51 Kuva 14: NAS-valikko NAS-järjestelmän määrittäminen: 1. Valitse Määritykset > Tallennuslaite > NAS. 2. Anna verkkolevyn IP-osoite ja NAS-tiedostopolku. 3. Tallenna muutokset klikkaamalla Tallenna. Tallennuslaitteet Tallennuslaitteiden hallintaikkunan avulla voit tarkastella NAS-laitteen kiintolevyn tai kameran SD-kortin kapasiteettia, käytettävissä olevaa vapaata tilaa ja työskentelytilaa. Voit myös alustaa nämä tallennuslaitteet. Lopeta kaikki tallennustoimet ennen tallennuslaitteen alustamista. Kun alustus on valmis, käynnistä kamera uudelleen, sillä muuten se ei toimi oikein. Jos ylikirjoitus on käytössä, vanhimmat tiedostot ylikirjoitetaan, kun tallennuslaite on täynnä. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 49

52 Tallennuslaitteiden alustaminen: 1. Valitse Määritykset > Tallennuslaite > Tallennuslaitteen hallinta. 2. Valitse tallennuslaite valitsemalla Kiintolevyn numero -sarake. 3. Määritä pikakuvien ja tallenteiden kiintiöt prosentteina ja muokkaa näitä arvoja Pikakuvan prosenttiosuus- ja Tallenteiden prosenttiosuus - kohdissa. 4. Valitse Alusta. Näkyviin tulee ikkuna, jossa alustaminen pyydetään vahvistamaan. 5. Aloita alustus valitsemalla OK. Tallennusaikataulu Voit määrittää kameran tallennusaikataulun Tallennusaikataulu-ikkunassa. Tallenne tallennetaan kameran SD-kortille tai NAS-laitteeseen. Kameran SDkortti toimii varmuuskopiona verkkovirheen tapauksessa. Valittu tallennusaikataulu koskee kaikkia hälytystyyppejä. Esitallennusaika Esitallennusaika on asetettu aloittamaan tallennus ennen tapahtuman alkamista. Esimerkiksi jos hälytys aktivoi tallennuksen klo ja esitallennusajaksi on asetettu 5 sekuntia, kamera alkaa tallentaa tapahtumaa klo Esitallennusajaksi voi määrittää ei esitallennusta, 5 sek, 10 sek, 15 sek, 20 sek, 25 sek, 30 sek tai rajoittamaton. Jälkitallennusaika Jälkitallennusaika on asetettu lopettamaan tallennus tapahtuman jälkeen. Esimerkiksi jos hälytyksen aktivoima tallennus päättyy klo ja jälkitallennusajaksi on asetettu 5 sekuntia, kamera tallentaa klo saakka. Jälkitallennusajaksi voi määrittää 5 sek, 10 sek, 30 sek, 1 min, 2 min, 5 min tai 10 min. 50 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

53 Tallennusaikataulun määrittäminen: 1. Valitse Määritykset > Tallennuslaite > Tallennusaikataulu. 2. Ota tallennus käyttöön valitsemalla Ota tallennusaikataulu käyttöön - valintaruutu. Huomautus: voit poistaa tallennuksen käytöstä poistamalla valinnan. 3. Muokkaa tallennusaikataulua valitsemalla Muokkaa. Näyttöön tulee seuraava ikkuna: TruVision Series 3 IP-kameran (FW 3.1) määritysohje 51

54 4. Valitse, onko kyseessä koko viikon tallennus (Koko päivän tallennus) vai koskeeko se vain tiettyjä viikonpäiviä (Mukauta tallennus). Koko päivän tallennus: Valitse tallennusta varten jokin tallennustyyppi avattavasta luetteloruudusta: Normaali: tämä on jatkuva tallennus. Liiketunnistus: videota tallennetaan, kun liikettä tunnistetaan. Hälytys: videota tallennetaan, kun ulkoinen hälytystulo on aktivoinut hälytyksen. Liike hälytys: videota tallennetaan, kun ulkoinen hälytys on aktivoitu tai liikettä tunnistetaan. Liike ja hälytys: videota tallennetaan, kun liiketunnistus ja hälytykset aktivoituvat samaan aikaan. Linjan ylitys: videota tallennetaan, kun näytöllä oleva ennalta määrätty linja ylitetään. Tunkeutumisen tunnistus: videota tallennetaan, kun tunkeutuminen tunnistetaan. tai Mukauta tallennus: Valitse tarvittava viikonpäivä ja valitse sitten ajanjaksolle 1 alkamis- ja päättymisajat, jotka määrittävät kameran tallennuksen alkamisen ja päättymisen. Valitse tallennusta varten jokin tallennustyyppi avattavasta luetteloruudusta. Toista sama muille päivän tallennusajoille. Tallennusaikoja voi valita enintään neljä. Huomautus: tallennusajat eivät voi olla päällekkäin. 52 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

55 Valitse mukautetut tallennusajat muille viikonpäiville tarvittaessa. Voit kopioida tallennusajat toiselle viikonpäivälle valitsemalla Kopioi. 5. Tallenna muutokset valitsemalla OK ja Tallenna. Huomautus: jos asetat tallennustyypiksi liiketunnistuksen, hälytyksen, linjan ylityksen tai tunkeutumisen tunnistuksen, myös aktivointiaikataulu pitää määrittää, jotta tallennus aktivoituu. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 53

56 Kameran hallinta Tässä kappaleessa kerrotaan, miten voit käyttää kameraa, kun se on asennettu ja sen asetukset on määritetty. Kameraa käytetään internetselaimen kautta. Käyttäjähallinta Tässä osiossa kerrotaan, miten käyttäjiä voi hallita. Voit lisätä tai poistaa käyttäjiä muokata käyttöoikeuksia vaihtaa salasanoja. Vain järjestelmänvalvoja voi hallita käyttäjiä. Järjestelmänvalvoja voi luoda enintään 31 yksittäistä käyttäjää tässä ohjeessa luetelluille kameroille. Jos kyseessä on avoimen standardin TruVision IP-kamera, järjestelmänvalvoja voi luoda enintään 15 yksittäistä käyttäjää. Kun luetteloon lisätään uusia käyttäjiä, järjestelmänvalvoja voi muokata kunkin käyttäjän käyttöoikeuksia ja salasanaa. Katso Kuva 15 alla. Kuva 15: Käyttäjähallinnan ikkuna Salasanat rajoittavat kameran käyttöä, ja usealla käyttäjällä voi olla sama salasana. Uutta käyttäjää luotaessa käyttäjälle on annettava salasana. Yleistä kaikkia käyttäjiä koskevaa oletussalasanaa ei ole määritetty. Käyttäjät voivat vaihtaa salasanansa. Huomautus: Pidä järjestelmänvalvojan salasana turvallisessa paikassa. Jos unohdat sen, ota yhteys tekniseen tukeen. Käyttäjätyypit Käyttäjän järjestelmän käyttöoikeudet määräytyvät automaattisesti käyttäjän käyttäjätyypin mukaan. Käyttäjiä on kolmea eri tyyppiä: 54 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

57 Järjestelmänvalvoja: Tämä on järjestelmänvalvoja. Järjestelmänvalvoja voi määrittää kaikki asetukset. Vain järjestelmänvalvoja voi luoda tai poistaa käyttäjätilejä. Järjestelmänvalvojaa ei voi poistaa. Operaattori: Tämä käyttäjä voi muuttaa vain oman tilinsä määrityksiä. Operaattori ei voi luoda tai poistaa muita käyttäjiä. Katsoja: Tällä käyttäjällä on oikeus live-näkymään, toistoon ja lokihakuun. Katsoja ei kuitenkaan voi muuttaa määrityksiä. Käyttäjien lisääminen ja poistaminen Järjestelmänvalvoja voi luoda enintään 15 käyttäjää. Vain järjestelmänvalvoja voi luoda tai poistaa käyttäjiä. Käyttäjän lisääminen: 1. Klikkaa Käyttäjä-kansiota, niin sen ikkuna avautuu. 2. Klikkaa Lisää-painiketta. Näyttöön avautuu käyttäjähallinnan ikkuna. 3. Anna käyttäjänimi. Nimessä voi olla enintään 16 kirjainta tai numeroa. 4. Määritä käyttäjälle salasana. Salasanassa voi olla enintään 16 kirjainta tai numeroa. Huomautus: On erittäin suositeltavaa luoda oma vahva salasana, jossa on vähintään 8 merkkiä, ja niiden tulee olla vähintään kolmesta seuraavasta kategoriasta: isot kirjaimet, pienet kirjaimet, numerot ja erikoismerkit. Tämä parantaa käyttämäsi tuotteen suojausta. 5. Valitse käyttäjän tyyppi avattavasta luetteloruudusta. Vaihtoehdot ovat Katsoja ja Operaattori. 6. Anna käyttöoikeudet käyttäjille. Käytettävissä on seuraavat vaihtoehdot: TruVision Series 3 IP-kameran (FW 3.1) määritysohje 55

58 Perusoikeudet Etä: parametrien asetukset Etä: lokin haku / työskentelytilan tiedustelu Etä: päivitys/alustus Etä: kaksisuuntainen audio Etä: sammutus/uudelleenkäynnistys Etä: ilmoitus hälytyksen vastaanottajalle / hälytyslähdön aktivointi Etä: videolähdön ohjaus Etä: sarjaportin ohjaus Kameramääritykset Etä: live-näkymä Etä: PTZ-ohjaus Etä: manuaalinen tallennus Etä: toisto 7. Tallenna asetukset klikkaamalla OK. Käyttäjän poistaminen: 1. Valitse yksi käyttäjä Käyttäjä-välilehdessä. 2. Klikkaa Poista-painiketta. Näyttöön avautuu viestiruutu. Huomautus: vain järjestelmänvalvoja voi poistaa käyttäjän. 3. Tallenna muutokset klikkaamalla Tallenna. Käyttäjätietojen muokkaus Voit muuttaa helposti käyttäjän tietoja, kuten nimen, salasanan ja käyttöoikeudet. Käyttäjätietojen muokkaus: 1. Valitse yksi käyttäjä Käyttäjä-välilehdessä. 2. Klikkaa Muokkaa-painiketta. Näyttöön avautuu käyttäjähallinnan ikkuna. 3. Muuta haluamiasi tietoja. Huomautus: järjestelmänvalvojan tietoja voi muokata vain antamalla järjestelmänvalvojan salasanan. 4. Tallenna muutokset klikkaamalla Tallenna. RTSP-todennus Voit erityisesti suojata live-näkymän stream-datan. 56 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

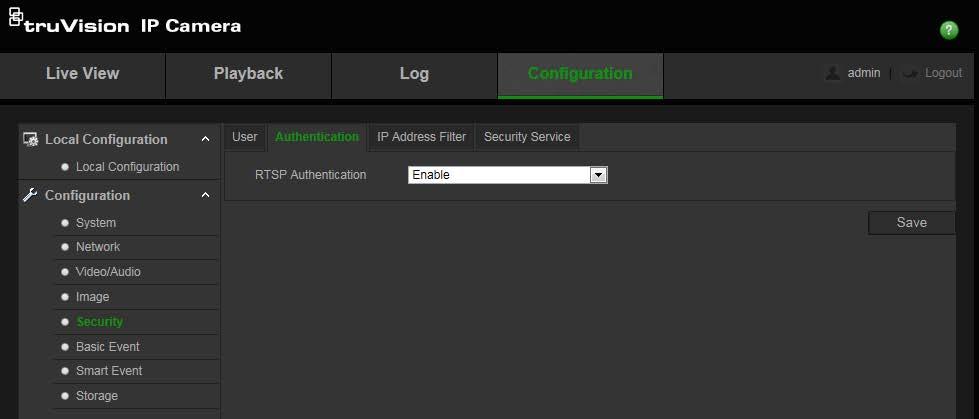

59 RTSP-todennuksen määrittäminen: 1. Valitse Määritykset > Tallennuslaite > RTSP-todennus. 2. Ota RTSP-todennus käyttöön tai poista se käytöstä valitsemalla avattavasta RTSP-todennus-luetteloruudusta Ota käyttöön tai Poista käytöstä. 3. Tallenna muutokset klikkaamalla Tallenna. Huomautus: jos RTSP-todennus on pois käytöstä, käyttäjä voi tarkastella livenäkymän kuvia, vaikka hänellä ei olisi käyttöoikeuksia live-etänäkymään. IP-osoitesuodatin Tämä toiminto mahdollistaa käytön valvonnan. Kuva 16: IP-osoitesuodattimen ikkuna IP-osoitesuodattimen määrittäminen: 1. Valitse Määritykset > Suojaus. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 57

60 2. Valitse IP-osoitesuodatin-välilehti. 3. Valitse Ota IP-osoitesuodatin käyttöön -valintaruutu. 4. Valitse IP-osoitesuodattimen tyyppi avattavasta luetteloruudusta: Kielletty tai Sallittu. 5. Lisää IP-osoite klikkaamalla Lisää. 6. Muokkaa valittua IP-osoitetta tai poista se valitsemalla Muokkaa tai Poista. 7. Poista kaikki IP-osoitteet klikkaamalla Tyhjennä. 8. Tallenna muutokset klikkaamalla Tallenna. Suojausominaisuuksien määrittäminen Kamerassa on suojausominaisuudet, jotta etäkirjautuminen olisi mahdollista ja tietoliikenteen suojaus olisi parempi. Virheellisen kirjautumisen lukituksen käyttöönotto: 1. Valitse Määritykset > Suojaus > Suojausominaisuudet. 2. Valitse Ota virheellisen kirjautumisen lukitus käyttöön -valintaruutu. 3. Tallenna muutokset klikkaamalla Tallenna. Huomautus: 1. IP-osoite lukitaan, jos järjestelmänvalvoja antaa käyttäjänimen/salasanan väärin 7 kertaa (10 kertaa, jos kyseessä on operaattori/käyttäjä). 2. Jos IP-osoite on lukittu, voit yrittää kirjautua laitteeseen 5 minuutin kuluttua. SSH:n määrittäminen: 1. Valitse Määritykset > Suojaus > Suojausominaisuudet. 2. Valitse Ota SSH käyttöön -valintaruutu. 3. Tallenna muutokset klikkaamalla Tallenna. Oletusasetusten palautus Voit palauttaa kameran oletusasetukset Oletus-valikosta. Vaihtoehtoja on kaksi: Palauta: palauta kaikki parametrit, pois lukien IP-parametrit, oletusasetuksiin. Oletus: palauta kaikki parametrit oletusasetuksiin. Huomautus: jos videostandardi vaihdetaan, sitä ei palauteta oletusasetukseen, kun Palauta- tai Oletus-toimintoa käytetään. 58 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

61 Oletusasetusten palauttaminen: 1. Valitse Määritykset > Järjestelmä > Ylläpito. 2. Valitse joko Palauta tai Oletus. Näyttöön tulee käyttäjän todentamisikkuna. 3. Anna järjestelmänvalvojan salasana ja valitse OK. 4. Vahvista palautus valitsemalla ponnahdusviestiruudussa OK. Kokoonpanotiedoston tuominen ja vieminen Järjestelmänvalvoja voi tuoda ja viedä kameran asetuksia. Tämä on hyödyllistä, jos haluat kopioida tehdyt määritykset toiseen kameraan tai jos haluat ottaa asetuksista varmuuskopion. Kokoonpanotiedoston tuominen ja vieminen: 1. Valitse Määritykset > Järjestelmä > Ylläpito. 2. Valitse paikallinen kokoonpanotiedosto valitsemalla Selaa ja aloita sitten kokoonpanotiedoston tuonti valitsemalla Tuo. 3. Valitse Vie ja aseta kokoonpanotiedoston tallennuksen tallennuspolku. Laiteohjelmiston päivittäminen Kameran laiteohjelmisto on tallennettu flash-muistiin. Voit kirjoittaa laiteohjelmistotiedoston flash-muistiin päivitystoiminnon avulla. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 59

62 Laiteohjelmisto pitää päivittää, jos se on vanhentunut. Kun laiteohjelmisto päivitetään, nykyiset asetukset säilyvät. Vain uudet ominaisuudet lisätään niiden oletusasetuksia käyttäen. Kamera valitsee oikean laiteohjelmistotiedoston automaattisesti. Internetselaimen evästeet ja tiedot poistetaan automaattisesti, kun laiteohjelmisto päivitetään. Laiteohjelmistoversion päivittäminen: 1. Lataa tietokoneellesi viimeisin laiteohjelmisto verkkosivustostamme osoitteesta tai 2. Kun laiteohjelmistotiedosto on latautunut tietokoneellesi, pura se haluamaasi kohteeseen. Huomautus: älä tallenna tiedostoa työpöydälle. 3. Valitse Määritykset > Järjestelmä > Ylläpito. 4. Valitse Laiteohjelmisto- tai Laiteohjelmistohakemisto-vaihtoehto. Etsi sitten viimeisin laiteohjelmistotiedosto tietokoneeltasi klikkaamalla Selaapainiketta. Laiteohjelmistohakemisto etsi laiteohjelmistotiedostojen päivityskansio. Kamera valitsee oikean laiteohjelmistotiedoston automaattisesti. Laiteohjelmisto etsi kameran laiteohjelmistotiedosto manuaalisesti. Huomautus: valitse Interlogix_Gen_3_ipc.dav niiden tuotemallien osalta, jotka on lueteltu kohdassa Johdanto sivulla Valitse Päivitä. Näyttöön tulee ikkuna, jossa pyydetään käynnistämään kamera uudelleen. 6. Kun päivitys on suoritettu loppuun, laite käynnistyy automaattisesti uudelleen. Myös selainnäkymä päivittyy. Kameran uudelleenkäynnistys Kameran voi käynnistää helposti uudelleen etänä. Kameran käynnistäminen uudelleen internetselaimen kautta: 1. Valitse Määritykset > Järjestelmä > Ylläpito. 2. Käynnistä laite uudelleen klikkaamalla Käynnistä uudelleen -painiketta. 3. Vahvista uudelleenkäynnistys valitsemalla ponnahdusviestiruudussa OK. 60 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

63 Kameran käyttö Tässä kappaleessa kerrotaan, miten voit käyttää kameraa, kun se on asennettu ja sen asetukset on määritetty. Sisään- ja uloskirjautuminen Voit helposti kirjautua ulos kameraselainikkunasta klikkaamalla valikon työkalurivillä olevaa uloskirjautumispainiketta. Käyttäjänimeä ja salasanaa pyydetään aina sisäänkirjautumisen yhteydessä. Kuva 17: Sisäänkirjautumisen valintaikkuna Jos et vaihda järjestelmänvalvojan oletussalasanaa, näyttöön ponnahtaa aina salasanan vaihtamispyyntö: Oletussalasana pyydetään vaihtamaan välittömästi. Älä kysy uudelleen. Sitten näkyviin tulee viestiruutu, jossa on videostandardi. Jos haluat vaihtaa PALtai NTSC-järjestelmään, voit siirtyä Kuva-asetukset-ikkunaan. Määritykset > Kuva > Videosäätö > Videostandardi TruVision Series 3 IP-kameran (FW 3.1) määritysohje 61

64 Live-näkymätila Kun olet kirjautunut sisään, voit siirtyä live-näkymätilaan klikkaamalla valikon työkalurivillä olevaa live-näkymäpainiketta. Käyttöliittymän kuvaus on kohdassa Kuva 1 sivulla 8. Live-näkymän käynnistys/pysäytys: Voit pysäyttää ja käynnistää live-näkymän klikkaamalla ikkunan alaosassa olevaa live-näkymän käynnistys/pysäytys-painiketta. Tallennus: Voit tallentaa live-videota määrittämääsi hakemistoon. Klikkaa live-näkymän ikkunan alalaidassa olevaa tallennuspainiketta. Pysäytä tallennus klikkaamalla painiketta uudelleen. Pikakuvan ottaminen: Voit ottaa pikakuvan ympäristöstä, kun olet live-näkymässä. Tallenna kuva klikkaamalla ikkunan alalaidassa olevaa kuvakaappauspainiketta. Kuva on JPEG-muodossa. Pikakuvat tallennetaan kiintolevylle. Tallennetun videokuvan toistaminen Voit helposti hakea ja toistaa tallennettua videokuvaa toistonäkymässä. Huomautus: sinun on määritettävä NAS-laite tai asetettava SD-kortti domekameraan, jotta voit käyttää toistotoimintoja. Jos haluat toistaa kameran tallennuslaitteeseen tallennetun videon, voit hakea sitä klikkaamalla valikon työkalurivillä olevaa Toista-painiketta. Toistoikkuna avautuu. Katso Kuva TruVision Series 3 IP-kameran (FW 3.1) määritysohje

65 Kuva 18: Toistoikkuna Nimi Kuvaus 1. Toistopainike Avaa toistoikkuna klikkaamalla tätä. 2. Hae kalenterista Valitse hakupäivä. 3. Haku Aloita haku. 4. Aseta toistoaika Etsi toistokohta antamalla aika ja klikkaamalla. 5. Toiston hallinta Valitse tämä, kun haluat hallita valitun tiedoston toistotapaa: toista, pysäytä, hidasta toistoa ja pikakelaa. 6. Aikajanapalkki Aikajanapalkissa näkyy 24 tunnin jakso toistopäivältä. Se siirtyy vasemmalta (vanhin) oikealle (uusin). Tallennuksen tyypin näkee palkin värikoodauksesta. Siirrä osoitin kohtaan, josta haluat toiston alkavan, klikkaamalla aikajanaa. Aikajanaa voi myös vierittää aiempaan tai myöhempään ajankohtaan toistoa varten. Voit lähentää tai loitontaa aikajanapalkkia klikkaamalla. 7. Ajankohta Pystysuora palkki näyttää toistettavan tallennuksen kohdan. Myös nykyinen päivämäärä ja kellonaika näkyvät. 8. Lataustoiminnot Lataa videotiedostot. Lataa kuvakaappauskuvat. 9. Tallennuksen tyyppi Tallennuksen tyypin näkee värikoodauksesta. Tallennustyyppejä ovat ajoitettu tallennus, hälytystallennus ja manuaalinen tallennus. Myös tallennustyypin nimi näkyy nykyisessä tilaikkunassa. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 63

66 Nimi Kuvaus 10. Arkistointitoiminnot Näitä painikkeita klikkaamalla voit suorittaa seuraavat arkistointitoiminnot: Ota pikakuva toistettavasta videosta. Käynnistä tai pysäytä videotiedostojen leikkaus. Tallennetun videokuvan toistaminen 1. Valitse päivämäärä ja klikkaa Haku-painiketta. Haettu video näkyy aikajanalla. 2. Aloita toisto klikkaamalla Toisto-painiketta. Videokuvaa toistettaessa aikajanapalkissa näkyvät tallennuksen tyyppi ja aika. Aikajanaa voi vierittää manuaalisesti hiiren avulla. Huomautus: Tallennetun kuvan toistaminen edellyttää toisto-oikeuksia. Lisätietoja tallennettujen videotiedostojen arkistoinnista on kohdassa Käyttäjätietojen muokkaus sivulla Etsi tarvittava tallennettu tiedosto valitsemalla päivämäärä ja klikkaamalla Haku-painiketta. 4. Hae videotiedosto klikkaamalla. 5. Valitse ponnahdusikkunasta videotiedoston valintaruutu ja lataa videotiedostot valitsemalla Lataa. Tallennetun videosegmentin arkistointi toiston aikana: 1. Aloita videotiedoston leikkaaminen tallennetun tiedoston toiston aikana klikkaamalla. Voit lopettaa leikkaamisen klikkaamalla sitä uudelleen, jolloin ohjelmisto luo videosegmentin. 2. Voit luoda lisää leikkeitä toistamalla vaiheen 1. Videosegmentit tallentuvat tietokoneellesi. 64 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

67 Tallennettujen pikakuvien arkistoiminen: 1. Avaa pikakuvien hakuikkuna klikkaamalla. 2. Valitse pikakuvan tyyppi ja aloitus- ja päättymisaika. 3. Etsi pikakuvat klikkaamalla Haku. 4. Valitse halutut pikakuvat ja lataa ne klikkaamalla Lataa. Tapahtumalokien hakeminen Sinun on määritettävä NAS-laite tai asetettava SD-kortti domekameraan, jotta voit käyttää lokitoimintoja. NAS-laitteeseen tai SD-kortille mahtuvien tapahtumalokien määrä määräytyy tallennuslaitteiden kapasiteetin mukaan. Kun tämä kapasiteetti on täynnä, järjestelmä alkaa poistaa vanhempia lokeja. Voit tarkastella tallennuslaitteisiin tallennettuja lokitiedostoja klikkaamalla valikon työkalurivillä Loki. Loki-ikkuna avautuu. Katso Kuva 19 sivulla 66. Huomautus: Lokien haku ja tarkastelu edellyttää lokien käyttöoikeuksia. Lisätietoja on kohdassa Käyttäjätietojen muokkaus sivulla 56. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 65

68 Kuva 19: Loki-ikkuna 1. Päätyyppi 2. Toissijainen tyyppi 3. Haun alkamis- ja päättymisaika 4. Aloita haku 5. Tallenna haetut lokit Voit hakea tallennettuja lokeja seuraavien ehtojen mukaan: Päätyyppi: Lokeja on kolme eri tyyppiä: hälytys, poikkeus ja toiminta. Voit myös etsiä niitä kaikkia. Ne on kuvattu alla kohdassa Taulukko 7. Toissijainen tyyppi: Kullakin päätyypillä on toissijaisia tyyppejä. Ne on kuvattu alla kohdassa Taulukko 7. Päivämäärä ja aika: Lokeja voi hakea tallennuksen alkamis- ja päättymisajan mukaan. Taulukko 7: Lokityypit Lokityyppi Hälytys Poikkeus Lokiin kuuluvien tapahtumien kuvaus Hälytystulo, hälytyslähtö, aloita liiketunnistus, lopeta liiketunnistus, aloita häirinnän valvonta, lopeta häirinnän valvonta, linjan ylityksen tunnistus alkoi, linjan ylityksen tunnistus loppui, tunkeutumisen tunnistus alkoi, tunkeutumisen tunnistus loppui Virheellinen kirjautuminen, kiintolevy täynnä, kiintolevyvirhe, verkkoyhteys katkaistu ja IP-osoiteristiriita 66 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

69 Lokityyppi Toiminta Lokiin kuuluvien tapahtumien kuvaus Virran kytkentä, odottamaton sammutus, etäuudelleenkäynnistys, etäsisäänkirjaus, etäuloskirjaus, parametrien etämääritys, etäpäivitys, tallennuksen etäaloitus, tallennuksen etäpysäytys, PTZ-etäohjaus, kiintolevyn etäalustus, etätoisto tiedoston mukaan, etätoisto ajan mukaan, määritystiedoston etävienti, määritystiedoston etätuonti, parametrien etähaku, työskentelytilan etähaku, kaksisuuntaisen audion käynnistys, kaksisuuntaisen audion pysäytys, hälytyksen etäkytkentä, hälytyksen etäpoiskytkentä Lokien hakeminen: 1. Valitse Loki. 2. Valitse haluamasi vaihtoehto avattavista Päätyyppi- ja Toissijainen tyyppi - luetteloruuduista. 3. Valitse lokin alkamis- ja päättymisaika. 4. Aloita haku valitsemalla Haku. Tulokset näkyvät vasemmassa ikkunassa. PTZ-ohjauksen käyttö Live-näkymä käyttöliittymässä voit käyttää PTZ-ohjaimia kameran kääntö- /kallistus-/zoomaus- ja muiden toimintojen hallintaan. PTZ-ohjauspaneeli Valitse live-näkymässä / PTZ-ohjauspaneelin näyttämiseksi ja piilottamiseksi. Kuva 20: PTZ-ohjauspaneeli Taulukko 8: PTZ-ohjauspaneelin kuvaus Kuvaus 1. Suuntapainikkeet: Ohjaa PTZ-kameran liikkeitä ja suuntaa. Keskipainiketta käytetään aloittamaan PTZ-domekameran automaattinen kääntyminen. 2. Zoomaus, tarkennus ja iris: Säätää zoomausta, tarkennusta ja iristä. 3. PTZ-liike: Säätää PTZ-liikkeen nopeuden. 4. Kytkee valon päälle/pois. Tätä toimintoa tuetaan kameroissa, joissa on RS-485-portti. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 67

70 Kuvaus 5. Sytyttää/sammuttaa kameran pyyhkimen. Tätä toimintoa tuetaan kameroissa, joissa on RS-485-portti. 6. Automaattinen tarkennus 7. Alustaa objektiivin. Huomautus: 1. Jotta suuntapainikkeiden avulla voidaan saada aikaan kääntö-/kallistusliike, verkkoon liitetyn kameran on tuettava RS-485-porttia ja kameraan on asennettava kääntö-/kallistuslaite. Aseta PTZ-parametrit asianmukaisesti RS- 485-asetukset -sivun kohdassa RS-485-asetusten määrittäminen esitetyn mukaisesti. 2. Jos objektiivia voitaisiin ohjata, kuten zoomausta tai tarkennusta varten, kameran on tuettava automaattista tarkennusta. Esiasennon asetus: 1. Valitse esiasennon numero esiasentojen luettelosta. 2. Siirrä kamera haluamaasi paikkaan käyttämällä PTZ-suuntapainikkeita. 3. Viimeistele nykyisen esiasennon asetus napsauttamalla -kuvaketta. 4. Esiasennon voi poistaa napsauttamalla -kuvaketta. Esiasennon hakeminen: 1. Valitse määritetty esiasento luettelosta. 2. -painiketta napsauttamalla voit hakea esiasennon. Esiasentosarjojen käyttö Esiasentosarja on esiasentotoimintojen muistiin tallennettu sarja. Kamera pysyy tietyssä kohdassa määritetyn viiveen ajan ennen kuin se siirtyy seuraavaan asentoon. Esiasennot määrittämät vaiheet. Esiasentosarjan voi määrittää sisältämään enintään 32 esiasentoa. 68 TruVision Series 3 IP-kameran (FW 3.1) määritysohje

71 Voit määrittää enintään kahdeksan esiasentosarjaa. Esiasentosarjan määritys: 1. Valitse PTZ-ohjauspaneelissa, jolloin siirryt sarjan asetusnäkymään. 2. Valitse esiasentosarjan numero avattavasta luetteloruudusta. 3. Siirry esiasentojen lisäysnäkymään napsauttamalla -kuvaketta. 4. Määritä esiasennon numero, esiasentosarjan kesto ja esiasentosarjan nopeus. Esiasentosarjan kesto: Esiasentosarjan nopeus: Tämä on viive eli sekunneissa mitattu aika, jonka kamera pysyy esiasennossa ennen kuin se siirtyy seuraavaan. Nopeus, jolla kamera liikkuu esiasennosta toiseen. 5. Tallenna esiasento esiasentosarjaan valitsemalla OK. 6. Lisää esiasentoja toistamalla vaiheet Tallenna kaikki esiasentosarja-asetukset napsauttamalla. Esiasentosarjan hakeminen: Valitse määritetty esiasentosarja avattavasta luettelosta PTZ-ohjauspaneelissa ja hae esiasentosarja klikkaamalla. TruVision Series 3 IP-kameran (FW 3.1) määritysohje 69
