1 TruVision 11/31 -sarjan IPkamera FW 5.1:n määritysohje P/N FI REV E ISS 01JUL15

2 Copyright Tavaramerkit ja patentit Valmistaja Yhteystiedot 2015 United Technologies Corporation. Interlogix on osa UTC Building & Industrial Systems -yhtiötä, joka on United Technologies Corporationin tytäryhtiö. Kaikki oikeudet pidätetään. Tässä ohjeessa käytetyt tuotteiden nimet voivat olla valmistajiensa tai omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Interlogix Red Hill Avenue, Costa Mesa, CA , USA Valtuutettu valmistajan edustaja EU:ssa: UTC Fire & Security B.V. Kelvinstraat 7, 6003 DH Weert, The Netherlands Yhteystiedot ovat verkkosivustossa tai

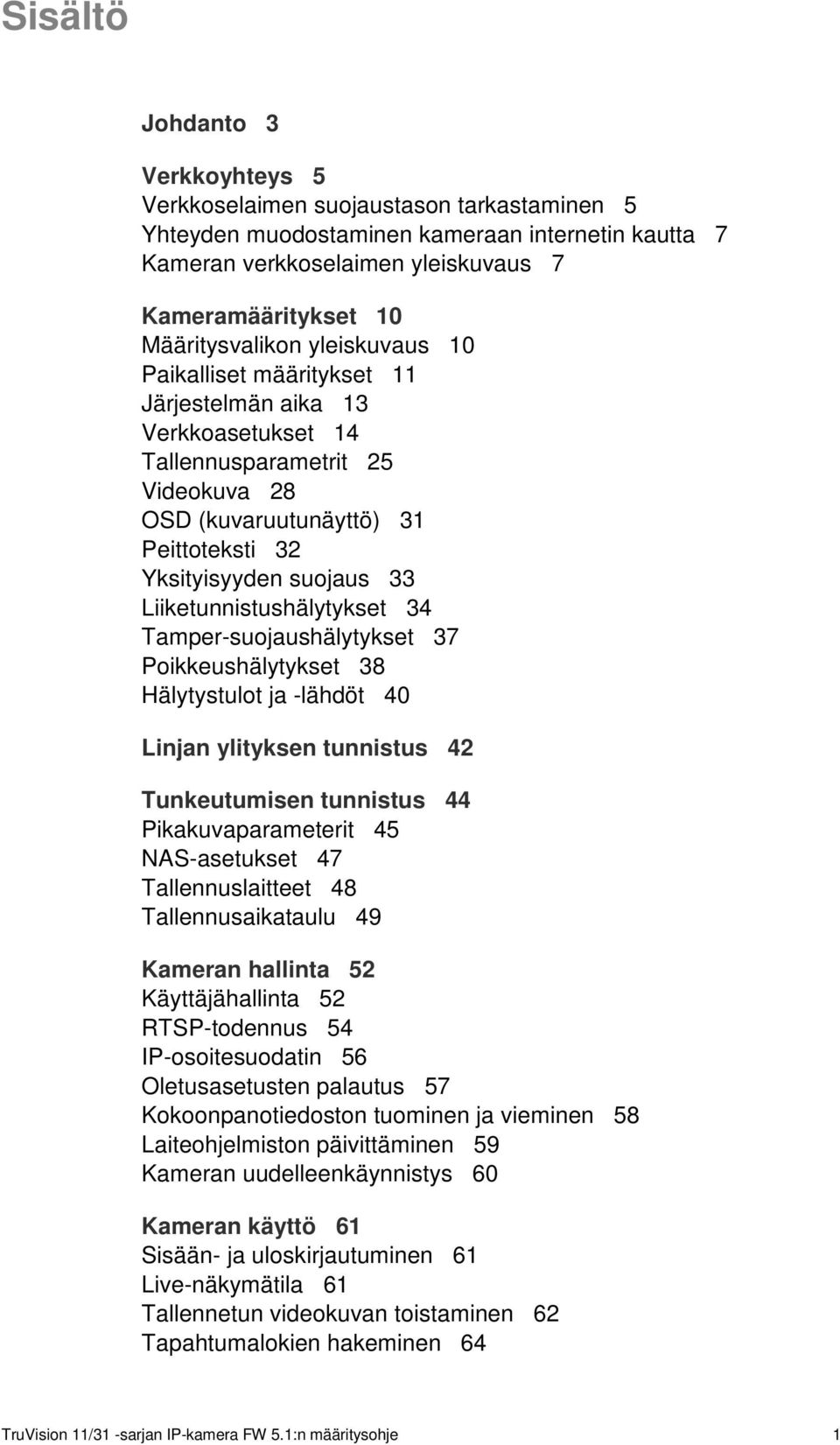

3 Sisältö Johdanto 3 Verkkoyhteys 5 Verkkoselaimen suojaustason tarkastaminen 5 Yhteyden muodostaminen kameraan internetin kautta 7 Kameran verkkoselaimen yleiskuvaus 7 Kameramääritykset 10 Määritysvalikon yleiskuvaus 10 Paikalliset määritykset 11 Järjestelmän aika 13 Verkkoasetukset 14 Tallennusparametrit 25 Videokuva 28 OSD (kuvaruutunäyttö) 31 Peittoteksti 32 Yksityisyyden suojaus 33 Liiketunnistushälytykset 34 Tamper-suojaushälytykset 37 Poikkeushälytykset 38 Hälytystulot ja -lähdöt 40 Linjan ylityksen tunnistus 42 Tunkeutumisen tunnistus 44 Pikakuvaparameterit 45 NAS-asetukset 47 Tallennuslaitteet 48 Tallennusaikataulu 49 Kameran hallinta 52 Käyttäjähallinta 52 RTSP-todennus 54 IP-osoitesuodatin 56 Oletusasetusten palautus 57 Kokoonpanotiedoston tuominen ja vieminen 58 Laiteohjelmiston päivittäminen 59 Kameran uudelleenkäynnistys 60 Kameran käyttö 61 Sisään- ja uloskirjautuminen 61 Live-näkymätila 61 Tallennetun videokuvan toistaminen 62 Tapahtumalokien hakeminen 64 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 1

4 Hakemisto 67 2 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

5 Johdanto Tämä on seuraavien TruVision 11/31-sarjan IP-kameramallien käyttöohje: IP-pienoissylinterikamera: TVB-1101 (1,3 MPX sylinteri, 6 mm objektiivi, PAL) TVB-3101 (1,3 MPX sylinteri, 6 mm objektiivi, NTSC) TVB-1102 (3 MPX sylinteri, 6 mm objektiivi, PAL) TVB-3102 (3 MPX sylinteri, 6 mm objektiivi, NTSC) TVB-1103 (1,3 MPX sylinteri, 4 mm objektiivi, PAL) TVB-3103 (1,3 MPX sylinteri, 4 mm objektiivi, NTSC) IP VF -sylinterikamera: TVB-1104 (1,3 MPX sylinteri, 2,8 12 mm VF-objektiivi, PAL) TVB-3104 (1,3 MPX sylinteri, 2,8 12 mm VF-objektiivi, NTSC) TVB-1105 (3 MPX sylinteri, 2,8 12 mm VF-objektiivi, PAL) TVB-3105 (3 MPX sylinteri, 2,8 12 mm VF-objektiivi, NTSC) IP-pienoisdomekamera: TVD-1101 (1,3 MPX muovipienoisdome, PoE, PAL) TVD-3101 (1,3 MPX muovipienoisdome, PoE, NTSC) TVD-1102 (3 MPX muovipienoisdome, PoE, PAL) TVD-3102 (3 MPX muovipienoisdome, PoE, NTSC) TVD-1105 (1,3 MPX IP IR ulkopienoisdome, PoE / 12 VDC, PAL) TVD-3105 (1,3 MPX IP IR ulkopienoisdome, PoE / 12 VDC, NTSC) TVD-1106 (3 MPX IP IR ulkopienoisdome, PoE / 12 VDC, PAL) TVD-3106 (3 MPX IP IR ulkopienoisdome, PoE / 12 VDC, NTSC) IP VF -pienoisdomekamera: TVD-1103 (1,3 MPX VF-pienoisdome, PAL) TVD-3103 (1,3 MPX VF-pienoisdome, NTSC) TVD-1104 (3 MPX VF-pienoisdome, PAL) TVD-3104 (3 MPX VF-pienoisdome, NTSC) IP-wedge-kamera: TVW-1101 (1,3 MPX wedge, 2,8 mm objektiivi, PAL) TVW-3101 (1,3 MPX wedge, 2,8 mm objektiivi, NTSC) TVW-1102 (3 MPX wedge, 2,8 mm objektiivi, PAL) TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 3

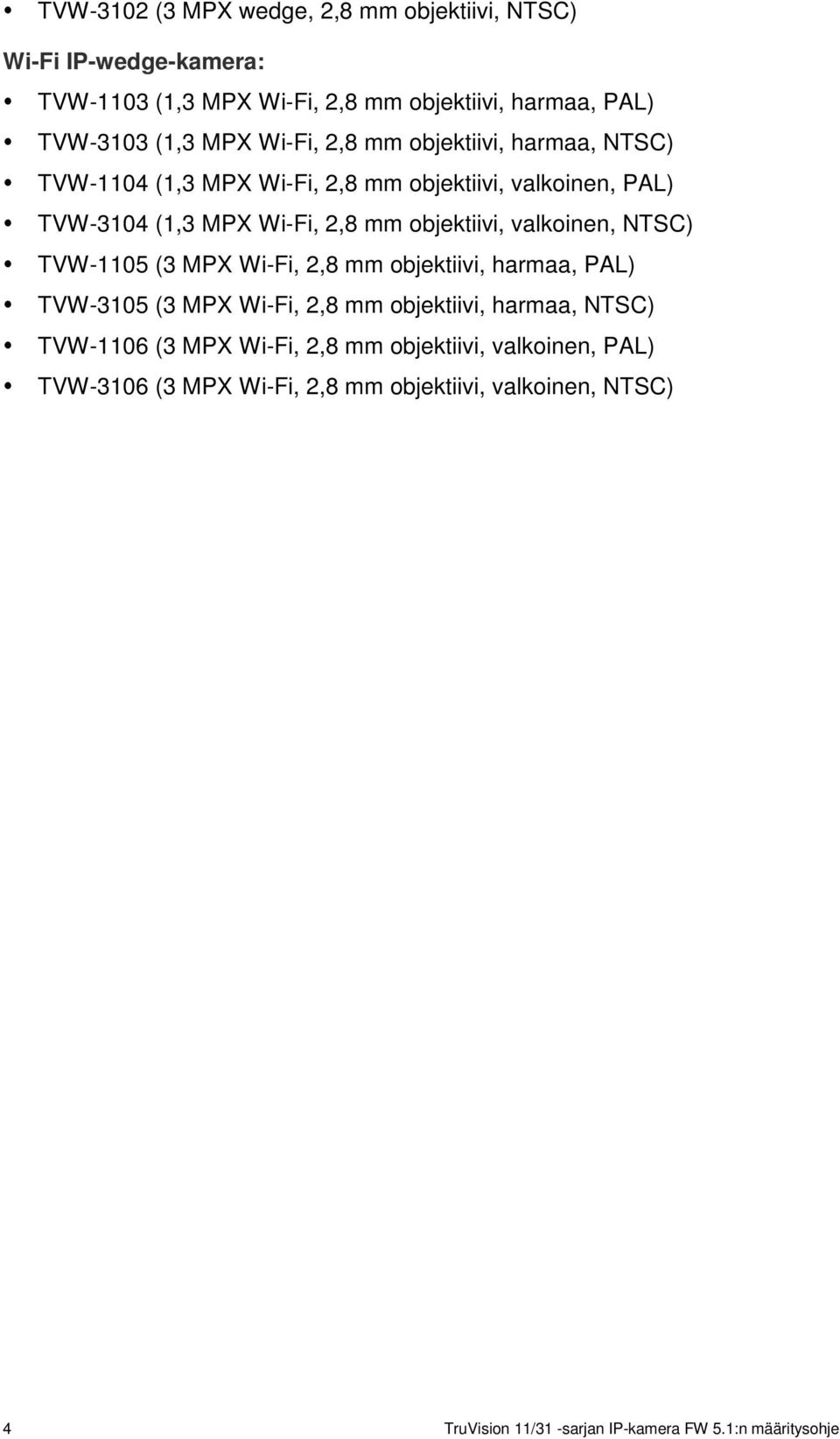

6 TVW-3102 (3 MPX wedge, 2,8 mm objektiivi, NTSC) Wi-Fi IP-wedge-kamera: TVW-1103 (1,3 MPX Wi-Fi, 2,8 mm objektiivi, harmaa, PAL) TVW-3103 (1,3 MPX Wi-Fi, 2,8 mm objektiivi, harmaa, NTSC) TVW-1104 (1,3 MPX Wi-Fi, 2,8 mm objektiivi, valkoinen, PAL) TVW-3104 (1,3 MPX Wi-Fi, 2,8 mm objektiivi, valkoinen, NTSC) TVW-1105 (3 MPX Wi-Fi, 2,8 mm objektiivi, harmaa, PAL) TVW-3105 (3 MPX Wi-Fi, 2,8 mm objektiivi, harmaa, NTSC) TVW-1106 (3 MPX Wi-Fi, 2,8 mm objektiivi, valkoinen, PAL) TVW-3106 (3 MPX Wi-Fi, 2,8 mm objektiivi, valkoinen, NTSC) 4 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

7 Verkkoyhteys Tässä ohjeessa kerrotaan, miten kameran voi määrittää verkon kautta internetselainta käyttämällä. TruVision IP -kamerat voi määrittää ja niitä voi ohjata Microsoft Internet Explorer (IE) -selaimella ja muilla selaimilla. Ohjeissa käytetään Microsoft Internet Explorer (IE) -internetselainta. Verkkoselaimen suojaustason tarkastaminen Voit asentaa ActiveX-ohjaimet yhteydenmuodostusta ja videokuvan katselua varten Internet Explorerin käyttöliittymän kautta. Tietoja, kuten videoita ja kuvia, ei kuitenkaan voi ladata parempien turvallisuusominaisuuksien vuoksi. Tarkista tämän vuoksi tietokoneen suojaustaso, jotta voit käyttää kameroita verkon kautta, ja muuta tarvittaessa ActiveX-asetuksia. IE:n ActiveX-ohjainten määritys Tarkasta verkkoselaimesi ActiveX-asetukset. Verkkoselaimen suojaustason muuttaminen: 1. Valitse Internet Explorerin Työkalut-valikosta Internet-asetukset. 2. Valitse Suojaus-välilehdeltä Valitse WWW-sisältövyöhyke ja määritä sen suojausasetukset -kohdasta vyöhyke, johon haluat määrittää verkkosivuston. 3. Valitse Mukautettu taso. 4. Muuta ActiveX-komponentit ja laajennukset -kohdan asetusten, jotka on kirjattu tai merkitty turvallisiksi, arvoksi Ota käyttöön. Muuta ActiveXkomponentit ja laajennukset -kohdan kirjaamattomiksi asetuksiksi Kysy tai Poista käytöstä. Valitse OK. tai TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 5

8 Valitse Palauta omat asetukset -kohdasta Palauta... ja muuta koko vyöhykkeen suojaustasoksi Keskivahva. Valitse Palauta... Valitse sitten OK, jolloin palaat Internet-asetusten Suojaus-välilehteen. 5. Valitse Käytä Internet-asetusten Suojaus-välilehdessä. Windows 7- ja Windows 8 -käyttäjät Windows 7- ja Windows 8 -käyttöjärjestelmien Internet Explorer - internetselaimissa on paremmat turvallisuusominaisuudet tietokoneesi suojaamiseksi haitallisten ohjelmien asentamiselta. Jotta voisit käyttää selainkäyttöliittymän kaikkia toimintoja Windows 7:n ja Windows 8:n kanssa, toimi seuraavasti: Käytä selainkäyttöliittymää työasemasi järjestelmänvalvojana. Lisää kameran IP-osoite selaimesi luotettujen sivustojen luetteloon. Kameran IP-osoitteen lisääminen selaimen luotettujen sivustojen luetteloon: 1. Avaa Internet Explorer. 2. Klikkaa Työkalut ja sitten Internet-asetukset. 3. Klikkaa Suojaus-välilehteä ja sitten Luotetut sivustot -kuvaketta. 4. Napsauta Sivustot-painiketta. 5. Poista valinta Edellytä palvelimen vahvistusta ( vyöhykkeen kaikilta WWW-sivustoilta -valintaruudusta. 6. Syötä IP-osoite Lisää tämä WWW-sivusto vyöhykkeeseen -kenttään. 7. Klikkaa Lisää ja sitten Sulje. 8. Klikkaa Internet-asetukset-valintaikkunassa OK. 9. Muodosta yhteys kameraan, niin saat kaikki toiminnot käyttöön selaimessa. 6 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

9 Yhteyden muodostaminen kameraan internetin kautta Käytä verkkoselainta kameran käyttämiseen ja määrittämiseen internetin kautta. On suositeltavaa vaihtaa järjestelmänvalvojan salasana heti asetusten määrityksen jälkeen. Vain valtuutetut käyttäjät saavat muokata kameran asetuksia. Lisätietoja on kohdassa Käyttäjähallinta sivulla 52. Kameran käyttö verkon kautta: 1. Kirjoita verkkoselaimeen kameran IP-osoite (oletusarvo on ). Etsi kameran IP-osoite TruVision Device Finder -työkalun avulla (mukana CDlevyllä). Kirjautumisikkuna tulee näkyviin. Huomautus: Varmista, että Active X -ohjaimet ovat käytössä. 2. Kirjoita käyttäjätunnuksesi ja salasanasi. Käyttäjätunnus: admin Salasana: Valitse Login (Kirjaudu sisään). Verkkoselaimen ikkuna avautuu livenäkymän tilassa. Kameran verkkoselaimen yleiskuvaus Kameran selainkäyttöliittymä mahdollistaa videoiden katselun, tallentamisen ja toistamisen sekä kameran hallitsemisen miltä tahansa internetiin yhteydessä olevalta tietokoneelta. Selaimen helppokäyttöisillä ohjaimilla pääsee nopeasti käyttämään kaikkia kameran toimintoja. Katso Kuva 1 sivulla 8. Jos verkon kautta on yhdistetty useampi kuin yksi kamera, avaa kullekin kameralle oma ikkuna internetselaimessa. TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 7

10 Kuva 1: selainkäyttöliittymä Taulukko 1: Verkkoselaimen käyttöliittymän yleiskuvaus Nimi Kuvaus 1. Live-näkymä Napsauta tätä, kun haluat katsoa live-videokuvaa. 2. Toisto Klikkaa tätä, kun haluat toistaa videokuvaa. 3. Loki Valitse tämä, kun haluat hakea tapahtumalokeja. Niitä on kolmea päätyyppiä: hälytys, poikkeus ja käyttö. 4. Määritykset Valitse tämä, kun haluat tuoda näyttöön määritysikkunan, jossa voi määrittää kameran asetukset. 5. Katseluikkuna Katso live-videokuvaa. Tässä näkyvät kellonaika, päivämäärä ja kameran nimi. 6. Nykyinen käyttäjä Näyttää sisäänkirjautuneen käyttäjän. 7. Kirjaudu ulos Kirjaudu ulos järjestelmästä klikkaamalla tätä. Uloskirjautumisen voi tehdä milloin tahansa. 8. Kuvasuhde Valitse kuvasuhde. 9. Suoratoisto Vaihda Main streamin tai substreamin välillä. 10. Live-näkymän aloitus/lopetus Aloita tai lopeta live-näkymä klikkaamalla tätä. 11. Audio Säädä äänenvoimakkuutta. 12. Kaksisuuntainen audio Laita mikrofoni päälle tai pois päältä. 13. Kuvakaappaus Ota videosta pikakuva klikkaamalla tätä. Pikakuva tallennetaan oletuskansioon JPEG-muodossa. 14. Tallennuksen aloitus ja lopetus Valitse tämä, kun haluat tallentaa live-videokuvaa. 8 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

11 Nimi Kuvaus 15. Digitaalinen zoomaus Valitse tämä, kun haluat ottaa käyttöön digitaalisen zoomauksen. 16. PTZ-ohjaus Hallitse kääntö-, kallistus- ja zoomaustoimintoja sekä määritä esiasentoja ja kiertoja. TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 9

12 Kameramääritykset Tässä kappaleessa kerrotaan, miten voit määrittää kamerat internetselaimen avulla. Kun kameralaitteisto on asennettu, määritä kameran asetukset internetselaimen avulla. Kameroiden määrittäminen internetin kautta edellyttää järjestelmänvalvojan oikeuksia. Kameran verkkoselaimella voit määrittää kameran etänä tietokoneesi avulla. Verkkoselaimen asetukset voivat vaihdella kameramallin mukaan. Määritysruudussa on kaksi pääkansiota: Paikalliset määritykset Määritykset Määritysvalikon yleiskuvaus Määritysruudun avulla voit määrittää palvelimen, verkon, kameran, hälytykset, käyttäjät, tapahtumat ja muut parametrit (kuten laiteohjelmiston päivityksen). Käytettävissä olevien määrityskansioiden kuvaukset ovat alla kohdissa Kuva 2 ja Taulukko 2. Kuva 2: Määritysruutu (laitetietojen välilehti valittuna) Taulukko 2: Määritysruudun yleiskuvaus Määrityskansiot Kuvaus 1. Järjestelmä Määrittää kameran nimen ja numeron. Näyttää laitteen perustiedot, kuten sarjanumeron, laiteohjelmiston version, aika-asetukset, ylläpidon sekä sarjaportin parametrit. Lisätietoja on kohdassa Järjestelmän aika 10 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

13 Määrityskansiot Kuvaus sivulla 13, kohdassa Oletusasetusten palautus sivulla 57 ja kohdassa Laiteohjelmiston päivittäminen sivulla Verkko Määrittää verkkoparametrit, jotka tarvitaan kameran käyttöön internetin kautta. Lisätietoja on kohdassa Verkkoasetukset sivulla Video/audio Määrittää tallennusparametrit Lisätietoja on kohdassa Tallennusparametrit sivulla Kuva Määrittää kuvaparametrit, OSD-asetukset, peittotekstin ja yksityisyyden suojan. Lisätietoja on kohdassa Videokuva sivulla 28, kohdassa OSD (kuvaruutunäyttö) sivulla 31, kohdassa Peittoteksti sivulla 32 ja kohdassa Yksityisyyden suojaus sivulla Suojaus Määrittää, kuka voi käyttää kameraa, heidän salasanansa ja käyttöoikeutensa, RTSP-todentamisen, IP-osoitesuodattimen ja telnetkäytön. Lisätietoja on kohdassa Kameran hallinta sivulla Tapaht. Määrittää liiketunnistuksen, häirinnän valvonnan, hälytystulon/-lähdön, poikkeuksen ja pikakuva-asetukset. Lisätietoja on kohdassa Liiketunnistushälytykset sivulla 34, kohdassa Tampersuojaushälytykset sivulla 37, kohdassa Poikkeushälytykset sivulla 38 ja kohdassa Pikakuvaparameterit sivulla Tallennuslaite Määrittää tallennusaikataulun, tallennuslaitteen hallinnan ja NASkokoonpanon. Lisätietoja on kohdassa NAS-asetukset sivulla 47, kohdassa Tallennuslaitteet sivulla 48 ja kohdassa Tallennusaikataulu sivulla 49. Paikalliset määritykset Voit hallita protokollan tyyppiä, live-näkymän suorituskykyä ja paikallisen tallennustilan polkuja Paikalliset-valikosta. Avaa paikallisten asennusten ikkuna klikkaamalla määrityspaneelissa Paikalliset määritykset. Katso alta kohdista Kuva 3 ja Taulukko 3 erilaisten valikkoparametrien kuvaukset. TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 11

14 Kuva 3: esimerkki määritysikkunasta (kuvassa paikalliset määritykset) Taulukko 3: Paikallisten määritysten ikkunan yleiskuvaus Parametrit Kuvaus Live-näkymän parametrit 1. Protokolla Määrittää käytetyn verkkoprotokollan. Vaihtoehtoja ovat: TCP, UDP, MULTICAST ja HTTP. 2. Live-näkymän suorituskyky Määrittää lähetysnopeuden. Vaihtoehtoja ovat: Lyhin viive tai Automaattinen. 3. Säännöt Viittaa paikallisen selaimen sääntöihin. Määritä, näytetäänkö vai ei värillisiä merkkejä, kun liiketunnistus, kasvotunnistus ja murtohälytys aktivoituvat. Esimerkiksi kun sääntöä koskeva valinta on otettu käyttöön ja kasvotunnistus tapahtuu, kasvot merkitään live-näkymässä vihreällä suorakaiteella. 4. Kuvamuoto Valitse pikakuvan kuvamuoto: JPEG tai BMP. Tallennustiedoston asetukset 5. Tallennustiedoston koko Määrittää enimmäistiedostokoon. Vaihtoehtoja ovat: 256 Mt, 512 Mt ja 1 Gt. 6. Tallennettujen tiedostojen tallennuspaikka 7. Ladattujen tiedostojen tallennuspaikka Määrittää tallennettujen tiedostojen hakemiston. Määrittää ladattujen tiedostojen hakemiston. 12 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

15 Parametrit Kuva- ja leikeasetukset 8. Pikakuvien tallennuspaikka live-näkymässä 9. Pikakuvien tallennuspaikka toiston aikana Kuvaus Määrittää hakemiston, johon pikakuvat tallennetaan livenäkymässä. Määrittää hakemiston, johon pikakuvat tallennetaan toistotilassa. 10. Leikkeiden tallennuspaikka Määrittää hakemiston, johon videoleikkeet tallennetaan toistotilassa. Järjestelmän aika Verkkolaitteiden (kuten IP-kameroiden ja tietokoneiden) kellot voi synkronoida NTP-protokollan avulla. Kun verkkolaitteet yhdistetään erityiseen NTPaikapalvelimeen, voidaan varmistaa, että ne on synkronoitu. Järjestelmän kellonajan ja päivämäärän määrittäminen: 1. Valitse Configuration (Määritykset) > System (Järjestelmä) > Time Settings (Aika-asetukset). 2. Valitse avattavasta Time Zone (Aikavyöhyke) valikosta aikavyöhyke, joka parhaiten vastaa kameran sijaintia. 3. Valitse Time Sync (Ajan synkronointi) -kohdasta jokin kellonajan ja päivämäärän asetusvalinnoista: Synkronoi NTP-palvelimen kanssa: Valitse NTP-valintaruutu ja anna palvelimen NTP-osoite. Aikaväli voi olla minuuttia. TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 13

16 tai Aseta manuaalisesti: Ota Manual Time Sync (Ajan manuaalinen synkronointi) -toiminto käyttöön ja aseta järjestelmän aika ponnahduskalenterin avulla klikkaamalla. Huomautus: voit myös synkronoida kameran ajan tietokoneen ajan kanssa valitsemalla Sync with computer time (Synkronoi tietokoneen ajan kanssa) - valintaruudun. 4. Ota DST-toiminto käyttöön ja aseta DST-ajanjakson päivämäärä laittamalla valinta Enable DST (Ota DST käyttöön) -ruutuun. 5. Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. Verkkoasetukset Kameran käyttäminen verkon kautta edellyttää tiettyjen verkkoasetusten määrittämistä. Määritä verkkoasetukset Verkko-kansion avulla. Katso lisätietoja alta kohdista Kuva 4 ja Taulukko 4. Kuva 4: verkkoikkuna (TCP/IP-välilehti näkyvissä) Taulukko 4: verkkoparametrit Parametrit Kuvaus 1. TCP/IP Valitse verkkosovitin: Määrittää eri verkon lähiverkon tai WLANin. NIC-tyyppi: Määrittää NIC-tyypin. Oletus on automaattinen. Muita asetuksia ovat seuraavat: 10M Half-dup, 10M Full-dup, 100M Half-dup ja 100M Fulldup. DHCP: Hae IP-osoite ja muut verkkoasetukset palvelimelta automaattisesti 14 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

17 Parametrit Kuvaus ottamalla tämä asetus käyttöön. IPv4-osoite: määrittää kameran IPv4-osoitteen. IPv4-aliverkon peite: määrittää IPv4-aliverkon peitteen. IPv4-oletusyhdyskäytävä: määrittää IPv4-yhdyskäytävän IP-osoitteen. IPv6-tila: määrittää IPv6-tilan, joita ovat esimerkiksi Manuaalinen, DHCP ja Reititinilmoitus. IPv6-osoite: määrittää kameran IPv6-osoitteen. IPv6-aliverkon etuliitteen pituus: määrittää IPv6-etuliitteen pituuden. IPv6-oletusyhdyskäytävä: määrittää IPv6-yhdyskäytävän IP-osoitteen. MAC-osoite: määrittää kameran MAC-osoitteen. MTU: Määrittää MTU:n sallitun arvovälin. Oletusarvo on Multicast-osoite: Määrittää D-luokan IP-osoitteen väliltä Määritä tämä asetus vain jos käytät multicast-toimintoa. Jotkin reitittimet estävät multicast-toiminnon käytön lähetysmyrskyn aikana. DNS-palvelin: määrittää verkkosi DNS-palvelimen. 2. Portti HTTP-portti: HTTP-porttia käytetään internetselaimen etäyhteydessä. Anna Internet Explorer (IE) -selainta varten käytetty portti. Oletusarvo on 80. RTSP-portti: RTSP on verkkohallintaprotokolla, jota käytetään viihde- ja tietoliikennejärjestelmissä streaming media -palvelimien hallintaan. Anna RTSP-portin arvo. Oletusporttinumero on 554. HTTPS-portti: HTTPS mahdollistaa videoiden katselun turvallisesti internetselainta käytettäessä. Anna HTTPS-portin arvo. Oletusporttinumero on 443. Palvelinportti: etätyöasemaohjelmistot käyttävät tätä porttia. Anna palvelinportin arvo. Oletusporttinumero on DDNS DDNS on palvelu, joka muuntaa internet-verkkotunnukset IP-osoitteiksi. Se on suunniteltu tukemaan dynaamisia IP-osoitteita, kuten sellaisia, joita DHCP-palvelin määrittelee. Määrittää IP-palvelimen, DynDNS:n ja ezddns:n. DynDNS (Dynamic DNS): Anna käyttäjänimi ja salasana, jotka on rekisteröity DynDNS-verkkosivustossa. Verkkotunnus on DynDNSverkkosivuston verkkotunnus. ezddns: Anna isäntäpalvelimen nimi. Se rekisteröidään automaattisesti verkossa. IP-palvelin: Anna IP-palvelimen osoite. 4. PPPoE Hakee dynaamisen IP-osoitteen. 5. SNMP SNMP-protokolla on tarkoitettu verkkolaitteiden hallinnoimiseen. Ota SNMP käyttöön kameran tilan ja parametreihin liittyvien tietojen hakemista varten. 6. QoS QoS (palvelun laatu) voi auttaa verkkoviiveen ja -tukoksen ratkaisemisessa määrittämällä lähetettävien tietojen prioriteetin. Ota tämä asetus käyttöön, jotta voit ratkaista verkkoviiveen ja -tukoksen määrittämällä lähetettävien tietojen prioriteetin. 7. FTP Syötä FTP-palvelimen osoite ja kansio, johon pikakuvat lähetetään kamerasta. 8. Wi-Fi Määrittää langattoman verkkoyhteyden parametrit. TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 15

18 Parametrit Kuvaus 9. UPnP UPnP-protokollan avulla laitteet voivat muodostaa yhteyden saumattomasti, ja se yksinkertaistaa verkkojen toteuttamista koti- ja yritysympäristöissä. Kun toiminto on käytössä, kullekin portille ei tarvitse tehdä porttimäärityksiä, ja kamera yhdistetään WAN-verkkoon reitittimen välityksellä. Ota käyttöön ja aseta havaittu kutsumanimi. 10. Sähköposti Määrittää sähköpostiosoitteen, johon viestit lähetetään hälytyksen tapahtuessa. 11. NAT UPnP-protokollan avulla laitteet voivat muodostaa yhteyden saumattomasti, ja se yksinkertaistaa verkkojen toteuttamista koti- ja yritysympäristöissä. Kun toiminto on käytössä, kullekin portille ei tarvitse tehdä porttimäärityksiä, ja kamera yhdistetään WAN-verkkoon reitittimen välityksellä. Ota käyttöön ja aseta havaittu kutsumanimi. TCP/IP-parametrien määrittäminen: 1. Valitse Configuration (Määritykset) > Network (Verkko) > TCP/IP. 2. Määritä verkkokortin asetukset, kuten verkkokortin tyyppi, IPv4-asetukset, IPv6-asetukset, MTU-asetukset ja multicast-osoite. 3. Jos DHCP-palvelin on käytettävissä, valitse DHCP. 4. Jos jokin sovellus (esimerkiksi sähköpostin lähetys) vaatii DNSpalvelinasetukset, määritä Preferred DNS Server (Ensisijainen DNS-palvelin) tai Alternate DNS Server (Vaihtoehtoinen DNS-palvelin). 5. Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. 16 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

19 Porttiparametrien määrittäminen: 1. Valitse Configuration (Määritykset) > Network (Verkko) > Port (Portti). 2. Määritä kameran HTTP-, RTSP-, HTTPS- ja Palvelin-portit. HTTP-portti: Oletusporttinumero on 80. Sen voi vaihtaa miksi tahansa porttinumeroksi, joka ei ole käytössä. RTSP-portti: Oletusporttinumero on 554. Se voi olla mikä tahansa portti välillä HTTPS-portti: Oletusporttinumero on 443. Sen voi vaihtaa miksi tahansa porttinumeroksi, joka ei ole käytössä. Palvelimen portti: Palvelimen oletusporttinumero on Se voi olla mikä tahansa portti välillä Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. DDNS-parametrien määrittäminen: 1. Valitse Configuration (Määritykset) > Network (Verkko) > DDNS. 2. Ota DDNS-toiminto käyttöön valitsemalla Enable DDNS (Ota DDNS käyttöön). 3. Valitse DDNS Type (DDNS-tyyppi). Vaihtoehtoja on kaksi: DynDNS ja IPServer. TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 17

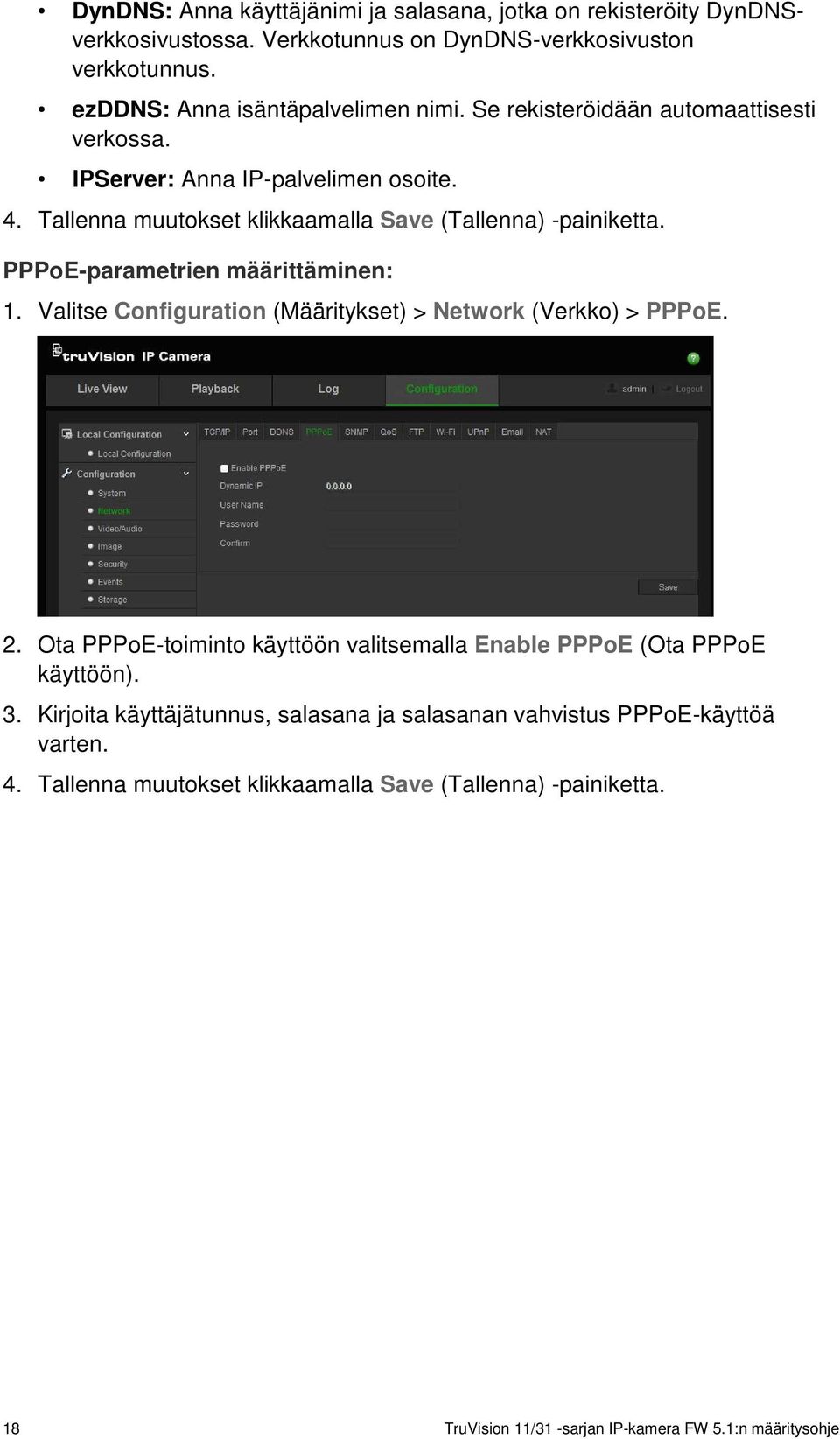

20 DynDNS: Anna käyttäjänimi ja salasana, jotka on rekisteröity DynDNSverkkosivustossa. Verkkotunnus on DynDNS-verkkosivuston verkkotunnus. ezddns: Anna isäntäpalvelimen nimi. Se rekisteröidään automaattisesti verkossa. IPServer: Anna IP-palvelimen osoite. 4. Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. PPPoE-parametrien määrittäminen: 1. Valitse Configuration (Määritykset) > Network (Verkko) > PPPoE. 2. Ota PPPoE-toiminto käyttöön valitsemalla Enable PPPoE (Ota PPPoE käyttöön). 3. Kirjoita käyttäjätunnus, salasana ja salasanan vahvistus PPPoE-käyttöä varten. 4. Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. 18 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

21 SNMP-parametrien määrittäminen: 1. Valitse Configuration (Määritykset) > Network (Verkko) > SNMP. 2. Valitse vastaava SNMP-versio: v1, v2c tai v3. 3. Määritä SNMP-asetukset. SNMP-ohjelmiston määritysten tulisi olla samat kuin tässä määrittämiesi asetusten. 4. Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. Huomautus: Lataa ennen SNMP:n asettamista SNMP-ohjelmisto ja varmista, että voit vastaanottaa kameratietoja SNMP-portin kautta. Kun hälytysosoite on asetettu, kamera voi lähettää hälytystapahtuman ja poikkeusviestit valvontakeskukseen. Valitsemasi SNMP-version pitäisi olla sama kuin SNMPohjelmistolla. TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 19

22 QoS-parametrien määrittäminen: 1. Valitse Configuration (Määritykset) > Network (Verkko) > QoS. 2. Määritä QoS-asetukset, kuten video/audio-dscp, tapahtuma/hälytys-dscp ja hallinta-dscp. Sallittu DSCP-arvoväli on Mitä suurempi DSCP-arvo on, sitä korkeampi prioriteetti. 3. Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. FTP-parametrien määrittäminen: 1. Valitse Configuration (Määritykset) > Network (Verkko) > FTP. 2. Määritä FTP-asetukset, mukaan lukien palvelimen osoite, portti, käyttäjätunnus, salasana, hakemisto ja lataustyyppi. Anonyymi: Ota FTP-palvelimen anonyymi käyttö käyttöön valitsemalla tämä valintaruutu. Hakemisto: Directory Structure (Hakemistorakenne) -kentässä voi valita juurihakemiston, päähakemiston ja alihakemiston. Kun päähakemisto on valittu, voit valita, käytetäänkö hakemiston nimenä laitteen nimeä, numeroa vai IP-osoitetta. Kun alihakemisto on valittu, voit käyttää hakemiston nimenä kameran nimeä tai numeroa. Lataustyyppi: ota pikakuvien lähettäminen FTP-palvelimelle käyttöön. 20 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

23 3. Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. Wi-Fi-parametrien määrittäminen: 1. Valitse Configuration (Määritykset) > Network (Verkko) > Wi-Fi. Huomautus: Kun määrität Wi-Fi-asetuksia ensimmäistä kertaa, yhdistä kamera reitittimeen verkkokaapelilla. Avaa sitten internetselain klikkaamalla Tallenna, jotta voit viimeistellä Wi-Fin käyttöönoton. Kun Wi-Fi-yhteyden tila muuttuu Ei yhteydessä -tilasta Yhdistetty-tilaksi, langattoman yhteyden käyttöönotto on onnistunut. 2. Hae langattomia yhteyksiä klikkaamalla Search (Hae). 3. Valitse langaton yhteys luettelosta klikkaamalla sitä. 4. Valitse Network Mode (Verkon tila) -kohdassa Manage (Hallitse) tai Ad-hoc (Tietokoneiden välinen). Manage (Hallitse) -tilassa turvallisuustila näkyy automaattisesti, kun valitset langattoman yhteyden luettelosta. Ad-hoc (Tietokoneiden välinen) -tilaa käytetään, kun käytät kameraa tietokoneen kautta ilman että välissä on langaton reititin. Voit määrittää kameran SSID:n ja tarpeen mukaan määrittää turvallisuustilan. TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 21

24 Huomautus: Ad-hoc (Tietokoneiden välinen) -tila on oletuksena käytössä, ja SSID:ksi on asetettu kameran sarjanumero. 5. Valitse haluttu turvallisuustila Security Mode (Turvallisuustila) -kohdasta: Not-encrypted (Ei salattu), WEP, WPA-personal, WPA-enterprise, WPA2- personal tai WPA2-enterprise. 6. Voit ottaa Wi-Fin nopeasti käyttöön laittamalla valinnan Enable WPS (Ota WPS käyttöön) -valintaruutuun, jolloin WPS-toiminto otetaan käyttöön. PBC-tila: Paina langattoman reitittimen WPS-painiketta, jolloin WPSmerkkivalo vilkkuu. (WPS-asetukset saattavat vaihdella laitekohtaisesti. Lue lisätietoja langattoman reitittimen käyttöohjeesta.) Laita sitten valinta PBCvalintaruutuun ja klikkaa Yhdistä-painiketta. Kamera ja langaton verkkoreititin yhdistetään automaattisesti. PIN-tila: Etsi langattomasta reitittimestä PIN-koodi, joka on painettu tarraan tai itse laitteeseen. Kirjoita PIN-koodi Router PIN Code (Reitittimen PINkoodi) -palkkiin ja laita valinta Use router PIN code (Käytä reitittimen PINkoodia) -valintaruutuun. Yhdistä sitten kamera langattomaan reitittimeen klikkaamalla Connect (Yhdistä). Voit viimeistellä yhteysasetukset luomalla PIN-koodin kamerassa ja määrittämällä langattoman reitittimen. (Lue tarkat tiedot langattoman reitittimen käyttöohjeesta.) Huomaa, että PIN-koodi vanhenee 120 sekunnin kuluttua. 22 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

25 IP-osoiteasetusten määrittäminen: 1. Valitse Configuration (Määritykset) > Network (Verkko) > TCP/IP. 2. Valitse Select NIC (Valitse verkkosovitin) -kohdassa WLAN. 3. Aseta IPv4 address (IPv4-osoite), IPv4 Subnet Mask (IPv4-aliverkon peite) ja Default Gateway (Oletusyhdyskäytävä). Jos haluat, että sinulle määritetään IP-osoite, voit ottaa DHCP:n käyttöön laittamalla valinnan DHCPvalintaruutuun. UPnP-parametrien määrittäminen: 1. Valitse Configuration (Määritykset) > Network (Verkko) > UPnP. 2. Ota UPnP-toiminto käyttöön valitsemalla tämä valintaruutu. Voit muokata laitteen nimeä, kun se havaitaan verkossa. 3. Valitse Port Mapping (Porttimääritys) ja sitten Auto (Automaattinen)- tai Manual (Manuaalinen) -tila porttinumeron muokkaamiseksi. 4. Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 23

26 Sähköpostiparametrien määrittäminen: 1. Valitse Configuration (Määritykset) > Network (Verkko) > (Sähköposti). 2. Määritä seuraavat asetukset: Lähettäjä: sähköpostin lähettäjän nimi. Lähettäjän osoite: lähettäjän sähköpostiosoite. SMTP-palvelin: SMTP-palvelimen IP-osoite tai isäntänimi. SMTP-portti: SMTP-portti. Oletusasetus on 25. Ota SSL käyttöön: Ota SSL käyttöön valitsemalla tämä valintaruutu, jos SMTP-palvelin vaatii sitä. Liitetty kuva: Valitse Attached Image (Liitetty kuva) -valintaruutu, jos haluat lähettää sähköposteja, joihin on liitetty hälytyskuvia. Väli: tämä on kahden liitetyn kuvan lähettämistoiminnon aikaväli. Todennus: Jos sähköpostipalvelin vaatii todentamista, valitse tämä valintaruutu, niin siihen kirjautumisessa käytetään todentamista. Anna kirjautumisessa käytettävä käyttäjänimi ja salasana. Käyttäjänimi: Käyttäjänimi, joka tarvitaan kirjauduttaessa palvelimeen, jonne kuvat on ladattu. Salasana: Anna salasana. Vahvista: Anna salasana uudelleen. 24 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

27 Vastaanottaja1: sen käyttäjän nimi, jolle ilmoitus lähetetään ensin. Vastaanottajan osoite1: sen käyttäjän sähköpostiosoite, jolle ilmoitus lähetetään. Vastaanottaja2: Toisen käyttäjän nimi, jolle ilmoitus lähetetään. Vastaanottajan sähköpostiosoite2: sen käyttäjän sähköpostiosoite, jolle ilmoitus lähetetään. Vastaanottaja3: Kolmannen käyttäjän nimi, jolle ilmoitus lähetetään. Vastaanottajan osoite3: sen käyttäjän sähköpostiosoite, jolle ilmoitus lähetetään. 3. Voit testata sähköpostiparametrit klikkaamalla Test (Testaa). 4. Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. NAT-parametrien määrittäminen: 1. Klikkaa Configuration (Määritykset) > Network (Verkko) > NAT. 2. Ota NAT-toiminto käyttöön valitsemalla tämä valintaruutu. 3. Valitse, onko Port Mapping Mode (Porttimääritystila) Auto (Automaattinen) vai Manual (Manuaalinen). Jos valitset manuaalisen tilan, voit asettaa ulkoisen portin haluamaksesi. 4. Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. Tallennusparametrit Voit säätää video- ja audiotallennuksen parametreja, jotta kuvanlaatu ja tiedostokoko vastaavat tarpeitasi. Alla kohdissa Kuva 5 ja Taulukko 5 luetellaan video- ja audiotallennusasetukset, jotka voi määrittää kameralle. TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 25

28 Kuva 5: video- ja audioasetusten valikko (videoita koskeva välilehti kuvassa) Taulukko 5: Videoasetusten parametrit Välilehti Kuvaus 1. Video Streamin tyyppi: määrittää käytetyn streamausmenetelmän. Vaihtoehtoja ovat: Mainstream (normaali) ja substream. Videon tyyppi: määrittää tallennettavan streamin tyypin. Valitse Video Stream, kun haluat tallentaa pelkkää videostreamia. Jos haluat tallentaa sekä video- että audiostreameja, valitse Video ja audio. Huomautus: Video ja audio ovat käytettävissä vain audiotoiminnallisille kameramalleille. Resoluutio: Määrittää tallennusresoluution. Jos kuvan resoluutio on korkeampi, myös kuvanlaatu on parempi, mutta se myös vaatii suuremman bittinopeuden. Luettelossa olevat resoluutiovaihtoehdot riippuvat kameran tyypistä ja siitä, käytetäänkö main- vai substreamia. Huomautus: resoluutiot voivat vaihdella kameramallin mukaan. Bittinopeuden tyyppi: Määrittää, käytetäänkö vaihtelevaa vai kiinteää bittinopeutta. Vaihteleva bittinopeus parantaa laatua ja soveltuu paremmin videoiden lataukseen ja streamaukseen. Oletusarvo on Kiinteä. Kuvanlaatu: Määrittää kuvan laatutason. Se voidaan asettaa, kun vaihteleva bittinopeus on valittu. Vaihtoehtoja ovat: matalin, matala, normaali, korkea ja korkein. Kuvanopeus: Määrittää valitun resoluution kuvanopeuden. Kuvanopeudella tarkoitetaan sitä videokehysten määrää, joka näytetään tai lähetetään sekunnissa. Huomautus: Enimmäiskuvanopeus riippuu kameran mallista ja valitusta resoluutiosta. Tarkista kameran tekniset tiedot sen ohjekirjasta. Bittinopeus korkeintaan: Määrittää suurimman sallitun bittinopeuden. Jos kuvan erottelukyvyn on oltava suuri, myös bittinopeus on valittava suureksi. Videokoodaus: määrittää käytetyn videoenkooderin. 26 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

29 Välilehti Kuvaus Profiili: Eri profiileissa on eri työkalut ja tekniikat pakkausta varten. Vaihtoehtoja ovat: pääprofiili. I-framen väli: Videoiden pakkausmenetelmä. Suosittelemme, että oletusarvoa 50 ei vaihdeta missään tilanteessa. 2. Audio Audiokoodaus: G.722.1, G.711ulaw, G.711alaw, MP2L2 ja G.726 ovat valinnaisia. Audiotulo: Sisäisen mikrofonin osalta voi valita Mikrofoni-asetuksen. Syöttövoimakkuus: määrittää voimakkuuden Ympäristömelun suodatin: Asetus on POIS tai PÄÄLLÄ. Kun toiminto on päällä, havaittu melu voidaan suodattaa. 3. ROI Ottamalla tämän asetuksen käyttöön voit kohdistaa enemmän pakkausresursseja kiinnostuksen kohdealueelle, mikä parantaa ROI:n laatua, kun taas taustatiedot ovat vähemmän tarkennettuja. ROI-parametrien määrittäminen: 1. Valitse Configuration (Määritykset) > Video/Audio (Video/audio) > ROI. 2. Piirrä kiinnostuksen kohdealue kuvaan. Se tukee vain yhtä aluetta. 3. Aseta ROI-pakkaus valitsemalla streamin tyyppi. 4. Määritä alue manuaalisesti ottamalla Fixed Region (Kiinteä alue) käyttöön. Voit valita ROI-koodauksen kuvanlaadun parannustason ja antaa ROIalueelle nimen. 5. Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 27

30 Videokuva Kameran kuvaa voi joutua säätämään parhaan mahdollisen kuvanlaadun aikaansaamiseksi riippuen kameran mallista tai paikan taustasta. Voit säätää videokuvan kirkkautta, kontrastia, kylläisyyttä, värisävyä ja terävyyttä. Katso Kuva 6 jäljempänä. Tämän valikon avulla voit myös säätää kameran toimintaparametreja, kuten valotusaikaa, iiristilaa, videostandardia, päivä/yö-tilaa, kuvan kääntämistä, WDR:ää, digitaalista kohinanvaimennusta ja valkotasapainoa. Katso lisätietoja alta kohdista Kuva 6 ja Taulukko 6. Kuva 6: Kameran kuva-asetukset -valikko (Automaattinen vaihto valittuna Vaihda päivä ja yö -asetukset -kohdassa) Taulukko 6: Kuvaparametrit Parametri Kuvaus 1. Vaihda päivä ja yö -asetukset Automaattinen vaihto Kamera vaihtaa automaattisesti päivä- ja yötilojen välillä. Kuvaasetukset pysyvät samoina molemmissa tiloissa. Ajasta vaihto Kamera vaihtaa päivä- ja yötilojen välillä määritetyn aikataulun mukaisesti (katso alla oleva kuva). Alkamis- ja päättymisajat koskevat päivätilaa. Toinen ajanjakso koskee yötilaa. Päivä/yö-asetusten määrittämiseen on kolme välilehteä: Yhteinen: Kuvan säätö-, Valotus-, Päivä/yö-vaihto, Videosäätö- ja Muu-asetukset ovat täysin samat päivän ja yön osalta. Päivä: määrittää Taustavalo-, Valkotasapaino- ja Kuvanparannusasetukset vain päivätilan osalta. Yö: määrittää Taustavalo-, Valkotasapaino- ja Kuvanparannus- 28 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

31 Parametri Kuvaus asetukset vain yötilan osalta. 2. Kuvan säätö Kirkkaus, kontrasti, kylläisyys, värisävy ja terävyys 3. Valotusasetukset Muuttaa kuvanlaadun eri tekijöitä säätämällä kunkin parametrin arvojen kohtaa. Iiristila Valotusaika Voimakkuus Vain Manuaalinen-asetus on käytettävissä. Valotusaika ohjaa aikaa, jonka aukko on auki niin, että valoa pääsee kameraan objektiivin läpi. Valitse suurempi arvo, jos kuva on tumma, ja pienempi arvo, jos haluat nähdä nopeasti liikkuvat kohteet. Säädä kuvan kirkkautta valitsemalla arvo. 4. Päivä/yö-kytkin Päivä/yö-kytkin Herkkyys Vaihtoaika Älykäs-IR Infrapunavalo Määrittää, onko kamera päivä- vai yötilassa. Värillistä päivävaihtoa voi käyttää esimerkiksi jos kamera on sisätiloissa, joissa valon määrä on aina hyvä. Vaihtoehtoja on kolme: Automaattinen: kamera tunnistaa käytettävän tilan automaattisesti; Päivä: kamera on aina päivätilassa; Yö: kamera on aina yötilassa. Jos valitset automaattisen päivä/yö-valinnan, voit valita herkkyyden arvoksi 0 7. Mitä suurempi arvo, sitä helpommin päivä/yö-tila vaihtuu. Käytettävissä vain jos automaattinen päivä/yö-tilan vaihto on valittu. Suodatusajalla tarkoitetaan päivä/yö-vaihdon välistä aikaväliä. Se voi olla sekuntia. Kun tämä ominaisuus on käytössä, se voi estää ylivalottumisen. Ota infrapuna käyttöön tai poista se käytöstä valitsemalla Päällä tai Pois. Päällä: infrapunavalaisimet ovat päällä, kun kamera siirtyy yötilaan. Pois: infrapunavalaisimet ovat pois päältä, kun kamera siirtyy yötilaan. Huomautus: infrapunavalaisimet ovat aina pois päältä päivätilassa. 5. Taustavaloasetukset BLC-alue Jos tarkennat kohteeseen vahvaa taustavaloa vasten, kohde ei näy selkeästi, koska se on liian tumma. BLC kompensoi valoa objektin eteen, jotta se näkyisi selvästi. Valittavissa on POIS, ylös, alas, vasen, oikea ja keskellä. TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 29

32 Parametri DWDR Kuvaus Kun tämä ominaisuus (laaja dynaaminen alue) on käytössä, näet kohteiden yksityiskohdat varjoisilta alueilta tai kohteiden yksityiskohdat kirkkailta alueilta kuvista, joissa on suuri kontrasti vaaleiden ja tummien alueiden välillä. 6. Valkotasapaino Valkotasapaino Valkotasapaino (WB) kertoo kameralle, miltä valkoinen väri näyttää. Näiden tietojen perusteella kamera näyttää kaikki värit oikein myös silloin kun näkymän värilämpötila vaihtuu esimerkiksi päivänvalosta loistevaloon. Valitse jokin seuraavista vaihtoehdoista: AWB1: Käytä pienellä alueella ( K) yksinkertaisissa ympäristöissä. Lukittu-WB: lukitsee valkotasapainon nykyisen ympäristön värilämpötilaan. Hehkulamppu: tämä on tarkoitettu käytettäväksi hehkulamppuvalaistuksessa. Lämminvalolamppu: käytettäväksi ympäristössä, jossa sisävalaistus on lämminsävyinen. Luonnonvalo: tarkoitettu käytettäväksi luonnonvalon kanssa. Loistelamppu: tarkoitettu käytettäväksi paikassa, johon kameran lähelle on asennettu loistevalaisimia. 7. Kuvanparannus Digitaalinen kohinanvaimennus Kohinanvaimennuks en taso Digitaalinen kohinanvaimennus (DNR) vähentää kohinaa erityisesti heikossa valaistuksessa ja parantaa siten kuvanlaatua. Vaihtoehtoja ovat: PÄÄLLÄ tai POIS. Asettaa kohinanvaimennuksen tason. Mitä suurempi arvo, sen vahvempi kohinanvaimennus. Oletusarvo on Videosäätö Peilaus Käytävänäkymä Tapahtumapaikkatila Videostandardi Peilaa kuvan, jotta voit nähdä sen käänteisenä. Käytettävissä ovat seuraavat asetukset: Vasen/oikea, Ylös/alas, Keskellä ja Pois. Oletusarvo on POIS. Jotta voit täysin hyödyntää 16:9-kuvasuhteen, voit ottaa kiertotoiminnon käyttöön, kun käytät kameraa kapean näkymän ympäristössä. Käännä kameraa asennushetkellä 90 asteen kulmaan tai kierrä 3- akselista objektiivia 90 asteen kulmaan ja laita kiertotila päälle. Näin voit tarkastella ympäristöä normaalissa näkymässä 9:16- kuvasuhteella ja jättää huomiotta tarpeettomat tiedot (kuten seinän). Oletusarvo on POIS. Valitse sisä- tai ulkotila. Oletusarvo on ulkotila. Sisätila: lukitsee valotusajan. Ulkotila: säätää valotusaikaa niin, ettei iiris ole liian pienellä asetuksella vahvassa valaistuksessa. Voit valita 50 Hz tai 60 Hz. Valitse asetus videostandardin mukaan; yleensä 50 Hz PAL-järjestelmälle ja 60 Hz NTSC-järjestelmälle. 9. Muu Paikallinen lähtö Ota BNC-lähtö käyttöön tai poista se käytöstä valitsemalla PÄÄLLÄ tai POIS. Oletusarvo on PÄÄLLÄ. 30 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

33 OSD (kuvaruutunäyttö) Kameran nimen lisäksi kamera näyttää näytössä myös järjestelmän päivämäärän ja kellonajan. Voit myös määrittää, miten teksti näkyy näytössä. Päivämäärän ja kellonajan sijoittaminen näyttöön: 1. Valitse Configuration (Määritykset) > Image (Kuva) > OSD Settings (OSDasetukset). 2. Valitse Display Name (Näytä nimi) -valintaruutu (1), kun haluat näyttää kameran nimen näytössä. Voit muokata oletusnimeä Camera Name (Kameran nimi) -tekstiruudussa. 3. Valitse Display Date (Näytä päivämäärä) -valintaruutu (2), kun haluat näyttää päivämäärän ja kellonajan näytössä. 4. Valitse Display Week (Näytä viikko) -valintaruutu (3), kun haluat näyttää viikonpäivän kuvaruutunäytöllä. 5. Valitse Camera Name (Kameran nimi) -valintaruutu (4) ja anna kameran nimi. 6. Valitse kellonajan ja päivämäärän näyttömuoto Time format (Ajan muoto)- ja Date format (Päivämäärän muoto) -luetteloruuduista (5). 7. Valitse kameran näyttötila Display Mode (Näyttötila) -luetteloruudusta (6). Näyttötiloja ovat seuraavat: Ei läpinäkyvä ja ei vilkkuva. Kuva on tekstin takana. Tämä on oletusarvo. Ei läpinäkyvä, vilkkuva. Kuva on tekstin takana. ja teksti vilkkuu välillä näytössä. 8. Valitse haluamasi kuvaruudun koko (7). 9. Valitse haluamasi fontin väri (8). 10. Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 31

34 Huomautus: 1. Jos asetat näyttötilaksi läpinäkyvän, teksti vaihtelee taustan mukaan. Joillain taustoilla tekstiä ei välttämättä näe lukea kunnolla. 2. Kun otat liiketunnistuksen käyttöön, vilkkuvan näyttöasetuksen valitsemista ei suositella, sillä peittoteksti voi laukaista liikehälytyksen. Peittoteksti Voit lisätä näyttöön enintään neljä tekstiriviä. Tätä asetusta voidaan käyttää esimerkiksi hätäyhteystietojen näyttämiseen. Kukin tekstirivi voidaan sijoittaa vapaasti näytöllä. Katso Kuva 7 alla. Kuva 7: tekstipeiton valikko Näyttötekstin lisääminen: 1. Valitse Configuration (Määritykset) > Image (Kuva) > Text Overlay (Peittoteksti). 2. Valitse ensimmäisen tekstirivin valintaruutu. 3. Kirjoita teksti tekstiruutuun. 4. Napsauta hiiren painiketta ja vedä punainen teksti live-näkymän ikkunaan säätääksesi peittotekstin paikkaa. 5. Toista vaiheet 2 4 kaikille lisätekstiriveille valitsemalla seuraava rivinumero. 6. Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. 32 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

35 Yksityisyyden suojaus Yksityisyyden suojan avulla voit piilottaa arkaluontoiset alueet (kuten läheiset ikkunat), jotta ne eivät näy näkymässä monitorin näytöllä ja tallennetussa videossa. Suojattu alue näkyy näytössä mustana. Voit luoda enintään neljä yksityisyyden suojaa kameraa kohden. Huomautus: yksityisyyden suojan alueen koossa saattaa olla pieni ero sen mukaan, käytetäänkö paikallista lähtöä vai internetselainta. Kuva 8: yksityisyyden suojan valikko Yksityisyyden suoja -alueen lisääminen: 1. Valitse Configuration (Määritykset) > Image (Kuva) > Privacy Mask (Yksityisyyden suoja). 2. Valitse Enable Privacy Mask (Ota yksityisyyden suoja käyttöön) - valintaruutu. 3. Valitse Draw Area (Piirrä alue). 4. Piirrä suojattu alue klikkaamalla ja vetämällä hiirtä live-videon ikkunassa. Huomautus: voit piirtää enintään neljä aluetta yhteen kuvaan. 5. Lopeta piirtäminen valitsemalla Stop Drawing (Lopeta piirtäminen) tai tyhjennä kaikki asetetut alueet tallentamatta niitä valitsemalla Clear All (Tyhjennä kaikki). 6. Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 33

36 Liiketunnistushälytykset Voit määrittää liiketunnistushälytyksiä. Liiketunnistushälytys tarkoittaa hälytystä, joka laukaistaan kameran havaitessa liikettä. Liikehälytys laukaistaan kuitenkin vain, jos se tapahtuu ohjelmoidun aikataulun aikana. Valitse liikeherkkyyden taso sekä kohdekoko niin, että vain kiinnostavan kokoiset kohteet laukaisevat liiketunnistustallentamisen. Esimerkiksi ihmisen liikkeet laukaisevat liiketunnistustallentamisen, mutta kissan liikkeet eivät. Voit määrittää näytössä alueen, jossa liikettä havaitaan, liiketunnistuksen herkkyyden, kameran liiketunnistuksen aktiivisen ajan sekä sen, millä tavoilla saat ilmoituksen liiketunnistushälytyksestä. Voit myös ottaa käyttöön liikkeen dynaamisen analyysin. Kun liikettä havaitaan, kyseinen alue näkyy korostettuna vihreällä. Kuva 9: liiketunnistuksen valikko Liiketunnistushälytyksen määrittämiseksi on toimittava seuraavasti: 1. Alueasetukset: määritä näytön alue, joka voi laukaista liiketunnistushälytyksen, sekä tunnistuksen herkkyystaso. 2. Aktivointiaikataulu: Määritä aikataulu, jonka mukaan järjestelmä tunnistaa liikettä. 3. Tallennuksen aikataulu: määritä aikataulu liiketunnistuksen tallennusajalle. Lisätietoja on kohdassa Tallennusaikataulu sivulla Linkitys: määritä tapa, jolla hälytykseen reagoidaan. Jotta liikkuvat kohteet voitaisiin havaita oikein ja väärien hälytysten määrää voitaisiin vähentää, valittavissa on normaalit ja laajennetut määritykset erilaisiin liiketunnistusympäristöihin. 34 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

37 Liiketunnistuksen asettaminen normaalissa tilassa: 1. Valitse Configuration (Määritykset) > Events (Tapahtumat) > Motion Detection (Liiketunnistus). 2. Valitse Enable Motion Detection (Ota liiketunnistus käyttöön) -valintaruutu. Valitse Enable dynamic analysis for motion (Ota liikkeen dynaaminen analysointi käyttöön), jos haluat nähdä liikkeen reaaliaikaisesti. Huomautus: valitse Local Configuration (Paikalliset asetukset) -valikossa sääntöjen osalta Disable (Poista käytöstä), jos et halua, että tunnistettujen kohteiden yhteydessä näkyy suorakaiteita. 3. Valitse alasvetovalikosta Normal (Normaali) -tila. 4. Valitse Draw Area (Piirrä alue). Piirrä liiketunnistukselle altis alue klikkaamalla ja vetämällä hiirtä live-videon kuvassa. Huomautus: voit piirtää enintään kahdeksan liiketunnistusaluetta yhteen kuvaan. 5. Valitse Stop Drawing (Lopeta piirtäminen), kun haluat lopettaa piirtämisen. Poista kaikki merkityt alueet ja aloita piirtäminen uudelleen valitsemalla Clear All (Tyhjennä kaikki). 6. Siirrä Sensitivity (Herkkyys) -liukusäädintä tunnistuksen herkkyyden säätämiseksi. Kaikilla alueilla on sama herkkyystaso. 7. Muokkaa hälytysaikataulua valitsemalla Edit (Muokkaa). Katso alla olevasta kuvasta hälytysaikataulun muokkausnäkymä. 8. Valitse päivä ja sitten tarkan ajanjakson määrittämiseksi. Aikataulun voi kopioida muihin päiviin. 9. Tallenna muutokset napsauttamalla OK-painiketta. 10. Määritä linkitystapa hälytyksestä ilmoittamista varten. Valitse vähintään yksi tapa, jolla järjestelmä reagoi liiketunnistushälytykseen. TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 35

38 Ilmoita hälytyksen vastaanottajalle Lähetä sähköposti Lähetä pikakuva Aktivoi kanava Aktivoi hälytyslähtö Lähetä poikkeus- tai hälytyssignaali etähallintaohjelmistolle tapahtuman sattuessa. Lähetä sähköposti määrättyyn osoitteeseen liiketunnistushälytyksen aktivoituessa. Huomautus: Sähköpostiasetukset pitää määrittää ennen tämän asetuksen käyttöönottoa. Katso kohta Sähköpostiparametrien määrittäminen: sivulla 24. Jos haluat lähettää tapahtumapikakuvan sähköpostin mukana, valitse Liitetty pikakuva -valintaruutu. Ota kuva hälytyksen aktivoituessa ja lähetä se NASlaitteeseen tai FTP-palvelimelle. Huomautus: Jos haluat lähettää pikakuvan NAS-laitteeseen, NAS-asetukset täytyy määrittää. Jos haluat lähettää pikakuvan FTP-palvelimelle, FTP-asetukset täytyy määrittää. Varmista, että Lähetystyyppi -asetus on käytössä. Käynnistää tallennuksen kameralla. Käynnistää ulkoiset hälytyslähdöt tapahtuman sattuessa. Huomautus: tätä toimintoa tukevat vain hälytyslähtöä tukevat kamerat. 11. Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. Kun valitset Laajennettu-tilan, voit asettaa eri herkkyyksiä ja suhteita eri alueille. Jos valitset automaattisen tai ajastetun vaihdon, voit myös asettaa eri asetukset päivälle ja yölle tai eri ajanjaksoille. Liiketunnistuksen asettaminen laajennetussa tilassa: 1. Valitse Configuration (Määritykset) > Events (Tapahtumat) > Motion Detection (Liiketunnistus). 2. Valitse Enable Motion Detection (Ota liiketunnistus käyttöön) -valintaruutu. Valitse Enable dynamic analysis for motion (Ota liikkeen dynaaminen analysointi käyttöön), jos haluat nähdä liikkeen reaaliaikaisesti. Huomautus: valitse Local Configuration (Paikalliset asetukset) -valikossa sääntöjen osalta Disable (Poista käytöstä), jos et halua, että tunnistettujen kohteiden yhteydessä näkyy suorakaiteita. 3. Valitse alasvetovalikosta Advanced (Laajennettu) -tila. 4. Valitse OFF (POIS), Auto-switch (Automaattinen vaihto) tai Scheduled-switch (Ajastettu vaihto). 5. Valitse Area No. (Alueen nro) ja klikkaa Draw Area (Piirrä alue). Piirrä liiketunnistukselle altis alue klikkaamalla ja vetämällä hiirtä live-videon kuvassa. Huomautus: voit piirtää enintään kahdeksan liiketunnistusaluetta yhteen kuvaan. 36 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

39 6. Valitse Stop Drawing (Lopeta piirtäminen), kun haluat lopettaa piirtämisen. Poista kaikki merkityt alueet ja aloita piirtäminen uudelleen valitsemalla Clear All (Tyhjennä kaikki). 7. Aseta tunnistuksen herkkyys ja suhde eri alueilla siirtämällä Sensitivity (Herkkyys)- ja Proportion of Object on Area (Kohteen suhde alueella) - liukusäätimiä. 8. Muokkaa hälytysaikataulua valitsemalla Edit (Muokkaa). Katso alla olevasta kuvasta hälytysaikataulun muokkausnäkymä. 9. Valitse päivä ja sitten tarkan ajanjakson määrittämiseksi. Aikataulun voi kopioida muihin päiviin. 10. Tallenna muutokset napsauttamalla OK-painiketta. 11. Määritä linkitystapa hälytyksestä ilmoittamista varten. Valitse vähintään yksi tapa, jolla järjestelmä reagoi liiketunnistushälytykseen. Ilmoita hälytyksen vastaanottajalle Lähetä sähköposti Lähetä pikakuva Aktivoi kanava Aktivoi hälytyslähtö Lähetä poikkeus- tai hälytyssignaali etähallintaohjelmistolle tapahtuman sattuessa. Lähetä sähköposti määrättyyn osoitteeseen liiketunnistushälytyksen aktivoituessa. Ota kuva hälytyksen aktivoituessa ja lähetä se NASlaitteeseen tai FTP-palvelimelle. Käynnistää tallennuksen kameralla. Käynnistää ulkoiset hälytyslähdöt tapahtuman sattuessa. Huomautus: tätä toimintoa tukevat vain hälytyslähtöä tukevat kamerat. 12. Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. Tamper-suojaushälytykset Voit määrittää kameran aktivoimaan hälytyksen, kun objektiivi on peitetty, ja suorittamaan hälytykseen reagoimistoiminnon. TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 37

40 Häirinnän valvonnan hälytysten määrittäminen: 1. Valitse Configuration (Määritykset) > Events (Tapahtumat) > Tamper-proof (Häirinnän valvonta). 2. Valitse Enable Tamper-proof (Ota häirinnän valvonta käyttöön) valintaruutu (1). 3. Siirrä Sensitivity (Herkkyys) -liukusäädintä (2) tunnistuksen herkkyyden säätämiseksi. Kaikilla alueilla on sama herkkyystaso. 4. Muokkaa tamper-suojattujen hälytysten aktivointiaikatalua valitsemalla Edit (Muokkaa). Aktivointiaikataulun määritys on sama kuin liiketunnistuksen osalta. Lue lisätietoja Liiketunnistuksen asettaminen -kohdasta. 5. Valitse tamper-suojauksen linkitystapa valitsemalla valintaruutu. 6. Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. Poikkeushälytykset Voit määrittää kameran ilmoittamaan poikkeavista tapahtumista sekä ilmoitustavan. Näitä poikkeushälytyksiä ovat seuraavat: Kiintolevy täynnä: NAS-laitteen koko tallennustila on täynnä. Kiintolevyvirhe: tallennuslaitteeseen kirjoitettaessa tapahtui virheitä, tallennuslaitetta ei ole tai sitä ei saatu alustettua. Verkkoyhteys katkaistu: Irronnut verkkokaapeli. IP-osoiteristiriita: IP-osoiteasetukset ovat ristiriitaisia. 38 TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje

41 Virheellinen sisäänkirjautuminen: kameroihin on kirjauduttu väärällä käyttäjätunnuksella tai salasanalla. Kuva 10: poikkeusvalikko Poikkeushälytysten määritys: 1. Valitse Configuration (Määritykset) > Events (Tapahtumat) > Exception (Poikkeus). 2. Valitse Notification Type (Ilmoitustyyppi) -kohdan avattavasta luetteloruudusta poikkeushälytystyyppi. 3. Valitse linkitystapa laittamalla valintaruutuun valinta. 4. Tallenna muutokset klikkaamalla Save (Tallenna) -painiketta. TruVision 11/31 -sarjan IP-kamera FW 5.1:n määritysohje 39
