1 TruVision IP PTZ - kameran määritysopas Laiteohjelmistoversio 5.0X P/N A-FI REV 1.0 ISS 25FEB14

2 Copyright Tavaramerkit ja patentit Valmistaja Yhteystiedot Asiakastuki 2014 United Technologies Corporation. Interlogix on osa UTC Climate Controls & Security -yhtiötä, joka on United Technologies Corporationin tytäryhtiö. Kaikki oikeudet pidätetään. TruVision- ja Interlogix-nimet ja -logot ovat United Technologiesin tavaramerkkejä. Muut tässä ohjeessa käytetyt tuotteiden nimet voivat olla valmistajiensa tai omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. United Technologies Corporation 2955 Red Hill Avenue, Costa Mesa, CA , USA Valtuutettu valmistajan edustaja EU:ssa: UTC Fire & Security B.V. Kelvinstraat 7, 6003 DH Weert, The Netherlands Yhteystiedot ovat verkkosivustossa tai

3 Sisällys Luku 1 Johdanto 1 Luku 2 Verkkoyhteys 3 Verkkoselaimen suojaustason tarkastaminen 3 IE:n ActiveX-ohjainten määritys 3 Windows Vista- ja Windows 7 -käyttäjät 4 Yhteyden muodostaminen kameraan internetin kautta 5 Kameran verkkoselaimen yleiskuvaus 6 Luku 3 Kameran määritykset 9 Määritysvalikon yleiskuvaus 9 Paikalliset määritykset 10 Järjestelmän kellonaika 12 Verkkoasetukset 13 Tallennusparametrit 17 Videokuva 19 OSD 22 Peittoteksti 23 Kuvan ROI-pakkaus 24 Älykäs seuranta 25 PTZ-parametrit 26 PTZ-alkuasento 26 PTZ-perusparametrit 27 Kameran liikkeen rajoittaminen 28 Ajoitustehtävät 29 Viivetoiminnot 31 Peitetty osa 32 PTZ-määritysten tyhjentäminen 34 Liiketunnistushälytykset 34 Tamper-suojaushälytykset 36 Poikkeushälytykset 37 Hälytystulot ja -lähdöt 38 Kuva puuttuu -hälytykset 40 Pikakuvaparametrit 41 NAS-asetukset 42 Tallennuslaitteiden alustus 43 Tallennuksen aikataulu 44 Luku 4 Kameran hallinta 47 Käyttäjähallinta 47 Käyttäjien lisääminen ja poistaminen 48 Käyttäjätietojen muokkaus 49 RTSP-todennus 50 IP-osoitesuodatin 50 TruVision IP PTZ -kameran määritysopas i

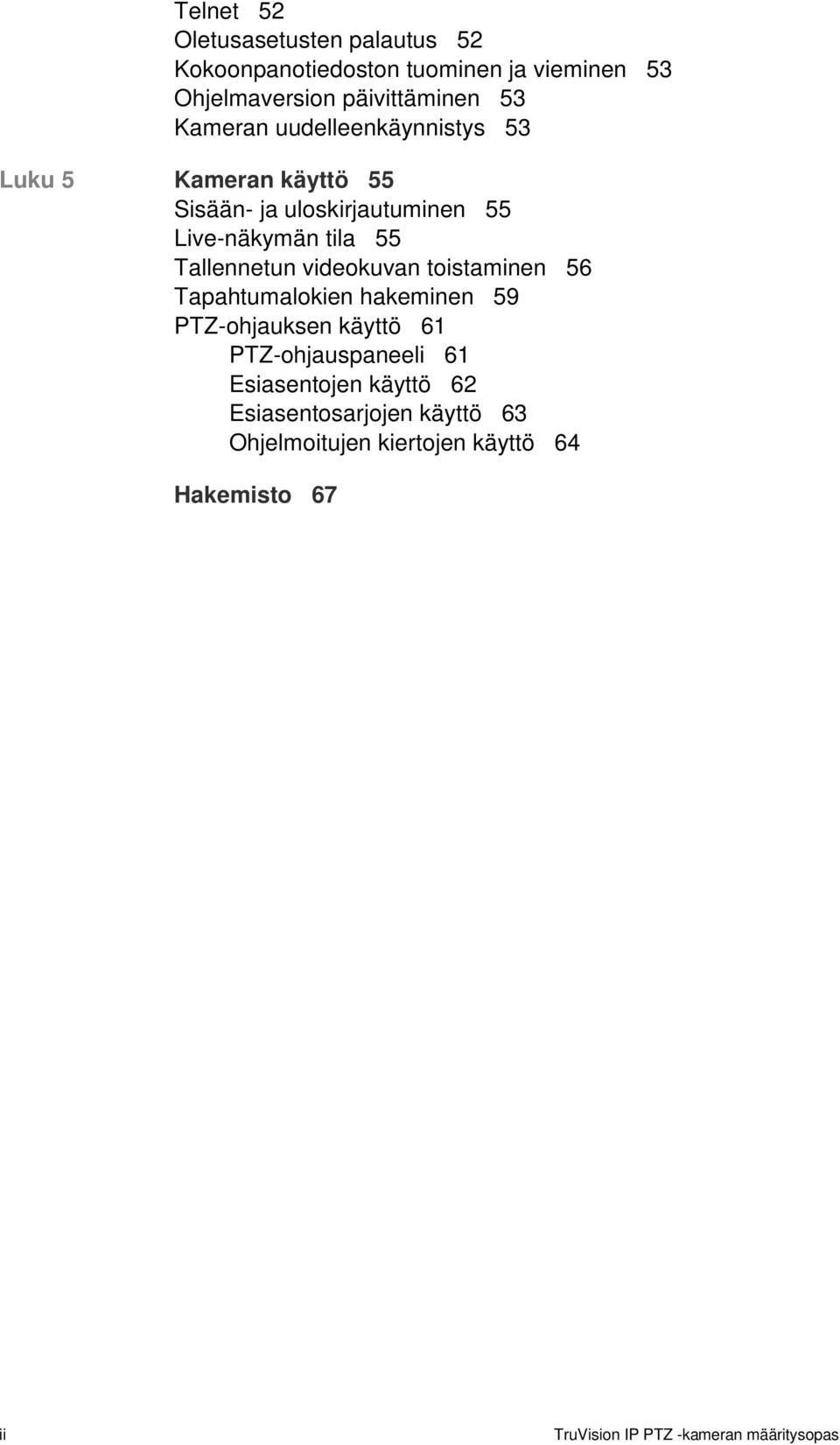

4 Telnet 52 Oletusasetusten palautus 52 Kokoonpanotiedoston tuominen ja vieminen 53 Ohjelmaversion päivittäminen 53 Kameran uudelleenkäynnistys 53 Luku 5 Kameran käyttö 55 Sisään- ja uloskirjautuminen 55 Live-näkymän tila 55 Tallennetun videokuvan toistaminen 56 Tapahtumalokien hakeminen 59 PTZ-ohjauksen käyttö 61 PTZ-ohjauspaneeli 61 Esiasentojen käyttö 62 Esiasentosarjojen käyttö 63 Ohjelmoitujen kiertojen käyttö 64 Hakemisto 67 ii TruVision IP PTZ -kameran määritysopas

5 Luku 1 Johdanto Tämä on seuraavien TruVision IP PTZ -kameramallien määritysopas: TVP-1101 (1,3 megapikseliä, ripustettava, PAL) TVP-3101 (1,3 megapikseliä, ripustettava, NTSC) TVP-1102 (1,3 megapikseliä, pinta-asennettava, PAL) TVP-3102 (1,3 megapikseliä, pinta-asennettava, NTSC) TVP-1103 (1,3 megapikseliä, upotettava, PAL) TVP-3103 (1,3 megapikseliä, upotettava, NTSC) TVP-1104 (2 megapikseliä, ripustettava, PAL) TVP-3104 (2 megapikseliä, ripustettava, NTSC) TVP-1105 (2 megapikseliä, pinta-asennettava, PAL) TVP-3105 (2 megapikseliä, pinta-asennettava, NTSC) TVP-1106 (2 megapikseliä, upotettava, PAL) TVP-3106 (2 megapikseliä, upotettava, NTSC) TruVision IP PTZ -kameran määritysopas 1

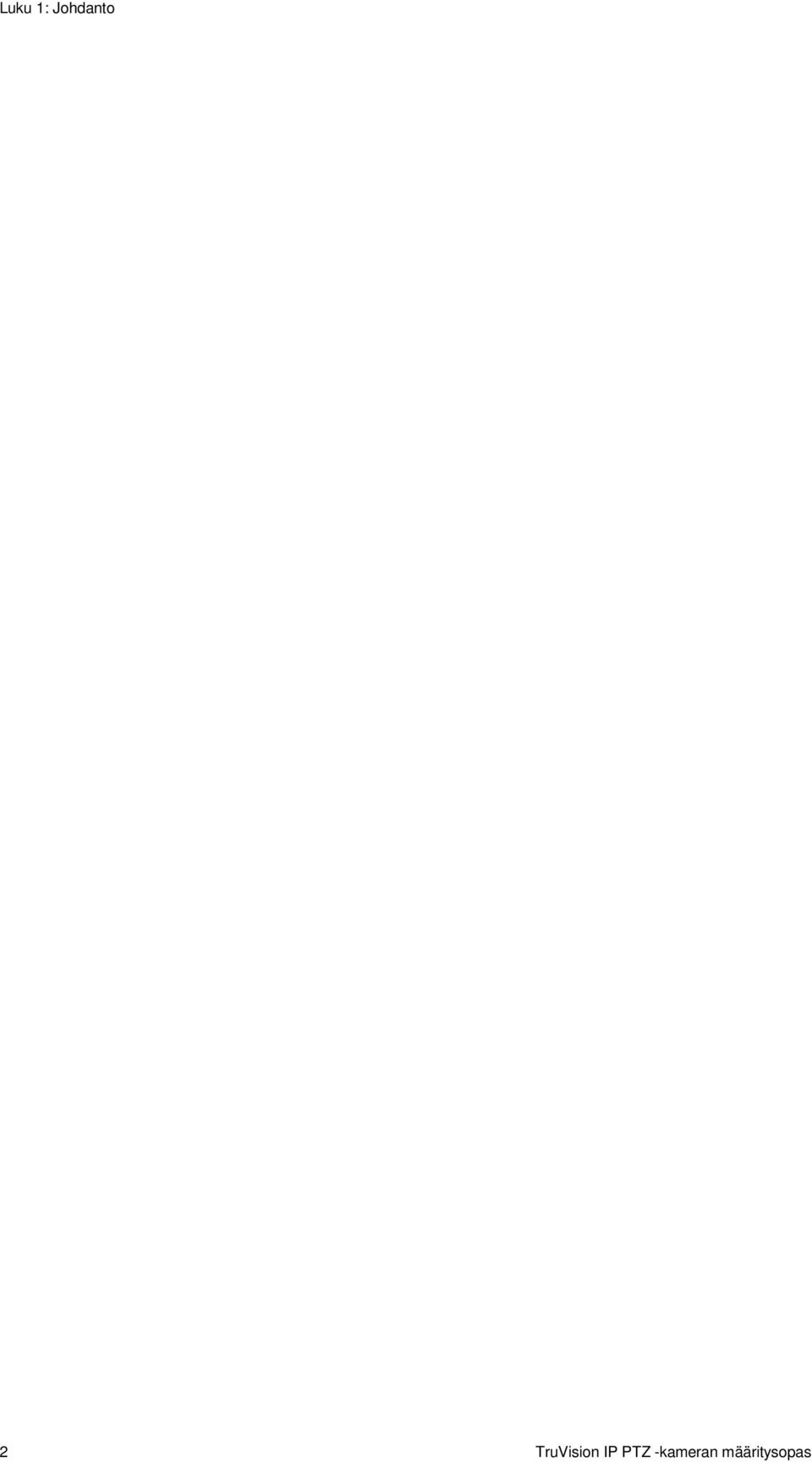

6 Luku 1: Johdanto 2 TruVision IP PTZ -kameran määritysopas

7 Luku 2 Verkkoyhteys Tässä oppaassa selitetään, miten kameran voi määrittää verkon kautta verkkoselainta käyttämällä. TruVision IP PTZ -kamerat voi määrittää ja niitä voi ohjata Microsoft Internet Explorer (IE) -selaimella ja muilla selaimilla. Näissä toimintaohjeissa käytetään Microsoft Internet Explorer (IE) -verkkoselainta. Verkkoselaimen suojaustason tarkastaminen Voit asentaa ActiveX-ohjaimet yhteydenmuodostusta ja videokuvan katselua varten Internet Explorerin käyttöliittymän kautta. Tiukkojen suojaustoimien takia et voi kuitenkaan ladata videokuvaa, kuvia tai muita tietoja. Siksi tietokoneesi suojaustaso tulee tarkastaa ja sitä on mahdollisesti muutettava, jotta voit muodostaa tietokoneella yhteyden kameroihin verkon kautta ja tarvittaessa muuttaa ActiveX-asetuksia. IE:n ActiveX-ohjainten määritys Tarkasta verkkoselaimesi ActiveX-asetukset. Verkkoselaimen suojaustason muuttaminen: 1. Valitse Internet Explorerissa Internet-asetukset Työkalut-valikosta. 2. Valitse Suojaus-välilehden kohdasta Valitse vyöhyke, jonka suojausasetuksia haluat tarkastella tai muuttaa vyöhyke, jolle haluat määrittää verkkosivuston. 3. Valitse Mukautettu taso. TruVision IP PTZ -kameran määritysopas 3

8 Luku 2: Verkkoyhteys 4. Muuta ActiveX-komponentit ja laajennukset -kohdan asetusten, jotka on kirjattu tai merkitty turvallisiksi, arvoksi Ota käyttöön. Muuta ActiveXkomponentit ja laajennukset -kohdan kirjaamattomat asetukset arvoon Poista käytöstä. Valitse OK. - Tai - Valitse Palauta omat asetukset -kohdasta Palauta... ja muuta koko vyöhykkeen suojaustasoksi Keskivahva. Valitse Palauta... Valitse sitten OK, jolloin palaat Internet-asetusten Suojaus-välilehteen. 5. Valitse Käytä Internet-asetusten Suojaus-välilehdessä. Windows Vista- ja Windows 7 -käyttäjät Windows Vista- ja Windows 7 -käyttöjärjestelmien Internet Explorer -versioissa suojaustoimintoja on parannettu tietokoneen suojaamiseksi asennettavilta haittaohjelmilta. Jotta voisit käyttää kaikkiaverkkoselainkäyttöliittymän ominaisuuksia Windows Vistan ja Windows 7:n kanssa, toimi seuraavasti: 4 TruVision IP PTZ -kameran määritysopas

9 Luku 2: Verkkoyhteys Käytä selainta järjestelmänvalvojana työasemallasi. Lisää kameran IP-osoite selaimesi luotettujen sivustojen luetteloon. Kameran IP-osoitteen lisääminen selaimen luotettujen sivustojen luetteloon: 1. Avaa Internet Explorer. 2. Valitse Työkalut ja sitten Internet-asetukset. 3. Valitse Suojaus-välilehti ja sitten Luotetut sivustot -kuvake. 4. Napsauta Sivustot-painiketta. 5. Tyhjennä Edellytä palvelimen vahvistusta ( vyöhykkeen kaikilta WWWsivustoilta -valintaruudun valinta. 6. Syötä IP-osoite Lisää tämä WWW-sivusto vyöhykkeeseen -kenttään. 7. Valitse Lisää ja sitten Sulje. 8. Valitse OK Internet-asetukset-valintaikkunassa. 9. Muodosta yhteys kameraan voidaksesi käyttää kaikkia selaimen toimintoja. Yhteyden muodostaminen kameraan internetin kautta Käytä verkkoselainta kameran käyttämiseen ja määrittämiseen internetin kautta. On suositeltavaa vaihtaa järjestelmänvalvojan salasana heti asetusten määrityksen jälkeen. Vain valtuutetut käyttäjät saavat muokata kameran asetuksia. Katso lisätietoja kohdasta Käyttäjähallinta sivulta 47. Kameran käyttö verkon kautta: 1. Kirjoita verkkoselaimeen kameran IP-osoite (oletusarvo on ). Käytä CD-levyllä olevaa TruVision Device Finder -sovellusta kameran IPosoitteen etsimiseen. Kirjautumisikkuna tulee näkyviin. Huomautus: Varmista, että Active X -ohjaimet ovat käytössä. 2. Syötä käyttäjätunnuksesi ja salasanasi. Käyttäjätunnus: admin Salasana: Valitse Login (Kirjaudu sisään). Verkkoselaimen ikkuna avautuu livenäkymän tilassa. TruVision IP PTZ -kameran määritysopas 5

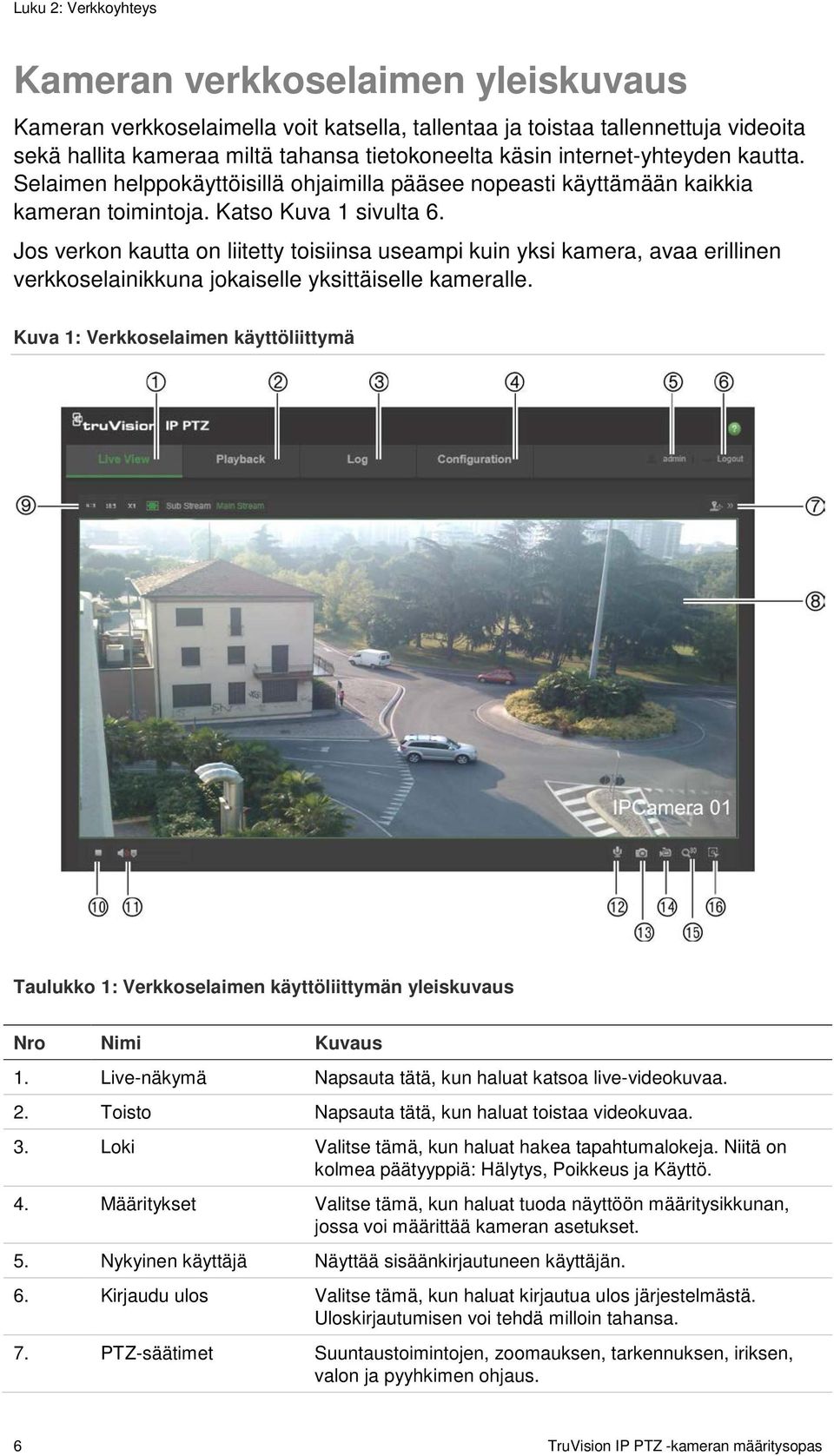

10 Luku 2: Verkkoyhteys Kameran verkkoselaimen yleiskuvaus Kameran verkkoselaimella voit katsella, tallentaa ja toistaa tallennettuja videoita sekä hallita kameraa miltä tahansa tietokoneelta käsin internet-yhteyden kautta. Selaimen helppokäyttöisillä ohjaimilla pääsee nopeasti käyttämään kaikkia kameran toimintoja. Katso Kuva 1 sivulta 6. Jos verkon kautta on liitetty toisiinsa useampi kuin yksi kamera, avaa erillinen verkkoselainikkuna jokaiselle yksittäiselle kameralle. Kuva 1: Verkkoselaimen käyttöliittymä Taulukko 1: Verkkoselaimen käyttöliittymän yleiskuvaus Nro Nimi Kuvaus 1. Live-näkymä Napsauta tätä, kun haluat katsoa live-videokuvaa. 2. Toisto Napsauta tätä, kun haluat toistaa videokuvaa. 3. Loki Valitse tämä, kun haluat hakea tapahtumalokeja. Niitä on kolmea päätyyppiä: Hälytys, Poikkeus ja Käyttö. 4. Määritykset Valitse tämä, kun haluat tuoda näyttöön määritysikkunan, jossa voi määrittää kameran asetukset. 5. Nykyinen käyttäjä Näyttää sisäänkirjautuneen käyttäjän. 6. Kirjaudu ulos Valitse tämä, kun haluat kirjautua ulos järjestelmästä. Uloskirjautumisen voi tehdä milloin tahansa. 7. PTZ-säätimet Suuntaustoimintojen, zoomauksen, tarkennuksen, iriksen, valon ja pyyhkimen ohjaus. 6 TruVision IP PTZ -kameran määritysopas

11 Luku 2: Verkkoyhteys Nro Nimi Kuvaus 8. Katselunäkymä Katso live-videokuvaa. Tässä näkyvät kellonaika, päivämäärä ja kameran nimi. 9. Streamtyyppi ja kuvasuhde 10. Live-näkymän aloitus/lopetus 11. Audio Säädä äänenvoimakkuutta. Napsauta tätä, kun haluat valita kaksois- tai substreamin ja kuvasuhteen (4 3, 16 9 tai 1). Valitse tämä, kun haluat aloittaa tai lopettaa live-näkymän katselun. 12. Kaksisuuntainen audio Ota mikrofoni käyttöön tai pois käytöstä. 13. Kuvankaappaus Valitse tämä, kun haluat ottaa videosta pikakuvan. Pikakuva tallennetaan oletuskansioon JPEG-muodossa. 14. Tallentamisen aloitus ja lopetus Valitse tämä, kun haluat tallentaa live-videokuvaa D-zoomaus Valitse tämä, kun haluat ottaa käyttöön 3D-zoomauksen. 16. Manuaalinen seuranta Valitse tämä, kun haluat ottaa käyttöön manuaalisen seurannan. TruVision IP PTZ -kameran määritysopas 7

12 Luku 2: Verkkoyhteys 8 TruVision IP PTZ -kameran määritysopas

13 Luku 3 Kameran määritykset Tässä luvussa selitetään kameroiden asetusten määrittäminen verkkoselaimella. Kun kameran laitteisto on asennettu, sinun tulee määrittää kameran asetukset verkkoselaimen kautta. Sinulla on oltava järjestelmänvalvojan oikeudet määrittääksesi kameroiden asetukset internetin kautta. Kameran verkkoselaimella voit määrittää kameran asetukset etänä tietokoneesi avulla. Verkkoselaimen asetukset voivat vaihdella kameramallin mukaan. Kameran asetukset on määritetty käyttämällä kuvaruutunäytön (OSD) valikoita. Määritysruudussa on kaksi pääkansiota: Paikalliset määritykset Määritykset Määritysvalikon yleiskuvaus Määritykset -ruudussa voit määrittää palvelimen, verkon, kameran, hälytykset, käyttäjät, tapahtumat ja muut parametrit, kuten laiteohjelmiston päivityksen. Katso alta kohdista Kuva 2 ja Taulukko 2 saatavilla olevien määrityskansioiden kuvaukset. TruVision IP PTZ -kameran määritysopas 9

14 Kuva 2: määritysruutu (järjestelmäkansion laitetietojen välilehti valittuna) Taulukko 2: määritysruudun yleiskuvaus Nro Määrityskansiot Kuvaus 1. Järjestelmä Määrittää laitteen perustiedot, mukaan lukien sarjanumeron ja nykyisen laiteohjelmiston version, aika-asetukset ja huoltoparametrit. 2. Verkko Määrittää verkkoparametrit, joita tarvitaan yhteyden muodostamiseen kameraan internetin kautta. 3. Video/audio Määrittää tallennusparametrit 4. PTZ Määrittää PTZ-parametrit. 5. Kuva Määrittää kuvaparametrit, OSD-asetukset, peittotekstin ja peitetyn alueen. 6. Suojaus Määrittää kameran sallitut käyttäjät, käyttäjien salasanat ja käyttöoikeudet, RTSP-todennuksen, IP-osoitesuodattimen ja Telnet-käytön. 7. Tapahtumat Määrittää liiketunnistuksen, tamper-suojauksen, hälytystulon ja - lähdön, poikkeukset ja pikakuvamääritykset. 8. Tallennuslaite Määrittää tallennusaikataulun, tallennuslaitteen hallinnan ja NASkokoonpanon. Paikalliset määritykset Käytä Paikallinen-valikkoa protokollan tyypin, live-näkymän suorituskyvyn ja paikallisten tallennuspolkujen valitsemiseen. Valitse Määritykset-ruudussa Paikalliset Määritykset, jolloin näyttöön tulee paikallisten määritysten ikkuna. Katso alta kohdista Kuva 3 ja Taulukko 3 erilaisten valikkoparametrien kuvaukset. 10 TruVision IP PTZ -kameran määritysopas

15 Kuva 3: esimerkki määritysikkunasta (kuvassa paikalliset määritykset) Taulukko 3: paikallisten määritysten ikkunan yleiskuvaus Nro Parametrit Kuvaus Live-näkymän parametrit 1. Protokolla Määrittää käytetyn verkkoprotokollan. Mahdollisia asetuksia ovat: TCP, UDP, MULTICAST ja HTTP. 2. Live-näkymän suorituskyky Määrittää lähetysnopeuden. Mahdollisia asetuksia ovat: Pienin viive, Tasapainotettu tai Paras sujuvuus. Tallennuksen tiedostoasetukset 3. Tallennetiedoston koko 4. Tallennetiedostojen tallennuspolku 5. Lataustiedostojen tallennuspolku Määrittää suurimman mahdollisen tiedostokoon. Mahdollisia asetuksia ovat: 256 Mt, 512 Mt ja 1 Gt. Määrittää tallennettujen tiedostojen hakemiston. Määrittää ladattujen tiedostojen hakemiston. Kuva- ja leikeasetukset 6. Live-näkymän pikakuvien tallennuspolku 7. Pikakuvien tallennuspolku toiston aikana 8. Leikkeiden tallennuspolku Määrittää hakemiston, johon pikakuvat tallennetaan livenäkymästä. Määrittää hakemiston, johon pikakuvat tallennetaan toistotilassa. Määrittää hakemiston, johon videoleikkeet tallennetaan toistotilassa. TruVision IP PTZ -kameran määritysopas 11

16 Järjestelmän kellonaika NTP (verkon aikaprotokolla) on protokolla, joka on tarkoitettu verkkolaitteiden, kuten IP-kameroiden ja tietokoneiden, kellojen synkronointiin. Verkkolaitteiden yhdistäminen niille tarkoitettuun NTP-aikapalvelimeen takaa kaikkien laitteiden synkronoinnin. Järjestelmän kellonajan ja päivämäärän määrittäminen: 1. Napsauta System (Järjestelmä) -kansion Time Settings (Aika-asetukset) - välilehteä (1) aika-asetusten avaamiseksi uuteen ikkunaan. 2. Valitse avattavasta Time Zone (Aikavyöhyke) -luettelovalikosta (2) kameran sijaintia lähimpänä oleva aikavyöhyke. 3. Valitse Time Sync (Ajan synkronointi) -kohdasta (3) jokin kellonajan ja päivämäärän asetusvalinnoista: NTP: Valitse NTP-valintaruutu ja anna palvelimen NTP-osoite synkronoidaksesi sen NTP-palvelimen kanssa. Aikaväli voi olla minuuttia. - Tai - Manual Time Sync. (Manuaalinen ajan synkronointi): Valitse Manual Time Sync (Manuaalinen ajan synkronointi) -toiminto ja napsauta sitten - kuvaketta asettaaksesi järjestelmän ajan näyttöön ponnahtavasta kalenterista. Huomautus: Voit myös valita Sync with computer time (Synkronoi tietokoneen ajan kanssa) -valintaruudun, jos haluat synkronoida kameran ja tietokoneesi ajan. 4. Valitse Enable DST (Ota DST käyttöön) (4) DST-toiminnon ottamiseksi käyttöön ja DST-ajanjakson päivämäärän asettamiseksi. 12 TruVision IP PTZ -kameran määritysopas

17 5. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Verkkoasetukset Kameran käyttäminen verkon kautta edellyttää tiettyjen verkkoasetusten määrittämistä. Käytä Verkko -kansiota verkkoasetusten määrittämiseen. Katso lisätietoja alta kohdista Kuva 4 ja Taulukko 4. Kuva 4: verkkoikkuna (TCP/IP-välilehti näkyvissä) Taulukko 4: verkkoparametrit Nro Parametrit Kuvaus 1. TCP/IP NIC-tyyppi: Määrittää NIC-tyypin. Oletusarvo on Auto (Automaattinen). Muut asetukset ovat: 10M Half-dup, 10M Full-dup, 100M Half-dup ja 100M Full-dup. DHCP: Ota tämä automaattisesti käyttöön IP-osoitteen ja muiden verkkoasetusten saamiseksi kyseiseltä palvelimelta. IPv4-osoite: Määrittää kameran IPv4-osoitteen. IPv4-aliverkon peite: Määrittää IPv4-aliverkon peitteen. IPv4-oletusyhdyskäytävä: Määrittää IPv4-yhdyskäytävän IP-osoitteen. IPv6-tila: Määrittää IPv6-tilan. Vaihtoehtoina ovat Manuaalinen, DHCP ja Reitittimen tiedonanto. IPv6-osoite: Määrittää kameran IPv6-osoitteen. IPv6-aliverkon etuliitteen pituus: Määrittää IPv6-etuliitteen pituuden. IPv6-oletusyhdyskäytävä: Määrittää IPv6-yhdyskäytävän IP-osoitteen. Mac-osoite: Aseta arvoksi 00:4d:c1:33:11:d4. MTU: Määrittää MTU:n sallitun arvovälin. Oletusarvo on Multicast-osoite: Määrittää D-luokan IP-osoitteen, joka on välillä TruVision IP PTZ -kameran määritysopas 13

18 Nro Parametrit Kuvaus Määritä tämä vain jos käytät multicasttoimintoa. Jotkin reitittimet estävät multicast-toiminnon käytön verkkomyrskyn tapauksessa. DSN-palvelin: Määrittää verkkosi DNS-palvelimen. 2. Portti HTTP-portti: Määrittää Internet Explorer (IE) -selaimella käytetyn portin. Oletusarvo on 80. RTSP-portti: Määrittää RTSP-portin. Oletusporttinumero on 554. HTTPS-portti: Määrittää HTTPS-portin. Oletusporttinumero on 443. SDK-portti: Määrittää SDK-portin. Oletusporttinumero on DDNS Määrittää IP-palvelimen, DynDNS:n ja ezddns:n. 4. PPPoE Käytä tätä valintaa dynaamisen IP-osoitteen hakemiseen. 5. SNMP Ota SNMP käyttöön kameran tilan ja parametreihin liittyvien tietojen hakemiseen X Kun toiminto on käytössä, kameran tiedot on suojattu ja kameran yhdistämiseen verkkoon tarvitaan käyttäjän todennus. 7. QoS Ota tämä käyttöön, kun haluat ratkaista verkkoviiveen ja verkkoliikenteen tukkeutumisen määrittämällä tietojen lähetyksen prioriteetin. 8. UPnP Määrittää UPnP-asetukset porttien uudellenohjausta varten. 9. FTP Määrittää FTP-osoitteen ja -kansion, johon kameran pikakuvat voidaan ladata. 10. Sähköposti Määrittää sähköpostiosoitteen, johon viestit lähetetään hälytyksen tapahtuessa. TCP/IP-parametrien määrittäminen: 1. Napsauta Network (Verkko) -kansiossa TCP/IP-välilehteä TCP/IPasetusikkunan avaamiseksi. 2. Määritä NIC-asetukset, mukaan lukien NIC-tyyppi, IPv4-asetukset, IPv6- asetukset, MTU-asetukset ja multicast-osoite. 3. Jos DHCP-palvelin on käytettävissä, valitse DHCP. 4. Jos DNS-palvelinasetukset tarvitaan joitakin sovelluksia (esim. sähköpostin lähettämistä) varten, niitä varten on määritettävä Preferred DNS Server (Ensisijainen DSN-palvelin) tai Alternate DNS Server (Vaihtoehtoinen DNS-palvelin). 5. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Porttiparametrien määrittäminen: 1. Napsauta Network (Verkko) -kansiossa Port (Portti) -välilehteä porttiasetusten ikkunan avaamiseksi. 2. Määritä kameran HTTP-, RTSP-, HTTPS- ja SDK-portit. 3. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. 14 TruVision IP PTZ -kameran määritysopas

19 DDNS-parametrien määrittäminen: 1. Napsauta Network (Verkko) -kansiossa DDNS-välilehteä DDNS-ikkunan avaamiseksi. 2. Ota DDNS-toiminto käyttöön valitsemalla Enable DDNS (Ota DDNS käyttöön). 3. Valitse DDNS Type (DDNS-tyyppi). Vaihtoehtoja on kaksi: DynDNS ja IPServer. DynDNS: Kirjoita DynDNS-verkkosivulle rekisteröimäsi käyttäjätunnus ja salasana. Verkkotunnus on DynDNS-verkkosivuston verkkotunnus. ezddns: Anna isäntänimi, ja se rekisteröidään automaattisesti verkon kautta. IPServer: Anna IP-palvelimen osoite. 4. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. PPPoE-parametrien määrittäminen: 1. Napsauta Network (Verkko) -kansiossa PPPoE-välilehteä PPPoE-ikkunan avaamiseksi. 2. Ota PPPoE-toiminto käyttöön valitsemalla Enable PPPoE (Ota PPPoE käyttöön). 3. Kirjoita käyttäjätunnus, salasana ja salasanan vahvistus PPPoE-käyttöä varten. 4. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. SNMP-parametrien määrittäminen: Huomautus: Lataa ennen SNMP-asetusten asettamista SNMP-ohjelmisto ja hallitse sitä vastaanottaaksesi kameratietoja SNMP-portin kautta. Asettamalla sieppausosoitteen kamera voi lähettää hälytystapahtuman ja poikkeusviestit valvontakeskukselle. Valitsemasi SNMP-version pitäisi olla sama kuin SNMPohjelmistolla. 1. Napsauta Network (Verkko) -kansiossa SNMP-välilehteä SNMP-ikkunan avaamiseksi. 2. Valitse vastaava SNMP-versio: v1, v2c tai v3. 3. Määritä SNMP-asetukset. SNMP-ohjelmiston määritysten tulisi olla samat kuin tässä määrittämiesi asetusten. 4. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta x-parametrien määrittäminen: Huomautus: Kytkimen tai reitittimen, johon kamera on liitetty, on myös tuettava IEEE 802.1X -standardia, ja palvelimen asetukset on määritettävä. Ota käyttöön ja rekisteröi käyttäjätunnus ja salasana 802.1X-standardia varten palvelimella. TruVision IP PTZ -kameran määritysopas 15

20 1. Napsauta Network (Verkko) -kansiossa 802.1X-välilehteä 802.1Xasetusikkunan avaamiseksi. 2. Valitse Enable IEEE 802.1X (Ota IEEE 802.1X käyttöön) toiminnon ottamiseksi käyttöön. 3. Määritä 802.1X-asetukset, mukaan lukien EAPOL-versio, käyttäjätunnus ja salasana. EAPOL-version on oltava sama kuin reitittimen tai kytkimen versio. 4. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. QoS-parametrien määrittäminen: 1. Napsauta Network (Verkko) -kansiossa QoS-välilehteä QoS-ikkunan avaamiseksi. 2. Määritä QoS-asetukset, mukaan lukien Video / Audio DSCP, Event / Alarm DSCP (Tapahtuma/hälytys-DSCP) ja Management DSCP (Hallinta-DSCP). Sallittu DSCP-arvoväli on Mitä suurempi DSCP-arvo on, sitä korkeampi prioriteetti on. 3. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. FTP-parametrien määrittäminen: 1. Napsauta Network (Verkko) -kansiossa FTP-välilehteä FTP-ikkunan avaamiseksi. 2. Määritä FTP-asetukset, mukaan lukien palvelimen osoite, portti, käyttäjätunnus, salasana, hakemisto ja lataustyyppi. Directory (Hakemisto): Directory Structure (Hakemistorakenne) -kentässä voi valita juurihakemiston, päähakemiston ja välilehden. Kun päähakemisto on valittu, voit käyttää Device Name (Laitteen nimi)-, Device Number (Laitteen numero)- tai Device IP (Laitteen IP-osoite) -tietoa hakemiston nimenä. Kun välilehti on valittuna, voit käyttää hakemiston nimenä Camera Name (Kameran nimi)- tai Camera No. (Kameran numero) -tietoa. Upload type (Lataustyyppi): Tarkoitettu pikakuvien FTP-palvelimelle lataamisen käyttöön ottamista varten. 3. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. UPnP-parametrien määrittäminen: 1. Napsauta Network (Verkko) -kansiossa UPnP-välilehteä UPnP-ikkunan avaamiseksi. 2. Ota UPnP-toiminto käyttöön valitsemalla tämä valintaruutu. Laitteen verkossa näkyvää nimeä voi muokata. 3. Valitse Port Mapping (Porttimääritys) ja sitten Auto (Automaattinen)- tai Manual (Manuaalinen) -tila porttinumeron muokkaamiseksi. 4. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. 16 TruVision IP PTZ -kameran määritysopas

21 Sähköpostiparametrien määrittäminen: 1. Napsauta Network (Verkko) -kansiossa (Sähköposti) -välilehteä UPnPikkunan avaamiseksi. 2. Määritä seuraavat asetukset: Sender (Lähettäjä): sähköpostin lähettäjän nimi. Sender s Address (Lähettäjän osoite): lähettäjän sähköpostiosoite. SMTP Server (SMTP-palvelin): SMTP-palvelimen IP-osoite tai isäntänimi. SMTP Port (SMTP-portti): SMTP-portti. Oletusasetus on 25. Enable SSL (Ota SSL käyttöön): valitse tämä valintaruutu SSL:n ottamiseksi käyttöön jos SMTP-palvelin vaatii sitä. Attached Image (Liitetty kuva): valitse Attached Image (Liitetty kuva) - valintaruutu, jos haluat lähettää sähköposteja, joihin on liitetty hälytyskuvia. Interval (Väli): tämä on kahden liitetyn kuvan lähettämistoiminnon aikaväli. Authentication (Todennus): jos sähköpostipalvelimesi edellyttää todennusta, tämän valintaruudun valitsemalla voit käyttää todennusta tälle palvelimelle kirjautumiseen. Anna kirjautumiseen käytettävä käyttäjätunnus ja salasana. Receiver (Vastaanottaja): sen käyttäjän nimi, jolle lähetyksestä ilmoitetaan. Receiver s Address (Vastaanottajan osoite): sen käyttäjän sähköpostiosoite, jolle lähetyksestä ilmoitetaan. 3. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Tallennusparametrit Voit säätää video- ja audiotallennusparametreja parhaiten tarpeitasi vastaavat kuvanlaadun ja tiedostokoon saadaksesi. Alla kohdissa Kuva 5 ja Taulukko 5 luetellaan video- ja audiotallennusasetukset, jotka voi määrittää kameralle. TruVision IP PTZ -kameran määritysopas 17

22 Kuva 5: video- ja audioasetusten valikko (videoita koskeva välilehti kuvassa) Taulukko 5: Videoasetusten parametrit Nro Parametri Kuvaus 1. Streamtyyppi Määrittää käytetyn dual stream -menetelmän. Asetukset ovat seuraavat: Main Stream (normaali) ja Substream. 2. Videotyyppi Määrittää tallennettavaksi halutun streamtyypin. Valitse Videostream, kun haluat tallentaa pelkkää videostreamia. Valitse Video&Audio, kun haluat tallentaa sekä video- että audiostreameja. 3. Resoluutio Määrittää tallennusresoluution. Suurempi resoluutio parantaa kuvanlaatua, mutta vaatii myös suuremman bittinopeuden. Luetellut resoluutioasetukset määräytyvät kameran tyypin sekä sen mukaan, onko käytössä main- vai substream. Huomautus: Resoluutiot voivat vaihdella kameramallin mukaan. 4. Bittinopeuden tyyppi Määrittää, käytetäänkö vaihtelevaa vai kiinteää bittinopeutta. Vaihteleva bittinopeus parantaa laatua ja soveltuu paremmin videoiden lataukseen ja streamaukseen. Oletusarvo on Vakio. 5. Videolaatu Määrittää kuvan laatutason. Voidaan asettaa kun valittuna on vaihteleva bittinopeus. Asetuksia ovat seuraavat: Matalin, Matalampi, Keskitaso, Korkeampi ja Korkein. 6. Kuvanopeus Määrittää valitun resoluution kuvanopeuden. Kuvanopeus tarkoittaa sitä, kuinka monta videokuvaa näytetään tai lähetetään sekunnissa. Huomautus: Suurin mahdollinen kuvanopeus määräytyy kameran mallin ja valitun resoluution mukaan. Tarkista kameran tekniset tiedot sen ohjekirjasta. 18 TruVision IP PTZ -kameran määritysopas

23 Nro Parametri Kuvaus 7. Suurin mahdollinen bittinopeus Määrittää suurimman sallitun bittinopeuden. Jos kuvan erottelukyvyn on oltava suuri, myös bittinopeus on valittava suureksi. Asetuksia ovat seuraavat: 128, 160, 192, 224, 256, 320, 384, 448, 512, 640, 768, 896, 1024, 1536, 1792, 2048, 3072, 4096, 8192, ja arvon antaminen manuaalisesti. 8. Videopakkaus Määrittää käytetyn videoenkooderin. 9. Profiili Eri profiilit määrittävät pakkaamisessa käytetyt erilaiset työkalut ja tekniikat. Asetuksia ovat: Korkea profiili, Pääprofiili ja Perusprofiili. 10. I-frame-väli Videoiden pakkausmenetelmä. Suosittelemme, että oletusarvoa 25 ei vaihdeta missään tilanteessa. 11. Audiopakkaus G.711ulaw, G.711alaw ja G.726 ovat valinnaisia. Videokuva Sinun on ehkä säädettävä kameran kuvaa kameran mallin tai sijainnin taustan mukaan parasta mahdollista kuvanlaatua varten. Voit säätää videokuvan kirkkautta, kontrastia, kylläisyyttä, värisävyä ja terävyyttä. Katso alta Kuva 6. Tässä valikossa voit säätää myös kameran toimintaparametreja, joita ovat esim. valotusaika, iriksen tila, videostandardi, päivä-yötila, kuvan kääntö, WDR, digitaalinen kohinanvaimennus, valkotasapaino ja sisä-ulkotila. Katso lisätietoja alta kohdista Kuva 6 ja Taulukko 6. TruVision IP PTZ -kameran määritysopas 19

24 Kuva 6: kamerakuvan asetusvalikko Taulukko 6: Kuvaparametrit Nro Parametri Kuvaus 1. Kirkkaus, Kontrasti, Kylläisyys, Terävyys Muokkaa kuvanlaadun eri elementtejä säätämällä kunkin parametrin arvoja. 2. Rajavoimakkuus Tätä toimintoa käytetään kuvan voimakkuuden säätöön. Arvoalue on Tarkennustila Tarkennustilaksi voi asettaa Automaattinen), Manuaalinen) ja Puoliautomaattinen. Automaattinen: Kamera tarkentaa automaattisesti aina ympäristössä olevien kohteiden mukaan. Puoliautomaattinen: Kamera tarkentaa automaattisesti vain kerran käännön, kallistuksen ja zoomauksen jälkeen. Manuaalinen: Manuaaliseen tarkentamiseen tarvitsee käyttää ohjauspaneelin zoomauspainiketta. 4. Vähimmäistarkennus Tällä toiminnolla voit rajoittaa vähimmäistarkennusetäisyyttä. Arvoksi voi määrittää 1,5 m, 3 m, 6 m, 10 cm ja 50 cm. 20 TruVision IP PTZ -kameran määritysopas

25 Nro Parametri Kuvaus 5. Valotustila Valotustilaksi voi asettaa Automaattinen, Irisprioriteetti, Suljinprioriteetti ja Manuaalinen. Automaattinen: Iris-, suljin- ja vahvistusarvot säädetään automaattisesti ympäristön kirkkauden mukaan. Irisprioriteetti: Iriksen arvo on säädettävä manuaalisesti. Suljin- ja vahvistusarvot säädetään automaattisesti ympäristön kirkkauden mukaan. Suljinprioriteetti: Suljinarvo on säädettävä manuaalisesti. Iris- ja vahvistusarvot säädetään automaattisesti ympäristön kirkkauden mukaan. Manuaalinen: Voit säätää vahvistus-, suljin- ja irisarvoja manuaalisesti. 6. Videostandardi Kamera ei pysty tunnistamaan automaattisesti tehonsyöttöä. Valitse 50 Hz (PAL) tai 60 Hz (NTSC) sen mukaan, millä alueella olet. 7. Päivä-yökytkin Määrittää, onko kamera päivä- vai yötilassa. Päivä (väri) - asetusta tulisi käyttää esimerkiksi kameran ollessa sisätiloissa, joissa valaistustaso on aina hyvä. Asetukset: Päivä: kamera on aina päivätilassa. Yö: kamera on aina yötilassa. Automaattinen: Kamera tunnistaa automaattisesti käytettävän tilan. Oletusarvo on Automaattinen. 8. Herkkyys Säätää kameran herkkyyden yöstä päivään. Asetukset: Matala, Normaali tai Suuri. Oletusarvo on Normaali. 9. Peilikuva Tätä toimintoa käyttämällä voit kääntää alkuperäisen kuvan peilikuvaksi. Kuvaa voi kääntää keskitettynä. Oletusarvo on Sulje. Huomautus: Näyttöruudulla oleva teksti ei käänny. 10. DWDR Kun tämä on käytössä, näet kohteiden yksityiskohdat varjoisilta alueilta tai kohteiden yksityiskohdat kirkkailta alueilta kuvista, joissa on suuri kontrasti vaaleiden ja tummien alueiden välillä. Huomautus: DWDR ei ole todellinen WDR. 11. Laaja dynaaminen taso Säätää DWDR-tasoa. Aseta korkea arvo, jos taustavalo on liian voimakas. 12. Objektiivin alustus Objektiivi liikkuu alustusta varten, kun valitset Objektiivin alustus-valintaruudun. 13. Valkotasapaino Valkotasapaino (WB) kertoo kameralle, miltä valkoinen väri näyttää. Näiden tietojen pohjalta kamera jatkaa kaikkien värien näyttämistä oikein vaikka ympäristön värilämpötila muuttuisi, esimerkiksi päivänvalosta loistevalaistukseen. Valitse jokin seuraavista asetuksista: Automaattinen: valkotasapaino määritetään automaattisesti. Ulkotilat: käytä tätä ulkotiloissa. Sisätilat: käytä tätä sisätiloissa. MWB: voit säätää värilämpötilan manuaalisesti omia tarpeitasi vastaavaksi. Loistelamppu: tarkoitettu käytettäväksi ympäristössä, johon TruVision IP PTZ -kameran määritysopas 21

26 Nro Parametri Kuvaus kameran lähelle on asennettu loistevalaisimia. Hehkulappu: käytä tätä ympäristössä, jossa kameran lähellä on hehkulamppuja. Automaattinen seuranta: valkotasapainoa säädetään jatkuvasti reaaliaikaisesti ympäristön valaistuksen värilämpötilan mukaan. Huomautus: asetukset voivat vaihdella kameramallin mukaan. 14. Digitaalinen kohinan vaimennus 15. Kohinan vaimennuksen taso Tämä toiminto vähentää kohinaa erityisesti heikossa valaistuksessa ja parantaa siten kuvanlaatua. Aseta kohinan vaimennuksen taso normaalissa tilassa. Mitä suurempi arvo on, sitä enemmän kohinaa poistetaan. 16. Zoomausraja Aseta Zoomausraja-arvo, joka rajoittaa zoomauksen enimmäisarvoa. Arvoksi voi määrittää 20, 40, 80, 160 ja Kromavaimennus Säädä tätä arvoa värien hallitsemiseksi erityisesti heikon yövalaistuksen ympäristössä. 18. Paikallinen lähtö Kun tämä on käytössä, BNC-lähtö voi näyttää kuvan. Huomautus: kaikki mallit eivät tue kaikkia näitä parametriasetuksia. OSD Kameran nimen lisäksi kamera näyttää näytössä myös järjestelmän päivämäärän ja kellonajan. Voit myös määrittää kuinka teksti näkyy näytössä. Kuva 7: OSD:n asetusvalikko 22 TruVision IP PTZ -kameran määritysopas

27 Päivämäärän ja kellonajan sijoittaminen näyttöön: 1. Napsauta Image (Kuva) -kansiossa (1) OSD Settings (OSD:n asetukset) - välilehteä (2), jolloin vastaavat asetukset avautuvat näyttöön. 2. Valitse Display Name (Näytä nimi) -valintaruutu (3), kun haluat näyttää kameran nimen näytössä. Voit muokata oletusnimeä Camera Name (Kameran nimi) -tekstiruudussa. 3. Valitse Display Date (Näytä päivämäärä) -valintaruutu (3), kun haluat näyttää päivämäärän ja kellonajan näytössä. 4. Valitse Display Week (Näytä viikko) -valintaruutu (3), kun haluat sisällyttää viikonpäivän kuvaruutunäyttöön. 5. Valitse kellonajan näyttömuoto Time format (Ajan muoto) -luetteloruudusta (4). 6. Valitse päivämäärän näyttömuoto Date format (Päivämäärän muoto) - luetteloruudusta (4). 7. Valitse kameran näyttötila Display Mode (Näyttötila) -luetteloruudusta (5). Näyttötiloja ovat seuraavat: Transparent & Not flickering (Läpinäkyvä & ei-vilkkuva): kuva näkyy tekstin läpi. Transparent & Flickering (Läpinäkyvä & vilkkuva): kuva näkyy tekstin läpi ja teksti vilkkuu välillä näytössä. Not transparent & Not flickering (ei-läpinäkyvä & ei-vilkkuva): kuva näkyy tekstin takana. Tämä on oletusarvo. Not transparent & Flickering (ei-läpinäkyvä & vilkkuva): kuva näkyy tekstin takana ja teksti vilkkuu välillä näytössä. 8. Valitse haluamasi OSD-koko. 9. Tallenna muutokset napsauttamalla Tallenna-painiketta. Huomautus: Jos asetat näyttötilaksi läpinäkyvän, teksti vaihtelee ympäristön mukaan. Joissain ympäristöissä teksti ei välttämättä näy kunnolla. Peittoteksti Voit lisätä näyttöön enintään neljä tekstiriviä. Tätä valintaa voi käyttää esim. hätäyhteystietojen näyttämiseen. Jokaisen tekstirivin voi asettaa minne tahansa näytössä. Katso alta Kuva 8. TruVision IP PTZ -kameran määritysopas 23

28 Kuva 8: tekstipeiton valikko Näyttötekstin lisääminen: 1. Napsauta Image (Kuva) -kansion (1) Text Overlay (Tekstipeitto) -välilehteä (2), jolloin se avautuu uuteen ikkunaan. 2. Valitse ensimmäisen tekstirivin valintaruutu. 3. Kirjoita teksti tekstiruutuun. 4. Napsauta hiiren painiketta ja vedä punainen teksti live-näkymän ikkunaan säätääksesi peittotekstin paikkaa. 5. Toista vaiheet 2 4 kaikille lisätekstiriveille valitsemalla seuraava rivinumero. 6. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Kuvan ROI-pakkaus Tämä toiminto auttaa kuvan kaistanleveyden ja tallennuslaitteen optimoinnissa. Voit valita streamista tärkeän yksityiskohtaisen alueen tai ROI-alueen (kiinnostavan alueen), kuten numerokilven tai kasvot. ROI-alueella on parempilaatuinen kuva ja muilla kuin ROI-alueilla on heikompi kuvanlaatu, mikä säästää kaistanleveyttä. Voit määrittää enintään kahdeksan ROI-aluetta. 24 TruVision IP PTZ -kameran määritysopas

29 ROI-alueen määritys: 1. Napsauta Video/Audio -kansiossa (1) ROI-välilehteä (2), jolloin ROI-ikkuna avautuu näyttöön. 2. Siirrä objektiivi haluamaasi paikkaan käyttämällä PTZ-ruutua (3). 3. Valitse stream-tyyppi (4): main stream tai substream. 4. Ota käyttöön Fixed Region (Kiinteä alue) (5). Tämän avulla voit määrittää manuaalisesti kuvanlaadun parannustason sekä alueen nimen. 5. Valitse alueen numero ja parannustaso. Kirjoita alueen nimi. 6. Piirrä alue kuvaan. 7. Ota tarvittaessa käyttöön Dynamic Tracking (Dynaaminen seuranta) (6). Tämä on älykäs analyysitoiminto, joka helpottaa kasvojen tunnistusta. 8. Toista vaiheet 2 7 muiden alueiden määrittämiseksi. Voit asettaa enintään kahdeksan aluetta. 9. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Älykäs seuranta Älykästä seurantaa käytetään liikkuvan kohteen tai henkilön seuraamiseen valitulla alueella. TruVision IP PTZ -kameran määritysopas 25

30 Älykkään seurannan määritys: 1. Napsauta PTZ-kansion (1) Intelligent Tracking (Älykäs seuranta) -välilehteä (2), jolloin se avautuu uuteen ikkunaan. 2. Valitse Enable Intelligent Tracking (Ota älykäs seuranta käyttöön) (3). 3. Aseta kestoaika. 4. Määritä zoomaussuhde (4). Tätä zoomaustasoa käytetään, kun aloitat henkilön tai kohteen seurannan. 5. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. PTZ-parametrit Seuraavissa kohdissa selitetään, miten voit määrittää erilaiset PTZ-parametrit. PTZ-alkuasento Alkuasentona ovat PTZ:n aloituskoordinaatit. Ne voivat olla tehtaan oletusasetukset, tai aloitusasennon voi mukauttaa omien vaatimusten mukaiseksi. Alkuasennon määritys: 1. Napsauta PTZ-kansion Initial Position (Alkuasento) -välilehteä, jolloin se avautuu uuteen ikkunaan. 2. Käytä PTZ-säätöpainikkeita etsiäksesi jonkin asennon kameran alkuasennoksi. Voit myös hakea määritetyn esiasennon ja asettaa sen alkuasennoksi. 26 TruVision IP PTZ -kameran määritysopas

31 3. Tallenna asento napsauttamalla Set (Aseta) -painiketta. Alkuasennon hakeminen ja poistaminen: -painiketta napsauttamalla voit hakea alkuasennon. - painiketta napsauttamalla voit poistaa alkuasennon ja palauttaa alkuasennon tehdasasetuksen. PTZ-perusparametrit Voit määrittää eri PTZ-perusparametrit, joita ovat esim. suhteellinen kääntönopeus, esiasennon pysäytys, esiasennon nopeus, näppäimistöohjauksen nopeus, automaattisen skannauksen nopeus ja PTZ-kuvaruutunäyttö. PTZ-perusparametrien määrittäminen: 1. Napsauta PTZ-kansion (1) Basic (Perus) -välilehteä (2), jolloin se avautuu uuteen ikkunaan. 2. Määritä seuraavat asetukset: Proportional pan (Suhteellinen kääntönopeus): Jos otat tämän toiminnon käyttöön, käännön ja kallistuksen nopeus muuttuu zoomausmäärän mukaan. Kun kuvaa on lähennetty huomattavasti, käännön ja kallistuksen nopeus on hitaampi, jotta varmistetaan, ettei kuva liiku liian nopeasti live-näkymän kuvassa. Preset freezing (Esiasennon pysäytys): Tämä toiminto mahdollistaa livenäkymän vaihtamisen suoraan yhdestä esiasennon määrittämästä ympäristöstä toiseen näyttämättä näiden kahden välisiä keskialueita, mikä takaa valvonnan tehokkuuden. Se voi vähentää myös kaistanleveyden käyttöä digitaalisessa verkkojärjestelmässä. TruVision IP PTZ -kameran määritysopas 27

32 Huomautus: esiasennon pysäytystä ei voi käyttää ohjelmoitavaa kiertoa haettaessa. Preset speed (Esiasennon nopeus): voit määrittää esiasennon nopeudeksi 1 8. Keyboard control speed (Näppäimistöohjauksen nopeus): määritä PTZohjauksen nopeudeksi näppäimistöllä joko Low (Matala), Normal (Normaali) tai High (Suuri). Auto scan speed (Automaattisen skannauksen nopeus): Kamerassa on 5 skannaustilaa: auto scan (automaattinen skannaus), tilt scan (kallistusskannaus), frae scan (kuvaskannaus), random scan (satunnaisskannaus) ja panorama scan (panoraamaskannaus). PTZ OSD (PTZ-kuvaruutunäyttö): aseta PTZ-tilan kuvaruutunäytön kesto. Zoom status (Zoomaustila): aseta zoomaustilan kuvaruutunäytön kestoksi 2 s, 5 s, 10 s, Always Close (Aina kiinni) tai Always Open (Aina auki). PT status (PT-tila): aseta asentokulman näytön kestoksi käännön ja kallistuksen aikana 2 s, 5 s, 10 s, Always Close (Aina kiinni) tai Always Open (Aina auki). Preset status (Esiasennon tila): aseta esiasennon nimen näyttämisen kestoksi esiasennon hakemisen aikana 2 s, 5 s, 10 s, Always Close (Aina kiinni) tai Always Open (Aina auki). Power-off memory (Sammutusmuisti): Domekamera palaa edelliseen PTZtilaansa tai -toimintoonsa käynnistyttyään uudelleen virrankatkaisun jälkeen. Voit asettaa ajankohdan, jonka jälkeen domekamera jatkaa aikaisemmassa PTZ-tilassa. Voit asettaa domekameran palaamaan 30 s, 60 s, 300 s tai 600 s ennen virrankatkaisua olleeseen tilanteeseen. 3. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Kameran liikkeen rajoittaminen Kameran voi ohjelmoida liikkumaan vain rajatulla alueella. Voit rajoittaa, miten paljon kamera voi siirtyä vasemmalle/oikealle ja ylös/alas. Tämä voi olla kätevää silloin, kun et haluat jonkin alueen, esim. viereisen rakennuksen, sisältyvän kameran kuvaan. Rajoituksen pysäytysparametrien määritys: 1. Napsauta PTZ-kansion (1) Limit (Rajoitus) -välilehteä (2), jolloin se avautuu uuteen ikkunaan. 28 TruVision IP PTZ -kameran määritysopas

33 2. Valitse Enable Limit (Ota rajoitus käyttöön) -valintaruutu (3) ja valitse rajoitustyyppi: Manual Stops (Manuaalinen pysäytys): kun manuaalinen pysäytysraja on asetettu, voit käyttää PTZ-ohjauspaneelia käsin vain rajatulla valvontaalueella. Scan Stops (Skannauksen pysäytys): kun skannauksen pysäytysraja on asetettu, toiminnot auto scan (automaattinen skannaus), tilt scan (kallistusskannaus), frame scan (kuvaskannaus), random scan (satunnaisskannaus) ja panorama scan (panoraamaskannaus) suoritetaan vain rajatulla valvonta-alueella. Huomautus: Manuaalisen pysäytyksen prioriteetti on suurempi kuin skannauksen pysäytyksellä. Jos nämä kaksi toimintoa on asetettu samaan aikaan, vain manuaalinen pysäytys on käytössä. 3. Etsi vasen, oikea, ylä- ja alapysäytysraja PTZ-säätöpainikkeilla. Voit myös hakea määritetyt esiasennot ja asettaa ne kameran rajoiksi. 4. Tallenna rajat valitsemalla Set (Aseta) tai tyhjennä rajat valitsemalla Clear (Tyhjennä). 5. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Ajoitustehtävät Voit määrittää verkkokameran suorittamaan tietyn toiminnon automaattisesti käyttäjän määrittämänä aikana. TruVision IP PTZ -kameran määritysopas 29

34 Ajoitustehtävän määritys: 1. Napsauta PTZ-kansion (1) Schedule Tasks (Ajoitustehtävät) -välilehteä (2), jolloin se avautuu uuteen ikkunaan. 2. Valitse Enable Scheduled Task (Ota ajoitustehtävä käyttöön) -valintaruutu (3). 3. Aseta Dwell Time (Viive) (4). Voit asettaa sekunteina viiveen (toimimattomuusajan), joka odotetaan ennen kuin kamera aloittaa ajoitetut tehtävät. 4. Aseta aikataulun ja tehtävän tiedot. Aseta tehtävän aikataulu valitsemalla Edit Tasks (Muokkaa tehtäviä) (5). Näyttöön avautuu Timing Tasks (Ajoitustehtävät) -ikkuna: 30 TruVision IP PTZ -kameran määritysopas

35 Valitse All Day (Koko päivä) (A), kun haluat asettaa aikatauluksi koko päivän, tai Customize (Mukauta) (B), ja syötä sitten kunkin tehtävän alkamis- ja päättymisajat. Syötä aika painamalla näppäimistön Enter-näppäintä. 5. Valitse tehtävätyyppi avattavasta luetteloruudusta. Tehtävätyypiksi voi valita skannauksen, esiasennon, esiasentosarjan jne. 6. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta (6). Viivetoiminnot Viivetoiminto on toiminto, joka suoritetaan automaattisesti viiveen kuluttua umpeen. Viivetoiminto voi olla esim. skannaus, esiasento, esiasentosarja tai ohjelmoitava kierto. Huomautus: Ajoitetut tehtävät -toiminnolla (katso sivu 29) on prioriteetti Viivetoiminto -toimintoon nähden. Jos nämä kaksi toimintoa on asetettu samaan aikaan, vain Ajoitetut tehtävät pysyy käytössä. Viivetoiminnon määritys: 1. Napsauta PTZ-kansion (1) Park Action (Viivetoiminto) -välilehteä (2), jolloin se avautuu uuteen ikkunaan. TruVision IP PTZ -kameran määritysopas 31

36 2. Valitse Enable Park Action (Ota viivetoiminto käyttöön) -valintaruutu (3). 3. Aseta Dwell Time (Viive), joka tarkoittaa aikaa, jonka domekamera odottaa ennen viivetoimintojen aloittamista. 4. Valitse toiminto avattavasta Action Type (Toimintotyyppi) -luetteloruudusta (4). 5. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta (5). Peitetty osa Peitetyn osan avulla voit piilottaa arkaluonteisia alueita (kuten viereisiä ikkunoita) näyttöruudun näkymästä sekä tallennetusta videokuvasta. Peite näkyy näyttöruudussa tyhjänä alueena. Voit luoda enintään neljä peitettyä osaa kameraa kohti. Huomautus: peitetyn osan alueen koko voi vaihdella hieman sen mukaan, onko käytössä paikallinen lähtö vai verkkoselain. Peitetyn osan alueen lisääminen: 1. Napsauta PTZ-kansion (1) Privacy Mask (Peitetty osa) -välilehteä (2), jolloin se avautuu uuteen ikkunaan. 32 TruVision IP PTZ -kameran määritysopas

37 2. Valitse Enable Privacy Mask (Ota peitetty osa käyttöön) (3). 3. Kohdista kamera PTZ-hallintapainikkeilla kohtaan, johon haluat asettaa peitetyn osan. Valitse Draw Area (Piirrä alue) (4). 4. Napsauta ja vedä hiirellä live-videokuvan ikkunassa peittoalueen piirtämiseksi. 5. Lopeta piirtäminen valitsemalla Stop Drawing (Lopeta piirtäminen) tai tyhjennä kaikki asetetut alueet tallentamatta niitä valitsemalla Clear All (Tyhjennä kaikki). 6. Lisää alue valitsemalla Add (Lisää) (5). Määritä sen nimi, väri ja aktiivinen zoomaussuhde. Jokaisen peitteen voi asettaa yksitellen. Huomautus: aktiivinen zoomaussuhde on suurennustaso, jolle kamera zoomaa havaittaessaan liikettä. 7. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. TruVision IP PTZ -kameran määritysopas 33

38 PTZ-määritysten tyhjentäminen Käytä PTZ-määritysten valikkoa seuraavien toimintojen tyhjentämiseen: kaikki esiasennot, esiasentosarjat, ohjelmoitavat kierrot, yksityisyyssuojat, PTZ-rajat, ajoitetut tehtävät ja viivetoiminnot. PTZ-määritysten tyhjentäminen: 1. Napsauta PTZ-kansion (1) Clear Config (Tyhjennä määritykset) -välilehteä (2), jolloin se avautuu uuteen ikkunaan. 2. Valitse kohteiden (3), jotka haluat tyhjentää, valintaruutu. 3. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta (4). Liiketunnistushälytykset Voit määrittää kameralle liiketunnistushälytyksiä. Liiketunnistushälytys tarkoittaa hälytystä, joka laukaistaan kameran havaitessa liikettä. Liikehälytys laukaistaan kuitenkin vain, jos se tapahtuu ohjelmoidun aikataulun aikana. Valitse liikeherkkyyden taso sekä kohteen koko, jotta vain kiinnostavat kohteet laukaisisivat liikkeentallennuksen. Liikkeentallennuksen voi laukaista esim. henkilön, muttei kissan, liikkuminen. Voit määrittää näytössä alueen, jossa liikettä havaitaan, liiketunnistuksen herkkyyden, kameran liiketunnistuksen aktiivisen ajan sekä sen, millä tavoilla saat ilmoituksen liiketunnistushälytyksestä. Voit myös ottaa käyttöön liikkeen dynaamisen analyysin. Kun liikettä havaitaan, kyseinen alue näkyy korostettuna vihreällä. Liiketunnistushälytyksen määrittämiseksi on toimittava seuraavasti: 1. Area Settings (Alueasetukset): määritä näytön alue, joka voi laukaista liiketunnistushälytyksen, sekä tunnistuksen herkkyystaso. 34 TruVision IP PTZ -kameran määritysopas

39 2. Arming Schedule (Kytkentäaikataulu): määritä aikataulu ajalle, jolloin järjestelmä etsii liikettä. 3. Recording Schedule (Tallennusaikataulu): määritä aikataulu liiketunnistuksen tallennusajalle. Katso lisätietoja kohdasta Tallennuksen aikataulu sivulta Linkage (Linkitys): määritä tapa, jolla hälytykseen reagoidaan. Liiketunnistuksen määrittäminen: 1. Napsauta Events (Tapahtumat) -kansiossa (1) Motion Detection (Liiketunnistus) -välilehteä (2), jolloin se avautuu uuteen ikkunaan. 2. Valitse Enable Motion Detection (Ota liiketunnistus käyttöön) -valintaruutu (3). Valitse Enable dynamic analysis for motion (Ota liikkeen dynaaminen analysointi käyttöön), jos haluat nähdä havaitun liikkeen tapahtumispaikan live-näkymässä. Huomautus: poista Enable Motion Detection (Ota liiketunnistus käyttöön) - valinta, jos et halua käyttää liiketunnistushälytystä. 3. Valitse Draw Area (Piirrä alue) (4). Napsauta ja piirrä hiirellä live-näkymän kuvassaalue, jolta havainnoidaan liikettä. Huomautus: voit piirtää enintään kahdeksan liiketunnistusaluetta yhteen kuvaan. 4. Valitse Stop Drawing (Lopeta piirtäminen), kun haluat lopettaa piirtämisen. Poista kaikki merkityt alueet ja aloita piirtäminen uudelleen valitsemalla Clear All (Tyhjennä kaikki). 5. Siirrä Sensitivity (Herkkyys) -liukusäädintä (5) tunnistuksen herkkyyden säätämiseksi. Kaikilla alueilla on sama herkkyystaso. 6. Muokkaa hälytysaikataulua valitsemalla Edit (Muokkaa). Näyttöön avautuu Edit Schedule Time (Muokkaa aikataulun aikaa) -ikkuna: TruVision IP PTZ -kameran määritysopas 35

40 7. Valitse päivä ja sitten alkamis- ja päättymisaikojen määrittämistä varten. Voit kopioida aikataulun myös muille päiville tai koko viikolle. 8. Tallenna muutokset napsauttamalla OK-painiketta. 9. Määritä linkitystapa hälytyksestä ilmoittamista varten. Voit valita järjestelmälle yhden tai useamman reagointitavan liikennetunnistushälytyksen laukaisutilanteeseen. Ilmoita hälytyksen vastaanottajalle Lähetä sähköposti Lataa pysäytyskuva Käynnistä kanava Käynnistä hälytyslähtö Lähetä poikkeus- tai hälytyssignaali etähallintaohjelmistolle tapahtuman sattuessa. Lähettää sähköpostin määritettyyn osoitteeseen liiketunnistushälytyksen tapahtuessa. Tallenna kuva, kun hälytys laukaistaan, ja lataa se NASlaitteelle tai FTP-palvelimelle. Käynnistää tallennuksen kameralla. Käynnistää ulkoiset hälytyslähdöt tapahtuman sattuessa. Huomautus: tätä toimintoa tukevat vain hälytyslähtöä tukevat kamerat. 10. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Tamper-suojaushälytykset Voit määrittää kameran käynnistämään hälytyksen, jos objektiivi peitetään, ja suorittamaan tietyt toimet hälytyksen seurauksena. Tamper-suojaushälytysten määrittäminen: 1. Napsauta Events (Tapahtumat) -kansiossa (1) Tamper-proof (Tampersuoja) -välilehteä (2), jolloin vastaavat asetukset avautuvat näyttöön. 36 TruVision IP PTZ -kameran määritysopas

41 2. Valitse Enable Tamper-proof (Ota tamper-suoja käyttöön) -valintaruutu (3). 3. Valitse Draw Area (Piirrä alue) (4). Napsauta ja vedä hiirellä live-näkymän kuvassa tamper-suoja-alueen piirtämiseksi. 4. Valitse Stop Drawing (Lopeta piirtäminen), kun haluat lopettaa piirtämisen. Poista kaikki merkityt alueet ja aloita piirtäminen uudelleen valitsemalla Clear All (Tyhjennä kaikki). 5. Siirrä Sensitivity (Herkkyys) -liukusäädintä tunnistuksen herkkyyden säätämiseksi. Kaikilla alueilla on sama herkkyystaso. 6. Muokkaa tamper-suojahälytysten hälytysaikataulua valitsemalla Edit (Muokkaa). Hälytysaikataulun määritykset ovat samat kuin liiketunnistuksella. Katso lisätietoja Liiketunnistuksen määrittäminen -kohdasta. 7. Valitse tämä valintaruutu valitaksesi tamper-suojaukselle valitun linkitystavan. 8. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Poikkeushälytykset Voit määrittää kameran ilmoittamaan sinulle, mikäli epäsäännöllisiä tapahtumia tapahtuu, sekä sen, miten niistä pitää ilmoittaa sinulle. Näitä poikkeushälytyksiä ovat seuraavat: Kiintolevy täynnä: NAS-laitteen koko tallennustila on täynnä. Kiintolevyvirhe: tiedostoja tallennuslaitteelle kirjoitettaessa tapahtui virheitä, tallennuslaitetta ei ole tai tallennuslaitteen alustus epäonnistui. Verkkoyhteys katkaistu: irrotettu verkkokaapeli. IP-osoiteristiriita: ristiriita IP-osoiteasetuksessa. TruVision IP PTZ -kameran määritysopas 37

42 Väärä käyttäjätunnus: kameroihin on kirjauduttu väärällä käyttäjätunnuksella tai salasanalla. Poikkeushälytysten määritys: 1. Napsauta Events (Tapahtumat) -kansiossa (1) Exception (Poikkeus) - välilehteä (2), jolloin se avautuu uuteen ikkunaan. 2. Valitse Notification Type (Ilmoitustyyppi) -kohdan (3) avattavasta luetteloruudusta jokin poikkeushälytys. 3. Valitse tämä valintaruutu valitaksesi linkitystavan (4): Notify alarm host (Ilmoita hälytyksen vastaanottajalle), Send (Lähetä sähköposti) tai Trigger alarm output (Käynnistä hälytyslähtö). Jos valitset Trigger alarm output (Käynnistä hälytyslähtö), valitse vaadittu tyyppi: Valitse kaikki, A->1 tai A>2. 4. Toista vaiheet 2 ja 3 kullekin määritettävälle poikkeushälytykselle. 5. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta (5). Hälytystulot ja -lähdöt Ulkoisen hälytystulon määrittäminen: 1. Napsauta Events (Tapahtumat) -kansiossa (1) Alarm Input (Hälytystulo) - välilehteä (2), jolloin se avautuu uuteen ikkunaan. 38 TruVision IP PTZ -kameran määritysopas

43 2. Valitse Alarm Input No. (Hälytystulon nro) ja Alarm Type (Hälytystyyppi) (3). Hälytystyyppi voi olla NO (Normaalisti auki) tai NC (Normaalisti kiinni). Anna hälytystulolle nimi. 3. Aseta hälytystulon hälytysaikataulu valitsemalla Edit (Muokkaa) (4). Lisätietoja saat kohdasta Liiketunnistushälytykset sivulta Valitse tämä valintaruutu valitaksesi linkitystavan. 5. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Hälytyslähdön määritys: 1. Napsauta Events (Tapahtumat) -kansiossa (1) Alarm Output (Hälytyslähtö) - välilehteä (2), jolloin se avautuu uuteen ikkunaan. TruVision IP PTZ -kameran määritysopas 39

44 2. Valitse yksi hälytyslähtökanava avattavasta Alarm Output (Hälytyslähtö) - luetteloruudusta (3). Voit myös määrittää hälytyslähdölle nimen. 3. Viiveajaksi voidaan asettaa 5 s, 10 s, 30 s, 1 min, 2 min, 5 min tai 10 min. Viiveaika tarkoittaa aikaa, jonka hälytyslähtö jää voimaan hälytyksen tapahduttua. 4. Aseta hälytystulon hälytysaikataulu valitsemalla Edit (Muokkaa) (4). Katso lisätietoja Liiketunnistuksen määrittäminen -kohdasta. 5. Tallenna muutokset napsauttamalla Save (Tallenna) -painiketta. Kuva puuttuu -hälytykset Kuva puuttuu -hälytyksen määrittäminen: 1. Napsauta Events (Tapahtumat) -kansiossa (1) Video Loss (Kuva puuttuu) - välilehteä (2), jolloin se avautuu uuteen ikkunaan. 2. Ota kuvan puuttumisen tunnistus käyttöön valitsemalla Enable Video Loss Detection (Ota kuvan puuttumisen tunnistus käyttöön) -valintaruutu (3). 40 TruVision IP PTZ -kameran määritysopas
