Postiluukut E 1. Postiluukku DF60+63
|
|
- Anna Uotila
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

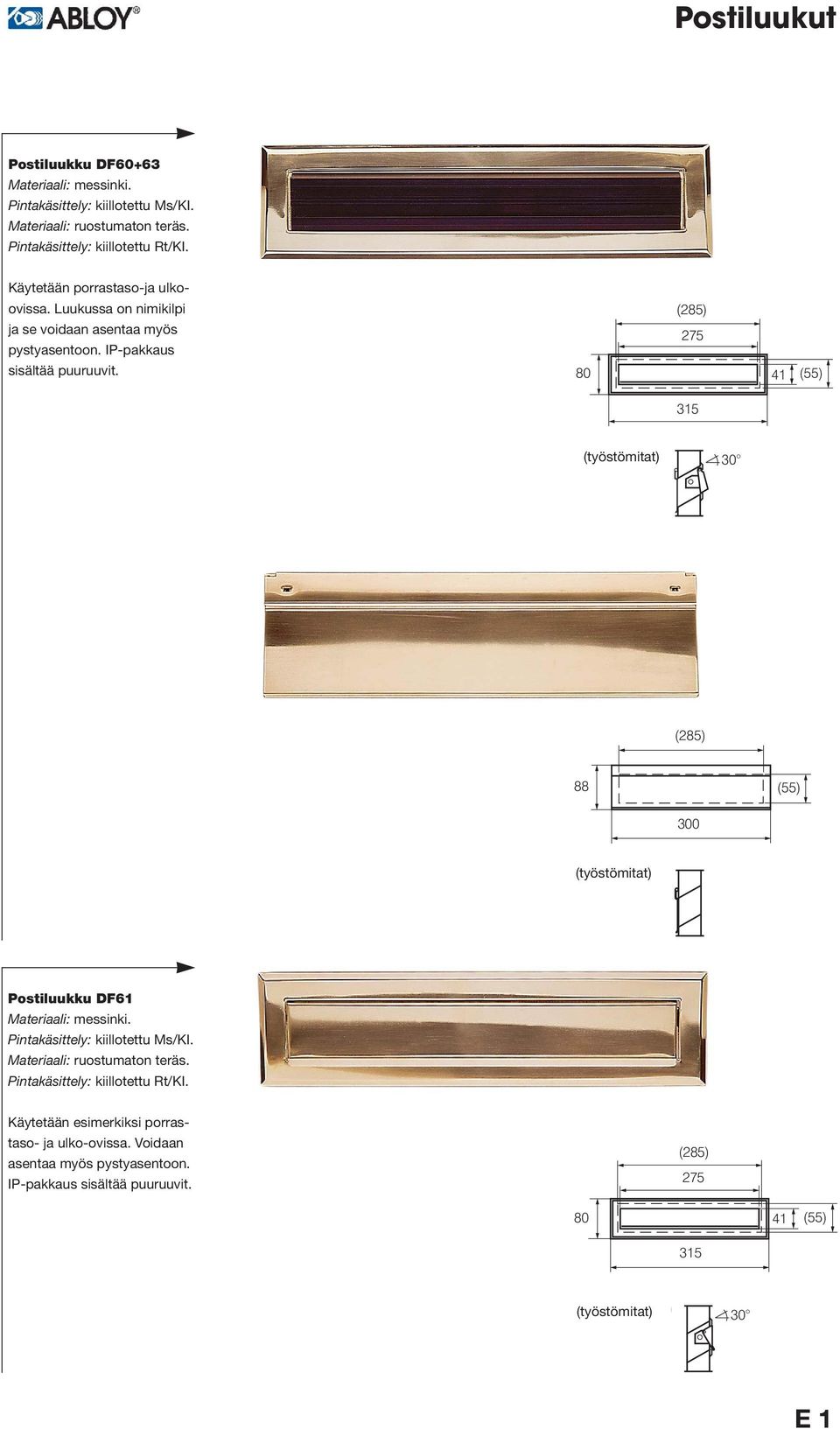

1 Postiluukut Postiluukku DF60+6 Materiaali: messinki. Pintakäsittely: kiillotettu Ms/KI. Materiaali: ruostumaton teräs. Pintakäsittely: kiillotettu Rt/KI. Käytetään porrastaso-ja ulkoovissa. Luukussa on nimikilpi ja se voidaan asentaa myös pystyasentoon. IP-pakkaus sisältää puuruuvit. 80 (285) (55) (työstömitat) 0 (285) 88 (55) 00 (työstömitat) Postiluukku DF61 Materiaali: messinki. Pintakäsittely: kiillotettu Ms/KI. Materiaali: ruostumaton teräs. Pintakäsittely: kiillotettu Rt/KI. Käytetään esimerkiksi porrastaso- ja ulko-ovissa. Voidaan asentaa myös pystyasentoon. IP-pakkaus sisältää puuruuvit. (285) (55) (työstömitat) (työstömitat) 0 E 1

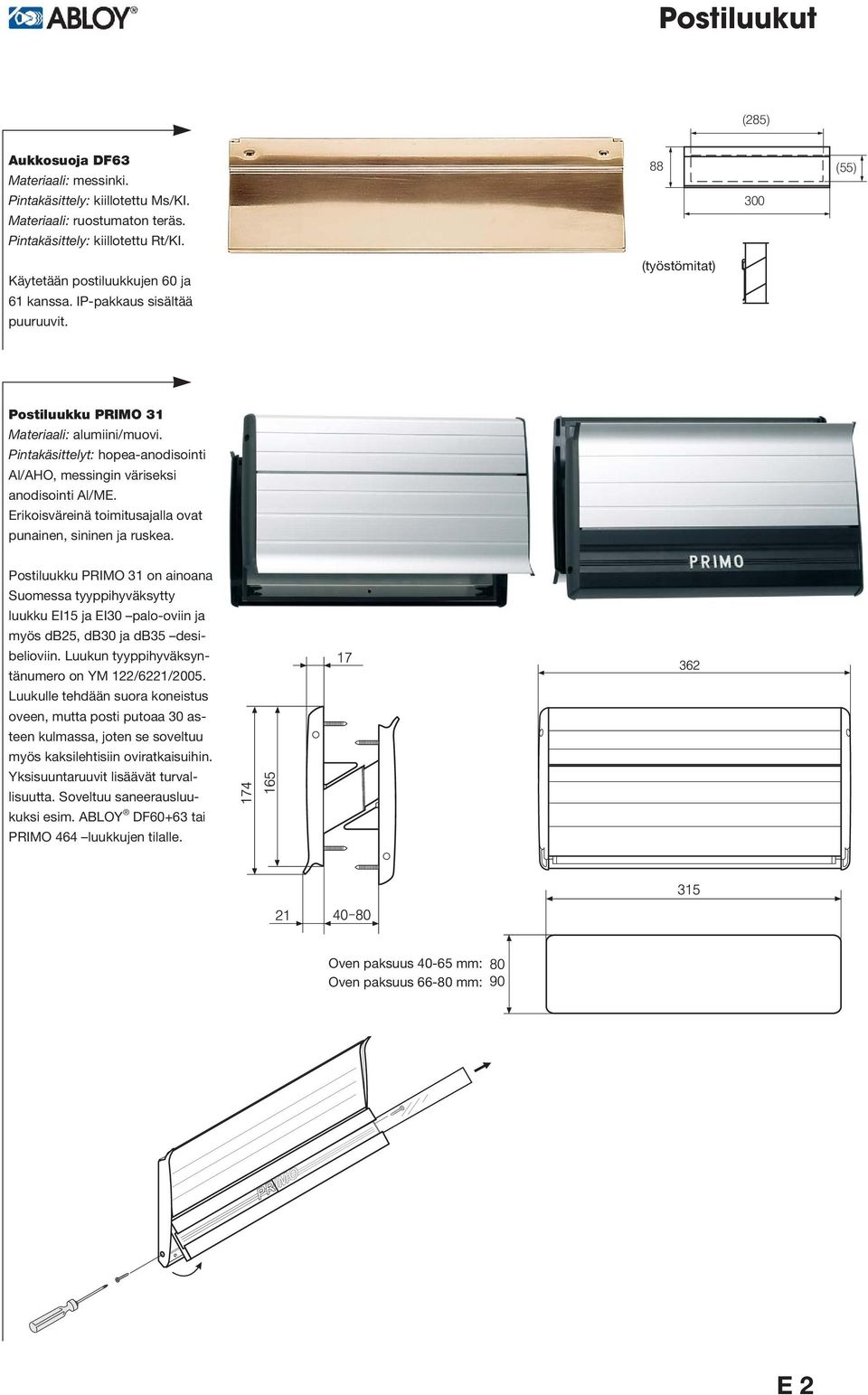

2 Postiluukut (285) Aukkosuoja DF6 Materiaali: messinki. Pintakäsittely: kiillotettu Ms/KI. Materiaali: ruostumaton teräs. Pintakäsittely: kiillotettu Rt/KI (55) Käytetään postiluukkujen 60 ja 61 kanssa. IP-pakkaus sisältää puuruuvit. (työstömitat) Postiluukku PRIMO 1 Materiaali: alumiini/muovi. Pintakäsittelyt: hopea-anodisointi Al/AHO, messingin väriseksi anodisointi Al/ME. Erikoisväreinä toimitusajalla ovat punainen, sininen ja ruskea. Postiluukku PRIMO 1 on ainoana Suomessa tyyppihyväksytty luukku EI ja EI0 palo-oviin ja myös db25, db0 ja db5 desibelioviin. Luukun tyyppihyväksyntänumero on YM 122/6221/2005. Luukulle tehdään suora koneistus oveen, mutta posti putoaa 0 asteen kulmassa, joten se soveltuu myös kaksilehtisiin oviratkaisuihin. Yksisuuntaruuvit lisäävät turvallisuutta. Soveltuu saneerausluukuksi esim. ABLOY DF60+6 tai PRIMO 464 luukkujen tilalle. Oven paksuus -65 mm: Oven paksuus mm: E 2

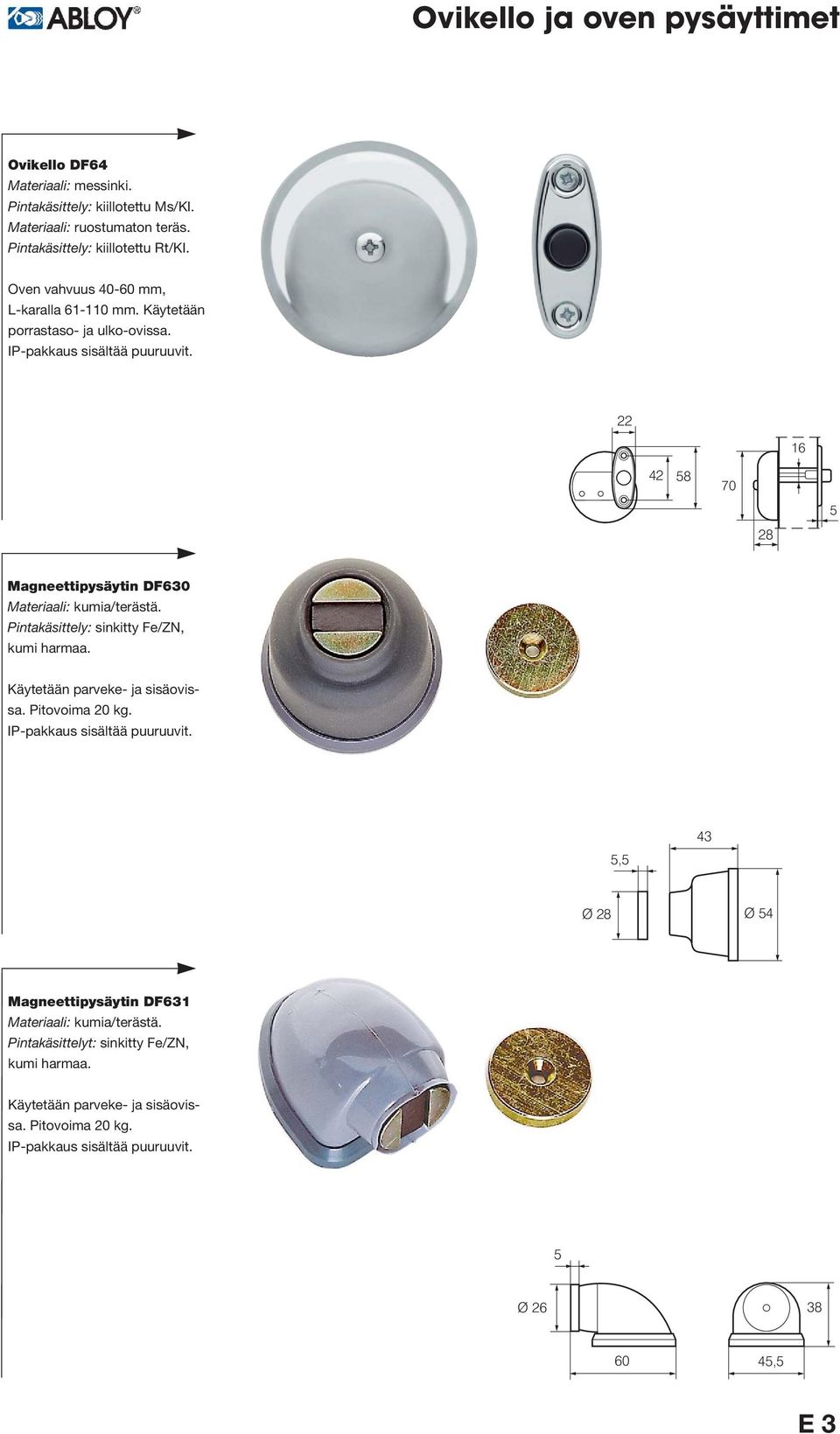

3 Ovikello ja oven pysäyttimet Ovikello DF64 Materiaali: messinki. Pintakäsittely: kiillotettu Ms/KI. Materiaali: ruostumaton teräs. Pintakäsittely: kiillotettu Rt/KI. Oven vahvuus -60 mm, L-karalla mm. Käytetään porrastaso- ja ulko-ovissa. IP-pakkaus sisältää puuruuvit Magneettipysäytin DF60 Materiaali: kumia/terästä. Pintakäsittely: sinkitty Fe/ZN, kumi harmaa. Käytetään parveke- ja sisäovissa. Pitovoima 20 kg. IP-pakkaus sisältää puuruuvit. 5,5 4 Ø 28 Ø 54 Magneettipysäytin DF61 Materiaali: kumia/terästä. Pintakäsittelyt: sinkitty Fe/ZN, kumi harmaa. Käytetään parveke- ja sisäovissa. Pitovoima 20 kg. IP-pakkaus sisältää puuruuvit. 5 Ø ,5 E

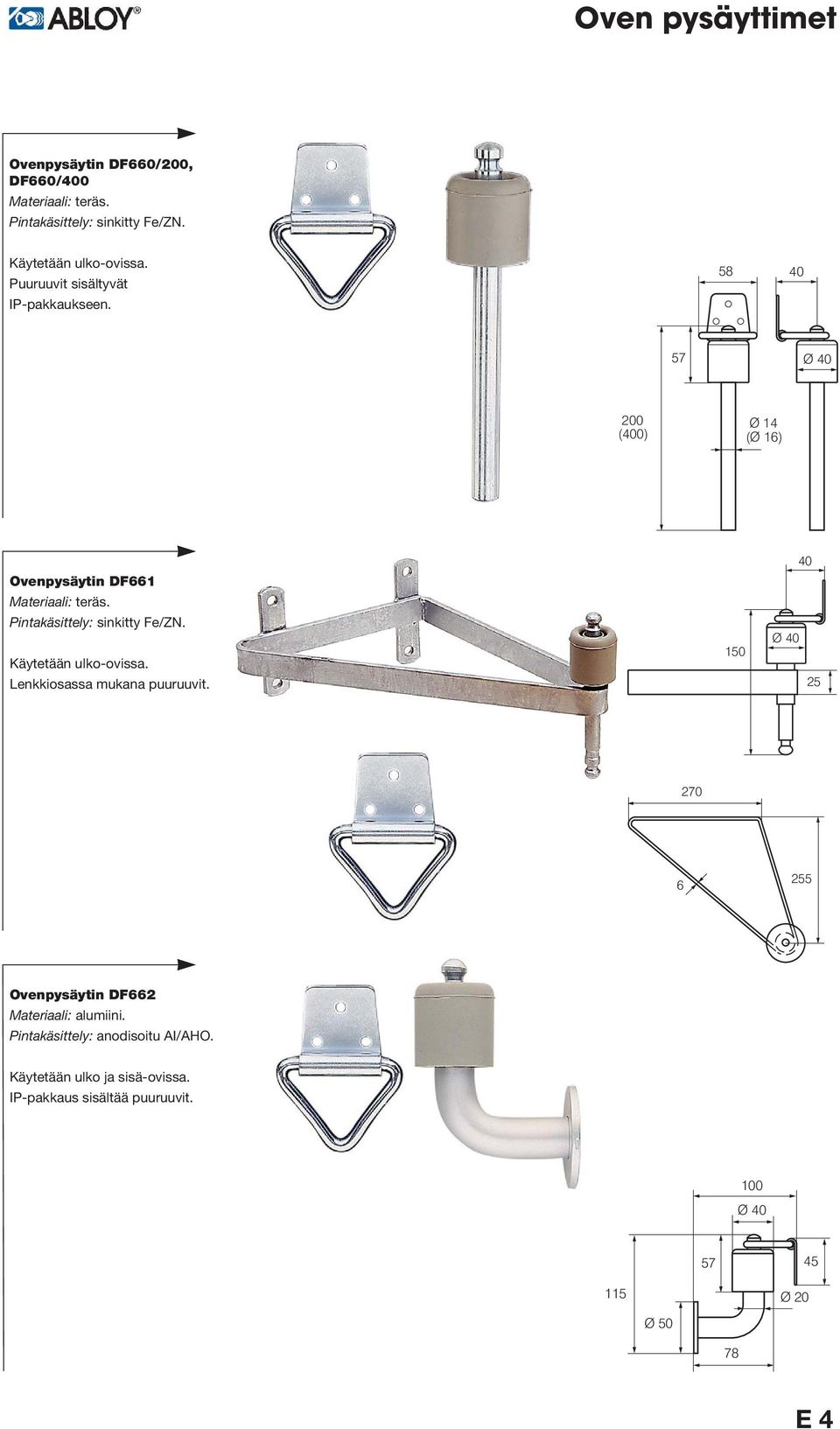

4 Oven pysäyttimet Ovenpysäytin DF660/200, DF660/0 Pintakäsittely: sinkitty Fe/ZN. Käytetään ulko-ovissa. Puuruuvit sisältyvät IP-pakkaukseen Ø 200 (0) Ø 14 (Ø 16) Ovenpysäytin DF661 Pintakäsittely: sinkitty Fe/ZN. Käytetään ulko-ovissa. Lenkkiosassa mukana puuruuvit. 0 Ø Ovenpysäytin DF662 Materiaali: alumiini. Pintakäsittely: anodisoitu AI/AHO. Käytetään ulko ja sisä-ovissa. IP-pakkaus sisältää puuruuvit. 100 Ø Ø 20 Ø E 4

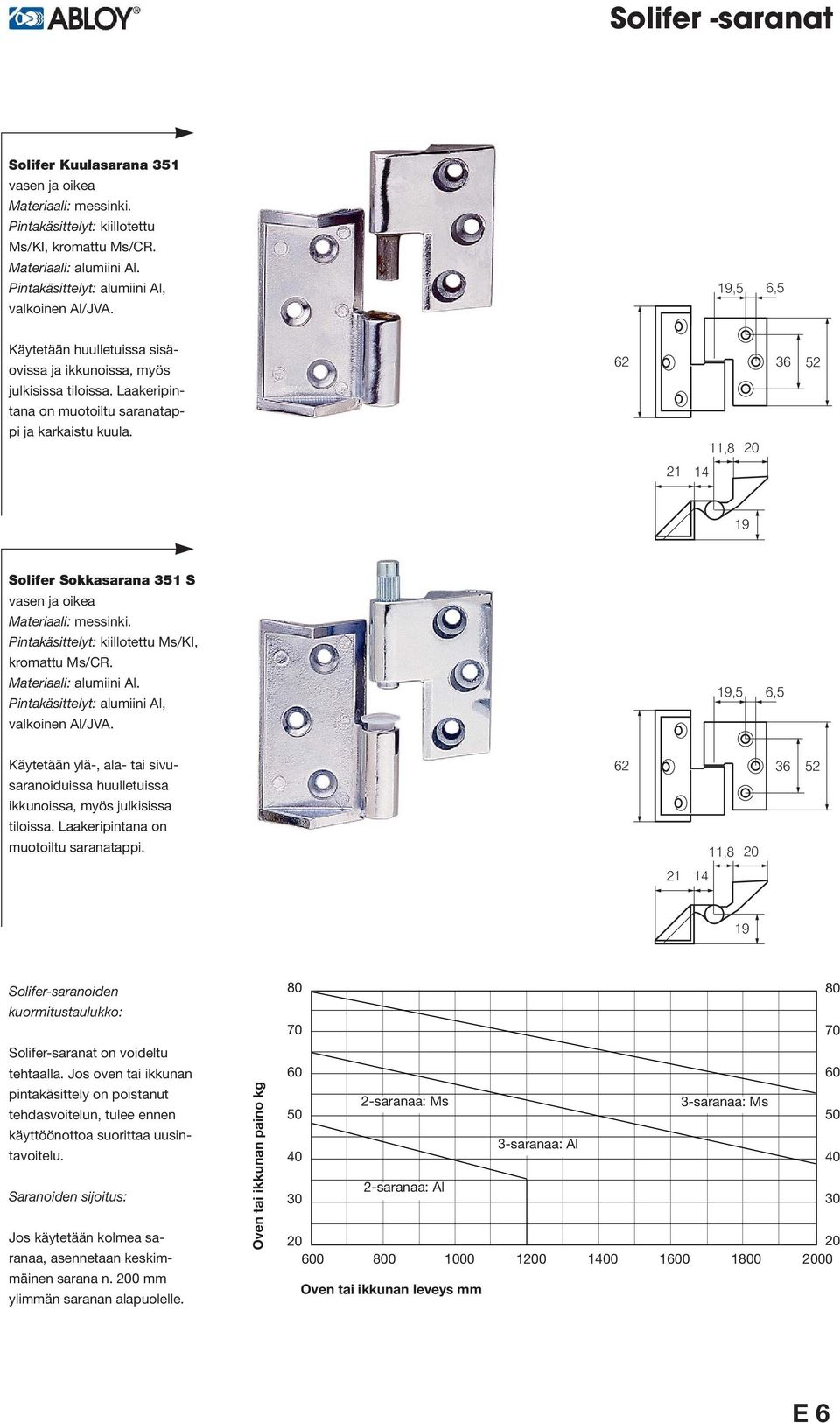

5 Solifer -saranat Solifer Kuulasarana 50 vasen ja oikea Materiaali: messinki. Pintakäsittelyt: kiillotettu Ms/KI, kromattu Ms/CR. Materiaali: alumiini Al. Pintakäsittelyt: alumiini Al, valkoinen Al/JVA. Käytetään huultamattomissa sisäovissa ja ikkunoissa, myös julkisissa tiloissa. Saranassa on laakeripintana muotoiltu saranatappi ja karkaistu kuula , ,5 7 6, ,5 20,5 4 Solifer Sokkasarana 50 S vasen ja oikea Materiaali: messinki. Pintakäsittelyt: kiillotettu Ms/KI, kromattu Ms/CR. Materiaali: alumiini Al. Pintakäsittelyt: alumiini Al, valkoinen Al/JVA. Käytetään ylä-, ala- tai sivusaranoiduissa huultamattomissa ikkunoissa, myös julkisissa tiloissa. Saranassa on laakeripintana muotoiltu irrallinen saranatappi , ,5 7 6, ,5 20,5 4 E 5
6 Solifer -saranat Solifer Kuulasarana 51 vasen ja oikea Materiaali: messinki. Pintakäsittelyt: kiillotettu Ms/KI, kromattu Ms/CR. Materiaali: alumiini Al. Pintakäsittelyt: alumiini Al, valkoinen Al/JVA. 19,5 6,5 Käytetään huulletuissa sisäovissa ja ikkunoissa, myös julkisissa tiloissa. Laakeripintana on muotoiltu saranatappi ja karkaistu kuula , Solifer Sokkasarana 51 S vasen ja oikea Materiaali: messinki. Pintakäsittelyt: kiillotettu Ms/KI, kromattu Ms/CR. Materiaali: alumiini Al. Pintakäsittelyt: alumiini Al, valkoinen Al/JVA. 19,5 6,5 Käytetään ylä-, ala- tai sivusaranoiduissa huulletuissa ikkunoissa, myös julkisissa tiloissa. Laakeripintana on muotoiltu saranatappi , Solifer-saranoiden kuormitustaulukko: Solifer-saranat on voideltu tehtaalla. Jos oven tai ikkunan pintakäsittely on poistanut tehdasvoitelun, tulee ennen käyttöönottoa suorittaa uusintavoitelu. Saranoiden sijoitus: Jos käytetään kolmea saranaa, asennetaan keskimmäinen sarana n. 200 mm ylimmän saranan alapuolelle. Oven tai ikkunan paino kg saranaa: Ms -saranaa: Ms saranaa: Al 2-saranaa: Al Oven tai ikkunan leveys mm E 6

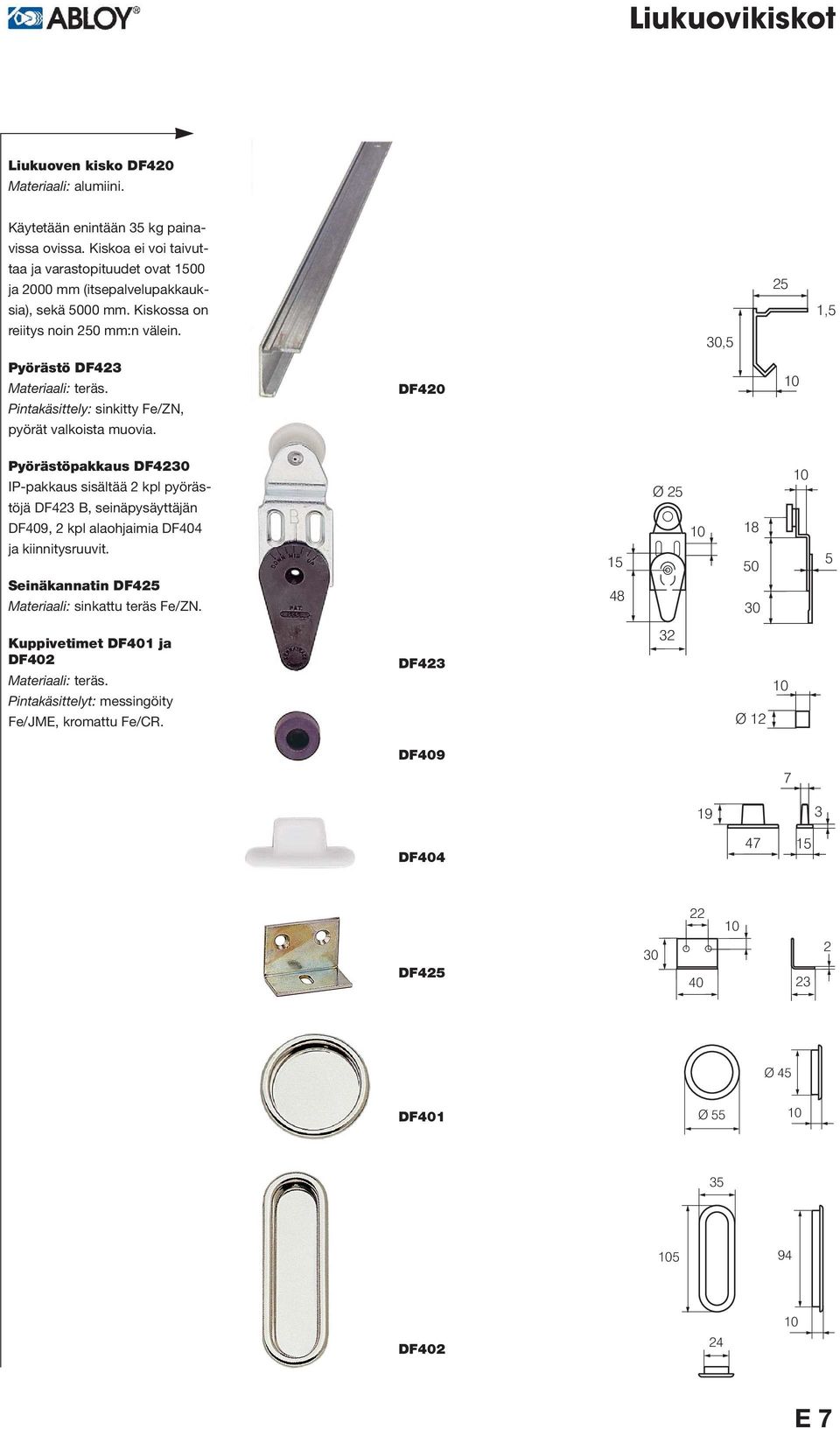

7 Liukuovikiskot Liukuoven kisko DF420 Materiaali: alumiini. Käytetään enintään 5 kg painavissa ovissa. Kiskoa ei voi taivuttaa ja varastopituudet ovat 00 ja 2000 mm (itsepalvelupakkauksia), sekä 5000 mm. Kiskossa on reiitys noin 250 mm:n välein. 0,5 25 1,5 Pyörästö DF42 Pintakäsittely: sinkitty Fe/ZN, pyörät valkoista muovia. DF Pyörästöpakkaus DF420 IP-pakkaus sisältää 2 kpl pyörästöjä DF42 B, seinäpysäyttäjän DF9, 2 kpl alaohjaimia DF4 ja kiinnitysruuvit. Seinäkannatin DF425 Materiaali: sinkattu teräs Fe/ZN. 48 Ø Kuppivetimet DF1 ja DF2 Pintakäsittelyt: messingöity Fe/JME, kromattu Fe/CR. DF42 2 Ø DF DF4 47 DF Ø 45 DF1 Ø DF E 7
8 Liukuovikiskot Liukuoven kisko DF4 Materiaali: alumiini. Käytetään enintään 5 kg painavis-sa ja 19-5 mm paksuissa kaapin ovissa. Kiskoa ei voi taivuttaa ja varastopituudet ovat 00 ja 2000 mm (itsepalvelupakkauksia), sekä 5000 mm. Kiskossa on reiitys noin 250 mm:n välein. 0,5 4 1,5 Pyörästö DF44 A ja DF44 B DF4 5 Pintakäsittely: sinkitty Fe/ZN, pyörä on valkoista muovia. Pyörästöpakkaus DF440 IP-pakkaus sisältää 2 kpl pyörästöjä DF44A ja DF44B, alaohjaimen DF444 ja kiinnitysruuvit. Seinäkannatin DF5 Pintakäsittely: sinkitty Fe/ZN. 48 Ø A 6 B Peitelaudan kannatin 7 Materiaali: sinkitty teräs Fe/ZN. DF44 Kannatinjako n. 800 mm DF ,5 DF DF444 E 8

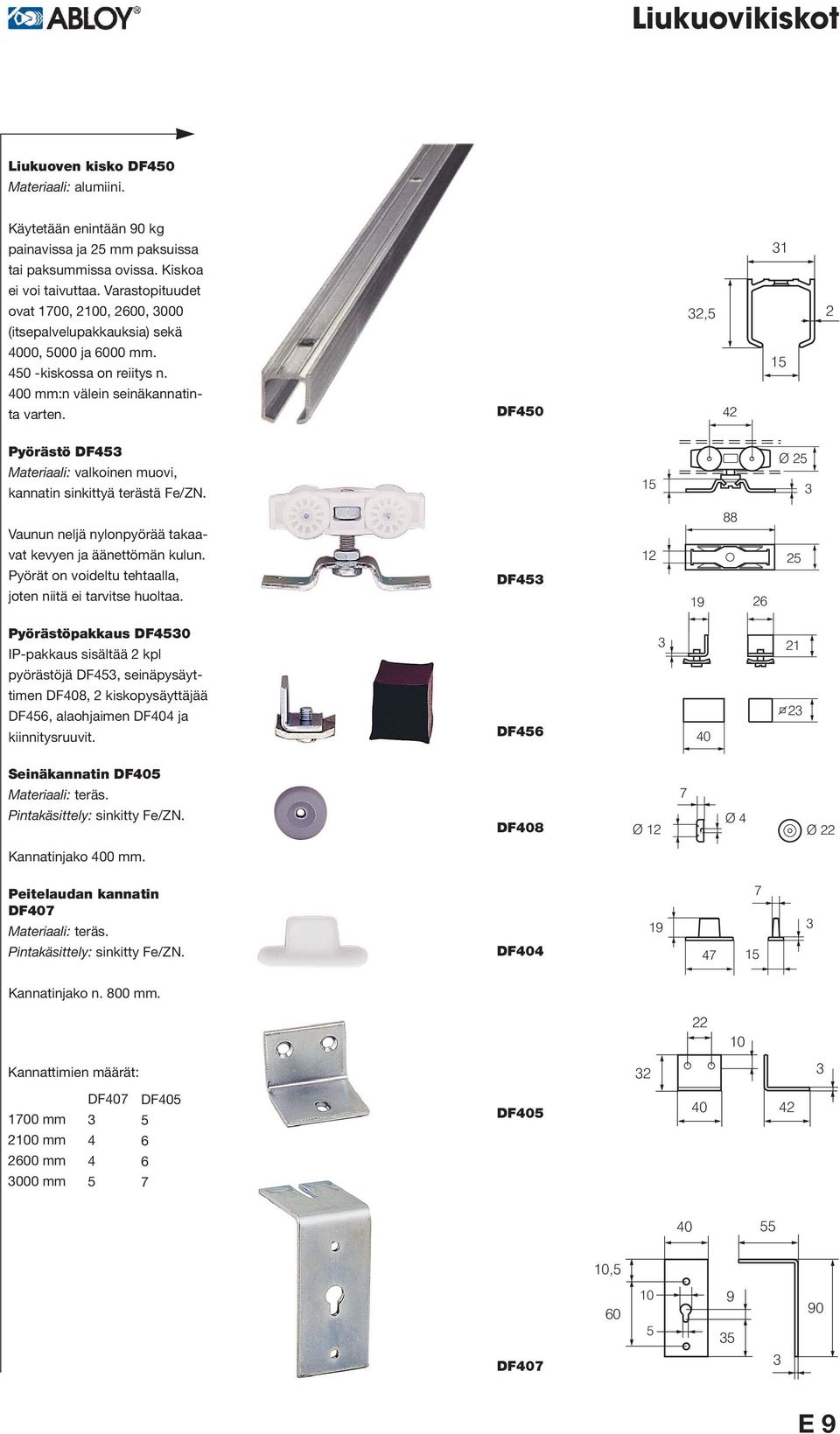

9 Liukuovikiskot Liukuoven kisko DF450 Materiaali: alumiini. Käytetään enintään 90 kg painavissa ja 25 mm paksuissa tai paksummissa ovissa. Kiskoa ei voi taivuttaa. Varastopituudet ovat 1700, 2100, 2600, 000 (itsepalvelupakkauksia) sekä 00, 5000 ja 6000 mm kiskossa on reiitys n. 0 mm:n välein seinäkannatinta varten. DF450 2, Pyörästö DF45 Materiaali: valkoinen muovi, kannatin sinkittyä terästä Fe/ZN. Ø 25 Vaunun neljä nylonpyörää takaavat kevyen ja äänettömän kulun. Pyörät on voideltu tehtaalla, joten niitä ei tarvitse huoltaa. DF Pyörästöpakkaus DF450 IP-pakkaus sisältää 2 kpl pyörästöjä DF45, seinäpysäyttimen DF8, 2 kiskopysäyttäjää DF456, alaohjaimen DF4 ja kiinnitysruuvit. DF Seinäkannatin DF5 Pintakäsittely: sinkitty Fe/ZN. DF8 Ø 12 7 Ø 4 Ø 22 Kannatinjako 0 mm. Peitelaudan kannatin DF7 Pintakäsittely: sinkitty Fe/ZN. DF Kannatinjako n. 800 mm Kannattimien määrät: mm 2100 mm 2600 mm 000 mm DF DF DF ,5 DF E 9

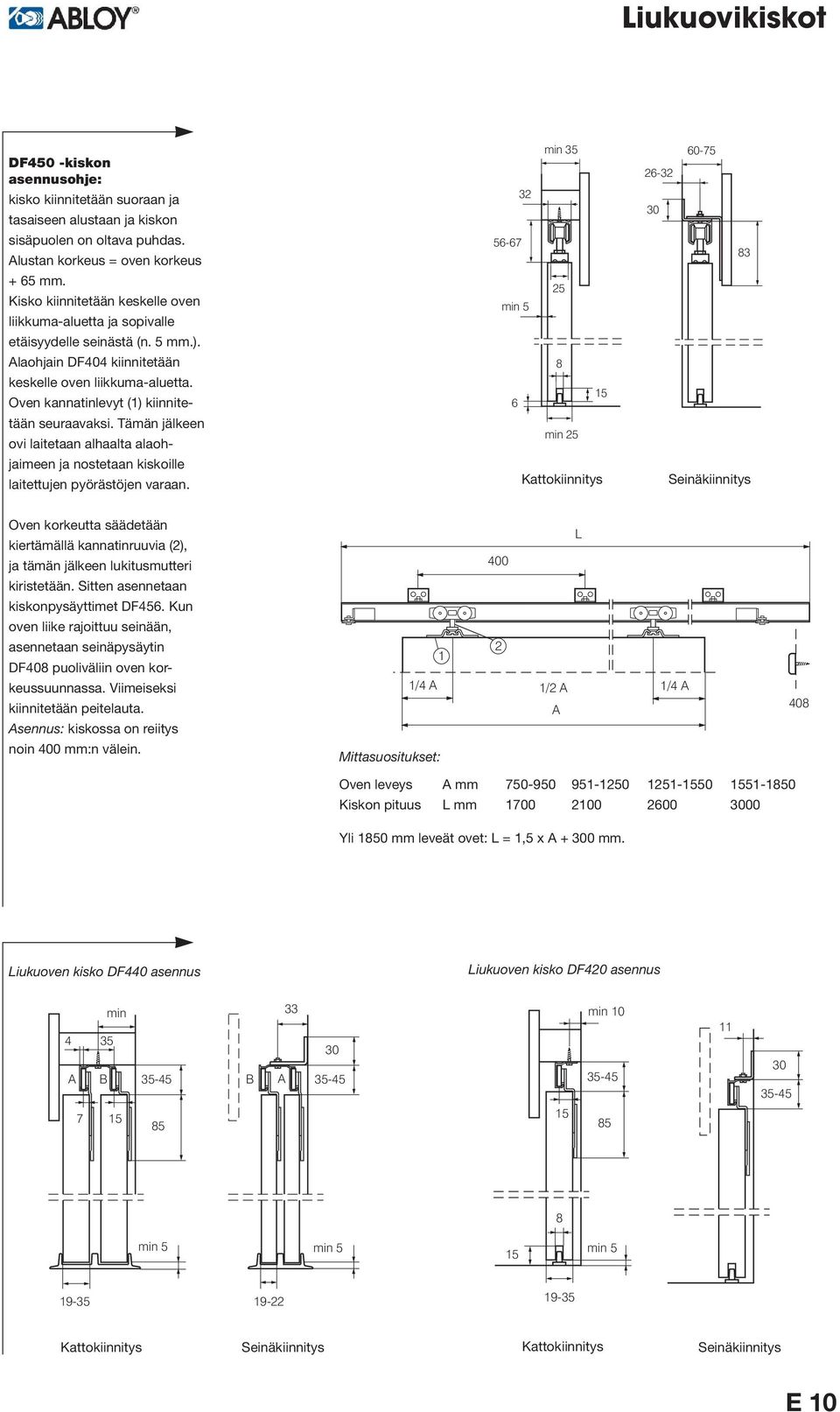

10 Liukuovikiskot DF450 -kiskon asennusohje: kisko kiinnitetään suoraan ja tasaiseen alustaan ja kiskon sisäpuolen on oltava puhdas. Alustan korkeus = oven korkeus + 65 mm. Kisko kiinnitetään keskelle oven liikkuma-aluetta ja sopivalle etäisyydelle seinästä (n. 5 mm.). Alaohjain DF4 kiinnitetään keskelle oven liikkuma-aluetta. Oven kannatinlevyt (1) kiinnitetään seuraavaksi. Tämän jälkeen ovi laitetaan alhaalta alaohjaimeen ja nostetaan kiskoille laitettujen pyörästöjen varaan. min min min 25 Kattokiinnitys Seinäkiinnitys Oven korkeutta säädetään kiertämällä kannatinruuvia (2), ja tämän jälkeen lukitusmutteri kiristetään. Sitten asennetaan kiskonpysäyttimet DF456. Kun oven liike rajoittuu seinään, asennetaan seinäpysäytin DF8 puoliväliin oven korkeussuunnassa. Viimeiseksi kiinnitetään peitelauta. Asennus: kiskossa on reiitys noin 0 mm:n välein. Mittasuositukset: /4 A 1/2 A 1/4 A A L 8 Oven leveys Kiskon pituus A mm L mm Yli 1850 mm leveät ovet: L = 1,5 x A + 00 mm. Liukuoven kisko DF4 asennus Liukuoven kisko DF420 asennus min 4 5 A B 5-45 B A min min 5 min 5 min Kattokiinnitys Seinäkiinnitys Kattokiinnitys Seinäkiinnitys E 10
11 Painikekäyttöiset pikasalvat DF2025, DF205 ja DF2050 Pintakäsittelyt: kromattu Fe/CR, messingöity Fe/JME. Painikekäyttöiset salvat asennetaan uppolukkojen kaltaisesti ja oven vahvuus pitää olla vähintään mm. Salvassa voi käyttää metalliovenpainikkeita tai pitkäsalvanpainikkeita. Puuoviin on mahdollista asentaa pyöreällä kilvellä varustetut ovenpainikkeet. Puuovissa painikeruuvit kiinnitetään salvan runkoon M5-ruuveilla. Metalliovissa on käytettävä teräsholkkimuttereita. Pikasalvan läpi ei ruuveja voi ruuvata. Painikkeen liike on 90 astetta ja haluttaessa salvat voi varustaa puuovissa lukittavalla ja sarjoitettavalla painikkeella ABLOY 6065, 6066 tai Puuoven tulee olla vähintään 60 mm paksu. DF Pikasalpa DF000, DF100 Rst, DF001, DF101 Rst Materiaali: näkyvät osat messinkiä/muut osat terästä tai ruostumatonta terästä. Pintakäsittelyt: kromattu CR, satiinikromattu MCR, kiillotettu+lakattu KILA. Pikasalpa DF000 on tarkoitettu välikarmittomien metalliprofiilija puupariovien kiinteän puolen lukitsemiseen. Kiinniasennossa salpa aukeaa vain kahvasta alas vetämällä. Selkeä tarra opastaa oikeaa käyttöä. Osastoivia ovia varten kaikki ovea kiinnipitävät osat ovat terästä. Salvassa on tankojen pikakiinnitys, joka helpottaa asennusta. Perusversioissa DF000 ja DF100 Rst tankojen paikka on säädettävissä 7 mm sivusuunnassa, mm oven pinnasta. Salvan asennus-syvyys on vain 1 mm. Tiettyihin oviprofiileihin käyvät erikoisversiot DF001 ja DF101 Rst, joissa lukitustankojen asennus-syvyys voi olla myös 2-5 mm oven pinnasta. Tällöin asennus-syvyys on 46 mm. Vaativiin käyttöympäristöihin on saatavissa ruostumattomasta teräksestä valmistetut salvat DF100 Rst ja DF101 Rst, joissa salvan kaikki lukitsevat osat ovat ruostumatonta terästä ja pintakäsittely on satiinikromi. E 11

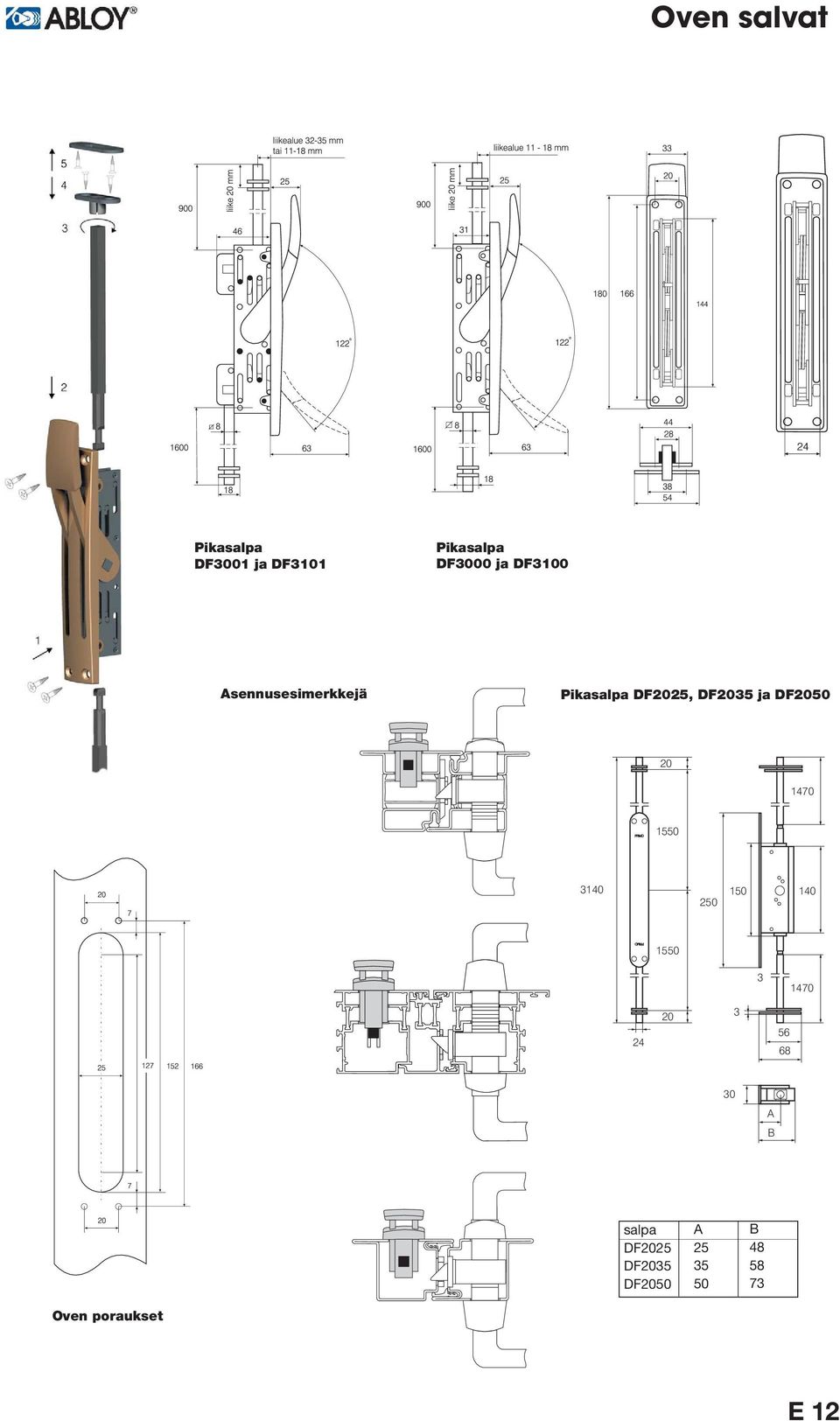

12 Pikasalpa DF001 ja DF101 Pikasalpa DF000 ja DF100 Asennusesimerkkejä Pikasalpa DF2025, DF205 ja DF A B salpa DF2025 DF205 DF2050 A B Oven poraukset E 12

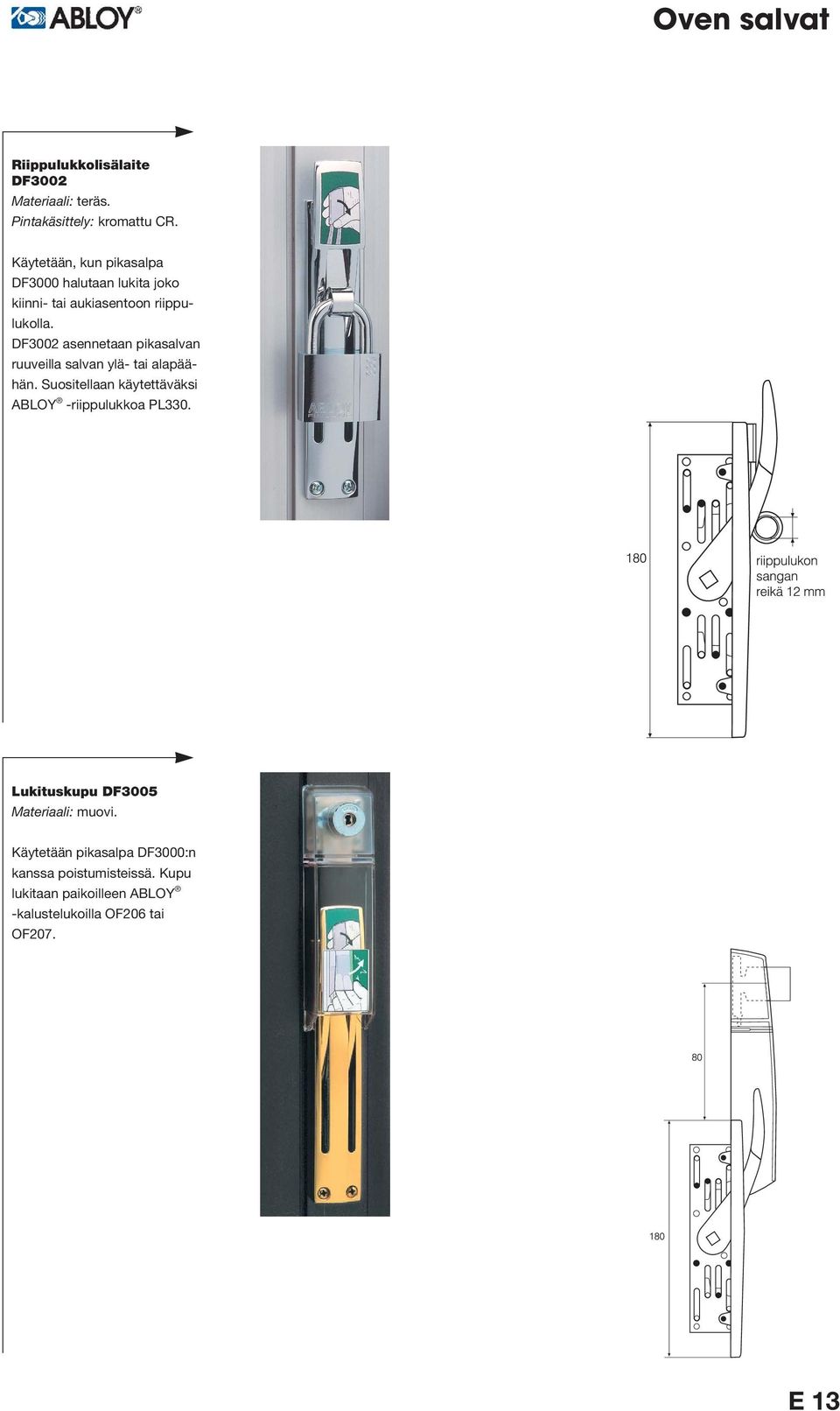

13 Riippulukkolisälaite DF002 Pintakäsittely: kromattu CR. Käytetään, kun pikasalpa DF000 halutaan lukita joko kiinni- tai aukiasentoon riippulukolla. DF002 asennetaan pikasalvan ruuveilla salvan ylä- tai alapäähän. Suositellaan käytettäväksi ABLOY -riippulukkoa PL0. Lukituskupu DF005 Materiaali: muovi. Käytetään pikasalpa DF000:n kanssa poistumisteissä. Kupu lukitaan paikoilleen ABLOY -kalustelukoilla OF206 tai OF207. E 1

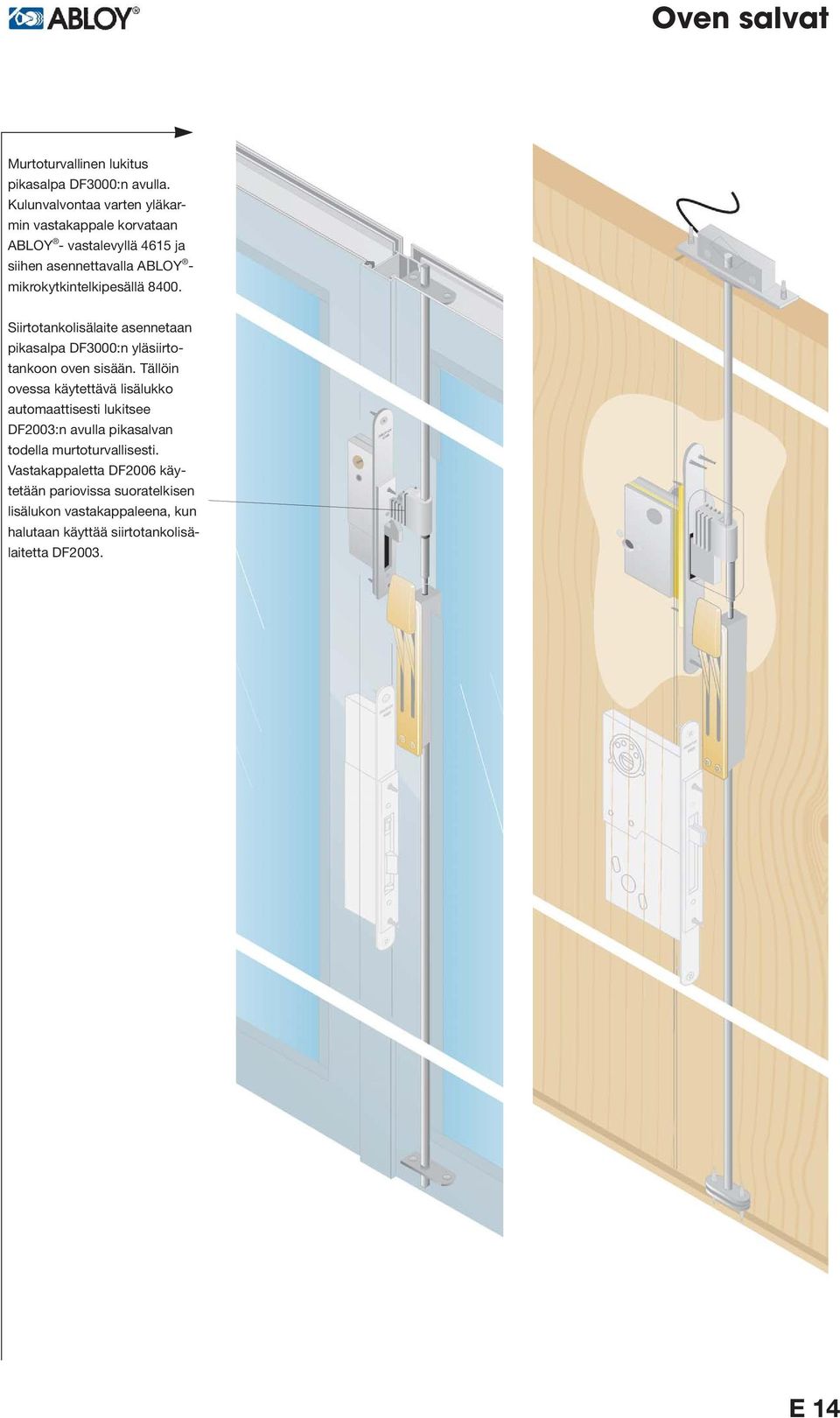

14 Murtoturvallinen lukitus pikasalpa DF000:n avulla. Kulunvalvontaa varten yläkarmin vastakappale korvataan ABLOY - vastalevyllä 46 ja siihen asennettavalla ABLOY - mikrokytkintelkipesällä 80. Siirtotankolisälaite asennetaan pikasalpa DF000:n yläsiirtotankoon oven sisään. Tällöin ovessa käytettävä lisälukko automaattisesti lukitsee DF200:n avulla pikasalvan todella murtoturvallisesti. Vastakappaletta DF2006 käytetään pariovissa suoratelkisen lisälukon vastakappaleena, kun halutaan käyttää siirtotankolisälaitetta DF200. E 14

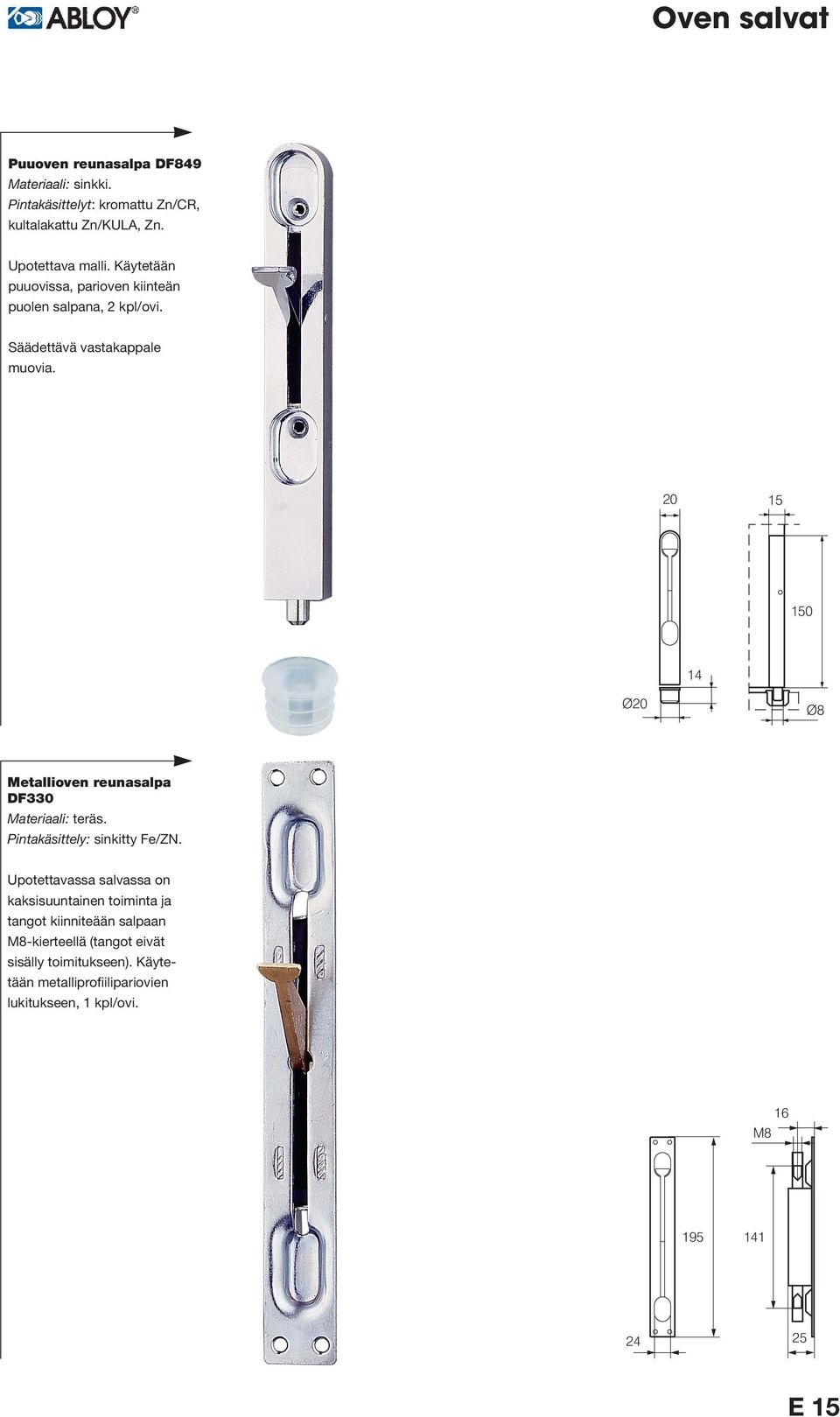

15 Puuoven reunasalpa DF849 Materiaali: sinkki. Pintakäsittelyt: kromattu Zn/CR, kultalakattu Zn/KULA, Zn. Upotettava malli. Käytetään puuovissa, parioven kiinteän puolen salpana, 2 kpl/ovi. Säädettävä vastakappale muovia Ø20 Ø8 Metallioven reunasalpa DF0 Pintakäsittely: sinkitty Fe/ZN. Upotettavassa salvassa on kaksisuuntainen toiminta ja tangot kiinniteään salpaan M8-kierteellä (tangot eivät sisälly toimitukseen). Käytetään metalliprofiilipariovien lukitukseen, 1 kpl/ovi. M E

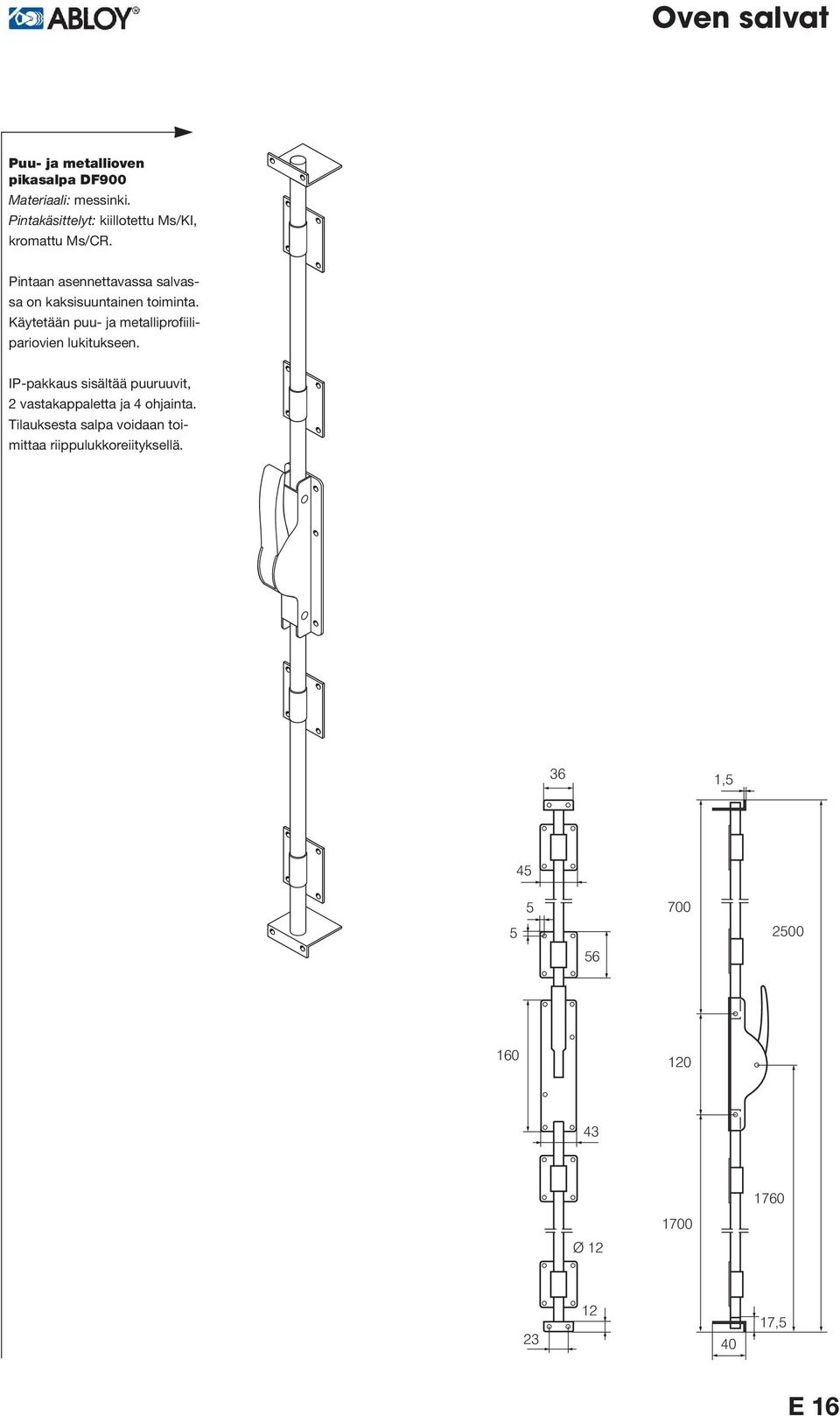

16 Puu- ja metallioven pikasalpa DF900 Materiaali: messinki. Pintakäsittelyt: kiillotettu Ms/KI, kromattu Ms/CR. Pintaan asennettavassa salvassa on kaksisuuntainen toiminta. Käytetään puu- ja metalliprofiilipariovien lukitukseen. IP-pakkaus sisältää puuruuvit, 2 vastakappaletta ja 4 ohjainta. Tilauksesta salpa voidaan toimittaa riippulukkoreiityksellä. 6 1, Ø ,5 E 16

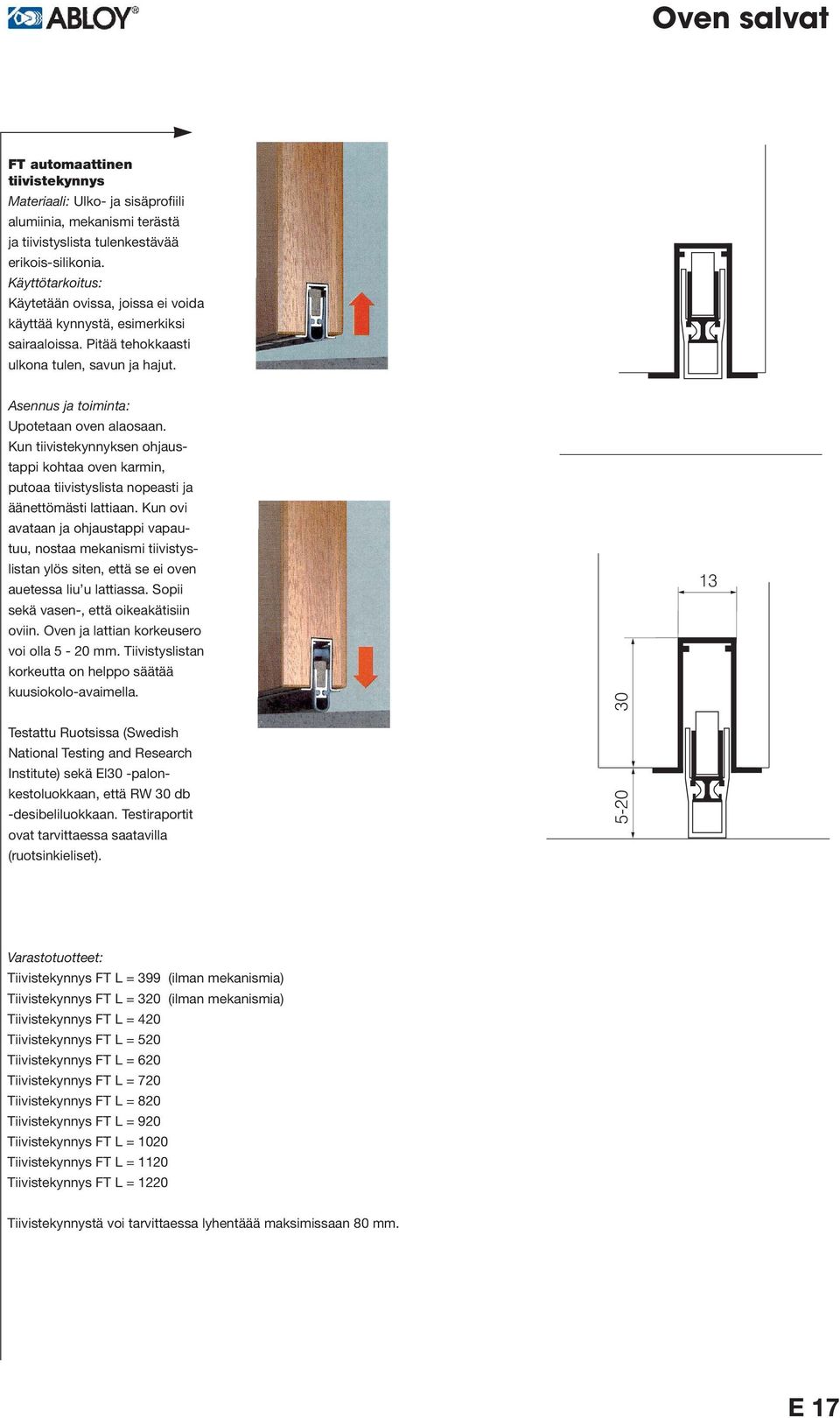

17 FT automaattinen tiivistekynnys Materiaali: Ulko- ja sisäprofiili alumiinia, mekanismi terästä ja tiivistyslista tulenkestävää erikois-silikonia. Käyttötarkoitus: Käytetään ovissa, joissa ei voida käyttää kynnystä, esimerkiksi sairaaloissa. Pitää tehokkaasti ulkona tulen, savun ja hajut. Asennus ja toiminta: Upotetaan oven alaosaan. Kun tiivistekynnyksen ohjaustappi kohtaa oven karmin, putoaa tiivistyslista nopeasti ja äänettömästi lattiaan. Kun ovi avataan ja ohjaustappi vapautuu, nostaa mekanismi tiivistyslistan ylös siten, että se ei oven auetessa liu u lattiassa. Sopii sekä vasen-, että oikeakätisiin oviin. Oven ja lattian korkeusero voi olla 5-20 mm. Tiivistyslistan korkeutta on helppo säätää kuusiokolo-avaimella. Testattu Ruotsissa (Swedish National Testing and Research Institute) sekä El0 -palonkestoluokkaan, että RW 0 db -desibeliluokkaan. Testiraportit ovat tarvittaessa saatavilla (ruotsinkieliset) Varastotuotteet: Tiivistekynnys FT L = 99 (ilman mekanismia) Tiivistekynnys FT L = 20 (ilman mekanismia) Tiivistekynnys FT L = 420 Tiivistekynnys FT L = 520 Tiivistekynnys FT L = 620 Tiivistekynnys FT L = 720 Tiivistekynnys FT L = 820 Tiivistekynnys FT L = 920 Tiivistekynnys FT L = 1020 Tiivistekynnys FT L = 1120 Tiivistekynnys FT L = 1220 Tiivistekynnystä voi tarvittaessa lyhentäää maksimissaan 80 mm. E 17

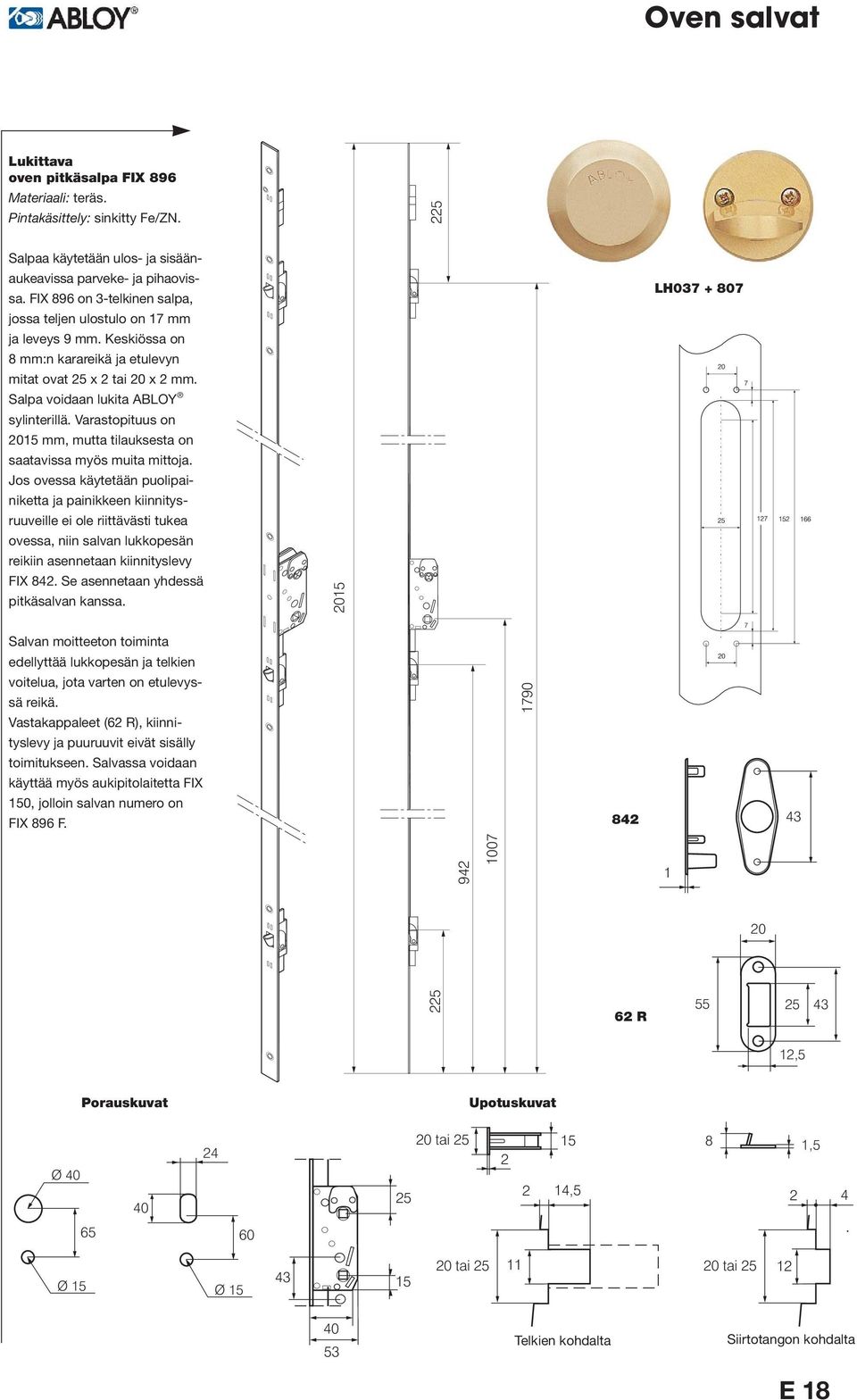

18 Lukittava oven pitkäsalpa FIX 896 Pintakäsittely: sinkitty Fe/ZN. 225 Salpaa käytetään ulos- ja sisäänaukeavissa parveke- ja pihaovissa. FIX 896 on -telkinen salpa, jossa teljen ulostulo on 17 mm ja leveys 9 mm. Keskiössa on 8 mm:n karareikä ja etulevyn mitat ovat 25 x 2 tai 20 x 2 mm. Salpa voidaan lukita ABLOY sylinterillä. Varastopituus on 20 mm, mutta tilauksesta on saatavissa myös muita mittoja. Jos ovessa käytetään puolipainiketta ja painikkeen kiinnitysruuveille ei ole riittävästi tukea ovessa, niin salvan lukkopesän reikiin asennetaan kiinnityslevy FIX 842. Se asennetaan yhdessä pitkäsalvan kanssa. 20 LH Salvan moitteeton toiminta edellyttää lukkopesän ja telkien voitelua, jota varten on etulevyssä reikä. Vastakappaleet (62 R), kiinnityslevy ja puuruuvit eivät sisälly toimitukseen. Salvassa voidaan käyttää myös aukipitolaitetta FIX 0, jolloin salvan numero on FIX 896 F R ,5 Porauskuvat Upotuskuvat Ø tai ,5 8 1, Ø Ø 4 20 tai tai Telkien kohdalta Siirtotangon kohdalta E 18

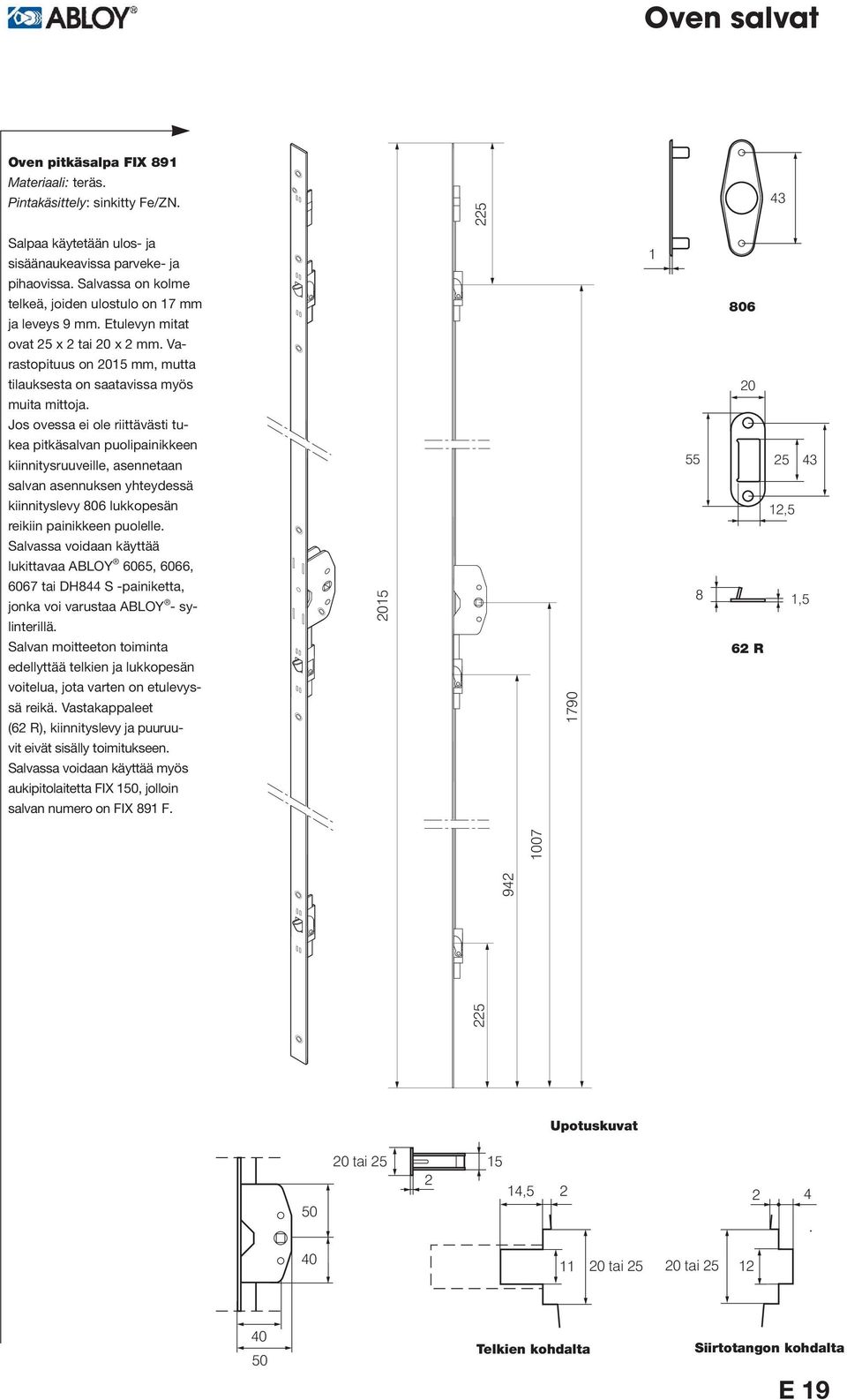

19 Oven pitkäsalpa FIX 891 Pintakäsittely: sinkitty Fe/ZN Salpaa käytetään ulos- ja sisäänaukeavissa parveke- ja pihaovissa. Salvassa on kolme telkeä, joiden ulostulo on 17 mm ja leveys 9 mm. Etulevyn mitat ovat 25 x 2 tai 20 x 2 mm. Varastopituus on 20 mm, mutta tilauksesta on saatavissa myös muita mittoja. Jos ovessa ei ole riittävästi tukea pitkäsalvan puolipainikkeen kiinnitysruuveille, asennetaan salvan asennuksen yhteydessä kiinnityslevy 806 lukkopesän reikiin painikkeen puolelle. Salvassa voidaan käyttää lukittavaa ABLOY 6065, 6066, 6067 tai DH844 S -painiketta, jonka voi varustaa ABLOY - sylinterillä. Salvan moitteeton toiminta edellyttää telkien ja lukkopesän voitelua, jota varten on etulevyssä reikä. Vastakappaleet (62 R), kiinnityslevy ja puuruuvit eivät sisälly toimitukseen. Salvassa voidaan käyttää myös aukipitolaitetta FIX 0, jolloin salvan numero on FIX 891 F ,5 8 1,5 62 R Upotuskuvat tai , tai tai Telkien kohdalta Siirtotangon kohdalta E 19
20 Aukipitäjä FIX 0/160 Materiaali: jarrupala samakkia, päätylaakerit ja karmikappale asetaalimuovia, muut osat sinkittyä terästä. Käytetään ikkunoissa ja ikkunaovissa siirtolaitteella varustetun FIX-pitkäsalvan kanssa. Pitkäsalvan tuotenumeron perään merkitään tällöin F -kirjain, esimerkiksi 891 F. Aukipitäjä toimii pitkäsulkijan painikkeella. Kun painike on kiinniasennossa, puite pysyy halutussa tuuletusasennossa. Kun painike on aukiasennossa, puite liikkuu vapaasti. Puitteen ja saranoiden säästämiseksi teljetty jarrupala luistaa ylikuormituksen alaisena. Aukipitäjän varsi voidaan vapauttaa karmikappaleesta. Aukipitäjä voidaan asentaa ylös, alas tai molempiin päihin, riippuen pitkäsalvan siirtolaitteen sijoituksesta. FIX 16 FIX 5580 Tilattaessa on ilmoitettava: 1. Puiteleveys. 2. Onko kyseessä oikea vai vasenkätinen ovi.. Käytetäänkö ala-, sivu- tai yläsaranoidussa puitteessa. Aukipitolaite FIX 160 kanssa tilattava erillinen karmivastkappale; FIX 16 tai FIX Käyttö ja koot Mitat mm Puiteleveys Tuote Lukkoakselin Jarrulaa- Varren max-min 0, 160 pituus max puitel. tikon pit. pituus E 20
21 Lapsiturvallinen aukipitäjä FIX 0 S/160 S Materiaali: kuten FIX 0, mutta täydennetty sinkittyä terästä olevalla salpateljellä sekä käyttövivulla, joka on kromattua samakkia, kilpi asetaalimuovia. Käytetään ikkunoissa ja ikkunaovissa, joissa pitää olla salpalaite lapsiturvallista tuuletusta varten ja joissa on siirtolaitteella varustettu FIX-pitkäsalpa. Pitkäsalvan tuotenumeron perään merkitään F -kirjain. FIX 16 FIX 5580 Toiminta ikkunaovissa: Käyttövipua käännetään ennen kuin puite saavuttaa salpakohdan. Salpatoiminnon palauttaminen edellyttää, että käyttövipu käännetään takaisin, kun puite on suljettu. Käyttövipuna FIX 4570, jonka voi irroittaa puitteesta. Asennetaan ylös tai alas, riippuen pitkäsalvan siirtolaitteen sijoituksesta. Tilattaessa mainittava: 1. Puiteleveys 2. Onko kysessä oikea vai vasen ovi/ikkunaovi.. Onko kyseessä sisään vai ulos-aukeava ovi/ikkunaovi. 160 S 0 S Käyttö ja koot Mitat mm Puiteleveys max-min Tuote 0 S, 160 S Lukkoakselin pituus max puitel. Jarrulaatikon pit. Varren pituus E 21
22 Ovijarru FIX 52/2 ja 5/2 Materiaali: teräs/muovi/ ruostumaton teräs (tanko). Pintakäsittelyt: teräs- ja muoviosat valkoiset. 52/2 Käytetään kevyehköissä ovissa; 52/2 ulosaukeavissa ovissa ja 5 sisäänaukeavissa ovissa. Ovileveys mm. Ovijarru pitää oven halutussa auki -asennossa ja estää ovea paiskautumasta tuulen voimasta. Jarruvoimaa voidaan säätää. Ovijarruissa ei ole kätisyyttä. IP-pakkaus sisältää puuruuvit / E 22
23 Ovijarru FIX 28 ja FIX 28 A Pintakäsittely: sinkitty Fe/ZN. Käytetään kevyehköissä ovissa; 28 A asennetaan oven ulkopuolelle ja 28 oven sisäpuolelle. Ovijarru pitää oven halutussa aukiasennossa ja estää ovea paiskautumasta tuulen voimasta. 28 Jarruvoimaa voidaan säätää säätömutterin avulla. Varsi voidaan irrottaa karmikappaleesta. Ovijarruissa ei ole kätisyyttä. Oheinen asennusmitta antaa aukeamiskulmaksi 90 astetta. Suurempaa aukeamiskulmaa varten asennusmittaa pitää pienentää IP-pakkaus sisältää puuruuvit A E 2
24 Autotallin aukipitolaite FIX 270, 271 Pintakäsittelyt: sinkitty Zn, valkoinen JVA. Fix 270 on tarkoitettu mm leveille oville ja Fix mm leveille oville. Fix 270:ssä ei ole kätisyyttä vaan kätisyys on päätettävä ennen asennusta, mutta Fix 271 on kätinen ja kätisyys on ilmoitettava tilattaessa. gg Asennus: 225/270 Täysin avoimessa asennosa (n. 90 astetta) salpahaka putoaa automaattisesti salpa-asentoon. Kun ovea työnnetään edelleen aukiasentoon, salpahaka vapautuu, jolloin ovi voidaan sulkea. Pysäytinjousi toimii myös iskunvaimentajana ja säästää ovea ja saranoita. Maksimi oven paino 125 kg. IP-pakkaus sisältää ruuvit ja asennusohjeen. 20/20 160/10 625/700 Reunasalpa FIX 146 Materiaali: valkoinen muovi. Käytetään kevyehköissä pariovissa kiinteän puolen salpana sekä sisään- ja ulosaukeavissa kaksiaukkoisissa ikkunoissa,joissa on vastakkaispuitteet. Salpa (2 kpl) upotetaan ikkunaan tai oveen. Puuruuvit eivät sisälly toimitukseen. 17 8, E 24
