Väli- ja ulko-ovenpainikkeiden ruuvit ovat M4-ristiurauppokantaruuveja.

Transkriptio

1 Väli- ja ulko-ovenpainikkeet pohjoismaisiin lukkorunkoihin Laakerointi ja kiinnitys: Messinki- ja alumiinipohjaiset painikkeet on kiinnitetty lukitusrenkaalla kilpeen. Lisäksi kaikissa messinki- ja alumiinipainikkeissa on muovilaakeri, lukuunottamatta 1/006 -messinkipainiketta. Painikkeen 110/007 kilpi on irrallaan painikkeen kaulasta ja tällöin painike kiinnitetään pidätinruuvilla reikäkaraan. Myös kilvellä SFS-EN 1670 ja SFS-EN 1906 varustetut painikkeet kiinnitetään pidätinruuvilla reikäkaraan. Sinkkipohjaiset painikkeet on lukittu niittausrenkaalla kilpeen, paitsi 4/003, joka on lukittu muovisilla lukitusholkeilla ja lukitusrenkaalla. Ruuvit: Väli- ja ulko-ovenpainikkeiden ruuvit ovat M4-ristiurauppokantaruuveja. Painikkeessa 12 sekä 002-sarjan kilvissä on M ruuvit. Normaalisti painikkeet toimitetaan 40 mm:n ovelle. Jos oven paksuus poikkeaa painiketiedoissa annetusta ovipaksuudesta, tulee se ilmoittaa tilattaessa. Julkisten tilojen painikkeissa on lisäksi lukkolaatat mukana pakkauksessa läpikiinnitysruuvien kiinnipysymisen varmistamiseksi. Testaus: Painikkeiden testaamisessa sovelletaan CEN -standardeja SFS-EN 1670 korroosionkesto ja SFS-EN 1906 mekaaninen kesto. Karat: Ovenpainikkeiden oikeat kara- ja ruuvipituudet: Jos oven paksuus poikkeaa painikkeen vakiotoimituksesta, on saatavissa kara/ruuvipusseja, joiden avulla kara ja ruuvit saadaan oikean mittaisiksi. Pakkaus: Painikkeiden karat ovat sinkittyä terästä ja niitä on sekä tavallisia, että reikäkaroja. Paloluokitus: Osastoivissa ovissa ei ole erityisiä painikkeita koskevia vaatimuksia. Suositellaan käytettäväksi Ms tai Rst-painikkeita. Väli- ja ulko-ovenpainikkeet toimitetaan normaalisti itsepalvelupakkauksissa, jotka sisältävät painikeparin, mm:n karan ja läpikiinnitysruuvit. Saneerauspainikkeissa R+LK ovat myös puuruuvit oveen pintaan kiinnitystä varten. Joitakin painikemalleja ja avainkilpiä saa myös niin sanotussa 20 kpl asennuspakkauksessa, jossa ruuvit ja karat ovat omissa rasioissaan. Käyttösuositus: Painikkeen tiedoissa annettuja käyttökohdesuosituksia tulee noudattaa, jotta varmistutaan siitä, että painike toimii halutulla tavalla. Emme esimerkiksi suosittele pienikaulaisia messinkipainikkeita ulko-ovessa käytettäväksi. Myöskään sinkkipainikkeita ei tule käyttää ulkotiloissa. Käyttösuositukset löytyvät kunkin painikkeen tekstitiedoista. A 1

2 Metallioven painikkeet Pitkäsalvan painikkeet Pakkaus: Karat: Pakkaus: Painikkeet toimitetaan itsepalvelupakkauksessa 0-6 mm:n ovelle. Pakkaus sisältää painikeparin, mm:n karan ja läpikiinnitysruuvit M4 sekä palautusjousen. Jos ovi on paksumpi kuin 0-6 mm, on oven vahvuus ilmoitettava tilattaessa. Käyttö: Metallioven painikkeita käytetään ABLOY -profiilioven lukkojen ja vastaavien kanssa alumiini- ja teräsprofiiliovissa sekä oven pitkäsalvanpainikkeina. Kilven reikäjako on 42, mm. Laakerointi ja kiinnitys: Painikkeet DH42 ja DH37 on kiinnitetty kilpeen lukitusrenkaalla. Painike DH3 Ms on kiinnitetty kilpeen lukitusrenkaalla ja painikkeen roikkumisen estämiseksi on painikkeen kaulalla O-rengas. Painike DH3 Zn on kiinnitetty kilpeen lukitusrenkaalla ja painikkeessa on 90 asteen toiminto, joka estää roikkumisen. Painikkeiden osat Painikkeet toimitetaan itsepalvelupakkauksessa 40 mm:n ovelle, puolipainikkeen kara on x 3 mm ja ruuvit M x 39 mm. Pakkaus sisältää joko painikeparin (LK) tai puolipainikkeen, karan ja kiinnitysruuvit. Puolipainikkeissa on M -koneruuvit ja LK -versioissa M4 -ristiurauppokantaruuvit. Ruuvien ja karan pitää mennä läpi koko pitkäsalvan keskiön. Puolipainikkeissa on kiinteä mm:n kara. Sinkkipohjaisessa DH3 oikea/vasen LK -versioissa on kara uiva. Pitkäsalvan puolipainikkeita DH42, DH37 ja DH3 Zn on saatavana myös 7 mm:n karalla. Lapsilukot Fix 40 ja Fix 0 sopivat painikkeisiin DH42, DH37 ja DH3. Reikäjako pitkäsalvan painikkeiden kilvissä on 42, mm. M4-koneruuvi muovilaakeri kara lukitusrengas joustinprikka painikekilpi Normaali läpikiinnitys kierrekorkki M-koneruuvi pidätinruuvi kara aluskilpi peitekilpi 002 Normaalikiinnitys puuruuvi M4-koneruuvi muovilaakeri pidätinruuvi kara lukitusrengas joustinprikka painikekilpi Saneerauskiinnitys (R+LK) A 2

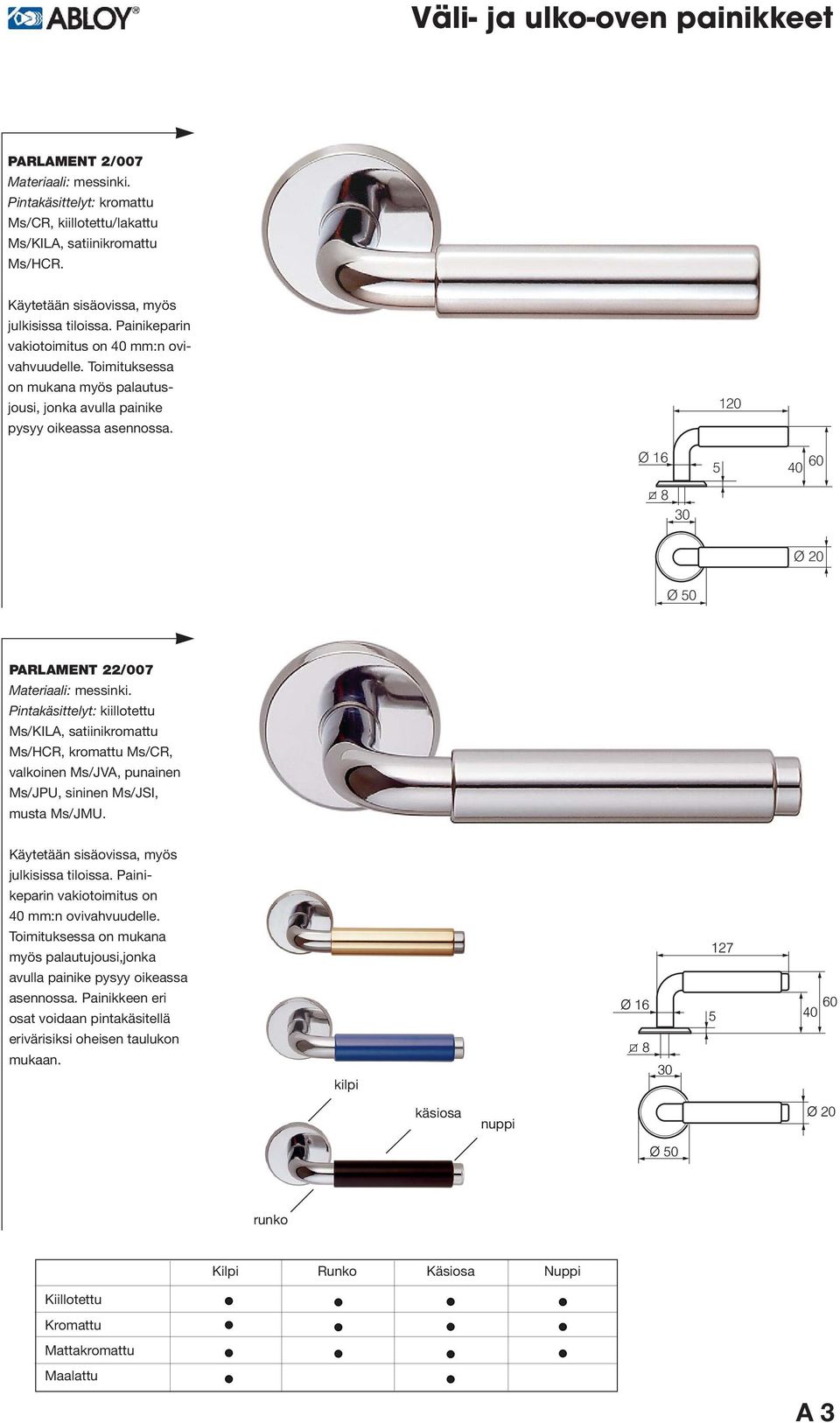

3 Väli- ja ulko-oven painikkeet PARLAMENT 2/007 Pintakäsittelyt: kromattu Ms/CR, kiillotettu/lakattu Ms/KILA, satiinikromattu Ms/HCR. Käytetään sisäovissa, myös julkisissa tiloissa. Painikeparin vakiotoimitus on 40 mm:n ovivahvuudelle. Toimituksessa on mukana myös palautusjousi, jonka avulla painike pysyy oikeassa asennossa. 120 Ø Ø 20 Ø 0 PARLAMENT 22/007 Ms/KILA, satiinikromattu Ms/HCR, kromattu Ms/CR, valkoinen Ms/JVA, punainen Ms/JPU, sininen Ms/JSI, musta Ms/JMU. Käytetään sisäovissa, myös julkisissa tiloissa. Painikeparin vakiotoimitus on 40 mm:n ovivahvuudelle. Toimituksessa on mukana myös palautujousi,jonka avulla painike pysyy oikeassa asennossa. Painikkeen eri osat voidaan pintakäsitellä erivärisiksi oheisen taulukon mukaan. kilpi käsiosa nuppi runko Kilpi Runko Käsiosa Nuppi Kiillotettu Kromattu Mattakromattu Maalattu A 3

4 Väli- ja ulko-oven painikkeet PRESTO 3-16/007 Materiaali: alumiini. Pintakäsittelyt: hopea-anodisointi Al/AHO, valkoinen Al/JVA. satiinikromattu Ms/HCR. Käytetään sisäovissa ja messinkistä painiketta, jossa on mukana palautusjousi, myös julkisissa tiloissa. Painikeparin vakiotoimitus on 40 mm:n ovi-vahvuudelle Ø 16 Ø 0 PRESTO 3-20/007 Materiaali: alumiini. Pintakäsittelyt: hopeaanodisointi Al/AHO, valkoinen Al/JVA. Käytetään sisä- ja ulko-ovissa, myös julkisissa tiloissa. Painikeparin vakiotoimitus on 40 mm:n ovivahvuudelle ja painike kiinnitetään erikoiskaraan pidätinruuvilla. Toimituksessa on mukana myös palautusjousi, jonka avulla painike pysyy oikeassa asennossa Ø 20 Ø 0 A 4

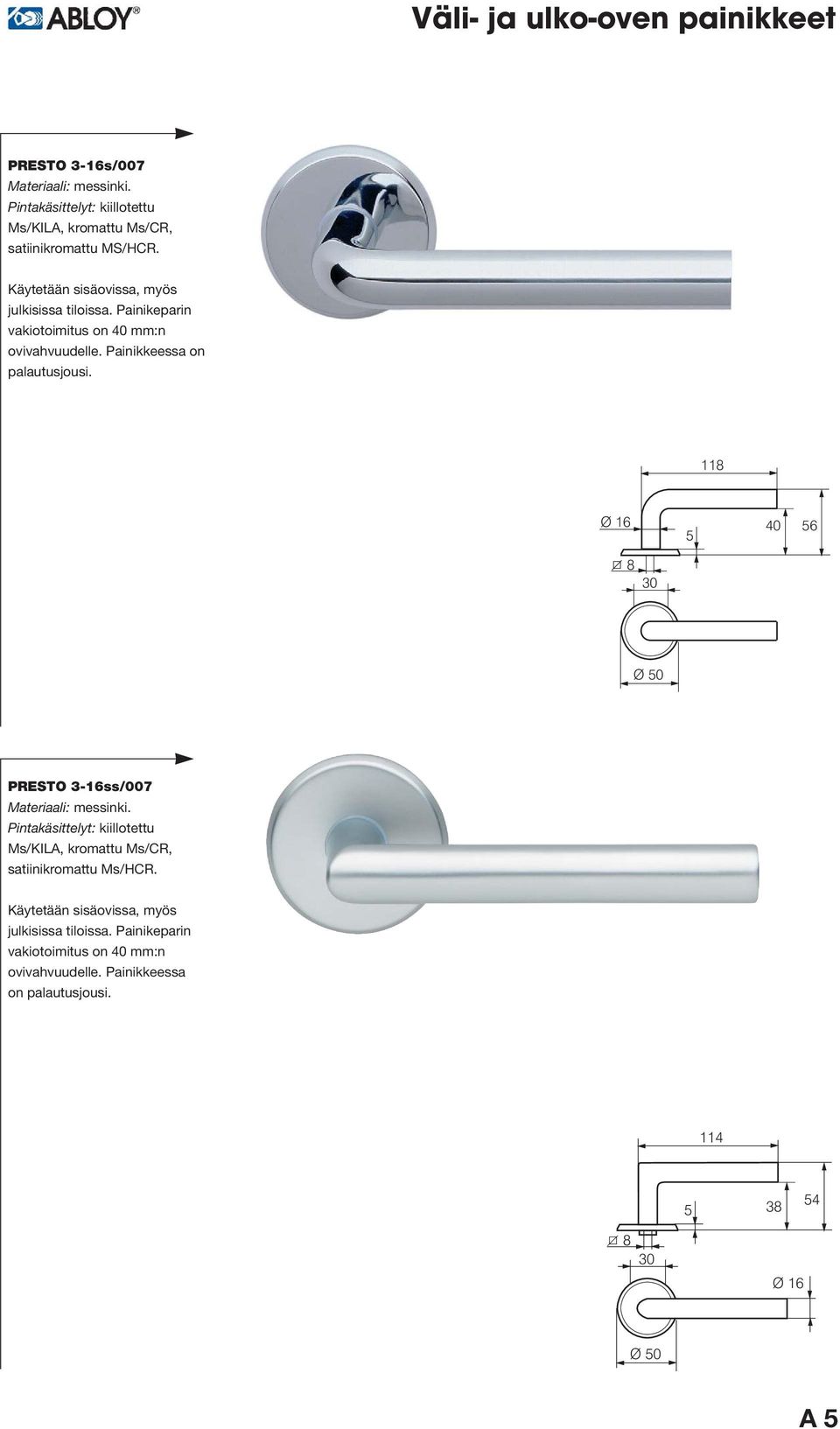

5 Väli- ja ulko-oven painikkeet PRESTO 3-16s/007 satiinikromattu MS/HCR. Käytetään sisäovissa, myös julkisissa tiloissa. Painikeparin vakiotoimitus on 40 mm:n ovivahvuudelle. Painikkeessa on palautusjousi. 11 Ø Ø 0 PRESTO 3-16ss/007 satiinikromattu Ms/HCR. Käytetään sisäovissa, myös julkisissa tiloissa. Painikeparin vakiotoimitus on 40 mm:n ovivahvuudelle. Painikkeessa on palautusjousi Ø 16 Ø 0 A

6 Väli- ja ulko-oven painikkeet INOXI 3-19/002 Materiaali: ruostumaton teräs. Käytetään julkisten tilojen ulkoja sisäovissa. Vakiotoimitus on mm:n ovelle. Painike kiinnitetään erikoiskaraan pidätinruuvilla. Varustettu palautusjousella O19 O19 O2 16 3/ INOXI 3-19s/002 Materiaali: ruostumaton teräs. Käytetään julkisten tilojen ulkoja sisäovissa. Vakiotoimitus on mm:n ovelle. Painike kiinnitetään erikoiskaraan pidätinruuvilla. Varustettu palautusjousella. 13 O19 6 O19 49 O2 3/ A 6

7 Väli- ja ulko-oven painikkeet INOXI 3-19ss/002 Materiaali: ruostumaton teräs. Käytetään julkisten tilojen ulkoja sisäovissa. Vakiotoimitus on mm:n ovelle. Painike kiinnitetään erikoiskaraan pidätinruuvilla. Varustettu palautusjousella. 13 O19 6 O19 49 O2 3/ INOXI 3-19st/002 Materiaali: ruostumaton teräs. Käytetään julkisten tilojen ulkoja sisäovissa. Vakiotoimitus on mm:n ovelle. Painike kiinnitetään erikoiskaraan pidätinruuvilla. Varustettu palautusjousella. 13 O19 6 O19 49 O2 3/ A 7

8 Väli- ja ulko-oven painikkeet INOXI 21/002 Materiaali: ruostumaton teräs. Käytetään julkisten tilojen ulkoja sisäovissa. Vakiotoimitus on mm:n ovelle. Painike kiinnitetään erikoiskaraan pidätinruuvilla. Varustettu palautusjousella. 120 O13 47 O2 34 O2 3/ INOXI 23/002 Materiaali: ruostumaton teräs. Käytetään julkisten tilojen ulkoja sisäovissa. Vakiotoimitus on mm:n ovelle. Painike kiinnitetään erikoiskaraan pidätinruuvilla. Varustettu palautusjousella O19 3 O19 O2 3/ A

9 Väli- ja ulko-oven painikkeet INOXI 24/002 Materiaali: ruostumaton teräs. Käytetään julkisten tilojen ulkoja sisäovissa. Vakiotoimitus on mm:n ovelle. Painike kiinnitetään erikoiskaraan pidätinruuvilla. Varustettu palautusjousella O22 32 O2 3/ DOORA 17/006 satiinikromattu Ms/HCR, harjattu Ms/HA. Käytetään sisäovissa, myös julkisissa tiloissa. Painikeparin vakiotoimitus on 40 mm:n ovelle Ø 0 A 9

10 Väli- ja ulko-oven painikkeet FORUM 4/007, 4/003 Materiaali: messinki (4/007). Ms/ KlLA harjattu Ms/HA, kromattu Ms/CR, satiinikromattu Ms/HCR. Käytetään sisä-ja ulko-ovissa, myös julkisissa tiloissa. Painikeparin vakiotoimitus on mm:n ovelle. Materiaali: sinkki (4/003). Pintakäsittely: kromattu. Ø Käytetään sisäovissa, myös julkisissa tiloissa. Painikeparin vakiotoimitus on 40 mm:n ovivahvuudelle. Sinkkipainike 4/003 ei sovellu ulkokäyttöön. 2 Ø0 FORUM 4/029 satiinikromattu Ms/HCR. Materiaali: sinkki. Pintakäsittelyt: kromattu Zn/CR. 11 Ø Käytetään rivi- ja pientalojen ulko-ovissa sekä porrastasoovissa, joita ei haluta avattavan ulkopuolelta painikkeella. Vakiotoimitus on 0-60 mm:n ovivahvuuksille. Ø0 2 FORUM 4/119 Pintakäsittelyt: kiillotettu Ms/KILA, kromattu Ms/CR, satiinikromattu Ms/HCR. Käytetään rivi- ja pientalojen ulko-ovissa, joita ei haluta avattavan ulkopuolelta painikkeella. Vakiotoimitus on 0-60 mm:n ovivahvuuksille. Ø 20 Ø Ø 0 A 10

11 Väli- ja ulko-oven painikkeet POLAR 6/002 satiinikromattu Ms/HCR, harjattu Ms/HA. Varustettu palautusjousella. Käytetään sisä- ja ulko-ovissa, myös julkisissa tiloissa. Painikeparin vakiotoimitus on mm ovivahvuudelle. Painike liitetään kiinni reikäkaraan pidätinruuvilla. 124 Ø Ø Ø 2 DUETTO /002 Väripaneelin materiaali: Suomen oloihin suunniteltu, pakkasen ja uv-säteilyn kestävä muovi. Pintakäsittelyt: kromattu Ms/CR, satiinikromattu Ms/HCR, kiillotettu Ms/KILA, harjattu Ms/HA, valkoinen Ms/JVA. Käytetään ulko-ovissa, vahva palautusjousi estää painikkeen roikkumisen. Painikeparin vakiotoimitus on -0 mm:n ovelle. Painikkeessa on väripaneeli, jota vaihtamalla saadaan oveen sopivat värit. Paneelin värit: ruskea, punainen, vihreä, sininen, tumman harmaa, vaalean harmaa. Painike kiinnitetään reikäkaraan pidätinruuvilla Ø 2 A 11

12 Väli- ja ulko-oven painikkeet VILLA 11/002 Materiaali: messinki/lehtikuusi. Messingin pintakäsittelyt: kromattu Ms/CR, kiillotettu Ms/KILA. Käytetään sisä- ja ulko-ovissa. Painikeparin vakiotoimitus on 6-7 mm:n ovivahvuuksille. Palautusjousi estää painikkeen roikkumisen Ø16 71 Ø 27 Ø 2 DOMUS 12 valkoinen Ms/JVA, harjattu Ms/HA, oksidoitu Ms/OKS, satiinikromattu Ms/HCR. Käytetään ulko-ovissa, vahva palautusjousi estää painikkeen roikkumisen. Painikeparin vakiotoimitus on -0 mm:n ovivahvuuksille. Sisäpuolen painikkeena on 6/002 (ks. mittapiirros). Ø Ø 0 A 12

13 Väli- ja ulko-oven painikkeet PRIME 1/006 Ms/ KILA, kromattu Ms/CR, satiinikromattu Ms/HCR, harjattu Ms/HA. Käytetään sisäovissa, myös julkisissa tiloissa. Materiaali: sinkki. Pintakäsittelyt: kromattu Zn/CR, valkoinen Zn/JVA. 113 Käytetään asuintilojen väliovissa. Painikeparin vakiotoimitus on 40 mm:n ovivahvuudelle. Sinkkipainike ei sovellu ulkokäyttöön. Æ Æ 0 PRIME 1/029, 1/119 Materiaali: sinkki. Pintakäsittely: kromattu Zn/CR. Pintakäsittely: kiillotettu Ms/KILA. Käytetään porrastaso-ovissa, joita ei haluta avattavan ulkopuolelta painikkeella. Vakiotoimitus on 0-60 mm:n ovivahvuudelle. Ø 0 42 Æ Æ 0 PRIME 1/26/007 Ms/KILA, kromattu Ms/CR. Käytetään lukolla varustetuissa parveke-, puutarha- ja pihaovissa. Painikkeen korkeus on toiselta puolelta 26 mm ja toiselta normaali 4 mm. Vakiotoimitus on 40 mm:n ovivahvuudelle. 113 Ø Ø 0 A 13

14 Väli- ja ulko-oven painikkeet POLARITA 16/001 Materiaali: sinkki. Pintakäsittelyt: kromattu Zn/CR, valkoinen Zn/JVA, satiinikromattu Zn/HCR. Käytetään asuintilojen väliovissa. Painikeparin vakiotoimitus on 40 mm:n ovelle. Sinkkipainike ei sovellu ulkokäyttöön. 116 Æ Æ 49 LINE 20/00 Materiaali: sinkki. Pintakäsittelyt: kromattu Zn/CR, valkoinen Zn/JVA. Käytetään asuintilojen väliovissa. Painikeparin vakiotoimitus on 40 mm:n ovivahvuudelle. Saatavana myös saneerausmallina R+LK, jossa ovat mukana puuruuvit ja läpikiinnitysruuvit, karaholkki /9 sekä painikkeen kiinnitys erikoiskaraan pidätinruuvilla. Sinkkipainike ei sovellu ulkokäyttöön. 114 Æ 19 4, Æ 0 A 14

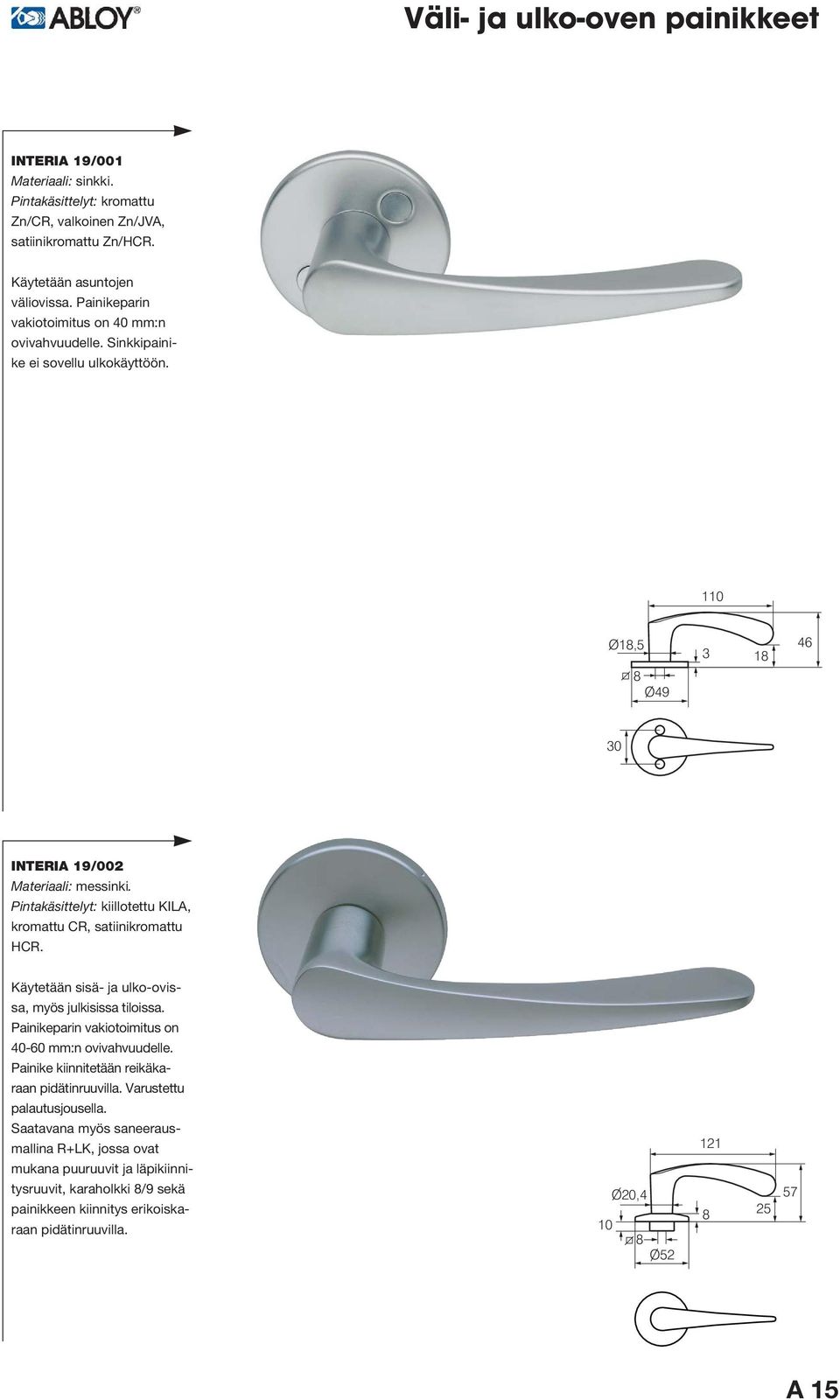

15 Väli- ja ulko-oven painikkeet INTERIA 19/001 Materiaali: sinkki. Pintakäsittelyt: kromattu Zn/CR, valkoinen Zn/JVA, satiinikromattu Zn/HCR. Käytetään asuntojen väliovissa. Painikeparin vakiotoimitus on 40 mm:n ovivahvuudelle. Sinkkipainike ei sovellu ulkokäyttöön. 110 O1, O INTERIA 19/002 KILA, kromattu CR, satiinikromattu HCR. Käytetään sisä- ja ulko-ovissa, myös julkisissa tiloissa. Painikeparin vakiotoimitus on mm:n ovivahvuudelle. Painike kiinnitetään reikäkaraan pidätinruuvilla. Varustettu palautusjousella. Saatavana myös saneerausmallina R+LK, jossa ovat mukana puuruuvit ja läpikiinnitysruuvit, karaholkki /9 sekä painikkeen kiinnitys erikoiskaraan pidätinruuvilla. O20,4 10 O A 1

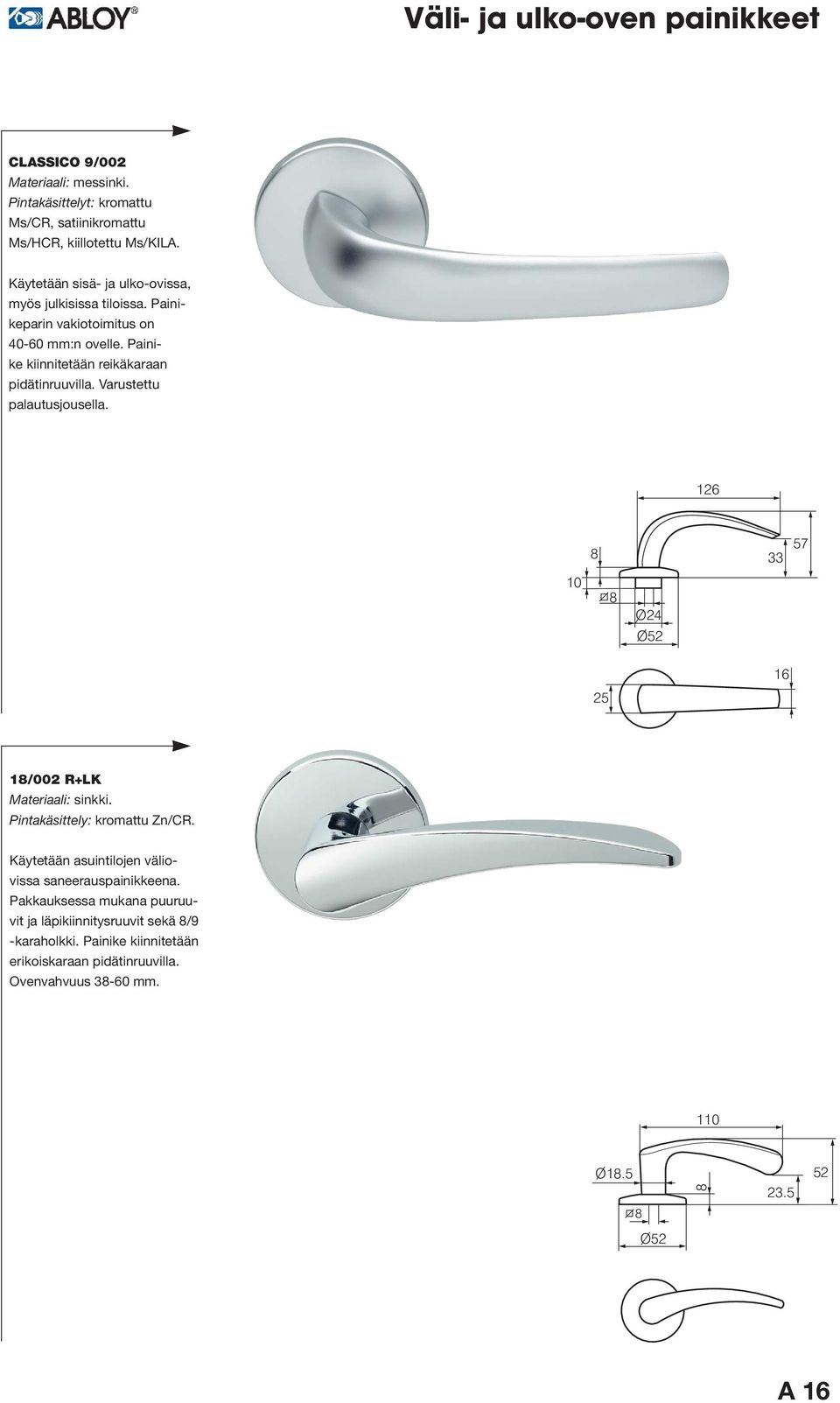

16 Väli- ja ulko-oven painikkeet CLASSICO 9/002 Pintakäsittelyt: kromattu Ms/CR, satiinikromattu Ms/HCR, kiillotettu Ms/KILA. Käytetään sisä- ja ulko-ovissa, myös julkisissa tiloissa. Painikeparin vakiotoimitus on mm:n ovelle. Painike kiinnitetään reikäkaraan pidätinruuvilla. Varustettu palautusjousella O24 O /002 R+LK Materiaali: sinkki. Pintakäsittely: kromattu Zn/CR. Käytetään asuintilojen väliovissa saneerauspainikkeena. Pakkauksessa mukana puuruuvit ja läpikiinnitysruuvit sekä /9 -karaholkki. Painike kiinnitetään erikoiskaraan pidätinruuvilla. Ovenvahvuus 3-60 mm. 110 O O2 A 16

17 Väli- ja ulko-oven painikkeet JOUSI 2/007 Ms/KILA, harjattu Ms/HA, kromattu Ms/CR, satiinikromattu Ms/HCR. Käytetään sisäovissa, myös julkisissa tiloissa. Painikeparin vakiotoimitus on 40 mm:n ovivahvuudelle. 110 Ø Ø 0 POHJOLA 27/002 satiinikromattu Ms/HCR. Käytetään sisä- ja ulko-ovissa, myös julkisissa tiloissa. Painikeparin vakiotoimitus on mm ovivahvuudelle. Painikkeen kiinnitys reikäkaraan pidätinruuvilla. Varustettu palautusjousella. 11 Ø Ø2 A 17

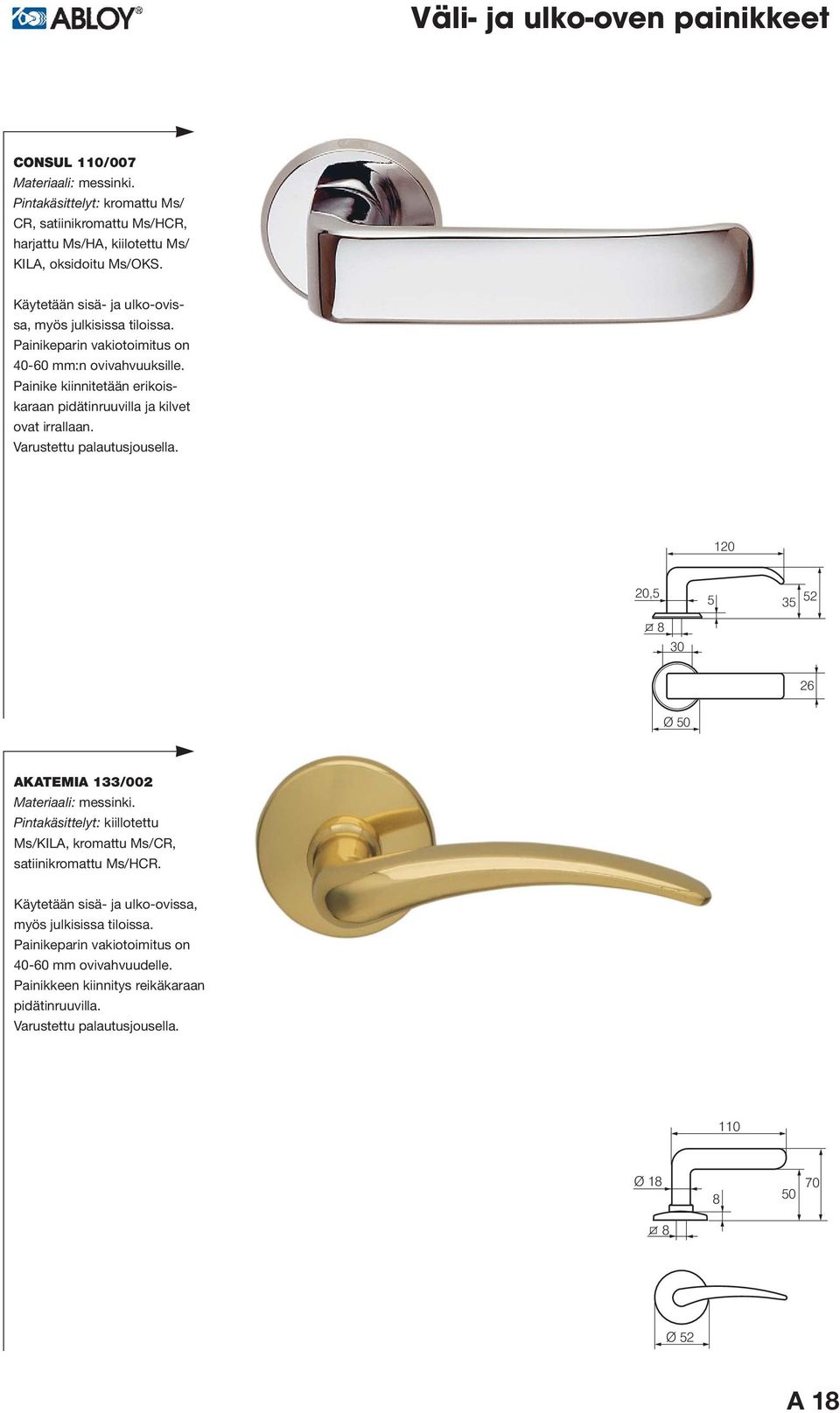

18 Väli- ja ulko-oven painikkeet CONSUL 110/007 Pintakäsittelyt: kromattu Ms/ CR, satiinikromattu Ms/HCR, harjattu Ms/HA, kiilotettu Ms/ KILA, oksidoitu Ms/OKS. Käytetään sisä- ja ulko-ovissa, myös julkisissa tiloissa. Painikeparin vakiotoimitus on mm:n ovivahvuuksille. Painike kiinnitetään erikoiskaraan pidätinruuvilla ja kilvet ovat irrallaan. Varustettu palautusjousella , Ø 0 AKATEMIA 133/002 satiinikromattu Ms/HCR. Käytetään sisä- ja ulko-ovissa, myös julkisissa tiloissa. Painikeparin vakiotoimitus on mm ovivahvuudelle. Painikkeen kiinnitys reikäkaraan pidätinruuvilla. Varustettu palautusjousella. 110 Ø Ø 2 A 1

19 Väli- ja ulko-oven painikkeet 663/002 Pintakäsittelyt: kromattu Ms/CR, harjattu Ms/HA. Käytetään ulko-ovissa, vahva palautusjousi estää painikkeen roikkumisen. Painikeparin vakiotoimitus on 60-0 mm:n ovelle. 6647/007 Pintakäsittelyt: kromattu Ms/CR, harjattu Ms/HA, valkoinen Ms/JVA. Käytetään ulko-ovissa, vahva palautusjousi estää painikkeen roikkumisen. Painikeparin vakiotoimitus on -7 mm:n ovelle. A 19

20 Avainkilvet Avainkilpi LH002 A satiinikromattu Ms/HCR, harjattu Ms/HA. Materiaali: ruostumaton teräs Rt. Käytetään väliovenlukon ABLOY 2014 tai vastaavan kanssa Ø 2 Avainkilpi LH002 O satiinikromattu Ms/HCR, harjattu Ms/HA. Käytetään väliovenlukon ABLOY 414 tai vastaavan kanssa. Ø 11 Ø 2 Peitekilpi LH002 P satiinikromattu Ms/HCR, harjattu Ms/HA. Materiaali: ruostumaton teräs. Käytetään väliovenlukon ABLOY 419 tai vastaavan kanssa. Ø 2 A 20

21 Avainkilvet Avainkilpi LH001 A Materiaali: teräs. Pintakäsittelyt: kromattu Fe/CR, valkoinen Fe/JVA, satiinikromattu Fe/HCR. Käytetään väliovenlukon ABLOY 2014 kanssa. Æ 49 6, 4 27 Avainkilpi LH001 O Materiaali: teräs. Pintakäsittelyt: kromattu Fe/CR, valkoinen Fe/JVA, satiinikromattu Fe/HCR. Käytetään väliovenlukon ABLOY 414 kanssa. Æ Peitekilpi LH001 P Materiaali: teräs. Pintakäsittelyt: kromattu Fe/CR, valkoinen Fe/JVA, satiinikromattu Fe/HCR. Käytetään väliovenlukon ABLOY 414 tai 2014 kanssa. Ø 49 4 A 21

22 Avainkilvet Avainkilpi LH016, LH016R Materiaali: teräs. Pintakäsittelyt: kromattu Fe/CR, valkoinen Fe/JVA. satiinikromattu Ms/HCR, harjattu Ms/HA. Æ 0 Käytetään väliovenlukon ABLOY 2014 tai vastaavan kanssa. LH016R kiinnitetään puuruuveilla. 6, 27 Avainkilpi LH Materiaali: teräs. Pintakäsittelyt: kromattu Fe/CR, valkoinen Fe/JVA. Ms/KILA, harjattu Ms/HA, kromattu Ms/CR. Käytetään väliovenlukon ABLOY 2014 tai vastaavan kanssa. Æ 0 6, 27 Avainkilpi LH026 Materiaali: teräs. Pintakäsittelyt: kromattu Fe/CR, valkoinen Fe/JVA. Ms/KILA, harjattu Ms/HA, satiinikromattu Ms/HCR. Käytetään väliovenlukon ABLOY 414 tai vastaavan kanssa. Æ 0 27 A 22

23 Avainkilvet Avainkilpi LH Ms/KILA, kromattu Ms/CR. Käytetään väliovenlukon ABLOY 414 tai vastaavan kanssa. Æ 0 27 Peitekilpi LH027 Materiaali: teräs. Pintakäsittelyt: kromattu Fe/CR, valkoinen Fe/JVA. Ms/ KILA, harjattu Ms/HA, satiinikromattu Ms/HCR. Käytetään väliovenlukon ABLOY 414, 2014 tai vastaavan kanssa. Æ 0 Peitekilpi LH029 harjattu Ms/HA, oksidoitu Ms/OKS, valkoinen Ms/JVA, satiinikromattu Ms/HCR. Käytetään ABLOY - lukon 419 tai vastaavan kanssa. LH029 on valukilpi. Æ 0 A 23

24 Avainkilvet Avainkilpi LH00 A Materiaali: sinkki. Pintakäsittelyt: kromattu Zn/CR, valkoinen Zn/JVA. Käytetään väliovenlukon ABLOY 2014 kanssa.,6 Ø 0 4, Avainkilpi LH00 O Materiaali: sinkki. Pintakäsittelyt: kromattu Zn/CR, valkoinen Zn/JVA. Käytetään väliovenlukon ABLOY 414 tai vastaavan kanssa.,6 Ø 0 4, Peitekilpi LH00 P Materiaali: sinkki. Pintakäsittelyt: kromattu Zn/CR, valkoinen Zn/JVA. Käytetään väliovenlukon ABLOY 414, 2014 tai vastaavan kanssa. Æ 0 4, A 24

25 Wc-lukitus Vääntönuppi LH002 WC satiinikromattu Ms/HCR, harjattu Ms/HA. Sopii lukkoihin joissa 90 asteen kierto. Vakiotoimitus 3-60 mm oville. L-karalla 0 mm:iin. Ulkopuolinen aukaisumahdollisuus varmistettu. Käytetään kylpyhuoneen ja wc-ovien lukitukseen myös julkisissa tiloissa. Ø 2 3 / Vääntönuppi INOXI LH002 WC Materiaali: ruostumaton teräs. Sopii lukkoihin, joissa 90 asteen kierto. Vakiotoimitus 3-60 mm:n ovelle. Ulkopuolinen aukaisumahdollisuus varmistettu. Käytetään kylpyhuoneen ja wc-ovien lukitsemiseen, myös julkisissa tiloissa. 1 Æ 2 / 2 3 A 2

26 Wc-lukitus Vääntönuppi LH001 WC Materiaali: teräs. Pintakäsittelyt: kromattu Fe/CR, valkoinen Fe/JVA, satiinikromattu Fe/HCR. 27 Käytetään kylpyhuoneen ja wc-ovien lukitukseen asuintiloissa lukkorunkojen ABLOY 2014 tai 414 kanssa. Ulkopuolinen aukaisumahdollisuus on varmistettu. Vakiotoimitus on 40 mm:n ovelle. 9, 32 Æ Vääntönuppi LH00 WC Materiaali: sinkki. Pintakäsittelyt: kromattu Zn/CR, valkoinen Zn/JVA. Sopii lukkoihin, joissa 90 asteen kierto. Vakiotoimitus on 40 mm:n ovelle. Ulkopuolinen aukaisumahdollisuus varmistettu. Käytetään kylpyhuoneen ja wc-ovien lukitukseen asuintiloissa.,6 Ø , 2 40 Vääntönuppi LH0, LH0 L /lakattu Ms/KILA, harjattu Ms/HA. Materiaali: teräs, Pintakäsittelyt: kromattu Fe/CR, satiinikromattu Fe/HCR, valkoinen Fe/JVA. 9, Sopii lukkoihin, joissa kierto on 90 astetta. Vakiotoimitus on 40 mm:n ovelle ja L-karalla 40-0 mm:n ovelle. Ulkopuolinen aukaisumahdollisuus varmistettu. Käytetään kylpyhuoneen ja wc-ovien lukitukseen asuintiloissa. Ø 2 40 A 26

27 Wc-lukitus Vääntönuppi PRESTO LH03, LH03 L Materiaali: alumiini. Pintakäsittelyt: hopea-anodisoitu Al/AHO, valkoinen Al/JVA. 27 Sopii lukkoihin, joissa kierto on 90 astetta. Vakiotoimitus on 40 mm:n ovelle ja L-karalla varustettuna 40-0 mm:n ovelle. Ulkopuolinen aukaisumahdollisuus varmistettu. Käytetään kylpyhuoneen ja wc-ovien lukitukseen, myös julkisissa tiloissa. 9, 4 Æ Vääntönuppi PRESTO LH0340, LH0340 L Materiaali: alumiini. Pintakäsittelyt: hopea-anodisoitu Al/AHO, valkoinen Al/JVA. Sopii lukkoihin, joissa 90 asteen 27 kierto. Vakiotoimitus on 40 mm: n ovelle ja L-karalla varustettuna 40-0 mm:n ovelle. Ulkopuolinen aukaisumahdollisuus varmistettu. Käytetään kylpyhuoneen ja wc-ovien lukitukseen esimerkiksi vanhainkodeissa. 9, Ø Vääntönuppi LH3+36, LH3+36 L Ms/ 27 KILA, harjattu Ms/HA, oksidoitu Ms/OKS. Materiaali: teräs. Pintakäsittelyt: kromattu Fe/CR, satiinikromattu Fe/HCR. L-karalla pintakäsittelyt ovat kiillotettu Ms/KILA, harjattu Ms/HA, kromattu Fe/CR, satiinikromattu Fe/HCR. Käytetään lukoissa, joissa 90 asteen kierto. Vakiotoimitus on 40 mm:n ovelle ja L-karalla varustettuna 40-0 mm:n ovelle. Ulkopuolinen aukaisumahdollisuus varmistettu. Käytetään kylpyhuoneen ja wc-ovien lukitukseen, myös julkisissa tiloissa. 9, Ø 0 Ø A 27

28 Wc-lukitus Vääntönuppi LH03+02 Ms/KILA, kromattu Fe/CR, satiinikromattu Fe/HCR. Käytetään väliovenlukon ABLOY 414 tai vastaavan yhteydessä parvekkeen ulkoovissa. Sopii lukkoihin, joissa 90 asteen kierto. Vakiotoimitus on 40 mm:n ovelle. 27 9, 14 Ø Ovensalpa DF1000 Materiaali: nuppi sinkkiä, telki terästä. Pintakäsittely: kromattu Zn/CR. Käytetään wc-osastojen ovissa. Vakiotoimitus 24-2 mm:n tai 3-40 mm:n ovelle A 2

29 Wc-lukitus Ovensalpa DF1001 Materiaali: nuppi sinkkiä, telki terästä. Pintakäsittely: kromattu Zn/CR. Käytetään wc-osastojen ovissa. Vakiotoimitus 24-2 mm:n tai 3-40 mm:n ovelle Wc-turva-avain LH0310 Materiaali: alumiini. Pintakäsittely: punainen Al/JPU. Käytetään turva-avaimena wc-vääntönuppeihin. Avaimella voidaan avata wc-ovet ulkopuolelta Vääntönuppi LH0341 Materiaali: teräs. Pintakäsittely: kromattu Fe/CR, kiillotettu Ms/KILA. 44 Käytetään kevyissä liuku-, palje- ja varasto-ovissa hakatelkilukon ABLOY 4249 kanssa. Vakiotoimitus 40 mm:n ovelle, nuppipuolella tarvitaan ø 47 mm:n poraus. 27 9, Ø 0, A 29

30 Profiiliovenpainikkeet PARLAMENT 2/064 satiinikromattu Ms/HCR. Käytetään alumiini- ja teräsprofiiliovissa profiilioven lukon kanssa sekä pitkäsalvan painikkeena. Painikkeessa on palautusjousi. Vakiotoimitus on 0-6 mm:n ovelle. 120 Ø , 32 Ø 20 47, PARLAMENT 22/064 satiinikromattu Ms/HCR, valkoinen Ms/JVA, musta Ms/JMU, sininen Ms/JSI, punainen Ms/JPU. Käytetään alumiini- ja teräsprofiiliovissa profiilioven lukon kanssa sekä pitkäsalvan painikkeena. Painikkeessa on palautusjousi. Vakiotoimitus on 0-6 mm:n ovelle. 127 Ø , 32 Ø 20 74, PRESTO 3-16/064 ja 3-20/064 Ms/ KILA, kromattu Ms/CR, satiinikromattu Ms/HCR. Materiaali: alumiini. Pintakäsittelyt: hopea-anodisoitu Al/AHO, valkoinen Al/JVA. Käytetään alumiini- ja teräsprofiiliovissa profiilioven lukon kanssa sekä pitkäsalvan painikkeena. Painikkeessa on palautusjousi. Vakiotoimitus on 0-6 mm:n ovelle. Saatavana myös suora versio PRESTO 3-16S/ (Ø 16) Ø20 42, (126) (29) 24 (61) 64 74, A

31 Profiiliovenpainikkeet INTERIA 19/064 satiinikromattu Ms/HCR. Käytetään alumiini- ja teräsprofiiliovissa profiilioven lukon kanssa sekä pitkäsalvan painikkeena. Painikkeessa on palautusjousi. Vakiotoimitus on 0-6 mm:n ovivahvuudelle. O20, , FORUM 4/064 satiinikromattu Ms/HCR. Käytetään alumiini- ja teräsprofiiliovissa profiilioven lukon kanssa sekä pitkäsalvan painikkeena. Painikkeessa on palautusjousi. Vakiotoimitus on 0-6 mm:n ovelle. Ø , , POLAR 6/064 A Ms/ KILA, kromattu Ms/CR, satiinikromattu Ms/HCR. Käytetään alumiini- ja teräs-profiiliovissa profiilioven lukon kanssa sekä pitkäsalvan painikkeena. Painikkeessa on palautusjousi. Vakiotoimitus on 0-6 mm:n ovelle. 124 Ø , , A 31

32 Profiiliovenpainikkeet PRIME 1//064 Ms/KILA, kromattu Ms/CR. Käytetään parveke-, puutarha- ja pihaovissa, joissa mm:n karareiällä varustettu pitkäsalpa, tai profiilioven lukon kanssa. Painikekorkeus on toiselta puolelta mm ja toiselta puolelta normaali 2 mm. Vakiotoimitus on 40 mm:n ovelle. 113 Ø , 1 CONSUL 110/064 harjattu Ms/HA, satiinikromattu Ms/HCR. Käytetään alumiini- ja teräsprofiiliovissa profiilioven lukon kanssa sekä pitkäsalvan painikkeena. Painikkeessa on palautusjousi. Vakiotoimitus on 0-6 mm:n ovelle , , CLASSICO 9/064 satiinikromattu Ms/HCR. Käytetään alumiini- ja teräsprofiiliovissa profiilioven lukon kanssa sekä pitkäsalvanpainikkeena. Painikkeessa on palautusjousi. Vakiotoimitus on 0-6 mm:n ovelle , A 32

33 Profiiliovenpainikkeet PRESTO 3-16ss/064 satiinikromattu Ms/HCR. Käytetään alumiini- ja teräsprofiiliovissa profiilioven lukon kanssa sekä pitkäsalvan painikkeena. Painikkeessa on palautusjousi. Vakiotoimitus on 0-6 mm:n ovelle Ø 16 74, INOXI 3-19s/04 Materiaali: ruostumaton teräs. Käytetään alumiini- ja teräsprofiiliovissa profiilioven lukon kanssa. Vakiotoimitus mm:n ovelle. Varustettu palautusjousella. 13 O19 6 O O A 33

34 Profiiliovenpainikkeet INOXI 3-19ss/04 Materiaali: ruostumaton teräs. Käytetään alumiini- ja teräsprofiiliovissa profiilioven lukon kanssa. Vakiotoimitus mm:n ovelle. Varustettu palautusjousella. 13 O O19 O INOXI 3-19st/04 Materiaali: ruostumaton teräs. Käytetään alumiini- ja teräsprofiiliovissa profiilioven lukon kanssa. Vakiotoimitus mm:n ovelle. Varustettu palautusjousella. 13 O19 6 O O INOXI 3-19/04 Materiaali: ruostumaton teräs. Käytetään alumiini- ja teräsprofiiliovissa profiilioven lukon kanssa. Vakiotoimitus mm:n ovelle. Varustettu palautusjousella O19 O19 10 O A 34

35 Profiiliovenpainikkeet INOXI 21/04 Materiaali: ruostumaton teräs. Käytetään alumiini- ja teräsprofiiliovissa profiilioven lukon kanssa. Vakiotoimitus mm:n ovelle. Varustettu palautusjousella. 120 O13 7 O O INOXI 23/04 Materiaali: ruostumaton teräs. Käytetään alumiini- ja teräsprofiiliovissa profiilioven lukon kanssa. Vakiotoimitus mm:n ovelle. Varustettu palautusjousella. 13 O O19 O INOXI 24/04 Materiaali: ruostumaton teräs. Käytetään alumiini- ja teräsprofiiliovissa profiilioven lukon kanssa. Vakiotoimitus mm:n ovelle. Varustettu palautusjousella O O A 3

36 Pitkäsalvanpainikkeet Pitkäsalvanpainike DH37 vasen ja oikea Materiaali: sinkki. Pintakäsittelyt: kromattu Zn/CR, satiinikromattu Zn/HCR, valkoinen Zn/JVA. Käytetään parveke-, puutarhaja pihaovissa, joissa on mm:n karareiällä varustettu pitkäsalpa. Sivutaivutettu painike antaa riittävän rystystilan ulosaukeavissa ovissa. Sinkkipainike ei sovellu ulkokäyttöön. 7/ Pitkäsalvanpainike DH42 vasen, suora ja oikea Materiaali: sinkki. Pintakäsittely: kromattu Zn/CR. Käytetään parveke-, puutarhaja pihaovissa, joissa on mm:n karareiällä varustettu pitkäsalpa. Sivutaivutettu versio antaa riittävän rystystilan ulosaukeavissa ovissa. Sinkkipainike ei sovellu ulkokäyttöön Ø 17 Pitkäsalvanpainike DH3 vasen, oikea ja suora, myös läpikiinnitysversio LK. Pintakäsittelyt: kromattu Ms/CR, satiinikromattu Ms/HCR, harjattu Ms/HA, oksidoitu Ms/OKS. 109 Käytetään parveke-, puutarha- ja pihaovissa, joissa on mm:n karareiällä varustettu pitkäsalpa. Sivutaivutettuna antaa riittävän rystystilan ulosaukeavissa ovissa. Läpikiinnitysversio on vakiotoimituksessa mm:n ovivahvuudelle. Painike on varustettu 90 asteen kääntölukitsijalla. 42, A 36

37 Pitkäsalvanpainikkeet Pitkäsalvanpainike DH363, DH364, DH36 Materiaali: sinkki. Pintakäsittelyt: kromattu Zn/CR, valkoinen Zn/JVA. Käytetään parveke-, puutarha- ja pihaovissa, joissa on mm:n karareiällä varustettu pitkäsalpa. Sivutaivutettu versio antaa riittävän rystystilan ulosaukeavissa ovissa. Sinkkipainike ei sovellu ulkokäyttöön / , Pitkäsalvanpainike INTERIA DH39 Materiaali: sinkki. Pintakäsittelyt: kromattu Zn/CR, valkoinen Zn/JVA. Käytetään parveke-, puutarha- ja pihaovissa, joissa on mm:n karareiällä varustettu pitkäsalpa. Sinkkipainike ei sovellu ulkokäyttöön. 110 O1, 1 7/ , 60 A 37

38 Pitkäsalvanpainikkeet Pitkäsalvanpainike DH3 vasen, suora ja oikea, myös läpikiinnitysversio LK. Materiaali: sinkki. Pintakäsittelyt: kromattu Zn/CR, satiinikromattu Zn/MCR, valkoinen Zn/JVA. Käytetään parveke-, puutarha- 104 ja pihaovissa, joissa on mm:n karareiällä varustettu pitkäsalpa. Sivutaivutettu versio antaa riittävän rystystilan ulosaukeavissa ovissa. Läpikiinnitysversio on vakiotoimituksessa mm:n ovivahvuudelle. Sinkkipainike ei sovellu ulkokäyttöön Lukittava ikkunoiden ja ikkunaovien painike DH44 S vasen, suora ja oikea. Materiaali: sinkki. Pintakäsittelyt: kromattu Zn/CR, valkoinen Zn/JVA. Käytetään pitkäsulkijalla varustettujen ikkunaovien ja ikkunoiden sisäpuolella sekä kaapinovissa, kun ne halutaan turvata murtautumista ja asiatonta avaamista vastaan. Painike on mahdollista saada joko 7:n tai :n mm:n karalla, myös erikoismittoja tilauksesta. Lukitus tapahtuu, kun sylinteri painetaan alas painikkeen ollessa lukitussa asennossa. Kun avainta väännetään, sylinteri nousee ylös ja lukko aukeaa. Turvapainikkeeseen sopii 90 seuraava sylinteri: ABLOY OF402. Voidaan sarjoittaa ABLOY -rakennuslukkojen kanssa. Yksisuuntaruuvit sisältyvät itsepalvelupakkaukseen. Sinkkipainike ei sovellu ulkokäyttöön , Ø A 3

39 Pitkäsalvanpainikkeet Lapsilukko FIX40 Materiaali: sinkki. Pintakäsittely: kromattu Zn/CR. Käytetään ikkunan ja oven pitkäsalvan painikkeen yhteydessä, kun painike halutaan lukita sisäpuolelta. Painikkeen karan oltava mm. Lapsilukko avataan ja suljetaan käsikäyttöisesti. Lukitsee alaspainettuna painikkeen karaan. Ulkopuolista painiketta ei saa käyttää FIX40:n kanssa. Asennetaan painikkeen kilven alle ja tämän ruuveilla. Lapsilukko vie 7 mm karan pituudesta ja se sopii vain painikkeiden DH42, DH37 ja DH3 kanssa. Voidaan käyttää myös ikkunalukon kanssa, kun painikkeeseen valitaan 7/ mm:n kara Lapsilukko FIX0 Materiaali: sinkki. Pintakäsittely: kromattu Zn/CR. Käytetään ikkunan ja oven pitkäsalvan painikkeen yhteydessä, jolloin tarvitaan kahden käden ote aukaisuun. Painikkeen kara oltava mm. Lukitsee automaattisesti painikkeen, kun se käännetään suljettuun asentoon. Avattaessa täytyy varmistinta nostaa ja samanaikaisesti kääntää painiketta. Ulkopuolista painiketta ei saa käyttää FIX0:n kanssa. Asennetaan painikkeen kilven alle ja tämän ruuveilla. Lapsilukko vie 7 mm karan pituudesta ja se sopii vain painikkeiden DH42, DH37 ja DH3 kanssa. Voidaan käyttää myös ikkunalukon kanssa, kun painikkeeseen valitaan 7/ mm:n kara A 39
