1 ERINOMAINEN NAARMUUNTUMISSUOJA Teollisuusnosto-ovet UUTTA: Sivuovet valinnaisella RC 2 -murtosuojaluokituksella

2 2

3 4 Hörmann-merkkilaatua 6 Tuotettu kestävää kehitystä ajatellen 8 Hyviä syitä valita Hörmann 14 Lamellityypit 16 Käyttötarkoitukset 18 SPU F42, SPU 67 Thermo 24 APU F42, APU F42 Thermo, APU 67 Thermo 28 ALR F42, ALR F42 Thermo, ALR 67 Thermo 32 ALR F42 Glazing, ALR 67 Thermo Glazing 36 ALR F42 Vitraplan 40 ALR F42 asennuspaikalla tehtävään julkisivusuunnitteluun 44 SPU F42 Parcel / SPU F42 Parcel Walk APU F42 Parcel / APU F42 Parcel Walk 48 Käyntiovet 52 Sivuovet 54 Värit 56 Naarmuuntumattomat DURATEC-ikkunat 58 Ikkunatyypit 62 Nostotavat 64 Kehittynyttä ja viimeisteltyä tekniikkaa 65 Turvaominaisuudet 66 Käsikäyttöiset ovet 67 Painikkeet 68 Murronkestävä aukityönnön esto 70 Edeltävä valokenno 72 Valoverho 74 Käyttölaitteet, ohjaukset 82 Käyttölaitteen lisävarusteet 89 Erikoisohjauksen rakenne 90 Käyttöominaisuudet 92 Rakenne- ja laatuominaisuudet 94 Hörmannin tuotevalikoima Tekijänoikeussuojattu: Kopiointi, myös osittainen, sallittu vain valmistajan luvalla. Oikeudet muutoksiin pidätetään. Kuvissa näkyvät ovet osoittavat toimintaperiaatteen - ilman takuuta. Vasen kuva: liikenneviraston rakennus Sionissa, Sveitsissä 3

4 Hörmann-merkkilaatua Tulevaisuuteen suuntautunut ja luotettava Mercedes Benz, Ostendorf Oma tuotekehitys Innovatiiviset tuotteet kehitetään Hörmannin omissa tiimeissä: kehitysosaston ammattilaiset parantavat tuotteita ja kehittävät uusia ratkaisuja jatkuvasti. Näin syntyy käyttövalmiita tuotteita, joiden laatu ja maine ovat huippuluokkaa ympäri maailmaa. Modernit valmistusmenetelmät Hörmann suunnittelee ja valmistaa itse kaikki olennaiset ovi- ja käyttölaitekomponentit, kuten lamellit, karmit, helat, käyttölaitteet ja ohjaukset. Näin varmistetaan oven, käyttölaitteen ja ohjauksen saumaton yhteensopivuus. Sertioifioidulla laadunhallintajärjestelmällä varmistetaan paras mahdollinen laatu tuotekehittelystä suunnitteluun ja aina toimitukseen asti. Hörmann-laatua Made in Germany. 4

5 Made in Germany Johtava asema Euroopan ovija käyttölaitemarkkinoilla velvoittaa meitä varmistamaan korkean laadun säilymisen sekä tuotteiden valmistuksessa että huoltopalveluiden toteutuksessa. Se tekee Hörmannista uraa uurtavan yrityksen myös kansainvälisillä markkinoilla. VUODEN JÄLKIOSTOTAKUU Hörmannin ovien, käyttölaitteiden ja ohjausyksiköiden varaosilla on 10 vuoden taattu jälkiostotakuu. Huippuunsa erikoistuneissa tehtaissa kehitellään ja valmistetaan rakenneelementtejä, jotka erottuvat edukseen niiden laadun, toimintavarmuuden ja pitkän käyttöiän ansiosta. Näkyvyys tärkeimmillä kansainvälisillä talousalueilla tekee yrityksestämme vahvan ja tulevaisuuteen suuntautuneen, yksityisen ja teollisen rakennusalan yhteistyökumppanin. Asiantuntevaa neuvontaa Asiakassuuntautuneen myyntiorganisaation kokeneet asiakasneuvojat avustavat mielellään kohteen suunnittelussa alkaen teknisistä yksityiskohdista aina loppuhyväksyntään asti. Täydellinen töiden dokumentointi, esim. asennustiedot, ovat saatavilla painetussa muodossa ja uusimman version voi aina ladata osoitteesta Nopeampi palvelu Kattavan huoltoverkostomme ansiosta olemme aina lähelläsi kellon ympäri. Se nopeuttaa tarkastus-, huolto- ja korjaustöitä. 5

6 Tuotettu kestävää kehitystä ajatellen Tulevaisuuden rakentamiseen EPD Industrie-Sectionaltore Kurzfassung Environmental Product Declaration nach DIN ISO und EN EPD Industrie-Sectionaltore Kurzfassung Environmental Product Declaration nach DIN ISO und EN Industrie-Sectionaltore aus PU (Polyurethan) ausgeschäumten Stahl-Lamellen (Firmen-EPD) Hörmann KG Brockhagen Industrie-Sectionaltore aus Aluminium (Firmen-EPD) Hörmann KG Brockhagen Deklarationsnummer EPD-STPU-0.3 Deklarationsnummer EPD-STA-0.3 Kestävän kehityksen vahvistaa Rosenheimissa sijaitseva ift-instituutti Kestävän kehityksen vahvistaa Rosenheimissa sijaitseva ift-instituutti standardin ISO mukaisella ympäristötuotetodistuksella (EPD). Tämä EPD on laadittu normien EN ISO 14025:2011 ja EN 15804:2012 pohjalta. Lisäksi yleinen ohje tyypin III ympäristöselvityksen laatimisesta on voimassa. Selvitys perustuu PCR-dokumenttiin Ovet ja portit PCR-TT-1.1:2011. Kestävää kehitystä ajatellen valmistetut Hörmannin teollisuusnosto-ovet Ekologista laatua Ympäristöä säästävä tuotanto laajan energianhallintajärjestelmän ansiosta Taloudellista laatua Pitkä käyttöikä ja alhaiset huoltokustannukset korkealaatuisten materiaalien käytön ansiosta Prosessilaatu Resursseja säästävät tuotantoprosessit optimoidun materiaalinkäytön ansiosta Kestävää kehitystä tukeva rakentaminen hyödyntämällä Hörmannin tietotaitoa Hörmannilla on pitkä kokemus kestävään kehitykseen perustuvasta rakentamisesta. Osaamista hyödynnetään myös sinun rakennuksesi suunnittelussa. Lisäetu: jokaisessa kohdetoimeksiannossa laaditaan automaattisesti tarvittavat tiedot Leed-sertifiointia varten. 6

7 Yksinkertainen kestävään kehitykseen perustuva suunnittelu Hörmannin arkkitehtiohjelma ja energiansäästökompassi Arkkitehtiohjelma Yli 850 tuotetta ja yli 9000 piirustusta Moderni ja käyttäjäystävällinen käyttöpinta helpottaa Hörmannin tuotteiden suunnittelua vielä entisestään. Selkeä käyttörakenne avattavien valikkojen ja symbolien ansiosta sekä erityinen hakutoiminto nopeuttavat pääsyä yli 850 Hörmannin tuotteita kuvaaviin teksteihin ja piirustuksiin (DWG ja PDF). Realistinen esitystapa valokuvina täydentää monien tuotteiden tietoja. Energiansäästökompassi Kestävään kehitykseen perustuva suunnittelu Hörmannin energiansäästökompassi näyttää, kuinka ulko- ja sisäovia voidaan suunnitella energiatehokkaasti ja kestävään kehitykseen perustuen. Integroitu laskelmointimoduuli pienentää oven modernisointikustannuksia. Arkkitehtiohjelman Internet-version voi ladata osoitteesta tai maksutta Hörmannin arkkitehtifoorumista. Käytä suunnitteluun energiansäästökompassia, ks.: 7

8 Hyviä syitä valita Hörmann Innovatiivinen markkinajohtaja Vain Hörmannilta Vain Hörmannilta ThermoFrame-karmiliitäntä 1Aina kirkas ja läpinäkyvä lasitus ERINOMAINEN NAARMUUNTUMISSUOJA Tehokas 2lämpöeristys Jopa 21 % parempi lämpöeristys Teollisuusovet suurilla lasipinnoilla tarjoavat parhaan läpinäkyvyyden ja paljon valoa rakennukseen. Naarmunkestävä DURATEC muovilasitus tarjoaa jatkuvan kirkkaan läpinäkyvyyden. Erityinen pinnoite, joka vastaa laadultaan ajoneuvojen valojen pinnoitusta, suojaa ikkunaa naarmuuntumiselta ja pesun jättämiltä jäljiltä. Kovasta rasituksesta huolimatta huoliteltu vaikutelma säilyy kauan jopa karkeassa teollisuusympäristössä. DURATEC-ikkunoinnin saa vakiovarusteena ilman lisämaksua kaikkiin kirkkailla muovi-ikkunoilla varustettuihin nosto-oviin ja vain Hörmannilta. Lisätietoja on sivuilla Ks. lyhytfilmi osoitteessa: Lämmitetyt hallit vaativat hyvin eristettyjä teollisuusnosto-ovia, jotta energiahäviö pysyisi mahdollisimman alhaalla. Hörmannin teollisuusnosto-ovet lämpökatkaistuilla 67 mm paksuilla lamelleilla eristävät erittäin tehokkaasti ja säästävät näin energiakuluissa. Lämpökatkaistut 3-kertaiset tai 4-kertaiset ikkunat vähentävät lisäksi kondenssiveden syntymisriskiä. Valinnainen ThermoFrame-karmiliitäntä tarjoaa lisäksi jopa 21 % paremman lämmöneristyksen, koska se erottaa karmin ja muurin toisistaan ja tiivistää lisäksi oven kaksoistiivisteellä. Lisätietoja on sivuilla

9 Lämpökatkaistu käyntiovirakenne, asennussyvyys 67 mm 3Pitkäikäinen Sopivat rakenne 4asennusratkaisut Hörmannin teollisuusnosto-ovien kaikki yksityiskohdat on suunniteltu pitkäikäisiksi: alkaen kuulalaakeroiduista ohjausrullista vahvojen saranoiden kautta aina optimaaliseen tasapainotukseen asti. Näin yli käyttökertaa on mahdollista erikoisvarusteilla jopa Tämä vahva ja tukeva rakenne vähentää mm. huoltokustannuksia ja tekee Hörmannin teollisuusnosto-ovista erittäin taloudellisia ja kestäviä. Yli 30 nostotapaa mahdollistavat teollisuusnostoovien optimaalisen asennuksen halliin aina arkiitehtuurin ja kulloistenkin vaatimusten mukaisesti. Yksityiskohtaiset ratkaisut kuten alle asennetut jousiakselit tai ruuvikiinnitteiset rakenneosat helpottavat lisäksi huoltoa ja tekevät ovista erittäin huoltoystävällisiä. Lisätietoa, ks. sivut

10 Hyviä syitä valita Hörmann Innovatiivinen markkinajohtaja Vain Hörmannilta Eurooppalainen patentti Vain 5 mm 5 Optimoidut logistiikkaratkaisut korkea Turvallista ja miellyttävää 6työskentelyä Hörmannin teollisuusnosto-ovet ja käyttölaitteet sopivat ihanteellisesti yhteen Hörmannin kuormaustekniikan kanssa. Tässä sinulle logistiikka-ratkaisu, jonka lämpötehokkuus ja toiminta vastaavat täydellisesti vaatimuksiasi. Teollisuusovet Parcel ja Parcel Walk on kehitetty erityisesti pakettipalveluja varten. Niiden avulla voidaan lastata ja purkaa erikorkuisia ajoneuvoja (kuten esim. kuorma-autoja ja pakettiautoja) tehokkaasti kuormausasemalla. Lisätietoja on sivuilla Joskus pienet asiat saavat suurta aikaan. Hörmannin käyntiovien ruostumattomasta teräksestä valmistettu kynnys on erityisen matala tämä helpottaa työtä ja vähentää onnettomuuksia. Kompastumisvaara pienenee ja kynnyksen ylittäminen pyörillä varustetuilla vaunuilla helpottuu. Hörmannin kynnyksettömiä käyntiovia voi käyttää tietyissä olosuhteissa myös varauloskäynteinä ja käyttötarkoituksissa, joissa tarvitaan esteetön kulku. Lisätietoja on sivuilla Ks. lyhytfilmi osoitteessa: 10

11 7Harmoonista Yksilölliset muotoilua 8suunnittelumahdollisuudet Hörmannin teollisuusnosto-ovet, käyntiovet, sivuovet ja peitelevyt on suunniteltu siten, että rakennukseen asennettaessa kaikista elementeistä syntyy yhteensopiva kokonaiskuva. Alumiinikehyksen pienat on sijoitettu kohdakkain siten, että niiden ulkonäkö muodostaa yhtenäisen vaikutelman sekä vakioprofiilien että myös lämpökatkaistujen profiilien kohdalla. Tämä koskee myös eri syvyyksiin asennettuja oviyhdistelmiä. Näin yrityksesi näyttää aina parhaat puolensa. Hörmannin teollisuus-nosto-ovien avulla voit suunnitella julkisivun toiveitesi mukaan. Oven voi integroida julkisivuun yksilöllisesti tasapintaisesti käyttämällä puuta, metallia, keramiikkaa, muovia ja muita materiaaleja. Vitraplan-lasitus tarjoaa jännittävän heijastavien ja läpinäkyvien osien yhdistelmän. Glazing-ovien leveä ikkunajako tarjoaa vapaan näkymän näyttelytiloihin. Lisätietoja on sivuilla

12 Hyviä syitä valita Hörmann Innovatiivinen markkinajohtaja 9 Vakiovarusteinen murtosuojaus Käyttäjäystävälliset 10varusteet Myös teollisuusovien kohdalla on tärkeää, että rakennus on suojattu luotettavasti toimivalla murtosuojauksella. Vakiovarusteinen avaamisen esto toimii mekaanisesti ja suojaa näin esineitäsi ja koneitasi myös virtakatkon aikana. Lisäturvallisuutta tarjoavat valinnaiset kääntö- ja työntösalvat sekä lattiasalpa. Käyntiovet voidaan myös suojata valinnaisilla moninkertaisilla lukituksilla. Ne lukitaan koko oven korkeudelta murronkestävästi. Valinnaisesti saatavilla myös sivuovia, joissa on RC2 -murtosuojaluokitus. Tarjoamme teille suuren valikoiman lisävarusteita. Niiden ansiosta voit sovittaa jokaisen oven vastaamaan helposti vaatimuksiasi. Käsikäyttöisiä ovia varten löytyy käyttöä helpottavia varusteita kuten esim. vetotankoja, alasvetoköysiä tai -ketjuja. Tai varustat oven ulkokahvalla, jotta voit sulkea sen turvallisesti ja avata sen helposti ulkoapäin. Konekäyttöisiä ovia varten tarjoamme sopivia käyttölaiteratkaisuja turvalaitteilla, käyttöä helpottavilla varusteilla ja signaalilaitteilla. Lisätietoa, ks. sivu

13 Vain Hörmannilta edeltävä valokenno Helppokäyttöiset 11käyttölaiteratkaisut Turvallinen 12käyttö Jos ovea käytetään usein, suosittelemme konekäyttöistä ovea. Aina sen mukaan, miten paljon tehoa, nopeutta ja mukavuutta tarvitaan, tarjoamme täydellisesti yhteensopivia käyttölaiteratkaisuja. Alkaen helposti asennettavasta akselikäytöstä WA 300 huipputehokkaaseen akselikäyttöön WA 400 FU oikeanlainen käyttölaiteratkaisu tukee yrityksesi työprosesseja optimaalisesti ja on siten sijoitus, joka maksaa itsensä nopeasti takaisin. Lisätietoja on sivuilla Sulkureunan tehokas valvontaa parantaa turvallisuutta, optimoi työnkulkua ja laskee tarkastus- ja huoltokustannuksia. Valitse vakiovarusteisen alareunan tuntoreunan lisäksi käyttölaitteiden WA 400 ja ITO 400 yhteydessä edeltävä valokenno ilman lisämaksua tämä reagoi ilman kosketusta liikkeisiin ja esteisiin, pysäyttää oven tarvittaessa turvallisesti ja ohjaa sen takaisin ylös. Valinnaisesti saat ovesi HLG-valoverholla, joka tarjoaa sinulle korkeinta turvallisuustasoa ja erityisiä mukavuuksia. Lisätietoja on sivuilla

14 Lamellityypit Lamellipaksuudet, pinnat ja profiilityypit Yhtenäinen ulkonäkö Yhtenäinen ulkonäkö 42 mm 67 mm 42 mm 67 mm 42 mm, Stucco-kuviointi 67 mm, Stucco-kuviointi 42 mm, Micrograin 67 mm, Micrograin PU-vaahdotetut lamelliovet, 2 pintaa ja 2 lamellipaksuutta PU-vaahdotettuja lamelleja saa 42 mm:n ja 67 mm:n paksuisina, jälkimmäisessä lamellissa on lämpökatko. Molemmissa malleissa oven ulkonäkö on 100-prosenttisesti sama. 42 mm:n lamellipaksuus 42 mm paksuilla PU-vaahdotetuilla lamelleilla varustetut Hörmannin nosto-ovet ovat erittäin tukevia ja lämpöeristäviä. 67 mm:n lamellipaksuus ja paras mahdollinen lämpöeristys SPU 67 -mallin lämpökatkaistuilla 67 mm:n lamelleilla saavutetaan erinomainen eristysarvo, joka voi olla jopa 0,51 W/ (m² K)*. Teräslamellien ulko- ja sisäpuolen lämpökatko estää myös kondenssiveden muodostumisen oven sisäpuolelle. Umpilamellien pinta on kuumasinkittyä teräspeltiä, jonka päälle on levitetty kestävä pinnoite (2K PUR), joka suojaa ovea sään vaikutuksilta. Kestävä Stucco-pinta Stucco-kuviointi tekee oven pinnasta tasaisen eivätkä pienet naarmut ja vähäinen lika erotu kovin helposti. Ylellinen ulkonäkö Micrograin-pinnan ansiosta Micrograin-kuvioinnissa on sileä pinta ja hienostunut rakenne. Se sopii erityisen hyvin yhteen modernien julkisivuratkaisujen kanssa. Ovien sisäpuolet on yleensä Stucco-kuvioitu ja maalattu maalarinvalkoiseksi (kuten 9002). * Ovikoossa mm valinnaisesti ThermoFrame-karmiliitännän kanssa 14

15 Parhaan lämmöneristyksen saavuttamiseksi: 67 mm:n lämpökatkaistut Thermo-profiilit 42 mm, vakioprofiili 42 mm, Thermo-profiili 67 mm, Thermo-profiili Ikkunoilla varustetut alumiiniovet, 2 profiilityyppiä ja 2 lamellipaksuutta Vakioprofiili 42 mm:n lamellipaksuudella Ikkunakehykset on valmistettu vakiona korkealaatuisista, pursotetuista alumiiniprofiileista, jotka soveltuvat vaativaan arkipäiväiseen käyttöön. Vakioprofiili, jossa ei ole lämpökatkoa, soveltuu halleihin, joita lämmitetään tai viilennetään vain vähän. Lämpökatkaistu Thermo-profiili 42 mm:n ja 67 mm:n lamellipaksuudella Lämpökatkaistuja Thermo-profiileja suositetaan käytettäväksi kohteissa, joissa lämpöeristyksellä on ratkaiseva rooli. 3-kammiojärjestelmällä valmistettu 67 mm:n Thermo-profiili toimitetaan vakiovarusteena kolminkertaisilla ikkunoilla. 42 mm:n Thermo-profiili on saatavana vakiovarusteena kaksinkertaisella ikkunoinnilla varustettuna. Muita lasivaihtoehtoja, kuten esim. energiaikkunoita tai nelinkertaisia muovi-ikkunoita käyttämällä energiatehokkuutta voidaan parantaa vielä entisestään. 15

16 Käyttötarkoitukset Sopiva ovimalli jokaiseen käyttötarkoitukseen Lämpöeristys ja energiansäästö SPU F42 SPU 67 Thermo Teräslamelliovet Sivu 18 Enemmän valoa halliin APU F42 APU F42 Thermo APU 67 Thermo Ikkunoidut alumiiniovet teräksisillä alalamelleilla Sivu 24 Sopii yhteen modernin arkkitehtuurin kanssa ALR F42 ALR F42 Thermo ALR 67 Thermo Ikkunoilla varustetut alumiiniovet Sivu 28 16

17 Erinomainen läpinäkyvyys näyteikkunoissa ALR F42 Glazing ALR 67 Thermo Glazing Suuripintaiset lasitetut alumiiniovet Sivu 32 Hienostunut ulkonäkö ALR F42 Vitraplan Ylellisesti lasitetut alumiiniovet Sivu 36 Ovi- ja julkisivusuunnittelu Alumiiniovi ALR F42 asennuspaikalla suoritettavaa pinnoitusta varten Sivu 40 17

18 SPU F42 Teräslamelliovet Logistiikka ja varastohallit Helppo ja turvallinen läpikulku kynnyksettömän käyntioven ansiosta Teollisuushallit Halliin pääsee päivänvaloa valinnaisten ikkunoiden ansiosta 18

19 Kaikki samalta valmistajalta: Teollisuusovet, kuormaussillat, kuormaustiivisteet Maatalous Tukeva rakenne PU-vaahdotettujen paneelien ansiosta Logistiikka Käyttölaite WA 300 S4 (ks. sivu 74), edullinen ratkaisu logistiikkaovissa 19

20 SPU 67 Thermo Lämpökatkaistut teräslamelliovet Logistiikka Paras lämpöeristys käyttämällä lämpökatkaistuja lamelleja, joiden paksuus on 67 mm Tuorelogistiikka SPU 67 Thermo -ovi minimoi lämpöhävikin oviaukkojen kohdalla ja soveltuu siten erityisen hyvin elintarvike- ja kylmäketjulogistiikan tarpeisiin. 20

21 U-arvo jopa 0,51 W/ (m² K) Teollisuushallit Helppo ja turvallinen läpikulku lämpökatkaistun ja kynnyksettömän käyntioven ansiosta Teollisuus- ja varastohallit Halliin pääsee päivänvaloa valinnaisten ikkunoiden ansiosta 21

22 SPU F42 / SPU 67 Thermo Teräslamelliovet Yhtenäinen ulkonäkö SPU F42 Sormisuojalla varustettu 42 mm paksu PU-vaahdotettu lamelli on erittäin tukeva ja takaa hyvän lämpöeristyksen. Ovilehti on kuvioitu pintavaihtoehdoilla Stucco ja Micrograin. SPU 67 Thermo Parhaan lämpöeristyksen saavuttaa SPU 67 Thermo -oven lämpökatkaistuilla, 67 mm paksuilla lamelleilla ilman sormisuojaa*. Ovilehti on molemmissa pintavaihtoehdoissa samannäköinen kuin SPU F42. * Ovet täyttävät tarjotuilla kokoalueilla standardin EN vaatimukset Ovimalli SPU F42 SPU 67 Thermo ilman käyntiovea varustettu käyntiovella ilman käyntiovea varustettu käyntiovella Ovikoko Leveys enint. (mm) Korkeus enint. (mm) Lämpöeristys EN , liite B EN U-arvo W/ (m² K) ovialan ollessa mm Suljettu nosto-ovi ThermoFrame-karmiliitännällä 1,0 0,94 1,2 1,2 0,62 0,51 0,82 0,75 Lamellit 0,50 0,50 0,33 0,33 22

23 Designmotive mit Rautenverglasung Jopa 21 % parempi lämpöeristys ThermoFrame-karmiliitännällä Paras lämpöeristys kahdella lämpökatkolamellilla PU-vaahdotetut lamellit ovat erittäin tukevia ja niiden lämpöeristys on erinomainen. Erityisesti 67 mm paksuissa lamelleissa hyödytään erinomaisesta lämpöeristyksestä, joka saavutetaan teräslamellien ulko- ja sisäpuolen välisellä selkeällä lämpökatkolla. Näin estetään myös sisäpinnalle kondensoituvan veden muodostuminen. Pinnan osalta voidaan valita Stucco- tai Micrograin-pinta ilman lisämaksua. Stucco-kuvioidussa pinnassa on tasainen kuviointi aina 125 mm:n välein sekä lamellissa että lamellin siirtymäkohdassa. Esimerkkejä eri ovimalleista Oven leveys enint mm (esimerkki mm) SPU F42 Lamelli-ikkunat, tyyppi E Tasainen kenttäjako SPU F42, SPU 67 Thermo Alumiiniset ikkunakehykset Tasainen kenttäjako Oven leveys enint mm (esimerkki mm) LDB SPU F42, SPU 67 Thermo Lamelli-ikkunat, tyyppi D Käyntioven sijoittelu vasemmalle SPU F42, SPU 67 Thermo Alumiiniset ikkunakehykset Käyntioven sijoittelu vasemmalle Oven leveys yli 5500 mm (esimerkki mm) SPU F42, SPU 67 Thermo Lamelli-ikkunat, tyyppi A Käyntioven sijoittelu keskelle SPU F42, SPU 67 Thermo Alumiiniset ikkunakehykset Käyntioven sijoittelu keskelle Lämpökatkaistut lamellit SPU 67 Thermo Vapaa läpikulkuleveys (LDB ) SPU F42: 940 mm SPU 67 Thermo: 905 mm Stucco-kuviointi Micrograin Värivaihtoehdot sivulla 54 Ikkunat sivulla 56 Standardin EN mukaiset turvaominaisuudet sivulla 65 Tekniset tiedot sivulla 90 SPU F42 Plus -mallin saa haluttaessa samoilla ovikuvioinneilla ja pinnoilla varustettuna kuin Hörmannin autotallien nosto-ovet. Garagen-Sectionaltore Lisätietoja on autotallien nosto-ovien esitteessa 23

24 APU F42, APU F42 Thermo, APU 67 Thermo Ikkunoidut alumiiniovet teräksisillä alalamelleilla Korjaamot Samannäköinen ikkunajako käyntiovellisissa ja käyntiovettomissa ovissa Teollisuus- ja varastohallit PU-vaahdotetun alalamellin voi vaihtaa helposti ja nopeasti, esim. mikäli ajoneuvo on vaurioittanut sitä. Merkintäpylväät suojaavat vaurioilta Ulkotiloissa vältyt kalliilta onnettomuusvaurioilta, jos esimerkiksi rakennukseen törmätään. Sisätiloissa ne suojaavat ovikiskoja törmäyksen aiheuttamilta vahingoilta. 24

25 Erityisen huolto- ja korjausystävällinen tukevan alalamellin ansiosta Korjaamot Helppo ja turvallinen läpikulku kynnyksettömän käyntioven ansiosta Korjaamot Suuripintaiset ikkunat tuovat valoa työskentelyalueelle 25

26 APU F42, APU F42 Thermo, APU 67 Thermo Ikkunoidut alumiiniovet teräksisillä alalamelleilla Yhtenäinen ulkonäkö ERINOMAINEN NAARMUUNTUMISSUOJA APU F42 Tukevan teräksisen alalamellin ja suuren ikkunapinnan ansiosta ovesta tulee erityisen tukeva ja halliin pääsee paljon valoa. APU F42 Thermo Mikäli tarvitaan erityistä lämpöeristystä, APU F42 Thermo -mallin lämpökatkaistut ikkunaprofiilit ja teräksiset alalamellit ovat erinomainen valinta. APU 67 Thermo Parhaan lämpöeristyksen tarjoaa APU 67 Thermo, jonka paksuus on 67 mm, sen lämpökatkaistujen ikkunaprofiilien ja teräksisten alalamellien ansiosta. Ovimalli APU F42 APU F42 Thermo APU 67 Thermo ilman käyntiovea varustettu käyntiovella ilman käyntiovea varustettu käyntiovella ilman käyntiovea varustettu käyntiovella Ovikoko Leveys enint. (mm) Korkeus enint. (mm) Lämpöeristys EN , liite B EN U-arvo W/ (m² K) ovialan ollessa mm Vakiovarusteena kaksinkertainen lasi 3,4 3,6 2,9 3,1 ThermoFrame-karmiliitännällä 3,3 3,6 2,8 3,1 Kolminkertainen ikkuna vakiovarusteena 2,1 2,3 ThermoFrame-karmiliitännällä 2,0 2,2 Valinnainen kaksinkertainen energiaikkuna, ESG 2,5 2,7 2,0 2,2 1,6 1,8 ThermoFrame-karmiliitännällä 2,4 2,6 1,9 2,1 1,5 1,7 26

27 APU 67 Thermo: paras lämpöeristys ja U-arvo jopa 1,5 W/ (m² K) ovikoon ollessa 5 5 m Tukeva alalamelli 750 mm korkea alalamelli on saatavilla valinnaisesti ilman lisämaksua Stuccotai Micrograin-pinnalla varustettuna. Teräslamellien tasainen PU-vaahdotus tekee ovesta erityisen tukevan. Vaihto on helppoa ja nopeaa suurempien vaurioiden sattuessa. Esimerkkejä eri ovimalleista Oven leveys enint mm (esimerkki mm) LDB APU F42, APU F42 Thermo, APU 67 Thermo Tasainen kenttäjako APU F42, APU F42 Thermo, APU 67 Thermo Käyntioven sijoittelu keskelle Oven leveys enint mm (esimerkki mm) APU F42, APU F42 Thermo, APU 67 Thermo Tasainen kenttäjako APU F42, APU F42 Thermo, APU 67 Thermo Käyntioven sijoittelu vasemmalle Stucco-kuvioitu alalamelli Oven leveys yli 5500 mm (esimerkki mm) APU F42, APU F42 Thermo, APU 67 Thermo Tasainen kenttäjako APU F42, APU F42 Thermo, APU 67 Thermo Käyntioven sijoittelu keskelle Micrograin-kuvioitu alalamelli Vapaa läpikulkuleveys (LDB ) APU F42, APU F42 Thermo: 940 mm APU 67 Thermo: 905 mm Tasaisen kenttäjaottelun voi tilata erikseen myös käyntiovea käytettäessä. Käyntioven kenttäjaon saa myös käyntiovettomiin nosto-oviin. Värivaihtoehdot sivulla 54 Ikkunat sivulla 56 Standardin EN mukaiset turvaominaisuudet sivulla 65 Tekniset tiedot sivulla 90 Modernisointia varten tai silloin, kun jo olemassa olevien nosto-ovien täytyy näyttää samalta, APU F42 / APU F42 Thermo -mallin saa myös 91 mm leveillä pienoilla varustettuna. 27

28 ALR F42, ALR F42 Thermo, ALR 67 Thermo Ikkunoilla varustetut alumiiniovet Teollisuushallit Lämpökatkaistut alumiiniprofiilit ja valinnainen energiaikkunointi parantavat lämpöeristystä jopa 55 %. 28

29 Hyvä näkyvyys naarmuuntumista kestävillä DURATEC-ikkunoilla Korjaamot Kirkas näkyvyys saavutetaan DURATEC-ikkunoilla Palolaitos Suuripintaiset ikkunaratkaisut tuovat enemmän valoa halliin. Yhteisautotallit Useita täytevaihtoehtoja alkaen teräsverkosta aina reikälevytäytteeseen, sekä ovissa että käyntiovissa (vain ALR F42) 29

30 ALR F42, ALR F42 Thermo, ALR 67 Thermo Ikkunoilla varustetut alumiiniovet Yhtenäinen ulkonäkö ERINOMAINEN NAARMUUNTUMISSUOJA ALR F42 Suuripintaiset ikkunat ja alumiiniprofiilien moderni ulkonäkö ovat tämän oven tunnusmerkkejä. DURATECikkunointi takaa pitkäaikaisen kirkkaan läpinäkyvyyden. ALR F42 Thermo Ovi on lämpökatkaistujen ikkunaprofiilien ja DURATECmuovi-ikkunoiden ansiosta erittäin läpinäkyvä ja hyvin eristetty. ALR 67 Thermo Silloin kun tarvitaan erinomaista lämpöeristystä, on suositeltavaa käyttää ALR 67 Thermo -mallia, jonka lamellipaksuus on 67 mm ja jossa on lämpökatkaistut ikkunaprofiilit. Ovimalli ALR F42 ALR F42 Thermo ALR 67 Thermo ilman käyntiovea varustettu käyntiovella ilman käyntiovea varustettu käyntiovella ilman käyntiovea varustettu käyntiovella Ovikoko Leveys enint. (mm) Korkeus enint. (mm) Lämpöeristys EN , liite B EN U-arvo W/ (m² K) ovialan ollessa mm Vakiovarusteena kaksinkertainen lasi 3,6 3,8 3,0 3,2 ThermoFrame-karmiliitännällä 3,6 3,8 3,0 3,2 Kolminkertainen ikkuna vakiovarusteena 2,2 2,4 ThermoFrame-karmiliitännällä 2,1 2,3 Valinnainen kaksinkertainen energiaikkuna, ESG 2,7 2,9 2,1 2,3 1,7 1,9 ThermoFrame-karmiliitännällä 2,6 2,8 2,0 2,2 1,6 1,8 30

31 Jopa 55 % parempi lämpöeristys: ALR 67 Thermo -malli energiaikkunoilla ja ThermoFrame-karmiliitännällä Erinomainen lämpöeristys Malleissa ALR F42 Thermo ja ALR 67 Thermo alumiiniprofiilit on lämpökatkaistu, jolloin saavutetaan paras mahdollinen lämpöeristys ja halliin pääsee paljon luonnonvaloa. ALR 67 Thermo -mallissa on valinnaiset energiaikkunat, ja ThermoFramekarmiliitäntä alentaa lämpöeristysarvoa ALR F42 -malliin verrattuna n. 55 % arvoksi 1,6 W/ (m² K). Vaihtoehtoiset täytteet Alin ovilamelli toimitetaan vakiovarusteena PU-täytteellä ja alumiinipeltisuojuksella varustettuna, molemmilta puolilta Stucco-pinnoitettuna. Oven saa valinnaisesti ilman lisähintaa täydellä ikkunoinnilla varustettuna. Täytevaihtoehtoja koskevia lisätietoja on sivulla 58. Esimerkkejä eri ovimalleista Oven leveys enint mm (esimerkki mm) ALR F42, ALR F42 Thermo, ALR 67 Thermo Tasainen kenttäjako ALR F42, ALR F42 Thermo, ALR 67 Thermo Käyntioven sijoittelu keskelle Oven leveys enint mm (esimerkki mm) LDB ALR F42, ALR F42 Thermo, ALR 67 Thermo Tasainen kenttäjako ALR F42, ALR F42 Thermo, ALR 67 Thermo Käyntioven sijoittelu vasemmalle Oven leveys yli 5500 mm (esimerkki mm) ALR F42, ALR F42 Thermo, ALR 67 Thermo Tasainen kenttäjako Täysi ikkunointi ALR F42, ALR F42 Thermo, ALR 67 Thermo Käyntioven sijoittelu keskelle Täysi ikkunointi Alin oven lamelli PU-täytteellä (vasen) tai valinnaisesti ikkunoinnilla (oikea) Värivaihtoehdot sivulla 54 Ikkunat sivulla 56 Standardin EN mukaiset turvaominaisuudet sivulla 65 Tekniset tiedot sivulla 90 Vapaa läpikulkuleveys (LDB ) ALR F42, ALR F42 Thermo: 940 mm ALR 67 Thermo: 905 mm Tasaisen kenttäjaottelun voi tilata erikseen myös käyntiovea käytettäessä. Käyntioven kenttäjaon saa myös käyntiovettomiin oviin. Modernisointia varten tai silloin, kun jo olemassa olevien nosto-ovien täytyy näyttää samalta, ALR F42 / ALR F42 Thermo -mallin saa myös 91 mm leveillä pienoilla varustettuna. Lasi- ja paneelitäytteet tai täyden ikkunoinnin voi luonnollisestikin sijoittaa myös yksilöllisten toiveiden mukaan. Paremman tukevuuden takaamiseksi seuraavien ovimallien alimmat ikkunakentät on varustettu sisäpuolelta viistoon sijoitetuilla staattisilla vinotuilla. Täysikkunoidut ovet ovileveydestä 5510 mm alkaen Ovet lasilevyllä ja käyntiovella ovileveydestä 4510 mm alkaen 31

32 ALR F42 Glazing, ALR 67 Thermo Glazing Suuripintaiset lasitetut alumiiniovet Myyntitilat Suuripintaiset lasi-ikkunat tekevät ovesta näyteikkunan, joka vetää asiakkaita puoleensa. 32

33 Autoliikkeet Vaaleat ja valoisat myyntitilat antavat avaruutta ja ammattitaitoisen vaikutelman. Varastohallit Suuripintaiset ikkunat tuovat valoa työtiloihin. 33

34 ALR F42 Glazing, ALR 67 Thermo Glazing Suuripintaiset lasitetut alumiiniovet OIKEAA LASIA ALR F42 Glazing Ihanteellinen näyteikkunaovi: lasiset ikkunakentät mahdollistavat vapaan näkyvyyden myyntitiloihin. Tarkalleen samankorkuiset ikkunakentät valmistetaan 3330 mm:n leveyteen saakka ilman pystysuoraa pienaa. ALR 67 Thermo Glazing ALR 67 Thermo Glazing -mallin voi tilata lämpökatkaistuilla profiileilla ja 67 mm:n lamellipaksuudella silloin kun lämpöeristykselle asetetaan erityisen suuria vaatimuksia. Ovimalli ALR F42 Glazing ALR 67 Thermo Glazing Ovikoko Leveys enint. (mm) Korkeus enint. (mm) Lämpöeristys EN , liite B EN U-arvo W/ (m² K) ovialan ollessa mm Vakiovarusteena yksinkertainen, laminoitu 6,1 pirstoutumaton lasi Vakiovarusteena kaksinkertainen, laminoitu 3,0 pirstoutumaton lasi ThermoFrame-karmiliitännällä 2,9 Valinnainen kaksinkertainen energiaikkuna, ESG 2,7 1,8 ThermoFrame-karmiliitännällä 2,6 1,7 34

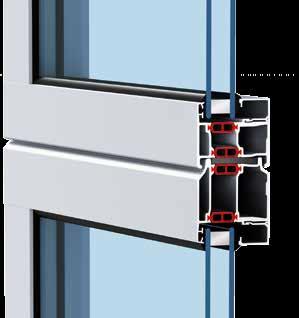

35 UUTTA: Samanlaiset sivuovet lasiruuduilla löytyvät sivulta 52 ALR F67 Thermo Glazing ALR 67 Thermo Glazing soveltuu erityisesti lämmitettyihin myyntitiloihin. Alumiiniprofiilit on lämpökatkaistu ja niissä on erinomainen lämpöeristys ja paras mahdollinen läpinäkyvyys. ALR 67 Thermo Glazing -mallissa on valinnaiset energiaikkunat ja ThermoFrame-karmiliitäntä, minkä ansiosta lämmöneristysarvoksi saavutetaan jopa 1,7 W/ (m² K). Näin säästetään kallista energiaa. Esimerkkejä eri ovimalleista Ovileveys enintään 3330 mm (Esimerkki mm) ALR F42 Glazing, ALR 67 Thermo Glazing Ovileveys yli 3330 mm (Esimerkki mm) ALR F42 Glazing, ALR 67 Thermo Glazing pystypienalla ALR 67 Thermo Glazing ja lämpökatkaistut alumiiniprofiilit Värivaihtoehdot sivulla 54 Ikkunat sivulla 56 Standardin EN mukaiset turvaominaisuudet sivulla 65 Tekniset tiedot sivulla 90 Modernisointia varten tai silloin, kun jo olemassa olevien nosto-ovien täytyy näyttää samalta, ALR F42 Glazing -mallin saa myös 91 mm leveillä pienoilla varustettuna. 35

36 ALR F42 Vitraplan Ylellisesti lasitetut alumiiniovet Ylellinen ulkonäkö Selkeä yleisulkonäky ulkopintaan asennettujen ikkunoiden ansiosta. Näin saavutetaan heijastuksen ja läpinäkyvyyden tyylikäs yhdistelmä. 36

37 ALR F42 Vitraplan Modernien rakennusten katseita keräävä yksityiskohta Oveen sopivat sivuovet Nosto-oven ja samannäköisen sivuoven yhdistelmä ulkopintaan asennetuilla ikkunoilla takaa harmonisen yleisilmeen. Yhteensovitettu julkisivun kanssa Kestävä pintasuojaus vakiovarusteisella DURATEC-ikkunoinnilla 37

38 ALR F42 Vitraplan Ylellisesti lasitetut alumiiniovet ERINOMAINEN NAARMUUNTUMISSUOJA ALR F42 Vitraplan Pintaan asennettu ikkunointi on näyttävän näköinen näkyvyyden ollessa erinomainen. Kehysprofiilien värit on sovitettu yhteen harmaiden tai ruskeiden ikkunoiden värisävyjen kanssa. Ovimalli ALR F42 Vitraplan Ovikoko Leveys enint. (mm) 6000 Korkeus enint. (mm) 7500 Lämpöeristys EN , liite B EN U-arvo W/ (m² K) ovialan ollessa mm Vakiovarusteena kaksinkertainen lasi 3,2 ThermoFrame-karmiliitännällä 3,2 Valinnainen kolminkertainen lasi 3,1 ThermoFrame-karmiliitännällä 3,1 38

39 ALR F42 Vitraplan Vaativaan arkkitehtuuriin Pintaan asennettu, tasainen ikkunapinta antaa ALR F42 -mallille sen selkeän ja hienostuneen ulkonäön. Kehysprofiili on piilotettu eikä mikään häiritse harmonista kokonaisuutta. Yhtenäinen lasipinta kerää katseita nykyaikaisissa teollisuusrakennuksissa ja yksityiskäytössä olevissa edustavissa rakennuksissa. Esimerkkejä eri ovimalleista Ovileveys enintään 4500 mm (Esimerkki mm) Ovi sulautuu rakennuksen julkisivuun ihanteellisesti ruskean ja harmaan lasin sekä lasin väriin sopivan tumman kehysprofiilin ansiosta. ALR F42 Vitraplan Tasainen kenttäjako Ovileveys enintään 5500 mm (Esimerkki mm) ALR F42 Vitraplan Tasainen kenttäjako Muovi-ikkuna, harmaa Muovi-ikkuna, ruskea Ikkunat sivulla 56 Standardin EN mukaiset turvaominaisuudet sivulla 65 Tekniset tiedot sivulla 90 39

40 ALR F42 Alumiiniovet asennuspaikalla suoritettavaa verhousta varten Asennuspaikalla tapahtuva verhous alumiiniliitoslevyjä käyttäen Asennuspaikalla tehtävä verhous puupaneeleilla 40

41 Verhoilut puusta, metallista tai muista materiaaleista samalla julkisivun tasalla Asennuspaikalla tehtävä verhous laminaattilevyillä 41

42 ALR F42 Alumiiniovet asennuspaikalla suoritettavaa verhousta varten ALR F42 Julkisivun verhouksen perustan ovessa muodostavat PU-sandwich-täytteellä varustetut kehysprofiilit. Verhous asennetaan vaakasuoriin profiileihin. Valinnaisesti on saatavilla pystysuoria asennusprofiileja, joihin julkisivumateriaalin voi kiinnittää helposti ja näkymättömästi. Asennuspaikalla tehtävän julkisivun pinnanmuotoisen verhouksen voi tehdä yksilöllisten toiveiden mukaan puusta, metallista, keraamisesta materiaalista, muovista tai muista materiaaleista. Ota huomioon verhouksen suurin sallittu paino. Lisätietoja on suunnitteluapuvälineessä osoitteessa Ovimalli ALR F42 Ovikoko riippuvainen verhouksen painosta Leveys enint. (mm) 7000 Korkeus enint. (mm) 4500 Lämpöeristys EN , liite B EN U-arvo W/ (m² K) ovialan ollessa mm PU-sandwich-täyte 2,6 42

43 Näyte suunnitteluun liittyvistä dokumenteista Vakioasennus aukkoon Vakiomalli Vaakanäkymä: oven karmin liitäntä julkisivuseinään Pystysuuntainen näkymä: lamellien siirtymäkohdat Asennusprofiileilla varustettu malli (punainen) Vaakanäkymä: oven karmin liitäntä julkisivuseinään Pystysuuntainen näkymä: lamellien saumakohdat , , Kehyksen verhoilu Elementtileveys 25 Sivuttainen elementti x , ,5 Kehyksen verhoilu x Elementtileveys 25 Sivuttainen elementti Värivaihtoehdot sivulla 54 Standardin EN mukaiset turvaominaisuudet sivulla 65 Tekniset tiedot sivulla 90 Yksityiskohtaiset suunnitteluun liittyvät dokumentit löydät osoitteessa: garagen-sectionaltore/fassadentor 43

44 Teollisuusnosto-ovi Parcel / Parcel Walk Jaettava teollisuusovi kuorma-autojen ja pakettiautojen kuormaamiseen ja purkamiseen samassa kuormausaukossa 44

45 Lastaustaso mahdollistaa helpon nousun kuorma-auton kuormaustilan tasolle. Jaettava teollisuusovi on kehitetty erityisesti kuljetusyritysten logistiikkakeskusten käyttöön. 45

46 Teollisuusnosto-ovi Parcel / Parcel Walk Kaksinkertainen hyöty erityisesti kuljetusyrityksille Kuljetusyritysten logistiikkakeskuksissa tai varastohalleissa on aiemmin tarvittu kuorma-autojen ja vaihtokonttien kuormaamiseen eri kuormausasemat kuin pakettiautojen kuormaamiseen. Pakettiautojen lastausala sijaitsee 55 cm:n korkeudella ja siten paljon matalammalla kuin kuorma-autojen ja vaihtokonttien lastausala, joka sijaitsee n. 1,35 m:n korkeudella. Parcel Walk -teollisuusovella molempia ajoneuvotyyppejä voidaan kuormata ja purkaa samassa kuormausaukossa. Kuorma-auton ja vaihtokontin lastaamista varten alalamelli ja lastaustaso kytketään irti ovesta ja vain oven ylempi osa avataan. Lastaustason ansiosta kuorma-autoon tai vaihtokonttiin pääsee helposti lastausta varten. Pakettiautojen kuormausta varten ovi avataan kokonaan alalamellin kanssa. Alalamelli ja lastaustaso pysähtyvät oven yläosaan. Parcel-mallissa ei ole lastaustasoa. Kuormattaessa kuorma-autoja ja perävaunuja alalamelli ja lastaustaso ovat lattian tasolla oven ollessa avoinna. Etuja kuormausaukon kaksinkertaisen käytön ansiosta: Pienemmät investointikustannukset, esim. kuljetushihnat, kuormausasemat Kuormausasemien pienemmällä lukumäärällä säästetään henkilöstökustannuksissa Kuormausasemien tehokkaampi käyttö kaksinkertaisen käytön ansiosta Pakettiautot kuormataan varastohallin lattian tasolla. Ovi avataan kokonaan alalamellien kanssa Yksinkertainen irtikytkeminen Alempi segmentti kytketään irti kääntämällä pitkäsalpalukko. Salpa laskeutuu silloin lastaustasossa olevaan aukkoon. Turvallinen ja helppo käyttö Ohjaaminen tapahtuu DTH-R-painikkeella (pakko-ohjaus). Oven ikkunointi mahdollistaa esteettömän näkyvyyden ulos. Kaksinkertaisesti varmistettu oven liike Molemmat ovisegmentit on tasapainotettu erillisillä jousilla. WA 300 -käyttölaitteen voiman rajoitus suojaa lisäksi mahdollisten esteiden aiheuttamilta vaurioilta. 46

47 SLH RM RM SLH 50 RM RM SLH SLH LZ Avattaessa ovi kytkettynä (kuva oikealla) alalamelli pysähtyy lastaustason kanssa aukon yläosaan. Ovimalli SPU F42 Parcel SPU F42 Parcel Walk APU F42 Parcel APU F42 Parcel Walk Oven koko alalamellin kanssa Leveys LZ enint. (mm) Korkeus RM enint. (mm) Alalamellin korkeudet SLH (mm) Avautumiskorkeudet enint. (RM SLH 50) (mm) Lastaustaso ei kyllä ei kyllä Leveys sisäpuolella (mm) Leveys ulkopuolella (mm) Lämpöeristys EN , liite B EN U-arvo W/ (m² K) ovialan ollessa mm Suljettu nosto-ovi 1,0 Vakiovarusteena kaksinkertainen lasi 3,4 Nostotavat HP-nostotapa, VP-nostotapa Oven käyttö varustettu käyttölaitteella WA 300 (pakko-ohjaus) ja painikkeella DTH-R Lisävarusteet Työntösalpa yölukituksena Ks. lyhytfilmi osoitteessa: 47

48 Kynnyksettömät käyntiovet Täydellinen läpikulkuovi Vain Hörmannilta Eurooppalainen patentti 48

49 Lämpökatkaistu käyntiovirakenne, asennussyvyys 67 mm Läpikulku ilman kompastumisen vaaraa Kynnyksettömissä käyntiovissa läpikulku sujuu turvallisesti ilman kompastumis- ja loukkaantumisvaaraa. Erittäin litteä ja pyöristetyillä reunoilla varustettu teräksinen kynnys takaa vapaan kulun myös työkalu- tai kuljetusvaunuille Kynnyksetön käyntiovi vakuuttaa sen useiden etujen ansiosta: Suurta ovea ei tarvitse avata läpikulkua varten Pienentää kompastumisvaaraa ja helpottaa kynnyksen ylittämistä renkailla Edeltävä valokenno VL 2 on varustettu kahdella anturilla. Siten varmistetaan konekäyttöisten ovien automaattinen suunnanvaihto esteeseen koskematta. Käyntioven kontakti varmistaa, että ovi voidaan avata vain käyntioven ollessa kiinni. Teräskynnys on keskeltä vain 10 mm ja reunoilta vain 5 mm korkea. Vahvistettu n. 13 mm matala kynnys toimitetaan ovien yhteydessä alkaen leveydestä 5510 mm tai lasilevyillä varustettujen ovien yhteydessä alkaen leveydestä 4510 mm. Lasilevyllä varustetuissa ovissa käyntiovialueella jo alkaen 4510 mm ovileveydestä! Vakiovarusteena 905/940 mm vapaa läpikulkuleveys Kynnyksetön käyntiovi täyttää 905 mm:n (lamellipaksuus 67 mm) tai 940 mm:n (lamellipaksuus 42 mm) vapaan läpikulkuleveyden ansiosta tiettyjen muiden vaatimusten täyttyessä varauloskäynneille ja esteettömälle kululle asetetut vaatimukset. Varauloskäyntinä Tietyin edellytyksin Hörmannin kynnyksettömät käyntiovet täyttävät varauloskäynneille asetetut vaatimukset (aina 5500 mm ovileveyteen saakka tai lasilevyllä varustettujen ovien kohdalla 4510 mm leveyteen asti). Esteetön pääsy Hörmannin kynnyksettömät käyntiovelliset nosto-ovet täyttävät tietyissä olosuhteissa standardin DIN EN mukaista estettömyyttä koskevat vaatimukset. Niille on myönnetty Rosenheimissa sijaitsevan IFT-instituutin sertifikaatti. Vapaasti valittava asento Käyntioven voi sijoittaa sekä vasemmalle, oikealle että keskelle (paitsi ei ulompiin kenttiin molemmin puolin). Käyntioven yläpuolella olevien ikkunakenttien läpinäkyvyysala on 1025 mm leveä. kaikki muut oven kentät ovat yhtä leveitä. Käyntiovirakenne nosto-ovissa, lamellipaksuus 42 mm Lämpökatkaistu käyntiovirakenne nosto-ovissa, lamellipaksuus 67 mm Käyntioven sijoittelu vasemmalle Ks. lyhytfilmi osoitteessa: Käyntioven sijoittelu keskelle Käyntioven sijoittelu oikealle Käyntiovella varustettuja ovia saa halutessa myös tasaisella kenttäjaolla varustettuna sekä käyntiovia saa yksilöllisen kokoisina tai jo olemassa oleviin oviin sopivina kynnyksellisinä versioina. Silloin kun rakennuksen sisäänkäynti sijaitsee kaltevalla alustalla, on suositeltavaa käyttää kynnyksellä varustettua käyntiovea. 49

50 Kynnyksettömät käyntiovet Laadukas varustelu 50

51 Vakiovarusteena piilotetut saranat Litteä käyntioven kehys Ympäröivä kehys koostuu litteästä alumiiniprofiilista. Näin käyntiovi sisällytetään harmonisesti oveen. Ovensuljin Käyntiovet toimitetaan vakiovarusteisesti liukuvarsisulkimella ja kiinnitysyksiköllä varustettuna (ylempi kuva). Valinnaisesti on oviin, joiden asennussyvyys on 42 mm, saatavilla myös sisäänrakennettu ovensuljin ja kiinnitysyksikkö (alempi kuva). Näin saavutetaan paras mahdollinen suoja ja yhtenäinen ulkonäkö. Piilotetut saranat Käyntioven voi tilata oven yhtenäistä ulkonäköä varten vakiovarusteena piilotetuilla saranoilla varustettuna. Valinnainen monipistelukitus Käyntiovi teljetään oven koko korkeudelta aina yhdellä suoralla ja koukkuteljellä jokaista lamellia kohden. Näin saavutetaan erinomainen tukevuus ja parempi murtosuojaus. Sormisuoja käyntioven kehyksessä ulko- ja sisäpuolella (paitsi käyntiovessa, jonka paksuus on 67 mm) Oven tukeva kiinnitys Siten estetään ovilehden laskeutuminen ja vääntyminen Paras mahdollinen tiiviys Joustavalla tiivisteellä varustettu säädettävä kynnysprofiili tasaa lattian pienet epätasaisuudet. Oven alareunan ja lattian välillä ja ovilehden ja kynnyksen välissä sijaitsevat säädettävät tiivisteet tiivistävät oven alareunan ja käyntioven aukon erinomaisen tiiviisti. Vain Hörmannin kynnyksettömiä käyntiovia voi käyttää myös automaattikäytössä ilman rajoituksia edeltävän valokennon VL 2 ansiosta. 51

52 Sivuovet Yhtenäinen ulkonäkö Sivuovi NT mm:n alumiininen kehysrakenne Ovien kehyksissä on vakiovarusteena kehystä ympäröivä tiiviste, joka on valmistettu säänkestävästä ja haurastumattomasta EPDM-kumista Täytevaihtoehdot kuten nostoovissa, joiden lamellipaksuus on 42 mm Täytteen kiinnitys ikkunalistoilla Lämpökatkaistu sivuovi NT 80 Thermo Lämpökatkaistu 80 mm:n alumiininen kehysrakenne Ovien kehyksissä on vakiovarusteena kehystä ympäröivä tiiviste, joka on valmistettu säänkestävästä ja haurastumattomasta EPDM-kumista lämpökatkaistut täyttövaihtoehdot kuten ovissa, joiden asennussyvyys on 42 mm ja 67 mm Täytteen kiinnitys ikkunalistoilla Lukot Profiilisylinterillä varustettu uppolukko Oven painike varustettu mustasta muovista valmistetulla soikealla peitelevyllä Halutessa myös ovenpainikesarjana Saatavilla valinnaisesti myös luonnonsävyisen alumiinivalun värisenä tai kiillotetun tai harjatun teräksen värisenä. Valinnaiset lisävarusteet tarkastettu murronkestävä RC 2 -turvavarustus normin DIN EN 1627 mukaan UUTTA Ulkopuolella ruostumattomasta teräksestä valmistettu tanko 38-2, harjattu, 1000 mm korkea, lisäksi sisäpuolella ruostumattomasta teräksestä valmistettu ovenpainike Ovensuljin ja kiinnitysyksikkö Tanko varaulostietä varten, sisäpuoli (paniikkilukko vaaditaan) Moninkertainen lukitus myös paniikkitoiminnoilla B, D, E 52

53 Thermisch getrennte Mehrzwecktür MZ Thermo65 bis zu bessere Wärmedämmung UUTTA: Valinnaisella RC 2 -turvavarusteella Näkymä sisältä / muovi-ikkunat Näkymä sisältä / lamellit Teräksiset lämpökatkaistut ovet MZ Thermo65 -monitoimiovi Sivuoven NT 60 näkymä ulkoa Vakiovarusteinen ovenpainike Lämpökatkaistu 65 mm:n paksuinen ovilehti, jossa on PU-kovavaahtotäyte Lämpökatkaistu alumiininen aukkoon asetettava karmi, jossa on lämpökatkaistu kynnys Korkea lämmöneristys, U-arvo = 0,82 W/ (m² K) Valinnaisesti saatavana RC 2 -mallina KSI Thermo46, jossa on 46 mm vahva ovilehti Näkymä sisältä / 3-kertaiset muovi-ikkunat Vakiovarusteinen ovenpainike 49 % * Sivuoven NT 80 Thermo näkymä ulkoa Ovilehdessä, karmissa ja kynnyksessä on lämpökatko. Funktionstüren für den Objektbau Lisätietoja on esitteessä Julkisten rakennusten ovet 53

54 Yksilölliset värit Enemmän valinnanvaraa 54

55 Vakiovärit ilman lisähintaa teräslamelleihin, vahvuus 42 mm ja 67 mm Korkeatasoinen maalipinta Hörmannilta saa kaikkien teollisuusnosto-ovien pinnoitteen 10 vakiovärissä, maalattuna RALja NCS-karttojen mukaisesti, useissa metalliväreissä tai British Standardin mukaisena.* Ulko- tai ulko- ja sisäpuolella oleva 2-komponenttipolyuretaanimaalaus tai muovipinnoitusmenetelmä molemmin puolin pinnoitetuissa lamelleissa vakiovärejä käyttäen takaa korkealaatuisen väripinnan ja ovi pysyy pitkään kauniina ja huoliteltuna. Lisäksi saatavilla valinnaisilla väreillä: Käyntioven kehysprofiili (ulkopuoli), ovilevyn kehys ja karmi sivuoviin NT 60 ja NT 80 Thermo, alumiiniset ikkunakehykset, ikkunalistat, Sandwichikkunoiden ulkokehykset, tyyppi A (painevalukehys) ja tyyppi D (muovikehys). 10 vakioväriä valkoinen puhtaanvalkoinen harmaanalumiini valkoalumiini RAL 9016 RAL 9010 RAL 9007 RAL 9006 maalarinvalkoinen RAL 9002 terranruskea RAL 8028 antrasiitinharmaa RAL 7016 Teräslamelleilla varustettuja ovia on saatavana 10 vakiovärissä. Niiden sisäpuoli on maalarinvalkoinen, RAL 9002 (kuvassa SPU F42). Sandwichikkunoiden kehykset toimitetaan yleensä mustana oven sisäpuolelle. sammalenvihreä enzianinsininen liekinpunainen RAL 6005 RAL 5010 RAL 3000 Värillisten ovien sisäpuolten ovilehtien vahvikkeet ja lamellien päätekulmat toimitetaan yleisesti ottaen maalarinvalkoisina, RAL Käyntiovellisissa ovissa käyntioven kehyksen sisäpuoli on valmistettu alumiiniprofiileista E6 / C0. Vältä teräsovissa tummien värien sijoittamista auringonvaloon päin, sillä lamellien mahdollinen taipuminen voi haitata oven toimintaa (kaksoismetallivaikutus). Värit voivat poiketa kuvan väreistä painoteknisistä syistä. Mikäli haluat värillisen oven, pyydä lisätietoja Hörmannin edustajalta. Kaikki värit on ilmoitettu RAL-väreinä. * Poikkeuksena helmiäis- ja loistevärit. Pienet väripoikkeamat ovat sallittuja. ** Paitsi ALR F42 Vitraplan 55

56 Kestävä pinta ja erinomainen lämmöneristys Vakiovarusteena Hörmannin nosto-ovien ikkunoissa 56

57 Vain Hörmannilta ERINOMAINEN NAARMUUNTUMISSUOJA DURATEC-ikkunat Aina kirkas ja läpinäkyvä lasitus DURATEC-ikkunoinnin saa vakiovarusteena ilman lisämaksua kaikkiin kirkkailla muovi-ikkunoilla varustettuihin nosto-oviin. DURATEC-ikkunoiden ansiosta Hörmannin nosto-ovet säilyttävät niiden kirkkauden myös useiden puhdistuskertojen ja vaativan käytön jälkeen. Parempi suoja pesun jättämiä jälkiä vastaan Erityinen pinnoite, joka vastaa laadultaan ajoneuvojen valojen pinnoitusta, suojaa ikkunaa kestävästi naarmuuntumiselta ja pesun jättämiltä jäljiltä. Naarmuuntumista erittäin hyvin kestävä DURATEC-muovi-ikkuna Ks. lyhytfilmi osoitteessa: Tavallinen, herkästi naarmuuntuva muovi-ikkuna Hyvä lämpöeristys vakiona Tavallinen kaksinkertainen ikkuna, 16 mm, vieras valmistaja Kaksinkertainen DURATEC-lasi, 26 mm Standardimallin 26 mm paksu kaksinkertainen ikkunalevy parantaa lämmöneristystä tavalliseen 16 mm:n ikkunalasiin nähden jopa 20 %. 20% Kolminkertainen DURATEC-lasi, 26 mm Valinnainen kolminkertainen ikkunalasitus parantaa efektiivistä lämpöeristystä 35 % tavalliseen 16 mm paksuun ikkunalasiin verrattuna. 35% Kolminkertainen DURATEC-lasi, 51 mm Valinnainen kolminkertainen ikkunalasitus, jossa lasien paksuus on 51 mm, mahdollistaa jopa 40 % paremman lämpöeristyksen verattuna 16 mm paksuun ikkunalasiin. 40% Nelinkertainen DURATEC-ikkunalasiin, 51 mm Suhteessa 16 mm paksuun ikkunalasiin valinnaisesti saatavilla oleva nelinkertainen ikkunalasitus parantaa efektiitivistä lämpöeristystä jopa 55 %. 55% Kaksinkertainen energiaikkuna, 26 mm Tätä ikkunatyyppiä käytettäessä saavutetaan erityisen pieni lämmön siirtyminen. Lämpöeristys paranee n. 65 %. Sisäpuoli 65% Ulkopuoli 57

58 ERINOMAINEN NAARMUUNTUMISSUOJA Ikkunat, täytteet Enemmän valoa tai parempi tuuletus = mahdollinen DURATEC-ikkunat SPU F42 SPU 67 Thermo APU F42 APU F42 Thermo APU 67 Thermo ALR F42 ALR F42 Thermo ALR 67 Thermo ALR F42 Glazing ALR 67 Thermo Glazing ALR F42 Vitraplan Alumiiniset ikkunakehykset Muovi-ikkunat Yksinkertainen ikkuna, kirkas (FK) Yksinkertainen ikkuna, kristallikuvioitu (KR) Kaksinkertainen ikkuna, kirkas (S2) Kaksinkertainen ikkuna, kristallikuvioitu (U2) Kaksinkertainen ikkuna, sävytetty ruskeana (B2), harmaana (A2) tai valkoisena (M2). Kolminkertainen ikkuna, kirkas (S3) Kolminkertainen ikkuna, kristallirakenne (U3) Kolminkertainen ikkuna, sävytetty ruskeana (B3), harmaana (A3) tai valkoisena (M3) Nelinkertainen ikkuna, kirkas (S4) Nelinkertainen ikkuna, kristallikuvioitu (U4) Nelinkertainen ikkuna, sävytetty ruskeana (B4), harmaana (A4) tai valkoisena (M4) Polykarbonaatti-ikkunat Yksinkertainen ikkuna, kirkas (P) Kaksinkertainen ikkuna, kirkas (C2) Aito lasi Yksinkertainen laminoitu pirstoutumaton lasi, kirkas (VG) Kaksinkertainen laminoitu pirstoutumaton lasi, kirkas (E2) Kaksinkertainen energialasi, kirkas (G2) Täytteet Kennolevy (S) Teräsverkko (SE), teräksisen tuuletusaukon läpimitta: 58 % täytteen alasta Reikälevy (LB), teräksisen tuuletusaukon läpimitta: 40 % täytteen alasta PU-täyte, alumiinpelti verhoiltu, molemmin puolin eloksoitu, sileä (XU) PU-täyte, alumiinipelti verhoiltu, molemmin puolin Stuccopinnoitettu (FU) Sandwich-ikkunat Muovi-ikkunat Kaksinkertainen levy, kirkas, muovikehys A,D,E Kaksinkertainen ikkuna, kirkas, painevalukehys A Kolminkertainen levy, kirkas, muovikehys D Kolminkertainen ikkuna, painevalukehys A Nelinkertainen ikkuna, painevalukehys A Polykarbonaatti-ikkunat Kaksinkertainen ikkuna, kirkas, painevalukehys A 58

59 Alumiiniset ikkunakehykset Sandwich-ikkunat Vakioprofiili / Thermo-profiili Tyyppi A Vakioprofiili / Thermo-profiili Ikkunakehykset: lämpökatkolla/ilman lämpökatkoa Vakio: eloksoitu, luonnonsävy E6 / C0 Valinnaisesti maalattuna Vapaa läpinäkyvyys: Mallin mukaan Välipystyprofiili: 52 mm, valinnaisesti 91 mm (vain lamellipaksuudessa 42 mm) Tyyppi D Tyyppi E Muovi-ikkuna, kirkas Muovi-ikkuna, kristallikuvioitu Tyyppi A Ikkunakehykset: Vakio: Muovikehys tai painevalukehys, musta Valinnaisesti painevalukehys maalattuna, ulkopuoli UUTTA Vapaa läpinäkyvyys: mm Lamellikorkeus: 500, 625, 750 mm Tyyppi D Muovi-ikkuna, harmaa Muovi-ikkuna, valkoinen (opaali) Muovi-ikkuna, ruskea Kennolevy Ikkunakehykset: Vakio: Muovikehys, musta Valinnainen: Maalattu, ulkopuoli Vapaa läpinäkyvyys: mm Lamellikorkeus: 500, 625, 750 mm UUTTA Tyyppi E Teräsverkko Reikälevy Ikkunakehykset: Vakio: Muovikehys, musta Vapaa läpinäkyvyys: mm Lamellikorkeus: 625, 750 mm PU-täyte, sileä PU-täyte, Stucco 59

60 Tehokas lämpöeristys Ovijohteen ja asennuspinnan välinen lämpökatko Paras lämpöeristys SPU 67 Thermo -mallissa Erinomainen lämpöeristys SPU F42 Thermo -mallissa 60

61 Vain Hörmannilta ThermoFrame lisävarusteena kaikkiin teollisuusnosto-oviin Hyvin eristetyt teollisuusnosto-ovet ovat välttämättömiä lämmitetyissä halleissa. Hörmannin teollisuusnosto-ovet ovat siksi saatavilla valinnaisella ThermoFrame-karmiliitännällä varustettuina, jolloin ovijohde ja asennuspinta erotetaan termisesti toisistaan. Lisäeristys toteutetaan oven sivu- ja yläsaumoissa sijaitsevilla tiivistehuulilla. Näin lämmöneristysarvo paranee jopa 21 %. Jopa 21 % parempi lämpöeristys Johteen ja asennuspinnan välinen lämpökatko Parempi tiiviys lisätiivisteitä käyttämällä Helppo asennus oven karmiin Sivukarmin paras mahdollinen korroosiosuojaus Jopa 21 % parempi lämpöeristys teollisuusnosto-ovessa SPU 67, ovialan ollessa mm SPU F42 Oviala (mm) Ilman ThermoFramekarmiliitäntää ThermoFramekarmiliitännällä Parannus W/ (m² K) W/ (m² K) % ThermoFrame-karmiliitännällä varustettu ylätiiviste ,22 1,07 12, ,10 0,99 10, ,03 0,94 8,7 SPU 67 Thermo Oviala (mm) ,81 0,64 21, ,69 0,56 18, ,62 0,51 17,7 ThermoFrame-karmiliitännällä varustettu sivutiiviste 61

62 Esimerkkejä nostovaihtoehdoista Turvallista suunnittelua sekä uudisrakentamisessa että entisöinnissä 62

63 Oven nostotapa sopii täydellisesti hallin tarpeisiin Hörmannilta löytyy sopiva nostotapa jokaiseen oveen riippumatta siitä, minkä tyyppisen oven haluat halliisi. Halllin arkkitehtuurista huolimatta valittavana on vakio-, matala- ja korkeanostoja sekä katon muotoa myötäileviä nostotapoja. Nostotapa N Vakionosto Nostotapa H Korkeanosto Nostotapa L* Matalanosto Nostotapa V Suoranosto Nostotapa ND kallistuksella Nostotapa HD kallistuksella Nostotapa LD* kallistuksella Nostotapa VU alhaalla sijaitsevalla jousiakselilla Kaikki saatavilla olevat nostotavat käyvät ilmi voimassaolevista asennusohjeista. * ei nosto-oveen, jonka lamellipaksuus on 67 mm Vain Hörmannilta Matalanosto Käyttölaite ja ketju on sijoitettu suoraan oven läheisyyteen. Ei tilan keskellä roikkuvia häiritseviä ketjuja. Kannattaa vertailla! Paras mahdollinen sijoittelu Hörmannilla Häiritsevä sijoittelu kilpailijan tuotteissa 63

64 Paras todiste laadusta: Kehittynyttä ja viimeisteltyä tekniikkaa Hiljainen oven liike Sinkitystä teräksestä valmistettu saranoitu rullankannatin ja säädettävät, kuulalaakeroidut muoviohjausrullat takaavat oven tarkan ja hiljaisen liikkeen. Erityisen huoltoystävällinen Mahdollisen törmäyksen karmiin aiheuttamat vahingot voidaan korjata helposti ja edullisesti vaihtamalla ruuveilla kiinnitetyt kulkukiskot. Sinkitty, nivelöity rullankannatin Nivelöidyn rullankannattimen käyttö madaltaa yläpielen korkeutta ja samalla estetään ylimmän ovinivelen liiallinen kääntyminen oven ollessa auki. Kulutusta kestävät liitokset Sinkitystä teräksestä valmistetut tukevat keskisaranat liittävät oven yksittäiset lamellit tarkasti toisiinsa. Ovilamellien reunan profilointi on suunniteltu siten, että ruuvit työntyvät tukevasti moninkertaisen peltikerroksen läpi. Sivujohteen yläpää ja jousiakselin kannatin Jousiakselin kannattimen kiinteästi määritetyt asemat helpottavat koko jousiakselin asennusta. Jousiakselin ja vaijerirummun välinen liitos Ei erillisiä sovitinjousia, vaan yhdeksi kappaleeksi valettu turvallinen liitos, joka lisää käyttöturvallisuutta ja on helppo asentaa. Akseli on sinkitty, jouset on pinnoitettu. Säädettävä akselikytkin Lievät suuntapoikkeamat voi tasata säädettävällä akselin kytkennällä. Esivalmistettu ripustus Kiskojen kiinnitys kattoon tehdään sinkitystä teräksestä valmistetuilla erikoisankkureilla, joissa on pystyreiät. Ne esivalmistellaan kulloistakin käyttötarkoitusta varten. Kuvassa SPU F42 64

65 Turvallisuusominaisuudet vastaavat standardia EN Ovien on täytettävä standardin EN turvallisuusmääräykset. Pyydä muilta valmistajilta todistus turvamääräysten täyttymisestä! Hörmannin tarkastama ja sertifioima: Romahdussuoja Oven turvallinen ohjaus Ohjausrullat kulkevat tarkasti Hörmannin kehittämillä varmuuskiskoilla. Ovilehti ei pääse irtoamaan kääntövaiheessa eikä myöskään putoamaan avatussa tilassa. Ihanteellinen tasapainotus Vääntöjousilla ja uritetulla jousiakselilla varmistetaan ihanteellinen tasapainotus. Ovi liikkuu silloin kevyesti avaamisen ja sulkemisen kaikissa vaiheissa. Romahdussuoja (varustelusta riippuen) Kannattimiin sisällytetty kuormitukseen perustuva romahdussuoja suojaa vaijerin tai jousen murtumisen varalta. Eurooppalainen patentti Jousenkatkeamissuoja (varustelusta riippuen) Pysäyttää vääntöjousiakselin, mikäli jousi pääsee murtumaan, ja pitää oven turvallisesti paikoillaan. Eurooppalainen patentti Sormisuoja Sormisuoja Oven lamellien erityinen muoto varmistaa, ettei 42 mm:n paksuisissa ovissa pääse syntymään puristumispaikkoja, ei sisä- eikä ulkopuolelle. Sisäpuolella oleva kannatinvaijeri Kannatinvaijerit kulkevat ovilehden ja sivujohteen välissä. Ilman uloskurkottavia rakenneosia. Siten estetään loukkaantumiset lähes kokonaan. Matalanosto-ovissa kannattimena toimii kannatusketju ja/tai kannatinvaijeri. Sivuttainen sormisuoja Sivukarmit ovat umpinaisia ylhäältä alas asti. Sivuttainen tartuntasuoja on erittäin turvallinen. Tuntoreuna Tuntoreuna valvoo oven alareunaa malleissa WA 400 ja ITO 400 ja pysäyttävät sekä tekevät suunnanvaihdon mahdollisessa törmäyksessä esteeseen. Sama vaikutus on voimanrajoituksella käyttölaitteissa WA 300 ja SupraMatic HT. Edellä liikkuva valokenno tai valoverho takaa erityisen turvallisen oven sulkureunan valvonnan (lisätietoa, ks. sivu 70). Esteet tunnistetaan jo ennen oven kosketusta. 65

66 Käsikäyttöiset ovet Vakiovarusteena alasvetoköydellä tai vetotangolla varustettuna Vaihtoehtoiset käyttömahdollisuudet Turvallinen lukitus vakiovarusteena Työntösalpa Valmisteltu asennuspaikalla olevaa riippulukkoa varten käytettäväksi luotettavana yölukkona. Vain Hörmannilta Vaihtoehtoisesti: köydellä tai pyöröteräsketjulla varustettu alasvetolaite Kierresalpa Itsestään lukittuva oven lukko telkiä käyttämällä. Erillisestä tilauksesta oviin, joissa on VU- / WBja HU- / RB -helat (ja alapuolella oleva jousiakseli). Vain Hörmannilta Eurooppalainen patentti Vaihtoehtoisesti: käsikäyttöketju Lattiasalpa Erittäin käytännöllinen, kun ovia on käytettävä usein, helppo lukituksen avaus jalalla. Itsenäinen lukitus kiinnittyy oven sulkeutuessa kuuluvasti. Valinnainen lisävaruste: ketjukiristin helpottaa käyttöä 66

67 Oveen kuuluva kahvapainike Turvallisuus vakiovarusteena Lukituksen ohjaus ulkoapäin Oven lukitusta voi käyttää ergonomisesti ulkoapäin. Sisäpuolelta lukitusta käytetään t-kahvaa ja varmistussokkaa käyttämällä. Profiilisylinterin voi integroida myös keskuslukitusjärjestelmään. Työntösalpa Kierresalpa Upotettu ovenpainike Ihanteellinen logistiikkakäytössä sen litteän rakenteen ja joustavan asennuskorkeuden johdosta (ramppiovet). Sulkusylinterillä ohjataan kahta toimintoa: jatkuvasti lukittua ovea ja itsenäistä uudelleenlukitusta. Kaikki sisäpuoliset osat on suojattu verhoilulla. Työntösalpa Kierresalpa 67

68 Tiukasti lukittu ja suojattu aukinostamiselta Murronkestävän aukityönnön eston ansiosta Vakiovarusteinen aukityönnön esto enintään 5 m korkeille oville Myös teollisuusovien kohdalla on tärkeää, että tavarat ja koneet on suojattu luotettavasti toimivalla murtosuojauksella. Kaikki käyttölaitteilla WA 300 S4/ WA 400 varustetut, enintään 5 m korkeat Hörmannin teollisuusnostoovet toimitetaan vakiovarusteisena murronkestävällä aukityönnön estolla varustettuna. Mekaaninen suoja estää luotettavasti oven avaamisen voimakeinoin, myös sähkökatkon aikana. Yli 5 m:n korkuiset teollisuusnosto-ovet ovat murronkestäviä jo niiden suuren omapainon vuoksi. Kisko-ohjatuilla käyttölaitteilla varustetuissa nosto-ovissa itselukittuva vaihde (ITO 400) tai käyttökiskoon sijoitettu patentoitu ovilukitus (SupraMatic HT) suojaavat ovea epätoivotulta sijoiltaan nostamiselta. Lisäturvallisuutta yölukitukseen Valikoimaan sisältyy myös lisävarusteisia lukitusjärjestelmiä, joilla suojausta voi parantaa entisestään. Voimakäyttöisiin oviin voidaan asentaa lisäksi mekaaninen työntösalpa (ks. kuva sivulla 62). Käyttölaitteen käynnistyminen estetään mikrokytkimellä oven ollessa lukittuna. Aukityönnön eston lukitushaka lukittuu automaattisesti, mikäli ovi yritetään työntää auki. 68

69 Parempi järjestelmä Hörmannilta saa yrityksen omien kehitysasiantuntijoiden kehittämät ja omilla tehtailla valmistetut käyttölaitteet ja ohjaukset. Kaikki komponentit sopivat saumattomasti yhteen ja näin varmistetaan oven hyvä toimintavarmuus. Ohjauskeskusten yhdenmukainen käyttöliittymä ja seitsensegmenttinäyttö* helpottavat päivittäistä käyttöä. Myös asennus helpottuu samankokoisten koteloiden ja kaapelisarjojen ansiosta. Siten kaikki Hörmannin tuotteet toimivat parhaalla mahdollisella tavalla ja tehokkaasti yhdessä: Teollisuusovet Kuormaustekniikka Käyttölaitteet Ohjausyksiköt Tarvikkeet Käyttölaitteita, ohjauksia ja lisävarusteita koskevia lisätietoja on sivuilla * ei mallissa WA 300 vakiovarusteisen sisäisen ohjauksen kanssa Helppo asennus järjestelmäkomponenttien ansiosta 69

70 Edeltävä valokenno VL 1 Valinnainen kaikissa konekäyttöisissä nosto-ovissa Ilman lisähintaa käyttölaitteissa WA 400 ja ITO 400 Lisäturvallisuutta Kosketukseton poiskytkentäautomatiikka tunnistaa henkilöt ja esteet hyvissä ajoin ilman kosketusta oveen. Ovi pysäytetään ja ajetaan ylös jo ennen kosketusta. Näin vaurioitumisen tai loukkaantumisen vaara on suljettu pois lähes kokonaan. Nopeampi oven liike Edeltävän valokennon ansiosta oven voi sulkea jopa nopeudella 30 cm/s. Siten säästetään energiakustannuksia, koska oven avautumisajat pienenevät. Optisilla antureilla varustettu tuntoreuna tai edeltävä valokenno Kaikissa konekäyttöisissä, WA 400- ja ITO 400 -käyttölaitteilla varustetuissa Hörmannin teollisuusnostoovissa (myös FU-versioissa) on vakiovarusteena itsetestaava alareunan tuntoreuna optisilla antureilla. Voit valita ilman lisämaksua valinnaisesti myös edeltävän valokennon VL 1 oven sulkeutumisreunan kosketuksetonta valvontaa varten. Näin turvallisuus paranee ja oven liikenopeutta voidaan kasvattaa. 70

71 Vain Hörmannilta Eurooppalainen patentti Ilman kosketusta toimiva poiskytkentäautomatiikka suojaa henkilöitä ja esineitä. Edeltävä valokenno VL 1 Edeltävä valokenno VL 2 Sivulla oleva törmäyssuoja estää kääntövarren vaurioitumisen asennossa Ovi-kiinni. Edeltävä valokenno Edeltävillä valopuomeilla VL 1 ja VL 2 parannetaan Hörmannin teollisuusnostoovien turvallisuutta. Anturit valvovat nosto-oven alareunaa. Esteet ja/tai henkilöt tunnistetaan hyvissä ajoin ja nosto-ovi vaihtaa suuntaa jo ennen kosketusta. Lisäetuna oven suurempi liikkumisnopeus. 71

72 Valoverho Parasta turvallisuutta Valoverho Valoverho tunnistaa henkilöt ja esteet kosketuksettomasti. Vaurioiden tai loukkaantumisten mahdollisuus on suljettu pois lähes kokonaan. Alareunan tuntoreunaa tai lisävalokennoa ei tarvita lainkaan. Parasta turvallisuutta Viistot säteet tunnistavat henkilöt ja esteet erityisen tehokkaasti. Parempi henkilösuoja Enintään 500 mm:n korkeudella olevat anturit on sijoitettu erityisen tiiviisti. Pienempi energiahävikki Oven voi sulkea nopeudella 45 cm/s (käytettäessä käyttölaitetta WA 400 FU ja ohjaustapaa 460 FU, nostotavasta ja koosta riippuen). Jälkiasennettava Olemassa oleviin oviin, joissa on alareunan tuntoreuna, voidaan asentaa helposti jälkikäteen HLG ja HLG-V-valoverho. Valoverho HLG integroitu karmiin Valoverho HLG-V Asennus ovenpieleen Valoverho HLG-V Asennus oven karmiin 72

73 UUTTA: Valoverho käyntiovella varustettuihin oviin Valoverho HLG Karmiin integroitu valoverho on suojattu hyvin vaurioita ja tahatonta säätämistä vastaan. Sen voi kiinnittää ja kohdistaa optimaalisesti karmiin. Valoverho HLG-V esivarmistuslaitteena Valoverho valvoo 2500 mm:n korkeudella lisäksi oven sulkureunaa. Asennuksen voi tehdä sekä ulkopuolelle julkisivuun että myös karmeihin tai ovenpieleen. HLG-V:n voi integroida valinnaisesti myös ohjainpylvässarjaan STL, joka on valmistettu säätä kestävästä, eloksoidusta alumiinista. Valoverho HLG käyntiovella varustettuihin oviin UUTTA Kaksinkertainen valoverho, korkeus kork mm, varmistaa käyntiovella varustettujen, kynnyksettömien ovien sulkureunan. Asennus sisäpuolella karmiin ja ulkopuolella ovenpieleen. Signaalien siirtoon ohjauksesta ovilehteen vaaditaan radiosiirtoyksikkö. Peilivalokenno RL 50 / RL 300 Valokenno, jossa lähetin/vastaanotinmoduuli ja heijastin. Ohjaus testaa valokennon ennen jokaista sulkeutumisvaihetta. Liitäntä järjestelmäjohdon kautta (RL 50, pituus 2 m) tai 2-johtimisen johdon kautta (RL 300, pituus 10 m). Mitat: mm (L K S), Kotelointiluokka IP 65 Heijastimen kantama enint. 8 m (vakio): mm (L K), heijastimen kantama enint. 12 m (ei kuvaa): halkaisija 80 mm valinnaisesti: sääsuoja (ilman kuvaa), huurtumaton päällyste Yhteen suuntaan toimiva valokenno EL 51 Valokenno, jossa on erillinen lähetin ja vastaanotin. Ohjaus testaa valokennon ennen jokaista sulkeutumisvaihetta. Liitos järjestelmäjohtojen kautta Maksimikantama 8 m, Mitat asennuskulman kanssa: mm (L K S), Kotelointiluokka IP 65 valinnaisesti: sääsuoja (ilman kuvaa) Valoverho HLG-V Asennus ohjainpylvässarjan STL kanssa Valoverho HLG käyntiovellisiin oviin Radiolähetin UUTTA vaaditaan käyttöovilla varustettuihin oviin valoverholla HLG, lisätietoa, ks. sivu 81 73

74 Akselikäyttö WA 300 S4 Vakiovarusteena pehmeäkäynnistys ja -pysäytys UUTTA: Nyt myös nostotapoihin, jotka on sovitettu katon kaltevuuden mukaan Edut pähkinänkuoressa Pehmeäkäynnistys ja pehmeäpysäytys varmistaa tasaisen ja ovea säästävän liikkeen. Se pidentää ovilaitteiston käyttöikää huomattavasti. Erityisen asennus- ja huoltoystävällinen vakiovarusteisen voimanrajoituksen ansiosta Käyntiovettomissa ovissa ei tarvita tiettyjä varusteita, esim. tuntoreunaa tai köydenhöltymäkytkintä. Siten säästetään kustannuksia ja korjausja huoltotöiden tarvetta. Oven turvallinen sulkeutumisliike alennetulla nopeudella Oven normaali liikenopeus molempiin suuntiin yli 2500 mm korkeudessa on n. 19 cm/s, turvallisuussyistä ovi ajetaan sulkeutumissuuntaan alle 2500 mm korkeudessa nopeudella n. 10 cm/s. Alhaiset kustannukset ja alhainen kulutus Mallin WA 300 S4 hinta on n. 30 % alhaisempi kuin kolmivaihevirtakäyttölaitteessa. Myös päivittäinen virrankulutus on jopa 75 % alhaisempi. Valinnaisella edeltävällä valokennolla tai alareunan tuntoreunalla varustettuna tätä rajoitusta ei oteta huomioon, eli ovi aukeaa ja sulkeutuu nopeudella n. 19 cm/s. Painikkeilla varustettu integroitu ohjaus DTH R Käyttölaitteen WA 300 S4 voi tilata haluttaessa myös ulkoisen ohjauksen 360 kanssa (valmisteltu ajokaistan säätelyä varten). Kallistettu asennus Ovimitat Oven maksimileveys 6000 mm Oven maksimikorkeus 4500 mm enint. 150 ovisykliä (auki / kiinni) päivässä ja enint. 10 ovisykliä (auki / kiinni) tunnissa Nopea ja helppo asennus ja käyttöönotto koska kaikki komponentit on jo esiasennettu eikä alareunan tuntoreunaa tai köyden höltymäkytkintä tarvitse asentaa. Ks. lyhytfilmi osoitteessa: Lisätietoja on asennustiedoissa tai niitä saa lähimmältä Hörmannin edustajalta. 74 Pystyasennus

75 Vain Hörmannilta Eurooppalainen patentti Vakiovarusteena mallissa WA 300 S4 Pehmeäkäynnistyksellä ja -pysäytyksellä varmistetaan ovea säästävä ja tasainen oven liike Voiman rajoitus molempiin liikesuuntiin Painikkeella varustettu integroitu ohjaus DTH R Vähäinen sivutilan tarve (vain 200 mm) Oveen ei tarvitse tehdä asennuksia tai johdotuksia* Köydenhöltymäkytkintä ei tarvita Virrankulutus standby-tilassa vain 1 W (ilman muita kytkettyjä sähköisiä lisälaitteita) * paitsi käyntiovella varustetuissa ovissa Lisävarusteena tilattavat lukituksen avaukset Varmistettu lukituksen vapautus sisältä Käyttölaitteen helppoon lukituksen avaamiseen lattialta käsin (Eurooppalainen patentti) Lukituksen avaus huollon ajaksi suoraan käyttölaitteesta Käyttölaitetta ei tarvitse välttämättä irrottaa oviakselista lakisääteisiä vuosittaisia tarkistustöitä varten. Se säästää aikaa ja kustannuksia. Huoltoa varten tarkoitettu lukituksen avaustoiminto voidaan korvata milloin vain varmistetulla lukituksen avaamisella. Yhdistelmäohjaus 420Si / 420Ti käyttölaitteeseen ja kuormaussiltaan kompakti yhdistelmä peruskuormaussillan ohjaus- ja oven käyttöelementistä helppo asentaa koteloon käyttölaitteeseen WA 300 S4 integroidulla ohjauksella valmisteltu ohjauskotelon varustelua varten, esim. vaihtorele HOR1-300 pääteasentoilmoitusta Ovi-auki varten kuormaussillan vapautukseen Varmistettu vapautus ulkoapäin ASE Oven lukituksen avaamiseen ulkopuolelta (vaaditaan halleissa, joihin ei ole toista pääsyä), suljettava valurautainen kotelo, jossa on profiilipuolisylinteri Mitat: mm (L K S) Hätäkäyttö Korkeampien, yli 3000 mm korkeiden ovien käsiohjaukseen (ks. kuva sivulla 77) Vara-akku Tällä ulkoiseen koteloon sijoitetulla hätävirransyötöllä voi kompensoida verkkokatkoksia jopa 18 tunnin ja enintään 5 ovisyklin ajan (lämpötilasta ja lataustilasta riippuen). Hätäakku latautuu jälleen normaalin ovikäytön aikana. Ohjauksessa 360 hätävirransyöttö tapahtuu lisävarusteena saatavalla UPS-laitteistolla (ks. sivu 81). 75

76 Akselikäyttö WA 400, WA 400 M Vahva ja kestävä Akselille asennettava käyttölaite WA 400 Patentoitu akselille asennettava malli voidaan asentaa nopeasti ja helposti jousiakselille ja sen sivutilan tarve on huomattavasti pienempi kuin muiden toimittajien ratkaisuissa. Voidaan yhdistää ohjaukseen A / B 445, A / B 460, B 460 FU Ketjukotelolla varustettu käyttölaite WA 400 Ketjukotelolla varustettua käyttölaitetta WA 400 suositellaan kaikkiin ovityyppeihin enintään 7500 mm:n korkeuteen asti silloin kun oven sivuilla on enintään 200 mm tilaa. Nostotavoissa L ja LD on aina ketjukotelolla varustettu WA 400 -käyttölaite. Käyttölaitetta säästetään sen välitetyn voimansiirron ansiosta huomattavasti. Vaakasuora vakioasennusasento, vaihtoehtoinen pystysuora vaihtoehto, kuvassa lisänä valinnainen hätä-käsiketju Voidaan yhdistää ohjaukseen A / B 445, A / B 460, B 460 FU Keskelle asennettava käyttölaite WA 400 M Tämä malli asennetaan jousiakselin keskelle, minkä vuoksi erillistä lisäsivutilaa ei tarvita. Ota huomioon yläpielen minimikorkeudet. Malliin WA 400 M kuuluu vakiovarusteena varmistettu vapautus ja se soveltuu melkein kaikkiin nostotapoihin. Pystysuora vakioasennusasento, kuvassa lisänä valinnainen hätä-käsiketju Voidaan yhdistää ohjaukseen A / B 445, A / B 460, B 460 FU 76 Keskiasennus, mikäli sivulla ei ole tilaa.

77 Vain Hörmannilta Kaikissa kolmivaihevirtamalleissa: Erittäin tasainen oven liike Korkea käyttöprofiili Nopeampi oven liike Myös taajuusmuuttaja-versiona Lisävarusteena tilattavat lukituksen avaukset Vakiovarusteena lukituksen avaus huollon ajaksi Ohjeiden mukaisten vuosittaisten tarkastusja huoltotöiden yhteydessä käyttölaitetta ei tarvitse irrottaa monimutkaisesti oven akselilta. Se säästää aikaa ja kustannuksia. Huoltoa varten tarkoitettu lukituksen avaustoiminto voidaan korvata milloin vain varmistetulla lukituksen avaamisella. Varmistettu lukituksen vapautus sisältä (vakiovarusteena mallissa WA 400 M) Käyttölaitteen helppoon lukituksen avaamiseen lattialta käsin (Eurooppalainen patentti) Valinnaiset hätäkäytöt huollon ajaksi tapahtuvalle lukituksen avaukselle Hätäkäsikampi Edullinen vaihtoehto, saatavilla kahtena mallina: joko jäykkänä kampena tai joustavana nivellettynä hätä-käsikampena. Myöhempi vaihto hätäkäsiketjuksi on mahdollinen. Hätäkäsiketju Hätäkäsiketjua ja lisävarusteena saatavaa varmistettua lukituksen avaamista käyttämällä oven lukitus voidaan avata ja ovea voidaan käyttää lattiatasolla seisottaessa. Hätäkäyttö Suositellaan korkeampiin, yli 3000 mm korkeisiin oviin ja palolaitosten oviin. Varmistettu lukituksen vapautus tarvitaan. Varmistettu vapautus ulkoapäin ASE Oven lukituksen avaamiseen ulkopuolelta (vaaditaan halleissa, joihin ei ole toista pääsyä), suljettava valurautainen kotelo, jossa on profiilipuolisylinteri Mitat: mm (L K S) Täyttää palokuntadirektiivin EN vaatimukset (lamellipaksuuden ollessa mm ja/tai lamellipaksuuden ollessa 67 ja oven leveyden enint mm). 77

78 Suorakäytöt Oviin ilman vääntöjousiakselia Suorakäytöt S17.24 / S35.30 UUTTA S75 / S140 oveen ei tarvita vääntöjousiakselia vakiovarusteena edeltävä valopuomi VL 1 ja sulkemisen varmistus vakiovarusteena hätäkäsiketju valinnaisesti valoverholla HLG voidaan yhdistää ohjaukseen 445 R, 460 R Mallit S17.24 maks. ovilehden paino 180 kg Oven maksimileveys 4500 mm Oven maksimikorkeus 4500 mm S35.30 maks. ovilehden paino 350 kg Oven maksimileveys 4500 mm Oven maksimikorkeus 4500 mm S75 maks. ovilehden paino 700 kg Oven maksimileveys mm Oven maksimikorkeus 7500 mm S140 maks. ovilehden paino 1080 kg Oven maksimileveys mm Oven maksimikorkeus 7500 mm 78

79 Käyttölaite ITO 400, SupraMatic HT Tilaa säästävät käyttölaitteet Kisko-ohjattu ketjukäyttökoneisto ITO 400 Ei kasvata sivutilatarvetta Hätävapautus liukuvaunun vaijerin kautta Lukituksen hätävapautus mahdollinen ulkopuolelta IP 65 (roiskevesisuojattu) Vakionostolle (N, ND) ja matalanostolle (L, LD) Oven maksimikorkeus 4500 mm Saatavana myös taajuusmuuttaja-versiona Käyntiovellisille oville tilauksesta Yhdistettävissä ohjauksiin A / B 445, A / B 460 ja B 460 FU Käyttölaite SupraMatic HT enint. 300 ovisykliä (auki / kiinni) päivässä ja enint. 20 ovisykliä (auki / kiinni) tunnissa Työntö- ja vetovoima 1000 N (lyhytaikaisella huipputeholla: 1200 N) Varustettu sisäänrakennetulla ohjauselektroniikalla ja 2x 7-segmenttinäytöllä, jonka kautta käyttölaitteen asetuksia voidaan muuttaa Vaihtoehtoinen ulkoinen ohjaus 360: ajokaistan säätelyyn, varoitusvalojen tai lisäpiirilevyjen liitäntää varten Pehmeä liikkeellelähtö ja pehmeä pysäytys hiljaista ja ovea säästävää liikettä varten Patentoitu oven lukitus käyttökiskossa, lukituksen hätäavaus sisäpuolelta Liitäntäjohto europistokkeelle, toinen ripustus Jousenkatkeamissuojalla varustettuihin oviin SupraMatic HT: leveys enint mm (7000 mm tilauksesta), korkeus enint mm Vakionostolle (N) ja matalanostolle (L) Käyntiovellisille oville, ALR F42 Glazing -malleille ja oikeaa lasia sisältäville malleille tilauksesta Ei oville, joiden lamellipaksuus on 67 mm 79

80 Ohjausyksiköt Yhteensopivat järjestelmäratkaisut Integroitu ohjaus WA 300 S4 Ulkopuolinen ohjaus 360 Impulssiohjaus A / B 445, 445 R* Comfort-ohjaus A / B 460, 460 R* Taajuusmuuttajaohjaus B 460 FU Käyttölaitteet WA 300 S4 WA 400, ITO 400 A / B 445 A / B 460 WA 400 FU, ITO 400 FU S75, S140, S17.24, S R 460 R Toiminnot/ominaisuudet Ohjausyksikkö asennettavissa erilleen käyttölaitteesta Asetuksia voidaan muuttaa mukavasti suoraan ohjainyksiköstä Pehmeäkäynnistyksellä ja -pysäytyksellä varmistetaan ovea säästävä ja tasainen oven liike Säädettävä pika-ajo (nostotavasta riippuen) 1) 1) Voiman rajoitus avautumisja sulkeutumissuuntiin 2) 2) A / B 445 A / B 460 Sisäänrakennettu ohjaus: auki-seis-kiinni Vaihtoehtoinen avautumiskorkeus laitteen kotelossa olevalla lisäpainikkeella Ohjausvalikon käyttö kotelon kannesta 2-kertaisen 7-segmenttinäytön avulla (huolto-, sykli- ja käyttötuntilaskuri sekä virheanalyysi) Yhteishäiriöilmoitus asennuspaikalla olevilla yksilöllisillä näyttömahdollisuuksilla: akustisesti, optisesti tai esim. matkapuhelimella Laajennettavissa ulkoisella radiovastaanottimella 3) Oven tilatietokysely 4) 5) 5) 5) 5) Automaattinen sulkeutuminen 6) Ajokaistan säätely 6) Muiden signaalinantajien liittimet Jännitesyöttö 230 V 230 V 400 / 230 V 400 / 230 V 230 V CEE-pistokkeella varustettu liitäntäkaapeli 7) (Kotelointiluokka IP 44) Pääkytkin sisällytetty ohjauksen koteloon 8) Kotelointiluokka IP 65 (suojattu roiskevedeltä) ohjaukselle ja ovilehden komponenteille = Vakiovaruste = Mahdollisen lisäohjauksen kanssa, mikäli tarvittava varustelu on olemassa 1) Ilman tuntoreunaa / edeltävää valokennoa tapahtuvassa käytössä suunnassa Ovi-kiinni (Tuntoreunaa / edeltävää valokennoa käytettäessä ovi ajaa yleisesti ottaen pika-ajossa suuntaan Ovi-kiinni) 2) Standardin EN mukaisesti 3) Mahdollinen yhdessä mallien UAP ja DTH I tai DTH IM kanssa 4) Yhdessä ESEi BS:n, HS 5 BS:n tai Hörmannin sovelluksen kanssa (BiSecur Gateway tarvitaan) 5) Käytettäessä HET-E2 24 BS:ää, HS 5 BS:ää tai Hörmann-sovellusta (BiSecur-yhdyskäytävä vaaditaan) ja pääteasentojen paluuilmoitusta 6) Vain käytettäessä valokennoa tai valoverhoa tai edeltävää valokennoa VL 1 / VL 2 7) Pääkytkimellä varustetuissa ohjauksissa ei tarvita liitäntäkaapelia 8) Ulkoinen pääkytkin mahdollinen tai käyttöyksikössä 300 U sisäänrakennetulla pääkytkimellä varustettuna 80

81 UUTTA: Radiolähetinyksikkö Valinnainen profiilipuolisylinteri Kaikkiin ulkoisiin ohjausyksiköihin Valinnainen pääkytkin Kaikkiin ulkoisiin ohjausyksiköihin Radiolähetin UUTTA Valinnainen varustelu signaalien siirtämiseen ovilehdestä Bluetoothin kautta ohjaukseen spiraalijohdon sijasta. Virransyöttö tapahtuu tehokkaan akun avulla. Liitettävät komponentit: Optiset anturit LE (low energy), edeltävä valopuomi VL 1 / 2-LE, 8k2-lista, käyden höltymäkytkin, käyntioven kosketin, yölukituskosketin Kaikkiin ohjausyksiköihin UPS-laitteisto Enintään 4 tunnin jännitekatkosten kompensoimiseksi, turvalaitteet, varoitusvalot jne. pysyvät toiminnassa, LEDtilanäyttö, automaattinen akkutestaus, ylijännitesuodatin, Mitat: mm (L K S), Kotelointiluokka IP 20 Ohjausyksiköihin: 360, B 445, B 460, B 460 FU Valinnainen: Ohjainpylväs STI 1 Enintään 2 ohjauksen asennukseen lisäkotelon kanssa. Väri: valkoalumiini, RAL 9006 Mitat: mm (L K S) 81

82 Tarvikkeet Käsilähetin, vastaanotin Vain Hörmannilta Hörmann BiSecur (BS) Teollisuusovien käyttölaitteiden moderni radio-ohjattu järjestelmä Kaksisuuntaisessa radio-ohjatussa BiSecur-järjestelmässä on käytetty tulevaisuuteen suuntautunutta teknologiaa, jolla varmistetaan teollisuusovien helppo ja turvallinen käyttö. Uudella, erittäin turvallisella BiSecurkoodausmenetelmällä varmistetaan, että kukaan asiaton henkilö ei voi kopioida järjestelmän radiosignaalia. Menetelmälle on myönnetty Bochumissa sijaitsevan Ruhr-yliopiston turva-asiantuntijoiden sertifiointi. Edut Erittäin turvallinen 128-bittinen koodaus, kuten internet-pankkipalveluissa. Häiriöitä kestävä radiosignaali, jolla on vakaa kantama Helppo oven tilatietokysely* Yhteensopiva aikaisempien tuotteiden kanssa: BiSecur-ohjauselementeillä voi ohjata myös 868 MHz:n radiotaajuudella toimivia radiokoodivastaanottimia (mallit vuodesta 2005 vuoden 2012 kesäkuuhun saakka). 5-painikkeinen käsilähetin HS 5 BS Varustettu lisäpainikkeella oven tilatiedon kyselyä* varten, musta tai valkoinen, kiiltävä, varustettu kromikansilla 5-painikkeinen käsilähetin HS 5 BS Varustettu lisäpainikkeella oven tilatiedon kyselyä varten*, musta rakenne, varustettu kromikansilla 4-painikkeinen käsilähetin HS 4 BS Musta kuviointi, kromikannet 1-painikkeinen käsilähetin HS 1 BS Musta kuviointi, kromikannet 4-painikkeinen turvakäsilähetin HSS 4 BS Lisätoiminto: kopiosuojattu käsilähettimen koodaus, kromiset kannet 2-painikkeinen käsilähetin HSE 2 BS Musta tai valkoinen kiiltopintainen, kromikannet 4-painikkeinen käsilähetin HSE 4 BS Musta pintakuvio, kromi- tai muovikannet 1-painikkeinen käsilähetin HSE 1 BS Musta kuviointi, kromikannet * Mallissa WA 300 S4 valinnaisella kaksisuuntaisella vastaanottimella ESEi BS varustettuna, kaikissa muissa käyttölaitteissa valinnaisella kaksisuuntaisella vastaanottimella HET-E2 24 BS ja pääteasentojen paluuilmoituksella varustettuna. 82

83 Teollisuuskäsilähetin HSI 6 BS, HSI 15 BS UUTTA korkeintaan 6 oven (HSI 6 BS) tai 15 oven (HSI 15 BS) ohjaukseen, erityisen suurilla painikkeilla helpon käytön varmistamiseksi työkäsineet kädessä, iskunkestävä kotelo Kotelointiluokka IP 65 Radiokoodipainike FCT 3 BS 3 toiminnolle, valaistuilla painikkeilla Radiokoodipainike FCT 10 BS 10 toiminnolle, valaistuilla painikkeilla ja suojalevyllä Radiosormenjälkilukija FFL 12 BS 2 toiminnolle ja enintään 12 sormenjäljelle Teollisuuskäsilähetin HSI BS Enintään 1000 oven ohjaukseen, näytöllä ja erittäin suurilla lyhytvalintapainikkeilla varustettuna helpomman käytön varmistamiseksi työkäsineet kädessä, käsilähetinten koodauksen siirto muihin laitteisiin mahdollista 1-kanavainen relevastaanotin HER 1 BS Varustettu potentiaalivapaalla relelähdöllä ja tilakyselyllä 2-kanavainen relevastaanotin HER 2 BS Varustettu 2 potentiaalivapaalla relelähdöllä ja tilakyselyllä ja ulkoisella antennilla 2-kanavainen relevastaanotin HET-E2 24 BS Varustettu 2 potentiaalivapaalla relelähdöllä suunnanvaihtoa varten, 2-napaisella tulolla potentiaalivapaata pääteasentoilmoitusta Ovi-auki/ Ovi-kiinni varten (oven asennon kyselyä varten) 4-kanavainen relevastaanotin HER 4 BS Varustettu 4 potentiaalivapaalla relelähdöllä ja tilakyselyllä 3-kanavainen vastaanotin HEI 3 BS 3 toiminnon ohjaukseen Kaksisuuntainen vastaanotin ESEi BS Oven tilatiedon kyselyä varten 83

84 Tarvikkeet Painonappi Painike DTH R Molempien käyttösuuntien erilliseen ohjaukseen, varustettu erillisellä pysäytyspainikkeella. Kotelointiluokka: IP 65 Mitat: mm (L K S) Ohjauksille 360, A / B 445, A / B 460, B 460 FU ja integroitu ohjaus WA 300 S4 Painike DTH RM Molempien käyttösuuntien erilliseen ohjaukseen, varustettu erillisellä pysäytyspainikkeella. Varustettu pienoislukolla: käyttölaitteen käyttö deaktivoidaan. Käyttölaitetta ei voi enää liikuttaa (toimitukseen sisältyy 2 avainta). Kotelointiluokka: IP 65 Mitat: mm (L K S) Ohjauksille 360, A / B 445, A / B 460, B 460 FU ja integroitu ohjaus WA 300 S4 Painike DTH I Oven avaamiseksi asentoihin Ovi-auki / Ovi-kiinni, erilinen pysäytyspainike oven liikkeen keskeyttämiseksi, 1/2-auki-painike oven avaamiseksi ohjelmoituun väliasemaan saakka, Kotelointiluokka: IP 65 Mitat: mm (L K S) Ohjauksille 360, A / B 460, B 460 FU ja sisäänrakennettu ohjaus WA 300 S4 (vain käytettäessä mallia UAP 1) Painike DTH IM Oven avaamiseksi asentoihin Ovi-auki / Ovi-kiinni, erilinen pysäytyspainike oven liikkeen keskeyttämiseksi, 1/2-auki-painike oven avaamiseksi ohjelmoituun väliasemaan saakka, varustettu pienoislukolla: käyttölaitteen käyttö deaktivoidaan. Käyttölaitetta ei voi enää liikuttaa (toimitukseen sisältyy 2 avainta). Kotelointiluokka: IP 65 Mitat: mm (L K S) Ohjauksille 360, A / B 460, B 460 FU ja sisäänrakennettu ohjaus WA 300 S4 (vain käytettäessä mallia UAP 1) Painike DT 02 Avaaminen ja sulkeminen komentopainikkeella, erillinen pysäytyspainike. Mitat: mm (L K S), Kotelointiluokka IP 65 Ohjauksille A / B 445, A / B 460 ja B 460 FU Painike DT 03 Molempien käyttösuuntien erilliseen ohjaukseen, varustettu erillisellä pysäytyspainikkeella. Mitat: mm (L K S), Kotelointiluokka IP 65 Ohjauksille A / B 445, A / B 460 ja B 460 FU Painike DT 04 Molempien kulkusuuntien erilliseen ohjaukseen, varustettu erillisellä pysäytyspainikkeella, oven avaaminen kokonaan tai osittain (erillisellä painikkeella), Mitat: mm (L K S), Kotelointiluokka IP 65 Ohjauksille A / B 460 ja B 460 FU Painike DTN A 30 Molempien käyttösuuntien erilliseen ohjaukseen. Pysäytyspainike on toteutettu lukittuvana ja se jää painamisen jälkeen alas järjestelmän luvattoman käytön estämiseksi. Painiketta voi käyttää sen jälkeen vain avaamalla pysäytyspainikkeen lukituksen avaimella (toimitussisältöön kuuluu 2 avainta). Mitat: mm (L K S), Kotelointiluokka IP 65 Ohjauksille A / B 445, A / B 460 ja B 460 FU 84

85 Tarvikkeet Painike, avainpainike, ohjainpylväs Painike DTP 02 Avaaminen ja sulkeminen komentopainikkeella, erillinen pysäytyspainike ja käyttövalvontavalo ohjausjännitteelle, voidaan lukita profiilipuolisylinterillä (saatavana lisävarusteena), Mitat: mm (L K S), Kotelointiluokka IP 44 Ohjauksille A / B 445, A / B 460 ja B 460 FU Painike DTP 03 Molempien käyntisuuntien erilliseen ohjaukseen, erillinen pysäytyspainike ja ohjausjännitteen merkkivalo, lukittavissa puoliprofiilisylinterillä (saatavana lisävarusteena). Mitat: mm (L K S), Kotelointiluokka IP 44 Ohjauksille A / B 445, A / B 460 ja B 460 FU Hätä-seis-katkaisin DTN 10 Käyttölaitteen nopeaan sammuttamiseen, lukittuva painike (sienipainike), pinta-asennus, Mitat: mm (L K S) Kotelointiluokka IP 65 Ohjauksille A / B 445, A / B 460 ja B 460 FU Hätä-seis-katkaisin DTNG 10 Käyttölaitteen nopeaan sammuttamiseen, lukittuva kupumallinen turvakytkin, pinta-asennus, Mitat: mm (L K S) Kotelointiluokka IP 65 Ohjauksille A / B 445, A / B 460 ja B 460 FU Lukitustoimintoa käytetään ohjausjännitteen keskeyttämiseen ja komentolaitteiden toimintojen kytkemiseen pois käytöstä. Profiilipuolisylinterit eivät sisälly painikkeiden toimitussisältöön. Avainpainike ESU 30 ja 3 avainta Uppoasennettava malli, toiminto Impulssi tai Auki/kiinni valittavissa. Kytkinrasian mitat: 60 mm (d), 58 mm (S), Kannen mitat: mm (L K), Muurattuun seinään tehtävä kolo: 65 mm (d), 60 mm (S), Kotelointiluokka IP 54 Pinta-asennettava malli ESA 30 (ilman kuvaa) Mitat: mm (L K S) Avainpainike STUP 50 3 avaimella UUTTA Uppoasennettava malli, mitat: mm (L K), Kotelointiluokka IP 54 Avainpainike STAP 50 3 avaimella UUTTA Pinta-asennettava malli (ilman kuvaa) Mitat: mm (L K S) Vetokytkin ZT 2, jossa köysi Impulssinanto avaamista ja sulkemista varten, Mitat: mm (L K S), Vetoköyden pituus: 3,2 m Kotelointiluokka IP 65 Kannatinvarsi KA1 (ei kuvaa) Säädettävä kannatinvarsi mm, voidaan käyttää mallin ZT 2 kanssa Ohjainpylväs STS 1 Varustettu adapterilla mallien TTR 100, FCT 10 b, CTR 1b, CTR 3b tai STUP asennukseen. Ohjausyksiköt on tilattava erikseen. Tanko on eloksoitua alumiinia (luonnonvärinen). Pylvään pää ja jalka on maalattu liuskekivenharmaaksi, RAL Mitat: 300 mm (d), 1250 mm (H), Kotelointiluokka IP 44 Malli, jossa sisäänrakennettu avainkytkin STUP 30 (lisävarusteena). 85

86 Tarvikkeet Koodinäppäimistö Koodipainike CTR 1b-1, CTR 3b-1 UUTTA yhdelle (CTR 1b-1) tai kolmelle (CTR 3b-1) toiminnolle, valaistuilla painikkeilla Mitat: mm (L K S) Koodipainike CTV 3-1 UUTTA kolmelle toiminnolle, erityisen kestävällä metallinäppäimistöllä Mitat: mm (L K S) Koodipainike CTP 3 UUTTA kolmelle toiminnolle, valaistulla tekstillä ja kosketusherkällä kosketusnäytöllä Mitat: mm (L K S) Dekooderi-kotelo koodipainikkeille CTR 1b-1, CTR 3b-1, CTV 3-1, CTP 3 Mitat; mm (L K S) Kytkentäteho: 2,5 A / 30 V DC 500 W / 250 V AC Sormenjälkilukija FL 150 UUTTA 2 toiminnolle, voi tallentaa jopa 150 sormenjälkeä Mitat: mm (L K S), Dekooderi-kotelo: mm (L K S), Kytkentäteho: 2,0 A/30 V DC Transponderin painike TTR UUTTA yhteen toimintoon, transponeriavaimen tai transponderikortin avulla, voidaan tallentaa jopa 1000 avainta tai korttia Mitat: mm (L K S), Dekooderi-kotelo: mm (L K S) Kytkentäteho: 2,5 A / 30 V DC 500 W / 250 V AC 86

87 Tarvikkeet Liitäntäyksiköt, LED-signaalivalot Signaalivalot kirkkailla ja pitkäikäisillä LED-valoilla Monitoimipiirilevy asennettavaksi jo olemassa olevaan koteloon tai valinnaisesti erilliseen laajennuskoteloon (kuva) Pääteasentoilmoitus, pyyhkäisyimpulssi, keruuhäiriöilmoitus, laajennusyksikkö ohjauksille 360, A / B 445, A / B 460, B 460 FU Lisäkotelon mitat: mm (L K S), Kotelointiluokka IP 65 Ohjausyksikköön voidaan asentaa lisävarusteena piirilevy. Digitaalinen viikkokello erillisessä lisäkotelossa Ajastin voidaan kytkeä päälle tai pois päältä potentiaalivapaan komentolaitteen kautta. Laajennusyksikkö ohjauksille A / B 460, B 460 FU, 360 (ilman lisäkoteloa, asennettavaksi olemassa olevaan koteloon), kytkentäteho: 230 V AC 2,5 A / 500 W, Kesä- ja talviajan vaihto Käsiohjaus: automaattikäyttö, kytkennän esivalinta jatkuvasti päällä / jatkuvasti pois Lisäkotelon mitat: mm (L K S), Kotelointiluokka IP 65 Liitäntäyksikkö kesä/talvi lisäkotelossa Toiminto oven kokonaista avautumista ja vapaasti ohjelmoitavia väliasentoja varten. laajennusyksikkö ohjauksille A / B 460, B 460 FU Lisäkotelon mitat: mm (L K S), Kotelointiluokka IP 65 Signaalivalojen liitäntä asennettavaksi jo olemassa olevaan koteloon tai lisävarusteena erilliseen laajennuskoteloon sijoitettuna (kuvassa), sis. 2 keltaista signaalivaloa Ohjauksen 360, A / B 445, A / B 460, B 460 FU laajennusyksikkö. Signaalivalon liitäntää käytetään oven liikkeiden optisena näyttönä (viikkokello, lisävaruste malleissa 360, A / B 460, B 460 FU). Käyttömahdollisuudet: Ajovaroitus (malleille 360, A / B 445, A / B 460, B 460 FU), automaattinen sulkeutuminen (malleissa 360, A / B 460, B 460 FU). Säädetyn avoinnapitoajan jälkeen (0-480 s) signaalivalot vilkkuvat asetetun esivaroituksen (0-70 s) ajan. Liikennevalojen mitat: mm (L K S) Lisäkotelon mitat: mm (L K S), Kontaktikuormitus: 250 V AC : 2,5 A / 500 W, Kotelointiluokka IP 65 Ajoradan säätely erillisessä lisäkotelossa (A / B 460, B 460 FU) tai asennettavaksi olemassa olevaan koteloon (360) sis. 2 varoitusvaloa punainen / vihreä Ohjauksen 360, A / B 460, B 460 FU laajennusyksikkö. Signaalivalon liitäntää käytetään sisään- ja ulosajon säätelyn optisena näyttönä (viikkokello lisävarusteena). Vihreän vaiheen kesto: asetettavissa s Tyhjennysvaiheen aika: asetettavissa 0 70 s Liikennevalojen mitat: mm (L K S), Lisäkotelon mitat: mm (L K S), Kontaktikuormitus: 250 V AC : 2,5 A / 500 W, Kotelointiluokka IP 65 87

88 Tarvikkeet Liitäntäyksiköt Lattialankasilmukka DI 1 erillisessä lisäkotelossa Soveltuu lattialankasilmukalle. Tunnistimessa on sulkeutuva kosketin ja vaihtokosketin. Lattialankasilmukka DI 2 (ei kuvaa) erillisessä lisäkotelossa Soveltuu kahdelle erilliselle lattialankasilmukalle. Tunnistinta ohjataan sulkeutuvan koskettimen ja vaihtokoskettimen kautta. Asetettavissa impulssille tai jatkuvalle kontaktille, ajosuunnan tunnistus mahdollinen. Lisäkotelon mitat: mm (L K S), Vaihteiston teho DI 1: pienjännite 2 A, 125 V A/60 W DI 2: 250 V AC, 4 A, 1000 VA (ohminen kuorma AC), Toimitetaan ilman kaapelisilmukkaa. Tutkaliikeilmaisin RBM 2 Ajosuunnan tunnistimella varustetulle Ovi-auki -impulssille Maksimiasennuskorkeus: 6 m Mitat: mm (L K S), Kontaktikuorma: 24 AC / DC, 1 A (ohminen kuorma), Kotelointiluokka IP 65 Valinnainen kauko-ohjaus tutkaliikeilmaisimille Lattialankasilmukan kaapelisilmukka Rulla à 50 m, Kaapelinimike: SIAF, Poikkipinta: 1,5 mm², Väri: ruskea UAP mallille WA 300 S4 Impulssivalinta, osittainen avaustoiminto, päätekytkimen ilmoitus ja varoitusvalon liitäntä, 2 m:n järjestelmäjohto Kotelointiluokka IP 65 Maks. kytkentäteho: 30 V DC / 2,5 A (ohminen kuorma), 250 V AC / 500 W (ohminen kuorma), Mitat: mm (L K S) HOR mallille WA 300 S4 rajakytkinilmoitusten tai varoitusvalojen ohjaukseen, 2 m:n syöttöjohto, Kotelointiluokka IP 44 Maks. kytkentäteho: 30 V DC / 2,5 A (ohminen kuorma), 250 V AC / 500 W (ohminen kuorma), Mitat: mm (L K S) Saatavilla valinnaisesti asennettavaksi painikeohjaukseen 300 U (ilman kuvaa) 88

89 Erikoisohjauksen rakenne Hörmannilta saa erikoisratkaisuja kaikkiin tarkoituksiin Hörmannilta saa koko yksilöllisen ohjauskonseptin samalta valmistajalta: Hörmannin erikoisohjaksen sisällyttämisestä ohjauskonseptiin aina kaikkien toimintojen kokonaisohjaukseen ja kaikkien ovi- ja kuormauskomponenttien visualisointiin saakka. Laadukkaat yksittäiskomponentit, yhteensopivia Hörmannin käyttölaitetekniikan kanssa Jokaisen erikoisohjauksen perustana on Hörmannin sarjaohjaus. Ylimääräisten komponenttien kuten muistiohjelmoitujen ohjauslaitteiden, kytkentäelementtien jne. kohdalla käytämme vain normien mukaisia, itsetestattuja laadukkaiden tarjoajien rakenneosia. Tämä takaa luotettavan ja pitkäaikaisen erikoisohjauksen toiminnon. Yksilölliset käytännöntestit varmistavat helpon käytön Laajojen toiminto- ja järjestelmätestien sekä jännite- ja eristetarkastusten lisäksi testaamme erikoisohjauksemme periaatteessa myös käytännössä. Tämä takaa optimaalisen toiminnon lisäksi myös erittäin paljon käyttömukavuutta. Yksilöllinen tuotekehittely Koko sähkösuunnittelu kehitetään ja testataan omassa talossa. Sähköasiakirjat laaditaan E-Plan-ohjelmalla, mikä takaa kytkentäkaavioiden huomattavan modulaarisuuden ja ymmärrettävyyden. Kun tuotteet integroidaan asiakkaan omiin järjestelmiin, tuotteet mukautetaan asiakkaiden vaatimusten tai tehtaan normien mukaisesti. Vaiheiden valvonta visualisoinnin avulla Voit valvoa ja hallita koko ohjausjärjestelmää graafisen käyttöliittymän avulla. Esitys käyttöpaneelin tai verkkosovelluksen kautta. 89

90 Standardin EN mukaiset toiminnalliset ominaisuudet Ovityypit SPU F42 SPU 67 Thermo APU F42 APU F42 Thermo APU 67 Thermo ALR F42 ALR F42 Thermo ALR 67 Thermo Tuulikuorma Standardin EN mukainen luokka Oven leveys enintään 8000 mm 3 2) 3 2) 3 1) 3 1) 3 1) 3 1) 3 1) 3 1) Oven leveys alkaen 8000 mm Vesitiiviys Standardin EN mukainen luokka 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) Ilmanläpäisevyys Standardin EN mukainen luokka Käyntioveton nosto-ovi Käyntiovellinen nosto-ovi Melunvaimennus 3) R [ db ] standardin EN ISO mukaisesti Käyntioveton nosto-ovi lasilevyillä Käyntiovellinen nosto-ovi Lämpöeristys Nosto-ovet ilman käyntiovea/ käyntiovella U-arvo = W/ (m² K) standardin EN 13241, liitteen B mukaisesti, ovialan ollessa mm Asennettu ovi 1,0 / 1,2 0,62 / 0,82 ThermoFrame-karmiliitännällä 0,94 / 1,2 0,51 / 75 Kaksinkertaiset muovi-ikkunat 3,4 / 3,6 2,9 / 3,1 3,6 / 3,8 3,0 / 3,2 ThermoFrame-karmiliitännällä 3,3 / 3,6 2,8 / 3,1 3,6 / 3,8 3,0 / 3,2 Kolminkertaiset muovi-ikkunat 3,0 / 3,2 2,5 / 2,7 2,1 / 2,3 3,2 / 3,4 2,6 / 2,8 2,2 / 2,4 ThermoFrame-karmiliitännällä 2,9 / 3,1 2,4 / 2,6 2,0 / 2,2 3,1 / 3,4 2,5 / 2,8 2,1 / 2,3 Nelinkertainen muovi-ikkuna 1,8 / 2,0 1,9 / 2,1 ThermoFrame-karmiliitännällä 1,7 / 1,9 1,8 / 2,1 Kaksinkertainen energiaikkuna 2,5 / 2,7 2,0 / 2,2 1,6 / 1,8 2,7 / 2,9 2,1 / 2,3 1,7 / 1,9 ThermoFrame-karmiliitännällä 2,4 / 2,6 1,9 / 2,1 1,5 / 1,7 2,6 / 2,8 2,0 / 2,2 1,6 / 1,8 Kaksinkertainen lasi-ikkuna 3,4 / 3,6 2,9 / 3,1 2,6 / 2,8 3,6 / 3,8 3,0 / 3,2 2,7 / 2,9 ThermoFrame-karmiliitännällä 3,3 / 3,6 2,8 / 3,0 2,5 / 2,7 3,6 / 3,8 3,0 / 3,2 2,6 / 2,8 Yksinkertainen lasilevy ThermoFrame-karmiliitännällä 1) Käyntiovi ja oven leveys yli 4000 mm, luokka 2 2) Sandwich-ikkunoilla, tarvittaessa mahdollista matalimmilla luokilla 3) Yhdistelmätäytteissä heikompi ratkaisee (esim. APU, SPU ikkunankehysten kanssa). Sivuovet NT 60 SPU:lle NT 60 APU:lle NT 60 ALR:lle NT 60 ALR Vitraplanille NT 80 Thermo SPU:lle NT 80 Thermo APU:lle NT 80 Thermo ALR:lle Tuulikuorma Standardin EN mukainen luokka Ilmanläpäisevyys Standardin EN mukainen luokka Sadevesitiivis suojaamaton, ulospäin avautuva Lämpöeristys U-arvo = W/ (m² K) standardin EN mukaisesti, liite B, oven koon ollessa mm 3C 3C 3C 3C 4C 4C 4C A 1A 1A 1A 1A 1A 1A 2,9 4,2 4,7 4,7 1,6 2,2 2,4 90

91 ALR F42 Glazing ALR 67 Thermo Glazing ALR F42 Vitraplan Ikkunat / täytteet Ug-arvo τ v -arvo g-arvo W/ (m² K) Muovi-ikkunat (70 Pa) 3 (70 Pa) 3 (70 Pa) ,2 3,2 3,1 3,1 2,7 / 1,8 / 2,6 / 1,7 / 3,8 / 3,0 / 3,8 / 2,9 / 6,1 / 6,1 / Yksinkertainen ikkuna, 3 mm Kirkas 0,88 Kristallikuvioitu 0,84 Kaksinkertainen ikkuna, 26 mm Kirkas 2,6 0,77 0,74 Kristallikuvioitu 2,6 0,77 0,74 Sävytetty harmaana 2,6 0,03 0,28 Sävytetty ruskeana 2,6 0,03 0,25 Sävytetty valkoisena (opaali) 2,6 0,69 0,69 Kolminkertainen ikkuna, 26 mm Kirkas 1,9 0,68 0,67 Kristallikuvioitu 1,9 0,68 0,67 Sävytetty harmaana 1,9 0,03 0,25 Sävytetty ruskeana 1,9 0,03 0,23 Sävytetty valkoisena (opaali) 1,9 0,61 0,63 Kolminkertainen ikkuna, 51 mm Kirkas 1,6 0,68 0,67 Kristallikuvioitu 1,6 0,68 0,67 Sävytetty harmaana 1,6 0,03 0,25 Sävytetty ruskeana 1,6 0,03 0,22 Sävytetty valkoisena (opaali) 1,6 0,61 0,63 Nelinkertainen ikkuna, 51 mm Kirkas 1,3 0,60 0,61 Kristallikuvioitu 1,3 0,60 0,61 Sävytetty harmaana 1,3 0,02 0,23 Sävytetty ruskeana 1,3 0,02 0,20 Sävytetty valkoisena (opaali) 1,3 0,54 0,58 Polykarbonaatti-ikkunat Yksinkertainen ikkuna, 6 mm Kirkas Kaksinkertainen ikkuna, 26 mm Kirkas 2,7 0,81 0,75 Aito lasi Yksinkertainen ikkuna, 6 mm Kirkas 5,7 0,88 0,79 Kaksinkertainen ikkuna, 26 mm Kirkas 2,7 0,81 0,76 Kaksinkertainen energiaikkuna, 26 mm Kirkas 1,1 0,80 0,64 Täyte Kennolevy 1,9 0,57 0,62 Vitraplan-rakenteet eri tilauksesta Ug-arvo τ v -arvo g-arvo Lämmönläpäisyarvo Valonläpäisyaste (valon läpäisyvyys) Auringon lämpöenergian kokonaisläpäisyaste 91

92 Rakenne- ja laatuominaisuudet = vakio = valinnainen SPU F42 SPU 67 Thermo APU F42 APU F42 Thermo APU 67 Thermo Rakenne Itsekantava Lamellipaksuus, mm Ovimitat Leveys enint. mm, LZ Korkeus enint. mm, RM Materiaali, ovilehti Teräslamellit, molemmin puolin pinnoitetut Teräslamellit, molemmin puolin pinnoitetut, lämpökatkaistut Alumiiniprofiili Alumiiniprofiili, lämpökatkaistu Pinta, ovilehti Sinkitty teräs ja RAL väripinta Sinkitty teräs ja RAL väripinta Sinkitty teräs ja valinnan mukainen RAL-väri Eloksoitu alumiini E6 / C0 Alumiini ja valinnan mukainen RAL-väri Alumiini, ruskea/harmaa Käyntiovi Sivuovet Sivuovi NT 60 ja yhtenäinen ulkonäkö oven kanssa Sivuovi NT 80 Thermo ja yhtenäinen ulkonäkö oven kanssa Lamelli-ikkunat, tyyppi A Lamelli-ikkunat, tyyppi D Lamelli-ikkunat, tyyppi E Alumiiniset ikkunakehykset Tiivisteet Kiertävät neljällä sivulla Ovilamellien välissä välitiivisteet ThermoFrame Lukitusjärjestelmät Sisälukitukset Ulko-/sisälukitukset Aukityönnön esto Enintään 5 m:n korkuisiin oviin akselikäytöllä Turvavarusteet Sormisuoja Sivuttainen sormisuoja Ovien putoamissuoja Kiinnitysvaihtoehdot Betoni Teräs Muurattu seinä Muut tilauksesta 92

93 ALR F42 ALR F42 Thermo ALR 67 Thermo ALR F42 Glazing ALR 67 Thermo Glazing ALR F42 Vitraplan
