1 Teollisuusnosto-ovet Lamellipaksuus: 67 mm Tekniset tiedot: julkaisuajankohta

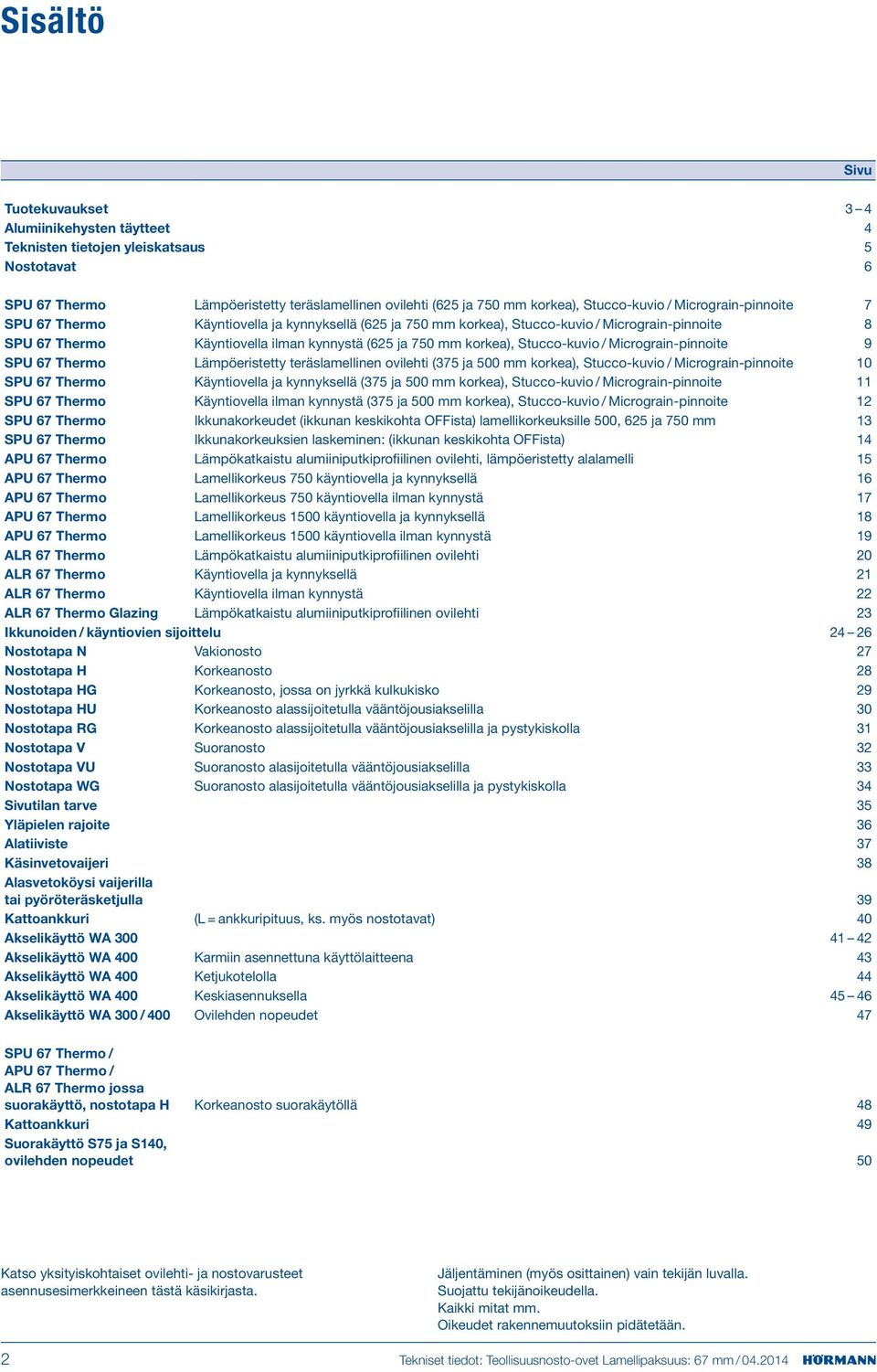

2 Sisältö Sivu Tuotekuvaukset 3 4 Alumiinikehysten täytteet 4 Teknisten tietojen yleiskatsaus 5 Nostotavat 6 SPU 67 Thermo Lämpöeristetty teräslamellinen ovilehti (625 ja 750 mm korkea), Stucco-kuvio / Micrograin-pinnoite 7 SPU 67 Thermo Käyntiovella ja kynnyksellä (625 ja 750 mm korkea), Stucco-kuvio / Micrograin-pinnoite 8 SPU 67 Thermo Käyntiovella ilman kynnystä (625 ja 750 mm korkea), Stucco-kuvio / Micrograin-pinnoite 9 SPU 67 Thermo Lämpöeristetty teräslamellinen ovilehti (375 ja 500 mm korkea), Stucco-kuvio / Micrograin-pinnoite 10 SPU 67 Thermo Käyntiovella ja kynnyksellä (375 ja 500 mm korkea), Stucco-kuvio / Micrograin-pinnoite 11 SPU 67 Thermo Käyntiovella ilman kynnystä (375 ja 500 mm korkea), Stucco-kuvio / Micrograin-pinnoite 12 SPU 67 Thermo Ikkunakorkeudet (ikkunan keskikohta OFFista) lamellikorkeuksille 500, 625 ja 750 mm 13 SPU 67 Thermo Ikkunakorkeuksien laskeminen: (ikkunan keskikohta OFFista) 14 APU 67 Thermo Lämpökatkaistu alumiiniputkiprofiilinen ovilehti, lämpöeristetty alalamelli 15 APU 67 Thermo Lamellikorkeus 750 käyntiovella ja kynnyksellä 16 APU 67 Thermo Lamellikorkeus 750 käyntiovella ilman kynnystä 17 APU 67 Thermo Lamellikorkeus 1500 käyntiovella ja kynnyksellä 18 APU 67 Thermo Lamellikorkeus 1500 käyntiovella ilman kynnystä 19 ALR 67 Thermo Lämpökatkaistu alumiiniputkiprofiilinen ovilehti 20 ALR 67 Thermo Käyntiovella ja kynnyksellä 21 ALR 67 Thermo Käyntiovella ilman kynnystä 22 ALR 67 Thermo Glazing Lämpökatkaistu alumiiniputkiprofiilinen ovilehti 23 Ikkunoiden / käyntiovien sijoittelu Nostotapa N Vakionosto 27 Nostotapa H Korkeanosto 28 Nostotapa HG Korkeanosto, jossa on jyrkkä kulkukisko 29 Nostotapa HU Korkeanosto alassijoitetulla vääntöjousiakselilla 30 Nostotapa RG Korkeanosto alassijoitetulla vääntöjousiakselilla ja pystykiskolla 31 Nostotapa V Suoranosto 32 Nostotapa VU Suoranosto alasijoitetulla vääntöjousiakselilla 33 Nostotapa WG Suoranosto alasijoitetulla vääntöjousiakselilla ja pystykiskolla 34 Sivutilan tarve 35 Yläpielen rajoite 36 Alatiiviste 37 Käsinvetovaijeri 38 Alasvetoköysi vaijerilla tai pyöröteräsketjulla 39 Kattoankkuri (L = ankkuripituus, ks. myös nostotavat) 40 Akselikäyttö WA Akselikäyttö WA 400 Karmiin asennettuna käyttölaitteena 43 Akselikäyttö WA 400 Ketjukotelolla 44 Akselikäyttö WA 400 Keskiasennuksella Akselikäyttö WA 300 / 400 Ovilehden nopeudet 47 SPU 67 Thermo / APU 67 Thermo / ALR 67 Thermo jossa suorakäyttö, nostotapa H Korkeanosto suorakäytöllä 48 Kattoankkuri 49 Suorakäyttö S75 ja S140, ovilehden nopeudet 50 Katso yksityiskohtaiset ovilehti- ja nostovarusteet asennusesimerkkeineen tästä käsikirjasta. Jäljentäminen (myös osittainen) vain tekijän luvalla. Suojattu tekijänoikeudella. Kaikki mitat mm. Oikeudet rakennemuutoksiin pidätetään. 2 Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

3 Tuotekuvaukset Ovimalli Ovilehti / käyntiovi Nosto-ovi SPU 67 Thermo, lämpöeristetyt teräslamellit, 625 ja 750 mm korkea, Stucco-kuvio / Micrograin Ovilehti Oven lamellit molemmin puolin pinnoitettuja, PU-vaahdotettuja teräslamelleja lämpökatkaistuina malleina (valmistettu kuumasinkitystä teräksestä). Ovilamellien ulko- ja sisäpinnoissa Stucco-kuvio ja tasajakoinen vaakauritus tai ulkopinnassa hienostunut vaakasuora Micrograin-pinnoite ja sisäpinnassa Stucco-kuvio, 625 ja 750 mm korkea, paksuus 67 mm. Kaikki lamellisaumat ilman sormisuojausta. Pinta on suojattu polyesteripohjusteella. Käyntiovi Ikkunat Sijainti on oven keskiosassa. Käyntiovea ei voida sijoittaa reunaosiin varmista oikea järjestys! Käyntiovi aukeaa aina ulospäin, DIN vasenkätinen tai DIN oikeakätinen. Varoitus (kynnyksen osalta): Verkkokorkeuksissa, 2125 ja vapaa avautumiskorkeus ei saa olla oven korkeutta matalampi. Lämpökatkaistun mallin eloksoiduista alumiiniputkiprofiileista valmistetut ikkunakehykset sekä Sandwich-ikkunoilla varustetut lamellit voidaan asentaa kuvatulle asennusalueelle. Ikkunoiden lukumäärää voidaan vähentää ja järjestystä muuttaa vähimmäisetäisyydet huomioon ottaen. Ikkunakehykset ovat saatavilla alkaen lattian yläpinnasta ja Sandwich-ikkunoilla alkaen 625 / 750 mm lattian yläpinnasta. Nosto-ovi SPU 67 Thermo, lämpöeristetyt teräslamellit, 375 ja 500 mm korkea, Stucco-kuvio / Micrograin Ovilehti Oven lamellit molemmin puolin pinnoitettuja, PU-vaahdotettuja teräslamelleja lämpökatkaistuina malleina (valmistettu kuumasinkitystä teräksestä). Ovilamellien ulko- ja sisäpinnoissa Stucco-kuvio ja tasajakoinen vaakauritus tai ulkopinnassa hienostunut vaakasuora Micrograin-pinnoite ja sisäpinnassa Stucco-kuvio, 375 ja 500 mm korkea, paksuus 67 mm. Kaikki lamellisaumat ilman sormisuojausta. Pinta on suojattu polyesteripohjusteella. Käyntiovi Ikkunat Sijainti on oven keskiosassa. Käyntiovea ei voida sijoittaa reunaosiin varmista oikea järjestys! Käyntiovi aukeaa aina ulospäin, DIN vasenkätinen tai DIN oikeakätinen. Varoitus (kynnyksen osalta): ovikorkeuksissa ja 2125 vapaa avautumiskorkeus ei saa olla oven korkeutta matalampi Lämpökatkaistun mallin eloksoiduista alumiiniputkiprofiileista valmistetut ikkunakehykset sekä Sandwich-ikkunoilla varustetut lamellit voidaan asentaa kuvatulle asennusalueelle. Ikkunoiden lukumäärää voidaan vähentää ja järjestystä muuttaa vähimmäisetäisyydet huomioon ottaen. Ikkunakehykset ovat saatavilla alkaen lattian yläpinnasta ja Sandwich-ikkunoilla alkaen 500 mm lattian yläpinnasta. Nosto-ovi APU 67 Thermo, alumiiniprofiilit, molemmin puolin pinnoitettu alalamelli Ovilehti Alalamelli molemmin puolin pinnoitetuista, PU-vaahdotetuista teräslamelleista lämpökatkaistuina malleina (valmistettu kuumasinkitystä teräksestä), 750 (vakio) tai 1500 mm korkea, ulko- ja sisäpuolelta Stucco-kuvioitu tasajakoisella vaakaurituksella tai ulkopinnassa Micrograin-pinnoite tasajakoisella vaakaurituksella ja sisäpinnassa Stucco-kuviointi. Pinta on suojattu polyesteripohjusteella. Muut, ikkunoilla varustetut lamellit tankopuristetuista eloksoiduista alumiiniputkiprofiileista lämpökatkaistuna mallina. Paksuus 67 mm. Kaikki lamellisaumat ilman sormisuojausta. Täyte: muovinen kolminkertainen levy, kirkas, 51 mm. Käyntiovi Asennettu oven keskiosaan samoin kuin eloksoiduista alumiiniprofiileista valmistetussa lämpökatkaistussa ovimallissa. Käyntiovea ei voida sijoittaa reunaosiin varmista oikea järjestys! Käyntiovi aukeaa aina ulospäin, DIN vasenkätinen tai DIN oikeakätinen. Varoitus (kynnyksen osalta): Kun käyntioven lamellilukumäärä vastaa oven lamellilukumäärää, vapaa avauskorkeus ei saa olla ovikorkeuden () alapuolella. Nosto-ovi ALR 67 Thermo, alumiiniset putkiprofiilit Ovilehti Lamellit tankopuristetuista eloksoiduista alumiiniputkiprofiileista lämpökatkaistuna mallina. Paksuus 67 mm. Kaikki lamellisaumat ilman sormisuojausta. Alimmassa lamellissa PU-vaahdotettu täyte ja molemmin puolin Stucco-kuvioitu alumiinipeltisuojus 51 mm, muut ovinivelet muovisella kolminkertaisella levyllä, kirkas, 51 mm. Käyntiovi Asennettu oven keskiosaan samoin kuin eloksoiduista alumiiniprofiileista valmistetussa lämpökatkaistussa ovimallissa. Käyntiovea ei voida sijoittaa reunaosiin varmista oikea järjestys! Käyntiovi aukeaa aina ulospäin, DIN vasenkätinen tai DIN oikeakätinen. Varoitus (kynnyksen osalta): Kun käyntioven lamellilukumäärä vastaa oven lamellilukumäärää, vapaa avauskorkeus ei saa olla ovikorkeuden () alapuolella. Nosto-ovi ALR 67 Thermo Glazing, alumiiniset putkiprofiilit Ovilehti Lamellit tankopuristetuista eloksoiduista alumiiniputkiprofiileista lämpökatkaistuna mallina. Paksuus 67 mm. Kaikki lamellisaumat ilman sormisuojausta. Kaikki lamellien täytteet kaksinkertaista turvalasia 26 mm. Kaikki ikkunakorkeudet ovat samoja. Karmi / nostotapa Sivulta suljettu, profiloitu kulmakarmi. Valmistettu kuumasinkitystä teräksestä ja varustettu kiinni ruuvatuilla turvakulkukiskoilla. Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

4 Tuotekuvaukset Alumiinikehysten täyte Oven lukitus Käsikäyttöinen Voimakäyttöinen Sisälukitus työntösalpaa käyttäen, kierresalpa (nostotavoissa, joihin on tilattu alas asennettu vääntöjousiakseli) tai lattialukitus. Sisälukitus työntösalpaa käyttäen Tasapainotus Vääntöjouset, sivuilla kannatinvaijeri. Suorakäyttölaitteella varustetussa mallissa käyttölaite, putkiakseli ja sivuilla kannatinvaijeri. Turvatekninen varustelu standardin DIN EN mukaisesti Vääntöjousella varustetuissa käsikäyttöisissä ovissa romahdussuoja. *) Useammalla kuin yhdellä vääntöjousella varustetuissa käsikäyttöisissä ovissa jousenkatkeamissuoja *) yli mm:n korkuisissa ovissa lisäksi molemmin puolin romahdussuoja *) * Eurooppalainen patentti Tiivisteet Alatiiviste: sisäpuolella 1-kammioinen profiili ja ulkopuolella 3-kammioinen EPDM-profiili, jossa tasaushuuli. Lisäksi sivutiivisteet, yläpielen tiiviste ja oven lamelleissa välitiivisteprofiili. Alumiinikehysten täytteet Täytteet SPU 67 Thermo APU 67 Thermo ALR 67 Thermo Täyttötapa Lyhenne PU-täyte, 51 mm ja molemmin puolin Stucco-kuvioitu alumiinikansi FU FU PU-täyte, 51 mm ja molemmin puolin eloksoitu, sileä alumiinikansi XU XU Kolminkertainen muovi-ikkuna, kirkas, 51 mm, U g = 1,8 W/ (m² K) S3 S3 S3 Kolminkertainen muovi-ikkuna, kristallikuvioitu, 51 mm, U g = 1,8 W/ (m² K) R3 R3 R3 Kolminkertainen muovi-ikkuna, harmaa sävytys, 51 mm, U g = 1,8 W/ (m² K) A3 A3 A3 Kolminkertainen muovi-ikkuna, ruskea sävytys, 51 mm, U g = 1,8 W/ (m² K) B3 B3 B3 Kolminkertainen muovi-ikkuna, valkoinen sävytys (opaali), 51 mm, U g = 1,8 W/ (m² K) M3 M3 M3 Nelinkertainen muovi-ikkuna, kirkas, 51 mm, U g = 1,4 W/ (m² K) S4 S4 S4 Nelinkertainen muovi-ikkuna, kristallirakenne, 51 mm, U g = 1,4 W/ (m² K) R4 R4 R4 Nelinkertainen muovi-ikkuna, harmaa sävytys, 51 mm, U g = 1,4 W/ (m² K) A4 A4 A4 Nelinkertainen muovi-ikkuna, ruskea sävytys, 51 mm, U g = 1,4 W/ (m² K) B4 B4 B4 Nelinkertainen muovi-ikkuna, valkoinen sävytys (opaali), 51 mm, U g = 1,4 W/ (m² K) M4 M4 M4 Kaksinkertainen levy ESG, 26 mm, U g = 2,6 W/ (m² K) [1] E2 E2 E2 E2 Kaksinkertainen energiaikkuna, ESG, 26 mm, U g = 1,1 W/ (m² K) [1] G2 G2 G2 G2 Suunniteltu asennuspaikalla tapahtuvaa täytteen lisäämistä varten [2] BS BS BS [1] Tilauksesta vain ovileveyteen mm saakka eikä käyntiovellisiin oviin [2] Eri tilauksesta, täytteen paino ja paksuus ilmoitettava ALR 67 Thermo Glazing 4 Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

5 Teknisten tietojen yleiskatsaus Rakenne- ja laatuominaisuudet Tuulikuorman kestävyys EN Vesitiiviys EN Ilmanläpäisevyys EN Melunvaimennus, EN SPU 67 Thermo APU 67 Thermo ALR 67 Thermo ALR 67 Thermo Glazing Ovi ilman käyntiovea, 8000, luokka 3 6) 3 6) 3 6) 3 5,6) Ovi ilman käyntiovea, > 8000, luokka 2 7) 2 7) 2 7) Käyntiovella varustettu ovi,, luokka 3 6) 3 6) 3 6) Käyntiovella varustettu ovi, >, luokka 2 7) 2 7) 2 7) Ovi ilman käyntiovea, luokka 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) Ovi ilman käyntiovea, luokka 2 8) 2 8) 2 8) 2 8) Käyntiovella varustettu ovi, luokka 1 9) 1 9) 1 9) 1 9) Ovi ilman käyntiovea R =... db (30 1) ) 30 1) Käyntiovella varustettu ovi R =... db Lämpöeristys Ovi ilman käyntiovea, U = W/ (m² K) 2) 0,62 (0,51 4) ) EN , liite B EN valinnaiset kolminkertaiset lasit, U = W/ (m² K) 2) 2,1 (2,0 4) ) 2,2 (2,1 4) ) - valinnaiset nelinkertaiset ikkunat, U = W/ (m² K) 2) 1,8 (1,7 4) ) 1,9 (1,8 4) ) - valinnaiset ilmastoidut kaksinkertaiset lasit, ESG, U = W/ (m² K) 2) 1,6 (1,5 4) ) 1,7 (1,6 4) ) 1,8 (1,7 4) ) - valinnaiset kaksinkertaiset ikkunat, ESG, U = W/ (m² K) 2) 2,6 (2,5 4) ) 2,7 (2,6 4) ) 3,0 (2,9 4) ) Käyntiovella varustettu ovi, U = W/ (m² K) 2) 0,82 (0,75 4) ) - valinnaiset kolminkertaiset lasit, U = W/ (m² K) 2) 2,3 (2,2 4) ) 2,4 (2,3 4) ) - valinnaiset nelinkertaiset ikkunat, U = W/ (m² K) 2) 2,0 (1,9 4) ) 2,1 (2,1 4) ) - valinnaiset ilmastoidut kaksinkertaiset lasit, ESG, U = W/ (m² K) 2) 1,8 (1,8 4) ) 1,9 (1,9 4) ) - valinnaiset kaksinkertaiset ikkunat, ESG, U = W/ (m² K) 2) 2,8 (2,7 4) ) 2,9 (2,8 4) ) - Lamelli, U = W/ (m² K) 0,33 Paloturva Luokka B2 B2 B2 B2 Rakenne Itsekantava Paksuus, mm Ovimitat Leveys enint. mm, Korkeus enint. mm, 3) Tilantarve Alkaen sivulta 27 Materiaali, ovilehti Teräs, molemmin puolin pinnoitettu, 67 mm Alumiini, lämpökatkaistu profiili Pinta, ovilehti Sinkitty teräs ja RAL väripinta Sinkitty teräs ja RAL väripinta Sinkitty teräs ja valinnan mukainen RAL-väri Eloksoitu alumiini E6 / C0 (ennen E6 / EV 1) Alumiini ja valinnan mukainen RAL-väri Käyntiovi Ilman kynnystä Ikkunat Lamelli-ikkunat, tyyppi A Lamelli-ikkunat, tyyppi D Alumiiniset ikkunakehykset Tiivisteet Kiertävät neljällä sivulla Ovilamellien välissä välitiivisteet ThermoFrame PVC-kova- / pehmyttiiviste Lukitusjärjestelmät Sisälukitukset Ulko- / sisälukitukset Aukityönnön esto Enintään 5 m:n korkuisiin oviin akselikäytöllä Turvavarusteet Sivuttainen sormisuoja Jousen murtumissuoja käsikäytössä Putoamissuoja akselikäytöllisissä ovissa Kiinnitysvaihtoehdot Betoni Teräs Muurattu seinä Muut tilauksesta = vakiovaruste = lisävaruste 1) Käytettäessä kaksinkertaista lasia (ESG) 2) Ovialan ollessa mm 3) Yli 7000 mm:n korkuiset ovet eri tilauksesta (ei koske ovityyppiä ALR F42 Glazing) 4) Valinnaisesti ThermoFramen kanssa 5) Ovileveys enintään mm 6) Luokka 3 = 0,7 kn/ m² ja / tai 120 km/h 7) Luokka 2 = 0,45 kn/ m² ja / tai 96 km/h 8) Luokka 2 = 12 m 3 /m 2 h 9) Luokka 1 = 24 m 3 /m 2 h Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

6 Nostotavat SPU 67 Thermo / APU 67 Thermo / ALR 67 Thermo vääntöjousiakselin kanssa N Vakionosto (ovikorkeuksissa mm tarvitaan tekninen tarkastus) V Suoranosto (käsikäyttöisiin oviin tarvitaan lisäksi alasvetoköysi!) H Korkeanosto (ovikorkeuksissa mm tarvitaan tekninen tarkastus) VU Kuten nostotapa V, alassijoitetulla vääntöjousiakselilla (käsikäyttöisiin oviin tarvitaan lisäksi alasvetoköysi!) HG HU Kuten nostotapa H jyrkällä pystykiskolla (oviin, joissa on kuormaussilta) (ovikorkeuksissa mm tarvitaan tekninen tarkastus) Ei mahdollinen ovityypissä ALR 67 Thermo Glazing eikä käyntiovella tai lasisilla ikkunoilla varustetuissa malleissa! Oven leveys mm Ovikorkeus mm Kuten nostotapa H, alassijoitetulla vääntöjousiakselilla Ovikorkeus mm WG VS Kuten nostotapa VU pystykiskolla (kuormaussillallisiin oviin) (käsikäyttöisiin oviin tarvitaan lisäksi käsinvetovaijeri!) Ei mahdollinen ovityypissä ALR 67 Thermo Glazing eikä käyntiovella tai lasisilla ikkunoilla varustetuissa malleissa! Oven leveys mm Ovikorkeus mm Kuten nostotapa V, jolloin yläosan kiskot on niukan kattokorkeuden vuoksi ohjattava kaltevasti (käsikäyttöisiin oviin tarvitaan lisäksi alasvetoköysi!) Huomaa: Tässä nostotavassa tarvitaan tehtaalla suoritettava tekninen tarkastus! RG Kuten nostotapa HU pystykiskolla (oviin, joissa on kuormaussilta) Ei mahdollinen ovityypissä ALR 67 Thermo Glazing eikä käyntiovella tai lasisilla ikkunoilla varustetuissa malleissa! Oven leveys mm Ovikorkeus mm SPU 67 Thermo / APU 67 Thermo / ALR 67 Thermo jossa suorakäyttö H Korkeanosto ilman vääntöjousta (ovikorkeuksissa mm tarvitaan tekninen tarkastus) Oven leveys mm Ovikorkeus 7500 mm 6 Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

7 Nosto-ovi SPU 67 Thermo Eristetyt teräslamellit 625 ja 750 mm korkea Stucco-kuvio / Micrograin-pinnoite Näkymä ulkoa Ikkunakehykset Sandwich-ikkunatyyppi A Sandwich-ikkunatyyppi D E* Asennusalue ikkunallisille kehyksille E** Asennusalue Sandwich-ikkunoille Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa 10 mm:n välein ja ovikorkeus 125 mm:n välein katon minimikorkeus huomioon ottaen. Välikorkeudet ovat mahdollisia alumiini-ikkunakehyksillä tai oven ylintä lamellia madaltamalla! Alue 3 Alue 2 Alue 1 [A] TH 625 TH **** Täytteiden / osien määrä alumiinikehystä kohden [1] Sandwich-ikkunoiden määrä ovilamellia kohden OHJEITA: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Ovien samannäköisyys käyntiovettomien ovien kanssa näkyy sivulla Ovet, joissa on enemmän kuin 2 ikkunakehystä, tilataan erikseen. Eri tilauksesta; vääntöjousiakseli tai suorakäyttö Suorakäyttö S75 ja H-nostotapa Nostotavat N, H ja HG eri pyynnöstä, vääntöjousiakseli [1] Tyyppi A 1670, Tyyppi D 1630 [A] Oven lamellien lukumäärä Ovikorkeus Karmin vapaamitta (alkaen 1200) enint. SPB Pienan leveys TH Ovilamellin korkeus **** Ylempi ovilamelli 500 mm 1500 SPB 52 Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

8 Nosto-ovi SPU 67 Thermo käyntiovella ja kynnyksellä Eristetyt teräslamellit 625 ja 750 mm korkea, Stucco-kuvio / Micrograin-pinnoite Näkymä ulkoa ** Ohje Sandwich-rakenteisten ikkunoiden asennukseen: Ovikorkeuksissa 1750 mm käyntioveen voidaan asentaa vain yksi Sandwich-rakenteinen ikkuna. Käyntioven vasemmalle tai oikealle puolelle ei voi asentaa Sandwich-rakenteista ikkunaa. DHS , / / /750 DRH LDBS Vapaa läpikulkuleveys (LDBS) = 905 mm* * Ovileveyden ollessa mm vapaa läpikulkuleveys on 798 mm. Painikkeiden korkeudet (DRH) Alalamelli 625 = 955,5 Alalamelli 750 = 1080,5 Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa 10 mm:n välein ja ovikorkeus 125 mm:n välein katon minimikorkeus huomioon ottaen. Välikorkeudet ovat mahdollisia alumiini-ikkunakehyksillä tai käyntioven yläpuolella olevaa lamellia madaltamalla! Alue 3 Alue 2 Alue 1 SH [A] [D] TH 625 TH *** Täytteiden / osien määrä alumiinikehystä kohden Sandwich-ikkunoiden määrä ovilamellia kohden** OHJEITA: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Ovien samannäköisyys käyntiovettomien ovien kanssa näkyy sivulla Ovet, joissa on enemmän kuin 2 ikkunakehystä, tilataan erikseen. Eri tilauksesta; vääntöjousiakseli tai suorakäyttö Suorakäyttö S75 ja H-nostotapa Nostotavat N, H ja HG eri pyynnöstä, vääntöjousiakseli Ikkunat tilauksesta [A] Oven lamellien lukumäärä [D] Käyntioven läpikulkukorkeudet taulukkokorkeuteen SH Kynnyksen korkeus (215) SPB Pienan leveys TH Ovilamellin korkeus DHS Käyntioven läpikulkukorkeus Ovikorkeus LDBS Vapaa läpikulkuleveys DRH Painikkeen korkeus Karmin vapaamitta (alkaen 1750) *** Ylempi ovilamelli 500 mm SPB 52 8 Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

9 Nosto-ovi SPU 67 Thermo käyntiovella ilman kynnystä Eristetyt teräslamellit 625 ja 750 mm korkea, Stucco-kuvio / Micrograin-pinnoite Näkymä ulkoa ** Ohje Sandwich-rakenteisten ikkunoiden asennukseen: Ovikorkeuksissa 1750 mm käyntioveen voidaan asentaa vain yksi Sandwich-rakenteinen ikkuna. Käyntioven vasemmalle tai oikealle puolelle ei voi asentaa Sandwich-rakenteista ikkunaa. DHS , / / /750 DRH LDBS Vapaa läpikulkuleveys (LDBS) = 905 mm* * Ovileveyden ollessa mm vapaa läpikulkuleveys on 798 mm. Painikkeiden korkeudet (DRH) Alalamelli 625 = 955,5 Alalamelli 750 = 1080,5 Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa 10 mm:n välein ja ovikorkeus 125 mm:n välein katon minimikorkeus huomioon ottaen. Välikorkeudet ovat mahdollisia alumiini-ikkunakehyksillä tai käyntioven yläpuolella olevaa lamellia madaltamalla! Alue 3 Alue 2 Alue 1 SH [A] [D] TH 625 TH *** Täytteiden / osien määrä alumiinikehystä kohden Sandwich-ikkunoiden määrä ovilamellia kohden** OHJEITA: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Ovien samannäköisyys käyntiovettomien ovien kanssa näkyy sivulla Ovet, joissa on enemmän kuin 2 ikkunakehystä, tilataan erikseen. Eri tilauksesta; vääntöjousiakseli tai suorakäyttö Suorakäyttö S75 ja H-nostotapa Nostotavat N, H ja HG eri pyynnöstä, vääntöjousiakseli Ikkunat tilauksesta [A] Oven lamellien lukumäärä [D] Käyntioven läpikulkukorkeudet taulukkokorkeuteen SH Kynnyksen korkeus (5 nousten 10:een) SPB Pienan leveys TH Ovilamellin korkeus DHS Käyntioven läpikulkukorkeus Ovikorkeus LDBS Vapaa läpikulkuleveys DRH Painikkeen korkeus Karmin vapaamitta (alkaen 1750) *** Ylempi ovilamelli 500 mm SPB 52 Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

10 Nosto-ovi SPU 67 Thermo Eristetyt teräslamellit 375 ja 500 mm korkea Stucco-kuvio / Micrograin-pinnoite Näkymä ulkoa Ikkunakehykset Sandwich-ikkunatyyppi A Sandwich-ikkunatyyppi D E* Asennusalue ikkunallisille kehyksille 500 E** Asennusalue Sandwich-ikkunoille Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa 10 mm:n välein ja ovikorkeus 125 mm:n välein katon minimikorkeus huomioon ottaen. Välikorkeudet ovat mahdollisia alumiini-ikkunakehyksillä tai oven ylintä lamellia madaltamalla! Ohjeita: Ovien samannäköisyys käyntiovettomien ovien kanssa näkyy sivulla Ovet, joissa on enemmän kuin 2 ikkunakehystä, tilataan erikseen. Eri tilauksesta; vääntöjousiakseli tai suorakäyttö Eri tilauksesta ja vain suorakäyttö S140 ja H-nostotapa Suorakäyttö S75 ja H-nostotapa Nostotavat N, H ja HG eri pyynnöstä, vääntöjousiakseli [1] Tyyppi A 1670, Tyyppi D 1630 [A] Oven lamellien lukumäärä Ovikorkeus Karmin vapaamitta (alkaen 1200) enint. SPB Pienan leveys TH Ovilamellin korkeus Alue 3 Alue 2 Alue 1 [A] TH 375 TH Täytteiden / osien määrä alumiinikehystä kohden [1] Sandwich-ikkunoiden määrä ovilamellia kohden SPB Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

11 Nosto-ovi SPU 67 Thermo käyntiovella ja kynnyksellä Eristetyt teräslamellit 375 ja 500 mm korkea, Stucco-kuvio / Micrograin-pinnoite Näkymä ulkoa **Ohje Sandwich-rakenteisten ikkunoiden asennukseen: Ovikorkeuksissa 1750 mm käyntioveen voidaan asentaa vain yksi Sandwich-rakenteinen ikkuna. Käyntioven vasemmalle tai oikealle puolelle ei voi asentaa Sandwich-rakenteista ikkunaa. Vapaa läpikulkuleveys (LDBS) = 905 mm* * Ovileveyden ollessa mm vapaa läpikulkuleveys on 798 mm ,5 38, DHS LDBS Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa 10 mm:n välein ja ovikorkeus 125 mm:n välein katon minimikorkeus huomioon ottaen. Välikorkeudet ovat mahdollisia alumiini-ikkunakehyksillä tai käyntioven yläpuolella olevaa lamellia madaltamalla! Alue 3 Alue 2 Alue 1 SH 1 SH 2 [A] [D] TH 375 TH *** *** Täytteiden / osien määrä alumiinikehystä kohden Sandwich-ikkunoiden määrä ovilamellia kohden** Ohjeita: Micrograin-malli vain leveyteen mm. Alk. >, alin ovilamelli poikkeavilla korkeuksilla: TH = 625 / 750 mm (koostuen lamellista 375 / 500 mm ja alumiiniprofiilista mm). Ovien samannäköisyys käyntiovettomien ovien kanssa näkyy sivulla Ovet, joissa on enemmän kuin 2 ikkunakehystä, tilataan erikseen. Eri tilauksesta; vääntöjousiakseli tai suorakäyttö Suorakäyttö S75 ja H-nostotapa Nostotavat N, H ja HG eri pyynnöstä, vääntöjousiakseli Ikkunat tilauksesta [A] Oven lamellien lukumäärä [D] Käyntioven läpikulkukorkeudet taulukkokorkeuteen Ovikorkeus Karmin vapaamitta (alkaen 1750) SH 1 Kynnyksen korkeus (215) SH 2 Kynnyksen korkeus (312), alimmassa ovilamellissa 250 mm:n alumiininen profiili, ikkunointi alk. 625 mm SPB Pienan leveys TH Ovilamellin korkeus DHS Käyntioven läpikulkukorkeus LDBS Vapaa läpikulkuleveys *** Alempi oven lamelli TH = SPB 52 Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

12 Nosto-ovi SPU 67 Thermo käyntiovella ilman kynnystä Eristetyt teräslamellit 375 ja 500 mm korkea, Stucco-kuvio / Micrograin-pinnoite Näkymä ulkoa **Ohje Sandwich-rakenteisten ikkunoiden asennukseen: Ovikorkeuksissa 1750 mm käyntioveen voidaan asentaa vain yksi Sandwich-rakenteinen ikkuna. Käyntioven vasemmalle tai oikealle puolelle ei voi asentaa Sandwich-rakenteista ikkunaa. Vapaa läpikulkuleveys (LDBS) = 905 mm* * Ovileveyden ollessa mm vapaa läpikulkuleveys on 798 mm. 500/ 625 DRH DHS 500/ Painikkeiden korkeudet (DRH) Alalamelli 500 = 830,5 Alalamelli 625 = 955,5 38, LDBS Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa 10 mm:n välein ja ovikorkeus 125 mm:n välein katon minimikorkeus huomioon ottaen. Välikorkeudet ovat mahdollisia alumiini-ikkunakehyksillä tai käyntioven yläpuolella olevaa lamellia madaltamalla! Alue 3 Alue 2 Alue 1 SH 1 SH 2 [A] [D] TH 375 TH *** *** *** Täytteiden / osien määrä alumiinikehystä kohden Sandwich-ikkunoiden määrä ovilamellia kohden** Huomaa: Ovien samannäköisyys käyntiovettomien ovien kanssa näkyy sivulla Ovet, joissa on enemmän kuin 2 ikkunakehystä, tilataan erikseen. Eri tilauksesta; vääntöjousiakseli tai suorakäyttö Suorakäyttö S75 ja H-nostotapa Nostotavat N, H ja HG eri pyynnöstä, vääntöjousiakseli Ikkunat tilauksesta [A] Oven lamellien lukumäärä [D] Käyntioven läpikulkukorkeudet taulukkokorkeuteen Ovikorkeus Karmin vapaamitta (alkaen 1750) SH 1 Kynnyksen korkeus (5 nousten 10:een) SH 2 Kynnyksen korkeus (n. 13) SPB Pienan leveys TH Ovilamellin korkeus DHS Käyntioven läpikulkukorkeus LDBS Vapaa läpikulkuleveys DRH Painikkeen korkeus *** Alempi oven lamelli TH = SPB Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

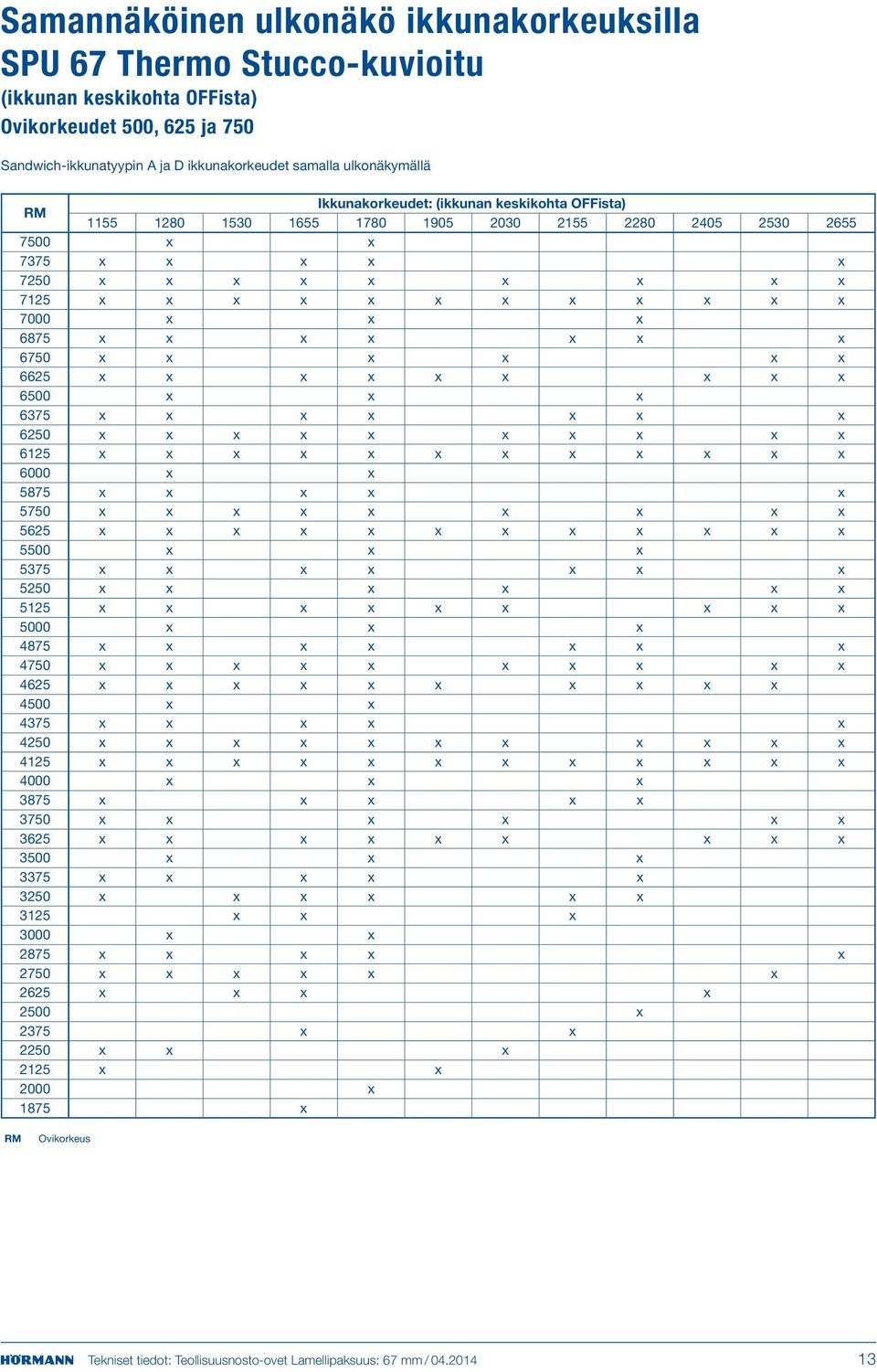

13 Samannäköinen ulkonäkö ikkunakorkeuksilla SPU 67 Thermo Stucco-kuvioitu (ikkunan keskikohta OFFista) Ovikorkeudet 500, 625 ja 750 Sandwich-ikkunatyypin A ja D ikkunakorkeudet samalla ulkonäkymällä Ikkunakorkeudet: (ikkunan keskikohta OFFista) x x 7375 x x x x x 7250 x x x x x x x x x 7125 x x x x x x x x x x x x 7000 x x x 6875 x x x x x x x 6750 x x x x x x 6625 x x x x x x x x x x x x 6375 x x x x x x x 6250 x x x x x x x x x x 6125 x x x x x x x x x x x x x x 5875 x x x x x x x x x x x x x x 5625 x x x x x x x x x x x x x x x 5375 x x x x x x x x x x x x x 5125 x x x x x x x x x x x x 4875 x x x x x x x x x x x x x x x x x 4625 x x x x x x x x x x x x 4375 x x x x x x x x x x x x x x x x 4125 x x x x x x x x x x x x x x x 3875 x x x x x x x x x x x 3625 x x x x x x x x x x x x x x x x x x x x x x x 3125 x x x x x 2875 x x x x x x x x x x x x x x x x 2375 x x x x x 2125 x x x 1875 x Ovikorkeus Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

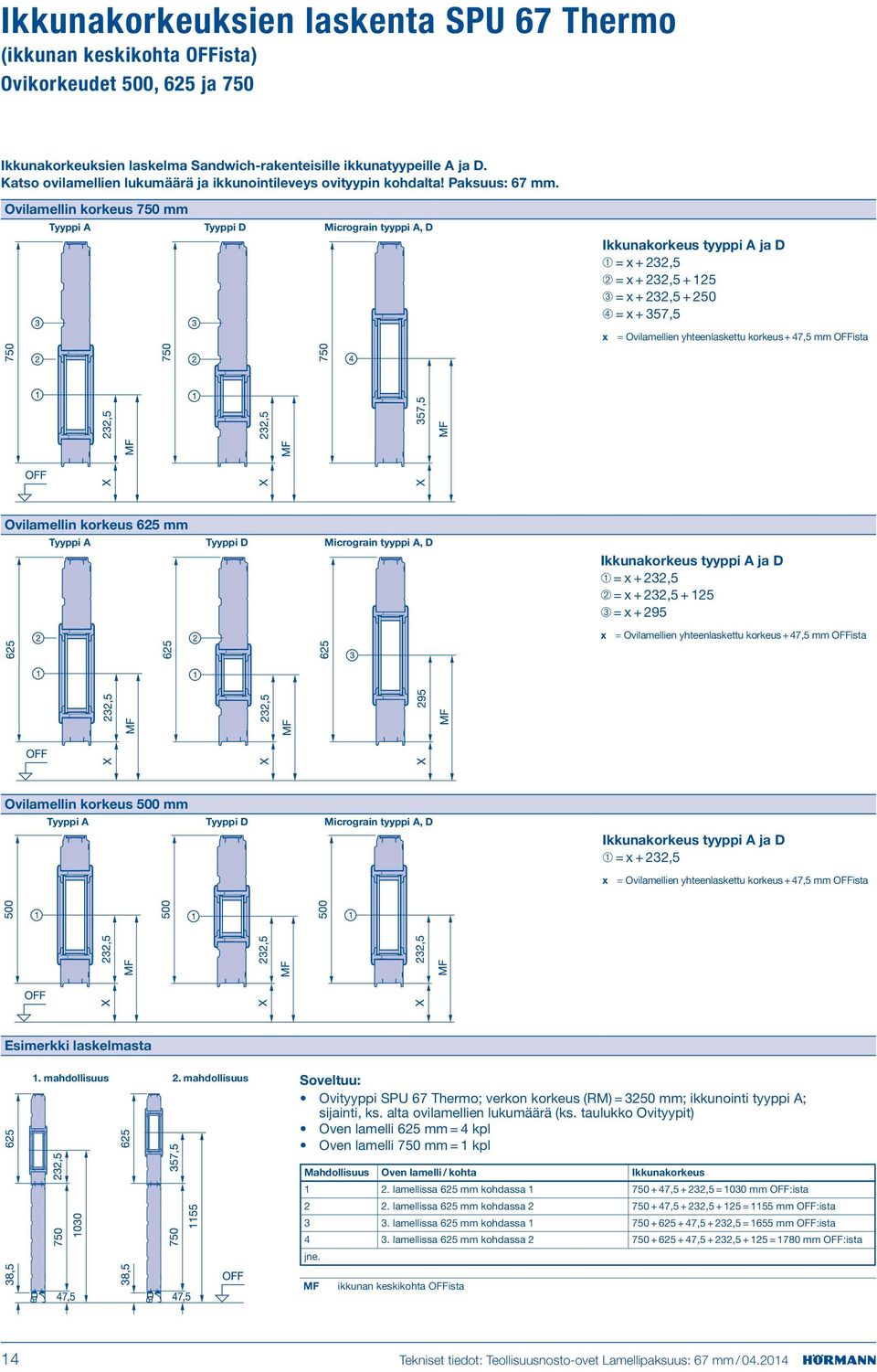

14 Ikkunakorkeuksien laskenta SPU 67 Thermo (ikkunan keskikohta OFFista) Ovikorkeudet 500, 625 ja 750 Ikkunakorkeuksien laskelma Sandwich-rakenteisille ikkunatyypeille A ja D. Katso ovilamellien lukumäärä ja ikkunointileveys ovityypin kohdalta! Paksuus: 67 mm. Ovilamellin korkeus 750 mm Tyyppi A Tyyppi D Micrograin tyyppi A, D Ikkunakorkeus tyyppi A ja D ➀ = x + 232,5 ➁ = x + 232, ➂ = x + 232, ➃ = x + 357,5 x = Ovilamellien yhteenlaskettu korkeus + 47,5 mm OFFista Ovilamellin korkeus 625 mm Tyyppi A Tyyppi D Micrograin tyyppi A, D Ikkunakorkeus tyyppi A ja D ➀ = x + 232,5 ➁ = x + 232, ➂ = x x = Ovilamellien yhteenlaskettu korkeus + 47,5 mm OFFista Ovilamellin korkeus 500 mm Tyyppi A Tyyppi D Micrograin tyyppi A, D Ikkunakorkeus tyyppi A ja D ➀ = x + 232,5 x = Ovilamellien yhteenlaskettu korkeus + 47,5 mm OFFista Esimerkki laskelmasta 1. mahdollisuus 2. mahdollisuus Soveltuu: Ovityyppi SPU 67 Thermo; verkon korkeus () = mm; ikkunointi tyyppi A; sijainti, ks. alta ovilamellien lukumäärä (ks. taulukko Ovityypit) Oven lamelli 625 mm = 4 kpl Oven lamelli 750 mm = 1 kpl Mahdollisuus Oven lamelli / kohta Ikkunakorkeus 1 2. lamellissa 625 mm kohdassa , ,5 = 1030 mm OFF:ista 2 2. lamellissa 625 mm kohdassa , , = 1155 mm OFF:ista 3 3. lamellissa 625 mm kohdassa , ,5 = 1655 mm OFF:ista 4 3. lamellissa 625 mm kohdassa , , = 1780 mm OFF:ista jne. MF ikkunan keskikohta OFFista 14 Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

15 Nosto-ovi APU 67 Thermo Lämpökatkaistut alumiiniset putkiprofiilit Eristetty alalamelli Näkymä ulkoa TH = Oven korkeus alalamellin korkeus 35 lamellikehysten lukumäärä * Haluttaessa 120 mm, jotta varmistetaan yhtenäinen ulkonäkö saman korkuisen kynnyksettömän kulkuoven kanssa. Ohje: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Ovien samannäköisyys käyntiovettomien ovien kanssa näkyy sivulla Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa 10 mm:n välein, katon minimikorkeuden huomioon ottaen. Alue 3 Alue 2 Alue > 8000 n [A] n [B] n [A] n [B] Täytteiden / osien määrä alumiinikehystä kohden SPB 52 Eri tilauksesta; vääntöjousiakseli tai suorakäyttö Eri tilauksesta ja vain suorakäyttö S140 ja H-nostotapa Suorakäyttö S75 ja H-nostotapa Nostotavat N, H ja HG eri pyynnöstä, vääntöjousiakseli Lamellikehysten lukumäärä: [A] Alalamelli 750 mm (vakio) [B] Alalamelli 1500 mm n Alumiinikehysten lukumäärä Ovikorkeus Karmin vapaamitta (alkaen 1200) SPB Pienan leveys TH Ovilamellin korkeus Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

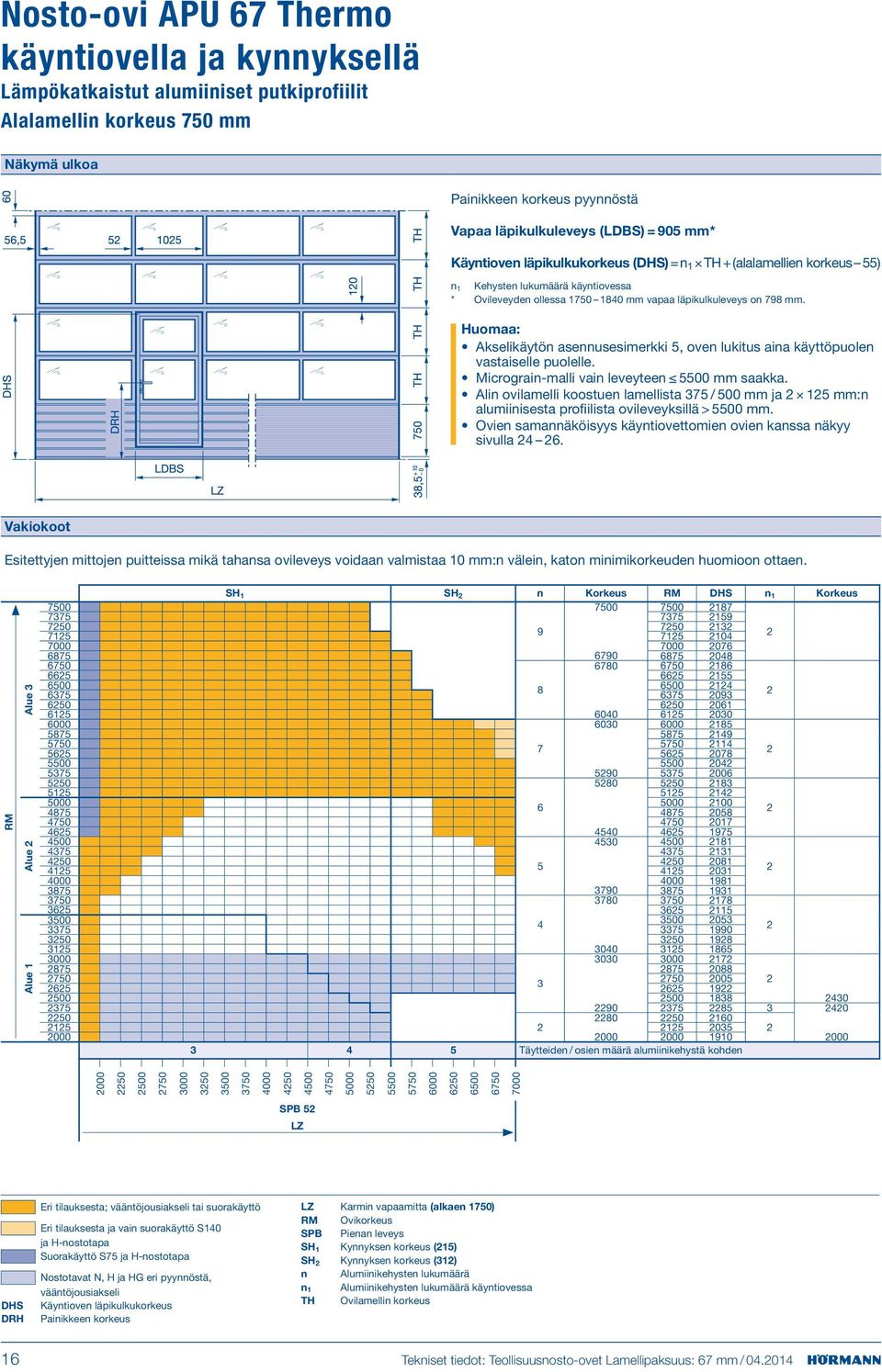

16 Nosto-ovi APU 67 Thermo käyntiovella ja kynnyksellä Lämpökatkaistut alumiiniset putkiprofiilit Alalamellin korkeus 750 mm Näkymä ulkoa Painikkeen korkeus pyynnöstä Vapaa läpikulkuleveys (LDBS) = 905 mm* Käyntioven läpikulkukorkeus (DHS) = n 1 TH + (alalamellien korkeus 55) n 1 Kehysten lukumäärä käyntiovessa * Ovileveyden ollessa mm vapaa läpikulkuleveys on 798 mm. Huomaa: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Micrograin-malli vain leveyteen mm saakka. Alin ovilamelli koostuen lamellista 375 / 500 mm ja mm:n alumiinisesta profiilista ovileveyksillä > mm. Ovien samannäköisyys käyntiovettomien ovien kanssa näkyy sivulla Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa 10 mm:n välein, katon minimikorkeuden huomioon ottaen. Alue 3 Alue 2 Alue 1 SH 1 SH 2 n Korkeus DHS n 1 Korkeus Täytteiden / osien määrä alumiinikehystä kohden SPB 52 DHS DRH Eri tilauksesta; vääntöjousiakseli tai suorakäyttö Eri tilauksesta ja vain suorakäyttö S140 ja H-nostotapa Suorakäyttö S75 ja H-nostotapa Nostotavat N, H ja HG eri pyynnöstä, vääntöjousiakseli Käyntioven läpikulkukorkeus Painikkeen korkeus Karmin vapaamitta (alkaen 1750) Ovikorkeus SPB Pienan leveys SH 1 Kynnyksen korkeus (215) SH 2 Kynnyksen korkeus (312) n Alumiinikehysten lukumäärä n 1 Alumiinikehysten lukumäärä käyntiovessa TH Ovilamellin korkeus 16 Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

17 Nosto-ovi APU 67 Thermo käyntiovella ilman kynnystä Lämpökatkaistut alumiiniset putkiprofiilit Alalamellin korkeus 750 mm Näkymä ulkoa Painikkeen korkeus pyynnöstä Vapaa läpikulkuleveys (LDBS) = 905 mm* Käyntioven läpikulkukorkeus (DHS) = n 1 TH + (alalamellin korkeus 55*) n 1 Kehysten lukumäärä käyntiovessa * Varoitus: Mikäli käyntioven yläpuolella ei ole kehyksiä, silloin 100 eikä 55. ** Ovileveyden ollessa mm vapaa läpikulkuleveys on 798 mm. Huomaa: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Ovien samannäköisyys käyntiovettomien ovien kanssa näkyy sivulla Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa 10 mm:n välein, katon minimikorkeuden huomioon ottaen. Alue 3 Alue 2 Alue 1 SH 1 SH 2 n Korkeus DHS n 1 Korkeus Täytteiden / osien määrä alumiinikehystä kohden SPB 52 DHS DRH Eri tilauksesta; vääntöjousiakseli tai suorakäyttö Eri tilauksesta ja vain suorakäyttö S140 ja H-nostotapa Suorakäyttö S75 ja H-nostotapa Nostotavat N, H ja HG eri pyynnöstä, vääntöjousiakseli Käyntioven läpikulkukorkeus Painikkeen korkeus Karmin vapaamitta (alkaen 1750) Ovikorkeus SPB Pienan leveys SH 1 Kynnyksen korkeus (5 nousten 10:een) SH 2 Kynnyksen korkeus (n. 13) n Alumiinikehysten lukumäärä n 1 Alumiinikehysten lukumäärä käyntiovessa TH Ovilamellin korkeus Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

18 Nosto-ovi APU 67 Thermo käyntiovella ja kynnyksellä Lämpökatkaistut alumiiniset putkiprofiilit Alalamellin korkeus 1500 mm Näkymä ulkoa Painikkeen korkeus pyynnöstä Vapaa läpikulkuleveys (LDBS) = 905 mm* Käyntioven läpikulkukorkeus (DHS) = n 1 TH + (alalamellien korkeus 55) n 1 Kehysten lukumäärä käyntiovessa * Ovileveyden ollessa mm vapaa läpikulkuleveys on 798 mm. Huomaa: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Micrograin-malli vain leveyteen mm saakka. Alempi ovilamelli koostuen lamellista 375 / 500 mm ja mm:n alumiinisesta profiilista ovileveyksillä > mm. Ovien samannäköisyys käyntiovettomien ovien kanssa näkyy sivulla Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa 10 mm:n välein, katon minimikorkeuden huomioon ottaen. Alue 3 Alue 2 Alue 1 SH 1 SH 2 n Korkeus DHS n 1 Korkeus Täytteiden / osien määrä alumiinikehystä kohden SPB 52 DHS DRH Eri tilauksesta; vääntöjousiakseli tai suorakäyttö Eri tilauksesta ja vain suorakäyttö S140 ja H-nostotapa Suorakäyttö S75 ja H-nostotapa Nostotavat N, H ja HG eri pyynnöstä, vääntöjousiakseli Käyntioven läpikulkukorkeus Painikkeen korkeus Karmin vapaamitta (alkaen 1750) Ovikorkeus SPB Pienan leveys SH 1 Kynnyksen korkeus (215) SH 2 Kynnyksen korkeus (312) n Alumiinikehysten lukumäärä n 1 Alumiinikehysten lukumäärä käyntiovessa TH Ovilamellin korkeus 18 Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

19 Nosto-ovi APU 67 Thermo käyntiovella ilman kynnystä Lämpökatkaistut alumiiniset putkiprofiilit Alalamellin korkeus 1500 mm Näkymä ulkoa Painikkeen korkeus (DRH): = 1080,5 > = 830,5 Vapaa läpikulkuleveys (LDBS) = 905 mm* Käyntioven läpikulkukorkeus (DHS) = n 1 TH + (alalamellin korkeus 55*) n 1 Kehysten lukumäärä käyntiovessa * Varoitus: Mikäli käyntioven yläpuolella ei ole kehyksiä, silloin 100 eikä 55. ** Ovileveyden ollessa mm vapaa läpikulkuleveys on 798 mm. Huomaa: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Ovien samannäköisyys käyntiovettomien ovien kanssa näkyy sivulla Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa 10 mm:n välein, katon minimikorkeuden huomioon ottaen. Alue 3 Alue 2 Alue 1 SH 1 SH 2 n Korkeus DHS n 1 Korkeus Täytteiden / osien määrä alumiinikehystä kohden SPB 52 DHS DRH Eri tilauksesta; vääntöjousiakseli tai suorakäyttö Eri tilauksesta ja vain suorakäyttö S140 ja H-nostotapa Suorakäyttö S75 ja H-nostotapa Nostotavat N, H ja HG eri pyynnöstä, vääntöjousiakseli Käyntioven läpikulkukorkeus Painikkeen korkeus Karmin vapaamitta (alkaen 1750) Ovikorkeus SPB Pienan leveys SH 1 Kynnyksen korkeus (5 nousten 10:een) SH 2 Kynnyksen korkeus (n. 13) n Alumiinikehysten lukumäärä n 1 Alumiinikehysten lukumäärä käyntiovessa TH Ovilamellin korkeus Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

20 Nosto-ovi ALR 67 Thermo Lämpökatkaistu alumiiniputkiprofiilinen ovilehti Näkymä ulkoa TH = Oven korkeus 35 lamellikehysten lukumäärä * Haluttaessa 120 mm, jotta varmistetaan yhtenäinen ulkonäkö saman korkuisen kynnyksettömän kulkuoven kanssa. Ohje: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Yli mm:n levyisissä ovissa alalamelliin asennetaan viistossa kulkevia jäykistäjiä (ei näkyvissä ikkunattomissa täytteissä). Ovien samannäköisyys käyntiovettomien ovien kanssa näkyy sivulla Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa 10 mm:n välein, katon minimikorkeuden huomioon ottaen. Alue 3 Alue 2 Alue > 8000 n Korkeus n Korkeus Täytteiden / osien määrä alumiinikehystä kohden SPB 52 n Eri tilauksesta; vääntöjousiakseli tai suorakäyttö Eri tilauksesta ja vain suorakäyttö S140 ja H-nostotapa Suorakäyttö S75 ja H-nostotapa Nostotavat N, H ja HG eri pyynnöstä, vääntöjousiakseli Alumiinikehysten lukumäärä Ovikorkeus Karmin vapaamitta (alkaen 1200) SPB Pienan leveys TH Ovilamellin korkeus 20 Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

21 Nosto-ovi ALR 67 Thermo käyntiovella ja kynnyksellä Lämpökatkaistu alumiiniputkiprofiilinen ovilehti Näkymä ulkoa Painikkeen korkeus pyynnöstä Vapaa läpikulkuleveys (LDBS) = 905 mm* Käyntioven korkeus (DHS) = n 1 TH 55 n 1 Kehysten lukumäärä käyntiovessa * 265,5 / SH 2 ** Ovileveyden ollessa mm vapaa läpikulkuleveys on 798 mm. Huomaa: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Yli mm:n levyisissä ovissa alalamelliin asennetaan viistossa kulkevia jäykistäjiä (ei näkyvissä ikkunattomissa täytteissä). Ovien samannäköisyys käyntiovettomien ovien kanssa näkyy sivulla Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa 10 mm:n välein, katon minimikorkeuden huomioon ottaen. Alue 3 Alue 2 Alue 1 SH 1 SH 2 n Korkeus DHS n 1 Korkeus Täytteiden / osien määrä alumiinikehystä kohden SPB 52 DHS DRH Eri tilauksesta; vääntöjousiakseli tai suorakäyttö Eri tilauksesta ja vain suorakäyttö S140 ja H-nostotapa Suorakäyttö S75 ja H-nostotapa Nostotavat N, H ja HG eri pyynnöstä, vääntöjousiakseli Käyntioven läpikulkukorkeus Painikkeen korkeus Karmin vapaamitta (alkaen 1750) Ovikorkeus SPB Pienan leveys SH 1 Kynnyksen korkeus (189) SH 2 Kynnyksen korkeus (314) n Alumiinikehysten lukumäärä n 1 Alumiinikehysten lukumäärä käyntiovessa TH Ovilamellin korkeus Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

22 Nosto-ovi ALR 67 Thermo käyntiovella ilman kynnystä Lämpökatkaistu alumiiniputkiprofiilinen ovilehti Näkymä ulkoa Painikkeen korkeus pyynnöstä Vapaa läpikulkuleveys (LDBS) = 905 mm* Käyntioven läpikulkukorkeus (DHS) = n 1 TH 55* n 1 Kehysten lukumäärä käyntiovessa * Varoitus: Mikäli käyntioven yläpuolella ei ole kehyksiä, silloin 100 eikä 55. ** Ovileveyden ollessa mm vapaa läpikulkuleveys on 833 mm. Huomaa: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Yli mm:n levyisissä ovissa alalamelliin asennetaan viistossa kulkevia jäykistäjiä (ei näkyvissä ikkunattomissa täytteissä). Ovien samannäköisyys käyntiovettomien ovien kanssa näkyy sivulla Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa 10 mm:n välein, katon minimikorkeuden huomioon ottaen. Alue 3 Alue 2 Alue 1 SH 1 SH 2 n Korkeus DHS n 1 Korkeus Täytteiden / osien määrä alumiinikehystä kohden SPB 52 DHS DRH Eri tilauksesta; vääntöjousiakseli tai suorakäyttö Eri tilauksesta ja vain suorakäyttö S140 ja H-nostotapa Suorakäyttö S75 ja H-nostotapa Nostotavat N, H ja HG eri pyynnöstä, vääntöjousiakseli Käyntioven läpikulkukorkeus Painikkeen korkeus Karmin vapaamitta (alkaen 1750) Ovikorkeus SPB Pienan leveys SH 1 Kynnyksen korkeus (5 nousten 10:een) SH 2 Kynnyksen korkeus (n. 13) n Alumiinikehysten lukumäärä n 1 Alumiinikehysten lukumäärä käyntiovessa TH Ovilamellin korkeus 22 Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

23 Nosto-ovi ALR 67 Thermo Glazing Lämpökatkaistu alumiiniputkiprofiilinen ovilehti Näkymä ulkoa ,5 TH TH OTH TH = UTH = TH OTH = TH + 35 Oven korkeus 119 lamellikehysten lukumäärä TH UTH Huomaa: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Kaikki nostotavat eri pyynnöstä. 38, Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa 10 mm:n välein, katon minimikorkeuden huomioon ottaen. 2 Alue 1 n Korkeus Täytteiden / osien määrä alumiinikehystä kohden SPB 52 Ovikorkeus Karmin vapaamitta (alkaen ) enint. SPB Pienan leveys n Alumiinikehysten lukumäärä UTH Alalamellin korkeus TH OTH Ovilamellin korkeus Ylälamellin korkeus Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

24 Ikkunoiden / käyntiovien sijoittelu Nosto-ovet, joissa on 3 täytettä Ikkunoiden sijoittelu näkymä ulkoa Nosto-ovi SPU 67 Thermo käyntiovella ilman kynnystä Nosto-ovi SPU 67 Thermo samannäköisenä kuin käyntiovella varustetut ovet Nosto-ovi SPU 67 Thermo ikkunoiden vakiosijoittelulla Nosto-ovi APU 67 Thermo käyntiovella ilman kynnystä Nosto-ovi APU 67 Thermo samannäköisenä kuin käyntiovella varustetut ovet Nosto-ovi APU 67 Thermo ikkunoiden vakiosijoittelulla Nosto-ovi ALR 67 Thermo käyntiovella ilman kynnystä Nosto-ovi ALR 67 Thermo samannäköisenä kuin käyntiovella varustetut ovet Nosto-ovi ALR 67 Thermo ikkunoiden vakiosijoittelulla Käyntioven sijoittelu OHJEITA: Vapaa läpikulkuleveys (LDBS) = 905 mm. Käyntiovi vain ulospäin avautuva. 24 Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /

25 Ikkunoiden / käyntiovien sijoittelu Nosto-ovet, joissa on 4 täytettä Ikkunoiden sijoittelu näkymä ulkoa Nosto-ovi SPU 67 Thermo käyntiovella ilman kynnystä Nosto-ovi SPU 67 Thermo samannäköisenä kuin käyntiovella varustetut ovet Nosto-ovi SPU 67 Thermo ikkunoiden vakiosijoittelulla Nosto-ovi APU 67 Thermo käyntiovella ilman kynnystä Nosto-ovi APU 67 Thermo samannäköisenä kuin käyntiovella varustetut ovet Nosto-ovi APU 67 Thermo ikkunoiden vakiosijoittelulla Nosto-ovi ALR 67 Thermo käyntiovella ilman kynnystä Nosto-ovi ALR 67 Thermo samannäköisenä kuin käyntiovella varustetut ovet Nosto-ovi ALR 67 Thermo ikkunoiden vakiosijoittelulla Käyntioven sijoittelu 4510 OHJEITA: Vapaa läpikulkuleveys (LDBS) = 905 mm. Käyntiovi vain ulospäin avautuva. Tekniset tiedot: Teollisuusnosto-ovet Lamellipaksuus: 67 mm /
