1 Uusi mallisarja 50 Teollisuusnosto-ovet Tekniset tiedot: julkaisuajankohta

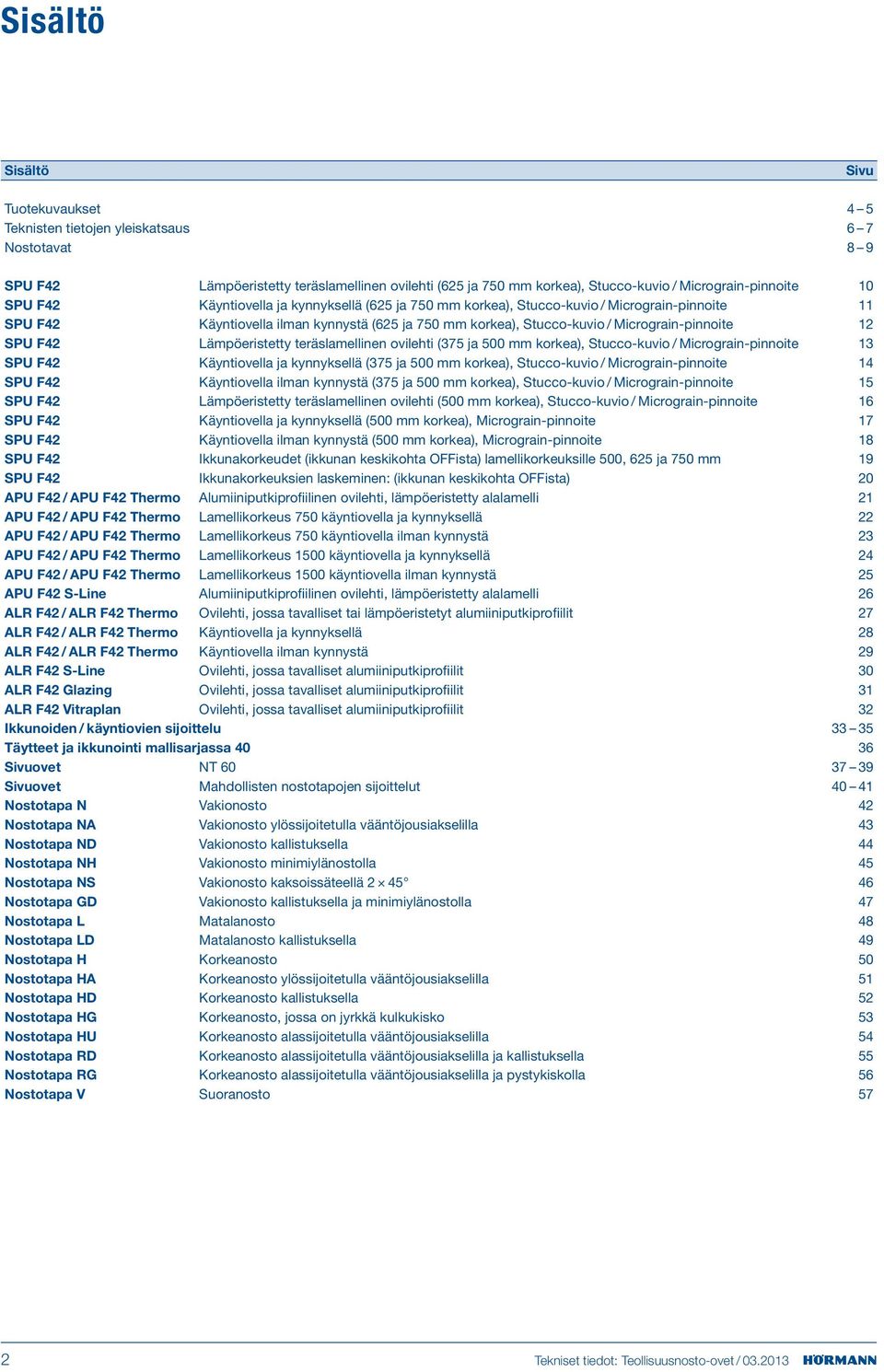

2 Sisältö Sisältö Sivu Tuotekuvaukset 4 5 Teknisten tietojen yleiskatsaus 6 7 Nostotavat 8 9 SPU 42 Lämpöeristetty teräslamellinen ovilehti (625 ja 750 mm korkea), Stucco-kuvio / Micrograin-pinnoite SPU 42 Käyntiovella ja kynnyksellä (625 ja 750 mm korkea), Stucco-kuvio / Micrograin-pinnoite 11 SPU 42 Käyntiovella ilman kynnystä (625 ja 750 mm korkea), Stucco-kuvio / Micrograin-pinnoite 12 SPU 42 Lämpöeristetty teräslamellinen ovilehti (375 ja 500 mm korkea), Stucco-kuvio / Micrograin-pinnoite 13 SPU 42 Käyntiovella ja kynnyksellä (375 ja 500 mm korkea), Stucco-kuvio / Micrograin-pinnoite 14 SPU 42 Käyntiovella ilman kynnystä (375 ja 500 mm korkea), Stucco-kuvio / Micrograin-pinnoite 15 SPU 42 Lämpöeristetty teräslamellinen ovilehti (500 mm korkea), Stucco-kuvio / Micrograin-pinnoite 16 SPU 42 Käyntiovella ja kynnyksellä (500 mm korkea), Micrograin-pinnoite 17 SPU 42 Käyntiovella ilman kynnystä (500 mm korkea), Micrograin-pinnoite 18 SPU 42 Ikkunakorkeudet (ikkunan keskikohta Oista) lamellikorkeuksille 500, 625 ja 750 mm 19 SPU 42 Ikkunakorkeuksien laskeminen: (ikkunan keskikohta Oista) 20 APU 42 / APU 42 Thermo Alumiiniputkiprofiilinen ovilehti, lämpöeristetty alalamelli 21 APU 42 / APU 42 Thermo Lamellikorkeus 750 käyntiovella ja kynnyksellä 22 APU 42 / APU 42 Thermo Lamellikorkeus 750 käyntiovella ilman kynnystä 23 APU 42 / APU 42 Thermo Lamellikorkeus 1500 käyntiovella ja kynnyksellä 24 APU 42 / APU 42 Thermo Lamellikorkeus 1500 käyntiovella ilman kynnystä 25 APU 42 S-Line Alumiiniputkiprofiilinen ovilehti, lämpöeristetty alalamelli 26 ALR 42 / ALR 42 Thermo Ovilehti, jossa tavalliset tai lämpöeristetyt alumiiniputkiprofiilit 27 ALR 42 / ALR 42 Thermo Käyntiovella ja kynnyksellä 28 ALR 42 / ALR 42 Thermo Käyntiovella ilman kynnystä 29 ALR 42 S-Line Ovilehti, jossa tavalliset alumiiniputkiprofiilit 30 ALR 42 Glazing Ovilehti, jossa tavalliset alumiiniputkiprofiilit 31 ALR 42 Vitraplan Ovilehti, jossa tavalliset alumiiniputkiprofiilit 32 Ikkunoiden / käyntiovien sijoittelu Täytteet ja ikkunointi mallisarjassa Sivuovet NT Sivuovet Mahdollisten nostotapojen sijoittelut Nostotapa N Vakionosto 42 Nostotapa NA Vakionosto ylössijoitetulla vääntöjousiakselilla 43 Nostotapa ND Vakionosto kallistuksella 44 Nostotapa NH Vakionosto minimiylänostolla 45 Nostotapa NS Vakionosto kaksoissäteellä Nostotapa GD Vakionosto kallistuksella ja minimiylänostolla 47 Nostotapa L Matalanosto 48 Nostotapa LD Matalanosto kallistuksella 49 Nostotapa H Korkeanosto 50 Nostotapa HA Korkeanosto ylössijoitetulla vääntöjousiakselilla 51 Nostotapa HD Korkeanosto kallistuksella 52 Nostotapa HG Korkeanosto, jossa on jyrkkä kulkukisko 53 Nostotapa HU Korkeanosto alassijoitetulla vääntöjousiakselilla 54 Nostotapa RD Korkeanosto alassijoitetulla vääntöjousiakselilla ja kallistuksella 55 Nostotapa RG Korkeanosto alassijoitetulla vääntöjousiakselilla ja pystykiskolla 56 Nostotapa V Suoranosto 57 2 Tekniset tiedot: Teollisuusnosto-ovet /

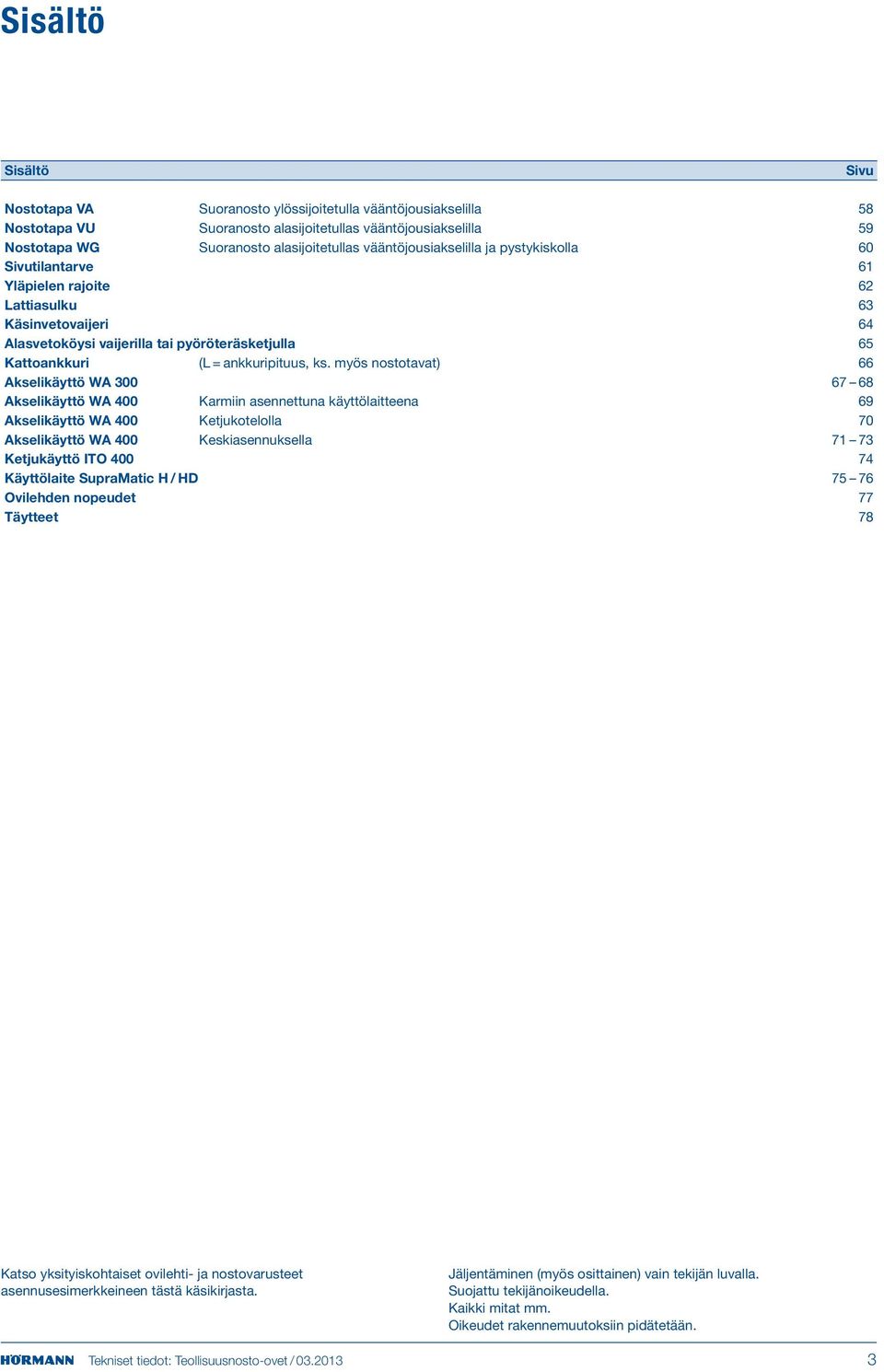

3 Sisältö Sisältö Sivu Nostotapa VA Suoranosto ylössijoitetulla vääntöjousiakselilla 58 Nostotapa VU Suoranosto alasijoitetullas vääntöjousiakselilla 59 Nostotapa WG Suoranosto alasijoitetullas vääntöjousiakselilla ja pystykiskolla 60 Sivutilantarve 61 Yläpielen rajoite 62 Lattiasulku 63 Käsinvetovaijeri 64 Alasvetoköysi vaijerilla tai pyöröteräsketjulla 65 Kattoankkuri (L = ankkuripituus, ks. myös nostotavat) 66 Akselikäyttö WA Akselikäyttö WA 400 Karmiin asennettuna käyttölaitteena 69 Akselikäyttö WA 400 Ketjukotelolla 70 Akselikäyttö WA 400 Keskiasennuksella Ketjukäyttö ITO Käyttölaite SupraMatic H / HD Ovilehden nopeudet 77 Täytteet 78 Katso yksityiskohtaiset ovilehti- ja nostovarusteet asennusesimerkkeineen tästä käsikirjasta. Jäljentäminen (myös osittainen) vain tekijän luvalla. Suojattu tekijänoikeudella. Kaikki mitat mm. Oikeudet rakennemuutoksiin pidätetään. Tekniset tiedot: Teollisuusnosto-ovet /

4 Tuotekuvaukset Ovimalli Ovilehti / käyntiovi Lämpöeristetty teräslamellinen nosto-ovi SPU 42, 625 ja 750 mm korkea, Stucco-kuvio / Micrograin-pinnoite Ovilehti Ovilamellit PU-vaahdotetuista, kuumasinkityistä lamelleista. Ovilamellien ulko- ja sisäpinnoissa Stucco-kuvio ja tasajakoinen vaakauritus tai ulkopinnassa hienostunut vaakasuora Micrograin-pinnoite ja sisäpinnassa Stucco-kuvio, 625 ja 750 mm korkea, asennussyvyys 42 mm. Kaikissa ovilamelleissa on sormisuojaus. Pinta on suojattu polyesteripohjusteella. Tuuletussäleikkö mahdollinen. Normaalin tai lämpökatkaistun mallin eloksoiduista alumiiniputkiprofiileista valmistetut ikkunakehykset sekä Sandwich-ikkunoilla varustetut lamellit voidaan asentaa kuvatulle asennusalueelle. Sandwich-ikkunoiden lukumäärää voidaan vähentää ja järjestystä muuttaa vähimmäisetäisyydet huomioon ottaen. Käyntiovi Sijainti on oven keskiosassa. Käyntiovea ei voida sijoittaa reunaosiin varmista oikea järjestys! Käyntiovi aukeaa aina ulospäin, DIN vasenkätinen tai DIN oikeakätinen. Tilauksesta ikkunointialat tai Sandwich-ikkunat alkaen korkeudesta 625/750 mm Oista (ei ikkunaa lukon kohdalla). Tuuletussäleiköt eivät ole mahdollisia käyntiovessa. Varoitus (kynnyksen osalta): Verkkokorkeuksissa, 2125 ja vapaa avautumiskorkeus ei saa olla oven korkeutta matalampi. Lämpöeristetty teräslamellinen nosto-ovi SPU 42, 375 ja 500 mm korkea, Stucco-kuvio / Micrograin-pinnoite Ovilehti Ovilamellit PU-vaahdotetuista, kuumasinkityistä lamelleista. Ovilamellien ulko- ja sisäpinnoissa Stucco-kuvio ja tasajakoinen vaakauritus tai ulkopinnassa hienostunut vaakasuora Micrograin-pinnoite ja sisäpinnassa Stucco-kuvio, 375 ja 500 mm korkea, asennussyvyys 42 mm. Kaikissa ovilamelleissa on sormisuojaus. Pinta on suojattu polyesteripohjusteella. Tuuletussäleikkö mahdollinen. Normaalin tai lämpökatkaistun mallin eloksoiduista alumiiniputkiprofiileista valmistetut ikkunakehykset sekä Sandwich-ikkunoilla varustetut lamellit voidaan asentaa kuvatulle asennusalueelle. Sandwich-ikkunoiden lukumäärää voidaan vähentää ja järjestystä muuttaa vähimmäisetäisyydet huomioon ottaen. Käyntiovi Sijainti on oven keskiosassa. Käyntiovea ei voida sijoittaa reunaosiin varmista oikea järjestys! Käyntiovi aukeaa aina ulospäin, DIN vasenkätinen tai DIN oikeakätinen. Tilauksesta ikkunointialat tai Sandwich-ikkunat alkaen korkeudesta 500 mm Oista (ei ikkunaa lukon kohdalla). Tuuletussäleiköt eivät ole mahdollisia käyntiovessa. Varoitus (kynnyksen osalta): Verkkokorkeuksissa ja 2125 vapaa avautumiskorkeus ei saa olla oven korkeutta matalampi Lämpöeristetty teräslamellinen nosto-ovi SPU 42, 500 mm korkea, Micrograin-pinnoite Ovilehti Ovilamellit PU-vaahdotetuista, kuumasinkityistä lamelleista. Ovilamellien ulkopinnoissa hienostunut vaakauritettu Micrograin-pinnoite ja sisäpinnoissa Stucco-kuvio, 500 mm korkea, asennussyvyys 42 mm. Kaikissa ovilamelleissa on sormisuojaus. Pinta on suojattu polyesteripohjamaalilla. Tuuletussäleikkö mahdollinen. Normaalin tai lämpökatkaistun mallin eloksoiduista alumiiniputkiprofiileista valmistetut ikkunakehykset sekä Sandwich-ikkunoilla varustetut lamellit voidaan asentaa kuvatulle asennusalueelle. Sandwichikkunoiden lukumäärää voidaan vähentää ja järjestystä muuttaa vähimmäisetäisyydet huomioon ottaen. Käyntiovi Sijainti on oven keskiosassa. Käyntiovea ei voida sijoittaa reunaosiin varmista oikea järjestys! Käyntiovi aukeaa aina ulospäin, DIN vasenkätinen tai DIN oikeakätinen. Tilauksesta ikkunointialat tai Sandwich-ikkunat alkaen korkeudesta 500 mm Oista (ei ikkunaa lukon kohdalla). Tuuletussäleiköt eivät ole mahdollisia käyntiovessa. Varoitus (kynnyksen osalta): Verkkokorkeuksissa ja 2125 vapaa avautumiskorkeus ei saa olla oven korkeutta matalampi Nosto-ovi APU 42 / APU 42 Thermo, alumiiniprofiilit, lämpöeristetty alalamelli Ovilehti Alalamelli kuumasinkityistä, PU-vaahdotetuista lamelleista, 750 (vakio) tai 1500 mm korkea, ulko- ja sisäpinnassa vaakauritettu Stucco-kuvio tasaisesti jaoteltuna tai ulkopinnassa hienostunut vaakauritettu Micrograin-pinnoite ja sisäpinnassa Stucco-kuvio. Pinta on suojattu polyesteripohjusteella. Normaalin mallin (APU 42) tai lämpökatkaistun mallin (APU 42 Thermo) ovilamellien ikkunointi on eloksoiduista alumiiniputkiprofiileista. Asennussyvyys 42 mm. Kaikissa ovilamelleissa on sormisuojaus. Täyte: kaksinkertaiset kirkkaat muovi-ikkunat, 26 mm. Tuuletussäleikkö alalamelliin mahdollinen. Käyntiovi Asennettu oven keskiosaan samoin kuin eloksoiduista alumiiniprofiileista valmistetussa ovimallissa tai lämpökatkaistussa ovimallissa. Käyntiovea ei voida sijoittaa reunaosiin varmista oikea järjestys! Käyntiovi aukeaa aina ulospäin, DIN vasenkätinen tai DIN oikeakätinen. Tuuletussäleiköt eivät ole mahdollisia käyntiovessa. Varoitus (kynnyksen osalta): Kun käyntioven lamellilukumäärä vastaa oven lamellilukumäärää, vapaa avauskorkeus ei saa olla ovikorkeuden () alapuolella. Nosto-ovi APU 42 S-Line, alumiiniprofiilit, lämpöeristetty alalamelli Ovilehti Alalamelli kuumasinkityistä, PU-vaahdotetuista lamelleista, 750 (vakio) tai 1500 mm korkea, ulko- ja sisäpinnassa vaakauritettu Stucco-kuvio tasaisesti jaoteltuna tai ulkopinnassa hienostunut vaakauritettu Micrograin-pinnoite ja sisäpinnassa Stucco-kuvio. Pinta on suojattu polyesteripohjusteella. Normaalin mallin muiden ovilamellien ikkunointi on eloksoiduista alumiiniputkiprofiileista. Asennussyvyys 48,5 mm. Kaikissa ovilamelleissa on sormisuojaus. Täyte: kaksinkertaiset muovi-ikkunat, kirkkaat, 26 mm. Tuuletussäleikkö alalamelliin mahdollinen. Nosto-ovi ALR 42 / ALR 42 Thermo Ovilehti Eloksoiduista alumiiniputkiprofiileista valmistetut ovilamellit vakiomallin ovityypissä (ALR 42) tai lämpökatkaistuna mallina (ALR 42 Thermo). Asennussyvyys 42 mm. Kaikissa ovilamelleissa on sormisuojaus. Alalamellin täytteenä PU-kovavaahto ja sekä sisä- että ulkopinnoissa Stucco-kuvioitu alumiinipeltisuoja 26 mm, muissa ovilamelleissa kaksinkertainen kirkas muovilevy, 26 mm. Tuuletussäleikkö alalamelliin mahdollinen. Käyntiovi Asennettu oven keskiosaan samoin kuin eloksoiduista alumiiniprofiileista valmistetussa ovimallissa tai lämpökatkaistussa ovimallissa. Käyntiovea ei voida sijoittaa reunaosiin varmista oikea järjestys! Käyntiovi aukeaa aina ulospäin, DIN vasenkätinen tai DIN oikeakätinen. Tuuletussäleiköt eivät ole mahdollisia käyntiovessa. Varoitus (kynnyksen osalta): Kun käyntioven lamellilukumäärä vastaa oven lamellilukumäärää, vapaa avauskorkeus ei saa olla ovikorkeuden () alapuolella. Nosto-ovi ALR 42 S-Line, alumiiniputkiprofiilit Ovilehti Normaalin mallin ovilamellit ovat eloksoiduista alumiiniputkiprofiileista, asennussyvyys 48,5 mm. Kaikissa ovilamelleissa on sormisuojaus. Alalamellin täytteenä PU-kovavaahto ja sekä sisä- että ulkopinnoissa Stucco-kuvioitu alumiinipeltisuoja 26 mm, muissa ovilamelleissa kaksinkertainen kirkas muovilevy, 26 mm. Tuuletussäleikkö alalamelliin mahdollinen. 4 Tekniset tiedot: Teollisuusnosto-ovet /

5 Tuotekuvaukset Ovimalli Ovilehti / käyntiovi Nosto-ovi ALR 42 Glazing Ovilehti Vakiomallin ovilamellit on valmistettu eloksoiduista alumiiniputkiprofiileista. Asennussyvyys 42 mm. Kaikissa ovilamelleissa on sormisuojaus. Ovilamellien kaikki täytteet ovat 6 mm:n laminoitua pirstoutumatonta lasia. Kaikki täytekorkeudet ovat samoja. Nosto-ovi ALR 42 Vitraplan Ovilehti Normaalin mallin ovilamellit on tehty polyesteerillä pohjakäsitellyistä alumiiniputkiprofiileista. Asennussyvyys 42 mm. Kaikissa ovilamelleissa on sormisuoja ja kaksinkertainen kirkas muovilevy, 26 mm ja esiasennetut läpinäkyvät 4 mm:n muovi-ikkunoinnit, joihin valittavissa ruskean tai harmaan sävyisinä. Tuuletussäleikkö alalamelliin ei ole mahdollinen. Karmi / nostotapa Sivulta suljettu, profiloitu kulmakarmi, jossa on sisäänpuristettu ulkotiiviste. Valmistettu kuumasinkitystä teräksestä ja varustettu kiinni ruuvatuilla turvakulkukiskoilla. Oven lukitus Käsikäyttöinen Voimakäyttöinen Sisälukitus käyttäen työntösalpaa, itsestään lukittuvaa kierresalpaa (eri tilauksesta nostotapoihin, joissa on alas asennettu vääntöjousiakseli) tai itsestään lukittuvaa lattialukitusta. Sisälukitus työntösalpaa käyttäen Tasapainotus Vääntöjouset, sivuttainen kannatinvaijeri (käytettäessä matalanostoyhdistelmää, jossa on kannatinketju ja kannatinvaijeri). Vääntöjouset on suunniteltu kestämään N-, NB-, ND-, NS-, NK-, NA-, NH-, GD-, GS-, L- ja LD-nostotavoissa vähintään sulkemista ja kaikissa muissa nostotavoissa vähintään sulkemista. Turvatekninen varustelu standardin DIN EN mukaisesti Vääntöjousella varustetuissa käsikäyttöisissä ovissa tarkastetun romahdussuojan kanssa*) Useammalla kuin yhdellä kääntöjousella varustetut käsikäyttöiset ovet, joissa on tarkastettu jousenkatkeamissuoja *) yli mm:n korkuisissa ovissa lisäksi molemmin puolin tarkistettu romahdussuoja *) Voimakäyttöiset ovet, joissa on murron estävä aukityönnön esto Sormisuoja ulkona ja sisällä * Eurooppalainen patentti Tiivisteet Lattiatiiviste 3-kammio-EPDM-profiilista, jossa on tasaushuuli, sivutiiviste, karmitiiviste, lamellien välitiiviste. Tekniset tiedot: Teollisuusnosto-ovet /

6 Teknisten tietojen yleiskatsaus Rakenne- ja laatuominaisuudet SPU 42 Tuulikuorman kestävyys EN Vesitiiviys EN Ilmanläpäisevyys EN Melunvaimennus EN Lämpöeristys EN , liite B EN Ovi ilman käyntiovea, luokka 3 4) Käyntiovella varustettu ovi,, luokka 3 4) Käyntiovella varustettu ovi, >, luokka 2 5) Ovi ilman käyntiovea, luokka 3 (70 Pa) Ovi ilman käyntiovea, luokka 2 6) Käyntiovella varustettu ovi, luokka 1 7) Ovi ilman käyntiovea R =... db 25 Käyntiovella varustettu ovi R =... db 24 Ovi ilman käyntiovea, U = W/ (m² K) 2) 1,0 - Valinnaiset kolminkertaiset lasit, U = W/ (m² K) 2) - Valinnaiset ilmastoidut kaksinkertaiset lasit (ESG) U = W/ (m² K) 2) Käyntiovella varustettu ovi, U = W/ (m² K) 2) 1,2 - Valinnaiset kolminkertaiset lasit, U = W/ (m² K) 2) Lamelli, U = W/ (m² K) 0,50 Paloturva Luokka B2 Rakenne Itsekantava Asennussyvyys, mm 42 Ovimitat Leveys enint. mm, 8000 Korkeus enint. mm, 3) Tilantarve Alk. sivulta 42 Materiaali, ovilehti Teräs, molemmin puolin pinnoitettu, 42 mm Alumiini, standardiprofiili Alumiini, lämpökatkaistu profiili Pinta, ovilehti Sinkitty teräs ja RAL väripinta Sinkitty teräs ja RAL väripinta Sinkitty teräs ja valinnan mukainen RAL-väri Eloksoitu alumiini E6/C0 (ennen E6 / EV1) Alumiini ja valinnan mukainen RAL-väri Käyntiovi Ilman kynnystä Sivuovi Sovitettu oveen Ikkunat Lamelli-ikkunat, tyyppi A Lamelli-ikkunat, tyyppi D Lamelli-ikkunat, tyyppi E Alumiiniset ikkunakehykset Tiivisteet Kiertävät neljällä sivulla Ovilamellien välissä välitiivisteet Thermorame PVC-kova- / pehmyttiiviste Lukitusjärjestelmät Sisälukitukset Ulko- / sisälukitukset Aukityönnön esto Enintään 5 m:n korkuisiin oviin akselikäytöllä Turvavarusteet Sormisuoja Sivuttainen sormisuoja Jousen murtumissuoja käsikäytössä Putoamissuoja akselikäytöllisissä ovissa Kiinnitysvaihtoehdot Betoni Teräs Muurattu seinä Muut tilauksesta = Vakiovaruste = Lisävaruste 1) Käytettäessä kaksinkertaista lasia (ESG) 2) Ovialan ollessa mm 3) Yli mm:n korkuiset ovet eri tilauksesta (ei koske ovityyppiä ALR 42 Glazing) 4) Luokka 3 = 0,7 kn/m2 ja / tai 120 km/h 5) Luokka 2 = 0,45 kn/m2 ja / tai 96 km/h 6) Luokka 2 = 12 m 3 /m 2 h 7) Luokka 1 = 24 m 3 /m 2 h 6 Tekniset tiedot: Teollisuusnosto-ovet /

7 Teknisten tietojen yleiskatsaus APU 42 S-Line APU 42 APU 42 Thermo ALR 42 S-Line ALR 42 ALR 42 Thermo ALR 42 Vitraplan ALR 42 Glazing 3 4) 3 4) 3 4) 3 4) 3 4) 3 4) 3 4) 3 4) 3 4) 3 4) 3 4) 3 4) 2 5) 2 5) 2 5) 2 5) 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) 3 (70 Pa) 2 6) 2 6) 2 6) 2 6) 2 6) 2 6) 2 6) 2 6) 1 7) 1 7) 1 7) 1 7) (30 1) ) 23 (30 1) ) ,4 3,5 2,9 3,2 3,3 2,7 3,2 6,2 2,9 2,9 2,4 2,8 3,0 2,4 3,0 2,4 2,0 2,6 2,1 2,6 3,7 3,1 3,5 2,9 3,1 2,6 3,2 2,6 B2 B2 B2 B2 B2 B2 B2 B2 42 / 48, , Tekniset tiedot: Teollisuusnosto-ovet /

8 Nostotavat N Vakionosto LD Kuten nostotapa L kaltevaan kattoon Ovikorkeus mm NA Kuten nostotapa N, ylössijoitetulla vääntöjousiakselilla Ovikorkeus mm H Korkeanosto ND Kuten nostotapa N kaltevaan kattoon Kuten nostotapa H, ylössijoitetulla vääntöjousiakselilla HA Ovikorkeus mm NH Kuten nostotapa N minimiylänostolla HD Kuten nostotapa H kallistuksella NS GD Kuten nostotapa N, ohjauskiskokaarilla 2 45 Ovikorkeus mm Kuten nostotapa NH kallistuksella (korkeintaan 27 ) Ovikorkeus mm HG HU Kuten nostotapa H jyrkällä pystykiskolla ja vähintään 120 mm:n aukkoleveydellä (oviin, joissa on kuormaussilta) Oven leveys mm Ovikorkeus mm Ei mahdollinen ovityypeissä APU 42 S-Line / ALR 42 S-Line / ALR 42 Glazing ja ovissa, joissa on käyntiovi tai lasiset ikkunat! Kuten nostotapa H, alassijoitetulla vääntöjousiakselilla Ovikorkeus mm L Matalanosto Ovikorkeus mm RD Kuten nostotapa HU kallistuksella Ovikorkeus mm RG Kuten nostotapa HU pystykiskolla ja vähintään 120 mm:n aukkoleveydellä (oviin, joissa on kuormaussilta) Oven leveys mm Ovikorkeus mm Ei mahdollinen ovityypeissä APU 42 S-Line / ALR 42 S-Line / ALR 42 Glazing ja ovissa, joissa on käyntiovi tai lasiset ikkunat! 8 Tekniset tiedot: Teollisuusnosto-ovet /

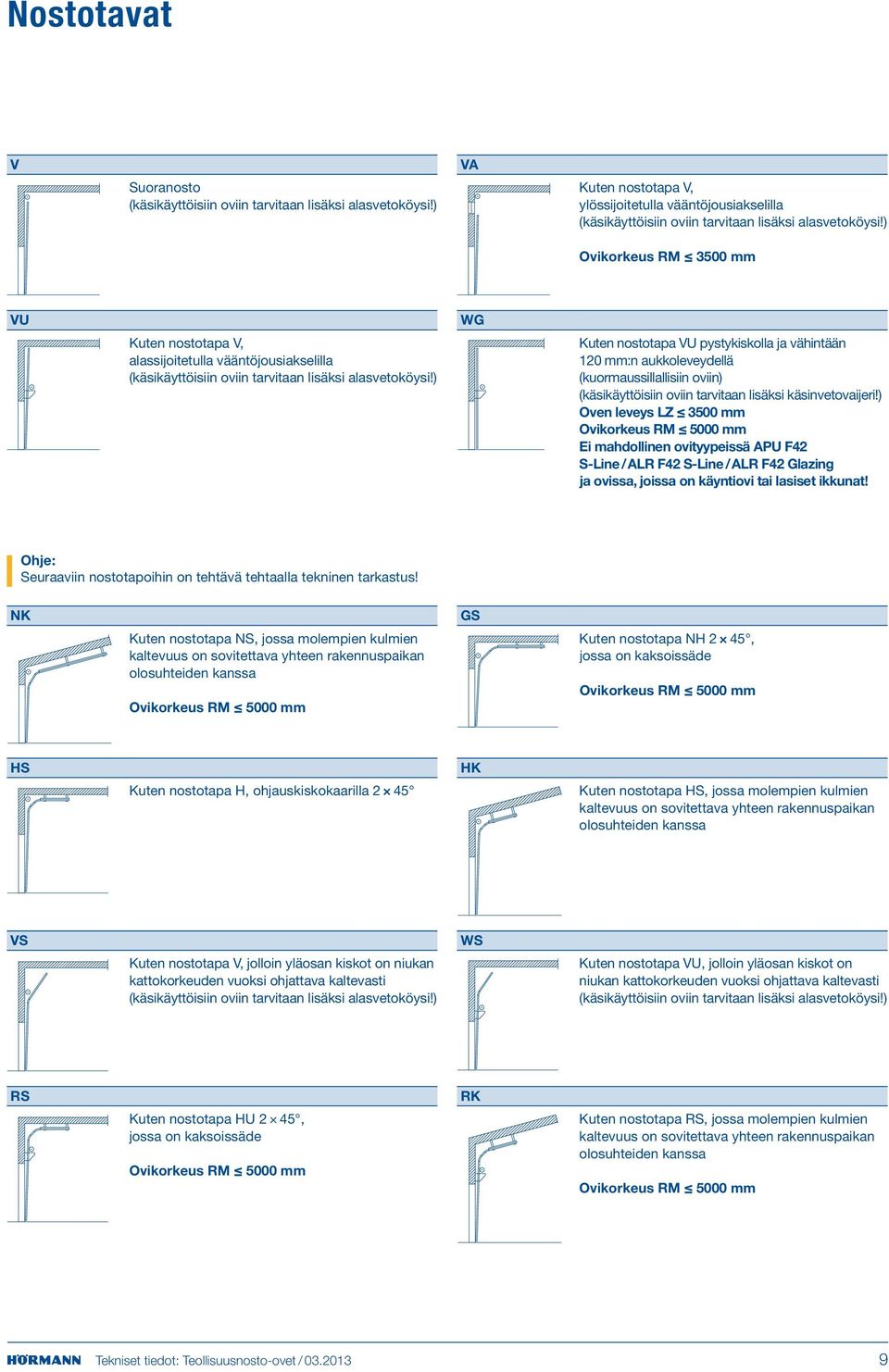

9 Nostotavat V Suoranosto (käsikäyttöisiin oviin tarvitaan lisäksi alasvetoköysi!) VA Kuten nostotapa V, ylössijoitetulla vääntöjousiakselilla (käsikäyttöisiin oviin tarvitaan lisäksi alasvetoköysi!) Ovikorkeus mm VU Kuten nostotapa V, alassijoitetulla vääntöjousiakselilla (käsikäyttöisiin oviin tarvitaan lisäksi alasvetoköysi!) WG Kuten nostotapa VU pystykiskolla ja vähintään 120 mm:n aukkoleveydellä (kuormaussillallisiin oviin) (käsikäyttöisiin oviin tarvitaan lisäksi käsinvetovaijeri!) Oven leveys mm Ovikorkeus mm Ei mahdollinen ovityypeissä APU 42 S-Line / ALR 42 S-Line / ALR 42 Glazing ja ovissa, joissa on käyntiovi tai lasiset ikkunat! Ohje: Seuraaviin nostotapoihin on tehtävä tehtaalla tekninen tarkastus! NK Kuten nostotapa NS, jossa molempien kulmien kaltevuus on sovitettava yhteen rakennuspaikan olosuhteiden kanssa Ovikorkeus mm GS Kuten nostotapa NH 2 45, jossa on kaksoissäde Ovikorkeus mm HS Kuten nostotapa H, ohjauskiskokaarilla 2 45 HK Kuten nostotapa HS, jossa molempien kulmien kaltevuus on sovitettava yhteen rakennuspaikan olosuhteiden kanssa VS Kuten nostotapa V, jolloin yläosan kiskot on niukan kattokorkeuden vuoksi ohjattava kaltevasti (käsikäyttöisiin oviin tarvitaan lisäksi alasvetoköysi!) WS Kuten nostotapa VU, jolloin yläosan kiskot on niukan kattokorkeuden vuoksi ohjattava kaltevasti (käsikäyttöisiin oviin tarvitaan lisäksi alasvetoköysi!) RS Kuten nostotapa HU 2 45, jossa on kaksoissäde Ovikorkeus mm RK Kuten nostotapa RS, jossa molempien kulmien kaltevuus on sovitettava yhteen rakennuspaikan olosuhteiden kanssa Ovikorkeus mm Tekniset tiedot: Teollisuusnosto-ovet /

10 Nosto-ovi SPU 42 Eristetyt teräslamellit 625 ja 750 mm korkea Stucco-kuvio / Micrograin-pinnoite Näkymä ulkoa Ikkunakehykset Sandwich-ikkunatyyppi A Sandwich-ikkunatyyppi D Sandwich-ikkunatyyppi E E* Asennusalue ikkunallisille kehyksille E** Asennusalue Sandwich-ikkunoille *** Valinnaisesti leveillä välipystyprofiileilla varustettuna (91 mm) Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa mm:n välein ja ovikorkeus 125 mm:n välein katon minimikorkeus huomioon ottaen. Välikorkeudet ovat mahdollisia alumiini-ikkunakehyksillä tai oven yläpuolen lamellia madaltamalla! Alue 3 Alue 2 Alue 1 [A] **** [1] Täytteiden / osien määrä alumiinikehystä kohden (ks. Taulukko 1) Täytteiden / osien määrä SPB 52 Sandwich-ikkunoiden määrä ovilamellia kohden Tuuletussäleikköjen lukumäärä, tuuletusaukon läpimitta 40 cm² säleikköä kohden OHJEITA: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Ovien samannäköisyys käyntiovella varustettujen ovien kanssa käy ilmi sivulla Ikkunoiden lukumäärä, samannäköisenä mallisarjaan 40 nähden, ks. sivu 36. Taulukko 1: Sandwich-ikkunoiden määrä ovilamellia kohden Tyyppi Osa Oven leveys A, D E Haluttaessa mm mm 3 30 mm 4 45 mm 5 55 mm mm mm 3 30 mm 4 45 mm 5 55 mm [1] haluttaessa [A] Ovilamellien määrä TH = 625 mm ja TH = 750 mm Verkon korkeus Karmin vapaamitta (alkaen 1200) enint. SPB Pienan leveys **** Ylempi ovilamelli madallettu 500 mm:iin Tekniset tiedot: Teollisuusnosto-ovet /

11 Nosto-ovi SPU 42 Käyntiovella ja kynnyksellä Eristetyt teräslamellit 625 ja 750 mm korkea, Stucco-kuvio / Micrograin-pinnoite Näkymä ulkoa **Ohje Sandwich-rakenteisten ikkunoiden asennukseen: Ovikorkeuksissa 1750 mm käyntioveen voidaan asentaa vain yksi Sandwich-rakenteinen ikkuna. Käyntioven vasemmalle tai oikealle puolelle ei voida asentaa Sandwich-rakenteista ikkunaa. DHS + 38, / / /750 DRH LDBS Vapaa läpikulkuleveys (LDBS) = 940 mm* * Ovileveyden ollessa mm vapaa läpikulkuleveys on 833 mm. Painikkeiden korkeudet (DRH) Alalamelli 625 = 955,5 Alalamelli 750 = 80,5 Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa mm:n välein ja ovikorkeus 125 mm:n välein katon minimikorkeus huomioon ottaen. Välikorkeudet ovat mahdollisia alumiini-ikkunakehyksillä tai käyntioven yläpuolella olevaa lamellia madaltamalla! Alue 3 Alue 2 Alue 1 SH [A] [D] *** Täytteiden / osien määrä alumiinikehystä kohden Sandwich-ikkunoiden lukumäärä ovilamellia kohden** (Täytteiden / osien määrä 1) 2 Tuuletussäleikköjen lukumäärä, tuuletusaukon läpimitta 40 cm² säleikköä kohden OHJEITA: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Ovien samannäköisyys käyntiovettomien ovien kanssa käy ilmi sivulla Ikkunoiden lukumäärä, samannäköisenä mallisarjaan 40 nähden, ks. sivu 36. Haluttaessa Ikkunat tilauksesta [A] Ovilamellien määrä TH = 625 mm ja TH = 750 mm [D] Käyntioven läpikulkukorkeudet verkon korkeuteen SH Kynnyksen korkeus (200) SPB Pienan leveys DHS Käyntioven läpikulkukorkeus Verkon korkeus LDBS Vapaa läpikulkuleveys DRH Painikkeen korkeus Karmin vapaamitta (alkaen 1750) *** Ylempi ovilamelli madallettu 500 mm:iin SPB 52 Tekniset tiedot: Teollisuusnosto-ovet /

12 Nosto-ovi SPU 42 Käyntiovella ilman kynnystä Eristetyt teräslamellit 625 ja 750 mm korkea, Stucco-kuvio / Micrograin-pinnoite Näkymä ulkoa **Ohje Sandwich-rakenteisten ikkunoiden asennukseen: Ovikorkeuksissa 1750 mm käyntioveen voidaan asentaa vain yksi Sandwich-rakenteinen ikkuna. Käyntioven vasemmalle tai oikealle puolelle ei voida asentaa Sandwich-rakenteista ikkunaa. DHS + 38, / / /750 DRH LDBS Vapaa läpikulkuleveys (LDBS) = 940 mm* * Ovileveyden ollessa mm vapaa läpikulkuleveys on 833 mm. Painikkeiden korkeudet (DRH) Alalamelli 625 = 955,5 Alalamelli 750 = 80,5 Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa mm:n välein ja ovikorkeus 125 mm:n välein katon minimikorkeus huomioon ottaen. Välikorkeudet ovat mahdollisia alumiini-ikkunakehyksillä tai käyntioven yläpuolella olevaa lamellia madaltamalla! Alue 3 Alue 2 Alue 1 SH [A] [D] *** Täytteiden / osien määrä alumiinikehystä kohden (Täytteiden / osien määrä 1) 2 Sandwich-ikkunoiden lukumäärä ovilamellia kohden** Tuuletussäleikköjen lukumäärä, tuuletusaukon läpimitta 40 cm² säleikköä kohden OHJEITA: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Ovien samannäköisyys käyntiovettomien ovien kanssa käy ilmi sivulla Ikkunoiden lukumäärä, samannäköisenä mallisarjaan 40 nähden, ks. sivu 36. [A] [D] Haluttaessa Ikkunat tilauksesta Ovilamellien määrä TH = 625 mm ja TH = 750 mm Käyntioven läpikulkukorkeudet verkon korkeuteen SH Kynnyskorkeus (5 kohoten :een) SPB Pienan leveys DHS Käyntioven läpikulkukorkeus Verkon korkeus LDBS Vapaa läpikulkuleveys DRH Painikkeen korkeus Karmin vapaamitta (alkaen 1750) *** Ylempi ovilamelli madallettu 500 mm:iin SPB Tekniset tiedot: Teollisuusnosto-ovet /

13 Nosto-ovi SPU 42 Eristetyt teräslamellit 375 ja 500 mm korkea Stucco-kuvio / Micrograin-pinnoite Näkymä ulkoa Ikkunakehykset Sandwich-ikkunatyyppi A Sandwich-ikkunatyyppi D E* Asennusalue ikkunallisille kehyksille 500 E** Asennusalue Sandwich-ikkunoille *** valinnaisesti leveillä välipystyprofiileilla varustettuna (91 mm) Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa mm:n välein ja ovikorkeus 125 mm:n välein katon minimikorkeus huomioon ottaen. Välikorkeudet ovat mahdollisia alumiini-ikkunakehyksillä tai oven yläpuolen lamellia madaltamalla! Alue 3 Alue 2 Alue 1 [A] OHJEITA: 14 Ikkunakehykset Thermo mallina vain leveyteen 2 12 mm saakka Ovien samannäköisyys käyntiovella varustettujen 2 11 ovien kanssa käy ilmi sivulla Ikkunoiden lukumäärä, 2 samannäköisenä mallisarjaan 40 nähden, ks. sivu Haluttaessa [1] , haluttaessa [A] Ovilamellien määrä TH = 375 mm ja 8 TH = 500 mm Verkon korkeus Karmin vapaamitta 7 (alkaen 1200) enint SPB Pienan leveys **** Ks. taulukko 1 sivulla [1] Täytteiden / osien määrä alumiinikehystä kohden **** Sandwich-ikkunoiden määrä ovilamellia kohden Täytteiden / osien määrä 2 Tuuletussäleikköjen lukumäärä, tuuletusaukon läpimitta 40 cm² säleikköä kohden SPB 52 Tekniset tiedot: Teollisuusnosto-ovet /

14 Nosto-ovi SPU 42 Käyntiovella ja kynnyksellä Eristetyt teräslamellit 375 ja 500 mm korkea, Stucco-kuvio / Micrograin-pinnoite Näkymä ulkoa **Ohje Sandwich-rakenteisten ikkunoiden asennukseen: Ovikorkeuksissa 1750 mm käyntioveen voidaan asentaa vain yksi Sandwich-rakenteinen ikkuna. Käyntioven vasemmalle tai oikealle puolelle ei voida asentaa Sandwich-rakenteista ikkunaa. 500 Vapaa läpikulkuleveys (LDBS) = 940 mm* * Ovileveyden ollessa mm vapaa läpikulkuleveys on 833 mm. DHS , ,5 LDBS Verkon korkeus Käyntioven läpikulkukorkeus (DHS) Kaikki muut verkon korkeudet 1955 Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa mm:n välein ja ovikorkeus 125 mm:n välein katon minimikorkeus huomioon ottaen. Välikorkeudet ovat mahdollisia alumiini-ikkunakehyksillä tai käyntioven yläpuolella olevaa lamellia madaltamalla! Alue 3 Alue 2 Alue 1 SH 1 SH 2 [A] 14 Haluttaessa Ikkunat tilauksesta [A] Ovilamellien määrä TH = 375 mm ja TH = 500 mm 2 11 Verkon korkeus Karmin vapaamitta (alkaen 1750) SH 1 Kynnyksen korkeus (200) 2 SH 2 Kynnyksen korkeus (325, ikkunat alkaen korkeudesta 625 mm) SPB Pienan leveys 2 9 DHS Käyntioven läpikulkukorkeus LDBS Vapaa läpikulkuleveys *** Oven alemmassa lamellissa 2 8 on korkeuteen mm saakka mm:n alalamelliprofiili OHJEITA: Micrograin-malli vain korkeuteen mm. 2 6 Oven alemmassa profiilissa on korkeudesta > mm lähtien vaihtelevia korkeuksia, TH = 625 / 750 mm 2 5 Ovien samannäköisyys käyntiovettomien ovien kanssa käy ilmi sivulla Ikkunoiden lukumäärä, samannäköisenä *** 5 mallisarjaan 40 nähden, ks. sivu *** Täytteiden / osien määrä alumiinikehystä kohden Sandwich-ikkunoiden lukumäärä ovilamellia kohden** (Täytteiden / osien määrä 1) 2 Tuuletussäleikköjen lukumäärä, tuuletusaukon läpimitta 40 cm² säleikköä kohden SPB Tekniset tiedot: Teollisuusnosto-ovet /

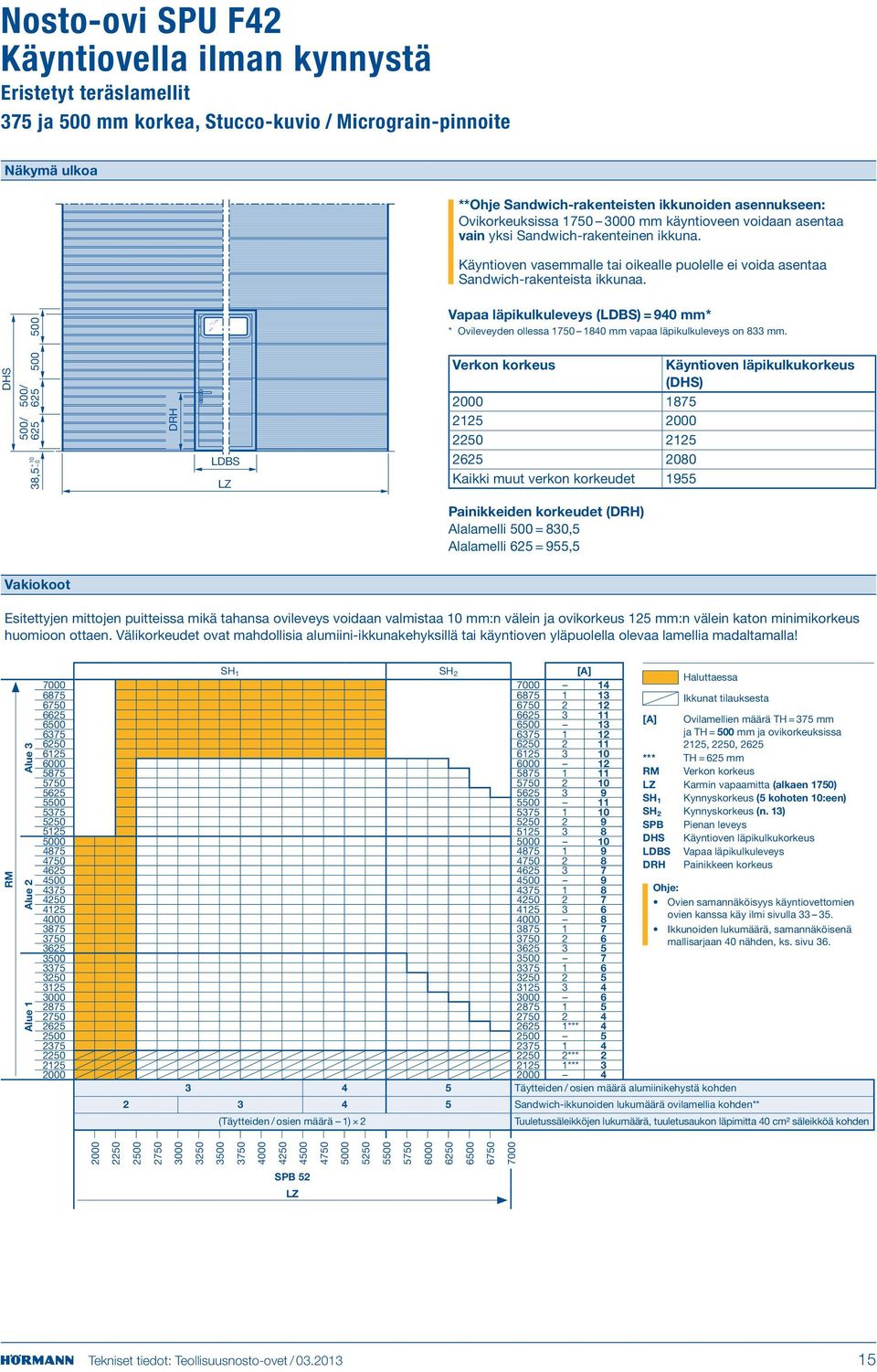

15 Nosto-ovi SPU 42 Käyntiovella ilman kynnystä Eristetyt teräslamellit 375 ja 500 mm korkea, Stucco-kuvio / Micrograin-pinnoite Näkymä ulkoa **Ohje Sandwich-rakenteisten ikkunoiden asennukseen: Ovikorkeuksissa 1750 mm käyntioveen voidaan asentaa vain yksi Sandwich-rakenteinen ikkuna. Käyntioven vasemmalle tai oikealle puolelle ei voida asentaa Sandwich-rakenteista ikkunaa. DHS / / ,5 + 0 DRH LDBS Vapaa läpikulkuleveys (LDBS) = 940 mm* * Ovileveyden ollessa mm vapaa läpikulkuleveys on 833 mm. Verkon korkeus Käyntioven läpikulkukorkeus (DHS) Kaikki muut verkon korkeudet 1955 Painikkeiden korkeudet (DRH) Alalamelli 500 = 830,5 Alalamelli 625 = 955,5 Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa mm:n välein ja ovikorkeus 125 mm:n välein katon minimikorkeus huomioon ottaen. Välikorkeudet ovat mahdollisia alumiini-ikkunakehyksillä tai käyntioven yläpuolella olevaa lamellia madaltamalla! Alue 3 Alue 2 Alue 1 SH 1 SH 2 [A] 14 Haluttaessa *** *** *** Täytteiden / osien määrä alumiinikehystä kohden Ikkunat tilauksesta [A] Ovilamellien määrä TH = 375 mm ja TH = 500 mm ja ovikorkeuksissa 2125,, 2625 *** TH = 625 mm Verkon korkeus Karmin vapaamitta (alkaen 1750) SH 1 Kynnyskorkeus (5 kohoten :een) SH 2 Kynnyskorkeus (n. 13) SPB Pienan leveys DHS Käyntioven läpikulkukorkeus LDBS Vapaa läpikulkuleveys DRH Painikkeen korkeus Ohje: Ovien samannäköisyys käyntiovettomien ovien kanssa käy ilmi sivulla Ikkunoiden lukumäärä, samannäköisenä mallisarjaan 40 nähden, ks. sivu Sandwich-ikkunoiden lukumäärä ovilamellia kohden** (Täytteiden / osien määrä 1) 2 Tuuletussäleikköjen lukumäärä, tuuletusaukon läpimitta 40 cm² säleikköä kohden SPB 52 Tekniset tiedot: Teollisuusnosto-ovet /

16 Nosto-ovi SPU 42 Eristetyt teräslamellit 500 mm korkea Micrograin Näkymä ulkoa Ikkunakehykset Sandwich-ikkunatyyppi A Sandwich-ikkunatyyppi D E* Asennusalue ikkunallisille kehyksille 500 E** Asennusalue Sandwich-ikkunoille *** Valinnaisesti leveillä välipystyprofiileilla varustettuna (91 mm) Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa mm:n välein ja ovikorkeus 500 mm:n välein katon vähimmäiskorkeus huomioon ottaen. Välikorkeudet ovat mahdollisia alumiini-ikkunakehyksillä tai oven vaakauritettua 500 mm:n yläpuolen lamellia madaltamalla! Alue 3 Alue 2 Alue 1 14 enint. = enint. = enint. = enint. = enint. = 9 9 enint. = 8 8 enint. = 7 7 enint. = 6 6 enint. = 5 5 enint. = [A] [B] OHJEITA: Ikkunakehykset Thermomallina vain leveyteen mm saakka Ovien samannäköisyys käyntiovella varustettujen ovien kanssa käy ilmi sivulla Ikkunoiden lukumäärä, samannäköisenä mallisarjaan 40 nähden, ks. sivu 36. [1] Täytteiden / osien määrä alumiinikehystä kohden **** Sandwich-ikkunoiden määrä ovilamellia kohden Täytteiden / osien määrä 2 Tuuletussäleikköjen lukumäärä, tuuletusaukon läpimitta 40 cm² säleikköä kohden SPB 52 Haluttaessa [1] , haluttaessa 1740 [A] Ovilamellien lukumäärä TH = 500 mm [B] Ovilamellien lukumäärä välikorkeuksilla Verkon korkeus Karmin vapaamitta (alkaen 1200) enint. SPB Pienan leveys **** Ks. taulukko 1 sivulla 16 Tekniset tiedot: Teollisuusnosto-ovet /

17 Nosto-ovi SPU 42 Käyntiovella ja kynnyksellä Eristetyt teräslamellit 500 mm korkea, Micrograin Näkymä ulkoa **Ohje Sandwich-rakenteisten ikkunoiden asennukseen: Ovikorkeuksissa 1750 mm käyntioveen voidaan asentaa vain yksi Sandwich-rakenteinen ikkuna. Käyntioven vasemmalle tai oikealle puolelle ei voida asentaa Sandwich-rakenteista ikkunaa. 500 Vapaa läpikulkuleveys (LDBS) = 940 mm* * Ovileveyden ollessa mm vapaa läpikulkuleveys on 833 mm. DHS ,5 Verkon korkeus Käyntioven läpikulkukorkeus (DHS) Kaikki verkon korkeudet ,5 + 0 LDBS Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa mm:n välein ja ovikorkeus 500 mm:n välein katon vähimmäiskorkeus huomioon ottaen. Välikorkeudet viidennestä ovilamellista alkaen ovat mahdollisia alumiini-ikkunakehyksillä tai käyntioven yläpuolella olevaa sovitettua lamellia käyttämällä! Alue 3 Alue 2 Alue 1 SH 1 [A] [B] Ohje: 14 enint. = 13 Ovien samannäköisyys käyntiovettomien ovien kanssa käy ilmi sivulla enint. = 12 Ikkunoiden lukumäärä, samannäköisenä 12 enint. = 11 mallisarjaan 40 nähden, ks. sivu enint. = enint. = 9 9 enint. = 8 8 enint. = 7 7 enint. = 6 6 enint. = 5 5 enint. = Täytteiden / osien määrä alumiinikehystä kohden Sandwich-ikkunoiden lukumäärä ovilamellia kohden** (Täytteiden / osien määrä 1) 2 Tuuletussäleikköjen lukumäärä, tuuletusaukon läpimitta 40 cm² säleikköä kohden SPB 52 [A] [B] Haluttaessa Ovilamellien lukumäärä TH = 500 mm Ovilamellien lukumäärä välikorkeuksilla Verkon korkeus Karmin vapaamitta (alkaen 1750) SH 1 Kynnyksen korkeus (200) SPB Pienan leveys DHS Käyntioven läpikulkukorkeus LDBS Vapaa läpikulkuleveys Tekniset tiedot: Teollisuusnosto-ovet /

18 Nosto-ovi SPU 42 Käyntiovella ilman kynnystä Eristetyt teräslamellit 500 mm korkea, Micrograin Näkymä ulkoa **Ohje Sandwich-rakenteisten ikkunoiden asennukseen: Ovikorkeuksissa 1750 mm käyntioveen voidaan asentaa vain yksi Sandwich-rakenteinen ikkuna. Käyntioven vasemmalle tai oikealle puolelle ei voida asentaa Sandwich-rakenteista ikkunaa. DHS ,5 Vapaa läpikulkuleveys (LDBS) = 940 mm* * Ovileveyden ollessa mm vapaa läpikulkuleveys on 833 mm. Verkon korkeus Käyntioven läpikulkukorkeus (DHS) 1875 Kaikki muut verkon korkeudet ,5 + 0 LDBS Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa mm:n välein ja ovikorkeus 500 mm:n välein katon vähimmäiskorkeus huomioon ottaen. Välikorkeudet viidennestä ovilamellista alkaen ovat mahdollisia alumiini-ikkunakehyksillä tai käyntioven yläpuolella olevaa sovitettua lamellia käyttämällä! Alue 3 Alue 2 Alue 1 SH 1 SH 2 [A] [B] Ohje: enint. 14 Ovien samannäköisyys = 13 enint. käyntiovettomien ovien 13 = 12 kanssa käy ilmi enint. 12 sivulla = 11 enint. 11 Ikkunoiden lukumäärä, = samannäköisenä 9 enint. = 9 enint. = 8 mallisarjaan 40 nähden, ks. sivu enint. = 7 7 enint. = 6 6 enint. = 5 5 enint. = Täytteiden / osien määrä alumiinikehystä kohden Sandwich-ikkunoiden lukumäärä ovilamellia kohden** (Täytteiden / osien määrä 1) 2 Tuuletussäleikköjen lukumäärä, tuuletusaukon läpimitta 40 cm² säleikköä kohden SPB 52 [A] [B] Haluttaessa Ovilamellien lukumäärä TH = 500 mm Ovilamellien lukumäärä välikorkeuksilla Verkon korkeus Karmin vapaamitta (alkaen 1750) SH 1 Kynnyskorkeus (5 kohoten :een) SH 2 Kynnyskorkeus (n. 13) SPB Pienan leveys DHS Käyntioven läpikulkukorkeus LDBS Vapaa läpikulkuleveys 18 Tekniset tiedot: Teollisuusnosto-ovet /

19 Samannäköinen ulkonäkö ikkunakorkeuksilla, Stucco-kuvioitu SPU 42 (ikkunan keskikohta Oista) Ovikorkeudet 500, 625 ja 750 Sandwich-ikkunatyypin A ja D ikkunakorkeudet samalla ulkonäkymällä Ikkunakorkeudet: (ikkunan keskikohta Oista) x x x 6875 x x x x x x x x x x x x x 6625 x x x x x x x x x x x x 6375 x x x x x x x x x x x x x x x x x 6125 x x x x x x x x x x x x x x 5875 x x x x x x x x x x x x x x 5625 x x x x x x x x x x x x x x x 5375 x x x x x x x x x x x x x 5125 x x x x x x x x x x x x 4875 x x x x x x x x x x x x x x x x x 4625 x x x x x x x x x x x x 4375 x x x x x x x x x x x x x x x x 4125 x x x x x x x x x x x x x x x 3875 x x x x x x x x x x x 3625 x x x x x x x x x x x x 3375 x x x x x x x x x x x 3125 x x x x x 2875 x x x x x x x x x x x 2625 x x x x x 2375 x x x x x 2125 x x x 1875 x Verkon korkeus Tekniset tiedot: Teollisuusnosto-ovet /

20 Ikkunakehysten laskelma (ikkunan keskikohta Oista) Ovikorkeudet 500, 625 ja 750 Ikkunakorkeuksien laskelma Sandwich-rakenteiselle ikkunatyypille A, D ja E. Katso ovilamellien ja ikkunaleveyksien lukumäärä ovityypin kohdalta! Esitykset vastaavat lamellin asennussyvyyttä 42 mm. Ovilamellin korkeus 750 mm Tyyppi A Tyyppi D Tyyppi E Micrograin tyyppi A, D, E Ikkunakorkeus tyyppi A ja D ➀ = x ➁ = x ➂ = x ➃ = x ,5 750 M M M 345 Ikkunakorkeus tyyppi E ➀ = x + 282,5 ➁ = x + 282, ➃ = x x == Ovilamellien yhteenlaskettu korkeus + 60 mm Oista M O X X X X Ovilamellin korkeus 625 mm Tyyppi A Tyyppi D Tyyppi E Micrograin tyyppi A, D, E Ikkunakorkeus tyyppi A ja D ➀ = x ➁ = x ➂ = x + 282, ,5 625 M M 282,5 Ikkunakorkeus tyyppi E ➀ = x + 282,5 ➂ = x + 282,5 x == Ovilamellien yhteenlaskettu korkeus + 60 mm Oista M M O X X X X Ovilamellin korkeus 500 mm Tyyppi A Tyyppi D Micrograin tyyppi A, D Ikkunakorkeus tyyppi A ja D ➀ = x Ikkunakorkeus tyyppi E Ei mahdollinen! x == Ovilamellien yhteenlaskettu korkeus + 60 mm Oista M M M O X X X Esimerkki laskelmasta mahdollisuus 2. mahdollisuus Soveltuu: Ovityyppi SPU 42; verkon korkeus ()= mm; ikkunatyyppi A; katso sijainti alhaalta, ovilamellien lukumäärä (ks. ovityyppitaulukko) Oven lamelli 625 mm = 4 kpl Oven lamelli 750 mm = 1 kpl Mahdollisuus Oven lamelli / kohta Ikkunakorkeus 1 2. lamellissa 625 mm kohdassa = 30 mm O:ista 2 2. lamellissa 625 mm kohdassa = 1155 mm O:ista 3 3. lamellissa 625 mm kohdassa = 1655 mm O:ista 4 3. lamellissa 625 mm kohdassa = 1780 mm O:ista jne. O M Ikkunan keskikohta Oista ,5 38,5 20 Tekniset tiedot: Teollisuusnosto-ovet /

21 Nosto-ovi APU 42 / APU 42 Thermo Alumiiniputkiprofiilit Eristetty alalamelli Näkymä ulkoa TH = Oven korkeus alalamellin korkeus 35 lamellikehysten lukumäärä * Haluttaessa 120 mm, jotta varmistetaan yhtenäinen ulkonäkö saman korkuisen kynnyksettömän kulkuoven kanssa. ** valinnaisesti leveillä välipystyprofiileilla varustettuna (91 mm) Ohje: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Ovien samannäköisyys käyntiovella varustettujen ovien kanssa käy ilmi sivulla Ikkunoiden lukumäärä, samannäköisenä mallisarjaan 40 nähden, ks. sivu 36. Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa mm:n välein, katon minimikorkeuden huomioon ottaen. Alue 3 Alue 2 Alue 1 enint. mallissa APU 42 Thermo n [A] n [C] n [D] [1] Täytteiden / osien määrä alumiinikehystä kohden Täytteiden / osien määrä x 2 Tuuletussäleikköjen lukumäärä, tuuletusaukon läpimitta 40 cm² säleikköä kohden SPB 52 Haluttaessa [1] , haluttaessa 1740 Lamellikehysten lukumäärä: [A] Alalamelli 750 mm (vakio) [C] Alalamelli 00 mm [D] Alalamelli 1500 mm Verkon korkeus Karmin vapaamitta (alkaen 1200) enint. SPB Pienan leveys n Alumiinikehysten lukumäärä TH Ovilamellin korkeus Tekniset tiedot: Teollisuusnosto-ovet /

22 Nosto-ovi APU 42 / APU 42 Thermo Käyntiovella ja kynnyksellä Alumiiniputkiprofiilit Alalamellin korkeus 750 mm Näkymä ulkoa Painikkeen korkeus pyynnöstä Vapaa läpikulkuleveys (LDBS) = 940 mm** Käyntioven läpikulkukorkeus (DHS) = n 1 TH + (alalamellin korkeus 45) n 1 Kehysten lukumäärä käyntiovessa * Valinnaisesti leveillä välipystyprofiileilla varustettuna (91 mm) ** Ovileveyden ollessa mm vapaa läpikulkuleveys on 833 mm. Ohje: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Micrograin-malli vain leveyteen mm saakka. Ovien samannäköisyys käyntiovettomien ovien kanssa käy ilmi sivulla Ikkunoiden lukumäärä, samannäköisenä mallisarjaan 40 nähden, ks. sivu 36. Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa mm:n välein, katon minimikorkeuden huomioon ottaen. Alue 3 Alue 2 Alue 1 SH 1 SH 2 n Korkeus DHS n 1 Korkeus Täytteiden / osien määrä alumiinikehystä kohden (Täytteiden / osien määrä 1) 2 Tuuletussäleikköjen lukumäärä, tuuletusaukon läpimitta 40 cm² säleikköä kohden SPB 52 Haluttaessa DHS Käyntioven läpikulkukorkeus DRH Painikkeen korkeus Karmin vapaamitta (alkaen 1750) Verkon korkeus SPB Pienan leveys SH 1 Kynnyksen korkeus (200) SH 2 Kynnyksen korkeus (325) n Alumiinikehysten lukumäärä n 1 Alumiinikehysten lukumäärä käyntiovessa TH Ovilamellin korkeus 22 Tekniset tiedot: Teollisuusnosto-ovet /

23 Nosto-ovi APU 42 / APU 42 Thermo Käyntiovella ilman kynnystä Alumiiniputkiprofiilit Alalamellin korkeus 750 mm Näkymä ulkoa Painikkeen korkeus pyynnöstä Vapaa läpikulkuleveys (LDBS) = 940 mm*** Käyntioven läpikulkukorkeus (DHS) = n 1 TH + (alalamellin korkeus 45*) n 1 Kehysten lukumäärä käyntiovessa * Varoitus: Mikäli käyntioven yläpuolella ei ole kehyksiä, silloin 90 eikä 45. ** Valinnaisesti leveillä välipystyprofiileilla varustettuna (91 mm) *** Ovileveyden ollessa mm vapaa läpikulkuleveys on 833 mm. Ohje: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Ovien samannäköisyys käyntiovettomien ovien kanssa käy ilmi sivulla Ikkunoiden lukumäärä, samannäköisenä mallisarjaan 40 nähden, ks. sivu 36. Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa mm:n välein, katon minimikorkeuden huomioon ottaen. Alue 3 Alue 2 Alue 1 SH 1 SH 2 n Korkeus DHS n 1 Korkeus Täytteiden / osien määrä alumiinikehystä kohden (Täytteiden / osien määrä 1) 2 Tuuletussäleikköjen lukumäärä, tuuletusaukon läpimitta 40 cm² säleikköä kohden SPB 52 Haluttaessa DHS Käyntioven läpikulkukorkeus Karmin vapaamitta (alkaen 1750) DRH Painikkeen korkeus Verkon korkeus SPB Pienan leveys SH 1 Kynnyskorkeus (5 kohoten :een) SH 2 Kynnyskorkeus (n. 13) n Alumiinikehysten lukumäärä n 1 Alumiinikehysten lukumäärä käyntiovessa TH Ovilamellin korkeus Tekniset tiedot: Teollisuusnosto-ovet /

24 Nosto-ovi APU 42 / APU 42 Thermo Käyntiovella ja kynnyksellä Alumiiniputkiprofiilit Alalamellin korkeus 1500 mm Näkymä ulkoa Painikkeen korkeus pyynnöstä Vapaa läpikulkuleveys (LDBS) = 940 mm** Käyntioven läpikulkukorkeus (DHS) = n 1 TH + (alalamellien korkeus 45) n 1 Kehysten lukumäärä käyntiovessa * Valinnaisesti leveillä välipystyprofiileilla varustettuna (91 mm) ** Ovileveyden ollessa mm vapaa läpikulkuleveys on 833 mm. Ohje: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Micrograin-malli vain leveyteen mm saakka. Ovien samannäköisyys käyntiovettomien ovien kanssa käy ilmi sivulla Ikkunoiden lukumäärä, samannäköisenä mallisarjaan 40 nähden, ks. sivu 36. Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa mm:n välein, katon minimikorkeuden huomioon ottaen. Alue 3 Alue 2 Alue 1 SH 1 SH 2 n Korkeus DHS n Täytteiden / osien määrä alumiinikehystä kohden (Täytteiden / osien määrä 1) 2 Tuuletussäleikköjen lukumäärä, tuuletusaukon läpimitta 40 cm² säleikköä kohden SPB 52 Haluttaessa DHS Käyntioven läpikulkukorkeus DRH Painikkeen korkeus Karmin vapaamitta (alkaen 1750) Verkon korkeus SPB Pienan leveys SH 1 Kynnyksen korkeus (200) SH 2 Kynnyksen korkeus (325) n Alumiinikehysten lukumäärä n 1 Alumiinikehysten lukumäärä käyntiovessa TH Ovilamellin korkeus 24 Tekniset tiedot: Teollisuusnosto-ovet /

25 Nosto-ovi APU 42 / APU 42 Thermo Käyntiovella ilman kynnystä Alumiiniputkiprofiilit Alalamellin korkeus 1500 mm Näkymä ulkoa , ** TH TH TH Painikkeen korkeus (DRH): = 80,5 > = 830,5 Vapaa läpikulkuleveys (LDBS) = 940 mm*** Käyntioven läpikulkukorkeus (DHS) = n 1 TH + (alalamellin korkeus 45*) DHS Vakiokoot DRH LDBS ,5 + 0 n 1 Kehysten lukumäärä käyntiovessa * Varoitus: Mikäli käyntioven yläpuolella ei ole kehyksiä, silloin 90 eikä 45. ** Valinnaisesti leveillä välipystyprofiileilla varustettuna (91 mm) *** Ovileveyden ollessa mm vapaa läpikulkuleveys on 833 mm. Ohje: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle. Ovien samannäköisyys käyntiovettomien ovien kanssa käy ilmi sivulla Ikkunoiden lukumäärä, samannäköisenä mallisarjaan 40 nähden, ks. sivu 36. Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa mm:n välein, katon minimikorkeuden huomioon ottaen. Alue 3 Alue 2 Alue 1 SH 1 SH 2 n Korkeus DHS n Täytteiden / osien määrä alumiinikehystä kohden (Täytteiden / osien määrä 1) 2 Tuuletussäleikköjen lukumäärä, tuuletusaukon läpimitta 40 cm² säleikköä kohden SPB 52 Haluttaessa DHS Käyntioven läpikulkukorkeus Karmin vapaamitta (alkaen 1750) Verkon korkeus SPB Pienan leveys SH 1 Kynnyskorkeus (5 kohoten :een) SH 2 Kynnyskorkeus (n. 13) n Alumiinikehysten lukumäärä n 1 Alumiinikehysten lukumäärä käyntiovessa TH Ovilamellin korkeus Tekniset tiedot: Teollisuusnosto-ovet /

26 Nosto-ovi APU 42 S-Line Alumiiniputkiprofiilit Eristetty alalamelli Näkymä ulkoa TH TH TH TH TH = Oven korkeus alalamellin korkeus 77 Lamellikehysten lukumäärä Ohje: Akselikäytön asennusesimerkki 5, oven lukitus aina käyttöpuolen vastaiselle puolelle 38,5 + 0 Vakiokoot Esitettyjen mittojen puitteissa mikä tahansa ovileveys voidaan valmistaa mm:n välein, katon minimikorkeuden huomioon ottaen. Alue 3 Alue 2 Alue 1 n [A] n [B] n [C] n [D] [1] Täytteiden / osien määrä alumiinikehystä kohden Täytteiden / osien määrä 2 Tuuletussäleikköjen lukumäärä, tuuletusaukon läpimitta 40 cm² säleikköä kohden 1500 SPB 65 Haluttaessa [1] Lamellikehysten lukumäärä: [A] Alalamelli 750 mm (vakio) [B] Alalamelli 500 mm [C] Alalamelli 00 mm [D] Alalamelli 1500 mm Verkon korkeus Karmin vapaamitta (alkaen 1200) enint. SPB Pienan leveys n Alumiinikehysten lukumäärä TH Ovilamellin korkeus 26 Tekniset tiedot: Teollisuusnosto-ovet /
