ERINOMAINEN NAARMUUNTUMISSUOJA. Teollisuusnosto-ovet. UUTUUS: ovimalli Parcel / ParcelWalk

Transkriptio

1 ERINOMAINEN NAARMUUNTUMISSUOJA Teollisuusnosto-ovet UUTUUS: ovimalli Parcel / ParcelWalk

2 2

3 Hörmann-merkkilaatua 4 Tuotettu kestävää kehitystä ajatellen 6 Hyviä syitä valita Hörmann Vain Hörmannilta 8 Lamellityypit 10 Käyttötarkoitukset 12 SPU F42 SPU 67 Thermo 14 APU F42 APU F42 Thermo APU 67 Thermo 20 ALR F42 ALR F42 Thermo ALR 67 Thermo 24 ALR F42 Glazing ALR 67 Thermo Glazing 28 ALR F42 Vitraplan 32 SPU F42 Parcel / SPU F42 Parcel Walk UUTUUS APU F42 Parcel / APU F42 Parcel Walk UUTUUS 36 Käyntiovet 40 Sivuovet 44 Värit 46 Naarmuuntumattomat DURATEC-ikkunat 48 Ikkunatyypit 50 Lämpöeristys 52 Nostotavat 54 Kehittynyttä ja viimeisteltyä tekniikkaa 56 Turvaominaisuudet 57 Käsikäyttöiset ovet 58 Painikkeet 59 Yhteensopivat järjestelmäratkaisut Edeltävä valokenno, valoverho Käyttölaitteet, ohjaukset Käyttölaitteen lisävarusteet Käyttöominaisuudet Rakenne- ja laatuominaisuudet Tekijänoikeussuojattu: Kopiointi, myös osittainen, sallittu vain valmistajan luvalla. Oikeudet muutoksiin pidätetään. Kuvissa näkyvät ovet osoittavat toimintaperiaatteen ilman takuuta. Vasen kuva: liikenneviraston rakennus Sionissa, Sveitsissä 3

4 Hörmann-merkkilaatua Tulevaisuuteen suuntautunut ja luotettava Mercedes Benz, Ostendorf Oma tuotekehitys Innovatiiviset tuotteet kehitetään Hörmannin omissa tiimeissä: kehitysosaston ammattilaiset parantavat tuotteita ja kehittävät uusia ratkaisuja jatkuvasti. Näin syntyy käyttövalmiita tuotteita, joiden laatu ja maine maailmalla ovat huippuluokkaa. Modernit valmistusmenetelmät Hörmann suunnittelee ja valmistaa itse kaikki olennaiset ovi- ja käyttölaitekomponentit, kuten lamellit, karmit, helat, käyttölaitteet ja ohjaukset. Näin varmistetaan oven, käyttölaitteen ja ohjauksen saumaton yhteensopivuus. Sertioifioidulla laadunhallintajärjestelmällä varmistetaan paras mahdollinen laatu tuotekehittelystä suunnitteluun ja aina toimitukseen asti. Hörmann-laatua Made in Germany. 4

5 Made in Germany Johtava asema Euroopan ovi-, ja käyttölaitemarkkinoilla velvoittaa Hörmannia varmistamaan korkean laadun säilymisen sekä tuotteiden valmistuksessa että huoltopalveluiden toteutuksessa. Se tekee Hörmannista uraa uurtavan yrityksen myös kansainvälisillä markkinoilla. VUODEN JÄLKIOSTOTAKUU Hörmann-ovien, -käyttölaitteiden ja -ohjausyksiköiden varaosilla on 10 vuoden taattu jälkiostotakuu. Huippuunsa erikoistuneissa tehtaissa kehitellään ja valmistetaan rakenneelementtejä, jotka erottuvat edukseen niiden laadun, toimintavarmuuden ja pitkän käyttöiän ansiosta. Näkyvyys tärkeimmillä kansainvälisillä talousalueilla tekee yrityksestämme vahvan ja tulevaisuuteen suuntautuneen, yksityisen ja teollisen rakennusalan yhteistyökumppanin. Asiantunteva neuvonta Asiakassuuntautuneen myyntiorganisaation kokeneet asiakasneuvojat avustavat mielellän kohdesuunnittelussa teknisistä seikoista aina hyväksyntää koskeviin seikkoihin saakka. Täydelliset työdokumentit, esim. asennustiedot, ovat saatavilla sekä painetussa että sähköisessä muodossa, jonka uusimman version voi aina ladata osoitteesta Nopeampi palvelu Kattavan huoltoverkostomme ansiosta olemme aina lähelläsi kellon ympäri. Se nopeuttaa tarkastus-, huoltoja korjaustöitä. 5

6 Nachhaltig produzieren für zukunftsweisendes Bauen Hörmann übernimmt Verantwortung für unsere Umwelt und für unsere Zukunft Tuotettu kestävää kehitystä ajatellen Tulevaisuuden rakentamiseen EPD Industrie-Sectionaltore Kurzfassung Environmental Product Declaration nach DIN ISO und EN EPD Industrie-Sectionaltore Kurzfassung Environmental Product Declaration nach DIN ISO und EN Industrie-Sectionaltore aus PU (Polyurethan) ausgeschäumten Stahl-Lamellen (Firmen-EPD) Hörmann KG Brockhagen Industrie-Sectionaltore aus Aluminium (Firmen-EPD) Hörmann KG Brockhagen Deklarationsnummer EPD-STPU-0.3 Deklarationsnummer EPD-STA-0.3 Kestävän kehityksen vahvistaa Rosenheimissa sijaitseva ift-instituutti Kestävän kehityksen mukaisuuden vahvistaa Rosenheimissa sijaitseva ift-instituutti standardin ISO mukaisella ympäristötuotetodistuksella (EPD). Tarkistus perustuu ift Rosenheim GmbH -instituutin tuoteryhmäkohtaisiin ohjeisiin Ovet ja portit (Product Category Rules = PCR), versio PCR-TT-0.1. Ympäristöystävällinen valmistusmenetelmä on vahvistettu kaikkien teollisuusovien kohdalla standardin DIN ISO / mukaisella elinkaariarvioinnilla. Kestävää kehitystä ajatellen valmistetut Hörmannin teollisuusnosto-ovet Ekologista laatua Ympäristöä säästävä tuotanto laajan energianhallintajärjestelmän ansiosta Taloudellista laatua Pitkä käyttöikä ja alhaiset huoltokustannukset korkealaatuisten materiaalien käytön ansiosta Prosessilaatu Resursseja säästävät tuotantoprosessit optimoidun materiaalinkäytön ansiosta Kestävää kehitystä tukeva rakentaminen hyödyntämällä Hörmannin tietotaitoa Hörmannilla on pitkä kokemus kestävään kehitykseen perustuvasta rakentamisesta. Osaamista hyödynnetään myös sinun rakennuksesi suunnittelussa. Lisäetu: jokaisessa kohdetoimeksiannossa laaditaan automaattisesti tarvittavat tiedot Leed-sertifiointia varten. Hörmannin ympäristönsuojelua koskevia lisätietoja on erillisessä esitteessä. Wir denken grün 6

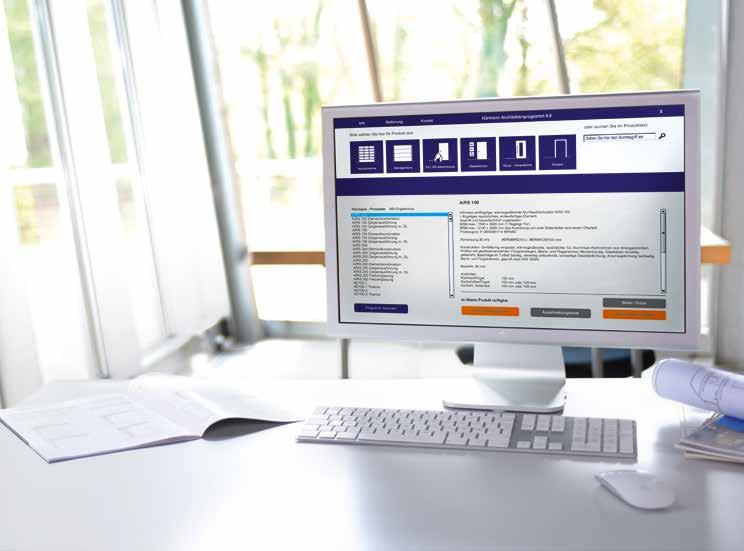

7 Helppo ja kestävään kehitykseen perustuva suunnittelu Hörmannin arkkitehtiohjelma ja energiansäästökompassi Arkkitehtiohjelma Yli 850 tuotetta ja yli 9000 piirustusta Moderni ja käyttäjäystävällinen käyttöpinta helpottaa Hörmann-tuotteiden suunnittelua vielä entisestään. Selkeä käyttörakenne pudotusvalikoiden ja symbolien ansiosta sekä erityinen hakutoiminto nopeuttavat pääsyä yli 850 Hörmann-tuotteen kuvausteksteihin ja piirustuksiin (DWG ja PDF). Realistinen esitystapa valokuvina täydentää monien tuotteiden tietoja. Energiansäästökompassi Kestävään kehitykseen perustuva suunnittelu Hörmannin energiansäästökompassi näyttää, kuinka ulko- ja sisäovia voidaan suunnitella energiatehokkaasti ja kestävään kehitykseen perustuen. Integroitu laskentamoduuli pienentää oven modernisointikustannuksia. Arkkitehtiohjelman voi ladata maksuttomasti Hörmannin arkkitehtifoorumista. Käytä suunnitteluun energiansäästökompassia, joka on osoitteessa 7

8 Hyviä syitä valita Hörmann Innovatiivinen markkinajohtaja Vain Hörmannilta Vain Hörmannilta 1Kestävän kirkas läpinäkyvyys ERINOMAINEN NAARMUUNTUMISSUOJA Tehokas 2lämpöeristys Jopa 21 % parempi lämpöeristys Suojattu naarmuuntumiselta DURATEC-muovi-ikkunoilla varustetut ovet kestävät teollisuusympäristössä esiintyvästä kovasta kulutuksesta huolimatta vuodesta toiseen ja säilyttävät näkyvyytensä. Erityinen pinnoite, joka vastaa laadultaan ajoneuvojen valojen pinnoitusta, suojaa ikkunaa naarmuuntumiselta ja puhdistuksesta jääviltä jäljiltä. DURATEC-ikkunoinnin saa vakiovarusteena ilman lisämaksua kaikkiin kirkkailla muovi-ikkunoilla varustettuihin nosto-oviin ja vain Hörmannilta. ThermoFrame Lämmitetyissä halleissa tarvitaan hyvin eristettyjä teollisuusnosto-ovia. Hörmannin teollisuusnostoovia on saatavilla valinnaisesti ThermoFramekarmiliitännän kanssa karmin ja asennuspinnan välistä lämpökatkoa varten. Sen lisäksi tiivistehuulet suojaavat oven molemmin puolin ja yläpieleen asennettu kaksoistiiviste estää lämpö- ja jäähdytyshävikin. Näin lämmöneristysarvo paranee jopa 21 %. Lisätietoja on sivuilla Lisätietoja on sivuilla Ks. video osoitteessa 8

9 Lämpökatkaistu käyntiovirakenne, lamellipaksuus 67 mm Vain Hörmannilta Vain Hörmannilta Eurooppalainen patentti Vain 5 mm 3 korkea Käytännöllisiä Kosketukseton ratkaisuja 4ovivalvonta Kynnyksetön käyntiovi Helpottaa henkilöiden läpikulkua erityisen matalan ruostumattomasta teräksestä valmistetun kynnyksen ansiosta. Enintään 5500 mm:n levyisissä ovissa kynnys on keskeltä vain 10 mm ja reunoilta 5 mm korkea. Kompastumisvaara pienenee huomattavasti ja kynnyksen ylittäminen renkailla helpottuu. Hörmannin kynnyksettömiä käyntiovia voi käyttää tietyissä olosuhteissa myös varauloskäynteinä ja käyttötarkoituksissa, joissa tarvitaan esteetön kulku. Lisätietoja on sivuilla Ks. video osoitteessa Edeltävä valokenno ilman lisämaksua Kaikissa sähkökäyttöisissä, WA 400- ja ITO 400 -käyttölaitteilla varustetuissa Hörmannteollisuusnosto-ovissa on vakiovarusteena itsetestaava alareunan tuntoreuna, jossa on optiset anturit. Voit valita ilman lisämaksua myös edeltävän valokennon VL 1 oven sulkeutumisreunan kosketuksetonta valvontaa varten. Valinnaisesti voit tilata myös karmiin integroidun valoverhon HLG. Ratkaisut parantavat turvallisuutta, nopeuttavat oven liikettä ja alentavat tarkastus- ja huoltokustannuksia. Lisätietoja on sivuilla

10 Lamellityypit Lamellipaksuudet, pinnat ja profiilityypit Yhtenäinen ulkonäkö Yhtenäinen ulkonäkö 42 mm 67 mm 42 mm 67 mm 42 mm, Stucco-kuviointi 67 mm, Stucco-kuviointi 42 mm, Micrograin 67 mm, Micrograin PU-vaahdotetut lamelliovet, 2 pintaa ja 2 lamellipaksuutta PU-vaahdotettuja lamelleja saa 42 mm:n ja 67 mm:n paksuisina, jälkimmäisessä lamellissa on lämpökatko. Molemmissa malleissa oven ulkonäkö on 100-prosenttisesti sama. 42 mm:n lamellipaksuus 42 mm paksuilla PU-vaahdotetuilla lamelleilla varustetut Hörmannin nosto-ovet ovat erittäin tukevia ja lämpöeristäviä. 67 mm:n lamellipaksuus ja paras mahdollinen lämpöeristys SPU 67 -mallin lämpökatkaistuilla 67 mm:n lamelleilla saavutetaan erinomainen eristysarvo, joka voi olla jopa 0,51 W/ (m² K)*. Teräslamellien ulko- ja sisäpuolen lämpökatko estää myös kondenssiveden muodostumisen oven sisäpuolelle. Umpilamellien pinta on kuumasinkittyä teräspeltiä, jonka päälle on levitetty kestävä pinnoite (2K PUR), joka suojaa ovea sään vaikutuksilta. Kestävä Stucco-pinta Stucco-kuviointi tekee oven pinnasta tasaisen eivätkä pienet naarmut ja vähäinen lika erotu kovin helposti. Ylellinen ulkonäkö Micrograin-pinnan ansiosta Micrograin-kuvioinnissa on sileä pinta ja hienostunut rakenne. Se sopii erityisen hyvin yhteen modernien julkisivuratkaisujen kanssa. Ovien sisäpuolet on yleensä Stucco-kuvioitu ja maalattu maalarinvalkoiseksi (kuten 9002). * Ovikoossa mm valinnaisesti ThermoFramekarmiliitännän kanssa 10

11 Parhaan lämmöneristyksen saavuttamiseksi: 67 mm:n lämpökatkaistut Thermo-profiilit 42 mm, vakioprofiili 42 mm, Thermo-profiili 67 mm, Thermo-profiili Ikkunoilla varustetut alumiiniovet, 2 profiilityyppiä ja 2 lamellipaksuutta Vakioprofiili 42 mm:n lamellipaksuudella Ikkunakehykset on valmistettu vakiona korkealaatuisista, pursotetuista alumiiniprofiileista, jotka soveltuvat vaativaan arkipäiväiseen käyttöön. Vakioprofiili, jossa ei ole lämpökatkoa, soveltuu halleihin, joita lämmitetään tai viilennetään vain vähän. Lämpökatkaistu Thermo-profiili 42 mm:n ja 67 mm:n lamellipaksuudella Lämpökatkaistuja Thermo-profiileja suositetaan käytettäväksi kohteissa, joissa lämpöeristyksellä on ratkaiseva rooli. 3-kammiojärjestelmällä valmistettu 67 mm:n Thermo-profiili toimitetaan vakiovarusteena kolminkertaisilla ikkunoilla. 42 mm:n Thermo-profiili on saatavana vakiovarusteena kaksinkertaisella ikkunoinnilla varustettuna. Muita lasivaihtoehtoja, kuten esim. energiaikkunoita tai nelinkertaisia muovi-ikkunoita käyttämällä energiatehokkuutta voidaan parantaa vielä entisestään. 11

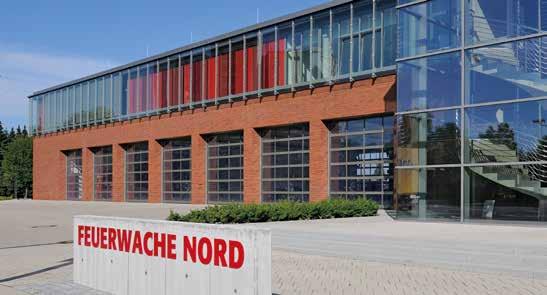

12 Käyttötarkoitukset Sopiva ovimalli joka käyttötarkoitukseen Lämpöeristys ja energiansäästö SPU F42 SPU 67 Thermo Teräslamelliovet Sivu 14 Enemmän valoa halliin APU F42 APU F42 Thermo APU 67 Thermo Ikkunoidut alumiiniovet joissa on teräksiset alalamellit Sivu 20 Sopii yhteen modernin arkkitehtuurin kanssa ALR F42 ALR F42 Thermo ALR 67 Thermo Ikkunoilla varustetut alumiiniovet Sivu 24 12

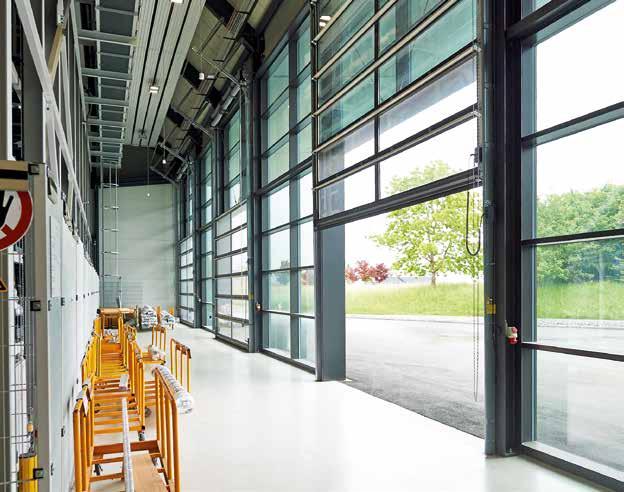

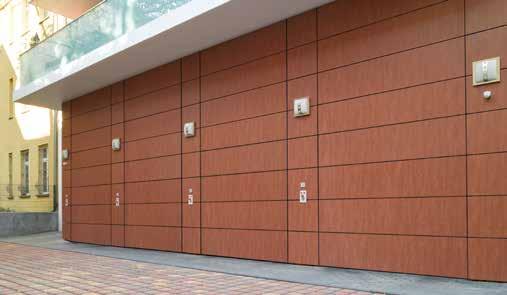

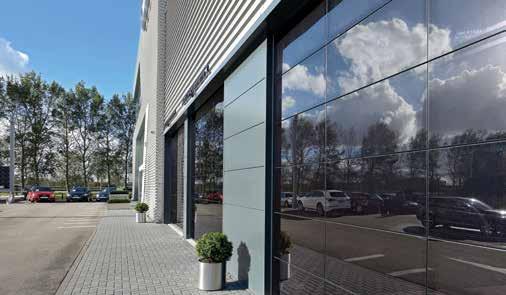

13 Erinomainen läpinäkyvyys näyteikkunoissa ALR F42 Glazing ALR 67 Thermo Glazing Suurialaisesti lasitetut alumiiniovet Sivu 28 Hienostunut ulkonäkö ALR F42 Vitraplan Ylellisesti lasitetut alumiiniovet Sivu 32 Ovi- ja julkisivusuunnittelu Alumiiniovi ALR F42 asennuspaikalla tapahtuvaa pinnoitusta varten 13

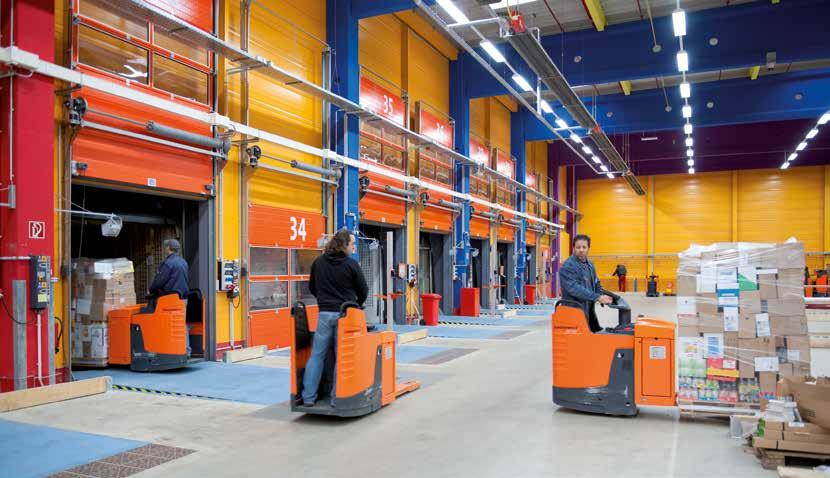

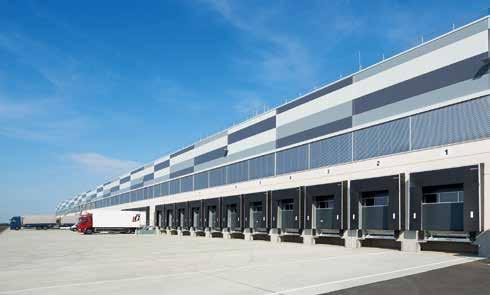

14 SPU F42 Teräslamelliovet Logistiikka ja varastohallit Henkilöiden helppo ja turvallinen läpikulku kynnyksettömän käyntioven avulla Teollisuushallit Halliin pääsee päivänvaloa valinnaisten ikkunoiden ansiosta 14

15 Kaikki samalta valmistajalta: Teollisuusovet, kuormaussillat, kuormaustiivisteet Maatalous Tukeva rakenne PU-vaahdotettujen paneelien ansiosta Logistiikka Käyttölaite WA 300 S4 (ks. sivu 70), edullinen ratkaisu logistiikkaovissa 15

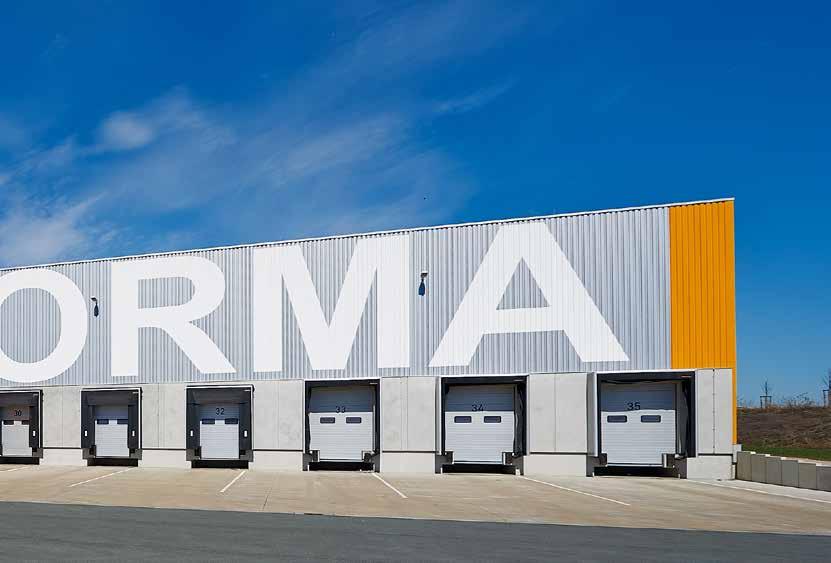

16 SPU 67 Thermo Lämpökatkaistut teräslamelliovet Logistiikka Paras lämpöeristys käyttämällä lämpökatkaistuja lamelleja, joiden paksuus on 67 mm Tuorelogistiikka SPU 67 Thermo -ovi minimoi lämpöhävikin oviaukkojen kohdalla ja soveltuu siten erityisen hyvin elintarvikeja kylmäketjulogistiikan tarpeisiin. 16

17 U-arvo jopa 0,51 W/ (m² K) Teollisuushallit Henkilöiden helppo ja turvallinen läpikulku lämpökatkaistun ja kynnyksettömän käyntioven avulla Teollisuus- ja varastohallit Halliin pääsee päivänvaloa valinnaisten ikkunoiden ansiosta 17

18 SPU 42 / SPU 67 Thermo Teräslamelliovet Yhtenäinen ulkonäkö SPU F42 Sormisuojalla varustettu 42 mm paksu PU-vaahdotettu lamelli on erittäin tukeva ja takaa hyvän lämpöeristyksen. Ovilehti on kuvioitu pintavaihtoehdoilla Stucco ja Micrograin. SPU 67 Thermo Parhaan lämpöeristyksen saavuttaa SPU 67 Thermo -oven lämpökatkaistuilla, 67 mm paksuilla lamelleilla ilman sormisuojaa*. Ovilehti on molemmissa pintavaihtoehdoissa samannäköinen kuin SPU F42. * Ovet täyttävät tarjotuilla kokoalueilla standardin EN vaatimukset Ovimalli SPU F42 SPU 67 Thermo ilman käyntiovea varustettu käyntiovella ilman käyntiovea varustettu käyntiovella Ovikoko Leveys enint. (mm) Korkeus enint. (mm) Lämpöeristys EN , liite B EN U-arvo W/ (m² K) ovialan ollessa mm Suljettu nosto-ovi ThermoFrame-karmiliitännällä 1,0 0,94 1,2 1,2 0,62 0,51 0,82 0,75 Lamellit 0,50 0,50 0,33 0,33 18

19 Ovikuviot D-vaakaura ja T-vaakaura ja sovellukset Jopa 21 % parempi lämpöeristys ThermoFrame-karmiliitännällä Paras lämpöeristys lämpökatkolamellilla PU-vaahdotetut lamellit ovat erittäin tukevia ja niiden lämpöeristys on erinomainen. Erityisesti 67 mm paksuissa lamelleissa hyödytään erinomaisesta lämpöeristyksestä, joka saavutetaan teräslamellien ulko- ja sisäpuolen välisellä selkeällä lämpökatkolla. Näin estetään myös sisäpinnalle kondensoituvan veden muodostuminen. Pinnan osalta voidaan valita Stucco- tai Micrograin-pinta ilman lisämaksua. Stucco-kuvioidussa pinnassa on tasainen kuviointi aina 125 mm:n välein sekä lamellissa että lamellin siirtymäkohdassa. Ovimallien esimerkkejä Oven leveys enint mm (esimerkki mm) SPU F42 Lamelli-ikkunat, tyyppi E Tasainen kenttäjako SPU F42, SPU 67 Thermo Alumiiniset ikkunakehykset Tasainen kenttäjako Oven leveys enint mm (esimerkki mm) LDB SPU F42, SPU 67 Thermo Lamelli-ikkunat, tyyppi D Käyntioven sijoittelu vasemmalle SPU F42, SPU 67 Thermo Alumiiniset ikkunakehykset Käyntioven sijoittelu vasemmalle Oven leveys yli 5500 mm (esimerkki mm) SPU F42, SPU 67 Thermo Lamelli-ikkunat, tyyppi A Käyntioven sijoittelu keskelle SPU F42, SPU 67 Thermo Alumiiniset ikkunakehykset Käyntioven sijoittelu keskelle Lämpökatkaistut lamellit SPU 67 Thermo Vapaa läpikulkuleveys (LDB ) SPU F42: 940 mm SPU 67 Thermo: 905 mm Stucco-kuviointi Micrograin Värivaihtoehdot sivulla 50 Ikkunat sivulla 52 Standardin EN mukaiset turvaominaisuudet sivulla 60 Tekniset tiedot sivulla 86 SPU F42 Plus Sama kuviointi kuin autotallien nosto-ovissa SPU F42 Plus -mallin saa haluttaessa samoilla ovikuvioinneilla ja pinnoilla varustettuna kuin Hörmannin autotallien nosto-ovet. Autotallin nosto-ovet Lisätietoja on autotallien nostoovien esitteessa 19

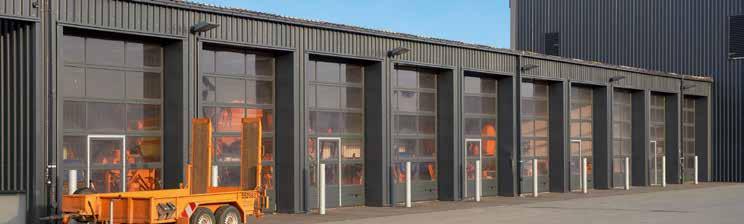

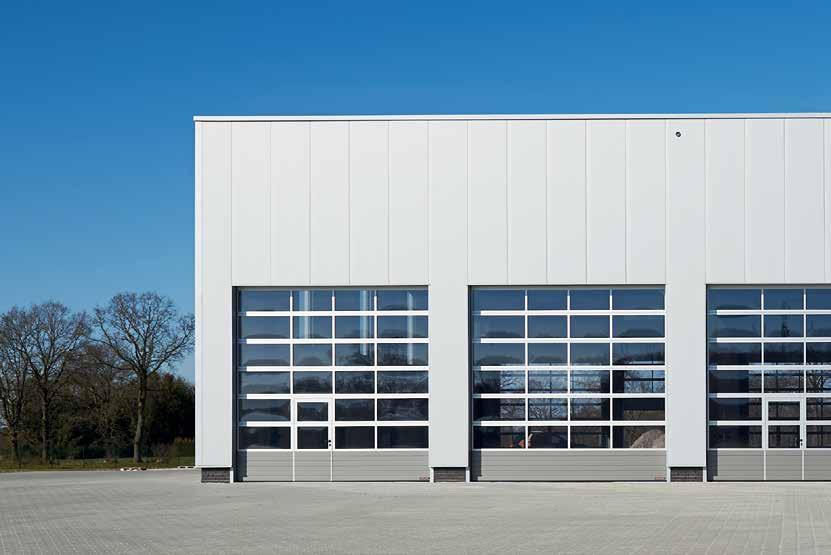

20 APU F42, APU F42 Thermo, APU 67 Thermo Ikkunoidut alumiiniovet joissa on teräksiset alalamellit Korjaamot Samannäköinen ikkunajako käyntiovellisissa ja käyntiovettomissa ovissa Teollisuus- ja varastohallit PU-vaahdotetun alalamellin voi vaihtaa helposti ja nopeasti, esim. mikäli ajoneuvo on vaurioittanut sitä. Merkintäpylväät suojaavat vaurioilta Ulkotiloissa nillä estetään kalliiksi tulevia törmäysvaurioita rakennuksessa. Sisätiloissa ne suojaavat ovikiskoja törmäyksen aiheuttamilta vahingoilta. 20

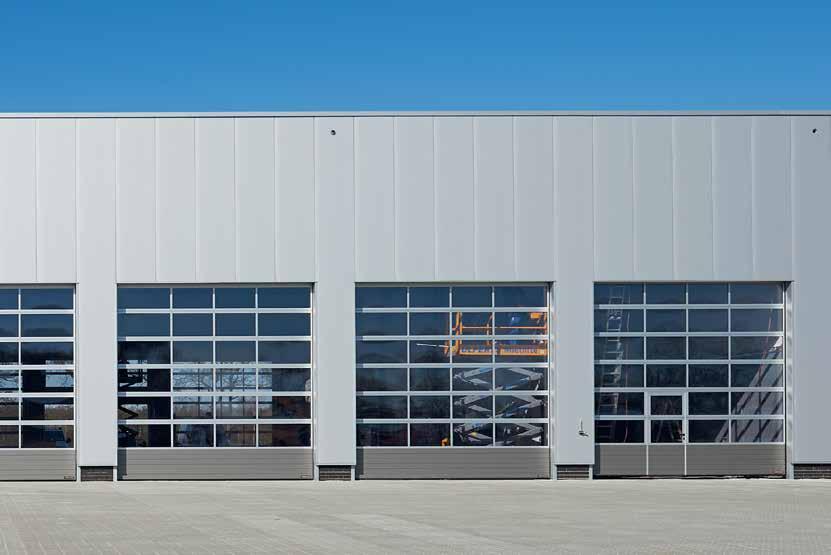

21 Erityisen huolto- ja korjausystävällinen tukevan alalamellin ansiosta Korjaamot Henkilöiden helppo ja turvallinen läpikulku kynnyksettömän käyntioven avulla Korjaamot Suurialaiset ikkunat tuovat valoa työskentelyalueelle 21

22 APU F42, APU F42 Thermo, APU 67 Thermo Ikkunoidut alumiiniovet joissa on teräksiset alalamellit Yhtenäinen ulkonäkö ERINOMAINEN NAARMUUNTUMISSUOJA APU F42 Tukevan teräksisen alalamellin ja suurialaisen ikkunapinnan ansiosta ovesta tulee erityisen tukeva ja halliin pääsee paljon valoa. APU F42 Thermo Mikäli tarvitaan erityistä lämpöeristystä, APU F42 Thermo -mallin lämpökatkaistut ikkunaprofiilit ja teräksiset alalamellit ovat erinomainen valinta. APU 67 Thermo Parhaan lämpöeristyksen tarjoaa APU 67 Thermo, jonka paksuus on 67 mm, sen lämpökatkaistujen ikkunaprofiilien ja teräksisten alalamellien ansiosta. Ovimalli APU F42 APU F42 Thermo APU 67 Thermo ilman käyntiovea varustettu käyntiovella ilman käyntiovea varustettu käyntiovella ilman käyntiovea varustettu käyntiovella Ovikoko Leveys enint. (mm) Korkeus enint. (mm) Lämpöeristys EN , liite B EN U-arvo W/ (m² K) ovialan ollessa mm Vakiovarusteena kaksinkertainen lasi 3,4 3,6 2,9 3,1 ThermoFrame-karmiliitännällä 3,3 3,6 2,8 3,1 Kolminkertainen ikkuna vakiovarusteena 2,1 2,3 ThermoFrame-karmiliitännällä 2,0 2,2 Valinnainen kaksinkertainen energiaikkuna, ESG 2,5 2,0 1,6 ThermoFrame-karmiliitännällä 2,4 1,9 1,5 22

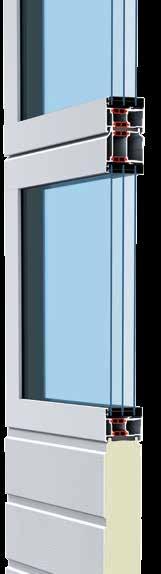

23 APU 67 Thermo: paras lämpöeristys ja U-arvo jopa 1,5 W/ (m² K) ovikoon ollessa 5 5 m Tukeva alalamelli 750 mm korkea alalamelli on saatavilla valinnaisesti ilman lisämaksua Stuccotai Micrograin-pinnalla varustettuna. Teräslamellien tasainen PU-vaahdotus tekee ovesta erityisen tukevan. Vaihto on helppoa ja nopeaa suurempien vaurioiden sattuessa. Ovimallien esimerkkejä Oven leveys enint mm (esimerkki mm) LDB APU F42, APU F42 Thermo, APU 67 Thermo Tasainen kenttäjako APU F42, APU F42 Thermo, APU 67 Thermo Käyntioven sijoittelu keskelle Oven leveys enint mm (esimerkki mm) APU F42, APU F42 Thermo, APU 67 Thermo Tasainen kenttäjako APU F42, APU F42 Thermo, APU 67 Thermo Käyntioven sijoittelu vasemmalle Stucco-kuvioitu alalamelli Oven leveys yli 5500 mm (esimerkki mm) APU F42, APU F42 Thermo, APU 67 Thermo Tasainen kenttäjako APU F42, APU F42 Thermo, APU 67 Thermo Käyntioven sijoittelu keskelle Micrograin-kuvioitu alalamelli Vapaa läpikulkuleveys (LDB ) APU F42, APU F42 Thermo: 940 mm APU 67 Thermo: 905 mm Tasaisen kenttäjaottelun voi tilata erikseen myös käyntiovea käytettäessä. Käyntioven kenttäjaon saa myös käyntiovettomiin nosto-oviin. Värivaihtoehdot sivulla 50 Ikkunat sivulla 52 Standardin EN mukaiset turvaominaisuudet sivulla 60 Tekniset tiedot sivulla 86 Modernisointia varten tai silloin, kun jo olemassa olevien nosto-ovien täytyy näyttää samalta, APU F42 / APU F42 Thermo -mallin saa myös 91 mm leveillä pienoilla varustettuna. 23

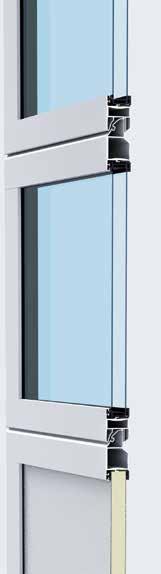

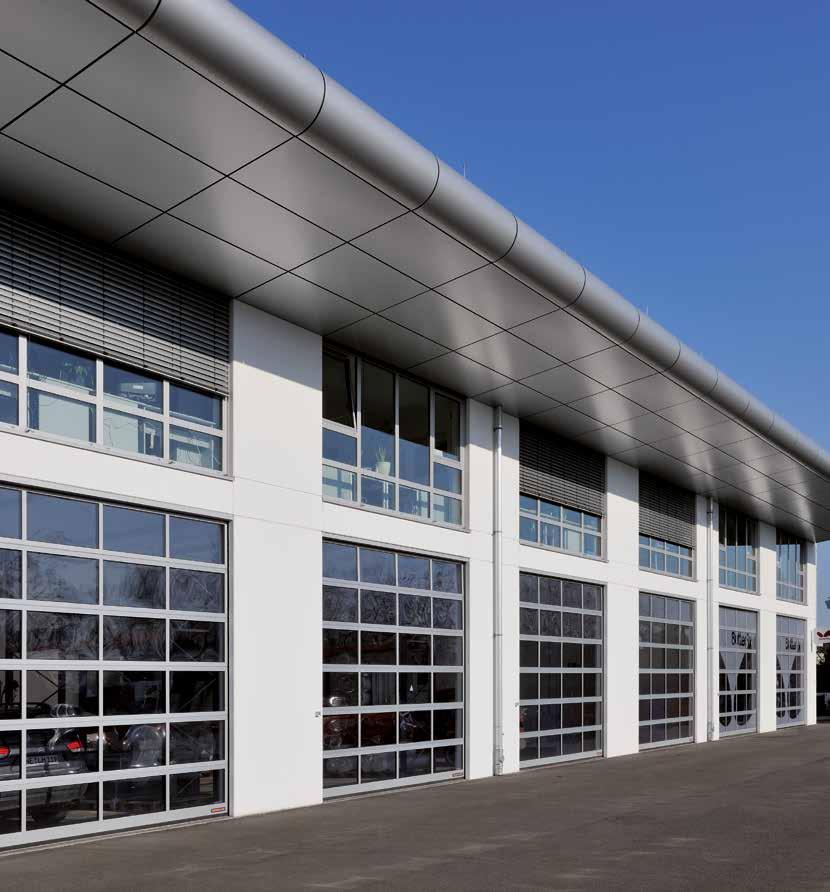

24 ALR F42, ALR F42 Thermo, ALR 67 Thermo Ikkunoilla varustetut alumiiniovet Teollisuushallit Lämpökatkaistut alumiiniprofiilit ja valinnainen energiaikkunointi parantavat lämpöeristystä jopa 55 %. 24

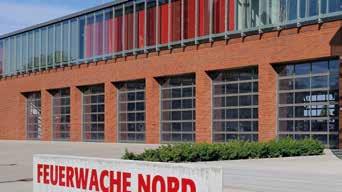

25 Hyvä näkyvyys naarmuuntumista kestävillä DURATEC-ikkunoilla Korjaamot Kirkas näkyvyys saavutetaan DURATEC-ikkunoilla Palolaitos Suurialaiset ikkunaratkaisut tuovat enemmän valoa halliin. Yhteisautotallit Useita täytevaihtoehtoja alkaen teräsverkosta aina reikälevytäytteeseen, sekä ovissa että käyntiovissa (vain ALR F42) 25

26 ALR F42, ALR F42 Thermo, ALR 67 Thermo Ikkunoilla varustetut alumiiniovet Yhtenäinen ulkonäkö ERINOMAINEN NAARMUUNTUMISSUOJA ALR F42 Suurialaiset ikkunat ja alumiiniprofiilien moderni ulkonäkö ovat tämän oven tunnusmerkkejä. DURATECikkunointi takaa pitkäaikaisen kirkkaan läpinäkyvyyden. ALR F42 Thermo Ovi on lämpökatkaistujen ikkunaprofiilien ja DURATEC-muoviikkunoiden ansiosta erittäin läpinäkyvä ja hyvin eristetty. ALR 67 Thermo Silloin kun tarvitaan erinomaista lämpöeristystä, on suositeltavaa käyttää ALR 67 Thermo -mallia, jonka lamellipaksuus on 67 mm ja jossa on lämpökatkaistut ikkunaprofiilit. Ovimalli ALR F42 ALR F42 Thermo ALR 67 Thermo ilman käyntiovea varustettu käyntiovella ilman käyntiovea varustettu käyntiovella ilman käyntiovea varustettu käyntiovella Ovikoko Leveys enint. (mm) Korkeus enint. (mm) Lämpöeristys EN , liite B EN U-arvo W/ (m² K) ovialan ollessa mm Vakiovarusteena kaksinkertainen lasi 3,6 3,8 3,0 3,2 ThermoFrame-karmiliitännällä 3,6 3,8 3,0 3,2 Kolminkertainen ikkuna vakiovarusteena 2,2 2,4 ThermoFrame-karmiliitännällä 2,1 2,3 Valinnainen kaksinkertainen energiaikkuna, ESG 2,7 2,1 1,7 ThermoFrame-karmiliitännällä 2,6 2,0 1,6 26

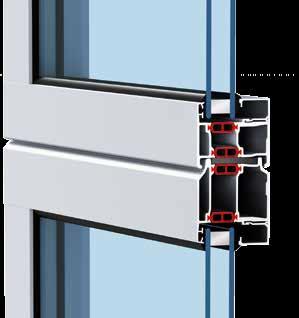

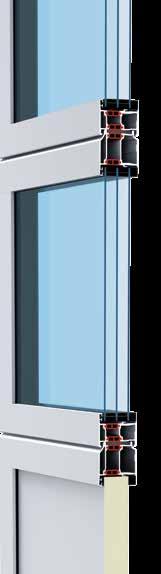

27 Jopa 55 % parempi lämpöeristys: ALR 67 Thermo -malli energiaikkunoilla ja ThermoFrame-karmiliitännällä Erinomainen lämpöeristys Malleissa ALR F42 Thermo ja ALR 67 Thermo alumiiniprofiilit on lämpökatkaistu, jolloin saavutetaan paras mahdollinen lämpöeristys ja halliin pääsee paljon luonnonvaloa. ALR 67 Thermo -mallissa on valinnaiset energiaikkunat, ja ThermoFramekarmiliitäntä alentaa lämpöeristysarvoa ALR F42 -malliin verrattuna n. 55 % arvoksi 1,6 W/ (m² K). Vaihtoehtoiset täytteet Alin ovilamelli toimitetaan vakiovarusteena PU-täytteellä ja alumiinipeltisuojuksella varustettuna, molemmilta puolilta Stuccopinnoitettuna. Oven saa valinnaisesti ilman lisähintaa täydellä ikkunoinnilla varustettuna. Täytevaihtoehtoja koskevia lisätietoja on sivulla 54. Ovimallien esimerkkejä Oven leveys enint mm (esimerkki mm) ALR F42, ALR F42 Thermo, ALR 67 Thermo Tasainen kenttäjako ALR F42, ALR F42 Thermo, ALR 67 Thermo Käyntioven sijoittelu keskelle Oven leveys enint mm (esimerkki mm) LDB ALR F42, ALR F42 Thermo, ALR 67 Thermo Tasainen kenttäjako ALR F42, ALR F42 Thermo, ALR 67 Thermo Käyntioven sijoittelu vasemmalle Oven leveys yli 5500 mm (esimerkki mm) ALR F42, ALR F42 Thermo, ALR 67 Thermo Tasainen kenttäjako Täysi ikkunointi ALR F42, ALR F42 Thermo, ALR 67 Thermo Käyntioven sijoittelu keskelle Täysi ikkunointi Vapaa läpikulkuleveys (LDB ) ALR F42, ALR F42 Thermo: 940 mm ALR 67 Thermo: 905 mm Alin oven lamelli PU-täytteellä (vasen) tai valinnaisesti ikkunoinnilla (oikea) Värivaihtoehdot sivulla 50 Ikkunat sivulla 52 Standardin EN mukaiset turvaominaisuudet sivulla 60 Tekniset tiedot sivulla 86 Tasaisen kenttäjaottelun voi tilata erikseen myös käyntiovea käytettäessä. Käyntioven kenttäjaon saa myös käyntiovettomiin oviin. Modernisointia varten tai silloin, kun jo olemassa olevien nosto-ovien täytyy näyttää samalta, ALR F42 / ALR F42 Thermo -mallin saa myös 91 mm leveillä pienoilla varustettuna. Lasi- ja paneelitäytteet tai täyden ikkunoinnin voi luonnollisestikin sijoittaa myös yksilöllisten toiveiden mukaan. Täydessä ikkunoinnissa 5510 mm:n ovileveydestä lähtien alimmat ikkunakentät on varustettu sisäpuolelta viistoon sijoitetuilla staattisilla vinotuilla. 27

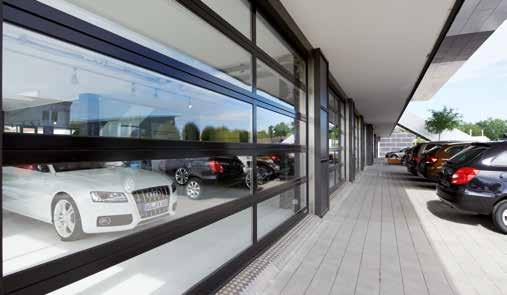

28 ALR F42 Glazing, ALR 67 Thermo Glazing Suurialaisesti lasitetut alumiiniovet Autoliikkeet Suurialaiset lasi-ikkunat tekevät ovesta näyteikkunan, joka vetää asiakkaita puoleensa. 28

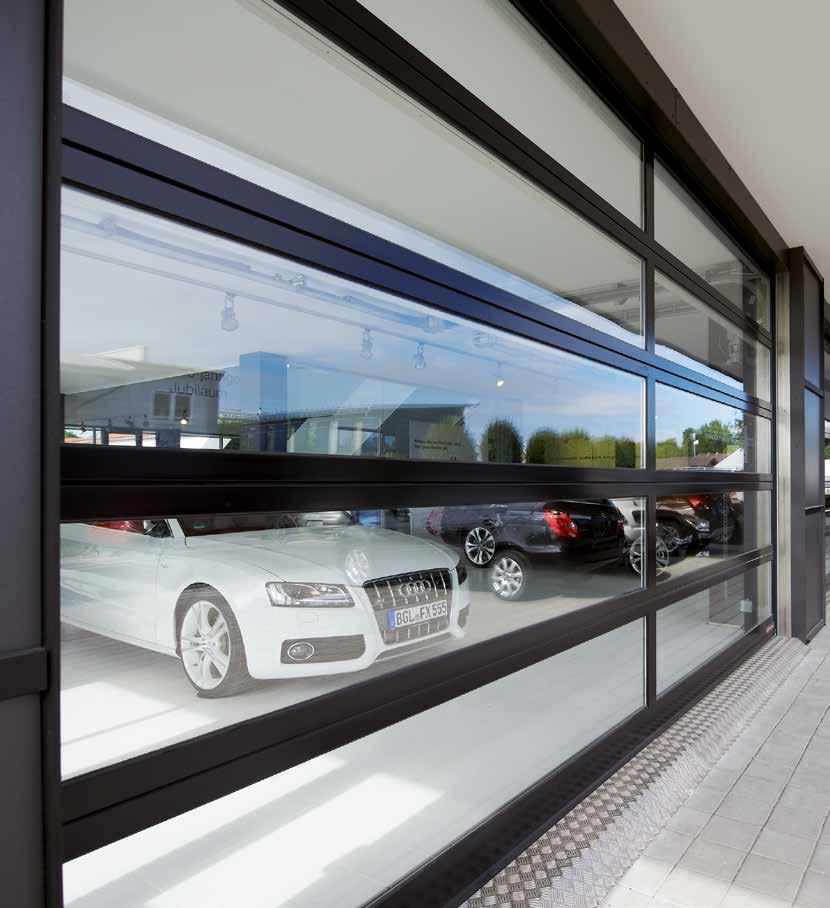

29 Autoliikkeet Vaaleat ja valoisat myyntitilat antavat avaruutta ja ammattitaitoisen vaikutelman. Varastohallit Suurialaiset ikkunat tuovat valoa työtiloihin. 29

30 ALR F42 Glazing, ALR 67 Thermo Glazing Suurialaisesti lasitetut alumiiniovet OIKEAA LASIA ALR F42 Glazing Ihanteellinen näyteikkunaovi: lasiset ikkunakentät mahdollistavat vapaan näkyvyyden myyntitiloihin. Tarkalleen samankorkuiset ikkunakentät valmistetaan 3330 mm:n leveyteen saakka ilman pystysuoraa pienaa. ALR 67 Thermo Glazing ALR 67 Thermo Glazing -mallin voi tilata lämpökatkaistuilla profiileilla ja 67 mm:n lamellipaksuudella silloin kun lämpöeristykselle asetetaan erityisen suuria vaatimuksia. Ovimalli ALR F42 Glazing ALR 67 Thermo Glazing Ovikoko Leveys enint. (mm) Korkeus enint. (mm) Lämpöeristys EN , liite B EN U-arvo W/ (m² K) ovialan ollessa mm Vakiovarusteena yksinkertainen, 6,1 laminoitu pirstoutumaton lasi Vakiovarusteena kaksinkertainen, 3,0 laminoitu pirstoutumaton lasi ThermoFrame-karmiliitännällä 2,9 Valinnainen kaksinkertainen energiaikkuna, ESG 2,7 1,8 ThermoFrame-karmiliitännällä 2,6 1,7 30

31 Samanlaiset sivuovet löytyvät sivulta 48 ALR 67 Thermo Glazing ALR 67 Thermo Glazing soveltuu erityisesti lämmitettyihin myyntitiloihin. Alumiiniprofiilit on lämpökatkaistu ja niissä on erinomainen lämpöeristys ja paras mahdollinen läpinäkyvyys. ALR 67 Thermo Glazing -mallissa on valinnaiset energiaikkunat ja ThermoFrame-karmiliitäntä, minkä ansiosta lämmöneristysarvoksi saavutetaan jopa 1,7 W/ (m² K). Näin säästetään kallista energiaa. Ovimallien esimerkkejä Ovileveys enintään 3330 mm (Esimerkki mm) ALR F42 Glazing, ALR 67 Thermo Glazing Ovileveys yli 3330 mm (Esimerkki mm) ALR F42 Glazing, ALR 67 Thermo Glazing pystypienalla ALR 67 Thermo Glazing ja lämpökatkaistut alumiiniprofiilit Värivaihtoehdot sivulla 50 Ikkunat sivulla 52 Standardin EN mukaiset turvaominaisuudet sivulla 60 Tekniset tiedot sivulla 86 Modernisointia varten tai silloin, kun jo olemassa olevien nosto-ovien täytyy näyttää samalta, ALR F42 Glazing -mallin saa myös 91 mm leveillä pienoilla varustettuna. 31

32 ALR F42 Vitraplan Ylellisesti lasitetut alumiiniovet Ylellinen ulkonäkö Selkeä yleisulkonäky ulkopintaan asennettujen ikkunoiden ansiosta. Näin saavutetaan heijastuksen ja läpinäkyvyyden tyylikäs yhdistelmä. 32

33 ALR F42 Vitraplan Modernien rakennusten katseita keräävä yksityiskohta Oveen sopivat sivuovet Nosto-oven ja samannäköisen sivuoven yhdistelmä ulkopintaan asennetuilla ikkunoilla takaa harmonisen yleisilmeen. Yhteensovitettu julkisivun kanssa Kestävä pintasuojaus vakiovarusteisella DURATEC-ikkunoinnilla 33

34 ALR F42 Vitraplan Ylellisesti lasitetut alumiiniovet ERINOMAINEN NAARMUUNTUMISSUOJA ALR F42 Vitraplan Pintaan asennettu ikkunointi on näyttävän näköinen näkyvyyden ollessa erinomainen. Kehysprofiilien värit on sovitettu yhteen harmaiden tai ruskeiden ikkunoiden värisävyjen kanssa. Ovimalli ALR F42 Vitraplan Ovikoko Leveys enint. (mm) 6000 Korkeus enint. (mm) 7500 Lämpöeristys EN , liite B EN U-arvo W/ (m² K) ovialan ollessa mm Vakiovarusteena kaksinkertainen lasi 3,2 ThermoFrame-karmiliitännällä 3,2 Valinnainen kolminkertainen lasi 3,1 ThermoFrame-karmiliitännällä 3,1 34

35 ALR F42 Vitraplan Vaativaan arkkitehtuuriin Pintaan asennettu, tasainen ikkunapinta antaa ALR F42 -mallille sen selkeän ja hienostuneen ulkonäön. Kehysprofiili on piilotettu eikä mikään häiritse harmonista kokonaisuutta. Yhtenäinen lasipinta kerää katseita nykyaikaisissa teollisuusrakennuksissa ja yksityiskäytössä olevissa edustavissa rakennuksissa. Ovimallien esimerkkejä Ovileveys enintään 4500 mm (Esimerkki mm) Ovi sulautuu rakennuksen julkisivuun ihanteellisesti ruskean ja harmaan lasin sekä lasin väriin sopivan tumman kehysprofiilin ansiosta. ALR F42 Vitraplan Tasainen kenttäjako Ovileveys enintään 5500 mm (Esimerkki mm) ALR F42 Vitraplan Tasainen kenttäjako Muovi-ikkuna, harmaa Muovi-ikkuna, ruskea Ikkunat sivulla 52 Standardin EN mukaiset turvaominaisuudet sivulla 60 Tekniset tiedot sivulla 86 35

36 Teollisuusnosto-ovi Parcel / Parcel Walk Jaettava teollisuusovi kuorma-autojen ja pakettiautojen kuormaamiseen ja purkamiseen samassa kuormausaukossa 36

37 Lastaustaso mahdollistaa helpon nousun kuorma-auton kuormaustilan tasolle. Jaettava teollisuusovi on kehitetty erityisesti kuljetusyritysten logistiikkakeskusten käyttöön. 37

38 Teollisuusnosto-ovi Parcel / Parcel Walk Kaksinkertainen hyöty erityisesti kuljetusyrityksille Kuljetusyritysten logistiikkakeskuksissa tai varastohalleissa on aiemmin tarvittu kuorma-autojen ja vaihtokonttien kuormaamiseen eri kuormausasemat kuin pakettiautojen kuormaamiseen. Pakettiautojen lastausala sijaitsee 55 cm:n korkeudella ja siten paljon matalammalla kuin kuorma-autojen ja vaihtokonttien lastausala, joka sijaitsee n. 1,35 m:n korkeudella. Parcel Walk -teollisuusovella molempia ajoneuvotyyppejä voidaan kuormata ja purkaa samassa kuormausaukossa. Kuorma-auton ja vaihtokontin lastaamista varten alalamelli ja lastaustaso kytketään irti ovesta ja vain oven ylempi osa avataan. Lastaustason ansiosta kuorma-autoon tai vaihtokonttiin pääsee helposti lastausta varten. Pakettiautojen kuormausta varten ovi avataan kokonaan alalamellin kanssa. Alalamelli ja lastaustaso pysähtyvät oven yläosaan. Parcel-mallissa ei ole lastaustasoa. Kuormattaessa kuorma-autoja ja perävaunuja alalamelli ja lastaustaso ovat lattian tasolla oven ollessa avoinna. Etuja kuormausaukon kaksinkertaisen käytön ansiosta: Pienemmät investointikustannukset esim. kuljetushihnoille, kuormausasemille Kuormausasemien pienemmällä lukumäärällä säästetään henkilöstökustannuksissa Kuormausasemien tehokkaampi käyttö kaksinkertaisen käytön ansiosta Pakettiautot kuormataan varastohallin lattian tasolla. Ovi avataan kokonaan alalamellien kanssa Yksinkertainen irtikytkeminen Alempi segmentti kytketään irti kääntämällä pitkäsalpalukko. Salpa laskeutuu silloin lastaustasossa olevaan aukkoon. Turvallinen ja helppo käyttö Ohjaaminen tapahtuu DTH-R-painikkeella (pakko-ohjaus). Oven ikkunointi mahdollistaa esteettömän näkyvyyden ulos. Kaksinkertaisesti varmistettu oven liike Molemmat ovisegmentit on tasapainotettu erillisillä jousilla. WA 300 -käyttölaitteen voiman rajoitus suojaa lisäksi mahdollisten esteiden aiheuttamilta vaurioilta. 38

39 SLH RM RM SLH 50 RM RM SLH SLH LZ Avattaessa ovi kytkettynä (kuva oikealla) alalamelli pysähtyy lastaustason kanssa aukon yläosaan. Ovimalli SPU F42 Parcel SPU F42 Parcel Walk APU F42 Parcel APU F42 Parcel Walk Oven koko alalamellin kanssa Leveys LZ enint. (mm) Korkeus RM enint. (mm) Alalamellin korkeudet SLH (mm) Avautumiskorkeudet enint. (RM SLH 50) (mm) Lastaustaso ei kyllä ei kyllä Leveys sisäpuolella (mm) Leveys ulkopuolella (mm) Lämpöeristys EN , liite B EN U-arvo W/ (m² K) ovialan ollessa mm Suljettu nosto-ovi 1,0 Vakiovarusteena kaksinkertainen lasi 3,4 Nostotavat HP-nostotapa, VP-nostotapa Oven käyttö varustettu käyttölaitteella WA 300 (pakko-ohjaus) ja painikkeella DTH-R Lisävarusteet Työntösalpa yölukituksena Ks. video osoitteessa 39

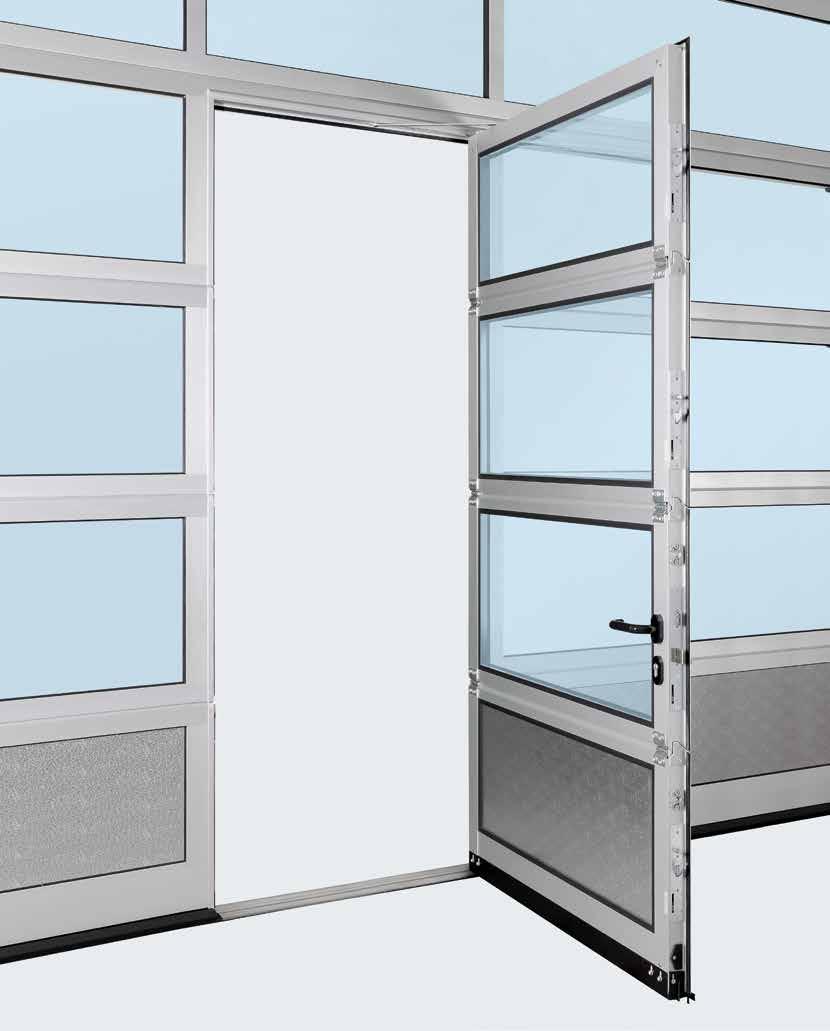

40 Kynnyksettömät käyntiovet Täydellinen läpikulkuovi Vain Hörmannilta Eurooppalainen patentti 40

41 Lämpökatkaistu käyntiovirakenne, lamellipaksuus 67 mm Läpikulku ilman kompastumisen vaaraa Kynnyksettömissä käyntiovissa henkilöiden läpikulku sujuu turvallisesti ilman kompastumis- ja loukkaantumisvaaraa. Erittäin litteä ja pyöristetyillä reunoilla varustettu teräksinen kynnys takaa vapaan kulun myös työkalutai kuljetusvaunuille Kynnyksetön käyntiovi vakuuttaa sen useiden etujen ansiosta: Suurta ovea ei tarvitse avata henkilöiden läpikulkua varten Pienentää kompastumisvaaraa ja helpottaa kynnyksen ylittämistä renkailla Edeltävä valokenno VL 2 on varustettu kahdella anturilla. Siten varmistetaan konekäyttöisten ovien automaattinen suunnanvaihto esteeseen koskematta. Käyntioven kontakti varmistaa, että ovi voidaan avata vain käyntioven ollessa kiinni. Teräskynnys on keskeltä vain 10 mm ja reunoilta vain 5 mm korkea. Yli 5510 mm leveidenkin ovien kynnys on vain n. 13 mm korkea. Käyntiovirakenne nosto-ovissa, lamellipaksuus 42 mm Vakiovarusteena 905/940 mm vapaa läpikulkuleveys Kynnyksetön käyntiovi täyttää 905 mm:n (lamellipaksuus 67 mm) tai 940 mm:n (lamellipaksuus 42 mm) vapaan läpikulkuleveyden ansiosta tiettyjen muiden vaatimusten täyttyessä varauloskäynneille ja esteettömälle kululle asetetut vaatimukset. Varauloskäyntinä Hörmannin kynnyksettömät käyntiovet täyttävät tietyissä olosuhteissa varauloskäynneille asetetut vaatimukset aina 5500 mm:n ovileveyteen saakka. Lämpökatkaistu käyntiovirakenne nosto-ovissa, lamellipaksuus 67 mm Esteetön pääsy Hörmannin kynnyksettömät käyntiovelliset nosto-ovet täyttävät tietyissä olosuhteissa standardin DIN EN mukaista estettömyyttä koskevat vaatimukset. Niille on myönnetty Rosenheimissa sijaitsevan IFT-instituutin sertifikaatti. Vapaasti valittava asento Käyntioven voi sijoittaa sekä vasemmalle, oikealle että keskelle (paitsi ei ulompiin kenttiin molemmin puolin). Käyntioven yläpuolella olevien ikkunakenttien läpinäkyvyysala on 1025 mm leveä. Oven kaikki muut kentät ovat keskenään samanlevyisiä. Käyntioven sijoittelu vasemmalle Ks. video osoitteessa Käyntioven sijoittelu keskelle Käyntioven sijoittelu oikealle Käyntiovella varustettuja ovia saa halutessa myös tasaisella kenttäjaolla varustettuna sekä käyntiovia saa yksilöllisen kokoisina tai jo olemassa oleviin oviin sopivina kynnyksellisinä versioina. Silloin kun rakennuksen sisäänkäynti sijaitsee kaltevalla alustalla, on suositeltavaa käyttää kynnyksellä varustettua käyntiovea. 41

42 Kynnyksettömät käyntiovet Laadukas varustelu 42

43 Vakiovarusteena piilotetut saranat Litteä käyntioven kehys Ympäröivä kehys koostuu litteästä alumiiniprofiilista. Näin käyntiovi sisällytetään harmonisesti oveen. Ovensuljin Käyntiovet toimitetaan vakiovarusteisesti liukuvarsisulkimella ja kiinnitysyksiköllä varustettuna (ylempi kuva). Valinnaisesti on saatavilla myös sisäänrakennettu ovensuljin ja kiinnitysyksikkö (alempi kuva). Näin saavutetaan paras mahdollinen suoja ja yhtenäinen ulkonäkö (paitsi 67 mm:n lamellipaksuudella). Piilotetut saranat Käyntioven voi tilata oven yhtenäistä ulkonäköä varten vakiovarusteena piilotetuilla saranoilla varustettuna. Valinnainen monipistelukitus Käyntiovi teljetään oven koko korkeudelta aina yhdellä suoralla ja koukkuteljellä jokaista lamellia kohden. Näin saavutetaan erinomainen tukevuus ja parempi murtosuojaus (paitsi 67 mm:n lamellipaksuudella). Sormisuoja käyntioven kehyksessä ulko- ja sisäpuolella (paitsi käyntiovessa, jonka paksuus on 67 mm) Oven tukeva kiinnitys Siten estetään ovilehden laskeutuminen ja vääntyminen Paras mahdollinen tiiviys Joustavalla tiivisteellä varustettu säädettävä kynnysprofiili tasaa lattian pienet epätasaisuudet. Oven alareunan ja lattian välillä ja ovilehden ja kynnyksen välissä sijaitsevat säädettävät tiivisteet tiivistävät oven alareunan ja käyntioven aukon erinomaisen tiiviisti. Vain Hörmannin kynnyksettömiä käyntiovia voi käyttää myös automaattikäytössä ilman rajoituksia edeltävän valokennon VL 2 ansiosta. 43

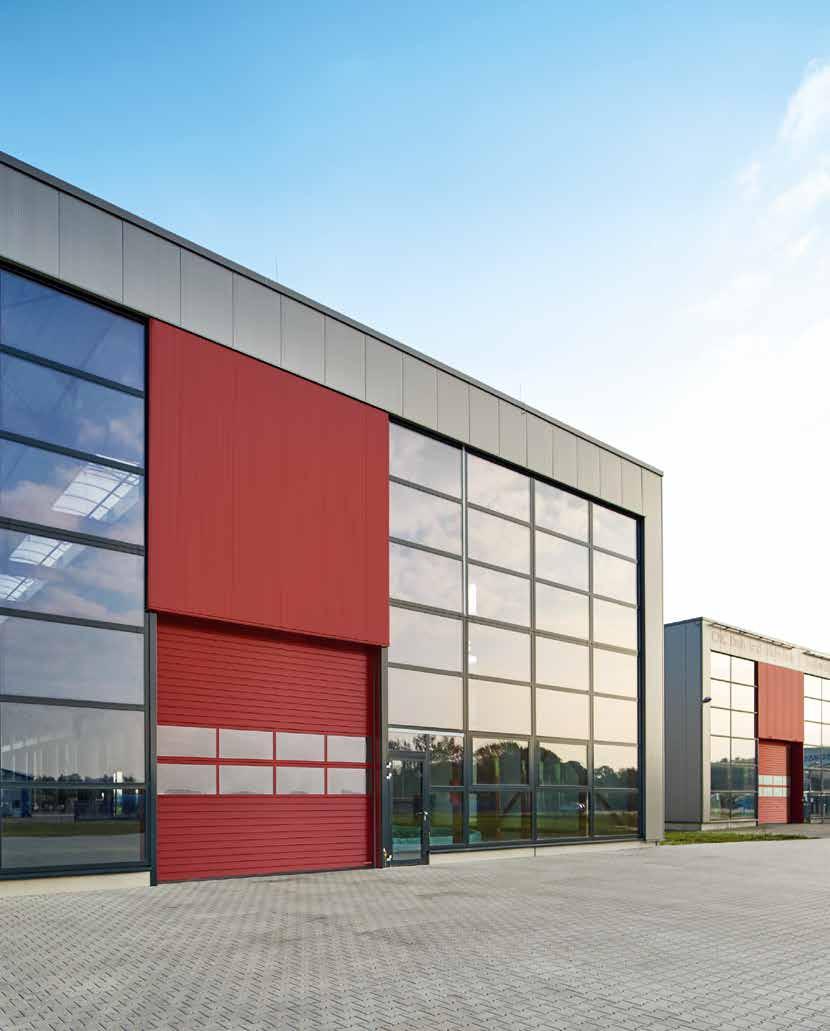

44 Sivuovet Yhtenäinen ulkonäkö Sivuovi NT mm:n alumiininen kehysrakenne Ovien kehyksissä on vakiovarusteena kehystä ympäröivä tiiviste, joka on valmistettu säänkestävästä ja haurastumattomasta EPDM-kumista Täytevaihtoehdot kuten nosto-ovissa, joiden lamellipaksuus on 42 mm Täytteen kiinnitys ikkunalistoilla Lämpökatkaistu sivuovi NT 80 Thermo Lämpökatkaistu 80 mm:n alumiininen kehysrakenne Ovien kehyksissä on vakiovarusteena kehystä ympäröivä tiiviste, joka on valmistettu säänkestävästä ja haurastumattomasta EPDM-kumista Lämpökatkaistu 42 mm:n paneelitäyte, kiinnitys ikkunalistoilla Täytevaihtoehdot kuten nosto-ovissa, joiden lamellipaksuus on 67 mm Lämpökatkaistu ikkunankehys, jossa on 3-kertaiset Duratec-ikkunat Lukot Profiilisylinterillä varustettu uppolukko Oven painike varustettu mustasta muovista valmistetulla soikealla peitelevyllä Halutessa myös ovenpainikesarjana Saatavilla valinnaisesti myös luonnonsävyisen alumiinivalun värisenä tai kiillotetun tai harjatun teräksen värisenä. Valinnaiset lisävarusteet Ulkopuolella ruostumattomasta teräksestä valmistettu tanko 38-2, harjattu, 1000 mm korkea, lisäksi sisäpuolella ruostumattomasta teräksestä valmistettu ovenpainike Ovensuljin ja kiinnitysyksikkö Tanko varaulostietä varten, sisäpuoli (paniikkilukko vaaditaan) Moninkertainen lukitus myös paniikkitoiminnoilla B, D, E 44

45 Thermisch getrennte Außentüren als Mehrzweck- und Sicherheitstüren Robuste Innentüren Sichere Wohnungsabschlusstüren (T30 / RC 2) Vollverglaste Bürotüren Thermisch getrennte Außentüren bis zu 30 % bessere Wärmedämmung* durch thermische Trennung Näkymä sisältä muovi-ikkunoiden kanssa Näkymä sisältä lamellien kanssa Sivuoven NT 60 näkymä ulkoa Vakiovarusteinen ovenpainike Teräksiset lämpökatkaistut ovet Monitoimiovi MZ Thermo Plus Lämpökatkaistu 65 mm:n paksuinen ovilehti, jossa on PU-kovavaahtotäyte Lämpökatkaistu alumiininen aukkoon asetettava karmi, jossa on lämpökatkaistu kynnys Korkea lämmöneristys, U-arvo = 0,82 W/ (m² K) Valinnaisesti saatavana WK 2 -mallina KSI Thermo, jossa on 42 mm paksu ovilehti Näkymä sisältä 3kertaisten muovi-ikkunoiden kanssa Vakiovarusteinen ovenpainike Sivuoven NT 80 Thermo näkymä ulkoa Ovilehdessä, karmissa ja kynnyksessä on lämpökatko. Funktionstüren für den Objektbau Lisätietoja on esitteessä Julkisten rakennusten ovet 45

46 Yksilölliset värit Enemmän valinnanvaraa 46

47 Suosikkivärit ilman lisähintaa teräslamelleissa, joiden paksuus on 42 mm ja 67 mm Korkeatasoinen maalipinta Hörmannilta saa kaikkien teollisuusnosto-ovien pinnoitteen 10 vakiovärissä, maalattuna RALja NCS-karttojen mukaisesti, useissa metalliväreissä tai British Standardin mukaisena.* Ulko- tai ulko- ja sisäpuolella oleva 2-komponenttipolyuretaanimaalaus tai muovipinnoitusmenetelmä molemmin puolin pinnoitetuissa lamelleissa vakiovärejä käyttäen takaa korkealaatuisen väripinnan ja ovi pysyy pitkään kauniina ja huoliteltuna. Vältä teräsovissa tummien värien sijoittamista auringonvaloon päin, sillä lamellien mahdollinen taipuminen voi haitata oven toimintaa (kaksoismetallivaikutus). Sinkityt ovikiskot ja helat toimitetaan tehtaalta ilman pinnoitusta. Käyntioven eloksoidut profiilit sekä lasilistat voi tilata vaihtoehtoisesti pinnoitettuna. Sandwichikkunoiden kehykset toimitetaan yleensä mustana. Ovilehtien vahvisteet** sekä kulmasuojat ovat yleensä vaaleanharmaita, RAL vakioväriä valkoinen puhtaanvalkoinen harmaanalumiini valkoalumiini maalarinvalkoinen RAL 9016 RAL 9010 RAL 9007 RAL 9006 RAL 9002 terranruskea RAL 8028 antrasiitinharmaa RAL 7016 Teräslamelleilla varustettuja ovia on saatavana 10 suosikkivärissä. Niiden sisäpuoli on maalarinvalkoinen, RAL 9002 (kuvassa SPU F42). sammalenvihreä enzianinsininen RAL 6005 RAL 5010 liekinpunainen RAL 3000 Värillisten ovien sisäpuolten ovilehtien vahvikkeet ja lamellien päätekulmat toimitetaan yleisesti ottaen maalarinvalkoisina, RAL Käyntiovellisissa ovissa käyntioven kehyksen sisäpuoli on valmistettu alumiiniprofiileista E6 / C0. Värit voivat poiketa kuvan väreistä painoteknisistä syistä. Mikäli haluat värillisen oven, pyydä lisätietoja Hörmann-edustajalta. Kaikki värit on ilmoitettu RAL-väreinä. * Poikkeuksena helmiäis- ja loistevärit. Pienet väripoikkeamat ovat sallittuja. ** Paitsi ALR F42 Vitraplan 47

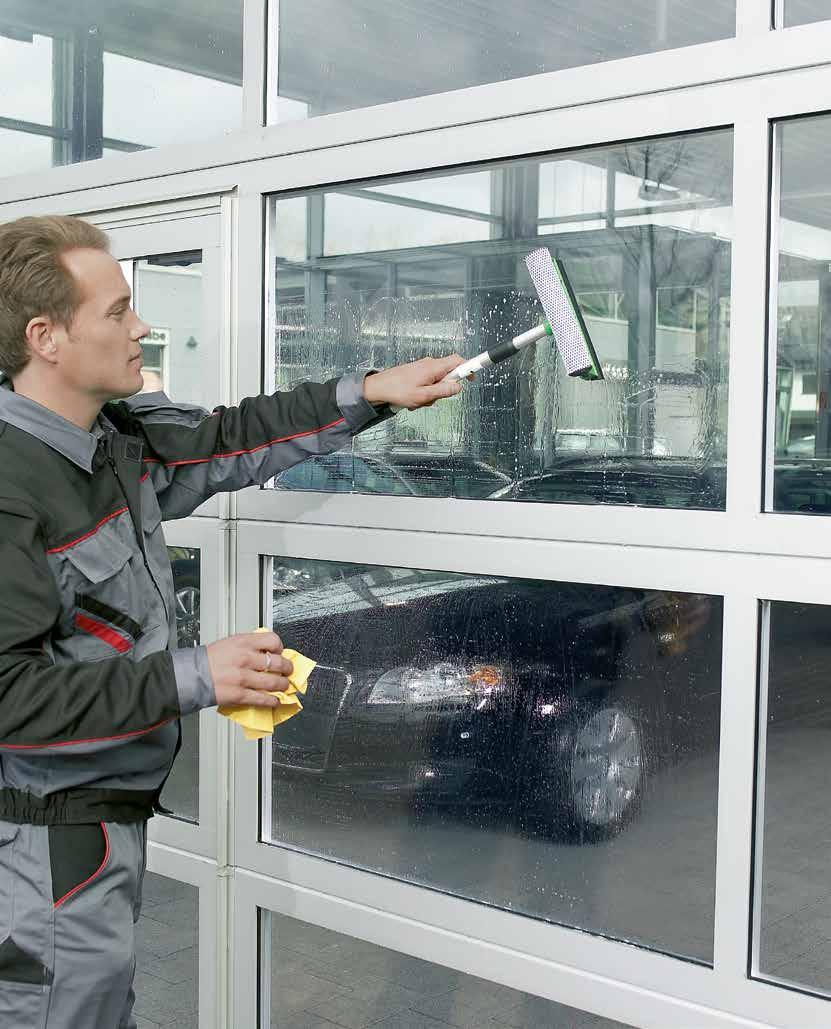

48 Kestävä pinta ja erinomainen lämmöneristys Vakiovarusteena Hörmann-nosto-ovien ikkunoissa 48

49 Vain Hörmannilta ERINOMAINEN NAARMUUNTUMISSUOJA Kestävän kirkas läpinäkyvyys DURATEC-ikkunoinnin saa vakiovarusteena ilman lisämaksua kaikkiin kirkkailla muovi-ikkunoilla varustettuihin nosto-oviin. DURATEC-ikkunoiden ansiosta Hörmannin nosto-ovet säilyttävät niiden selkeän kirkkauden myös useiden puhdistuskertojen ja vaativan käytön jälkeen. Parempi suoja puhdistuksesta jääviä jälkiä vastaan Erityinen pinnoite, joka vastaa laadultaan ajoneuvojen valojen pinnoitusta, suojaa ikkunaa kestävästi naarmuuntumiselta ja puhdistuksesta jääviltä jäljiltä. Naarmuuntumista erittäin hyvin kestävä DURATEC-muovi-ikkuna Ks. video osoitteessa Tavallinen, herkästi naarmuuntuva muovi-ikkuna Hyvä lämpöeristys vakiona Tavallinen kaksinkertainen ikkuna, 16 mm, vieras valmistaja Kaksinkertainen DURATEC-lasi, 26 mm Standardimallin 26 mm paksu kaksinkertainen ikkunalevy parantaa lämmöneristystä tavalliseen 16 mm:n ikkunalasiin nähden jopa 20 %. 20% Kolminkertainen DURATEC-lasi, 26 mm Valinnainen kolminkertainen ikkunalasitus parantaa efektiivistä lämpöeristystä 35 % tavalliseen 16 mm paksuun ikkunalasiin verrattuna. 35% Kolminkertainen DURATEC-lasi, 51 mm Valinnainen kolminkertainen ikkunalasitus, jossa lasien paksuus on 51 mm, mahdollistaa jopa 40 % paremman lämpöeristyksen verattuna 16 mm paksuun ikkunalasiin. 40% Nelinkertainen DURATEC-ikkunalasiin, 51 mm Suhteessa 16 mm paksuun ikkunalasiin valinnaisesti saatavilla oleva nelinkertainen ikkunalasitus parantaa efektiitivistä lämpöeristystä jopa 55 %. 55% Kaksinkertainen energiaikkuna, 26 mm Tätä ikkunatyyppiä käytettäessä saavutetaan erityisen pieni lämmön siirtyminen. Lämpöeristys paranee n. 65 %. Sisäpuoli 65% Ulkopuoli 49

50 ERINOMAINEN NAARMUUNTUMISSUOJA Ikkunat, täytteet Enemmän valoa tai parempi tuuletus = mahdollinen DURATEC-ikkunat SPU F42 SPU 67 Thermo APU F42 APU F42 Thermo APU 67 Thermo ALR F42 ALR F42 Thermo ALR 67 Thermo ALR F42 Glazing ALR 67 Thermo Glazing ALR F42 Vitraplan Alumiiniset ikkunakehykset Muovi-ikkunat Yksinkertainen ikkuna, kirkas (FK) Yksinkertainen ikkuna, kristallikuvioitu (KR) Kaksinkertainen ikkuna, kirkas (S2) Kaksinkertainen ikkuna, kristallikuvioitu (U2) Kaksinkertainen ikkuna, sävytetty ruskeana (B2), harmaana (A2) tai valkoisena (M2) Kolminkertainen ikkuna, kirkas (S3) Kolminkertainen ikkuna, kristallirakenne (U3) Kolminkertainen ikkuna, sävytetty ruskeana (B3), harmaana (A3) tai valkoisena (M3) Nelinkertainen ikkuna, kirkas (S4) Nelinkertainen ikkuna, kristallikuvioitu (U4) Nelinkertainen ikkuna, sävytetty ruskeana (B4), harmaana (A4) tai valkoisena (M4) Polykarbonaatti-ikkunat Yksinkertainen ikkuna, kirkas (P) Kaksinkertainen ikkuna, kirkas (C2) Aito lasi Yksinkertainen laminoitu pirstoutumaton lasi, kirkas (VG) Kaksinkertainen laminoitu pirstoutumaton lasi, kirkas (E2) Kaksinkertainen energialasi, kirkas (G2) Täytteet Kennolevy (S) Teräsverkko (SE), teräksisen tuuletusaukon läpimitta: 58 % täytteen alasta Reikälevy (LB), teräksisen tuuletusaukon läpimitta: 40 % täytteen alasta PU-täyte, alumiinpelti verhoiltu, molemmin puolin eloksoitu, sileä (XU) PU-täyte, alumiinipelti verhoiltu, molemmin puolin Stucco-pinnoitettu (FU) Sandwich-ikkunat Muovi-ikkunat Kaksinkertainen levy, kirkas, muovikehys A,D,E D Kaksinkertainen ikkuna, kirkas, painevalukehys A A Kolminkertainen levy, kirkas, muovikehys D Kolminkertainen ikkuna, painevalukehys A Nelinkertainen ikkuna, painevalukehys A Polykarbonaatti-ikkunat Kaksinkertainen ikkuna, kirkas, painevalukehys A 50

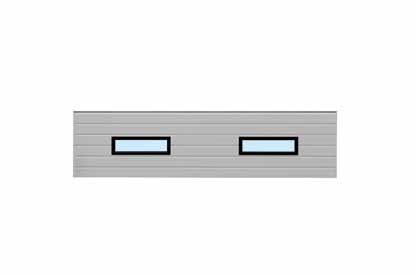

51 Alumiiniset ikkunakehykset Sandwich-ikkunat Vakioprofiili / Thermo-profiili Tyyppi A Vakioprofiili / Thermo-profiili Ikkunakehykset: Eloksoitu E6 / C0 lämpökatkolla / ilman lämpökatkoa Vapaa läpinäkyvyys: Mallin mukaan Välipystyprofiili: 52 mm, valinnaisesti 91 mm (vain lamellipaksuudessa 42 mm) Tyyppi D Tyyppi E Muovi-ikkuna, kirkas Muovi-ikkuna, harmaa Muovi-ikkuna, kristallikuvioitu Muovi-ikkuna, ruskea Tyyppi A Ikkunakehykset: Muovikehys tai painevalukehys, musta Vapaa läpinäkyvyys: mm Lamellikorkeus: 500, 625, 750 mm Tyyppi D Ikkunakehykset: Muovikehys, musta Vapaa läpinäkyvyys: mm Lamellikorkeus: 500, 625, 750 mm Muovi-ikkuna, valkoinen (opaali) Teräsverkko Kennolevy Reikälevy Tyyppi E Ikkunakehykset: Musta muovikehys Vapaa läpinäkyvyys: mm Lamellikorkeus: 625, 750 mm PU-täyte, sileä PU-täyte, Stucco 51

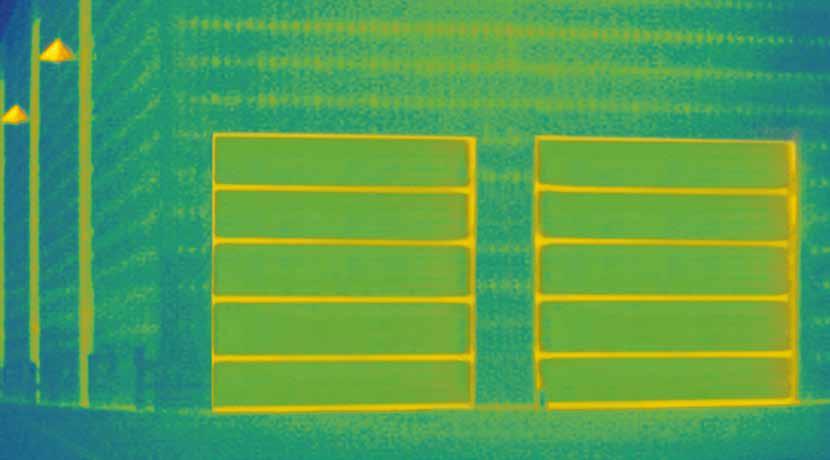

52 Tehokas lämpöeristys Ovijohteen ja asennuspinnan lämpökatko Paras lämpöeristys SPU 67 Thermo -mallissa Erinomainen lämpöeristys SPU F42 Thermo -mallissa 52

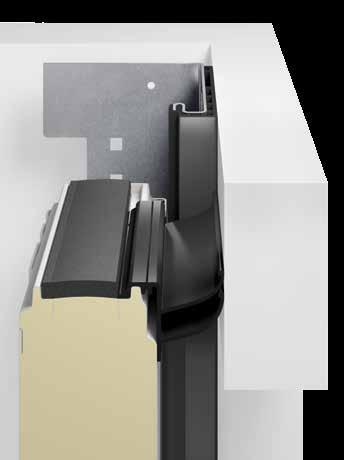

53 Vain Hörmannilta ThermoFrame lisävarusteena kaikkiin teollisuusnosto-oviin Hyvin eristetyt teollisuusnosto-ovet ovat välttämättömiä lämmitetyissä halleissa. Hörmannin teollisuusnosto-ovet ovat siksi saatavilla valinnaisella ThermoFramekarmiliitännällä varustettuina, jolloin ovijohde ja asennuspinta erotetaan termisesti toisistaan. Lisäeristys toteutetaan oven sivu- ja yläsaumoissa sijaitsevilla tiivistehuulilla. Näin lämmöneristysarvo paranee jopa 21 %. Jopa 21 % parempi lämpöeristys Johteen ja asennuspinnan välinen lämpökatko Parempi tiiviys lisätiivisteitä käyttämällä Helppo asennus oven karmiin Sivukarmin paras mahdollinen korroosiosuojaus Jopa 21 % parempi lämpöeristys teollisuusnosto-ovessa SPU 67, ovialan ollessa mm ThermoFrame-karmiliitännällä varustettu ylätiiviste SPU F42 Oviala (mm) Ilman ThermoFramekarmiliitäntäkarmiliitännällä ThermoFrame- Parannus W/ (m² K) W/ (m² K) % ,22 1,07 12, ,10 0,99 10, ,03 0,94 8,7 SPU 67 Thermo Oviala (mm) ,81 0,64 21, ,69 0,56 18, ,62 0,51 17,7 ThermoFrame-karmiliitännällä varustettu sivutiiviste 53

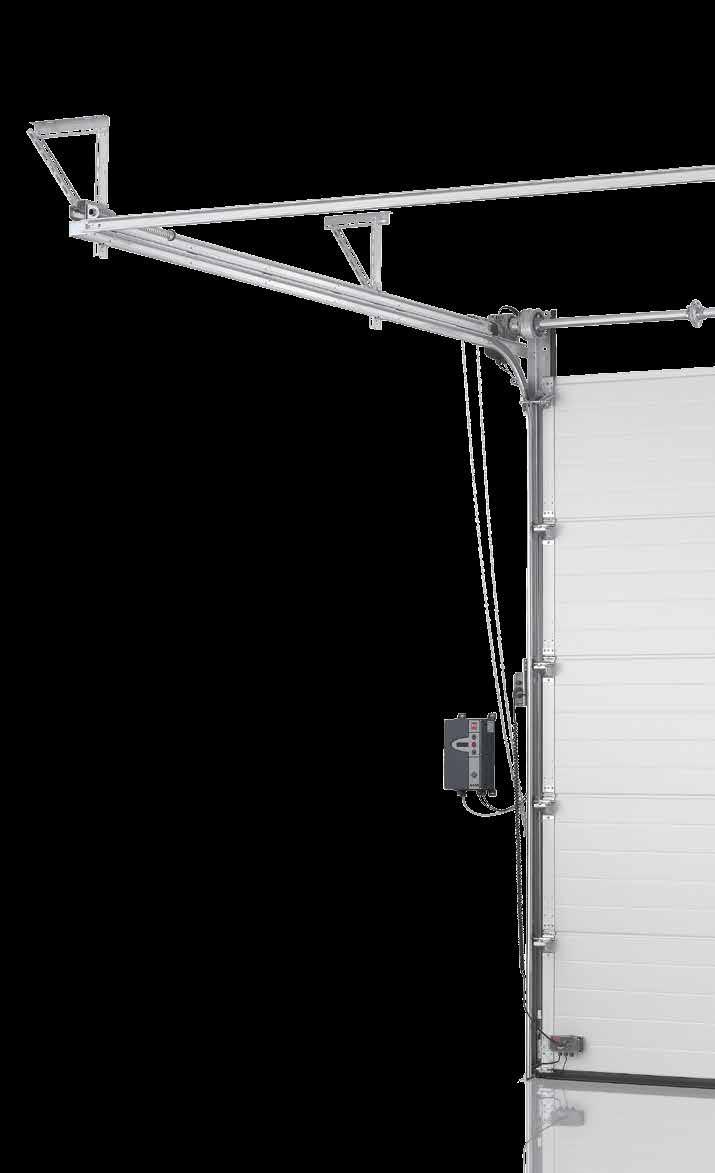

54 Esimerkkejä nostovaihtoehdoista Turvallista suunnittelua sekä uudisrakentamisessa että entisöinnissä 54

55 Oven nostotapa sopii täydellisesti hallin tarpeisiin Hörmannilta löytyy sopiva nostotapa jokaiseen oveen riippumatta siitä, minkä tyyppisen oven haluat halliisi. Halllin arkkitehtuurista huolimatta valittavana on vakio-, matala- ja korkeanostoja sekä katon muotoa myötäileviä nostotapoja. Nostotapa N Vakionosto Nostotapa H Korkeanosto Nostotapa L* Matalanosto Nostotapa V Suoranosto Nostotapa ND kallistuksella Nostotapa HD kallistuksella Nostotapa LD* kallistuksella Nostotapa VU alhaalla sijaitsevalla jousiakselilla Kaikki saatavilla olevat nostotavat käyvät ilmi voimassaolevista asennusohjeista. * ei nosto-oveen, jonka lamellipaksuus on 67 mm Vain Hörmannilta Matalanosto Käyttölaite ja ketju on sijoitettu suoraan oven läheisyyteen. Ei tilan keskellä roikkuvia häiritseviä ketjuja. Kannattaa vertailla! Paras mahdollinen sijoittelu Hörmannilla Häiritsevä sijoittelu kilpailijan tuotteissa 55

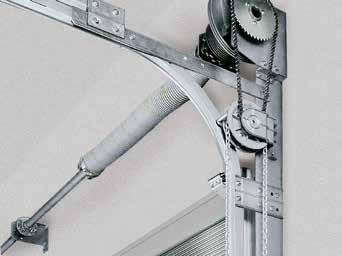

56 Paras todiste laadusta: Kehittynyttä ja viimeisteltyä tekniikkaa Hiljainen oven liike Sinkitystä teräksestä valmistettu saranoitu rullankannatin ja säädettävät, kuulalaakeroidut muoviohjausrullat takaavat oven tarkan ja hiljaisen liikkeen. Erityisen huoltoystävällinen Mahdollisen törmäyksen karmiin aiheuttamat vahingot voidaan korjata helposti ja edullisesti vaihtamalla ruuveilla kiinnitetyt kulkukiskot. Sinkitty, käännettävä rullankannatin Käännettävän rullankannattimen käyttö alentaa yläpielen korkeutta ja samalla estetään ylemmän ovinivelen liiallinen kääntyminen oven ollessa auki. Kulutusta kestävät liitokset Sinkitystä teräksestä valmistetut tukevat keskisaranat liittävät oven yksittäiset nivelet tarkasti toisiinsa. Ovinivelten reunan profilointi on suunniteltu siten, että ruuvit työntyvät tukevasti moninkertaisesti peltikerroksen läpi. Ylempi karmipääty ja liitäntäkannatin Jousiakselin kannattimen kiinteästi määritetyt asemat helpottavat koko jousiakselin asennusta. Jousiakselin ja vaijerirummun välinen liitos Ei erillisiä sovitinjousia, vaan yhdeksi kappaleeksi valettu turvallinen liitos, joka lisää käyttöturvallisuutta ja on helppo asentaa. Akseli on sinkitty, jouset on pinnoitettu. Joustava akselin kytkentä Lievät suuntapoikkeamat voi tasata joustavalla akselin kytkennällä. Esivalmistettu ripustus Kiskojen kiinnitys kattoon tehdään sinkitystä teräksestä valmistetuilla erikoisankkureilla, joissa on pystyreiät. Ne esivalmistellaan kulloistakin käyttötarkoitusta varten. Kuvassa SPU F42 56

57 Turvallisuusominaisuudet vastaavat standardia EN Ovien on täytettävä standardin EN turvallisuusmääräykset. Pyydä muilta valmistajilta todistus turvamääräysten täyttymisestä! Hörmannin tarkastama ja sertifioima: Romahdussuoja Oven turvallinen ohjaus Ohjausrullat kulkevat tarkasti Hörmannin kehittämillä varmuuskiskoilla. Ovilehti ei pääse irtoamaan kääntövaiheessa eikä myöskään putoamaan avatussa tilassa. Ihanteellinen tasapainotus Vääntöjousilla ja uritetulla jousiakselilla varmistetaan ihanteellinen tasapainotus. Ovi liikkuu silloin kevyesti avaamisen ja sulkemisen kaikissa vaiheissa. Romahdussuoja (varustelusta riippuen) Kannattimiin sisällytetty kuormitukseen perustuva romahdussuoja suojaa vaijerin tai jousen murtumisen varalta. Eurooppalainen patentti Jousenkatkeamissuoja (varustelusta riippuen) Pysäyttää vääntöjousiakselin, mikäli jousi pääsee murtumaan, ja pitää oven turvallisesti paikoillaan. Eurooppalainen patentti Sormisuoja Sormisuoja Oven lamellien erityinen muoto varmistaa, ettei 42 mm:n paksuisissa ovissa pääse syntymään puristumispaikkoja, ei sisä- eikä ulkopuolelle. Sisäpuolella oleva kannatinvaijeri Kannatinvaijerit kulkevat ovilehden ja sivujohteen välissä. Ilman uloskurkottavia rakenneosia. Siten estetään loukkaantumiset lähes kokonaan. Matalanosto-ovissa kannattimena toimii kannatusketju ja/tai kannatinvaijeri. Sivuttainen sormisuoja Sivukarmit ovat umpinaisia ylhäältä alas asti. Sivuttainen tartuntasuoja on erittäin turvallinen. Alareunan tuntoreuna Tuntoreuna valvoo oven alareunaa malleissa WA 400 ja ITO 400 ja pysäyttävät sekä tekevät suunnanvaihdon mahdollisessa törmäyksessä esteeseen. Sama vaikutus on voimanrajoituksella käyttölaitteissa WA 300 ja SupraMatic HT. Edellä liikkuva valokenno tai valoverho takaa erityisen turvallisen oven sulkureunan valvonnan (lisätietoja on sivulla 62). Esteet tunnistetaan jo ennen oven kosketusta. 57

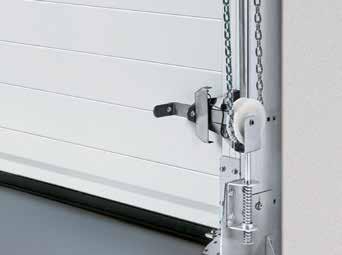

58 Käsikäyttöiset ovet Vakiovarusteena alasvetoköydellä tai vetotangolla varustettuna Vaihtoehtoiset käyttömahdollisuudet Turvallinen lukitus vakiovarusteena Työntösalpa Valmisteltu asennuspaikalla olevaa riippulukkoa varten käytettäväksi luotettavana yölukkona. Vain Hörmannilta Vaihtoehtoisesti: köydellä tai pyöröteräsketjulla varustettu alasvetolaite Kierresalpa Itsestään lukittuva oven lukko telkiä käyttämällä. Erillisestä tilauksesta oviin, joissa on VU- / WBja HU- / RB -helat (ja alapuolella oleva jousiakseli). Vain Hörmannilta Eurooppalainen patentti Vaihtoehtoisesti: käsikäyttöketju Lattiasalpa Erittäin käytännöllinen, kun ovia on käytettävä usein, helppo lukituksen avaus jalalla. Itsenäinen lukitus kiinnittyy oven sulkeutuessa kuuluvasti. Valinnainen lisävaruste: ketjukiristin helpottaa käyttöä 58

59 Oveen kuuluva kahvapainike Turvallisuus vakiovarusteena Lukituksen ohjaus ulkoapäin Oven lukitusta voi käyttää ergonomisesti ulkoapäin. Sisäpuolelta lukitusta käytetään t-kahvaa ja varmistussokkaa käyttämällä. Profiilisylinterin voi integroida myös keskuslukitusjärjestelmään. Työntösalpa Kierresalpa Upotettu ovenpainike Ihanteellinen logistiikkakäytössä sen litteän rakenteen ja joustavan asennuskorkeuden johdosta (ramppiovet). Sulkusylinterillä ohjataan kahta toimintoa: jatkuvasti lukittua ovea ja itsenäistä uudelleenlukitusta. Kaikki sisäpuoliset osat on suojattu verhoilulla. Työntösalpa Kierresalpa 59

60 Yhteensopivat järjestelmäratkaisut Oven toimintaturvallisuuden varmistamiseksi Oven helppo käyttö BiSecur-radiokooditekniikan ansiosta Oven, käyttölaitteen ja kuormaustekniikan saumatonta yhteistyötä 60

61 Parempi järjestelmä Hörmannilta saa yrityksen omien kehitysasiantuntijoiden kehittämät ja omilla tehtailla valmistetut käyttölaitteet ja ohjaukset. Kaikki komponentit sopivat saumattomasti yhteen ja näin varmistetaan oven hyvä toimintavarmuus. Ohjauskeskusten yhdenmukainen käyttöliittymä ja seitsensegmenttinäyttö* helpottavat päivittäistä käyttöä. Myös asennus helpottuu samankokoisten koteloiden ja kaapelisarjojen ansiosta. Siten kaikki Hörmann-tuotteet toimivat parhaalla mahdollisella tavalla ja tehokkaasti yhdessä: Teollisuusovet Kuormaustekniikka Käyttölaitteet Ohjausyksiköt Tarvikkeet Käyttölaitteita, ohjauksia ja lisävarusteita koskevia lisätietoja on sivuilla * ei mallissa WA 300 vakiovarusteisen sisäisen ohjauksen kanssa Helppo asennus järjestelmäkomponenttien ansiosta 61

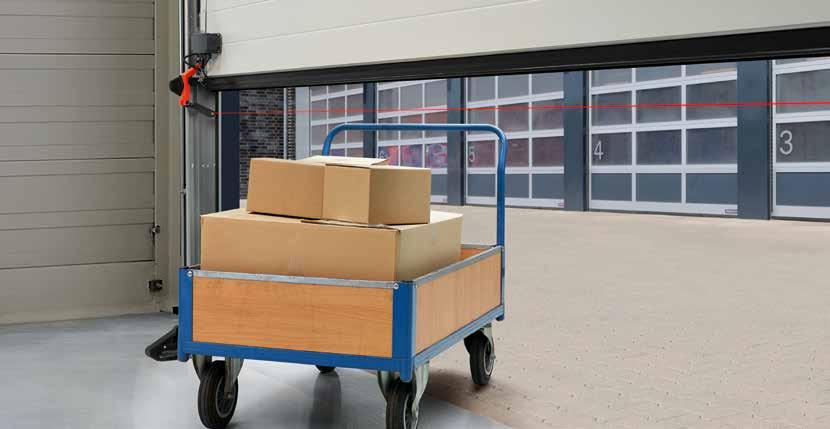

62 Edeltävä valokenno VL 1 Valinnainen kaikissa konekäyttöisissä nosto-ovissa Ilman lisähintaa käyttölaitteissa WA 400 ja ITO 400 Lisäturvallisuutta Kosketukseton poiskytkentäautomatiikka tunnistaa henkilöt ja esteet hyvissä ajoin ilman kosketusta oveen. Ovi pysäytetään ja ajetaan ylös jo ennen kosketusta. Näin vaurioitumisen tai loukkaantumisen vaara on suljettu pois lähes kokonaan. Nopeampi oven liike Edeltävän valokennon ansiosta oven voi sulkea jopa nopeudella 30 cm/s. Siten säästetään energiakustannuksia, koska oven avautumisajat pienenevät. Optisilla antureilla varustettu alareunan tuntoreuna tai edeltävä valokenno Kaikissa konekäyttöisissä, WA 400- ja ITO 400 -käyttölaitteilla varustetuissa Hörmannteollisuusnosto-ovissa on vakiovarusteena itsetestaava alareunan tuntoreuna, jossa on optiset anturit. Voit valita ilman lisämaksua valinnaisesti myös edeltävän valokennon VL 1 oven sulkeutumisreunan kosketuksetonta valvontaa varten. Näin turvallisuus paranee ja oven liikenopeutta voidaan kasvattaa. 62

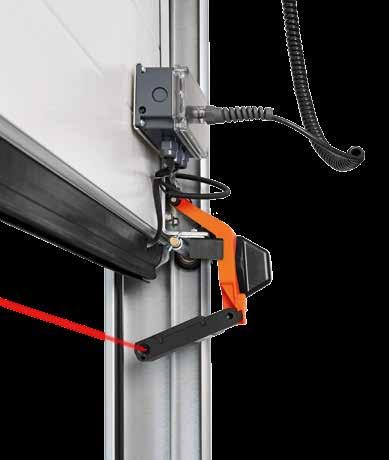

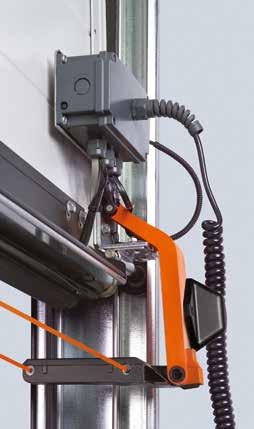

63 Vain Hörmannilta Eurooppalainen patentti Ilman kosketusta toimiva poiskytkentäautomatiikka suojaa henkilöitä ja esineitä. Edeltävä valokenno VL 1 Edeltävä valokenno VL 2 Sivulla oleva törmäyssuoja estää kääntövarren vaurioitumisen asennossa Ovi-kiinni. Edeltävä valokenno Edeltävillä valopuomeilla VL 1 ja VL 2 parannetaan Hörmannin teollisuusnostoovien turvallisuutta. Anturit valvovat nosto-oven alareunaa. Esteet ja / tai henkilöt tunnistetaan hyvissä ajoin ja nosto-ovi vaihtaa suuntaa jo ennen kosketusta. Lisäetuna oven suurempi liikkumisnopeus. 63

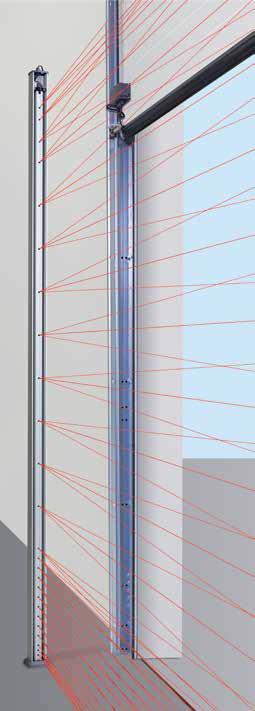

64 Valoverho Parasta turvallisuutta Peilivalokenno RL 50 / RL 300 Valokenno, jossa lähetin/vastaanotinmoduuli ja heijastin. Ohjaus testaa valokennon ennen jokaista sulkeutumisvaihetta. Liitäntä järjestelmäjohdon kautta (RL 50, pituus 2 m) tai 2-johtimisen johdon kautta (RL 300, pituus 10 m). Mitat: mm (L K S), Kotelointiluokka IP 65 Heijastimen kantama enint. 8 m (vakio): mm (L K), heijastimen kantama enint. 12 m (ei kuvaa): halkaisija 80 mm Valinnaisesti: sääsuoja UUTUUS (ilman kuvaa) Huurtumaton päällyste Valoverho HLG Karmiin sisällytetty valoverho tunnistaa henkilöt ja esteet kosketuksettomasti. Vaurioiden tai loukkaantumisten mahdollisuus on suljettu pois lähes kokonaan. Alareunan tuntoreunaa tai lisävalopuomia ei tarvita lainkaan. Karmiin tapahtuvan asennuksen ansiosta valoverho on suojattu vaurioilta tai tahattomilta säädöiltä. Parasta turvallisuutta Viistot säteet tunnistavat henkilöt ja esteet erityisen tehokkaasti. Parempi suoja henkilöille Enintään 500 mm:n korkeudella olevat anturit on sijoitettu erityisen tiiviisti. Pienempi energiahävikki Oven voi sulkea nopeudella 45 cm/s (käytettäessä käyttölaitetta WA 400 FU ja ohjaustapaa 460 FU, nostotavasta ja koosta riippuen). Suoja vaurioitumiselta Valoverho on sisällytetty karmiin hyvin suojatusti. Helppo asennus Asennuspidikkeet kiinnittävät valoverhon karmiin tukevasti ja parhaalla tavalla suunnatusti. Jälkiasennettava Olemassa oleviin oviin, joissa on alareunan tuntoreuna, voidaan asentaa helposti jälkikäteen HLG-valoverho. Yhteen suuntaan toimiva valokenno EL 51 Valokenno, jossa on erillinen lähetin ja vastaanotin. Ohjaus testaa valokennon ennen jokaista sulkeutumisvaihetta. Liitos järjestelmäjohtojen kautta Maksimikantama 8 m, Mitat asennuskulman kanssa: mm (L K S), Kotelointiluokka IP 65 Valinnaisesti: sääsuoja UUTUUS (ilman kuvaa) Vain ohjauksille: 360, A / B 445, A / B 460, B 460 FU Ei sovellu käyntiovilla varustettuihin kynnyksettömiin nosto-oviin 64

65 Asennus ovenpieleen Asennus oven karmiin Asennus ohjainpylvässarjan STL kanssa Valoverkko HLG-V esivarmistuslaitteena UUTUUS Valoverkko valvoo 2500 mm:n korkeudella lisäksi oven sulkureunaa. Asennuksen voi tehdä sekä ulkopuolelle julkisivuun että myös karmeihin tai ovenpieleen. HLG-V:n voi integroida valinnaisesti myös ohjainpylvässarjaan STL, joka on valmistettu säätä kestävästä, eloksoidusta alumiinista. Maksimikantama 10 m Kotelointiluokka IP 65 Käyttölämpötila: 20 C C Tarkkuus: < 50 mm (alle 500 mm:n korkeudella); < 200 mm (yli 500 mm:n korkeudella) Parempi turvallisuus viistosädeteknologian ansiosta Helppo suuntaaminen mahdollinen Liitäntäjohdot sisältyvät toimitukseen 65

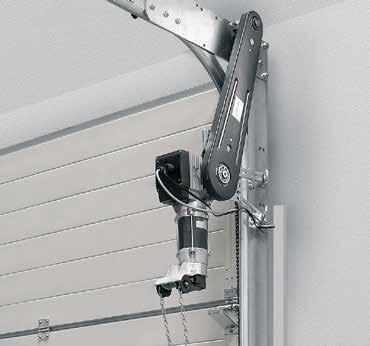

66 Akselikäyttö WA 300 S4 Vakiovarusteena pehmeäkäynnistys ja -pysäytys Edut pähkinänkuoressa Pehmeäkäynnistys ja pehmeäpysäytys varmistaa tasaisen ja ovea säästävän liikkeen. Se pidentää ovilaitteiston käyttöikää huomattavasti. Erityisen asennusja huoltoystävällinen vakiovarusteisen voimanrajoituksen ansiosta Käyntiovettomissa ovissa ei tarvita tiettyjä varusteita, esim. tuntoreunaa tai köydenhöltymäkytkintä. Siten säästetään kustannuksia ja korjausja huoltotöiden tarvetta. Oven turvallinen sulkeutumisliike alennetulla nopeudella Oven normaali liikenopeus molempiin suuntiin on n. 19 cm/s, turvallisuussyistä ovi ajetaan sulkeutumissuuntaan alle 2500 mm korkeudessa nopeudella n. 10 cm/s. Alhaiset kustannukset ja alhainen kulutus Mallin WA 300 S4 hinta on n. 30 % alhaisempi kuin kolmivaihevirtakäyttölaitteessa. Myös päivittäinen virrankulutus on jopa 75 % alhaisempi. Valinnaisella edeltävällä valokennolla tai alareunan tuntoreunalla varustettuna tätä rajoitusta ei oteta huomioon, eli ovi aukeaa ja sulkeutuu nopeudella n. 19 cm/s. Painikkeilla varustettu integroitu ohjaus DTH R Käyttölaitteen WA 300 S4 voi tilata haluttaessa myös ulkopuolisen ohjauksen 360 kanssa (valmisteltu ajokaistan säätelyä varten). Kallistettu asennus Ovimitat Oven maksimileveys 6000 mm Oven maksimikorkeus 4500 mm enint. 150 ovisykliä (auki / kiinni) päivässä ja enint. 10 ovisykliä (auki / kiinni) tunnissa Nopea ja helppo asennus ja käyttöönotto koska kaikki komponentit on jo esiasennettu eikä alareunan tuntoreunaa tai köyden höltymäkytkintä tarvitse asentaa. Ks. video osoitteessa Lisätietoja on asennustiedoissa tai niitä saa lähimmältä Hörmann-edustajalta. 66 Pystyasennus

67 Vain Hörmannilta Eurooppalainen patentti Vakiovarusteena mallissa WA 300 S4 Pehmeäkäynnistyksellä ja -pysäytyksellä varmistetaan ovea säästävä ja tasainen oven liike Voiman rajoitus molempiin liikesuuntiin Painikkeella varustettu integroitu ohjaus DTH R Vähäinen sivutilan tarve (vain 200 mm) Oveen ei tarvitse tehdä asennuksia tai johdotuksia* Köydenhöltymäkytkintä ei tarvita Virrankulutus standby-tilassa vain 1 W (ilman muita kytkettyjä sähköisiä lisälaitteita) * paitsi käyntiovella varustetuissa ovissa Lisävarusteena tilattavat lukituksen avaukset Varmistettu lukituksen vapautus sisältä Käyttölaitteen helppoon lukituksen avaamiseen lattialta käsin (Eurooppalainen patentti) Lukituksen avaus huollon ajaksi suoraan käyttölaitteesta Käyttölaitetta ei tarvitse välttämättä irrottaa oviakselista lakisääteisiä vuosittaisia tarkistustöitä varten. Se säästää aikaa ja kustannuksia. Huoltoa varten tarkoitettu lukituksen avaustoiminto voidaan korvata milloin vain varmistetulla lukituksen avaamisella. Valinnainen painikeohjaus 300 U Painikeohjaus 300 U (kuvassa ylempi ohjausyksikkö) muodostaa yhdessä kuormaussiltaohjausten 420 S ja 420 T kanssa kompaktin yksikön. Energiaa säästyy huomattavasti uudella energiansäästötoiminnolla varustettuun kuormaussiltaohjaukseen yhdistettynä. Painikeohjauksen 300 U saa halutessa myös integroidulla pääkytkimellä varustettuna (ei kuvassa). Haluttaessa sisäänrakennetulla vaihtoreleellä varustettuna: Pääteasentoilmoitus Ovi-auki kuormaussillan vapautukselle Ovessa ei tarvita magneettikytkintä Vähäinen kaapelointitarve Varmistettu vapautus ulkoapäin ASE Oven lukituksen avaamiseen ulkopuolelta (vaaditaan halleissa, joihin ei ole toista pääsyä), suljettava valurautainen kotelo, jossa on profiilipuolisylinteri Mitat: mm (L K S) Hätäkäyttö Korkeampien, yli 3000 mm korkeiden ovien käsiohjaukseen (ks. kuva sivulla 73) Vara-akku Tällä ulkopuoliseen koteloon sijoitetulla hätävirransyötöllä voi kompensoida verkkokatkoksia jopa 18 tunnin ja enintään 5 ovisyklin ajan (lämpötilasta ja lataustilasta riippuen). Hätäakku latautuu jälleen normaalin ovikäytön aikana. Ohjauksessa 360 hätävirransyöttö tapahtuu lisävarusteena saatavalla UPS-laitteistolla (ks. sivu 77). 67

68 Akselikäyttö WA 400, WA 400 M Vahva ja kestävä Akselille asennettava käyttölaite WA 400 Patentoitu akselille asennettava malli voidaan asentaa nopeasti ja helposti jousiakselille ja sen sivutilan tarve on huomattavasti pienempi kuin muiden toimittajien ratkaisuissa. Voidaan yhdistää ohjaukseen A / B 445, A / B 460, B 460 FU Ketjukotelolla varustettu käyttölaite WA 400 Ketjukotelolla varustettua käyttölaitetta WA 400 suositellaan kaikkiin ovityyppeihin enintään 7500 mm:n korkeuteen asti silloin kun oven sivuilla on enintään 200 mm tilaa. Nostotavoissa L ja LD on aina ketjukotelolla varustettu WA 400 -käyttölaite. Käyttölaitetta säästetään sen välitetyn voimansiirron ansiosta huomattavasti. Vaakasuora vakioasennusasento, vaihtoehtoinen pystysuora vaihtoehto, kuvassa lisänä valinnainen hätä-käsiketju Voidaan yhdistää ohjaukseen A / B 445, A / B 460, B 460 FU Pystysuora vakioasennusasento, kuvassa lisänä valinnainen hätä-käsiketju Keskelle asennettava käyttölaite WA 400 M Tämä malli asennetaan jousiakselin keskelle, minkä vuoksi erillistä lisäsivutilaa ei tarvita. Ota huomioon yläpielen minimikorkeudet. Malliin WA 400 M kuuluu vakiovarusteena varmistettu vapautus ja se soveltuu melkein kaikkiin nostotapoihin. Voidaan yhdistää ohjaukseen A / B 445, A / B 460, B 460 FU 68 Keskiasennus, mikäli sivulla ei ole tilaa.

69 Vain Hörmannilta Kaikissa kolmivaihevirtamalleissa: Erittäin tasainen oven liike Korkea käyttöprofiili Nopeampi oven liike Myös taajuusmuuttaja-versiona Lisävarusteena tilattavat lukituksen avaukset Vakiovarusteena lukituksen avaus huollon ajaksi Ohjeiden mukaisten vuosittaisten tarkastusja huoltotöiden yhteydessä käyttölaitetta ei tarvitse irrottaa monimutkaisesti oven akselilta. Se säästää aikaa ja kustannuksia. Huoltoa varten tarkoitettu lukituksen avaustoiminto voidaan korvata milloin vain varmistetulla lukituksen avaamisella. Varmistettu lukituksen vapautus sisältä (vakiovarusteena mallissa WA 400 M) Käyttölaitteen helppoon lukituksen avaamiseen lattialta käsin (Eurooppalainen patentti) Valinnaiset hätäkäytöt huollon ajaksi tapahtuvalle lukituksen avaukselle Hätäkäsikampi Edullinen vaihtoehto, saatavilla kahtena mallina: joko jäykkänä kampena tai joustavana nivellettynä hätä-käsikampena. Myöhempi vaihto hätäkäsiketjuksi on mahdollinen. Hätäkäsiketju Hätäkäsiketjua ja lisävarusteena saatavaa varmistettua lukituksen avaamista käyttämällä oven lukitus voidaan avata ja ovea voidaan käyttää lattiatasolla seisottaessa. Hätäkäyttö Suositellaan korkeampiin, yli 3000 mm korkeisiin oviin ja palolaitosten oviin. Varmistettu lukituksen vapautus tarvitaan. Varmistettu vapautus ulkoapäin ASE Oven lukituksen avaamiseen ulkopuolelta (vaaditaan halleissa, joihin ei ole toista pääsyä), suljettava valurautainen kotelo, jossa on profiilipuolisylinteri Mitat: mm (L K S) Täyttää palokuntadirektiivin EN vaatimukset (lamellipaksuuden ollessa mm ja / tai lamellipaksuuden ollessa 67 ja oven leveyden enint mm). 69

70 Käyttölaite ITO 400, SupraMatic HT Tilaa säästävät käyttölaitteet Kisko-ohjattu ketjukäyttökoneisto ITO 400 Ei kasvata sivutilatarvetta Hätävapautus liukuvaunun vaijerin kautta Lukituksen hätävapautus mahdollinen ulkopuolelta IP 65 (roiskevesisuojattu) Vakionostolle (N, ND) ja matalanostolle (L, LD) Oven maksimikorkeus 4500 mm Saatavana myös taajuusmuuttaja-versiona Käyntiovellisille oville tilauksesta Yhdistettävissä ohjauksiin A / B 445, A / B 460 ja B 460 FU Käyttölaite SupraMatic HT enint. 300 ovisykliä (auki / kiinni) päivässä ja / tai enint. 20 ovisykliä (auki / kiinni) tunnissa Työntö- ja vetovoima 1000 N (lyhytaikaisella huipputeholla: 1200 N) Varustettu sisäänrakennetulla ohjauselektroniikalla ja 7-segmenttinäytöllä, jonka kautta käyttölaitteen asetuksia voidaan muuttaa Vaihtoehtoinen ulkoinen ohjaus 360: ajokaistan säätelyyn, varoitusvalojen tai lisäpiirilevyjen liitäntää varten Pehmeä liikkeellelähtö ja pehmeä pysäytys hiljaista ja ovea säästävää liikettä varten Patentoitu oven lukitus käyttökiskossa, lukituksen hätäavaus sisäpuolelta Liitäntäjohto europistokkeelle, toinen ripustus Jousenkatkeamissuojalla varustettuihin oviin SupraMatic HT: leveys enint mm (7000 mm tilauksesta), korkeus enint mm Vakionostolle (N) ja matalanostolle (L) Käyntiovellisille oville, ALR F42 Glazing -malleille ja oikeaa lasia sisältäville malleille tilauksesta Ei oville, joiden lamellipaksuus on 67 mm 70

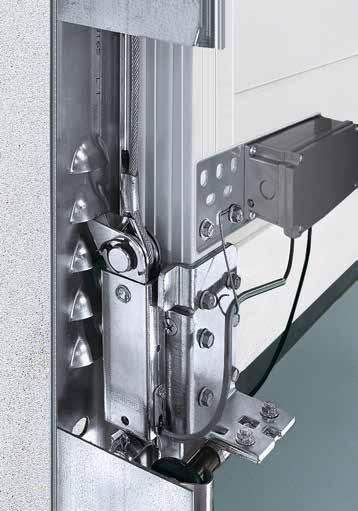

71 Tiukasti lukittu ja suojattu aukinostamiselta Murronkestävän aukityönnön eston ansiosta Vakiovarusteinen aukityönnön esto enintään 5 m korkeille oville Erityisesti teollisuusovissa on tärkeää, että tavarat ja koneet on suojattu luotettavasti toimivalla murtosuojauksella. Kaikki käyttölaitteilla WA 300 S4/ WA 400 varustetut, enintään 5 m korkeat Hörmann-teollisuusnosto-ovet toimitetaan murronkestävällä aukityönnön estolla varustettuna. Mekaaninen suoja estää luotettavasti oven avaamisen voimakeinoin, myös sähkökatkon aikana. Yli 5 m:n korkuiset teollisuusnosto-ovet ovat murronkestäviä jo niiden suuren omapainon vuoksi. Kisko-ohjatuilla käyttölaitteilla varustetuissa nosto-ovissa itselukittuva vaihde (ITO 400) tai käyttökiskoon sijoitettu patentoitu ovilukitus (SupraMatic HT) suojaavat ovea epätoivotulta sijoiltaan nostamiselta. Lisäturvallisuutta yölukitukseen Valikoimaan sisältyy myös lisävarusteisia lukitusjärjestelmiä, joilla suojausta voi parantaa entisestään. Voimakäyttöisiin oviin voidaan asentaa lisäksi mekaaninen työntösalpa (ks. kuva sivulla 62). Käyttölaitteen käynnistyminen estetään mikrokytkimellä oven ollessa lukittuna. Aukityönnön eston lukitushaka lukittuu automaattisesti, mikäli ovi yritetään työntää auki. 71

72 Ohjausyksiköt Yhteensopivat järjestelmäratkaisut Integroitu ohjaus WA 300 S4 Ulkopuolinen ohjaus 360 Impulssiohjaus A / B 445 Komfort-ohjaus A / B 460 Taajuusmuuttajaohjaus B 460 FU Käyttölaitteet WA 300 S4 WA 400 WA 400 FU Toiminnot / ominaisuudet Ohjausyksikkö asennettavissa erilleen käyttölaitteesta Asetuksia voidaan muuttaa mukavasti suoraan ohjainyksiköstä Pehmeäkäynnistyksellä ja -pysäytyksellä varmistetaan ovea säästävä ja tasainen oven liike Säädettävä pika-ajo (nostotavasta riippuen) 1) 1) Voiman rajoitus avautumis- 2) 2) ja sulkeutumissuuntiin Sisäänrakennettu ohjaus: auki-seis-kiinni Vaihtoehtoinen avautumiskorkeus laitteen 3) kotelossa olevalla lisäpainikkeella Ohjausvalikon käyttö kotelon kannesta 2-kertaisen 7-segmenttinäytön avulla (huolto-, sykli- ja käyttötuntilaskuri sekä virheanalyysi) Yhteishäiriöilmoitus asennuspaikalla olevilla yksilöllisillä näyttömahdollisuuksilla: akustisesti, optisesti tai esim. matkapuhelimella Laajennettavissa ulkoisella radiovastaanottimella Oven tilatietokysely 4) 5) 5) 5) 5) Automaattinen sulkeutuminen 6) Ajokaistan säätely 6) Muiden signaalinantajien liittimet Jännitesyöttö 230 V 230 V 400 / 230 V 400 / 230 V 230 V CEE-pistokkeella varustettu liitäntäkaapeli 7) (Kotelointiluokka IP 44) Pääkytkin sisällytetty ohjauksen koteloon 8) Kotelointiluokka IP 65 (suojattu roiskevedeltä) ohjaukselle ja ovilehden komponenteille = Vakiovaruste = Mahdollisen lisäohjauksen kanssa, mikäli tarvittava varustelu on olemassa 1) Ilman tuntoreunaa / edeltävää valokennoa tapahtuvassa käytössä suunnassa Ovi-kiinni (Tuntoreunaa / edeltävää valokennoa käytettäessä ovi ajaa yleisesti ottaen pika-ajossa suuntaan Ovi-kiinni) 2) Standardin EN mukaisesti 3) Mahdollinen käytettäessä malleja UAP 300 ja DTH I tai DTH IM 4) Yhdessä ESEi BS:n, HS 5 BS:n tai Hörmann-sovelluksen kanssa (BiSecur Gateway tarvitaan) 5) Käytettäessä HET-E2 24 BS:ää, HS 5 BS:ää tai Hörmann-sovellusta (BiSecur Gateway tarvitaan) ja pääteasentojen paluuilmoitusta 6) Vain käytettäessä valokennoa tai valoverhoa tai edeltävää valokennoa VL 1 / VL 2 7) Pääkytkimellä varustetuissa ohjauksissa ei tarvita liitäntäkaapelia 8) Ulkoinen pääkytkin mahdollinen tai käyttöyksikössä 300 U sisäänrakennetulla pääkytkimellä varustettuna 72

73 Valinnainen: Profiilipuolisylinteri Kaikkiin ulkopuolisiin ohjausyksiköihin Valinnainen: Pääkytkin Kaikkiin ulkopuolisiin ohjausyksiköihin UPS-laitteisto Enintään 4 tunnin jännitekatkosten kompensoimiseksi, turvalaitteet, varoitusvalot jne. pysyvät toiminnassa, LEDtilanäyttö, automaattinen paristotestaus, ylijännitesuodatin, Mitat: mm (L K S), Kotelointiluokka IP 20 Valinnainen: Ohjainpylväs STI 1 Enintään 2 ohjauksen asennukseen lisäkotelon kanssa. Väri: valkoalumiini, RAL 9006 Mitat: mm (L K S) Ohjauksille 360, B 445, B 460, B 460 FU 73

74 Tarvikkeet Käsilähetin, vastaanotin Vain Hörmannilta Hörmann BiSecur (BS) Teollisuusovien käyttölaitteiden moderni radio-ohjattu järjestelmä Kaksisuuntaisessa radio-ohjatussa BiSecur-järjestelmässä on käytetty tulevaisuuteen suuntautunutta teknologiaa, jolla varmistetaan teollisuusovien helppo ja turvallinen käyttö. Uudella, erittäin turvallisella BiSecurkoodausmenetelmällä varmistetaan, että kukaan asiaton henkilö ei voi kopioida järjestelmän radiosignaalia. Menetelmälle on myönnetty Bochumissa sijaitsevan Ruhr-yliopiston turva-asiantuntijoiden sertifiointi. Edut Erittäin turvallinen 128-bittinen koodaus, kuten internet-pankkipalveluissa. Häiriöitä kestävä radiosignaali, jolla on vakaa kantama Helppo oven tilatietokysely* Yhteensopiva aikaisempien tuotteiden kanssa: BiSecur-ohjauselementeillä voi ohjata myös 868 MHz:n radiotaajuudella toimivia radiokoodivastaanottimia (mallit vuodesta 2005 vuoden 2012 kesäkuuhun saakka). 5-painikkeinen käsilähetin HS 5 BS UUTUUS heinäkuusta 2016 alkaen Varustettu lisäpainikkeella oven tilatiedon kyselyä* varten, musta tai valkoinen, kiiltävä, varustettu kromikansilla 5-painikkeinen käsilähetin HS 5 BS UUTUUS heinäkuusta 2016 alkaen Varustettu lisäpainikkeella oven tilatiedon kyselyä varten*, musta rakenne, varustettu kromikansilla 4-painikkeinen käsilähetin HS 4 BS UUTUUS heinäkuusta 2016 alkaen Musta kuviointi, kromikannet 1-painikkeinen käsilähetin HS 1 BS UUTUUS heinäkuusta 2016 alkaen Musta kuviointi, kromikannet 4-painikkeinen turvakäsilähetin HSS 4 BS Lisätoiminto: kopiosuojattu käsilähettimen koodaus, kromiset kannet 2-painikkeinen käsilähetin HSE 2 BS UUTUUS heinäkuusta 2016 alkaen Musta tai valkoinen kiiltopintainen, kromikannet 4-painikkeinen käsilähetin HSE 4 BS UUTUUS heinäkuusta 2016 alkaen Musta pintakuvio, kromi- tai muovikannet 1-painikkeinen käsilähetin HSE 1 BS UUTUUS heinäkuusta 2016 alkaen Musta kuviointi, kromikannet * Mallissa WA 300 S4 valinnaisella kaksisuuntaisella vastaanottimella ESEi BS varustettuna, kaikissa muissa käyttölaitteissa valinnaisella kaksisuuntaisella vastaanottimella HET-E2 24 BS ja pääteasentojen paluuilmoituksella varustettuna. 74

75 Teollisuuskäsilähetin HSI BS Enintään 1000 oven ohjaukseen, näytöllä ja erittäin suurilla lyhytvalintapainikkeilla varustettuna helpomman käytön varmistamiseksi työkäsineet kädessä, käsilähetinten koodauksen siirto muihin laitteisiin mahdollinen Radiokoodipainike FCT 3 BS Varustettu valaistuillla painikkeilla ja 3 toimintokoodilla Radiokoodipainike FCT 10 BS Varustettu valaistuilla painikkeilla ja suojakannella, 10 toimintokoodia Radiosormenjälkilukija FFL 12 BS 2 toimintokoodia ja enintään 12 sormenjälkeä 1-kanavainen relevastaanotin HER 1 BS Varustettu potentiaalivapaalla relelähdöllä ja tilakyselyllä 2-kanavainen relevastaanotin HER 2 BS Varustettu 2 potentiaalivapaalla relelähdöllä ja tilakyselyllä ja ulkoisella antennilla 2-kanavainen relevastaanotin HET-E2 24 BS Varustettu 2 potentiaalivapaalla relelähdöllä suunnanvaihtoa varten, 2-napaisella tulolla potentiaalivapaata pääteasentoilmoitusta Ovi-auki/ Ovi-kiinni varten (oven asennon kyselyä varten) 4-kanavainen relevastaanotin HER 4 BS Varustettu 4 potentiaalivapaalla relelähdöllä ja tilakyselyllä 3-kanavainen vastaanotin HEI 3 BS 3 toiminnon ohjaukseen Kaksisuuntainen vastaanotin ESEi BS Oven tilatiedon kyselyä varten 75

76 Tarvikkeet Painonappi Painike DTH R Molempien käyttösuuntien erilliseen ohjaukseen, varustettu erillisellä pysäytyspainikkeella. Kotelointiluokka: IP 65 Mitat: mm (L K S) Ohjauksille 360, A / B 445, A / B 460, B 460 FU ja integroitu ohjaus WA 300 S4 Painike DTH RM Molempien käyttösuuntien erilliseen ohjaukseen, varustettu erillisellä pysäytyspainikkeella. Varustettu pienoislukolla: käyttölaitteen käyttö deaktivoidaan. Käyttölaitetta ei voi enää liikuttaa (toimitukseen sisältyy 2 avainta). Kotelointiluokka: IP 65 Mitat: mm (L K S) Ohjauksille 360, A / B 445, A / B 460, B 460 FU ja integroitu ohjaus WA 300 S4 Painike DTH I Oven avaamiseksi asentoihin Ovi-auki / Ovi-kiinni, erilinen pysäytyspainike oven liikkeen keskeyttämiseksi, 1/2-auki-painike oven avaamiseksi ohjelmoituun väliasemaan saakka, Kotelointiluokka: IP 65 Mitat: mm (L K S) Ohjauksille 360, A / B 460, B 460 FU ja sisäänrakennettu ohjaus WA 300 S4 (vain käytettäessä mallia UAP 1) Painike DTH IM Oven avaamiseksi asentoihin Ovi-auki / Ovi-kiinni, erilinen pysäytyspainike oven liikkeen keskeyttämiseksi, 1/2-auki-painike oven avaamiseksi ohjelmoituun väliasemaan saakka, varustettu pienoislukolla: käyttölaitteen käyttö deaktivoidaan. Käyttölaitetta ei voi enää liikuttaa (toimitukseen sisältyy 2 avainta). Kotelointiluokka: IP 65 Mitat: mm (L K S) Ohjauksille 360, A / B 460, B 460 FU ja sisäänrakennettu ohjaus WA 300 S4 (vain käytettäessä mallia UAP 1) Painike DT 02 Avaaminen ja sulkeminen komentopainikkeella, erillinen pysäytyspainike. Mitat: mm (L K S), Kotelointiluokka IP 65 Ohjauksille A / B 445, A / B 460 ja B 460 FU Painike DT 03 Molempien käyttösuuntien erilliseen ohjaukseen, varustettu erillisellä pysäytyspainikkeella. Mitat: mm (L K S), Kotelointiluokka IP 65 Ohjauksille A / B 445, A / B 460 ja B 460 FU Painike DT 04 Molempien kulkusuuntien erilliseen ohjaukseen, varustettu erillisellä pysäytyspainikkeella, oven avaaminen kokonaan tai osittain (erillisellä painikkeella), Mitat: mm (L K S), Kotelointiluokka IP 65 Ohjauksille A / B 460 ja B 460 FU Painike DTN A 30 Molempien käyttösuuntien erilliseen ohjaukseen. Pysäytyspainike on toteutettu lukittuvana ja se jää painamisen jälkeen alas järjestelmän luvattoman käytön estämiseksi. Painiketta voi käyttää sen jälkeen vain avaamalla pysäytyspainikkeen lukituksen avaimella (toimitussisältöön kuuluu 2 avainta). Mitat: mm (L K S), Kotelointiluokka IP 65 Ohjauksille A / B 445, A / B 460 ja B 460 FU 76

77 Tarvikkeet Painike, avainpainike, ohjainpylväs Painike DTP 02 Avaaminen ja sulkeminen komentopainikkeella, erillinen pysäytyspainike ja käyttövalvontavalo ohjausjännitteelle, voidaan lukita profiilipuolisylinterillä (saatavana lisävarusteena), Mitat: mm (L K S), Kotelointiluokka IP 44 Ohjauksille A / B 445, A / B 460 ja B 460 FU Painike DTP 03 Molempien käyntisuuntien erilliseen ohjaukseen, erillinen pysäytyspainike ja ohjausjännitteen merkkivalo, lukittavissa puoliprofiilisylinterillä (saatavana lisävarusteena). Mitat: mm (L K S), Kotelointiluokka IP 44 Ohjauksille A / B 445, A / B 460 ja B 460 FU Hätä-seis-painike DTN 10 Käyttölaitteen nopeaan sammuttamiseen, lukittuva painike (sienipainike), pinta-asennus, Mitat: mm (L K S) Kotelointiluokka IP 65 Ohjauksille A / B 445, A / B 460 ja B 460 FU Hätä-seis-painike DTNG 10 Käyttölaitteen nopeaan sammuttamiseen, lukittuva kupumallinen turvakytkin, pinta-asennus, Mitat: mm (L K S) Kotelointiluokka IP 65 Ohjauksille A / B 445, A / B 460 ja B 460 FU Lukitustoimintoa käytetään ohjausjännitteen keskeyttämiseen ja komentolaitteiden toimintojen kytkemiseen pois käytöstä. Profiilipuolisylinterit eivät sisälly painikkeiden toimitussisältöön. Avainpainike ESU 30 ja 3 avainta Uppoasennettava malli, toiminto Impulssi tai Auki / kiinni valittavissa. Kytkinrasian mitat: 60 mm (d), 58 mm (S), Kannen mitat: mm (L K), Muurattuun seinään tehtävä kolo: 65 mm (d), 60 mm (S), Kotelointiluokka IP 54 Pinta-asennettava malli ESA 30 (ilman kuvaa) Mitat: mm (L K S) Avainpainike STUP 30 ja 3 avainta Uppoasennettava malli, toiminto Impulssi tai Auki / kiinni valittavissa. Kytkinrasian mitat: 60 mm (d), 58 mm (S), Kannen mitat: mm (L K), Muurauksen mitat: 65 mm (d), 60 mm (S), Kotelointiluokka IP 54 Pinta-asennettava malli STAP 30 (ei kuvaa) Mitat: mm (L K S) Vetokytkin ZT 2, jossa köysi Impulssinanto avaamista ja sulkemista varten, Mitat: mm (L K S) Vetoköyden pituus: 3,2 m Kotelointiluokka IP 65 Kannatinvarsi KA1 (ei kuvaa) Säädettävä kannatinvarsi mm, voidaan käyttää mallin ZT 2 kanssa Ohjainpylväs STS 1 Varustettu adapterilla mallien TTR 100, FCT 10 b, CTR 1b, CTR 3b tai STUP asennukseen. Ohjausyksiköt on tilattava erikseen. Tanko on eloksoitua alumiinia (luonnonvärinen). Pylvään pää ja jalka on maalattu liuskekivenharmaaksi, RAL Mitat: 300 mm (d), 1250 mm (H), Kotelointiluokka IP 44 Malli, jossa sisäänrakennettu avainkytkin STUP 30 (lisävarusteena). 77

78 Tarvikkeet Koodinäppäimistö Koodipainike CTR 1b, CTR 3b Koodinäppäimistöjen CTR 1b ja CTR 3b avulla luvaton avaaminen voidaan turvallisesti estää. Sinun tarvitsee vain syöttää henkilökohtainen numerokoodisi, avainta ei enää tarvita. Komfort-mallilla CTR 3b voit avata toisen oven ja kytkeä ulkovalot päälle tai käyttää ovea valitsemaasi suuntaan. Mitat: mm (L K S) Dekooderi-kotelo: mm (L K S) Painikekentän kotelointiluokka: IP 65 Dekooderi-kotelon kotelointiluokka: IP 54, Kytkentäteho: 2,5 A / 30 V DC 500 W / 250 V AC Koodipainike CTV 1, CTV 3 Koodipainikkeet ovat erittäin tukevia ja ne on suojattu ilkivallalta. Käyttö tapahtuu ilman avainta syöttämällä henkilökohtaisen numerokoodin. Komfort-mallilla CTR 3 voit avata toisen oven ja kytkeä ulkovalot päälle tai käyttää ovea valitsemaasi suuntaan. Mitat: mm (L K S) Dekooderi-kotelo: mm (L K S) Painikekentän kotelointiluokka: IP 65 Dekooderi-kotelon kotelointiluokka: IP 54, Kytkentäteho: 2,5 A / 30 V DC 500 W / 250 V AC Sorminjälkilukija FL 12, FL 100 Sormenjälki riittää teollisuusnosto-oven turvalliseen ja mukavaan avaamiseen. Sormenjälkilukijaa on saatavana kahtena eri versiona: vaihtoehtoina on 12 sormenjälkeä tallentava FL 12 sekä 100 sormenjälkeä tallentava FL 100. Mitat: mm (L K S) Dekooderi-kotelo: mm (L K S) Lukuyksikön kotelointiluokka: IP 65 Dekooderi-kotelon kotelointiluokka: IP 56 Kytkentäteho: 2,0 A/30 V DC Transponderin lukija TTR 100, TTR 1000 Helppokäyttöinen järjestelmä, kun usealla henkilöllä on pääsy halliin. Henkilökohtaisen koodin sisältävää transponderiavainta pidetään n. 2 cm:n päässä lukulaitteesta. Ilman kosketusta, mikä on erityisen mukavaa pimeässä. Toimitukseen kuuluu 2 avainta. Soveltuu enintään 100 transponderiavaimelle (TTR 100) ja / tai 1000 transponderiavaimelle (TTR 1000). Vaihtoehtoisesti voidaan käyttää myös transponderikortteja. Mitat: mm (L K S) Dekooderi-kotelo: mm (L K S) Transponderikentän kotelointiluokka: IP 65, Dekooderi-kotelon kotelointiluokka: IP 54, Kytkentäteho: 2,5 A / 30 V DC 500 W / 250 V AC 78

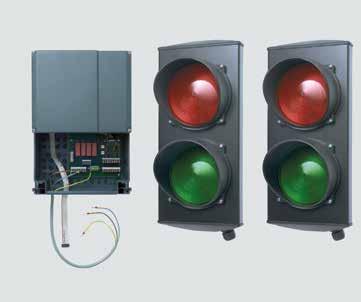

79 Tarvikkeet Liitäntäyksiköt, LED-signaalivalot Signaalivalot kirkkailla ja pitkäikäisillä LED-valoilla Monitoimipiirilevy asennettavaksi jo olemassa olevaan koteloon tai valinnaisesti erilliseen laajennuskoteloon (kuva) Pääteasentoilmoitus, pyyhkäisyimpulssi, keruuhäiriöilmoitus, laajennusyksikkö ohjauksille 360, A / B 445, A / B 460, B 460 FU Lisäkotelon mitat: mm (L K S), Kotelointiluokka IP 65 Ohjausyksikköön voidaan asentaa lisävarusteena piirilevy. Digitaalinen viikkokello erillisessä lisäkotelossa Ajastin voidaan kytkeä päälle tai pois päältä potentiaalivapaan komentolaitteen kautta. Laajennusyksikkö ohjauksille A / B 460, B 460 FU, 360 (ilman lisäkoteloa, asennettavaksi olemassa olevaan koteloon), kytkentäteho: 230 V AC 2,5 A / 500 W, Kesä- ja talviajan vaihto Käsiohjaus: automaattikäyttö, kytkennän esivalinta jatkuvasti päällä / jatkuvasti pois Lisäkotelon mitat: mm (L K S), Kotelointiluokka IP 65 Liitäntäyksikkö kesä / talvi lisäkotelossa Toiminto oven kokonaista avautumista ja vapaasti ohjelmoitavia väliasentoja varten. laajennusyksikkö ohjauksille A / B 460, B 460 FU Lisäkotelon mitat: mm (L K S), Kotelointiluokka IP 65 Signaalivalojen liitäntä asennettavaksi jo olemassa olevaan koteloon tai lisävarusteena erilliseen laajennuskoteloon sijoitettuna (kuvassa), sis. 2 keltaista signaalivaloa Ohjauksen 360, A / B 445, A / B 460, B 460 FU laajennusyksikkö. Signaalivalon liitäntää käytetään oven liikkeiden optisena näyttönä (viikkokello, lisävaruste malleissa 360, A / B 460, B 460 FU). Käyttömahdollisuudet: Ajovaroitus (malleille 360, A / B 445, A / B 460, B 460 FU), automaattinen sulkeutuminen (malleissa 360, A / B 460, B 460 FU). Säädetyn avoinnapitoajan jälkeen (0 480 s) signaalivalot vilkkuvat asetetun esivaroituksen (0 70 s) ajan. Liikennevalojen mitat: mm (L K S) Lisäkotelon mitat: mm (L K S), Kontaktikuormitus: 250 V AC : 2,5 A / 500 W, Kotelointiluokka IP 65 Ajoradan säätely erillisessä lisäkotelossa (A / B 460, B 460 FU) tai asennettavaksi olemassa olevaan koteloon (360) sis. 2 varoitusvaloa punainen / vihreä Ohjauksen 360, A / B 460, B 460 FU laajennusyksikkö. Signaalivalon liitäntää käytetään sisään- ja ulosajon säätelyn optisena näyttönä (viikkokello lisävarusteena). Vihreän vaiheen kesto: asetettavissa s Tyhjennysvaiheen aika: asetettavissa 0 70 s Liikennevalojen mitat: mm (L K S), Lisäkotelon mitat: mm (L K S), Kontaktikuormitus: 250 V AC : 2,5 A / 500 W, Kotelointiluokka IP 65 79

80 Tarvikkeet Liitäntäyksiköt Lattialankasilmukka DI 1 erillisessä lisäkotelossa Soveltuu lattialankasilmukalle. Tunnistimessa on sulkeutuva kosketin ja vaihtokosketin. Lattialankasilmukka DI 2 (ei kuvaa) erillisessä lisäkotelossa Soveltuu kahdelle erilliselle lattialankasilmukalle. Tunnistinta ohjataan sulkeutuvan koskettimen ja vaihtokoskettimen kautta. Asetettavissa impulssille tai jatkuvalle kontaktille, ajosuunnan tunnistus mahdollinen. Lisäkotelon mitat: mm (L K S), Vaihteiston teho DI 1: pienjännite 2 A, 125 V A/60 W DI 2: 250 V AC, 4 A, 1000 VA, (ohminen kuorma AC), Toimitetaan ilman kaapelisilmukkaa. Tutkaliikeilmaisin RBM 2 Ajosuunnan tunnistimella varustetulle Ovi-auki -impulssille Maksimiasennuskorkeus: 6 m Mitat: mm (L K S) Kontaktikuorma: 24 AC / DC, 1 A (ohminen kuorma), Kotelointiluokka IP 65 Valinnainen kauko-ohjaus tutkaliikeilmaisimille Lattialankasilmukan kaapelisilmukka Rulla à 50 m, Kaapelinimike: SIAF, Poikkipinta: 1,5 mm², Väri: ruskea UAP mallille WA 300 S4 Impulssivalinta, osittainen avaustoiminto, päätekytkimen ilmoitus ja varoitusvalon liitäntä, 2 m:n järjestelmäjohto Kotelointiluokka IP 65 Maks. kytkentäteho: 30 V DC / 2,5 A (ohminen kuorma), 250 V AC / 500 W (ohminen kuorma), Mitat: mm (L K S) HOR mallille WA 300 S4 rajakytkinilmoitusten tai varoitusvalojen ohjaukseen, 2 m:n syöttöjohto, Kotelointiluokka IP 44 Maks. kytkentäteho: 30 V DC / 2,5 A (ohminen kuorma), 250 V AC / 500 W (ohminen kuorma), Mitat: mm (L K S) Saatavilla valinnaisesti asennettavaksi painikeohjaukseen 300 U (ilman kuvaa) 80

81 Individuelle Lösungen in Serienqualität für Industrie und Gewerbe Hörmannilta saa erikoisratkaisuja kaikkiin tarkoituksiin Erikoisohjauksen rakenne Hörmannilta saa koko yksilöllisen ohjauskonseptin samalta valmistajalta: Hörmannin erikoisohjaksen sisällyttämisestä ohjauskonseptiin aina kaikkien toimintojen kokonaisohjaukseen ja kaikkien ovija kuormauskomponenttien visualisointiin saakka. Yksilöllinen tuotekehittely omalla tehtaalla Modulaarisia ratkaisuja, jotka sopivat yhteen Hörmannkäyttölaitetekniikan kanssa Valvotut vaiheet ohjauspaneelin tai verkkosovelluksen avulla tapahtuvan visualisoinnin ansiosta. Sondersteuerungssysteme Lisätietoja on erikoisohjausjärjestelmien esitteessä 81
