1 TARVIKETIETO elokuu 2013 voimassa asti korvaa RT (6) RT Talo Talo 90 X31 erityiset ulko-ovet SfB F33 Hoito- ja huoltokoodi Crawford-autotallinovet Entrematic Finland Flair, RAL 7016 LAMELLINOSTO-OVI SECURA Hyvä eristys 42 mm:n paneelien ansiosta 10 vakioväriä Sileä viimeistelty pinta 6 modernia mallivaihtoehtoa Kuulalaakeroidut kaksoisrullat Erinomainen murtoturvallisuus (tarkastettu standardin NEN 5096 mukaan) Ympäröivä lämpöprofiili Valkoiset jauhemaalatut karmit (valinnainen) Poikkeukselliset yksityiskohdat (karmin teräsjalka, pyöristetyt Softline-kulmat jne.) Yksilölliset mallit (ikkuna, design, käyntiovi jne.) Leveyden ja korkeuden millintarkka valmistus LAMELLINOSTO-OVI SATIN Hyvä eristys 42 mm:n paneelien ansiosta 10 vakioväriä Sileä viimeistelty pinta 6 modernia mallivaihtoehtoa Kuulalaakeroidut rullat Peitetyt rullat, johteet ja jouset takaavat parhaan mahdollisen suojan lapsille Leveyden millintarkka valmistus Korkeuden kiinteät mitat LAMELLINOSTO-OVI Hyvä eristys 42 mm:n paneelien ansiosta 6 vakioväriä Viimeistelty pinta Brilliant tai 6 modernia mallivaihtoehtoa Kuulalaakeroidut rullat Peitetyt rullat, johteet ja jouset takaavat parhaan mahdollisen suojan lapsille Leveyden millintarkka valmistus Korkeuden kiinteät mitat

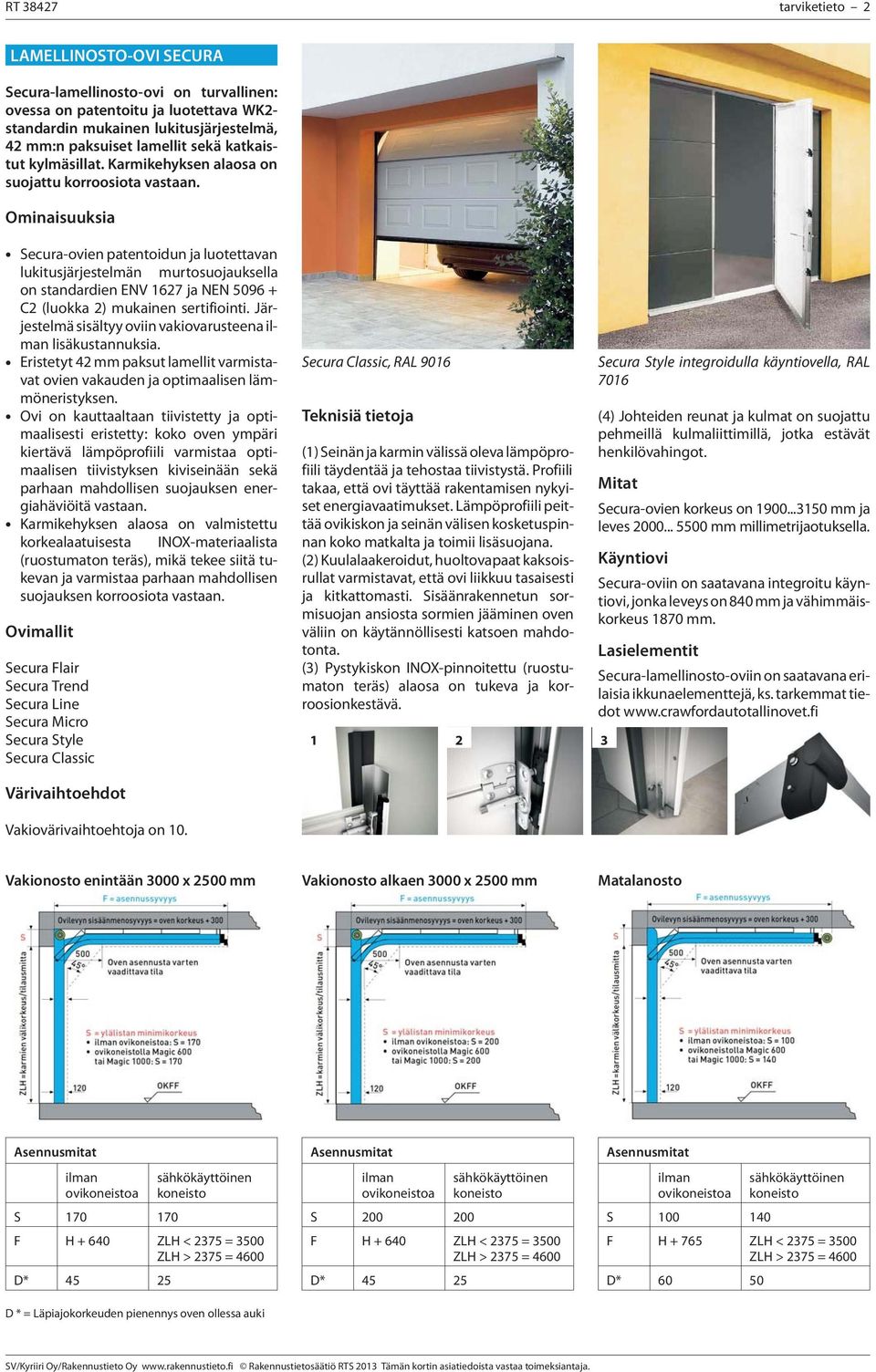

2 RT tarviketieto 2 LAMELLINOSTO-OVI SECURA -lamellinosto-ovi on turvallinen: ovessa on patentoitu ja luotettava WK2- standardin mukainen lukitusjärjestelmä, 42 mm:n paksuiset lamellit sekä katkaistut kylmäsillat. Karmikehyksen alaosa on suojattu korroosiota vastaan. Ominaisuuksia -ovien patentoidun ja luotettavan lukitusjärjestelmän murtosuojauksella on standardien ENV 1627 ja NEN C2 (luokka 2) mukainen sertifiointi. Järjestelmä sisältyy oviin vakiovarusteena lisäkustannuksia. Eristetyt 42 mm paksut lamellit varmistavat ovien vakauden ja optimaalisen lämmöneristyksen. Ovi on kauttaaltaan tiivistetty ja optimaalisesti eristetty: koko oven ympäri kiertävä lämpöprofiili varmistaa optimaalisen tiivistyksen kiviseinään sekä parhaan mahdollisen suojauksen energiahäviöitä vastaan. Karmikehyksen alaosa on valmistettu korkealaatuisesta INOX-materiaalista (ruostumaton teräs), mikä tekee siitä tukevan ja varmistaa parhaan mahdollisen suojauksen korroosiota vastaan. Ovimallit Flair Trend Line Micro Style Classic Classic, RAL 9016 Teknisiä tietoja (1) Seinän ja karmin välissä oleva lämpöprofiili täydentää ja tehostaa tiivistystä. Profiili takaa, että ovi täyttää rakentamisen nykyiset energiavaatimukset. Lämpöprofiili peittää ovikiskon ja seinän välisen kosketuspinnan koko matkalta ja toimii lisäsuojana. (2) Kuulalaakeroidut, huoltovapaat kaksoisrullat varmistavat, että ovi liikkuu tasaisesti ja kitkattomasti. Sisäänrakennetun sormisuojan ansiosta sormien jääminen oven väliin on käytännöllisesti katsoen mahdotonta. (3) Pystykiskon INOX-pinnoitettu (ruostumaton teräs) alaosa on tukeva ja korroosionkestävä Style integroidulla käyntiovella, RAL 7016 (4) Johteiden reunat ja kulmat on suojattu pehmeillä kulmaliittimillä, jotka estävät henkilövahingot. Mitat -ovien korkeus on mm ja leves mm millimetrijaotuksella. Käyntiovi -oviin on saatavana integroitu käyntiovi, jonka leveys on 840 mm ja vähimmäiskorkeus 1870 mm. Lasielementit -lamellinosto-oviin on saatavana erilaisia ikkunaelementtejä, ks. tarkemmat tiedot Värivaihtoehdot Vakiovärivaihtoehtoja on 10. Vakionosto enintään 3000 x 2500 mm Vakionosto alkaen 3000 x 2500 mm Matalanosto ovia S F H ZLH < 2375 = 3500 D* D * = Läpiajokorkeuden pienennys oven ollessa auki ovia S F H ZLH < 2375 = 3500 D* ovia S F H ZLH < 2375 = 3500 D* 60 50

3 RT tarviketieto 3 LAMELLINOSTO-OVI SATIN -ovessa yhdistyvät sileä matta pinta ja energiaystävällisyys. 42 mm:n paksuisten lamellien avulla saavutetaan hyvä lämmöneristys. Monia väri- ja kuosivaihtoehtoja. -oven ovilamelleilla on 10 vuoden takuu ja muilla osilla 2 vuoden takuu. Ovimallit Flair Trend Line Micro Style Classic Flair, RAL 7016 Alatiiviiste toimi sekä sääsuojana että raittiin kierrättäjänä. Ominaisuuksia Vahva rakenne Paneelien vahvuus on 42 mm, mikä takaa oven vakauden ja pitkän käyttöiän. Sormisuoja estää sormien työntämisen lamellien väliin. Hyvä sisäilma Hyvä eristys suojaa kylmältä ja kuumalta, pitää lämpötilan vakaana ja säästää energiaa. Näin päästään U-arvoon 1,00 W/m 2 K (oven pinta-ala 10 m 2 ). Suojatut johteet ja koteloon asennetut vaijeriohjaimet takaavat parhaan mahdollisen suojan. Ilmastointi Alatiiviste toimii sekä säänsuojana että kierrättäjänä riippuen siitä, avataanko tai suljetaanko tuuletusaukot asennuksen yhteydessä. vääntöjousia käytettäessä ( ja -ovet) Optimaalinen tilankäyttö Koska oven sivutilatarve on vain 80 mm ja ylätilantarve minimaalinen, soveltuu se erittäin hyvin pieniin autotalleihin. Testit ja hyväksynnät Kaikki Crawford-ovet ja -ovit ovat TÜV Product Servicen testaamia ja sertifioimia. ovia S F H ZLH < 2375 = 3500 ovia S F H ZLH < 2375 = 3500 D * = Läpiajokorkeuden pienennys oven ollessa auki

4 RT tarviketieto 4 LAMELLINOSTO-OVI Ovimallit (Brilliant ja ) Trend Line Style Classic Ellipse E-Design Ominaisuuksia -sarjan ovien suojatut johteet ja koteloidut vetojouset estävät puristuksiin joutumisen. Lisäksi ovilamellien välissä on sormisuoja sekä ulko- että sisäpuolella. Lamellin paksuus on 42 mm. vaatii vain vähän asennustilaa: ovi on helppo asentaa myös ahtaaseen autotalliin. Kaikki Crawford-ovet ja t ovat TÜV Product Servicen testaamia ja sertifioimia. Decor, vaalea tammi 060 Takuu Ovilamelleille myönnetään 10 vuoden takuu ja kaikille muille oven osille 2 vuoden takuu. Rakenne -ovien ovilevy koostuu vaakasuuntaisista lamelleista, jotka työntyvät kiskoja pitkin katon alle. Tukeva, muuntelukykyinen rakenne sopii useimpiin oviaukkoihin. Lamellinosto-ovi ei vie turhaa tilaa autotallin sisä- eikä ulkopuolelta. Kaikki -sarjan ovet on viimeistelty täyssinkityllä teräspaneelilla. Kaksiseinäinen, vankka ISO-rakenne, teräskuorien välissä freoniton PU-eriste, jonka paksuus 42 mm. E-Design, RAL 7016 vetojousia käytettäessä ( ja -ovet) Mitat Ovikorkeuksissa 1900, 2000, 2125, 2250, 2375 ja 2500 mm oven leveys on mm 1 mm:n jaolla. 2650, 2800 ja 3000 mm:n korkuisia ovia on saatavana korkeintaan 4000 mm:n levyisenä. Värit ja pintavaihtoehdot Vakiovärit valkoinen RAL 9016, valkoalumiini RAL 9006, antrasiitinharmaa RAL 7016 ja ruskea RAL 8014, muut värit RAL- ja NCS-värikartan mukaan (paitsi helmiäis- ja loistevärit). Saatavana on myös laminoitu puukuosipinta, jonka värivaihtoehdot ovat tumma ja vaalea tammi. -ovet toimitetaan valmiiksi pintakäsiteltyinä. Pintakuviovaihtoehtoja on kuusi. ovia S F H ZLH < 2375 = 3500 ovia S F H ZLH < 2375 = 3500 D * = Läpiajokorkeuden pienennys oven ollessa auki

5 RT tarviketieto 5 SECURA- JA SATIN-OVIEN VAKIOVÄRIT OVIMALLIT JA PINTAVAIHTOEHDOT Valkoinen, RAL 9016 FLAIR Vaaleanharmaa, RAL 7035 TREND Valkoalumiini, RAL 9006 Signaaliharmaa, RAL 7004 LINE Harmaa alumiini, RAL 9007 Antrasiitinharmaa, RAL 7016 MICRO Harmaa metalli, DB 703 STYLE Vaalea tammi 060 Tumma tammi 070 CLASSIC (ei tumma tammi 070) Mahonki 080 ELLIPSE -OVIEN VAKIOVÄRIT Valkoinen, RAL 9016 E-DESIGN Valkoalumiini, RAL 9006 Antrasiitinharmaa, RAL 7016 Seepianruskea, RAL 8014 Vaalea tammi 060 Tumma tammi 070 Line, RAL 9016

6 RT tarviketieto 6 CRAWFORD-AUTOTALLINOVIEN OMINAISUUKSIA Energiansäästö Crawford-autotallinovet säästävät lämmityskustannuksia. 42 mm:n vahvuinen paneeli takaa hyvän eristystehon ja lämmöneristysarvon. Valinnanmahdollisuudet Valittavana useita ovityyppejä, malleja, värejä ja pintavaihtoehtoja. Murtosuoja -sarjan ovet on testattu hollantilaisen standardin NEN 5096 mukaan SKG:n toimesta ja luokiteltu WK2-luokkaan. Älykkäät ratkaisut alentavat loukkaantumisvaaran minimiin. MAGIC-OVIKONEISTOT Valikko-ohjaus näytöltä Nopea ja helppo asennus Kompakti kääntyvä pää Vankka C-johteisiin perustuva rakenne Huollottomat hammashihnat Kuulalaakeroidut kääntörullat Pieni virrankulutus lepovirta 2 W Automaattinen voiman säätö CEN:n mukaan Manuaalisesti säädettävä voiman lisääminen Automaattinen esteiden tunnistus Ovea säästävä, säädettävä pehmeä pysäytystoiminto Automaattinen toiminta säädettävissä (vaatii turvalaitteet) Yksinkertainen säätö pyörimisnopeusvalvonnan ansiosta rajakytkintä Homelink-yhteensopiva Väyläjärjestelmäkelpoinen (lisäkortilla) Teräskiinnike kaikille ovimalleille Katkaisuautomatiikalla varustettu integroitu n valo (40 W) Hätävapautus sisäpuolelta ulkokahvalla varustetuissa ovissa mahdollista myös ulkopuolelta Painikkeiden tulo verkkopistokekkeilla ja manuaalisilla liittimillä Minikaukosäädin, 4-kanavainen, 433 MHz, vaihtuva koodi Mikrokaukosäädin, 2-kanavainen, 433 MHz, vaihtuva koodi Seinäpidike kaukosäätimelle Käyttäjäturvallisuus Kuulalaakeroidut rullat varmistavat, että ovi liikkuu tasaisesti ja kitkattomasti. Sisäänrakennetun sormisuojan ansiosta sormien jääminen oven väliin on käytännöllisesti katsoen mahdotonta. Laatutakuu Ovilamelleille myönnetään 10 vuoden takuu, muille osille, kuten rullille, saranoille ja jousille, 2 vuoden takuu. Ovi Magic 1000 Vetovoima 1000 N Osittainen avaustoiminto (järkevä sivutaiteovissa) Automaattinen sulkeutumistoiminto osittaisesta avauksesta Yksilöllinen valaistusaika Valojen kauko-ohjaus Avaus ja sulkeminen kauko-ohjauksella tai painikkeella Kytkentämahdollisuus sähkökäyttöiselle lukolle Ovi Magic 600 Vetovoima 600 N Maks. liikenopeus: 210 mm/s (joutokäynti) Tilantarve ylhäällä 40 mm Verkkoliitäntä 230 V 50/60 Hz 5 vuoden takuu mekaanisille osille 2 vuoden takuu elektroniikalle Lisävarusteita numerokoodi- 3-kanavainen avaaja Autolähetin savukkeensytyttimeen Avainkytkin 2-kanavainen Magic-Door-Control Design-kaukosäädin MAAHANTUONTI JA NEUVONTA Entrematic Finland c/o Assa Abloy Entrance Systems Finland Oy Nimismiehenpelto ESPOO Puhelin Faksi asiakaspalvelu.fi@entrematic.com JÄLLEENMYYNTI JA ASENNUS ks.
