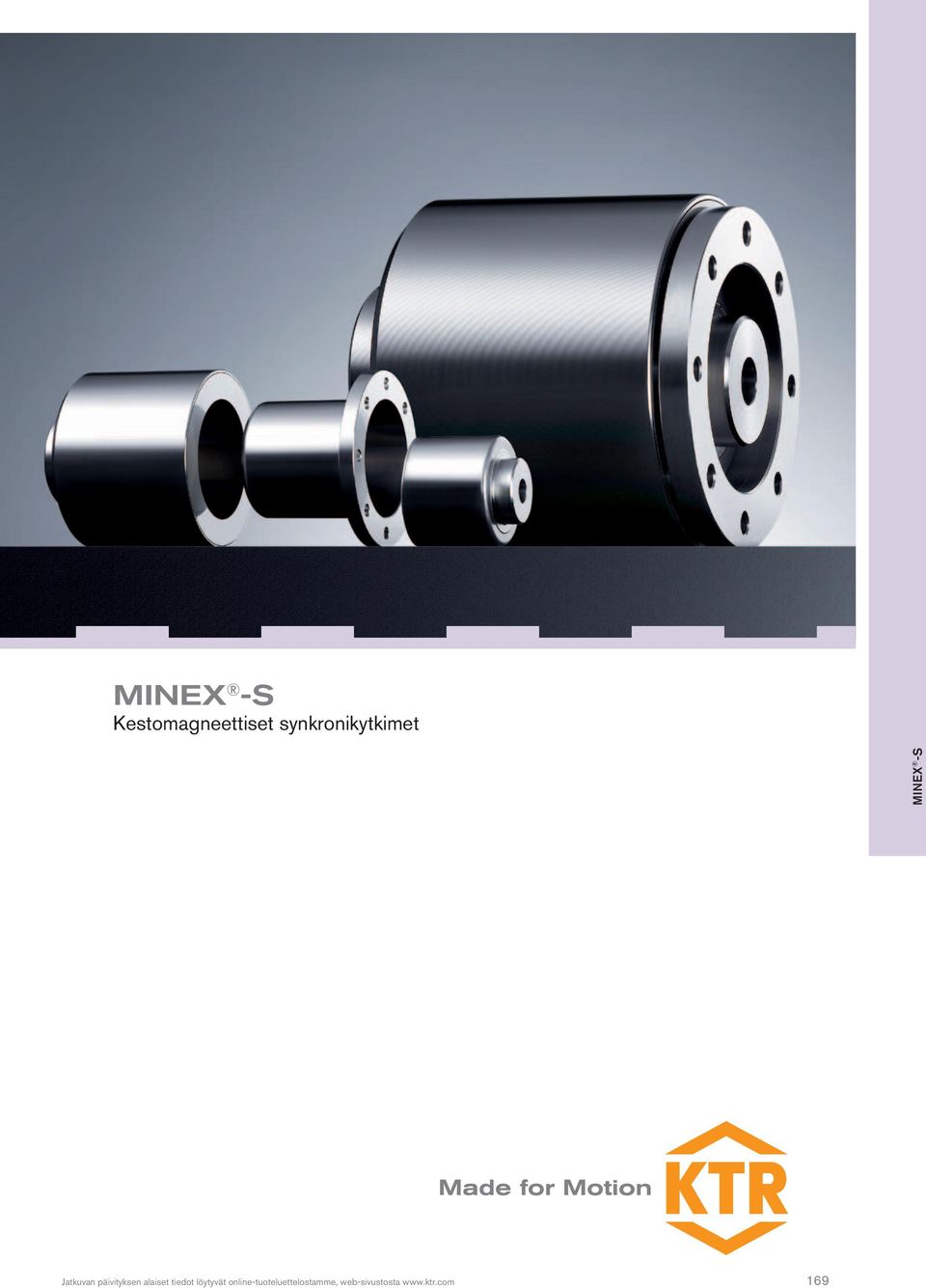

1 Kestomagneettiset synkronikytkimet 169

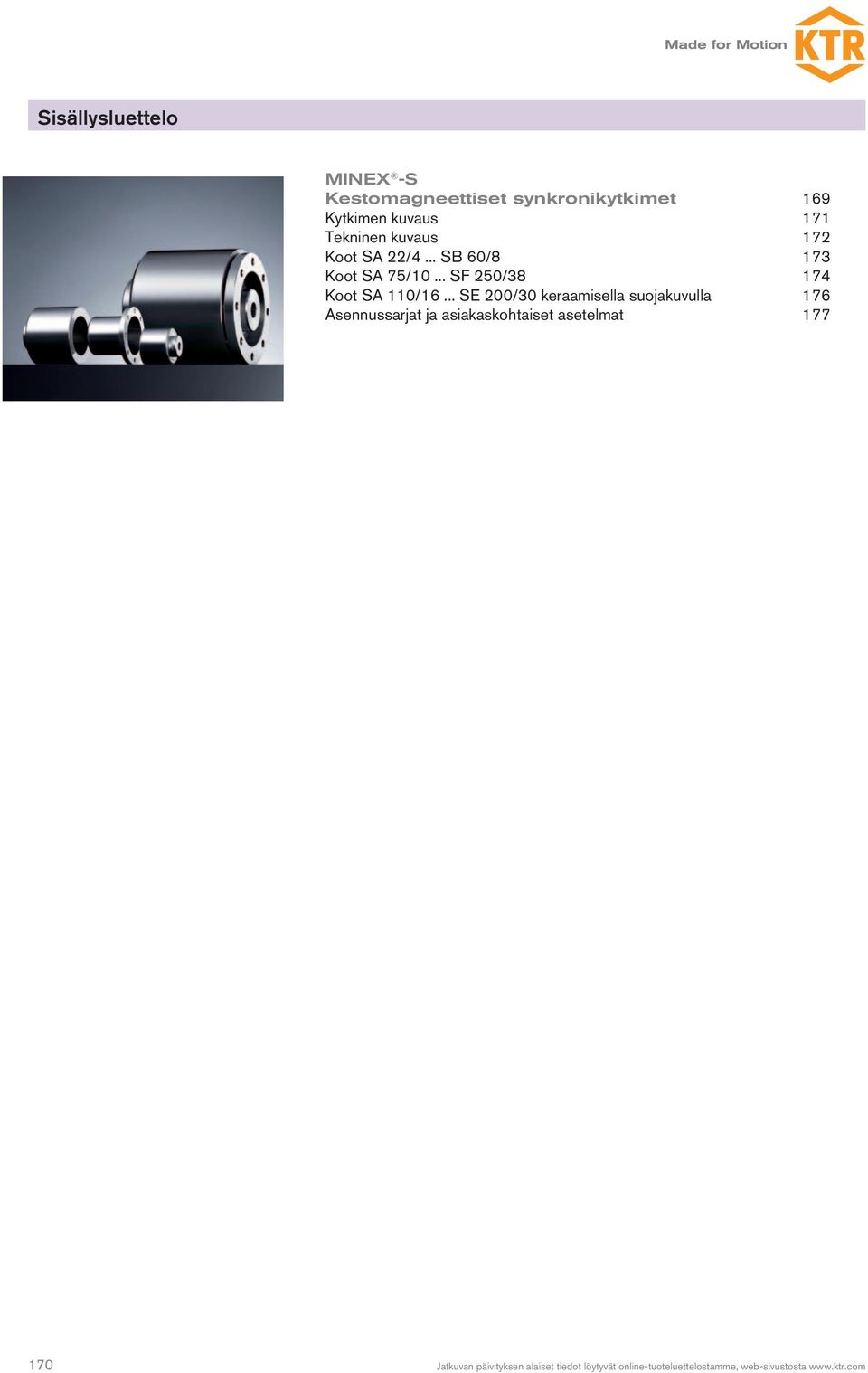

2 Sisällysluettelo Kestomagneettiset synkronikytkimet 169 Kytkimen kuvaus 171 Tekninen kuvaus 172 Koot SA 22/4... SB 60/8 173 Koot SA 75/10... SF 250/ Koot SA 110/16... SE 200/30 keraamisella suojakuvulla 176 Asennussarjat ja asiakaskohtaiset asetelmat

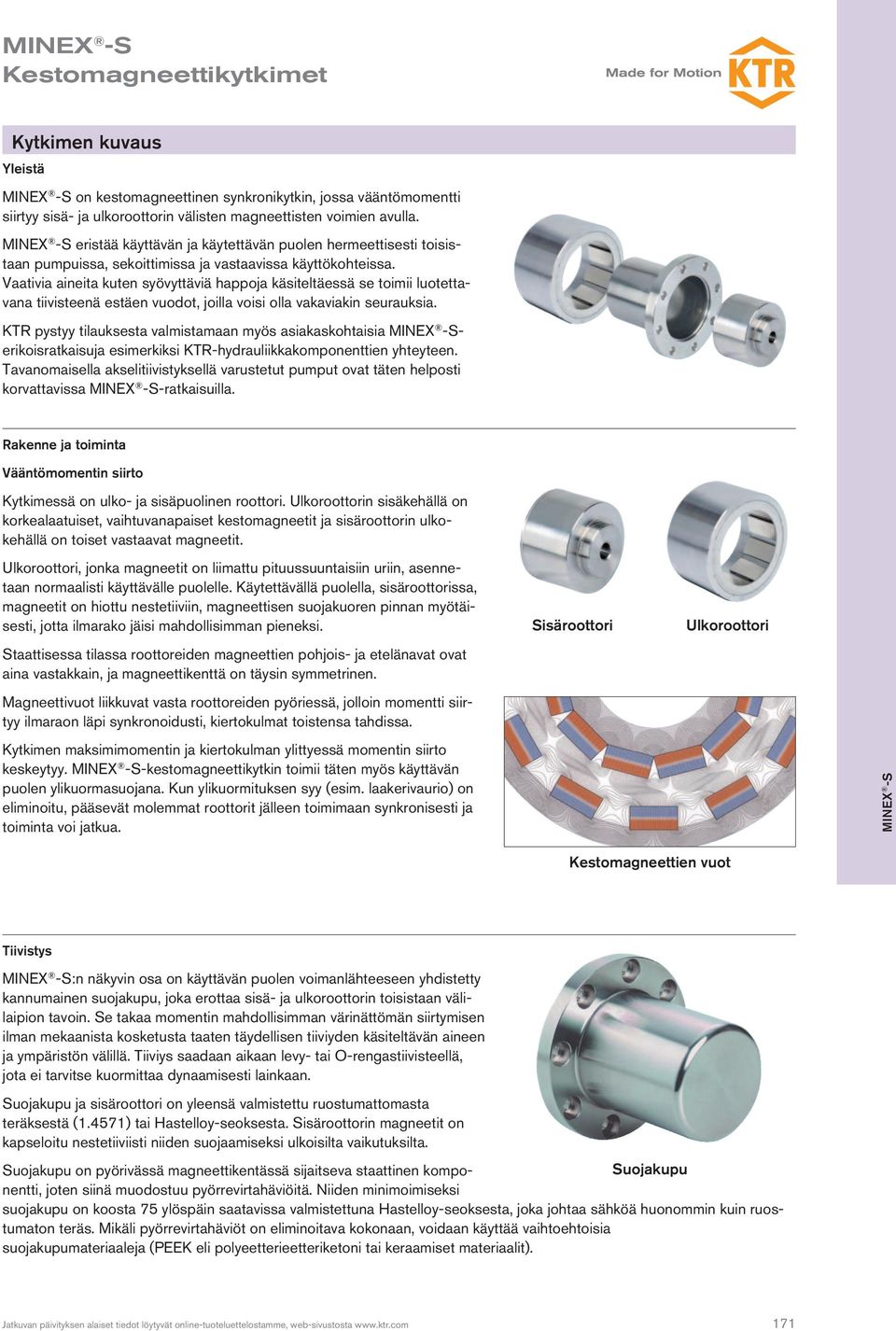

3 Kytkimen kuvaus Yleistä on kestomagneettinen synkronikytkin, jossa vääntömomentti siirtyy sisä- ja ulkoroottorin välisten magneettisten voimien avulla. eristää käyttävän ja käytettävän puolen hermeettisesti toisistaan pumpuissa, sekoittimissa ja vastaavissa käyttökohteissa. Vaativia aineita kuten syövyttäviä happoja käsiteltäessä se toimii luotettavana tiivisteenä estäen vuodot, joilla voisi olla vakaviakin seurauksia. KTR pystyy tilauksesta valmistamaan myös asiakaskohtaisia erikoisratkaisuja esimerkiksi KTR-hydrauliikkakomponenttien yhteyteen. Tavanomaisella akselitiivistyksellä varustetut pumput ovat täten helposti korvattavissa -ratkaisuilla. Rakenne ja toiminta Vääntömomentin siirto Kytkimessä on ulko- ja sisäpuolinen roottori. n sisäkehällä on korkealaatuiset, vaihtuvanapaiset kestomagneetit ja sisäroottorin ulkokehällä on toiset vastaavat magneetit., jonka magneetit on liimattu pituussuuntaisiin uriin, asennetaan normaalisti käyttävälle puolelle. Käytettävällä puolella, sisäroottorissa, magneetit on hiottu nestetiiviin, magneettisen suojakuoren pinnan myötäisesti, jotta ilmarako jäisi mahdollisimman pieneksi. Staattisessa tilassa roottoreiden magneettien pohjois- ja etelänavat ovat aina vastakkain, ja magneettikenttä on täysin symmetrinen. Magneettivuot liikkuvat vasta roottoreiden pyöriessä, jolloin momentti siirtyy ilmaraon läpi synkronoidusti, kiertokulmat toistensa tahdissa. Kytkimen maksimimomentin ja kiertokulman ylittyessä momentin siirto keskeytyy. -kestomagneettikytkin toimii täten myös käyttävän puolen ylikuormasuojana. Kun ylikuormituksen syy (esim. laakerivaurio) on eliminoitu, pääsevät molemmat roottorit jälleen toimimaan synkronisesti ja toiminta voi jatkua. Kestomagneettien vuot Tiivistys :n näkyvin osa on käyttävän puolen voimanlähteeseen yhdistetty kannumainen suojakupu, joka erottaa sisä- ja ulkoroottorin toisistaan välilaipion tavoin. Se takaa momentin mahdollisimman värinättömän siirtymisen ilman mekaanista kosketusta taaten täydellisen tiiviyden käsiteltävän aineen ja ympäristön välillä. Tiiviys saadaan aikaan levy- tai O-rengastiivisteellä, jota ei tarvitse kuormittaa dynaamisesti lainkaan. ja sisäroottori on yleensä valmistettu ruostumattomasta teräksestä (1.4571) tai Hastelloy-seoksesta. n magneetit on kapseloitu nestetiiviisti niiden suojaamiseksi ulkoisilta vaikutuksilta. on pyörivässä magneettikentässä sijaitseva staattinen kompo- nentti, joten siinä muodostuu pyörrevirtahäviöitä. Niiden minimoimiseksi suojakupu on koosta 75 ylöspäin saatavissa valmistettuna Hastelloy-seoksesta, joka johtaa sähköä huonommin kuin ruostumaton teräs. Mikäli pyörrevirtahäviöt on eliminoitava kokonaan, voidaan käyttää vaihtoehtoisia suojakupumateriaaleja (PEEK eli polyeetterieetteriketoni tai keraamiset materiaalit). 171

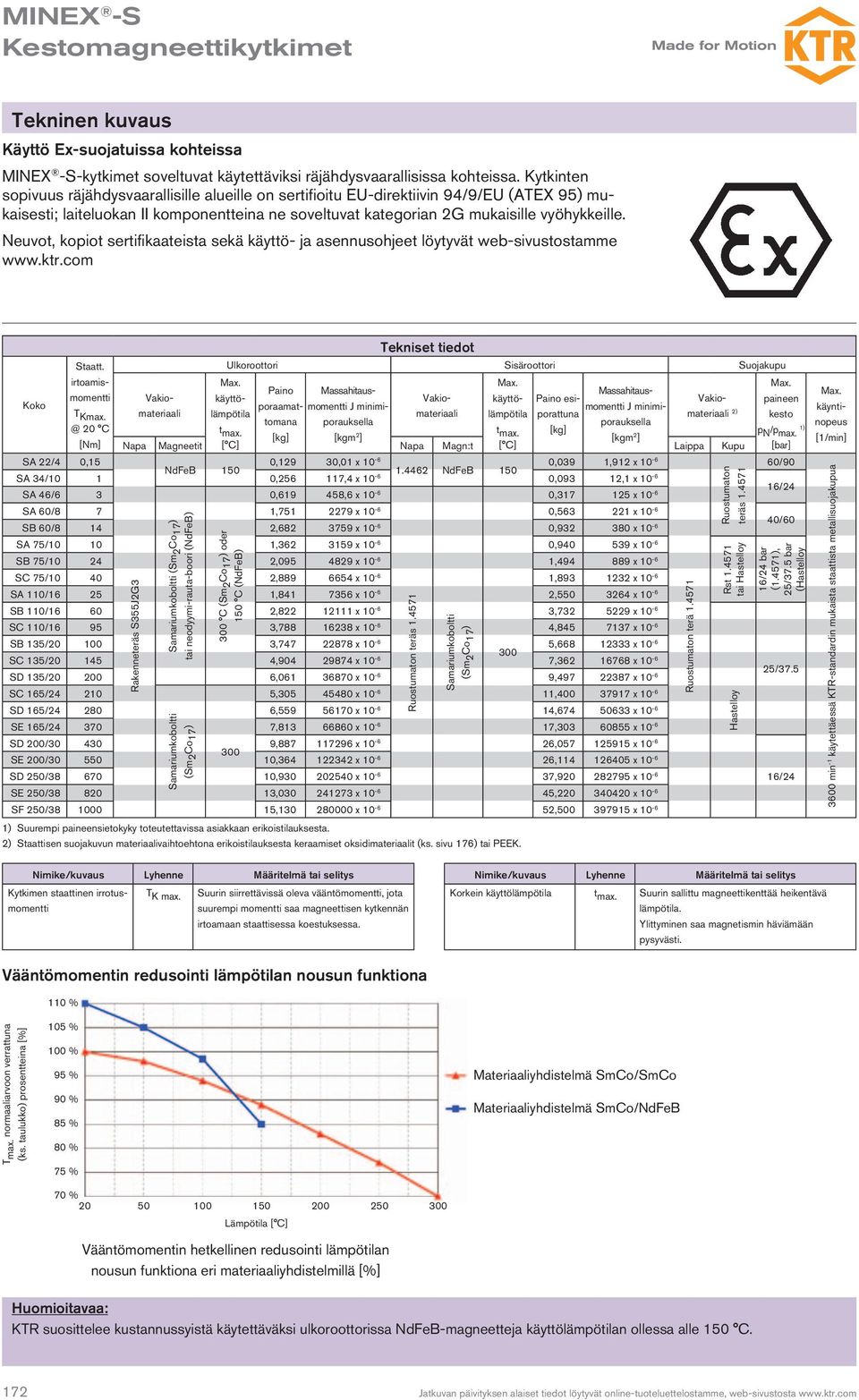

4 Tekninen kuvaus Käyttö Ex-suojatuissa kohteissa -kytkimet soveltuvat käytettäviksi räjähdysvaarallisissa kohteissa. Kytkinten sopivuus räjähdysvaarallisille alueille on sertifioitu EU-direktiivin 94/9/EU (ATEX 95) mukaisesti; laiteluokan II komponentteina ne soveltuvat kategorian 2G mukaisille vyöhykkeille. Neuvot, kopiot sertifikaateista sekä käyttö- ja asennusohjeet löytyvät web-sivustostamme SA 22/4 0,15 0,129 30,01 x ,039 1,912 x /90 NdFeB NdFeB 150 SA 34/10 1 0, ,4 x ,093 12,1 x /24 SA 46/6 3 0, ,6 x , x 10-6 SA 60/8 7 1, x , x /60 SB 60/8 14 2, x , x 10-6 SA 75/ , x , x 10-6 SB 75/ , x , x 10-6 SC 75/ , x , x 10-6 SA 110/ , x , x 10-6 SB 110/ , x , x 10-6 SC 110/ , x , x 10-6 SB 135/ , x , x SC 135/ , x , x 10-6 SD 135/ , x , x 10-6 SC 165/ Staatt. irtoamismomentti T Kmax. 20 C [Nm] Napa Magneetit Rakenneteräs S355J2G3 Samariumkoboltti (Sm 2 Co 17 ) tai neodyymi-rauta-boori (NdFeB) Tekniset tiedot Max. Max. Max. Paino Massahitaus- Massahitauskäyttö- Vakio- käyttö- Paino esi- Vakio- paineen poraamat- momentti J minimi- momentti J minimilämpötila materiaali lämpötila porattuna materiaali 2) kesto tomana porauksella porauksella t max. t [kg] [kgm 2 ] max. [kg] p [kgm 2 ] N /p max. 1) [ C] Napa Magn:t [ C] Laippa Kupu [bar] 5, x , x 10-6 SD 165/ , x , x 10-6 Samariumkoboltti (Sm 2 Co 17 ) 300 C (Sm 2 Co 17 ) oder 150 C (NdFeB) SE 165/ , x , x 10-6 SD 200/ , x , x SE 200/ , x , x 10-6 SD 250/ , x , x 10-6 SE 250/ , x , x 10-6 SF 250/ , x , x ) Suurempi paineensietokyky toteutettavissa asiakkaan erikoistilauksesta. 2) Staattisen suojakuvun materiaalivaihtoehtona erikoistilauksesta keraamiset oksidimateriaalit (ks. sivu 176) tai PEEK. Ruostumaton teräs Samariumkoboltti (Sm 2 Co 17 ) Ruostumaton terä Ruostumaton teräs Rst tai Hastelloy Hastelloy 16/24 bar (1.4571), 25/37.5 bar (Hastelloy 25/ /24 Max. käyntinopeus [1/min] 3600 min -1 käytettäessä KTR-standardin mukaista staattista metallisuojakupua Nimike/kuvaus Lyhenne Määritelmä tai selitys Kytkimen staattinen irrotusmomentti T K max. Suurin siirrettävissä oleva vääntömomentti, jota suurempi momentti saa magneettisen kytkennän irtoamaan staattisessa koestuksessa. Nimike/kuvaus Lyhenne Määritelmä tai selitys Korkein käyttölämpötila t max. Suurin sallittu magneettikenttää heikentävä lämpötila. Ylittyminen saa magnetismin häviämään pysyvästi. Vääntömomentin redusointi lämpötilan nousun funktiona 110 % T max. normaaliarvoon verrattuna (ks. taulukko) prosentteina [%] 105 % 100 % 95 % 90 % 85 % 80 % 75 % 70 % Lämpötila [ C] Vääntömomentin hetkellinen redusointi lämpötilan nousun funktiona eri materiaaliyhdistelmillä [%] Materiaaliyhdistelmä SmCo/SmCo Materiaaliyhdistelmä SmCo/NdFeB Huomioitavaa: KTR suosittelee kustannussyistä käytettäväksi ulkoroottorissa NdFeB-magneetteja käyttölämpötilan ollessa alle 150 C. 172

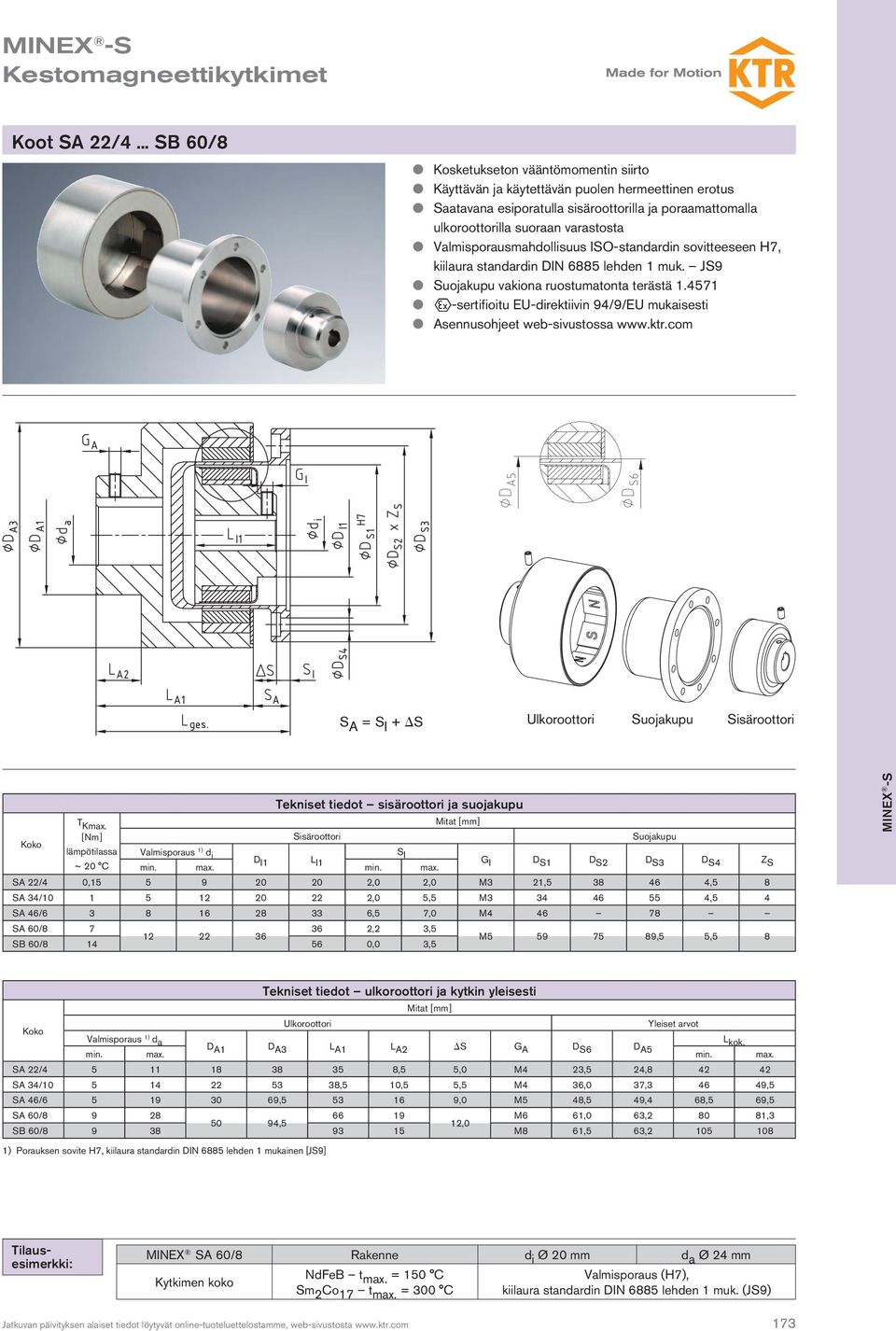

5 Koot SA 22/4... SB 60/8 l Kosketukseton vääntömomentin siirto l Käyttävän ja käytettävän puolen hermeettinen erotus l Saatavana esiporatulla sisäroottorilla ja poraamattomalla ulkoroottorilla suoraan varastosta l Valmisporausmahdollisuus ISO-standardin sovitteeseen H7, kiilaura standardin DIN 6885 lehden 1 muk. JS9 l vakiona ruostumatonta terästä l -sertifioitu EU-direktiivin 94/9/EU mukaisesti l Asennusohjeet web-sivustossa S A = S I + DS T Kmax. [Nm] lämpötilassa ~ 20 C Valmisporaus 1) d i Tekniset tiedot sisäroottori ja suojakupu S D I1 L I I1 G I D S1 D S2 D S3 D S4 Z S SA 22/4 0, ,0 2,0 M3 21, ,5 8 SA 34/ ,0 5,5 M ,5 4 SA 46/ ,5 7,0 M SA 60/ ,2 3, SB 60/ ,0 3,5 M ,5 5,5 8 Tekniset tiedot ulkoroottori ja kytkin yleisesti Yleiset arvot Valmisporaus 1) d a L D A1 D A3 L A1 L A2 DS G A D S6 D kok. A5 SA 22/ ,5 5,0 M4 23,5 24, SA 34/ ,5 10,5 5,5 M4 36,0 37, ,5 SA 46/ , ,0 M5 48,5 49,4 68,5 69,5 SA 60/ M6 61,0 63, , ,5 12,0 SB 60/ M8 61,5 63, ) Porauksen sovite H7, kiilaura standardin DIN 6885 lehden 1 mukainen [JS9] Tilausesimerkki: MINEX SA 60/8 Rakenne d i Ø 20 mm d a Ø 24 mm Kytkimen koko NdFeB t max. = 150 C Sm 2 Co 17 t max. = 300 C Valmisporaus (H7), kiilaura standardin DIN 6885 lehden 1 muk. (JS9) 173

6 Koot SA 75/10... SF 250/38 l Kosketukseton vääntömomentin siirto l Käyttävän ja käytettävän puolen hermeettinen erotus l Kaksiosainen ulkoroottori laipallisella navalla, erillinen ruuvikiinnitys, asiakaskohtaiset muunnelmat mahdollisia l Saatavissa esiporatulla sisäroottorilla suoraan varastosta l Valmisporausmahdollisuus ISO-standardin sovitteeseen H7, kiilaura standardin DIN 6885 lehden 1 muk. JS9 l saatavana ruostumattomasta teräksestä tai Hastelloy-seoksesta valmistettuna l -sertifioitu EU-direktiivin 94/9/EU mukaisesti S A = S I + DS Laippanapa (optio) Tilausesimerkki: MINEX SB 75/10 Rakenne d i Ø 20 mm d a Ø 24 mm Kytkimen koko NdFeB t max. = 150 C Sm 2 Co 17 t max. = 300 C Valmisporaus (H7), kiilaura std:n DIN 6885 lehd. 1 muk. (JS9) Suojakuvun rakenne Ruostumaton teräs tai Hastelloy 174

7 Tekniset tiedot koot SA 75/10... SF 250/38 T Kmax. [Nm] l.-tilassa ~ 20 C SA 75/10 10 Valmisporaus 1) d i S D I1 L I I1 G I D S1 D S2 D S3 D S4 Z S 39,5 46,5 SB 75/ ,5 SC 75/ ,0 SA 110/16 25 SB 110/ , ,0 SC 110/ ,0 SB 135/ SC 135/ ,5 SD 135/ ,0 SC 165/ ,5 SD 165/ , ,5 SE 165/ ,0 SD 200/ SE 200/ SD 250/ Tekniset tiedot sisäroottori ja suojakupu M M M M12 163, ,0 M SE 250/ ,0 SF 250/ ,0 7,0 M ,5 12 Tekniset tiedot ulkoroottori ja kytkin yleisesti Yleiset arvot D A1 D A2 D A3 D A4 L A1 DS D S6 D A5 L kok. SA 75/ ,5 SB 75/ M ,6 76,4 102 SC 75/10 83,5 14,5 SA 110/16 SB 110/ M ,0 111,5 113,1 115 SC 110/16 81 SB 135/ ,5 SC 135/ M ,5 138,5 139 SD 135/ ,0 SC 165/ ,5 SD 165/ M ,0 169, ,0 SE 165/ SD 200/30 SE 200/ M ,0 198,0 199,5 180 SD 250/38 SE 250/ M ,0 253,0 255,0 183 SF 250/ ) Poraus H7, kiilaura standardin DIN 6885 lehden 1 muk. [JS9] Muita kokoja tilauksesta. 175

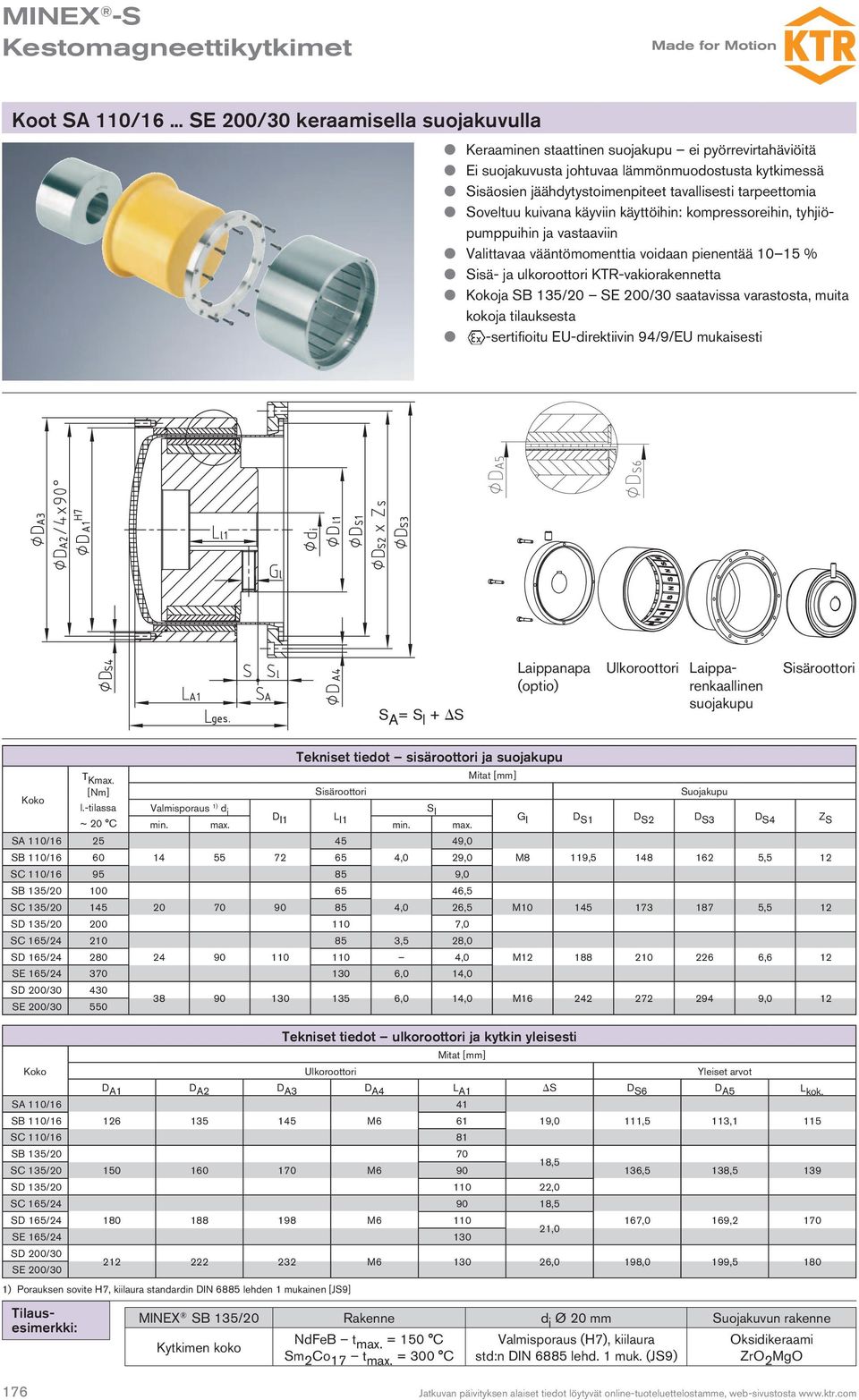

8 Koot SA 110/16... SE 200/30 keraamisella suojakuvulla l Keraaminen staattinen suojakupu ei pyörrevirtahäviöitä l Ei suojakuvusta johtuvaa lämmönmuodostusta kytkimessä l Sisäosien jäähdytystoimenpiteet tavallisesti tarpeettomia l Soveltuu kuivana käyviin käyttöihin: kompressoreihin, tyhjiöpumppuihin ja vastaaviin l Valittavaa vääntömomenttia voidaan pienentää % l Sisä- ja ulkoroottori KTR-vakiorakennetta l ja SB 135/20 SE 200/30 saatavissa varastosta, muita kokoja tilauksesta l -sertifioitu EU-direktiivin 94/9/EU mukaisesti S A = S l + DS Laippanapa (optio) Laipparenkaallinen suojakupu SA 110/16 25 SB 110/ ,0 29,0 SC 110/ ,0 SB 135/ SC 135/ ,0 26,5 SD 135/ ,0 SC 165/ SD 165/ ,0 MINEX SB 135/20 S D I1 L I I1 G I D S1 D S2 D S3 D S4 Z S ,0 46,5 85 3,5 28,0 SE 165/ ,0 14,0 SD 200/ SE 200/ SA 110/16 M8 119, ,5 12 M ,5 12 M , ,0 14,0 M ,0 12 D A1 D A2 D A3 D A4 L A1 DS D S6 D A5 41 SB 110/ M6 61 SC 110/16 81 SB 135/20 SC 135/ M6 90 SD 135/ ,0 SC 165/24 T Kmax. [Nm] l.-tilassa ~ 20 C Valmisporaus 1) d i Tekniset tiedot sisäroottori ja suojakupu Tekniset tiedot ulkoroottori ja kytkin yleisesti SD 165/ M6 110 SE 165/ ,0 111,5 113, , ,5 21,0 d i Ø 20 mm Valmisporaus (H7), kiilaura std:n DIN 6885 lehd. 1 muk. (JS9) Yleiset arvot 136,5 138, ,0 169,2 170 SD 200/30 SE 200/ M ,0 198,0 199, ) Porauksen sovite H7, kiilaura standardin DIN 6885 lehden 1 mukainen [JS9] Tilausesimerkki: Kytkimen koko Rakenne NdFeB t max. = 150 C Sm 2 Co 17 t max. = 300 C L kok. Suojakuvun rakenne Oksidikeraami ZrO 2 MgO 176

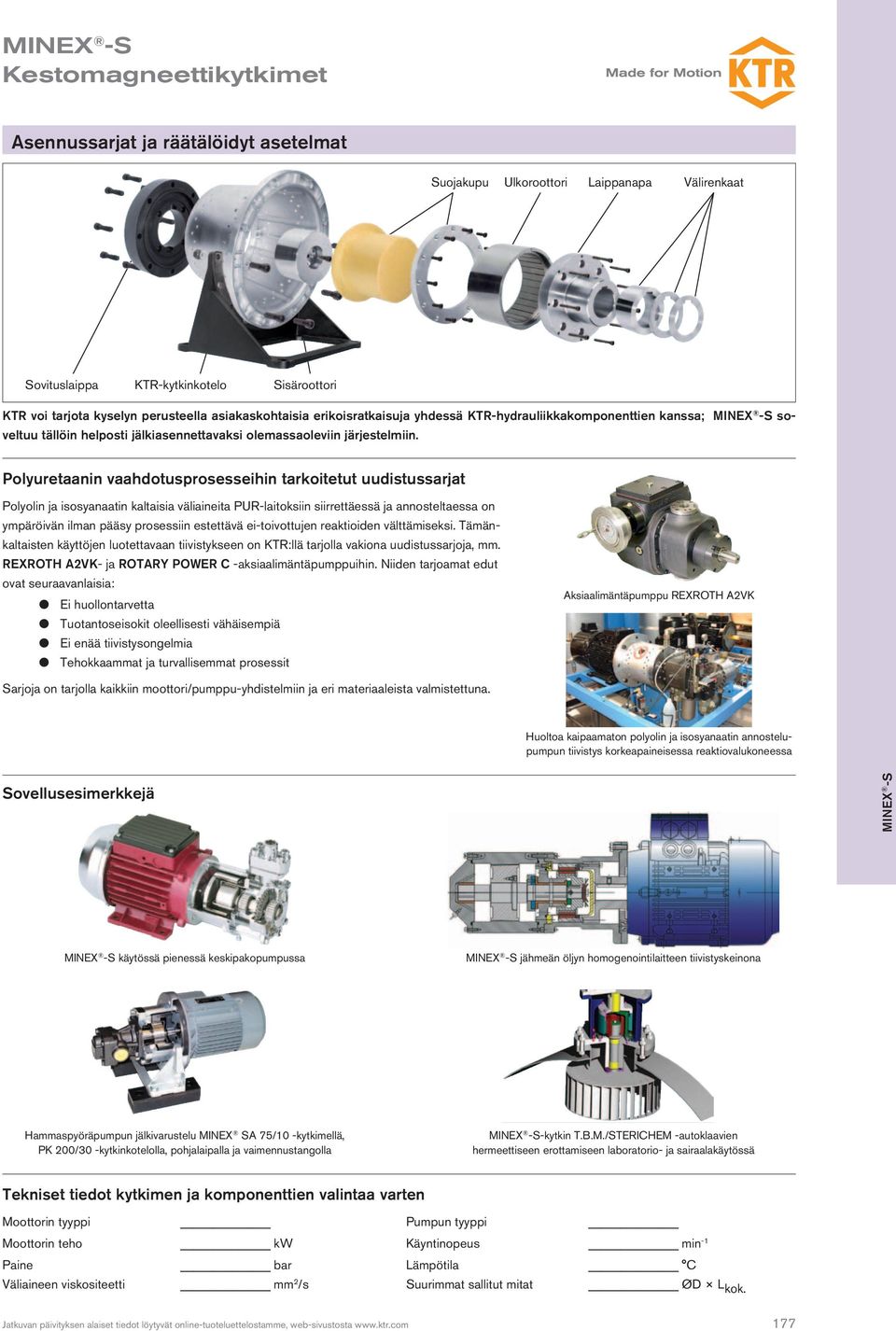

9 Asennussarjat ja räätälöidyt asetelmat Laippanapa Välirenkaat Sovituslaippa KTR-kytkinkotelo KTR voi tarjota kyselyn perusteella asiakaskohtaisia erikoisratkaisuja yhdessä KTR-hydrauliikkakomponenttien kanssa; soveltuu tällöin helposti jälkiasennettavaksi olemassaoleviin järjestelmiin. Polyuretaanin vaahdotusprosesseihin tarkoitetut uudistussarjat Polyolin ja isosyanaatin kaltaisia väliaineita PUR-laitoksiin siirrettäessä ja annosteltaessa on ympäröivän ilman pääsy prosessiin estettävä ei-toivottujen reaktioiden välttämiseksi. Tämänkaltaisten käyttöjen luotettavaan tiivistykseen on KTR:llä tarjolla vakiona uudistussarjoja, mm. REXROTH A2VK- ja ROTARY POWER C -aksiaalimäntäpumppuihin. Niiden tarjoamat edut ovat seuraavanlaisia: l Ei huollontarvetta l Tuotantoseisokit oleellisesti vähäisempiä l Ei enää tiivistysongelmia l Tehokkaammat ja turvallisemmat prosessit Aksiaalimäntäpumppu REXROTH A2VK Sarjoja on tarjolla kaikkiin moottori/pumppu-yhdistelmiin ja eri materiaaleista valmistettuna. Huoltoa kaipaamaton polyolin ja isosyanaatin annostelupumpun tiivistys korkeapaineisessa reaktiovalukoneessa Sovellusesimerkkejä käytössä pienessä keskipakopumpussa jähmeän öljyn homogenointilaitteen tiivistyskeinona Hammaspyöräpumpun jälkivarustelu MINEX SA 75/10 -kytkimellä, PK 200/30 -kytkinkotelolla, pohjalaipalla ja vaimennustangolla -kytkin T.B.M./STERICHEM -autoklaavien hermeettiseen erottamiseen laboratorio- ja sairaalakäytössä Tekniset tiedot kytkimen ja komponenttien valintaa varten Moottorin tyyppi Pumpun tyyppi Moottorin teho kw Käyntinopeus min -1 Paine bar Lämpötila C Väliaineen viskositeetti mm 2 /s Suurimmat sallitut mitat ØD L kok. 177

10 178
