1 KLASIK Ilmanvaihtokoneet Muunneltavat ja energiatehokkaat ratkaisut Specific solutions possible Flexible performance & efficiency Reliable, stable & tight casing Perfect casing insulation

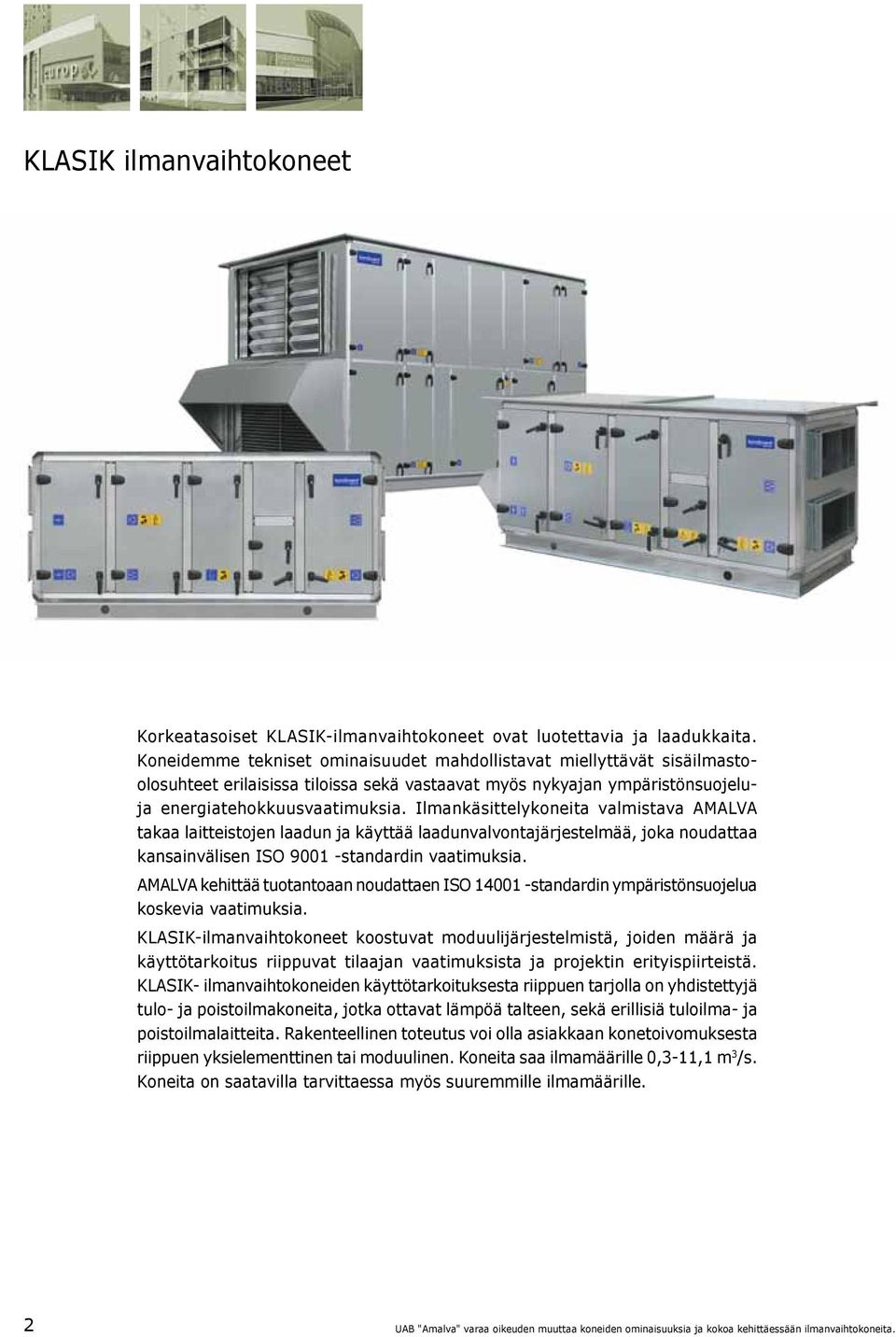

2 KLASIK ilmanvaihtokoneet Korkeatasoiset KLASIK-ilmanvaihtokoneet ovat luotettavia ja laadukkaita. Koneidemme tekniset ominaisuudet mahdollistavat miellyttävät sisäilmastoolosuhteet erilaisissa tiloissa sekä vastaavat myös nykyajan ympäristönsuojeluja energiatehokkuusvaatimuksia. Ilmankäsittelykoneita valmistava AMALVA takaa laitteistojen laadun ja käyttää laadunvalvontajärjestelmää, joka noudattaa kansainvälisen ISO standardin vaatimuksia. AMALVA kehittää tuotantoaan noudattaen ISO standardin ympäristönsuojelua koskevia vaatimuksia. KLASIK-ilmanvaihtokoneet koostuvat moduulijärjestelmistä, joiden määrä ja käyttötarkoitus riippuvat tilaajan vaatimuksista ja projektin erityispiirteistä. KLASIK- ilmanvaihtokoneiden käyttötarkoituksesta riippuen tarjolla on yhdistettyjä tulo- ja poistoilmakoneita, jotka ottavat lämpöä talteen, sekä erillisiä tuloilma- ja poistoilmalaitteita. Rakenteellinen toteutus voi olla asiakkaan konetoivomuksesta riippuen yksielementtinen tai moduulinen. Koneita saa ilmamäärille 0,3-11,1 m 3 /s. Koneita on saatavilla tarvittaessa myös suuremmille ilmamäärille. 2 UAB "Amalva" varaa oikeuden muuttaa koneiden ominaisuuksia ja kokoa kehittäessään ilmanvaihtokoneita.

3 Konemallit Klasik REGO-sarja Ilmanvaihtokone pyörivällä lämmönsiirtimellä. Lämpötilasuhde aina 85% asti. Yksittäinen Elementtien yhdistäminen on mahdollista KLASIK RECU-sarja Ilmanvaihtokone levylämmönsiirtimellä. Lämpötilasuhde aina 70% asti. Yksittäinen Elementtien yhdistäminen on mahdollista UAB "Amalva" varaa oikeuden muuttaa koneiden ominaisuuksia ja kokoa kehittäessään ilmanvaihtokoneita. 3

4 KLASIK OTK-sarja Tulo- ja poistoilmakoneet ilman lämmöntalteenottoa. Yksittäinen Elementtien yhdistäminen on mahdollista KLASIK DSVI-sarja Ilmanvaihtokone nestekiertoisella lämmönsiirtimellä. Lämpötilasuhde aina 55% asti. DSVI tulo- ja poistoilma erillisin ilmanvirroin. Edut: Voidaan käyttää kohteissa, missä tulo- ja poistoilma eivät saa sekoittua missään vaiheessa. Tulo- ja poistoilmakoneet voidaan asentaa eri tiloihin, jos yhteen tilaan ei voida esim. tilanpuutteen vuoksi asentaa kumpaakin konetta. Elementtien yhdistäminen on mahdollista 4 UAB "Amalva" varaa oikeuden muuttaa koneiden ominaisuuksia ja kokoa kehittäessään ilmanvaihtokoneita.

5 KLASIK OTM, DSVIM -sarjat Ilmanvaihtokoneet, jotka ovat tarkoitettu korkean hygieniatason ylläpitämiseen. OTM- ja DSVIM-sarjojen ilmanvaihtokoneet täyttävät korkeimmat hygieniavaatimukset ja koneet ovat tarkoitettu erityisen puhtaisiin tiloihin. OTM- ja DSVIM -sarjojen koneiden sisäpinnat ovat tasaisia, eikä niissä ole syvennyksiä tai epätasaisuuksia, joihin voisi jäädä likaa ja taudinaiheuttajia. Lisäksi kaikki liitoskohdat käsitellään pölyä läpäisemättömällä saumamassalla. Koneen pohja (tarvittaessa myös kaikki muut sisäseinät) tehdään ruostumattomasta teräksestä, mikä sallii koneiden sisä pintojen pesun desinfiointiaineilla. Ilmamäärät koneittain: m 3 /s m 3 /h UAB "Amalva" varaa oikeuden muuttaa koneiden ominaisuuksia ja kokoa kehittäessään ilmanvaihtokoneita. 5

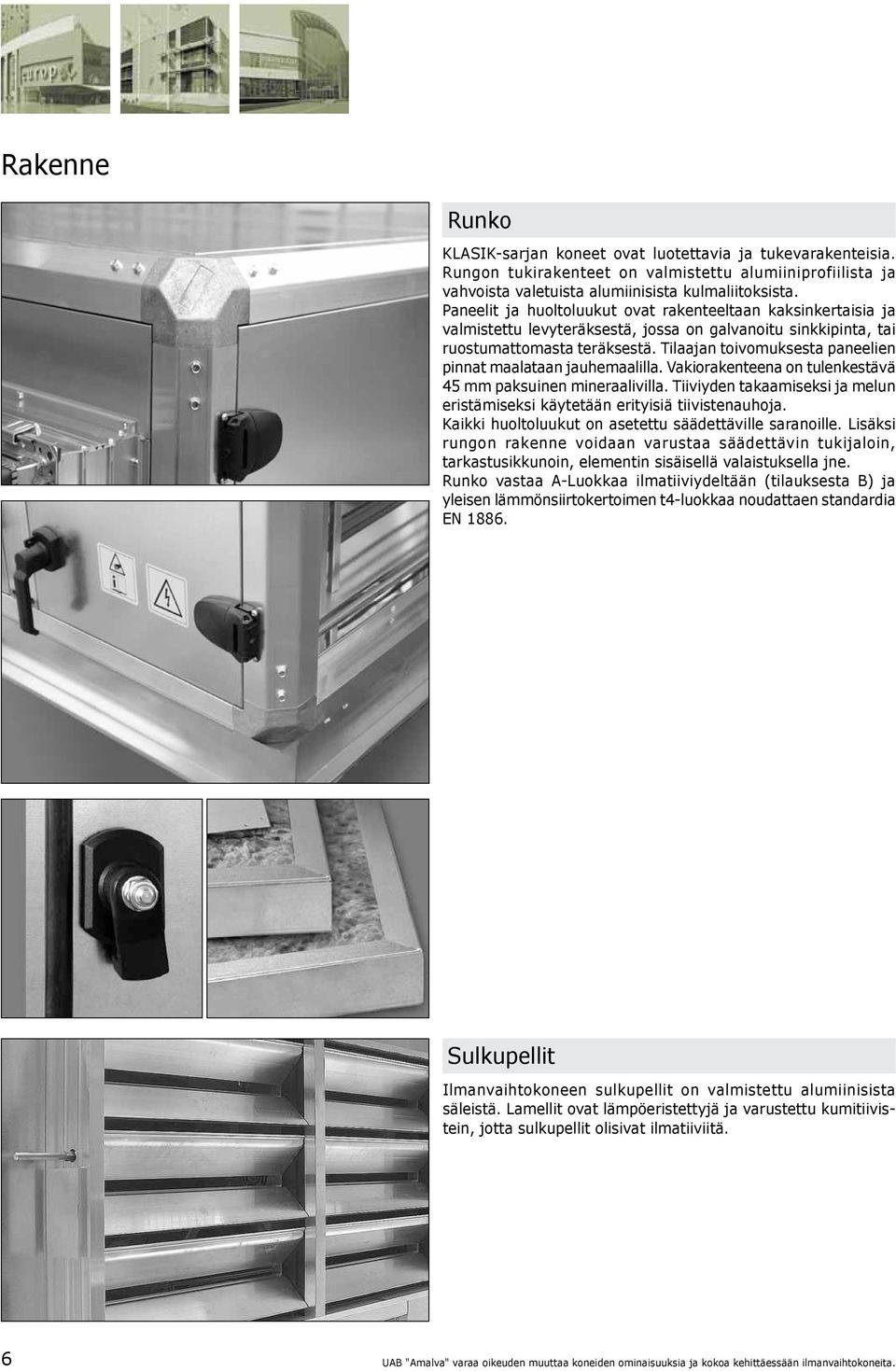

6 Rakenne Runko KLASIK-sarjan koneet ovat luotettavia ja tukevarakenteisia. Rungon tukirakenteet on valmistettu alumiiniprofiilista ja vahvoista valetuista alumiinisista kulmaliitoksista. Paneelit ja huoltoluukut ovat rakenteeltaan kaksinkertaisia ja valmistettu levyteräksestä, jossa on galvanoitu sinkkipinta, tai ruostumattomasta teräksestä. Tilaajan toivomuksesta paneelien pinnat maalataan jauhemaalilla. Vakiorakenteena on tulenkestävä 45 mm paksuinen mineraalivilla. Tiiviyden takaamiseksi ja melun eristämiseksi käytetään erityisiä tiivistenauhoja. Kaikki huoltoluukut on asetettu säädettäville saranoille. Lisäksi rungon rakenne voidaan varustaa säädettävin tukijaloin, tarkastusikkunoin, elementin sisäisellä valaistuksella jne. Runko vastaa A-Luokkaa ilmatiiviydeltään (tilauksesta B) ja yleisen lämmönsiirtokertoimen t4-luokkaa noudattaen standardia EN Sulkupellit Ilmanvaihtokoneen sulkupellit on valmistettu alumiinisista säleistä. Lamellit ovat lämpöeristettyjä ja varustettu kumitiivistein, jotta sulkupellit olisivat ilmatiiviitä. 6 UAB "Amalva" varaa oikeuden muuttaa koneiden ominaisuuksia ja kokoa kehittäessään ilmanvaihtokoneita.

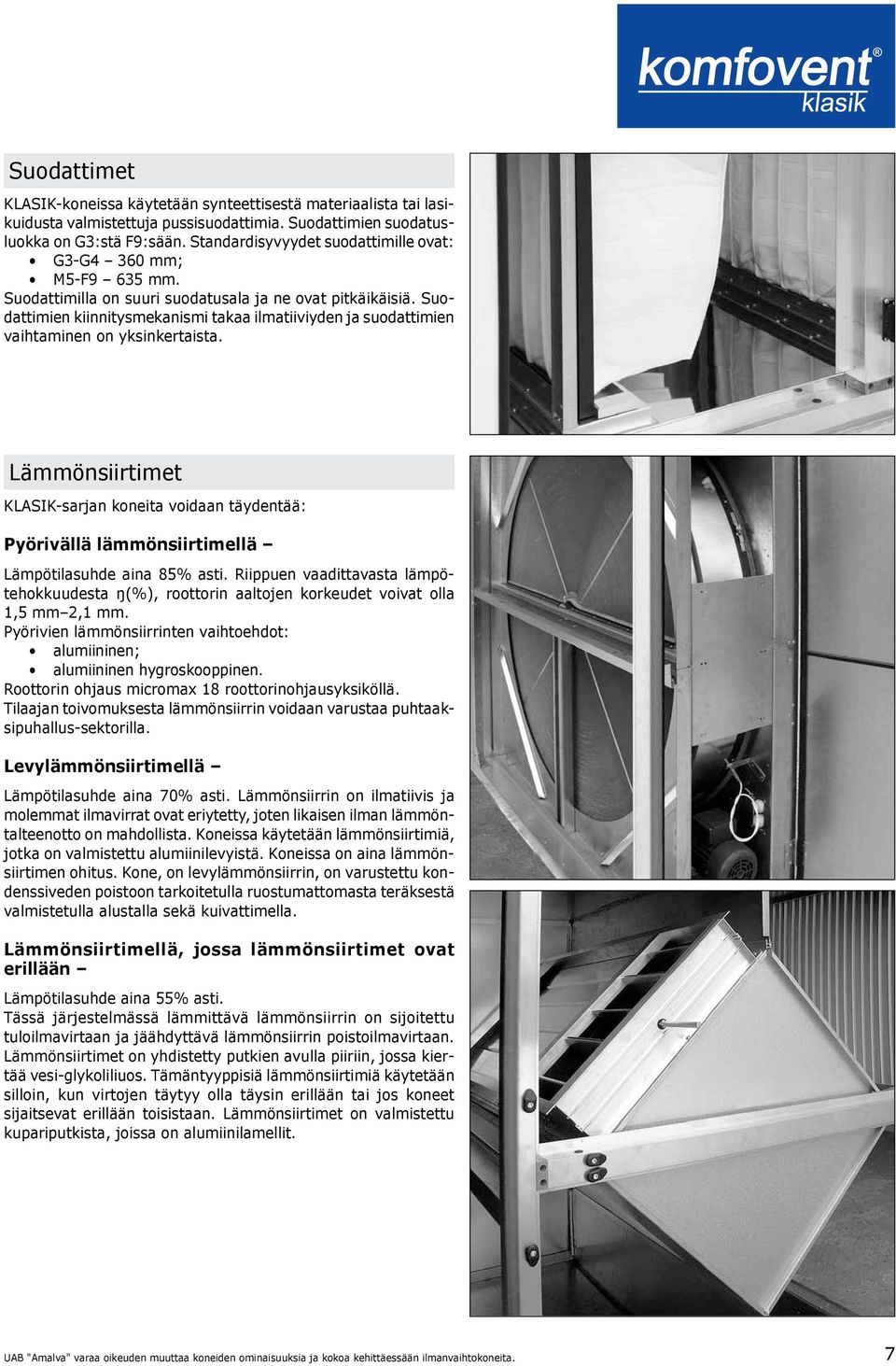

7 Suodattimet KLASIK-koneissa käytetään synteettisestä materiaalista tai lasikuidusta valmistettuja pussisuodattimia. Suodattimien suodatusluokka on G3:stä F9:sään. Standardisyvyydet suodattimille ovat: G3-G4 360 mm; M5-F9 635 mm. Suodattimilla on suuri suodatusala ja ne ovat pitkäikäisiä. Suodattimien kiinnitysmekanismi takaa ilmatiiviyden ja suodattimien vaihtaminen on yksinkertaista. Lämmönsiirtimet KLASIK-sarjan koneita voidaan täydentää: Pyörivällä lämmönsiirtimellä Lämpötilasuhde aina 85% asti. Riippuen vaadittavasta lämpötehokkuudesta ŋ(%), roottorin aaltojen korkeudet voivat olla 1,5 mm 2,1 mm. Pyörivien lämmönsiirrinten vaihtoehdot: alumiininen; alumiininen hygroskooppinen. Roottorin ohjaus micromax 18 roottorinohjausyksiköllä. Tilaajan toivomuksesta lämmönsiirrin voidaan varustaa puhtaaksipuhallus-sektorilla. Levylämmönsiirtimellä Lämpötilasuhde aina 70% asti. Lämmönsiirrin on ilmatiivis ja molemmat ilmavirrat ovat eriytetty, joten likaisen ilman lämmöntalteenotto on mahdollista. Koneissa käytetään lämmönsiirtimiä, jotka on valmistettu alumiinilevyistä. Koneissa on aina lämmönsiirtimen ohitus. Kone, on levylämmönsiirrin, on varustettu kondenssiveden poistoon tarkoitetulla ruostumattomasta teräksestä valmistetulla alustalla sekä kuivattimella. Lämmönsiirtimellä, jossa lämmönsiirtimet ovat erillään Lämpötilasuhde aina 55% asti. Tässä järjestelmässä lämmittävä lämmönsiirrin on sijoitettu tuloilmavirtaan ja jäähdyttävä lämmönsiirrin poistoilmavirtaan. Lämmönsiirtimet on yhdistetty putkien avulla piiriin, jossa kiertää vesi-glykoliliuos. Tämäntyyppisiä lämmönsiirtimiä käytetään silloin, kun virtojen täytyy olla täysin erillään tai jos koneet sijaitsevat erillään toisistaan. Lämmönsiirtimet on valmistettu kupariputkista, joissa on alumiinilamellit. UAB "Amalva" varaa oikeuden muuttaa koneiden ominaisuuksia ja kokoa kehittäessään ilmanvaihtokoneita. 7

8 Puhaltimet Puhaltimet on tasapainotettu staattisesti ja dynaamisesti ISO standardin mukaisesti ja ne täyttävät luokat G2, 5/6,3 (suurimmilla kierrosnopeuksilla). Ilmamäärästä ja vaadittavasta staattisesta paineesta riippuen laitteissa käytetään kahdentyyppisiä puhaltimia: Vapaasti pyörivät radiaalipuhaltimet Hyödyt: korkea hyötysuhde, optimaalinen teho taajuusmuuttajan ansiosta, hyvät ääniominaisuudet, pitkäikäisyys. Mahdollisuus yhdistää ilmavirtaa mittaavaan laitteeseen. Puhallin on eristetty rungosta kumivaimentimin. Puhaltimien moottorit ovat kolmivaiheiset (400 V/50 Hz) ja niitä ohjataan taajuusmuuttajan avulla. Suojaluokitus: IP55 standardin IEC 34-5 mukaan. Käämien eristysluokka: F. Käyttölämpötila 40 C asti. Hihnakäyttöiset radiaalipuhaltimet kaksipuolisella imulla Taaksepäin kääntyvillä siivillä varustetut puhaltimet takaavat moitteettoman toiminnan sekä korkean paineen, ja hyvän hyötysuhteen 85%. Puhaltimet, joissa on eteenpäin kääntyvät siivet, toimivat hitaalla nopeudella, ovat vähämeluisia ja niiden hyötysuhde on 70%. Puhaltimet toimivat joko kaksinopeuksisilla tai yksinopeuksisilla moottoreilla, joita ohjataan taajuusmuuttajilla. Puhaltimet, joissa on taaksepäin kaartuvat siivet. Puhaltimet, joissa on eteenpäin kaartuvat siivet. 8 UAB "Amalva" varaa oikeuden muuttaa koneiden ominaisuuksia ja kokoa kehittäessään ilmanvaihtokoneita.

9 Lämmityspatterit Vesikiertoiset lämpöpatterit Vesikiertoiset lämpöpatterit käytetään tavallisesti alumiinilamelleja (väli 3 tai 4 mm) ja kupariputkia. Saatavana ruuviliitoksella varustettuna, jolloin patteriin voi liittää jäätymisanturin. Enimmäiskäyttöpaine: 21 bar veden enimmäislämpötila:+100 C (erityistilauksesta myös +130 C). Lämmitetyn ilman lämpötila enintään: +40 C Sähkökäyttöiset patterit Laitteissa on kolmivaiheiset (400 V/50 Hz) sähköiset lämmityselementit. Kaksitasoinen suojausjärjestelmä suojaa ylikuumenemiselta. Suojaluokitus: IP54 standardin IEC 34-5 mukaan. Lämmitetyn ilman lämpötila enintään: +40 C Jäähdyttimet ja kostuttimet Vesikiertoiset jäähdytyspatterit Normaalisti käytetään vesikiertoiset jäähdytyspatterit, joissa on kupariputket ja alumiinilamelleja (väli 2,5 mm tai 3 mm). Suurin käyttöpaine on 21 bar. Jäähdytyspatterin yhteydessä yhteydessä on pisaranerotin. Suoraan haihduttavat jäähdytyspatterit Normaalisti käytetään suoraan haihduttavia jäähdytyspattereita, joissa on kupariputket ja alumiinilamelleja (väli 2,5 mm tai 3 mm) Suurin käyttöpaine on 42 bar. Jäähdytyspatterien yhteydessä on pisaranerotin. Jäähdytyspatterin tehon voi jakaa vaiheisiin. Ilmankostuttimet On mahdollista käyttää joko matalalla paineella toimivaa höyryilmankostutinta tai suihkuttavaa tyyppiä olevaa ilmankostutinta. Automaattinen kostutin. UAB "Amalva" varaa oikeuden muuttaa koneiden ominaisuuksia ja kokoa kehittäessään ilmanvaihtokoneita. 9

10 Äänenvaimentimet Koneeseen on mahdollista lisätä erillisiä äänenvaimennusmoduuleita. Äänenvaimentimien käyttö ja ilmanvaihtokoneen rakenteen eristys takaa tehokkaan äänen vaimennuksen ja täydellisen eristyksen. Lisävarusteet KLASIK-koneet voidaan rakentaa myös ulkokäyttöön. Tällöin koneeseen asennetaan: suojakansi, suojakatteet, ulkosäleiköt. Kone voidaan varustaa myös seuraavilla lisälaitteilla: säädettävät jalat, tarkistusikkunat, jonkin laitteen osan valaistus. 10 UAB "Amalva" varaa oikeuden muuttaa koneiden ominaisuuksia ja kokoa kehittäessään ilmanvaihtokoneita.

11 Koneen merkintä X X X X X X X X X X X X C Automatiikka X Ilman HM Lauhdutin X Ilman SA Äänenvaimennin X Ilman Jäähdytyspatteri: CW. (Vesi) XR Lukumäärä XDX. (Freon) XR Lukumäärä Järjestysnumero X Ei jäähdytystä Lämmityspatteri HW. (water) XR Lukumäärä HC. (lauhdutin) XR HS. (höyry) XR HG. (kaasu) XR HEX (sähkö) Lämmitimen teho (kw) X Ilman lämmityspatteria MS Ilman sekoittaja X Ei seikoittajaa Suodatinluokka: Pussi: G4; М5; М6; F7; F8; F9 Levy: G4 HEPA: H12; H13; H14 Hiili: ACF Puhallinmoottorin teho (kw) Järjestysnumero: CW.2R Järjestysnumero: HW.2R Järjestysnumero: G3;М5/М5 Lämmönvaihdin RECU; RECUM: C, M, L... REGO: 1,5; 1,7; 2,1 H hydroskooppinen pyörivä lämmönsiirrin (merkitty jos käytössä) DSVI; DSVIM: XR/XR Lukumäärä Lukumäärä Sivun puoli: IS1; IS2; IS3; IS4 Size of units 1-12 OTK Tulo/poistoilmakone OTM (puhtaisiin tiloihin) RECU Levy lämmönsiirtimellä RECUM (puhtaisiin tiloihin) REGO Pyörivällä lämmönsiirtimellä DSVI Tulo ja poistolimakone ilman lämmönsiirtimiä DSVIM (puhtaisiin tiloihin) Symboli: Esimerkiksi: «-» eri elementit «/» erottaa eri yksiköt «;» samat elementit Komfovent KLASIK-OTK-2-IS1-1,5-G4;F7-MS-HW.2R-CW.4R-HM-SA-C Komfovent KLASIK-RECU-2-IS2-C-1,5/1,5-F5/F5-X-HW.2R-DX.4R-HM-SA-C Komfovent KLASIK-REGO-2-IS3-1,7-1,5/1,5-G4;F7/F5-X-HW.2R-CW.4R-HM-SA-C Komfovent KLASIK-DSVI-2-IS1-10R/10R-1,5/1,5-G4;F5;F9/F5-X-HE15-DX.4R-X-X-C UAB "Amalva" varaa oikeuden muuttaa koneiden ominaisuuksia ja kokoa kehittäessään ilmanvaihtokoneita. 11

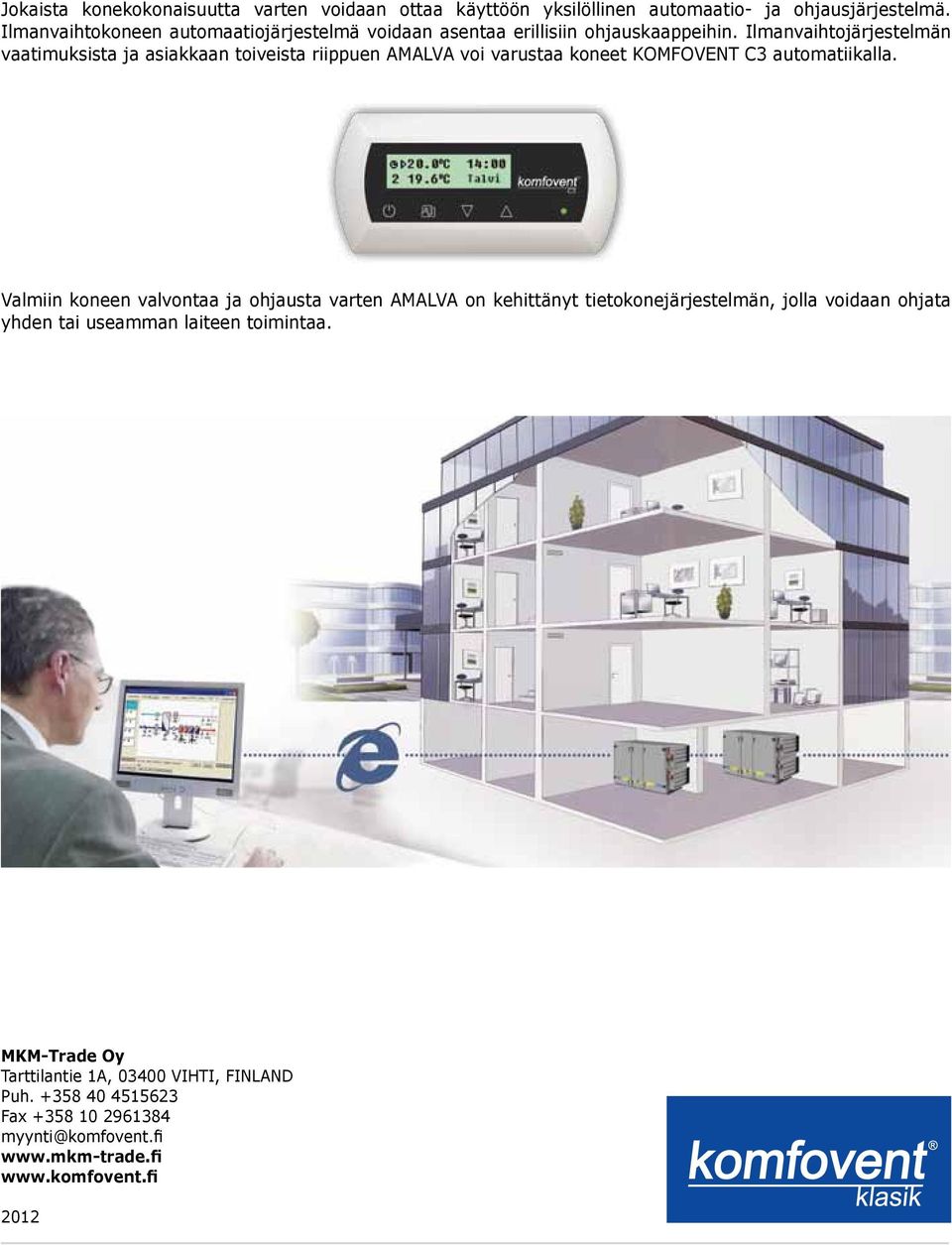

12 Jokaista konekokonaisuutta varten voidaan ottaa käyttöön yksilöllinen automaatio- ja ohjausjärjestelmä. Ilmanvaihtokoneen automaatiojärjestelmä voidaan asentaa erillisiin ohjauskaappeihin. Ilmanvaihtojärjestelmän vaatimuksista ja asiakkaan toiveista riippuen AMALVA voi varustaa koneet KOMFOVENT C3 automatiikalla. Valmiin koneen valvontaa ja ohjausta varten AMALVA on kehittänyt tietokonejärjestelmän, jolla voidaan ohjata yhden tai useamman laiteen toimintaa. MKM-Trade Oy Tarttilantie 1A, VIHTI, FINLAND Puh Fax
